| Produkttyp | Bildschirm (Monitor) |
| Marke | MEDION |
| Modell | Akoya P57581 (MD 20581) |
| Bildschirmdiagonale | 68,6 cm (27") |
| Auflösung | 1920 x 1080 Pixel (Full HD) |
| Seitenverhältnis | 16:9 |
| Helligkeit | 250 cd/m² (typ.) |
| Dynamischer Kontrast | 30.000.000:1 |
| Reaktionszeit | 15 ms (grey to grey) |
| Anschlüsse | 1x VGA (D-SUB), 1x HDMI, 1x Audio-Eingang (3,5 mm Klinke) |
| Lautsprecher | 2x 2 W |
| Netzadapter | Modell FJ-SW1902000, Eingang 100-240 V~, 50/60 Hz, Ausgang 19 V / 2,0 A |
| Leistungsaufnahme (Betrieb) | < 40 W (max.) |
| Leistungsaufnahme (Standby) | < 0,5 W |
| Gewicht mit Fuß | ca. 3,9 kg |
| Abmessungen mit Fuß (BxHxT) | ca. 611 x 443 x 197 mm |
| Betriebstemperatur | 0 °C bis +35 °C |
| Luftfeuchtigkeit (Betrieb) | < 80 % (nicht kondensierend) |
| Bildmodi | Standard, Spiel, Video |
| OSD-Funktionen | Kontrast, Helligkeit, Farbtemperatur, Sprache, ECO, Autom. Ausschalten u.v.m. |
| Pixelfehlerklasse | ISO 9241-307 (Klasse II – siehe Handbuch) |
| VESA-Montage | Nicht explizit genannt, aber Standfuß montierbar |
| Lieferumfang | Monitor, Standfuß, VGA-Kabel, Audiokabel, Netzadapter mit Kabel, Dokumentation |
Häufig gestellte Fragen - Akoya P57581 MD 20581 MEDION
Benutzerfragen zu Akoya P57581 MD 20581 MEDION
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Bildschirm kostenlos im PDF-Format! Finden Sie Ihr Handbuch Akoya P57581 MD 20581 - MEDION und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Akoya P57581 MD 20581 von der Marke MEDION.
BEDIENUNGSANLEITUNG Akoya P57581 MD 20581 MEDION
68,6 cm/27" Monitor mit LED Backlight
MEDION® LIFE® P57581 (MD 20581)
Inhaltsverzeichnis
1. Zu dieser Anleitung ....2
1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter 2
2. Bestimmungsgemäßer Gebrauch 2
3. Konformitätsinformation....3
4. Sicherheitshinweise....3
4.1. Betriebssicherheit....3
4.2. Aufstellungsort ....4
4.3. Reparatur 4
4.4. Umgebungstemperatur 4
4.5. Stromversorgung....5
5. Lieferumfang....5
6. Geräteübersicht 6
6.1. Vorderseite 6
6.2. Rückseite....7
7. Inbetriebnahme 8
7.1. Vor dem Anschluss des Bildschirms....8
7.2. Montage des Fußes....8
7.3. Bildschirm aufstellen....9
7.4. Bildschirm anschließen....9
7.5. Bildschirm einschalten....9
7.6. Bildschirmauflösung einstellen 10
8. Bildschirmmenü....10
8.1. Das OSD-Menü 11
9. Stromspareinrichtungen....12
10. Fehlerbehebung 12
10.1. Kein oder Störungen im Bild....12
10.2. Fehlerhafte Farbdarstellung; Bild ist zu hell/zu dunkel.... 12
11. Reinigung 12
12. Recycling und Entsorgung 13
13. Pixelfehler bei Bildschirmen 13
14. Technische Daten....14
14.1. Produktdatenblatt....15
15. Impressum....16
1. Zu dieser Anleitung
Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.
1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter
 | GEFAHR!Warnung vor unmittelbarer Lebensgefahr! |
 | WARNUNG!Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen! |
 | VORSICHT!Warnung vor möglichen mittleren und oder leichten Verletzungen! |
 | HINWEIS!Hinweise beachten, um Sachschaden zu vermeiden!Weiterführende Informationen für den Gebrauch des Gerätes! |
 | HINWEIS!Hinweise in der Bedienungsanleitung beachten! |
2. Bestimmungsgemäßer Gebrauch
Der TFT Monitor dient ausschließlich der Wiedergabe von Video- und Audiosignalen externer Geräte wie z. B. Computern, deren Anschlüsse und Bildauflösungen mit den hier angegebenen technischen Daten des TFT Monitors übereinstimmen. Jede andere Verwendung ist nicht bestimmungsgemäß.
- Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.
- Dieses Gerät ist nicht für den Einsatz an Bildschirmarbeitsplatzgeräten im Sinne §2 der Bildschirmarbeitsplatzverordnung geeignet.
Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:
- Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
- Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
- Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
- Benutzen Sie das Gerät nicht in explosionsgefährdeten Bereichen. Hierzu zählen z. B. Tankanlagen, Kraftstofflagerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B. Mehl- oder Holzstaub) darf dieses Gerät nicht verwendet werden.
- Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:
–Hohe Luftfeuchtigkeit oder Nässe
-Extrem hohe oder tiefe Temperaturen
–Direkte Sonneneinstrahlung
-Offenes Feuer
3. Konformitätsinformation
Hiermit erklärt die Medion AG, dass das Produkt mit den folgenden europäischen Anforderungen übereinstimmt:
• EMV-Richtlinie 2004/108/EG
• Niederspannungsrichtlinie 2006/95/EG
• RoHS-Richtlinie 2011/65/EU.
- Öko-Design Richtlinie 2009/125/EG
Allerdings ist dieses Gerät mit keiner vollständigen Funktion zur Minimierung des Verbrauchs gemäß der Ökode-sign-Richtlinie ausgestattet. Diese Funktion wird in der Regel bei dieser Produktkategorie durch das angeschlossene Endgerät (Personal Computer) definiert bzw. vorgegeben.
4. Sicherheitshinweise
4.1. Betriebssicherheit
- Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
GEFAHR!
Erstickungsgefahr!
Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr!
▶ Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.
GEFAHR!
Verletzungsgefahr!
Bei übermäßigem Druck auf das Display, besteht die Gefahr das es bricht!
Packen Sie die geborstenen Teile mit Schutzhandschuhen ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center.
Waschen Sie anschließend Ihre Hände mit Seife, da nicht auszuschließen ist, dass Chemikalien austreten können.
- Berühren Sie den Bildschirm nicht mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.
4.2.Aufstellungsort
- Halten Sie Ihren Bildschirm und alle angeschlosse nen Geräte von Feuchtigkeit fern und ver meiden Sie Staub, Hitze, direkte Sonneneinstrahlung und offene Brandquellen (Kerzen oder ähnliches). Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des Bildschirms führen.
- Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse, wie Regen, Schnee etc. das Gerät beschädigen könnten.
- Setzen Sie das Gerät und das Netzteil nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf oder neben das Gerät und das Netzteil. Eindringende Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
- Schlitze und Öffnungen des Bildschirms dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgefahr)!
- Verlegen Sie die Kabel so, dass niemand darauf treten, oder darüber stolpern kann.
- Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.
- Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um ein Herunterfallen des Bildschirms zu ver meiden.
- Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen zu schonen und eine angenehme Arbeitsplatzergonomie zu gewährleisten.
- Machen Sie regelmäßig Pausen bei der Arbeit an Ihrem Bildschirm, um Verspannungen und Ermüdungen vorzubeugen.
4.3. Reparatur
- Wenden Sie sich an den Kundendienst, wenn:
–das Netzkabel angeschmort oder beschädigt ist
-Flüssigkeit in den Bildschirm eingedrungen ist
—der Bildschirm nicht ordnungsgemäß funktioniert
—der Bildschirm heruntergefallen, oder das Gehäuse beschädigt ist.
- Überlassen Sie die Reparatur Ihres Bildschirms ausschließlich qualifiziertem Fachpersonal.
- Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unsere autorisierten Servicepartner.
4.4. Umgebungstemperatur
- Der Bildschirm kann bei einer Umgebungstempera tur von 0 °C bis +35 °C und bei einer relati von Luftfeuchtigkeit von < 80 % (nicht kondensierend) betrieben werden.
- Im ausgeschalteten Zustand kann der Bildschirm bei -20 °C bis +60 °C gelagert werden.
GEFAHR!
Stromschlaggefahr!
Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung inner halb des Bildschirms kommen, die einen elektrischen Kurzschluss verursachen kann.
Warten Sie nach einem Transport des Bildschirms solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.
4.5. Stromversorgung
GEFAHR!
Stromschlaggefahr!
Auch bei ausgeschaltetem Gerät sind Teile des Gerätes unter Spannung.
Um die Stromversorgung zu Ihrem Bildschirm zu unterbrechen, oder das Gerät gänzlich von Spannung freizuschalten, ziehen Sie den Netzstecker aus der Steckdose.
- Betreiben Sie den Bildschirm nur an einer leicht erreichbaren und in der Nähe befindlichen Schutzkontakt-Steckdose mit 100 - 240 V\~, 50/60 Hz.
- Um die Stromversorgung zu Ihrem Bildschirm zu unterbrechen, ziehen Sie den Netzstecker aus der Steckdose.
GEFAHR!
Stromschlaggefahr!
Im Inneren des Bildschirms befinden sich stromführende Teile. Bei diesen besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes.
Öffnen Sie niemals das Gehäuse des Bildschirms und führen Sie keine Gegenstände durch die Schlitze und Öffnun gen ins Innere des Bildschirms!
- Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.
- Halten Sie mindestens einen Meter Abstand von hoch frequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherbo xen, Mobiltelefon usw.), um Funktionsstörungen und Datenverlust zu vermeiden.
5. Lieferumfang
Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Bildschirm haben Sie erhalten:
- Bildschirm
- VGA-Kabel
- Audiokabel
- Bildschirmfuß
- Netzadapter mit Netzanschlusskabel (Modellnummer FJ-SW1902000)
- Dokumentation
GEFAHR!
Erstickungsgefahr!
Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr!
▶ Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.
6. Geräteübersicht

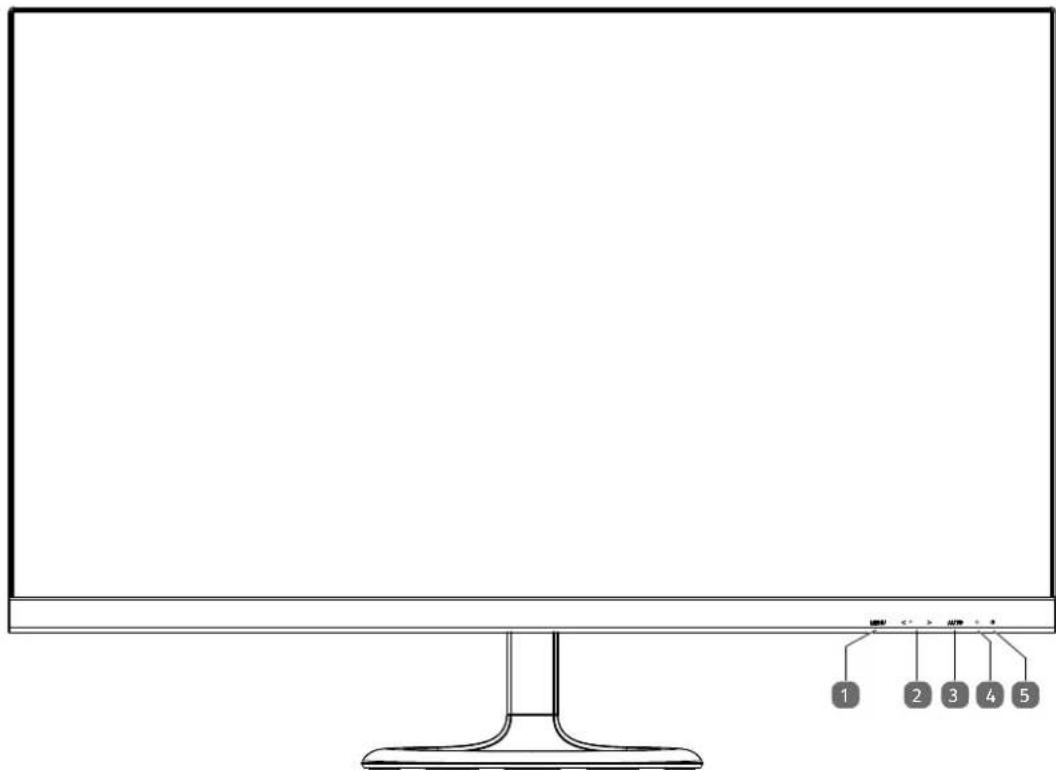

6.1. Vorderseite
1) MENU: OSD-Menü öffnen (On Screen Display); Eingaben bestätigen
2) ◀ ▶: Pfeiltasten zur Änderung der Werte und Auswahl im Menü bei geöffnetem OSD-Menü
Bei geschlossenem OSD-Menü wird mit ◀ die Helligkeit- und mit ▶ die Lautstärkeeinstellung aktiviert
3) AUTO: Automatische Abgleichung des Bildes (nur bei der Anschlussart VGA); Schließen des OSD-Menüs
4) Bildschirm einschalten / in den Standby-Modus schalten
5) Betriebs-LED zeigt den Betriebszustand an
grün: Bildschirm ist eingeschaltet, orange: Bildschirm ist im Standby- Modus

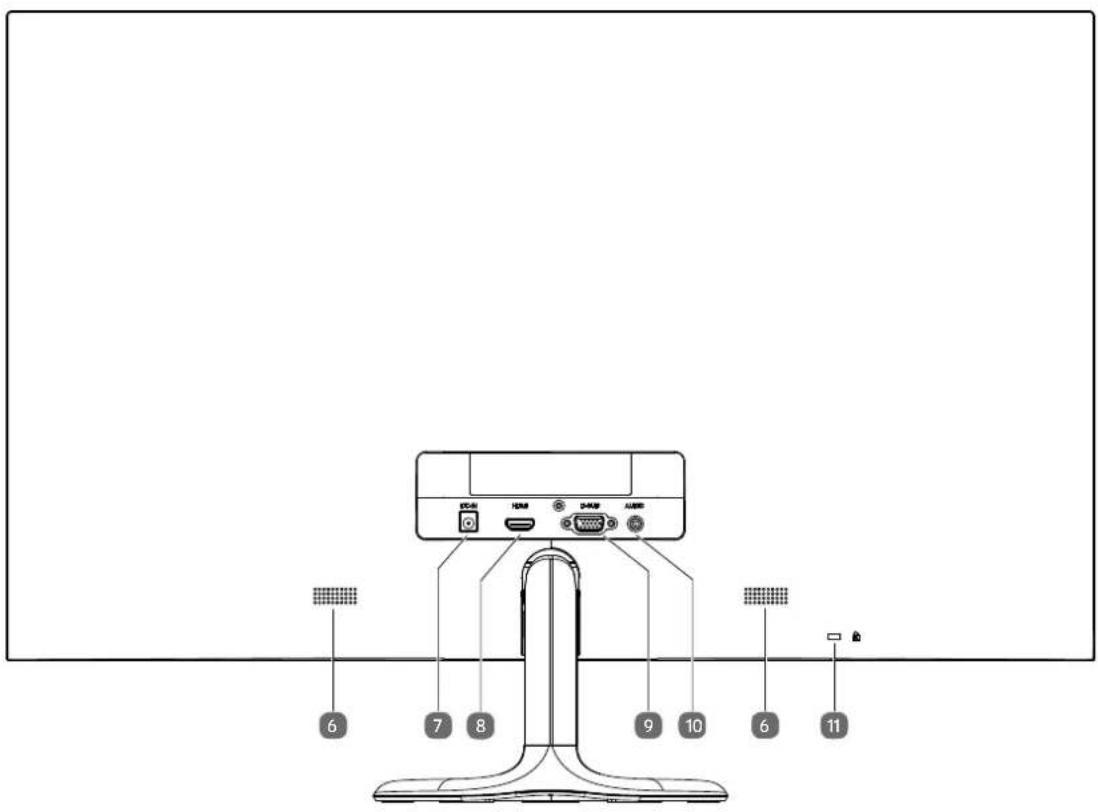

6.2. Rückseite
6) Lautsprecher
7) DC IN: Anschluss für Stromversorgung
8) HDMI: HDMI-Anschluss
9) D-SUB: VGA-Anschluss
10) AUDIO: Audio-Anschluss (3,5 mm Stereoklinke)
11) Öffnung für Kensington® Schloss
7. Inbetriebnahme
7.1. Vor dem Anschluss des Bildschirms
Es kann vorkommen, dass Ihr bisheriger Bildschirm eine physikalische Auflösung unterstützt, die von Ihrem neuen Bildschirm nicht unterstützt wird. Dann erscheint nach dem Anschluss Ihres neuen Bildschirms zunächst kein korrektes Bild.
Um dies zu vermeiden, stellen Sie vor dem Anschluss des neuen Bildschirmes in Ihrem Betriebssystem ggf. eine physikalische Auflösung ein, die sowohl von dem alten, als auch von dem neuen Bildschirm unterstützt wird.
Eine Tabelle mit den von diesem Bildschirm unterstützten physikalischen Auflösungen finden Sie im Kabitel „Bildschirm-auflösung einstellen“ auf Seite 10.

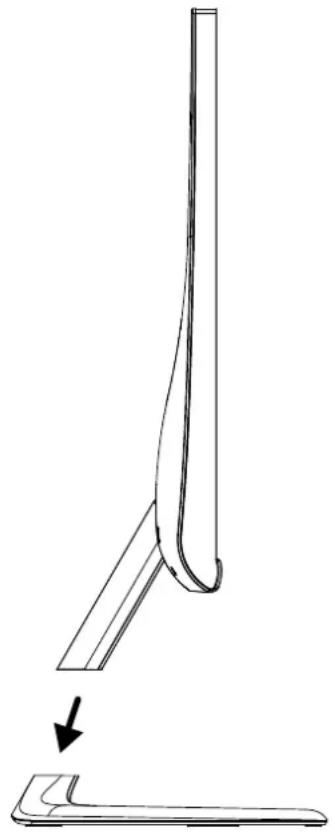

7.2. Montage des Fußes
Befestigen Sie den Bildschirmfuß wie in der Zeichnung abgebildet. Führen Sie diesen Schritt vor dem Anschluss des Bildschirms durch.

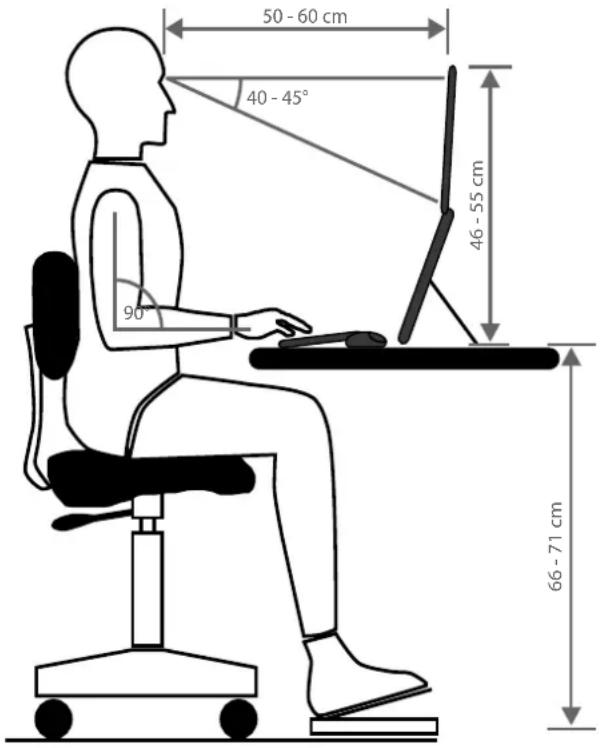

7.3. Bildschirm aufstellen
Der Bildschirm soll so aufgestellt sein, dass Spiegelungen, Blendun gen und starke Hell-Dunkel-Kontraste vermie den werden. Nehmen Sie die Zeichung zuhilfe, um den Platz des Bildschirmes optimal zu wählen und eine ergonomische Sitzposition zu erlangen.
7.4. Bildschirm anschließen
7.4.1. Signalkabel anschließen
▶ Stecken Sie das Signalkabel in die passenden VGA- oder HDMI-Anschlüsse am Rechner und am Bildschirm.
HINWEIS!
Es kann immer nur eine Anschlussart gleichzeitig verwendet werden.
7.4.2. Audiokabel anschließen
Stecken Sie das Audiokabel in die passenden Audiobuchsen am Computer und am Bildschirm ein. Sollten Sie ein HDMI-Signalkabel verwenden, benötigen Sie kein separates Audiokabel.
7.4.3. Netzadapter anschließen
▶ Stecken Sie den Klinkenstecker des mitgelieferten Netzadapters Modell FJ-SW1902000 in den Anschluss DC IN des Gerätes.
▶ Verbinden Sie den Netzstecker am Gerät mit einer Netzsteckdose 100-240V \~ 50Hz.. Die Netzsteckdose muss sich in der Nähe des Bildschirms befinden und leicht erreichbar sein (gleichen Stromkreis wie für den Rechner verwenden).
HINWEIS!
Verwenden Sie nur das mitgelieferte Netzteil Modell FJ-SW1902000. Die Verwendung eines anderen Netzteils kann zur Beschädigung des Gerätes führen.
7.5. Bildschirm einschalten
▶ Schalten Sie Ihren Bildschirm am Ein-/Standbyschalter an der Vorderseite des Gerätes ein.
▶ Schalten Sie anschließend Sie Ihren Computer ein.
7.6. Bildschirmauflösung einstellen
Der Bildschirm unterstützt die physikalischen Auflösungen, die in der Tabelle aufgeführt sind. Das Bildformat des Bildschirmes ist 16:9. Ein verzerrungsfreies Bild erhalten Sie, wenn Sie die Auflösung 1920 x 1080 Bildpunkte wählen. Hier handelt es sich um ein natives 16:9-Bildformat. Bei allen anderen Auflösungen können Verzerrungen im Bild oder schwarze Balken am Rand des Bildes auftreten.
Stellen Sie die physikalische Auflösung an Ihrem Rechner entsprechend den Anweisungen in Ihrem Betriebssystem ein.
| Physikalische Auflösung (Pixel) | Vertikale Frequenz (Hz) |
| 640 x 480 60 | |
| 640 x 480 72 | |
| 640 x 480 75 | |
| 720 x 480 60 | |
| 800 x 600 60 | |
| 800 x 600 72 | |
| 800 x 600 75 | |
| 1024 x 768 60 | |
| 1024 x 768 70 | |
| 1024 x 768 75 | |
| 1152 x 864 60 | |
| 1280 x 720 60 | |
| 1280 x 800 60 | |
| 1280 x 960 60 | |
| 1280 x 1024 60 | |
| 1280 x 1024 75 | |
| 1366 x 768 60 | |
| 1600x 900 60 | |
| 1680 x 1050 60 | |
| 1920 x 1080 60 |
8. Bildschirmmenü
Über das Bildschirmmenü können Sie verschiedene Funktionen wie z. B. zum Bild, Ton oder zur Sprache einstellen.
Drücken Sie die Taste MENU, um das OSD zu aktivieren.
▶ Mit den Tasten ◀ ▶ wählen Sie die Optionen aus den Menüs.
▶ Bestätigen Sie Ihre Wahl mit der Taste MENU.
Drücken Sie die Taste AUTO, um das OSD zu verlassen.
HINWEIS!
Das Menü wird automatisch ausgeblendet, wenn Sie für die voreingestellte Zeit keine Taste am Bildschirm bedienen.
8.1. Das OSD-Menü
Nachfolgend werden die Hauptfunktionen bzw. Einstellmöglichkeiten über das OSD erläutert.
 | KONTRAST | Zur Einstellung des Bildkontrastes. |
| HELLIGKEIT | Zum Anpassen der Helligkeit des Bildes. | |
| FARBTEMPERATUR | Zur Auswahl der Farbtemperatur (Kühl, Normal, Warm, Benutzer). | |
| AUTOMATISCHE AUSRICHTUNG(nicht bei HDMI) | Führt eine automatische Bildanpassung durch (entspricht der Taste AUTO). | |
| AUTOMATISCHE FARBE(nicht bei HDMI) | Führt einen Automatischen Farbabgleich des Bildes durch (entspricht der Taste AUTO). | |
 | POSITION H(nur VGA) | Stellt die Horizontal- und Vertikal-Position des Videobildes ein |
| POSITION V(nur VGA) | ||
| TAKT(nur VGA) | Stellen Sie den Takt des Bildes ein. | |
| PHASE(nur VGA) | Feineinstellung zur Verbesserung der Anzeige des Bildschirms. Bei fal-scher Phaseneinstellung können horizontale Störungen auf dem Bild-schirm erscheinen | |
 | SPRACHE | Ermöglicht dem Benutzer, aus vorhandenen Sprachen auszuwählen. |
| OSD-POSITION H | Zur horizontalen Einstellung der OSD-Position. | |
| OSD-POSITION V | Zur vertikalen Einstellung der OSD-Position. | |
| OSD ANZEIGEZEIT | Zum automatischen Abschalten des Menus nach Ablauf einer voreinge-stellten Zeitspanne (3 s bis 60 s) | |
| TRANSPARENZ | Ermöglicht die transparente Darstellung des Menüs. | |
 | MODUS | In mehreren Bildmodi wird das Bild an die entsprechende Anwendung angepasst:STANDARDist für allgemeine Anwendungen geeignet.SPIEList optimal für PC-/TV-Spiele.VIDEOist optimal für die Wiedergabe von Spielfilmen und bewegten Bildern. |
| LAUTSTÄRKE | Stellt die Lautstärke der Lautsprecher ein. | |
| SIGNAL QUELLE | Stellt die Signalquelle HDMI oder VGA ein. | |
| SEITENVERHÄLTNIS | Auswahl des Seitenverhältnisses des Bildes:16:9 : Darstellung im BreitbildformatAUTO: Automatische Formateinstellung4:3 : Darstellung im 4:3-Format. | |
| DYNAMISCHER KONTRAST | Hier können Sie den dynamischen Kontrast ein- und ausschalten | |
 | ZURÜCKSETZEN | Zur Wiederherstellung der Werkseinstellungen. |
| ECO | Energiesparmodus ECO ein-und ausschalten. | |
| AUTOM. AUSSCHALTEN | Ist die Funktion aktiviert, schaltet das Gerät nach 4 Stunden Inaktivität (keine Bedienung am Gerät) automatisch in den Standby-Modus. |
9. Stromspareinrichtungen
Dieser Bildschirm schaltet in verschiedene Stromsparzustände, die vom jeweiligen Rechner / Betriebssystem vorgegeben werden. Dies entspricht den aktuellen Anforderungen zur Reduzierung des Energieverbrauchs.
Der Bildschirm unterstützt die folgenden Arten von Stromsparmodi:
| Status Leistung (Nennwert) Farbe der Betriebsanzeit Bereitschaft (ca.) | |||
| EIN | < 40 Watt (max.) | grün | - |
| STANDBY | < 0,5 Watt | orange | 2 Sekunden |
| ERW. STANDBY* | < 0,5 Watt | - | 5 Sekunden |
* Das Gerät wird über die Taste 🔒 an der Vorderseite des Gerätes in den erweiterten Standby-Modus geschaltet
Der Bildschirm bleibt abhängig vom Betriebssystem solange im Stromsparzu stand, bis Sie eine Taste auf der Tastatur drücken oder die Maus bewegen. Der Bildschirm benötigt zum Umschalten vom Standby-Betrieb bis zum Betriebsmodus ein etwa 2 Sekunden.
10. Fehlerbehebung
Wenn Probleme mit Ihrem Bildschirm auftreten, vergewissern Sie sich, dass der Bildschirm ordnungsgemäß installiert ist. Bleiben die Probleme bestehen, lesen Sie in diesem Kapitel die Informationen zu möglichen Lösungen.
10.1. Kein oder Störungen im Bild
- Das Netzkabel muss fest in der Buchse sitzen und der Netzschalter (sofern vorhanden) muss eingeschaltet sein.
- Der Rechner muss eingeschaltet sein und die Verbindungskabel fest in den Buchsen sitzen.
- Die eingestellten Werte des Betriebssystems müssen für den Bildschirm geeignet sein. Um Verzerrungen zu vermeiden, wählen sie eine Auflösung im Format 16:9.
- Sollte der Bildschirmschoner aktiviert sein oder sich der Bildschirm im Standby-Betrieb befinden, drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus
- Entfernen Sie störende Geräte (Funktelefone, Lautsprecherboxen etc.) aus der Nähe Ihres Bildschirms.
- Wenn Stifte an der VGA-Buchse verbogen sind, wenden Sie sich bitte an Ihren Kundendienst.
10.2. Fehlerhafte Farbdarstellung; Bild ist zu hell/zu dunkel
- Überprüfen Sie die Farbeinstellungen im Menü des Bildschirmes oder im Betriebssystem des Rechners.
- Wählen Sie Autom. Anpassung, um die Einstellungen für Helligkeit und Kontrast zu optimieren. Zur Optimierung sollte das Display eine Textseite anzeigen.
- Wenn Stifte an der VGA-Buchse verbogen sind, wenden Sie sich bitte an Ihren Kundendienst.
11. Reinigung
- Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.
- Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
- Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
- Achten Sie darauf, dass keine Wassertröpfchen auf dem Bildschirm zurückbleiben. Wasser kann dauerhafte Verfärbungen verursachen.
- Bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um den Bildschirm zu transportieren.
HINWEIS!
Es befinden sich keine zu war tenden oder zu reinigenden Teile inner halb des Bildschirmgehäuses.
12. Recycling und Entsorgung
Wenn Sie Fragen zur Entsorgung haben, wenden Sie sich bitte an Ihre Verkaufsstelle oder an unseren Service.
Verpackung
Das Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe, somit wiederverwendungsfähig und können dem Rohstoffkreislauf zugeführt werden.
Gerät
Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

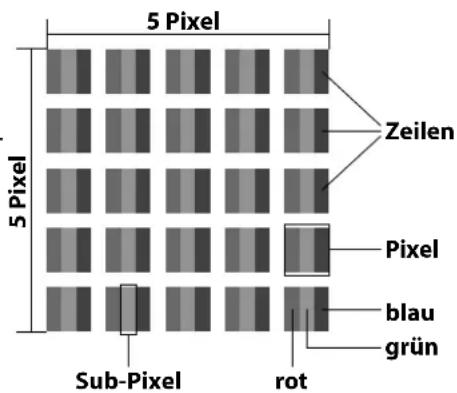

13. Pixelfehler bei Bildschirmen
Bei Aktiv Matrix TFTs mit einer Auflösung von 1920 x 1080 Pixeln, welche sich aus je drei Sub-Pixeln (rot, grün, blau) zusammensetzen, kommen insgesamt ca. 6,2 Mio. Ansteuertransistoren zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußerst komplexen Fertigungsprozesses, kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommen.
Der ISO-Standard ISO 9241-307 definiert u.a. allgemein gültige Vorgaben in Bezug auf Pixelfehler. Die Pixelfehler werden in vier Fehlerklassen und drei Fehlertypen kategorisiert. Jeder einzelne Pixel setzt sich wiederum aus drei Sub-Pixeln mit je einer Grundfarbe (Rot, Grün, Blau) zusammen.
| Pixelfehlerklasse | Fehlertyp 1ständig leuchtender Pixel | Fehlertyp 2ständig schwarzer Pixel | Fehlertyp 3defekter Subpixelleuchtend schwarz | |
| 0 | 0 | 0 | ||
| I | 1 | 1 | 2 | 1 |
| 1 | 3 | |||
| 0 | 5 | |||
| II 2 2 | 5 | 0 | ||
| 5-n* | 2xn* | |||
| 0 | 10 | |||
| III 5 15 | 50 | 0 | ||
| 50-n* | 2xn* | |||
| 0 | 100 | |||
| IV 50 150 | 500 | 0 | ||
| 500-n* | 2xn* | |||
| 0 | 1000 | |||
n^*=1,5
Die Tabelle beschreibt die maximale Pixelfehler-Anzahl, die auf dem Bildschirm auftreten darf, ohne dass es sich um einen Garantiefall handelt. Ein Garantiefall liegt u. U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie überschritten ist.
Energy Star
Dieser Monitor ist ENERGY STAR®-konform. MEDION versichert als ENERGY STAR®-Partner, dass dieses Gerät den ENERGY STAR®- Richtlinien zur Optimierung des Stromverbrauchs entspricht.
14. Technische Daten
Gerät
Modell P57581 (MD 20581)
Nennspannung DC 19V 2,0A
Leistungsaufnahme (Stand-by) < 0,5 Watt
Leistungsaufnahme (im Betrieb) < 40 Watt (max.)
Netzadapter
Modell Shenzhen Fujia Appliance Co. Ltd., Modellnummer FJ-SW1902000
Eingangsspannung 100-240V\~50/60Hz 1,5A max.
Ausgangsspannung
2000mA
Bildschirmgröße 68,6 cm (27"), TFT mit LED-backlight
Seitenverhältnis 16:9
Auflösung 1920 x 1080 Pixel
Helligkeit 250 cd/m² (typ.)
Dynamischer Kontrast 30.000.000:1
Reaktionszeit 15 ms (grey to grey, typ.)
Anschlüsse
RGB-Eingang, analog
VGA 15-Pin D-SUB
HDMI Eingang
HDMI mit HDCP Entschlüsselung
Audio Eingang
3,5 mm Stereoeingang
Audio Ausgabe
2 x 2 W max. über Lautsprecher
Umgebungswerte
Temperaturen
In Betrieb: 0 °C \~ +35 °C
Nicht in Betrieb: -20 °C \~ +60 °C
Feuchtigkeit
In Betrieb: < 80 %
(nicht kondensierend)
Nicht in Betrieb: < 90 %
Abmessungen / Gewichte
Gewicht (mit Fuß)
ca. 3,9 kg
Abmessungen mit Fuß (BxHxT)
ca. 611 x 443 x 197 mm
14.1. Produktdatenblatt
Gemäß Verordnung 1062/2010
Leistungsaufnahme Standby: 0,45 Watt
Leistungsaufnahme im Aus-Zustand: 0,37 Watt
Physikalische Auflösung: 1.920 x 1.080 Pixel
15. Impressum
Copyright © 2015
Alle Rechte vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich geschützt.
Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten
Das Copyright liegt bei der Firma:
Medion AG
Am Zehnthof 77
45307 Essen
Deutschland
Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung.
Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.
(0,14 Euro/Minute aus dem dt. Festnetz,
Mobilfunk max. 0,42 Euro/Min.)
Bitte benutzen Sie das Kontaktformular unter:
