BEDIENUNGSANLEITUNG SyncMaster S19C300F SAMSUNG

Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten.

VOR INBETRIEBNAHME DES GERÄTS

10 Copyright

10 In diesem Handbuch verwendete Symbole

11 Reinigung

11 Reinigung

12 Absichern des Einbaubereichs

12 Vorsichtsmaßnahmen bei der Lagerung

13 Sicherheitshinweise

13 Symbole für Sicherheitshinweise

14 Strom und Sicherheit

15 Installieren

17 Betrieb

21 Richtige Haltung für die Verwendung des Geräts

VORBEREITUNG

22 Überprüfen des Inhalts

22 Entfernen der Verpackung

23 Überprüfen des Lieferumfangs

24 Bauteile

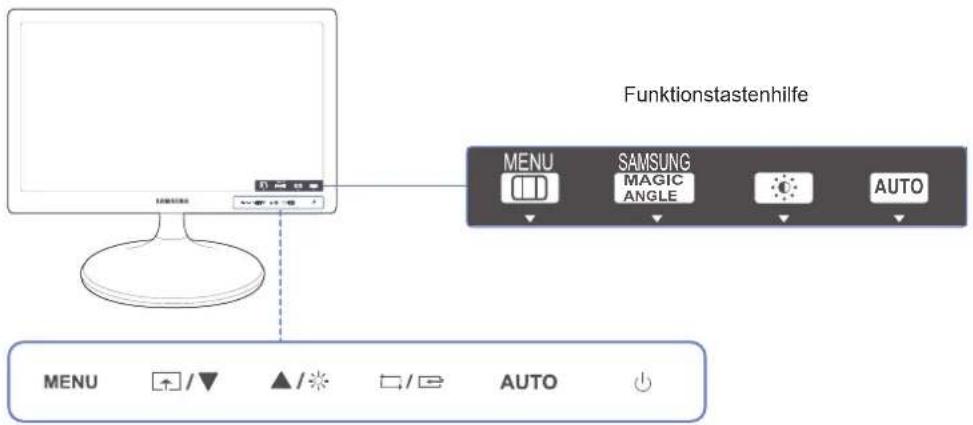

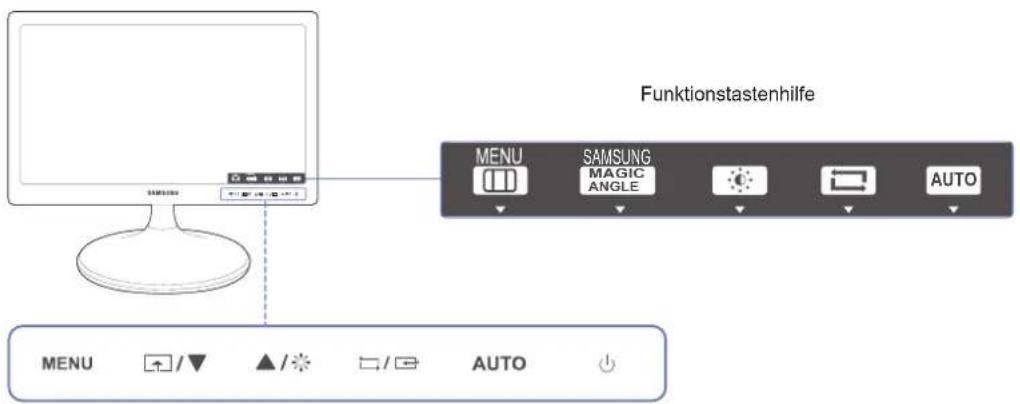

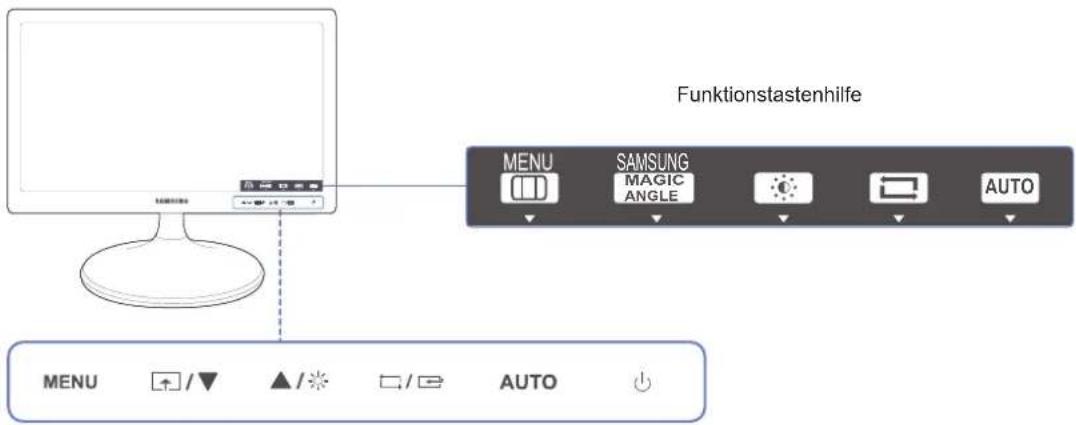

24 Tasten auf Vorderseite

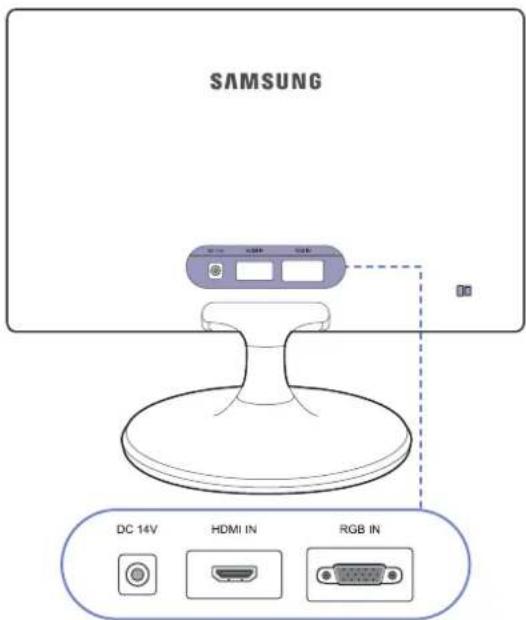

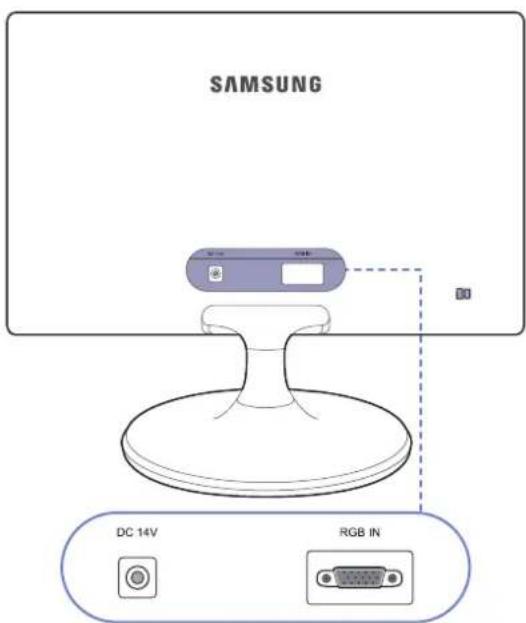

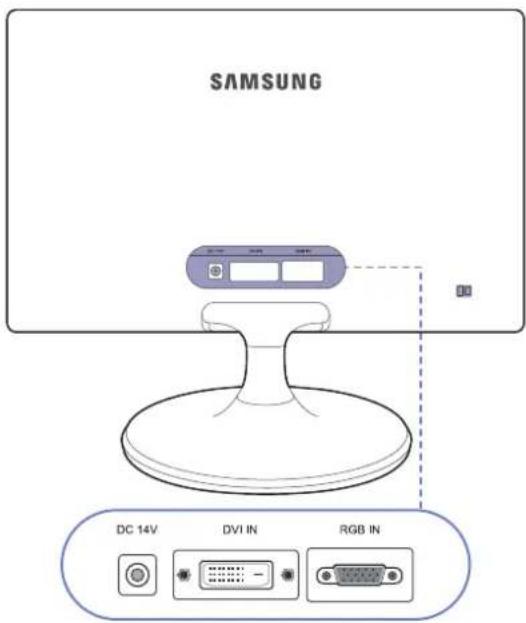

30 Rückseite

33 Installieren

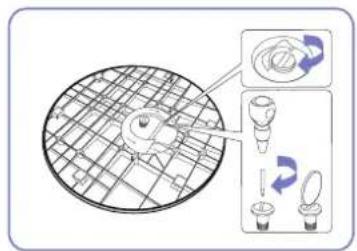

33 Befestigen des Standfußes

34 Entfernen des Standfußes

35 Befestigen einer Wandhalterung oder eines Standfußes

(S19C300F / S20C300FL / S22C300F)

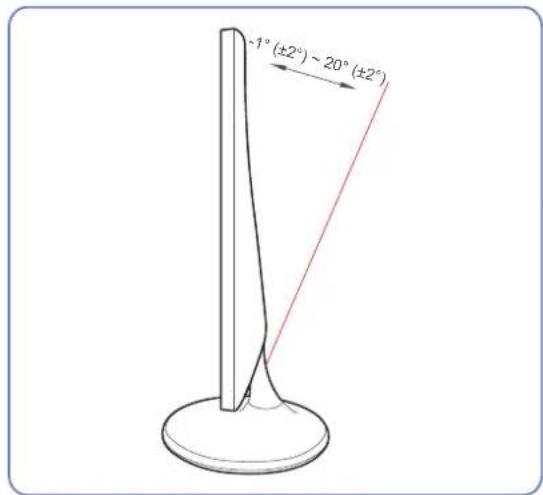

37 Ändern der Geräteneigung

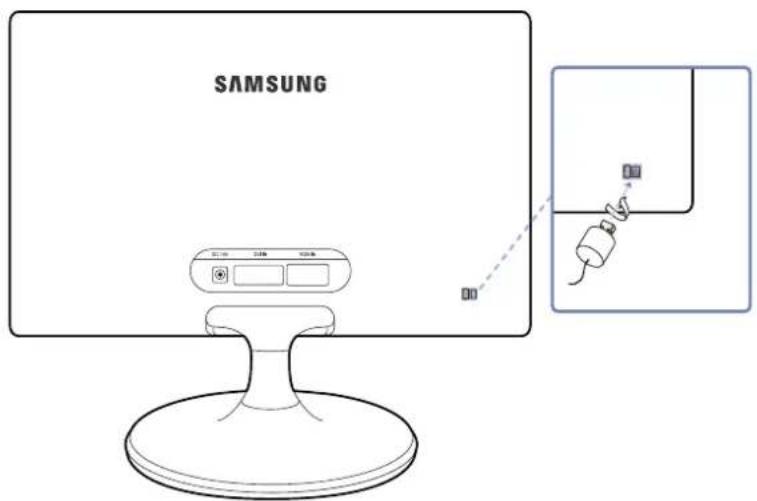

38 Schloss für den Diebstahlschutz

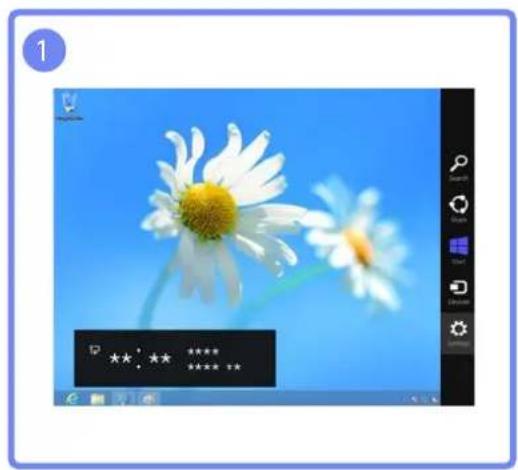

ANSCHLIEßen UND VERWENDEN EINES EXTERNEN GERÄTS

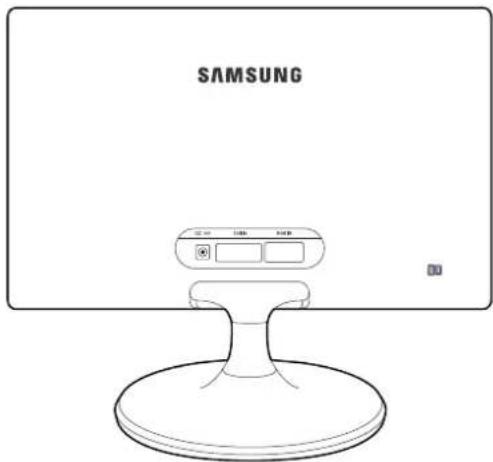

39 Vor dem Anschließen

39 Vorbereitungen vor dem Anschließen

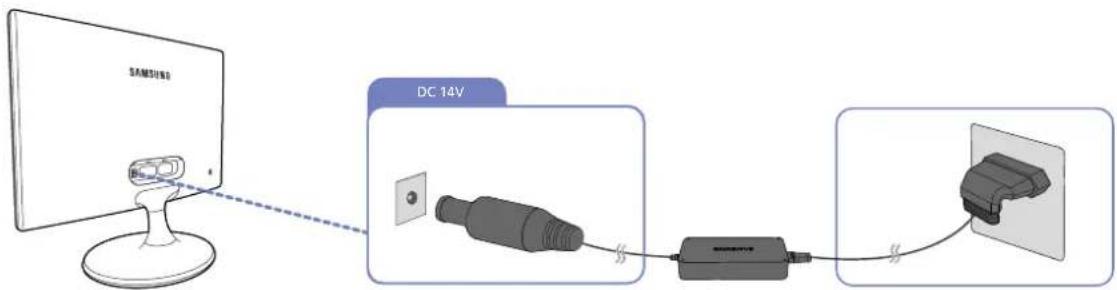

40 Anschließen an die Stromversorgung

BILDSCHIRMKONFIGURA TION (S19C300B / S19C300F/ S20C300BL / S20C300FL / S22C300B / S22C300F)

41 Anschließen und Verwenden eines PCs

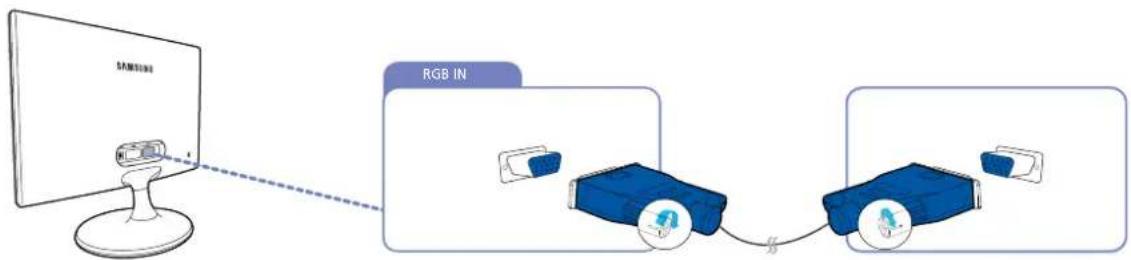

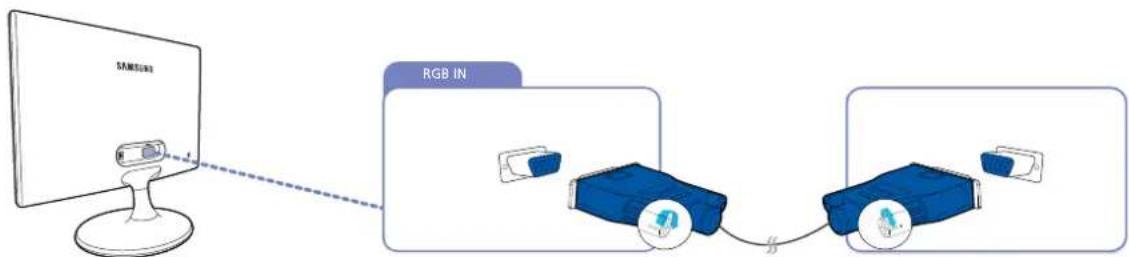

41 Anschluss über D-SUB-Kabel (analoger Typ)

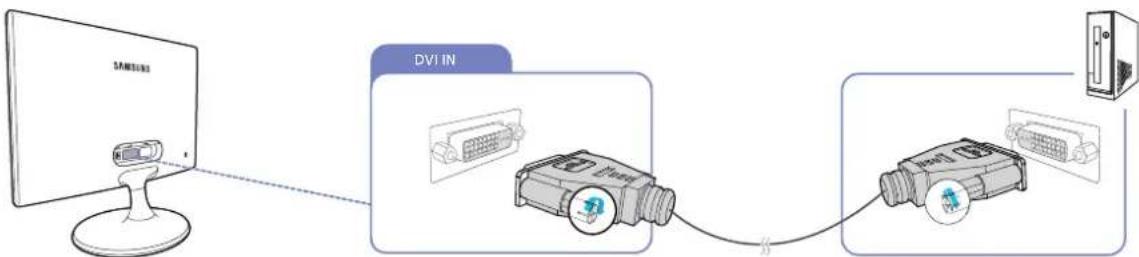

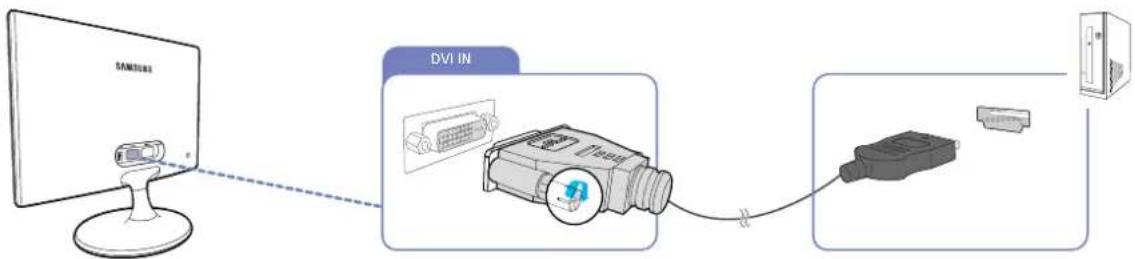

43 Anschließen mit einem DVI-Kabel

(S19C300B / S19C300F/ S20C300BL /

S20C300FL / S22C300B / S22C300F)

44 Anschließen mit einem DVI-HDMI-Kabel

(S19C300B / S19C300F/ S20C300BL /

S20C300FL / S22C300B / S22C300F)

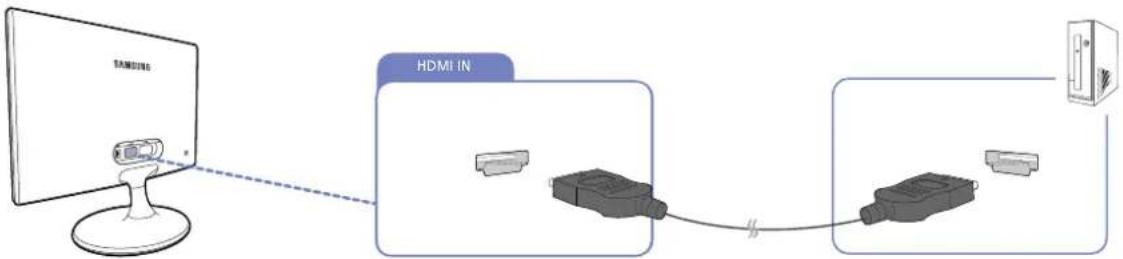

45 Verbinden über ein HDMI-Kabel (S22C300H / S24C300HL)

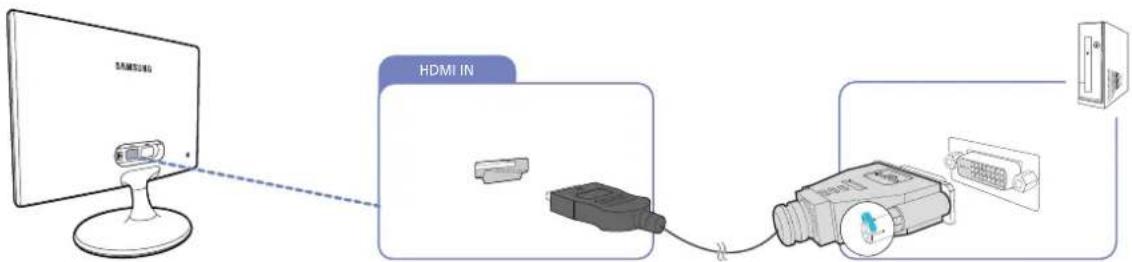

45 Anschließen mit einem HDMI/DVI-Kabel

(S22C300H / S24C300HL)

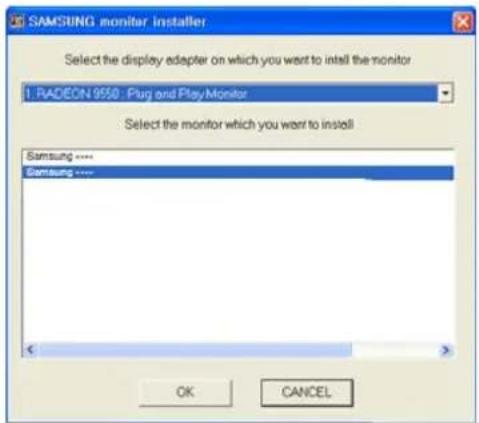

46 Treiberinstallation

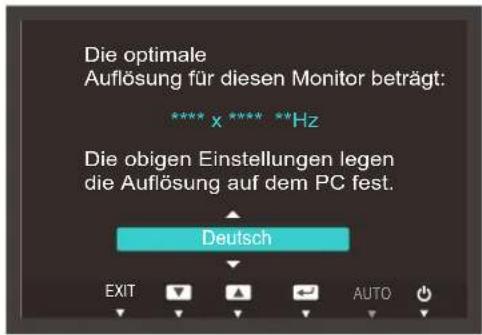

47 Einstellen der optimalen Auflösung

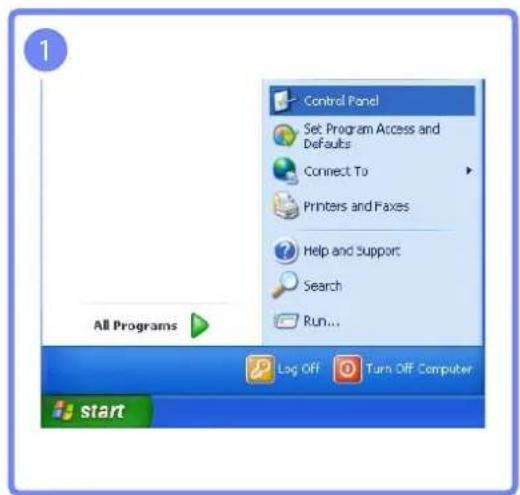

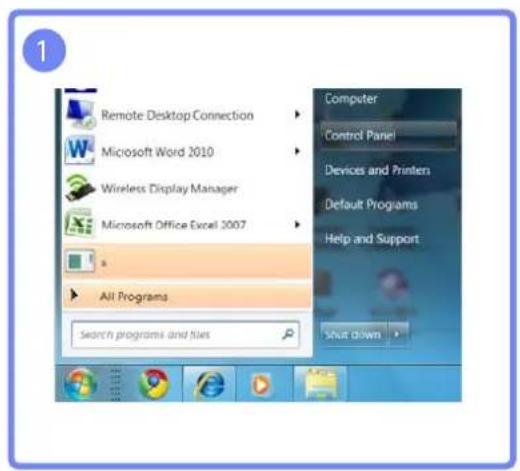

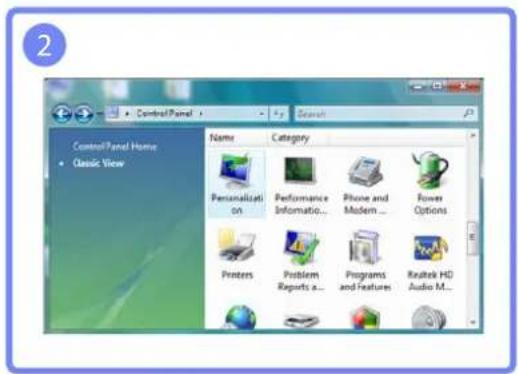

48 Ändern der Auflösung mithilfe eines PCs

52 Helligkeit

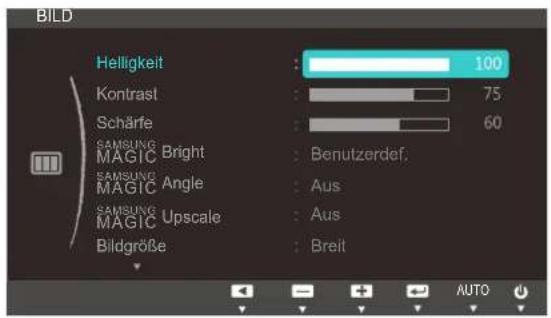

52 Einstellen der Helligkeit

53 Kontrast

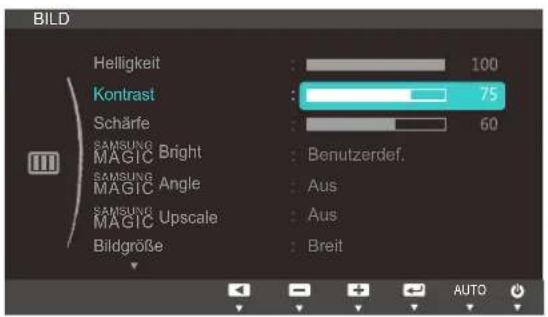

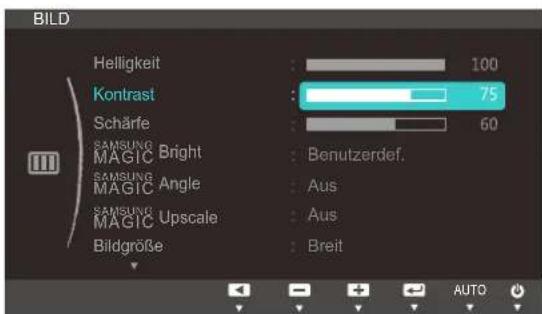

53 Konfigurieren von Kontrast

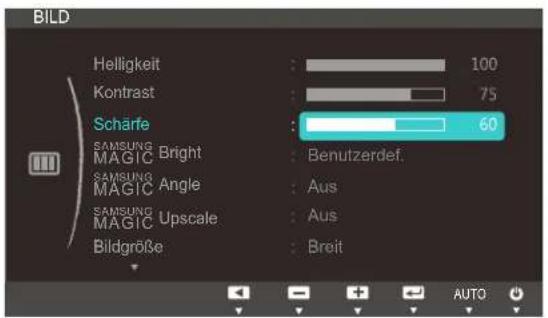

54 Schärfe

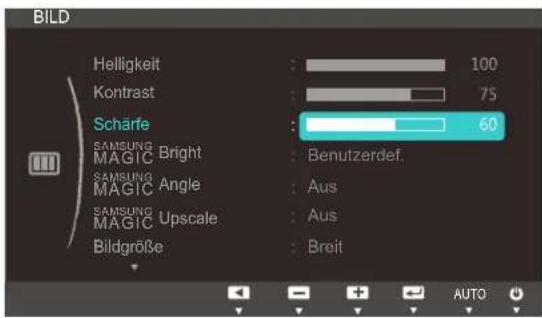

54 Konfigurieren von Schärfe

55 SAMSUNG MAGIC Bright

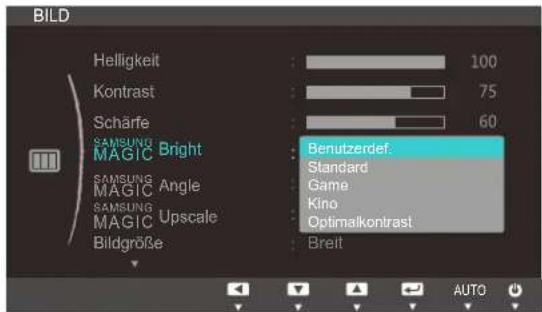

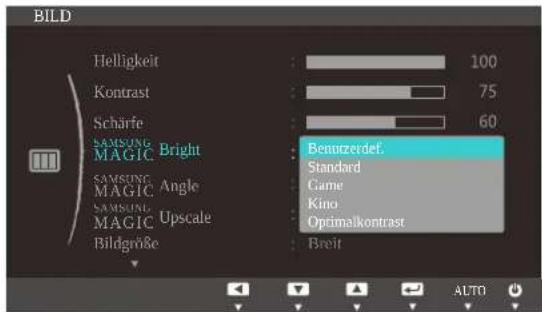

55 Konfigurieren von SAMSUNG MAGIC Bright

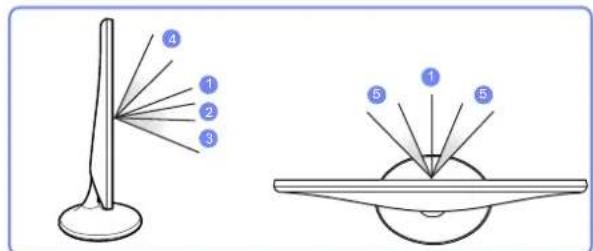

56 SAMSUNG MAGIC Angle

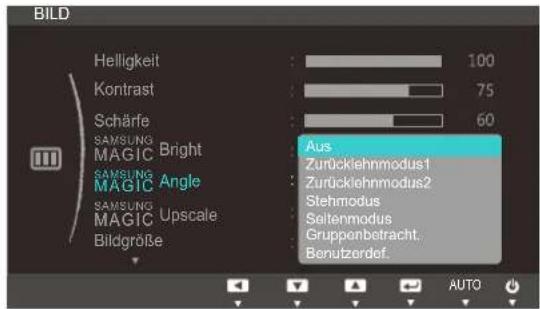

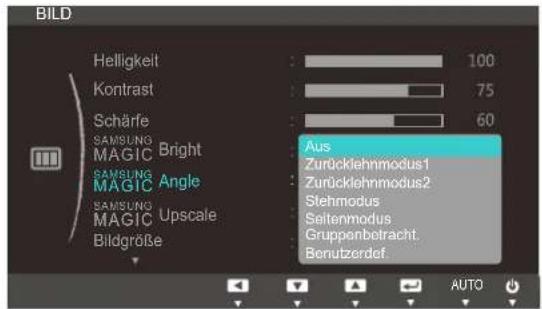

56 Konfigurieren von SAMSUNG MAGIC Angle

58 SAMSUNG MAGIC Upscale

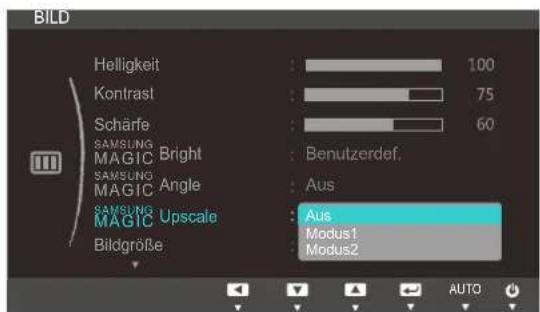

58 Konfigurieren von SAMSUNG MAGIC Upscale

59 Bildgröße

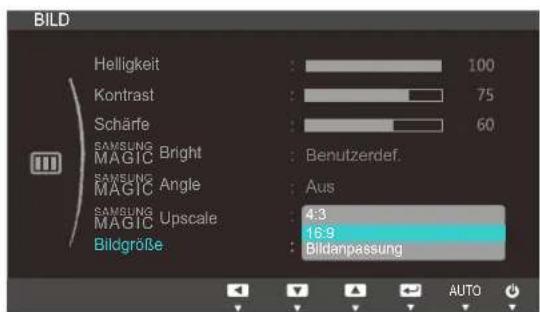

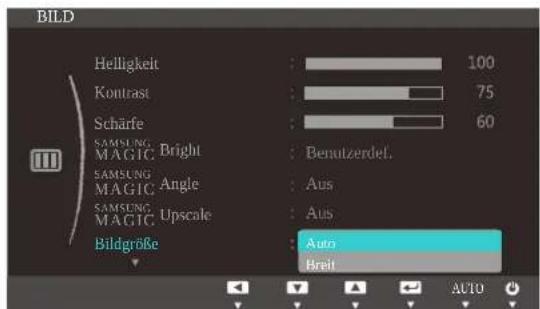

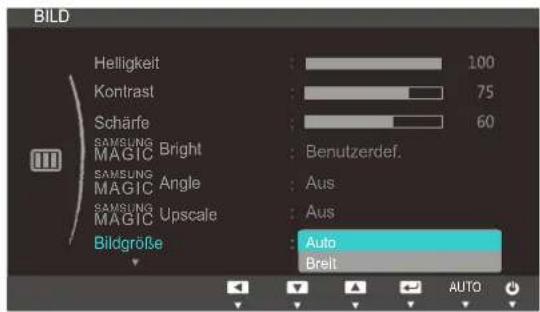

59 Ändern der Bildgröße

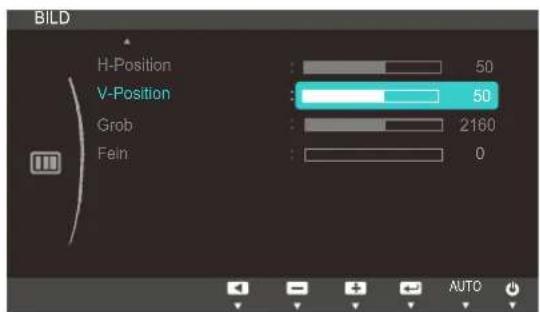

61 H-Position und V-Position

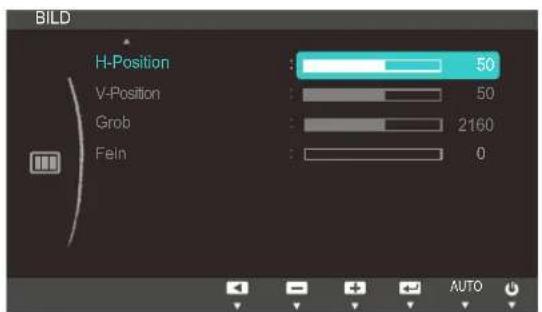

61 Konfigurieren von H-Position und V-Position

Inhaltsverzeichnis

BILDSCHIRMKONFIGURA TION (S19C300N / S20C300NL / S22C300N)

62 Grob

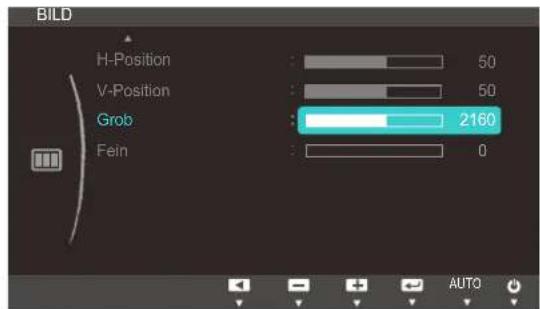

62 Anpassen von Grob

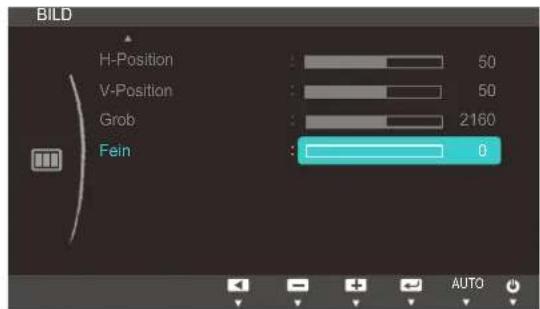

63 Fein

63 Anpassen von Fein

64 Helligkeit

64 Einstellen der Helligkeit

65 Kontrast

65 Konfigurieren von Kontrast

66 Schärfe

66 Konfigurieren von Schärfe

67 SAMSUNG MAGIC Bright

67 Konfigurieren von SAMSUNG MAGIC Bright

68 SAMSUNG MAGIC Angle

68 Konfigurieren von SAMSUNG MAGIC Angle

70 SAMSUNG MAGIC Upscale

70 Konfigurieren von SAMSUNG MAGIC Upscale

71 Bildgröße

71 Ändern der Bildgröße

72 H-Position und V-Position

72 Konfigurieren von H-Position und V-Position

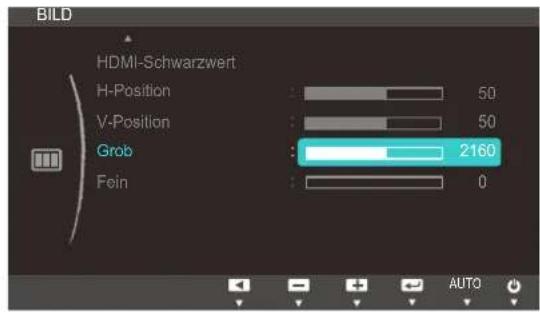

73 Grob

73 Anpassen von Grob

74 Fein

74 Anpassen von Fein

75 Helligkeit

75 Einstellen der Helligkeit

76 Kontrast

76 Konfigurieren von Kontrast

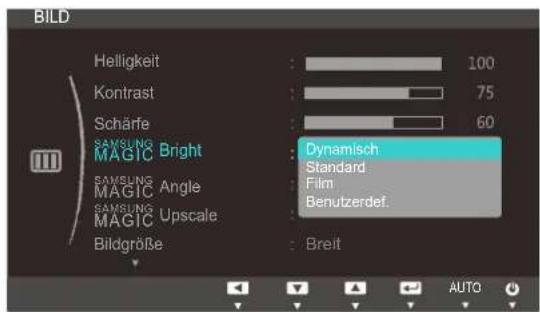

BILDSCHIRMKONFIGURA TION (S22C300H / S24C300HL)

Inhaltsverzeichnis

77 Konfigurieren von Schärfe

78 SAMSUNG MAGIC Bright

78 Konfigurieren von SAMSUNG MAGIC Bright

80 SAMSUNG MAGIC Angle

80 Konfigurieren von SAMSUNG MAGIC Angle

82 SAMSUNG MAGIC Upscale

82 Konfigurieren von SAMSUNG MAGIC Upscale

83 Bildgröße

83 Ändern der Bildgröße

85 HDMI-Schwarzwert

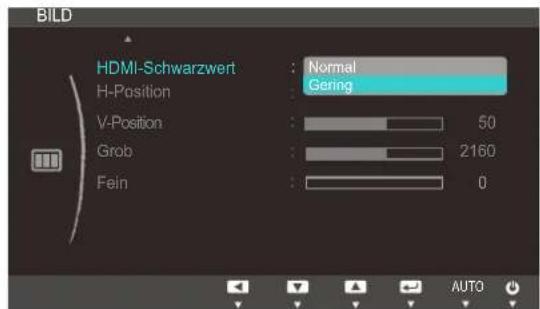

85 Konfigurieren der Einstellungen für den HDMI-Schwarzwert

86 H-Position und V-Position

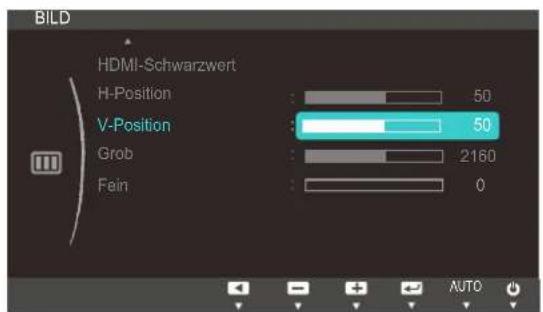

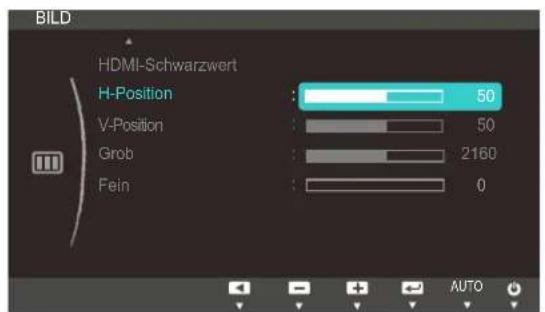

86 Konfigurieren von H-Position und V-Position

87 Grob

87 Anpassen von Grob

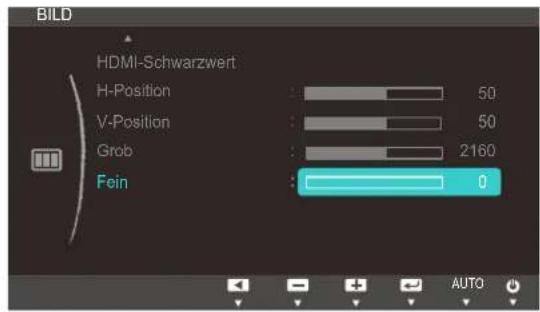

88 Fein

88 Anpassen von Fein

89 Rot

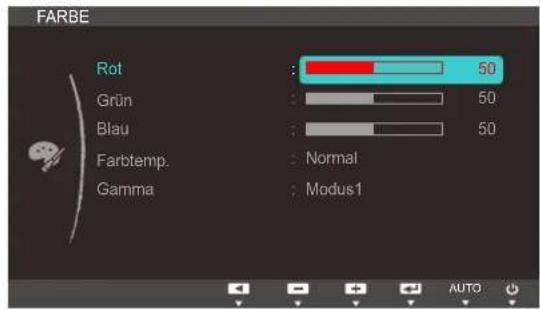

89 Konfigurieren von Rot

90 Grün

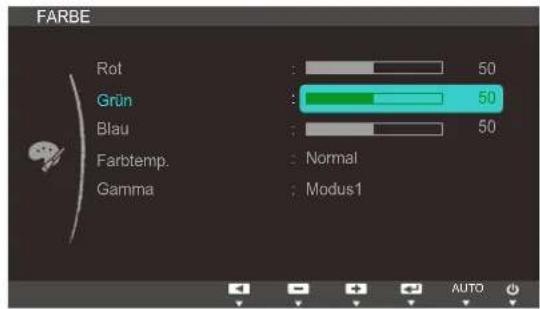

90 Konfigurieren von Grün

91 Blau

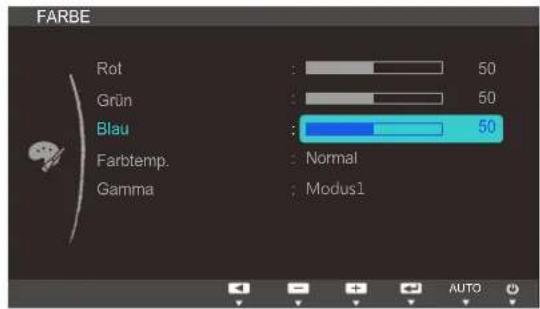

91 Konfigurieren von Blau

92 Farbtemp.

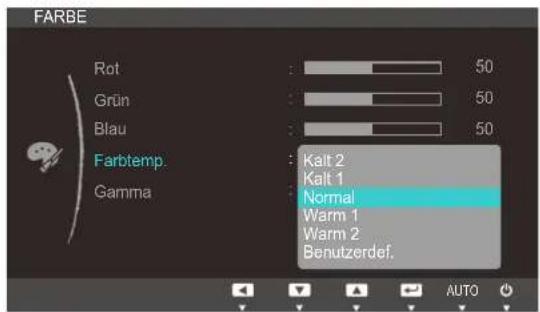

92 Konfigurieren der Einstellungen für die Farbtemp.

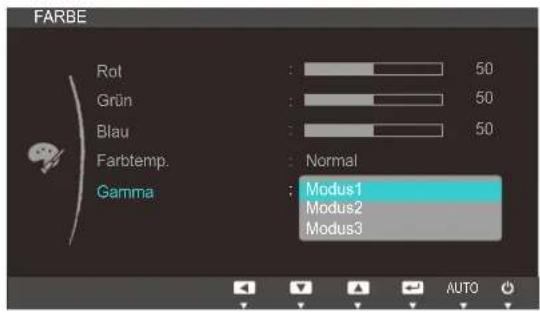

93 Gamma

93 Konfigurieren von Gamma

KONFIGURIEREN DES BILDSCHIRMMENÜS (OSD)

SETUP UND RESET (S19C300B / S19C300F/ S20C300BL / S20C300FL / S22C300B / S22C300F)

SETUP UND RESET (S19C300N / S20C300NL / S22C300N)

94 Sprache

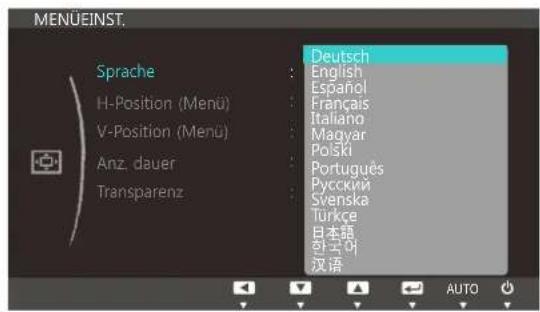

94 Konfigurieren von Sprache

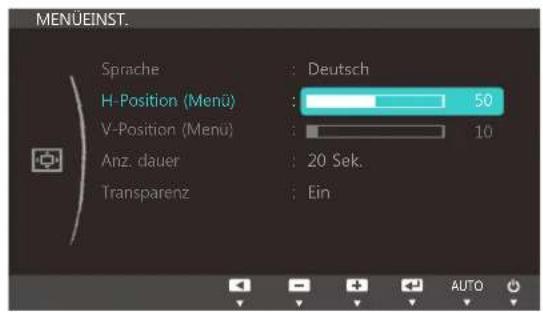

95 H-Position (Menü) und V-Position (Menü)

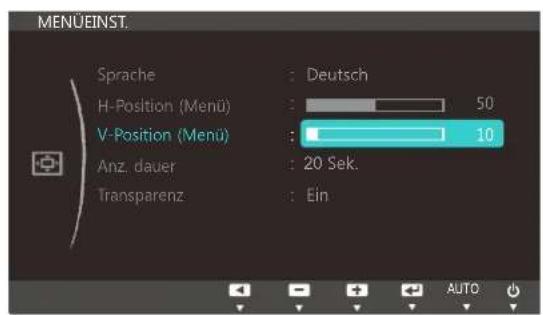

95 Konfigurieren von H-Position (Menü) und V-Position (Menü)

96 Anz. dauer

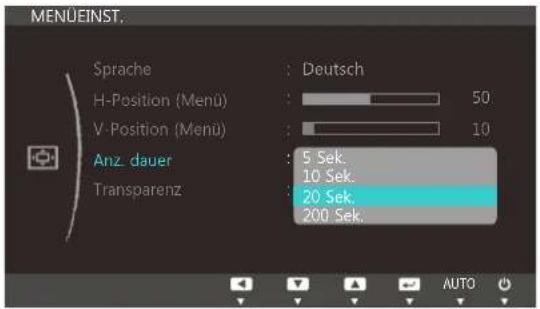

96 Konfigurieren von Anz. dauer

97 Transparenz

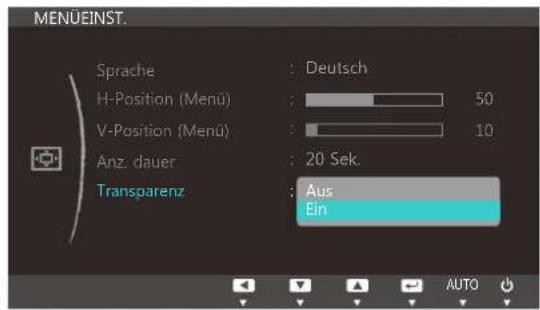

97 Ändern des Transparenz

98 Reset

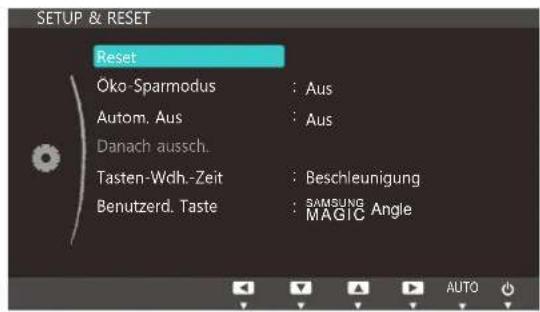

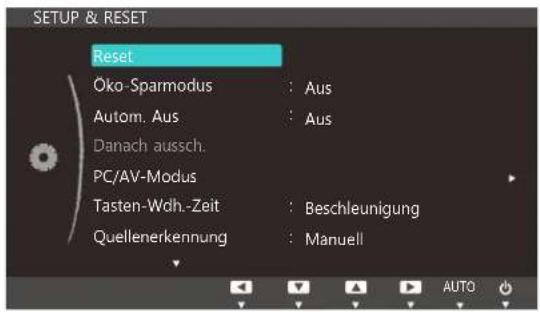

98 Initialisieren von Einstellungen Reset

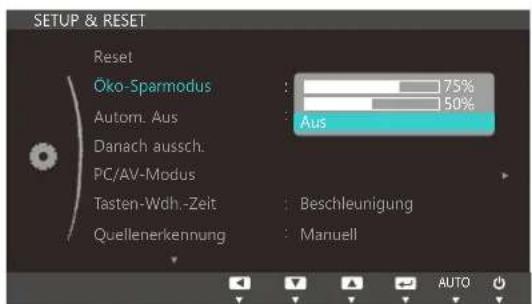

99 Öko-Sparmodus

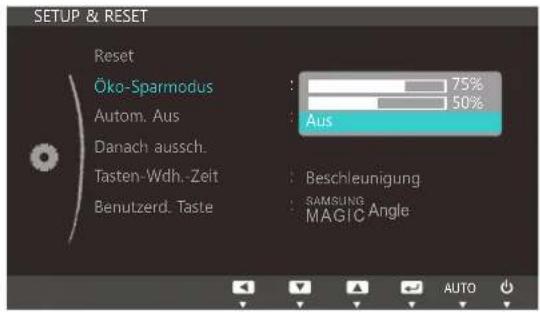

99 Konfigurieren von Öko-Sparmodus

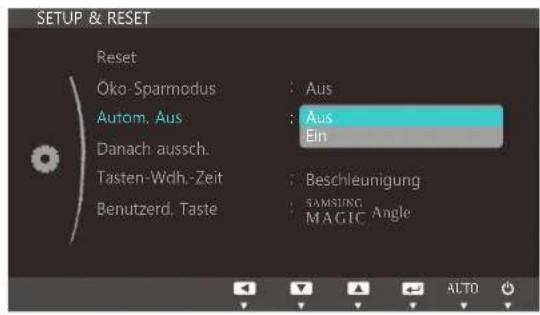

100 Autom. Aus

100 Konfigurieren von Autom. Aus

101 Danach aussch.

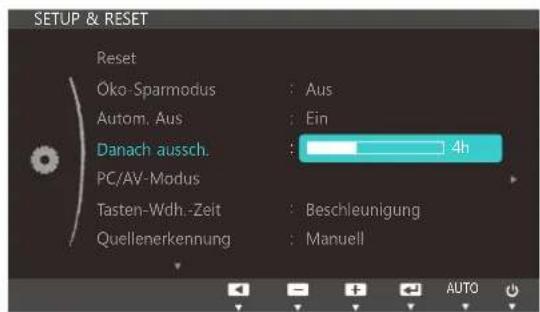

101 Konfigurieren von Danach aussch.

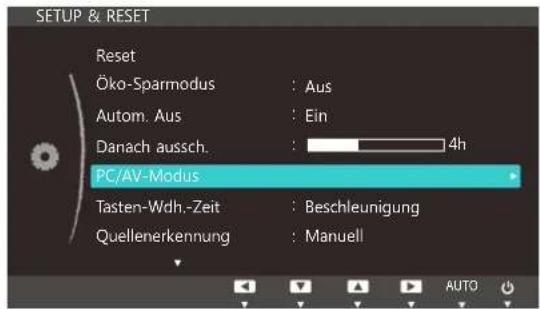

102 PC/AV-Modus

102 Konfigurieren von PC/AV-Modus

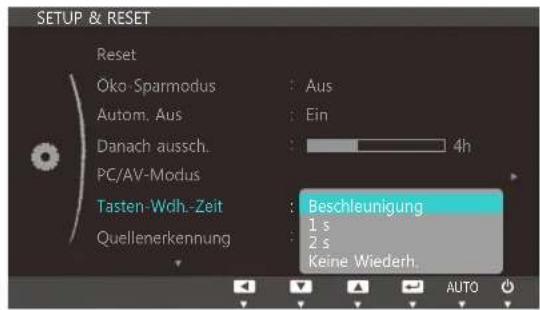

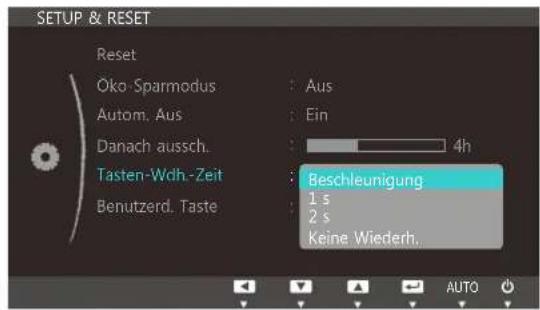

103 Tasten-Wdh.-Zeit

103 Konfigurieren von Tasten-Wdh.-Zeit

104 Quellenerkennung

104 Konfigurieren von Quellenerkennung

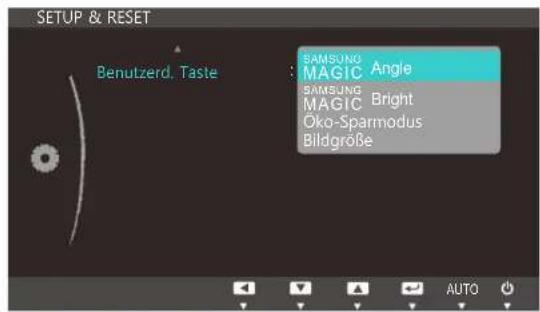

105 Benutzerd. Taste

105 Konfigurieren von Benutzerd. Taste

106 Reset

106 Initialisieren von Einstellungen Reset

107 Öko-Sparmodus

107 Konfigurieren von Öko-Sparmodus

Inhaltsverzeichnis

SETUP UND RESET (S22C300H / S24C300HL)

MENÜ INFORMATIONEN U.A.

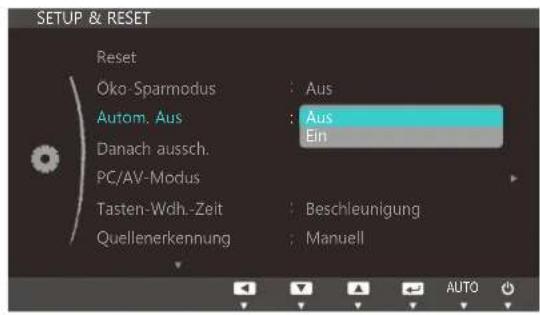

108 Autom. Aus
108 Konfigurieren von Autom. Aus
109 Danach aussch.
109 Konfigurieren von Danach aussch.
110 Tasten-Wdh.-Zeit
110 Konfigurieren von Tasten-Wdh.-Zeit
111 Benutzerd. Taste

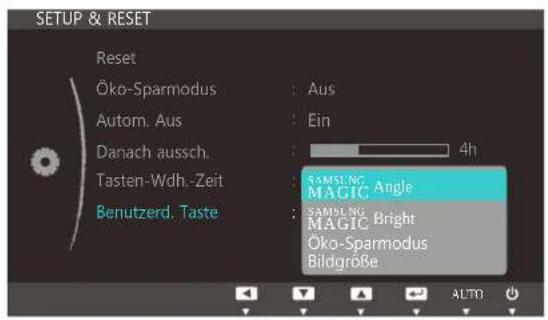

111 Konfigurieren von Benutzerd. Taste

112 Reset

112 Initialisieren von Einstellungen Reset

113 Öko-Sparmodus

113 Konfigurieren von Öko-Sparmodus

114 Autom. Aus

114 Konfigurieren von Autom. Aus

115 Danach aussch.

115 Konfigurieren von Danach aussch.

116 PC/AV-Modus

116 Konfigurieren von PC/AV-Modus

117 Tasten-Wdh.-Zeit

117 Konfigurieren von Tasten-Wdh.-Zeit

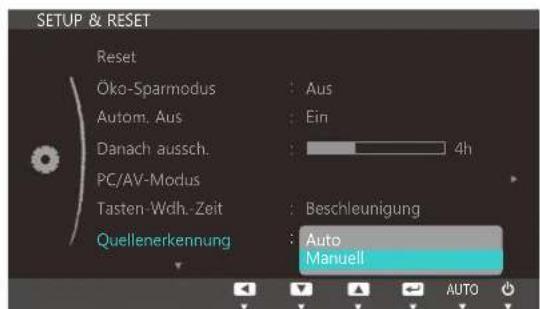

118 Quellenerkennung

118 Konfigurieren von Quellenerkennung

119 Benutzerd. Taste

119 Konfigurieren von Benutzerd. Taste

120 INFORMATIONEN

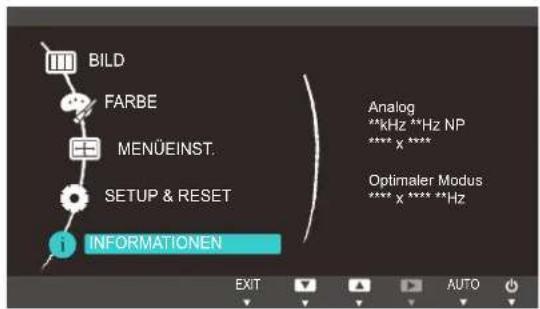

120 Anzeigen von INFORMATIONEN

121 Konfigurieren von Helligkeit und Kontrast auf dem Startbildschirm

INSTALLIEREN DER SOFTWARE

122 MagicTune

122 Was ist "MagicTune"?

122 Installieren der Software

123 Entfernen der Software

124 MultiScreen

124 Installieren der Software

125 Entfernen der Software

HANDBUCH ZUR FEHLERBEHEBUNG

126 Anforderungen vor einer Kontaktaufnahme mit dem Samsung- Kundendienstcenter

126 Testen des Geräts

126 Überprüfen von Auflösung und Frequenz

126 Überprüfen Sie folgenden Punkte.

129 F & A

TECHNISCHE DATEN

131 Allgemein (S19C300B / S19C300N)

133 Allgemein (S19C300F)

135 Allgemein (S20C300BL / S20C300NL)

137 Allgemein (S20C300FL)

139 Allgemein (S22C300B / S22C300N)

141 Allgemein (S22C300F)

143 Allgemein (S22C300H / S24C300HL)

145 Energiesparmodus

147 Tabelle der Standardsignalmodi

ANHANG

150 Kontakt zu Samsung

Inhaltsverzeichnis

156 Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden)

156 Kein Produktdefekt

156 Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist

157 Andere

158 Ordnungsgemäße Entsorgung

158 Korrekte Entsorgung von Altgeräten (Elektroschrott)

159 Terminologie

INDEX

Vor Inbetriebnahme des Geräts

Copyright

Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.

Samsung Electronics hat die Urheberrechte für dieses Handbuch.

Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt.

Microsoft und Windows sind eingetragene Marken von Microsoft Corporation.

VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standards Association.

• Verwaltungskosten werden abgerechnet, wenn:

(a) Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).
(b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

- Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.

In diesem Handbuch verwendete Symbole

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

Vor Inbetriebnahme des Geräts

Reinigung

Reinigung

Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD-Bildschirme anfällig für Kratzer sind.

Gehen Sie bei der Reinigung wie folgt vor.

1. Schalten Sie den Bildschirm und den Computer aus.
2. Ziehen Sie das Netzkabel vom Bildschirm ab.

Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

1. Wischen Sie den Bildschirm mit einem sauberen, weichen und trockenen Tuch ab.

- Verwenden Sie für den Bildschirm keine Reinigungsmittel, die Alkohol, Lösungsmittel oder Tenside enthalten.

- Sprühen Sie kein Wasser oder Reinigungsmittel direkt auf das Gerät.

1. Befeuchten Sie ein weiches, trockenes Tuch mit Wasser, und wringen Sie es gründlich aus, um die Verkleidung des Bildschirms zu reinigen.

1. Bringen Sie nach der Reinigung das Netzkabel wieder am Gerät an.
2. Schalten Sie den Bildschirm und den Computer ein.

Vor Inbetriebnahme des Geräts

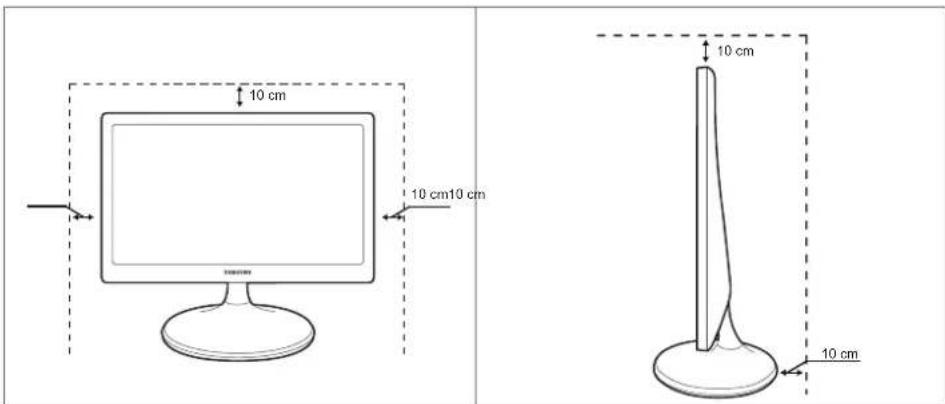

Absichern des Einbaubereichs

Lassen Sie um das Gerät herum genügend Platz frei, um eine ausreichende Belüftung zu gewährleisten. Wenn die Temperatur im Innern des Geräts ansteigt, kann dies zu einem Feuer oder einer Beschädigung des Geräts führen. Achten Sie darauf, dass Sie beim Aufstellen des Geräts mindestens den unten abgebildeten Abstand einhalten.

Das Aussehen kann sich je nach Gerät unterscheiden.

10 cm 10 cm10 cm 10 cm 10 cm

Vorsichtsmaßnahmen bei der Lagerung

Wenden Sie sich unbedingt an das Samsung Kundenservicecenter (seite 150), wenn das Innere des Bildschirms gereinigt werden muss. (Es wird eine Servicegebühr erhoben.)

Vor Inbetriebnahme des Geräts

Sicherheitshinweise

Vorsicht

STROMSCHLAGGEFAHR - NICHT ÖFFNEN

Vorsicht : UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG (ODER RÜCKSEITE) NICHT ÖFFNEN. ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN. ALLE WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN.

Symbole für Sicherheitshinweise

Warnung	Eine schwere oder tödliche Verletzung kann verursacht werden, wenn die Anweisungen nicht befolgt werden.
Vorsicht	Verletzungen oder Sachschäden können verursacht werden, wenn die Anweisungen nicht befolgt werden.
	Mit diesem Symbol gekennzeichnete Handlungen sind verboten.
	Mit diesem Symbol gekennzeichnete Anweisungen sind zu befolgen.

Vor Inbetriebnahme des Geräts

Strom und Sicherheit

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

Warnung

Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Schließen Sie nicht zu viele Geräte an der gleichen Steckdose bzw. Steckerleiste an.

- Andernfalls kann die Steckdose überhitzen und einen Brand verursachen.

Berühren Sie den Netzstecker nicht mit nassen Händen.

- Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Stecken Sie den Netzstecker ganz hinein, sodass er nicht locker sitzt.

- Eine instabile Verbindung kann einen Brand verursachen.

Schließen Sie den Netzstecker an eine geerdete Steckdose an (nur isolierte Geräte vom Typ 1).

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Knicken Sie das Netzkabel nicht, und ziehen Sie auch nicht mit Gewalt daran. Belasten Sie das Netzkabel nicht mit einem schweren Gegenstand.

- Ein beschädigtes Netzkabel kann einen elektrischen Schlag oder Brand verursachen.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Entfernen Sie Fremdkörper wie Staub um die Steckerstifte und die Steckdose mit einem trockenen Tuch.

• Andernfalls kann ein Brand entstehen.

Vor Inbetriebnahme des Geräts

Vorsicht

Ziehen Sie den Netzstecker nicht ab, während das Gerät verwendet wird.

- Das Gerät könnte durch eine Überspannung beschädigt werden.

Verwenden Sie das Netzkabel nicht für andere als von Samsung gelieferte zugelassene Produkte.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen ist, gut zugänglich ist.

- Wenn im Gerät ein Problem auftritt, ziehen Sie das Netzkabel ab, um das Gerät vollständig stromlos zu machen.

Mit der Ein-/Aus-Taste wird die Stromzufuhr nicht völlig unterbrochen.

Fassen Sie den Stecker, wenn Sie das Netzkabel aus der Steckdose ziehen.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Installieren

Warnung

Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel oder Zigaretten ab. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

• Andernfalls kann ein Brand entstehen.

Vermeiden Sie die Aufstellung des Geräts in einem kleinen Raum mit schlechter Belüftung, wie ein Bücherregal oder ein Wandschrank.

- Andernfalls kann ein Brand aufgrund einer erhöhten Innentemperatur entstehen.

Bewahren Sie die Verpackungsfolie des Geräts an einem Ort auf, der nicht für Kinder zugänglich ist.

- Kinder könnten daran ersticken.

Vor Inbetriebnahme des Geräts

Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw.).

• Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen.
• Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet wird, kann es beschädigt oder ein Brand verursacht werden.

Stellen Sie das Gerät nicht in einem Fahrzeug oder an einem Ort, der Staub, Feuchtigkeit (Wasser tropft u.ä.), Öl oder Rauch ausgesetzt ist, auf.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Hitze oder einem heißen Gegenstand wie einem Herd aus.

- Andernfalls kann die Gerätelebensdauer verringert oder ein Feuer verursacht werden.

Stellen Sie das Gerät außerhalb der Reichweite von kleinen Kindern auf.

• Das Gerät könnte herunterfallen und Kinder verletzen.

Speiseöl, wie beispielsweise Sojaöl, kann das Gerät beschädigen oder verformen. Stellen Sie das Gerät nicht in einer Küche oder in der Nähe einer Küchentheke auf.

Vorsicht

Achten Sie darauf, das Gerät beim Transport nicht fallen zu lassen.

- Andernfalls kann es zu Betriebsstörungen oder zu Verletzungen kommen.

Legen Sie das Gerät nicht auf seiner Vorderseite ab.

- Der Bildschirm könnte dadurch beschädigt werden.

Stellen Sie bei der Aufstellung des Geräts in einem Schrank oder Regal sicher, dass die Unterkante der Vorderseite des Geräts nicht herausragt.

• Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen.
• Stellen Sie das Gerät nur in Schränke oder Regale geeigneter Größe.

Vor Inbetriebnahme des Geräts

Setzen Sie das Gerät vorsichtig ab.

- Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen.

Wenn Sie das Gerät an einem ungewöhnlichen Ort (ein Ort mit viel Feinstaub, chemischen Substanzen oder extremen Temperaturen oder ein Flughafen oder Bahnhof, wo das Gerät ständig für einen längeren Zeitraum im Betrieb sein soll) aufstellen, kann dies seine Leistung erheblich beeinträchtigen.

- Wenden Sie sich unbedingt an das Samsung Kundenservicecenter (seite 150), bevor Sie das Gerät an einem solchen Ort aufstellen.

Betrieb

Warnung

Das Gerät steht unter Hochspannung. Versuchen Sie nicht, das Gerät selbst zu zerlegen, zu reparieren oder zu modifizieren.

• Dies kann zu einem elektrischen Schlag oder Brand führen.
- Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter (seite 150).

Schalten Sie vor dem Transport des Geräts den Netzschalter aus, und ziehen Sie das Netzkabel und alle anderen angeschlossenen Kabel ab.
- Andernfalls kann das Netzkabel beschädigt und ein Brand oder Stromschlag hervorgerufen werden.

Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 150).

• Dies kann zu einem elektrischen Schlag oder Brand führen.
Lassen Sie Kinder nicht mit dem Gerät spielen.
- Das Gerät könnte herunterfallen, und Ihr Kind könnte sich verletzen.

Wenn das Gerät herunterfällt oder außen beschädigt ist, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 150).

- Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Vor Inbetriebnahme des Geräts

Legen Sie keine schweren Gegenstände, Spielzeug oder Süßigkeiten auf die Oberseite des Geräts.

- Das Gerät oder schwere Gegenstände könnten herunter fallen, wenn Kinder nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte.

Schalten Sie das Gerät während eines Gewitters aus, und ziehen Sie das Netzkabel ab.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Lassen Sie auf das Gerät keine Gegenstände fallen, und schlagen Sie auch nicht dagegen.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

- Andernfalls kann das Netzkabel oder das Gerät beschädigt und ein Brand oder Stromschlag hervorgerufen werden.

Berühren Sie das Gerät oder den Netzstecker nicht, wenn Gas austritt. Lüften Sie den Raum sofort.

- Funken können eine Explosion oder einen Brand verursachen.

Heben oder bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

- Andernfalls kann das Netzkabel oder das Gerät beschädigt und ein Brand oder Stromschlag hervorgerufen werden.

Verwenden Sie kein brennbares Spray und keine brennbare Substanz in der Nähe des Geräts, und bewahren Sie diese auch nicht in der Nähe auf.

• Dies kann zu einer Explosion oder zu einem Brand führen.

Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Tischdecken oder Vorhänge blockiert sind.

- Andernfalls kann ein Brand aufgrund einer erhöhten Innentemperatur entstehen.

Vor Inbetriebnahme des Geräts

Stecken Sie keine metallischen Gegenstände (Schrauben, Münze, Haarnadeln usw.) oder brennbaren Objekte (Papier, Streichhölzer usw.) in die Lüftungsöffnungen oder Anschlüsse des Geräts.

• Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 150).
• Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe, Flaschen usw.) oder metallischen Gegenstände auf das Gerät.

• Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 150).
• Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Vorsicht

Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren Zeitraum kann zum Einbrennen von Nachbildern oder Pixelfehlern führen.

- Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, aktivieren Sie den Energiesparmodus oder einen Bewegtbild-Bildschirmschoner.

Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum (Urlaub usw.) nicht verwenden.

- Andernfalls kann es durch angesammelten Staub, Überhitzung, elektrischen Schlag oder Leckstrom zu einem Brand kommen.

Verwenden Sie das Gerät mit der empfohlenen Auflösung und Frequenz.

- Ihr Sehvermögen könnte sich sonst verschlechtern.

Stapeln Sie Netzteile nicht.

• Andernfalls kann ein Brand entstehen.

Entfernen Sie den Plastikbeutel vom Netzteil, bevor Sie es verwenden.

• Andernfalls kann ein Brand entstehen.

Vor Inbetriebnahme des Geräts

Schützen Sie das Netzteil vor Wasser oder Feuchtigkeit.

• Dies kann zu einem elektrischen Schlag oder Brand führen.
- Vermeiden Sie die Verwendung des Geräts im Freien, wo es Regen oder Schnee ausgesetzt sein könnte.
- Achten Sie darauf, das Netzteil nicht mit Wasser in Kontakt zu bringen, wenn Sie den Boden wischen.

Stellen Sie das Netzteil nicht in die Nähe eines Heizgeräts.

• Andernfalls kann ein Brand entstehen.

Bewahren Sie das Netzteil in einem gut belüfteten Raum auf.

Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung auf den Bildschirm schauen, kann dies zu einer Verschlechterung Ihres Sehvermögens führen.

Stellen Sie den Bildschirm nicht auf den Kopf. Transportieren Sie ihn nicht, indem Sie ihn am Ständer halten.

- Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen.

Verwenden Sie keine Luftbefeuchter oder Öfen in der Nähe des Geräts.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Gönnen Sie Ihren Augen pro 1 Stunde Geräteverwendung eine Pause von 5 Minuten.

• Die Augen werden weniger ermüdet.

Berühren Sie nicht den Bildschirm, wenn das Gerät längere Zeit eingeschaltet war, weil es heiß wird.

Bewahren Sie die kleinen mit dem Gerät verwendeten Zubehörteile außerhalb der Reichweite von Kindern auf.

Vor Inbetriebnahme des Geräts

Seien Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig.

• Andernfalls könnten Finger oder Hände von Kindern stecken bleiben und verletzt werden.
• Wenn Sie das Gerät übermäßig kippen, kann es herunterfallen und Verletzungen verursachen.

Stellen Sie keine schweren Gegenstände auf das Gerät.

- Betriebsstörungen oder Verletzungen können die Folge sein.

Richtige Haltung für die Verwendung des Geräts

50 cm

Verwenden Sie das Gerät in der richtigen Haltung wie folgt:

• Sitzen Sie aufrecht, mit geradem Rücken.
• Lassen Sie einen Abstand von 45 bis 50 cm zwischen Auge und Bildschirm, und blicken Sie leicht nach unten auf den Bildschirm.
  Die Augen sollen direkt vor dem Bildschirm sein.
  • Passen Sie den Winkel so an, dass sich auf dem Bildschirm kein Licht reflektiert.
• Halten Sie Ihre Unterarme senkrecht zu Ihren Oberarmen und auf einer Ebene mit dem Handrücken.
• Halten Sie die Ellenbogen ungefähr in einem rechten Winkel.
• Stellen Sie die Höhe des Gerät so ein, dass Sie Ihre Knie mindestens 90° beugen können, die Fersen auf dem Boden aufliegen und Ihre Arme niedriger als Ihr Herz positioniert sind.

1

Vorbereitung

1.1 Überprüfen des Inhalts

1.1.1 Entfernen der Verpackung

1 Öffnen Sie die Verpackung. Achten Sie darauf, das Gerät nicht zu beschädigen, wenn Sie die Verpackung mit einem scharfen Instrument öffnen.

2 Entfernen Sie das Styropor vom Gerät.

3 Überprüfen Sie die Komponenten und entfernen Sie das Styropor und Kunststoffhülle.

Diese Abbildung dient nur als Beispiel.

4 Bewahren Sie die Kiste an einem trockenen Platz auf, damit Sie sie zur Verfügung haben, wenn das Gerät später einmal transportiert werden muss.

1

Vorbereitung

1.1.2 Überprüfen des Lieferumfangs

• Kontaktieren Sie den Händler, bei dem Sie das Produkt gekauft haben, wenn etwas fehlt.
• Das Aussehen des lieferbaren Zubehörs und der lieferbaren Teile kann vom dargestellten Bild abweichen.

Komponenten

Kurzanleitung zur Konfiguration Garantiekarte

(nicht überall verfügbar)

Benutzerhandbuch

Netzkabel Netzteil D-Sub-Kabel (Zubehör)

DVI-Kabel (Zubehör) HDMI-Kabel (Zubehör) HDMI-DVI Kabel (Zubehör)

Sockel Sockelverbindungsstück

(Andere Gebiete)

Sockelverbindungsstück

(Nur Nordamerika)

Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden.

1.2 Bauteile

1.2.1 Tasten auf Vorderseite

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden.

Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

S19C300B / S19C300F/ S20C300BL / S20C300FL / S22C300B / S22C300F

Funktionstastenhilfe MENU SAMSUNG MAGIC ANGLE AUTO MENU /▼ ▲/★ /○ AUTO

Symbole Beschreibung

MENU	Öffnen oder Schließen des On Screen-Display (OSD)-Menüs oder Rückkehr zum letzten Menü.OSD-Sperre: Beibehalten der aktuellen Einstellungen oder Sperren der OSD-Steuerung, um unbeabsichtigte Änderungen an den Einstellungen zu verhindern.Aktivieren: Drücken Sie zum Sperren der OSD-Steuerung 10 Sekunden die Taste [MENUDeaktivieren: Drücken Sie zum Entsperren der OSD-Steuerung die Taste [MENU]ger als 10 Sekunden.Wenn das Bildschirmmenü gesperrt ist,Helligkeit, Kontrast und SAMSUNG MAGIC Angle können angepasst und INFORMATIONEN kann angezeigt werden.Drücken Sie die Taste [↑], um die Funktion Benutzerd. Taste zu verwenden. (Die Benutzerd. Taste ist auch verfügbar, wenn die OSD-Steuerung gesperrt ist.)
Symbole Beschreibung
	Konfigurieren SieBenutzerd. Taste, und drücken Sie [↑]. Die folgenden Optionen werden aktiviert.SAMSUNG Angle - SAMSUNG Bright - Öko-Sparmodus - BildgrößeMAGIC MAGIC
	Um Benutzerd. Taste zu konfigurieren, wechseln Sie zuSETUP & RESET → Benutzerd. Taste, und wählen Sie den gewünschten Modus aus.
▲/▼	Navigieren zum oberen oder unteren Menü oder Ändern des Wertes einer Option im OSD-Menü.
	Stellen Sie mit dieser Taste Helligkeit und Kontrast des Bildschirms ein.
	Bestätigen einer Menüauswahl.Durch Drücken der Taste [↓] können Sie die Eingangsquelle(Analog/DVI) ändern, wenn das OSD-Menü nicht angezeigt wird. Wenn Sie das Gerät einschalten oder die Eingangsquelle durch Drücken der Taste [↓]ändern, wird auf dem Bildschirm oben links die aktuelle Eingangsquelle angezeigt.
AUTO	Drücken Sie die Taste [AUTO], um die Bildschirmeinstellung automatisch durchzuführen.Wenn Sie die Auflösung unter „Eigenschaften von Anzeige“ ändern, wird die FunktionAutom. Einstellung aktiviert.Nur imAnalog-Modus verfügbar.
	Ein- bzw. Ausschalten des Bildschirms.
Funktionstastenhilfe	Beim Drücken einer Steuerungstaste am Gerät wird vor dem Öffnen des Bildschirmmenüs die Funktionstastenhilfe angezeigt. (Diese Erläuterungen zeigen die Funktion der gedrückten Taste an.)Drücken Sie die entsprechende Taste erneut, um das Bildschirmmenü zu öffnen, wenn die Hilfe angezeigt wird.Die Funktionstastenhilfe kann je nach Funktion oder Gerätemodell unterschiedlich sein.Entsprechende Informationen finden Sie im jeweiligen Handbuch.

S19C300N / S20C300NL / S22C300N

Funktionstastenhilfe MENU SAMSUNG MAGIC ANGLE AUTO MENU /▼ ▲/ □/→ AUTO

Symbole Beschreibung
MENU	Öffnen oder Schließen des On Screen-Display (OSD)-Menüs oder Rückkehr zum letzten Menü.OSD-Sperre: Beibehalten der aktuellen Einstellungen oder Sperren der OSD-Steuerung, um unbeabsichtigte Änderungen an den Einstellungen zu verhindern.Aktivieren: Drücken Sie zum Sperren der OSD-Steuerung 10 Sekunden die Taste [MENU]Deaktivieren: Drücken Sie zum Entsperren der OSD-Steuerung die Taste [MENUger als 10 Sekunden.Wenn das Bildschirmmenü gesperrt ist,Helligkeit, Kontrast undSAMSUNGAnglekönnen angepasst und INFORMATIONENkann angezeigt werden.Drücken Sie die Taste [↑], um die FunktionBenutzerd. Tastezu verwenden. (DieBenutzerd. Tasteist auch verfügbar, wenn die OSD-Steuerung gesperrt ist.)
[IMAGE]	Konfigurieren SieBenutzerd. Taste, und drücken Sie [↑]. Die folgenden Optionen werden aktiviert.SAMSUNG Angle -SAMSUNG Bright - Öko-Sparmodus - BildgrößeMAGICMAGIC
	UmBenutzerd. Tastezu konfigurieren, wechseln Sie zuSETUP & RESET →Benutzerd. Taste, und wählen Sie den gewünschten Modus aus.
▲/▼	Navigieren zum oberen oder unteren Menü oder Ändern des Wertes einer Option im OSD-Menü.
※	Stellen Sie mit dieser Taste Helligkeit und Kontrast des Bildschirms ein.
☐/☐	Bestätigen einer Menüauswahl.
AUTO	Drücken Sie die Taste [AUTO], um die Bildschirmeinstellung automatisch durchzuführen.Wenn Sie die Auflösung unter „Eigenschaften von Anzeige“ ändern, wird die Funktion Autom. Einstellung aktiviert.
∅	Ein- bzw. Ausschalten des Bildschirms.
Funktionstastenhilfe	Beim Drücken einer Steuerungstaste am Gerät wird vor dem Öffnen des Bildschirmmenüs die Funktionstastenhilfe angezeigt. (Diese Erläuterungen zeigen die Funktion der gedrückten Taste an.)Drücken Sie die entsprechende Taste erneut, um das Bildschirmmenü zu öffnen, wenn die Hilfe angezeigt wird.Die Funktionstastenhilfe kann je nach Funktion oder Gerätemodell unterschiedlich sein.Entsprechende Informationen finden Sie im jeweiligen Handbuch.

S22C300H / S24C300HL

Funktionstastenhilfe MENU SAMSUNG MAGIC ANGLE AUTO MENU /▼ ▲/★ □/→ AUTO

Symbole Beschreibung
MENU	Öffnen oder Schließen des On Screen-Display (OSD)-Menüs oder Rückkehr zum letzten Menü.OSD-Sperre: Beibehalten der aktuellen Einstellungen oder Sperren der OSD-Steuerung, um unbeabsichtigte Änderungen an den Einstellungen zu verhindern.Aktivieren: Drücken Sie zum Sperren der OSD-Steuerung 10 Sekunden die Taste [MENU]Deaktivieren: Drücken Sie zum Entsperren der OSD-Steuerung die Taste [MENUger als 10 Sekunden.Wenn das Bildschirmmenü gesperrt ist,Helligkeit, Kontrast undSAMSUNGAnglekönnen angepasst und INFORMATIONENkann angezeigt werden.Drücken Sie die Taste [↑], um die FunktionBenutzerd. Tastezu verwenden. (DieBenutzerd. Tasteist auch verfügbar, wenn die OSD-Steuerung gesperrt ist.)
[IMAGE]	Konfigurieren SieBenutzerd. Taste, und drücken Sie [↑]. Die folgenden Optionen werden aktiviert.SAMSUNG Angle -SAMSUNG Bright - Öko-Sparmodus - BildgrößeMAGICMAGIC
	UmBenutzerd. Tastezu konfigurieren, wechseln Sie zuSETUP & RESET →Benutzerd. Taste, und wählen Sie den gewünschten Modus aus.
▲/▼	Navigieren zum oberen oder unteren Menü oder Ändern des Wertes einer Option im OSD-Menü.
※	Stellen Sie mit dieser Taste Helligkeit und Kontrast des Bildschirms ein.
☐/☐	Bestätigen einer Menüauswahl.Durch Drücken der Taste [ ☐ können Sie die Eingangsquelle (Analog/HDMI) ändern, wenn das OSD-Menü nicht angezeigt wird.Wenn Sie das Gerät einschalten oder die Eingangsquelle durch Drücken der Taste [ ☐ ändern, wird auf dem Bildschirm oben links die aktuelle Eingangsquelle angezeigt.
AUTO	Drücken Sie die Taste [AUTO], um die Bildschirmeinstellung automatisch durchzuführen.Wenn Sie die Auflösung unter „Eigenschaften von Anzeige“ ändern, wird die Funktion Autom. Einstellung aktiviert.Nur im Analog-Modus verfügbar.
∅	Ein- bzw. Ausschalten des Bildschirms.
Funktionstastenhilfe	Beim Drücken einer Steuerungstaste am Gerät wird vor dem Öffnen des Bildschirmmenüs die Funktionstastenhilfe angezeigt. (Diese Erläuterungen zeigen die Funktion der gedrückten Taste an.)Drücken Sie die entsprechende Taste erneut, um das Bildschirmmenü zu öffnen, wenn die Hilfe angezeigt wird.Die Funktionstastenhilfe kann je nach Funktion oder Gerätemodell unterschiedlich sein.Entsprechende Informationen finden Sie im jeweiligen Handbuch.

1

Vorbereitung

1.2.2 Rückseite

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
• Die vorhandenen Anschlüsse können je nach Gerät variieren.

S19C300B / S19C300F / S20C300BL / S20C300FL / S22C300B / S22C300F

SAMSUNG DC 14V DVI IN RGB IN

Anschluss Beschreibung
DC 14V	Für den Anschluss des Netzteils.
DVI IN	Anschließen an ein externes Gerät mit Hilfe eines DVI-Kabels
RGB IN	Zur Verbindung mit einem PC über ein D-SUB-Kabel.

1

Vorbereitung

S19C300N / S20C300NL / S22C300N

SAMSUNG DC 14V RGB IN

Anschluss Beschreibung
DC 14V	Für den Anschluss des Netzteils.
RGB IN	Zur Verbindung mit einem PC über ein D-SUB-Kabel.

1

Vorbereitung

S22C300H / S24C300HL

SAMSUNG DC 14V HDMI IN RGB IN

Anschluss Beschreibung
DC 14V	Für den Anschluss des Netzteils.
HDMI IN	Anschließen an ein externes Gerät mit Hilfe eines HDMI-Kabels
RGB IN	Zur Verbindung mit einem PC über ein D-SUB-Kabel.

1

Vorbereitung

1.3 Installieren

1.3.1 Befestigen des Standfußes

Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche.

Setzen Sie den Standfußanschluss in der Richtung in den Standfuß, die in der Abbildung gezeigt ist.

Vergewissern Sie sich, dass der Standfußanschluss fest verbunden ist.

Drehen Sie die Befestigungsschraube unten am Standfuß bis zum Anschlag, damit er sicher befestigt ist.

Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf.

Halten Sie das Gerätegehäuse wie in der Abbildung gezeigt mit der Hand fest.

Schieben Sie den montierten Standfuß in Pfeilrichtung (siehe Abbildung) in das Gerätegehäuse hinein.

禁止吸烟器

- Achtung

Drehen Sie das Gerät nicht auf den Kopf und halten es nur am Standfuß.

©

1

Vorbereitung

1.3.3 Befestigen einer Wandhalterung oder eines Standfußes (S19C300F / S20C300FL / S22C300F)

① ② A

A Befestigten Sie die Wandhalterung oder den Standfuß hier

B Halterung (separat erhältlich)

Richten Sie die Nuten an den entsprechenden Bauteilen der Wandhalterung oder des Standfußes aus und ziehen Sie die Schrauben an der Gerätehalterung fest.

Hinweise

- Wenn Sie eine Schraube verwenden, die länger ist als der Standard, können die inneren Bauteile des Geräts beschädigt werden.

- Bei Wandhalterungen, die nicht der VESA-Spezifikation für Schrauben entsprechen, kann die Länge der Schrauben je nach Spezifikation unterschiedlich sein.

- Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation entsprechen. Befestigen Sie die Wandhalterung oder den Standfuß nicht mit übermäßiger Kraft. Das Gerät könnte herunterfallen und beschädigt werden oder Verletzungen verursachen. Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn die falschen Schrauben verwendet werden oder die Wandhalterung oder der Standfuß mit übermäßiger Kraft befestigt werden.

Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht den vorgegebenen Spezifikationen entspricht, oder wenn Sie die Wandhalterung selbst anbringen.

- Um das Gerät an der Wand zu montieren, müssen Sie eine Wandhalterung kaufen, /// die einen Abstand von mindestens 10 cm zur Wand bietet.

1

Vorbereitung

• Achten Sie darauf, nur einen standardmäßigen Wandhalterungssatz zu verwenden.
  • Entfernen Sie den Sockel vom Monitor, wenn Sie den Monitor an der Wand aufhängen möchten.

1

Vorbereitung

1.3.4 Ändern der Geräteneigung

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

-1° (±2°) ~ 20° (±2°)

• Sie können die Neigung des Bildschirms ändern.
  • Halten Sie das Gerät am unteren Rand fest und passen Sie den Neigungswinkel vorsichtig an.

1

Vorbereitung

1.3.5 Schloss für den Diebstahlschutz

Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden. Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung. Das Sicherheitsschloss ist gesondert lieferbar.

SAMSUNG

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

So schließen Sie die Verriegelung für den Diebstahlschutz ab:

1 Befestigen Sie das Kabel Ihrer Verriegelung für den Diebstahlschutz an einem schweren Objekt wie z. B. einem Schreibtisch.

2Führen Sie das eine Ende des Kabels durch die Schleife am anderen Ende.

3 Führen Sie das Kensington-Schloss in den Sicherungs-Einschub auf der Rückseite des Monitors ein.

4Verriegeln Sie das Schloss.

- Eine Verriegelung für den Diebstahlschutz ist gesondert erhältlich.

• Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.

- Verriegelungen für den Diebstahlschutz können im Elektronikfachhandel oder online gekauft werden.

2

Anschließen und Verwenden eines externen Geräts

2.1 Vor dem Anschließen

SAMSUNG

2.1.1 Vorbereitungen vor dem Anschließen

• Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch. Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig
• Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden. Wenn Sie das Netzkabel anschließen, während Sie die Anschlüsse durchführen, wird das Gerät möglicherweise beschädigt.
• Überprüfen Sie auf der Rückseite des Geräts die gewünschten Anschlüsse.

2

Anschließen und Verwenden eines externen Geräts

2.2 Anschließen an die Stromversorgung

Schließen Sie das Netzteil an den [DC 14V]-Anschluss an der Rückseite des Geräts an. Verbinden Sie das Netzkabel mit dem Netzteil. Schließen Sie das Netzteil anschließend an das Gerät an. Stecken Sie das Netzkabel in die Steckdose.

SAMSUNG DC 14V

Die Eingangsspannung wird automatisch umgeschaltet.

2

Anschließen und Verwenden eines externen Geräts

2.3 Anschließen und Verwenden eines PCs

Wählen Sie für Ihren Computer geeignete Anschlussmethode.

Die Anschlussteile können je nach Produkt unterschiedlich sein.

2.3.1 Anschluss über D-SUB-Kabel (analoger Typ)

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind.

Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

S19C300B / S19C300F/ S20C300BL / S20C300FL / S22C300B / S22C300F / S22C300H / S24C300HL

SAMSUNG RGB IN

1 Verbinden Sie den [RGB IN]-Anschluss auf der Rückseite des Geräts über das D-Sub-Kabel mit dem RGB-Anschluss des Computers.
2 Schließen Sie das Netzteil an das Gerät und eine Steckdose an.

Schalten Sie das Gerät dann mit dem Netzschalter am PC an. (Weitere Informationen finden Sie unter "2.2 Anschließen an die Stromversorgung".)

3 Drücken Sie [☐/☐], um die Eingangsquelle in Analog zu ändern.

Die vorhandenen Anschlüsse können je nach Gerät variieren.

2

Anschließen und Verwenden eines externen Geräts

S19C300N / S20C300NL / S22C300N

SAMSUNG RGB IN

1 Verbinden Sie den [RGB IN]-Anschluss auf der Rückseite des Geräts über das D-Sub-Kabel mit dem RGB-Anschluss des Computers.
2 Schließen Sie das Netzteil an das Gerät und eine Steckdose an.

Schalten Sie das Gerät dann mit dem Netzschalter am PC an. (Weitere Informationen finden Sie unter "2.2 Anschließen an die Stromversorgung".)

Die vorhandenen Anschlüsse können je nach Gerät variieren.

2

Anschließen und Verwenden eines externen Geräts

2.3.2 Anschließen mit einem DVI-Kabel

(S19C300B / S19C300F/ S20C300BL / S20C300FL / S22C300B / S22C300F)

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

1 Verbinden Sie den [DVI IN]-Anschluss auf der Rückseite des Geräts über das DVI-Kabel mit dem DVI-Anschluss des Computers.
2 Schließen Sie das Netzteil an das Gerät und eine Steckdose an.

Schalten Sie das Gerät dann mit dem Netzschalter am PC an. (Weitere Informationen finden Sie unter "2.2 Anschließen an die Stromversorgung".)

3 Drücken Sie [☐/☐], um die Eingangsquelle in DVI zu ändern.

Die vorhandenen Anschlüsse können je nach Gerät variieren.

2

Anschließen und Verwenden eines externen Geräts

2.3.3 Anschließen mit einem DVI-HDMI-Kabel

(S19C300B / S19C300F/ S20C300BL / S20C300FL / S22C300B / S22C300F)

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind.

Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

1 Schließen Sie den [DVI IN]-Anschluss auf der Rückseite des Geräts mit dem HDMI/DVI-Kabel an den HDMI-Anschluss des PCs an.
2 Schließen Sie das Netzteil an das Gerät und eine Steckdose an.

Schalten Sie das Gerät dann mit dem Netzschalter am PC an. (Weitere Informationen finden Sie unter "2.2 Anschließen an die Stromversorgung".)

3 Drücken Sie [☐/☐], um die Eingangsquelle in DVI zu ändern.

Die vorhandenen Anschlüsse können je nach Gerät variieren.

2

Anschließen und Verwenden eines externen Geräts

2.3.4 Verbinden über ein HDMI-Kabel (S22C300H / S24C300HL)

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

1 Schließen Sie den [HDMI IN]-Anschluss auf der Rückseite des Geräts mit dem HDMI-Kabel an den HDMI-Anschluss des PCs an.
2 Schließen Sie das Netzteil an das Gerät und eine Steckdose an.

Schalten Sie das Gerät dann mit dem Netzschalter am PC an. (Weitere Informationen finden Sie unter "2.2 Anschließen an die Stromversorgung".)

3 Drücken Sie [☐/☐], um die Eingangsquelle in HDMI zu ändern.

Die vorhandenen Anschlüsse können je nach Gerät variieren.

2.3.5 Anschließen mit einem HDMI/DVI-Kabel (S22C300H / S24C300HL)

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

1 Schließen Sie den [HDMI IN]-Anschluss auf der Rückseite des Geräts mit dem HDMI/DVI-Kabel an den DVI-Anschluss des PCs an.
2 Schließen Sie das Netzteil an das Gerät und eine Steckdose an.

Schalten Sie das Gerät dann mit dem Netzschalter am PC an. (Weitere Informationen finden Sie unter "2.2 Anschließen an die Stromversorgung".)

3 Drücken Sie [☐/☐], um die Eingangsquelle in HDMI zu ändern.

Die vorhandenen Anschlüsse können je nach Gerät variieren.

2

Anschließen und Verwenden eines externen Geräts

2.3.6 Treiberinstallation

• Sie können die optimale Auflösung und Frequenz für dieses Gerät einstellen, indem Sie die entsprechenden Treiber installieren.
  • Der Installationstreiber befindet sich auf der zusammen mit dem Gerät gelieferten CD.
• Wenn die mitgelieferte Datei fehlerhaft ist, besuchen Sie die Samsung-Homepage (http://www.samsung.com/), und laden Sie die Datei herunter.

1 Legen Sie die mit dem Gerät gelieferte CD des Benutzerhandbuchs in das CD-ROM-Laufwerk ein.
2Klicken Sie auf "Windows Driver".
3 Befolgen Sie zum Installieren die Anweisungen auf dem Bildschirm.
4 Wählen Sie das Gerätemodell aus der Modellliste aus.

5 Wechseln Sie zu „Anzeigeeigenschaften“ und überprüfen Sie, ob die Auflösungs- und die Aktualisierungsrate korrekt sind.

Weitere Informationen finden Sie im Handbuch Ihres Windows-Betriebssystems.

2

Anschließen und Verwenden eines externen Geräts

2.3.7 Einstellen der optimalen Auflösung

Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird eine Informationsmeldung angezeigt, wie Sie die optimale Auflösung einstellen.

Wählen Sie eine Sprache am Gerät aus, und stellen Sie die Auflösung am PC auf einen optimalen Wert ein.

Die optimale Auflösung für diesen Monitor beträgt: **** x **** **Hz Die obigen Einstellungen legen die Auflösung auf dem PC fest. Deutsch EXIT AUTO

1 Drücken Sie die Taste [ ▲/▼um zur gewünschten Sprache zu wechseln und drücken Sie [

2 Drücken Sie [ ], uMENU Informationsmeldung auszublenden.

- Wenn nicht die optimale Auflösung ausgewählt ist, wird die Meldung eine bestimmte Zeit lang bis zu dreimal angezeigt, auch wenn das Gerät aus- und wieder eingeschaltet wird.

• Die optimale Auflösung kann auch in der Systemsteuerung des PCs ausgewählt werden.

2

Anschließen und Verwenden eines externen Geräts

2.3.8 Ändern der Auflösung mithilfe eines PCs

• Passen Sie für eine optimale Bildqualität die Auflösungs- und Aktualisierungsrate auf Ihrem PC unter „Systemsteuerung“ an.
• Die Bildqualität von TFT LCDs kann sich verschlechtern, wenn nicht die optimale Auflösung ausgewählt wird.

Ändern der Auflösung unter Windows XP

Öffnen Sie Systemsteuerung → Anzeige → Einstellungen, und ändern Sie die Auflösung.

Anschließen und Verwenden eines externen Geräts

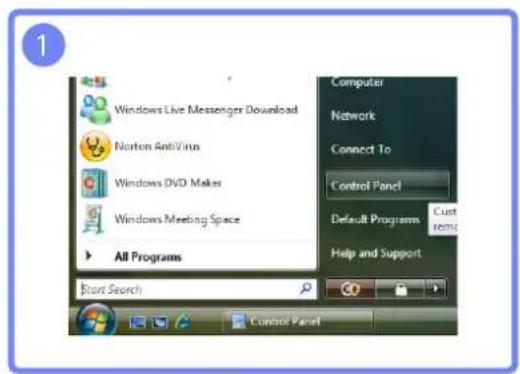

Ändern der Auflösung unter Windows Vista

Öffnen Sie Systemsteuerung → Anpassung → Anzeigeeinstellungen, und ändern Sie die Auflösung.

1 Windows Live Messenger Download Norton AntiVirus Windows DVD Makes Windows Meeting Space All Programs Start Search Computer Network Connect To Control Panel Default Programs Cust Items Help and Support Control Panel

Anschließen und Verwenden eines externen Geräts

Ändern der Auflösung unter Windows 7

Öffnen Sie Systemsteuerung → Anzeige → Bildschirmauflösung, und ändern Sie die Auflösung.

Anschließen und Verwenden eines externen Geräts

Ändern der Auflösung unter Windows 8

Öffnen Sie Einstellungen → Systemsteuerung → Anzeige → Bildschirmauflösung, und ändern Sie die Auflösung.

Konfigurieren Sie Bildschirm-Einstellungen wie Helligkeit.

3.1 Helligkeit

Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0\~100)

Ein höherer Wert lässt das Bild heller erscheinen.

• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Optimalkontrast-Modus ist.
• Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus aktiviert ist.

3.1.1 Einstellen der Helligkeit

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].

3 Drücken Sie [▲/▼], um zu Helligkeit zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG MAGIC Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße : Breit AUTO

4 Passen Sie die Helligkeit mit der Taste [▲/▼] an.

5 Die gewählte Option wird aktiviert.

Bildschirmkonfiguration (S19C300B / S19C300F/ S20C300BL / S20C300FL / S22C300B / S22C300F)

3.2 Kontrast

Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0\~100)

Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen.

Diese Option ist nicht verfügbar, wenn sich SAMSUNG MAGIC Bright im Modus Kino oder Optimalkontrast befindet.

3.2.1 Konfigurieren von Kontrast

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Kontrast zu navigieren, und drücken Sie dann [☐/☐].
Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG MAGIC Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße : Breit AUTO

4 Passen Sie den Kontrast mit der Taste [▲/▼] an.

5Die gewählte Option wird aktiviert.

Bildschirmkonfiguration (S19C300B / S19C300F/ S20C300BL / S20C300FL / S22C300B / S22C300F)

3.3 Schärfe

Stellen Sie die Umrisse von Objekten klarer oder verschwommener dar. (Bereich: 0\~100)

Ein höherer Wert lässt die Umrisse von Objekten klarer erscheinen.

• Diese Option ist nicht verfügbar, wenn sich SAMSUNG MAGIC Bright im Modus Kino oder Optimalkontrast befindet.
  • Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Upscale auf Modus1 oder Modus2 eingestellt ist.

3.3.1 Konfigurieren von Schärfe

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [□/↔].
3 Drücken Sie [▲/▼], um zu Schärfe zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Scharfe : 60 SAMSUNG SMART Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße : Breit AUTO

4 Passen Sie die Schärfe mit der Taste [▲/▼] an.

5Die gewählte Option wird aktiviert.

3.4 SAMSUNG MAGIC Bright

Dieses Menü bietet eine optimale Bildqualität für die Umgebung, in der das Gerät verwendet wird.

• Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus aktiviert ist.
• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Angle aktiviert ist.

Sie können die Helligkeit nach Ihren Wünschen einstellen.

3.4.1 Konfigurieren von SAMSUNG MAGIC Bright

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu SAMSUNG MAGIC Bright zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

BILD Helligkeit Kontrast Scharfe SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle SAMSUNG MAGIC Upscale Bildgröße 100 75 60 Benutzerdef. Standard Game Kino Optimalkontrast Breit AUTO

Benutzerdef.: Passen Sie den Kontrast und die Helligkeit nach Bedarf an.
- Standard: Damit erzielen Sie eine Bildqualität, die zur Bearbeitung von Dokumenten oder für das Internet geeignet ist.
- Game: Damit erzielen Sie eine Bildqualität, die für Spiele geeignet ist, die viele grafische Effekte und dynamische Bewegungen beinhalten.
- Kino: Damit erzielen Sie eine Helligkeit und Schärfe wie beim Fernsehen. Video- und DVD-Inhalte werden optimal wiedergegeben.
- Optimalkontrast: Durch die automatische Kontrasteinstellung ist die Helligkeit besonders ausgewogen.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].

5Die gewählte Option wird aktiviert.

3.5 SAMSUNG MAGIC Angle

Mit SAMSUNG MAGIC Angle können Sie Einstellungen konfigurieren, um eine optimale Bildqualität für unterschiedliche Blickwinkel zu erzielen.

Diese Option ist nicht verfügbar, wenn sich SAMSUNG MAGIC Bright im Modus Kino oder Optimalkontrast befindet.

Diese Funktion ermöglicht die Anpassung von Blickwinkel, Helligkeit und Farbton nach Ihren Wünschen.

3.5.1 Konfigurieren von SAMSUNG MAGIC Angle

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [□/□].

3 Drücken Sie [▲/▼], um zu SAMSUNG MAGIC Angle zu navigieren, und drücken Sie dann [☐/☐]. Das folgende Fenster wird angezeigt.

BILD Helligkeit Kontrast Schärfe SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle SAMSUNG MAGIC Upscale Bildgröße 100 75 60 Aus Zurücklehmodus1 Zurücklehmodus2 Stehmodus Seitenmodus Gruppenbetracht. Bonutzerdef. AUTO

Aus ①: Wählen Sie diese Option für eine Position frontal vor dem Gerät.
Zurücklehnmodus1 ②: Wählen Sie diese Option für einen Betrachtungsstandort, der etwas niedriger als das Gerät liegt.
Zurücklehnmodus2 ③: Wählen Sie diese Option für einen Betrachtungsstandort, der unter dem Modus Zurücklehnmodus1 liegt.
Stehmodus ④: Wählen Sie diese Option für einen Betrachtungsstandort, der höher als das Gerät liegt.

3

Bildschirmkonfiguration (S19C300B / S19C300F/ S20C300BL / S20C300FL / S22C300B / S22C300F)

Seitenmodus ⑤: Wählen Sie diese Option für seitliche Betrachtungswinkel.
- Gruppenbetracht.: Wählen Sie diese Option, wenn es mehrere Betrachter mit den Positionen ①, ④nd gibt.
- Benutzerdef.: Zurücklehnmodus1 wird standardmäßig angewendet, wenn Benutzerdef. ausgewählt ist.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].

5Die gewählte Option wird aktiviert.

3.6 SAMSUNG MAGIC Upscale

Die Funktion SAMSUNG MAGIC Upscale kann die Detailtreue und Natürlichkeit des Bildes verbessern

• Die Funktion hat bei Bildern geringer Auflösung die größte Wirkung.
• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Kino- oder Optimalkontrast-Modus ist.

3.6.1 Konfigurieren von SAMSUNG MAGIC Upscale

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [□/□].
3 Drücken Sie [▲/▼], um zu SAMSUNG Upscale u navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG MAGIC Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße Modus1 Modus2 AUTO

Modus2 hat eine stärkere Wirkung als Modus1.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].
5Die gewählte Option wird aktiviert.

Bildschirmkonfiguration (S19C300B / S19C300F/ S20C300BL / S20C300FL / S22C300B / S22C300F)

3.7 Bildgröße

Ändern des Bildformats.

3.7.1 Ändern der Bildgröße

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Bildgröße zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

Im PC-Modus

BILD Helligkeit : 100 Kontrast : 75 Scharfe : 60 SAMSUNG Bight : Benutzerdef. MAGIC Angle : Aus SAMSUNG Upscale : Aus MAGIC Bildgröße : Auto BREIT : AUTO

• Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle an.
• Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle im Vollbildmodus an.

Im AV-Modus

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG MAGIC Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : 4:3 Bildgröße : 16.9 Bildanpassung AUTO

4:3: Zeigt das Bild mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos und normale Ausstrahlungen.
16:9: Zeigt das Bild mit einem Seitenverhältnis von 16:9 an.
• Bildanpassung: Zeigt das Bild mit dem Original-Seitenverhältnis an, ohne es abzuschneiden.

- Unter folgenden Bedingungen können Sie die Bildschirmgröße anpassen.

Bildschirmkonfiguration (S19C300B / S19C300F/ S20C300BL / S20C300FL / S22C300B / S22C300F)

• Die Funktion wird je nach den am Gerät vorhandenen Anschlüssen möglicherweise nicht unterstützt.

☐ Ein digitales Ausgabegerät wird über das DVI-Kabel angeschlossen.
Das Eingabesignal ist 480p, 576p, 720p oder 1080p, und der Monitor zeigt ein normales Bild (nicht jedes Modell unterstützt sämtliche dieser Signale.).
☐ Dies kann nur eingestellt werden, wenn über DVI ein externes Signal anliegt und der PC/AV-Modus aktiviert AV ist.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [□/□].

5Die gewählte Option wird aktiviert.

3.8 H-Position und V-Position

H-Position: Verschiebt die Anzeige nach links oder rechts.

V-Position: Verschiebt die Anzeige nach oben oder unten.

• Nur im Analog-Modus verfügbar.
• Dieses Menü ist nur verfügbar, wenn im AV-Modus Bildgröße auf Bildanpassung eingestellt ist.

Wenn im AV-Modus ein 480p-, 576p-, 720p- oder 1080p-Signal anliegt und der Monitor ein normales Bild anzeigt, können Sie mit Bildanpassung die horizontale Position in 0-6 Stufen anpassen.

3.8.1 Konfigurieren von H-Position und V-Position

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [□/↔].
3 Drücken Sie [▲/▼], um zu H-Position oder V-Position zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

BILD H-Position : 50 V-Position : 50 Grob : 2160 Fein : 0 AUTO

BILD H-Position : 50 V-Position : 50 Grob : 2160 Fein : 0 AUTO

4 Drücken Sie [▲/▼], um H-Position oder V-Position zu konfigurieren.
5Die gewählte Option wird aktiviert.

3.9 Grob

Passt die Bildschirmaktualisierungsrate an.

Nur im Analog-Modus verfügbar.

3.9.1 Anpassen von Grob

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Grob zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

BILD H-Position : 50 V-Position : 50 Grob : 2160 Fein : 0 AUTO

4 Passen Sie Grob mit der Taste [▲/▼] an.
5Die gewählte Option wird aktiviert.

3.10 Fein

Führen Sie eine Feineinstellung des Bildschirms aus, um ein ansprechendes Bild zu erhalten.

Nur im Analog-Modus verfügbar.

3.10.1 Anpassen von Fein

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Fein zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

BILD H-Position : 50 V-Position : 50 Grob : 2160 Fein : 0 AUTO

4 Passen Sie Fein mit der Taste [▲/▼] an.
5Die gewählte Option wird aktiviert.

4

Bildschirmkonfiguration (S19C300N / S20C300NL / S22C300N)

Konfigurieren Sie Bildschirm-Einstellungen wie Helligkeit.

4.1 Helligkeit

Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0\~100)

Ein höherer Wert lässt das Bild heller erscheinen.

• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Optimalkontrast-Modus ist.
• Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus aktiviert ist.

4.1.1 Einstellen der Helligkeit

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Helligkeit zu navigieren, und drücken Sie dann [☐/☐].
Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG MAGIC Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße : Breit AUTO

4 Passen Sie die Helligkeit mit der Taste [▲/▼] an.

5 Die gewählte Option wird aktiviert.

4.2 Kontrast

Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0\~100)

Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen.

Diese Option ist nicht verfügbar, wenn sich SAMSUNG MAGIC Bright im Modus Kino oder Optimalkontrast befindet.

4.2.1 Konfigurieren von Kontrast

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Kontrast zu navigieren, und drücken Sie dann [ □/□]. Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG MAGIC Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße : Breit AUTO

4 Passen Sie den Kontrast mit der Taste [ ▲/▼an.

5Die gewählte Option wird aktiviert.

4

Bildschirmkonfiguration (S19C300N / S20C300NL / S22C300N)

4.3 Schärfe

Stellen Sie die Umrisse von Objekten klarer oder verschwommener dar. (Bereich: 0\~100)

Ein höherer Wert lässt die Umrisse von Objekten klarer erscheinen.

• Diese Option ist nicht verfügbar, wenn sich SAMSUNG MAGIC Bright im Modus Kino oder Optimalkontrast befindet.
  • Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Upscale auf Modus1 oder Modus2 eingestellt ist.

4.3.1 Konfigurieren von Schärfe

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MEN] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [□/↔].
3 Drücken Sie [▲/▼], um zu Schärfe zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Scharfe : 60 SAMSUNG SMART Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße : Breit AUTO

4 Passen Sie die Schärfe mit der Taste [▲/▼] an.

5Die gewählte Option wird aktiviert.

4.4 SAMSUNG MAGIC Bright

Dieses Menü bietet eine optimale Bildqualität für die Umgebung, in der das Gerät verwendet wird.

• Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus aktiviert ist.
• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Angle aktiviert ist.

Sie können die Helligkeit nach Ihren Wünschen einstellen.

4.4.1 Konfigurieren von SAMSUNG MAGIC Bright

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu SAMSUNG Bright zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

BILD Helligkeit Kontrast Scharfe SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle SAMSUNG MAGIC Upscale Bildgröße 100 75 60 Benutzerdef. Standard Game Kino Optimalkontrast Breit AUTO

Benutzerdef.: Passen Sie den Kontrast und die Helligkeit nach Bedarf an.
- Standard: Damit erzielen Sie eine Bildqualität, die zur Bearbeitung von Dokumenten oder für das Internet geeignet ist.
- Game: Damit erzielen Sie eine Bildqualität, die für Spiele geeignet ist, die viele grafische Effekte und dynamische Bewegungen beinhalten.
- Kino: Damit erzielen Sie eine Helligkeit und Schärfe wie beim Fernsehen. Video- und DVD-Inhalte werden optimal wiedergegeben.
- Optimalkontrast: Durch die automatische Kontrasteinstellung ist die Helligkeit besonders ausgewogen.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [□/□].

5 Die gewählte Option wird aktiviert.

4.5 SAMSUNG MAGIC Angle

Mit SAMSUNG MAGIC Angle können Sie Einstellungen konfigurieren, um eine optimale Bildqualität für unterschiedliche Blickwinkel zu erzielen.

Diese Option ist nicht verfügbar, wenn sich SAMSUNG Bight im Modus Kino oder Optimalkontrast befindet.

Diese Funktion ermöglicht die Anpassung von Blickwinkel, Helligkeit und Farbton nach Ihren Wünschen.

4.5.1 Konfigurieren von SAMSUNG MAGIC Angle

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [□/□].

3 Drücken Sie [▲/▼], um zu SAMSUNG Angle zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

BILD Helligkeit Kontrast Schärfe SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle SAMSUNG MAGIC Upscale Bildgröße 100 75 60 Aus Zurücklehmodus1 Zurücklehmodus2 Stehmodus Seitenmodus Gruppenbetracht. Bonutzerdef. AUTO

Aus ①: Wählen Sie diese Option für eine Position frontal vor dem Gerät.
Zurücklehnmodus1 ② Wählen Sie diese Option für einen Betrachtungsstandort, der etwas niedriger als das Gerät liegt.
- Zurücklehnmodus2 ③Wählen Sie diese Option für einen Betrachtungsstandort, der unter dem Modus Zurücklehnmodus1 liegt.
Stehmodus ④ Wählen Sie diese Option für einen Betrachtungsstandort, der höher als das Gerät liegt.

4

Bildschirmkonfiguration (S19C300N / S20C300NL / S22C300N)

Seitenmodus ⑤: Wählen Sie diese Option für seitliche Betrachtungswinkel.
- Gruppenbetracht.: Wählen Sie diese Option, wenn es mehrere Betrachter mit den Positionen ①, ④nd gibt.
- Benutzerdef.: Zurücklehnmodus1 wird standardmäßig angewendet, wenn Benutzerdef. ausgewählt ist.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].

5Die gewählte Option wird aktiviert.

4

Bildschirmkonfiguration (S19C300N / S20C300NL / S22C300N)

4.6 SAMSUNG MAGIC Upscale

Die Funktion SAMSUNG MAGIC Upscale kann die Detailtreue und Natürlichkeit des Bildes verbessern

• Die Funktion hat bei Bildern geringer Auflösung die größte Wirkung.
• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Kino- oder Optimalkontrast-Modus ist.

4.6.1 Konfigurieren von SAMSUNG MAGIC Upscale

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [□/□].
3 Drücken Sie [▲/▼], um zu SAMSUNG Upscale u navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG MAGIC Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße Modus1 Modus2 AUTO

Modus2 hat eine stärkere Wirkung als Modus1.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].

5Die gewählte Option wird aktiviert.

4

Bildschirmkonfiguration (S19C300N / S20C300NL / S22C300N)

4.7 Bildgröße

Ändern des Bildformats.

4.7.1 Ändern der Bildgröße

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/↔].
3 Drücken Sie [▲/▼], um zu Bildgröße zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG MAGIC Bright : Benutzerdel. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße : Auto Brait AUTO

• Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle an.
• Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle im Vollbildmodus an.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].

5Die gewählte Option wird aktiviert.

4.8 H-Position und V-Position

H-Position: Verschiebt die Anzeige nach links oder rechts.

V-Position: Verschiebt die Anzeige nach oben oder unten.

• Nur im Analog-Modus verfügbar.
• Dieses Menü ist nur verfügbar, wenn im AV-Modus Bildgröße auf Bildanpassung eingestellt ist.

Wenn im AV-Modus ein 480p-, 576p-, 720p- oder 1080p-Signal anliegt und der Monitor ein normales Bild anzeigt, können Sie mit Bildanpassung die horizontale Position in 0-6 Stufen anpassen.

4.8.1 Konfigurieren von H-Position und V-Position

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [□/↔].
3 Drücken Sie [▲/▼], um zu H-Position oder V-Position zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

BILD H-Position : 50 V-Position : 50 Grob : 2160 Fein : 0 AUTO

BILD H-Position : 50 V-Position : 50 Grob : 2160 Fein : 0 AUTO

4 Drücken Sie [▲/▼], um H-Position oder V-Position zu konfigurieren.

5Die gewählte Option wird aktiviert.

4

Bildschirmkonfiguration (S19C300N / S20C300NL / S22C300N)

4.9 Grob

Passt die Bildschirmaktualisierungsrate an.

Nur im Analog-Modus verfügbar.

4.9.1 Anpassen von Grob

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Grob zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

BILD H-Position : 50 V-Position : 50 Grob : 2160 Fein : 0 AUTO

4 Passen Sie Grob mit der Taste [▲/▼] an.

5Die gewählte Option wird aktiviert.

4

Bildschirmkonfiguration (S19C300N / S20C300NL / S22C300N)

4.10 Fein

Führen Sie eine Feineinstellung des Bildschirms aus, um ein ansprechendes Bild zu erhalten.

Nur im Analog-Modus verfügbar.

4.10.1 Anpassen von Fein

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Fein zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

BILD H-Position : 50 V-Position : 50 Grob : 2160 Fein : 0 AUTO

4 Passen Sie Fein mit der Taste [▲/▼] an.

5Die gewählte Option wird aktiviert.

5

Bildschirmkonfiguration (S22C300H / S24C300HL)

Konfigurieren Sie Bildschirm-Einstellungen wie Helligkeit.

5.1 Helligkeit

Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0\~100)

Ein höherer Wert lässt das Bild heller erscheinen.

• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Optimalkontrast-Modus ist.
• Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus aktiviert ist.

5.1.1 Einstellen der Helligkeit

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Helligkeit zu navigieren, und drücken Sie dann [□/□].
Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG MAGIC Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße : Breit AUTO

4 Passen Sie die Helligkeit mit der Taste [▲/▼] an.

5 Die gewählte Option wird aktiviert.

5

Bildschirmkonfiguration (S22C300H / S24C300HL)

5.2 Kontrast

Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0\~100)

Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen.

Diese Option ist nicht verfügbar, wenn sich SAMSUNG MAGIC Bright im Modus Kino oder Optimalkontrast befindet.

5.2.1 Konfigurieren von Kontrast

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Kontrast zu navigieren, und drücken Sie dann [☐/☐].
Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG MAGIC Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße : Breit AUTO

4 Passen Sie den Kontrast mit der Taste [▲/▼] an.

5Die gewählte Option wird aktiviert.

5

Bildschirmkonfiguration (S22C300H / S24C300HL)

5.3 Schärfe

Stellen Sie die Umrisse von Objekten klarer oder verschwommener dar. (Bereich: 0\~100)

Ein höherer Wert lässt die Umrisse von Objekten klarer erscheinen.

• Diese Option ist nicht verfügbar, wenn sich SAMSUNG MAGIC Bright im Modus Kino oder Optimalkontrast befindet.
  • Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Upscale auf Modus1 oder Modus2 eingestellt ist.

5.3.1 Konfigurieren von Schärfe

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [□/↔].
3 Drücken Sie [▲/▼], um zu Schärfe zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Scharfe : 60 SAMSUNG Bight : Benutzerdef. MAGIC Angle : Aus MAGIC Upscale : Aus Bildgröße : Breit AUTO

4 Passen Sie die Schärfe mit der Taste [▲/▼] an.

5Die gewählte Option wird aktiviert.

5.4 SAMSUNG MAGIC Bright

Dieses Menü bietet eine optimale Bildqualität für die Umgebung, in der das Gerät verwendet wird.

• Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus aktiviert ist.
• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Angle aktiviert ist.

Sie können die Helligkeit nach Ihren Wünschen einstellen.

5.4.1 Konfigurieren von SAMSUNG MAGIC Bright

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu SAMSUNG MAGIC Bright zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

BILD Helligkeit Kontrast Scharfe SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle SAMSUNG MAGIC Upscale Bildgröße 100 75 60 Benutzerdef. Standard Game Kino Optimalkontrast Breit AUTO

Benutzerdef.: Passen Sie den Kontrast und die Helligkeit nach Bedarf an.
- Standard: Damit erzielen Sie eine Bildqualität, die zur Bearbeitung von Dokumenten oder für das Internet geeignet ist.
- Game: Damit erzielen Sie eine Bildqualität, die für Spiele geeignet ist, die viele grafische Effekte und dynamische Bewegungen beinhalten.
- Kino: Damit erzielen Sie eine Helligkeit und Schärfe wie beim Fernsehen. Video- und DVD-Inhalte werden optimal wiedergegeben.
- Optimalkontrast: Durch die automatische Kontrasteinstellung ist die Helligkeit besonders ausgewogen.

5

Bildschirmkonfiguration (S22C300H / S24C300HL)

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG Bright : Dynamisch MAGIC Angle : Standard MAGIC Upscale : Film SAMSUNG : Benutzerdef. Bildgröße : Breit AUTO

Wenn der externe Eingang über HDMI angeschlossen ist und PC/AV-Modus auf AV eingestellt ist, gibt es für SAMSUNG MAGIC Bright die vier folgenden, werkseitig vorgegebenen Bildeinstellungen (Dynamisch, Standard, Film and Benutzerdef.). Sie können eine der Einstellungen Dynamisch, Standard, Film oder Benutzerdef. aktivieren. Bei Auswahl von Benutzerdef. werden automatisch Ihre benutzerdefinierten Bildeinstellungen angewendet.

• Dynamisch: Wählen Sie diesen Modus aus, um ein schärferes Bild als im Modus Standard anzuzeigen.
• Standard: Wählen Sie diesen Modus aus, wenn die Umgebung hell ist. Auf diese Weise erhalten Sie ebenfalls ein scharfes Bild.
• Film: Wählen Sie diesen Modus aus, wenn die Umgebung dunkel ist. Auf diese Weise sparen Sie Strom und verringern die Augenbelastung.
  Benutzerdef.: Wählen Sie diesen Modus aus, wenn Sie das Bild nach Wunsch anpassen möchten.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [□/□]. 5 Die gewählte Option wird aktiviert.

5

Bildschirmkonfiguration (S22C300H / S24C300HL)

5.5 SAMSUNG MAGIC Angle

Mit SAMSUNG MAGIC Angle können Sie Einstellungen konfigurieren, um eine optimale Bildqualität für unterschiedliche Blickwinkel zu erzielen.

Diese Option ist nicht verfügbar, wenn sich SAMSUNG MAGIC Bright im Modus Kino oder Optimalkontrast befindet.

Diese Funktion ermöglicht die Anpassung von Blickwinkel, Helligkeit und Farbton nach Ihren Wünschen.

5.5.1 Konfigurieren von SAMSUNG MAGIC Angle

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [□/□].

3 Drücken Sie [▲/▼], um zu SAMSUNG MAGIC Angle zu navigieren, und drücken Sie dann [☐/☐]. Das folgende Fenster wird angezeigt.

BILD Helligkeit Kontrast Schärfe SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle SAMSUNG MAGIC Upscale Bildgröße 100 75 60 Aus Zurücklehmodus1 Zurücklehmodus2 Stehmodus Seitenmodus Gruppenbetracht. Bonutzerdef. AUTO

Aus ①: Wählen Sie diese Option für eine Position frontal vor dem Gerät.
Zurücklehnmodus1 ②: Wählen Sie diese Option für einen Betrachtungsstandort, der etwas niedriger als das Gerät liegt.
Zurücklehnmodus2 ③: Wählen Sie diese Option für einen Betrachtungsstandort, der unter dem Modus Zurücklehnmodus1 liegt.
Stehmodus ④: Wählen Sie diese Option für einen Betrachtungsstandort, der höher als das Gerät liegt.

5

Bildschirmkonfiguration (S22C300H / S24C300HL)

Seitenmodus ⑤: Wählen Sie diese Option für seitliche Betrachtungswinkel.
- Gruppenbetracht.: Wählen Sie diese Option, wenn es mehrere Betrachter mit den Positionen ①, ④nd gibt.
- Benutzerdef.: Zurücklehnmodus1 wird standardmäßig angewendet, wenn Benutzerdef. ausgewählt ist.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].

5Die gewählte Option wird aktiviert.

5

Bildschirmkonfiguration (S22C300H / S24C300HL)

5.6 SAMSUNG MAGIC Upscale

Die Funktion SAMSUNG MAGIC Upscale kann die Detailtreue und Natürlichkeit des Bildes verbessern

• Die Funktion hat bei Bildern geringer Auflösung die größte Wirkung.
• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Kino- oder Optimalkontrast-Modus ist.

5.6.1 Konfigurieren von SAMSUNG MAGIC Upscale

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [□/□].
3 Drücken Sie [▲/▼], um zu SAMSUNG Upscale u navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG MAGIC Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße Modus1 Modus2 AUTO

Modus2 hat eine stärkere Wirkung als Modus1.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].
5Die gewählte Option wird aktiviert.

5

Bildschirmkonfiguration (S22C300H / S24C300HL)

5.7 Bildgröße

Ändern des Bildformats.

5.7.1 Ändern der Bildgröße

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Bildgröße zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

Im PC-Modus

BILD Helligkeit : 100 Kontrast : 75 Scharfe : 60 SAMSUNG Bright : Benutzerdef. MAGIC Angle : Aus MAGIC Upscale : Aus Bildgröße : Auto Breit

• Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle an.
• Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle im Vollbildmodus an.

Im AV-Modus

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG Bright : Benutzerdef. MAGIC Angle : Aus SAMSUNG 4:3 MAGIC Upscale : 16.9 Bildgröße : Bildanpassung

4:3: Zeigt das Bild mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos und normale Ausstrahlungen.
16:9: Zeigt das Bild mit einem Seitenverhältnis von 16:9 an.
• Bildanpassung: Zeigt das Bild mit dem Original-Seitenverhältnis an, ohne es abzuschneiden.

- Unter folgenden Bedingungen können Sie die Bildschirmgröße anpassen.

5

Bildschirmkonfiguration (S22C300H / S24C300HL)

• Die Funktion wird je nach den am Gerät vorhandenen Anschlüssen möglicherweise nicht unterstützt.

☐ Ein digitales Ausgabegerät wird über das HDMI-Kabel angeschlossen.
Das Eingabesignal ist 480p, 576p, 720p oder 1080p, und der Monitor zeigt ein normales Bild (nicht jedes Modell unterstützt sämtliche dieser Signale.).
☐ Dies kann nur eingestellt werden, wenn über HDMI ein externes Signal anliegt und der PC/AV-Modus aktiviert AV ist.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].

5Die gewählte Option wird aktiviert.

5

Bildschirmkonfiguration (S22C300H / S24C300HL)

5.8 HDMI-Schwarzwert

Wenn Sie einen DVD-Player oder einen Receiver über HDMI oder DVI an das Gerät anschließen, kann es, je nach angeschlossener Signalquelle, zu einer Verschlechterung der Bildqualität (Kontrast/Farbverschlechterung, Schwarzpegel usw.) kommen. Stellen Sie die Bildqualität in diesem Fall mit HDMI-Schwarzwert ein. Korrigieren Sie in diesem Fall die verschlechterte Bildqualität mit HDMI-Schwarzwert.

Diese Funktion ist nur im HDMI-Modus verfügbar.

5.8.1 Konfigurieren der Einstellungen für den HDMI-Schwarzwert

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [□/↔].
3 Drücken Sie [▲/▼], um zu HDMI-Schwarzwert zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

BILD HDMI-Schwarzwert : Normal H-Position : Gering V-Position : 50 Grob : 2160 Fein : 0 AUTO

• Normal: Wählen Sie diesen Modus, wenn es keine Verschlechterung des Kontrastverhältnisses gibt.
  Gering: Wenn es zu einer Verschlechterung des Kontrastverhältnisses gekommen ist, wählen Sie diesen Modus, um den Schwarzpegel zu reduzieren und den Weißpegel zu erhöhen.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].

5Die gewählte Option wird aktiviert.

HDMI-Schwarzwert ist unter Umständen mit bestimmten Quellgeräten nicht kompatibel.

5

Bildschirmkonfiguration (S22C300H / S24C300HL)

5.9 H-Position und V-Position

H-Position: Verschiebt die Anzeige nach links oder rechts.

V-Position: Verschiebt die Anzeige nach oben oder unten.

• Nur im Analog-Modus verfügbar.
• Dieses Menü ist nur verfügbar, wenn im AV-Modus Bildgröße auf Bildanpassung eingestellt ist.

Wenn im AV-Modus ein 480p-, 576p-, 720p- oder 1080p-Signal anliegt und der Monitor ein normales Bild anzeigt, können Sie mit Bildanpassung die horizontale Position in 0-6 Stufen anpassen.

5.9.1 Konfigurieren von H-Position und V-Position

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [□/↔].
3 Drücken Sie [▲/▼], um zu H-Position oder V-Position zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

BILD HDMI-Schwarzwert H-Position : 50 V-Position : 50 Grob : 2160 Fein : 0 AUTO

BILD HDMI-Schwarzwert H-Position : 50 V-Position : 50 Grob : 2160 Fein : 0 AUTO

4 Drücken Sie [▲/▼], um H-Position oder V-Position zu konfigurieren.

5Die gewählte Option wird aktiviert.

5

Bildschirmkonfiguration (S22C300H / S24C300HL)

5.10 Grob

Passt die Bildschirmaktualisierungsrate an.

Nur im Analog-Modus verfügbar.

5.10.1 Anpassen von Grob

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Grob zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

BILD HDMI-Schwarzwert H-Position : 50 V-Position : 50 Grob : 2160 Fein : 0 AUTO

4 Passen Sie Grob mit der Taste [▲/▼] an.
5Die gewählte Option wird aktiviert.

5

Bildschirmkonfiguration (S22C300H / S24C300HL)

5.11 Fein

Führen Sie eine Feineinstellung des Bildschirms aus, um ein ansprechendes Bild zu erhalten.

Nur im Analog-Modus verfügbar.

5.11.1 Anpassen von Fein

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Fein zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

BILD HDMI-Schwarzwert H-Position : 50 V-Position : 50 Grob : 2160 Fein : 0 AUTO

4 Passen Sie Fein mit der Taste [▲/▼] an.
5Die gewählte Option wird aktiviert.

Konfigurieren des Farbtons

Passt den Farbton des Bildschirms an. Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Kino- oder Optimalkontrast-Modus ist.

6.1 Rot

Passt den Wert der Farbe Rot im Bild an. (Bereich: 0\~100)

Ein höherer Wert erhöht die Intensität der Farbe.

6.1.1 Konfigurieren von Rot

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu FARBE zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Rot zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

FARBE Rot : 50 Grün : 50 Blau : 50 Farbtemp. : Normal Gamma : Modus1 AUTO

4 Passen Sie Rot mit der Taste [▲/▼] an.
5Die gewählte Option wird aktiviert.

6.2 Grün

Passt den Wert der Farbe Grün im Bild an. (Bereich: 0\~100)

Ein höherer Wert erhöht die Intensität der Farbe.

6.2.1 Konfigurieren von Grün

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu FARBE zu navigieren, und drücken Sie dann [□/□].
3 Drücken Sie [▲/▼], um zu Grün zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

FARBE Rot : 50 Grün : 50 Blau : 50 Farbtemp. : Normal Gamma : Modus1 AUTO

4 Passen Sie Grün mit der Taste [▲/▼] an.
5Die gewählte Option wird aktiviert.

6.3 Blau

Passt den Wert der Farbe Blau im Bild an. (Bereich: 0\~100)

Ein höherer Wert erhöht die Intensität der Farbe.

6.3.1 Konfigurieren von Blau

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu FARBE zu navigieren, und drücken Sie dann [□/□].
3 Drücken Sie [▲/▼], um zu Blau zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

FARBE Rot : 50 Grün : 50 Blau : 50 Farbtemp. : Normal Gamma : Modus1

4 Passen Sie Blau mit der Taste [▲/▼] an.
5Die gewählte Option wird aktiviert.

6.4 Farbtemp.

Stellen Sie die allgemeine Farbtemperatur des Bilds ein.

Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Angle aktiviert ist.

6.4.1 Konfigurieren der Einstellungen für die Farbtemp.

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu FARBE zu navigieren, und drücken Sie dann [□/□].
3 Drücken Sie [▲/▼], um zu Farbtemp. zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

FARBE Rot 50 Grün 50 Blau 50 Farbtemp. Gamma Kalt 2 Kalt 1 Normal Warm 1 Warm 2 Benutzerdef. AUTO

• Kalt 2: Stellt die Farbtemperatur auf kühler als Kalt 1 ein.
Kalt 1: Stellt die Farbtemperatur auf kühler als im Normal-Modus ein.
• Normal: Verwendet die Standardfarbtemperatur.
• Warm 1: Stellt die Farbtemperatur auf wärmer als im Normal-Modus ein.
• Warm 2: Stellt die Farbtemperatur auf wärmer als Warm 1 ein.
- Benutzerdef.: Passt die Farbtemperatur an.

• Wenn über HDMI ein externes Signal anliegt und PC/AV-Modus auf AV eingestellt ist, können unter Farbtemp. vier verschiedene Einstellungen für die Farbtemperatur ausgewählt werden (Kalt, Normal, Warm and Benutzerdef.).
  • Die Funktion wird je nach den am Gerät vorhandenen Anschlüssen möglicherweise nicht unterstützt.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [□/□]. 5 Die gewählte Option wird aktiviert.

6.5 Gamma

Einstellen der Helligkeit im mittleren Bereich (Gamma) des Bilds.

Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Angle aktiviert ist.

6.5.1 Konfigurieren von Gamma

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu FARBE zu navigieren, und drücken Sie dann [□/□].
3 Drücken Sie [▲/▼], um zu Gamma zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

FARBE Rot 50 Grün 50 Blau 50 Farbtemp. Normal Gamma Modus1 Modus2 Modus3 AUTO

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].
5Die gewählte Option wird aktiviert.

7

Konfigurieren des Bildschirmmenüs (OSD)

7.1 Sprache

Hiermit können Sie die Menüsprache festlegen.

• Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen.

- Sie werden nicht auf andere Funktionen des PCs übernommen.

7.1.1 Konfigurieren von Sprache

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu MENÜEINST. zu navigieren, und drücken Sie dann [☐/☐].

3 Drücken Sie [▲/▼], um zu Sprache zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

MENÜEINST. Sprache H-Position (Menu) V-Position (Menu) Anz. dauer Transparenz Deutsch English Español Français Italiano Magyar Polski Português Русский Svenska Turkçe 日本語 한국어 汉语

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Sprache zu wechseln und drücken Sie [☐/☐].

5Die gewählte Option wird aktiviert.

7

Konfigurieren des Bildschirmmenüs (OSD)

7.2 H-Position (Menü) und V-Position (Menü)

H-Position (Menü): Verschiebt die Menü-Position nach links oder rechts.

V-Position (Menü): Verschiebt die Menü-Position nach oben oder unten.

7.2.1 Konfigurieren von H-Position (Menü) und V-Position (Menü)

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu MENÜEINST. zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu H-Position (Menü) oder V-Position (Menü) zu navigieren, und drücken Sie dann [tam-Gerät.

Das folgende Fenster wird angezeigt.

MENÜEINST. Sprache : Deutsch H-Position (Menu) : 50 V-Position (Menu) : 10 Anz. dauer : 20 Sek. Transparenz : Ein

MENÜEINST. Sprache : Deutsch H-Position (Menü) : 50 V-Position (Menü) : 10 Anz. dauer : 20 Sek. Transparenz : Ein

4 Drücken Sie [▲/▼], um H-Position (Menü) oder V-Position (Menü) zu konfigurieren.

5Die gewählte Option wird aktiviert.

7

Konfigurieren des Bildschirmmenüs (OSD)

7.3 Anz. dauer

Legt fest, dass das On-Screen-Display (OSD)-Menü automatisch ausgeblendet wird, wenn es eine bestimmte Zeit lang nicht verwendet wurde.

Anz. dauer kann zur Festlegung der Zeit verwendet werden, nach der das OSD-Menü ausgeblendet werden soll.

7.3.1 Konfigurieren von Anz. dauer

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu MENÜEINST. zu navigieren, und drücken Sie dann [□/□].
3 Drücken Sie [▲/▼], um zu Anz. dauer zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

MENÜEINST. Sprache : Deutsch H-Position (Menü) : 50 V-Position (Menü) : 10 Anz. dauer : 5 Sek. 10 Sek. 20 Sek. 200 Sek. Transparenz :

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [□/□]. 5 Die gewählte Option wird aktiviert.

7

Konfigurieren des Bildschirmmenüs (OSD)

7.4 Transparenz

Einstellen der Transparenz für die Menüfenster:

7.4.1 Ändern des Transparenz

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu MENÜEINST. zu navigieren, und drücken Sie dann [□/□].
3 Drücken Sie [▲/▼], um zu Transparenz zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

MENÜEINST. Sprache : Deutsch H-Position (Menü) : 50 V-Position (Menü) : 10 Anz. dauer : 20 Sek. Transparenz : Aus Ein

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [□/↔].
5Die gewählte Option wird aktiviert.

Setup und Reset (S19C300B / S19C300F/S20C300BL / S20C300FL / S22C300B / S22C300F)

8.1 Reset

Setzt alle Einstellungen des Geräts auf die Werkseinstellungen zurück.

8.1.1 Initialisieren von Einstellungen Reset

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Reset zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Oko-Sparmodus : Aus Autom. Aus : Aus Danach aussch. PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : Manuell

Alle Einstellungen zurücksetzen? Ja Nein EXIT AUTO

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [□/□]. 5 Die gewählte Option wird aktiviert.

Setup und Reset (S19C300B / S19C300F/S20C300BL / S20C300FL / S22C300B / S22C300F)

8.2 Öko-Sparmodus

Mit der Öko-Sparmodus-Funktion reduzieren Sie den Stromverbrauch, indem Sie den Stromverbrauch der Monitoranzeige senken.

Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Optimalkontrast-Modus ist.

8.2.1 Konfigurieren von Öko-Sparmodus

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Öko-Sparmodus zu navigieren, und drücken Sie dann [ ].

Das folgende Fenster wird angezeigt.

Reset

Öko-Sparmodus

Autom. Aus :

Danach aussch.

PC/AV-Modus

Tasten-Wdh.-Zeit : Beschleunigung

Quellenerkennung : Manuell

• 75%: Senken Sie den Energieverbrauch auf 75 % des Standardwerts.
• 50%: Senken Sie den Energieverbrauch auf 50% des Standardwerts.
• Aus: Deaktivieren der Funktion Öko-Sparmodus.

4 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].

5Die gewählte Option wird aktiviert.

Setup und Reset (S19C300B / S19C300F/S20C300BL / S20C300FL / S22C300B / S22C300F)

8.3 Autom. Aus

Sie können das Gerät so einstellen, dass es automatisch ausgeschaltet wird.

8.3.1 Konfigurieren von Autom. Aus

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Autom. Aus zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Oko-Sparmodus : Aus Autom. Aus : Aus Danach aussch. Ein PC/AV-Modus Tasten-Woh.-Zeit : Beschleunigung Quellenerkennung : Manuell

• Aus: Deaktiviert den Abschalttimer, sodass das Gerät nicht automatisch ausgeschaltet wird.
Ein: Aktiviert den Abschalttimer, sodass das Gerät automatisch ausgeschaltet wird.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].

5Die gewählte Option wird aktiviert.

Setup und Reset (S19C300B / S19C300F/S20C300BL / S20C300FL / S22C300B / S22C300F)

8.4 Danach aussch.

Der Abschalttimer kann in einem Bereich von 1 bis 23 Stunden eingestellt werden. Das Gerät wird nach der festgelegten Anzahl von Stunden automatisch ausgeschaltet.

Diese Option ist nur verfügbar, wenn Autom. Aus auf Ein gesetzt ist.

8.4.1 Konfigurieren von Danach aussch.

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].

3 Drücken Sie [▲/▼], um zu Danach aussch. zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : Manuell

4 Drücken Sie [▲/▼], um Danach aussch. zu konfigurieren.

5Die gewählte Option wird aktiviert.

Bei Geräten zum Verkauf in Europa ist der Autom. Aus so eingestellt, dass er sich 4 Stunden nach dem Einschalten des Geräts aktiviert. Dies erfolgt in Einklang mit Vorschriften zur Stromversorgung. Wenn sich der Timer nicht aktivieren soll, gehen Sie zu Menü → SETUP & RESET, und stellen Sie Autom. Aus auf Aus ein.

Setup und Reset (S19C300B / S19C300F/S20C300BL / S20C300FL / S22C300B / S22C300F)

8.5 PC/AV-Modus

Stellen Sie den PC/AV-Modus auf AV ein. Das Bild wird vergrößert. Diese Option ist nützlich, wenn Sie einen Film ansehen.

• Diese Funktion ist im Modus Analog nicht verfügbar.
- Nur bei Breitbildmodellen (16:9 oder 16:10) im Lieferumfang.

8.5.1 Konfigurieren von PC/AV-Modus

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu PC/AV-Modus zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : Manuell

PC/AV-Modus DVI : PC AV AUTO

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [□/□]. 5 Die gewählte Option wird aktiviert.

Setup und Reset (S19C300B / S19C300F/S20C300BL / S20C300FL / S22C300B / S22C300F)

8.6 Tasten-Wdh.-Zeit

Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird.

8.6.1 Konfigurieren von Tasten-Wdh.-Zeit

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Tasten-Wdh.-Zeit zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Oko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h PC/AV-Modus Tasten-Wdh-Zeit : Beschleunigung Quellenerkennung : 1 s 2 s Keine Wiederh. AUTO

Für Beschleunigung kann 1 s oder 2 s gewählt werden. Wenn Keine Wiederh. ausgewählt ist, wird ein Befehl beim Drücken einer Taste nur einmal ausgelöst.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].

5Die gewählte Option wird aktiviert.

Setup und Reset (S19C300B / S19C300F/S20C300BL / S20C300FL / S22C300B / S22C300F)

8.7 Quellenerkennung

Aktivieren Sie Quellenerkennung.

8.7.1 Konfigurieren von Quellenerkennung

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Quellenerkennung zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h PC/AV-Modus Tasten-Wch.-Zeit : Beschleunigung Quellenerkennung : Auto Manuell

• Auto: Die Eingangsquelle wird automatisch erkannt.
• Manuell: Zur manuellen Auswahl der Eingangsquelle.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [□/□]. 5 Die gewählte Option wird aktiviert.

Setup und Reset (S19C300B / S19C300F/S20C300BL / S20C300FL / S22C300B / S22C300F)

8.8 Benutzerd. Taste

So können Sie Benutzerd. Taste anpassen.

8.8.1 Konfigurieren von Benutzerd. Taste

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Benutzerd. Taste zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

SETUP & RESET BENUTZERD. Taste SAMSUNG MAGIC Angle SAMSUNG MAGIC Bright Oko-Sparmodus Bildgröße

• SAMSUNG Angle - SAMSUNG Bright - Öko-Sparmodus - Bildgröße MAGIC MAGIC

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [□/↔]. 5 Die gewählte Option wird aktiviert.

9.1 Reset

Setzt alle Einstellungen des Geräts auf die Werkseinstellungen zurück.

9.1.1 Initialisieren von Einstellungen Reset

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MEN]n das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Reset zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Oko-Sparmodus : Aus Autom. Aus : Aus Danach aussch. Tasten-Wdh.-Zeit : Beschleunigung Benutzerd. Taste : SAMSUNG MAGIC Angle

Alle Einstellungen zurücksetzen? Ja Nein EXIT AUTO

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [□/□].
5 Die gewählte Option wird aktiviert.

9.2 Öko-Sparmodus

Mit der Öko-Sparmodus-Funktion reduzieren Sie den Stromverbrauch, indem Sie den Stromverbrauch der Monitoranzeige senken.

Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Optimalkontrast-Modus ist.

9.2.1 Konfigurieren von Öko-Sparmodus

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MEN]n das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].

3 Drücken Sie [▲/▼], um zu Öko-Sparmodus zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus Autom. Aus Danach aussch. Tasten-Wdh.-Zeit Benutzerd. Taste 75% 50% Aus Beschleunigung SAMSUNG MAGIC Angle AUTO

75%: Senken Sie den Energieverbrauch auf 75 % des Standardwerts.

50%: Senken Sie den Energieverbrauch auf 50% des Standardwerts.

Aus: Deaktivieren der Funktion Öko-Sparmodus.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].

5Die gewählte Option wird aktiviert.

9.3 Autom. Aus

Sie können das Gerät so einstellen, dass es automatisch ausgeschaltet wird.

9.3.1 Konfigurieren von Autom. Aus

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MEN]n das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [□/□].
3 Drücken Sie [▲/▼], um zu Autom. Aus zu navigieren, und drücken Sie dann [□/□].

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Oko-Sparmodus : Aus Autom. Aus : Aus Ein Danach aussch. Tasten-Wdh.-Zeit : Beschleunigung Benutzerd. Taste : SAMSUNG MAGIC Angle

Aus: Deaktiviert den Abschalttimer, sodass das Gerät nicht automatisch ausgeschaltet wird.
Ein: Aktiviert den Abschalttimer, sodass das Gerät automatisch ausgeschaltet wird.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].

5Die gewählte Option wird aktiviert.

©

9.5 Tasten-Wdh.-Zeit

Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird.

9.5.1 Konfigurieren von Tasten-Wdh.-Zeit

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Drücken Sie dann auf [ ]MENUdas entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [
3 Drücken Sie [ ▲/▼], um zu Tasten-Wdh.-Zeit zu navigieren, und drücken Sie dann [
Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Oko-Sparmodus Autom. Aus Danach aussch. Tasten-Wdh.-Zeit Benutzerd. Taste Aus Ein 4h Beschleunigung 1 s 2 s Keine Wiederh. AUTO

Für Beschleunigung kann 1 s oder 2 s gewählt werden. Wenn Keine Wiederh. ausgewählt ist, wird ein Befehl beim Drücken einer Taste nur einmal ausgelöst.

4 Drücken Sie die Taste [ ▲/▼um zur gewünschten Option zu wechseln und drücken Sie [ □/□ 5Die gewählte Option wird aktiviert.

9.6 Benutzerd. Taste

So können Sie Benutzerd. Taste anpassen.

9.6.1 Konfigurieren von Benutzerd. Taste

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Benutzerd. Taste zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h Tasten-Wdh.-Zeit Benutzerd. Taste : SAMSUNG MAGIC Angle SAMSUNG MAGIC Bright Öko-Sparmodus Bildgroße AUTO

SAMSUNG MAGIC Angle - SAMSUNG MAGIC Bright - Öko-Sparmodus - Bildgröße

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [□/□]. 5 Die gewählte Option wird aktiviert.

10.1 Reset

Setzt alle Einstellungen des Geräts auf die Werkseinstellungen zurück.

10.1.1 Initialisieren von Einstellungen Reset

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Reset zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Oko-Sparmodus : Aus Autom. Aus : Aus Danach aussch. PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : Manuell

Alle Einstellungen zurücksetzen? Ja Nein EXIT AUTO

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [□/□]. 5 Die gewählte Option wird aktiviert.

10.2 Öko-Sparmodus

Mit der Öko-Sparmodus-Funktion reduzieren Sie den Stromverbrauch, indem Sie den Stromverbrauch der Monitoranzeige senken.

Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Optimalkontrast-Modus ist.

10.2.1 Konfigurieren von Öko-Sparmodus

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Öko-Sparmodus zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Oko-Sparmodus : 75% Autom. Aus : 50% Danach aussch. PC/AV-Modus Tasten-Woh.-Zeit : Beschleunigung Quellenerkennung : Manuell

• 75%: Senken Sie den Energieverbrauch auf 75 % des Standardwerts.
50%: Senken Sie den Energieverbrauch auf 50% des Standardwerts.
• Aus: Deaktivieren der Funktion Öko-Sparmodus.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [□/□]. 5 Die gewählte Option wird aktiviert.

10.3 Autom. Aus

Sie können das Gerät so einstellen, dass es automatisch ausgeschaltet wird.

10.3.1 Konfigurieren von Autom. Aus

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Autom. Aus zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Oko-Sparmodus : Aus Autom. Aus : Aus Danach aussch. Ein PC/AV-Modus Tasten-Woh.-Zeit : Beschleunigung Quellenerkennung : Manuell

• Aus: Deaktiviert den Abschalttimer, sodass das Gerät nicht automatisch ausgeschaltet wird.
Ein: Aktiviert den Abschalttimer, sodass das Gerät automatisch ausgeschaltet wird.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].

5Die gewählte Option wird aktiviert.

10.4 Danach aussch.

Der Abschalttimer kann in einem Bereich von 1 bis 23 Stunden eingestellt werden. Das Gerät wird nach der festgelegten Anzahl von Stunden automatisch ausgeschaltet.

Diese Option ist nur verfügbar, wenn Autom. Aus auf Ein gesetzt ist.

10.4.1 Konfigurieren von Danach aussch.

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].

3 Drücken Sie [▲/▼], um zu Danach aussch. zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : Manuell

4 Drücken Sie [▲/▼], um Danach aussch. zu konfigurieren.

5Die gewählte Option wird aktiviert.

Bei Geräten zum Verkauf in Europa ist der Autom. Aus so eingestellt, dass er sich 4 Stunden nach dem Einschalten des Geräts aktiviert. Dies erfolgt in Einklang mit Vorschriften zur Stromversorgung. Wenn sich der Timer nicht aktivieren soll, gehen Sie zu Menü → SETUP & RESET, und stellen Sie Autom. Aus auf Aus ein.

10.5 PC/AV-Modus

Stellen Sie den PC/AV-Modus auf AV ein. Das Bild wird vergrößert. Diese Option ist nützlich, wenn Sie einen Film ansehen.

• Diese Funktion ist im Modus Analog nicht verfügbar.
- Nur bei Breitbildmodellen (16:9 oder 16:10) im Lieferumfang.

10.5.1 Konfigurieren von PC/AV-Modus

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu PC/AV-Modus zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : Manuell

PC/AV-Modus HDMI : PC AV AUTO

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [□/□]. 5 Die gewählte Option wird aktiviert.

10.6 Tasten-Wdh.-Zeit

Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird.

10.6.1 Konfigurieren von Tasten-Wdh.-Zeit

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Tasten-Wdh.-Zeit zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Oko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h PC/AV-Modus Tasten-Wdh-Zeit : Beschleunigung Quellenerkennung : 1 s 2 s Keine Wiederh. AUTO

- Für Beschleunigung kann 1 s oder 2 s gewählt werden. Wenn Keine Wiederh. ausgewählt ist, wird ein Befehl beim Drücken einer Taste nur einmal ausgelöst.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].

5Die gewählte Option wird aktiviert.

10.7 Quellenerkennung

Aktivieren Sie Quellenerkennung.

10.7.1 Konfigurieren von Quellenerkennung

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Quellenerkennung zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h PC/AV-Modus Tasten-Wch.-Zeit : Beschleunigung Quellenerkennung : Auto Manuell

• Auto: Die Eingangsquelle wird automatisch erkannt.
• Manuell: Zur manuellen Auswahl der Eingangsquelle.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].

5Die gewählte Option wird aktiviert.

10.8 Benutzerd. Taste

So können Sie Benutzerd. Taste anpassen.

10.8.1 Konfigurieren von Benutzerd. Taste

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Benutzerd. Taste zu navigieren, und drücken Sie dann [☐/☐].

Das folgende Fenster wird angezeigt.

SETUP & RESET BENUTZERD. Taste SAMSUNG MAGIC Angle SAMSUNG MAGIC Bright Oko-Sparmodus Bildgröße AUTO

• SAMSUNG Angle - SAMSUNG Bright - Öko-Sparmodus - Bildgröße MAGIC MAGIC

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [☐/☐].

5Die gewählte Option wird aktiviert.

11.1 INFORMATIONEN

Zeigt die aktuelle Eingangsquelle, Frequenz und Auflösung an.

11.1.1 Anzeigen von INFORMATIONEN

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu INFORMATIONEN zu navigieren.

Die aktuelle Eingangsquelle, Frequenz und Auflösung wird angezeigt.

BILD FARBE MENÜEINST. SETUP & RESET INFORMATIONEN Analog **kHz **Hz NP **** x **** Optimaler Modus **** x **** **Hz EXIT AUTO

Die angezeigten Menüpunkte können je nach Modell unterschiedlich sein.

11.2 Konfigurieren von Helligkeit und Kontrast auf dem Startbildschirm

Wenn der Startbildschirm (also der Bildschirm ohne Menü) angezeigt wird, können Sie die Helligkeit oder den Kontrast mit den Tasten [ ] anpassen.

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen (wenn gerade kein Menü angezeigt wird).

Drücken Sie anschließend auf [ ]Das folgende Fenster wird angezeigt.

2 Drücken Sie die Taste [☐/☐], um zwischen den Einstellungen für Helligkeit und Kontrast zu wechseln.
3 Passen Sie die Einstellung für Helligkeit, Kontrast mithilfe der Tasten [▲/▼] an.

12.1 MagicTune

12.1.1 Was ist "MagicTune"?

MagicTune™

"MagicTune" ist eine Software, die bei den Monitoreinstellungen unterstützt. Sie zeigt umfassende Beschreibungen von Monitorfunktionen und leicht verständlichen Handlungsanweisungen an.

Sie können das Gerät mit der Maus und der Tastatur einrichten, ohne seine Bedientasten zu verwenden.

12.1.2 Installieren der Software

1 Legen Sie die Installations-CD in das CD-Laufwerk ein.
2 Wählen Sie das Installationsprogramm für "MagicTune".

Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für "MagicTune" auf der CD-ROM und doppelklicken Sie darauf.

3 Wählen Sie die Sprache der Installation aus, und klicken Sie auf Weiter.
4 Führen Sie die restlichen Schritte der Softwareinstallation gemäß den Anweisungen auf dem Bildschirm bis zum Ende durch.

• Die Software kann möglicherweise nicht richtig funktionieren, wenn Sie den Computer nach der Installation nicht neu starten.
  Das "MagicTune"-Symbol wird möglicherweise nicht angezeigt. Dies hängt vom Computersystem und der Spezifikation des Monitors ab.
• Wenn das Symbol nicht erscheint, drücken Sie auf F5.

Einschränkungen und Probleme bei der Installation ("MagicTune™")

Die Installation von "MagicTune™" wird von Faktoren wie Grafikkarte, Hauptplatine und Netzwerkumgebung beeinflusst.

Systemanforderungen

Betriebssystem

• Windows XP, Windows Vista, Windows 7, Windows 8

12.1.3 Entfernen der Software

Sie können "MagicTune™" nur mit Software in der Systemsteuerung von Windows entfernen.

Führen Sie zum Entfernen von "MagicTune™" die folgenden Schritte aus.

1 Klicken Sie auf Start, wählen Sie Einstellungen und dann Systemsteuerung.
Für Windows XP klicken Sie im Menü auf Start und dann auf Systemsteuerung.
2 Doppelklicken Sie in der Systemsteuerung auf das Symbol Software.
3 Markieren Sie im Fenster Software das Programm "MagicTune™".
4 Klicken Sie auf die Schaltfläche Deinstallieren/Ändern, um das Programm zu entfernen.
5 Klicken Sie auf Ja, um die Deinstallation von "MagicTune™" zu starten.
6 Warten Sie, bis eine Meldung anzeigt, dass die Software vollständig entfernt worden ist.

Technischen Support, häufig gestellte Fragen und Informationen zu Softwareupgrades für "MagicTune™" finden Sie auf unserer Website (http://www.samsung.com/us/consumer/learningresources/monitor/magetune/pop_intro.html).

12.2 MultiScreen

MultiScreen

Mit "MultiScreen" können Sie den Monitor in verschiedene Bereiche unterteilen.

12.2.1 Installieren der Software

1 Legen Sie die Installations-CD in das CD-Laufwerk ein.
2 Wählen Sie das Installationsprogramm für "MultiScreen".

Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für "MultiScreen" auf der CD-ROM und doppelklicken Sie darauf.

3 Wenn der Installations-Assistent angezeigt wird, klicken Sie auf Weiter.
4 Führen Sie die restlichen Schritte der Softwareinstallation gemäß den Anweisungen auf dem Bildschirm bis zum Ende durch.

• Die Software kann möglicherweise nicht richtig funktionieren, wenn Sie den Computer nach der Installation nicht neu starten.
  Das "MultiScreen"-Symbol wird möglicherweise nicht angezeigt. Dies hängt vom Computersystem und der Spezifikation des Monitors ab.
• Wenn das Symbol nicht erscheint, drücken Sie auf F5.

Einschränkungen und Probleme bei der Installation ("MultiScreen")

Die Installation von "MultiScreen" wird von Faktoren wie Grafikkarte, Hauptplatine und Netzwerkumgebung beeinflusst.

Systemanforderungen

Betriebssystem

• Windows™ 2000
  • Windows XP Home Edition
  • Windows XP Professional
• Windows Vista 32 Bit
• Windows 7 32 Bit
• Windows 8 32 Bit

Für "MultiScreen" werden Betriebssysteme ab Windows 2000 empfohlen.

Hardware

• Hauptspeicher: Mindestens 32 MB
• Festplatte: Mindestens 60MB verfügbar

12.2.2 Entfernen der Software

Klicken Sie auf Start, und wählen Sie den Befehl Einstellungen/Systemsteuerung aus. Doppelklicken Sie dann auf Software.

Wählen Sie in der Liste "MultiScreen" aus und klicken Sie dann auf die Schaltfläche Hinzufügen/Entfernen.

13.1 Anforderungen vor einer Kontaktaufnahme mit dem Samsung-Kundendienstcenter

13.1.1 Testen des Geräts

Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter.

Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest verwenden.

Wenn sich der Bildschirm ausschaltet und die Betriebsanzeige blinkt, obwohl das Gerät ordnungsgemäß an einem PC angeschlossen ist, führen Sie eine Selbstdiagnose durch.

1 Schalten Sie den PC und das Gerät aus.

2Ziehen Sie das Kabel vom Gerät ab.

3Einschalten des Geräts.

4 Wenn die Meldung Signalkabel prüfen angezeigt wird, funktioniert das Gerät normal.

Wenn der Bildschirm leer bleibt, überprüfen Sie das Computersystem, die Videokarte und das Kabel.

13.1.2 Überprüfen von Auflösung und Frequenz

In einem Modus, der die unterstützte Auflösung übersteigt (siehe "14.9 Tabelle der Standardsignalmodi"), wird für kurze Zeit die Meldung ungeeign. Modus angezeigt.

13.1.3 Überprüfen Sie folgenden Punkte.

Installationsproblem (PC-Modus)
Der Bildschirm wird ständig ein- und ausgeschaltet.	Prüfen Sie, ob das Kabel zwischen dem Gerät und PC ordnungsgemäß angeschlossen ist und die Anschlüsse fest sitzen.(Siehe "2.3 Anschließen und Verwenden eines PCs")
Bildschirmproblem
Die Netz-LED ist ausgeschaltet. Der Bildschirm wird nicht eingeschaltet.	Prüfen Sie, ob das Netzkabel korrekt angeschlossen ist.(Siehe "2.3 Anschließen und Verwenden eines PCs")
Die Meldung Signalkabel prüfen wird angezeigt.	Prüfen Sie, ob das Kabel richtig am Gerät angeschlossen ist.(Siehe "2.3 Anschließen und Verwenden eines PCs")
	Überprüfen Sie, ob das angeschlossene Gerät eingeschaltet ist.
Die Meldung ungeeign. Modus wird angezeigt.	Diese Meldung wird angezeigt, wenn das Grafikkartensignal die maximale Auflösung oder Frequenz des Geräts übersteigt.
	Ändern Sie die maximale Auflösung und Frequenz auf einen der möglichen Werte. Weitere Informationen finden Sie in der Tabelle mit Standardsignalmodi (seite 147).
Die Bilder auf dem Bildschirm sind verzerrt.	Überprüfen Sie, ob das Verbindungskabel zum Gerät korrekt angeschlossen ist.(Siehe "2.3 Anschließen und Verwenden eines PCs")
Das Bild ist unscharf. Das Bild ist verschwommen.	Führen Sie die Grob- und die Fein einstellung durch.
	Entfernen Sie alle Zubehörteile (Videoverlängerungskabel usw.) und versuchen Sie es erneut.
	Stellen Sie Auflösung und Frequenz auf die empfohlenen Werte ein.
Das Bild ist verwackelt oder zittert. Überprüfen Sie, Auf dem Bildschirm bleiben Schatten oder Nachbilder zurück.	ob die Auflösung und Frequenz des PCs auf einen mit dem Gerät kompatiblen Bereich eingestellt sind. Ändern Sie dann, falls erforderlich, die Einstellungen. Schauen Sie dazu in der Tabelle der Standardsignalmodi (seite 147) in diesem Handbuch und im Menü INFORMATIONEN des Geräts nach.
Der Bildschirm ist zu hell. Der Bildschirm ist zu dunkel.	Stellen Sie Helligkeit und Kontrast ein.
Die Bildschirmfarbe ist ungleichmäßig.	Ändern Sie die Einstellungen für FARBE.(Siehe "Konfigurieren des Farbtons")
Die Farben auf dem Bildschirm haben einen Schatten und sind verzerrt.	Ändern Sie die Einstellungen für FARBE.(Siehe " Konfigurieren des Farbtons")
Die weiße Farbe wird nicht korrekt angezeigt.	Ändern Sie die Einstellungen für FARBE.(Siehe " Konfigurieren des Farbtons")
Auf dem Bildschirm wird kein Bild angezeigt un die Netz-LED blinkt alle 0,5 bis 1 Sekunde.	Das Gerät befindet sich im Stromsparmodus.
	Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um zum vorherigen Bildschirm zurückzukehren.

Probleme mit dem Anzeigegerät

Beim Starten des PCs ertönt ein Signalton. Wenn ein Alarmton (Piepsen) ertönt, während Ihr PC startet, führen Sie eine Wartung Ihres PCs durch.

13.2 F & A

Frage Antwort
Wie kann ich die Frequenz ändern?	Stellen Sie die Frequenz auf Ihrer Grafikkarte ein.Windows XP: Öffnen Sie Systemsteuerung → Darstellung und Designs → Anzeige → Einstellungen → Erweitert → Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.Windows ME/2000: Öffnen Sie Systemsteuerung → Anzeige → Einstellungen → Erweitert → Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.Windows Vista: Öffnen Sie Systemsteuerung → Darstellung und Anpassung → Anpassen → Anzeigeeinstellungen → Erweiterte Einstellungen → Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.Windows 7: Öffnen Sie Systemsteuerung → Darstellung und Anpassung → Anzeige → Bildschirmauflösung → Erweiterte Einstellungen → Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.Windows 8: Öffnen Sie Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anzeige → Bildschirmauflösung → Erweiterte Einstellungen → Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.
Wie wird die Auflösung eingestellt?	Windows XP: Wechseln Sie zu Systemsteuerung → Darstellung und Designs → Anzeige → Einstellungen und passen Sie die Auflösung an.Windows ME/2000: Wechseln Sie zu Systemsteuerung → Anzeige → Einstellungen und passen Sie die Auflösung an.Windows Vista: Wechseln Sie zu Systemsteuerung → Darstellung und Anpassung → Anpassung → Anzeigeeinstellungen und passen Sie die Auflösung an.Windows 7: Wechseln Sie zu Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen und passen Sie die Auflösung an.Windows 8: Wechseln Sie zu Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen und passen Sie die Auflösung an.
Wie aktiviere ich den Energiesparmodus?	Windows XP: Stellen Sie den Energiesparmodus unter Systemsteuerung → Darstellung und Designs → Anzeige → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows ME/2000: Stellen Sie den Energiesparmodus unter Systemsteuerung → Anzeige → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows Vista: Stellen Sie den Energiesparmodus unter Systemsteuerung → Darstellung und Anpassung → Anpassung → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows 7: Stellen Sie den Energiesparmodus unter Systemsteuerung → Darstellung und Anpassung → Anpassung → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows 8: Stellen Sie den Energiesparmodus unter Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anpassung → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.

Weitere Informationen zur Anpassung finden Sie im Benutzerhandbuch des PCs oder der Grafikkarte.

14.1 Allgemein (S19C300B / S19C300N)

Modellname S19C300B		S19C300N
Display Größe 18,5 Zoll (47 cm)
		Anzeigebereich 409,8 mm (H) x 230,4 mm (V)
		Pixelabstand 0,300 mm (H) x 0,300 mm (V)
Synchronisierung	Horizontalfrequenz	30 - 81 kHz
	Vertikalfrequenz	56 - 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale		1366 x 768 bei 60 Hz
Maximale Auflösung		1366 x 768 bei 60 Hz
Eingangssignal, terminiert Analoges		RGB-Signal,DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5 %Separate H/V-Synchronisation,Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)	Analoges RGB-Signal0,7 Vp-p ± 5 %Separate H/V-Synchronisation,Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 85 MHz (Analog, Digital) 85 MHz (Analog)
Stromversorgung Dieses Gerät kann mit Spannungen von 100 - 240 V arbeiten. Dadie Netzspannung je nach Land unterschiedlich sein kann,überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalanschlüsse D-Sub-Kabel,		15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder,trennbar	D-Sub-Kabel,15-polig-auf-15-polig, trennbar
Abmessungen(B x H x T) /Gewicht	ohne Standfuß	445 x 279 x 51 mm
	mit Standfuß	445 x 360 x 187 mm / 2,3 kg
Umgebungsbedingungen	Betrieb	Temperatur : 10°C - 40°C (50°F - 104°F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung	Temperatur : -20°C - 45°C (-4°F - 113°F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend
Plug & Play	Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.
Bildschirmpunkte (Pixel) Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

14.2 Allgemein (S19C300F)

Modellname S19C300F
Display Größe 18,5 Zoll (47 cm)
		Anzeigebereich 409,8 mm (H) x 230,4 mm (V)
		Pixelabstand 0,300 mm (H) x 0,300 mm (V)
Synchronisierung	Horizontalfrequenz	30 - 81 kHz
	Vertikalfrequenz	56 - 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale		1366 x 768 bei 60 Hz
Maximale		1366 x 768 bei 60 Hz
Eingangssignal, terminiert Analoges		RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5 %Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 85 MHz (Analog, Digital)
Stromversorgung Dieses Gerät kann		mit Spannungen von 100 - 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalanschlüsse D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x H x T) / Gewicht	ohne Standfuß 445 x 279 x 51 mm
	mit Standfuß	445 x 360 x 187 mm / 2,4 kg
VESA-Montagevorrichtung		75 mm x 75 mm
Umgebungsbedingungen	Betrieb	Temperatur : 10°C - 40°C (50°F - 104°F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung	Temperatur : -20°C - 45°C (-4°F - 113°F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend
Plug & Play	Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.
Bildschirmpunkte (Pixel) Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

14.3 Allgemein (S20C300BL / S20C300NL)

Modellname S20C300BL S20C300NL
Display Größe 19,5 Zoll (49 cm)
		Anzeigebereich 432 mm (H) x 239,76 mm (V)
		Pixelabstand 0,27 mm (H) x 0,27 mm (V)
Synchronisierung	Horizontalfrequenz	30 - 81 kHz
	Vertikalfrequenz	56 - 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale		1600 x 900 bei 60 Hz
Maximale Auflösung		1600 x 900 bei 60 Hz
Eingangssignal, terminiert Analoges		RGB-Signal,DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5 %Separate H/V-Synchronisation,Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)	Analoges RGB-Signal0,7 Vp-p ± 5 %Separate H/V-Synchronisation,Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 136 MHz (Analog, Digital) 136 MHz (Analog)
Stromversorgung Dieses Gerät kann mit Spannungen von 100 - 240 V arbeiten. Dadie Netzspannung je nach Land unterschiedlich sein kann,überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalanschlüsse D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder,trennbar			D-Sub-Kabel, 15-polig-auf-15-polig, trennbar
Abmessungen(B x H x T) /Gewicht	ohne Standfuß	476,2 x 299,8 x 53 mm
	mit Standfuß 476,2 x 379,4x 187 mm / 2,4 kg
Umgebungsbedingungen	Betrieb	Temperatur : 10°C - 40°C (50°F - 104°F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung	Temperatur : -20°C - 45°C (-4°F - 113°F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend

Modellname S20C300BL S20C300NL
Plug & Play	Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.
Bildschirmpunkte (Pixel) Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

14.4 Allgemein (S20C300FL)

Modellname S20C300FL
Display Größe 19,5 Zoll (49 cm)
		Anzeigebereich 432 mm (H) x 239,76 mm (V)
		Pixelabstand 0,27 mm (H) x 0,27 mm (V)
Synchronisierung	Horizontalfrequenz	30 - 81 kHz
	Vertikalfrequenz	56 - 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale		1600 x 900 bei 60 Hz
Maximale		1600 x 900 bei 60 Hz
Eingangssignal, terminiert Analoges		RGB-Signal,DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5 %Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 136 MHz (Analog, Digital)
Stromversorgung Dieses Gerät kann mit Spannungen von 100 - 240 V arbeiten. Dadie Netzspannung je nach Land unterschiedlich sein kann,überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalanschlüsse D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen(B x H x T) /Gewicht	ohne Standfuß 476,2 x 299,8 x 53 mm
	mit Standfuß 476,2 x 379,4x 187 mm / 2,4 kg
VESA-Montagevorrichtung		75 mm x 75 mm
Umgebungsbedingungen	Betrieb	Temperatur : 10°C - 40°C (50°F - 104°F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung	Temperatur : -20°C - 45°C (-4°F - 113°F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend
Plug & Play	Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.
Bildschirmpunkte (Pixel) Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

14.5 Allgemein (S22C300B / S22C300N)

Modellname S22C300B		S22C300N
Display Größe 21,5 Zoll (54 cm)
		Anzeigebereich 476,64 mm (H) x 268,11 mm (V)
		Pixelabstand 0,24825 mm (H) x 0,24825 mm (V)
Synchronisierung	Horizontalfrequenz	30 - 81 kHz
	Vertikalfrequenz	56 - 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale		1920 x 1080 bei 60 Hz
Maximale Auflösung		1920 x 1080 bei 60 Hz
Eingangssignal, terminiert Analoges		RGB-Signal,DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5 %Separate H/V-Synchronisation,Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)	Analoges RGB-Signal0,7 Vp-p ± 5 %Separate H/V-Synchronisation,Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 148MHz (Analog, Digital) 148 MHz (Analog)
Stromversorgung Dieses Gerät kann mit Spannungen von 100 - 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann,überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalanschlüsse D-Sub-Kabel,		15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder,trennbar	D-Sub-Kabel,15-polig-auf-15-polig, trennbar
Abmessungen(B x H x T) /Gewicht	ohne Standfuß	510 x 319 x 53 mm
	mit Standfuß 510 x 398 x 195 mm / 2,9 kg
Umgebungsbedingungen	Betrieb	Temperatur : 10°C - 40°C (50°F - 104°F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung	Temperatur : -20°C - 45°C (-4°F - 113°F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend
Plug & Play	Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.
Bildschirmpunkte (Pixel) Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

14.6 Allgemein (S22C300F)

Modellname S22C300F
Display Größe 21,5 Zoll (54 cm)
		Anzeigebereich 476,64 mm (H) x 268,11 mm (V)
		Pixelabstand 0,24825 mm (H) x 0,24825 mm (V)
Synchronisierung	Horizontalfrequenz	30 - 81 kHz
	Vertikalfrequenz	56 - 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale		1920 x 1080 bei 60 Hz
Maximale		1920 x 1080 bei 60 Hz
Eingangssignal, terminiert Analoges		RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5 %Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 148 MHz (Analog, Digital)
Stromversorgung Dieses Gerät kann		mit Spannungen von 100 - 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalanschlüsse D-Sub-Kabel, 15-polig-auf-15-polig, trennbar		DVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x H x T) / Gewicht	ohne Standfuß 5	10 x 319 x 53 mm
	mit Standfuß	510 x 398 x 195 mm / 3,0 kg
VESA-Montagevorrichtung		75 mm x 75 mm
Umgebungsbedingungen	Betrieb	Temperatur: 10°C - 40°C (50°F - 104°F)Luftfeuchtigkeit: 10% - 80%, nicht kondensierend
	Aufbewahrung	Temperatur: -20°C - 45°C (-4°F - 113°F)Luftfeuchtigkeit: 5% - 95%, nicht kondensierend
Plug & Play	Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.
Bildschirmpunkte (Pixel) Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

14.7 Allgemein (S22C300H / S24C300HL)

Modellname S22C300H		S24C300HL
Display Größe 21	,5 Zoll (54 cm) 23,6 Zoll (59 cm)
	Anzeigebereich	476,64 mm (H) x 268,11 mm (V) 52	1,28 mm (H) x 293,22 mm (V)
	Pixelabstand	0,24825 mm (H) x 0,24825 mm (V)	0,2715 mm (H) x 0,2715 mm (V)
Synchronisierung	Horizontalfrequenz	30 - 81 kHz
	Vertikalfrequenz	56 - 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale		1920 x 1080 bei 60 Hz
Maximale		1920 x 1080 bei 60 Hz
Auflösung
Eingangssignal, terminiert Analoges		RGB-Signal, HDMI(High Definition Multimedia Interface)0,7 Vp-p ± 5 %Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 148 MHz (Analog, HDMI)
Stromversorgung Dieses Gerät kann mit Spannungen von 100 - 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalanschlüsse D-Sub-Kabel, 15-polig-auf-15-polig, trennbarHDMI/DVI-Kabel ,trennbarHDMI-Kabel, trennbar
Abmessungen (B x H x T) / Gewicht	ohne Standfuß	510 x 319 x 53 mm	569 x 349 x 53 mm
	mit Standfuß	510 x 398 x 195 mm / 2,9 kg	569 x 429 x 195 mm / 3,5 kg
Umgebungsbedingungen	Betrieb	Temperatur : 10°C - 40°C (50°F - 104°F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung	Temperatur : -20°C - 45°C (-4°F - 113°F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend
Plug & Play	Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.
Bildschirmpunkte (Pixel) Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

14.8 Energiesparmodus

Mit der Energiesparfunktion des Geräts wird der Stromverbrauch gesenkt, indem der Bildschirm ausgeschaltet und sich der Status der Netz-LED ändert, wenn das Gerät über einen festgelegten Zeitraum nicht verwendet wird. Der Strom wird im Energiesparmodus nicht ausgeschaltet. Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um den Bildschirm wieder einzuschalten. Der Energiesparmodus steht nur zur Verfügung, wenn das Gerät an einen PC mit in einer Energiesparfunktion angeschlossen ist.

Energiesparmodus	Energy StarLeistungsaufnahme	Energiesparmodus	Ausschalten(Netzschalter)
Stromversorgungsanzeige	Ein Blinkt Aus
Leistungsaufnahme(S19C300B)	13 W 0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme(S19C300N)	13 W 0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme(S19C300F)	13 W 0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme(S20C300BL)	14 W 0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme(S20C300NL)	14 W 0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme(S20C300FL)	14 W 0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme(S22C300B)	22 W	0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme(S22C300F)	22 W	0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme(S22C300H)	21 W	0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme(S22C300N)	22 W	0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme(S24C300HL)	22 W	0,3 W (typisch) 0,3 W (typisch)

- Der angezeigte Stromverbrauch kann je nach den Betriebsbedingungen oder wenn die Einstellungen geändert werden, unterschiedlich sein.

(Modell S**C300 im Stromsparmodus/ausgeschaltet (Netzschalter): Max. 0,45 W.)

- ENERGY STAR ^® ist eine in den USA registrierte Marke der United States Environmental Protection Agency (US-Umweltschutzbehörde).

Der Energy Star-Stromverbrauch wurde mit der Testmethode gemäß dem aktuellen Energy Star®-Standard ermittelt.

- Zur Reduzierung des Stromverbrauchs auf 0 Watt schalten Sie den Netzschalter auf der Rückseite des Geräts aus, oder ziehen Sie das Netzkabel ab. Achten Sie darauf, das Netzkabel abzuziehen, wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden. Wenn Sie den Stromverbrauch auf 0 Watt reduzieren möchten, der Netzschalter jedoch nicht verfügbar ist, ziehen Sie das Netzkabel heraus.

14.9 Tabelle der Standardsignalmodi

- Bei diesem Gerät können Sie aufgrund der Beschaffenheit des Bildschirms für jedes Bildschirmformat nur eine optimale Auflösung einstellen. Daher kann eine andere als die angegebene Auflösung die Bildqualität verschlechtern. Um dies zu vermeiden, wird empfohlen, die für die Bildschirmgröße Ihres Geräts angegebene optimale Auflösung zu wählen.

- Überprüfen Sie die Frequenz, wenn Sie einen (an einen PC angeschlossenen) CDT-Monitor gegen einen LCD-Monitor austauschen. Wenn der LCD-Monitor eine Frequenz von 85 Hz nicht unterstützt, stellen Sie die vertikale Frequenz mithilfe des CDT-Monitors auf 60 Hz ein, bevor Sie den LCD-Monitor anschließen.

Wenn ein Signal, das bei den unten stehenden Standardsignalmodi aufgeführt ist, von Ihrem PC übertragen wird, wird der Bildschirm automatisch angepasst. Wenn der PC keinen Standardsignalmodus überträgt, ist der Bildschirm bei eingeschalteter Netz-LED leer. Ändern Sie die Einstellungen in diesem Fall anhand der folgenden Tabelle und schlagen Sie im Benutzerhandbuch der Grafikkarte nach.

S19C300B / S19C300N / S19C300F

Auflösung	Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixelakt (MHz)	Synchronisationspolarität (H/V)
IBM, 720 x 400 31,469	70,087 28,322	-/+
VESA, 640 x 480 31,469	59,940 25,175	-/-
MAC, 640 x 480 35,000	66,667 30,240	-/-
VESA, 640 x 480 37,861	72,809 31,500	-/-
VESA, 640 x 480 37,500	75,000 31,500	-/-
VESA, 800 x 600 35,156	56,250 36,000	+/+
VESA, 800 x 600 37,879	60,317 40,000	+/+
VESA, 800 x 600 48,077	72,188 50,000	+/+
VESA, 800 x 600 46,875	75,000 49,500	+/+
MAC, 832 x 624 49,726	74,551 57,284	-/-
VESA, 1024 x 768	48,363 60,004	65,000	-/-
VESA, 1024 x 768	56,476	70,069	75,000	-/-
VESA, 1024 x 768	60,023	75,029	78,750	+/+
VESA, 1280 x 720	45,000	60,000	74,250	+/+
VESA, 1366 x 768	47,712	59,790	85,500	+/+

S20C300BL / S20C300NL / S20C300FL

Auflösung	Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixeltakt (MHz)	Synchronisationspolarität (H/V)
IBM, 720 x 400 31,469	70,087 28,322	-/+
VESA, 640 x 480 31,469	59,940 25,175	-/-
MAC, 640 x 480 35,000	66,667 30,240	-/-
VESA, 640 x 480 37,861	72,809 31,500	-/-
VESA, 640 x 480 37,500	75,000 31,500	-/-
VESA, 800 x 600 35,156	56,250 36,000	+/+
VESA, 800 x 600 37,879	60,317 40,000	+/+
VESA, 800 x 600 48,077	72,188 50,000	+/+
VESA, 800 x 600 46,875	75,000 49,500	+/+
MAC, 832 x 624 49,726	74,551 57,284	-/-
VESA, 1024 x 768	48,363 60,004	65,000	-/-
VESA, 1024 x 768	56,476	70,069	75,000	-/-
VESA, 1024 x 768	60,023	75,029	78,750	+/+
VESA, 1152 x 864	67,500	75,000	108,000	+/+
MAC, 1152 x 870	68,681	75,062	100,000	-/-
VESA, 1280 x 720	45,000	60,000	74,250	+/+
VESA, 1280 x 800	49,702	59,810	83,500	-/+
VESA, 1440 x 900	55,935	59,887	106,500	-/+
VESA, 1440 x 900	70,635	74,984	136,750	-/+
VESA, 1600 x 900(RB)	60,000	60,000	108,000	+/+

S22C300B / S22C300F / S22C300H / S22C300N / S24C300HL

Auflösung	Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixelakt (MHz)	Synchronisationspolarität (H/V)
IBM, 720 x 400 31,469	70,087 28,322	-/+
MAC, 640 x 480 35,000	66,667 30,240	-/-
MAC, 832 x 624 49,726	74,551 57,284	-/-
MAC, 1152 x 870 68,681	75,062 100,000	-/-
VESA, 640 x 480 31,469	59,940 25,175	-/-
VESA, 640 x 480 37,861	72,809 31,500	-/-
VESA, 640 x 480 37,500	75,000 31,500	-/-
VESA, 800 x 600 35,156	56,250 36,000	+/+
VESA, 800 x 600 37,879	60,317 40,000	+/+
VESA, 800 x 600 48,077	72,188 50,000	+/+
VESA, 800 x 600 46,875	75,000 49,500	+/+
VESA, 1024 x 768	48,363 60,004	65,000	-/-
VESA, 1024 x 768	56,476 70,069	75,000	-/-
VESA, 1024 x 768	60,023 75,029	78,750	+/+
VESA, 1152 x 864	67,500	75,000	108,000	+/+
VESA, 1280 x 720	45,000	60,000	74,250	+/+
VESA, 1280 x 800	49,702	59,810	83,500	-/+
VESA, 1280 x 1024	63,981	60,020	108,000	+/+
VESA, 1280 x 1024	79,976	75,025	135,000	+/+
VESA, 1440 x 900	55,935	59,887	106,500	-/+
VESA, 1600 x 900(RB)	60,000	60,000	108,000	+/+
VESA, 1680 x 1050	65,290	59,954	146,250	-/+
VESA, 1920 x 1080p	67,500	60,000	148,500	+/+

- Horizontalfrequenz

Die Zeit zum Abtasten eine Zeile von links nach rechts wird als Horizontalzyklus bezeichnet. Der Kehrwert des Horizontalzyklus ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

- Vertikalfrequenz

Indem das gleiche Bild Dutzende Male pro Sekunde wiederholt wird, wirken die Bilder natürlich. Die Wiederholfrequenz wird als „vertikale Frequenz“ oder „Bildwiederholrate“ bezeichnet und in Hz angegeben.

Kontakt zu Samsung

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung.

NORTH AMERICA
U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com
CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com/ca(English)http://www.samsung.com/ca_fr(French)
MEXICO 01-800-SAMSUNG (726-7864) http://www.samsung.com

LATIN AMERICA
ARGENTINE 0800-333-3733 http://www.samsung.com
BOLIVIA 800-10-7260 http://www.samsung.com
BRAZIL 0800-124-421	4004-0000	http://www.samsung.com
CHILE 800-SAMSUNG (726-7864)From mobile [phone]		http://www.samsung.com/cl
COLOMBIA	01-8000 112 112Bogotá: 6001272	http://www.samsung.com/co
COSTA RICA 0-800-507-7267 http://www.samsung.com/latin		(Spanish)http://www.samsung.com/latin_en(English)
DOMINICA 1-800-751-2676 http://www.samsung.com/latin		(Spanish)http://www.samsung.com/latin_en(English)
ECUADOR 1-800-10-7267 http://www.samsung.com/latin		(Spanish)http://www.samsung.com/latin_en(English)
EL SALVADOR	800-6225	http://www.samsung.com/latin(Spanish)http://www.samsung.com/latin_en(English)

Anhang

LATIN AMERICA
GUATEMALA 1-800-299-0013 http://www.samsung.com/latin		(Spanish)http://www.samsung.com/latin_en(English)
HONDURAS 800-27919267 http://www.samsung.com/latin		(Spanish)http://www.samsung.com/latin_en(English)
JAMAICA 1-800-234-7267 http://www.samsung.com
NICARAGUA 00-1800-5077267 http://www.samsung.com/latin		(Spanish)http://www.samsung.com/latin_en(English)
PANAMA 800-7267 http://www.samsung.com/latin		(Spanish)http://www.samsung.com/latin_en(English)
PARAGUAY	98005420001	http://www.samsung.com
PERU 0-800-777-08 (Only from landline)336-8686 (From HHP & landline)		http://www.samsung.com
PUERTO RICO 1-800-682-3180 http://www.samsung.com
TRINIDAD & TOBAGO 1-800-SAMSUNG (726-7864) http://www.samsung.com
URUGUAY	40543733	http://www.samsung.com
VENEZUELA	0-800-100-5303 http://www.samsung.com

EUROPE
AUSTRIA 0810 - SAMSUNG(7267864, € 0.07/min)		http://www.samsung.com
BELGIUM	02-201-24-18	http://www.samsung.com/be(Dutch)http://www.samsung.com/be_fr(French)
BOSNIA	051 133 1999	http://www.samsung.com
BULGARIA	07001 33 11 , normal tariff	http://www.samsung.com
CROATIA 062 SAMSUNG(062 726 786) http://www.samsung.com

Anhang

EUROPE
CYPRUS 8009 4000 only from landline([phone] from mobile and land line	http://www.samsung.com
CZECH 800 - SAMSUNG (800-726786) http://www.samsung.com
		Samsung Electronics Czech and Slovak, s.r.o.,Oasis Florenc, Sokolovská 394/17, 180 00, Praha 8till 8.2.2013 . From 8.2.2013: Samsung Electronics Czech andSlovak, s.r.o. V Parku 2343/24, 148 00 - Praha 4
DENMARK 70 70 19 70 http://www.samsung.com
EIRE 0818 717100 http://www.samsung.com
ESTONIA 800-7267 http://www.samsung.com/ee
FINLAND 030-6227 515 http://www.samsung.com
FRANCE 01 48 63 00 00 http://www.samsung.com/fr
GERMANY 0180 5 SAMSUNG bzw.0180 5 7267864* (*0,14 €/Min. aus dem dt. Festnetz, aus dem Mobilfunk max. 0,42 €/Min.)		http://www.samsung.com
GREECE 80111-SAMSUNG (80111 7267864) only from land line([phone] from mobile and land line		http://www.samsung.com
HUNGARY	06-80-SAMSUNG (726-7864)	http://www.samsung.com
ITALIA	800-SAMSUNG (726-7864)	http://www.samsung.com
LATVIA	8000-7267	http://www.samsung.com/lv
LITHUANIA	8-800-77777	http://www.samsung.com/lt
LUXEMBURG	261 03 710	http://www.samsung.com
MONTENEGRO	020 405 888	http://www.samsung.com
NETHERLANDS	0900 - SAMSUNG(0900-7267864) (€ 0,10/Min)	http://www.samsung.com
NORWAY	815 56480	http://www.samsung.com
POLAND	0 801-1SAMSUNG(172-678) *lub [phone] ***(całkowity koszt połączenia jak za 1 impuls według taryfy operatora)** (koszt połączenia według taryfy operatora)	http://www.samsung.com/pl

Anhang

EUROPE
PORTUGAL 808 20 - SAMSUNG (808 20 7267) http://www.samsung.com
RUMANIA 08008 SAMSUNG (08008 726 7864)TOLL FREE No.		http://www.samsung.com
SERBIA [phone](old number still active 0700 7267864)		http://www.samsung.com
SLOVAKIA 0800 - SAMSUNG (0800-726 786) http://www.samsung.com
SPAIN 902 - 1 - SAMSUNG (902 172 678) http://www.samsung.com
SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com
SWITZERLAND 0848-SAMSUNG(7267864, CHF 0.08/min)		http://www.samsung.com/ch(German)http://www.samsung.com/ch_fr(French)
U.K 0330 SAMSUNG (7267864) http://www.samsung.com

CIS
ARMENIA 0-800-05-555 http://www.samsung.com
AZERBAIJAN	088-55-55-555	http://www.samsung.com
BELARUS	810-800-500-55-500	http://www.samsung.com
GEORGIA	0-800-555-555	http://www.samsung.com
KAZAKHSTAN	8-10-800-500-55-500(GSM: 7799)	http://www.samsung.com
KYRGYZSTAN	00-800-500-55-500	http://www.samsung.com
MOLDOVA	0-800-614-40	http://www.samsung.com
MONGOLIA	[phone]	http://www.samsung.com
RUSSIA	8-800-555-55-55	http://www.samsung.com
TADJIKISTAN	8-10-800-500-55-500	http://www.samsung.com
UKRAINE	0-800-502-000	http://www.samsung.com/ua(Ukrainian)http://www.samsung.com/ua_ru(Russian)
UZBEKISTAN	8-10-800-500-55-500	http://www.samsung.com

Anhang

ASIA PACIFIC
AUSTRALIA 1300 362 603	http://www.samsung.com
CHINA 400-810-5858 http://www.samsung.com
HONG KONG (852) 3698 -	4698 http://www.samsung.com/hk	(Chinese)http://www.samsung.com/hk_en(English)
INDIA 1800 3000 8282	1800 266 8282	http://www.samsung.com/in
INDONESIA 0800-112-8888	021-5699-7777	http://www.samsung.com/id
JAPAN 0120-327-527 http://www.samsung.com
MALAYSIA 1800-88-9999	http://www.samsung.com/my
NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com
PHILIPPINES 1-800-10-SAMSUNG (726-7864)for PLDT1-800-3-SAMSUNG (726-7864)for Digitel1-800-8-SAMSUNG (726-7864)for Globe02-5805777		http://www.samsung.com/ph
SINGAPORE	1800-SAMSUNG (726-7864)	http://www.samsung.com
TAIWAN	0800-329-9990266-026-066	http://www.samsung.com
THAILAND	1800-29-323202-689-3232	http://www.samsung.com/th
VIETNAM	1 800 588 889 http://www.samsung.com

MENA
BAHRAIN	8000-4726	http://www.samsung.com/ae (English)http://www.samsung.com/ae_ar (Arabic)
EGYPT	08000-726786	http://www.samsung.com
IRAN	021-8255	http://www.samsung.com
JORDAN	800-22273065777444	http://www.samsung.com/Levant (English)

Anhang

MENA
KUWAIT 183-2255 (183-CALL) http://www.samsung.com/ae	(English)http://www.samsung.com/ae_ar(Arabic)
MOROCCO 080 100 2255 http://www.samsung.com
OMAN 800-SAMSUNG (726-7864) http://www.samsung.com/ae	(English)http://www.samsung.com/ae_ar(Arabic)
QATAR 800-2255 (800-CALL) http://www.samsung.com/ae	(English)http://www.samsung.com/ae_ar(Arabic)
SAUDI ARABIA 9200-21230 http://www.samsung.com/sa	(Arabic)
SYRIA	18252273	http://www.samsung.com/Levant(English)
TURKEY 444 77 11 http://www.samsung.com
U.A.E 800-SAMSUNG (726-7864) http://www.samsung.com

AFRICA
ANGOLA	91-726-7864	http://www.samsung.com
BOTSWANA	0800-726-000	http://www.samsung.com
CAMEROON	7095- 0077	http://www.samsung.com
COTE D' IVOIRE	8000 0077	http://www.samsung.com
GHANA	0800-100770302-200077	http://www.samsung.com
KENYA	0800 724 000	http://www.samsung.com
NAMIBIA	8197267864	http://www.samsung.com
NIGERIA 0800-726-7864 http://www.samsung.com
SENEGAL	800-00-0077	http://www.samsung.com
SOUTH AFRICA	0860-SAMSUNG (726-7864)	http://www.samsung.com
TANZANIA	0685 88 99 00 http://www.samsung.com
UGANDA	0800 300 300	http://www.samsung.com
ZAMBIA	211350370	http://www.samsung.com

Anhang

Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden)

Wenn dieser Service in Anspruch genommen wird, stellen wir trotz bestehender Gewährleistung möglicherweise in folgenden Fällen den Besuch eines Servicetechnikers in Rechnung.

Kein Produktdefekt

Reinigung, Anpassung, Erklärung, Neuinstallation o. ä. des Geräts

• Ein Servicetechniker erklärt die Verwendung des Geräts oder passt Optionen an, ohne das Gerät zu zerlegen.
  • Ein Defekt wird durch äußere Einflüsse verursacht. (Internet, Antenne, drahtgebundene Signale usw.)
• Ein Gerät wird neu installiert oder zusätzliche Geräte werden angeschlossen, nachdem das gekaufte Gerät zum ersten Mal installiert wurde.
• Ein Gerät wird neu installiert, um es woanders aufzustellen oder an einen anderen Wohnort umzuziehen.
• Der Kunde benötigt eine Anleitung zur Verwendung in Verbindung mit einem Gerät eines anderen Herstellers.
• Der Kunde benötigt eine Anleitung zur Verwendung des Netzwerks oder eines Programms eines anderen Herstellers.
  • Der Kunde möchte, dass auf dem Gerät Software installiert und das Gerät eingerichtet wird.
  • Ein Servicetechniker beseitigt/säubert Staub oder Fremdkörper innerhalb des Geräts.
  Der Kunde möchte nach dem Homeshopping- oder Online-Kauf noch zusätzlich die Installation.

Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist

Schaden am Gerät durch falsche Bedienung durch den Kunden oder fehlerhafte Reparatur.

Wenn der Schaden am Gerät verursacht wird durch:

• Einwirkung von außen oder fallen lassen
  • Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist
• Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder Partners von Samsung Electronics Co., Ltd. ist.
  • Umbau oder Reparatur des Geräts durch den Kunden
• Verwendung mit falscher Spannung oder nicht zugelassenen elektrischen Anschlüssen
• Nichtbeachtung der Warnhinweise im Benutzerhandbuch

Anhang

Andere

Das Gerät fällt durch eine Naturkatastrophe. (Blitz, Feuer, Erdbeben, Überflutung usw.) aus.
• Die Verbrauchskomponenten sind aufgebraucht. (Batterie, Toner, Leuchtstofflampen, Tonköpfe, Vibrator, Lampe, Filter, Bänder usw.)

Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine Servicegebühr berechnet. Lesen Sie daher zunächst das Benutzerhandbuch.

Anhang

Ordnungsgemäße Entsorgung

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Anhang

Terminologie

Ein On Screen Display (OSD) ermöglicht die Konfiguration von Einstellungen zur Optimierung der Bildqualität. Sie können damit Helligkeit, Farbton, Größe und viele andere Bildschirmeinstellungen mithilfe von auf dem Bildschirm angezeigten Menüs ändern.

Gamma

Das Gamma-Menü passt die Graustufen, welche die Mitteltöne auf dem Bildschirm darstellen, an. Eine Änderung der Helligkeit wirkt sich auf den ganzen Bildschirm aus, während die Änderung von Gamma nur die mittlere Helligkeit verstärkt.

Graustufen

Die Stufen beziehen sich auf die unterschiedliche Farbintensität bei der Änderung von Farben von dunkleren zu helleren Bereichen auf dem Bildschirm. Änderungen der Helligkeit des Bildschirms werden durch Schwarzweißwerte ausgedrückt, und Graustufen bezieht sich auf den mittleren Bereich zwischen Schwarz und Weiß. Bei einer Änderung der Graustufen durch Gamma-Anpassung verändert sich die mittlere Helligkeit auf dem Bildschirm.

Abtastrate

Abtastrate oder Bildwiederholrate bezieht sich auf auf die Frequenz, mit der der Bildschirm aktualisiert wird. Bei der Aktualisierung werden Bildschirmdaten übertragen, sodass ein Bild entsteht. Die Aktualisierung ist jedoch für das bloße Auge nicht zu erkennen. Die Anzahl der Bildschirmaktualisierungen wird als Abtastrate bezeichnet und in Hz gemessen. Einer Abtastrate von 60 Hz bedeutet, dass sich der Bildschirm 60 mal pro Sekunde aktualisiert. Die Bildschirmabtastrate hängt von der Leistungsfähigkeit der Grafikkarten in Ihrem PC und vom Bildschirm ab.

Horizontalfrequenz

Auf dem Bildschirm angezeigte Zeichen oder Bilder bestehen aus zahlreichen Bildpunkten (Pixel). Die Pixel werden in horizontalen Linien übertragen, die dann vertikal angeordnet werden, um ein Bild zu erzeugen. Die horizontale Frequenz wird in kHz gemessen und gibt an, wie oft pro Sekunde horizontale Zeilen übertragen und auf dem Bildschirm angezeigt werden. Eine Horizontalfrequenz von 85 bedeutet, dass die horizontalen Linien, aus denen sich ein Bild zusammensetzt, 85000 Mal pro Sekunde übertragen werden. Die Horizontalfrequenz wird als 85 kHz angegeben.

Vertikalfrequenz

Ein Bild besteht aus zahlreichen horizontalen Linien. Die vertikale Frequenz wird in Hz gemessen und gibt an, wie viele Bilder pro Sekunde durch die horizontalen Linien erzeugt werden können. Eine vertikale Frequenz von 60 bedeutet, dass ein Bild 60 Mal pro Sekunde übertragen wird. Die vertikale

Anhang

Frequenz wird auch als „Aktualisierungsrate“ bezeichnet und beeinflusst das Flimmern des Bildschirms.

Auflösung

Die Auflösung ist die Anzahl der horizontalen Pixel und vertikalen Pixel, die der Bildschirm wiedergeben kann. Sie entspricht dem Grad der Anzeigegenauigkeit.

Eine höhere Auflösung zeigt eine größere Menge an Informationen auf dem Bildschirm an und eignet sich zur Durchführung mehrerer Aufgaben gleichzeitig.

Beispiel: Eine Auflösung von 1366 x 768 besteht aus 1366 horizontalen Pixeln (horizontale Auflösung) und 768 vertikalen Linien (vertikale Auflösung).

Beispiel: Eine Auflösung von 1920 x 1080 besteht aus 1920 horizontalen Pixeln (horizontale Auflösung) und 1080 vertikalen Linien (vertikale Auflösung).

Plug & Play

Die Plug & Play-Funktion ermöglicht den automatischen Austausch von Informationen zwischen Bildschirm und PC, um eine optimale Anzeige zu erzielen.

Der Monitor führt Plug & Play mit dem internationalen Standard VESA DDC aus.

A

Anforderungen vor einer Kontaktaufnahme mit dem SamsungKundendienstcenter 126

Anschließen und Verwenden eines PCs 41

Anzeigedauer 96

Autom Aus 100, 108, 114

B

Bauteile 24

Benutzerd Taste 105, 111, 119

Bildgröße 59, 71, 83

Blau 91

C

Copyright 10

D

Danach aussch 101, 109, 115

F

F & A 129

Farbtemp 92

Fein 63, 74, 88

G

Gamma 93

Grob 62, 73, 87

Grün 90

H

HDMISchwarzwert 85

Helligkeit 52, 64, 75

|

Inanspruchnahme des kostenpflichtigen Services Kosten für Kunden 156

INFORMATIONEN 120

Installieren 33

K

Kontrast 53, 65, 76

M

MagicTune 122

MultiScreen 124

0

ÖkoSparmodus 99, 107, 113

Ordnungsgemäße Entsorgung 158

P

PC/AVModus 102, 116

Q

Quellenerkennung 104, 118

R

Reinigung 11

Richtige Haltung für die Verwendung des Geräts 21

Rot 89

S

SAMSUNG MAGIC Angle 56, 68, 80

SAMSUNG MAGIC Bright 55, 67, 78

SAMSUNG MAGIC Upscale 58, 70, 82

Schärfe 54, 66, 77

Sicherheitshinweise 13

Sprache 94

T

Tabelle der Standardsignalmodi 147

TastenWdhZeit 103, 110, 117

Terminologie 159

Transparenz 97

U

Überprüfen des Inhalts 22

V

Vor dem Anschließen 39

Z

Zurücksetzen 98, 106, 112
