BEDIENUNGSANLEITUNG SyncMaster S19C350NW SAMSUNG

Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des

Geräts zum Zweck der Leistungssteigerung sind vorbehalten.

VOR INBETRIEBNAHME DES GERÄTS

10 Copyright

10 In diesem Handbuch verwendete Symbole

11 Reinigung

11 Reinigung

12 Absichern des Einbaubereichs

12 Vorsichtsmaßnahmen bei der Lagerung

13 Sicherheitshinweise

13 Symbole für Sicherheitshinweise

14 Strom und Sicherheit

16 Installieren

18 Betrieb

22 Richtige Haltung für die Verwendung des Geräts

VORBEREITUNG

23 Überprüfen des Inhalts

23 Entfernen der Verpackung

24 Überprüfen des Lieferumfangs

25 Bauteile (S19C350NW)

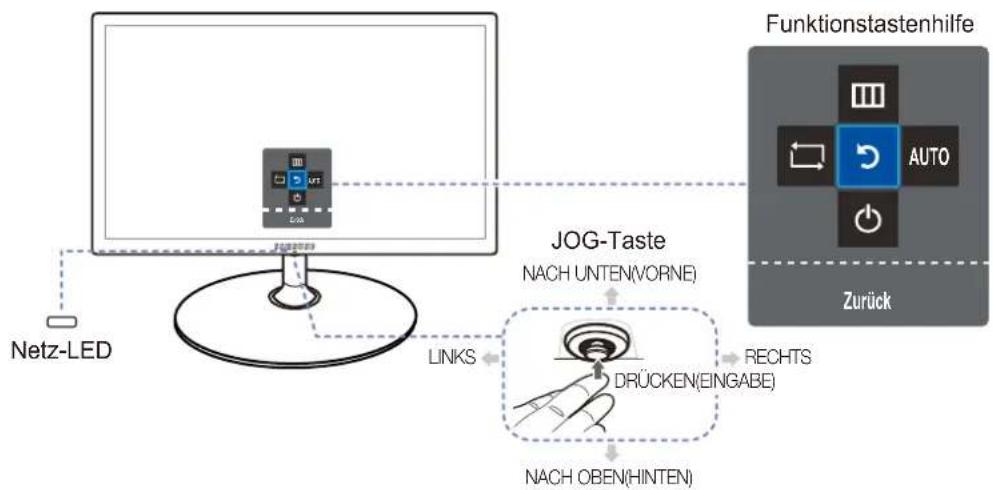

25 Tasten auf Vorderseite

27 Direkte Tastenhilfe

28 Funktionstastenhilfe

30 Bauteile (S22C350B / S23C350B /

S24C350BL / S22C350H / S23C340H /

S23C350H / S24C340HL / S24C350H /

S24C350HL / S27C350H)

30 Tasten auf Vorderseite

32 Direkte Tastenhilfe

33 Funktionstastenhilfe

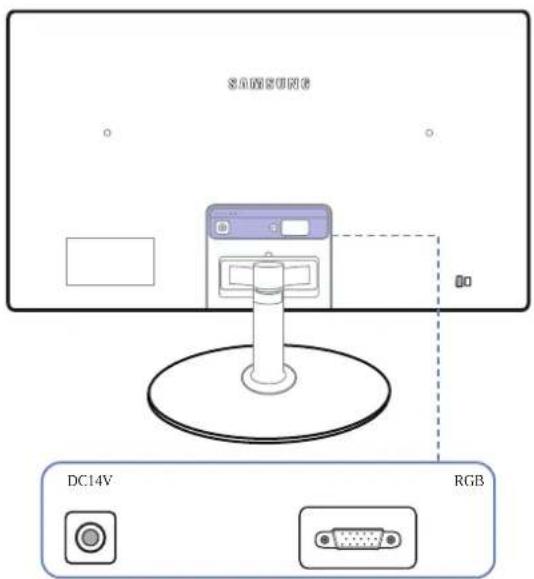

35 Rückseite "(S19C350NW)"

36 Rückseite "(S22C350B / S23C350B / S24C350BL)"

37 Rückseite "(S22C350H / S23C340H /

S23C350H / S24C340HL / S24C350H /

S24C350HL / S27C350H)"

VORBEREITUNG

ANSCHLIEßen UND VERWENDEN EINES EXTERNEN GERÄTS

BILDSCHIRMKONFIGURATION "(S19C350NW)"

38 Installieren

38 Befestigen des Standfußes

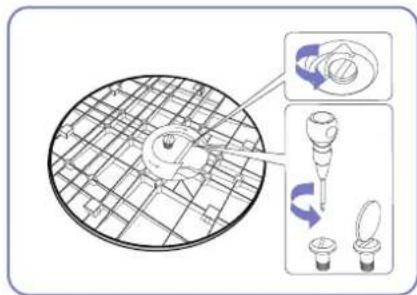

39 Entfernen des Standfußes

40 Ändern der Geräteneigung

41 Schloss für den Diebstahlschutz

42 Vor dem Anschließen

42 Vorbereitungen vor dem Anschließen

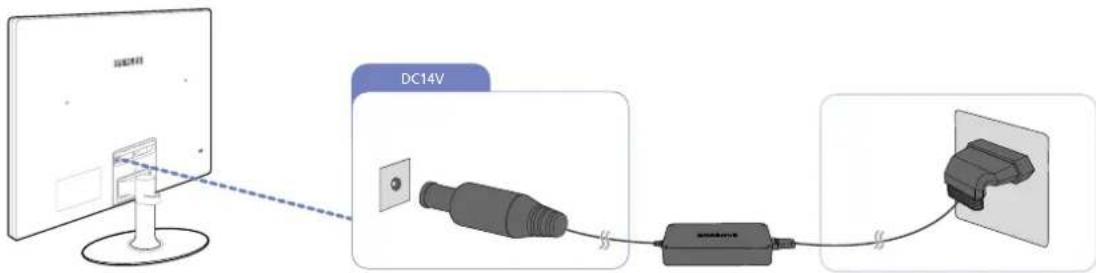

42 Anschließen an die Stromversorgung

43 Anschließen und Verwenden eines PCs

43 Anschluss über D-SUB-Kabel (analoger Typ)

44 Anschließen mit einem DVI-Kabel "(S22C350B / S23C350B / S23C350BL)"

44 Anschließen mit einem DVI-HDMI-Kabel "(S22C350B / S23C350B / S23C350BL)"

45 Verbinden über ein HDMI-Kabel "(S22C350H / S23C340H / S23C350H / S24C340HL / S24C350H / S24C350HL / S27C350H)"

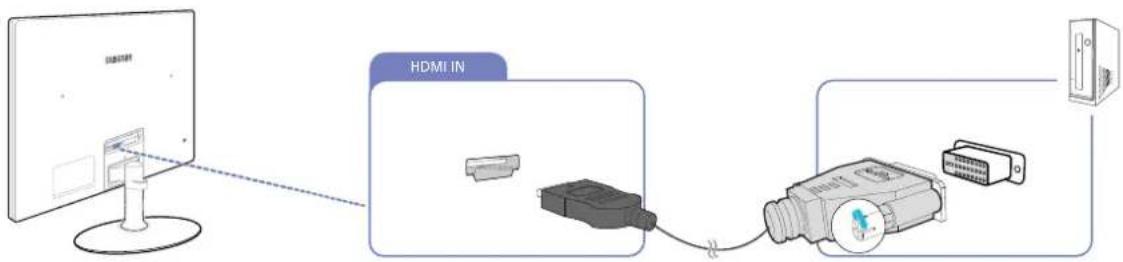

45 Anschließen mit einem HDMI-DVI-Kabel "(S22C350H / S23C340H / S23C350H / S24C340HL / S24C350H / S24C350HL / S27C350H)"

46 Anschließen von Kopfhörern oder Lautsprechern "(S22C350H / S23C340H / S23C350H / S24C340HL / S24C350H / S24C350HL / S27C350H)"

46 Aufwickeln der angeschlossenen Kabel

47 Ändern der Sound-Einstellungen unter Windows

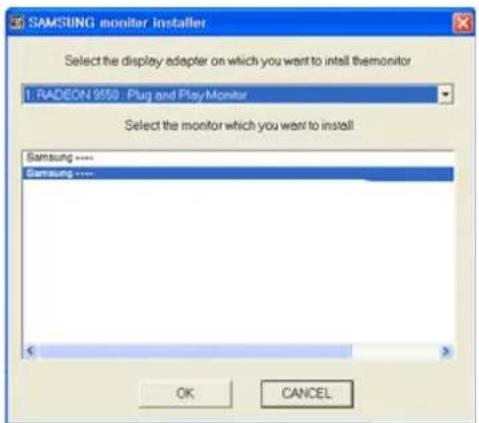

48 Treiberinstallation

49 Einstellen der optimalen Auflösung

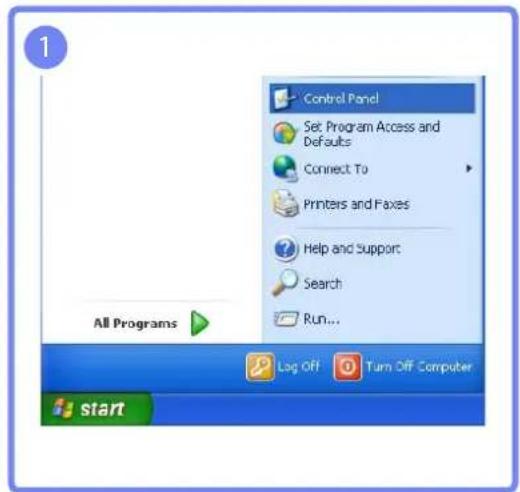

50 Ändern der Auflösung mithilfe eines PCs

54 Helligkeit

54 Einstellen der Helligkeit

55 Kontrast

55 Konfigurieren von Kontrast

Inhaltsverzeichnis

BILDSCHIRMKONFIGURATION "(S22C350B / S23C350B / S24C350BL)"

56 Schärfe
56 Konfigurieren von Schärfe
57 SAMSUNG MAGIC Bright
57 Konfigurieren von SAMSUNG MAGIC Bright

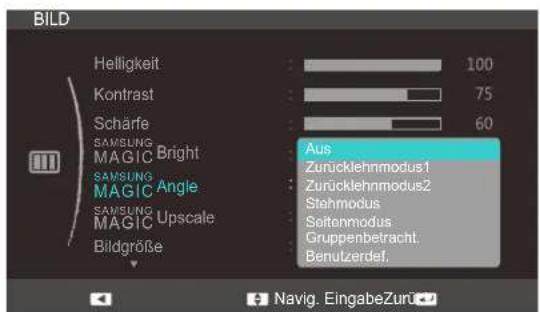

58 SAMSUNG MAGIC Angle
58 Konfigurieren von SAMSUNG MAGIC Angle
60 SAMSUNG MAGIC Upscale
60 Konfigurieren von SAMSUNG MAGIC Upscale
61 Bildgröße
61 Ändern der Bildgröße
62 H-Position und V-Position
62 Konfigurieren von H-Position und V-Position
63 Grob
63 Anpassen von Grob
64 Fein
64 Anpassen von Fein
65 Helligkeit
65 Einstellen der Helligkeit
66 Kontrast
66 Konfigurieren von Kontrast
67 Schärfe
67 Konfigurieren von Schärfe
68 SAMSUNG MAGIC Bright
68 Konfigurieren von SAMSUNG MAGIC Bright
69 SAMSUNG MAGIC Angle
69 Konfigurieren von SAMSUNG MAGIC Angle
71 SAMSUNG MAGIC Upscale
71 Konfigurieren von SAMSUNG MAGIC Upscale

BILDSCHIRMKONFIGURATION "(S22C350H / S23C340H / S23C350H / S24C340HL / S24C350H / S24C350HL / S27C350H)"

72 Bildgröße
72 Ändern der Bildgröße
74 H-Position und V-Position
74 Konfigurieren von H-Position und V-Position
75 Grob
75 Anpassen von Grob
76 Fein
76 Anpassen von Fein
77 Helligkeit
77 Einstellen der Helligkeit
78 Kontrast
78 Konfigurieren von Kontrast
79 Schärfe
79 Konfigurieren von Schärfe
80 SAMSUNG MAGIC Bright
80 Konfigurieren von SAMSUNG MAGIC Bright
82 SAMSUNG MAGIC Angle
82 Konfigurieren von SAMSUNG MAGIC Angle
84 SAMSUNG MAGIC Upscale
84 Konfigurieren von SAMSUNG MAGIC Upscale
85 Bildgröße
85 Ändern der Bildgröße
87 HDMI-Schwarzwert
87 Konfigurieren der Einstellungen für den HDMI-Schwarzwert
88 H-Position und V-Position
88 Konfigurieren von H-Position und V-Position

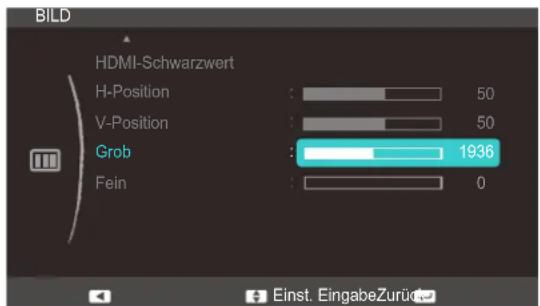

89 Grob
89 Anpassen von Grob

KONFIGURIEREN VON FARBTON

90 Fein

90 Anpassen von Fein

91 Rot

91 Konfigurieren von Rot

92 Grün

92 Konfigurieren von Grün

93 Blau

93 Konfigurieren von Blau

94 Farbtemp.

94 Konfigurieren der Einstellungen für die Farbtemp.

95 Gamma

95 Konfigurieren von Gamma

KONFIGURIEREN DES BILDSCHIRMMENÜS (OSD)

96 Sprache

96 Ändern der Sprache

97 H-Position (Menü) und V-Position (Menü)

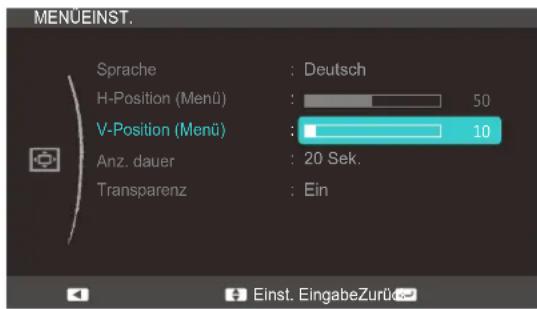

97 Konfigurieren von H-Position (Menü) und V-Position (Menü)

98 Anz. dauer

98 Konfigurieren von Anz. dauer

99 Transparenz

99 Ändern des Transparenz

100 Initialisieren von Einstellungen Reset

101 Öko-Sparmodus

101 Konfigurieren von Öko-Sparmodus

102 Autom. Aus

102 Konfigurieren von Autom. Aus

SETUP UND RESET "(S22C350B / S23C350B / S24C350BL)"

SETUP UND RESET "(S22C350H / S23C340H / S23C350H / S24C340HL / S24C350H / S24C350HL / S27C350H)"

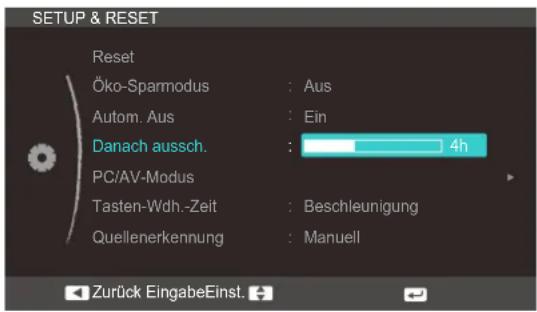

103 Danach aussch.
103 Konfigurieren von Danach aussch.
104 Tasten-Wdh.-Zeit
104 Konfigurieren von Tasten-Wdh.-Zeit
105 Stromv. -LED Ein
105 Konfigurieren von Stromv. -LED Ein

106 Reset

106 Initialisieren von Einstellungen Reset

107 Öko-Sparmodus

107 Konfigurieren von Öko-Sparmodus

108 Autom. Aus

108 Konfigurieren von Autom. Aus

109 Danach aussch.

109 Konfigurieren von Danach aussch.

110 PC/AV-Modus

110 Konfigurieren von PC/AV-Modus

111 Tasten-Wdh.-Zeit

111 Konfigurieren von Tasten-Wdh.-Zeit

112 Quellenerkennung

112 Konfigurieren von Quellenerkennung

113 Stromv. -LED Ein

113 Konfigurieren von Stromv. -LED Ein

114 Reset

114 Initialisieren von Einstellungen Reset

115 Öko-Sparmodus

115 Konfigurieren von Öko-Sparmodus

116 Autom. Aus

116 Konfigurieren von Autom. Aus

Inhaltsverzeichnis

MENÜ INFORMATIONEN U.A.

INSTALLIEREN DER SOFTWARE

HANDBUCH ZUR FEHLERBEHEBUNG

117 Danach aussch.
117 Konfigurieren von Danach aussch.
118 PC/AV-Modus
118 Konfigurieren von PC/AV-Modus
119 Tasten-Wdh.-Zeit
119 Konfigurieren von Tasten-Wdh.-Zeit
120 Quellenerkennung
120 Konfigurieren von Quellenerkennung
121 Stromv. -LED Ein
121 Konfigurieren von Stromv. -LED Ein

122 INFORMATIONEN

122 Anzeigen von INFORMATIONEN

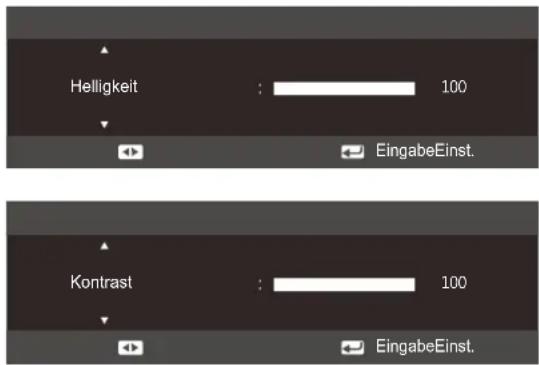

123 Konfigurieren von Helligkeit und Kontrast auf dem Startbildschirm

124 Konfigurieren der Lautstärke auf dem Startbildschirm

125 MagicTune

125 Was ist "MagicTune"?

125 Installieren der Software

126 Entfernen der Software

127 MultiScreen

127 Installieren der Software

128 Entfernen der Software

129 Anforderungen vor einer Kontaktaufnahme mit dem Samsung- Kundendienstcenter

129 Testen des Geräts 129 Überprüfen von Auflösung und Frequenz 129 Überprüfen Sie folgenden Punkte.

132 F & A

TECHNISCHE DATEN

146 Tabelle der Standardsignalmodi

ANHANG

149 Kontakt zu Samsung

155 Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden)

155 Kein Produktdefekt

155 Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist

156 Andere

157 Ordnungsgemäße Entsorgung

157 Korrekte Entsorgung von Altgeräten (Elektroschrott)

158 Terminologie

INDEX

Vor Inbetriebnahme des Geräts

Copyright

Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.

Samsung Electronics hat die Urheberrechte für dieses Handbuch.

Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt.

Microsoft und Windows sind eingetragene Marken von Microsoft Corporation.

VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standards Association.

• Verwaltungskosten werden abgerechnet, wenn:

(a) Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor(d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben)
(b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor(d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

- Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.

In diesem Handbuch verwendete Symbole

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

Vor Inbetriebnahme des Geräts

Reinigung

Reinigung

Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD-Bildschirme anfällig für Kratzer sind.

Gehen Sie bei der Reinigung wie folgt vor.

1. Schalten Sie den Bildschirm und den Computer aus.
2. Ziehen Sie das Netzkabel vom Bildschirm ab.

Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

1. Wischen Sie den Bildschirm mit einem sauberen, weichen und trockenen Tuch ab.

- Verwenden Sie für den Bildschirm keine Reinigungsmittel, die Alkohol, Lösungsmittel oder Tenside enthalten.

- Sprühen Sie kein Wasser oder Reinigungsmittel direkt auf das Gerät.

1. Befeuchten Sie ein weiches, trockenes Tuch mit Wasser, und wringen Sie es gründlich aus, um die Verkleidung des Bildschirms zu reinigen.

1. Bringen Sie nach der Reinigung das Netzkabel wieder am Gerät an.
2. Schalten Sie den Bildschirm und den Computer ein.

Vor Inbetriebnahme des Geräts

Absichern des Einbaubereichs

- Lassen Sie um das Gerät herum genügend Platz frei, um eine ausreichende Belüftung zu gewährleisten. Wenn die Temperatur im Innern des Geräts ansteigt, kann dies zu einem Feuer oder einer Beschädigung des Geräts führen. Achten Sie darauf, dass Sie beim Aufstellen des Geräts mindestens den unten abgebildeten Abstand einhalten.

Das Aussehen kann sich je nach Gerät unterscheiden.

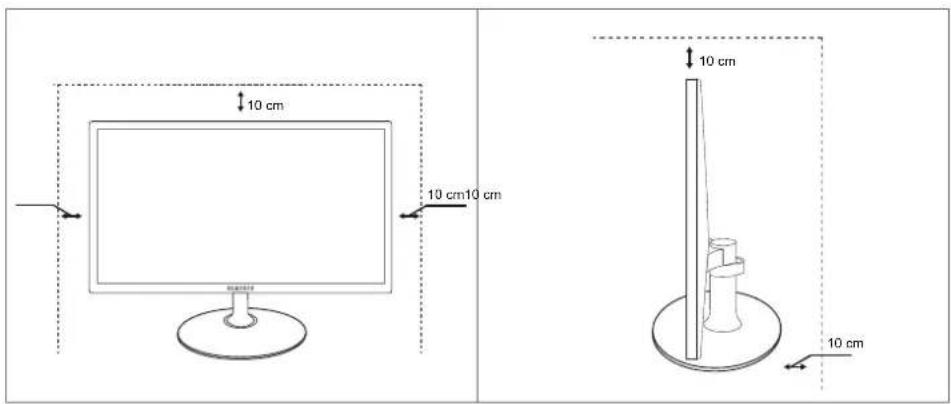

10 cm 10 cm10 cm 10 cm 10 cm

Vorsichtsmaßnahmen bei der Lagerung

Wenden Sie sich unbedingt an das Samsung Kundenservicecenter (seite 149), wenn das Innere des Bildschirms gereinigt werden muss. (Es wird eine Servicegebühr erhoben.)

Vor Inbetriebnahme des Geräts

Sicherheitshinweise

Vorsicht

STROMSCHLAGGEFAHR - NICHT ÖFFNEN

Vorsicht : UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG (ODER RÜCKSEITE) NICHT ÖFFNEN. ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN. ALLE WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN.

Symbole für Sicherheitshinweise

Warnung	Eine schwere oder tödliche Verletzung kann verursacht werden, wenn die Anweisungen nicht befolgt werden.
Vorsicht	Verletzungen oder Sachschäden können verursacht werden, wenn die Anweisungen nicht befolgt werden.
	Mit diesem Symbol gekennzeichnete Handlungen sind verboten.
	Mit diesem Symbol gekennzeichnete Anweisungen sind zu befolgen.

Vor Inbetriebnahme des Geräts

Strom und Sicherheit

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

Warnung

Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Schließen Sie nicht zu viele Geräte an der gleichen Steckdose bzw. Steckerleiste an.

- Andernfalls kann die Steckdose überhitzen und einen Brand verursachen.

Berühren Sie den Netzstecker nicht mit nassen Händen.

- Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Stecken Sie den Netzstecker ganz hinein, sodass er nicht locker sitzt.

- Eine instabile Verbindung kann einen Brand verursachen.

Schließen Sie den Netzstecker an eine geerdete Steckdose an (nur isolierte Geräte vom Typ 1).

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Knicken Sie das Netzkabel nicht, und ziehen Sie auch nicht mit Gewalt daran. Belasten Sie das Netzkabel nicht mit einem schweren Gegenstand.

- Ein beschädigtes Netzkabel kann einen elektrischen Schlag oder Brand verursachen.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Entfernen Sie Fremdkörper wie Staub um die Steckerstifte und die Steckdose mit einem trockenen Tuch.

• Andernfalls kann ein Brand entstehen.

Vor Inbetriebnahme des Geräts

Vorsicht

Ziehen Sie den Netzstecker nicht ab, während das Gerät verwendet wird.

- Das Gerät könnte durch eine Überspannung beschädigt werden.

Verwenden Sie das Netzkabel nicht für andere als von Samsung gelieferte zugelassene Produkte.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen ist, gut zugänglich ist.

- Wenn im Gerät ein Problem auftritt, ziehen Sie das Netzkabel ab, um das Gerät vollständig stromlos zu machen.

Mit der Ein-/Aus-Taste wird die Stromzufuhr nicht völlig unterbrochen.

Fassen Sie den Stecker, wenn Sie das Netzkabel aus der Steckdose ziehen.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Vor Inbetriebnahme des Geräts

Installieren

Warnung

Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel oder Zigaretten ab. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

• Andernfalls kann ein Brand entstehen.

Vermeiden Sie die Aufstellung des Geräts in einem kleinen Raum mit schlechter Belüftung, wie ein Bücherregal oder ein Wandschrank.

- Andernfalls kann ein Brand aufgrund einer erhöhten Innentemperatur entstehen.

Bewahren Sie die Verpackungsfolie des Geräts an einem Ort auf, der nicht für Kinder zugänglich ist.

- Kinder könnten daran ersticken.

Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw.).

- Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen.

- Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet wird, kann es beschädigt oder ein Brand verursacht werden.

Stellen Sie das Gerät nicht in einem Fahrzeug oder an einem Ort, der Staub, Feuchtigkeit (Wasser tropft u.ä.), Öl oder Rauch ausgesetzt ist, auf.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Hitze oder einem heißen Gegenstand wie einem Herd aus.

- Andernfalls kann die Gerätelebensdauer verringert oder ein Feuer verursacht werden.

Stellen Sie das Gerät außerhalb der Reichweite von kleinen Kindern auf.

• Das Gerät könnte herunterfallen und Kinder verletzen.

Speiseöl, wie beispielsweise Sojaöl, kann das Gerät beschädigen oder verformen. Stellen Sie das Gerät nicht in einer Küche oder in der Nähe einer Küchentheke auf.

Vor Inbetriebnahme des Geräts

Vorsicht

Achten Sie darauf, das Gerät beim Transport nicht fallen zu lassen.

- Andernfalls kann es zu Betriebsstörungen oder zu Verletzungen kommen.

Legen Sie das Gerät nicht auf seiner Vorderseite ab.

- Der Bildschirm könnte dadurch beschädigt werden.

Stellen Sie bei der Aufstellung des Geräts in einem Schrank oder Regal sicher, dass die Unterkante der Vorderseite des Geräts nicht herausragt.

• Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen.
• Stellen Sie das Gerät nur in Schränke oder Regale geeigneter Größe.

Setzen Sie das Gerät vorsichtig ab.

- Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen.

Wenn Sie das Gerät an einem ungewöhnlichen Ort (ein Ort mit viel Feinstaub, chemischen Substanzen oder extremen Temperaturen oder ein Flughafen oder Bahnhof, wo das Gerät ständig für einen längeren Zeitraum im Betrieb sein soll) aufstellen, kann dies seine Leistung erheblich beeinträchtigen.

- Wenden Sie sich unbedingt an das Samsung Kundenservicecenter (seite 149), bevor Sie das Gerät an einem solchen Ort aufstellen.

Vor Inbetriebnahme des Geräts

Betrieb

Warnung

Das Gerät steht unter Hochspannung. Versuchen Sie nicht, das Gerät selbst zu zerlegen, zu reparieren oder zu modifizieren.

• Dies kann zu einem elektrischen Schlag oder Brand führen.
- Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter (seite 149).

Schalten Sie vor dem Transport des Geräts den Netzschalter aus, und ziehen Sie das Netzkabel und alle anderen angeschlossenen Kabel ab.

- Andernfalls kann das Netzkabel beschädigt und ein Brand oder Stromschlag hervorgerufen werden.

Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 149).

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Lassen Sie Kinder nicht mit dem Gerät spielen.

• Das Gerät könnte herunterfallen, und Ihr Kind könnte sich verletzen.

Wenn das Gerät herunterfällt oder außen beschädigt ist, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 149).

- Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Legen Sie keine schweren Gegenstände, Spielzeug oder Süßigkeiten auf die Oberseite des Geräts.

- Das Gerät oder schwere Gegenstände könnten herunter fallen, wenn Kinder nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte.

Schalten Sie das Gerät während eines Gewitters aus, und ziehen Sie das Netzkabel ab.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Lassen Sie auf das Gerät keine Gegenstände fallen, und schlagen Sie auch nicht dagegen.

- Dies kann zu einem elektrischen Schlag oder Brand führen.

Vor Inbetriebnahme des Geräts

Bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

- Andernfalls kann das Netzkabel oder das Gerät beschädigt und ein Brand oder Stromschlag hervorgerufen werden.

Berühren Sie das Gerät oder den Netzstecker nicht, wenn Gas austritt. Lüften Sie den Raum sofort.

- Funken können eine Explosion oder einen Brand verursachen.

Heben oder bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

- Andernfalls kann das Netzkabel oder das Gerät beschädigt und ein Brand oder Stromschlag hervorgerufen werden.

Verwenden Sie kein brennbares Spray und keine brennbare Substanz in der Nähe des Geräts, und bewahren Sie diese auch nicht in der Nähe auf.

- Dies kann zu einer Explosion oder zu einem Brand führen.

Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Tischdecken oder Vorhänge blockiert sind.

- Andernfalls kann ein Brand aufgrund einer erhöhten Innentemperatur entstehen.

Stecken Sie keine metallischen Gegenstände (Schrauben, Münze, Haarnadeln usw.) oder brennbaren Objekte (Papier, Streichhölzer usw.) in die Lüftungsöffnungen oder Anschlüsse des Geräts.

- Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 149).

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe, Flaschen usw.) oder metallischen Gegenstände auf das Gerät.

- Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 149).

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Vor Inbetriebnahme des Geräts

Vorsicht

Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren Zeitraum kann zum Einbrennen von Nachbildern oder Pixelfehlern führen.

- Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, aktivieren Sie den Energiesparmodus oder einen Bewegtbild-Bildschirmschoner.

Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum (Urlaub usw.) nicht verwenden.

- Andernfalls kann es durch angesammelten Staub, Überhitzung, elektrischen Schlag oder Leckstrom zu einem Brand kommen.

Verwenden Sie das Gerät mit der empfohlenen Auflösung und Frequenz.

- Ihr Sehvermögen könnte sich sonst verschlechtern.

Stapeln Sie Netzteile nicht.

• Andernfalls kann ein Brand entstehen.

Entfernen Sie den Plastikbeutel vom Netzteil, bevor Sie es verwenden.

- Andernfalls kann ein Brand entstehen.

Schützen Sie das Netzteil vor Wasser oder Feuchtigkeit.

• Dies kann zu einem elektrischen Schlag oder Brand führen.
- Vermeiden Sie die Verwendung des Geräts im Freien, wo es Regen oder Schnee ausgesetzt sein könnte.
- Achten Sie darauf, das Netzteil nicht mit Wasser in Kontakt zu bringen, wenn Sie den Boden wischen.

Stellen Sie das Netzteil nicht in die Nähe eines Heizgeräts.

• Andernfalls kann ein Brand entstehen.

Bewahren Sie das Netzteil in einem gut belüfteten Raum auf.

Vor Inbetriebnahme des Geräts

Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung auf den Bildschirm schauen, kann dies zu einer Verschlechterung Ihres Sehvermögens führen.

Stellen Sie den Bildschirm nicht auf den Kopf. Transportieren Sie ihn nicht, indem Sie ihn am Ständer halten.

- Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen.

Verwenden Sie keine Luftbefeuchter oder Öfen in der Nähe des Geräts.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Gönnen Sie Ihren Augen pro 1 Stunde Geräteverwendung eine Pause von 5 Minuten.

• Die Augen werden weniger ermüdet.

Berühren Sie nicht den Bildschirm, wenn das Gerät längere Zeit eingeschaltet war, weil es heiß wird.

Bewahren Sie die kleinen mit dem Gerät verwendeten Zubehörteile außerhalb der Reichweite von Kindern auf.

Seien Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig.

- Andernfalls könnten Finger oder Hände von Kindern stecken bleiben und verletzt werden.

- Wenn Sie das Gerät übermäßig kippen, kann es herunterfallen und Verletzungen verursachen.

Stellen Sie keine schweren Gegenstände auf das Gerät.

- Betriebsstörungen oder Verletzungen können die Folge sein.

Stellen Sie keine zu große Lautstärke ein, wenn Sie Kopfhörer oder Ohrstecker benutzen.

- Zu große Lautstärke kann zu Gehörschädigungen führen.

Vor Inbetriebnahme des Geräts

Richtige Haltung für die Verwendung des Geräts

50 cm

Verwenden Sie das Gerät in der richtigen Haltung wie folgt:

• Sitzen Sie aufrecht, mit geradem Rücken.
• Lassen Sie einen Abstand von 45 bis 50 cm zwischen Auge und Bildschirm, und blicken Sie leicht nach unten auf den Bildschirm.
  Die Augen sollen direkt vor dem Bildschirm sein.

• Passen Sie den Winkel so an, dass sich auf dem Bildschirm kein Licht reflektiert.

- Halten Sie Ihre Unterarme senkrecht zu Ihren Oberarmen und auf einer Ebene mit dem Handrücken.

- Halten Sie die Ellenbogen ungefähr in einem rechten Winkel.

- Stellen Sie die Höhe des Gerät so ein, dass Sie Ihre Knie mindestens 90° beugen können, die Fersen auf dem Boden aufliegen und Ihre Arme niedriger als Ihr Herz positioniert sind.

1

Vorbereitung

1.1 Überprüfen des Inhalts

1.1.1 Entfernen der Verpackung

1 Öffnen Sie die Verpackung. Achten Sie darauf, das Gerät nicht zu beschädigen, wenn Sie die Verpackung mit einem scharfen Instrument öffnen.

2 Entfernen Sie das Styropor vom Gerät.

3 Überprüfen Sie die Komponenten und entfernen Sie das Styropor und Kunststoffhülle.

Diese Abbildung dient nur als Beispiel.

4 Bewahren Sie die Kiste an einem trockenen Platz auf, damit Sie sie zur Verfügung haben, wenn das Gerät später einmal transportiert werden muss.

1

Vorbereitung

1.1.2 Überprüfen des Lieferumfangs

• Wenn Komponenten fehlen, wenden Sie sich an den Händler, bei dem Sie das Gerät erworben haben.
  • Das Aussehen der Komponenten kann von den dargestellten Bildern abweichen.

Komponenten

Kurzanleitung zur Konfiguration

Garantiekarte (nicht überall verfügbar)

Benutzerhandbuch

Netzkabel Netzteil D-Sub-Kabel (Zubehör)

DVI-Kabel (Zubehör) HDMI-Kabel (Zubehör) HDMI-DVI Kabel (Zubehör)

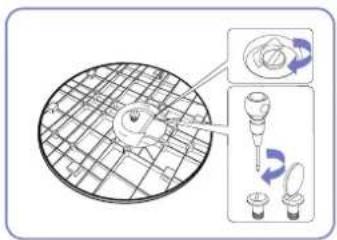

Sockel Sockelverbindungsstück

Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden.

1.2 Bauteile (S19C350NW)

1.2.1 Tasten auf Vorderseite

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Symbole Beschreibung
JOG-Taste	Multidirektionale Taste zur Unterstützung der NavigationDie JOG-Taste befindet sich in der Mitte des unteren Bildschirmrands.Sie lässt sich in 5 Richtungen bewegen: NACH OBEN/NACH UNTEN/LINKS/RECHTS/DRÜCKEN(EINGABE)

1

Vorbereitung

Symbole Beschreibung
○ (Netz-LED)	Diese LED zeigt den Netzstatus an. Sie kann folgende Funktionen erfüllen:Eingeschaltet (Netztaste): AusEnergiesparmodus: BlinktAusschalten (Netztaste aus): Ein[6446] Die Funktionsweise der Netzanzeige kann über das Menü vertauscht werden. (SETUP & RESET → Stromv. -LED Ein)Einige Modelle verfügen möglicherweise nicht über diese Funktion.
Funktionstastenhilfe	Drücken Sie die JOG-Taste, wenn der Bildschirm eingeschaltet ist. Die Funktionstastenhilfe wird angezeigt. Drücken Sie die entsprechende Richtungstaste erneut, um das Bildschirmmenü zu öffnen, wenn die Hilfe angezeigt wird.[90K7] Die Funktionstastenhilfe kann je nach Funktion oder Gerätemodell unterschiedlich sein. Kontrollieren Sie dies am jeweiligen Gerät.

1

Vorbereitung

1.2.2 Direkte Tastenhilfe

Wenn Sie die JOG-Taste in eine beliebige Richtung bewegen, wird im unten gezeigten Bildschirmmenü (OSD; On Screen Display) Hilfe zu Tastenkombinationen angezeigt.

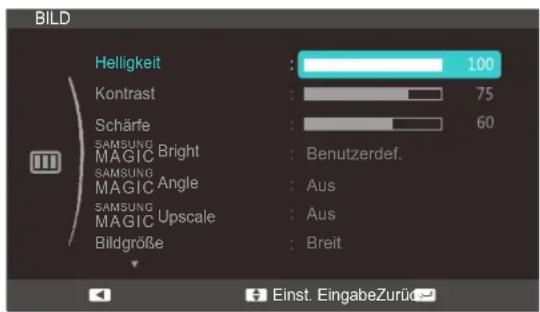

Helligkeit Funktionen

NACH OBEN/NACH UNTEN/LINKS/RECHTS: Helligkeit anpassen
- DRÜCKEN(EINGABE): Funktionstastenhilfe anzeigen

1

Vorbereitung

1.2.3 Funktionstastenhilfe

Um das Hauptmenü zu öffnen oder andere Elemente zu verwenden, drücken Sie die JOG-Taste, um die Funktionstastenhilfe anzuzeigen. Durch erneutes Drücken der JOG-Taste wird die Hilfe geschlossen.

AUTO Zurück

NACH OBEN/NACH UNTEN/LINKS/RECHTS: Navigieren Sie zu dem gewünschten Element. Die Beschreibung eines Elements wird angezeigt, sobald sich der Fokus verschiebt.
DRÜCKEN(EINGABE): Das ausgewählte Element wird übernommen.

Symbole Beschreibung
	Wählen Sie durch Bewegen der JOG-Taste in der Funktionstastenhilfe [aus, um das Eingangssignal auszuwählen. In der oberen linken Ecke des Bildschirms wird eine Meldung angezeigt, wenn das Eingangssignal geändert wurde.
	Wählen Sie [] durch Bewegen der JOG-Taste in der Funktionstastenhilfe aus. Das Bildschirmmenü mit den Funktionen Ihres Monitors wird geöffnet.OSD-Sperre: Beibehalten der aktuellen Einstellungen oder Sperren der OSD-Steuerung, um unbeabsichtigte Änderungen an den Einstellungen zu verhindern.Aktivieren/Deaktivieren: Drücken Sie zum Sperren/Entsperren der Bildschirmmenüsteuerung die Taste LINKS 10 Sekunden lang, während das Hauptmenü angezeigt wird.Wenn das Bildschirmmenü gesperrt ist,Helligkeit/Kontrast und SMART bright können angepasst und INFORMATIONEN kann angezeigt werden.

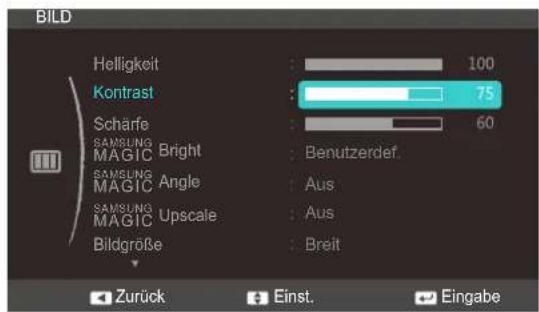

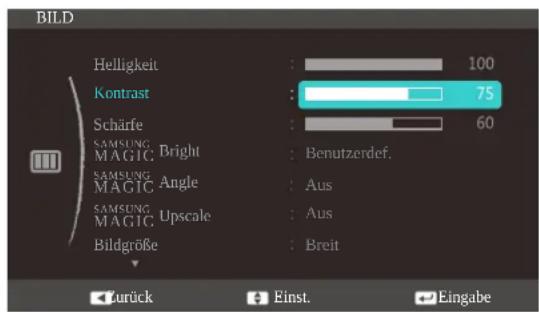

	Wählen Sie [+] aus, um Helligkeit oder Kontrast zu ändern. Diese Einstellung kann durch Bewegen der JOG-Taste in der Funktionstastenhilfe geändert werden. Bewegen Sie die JOG-Taste Nach oben/Nach unten, um zwischen den Einstellungen für Helligkeit und Kontrast zu wechseln.

1

Vorbereitung

Symbole Beschreibung
AUTO	Wählen Sie [] durch Bewegen der JOG-Taste in der Funktionstastenhilfe aus, um die Bildschirmeinstellungen automatisch anzupassen.[scct]Wenn Sie die Auflösung unter „Eigenschaften von Anzeige“ ändern, wird die Funktion Autom. Einstellung aktiviert.Diese Funktion ist nur im Analog-Modus verfügbar.
∅	Wählen Sie [durch] durch Bewegen der JOG-Taste in der Funktionstastenhilfe aus, um den Monitor auszuschalten.

Einige Modelle verfügen möglicherweise nicht über diese Funktion. Die Optionen der Funktionstastenhilfe sind dann unterschiedlich. Die tatsächliche Funktion geht aus Symbol und Beschreibung hervor.

1.3 Bauteile (S22C350B / S23C350B / S24C350BL / S22C350H / S23C340H / S23C350H / S24C340HL / S24C350H / S24C350HL / S27C350H)

1.3.1 Tasten auf Vorderseite

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Symbole Beschreibung
JOG-Taste	Multidirektionale Taste zur Unterstützung der NavigationDie JOG-Taste befindet sich in der Mitte des unteren Bildschirmrands.Sie lässt sich in 5 Richtungen bewegen: NACH OBEN/NACH UNTEN/LINKS/RECHTS/DRÜCKEN(EINGABE)
○ (Netz-LED)	Diese LED zeigt den Netzstatus an. Sie kann folgende Funktionen erfüllen:Eingeschaltet (Netztaste): AusEnergiesparmodus: BlinktAusschalten (Netztaste aus): Ein[600x] Die Funktionsweise der Netzanzeige kann über das Menü vertauscht werden. (SETUP & RESET → Stromv. -LED Ein)Einige Modelle verfügen möglicherweise nicht über diese Funktion.
Funktionstastenhilfe	Drücken Sie die JOG-Taste, wenn der Bildschirm eingeschaltet ist. Die Funktionstastenhilfe wird angezeigt. Drücken Sie die entsprechende Richtungstaste erneut, um das Bildschirmmenü zu öffnen, wenn die Hilfe angezeigt wird.[TT&T] Die Funktionstastenhilfe kann je nach Funktion oder Gerätemodell unterschiedlich sein. Kontrollieren Sie dies am jeweiligen Gerät.

1

Vorbereitung

1.3.2 Direkte Tastenhilfe

Wenn Sie die JOG-Taste in eine beliebige Richtung bewegen, wird im unten gezeigten Bildschirmmenü (OSD; On Screen Display) Hilfe zu Tastenkombinationen angezeigt.

Modelle mit Soundoption

Helligkeit

Lautstärke

Funktionen

• NACH OBEN/NACH UNTEN: Helligkeit anpassen
• LINKS/RECHTS: Lautstärke anpassen
• DRÜCKEN(EINGABE): Funktionstastenhilfe anzeigen

Modelle ohne Soundoption

Helligkeit

Funktionen

NACH OBEN/NACH UNTEN/LINKS/RECHTS: Helligkeit anpassen
- DRÜCKEN(EINGABE): Funktionstastenhilfe anzeigen

1

Vorbereitung

1.3.3 Funktionstastenhilfe

Um das Hauptmenü zu öffnen oder andere Elemente zu verwenden, drücken Sie die JOG-Taste, um die Funktionstastenhilfe anzuzeigen. Durch erneutes Drücken der JOG-Taste wird die Hilfe geschlossen.

AUTO Zurück

NACH OBEN/NACH UNTEN/LINKS/RECHTS: Navigieren Sie zu dem gewünschten Element. Die Beschreibung eines Elements wird angezeigt, sobald sich der Fokus verschiebt.
DRÜCKEN(EINGABE): Das ausgewählte Element wird übernommen.

Symbole Beschreibung
	Wählen Sie durch Bewegen der JOG-Taste in der Funktionstastenhilfe [aus, um das Eingangssignal auszuwählen. In der oberen linken Ecke des Bildschirms wird eine Meldung angezeigt, wenn das Eingangssignal geändert wurde.
	Wählen Sie [] durch Bewegen der JOG-Taste in der Funktionstastenhilfe aus. Das Bildschirmmenü mit den Funktionen Ihres Monitors wird geöffnet.OSD-Sperre: Beibehalten der aktuellen Einstellungen oder Sperren der OSD-Steuerung, um unbeabsichtigte Änderungen an den Einstellungen zu verhindern.Aktivieren/Deaktivieren: Drücken Sie zum Sperren/Entsperren der Bildschirmmenüsteuerung die Taste LINKS 10 Sekunden lang, während das Hauptmenü angezeigt wird.Wenn das Bildschirmmenü gesperrt ist,Helligkeit/Kontrast und SAMSUNG MAGIC Bright können angepasst und INFORMATIONEN kann angezeigt werden.

1

Vorbereitung

Symbole Beschreibung
AUTO	Wählen Sie [] durch Bewegen der JOG-Taste in der Funktionstastenhilfe aus, um die Bildschirmeinstellungen automatisch anzupassen.Wenn Sie die Auflösung unter „Eigenschaften von Anzeige“ ändern, wird die Funktion Autom. Einstellung aktiviert.Diese Funktion ist nur im Analog-Modus verfügbar.
	Wählen Sie [ ] durch Bewegen der JOG-Taste in der Funktionstastenhilfe aus, um den Monitor auszuschalten.

Einige Modelle verfügen möglicherweise nicht über diese Funktion. Die Optionen der Funktionstastenhilfe sind dann unterschiedlich. Die tatsächliche Funktion geht aus Symbol und Beschreibung hervor.

Wenn der Monitor nichts anzeigt (d. h. Energiespar- oder Kein Signal-Modus), können 2 Richtungstasten zur Steuerung von Eingangsquelle und Netz wie folgt verwendet werden:

JOG-Taste Energiespar-/Kein Signal-Modus
NACH OBEN	Wechsel der Eingangsquelle
Down
DRÜCKEN(EINGABE) 2 Sekunden Ausschalten

1

Vorbereitung

1.3.4 Rückseite "(S19C350NW)"

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

^2 Die vorhandenen Anschlüsse können je nach Gerät variieren.

SAMSUNG DC14V RGB

Anschluss Beschreibung
DC14V	Für den Anschluss des Netzteils.
RGB IN	Zur Verbindung mit einem PC über ein D-SUB-Kabel.

1

Vorbereitung

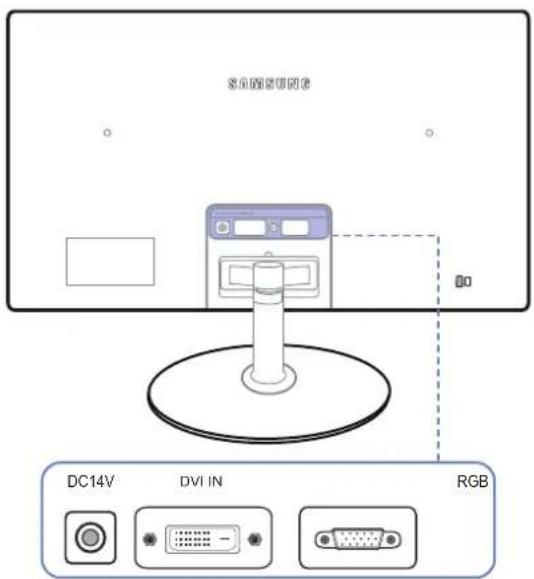

1.3.5 Rückseite "(S22C350B / S23C350B / S24C350BL)"

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
• Die vorhandenen Anschlüsse können je nach Gerät variieren.

SAMSUNG DC14V DVI IN RGB

Anschluss Beschreibung
DC14V	Für den Anschluss des Netzteils.
DVI IN	Anschließen an ein externes Gerät mit Hilfe eines DVI-Kabels
RGB IN[SYTS]	Zur Verbindung mit einem PC über ein D-SUB-Kabel.

1

Vorbereitung

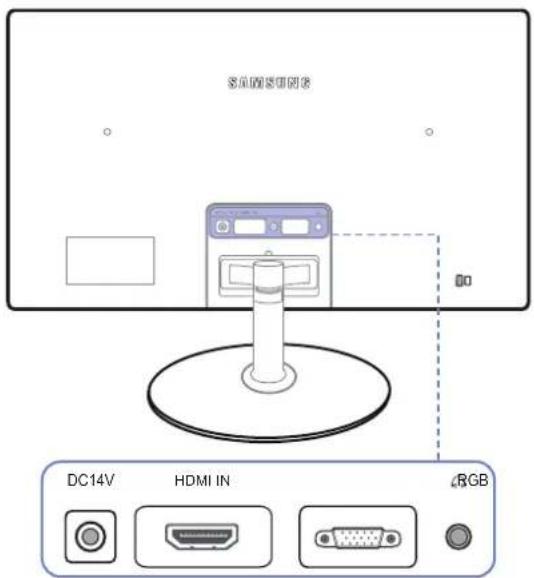

1.3.6 Rückseite "(S22C350H / S23C340H / S23C350H / S24C340HL / S24C350H / S24C350HL / S27C350H)"

• Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
  • Die vorhandenen Anschlüsse können je nach Gerät variieren.

SAMSUNG DC14V HDMI IN RGB

Anschluss Beschreibung
	Für den Anschluss des Netzteils.
HDMI IN	Zum Anschluss eines Quellgeräts über ein HDMI-Kabel.Der [HDMI IN]-Anschluss wird nur bei reinen HDMI-Modellen geliefert.
RGB IN	Zur Verbindung mit einem PC über ein D-SUB-Kabel.
	Zur Verbindung mit einem Audio-Ausgabegerät wie beispielsweise einem Kopfhörer.Diese Funktion ist nur imHDMI-Modus verfügbar.

1

Vorbereitung

1.4 Installieren

1.4.1 Befestigen des Standfußes

Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche.

Setzen Sie den Standfußanschluss in der Richtung in den Standfuß, die in der Abbildung gezeigt ist.

Vergewissern Sie sich, dass der Standfußanschluss fest verbunden ist.

Drehen Sie die Befestigungsschraube unten am Standfuß bis zum Anschlag, damit er sicher befestigt ist.

Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf.

Halten Sie das Gerätegehäuse wie in der Abbildung gezeigt mit Ihrer Hand fest.

Schieben Sie den montierten Standfuß in Pfeilrichtung (siehe Abbildung) in das Gerätegehäuse hinein.

- Achtung Drehen Sie das Gerät nicht auf den Kopf und halten es nur am Standfuß.

1

Vorbereitung

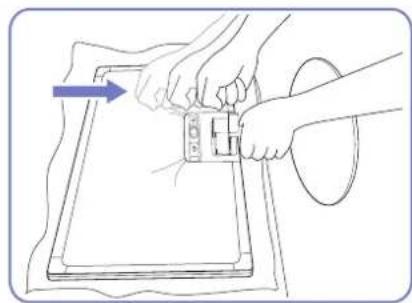

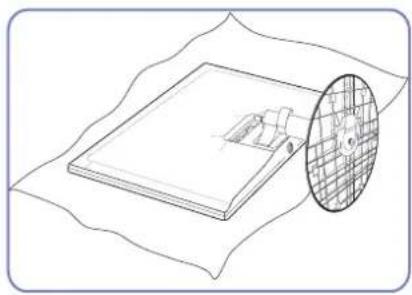

1.4.2 Entfernen des Standfußes

Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf.

Halten Sie den Standfuß mit einer Hand fest, und schlagen Sie mit der anderen, zur Faust geballten Hand in Pfeilrichtung auf die Oberseite, um den Standfuß zu entfernen.

Drehen Sie die Befestigungsschraube unten am Standfuß, um sie zu lösen.

Nehmen Sie den Standfußanschluss aus dem Standfuß. Ziehen Sie ihn dazu in Pfeilrichtung (siehe Abbildung).

1

Vorbereitung

1.4.3 Ändern der Geräteneigung

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

-1° (±2°) ~ 20° (±2°)

• Sie können die Neigung des Bildschirms ändern.
  • Halten Sie das Gerät am unteren Rand fest und passen Sie den Neigungswinkel vorsichtig an.

1

Vorbereitung

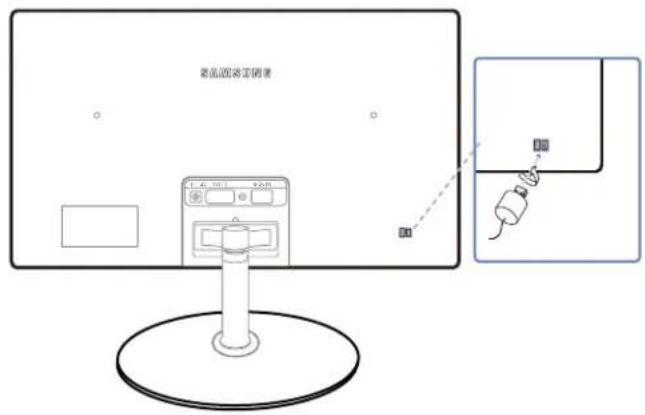

1.4.4 Schloss für den Diebstahlschutz

Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden. Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung. Das Sicherheitsschloss ist gesondert lieferbar.

老品园茶馆课堂

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

So schließen Sie die Verriegelung für den Diebstahlschutz ab:

1 Befestigen Sie das Kabel Ihrer Verriegelung für den Diebstahlschutz an einem schweren Objekt wie z. B. einem Schreibtisch.

2Führen Sie das eine Ende des Kabels durch die Schleife am anderen Ende.

3 Führen Sie das Kensington-Schloss in den Sicherungs-Einschub auf der Rückseite des Monitors ein.

4Verriegeln Sie das Schloss.

- Eine Verriegelung für den Diebstahlschutz ist gesondert erhältlich.

• Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.

- Verriegelungen für den Diebstahlschutz können im Elektronikfachhandel oder online gekauft werden.

2

Anschließen und Verwenden eines externen Geräts

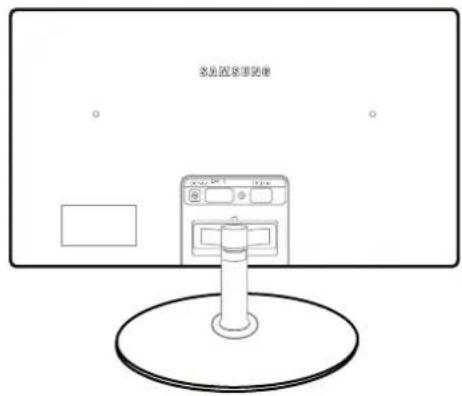

2.1 Vor dem Anschließen

系统设置界面

2.1.1 Vorbereitungen vor dem Anschließen

• Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch.
  Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig.
  • Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden.
  Wenn Sie das Netzkabel anschließen, während Sie die Anschlüsse durchführen, wird das Gerät möglicherweise beschädigt.
• Überprüfen Sie auf der Rückseite des Geräts die gewünschten Anschlüsse.
  • Die vorhandenen Anschlüsse können je nach Gerät variieren.

2.2 Anschließen an die Stromversorgung

- Schließen Sie das Netzteil an den [DC14V]-Anschluss an der Rückseite des Geräts an. Verbinden Sie das Netzkabel mit dem Netzteil.

Schließen Sie das Netzteil anschließend an das Gerät an. Stecken Sie das Netzkabel in die Steckdose.

DC14V

Die Eingangsspannung wird automatisch umgeschaltet.

2

Anschließen und Verwenden eines externen Geräts

2.3 Anschließen und Verwenden eines PCs

Wählen Sie für Ihren Computer geeignete Anschlussmethode.

Die Anschlussteile können je nach Produkt unterschiedlich sein.

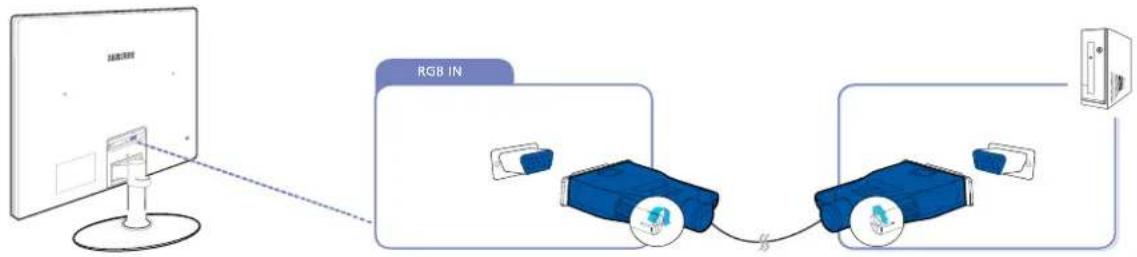

2.3.1 Anschluss über D-SUB-Kabel (analoger Typ)

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

1 Verbinden Sie den [RGB IN]-Anschluss auf der Rückseite des Geräts über das D-Sub-Kabel mit dem RGB-Anschluss des Computers.

2 Schließen Sie das Netzteil an das Gerät und eine Steckdose an.

Schalten Sie das Gerät dann mit dem Netzschalter am PC an.

3 Ändern Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Eingangsquelle zu Analog, wenn keine Eingangsquelle ausgewählt ist.

Die vorhandenen Anschlüsse können je nach Gerät variieren.

2

Anschließen und Verwenden eines externen Geräts

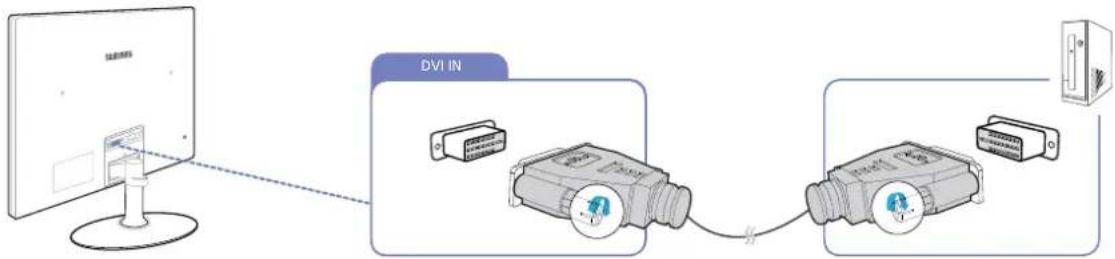

2.3.2 Anschließen mit einem DVI-Kabel "(S22C350B / S23C350B / S23C350BL)"

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

1 Verbinden Sie den [DVI IN]-Anschluss auf der Rückseite des Geräts über das DVI-Kabel mit dem DVI-Anschluss des Computers.
2 Schließen Sie das Netzteil an das Gerät und eine Steckdose an. Schalten Sie das Gerät dann mit dem Netzschalter am PC an.
3 Ändern Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Eingangsquelle zu DVI, wenn keine Eingangsquelle ausgewählt ist.

Die vorhandenen Anschlüsse können je nach Gerät variieren.

2.3.3 Anschließen mit einem DVI-HDMI-Kabel "(S22C350B / S23C350B / S23C350BL)"

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

1 Schließen Sie den [DVI IN]-Anschluss auf der Rückseite des Geräts mit dem DVI-HDMI-Kabel an den HDMI-Anschluss des PCs an.
2 Schließen Sie das Netzteil an das Gerät und eine Steckdose an. Schalten Sie das Gerät dann mit dem Netzschalter am PC an.
3 Ändern Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Eingangsquelle zu DVI, wenn keine Eingangsquelle ausgewählt ist.

Die vorhandenen Anschlüsse können je nach Gerät variieren.

2

Anschließen und Verwenden eines externen Geräts

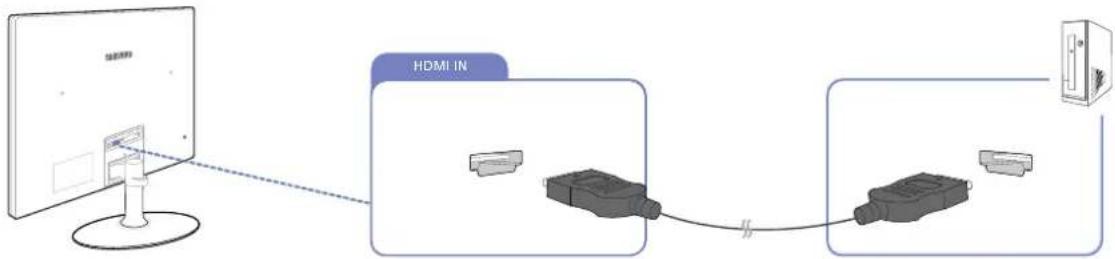

2.3.4 Verbinden über ein HDMI-Kabel "(S22C350H / S23C340H / S23C350H / S24C340HL / S24C350H / S24C350HL / S27C350H)"

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

1 Schließen Sie den [HDMI IN]-Anschluss auf der Rückseite des Geräts mit dem HDMI-Kabel an den HDMI-Anschluss des PCs an.
2 Schließen Sie das Netzteil an das Gerät und eine Steckdose an. Schalten Sie das Gerät dann mit dem Netzschalter am PC an.
3 Ändern Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Eingangsquelle zu HDMI, wenn keine Eingangsquelle ausgewählt ist.

Die vorhandenen Anschlüsse können je nach Gerät variieren.

2.3.5 Anschließen mit einem HDMI-DVI-Kabel "(S22C350H / S23C340H / S23C350H / S24C340HL / S24C350H / S24C350HL / S27C350H)"

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

1 Schließen Sie den [HDMI IN]-Anschluss auf der Rückseite des Geräts mit dem HDMI/DVI-Kabel an den DVI-Anschluss des PCs an.
2 Schließen Sie das Netzteil an das Gerät und eine Steckdose an. Schalten Sie das Gerät dann mit dem Netzschalter am PC an.
3 Ändern Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Eingangsquelle zu HDMI, wenn keine Eingangsquelle ausgewählt ist.

Die vorhandenen Anschlüsse können je nach Gerät variieren.

2

Anschließen und Verwenden eines externen Geräts

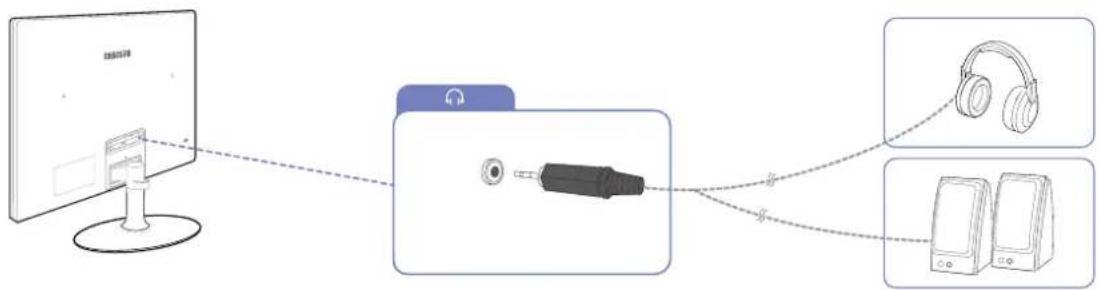

2.3.6 Anschließen von Kopfhörern oder Lautsprechern "(S22C350H / S23C340H / S23C350H /S24C340HL / S24C350H / S24C350HL / S27C350H)"

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

1 Schließen Sie ein Audio-Ausgabegerät wie beispielsweise Kopfhörer oder Lautsprecher am Anschluss [ ] des Geräts an.

• Diese Funktion ist nur im HDMI-Modus verfügbar.
• Töne sind nur hörbar, wenn das HDMI-zu-HDMI-Kabel verwendet wird.
  • Die vorhandenen Anschlüsse können je nach Gerät variieren.

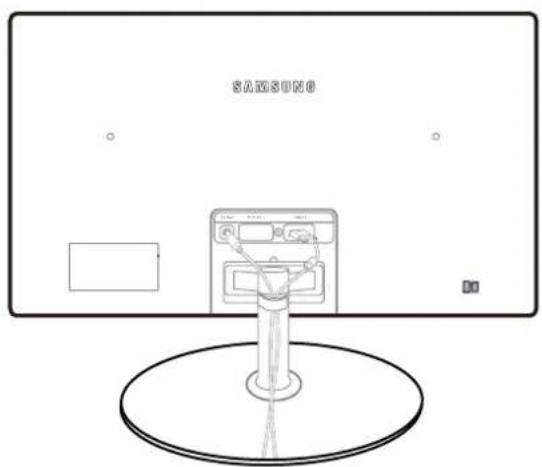

2.3.7 Aufwickeln der angeschlossenen Kabel

SAMSUNG

2

Anschließen und Verwenden eines externen Geräts

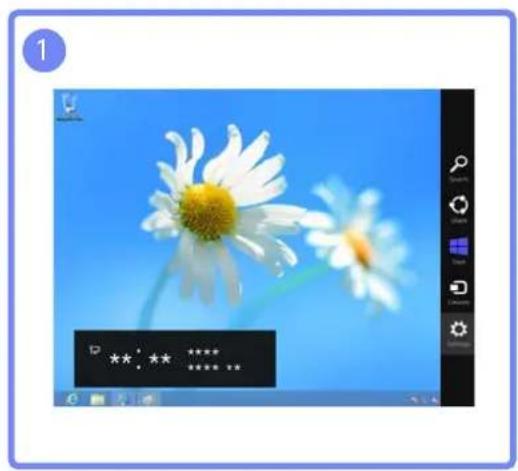

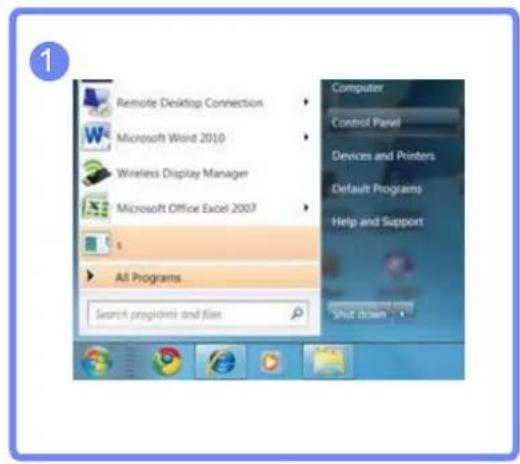

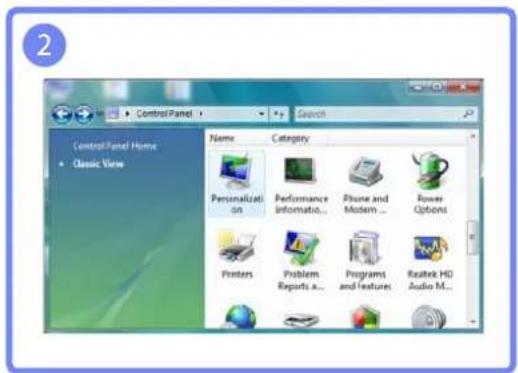

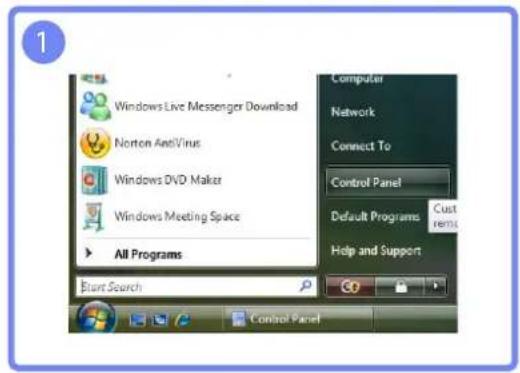

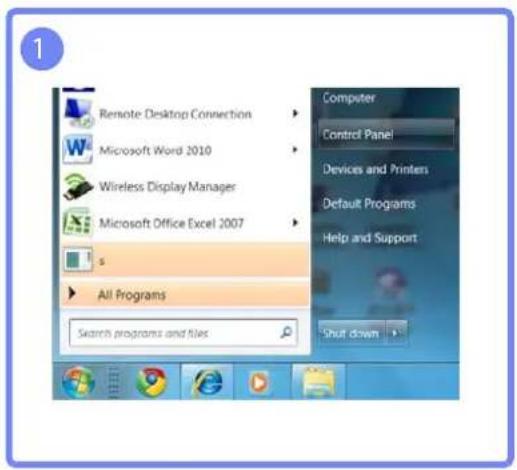

2.3.8 Ändern der Sound-Einstellungen unter Windows

Systemsteuerung → Sound Lautsprecher → Lautsprecher-Setup

Anschließen und Verwenden eines externen Geräts

2.3.9 Treiberinstallation

• Sie können die optimale Auflösung und Frequenz für dieses Gerät einstellen, indem Sie die entsprechenden Treiber installieren.
  Der Installationstreiber befindet sich auf der zusammen mit dem Gerät gelieferten CD.
• Wenn die mitgelieferte Datei fehlerhaft ist, besuchen Sie die Samsung-Homepage (http://www.samsung.com), und laden Sie die Datei herunter.

1 Legen Sie die mit dem Gerät gelieferte CD des Benutzerhandbuchs in das CD-ROM-Laufwerk ein.
2Klicken Sie auf "Windows Driver".
3 Befolgen Sie zum Installieren die Anweisungen auf dem Bildschirm.
4 Wählen Sie das Gerätemodell aus der Modellliste aus.

5 Wechseln Sie zu „Anzeigeeigenschaften“ und überprüfen Sie, ob die Auflösungs- und die Aktualisierungsrate korrekt sind.

Weitere Informationen finden Sie im Handbuch Ihres Windows-Betriebssystems.

2

Anschließen und Verwenden eines externen Geräts

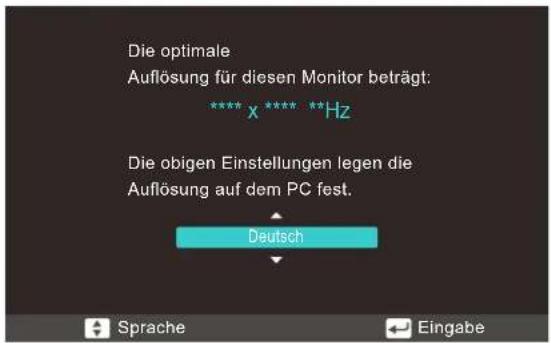

2.3.10 Einstellen der optimalen Auflösung

Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird eine Informationsmeldung angezeigt, wie Sie die optimale Auflösung einstellen.

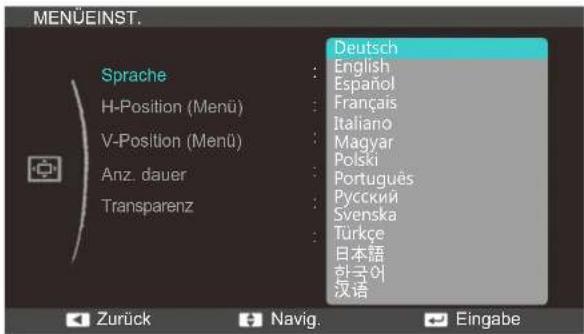

Wählen Sie eine Sprache aus, und ändern Sie die Auflösung in den optimalen Wert.

Die optimale Auflösung für diesen Monitor beträgt: **** x **** **Hz Die obigen Einstellungen legen die Auflösung auf dem PC fest. Deutsch Sprache Engabe

1 Wählen Sie eine Sprache aus, indem Sie die JOG-Taste NACH OBEN/NACH UNTEN bewegen. Drücken Sie dann die JOG-Taste.

2 Drücken Sie zum Ausblenden der Informationsmeldung die JOG-Taste.

• Wenn nicht die optimale Auflösung ausgewählt ist, wird die Meldung eine bestimmte Zeit lang bis zu dreimal angezeigt, auch wenn das Gerät aus- und wieder eingeschaltet wird.
  • Die optimale Auflösung kann auch in der Systemsteuerung des PCs ausgewählt werden.

2

Anschließen und Verwenden eines externen Geräts

2.3.11 Ändern der Auflösung mithilfe eines PCs

• Passen Sie für eine optimale Bildqualität die Auflösungs- und Aktualisierungsrate auf Ihrem PC unter „Systemsteuerung“ an.
  Die Bildqualität von TFT LCDs kann sich verschlechtern, wenn nicht die optimale Auflösung ausgewählt wird.

Ändern der Auflösung unter Windows XP

Öffnen Sie Systemsteuerung → Anzeige → Einstellungen, und ändern Sie die Auflösung.

Anschließen und Verwenden eines externen Geräts

Ändern der Auflösung unter Windows Vista

Öffnen Sie Systemsteuerung → Anpassung Auflösung.

Anzeigeeinstellungen, und ändern Sie die

1 Windows Live Messenger Download Norton AntiVirus Windows DVD Maker Windows Meeting Space All Programs Start Search Computer Network Connect To Control Panel Default Programs Custom Help and Support Control Panel

Anschließen und Verwenden eines externen Geräts

Ändern der Auflösung unter Windows 7

Öffnen Sie Systemsteuerung → Anzeige → Bildschirmauflösung, und ändern Sie die Auflösung.

Anschließen und Verwenden eines externen Geräts

Ändern der Auflösung unter Windows 8

Öffnen Sie Einstellungen → Systemsteuerung → Anzeige → Bildschirmauflösung, und ändern Sie die Auflösung.

Bildschirmkonfiguration "(S19C350NW)"

Konfigurieren Sie Bildschirm-Einstellungen wie Helligkeit.

In der Hilfeleiste finden Sie Unterstützung bei der Konfiguration der Bildschirmeinstellungen. Sie befindet sich am Ende des Menüs.

3.1 Helligkeit

Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0\~100)

Ein höherer Wert lässt das Bild heller erscheinen.

• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Optimalkontrast-Modus ist.
• Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus eingestellt ist.

3.1.1 Einstellen der Helligkeit

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Helligkeit, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG MAGIC Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße : Breit Einst. EingabeZurüd

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Helligkeit an.
5 Die gewählte Option wird aktiviert.

3.2 Kontrast

Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0\~100)

Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen.

Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Kino- oder Optimalkontrast-Modus ist.

3.2.1 Konfigurieren von Kontrast

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Kontrast, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Scharfe : 60 SAMSUNG MAGIC Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße : Breit Zurück Einst. Eingabe

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Kontrast an.

5Die gewählte Option wird aktiviert.

3.3 Schärfe

Stellen Sie die Umrisse von Objekten klarer oder verschwommener dar. (Bereich: 0\~100)

Ein höherer Wert lässt die Umrisse von Objekten klarer erscheinen.

• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Kino- oder Optimalkontrast-Modus ist.
• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Upscale auf Modus1 oder Modus2 eingestellt ist.

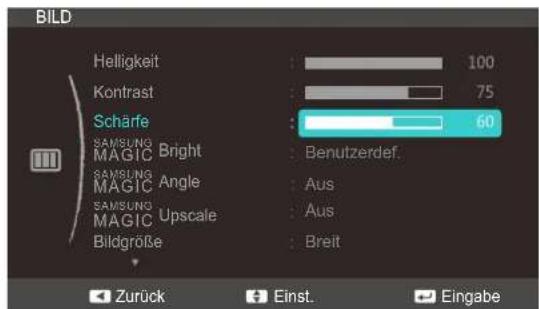

3.3.1 Konfigurieren von Schärfe

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Schärfe, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Scharfe : 60 SAMSUNG Bight : Benutzerdef. MAGIC Angle : Aus MAGIC Upscale : Aus Bildgröße : Breit Zurück Einst. Eingabe

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Schärfe an.

5Die gewählte Option wird aktiviert.

3.4 SAMSUNG MAGIC Bright

Dieses Menü bietet eine optimale Bildqualität für die Umgebung, in der das Gerät verwendet wird.

• Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus eingestellt ist.
• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Angle aktiviert ist.

Diese Funktion ermöglicht die Anpassung von Blickwinkel, Helligkeit und Farbton nach Ihren Wünschen.

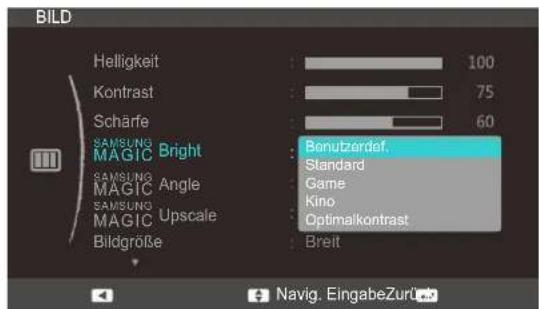

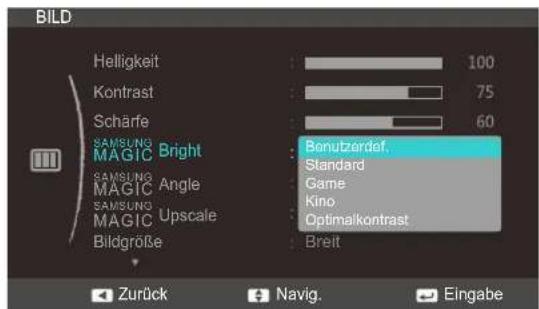

3.4.1 Konfigurieren von SAMSUNG MAGIC Bright

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SAMSUNG MAGIC Bright, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit Kontrast Scharfe SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle SAMSUNG MAGIC Upscale Bildgröße 100 75 60 Benutzerdef, Standard Game Kino Optimalkontrast Brett Navig. EingabeZurü

Benutzerdef.: Passen Sie den Kontrast und die Helligkeit nach Bedarf an.
- Standard : Damit erzielen Sie eine Bildqualität, die zur Bearbeitung von Dokumenten oder für das Internet geeignet ist.
- Game: Damit erzielen Sie eine Bildqualität, die für Spiele geeignet ist, die viele grafische Effekte und dynamische Bewegungen beinhalten.
- Kino: Damit erzielen Sie eine Helligkeit und Schärfe wie beim Fernsehen. Video- und DVD-Inhalte werden optimal wiedergegeben.
- Optimalkontrast: Durch die automatische Kontrasteinstellung ist die Helligkeit besonders ausgewogen.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

3.5 SAMSUNG MAGIC Angle

Mit SAMSUNG MAGIC Angle können Sie Einstellungen konfigurieren, um eine optimale Bildqualität für unterschiedliche Blickwinkel zu erzielen.

Diese Option ist nicht verfügbar, wenn sich SAMSUNG MAGIC Bright im Modus Kino oder Optimalkontrast befindet.

Diese Funktion ermöglicht die Anpassung von Blickwinkel, Helligkeit und Farbton nach Ihren Wünschen.

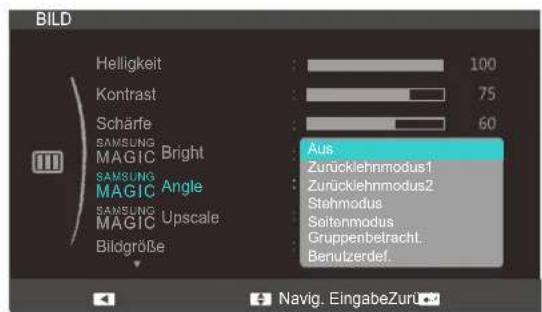

3.5.1 Konfigurieren von SAMSUNG MAGIC Angle

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SAMSUNG MAGIC Angle, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit Kontrast Scharfe SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle SAMSUNG MAGIC Upscale Bildgröße 100 75 60 Aus Zurücklehmodus1 Zurücklehmodus2 Stehmodus Seitenmodus Gruppenbetracht. Benutzerdef. Navig. EingabeZurü

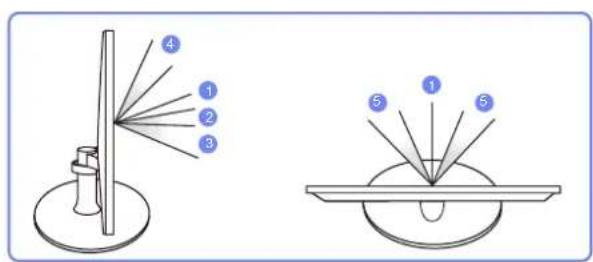

Aus ①: Wählen Sie diese Option für eine Position frontal vor dem Gerät.
Zurücklehnmodus1 ②: Wählen Sie diese Option für einen Betrachtungsstandort, der etwas niedriger als das Gerät liegt.
Zurücklehnmodus2 ③: Wählen Sie diese Option für einen Betrachtungsstandort, der unter dem Modus Zurücklehnmodus1 liegt.
- Stehmodus ④: Wählen Sie diese Option für einen Betrachtungsstandort, der höher als das Gerät liegt.
Seitenmodus ⑤: Wählen Sie diese Option für seitliche Betrachtungswinkel.

• Gruppenbetracht.: Wählen Sie diese Option, wenn es mehrere Betrachter mit den Positionen ①, ④ und gift.
• Benutzerdef.: Zurücklehnmodus1 wird standardmäßig angewendet, wenn Benutzerdef. ausgewählt ist.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

3.6 SAMSUNG MAGIC Upscale

Die Funktion SAMSUNG MAGIC Upscale kann die Detailtreue und Natürlichkeit des Bildes verbessern

• Die Funktion hat bei Bildern geringer Auflösung die größte Wirkung.
• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Kino- oder Optimalkontrast-Modus ist.

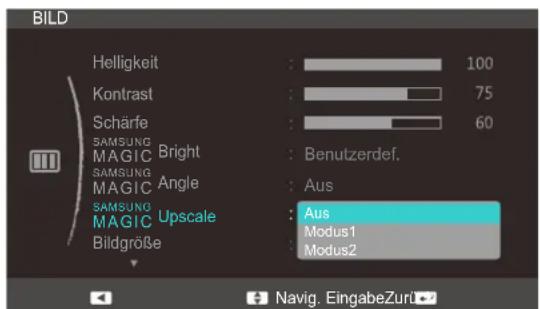

3.6.1 Konfigurieren von SAMSUNG MAGIC Upscale

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SAMSUNG MAGIC Upscale, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Scharfe : 60 SAMSUNG Bright : Benutzerdef. MAGIC Angle : Aus MAGIC Upscale : Aus Bildgröße : Modus1 Modus2 Navig. EingabeZurt

Modus2 hat eine stärkere Wirkung als Modus1.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

3.7 Bildgröße

Ändern des Bildformats.

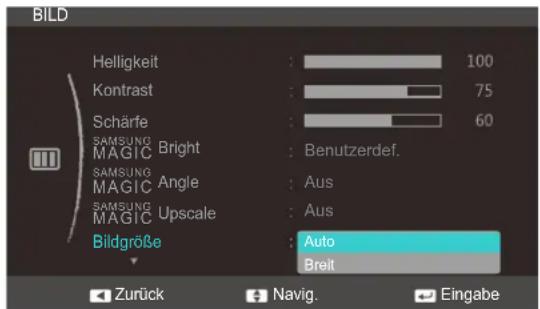

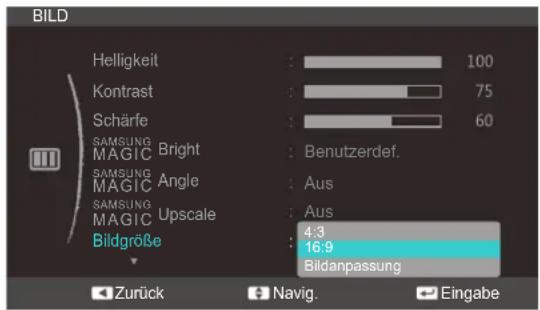

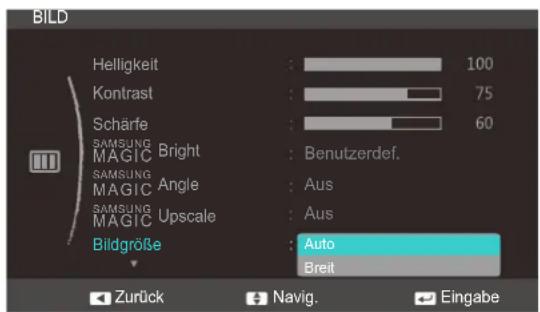

3.7.1 Ändern der Bildgröße

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Bildgröße, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG Bright : Benutzerdef. MAGIC Angle : Aus MAGIC Upscale : Aus MAGIC Bildgröße : Auto Bildgröße : Breit Zurück Navig. Eingabe

• Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle an.
- Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle im Vollbildmodus an.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

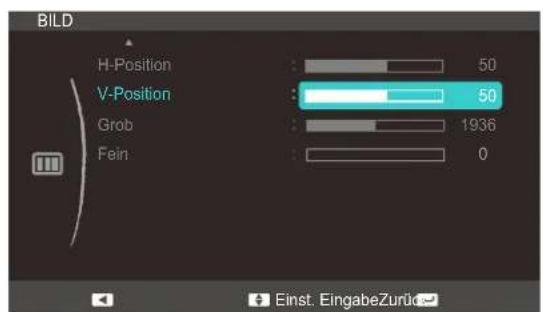

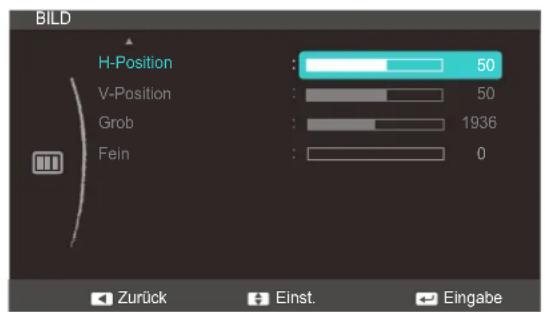

3.8 H-Position und V-Position

H-Position: Verschiebt die Anzeige nach links oder rechts.

V-Position: Verschiebt die Anzeige nach oben oder unten.

Dieses Menü ist nur im Analog-Modus verfügbar.

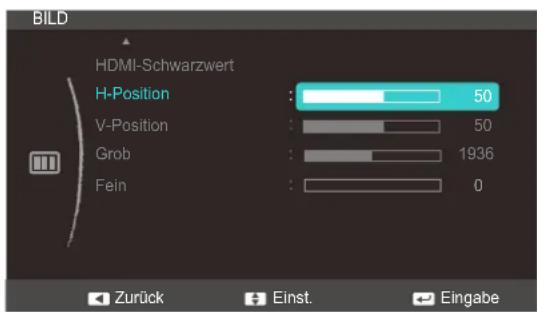

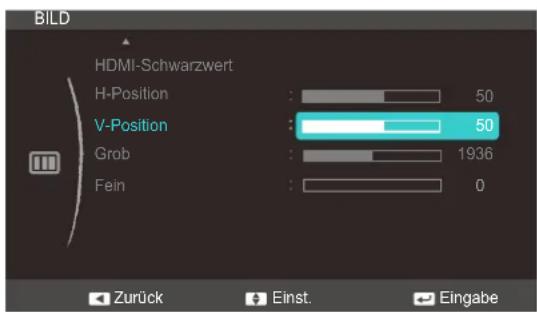

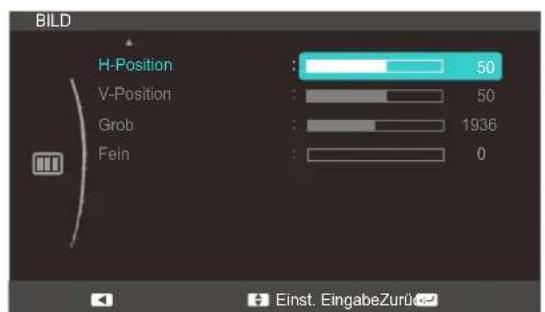

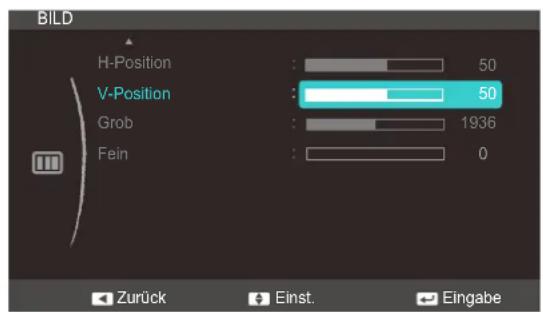

3.8.1 Konfigurieren von H-Position und V-Position

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu H-Position oder V-Position, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD H-Position : 50 V-Position : 50 Grob : 1936 Fein : 0 Einst. EingabeZurück

BILD H-Position : 50 V-Position : 50 Grob : 1936 Fein : 0 Einst. EingabeZurücke

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die H-Position oder V-Position an, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

3.9 Grob

Passt die Bildschirmaktualisierungsrate an.

Nur im Analog-Modus verfügbar.

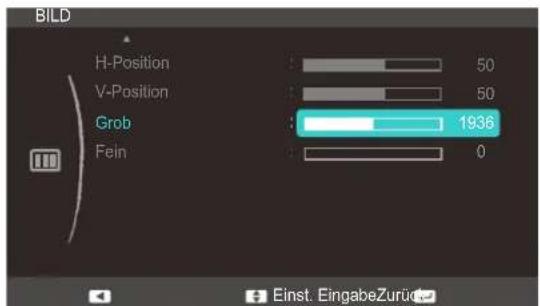

3.9.1 Anpassen von Grob

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Grob, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD H-Position : 50 V-Position : 50 Grob : 1936 Fein : 0 Einst. EingabeZurück

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Grob an.

5Die gewählte Option wird aktiviert.

3.10 Fein

Führen Sie eine Feineinstellung des Bildschirms aus, um ein ansprechendes Bild zu erhalten.

Nur im Analog-Modus verfügbar.

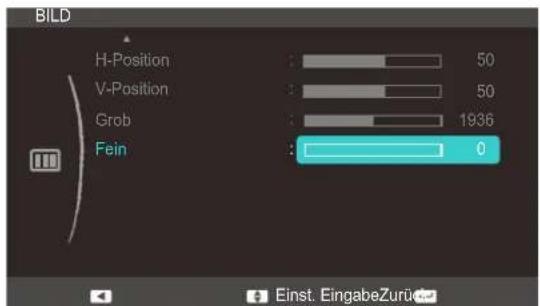

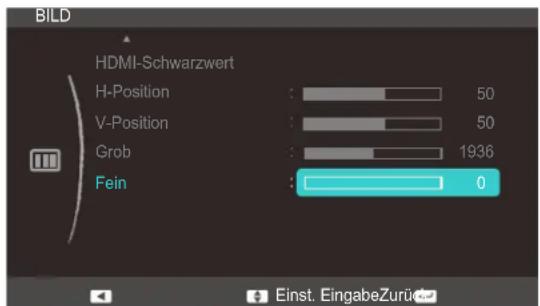

3.10.1 Anpassen von Fein

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Fein, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD H-Position : 50 V-Position : 50 Grob : 1936 Fein : 0 Einst. EingabeZurück

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Fein an.

5Die gewählte Option wird aktiviert.

Bildschirmkonfiguration "(S22C350B / S23C350B / S24C350BL)"

Konfigurieren Sie Bildschirm-Einstellungen wie Helligkeit.

In der Hilfeleiste finden Sie Unterstützung bei der Konfiguration der Bildschirmeinstellungen. Sie befindet sich am Ende des Menüs.

4.1 Helligkeit

Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0\~100)

Ein höherer Wert lässt das Bild heller erscheinen.

• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Optimalkontrast-Modus ist.
• Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus eingestellt ist.

4.1.1 Einstellen der Helligkeit

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Helligkeit, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG MAGIC Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße : Breit Einst. EingabeZurüd

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Helligkeit an.
5 Die gewählte Option wird aktiviert.

4

Bildschirmkonfiguration "(S22C350B / S23C350B / S24C350BL)"

4.2 Kontrast

Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0\~100)

Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen.

Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Kino- oder Optimalkontrast-Modus ist.

4.2.1 Konfigurieren von Kontrast

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Kontrast, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Scharfe : 60 SAMSUNG MAGIC Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße : Breit Zurück Einst. Eingabe

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Kontrast an.

5Die gewählte Option wird aktiviert.

4

Bildschirmkonfiguration "(S22C350B / S23C350B / S24C350BL)"

4.3 Schärfe

Stellen Sie die Umrisse von Objekten klarer oder verschwommener dar. (Bereich: 0\~100)

Ein höherer Wert lässt die Umrisse von Objekten klarer erscheinen.

• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Kino- oder Optimalkontrast-Modus ist.
• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Upscale auf Modus1 oder Modus2 eingestellt ist.

4.3.1 Konfigurieren von Schärfe

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Schärfe, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Scharfe : 60 SAMSUNG Bight : Benutzerdef. MAGIC Angle : Aus MAGIC Upscale : Aus Bildgröße : Breit Zurück Einst. Eingabe

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Schärfe an.

5Die gewählte Option wird aktiviert.

4.4 SAMSUNG MAGIC Bright

Dieses Menü bietet eine optimale Bildqualität für die Umgebung, in der das Gerät verwendet wird.

• Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus eingestellt ist.
• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Angle aktiviert ist.

Diese Funktion ermöglicht die Anpassung von Blickwinkel, Helligkeit und Farbton nach Ihren Wünschen.

4.4.1 Konfigurieren von SAMSUNG MAGIC Bright

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SAMSUNG MAGIC Bright, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit Kontrast Scharfe SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle SAMSUNG MAGIC Upscale Bildgröße 100 75 60 Benutzerdef, Standard Game Kino Optimalkontrast Brett Navig. EingabeZurü

Benutzerdef.: Passen Sie den Kontrast und die Helligkeit nach Bedarf an.
- Standard : Damit erzielen Sie eine Bildqualität, die zur Bearbeitung von Dokumenten oder für das Internet geeignet ist.
- Game: Damit erzielen Sie eine Bildqualität, die für Spiele geeignet ist, die viele grafische Effekte und dynamische Bewegungen beinhalten.
- Kino: Damit erzielen Sie eine Helligkeit und Schärfe wie beim Fernsehen. Video- und DVD-Inhalte werden optimal wiedergegeben.
- Optimalkontrast: Durch die automatische Kontrasteinstellung ist die Helligkeit besonders ausgewogen.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

4

Bildschirmkonfiguration "(S22C350B / S23C350B / S24C350BL)"

4.5 SAMSUNG MAGIC Angle

Mit SAMSUNG MAGIC Angle können Sie Einstellungen konfigurieren, um eine optimale Bildqualität für unterschiedliche Blickwinkel zu erzielen.

Diese Option ist nicht verfügbar, wenn sich SAMSUNG MAGIC Bright im Modus Kino oder Optimalkontrast befindet.

Diese Funktion ermöglicht die Anpassung von Blickwinkel, Helligkeit und Farbton nach Ihren Wünschen.

4.5.1 Konfigurieren von SAMSUNG MAGIC Angle

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SAMSUNG MAGIC Angle, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit Kontrast Schärfe SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle SAMSUNG MAGIC Upscale Bildgröße 100 75 60 Aus Zurücklehmodus1 Zurücklehmodus2 Stehmodus Seitenmodus Gruppenbetracht. Benutzerdef. Navig. EingabeZurt

Aus ①: Wählen Sie diese Option für eine Position frontal vor dem Gerät.
Zurücklehnmodus1 ②: Wählen Sie diese Option für einen Betrachtungsstandort, der etwas niedriger als das Gerät liegt.
Zurücklehnmodus2 ③: Wählen Sie diese Option für einen Betrachtungsstandort, der unter dem Modus Zurücklehnmodus1 liegt.
- Stehmodus ④: Wählen Sie diese Option für einen Betrachtungsstandort, der höher als das Gerät liegt.
Seitenmodus ⑤: Wählen Sie diese Option für seitliche Betrachtungswinkel.

4

Bildschirmkonfiguration "(S22C350B / S23C350B / S24C350BL)"

• Gruppenbetracht.: Wählen Sie diese Option, wenn es mehrere Betrachter mit den Positionen ①, ④ und gift.
• Benutzerdef.: Zurücklehnmodus1 wird standardmäßig angewendet, wenn Benutzerdef. ausgewählt ist.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

4

Bildschirmkonfiguration "(S22C350B / S23C350B / S24C350BL)"

4.6 SAMSUNG MAGIC Upscale

Die Funktion SAMSUNG MAGIC Upscale kann die Detailtreue und Natürlichkeit des Bildes verbessern

• Die Funktion hat bei Bildern geringer Auflösung die größte Wirkung.
• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Kino- oder Optimalkontrast-Modus ist.

4.6.1 Konfigurieren von SAMSUNG MAGIC Upscale

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SAMSUNG MAGIC Upscale, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Scharfe : 60 SAMSUNG Bright : Benutzerdef. MAGIC Angle : Aus MAGIC Upscale : Aus Bildgröße : Modus1 Modus2 Navig. EingabeZurt

Modus2 hat eine stärkere Wirkung als Modus1.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

4.7 Bildgröße

Ändern des Bildformats.

4.7.1 Ändern der Bildgröße

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Bildgröße, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

Im PC-Modus

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG Bright : Benutzerdef. MAGIC Angle : Aus MAGIC Upscale : Aus MAGIC Bildgröße : Auto Bildgröße : Breit Zurück Navig. Eingabe

• Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle an.
- Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle im Vollbildmodus an.

Im AV-Modus

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG Bright : Benutzerdef. MAGIC Angle : Aus SAMSUNG Upscale : Aus MAGIC Bildgröße : 4.3 16.9 Bildanpassung Zurück Navig. Eingabe

4:3: Zeigt das Bild mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos und normale Ausstrahlungen.

• 16:9: Zeigt das Bild mit einem Seitenverhältnis von 16:9 an.

• Bildanpassung: Zeigt das Bild mit dem Original-Seitenverhältnis an, ohne es abzuschneiden.

• Unter folgenden Bedingungen können Sie die Bildschirmgröße anpassen.
• Die Funktion wird je nach den am Gerät vorhandenen Anschlüssen möglicherweise nicht unterstützt.
  Ein digitales Ausgabegerät wird über das DVI oder HDMI-DVI-Kabel angeschlossen.

Bildschirmkonfiguration "(S22C350B / S23C350B / S24C350BL)"

Das Eingabesignal ist 480p, 576p, 720p oder 1080p, und der Monitor zeigt ein normales Bild (nicht jedes Modell unterstützt sämtliche dieser Signale.).
☐ Dies kann nur eingestellt werden, wenn über DVI ein externes Signal anliegt und der PC/AV-Modus aktiviert AV ist.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

4.8 H-Position und V-Position

H-Position: Verschiebt die Anzeige nach links oder rechts.

V-Position: Verschiebt die Anzeige nach oben oder unten.

• Dieses Menü ist nur im Analog-Modus verfügbar.
• Dieses Menü ist nur verfügbar, wenn im AV-Modus Bildgröße auf Bildanpassung eingestellt ist.
Wenn im AV-Modus ein 480p-, 576p-, 720p- oder 1080p-Signal anliegt und der Monitor ein normales Bild anzeigt, können Sie mit Bildanpassung die horizontale Position in 0-6 Stufen anpassen.

4.8.1 Konfigurieren von H-Position und V-Position

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu H-Position oder V-Position, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD H-Position : 50 V-Position : 50 Grob : 1936 Fein : 0 Zurück Einst. Eingabe

BILD H-Position : 50 V-Position : 50 Grob : 1936 Fein : 0 Zurück Einst. Eingabe

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die H-Position oder V-Position an, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

Bildschirmkonfiguration "(S22C350B / S23C350B / S24C350BL)"

4.9 Grob

Passt die Bildschirmaktualisierungsrate an.

Nur im Analog-Modus verfügbar.

4.9.1 Anpassen von Grob

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Grob, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

H-Position	50
V-Position	50
Grob
Fein	0

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Grob an.

5Die gewählte Option wird aktiviert.

4

Bildschirmkonfiguration "(S22C350B / S23C350B / S24C350BL)"

4.10 Fein

Führen Sie eine Feineinstellung des Bildschirms aus, um ein ansprechendes Bild zu erhalten.

Nur im Analog-Modus verfügbar.

4.10.1 Anpassen von Fein

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Fein, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD H-Position : 50 V-Position : 50 Grob : 1936 Fein : 0 Einst. EingabeZurück

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Fein an.

5Die gewählte Option wird aktiviert.

Bildschirmkonfiguration "(S22C350H / S23C340H / S23C350H / S24C340HL / S24C350H / S24C350HL / S27C350H)"

Konfigurieren Sie Bildschirm-Einstellungen wie Helligkeit.

In der Hilfeleiste finden Sie Unterstützung bei der Konfiguration der Bildschirmeinstellungen. Sie befindet sich am Ende des Menüs.

5.1 Helligkeit

Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0\~100)

Ein höherer Wert lässt das Bild heller erscheinen.

• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Optimalkontrast-Modus ist.
• Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus eingestellt ist.

5.1.1 Einstellen der Helligkeit

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Helligkeit, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG MAGIC Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße : Breit Einst. EingabeZurüd

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Helligkeit an.
5 Die gewählte Option wird aktiviert.

5.2 Kontrast

Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0\~100)

Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen.

Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Kino- oder Optimalkontrast-Modus ist.

5.2.1 Konfigurieren von Kontrast

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Kontrast, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Schäfe : 60 SAMSUNG: Bright : Benutzerdef. MAGIC Angle : Aus SAMSUNG: Upscale : Aus MAGIC: Bildgröße : Breit Zurück Einst. Eingabe

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Kontrast an.

5Die gewählte Option wird aktiviert.

5.3 Schärfe

Stellen Sie die Umrisse von Objekten klarer oder verschwommener dar. (Bereich: 0\~100)

Ein höherer Wert lässt die Umrisse von Objekten klarer erscheinen.

• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Kino- oder Optimalkontrast-Modus ist.
• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Upscale auf Modus1 oder Modus2 eingestellt ist.

5.3.1 Konfigurieren von Schärfe

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Schärfe, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG SMART Bright : Benutzerdef. SAMSUNG MAGIC Angle : Aus SAMSUNG MAGIC Upscale : Aus Bildgröße : Breit Zurück Einst. Eingabe

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Schärfe an.

5Die gewählte Option wird aktiviert.

5

Bildschirmkonfiguration "(S22C350H / S23C340H / S23C350H / S24C340HL / S24C350H / S24C350HL / S27C350H)"

5.4 SAMSUNG MAGIC Bright

Dieses Menü bietet eine optimale Bildqualität für die Umgebung, in der das Gerät verwendet wird.

• Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus eingestellt ist.
• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Angle aktiviert ist.

Diese Funktion ermöglicht die Anpassung von Blickwinkel, Helligkeit und Farbton nach Ihren Wünschen.

5.4.1 Konfigurieren von SAMSUNG MAGIC Bright

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SAMSUNG MAGIC Bright, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit Kontrast Scharfe SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle SAMSUNG MAGIC Upscale Bildgröße 100 75 60 Benutzerdef. Standard Game Kino Optimalkontrast Brett Zurück Navig. Eingabe

Benutzerdef.: Passen Sie den Kontrast und die Helligkeit nach Bedarf an.
- Standard : Damit erzielen Sie eine Bildqualität, die zur Bearbeitung von Dokumenten oder für das Internet geeignet ist.
- Game: Damit erzielen Sie eine Bildqualität, die für Spiele geeignet ist, die viele grafische Effekte und dynamische Bewegungen beinhalten.
- Kino: Damit erzielen Sie eine Helligkeit und Schärfe wie beim Fernsehen. Video- und DVD-Inhalte werden optimal wiedergegeben.
- Optimalkontrast: Durch die automatische Kontrasteinstellung ist die Helligkeit besonders ausgewogen.

©

5

Bildschirmkonfiguration "(S22C350H / S23C340H / S23C350H / S24C340HL / S24C350H / S24C350HL / S27C350H)"

5.5 SAMSUNG MAGIC Angle

Mit SAMSUNG MAGIC Angle können Sie Einstellungen konfigurieren, um eine optimale Bildqualität für unterschiedliche Blickwinkel zu erzielen.

Diese Option ist nicht verfügbar, wenn sich SAMSUNG MAGIC Bright im Modus Kino oder Optimalkontrast befindet.

Diese Funktion ermöglicht die Anpassung von Blickwinkel, Helligkeit und Farbton nach Ihren Wünschen.

5.5.1 Konfigurieren von SAMSUNG MAGIC Angle

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SAMSUNG MAGIC Angle, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit Kontrast Schärfe SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle SAMSUNG MAGIC Upscale Bildgröße 100 75 60 Aus Zurücklehmodus1 Zurücklehmodus2 Stehmodus Seitenmodus Gruppenbetracht. Benutzerdef. Navig. EingabeZurt

Aus ①: Wählen Sie diese Option für eine Position frontal vor dem Gerät.
Zurücklehnmodus1 ②: Wählen Sie diese Option für einen Betrachtungsstandort, der etwas niedriger als das Gerät liegt.
Zurücklehnmodus2 ③: Wählen Sie diese Option für einen Betrachtungsstandort, der unter dem Modus Zurücklehnmodus1 liegt.
- Stehmodus ④: Wählen Sie diese Option für einen Betrachtungsstandort, der höher als das Gerät liegt.
Seitenmodus ⑤: Wählen Sie diese Option für seitliche Betrachtungswinkel.

5

Bildschirmkonfiguration "(S22C350H / S23C340H / S23C350H / S24C340HL / S24C350H / S24C350HL / S27C350H)"

• Gruppenbetracht.: Wählen Sie diese Option, wenn es mehrere Betrachter mit den Positionen ①, ④ und gift.
• Benutzerdef.: Zurücklehnmodus1 wird standardmäßig angewendet, wenn Benutzerdef. ausgewählt ist.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

5.6 SAMSUNG MAGIC Upscale

Die Funktion SAMSUNG MAGIC Upscale kann die Detailtreue und Natürlichkeit des Bildes verbessern

• Die Funktion hat bei Bildern geringer Auflösung die größte Wirkung.
• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Kino- oder Optimalkontrast-Modus ist.

5.6.1 Konfigurieren von SAMSUNG MAGIC Upscale

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SAMSUNG MAGIC Upscale, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG Bright : Benutzerdef. MAGIC Angle : Aus SAMSUNG Upscale : Aus MAGIC Bildgröße : Modus1 Modus2 Navig. EingabeZuri

Modus2 hat eine stärkere Wirkung als Modus1.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

5.7 Bildgröße

Ändern des Bildformats.

5.7.1 Ändern der Bildgröße

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Bildgröße, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

Im PC-Modus

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG Bright : Benutzerdef. MAGIC Angle : Aus MAGIC Upscale : Aus MAGIC Bildgröße : Auto Bildgröße : Breit Zurück Navig. Eingabe

• Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle an.
- Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle im Vollbildmodus an.

Im AV-Modus

BILD Helligkeit : 100 Kontrast : 75 Schärfe : 60 SAMSUNG Bright : Benutzerdef. MAGIC Angle : Aus SAMSUNG Upscale : Aus MAGIC Bildgröße : 4.3 16.9 Bildanpassung Zurück Navig. Eingabe

4:3: Zeigt das Bild mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos und normale Ausstrahlungen.

• 16:9: Zeigt das Bild mit einem Seitenverhältnis von 16:9 an.

• Bildanpassung: Zeigt das Bild mit dem Original-Seitenverhältnis an, ohne es abzuschneiden.

- Unter folgenden Bedingungen können Sie die Bildschirmgröße anpassen.

- Die Funktion wird je nach den am Gerät vorhandenen Anschlüssen möglicherweise nicht unterstützt.

Ein digitales Ausgabegerät wird über das HDMI oder HDMI-DVI-Kabel angeschlossen.

Bildschirmkonfiguration "(S22C350H / S23C340H / S23C350H / S24C340HL / S24C350H / S24C350HL / S27C350H)"

Das Eingabesignal ist 480p, 576p, 720p oder 1080p, und der Monitor zeigt ein normales Bild (nicht jedes Modell unterstützt sämtliche dieser Signale.).
☐ Dies kann nur eingestellt werden, wenn über HDMI ein externes Signal anliegt und der PC/AV-Modus aktiviert AV ist.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

5.8 HDMI-Schwarzwert

Wenn Sie einen DVD-Player oder einen Receiver über HDMI oder DVI an das Gerät anschließen, kann es, je nach angeschlossener Signalquelle, zu einer Verschlechterung der Bildqualität (Kontrast/Farbverschlechterung, Schwarzpegel usw.) kommen. Stellen Sie die Bildqualität in diesem Fall mit HDMI-Schwarzwert ein. Korrigieren Sie in diesem Fall die verschlechterte Bildqualität mit HDMI-Schwarzwert.

• Diese Funktion ist nur im HDMI-Modus verfügbar.
- Die Funktion wird je nach den am Gerät vorhandenen Anschlüssen möglicherweise nicht unterstützt.

5.8.1 Konfigurieren der Einstellungen für den HDMI-Schwarzwert

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu HDMI-Schwarzwert, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

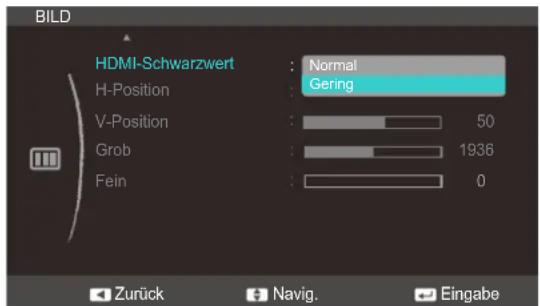

BILD HDMI-Schwarzwert : Normal H-Position : Gering V-Position : 50 Grob : 1936 Fein : 0 Zurück Navig. Eingabe

• Normal: Wählen Sie diesen Modus, wenn es keine Verschlechterung des Kontrastverhältnisses gibt.
• Gering: Wenn es zu einer Verschlechterung des Kontrastverhältnisses gekommen ist, wählen Sie diesen Modus, um den Schwarzpegel zu reduzieren und den Weißpegel zu erhöhen.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

HDMI-Schwarzwert ist unter Umständen mit bestimmten Quellgeräten nicht kompatibel.

5.9 H-Position und V-Position

H-Position: Verschiebt die Anzeige nach links oder rechts.

V-Position: Verschiebt die Anzeige nach oben oder unten.

• Dieses Menü ist nur im Analog-Modus verfügbar.
• Dieses Menü ist nur verfügbar, wenn im AV-Modus Bildgröße auf Bildanpassung eingestellt ist.
Wenn im AV-Modus ein 480p-, 576p-, 720p- oder 1080p-Signal anliegt und der Monitor ein normales Bild anzeigt, können Sie mit Bildanpassung die horizontale Position in 0-6 Stufen anpassen.

5.9.1 Konfigurieren von H-Position und V-Position

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu H-Position oder V-Position, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD HDMI-Schwarzwert H-Position : 50 V-Position : 50 Grob : 1936 Fein : 0 Zurück Einst. Eingabe

BILD HDMI-Schwarzwert H-Position : 50 V-Position : 50 Grob : 1936 Fein : 0 Zurück Einst. Eingabe

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die H-Position oder V-Position an, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

5.10 Grob

Passt die Bildschirmaktualisierungsrate an.

Nur im Analog-Modus verfügbar.

5.10.1 Anpassen von Grob

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Grob, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD HDMI-Schwarzwert H-Position : 50 V-Position : 50 Grob : 1936 Fein : 0 Einst. EingabeZurück

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Grob an.

5Die gewählte Option wird aktiviert.

5.11 Fein

Führen Sie eine Feineinstellung des Bildschirms aus, um ein ansprechendes Bild zu erhalten.

Nur im Analog-Modus verfügbar.

5.11.1 Anpassen von Fein

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu BILD, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Fein, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD HDMI-Schwarzwert H-Position : 50 V-Position : 50 Grob : 1936 Fein : 0 Einst. EingabeZurück

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Fein an.

5Die gewählte Option wird aktiviert.

Konfigurieren von Farbton

Passt den Farbton des Bildschirms an. Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Kino- oder Optimalkontrast-Modus ist.

6.1 Rot

Passt den Wert der Farbe Rot im Bild an. (Bereich: 0\~100)

Ein höherer Wert erhöht die Intensität der Farbe.

6.1.1 Konfigurieren von Rot

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu FARBE, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Rot, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

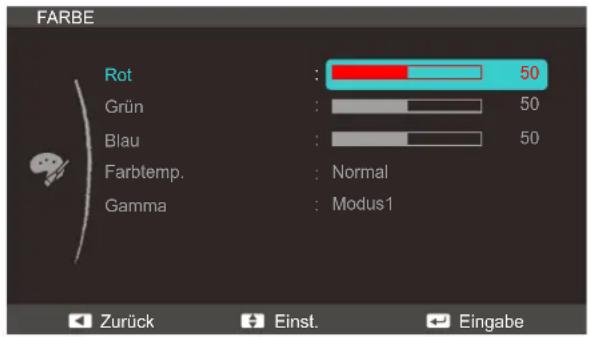

FARBE Rot : 50 Grün : 50 Blau : 50 Farbtemp. : Normal Gamma : Modus1 Zurück Einst. Eingabe

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Rot an.

5Die gewählte Option wird aktiviert.

6.2 Grün

Passt den Wert der Farbe Rot im Bild an. (Bereich: 0\~100)

Ein höherer Wert erhöht die Intensität der Farbe.

6.2.1 Konfigurieren von Grün

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu FARBE, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Grün, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

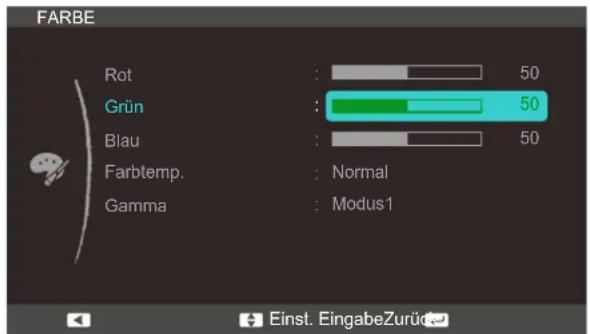

FARBE Rot : 50 Grün : 50 Blau : 50 Farbtemp. : Normal Gamma : Modus1 Einst. EingabeZurück

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Grün an.

5Die gewählte Option wird aktiviert.

6.3 Blau

Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0\~100)

Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen.

6.3.1 Konfigurieren von Blau

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu FARBE, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Blau, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

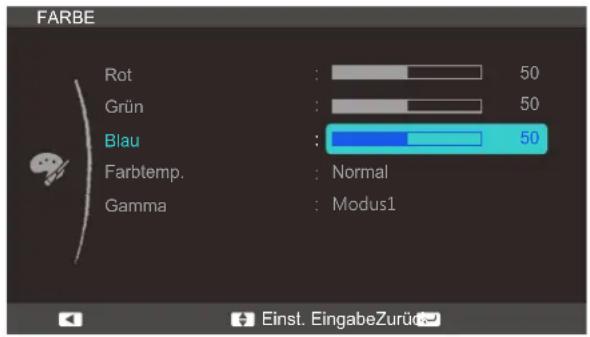

FARBE Rot : 50 Grün : 50 Blau : 50 Farbtemp. : Normal Gamma : Modus1 Einst. EingabeZurüd

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Blau an.

5Die gewählte Option wird aktiviert.

6.4 Farbtemp.

Stellen Sie die allgemeine Farbtemperatur des Bilds ein.

Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Angle aktiviert ist.

6.4.1 Konfigurieren der Einstellungen für die Farbtemp.

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu FARBE, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Farbtemp., und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

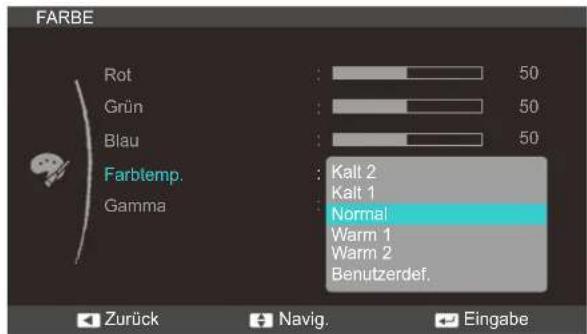

FARBE Rot 50 Grün 50 Blau 50 Farbtemp. Kalt 2 Kalt 1 Normal Warm 1 Warm 2 Benutzerdef. Gamma Zurück Navig. Eingabe

Kalt 2: Stellt die Farbtemperatur auf kühler als Kalt 1 ein.
• Kalt 1: Stellt die Farbtemperatur auf kühler als Normal ein.
• Normal: Verwendet die Standardfarbtemperatur.
• Warm 1: Stellt die Farbtemperatur auf wärmer als im Normal-Modus ein.
• Warm 2: Stellt die Farbtemperatur auf wärmer als Warm 1 ein.
Benutzerdef.: Passt die Farbtemperatur an.

• Wenn über HDMI ein externes Signal anliegt und PC/AV-Modus auf AV eingestellt ist, können unter Farbtemp. vier verschiedene Einstellungen für die Farbtemperatur ausgewählt werden (Kalt, Normal, Warm and Benutzerdef.).
  • Die Funktion wird je nach den am Gerät vorhandenen Anschlüssen möglicherweise nicht unterstützt.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

6.5 Gamma

Einstellen der Helligkeit im mittleren Bereich (Gamma) des Bilds.

Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Angle aktiviert ist.

6.5.1 Konfigurieren von Gamma

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu FARBE, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Gamma, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

FARBE Rot : 50 Grün : 50 Blau : 50 Farbtemp. : Normal Gamma : Modus1 Modus2 Modus3 Zurück Navig. Eingabe

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

7

Konfigurieren des Bildschirmmenüs (OSD)

7.1 Sprache

Hiermit können Sie die Menüsprache festlegen.

• Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen.

- Sie werden nicht auf andere Funktionen des PCs übernommen.

7.1.1 Ändern der Sprache

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu MENÜEINST., und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Sprache, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

MENÜEINST. Sprache H-Position (Menü) V-Position (Menü) Anz. dauer Transparenz Deutsch English Español Français Italiano Magyar Polski Português Русский Svenska Türkçe 日本語 한국어 汉语 Zurück Navig. Eingabe

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

7.2 H-Position (Menü) und V-Position (Menü)

H-Position (Menü): Verschiebt die Menü-Position nach links oder rechts.

V-Position (Menü): Verschiebt die Menü-Position nach oben oder unten.

7.2.1 Konfigurieren von H-Position (Menü) und V-Position (Menü)

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu MENÜEINST., und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu H-Position (Menü) oder V-Position (Menü), und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

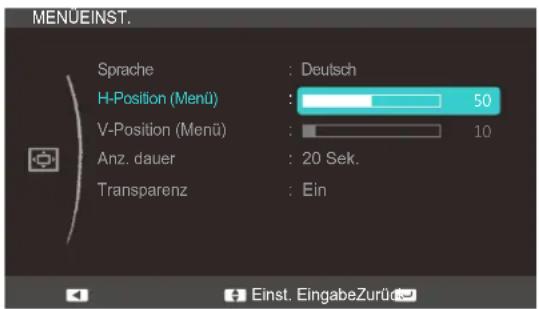

MENUEINST. Sprache : Deutsch H-Position (Menü) : 50 V-Position (Menü) : 10 Anz. dauer : 20 Sek. Transparenz : Ein Einst. EingabeZurück

MENUEINST. Sprache : Deutsch H-Position (Menü) : 50 V-Position (Menü) : 10 Anz. dauer : 20 Sek. Transparenz : Ein

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die H-Position (Menü) oder V-Position (Menü) an, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

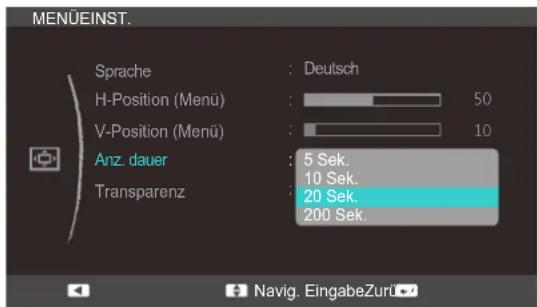

7.3 Anz. dauer

Legt fest, dass das On-Screen-Display (OSD)-Menü automatisch ausgeblendet wird, wenn es eine bestimmte Zeit lang nicht verwendet wurde.

Anz. dauer kann zur Festlegung der Zeit verwendet werden, nach der das OSD-Menü ausgeblendet werden soll.

7.3.1 Konfigurieren von Anz. dauer

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu MENÜEINST., und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Anz. dauer, und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt

MENÜEINST. Sprache : Deutsch H-Position (Menü) : 50 V-Position (Menü) : 10 Anz. dauer : 5 Sek. 10 Sek. 20 Sek. 200 Sek. Transparenz :

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

7.4 Transparenz

Einstellen der Transparenz für die Menüfenster:

7.4.1 Ändern des Transparenz

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu MENÜEINST., und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Transparenz, und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

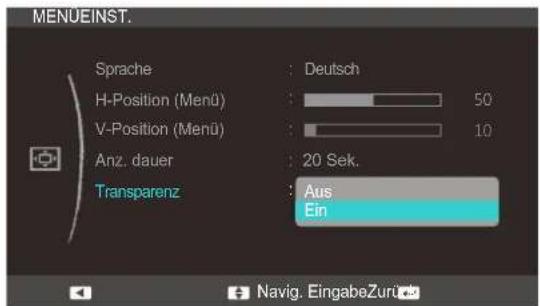

MENUEINST. Sprache : Deutsch H-Position (Menü) : 50 V-Position (Menü) : 10 Anz. dauer : 20 Sek. Transparenz : Aus Ein Navig. EingabeZuri

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.
5Die gewählte Option wird aktiviert.

8.1 Reset

Setzt alle Einstellungen des Geräts auf die Werkseinstellungen zurück.

8.1.1 Initialisieren von Einstellungen Reset

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Reset, und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

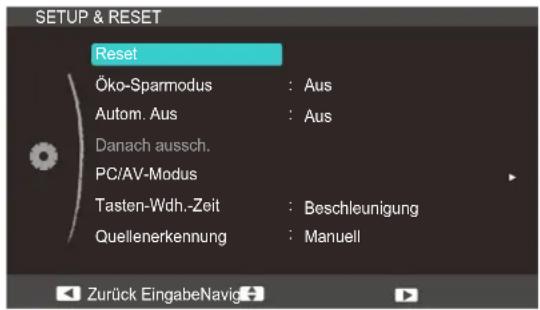

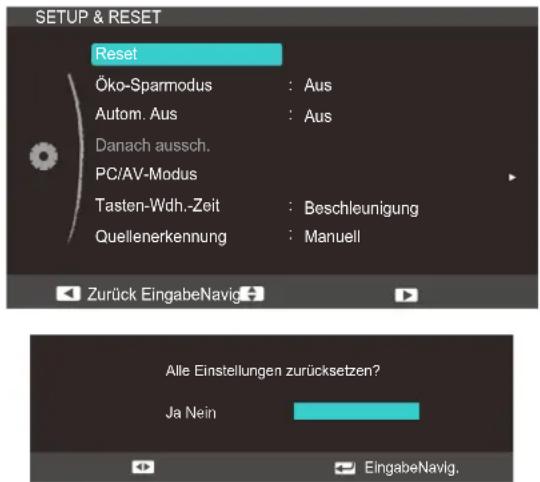

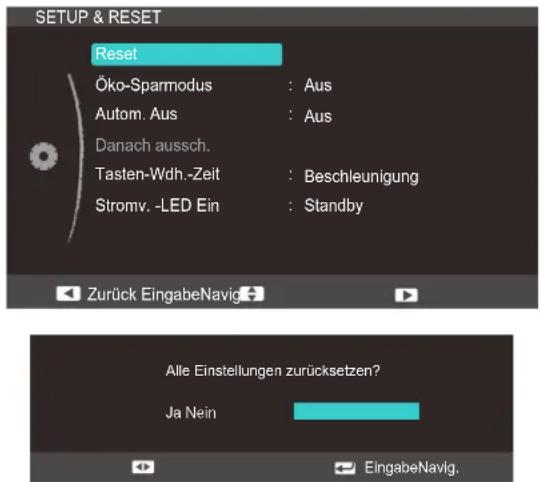

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Aus Danach aussch. Tasten-Wdh.-Zeit : Beschleunigung Stromv. -LED Ein : Standby Zurück EingabeNavig. Alle Einstellungen zurücksetzen? Ja Nein EingabeNavig.

4 Navigieren Sie mithilfe der JOG-Taste LINKS/RECHTS zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

8.2 Öko-Sparmodus

Mit der Öko-Sparmodus-Funktion reduzieren Sie den Stromverbrauch, indem Sie den Stromverbrauch der Monitoranzeige senken.

Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Optimalkontrast-Modus ist.

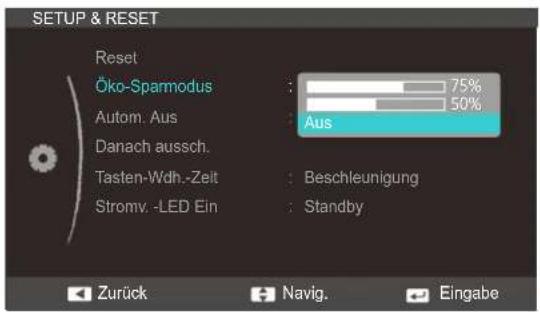

8.2.1 Konfigurieren von Öko-Sparmodus

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Öko-Sparmodus, und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Spammodus : 75% Autom. Aus : 50% Aus Danach aussch. Tasten-Wdh.-Zeit : Beschleunigung Stromv. -LED Ein : Standby Zurück Navig. Eingabe

• 75%: Senken Sie den Energieverbrauch auf 75 % des Standardwerts.
50%: Senken Sie den Energieverbrauch auf 50% des Standardwerts.
• Aus: Deaktivieren der Funktion Öko-Sparmodus.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

8.3 Autom. Aus

Sie können das Gerät so einstellen, dass es automatisch ausgeschaltet wird.

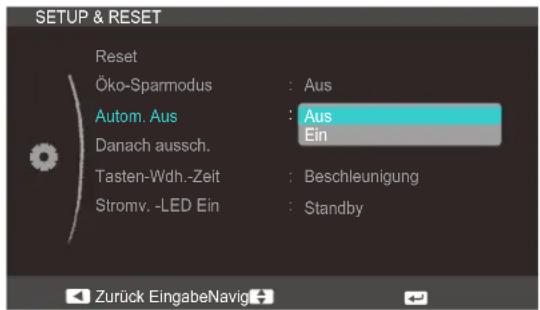

8.3.1 Konfigurieren von Autom. Aus

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Autom. Aus, und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Aus Danach aussch. Ein Tasten-Wdh.-Zeit : Beschleunigung Stromv. -LED Ein : Standby Zurück EingabeNavig

• Aus: Deaktiviert den Abschalttimer, sodass das Gerät nicht automatisch ausgeschaltet wird.
- Ein: Aktiviert den Abschalttimer, sodass das Gerät automatisch ausgeschaltet wird.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

8.4 Danach aussch.

Der Abschalttimer kann in einem Bereich von 1 bis 23 Stunden eingestellt werden. Das Gerät wird nach der festgelegten Anzahl von Stunden automatisch ausgeschaltet.

Dieses Menü ist nur verfügbar, wenn für Autom. Aus Ein ausgewählt ist.

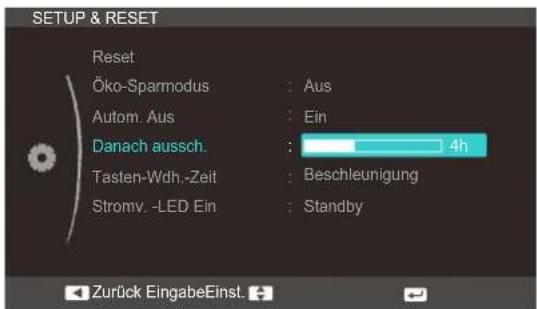

8.4.1 Konfigurieren von Danach aussch.

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Danach aussch., und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h Tasten-Wdh.-Zeit : Beschleunigung Stromv. -LED Ein : Standby Zurück EingabeEinst.

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Danach aussch. an.

5Die gewählte Option wird aktiviert.

Bei Geräten zum Verkauf in Europa ist der Autom. Aus so eingestellt, dass er sich 4 Stunden nach dem Einschalten des Geräts aktiviert. Dies erfolgt in Einklang mit Vorschriften zur Stromversorgung. Wenn sich der Timer nicht aktivieren soll, gehen Sie zu Menü → SETUP & RESET, und stellen Sie Autom. Aus auf Aus ein.

8.5 Tasten-Wdh.-Zeit

Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird.

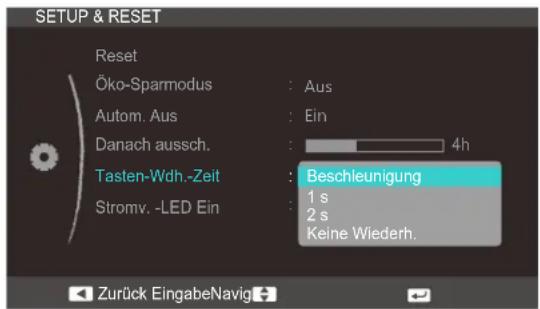

8.5.1 Konfigurieren von Tasten-Wdh.-Zeit

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Tasten-Wdh.-Zeit, und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h Tasten-Wdh.-Zeit : Beschleunigung Stromv. -LED Ein : 1 s 2 s Keine Wiederh. Zurück EingabeNavig

- Für Beschleunigung kann 1 s oder 2 s gewählt werden. Wenn Keine Wiederh. ausgewählt ist, wird ein Befehl beim Drücken einer Taste nur einmal ausgelöst.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

8.6 Stromv. -LED Ein

In den Einstellungen können Sie festlegen, ob die Netz-LED unten am Gerät aktiviert bzw. deaktiviert sein soll.

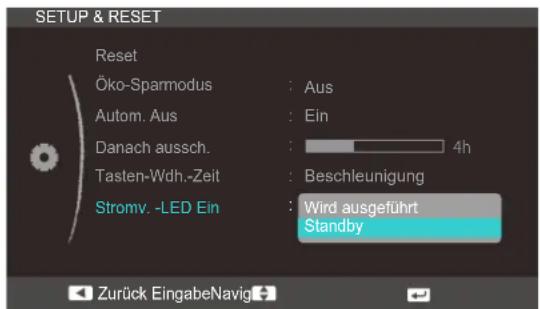

8.6.1 Konfigurieren von Stromv. -LED Ein

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Stromv. -LED Ein, und drücken Sie abschließend die JOG-Taste.
Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h Tasten-Wdh.-Zeit : Beschleunigung Stromv. -LED Ein : Wird ausgeführt Standby Zurück EingabeNavig

• Wird ausgeführt: Die Netz-LED leuchtet, wenn das Gerät eingeschaltet ist.
• Standby: Die Netz-LED leuchtet, wenn das Gerät ausgeschaltet ist.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

9.1 Reset

Setzt alle Einstellungen des Geräts auf die Werkseinstellungen zurück.

9.1.1 Initialisieren von Einstellungen Reset

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Reset, und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Aus Danach aussch. PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : Manuell Zurück EingabeNavig. Alle Einstellungen zurücksetzen? Ja Nein EingabeNavig.

4 Navigieren Sie mithilfe der JOG-Taste LINKS/RECHTS zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

9.2 Öko-Sparmodus

Mit der Öko-Sparmodus-Funktion reduzieren Sie den Stromverbrauch, indem Sie den Stromverbrauch der Monitoranzeige senken.

Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Optimalkontrast-Modus ist.

9.2.1 Konfigurieren von Öko-Sparmodus

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Öko-Sparmodus, und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus Autom. Aus Danach aussch. PC/AV-Modus Tasten-Wdh -Zeit Quellenerkennung 75% 50% Aus Beschleunigung Manuell Zurück Navig. Eingabe

• 75%: Senken Sie den Energieverbrauch auf 75 % des Standardwerts.
50%: Senken Sie den Energieverbrauch auf 50% des Standardwerts.
• Aus: Deaktivieren der Funktion Öko-Sparmodus.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

9.3 Autom. Aus

Sie können das Gerät so einstellen, dass es automatisch ausgeschaltet wird.

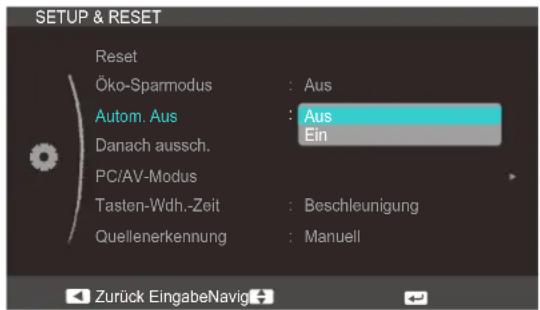

9.3.1 Konfigurieren von Autom. Aus

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Autom. Aus, und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Aus Danach aussch. Ein PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : Manuell Zurück EingabeNavig

• Aus: Deaktiviert den Abschalttimer, sodass das Gerät nicht automatisch ausgeschaltet wird.
- Ein: Aktiviert den Abschalttimer, sodass das Gerät automatisch ausgeschaltet wird.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

9.4 Danach aussch.

Der Abschalttimer kann in einem Bereich von 1 bis 23 Stunden eingestellt werden. Das Gerät wird nach der festgelegten Anzahl von Stunden automatisch ausgeschaltet.

Dieses Menü ist nur verfügbar, wenn für Autom. Aus Ein ausgewählt ist.

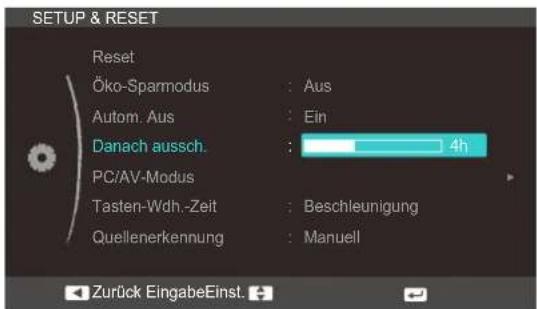

9.4.1 Konfigurieren von Danach aussch.

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Danach aussch., und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : Manuell Zurück EingabeEinst.

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Danach aussch. an.

5Die gewählte Option wird aktiviert.

Bei Geräten zum Verkauf in Europa ist der Autom. Aus so eingestellt, dass er sich 4 Stunden nach dem Einschalten des Geräts aktiviert. Dies erfolgt in Einklang mit Vorschriften zur Stromversorgung. Wenn sich der Timer nicht aktivieren soll, gehen Sie zu Menü → SETUP & RESET, und stellen Sie Autom. Aus auf Aus ein.

9.5 PC/AV-Modus

Stellen Sie den PC/AV-Modus auf AV ein. Das Bild wird vergrößert. Diese Option ist nützlich, wenn Sie einen Film ansehen.

• Diese Funktion ist im Modus Analog nicht verfügbar.
- Nur bei Breitbildmodellen (16:9 oder 16:10) im Lieferumfang.

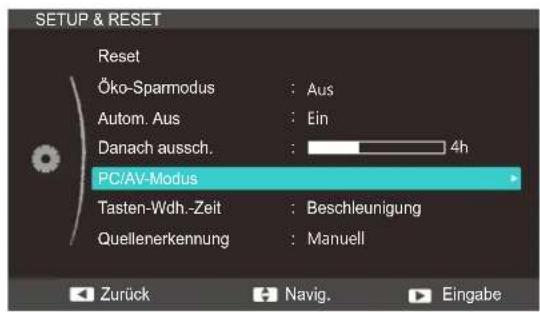

9.5.1 Konfigurieren von PC/AV-Modus

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC/AV-Modus, und drücken Sie abschließend die JOG-Taste.
Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : Manuell Zurück Navig. Eingabe

PC/AV-Modus DVI : PC AV Zurück Navig. Eingabe

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

9.6 Tasten-Wdh.-Zeit

Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird.

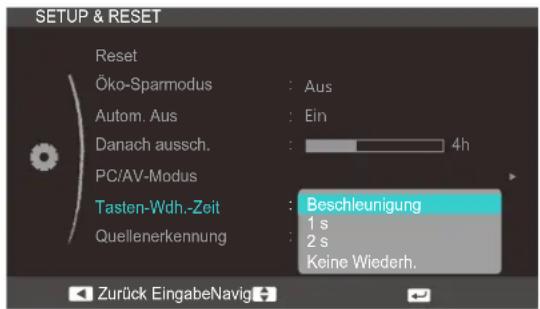

9.6.1 Konfigurieren von Tasten-Wdh.-Zeit

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Tasten-Wdh.-Zeit, und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : 1 s 2 s Keine Wiederh. Zurück EingabeNavig

- Für Beschleunigung kann 1 s oder 2 s gewählt werden. Wenn Keine Wiederh. ausgewählt ist, wird ein Befehl beim Drücken einer Taste nur einmal ausgelöst.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

9.7 Quellenerkennung

Aktivieren Sie Quellenerkennung.

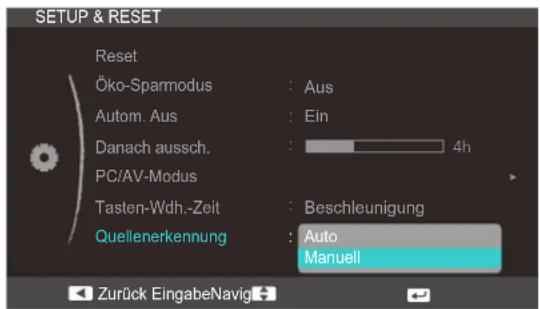

9.7.1 Konfigurieren von Quellenerkennung

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Quellenerkennung, und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : Auto Manuell Zurück EingabeNavig

• Auto: Die Eingangsquelle wird automatisch erkannt.
• Manuell: Zur manuellen Auswahl der Eingangsquelle.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

9.8 Stromv. -LED Ein

In den Einstellungen können Sie festlegen, ob die Netz-LED unten am Gerät aktiviert bzw. deaktiviert sein soll.

9.8.1 Konfigurieren von Stromv. -LED Ein

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Stromv. -LED Ein, und drücken Sie abschließend die JOG-Taste.
Das folgende Fenster wird angezeigt.

SETUP & RESET Stromv. -LED Ein : Wird ausgeführt Standby Zurück Navig. Eingabe

• Wird ausgeführt: Die Netz-LED leuchtet, wenn das Gerät eingeschaltet ist.
• Standby: Die Netz-LED leuchtet, wenn das Gerät ausgeschaltet ist.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

10.1 Reset

Setzt alle Einstellungen des Geräts auf die Werkseinstellungen zurück.

10.1.1 Initialisieren von Einstellungen Reset

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Reset, und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Aus Danach aussch. PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : Manuell Zurück EingabeNavig

Alle Einstellungen zurücksetzen? Ja Nein EingabeNavig.

4 Navigieren Sie mithilfe der JOG-Taste LINKS/RECHTS zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.
5Die gewählte Option wird aktiviert.

Setup und Reset "(S22C350H / S23C340H / S23C350H / S24C340HL / S24C350H / S24C350HL / S27C350H)"

10.2 Öko-Sparmodus

Mit der Öko-Sparmodus-Funktion reduzieren Sie den Stromverbrauch, indem Sie den Stromverbrauch der Monitoranzeige senken.

Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Optimalkontrast-Modus ist.

10.2.1 Konfigurieren von Öko-Sparmodus

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Öko-Sparmodus, und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

Reset

Öko-Sparmodus

Autom. Aus :

Danach aussch.

PC/AV-Modus

Tasten-Wdh.-Zeit : Beschleunigung

Quellenerkennung : Manuell

• 75%: Senken Sie den Energieverbrauch auf 75 % des Standardwerts.
• 50%: Senken Sie den Energieverbrauch auf 50% des Standardwerts.
• Aus: Deaktivieren der Funktion Öko-Sparmodus.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

10.3 Autom. Aus

Sie können das Gerät so einstellen, dass es automatisch ausgeschaltet wird.

10.3.1 Konfigurieren von Autom. Aus

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Autom. Aus, und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Aus Danach aussch. Ein PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : Manuell Zurück EingabeNavig

• Aus: Deaktiviert den Abschalttimer, sodass das Gerät nicht automatisch ausgeschaltet wird.
- Ein: Aktiviert den Abschalttimer, sodass das Gerät automatisch ausgeschaltet wird.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5 Die gewählte Option wird aktiviert.

10.4 Danach aussch.

Der Abschalttimer kann in einem Bereich von 1 bis 23 Stunden eingestellt werden. Das Gerät wird nach der festgelegten Anzahl von Stunden automatisch ausgeschaltet.

Dieses Menü ist nur verfügbar, wenn für Autom. Aus Ein ausgewählt ist.

10.4.1 Konfigurieren von Danach aussch.

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Danach aussch., und drücken Sie abschließend die JOG-Taste.
Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : Manuell Zurück EingabeEinst.

4 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Danach aussch. an.

5Die gewählte Option wird aktiviert.

Bei Geräten zum Verkauf in Europa ist der Autom. Aus so eingestellt, dass er sich 4 Stunden nach dem Einschalten des Geräts aktiviert. Dies erfolgt in Einklang mit Vorschriften zur Stromversorgung. Wenn sich der Timer nicht aktivieren soll, gehen Sie zu Menü → SETUP & RESET, und stellen Sie Autom. Aus auf Aus ein.

Setup und Reset "(S22C350H / S23C340H / S23C350H / S24C340HL / S24C350H / S24C350HL / S27C350H)"

10.5 PC/AV-Modus

Stellen Sie den PC/AV-Modus auf AV ein. Das Bild wird vergrößert. Diese Option ist nützlich, wenn Sie einen Film ansehen.

• Diese Funktion ist im Modus Analog nicht verfügbar.
- Nur bei Breitbildmodellen (16:9 oder 16:10) im Lieferumfang.

10.5.1 Konfigurieren von PC/AV-Modus

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC/AV-Modus, und drücken Sie abschließend die JOG-Taste.
Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : Manuell Zurück Navig. Eingabe

PC/AV-Modus HDMI : PC AV Zurück Navig. Eingabe

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

10.6 Tasten-Wdh.-Zeit

Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird.

10.6.1 Konfigurieren von Tasten-Wdh.-Zeit

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Tasten-Wdh.-Zeit, und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : 1 s 2 s Keine Wiederh. Zurück EingabeNavig

- Für Beschleunigung kann 1 s oder 2 s gewählt werden. Wenn Keine Wiederh. ausgewählt ist, wird ein Befehl beim Drücken einer Taste nur einmal ausgelöst.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

10.7 Quellenerkennung

Aktivieren Sie Quellenerkennung.

10.7.1 Konfigurieren von Quellenerkennung

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Quellenerkennung, und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

SETUP & RESET Reset Öko-Sparmodus : Aus Autom. Aus : Ein Danach aussch. : 4h PC/AV-Modus Tasten-Wdh.-Zeit : Beschleunigung Quellenerkennung : Auto Manuell Zurück EingabeNavig

Auto: Die Eingangsquelle wird automatisch erkannt.
Manuell: Zur manuellen Auswahl der Eingangsquelle.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

Setup und Reset "(S22C350H / S23C340H / S23C350H / S24C340HL / S24C350H / S24C350HL / S27C350H)"

10.8 Stromv. -LED Ein

In den Einstellungen können Sie festlegen, ob die Netz-LED unten am Gerät aktiviert bzw. deaktiviert sein soll.

10.8.1 Konfigurieren von Stromv. -LED Ein

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu SETUP & RESET, und drücken Sie abschließend die JOG-Taste.
3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Stromv. -LED Ein, und drücken Sie abschließend die JOG-Taste.
Das folgende Fenster wird angezeigt.

Stromv. -LED Ein

• Wird ausgeführt: Die Netz-LED leuchtet, wenn das Gerät eingeschaltet ist.
• Standby: Die Netz-LED leuchtet, wenn das Gerät ausgeschaltet ist.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.

5Die gewählte Option wird aktiviert.

11.1 INFORMATIONEN

Zeigt die aktuelle Eingangsquelle, Frequenz und Auflösung an.

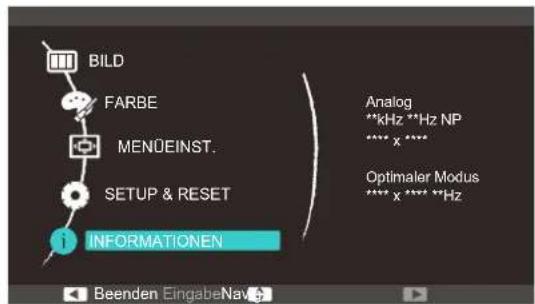

11.1.1 Anzeigen von INFORMATIONEN

Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [☐☐☐] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu INFORMATIONEN, und drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

BILD FARBE MENDEINST. SETUP & RESET INFORMATIONEN Analog **kHz **Hz NP **** x **** Optimaler Modus **** x **** **Hz Beenden EingabeNav

Die angezeigten Menüpunkte können je nach Modell unterschiedlich sein.

11.2 Konfigurieren von Helligkeit und Kontrast auf dem Startbildschirm

Wenn die Direkte Tastenhilfe angezeigt wird, können Sie Helligkeit und Kontrast durch Bewegen der JOG-Taste anpassen.

1 Wenn Sie die JOG-Taste LINKS/RECHTS drücken, wird der folgende Bildschirm angezeigt:

Helligkeit : 100 EingabeEinst. Kontrast : 100 EingabeEinst.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Helligkeit → Kontrast, Kontrast → Helligkeit.
3 Passen Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN Helligkeit und Kontrast an.

11.3 Konfigurieren der Lautstärke auf dem Startbildschirm

Wenn die Direkte Tastenhilfe angezeigt wird, können Sie Lautstärke durch Bewegen der JOG-Taste anpassen.

Wenn Sie die JOG-Taste LINKS/RECHTS drücken, wird der folgende Bildschirm angezeigt:

Lautstärke : 100 EingabeEinst.

2 Passen Sie mithilfe der JOG-Taste LINKS/RECHTS die Lautstärke an.

• Diese Funktion ist nur im HDMI-Modus verfügbar.

- Die Funktion wird je nach den am Gerät vorhandenen Anschlüssen möglicherweise nicht unterstützt.

12.1 MagicTune

12.1.1 Was ist "MagicTune"?

MagicTune™

"MagicTune" ist eine Software, die bei den Monitoreinstellungen unterstützt. Sie zeigt umfassende Beschreibungen von Monitorfunktionen und leicht verständlichen Handlungsanweisungen an.

Sie können das Gerät mit der Maus und der Tastatur einrichten, ohne seine Bedientasten zu verwenden.

12.1.2 Installieren der Software

1 Legen Sie die Installations-CD in das CD-Laufwerk ein.

2 Wählen Sie das Installationsprogramm für "MagicTune".

Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für "MagicTune" auf der CD-ROM und doppelklicken Sie darauf.

3 Wählen Sie die Sprache der Installation aus, und klicken Sie auf "Next".

4 Führen Sie die restlichen Schritte der Softwareinstallation gemäß den Anweisungen auf dem Bildschirm bis zum Ende durch.

• Die Software kann möglicherweise nicht richtig funktionieren, wenn Sie den Computer nach der Installation nicht neu starten.

Das "MagicTune"-Symbol wird möglicherweise nicht angezeigt. Dies hängt vom Computersystem und der Spezifikation des Monitors ab.

- Wenn das Symbol nicht erscheint, drücken Sie auf F5.

Einschränkungen und Probleme bei der Installation ("MagicTune™")

Die Installation von "MagicTune™" wird von Faktoren wie Grafikkarte, Hauptplatine und Netzwerkumgebung beeinflusst.

Systemanforderungen

Betriebssystem

- Windows XP, Windows Vista, Windows 7, Windows 8

12.1.3 Entfernen der Software

Sie können "MagicTune™" nur mit Software in der Systemsteuerung von Windows entfernen.

Führen Sie zum Entfernen von "MagicTune™" die folgenden Schritte aus.

1 Klicken Sie auf Start, wählen Sie Einstellungen und dann Systemsteuerung.
Für Windows XP klicken Sie im Menü auf Start und dann auf Systemsteuerung.
2 Doppelklicken Sie in der Systemsteuerung auf das Symbol Software.
3 Markieren Sie im Fenster Software das Programm "MagicTune™".
4 Klicken Sie auf die Schaltfläche Deinstallieren/Ändern, um das Programm zu entfernen.
5 Klicken Sie auf Ja, um die Deinstallation von "MagicTune™" zu starten.
6 Warten Sie, bis eine Meldung anzeigt, dass die Software vollständig entfernt worden ist.

Technischen Support, häufig gestellte Fragen und Informationen zu Softwareupgrades für "MagicTune™" finden Sie auf unserer Website (http://www.samsung.com/us/consumer/learningresources/monitor/magetune/pop_intro.html).

12.2 MultiScreen

MultiScreen

Mit "MultiScreen" können Sie den Monitor in verschiedene Bereiche unterteilen.

12.2.1 Installieren der Software

1 Legen Sie die Installations-CD in das CD-Laufwerk ein.
2 Wählen Sie das Installationsprogramm für "MultiScreen".

Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für "MultiScreen" auf der CD-ROM und doppelklicken Sie darauf.

3 Wenn der Installations-Assistent angezeigt wird, klicken Sie auf "Next".
4 Führen Sie die restlichen Schritte der Softwareinstallation gemäß den Anweisungen auf dem Bildschirm bis zum Ende durch.

• Die Software kann möglicherweise nicht richtig funktionieren, wenn Sie den Computer nach der Installation nicht neu starten.
- Das "MultiScreen"-Symbol wird möglicherweise nicht angezeigt. Dies hängt vom Computersystem und der Spezifikation des Monitors ab.
- Wenn das Symbol nicht erscheint, drücken Sie auf F5.

Einschränkungen und Probleme bei der Installation ("MultiScreen")

Die Installation von "MultiScreen" wird von Faktoren wie Grafikkarte, Hauptplatine und Netzwerkumgebung beeinflusst.

Systemanforderungen

Betriebssystem

• Windows™ 2000
  • Windows XP Home Edition
  • Windows XP Professional
• Windows Vista 32 Bit
• Windows 7 32 Bit
• Windows 8 32 Bit

Für "MultiScreen" werden Betriebssysteme ab Windows 2000 empfohlen.

Hardware

• Hauptspeicher: Mindestens 32 MB
• Festplatte: Mindestens 60MB verfügbar

12.2.2 Entfernen der Software

Klicken Sie auf Start, und wählen Sie den Befehl Einstellungen/Systemsteuerung aus. Doppelklicken Sie dann auf Software.

Wählen Sie in der Liste "MultiScreen" aus und klicken Sie dann auf die Schaltfläche Hinzufügen/Entfernen.

13.1 Anforderungen vor einer Kontaktaufnahme mit dem Samsung-Kundendienstcenter

13.1.1 Testen des Geräts

Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter.

Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest verwenden.

Wenn sich der Bildschirm ausschaltet und die Betriebsanzeige blinkt, obwohl das Gerät ordnungsgemäß an einem PC angeschlossen ist, führen Sie eine Selbstdiagnose durch.

1 Schalten Sie den PC und das Gerät aus.

2Ziehen Sie das Kabel vom Gerät ab.

3 Einschalten des Geräts.

4 Wenn die Meldung Signalkabel prüfen angezeigt wird, funktioniert das Gerät normal.

Wenn der Bildschirm leer bleibt, überprüfen Sie das Computersystem, die Videokarte und das Kabel.

13.1.2 Überprüfen von Auflösung und Frequenz

In einem Modus, der die unterstützte Auflösung übersteigt (siehe "14.7 Tabelle der Standardsignalmodi"), wird für kurze Zeit die Meldung ungeeign. Modus angezeigt.

13.1.3 Überprüfen Sie folgenden Punkte.

Installationsproblem (PC-Modus)
Der Bildschirm wird ständig ein- und ausgeschaltet.	Prüfen Sie, ob das Kabel zwischen dem Gerät und PC ordnungsgemäß angeschlossen ist und die Anschlüsse fest sitzen. (Siehe "2.3 Anschließen und Verwenden eines PCs")
Bildschirmproblem
Der Bildschirm lässt sich nicht einschalten. Prüfen Sie, ob das Netzkabel korrekt angeschlossen ist. Prüfen Sie, ob die Netztaste richtig eingeschaltet ist. (Siehe "2.3 Anschließen und Verwenden eines PCs") Der Bildschirm lässt sich nicht einschalten.
Die Meldung Signalkabel prüfen wird angezeigt.	Prüfen Sie, ob das Kabel richtig am Gerät angeschlossen ist. (Siehe "2.3 Anschließen und Verwenden eines PCs")
	Überprüfen Sie, ob das angeschlossene Gerät eingeschaltet ist.
Die Meldung ungeeign. Modus wird angezeigt.	Diese Meldung wird angezeigt, wenn das Grafikkartensignal die maximale Auflösung oder Frequenz des Geräts übersteigt.
	Ändern Sie die maximale Auflösung und Frequenz auf einen der möglichen Werte. Weitere Informationen finden Sie in der Tabelle mit Standardsignalmodi (seite 146).
Die Bilder auf dem Bildschirm sind verzerrt.	Überprüfen Sie die Kabelverbindung zum Gerät (siehe "2.3 Anschließen und Verwenden eines PCs").
Das Bild ist unscharf. Das Bild ist verschwommen.	Führen Sie die Grob- und die Feineinstellung durch.
	Entfernen Sie alle Zubehörteile (Videoverlängerungskabel usw.) und versuchen Sie es erneut.
	Stellen Sie Auflösung und Frequenz auf die empfohlenen Werte ein.
Das Bild ist verwackelt oder zittert. Überprüfen Sie,	ob die Auflösung und Frequenz des PCs auf einen mit dem Gerät kompatiblen Bereich eingestellt sind. Ändern Sie dann, falls erforderlich, die Einstellungen. Schauen Sie dazu in der Tabelle der Standardsignalmodi (seite 146) in diesem Handbuch und im Menü INFORMATIONEN des Geräts nach.
Auf dem Bildschirm bleiben Schatten oder Nachbilder zurück.
Der Bildschirm ist zu hell. Der Bildschirm ist zu dunkel.	Stellen Sie Helligkeit und Kontrast ein.
Die Bildschirmfarbe ist ungleichmäßig.	Ändern Sie die Einstellungen für FARBE. (Siehe "Konfigurieren von Farbton")
Die Farben auf dem Bildschirm haben einen Schatten und sind verzerrt.	Ändern Sie die Einstellungen für FARBE. (Siehe "Konfigurieren von Farbton")
Die weiße Farbe wird nicht korrekt angezeigt.	Ändern Sie die Einstellungen für FARBE.(Siehe " Konfigurieren von Farbton")
Auf dem Bildschirm wird kein Bild angezeigt undie Netz-LED blinkt alle 0,5 bis 1 Sekunde.	Das Gerät befindet sich im Stromsparmodus.
	Drücken Sie eine beliebige Taste auf der Tastaturoder bewegen Sie die Maus, um zum vorherigenBildschirm zurückzukehren.

Tonproblem

Kein Ton. Überprüfen Sie den Anschluss des Audiokabels,oder regeln Sie die Lautstärke.

Die Lautstärke ist zu niedrig. Stellen Sie die Lautstärke ein.

Probleme mit dem Anzeigegerät

Beim Starten des PCs ertönt ein Signalton. Wenn ein Alarmton (Piepsen) ertönt, während Ihr PC startet, führen Sie eine Wartung Ihres PCs durch.

13.2 F & A

Frage Antwort
Wie kann ich die Frequenz ändern?	Stellen Sie die Frequenz auf Ihrer Grafikkarte ein.Windows XP: Öffnen Sie Systemsteuerung → Darstellung und Designs → Anzeige → Einstellungen → Erweitert → Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.Windows ME/2000: Öffnen Sie Systemsteuerung → Anzeige → Einstellungen → Erweitert → Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.Windows Vista: Öffnen Sie Systemsteuerung → Darstellung und Anpassung → Anpassen → Anzeigeeinstellungen → Erweiterte Einstellungen → Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.Windows 7: Öffnen Sie Systemsteuerung → Darstellung und Anpassung → Anzeige → Bildschirmauflösung → Erweiterte Einstellungen → Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.Windows 8: Öffnen Sie Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anzeige → Bildschirmauflösung → Erweiterte Einstellungen → Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.
Wie wird die Auflösung eingestellt?	Windows XP: Wechseln Sie zu Systemsteuerung → Darstellung und Designs → Anzeige → Einstellungen und passen Sie die Auflösung an.Windows ME/2000: Wechseln Sie zu Systemsteuerung → Anzeige → Einstellungen und passen Sie die Auflösung an.Windows Vista: Wechseln Sie zu Systemsteuerung → Darstellung und Anpassung → Anpassung → Anzeigeeinstellungen und passen Sie die Auflösung an.Windows 7: Wechseln Sie zu Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen und passen Sie die Auflösung an.Windows 8: Wechseln Sie zu Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen und passen Sie die Auflösung an.
Wie aktiviere ich den Energiesparmodus?	Windows XP: Stellen Sie den Energiesparmodus unter Systemsteuerung → Darstellung und Designs → Anzeige → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows ME/2000: Stellen Sie den Energiesparmodus unter Systemsteuerung → Anzeige Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows Vista: Stellen Sie den Energiesparmodus unter Systemsteuerung → Darstellung und Anpassung → Anpassung → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows 7: Stellen Sie den Energiesparmodus unter Systemsteuerung → Darstellung und Anpassung → Anpassung → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.Windows 8: Stellen Sie den Energiesparmodus unter Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anpassung Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.

Weitere Informationen zur Anpassung finden Sie im Benutzerhandbuch des PCs oder der Grafikkarte.

Modellname S19C350NW
Display Größe 19 Zoll (48 cm)
		Anzeigebereich 408,24 mm (H) x 255,15 mm (V)
		Pixelabstand 0,2835 mm (H) x 0,2835 mm (V)
Synchronisierung Horizontalfrequenz 30 - 81 kHz
		Vertikalfrequenz 56 - 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1440 x 900 bei 60 Hz
		Maximale Auflösung 1440 x 900 bei 75 Hz
Eingangssignal, terminiert Analoges RGB-Signal, 0,7 Vp-p ± 5 %Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt		136 MHz (Analog)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 - 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalanschlüsse		D-Sub-Kabel, 15-polig-auf-15-polig, trennbar
Abmessungen (B x H x T) / Gewicht	ohne Standfuß	440 x 296 x 100,0 mm
	mit Standfuß 440 x 391,5 x 210 mm / 2.6 kg
Umgebungsbedingungen	Betrieb	Temperatur : 10°C - 40°C (50°F - 104°F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung	Temperatur : -20°C - 45°C (-4°F - 113°F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend
Plug & Play Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.
Bildschirmpunkte (Pixel)	Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

14.2 Allgemein "(S22C350B / S23C350B / S24C350BL)"

Modellname S22C350B S23C350B S24C350BL
Display Größe 21,5	Zoll (54 cm) 23 Zoll (58 cm) 23,6 Zoll (59 cm)
	Anzeigebereich 476,64 mm (H) x 268,11 mm (V)		509,76 mm (H) x 286,74 mm (V)	521,28 mm (H) x 293,22 mm (V)
	Pixelabstand 0,24825 mm (H) x 0,24825 mm (V)		0,2655 mm (H) x 0,2655 mm (V)	0,2715 mm (H) x 0,2715 mm (V)
Synchronisierung	Horizontalfrequenz 30 - 81 kHz
	Vertikalfrequenz 56 - 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale	Auflösung	1920 x 1080 bei 60 Hz
	Maximale Auflösung	1920 x 1080 bei 60 Hz
Eingangssignal, terminiert Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal 0,7 Vp-p ± 5 % Separate H/V-Synchronisation, Composite-Signal, SOG TTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt		148 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 - 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalanschlüsse		D-Sub-Kabel, 15-polig-auf-15-polig, trennbar DVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x H x T) / Gewicht	ohne Standfuß	507,6 x 312,0 x 100,0 mm	546,0 x 329,7 x 100.0 mm	567,8 x 343,0 x 100,0 mm
	mit Standfuß	507,6 X 407,7 X 210 mm / 3,15 kg	546 x 427,5 x 210,0 mm / 3.35 kg	567,8 X 436,5 X 230,0 mm / 3,75 kg
Umgebungsbedingungen	Betrieb	Temperatur: 10°C - 40°C (50°F - 104°F) Luftfeuchtigkeit: 10% - 80%, nicht kondensierend
	Aufbewahrung	Temperatur: -20°C - 45°C (-4°F - 113°F) Luftfeuchtigkeit: 5% - 95%, nicht kondensierend

Modellname S22C350B S23C350B S24C350BL
Plug & Play Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.
Bildschirmpunkte (Pixel)	Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

14.3 Allgemein "(S22C350H / S23C340H)"

Modellname S22C350H S23C340H
Display Größe 21,5 Zoll (54 cm) 23 Zoll (58 cm)
		Anzeigebereich 476,64 mm (H) x 268,11 mm (V)	509,76 mm (H) x 286,74 mm (V)
		Pixelabstand 0,24825 mm (H) x 0,24825 mm (V)	0,2655 mm (H) x 0,2655 mm (V)
Synchronisierung Horizontalfrequenz 30 - 81 kHz
				Vertikalfrequenz 56 - 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1920 x 1080 bei 60 Hz
				Maximale Auflösung	1920 x 1080 bei 60 Hz
Eingangssignal, terminiert		Analoges RGB-Signal, HDMI0,7 Vp-p ± 5 %Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt		148 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 - 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalanschlüsse		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarHDMI/DVI-Kabel ,trennbarHDMI-Kabel, trennbar
Abmessungen (B x H x T) / Gewicht	ohne Standfuß	507,6 x 312,0 x 100,0 mm	546,0 x 329,7 x 100,0 mm
	mit Standfuß 507,6 X	407,7 X210 mm / 3,15 kg	546 X 427,5 X210,0 mm / 3,35 kg
Umgebungsbedingungen	Betrieb	Temperatur : 10°C - 40°C (50°F - 104°F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung	Temperatur : -20°C - 45°C (-4°F - 113°F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend
Plug & Play Dieser Monitor kann auf jedem Plug & Play-fähigenSystem installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.
Bildschirmpunkte (Pixel)	Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

14.4 Allgemein "(S23C350H / S24C340HL)"

Modellname S23C350H S24C340HL
Display Größe 23 Zoll (58 cm) 23,6 Zoll (59 cm)
		Anzeigebereich 509,76 mm (H) x 286,74 mm (V)	521,28 mm (H) x 293,22 mm (V)
		Pixelabstand 0,2655 mm (H) x 0,2655 mm (V)	0,2715 mm (H) x 0,2715 mm (V)
Synchronisierung Horizontalfrequenz 30 - 81 kHz
				Vertikalfrequenz 56 - 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1920 x 1080 bei 60 Hz
				Maximale Auflösung	1920 x 1080 bei 60 Hz
Eingangssignal, terminiert		Analoges RGB-Signal, HDMI 0,7 Vp-p ± 5 %Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel(VHi ≥ 2,0V , Vlo ≤ 0,8V)
Maximaler Pixeltakt		148 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 - 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalanschlüsse		D-Sub-Kabel, 15-polig-auf-15-polig, trennbar HDMI/DVI-Kabel ,trennbar HDMI-Kabel, trennbar
Abmessungen(B x H x T) / Gewicht	ohne Standfuß	546,0 x 329,7 x 100,0 mm	567,8 x 343,0 x 100,0 mm
	mit Standfuß 546 X 427,5 X 210,0 mm / 3,35 kg		567,8 X 436,5 X 230,0 mm / 3,75 kg
Umgebungsbedingungen	Betrieb	Temperatur : 10°C - 40°C (50°F - 104°F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung	Temperatur : -20°C - 45°C (-4°F - 113°F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend
Plug & Play Dieser Monitor kann auf jedem Plug & Play-fähigenSystem installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.
Bildschirmpunkte (Pixel)	Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

14.5 Allgemein "(S24C350HL / S24C350H / S27C350H)"

Modellname S24C350HL		S24C350H S27C350H
Display Größe 23,6	Zoll (59 cm) 24 Zoll (61 cm) 27 Zoll (68 cm)
	Anzeigebereich 52	1,28 mm (H) x 293,22 mm (V)	531,36 mm (H) x 298,89 mm (V)	597,60 mm (H) x 336,15 mm (V)
	Pixelabstand 0,27	15 mm (H) x 0,2715 mm (V)	0,27675 mm (H) x 0,27675 mm (V)	0,31125 mm (H) x 0,31125 mm (V)
Synchronisierung	Horizontalfrequenz	30 - 81 kHz
	Vertikalfrequenz 56	- 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale	Auflösung	1920 x 1080 bei 60 Hz
	Maximale Auflösung	1920 x 1080 bei 60 Hz
Eingangssignal, terminiert Analoges RGB-Signal, HDMI0,7 Vp-p ± 5 %Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt		148 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 - 240 Varbeiten. Da die Netzspannung je nach Landunterschiedlich sein kann, überprüfen Sie den Aufkleberauf der Rückseite des Geräts.
Signalanschlüsse		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarHDMI-Kabel, trennbarHDMI/DVI-Kabel ,trennbar
Abmessungen(B x H x T) /Gewicht	ohne Standfuß	567,8 x 343,0 x 100,0 mm	567,8 x 343,0 x 100,0 mm	642,0 x 389,0 x 103,0 mm
	mit Standfuß	567,8 X 436,5 X 230,0 mm/ 3,75 kg	567,8 x 436,5 x 230,0 mm/ 3,45 kg	642,0 x 480,4 x 230,0 mm/ 4,65 kg
Umgebungsbedingungen	Betrieb	Temperatur : 10°C - 40°C (50°F - 104°F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung	Temperatur : -20°C - 45°C (-4°F - 113°F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend

Modellname S24C350HL	S24C350H S27C350H
Plug & Play Dieser Monitor kann auf jedem	Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.
Bildschirmpunkte (Pixel)	Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

14.6 Energiesparmodus

Mit der Energiesparfunktion des Geräts wird der Stromverbrauch gesenkt, indem der Bildschirm ausgeschaltet und sich der Status der Netz-LED ändert, wenn das Gerät über einen festgelegten Zeitraum nicht verwendet wird. Der Strom wird im Energiesparmodus nicht ausgeschaltet. Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um den Bildschirm wieder einzuschalten. Der Energiesparmodus steht nur zur Verfügung, wenn das Gerät an einen PC mit in einer Energiesparfunktion angeschlossen ist.

Energiesparmodus	Energy Star-Stromverbrauch	Energiesparmodus	Ausschalten (Netztaste aus)
Stromversorgungsanzeige	Aus Blinkt Ein
Leistungsaufnahme (S19C350NW)	15 W 0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme (S22C350B)	22 W 0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme (S22C350H)	22 W 0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme (S23C340H)	22 W 0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme (S23C350B)	22 W 0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme (S23C350H)	22 W 0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme (S24C340HL)	22 W 0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme (S24C350BL)	22 W 0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme (S24C350HL)	22 W 0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme (S24C350H)	23 W 0,3 W (typisch) 0,3 W (typisch)
Leistungsaufnahme (S27C350H)	25 W 0,3 W (typisch) 0,3 W (typisch)

Technische Daten

- Der angezeigte Stromverbrauch kann je nach den Betriebsbedingungen oder wenn die Einstellungen geändert werden, unterschiedlich sein. (Modell S**C340 / S**C350 im Stromsparmodus/ ausschalten (Netztaste aus) : Max. 0,45 W.)

- ENERGY STAR ^® ist eine in den USA registrierte Marke der United States Environmental Protection Agency (US-Umweltschutzbehörde). Der Energy Star-Stromverbrauch wurde mit der Testmethode gemäß dem aktuellen ENERGY STAR ^® -Standard ermittelt.

- Zur Reduzierung des Stromverbrauchs auf 0 Watt schalten Sie den Netzschalter auf der Rückseite des Geräts aus, oder ziehen Sie das Netzkabel ab. Achten Sie darauf, das Netzkabel abzuziehen, wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden. Wenn Sie den Stromverbrauch auf 0 Watt reduzieren möchten, der Netzschalter jedoch nicht verfügbar ist, ziehen Sie das Netzkabel heraus.

- Die Funktionsweise der Netzanzeige kann über das Menü vertauscht werden. (SETUP & RESET → Stromv. -LED Ein) Einige Modelle verfügen möglicherweise nicht über diese Funktion.

14.7 Tabelle der Standardsignalmodi

• Bei diesem Gerät können Sie aufgrund der Beschaffenheit des Bildschirms für jedes Bildschirmformat nur eine optimale Auflösung einstellen. Daher kann eine andere als die angegebene Auflösung die Bildqualität verschlechtern. Um dies zu vermeiden, wird empfohlen, die für die Bildschirmgröße Ihres Geräts angegebene optimale Auflösung zu wählen.
• Überprüfen Sie die Frequenz, wenn Sie einen (an einen PC angeschlossenen) CDT-Monitor gegen einen LCD-Monitor austauschen. Wenn der LCD-Monitor eine Frequenz von 85 Hz nicht unterstützt, stellen Sie die vertikale Frequenz mithilfe des CDT-Monitors auf 60 Hz ein, bevor Sie den LCD-Monitor anschließen.

Wenn ein Signal, das bei den unten stehenden Standardsignalmodi aufgeführt ist, von Ihrem PC übertragen wird, wird der Bildschirm automatisch angepasst. Wenn der PC keinen Standardsignalmodus überträgt, ist der Bildschirm bei eingeschalteter Netz-LED leer. Ändern Sie die Einstellungen in diesem Fall anhand der folgenden Tabelle und schlagen Sie im Benutzerhandbuch der Grafikkarte nach.

S19C350NW

Auflösung	Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixeltakt (MHz)	Synchronisationspolarität (H/V)
IBM, 720 x 400 31	,469 70,087 28,322	-/+
VESA, 640 x 480 31	,469 59,940 25,175	-/-
MAC, 640 x 480 35	,000 66,667 30,240	-/-
VESA, 640 x 480 37	,861 72,809 31,500	-/-
VESA, 640 x 480 37	,500 75,000 31,500	-/-
VESA, 800 x 600 35	,156 56,250 36,000	+/+
VESA, 800 x 600 37	,879 60,317 40,000	+/+
VESA, 800 x 600 48	,077 72,188 50,000	+/+
VESA, 800 x 600 46	,875 75,000 49,500	+/+
MAC, 832 x 624 49	,726 74,551 57,284	-/-
VESA, 1024 x 768 48	,363 60,004 65,000	-/-
VESA, 1024 x 768 56	,476 70,069 75,000	-/-
VESA, 1024 x 768 60	,023 75,029 78,750	+/+
VESA, 1152 x 864 67	,500 75,000 108,000	+/+
MAC, 1152 x 870	68,681 75,062	100,000 -/-
VESA, 1280 x 720 45	,000 60,000 74,250	+/+
VESA, 1280 x 800 49	,702 59,810 83,500	-/+
VESA, 1440 x 900	55,935 59,887 106,500	-/+
VESA, 1440 x 900	70,635 74,984 136,750	-/+

S22C350B / S22C350H / S23C340H / S23C350B / S23C350H / S24C340HL / S24C350BL / S24C350HL / S24C350H / S27C350H

Auflösung	Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixelakt (MHz)	Synchronisationspolarität (H/V)
IBM, 720 x 400 31	469 70,087 28,322	-/+
MAC, 640 x 480 35	000 66,667 30,240	-/-
MAC, 832 x 624 49	726 74,551 57,284	-/-
MAC, 1152 x 870 68	681 75,062 100,000	-/-
VESA, 640 x 480 31	469 59,940 25,175	-/-
VESA, 640 x 480 37	861 72,809 31,500	-/-
VESA, 640 x 480 37	500 75,000 31,500	-/-
VESA, 800 x 600 35	156 56,250 36,000	+/+
VESA, 800 x 600 37	879 60,317 40,000	+/+
VESA, 800 x 600 48	077 72,188 50,000	+/+
VESA, 800 x 600 46	875 75,000 49,500	+/+
VESA, 1024 x 768	48,363 60,004	65,000 -/-
VESA, 1024 x 768	56,476 70,069	75,000 -/-
VESA, 1024 x 768	60,023 75,029	78,750 +/+
VESA, 1152 x 864	67,500	75,000	108,000	+/+
VESA, 1280 x 720	45,000 60,000	74,250 +/+
VESA, 1280 x 800	49,702 59,810	83,500 -/+
VESA, 1280 x 1024	63,981 60,020	108,000 +/+
VESA, 1280 x 1024	79,976 75,025	135,000 +/+
VESA, 1440 x 900	55,935 59,887	106,500	-/+
VESA, 1600 x 900(RB)	60,000 60,000	108,000 +/+
VESA, 1680 x 1050	65,290 59,954	146,250	-/+
VESA, 1920 x 1080p	67,500 60,000	148,500 +/+

Technische Daten

- Horizontalfrequenz

Die Zeit zum Abtasten eine Zeile von links nach rechts wird als Horizontalzyklus bezeichnet. Der Kehrwert des Horizontalzyklus ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

- Vertikalfrequenz

Indem das gleiche Bild Dutzende Male pro Sekunde wiederholt wird, wirken die Bilder natürlich. Die Wiederholfrequenz wird als „vertikale Frequenz“ oder „Bildwiederholrate“ bezeichnet und in Hz angegeben.

Anhang

Kontakt zu Samsung

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den Samsung-Kundendienst.

NORTH AMERICA
U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com
CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com/ca(English)http://www.samsung.com/ca_fr(French)
MEXICO 01-800-SAMSUNG (726-7864) http://www.samsung.com

LATIN AMERICA
ARGENTINE 0800-333-3733 http://www.samsung.com
BOLIVIA 800-10-7260 http://www.samsung.com
BRAZIL 0800-124-421 4004-0000 http://www.samsung.com
CHILE 800-SAMSUNG (726-7864)From mobile [phone]	http://www.samsung.com
COLOMBIA 01-8000112112 http://www.samsung.com
COSTA RICA	0-800-507-7267	http://www.samsung.com/latin(Spanish)http://www.samsung.com/latin_en(English)
DOMINICA	1-800-751-2676	http://www.samsung.com/latin(Spanish)http://www.samsung.com/latin_en(English)
ECUADOR	1-800-10-7267	http://www.samsung.com/latin(Spanish)http://www.samsung.com/latin_en(English)
EL SALVADOR	800-6225	http://www.samsung.com/latin(Spanish)http://www.samsung.com/latin_en(English)

Anhang

LATIN AMERICA
GUATEMALA 1-800-299-0013 http://www.samsung.com/latin		(Spanish)http://www.samsung.com/latin_en(English)
HONDURAS 800-27919267 http://www.samsung.com/latin		(Spanish)http://www.samsung.com/latin_en(English)
JAMAICA 1-800-234-7267 http://www.samsung.com
NICARAGUA 00-1800-5077267 http://www.samsung.com/latin		(Spanish)http://www.samsung.com/latin_en(English)
PANAMA 800-7267 http://www.samsung.com/latin		(Spanish)http://www.samsung.com/latin_en(English)
PERU 0-800-777-08 http://www.samsung.com
PUERTO RICO 1-800-682-3180 http://www.samsung.com
TRINIDAD & TOBAGO 1-800-SAMSUNG (726-7864) http://www.samsung.com
VENEZUELA 0-800-100-5303 http://www.samsung.com

EUROPE
AUSTRIA	0810 - SAMSUNG (7267864,€ 0.07/min)	http://www.samsung.com
BELGIUM	02-201-24-18	http://www.samsung.com/be (Dutch)http://www.samsung.com/be_fr (French)
BOSNIA	05 133 1999	http://www.samsung.com
BULGARIA	07001 33 11 , normal tariff	http://www.samsung.com
CROATIA 062 SAMSUNG	(062 726 7864) http://www.samsung.com
CYPRUS	8009 4000 only from landline([phone] from mobile and land line	http://www.samsung.com

Anhang

EUROPE
CZECH 800-SAMSUNG (800-726786) http://www.samsung.com
		Samsung Electronics Czech and Slovak, s.r.o.,Oasis Florenc, Sokolovská 394/17, 180 00, Praha 8
DENMARK 70 70 19 70 http://www.samsung.com
EIRE 0818 717100 http://www.samsung.com
ESTONIA 800-7267 http://www.samsung.com
FINLAND 09 85635050 http://www.samsung.com
FRANCE 01 48 63 00 00 http://www.samsung.com
GERMANY 0180 5 SAMSUNG bzw.0180 57267864* (*0,14 €/Min. aus demdt. Festnetz, aus dem Mobilfunkmax. 0,42 €/Min.)		http://www.samsung.com
GREECE 80111-SAMSUNG (80111 7267864) only from land line([phone] from mobile and land line		http://www.samsung.com
HUNGARY 06-80-SAMSUNG (726-7864) http://www.samsung.com
ITALIA	800-SAMSUNG (726-7864)	http://www.samsung.com
LATVIA	8000-7267	http://www.samsung.com
LITHUANIA	8-800-77777	http://www.samsung.com
LUXEMBURG	261 03 710	http://www.samsung.com
MACEDONIA	023 207 777	http://www.samsung.com
MONTENEGRO	020 405 888	http://www.samsung.com
NETHERLANDS	0900 - SAMSUNG (0900-7267864) (€ 0,10/Min)	http://www.samsung.com
NORWAY	815 56480	http://www.samsung.com
POLAND	0 801-1SAMSUNG (172-678) [phone]	http://www.samsung.com
PORTUGAL	808 20-SAMSUNG (808 20 7267)	http://www.samsung.com
RUMANIA	08008 SAMSUNG (08008 7267864)TOLL FREE No.	http://www.samsung.com
SERBIA	0700 Samsung (0700 726 7864)	http://www.samsung.com
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	http://www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678)	http://www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG)	http://www.samsung.com

Anhang

EUROPE
SWITZERLAND 0848-SAMSUNG (7267864, CHF 0.08/min)		http://www.samsung.com/ch (German)http://www.samsung.com/ch_fr (French)
U.K 0330 SAMSUNG (7267864) http://www.samsung.com

CIS
ARMENIA 0-800-05-555 http://www.samsung.com
AZERBAIJAN 088-55-55-555 http://www.samsung.com
BELARUS 810-800-500-55-500 http://www.samsung.com
GEORGIA 0-800-555-555 http://www.samsung.com
KAZAKHSTAN 8-10-800-500-55-500 (GSM: 7799)		http://www.samsung.com
KYRGYZSTAN 00-800-500-55-500 http://www.samsung.com
MOLDOVA 0-800-614-40 http://www.samsung.com
MONGOLIA [phone] http://www.samsung.com
RUSSIA	8-800-555-55-55	http://www.samsung.com
TADJIKISTAN	8-10-800-500-55-500	http://www.samsung.com
UKRAINE	0-800-502-000 http://www.samsung.com/ua(Ukrainian)http://www.samsung.com/ua_ru(Russian)
UZBEKISTAN	8-10-800-500-55-500	http://www.samsung.com

ASIA PACIFIC
AUSTRALIA	1300 362 603	http://www.samsung.com
CHINA	400-810-5858	http://www.samsung.com
HONG KONG	(852) 3698 - 4698	http://www.samsung.com/hk (Chinese)http://www.samsung.com/hk_en (English)
INDIA	1800 1100 113030 82821800 3000 82821800 266 8282	http://www.samsung.com

Anhang

ASIA PACIFIC
INDONESIA 0800-112-8888	021-5699-7777 http://www.samsung.com
JAPAN 0120-327-527 http://www.samsung.com
MALAYSIA 1800-88-9999	http://www.samsung.com
NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com
PHILIPPINES 1-800-10-SAMSUNG (726-7864)for PLDT1-800-3-SAMSUNG (726-7864)for Digitel1-800-8-SAMSUNG (726-7864)for Globe02-5805777		http://www.samsung.com
SINGAPORE 1800-SAMSUNG (726-7864) http://www.samsung.com
TAIWAN 0800-329-999	0266-026-066	http://www.samsung.com
THAILAND 1800-29-3232	02-689-3232	http://www.samsung.com
VIETNAM 1 800 588 889 http://www.samsung.com

MIDDIE EAST
BAHRAIN	8000-4726	http://www.samsung.com/ae(English)http://www.samsung.com/ae_ar(Arabic)
EGYPT	08000-726786	http://www.samsung.com
IRAN	021-8255	http://www.samsung.com
JORDAN	800-22273065777444	http://www.samsung.com
KUWAIT 183-2255	http://www.samsung.com/ae(English)http://www.samsung.com/ae_ar(Arabic)
MOROCCO 080 100 2255	http://www.samsung.com
OMAN	800-SAMSUNG (726-7864)	http://www.samsung.com/ae(English)http://www.samsung.com/ae_ar(Arabic)

Anhang

MIDDIE EAST
SAUDI ARABIA 9200-21230	http://www.samsung.com/ae	(English)http://www.samsung.com/ae_ar(Arabic)
TURKEY 444 77 11 http://www.samsung.com
U.A.E 800-SAMSUNG (726-7864) http://www.samsung.com

AFRICA
ANGOLA 91-726-7864 http://www.samsung.com
BOTSWANA 0800-726-000 http://www.samsung.com
CAMEROON 7095- 0077 http://www.samsung.com
Cote D’ Ivoire 8000 0077 http://www.samsung.com
GHANA	0800-100770302-200077	http://www.samsung.com
KENYA	0800 724 000	http://www.samsung.com
NAMIBIA	8197267864	http://www.samsung.com
NIGERIA	0800-726-7864	http://www.samsung.com
SENEGAL	800-00-0077	http://www.samsung.com
SOUTH AFRICA	0860-SAMSUNG (726-7864)	http://www.samsung.com
TANZANIA	0685 88 99 00	http://www.samsung.com
UGANDA	0800 300 300	http://www.samsung.com
ZAMBIA	211350370	http://www.samsung.com

Anhang

Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden)

Wenn dieser Service in Anspruch genommen wird, stellen wir trotz bestehender Gewährleistung möglicherweise in folgenden Fällen den Besuch eines Servicetechnikers in Rechnung.

Kein Produktdefekt

Reinigung, Anpassung, Erklärung, Neuinstallation o. ä. des Geräts

• Ein Servicetechniker erklärt die Verwendung des Geräts oder passt Optionen an, ohne das Gerät zu zerlegen.
• Ein Defekt wird durch äußere Einflüsse verursacht. (Internet, Antenne, drahtgebundene Signale usw.)
• Ein Gerät wird neu installiert oder zusätzliche Geräte werden angeschlossen, nachdem das gekaufte Gerät zum ersten Mal installiert wurde.
• Ein Gerät wird neu installiert, um es woanders aufzustellen oder an einen anderen Wohnort umzuziehen.
• Der Kunde benötigt eine Anleitung zur Verwendung in Verbindung mit einem Gerät eines anderen Herstellers.
• Der Kunde benötigt eine Anleitung zur Verwendung des Netzwerks oder eines Programms eines anderen Herstellers.
  • Der Kunde möchte, dass auf dem Gerät Software installiert und das Gerät eingerichtet wird.
• Ein Servicetechniker beseitigt/säubert Staub oder Fremdkörper innerhalb des Geräts.
  Der Kunde möchte nach dem Homeshopping- oder Online-Kauf noch zusätzlich die Installation.

Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist

Schaden am Gerät durch falsche Bedienung durch den Kunden oder fehlerhafte Reparatur.

Wenn der Schaden am Gerät verursacht wird durch:

• Einwirkung von außen oder fallen lassen
• Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist
• Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder Partners von Samsung Electronics Co., Ltd. ist.
  • Umbau oder Reparatur des Geräts durch den Kunden
  • Verwendung mit falscher Spannung oder nicht zugelassenen elektrischen Anschlüssen
• Nichtbeachtung der Warnhinweise im Benutzerhandbuch

Anhang

Andere

Das Gerät fällt durch eine Naturkatastrophe. (Blitz, Feuer, Erdbeben, Überflutung usw.) aus.
• Die Verbrauchskomponenten sind aufgebraucht. (Batterie, Toner, Leuchtstofflampen, Tonköpfe, Vibrator, Lampe, Filter, Bänder usw.)

Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine Servicegebühr berechnet. Lesen Sie daher zunächst das Benutzerhandbuch.

Anhang

Ordnungsgemäße Entsorgung

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Anhang

Terminologie

Ein On Screen Display (OSD) ermöglicht die Konfiguration von Einstellungen zur Optimierung der Bildqualität. Sie können damit Helligkeit, Farbton, Größe und viele andere Bildschirmeinstellungen mithilfe von auf dem Bildschirm angezeigten Menüs ändern.

Gamma

Das Gamma-Menü passt die Graustufen, welche die Mitteltöne auf dem Bildschirm darstellen, an. Eine Änderung der Helligkeit wirkt sich auf den ganzen Bildschirm aus, während die Änderung von Gamma nur die mittlere Helligkeit verstärkt.

Graustufen

Die Stufen beziehen sich auf die unterschiedliche Farbintensität bei der Änderung von Farben von dunkleren zu helleren Bereichen auf dem Bildschirm. Änderungen der Helligkeit des Bildschirms werden durch Schwarzweißwerte ausgedrückt, und Graustufen bezieht sich auf den mittleren Bereich zwischen Schwarz und Weiß. Bei einer Änderung der Graustufen durch Gamma-Anpassung verändert sich die mittlere Helligkeit auf dem Bildschirm.

Abtastrate

Abtastrate oder Bildwiederholrate bezieht sich auf auf die Frequenz, mit der der Bildschirm aktualisiert wird. Bei der Aktualisierung werden Bildschirmdaten übertragen, sodass ein Bild entsteht. Die Aktualisierung ist jedoch für das bloße Auge nicht zu erkennen. Die Anzahl der Bildschirmaktualisierungen wird als Abtastrate bezeichnet und in Hz gemessen. Einer Abtastrate von 60 Hz bedeutet, dass sich der Bildschirm 60 mal pro Sekunde aktualisiert. Die Bildschirmabtastrate hängt von der Leistungsfähigkeit der Grafikkarten in Ihrem PC und vom Bildschirm ab.

Horizontalfrequenz

Auf dem Bildschirm angezeigte Zeichen oder Bilder bestehen aus zahlreichen Bildpunkten (Pixel). Die Pixel werden in horizontalen Linien übertragen, die dann vertikal angeordnet werden, um ein Bild zu erzeugen. Die horizontale Frequenz wird in kHz gemessen und gibt an, wie oft pro Sekunde horizontale Zeilen übertragen und auf dem Bildschirm angezeigt werden. Eine Horizontalfrequenz von 85 bedeutet, dass die horizontalen Linien, aus denen sich ein Bild zusammensetzt, 85000 Mal pro Sekunde übertragen werden. Die Horizontalfrequenz wird als 85 kHz angegeben.

Vertikalfrequenz

Ein Bild besteht aus zahlreichen horizontalen Linien. Die vertikale Frequenz wird in Hz gemessen und gibt an, wie viele Bilder pro Sekunde durch die horizontalen Linien erzeugt werden können. Eine vertikale Frequenz von 60 bedeutet, dass ein Bild 60 Mal pro Sekunde übertragen wird. Die vertikale

Anhang

Frequenz wird auch als „Aktualisierungsrate“ bezeichnet und beeinflusst das Flimmern des Bildschirms.

Auflösung

Die Auflösung ist die Anzahl der horizontalen Pixel und vertikalen Pixel, die der Bildschirm wiedergeben kann. Sie entspricht dem Grad der Anzeigegenauigkeit.

Eine höhere Auflösung zeigt eine größere Menge an Informationen auf dem Bildschirm an und eignet sich zur Durchführung mehrerer Aufgaben gleichzeitig.

Beispiel: Eine Auflösung von 1920 x 1080 besteht aus 1920 horizontalen Pixeln (horizontale Auflösung) und 1080 vertikalen Linien (vertikale Auflösung).

Beispiel: Eine Auflösung von 1920 x 1200 besteht aus 1920 horizontalen Pixeln (horizontale Auflösung) und 1200 vertikalen Linien (vertikale Auflösung).

Plug & Play

Die Plug & Play-Funktion ermöglicht den automatischen Austausch von Informationen zwischen Bildschirm und PC, um eine optimale Anzeige zu erzielen.

Der Monitor führt Plug & Play mit dem internationalen Standard VESA DDC aus.

A

Allgemein 134, 136, 138, 140, 142

Anforderungen vor einer Kontaktaufnahme mit dem SamsungKundendienstcenter 129

Anhang 149

Anschließen und Verwenden eines PCs 43

Anzeigedauer 98

Autom Aus 102, 108, 116

B

Bauteile 25, 30

Bildgröße 61, 72, 85

Blau 93

C

Copyright 10

D

Danach aussch 103, 109, 117

F

F & A 132

Fein 64, 76, 90

G

Gamma 95

Grob 63, 75, 89

Grün 92

H

HDMISchwarzwert 87

Helligkeit 54, 65, 77

|

Inanspruchnahme des kostenpflichtigen Services Kosten für Kunden 155

INFORMATIONEN 122

Installieren 38

K

Kontakt zu Samsung 149

Kontrast 55, 66, 78

M

MultiScreen 127

0

ÖkoSparmodus 101, 107, 115

Ordnungsgemäße Entsorgung 157

P

PC/AVModus 110, 118

Q

Quellenerkennung 112, 120

R

Reinigung 11

Richtige Haltung für die Verwendung des Geräts 22

Rot 91

S

SAMSUNG MAGIC Angle 58, 69, 82

SAMSUNG MAGIC Bright 57, 68, 80

SAMSUNG MAGIC Upscale 60, 71, 84

Schärfe 56, 67, 79

Sicherheitshinweise 13

Sprache 96

T

Tabelle der Standardsignalmodi 146

TastenWdhZeit 104, 111, 119

Transparenz 99

U

Überprüfen des Inhalts 23

V

Vor dem Anschließen 42

Z

Zurücksetzen 100, 106, 114
