BEDIENUNGSANLEITUNG SyncMaster S24C770T SAMSUNG

Touchscreen-Monitor Benutzerhandbuch

S24C770

Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten.

BN46-00341A-03

Inhaltsverzeichnis

Vor Inbetriebnahme des Geräts

Copyright	4
Absichern des Elnbaubereichs 5Vorsichtsmaßnahmen bei der Lagerung 5
Sicherheitshinweise	5
Symbole	5
Reinigung	6
Strom und Sicherheit 6
Installieren	7
Betrieb	9

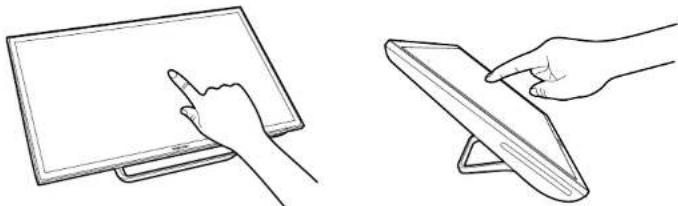

Richtige Haltung bei Verwendung desGeräts	12
Neigen des Geräts 12

Vorbereitung

Überprüfen des Inhalts 13Entfernen der Verpackung 13Überprüfen des Lieferumfangs 14

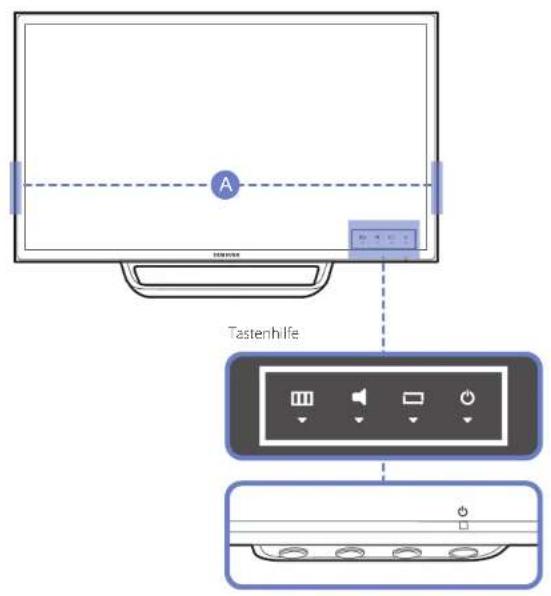

Bauteile	15

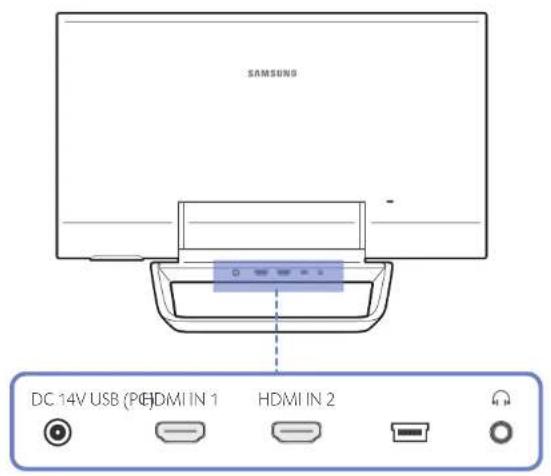

Tasten auf der Vorderseite 15Rückseite	16

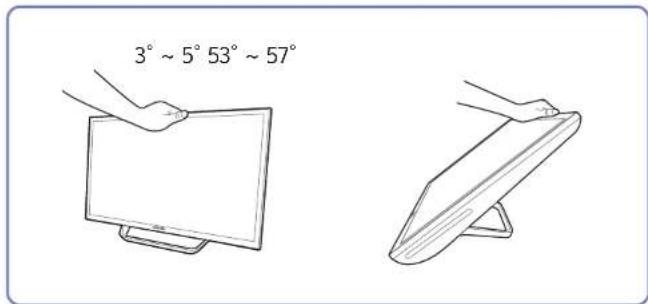

Ändern der Geräteneigung 17Schloss für den Diebstahlschutz 18

Verwenden des MagicTune Touch

Informationen zum MagicTune Touch 19
Anforderungen	19
Installieren/Deinstallieren von MagicTune Touch (Windows)	20
Installieren	20
Deinstallieren	20
Installieren von MagicTune Touch (Mac)	20
Installieren	20

Verwenden eines Touchscreen-Monitors

Touchscreen-Monitor	21
Anforderungen	21
Vor Inbetriebnahme des Geräts bitte Folgendes beachten	21
Anschließen des Touchscreen-Monitors 22

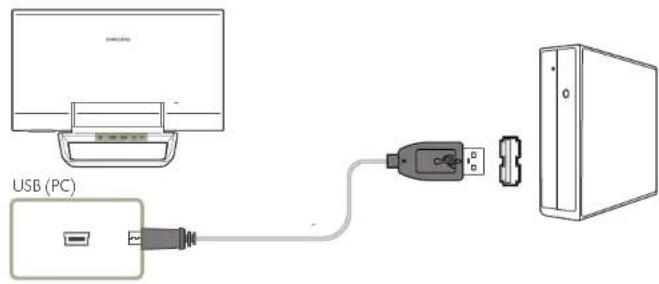

Anschließen an einen PC	22
Anschließen eines Laptops oder eines Tablet PC	22

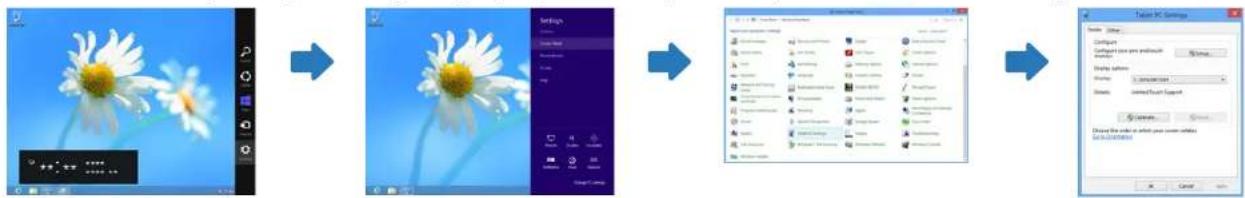

Konfigurieren der Einstellungen für den Touchscreen-Monitor	23

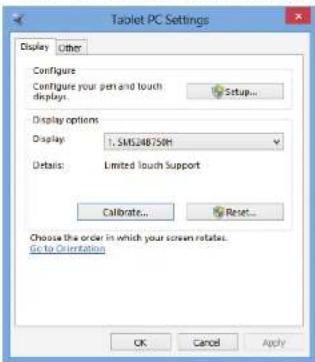

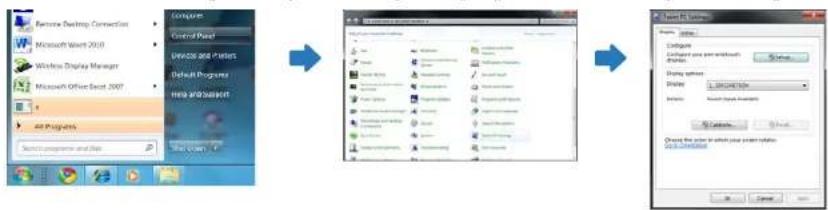

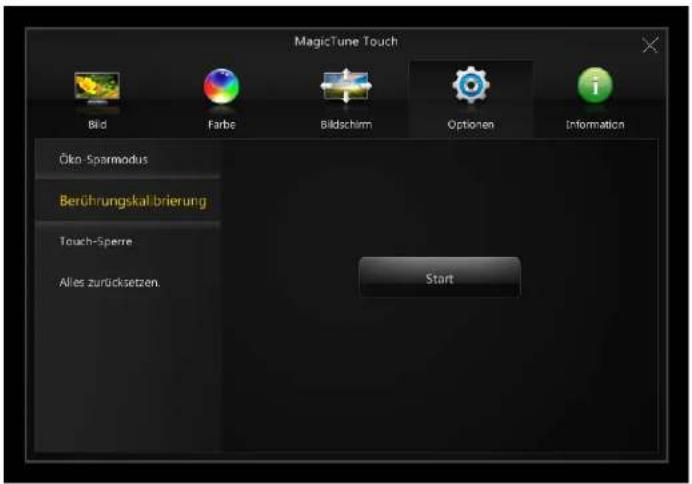

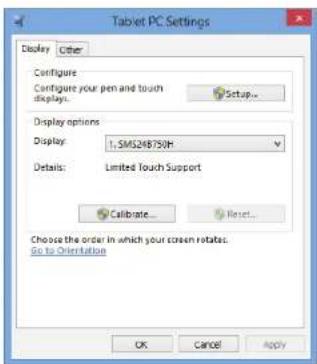

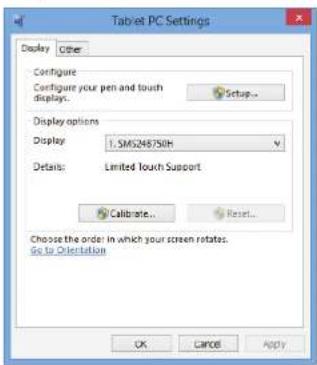

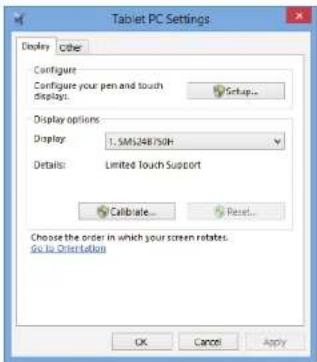

Zugreifen auf das Kalibrierungsmenü	23

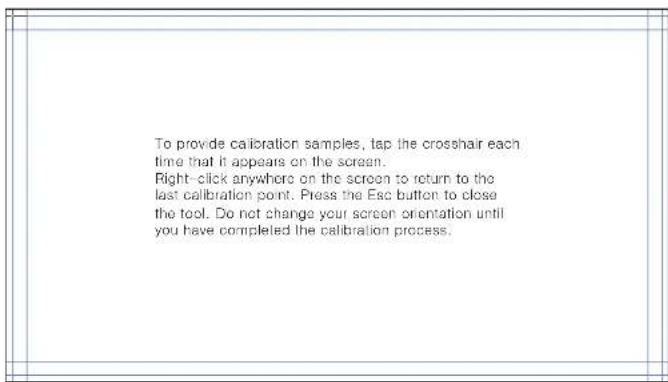

Kalibrierung	25
Konfigurieren der Touchscreen-Einstellungen vom Mac	27
Installieren von Touch Base	27

Bedienen des Bildschirms	28
Grundlegende Touch-Funktionen	28
Hinweise	29

Anschließen und Verwenden eines externen Geräts

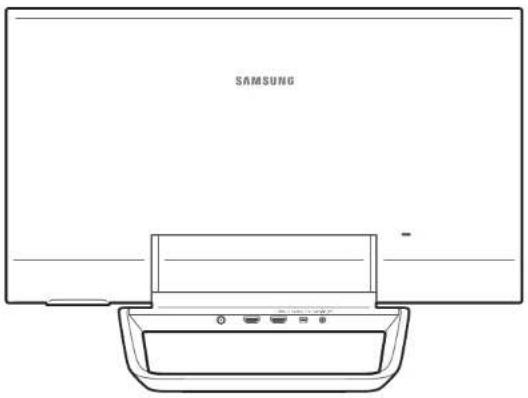

Vor dem Anschließen	30
Vorbereitungen vor dem Anschließen	30

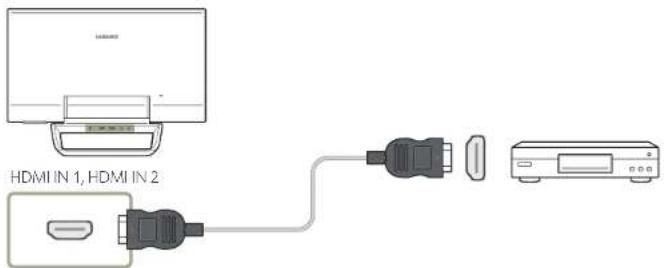

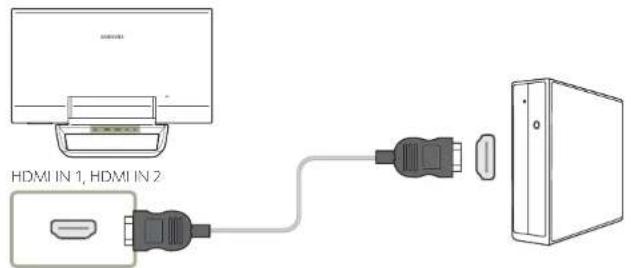

Anschließen mit einem HDMI-Kabel	31

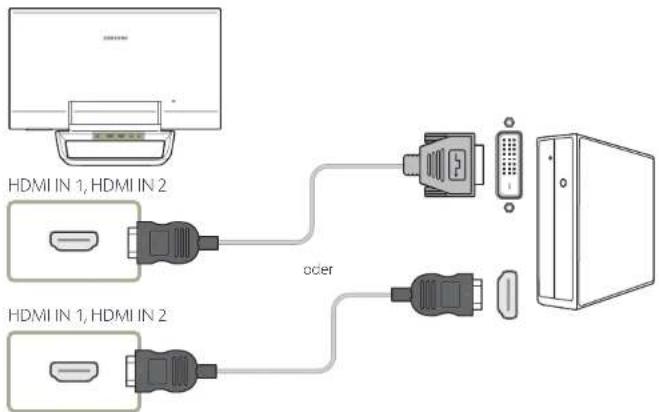

Anschließen an einen PC	31
Anschließen an ein Videogerät	31

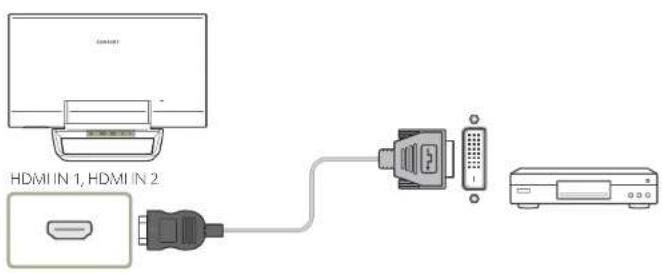

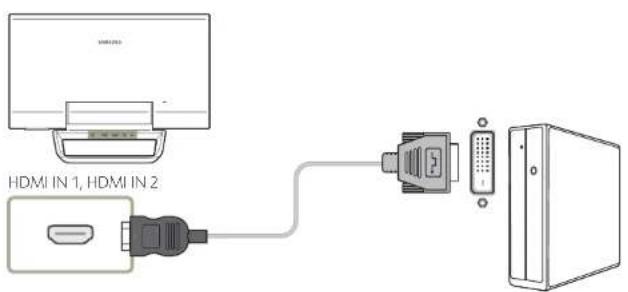

Anschließen mit einem HDMI-DVI-Kabel	32
Anschließen an einen PC	32
Anschließen an ein Videogerät	32
Anschließen an ein Audiosystem.	33

Anschließen an die Stromversorgung 33
Ändern der Auflösung	34

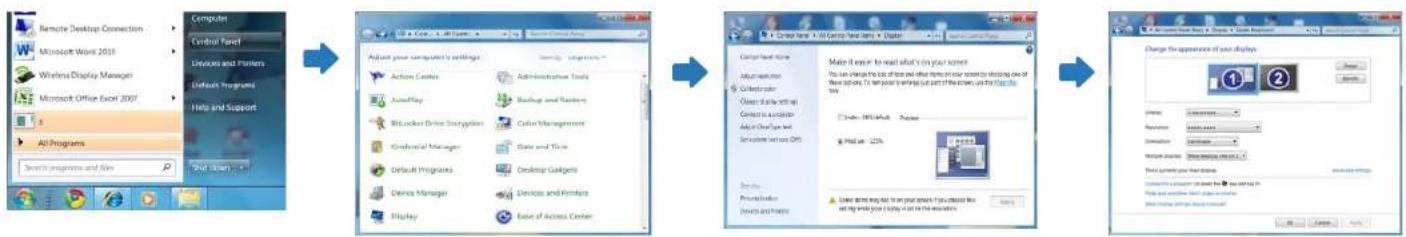

Ändern der Auflösung unter Windows 7	34

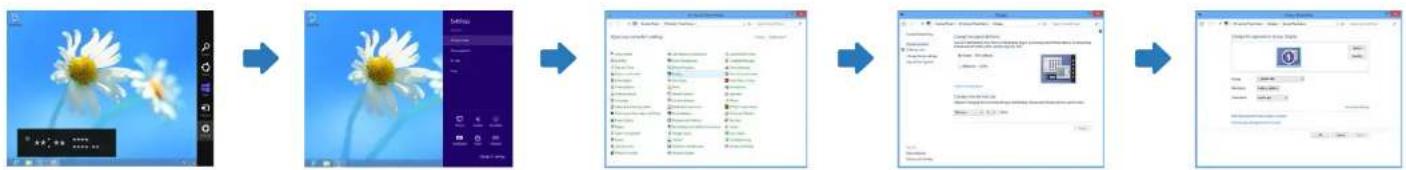

Ändern der Auflösung unter Windows 8	34

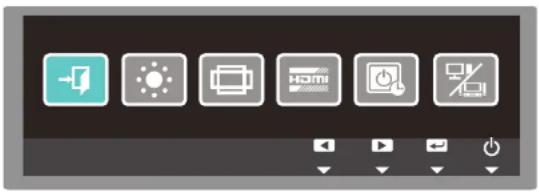

OSD-Menü

Schließen des OSD-Menüs	35
Einstellen der Helligkeit	35

Inhaltsverzeichnis

Ändern des Bildschirmformats 36

Im PC-Modus 36

Im AV-Modus 36

Konfigurieren des HDMI-Schwarzwerts 37

Aktivieren/Deaktivieren des Aus-Timers 37

Aktivieren von PC- oder AV-Modus 38

Einstellen der Lautstärke 38

Handbuch zur Fehlerbehebung

Vorbereiten der Kontaktaufnahme mit dem Samsung Kundenservicecenter 39

Testen des Geräts 39

Überprüfen von Auflösung und Frequenz 39

Überprüfen Sie folgenden Punkte. 40

FAQs 43

Technische Daten

Allgemein 44

Energiesparmodus 46

Voreingestellter Timing-Modi 47

Anhang

Kontakt zu Samsung 49

Inanspruchnahme des kostenpflichtigen

Services (Kosten für Kunden) 57

Kein Produktdefekt 57

Ein Schaden am Gerät, der auf einen Kundenfehler

zurückzuführen ist 57

Andere 57

Ordnungsgemäße Entsorgung 58

Korrekte Entsorgung von Altgeräten

(Elektroschrott) 58

Korrekte Entsorgung der Batterien dieses

Produkts 58

Lizenz 59

Terminologie 60

Kapitel 01 Vor Inbetriebnahme des Geräts

Copyright

Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.

Samsung Electronics hat die Urheberrechte für dieses Handbuch.

Die teilweise oder vollständige Verwendung oder Verviefälligung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt.

Microsoft, Windows sind eingetragene Marken von Microsoft Corporation.

VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standards Association.

Das Eigentum an allen anderen Marken legt bei den jeweiligen Inhabern.

• Verwaltungskosten werden abgerechnet, wenn:
(a) Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor. (d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).
(b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor (d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).
- Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.

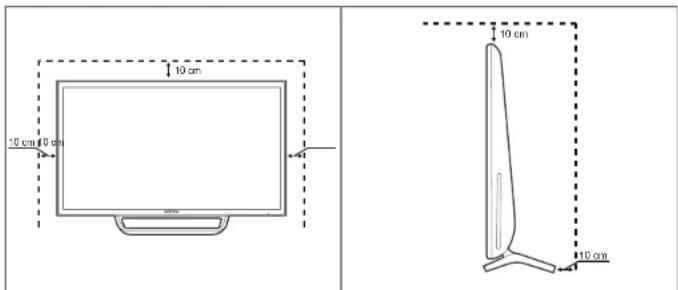

Absichern des Einbaubereichs

Lassen Sie um das Gerät herum genügend Platz frei, um eine ausreichende Belüftung zu gewährleisten. Wenn die Temperatur im Innem des Geräts ansteigt, kann dies zu einem Feuer oder einer Beschädigung des Geräts führen. Achten Sie darauf, dass Sie beim Aufstellen des Geräts mindestens den unten abgebildeten Abstand einhalten.

Das Aussehen kann sich je nach Gerät unterscheiden.

10 cm 10 cm 10 cm 10 cm 10 cm

Vorsichtsmaßnahmen bei der Lagerung

Bei Hochglanzmodellen können sich auf der Oberfläche weiße Flecken bilden, wenn in der Nähe ein Luftbefeuchter mit Ultraschall verwendet wird.

Wenden Sie sich an das Samsung-Kundendienstcenter, wenn Sie das Innere des Geräts reinigen möchten (es wird eine Servicegebühr erhoben).

Sicherheitshinweise

Vorsicht

STROMSCHLAGGEFAHR - NICHT ÖFFNEN

Vorsicht: UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG NICHT ÖFFNEN. (ODER RÜCKSEITE)

ES BI HINDEN SICH IM INNERI N KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN.

ALLE WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN.

Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist.

Es ist gefährlich, Teile im Inneren dieses Geräts zu berühren.

Dieses Symbol weist darauf hin, dass diesem Produkt wichtige Informationen zu Betrieb und Wartung beiliegen.

Symbole

Warnung

Eine schwere oder tödliche Verletzung kann verursacht werden, wenn die Anweisungen nicht befolgt werden.

Vorsicht

Verletzungen oder Sachschäden können verursacht werden, wenn die Anweisungen nicht befolgt werden.

Mit diesem Symbol gekennzeichnete Handlungen sind verboten.

Mit diesem Symbol gekennzeichnete Anweisungen sind zu befolgen.

Reinigung

Söden Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD Bildschirme anfällig für Kratzer sind.

Gehen Sie bei der Reinigung wie folgt vor.

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

1 Schalten Sie das Gerät und den Computer aus.

2 Zienen Sie das Netzkabel vom Gerät ab.

Flatten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit rassen Händen. Andemfalls kann dies zu einem elektrischen Schlag oder Brand führen

3 Um den Bildschirm des Geräts zu reinigen, sprühen Sie eine LCD-Reinigungslösung auf ein weiches Tuch. Wischen Sie Verschmutzungen mithille des Tuches ab.

Durch Reinigungslösungen oder Tücher mit scheuernder Wirkung kann der Touchscreen beschädigt werden.

- Spruhen Sie die Reinigungslösung nicht direkt auf den Touchscreen. Anderenfalls könnte die Reinigungslösung in den Touchscreen eindringen.

4 Befeuchten Sie ein welches, trockenes Tuch mit Wasser, und wringen Sie es gründlich aus, um das Äußere des Geräts zu reinigen.

5 Bringen Sie nach der Reinigung das Netzkabel wieder am Gerät an.

6 Schalten Sie das Gerät und den Computer ein.

Strom und Sicherheit

Die folgenden Abbildungen dienen nur als Referenz Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

Warnung

Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Verwenden Sie nicht mehrere Geräte an nur einer Stecklose.

• Übermitzte Steckdosen können einen Brand verursachen.

Berühren Sie den Netzstecker nicht mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Stecken Sie den Netzstecker ganz hinein, sodass er nicht locker sitzt.

- Eine instabile Verbindung kann einen Brand verursachen.

Schließen Sie den Netzstecker an eine geordete Steckdose an (nur isolierte Geräte vom Typ 1).

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Knicken Sie das Netzkabel nicht, und ziehen Sie auch nicht mit Gewalt daran. Verlegen Sie das Netzkabel nicht unter einem schweren Gegenstand.

- Ein beschäigtes Kabel kann einen Brand oder Stromschlag verursachen.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Entfemen Sie Staub an den Steckerstiften oder in der Steckdose mit einem trockenen Tuch.

• Andernfalls kann ein Brand entstehen.

Vorsicht

Zienen Sie das Netzkabel nicht ab, während das Gerät verwendet wird.

• Das Gerät könnte durch eine Überspannung beschädigt werden.

Verwenden Sie nur das von Samsung mit dem Gerät gelieferte Netzkabel. Verwenden Sie das Netzkabel nicht mit anderen Geräten.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen ist, gut zugänglich ist.

- Das Netzkabel muss abgezogen werden, um die Stromzufuhr zum Gerät auszuschaften, wenn ein Problem auftritt.

Fassen Sie den Stecker, wenn Sie das Netzkabel aus der Steckdose ziehen.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Installieren

Warnung

Legen Sie auf der Oberseite des Geräts keine Kerzen, insektenschutzmittel oder Zigaretten ab. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

• Andernfalls kann ein Brand entstehen.

Lassen Sie den Wandmontagehalter von einem Techniker montieren.

• Die Montage durch eine unqualifizierte Person kann zu einer Verletzung führen.

• Verwenden Sie nur zugelassene Schränke.

Stellen Sie das Produkt nicht an schlecht belüfteten Orten wie einem Bücherregal oder Schrank auf.

- Eine erhönte Inventemperatur kann einen Brand verursachen.

Stellen Sie das Gerät mindestens 10 cm von der Wand weg, um genügend Luftzirkulation zu ermöglichen.

- Eine erhöhte Inventemperatur kann einen Brand verursachen.

Lassen Sie die Verpackungsfolien nicht in die Hände von Kindern gelangen.

• Kinder könnten daran ersticken.

Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw).

- Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.

- Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet wird, kann es beschädigt oder ein Brand verursacht werden.

Stellen Sie das Gerät nicht in einem Fahrzeug oder an einem Ort, der Staub, Feuchtigkeit (Wasser tropft u.ä.), Öl oder Rauch ausgesetzt ist, auf.

• Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Hitze oder einem heißen Gegenstand wie einem Herd aus.

- Andernfalls kann die Gerätelebensdauer verringert oder ein Feuer verursacht werden.

Stellen Sie das Gerät außerhalb der Reichweite von kleinen Kindern auf.

• Das Gerät könnte herunterfallen und Kinder verletzen.

• Die Vorderseite ist schwer. Stellen Sie das Gerät daher auf einen ebenen und stabilen Untergrund.

Speiseöl, wie beispielsweise Sojaöl, kann das Gerät beschädigen oder verformen. Stellen Sie das Gerät nicht in einer Küche oder in der Nähe einer Küchentheke auf.

Vorsicht

Lassen Sie das Gerät beim Transport nicht fallen.

- Betriebsstörungen oder Verletzungen können die Folge sein.

Legen Sie das Gerät nicht auf seiner Vorderseite ab.

• Der Bildschirm könnte dadurch beschädigt werden.

Stellen Sie bei der Aufstellung des Geräts in einem Schrank oder Regal sicher, dass die Unterkante der Vorderseite des Geräts nicht herausragt.

- Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.

- Stellen Sie das Gerät nur in Schränke oder Regale geeigneter Größe.

Setzen Sie das Gerät vorsichtig ab.

- Betriebsstörungen oder Verletzungen können die Folge sein.

Wenn Sie das Gerät an einem ungewöhnlichen Ort (ein Ort mit viel Feinstaub, chemischen Substanzen oder extremen Temperaturen oder ein Flughafen oder Bahnhof, wo das Gerät ständig für einen längeren Zeitraum im Betrieb sein soll) aufstellen, kann dies seine Leistung erheblich beeinträchtigen.

- Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, bevor Sie das Gerät an einem solchen Ort aufstellen.

Betrieb

Warnung

Im Inneren des Geräts liegt Hochspannung an. Zerlegen, reparieren oder modifizieren Sie das Gerät nicht selbst.

• Andernfalls könnte dies einen Brand oder Stromschlag verursachen.
• Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter.

Schalten Sie vor dem Transport des Geräts den Netzschalter aus, und ziehen Sie das Netzkabel und alle anderen angeschlossenen Kabel ab.

- Ein beschäigtes Kabel kann einen Brand oder Stromschlag verursachen.

Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab und wenden sich an das Samsung Kundenservicecenter.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Lassen Sie Kinder nicht mit dem Gerät spielen.

• Kinder könnten sich ernsthaft verletzen.

Wenn das Gerät heruntergefallen oder die Verkleidung beschädigt ist, schalten Sie den Netzschalter aus, und ziehen Sie das Netzkabel ab. Wenden Sie sich dann an das Samsung Kundenservicecenter.

- Wenn Sie das Gerät trotzdem weiter verwenden, kann dies zu einem Brand oder Stromschlag führen.

Lassen Sie keine schweren Gegenstände oder Gegenstände, die Kinder mögen (Spielzeug, Süßigkeiten usw.) auf der Oberseite des Geräts liegen.

- Das Gerät oder schwere Gegenstände könnten herunterfallen, wenn Kinder nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte.

Schalten Sie das Gerät während eines Gewitters aus, und ziehen Sie das Netzkabel ao.

• Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Lassen Sie auf das Gerät keine Gegenstände fallen, und schlagen Sie auch nicht dagegen.

• Andemfalls könnte dies einen Brand oder Stromschlag verursachen.

Bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Berühren Sie das Gerät oder den Netzstecker nicht, wenn Gas austritt. Lüften Sie den Raum sofort.

- Funken können eine Explosion oder einen Brand verursachen.

Heben oder bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

- Andemfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Verwenden Sie kein brennbares Spray und keine brennbare Substanz in der Nähe des Geräts, und bewahren Sie diese auch nicht in der Nähe auf.

• Dies kann zu einer Explosion oder zu einem Brand führen

Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Tischdecken oder Vorhänge blockiert sind.

- Eine erhöhte Innentemperatur kann einen Brand verursachen

Stecken Sie keine metallischen Gegenstände (Schrauben, Münzen, Haarnadein usw.) oder leicht entzündliche Gegenstände (Papier, Streichholzer usw.) in das Gerät (in Lüftungsöffnungen, Anschlüsse o.a.).

- Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder andere Fremstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung Kundenservicecenter.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe, Flaschen usw.) oder metallischen Gegenstände auf das Gerät.

- Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung Kundonservicecenter.

- Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Vorsicht

Das Anzeigen von Standbildern auf dem Biloschirm über einen längeren Zeitraum kann zum Einbrennen von Nachbildern oder Pixelfehlern fuhren.

- Aktivieren Sie den Stromsparmodus oder einen Bewegtbild-Bildschirmschoner, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden.

Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum (Urlaub usw.) nicht verwenden.

• Staubablagerungen können in Verbindung mit Hitze einen Brand, Stromschlag oder Leckstrom verursachen.

Verwenden Sie das Gerät mit der empfohlenen Auflösung und Frequenz.

• Ihr Servermögen könnte sich sonst verschlechtern

Stellen Sie das Gerät nicht auf den Kopf. Transportieren Sie es nicht, indem Sie es am Ständer halten.

- Das Gerät konnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.

Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung auf den Bildschirm schauen, kann dies zu einer Verschlechterung Ihres Servermögens führen.

Verwenden Sie keine Luftbefeuchter oder Ofen in der Nähe des Geräts.

- Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

©

Richtige Haltung bei Verwendung des Geräts Neigen des Geräts

50mm

Verwenden Sie das Gerät in der richtigen Haltung wie folgt:

• Sitzen Sie aufrecht, mit geradem Rücken.
- Lassen Sie einen Abstand von 45 bis 50 cm zwischen Auge und Bildschirm, und blicken Sie leicht nach unten auf den Bildschirm. Die Augen sollen direkt vor dem Bildschirm sein.
• Passen Sie den Winkel so an, dass sich auf dem Bildschirm kein Licht reflektiert.
- Halten Sie Ihre Unterarme senkrecht zu Ihren Oberarmen und auf einer Ebene mit dem Handrücken.
- Halten Sie die Hienbogen ungefähr in einem rechten Winkel.
- Stellen Sie die Höhe des Gerät so ein, dass Sie Ihre Knie mindestens 90° beugen können, die Fersen auf dem Boden aufliegen und Ihre Arme niedriger als Ihr Herz positioniert sind.

Der Benutzer kann das Gerät in einem für ihn angenehmen Neigungswinkel aufstellen. Bei bestimmten Winke n kann es zu Reflexionen von Lichtquellen in der Nähe kommen. Um Reflexionen minimal zu hatten, wird empfohlen, das Gerät in einer senkrechten Position zu verwenden. In Abhängigkeit vom Blickwinkel des Benutzers berührt der Benutzer möglicherweise nicht exakt die gewünschte Position.

Sie können die gewünschte Position exakt berühren, wenn sich Ihre Augen auf gleicher Höhe mit der Berührungsposition auf dem Bildschirm befinden.

Kapitel 02 Vorbereitung

Überprüfen des Inhalts

Entfernen der Verpackung

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

1 Öffnen Sie die Verpackung. Achten Sie darauf, das Gerät nicht zu beschädigen, wenn Sie die Verpackung mit einem scharfen Instrument öffnen.

2 Entfernen Sie das Styropor vom Gerät

3 Überprüfen Sie die Komponenten und entfernen Sie das Styropor und Kunststoffrülle. Diese Abbildung client nur als Beispiel.

4 Bewahren Sie die Kiste an einem trockenen Platz auf, damit Sie sie zur Verfügung haben, wenn das Gerät später einmal transportiert werden muss.

Überprüfen des Lieferumfangs

Komponenten

• Wenn Komponenten fehlen, werden Sie sich an den Anpieter bei dem Sie das Gerät gekauft haben.
• Das Aussehen des leterbaren Zubehörs und der leterbaren. Telkann vom dargestellten Bild abweichen.
• Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden.

Kurzanleitung zur Konfiguration Garantiekarte

(nicht überall verfügbar)

Benutzerhandbuch Netzkabel (S. 33)

Netzteil Reinigungstuch HDMI-Kabel (S. 31)

USB-Kabel (PC) (S. 22)

Separat erhältliche Teile

- Sie können die folgenden Teil beim nachstgelegene -n/zhändler erwerben.

HDMI-DVI-Kabel (S.32)

Bauteile

Tasten auf der Vorderseite

A Tastenhilfe

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Drücken Sie eine der vier Tasten unten rechts vom am Produkt, nicht jedoch den Netzschalter. Die Tastenhille wird angezeigt.

Symbole Beschreibung

	Öffnet das OSD Monü.
	Öffnet das Monü für die Lautstärkeregelung.
	Ändern der Eingangsquelle (HDMI 1 oder HDMI 2).
	Ein- bzw. Ausschalten des Geräts.Die Netzanzeige leuchtet, wenn das Gerät ordnungsgemäß arbeitet.Einzelheiten über die Energiesparfunktion finden Sie in denGerätespezifikationen unter , Energiesparfunktion (Seite 45)“Üm den Stromverbrauch zu reduzieren, wird empfohlen, das Netzkabelabzuziehen, wenn Sie das Gerät für einen längeren Zeitraum nichtvorwenden.
A Lautsprecher	Um die Tomausgabe zu ermöglichen, schließen Sie ein externes Gerät über einHDMI Kabel an das Gerät an.Das Gerät verfügt an beiden Seiten über Lautsprecher.

Rückseite

SAMSUNG DC 14V USB (PC) HDMI IN 1 HDMI IN 2

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Anschluss Beschreibung

DC 14V	Für den Anschluss des Netzteils.
HDMI IN 1 HDMI IN 2	Schließen Sie ein externes Gerät über ein HDMI-Kabel oder ein HDMI-DMI-Kabel an.
USB (PC)	Zur Verwendung der Touch Funktion des Geräts schließen Sie den USB-Anschluss (PC) des Geräts über das im Lieferumfang enthaltene USB-Kabel (PC) an einen PC an.An diesen Anschluss darf nur ein PC angeschlossen werden.
	Anschließen an den Audioausgang eines externen Gerätes

Ändern der Geräteneigung

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

3° ~ 5° 53° ~ 57°

• Sie können die Geräteneigung ändern.
- Erfassen Sie das Gerät oben in der Mitte, und drücken oder ziehen Sie das Gerät in den gewünschten Winkel.

Schloss für den Diebstahlschutz

Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden.

Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen. Sie bitte der Bedienungsanleitung.

So schließen Sie die Verriegelung für den Diebstahlschutz ab:

SAMSUNG

1 Befestigen Sie das Kabel Ihrer Verriegelung für den Diebstahlschutz an einem schweren Objekt wie z B. einem Schreibtisch.
2 Führen Sie das eine Ende des Kabels durch die Schleife am anderen Ende.
3 Setzen Sie die Verriegelung in den Steckplatz des Schlosses für den Diebstahlschutz an der Rückseite des Geräts ein.
4 Verriegeln Sie das Schloss.

• Eine Verriegelung für den Diebstahlschutz ist gesondert erhältlich.
• Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.
• Verriegelungen für den Diebstahlschutz können im Elektronikfachhandel oder online gekauft werden.

Kapitel 03 Verwenden des MagicTune Touch

MagicTune Touch ist für das Bedienen von Monitoren vorgesehen. Mitniffe dieses Programms können Sie Ielligkeit und Farbwiedergabe des Bildschirms bequem von einem PC aus einstellen, ohne die Tasten des Monitors bedienen zu müssen.

Informationen zum MagicTune Touch

MagicTune Touch ist für das Bedienen von Monitoren vorgesehen. Mithilfe dieses Programms können Sie Heiligkeit und Farbwiedergabe des Bildschirms bequem von einem PC aus einstellen, ohne die Tasten des Monitors bedienen zu müssen.

Wenn mehrere Monitore angeschlossen sind und Sie einen Bildschirm mithilfe von MagicTune Touch bedienen, wird nur die Bildwiedergabe des Monitors eingestellt, der den Bildschirm MagicTune Touch anzeigt. Wenn Sie die Bildwiedergabe eines anderen Monitors einstellen möchten, verschieben Sie den Bildschirm MagicTune Touch auf den gewünschten Monitor, und nehmen Sie die Bildschirmeinstellungen vor.

Wenn MagicTune Touch ausgeführt wird, ist das OSD-Menü des Geräts nicht verfügbar.

Weitere Details hierzu finden Sie im Benutzerhandbuch zum Programm MagicTune Touch.

Anforderungen

Die Verwendung von MagicTune Touch benötigt die folgenden Systemvoraussetzungen:

• Windows 7 oder Windows 8 (32 Bit/64 Bit)
- OS X 10.6 oder OS X 10.7
Samsung Monitor

Installieren/Deinstallieren von MagicTune Touch (Windows)

Installieren

1 Führen Sie das MagicTune Touch Installationsprogramm von der Installations CD aus.
Wenn auf dem Hauptbildschirm das Fenster für die Softwareinstallation nicht angezeigt wird, öffnen Sie CD-ROM → AutoPlay → Manual → MagicTuneTouch, und führen Sie die ausführbare Datei MagicTuneTouch aus.
2 Wählen Sie eine Installationssprache aus. Installieren Sie anschließend das Programm, indem Sie den Bildschirmanweisungen folgen.
3 Nach erfolgreichem Abschluss der Installation wird das Symbol MagicTune Touch auf dem Desktop und auf der Taskleiste angelegt.

Drücken Sie die Taste F5 (Aktualisieren), wenn das Ausführungssymbol nicht angezeigt wird.

Deinstallieren

1 Klicken Sie im Startmenü auf Einstellungen →Systemsteuerung, und doppelklicken Sie auf Programme hinzufügen oder entfernen.
2 Markieren Sie in der Liste MagicTune Touch, und klicken Sie auf Ändern/Entfernen.

Installieren von MagicTune Touch (Mac)

Installieren

1 Führen Sie auf der Installations-CD Index_for_Mac.html aus.
2 Wählen Sie MagicTune Touch aus.
Wenn auf dem Hauptbildschirm das Fenster für die Softwareinstallation nicht angezeigt wird, öffnen Sie CD-ROM → AutoPlay → Manual_mac → MagicTuneTouch.
3 Es wird ein Ordner mit dem Installationsprogramm angezeigt.
4 Wählen Sie MagicTuneTouch.dmg aus, und führen Sie das Installationsprogramm aus.
5 Wahlen Sie eine Installationssprache aus. Installieren Sie anschließend das Programm, indem Sie den Bildschirmanweisungen folgen.

Kapitel 04

Verwenden eines Touchscreen-Monitors

Bedienen Sie einen PC durch Berühren des Bildschirms statt über ein Eingabegerät wie Tastatur oder Maus.

Touchscreen-Monitor

Bedienen Sie einen PC durch Berühren des Bildschirms statt über ein Eingabegerät wie Tastatur oder Maus. Die Funktion eines Touchscreens beruht auf der Erkennung eines kurzen elektrischen Stroms, der durch Ihren Körper (eine Art Kondensator) fließt. Achten Sie beim Berühren des Bildschirms darauf, dass Sie den Bildschirm mit der Oberfläche Ihrer Fingerkuppe berühren.

Um einen Touchscreen-Monitor verwenden zu können, müssen die folgenden Systemvoraussetzungen gegeben sein:

• Windows 7 oder Windows 8 (32-Bit/64-Bit)
Dieser Touchscreen-Monitor ist für das Windows 8 Metro UI optimiert.
• OS X 10.6 oder OS X 10.7
Samsung Monitor

Vor Inbetriebnahme des Geräts bitte Folgendes beachten

• Achten Sie besonders darauf, dass kein elektrisch leitfähiger Stoff mit dem Bildschirm in Berührung steht. Die Funktion des Bildschirms kann durch elektrostatische Ladungen beeinträchtigt werden.
• Drücken Sie mit Ihren Fingerspitzen nicht zu stark auf den Touchscreen. Verwenden Sie für das Drücken auf den Touchscreen keine scharfkantigen Objekte. Der Bildschirm kann durch scharlkanlige Objekte beschädigt oder gar zerstört werden.
• Berühren Sie den Bildschirm nicht mit Handschuhen, unsauberen Fingern oder scharfen Gegenständen wie z. B. mit einem Kugelschreiber. Möglicherweise funktioniert der Bildschirm nicht ordnungsgemäß.
• Achten Sie besonders darauf, dass keine Feuchtigkeit mit dem Bildschirm in Berührung steht. Möglicherweise funktioniert der Berührungssensor nicht ordnungsgemäß.
• Beim Anzeigen eines Standbildes auf dem Bildschirm über längere Zeit kann es zu Nachbildern (Beschädigung des Bildschirms) oder Fehlstellen kommen. Schalten Sie den Bildschirm aus, wenn er nicht in Gebrauch ist.
  • Es werden bis zu 10 Berührungspunkte unterstützt.

Anschließen des Touchscreen-Monitors

Anschließen an einen PC

1 Schließen Sie einen PC über ein HDMI-Kabel oder ein HDMI-DVI-Kabel an das Gerät an.

HDMI IN 1, HDMI IN 2 oder HDMI IN 1, HDMI IN 2

2 Schließen Sie das Netzteil an das Gerät und an eine Steckdose an.

3 Nach dem Herstellen der Stromversorgung erkennt das Gerät automatisch die Eingangscuele und schaltet auf diese Quelle um.

Wenn der Bildschirm leer ist, schalten Sie das Gerät aus und wieder ein.

4 Verbinden Sie den Anschluss USB (PC) am Gerät mithilfe des USB Kabels (PC) mit einem USB Anschluss am PC.

USB (PC)

Anschließen eines Laptops oder eines Tablet PC

Schließen Sie einen Laptop oder einen Tablet PC auf die gleiche Weise wie einen PC an.

• Wenn der Touchscreen des Monitors nach dem Anschließen eines Touchscreen-Laptops oder Tablet PCs nicht funktioniert:
  Schließen Sie zuerst das HDMI-Kabel nach dem vorgegebenen Verfahren an. Schließen Sie anschließend das USB-Kabel (PC) an.
  Wenn der Touchscreen nach dem Herstellen aller Anschlüsse immer noch nicht funktioniert, ziehen Sie das USB-Kabel (PC) ab, und schließen Sie das Kabel wieder an.

Konfigurieren der Einstellungen für den Touchscreen-Monitor

Um die Touchfunktion des Geräts unter Windows verwenden zu können, öffnen Sie die Tablet PC-Einstellungen, und kalifbrieren Sie das Gerät. Bëvor Sie die folgenden Einstellungen konfigurieren, schließen Sie zuerst den Touchscreen-Monitoran:

Zugreifen auf das Kalibrierungsmenü

Öffnen Sie entsprechend der Systemkonfiguration (siehe unten) die Tablet PC-Einstellungen.

Zugriff über Tablet PC-Einstellungen unter Windows 7

Ölfinen Sie Systemsteuerung → Tablet PC-Einstellungen. (Kalibrieren Sie das Gerät mithille der Anleitung unter „Kalibrierung“ auf Seite 25.) Wenn Tablet PC-Einstellungen in der Systemsteuerung nicht angezeigt wird, suchen Sie unter Systemsteuerung durchsuchen nach Tablet PC-Einstellungen.

    G["Start"] --> H["Start"] --> I["End"]

Zugriff über Tablet PC-Einstellungen unter Windows 8

Rufen Sie Einstellungen → Systemsteuerung → Tablet PC-Einstellungen auf. (Kalbrieren Sie das Gerät mithilfe der Anleitung unter „Kalbrierung“ auf Seite 25.) Wenn Tablet PC-Einstellungen in der Systemsteuerung nicht angezeigt wird, suchen Sie unter Systemsteuerung durchsuchen nach Tablet PC-Einstellungen.

Zugreifen auf das Kalibrierungsmenü von MagicTune Touch

Das folgende Verfahren gilt für Windows 8. Dieses Verfahren gilt für Windows 7 und für Windows 8.

1 Starten Sie MagicTune Touch.
2 Wählen Sie auf der Registerkarte Optionen die Option Berührungskallbrierung aus. Wählen Sie Start aus.

MagicTune Touch Bild Farbe Bildschirm Optionen Information Ökön-Sparmodus Berührungskal-brierung Touch-Sperre Alles zurücksetzen. Start

3 Die folgende Seite wird angezeigt.

(Kalbrieren Sie das Gerät mithilfe der Anleitung unter „Kalibrierung“ auf Seite 25.)

Die folgenden Anleitungen gelten für Windows 8. Dieses Verfahren gilt für Windows 7 und für Windows 8.

Wenn Sie die Bildschimgröße oder den PC/AV Modus über das OSD-Menu ändern, müssen Sie den Monitor danach möglicherweise neu kalbrieren.

Falls während der Kalibrierung ein Fehler auftritt, offnen Sie die Tablet PC-Einstellungen → die Seite Anzeige. Tippen Sie Zurücksetzen an, und führen Sie die Kalibrierung erneut durch.

1 Wählen Sie auf der Registerkarte Anzelge unter Konfigurleren die Option Einrichten aus.

2 Berühren Sie die auf dem Gerät angezeigte Seite mit dem Finger.

Im Modus mit zwei Monitoren: Wenn die folgende Seite nicht auf dem Gerät angezeigt wird, drücken Sie die EINGABETASTE, um die Seite anzuzelgen.

3 Wählen Sie das Produkt aus Anzeige unter Anzeigeoptionen aus. Wählen Sie anschließend Kalibrieren aus.

4 Nehmen Sie anhand der in der Abbildung dargestelten Bildschirmanweisungen eine Kalibrierung vor.

5 Nachdern die Kalibrierung abgeschlossen ist, wird die Meldung Möchten Sie die Kalibrierungsdaten speichern? angezeigt. Klicken Sie auf Ja, um die Änderungen zu speichern.

6 Der Touchscreen-Monitor wurde erfolgreich kalibriert. Durch Auswählen von Zurücksetzen werden die Kalbrierungsdaten verworlen.

Konfigurieren der Touchscreen-Einstellungen vom Mac

Um die Touchscreen-Funktion des Geräts von einem Mac-Computer aus zu verwenden, müssen Sie das entsprechende Programm wie nachfolgend beschrieben installieren.

Das Programm ist auf der mitgelieferten CD enthalten. Weitere Informationen zur aktuellen Programmversion oder zum technischen Support finden Sie auf der Samsung Electronics-Website (www.samsung.com).

Installieren von Touch Base

Sie müssen dieses Programm installieren, um die grundlegenden Touchfunktionen sowie die Gesten zum Vergrößern und Verkleinern des Geräts verwenden zu können.

1 Führen Sie auf der Installations-CD Index_for_Mac.html aus.
2 Wählen Sie Touch Base aus.
Wenn auf dem Hauptbildschirm das Fenster für die Softwareinstallation nicht angezeigt wird, öffnen Sie CD-ROM → AutoPlay → Manual_mac → Touch Base.
3 Es wird ein Ordner mit dem Installationsprogramm angezeigt.
4 Wählen Sie updd.dmg aus, und führen Sie das Installationsprogramm aus.
5 Installieren Sie das Programm, indem Sie den Bildschirmanweisungen folgen.

Bedienen des Bildschirms

Grundlegende Touch-Funktionen

Die Bedienung erfolgt wie mit einer Maus.

Tippen

Um eine Funktion oder ein Menuelement auszuwählen, Lippen Sie sanft auf das gewünschte Element auf dem Bildschirm. Das ist wie beim Klicken mit einer Maus.

Ziehen

Zum Verschieben bei dem Betrachten einer Webseite, einer Landokarte oder einer Galerie ziehen Sie das Element in die gewünschte Richtung.

Das ist wie beim Ziehen mit einer Maus.

Zweimal tippen

Um ein ausgewähltes Programm auszuführen, tippen Sie zweimal auf das Element. Das ist wie beim Doppelklicken mit einer Maus.

Wischen

Wenn Sie beim Anzeigen einer Webseite oder einer Galerie zur vorhergehenden oder folgenden Seite wechseln möchten, wischen Sie, wie in der Aboilung dargestellt, mit Ihrem Finger.

Vergrößern/Verkleinern

Wenn Sie beim Anzeigen einer Webseite, einer Karte oder einer Galerie vergrößem oder verkleinem mochten, führen Sie Ihre Finger auseinander bzw. zusammen, wie in der Abbildung dargestellt.

Hinweise

• Verwenden Sie eine größere Schrift oder größere Symbol c, um die Genauigkeit der Touch Eingabe zu erhöhen.
• Für eine präzisere Auswahl oder Eingabe kann eine Maus hilfreich sein.

Kapitel 05

Anschließen und Verwenden eines externen Geräts

Vor dem Anschließen

Überprüfen Sie Folgendes, bevor Sie dieses Gerät an andere Geräte anschließen.

Vorbereitungen vor dem Anschließen

Tösen Sie vor dem Anschließen eines externen Geräts das jeweilige Bonutzerhandbuch.

Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig.

Schließen Sie das Netzkabel nicht an, bevor alle Anschluss durchgeführt wurden.

Wenn Sie das Netzkabel anschließen, während Sie die Anschlüsse durchführen, wird das Gerät möglicherweise beschädigt.

Anschließen mit einem HDMI-Kabel

Für das Anschließen eines externen Geräts an das Gerät gibt es verschiedene Möglichkeiten.

Wählen Sie die für die Nutzung des Geräts geeignete Methode aus.

Die Anschlusste le konnten je nach Produkt unterschiedlich sein.

Anschließen an einen PC

HDMI IN 1, HDMI IN 2

Anschließen an ein Videogerät

HDMI IN 1, HDMI IN 2

Anschließen mit einem HDMI-DVI-Kabel

Für das Anschrießen eines externen Geräts an das Gerät gibt es verschiedene Möglichkeiten.

Wählen Sie die für die Nutzung des Geräts geeignete Methode aus.

Die Anschlusste le konnten je nach Produkt unterschiedlich sein.

Wenn das HDMI-DVI-Kabel nicht Video und Audio unterstützt, wird ein Audio-Ausgabegerät benötigt, um Audio zu ermöglichen.

Anschließen an einen PC

HDMI IN 1, HDMI IN 2

Anschließen an ein Videogerät

HDMI IN 1, HDMI IN 2

Anschließen an ein Audiosystem. Anschließen an die Stromversorgung

Verbinden Sie das Netzkabel mit dem Netzteil. Schließen Sie nun den Adapter am Gerät an.

DC 14V

Ändern der Auflösung

Passen Sie für eine optimale Bildouallität die Auflösungs- und Aktualsierungsrate auf Ihrem PC unter „Systemsteuerung“ an. Die Bildouallität von TFT LCDs kann sich verschlechtern, wenn nicht die optimale Auflösung ausgewählt wird.

Ändern der Auflösung unter Windows 7

Wechseln Sie zu Systemsteuerung → Anzeige → Bildschirmauflösung, und ändern Sie die Auflösung.

Ändern der Auflösung unter Windows 8

Wechseln Sie zu Einstellungen → Systemsteuerung → Anzelge → Bildschirmauflösung, und ändern Sie die Auflösung.

Kapitel 06 OSD-Menü

Wenn MagicTune Touch ausgeführt wird, ist das OSD-Menü nicht verfügbar.

Schließen des OSD-Menüs

Einstellen der Helligkeit

100

Schließen Sie das OSD-Menü wie folgt:

Drücken Sie eine der vier Tasten unten rechts vorn am Produkt, nicht jedoch den Netzschalter. Die Tastenhilfe wird angezeigt.

1 Berühren Sie in der Funktionstastenhilfe die Taste III
2 Wechseln Sie mithilfe der Tasten zu und berühren Sie
3 Das OSD-Menü wird geschlossen.

Erhöhen oder verringern Sie die Helligkeit des Bildschirms wie folgt (Bereich: 0-100).

Ein höherer Wert erhöht die Helligkeit des Bildschirms.

Drücken Sie eine der vier Tasten unten rechts vorn am Produkt, nicht jedoch den Netzschalter. Die Tastenhilfe wird angezeigt.

1 Berühren Sie in der Funktionstastenhilfe die Taste III
2 Wechseln Sie mithille der Tasten zu und berühren Sie
3 Stellen Sie mithilfe der Tasten der Welt ein, und berühren Sie.
4 Die Änderungen werden übernommen, und das OSD-Menü wird geschlossen.

Ändern des Bildschirmformats

Wenn Sie die Bildschirmgroße ändern, müssen Sie den Monitor danach möglicherweise neu kaliorieren.

Eine Anleitung zur erneuten Kalibrierung des Monitors finden Sie auf Seite 25 unter „Kalibrierung“.

Im PC-Modus

Ändern Sie das Bildschirmformat wie folgt.

Welche Optionen angezeigt werden, ist vom PC-Modus bzw. AV-Modus abhängig.

Informationen über das Aktivieren des PC-Modus bzw. des AV-Modus finden Sie auf Seite 38.

Drücken Sie eine der vier Tasten unten rechts vorn am Produkt, nicht jedoch den Netzschalter. Die Tastenhilie wird angezeigt.

1 Berühren Sie in der Funktionstastenhilfe die Taste III

2 Wechseln Sie mithilfe der Tasten 📄 und berühren Sie

3 Wechseln Sie mithilfe der Tasten 📂️ wünschten Option, und berühren Sie

• Im PC-Modus

: Streckt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle auf den ganzen Bildschirm.

: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle an.

- Im AV-Modus

☐: Dieser Modus eignet sich zum Betrachten des 4:3-Seitenverhältnisses von Videos oder normalen Ausstrahlungen.

☐: Dieser Modus eignet sich zum Betrachten des 16.9-Seitenverhältnisses von Videos oder Breitbildausstrahlungen.

: Dieser Modus zeigt das Eingangssignal ohne Abschneiden des Originalbilds an.

4 Die Änderungen werden übernommen, und das OSD-Menü wird geschlossen.

Konfigurieren des HDMI-Schwarzwerts

HOME ↓ ↓ ↓ ↓ ↓

- Dieses Menü ist nur verfügbar, wenn ein externes Gerät über HDMI angeschlossen ist.

- Dieses Menü ist unter Umständen mit bestimmten externen Geräten nicht kompatibel.

Aktivieren/Deaktivieren des Aus-Timers

ONO FF

• Nachdem der Aus-Timer aktiviert wurde, schaltet sich das Gerät automatisch nach 4 Stunden aus. Diese Einstellung auf 4 Stunden kann nicht geändert werden.

Wenn ein DVD Player oder eine Set-Top Box über ein HDMI-Kabel an das Gerät angeschlossen ist, können sich Kontrast und Farbwiedergabe verschlechtern, und der Bildschirm kann dunkel sein. Verbessem Sie in diesem Fall die Bidqualität durch Abgleichen des HDMI-Schwarzwerts.

Drücken Sie eine der vier Tasten unten rechts vorn am Produkt, nicht jedoch den Netzschalter. Die Tastenhilfe wird angezeigt.

1 Berühren Sie in der Funktionstastenhilfe die Taste III
2 Wechseln Sie mithilfe der Tasten zu und berühren Sie
3 Wechseln Sie mithille der Tasten zu gewünschten Option, und berühren Sie.

: Stellt die Helligkeit der dunkelsten Bereiche des Bildes auf „Normal“ ein. : Stellt die Helligkeit der dunkelsten Bereiche des Bildes auf „dunkler als Normal“ ein.

4 Die Änderungen werden übernommen, und das OSD-Menü wird geschlossen.

Stellen Sie das Gerät bei Bedarf wie folgt ein, um es automatisch auszuschalten.

Drücken Sie eine der vier Tasten unten rechts vorn am Produkt, nicht jedoch den Netzschalter. Die Tastenhilfe wird angezeigt.

1 Berühren Sie in der Funktionstastenhilfe die Taste
2 Wechseln Sie mithilfe der Tasten 📁 und berühren Sie
3 Wechseln Sie mithilfe der Tasten 📄️ und einschten Option, und berühren Sie.

ON : Aktiviert den Abschalttimer, sodass das Gerät automatisch ausgeschaltet wird. OFF : Deaktiviert den Abschalttimer, sodass das Gerät nicht automatisch ausgeschaltet wird.

4 Die Änderungen werden übernommen, und das OSD-Menü wird geschlossen.

Aktivieren von PC- oder AV-Modus

- Wenn Sie den PC/AV-Modus ändern, müssen Sie den Monitor danach möglicherweise neu kalibrieren.

- Eine Anleitung zur erneuten Kallbrierung des Monitors finden Sie auf Seite 25 unter „Kallbrierung“.

Einstellen der Lautstärke

100

Aktivieren Sie, in Abhängigkeit vom angeschlossenen externen Gerät, den PC- oder den AV-Modus.

Drücken Sie eine der vier Tasten unten rechts vom am Produkt, nicht jedoch den Netzschalter. Die Tastenhilfe wird angezeigt.

1 Berühren Sie in der Funktionstastenhilfe die Taste III
2 Wechseln Sie mithille der Tasten zu und beühren Sie
3 Wechseln Sie mithilfe der Tasten für wünschten Option, und berühren Sie.

: Aktivieren Sie den PC-Modus. Dieser Modus ist für einen PC geeignet.

: Um die Größe des auf dem Gerät angezeigten Bildes zu vergrößern, aktivieren Sie den AV-Modus. Dieser Modus ist für das Darstellen von Filmen geeignet.

4 Die Änderungen werden übernommen, und das OSD-Menü wird geschlossen.

Stellen Sie die Lautstärke wie folgt ein.

Drücken Sie eine der vier Tasten unten rechts vom am Produkt, nicht jedoch den Netzschalter. Die Tastenhilfe wird angezeigt.

1 Berühren Sie in der Funktionstastenhilfe die Taste
2 Berühren Sie
3 Stellen Sie die Lautstärke mithilfe der Tasten ein und berühren Sie
4 Die Änderungen werden übernommen, und das OSD-Menü wird geschlossen.

Kapitel 07 Handbuch zur Fehlerbehebung

Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter.

Wenn der Bildschirm leer bleibt, überprüfen Sie das Computersystem, die Vidcokarte und das Kabel.

Vorbereiten der Kontaktaufnahme mit dem Samsung Kundenservicecenter

Testen des Geräts

Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest verwenden.

Führen Sie den Gerätetest durch, wenn der Bildschirm bei blinkender Netz-LED leer bleibt, obwohl das Gerät korrekt an einen PC angeschlossen ist.

1 Schalten Sie den PC und das Gerät aus.
2 Trennen Sie alle Kabel vom Gerät.
3 Einschalten des Geräts.
4 Die folgende Meldung besagt, dass das Gerät ordnungsgemäß funktioniert.

Überprüfen von Auflösung und Frequenz

In einem Modus, der die unterstützte Auflösung übersteigt (siehe unterstützte Auflösungen) wird kurzzeitig die folgende Meldung angezeigt.

Die angezeigte Auflösung ist möglicherweise von den Systemeinstellungen des Geräts oder des PCs abhängig.

Überprüfen Sie folgenden Punkte.

Installationsproblem (PC-Modus)

Der Bildschirm wird ständig ein- und ausgeschaltet.

Überprüfen Sie die Kabelverbindung zwischen dem Gerät und dem PC.

Wenn ein HDMI- oder HDMI-DVI-Kabel an das Gerät und den PC angeschlossen Ist, sehen Sie an allen vier Bildschirmrändern Bereiche ohne Bild.

Die leeren Bereiche auf dem Bildschirm sind nicht auf einen Fehler des Geräts zurückzuführen.Die leeren Bereiche werden durch den PC oder die Grafikkarte verursacht. Um das Problem zu lösen, passen Sie das Bildformat in den HDMI- oder DVI-Einstellungen für die Grafikkarte an.Wenn die Grafikkarte im Einstellungsmenü keine Möglichkeit bietet, das Anze geformat zu ändern, aktualisieren Sie den Grafikkartentreiber mit der aktuellsten Version.(Wenden Sie sich an den Hersteller der Grafikkarte oder des Computers, wenn Sie erfahren möchten, wie Sie die Anzeigeneinstellungen anpassen können.)

Bildschirmproblem

Die Netz-LED Ist ausgeschaltet. Der Bildschirm wird nicht eingeschaltet.		Stellen Sie sicher, dass das Netzkabel korrekt angeschlossen ist.
Auf dem Bildschirm wird die folgende Meldung angezeigt.		Überprüfen Sie, ob das Gerät korrekt über ein Kabel angeschlossen ist.
		Überprüfen Sie, ob das angeschlossene Gerät eingeschaltet ist.
Auf dem Bildschirm wird die folgende Meldung angezeigt.		Diese Meldung wird angezeigt, wenn ein Signal von der Grafikkarte die maximale Aulösung und Frequenz des Geräts überschreitet.
		Schlagen Sie in der Tabelle der Standardsignalmodi (Seite 47) nach, und stellen Sie die maximale Auflösung und Frequenz gemäß den technischen Daten des Geräts ein.

Bildschirmproblem

Das Bild ist unscharf. Das Bild ist verschwommen.	Überprüfen Sie, ob das Verbindungskabel zum Gerät korrekt angeschlossen ist.
	Entfernen Sie alle Zubehörteile (Videoverlängerungskabel usw.) und versuchen Sie es erneut.
	Stellen Sie Auflösung und Frequenz auf die empfohlenen Werte ein.
Das Bild ist verwackelt oder zittert.	Überprüfen Sie, ob die Auflösung und Frequenz des PCs sowie der Grafikkarte auf einen mit dem Gerät kompatiblen Bereich eingestellt sind. Ändern Sie dann bei Bedarf die Bildschirmeinstellungen.
Auf dem Bildschirm bleiben Schatten oder Nachblider zurück.	Schlagen Sie dazu im Gerätemenü unter „Zusätzliche Informationen“ sowie der Tabelle der Standardsignalmodi nach (Seite 47).
Der Bildschirm ist zu hell. Der Bildschirm ist zu dunkel.	Gleichen Sie die Einstellungen Helligkeit und Kontrast von MagicTune Touch ab.
Die Bildschirmfarbe ist ungleichmäßig.	Gleichen Sie die Einstellungen Farbanpassung von MagicTune Touch ab.
Die weiße Farbe wird nicht korrekt angezelt.	Gleichen Sie die Einstellungen Farbanpassung von MagicTune Touch ab.
Auf dem Bildschirm wird kein Bild angezeigt un die Netz-LED bllnkt alle 0,5 bls 1 Sekunde.	Das Gerät befindet sich im Stromsparmodus.
	Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um zum vorherigen Bildschirm zurückzukehren.

Tonproblem

Keln Ton.	Überprüfen Sie den Anschluss des Audiokabels, oder regeln Sie die Lautstärke.
	Prüfen Sie die eingestellte Lautstärke.
Die Lautstärke ist zu niedrig.	Stellen Sie die Lautstärke ein.
	Wenn die Lautstärke auch nach dem Einstellen auf den höchsten Wert noch zu niedrig ist, stellen Sie die Lautstärke Ihrer PC-Soundkarte oder des Softwareprogramms ein.

Probleme mit dem Anzeigegerät

Beim Starten des PCs ertönt ein Signalton.	Wenn ein Alarmton (Piepsen) ertönt, während Ihr PC starter, führen Sie eine Wartung Ihres PCs durch.
Probleme mit der Touch-Eingabe
Die Touch-Funktion funktioniert nicht.	Berühren Sie den Bildschirm ausschließlich mit Ihrem Finger.Stellen Sie sicher, dass Bildschirm und Finger trocken sind.Tragen Sie keine Handschuhe, und achten Sie darauf, dass Ihre Finger nicht verschmutzt sind.
Der Berührungspunkt stimmt nicht übereln.	Wenn der Berührungspunkt ungenau erkannt wird, ist eine erneute Touch-Kalibrierung erforderlich.The Anleitung zur erneuten Kalibrierung des Monitors finden Sie auf Seite 25 unter „Kalibrierung“.
Die Touch-Funktion funktioniert in einem Programm nicht richtig.Ein Programm funktioniert nicht richtig.	Wenn ein nicht von Samsung bereitgestelltes Windows- oder Mac Programm oder ein auf Ihrem PC installiertes Programm nicht richtig funktioniert, wenden Sie sich an den Hersteller der Software.

FAQs

Frage Antwort

Weitere Informationen zur Anpassung finden Sie im Benutzerhandbuch des PCs oder der Grafikkarte.

Wie groß muss der Berührungsbereich mindestens sein?	Wenn Sie den Bildschirm mit Ihrem Finger berühren, muss der Berührungsbereich mindestens einen Durchmesser von 8 mm haben.
Wie kann ich die Frequenz ändern?	Stellen Sie die Frequenz auf Ihrer Grafikkarte ein.Windows 7: Wechseln Sie zuSystemsteuerung→ Darstellung und Anpassung –Anzeige →Auflösung anpassen→ Erweiterte Einstellungen→ Monitor, und passen Sie die Frequenz in Monitoreinstellungen an.Windows 8: Wechseln Sie zuEinstellungen→ Systemsteuerung–Darstellung und Anpassung→ Anzeige→ Auflösung anpassen→ Erweiterte Einstellungen→ Monitor, und passen Sie die Frequenz in Monitoreinstellungen an.
Wie wird die Auflösung eingestellt?	Windows 7: Wechseln Sie zuSystemsteuerung→ Darstellung und Anpassung –Anzeige→ Auflösung anpassenund passen Sie die Auflösung an.Windows 8: Wechseln Sie zuEinstellungen→ Systemsteuerung–Darstellung und Anpassung→ Anzeige –Auflösung anpassen, und passen Sie die Auflösung an.
Wie stelle Ich den Energiesparmodus ein?	Windows 7: Stellen Sie den Energiesparmodus unterSystemsteuerung→ Darstellung und Anpassung→ Anpassung→ Bildschirmschonerelnstellungen oder im BIOS SETUP des PCs ein.Windows 8: Stellen Sie den Energiesparmodus unterEinstellungen→ Systemsteuerung→ Darstellung und Anpassung→ Anpassung→ Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein.

Kapitel 08 Technische Daten

1 Größe

2 Anzeigebereich

3 Abmessungen (3 × H × T)

T H B

Allgemein

Modellname S24C770

Display Größe	24er Klasse (24 Zoll / 60,96 cm)
Anzeigebereich	531,36 mm (1) x 298,89 mm (V)
Pixelabstand	276,75(pro Triade) mm (1) x 276,75 mm (V)
Abmessungen (B x H x T)	562 x 374 x 192 mm
Gewicht	5,5 kg
Mehrere Berührungspunkte	10 Punkte
Betriebssystem	Windows 7 oder höher, einschließlich Windows 8Mac (Version 10.6 oder höher)
Bildschirmfarben	16,7 Mio
Betrachtungswinkel (H/V)	1/8"
Tonausgang (W)	3W x 2

Modellname S24C770

Synchronisierung Horizontalfrequenz	30 – 81 kHz
Vertikalfrequenz	56 – 75 Hz
Auflösung Optimale Auflösung	1920 x 1080 bei 60 Hz
Maximale Auflösung	1920 x 1080 bei 60 Hz
Maximaler Pixeltakt	148,5 MHz
Stromversorgung	Dieses Gerät benötigt 100 bis 240 V. Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Signalanschlüsse	HDMI IN 1, HDMI IN 2, USB (PC), Audio Out)
Umgebungsbedingungen Betrieb	Temperatur: 10^ 40^ ( 50^ 104^ )Luftfeuchtigkeit: 10% - 80% , nicht kondensierend
Aufbewahrung	Temperatur: -20^ 45^ ( -4^ 113^ )Luftfeuchtigkeit: 5% - 95% , nicht kondensierend

Bedingt durch das Herstellungsverfahren dieses Geräts wird ca. 1 Pixel pro Million (1 ppm) auf dem LCD-Display heller oder dunkler dargestellt. Dies beeinträchtigt die Geräteleistung nicht.
Dies ist ein digitales Gerät der Klasse B.

Energiesparmodus

Mit der Energiesparfunktion des Geräts wird der Stromverbrauch des Geräts gesenkt, indem der Bildschirm ausgeschaltet wird und die Farbe der Netz-LED wechselt, wenn das Gerät über einen angegebenen Zeitraum nicht verwendet wird. Der Strom wird im Energiesparmodus nicht ausgeschaltet. Drücken Sie eine beliebige Taste auf der Tastaur oder bewegen Sie die Maus, um den Bildschirm wieder einzuschalten. Der Energiesparmodus steht nur zur Verfügung, wenn das Gerät an einen PC mit in einer Energiesparfunktion angeschlossen ist.

Energiesparmodus	Normaler Betrieb	Energiesparmodus	Ausschalten (Netztaste aus)
Stromversorgungsanzelge	En Blinkt Gelb
Leistungsaufnahme	32 W 0,3 W 0,3 W

Der angezeigte Stromverbrauch kann je nach den Betriebsbedingungen oder wenn die Einstellungen geändert werden, unterschiedlich sein.
50G (Sync On Green) wird nicht unterstützt.
Wenn Sie den Stromverbrauch auf 0 senken möchten, schalten Sie den Schelter auf der Rückseite des Geräts aus oder trennn Sie das Netzkabel. Ziehen Sie das Netzkabel heraus, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden (z. B. im Urlaub usw.).

- Bei diesem Gerät können Sie aufgrund der Beschaffenheit des Bildschirms für jedes Bildschirmfamil nur eine optimale Auflösung einstellen. Wenn Sie statt der vorgegebenen Auflösung eine andere verwenden, verschlechtert sich möglicherweise die Bildqualität. Um dies zu vermaiden, wird empfohlen, dass Sie die für Ihr Gerät angegebene optimale Auflösung auswählen.

Voreingestellter Timing-Modi

Der Bildschirm wird automatisch angepasst, wenn Ihr PC einen der folgenden Standardsignalmodi überträgt. Wenn der PC keinen Standardsignalmodus überträgt, ist der Bildschirm bei eingeschalteter Netz-LED leer. Ändern Sie die Einstellungen in diesem Fall anhand der folgenden Tabelle und schlagen Sie im Benutzerhandbuch der Grafikkarte nach.

Auflösung Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) Pixeltakt (MHz) Synchronisationspolarität (H/V)

VESA, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

• Horizontalfrequenz

Die Zeit zum horizontalen Ablasten einer Zeile zwischen dem linken und rechten Bildschirmrand wird als horizontaler Zyklus bezeichnet und der Kehrwert des horizontalen Zyklus ist die Horizontalfrequenz. Naßeinheit kHz

• Vertikalfrequenz

Wie eine fluoreszierende Lampemuss der Biloschirm das gleiche Bildmehr als pro Sekunde wiederholen,dam't es für den Benutzer erkennbarist. Diese Wiederhofrequenzwird als Verkaalfrequenz oderBilloaktualisierungsrate bezeichnet.Maßeinheit, Hz

Auflösung Horizontalfrequenz (kHz)
Vertikalfrequenz (Hz) Pixeltakt (MHz) Synchronisationspolarität (H/V)

VESA, 1280 x 720 45,000 60,000 74,250 +/+

VESA, 1280 x 800 49,702 59,810 83,500 -/+

VESA, 1280 x 1024 63,981

60,020

108,000

+/+

VESA, 1280 x 1024 79,976 75,025 135,000 +/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

Falls Sie Fragen oder Anregungen zu Samsung Produkten haben, freuen wir uns über ihre Kontaktaufnahme mit der Samsung Kundenbetreuung

NORTH AMERICA

U.S.A	1-800-SAMSUNG(726-7864) http://www.samsung.com
CANADA	1-800-SAMSUNG(726-7864) http://www.samsung.com/ca (English)	http://www.samsung.com/ca_fr (French)
MEXICO	01-800-SAMSUNG(726-7864) http://www.samsung.com

LATIN AMERICA

ARGENTINE	0800-333-3733 http://www.samsung.com
BOLIVIA	800-10-7260 http://www.samsung.com
BRAZIL	0800 124 4214004-0000	http://www.samsung.com
CHILE	800-SAMSUNG(726-7864)From mobile [phone]	http://www.samsung.com
COLOMBIA	01-8000112112 http://www.samsung.com

LATIN AMERICA

COSTA RICA	0-800-507-7267 http://www.samsung.com/latin (Spanish)	http://www.samsung.com/atin_en (English)
DOMINICA	1-800-751-2676 http://www.samsung.com/latin (Spanish)	http://www.samsung.com/atin_en (English)
ECUADOR	1-800-10-7267 http://www.samsung.com/latin (Spanish)	http://www.samsung.com/atin_en (English)
EL SALVADOR	800-6225 http://www.samsung.com/latin (Spanish)	http://www.samsung.com/atin_en (English)
GUATEMALA	1-800-299-0013 http://www.samsung.com/latin (Spanish)	http://www.samsung.com/atin_en (English)
HONDURAS	800-2/919267 http://www.samsung.com/latin (Spanish)	http://www.samsung.com/atin_en (English)
JAMAICA	1-800-234-7267 http://www.samsung.com
NICARAGUA	00-1800-5077267 http://www.samsung.com/atin (Spanish)	http://www.samsung.com/atin_en (English)
PANAMA	800-7267 http://www.samsung.com/latin (Spanish)	http://www.samsung.com/atin_en (English)
PERU	0-800-777-08 http://www.samsung.com
PUERTO RICO	1-800-682-3180 http://www.samsung.com
TRINIDAD & TOBAGO	1-800-SAMSUNG(/26-7864) http://www.samsung.com
VENEZUELA	0-800-100-5303 http://www.samsung.com

EUROPE

AUSTRIA	0810 - SAMSUNG (726/7864, € 0.07/min) http://www.samsung.com
BELGIUM	02-201-24-18 http://www.samsung.com/be (Dutch)	http://www.samsung.com/be_fr (French)
BOSNIA	05 133 1999 http://www.samsung.com
BULGARIA	07001 33 11 , normal tariff http://www.samsung.com
CROATIA	062 SAMSUNG (062 726 7864) http://www.samsung.com
CYPRUS	8009 4000 only from landline([phone] from mobile and land line	http://www.samsung.com
CZECH	800 - SAMSUNG (800-726786) http://www.samsung.com
	Samsung Electronics Czech and Slovak, s.r.o., Oasis Florenc, Sokolovská 394/1 /, 180 00, Praha 8
DENMARK	70 70 19 70 http://www.samsung.com
EIRE	0818 717100 http://www.samsung.com
ESTONIA	800-7267 http://www.samsung.com
FINLAND	09 85635050 http://www.samsung.com
FRANCE	01 48 63 00 00 http://www.samsung.com
GERMANY	0180 5 SAMSUNG bzw.0180 5 /26/7864* (°0,14 €/Min. aus dem dt. Festnetz, aus dem Mobilfunk max.0,42 €/Min.)	http://www.samsung.com
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line	http://www.samsung.com
HUNGARY	06-80-SAMSUNG(726-7864) http://www.samsung.com

EUROPE

ITALIA	800 - SAMSUNG (726-7864) http://www.samsung.com
LATVIA	8000-7267 http://www.samsung.com
LITHUANIA	8-800-////// http://www.samsung.com
LUXEMBURG	261 03 /10 http://www.samsung.com
MONTENEGRO	020 405 888 http://www.samsung.com
NETHERLANDS	0900 SAMSUNG (0900 7267864) (€ 0,10/Min) http://www.samsung.com
NORWAY	815 56480 http://www.samsung.com
POLAND	0 801-1 SAMSUNG(172-678)[phone]	http://www.samsung.com
PORTUGAL	808 20-SAMSUNG(808 20 /26/) http://www.samsung.com
ROMANIA	08008 SAMSUNG (08008 726 7864)TOLL FREE No.	http://www.samsung.com
SERBIA	0/00 SAMSUNG (0/00 /26 /864) http://www.samsung.com
SLOVAKIA	0800 - SAMSUNG(0800-726 /86) http://www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678) http://www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG) http://www.samsung.com
SWITZERLAND	0848 - SAMSUNG(726/864, CHF 0.08/min) http://www.samsung.com/ch (German)http://www.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	http://www.samsung.com

CIS

ARMENIA	0-800-05-555 http://www.samsung.com
AZERBAIJAN	088-55-55-555 http://www.samsung.com
BELARUS	810-800-500-55-500 http://www.samsung.com
GEORGIA	0-800-555-555 http://www.samsung.com
KAZAKHSTAN	8-10-800-500-55-500(GSM: 7798) http://www.samsung.com
KYRGYZSTAN	00-800-500-55-500 http://www.samsung.com
MOLDOVA	0-800-614-40 http://www.samsung.com
MONGOLIA	[phone] http://www.samsung.com
RUSSIA	8-600-555-55-55 http://www.samsung.com
TADJIKISTAN	8-10-800-500-55-500 http://www.samsung.com
UKRAINE	0-800-502-000 http://www.samsung.com/ua (Ukrainian)	http://www.samsung.com/ua_ru (Russian)
UZBEKISTAN	8-10-800-500-55-500 http://www.samsung.com

ASIA PACIFIC

AUSTRALIA	1300 362 603 http://www.samsung.com
CHINA	400-810-5858 http://www.samsung.com
HONG KONG	(852) 3698-4698 http://www.samsung.com/hk (Chinese)	http://www.samsung.com/hk_en (English)

ASIA PACIFIC

INDIA	1800 1100 113030 62821800 3000 82821800 266 8282	http://www.samsung.com
INDONESIA	0800-112-8888021-9699-7777	http://www.samsung.com
JAPAN	0120-327-527 http://www.samsung.com
MALAYSIA	1800-88-9999 http://www.samsung.com
NEW ZEALAND	0800 SAMSUNG (0800 726 786) http://www.samsung.com
PHILIPPINES	1-800-10 SAMSUNG(726-7864) for PLDT1-800-3-SAMSUNG(726-7864) for Digital1-800-8-SAMSUNG(726-7864) for Globe02-5805777	http://www.samsung.com
SINGAPORE	1800 - SAMSUNG (726-7864) http://www.samsung.com
TAIWAN	0800-379 9990266-026-066	http://www.samsung.com
THAILAND	1800-29-323202-689-3232	http://www.samsung.com
VIETNAM	1 800 588 889 http://www.samsung.com

MIDDLE EAST

BAHRAIN	8000-4726 http://www.samsung.com/ae (English)	http://www.samsung.com/ae_ar (Arabic)
EGYPT	08000-726786 http://www.samsung.com
IRAN	021-8255 http://www.samsung.com
JORDAN	800-22273065777444	http://www.samsung.com
KUWAIT	183-2255 http://www.samsung.com/ae (English)	http://www.samsung.com/ae_ar (Arabic)
MOROCCO	080 100 2255 http://www.samsung.com
OMAN	800 - SAMSUNG (726-7864) http://www.samsung.com/ae (English)	http://www.samsung.com/ae_ar (Arabic)
SAUDI ARABIA	9200-21230 http://www.samsung.com/ae (English)	http://www.samsung.com/ae_ar (Arabic)
TURKEY	444 77 11 http://www.samsung.com
U.A.E	800 - SAMSUNG (726-7864) http://www.samsung.com

AFRICA

ANGOLA	91-726-7864 http://www.samsung.com
BOTSWANA	0800-726-000 http://www.samsung.com
CAMEROON	7095-0077 http://www.samsung.com
COTE D'IVOIRE	8000 0077 http://www.samsung.com

AFRICA

GHANA	0800-100770302-200077	http://www.samsung.com
KENYA	0800 545 545 http://www.samsung.com
NAMIBIA	819/26/864 http://www.samsung.com
NIGERIA	0800-776-7864 http://www.samsung.com
SENEGAL	800-00-0077 http://www.samsung.com
SOUTH AFRICA	0860 SAMSUNG (726-7864) http://www.samsung.com
TANZANIA	0685 88 99 00 http://www.samsung.com
UGANDA	0800 300 300 http://www.samsung.com
ZAMBIA	2113s03/0 http://www.samsung.com

Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden)

Wenn dieser Service in Anspruch genommen wird, stellen wir trotz bestehender Gewährleistung möglicherweise in folgenden Fällen den Besuch eines Servicetechnikers in Rechnung.

Kein Produktdefekt

Reinigung, Anpassung, Erklärung, Neuinstallation o. ä. des Geräts

• Ein Servicetechniker erklärt die Verwendung des Geräts oder passt Optionen an, ohne das Gerät zu zerlegen.
• Ein Defekt wird durch äußere Einflüsse verursacht (Internet, Antenne, drahtgebundene Signale usw.).
• Ein Gerät wird neu installiert oder zusätzliche Geräte werden angeschlossen, nachdem das gekaufte Gerät zum ersten Mal installiert wurde.
• Ein Gerät wird neu installiert, um es woanders aufzustellen oder an einen anderen Wohnort umzuziehen.
• Der Kunde benötigt eine Anleitung zur Verwendung in Verbindung mit einem Gerät eines anderen Herstellers.
• Der Kunde benötigt eine Anleitung zur Verwendung des Netzwerks oder eines Programms eines anderen Herstellers.
• Der Kunde möchte, dass auf dem Gerät Software installiert und das Gerät eingerichtet wird.
• Ein Servicetechniker beseitigt/säubert Staub oder Fremdkörper innerhalb des Geräts.
• Der Kunde möchte nach dem Homeshopping- oder Online-Kauf noch zusätzlich die Installation.

Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist

Schaden am Gerät durch falsche Bedienung durch den Kunden oder fehlerhalte Reparatur.

Wenn der Schaden am Gerät verursacht wird durch:

• Einwirkung von außen oder fallen lassen
- Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist
- Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder Partners von Samsung Electronics Co., Ltd. ist.
• Umbau oder Reparatur des Geräts durch den Kunden
- Verwendung mit falscher Spannung oder nicht zugelassenen elektrischen Anschlüssen
• Nichtbeachtung der Warnhinweise im Benutzerhandbuch

Andere

• Das Gerät fällt durch eine Naturkatastrophe. (Blitz, Feuer, Erdbeben, Überflutung usw.) aus.
• Die Verbrauchskomponenten sind aufgebraucht. (Batterie, Toner, Leuchtstofflampen, Tonköpfe, Vibrator, Lampe, Filter, Bänder usw.)

Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine Servicegebühr berechnet. Lesen Sie daher zunächst das Benutzerhandbuch.

Ordnungsgemäße Entsorgung

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmühl entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbermüll entsorgt werden.

Korrekte Entsorgung der Batterien dieses Produkts

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg., Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie-Rücknahmesystem entsorgen.

Lizenz

HDMI

Hinweis zur Open Source-Lizenz

Bei Verwendung einer Open Source-Software, können die Open Source-Lizenzen über das Gerätemenü bezogen werden. Der Open Source-Lizenzhinweis ist in englischer Sprache gehalten.

Terminologie

Die oben genannten Aotastraten stehen für die Anzahl der effektiven Abtastzeilen, die die Auflösung des Bildschirms bestimmen. Die Abtastrate wird je nach der verwendeten Methode mit (interlaced) oder p (progressiv) angegegeben. - Abtasten

Als Abtasten wird das Senden von Pixeln bezeichnet, aus denen progressiv das Bild aufgebaut wird. Je höher die Anzahl der Pixel, desto klarer und lebendiger das Bild.

- Progressiv

Im Progressive Scan-Modus werden die Pixelzeilen nacheinander (progressive) auf dem Bildschirm abgetastet.

- Interlaced

Bei Interlaced Scan-Modus wird jede Pixelzeile zunächst von oben nach unten abgetastet. Anschließend werden die restlichen (noch nicht abgetasteten) Pixelzeilen gescannt.

Non-Interlace-Modus und Interlace-

Modus____ Im Non-Interlace-Modus (progressiver Scan) wird eine horizontale Zeile progressiv auf dem Bildschirm von oben nach unten angezeigt. Im Interlace-Modus werden zunächst die ungeraden und dann die geraden Zeilen angezeigt. Die meisten Monitore verwenden den Non-Interlace-Modus, da so ein klareres Bild erzeugt wird, während die meisten Fernsehgeräte mit dem Interlace-Modus arbeiten.

Punktabstand____ Der Bildschirm ist aus roten, grünen und blauen Punkten aufgebaut. Je geringer der Abstand zwischen den Punkten, deste höher die Auslösung. Der Punktabstand ist der kürzeste Abstand zwischen den Punkten gleicher Farbe. Der Punktabstand wird in Millimetern angegeben.

Vertikalfrequenz____ Auf dem Gerät wird ein einziges Bild mehrere Male pro Sekunde (wie bei einer flackernden Leuchtstoffhöhe) angezeigt, um das vom Zuschauer wahrgenommene Bild wiederzugeben. Der Häufigkeit, mit der ein einzelnes Bild pro Sekunde wiedernolt wird, ist die Vertikalfrequenz oder Bildwiederhofrequenz. Die Vertikalfrequenz wird in Hz angegeben. 60 Hz bedeuten: beispielsweise, dass ein einziges Bild 60 mal in der Sekunde angezeigt wird.

Horizontalfrequenz____ Die zum Abzsten einer Zeile von links nach rechts benötigte Zeit wird auch als Horizontalzyklus bezeichnet. Der Kehrwert des Horizontalzyklus ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Quelle____ Als Eingangsquelle wird ein Videogerät (z. B. ein Camcorder oder ein Video-/DVD-Player) bezeichnet, der an das Gerät angeschlossen ist.

Plug & Play \_\_\_\_ Die Plug & Play-

Funktion ermöglicht den automatischen Austausch von Informationen zwischen einem Monitor und einem PC, um eine optimale Anzeigeumgebung zu schaffen. Das Gerät führt Plug &Play nach dem internationalen Standard VESA DDC aus.

Auflösung____Die Auflösung ist die Anzahl der horizontalen und vertikalen Punkte (Pixel), aus denen das Bild aufgebaut ist. Sie entspricht dem Grad der Anzeigegenaufigkeit. Bei einer höheren Auflösung können mehr Daten auf dem Bildschirm angezeigt worden, was beim gleichzeitigen Ausführen mehrerer Aufgaben nützlich ist. Eine Auflösung von 1920 X 1080 besteht beispielsweise aus 1.920 horizontalen Pixel (horizontale Auflösung) und 1.080 vertikalen Pixel (vertikale Auflösung).

DVD (Digital Versatile Disc)

Eine DVD ist ein Speichermedium von der Größe einer CD, auf dem Multimedia-Anwendungen (Audio, Vidco oder Spiele) mithilfe einer MPEG-2-Bildkompressionstechnologie gespeichert werden können.

Interface)____ Eine Schrittstelle, die sowohl an eine digitale Audioquelle als auch eine hochauflösende Videoquelle ohne Kompression über ein einziges Kabel angeschlossen werden kann.
