BEDIENUNGSANLEITUNG SyncMaster S27E450D SAMSUNG

Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten.

Inhaltsverzeichnis

VOR INBETRIEBNAHME DES GERÄTS

8 Copyright

8 In diesem Handbuch verwendete Symbole

9 Reinigung

10 Absichern des Einbaubereichs

10 Vorsichtsmaßnahmen bei der Lagerung

11 Sicherheitshinweise

11 Symbole

12 Strom und Sicherheit

13 Installieren

15 Betrieb

20 Richtige Haltung für die Verwendung des Geräts

VORBEREITUNG

21 Überprüfen des Lieferumfangs

21 Überprüfen des Lieferumfangs

23 Bauteile

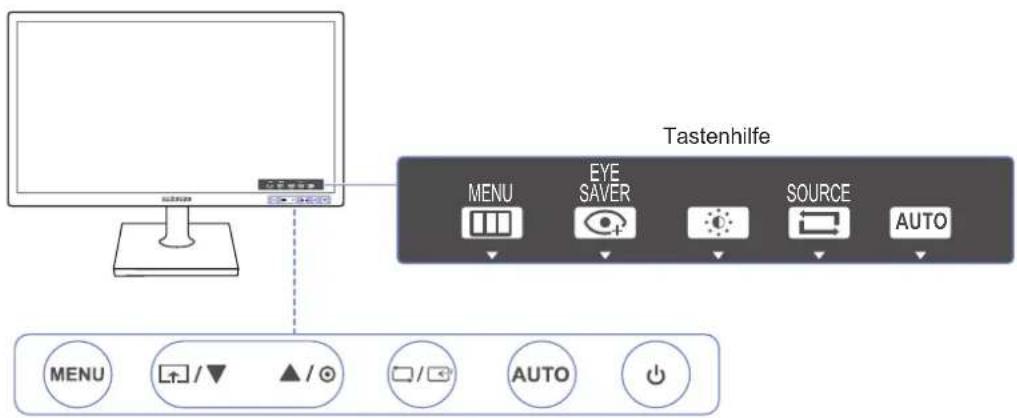

23 Tasten auf Vorderseite (Serie SE200)

25 Tasten auf Vorderseite (S**E450B*, S**E650B*)

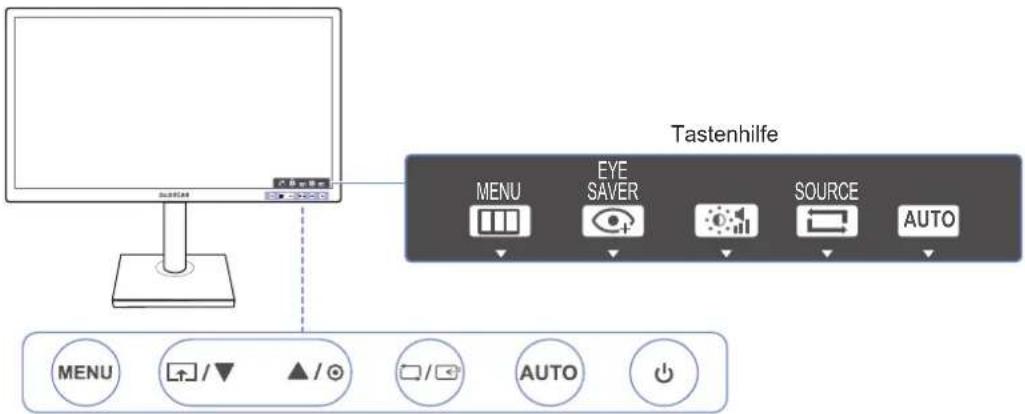

27 Tasten auf Vorderseite (S**E450M*)

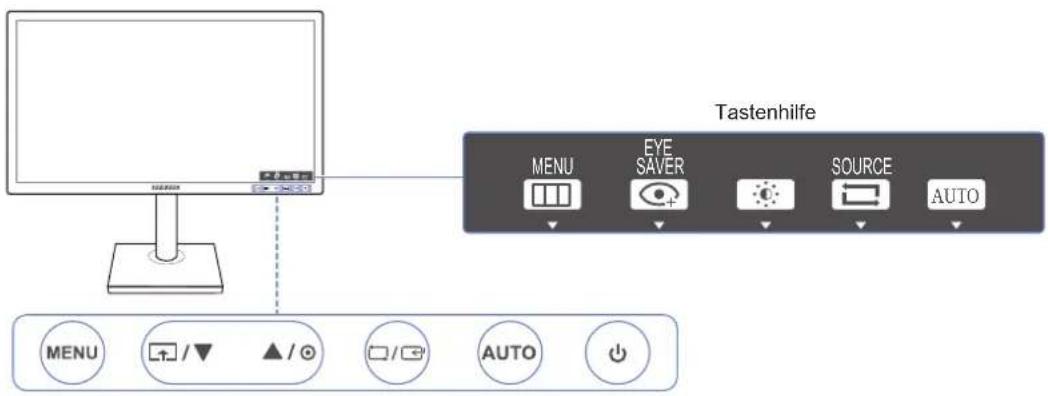

29 Tasten auf Vorderseite (S**E450D*)

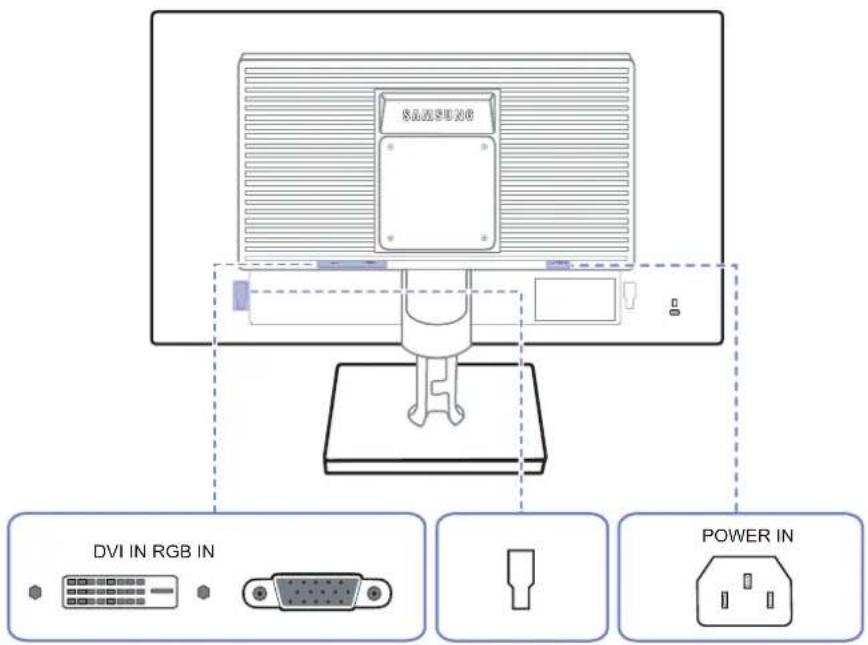

31 Rückseite (Serie SE200)

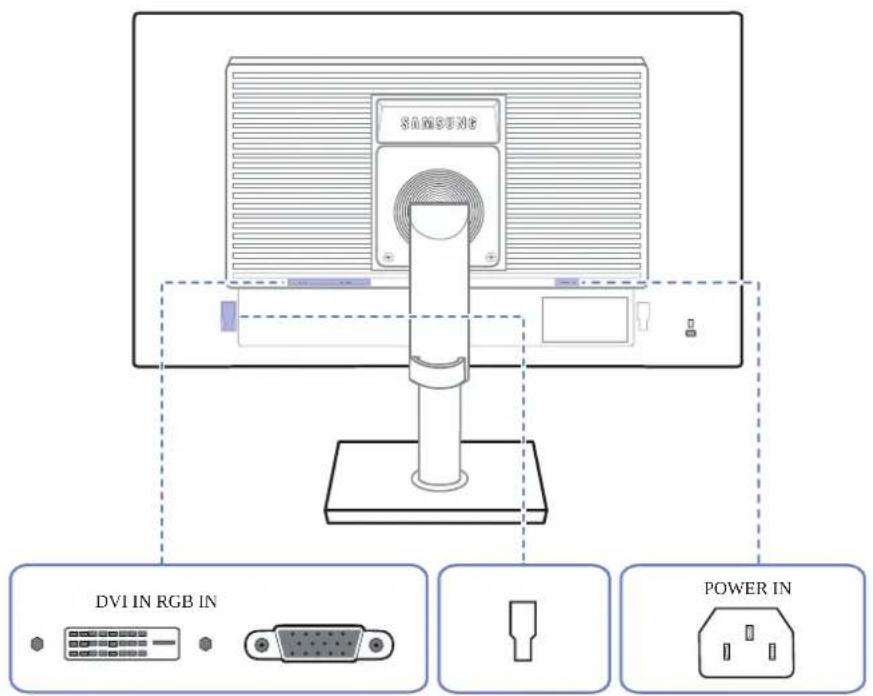

32 Rückseite (S**E450B*, S**E650B*)

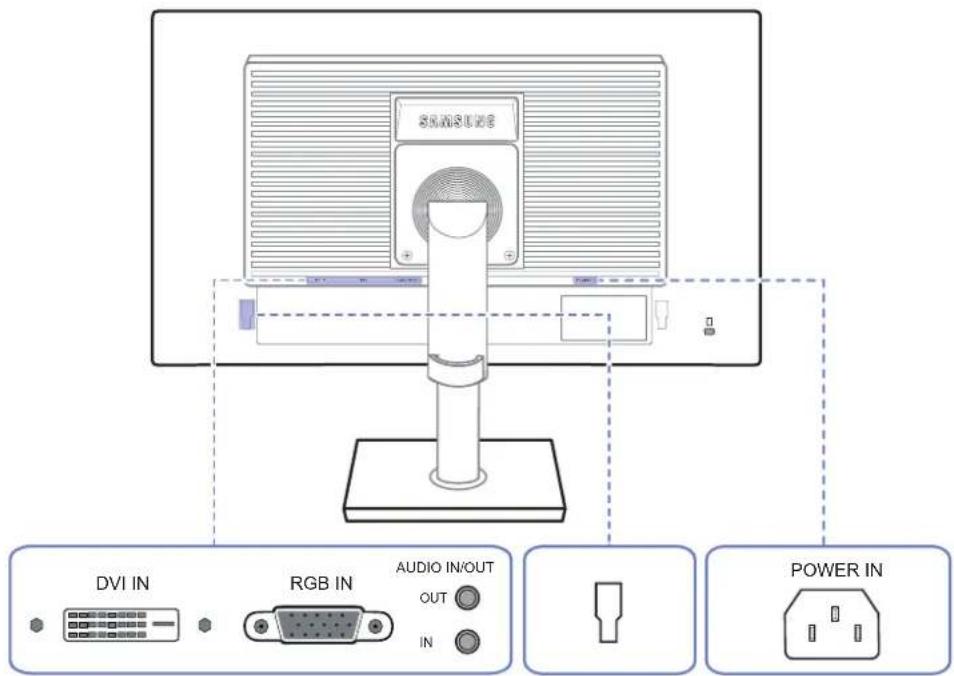

33 Rückseite (S**E450M*)

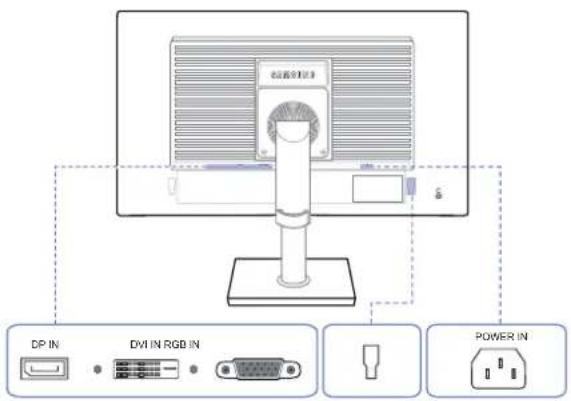

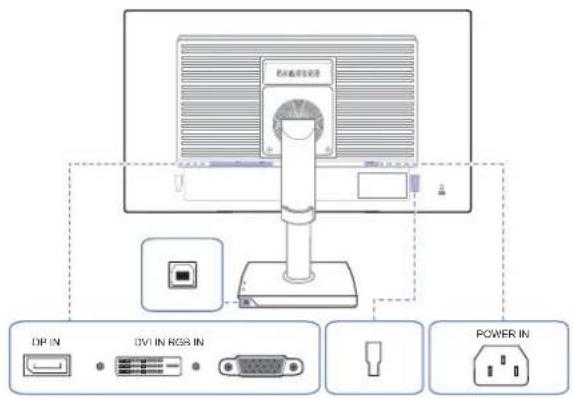

34 Rückseite (S**E450D*)

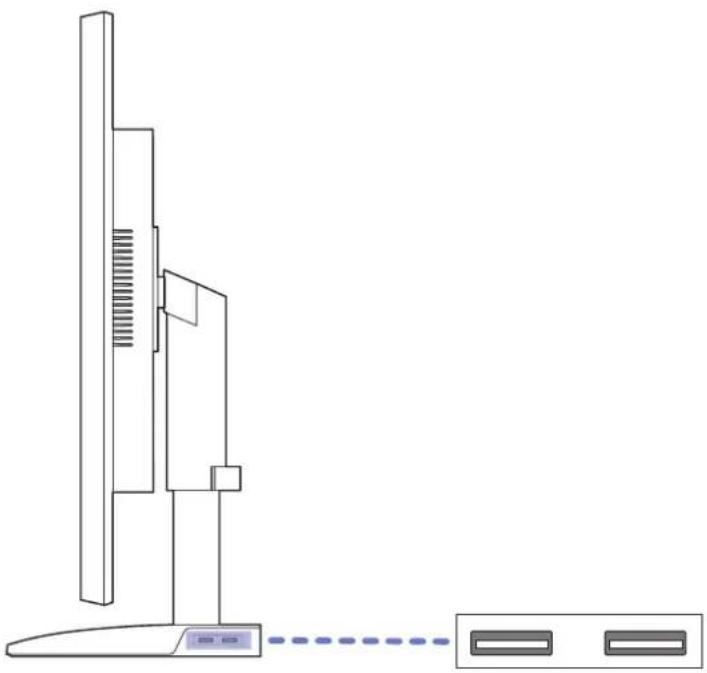

35 Seitenansicht rechts (S**E450D*)

ANSCHLIEßen UND VERWENDEN EINES EXTERNEN GERÄTS

BILDSCHIRMKONFIGURA TION

36 Installieren

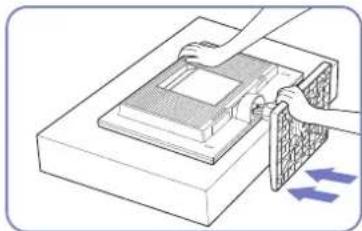

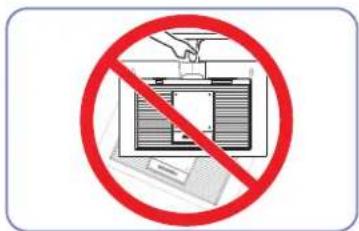

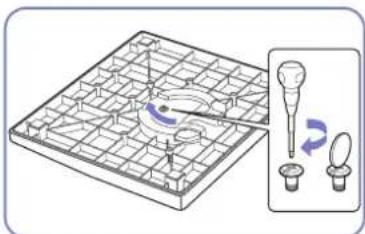

36 Befestigen des Standfußes (Serie SE200)

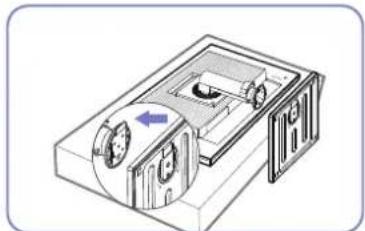

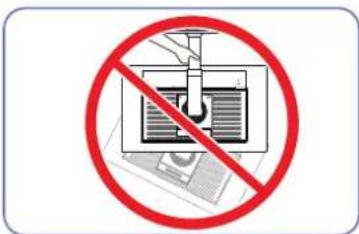

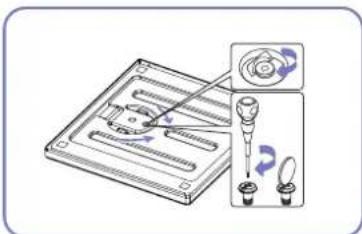

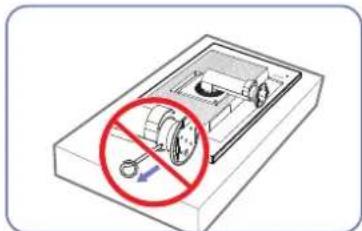

37 Befestigen des Standfußes (Serie SE450, SE650)

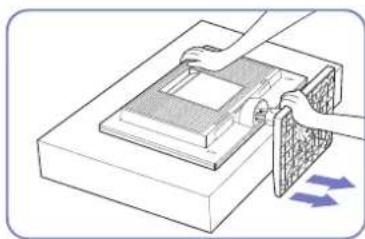

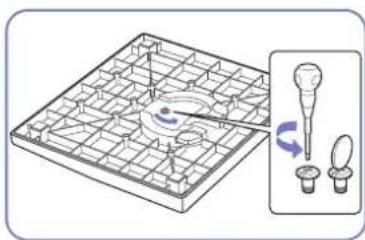

38 Entfernen des Standfußes (Serie SE200)

39 Ändern der Geräteneigung (Serie SE200)

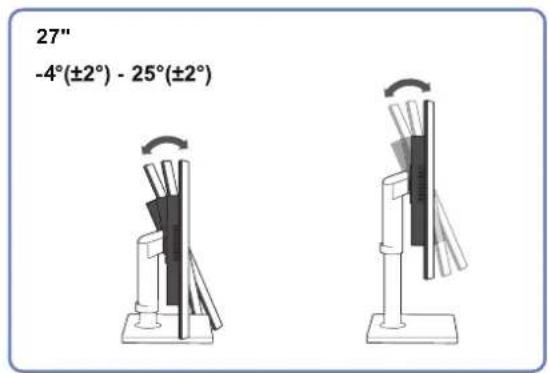

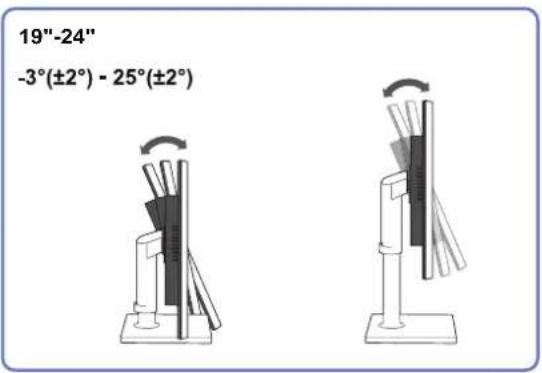

40 Anpassen von Neigung und Höhe (Serie SE450, SE650)

41 Drehen des Monitors (Serie SE450, SE650)

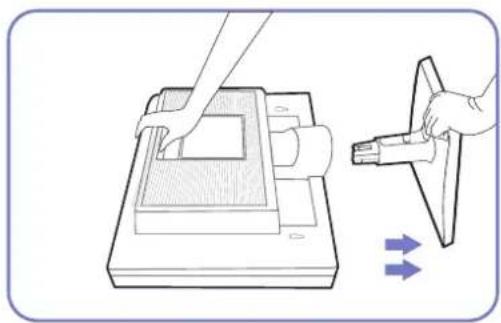

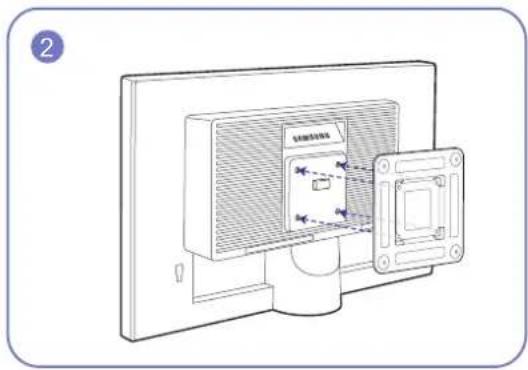

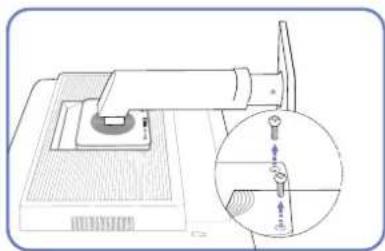

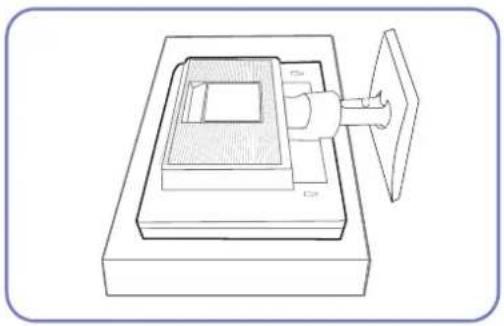

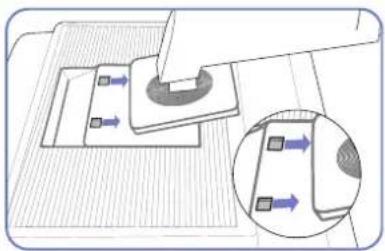

42 Befestigen einer Wandhalterung oder eines Standfußes

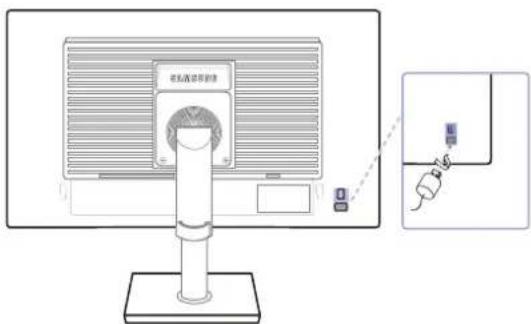

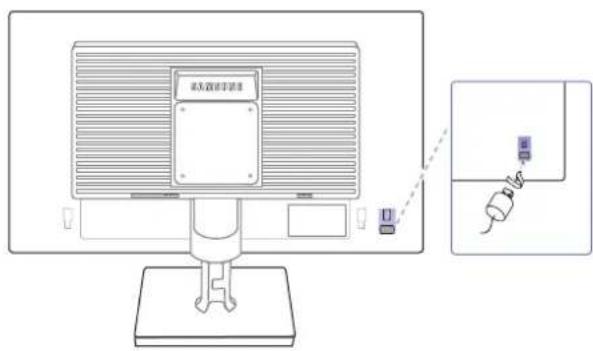

45 Schloss für den Diebstahlschutz

46 Vor dem Anschließen

46 Vorbereitungen vor dem Anschließen

47 Anschließen und Verwenden eines PCs

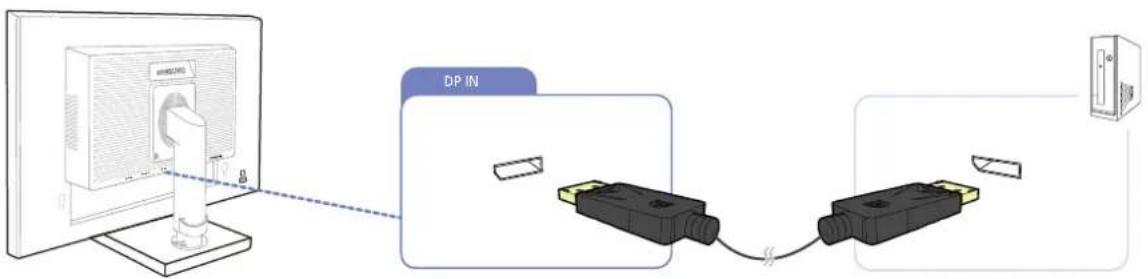

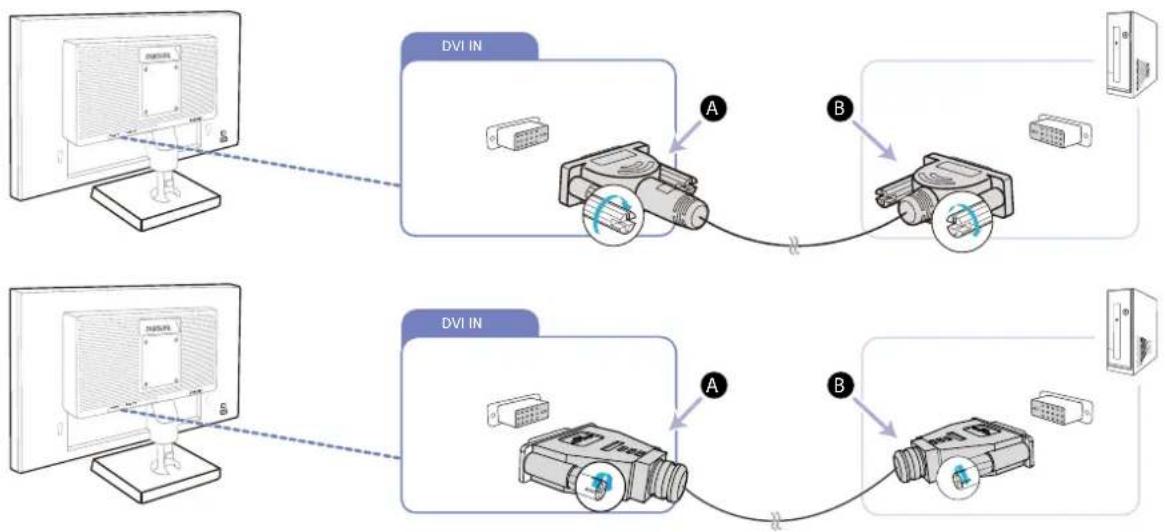

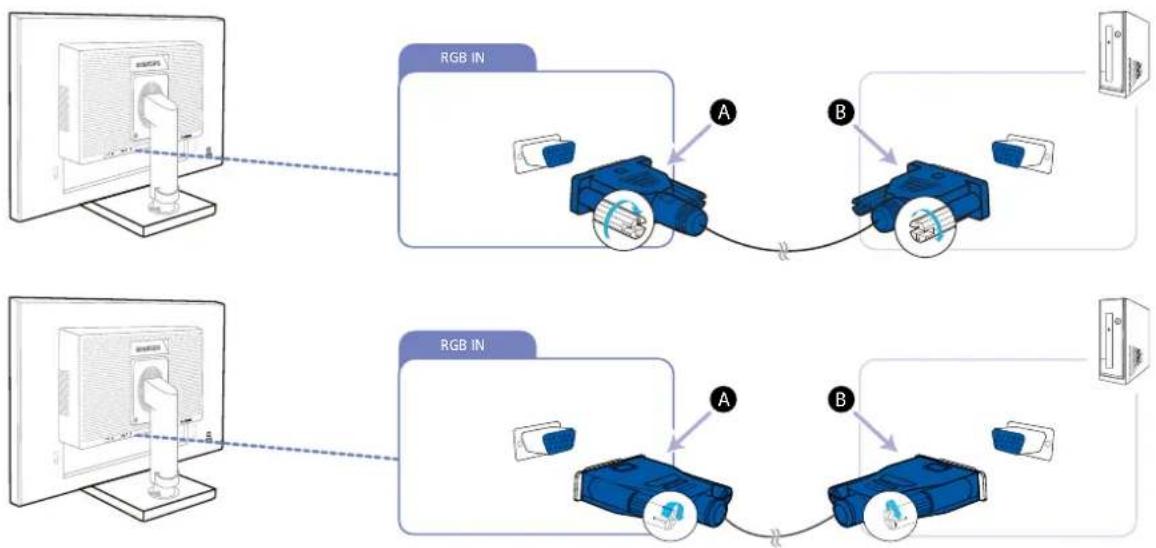

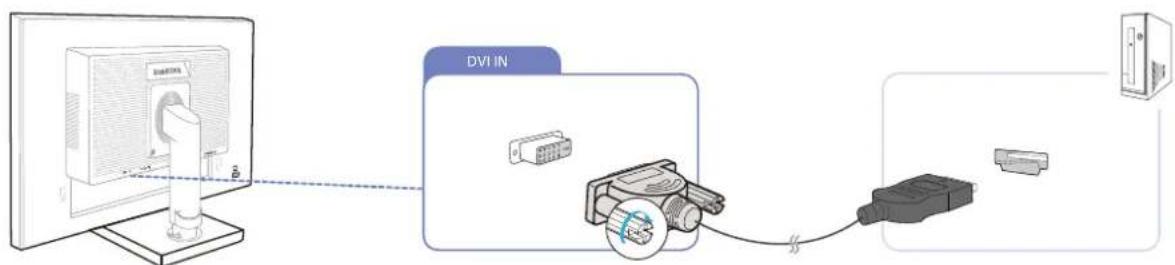

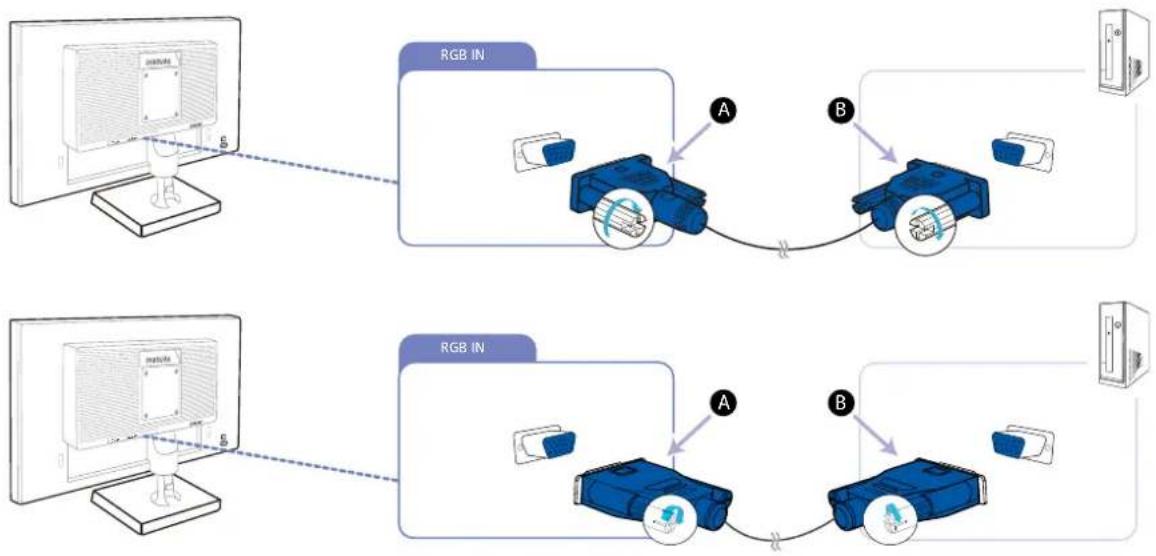

47 Anschließen an einen PC

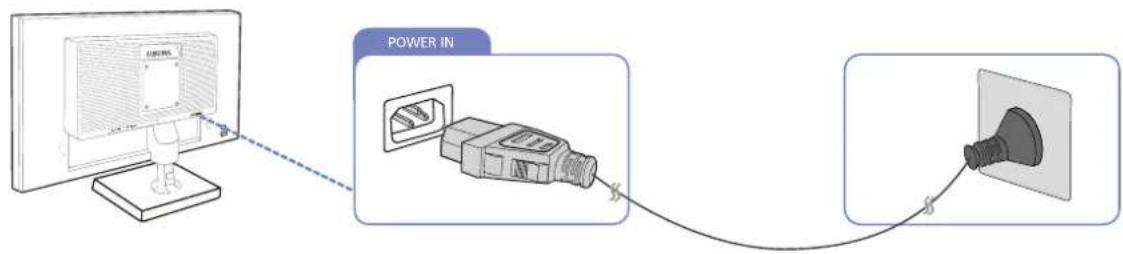

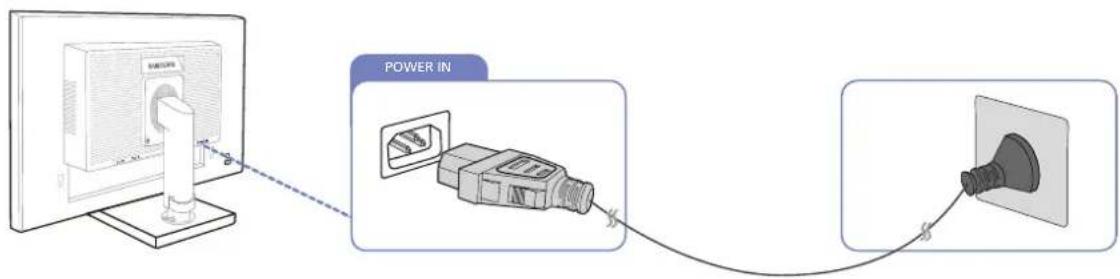

52 Anschließen an die Stromversorgung

56 Treiberinstallation

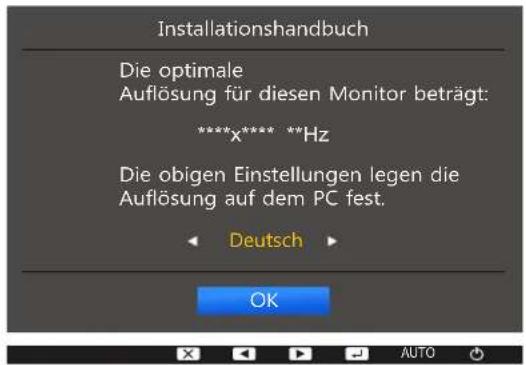

57 Einstellen der optimalen Auflösung

58 Helligkeit

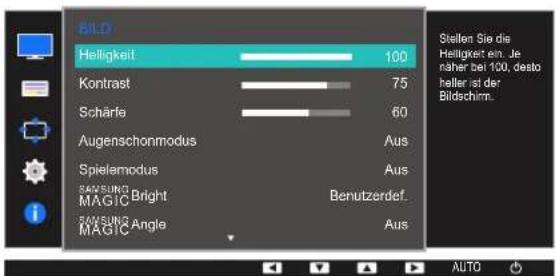

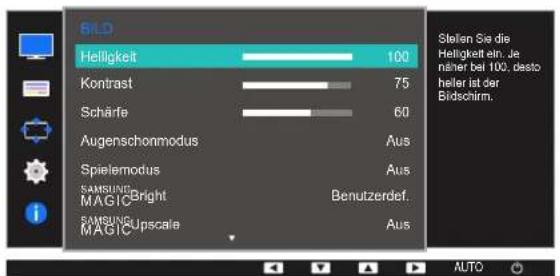

58 Einstellen der Helligkeit

59 Kontrast

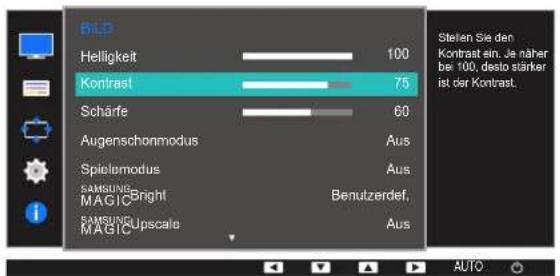

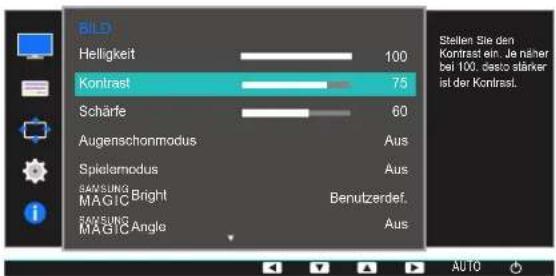

59 Konfigurieren von Kontrast

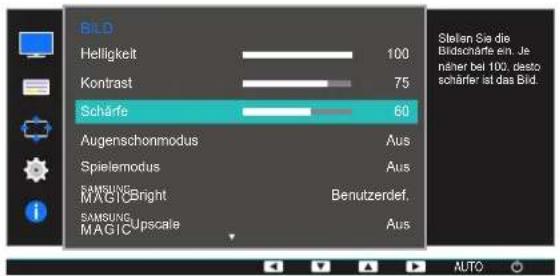

60 Schärfe

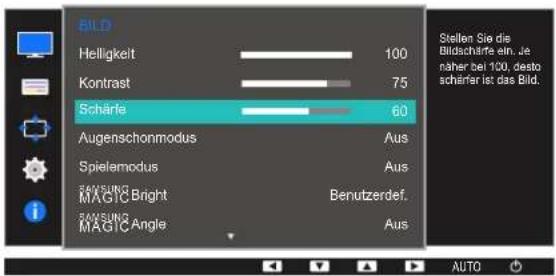

60 Konfigurieren von Schärfe

61 Augenschonmodus

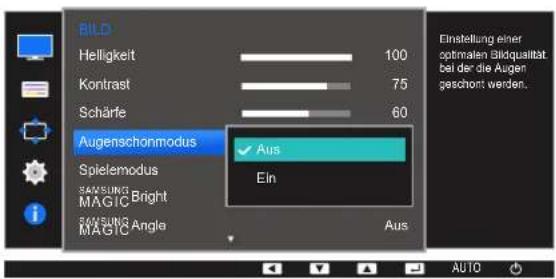

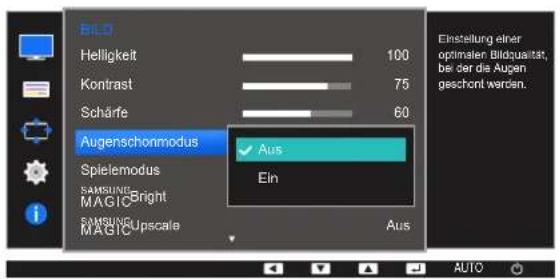

61 Konfigurieren von Augenschonmodus

62 Spielemodus

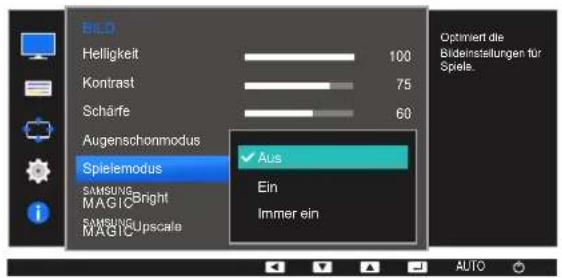

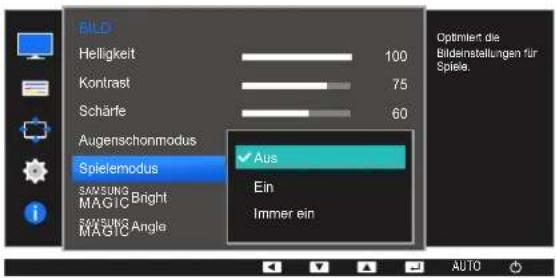

62 Den Spielemodus konfigurieren

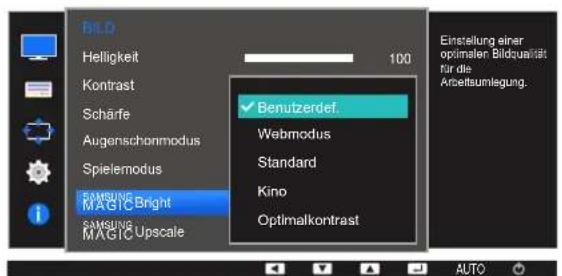

63 SAMSUNG MAGIC Bright

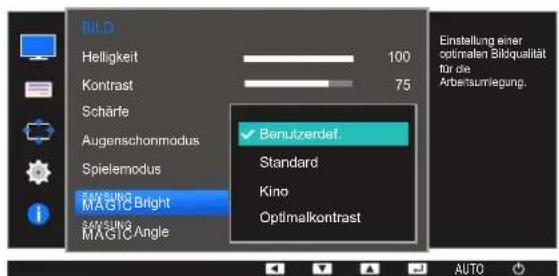

63 Konfigurieren von SAMSUNG MAGIC Bright

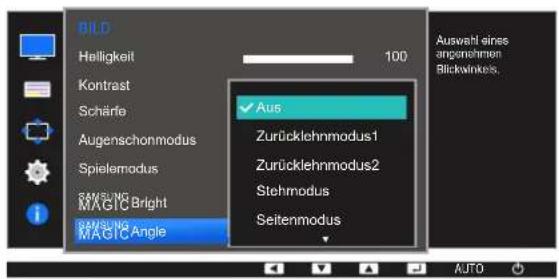

64 SAMSUNG MAGIC Angle (Außer S19E200NY / S22E200NY / S24E650BW)

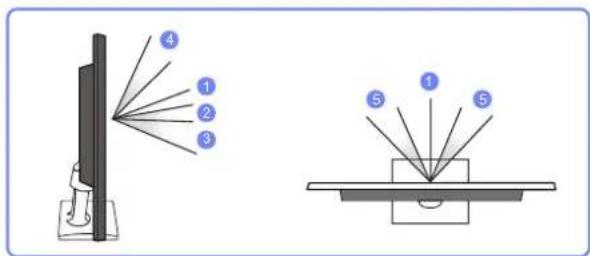

64 Konfigurieren von SAMSUNG MAGIC Angle

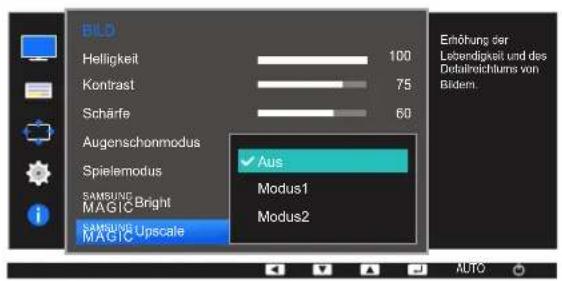

66 SAMSUNG MAGIC Upscale

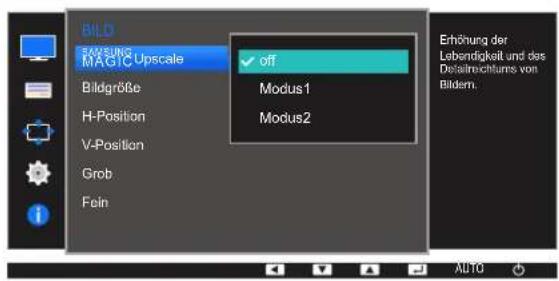

66 Konfigurieren von SAMSUNG MAGIC Upscale

67 Bildgröße (Außer S19E200BR / S19E450BR / S19E450MR)

67 Ändern der Bildgröße

69 Reaktionszeit (S24E650BW)

69 Konfigurieren von Reaktionszeit

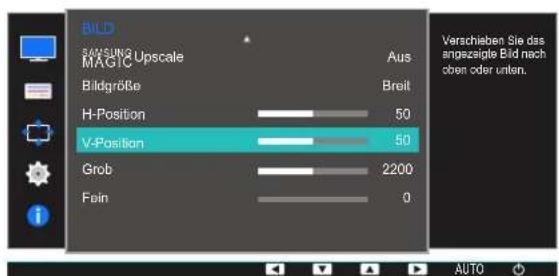

70 H-Position und V-Position

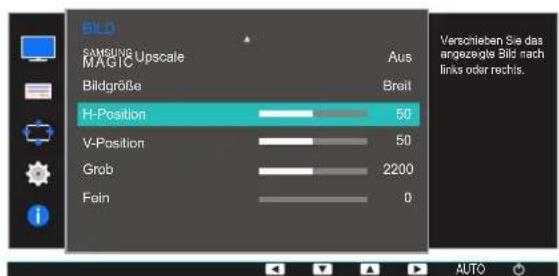

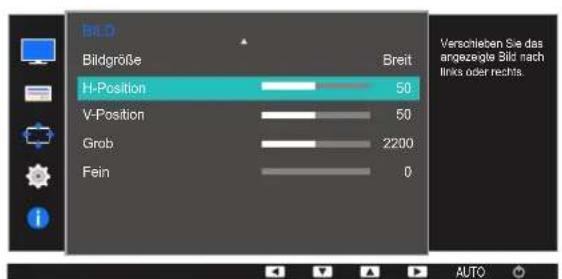

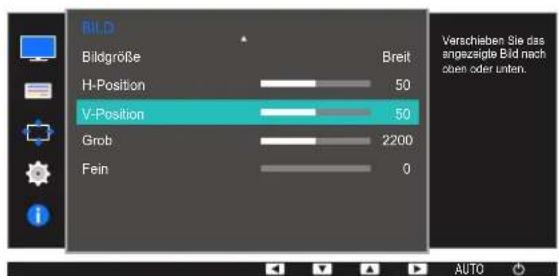

70 Konfigurieren von H-Position und V-Position

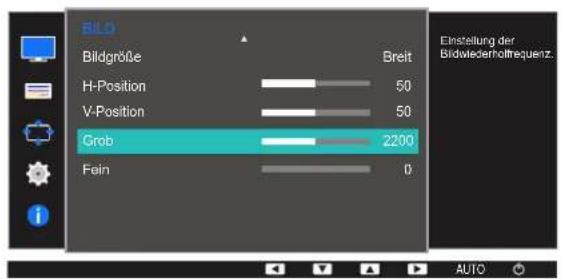

71 Grob

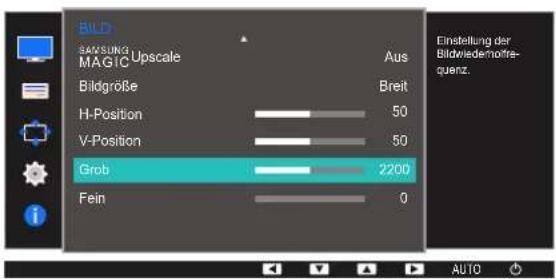

71 Anpassen von Grob

72 Fein

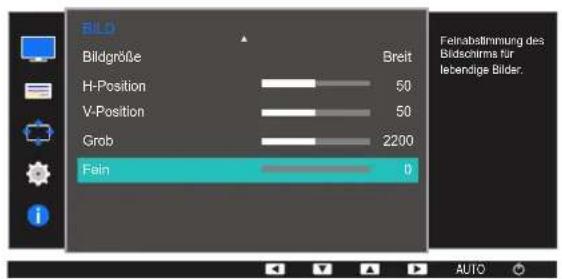

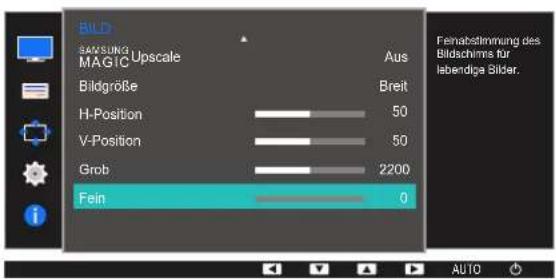

72 Anpassen von Fein

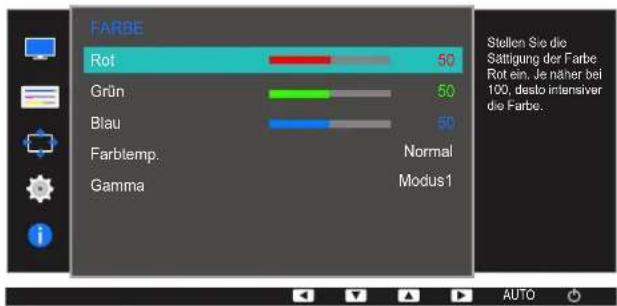

73 Rot

73 Konfigurieren von Rot

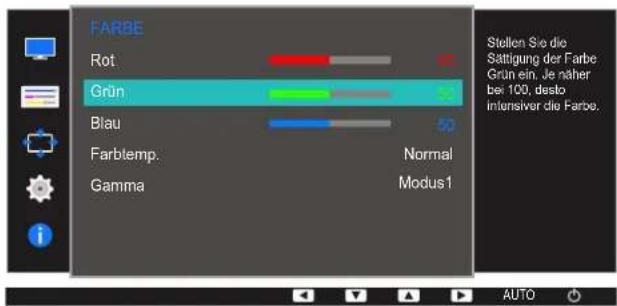

74 Grün

74 Konfigurieren von Grün

75 Blau

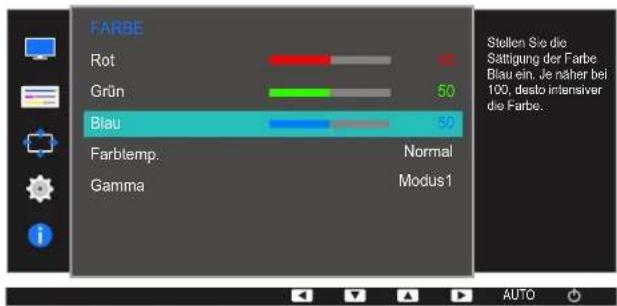

75 Konfigurieren von Blau

76 Farbtemp.

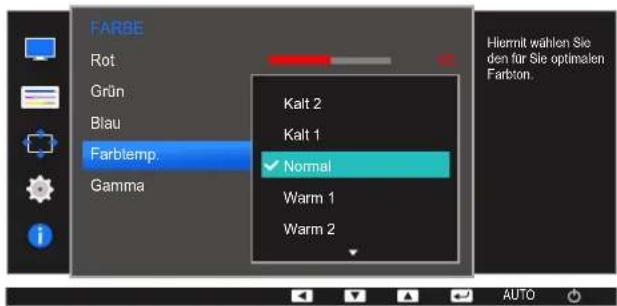

76 Konfigurieren der Einstellungen für die Farbtemp.

77 Gamma

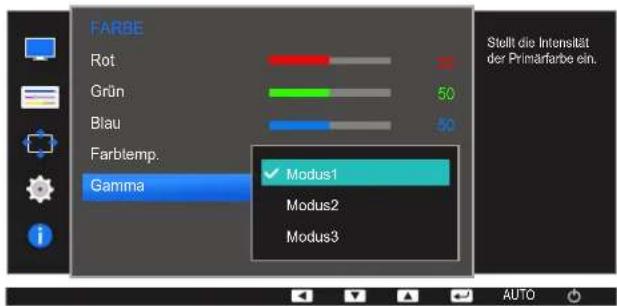

77 Konfigurieren von Gamma

GRÖBENÄNDERUNG ODER VERSCHIEBEN DER ANZEIGE

78 Sprache

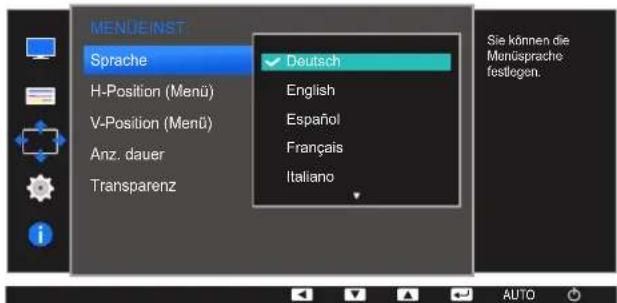

78 Ändern der Sprache

79 H-Position (Menü) und V-Position (Menü)

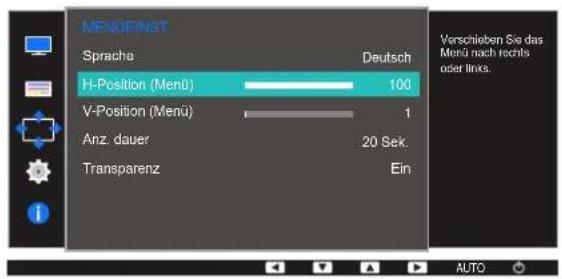

79 Konfigurieren von H-Position (Menü) und V-Position (Menü)

80 Anz. dauer

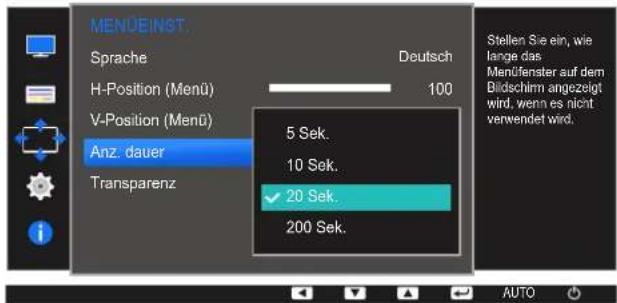

80 Konfigurieren von Anz. dauer

81 Transparenz

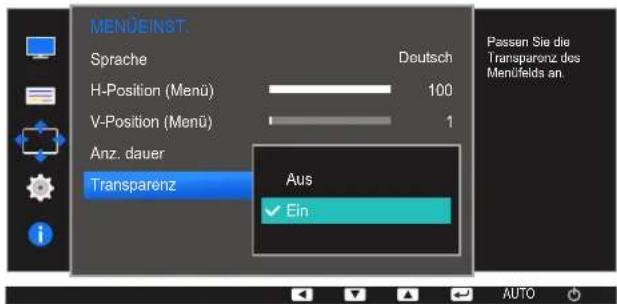

81 Ändern des Transparenz

SETUP UND RESET

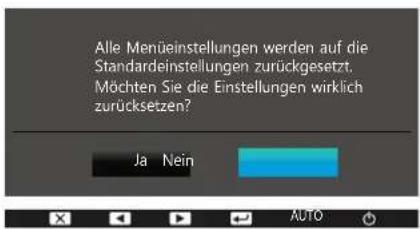

82 Alles zurücksetzen.

82 Initialisieren von Einstellungen Alles zurücksetzen.

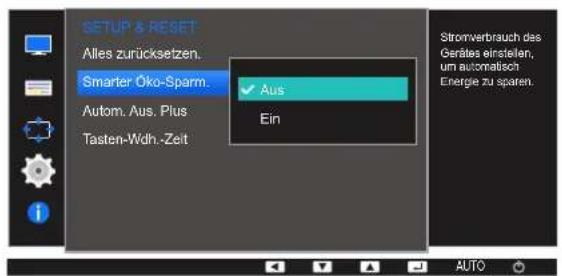

83 Smarter Öko-Sparm.

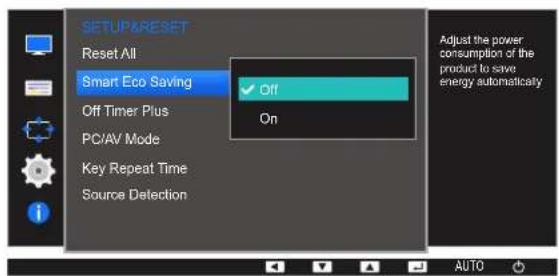

83 Konfigurieren von Smarter Öko-Sparm.

84 Autom. Aus (S19E200NW / S19E200NY / S22E200N /S22E200NY)

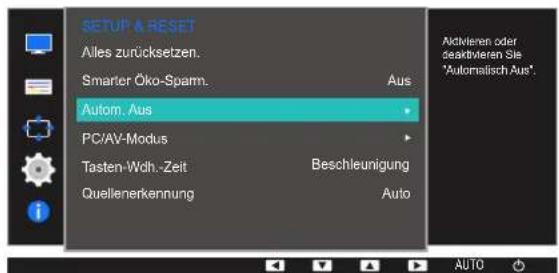

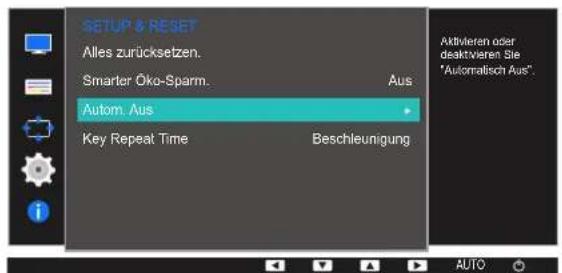

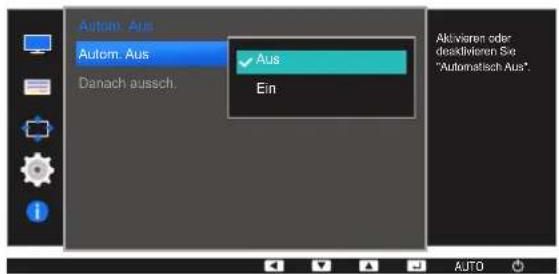

84 Konfigurieren von Autom. Aus

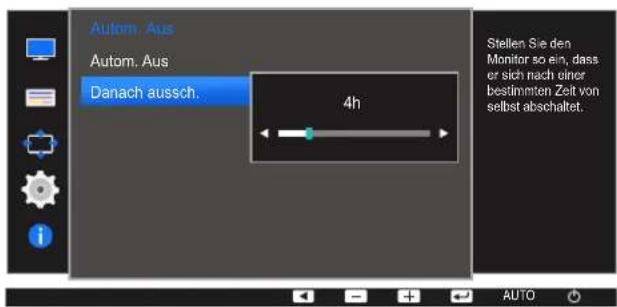

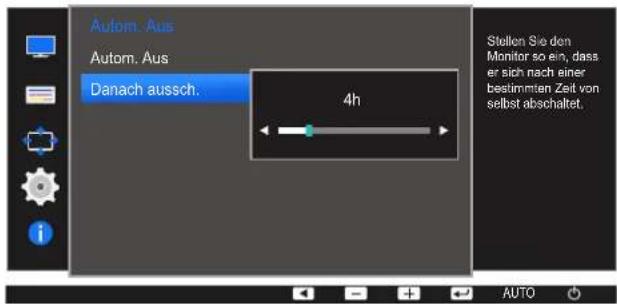

85 Konfigurieren von Danach aussch.

86 Autom. Aus. Plus (Außer S19E200NW / S19E200NY / S22E200N / S22E200NY)

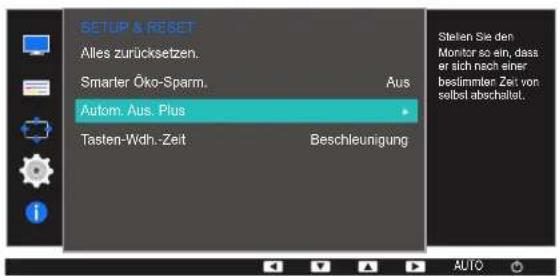

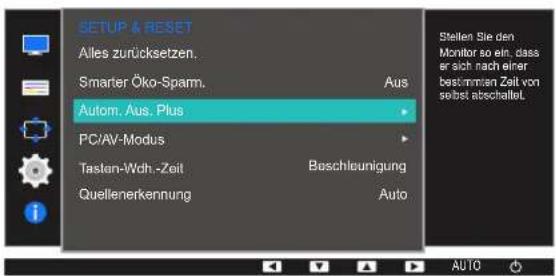

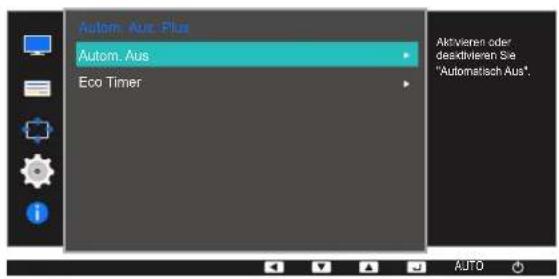

86 Konfigurieren von Autom. Aus

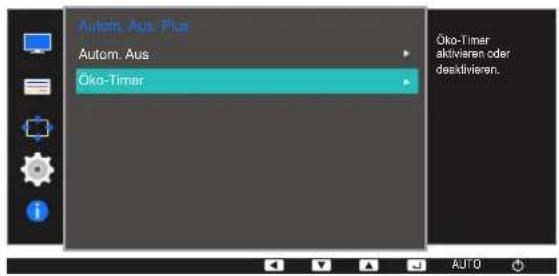

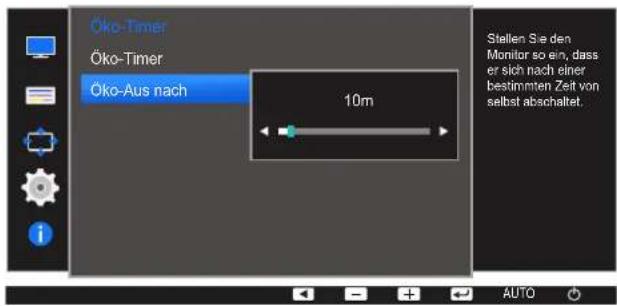

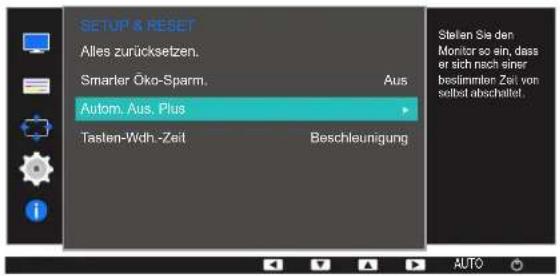

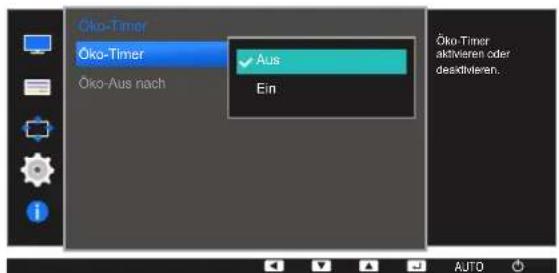

88 Konfigurieren von Öko-Timer

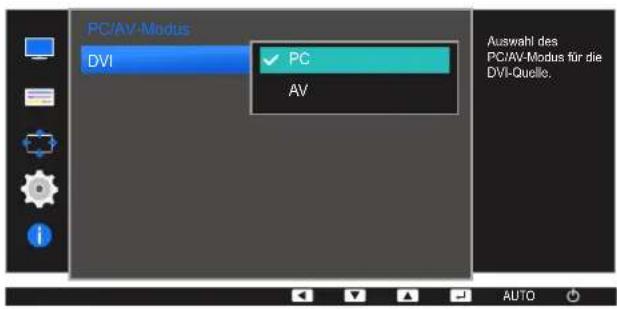

90 PC/AV-Modus (Außer S19E200NW / S19E200NY / S22E200N / S22E200NY)

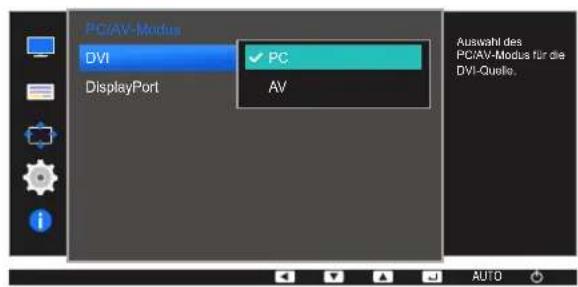

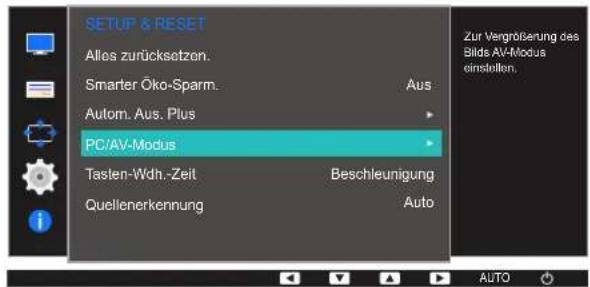

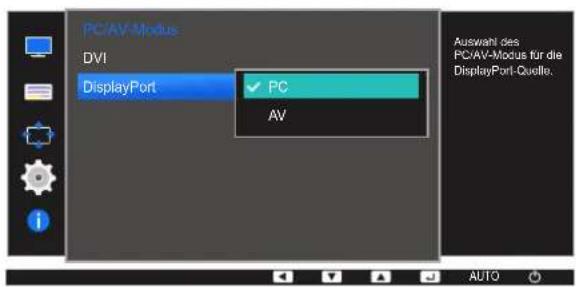

90 Konfigurieren von PC/AV-Modus

92 Tasten-Wdh.-Zeit

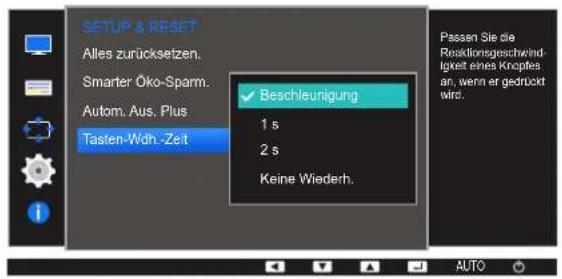

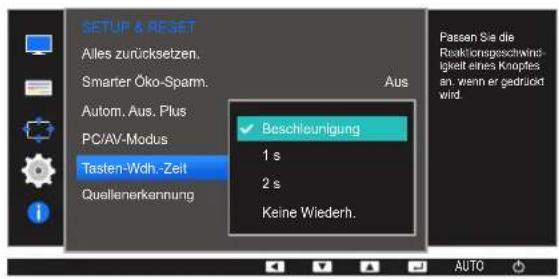

92 Konfigurieren von Tasten-Wdh.-Zeit

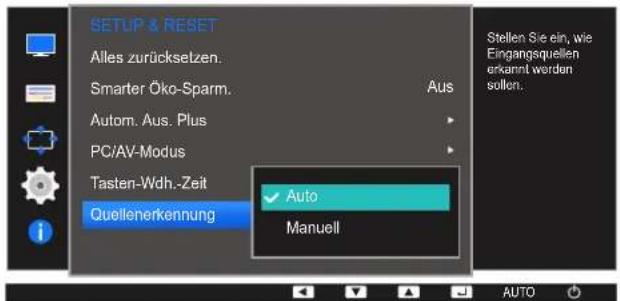

93 Quellenerkennung (Außer S19E200NW / S19E200NY / S22E200N / S22E200NY)

93 Konfigurieren von Quellenerkennung

MENÜ INFORMATIONEN U.A.

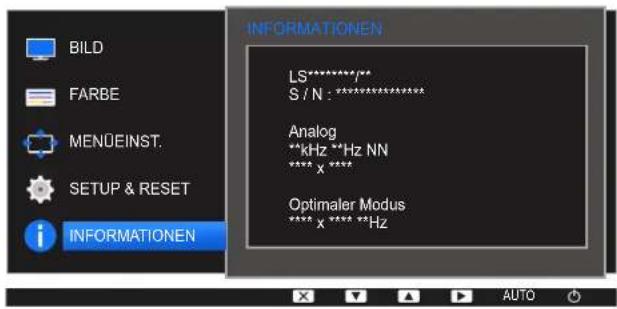

94 INFORMATIONEN

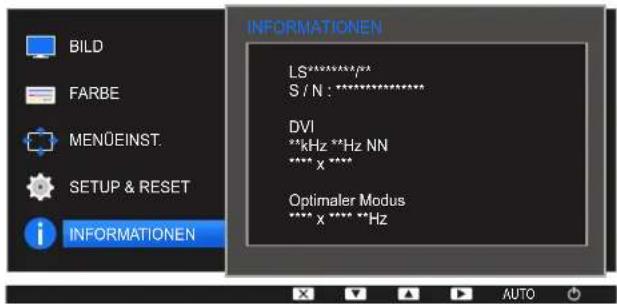

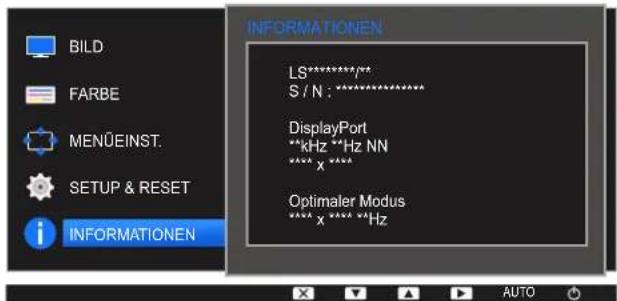

94 Anzeigen von INFORMATIONEN

95 Konfigurieren von Helligkeit, Kontrast und Schärfe auf dem Startbildschirm?

96 Konfigurieren der Lautstärke auf dem Startbildschirm

INSTALLIEREN DER SOFTWARE

97 MultiScreen

97 Installieren der Software

98 Entfernen der Software

HANDBUCH ZUR FEHLERBEHEBUNG

99 Anforderungen vor einer Kontaktaufnahme mit dem Samsung- Kundendienstcenter

99 Testen des Geräts

99 Überprüfen von Auflösung und Frequenz

99 Überprüfen Sie folgenden Punkte.

102 F & A

TECHNISCHE DATEN

104 Allgemein (S19E200NY / S19E200NW)

105 Allgemein (S19E200BW / S19E200BR)

106 Allgemein (S22E200NY)

107 Allgemein (S22E200B / S22E200N / S22E200BW)

108 Allgemein (S23E200B / S24E200BL)

109 Allgemein (S19E450BW / S19E450MW / S19E450BR / S19E450MR)

110 Allgemein (S22E450B / S22E450M / S22E450D)

112 Allgemein (S22E450BW / S22E450MW / S22E450DW)

114 Allgemein (S23E450B)

Inhaltsverzeichnis

115 Allgemein (S24E450BL / S24E450DL)
117 Allgemein (S24E450B / S24E450M / S24E450D)
119 Allgemein (S24E650BW)
120 Allgemein (S27E450B / S27E450D)
122 Energiesparmodus
125 Tabelle der Standardsignalmodi

ANHANG

133 Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden)

133 Kein Produktdefekt
133 Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist
134 Andere
135 Ordnungsgemäße Entsorgung
135 Korrekte Entsorgung von Altgeräten (Elektroschrott)
135 Extended warranty
136 Terminologie

INDEX

Vor Inbetriebnahme des Geräts

Copyright

Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.

Samsung Electronics hat die Urheberrechte für dieses Handbuch.

Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt.

Microsoft, Windows und Windows NT sind eingetragene Marken der Microsoft Corporation.

VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standards Association.

• Verwaltungskosten werden abgerechnet, wenn:

(a) Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor.
(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).
(b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor.
(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

- Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.

In diesem Handbuch verwendete Symbole

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

Vor Inbetriebnahme des Geräts

Reinigung

Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD-Bildschirme anfällig für Kratzer sind.

Gehen Sie bei der Reinigung wie folgt vor.

1. Schalten Sie den Bildschirm und den Computer aus.
2. Ziehen Sie das Netzkabel vom Bildschirm ab.

Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

1. Wischen Sie die Anzeige des Monitors mit einem sauberen, weichen und trockenen Tuch ab.

- Verwenden Sie für den Bildschirm keine Reinigungsmittel, die Alkohol, Lösungsmittel oder Tenside enthalten.

- Sprühen Sie kein Wasser oder Reinigungsmittel direkt auf das Gerät.

1. Befeuchten Sie ein weiches, trockenes Tuch mit Wasser, und wringen Sie es gründlich aus, um die Verkleidung des Bildschirms zu reinigen.

1. Bringen Sie nach der Reinigung das Netzkabel wieder am Gerät an.
2. Schalten Sie den Bildschirm und den Computer ein.

Vor Inbetriebnahme des Geräts

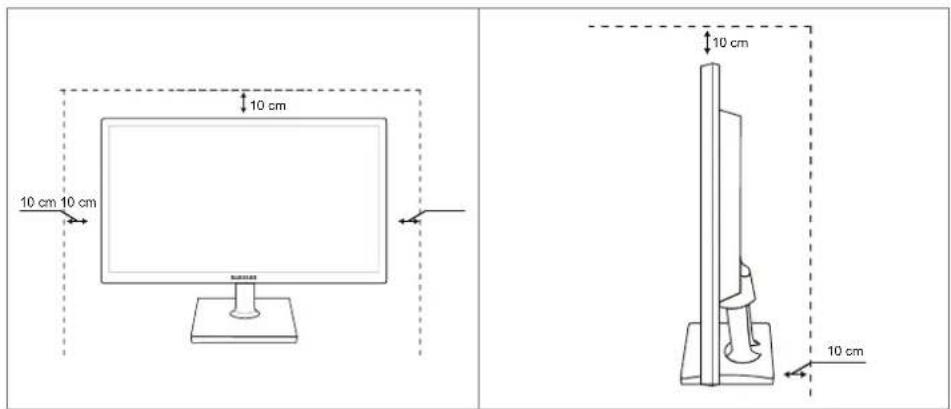

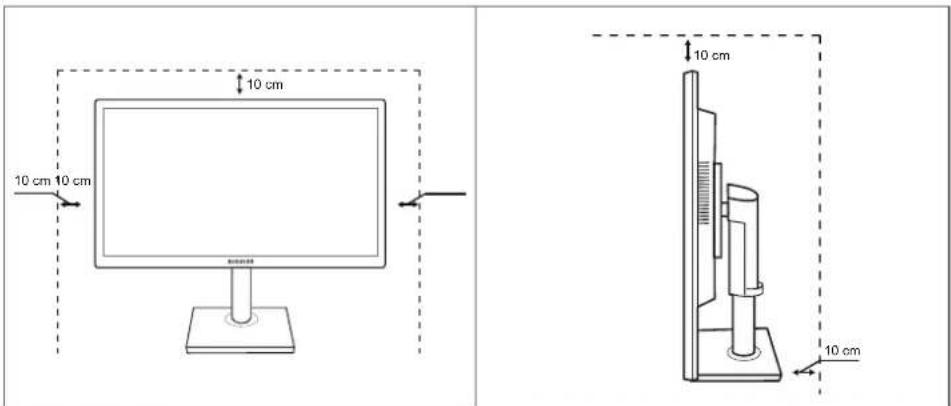

Absichern des Einbaubereichs

- Lassen Sie um das Gerät herum genügend Platz frei, um eine ausreichende Belüftung zu gewährleisten. Wenn die Temperatur im Innern des Geräts ansteigt, kann dies zu einem Feuer oder einer Beschädigung des Geräts führen. Achten Sie darauf, dass Sie beim Aufstellen des Geräts mindestens den unten abgebildeten Abstand einhalten.

Das Aussehen kann sich je nach Gerät unterscheiden.

Serie SE200

10 cm 10 cm 10 cm 10 cm 10 cm

Serie SE450, SE650

10 cm 10 cm 10 cm 10 cm 10 cm 10 cm

Vorsichtsmaßnahmen bei der Lagerung

Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, wenn das Innere des Bildschirms gereinigt werden muss. (Es wird eine Servicegebühr erhoben.)

Vor Inbetriebnahme des Geräts

Sicherheitshinweise

Vorsicht

STROMSCHLAGGEFAHR - NICHT ÖFFNEN

Vorsicht : UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG (ODER RÜCKSEITE) NICHT ÖFFNEN. ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN. ALLE WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN.

Symbole

Warnung	Eine schwere oder tödliche Verletzung kann verursacht werden, wenn die Anweisungen nicht befolgt werden.
Vorsicht	Verletzungen oder Sachschäden können verursacht werden, wenn die Anweisungen nicht befolgt werden.
	Mit diesem Symbol gekennzeichnete Handlungen sind verboten.
[527W]	Mit diesem Symbol gekennzeichnete Anweisungen sind zu befolgen.

Vor Inbetriebnahme des Geräts

Strom und Sicherheit

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

Warnung

Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Schließen Sie nicht zu viele Geräte an der gleichen Steckdose bzw. Steckerleiste an.

- Andernfalls kann die Steckdose überhitzen und einen Brand verursachen.

Berühren Sie den Netzstecker nicht mit nassen Händen.

- Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Stecken Sie den Netzstecker ganz hinein, sodass er nicht locker sitzt.

- Eine instabile Verbindung kann einen Brand verursachen.

Schließen Sie den Netzstecker an eine geerdete Steckdose an (nur isolierte Geräte vom Typ 1).

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Knicken Sie das Netzkabel nicht, und ziehen Sie auch nicht mit Gewalt daran. Belasten Sie das Netzkabel nicht mit einem schweren Gegenstand.

- Ein beschädigtes Netzkabel kann einen elektrischen Schlag oder Brand verursachen.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Entfernen Sie Fremdkörper wie Staub um die Steckerstifte und die Steckdose mit einem trockenen Tuch.

• Andernfalls kann ein Brand entstehen.

Vor Inbetriebnahme des Geräts

Vorsicht

Ziehen Sie den Netzstecker nicht ab, während das Gerät verwendet wird.

- Das Gerät könnte durch eine Überspannung beschädigt werden.

Verwenden Sie das Netzkabel nicht für andere als von Samsung gelieferte zugelassene Produkte.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen ist, gut zugänglich ist.

- Wenn im Gerät ein Problem auftritt, ziehen Sie das Netzkabel ab, um das Gerät vollständig stromlos zu machen.

Mit der Ein-/Aus-Taste wird die Stromzufuhr nicht völlig unterbrochen.

Fassen Sie den Stecker, wenn Sie das Netzkabel aus der Steckdose ziehen.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Installieren

Warnung

Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel oder Zigaretten ab. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

• Andernfalls kann ein Brand entstehen.

Vermeiden Sie die Aufstellung des Geräts in einem kleinen Raum mit schlechter Belüftung, wie ein Bücherregal oder ein Wandschrank.

- Andernfalls kann ein Brand aufgrund einer erhöhten Innentemperatur entstehen.

Bewahren Sie die Verpackungsfolie des Geräts an einem Ort auf, der nicht für Kinder zugänglich ist.

- Kinder könnten daran ersticken.

Vor Inbetriebnahme des Geräts

Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw.).

• Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen.
• Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet wird, kann es beschädigt oder ein Brand verursacht werden.

Stellen Sie das Gerät nicht in einem Fahrzeug oder an einem Ort, der Staub, Feuchtigkeit (Wasser tropft u.ä.), Öl oder Rauch ausgesetzt ist, auf.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Hitze oder einem heißen Gegenstand wie einem Herd aus.

- Andernfalls kann die Gerätelebensdauer verringert oder ein Feuer verursacht werden.

Stellen Sie das Gerät außerhalb der Reichweite von kleinen Kindern auf.

• Das Gerät könnte herunterfallen und Kinder verletzen.

Speiseöl (z. B. Sojaöl) kann das Gerät beschädigen oder deformieren. Halten Sie das Gerät von Ölverschmutzung fern.

Und montieren oder verwenden Sie das Gerät nicht in der Küche oder in der Nähe des Küchenherdes.

Vorsicht

Achten Sie darauf, das Gerät beim Transport nicht fallen zu lassen.

- Andernfalls kann es zu Betriebsstörungen oder zu Verletzungen kommen.

Legen Sie das Gerät nicht auf seiner Vorderseite ab.

- Der Bildschirm könnte dadurch beschädigt werden.

Stellen Sie bei der Aufstellung des Geräts in einem Schrank oder Regal sicher, dass die Unterkante der Vorderseite des Geräts nicht herausragt.

• Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen.
• Stellen Sie das Gerät nur in Schränke oder Regale geeigneter Größe.

Vor Inbetriebnahme des Geräts

Setzen Sie das Gerät vorsichtig ab.

- Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen.

Wenn Sie das Gerät an einem ungewöhnlichen Ort (ein Ort mit viel Feinstaub, chemischen Substanzen, extremen Temperaturen oder hoher Feuchtigkeit oder an einem Ort, an dem das Gerät ständig für einen längeren Zeitraum in Betrieb sein soll) aufstellen, kann dies seine Leistung erheblich beeinträchtigen.

- Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, bevor Sie das Gerät an einem solchen Ort aufstellen.

Betrieb

Warnung

Das Gerät steht unter Hochspannung. Versuchen Sie nicht, das Gerät selbst zu zerlegen, zu reparieren oder zu modifizieren.

• Dies kann zu einem elektrischen Schlag oder Brand führen.
  • Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter.

Lösen Sie alle Kabel einschließlich des Netzkabels vom Gerät, bevor Sie es transportieren.

- Andernfalls kann das Netzkabel beschädigt und ein Brand oder Stromschlag hervorgerufen werden.

Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Lassen Sie Kinder nicht mit dem Gerät spielen.

• Das Gerät könnte herunterfallen, und Ihr Kind könnte sich verletzen.

Wenn das Gerät herunterfällt oder außen beschädigt ist, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter.

- Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Vor Inbetriebnahme des Geräts

Legen Sie keine schweren Gegenstände, Spielzeug oder Süßigkeiten auf die Oberseite des Geräts.

- Das Gerät oder schwere Gegenstände könnten herunter fallen, wenn Kinder nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte.

Schalten Sie das Gerät bei Sturm oder Gewitter aus, und ziehen Sie das Netzkabel ab.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Lassen Sie auf das Gerät keine Gegenstände fallen, und schlagen Sie auch nicht dagegen.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

- Andernfalls kann das Netzkabel oder das Gerät beschädigt und ein Brand oder Stromschlag hervorgerufen werden.

Berühren Sie das Gerät oder den Netzstecker nicht, wenn Gas austritt. Lüften Sie den Raum sofort.

- Funken können eine Explosion oder einen Brand verursachen.

Heben oder bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

- Andernfalls kann das Netzkabel oder das Gerät beschädigt und ein Brand oder Stromschlag hervorgerufen werden.

Verwenden Sie kein brennbares Spray und keine brennbare Substanz in der Nähe des Geräts, und bewahren Sie diese auch nicht in der Nähe auf.

• Dies kann zu einer Explosion oder zu einem Brand führen.

Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Tischdecken oder Vorhänge blockiert sind.

- Andernfalls kann ein Brand aufgrund einer erhöhten Innentemperatur entstehen.

Vor Inbetriebnahme des Geräts

Stecken Sie keine metallischen Gegenstände (Schrauben, Münze, Haarnadeln usw.) oder brennbaren Objekte (Papier, Streichhölzer usw.) in die Lüftungsöffnungen oder Anschlüsse des Geräts.

• Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter.
• Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe, Flaschen usw.) oder metallischen Gegenstände auf das Gerät.

• Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter.
• Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Vorsicht

Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren Zeitraum kann zum Einbrennen von Nachbildern oder Pixelfehlern führen.

- Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, aktivieren Sie den Energiesparmodus oder einen Bewegtbild-Bildschirmschoner.

Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum (Urlaub usw.) nicht verwenden.

- Andernfalls kann es durch angesammelten Staub, Überhitzung, elektrischen Schlag oder Leckstrom zu einem Brand kommen.

Verwenden Sie das Gerät mit der empfohlenen Auflösung und Frequenz.

- Ihr Sehvermögen könnte sich sonst verschlechtern.

Stapeln Sie Netzteile nicht.

• Andernfalls kann ein Brand entstehen.

Entfernen Sie den Plastikbeutel vom Netzteil, bevor Sie es verwenden.

• Andernfalls kann ein Brand entstehen.

Vor Inbetriebnahme des Geräts

Schützen Sie das Netzteil vor Wasser oder Feuchtigkeit.

• Dies kann zu einem elektrischen Schlag oder Brand führen.
- Vermeiden Sie die Verwendung des Geräts im Freien, wo es Regen oder Schnee ausgesetzt sein könnte.
- Achten Sie darauf, das Netzteil nicht mit Wasser in Kontakt zu bringen, wenn Sie den Boden wischen.

Stellen Sie das Netzteil nicht in die Nähe eines Heizgeräts.

• Andernfalls kann ein Brand entstehen.

Bewahren Sie das Netzteil in einem gut belüfteten Raum auf.

Wenn Sie das Ladegerät so ablegen, dass es mit der Schnur nach oben hängt, könnten Wasser oder andere Fremdkörper in den Adapter eindringen und so eine Fehlfunktion verursachen.

Legen Sie daher das Ladegerät immer flach auf einen Tisch oder auf den Boden.

Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung auf den Bildschirm schauen, kann dies zu einer Verschlechterung Ihres Sehvermögens führen.

Stellen Sie den Bildschirm nicht auf den Kopf. Transportieren Sie ihn nicht, indem Sie ihn am Ständer halten.

- Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen.

Verwenden Sie keine Luftbefeuchter oder Öfen in der Nähe des Geräts.

• Dies kann zu einem elektrischen Schlag oder Brand führen.

Gönnen Sie Ihren Augen pro 1 Stunde Geräteverwendung eine Pause von 5 Minuten.

• Die Augen werden weniger ermüdet.

Berühren Sie nicht den Bildschirm, wenn das Gerät längere Zeit eingeschaltet war, weil es heiß wird.

Vor Inbetriebnahme des Geräts

Bewahren Sie die kleinen mit dem Gerät verwendeten Zubehörteile außerhalb der Reichweite von Kindern auf.

Seien Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig.

• Andernfalls könnten Finger oder Hände von Kindern stecken bleiben und verletzt werden.
• Wenn Sie das Gerät übermäßig kippen, kann es herunterfallen und Verletzungen verursachen.

Stellen Sie keine schweren Gegenstände auf das Gerät.

- Betriebsstörungen oder Verletzungen können die Folge sein.

Stellen Sie keine zu große Lautstärke ein, wenn Sie Kopfhörer oder Ohrstecker benutzen.

- Zu große Lautstärke kann zu Gehörschädigungen führen.

Vor Inbetriebnahme des Geräts

Richtige Haltung für die Verwendung des Geräts

50 cm

Verwenden Sie das Gerät in der richtigen Haltung wie folgt:

• Sitzen Sie aufrecht, mit geradem Rücken.
• Lassen Sie einen Abstand von 45 bis 50 cm zwischen Auge und Bildschirm, und blicken Sie leicht nach unten auf den Bildschirm.
  Die Augen sollen direkt vor dem Bildschirm sein.

• Passen Sie den Winkel so an, dass sich auf dem Bildschirm kein Licht reflektiert.

- Halten Sie Ihre Unterarme senkrecht zu Ihren Oberarmen und auf einer Ebene mit dem Handrücken.

- Halten Sie die Ellenbogen ungefähr in einem rechten Winkel.

- Stellen Sie die Höhe des Gerät so ein, dass Sie Ihre Knie mindestens 90° beugen können, die Fersen auf dem Boden aufliegen und Ihre Arme niedriger als Ihr Herz positioniert sind.

1

Vorbereitung

1.1 Überprüfen des Lieferumfangs

1.1.1 Überprüfen des Lieferumfangs

• Kontaktieren Sie den Händler, bei dem Sie das Produkt gekauft haben, wenn etwas fehlt.
  • Das Aussehen der tatsächlichen Komponenten kann von den Abbildungen abweichen.

Komponenten

Kurzanleitung zur Konfiguration

Garantiekarte (nicht überall verfügbar)

Erklärungen zur Einhaltung gesetzlicher Vorschriften (Zubehör)

Benutzerhandbuch (Zubehör)

Netzkabel

D-Sub-Kabel (Zubehör)

D-Sub-Kabel (Zubehör)

DVI-Kabel (Zubehör)

DVI-Kabel (Zubehör)

HDMI/DVI-Kabel (Zubehör)

DP-Kabel (Zubehör)

Stereokabel Für Modelle S**E450M* (Zubehör)

1

Vorbereitung

USB-Kabel (Zubehör)

Sockel Für Modell der Serie SE200 (Zubehör)

Sockel Für Modell der Serie SE450, Für Modell der Serie SE650 (Zubehör)

Sockel Für Modell der Serie SE450 (Gilt für Monitormodelle mit Standfuß, in den der USB-Anschluss integriert ist.)

Sockelverbindungsstück Für Modell der Serie SE200 (Zubehör)

Sockelverbindungsstück Für Modell der Serie SE450, Für Modell der Serie SE650 (Zubehör)

(Zubehör)

Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden.

1

Vorbereitung

1.2 Bauteile

1.2.1 Tasten auf Vorderseite (Serie SE200)

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Symbole Beschreibung
MENU	Öffnen oder Schließen des On Screen-Display (OSD)-Menüs oder Rückkehr zum letzten Menü.OSD-Sperre: Beibehalten der aktuellen Einstellungen oder Sperren der OSD-Steuerung, um unbeabsichtigte Änderungen an den Einstellungen zu verhindern. Aktivieren: Drücken Sie zum Sperren der OSD-Steuerung 10 Sekunden lang die Taste [MEN]eaktivieren: Drücken Sie zum Freigeben der gesperrten OSD-Steuerung 10 Sekunden lang die Taste [MENLWenn das Bildschirmmenü gesperrt ist,Helligkeit und Kontrast können angepasst werden.Augenschonmodus ist verfügbar.INFORMATIONEN lassen sich anzeigen.Die Funktion Augenschonmodus kann durch Drücken der [↑]-Taste verwendet werden. (Die Augenschonmodus ist auch verfügbar, wenn die OSD-Steuerung gesperrt ist.)
[IMAGE]▲/▼	Drücken Sie die [↑]-Taste, um den Augenschonmodus zu aktivieren oder zu deaktivieren.Die folgenden Elemente sind nicht verfügbar, wenn die Funktion Augenschonmodus verfügbar ist.BILD → Helligkeit, Spielemodus, SAMSUNG Bright, SAMSUNG Angle MAGIC MAGIC FARBESETUP & RESET → Smarter Öko-Sparm.Navigieren zum oberen oder unteren Menü oder Ändern des Wertes einer Option im OSD-Menü.
◎	Stellen Sie mit dieser Taste Helligkeit, Kontrast und Schärfe des Bildschirms ein.
□/□	Bestätigen einer Menüauswahl.Durch Drücken der Taste [ ] können Sie die Eingangsquelle (Analog/DVI) ändern, wenn das OSD-Menü nicht angezeigt wird. Wenn Sie das Gerät einschalten oder die Eingangsquelle durch Drücken der Taste [ ]ändern, wird auf dem Bildschirm oben links die aktuelle Eingangsquelle angezeigt.Diese Funktion ist für Geräte nur mit einer Analogschnittstelle nicht verfügbar.
AUTO	Drücken Sie die Taste [AUTO], um die Bildschirmeinstellung automatisch durchzuführen.Wenn Sie die Auflösung unter „Eigenschaften von Anzeige“ ändern, wird die Funktion Autom. Einstellung aktiviert. Diese Funktion ist nur im Analog-Modus verfügbar.
◎	Ein- bzw. Ausschalten des Bildschirms.
Tastenhilfe	Beim Drücken einer Steuerungstaste am Gerät wird vor dem Öffnen des Bildschirmmenüs die Tastenhilfe angezeigt. (Diese Erläuterungen zeigen die Funktion der gedrückten Taste an.)Drücken Sie die entsprechende Taste erneut, um das Bildschirmmenü zu öffnen, wenn die Hilfe angezeigt wird.Die Tastenhilfe kann je nach Funktion oder Gerätemodell unterschiedlich sein. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

1.2.2 Tasten auf Vorderseite (S\*\*E450B\*, S\*\*E650B\*)

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Tastenhilfe MENU EYE SAVER SOURCE AUTO MENU /▼ ▲/○ /AUTO

Symbole Beschreibung
MENU	Öffnen oder Schließen des On Screen-Display (OSD)-Menüs oder Rückkehr zum letzten Menü.OSD-Sperre: Beibehalten der aktuellen Einstellungen oder Sperren der OSD-Steuerung, um unbeabsichtigte Änderungen an den Einstellungen zu verhindern. Aktivieren: Drücken Sie zum Sperren der OSD-Steuerung 10 Sekunden lang die Taste [MEN]eaktivieren: Drücken Sie zum Freigeben der gesperrten OSD-Steuerung 10 Sekunden lang die Taste [MENLWenn das Bildschirmmenü gesperrt ist,Helligkeit und Kontrast können angepasst werden.Augenschonmodusist verfügbar.INFORMATIONENlassen sich anzeigen.Die Funktion Augenschonmoduskann durch Drücken der [↑]-Taste verwendet werden. (Die Augenschonmodusist auch verfügbar, wenn die OSD-Steuerung gesperrt ist.)
[IMAGE]▲/▼	Drücken Sie die [↑]-Taste, um den Augenschonmodusz zu aktivieren oder zu deaktivieren.Die folgenden Elemente sind nicht verfügbar, wenn die Funktion Augenschonmoduserfügbar ist.BILD → Helligkeit,Spielemodus,SAMSUNG Bright,SAMSUNGAngleMAGIC MAGIC MAGICFARBESETUP & RESET → Smarter Öko-Sparm.Navigieren zum oberen oder unteren Menü oder Ändern des Wertes einer Option im OSD-Menü.
◎	Stellen Sie mit dieser Taste Helligkeit, Kontrast und Schärfe des Bildschirms ein.
□/□	Bestätigen einer Menüauswahl.Durch Drücken der Taste [ können Sie die Eingangsquelle (Analog/DVI) ändern, wenn das OSD-Menü nicht angezeigt wird. Wenn Sie das Gerät einschalten oder die Eingangsquelle durch Drücken der Taste [ändern, wird auf dem Bildschirm oben links die aktuelle Eingangsquelle angezeigt. Diese Funktion ist für Geräte nur mit einer Analogschnittstelle nicht verfügbar.
AUTO	Drücken Sie die Taste [AUTO], um die Bildschirmeinstellung automatisch durchzuführen.Wenn Sie die Auflösung unter „Eigenschaften von Anzeige“ ändern, wird die Funktion Autom. Einstellung aktiviert. Diese Funktion ist nur im Analog-Modus verfügbar.
○	Ein- bzw. Ausschalten des Bildschirms.
Tastenhilfe	Beim Drücken einer Steuerungstaste am Gerät wird vor dem Öffnen des Bildschirmmenüs die Tastenhilfe angezeigt. (Diese Erläuterungen zeigen die Funktion der gedrückten Taste an.)Drücken Sie die entsprechende Taste erneut, um das Bildschirmmenü zu öffnen, wenn die Hilfe angezeigt wird.Die Tastenhilfe kann je nach Funktion oder Gerätemodell unterschiedlich sein. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

1

Vorbereitung

1.2.3 Tasten auf Vorderseite (S\*\*E450M\*)

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Tastenhilfe MENU EYE SAVER SOURCE AUTO MENU /▼ ▲/○ □/← AUTO ○

Symbole Beschreibung
MENU	Öffnen oder Schließen des On Screen-Display (OSD)-Menüs oder Rückkehr zum letzten Menü.OSD-Sperre: Beibehalten der aktuellen Einstellungen oder Sperren der OSD-Steuerung, um unbeabsichtigte Änderungen an den Einstellungen zu verhindern. Aktivieren: Drücken Sie zum Sperren der OSD-Steuerung 10 Sekunden lang die Taste [ ].MENIquivieren: Drücken Sie zum Freigeben der gesperrten OSD-Steuerung 10 Sekunden lang die Taste [ ].MENLWenn das Bildschirmmenü gesperrt ist,Helligkeit und Kontrast können angepasst werden.Augenschonmodusist verfügbar.INFORMATIONENlassen sich anzeigen.Die Funktion Augenschonmoduskann durch Drücken der [Taste verwendet werden. (Die Augenschonmodusist auch verfügbar, wenn die OSD-Steuerung gesperrt ist.)
[IMAGE]	Drücken Sie die [ ↑]-Taste, um den Augenschonmodusz zu aktivieren oder zu deaktivieren.Die folgenden Elemente sind nicht verfügbar, wenn die Funktion Augenschonmoduserfügbar ist.BILD → Helligkeit,Spielemodus,SAMSUNGght,SAMSUNGleMAGICMAGICFARBESETUP & RESET →Smarter Öko-Sparm.

Vorbereitung

Symbole Beschreibung

Navigieren zum oberen oder unteren Menü oder Ändern des Wertes einer Option im OSD-Menü.

Stellen Sie mit dieser Taste Helligkeit und Kontrast des Bildschirms ein.

Lautstärke kann eingestellt werden, wenn ein Kabel mit dem [IN]-Anschluss verbunden ist.

Bestätigen einer Menüauswahl.

Durch Drücken der Taste [ ] können Sie die Eingangsquelle (Analog/DVI) ändern, wenn das OSD-Menü nicht angezeigt wird. Wenn Sie das Gerät einschalten oder die Eingangsquelle durch Drücken der Taste [ ] ändern, wird auf dem Bildschirm oben links die aktuelle Eingangsquelle angezeigt.

Diese Funktion ist für Geräte nur mit einer Analogschnittstelle nicht verfügbar.

Drücken Sie die Taste [AUTO], um die Bildschirmeinstellung automatisch durchzuführen.

AUTO

• Wenn Sie die Auflösung unter „Eigenschaften von Anzeige“ ändern, wird die Funktion Autom. Einstellung aktiviert.
  • Diese Funktion ist nur im Analog-Modus verfügbar.

Ein- bzw. Ausschalten des Bildschirms.

Beim Drücken einer Steuerungstaste am Gerät wird vor dem Öffnen des Bildschirmmenüs die Tastenhilfe angezeigt. (Diese Erläuterungen zeigen die Funktion der gedrückten Taste an.)

Tastenhilfe

Drücken Sie die entsprechende Taste erneut, um das Bildschirmmenü zu öffnen, wenn die Hilfe angezeigt wird.

Die Tastenhilfe kann je nach Funktion oder Gerätemodell unterschiedlich sein. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

1.2.4 Tasten auf Vorderseite (S\*\*E450D\*)

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Tastenhilfe MENU EYE SAVER SOURCE AUTO MENU /▼ ▲/○ AUTO ○

Symbole Beschreibung
MENU	Öffnen oder Schließen des On Screen-Display (OSD)-Menüs oder Rückkehr zum letzten Menü.OSD-Sperre: Beibehalten der aktuellen Einstellungen oder Sperren der OSD-Steuerung, um unbeabsichtigte Änderungen an den Einstellungen zu verhindern. Aktivieren: Drücken Sie zum Sperren der OSD-Steuerung 10 Sekunden lang die Taste [ ]. MENTivieren: Drücken Sie zum Freigeben der gesperrten OSD-Steuerung 10 Sekunden lang die Taste [ ]. MENIWenn das Bildschirmmenü gesperrt ist,Helligkeit und Kontrast können angepasst werden.Augenschonmodus ist verfügbar.INFORMATIONEN lassen sich anzeigen.Die Funktion Augenschonmodus kann durch Drücken der [ ↑]Taste verwendet werden. (Die Augenschonmodus ist auch verfügbar, wenn die OSD-Steuerung gesperrt ist.)
[IMAGE]	Drücken Sie die [ ↑]-Taste, um den Augenschonmodus zu aktivieren oder zu deaktivieren.Die folgenden Elemente sind nicht verfügbar, wenn die Funktion Augenschonmodus verfügbar ist.BILD → Helligkeit, Spielemodus, SAMSUNG Bright, SAMSUNG AngleMAGIC MAGIC FARBESETUP & RESET → Smarter Öko-Sparm.

1

Vorbereitung

Symbole Beschreibung
▲/▼	Navigieren zum oberen oder unteren Menü oder Ändern des Wertes einer Option im OSD-Menü.
◎	Stellen Sie mit dieser Taste Helligkeit, Kontrast und Schärfe des Bildschirms ein.
□/□	Bestätigen einer Menüauswahl.Durch Drücken der Taste [ können Sie die Eingangsquelle (Analog/DVI/DisplayPort). ändern, wenn das OSD-Menü nicht angezeigt wird. Wenn Sie das Gerät einschalten oder die Eingangsquelle durch Drücken der Taste [ändern, wird auf dem Bildschirm oben links die aktuelle Eingangsquelle angezeigt.Diese Funktion ist für Geräte nur mit einer Analogschnittstelle nicht verfügbar.
AUTO	Drücken Sie die Taste [AUTO], um die Bildschirmeinstellung automatisch durchzuführen.Wenn Sie die Auflösung unter „Eigenschaften von Anzeige“ ändern, wird die Funktion Autom. Einstellung aktiviert. Diese Funktion ist nur im Analog-Modus verfügbar.
○	Ein- bzw. Ausschalten des Bildschirms.
Tastenhilfe	Beim Drücken einer Steuerungstaste am Gerät wird vor dem Öffnen des Bildschirmmenüs die Tastenhilfe angezeigt. (Diese Erläuterungen zeigen die Funktion der gedrückten Taste an.)Drücken Sie die entsprechende Taste erneut, um das Bildschirmmenü zu öffnen, wenn die Hilfe angezeigt wird.Die Tastenhilfe kann je nach Funktion oder Gerätemodell unterschiedlich sein.Entsprechende Informationen finden Sie im jeweiligen Handbuch.

1

Vorbereitung

1.2.5 Rückseite (Serie SE200)

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

SAR20130 DVI IN RGB IN POWER IN

Anschluss Beschreibung

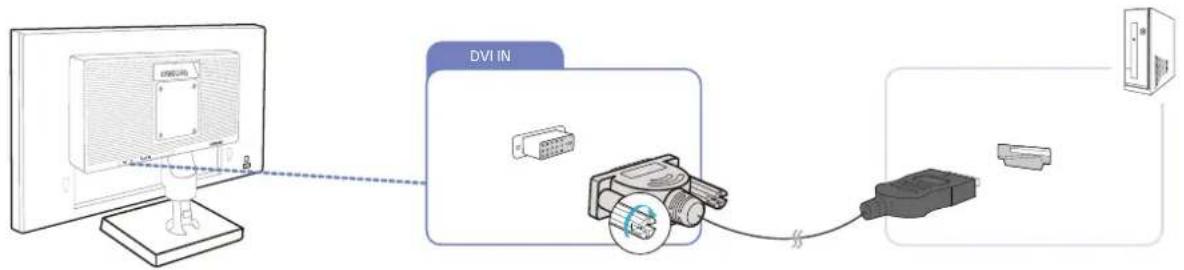

	Anschließen an einen PC über ein DVI-Kabel.Der [DVI IN]-Anschluss wird nur bei reinen Digitalmodellen (DVI) vorgesehen.
	Zur Verbindung mit einem PC über ein D-SUB-Kabel.
	Zum Anschluss eines externen Geräts.
	Schließen Sie das Netzkabel des Monitors an den [POWER IN]-Anschluss auf der Rückseite des Monitors an.

1

Vorbereitung

1.2.6 Rückseite (S\*\*E450B\*, S\*\*E650B\*)

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

SAMSUNG DVI IN RGB IN POWER IN

Anschluss Beschreibung
	Anschließen an einen PC über ein DVI-Kabel.Der [DVI IN]-Anschluss wird nur bei reinen Digitalmodellen (DVI) vorgesehen.
	Zur Verbindung mit einem PC über ein D-SUB-Kabel.
	Zum Anschluss eines externen Geräts.
	Schließen Sie das Netzkabel des Monitors an den [POWER IN]-Anschluss auf der Rückseite des Monitors an.

1

Vorbereitung

1.2.7 Rückseite (S\*\*E450M\*)

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Anschluss Beschreibung
	Anschließen an einen PC über ein DVI-Kabel.Der [DVI IN]-Anschluss wird nur bei reinen Digitalmodellen (DVI) vorgesehen.
	Zur Verbindung mit einem PC über ein D-SUB-Kabel.

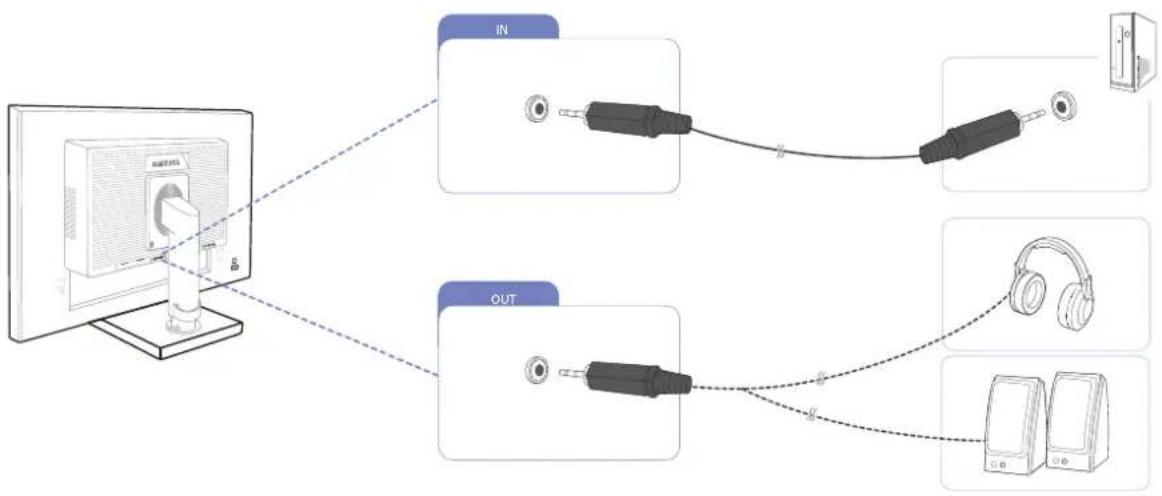

	Zur Verbindung mit einem Audioausgabegerät wie zum Beispiel Kopfhörer.Gilt nur bei Modellen, die Lautsprecher haben.
	Schließen Sie eine Audioeingangsquelle mithilfe eines Audiokabels an.Gilt nur bei Modellen, die Lautsprecher haben.
	Zum Anschluss eines externen Geräts.
[5820]	Schließen Sie das Netzkabel des Monitors an den [POWER IN]-Anschluss auf der Rückseite des Monitors an.

1

Vorbereitung

1.2.8 Rückseite (S\*\*E450D\*)

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

DP IN DVI IN RGB IN POWER IN

DCI DV IN RGS IN POWER IN

Anschluss Beschreibung
	Zum Anschluss eines PCs über ein DP-Kabel.
	Anschließen an einen PC über ein DVI-Kabel.Der [DVI IN]-Anschluss wird nur bei reinen Digitalmodellen (DVI) vorgesehen.
	Zur Verbindung mit einem PC über ein D-SUB-Kabel.
	Zur Verbindung mit einem Computer über ein USB-Kabel.Dieser Anschluss kann nur mit einem PC verbunden werden.Gilt für Monitormodelle mit Standfuß, in den der USB-Anschluss integriert ist.
	Zum Anschluss eines externen Geräts.
	Schließen Sie das Netzkabel des Monitors an den [POWER IN]-Anschluss auf der Rückseite des Monitors an.

1

Vorbereitung

1.2.9 Seitenansicht rechts (S\*\*E450D\*)

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Anschluss Beschreibung
	Zum Anschluss eines Quellgeräts über ein USB-Kabel. Gilt für Monitormodelle mit Standfuß, in den der USB-Anschluss integriert ist.

1

Vorbereitung

1.3 Installieren

1.3.1 Befestigen des Standfußes (Serie SE200)

Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche.

Standfußanschluss in der Richtung in den Standfuß, die in der Abbildung gezeigt ist.

Vergewissern Sie sich, dass der Standfußanschluss fest verbunden ist.

Befestigungsschraube unten am Standfuß bis zum Anschlag, damit er sicher befestigt ist.

Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf.

Halten Sie das Gerätegehäuse wie in der Abbildung gezeigt mit der Hand fest.

Schieben Sie den montierten Standfuß in Pfeilrichtung (siehe Abbildung) in das Gerätegehäuse hinein.

Drehen Sie das Gerät nicht auf den Kopf und halten es nur am Standfuß.

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

1

Vorbereitung

1.3.2 Befestigen des Standfußes (Serie SE450, SE650)

Legen Sie als Schutz ein Tuch oder Polster auf eine ebene Oberfläche. Legen Sie das Gerät anschließend mit der Vorderseite nach unten oben auf das Polster.

Entfernen Sie den Sicherungsstift erst, nachdem Sie den Standfuß befestigt haben.

Schieben Sie den Sockel in Pfeilrichtung in den Standfuß.

Ziehen Sie (mit einem Schraubenzieher oder einer Münze) die Schraube an der Unterseite des Sockels fest.

Stellen Sie das Gerät aufrecht hin, nachdem Sie den Standfuß befestigt haben.

Sie können den Sicherungsstift nun entfernen und den Standfuß ausrichten.

Drehen Sie das Gerät nicht auf den Kopf und halten es nur am Standfuß.

- Beim Zerlegen gehen Sie in der umgekehrten Reihenfolge vor.

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

1

Vorbereitung

1.3.3 Entfernen des Standfußes (Serie SE200)

Das Aussehen kann sich je nach Gerät unterscheiden.

Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf.

Halten Sie den Standfuß mit einer Hand fest, und schlagen Sie mit der anderen, zur Faust geballten Hand in Pfeilrichtung auf die Oberseite, um den Standfuß zu entfernen.

Drehen Sie die Befestigungsschraube unten am Standfuß, um sie zu lösen.

Nehmen Sie den Standfußanschluss aus dem Standfuß. Ziehen Sie ihn dazu in Pfeilrichtung (siehe Abbildung).

1

Vorbereitung

1.3.4 Ändern der Geräteneigung (Serie SE200)

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

-1° (-2°/+1°) - 20° (0°/+2°)

• Sie können die Neigung des Bildschirms ändern.
  • Halten Sie das Gerät am unteren Rand fest und passen Sie den Neigungswinkel vorsichtig an.

1

Vorbereitung

1.3.5 Anpassen von Neigung und Höhe (Serie SE450, SE650)

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

19"-24" -3°(±2°) - 25°(±2°)

23"-27" / 21,5", 22" (mit USB-Anschluss) 0 (± 5 mm) - 130 mm (± 5 mm)

• Um die Höhe einzustellen, entfernen Sie den Sicherungsstift.
• Sie können den Neigungswinkel sowie die Höhe des Monitors anpassen.
• Fassen Sie das Gerät oben in der Mitte, und ändern Sie vorsichtig die Höhe.

1

Vorbereitung

1.3.6 Drehen des Monitors (Serie SE450, SE650)

Sie können den Monitor wie unten abgebildet drehen.

• Achten Sie darauf, den Standfuß vollständig auszuziehen, bevor Sie den Monitor drehen.
• Wenn Sie den Monitor drehen und der Standfuß ist nicht vollständig ausgezogen, schlägt die Kante des Monitors auf den Boden und wird beschädigt.
  • Drehen Sie den Monitor nicht gegen den Uhrzeigersinn. Der Monitor könnte beschädigt werden.

1

Vorbereitung

1.3.7 Befestigen einer Wandhalterung oder eines Standfußes

Vor der Installation

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel aus der Steckdose.

Serie SE200

Legen Sie als Schutz ein Tuch oder Polster auf eine ebene Oberfläche. Legen Sie das Gerät anschließend mit der Vorderseite nach unten oben auf das Polster.

Halten Sie das Gerätegehäuse wie in der Abbildung gezeigt mit der Hand fest.

Ziehen Sie den Standfuß mit beiden Händen in Pfeilrichtung (siehe Abbildung).

Serie SE450, SE650

Legen Sie als Schutz ein Tuch oder Polster auf eine ebene Oberfläche. Legen Sie das Gerät anschließend mit der Vorderseite nach unten oben auf das Polster.

Lösen Sie die Schraube auf der Rückseite des Geräts.

Heben Sie den Standfuß an und nehmen Sie ihn ab.

1

Vorbereitung

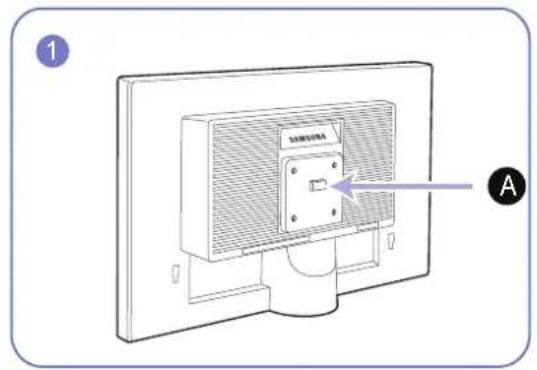

Befestigen einer Wandhalterung oder eines Standfußes (Serie SE200)

1 A

A Befestigten Sie die Wandhalterung oder den Standfuß hier

B Halterung (separat erhältlich)

Richten Sie die Nuten an den entsprechenden Bauteilen der Wandhalterung oder des Standfußes aus und ziehen Sie die Schrauben an der Gerätehalterung fest.

Hinweise

- Wenn Sie eine Schraube verwenden, die länger ist als der Standard, können die inneren Bauteile des Geräts beschädigt werden.

- Bei Wandhalterungen, die nicht der VESA-Spezifikation für Schrauben entsprechen, kann die Länge der Schrauben je nach Spezifikation unterschiedlich sein.

- Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation entsprechen. Befestigen Sie die Wandhalterung oder den Standfuß nicht mit übermäßiger Kraft. Das Gerät könnte herunterfallen und beschädigt werden oder Verletzungen verursachen. Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn die falschen Schrauben verwendet werden oder die Wandhalterung oder der Standfuß mit übermäßiger Kraft befestigt werden.

Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht den vorgegebenen Spezifikationen entspricht, oder wenn Sie die Wandhalterung selbst anbringen.

- Um das Gerät an der Wand zu montieren, müssen Sie eine Wandhalterung kaufen, /// die einen Abstand von mindestens 10 cm zur Wand bietet.

- Achten Sie darauf, nur einen standardmäßigen Wandhalterungssatz zu verwenden.

1

Vorbereitung

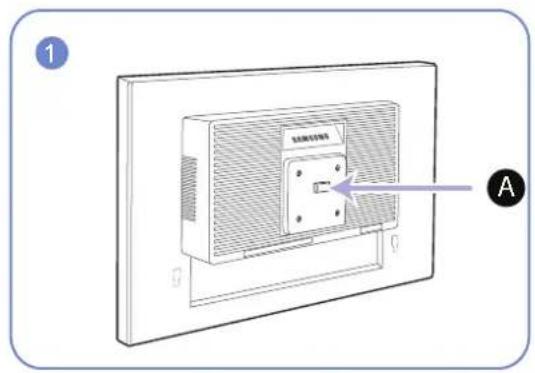

Befestigen einer Wandhalterung oder eines Standfußes (Serie SE450, SE650)

主面板电饭煲 A

A Befestigten Sie die Wandhalterung oder den Standfuß hier

B Halterung (separat erhältlich)

Richten Sie die Nuten an den entsprechenden Bauteilen der Wandhalterung oder des Standfußes aus und ziehen Sie die Schrauben an der Gerätehalterung fest.

Hinweise

- Wenn Sie eine Schraube verwenden, die länger ist als der Standard, können die inneren Bauteile des Geräts beschädigt werden.

- Bei Wandhalterungen, die nicht der VESA-Spezifikation für Schrauben entsprechen, kann die Länge der Schrauben je nach Spezifikation unterschiedlich sein.

- Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation entsprechen. Befestigen Sie die Wandhalterung oder den Standfuß nicht mit übermäßiger Kraft. Das Gerät könnte herunterfallen und beschädigt werden oder Verletzungen verursachen. Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn die falschen Schrauben verwendet werden oder die Wandhalterung oder der Standfuß mit übermäßiger Kraft befestigt werden.

Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht den vorgegebenen Spezifikationen entspricht, oder wenn Sie die Wandhalterung selbst anbringen.

- Um das Gerät an der Wand zu montieren, müssen Sie eine Wandhalterung kaufen, /// die einen Abstand von mindestens 10 cm zur Wand bietet.

- Achten Sie darauf, nur einen standardmäßigen Wandhalterungssatz zu verwenden.

• Entfernen Sie den Sockel vom Monitor, wenn Sie den Monitor an der Wand aufhängen möchten.

1

Vorbereitung

1.3.8 Schloss für den Diebstahlschutz

Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden. Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung. Das Sicherheitsschloss ist gesondert lieferbar.

Serie SE200

未入配置手柄 P

Serie SE450, SE650

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

So schließen Sie die Verriegelung für den Diebstahlschutz ab:

1 Befestigen Sie das Kabel Ihrer Verriegelung für den Diebstahlschutz an einem schweren Objekt wie z. B. einem Schreibtisch.

2Führen Sie das eine Ende des Kabels durch die Schleife am anderen Ende.

3 Setzen Sie die Verriegelung in den Steckplatz des Schlosses für den Diebstahlschutz an der Rückseite des Geräts ein.

4Verriegeln Sie das Schloss.

- Eine Verriegelung für den Diebstahlschutz ist gesondert erhältlich.

• Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.

- Verriegelungen für den Diebstahlschutz können im Elektronikfachhandel oder online gekauft werden.

2

Anschließen und Verwenden eines externen Geräts

2.1 Vor dem Anschließen

2.1.1 Vorbereitungen vor dem Anschließen

• Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch. Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig.
• Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden. Wenn Sie das Netzkabel anschließen, während Sie die Anschlüsse durchführen, wird das Gerät möglicherweise beschädigt.
• Überprüfen Sie auf der Rückseite des Geräts die gewünschten Anschlüsse.

2

Anschließen und Verwenden eines externen Geräts

2.2 Anschließen und Verwenden eines PCs

2.2.1 Anschließen an einen PC

- Wählen Sie für Ihren Computer geeignete Anschlussmethode.

• Die Anschlussteile können je nach Produkt unterschiedlich sein.
• Das Aussehen kann sich je nach Gerät unterscheiden.

Anschluss über D-SUB-Kabel (analoger Typ)

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

Serie SE200

2

Anschließen und Verwenden eines externen Geräts

Serie SE450, SE650
    subgraph_Server_1["Server 1"]
        A1["Computer"] -->|RGB IN| A2["Device 1"]
        A2 -->|A| A3["Device 2"]
        A3 -->|B| A4["Device 3"]
        A4 -->|B| A5["Device 4"]
    end
    subgraph_Server_2["Server 2"]
        B1["Computer"] -->|RGB IN| B2["Device 2"]
        B2 -->|A| B3["Device 3"]
        B3 -->|B| B4["Device 4"]
        B4 -->|B| B5["Device 5"]
    end

1 Verbinden Sie den [RGB IN]-Anschluss auf der Rückseite des Geräts über das D-Sub-Kabel mit dem RGB-Anschluss des Computers.

Schließen Sie A den [RGB IN]-Anschluss am Gerät an, schließen Sie dann an B en RGB-Anschluss am Computer an.

2 Drücken Sie [☐/☐], um die Eingangsquelle in Analog zu ändern.

Diese Funktion ist für Geräte nur mit einer Analogschnittstelle nicht verfügbar.

2

Anschließen und Verwenden eines externen Geräts

Anschließen mit einem DVI-Kabel

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

Serie SE200

1 Verbinden Sie den [DVI IN]-Anschluss auf der Rückseite des Geräts über das DVI-Kabel mit dem DVI-Anschluss des Computers.

Schließen Sie An den [DVI IN]-Anschluss am Gerät an, schließen Sie dann an B en DVI-Anschluss am Computer an.

2 Drücken Sie [☐/☐], um die Eingangsquelle in DVI zu ändern.

Der [DVI IN]-Anschluss wird nur bei reinen Digitalmodellen (DVI) vorgesehen.

2

Anschließen und Verwenden eines externen Geräts

Anschließen mit einem DVI-HDMI-Kabel

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

Serie SE200

DVI IN

Serie SE450, SE650

DVI IN

1 Schließen Sie den [DVI IN]-Anschluss auf der Rückseite des Geräts mit dem HDMI/DVI-Kabel an den HDMI-Anschluss des PCs an.
2 Drücken Sie [☐/☐], um die Eingangsquelle in DVI zu ändern.

Der [DVI IN]-Anschluss wird nur bei reinen Digitalmodellen (DVI) vorgesehen.

2

Anschließen und Verwenden eines externen Geräts

Anschließen mit einem DP-Kabel

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

S**E450D*

1 Verbinden Sie den [DP IN]-Anschluss auf der Rückseite des Geräts über das DP-Kabel mit dem DP-Anschluss des Computers.
2 Drücken Sie [☐/☐], um die Eingangsquelle in DisplayPort zu ändern.

Anschließen von Kopfhörern oder Lautsprechern

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

S**E450M*

1 Schließen Sie ein Audio-Ausgabegerät wie beispielsweise Kopfhörer oder Lautsprecher am Anschluss [OUT] des Geräts an.

Gilt nur bei Modellen, die Lautsprecher haben.

2 Schließen Sie ein Audioeingangsgerät wie beispielsweise einen Computer am Anschluss [IN] des Geräts an.

Gilt nur bei Modellen, die Lautsprecher haben.

2

Anschließen und Verwenden eines externen Geräts

2.2.2 Anschließen an die Stromversorgung

• Die Anschlussteile können je nach Produkt unterschiedlich sein.
• Das Aussehen kann sich je nach Gerät unterscheiden.

- Um dieses Gerät zu verwenden, verbinden Sie das Netzkabel mit einer Steckdose und dem Anschluss [POWER IN] des Geräts.

Serie SE200

POWER IN

Serie SE450, SE650

POWER IN

Die Eingangsspannung wird automatisch umgeschaltet.

2

Anschließen und Verwenden eines externen Geräts

Anschließen mit USB (Modelle S\*\*E450D\*)

• Gilt für Monitormodelle mit Standfuß, in den der USB-Anschluss integriert ist.
- Sie können ein USB-Gerät wie eine Maus, eine Tastatur, einen Memory Stick oder eine externe Festplatte direkt an den [1]Anschluss am Monitor anschließen. Sie müssen es nicht an den Computer anschließen Eine externe Massenspeicher-Festplatte benötigt eine externe Stromversorgung und achten Sie darauf, sie mit einer Stromquelle zu verbinden.

Der [←] - Anschluss des Monitors unterstützt Hochgeschwindigkeits-USB-2.0.

	Hochgeschwindigkeit	Schnell Langsam
Übertragungsgeschwindigkeit	480 Mbit/s 12 Mbit/s 1,5 Mbit/s
Leistungsaufnahme	2,5 W (Max., pro Anschluss)	2,5 W (Max., pro Anschluss)	2,5 W (Max., pro Anschluss)


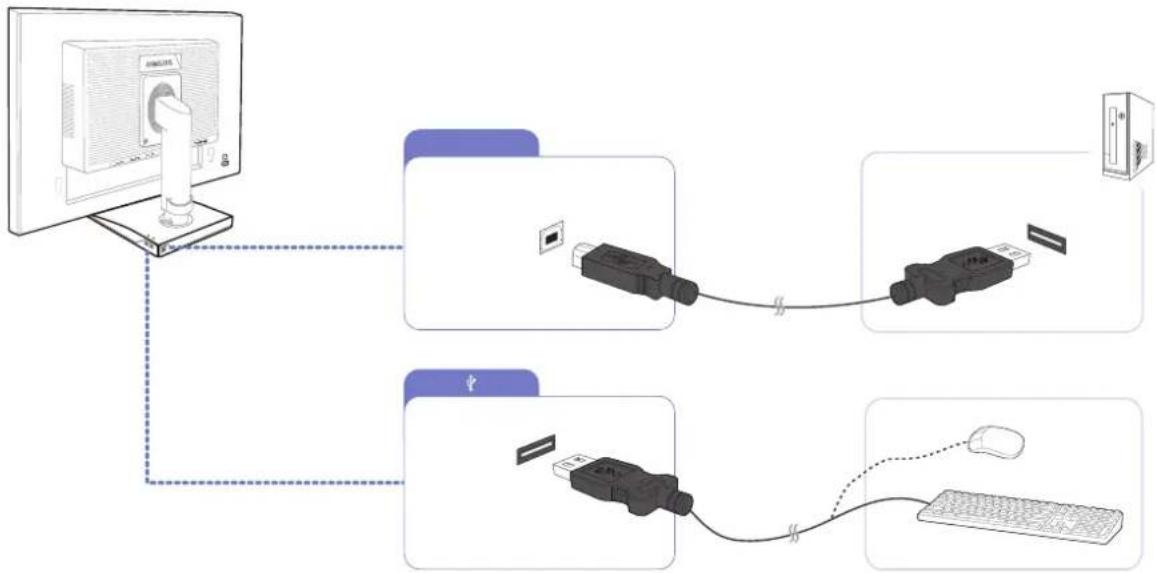

1 Verbinden Sie den [☐] -Anschluss des Monitors über ein USB-Kabel mit dem USB-Anschluss des Computers.

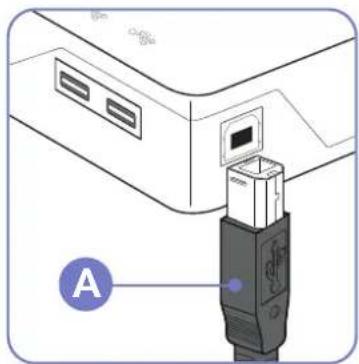

• Wenn Sie den [←] -Anschluss verwenden möchten, verbinden Sie UP (Upstream-Kabel) mit dem Computer.
• Verwenden Sie das im Lieferumfang des Monitors enthaltene USB-Kabel, um den [■] -Anschluss des Monitors mit dem USB-Anschluss Ihres Computers zu verbinden.

Anschließen und Verwenden eines externen Geräts

2 Schließen Sie USB-Geräte mit Hilfe des USB-Kabels an den [←] -Anschluss des USB-Monitors an.
3 Die Verwendung erfolgt wie beim Anschließen eines externen Geräts an den Computer.

- Sie können eine Tastatur und eine Maus anschließen.

• Sie können eine Datei über ein Mediengerät wiedergeben. (Beispiele für Mediengeräte: MP3-Player, Digitalkameras usw.)
• Sie können die Dateien auf dem Speichergerät ausführen, verschieben, kopieren oder löschen. (Beispiele für Speichergeräte: externer Speicher, Speicherkarte, Speicherlesegeräte, Festplatten-MP3-Player usw.)
• Sie können weitere USB-Geräte verwenden, die an einen Computer angeschlossen werden können.

• Wenn Sie ein Gerät an den [←] - Anschluss des Monitors anschließen, verwenden Sie dafür ein geeignetes Kabel.
• Informationen zum Erwerb von Kabeln und externer Geräte erhalten Sie beim Kundendienstzentrum, das für das entsprechende Gerät zuständig ist.
• Das Unternehmen haftet nicht für Probleme oder Schäden an externen Geräten, die durch die Verwendung eines nicht für den Anschluss zugelassenen Kabels entstehen.
• Einige Geräte unterstützen nicht den USB-Standard. Dies kann zu Fehlfunktionen des Geräts führen.
• Wenn mit dem Gerät auch beim Anschluss an den Computer Fehler auftreten, wenden Sie sich an das Kundendienstzentrum für das Gerät/den Computer.

2

Anschließen und Verwenden eines externen Geräts

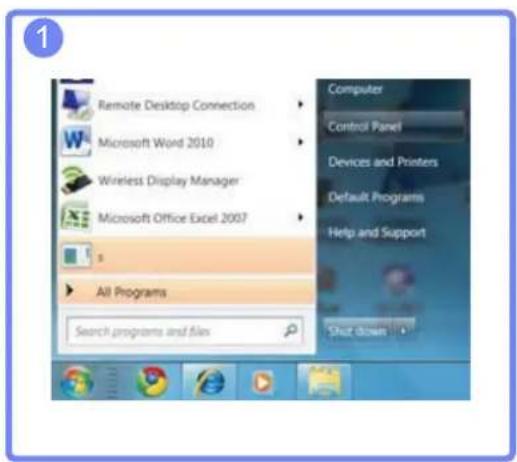

Ändern der Sound-Einstellungen unter Windows (Modelle S**E450M*)

Systemsteuerung → Sound Lautsprecher → Lautsprecher-Setup

Anschließen und Verwenden eines externen Geräts

2.2.3 Treiberinstallation

• Sie können die optimale Auflösung und Frequenz für dieses Gerät einstellen, indem Sie die entsprechenden Treiber installieren.
  • Der Installationstreiber befindet sich auf der zusammen mit dem Gerät gelieferten CD.
• Wenn die mitgelieferte Datei fehlerhaft ist, besuchen Sie die Samsung-Homepage (http://www.samsung.com), und laden Sie die Datei herunter.

1 Legen Sie die mit dem Gerät gelieferte CD des Benutzerhandbuchs in das CD-ROM-Laufwerk ein.
2Klicken Sie auf "Windows Driver".
3 Befolgen Sie zum Installieren die Anweisungen auf dem Bildschirm.
4 Wählen Sie das Gerätemodell aus der Modellliste aus.

5 Wechseln Sie zu „Anzeigeeigenschaften“ und überprüfen Sie, ob die Auflösungs- und die Aktualisierungsrate korrekt sind.
Weitere Informationen finden Sie im Handbuch Ihres Windows-Betriebssystems.

2

Anschließen und Verwenden eines externen Geräts

2.2.4 Einstellen der optimalen Auflösung

Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird eine Informationsmeldung angezeigt, wie Sie die optimale Auflösung einstellen.

Wählen Sie eine Sprache am Gerät aus, und stellen Sie die Auflösung am PC auf einen optimalen Wert ein.

Installationshandbuch Die optimale Auflösung für diesen Monitor beträgt: ****x**** **Hz Die obigen Einstellungen legen die Auflösung auf dem PC fest. Deutsch OK

1 Drücken Sie [▲/▼], um zu der gewünschten Sprache zu navigieren, und drücken Sie dann [□/□].

2 Drücken Sie [ ], MENÜe Informationsmeldung auszublenden.

- Wenn nicht die optimale Auflösung ausgewählt ist, wird die Meldung eine bestimmte Zeit lang bis zu dreimal angezeigt, auch wenn das Gerät aus- und wieder eingeschaltet wird.

• Die optimale Auflösung kann auch in der Systemsteuerung des PCs ausgewählt werden.

3

Bildschirmkonfiguration

Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. Konfigurieren Sie Bildschirm-Einstellungen wie Helligkeit.

3.1 Helligkeit

Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0\~100)

Ein höherer Wert lässt das Bild heller erscheinen.

• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Optimalkontrast-Modus ist.
• Dieses Menü ist nicht verfügbar, wenn Smarter Öko-Sparm. ausgewählt ist.
• Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.
• Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

3.1.1 Einstellen der Helligkeit

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Helligkeit zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

SBLD Helligkeit 100 Kontrast 75 Schärfe 60 Augenschonmodus Aus Spielenodus Aus SAMSUNG MAGIC Bright Benutzerdef. SAMSUNG Upscale Aus Stellen Sie die Helligkeit ein. Je näher bei 100, dasto heller ist der Bidschirm. AUTO

BILD Helligkeit 100 Kontrast 75 Schärle 60 Augenschonmodus Aus Spielenodus Aus SAMSUNG Bight Benutzerdef. SAMSUNG MAGIC Angle Aus Stellen Sie die Helligkeit ein. Je naher bei 100, desto heller ist der Bildschirm. AUTO

4 Passen Sie die Helligkeit mit der Taste [▲/▼] an.

3.2 Kontrast

Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0\~100)

Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen.

• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Kino - oder Optimalkontrast -Modus ist.
• Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

3.2.1 Konfigurieren von Kontrast

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Kontrast zu navigieren, und drücken Sie dann [☐/☐]. Das folgende Fenster wird angezeigt.

BILP Helligkeit 100 Kontrast 75 Schärfe 60 Augenschonmodus Aus Spielermodus Aus SAMSUNG BRIGHT Benutzerdef. SAMSUNG Upscale Aus MAGIC MAGIC

BILD Helligkeit 100 Kontrast 75 Schärfe 60 Augenschonmodus Aus Spielamodus Aus SAMSUNG Bight Benutzerdef. MAGIC Bright MAGIC Angle Aus Stellen Sie den Kontrast ein. Je näher bei 100, deste stärker ist der Kontrast.

4 Passen Sie den Kontrast mit der Taste [▲/▼] an.

3.3 Schärfe

Stellen Sie die Umrisse von Objekten klarer oder verschwommener dar. (Bereich: 0\~100)

Ein höherer Wert lässt die Umrisse von Objekten klarer erscheinen.

• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Kino - oder Optimalkontrast -Modus ist.
  • Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Upscale auf Modus1 oder Modus2 eingestellt ist.
  • Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
• Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

3.3.1 Konfigurieren von Schärfe

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Schärfe zu navigieren, und drücken Sie dann [☐/☐]. Das folgende Fenster wird angezeigt.

BILD Helligkeit 100 Kontrast 75 Scharfe 60 Augenschonmodus Aus Spielenodus Aus SAMSUNG MAGICBright Benutzerdef. SAMSUNG MAGICUpscale Aus Stellen Sie die Bildscharfe ein. Je näher bei 100, desto schärfer ist das Bild. AUTO

BILD Helligkeit 100 Kontrast 75 Schärle 60 Augenschonmodus Aus Spielenmodus Aus SAMSUNG MAGIC Bright Benutzerdef. SAMSUNG MAGIC Angle Aus Stellen Sie die Bildschräfte ein. Je naher bei 100, desto schärfer ist das Bild. AUTO

4 Passen Sie die Schärfe mit der Taste [▲/▼] an.

3.4 Augenschonmodus

Einstellungen optimaler Bildqualität, die zur Entspannung der Augen beitragen.

„Low Blue Light Content“ vom TÜV Rheinland ist eine Zertifizierung für Produkte, welche die Anforderungen bezüglich eines geringeren Blauanteils im abgestrahlten Licht erfüllen.

Wenn Augenschonmodus eingeschaltet ist (Ein), wird das blaue Licht mit einer Wellenlänge von etwa 400 nm abgesenkt und sorgt für eine optimale Bildqualität zur Augenentspannung. Dabei ist der Blauanteil niedriger als in der Standardeinstellung und wurde vom TÜV Rheinland getestet und zertifiziert, da der Standard „Low Blue Light Content“ des TÜV Rheinland erfüllt wurde.

Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

3.4.1 Konfigurieren von Augenschonmodus

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Augenschonmodus zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

BILD Helligkeit 100 Kontrast 75 Schärfe 60 Augschonmodus ✓ Aus Spielmodus Ein SAMSUNG Bright MAGIC SAMSUNG Upscale Aus Einstellung einer optimalen Bildqualität, bei der die Augen geschont werden. AUTO

BILD Helligkeit 100 Kontrast 75 Schärfe 60 Augschonmodus ✓ Aus Spielemodus Ein SAMSUNG Bight MAGIC SAMSUNG MAGIC Angle Aus Einstellung einer optimalen Bildqualität bei der die Augen geschont werden. AUTO

4 Drücken Sie die Taste [▲/▼], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [☐/☐]

5Die gewählte Option wird aktiviert.

3.5 Spielemodus

Sie können die Bildschirmeinstellungen des Geräts für den Spielemodus konfigurieren. Verwenden Sie diese Funktion, wenn Sie Spiele auf einem PC spielen oder eine Spielkonsole wie PlayStation™ oder Xbox™ angeschlossen ist.

• Dieses Menü ist nicht verfügbar, wenn Augenschonmodus oder Smarter Öko-Sparm. aktiviert ist.
• Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

3.5.1 Den Spielemodus konfigurieren

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Spielemodus zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

BILD Helligkeit 100 Kontrast 75 Schärfe 60 Augenschonmodus Spielemodus SAMSUNG Bright MAGIC Magnitude SAMSUNG Upscale MAGIC Optimiert die Bideinstellungen für Spiele. ✓ Aus Ein Immer ein AUTO

BILD Helligkeit 100 Kontrast 75 Schärfe 60 Augenschonmodus Spielmodus SAMSUNG Bright MAGIC Angle SAMSUNG MAGIC Angle Aus Ein Immer ein Optimiert die Bildeinstellungen für Spiele. AUTO

4 Drücken Sie die Taste [▲/▼], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [☐/☐]

5Die gewählte Option wird aktiviert.

• Wenn sich der Monitor ausschaltet oder in den Energiesparmodus wechselt oder sich die Eingangsquelle ändert, wird Spielemodus deaktiviert (Aus), auch wenn der Modus auf Ein eingestellt ist.
• Wählen Sie Immer ein aus, wenn Spielemodus immer aktiviert bleiben soll.

3.6 SAMSUNG MAGIC Bright

Dieses Menü bietet eine optimale Bildqualität für die Umgebung, in der das Gerät verwendet wird.

• Dieses Menü ist nicht verfügbar, wenn Smarter Öko-Sparm. aktiviert ist.
• Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
• Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.
• Dieses Menü ist nicht verfügbar, wenn SAMSUNG Angle aktiviert ist.
• Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

Sie können die Helligkeit nach Ihren Wünschen einstellen.

3.6.1 Konfigurieren von SAMSUNG MAGIC Bright

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu SAMSUNG MAGIC Bright zu navigieren, und drücken Sie dann [☐/☐]. Das folgende Fenster wird angezeigt.

BILD Helligkeit 100 Kontrast Schärfe Augenschonmodus Spielemodus SAMSUNG MAGIC Bright SAMSUNG MAGIC Upscale Benutzerdef. Webmodus Standard Kino Optimalkontrast Einstellung einer optimalen Bildqualität für die Arbeitsumlegung. AUTO

BILD Helligkeit 100 Kontrast 75 Schärle Augenschonmodus Spielemodus Samsung MAGIC Bright Samsung MAGIC Angle Einstellung einer optimalen Bilbqualität für die Arbeitsumgebung. ✓ Benutzerdef, Standard Kino Optimalkontrast AUTO

Benutzerdef.: Passen Sie den Kontrast und die Helligkeit nach Bedarf an.
- Webmodus: Damit erzielen Sie den besten Bildschirm zur Bearbeitung von Dokumenten oder zum Surfen im Internet ohne das Problem enger Blickwinkel. (S19E200NY, S22E200NY)
- Standard : Damit erzielen Sie eine Bildqualität, die zur Bearbeitung von Dokumenten oder für das Internet geeignet ist.
- Kino: Damit erzielen Sie eine Helligkeit und Schärfe wie beim Fernsehen. Video- und DVD-Inhalte werden optimal wiedergegeben.
- Optimalkontrast: Durch die automatische Kontrasteinstellung ist die Helligkeit besonders ausgewogen.

4 Drücken Sie die Taste [▲/▼], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [☐/☐]

5Die gewählte Option wird aktiviert.

3.7 SAMSUNG MAGIC Angle (Außer S19E200NY / S22E200NY / S24E650BW)

Mit SAMSUNG Angle können Sie Einstellungen konfigurieren, um eine optimale Bildqualität für unterschiedliche Blickwinkel zu erzielen.

• Dieses Menü ist nicht verfügbar, wenn SAMSUNG BRIGHT im Kino - oder Optimalkontrast -Modus ist.
• Dieses Menü ist nicht verfügbar, wenn Spielemodus oder Augenschonmodus aktiviert ist.
• Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

Sie können den Winkel nach Ihren Wünschen einstellen.

3.7.1 Konfigurieren von SAMSUNG MAGIC Angle

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu SAMSUNG MAGIC Angle zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

BILD Helligkeit 100 Kontrast Schärfe Augenschonmodus Spielermodus SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle Aus Zurücklehnmodus1 Zurücklehnmodus2 Stehmodus Seitenmodus Auswahl eines angerehmen Blickwinkels. AUTO

Aus ①: Wählen Sie diese Option für eine Position frontal vor dem Gerät.
Zurücklehnmodus1 ②: Wählen Sie diese Option für einen Betrachtungsstandort, der etwas niedriger als das Gerät liegt.
Zurücklehnmodus2 ③: Wählen Sie diese Option für einen Betrachtungsstandort, der unter dem Modus Zurücklehnmodus1 liegt.

3

Bildschirmkonfiguration

Stehmodus ④: Wählen Sie diese Option für einen Betrachtungsstandort, der höher als das Gerät liegt.
Seitenmodus ⑤: Wählen Sie diese Option für seitliche Betrachtungswinkel.
- Gruppenbetracht.: Wählen Sie diese Option, wenn es mehrere Betrachter mit den Positionen ①, ④nd gl5t.
- Benutzerdef.: Zurücklehnmodus1 wird standardmäßig angewendet, wenn Benutzerdef. ausgewählt ist.

4 Drücken Sie die Taste [▲/▼], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [☐/☐]

5Die gewählte Option wird aktiviert.

3.8 SAMSUNG MAGIC Upscale

Die Funktion SAMSUNG MAGIC Upscale kann die Detailtreue und Natürlichkeit des Bildes verbessern

• Die Funktion hat bei Bildern geringer Auflösung die größte Wirkung.
• Dieses Menü ist nicht verfügbar, wenn SAMSUNG BRIGHT im Kino - oder Optimalkontrast -Modus ist.
• Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

3.8.1 Konfigurieren von SAMSUNG MAGIC Upscale

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu SAMSUNG MAGIC Upscale zu navigieren, und drücken Sie dann [☐/☐]. Das folgende Fenster wird angezeigt.

BLO Helligkeit 100 Kontrast 75 Schärfe 60 Augenschonmodus Spielemodus SAMSUNG Bright SAMSUNG Upscale MAGIC Aus Modus1 Modus2 Erlöhung der Lebendigkeit und das Detaireichturns von Bildern. AUTO

BILD TAMSUNG MAGIC Upscale Bildgröße H-Position V-Position Grob Fein ✓ off Modus1 Modus2 Erhöhung der Lobandigkeit und das Delaimrichtums von Bildern. AUTO

Modus2 hat eine stärkere Wirkung als Modus1.

4 Drücken Sie die Taste [▲/▼] um zur gewünschten Option zu wechseln und drücken Sie [□/□]. 5 Die gewählte Option wird aktiviert.

Bildschirmkonfiguration

3.9 Bildgröße (Außer S19E200BR / S19E450BR / S19E450MR)

Ändern des Bildformats.

Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

3.9.1 Ändern der Bildgröße

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Bildgröße zu navigieren, und drücken Sie dann [ ]. Das folgende Fenster wird angezeigt.

Im PC-Modus



• Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle an.
• Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle im Vollbildmodus an.

Im AV-Modus



H-Position

H-Position

V-Position

V-Position

Grob

Grob

Fein

Fein

4:3: Zeigt das Bild mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos und normale Ausstrahlungen.
• 16:9: Zeigt das Bild mit einem Seitenverhältnis von 16:9 an.
• Bildanpassung: Zeigt das Bild mit dem Original-Seitenverhältnis an, ohne es abzuschneiden.

©

Bildschirmkonfiguration

3.10 Reaktionszeit (S24E650BW)

Verkürzen Sie die Bildschirmreaktionszeit, um Videos lebendiger und natürlicher wirken zu lassen.

• Es wird empfohlen, die Reaktionszeit auf Standard oder Schneller einzustellen, wenn Sie keinen Film betrachten.
• Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

3.10.1 Konfigurieren von Reaktionszeit

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MEN] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Reaktionszeit zu navigieren, und drücken Sie dann [ ]. Das folgende Fenster wird angezeigt.


4 Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [ ].
5 Die gewählte Option wird aktiviert.

3.11 H-Position und V-Position

H-Position: Verschiebt die Anzeige nach links oder rechts.

V-Position: Verschiebt die Anzeige nach oben oder unten.

• Dieses Menü ist nur im Analog-Modus verfügbar.
- Dieses Menü ist nur verfügbar, wenn im AV-Modus Bildgröße auf Bildanpassung eingestellt ist. Wenn im AV-Modus ein 480p-, 576p-, 720p- oder 1080p-Signal anliegt und der Monitor ein normales Bild anzeigt, können Sie mit Bildanpassung die horizontale Position in 0-6 Stufen anpassen.
• Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

3.11.1 Konfigurieren von H-Position und V-Position

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu H-Position oder V-Position zu navigieren, und drücken Sie dann [□] das folgende Fenster wird angezeigt.

BILD Bildgröße H-Position V-Position Grob Fein Breit 50 50 2200 0 Verschieben Sie das angezeigte Bild nach links oder rechts. AUTO

BILD Bildgröße H-Position V-Position Grob Fein Brett 50 50 2200 0 Verschieben Sie das angezeigte Bild nach oben oder unten. AUTO

BILD SAMSUNG MAGIC Upscale Bildgröße Aus Breit H-Position 50 V-Position 50 Grob 2200 Fein 0 Verschieben Sie das angezegte Bild nach links oder rechts. AUTO

BILD SAMSUNG Upscale MAGIC Bildgröße Aus Breit H-Position 50 V-Position 50 Grob 2200 Fein 0 Verschieben Sie das angeszeigte Bild nach oben oder unten. AUTO

4 Drücken Sie [▲/▼], um H-Position oder V-Position zu konfigurieren.

3.12 Grob

Passt die Bildschirmaktualisierungsrate an.

• Nur im Analog-Modus verfügbar.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

3.12.1 Anpassen von Grob

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Grob zu navigieren, und drücken Sie dann [☐/☐]. Das folgende Fenster wird angezeigt.

BILD Bildgröße H-Position V-Position Grob Fein Breit 50 50 2200 0 Einstellung der Bildwederholfrequenz. AUTO

BILD SAMSUNG MAGIC Upscale Bildgröße H-Position V-Position Grob Fein Aus Breit 50 50 2200 0 Einstellung der Bildwiedemotre- quenz. AUTO

4 Passen Sie Grob mit der Taste [▲/▼] an.

3.13 Fein

Führen Sie eine Feineinstellung des Bildschirms aus, um ein ansprechendes Bild zu erhalten.

• Nur im Analog-Modus verfügbar.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

3.13.1 Anpassen von Fein

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu BILD zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Fein zu navigieren, und drücken Sie dann [☐/☐]. Das folgende Fenster wird angezeigt.

BILD Bildgröße H-Position V-Position Grob Fein Breit 50 50 2200 Feinabstimmung des Bildschirms für lebendige Bilder. AUTO

BILD SAMSUNG MAGIC Upscale Bildgröße H-Position V-Position Grob Fein Aus Breit 50 50 2200 0 Fenabstimmung des Bildschirms für labendige Bilder. AUTO

4 Passen Sie Fein mit der Taste [▲/▼] an.

4

Konfigurieren des Farbtons

Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. Passt den Farbton des Bildschirms an. Dieses Menü ist nicht verfügbar, wenn SAMSUNG Bight im Kino- oder Webmodus, Optimalkontrast-Modus ist. Dieses Menü ist nicht verfügbar, wenn Spielemodus oder Augenschonmodus aktiviert ist.

4.1 Rot

Passt den Wert der Farbe Rot im Bild an. (Bereich: 0\~100)

Ein höherer Wert erhöht die Intensität der Farbe.

4.1.1 Konfigurieren von Rot

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu FARBE zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Rot zu navigieren, und drücken Sie dann [☐/☐]. Das folgende Fenster wird angezeigt.

FARBE Rot 50 Grün 50 Blau 50 Farbtemp. Normal Gamma Modus1 Stellen Sie die Sättigung der Farbe Rot ein. Je näher bei 100, desto intensiver die Farbe. AUTO

4 Passen Sie Rot mit der Taste [▲/▼] an.

4

Konfigurieren des Farbtons

4.2 Grün

Passt den Wert der Farbe Grün im Bild an. (Bereich: 0\~100)

Ein höherer Wert erhöht die Intensität der Farbe.

4.2.1 Konfigurieren von Grün

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu FARBE zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Grün zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

FARBE Rot Grün Blau Farbtemp. Gamma Normal Modus1 Stellen Sie die Sättigung der Farbe Grün ein. Je näher bei 100, desto intensiver die Farbe.

4 Passen Sie Grün mit der Taste [▲/▼] an.

4

Konfigurieren des Farbtons

4.3 Blau

Passt den Wert der Farbe Blau im Bild an. (Bereich: 0\~100)

Ein höherer Wert erhöht die Intensität der Farbe.

4.3.1 Konfigurieren von Blau

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu FARBE zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Blau zu navigieren, und drücken Sie dann [□/↔]. Das folgende Fenster wird angezeigt.

FARBE Rot Grün Blau Farbtemp. Gamma Normal Modus1 Stellen Sie die Sättigung der Farbe Blau ein. Je naher bei 100, desto intensiver die Farbe.

4 Passen Sie Blau mit der Taste [▲/▼] an.

4

Konfigurieren des Farbtons

4.4 Farbtemp.

Stellen Sie die allgemeine Farbtemperatur des Bilds ein.

Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Angle aktiviert ist.

4.4.1 Konfigurieren der Einstellungen für die Farbtemp.

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu FARBE zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Farbtemp. zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

FARBE Rot Grün Blau Farblemp. Gamma Kalt 2 Kalt 1 Normal Warm 1 Warm 2 Hiermit wählen Sie den für Sie optimalen Farbston.

• Kalt 2: Stellt die Farbtemperatur auf kühler als Kalt 1 ein.
Kalt 1: Stellt die Farbtemperatur auf kühler als im Normal-Modus ein.
• Normal: Verwendet die Standardfarbtemperatur.
Warm 1: Stellt die Farbtemperatur auf wärmer als im Normal-Modus ein.
• Warm 2: Stellt die Farbtemperatur auf wärmer als Warm 1 ein.
- Benutzerdef.: Passt die Farbtemperatur an.

4 Drücken Sie die Taste [▲/▼], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [☐/☐]

5Die gewählte Option wird aktiviert.

4

Konfigurieren des Farbtons

4.5 Gamma

Einstellen der Helligkeit im mittleren Bereich (Gamma) des Bilds.

Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Angle aktiviert ist.

4.5.1 Konfigurieren von Gamma

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu FARBE zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Gamma zu navigieren, und drücken Sie dann [☐/☐]. Das folgende Fenster wird angezeigt.

FARBE Rot Grün Blau Farbtemp. Gamma Stellt die Intensität der Primärfarbe ein. Modus1 Modus2 Modus3 AUTO

4 Drücken Sie die Taste [▲/▼], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [☐/☐]

5Die gewählte Option wird aktiviert.

5

Größenänderung oder Verschieben der Anzeige

Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.

5.1 Sprache

Hiermit können Sie die Menüsprache festlegen.

• Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen.

- Sie werden nicht auf andere Funktionen des PCs übernommen.

5.1.1 Ändern der Sprache

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu MENÜEINST. zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Sprache zu navigieren, und drücken Sie dann [☐/☐]. Das folgende Fenster wird angezeigt.

MENÜEINST Sprache H-Position (Menu) V-Position (Menu) Anz. dauer Transparenz Deutsch English Español Français Italiano Sie können die Menüsprache festlogen. AUTO

4 Drücken Sie [▲/▼], um zu der gewünschten Sprache zu navigieren, und drücken Sie dann [□/□].
5 Die gewählte Option wird aktiviert.

5

Größenänderung oder Verschieben der Anzeige

5.2 H-Position (Menü) und V-Position (Menü)

H-Position (Menü): Verschiebt die Menü-Position nach links oder rechts.

V-Position (Menü): Verschiebt die Menü-Position nach oben oder unten.

5.2.1 Konfigurieren von H-Position (Menü) und V-Position (Menü)

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu MENÜEINST. zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu H-Position (Menü) oder V-Position (Menü) zu navigieren, und drücken Sie dann [☐/☐]
Das folgende Fenster wird angezeigt.

MENDEINST Sprache Deutsch H-Position (Men0) 100 V-Position (Menü) 1 Anz. dauer 20 Sek. Transparenz Ein Verschieben Sie das Menü nach rechts oder links. AUTO

MENUINST Sprache Deutsch H-Position (Menu) 100 V-Position (Menu) 1 Anz. dauer 20 Sek. Transparenz Ein Verschaben Sie das Menü nach oben oder unten. AUTO

4 Drücken Sie [▲/▼], um H-Position (Menü) oder V-Position (Menü) zu konfigurieren.

5

Größenänderung oder Verschieben der Anzeige

5.3 Anz. dauer

Legt fest, dass das On-Screen-Display (OSD)-Menü automatisch ausgeblendet wird, wenn es eine bestimmte Zeit lang nicht verwendet wurde.

Anz. dauer kann zur Festlegung der Zeit verwendet werden, nach der das OSD-Menü ausgeblendet werden soll.

5.3.1 Konfigurieren von Anz. dauer

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu MENÜEINST. zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Anz. dauer zu navigieren, und drücken Sie dann [☐/☐]. Das folgende Fenster wird angezeigt.

MENÜEINST. Sprache H-Position (Menü) V-Position (Menü) Anz. dauer Transparenz Deutsch 5 Sek. 10 Sek. 20 Sek. 200 Sek. Stellen Sie ein, wie lange das Menüfenster auf dem Bildschirm angezeigt wird, wenn es nicht verwendet wird.

4 Drücken Sie die Taste [▲/▼], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [☐/☐]
5Die gewählte Option wird aktiviert.

5

Größenänderung oder Verschieben der Anzeige

5.4 Transparenz

Einstellen der Transparenz für die Menüfenster:

5.4.1 Ändern des Transparenz

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu MENÜEINST. zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Transparenz zu navigieren, und drücken Sie dann [□/↔]. Das folgende Fenster wird angezeigt.

MENÜEINST. Sprache H-Position (Menu) V-Position (Menu) Anz. dauer Transparenz Aus Ein Passen Sie die Transparenz des Menufelds an.

4 Drücken Sie die Taste [▲/▼], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [☐/☐]

5Die gewählte Option wird aktiviert.

6.1 Alles zurücksetzen.

Setzt alle Einstellungen des Geräts auf die Werkseinstellungen zurück.

Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

6.1.1 Initialisieren von Einstellungen Alles zurücksetzen.

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Alles zurücksetzen. zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

SETUP & RESET Alles zurückselzen. Smarter Öko-Sparm. Autom. Aus. Plus Tasten-Wdh.-Zeit Aus Beschleunigung Setzen Sie sämliche Einstellungen für das Produkt auf die Werksenstellungen zurück.

SETUP & RESET Alles zurücksetzen. Smarter Öko-Spam. Aus Autom. Aus. Plus > PC/AV-Modus > Tasten-Wdh.-Zeit Beschleunigung Quallenerkennung Auto Setzen Sie sämtliche Einstellungen für das Produkt auf die Werkselnstellungen zurück.

Alle Menüeinstellungen werden auf die Standardestellungen zurückgesetzt, Möchten Sie die Einstellungen wirklich zurücksetzen? Ja Nein AUTO

4 Drücken Sie die Taste [▲/▼], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [☐/☐]
5Die gewählte Option wird aktiviert.

6.2 Smarter Öko-Sparm.

Mit der Smarter Öko-Sparm.-Funktion reduzieren Sie den Stromverbrauch, indem Sie den Stromverbrauch der Monitoranzeige senken.

• Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.
• Spielemodus wird automatisch ausgeschaltet, wenn Smarter Öko-Sparm. aktiviert wird.
  Der Modus Optimalkontrast ist nicht verfügbar, wenn Smarter Öko-Sparm. aktiviert ist.
  Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

6.2.1 Konfigurieren von Smarter Öko-Sparm.

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Smarter Öko-Sparm. zu navigieren, und drücken Sie dann [☐/☐]. Das folgende Fenster wird angezeigt.

SETUP & RESET Alles zurücksetzen. Smarter Öko-Sparm. Autom. Aus. Plus Tasten-Wdh.-Zeit Aus Ein Stromverbrauch das Gerätes einstellen, um automatisch Energie zu sparen.

• Aus: Deaktivieren der Funktion Smarter Öko-Sparm..
- Ein: Aktivieren der automatischen Reduzierung des Stromverbrauchs von Videos gegenüber der aktuellen Einstellung um etwa 10 %.
(Um welchen genauen Betrag der Stromverbrauch reduziert wird, hängt von der Bildschirmhelligkeit ab.)

4 Drücken Sie die Taste [▲/▼], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [☐/☐]

5Die gewählte Option wird aktiviert.

6.3 Autom. Aus (S19E200NW / S19E200NY / S22E200N / S22E200NY)

Sie können das Gerät so einstellen, dass es automatisch ausgeschaltet wird.

Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

6.3.1 Konfigurieren von Autom. Aus

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Autom. Aus zu navigieren, und drücken Sie dann [☐/☐].
4 Drücken Sie [▲/▼], um zu Autom. Aus zu navigieren, und drücken Sie dann [□/↔]. Das folgende Fenster wird angezeigt.

SETUP & RESET Alles zurücksetzen. Smarter Öko-Sparn. Aus Autom. Aus Key Repeat Time Beschleunigung Aktivieren oder deaktivieren Sie "Automatisch Aus". AUTO

SETUP & RESET Alles zurücksetzen. Smarter Öko-Sparn. Autom. Aus PC/AV-Modus Tasten-Wch.-Zeit Quellenerkennung Aus Beschleunigung Auto Aktivierten oder deaktvieren Sie "Automatisch Aus". AUTO

Autom. Aus Autom. Aus Danach aussch. Aus Ein Aktivieren oder deaktivieren Sie "Automatisch Aus". AUTO

• Aus: Deaktiviert den Abschalttimer, sodass das Gerät nicht automatisch ausgeschaltet wird.
- Ein: Aktiviert den Abschalttimer, sodass das Gerät automatisch ausgeschaltet wird.

5 Drücken Sie die Taste [▲/▼], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [☐/☐]

6Die gewählte Option wird aktiviert.

6.3.2 Konfigurieren von Danach aussch.

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Autom. Aus zu navigieren, und drücken Sie dann [☐/☐].
4 Drücken Sie [▲/▼], um zu Danach aussch. zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

Autom. Aus Autom. Aus Danach aussch. 4h Stellen Sie den Monitor so ein, dass or sich nach einer bestimmten Zeit von selbst abschaltet.

5 Drücken Sie [▲/▼], um Danach aussch. zu konfigurieren.

• Der Abschalttimer kann in einem Bereich von 1 bis 23 Stunden eingestellt werden. Das Gerät wird nach der festgelegten Anzahl von Stunden automatisch ausgeschaltet.
  • Diese Option ist nur verfügbar, wenn Autom. Aus auf Ein gesetzt ist.
• Bei Geräten zum Verkauf in einigen Regionen ist der Autom. Aus so eingestellt, dass er sich 4 Stunden nach dem Einschalten des Geräts aktiviert. Dies erfolgt in Einklang mit Vorschriften zur Stromversorgung. Wenn sich der Timer nicht aktivieren soll, gehen Sie zu MENU → SETUP & RESET, und stellen Sie Autom. Aus auf Aus ein.

6.4 Autom. Aus. Plus (Außer S19E200NW / S19E200NY / S22E200N / S22E200NY)

Sie können das Gerät so einstellen, dass es automatisch ausgeschaltet wird.

Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

6.4.1 Konfigurieren von Autom. Aus

Autom. Aus

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Autom. Aus. Plus zu navigieren, und drücken Sie dann [☐/☐].
4 Drücken Sie [▲/▼], um zu Autom. Aus zu navigieren, und drücken Sie dann [☐/☐].
5 Drücken Sie [▲/▼], um zu Autom. Aus zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

SETUP & RESET Alles zurücksetzen. Smarter Öko-Sparm. Aus Autom. Aus. Plus Tasten-Wdh.-Zeit Beschleunigung Stellen Sie den Monitor so ein, dass er sich nach einer bestimmter Zeit von selbst abschaltet.

SETUP & RESET Alles zurücksetzen. Smarter Öko-Spamn. Aus Autom. Aus. Plus PC/AV-Modus Tastlan-Wdh.-Zeit Beschleunigung Quellenerkennung Auto Stellen Sie den Monitor so ein, dass er sich nach einer bestimmten Zeit von selbst abschaltet.

Autom. Aus: Plus Autom. Aus Eco Timer Aktivieren oder deaktivieren Sie "Automatisch Aus". AUTO

Autom. Aus Autom. Aus Denach aussch. Aus Ein Aktivieren oder deaktivieren Sie "Automatisch Aus"

Setup und Reset

Aus: Deaktiviert den Abschalttimer, sodass das Gerät nicht automatisch ausgeschaltet wird.
- Ein: Aktiviert den Abschalttimer, sodass das Gerät automatisch ausgeschaltet wird.

6 Drücken Sie die Taste [▲/▼], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [☐/☐]

7Die gewählte Option wird aktiviert.

Danach aussch.

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Autom. Aus. Plus zu navigieren, und drücken Sie dann [☐/☐].
4 Drücken Sie [▲/▼], um zu Autom. Aus zu navigieren, und drücken Sie dann [☐/☐].
5 Drücken Sie [▲/▼], um zu Danach aussch. zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

Autom. Aus Autom. Aus Danach aussch. 4h Stellen Sie den Monitor so ein, dass er sich nach einer bestimmten Zeit von selbst abschaltet.

6 Drücken Sie [▲/▼], um Danach aussch. zu konfigurieren.

• Der Abschalttimer kann in einem Bereich von 1 bis 23 Stunden eingestellt werden. Das Gerät wird nach der festgelegten Anzahl von Stunden automatisch ausgeschaltet.
  • Diese Option ist nur verfügbar, wenn Autom. Aus auf Ein gesetzt ist.
• Bei Geräten zum Verkauf in einigen Regionen ist der Autom. Aus so eingestellt, dass er sich 4 Stunden nach dem Einschalten des Geräts aktiviert. Dies erfolgt in Einklang mit Vorschriften zur Stromversorgung. Wenn sich der Timer nicht aktivieren soll, gehen Sie zu MENU → SETUP & RESET → Autom. Aus. Plus, und stellen Sie Autom. Aus auf Aus ein.

6.4.2 Konfigurieren von Öko-Timer

Dieses Menü ist bei den Modellen S19E200NY, S19E200NW, S22E200NY und S22E200N nicht verfügbar.

Öko-Timer

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Autom. Aus. Plus zu navigieren, und drücken Sie dann [☐/☐].
4 Drücken Sie [▲/▼], um zu Öko-Timer zu navigieren, und drücken Sie dann [☐/☐].
5 Drücken Sie [▲/▼], um zu Öko-Timer zu navigieren, und drücken Sie dann [☐/☐]. Das folgende Fenster wird angezeigt.

SETUP & RESET Alles zurücksetzen. Smarter Oko-Sparm. Aus. Autom. Aus. Plus Tasten-Wdh.-Zeit Beschleunigung Stellen Sie den Monitor so ein, dass er sich nach einer bestimmten Zeit von selstet abschaltet.

SETUP & RESET Alles zurücksetzen. Smarter Öko-Sparm. Autom. Aus. Plus PC/AV-Modus Tasten-Wdh.-Zeit Quellenerkennung Aus Beschleunigung Auto Stellen Sie den Monitor so ein, dass er sich nach einer bestimmten Zeit von sebst abschaltet.

Autom. Aus. Plus Autom. Aus Oko-Timer Oko-Timer aktivieren oder desaktivieren.

Öko-Timer Öko-Timer Öko-Aus nach Aus Ein Öko-Timer aktivieren oder deaktivieren. AUTO

• Aus: Deaktiviert den Öko-Timer, um die Funktion zum automatischen Ausschalten zu deaktivieren. Das Gerät schaltet sich im Energiesparmodus nicht aus, wenn diese Funktion deaktiviert ist.
• Ein: Aktiviert den Öko-Timer, sodass sich das Gerät nach einer bestimmten Zeitdauer im Energiesparmodus ausschaltet.

Setup und Reset

6 Drücken Sie die Taste [▲/▼], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [☐/☐]

7Die gewählte Option wird aktiviert.

Öko-Aus nach

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].

3 Drücken Sie [▲/▼], um zu Autom. Aus. Plus zu navigieren, und drücken Sie dann [☐/☐].

4 Drücken Sie [▲/▼], um zu Öko-Timer zu navigieren, und drücken Sie dann [☐/☐].

5 Drücken Sie [▲/▼], um zu Öko-Aus nach zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

Öko-Timer Öko-Timer Öko-Aus nach 10m Stellen Sie den Monitor so ein, dass er sich nach einer bestimmten Zeit von selbst abschafter.

6 Drücken Sie [▲/▼], um Öko-Aus nach zu konfigurieren.

- Der Öko-Timer kann zwischen 10 und 180 Minuten eingestellt werden. Das Gerät wird nach der festgelegten Zeitdauer automatisch ausgeschaltet.

• Diese Option ist nur verfügbar, wenn Öko-Timer auf Ein gesetzt ist.

6.5 PC/AV-Modus (Außer S19E200NW / S19E200NY / S22E200N / S22E200NY)

Stellen Sie den PC/AV-Modus auf AV ein. Das Bild wird vergrößert. Diese Option ist nützlich, wenn Sie einen Film ansehen.

• Diese Funktion ist im Analogmodus nicht verfügbar.
- Nur bei Breitbildmodellen (16:9 oder 16:10) im Lieferumfang.
- Wenn sich der (auf „DVI“ eingestellte) Monitor im Energiesparmodus befindet oder die Meldung Signalkabel prüfen angezeigt wird, drücken Sie die [MENU]-Taste, um das Bildschirmmenü anzuzeigen.

Sie können zwischen PC und AV auswählen.

Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

6.5.1 Konfigurieren von PC/AV-Modus

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu PC/AV-Modus zu navigieren, und drücken Sie dann [☐/☐]. Das folgende Fenster wird angezeigt.

SETUP & RESET Alles zurücksetzen. Smarter Oko-Sparm. Autom. Aus. Plus PC/AV-Modus Tastlen-Wdh.-Zeit Quellenerkennung Aus Beschleunigung Auto Zur Vergrößerung des Bilds AV-Modus einstellen. AUTO

PC/AV-Modus DVI ✓ PC DisplayPort AV Auswahl des PC/AV-Modus für die DVI-Quelle. AUTO

PCI/AV-Modus DVI DisplayPort ✓ PC AV Auswahl des PCI/AV-Modus für die DisplayPort-Quelle. AUTO

PC/AV-Modus DVI ✓ PC AV Auswahl des PC/AV-Modus für die DVI-Quello. AUTO

4 Drücken Sie die Taste [▲/▼], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [☐/☐]

5Die gewählte Option wird aktiviert.

6.6 Tasten-Wdh.-Zeit

Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird.

Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

6.6.1 Konfigurieren von Tasten-Wdh.-Zeit

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENH das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Tasten-Wdh.-Zeit zu navigieren, und drücken Sie dann [☐/☐]. Das folgende Fenster wird angezeigt.

SETUP & RESET Alles zurücksetzen. Smarter Öko-Sparm. Autom. Aus. Plus Tasten-Widh.-Zeit Beschleunigung 1 s 2 s Keine Wiederh. Passen Sie die Reaktionsgeschwind- Igkeit eines Knopfes an, wenn er gedrückt wird.

SETUP & RESET Alles zurücksetzen. Smarter Öko-Sparn. Autom. Aus. Plus PC/AV-Modus Tasten-Wdh-Zeit Quallenerkannung Aus Beschreibung 1 s 2 s Keine Wiederh. Passen Sie die Reaktionsgeschwind- igkeit eines Knopfes an, wenn er gedrückt wird. AUTO

- Für Beschleunigung kann 1 s oder 2 s gewählt werden. Wenn Keine Wiederh. ausgewählt ist, wird ein Befehl beim Drücken einer Taste nur einmal ausgelöst.

4 Drücken Sie die Taste [▲/▼], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [☐/☐]
5Die gewählte Option wird aktiviert.

6.7 Quellenerkennung (Außer S19E200NW / S19E200NY / S22E200N / S22E200NY)

Aktivieren Sie Quellenerkennung.

Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

6.7.1 Konfigurieren von Quellenerkennung

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu SETUP & RESET zu navigieren, und drücken Sie dann [☐/☐].
3 Drücken Sie [▲/▼], um zu Quellenerkennung zu navigieren, und drücken Sie dann [□/□]. Das folgende Fenster wird angezeigt.

SETUP & RESET Alles zurücksetzen. Smarter Öko-Sparm. Autom. Aus. Plus PC/AV-Modus Tasten-Wdh.-Zeit Quellenerkennung Auto Manuell Stellen Sie ein, wie Eingangsquellen erkannt werden sollen.

• Auto: Die Eingangsquelle wird automatisch erkannt.
• Manuell: Zur manuellen Auswahl der Eingangsquelle.

4 Drücken Sie die Taste [▲/▼], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [☐/☐]

5Die gewählte Option wird aktiviert.

7

Menü INFORMATIONEN u.a.

Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.

7.1 INFORMATIONEN

Zeigt die aktuelle Eingangsquelle, Frequenz und Auflösung an.

7.1.1 Anzeigen von INFORMATIONEN

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. Drücken Sie dann auf [MENU] das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [▲/▼], um zu INFORMATIONEN zu navigieren. Die aktuelle Eingangsquelle, Frequenz und Auflösung wird angezeigt.

BILD FARBE MENÜEINST. SETUP & RESET INFORMATIONEN INFORMATIONEN LS************************/** S/N : *************************** Analog **kHz **Hz NN **** x ***** Optimaler Modus **** x **** **Hz

BILD FARBE MENÜEINST. SETUP & RESET INFORMATIONEN INFORMATIONEN LS****** S / N : ***** DVI **kHz **Hz NN **** x ***** Optimaler Modus **** x **** **Hz

BILD FARBE MENÜEINST. SETUP & RESET INFORMATIONEN INFORMATIONEN LS************************/7* S/N : *************************** DisplayPort **kHz **Hz NN **** x ****** Optimaler Modus **** x **** **Hz

Die angezeigten Menüpunkte können je nach Modell unterschiedlich sein.

7.2 Konfigurieren von Helligkeit, Kontrast und Schärfe auf dem Startbildschirm?

Sie können die Einstellungen für Helligkeit, Kontrast und Schärfe mithilfe der Tasten [☐] auf dem Startbildschirm (auf dem kein OSD-Menü angezeigt wird) ändern.

Helligkeit :

• Dieses Menü ist nicht verfügbar, wenn SAMSUNG MAGIC Bright im Optimalkontrast-Modus ist.
• Dieses Menü ist nicht verfügbar, wenn Smarter Öko-Sparm. aktiviert ist.
• Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.

Kontrast :

• Diese Option ist nicht verfügbar, wenn sich SAMSUNG MAGIC Bright im Modus Kino oder Optimalkontrast befindet.
  • Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.

Schärfe:

• Diese Option ist nicht verfügbar, wenn sich SAMSUNG MAGIC Bright im Modus Kino oder Optimalkontrast befindet.
  • Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen (wenn gerade kein Menü angezeigt wird). Drücken Sie dann die Taste [Das folgende Fenster wird angezeigt.

Scharfe Helligkeit 100 Kontrast

2 Drücken Sie die Taste [☐/☐], um zwischen den Einstellungen für Helligkeit, Kontrast und Schärfe zu wechseln.
3 Passen Sie die Einstellung für Helligkeit, Kontrast und Schärfe mithilfe der Tasten [▲/▼] an.

7

Menü INFORMATIONEN u.a.

7.3 Konfigurieren der Lautstärke auf dem Startbildschirm

Stellen Sie die Lautstärke durch Drücken der Taste [◎] ein, wenn die Erläuterungen zur Tastaturbelegung angezeigt werden.

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen (wenn gerade kein Menü angezeigt wird). Drücken Sie anschließend auf [Das folgende Fenster wird angezeigt.

2 Passen Sie die Einstellung für Lautstärke mithilfe der Tasten [▲/▼] an.

• Gilt nur bei Modellen, die Lautsprecher haben.

• Lautstärke kann eingestellt werden, wenn ein Kabel mit dem [IN]-Anschluss verbunden ist.

8.1 MultiScreen

MultiScreen

Mit "MultiScreen" können Sie den Monitor in verschiedene Bereiche unterteilen.

8.1.1 Installieren der Software

1 Legen Sie die Installations-CD in das CD-Laufwerk ein.
2 Wählen Sie das Installationsprogramm für "MultiScreen".

Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für "MultiScreen" auf der CD-ROM und doppelklicken Sie darauf.

3 Wenn der Installations-Assistent angezeigt wird, klicken Sie auf "Next".
4 Führen Sie die restlichen Schritte der Softwareinstallation gemäß den Anweisungen auf dem Bildschirm bis zum Ende durch.

• Die Software kann möglicherweise nicht richtig funktionieren, wenn Sie den Computer nach der Installation nicht neu starten.
Das "MultiScreen"-Symbol wird möglicherweise nicht angezeigt. Dies hängt vom Computersystem und der Spezifikation des Monitors ab.
- Wenn das Symbol nicht erscheint, drücken Sie auf F5.

Einschränkungen und Probleme bei der Installation ("MultiScreen")

Die Installation von "MultiScreen" wird von Faktoren wie Grafikkarte, Hauptplatine und Netzwerkumgebung beeinflusst.

Systemanforderungen

Betriebssystem

• Windows™ 2000
  • Windows XP Home Edition
  • Windows XP Professional
• Windows Vista 32 Bit
• Windows 7 32 Bit
• Windows 8 32 Bit

Für "MultiScreen" werden Betriebssysteme ab Windows 2000 empfohlen.

Hardware

• Hauptspeicher: Mindestens 32 MB
• Festplatte: Mindestens 60MB verfügbar

8.1.2 Entfernen der Software

Klicken Sie auf Start, und wählen Sie den Befehl Einstellungen/Systemsteuerung aus. Doppelklicken Sie dann auf Software.

Wählen Sie in der Liste "MultiScreen" aus und klicken Sie dann auf die Schaltfläche Hinzufügen/Entfernen.

9.1 Anforderungen vor einer Kontaktaufnahme mit dem Samsung-Kundendienstcenter

9.1.1 Testen des Geräts

Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter.

Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest verwenden.

Wenn sich der Bildschirm ausschaltet und die Betriebsanzeige blinkt, obwohl das Gerät ordnungsgemäß an einem PC angeschlossen ist, führen Sie eine Selbstdiagnose durch.

1 Schalten Sie den PC und das Gerät aus.
2Ziehen Sie das Kabel vom Gerät ab.
3 Einschalten des Geräts.
4 Wenn die Meldung Signalkabel prüfen angezeigt wird, funktioniert das Gerät normal.

Wenn der Bildschirm leer bleibt, überprüfen Sie das Computersystem, die Videokarte und das Kabel.

9.1.2 Überprüfen von Auflösung und Frequenz

In einem Modus, der die unterstützte Auflösung übersteigt (siehe "10.15 Tabelle der Standardsignalmodi"), wird für kurze Zeit die Meldung ungeeign. Modus angezeigt.

9.1.3 Überprüfen Sie folgenden Punkte.

Installationsproblem (PC-Modus)

Problem Lösungen
Der Bildschirm wird ständig ein- und ausgeschaltet.	Prüfen Sie, ob das Kabel zwischen dem Gerät und PC ordnungsgemäß angeschlossen ist und die Anschlüsse fest sitzen. (Siehe "2.2 Anschließen und Verwenden eines PCs")

Bildschirmproblem

Problem Lösungen
Die Netz-LED ist ausgeschaltet. Der Bildschirm wird nicht eingeschaltet.	Prüfen Sie, ob das Netzkabel korrekt angeschlossen ist. (Siehe "2.2 Anschließen und Verwenden eines PCs")
Die Meldung Signalkabel prüfen wird angezeigt.	Prüfen Sie, ob das Kabel richtig am Gerät angeschlossen ist. (Siehe "2.2 Anschließen und Verwenden eines PCs")
	Überprüfen Sie, ob das angeschlossene Gerät eingeschaltet ist.
Die Meldung ungeeign. Modus wird angezeigt.	Diese Meldung wird angezeigt, wenn das Grafikkartensignal die maximale Auflösung oder Frequenz des Geräts übersteigt.
	Ändern Sie die maximale Auflösung und Frequenz auf einen der möglichen Werte. Weitere Informationen finden Sie in der Tabelle mit Standardsignalmodi (seite 125).
Die Bilder auf dem Bildschirm sind verzerrt.	Überprüfen Sie die Kabelverbindung zum Gerät (siehe "2.2 Anschließen und Verwenden eines PCs").
Das Bild ist unscharf. Das Bild ist verschwommen.	Passen Sie Grob (seite 71) und Fein (seite 72) an.
	Entfernen Sie alle Zubehörteile (Videoverlängerungskabel usw.) und versuchen Sie es erneut.
	Stellen Sie Auflösung und Frequenz auf die empfohlenen Werte ein.
Das Bild ist verwackelt oder zittert. Überprüfen Sie, Auf dem Bildschirm bleiben Schatten oder Nachbilder zurück.	ob die Auflösung und Frequenz des PCs auf einen mit dem Gerät kompatiblen Bereich eingestellt sind. Ändern Sie dann, falls erforderlich, die Einstellungen. Schauen Sie dazu in der Tabelle der Standardsignalmodi (seite 125) in diesem Handbuch und im Menü INFORMATIONEN des Geräts nach.
Der Bildschirm ist zu hell. Der Bildschirm ist zu dunkel.	Passen Sie Helligkeit (seite 58) und Kontrast (seite 59) an.
Die Bildschirmfarbe ist ungleichmäßig.	Ändern Sie die Einstellungen für FARBE. (Siehe " Technische Daten")
Die Farben auf dem Bildschirm haben einen Schatten und sind verzerrt.	Ändern Sie die Einstellungen für FARBE. (Siehe " Technische Daten")

Handbuch zur Fehlerbehebung

Problem Lösungen
Die weiße Farbe wird nicht korrekt angezeigt.	Ändern Sie die Einstellungen für FARBE.(Siehe " Technische Daten")
Auf dem Bildschirm wird kein Bild angezeigt undie Netz-LED blinkt alle 0,5 bis 1 Sekunde.	Das Gerät befindet sich im Stromsparmodus.
	Drücken Sie eine beliebige Taste auf der Tastaturoder bewegen Sie die Maus, um zum vorherigenBildschirm zurückzukehren.

Tonproblem

Problem Lösungen
Kein Ton. Überprüfen Sie den Anschluss des Audiokabels,oder regeln Sie die Lautstärke.
Die Lautstärke ist zu gering. Stellen Sie die Lautstärke ein.

Probleme mit dem Anzeigegerät

Problem Lösungen
Beim Starten des PCs ertönt ein Signalton. Wenn ein Alarmton (Piepsen) ertönt, während Ihr PC startet, führen Sie eine Wartung Ihres PCs durch.

Die LED-Leuchten am Rahmen des Geräts sind je nach Betrachtungswinkel des Benutzers sichtbar. Das Licht ist unschädlich und hat keine Auswirkung auf die Gerätefunktion oder -leistung. Es besteht keine Gefahr bei der Verwendung des Geräts.

9.2 F & A

Frage Antwort
Wie kann ich die Frequenz ändern?	Stellen Sie die Frequenz auf Ihrer Grafikkarte ein.Windows XP: Öffnen Sie Systemsteuerung → Darstellung und Designs → Anzeige → Einstellungen → Erweitert → Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.Windows ME/2000: Öffnen Sie Systemsteuerung → Anzeige → Einstellungen → Erweitert → Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.Windows Vista: Öffnen Sie Systemsteuerung → Darstellung und Anpassung → Anpassen → Anzeigeeinstellungen → Erweiterte Einstellungen → Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.Windows 7: Öffnen Sie Systemsteuerung → Darstellung und Anpassung → Anzeige → Bildschirmauflösung → Erweiterte Einstellungen → Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.Windows 8: Öffnen Sie Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anzeige → Bildschirmauflösung → Erweiterte Einstellungen → Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.Windows 10: Gehen Sie zu Einstellungen → System → Anzeige → Erweiterte Anzeigeneinstellungen → Anzeigen-Adaptereigenschaften → Bildschirm und passen Sie die Bildschirmfrequenz unter Bildschirmeinstellungen an.
Wie wird die Auflösung eingestellt?	Windows XP: Wechseln Sie zuSystemsteuerung → Darstellung und Designs → Anzeige → Einstellungen und passen Sie die Auflösung an.Windows ME/2000: Wechseln Sie zuSystemsteuerung → Anzeige → Einstellungen und passen Sie die Auflösung an.Windows Vista: Wechseln Sie zuSystemsteuerung → Darstellung und Anpassung → Anpassung → Anzeigeeinstellungen und passen Sie die Auflösung an.Windows 7: Wechseln Sie zuSystemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen und passen Sie die Auflösung an.Windows 8: Wechseln Sie zuEinstellungen → Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassenund passen Sie die Auflösung an.Windows 10: Gehen Sie zuEinstellungen → System → Anzeige →Erweiterte Anzeigeneinstellungen und passen Sie die Bildschirmauflösung an.
Wie aktiviere ich den Energiesparmodus?	Windows XP: Aktivieren Sie den Energiesparmodus inSystemsteuerung → Darstellung und Designs → Anzeige → Bildschirmschoner →Energieoptionenoder über das BIOS SETUP auf dem PC.Windows ME/2000: Aktivieren Sie den Energiesparmodus inSystemsteuerung → Anzeige → Bildschirmschoner →Energieoptionenoder über das BIOS SETUP auf dem PC.Windows Vista: Aktivieren Sie den Energiesparmodus inSystemsteuerung → Darstellung und Anpassung → Anpassen → Bildschirmschoner →Energieoptionenoder über das BIOS SETUP auf dem PC.Windows 7: Aktivieren Sie den Energiesparmodus inSystemsteuerung → Darstellung und Anpassung → Anpassen → Bildschirmschoner →Energieoptionenoder über das BIOS SETUP auf dem PC.Windows 8: Aktivieren Sie den Energiesparmodus inEinstellungen → Systemsteuerung → Darstellung und Anpassung →Anpassen → Bildschirmschoner →Energieoptionenoder über das BIOS SETUP auf dem PC.Windows 10: Aktivieren Sie den Energiesparmodus inEinstellungen → Personalisierung → Sperrbildschirm → Bildschirm ausschalten nach → Ein/Aus & Energie sparen oder über das BIOS SETUP auf dem PC.

Weitere Informationen zur Anpassung finden Sie im Benutzerhandbuch des PCs oder der Grafikkarte.

10.1 Allgemein (S19E200NY / S19E200NW)

Modellname S19E200NY S19E200NW
Display	Größe	19er-Klasse(18,5 Zoll / 47,0 cm)	19er-Klasse(19,0 Zoll / 48,1 cm)
	Anzeigebereich	409,8 mm (B) x 230,4 mm (H)	408,24 mm (B) x 255,15 mm (H)
	Pixelabstand 0,300 mm (B) x 0,300 mm (H)		0,2835 mm (B) x 0,2835 mm (H)
Stromversorgung Dieses Gerät benötigt 100 bis 240 V.Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Abmessungen(B x H x T) /Gewicht	ohne Standfuß	441,4 x 266,6 x 77,7 mm 439,4 x 2	89,9 x 76,9 mm
	mit Standfuß	441,4 x 349,3 x 170,0 mm /2,73 kg	439,4 x 373,6 x 170,0 mm /3,01 kg
VESA-Montagevorrichtung 100,0 mm x 100,0 mm(zur Verwendung mit einem speziellen Träger-Montagesatz)
Umgebungsbedingungen	Betrieb Temperatur: 10 °C - 40 °C (50 °F - 104 °F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung	Temperatur: -20 °C - 45 °C (-4 °F - 113 °F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend

Plug & Play

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Bildschirmpunkte (Pixel)

Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

10.2 Allgemein (S19E200BW / S19E200BR)

Modellname S19E200BW S19E200BR
Display	Größe	19er-Klasse(19,0 Zoll / 48,1 cm)	19er-Klasse(19,0 Zoll / 48,2 cm)
	Anzeigebereich	408,24 mm (B) x 255,15 mm (H)	376,32 mm (B) x 301,06 mm (H)
	Pixelabstand 0,2835 mm (B) x 0,2835 mm (H) 0,294 mm (B) x 0,294 mm (H)
Stromversorgung Dieses Gerät benötigt 100 bis 240 V.Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Abmessungen(B x H x T) /Gewicht	ohne Standfuß 439,4 x 289,9 x 76,9 mm 407,0 x 336,0 x 76,8 mm
	mit Standfuß 439,4 x 373,6 x 170,0 mm /3,01 kg		407,0 x 419,6 x 170,0 mm /3,21 kg
VESA-Montagevorrichtung 100,0 mm x 100,0 mm(zur Verwendung mit einem speziellen Träger-Montagesatz)
Umgebungsbedingungen	Betrieb Temperatur: 10 °C - 40 °C (50 °F - 104 °F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung Temperatur: -20 °C - 45 °C (-4 °F - 113 °F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend

Plug & Play

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Bildschirmpunkte (Pixel)

Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

10.3 Allgemein (S22E200NY)

Modellname S22E200NY
Display Größe 22er-Klasse (21,5 Zoll / 54,6 cm)
Stromversorgung Dieses Gerät benötigt 100 bis 240 V.Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Abmessungen (B x H x T) / Gewicht	ohne Standfuß 504,3 x 301,9 x 77,5 mm
	mit Standfuß 504,3 x 385,4 x 170,0 mm / 3,37 kg
VESA-Montagevorrichtung 100,0 mm x 100,0 mm(zur Verwendung mit einem speziellen Träger-Montagesatz)
Umgebungsbedingungen	Betrieb Temperatur: 10 °C - 40 °C (50 °F - 104 °F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung Temperatur: -20 °C - 45 °C (-4 °F - 113 °F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend

Plug & Play

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Bildschirmpunkte (Pixel)

Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

10.4 Allgemein (S22E200B / S22E200N / S22E200BW)

Modellname S22E200B / S22E200N S22E200BW
Display	Größe	22er-Klasse(21,5 Zoll / 54,6 cm)	22er-Klasse(22,0 Zoll / 55,8 cm)
	Anzeigebereich	476,64 mm (B) x 268,11 mm (H)	473,76 mm (B) x 296,1 mm (H)
	Pixelabstand	0,24825 mm (B) x 0,24825 mm (H)	0,282 mm (B) x 0,282 mm (H)
Stromversorgung Dieses Gerät benötigt 100 bis 240 V.Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Abmessungen(B x H x T) /Gewicht	ohne Standfuß	504,3 x 301,9 x 77,5 mm	502,4 x 329,8 x 77,6 mm
	mit Standfuß	504,3 x 385,4 x 170,0 mm /3,52 kg	502,4 x 414,0 x 170,0 mm /3,70 kg
VESA-Montagevorrichtung 100,0 mm x 100,0 mm(zur Verwendung mit einem speziellen Träger-Montagesatz)
Umgebungsbedingungen	Betrieb Temperatur: 10 °C - 40 °C (50 °F - 104 °F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung Temperatur: -20 °C - 45 °C (-4 °F - 113 °F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend

Plug & Play

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Bildschirmpunkte (Pixel)

Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

10.5 Allgemein (S23E200B / S24E200BL)

Modellname S23E200B		S24E200BL
Display	Größe	23er-Klasse(23,0 Zoll / 58,4 cm)	24er-Klasse(23,6 Zoll / 59,8 cm)
	Anzeigebereich	509,76 mm (B) x 286,74 mm (H)	521,28 mm (B) x 293,22 mm (H)
	Pixelabstand 0,2	655 mm (B) x 0,2655 mm (H)	0,2715 mm (B) x 0,2715 mm (H)
Stromversorgung Dieses Gerät benötigt 100 bis 240 V.Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Abmessungen(B x H x T) /Gewicht	ohne Standfuß 542,9 x 321,4 x 77,2 mm 554,6 x 3		30,5 x 78,1 mm
	mit Standfuß 542,9 x 404,9 x 170,0 mm /3,67 kg		554,6 x 412,7 x 185,0 mm /4,06 kg
VESA-Montagevorrichtung 100,0 mm x 100,0 mm(zur Verwendung mit einem speziellen Träger-Montagesatz)
Umgebungsbedingungen	Betrieb Temperatur: 10 °C - 40 °C (50 °F - 104 °F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung Temperatur: -20 °C - 45 °C (-4 °F - 113 °F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend

Plug & Play

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Bildschirmpunkte (Pixel)

Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

10.6 Allgemein (S19E450BW / S19E450MW / S19E450BR / S19E450MR)

Modellname S19E450BW / S19E450MW S19E450BR / S19E450MR
Display	Größe	19er-Klasse(19,0 Zoll / 48,1 cm)	19er-Klasse(19,0 Zoll / 48,2 cm)
	Anzeigebereich	408,24 mm (B) x 255,15 mm (H)	376,32 mm (B) x 301,06 mm (H)
	Pixelabstand 0,2835 mm (B) x 0,2835 mm (H) 0,294 mm (B) x 0,294 mm (H)
Stromversorgung Dieses Gerät benötigt 100 bis 240 V.Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Abmessungen(B x H x T) /Gewicht	ohne Standfuß	439,4 x 289,9 x 55,7 mm /2,71 kg	407,0 x 336,0 x 54,8 mm /2,91 kg
	mit Standfuß Min. : 439,4 x 323,3 x210,0 mm / 4,20 kgMax. : 439,4 x 423,3 x210,0 mm / 4,20 kg		Min. : 407,0 x 368,9 x210,0 mm / 4,40 kgMax. : 407,0 x 468,9 x210,0 mm / 4,40 kg
VESA-Montagevorrichtung 100,0 mm x 100,0 mm(zur Verwendung mit einem speziellen Träger-Montagesatz)
Umgebungsbedingungen	Betrieb Temperatur: 10 °C - 40 °C (50 °F - 104 °FLuftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung Temperatur: -20 °C - 45 °C (-4 °F - 113 °FLuftfeuchtigkeit : 5% - 95%, nicht kondensierend

Plug & Play

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Bildschirmpunkte (Pixel)

Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

10.7 Allgemein (S22E450B / S22E450M / S22E450D)

Modellname S22E450B / S22E450M S22E450D
Display Größe 22er-Klasse (21,5 Zoll / 54,6 cm)
Anzeigebereich		476,64 mm (B) x 268,11 mm (H)
Pixelabstand 0,24825 mm (B) x 0,24825 mm (H)
Stromversorgung Dieses Gerät benötigt 100 bis 240 V.Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Abmessungen (B x H x T) / Gewicht	ohne Standfuß 504,3 x 301,9 x 55,4 mm / 3,26 kg
	mit Standfuß Min. : 504,3 x 325,3 x 210,0 mm / 4,76 kgMax. : 504,3 x 425,3 x 210,0 mm / 4,76 kg		Ohne USB:Min. : 504,3 x 325,3 x 210,0 mm / 4,76 kgMax. : 504,3 x 425,3 x 210,0 mm / 4,76 kgMit USB:Min. : 504,3 x 359,4 x 210,0 mm / 4,86 kgMax. : 504,3 x 489,4 x 210,0 mm / 4,86 kg
VESA-Montagevorrichtung 100,0 mm x 100,0 mm(zur Verwendung mit einem speziellen Träger-Montagesatz)
Umgebungsbedingungen	Betrieb Temperatur: 10 °C - 40 °C (50 °F - 104 °F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung Temperatur: -20 °C - 45 °C (-4 °F - 113 °F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend

Plug & Play

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Bildschirmpunkte (Pixel)

Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Technische Daten

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

10.8 Allgemein (S22E450BW / S22E450MW / S22E450DW)

Modellname S22E450BW / S22E450MW S22E450DW
Display Größe 22er-Klasse (22,0 Zoll / 55,8 cm)
Anzeigebereich		473,76 mm (B) x 296,1 mm (H)
Pixelabstand 0,282 mm (B) x 0,282 mm (H)
Stromversorgung Dieses Gerät benötigt 100 bis 240 V.Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Abmessungen (B x H x T) / Gewicht	ohne Standfuß 502,4 x 329,8 x 55,7 mm / 3,42 kg
	mit Standfuß Min.: 502,4 x 353,4 x 210,0 mm / 4,91 kgMax.: 502,4 x 453,4 x 210,0 mm / 4,91 kg		Ohne USB:Min.: 502,4 x 353,4 x 210,0 mm / 4,91 kgMax.: 502,4 x 453,4 x 210,0 mm / 4,91 kgMit USB:Min.: 502,4 x 387,5 x 210,0 mm / 5,03 kgMax.: 502,4 x 517,5 x 210,0 mm / 5,03 kg
VESA-Montagevorrichtung 100,0 mm x 100,0 mm(zur Verwendung mit einem speziellen Träger-Montagesatz)
Umgebungsbedingungen	Betrieb Temperatur: 10 °C - 40 °C (50 °F - 104 °F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung Temperatur: -20 °C - 45 °C (-4 °F - 113 °F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend

Plug & Play

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Bildschirmpunkte (Pixel)

Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Technische Daten

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

10.9 Allgemein (S23E450B)

Modellname S23E450B
Display Größe 23er-Klasse (23,0 Zoll / 58,4 cm)
Stromversorgung Dieses Gerät benötigt 100 bis 240 V.Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Abmessungen ( B x H x T ) / Gewicht	ohne Standfuß 542,9 x 321,4 x 55,3 mm / 3,44 kg
	mit Standfuß Min. : 542,9 x 344,7 x 224,0 mm / 5,13 kgMax. : 542,9 x 474,7 x 224,0 mm / 5,13 kg
VESA-Montagevorrichtung 100,0 mm x 100,0 mm(zur Verwendung mit einem speziellen Träger-Montagesatz)
Umgebungsbedingungen	Betrieb Temperatur: 10 °C - 40 °C (50 °F - 104 °F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung Temperatur: -20 °C - 45 °C (-4 °F - 113 °F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend

Plug & Play

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Bildschirmpunkte (Pixel)

Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

10.10 Allgemein (S24E450BL / S24E450DL)

Modellname S24E450BL S24E450DL
Display Größe 24er-Klasse (23,6 Zoll / 59,8 cm)
Anzeigebereich	521,28 mm (B) x 293,22 mm (H)
Pixelabstand 0,2715 mm (B) x 0,2715 mm (H)
Stromversorgung Dieses Gerät benötigt 100 bis 240 V.Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Abmessungen (B x H x T) / Gewicht	ohne Standfuß 554,6 x 330,5 x 55,4 mm / 3,78 kg
	mit Standfuß Min.: 554,6 x 352,3 x224,0 mm / 5,48 kgMax.: 554,6 x 482,3 x224,0 mm / 5,48 kg	Ohne USB:Min.: 554,6 x 352,3 x224,0 mm / 5,48 kgMax.: 554,6 x 482,3 x224,0 mm / 5,48 kgMit USB:Min.: 554,6 x 357,3 x224,0 mm / 5,48 kgMax.: 554,6 x 487,3 x224,0 mm / 5,48 kg
VESA-Montagevorrichtung 100,0 mm x 100,0 mm(zur Verwendung mit einem speziellen Träger-Montagesatz)
Umgebungsbedingungen	Betrieb Temperatur: 10 °C - 40 °C (50 °F - 104 °F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung Temperatur: -20 °C - 45 °C (-4 °F - 113 °F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend

Plug & Play

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Bildschirmpunkte (Pixel)

Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Technische Daten

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

10.11 Allgemein (S24E450B / S24E450M / S24E450D)

Modellname S24E450B / S24E450M S24E450D
Display Größe 24er-Klasse (24,0 Zoll / 60,9 cm)
Anzeigebereich		531,36 mm (B) x 298,89 mm (H)
Pixelabstand 0,27675 mm (B) x 0,27675 mm (H)
Stromversorgung Dieses Gerät benötigt 100 bis 240 V.Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Abmessungen (B x H x T) / Gewicht	ohne Standfuß 565,4 x 333,2 x 56,6 mm / 3,40 kg
	mit Standfuß Min. : 565,4 x 356,8 x 224,0 mm / 5,10 kgMax. : 565,4 x 486,8 x 224,0 mm / 5,10 kg		Ohne USB:Min. : 565,4 x 356,8 x 224,0 mm / 5,10 kgMax. : 565,4 x 486,8 x 224,0 mm / 5,10 kgMit USB:Min. : 565,4 x 361,8 x 224,0 mm / 5,10 kgMax. : 565,4 x 491,8 x 224,0 mm / 5,10 kg
VESA-Montagevorrichtung 100,0 mm x 100,0 mm(zur Verwendung mit einem speziellen Träger-Montagesatz)
Umgebungsbedingungen	Betrieb Temperatur: 10 °C - 40 °C (50 °F - 104 °F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung Temperatur: -20 °C - 45 °C (-4 °F - 113 °F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend

Plug & Play

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Bildschirmpunkte (Pixel)

Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Technische Daten

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

10.12 Allgemein (S24E650BW)

Modellname S24E650BW
Display Größe 24er-Klasse (24,0 Zoll / 61,1 cm)
Stromversorgung Dieses Gerät benötigt 100 bis 240 V.Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Abmessungen (B x H x T) / Gewicht	ohne Standfuß 554,8 x 359,4 x 55,1 mm / 4,11 kg
	mit Standfuß Min. : 554,8 x 382,3 x 224,0 mm / 5,80 kgMax. : 554,8 x 512,3 x 224,0 mm / 5,80 kg
VESA-Montagevorrichtung 100,0 mm x 100,0 mm(zur Verwendung mit einem speziellen Träger-Montagesatz)
Umgebungsbedingungen	Betrieb Temperatur: 10 °C - 40 °C (50 °F - 104 °F)Luftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung Temperatur: -20 °C - 45 °C (-4 °F - 113 °F)Luftfeuchtigkeit : 5% - 95%, nicht kondensierend

Plug & Play

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Bildschirmpunkte (Pixel)

Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

10.13 Allgemein (S27E450B / S27E450D)

Modellname S27E450B S27E450D
Display Größe	27er-Klasse (27,0 Zoll / 68,5 cm)
	Anzeigebereich	597,6 mm (B) x 336,15 mm (H)
	Pixelabstand 0,3114 mm (B) x 0,3114 mm (H)
Stromversorgung Dieses Gerät benötigt 100 bis 240 V.Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Abmessungen (B x H x T) / Gewicht	ohne Standfuß	639,0 x 378,1 x 57,6 mm / 4,60 kg
	mit Standfuß Min. : 639,0 x 397,8 x 224,0 mm / 6,29 kgMax. : 639,0 x 527,8 x 224,0 mm / 6,29 kg	Ohne USB:Min. : 639,0 x 397,8 x 224,0 mm / 6,29 kgMax. : 639,0 x 527,8 x 224,0 mm / 6,29 kgMit USB:Min. : 639,0 x 402,8 x 224,0 mm / 6,29 kgMax. : 639,0 x 532,8 x 224,0 mm / 6,29 kg
VESA-Montagevorrichtung 100,0 mm x 100,0 mm(zur Verwendung mit einem speziellen Träger-Montagesatz)
Umgebungsbedingungen	Betrieb Temperatur: 10 °C - 40 °C (50 °F - 104 °FLuftfeuchtigkeit : 10% - 80%, nicht kondensierend
	Aufbewahrung	Temperatur: -20 °C - 45 °C (-4 °F - 113 °FLuftfeuchtigkeit : 5% - 95%, nicht kondensierend

Plug & Play

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Bildschirmpunkte (Pixel)

Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Technische Daten

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

10.14 Energiesparmodus

Mit der Energiesparfunktion des Geräts wird der Stromverbrauch gesenkt, indem der Bildschirm ausgeschaltet wird, so dass die Netz-LED blinkt, wenn das Gerät über einen festgelegten Zeitraum nicht verwendet wird. Der Strom wird im Energiesparmodus nicht ausgeschaltet. Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um den Bildschirm wieder einzuschalten. Der Energiesparmodus steht nur zur Verfügung, wenn das Gerät an einen PC mit in einer Energiesparfunktion angeschlossen ist.

Energiesparmodus Normalbetrieb		Energy Star-Stromverbrauch	Energiesparmodus	Ausschalten (Netztaste)
Stromversorgungs anzeige	Ein Ein Blinkt Aus
Leistungsaufnahme (S19E200NY)	19 W (typisch)	13 W (typisch)	Weniger als 0,1 W	Weniger als 0,1 W
Leistungsaufnahme (S19E200BR)		16 W (typisch)
Leistungsaufnahme (S19E200NW)		15 W (typisch)
Leistungsaufnahme (S19E200BW)
Leistungsaufnahme (S22E200NY)	24 W (typisch)	21 W (typisch)
Leistungsaufnahme (S22E200N)
Leistungsaufnahme (S22E200B)
Leistungsaufnahme (S22E200BW)		19 W (typisch)
Leistungsaufnahme (S23E200B)	25 W (typisch) 22	W (typisch)	Weniger als 0,1 W	Weniger als 0,1 W
Leistungsaufnahme (S24E200BL)
Leistungsaufnahme (S19E450BW)	19 W (typisch)	15 W (typisch)	0,3 W (typisch)	Weniger als 0,005 W (0-W-Modus)
Leistungsaufnahme (S19E450MW)
Leistungsaufnahme (S19E450BR)		16 W (typisch)
Leistungsaufnahme (S19E450MR)
Leistungsaufnahme (S22E450B)	24 W (typisch) 21	W (typisch)
Leistungsaufnahme (S22E450M)	24 W (typisch)	21 W (typisch)	0,3 W (typisch)	Weniger als 0,005 W (0-W-Modus)
Leistungsaufnahme (S22E450D)
Leistungsaufnahme (S22E450BW)		19 W (typisch)
Leistungsaufnahme (S22E450MW)
Leistungsaufnahme (S22E450DW)
Leistungsaufnahme (S23E450B)	25 W (typisch) 22	W (typisch)
Leistungsaufnahme (S24E450BL)
Leistungsaufnahme (S24E450DL)
Leistungsaufnahme (S24E450B)	25 W (typisch) 23	W (typisch)	0,3 W (typisch)	Weniger als 0,005 W (0-W-Modus)
Leistungsaufnahme (S24E450M)
Leistungsaufnahme (S24E450D)
Leistungsaufnahme (S24E650BW)	31 W (typisch) 25	W (typisch)
Leistungsaufnahme (S27E450B)	35 W (typisch) 29	W (typisch)
Leistungsaufnahme (S27E450D)

Der angezeigte Stromverbrauch kann je nach den Betriebsbedingungen oder wenn die Einstellungen geändert werden, unterschiedlich sein. (Modell S**E200** im Stromsparmodus/ausgeschaltet (Netzschalter): weniger als 0,1 W (analoges Eingangssignal), max. 0,25 W) (Modell S**E450** & S**E650** im ausgeschaltet (Netzschalter): Weniger als 0,005 Watt (0-W-Modus). 0-W-Modus bedeutet, dass das Gerät keine externen Befehle empfängt. Der Stromverbrauch ist höher, wenn das Gerät einen externen Befehl empfängt, wie zum Beispiel ein Signal vom Programm Magic Rotation.)
- ENERGY STAR® ist eine in den USA registrierte Marke der United States Environmental Protection Agency (US-Umweltschutzbehörde). Der Energy Star-Stromverbrauch wurde mit der Testmethode gemäß dem aktuellen Energy Star®-Standard ermittelt.
- Ziehen Sie das Stromkabel ab, damit keinerlei Strom verbraucht wird. Achten Sie darauf, das Netzkabel abzuziehen, wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden. Wenn Sie den Stromverbrauch auf 0 W reduzieren möchten, jedoch kein Netzschalter vorhanden ist, ziehen Sie das Netzkabel ab.

10.15 Tabelle der Standardsignalmodi

• Bei diesem Gerät können Sie aufgrund der Beschaffenheit des Bildschirms für jedes Bildschirmformat nur eine optimale Auflösung einstellen. Daher kann eine andere als die angegebene Auflösung die Bildqualität verschlechtern. Um dies zu vermeiden, wird empfohlen, die für die Bildschirmgröße Ihres Geräts angegebene optimale Auflösung zu wählen.
• Überprüfen Sie die Frequenz, wenn Sie einen (an einen PC angeschlossenen) CDT-Monitor gegen einen LCD-Monitor austauschen. Wenn der LCD-Monitor eine Frequenz von 85 Hz nicht unterstützt, stellen Sie die vertikale Frequenz mithilfe des CDT-Monitors auf 60 Hz ein, bevor Sie den LCD-Monitor anschließen.

Modellname	Synchronisierung Auflösung
	Horizontal frequencyn	Vertikalfrequenz	Optimale Auflösung Maximale Auflösung
S19E200NY	30 - 81 kHz 56 - 75 Hz		1366 x 768 bei 60 Hz	1366 x 768 bei 60 Hz
S19E200NW			1440 x 900 bei 60 Hz	1440 x 900 bei 75 Hz
S19E200BW
S19E450BW
S19E450MW
S19E200BR			1280 x 1024 bei 60 Hz	1280 x 1024 bei 75 Hz
S19E450BR
S19E450MR
S22E200BW			1680 x 1050 bei 60 Hz	1680 x 1050 bei 60 Hz
S22E450BW
S22E450MW
S22E450DW
S22E200NY			1920 x 1080 bei 60 Hz	1920 x 1080 bei 60 Hz
S22E200N
S22E200B
S23E200B
S24E200BL
S22E450B
S22E450M
S22E450D
S23E450B
S24E450BL
S24E450DL
Modellname	Synchronisierung Auflösung
	Horizontal frequencyn	Vertikalfrequenz	Optimale Auflösung Maximale Auflösung
S24E650BW	30 – 81 kHz	56 – 60 Hz 19	20 x 1200 bei 60 Hz 1920	x 1200 bei 60 Hz
S24E450B		56 – 75 Hz 19	20 x 1080 bei 60 Hz 1920	x 1080 bei 60 Hz
S24E450M
S24E450D
S27E450B
S27E450D

Wenn ein Signal, das bei den unten stehenden Standardsignalmodi aufgeführt ist, von Ihrem PC übertragen wird, wird der Bildschirm automatisch angepasst. Wenn der PC keinen Standardsignalmodus überträgt, ist der Bildschirm bei eingeschalteter Netz-LED leer. Ändern Sie die Einstellungen in diesem Fall anhand der folgenden Tabelle und schlagen Sie im Benutzerhandbuch der Grafikkarte nach.

S19E200NY

Auflösung	Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixelakt (MHz)	Synchronisations polarität (H/V)
IBM, 720 x 400 31,469	70,087 28,322	-/+
MAC, 640 x 480 35,000	66,667 30,240	-/-
MAC, 832 x 624 49,726	74,551 57,284	-/-
VESA, 640 x 480 31,469	59,940 25,175	-/-
VESA, 640 x 480 37,861	72,809 31,500	-/-
VESA, 640 x 480 37,500	75,000 31,500	-/-
VESA, 800 x 600 35,156	56,250 36,000	+/+
VESA, 800 x 600 37,879	60,317 40,000	+/+
VESA, 800 x 600 48,077	72,188 50,000	+/+
VESA, 800 x 600 46,875	75,000 49,500	+/+
VESA, 1024 x 768	48,363 60,004	65,000	-/-
VESA, 1024 x 768 56,476	70,069 75,000	-/-
VESA, 1024 x 768 60,023	75,029 78,750	+/+
VESA, 1280 x 720	45,000 60,000	74,250	+/+
VESA, 1366 x 768	47,712 59,790	85,500	+/+

S19E200NW / S19E200BW / S19E450BW / S19E450MW

Auflösung	Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixelakt (MHz)	Synchronisations polarität (H/V)
IBM, 720 x 400 31,469	70,087 28,322	-/+
MAC, 640 x 480 35,000	66,667 30,240	-/-
MAC, 832 x 624 49,726	74,551 57,284	-/-
MAC, 1152 x 870 68,681	75,062 100,000	-/-
VESA, 640 x 480 31,469	59,940 25,175	-/-
VESA, 640 x 480 37,861	72,809 31,500	-/-
VESA, 640 x 480 37,500	75,000 31,500	-/-
VESA, 800 x 600 35,156	56,250 36,000	+/+
VESA, 800 x 600 37,879	60,317 40,000	+/+
VESA, 800 x 600 48,077	72,188 50,000	+/+
VESA, 800 x 600 46,875	75,000 49,500	+/+
VESA, 1024 x 768	48,363 60,004	65,000	-/-
VESA, 1024 x 768	56,476 70,069	75,000	-/-
VESA, 1024 x 768	60,023	75,029	78,750	+/+
VESA, 1152 x 864	67,500	75,000	108,000	+/+
VESA, 1280 x 720	45,000	60,000	74,250	+/+
VESA, 1280 x 800	49,702	59,810	83,500	-/+
VESA, 1440 x 900	55,935	59,887	106,500	-/+
VESA, 1440 x 900	70,635	74,984	136,750	-/+

S19E200BR / S19E450BR / S19E450MR

Auflösung	Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixelakt (MHz)	Synchronisations polarität (H/V)
IBM, 720 x 400 31,469	70,087 28,322	-/+
MAC, 640 x 480 35,000	66,667 30,240	-/-
MAC, 832 x 624 49,726	74,551 57,284	-/-
MAC, 1152 x 870 68,681	75,062 100,000	-/-
VESA, 640 x 480 31,469	59,940 25,175	-/-
VESA, 640 x 480 37,861	72,809 31,500	-/-
VESA, 640 x 480 37,500	75,000 31,500	-/-
VESA, 800 x 600 35,156	56,250 36,000	+/+
VESA, 800 x 600 37,879	60,317 40,000	+/+
VESA, 800 x 600 48,077	72,188 50,000	+/+
VESA, 800 x 600 46,875	75,000 49,500	+/+
VESA, 1024 x 768	48,363 60,004	65,000	-/-
VESA, 1024 x 768	56,476 70,069	75,000	-/-
VESA, 1024 x 768	60,023	75,029	78,750	+/+
VESA, 1152 x 864	67,500	75,000	108,000	+/+
VESA, 1280 x 720	45,000	60,000	74,250	+/+
VESA, 1280 x 800	49,702	59,810	83,500	-/+
VESA, 1280 x 960	60,000	60,000	108,000	+/+
VESA, 1280 x 1024	63,981	60,020	108,000	+/+
VESA, 1280 x 1024	79,976	75.025	135.000	+/+

S22E200NY / S22E200N / S22E200B / S23E200B / S24E200BL / S22E450B / S22E450M / S22E450D / S23E450B / S24E450BL / S24E450DL / S24E450B / S24E450M / S24E450D / S27E450B / S27E450D

Auflösung	Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixelakt (MHz)	Synchronisations polarität (H/V)
IBM, 720 x 400 31,469	70,087 28,322	-/+
MAC, 640 x 480 35,000	66,667 30,240	-/-
MAC, 832 x 624 49,726	74,551 57,284	-/-
MAC, 1152 x 870 68,681	75,062 100,000	-/-
VESA, 640 x 480 31,469	59,940 25,175	-/-
VESA, 640 x 480 37,861	72,809 31,500	-/-
VESA, 640 x 480 37,500	75,000 31,500	-/-
VESA, 800 x 600 35,156	56,250 36,000	+/+
VESA, 800 x 600 37,879	60,317 40,000	+/+
VESA, 800 x 600 48,077	72,188 50,000	+/+
VESA, 800 x 600 46,875	75,000 49,500	+/+
VESA, 1024 x 768	48,363 60,004 65,000	-/-
VESA, 1024 x 768 56,476	70,069 75,000	-/-
VESA, 1024 x 768 60,023	75,029 78,750	+/+
VESA, 1152 x 864	67,500 75,000 108,000	+/+
VESA, 1280 x 720	45,000 60,000 74,250	+/+
VESA, 1280 x 800	49,702 59,810 83,500	-/+
VESA, 1280 x 1024	63,981	60,020 108,000	+/+
VESA, 1280 x 1024	79,976	75,025 135,000	+/+
VESA, 1440 x 900	55,935	59,887 106,500	-/+
VESA, 1600 x 900	60,000	60,000 108,000	+/+
VESA, 1680 x 1050	65,290	59,954 146,250	-/+
VESA, 1920 x 1080	67,500	60,000 148,500	+/+

S22E200BW / S22E450BW / S22E450MW / S22E450DW

Auflösung	Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixelakt (MHz)	Synchronisations polarität (H/V)
IBM, 720 x 400 31,469	70,087 28,322	-/+
MAC, 640 x 480 35,000	66,667 30,240	-/-
MAC, 832 x 624 49,726	74,551 57,284	-/-
MAC, 1152 x 870 68,681	75,062 100,000	-/-
VESA, 640 x 480 31,469	59,940 25,175	-/-
VESA, 640 x 480 37,861	72,809 31,500	-/-
VESA, 640 x 480 37,500	75,000 31,500	-/-
VESA, 800 x 600 35,156	56,250 36,000	+/+
VESA, 800 x 600 37,879	60,317 40,000	+/+
VESA, 800 x 600 48,077	72,188 50,000	+/+
VESA, 800 x 600 46,875	75,000 49,500	+/+
VESA, 1024 x 768 48,363	60,004 65,000	-/-
VESA, 1024 x 768 56,476	70,069 75,000	-/-
VESA, 1024 x 768 60,023	75,029 78,750	+/+
VESA, 1152 x 864 67,500	75,000 108,000	+/+
VESA, 1280 x 720 45,000	60,000 74,250	+/+
VESA, 1280 x 800 49,702	59,810 83,500	-/+
VESA, 1280 x 1024 63,981	60,020 108,000	+/+
VESA, 1280 x 1024 79,976	75,025 135,000	+/+
VESA, 1440 x 900 55,935	59,887 106,500	-/+
VESA, 1600 x 900 60,000	60,000 108,000	+/+
VESA, 1680 x 1050 65,290	59,954 146,250	-/+

S24E650BW

Auflösung	Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixelakt (MHz)	Synchronisations polarität (H/V)
VESA, 640 x 480 31,469	59,940 25,175	-/-
VESA, 800 x 600 35,156	56,250 36,000	+/+
VESA, 800 x 600 37,879	60,317 40,000	+/+
VESA, 1024 x 768 48,363	60,004 65,000	-/-
VESA, 1280 x 720 45,000	60,000 74,250	+/+
VESA, 1280 x 800 49,702	59,810 83,500	-/+
VESA, 1280 x 1024 63,981	60,020 108,000	+/+
VESA, 1440 x 900 55,935	59,887 106,500	-/+
VESA, 1600 x 900 60,000	60,000 108,000	+/+
VESA, 1680 x 1050 65,290	59,954 146,250	-/+
VESA, 1920 x 1080 67,500	60,000 148,500	+/+
VESA, 1920 x 1200 74,038	59,950 154,000	+/-

• Horizontalfrequenz

Die Zeit zum Abtasten eine Zeile von links nach rechts wird als Horizontalzyklus bezeichnet. Der Kehrwert des Horizontalzyklus ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

- Vertikalfrequenz

Indem das gleiche Bild Dutzende Male pro Sekunde wiederholt wird, wirken die Bilder natürlich. Die Wiederholfrequenz wird als „vertikale Frequenz“ oder „Bildwiederholrate“ bezeichnet und in Hz angegeben.

Anhang

Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden)

Wenn dieser Service in Anspruch genommen wird, stellen wir trotz bestehender Gewährleistung möglicherweise in folgenden Fällen den Besuch eines Servicetechnikers in Rechnung.

Kein Produktdefekt

Reinigung, Anpassung, Erklärung, Neuinstallation o. ä. des Geräts

• Ein Servicetechniker erklärt die Verwendung des Geräts oder passt Optionen an, ohne das Gerät zu zerlegen.
• Ein Defekt wird durch äußere Einflüsse verursacht. (Internet, Antenne, drahtgebundene Signale usw.)
• Ein Gerät wird neu installiert oder zusätzliche Geräte werden angeschlossen, nachdem das gekaufte Gerät zum ersten Mal installiert wurde.
• Ein Gerät wird neu installiert, um es woanders aufzustellen oder an einen anderen Wohnort umzuziehen.
• Der Kunde benötigt eine Anleitung zur Verwendung in Verbindung mit einem Gerät eines anderen Herstellers.
• Der Kunde benötigt eine Anleitung zur Verwendung des Netzwerks oder eines Programms eines anderen Herstellers.
  • Der Kunde möchte, dass auf dem Gerät Software installiert und das Gerät eingerichtet wird.
  • Ein Servicetechniker beseitigt/säubert Staub oder Fremdkörper innerhalb des Geräts.
  Der Kunde möchte nach dem Homeshopping- oder Online-Kauf noch zusätzlich die Installation.

Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist

Schaden am Gerät durch falsche Bedienung durch den Kunden oder fehlerhafte Reparatur.

Wenn der Schaden am Gerät verursacht wird durch:

• Einwirkung von außen oder fallen lassen
• Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist
- Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder Partners von Samsung Electronics Co., Ltd. ist.
• Umbau oder Reparatur des Geräts durch den Kunden
- Verwendung mit falscher Spannung oder nicht zugelassenen elektrischen Anschlüssen
- Nichtbeachtung der Warnhinweise im Benutzerhandbuch

Anhang

Andere

Das Gerät fällt durch eine Naturkatastrophe (Blitz, Feuer, Erdbeben, Überflutung usw.) aus.
• Die Verbrauchskomponenten sind aufgebraucht. (Batterie, Toner, Leuchtstofflampen, Tonköpfe, Vibrator, Lampe, Filter, Bänder usw.)

Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine Servicegebühr berechnet. Lesen Sie daher zunächst das Benutzerhandbuch.

Anhang

Ordnungsgemäße Entsorgung

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Extended warranty

Ein On Screen Display (OSD) ermöglicht die Konfiguration von Einstellungen zur Optimierung der Bildqualität. Sie können damit Helligkeit, Farbton, Größe und viele andere Bildschirmeinstellungen mithilfe von auf dem Bildschirm angezeigten Menüs ändern.

Gamma

Das Gamma-Menü passt die Graustufen, welche die Mitteltöne auf dem Bildschirm darstellen, an. Eine Änderung der Helligkeit wirkt sich auf den ganzen Bildschirm aus, während die Änderung von Gamma nur die mittlere Helligkeit verstärkt.

Graustufen

Die Stufen beziehen sich auf die unterschiedliche Farbintensität bei der Änderung von Farben von dunkleren zu helleren Bereichen auf dem Bildschirm. Änderungen der Helligkeit des Bildschirms werden durch Schwarzweißwerte ausgedrückt, und Graustufen bezieht sich auf den mittleren Bereich zwischen Schwarz und Weiß. Bei einer Änderung der Graustufen durch Gamma-Anpassung verändert sich die mittlere Helligkeit auf dem Bildschirm.

Abtastrate

Abtastrate oder Bildwiederholrate bezieht sich auf auf die Frequenz, mit der der Bildschirm aktualisiert wird. Bei der Aktualisierung werden Bildschirmdaten übertragen, sodass ein Bild entsteht. Die Aktualisierung ist jedoch für das bloße Auge nicht zu erkennen. Die Anzahl der Bildschirmaktualisierungen wird als Abtastrate bezeichnet und in Hz gemessen. Einer Abtastrate von 60 Hz bedeutet, dass sich der Bildschirm 60 mal pro Sekunde aktualisiert. Die Bildschirmabtastrate hängt von der Leistungsfähigkeit der Grafikkarten in Ihrem PC und vom Bildschirm ab.

Horizontalfrequenz

Auf dem Bildschirm angezeigte Zeichen oder Bilder bestehen aus zahlreichen Bildpunkten (Pixel). Die Pixel werden in horizontalen Linien übertragen, die dann vertikal angeordnet werden, um ein Bild zu erzeugen. Die horizontale Frequenz wird in kHz gemessen und gibt an, wie oft pro Sekunde horizontale Zeilen übertragen und auf dem Bildschirm angezeigt werden. Eine Horizontalfrequenz von 85 bedeutet, dass die horizontalen Linien, aus denen sich ein Bild zusammensetzt, 85000 Mal pro Sekunde übertragen werden. Die Horizontalfrequenz wird als 85 kHz angegeben.

Vertikalfrequenz

Ein Bild besteht aus zahlreichen horizontalen Linien. Die vertikale Frequenz wird in Hz gemessen und gibt an, wie viele Bilder pro Sekunde durch die horizontalen Linien erzeugt werden können. Eine vertikale Frequenz von 60 bedeutet, dass ein Bild 60 Mal pro Sekunde übertragen wird. Die vertikale

Anhang

Frequenz wird auch als „Aktualisierungsrate“ bezeichnet und beeinflusst das Flimmern des Bildschirms.

Auflösung

Die Auflösung ist die Anzahl der horizontalen Pixel und vertikalen Pixel, die der Bildschirm wiedergeben kann. Sie entspricht dem Grad der Anzeigegenauigkeit.

Eine höhere Auflösung zeigt eine größere Menge an Informationen auf dem Bildschirm an und eignet sich zur Durchführung mehrerer Aufgaben gleichzeitig.

Beispiel: Eine Auflösung von 1920 x 1080 besteht aus 1920 horizontalen Pixeln (horizontale Auflösung) und 1080 vertikalen Linien (vertikale Auflösung).

Plug & Play

Die Plug & Play-Funktion ermöglicht den automatischen Austausch von Informationen zwischen Bildschirm und PC, um eine optimale Anzeige zu erzielen.

Der Monitor führt Plug & Play mit dem internationalen Standard VESA DDC aus.

A

Alles zurücksetzen 82

Allgemein 104

Anforderungen vor einer Kontaktaufnahme mit dem SamsungKundendienstcenter 99

Anschließen und Verwenden eines PCs 47

Anzeigedauer 80

Augenschonmodus 61

Autom Aus 84

Autom Aus Plus 86

B

Bauteile 23

Bildgröße 67

Blau 75

C

Copyright 8

E

Energiesparmodus 122

F

F & A 102

Farbtemp 76

Fein 72

G

Gamma 77

Grob 71

Grün 74

H

Helligkeit 58

|

Inanspruchnahme des kostenpflichtigen Services Kosten für Kunden 133

INFORMATIONEN 94

Installieren 36

K

Kontrast 59

M

MultiScreen 97

0

Ordnungsgemäße Entsorgung 135

P

PC/AV-Modus 90

Q

Quellenerkennung 93

R

Reaktionszeit 69

Reinigung 9

Richtige Haltung für die Verwendung des Geräts 20

Rot 73

S

SAMSUNG MAGIC Angle 64

SAMSUNG MAGIC Bright 63

SAMSUNG MAGIC Upscale 66

Schärfe 60

Sicherheitshinweise 11

Smarter ÖkoSparm 83

Index

Spielemodus 62

Sprache 78

T

Tabelle der Standardsignalmodi 125

TastenWdhZeit 92

Terminologie 136

Transparenz 81

V

Vor dem Anschließen 46
