BEDIENUNGSANLEITUNG SyncMaster 920T SAMSUNG

Modellbezeichnung wählen Sicherheitshinweise Einführung Inbetriebnahme Bildschirmmenü Störungssuche Technische Daten Information SyncMaster MagicTune™ MagicBright Natural Color MagicRotation Regulatory Manual Reader

▶ ▶ Windows Me ▶ Microsoft 98 ▶ Natural Color
Windows 2000 Windows XP MagicTune MagicTune™

MagicRotation Windows

MagicRotation

SAMSUNG ELECTRONICS SAMSUNG DIGITALL everyone's invited™ Sicherheitshinweise ■ Einführung ■ Inbetriebnahme ■ Bildschirmmenü ■ Störungssuche ■ Technische Daten ■ Information

Symbole

Stromversorgung

Aufstellung

Reinigung

Sonstiges

Symbole

Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig, da sie zur Vermeidung von Sach- und Personenschaden dienen.

! Warnung / Achtung

Nichtbeachtung der mit diesem Symbol gekennzeichneten Anweisungen könnte zu Körperverletzungen oder Schaden an Geräten führen.

In dieser Bedienungsanleitung verwendete Symbole

Verboten Wichtig: Muß stets gelesen und verstanden werden

Nicht auseinanderbauen Ziehen Sie den Netzstecker aus der Steckdose

Nicht berühren Zur Vermeidung von elektrischem Schlag erden

Symbole

Stromversorgung

Aufstellung

Reinigung

Sonstiges

Stromversorgung

Wenn der Monitor über einen längeren Zeitraum nicht benutzt wird, stellen Sie Ihren PC auf DPMS. Wenn Sie einen Bildschirmschoner benutzen, stellen Sie auf aktiven Bildschirmmodus.

Benutzen Sie keinen schadhaften oder locker sitzenden Stecker.

• Dies könnte elektrischen Schlag oder Feuer verursachen.

Ziehen Sie den Stecker nicht am Kabel heraus und berühren Sie den Stecker nicht mit nassen Händen.

- Dies könnte elektrischen Schlag oder Feuer verursachen.

Benutzen Sie nur einwandfrei geerdete Netzstecker und Steckdosen.

- Unsachgemäße Erdung könnte zu elektrischem Schlag oder Beschädigung der Geräte führen.

Stecken Sie den Netzstecker in die Steckdose, und stellen Sie sicher, dass er fest in der Steckdose sitzt.

- Wackelkontakte können Brände verursachen.

Biegen Sie Netzstecker und Kabel nicht übermäßig und stellen Sie keine schweren Objekte darauf, die Schaden verursachen könnten.

- Nichtbeachtung dieser Verhaltensmaßregel könnte zu elektrischem Schlag oder Feuer führen.

Schließen Sie nicht zu viele Verlängerungskabel oder Netzstecker an eine Steckdose an.

• Dies könnte ein Feuer verursachen.

Symbole

Stromversorgung

Aufstellung

Reinigung

Sonstiges

Aufstellung

Wenden Sie sich an den autorisierten Kundendienst, wenn der Monitor an einem Ort mit hoher Konzentration an Staubpartikeln, außergewöhnlich hoher oder geringer Raumtemperatur, extrem hoher Luftfeuchtigkeit, in unmittelbarer Nähe zu chemischen Lösungsmitteln oder für den Dauerbetrieb, z.B. auf Bahn- oder Flughäfen, aufgestellt werden soll.

Eine nicht fachgerechte Aufstellung kann zu schweren Schäden am Monitor führen.

Stellen Sie Ihren Monitor an einen möglichst staubfreien Ort mit niedriger Luftfeuchtigkeit.

- Andernfalls könnte es im Monitor zu einem elektrischen Kurzschluß oder Feuer kommen.

Lassen Sie den Monitor nicht fallen, wenn Sie seinen Standort verändern.

- Es könnte Schaden am Gerät oder Körperverletzungen verursachen.

Stellen Sie den Monitorfuß so in einer Vitrine oder einem Regal auf, dass der Fuß nicht über die Standfläche hinausragt.

- Das Gerät darf nicht herunterfallen, da dies zu Schäden am Gerät und Verletzungsgefahr führen kann.

Stellen Sie das Gerät nicht auf eine instabile oder zu schmale Fläche.

- Stellen Sie das Gerät auf eine ebene, stabile Fläche, so dass es nicht herunterfallen und jemanden (vor allem Kinder) verletzen kann.

Stellen Sie das Gerät nicht auf den Fußboden.

- Es könnte jemand, vor allem Kinder, darüber fallen.

Halten Sie das Gerät von entflammbaren Objekten wie Kerzen, Insektiziden oder Zigaretten fern.

- Andernfalls kann ein Brand verursacht werden.

Halten Sie das Netzkabel von Heizgeräten fern.

- Eine geschmolzene Isolierung kann einen elektrischen Schlag oder Brand verursachen.

Stellen Sie das Gerät nicht an schlecht belüfteten Orten, wie z.B. in Regalen oder Schränken, auf.

- Jede Erhöhung der Innentemperatur des Geräts kann einen Brand verursachen.

Setzen Sie den Monitor vorsichtig ab.

- Er könnte sonst beschädigt werden oder zerbrechen.

Stellen Sie den Monitor nicht mit dem Bildschirm nach unten ab.

• Die TFT-LCD-Oberfläche könnte sonst beschädigt werden.

Die Wandhalterung muss von qualifiziertem Fachpersonal installiert werden.

- Eine Installation durch unqualifizierte Personen kann zu Verletzungen führen.

- Verwenden Sie dafür stets das in der Bedienungsanleitung angegebene Montageelement.

Stellen Sie das Gerät in einiger Entfernung von der Wand auf (mindestens 10 cm), um eine ausreichende Belüftung zu gewährleisten.

- Mangelnde Belüftung kann die Innentemperatur des Produkts erhöhen, was zu einer Verkürzung der Lebensdauer der Komponente und zu einer verringerten Leistung führen kann.

Symbole

Stromversorgung

Aufstellung

Reinigung

Sonstiges

Reinigung

Wenn Sie das Monitorgehäuse oder die Oberfläche der TFT-LCD reinigen, wischen Sie sie mit einem angefeuchteten weichen Tuch ab.

Sprühen Sie Reinigungsmittel nicht direkt auf den Monitor.

- Dies könnte Schäden, elektrischen Schlag oder Feuer verursachen.

Benutzen Sie das empfohlene Reinigungsmittel mit einem weichen Tuch.

Wenn das Verbindungsstück zwischen dem Stecker und dem Stift staubig oder schmutzig ist, reinigen Sie es sorgfältig mit einem trockenen Tuch.

- Ein verschmutztes Verbindungsstück kann elektrischen Schlag oder Feuer verursachen.

Ziehen Sie vor dem Reinigen des Geräts den Netzstecker.

- Andernfalls kann ein elektrischer Schlag oder Brand verursacht werden.

Ziehen Sie den Netzstecker aus der Steckdose, und wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

- Verwenden Sie keine Chemikalien wie Wachs, Benzol, Alkohol, Verdünner, Insektizide, Luftverbesserer, Schmiermittel oder Reinigungsmittel.

Wenden Sie sich in Bezug auf die Innenreinigung einmal pro Jahr an ein Service- oder Kundendienstzentrum.

- Darauf achten, dass sich kein Schmutz im Gehäuseinneren befindet. Wenn sich Staub über einen längeren Zeitraum im Gehäuse ansammelt, besteht die Gefahr von Fehlfunktionen. Bei Staub im Gehäuseinneren besteht außerdem Brandgefahr.

Symbole

Stromversorgung

Aufstellung

Reinigung

Sonstiges

Sonstiges

Entfernen Sie die Abdeckung (oder hintere Abdeckung) nicht.

• Ein Entfernen des Gehäuses könnte elektrischen Schlag oder Feuer verursachen.
• Überlassen Sie die Wartung qualifiziertem Fachpersonal.

- Sollte Ihr Monitor nicht normal funktionieren - besonders wenn er ungewöhnliche Geräusche oder Gerüche abgibt -, ziehen Sie sofort den Netzstecker heraus und setzen Sie sich mit einem Vertragshändler oder Kundendienst in Verbindung.

- Ein defektes Gerät könnte elektrischen Schlag oder Feuer verursachen.

Halten Sie das Gerät von Orten fern, an denen es mit Öl, Rauch oder Feuchtigkeit in Berührung kommen kann. Stellen Sie das Gerät nicht in Fahrzeugen auf.

• Dies kann Funktionsstörungen, einen elektrischen Schlag oder einen Brand verursachen.
• Der Monitor darf auf keinen Fall in der Nähe von Wasser oder im Freien betrieben werden, wo er Schnee oder Regen ausgesetzt sein könnte.

Wird der Monitor fallen gelassen oder das Gehäuse beschädigt, schalten Sie den Monitor aus und ziehen den Netzstecker. Setzen Sie sich dann mit dem Kundendienstzentrum in Verbindung.

- Es kann zu Funktionsstörungen des Monitors kommen, die einen elektrischen Schlag oder einen Brand verursachen.

Lassen Sie den Monitor bei Gewitter ausgeschaltet bzw. benutzen Sie

ihn währenddessen nicht.

- Es kann zu Funktionsstörungen des Monitors kommen, die einen elektrischen Schlag oder einen Brand verursachen.

Bewegen Sie den Monitor nicht durch Ziehen am Netz- oder Signalkabel.

- Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall, elektrischen Schlag oder Feuer verursachen.

Bewegen Sie den Monitor nicht nach rechts oder links, indem Sie nur am Netz- oder Signalkabel ziehen.

- Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall, elektrischen Schlag oder Feuer verursachen.

Decken Sie nichts über die Lüftungsöffnungen des Monitorgehäuses.

- Unzureichende Belüftung könnte Funktionsausfall oder Feuer verursachen.

Stellen Sie keine Wasserbehälter, chemischen Produkte oder kleinen Gegenstände aus Metall auf den Monitor.

- Nichtbeachtung dieser Verhaltensmaßregel könnte zu elektrischem Schlag oder Feuer führen.

- Wenn Fremdkörper ins Innere des Monitors gelangt sind, ziehen Sie das Netzkabel und wenden sich an das Kundendienstzentrum.

Halten Sie das Gerät von entflammbaren chemischen Sprays und brennbaren Stoffen fern.

- Dies könnte eine Explosion oder Feuer verursachen.

- Schieben Sie niemals etwas Metallenes in die Öffnungen des Monitors.

- Dies könnte elektrischen Schlag, Feuer oder Verletzungen verursachen.

Stecken Sie weder Metallgegenstände wie Werkzeuge, Kabel oder Bohrer, noch leicht entflammbare Gegenstände wie Papier oder Streichhölzer in die Belüftungsschlitze und die Kopfhörer-bzw. AV-Anschlüsse.

- Dadurch könnte ein elektrischer Schlag oder ein Brand verursacht werden. Wenn Fremdsubstanzen oder Wasser in das Gerät eindringen, schalten Sie es aus, ziehen Sie den Netzstecker, und benachrichtigen Sie den Kundendienst.

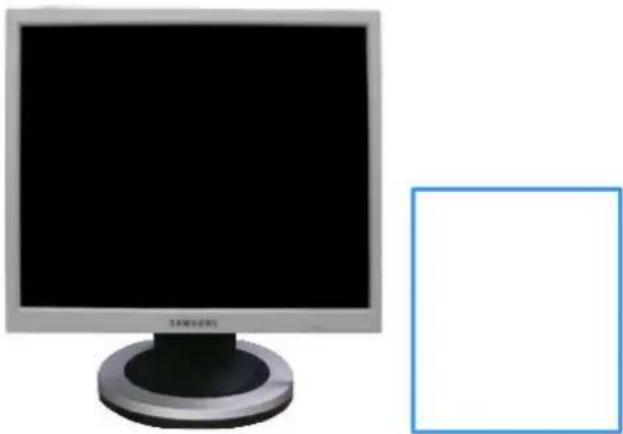

Wenn permanent dasselbe Standbild auf dem Bildschirm angezeigt wird, können Nachbilder oder verschwommene Flecken erscheinen.

- Deshalb sollten Sie zum Energiesparmodus wechseln oder einen Bildschirmschoner mit einem beweglichen Bild einstellen, wenn Sie für längere Zeit nicht am Monitor arbeiten.

- Stellen Sie Auflösung und Frequenz auf die für das Modell optimalen Werte ein.

- Durch eine ungeeignete Auflösung und Frequenz können Ihre Augen geschädigt werden.

Halten Sie genügend Sitzabstand zum Monitor, da ständiges Betrachten des Monitors aus zu geringer Entfernung die Sehfähigkeit beeinträchtigen kann.

Um eine Überanstrengung der Augen zu vermeiden, sollten Sie nach einer Stunde Arbeit am Monitor mindestens fünf Minuten Pause machen.

Stellen Sie das Gerät nicht auf eine instabile, unebene Oberfläche oder an einen Ort, der Vibrationen ausgesetzt ist.

- Das Gerät darf nicht herunterfallen, da dies zu Schäden am Gerät und Verletzungsgefahr führen kann. Bei Aufstellung des Geräts an einem Ort, der Vibrationen ausgesetzt ist, besteht Brandgefahr. Außerdem wird dadurch u. U. die Lebensdauer des Produkts verkürzt.

Zum Transportieren des Monitors schalten Sie diesen aus, und ziehen Sie das Netzkabel ab. Bevor Sie den Monitor bewegen, überprüfen Sie stets, ob alle Kabel, einschließlich des Antennenkabels und den Kabeln zu den Peripheriegeräten abgezogen wurden.

- Bei Zuwiderhandlung besteht die Gefahr von Kabelschäden oder elektrischen Schlägen sowie Bränden.

Stellen Sie das Gerät außerhalb der Reichweite von Kindern auf, da diese daran ziehen und es dabei beschädigen könnten.

- Wenn das Gerät herunterfällt, kann dies zu schweren Verletzungen bis hin zum Tod führen.

Wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden, ziehen Sie den Netzstecker ab.

- Anderenfalls kann dies zu übermäßiger Wärmeabstrahlung durch den abgelagerten Schmutz führen oder eine beschädigte Isolierung einen elektrischen Schlag oder einen Brand verursachen.

Stellen Sie keine Objekte auf das Gerät, die für Kinder interessant sein könnten.

- Kinder könnten versuchen, auf das Gerät zu steigen, um an diese

Objekte zu gelangen. Das Gerät könnte herunterfallen und dabei Verletzungen verursachen, die u.U. zum Tode führen können.

SAMSUNG ELECTRONICS SAMSUNG DIGITALL everyone's invited™ ■ Sicherheitshinweise ■ Einführung ■ Inbetriebnahme ■ Bildschirmmenü ■ Störungssuche ■ Technische Daten ■ Information

Lieferumfang

Vorderseite

Rückseite

Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden.

Sollten Teile fehlen, wenden Sie sich an Ihren Händler.

Wenden Sie sich an einen Händler in Ihrer Nähe, um optionale Artikel zu kaufen.

Lieferumfang

Option 1

Monitor und einfacher Fuß Fuß

Das Programm MagicRotation ist nicht verfügbar, da der einfache Fuß die Funktion Pivot nicht unterstützt.

Option 2

Monitor und Fuß mit Pivot-Funktion

Bedienungsanleitung

Anleitung zum schnellen Aufstellen

Garantiekarte (Nicht in allen Gebieten erhältlich)

Benutzerhandbuch, Monitortreiber, Installations-CD mit den

Softwareprogrammen Natural Color, MagicTune™, Mag icRotation

Kabel

D-Sub-Kabel

Netzanschlußkabel

Lieferumfang

Vorderseite

Rückseite

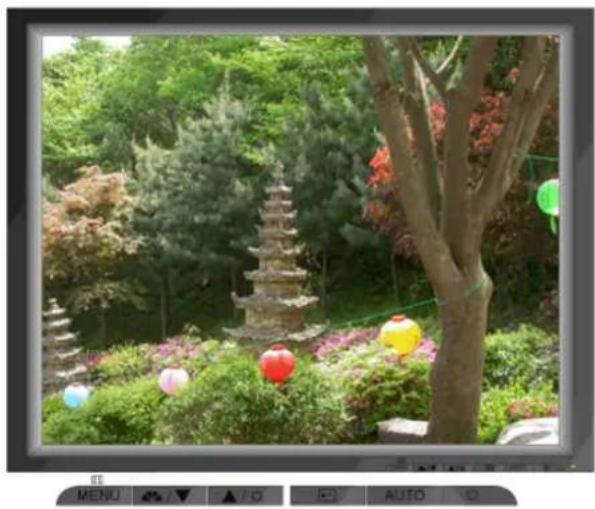

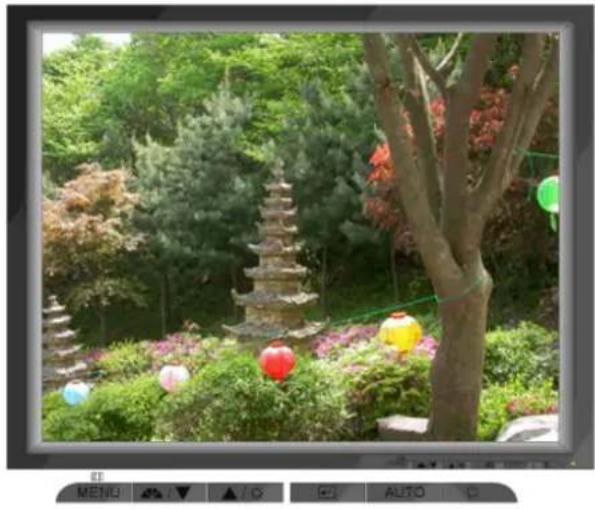

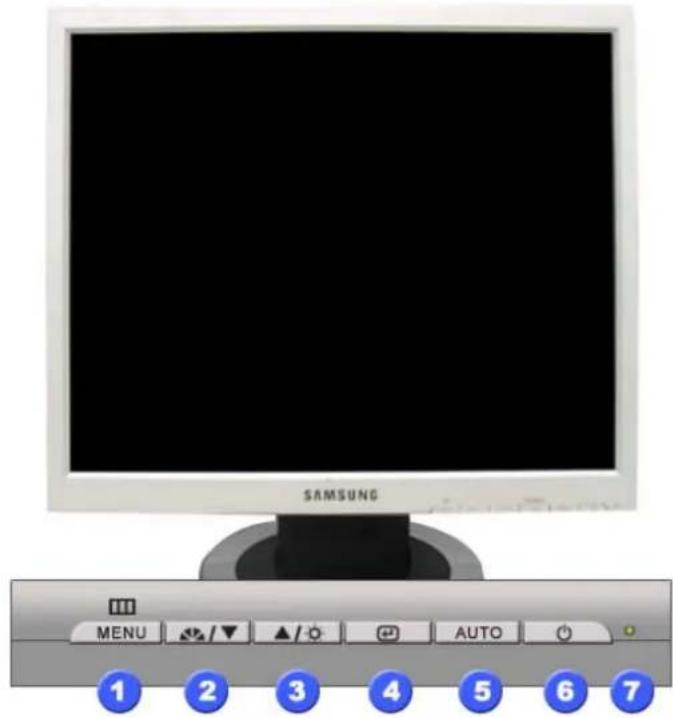

Vorderseite

SAMSUNG MENU AUTO 1 2 3 4 5 6 7

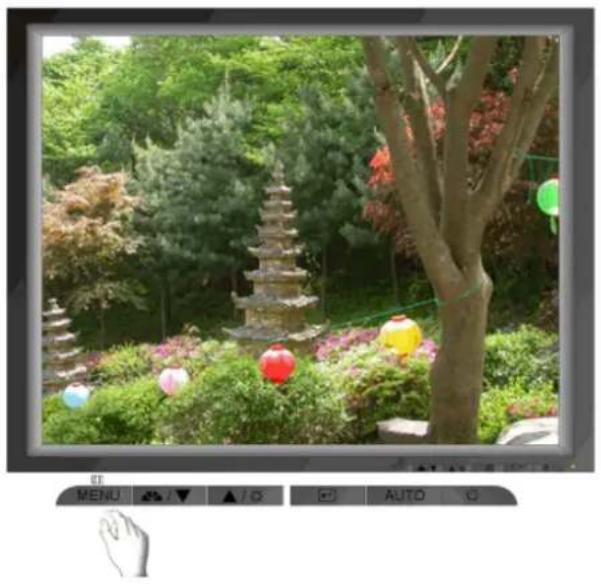

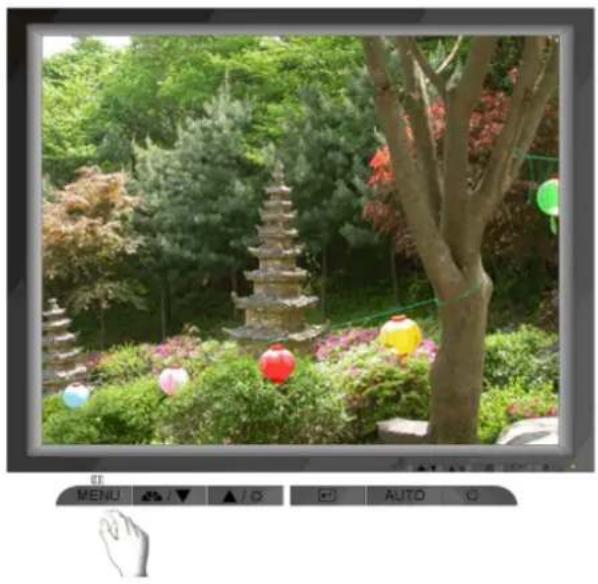

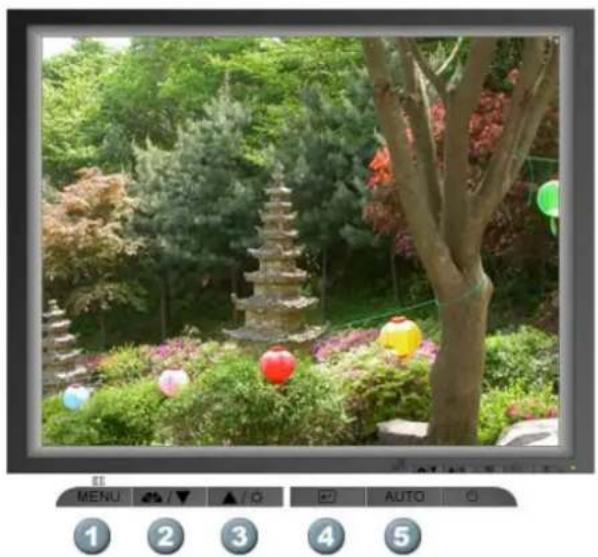

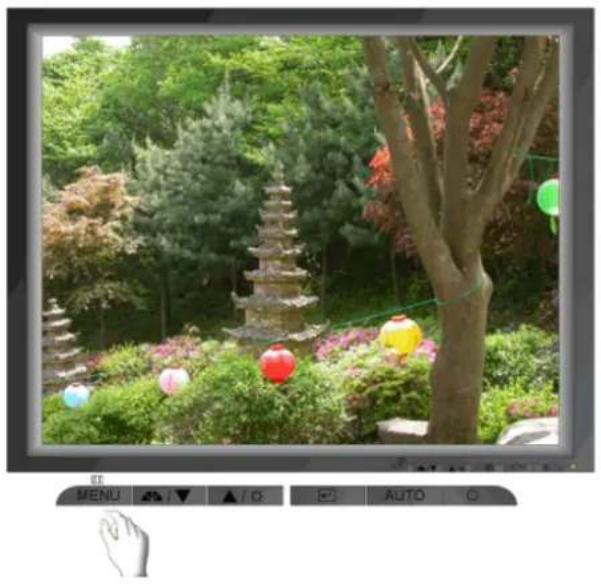

1. Taste MENU [ ]

Öffnet das OSD-Menü. Dient außerdem zum Beenden des OSD-Menüs und zur Rückkehr in das vorherige Menü.

1. Taste MagicBright [ ]

Bei MagicBright™ handelt es sich um eine neue Funktion, die abhängig vom angezeigten Bildinhalt die Anzeige optimiert. Derzeit sind 4 verschiedene Modi verfügbar: Benutzerdef., Text, Internet und Unterhalt.. Für jeden Modus ist ein Helligkeitswert voreingestellt. Sie können durch Drücken der Taste 'MagicBright™' eine der 4 Einstellungen auswählen.

1) Benutzerdef.

Obwohl die vorkonfigurierten Werte sorgfältig von unseren Ingenieuren ausgesucht wurden, entsprechen sie unter Umständen nicht Ihren Sehgewohnheiten. Sollte dies der Fall sein, stellen Sie die Helligkeit und den Kontrast über das Bildschirmmenü ein.

2) Text : Normale Helligkeit

Für Unterlagen, Dokumentation und alle Arbeiten mit umfangreichem Text.

3) Internet : Mittlere Helligkeit

Optimal für eine Mischung aus Texten und Bildern, wie z. B. Grafiken.

4) Unterhalt. : Hohe Helligkeit

Zum Ansehen von Filmen, von z. B. DVD oder VDC.

Klicken Sie hier, um sich die Animation anzusehen.

1. Taste Helligkeit [ ]

Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie diese Taste zur Einstellung der Helligkeit.

2,3. Taste einst. [▼/▲]

Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und einzustellen.

1. Eingabetaste [ ]

Aktivieren Sie mit dieser Taste das hervorgehobene Menuelement.

1. Taste AUTO

Mit "Auto" kann der Monitor das eingehende Videosignal selbständig einstellen.

1. Netzschalter [ ]

Diese Taste dient zum Ein- und Ausschalten des Monitors.

1. Stromversorgungsanzeige

Diese zeigt Normal- oder Energiespar-Modus an.

Genauere Informationen zur Energiesparfunktion sind im Handbuch unter PowerSaver (Energiesparfunktion) aufgeführt. Um Energie zu sparen, schalten Sie den Monitor ab, wenn Sie ihn nicht benutzen oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen.

Lieferumfang

Vorderseite

Rückseite

Rückseite

(Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt unterscheiden.)

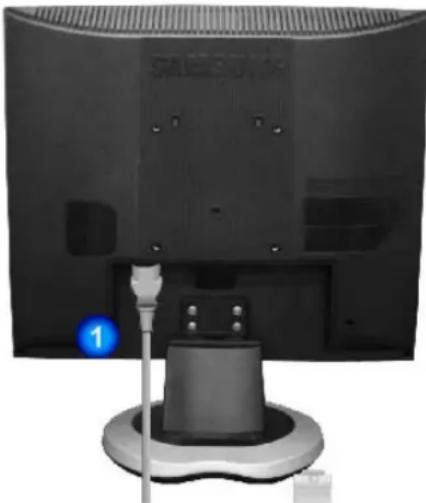

1. Netzstrombuchse

Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an.

1. D-sub 15-pin-Anschluss

Verbinden Sie das 15-Pin D-SubVideosignalkabel mit dem PC-Videostecker auf der Rückseite des Monitors.

1. Kensington-Schloss

Ein Kensington-Schloss dient zur physischen Sicherung des

Systems bei Verwendung in öffentlichen Bereichen.

(Das Schloss muss separat erworben werden.)

Ein Schloss können Sie beim entsprechenden Händler erwerben.

Beachten Sie die genaueren Informationen zu den Kabelverbindungen unter Anschließen des Monitors.

SAMSUNG ELECTRONICS SAMSUNG DIGITAL everyone's invited™ ■ Sicherheitshinweise ■ Einführung ■ Inbetriebnahme ■ Bildschirmmenü ■ Störungssuche ■ Technische Daten ■ Information

Anschließen des Monitors Verwenden des Monitorfußes Installieren des Monitortreibers (Automatisch) Installieren des Monitortreibers (Manuell) Natural Color Rückseite des Monitors Rückseite des Computers Neues Macintosh-Modell Älteres Macintosh-Modell

1. Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an. Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene Steckdose.
   2-1. Verwenden des D-Sub-Anschlusses (Analog) der Grafikkarte Verbinden Sie das 15-Pin D-Sub Videosignalkabel mit dem PC-Videostecker auf der Rückseite des Monitors.

2-2. Anschluss an einen Macintosh Computer. Schließen Sie den Monitor mit einem D-Sub-Verbindungskabel an den Macintosh-Rechner an.
2-3. Bei älteren Macintosh-Modellen benötigen Sie für den Anschluss einen spezielles Mac-Adapter.
3. Schalten Sie Computer und Monitor ein. Wenn Ihr Monitor ein Bild zeigt, ist die Installation damit abgeschlossen.

Anschließen des Monitors

Verwenden des Monitorfußes

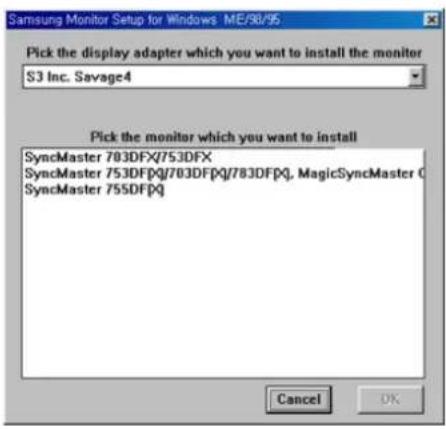

Installieren des Monitortreibers (Automatisch)

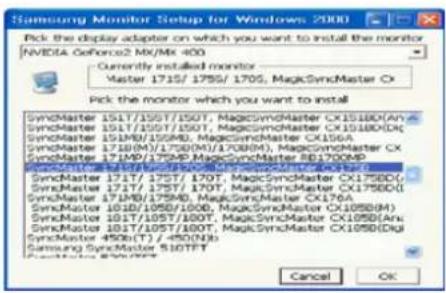

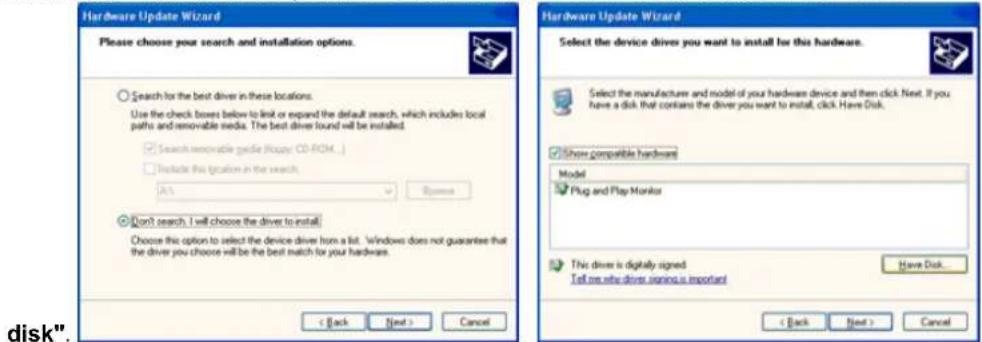

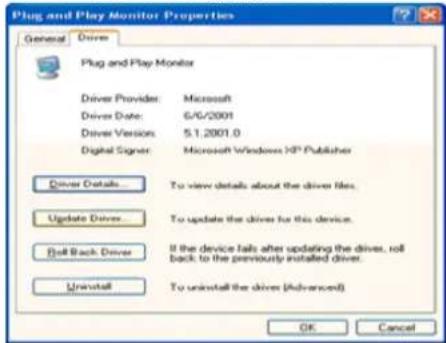

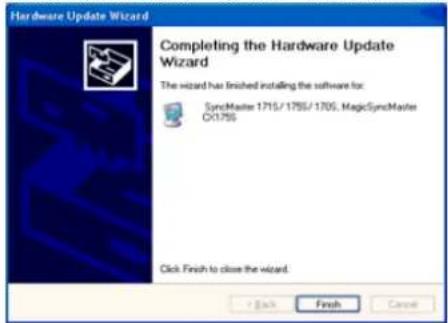

Installieren des Monitortreibers (Manuell)

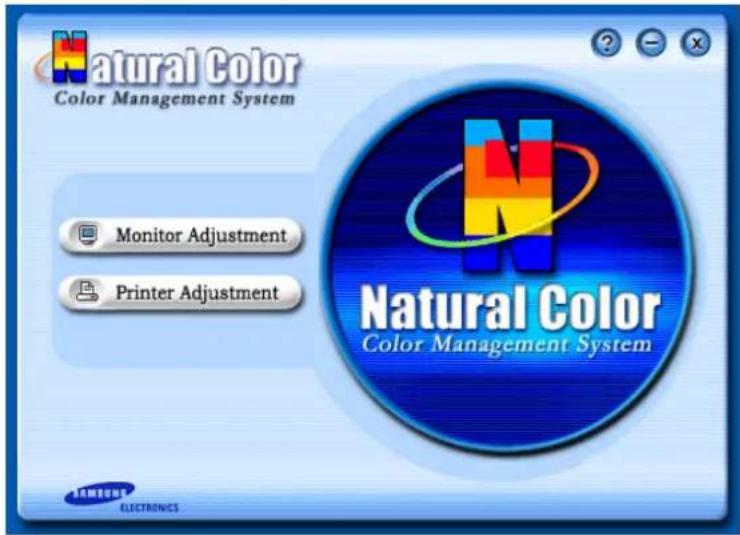

Natural Color

Monta ge des Monitors

Fuß mit Pivot-Funktion

An diesen Monitor kann eine 100 mm x 100 mm VESA-kompatible Montagevorrichtung angebracht werden.

Einfacher Fuß Fuß mit Pivot-Funktion

A. Monitor

B. Montagevorrichtungsplattform

1. Schalten Sie den Monitor aus, und ziehen Sie seinen Netzstecker.

2. Legen Sie den LCD-Monitor mit der Vorderseite nach unten auf eine ebene Fläche, wobei Sie ein Kissen unterlegen, um den Bildschirm zu schützen.

3. Entfernen Sie die vier Schrauben, und entfernen Sie dann den Fuß vom LCD-Monitor.
4. Die Montagevorrichtung mit den Löchern in der Montagevorrichtung an der hinteren Abdeckung ausrichten und mit den vier Schrauben befestigen, die mit dem Arm, der Wandbefestigung oder dem anderen Fuß mitgeliefert wurden.

Anschließen des Monitors

Verwenden des Monitorfußes

Installieren des Monitortreibers (Automatisch)

Installieren des Monitortreibers (Manuell)

Natural Color

Installieren des Monitortreibers (Automatisch)

Wenn das Betriebssystem zur Eingabe des Monitortreibers auffordert, legen Sie die mit dem Monitor gelieferte CD-ROM ein. Die Treiberinstallation ist von einem Betriebssystem zum anderen etwas verschieden. Folgen Sie den spezifischen Anweisungen für Ihr Betriebssystem.

Bereiten Sie eine leere Diskette vor und laden Sie die Treiberprogrammdatei bei der hier aufgeführten Internet-Website herunter.

- Internet-Website :http://www.samsung.com/ (Worldwide) http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Legen Sie die CD in dem CD-ROM Treiber ein.
2. Klicken Sie auf "Windows ME Driver".
3. Suchen Sie den gewünschten Monitormodell auf der Modellliste aus, und dann klicken Sie auf die "OK" Taste.

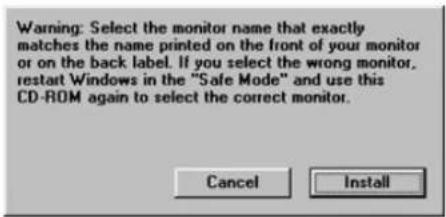

1. Klicken Sie auf "Install" Taste in der "Warning" Maske.

1. Die Installation für den Monitor ist nun beendet.

Windows XP/2000

1. Legen Sie die CD in dem CD-ROM Treiber ein.
2. Klicken Sie auf "Windows XP/2000 Driver".
3. Suchen Sie den gewünschten Monitormodell auf der Modellliste aus, und dann klicken S "OK" Taste.

Samsung Monitor Setup for Windows 2000 Pick the display adapter on which you want to install the monitor NVIDIA GeForce MX/Mix 400 Currently installed monitor Master 1715/1755/1705, MagicSyncMaster CX Pick the monitor which you want to install SyncMaster 1517/1557/1507, MagicSyncMaster CX1580D(An) SyncMaster 1517/1557/1507, MagicSyncMaster CX1580D(IX) SyncMaster 1519/1559M, MagicSyncMaster CX156A SyncMaster 1717/1759/1707, MagicSyncMaster CX1708M, MagicSyncMaster CX SyncMaster 1719/1759M, MagicSyncMaster RB1700MP SyncMaster 1818/1858/1808, MagicSyncMaster CX1808(M) SyncMaster 1717/1757/1707, MagicSyncMaster CX1756D(IX) SyncMaster 1719/1759M, MagicSyncMaster CX1760A SyncMaster 1818/1858/1808, MagicSyncMaster CX1858(M) SyncMaster 1817/1857/1807, MagicSyncMaster CX1858(An) SyncMaster 1817/1857/1807, MagicSyncMaster CX1858(Dig) SyncMaster 4506(T) / 450(N) SyncMaster 4506(T) / 450(N) Cancel OK

1. Wenn die folgende Meldung angezeigt wird, klicken Sie auf die Schaltfläche "Continue Anyway" (Trotzdem fortfahren). Klicken Sie anschließend auf "OK".

Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträ- nicht Ihr System. Der zertifizierte Treiber ist auch auf dem Samsung Monitor Hom http://www.samsung.com/.

1. Die Installation für den Monitor ist nun beendet.

Anschließen des Monitors Verwenden des Monitorfußes Installieren des Monitortreibers (Automatisch) Installieren des Monitortreibers (Manuell) Natural Color Installieren des Monitortreibers (Manuell)

Windows XP | Windows 2000 | Windows Me | Windows NT | Linux

Wenn das Betriebssystem zur Eingabe des Monitortreibers auffordert, legen Sie die mit dem Monitor gelieferte CD-ROM ein. Die Treiberinstallation ist von einem Betriebssystem zum anderen etwas verschieden. Folgen Sie den spezifischen Anweisungen für Ihr Betriebssystem.

Bereiten Sie eine leere Diskette vor und laden Sie die Treiberprogrammdatei bei der hier aufgeführten Internet-Website herunter.

- Internet-Website :http://www.samsung.com/ (Worldwide) http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Microsoft® Windows® XP Betriebssystem

1. Legen Sie die CD in dem CD-ROM Treiber ein.

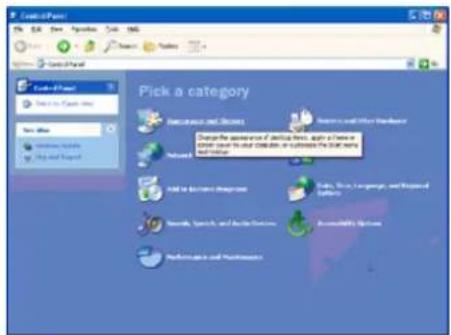

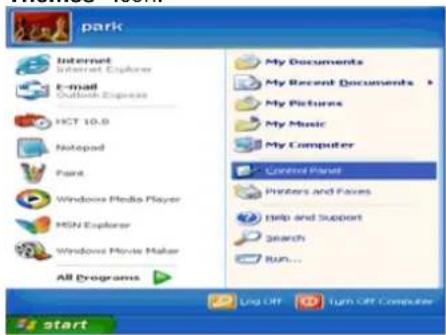

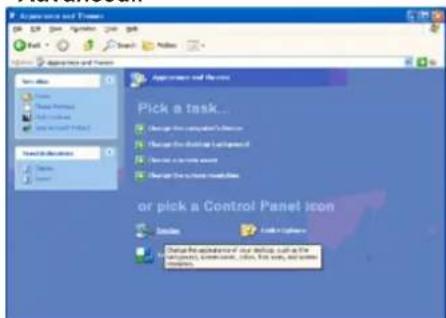

2. Klicken Sie auf "Start" ->"Control Panel" und dann klicken Sie auf das"Appearance and Themes" Icon.

park Internet Outlook Express E-mail Outlook Express HCT 10.0 Nikepad Font Windows Media Player MSN Explorer Windows Movie Maker All Programs My Documents My Recent Documents > My Pictures My Music My Computer Control Panel Printers and Paxes Help and Support Search Run... Lig Off Turn Off Computer start

1. Klicken Sie auf das "Display" Icon und wählen Sie "Settings" an. Dann klicken Sie auf "Advanced.."

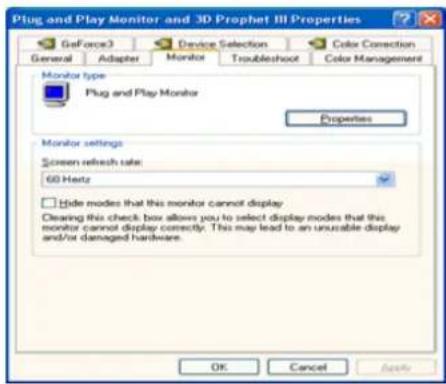

1. Klicken Sie auf die "Properties" Taste unter dem "Monitor" Menü und wählen Sie "Driver" an.

1. Klicken Sie auf "Update Driver.." und dann wählen Sie "Install from a list or.." an, danach klicken Sie auf die "Next" Taste.

1. Wählen Sie "Don't search, I will...", dann klicken Sie auf "Next" und dann auf "Have

1. Klicken Sie auf die "Browse" Taste und dann wählen Sie den A: D: und suchen Sie Ihren Monitormodell auf der Modellliste. Danach klicken Sie auf die "Next" Taste.

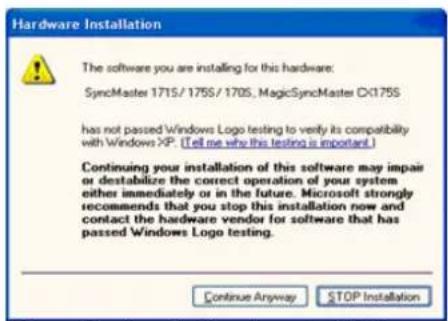

1. Wenn die folgende Meldung angezeigt wird, klicken Sie auf die Schaltfläche "Continue Anyway" (Trotzdem fortfahren). Klicken Sie anschließend auf "OK".

Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtigt nicht Ihr System.

*Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage.

http://www.samsung.com/

1. Klicken Sie auf die "Close" Taste und dann klicken Sie kontinuierlich auf die "OK" Taste.

1. Die Installation für den Monitor ist nun beendet.

Microsoft® Windows® 2000 Betriebssystem

Wenn auf Ihrem Monitor "Digitale Signatur nicht gefunden" zu sehen ist, befolgen Sie diese Schritte.

1. Wählen Sie die "OK"-Taste im "Diskette einlegen"-Fenster.
2. Klicken Sie auf die "Durchsuchen"-Taste im "Benötigte Datei"-Fenster.
3. Wählen Sie A:(D:\Driver), klicken Sie auf die "Öffnen"-Taste und dann auf die "OK"-Taste.

Anleitung zur manuellen Monitor-Installation

1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung".
2. Doppelklicken Sie auf das "Anzeige"-Icon.
3. Wählen Sie die "Einstellungen"-Registerkarte, dann klicken Sie auf "Erweitert".
4. Wählen Sie "Monitor".

Fall1:Wenn die "Eigenschaften"-Taste nicht aktiv ist, bedeutet dies, daß Ihr Monitor richtig konfiguriert ist. Hören Sie bitte mit der Installation auf.

Fall2:Wenn die "Eigenschaften"-Taste aktiv ist, klicken Sie auf die "Eigenschaften"-Taste. Bitte führen Sie die folgenden Schritte nacheinander aus.

1. Klicken Sie auf "Treiber", dann auf "Treiber aktualisieren", dann klicken Sie auf die "Weiter"-Taste.
2. Wählen Sie "Eine Liste der bekannten Treiber für dieses Gerät anzeigen, um so einen bestimmten Treiber auswählen zu können", dann klicken Sie auf "Weiter" und dann auf "Diskette".
3. Klicken Sie auf die "Durchsuchen"-Taste, dann wählen Sie A: D: .
4. Klicken Sie auf die "Öffnen"-Taste und dann auf die "OK"-Taste.
5. Wählen Sie Ihr Monitormodell und klicken Sie auf die "Weiter"-Taste, dann klicken Sie auf die

"Weiter"-Taste.

1. Klicken Sie auf die "Fertigstellen"-Taste, dann die "Schließen"-Taste.

Wenn das "Digitale Signatur nicht gefunden"-Fenster zu sehen ist, dann klicken Sie auf die "Ja"-Taste. Daraufhin klicken Sie auf die "Fertigstellen"-Taste, dann die "Schließen"-Taste.

Microsoft® Windows® Millennium Betriebssystem

1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung".
2. Doppelklicken Sie auf das "Anzeige"-Icon.
3. Wählen Sie "Einstellen" Taste an und klicken Sie auf "Erweiterte Funktionen" Taste.
4. Wählen Sie die "Monitor" Taste.
5. Klicken Sie auf die "Ändern" Taste in dem "Monitor Type" Bereich.
6. Gehen Sie auf den "Treiber lokalisieren".
7. Gehen Sie auf "Zeigen Sie die Treibereigenschaften...."und dann klicken Sie auf die "Nächste" Taste.
8. Klicken Sie auf "Besitze eine Diskette".
9. Spezialisieren Sie auf A: D: und dann klicken Sie auf die "OK" Taste.
10. Wählen Sie "Zeigen Sie alle Geräte Monitor aus, dass dem System entspricht. Danach klicken Sie auf "OK".
11. Fahren Sie fort, indem Sie auf die "Schliessen"Taste drücken und klicken Sie auf die "OK" Taste wenn Sie das Dialogsfenster für das Display-Eigenschaften beenden möchten.

Microsoft® Windows® NT Betriebssystem

1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung", und doppelklicken Sie dann auf "Anzeige".
2. Im "Registrierungsinformation anzeigen"-Fenster klicken Sie auf die "Einstellungen"-Registerkarte, dann auf "Alle Modi anzeigen".
3. Wählen Sie den von Ihnen gewünschten Modus ("Auflösung", "Anzahl der Farben" und "Vertikalfrequenz") und klicken Sie dann auf "OK".
4. Wenn der Bildschirm normal funktioniert, nachdem Sie auf "Test" geklickt haben, klicken Sie auf die Schaltfläche "Apply" (Übernehmen). Sollte der Bildschirm nicht normal sein, verändern Sie den Modus (niedrigerer Auflösungs-, Farb- oder Frequenzmodus).

Wenn es bei "Alle Modi anzeigen" keinen Modus gibt, wählen Sie die Höhe der Auflösung und Vertikalfrequenz anhand der Voreingestellten Anzeigemodi in dieser Bedienungsanleitung.

Linux Betriebssystem

Um X-Windows auszuführen, benötigen Sie die X86Config-Datei, welches eine Art von Systemkonfigurationsdatei ist.

1. "Eingabe"-Taste drücken beim ersten und zweiten Bild nach Ausführung der "X86Config"-Datei.
2. Das dritte Bild ist für das "Einstellen der Maus".
3. Stellen Sie eine Maus für Ihren Computer ein.
4. Das nächste Bild ist für "Tastatur auswählen".
5. Stellen Sie eine Tastatur für Ihren Computer ein.
6. Das nächste Bild ist für "Einstellen des Monitors".
7. Zuerst stellen Sie eine "Horizontalfrequenz" für Ihren Monitor ein. (Sie können die Frequenz direkt eingeben.)
8. Stellen Sie eine "Vertikalfrequenz" für Ihren Monitor ein. (Sie können die Frequenz direkt eingeben.)
9. Geben Sie die "Modellbezeichnung Ihres Monitors" ein. Diese Information wird keinen Einfluß auf die eigentliche Benutzung von X-Windows haben.
10. Das Aufstellen Ihres Monitors ist "fertiggestellt" "Ausführen" von X-Windows, nachdem Sie sonstige erforderliche Hardware eingestellt haben.

Bei der Benutzung eines PCs kommt es häufig vor, daß der Farbeffekt des Druckers oder die Aufzeichnung eines Scanners bzw. einer Digitalkamera nicht wie auf dem Monitor erscheint. Die Natural Color S/W ist die Lösung für dieses Problem. Dieses Programm ist ein Farbverwaltungssystem, daß von Samsung Electronics mit Zusammenarbeit von Korea Electronics & Telecommunications Forschungsinstitut (ETRI) entwickelt wurde. Dieses System ist nur bei einem Samsung Monitor anwendbar und ermöglicht, daß die Farbe des Bildes auf dem Monitor den gleichen Effekt zeigt, wie auf dem gedruckten bzw. gescannten Bild. Bitte schauen Sie auf die Hilfe (F1) Funktion in dem Software Programm für weitere Informationen.

Installation der Natural Color Software

Legen Sie die CD, die mit dem Samsung Monitor beigefügt ist, in den CD-ROM Treiber ein. Das Installationsprogramm erscheint automatisch auf dem Bildschirm. Klicken Sie auf das Natural Color, um das Programm zu installieren. Um das Programm manuell zu installieren, legen Sie die dem Samsung-Monitor beigefügte CD-ROM in das CD-ROM-Laufwerk ein, klicken Sie in Windows auf "Start", und wählen Sie die Option "Run..." (Ausführen...) aus. Geben Sie D:\color\eng\setup.exe ein und dann drücken Sie auf die Eingabetaste. (Wenn der Treiber, wo die CD angetrieben wird nicht D:\ sein sollte, müssen Sie den entsprechenden Treiber eingeben.)

Wie Sie das Natural Color software Programm löschen.

Wählen Sie im Menü "Start" die Optionen "Settings" (Einstellungen) / "Control Panel" (Systemsteuerung) aus, und doppelklicken Sie auf "Add/Remove Programs" (Software). Wählen Sie Natural Color aus der Liste aus und dann klicken Sie auf das [Add/Delete] Zeichen.

SAMSUNG ELECTRONICS SyncMaster911N/920Nx/701N/901N SAMSUNG DIGITALL everyone's invited™ ■ Sicherheitshinweise ■ Einführung ■ Inbetriebnahme ■ Bildschirmmenü ■ Störungssuche ■ Technische Daten ■ Information

Bedienelemente

Direktsteuerungsfunktionen

OSD-Funktionen

MagicTune™

MagicRotation

1. [Brücken Sie diese Taste, um das OSD-Menü zu öffnen und das hervorgehobene Menüelement zu aktivieren.
2. [√Mit diesen Tasten werden die Parameter im Menü eingestellt.
3. [4]Mit diesen Tasten werden die Parameter im Menü eingestellt.
4. [Aktivieren Sie mit dieser Taste das hervorgehobene Menuelement.
5. [AUTO] Drücken Sie diese Taste, damit sich das Gerät selbständig auf das ankommende PC-Signal einstellt. Die Werte für Fein, Grob und Position werden automatisch angepasst.

MagicTune™

MagicRotation

MENÜ Inhaltsverzeichnis

Autom.

Wenn die Taste AUTO gedrückt wird, erscheint der Bildschirm für die automatische Einstellung, wie in der Animation (Mitte) gezeigt. Drücken Sie diese Taste, damit sich das Gerät selbständig auf das ankommende PC-Signal einstellt. Die Werte für Fein, Grob und Position werden automatisch angepasst.

Um die automatische Einstellungsfunktion schärfer einzustellen, müssen Sie die "AUTO" Funktion ausführen, während das AUTO ABLAUF an ist. (Drücken Sie hier, um die Animationen für die automatische Einstellung (Auto Adjustment) anzuzeigen.)

• Wenn die automatische Einstellung nicht ordnungsgemäß funktioniert, drücken Sie die Auto-Taste noch einmal, um das Bild mit größerer Genauigkeit zu justieren.
• Wenn Sie die Auflösung über das Bedienfeld ändern, wird die Auto-Funktion automatisch ausgeführt.

MagicBright™

MENÜ Inhaltsverzeichnis

Drücken Sie die MagicBright-Taste erneut, und wählen Sie den

Helligkeit

MENÜ Inhaltsverzeichnis

Helligkeit

Helligkeit einstellen

Bedienelemente

Direktsteuerungsfunktionen

OSD-Funktionen

MagicTune™

MagicRotation

1. Bild	Helligkeit Kontrast
2. Farbe	Farbtemp. Farbanpassung Gamma
3. Bildeinst.	Grob Fein Schärfe H-Position V-Position
4. OSD	Sprache	H-Position	V-Position	Transparenz	Anz. dauer
5. Einstellungen	Bildzurücksetzen	Farbezurücksetzen
6. Information

Bildeinst.

MENÜ Inhaltsverzeichnis

Wiedergabe / Stopp

Helligkeit

Helligkeit einstellen

Direktsteuerungsfunktionen: Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie diese Taste zur Einstellung der Helligkeit.

Kontrast

Kontrast einstellen

Farbe

MENÜ Inhaltsverzeichnis

Wiedergabe / Stopp

Farbwert

Der Ton der Farben kann geändert werden; hierfür stehen vier Optionen zur Auswahl – Kalt, Normal, Warm und Benutzerdefiniert.

Farbeinstellung	Folgen Sie diese Anweisung, um individuell R,G,B Farben einstzustellen.
	Durch die Gamma-Korrektur wird die Luminanz von Farben mit mittlerer Luminanz angepasst.
Gamma	Modus 1Modus 2Modus 3

Bildeinst.

MENÜ Inhaltsverzeichnis		Wiedergabe / Stopp
Grob	Entfernt Rauschen, z. B. vertikale Streifen. Mit der Grobeinstellung können Sie den Bildschirmbildbereich verschieben. Mithilfe des Menüs zur Horizontalsteuerung können Sie ihn zentrieren.
Fein	Entfernt Störungen, wie z. B. horizontale Streifen. Wenn die Störung auch nach der Fein-Einstellung bestehen bleibt, wiederholen Sie die Feineinstellung nach dem Anpassen der Frequenz (Taktgeschwindigkeit).
Schärfe	Folgen Sie diesen Anweisungen, um die Klarheit des Bildes zu ändern.
H-Position	Um die Position der Horizontale auf dem Bildschirm zu ändern, machen Sie folgendes.
V-Position	Um die Position der Bildfläche auf dem Bildschirm zu ändern, machen Sie folgendes.

MENÜ Inhaltsverzeichnis

Wiedergabe / Stopp

Machen Sie folgendes um die Sprache vom Menü zu ändern. Sie können eine Sprache aus sieben möglichen auswählen

Sprache

Anmerkung: Die ausgewählte Sprache wirkt sich nur auf die Sprache der Bildschirmanzeige aus. Sie hat keinerlei Auswirkungen auf Software, die auf dem Computer ausgeführt wird.

H-Position

Sie können die Horizontale Lage des Menüfensters wechseln, indem Sie das OSD-Menü anwählen.

V-Position

Sie können die Bildfläche Lage des Menüfensters wechseln, indem Sie das OSD-Menü anwählen.

Transparenz

Wechseln Sie die Undurchsichtigkeit des Hintergrundes von dem OSD.

Anz. dauer

Das Menü schaltet sich automatisch aus, wenn keine Einstellung innerhalb eines bestimmten Zeitraumes nicht gemacht wird. Sie können Sie Zeit einstellen, nach wievielen Sekunden das Menü auschalten soll.

MENÜ Inhaltsverzeichnis

Wiedergabe / Stopp

Bild zurücksetzen

Die Bildparameter (Farben) werden durch die werkseitigen Standardwerte ersetzt.

Farbe zurücksetzen

Die Parameter für Farbe werden wie zu Anfang des Erwerbs zurückgesetzt.

Information

MENÜ Inhaltsverzeichnis

Information

Zeigt eine Videoquelle und die Auflösung im Bildschirmmenü.

SAMSUNG ELECTRONICS SyncMaster920N SAMSUNG DIGITALL everyone's invited™ ■ Sicherheitshinweise ■ Einführung ■ Inbetriebnahme ■ Bildschirmmenü ■ Störungssuche ■ Technische Daten ■ Information

Bedienelemente

Direktsteuerungsfunktionen

OSD-Funktionen

MagicTune™ MagicTune™

1. [Brücken Sie diese Taste, um das OSD-Menü zu öffnen und das hervorgehobene Menüelement zu aktivieren.
2. [√Mit diesen Tasten werden die Parameter im Menü eingestellt.
3. [4]Mit diesen Tasten werden die Parameter im Menü eingestellt.
4. [Aktivieren Sie mit dieser Taste das hervorgehobene Menuelement.
5. [AUTO] Drücken Sie diese Taste, damit sich das Gerät selbständig auf das ankommende PC-Signal einstellt. Die Werte für Fein, Grob und Position werden automatisch angepasst.

MENÜ Inhaltsverzeichnis

Autom.

Wenn die Taste AUTO gedrückt wird, erscheint der Bildschirm für die automatische Einstellung, wie in der Animation (Mitte) gezeigt. Drücken Sie diese Taste, damit sich das Gerät selbständig auf das ankommende PC-Signal einstellt. Die Werte für Fein, Grob und Position werden automatisch angepasst.

Um die automatische Einstellungsfunktion schärfer einzustellen, müssen Sie die "AUTO" Funktion ausführen, während das AUTO ABLAUF an ist. (Drücken Sie hier, um die Animationen für die automatische Einstellung (Auto Adjustment) anzuzeigen.)

• Wenn die automatische Einstellung nicht ordnungsgemäß funktioniert, drücken Sie die Auto-Taste noch einmal, um das Bild mit größerer Genauigkeit zu justieren.
• Wenn Sie die Auflösung über das Bedienfeld ändern, wird die Auto-Funktion automatisch ausgeführt.

MagicBright™

MENÜ Inhaltsverzeichnis

Drücken Sie die MagicBright-Taste erneut, und wählen Sie den

Helligkeit

MENÜ Inhaltsverzeichnis

Helligkeit

Helligkeit einstellen

Bedienelemente

Direktsteuerungsfunktionen

OSD-Funktionen

MagicTune™

1. Bild		Helligkeit Kontrast
2. Farbe		Farbtemp. Farbanpassung Gamma
3. Bildeinst.		Grob Fein Schärfe H-Position V-Position
4. OSD		Sprache	H-Position	V-Position	Transparenz
5. Einstellungen		Bildzurücksetzen	Farbezurücksetzen
6. Information

Bildeinst.

MENÜ Inhaltsverzeichnis

Wiedergabe / Stopp

Helligkeit

Helligkeit einstellen

Direktsteuerungsfunktionen: Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie diese Taste zur Einstellung der Helligkeit.

Kontrast

Kontrast einstellen

Farbe

MENÜ Inhaltsverzeichnis

Wiedergabe / Stopp

Farbwert

Der Ton der Farben kann geändert werden; hierfür stehen vier Optionen zur Auswahl – Kalt, Normal, Warm und Benutzerdefiniert.

Farbeinstellung	Folgen Sie diese Anweisung, um individuell R,G,B Farben einstzustellen.
	Durch die Gamma-Korrektur wird die Luminanz von Farben mit mittlerer Luminanz angepasst.
Gamma	Modus 1Modus 2Modus 3

Bildeinst.

MENÜ Inhaltsverzeichnis		Wiedergabe / Stopp
Grob	Entfernt Rauschen, z. B. vertikale Streifen. Mit der Grobeinstellung können Sie den Bildschirmbildbereich verschieben. Mithilfe des Menüs zur Horizontalsteuerung können Sie ihn zentrieren.
Fein	Entfernt Störungen, wie z. B. horizontale Streifen. Wenn die Störung auch nach der Fein-Einstellung bestehen bleibt, wiederholen Sie die Feineinstellung nach dem Anpassen der Frequenz (Taktgeschwindigkeit).
Schärfe	Folgen Sie diesen Anweisungen, um die Klarheit des Bildes zu ändern.
H-Position	Um die Position der Horizontale auf dem Bildschirm zu ändern, machen Sie folgendes.
V-Position	Um die Position der Bildfläche auf dem Bildschirm zu ändern, machen Sie folgendes.

MENÜ Inhaltsverzeichnis

Wiedergabe / Stopp

Sie können eine von acht Sprachen auswählen.

Sprache

	Anmerkung: Die von Ihnen gewählte Sprache betrifft nur die Sprache vom OSD-Bildschirmmenü. Die vom Computer benutzte Software ist also nicht betroffen.
H-Position	Sie können die Horizontale Lage des Menüfensters wechseln, indem Sie das OSD-Menü anwählen.
V-Position	Sie können die Bildfläche Lage des Menüfensters wechseln, indem Sie das OSD-Menü anwählen.
Transparenz	Wechseln Sie die Undurchsichtigkeit des Hintergrundes von dem OSD.
Anz. dauer	Das Menü schaltet sich automatisch aus, wenn keine Einstellung innerhalb eines bestimmten Zeitraumes nicht gemacht wird. Sie können Sie Zeit einstellen, nach wievielen Sekunden das Menü auschalten soll.

MENÜ Inhaltsverzeichnis

Wiedergabe / Stopp

Bild zurücksetzen

Die Bildparameter (Farben) werden durch die werkseitigen Standardwerte ersetzt.

Farbe zurücksetzen

Die Parameter für Farbe werden wie zu Anfang des Erwerbs zurückgesetzt.

Information

MENÜ Inhaltsverzeichnis

Information

Zeigt eine Videoquelle und die Auflösung im Bildschirmmenü.

Übersicht

Beschreibung von MagicTune™?

Die Monitorleistung ist direkt abhängig von der Grafikkarte, dem Hostrechner, den Beleuchtungsbedingungen und anderen Umgebungsfaktoren. Nehmen Sie die gewünschten Einstellungen vor, um auf dem Monitor ein optimales Bild zu erzielen. Leider erweisen sich die manuellen Kontrollen im praktischen Einsatz oft als eine Herausforderung. Damit die richtige Einstellung (Tuning) erreicht wird, ist ein schrittweises Verfahren erforderlich, um die beste allgemeine Bildqualität zur realisieren.

In den meisten Fällen erfordert selbst eine einfache Anpassung der Einstellungen für Helligkeit und Kontrast eine Navigation durch die zahlreichen Ebenen und Menüs des OSDs, die nicht leicht zu verstehen sind. Es gibt darüber hinaus kein Feedback, das Sie bei der korrekten Einstellungen für den Monitor unterstützen könnte. Mit dem Dienstprogramm MagicTune™ werden Sie durch die Schritte des Tuning-Prozesses geführt. Die Anweisungen wurden bewusst einfach gehalten und es wurden neue Hintergrundmuster für jede Monitorsteuerung entwickelt. Es ist möglich, die Monitoreinstellung für jeden Benutzer zu speichern. Dadurch können die Anzeigeeinstellungen in einer Mehrbenutzerumgebung bequem ausgewählt werden. Ebenso kann ein einzelner Benutzer, mehrere definierte Presets haben, die auf Grundlage von Inhalt und Umgebungslicht erstellt wurden.

Grundlegende Funktionsweise

MagicTune™ist ein Dienstprogramm mit dem die allgemeinen Einstellungen oder das Farbtuning bei Verwenden des Display Data Channel Command Interface (DDC/CI)-Protokolls überwacht werden. Dabei werden alle Monitoreinstellungen von der Software gesteuert. Deshalb ist es nicht mehr nötig, das OSD (Monitor on-screen display) zu verwenden. MagicTune™ unterstützt Windows™ 98SE, ME, 2000, XP Home und XP Professional.

Zur Verwendung von MagicTune™ wird Windows™2000 oder höher empfohlen.

MagicTune™ läuft im Hintergrund. Dank MagicTune™ ist eine schnelle, sehr genaue Einstellung des Monitors möglich. Sie können Monitorkonfiguration bequem speichern und sich im Anschluss daran die für Sie optimale Einstellung auswählen.

OSD-Modus

Der OSD-Modus gestattet eine einfache Justierung von Monitoreinstellungen, ohne dass vorgegebene Schritte befolgt werden müssen. Sie können den gewünschten Menüpunkt, der eingestellt werden soll, einfach aufrufen.

MagicTune™ ist ein Zusatzprogramm für Monitore.

Computersysteme, auf denen eine ältere oder die aktuelle Version des Videotreibers installiert ist, sind mit MagicTune™ nicht kompatibel.

Technische Unterstützung zu MagicTune™ erhalten Sie auf der MagicTune™-Website.

Änderung der technischen Daten ohne Vorankündigung vorbehalten. MagicTune™ ist ein Warenzeichen von SAMSUNG ELECTRONICS CO., Inc. Windows™ ist ein eingetragenes Warenzeichen der Microsoft Corp. Andere Warenzeichen sind Eigentum ihrer jeweiligen Inhaber.

Installation

1. Legen Sie die Installations-CD in das CD-ROM-Laufwerk ein.
2. Klicken Sie auf die MagicTune™ Installationsdatei.

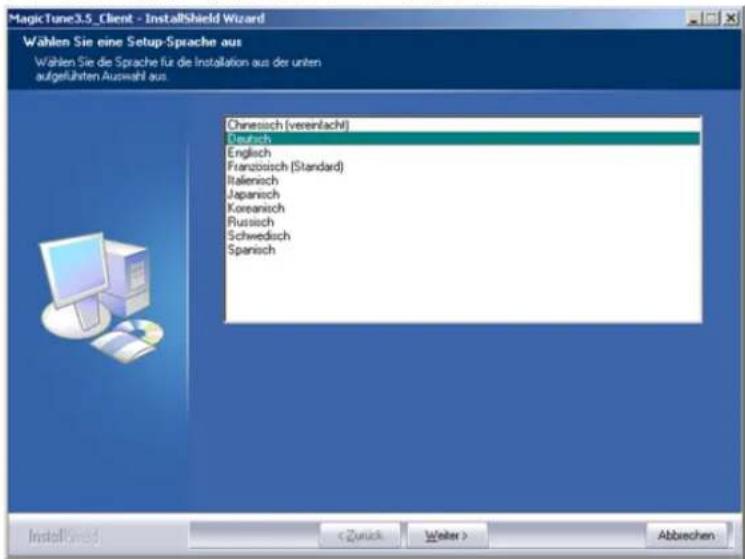

3. Wählen Sie die Installationssprache aus und klicken Sie auf „Weiter“.

MagicTune3.5_Client - InstallShield Wizard Wählen Sie eine Setup-Sprache aus Wählen Sie die Sprache für die Installation aus der unten aufgeführten Auswahl aus Chinssich (verenlach) Deutsch Englich Franzüssich (Standard) Italienisch Japanisch Koreanisch Russich Schwedisch Spanisch Installand Weiter > Abbrevchen

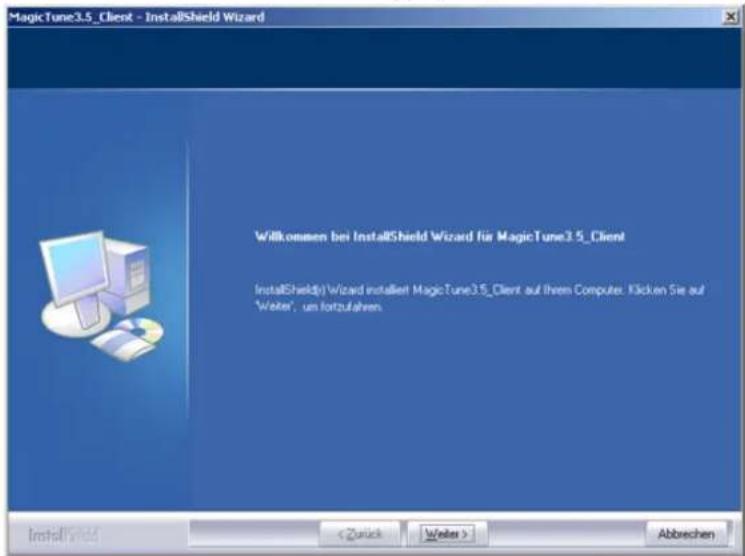

1. Wenn das Fenster des InstallShield-Assistenten angezeigt wird, klicken Sie auf "Next".

MagicTune3.5_Client - InstallShield Wizard Willkommen bei InstallShield Wizard für MagicTune3.5_Client InstallShield() Wizard installiert MagicTune3.5_Client auf their Computer. Klicken Sie auf "weiter", um fortzufahren.

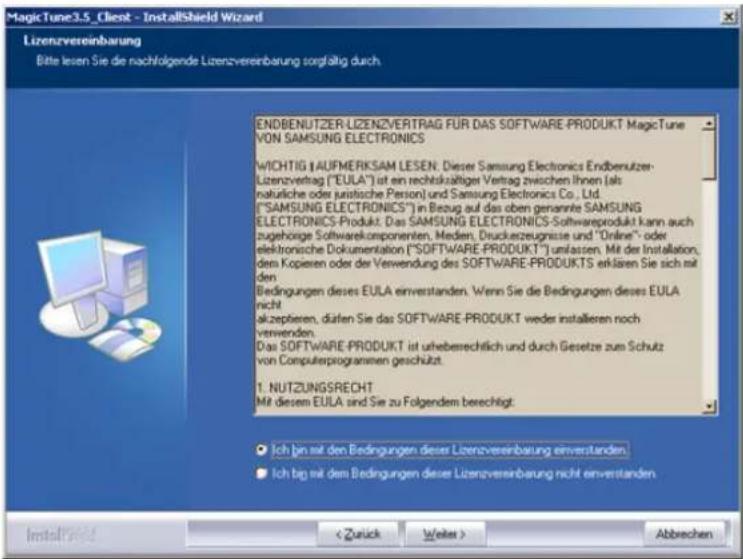

1. Markieren Sie „Ich bin mit den Bedingungen der Lizenzvereinbarung einverstanden“, um die Nutzungsbedingungen zu akzeptieren.

MagicTune3.5_Cliest - InstallShield Wizard Lizenvereinbarung Bitte lesen Sie die nachfolgende Lizenvereinbarung sorgfältig durch ENDBIENUTZER-LIZENZVERTRAG FÜR DAS SOFTWARE-PRODUKT MagicTune VON SAMSUNG ELECTRONICS WICHTIG LAUFMERKSAM LESEN: Dieser Samsung Electronics Endbenutzer-Lizenvertrag ("EULA") ist ein rechtskritiger Vertrag zwischen Ihnen (als natürliche oder juristische Person) und Samsung Electronics Co., Ltd. ("SAMSUNG ELECTRONICS") in Bezug auf das oben genannte SAMSUNG ELECTRONICS-Produkt. Das SAMSUNG ELECTRONICS-Softwareprodukt kann auch zugehörige Softwarekomponenten, Medien, Druckzezeugnisse und "Online" oder elektronische Dokumentation ("SOFTWARE-PRODUKT") umlassen. Mit der Installation, dem Kopieren oder der Verwendung des SOFTWARE-PRODUKTS erklären Sie sich mit den Bedingungen dieses EULA einverstanden. Wenn Sie die Bedingungen dieses EULA nicht akzeptieren, dürfen Sie das SOFTWARE-PRODUKT weder installieren noch verwenden. Das SOFTWARE-PRODUKT ist unheberechtlich und durch Gesetze zum Schutz von Computerprogrammen geschützt. 1. NUTZUNGSRECHT Mit diesem EULA sind Sie zu Folgendem berechtigt: Ich bin sit den Bedingungen dieser Lizenzvereinbarung einverstanden. Ich bin sit dem Bedingungen dieser Lizenzvereinbarung nicht einverstanden InstallShield Abbrechen

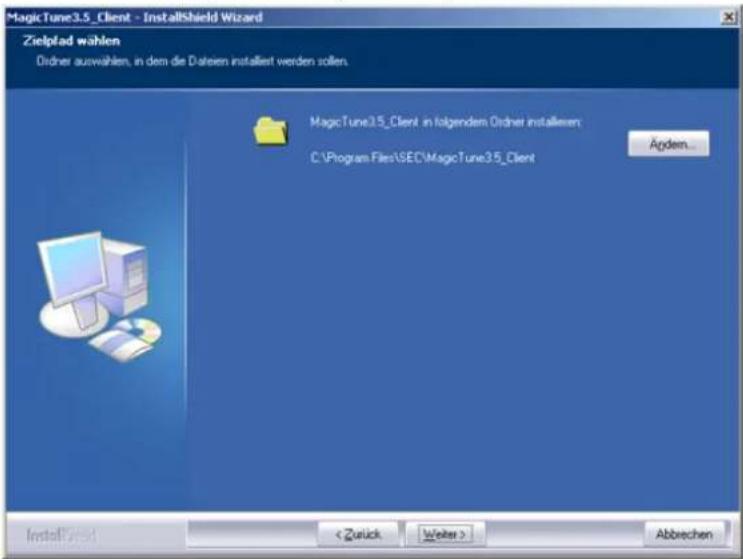

1. Wählen Sie einen Ordner aus, in den das MagicTune™ Programm installiert werden soll.

MagicTune3.5_Client - InstallShield Wizard Zielplad wählen Orderer auswählen, in dem die Dateien installiert werden sollen. MagicTune3.5_Client in folgenden Orderer installieren: C:\Program Files\SEC\MagicTune3.5_Client Ärdern... Install2334 < Zurück Welter > Abbrechen

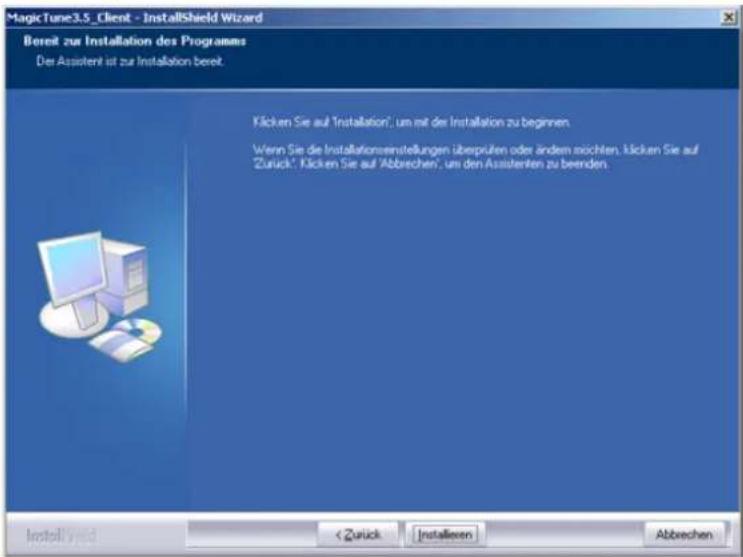

1. Klicken Sie auf „Installieren“.

MagicTune3.5_Client - InstallShield Wizard Bereit zur Installation des Programmes Der Assistent ist zur Installation bereit. Klicken Sie auf 'Installation', um mit der Installation zu beginnen. 'Wenn Sie die Installationsenstellungen übersprüten oder ändem möchten, klicken Sie auf 'Zurück', 'Klicken Sie auf 'Abbrechen', um den Assistenten zu berenden. Install by end < Zurück Installieren Abbrechen

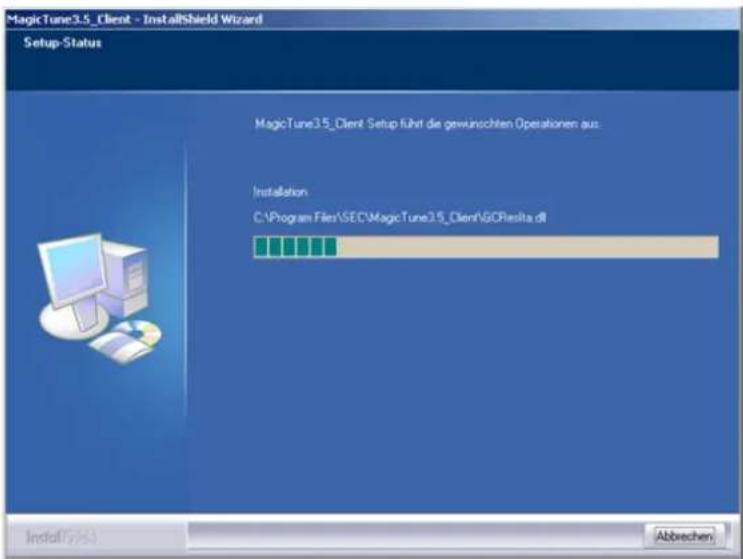

1. Das Fenster „Setup-Status“ erscheint.

MagicTune3.5_Client - InstallShield Wizard Setup-Status MagicTune3.5_Client Setup führt die gewünschten Operationen aus: Installation C:\Program Files\SEC\MagicTune3.5_Client\NGCRisita.dll Install(+) (s) Abbrechen

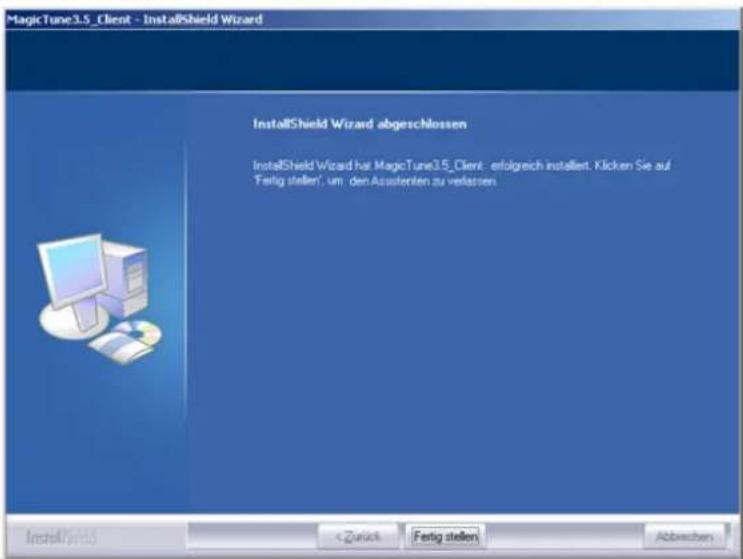

1. Klicken Sie auf „Abbrechen“.

MagicTune3.5_Client - InstallShield Wizard InstallShield Wizard abgeschlossen InstallShield Wizard hat MagicTune3.5_Client - erfolgreich installiert. Klicken Sie auf 'Feilig stellen', um den Assistenten zu verlassen. InstallShield 10. Wenn die Installation abgeschlossen ist, erscheint das Programmsymbol von MagicTune™ auf Ihrem Desktop.  Doppelklicken Sie auf das Symbol, um das Programm zu starten.  Je nach den Spezifikationen des Computersystems oder Monitors erscheint manchmal das MagicTune™-Ausführungssymbol nicht. Drücken Sie in diesem Fall die Taste F5.

Probleme bei der Installation

Die Installation von MagicTune™ kann von solchen Faktoren wie Grafikkarte, Motherboard und Netzwerkumgebung beeinflusst werden. Sollten Probleme bei der Installation auftreten, schlagen Sie bitte unter „Problembehebung“ nach.

Systemanforderungen

Betriebssysteme - Windows™ 98 SE - Windows™ Me - Windows™ 2000 - Windows™ XP Home Edition - Windows™ XP Professional  Zur Verwendung von MagicTune™ wird Windows™2000 oder höher empfohlen.

Hardware

• 32 MB Arbeitsspeicher oder mehr • 25 MB Festplattenspeicherplatz oder mehr \* Für weitere Informationen besuchen Sie bitte die MagicTune™ Internetseite. MagicTune™ ist ein Zusatzprogramm für Monitore. Computersysteme, auf denen eine ältere oder die aktuelle Version des Videotreibers installiert ist, sind mit MagicTune™ nicht kompatibel. Technische Unterstützung zu MagicTune™ erhalten Sie auf der MagicTune™-Website. Änderung der technischen Daten ohne Vorankündigung vorbehalten. MagicTune™ ist ein Warenzeichen von SAMSUNG ELECTRONICS CO., Inc. Windows™ ist ein eingetragenes Warenzeichen der Microsoft Corp. Andere Warenzeichen sind Eigentum ihrer jeweiligen Inhaber. Dank MagicTune™ ist eine schnelle, sehr genaue Einstellung des Monitors möglich. Sie können Monitorkonfiguration bequem speichern und sich im Anschluss daran die für Sie optimale Einstellung auswählen.  - Je nach den Spezifikationen des jeweiligen Monitors stimmt das Erscheinungsbild des OSD-Modus möglicherweise nicht mit den Erläuterungen im Handbuch überein. - Wenn die Pivot-Funktion aktiv ist, kann es vorkommen, dass ein Teil des MagicTune™-Programms nicht normal funktioniert. \- Der Steuerungsmodus von MagicTune™ hängt vom Monitormodell ab.

OSD-Modus

Der OSD-Modus vereinfacht die Durchführung von Einstellungen auf allen Monitoren. Wird am oberen Rand des Programmfensters eine Registerkarte ausgewählt, werden die Untermenüpunkte für die Einstellung angezeigt. Jede Registerkarte enthält eine Liste mit Menüs. Für eine schnelle Anpassung der Monitoreinstellungen erlaubt der OSD-Modus einen einfachen und komfortablen Zugriff auf alle Registerkarten und Untermenüpunkte. Schaltflächen

OK	Übernimmt sämtliche Änderungen und beendet MagicTuneTM.
Zurücksetzen	Setzt die auf der aktiven Registerkarte angezeigten Monitorwerte auf die vom Hersteller empfohlenen Werte zurück.
Abbrechen	Beendet MagicTuneTM, ohne die vorgenommenen Änderungen zu übernehmen. Wenn Sie keine Änderungen auf der Registerkarte vorgenommen haben, werden durch Anklicken von „Cancel" keine Aktionen bewirkt.

 Die Registerkarte Bild

Diese Registerkarte gestattet Ihnen, die Bildschirmeinstellungen auf die gewünschten Werte zu setzen.
Helligkeit	Macht den gesamten Bildschirm heller oder dunkler. Ist die Helligkeit nicht richtig eingestellt, können die Detaildaten der Bilder in dunklen Bereichen verloren gehen. Passen Sie die Helligkeit an, um optimale Betrachtungsbedingungen zu schaffen.
Kontrast	Stellt den Helligkeitsunterschied zwischen den hellsten und den dunkelsten Bereichen auf dem Bildschirm ein. Bestimmt die Schärfe der Bilder.
Auflösung	Führt alle vom Programm unterstützten Anzeigauflösungen auf.
MagicBrightTM	TDrücken Sie die MagicBright-Taste erneut, und wählen Sie den gewünschten Modus aus.-Zur Auswahl stehen vier verschiedene Modi.

1. Text: Für Unterlagen, Tabellen und alle Arbeiten mit umfangreichem Text. 2. Internet: Optimal für eine Mischung aus Texten und Bildern, wie z. B. Grafiken. 3. Unterhaltung: Zum Ansehen von Filmen, von z. B. DVD oder VCD. 4. Custom (Benutzerdefiniert): Obwohl die vorkonfigurierten Werte sorgfältig von unseren Ingenieuren ausgesucht wurden, entsprechen sie unter Umständen nicht Ihren Sehgewohnheiten. Sollte dies der Fall sein, können Sie Brightness (Helligkeit) und Contrast (Kontrast) über das Bildschirmmenü einstellen.

Die Registerkarte Farbe

Hier wird die „Wärme“ der Bildschirmfarben eingestellt.

Farbton	Sie können den Farbton ändern.Warm - Normal - KaltBenutzerdefiniert
Farbanpassung	Passt die Bildschirmfarben an. Sie können die Bildschirmfarben nach Ihren persönlichen Wünschen anpassen und den von Ihnen gewünschten Farbanteil einstellen.R- G - B
Kalibrierung	Ein Verfahren, bei dem die Farben nach Wunsch optimiert und beibehalten werden. Sie werden MagicTuneTM äußerst nützlich finden, wenn Ihnen die detailgetreue und präzise Wiedergabe von Bildern auf Webseiten, von Digitalkameras oder Scannern wichtig ist.


Die Registerkarte Geometrie

Stellt die Werte für Fine, Coarse und die Position ein.

Bild einrichten

Fein: Entfernt Störungen, wie z. B. horizontale Streifen.Wenn die Störung auch nach der Fine-Einstellung bestehen bleibt, wiederholen Sie die Feineinstellung nach dem Anpassen der Frequenz (Taktgeschwindigkeit).Grob: Entfernt Störun gen, wie z. B. vertikale Streifen. Bei der Grobeinstellung wird unter Umständen der gesamte Bildbereich verschoben. Mit dem Menü für die Horizontaleinstellung können Sie den Bildbereich wieder zentrieren.Auto-Setup: Die automatischen Einstellung ermöglicht, dass sich der Monitor selbständig auf das ankommende Videosignal einstellen kann. Die Werte für Fein, Grob und Position werden automatisch angepasst.

Position Stellt die horizontale und vertikale Lage der Bildfläche auf dem Bildschirm ein.

Die Registerkarte „Option“

Sie können MagicTune™ mithilfe der folgenden Optionen konfigurieren.

	Öffnet das Dialogfenster für Vorzugseinstellungen. Die benutzten Vorzugseinstellungen sind mit einem „V“ im Kontrollkästchen gekennzeichnet. Zum Ein- oder Ausschalten einer Vorzugseinstellung setzen Sie den Cursor auf das Kästchen und klicken es an.
Voreinstellung	System-Tray aktivieren.Um auf die MagicTuneTM-Menüs zugreifen zu können, klicken Sie auf das Symbol im [task tray menu].Die Menüs werden nicht angezeigt, wenn unter [Options] → [Basic Settings] die Option [Enable System Tray] deaktiviert ist.Sprache wählen – Die gewählte Sprache betrifft nur die Sprache des Bildschirmmenüs (OSD).

Source Select wird nur dann angezeigt, wenn zwei Monitore angeschlossen sind. Im Analogmodus wird nur die Wahlmöglichkeit für das Quellgerät nicht angezeigt. Signalquelle wählen - Analog - Digital

Registerkarte Support

Auf dieser Registerkarte werden die Anlagen-ID und die Versionsnummer des Programms angezeigt. Außerdem kann von hier aus die Hilfe-Funktion aufgerufen werden.

Hilfe	Wenn Sie Hilfe bei der Installation oder Ausführung von MagicTuneTM benötigen, besuchen Sie bitte die MagicTuneTM Internetseite oder klicken Sie hier, um die Hilfe-Dateien (Bedienungsanleitung) zu öffnen. Die Bedienungsanleitung wird in einem Browser-Fenster geöffnet.
Anlagen-ID Benutzername		Zeigt den Benutzernamen des Client-Monitors an.
		Benutzer-ID
		Server IP
		Abteilung
Standort		Geben Sie hier den Standort des Client-Monitors ein.
Version	Zeigt die Versionsnummer von MagicTuneTM.

MagicTune™ ist ein Zusatzprogramm für Monitore. Computersysteme, auf denen eine ältere oder die aktuelle Version des Videotreibers installiert ist, sind mit MagicTune™ nicht kompatibel. Technische Unterstützung zu MagicTune™ erhalten Sie auf der MagicTune™-Website. Änderung der technischen Daten ohne Vorankündigung vorbehalten. MagicTune™ Ist ein Warenzeichen von SAMSUNG ELECTRONICS CO., Inc. Windows™ ist ein eingetragenes Warenzeichen der Microsoft Corp. Andere Warenzeichen sind Eigentum ihrer jeweiligen Inhaber.

Farbkalibrierung

1. Farbkalibrierung

Die „Farbkalibrierung“ unterstützt Sie bei der Schaffung optimaler Farbbedingungen für Ihren Monitor. Um optimale Farbbedingungen zu erreichen, führen Sie die folgenden fünf Schritte durch. 1. Ziehen Sie den „Helligkeitsregler“, um die Helligkeit des Kontrollfeldes mit der Helligkeit des Hintergrundmusters in Übereinstimmung zu bringen. 2. Wenn Sie einen bestimmten Farbton auf dem „Kontrollfeld“ feststellen, bewegen Sie den Steuercursor unter Bezugnahme auf den „Farbreferenzkreis“ zu dem Farbton. => Wenn die Anpassung ordnungsgemäß vorgenommen wurde, nehmen Sie keinen Farbton mehr auf dem Kontrollfeld wahr. 3. Wenn Sie die Anpassung für Schritt 1 beendet haben, klicken Sie auf „Weiter“. 4. Wiederholen Sie die Verfahren 1), 2) und 3) für die verbleibenden Schritte 2 – 5. 5. Durch Anklicken von „Vorschau“ können Sie den Kalibrierungseffekt mühelos anzeigen!

Wie mehrere Anwender ihre persönlichen Farbwerte verwenden können

Definition Wird der Monitor von mehreren Anwendern genutzt, können mithilfe der Farbkalibrierung individuelle Farbwerte für jeden Anwender eingestellt und gespeichert werden. Solche Farbwerte lassen sich für bis zu 5 Anwender speichern. 1. Speichern der angepassten Farbwerte: Klicken Sie auf Next (Weiter), um zu Apply (Anwenden) zu wechseln, und speichern Sie die angepassten Farbwerte. Es können 5 Werte gespeichert werden. 2. Anwenden der gespeicherten Farbwerte: Klicken Sie im Hauptbildschirm auf Multi User (Mehrere Anwender), um einen der gespeicherten Farbwerte auszuwählen und zu verwenden.

2. Vorschau


Still life arrangement of fresh fruits including grapes, bananas, apples, broccoli, carrots, and bell peppers on a checkered tablecloth against a blue background (no text or symbols)

Klicken Sie in der „Farbkalibrierung“ auf „Vorschau“. Das oben stehende Bild wird angezeigt. 1. Klicken Sie auf „Ansicht kalibriert“, um den von Ihnen eingestellten Kalibrierungseffekt anzuzeigen. 2. Klicken Sie auf „Ansicht unkalibriert“, um das Originalbild zu betrachten. MagicTune™ ist ein Zusatzprogramm für Monitore. Computersysteme, auf denen eine ältere oder die aktuelle Version des Videotreibers installiert ist, sind mit MagicTune™ nicht kompatibel. Technische Unterstützung zu MagicTune™ erhalten Sie auf der MagicTune™-Website. Änderung der technischen Daten ohne Vorankündigung vorbehalten. MagicTune™ ist ein Warenzeichen von SAMSUNG ELECTRONICS CO., Inc. Windows™ ist ein eingetragenes Warenzeichen der Microsoft Corp. Andere Warenzeichen sind Eigentum ihrer jeweiligen Inhaber.

Deinstallation

Das MagicTune™ Programm kann nur über „Programme hinzufügen oder entfernen“ unter Software in der Windows™ Systemsteuerung entfernt werden. Gehen Sie wie folgt vor, um MagicTune™ zu entfernen. 1. Klicken Sie in der [Task-Leiste] auf [Start] -> [Einstellungen] -> [Systemsteuerung] > [Software]. Wenn das Programm unter Windows™ XP läuft, klicken Sie im [Start]-Menü auf [Systemsteuerung] -> [Software]. 2. Klicken Sie im Fenster [Software] auf das Symbol „Programme hinzufügen oder entfernen“. 3. Scrollen Sie im Fenster „Programme hinzufügen oder entfernen“ nach unten, um „MagicTune“ zu wählen. Klicken Sie darauf, um es zu markieren. 4. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“, um das Programm zu entfernen. 5. Klicken Sie auf „Ja“, um die Deinstallation zu starten. 6. Warten Sie, bis das Dialogfenster „Deinstallation abgeschlossen“ erscheint. Besuchen Sie bitte die MagicTune™ Internetseite für technischen Support der MagicTune™ Software, FAQs (Häufig gestellte Fragen) und Software-Upgrades. MagicTune™ ist ein Zusatzprogramm für Monitore. Computersysteme, auf denen eine ältere oder die aktuelle Version des Videotreibers installiert ist, sind mit MagicTune™ nicht kompatibel. Technische Unterstützung zu MagicTune™ erhalten Sie auf der MagicTune™-Website. Änderung der technischen Daten ohne Vorankündigung vorbehalten. MagicTune™ ist ein Warenzeichen von SAMSUNG ELECTRONICS CO., Inc. Windows™ ist ein eingetragenes Warenzeichen der Microsoft Corp. Andere Warenzeichen sind Eigentum ihrer jeweiligen Inhaber.

Problembehebung

Das aktuelle Computersystem ist nicht mit MagicTune™ kompatibel. ? Drücken Sie "OK", und klicken Sie auf die "Verknüpfung zur MagicTune™-Website", um weitere Informationen zu diesem Thema anzuzeigen. Wenn Ihre Videokarte bzw. Ihre Grafikkarte nicht in der Liste der kompatiblen Geräte enthalten ist, tritt möglicherweise ein Fehler auf. (Aktuelle oder sehr alte Videokarten sind möglicherweise nicht kompatibel.)  Besuchen Sie unsere Homepage, um den Abschnitt zur Fehlerbehebung anzuzeigen. Wenn der Videokartentreiber oder der Grafikchip modifiziert wurde, tritt möglicherweise ein Fehler auf, obwohl die Videokarte in der Liste aufgeführt ist.  Besuchen Sie unsere Homepage, um den Abschnitt zur Fehlerbehebung anzuzeigen. Überprüfen Sie, ob Ihr Monitor von Samsung hergestellt wurde. Geräte anderer Hersteller können Fehler verursachen.  Nur Geräte von Samsung können diese Funktion unterstützen. Wenn Ihr Monitor von Samsung hergestellt wurde, es sich jedoch um ein älteres Modell handelt, kann ein Fehler auftreten. Überprüfen Sie, ob Ihr Monitor MagicTune™ unterstützt.  Diese Funktion wird nur von Monitoren unterstützt, die auf der Homepage angegeben sind. Bevor Sie sich einen Monitor kaufen, überprüfen Sie, ob dieser auf der Homepage angegeben ist, da ältere Geräte MagicTune™ nicht unterstützen. Identification Data) vorhanden sind, tritt ein Fehler auf. Dies ist der Fall, wenn Sie auf dem Desktop "Start" > "Einstellungen" > "Systemsteuerung" > "System" > "Hardware" > "Geräte-Manager" > "Monitore" auswählen, den aktuellen "Plug und Play-Monitor" entfernen und das System bei der Suche nach neuer Hardware keinen "Plug und Play-Monitor" findet.  Besuchen Sie unsere Homepage, um den Abschnitt zur Fehlerbehebung anzuzeigen. Wenn Sie den Monitor bei ausgeschaltetem System durch einen neuen ersetzen, das System jedoch nicht neu gestartet wurde, tritt ein Fehler auf.  Wenn Sie einen neuen Monitor anschließen, starten Sie das System neu, bevor Sie MagicTune™ verwenden. auf. Dies ist der Fall, wenn die aktuelle Videokartenliste nicht ordnungsgemäß angezeigt wird. Dies können Sie unter "Start" > "Einstellungen" > "Systemsteuerung" > "System" > "Hardware" > "Geräte-Manager" > "Grafikkarte" überprüfen.  Auf der Homepage des Videokartenherstellers können Sie den aktuellen Treiber herunterladen und anschließend installieren. Weitere Informationen zur Videokarte erhalten Sie beim Kartenhersteller.

? Um den normalen Betrieb zu gewährleisten, starten Sie das System neu.

 Wenn nach der Installation von MagicTune™ das System nicht neu gestartet wird, tritt ein Fehler auf. (Dies gilt nur für Windows™ 98SE und Windows™ Me.)  Starten Sie vor der Verwendung das System neu.

? Stellen Sie die optimale Auflösung ein, um mit MagicTune™ die beste Leistung zu erzielen. Die optimale Auflösung finden Sie im Benutzerhandbuch.

 Wenn Sie vor dem Ausführen von Farbkalibrierung nicht die optimale Auflösung eingestellt haben, kann der Monitor nicht optimal eingestellt werden.  Die optimale Auflösung finden Sie im Handbuch.

MagicTune™ wird von dieser Videokarte nicht unterstützt. Installieren Sie einen neuen Videokartentreiber.

 Wenn der Videokartentreiber nicht ordnungsgemäß installiert wurde, tritt ein Fehler auf. Dies ist der Fall, wenn die aktuelle Videokartenliste nicht ordnungsgemäß angezeigt wird. Dies können Sie unter "Start" > "Einstellungen" > "Systemsteuerung" > "System" > "Hardware" > "Geräte-Manager" > "Grafikkarte" überprüfen.  Auf der Homepage des Videokartenherstellers können Sie den aktuellen Treiber herunterladen und anschließend installieren. Weitere Informationen zur Videokarte erhalten Sie beim Kartenhersteller.

Da das Programm Highlight die Datenübertragungsleitungen verwendet, beenden Sie das Programm Highlight, bevor Sie auf MagicTune™ zugreifen.

 Einige Röhrenmonitore von Samsung unterstützen die Highlight-Funktion. Das gleichzeitige Verwenden der Highlight-Funktion und MagicTune™ kann Konflikte und damit Fehler verursachen.  Stellen Sie sicher, dass die Highlight-Funktion deaktiviert ist, bevor Sie MagicTune™ verwenden.

Problembehebung

\- MagicTune™ funktioniert u. U. nicht, wenn der Monitor ausgetauscht oder der Treiber der Grafikkarte während des Betriebs von MagicTune™ aktualisiert wurde. Sollte dies der Fall sein, starten Sie bitte das System neu.

Symptom Checkliste Lösungen

Gehen Sie folgendermaßen vor, wenn MagicTune™ Die Funktion MagicTune™ ist nur für PCs (VGA) mit dem Betriebssystem \* Um zu überprüfen, ob für Ihren PC die Funktion MagicTune™ verfügbar ist, führen Sie die untenstehenden Schritte aus (für Windows™

nicht ordnungsgemäß funktioniert.	Windows verfügbar, in dem Plug & Play unterstützt wird.	XP);"Systemsteuerung" -> "System" -> "Hardware" -> "Geräte-Manager" -> "Monitore" Nachdem Sie den aktuellen Plug & Play-Monitor deinstalliert haben, suchen Sie in der Hardware nach einem neuen "Plug & Play-Monitor".MagicTuneTM is an additional software for the monitor. Some graphic cards may not support your monitor. When you have a problem with the graphic card, visit our website to check the compatible graphic card list provided.http://www.samsung.com/monitor/magicTune.
MagicTuneTM funktioniert nicht ordnungsgemäß.	Haben Sie den Computer oder die Grafikkarte gewechselt?	Laden Sie die aktuelle Programmversion herunter. Das Programm kann unter http://www.samsung.com/monitor/MagicTune heruntergeladen werden..

- Besuchen Sie bitte die MagicTune™ Internetseite für technischen Support der MagicTune™ Software, FAQs (Häufig gestellte Fragen) und Software-Upgrades. - Besuchen Sie unsere Website, und laden Sie die Installationssoftware fürMagicTune™ MAC herunter. MagicTune™ ist ein Zusatzprogramm für Monitore. Computersysteme, auf denen eine ältere oder die aktuelle Version des Videotreibers installiert ist, sind mit MagicTune™ nicht kompatibel. Technische Unterstützung zu MagicTune™ erhalten Sie auf der MagicTune™-Website. Änderung der technischen Daten ohne Vorankündigung vorbehalten. MagicTune™ ist ein Warenzeichen von SAMSUNG ELECTRONICS CO., Inc. Windows™ ist ein eingetragenes Warenzeichen der Microsoft Corp. Andere Warenzeichen sind Eigentum ihrer jeweiligen Inhaber. Überblick Installation Benutzeroberfläche Deinstallieren Fehlerbehebung

Überblick


Was ist MagicRotation?

Normalerweise erlauben Computermonitore nur die Anzeige im Querformat. Im heutigen Informationszeitalter müssen immer mehr Benutzer tagtäglich Dokumente, Webseiten, E-Mails usw. auf dem Computerbildschirm anzeigen. Für diese Art von Anwendungen ist eine Anzeige im Hochformat wesentlich besser geeignet als im Querfomat, da der gesamt Inhalt des Dokuments auf dem Bildschirm sichtbar ist. Die Möglichkeit des flexiblen Umschaltens zwischen Hoch- und Querformat erhöht entscheidend die Produktivität des Benutzers. Die MagicRotation-Software von Samsung Electronics Inc. stellt dem Benutzer eine Drehfunktion zur Verfügung (0, 90, 180, 270 Grad Bildschirmausrichtung), die die Fläche des Computerbildschirms optimal nutzt sowie die Anzeige und die Produktivität des Benutzers verbessert.

Grundlegende Funktionen

MagicRotation unterstützt Windows™ 98 SE, Me, NT 4.0, 2000, XP Home und XP Professional. \* Windows™ ist eine eingetragene Marke der Microsoft Corporation, Inc. Änderungen der technischen Daten vorbehalten. MagicRotation ist eine Marke von SAMSUNG ELECTRONICS CO., Ltd. Alle weiteren Produktmarken in diesem Dokument sind möglicherweise eingetragene Marken der jeweiligen Unternehmen. Überblick Installation Benutzeroberfläche Deinstallieren Fehlerbehebung

Installation

1. Legen Sie die Installations-CD in das CD-Laufwerk ein. 2. Klicken Sie auf die MagicRotation-Installationsdatei. 3. Wählen Sie die Sprache der Installation aus, und klicken Sie auf "Weiter".

MagicRotation - InstallShield Wizard Wählen Sie eine Setup-Sprache aus Wählen Sie die Sprache für die Installation aus der unten aufgeführten Auswahl aus. Chinesisch (traditionell) Chinesisch (vereinlacht) Deutsch Englich Franztösisch (Standard) Italienisch Japanisch Koreanisch Russich Schwedisch Spanish

4. Wenn das Fenster des InstallShield-Assistenten angezeigt wird, klicken Sie auf „Weiter“.

MagicRotation - InstallShield Wizard Willkommen bei InstallShield Wizard für MagicRotation InstallShield®) Wizard installet MagicRotation auf their Computer. Klicken Sie auf "witer", um fortzufahen. InstallShield < Zwick Walter > Abwechen

5. Akzeptieren Sie die Bedingungen des Lizenzvertrags, indem Sie das entsprechende Kontrollkästchen aktivieren.

MagicRotation - InstallShield Wizard Lizenzvereinbarung Bitte lesen Sie die nachfolgende Lizenzvereinbarung sorgfähig durch ENDBENUTZER-LIZENZVERTRAG FÜR DAS SOFTWARE-PRODUK MagicRotation VON SAMSUNG ELECTRONICS WICHTIG [AUFMERIKSAM LESEN: Dieser Samsung Electronics Endbenutzer- Lizenzvertrag ("EULA") ist ein rechtskritägter Vertrag zwischen Ihnen (als natürliche oder juristische Person) und Samsung Electronics Co., Ltd. ("SAMSUNG ELECTRONICS") in Bezug auf das oben genannte SAMSUNG ELECTRONICS-Produkt. Das SAMSUNG ELECTRONICS-Softwareprodukt kann auch zugehörige Softwarekomponenten, Medien, Druckerzeugnisse und "Online" - oder elektronische Dokumentation ("SOFTWARE-PRODUKT") umlassen. Mit der Installation, dem Kopieren oder der Verwendung des SOFTWARE-PRODUKTS erklären Sie sich mit den Bedingungen dieses EULA einverstanden. Wenn Sie die Bedingungen dieses EULA nicht akzeptieren, dürfen Sie das SOFTWARE-PRODUKT weder installieren noch v verwenden. Das SOFTWARE-PRODUKT ist uheberechtlich und durch Gesetze zum Schutz von Computersprogrammen geschützt. 1. NUTZUNGSRECHT • Ich hin mit dem Bedingungen dieser Lizenzvereinbarung einverstanden. • Ich big mit dem Bedingungen dieser Lizenzvereinbarung nicht einverstanden InstallShield Abbrevchen

6. Wählen Sie einen Installationsordner für MagicRotation aus.

MagicRotation - Installsheld Wizard Zielplad wählen Ordner auswählen, in dem die Dateien installiert werden sollen. MagicRotation in folgenden Ordner installieren D:\Program Files\ Ärdern... InstallShield < Zurück Welter > Abbrechen

7. Klicken Sie auf "Installieren".

MagicRotation - InstallShield Wizard Bereit zur Installation des Programms Der Assistent ist zur Installation bereit. Klicken Sie auf 'Installation', um mit der Installation zu beginnen. Wenn Sie die Installationseinstellungen überprüfen oder ändem möchten, klicken Sie auf 'Zurück', klicken Sie auf 'Abbrechen', um den Assistenten zu beenden. InstallShield < Zurück Installieren Abbrechen

8. Das Fenster mit dem Setup-Status wird angezeigt.

MagicRotation - Installsheld Wizard Setup-Status Magic Rotation Setup führt die gewünschten Operationen aus Installation InstallShield Abbrechen

9. Klicken Sie auf "Fertig stellen." Der Computer muss neu gestartet werden, damit MagicRotation richtig funktioniert.

MagicRotation - InstallShield Wizard InstallShield Wizard abgeschlossen Setup has completed installing MagicRotation ● Us, Computer jetzt neu staten ● Non, Computer wird später neu gestaltet. Click Finish to exit MagicRotation. setup.

10. Nach Abschluss der Installation wird auf dem Desktop das Symbol für das Programm MagicRotation angezeigt.

Installationsprobleme

Die Installation von MagicRotation ist von Faktoren wie Grafikkarte, Hauptplatine und Netzwerkumgebung abhängig. Wenn bei der Installation Probleme auftreten, finden Sie Hilfe unter "Fehlerbehebung".

Einschränkungen

1. Damit MagicRotation ordnungsgemäß ausgeführt werden kann, muss der Grafiktreiber korrekt geladen sein. Als Grafiktreiber sollte der aktuelle Treiber vom Hersteller verwendet werden. 2. Falls Anwendungen wie Windows Media Player oder Real Player Filmdatelen bei 90-, 180-oder 270-Grad-Ausrichtung nicht richtig anzeigen, gehen Sie wie folgt vor: ○ Schließen Sie die Anwendung. - Wählen Sie die gewünschte Bildschirmausrichtung (90, 180 oder 270 Grad) für die Anwendung aus. o Führen Sie die Anwendung erneut aus. In den meisten Fällen behebt dies das Problem. 3. Anwendungen, die OpenGL und DirectDraw (für 3D-Darstellung) verwenden (z. B 3D-Spiele), können in den ausgewählten Ausrichtungsmodi 90, 180 und 270 Grad nicht ausgeführt werden. 4. DOS-Anwendungen können in den ausgewählten Ausrichtungsmodi 90, 180 und 270 Grad nicht im Vollbildmodus ausgeführt werden. 5. Die Option "Dual" wird unter Windows™ 98, ME und NT 4.0 nicht unterstützt. 6. MagicRotation bietet keine Unterstützung für 24 Bit pro Pixel (Farbtiefe/Farbqualität). 7. Wenn Sie beabsichtigen, Ihre Grafikkarte austauschen, sollten Sie zuvor MagicRotation deinstallieren.

Systemvoraussetzungen

Betriebssystem

- Windows™ 98 SE - Windows™ Me - Windows™ NT 4.0 - Windows™ 2000 - Windows™ XP Home Edition - Windows™ XP Professional

Hardware

• Mindestens 128 MB Arbeitsspeicher (empfohlen) • Mindestens 25 MB freier Festplattenspeicher

Service Packs

- Sie sollten das aktuelle Service Pack auf Ihrem Computer Installiert haben. - Wenn Sie Windows™ NT 4.0 verwenden, sollten Sie Internet Explorer 5.0 oder höher mit Active Desktop-Komponenten installieren. \* Weitere Informationen finden Sie auf der Website. \* Windows™ ist eine eingetragene Marke der Microsoft Corporation, Inc. Änderungen der technischen Daten vorbehalten. MagicRotation ist eine Marke von SAMSUNG ELECTRONICS CO., Ltd. Alle weiteren Produktmarken in diesem Dokument sind möglicherweise eingetragene Marken der jeweiligen Unternehmen. Überblick Installation Benutzeroberfläche Deinstallieren Fehlerbehebung - Wenn MagicRotation™ ausgeführt wird, funktionieren Teile von MagicTune™ möglicherweise nicht ordnungsgemäß. - AutoRotation: Beim Drehen des Monitors wird automatisch die Bildschirmanzeige entsprechend gedreht. Befolgen Sie zum Ausführen von Auto Rotation die folgenden Anweisungen. - Installieren Sie sowohl MagicRotation™ als auch MagicTune™ 3.6 auf Ihrem Computer. • Starten Sie MagicTune 3.6. - Options → Voreinstellung → Aktivieren Sie das Kontrollkästchen enable task tray menu. - Das Programm MagicRotation™ ist nicht verfügbar, da der einfache Fuß die Funktion Pivot nicht unterstützt. - Es wird ein analoger Ausgang unterstützt, so dass Sie den Ausgang des Client Monitors an ein anderes Anzeigegerät anschließen können.

Benutzeroberfläche

 Drehen: Die Bildschirmanzeige wird in Schritten von 90 Grad gedreht.

 Drehen auf 0 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 0 Grad gestellt.

Drehen auf 90 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 90 Grad gestellt.

Drehen auf 180 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 180 Grad gestellt.

Drehen auf 270 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 270 Grad gestellt.

●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●● Tastenkombination: Tastenkombination sind standardmäßig verfügbar. Die Tastenbelegung kann vom Benutzer geändert werden. Die Änderung einer vorhandenen Schnellzugriffstaste kann direkt über die Tastatur durchgeführt werden. Als Schnellzugriffstasten können Tastenkombinationen aus Umschalttaste, STRG-Taste, ALT-Taste und normalen Tasten definiert werden. Wenn nur eine normale Taste gedrückt wird, wird als Schnellzugriffstaste die Tastenkombination ALT+normale Taste festgelegt. 7 Hilfe: Mit dieser Option wird die HELP (Hilfe) zu MagicRotation™ angezeigt. 8 Info: Mit dieser Option wird die Versionsnummer und der Copyright-Vermerk zu MagicRotation™ angezeigt.  Beenden: Mit dieser Option wird MagicRotation™ beendet. Änderungen der technischen Daten vorbehalten. MagicRotation ist eine Marke von SAMSUNG ELECTRONICS CO., Ltd. Alle weiteren Produktmarken in diesem Dokument sind möglicherweise eingetragene Marken der jeweiligen Unternehmen. Überblick Installation Benutzeroberfläche Deinstallieren Fehlerbehebung

Deinstallieren

MagicRotation kann nur über die Option "Software" in der Systemsteuerung von Windows entfernt werden. Befolgen Sie die folgenden Schritte, um MagicRotation zu entfernen. 1. Wählen Sie in der Taskleiste über [Start] ' [Einstellungen] die Option [Systemsteuerung]. Unter Windows™ XP wählen Sie im Menü [Start] die Option [Systemsteuerung]. 2. Klicken Sie in der Systemsteuerung auf das Symbol "Software". 3. Suchen Sie Im Fenster "Software" den Eintrag "MagicRotation", und klicken Sie auf diesen, um ihn zu markieren. 4. Klicken Sie auf die Schaltfläche "Ändern/Entfernen", um das Programm zu entfernen. 5. Klicken Sie auf "Ja", um den Deinstallationsvorgang zu starten. 6. Warten Sie, bis das Dialogfeld "Deinstallation wurde abgeschlossen" angezeigt wird. 7. Führen Sie nach der Deinstallation einen Neustart aus, um den Deinstallationsvorgang abzuschließen. \* Weitere Informationen finden Sie auf der Website. \* Windows™ ist eine eingetragene Marke der Microsoft Corporation, Inc. Änderungen der technischen Daten vorbehalten. MagicRotation ist eine Marke von SAMSUNG ELECTRONICS CO., Ltd. Alle weiteren Produktmarken in diesem Dokument sind möglicherweise eingetragene Marken der jeweiligen Unternehmen.

Fehlerbehebung

- Bevor Sie sich an den technischen Kundendienst wenden, führen Sie bitte die nachstehend beschriebenen einfachen Maßnahmen durch.

\- MagicRotation benötigt zum Drehen der Bildschirmanzeige einen installierten Grafiktreiber, der vom Hersteller der Grafikkarte bereitgestellt wird. Wenn der installierte Grafiktreiber nicht ordnungsgemäß funktioniert oder Fehler aufweist, sind diese Fehler auch nach der Installation von MagicRotation weiterhin vorhanden. Falsches/unberechenbares Verhalten infolge von Fehlern im installierten Grafiktreiber gehen nicht auf MagicRotation zurück. Um festzustellen, ob ein Problem vom installierten Grafiktreiber verursacht wird, können Sie die folgenden Diagnoseschritte durchführen: 1. Stellen Sie fest, ob das Problem sowohl bei einer Ausrichtung von 0 Grad (Querformat) als auch bei 90 Grad (Hochformat) auftritt. 2. Stellen Sie fest, ob das Problem bei unterschiedlichen Farbtiefen (8/19/32 Bit pro Pixel) und Auflösungen (800 x 600, 1024 x 768) auftritt. 3. Stellen Sie fest, ob das Problem auch bei deinstallierter MagicRotation-Software auftritt. Wenn das Problem in allen oder einem der genannten Fälle auftritt, liegt der Fehler vermutlich beim installierten Grafiktreiber: Führen Sie die folgenden Schritte durch, um das Problem zu beheben: 1. Deinstallieren Sie MagicRotation. 2. Fordern Sie den aktuellen Grafiktreiber beim Grafikkartenhersteller an. Die aktuellen Grafiktreiber von ATI, NVIDIA, MATROX, INTEL usw. können Sie einfach über die Website des jeweiligen Herstellers herunterladen. 3. Installieren Sie den aktuellen Grafiktreiber. 4. Installieren Sie MagicRotation. In den meisten Fällen behebt dies das Problem. \- MagicRotation funktioniert möglicherweise nicht, wenn Sie den Monitor ausgetauscht oder den Treiber der Grafikkarte aktualisiert haben, während MagicRotation ausgeführt wurde. Wenn dies der Fall ist, starten Sie den Computer neu. \* Weitere Informationen finden Sie auf der Website. Änderungen der technischen Daten vorbehalten. MagicRotation ist eine Marke von SAMSUNG ELECTRONICS CO., Ltd. Alle weiteren Produktmarken in diesem Dokument sind möglicherweise eingetragene Marken der jeweiligen Unternehmen.

SAMSUNG ELECTRONICS SAMSUNG DIGITAL everyone's invited™ ■ Sicherheitshinweise ■ Einführung ■ Inbetriebnahme ■ Bildschirmmenü ■ Störungssuche ■ Technische Daten ■ Information

Checkliste Fragen und Antworten Selbsttestfunktion  Bevor Sie sich an den Kundendienst wenden, versuchen Sie, das Problem anhand der Informationen in diesem Abschnitt selbst zu beheben. Sollten Sie Unterstützung benötigen, rufen Sie bitte die Telefonnummer auf der Garantiekarte oder die Telefonnummer im Auskunftsteil an oder setzen Sie sich mit Ihrem Händler in Verbindung. Symptom Checkliste Lösusng

Kein Bild. Ich kann den Monitor nicht einschalten.	Ist das Netzkabel richtig angeschlossen?	Überprüfen Sie die Netzkabelverbindung und Stromversorgung.
	Ist auf dem Bildschirm "Signalkabel berprfen" zu sehen?	Vergewissern Sie sich, ob der Computer richtig angeschlossen ist.
	Wenn das Gerät eingeschaltet ist, booten Sie den Computer erneut, um das zuerst erscheinende Bild (den Login-Bildschirm) zu sehen.	Wenn das erste Bild (der Login-Bildschirm) erscheint, booten Sie den Computer im geeigneten Modus (dem abgesicherten Modus für Windows ME/2000/XP) und ändern Sie dann die Frequenz der Videokarte.(Orientieren Sie sich an den voreingestellten Anzeigemodi.)
		Hinweis: Wenn das erste Bild (der Login-Bildschirm) nicht erscheint, wenden Sie sich an ein Kundendienstzentrum oder Ihren Händler.
	Ist auf dem Bildschirm "ungeeign. Modus. Empfohlener Modus 1280 x 1024 60 Hz" zu sehen?	Diese Meldung erscheint, wenn das Signal von der Videokarte die maximale Auflösung und Frequenz übersteigt.
		Stellen Sie die dem Monitor angemessene maximale Auflösung und Frequenz ein.
		Wenn die Anzeige SXGA oder 75 Hz überschreitet, wird die Meldung "ungeeign. Modus. Empfohlener Modus 1280 x 1024 60 Hz" angezeigt. Wenn die Anzeige 85 Hz überschreitet, funktioniert der Bildschirm zwar ordnungsgemäß, aber die Meldung "ungeeign. Modus. Empfohlener Modus 1280 x 1024 60 Hz" erscheint eine Minute lang und wird dann ausgeblendet. Bitte wechseln Sie in dieser einen Minute zum empfohlenen Modus. (Die Meldung wird nochmals angezeigt, wenn das System neugebootet wird.)
	Es ist kein Bild auf dem Bildschirm.	Der Monitor befindet sich im Energiesparmodus.
		Drücken Sie eine Taste auf der Tastatur oder bewegen Sie die Maus, um den Monitor zu aktivieren und das Bild auf dem Bildschirm wiederherzustellen.
		Wenn der Monitor nicht reagiert, aktivieren Sie die Quellenumwandlungsfunktion auf der Vorderseite des Monitors oder versuchen Sie es mit einer Mausbewegung oder drücken Sie noch einmal eine Taste auf der Tastatur.
Die Farben auf dem Bildschirm sind merkwürdig oder nur schwarz und weiß.	Zeigt der Bildschirm nur eine Farbe, als ob man durch Cellophanpapier auf den Bildschirm sieht?	Überprüfen Sie die Signalkabelverbindung.
		Vergewissern Sie sich, daß die Videokarte vollständig in ihren Schlitz eingeführt ist.
	Sind die Farben auf dem Bildschirm nach der Benutzung eines Programms oder aufgrund eines Zusammenstoßes zwischen Anwendungen merkwürdig geworden?	Booten Sie den Computer neu.
	Wurde die Videokarte richtig eingestellt?	Stellen Sie die Videokarte anhand des Videokartenhandbuchs ein.
Der Bildschirm ist plötzlich unausgewogen geworden.	Haben Sie die Videokarte oder den Treiber geändert?	Stellen Sie Position und Größe anhand der Bildschirmanzeige ein.
	Haben Sie die Auflösung oder Frequenz des Monitors eingestellt?	Stellen Sie die Auflösung und Frequenz der Videokarte ein.(Orientieren Sie sich an den voreingestellten Anzeigemodi.)
	Der Bildschirm kann aufgrund des Videokartensignalzyklusses unausgewogen sein. Stellen Sie die Position anhand der Bildschirmanzeige neu ein.
Der Bildschirm ist unscharf oder die Bildschirmanzeige kann nicht eingestellt werden.	Haben Sie die Auflösung oder Frequenz des Monitors eingestellt?	Stellen Sie die Auflösung und Frequenz der Videokarte ein.(Orientieren Sie sich an den voreingestellten Anzeigemodi.)
Die LED blinkt auf, aber es ist kein Bild auf dem Bildschirm.	Ist die Frequenz richtig eingestellt, wenn Sie den Anzeigemodus im Menü überprüfen?	Stellen Sie die Frequenz anhand des Videokartenhandbuchs und der voreingestellten Anzeigemodi.(Die maximale Frequenz im Verhältnis zur Auflösung kann von Produkt zu Produkt unterschiedlich sein.)
Auf dem Bildschirm werden nur 16 Farben gezeigt. Die Bildschirmfarben haben sich nach Änderung der Videokarte geändert.	Wurden die Windows-Farben richtige eingestellt?	Für Windows ME/2000/XP:Stellen Sie die Farben in der Systemsteuerung, Anzeige, Einstellungen richtig ein.
	Wurde die Videokarte richtig eingestellt?	Stellen Sie die Videokarte anhand des Videokartenhandbuchs ein.
Es gibt die folgende Meldung: "Unbekannter Monitor, Plug & Play (VESA DDC)-Monitor gefunden".	Haben Sie den Monitortreiber installiert?	Installieren Sie den Monitortreiber gemäß der Teiber-Installationsanleitung.
	Konsultieren Sie das Videokartenhandbuch, um zu sehen, ob die Plug& Play (VESA DDC)-Funktion unterstützt wird.	Installieren Sie den Monitortreiber gemäß der Teiber-Installationsanleitung.
Gehen Sie folgendermaßen vor, wenn MagicTune nicht ordnungsgemäß funktioniert.	Die MagicTune-Funktion ist nur wirksam bei PCs (VGA) mit einem Windows-Betriebssystem, das Plug-and-Play unterstützt.	* Ob Ihr PC die MagicTune-Funktion unterstützt, können Sie wie folgt feststellen (unter Windows XP):Systemsteuerung -> Leistung und Wartung -> System -> Hardware -> Geräte-Manager -> Monitore.Wurde der Plug-and-Play-Monitor gelöscht, müssen Sie mit dem Hardware-Assistenten den 'Plug-and-Play-Monitor' suchen.MagicTuneTMist eine zusätzliche Monitorsoftware. Einige Grafikkarten unterstützen möglicherweise den Monitor nicht. Wenn Sie Probleme mit der Grafikkarte haben, überprüfen Sie, ob Ihre Grafikkarte in der Liste der kompatiblen Grafikkarten aufgeführt ist, die sich auf unserer Website befindet.http://www.samsung.com/monitor/magictune
MagicTuneTMfunktioniert nicht ordnungsgemäß.	Haben Sie den Computer oder die Grafikkarte gewechselt?	Laden Sie die aktuelle Programmversion herunter. Das Programm kann unterhttp://www.samsung.com/monitor/magictuneheruntergeladen werden..

 Besuchen Sie unsere Website, und laden Sie die Installationssoftware für MagicTune MAC herunter.  Überprüfen Sie die folgenden Punkte, wenn es Probleme mit dem Monitor gibt. 1. Überprüfen Sie, ob Netz- und Signalkabel richtig mit dem Computer verbunden sind. 2. Überprüfen Sie, ob der Computer beim Booten mehr als drei Pieptöne verlauten läßt. (Wenn ja, fordern Sie technische Unterstützung für die Hauptplatine des Computers an.) 3. Wenn Sie eine neue Videokarte installiert haben oder wenn Sie den PC zusammengebaut haben, überprüfen Sie, ob Sie den Adapter-(Video)-Treiber und den Monitortreiber installiert haben. 4. Überprüfen Sie, ob die Abtastfrequenz des Video-Bildschirms auf 56Hz – 75Hz festgelegt ist. (Gehen Sie nicht über 75 Hz, wenn Sie die maximale Auflösung verwenden.) 5. Wenn Sie Probleme damit haben, den Adapter-(Video)-Treiber zu installieren, booten Sie den Computer im abgesicherten Modus, entfernen Sie den Anzeige-Adapter bei "Systemsteuerung, System, Geräte-Administrator" und dann booten Sie den Computer neu, um den Adapter-(Video)-Treiber erneut zu installieren.  Wenn die Probleme wiederholt auftreten, wenden Sie sich an ein autorisiertes Kundendienstzentrum. Checkliste Fragen und Antworten Selbsttestfunktion

Fragen und Antworten

Frage Antwort

Wie kann ich die Frequenz verändern? Die Frequenz kann durch Rekonfiguration der Videokarte verändert werden. Beachten Sie, daß Videokartenunterstützung je nach Version des benutzten Treibers unterschiedlich sein kann. (Entnehmen Sie Einzelheiten dazu dem Computer- oder Videokartenhandbuch.) Wie kann ich die Auflösung einstellen? Windows ME/XP/2000: Stellen Sie die Auflösung in der

	Systemsteuerung, Anzeige, Einstellungen ein.
	* Erfragen Sie Einzelheiten beim Videokartenhersteller.
Wie kann ich die Energiesparfunktion einstellen?	Windows ME/XP/2000: Stellen Sie die Funktion beim BIOS-SETUP des Computers oder Bildschirmschoners ein. (Konsultieren Sie das Windows/Computerhandbuch)
Wie kann ich das äußere Gehäuse/die LCD Panel reinigen?	Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sie den Monitor sodann mit einem weichen Tuch, entweder mit einer Reinigungslösung oder klarem Wasser.
	Hinterlassen Sie keine Reinigungsmittelrückstände und zerkratzen Sie das Gehäuse nicht. Passen Sie auf, daß kein Wasser in den Monitor gerät.

Checkliste Fragen und Antworten Selbsttestfunktion

Selbsttestfunktion

Selbsttestfunktion | Warnhinweise | Umgebung | Nützlicher Hinweis Es ist eine Selbsttestfunktion bereitgestellt, die es Ihnen gestattet, das richtige Funktionieren des Monitors zu überprüfen. Wenn Ihr Monitor und Computer richtig angeschlossen sind, der Monitorbildschirm aber dunkel bleibt und die Betriebsanzeige aufleuchtet, führen Sie den Monitor-Selbsttest durch, indem Sie folgende Schritte ausführen.

Selbsttestfunktion

1. Schalten Sie sowohl den Computer als auch den Monitor aus. 2. Ziehen Sie den Videokabelstecker aus der Rückseite des Computers heraus. 3. Schalten Sie den Monitor ein. Wenn der Monitor nicht ordnungsgemäß funktioniert, wird in der Abbildung unten ein Feld angezeigt.

Signalkabel prüfen

Dieses Feld wird im normalen Betrieb angezeigt, wenn das Videokabel sich löst oder beschädigt wird. 4. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel wieder an; schalten Sie dann sowohl den Computer als auch den Monitor ein. Wenn der Monitorbildschirm nach Ausführung des obigen Vorgangs weiterhin leer bleibt, überprüfen Sie Ihre Videokarte und Computersystem; Ihr Monitor funktioniert richtig.

Warnhinweise

Wenn etwas mit dem Eingangssignal nicht stimmt, erscheint eine Meldung auf dem Bildschirm oder der Bildschirm wird leer, obwohl die LED der Betriebsanzeige noch leuchtet. Die Meldung könnte darauf hinweisen, daß der Monitor außerhalb des Abtastbereichs liegt oder daß Sie das Signalkabel überprüfen müssen.

ungeeign. Modus Empfohlener Modus : 1280 x 1024 60Hz ?

Umgebung

Der Standort und die Position des Monitors können die Qualität und andere Funktionen des Monitors beeinflussen. 1. Wenn in der Nähe des Monitors Woofer-Lautsprecher stehen, ziehen Sie den Netzstecker des Woofer und stellen Sie ihn in ein anderes Zimmer. 2. Entfernen Sie alle elektronischen Geräte wie Radios, Ventilatoren, Uhren und Telefone, die sich im Umkreis von 3 Fuß (einem Meter) vom Monitor befinden.

Nützlicher Hinweis

- Ein Monitor gibt die visuellen Signale wieder, die er vom PC empfängt. Sollten Probleme mit dem PC oder der Videokarte auftreten, kann dies daher verursachen, daß der Monitor kein Bild anzeigt, schlechte Farbqualität, Geräusche, Videofrequenz zu hoch!, etc. aufweist. Überprüfen Sie in diesem Fall zuerst die Ursache des Problems und wenden Sie sich dann an ein Kundendienstzentrum oder Ihren Händler. - Beurteilung des Monitor-Betriebszustands Wenn kein Bild auf dem Bildschirm zu sehen ist oder eine "ungeeign. Modus", "Empfohlener Modus 1280 x 1024 60 Hz"-Meldung erscheint, ziehen Sie das Kabel aus dem Computer, während der Monitor noch eingeschaltet ist. - Wenn eine Meldung auf dem Bildschirm erscheint oder wenn der Bildschirm weiß wird, bedeutet dies, daß der Monitor in betriebsfähigem Zustand ist. - Überprüfen Sie in diesem Fall, ob das Problem beim Computer liegt.

SAMSUNG ELECTRONICS SAMSUNG DIGITAL everyone's invited™ ■ Sicherheitshinweise ■ Einführung ■ Inbetriebnahme ■ Bildschirmmenü ■ Störungssuche ■ Technische Daten ■ Information

Allgemeine technische Daten Energiesparfunktion Voreingestellte Anzeigemodi

Allgemein technische Daten

Allgemein Modellbezeichnung SyncMaster 911N / 920N / 920Nx / 901N LCD-Bildschirm Grösse Bildschirmdiagonale 19,0" (48 cm) Display Fläche 376,32 mm (H) x 301,056 mm (V) Pixel Stufe 0,294 mm (H) x 0,294 mm (V) Typ a-si TFT-Aktivmatrix Synchronisierung Horizontal 30 - 81 kHz Vertikal 56 – 75 Hz Anzeigefarbe 16,2 M Farben Auflösung Optimale Auflösung 1280 x 1024@60 Hz Maximale Auflösung 1280 x 1024@75 Hz Eingangssignal, Beendet RGB Analog Composite H/V Sync, SOG, 0,7 V Spitze-Spitze, positiv bei 75 Ohm, Separat H/V sync, Composite, Sync-on-Green TTL Stufe, positiv oder negativ Maximaler Pixeltakt 140 MHz Spannungsversorgung 100 - 240 V Wechselstrom (+/- 10 %), 60/50 Hz ± 3 Hz Signal Kabel 15pin-to-15pin D-Sub Kabel, trennbar Stromverbrauch Unter 38 W Abmessungen (B x T x H) / Gewicht (Einfacher Fuß) 416,6 x 60,2 x 349,4 mm / 16,4 x 2,4 x 13,8 Zoll (Nach dem Einklappen des Fußes) 416,6 x 215,2 x 424,6 mm / 16,4 x 8,5 x 16,7 Zoll (Nach der Installation des Fußes) / 5,6 kg Abmessungen (B x T x H) / Gewicht (Fuß mit Pivot-Funktion) 416,6 x 60,2 x 349,4 mm / 16,4 x 2,4 x 13,8 Zoll (Nach dem Einklappen des Fußes) 416,6 x 200,0 x 420,6 mm / 16,4 x 7,9 x 16,6 Zoll (Nach der Installation des Fußes) / 7,2 kg VESA Feste Schnittstelle 100 mm x 100 mm (zur Verwendung mit einem speziellen Schwenkarm-Montagesatz) Ökologisch Berücksichtigung Betrieb Temperatur: 10 °C – 40 °C (50 °F – 104 °F) Luftfeuchtigkeit: 10% – 80%, nicht kondensierend Lagerung Temperatur: -20 °C – 45 °C (-4 °F – 113 °F) Luftfeuchtigkeit: 5% – 95%, nicht kondensierend Plug und Play-Kompatibilität Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fällen geht die Monitorinstallation automatisch vonstatten, es sei denn, der Benutzer möchte andere Einstellungen wählen. Pixel zulässig Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gelegentlich können rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte. \- Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel 3.932.160. Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden. Allgemeine technische Daten Energiesparfunktion Voreingestellte Anzeigemodii

Energiesparfunktion

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken. Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer installiertes Software-Dienstprogramm.

Status	Normalbetrieb	Stromsparmodus EPA/Energy 2000	Stromanschluß aus (Netzschalter)
Betriebsanzeige Grün Grün, blinkt Schwarz
Stromverbrauch Unter 38 W		Unter 1 W (Aus)	Unter 1 W (120 Vac)

 ENERGY STAR Dieser Monitor entspricht dem EPA Energy STAR® und Energy2000-Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird. Als Energy STAR®-Partner hat SAMSUNG festgestellt, daß dieses Produkt die Energy STAR® -Richtlinien für Energieeffizienz erfüllt.

Voreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein: Tabelle 1. Voreingestellte Anzeigemodi

Anzeigemodus	Horizontalfrequenz (kHz)		Vertikalfrequenz (Hz)	Pixeltakt (MHz)	Sync-Polarität (H/V)
IBM, 640 x 350	31,469	70,086	25,175 +/-
IBM, 640 x 480	31,469	59,940	25,175 -/-
IBM, 720 x 400	31,469	70,087	28,322 -/+
MAC, 640 x 480	35,000	66,667	30,240 -/-
MAC, 832 x 624	49,726	74,551	57,284 -/-
MAC, 1152 x 870	68,681	75,062	100,00 -/-
VESA, 640 x 480	37,500	75,000	31,500	-/-
VESA, 640 x 480	37,861	72,809	31,500	-/-
VESA, 800 x 600	35,156	56,250	36,000	-/-
VESA, 800 x 600	37,879	60,317	40,000	+/+
VESA, 800 x 600	46,875	75,000	49,500	+/+
VESA, 800 x 600	48,077	72,188	50,000	+/+
VESA, 1024 x 768	48,363	60,004	65,000	-/-
VESA, 1024 x 768	56,476	70,069	75,000	-/-
VESA, 1024 x 768	60,023	75,029	78,750	+/+
VESA, 1152 x 864	67,500	75,000	108,00	+/+
VESA, 1280 x 1024	63,981	60,020	108,00	+/+
VESA, 1280 x 1024	79,976	75,025	135,00	+/+


Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannt, und der Bruch dieses Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz

Vertikalfrequenz

Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt. Einheit: Hz

Allgemein technische Daten

Allgemein Modellbezeichnung SyncMaster 701N LCD-Bildschirm Grösse Bildschirmdiagonale 17,0" (43 cm) Display Fläche 337,92 mm (H) x 270,336 mm (V) Pixel Stufe 0,264 mm (H) x 0,264 mm (V) Typ a-si TFT-Aktivmatrix Synchronisierung Horizontal 30 - 81 kHz Vertikal 56 – 75 Hz Anzeigefarbe 16,2 M Farben Auflösung Optimale Auflösung 1280 x 1024@60 Hz Maximale Auflösung 1280 x 1024@75 Hz Eingangssignal, Beendet RGB Analog Composite H/V Sync, SOG, 0,7 V Spitze-Spitze, positiv bei 75 Ohm, Separat H/V sync, Composite, Sync-on-Green TTL Stufe, positiv oder negativ Maximaler Pixeltakt 140 MHz Spannungsversorgung 100 – 240 V Wechselstrom (+/- 10 %), 60/50 Hz ± 3 Hz Signal Kabel 15pin-to-15pin D-Sub Kabel, trennbar Stromverbrauch Unter 34 W Abmessungen (B x T x H) / Gewicht (Einfacher Fuß) 370,0 x 60,3 x 316,0 mm / 14,6 x 2,4 x 12,4 Zoll (Nach dem Einklappen des Fußes) 370,0 x 195,4 x 386,5 mm / 14,6 x 7,7 x 15,2 Zoll (Nach der Installation des Fußes) / 4,4 kg Abmessungen (B x T x H) / Gewicht (Fuß mit Pivot-Funktion) 370,0 x 60,3 x 316,0 mm / 14,6 x 2,4 x 12,4 Zoll (Nach dem Einklappen des Fußes) 370,0 x 200,0 x 404,0 mm / 14,6 x 7,9 x 16,0 Zoll (Nach der Installation des Fußes) / 5,8 kg VESA Feste Schnittstelle 100 mm x 100 mm (zur Verwendung mit einem speziellen Schwenkarm-Montagesatz) Ökologisch Berücksichtigung Betrieb Temperatur: 10 °C – 40 °C (50 °F – 104 °F) Luftfeuchtigkeit: 10% – 80%, nicht kondensierend Lagerung Temperatur: -20 °C – 45 °C (-4 °F – 113 °F) Luftfeuchtigkeit: 5% – 95%, nicht kondensierend Plug und Play-Kompatibilität Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fällen geht die Monitorinstallation automatisch vonstatten, es sei denn, der Benutzer möchte andere Einstellungen wählen. Pixel zulässig Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gelegentlich können rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte. \- Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel 3.932.160. Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden. Allgemeine technische Daten Energiesparfunktion Voreingestellte Anzeigemodii

Energiesparfunktion

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken. Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer installiertes Software-Dienstprogramm.

Status	Normalbetrieb	Stromsparmodus EPA/Energy 2000	Stromanschluß aus (Netzschalter)
Betriebsanzeige Grün Grün, blinkt Schwarz
Stromverbrauch Unter 34 W		Unter 1 W (Aus)	Unter 1 W (120 Vac/220 Vac)

 ENERGY STAR Dieser Monitor entspricht dem EPA Energy STAR® und Energy2000-Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird. Als Energy STAR®-Partner hat SAMSUNG festgestellt, daß dieses Produkt die Energy STAR® -Richtlinien für Energieeffizienz erfüllt.

Voreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein: Tabelle 1. Voreingestellte Anzeigemodi

Anzeigemodus	Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixeltakt (MHz)	Sync-Polarität (H/V)
IBM, 640 x 350	31,469 70,086 25,175 +/-
IBM, 640 x 480	31,469 59,940 25,175 -/-
IBM, 720 x 400	31,469 70,087 28,322 -/+
MAC, 640 x 480	35,000 66,667 30,240 -/-
MAC, 832 x 624	49,726 74,551 57,284 -/-
MAC, 1152 x 870	68,681 75,062 100,00 -/-
VESA, 640 x 480	37,500	75,000	31,500	-/-
VESA, 640 x 480	37,861	72,809	31,500	-/-
VESA, 800 x 600	35,156	56,250	36,000	-/-
VESA, 800 x 600	37,879	60,317	40,000	+/+
VESA, 800 x 600	46,875	75,000	49,500	+/+
VESA, 800 x 600	48,077	72,188	50,000	+/+
VESA, 1024 x 768	48,363	60,004	65,000	-/-
VESA, 1024 x 768	56,476	70,069	75,000	-/-
VESA, 1024 x 768	60,023	75,029	78,750	+/+
VESA, 1152 x 864	67,500	75,000	108,00	+/+
VESA, 1280 x 1024	63,981	60,020	108,00	+/+
VESA, 1280 x 1024	79,976	75,025	135,00	+/+


Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannt, und der Bruch dieses Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz

Vertikalfrequenz

Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt. Einheit: Hz

SAMSUNG ELECTRONICS SAMSUNG DIGITAL everyone's invited™ ■ Sicherheitshinweise ■ Einführung ■ Inbetriebnahme ■ Bildschirmmenü ■ Störungssuche ■ Technische Daten ■ Information

Kontakt zu Samsung Bezeichnungen Für ein besseres Display Autorisierung Bildkonservierungsfrei Ordnungsgemäße Entsorgung

Kontakt zu Samsung

 Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den Samsung-Kundendienst.

North America

CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com

Latin America

ARGENTINE 0800-333-3733 http://www.samsung.com/ar BRAZIL 0800-124-421 http://www.samsung.com/br CHILE 800-726-7864 (SAMSUNG) http://www.samsung.com/cl COSTA RICA 0-800-507-7267 http://www.samsung.com/latin ECUADOR 1-800-10-7267 http://www.samsung.com/latin EL SALVADOR 800-6225 http://www.samsung.com/latin GUATEMALA 1-800-299-0013 http://www.samsung.com/latin JAMAICA 1-800-234-7267 http://www.samsung.com/latin PANAMA 800-7267 http://www.samsung.com/latin PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin TRINIDAD & TOBAGO 1-800-7267-864 http://www.samsung.com/latin VENEZUELA 1-800-100-5303 http://www.samsung.com/latin

BELGIUM 02 201 2418 http://www.samsung.com/be
CZECH REPUBLIC 844 000 844 http://www.samsung.com/cz
DENMARK 38 322 887 http://www.samsung.com/dk
FINLAND 09 693 79 554 http://www.samsung.com/fi
FRANCE 08 25 08 65 65 (€ 0,15/min) http://www.samsung.com/fr
GERMANY 01805 - 121213 (€ 0,12/Min) http://www.samsung.de
HUNGARY 06 40 985 985 http://www.samsung.com/hu
ITALIA 199 153 153 http://www.samsung.com/it
LUXEMBURG 02 261 03 710 http://www.samsung.lu
NETHERLANDS 0900 20 200 88 (€ 0.10/Min) http://www.samsung.com/nl
NORWAY 231 627 22 http://www.samsung.com/no
POLAND 0 801 801 881 http://www.samsung.com/pl
PORTUGAL	80 8 200 128	http://www.samsung.com/pt
SLOVAKIA	0850 123 989	http://www.samsung.com/sk
SPAIN	902 10 11 30	http://www.samsung.com/es
SWEDEN	08 585 367 87 http://www.samsung.com/se
U.K	0870 242 0303	http://www.samsung.com/uk

	CIS
RUSSIA	8-800-200-0400	http://www.samsung.ru
UKRAINE	8-800-502-0000	http://www.samsung.com/ur

	Asia Pacific
AUSTRALIA	1300 362 603 http://www.samsung.com/au
CHINA	800-810-5858, 010- 6475 1880	http://www.samsung.com.cn
HONG KONG	2862 6001	http://www.samsung.com/hk
INDIA	3030 8282, 1600 1100 11	http://www.samsung.com/in
INDONESIA	0800-112-8888	http://www.samsung.com/id
JAPAN	0120-327-527	http://www.samsung.com/jp
MALAYSIA 1800-88-9999	http://www.samsung.com/my
PHILIPPINES	1800-10-SAMSUNG (7267864)	http://www.samsung.com/ph
SINGAPORE	1800-SAMSUNG (7267864)	http://www.samsung.com/sg
THAILAND	1800-29-3232, 02-689-3232	http://www.samsung.com/th
TAIWAN	0800-329-999	http://www.samsung.com/tw
VIETNAM	1 800 588 889 http://www.samsung.com/vn

	Middle East & Africa
SOUTH AFRICA	0860 7267864 (SAMSUNG)	http://www.samsung.com/za
U.A.E	800SAMSUNG (7267864)	http://www.samsung.com/mea

© 3. Zur äußeren Reinigung von Monitor und Bildschirm benutzen Sie bitte die empfohlene kleine Menge an Reinigungsmittel und einen trockenen weichen Lappen. Wischen Sie das LCD-Display sehr sanft ab. Übermäßige Kraftanwendung bei der Reinigung kann das Display beschädigen. 4. Sollten Sie mit der Bildqualität nicht zufrieden sein, können Sie diese verbessern, indem Sie die Selbstregulierungsfunktion ausführen. Diese Funktion kann gestartet werden, nachdem die Exit-Taste gedrückt wurde. Sollte immer noch Bildrauschen vorhanden sein, benutzen Sie die FEIN/GROB-Einstellung. 5. Wenn permanent dasselbe Standbild auf dem Bildschirm angezeigt wird, können Nachbilder oder verschwommene Flecken erscheinen. Deshalb sollten Sie zum Energiesparmodus wechseln oder einen Bildschirmschoner mit einem beweglichen Bild einstellen, wenn Sie für längere Zeit nicht am Monitor arbeiten. Kontakt zu Samsung Bezeichnungen Für ein besseres Display Autorisierung Bildkonservierungsfrei Ordnungsgemäße Entsorgung

Autorisierung

Änderungen der in diesem Dokument enthaltenen Informationen sind ohne vorherige Ankündigung vorbehalten.

© 2006 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten. Reproduktion jeglicher Art ohne schriftliche Einwilligung von Samsung Electronics Co., Ltd. ist strengstens untersagt. Samsung Electronics Co., Ltd. haftet nicht für hierin enthaltene Fehler oder für direkt oder als Folge entstandene Schäden im Zusammenhang mit der Bereitstellung, Leistung oder Verwendung dieses Materials. Das "Samsung Logo" sind eingetragene Warenzeichen von Samsung Electronics Co., Ltd.; "Microsoft", "Windows" und "Windows NT" sind eingetragene Warenzeichen der Microsoft Corporation; "VESA", "DPMS" and "DDC" sind eingetragene Warenzeichen der Video Electronics Standard Association; der "Energy STAR®"-Name und -Logo sind eingetragene Warenzeichen der Umweltschutzbehörde der U.S.A, der U.S. Environmental Protection Agency (EPA). Als Energy STAR®-Partner hat Samsung Electronics Co., Ltd. festgestellt, daß dieses Produkt die Energy STAR®-Richtlinien für Energieeffizienz erfüllt. Alle anderen hierin erwähnten Produktnamen sind möglicherweise die Warenzeichen oder eingetragenen Warenzeichen ihrer jeweiligen Eigentümer.

Klasse B

Dies ist ein digitales Gerät der Klasse B. Informationen zur Sicherheit und EMV-Konformität finden Sie in den Hinweisen zu gesetzlichen Vorschriften.

MÉXICO

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V. Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: [phone] EXPORTADO POR: Samsung Electronics CO.,LTD. 416, Mae tan-3dong, Yeongtong - gu, Suwon City, Gyeonggi-do Korea Wenn längere Zeit dasselbe stehende Bild auf einem LCD-Monitor oder Fernseher angezeigt wird, hinterlässt das Bild beim Wechsel zu einem anderen Bild ein schwaches Abbild (Bildkonservierung). Die folgenden Informationen sollen den richtigen Gebrauch von LCD-Produkten veranschaulichen, um eine Bildkonservierung zu verhindern.

Was ist Bildkonservierung?

Beim normalen Betrieb eines LCD-Panels tritt keine Bildkonservierung auf. Bei einer anhaltenden Darstellung desselben Bildes akkumuliert sich jedoch ein geringfügiger Unterschied in der elektrischen Ladung zwischen den beiden Elektroden, die die Flüssigkeitskristalle einschließen. Dadurch können die Flüssigkeitskristall-Moleküle in bestimmten Bereichen des Displays fixiert werden, was bei einem Wechsel zu einem neuen Bild zu einem Nachbild-Effekt führt. Alle Display-Produkte, einschließlich LC-Displays, sind für eine Bildkonservierung anfällig. Dabei handelt es sich nicht um einen Produktfehler. Bitte beachten Sie die nachfolgenden Empfehlungen, um Ihr LC-Display vor einer Bildkonservierung zu schützen.

Abschaltung, Bildschirmschoner oder Energiesparmodus Beispiel)

- Schalten Sie bei Verwendung eines stehenden Bildes die Stromzufuhr aus. - Stromzufuhr nach 24-stündigem Betrieb für 4 Stunden ausschalten - Stromzufuhr nach 12-stündigem Betrieb für 2 Stunden ausschalten - Verwenden Sie nach Möglichkeit einen Bildschirmschoner. - Es empfiehlt sich ein einfarbiger Bildschirmschoner oder ein sich bewegendes Bild. - Stellen Sie die Abschaltung des Monitors im Energieschema des PCs unter „Eigenschaften von Anzeige“ ein.

Empfehlungen für spezielle Anwendungen

Beispiel) Flughäfen, Bahnhöfe, Börsen, Banken und Regeleinrichtungen Wir empfehlen die folgende Einstellung für Ihr Display-Systemprogramm:

Lassen Sie den Bildschirminhalt abwechselnd mit einem Logo oder Bewegtbild anzeigen.

Beispiel) Zyklus: Nach 1 Stunde Informationsanzeige 1 Minute Logo- oder Bewegtbildanzeige

Lassen Sie Farbinformationen in regelmäßigen Abständen wechseln (hierzu 2 verschiedene Farben verwenden).

Beispiel) Bei 2 Farben die Farbinformationen alle 30 Minuten wechseln.

Type 1 FLIGHT TIME OZ348 20:30 UA102 21:10 Type 1 FLIGHT TIME OZ348 20:30 UA102 21:10

Vermeiden Sie eine Kombination aus Zeichen und einem Hintergrund mit einem großen Helligkeitsunterschied. Vermeiden Sie Grau, das leicht eine Bildkonservierung verursachen kann. \- Vermeiden Sie: Farben mit großen Unterschieden in der Leuchtkraft (Schwarz und Weiß, Grau) Beispiel) SYSTEM : 245 STATUS : NG SYSTEM : 245 STATUS : NG - Empfohlene Einstellungen: Leuchtende Farben mit geringen Unterschieden in der Helligkeit - Wechseln Sie die Farbe der Zeichen und des Hintergrundes alle 30 Minuten. Beispiel) \- Lassen Sie Buchstaben und Zeichen alle 30 Minuten mit einer Rotation wechseln. Beispiel)

Am besten schützen Sie Ihren Monitor vor einer Bildkonservierung, wenn Sie den PC bzw. das System so einstellen, dass bei Inaktivität ein Bildschirmschoner aktiviert wird.

Wird ein LCD-Bildschirm unter normalen Bedingungen genutzt, tritt keine Bildkonservierung auf. Normale Bedingungen sind gekennzeichnet durch stetig wechselnde Bilder. Wenn auf einem LC-Display für längere Zeit (über 12 Stunden) ein fixes Bild dargestellt wird, kann es zu geringfügigen Spannungsunterschieden zwischen den Elektroden kommen, die den Flüssigkeitskristallbereich in einem Bildpunkt steuern. Der Spannungsunterschied zwischen den Elektroden nimmt mit der Zeit zu und zwingt die Flüssigkeitskristalle zum Neigen. Wenn dies geschieht, bleibt u. U. bei einem Bildwechsel ein schwaches Abbild des vorhergehenden Bildes zurück. Um dies zu verhindern, muss der akkumulierte Spannungsunterschied gesenkt werden.

Gemeinsame Elektrode (ITO) Black Matrix Farbfilter Quelle Drain Cic Datenbusleitung TFT Gate Pixelelektrode (ITO) Speicherkondensator (Cs)

Unser LCD-Monitor entspricht ISO13406-2 Pixelfehlerklasse II.

Symbol of a trash bin crossed with no text or numbers, representing waste sorting or disposal (no text present)

(Anzuwenden in den Ländern der Europäischen Union und anderen euroäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.
