PMM C1010 - Laptop PEAQ - Kostenlose Bedienungsanleitung

Produkttyp	Convertible Laptop (Tablet- und Basis-Einheit)
Marke	PEAQ
Modell	PMM C1010
Betriebssystem	Windows 10 (vorinstalliert)
Display	Touchscreen, berührungsempfindlich
Audio	Dolby® Audio, 2 Lautsprecher, Dolby-Taste mit Profilen
Konnektivität	WLAN, Bluetooth, USB 2.0, microUSB, miniHDMI, microSD-Kartenleser, SD-Kartenleser, Audioausgang/Mikrofoneingang
Akku	Zwei eingebaute Akkus (Tablet und Basis), Ladeanzeige
Netzadapter	Extern, 100-240 V, 50-60 Hz, Modell: KSAS0150500300HE
Besondere Merkmale	Abnehmbares Display, 360°-Modus, Stand-Modus, Webcam vorne und hinten, Touchpad, Tastatur mit Fn-Tasten
Sicherheit	Einschaltkennwort über UEFI-Firmware
Lieferumfang	Notebook (Tablet- und Basis-Einheit), externes Netzteil, Bedienungsanleitung, OEM-Betriebssystem
Reinigung	Weiches, trockenes, fusselfreies Tuch; keine chemischen Reinigungsmittel
Entsorgung	Nicht über Hausmüll, bei Sammelstellen für Elektroschrott; integrierter Akku
Kundendienst	Allgemeine Multimedia Service GmbH, Vorstadt 2, 61440 Oberursel, Deutschland

Häufig gestellte Fragen - PMM C1010 PEAQ

Wo finde ich die notwendigen Treiber für mein Notebook?

Die Treiber befinden sich auf der zweiten Partition der Festplatte in den Ordnern Drivers und Tools.

Wie aktiviere ich Windows?

Windows aktiviert sich automatisch, sobald eine Internetverbindung hergestellt wird.

Wann sollte ich den Auslieferungszustand wiederherstellen?

Diese Methode sollte nur als letzte Lösung gewählt werden. Lesen Sie im Kapitel Systemwiederherstellung welche Alternativen sich anbieten.

Wie mache ich eine Datensicherung?

Machen Sie eine Sicherung und Rücksicherung ausgewählter Daten auf externen Medien, um sich mit der Technik vertraut zu machen.

Warum muss ich mein USB-Gerät erneut installieren, obwohl ich dies bereits getan habe?

Wird das Gerät nicht am gleichen USB-Anschluss betrieben, an dem es installiert wurde, erhält es automatisch eine neue ID. Schließen Sie es am ursprünglichen Anschluss an oder installieren Sie den Treiber neu.

Wie schalte ich den Flugzeugmodus ein oder aus?

Drücken Sie die Tastenkombination Fn + F→ (Fn + Pfeil rechts) oder verwenden Sie die Windows-Einstellungen.

Das Touchpad funktioniert nicht – was kann ich tun?

Drücken Sie die Tastenkombination Fn + F9, um das Touchpad zu aktivieren.

Wie kann ich die Lautstärke regeln?

Verwenden Sie die Tastenkombinationen Fn+F7 (leiser) und Fn+F8 (lauter) oder die Dolby-Taste an der Tablet-Einheit.

Der Bildschirm bleibt schwarz – was ist zu tun?

Möglicherweise befindet sich das Notebook im Ruhezustand oder Energiesparmodus. Drücken Sie den Ein-/Ausschalter oder eine beliebige Taste. Falls das nicht hilft, überprüfen Sie die Stromversorgung.

Wie reinige ich das Display richtig?

Verwenden Sie ein weiches, trockenes, fusselfreies Tuch. Keine chemischen Reinigungsmittel oder spitzen Gegenstände verwenden.

BEDIENUNGSANLEITUNG PMM C1010 PEAQ

1. Zu dieser Bedienungsanleitung .... 3

1.1. In dieser Anleitung verwendete Symbole und Signalwörter ....3
1.2. Bestimmungsgemäßer Gebrauch 4
1.3. Konformitätsinformation 4
1.4. Informationen zu Markenzeichen....5

2. Sicherheitshinweise 5

2.1. Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedienen ....5
2.2. Betriebssicherheit......6
2.3. Niemals selbst reparieren ....8
2.4. Datensicherung....8
2.5. Aufstellungsort (im Notebook-Modus) 9
2.6. Umgebungsbedingungen....9
2.7. Ergonomie....10
2.8. Anschließen....11
2.9. Verkabelung 12
2.10. Hinweise zum Touchpad 13
2.11. Hinweise zu eingebauten Akkus....14
2.12. Maßnahmen zum Schutz des Displays 15

3. Lieferumfang.... 16

4. Ansichten.... 17

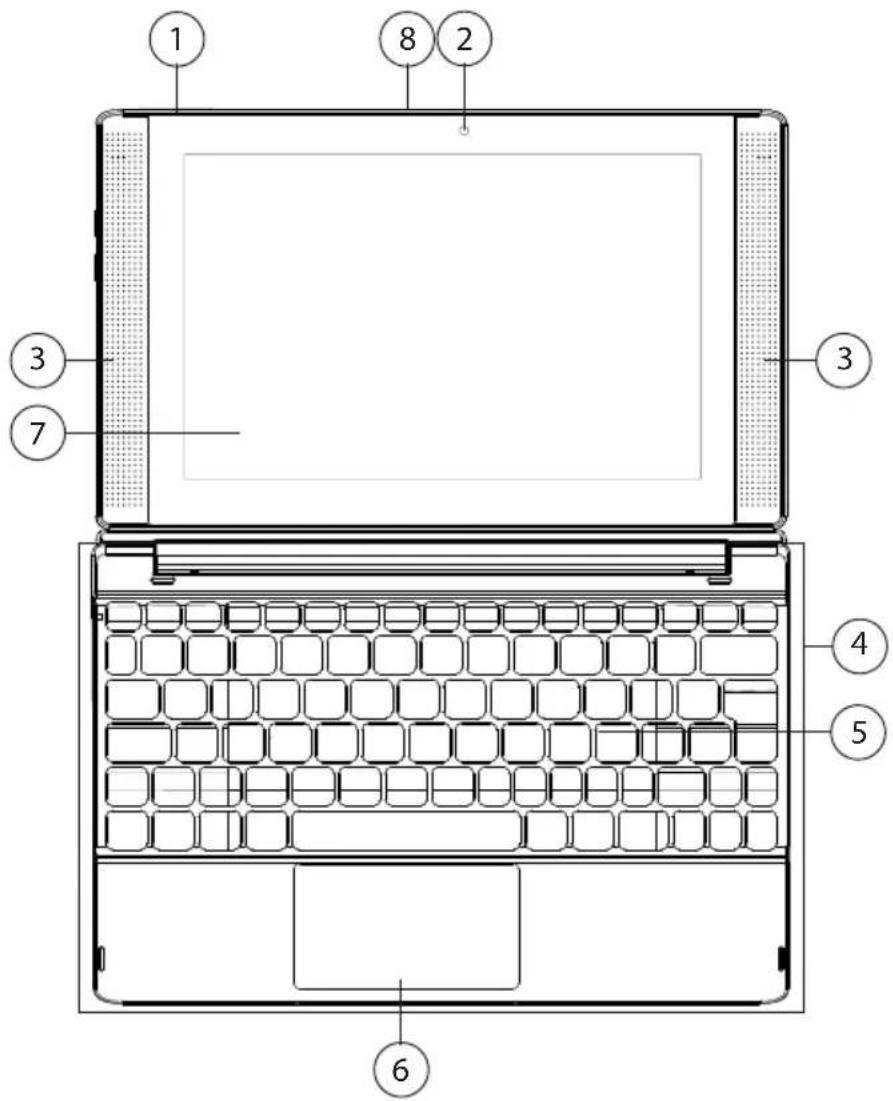

4.1. Geöffnetes Notebook 17
4.2. Linke Seite 18

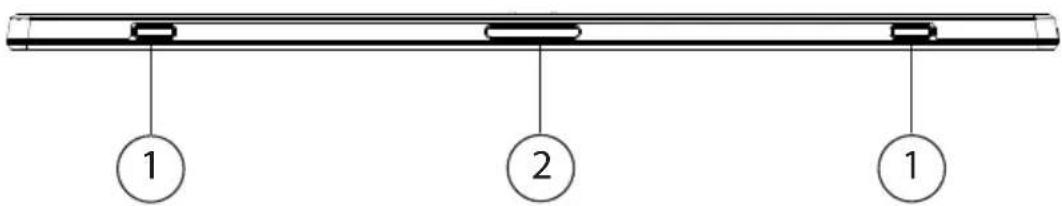

4.3. Unterseite der Tablet-Einheit....19

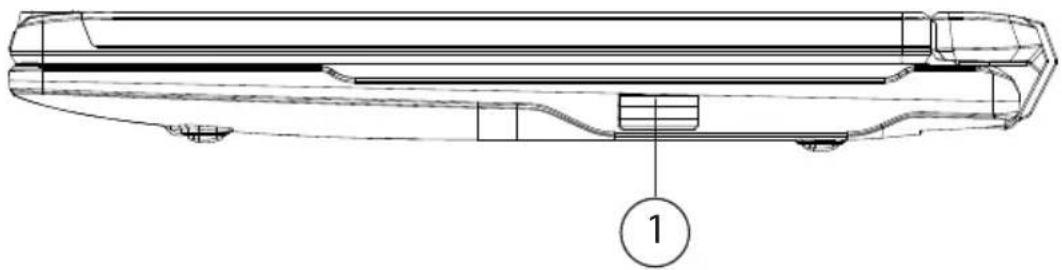

4.4. Rechte Seite 19

5. Über das Gerät 20

5.1. Verwendung im Notebook-Modus ....20
5.2. Verwendung im Tablet-Modus 20

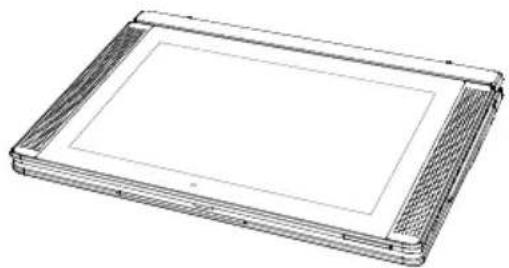

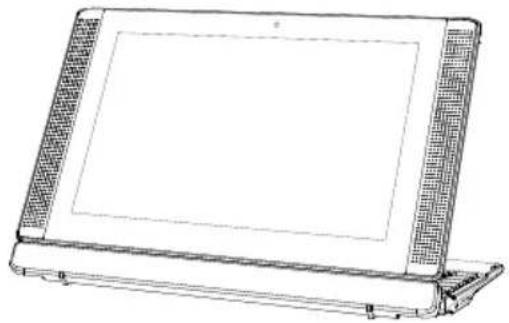

6. Stand- und 360-Modus....20

7. Erste Inbetriebnahme....21

8. Stromversorgung......22

8.1. Ein-/Ausschalter 22
8.2. Netzbetrieb 22
8.4. Energieverwaltung (Power Options) 27

9. Display 28

9.1. Öffnen und Schließen des Displays....28
9.2. Touchscreen....28
9.3. Anschluss eines externen Monitors ....30

10. Dateneingabe 31

10.1. Tastatur....31

10.2. Touchpad 32

1. Soundsystem 32

11.1. Voreingestellte Dolby-Profile....32
11.2. Externe Audioverbindungen 33

1. Netzwerkbetrieb 34

12.1. Netzwerkanschluss 34
12.2. Wireless LAN (Funk-Netzwerk) 34
12.3. Bluetooth....35
12.4. Flugzeugmodus ....35

1. Multimedia Kartenleser 36

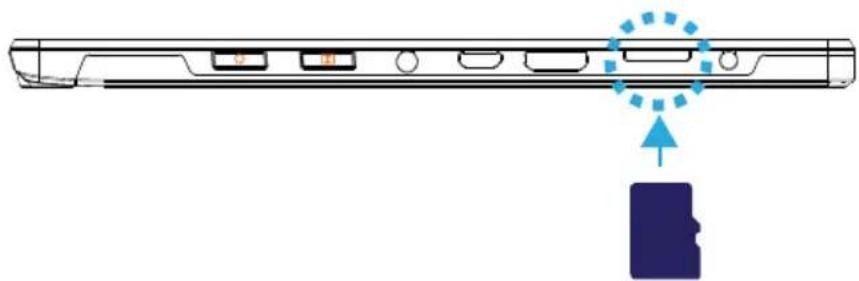

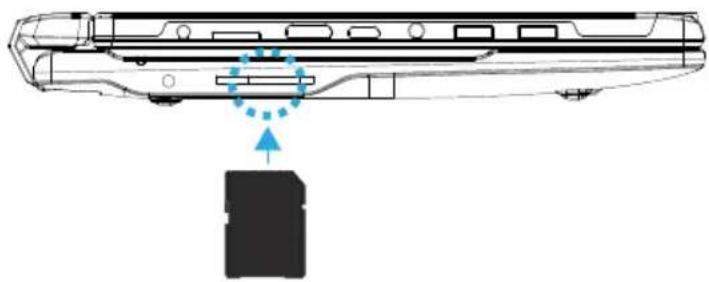

13.1. Speicherkarte einlegen....36
13.2. Speicherkarte entfernen 37

1. USB-Anschluss 37

2. Notebook sichern 38

15.1. Einschaltkennwort....38

1. Kundendienst 39

17.1. Erste Hilfe bei Hardwareproblemen 39
17.2. Lokalisieren der Ursache ....39
17.3. Benötigen Sie weitere Unterstützung? 41
17.4. Treiberunterstützung 41
17.5. Transport....41

1. Auf-/Umrüstung und Reparatur 42
   18.1. Hinweise für den Servicetechniker....43
2. Recycling und Entsorgung 44

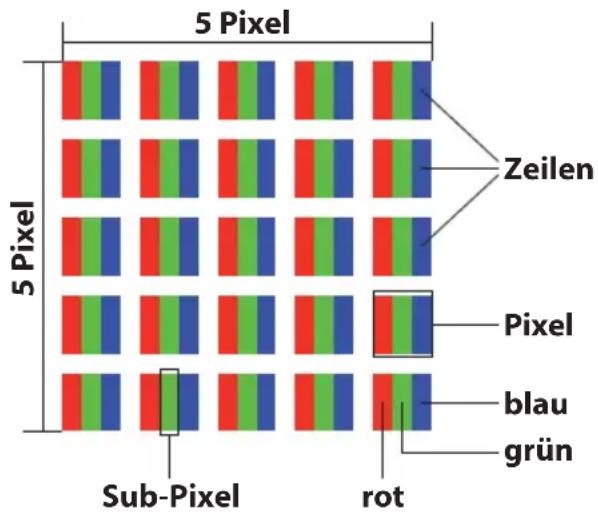

3. Europäische Norm EN 9241-307 Klasse II 44
4. Index 46

1. Zu dieser Bedienungsanleitung

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitshinweise! Alle Tätigkeiten an und mit diesem Gerät dürfen nur soweit ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind. Bewahren Sie diese Bedienungsanleitung für den weiteren Gebrauch auf. Falls Sie das Gerät einmal weitergeben, legen Sie bitte auch diese Bedienungsanleitung dazu.

1.1. In dieser Anleitung verwendete Symbole und Signalwörter

	GEFAHR!Warnung vor unmittelbarer Lebensgefahr!
	WARNUNG!Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
	WARNUNG!Warnung vor Gefahr durch hohe Lautstärke!
	VORSICHT!Warnung vor möglichen mittleren und oder leichten Verletzungen!
	HINWEIS!Hinweise beachten, um Sachschaden zu vermeiden!Weiterführende Informationen für den Gebrauch des Gerätes!
	HINWEIS!Hinweise in der Bedienungsanleitung beachten!

1.2. Bestimmungsgemäßer Gebrauch

Dieses Gerät ist für die Nutzung, Verwaltung und Bearbeitung elektronischer Dokumente und Multimediainhalte sowie für digitale Kommunikation bestimmt. Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
• Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
• Benutzen Sie das Gerät nicht in explosionsgefährdeten Bereichen. Hierzu zählen z. B. Tankanlagen, Kraftstofflagerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B. Mehl- oder Holzstaub) darf dieses Gerät nicht verwendet werden.
• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.

1.3. Konformitätsinformation

Mit diesem Gerät wurden folgende Funkausstattungen ausgeliefert:

• Wireless LAN
• Bluetooth

Hiermit erklären wir, dass das Produkt mit den folgenden europäischen Anforderungen übereinstimmt:

• R&TTE Richtline 1999/5/EG
- Öko-Design Richtlinie 2009/125/EG
• RoHS-Richtlinie 2011/65/EU.

Sollte Ihr Gerät mit einer Netzwerkverbindung im 5 GHz-Frequenzbereich der eingebauten Wireless LAN Lösung arbeiten, ist der Gebrauch in allen EU-Ländern nur innerhalb von Gebäuden gestattet.*

Vollständige Konformitätserklärungen sind erhältlich unter

www.mypeaq.com.

1.4. Informationen zu Markenzeichen

MS-DOS ^® und Windows ^® 8 sind eingetragene Warenzeichen der Fa. Microsoft ^® . Intel, das Intel Logo, Intel Inside, Intel Core, Ultrabook, und Core Inside sind Marken der Intel Corporation in den USA und anderen Ländern.

HDMI ^® , das HDMI Logo sowie High-Definition Multimedia Interface sind eingetragene Warenzeichen der HDMI Licensing LLC.

2. Sicherheitshinweise

2.1. Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedienen

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu benutzen ist.

Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Kindern darf der Gebrauch des Geräts nicht ohne Aufsicht erlaubt werden.

Bewahren Sie das Gerät und das Zubehör an einem für Kinder unerreichbaren Platz auf.

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr!

▶ Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

2.2. Betriebssicherheit

Bitte lesen Sie dieses Kapitel aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Notebooks.

• Öffnen Sie niemals das Gehäuse des Notebooks, Akkus oder Netzadapters! Dies könnte zu einem elektrischen Kurzschluss oder gar zu Feuer führen, was die Beschädigung Ihres Notebooks zur Folge hat.
• Führen Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des Notebooks. Diese könnten zu einem elektrischen Kurzschluss oder gar zu Feuer führen, was die Beschädigung Ihres Notebooks zur Folge hat.
• Das Notebook ist nicht für den Betrieb in einem Unternehmen der Schwerindustrie vorgesehen.
• Betreiben Sie das Notebook nicht bei Gewitter, um Schäden durch Blitzeinschlag zu vermeiden.
• Legen Sie keine Gegenstände auf das Notebook und üben Sie keinen Druck auf das Display aus. Andernfalls besteht die Gefahr, dass das Display bricht.

• Es besteht Verletzungsgefahr, wenn das Display bricht. Sollte dies passieren, packen Sie mit Schutzhandschuhen die geborstenen Teile ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend Ihre Hände mit Seife, da nicht auszuschließen ist, dass Chemikalien ausge treten sein könnten.

• Klappen Sie das Display nicht um mehr als 120° auf. Eine Überschreitung dieses Wertes kann zur Beschädigung des Gehäuses oder des Notebooks führen. Halten Sie das Display beim Aufklappen, Positionieren und Schließen immer mittig fest. Bei Nichtbeachtung könnte das Display beschädigt werden. Versuchen Sie niemals, es mit Gewalt zu öffnen.

• Achten Sie darauf, dass die Steckkontakte keinesfalls mit Wasser in Berührung kommen, um Beschädigungen zu vermeiden. Sollte dies dennoch passieren, müssen die Steckkontakte vor der nächsten Verwendung unbedingt trockengerieben werden.
• Berühren Sie nicht das Display mit kantigen Gegenständen, um Beschädigungen zu vermeiden.
• Heben Sie das Notebook nie am Display hoch, da sonst die Scharniere brechen könnten.
• Setzen Sie die Tablet-Einheit vorsichtig und mittig in die Haltevorrichtungen der Basis-Einheit ein, um eine Beschädigung zu vermeiden.
• Schalten Sie das Notebook sofort aus bzw. erst gar nicht ein, ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst wenn,
• der Netzadapter oder die daran angebrachten Netzkabel- oder Stecker angeschmort oder beschädigt sind. Lassen Sie das defekte Netzkabel/Netzadapter gegen Originalteile aus-tauschen. Auf keinen Fall dürfen diese repariert werden.

–das Gehäuse des Notebooks beschädigt ist, oder Flüssigkeiten hineingelaufen sind. Lassen Sie das Notebook erst vom Kundendienst überprüfen. Andernfalls kann es sein, dass das Notebook nicht sicher betrieben werden kann. Es kann Lebensgefahr durch elektrischen Schlag bestehen oder/und gesundheitsschädliche Laserstrahlung austreten!

Sollte das Notebook nass werden,

• schalten Sie es nicht ein.
- ziehen Sie das Stromkabel heraus und schalten Sie das Notebook aus.
- schalten Sie es erst wieder ein, wenn es wieder völlig trocken ist.

2.3. Niemals selbst reparieren

WARNUNG!

Stromschlaggefahr!

Wenden Sie sich im Störungsfall an das Service Center oder eine andere geeignete Fachwerkstatt, um Gefährdungen zu vermeiden.

Versuchen Sie auf keinen Fall, das Gerät selbst zu öffnen oder zu reparieren.

2.4. Datensicherung

HINWEIS!

Datenverlust!

Machen Sie vor jeder Aktualisierung Ihrer Daten Sicherungskopien auf externe Speichermedien. Die Geltendmachung von Schadensersatzansprüchen für Datenverlust und dadurch entstandene Folgeschäden wird ausgeschlossen.

2.5. Aufstellungsort (im Notebook-Modus)

• Halten Sie Ihr Notebook und alle angeschlosse nen Geräte von Feuchtigkeit fern und ver meiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des Notebooks führen.
• Betreiben Sie Ihr Notebook nicht im Freien, da äußere Einflüsse, wie Regen, Schnee etc. das Notebook beschädigen könnten.
• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrations freien Unterlage, um Stürze des Notebooks zu ver meiden.
• Betreiben Sie das Notebook oder den Netzadapter nicht längere Zeit auf Ihrem Schoß oder einem anderen Körperteil, da die Wärmeableitung an der Unterseite zu unangenehmen Erwärmungen führen kann.
• Dieses Gerät ist nicht für den Einsatz an Bildschirmarbeitsplätzen im Sinne der Bildschirmarbeitsplatzverordnung (in Deutschland §2) geeignet.

2.6. Umgebungsbedingungen

• Das Notebook kann bei einer Umgebungstempera tur von 5 °C bis 30 °C und bei einer relati von Luftfeuchtigkeit von 20 % - 80 % (nicht kondensierend) betrieben werden.
• Im ausgeschalteten Zustand kann das Notebook bei 0 °C bis 60 °C gelagert werden.

• Ziehen Sie bei einem Gewitter den Netzstecker. Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihr Notebook vor Be schädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.

• Warten Sie nach einem Transport des Notebooks so lange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung inner halb des Notebooks kommen, die einen elektrischen Kurzschluss verursachen kann.

• Bewahren Sie die originale Verpackung auf, falls das Gerät verschickt werden muss.

2.7. Ergonomie

HINWEIS!

Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen zu schonen.

Das Notebook soll niemals in unmittelbarer Nähe eines Fensters ste hen, weil an dieser Stelle der Arbeitsraum durch das Tageslicht am hellsten beleuchtet ist. Diese Helligkeit erschwert die Anpassung der Augen an das dunklere Display. Das Notebook soll stets mit einer zur Fen sterfront parallelen Blickrichtung aufgestellt sein.

Falsch ist die Aufstellung mit vom Fenster abgewandter Blickrichtung, da dann Spiegelun gen der hellen Fenster im Bildschirm unver meidbar sind. Ebenso falsch ist eine Aufstellung mit Blickrichtung zum Fenster, da der Kontrast zwischen dunklem Bildschirm und hellem Ta geslicht zu Anpassungsschwierigkeiten der Au gen und zu Beschwerden führen kann.

Die parallele Blickrichtung sollte auch in Bezug auf künstliche Beleuchtungseinrichtungen ein gehalten werden.

Das heißt, es gelten bei der Beleuchtung des Arbeitsraumes mit künstlichem Licht im Wesentlichen dieselben Kriterien und Gründe. Soweit es der Raum nicht zulässt, den Bild schirm wie beschrieben aufzustellen, kann man durch die richtige Positionierung (Drehen, Neigen) des Notebooks/Bildschirms Blendwir-

kungen, Spiegelungen, zu starke Hell-Dunkel-Kontraste usw. verhindern. Durch Lamellen- oder Vertikalstores an den Fenstern, durch Stellwände oder durch Ände rungen der Beleuchtungseinrichtung kann eben falls in vielen Fällen eine Verbesserung erreicht werden.

2.8. Anschließen

Beachten Sie nachfolgende Hinweise, um Ihr Notebook ordnungsgemäß anzuschließen:

2.8.1.Stromversorgung

GEFAHR!

Stromschlaggefahr!

Im Inneren des Netzadapters befinden sich stromführende Teile. Bei diesen besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes!

Öffnen Sie nicht das Gehäuse des Netzadapter.

• Die Steckdose muss sich in der Nähe des Notebooks befinden und leicht zugänglich sein.
- Um die Stromversorgung zu Ihrem Notebook (über Netzadapter) zu unterbrechen, ziehen Sie den Netzadapter aus der Steckdose.
- Betreiben Sie den Notebooknetzadapter nur an geerdeten Steckdosen mit AC 100 - 240V\~, 50 - 60 Hz. Wenn Sie sich der Stromversorgung am Auf stel lungsort nicht sicher sind, fragen Sie beim betreffenden Energieversorger nach.
- Verwenden Sie dieses Notebook und den beiliegenden Netzadapter ausschließlich miteinander.
- Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungs schutzes, um Ihr Notebook vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.

HINWEIS!

Verwenden Sie zum Aufladen des Gerätes ausschließlich den mitgelieferten Netzadapter.

WARNUNG!

Hörschädigung!

Zu große Lautstärke bei der Verwendung von Ohrhörern oder Kopfhörern sowie die Veränderung der Grundeinstellungen des Equalizers, der Treiber, der Software oder des Betriebssystems erzeugt übermäßigen Schalldruck und kann zum Verlust des Hörsinns führen.

▶ Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.
▶ Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist.

2.9. Verkabelung

• Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.
• Schließen Sie die Peripheriegeräte wie Tastatur, Maus, Monitor etc. nur an, wenn das Notebook ausgeschaltet ist, um Beschädigungen des Notebooks oder der Geräte zu vermeiden. Einige Geräte können auch im laufenden Betrieb angeschlossen werden. Dies ist meist bei Geräten mit USB-Anschluss der Fall. Befolgen Sie in jedem Fall die Hinweise der entsprechenden Bedienungsanleitung

• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (TV-Gerät, Lautsprecherboxen, Mobiltelefon, DECT-Telefone usw.), um Funktionsstörungen und Datenverlust zu vermeiden.

• Bitte beachten Sie, dass in Verbindung mit diesem Notebook nur abgeschirmte Kabel kürzer als 3 Meter für die externen Schnittstellen eingesetzt werden dürfen. Bei Druckerkabeln benutzen Sie bitte nur doppelt abgeschirmte Kabel.

• Tauschen Sie die mitgelieferten Kabel nicht gegen andere aus. Benutzen Sie ausschließlich die zum Lieferumfang gehörenden Kabel, da diese in unseren Labors ausgiebig geprüft wurden.
• Benutzen Sie für den Anschluss Ihrer Peripherien ebenfalls nur die mit den Geräten ausgelieferten Anschlusskabel.
• Stellen Sie sicher, dass alle Verbindungskabel mit den dazugehörigen Peripheriegeräten verbunden sind, um Störstrahlungen zu vermeiden. Entfernen Sie die nicht benötigten Kabel.
• Am Notebook dürfen nur Geräte angeschlossen werden, welche die Norm EN60950 „Sicherheit von Einrichtungen der Informationstechnik“ oder Geräte welche die Norm EN60065 „Sicherheitsanforderungen - Audio-, Video- und ähnliche elektronische Geräte“ erfüllen.

2.10. Hinweise zum Touchpad

• Das Touchpad wird mit dem Daumen oder einem anderen Finger bedient und reagiert auf die von der Haut abgegebene Energie. Benutzen Sie keine Kugelschreiber oder andere Gegenstände, da dies zu einem Defekt Ihres Touchpads führen könnte.
• Staub oder Fett auf dem Touchpad beeinträchtigt seine Empfind lichkeit. Entfernen Sie Staub oder Fett auf der Oberfläche des Touchpads mit einem weichen, trockenen und fusselfreien Tuch.

2.11. Hinweise zu eingebauten Akkus

WARNUNG!

Explosionsgefahr!

Explosionsgefahr bei unsachgemäßem Austausch des Akkus

Erwärmen Sie den Akku nicht über die, in den Umgebungstemperaturen genannte, Maximaltemperatur.
▶ Öffnen Sie niemals den Akku.
Werfen Sie den Akku nicht ins offene Feuer.
▶ Schließen Sie den Akku nicht kurz.
Ersatz nur durch den gleichen oder einen vom Hersteller empfohlenen gleichwertigen Typ.
Entsorgung gebrauchter Akkus nach Angaben des Herstellers.

Das Gerät enthält zwei eingebaute Akkus: Ein Akku ist in der Basis-Einheit, der zweite Akku ist in der Tablet-Einheit eingebaut. Um die Lebensdauer und Leistungsfähigkeit Ihrer Akkus zu verlängern sowie einen sicheren Betrieb zu gewährleisten, sollten Sie außerdem nachstehende Hinweise beachten:

• Benutzen Sie zur Ladung der Akkus nur den mitge lieferten Originalnetzadapter. Stellen Sie sicher (durch Anzeige oder Signalton des Notebooks), dass die Akkus vollständig entladen sind, bevor sie erneut aufgeladen wird.
• Laden Sie die Akkus stets solange auf, bis die Akku-Ladeanzeige erlischt. Beachten Sie bitte auch die Hinweise unter „Auf-laden der Akkus“, um den Ladezustand Ihrer Akkus zu bewerten.
  • Die Akkus sind fest eingebaut und können nicht ohne weiteres vom Benutzer selbst ausgetauscht werden.

2.12. Maßnahmen zum Schutz des Displays

Das Display ist der empfindlichste Bestandteil des Notebooks, da es aus dünnem Glas besteht. Es könnte daher beschädigt werden, wenn es stark beansprucht wird.

• Zerkratzen Sie die Abdeckung des Notebooks nicht, da etwaige Kratzer nicht beseitigt werden können.
• Vermeiden Sie den Kontakt zwischen dem Display und harten Gegenständen (z. B. Knöpfe, Uhrenarmband).
• Legen Sie keine Gegenstände auf das Display.
• Lassen Sie keine Gegenstände auf das Display fallen.
• Gießen Sie keine Flüssigkeiten in das Notebook, da es dadurch beschädigt werden könnte.
• Zerkratzen Sie das Display nicht mit den Fingernägeln oder harten Gegenständen.
• Reinigen Sie das Display nicht mit chemischen Reinigungsmitteln.
• Reinigen Sie das Display mit einem weichen, trockenen und fusselfreien Tuch.

HINWEIS!

Auf den Oberflächen befinden sich Schutzfolien, um das Gerät vor Kratzern während der Produktion und dem Transport zu schützen. Ziehen Sie alle Folien ab, nachdem Sie das Gerät korrekt aufgestellt haben und bevor Sie es in Betrieb nehmen.

3. Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

• Notebook (Tablet- und Basis-Einheit)
• Externes Netzteil mit Anschlusskabel
  Hersteller: Ktec
  Model: KSAS0150500300HE
  • OEM Version des Betriebssystems
  • Bedienungsanleitung

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr!

▶ Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

4. Ansichten

4.1. Geöff netes Notebook

(Abbildung ähnlich)

1)Lautstärkeregler+/-

2) Webcam
3) Lautsprecher
4) Basis-Einheit
5) Tastatur
6) Touchpad
7) Touchpanel
8) Webcam (Rückseite)

4.2. Linke Seite

(Abbildung ähnlich)

1) Netzadapteranschluss
2) microSD-Kartensteckplatz
3) miniHDMI-Anschluss
4) microUSB-Anschluss
5) Audioausgang/Mikrofoneingang
6) DOLBY ^© Taste
7) Ein-/Ausschalter
8) Mikrofon
9) SD-Kartensteckplatz
10) Netzadapteranschluss

4.3. Unterseite der Tablet-Einheit

(Abbildung ähnlich)

1) Aufnahme für Führungsbolzen
2) Tablet-Connector-Buchse

4.4. Rechte Seite

1) USB 2.0 Anschluss

5. Über das Gerät

Dieses Gerät ist durch sein abnehmbares Display für die Nutzung sowohl im Notebook-Modus, als auch im Tablet-Modus konzipiert.

5.1. Verwendung im Notebook-Modus

Durch die einfache Verbindung mit der Basis-Einheit wird die Tablet-Einheit zum Notebook.

Halten Sie die Tablet-Einheit mit beiden Händen fest und setzen Sie diese in die aufgestellten Haltevorrichtungen der Basis-Einheit ein, bis sie einrastet.

HINWEIS!

Beschädigungsgefahr!

Setzen Sie die Tablet-Einheit vorsichtig und mittig in die Haltevorrichtungen der Basis-Einheit ein, um eine Beschädigung zu vermeiden.

5.2. Verwendung im Tablet-Modus

Ziehen Sie vorsichtig die Tablet-Einheit aus der Haltevorrichtung der Basis-Einheit.

6. Stand- und 360-Modus

Trennen Sie die Tablet-Einheit von der Basis-Einheit, drehen Sie das Tablet um 180° und setzen Sie die Tablet-Einheit vorsichtig und mittig in die haltevorrichtung der Basis-Einheit ein. So erhalten Sie den Stand-Modus.

Klappen Sie die Tabelt-Einheit runter auf die Basis-Einheit um in den 360-Modus zu wechseln.

7. Erste Inbetriebnahme

Um Ihr Notebook sicher zu betreiben und eine hohe Lebenserwartung zu gewährleisten sollten Sie das Kapitel „Betriebssicherheit“ am Anfang dieses Handbuches gelesen haben. Das Notebook ist bereits vollständig vorinstalliert, so dass Sie keine Treiber mehr laden müssen und Sie sofort starten können.

▶ Schließen Sie den mitgelieferten Netzadapter an der Basis-Einheit an. Verbinden Sie dann das Netzkabel mit einer Steckdose an.

HINWEIS!

Sie können den Netzadapter alternativ auch an dem Netzadapteranschluss an der Seite der Tablet-Einheit anschließen, wenn Sie nur mit der Tablet-Einheit arbeiten wollen.

Klappen Sie das Display mit Daumen und Zeigefinger bis zur gewünschten Position auf. Das Display sollte nicht um mehr als 120° aufgeklappt werden. Halten Sie das Display beim Aufklappen, Positionieren und Schließen immer mittig fest. Bei Nichtbeachtung könnte das Display beschädigt werden. Versuchen Sie niemals, es mit Gewalt zu öffnen.

HINWEIS!

Stellen Sie bei der ersten Inbetriebnahme Ihres Notebooks sicher, dass das Netzteil angeschlossen ist. Dies ist notwendig, damit Windows® den Windows® Leistungsindex korrekt ermitteln kann.

▶ Schalten Sie das Notebook ein, indem Sie den Ein-/Ausschalter betätigen. Das Notebook startet und durchläuft nun verschiedene Phasen.

Das Betriebssystem wird von dem Festspeicher im Tablet geladen. Der Ladevorgang dauert bei der Ersteinrichtung etwas länger. Erst nachdem alle erforderlichen Daten eingegeben worden sind, ist das Betriebssystem eingerichtet. Das Betriebssystem ist vollständig geladen, wenn der Windows® Desktop angezeigt wird.

HINWEIS!

Datenverlust!

Die Erstinstallation kann einige Minuten in Anspruch nehmen. Nehmen Sie während der Erstinstallation das Notebook nicht vom Strom und schalten Sie es nicht aus. Dies könnte sich negativ auf die Installation auswirken.

▶ Schalten Sie das Notebook erst dann aus, wenn die Installation erfolgreich abgeschlossen wurde und der Windows® Desktop erscheint.

8. Stromversorgung

8.1. Ein-/Ausschalter

Klappen Sie das Notebook auf und halten Sie den Ein-/Ausschalter kurz gedrückt, um das Notebook ein- bzw. auszuschalten.

Unabhängig vom Betriebssystem wird das Notebook ausgeschaltet, wenn der Schalter länger als 4 Sekunden ununterbrochen betätigt wird.

HINWEIS!

Datenverlust!

Schalten Sie Ihr Notebook nicht aus, während auf die Festplatte zugegriffen wird. Andernfalls können Daten verloren gehen. Zum Schutz der Festplatte sollten Sie nach Ausschalten des Notebooks immer mindestens 5 Sekunden warten, bevor Sie es wieder einschalten.

8.2. Netzbetrieb

Ihr Notebook wird mit einem Universal-Netzadapter für Wechselstrom ausgeliefert, welcher sich automatisch auf die angebotene Stromquelle einstellt. Unterstützt werden die folgenden Werte: AC 100 - 240V\~/ 50-60 Hz. Beachten Sie die Sicherheitshinweise zur Stromversorgung.

Der Adapter wird über ein Netzkabel an eine Wechselstromsteckdose angeschlossen. Das Gleichstromkabel des Netzadapters wird am Notebook angeschlossen. Der Adapter versorgt das Notebook mit Strom und lädt zudem den Akku auf. Ihr Akku wird auch dann geladen, wenn Sie bei angeschlossenem Netzadapter mit Ihrem Notebook arbeiten. Der Netzadapter verbraucht auch dann Strom, wenn das Notebook nicht mit dem Netzadapter verbunden ist. Ziehen Sie daher den Stecker des Netzadapters aus der Steckdose, wenn er nicht mit dem Notebook verbunden ist.

HINWEIS!

Beschädigungsgefahr!

Verwenden Sie dieses Notebook und den beiliegenden Netzadapter ausschließlich miteinander.

8.2.1. Notebook starten

• Klappen Sie das Display wie oben beschrieben auf und betätigen Sie den Ein/Ausschalter.
  ▶ Folgen Sie den Anweisungen auf dem Bildschirm. Die einzelnen Dialoge erklären die durchzuführenden Schritte.
  Die Begrüßungsprozedur führt Sie durch mehrere Bildschirme und Dialoge.
  Wählen Sie Ihre gewünschte Sprache und danach die entsprechenden Länder-einstellungen aus.

Lizenzvertrag

Lesen Sie bitte den Lizenzvertrag aufmerksam durch. Sie erhalten wichtige rechtliche Hinweise zur Nutzung Ihres Softwareproduktes. Um den gesamten Text zu sehen, müssen Sie den Scrollbalken mit dem Mauszeiger nach unten ver schieben, bis Sie das Ende des Dokumentes er reicht haben. Sie stimmen dem Vertrag zu, indem Sie auf das Optionsfeld Ich nehme den Vertrag an klicken. Nur dies berechtigt Sie, das Produkt gemäß den Bedingungen zu nutzen.

Nach Eingabe eines Computernamens, können Sie auf der Seite „Funk“ Ihr Notebook sofort mit dem Internet verbinden, sofern Sie über eine entsprechend eingerichtete Internet-Verbindung verfügen.

Wenn Sie den Punkt überspringen, haben Sie die Möglichkeit die Verbindung zum Internet nachträglich unter dem Windows® Desktop herzustellen.

Sofern Sie bereits eine Internetverbindung hergestellt haben, können Sie sich jetzt mit einem Microsoft-Konto an Ihrem Notebook anmelden.

Der Microsoft Store bietet Ihnen die Möglichkeit z.B. neue Apps käuflich zu erwerben oder bereits vorinstallierte Apps zu aktualisieren.

Sollten Sie sich mit einem lokalen Konto anmelden, so können Sie die Anmeldung mit einem Microsoft-Konto jederzeit nachholen.

Die folgenden animierten Fenster sind reine Informationen zur Bedienung des neuen Windows® Betriebssystems.

Eingaben jeglicher Art können während der Animation nicht vorgenommen werden. Nach dem Anmeldungsprozess erscheint der Windows® Desktop.

HINWEIS! Datenverlust!

Windows® kann in den ersten Tagen nach der Erstinstallation Daten aktualisieren und konfigurieren (z. B. durch neue Updates), was zu Verzögerungen des Herunterfahrens und Startens des Notebooks führen kann.

▶ Schalten Sie daher das Notebook nicht vorzeitig aus. Dies könnte sich negativ auf die Installation auswirken.

8.3. Akkubetrieb

HINWEIS!

Akkus speichern elektrische Energie in ihren Zellen und geben sie dann bei Bedarf wieder ab.

- Bitte laden und entladen Sie den neuen Akku zweibis dreimal hintereinander vollständig, damit dieser seine volle Leistungsfähigkeit erreicht!

Die Lebensdauer und Leistungsfähigkeit Ihres Akkus ist abhängig von einer sorgfältigen Handhabung. Der Akku sollte vor einem Ladevorgang immer vollständig entladen und wieder komplett geladen werden, um die Lebensdauer und die Leistungsfähigkeit zu optimieren. Beachten Sie auch unbedingt die Sicherheitshinweise.

8.3.1. Aufladen des Akkus

Der Akku wird über den Netzadapter aufgeladen. Wenn der Netzadapter angeschlossen und eingeschaltet ist, lädt sich der Akku automatisch auf, unabhängig davon, ob das Notebook eingeschaltet ist oder nicht. Eine vollständige Aufladung benötigt bei abgeschaltetem Notebook einige Stunden. Wenn das Notebook eingeschaltet ist, dauert der Ladevorgang deutlich länger.

Ist der Netzadapter an der Tablet-Einheit angeschlossen, wird ausschließlich der Akku der Tablet-Einheit geladen.

Ist der Netzadapter an der Basis-Einheit angeschlossen, wird zuerst der Akku der Tablet-Einheit und danach der Akku der Basis-Einheit geladen.

Wenn kein Netzadapter angeschlossen ist, lädt die Basis-Einheit den Akku des Tablets bis zu 60% auf.

HINWEIS!

Beschädigungsgefahr!

Der Ladevorgang wird unterbrochen, wenn Temperatur oder Spannung des Akkus zu hoch sind.

8.3.2. Verhalten der Akkuladeanzeige der Basisstation

Folgende Ladeanzeigen werden verwendet:

LED Anzeige Ladezustand

blinkt Blau/Orange Akkus werden geladen

leuchtet Blau Ladestatus des Akkus der Basisstation 100% - 80%Tablet Akku wird geladen

blinkt Blau Ladestatus des Akkus der Basisstation 80% - 40%Tablet Akku wird geladen

leuchtet Orange Ladestatus des Akkus der Basisstation 40% - 20%Tablet Akku wird nicht mehr geladen

blinkt Orange Ladestatus des Akkus der Basisstation 20% - 1%Bitte Netzteil anschliessen

HINWEIS!

Es wird immer zuerst der Akku in der Tablet-Einheit geladen. Der Akku der Basis-Einheit wird auch dann geladen, wenn die Display Einheit abgenommen ist und das Netzteil an der Basis Einheit angeschlossen ist.

Ohne angeschlossenes Netzteil wird der Akku in der Tablet-Einheit mit der Hälfte des Akkus der Basis Einheit geladen. So wird die Laufzeit der Tablet Einheit verlängert.

8.3.3. Entladen des Akkus

Betreiben Sie das Notebook über den Akku, bis es sich aufgrund der niedrigen Akkuladung von allein ausschaltet.

HINWEIS!

Datenverlust!

Denken Sie daran, Ihre geöffneten Dateien rechtzeitig zu sichern, um eventuellen Datenverlust zu vermeiden.

8.3.4. Akkuleistung

Die jeweilige Betriebsdauer variiert je nach Einstellung der Stromsparfunktionen. Ihr Notebook erfordert einen höheren Leistungsanspruch bei der Ausführung bestimmter Anwendungen.

HINWEIS!

Wenn Sie die Warnsignale bei niedrigem Akkustand ignorieren, wird Ihr Notebook heruntergefahren.

8.4. Energieverwaltung (Power Options)

Ihr Notebook bietet automatische und modifizierbare Stromspar- und Energiefunktionen, die Sie zur Maximierung der Akkunutzungsdauer und Reduzierung der gesamten Betriebskosten verwenden können.

8.4.1. Energiespartipps

• Mit den Tasten Fn + F2 können Sie in den Energiesparmodus wechseln.
• Über die Einstellungen in den Energieoptionen können Sie die Energieverwaltung Ihres Computers optimieren.
• Soll der Computer über einen längeren Zeitraum nicht verwendet werden, trennen Sie in jedem Fall die Stromzufuhr, damit keine Energie verbraucht wird. Ziehen Sie dazu den Netzstecker.

Dank der Energieverwaltungsfunktion kann das Gerät, wenn es für eine gewisse Zeit nicht benutzt wurde, in den Energiespar- bzw. Ruhemodus wechseln.

Damit dieses Energiesparpotenzial genutzt werden kann, wurde die Energieverwaltungsfunktion so voreingestellt, dass sich das System

bei Betrieb mit einem Netzadapter wie folgt verhält:

• Abschalten des Bildschirms nach 10 Minuten
- Wechseln in den Energiesparmodus nach 30 Minuten

bei Akkubetrieb wie folgt verhält:

• Abschalten des Bildschirms nach 5 Minuten
- Wechseln in den Energiesparmodus nach 15 Minuten

Durch Drücken des Ein-/Ausschalters bzw. einer beliebigen Taste wird der Energiesparmodus beendet.

9. Display

9.1. Öff nen und Schließen des Displays

Das Display wird durch die spezielle Konstruktion und speziell verbaute Magneten verschlossen, sodass eine zusätzliche Verriegelung nicht erforderlich ist.

Zum Öffnen klappen Sie das Display mit Daumen und Zeigefinger bis zur gewünschten Position auf.

HINWEIS! Beschädigungsgefahr!

Versuchen Sie niemals, das Display mit Gewalt zu öffnen. Bei Nichtbeachtung könnte es beschädigt werden.

▶ Halten Sie das Display beim Aufklappen, Positionieren und Schließen immer mittig fest.
Klappen Sie das Display nicht um mehr als 120° auf.

Dem Schließen und Öffnen des Displays können über die Energieverwaltung unterschiedliche Funktionen zugewiesen werden.

9.2. Touchscreen

Ihr Notebook wird mit einem berührungsempfindlichen Bildschirm ausgeliefert. Um eine optimale Benutzung zu gewährleisten, sollten Sie folgende Hinweise unbedingt beachten:

9.2.1. Bedienung

• Berühren Sie das Display nicht mit spitzen oder scharfkanti-gen Gegenstände, um Beschädigungen zu vermeiden.
• Verwenden Sie ausschließlich einen stumpfen Eingabestift oder den Finger.

9.2.2. Gesten für Touchscreen

Nachfolgend die wichtigsten Gesten, die Ihnen das Ausführen von Programmen und Zugreifen auf Einstellungen Ihres Notebooks ermöglichen:

Abbildung Befehl
	Vom linken Rand aus Richtung Mitte streichen	► Zum Anzeigen der letzten App streichen Sie vom linken Rand Richtung Bildschirmmitte.
	Vom linken Rand aus Richtung Mitte und wieder zurück streichen	► Zum Anzeigen aller geöffneten Apps streichen Sie vom linken Bildschirmrand zur Bildschirmmitte und ohne loszulassen wieder zurück zum linken Rand.
	vom rechten Rand streichen	► Zum Starten der Charms-Leiste streichen Sie vom rechten Bildschirmrand zur Bildschirmmitte.
	verkleinern	► Führen Sie zwei Finger auf dem Touchscreen zusammen.
	vergrößern	► Ziehen Sie zwei Finger auf dem Touchscreen auseinander.
	vom oberen Rand nach unten streichen	► Zum Anzeigen der Alle Apps-Leiste streichen Sie im Startbildschirm vom oberen Bildschirmrand nach unten.► In einer laufenden Anwendung wird beim Streichen vom oberen Bildschirmrand nach unten das Menü der Anwendung angezeigt.
	mit dem Finger in alle Richtungen streichen	► Mit einem Finger können Sie den Bildschirm nach oben, unten, links und rechts verschieben.
Abbildung Befehl
	Getippt halten	► Zum Verschieben halten Sie eine App-Kachel angetippt und ziehen die App an die neue Stelle.► Zum Schließen halten Sie die Oberkante einer laufenden App angetippt und ziehen die App zum unteren Bildschirm-rand.
	Tippen / Doppeltippen	► Zum Starten tippen Sie auf die gewünschte App.► Im Desktop-Modus tippen Sie zum Starten doppelt auf eine Anwendung.

9.3. Anschluss eines externen Monitors

Das Notebook verfügt über einen HDMI-Anschluss für einen externen Monitor.

Fahren Sie Ihr Notebook ordnungsgemäß herunter.

Schließen Sie das Signalkabel des externen Monitors an den HDMI-Anschluss (High Definiton Multimedia Interface) des Notebooks an.
▶ Verbinden Sie den externen Monitor mit dem Stromnetz, und schalten Sie ihn ein.
▶ Schalten Sie nun Ihr Notebook ein.

10. Dateneingabe

10.1. Tastatur

Durch Doppelbelegung einiger Tasten steht Ihnen der gleiche Funktionsumfang wie bei einer herkömmlichen Windows-Tastatur zur Verfügung. Einige Funktionen werden mit Hilfe der für Notebooks typischen Fn-Taste eingegeben.

10.1.1. Notebookspezifische Tastenkombinationen

	Beschreibung
Fn + F2 Sleep
Fn + F3	DunklerVerringert die Helligkeit des Displays
Fn + F4	HellerErhöht die Helligkeit des Displays.
Fn + F6	StummschaltungSchaltet die Tonwiedergabe ein oder aus.
Fn + F7	LeiserVerringert die Lautstärke der Tonwiedergabe
Fn + F8	LauterErhöht die Lautstärke der Tonwiedergabe.
Fn + F9	TouchpadSchaltet das Touchpad ein oder aus.
Fn + F→	FlugzeugmodusMit dieser Tastenkombination schalten Sie den Flugzeugmodus ein oder aus.
Fn + Rollen	Mit dieser Tastenkombination aktivieren bzw. deaktivieren Sie die Funktion „Rollen“. Wird in den meisten Anwendungsprogrammen benutzt, um über den Bildschirm zu rollen, ohne den Cursor bewegen zu müssen.
Fn + Num	ZiffernblockMit dieser Tastenkombination aktivieren bzw. deaktivieren Sie den Ziffernblock.

10.2. Touchpad

HINWEIS!

Beschädigungsgefahr!

Benutzen Sie keine Kugelschreiber oder anderen Gegenstände, da dies zu einem Defekt Ihres Touchpads führen könnte.

11. Soundsystem

Ihr Notebook ist mit einem High Definition Audiosystem mit 2 Lautsprechern (Dolby® *) ausgestattet. Über das Menü Dolby in den Eigenschaften von Lautsprecher können persönliche Einstellungen vorgenommen werden. Dies gewährleistet eine optimale Unterstützung für alle gängigen Programme und Spiele.

11.1.VoreingestellteDolby-Profi le

Ihr Notebook wird bereits mit einigen vordefinierten Dolby-Profilen ausgeliefert, diese Profile sollen Ihnen die Sound-Einstellungen erleichtern.

Drücken Sie einmal die Dolby-Taste an der Tablet-Einheit, um das aktuelle Sound-Profil anzuzeigen.
Drücken Sie nun wiederholt die Dolby-Taste, um zwischen den verschiedenen Profilen zu wechseln.

11.1.1. Übersicht der Dolby-Profile

Symbol Dolby-Profil Anwendung
	Musik optimale Einstellung für Musik
	Film optimale Einstellung für Video
	Spiele optimale Einstellung für Spiele
	Sprache	optimale Einstellung für z. B. Hörbücher
Symbol Dolby-Profil Anwendung
	Benutzerdefiniert 1	Benutzerdefiniertes Dolby-Profil
	Benutzerdefiniert 2	Benutzerdefiniertes Dolby-Profil
	AUS Dolby-Sound ausgeschaltet

11.2.ExterneAudioverbindungen

Ihr Notebook verfügt über eingebaute Stereo-Lautsprecher, so dass Sie stets ohne zusätzliche Geräte Klänge wiedergeben können. Die Benutzung der externen Anschlüsse gibt Ihnen eine gute Möglichkeit, Ihr Notebook mit externen Geräten zu verbinden.

Mit Hilfe der Tastenkombination Fn+F7 und Fn+F8 haben Sie die Möglichkeit, die Lautstärke zu regulieren.

WARNUNG!

Hörschädigung!

Zu große Lautstärke bei der Verwendung von Ohrhörern oder Kopfhörern sowie die Veränderung der Grundeinstellungen des Equalizers, der Treiber, der Software oder des Betriebssystems erzeugt übermäßigen Schalldruck und kann zum Verlust des Hörsinns führen.

▶ Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.
▶ Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist.

Audioausgang/Headset

Zur Soundwiedergabe über externe Stereogeräte wie Lautsprecher (aktiv) oder Kopfhörer/Mikrofon.

12. Netzwerkbetrieb

12.1. Netzwerkanschluss

Schließen Sie ein Ende mit dem RJ45-Anschluss (Westernstecker) an die Netzwerk-schnittstelle Ihres Notebooks an und das andere an einen anderen Computer oder Hub/Switch. Weitere Erläuterungen zum Netzwerk finden Sie in der Windows® 10-Hilfe.

12.2. Wireless LAN (Funk-Netzwerk)

Diese Funktion ermöglicht es Ihnen, über Funk eine Netzwerkverbindung zu einer entsprechenden Gegenstelle aufzubauen. Bitte lesen Sie die erforderlichen Voraussetzungen. Die Wireless LAN- Funktion wird über das Windows® Menü ein- bzw. ausgeschaltet und ist ab Werk aktiviert.

HINWEIS!

Betreiben Sie die Wireless LAN Funktion nicht an Orten, in denen funkempfindliche Geräte stehen (Bsp.: Krankenhäuser etc.). Ist nicht sichergestellt, dass keine Beeinträchtigung oder Störung dieser Geräte besteht, deaktivieren Sie diese Option.

12.2.1. Voraussetzungen

Als Gegenstelle kann man einen sog. Access Point benutzen. Ein Access Point ist ein Funkübertragungsgerät, das mit Ihrem Notebook kommuniziert und den Zugriff auf das angeschlossene Netzwerk steuert.

WLAN Access Points sind häufig in Großraumbüros, Flughäfen, Bahnhöfen, Universitäten oder Internet-Cafés zu finden. Sie bieten Zugriff auf eigene Dienste und Netzwerke oder das Internet.

Meist sind Zugangsberechtigungen erforderlich, die i. d. R. kostenpflichtig sind. Oft findet man Access Points mit integriertem DSL-Modem. Diese sog. Router stellen die Verbindung zum vorhandenen DSL-Internetanschluss und dem Wireless LAN her.

Es kann auch ohne Access Point eine Verbindung zu einem anderen Endgerät mit Wireless LAN-Funktionalität hergestellt werden. Allerdings limitiert sich das Netzwerk ohne Router auf die direkt verbundenen Geräte.

Wird eine Verschlüsselung bei der Übertragung benutzt, muss diese bei allen Geräten nach dem gleichen Verfahren und den gleichen Einstellungen arbeiten. Die Verschlüsselung ist ein Verfahren, um das Netzwerk vor unbefugtem Zugriff zu schützen.

Die Übertragungsgeschwindigkeit kann je nach Entfernung und Auslastung der Gegenstelle variieren.

12.3. Bluetooth

Die Bluetooth-Technologie dient dazu, kurze Entfernungen drahtlos zu überbrücken. Bluetooth-Geräte übertragen Daten per Funk, so dass Computer, Mobiltelefone, Drucker, Tastaturen, Mäuse und andere Geräte ohne Kabel miteinander kommunizieren können. Es gibt zahlreiche Verwendungsmöglichkeiten für die Bluetooth-Drahtlostechnologie. Im Folgenden sind nur einige davon aufgezählt:

• Erstellen einer drahtlosen Verbindung zum Internet mit einem Mobiltelefon.
• Übertragen von Dateien zwischen Computern oder zwischen einem Computer und einem anderen Gerät.
• Drucken mit einem Bluetooth-Drucker.
• Verwenden einer Bluetooth-Tastatur und -Maus.
• Verbinden mit einem PAN (Personal Area Network).

Die Datenübertragungsgeschwindigkeit der Bluetooth-Drahtlostechnologie kann je nach Gerät oder Umgebungsfaktoren unterschiedlich sein. Mit einem Bluetooth-Gerät können Daten durch Wände, Jackentaschen und Aktentaschen übertragen werden. Die Übertragung zwischen Bluetooth-Geräten erfolgt mit der Hochfrequenz von 2,4 Gigahertz (GHz). Für die Bluetooth High Speed Datenübertragung muss WLAN aktiviert sein, und die Gegenstelle muss ebenfalls den High Speed Modus unterstützen.

HINWEIS!

Betreiben Sie die Bluetooth-Funktion nicht an Orten, in denen funkempfindliche Geräte stehen (Bsp.: Krankenhäuser etc.). Ist nicht sichergestellt, dass keine Beeinträchtigung oder Störung dieser Geräte besteht, deaktivieren Sie diese Option.

12.4. Flugzeugmodus

Über den Flugmodus werden alle Funkverbindungen (z. B. WLAN, Bluetooth) deaktiviert. Standardmäßig ist der Flugzeugmodus deaktiviert, somit stehen alle Funkverbingungen zur Verfügung.

13. Multimedia Kartenleser

Speicherkarten sind Medien, die z. B. im Bereich der digitalen Fotografie eingesetzt werden. Die Form und Kapazität einer Speicherkarte kann je nach Hersteller variieren. Ihr Notebook unterstützt folgende Formate:

- microSD (Secure Digital)

13.1. Speicherkarte einlegen

Schieben Sie die microSD-Karte wie unten abgebildet in den Kartenschacht der Tablet-Einheit.

▶ Schieben Sie die SD-Karte wie unten abgebildet in den Kartenschacht der Basis-Einheit.

HINWEIS! Beschädigungsgefahr!!

Die Speicherkarten können nur in eine Richtung eingelegt werden. Beachten Sie bitte die Hinweise im oberen Abschnitt.

▶ Schieben Sie die Karte bis zum Anschlag hinein.

13.2. Speicherkarte entfernen

Um die microSD-Karte zu entfernen, drücken Sie diese zunächst in den Anschluss hinein, um die Sicherung zu lösen.
Ziehen Sie nun die Karte aus dem Schacht und lagern Sie diese fachgerecht.

14.USB-Anschluss

Der Universal Serial Bus ist ein Standard für den Anschluss von Eingabegeräten, Scannern und weiteren Peripherien. Die USB 3.0 Anschlüsse sind vollständig abwärtskompatibel. Ihr Notebook verfügt über 1 USB 2.0 Anschlüsse und 1 microUSB Anschluss.

HINWEIS!

Schließen Sie Ihre USB-Geräte möglichst immer an dem Anschluss an, an dem sie installiert wurden. Andernfalls erhalten Geräte eine neue ID und eine Nachinstallation der Treiber ist erforderlich.

15. Notebook sichern

Gegen unbefugten Zugriff stellt Ihnen Ihr neues Notebook Software- und Hardwarelösungen zur Verfügung.

15.1. Einschaltkennwort

Sie können Ihr Notebook mit einem Einschaltkennwort gegen unbefugte Benutzung schützen. Beim Einschalten des Notebooks erscheint dann eine Aufforderung zur Eingabe des Kennwortes auf dem Bildschirm. Das Kennwort wird in der UEFI-Firmwareeinstellung eingerichtet.

HINWEIS!

Bewahren Sie Ihr Kennwort an einem sicheren Ort auf. Wenn Sie Ihr Kennwort vergessen, haben Sie keine Möglichkeit, dieses zu löschen. Wenden Sie sich in diesem Falle an Ihren Kundendienst.

Sie können auch die Sicherheitsoption von Windows ^® nutzen, um Ihre Daten vor unbefugtem Zugriff zu schützen.

16. FAQ - Häufig gestellte Fragen

Wo finde ich die notwendigen Treiber für mein Notebook?

- Die Treiber befinden sich auf der zweiten Partition der Festplatte in den Ordnern Drivers(Treiber) und Tools.

Wie aktiviere ich Windows®?

- Windows® aktiviert sich automatisch, sobald eine Internetverbindung hergestellt wird.

Wann empfiehlt sich die Wiederherstellung des Auslieferungszustandes?

- Diese Methode sollte nur als letzte Lösung gewählt werden. Lesen Sie im Kapitel Systemwiederherstellung, welche Alternativen sich anbieten.

Wie mache ich eine Datensicherung?

- Machen Sie eine Sicherung und eine Rück sicherung ausgewählter Daten auf externen Medien, um sich mit der Technik vertraut zu machen. Eine Sicherung ist unbrauch bar, wenn Sie nicht in der Lage sind, die Daten wiederherzustellen, das Medium defekt oder nicht mehr verfügbar ist.

Warum muss ich mein USB-Gerät erneut installieren, obwohl ich dies bereits getan habe?

- Wird das Gerät nicht am gleichen USB-Anschluss betrieben, an dem es installiert worden ist, erhält es automatisch eine neue Kennung. Das Betriebssystem behandelt es dann wie ein neues Gerät und möchte es neu installieren.

- Verwenden Sie den installierten Treiber oder schließen Sie das Gerät an dem Anschluss an, an dem es installiert wurde.

17. Kundendienst

17.1. Erste Hilfe bei Hardwareproblemen

Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu lösen.

Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen, helfen wir Ihnen gern weiter. Rufen Sie uns an!

17.2. Lokalisieren der Ursache

Beginnen Sie mit einer sorgfältigen Sichtprüfung aller Kabelverbindungen. Wenn das Notebook an Peripheriegeräte angeschlossen ist, überprüfen Sie auch hier die Steckverbindungen aller Kabel.

HINWEIS!

Beschädigungsgefahr!

Tauschen Sie Kabel für verschiedene Geräte nicht wahllos gegeneinander aus, auch wenn Sie genau gleich aussehen. Die Pinbelegungen im Kabel sind vielleicht abweichend.

Das Notebook schaltet sich nicht ein.

Befinden sich das Notebook im Akkubetrieb, schließen Sie das Notebook an den Netzadapter an und vergewissern Sie sich, dass der Akku geladen ist bzw. wird.
Wenn Sie das Notebook bereits mit Netzadapter betreiben, trennen Sie den Netzadapter von der Steckdose und schließen Sie zum Test z. B. eine Lampe an dieselbe Steckdose an. Funktioniert die Lampe auch nicht, fragen Sie einen Elektriker um Rat.

Der Bildschirm ist schwarz.

- Dieser Fehler kann unterschiedliche Ursachen haben:

– Die Betriebsanzeige (Ein-/Ausschalter) leuchtet nicht und das Notebook befindet sich im Ruhezustand.

Lösung:

Betätigen Sie den Ein-/Ausschalter.

– Die Energie Sparen Anzeige blinkt. Das Notebook befindet sich im Energie Sparen Modus.

Lösung:

Durch das Drücken einer beliebigen Taste wird die Hintergrundbeleuchtung wieder aktiviert.

Das Notebook schaltet sich während des Betriebs aus.

Der Akku könnte leer sein. Schließen Sie das Notebook über den Netzadapter an und laden Sie den Akku auf.

Falsche Zeit- und Datumsanzeige.

Klicken Sie die Uhrzeitanzeige in der Taskleiste an. Wählen Sie die Option Datums- und Uhrzeiteinstellung ändern und stellen Sie anschließend die korrekten Werte ein.

Die WLAN-/Bluetooth-Verbindungen funktionieren nicht.

Überprüfen Sie ob der Flugzeugmodus ausgeschaltet ist.

Das Touchpad ist ohne Funktion.

Um das Touchpad zu aktivieren, drücken Sie die Tastenkombination Fn + F9.

Apps (z.B. Wetter App) können nicht als Live Kachel dargestellt werden.

Überprüfen Sie das Datum, die Zeitzone und die Uhrzeit.

17.3. Benötigen Sie weitere Unterstützung?

Wenn Sie trotz der Vorschläge im vorangegangenen Abschnitt immer noch Probleme haben, nehmen Sie bitte Kontakt mit Ihrer Hotline auf. Wir werden Ihnen weiterhelfen.

Bevor Sie sich jedoch an Ihr Technologie Center wenden, bereiten Sie bitte folgende Daten vor:

• Haben Sie Erweiterungen oder Änderungen an der Ausgangskonfiguration vorgenommen?
• Was für zusätzliche Peripheriegeräte nutzen Sie?
• Welche Meldungen, wenn überhaupt, erscheinen?
• Welche Software wurde beim Auftreten des Fehlers verwendet?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?

17.4. Treiberunterstützung

Das System ist mit den installierten Treibern in unseren Testlabors ausgiebig und erfolgreich getestet worden. In der Computerbranche ist es jedoch üblich, dass die Treiber von Zeit zu Zeit aktualisiert werden. Dies kommt daher, dass sich z. B. eventuelle Kompatibilitätsprobleme zu anderen, noch nicht getesteten Komponenten (Programme, Geräte) ergeben haben.

17.5. Transport

Beachten Sie folgende Hinweise, wenn Sie das Notebook transportieren wollen:

▶ Schalten Sie das Notebook aus. Um Beschädigungen zu vermeiden, werden die Köpfe der Festplatte dabei automatisch in einen sicheren Bereich bewegt.
Warten Sie nach einem Transport des Notebooks solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung inner halb des Notebooks kommen, die einen elektrischen Kurzschluss verursachen kann.
▶ Schließen Sie das Notebook und stellen Sie sicher, dass der Deckel fest schließt.
▶ Verwenden Sie stets eine Notebook-Tragetasche, um das Notebook vor Schmutz, Feuchtigkeit, Erschütterungen und Kratzern zu schützen.
Benutzen Sie für den Versand Ihres Notebooks stets die originale Kartonage und lassen Sie sich von Ihrem Transportunternehmen diesbezüglich beraten.
Laden Sie Ihren Akku vor Antritt längerer Reisen unbedingt voll auf und vergessen Sie nicht, den Netzadapter mitzunehmen.
Erkundigen Sie sich vor einer Reise über die am Zielort vorhandene Strom- und Kommunikationsversorgung.

Erwerben Sie vor dem Reiseantritt bei Bedarf die erforderlichen Adapter für Strom bzw. Kommunikation (LAN etc.).
Wenn Sie die Handgepäckkontrolle am Flughafen passieren, ist es empfehlenswert, dass Sie das Notebook und alle magnetischen Speichermedien (externe Festplatten) durch die Röntgenanlage (die Vorrichtung, auf der Sie Ihre Taschen abstellen) schicken. Vermeiden Sie den Magnetdetektor (die Konstruktion, durch die Sie gehen) oder den Magnetstab (das Handgerät des Sicherheits personals), da dies u. U. Ihre Daten zerstören könnte.

17.6. Wartung

HINWEIS!

Beschädigungsgefahr!

Es befinden sich keine zu wartenden oder zu reinigen- den Teile innerhalb des Notebook-Gehäuses.

Achten Sie darauf, dass die Steckkontakte keinesfalls mit Wasser in Berührung kommen, um Beschädigungen zu vermeiden. Sollte dies dennoch passieren, müssen die Steckkontakte vor der nächsten Verwendung unbedingt trockengerieben werden.

Die Lebensdauer des Notebooks können Sie durch folgende Maßnahmen verlängern:

Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.
▶ Reinigen Sie das Notebook nur mit einem angefeuchteten, fusselfreien Tuch.
▶ Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.

18. Auf-/Umrüstung und Reparatur

Überlassen Sie die Auf- oder Umrüstung Ihres Notebooks ausschließlich qualifiziertem Fach personal. Sollten Sie nicht über die notwendige Qualifikation verfügen, beauftragen Sie einen ent sprechenden Service-Techniker. Bitte wenden Sie sich an Ihren Kundendienst, wenn Sie technische Probleme mit Ihrem Notebook haben.

Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unsere autorisierten Servicepartner.

18.1. Hinweise für den Servicetechniker

Das Öffnen des Notebook-Gehäuses sowie die Auf- und Umrüstung Ihres Notebooks ist nur Service-Technikern vorbehalten.
▶ Verwenden Sie nur Originalersatzteile.
Ziehen Sie vor dem Öffnen des Gehäuses alle Strom- und Anschlusskabel und entfernen Sie den Akku. Wird das Notebook vor dem Öffnen nicht vom Strom - netz getrennt, besteht die Gefahr, dass Kompo nenten beschädigt werden könnten.
Interne Komponenten des Notebooks können durch elektrostatische Entladung (ESD) beschädigt werden. Führen Sie Systemerweiterungen und -veränderung sowie Reparaturen an einem ESD-Arbeitsplatz durch. Ist ein solcher Arbeits platz nicht vorhanden, tragen Sie eine Anti statik-Manschette oder berühren Sie ein gut leitenden, metallischen Körper. Schäden, die durch unsachgemäße Handhabung ent stehen, werden von uns kosten pflichtig repariert.

19. Recycling und Entsorgung

Wenn Sie Fragen zur Entsorgung haben, wenden Sie sich bitte an Ihre Verkaufsstelle oder an unseren Service.

VERPACKUNG

Das Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe, somit wiederverwendungsfähig und können dem Rohstoffkreislauf zugeführt werden.

GERÄT

Das Gerät ist mit einem integrierten Akku ausgestattet. Entsorgen Sie das Gerät am Ende seiner Lebenszeit keinesfalls über den normalen Hausmüll, sondern erkundigen Sie sich bei Ihrer örtlichen Verwaltung über Wege einer umweltgerechten Entsorgung an Sammelstellen für Elektro- und Elektronikschrott

20. Europäische Norm EN 9241-307 Klasse II

Aufgrund der sehr hohen Anzahl von Transistoren und des damit verbundenen äußerst komplexen Fertigungsprozesses, kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommen.

In der Vergangenheit gab es immer wieder verschiedenste Ansätze die Anzahl der erlaubten Pixelfehler zu definieren. Diese waren aber zumeist sehr kompliziert und von Hersteller zu Hersteller völlig unterschiedlich. Wir folgen daher für alle TFT-Display-Produkte bei der Garantieabwicklung den strengen und transparenten Anforderungen der Norm EN 9241-307, Klasse II; welche im Folgenden kurz zusammengefasst sind.

Der Standard EN 9241-307 definiert u.a. allgemein gültige Vorgaben in Bezug auf Pixelfehler. Die Pixelfehler werden in vier Fehlerklassen und drei Fehlertypen kategorisiert. Jeder einzelne Pixel setzt sich wiederum aus drei Sub-Pixeln mit je einer Grundfarbe (Rot, Grün, Blau) zusammen.

Pixelaufbau

Pixelfehler-Typen:

• Typ 1: dauerhaft leuchtende Pixel (heller, weißer Punkt), obwohl nicht angesteuert. Ein weißer Pixel entsteht durch das Leuchten aller drei Subpixel.
• Typ 2: nicht leuchtende Pixel (dunkler, schwarzer Punkt), obwohl angesteuert
• Typ 3: abnormale oder defekte Subpixel der Farben Rot, Grün oder Blau (z.B. dauerhaft leuchtend mit halber Helligkeit, nicht leuchtend einer Farbe, blinkend oder flackernd, aber nicht vom Typ 1 oder 2)

Ergänzung: Cluster vom Typ3 (= Ausfall von zwei oder mehr Sub-Pixeln in einem Block von 5 x 5 Pixeln. Ein Cluster ist ein Feld von 5 x 5 Pixeln (15 x 5 Subpixeln).

EN 9241-307, Fehlerklasse II

Auflösung Typ 1 Typ 2 Typ 3			Cluster Typ 1, Typ 2	Cluster Typ 3
1024 x 768 2 2	4 0 2
1280 x 800 3 3	6 0 3
1280 x 854 3 3	6 0 3
1280 x 1024 3 3	7 0 3
1366 x 768 3 3	7 0 3
1400 x 1050 3 3	8 0 3
1600 x 900 3 3	8 0 3
1920 x 1080 4 4	9 0 3

21. Index

A

Akku 15

Akkuleistung 39

Aufladen des Akkus 38

Entladen des Akkus......39

Verhalten der Akkuladeanzeige .....38

Anschließen

Stromversorgung 12

Verkabelung 13

Anschluss eines externen Monitors ....23

Aufstellungsort......10

Auf-/Umrüstung 44

B

Bestimmungsgemäßer Gebrauch .....5

Betriebssicherheit ....7

Bluetooth....29

D

Datensicherung 9

Display....16,21

Öffnen und Schließen des Displays 21

Dolby-Profile 26

E

Energiespartipps 40

Energieverwaltung ....40

Entsorgung 46

Ergonomie 11

Erste Hilfe bei Hardwareproblemen ...41

Externe Audioverbindungen ......27

F

FAQ 41

Flugzeugmodus....29

H

Hinweise für den Servicetechniker .....45

|

Inbetriebnahme....34

K

Kartenleser....30

Speicherkarte einlegen ....30

Speicherkarte entfernen ....31

Konformitätsinformation......5

Kundendienst 41

L

Lieferumfang......17

Lizenzvertrag 36

Lokalisieren der Ursache ....41

M

Mikrofon 18

N

Netzwerkbetrieb......28

Netzwerkanschluss 28

Voraussetzungen....28

Wireless LAN 28

Notebook-Modus....33

Notebook sichern 32

Einschaltkennwort 32

Notebookspezifische Tastenkombinationen....24

Notebook starten ....36

P

Pixelfehler....46

Pixelfehler-Typen 47

R

Recycling 46

Reparatur....44

S

Sicherheitshinweise......6

Soundsystem 26

Dolby-Profile 26

Externe Audioverbindungen .....27

Stromversorgung 12,35

Ein- / Ausschalter ....35

Netzbetrieb......35

T

Tablet-Modus....33

Tastatur 24

Touchpad....14, 25

Zweifingerbedienung......25

Touchscreen 21

Bedienung......21

Gesten....21

Transport 43

Treiberunterstützung......43

U

UEFI-Firmwareeinstellung......32

Umgebungsbedingungen......10

USB-Anschluss......31

W

Wartung......44

Webcam....18,31

weitere Unterstützung ....43

Allgemeine Multimedia Service GmbH

Vorstadt 2

61440 Oberursel

Germany
