BEDIENUNGSANLEITUNG Fritz!Box 3170 AVM

Installation, Einrichtung und Bedienung

Rechtliche Hinweise FRITZ!Box WLAN 3170

Diese Dokumentation und die zugehörigen Programme (Software) sind urheberrechtlich geschützt. AVM räumt das nicht ausschließliche Recht ein, die Software zu nutzen, die ausschließlich im Objektcode-Format überlassen wird. Der Lizenznehmer darf von der Software nur eine Vervielfältigung erstellen, die ausschließlich für Sicherungszwecke verwendet werden darf (Sicherungskopie).

AVM behält sich alle Rechte vor, die nicht ausdrücklich eingeräumt werden. Ohne vorheriges schriftliches Einverständnis und außer in den gesetzlich gestatteten Fällen darf diese Dokumentation oder die Software insbesondere weder

vervielfältigt, verbreitet oder in sonstiger Weise öffentlich zugänglich gemacht werden
bearbeitet, disassembled, reverse engineered, übersetzt, dekompiliert oder in sonstiger Weise ganz oder teilweise geöffnet und in der Folge weder vervielfältigt, verbreitet noch in sonstiger Weise öffentlich zugänglich gemacht werden.

Die Lizenzbestimmungen finden Sie auf der beiliegenden Produkt-CD in der Datei „License.txt“.

Diese Dokumentation und die Software wurden mit größter Sorgfalt erstellt und nach dem Stand der Technik auf Korrektheit überprüft. Für die Qualität, Leistungsfähigkeit sowie Marktgängigkeit des AVM-Produkts zu einem bestimmten Zweck, der von dem durch die Produktbeschreibung abgedeckten Leistungsumfang abweicht, übernimmt die AVM GmbH weder ausdrücklich noch stillschweigend die Gewähr oder Verantwortung. Der Lizenznehmer trägt alleine das Risiko für Gefahren und Qualitätseinbußen, die sich bei Einsatz des Produkts eventuell ergeben.

Für Schäden, die sich direkt oder indirekt aus dem Gebrauch der Dokumentation oder der Software ergeben sowie für beiläufige Schäden oder Folgeschäden ist AVM nur im Falle des Vorsatzes oder der groben Fahrlässigkeit verantwortlich. Für den Verlust oder die Beschädigung von Hardware oder Software oder Daten infolge direkter oder indirekter Fehler oder Zerstörungen sowie für Kosten (einschließlich Telekommunikationskosten), die im Zusammenhang mit der Dokumentation oder der Software stehen und auf fehlerhafte Installationen, die von AVM nicht vorgenommen wurden, zurückzuführen sind, sind alle Haftungsansprüche ausdrücklich ausgeschlossen.

Die in dieser Dokumentation enthaltenen Informationen und die Software können ohne besondere Ankündigung zum Zwecke des technischen Fortschritts geändert werden.

Wir bieten Ihnen als Hersteller dieses Originalprodukts eine Herstellergarantie. Die Garantiebedingungen finden Sie auf der beiliegenden Produkt-CD in der Datei „Garantie.pdf“ im Ordner „Dokumentation“.

© AVM GmbH 2008. Alle Rechte vorbehalten. Stand der Dokumentation 07/2008

AVM Audiovisuelles Marketingund Computersysteme GmbHAlt-Moabit 9510559 Berlin

AVM Computersysteme

Vertriebs GmbH

Alt-Moabit 95

10559 Berlin

AVM im Internet: www.avm.de

Marken: Soweit nicht anders angegeben, sind alle genannten Markenzeichen gesetzlich geschützte Marken der AVM GmbH. Dies gilt insbesondere für Produktnamen und Logos. Microsoft, Windows und das Windows Logo sind Marken der Microsoft Corporation in den USA und/oder anderen Ländern. Bluetooth ist eine Marke der Bluetooth SIG, Inc. und lizenziert an die AVM GmbH. Alle anderen Produkt- und Firmennamen sind Marken der jeweiligen Inhaber.

Inhaltsverzeichnis

I ANSCHLUSS UND BEDIENUNG 6

1 Sicherheit und Handhabung 6
2 FRITZ!Box WLAN 3170....8

2.1 Lieferumfang 9
2.2 Voraussetzungen für den Betrieb .....10
3 Anschluss 12
3.1 Erste Inbetriebnahme .....12
3.2 Am Strom anschließen....13
3.3 Computer anschließen....14
3.4 Computer kabellos über WLAN anschließen ..... 14
3.5 Computer am Netzwerkanschluss anschließen ..... 17
3.6 Am USB-Anschluss eines Computers anschließen 20
3.7 DSL-Anschluss verbinden .....23
4 Öffnen der Benutzeroberfläche 25
5 Internetverbindungen....26
5.1 Internetzugang mit dem Assistenten einrichten 26
5.2 Internetzugang manuell einrichten.... 26
6 USB-Geräte 27
6.1 USB-Geräte anschließen 27
6.2 Zugriff auf USB-Geräte.... 28
6.3 FRITZ!Box USB-Fernanschluss 28
6.4 USB-Speicher 31
6.5 USB-Drucker....33
6.6 FRITZ!WLAN USB Stick 40
6.7 USB-Hub 41
6.8 Nutzungshinweise für USB-Geräte 41

7 FRITZ!DSL - Das Softwarepaket 43

7.1 FRITZ!DSL installieren ....44
7.2 FRITZ!DSL Internet 44
7.3 FRITZ!DSL Protect 44
7.4 FRITZ!Box 45
7.5 Update 45
7.6 FRITZ!DSL Diagnose 46
7.7 Webtest....46

8 Problembehandlung 47

8.1 Fehler beim Öffnen der Benutzeroberfläche .....47
8.2 FRITZ!Box wird vom WLAN-Adapter nicht gefunden....53
8.3 WLAN-Verbindung wird nicht aufgebaut....55
8.4 IP-Einstellungen....58

9 Deinstallation 63

9.1 FRITZ!Box vom Computer trennen .....63
9.2 USB-Treibersoftware deinstallieren....63
9.3 Softwarepaket FRITZ!DSL deinstallieren....64
9.4 Druckeranschluss deinstallieren....65
9.5 Programmgruppe deinstallieren 66

10 Hinweise zur Bedienung. 68

10.1 Symbole und Hervorhebungen 68
10.2 Leuchtdioden 69

II PRODUKTDETAILS UND WISSENSWERTES ..... 70

1 Produktdetails. 70

1.1 Kabel und Adapter....70
1.2 AVM-Kleinteileversand....71
1.3 WLAN-Taster....71
1.4 Power-Schalter 71

1.5 Technische Daten....72
1.6 CE-Konformitätserklärung....73
1.7 Entsorgung....74

2 Wissenswertes: WLAN 75

2.1 Standards....75
2.2 Sicherheit....78
2.3 Frequenzbereiche....81
2.4 WLAN-Reichweite vergrößern mit WDS.... 82

3 Wissenswertes: Netzwerkeinstellungen ..... 88

3.1 IP-Adresse.... 88
3.2 DHCP-Server....91
3.3 Subnetz....93
4 Wissenswertes: VPN 96
5 Wissenswertes: Fernwartung 98
6 Wegweiser Kundenservice 100
6.1 Dokumentation ....100
6.2 Informationen im Internet....100
6.3 Updates und Programme....101
6.4 Unterstützung durch das Service-Team .....102

Glossar 105

Stichwortverzeichnis 120

I ANSCHLUSS UND BEDIENUNG

1 Sicherheit und Handhabung

Was es zu beachten gilt

Sicherheit Beachten Sie beim Umgang mit der FRITZ!Box WLAN 3170 folgende Sicherheitshinweise, um sich selbst und die FRITZ!Box vor Schäden zu bewahren.

Installieren Sie die FRITZ!Box nicht während eines Gewitters.
Trennen Sie während eines Gewitters die FRITZ!Box vom Stromnetz.
Lassen Sie keine Flüssigkeit in das Innere der FRITZ!Box eindringen, da elektrische Schläge oder Kurzschlüsse die Folge sein können.
FRITZ!Box ist nur für die Verwendung innerhalb von Gebäuden vorgesehen.
Öffnen Sie das Gehäuse der FRITZ!Box nicht. Durch unbefugtes Öffnen und unsachgemäße Reparaturen können Gefahren für die Benutzer des Gerätes entstehen.

Handhabung Sie können die FRITZ!Box wahlweise aufstellen oder aufhängen. Beachten Sie dabei bitte Folgendes:

Stellen oder hängen Sie die FRITZ!Box an einem trockenen und staubfreien Ort ohne direkte Sonneneinstrahlung auf.

Stellen Sie die FRITZ!Box nicht auf wärmeempfindliche Flächen, da sich die Geräteunterseite im normalen Betrieb erwärmen kann.

Wenn Sie die FRITZ!Box über das Netzwerkkabel mit Ihrem Computer verbinden, beachten Sie die maximale Kabellänge.

Wenn Sie die FRITZ!Box über das USB-Kabel mit Ihrem Computer verbinden, beachten Sie die maximale Kabellänge.

Wenn Sie zwischen FRITZ!Box und Computer kabellos Verbindungen aufbauen wollen, stellen Sie das Gerät an einem zentralen Ort auf.
Achten Sie auf genügend Abstand zu Störungsquellen wie Mikrowellengeräten oder Elektrogeräten mit großem Metallgehäuse.

Detaillierte Informationen zu den im Handbuch verwendeten Symbolen, Ziffern und Funktionstasten finden Sie im Kapitel „Hinweise zur Bedienung“ ab Seite 68.

Die FRITZ!Box WLAN 3170 ist ein DSL-Modem und ein WLAN Access Point.

Die FRITZ!Box verbindet Ihre Computer mit Ihrem DSL-Anschluss. Jeder angeschlossene Computer kann über die FRITZ!Box ins Internet gelangen. Als WLAN Access Point bietet Ihnen die FRITZ!Box die Möglichkeit, Ihre Computer kabellos mit dem DSL-Anschluss zu verbinden.

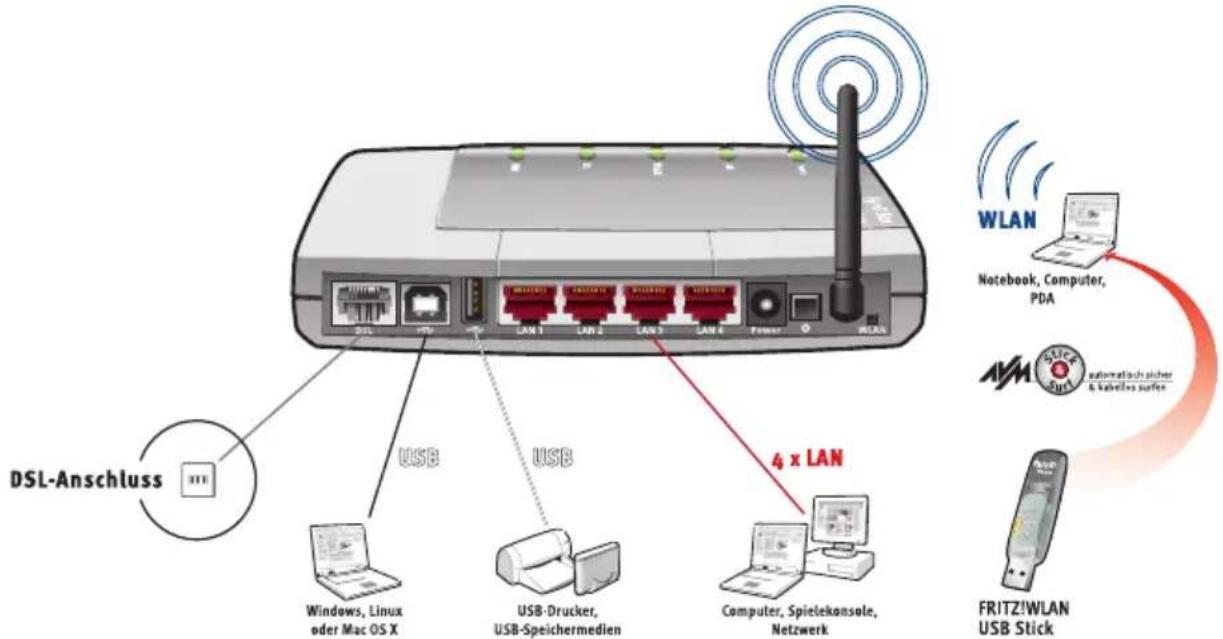

DSL-Anschluss USB USB 4 x LAN WLAN Notebook, Computer, PDA AM automatisch sicher & kabelles surfes FRITZ!WLAN USB Stick

Anschlussmöglichkeiten der FRITZ!Box

Anschluss von Computern

Über die vier Netzwerkanschlüsse können Sie vier Computer direkt an die FRITZ!Box anschließen.

An den Netzwerkanschlüssen können Sie jeweils einen Netzwerk-Hub oder -Switch anschließen und dadurch weitere Computer mit der FRITZ!Box verbinden.

Über den USB-Anschluss können Sie einen weiteren Computer direkt an die FRITZ!Box anschließen.

WLAN Access Point

Die FRITZ!Box ist ein WLAN Access Point. Alle Computer, die mit einem WLAN-Adapter ausgerüstet sind, können kabellos mit der FRITZ!Box verbunden werden.

Lokales Netzwerk Alle mit der FRITZ!Box verbundenen Computer bilden ein Netzwerk und können untereinander auf freigegebene Dateien zugreifen.

Internet Alle mit der FRITZ!Box verbundenen Computer können auf das Internet zugreifen.

Die FRITZ!Box arbeitet als DSL-Router und stellt allen angeschlossenen Computern die Internetverbindung zur Verfügung. Alle Computer können die Internetverbindung gleichzeitig nutzen.

Firewall Die integrierte Firewall schützt Ihr Netzwerk vor Angriffen aus dem Internet, solange die FRITZ!Box wie ab Werk eingestellt als DSL-Router betrieben wird.

USB-Anschluss Die FRITZ!Box ist mit einem Anschluss für USB-Geräte ausgerüstet, an den Sie einen USB-Speicher (Festplatte, Stick), einen Drucker, einen AVM FRITZ!WLAN USB Stick oder einen USB-Hub anschließen können.

Wenn Sie den AVM FRITZ!WLAN USB Stick verwenden, steht Ihnen die AVM Stick & Surf-Technologie zur Verfügung. Mit Stick & Surf können Sie die WLAN-Sicherheitseinstellungen auf einfache Weise aus der FRITZ!Box übernehmen.

Für den Anschluss eines Druckers verfügt die FRITZ!Box über einen Druckerserver.

Mediaserver Ein integrierter Mediaserver stellt Musikdateien im lokalen Netzwerk bereit. Musikdateien vom USB-Speicher können ohne eingeschalteten Computer bereitgestellt werden.

Netzwerkgeräte An die Netzwerkanschlüsse der FRITZ!Box können auch andere netzwerkfähige Geräte angeschlossen werden, zum Beispiel Spielekonsolen.

Betriebssysteme Die FRITZ!Box kann an Computer mit Windows-Betriebssystemen, dem Betriebssystem Linux oder an Apple-Computer mit dem Betriebssystem Mac OS angeschlossen werden.

2.1 Lieferumfang

Zum Lieferumfang der FRITZ!Box WLAN 3170 gehört Folgendes:

FRITZ!Box WLAN 3170

ein Netzteil zum Anschluss an das Stromnetz

ein DSL-Kabel zum Anschluss der FRITZ!Box an den DSL-Splitter
ein Netzwerkkabel zum Anschluss an einen Computer oder ein Netzwerk
eine FRITZ!Box-CD mit
- Installationshilfe
- DSL-Software FRITZ!DSL
- Software für den Druckeranschluss
– Dokumentationen zu allen mitgelieferten AVM-Produkten
eine Installationsanleitung

2.2 Voraussetzungen für den Betrieb

Für den Betrieb der FRITZ!Box müssen folgende Voraussetzungen erfüllt sein:

ein Javascript-fähiger Webbrowser (zum Beispiel Internet Explorer ab Version 6.0 oder Firefox ab Version 1.5)

☐DSL-Anschluss (T-Com 1TR112 (U-R2)-kompatibel), Standard ITU G.992.1 Annex B, ITU G.992.3 Annex B, ITU G.992.5 Annex B

für den Anschluss über WLAN:

Computer mit einem WLAN-Adapter (nach IEEE 802.11b/g), beispielsweise ein FRITZ!WLAN USB Stick

für den Anschluss über Netzwerkkabel:

Computer mit einem Netzwerkanschluss (Netzwerk-karte Standard-Ethernet 10/100 Base-T)

für den Anschluss über den USB-Computer-Anschluss:

ein handelsübliches USB-Kabel

für die Installation der DSL-Software FRITZ!DSL benötigen Sie einen Computer mit:

- Pentium III-Prozessor (oder vergleichbar) mit Windows Vista (32-Bit) oder Windows XP (32-Bit) sowie CD-Laufwerk

- 128 MB Arbeitsspeicher

- 40 MB freiem Festplattenspeicher

3 A n s c h l u s s

FRITZ!Box anschließen

Hier finden Sie Beschreibungen zu den folgenden Themen:

Erste Inbetriebnahme der FRITZ!Box

FRITZ!Box am Strom anschließen

Einen oder mehrere Computer an die FRITZ!Box anschließen

FRITZ!Box an DSL anschließen

Beachten Sie beim Aufstellen der FRITZ!Box bitte die Hinweise in Abschnitt „Sicherheit und Handhabung“ auf Seite 6.

3.1 Erste Inbetriebnahme

Für die erste Inbetriebnahme der FRITZ!Box empfehlen wir Ihnen, die Installationshilfe der FRITZ!Box-CD zu nutzen.

Installationshilfe der CD nutzen

Auf Computern mit Windows-Betriebssystem können Sie die Installationshilfe der FRITZ!Box-CD nutzen. Die Installationshilfe beschreibt am Bildschirm die Arbeitsschritte, die für die Inbetriebnahme der FRITZ!Box erforderlich sind.

1. Legen Sie die FRITZ!Box-CD in das CD-ROM-Laufwerk des Computers ein.

Die Installationshilfe startet automatisch.

1. Folgen Sie den Anweisungen der Installationshilfe, um die FRITZ!Box für den Betrieb vorzubereiten.

Am Ende der Installationshilfe gelangen Sie direkt zur Benutzeroberfläche der FRITZ!Box.

Inbetriebnahme ohne Installationshilfe der CD

Wenn Sie die Installationshilfe der FRITZ!Box-CD nicht nutzen wollen, führen Sie folgende Arbeitsschritte in der angegebenen Reihenfolge durch:

1. FRITZ!Box aufstellen. Siehe Abschnitt „Sicherheit und Handhabung“ ab Seite 6.
2. FRITZ!Box an die Stromversorgung anschließen. Siehe Abschnitt „Am Strom anschließen“ auf Seite 13.
3. Computer mit der FRITZ!Box verbinden. Siehe Abschnitt „Computer anschließen“ auf Seite 14.
4. FRITZ!Box an DSL anschließen. Siehe Abschnitt „DSL-Anschluss verbinden“ ab Seite 23.

3.2 Am Strom anschließen

Anschluss an die Stromversorgung

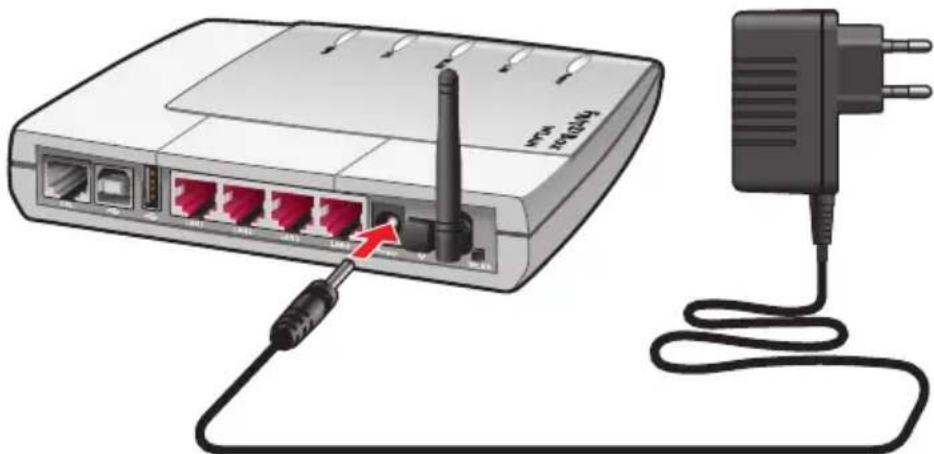

Anschließen Legen Sie das Netzteil aus dem Lieferumfang der FRITZ!Box bereit.

1. Schließen Sie das Netzteil an der mit „Power“ beschriften Buchse der FRITZ!Box an.
2. Stecken Sie das Netzteil in die Steckdose der Stromversorgung.

Die Leuchtdiode „Power“ beginnt nach einigen Sekunden zu leuchten und signalisiert damit Betriebsbereitschaft.

3.3 Computer anschließen

Wenn Sie über die FRITZ!Box im Internet surfen oder die Benutzeroberfläche der FRITZ!Box öffnen wollen, dann müssen Sie einen Computer mit der FRITZ!Box verbinden.

Ein Computer kann auf unterschiedliche Arten mit der FRITZ!Box verbunden sein:

über einen Netzwerkanschluss
über den USB-Anschluss
kabellos über WLAN

Merkmale Beachten Sie beim Anschließen von Computern an die FRITZ!Box folgende Punkte:

Ein Computer kann immer nur auf eine dieser Arten mit der FRITZ!Box verbunden sein.
An jedem der Netzwerkanschlüsse der FRITZ!Box kann ein Computer direkt oder über Hub/Switch angeschlossen werden.
Am USB-Anschluss der FRITZ!Box können Sie einen Computer anschließen.
Über WLAN können mehrere Computer gleichzeitig mit der FRITZ!Box verbunden sein.
☐Der Anschluss eines Computers an FRITZ!Box ist unabhängig von dem auf dem Computer verwendeten Betriebssystem.
Alle mit der FRITZ!Box verbundenen Computer bilden zusammen ein Netzwerk.

3.4 Computer kabellos über WLAN anschließen

Sie können einen oder mehrere Computer kabellos über WLAN mit der FRITZ!Box verbinden.

Die kabellose WLAN-Verbindung erfolgt unabhängig vom Betriebssystem des Computers. Sie benötigen für jeden Computer, den Sie über WLAN mit der FRITZ!Box verbinden wollen, einen kompatiblen WLAN-Adapter, zum Beispiel den FRITZ!WLAN USB Stick.

Weitere Informationen zum Thema WLAN erhalten Sie im Kapitel „Wissenswertes: WLAN“ ab Seite 75.

FRITZ!WLAN USB Stick verbinden

Verbinden Falls Sie als WLAN-Adapter einen FRITZ!WLAN USB Stick verwenden, können Sie die Sicherheitseinstellungen der FRITZ!Box mit AVM Stick & Surf einfach auf Ihren FRITZ!WLAN USB Stick übertragen:

1. Schalten Sie Ihren Computer ein.

2. Stecken Sie den AVM FRITZ!WLAN USB Stick in den USB-Anschluss der FRITZ!Box. Die Leuchtdiode „INFO“ an der FRITZ!Box beginnt in schneller Abfolge zu blinken.
   Die WLAN-Sicherheitseinstellungen werden automatisch auf den FRITZ!WLAN USB Stick übertragen. Sobald die Leuchtdiode „INFO“ konstant leuchtet, ist die Übertragung der Einstellungen abgeschlossen.

3. Ziehen Sie den FRITZ!WLAN USB Stick wieder ab.

4. Stecken Sie nun den FRITZ!WLAN USB Stick in den USB-Anschluss des Computers.

Die auf dem FRITZ!WLAN USB Stick gespeicherten Sicherheitseinstellungen werden übernommen. FRITZ!Box und FRITZ!WLAN USB Stick sind nun kabellos miteinander verbunden.

Weitere Informationen erhalten Sie im Handbuch zum AVM FRITZ!WLAN USB Stick.

WLAN-Adapter anderer Hersteller verwenden

Installieren Gehen Sie zum Installieren des WLAN-Adapters eines anderen Herstellers wie folgt vor.

1. Schalten Sie Ihren Computer ein.

Verbindung herstellen

1. Installieren Sie den WLAN-Adapter zusammen mit der zugehörigen WLAN-Software in Ihrem Computer. Beachten Sie dabei die Hinweise in der zugehörigen Dokumentation.
2. Um eine WLAN-Verbindung zur FRITZ!Box aufzubauen, können Sie diese WLAN-Software des WLAN-Adapters oder die im Betriebssystem vorhandene WLAN-Software verwenden.

Die FRITZ!Box wird mit voreingestellten Werten für die WLAN-Sicherheit ausgeliefert. Diese Werte müssen Sie beim Einrichten des WLAN-Adapters eingeben.

Wenn Sie mit diesen voreingestellten Werten eine WLAN-Verbindung aufbauen wollen, muss Ihr WLAN-Adapter das Verschlüsselungsverfahren WPA unterstützen.

1. Starten Sie die WLAN-Software.
2. Geben Sie folgende Werte für die Verbindung zwischen der FRITZ!Box und dem WLAN-Adapter ein:

SSID (Name des Funk-netzwerks)	FRITZ!Box WLAN 3170
Methode der Verschlüsselung	WPA (TKIP) oder WPA2 (AESCCMP)
Verschlüsselung WPA-PSK bzw. WPA2-PSK (AES)
Schlüssel Den Schlüssel finden Sie auf dem Aufkleber auf der Geräteunterseite und der Hülle der FRITZ!Box-CD.
Netzwerkmodus Infrastruktur

1. Bestätigen Sie Ihre Angaben mit der dafür vorgesehe- ne Schaltfläche, zum Beispiel „OK“ oder „Verbinden“.

Ihr WLAN-Adapter und die FRITZ!Box sind nun kabellos miteinander verbunden.

Lesen Sie nun die Hinweise im Abschnitt „Öffnen der Benutzeroberfläche“ auf Seite 25. Beachten Sie auch die Informationen zur WLAN-Sicherheit im Abschnitt „Sicherheit“ ab Seite 78.

WPA nicht unterstützt

Wenn Ihr WLAN-Adapter WPA nicht unterstützt, dann müssen Sie die Verschlüsselung in der FRITZ!Box auf WEP umstellen. Dazu müssen Sie die WLAN-Einstellungen in der FRITZ!Box ändern. Gehen Sie dazu wie folgt vor:

1. Verbinden Sie die FRITZ!Box über das Netzwerkkabel (rot) mit Ihrem Computer (siehe Abschnitt „Computer am Netzwerkanschluss anschließen“ auf Seite 17).
2. Öffnen Sie auf Ihrem Computer einen Internetbrowser.
3. Geben Sie in die Adresszeile des Browsers fritz.box ein.
4. Wählen Sie im Bereich „Einstellungen“ das Menü „Erweiterte Einstellungen / WLAN / Sicherheit“ aus.
5. Wählen Sie nun die WEP-Verschlüsselung aus und tragen Sie einen Netzwerkschlüssel ein.
6. Klicken Sie auf die Schaltfläche „Übernehmen“. Ein Fenster mit den WLAN-Sicherheitseinstellungen wird angezeigt.
7. Drucken Sie die Seite aus, indem Sie auf das Drucker-Symbol in der Symbolleiste klicken.
8. Schließen Sie die Benutzeroberfläche und trennen Sie die Verbindung zwischen der FRITZ!Box und dem Computer. Entfernen Sie dazu das Netzwerkkabel (rot).
9. Richten Sie Ihren WLAN-Adapter mit den in der FRITZ!Box eingegebenen Sicherheitseinstellungen ein.

Die WLAN-Verbindung zwischen Ihrem WLAN-Adapter und der FRITZ!Box wird nun aufgebaut.

3.5 Computer am Netzwerkanschluss anschließen

Wenn Sie einen Computer am Netzwerkanschluss der FRITZ!Box anschließen wollen, dann überprüfen Sie, ob der Computer über einen Netzwerkanschluss (Netzwerkkarte) verfügt. Ein Netzwerkanschluss ist meist mit dem nebenstehenden Symbol oder mit der Beschriftung „LAN“ gekennzeichnet.

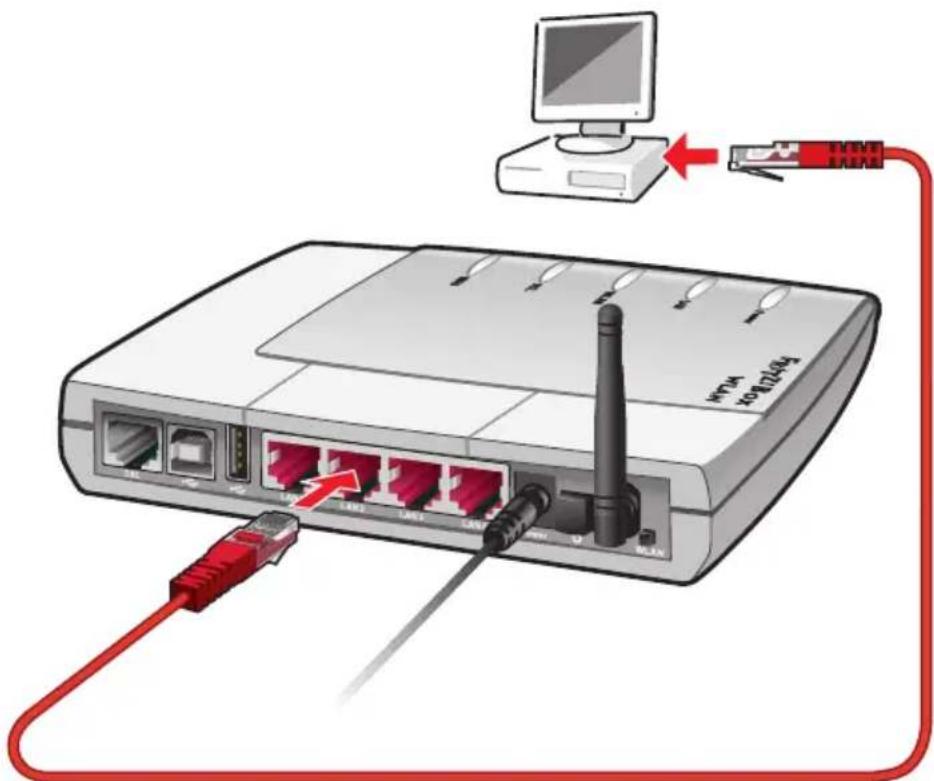

Anschluss eines Computers an einen Netzwerkanschluss der FRITZ!Box

Anschließen Legen Sie das Netzwerkkabel (rot) aus dem Lieferumfang der FRITZ!Box bereit.

1. Schalten Sie den Computer ein.
2. Wenn Sie mit einem Linux-Betriebssystem arbeiten, dann konfigurieren Sie Ihre Netzwerkkarte mit der Einstellung „DHCP“, falls dies noch nicht geschehen ist.
3. Schließen Sie ein Ende des Netzwerkkabels an die Netzwerkkarte des Computers an.
4. Schließen Sie das andere Ende des Netzwerkkabels an die mit „LAN 1“, „LAN 2“, „LAN 3“ oder „LAN 4“ beschriftete Buchse der FRITZ!Box an.

FRITZ!Box und Computer sind nun miteinander verbunden.

Weitere Computer an die Netzwerkanschlüsse anschließen

Für den Anschluss weiterer Computer benötigen Sie zusätzliche Netzwerkkabel. Beachten Sie beim Kauf eines Netzwerkkabels die Hinweise im Abschnitt „Netzwerkkabel“ auf Seite 71.

Sie können jederzeit an jeden der vier Netzwerkanschlüsse der FRITZ!Box einen Computer anschließen.

Netzwerk-Hub oder -Switch anschließen

Wenn Sie mehrere Computer über einen Netzwerkanschluss an die FRITZ!Box anschließen möchten, dann können Sie auch einen Netzwerk-Hub oder -Switch verwenden und an eine der LAN-Buchsen anschließen.

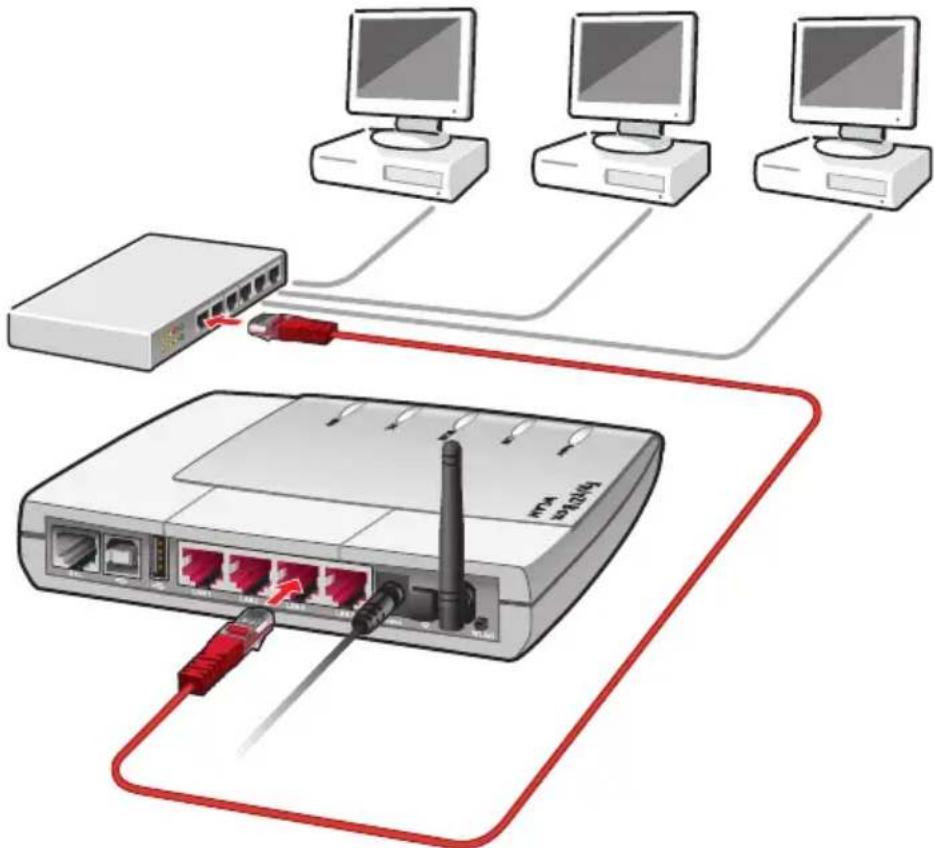

Anschluss der FRITZ!Box an einen Netzwerk-Hub

Anschließen Legen Sie das Netzwerkkabel (rot) aus dem Lieferumfang der FRITZ!Box bereit.

1. Schließen Sie ein Ende des Netzwerkkabels an den Uplink-Port des Netzwerk-Hubs oder -Switches an.
2. Schließen Sie das andere Ende des Kabels an eine der LAN-Buchsen der FRITZ!Box an.

FRITZ!Box und Netzwerk-Hub sind nun miteinander verbunden.

3.6 Am USB-Anschluss eines Computers anschließen

Wenn Ihr Computer weder über einen Netzwerkanschluss noch über einen WLAN-Adapter verfügt, schließen Sie die FRITZ!Box über den USB-Anschluss an.

Der Anschluss der FRITZ!Box am USB-Anschluss eines Apple-Computers wird ab dem Betriebssystem Mac OS 10.3.3 unterstützt.

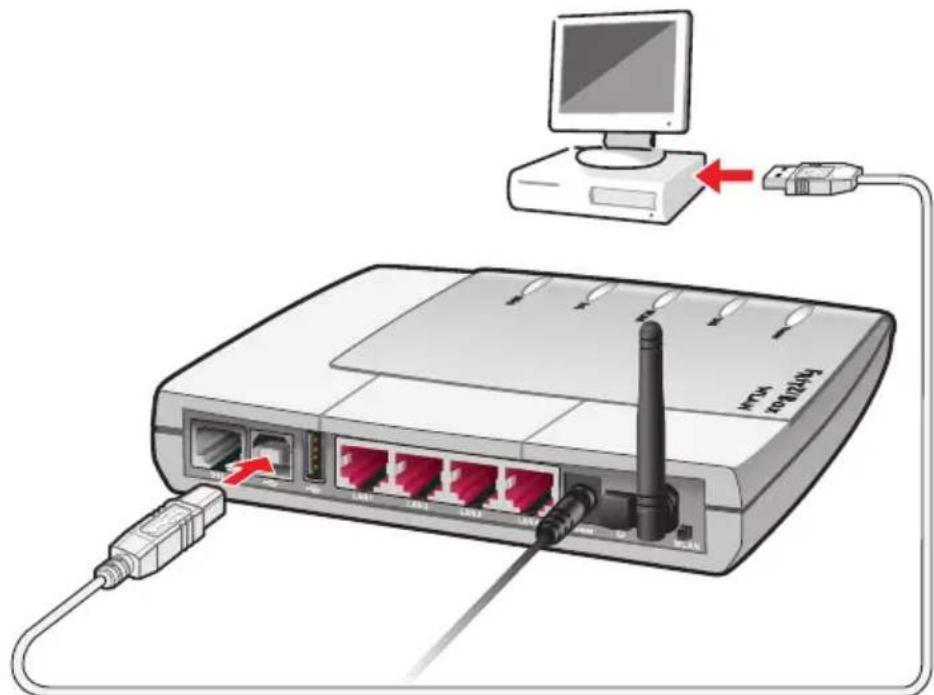

Anschließen Für den USB-Anschluss der FRITZ!Box an den USB-Anschluss eines Computers benötigen Sie ein handelsübliches USB-Kabel.

Anschluss der FRITZ!Box am USB-Anschluss eines Computers

1. Schalten Sie den Computer ein.

2. Nehmen Sie das USB-Kabel zur Hand und stecken Sie den flachen Stecker in einen freien USB-Anschluss Ihres Computers.

3. Stecken Sie den quadratischen Stecker in die mit dem nebenstehenden Symbol beschriftete Buchse der FRITZ!Box.

1. Führen Sie die Installation so fort, wie in den folgenden Abschnitten beschrieben. Wählen Sie dazu den Abschnitt aus, der das weitere Vorgehen für das auf Ihrem Computer installierte Betriebssystem beschreibt.

Installation in Windows Vista, XP und 2000

Zur Installation der Treibersoftware in Windows Vista, XP und 2000 müssen Sie über Administrator-Rechte verfügen.

1. Legen Sie die FRITZ!Box-CD ein.
2. Der Hardware-Assistent wird gestartet. Geben Sie an, dass der USB-Treiber der FRITZ!Box auf der CD gesucht werden soll und folgen Sie im Weiteren den Anweisungen auf dem Bildschirm.
3. Wenn Sie informiert werden, dass die Software für das neue Gerät (die FRITZ!Box) installiert wurde, beenden Sie die Installation mit „Fertig stellen“.

An der FRITZ!Box leuchtet die Leuchtdiode „USB“ auf. Sie zeigt an, dass die FRITZ!Box korrekt angschlossen und betriebsbereit ist. Lesen Sie nun die Hinweise im Kapitel „Öffnen der Benutzeroberfläche“ auf Seite 25.

Installation in Mac OS X (ab 10.3.3)

1. Wählen Sie „Systemeinstellungen / Netzwerk“. Sie erhalten den Hinweis, dass ein neuer Anschluss „Ethernet-Anschluss en“ gefunden wurde. Bestätigen Sie die Meldung mit „OK“.
2. Wählen Sie unter „Zeigen“ den gefundenen Anschluss „Ethernet-Anschluss en“.
3. Bestätigen Sie die Eingaben mit „Jetzt aktivieren“. Lesen Sie nun die Hinweise im Kapitel „Öffnen der Benutzeroberfläche“ auf Seite 25.

Hier wird am Beispiel SUSE Linux 10.2 beschrieben, wie Sie die FRITZ!Box am USB-Anschluss installieren.

1. Starten Sie das YaST-Kontrollzentrum.
2. Wählen Sie die Option „Netzwerkgeräte“ und klicken Sie auf „Netzwerkkarte“.
3. Der Dialog zur „Konfiguration der Netzwerkkarten“ startet, in dem „Traditionelle Methode mit ifup“ vor- eingestellt ist.
4. Klicken Sie auf die Schaltfläche „Weiter“.
5. Der Dialog zur „Konfiguration der Netzwerkkarten“ erscheint.
6. Wählen Sie die Schaltfläche „Hinzufügen“.
7. Im Dialog „Manuelle Konfiguration der Netzwerkkarte“ sollte der Gerätetyp auf „Ethernet“ stehen. Markieren Sie zusätzlich in der Rubrik „Kernelmodul“ die Option „USB“ und klicken Sie zweimal auf die Schaltfläche „Weiter“.
8. Schließen Sie die Konfiguration mit einem Klick auf „Beenden“ ab. Damit kann die FRITZ!Box als Router eingesetzt werden.
9. Falls Sie die FRITZ!Box als DSL-Modem nutzen wollen, wählen Sie jetzt im YaST-Kontrollzentrum die Option „DSL“ aus.
10. In der Eingabemaske „Überblick der DSL Konfiguration“ klicken Sie die Schaltfläche „Hinzufügen“.
11. In der Eingabemaske „Konfiguration von DSL“ sollte der PPP-Modus auf „PPP over Ethernet“ stehen. Bei der Ethernetkarte sollte „eth-bus-usb“ ausgewählt und bei der Geräte-Aktivierung „Falls hot-plugged“ eingestellt sein. Klicken Sie dann die Schaltfläche „Weiter“.
12. Schließen Sie die Konfiguration mit einem Klick auf die Schaltfläche „Beenden“ ab.

Damit ist die Installation des USB-Treibers in Linux beendet. Lesen Sie nun die Hinweise im Kapitel „Öffnen der Benutzeroberfläche“ auf Seite 25.

Die Konfiguration von DHCP auf mehreren Ethernetadaptern kann zu Konflikten bei der Namensauflösung führen (vgl. auch /etc/resolv.conf). Sollte der Computer über eine weitere Netzwerkkarte verfügen, vergeben Sie für diese einfach eine feste IP-Adresse.

Ausführliche Informationen zum Thema Netzwerkkonfiguration unter Linux finden Sie zum Beispiel unter:

3.7 DSL-Anschluss verbinden

Anschluss am DSL-Splitter

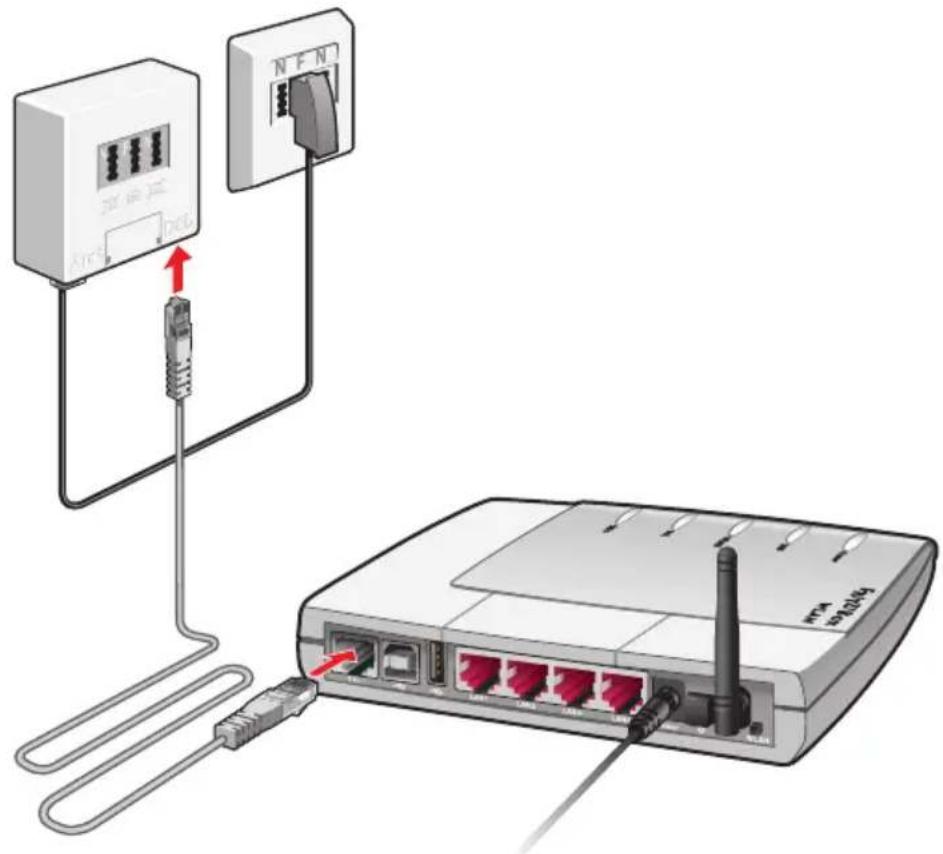

Anschließen Legen Sie das DSL-Kabel (grau) aus dem Lieferumfang bereit.

1. Schließen Sie das eine Kabelende an der mit „DSL“ beschrifteten Buchse der FRITZ!Box.

2. Schließen Sie das andere Kabelende an der mit „DSL“ beschrifteten Buchse des DSL-Splitters an.

Die grüne Leuchtdiode „Power“ beginnt nach kurzer Zeit dauerhaft zu leuchten und signalisiert damit, dass die FRITZ!Box für Internetverbindungen über DSL bereit ist.

4 Öffnen der Benutzeroberfläche fritz.box

Die FRITZ!Box hat eine Benutzeroberfläche, die über einen Internetbrowser verwendet werden kann.

In der Benutzeroberfläche erhalten Sie Produkt-, Anschluss- und Verbindungsinformationen zu Ihrer FRITZ!Box. Ferner nehmen Sie hier Einstellungen für den Betrieb der FRITZ!Box vor.

Die Benutzeroberfläche kann von jedem mit der FRITZ!Box verbundenen Computer aus geöffnet werden. Die Einstellungen werden in der FRITZ!Box gespeichert.

Starten

1. Öffnen Sie auf Ihrem Computer einen Internetbrowser.
2. Geben Sie in die Adresszeile des Browsers fritz.box ein.

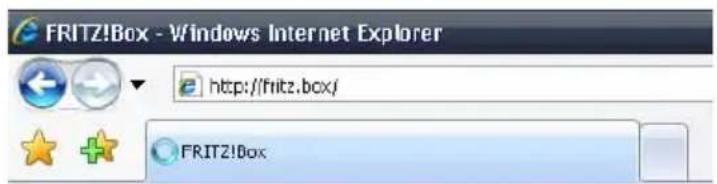

FRITZ!Box - Windows Internet Explorer http://fritz.box/ FRITZ!Box

Eingabe der Adresse „fritz.box“ in den Browser

Die Benutzeroberfläche der FRITZ!Box wird geöffnet.

Einstellungen sichern

Wird die Benutzeroberfläche nicht geöffnet, dann lesen Sie bitte die Hinweise im Abschnitt „Fehler beim Öffnen der Benutzeroberfläche“ auf Seite 47.

Die Einstellungen, die Sie in der FRITZ!Box vorgenommen haben, können Sie als Datei auf Ihrem Computer speichern. In dieser Datei sind alle benutzerdefinierten Einstellungen, unter anderem die Zugangsdaten für die Internetverbindung und Telefoniekonfiguration, enthalten. Die so gesicherten Einstellungen können Sie jederzeit wieder in Ihre FRITZ!Box laden.

Die FRITZ!Box bietet für das Sichern der Einstellungen und für das Wiederherstellen von Einstellungen einen Assisten- ten an, der Sie Schritt für Schritt begleitet.

5 Internetverbindungen

Internetzugang einrichten

Um eine Internetverbindung über DSL herstellen zu können, müssen Sie zunächst den Internetzugang in der Benutzeroberfläche der FRITZ!Box einrichten.

5.1 Internetzugang mit dem Assistenten einrichten

Nutzen Sie zum Einrichten des Internetzugangs den Assistenten:

1. Öffnen Sie die Benutzeroberfläche der FRITZ!Box.
2. Wählen Sie im Bereich „Einstellungen“ das Menü „Assistenten“.
3. Klicken Sie auf den Assistenten „Internetzugang einrichten“ und folgen Sie den Anweisungen.

Sobald Sie die Einrichtung abgeschlossen haben, können alle mit der FRITZ!Box verbundenen Computer ohne weitere Einstellungen im Internet surfen.

5.2 Internetzugang manuell einrichten

In der Benutzeroberfläche der FRITZ!Box können Sie Änderungen an den Einstellungen des Internetzugangs vornehmen.

Gehen Sie folgendermaßen vor:

1. Öffnen Sie die Benutzeroberfläche der FRITZ!Box.
2. Wählen Sie im Bereich „Einstellungen“ das Menü „Erweiterte Einstellungen“.
3. Wählen Sie „Internet / Zugangsdaten“.
4. Nehmen Sie die gwünschten Einstellungen vor. Nutzen Sie dabei auch die Online-Hilfe, die in der Benut-zeroberfläche der FRITZ!Box zur Verfügung steht.
5. Klicken Sie abschließend auf „Übernehmen“.

USB-Geräte an der FRITZ!Box

Die FRITZ!Box ist mit einem USB-Anschluss (auch bezeichnet als USB Host Controller) ausgerüstet. An den USB-Anschluss können Sie verschiedene USB-Geräte anschließen:

einen FRITZ!WLAN USB Stick
einen USB-Speicher (Festplatte, Speicher-Stick)
einen Drucker
einen USB-Hub

An die FRITZ!Box können über einen USB-Hub maximal drei USB-Geräte angeschlossen werden.

Am USB-Anschluss der FRITZ!Box wird der Standard USB 1.1 unterstützt.

6.1 USB-Geräte anschließen

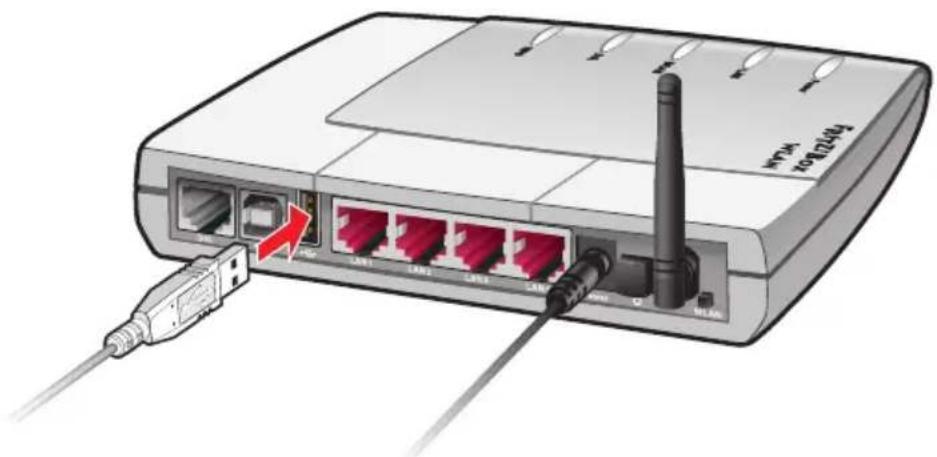

USB-Kabel am USB-Anschluss anschließen

Anschluss Manche USB-Geräte, zum Beispiel Speicher-Sticks oder der FRITZ!WLAN USB Stick, werden direkt in den USB-Anschluss der FRITZ!Box gesteckt. Andere, beispielsweise USB-Drucker, werden über ein USB-Kabel am USB-Anschluss angeschlossen.

6.2 Zugriff auf USB-Geräte

Netzwerkzugriff Sobald ein USB-Gerät an der FRITZ!Box angeschlossen ist, steht es mit seinen Funktionen im gesamten Netzwerk zur Verfügung:

Auf die Dateien im USB-Speicher können Sie aus dem Netzwerk per FTP (File Transfer Protocol) zugreifen oder Sie stellen den USB-Speicher als USB-Netzwerkspeicher zur Verfügung.

☐USB-Drucker stehen als Netzwerkdrucker zur Verfügung.

USB-Fernanschluss Mit dem USB-Fernanschluss können USB-Geräte von einem Computer im Netzwerk so genutzt werden, als wären sie direkt mit dem USB-Kabel am Computer angeschlossen.

Der USB-Fernanschluss wird für jede USB-Geräteklasse einzeln aktiviert (USB-Drucker, USB-Speicher und andere USB-Geräte).

Greift ein Computer über den USB-Fernanschluss auf ein USB-Gerät zu, dann ist dieses USB-Gerät für andere Computer im Netzwerk nicht verfügbar.

6.3 FRITZ!Box USB-Fernanschluss

Der USB-Fernanschluss kann in Windows XP ab Service Pack 2 und in Windows Vista (32 Bit) eingesetzt werden.

Mit dem FRITZ!Box USB-Fernanschluss können Sie Verbindungen zwischen Ihrem Computer und USB-Geräten steuern. Sowohl der Computer als auch die USB-Geräte sind mit der FRITZ!Box verbunden.

Ein an die FRITZ!Box angeschlossenes USB-Gerät wird über die USB-Fernanschluss-Funktion an einen Computer durchgereicht. Das USB-Gerät wird auf diesem Computer vom Betriebssystem als neue Hardware erkannt und die Gerätesoftware kann installiert werden, so als sei es lokal mit dem Computer verbunden.

Mit dem FRITZ!Box USB-Fernanschluss können Sie Ihre USB-Geräte mit dem vollen Leistungsumfang nutzen:

USB-Speicher können auch mit speziellen Dateiformaten wie NTFS genutzt werden.
Multifunktionsdrucker können auch zum Scannen und Faxen genutzt werden.

Isochrone USB-Geräte mit zeitkritischem Übertragungsverhalten (wie beispielsweise Soundkarten, Webcams, VideoWandler oder TV-Karten) werden nicht unterstützt. Die Funktionen FTP und USB-Netzwerkspeicher stehen nicht zur Verfügung, solange der USB-fernanschluss für USB-Speicher aktiv ist.

USB-Fernanschluss aktivieren

Führen Sie die folgenden Schritte aus, um den USB-Fernanschluss auf Ihrem Computer zu aktivieren:

1. Öffnen Sie auf Ihrem Computer einen Internetbrowser.
2. Geben Sie in die Adresszeile des Browsers fritz.box ein.
3. Wählen Sie im Bereich „Einstellungen“ das Menü „Erweiterte Einstellungen“.
4. Aktivieren Sie die Expertenansicht der FRITZ!Box im Menü „System / Ansicht“. Bestätigen Sie mit „Übernehmen“.
5. Öffnen Sie das Menü „USB-Geräte / Geräteübersicht“.
6. Aktivieren Sie die Einstellung „USB-Fernanschluss aktivieren“ und klicken Sie auf „Übernehmen“.

7. Öffnen Sie das Menü „USB-Fernanschluss“ und installieren Sie das Programm für den USB-Fernanschluss auf dem Computer, von dem aus Sie USB-Geräte nutzen wollen. Folgen Sie dazu den Anweisungen auf der Seite „USB-Fernanschluss“.
   Das Programm kann in Windows XP (32 Bit) ab Service Pack 2 und Windows Vista (32 Bit) eingesetzt werden.

8. Wählen Sie anschließend aus, für welche Arten von USB-Geräten der USB-Fernanschluss aktiviert werden soll. Aktivieren Sie die gewünschten Optionen.

9. Bestätigen Sie abschließend mit „Übernehmen“. Alle USB-Geräte, die an der FRITZ!Box angeschlossen sind, werden nun neu erkannt.
   Das Ergebnis der geänderten USB-Einstellungen wird Ihnen in der „Geräteübersicht“ angezeigt.

USB-Fernanschluss deaktivieren

Um den USB-Fernanschluss zu deaktivieren, führen Sie die folgenden Schritte aus:

1. Öffnen Sie auf dem Computer, für den der USB-Fernanschluss deaktiviert werden soll, einen Internetbrowser.
2. Geben Sie in die Adresszeile des Browsers fritz.box ein.
3. Wählen Sie im Bereich „Einstellungen“ das Menü „Erweiterte Einstellungen“.
4. Aktivieren Sie die Expertenansicht der FRITZ!Box im Menü „System / Ansicht“. Bestätigen Sie mit „Übernehmen“.
5. Öffnen Sie das Menü „USB-Geräte / USB-Fernanschluss“.
6. Deaktivieren Sie alle USB-Gerätearten.
7. Bestätigen Sie abschließend mit „Übernehmen“.
   Das Ergebnis der geänderten USB-Einstellungen wird Ihnen in der „Geräteübersicht“ angezeigt.

6.4 USB-Speicher

USB-Speicher sind Festplatten und Speicher-Sticks.

Dateisysteme Beim Zugriff über FTP (File Transfer Protocol) werden USB-Speicher mit den Dateisystemen FAT und FAT32 unterstützt.

Ist für USB-Speicher der USB-Fernanschluss aktiviert, werden die Dateisysteme FAT, FAT32 und NTFS unterstützt.

Anschließen Einen USB-Speicher können Sie entweder direkt an den USB-Anschluss anschließen oder über den USB-Hub (siehe Abschnitt „USB-Hub“ auf Seite 41).

Zugriffsrechte und Kennwortschutz

Die Zugriffsrechte und der Kennwortschutz gelten für alle USB-Speicher. Ein individuelles Kennwort pro USB-Speicher ist nicht möglich. Die Zugriffsrechte und der Kennwortschutz sind nicht aktiv, wenn für USB-Speicher der USB-Fernanschluss aktiviert ist.

Zugriffsrechte und Kennwortschutz

Auf der Benutzeroberfläche der FRITZ!Box können Sie Zugriffsrechte und einen Kennwortschutz für die USB-Speicher einrichten.

1. Starten Sie einen Internetbrowser.
2. Geben Sie als Adresse fritz.box ein.
3. Wählen Sie im Bereich „Einstellungen“ das Menü „Erweiterte Einstellungen“ aus.
4. Wählen Sie das Menü „USB-Geräte / USB-Speicher“ aus.
5. Richten Sie die Zugriffsrechte und den Kennwort-schutz für die USB-Speicher ein.

Auf die Daten im USB-Speicher zugreifen

USB-Speicher, die direkt oder über einen USB-Hub an der FRITZ!Box angeschlossen sind, werden in der Benutzeroberfläche im Menü „USB-Geräte / Geräteübersicht“ mit ihrem Gerätenamen angezeigt.

FTP (File Transfer Protocol)

Alle im Netzwerk vorhandenen Computer können gleichzeitig über FTP auf die Daten im USB-Speicher zugreifen.

Der Zugriff über FTP ist nur dann möglich, wenn der USB-Fernanschluss für USB-Speicher nicht aktiviert ist.

Klicken Sie im Menü „USB-Geräte / Geräteübersicht“ auf den Gerätenamen des USB-Speichers oder öffnen Sie einen Internetbrowser und geben Sie im Adressfeld FTP://fritz.box ein. In Ihrem Internetbrowser wird Ihnen die Ordnerstruktur des USB-Speichers angezeigt.

Der Zugriff über FTP auf die Daten im USB-Speicher ist mit einem beliebigen FTP-Client möglich.

Dateien vom USB-Speicher können Sie erst ausführen oder öffnen, nachdem Sie sie auf Ihren Computer oder in Ihr lokales Netzwerk kopiert haben.

USB-Netzwerk- speicher

Die FRITZ!Box bietet Ihnen die Möglichkeit, USB-Speicher als Netzlaufwerke im Windows-Netzwerk verfügbar zu machen (Samba). Dateien auf dem USB-Speicher können Sie dann direkt auf dem USB-Speicher öffnen und bearbeiten.

Es werden Dateien bis zu einer Größe von 2 GB unterstützt.

Der Zugriff auf USB-Netzwerkspeicher ist nur dann möglich, wenn der USB-Fernanschluss für USB-Speicher nicht aktiviert ist.

FRITZ!Musikbox Mit dieser Funktion können Musikdateien auf dem USB-Speicher von kompatiblen Abspielgeräten wiedergegeben werden (streaming). Die Festplatte mit der Musik-Sammlung wird dazu einfach an den USB-Anschluss der FRITZ!Box angeschlossen und ein passendes Abspielgerät wird in das lokale Netzwerk eingebunden.

Die Geräte kommunizieren dabei automatisch über das Universal Plug and Play (UPnP)-Verfahren. Diese Technologie erlaubt den per Kabel oder Funk miteinander vernetzten Geräten, eine automatische Erkennung durchzuführen, Ereignisse zu erkennen und sich dementsprechend miteinander auszutauschen. Mit UPnP-AV wurde diese Technologie auf Audio- und Video-Inhalte ausgeweitet.

Mit der FRITZ!Musikbox werden MP3-, WMA- und WAV-Dateien vom angeschlossenen USB-Speicher über UPnP bereitgestellt.

6.5 USB-Drucker

Sie können an den USB-Anschluss einen USB-Drucker anschließen und entweder den USB-Fernanschluss aktivieren oder den USB-Drucker als Netzwerkdrucker nutzen.

Wenn Sie den USB-Fernanschluss für USB-Drucker aktivieren, dann können Sie den Drucker an einem Computer so nutzen, als wäre er direkt am Computer angeschlossen.

Als Netzwerkdrucker kann der USB-Drucker von allen an die FRITZ!Box angeschlossenen Computern gleichzeitig genutzt werden.

Wenn Sie einen USB-Drucker anschließen, dann beachten Sie bitte die folgenden Punkte:

Als Netzwerkdrucker werden ausschließlich Drucker unterstützt, die sich unter der Geräteklasse „Drucker“ ansprechen lassen. Das trifft in der Regel für Multifunktionsgeräte, zum Beispiel Fax-Scanner-Drucker-Kombinationen, nicht zu.

Host-basierte Drucker, die beispielsweise nach dem GDI-System arbeiten und für Statusmeldungen eine bidirektionale Kommunikation benötigen, sind nur über den USB-Fernanschluss nutzbar. Diese Drucker können typischerweise nur mit einem Betriebssystem verwendet werden, für das der Druckerhersteller Treiber-software bereitstellt. Als Netzwerkdrucker werden solche Drucker an der FRITZ!Box nicht unterstützt.

Bei aktiviertem USB-Fernanschluss können Multifunktionsgeräte (Drucker mit zusätzlichen Funktionen, wie Fax- oder Scan-Funktion) auch zum Faxen und Scannen verwendet werden.

Wird der USB-Drucker als Netzwerkdrucker betrieben, wird nur die Druckfunktion unterstützt.

☐Falls Ihr Drucker über einen mitgelieferten Statusmonitor verfügt, können Sie diesen bei aktiviertem USB-Fernanschluss nutzen.

Wird der Drucker als Netzwerkdrucker verwendet, ist die Nutzung des Statusmonitors eventuell nicht möglich.

Für Computer mit Linux:

Der Drucker muss von der Drucksoftware CUPS (Common UNIX Printing System) unterstützt und am USB-Anschluss der FRITZ!Box korrekt erkannt werden.

Für Apple-Computer:

Es können ausschließlich Drucker verwendet werden, deren Treiber im Drucker-Dienstprogramm auswählbar sind oder für die dort ein kompatibler Treiber vorhanden ist.

Wenn Sie den Drucker als Netzwerkdrucker verwenden wollen, dann müssen Sie auf jedem Computer einen Druckeranschluss einrichten und anschließend den passenden Druckertreiber installieren. Über den Druckeranschluss werden Druckaufträge an die IP-Adresse des Drucker-Servers im lokalen Netzwerk weitergeleitet.

Wenn Sie den Drucker mit aktiviertem USB-Fernanschluss nutzen wollen, dann müssen Sie auf dem Computer, von dem aus Sie den Drucker verwenden, das Programm für den USB-Fernanschluss (siehe Seite 29) und den passenden Druckertreiber installieren.

Druckeranschluss einrichten in Windows

Wenn auf dem Computer im Startmenü „Programme“ der Eintrag „FRITZ!Box“ bereits vorhanden ist, dann ist der Druckeranschluss bereits auf dem Computer eingerichtet.

Andernfalls führen Sie die folgenden Schritte aus, um den Druckeranschluss einzurichten:

1. Legen Sie die FRITZ!Box-CD in das CD-ROM-Laufwerk des Computers.

Die Installationshilfe wird gestartet.

1. Klicken Sie auf die Schaltfläche „CD-Inhalt ansehen“.
2. Klicken Sie auf die Schaltfläche „Startmenüeintrag“.

Der Druckeranschluss mit der Bezeichnung „AVM: (FRITZ!Box USB Drucker Anschluss)“ wird eingerichtet.

Nun können Sie für diesen Druckeranschluss den Druckertreiber des an die FRITZ!Box angeschlossenen Druckers installieren.

Druckertreiber installieren in Windows Vista

1. Klicken Sie in der Taskleiste auf die Schaltfläche „Start“ und wählen Sie „Systemsteuerung“.
2. Wählen Sie „Drucker“.
3. Klicken Sie auf „Drucker hinzufügen“.
4. Wählen Sie „Einen lokalen Drucker hinzufügen“.

Diese Auswahl müssen Sie treffen, da dieser Druckeranschluss am Computer wie ein lokaler Anschluss arbeitet.

1. Markieren Sie die Einstellung „Einen vorhandenen Anschluss verwenden“ und wählen Sie im Listenfeld den Eintrag „AVM: (FRITZ!Box USB Drucker Anschluss)“ aus. Klicken Sie auf „Weiter“.

2. Wählen Sie in der Liste „Hersteller“ die Herstellerbezeichnung für den an die FRITZ!Box angeschlossenen USB-Drucker aus und wählen Sie dann in der Liste „Drucker“ die exakte Modellbezeichnung aus.

Sollte der Hersteller oder das Modell nicht in den Listen aufgeführt sein, dann klicken Sie auf „Datenträger“ und verwenden Sie eine Installationsdiskette oder -CD mit den entsprechenden Angaben.

1. Im Feld „Druckername“ können Sie eine Bezeichnung für den Drucker eingeben. Mit dieser Bezeichnung wird der Drucker vom Betriebssystem verwaltet.
2. Klicken Sie zum Abschluss der Installation auf „Fertig stellen“.

Druckertreiber installieren in Windows XP / 2000

1. Klicken Sie im Startmenü des Computers auf den Eintrag „Drucker und Faxgeräte“.
2. Doppelklicken Sie im Fenster „Drucker und Faxgeräte“ auf „Drucker hinzufügen“.

Der Druckerinstallations-Assistent wird gestartet.

1. Klicken Sie auf „Weiter“.
2. Markieren Sie die Option „Lokaler Drucker, der an den Computer angeschlossen ist“ und stellen Sie sicher, dass die Einstellung „Plug & Play-Drucker automatisch ermitteln und installieren“ nicht aktiviert ist.

Diese Auswahl müssen Sie treffen, da dieser Druckeranschluss am Computer wie ein lokaler Anschluss arbeitet.

1. Klicken Sie auf „Weiter“.

2. Markieren Sie im Fenster „Druckeranschluss auswählen“ die Option „Folgenden Anschluss verwenden“ und wählen Sie im Listenfeld den Druckeranschluss „AVM: (FRITZ!Box USB Drucker Anschluss)“ aus. Klicken Sie auf „Weiter“.

3. Wählen Sie in der Liste „Hersteller“ die Herstellerbezeichnung für den an die FRITZ!Box angeschlossenen USB-Drucker aus und wählen Sie dann in der Liste „Drucker“ die exakte Modellbezeichnung aus.

Sollte der Hersteller oder das Modell nicht in den Listen aufgeführt sein, dann klicken Sie auf „Datenträger“ und verwenden Sie eine Installationsdiskette oder -CD mit den entsprechenden Angaben.

1. Im Fenster „Druckerfreigabe“ markieren Sie die Option „Drucker nicht freigeben“.

Drucker einrichten in SUSE Linux-Systemen

An den USB-Anschluss der FRITZ!Box können Sie einen USB-Drucker anschließen und als Netzwerkdrucker nutzen. Der Drucker steht dann allen an der FRITZ!Box angeschlossenen Computern zur Verfügung.

Sie installieren den Drucker als „superuser“.

1. Starten Sie eine Konsole und geben Sie folgenden Befehl ein:

lpadmin -p -E -v socket://: -m

1. Lesen Sie zum weiteren Vorgehen Informationen und Anleitungen unter folgender Internetadresse:

http://www.cups.org/man/lpadmin.html

Beispiel Für einen Laserjet-Drucker mit dem Beispielnamen Laserjet4 und der Druckerbeschreibungsdatei laserjet.ppd an einer FRITZ!Box mit der Standard-Adresse 192.168.178.1 geben Sie an der Konsole ein:

Ipadmin -p LaserJet4 -E -v socket://192.168.178.1:9100 -m laserjet.ppd

Sie können sich die im System installierten Druckerbeschreibungsdateien über folgenden Befehl anzeigen lassen:

lpinfo -m

Weiterführende Informationen

Fragen nach passenden Druckerbeschreibungsdateien richten Sie bitte an den Hersteller des Druckers oder des verwendeten Systems. Ausführliche Informationen zur Drucksoftware CUPS finden Sie in folgender Dokumentation:

http://www.cups.org/documentation.php

Fragen zur Konfiguration richten Sie bitte ebenfalls an den Hersteller der Distribution oder an ein Internet- oder Use-net-basiertes Forum, das sich speziell mit CUPS oder mit der verwendeten Distribution beschäftigt.

USB-Drucker auf Apple-Computern einrichten

Sie können an den USB-Anschluss der FRITZ!Box einen USB-Drucker anschließen und als Netzwerkdrucker nutzen. Der Drucker steht dann allen an die FRITZ!Box angeschlossenen Computern zur Verfügung.

1. Öffnen Sie „Programme / Systemeinstellungen / Drucker & Faxen“.

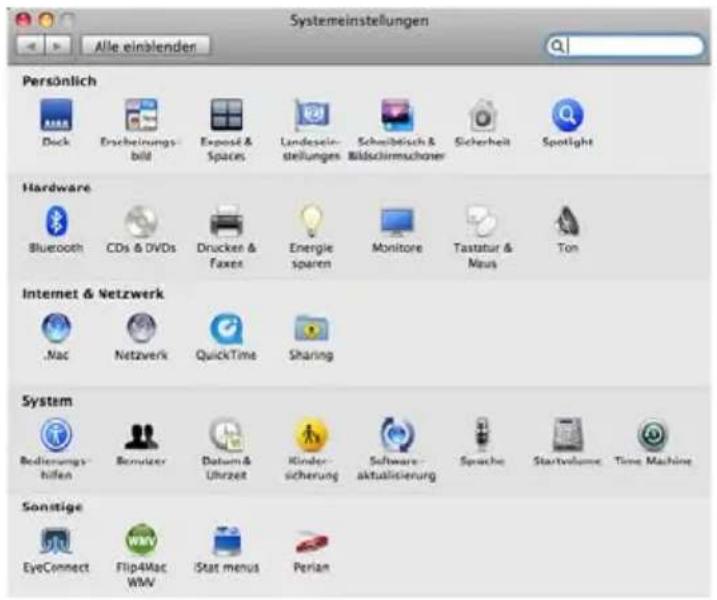

Systemeinstellungen Alle einblenden Persönlich Dock Erscheinungs- bild Expost & Spaces Landeseln- stellungen Scheibelsch & Bildschirmsuchener Sicherheit Spotlight Hardware Bluetooth CDs & DVDs Drucken & Faxes Energie sparen Monitore Tastatur & Meus Ton Internet & Netzwerk Mac Netzwerk QuickTime Sharing System Bedierungs- hilfen Bomizer Datum & Uhrzeit Kinder- sicherung Software- aktualisierung Sprache Startvolume Time Machine Sonstige EyeConnect Flip4Mac WMV iStat menus Perlan

1. Klicken Sie auf das Symbol „+“ in der linken, unteren Bildhälfte.

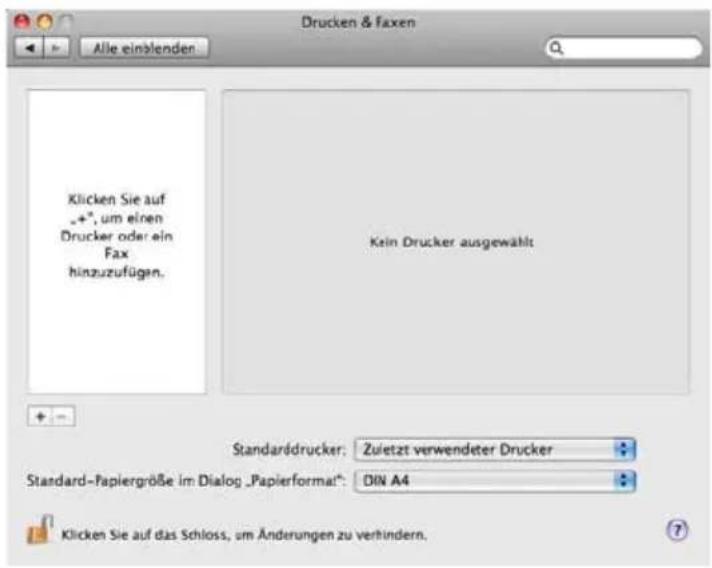

Drucken & Faxen Alle einblenden Klicken Sie auf +°, um einen Drucker oder ein Fax hinzuzufügen. Kein Drucker ausgewählt Standarddrucker: Zuletzt verwendeter Drucker Standard-Papiergröße im Dialog „Papierformat“: DIN A4 Klicken Sie auf das Schloss, um Änderungen zu verhindern.

3. Klicken Sie auf „IP“.

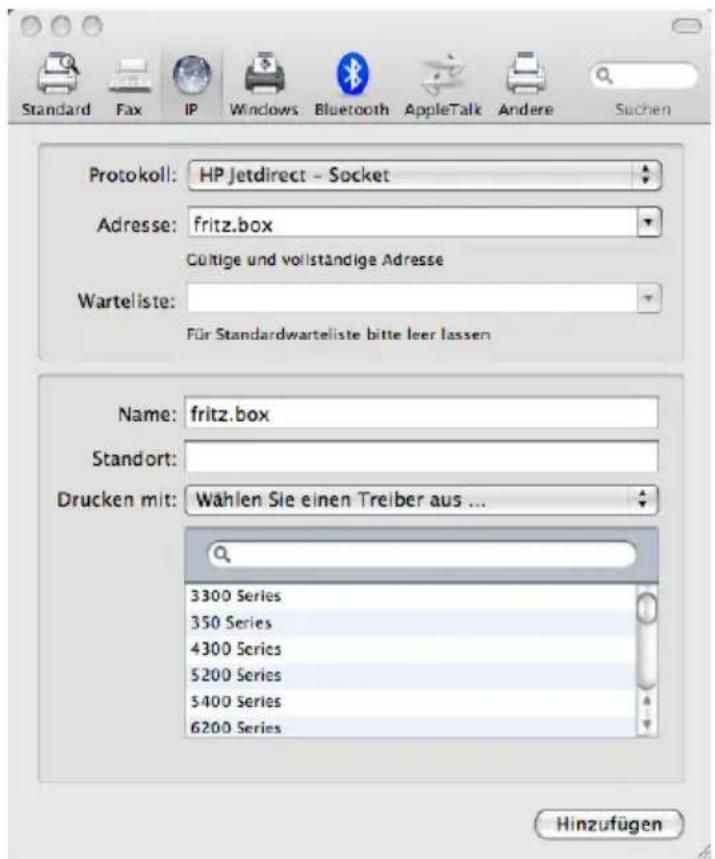

Standard Fax IP Windows Bluetooth AppleTalk Andere Suchen Protokoll: HP Jetdirect - Socket Adresse: fritz.box Cültige und vollständige Adresse Warteliste: Für Standardwarteliste bitte leer lassen Name: fritz.box Standort: Drucken mit: Wählen Sie einen Treiber aus ... 3300 Series 350 Series 4300 Series 5200 Series 5400 Series 6200 Series Hinzufügen

4. Wählen Sie im Feld „Protokoll“ den Eintrag „HP JetDirect - Socket“ aus.

Internet Printing Protocol - IPP Line Printer Daemon - LPD ✓ HP Jet Direct - Socket

1. Tragen Sie im Feld „Adresse“ die IP-Adresse der FRITZ!Box ein:
   192.168.178.1
2. Lassen Sie das Feld „Warteliste“ leer.
3. Nehmen Sie in den Feldern „Name“ und „Ort“ beliebige Einträge vor.
4. Wählen Sie im Feld „Drucken mit“ einen zu Ihrem Drucker kompatiblen Treiber aus.

Wenn der Drucker nicht auswählbar ist, kann möglicherweise auch ein kompatibler Drucker bzw. Druckertreiber ausgewählt werden.

1. Klicken Sie auf die Schaltfläche „Hinzufügen“, um Ihre Einstellungen zu speichern.

Der Drucker steht nun allen an die FRITZ!Box angeschlossenen Computern zur Verfügung.

Informationen zu kompatiblen Druckern bzw. Druckertreibern finden Sie im Internet, beispielsweise auf folgender Internetseite:

http://gutenprint.sourceforge.net/p_Supported_Printers.php3

6.6 FRITZ!WLAN USB Stick

Der FRITZ!WLAN USB Stick ist ein WLAN-Adapter zum Anschluss an einen Computer. Über diesen WLAN-Adapter können Sie den Computer kabellos mit der FRITZ!Box verbinden.

Wenn Sie den FRITZ!WLAN USB Stick mit Ihrer FRITZ!Box verwenden, werden die WLAN-Standards IEEE 802.11 g+b im 2,4 GHz-Frequenzband unterstützt.

Weitere Informationen erhalten Sie im Kapitel „Wissenswertes: WLAN“ ab Seite 75 sowie im Handbuch zum FRITZ!WLAN USB Stick.

AVM Stick & Surf Mit der AVM Stick & Surf-Technologie können Sie komfortabel und schnell eine sichere WLAN-Verbindung herstellen.

1. Stecken Sie den Stick in den USB-Anschluss der FRITZ!Box.

Die WLAN-Sicherheitseinstellungen werden auf den FRITZ!WLAN USB Stick übertragen. Die Leuchtdiode „INFO“ an der FRITZ!Box beginnt in schneller Abfolge zu blinken.

Sobald die Leuchtdiode „INFO“ dauerhaft leuchtet, ist die Übertragung der Einstellungen abgeschlossen.

1. Ziehen Sie den FRITZ!WLAN USB Stick wieder ab.
2. Stecken Sie nach der automatischen Übertragung der Sicherheitseinstellungen den FRITZ!WLAN USB Stick in einen Computer.

Der FRITZ!WLAN USB Stick ist nun bereit, eine Verbindung zur FRITZ!Box aufzubauen. Weitere Einstellungen sind nicht erforderlich.

6.7 USB-Hub

Sie können am USB-Anschluss einen USB-Hub anschließen. Ein USB-Hub ist ein Gerät zur Erweiterung vorhandener USB-Anschlüsse.

An den USB-Hub können Sie entweder drei USB-Speicher (Festplatte, Speicherstick) oder zwei USB-Speicher und einen USB-Drucker anschließen.

Die Verwendung eines USB-Hubs mit eigener Stromversorgung wird ausdrücklich empfohlen.

6.8 Nutzungshinweise für USB-Geräte

USB-Geräte Beachten Sie bitte bei der Nutzung von USB-Geräten am USB-Anschluss der FRITZ!Box folgende Hinweise:

Wenn Sie mehr als ein USB-Gerät ohne eigene Stromversorgung an die FRITZ!Box anschließen, dann beachten Sie bitte, dass gemäß der USB-Spezifikation die Gesamtstromaufnahme den Wert von 500 mA

nicht übersteigen darf. Andernfalls kann es zu unspezifischen Fehlerbildern bei den USB-Geräten oder auch zu Schäden an der FRITZ!Box kommen.

☐AVM rät ausdrücklich davon ab, Firmware-Updates für USB-Geräte durchzuführen, die über den USB-Fernanschluss an der FRITZ!Box mit dem Computer verbunden sind.

USB-Speicher Beachten Sie bitte bei der Nutzung eines USB-Speichers am USB-Anschluss der FRITZ!Box folgende Hinweise:

Wählen Sie vor dem Entfernen des USB-Speichers in der FRITZ!Box-Benutzeroberfläche immer die Einstellung „Sicher entfernen“, um Datenverluste zu vermeiden.

USB-Speicher, die mehr als einen USB-Anschluss zum Betrieb benötigen, beispielsweise Festplatten mit USB-Y-Kabel, betreiben Sie bitte ausschließlich mit einer eigenen Stromversorgung oder über einen USB-Hub mit Stromversorgung, um Schäden an der FRITZ!Box oder dem USB-Speicher zu vermeiden.

☐AVM hat keinen Einfluss auf äußere Einwirkungen auf den USB-Speicher an der FRITZ!Box. So können beispielsweise Spannungsspitzen oder Spannungsabfälle bei Schlechtwetter auftreten oder USB-Speicher altersbedingt aufgrund besonders vieler defekter Sekto-ren bei Schreibvorgängen die Datenstruktur korrumpieren. In solchen Fällen kann es zu kompletten Datenverlusten kommen.

AVM empfiehlt daher grundsätzlich eine Sicherungskopie des USB-Speicherinhalts anzufertigen, damit Ihre Daten nicht verloren sind, falls es zu Datenverlusten auf dem USB-Speicher kommt.

DSL-Nutzung mit der FRITZ!Box

Das Softwarepaket FRITZ!DSL enthält eine Reihe von Programmen rund um DSL, die hier kurz vorgestellt werden.

Wenn Sie FRITZ!DSL installiert haben, finden Sie auf Ihrem Desktop das Symbol „Startcenter“. Im Startcenter sind alle Programme des Softwarepakets zusammengefasst und können von dort gestartet werden.

Das Startcenter enthält folgende Schaltflächen:

Internet

Die Schaltfläche „Internet“ startet das Programm FRITZ!DSL Internet. FRITZ!DSL Internet ist die Internetmonitorsoftware für Ihre FRITZ!Box, mit der Sie nähere Informationen zu Ihrer aktuellen Internetverbindung erhalten.

Protect

Die Schaltfläche „Protect“ startet das Programm FRITZ!DSL Protect, das die Internetverbindungen kontrolliert und die Firewall-Funktionen Ihrer FRITZ!Box ergänzt.

FRITZIBox

Ein Klick auf die Schaltfläche „FRITZ!Box“ öffnet die Benut-zeroberfläche der FRITZ!Box in Ihrem Internetbrowser.

Update

Nach einem Klick auf die Schaltfläche „Update“ wird geprüft, ob auf der AVM-Internetseite ein Firmware-Update für Ihre FRITZ!Box zur Verfügung steht.

Diagnose

Die Schaltfläche „Diagnose“ startet die FRITZ!DSL Diagnose. Das Programm zeigt alle relevanten Daten Ihrer DSL-Verbindung an und prüft die Verbindung zu Ihrer FRITZ!Box.

Webtest

Ein Klick auf die Schaltfläche „Webtest“ startet das Programm WebWatch, das die Qualität Ihrer Internetverbindung zu einer beliebigen Gegenstelle messen kann.

Ausführliche Informationen zu den FRITZ!DSL-Programmen finden Sie in den zugehörigen Hilfen.

7.1 FRITZ!DSL installieren

1. Legen Sie die FRITZ!Box-CD ein und starten Sie „Setup.exe“.
2. Wählen Sie „CD-Inhalt ansehen / FRITZ!DSL installieren“.
3. Das Fenster „Dateidownload“ wird geöffnet. Wählen Sie die Schaltfläche „Öffnen“.
4. Der Begrüßungsbildschirm von FRITZ!DSL erscheint. Bestätigen Sie mit „Weiter“.
5. Geben Sie den Ordner an, in den FRITZ!DSL kopiert werden soll. Bestätigen Sie mit „Weiter“.
6. Geben Sie anschließend den Programmordner im Startmenü für FRITZ!DSL an. Bestätigen Sie mit „Weiter“.
7. Bestätigen Sie mit der Schaltfläche „Beenden“.
   Die Installation ist damit vollständig.

7.2 FRITZ!DSL Internet

FRITZ!DSL Internet ist eine Internetmonitorsoftware für Ihre FRITZ!Box. Wie Sie das Programm einrichten, erfahren Sie in der zugehörigen Online-Hilfe.

Sobald ein Internetzugang besteht, erhalten Sie mit FRITZ!DSL Internet Informationen über Ihre aktuelle Internetverbindung. Das Programm zeigt den Verbindungszustand an, gibt Auskunft über den Verlauf der Datenübertragungen und gestattet es, die Internetverbindung der FRITZ!Box vom Computer aus auf- oder abzubauen.

Die Einwahl ins Internet, den Firewall-Schutz vor ungewollte eingehenden Verbindungen sowie die Erfassung der Onli-nezeit übernimmt die FRITZ!Box.

7.3 FRITZ!DSL Protect

FRITZ!DSL Protect schützt Ihren Computer vor ungewollten Internetverbindungen und ergänzt so die Firewall-Funktionen Ihrer FRITZ!Box. Mit FRITZ!DSL Protect können Sie alle

Internetverbindungen kontrollieren, die von lokalen Programmen auf Ihrem Computer aufgebaut werden. Sie können die Verbindungsaufnahme für einzelne Programme gestatten oder verbieten: Versucht ein unbekanntes Programm, eine Internetverbindung aufzubauen, werden Sie gefragt, ob Sie das zulassen möchten.

Eine Übersicht zeigt die in FRITZ!DSL Protect eingerichteten Programme und deren Zugriffsrechte. Über ein Journal haben Sie den Überblick über alle erfolgten und abgelehnten Internetzugriffe.

Eine besonders komfortable Funktion bietet FRITZ!DSL Protect zusammen mit der UPnP-Funktionalität der FRITZ!Box. Wenn Sie in der FRITZ!Box die Option „Änderung der Sicherheitseinstellungen über UPnP gestatten“ aktiviert haben, kann FRITZ!DSL Protect Ports für eingehende Verbindungen auf der FRITZ!Box freischalten, wenn diese von Programmen benötigt werden. Hierfür müssen Sie in FRITZ!DSL Protect unter „Einstellungen“ die Option „Portfreigabe verwenden“ aktiviert haben. Auf diese Weise können Sie zum Beispiel an Online-Spielen teilnehmen, ohne dass die Firewall-Funktionen der FRITZ!Box manuell umkonfiguriert werden müssen.

7.4 FRITZ!Box

Ein Klick auf die Schaltfläche „FRITZ!Box“ öffnet die Benut-zeroberfläche der FRITZ!Box in Ihrem Internetbrowser.

7.5 Update

Neue Updates für die Firmware der FRITZ!Box werden in regelmäßigen Abständen kostenlos von AVM zur Verfügung gestellt. Mit den Updates können Sie den Funktionsumfang Ihrer FRITZ!Box erweitern.

Um zu prüfen, ob ein neues Update für die Firmware der FRITZ!Box zur Verfügung steht, klicken Sie auf die Schaltfläche „Update“.

Wenn das FRITZ!DSL Startcenter aktiv ist, wird regelmäßig auf den AVM-Internetseiten geprüft, ob ein neues Update vorhanden ist. Wenn ein neues Update zur Verfügung steht, werden Sie benachrichtigt.

7.6 FRITZ!DSL Diagnose

FRITZ!DSL Diagnose informiert Sie ausführlich über alle Details der DSL-Verbindung, einschließlich der Datenübertragung und dem aktivierten Fastpath-Modus. Eine umfassende DSL-Diagnosefunktion ermöglicht die Überprüfung von Anschluss und Installation der FRITZ!Box.

7.7 Web test

Über die Schaltfläche „Webtest“ im FRITZ!DSL-Startcenter öffnen Sie das Programm FRITZ!DSL Webtest. FRITZ!DSL Webtest ermittelt die Qualität Ihrer Internetverbindung und gibt das Ergebnis anschaulich wieder.

Nach Eingabe einer beliebigen Internetadresse sendet FRITZ!DSL Webtest ein Signal zu dieser Adresse.

Die gemessenen Antwortzeiten und der Weg der Datenpakete durch das Internet werden in einem Diagramm dargestellt.

8 Problembehandlung

Hilfe bei Fehlern

In diesem Kapitel finden Sie konkrete Hilfe, wenn Sie die Benutzeroberfläche der FRITZ!Box nicht öffnen können, Probleme mit der WLAN-Verbindung haben oder die IP-Einstellungen in Ihrem Computer ändern wollen.

8.1 Fehler beim Öffnen der Benutzeroberfläche

Wenn Sie beim Öffnen der Benutzeroberfläche eine Fehlermeldung bekommen, kann das verschiedene Ursachen haben. Überprüfen Sie die Fehlerursachen und versuchen Sie, den Fehler zu beheben.

Neustart der FRITZ!Box

Die Benutzeroberfläche kann nicht geöffnet werden oder reagiert nicht.

Ursache

Inkonsistenzen innerhalb der FRITZ!Box.

Abhilfe

1. Starten Sie die FRITZ!Box neu.
   Ziehen Sie dazu den Netzstecker aus der Steckdose.
2. Stellen Sie nach zirka fünf Sekunden die Verbindung zum Stromnetz wieder her.
3. Versuchen Sie nun erneut, die Benutzeroberfläche der FRITZ!Box durch Eingabe von fritz.boxzu öffnen.

Kabelverbindungen prüfen

Die Benutzeroberfläche der FRITZ!Box erscheint nicht im Fenster Ihres Internetbrowsers.

Ursache

Die Kabelverbindungen sind lose.

Abhilfe

Stellen Sie sicher, dass alle Kabelverbindungen fest stecken.

Namensauflösung überprüfen

Die Benutzeroberfläche der FRITZ!Box kann nicht über fritz.box geöffnet werden.

Ursache

Die Namensauflösung der FRITZ!Box funktioniert nicht.

Abhilfe

1. Geben Sie im Internetbrowser als Adresse statt fritz.box die folgende IP-Adresse ein: 192.168.178.1

2. Wenn die Benutzeroberfläche über diese Adresse erreicht werden kann, überprüfen Sie die Einstellungen für den verwendeten Netzwerkadapter wie im Abschnitt „IP-Einstellungen“ ab Seite 58 beschrieben.

IP-Adresse überprüfen

Die Benutzeroberfläche der FRITZ!Box kann weder über fritz.box noch über 192.168.178.1 geöffnet werden.

Ursache

Die IP-Adresse auf dem angeschlossenen Rechner ist unpassend eingestellt.

Abhilfe

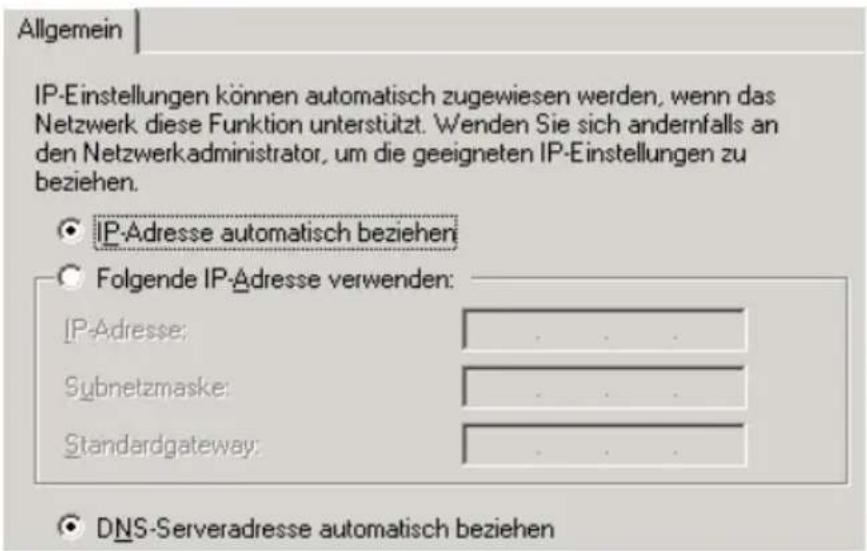

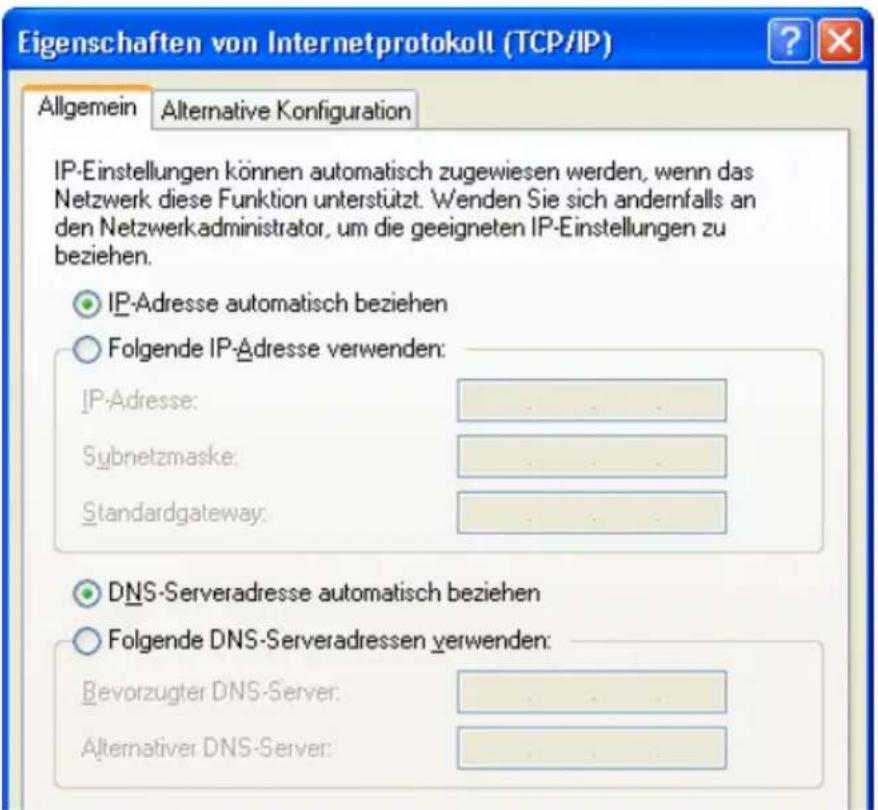

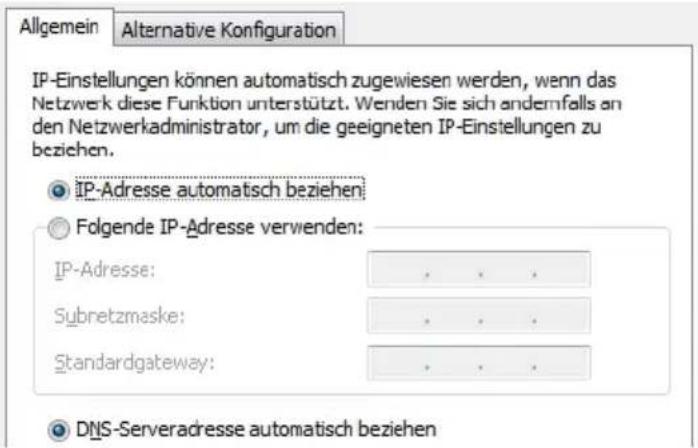

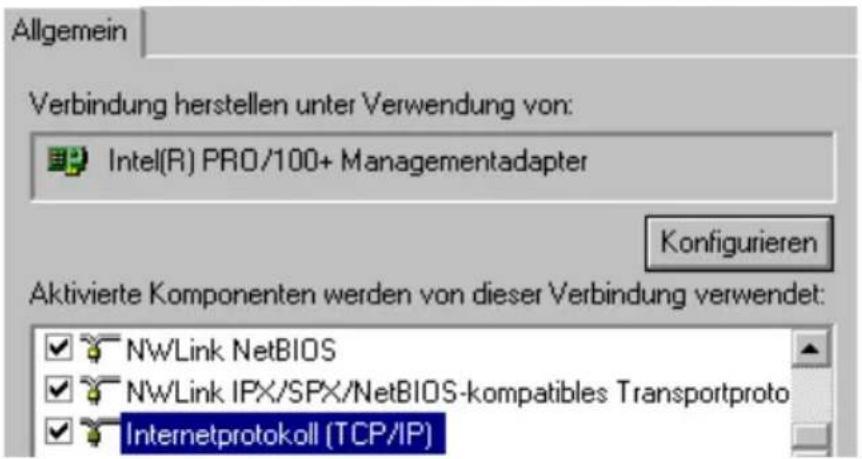

Stellen Sie den verwendeten Netzwerkadapter auf DHCP, damit die IP-Adresse über den DHCP-Server der FRITZ!Box bezogen werden kann. Überprüfen Sie dazu die Einstellungen wie im Abschnitt „IP-Einstellungen“ ab Seite 58 beschrieben.

Wählverbindungen deaktivieren

Die Benutzeroberfläche wird nicht geöffnet, stattdessen erscheint ein Fenster für eine DFÜ-Wählverbindung.

Ursache

Der Internetbrowser muss beim Aufrufen der Benutzeroberfläche die Netzwerkverbindung zwischen Computer und FRITZ!Box nutzen. Dafür muss der automatische Aufbau einer DFÜ-Verbindung deaktiviert werden.

Abhilfe

Sie können den automatischen Aufbau einer DFÜ-Verbindung deaktivieren. Beispielhaft wird hier beschrieben, wie Sie die Einstellungen des Internet Explorers 6 prüfen:

1. Wählen Sie unter „Extras / Internetoptionen...“ die Registerkarte „Verbindungen“ aus.
2. Aktivieren Sie im Abschnitt „DFÜ- und VPN-Einstellungen“ die Option „Keine Verbindung wählen“.
3. Klicken Sie abschließend auf „OK“.

Onlinebetrieb aktivieren

Die Benutzeroberfläche erscheint nicht im Fenster Ihres Internetbrowsers.

Ursache

Der Internetbrowser befindet sich im Offlinebetrieb.

Abhilfe

Stellen Sie den Internetbrowser auf Onlinebetrieb ein. Am Beispiel des Internet Explorers 6:

1. Öffnen Sie das Menü „Datei“.
2. Wenn vor dem Menüpunkt „Offlinebetrieb“ ein Haken steht, klicken Sie darauf.

Der Haken wird entfernt und der Internet Explorer ist im Onlinebetrieb.

Proxyeinstellungen überprüfen

Die Benutzeroberfläche erscheint nicht im Fenster Ihres Internetbrowsers.

Ursache

Die Proxyeinstellungen des Internetbrowsers verhindern, dass die Benutzeroberfläche aufgerufen werden kann.

Abhilfe

Tragen Sie den DNS-Namen und die IP-Adresse der FRITZ!Box in den Proxyeinstellungen des Internetbrowsers als Ausnahme ein.

1. Wählen Sie unter „Extras / Internetoptionen...“ die Registerkarte „Verbindungen“.
2. Klicken Sie im Abschnitt „LAN-Einstellungen“ auf die Schaltfläche „Einstellungen“ und im nächsten Fenster im Abschnitt „Proxyserver“ auf die Schaltfläche „Erweitert“.
3. Tragen Sie unter „Ausnahmen“ ein: „fritz.box; 192.168.178.1; 169.254.1.1“ und klicken Sie auf „OK“.

CGI-Einstellungen überprüfen

Die Benutzeroberfläche erscheint nicht im Fenster Ihres Internetbrowsers.

Ursache

Das Ausführen von CGI-Skripten im Internetbrowser ist deaktiviert.

Abhilfe

Stellen Sie den Internetbrowser so ein, dass das Ausführen von Skripten für die Benutzeroberfläche gestattet ist. Am Beispiel des Internet Explorer 6:

1. Wählen Sie „Extras / Internetoptionen... / Sicherheit“.
2. Wenn hier die Schaltfläche „Standardstufe“ ausge-graut ist, ist die Sicherheitsstufe „Mittel“ eingestellt und das Ausführen von CGI-Scripts ist im Internet-browser bereits zugelassen.
3. Wenn die Schaltfläche „Standardstufe“ nicht ausgegraut ist, dann gehen Sie folgendermaßen vor:
4. Markieren Sie das Symbol,, Lokales Intranet“ und klicken Sie auf die Schaltfläche „Sites...“.
5. Klicken Sie im nächsten Fenster auf die Schaltfläche „Erweitert...“ und geben Sie im Feld „Diese Website zur Zone hinzufügen:“ ein:

fritz.box

1. Deaktivieren Sie die Option „Für Sites dieser Zone ist eine Serverüberprüfung (https:) erforderlich“.

Sicherheitsprogramme überprüfen

Die Benutzeroberfläche kann nicht im Internetbrowser angezeigt werden.

Ursache

Ein Sicherheitsprogramm blockiert den Zugriff auf die Benutzeroberfläche.

Abhilfe

Sicherheitsprogramme, wie zum Beispiel Firewalls, können den Zugriff auf die Benutzeroberfläche der FRITZ!Box verhindern. Richten Sie in allen aktiven Sicherheitsprogrammen Ausnahmen für die FRITZ!Box ein.

Wenn Sie ein Sicherheitsprogramm beenden möchten, um den Zugang zur FRITZ!Box zu testen, ziehen Sie zuerst das DSL-Kabel! Starten Sie nach dem Test zuerst das Sicherheitsprogramm, bevor Sie das DSL-Kabel wieder einstecken und eine Internetverbindung aufbauen!

Benutzeroberfläche der FRITZ!Box öffnen

Die FRITZ!Box verfügt über eine feste IP-Adresse, die nicht veränderbar ist. Über diese IP-Adresse ist die FRITZ!Box immer erreichbar. Es handelt sich dabei um folgende IP-Adresse:

Feste IP-Adresse 169.254.1.1

Um die Benutzeroberfläche der FRITZ!Box über diese IP-Adresse zu öffnen, gehen Sie folgendermaßen vor:

1. Verbinden Sie die FRITZ!Box und den Computer über das Netzwerkkabel (rot). Siehe dazu Abschnitt „Computer am Netzwerkanschluss anschließen“ ab Seite 17).
2. Stellen Sie sicher, dass der Computer die IP-Adresse automatisch bezieht. Sie können diese Einstellung in den IP-Einstellungen des Computers überprüfen (siehe Abschnitt „IP-Einstellungen“ ab Seite 58).

3. Starten Sie den Computer neu.

4. Starten Sie Ihren Internetbrowser und geben Sie die feste IP-Adresse der FRITZ!Box ein:

169.254.1.1

Jetzt wird die Benutzeroberfläche der FRITZ!Box geöffnet.

Nachdem Sie die Benutzeroberfläche der FRITZ!Box wieder erreicht haben, sollten Sie die IP-Einstellungen in der FRITZ!Box überprüfen und gegebenenfalls korrigieren.

8.2 FRITZ!Box wird vom WLAN-Adapter nicht gefunden

Wenn vom WLAN-Adapter eines Computers das Funknetzwerk „FRITZ!Box WLAN 3170“ nicht gefunden wird, dann führen Sie bitte die folgenden Maßnahmen durch, um die Fehlerursache zu finden und den Fehler zu beheben.

WLAN-Adapter aktivieren

Der WLAN-Adapter findet kein Funknetz.

Ursache

Der WLAN-Adapter ist nicht betriebsbereit.

Abhilfe

Stellen Sie sicher, dass der WLAN-Adapter betriebsbereit ist. Einige in Notebooks eingebaute WLAN-Adapter müssen mit einem Schalter am Notebook eingeschaltet werden.

Bei Fragen zum WLAN-Adapter Ihres Computers wenden Sie sich bitte an den Hersteller.

WLAN aktivieren

Das Funknetz der FRITZ!Box wird vom WLAN-Adapter nicht gefunden.

Ursache

WLAN ist in der FRITZ!Box nicht aktiviert. Wenn die Leuchtdiode „WLAN“ an der FRITZ!Box nicht dauerhaft leuchtet, dann ist WLAN nicht aktiviert.

Abhilfe

Drücken Sie auf den WLAN-Taster der FRITZ!Box. Die Leuchtdiode „WLAN“ beginnt zu blinken und anschließend dauerhaft zu leuchten. Damit ist die WLAN-Funktion aktiviert.

Name des Funknetzes bekannt geben

Das Funknetzwerk der FRITZ!Box wird vom WLAN-Adapter nicht gefunden.

Ursache

Der Name des Funknetzwerks der FRITZ!Box ist versteckt.

Abhilfe

Aktivieren Sie in den WLAN-Einstellungen der FRITZ!Box die Einstellung „Name des Funknetzes (SSID) bekannt geben“.

1. Verbinden Sie die FRITZ!Box über ein Netzwerkkabel mit einem Computer. Wie Sie dazu vorgehen, ist in den Abschnitten „Computer am Netzwerkanschluss anschließen“ auf Seite 17 beschrieben.
2. Starten Sie einen Internetbrowser.
3. Geben Sie als Adresse fritz.box ein.
4. Wählen Sie das Menü „Einstellungen“ aus.
5. Wählen Sie das Menü „Erweiterte Einstellungen / WLAN / Funkeinstellungen“ aus und aktivieren Sie die Einstellung „Name des Funknetzes (SSID) bekannt geben“.
6. Klicken Sie auf die Schaltfläche „Übernehmen“.
7. Entfernen Sie das Netzwerkkabel und versuchen Sie erneut, eine Verbindung über WLAN aufzubauen.

8.3 WLAN-Verbindung wird nicht aufgebaut

Sicherheitseinstellungen für WLAN vergleichen

Stellen Sie sicher, dass die WLAN-Sicherheitseinstellungen, die in der FRITZ!Box eingetragen sind, mit den Sicherheits-einstellungen des WLAN-Adapters übereinstimmen.

Sie können sich die WLAN-Sicherheitseinstellungen der FRITZ!Box anzeigen lassen und ausdrucken:

1. Verbinden Sie die FRITZ!Box über ein Netzwerkkabel mit einem Computer. Wie Sie dazu vorgehen, ist in den Abschnitten „Computer am Netzwerkanschluss anschließen“ ab Seite 17 beschrieben.
2. Starten Sie einen Internetbrowser.
3. Geben Sie als Adresse fritz.box ein.
4. Wählen Sie das Menü „Einstellungen“ aus.
5. Wählen Sie das Menü „Erweiterte Einstellungen / WLAN / Sicherheit“ aus.
6. Klicken Sie auf die Schaltfläche „Übernehmen“.

Ein Fenster mit den WLAN-Sicherheitseinstellungen wird eingeblendet. Drucken Sie die Seite aus, indem Sie links unten auf der Seite auf „Diese Seite drucken“ klicken.

1. Entfernen Sie das Netzwerkkabel und überprüfen Sie anhand der ausgedruckten Einstellungen die Konfiguration des WLAN-Adapters. Versuchen Sie dann erneut, eine Verbindung aufzubauen.

WLAN-Verbindung ohne Sicherheitseinstellungen testen

Testen Sie ohne WLAN-Sicherheitseinstellungen, ob eine WLAN-Verbindung zwischen der FRITZ!Box und dem WLAN-Adapter grundsätzlich möglich ist.

1. Verbinden Sie die FRITZ!Box über ein Netzwerkkabel mit einem Computer. Wie Sie dazu vorgehen, ist in den Abschnitten „Computer am Netzwerkanschluss anschließen“ ab Seite 17 beschrieben.
2. Öffnen Sie die Benutzeroberfläche in einem Internetbrowser. Wie Sie dazu vorgehen, ist im Abschnitt „Öffnen der Benutzeroberfläche“ auf Seite 25 beschrieben.
3. Wählen Sie das Menü „Erweiterte Einstellungen / WLAN / Sicherheit“ aus und aktivieren Sie „unverschlüsselten Zugang aktivieren“. Klicken Sie dann auf „Übernehmen“.
4. Entfernen Sie das Netzwerkkabel und versuchen Sie erneut, eine Verbindung aufzubauen.

Diesen ungesicherten Zustand sollten Sie nur zum Testen nutzen, um herauszufinden, ob eine WLAN-Verbindung grundsätzlich möglich ist.

Wenn Sie auch mit dem unverschlüsselten Zugang keine WLAN-Verbindung herstellen können, dann überprüfen Sie die Installation des WLAN-Adapters und nehmen Sie gegebenenfalls Kontakt mit dem Hersteller des WLAN-Adapters auf.

Aktivieren Sie nach erfolgten Tests die WLAN-Verschlüsselung wieder. Folgen Sie dafür den oben aufgezeigten Schritten und aktivieren Sie vorher eingestellte Verschlüsselungsart.

Patch für WPA2 mit Microsoft WLAN Service installieren

Die WLAN-Verbindung zur FRITZ!Box kann in Windows XP Service Pack 2 über den Microsoft WLAN Service (WZC) nicht aufgebaut werden.

Ursache

Möglicherweise ist der Microsoft Patch für WPA2 (IEEE 802.11i) nicht installiert.

Abhilfe

Microsoft hat WPA2 für den Microsoft WLAN Service mit einem aktuellen Patch für Microsoft Windows XP Service Pack 2 nachgereicht. Installieren Sie den aktuellen Patch von Microsoft:

Alternativ können Sie auch das Service Pack 3 installieren.

Störungen ausschließen, die durch andere Funknetze verursacht werden

Wenn es in der unmittelbaren Umgebung Ihrer FRITZ!Box andere Geräte gibt, die das 2,4 GHz-Band nutzen, kann es durch die gleichzeitige Nutzung von Frequenzen zu gegen-seitigen Störungen (zum Beispiel Schwankungen oder Verbindungsabbrüchen) kommen. Störungen können durch andere WLAN Access Points, aber auch zum Beispiel durch Bluetooth-Geräte, Garagentoröffner oder AV-Funkbrücken verursacht werden. Testen Sie in diesem Fall bitte einen anderen Funkkanal für Ihre FRITZ!Box.

1. Verbinden Sie die FRITZ!Box über ein Netzwerkkabel mit einem Computer. Wie Sie dazu vorgehen, ist in den Abschnitten „Computer am Netzwerkanschluss anschließen“ ab Seite 17 beschrieben.
2. Starten Sie einen Internetbrowser.
3. Geben Sie als Adresse fritz.box ein.
4. Wählen Sie das Menü „Einstellungen“ aus.
5. Wählen Sie das Menü „Erweiterte Einstellungen / WLAN / Funkeinstellungen“ aus.
6. Wählen Sie in der Liste „Funkkanal auswählen“ einen anderen Funkkanal aus.
7. Klicken Sie auf die Schaltfläche „Übernehmen“.
8. Entfernen Sie das Netzwerkkabel und überprüfen Sie, ob weiterhin Störungen auftreten.

8.4 IP-Einstellungen

Die FRITZ!Box verfügt über einen eigenen DHCP-Server. Das bedeutet, dass den angeschlossenen Computern ihre IP-Adresse von der FRITZ!Box zugewiesen wird. Die Computer müssen dafür so eingerichtet sein, dass sie ihre IP-Adresse automatisch beziehen können. Die Schritte zur Überprüfung und Einstellung dieser Option unterscheiden sich in den verschiedenen Betriebssystemen. Lesen Sie dazu den Abschnitt für Ihr Betriebssystem.

Wenn die FRITZ!Box in einem Netzwerk betrieben wird, dann darf in diesem Netzwerk kein anderer DHCP-Server aktiviert sein.

IP-Adresse automatisch beziehen in Windows Vista

1. Klicken Sie in der Taskleiste auf die Schaltfläche „Start“ und wählen Sie „Systemsteuerung / Netzwerk- und Freigabecenter“.
2. Wählen Sie aus den „Aufgaben“ den Punkt „Netzwerkverbindungen verwalten“.
3. Wählen Sie im Bereich „LAN oder Hochgeschwindigkeitsinternet“ die LAN-Verbindung aus, die Ihren Computer mit der FRITZ!Box verbindet. Klicken Sie die rechte Maustaste und wählen Sie „Eigenschaften“.
4. Falls das Fenster „Benutzerkontensteuerung“ einge- blendet wird, klicken Sie in diesem Fenster auf „Fort- setzen“.
5. Unter „Diese Verbindung verwendet folgende Elemente“ wählen Sie den Eintrag „Internetprotokoll Version 4 (TCP/IPv4)“ und klicken auf „Eigenschaften“.
6. Aktivieren Sie die Optionen „IP-Adresse automatisch beziehen“ und „DNS-Serveradresse automatisch beziehen“.

Allgemein Alternative Konfiguration IP-Einstellungen können automatisch zugewiesen werden, wenn das Netzwerk diese Funktion unterstützt. Wenden Sie sich andemfalls an den Netzwerkadministrator, um die geeigneten IP-Einstellungen zu beziehen. IP-Adresse automatisch beziehen Folgende IP-Adresse verwenden: IP-Adresse: . . . Subretzmaske: . . . Standardgateway: . . . DNS-Serveradresse automatisch beziehen

Eigenschaften des Internetprotokolls (TCP/IP)

1. Bestätigen Sie die Auswahl mit „OK“.

Wiederholen Sie die Schritte 5. bis 7. gegebenenfalls auch für „Internetprotokoll Version 6 (TCP/IPv6)“.

Der Computer erhält nun eine IP-Adresse von der FRITZ!Box.

IP-Adresse automatisch beziehen in Windows XP

1. Wählen Sie unter „Start / Systemsteuerung / Netzwerk- und Internetverbindungen / Netzwerkverbindungen“ die LAN-Verbindung der mit der FRITZ!Box verbundenen Netzwerkkarte mit einem Doppelklick.
2. Klicken Sie auf die Schaltfläche „Eigenschaften“.
3. Wählen Sie in der Liste „Internetprotokoll (TCP/IP)“ und klicken Sie auf „Eigenschaften“.
4. Aktivieren Sie die Optionen „IP-Adresse automatisch beziehen“ und „DNS-Serveradresse automatisch beziehen“.

Eigenschaften von Internetprotokoll (TCP/IP) Allgemein Alternative Konfiguration IP-Einstellungen können automatisch zugewiesen werden, wenn das Netzwerk diese Funktion unterstützt. Wenden Sie sich andernfalls an den Netzwerkadministrator, um die geeigneten IP-Einstellungen zu beziehen. IP-Adresse automatisch beziehen Folgende IP-Adresse verwenden: IP-Adresse: ...... Subnetzmaske: ...... Standardgateway: ...... DNS-Serveradresse automatisch beziehen Folgende DNS-Serveradressen verwenden: Bevorzugter DNS-Server: ...... Alternativer DNS-Server: ......

Eigenschaften des Internetprotokolls (TCP/IP)

1. Bestätigen Sie die Auswahl mit „OK“.

Der Computer erhält nun eine IP-Adresse von der FRITZ!Box.

IP-Adresse automatisch beziehen in Windows 2000

1. Wählen Sie „Start / Einstellungen / Netzwerk- und DFÜ-Verbindungen“.
2. Wählen Sie mit einem Doppelklick die LAN-Verbindung der mit der FRITZ!Box verbundenen Netzwerkkarte.
3. Klicken Sie auf die Schaltfläche „Eigenschaften“.
4. Wählen Sie in der Liste „Internetprotokoll (TCP/IP)“ mit einem Doppelklick aus.

Allgemein Verbindung herstellen unter Verwendung von: Intel(R) PRO/100+ Managementadapter Konfigurieren Aktivierte Komponenten werden von dieser Verbindung verwendet: NwLink NetBIOS NwLink IPX/SPX/NetBIOS-kompatibles Transportproto Internetprotokoll (TCP/IP)

Eigenschaften der LAN-Verbindung einer Netzwerkkarte

1. Aktivieren Sie die Optionen „IP-Adresse automatisch beziehen“ und „DNS-Serveradresse automatisch beziehen“.

Allgemein IP-Einstellungen können automatisch zugewiesen werden, wenn das Netzwerk diese Funktion unterstützt. Wenden Sie sich andernfalls an den Netzwerkadministrator, um die geeigneten IP-Einstellungen zu beziehen. IP-Adresse automatisch beziehen Folgende IP-Adresse verwenden: IP-Adresse: .... Subnetzmaske: .... Standardgateway: .... DNS-Serveradresse automatisch beziehen

Eigenschaften des Internetprotokolls (TCP/IP)

1. Bestätigen Sie die Auswahl mit „OK“.

Der Computer erhält nun eine IP-Adresse von der FRITZ!Box.

IP-Adresse automatisch beziehen in Mac OS X

1. Wählen Sie im Apfelmenü „Systemeinstellungen“.
2. Klicken Sie im Fenster „Systemeinstellungen“ auf das Symbol „Netzwerk“.
3. Wählen Sie im Fenster „Netzwerk“ im Menü „Zeigen“ die Option „Ethernet (integriert)“.
4. Wechseln Sie auf die Registerkarte „TCP/IP“ und wählen Sie im Menü „IPv4 konfigurieren“ die Option „DHCP“.
5. Klicken Sie auf „Jetzt aktivieren“.

Der Computer erhält nun eine IP-Adresse von der FRITZ!Box.

IP-Adresse automatisch beziehen unter Linux

Ausführliche Grundlagen und Hilfestellungen zum Thema Netzwerkkonfiguration unter Linux finden Sie zum Beispiel unter:

http://www.linuxhaven.de/dlhp/HOWTO/DE-Netzwerk-HOWTO.html

9 Deinstallation

Entfernen von Programmen und Programmeinträgen

Dieses Kapitel beschreibt, wie Sie:

die FRITZ!Box vom Computer trennen
das Software-Paket FRITZ!DSL deinstallieren
einen Druckeranschluss deinstallieren
die Programmgruppe FRITZ!Box deinstallieren

9.1 FRITZ!Box vom Computer trennen

LAN-Anschluss Wenn der Computer über ein Netzwerkkabel an einer der LAN-Buchsen der FRITZ!Box angeschlossen ist, genügt es, das Netzwerkkabel zu entfernen.

Wenn der Computer über einen Netzwerk-Hub oder -Switch mit der FRITZ!Box verbunden ist, dann entfernen Sie das Netzwerkkabel zwischen Computer und Netzwerk-Hub oder -Switch.

USB-Anschluss Wenn der Computer über ein USB-Kabel mit dem USB-Anschluss der FRITZ!Box verbunden ist, dann entfernen Sie das USB-Kabel zwischen Computer und FRITZ!Box und deinstallieren Sie die USB-Treibersoftware von Ihrem Computer.

WLAN Wenn der Computer kabellos über WLAN mit der FRITZ!Box verbunden ist, dann deaktivieren Sie im WLAN-Adapter des Computers die WLAN-Verbindung zur FRITZ!Box.

9.2 USB-Treibersoftware deinstallieren

Um die USB-Treibersoftware der FRITZ!Box von Ihrem Computer zu deinstallieren, führen Sie die folgenden Schritte aus:

Die Deinstallation muss nur auf Computern mit Windows-Betriebssystemen durchgeführt werden. In den Betriebs-systemen MAC OS und Linux ist keine Deinstallation erforderlich.

1. Legen Sie die FRITZ!Box-CD in das CD-ROM-Laufwerk. Die Installationshilfe wird gestartet.

2. Klicken Sie auf die Schaltfläche „CD-Inhalt ansehen“.

3. Klicken Sie auf die Schaltfläche „USB-Treiber“.
4. Klicken Sie auf die Schaltfläche „Jetzt installieren“.
5. Klicken Sie im Willkommensfenster auf „Weiter“ und wählen Sie im folgenden Fenster „Deinstallation“.
   Die USB-Treibersoftware wird vom Computer entfernt.

9.3 Softwarepaket FRITZ!DSL deinstallieren

Das Softwarepaket FRITZ!DSL deinstallieren Sie über die Systemsteuerung des Windows-Betriebssystems.

FRITZ!DSL in Windows Vista deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Programme und Funktionen“.
2. Markieren Sie in der Liste den Eintrag „AVM FRITZ!DSL“.
3. Klicken Sie auf die Schaltfläche „Deinstallieren/ändern“.
4. Bestätigen Sie die folgende Abfrage mit „Fortsetzen“. Damit ist die Deinstallation von FRITZ!DSL abgeschlossen.

FRITZ!DSL in Windows XP deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Software“. Achten Sie darauf, dass die Schaltfläche „Programme ändern oder entfernen“ gedrückt ist.
2. Markieren Sie in der Liste „Zurzeit installierte Programme“ den Eintrag „AVM FRITZ!DSL“.
3. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“. Damit ist die Deinstallation von FRITZ!DSL abgeschlossen.

FRITZ!DSL in Windows 2000 deinstallieren

1. Öffnen Sie „Start / Einstellungen / Systemsteuerung / Software“. Achten Sie darauf, dass die Schaltfläche „Programme ändern oder entfernen“ gedrückt ist.
2. Markieren Sie in der Liste „Zurzeit installierte Programme“ den Eintrag „AVM FRITZ!DSL“.
3. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“. Damit ist die Deinstallation von FRITZ!DSL abgeschlossen.

9.4 Druckeranschluss deinstallieren

Den AVM FRITZ!Box Druckeranschluss deinstallieren Sie über die Systemsteuerung des Windows-Betriebssystems.

Druckeranschluss in Windows Vista deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Programme und Funktionen.“
2. Markieren Sie in der Liste den Eintrag „AVM FRITZ!Box Druckeranschluss“.
3. Klicken Sie auf die Schaltfläche „Deinstallieren/ändern“.
4. Bestätigen Sie die folgende Abfrage mit „Fortsetzen“. Damit ist der Druckeranschluss deinstalliert.

Druckeranschluss in Windows XP deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Software“. Achten Sie darauf, dass die Schaltfläche „Programme ändern oder entfernen“ gedrückt ist.
2. Markieren Sie in der Liste „Zurzeit installierte Programme“ den Eintrag „AVM FRITZ!Box Druckeranschluss“.
3. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“. Damit ist der Druckeranschluss deinstalliert.

Druckeranschluss in Windows 2000 deinstallieren

1. Öffnen Sie „Start / Einstellungen / Systemsteuerung / Software“. Achten Sie darauf, dass die Schaltfläche „Programme ändern oder entfernen“ gedrückt ist.
2. Markieren Sie in der Liste „Zurzeit installierte Programme“ den Eintrag „AVM FRITZ!Box Druckeranschluss“.
3. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“. Damit ist der Druckeranschluss deinstalliert.

9.5 Programmgruppe deinstallieren

Die Programmgruppe FRITZ!Box deinstallieren Sie über die Systemsteuerung des Windows-Betriebssystems.

Programmgruppe in Windows Vista deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Programme und Funktionen“.
2. Markieren Sie in der Liste den Eintrag „AVM FRITZ!Box Dokumentation“.
3. Klicken Sie auf die Schaltfläche „Deinstallieren/ändern“.
4. Bestätigen Sie die folgende Abfrage mit „Fortsetzen“.
   Damit ist die Programmgruppe deinstalliert.

Programmgruppe in Windows XP deinstallieren

1. Öffnen Sie „Start / Systemsteuerung / Software“. Achten Sie darauf, dass die Schaltfläche „Programme ändern oder entfernen“ gedrückt ist.
2. Markieren Sie in der Liste „Zurzeit installierte Programme“ den Eintrag „AVM FRITZ!Box Dokumentation“.
3. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“. Damit ist die Programmgruppe deinstalliert.

Programmgruppe in Windows 2000 deinstallieren

1. Öffnen Sie „Start / Einstellungen / Systemsteuerung / Software“. Achten Sie darauf, dass die Schaltfläche „Programme ändern oder entfernen“ gedrückt ist.
2. Markieren Sie in der Liste „Zurzeit installierte Programme“ den Eintrag „AVM FRITZ!Box Dokumentation“.
3. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“. Damit ist die Programmgruppe deinstalliert.

10 Hinweise zur Bedienung

Symbole, Tasten und Leuchtdioden

In den folgenden Abschnitten finden Sie für die Bedienung der FRITZ!Box WLAN 3170 wichtige Informationen und Hinweise.

10.1 Symbole und Hervorhebungen

Dieses Symbol weist auf nützliche Hinweise hin, die Ihnen die Arbeit mit der FRITZ!Box erleichtern.

Dieses Symbol markiert wichtige Hinweise, die Sie auf jeden Fall befolgen sollten, um Fehlfunktionen zu vermeiden.

Nachfolgend finden Sie einen Überblick über die in diesem Handbuch verwendeten Hervorhebungen:

Hervorhebung Funktion Beispiele
Anführungszeichen Tasten		„F1“-Taste
	Schaltflächen	„Hilfe“
	Registerkarten	„Erweitert“
	Menüs	„Bearbeiten/Einfügen“
	Befehle	„Kopieren“
	Pfadangaben	„C:/Eigene Dateien“
	Dateinamen	„Dokumentation“
unterstrichene Schrift	Texteingabe www.avm.de
		fritz.box
spitze Klammern Platzhalter
fett	Betonung	Drücken Sie nicht auf die Schaltfläche...

10.2 Leuchtdioden

Die FRITZ!Box WLAN 3170 hat auf der Oberseite fünf Leuchtdioden (LEDs), die durch Leuchten oder Blinken verschiedene Verbindungszustände anzeigen.

LED Zustand Bedeutung
Power leuchtet	Bereitschaft der FRITZ!BoxStromzufuhr besteht und der DSL-An-schluss ist betriebsbereit
blinkt	Stromzufuhr bestehtdie Verbindung zu DSL wird gerade hergestellt oder ist unterbrochen
LAN leuchtet eine Netzwerkverbindung zu mindestenseinem angeschlossenen Gerät (Netzwerk-karte, Switch oder Hub) besteht
WLAN leuchtet die WLAN-Funktion ist aktiviert
blinkt während die WLAN-Funktion aktiviertoder deaktiviert wird
DSL leuchtet Internetverbindung besteht
INFO blinkt	die Firmware wird aktualisiertder für den Online-Zähler angegebene Wert ist erreichtein frei konfigurierbares Ereignis wird angezeigt

Für die Leuchtdiode „INFO“ können Sie festlegen, welche Informationen zusätzlich angezeigt werden sollen. Details dazu finden Sie in der Benutzeroberfläche FRITZ!Box Ihrer FRITZ!Box WLAN 3170 im Bereich „Einstellungen / Erweiterte Einstellungen / System / INFO-Anzeige“.

II PRODUKTDETAILS UND WISSENSWERTES

1 Produktdetails

FRITZ!Box WLAN 3170

Dieses Kapitel liefert Ihnen Produktdetails zur FRITZ!Box WLAN 3170. Sie erhalten Informationen zu Kabeln und Adaptern, technische Daten und weiteren Details.

1.1 Kabel und Adapter

Beachten Sie zu den einzelnen Kabeln und Adaptern der FRITZ!Box WLAN 3170 die Hinweise in den folgenden Abschnitten.

DSL-Kabel

Das DSL-Kabel dient zum Anschluss der FRITZ!Box an einen DSL-Anschluss.

Wenn Sie ein Ersatzkabel benötigen, dann verwenden Sie ein Standard-Netzwerkkabel.

Zur Verlängerung des DSL-Kabels am RJ45-Stecker benötigen Sie folgende Komponenten:

1 Standard-Netzwerkkabel
1 Standard-RJ45-Doppelkupplung CAT5

Alle Komponenten können Sie im Fachhandel erwerben.

Bedenken Sie, dass die Leitungsqualität mit Vergrößerung des Abstandes von der Vermittlungsstelle abnehmen kann.

AVM empfiehlt für die Verlängerung über das Standard-Netzwerkkabel eine maximale Länge von 20 Metern.

Netzwerkkabel

Zur Nutzung aller Netzwerkanschlüsse der FRITZ!Box WLAN 3170 benötigen Sie zusätzliche Netzwerkkabel.

Das Netzwerkkabel (rot) der FRITZ!Box WLAN 3170 ist ein Standard-Ethernet-Kabel. Wenn Sie ein Ersatzkabel, ein längeres Kabel oder eine Verlängerung benötigen, verwenden Sie ein Standard-Ethernet-Kabel CAT5 vom Typ STP (Shielded Twisted Pair, 1:1). Bei einer Kabelverlängerung benötigen Sie ferner eine Standard-RJ45-Doppelkupplung CAT5. Sie können sowohl gerade Kabel als auch Crosslink-Kabel verwenden. Alle Komponenten können Sie im Fachhandel erwerben.

AVM empfiehlt für das Netzwerkkabel eine maximale Länge von 100 Metern.

1.2 AVM-Kleinteileversand

Falls Sie ein Ersatzkabel oder einen Ersatzadapter für Ihre FRITZ!Box WLAN 3170 benötigen, dann erreichen Sie den AVM-Kleinteileversand unter folgender E-Mail-Adresse:

[e-mail]

1.3 WLAN-Taster

Die FRITZ!Box ist auf der Rückseite mit einem WLAN-Taster ausgerüstet.

Mit dem WLAN-Taster kann WLAN aktiviert und deaktiviert werden.

1.4 Power-Schalter

Die FRITZ!Box WLAN 3170 ist auf der Rückseite mit einem Power-Schalter ausgerüstet. Mit dem Power-Schalter kann die FRITZ!Box WLAN 3170 ein- und ausgeschaltet werden.

1.5 Technische Daten

Anschlüsse und Schnittstellen

DSL-Anschluss DSL-Modem gemäß Standard ITU G.992.1 Annex B (G.dmt), T-Com 1TR112, ANSI T1.413 Issue 2, ITU G.992.5 Annex B (ADSL+), ITU G.994.1 (G.hs)

ein USB-Anschluss (USB-Version 1.1)

■ivier Netzwerkanschlüsse über RJ45-Buchsen (Standard-Ethernet, 10/100 Base-T)

ein USB-Zubehöranschluss (USB-Version 1.1)

□WLAN

WLAN Access Point mit Unterstützung für Funknetzwerke nach den Standards

• IEEE 802.11b (11 MBit/s)
• IEEE 802.11g (54 MBit/s)
• IEEE 802.11g++ (kann beim Einsatz kompatibler WLAN-Adapter genutzt werden)

Routerfunktion

DSL-Router

DHCP-Server

Firewall mit IP-Masquerading/NAT

Benutzeroberfläche und Anzeige

☐Konfiguration und Statusmeldungen über einen Internetbrowser eines angeschlossenen Computers

☐ fünf Leuchtdioden signalisieren den Gerätezustand

Physikalische Eigenschaften

☐Abmessungen (BxHxT): ca.160 x 122 x 31 mm
Betriebsspannung: 230 Volt / 50 Hertz
☐maximale Leistungsaufnahme: 8 W
durchschnittliche Leistungsaufnahme 5 W
■Firmware aktualisierbar (Update)
□zulässige Umgebungstemperatur (Betrieb):
o °C bis 40 °C
□CE-konform

1.6 CE-Konformitätserklärung

Der Hersteller AVM GmbH

Alt-Moabit 95

D-10559 Berlin

erklärt hiermit, dass das Produkt

FRITZ!Box WLAN 3170

Typ ADSL-WLAN-Router

den folgenden Richtlinien entspricht:

1999/5/EG R&TTE-Richtlinie: Funkanlagen und Telekommunikationsendeinrichtungen

2004/108/EG EMC-Richtlinie: Elektromagnetische Verträglichkeit

73/23/EWG Niederspannungsrichtlinie: Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen

Zur Beurteilung der Konformität wurden folgende Normen herangezogen:

• ETSI TS 101 388 - EN 301 489-17 V1.2.1 (2002)
• ITU-T G.992.1 - EN 301489-1 V1.5.1 (2004)
• ITU-T G.992.5 - EN 55024/9.98 + A1/10.01 + A2/01.03
• ITU-T G.994.1 - EN 300 328 V1.6.1 (11.2004)
• ETSI ETR 328 - EN 60950-1:2006

Die Konformität des Produktes mit den oben genannten Normen und Richtlinien wird durch das CE-Zeichen bestätigt.

Berlin, den 14.08.2007 Peter Faxel, Technischer Direktor

Länderhinweis

Die Funktechnik dieses Gerätes ist für die Verwendung in allen Ländern der Europäischen Union sowie in der Schweiz, in Norwegen und Island vorgesehen. In Frankreich ist nur der Betrieb in geschlossenen Räumen zulässig.

1.7 Entsorgung

Die unten stehenden Symbole bedeuten, dass Altgeräte und Elektronikteile getrennt vom Hausmüll zu entsorgen sind.

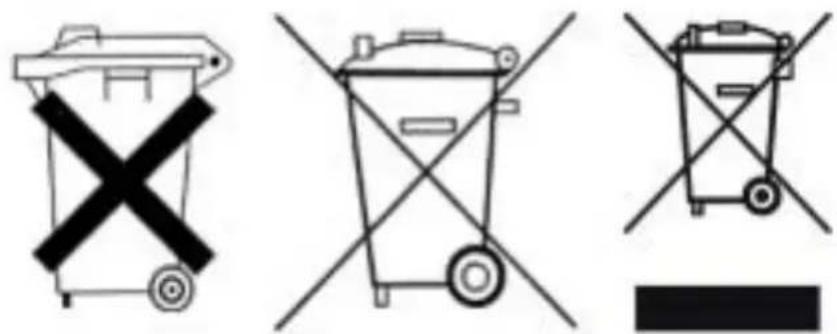

Symbole zur Kennzeichnung von Elektronikgeräten

Die FRITZ!Box WLAN 3170 sowie alle im Lieferumfang der FRITZ!Box WLAN 3170 enthaltenen Geräte und Elektronikteile dürfen gemäß europäischen Vorgaben und deutschem Elektro- und Elektronikgerätegesetz (ElektroG) nicht über den Hausmüll entsorgt werden. Bitte bringen Sie sie nach der Verwendung zu den Sammelstellen der Kommune.

2 W i s s e n s w e r t e s

AVM und WLAN

WLAN (Wireless Local Area Network) ist eine Funktechnologie, die kabellose Netzwerke sowie den kabellosen Zugang zum Internet ermöglicht. Auf diese Weise können sich mehrere Benutzer einen Internetzugang teilen.

2.1 Standards

Vom Institute of Electrical and Electronic Engineers (IEEE) wurden die WLAN-Standards IEEE 802.11a, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n (auf Basis des vorläufigen Entwurfs 2.0 des Standards) und IEEE 802.11i definiert.

Die Standards IEEE 802.11a, IEEE 802.11b, IEEE 802.11g und IEEE 802.11n legen die Übertragungsgeschwindigkeit innerhalb eines WLAN fest. Der Standard IEEE 802.11i ist ein Sicherheitsstandard.

Übertragungsgeschwindigkeit

Standards für die Übertragungsgeschwindigkeit

Die FRITZ!Box WLAN 3170 unterstützt die Standards IEEE 802.11b und IEEE 802.11g und zusätzlich den proprietären Standard IEEE 802.11g++.

Alle WLAN-Adapter, die auf einem der beiden Standards IEEE 802.11b oder IEEE 802.11g basieren, können für WLAN-Verbindungen mit der FRITZ!Box eingesetzt werden.

Wenn Sie einen FRITZ!WLAN USB Stick von AVM als WLAN-Adapter mit der FRITZ!Box verwenden, können Sie auch WLAN-Verbindungen über den Standard IEEE 802.11g++ aufbauen.

Standard Brutto-Übertragungsgeschwindigkeit bis zu	Netto-Übertragungsgeschwindigkeit bis zu
802.11b 11 Mbit/s 5 Mbit/s
802.11g 54 Mbit/s 25 Mbit/s
802.11g++	125 Mbit/s	35 Mbit/s

Bei der Übertragungsgeschwindigkeit wird zwischen Brutto- und Netto-Geschwindigkeit unterschieden. Die Netto-Geschwindigkeit entspricht der Übertragungsgeschwindigkeit der Nutzdaten.

Reichweite Die Reichweite innerhalb von WLANs hängt stark von den folgenden Faktoren ab:

■dem verwendeten WLAN-Adapter

den baulichen Gegebenheiten

dem Funkaufkommen auf dem gleichen Frequenzband. Es können andere WLAN-Netze, Mikrowellenherde oder Bluetoothsender (Mobiltelefone) aktiv sein.

IEEE 802.11b Dies ist mit maximal 11 Mbit/s Übertragungsgeschwindigkeit der älteste Standard für Funknetze. Ältere WLAN-Adapter der ersten Generation können auch mit Hilfe von 802.11b mit der FRITZ!Box kommunizieren. Beherrscht der WLAN-Adapter aber neuere Standards wie zum Beispiel 802.11g, so sollte der neueste Standard verwendet werden.

IEEE 802.11g Dieser WLAN-Standard ist momentan am meisten verbreitet. Er kommuniziert mit maximal 54 Mbit/s brutto im 2,4 GHz-Frequenzbereich (ISM) und gewährleistet eine breite Kompatibilität zu einer Vielzahl von WLAN-Geräten.

IEEE 802.11g++ Die FRITZ!Box unterstützt außerdem den Hochgeschwindigkeitsmodus 802.11g++. Mit dieser Erweiterung kann die Übertragungsgeschwindigkeit innerhalb von WLANs auf brutto 125 Mbit/s und netto 35 Mbit/s erhöht werden, sofern ein zu diesem Modus kompatibler WLAN-Adapter, zum Beispiel ein FRITZ!WLAN USB Stick von AVM, als Gegenstelle verwendet wird.

In der FRITZ!Box den richtigen Standard einstellen

Damit Sie den Standard für die Übertragungsgeschwindigkeit einstellen können, müssen Sie auf der Benutzeroberfläche zunächst in die Expertenansicht wechseln:

1. Wählen Sie das Menü „Einstellungen / Erweiterte Einstellungen / System / Ansicht“.

2. Wählen Sie „Expertenansicht aktivieren“ aus und klicken Sie auf „Übernehmen“.

Den Standard, den Sie für die Übertragungsgeschwindigkeit nutzen wollen, müssen Sie in der FRITZ!Box einstellen. Die Einstellung nehmen Sie im Menü „Einstellungen / Erweiterte Einstellungen / WLAN / Funkeinstellungen“ in dem Feld „Modus“ vor.

Notieren Sie sich, mit welchen Standards die WLAN-Adapter in Ihrem Netzwerk kompatibel sind und stellen Sie dann anhand der folgenden Angaben den richtigen Modus ein:

In Ihr Funknetz sind WLAN-Adapter eingebunden, die mit dem Standard 802.11b verträglich sind und auch WLAN-Adapter, die mit dem Standard 802.11g verträglich sind.

Stellen Sie in diesem Fall folgenden Modus ein:

Modus: 802.11g+b

In Ihr Funknetz sind ausschließlich WLAN-Adapter eingebunden, die mit dem Standard 802.11g verträglich sind.

Stellen Sie in diesem Fall folgenden Modus ein:

Modus: 802.11g

In Ihr Funknetz sind ausschließlich WLAN-Adapter eingebunden, die mit dem Standard 802.11b verträglich sind.

Stellen Sie in diesem Fall folgenden Modus ein:

Modus: 802.11b

Standard für die Sicherheit

IEEE 802.11i

Mit dem Standard IEEE 802.11i wird der Sicherheitsmechanismus WPA2 definiert. WPA2 ist eine Erweiterung des bekannten Sicherheitsmechanismus WPA (Wi-Fi Protected Access).

Die Erweiterung von WPA zu WPA2 zeichnet sich im Wesentlichen durch das Verschlüsselungsverfahren AES-CCMP aus:

Mechanismus Verschlüsselung
WPA TKIP (Temporary	Key Integrity Protocol)
WPA2 TKIP	AES-CCMPbasiert auf dem sehr sicheren Verfahren AES (Advanced Encryption Standard).Durch CCMP (Counter with CBC-MAC Protocol) wird festgelegt, wie das AES-Verfahren auf WLAN-Pakete angewendet wird.

FRITZ!Box unterstützt mit dem WPA2-Mechanismus das Verschlüsselungsverfahren AES und mit dem WPA-Mechanismus das Verschlüsselungsverfahren TKIP. Somit kann die FRITZ!Box zusammen mit WLAN-Adaptern benutzt werden, die ebenfalls WPA2 mit AES oder WPA mit TKIP unterstützen.

2.2 Sicherheit

Innerhalb von Funknetzwerken kommt dem Thema Sicherheit eine besondere Bedeutung zu.

Funksignale können auch außerhalb von Büro- und Wohnräumen empfangen und zu missbräuchlichen Zwecken genutzt werden.

Für ein WLAN muss deshalb sichergestellt werden, dass sich keine unberechtigten Benutzer anmelden und den Internetzugang oder freigegebene Netzwerkressourcen nutzen können.

In der FRITZ!Box gibt es auf unterschiedlichen Ebenen Einstellungen, die zur Sicherheit Ihres WLANs und somit zur Sicherheit Ihrer Computer beitragen.

Verschlüsselung

Die wichtigste Sicherheitseinstellung ist die Verschlüsselung. Die FRITZ!Box unterstützt die Sicherheitsmechanismen WEP (Wired Equivalent Privacy), WPA (Wi-Fi Protected Access) und WPA2 folgendermaßen:

☐Innerhalb des WEP-Mechanismus wird ein statischer Schlüssel festgelegt, der für die Verschlüsselung der Nutzdaten verwendet wird.

Den Schlüssel tragen Sie in den WLAN-Sicherheitseinstellungen der FRITZ!Box ein. In allen in Ihrem Funknetzwerk verwendeten WLAN-Adaptern müssen Sie ebenfalls diesen Schlüssel verwenden.

Die Mechanismen WPA und WPA2 sehen eine Authentifizierung während des Verbindungsaufbaus vor. Dafür legen Sie ein WPA-Kennwort fest.

Für die Verschlüsselung der Nutzdaten wird bei WPA das Verschlüsselungsverfahren TKIP angewendet. Bei WPA2 wird das Verschlüsselungsverfahren AES-CCMP angewendet.

Das Verschlüsselungsverfahren, das Sie hier auswählen, muss auch von Ihrem WLAN-Adapter unterstützt werden.

Die Nutzdaten werden mit einem automatisch generierten Schlüssel verschlüsselt. Der Schlüssel wird in periodischen Abständen neu generiert.

Die Länge des verwendeten WPA-Kennworts muss zwischen 8 und 63 Zeichen liegen. Um die Sicherheit zu erhöhen, sollte das Kennwort jedoch aus mindestens 20 Zeichen bestehen. Verwenden Sie neben Ziffern und Buchstaben auch andere Zeichen und mischen Sie Groß- und Kleinschreibung.

Voreinstellung In der FRITZ!Box ist werksseitig eine kombinierte Verschlüsselung WPA + WPA2 mit den Verschlüsselungsverfahren TKIP/AES-CCMP voreingestellt. Das heißt, mit dieser Einstellung können Sie WLAN-Adapter verwenden, die WPA (TKIP) oder WPA2 (AES-CCMP) oder beide Verfahren unter stützen.

Es wird empfohlen, dass Sie den vorgegebenen WLAN-Netzwerkschlüssel sobald wie möglich ändern. Die Änderungen nehmen Sie auf der Benutzeroberfläche der FRITZ!Box vor.

Empfehlung Wenn Ihr WLAN-Adapter ein Verschlüsselungsverfahren unterstützt, das sicherer ist als das in der FRITZ!Box voreingestellte Verfahren, dann stellen Sie in Ihrer FRITZ!Box das Verfahren mit der höheren Sicherheit ein.

Um die besten Sicherheitseinstellungen vorzunehmen, die mit der FRITZ!Box und Ihrem WLAN-Adapter möglich sind, beachten Sie bitte die folgenden Empfehlungen:

Wenn Ihr WLAN-Adapter WPA2 nach dem 802.11i-Standard unterstützt:

– Aktivieren Sie die WPA-Verschlüsselung.
- Wählen Sie als WPA-Modus „WPA2 (CCMP)“ oder „WPA+WPA2“ aus.
– Ersetzen Sie den WPA-Netzwerkschlüssel durch einen individuellen Wert.

Wenn Ihr WLAN-Adapter den WPA-Mechanismus, aber nicht den WPA2-Mechanismus unterstützt:

– Aktivieren Sie die WPA-Verschlüsselung.
- Wählen Sie als WPA-Modus „WPA (TKIP)“ oder „WPA+WPA2“ aus.
– Ersetzen Sie den WPA-Netzwerkschlüssel durch einen individuellen Wert.

Wenn Ihr WLAN-Adapter weder den WPA- noch den WPA2-Mechanismus unterstützt:

– Aktivieren Sie die WEP-Verschlüsselung.

– Ersetzen Sie den WLAN-Netzwerkschlüssel durch einen individuellen Wert.

Es wird dringend empfohlen, einen WLAN-Adapter einzusetzen, der WPA oder WPA2 unterstützt (zum Beispiel den FRITZ!WLAN USB Stick). WEP ist veraltet und mit WEP verschlüsselte Daten können binnen weniger Minuten entschlüsselt werden.

Netzwerkname (SSID)

In der FRITZ!Box ist werksseitig als Netzwerkname (SSID) der Wert „FRITZ!Box WLAN 3170“ eingestellt.

Wenn sich im Umkreis ein weiteres Gerät mit dem gleichen Netzwerknamen befindet, kann es vorkommen, dass der WLAN-Adapter sich dort anzumelden versucht. Deshalb sollten Sie die SSID sobald wie möglich ändern.

2.3 Frequenzbereiche

2,4 GHz-Frequenzband

WLAN nutzt im ISM-Band den Frequenzbereich bei 2,4 GHz sowie alternativ den Frequenzbereich bei 5 GHz.

Mit der FRITZ!Box können Sie den 2,4 GHz-Bereich nutzen.

WLAN im Frequenzbereich 2,4 GHz arbeitet im gleichen Bereich wie Bluetooth, Mikrowellengeräte und einige schnurlose Telefone. Innerhalb von WLANs, die in der Nähe solcher Geräte betrieben werden, kann es deshalb zu Störungen kommen. In der Regel wird dadurch lediglich die Übertragungsrate beeinträchtigt, zum Verbindungsabbau oder zu Datenverlusten kommt es dadurch nicht.

Im 2,4-GHz-Frequenzband sind von den Europäischen Regulierungsbehörden für WLAN 13 Kanäle vorgesehen. Ein Kanal hat eine Bandbreite von 20 MHz.

Die benachbarten WLAN-Kanäle überschneiden sich, so-dass es zu gegenseitigen Störungen kommen kann. Werden zum Beispiel mehrere WLANs in räumlicher Nähe voneinander im Frequenzbereich 2,4 GHz mit einer Bandbreite von 20 MHz betrieben, dann sollte zwischen jeweils zwei benutzten Kanälen ein Abstand von mindestens fünf Kanälen

liegen. Ist also für ein WLAN der Kanal 1 gewählt, dann können für ein zweites WLAN die Kanäle 6 bis 13 gewählt werden. Der Mindestabstand ist dabei immer eingehalten.

WLAN-Autokanal Die FRITZ!Box sucht mit der Funktion WLAN-Autokanal automatisch nach einem möglichst störungsfreien Kanal. Sollte es trotz dieser Funktion zu anhaltenden Störungen in einem WLAN kommen, sollten Sie zunächst versuchen, die Störungsquelle zu identifizieren und nach Möglichkeit manuell abzustellen.

Weitere Hinweise zu Störungen im WLAN-Funknetz erhalten Sie im Abschnitt „Störungen ausschließen, die durch andere Funknetze verursacht werden“ ab Seite 57.

Aufteilung der WLAN-Kanäle im 2,4 GHz-Bereich:

Kanal Frequenz (MHz) Kanal Frequenz (MHz)
1 2412 8 2447
2 2417 9 2452
3 2422	10	2457
4 2427	11	2462
5	2432	12	2467
6	2437	13	2472
7 2442

2.4 WLAN-Reichweite vergrößern mit WDS

WDS Mit WDS (Wireless Distributed System) können Sie die Reichweite in Ihrem kabellosen Netzwerk vergrößern. Sie benötigen dazu, zusätzlich zur FRITZ!Box, einen weiteren WLAN Access Point. Einer der beiden WLAN Access Points arbeitet als Basisstation, der andere als Repeater. Basisstation und Repeater sind über WLAN miteinander verbunden. Über den Repeater kann die Basisstation nun auch Computer erreichen, die sich ohne den Repeater außerhalb ihrer Reichweite befinden.

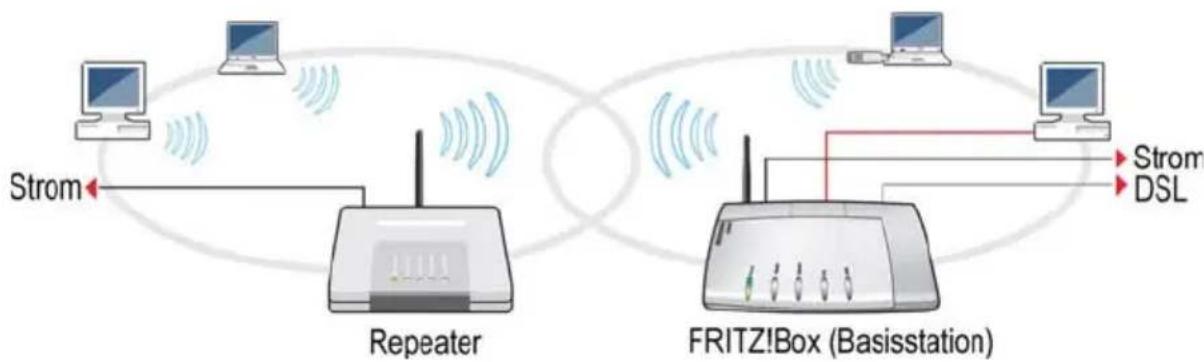

WDS – Vergrößern der WLAN-Reichweite durch Einsatz eines Repeaters

Beachten Sie die folgenden Hinweise:

Um die Reichweite Ihres kabellosen Netzwerks zu vergrößern, benötigen Sie mindestens einen zusätzlichen WLAN Access Point. Das kabellose Netzwerk Ihrer FRITZ!Box kann mit bis zu vier WLAN Access Points zu einem WDS (Wireless Distributed System) erweitert werden.
Alle WLAN Access Points, die im WDS eingesetzt werden, müssen WDS unterstützen und dafür eingerichtet werden.
Alle WLAN Access Points, die im WDS als Repeater eingesetzt werden, müssen sich in der Reichweite der Basisstation befinden.
Die FRITZ!Box kann sowohl als Basisstation die Internetverbindung für andere Repeater herstellen als auch als Repeater die Reichweite einer Basisstation erweitern.
Stellen Sie sicher, dass die WLAN-Verbindungen im kabellosen Netzwerk durch Verschlüsselung gesichert sind.
Stellen Sie sicher, dass alle WLAN Access Points im WDS den gleichen Funkkanal verwenden.
Jeder am WDS beteiligte WLAN Access Point erfüllt gegenüber seinen WLAN-Clients die Aufgaben eines WLAN Access Points. Das heißt, jeder WLAN Access

Point präsentiert sich gegenüber seinen WLAN-Clients mit eigenem Namen (SSID) und eigenen Verschlüsselungseinstellungen.

Wenn Sie bei den WLAN-Clients die WLAN-Steuerung nutzen, die durch das Service Pack 2 für Windows XP zur Verfügung gestellt wird, können Sie unterschiedlichen WLAN Access Points die gleiche SSID und die gleichen Verschlüsselungseinstellungen zuweisen. Die Clients melden sich dann automatisch bei dem jeweils besser verfügbaren WLAN Access Point an.

Stellen Sie sicher, dass jede IP-Adresse im kabellosen Netzwerk nur einmal vergeben ist.

WDS in der FRITZ!Box aktivieren

Führen Sie dazu die folgenden Schritte aus:

1. Starten Sie einen Internetbrowser.
2. Geben Sie als Adresse fritz.box ein.
   Die Benutzeroberfläche der FRITZ!Box wird geöffnet.
3. Klicken Sie auf „Einstellungen / Erweiterte Einstellungen“.

4. Stellen Sie sicher, dass unter „System / Ansicht“ die Expertenansicht aktiviert ist.

5. Öffnen Sie „WLAN / Funkeinstellungen“.

6. Wenn das kabellose Funknetz (WLAN) noch nicht aktiv ist, aktivieren Sie die Einstellung „WLAN aktivieren“ und klicken Sie auf „Übernehmen“.

7. Klicken Sie auf den Menüeintrag „Repeater“.

8. Aktivieren Sie die Einstellung „Unterstützung für WLAN-Repeater (WDS) aktivieren“ und klicken Sie auf „Übernehmen“.

Die Unterstützung für WDS ist nun in Ihrer FRITZ!Box aktiviert.

Im nächsten Schritt müssen Sie die WDS-Betriebsart festlegen, das heißt, ob die FRITZ!Box als Basisstation oder als Repeater arbeiten soll.

WDS-Betriebsart festlegen

Die FRITZ!Box kann als Basisstation oder als Repeater eingerichtet werden:

Als Basisstation stellt die FRITZ!Box Internetverbindungen für andere WLAN-Repeater und -Clients her.
Als Repeater erweitert die FRITZ!Box die Reichweite einer Basisstation im kabellosen Netzwerk.

Basisstation Bevor Sie die FRITZ!Box als Basisstation einrichten können, müssen Sie zunächst die MAC-Adresse des Repeaters ermitteln.

1. Schließen Sie das Gerät an Ihren Computer an, das Sie als Repeater nutzen wollen. Gehen Sie dazu wie in der zugehörigen Dokumentation beschrieben vor.
2. Notieren Sie die MAC-Adresse des Repeaters oder drucken Sie die Adresse aus.

Die MAC-Adresse eines Repeaters finden Sie meist auf einem Aufkleber auf der Unterseite des Gerätes. Wenn der Repeater eine FRITZ!Box ist, finden Sie die MAC-Adresse unter „Einstellungen / Erweiterte Einstellungen / WLAN / Monitor“ als „Eigene WLAN-MAC-Adresse dieser FRITZ!Box“. Sie können diese Angaben auch über die Druckfunktion Ihres Browsers ausdrucken.

1. Nachdem Sie die MAC-Adresse des Repeaters ermittelt haben, müssen Sie dessen Adresse in den Einstellungen der Basisstation eintragen. Wenn die Benutzeroberfläche der FRITZ!Box noch nicht geöffnet ist, starten Sie einen Internetbrowser.
2. Geben Sie als Adresse fritz.box ein.

Die Benutzeroberfläche der FRITZ!Box wird geöffnet.

1. Klicken Sie auf „Einstellungen / Erweiterte Einstellungen“.

2. Öffnen Sie „WLAN / Repeater“ und markieren Sie die Option „Basisstation“.

3. Tragen Sie die MAC-Adressen des Repeaters oder der Repeater ein, mit denen Sie Ihr kabelloses Netzwerk erweitern möchten.
4. Klicken Sie auf die Registerkarte „Sicherheit“.
5. Geben Sie an, wie die Verbindung verschlüsselt werden soll.

Die WPA2-Verschlüsselung können Sie nur dann nutzen, wenn der Repeater ebenfalls eine FRITZ!Box ist. Mit anderen Repeatern kann WDS nur unverschlüsselt oder mit der WEP-Verschlüsselung genutzt werden.

1. Geben Sie ein Kennwort ein.
2. Klicken Sie auf „Übernehmen“.
   Die „Repeater Einstellungen“ der FRITZ!Box werden angezeigt.
3. Es wird empfohlen, diese Einstellungen mithilfe der Schaltfläche „Diese Seite drucken“ auszudrucken.
   Damit ist die FRITZ!Box als Basisstation eingerichtet.

Tragen Sie die ausgedruckten Einstellungen der FRITZ!Box anschließend in jeden Repeater ein, den Sie in Ihrem kabellosen Netzwerk betreiben.

Repeater Bevor Sie die FRITZ!Box als Repeater einrichten, sollten Sie zunächst Ihre Basisstation für den WDS-Betrieb aktivieren und sicherstellen, dass die WLAN-Funktion aktiv ist.

1. Starten Sie einen Internetbrowser.
2. Geben Sie als Adresse fritz.box ein.
   Die Benutzeroberfläche der FRITZ!Box wird geöffnet.
3. Klicken Sie auf „Einstellungen / Erweiterte Einstellungen“.

4. Öffnen Sie „WLAN / Repeater“ und markieren Sie die Option „Repeater“.

5. Tragen Sie die MAC-Adresse der Basisstation ein.

Die MAC-Adresse finden Sie meist auf einem Aufkleber auf der Geräteunterseite. Wenn die Basisstation eine FRITZ!Box ist, finden Sie die MAC-Adresse unter „Einstellungen / Erweiterte Einstellungen / WLAN / Monitor“ als „Eigene WLAN-MAC-Adresse dieser FRITZ!Box“.

1. Stellen Sie sicher, dass sich die FRITZ!Box und Ihre Basisstation im gleichen IP-Bereich befinden und dass beiden Geräten eine eindeutige IP-Adresse zugewiesen ist.

Beachten Sie, dass der Repeater anschließend nur noch über diese neue IP-Adresse erreichbar ist!

1. Klicken Sie auf die Registerkarte „Sicherheit“.
2. Stellen Sie die gleiche Verschlüsselungsart ein, die auch an der Basisstation benutzt wird, und verwenden Sie das gleiche Kennwort wie an der Basisstation.
3. Klicken Sie auf „Übernehmen“.
4. Das Fenster „Repeater Einstellungen“ wird eingeblen- det. Die hier gezeigten Einstellungen der FRITZ!Box müssen mit den Einstellungen in der Basisstation übereinstimmen.

Damit ist die FRITZ!Box als Repeater eingerichtet.

3 Wissenswertes: Netzwerkeinstellungen

FRITZ!Box und Netzwerke

Die FRITZ!Box wird werksseitig mit voreingestellten Netzwerkeinstellungen ausgeliefert. Durch diese Voreinstellungen befinden sich alle mit der FRITZ!Box verbundenen Computer im selben Subnetz.

Sie können alle Voreinstellungen ändern. Dazu sollten Sie über Grundkenntnisse der Netzwerktechnik verfügen.

Im Glossar werden Ihnen Begriffe rund um IP-Netzwerke erklärt.
In den Abschnitten „IP-Adresse“ auf Seite 88, „DHCP-Server“ auf Seite 91 und „Subnetz“ auf Seite 93 erfahren Sie, wann es sinnvoll sein kann, die vorgegebenen Netzwerkeinstellungen zu ändern, wie sich die Änderungen auswirken und wie Sie die Änderungen vornehmen können.

Wenn Sie wenig Erfahrung im Einrichten von Netzwerken haben, dann sollten Sie dieses Kapitel vollständig lesen.

In den Netzwerkeinstellungen der FRITZ!Box sind werksseitig folgende Einstellungen vorgegeben:

Werkseinstellungen
Alle Computer befinden sich im selben IP-Netzwerk	aktiviert
IP-Adresse 192.168.178.1
Subnetzmaske 255.255.255.0
DHCP-Server aktiviert

3.1 IP-Adresse

Die FRITZ!Box wird mit einer werksseitig vorgegebenen IP-Adresse ausgeliefert.

Werkseinstellungen
Alle Computer befinden sich im selben IP-Netzwerk	aktiviert
IP-Adresse 192.168.178.1
Subnetzmaske 255.255.255.0
DHCP-Server aktiviert

Aus der IP-Adresse und der zugehörigen Subnetzmaske ergeben sich automatisch folgende Werte:

Netzwerkadresse des Subnetzes	192.168.178.0
Gesamter IP-Adressenpool für die Computer	192.168.178.2 - 192.168.178.253

Die vorgegebene IP-Adresse können Sie ändern.

Wann ist es sinnvoll, die IP-Adresse zu ändern?

Gegebenheiten Wenn für Sie die folgenden Gegebenheiten zutreffen, sollten Sie die IP-Adresse der FRITZ!Box ändern:

Sie haben ein bestehendes lokales IP-Netzwerk, ein Subnetz mit mehreren Computern.
In den Netzwerkeinstellungen der Computer sind feste IP-Adressen eingetragen, die Sie nicht verändern wollen oder nicht verändern dürfen.
Sie wollen die FRITZ!Box an das Subnetz anschließen, um allen Computern im Subnetz die Leistungsmerkmale der FRITZ!Box bereitzustellen.

IP-Adresse Welche IP-Adresse müssen Sie für die FRITZ!Box vergeben und was ist sonst noch zu beachten?

Die IP-Adresse muss aus dem Adressbereich Ihres bestehenden Subnetzes sein.
Die Subnetzmaske muss mit der des angeschlossenen Subnetzes bereinstimmen.

Bei aktiviertem DHCP-Server der FRITZ!Box sind im Subnetz die Adressen 20 bis 200 in der vierten Zahlengruppe der IP-Adresse für den DHCP-Server reserviert. Wenn keiner der Computer in Ihrem Netzwerk eine Adresse aus diesem Pool hat, dann kann der DHCP-Server eingeschaltet bleiben. Wenn einem Computer eine Adresse aus diesem Pool fest zugewiesen ist, dann sollten Sie den DHCP-Server ausschalten.

Wenn Sie nach der Eingabe der IP-Adresse die Benut-zeroberfläche der FRITZ!Box nicht mehr öffnen können, dann lesen Sie die Hinweise im Abschnitt „Benut-zeroberfläche der FRITZ!Box öffnen“ ab Seite 52 in diesem Handbuch.

Reservierte IP-Adressen

Folgender IP-Adressbereich ist für interne Zwecke in der FRITZ!Box reserviert:

192.168.180.1 - 192.168.180.254

IP-Adressen aus diesem Bereich dürfen der FRITZ!Box nicht zugewiesen werden.

Wie kann die IP-Adresse geändert werden?

1. Öffnen Sie auf Ihrem Computer einen Internetbrowser.
2. Geben Sie in die Adresszeile des Browsers fritz.box ein.
3. Wählen Sie im Bereich „Einstellungen“ das Menü „Erweiterte Einstellungen / System“.
4. Aktivieren Sie im Menü „Ansicht“ die Einstellung „Experteneinstellungen anzeigen“ und bestätigen Sie die Einstellung mit „Übernehmen“.
5. Öffnen Sie das Menü „System / Netzwerkeinstellungen“.
6. Klicken Sie auf die Schaltfläche „IP-Adressen“.
7. Nehmen Sie auf der Seite „IP-Einstellungen“ die Änderungen vor und klicken Sie auf „Übernehmen“.

3.2 DHCP-Server

Die FRITZ!Box verfügt über einen eigenen DHCP-Server. In den Werkseinstellungen ist der DHCP-Server standardmäßig aktiviert. Jeder mit der FRITZ!Box verbundene Computer bekommt somit bei jedem Neustart des Betriebssystems vom DHCP-Server eine IP-Adresse zugewiesen.

Innerhalb eines Netzwerks darf immer nur ein DHCP-Server aktiv sein.

Werkseinstellungen
Alle Computer befinden sich im sel- ben IP-Netzwerk	aktiviert
IP-Adresse 192.168.178.1
Subnetzmaske 255.255.255.0
DHCP-Server aktiviert

Aus der IP-Adresse, der zugehörigen Subnetzmaske und dem aktivierten DHCP-Server ergeben sich automatisch folgende Werte:

Netzwerkadresse des Subnetzes 192.	168.178.0
Gesamter IP-Adressenpool für die Computer	192.168.178.2 - 192.168.178.253
Adressenpool des DHCP-Servers 192.	168.178.20 - 200

In jedem Subnetz der FRITZ!Box sind die Adressen 20 bis 200 in der vierten Zahlengruppe der IP-Adressen für den DHCP-Server reserviert.

Durch die Vergabe der IP-Adressen durch den DHCP-Server ist sichergestellt, dass sich alle mit der FRITZ!Box verbundenen Computer in einem Subnetz befinden.

Die Computer können ihre IP-Adresse nur dann vom DHCP-Server erhalten, wenn in den IP-Einstellungen der Computer die Einstellung „IP-Adresse automatisch beziehen“ aktiviert ist. Siehe dazu Abschnitt „IP-Einstellungen“ ab Seite 58.

Feste Adressen bei aktiviertem DHCP-Server

Wenn Sie einzelnen Computern, die mit der FRITZ!Box verbunden sind, trotz aktivierten DHCP-Servers feste IP-Adressen geben wollen, dann müssen Sie in den Netzwerkeinstellungen dieser Computer die Einstellung „IP-Adresse automatisch beziehen“ deaktivieren und die feste IP-Adresse manuell in die dafür vorgesehenen Felder eintragen.

Welche IP-Adressen können Sie an die Computer vergeben?

Die IP-Adressen müssen aus dem Subnetz der FRITZ!Box sein.

Die IP-Adressen dürfen nicht aus dem Adressenpool des DHCP-Servers stammen.

Für die werksseitig vorgegebenen Einstellungen stehen so- mit folgende IP-Adressen zur Verfügung:

192.168.178.2 - 192.168.178.19

192.168.178.201 - 192.168.178.253

Jede IP-Adresse darf nur einmal vergeben werden.

DHCP-Server deaktivieren

Sie können den DHCP-Server ausschalten.

Damit bei deaktiviertem DHCP-Server alle Computer weiterhin im selben Subnetz wie die FRITZ!Box sind, müssen Sie die IP-Adressen in den Netzwerkeinstellungen der Computer manuell eintragen. Deaktivieren Sie dazu die Einstellung „IP-Adresse automatisch beziehen“ und tragen Sie die IP-Adresse manuell in dem dafür vorgesehenen Feld ein.

Im Falle der werksseitig vorgegebenen IP-Adresse der FRITZ!Box stehen folgende IP-Adressen für die Vergabe an die Computer zur Verfügung:

192.168.178.2 - 192.168.178.253

Jede IP-Adresse darf nur einmal vergeben werden.

DHCP-Server-Einstellungen ändern

Zu den Einstellungen für den DHCP-Server gelangen Sie folgendermaßen:

1. Öffnen Sie auf Ihrem Computer einen Internetbrowser.
2. Geben Sie in die Adresszeile des Browsers fritz.box ein.
3. Wählen Sie im Bereich „Einstellungen“ das Menü „Erweiterte Einstellungen / System“.
4. Aktivieren Sie im Menü „Ansicht“ die Einstellung „Experteneinstellungen anzeigen“ und bestätigen Sie die Einstellung mit „Übernehmen“.
5. Öffnen Sie das Menü „System / Netzwerkeinstellungen“.
6. Klicken Sie auf die Schaltfläche „IP-Adressen“.

Die Seite „IP-Einstellungen“ wird geöffnet. Hier können Sie die Einstellungen für den DHCP-Server vornehmen.

3.3 Subnetz

Werksseitig ist in der FRITZ!Box die Einstellung „Alle Computer befinden sich im selben IP-Netzwerk“ aktiviert.

Werkseinstellungen
Alle Computer befinden sich im selben IP-Netzwerk	aktiviert
IP-Adresse 192.168.178.1
Subnetzmaske 255.255.255.0
DHCP-Server aktiviert

Wenn die Werkseinstellungen nicht verändert wurden, wirkt sich diese Einstellung folgendermaßen aus:

Alle mit der FRITZ!Box verbundenen Computer erhalten vom DHCP-Server der FRITZ!Box eine IP-Adresse aus dem Adressenpool des DHCP-Servers.

Adressenpool des DHCP-Servers 192.168.178.20 - 200

Alle mit der FRITZ!Box verbundenen Computer befinden sich somit im selben Subnetz.

„Alle Computer befinden sich im selben IP-Netzwerk“ deaktivieren

Wenn Sie die Einstellung „Alle Computer befinden sich im selben IP-Netzwerk“ deaktivieren, dann erhalten die Schnittstellen der FRITZ!Box eigene IP-Adressen.

Werks- einstellungen

Werksseitig sind die Schnittstellen der FRITZ!Box wie folgt eingestellt:

Schnittstelle	IP-Adresse	Subnetzmaske	DHCP-Server
LAN 1 192.168.	178.1 255.255.255.0 aktiviert
LAN 2	wie LAN 1	255.255.255.0	aktiviert
LAN 3 wie LAN 1	255.255.255.0 aktiviert
LAN 4	wie LAN 1	255.255.255.0	aktiviert
WLAN 192.168.	182.1 255.255.255.0 aktiviert

Dem DHCP-Server stehen somit folgende Adressenpools zur Verfügung:

Schnittstelle	Adressenpool des DHCP-Servers an der Schnittstelle
LAN 1 192.168.178.20 - 200
LAN 2 192.168.178.20 - 200
LAN 3	192.168.178.20 - 200
LAN 4	192.168.178.20 - 200
WLAN 192.168.182.20 - 200

Computer, die über unterschiedliche Schnittstellen mit der FRITZ!Box verbunden sind, befinden sich in unterschiedlichen Subnetzen.

Schnittstelle Netzadresse des Subnetzes

LAN 1 192.168.178.0

LAN 2 wie LAN 1

LAN 3 wie LAN 1

LAN 4 wie LAN 1

WLAN 192.168.182.0

Deaktivieren Um die Einstellung „Alle Computer befinden sich im selben IP-Netzwerk“ zu deaktivieren, verfahren Sie folgendermaßen:

1. Öffnen Sie auf Ihrem Computer einen Internetbrowser und geben Sie in die Adresszeile des Browsers fritz.box ein.
2. Wählen Sie im Bereich „Einstellungen“ das Menü „Erweiterte Einstellungen / System“.
3. Aktivieren Sie im Menü „Ansicht“ die Einstellung „Experteneinstellungen anzeigen“ und bestätigen Sie die Einstellung mit „Übernehmen“.
4. Öffnen Sie das Menü „System / Netzwerkeinstellungen“.
5. Klicken Sie auf die Schaltfläche „IP-Adressen“.

Die Seite „IP-Einstellungen“ wird geöffnet. Hier können Sie die Einstellung „Alle Computer befinden sich im selben IP-Netzwerk“ ändern.

4 W i s s e n s w e r t e s

Sicherer Fernzugang aus dem Internet

Mit Hilfe der VPN-Technologie (Virtual Private Network) können einzelne Computer sicher über das Internet in ein FRITZ!Box-Netzwerk eingebunden werden. Ebenso können zwei FRITZ!Box-Netzwerke sicher miteinander verbunden werden. Auf diese Weise erhalten beispielsweise Mitarbeiter im Außendienst oder am Heimarbeitsplatz über einen herkömmlichen Internetzugang Zugriff auf E-Mail-Server, Dateifreigaben oder andere zentrale Anwendungen im Firmennetzwerk. Werden zwei FRITZ!Box-Netzwerke miteinander verbunden, dann stehen beispielsweise den Mitarbeitern in der Zweigstelle zentrale Anwendungen in der Hauptniederlassung zur Verfügung.

VPN-Portal Detaillierte Informationen, Hinweise und Tipps zu VPN finden Sie im VPN Portal unter www.avm.de/vpn.

Im Download-Bereich des VPN-Portals stehen das Einrichtungswerkzeug „FRITZ!Box-Fernzugang einrichten“ sowie der VPN-Klient „FRITZ! Fernzugang“ zur Verfügung.

Sicherheit Für die sichere Datenübertragung verwendet die FRITZ!Box für VPN-Verbindungen standardmäßig das IPSec-Protokoll (IP Security Protocol) und die AES-Datenverschlüsselung.

Dynamic DNS Falls Ihre FRITZ!Box nicht über eine feste IP-Adresse verfügt, richten Sie einen Dynamic DNS-Domainnamen in der FRITZ!Box ein. Damit stellen Sie sicher, dass die FRITZ!Box für VPN-Verbindungen auch bei wechselnder IP-Adresse jederzeit im Internet adressierbar ist.

Fernzugang für Benutzer Sie können VPN-Verbindungen für einzelne Computer einrichten, beispielsweise für ein Laptop, mit dem Sie von unterwegs auf das FRITZ!Box-Netzwerk zugreifen.

Eine detaillierte Beschreibung, wie Sie einen Fernzugang für Benutzer einrichten, finden Sie im VPN-Portal.

Netzwerkverbindung Sie können eine VPN-Verbindungen zwischen zwei Netzwerken einrichten, beispielsweise zwei FRITZ!Box-Netzwerken.

Eine detaillierte Beschreibung, wie Sie eine Verbindung zwischen zwei Netzwerken einrichten, finden Sie im VPN-Portal.

Andere Hersteller Mit der FRITZ!Box sind VPN-Verbindungen von oder zu Geräten anderer Hersteller möglich.

Im VPN-Portal finden Sie Tipps und Tricks für Verbindungen zu anderen Herstellern.

Anzahl der Verbindungen

In der FRITZ!Box können beliebig viele VPN-Einrichtungen vorhanden sein. Es werden jedoch nur bis zu fünf gleichzeitige VPN-Verbindungen zu Netzwerken und/oder einzelnen Computern unterstützt.

5 Wissenswertes: Fernwartung

Mit der Fernwartungsfunktion können Sie den sicheren ZUgriff aus dem Internet auf die Benutzeroberfläche der FRITZ!Box erlauben. So können Sie sich beispielsweise von Freunden oder Bekannten bei der Einrichtung Ihrer FRITZ!Box helfen lassen, ohne dass diese vor Ort sein müssen.

Sicherheit Zum Schutz vor unbefugtem Zugriff ist Fernwartung nur über verschlüsselte HTTPS-Verbindungen (Hypertext Transfer Protocol Secure) und nach Eingabe von Benutzername und Kennwort möglich.

Dynamic DNS Falls Ihre FRITZ!Box nicht über eine feste IP-Adresse verfügt, richten Sie einen Dynamic DNS-Domainnamen in der FRITZ!Box ein. Damit stellen Sie sicher, dass die FRITZ!Box für VPN-Verbindungen auch bei wechselnder IP-Adresse je- derzeit im Internet adressierbar ist.

1. Wählen Sie in der Benutzeroberfläche den Bereich „Einstellungen“ aus.
2. Aktivieren Sie im Menü „Erweiterte Einstellungen / System / Ansicht“ die Expertenansicht und klicken Sie auf „Übernehmen“.
3. Wählen Sie nun das Menü „Internet / Freigaben / Dynamic DNS“.
4. Richten Sie einen DNS-Anbieter wie in der Hilfe beschrieben ein und klicken Sie auf „Übernehmen.“

Fernwartung einrichten

1. Wählen Sie in der Benutzeroberfläche den Bereich „Einstellungen“ aus.

2. Aktivieren Sie im Menü „Erweiterte Einstellungen / System / Ansicht“ die Expertenansicht und klicken Sie auf „Übernehmen“.

3. Wählen Sie nun das Menü „Internet / Freigaben / Fernwartung“.

4. Richten Sie die Fernwartung wie in der Hilfe beschrieben ein und klicken Sie auf „Übernehmen.“

FRITZ!Box fernwarten

Um von einem entfernten Computer aus auf die Benutzero-berfläche der FRITZ!Box zugreifen zu können, muss das Kennwort für die Fernwartung bekannt sein.

1. Starten Sie einen Internetbrowser.
2. Tragen Sie in der Adressleiste die „Adresse für die Fernwartung“.
3. Akzeptieren Sie auf Rückfrage des Internetbrowsers das Zertifikat der FRITZ!Box.
4. Tragen Sie Benutzername und Kennwort für die Fernwartung ein.

Die Benutzeroberfläche wird geöffnet und Sie können Einstellungen an der FRITZ!Box vornehmen.

6 Wegweiser Kundenservice

Hilfe zu allen wichtigen Servicethemen

Wir lassen Sie nicht im Stich, wenn Sie eine Frage oder ein Problem haben. Ob Handbücher, FAQs, Updates oder Support – hier finden Sie alle wichtigen Servicethemen.

MS Service Pack In vielen Fällen können Probleme, die im laufenden Betrieb auftreten, durch die Installation eines aktuellen Microsoft Service Packs behoben werden.

Aktuelle Service Packs erhalten Sie von Microsoft unter der Adresse:

www.microsoft.de

6.1 Dokumentation

Nutzen Sie zum Ausschöpfen aller Funktionen und Leistungsmerkmale Ihrer FRITZ!Box WLAN 3170 folgende Dokumentationen:

Hilfe In der Benutzeroberfläche der FRITZ!Box können Sie über die „Hilfe“-Schaltflächen eine ausführliche Hilfe aufrufen.

Readme Hier finden Sie aktuelle Informationen, die bei Fertigstellung des Handbuches noch nicht zur Verfügung standen. Sie finden die Readme-Datei auf der FRITZ!Box-CD.

Handbuch Das Handbuch der FRITZ!Box WLAN 3170 ist im PDF-Format im Ordner „Dokumentation“ auf der FRITZ!Box-CD abgelegt.

Den Adobe Acrobat Reader zum Lesen von PDF-Dokumenten können Sie von der FRITZ!Box-CD aus dem Ordner „Dokumentation“ installieren.

6.2 Informationen im Internet

Im Internet bietet Ihnen AVM ausführliche Informationen zu Ihrem AVM-Produkt sowie Ankündigungen neuer Produktversionen und neuer Produkte.

FRITZ!Box WLAN 3170 Service-Portal

Auf dem FRITZ!Box WLAN 3170 Service-Portal erhalten Sie Tipps zu Einrichtung und Bedienung, kostenlose Updates sowie aktuelle Produktinformationen:

www.avm.de/serviceportale

Wählen Sie in der Auswahlliste als Produktgruppe „FRITZ!Box“ und dann Ihr Produkt „FRITZ!Box WLAN 3170“. Klicken Sie auf die Schaltfläche „Öffnen“.

Häufig gestellte Fragen (FAQs)

Wir möchten Ihnen den Umgang mit unseren Produkten so einfach wie möglich machen. Wenn es allerdings doch mal hakt, hilft oft schon ein kleiner Tipp, um das Problem zu beheben. Aus diesem Grund stellen wir Ihnen eine Auswahl häufig gestellter Fragen zur Verfügung.

Sie erreichen die FAQs unter folgender Adresse:

www.avm.de/faqs

Newsletter

An jedem ersten Mittwoch im Monat erscheint der AVM-Newsletter. Mit dem kostenlosen Newsletter erhalten Sie regelmäßig Informationen per E-Mail zu den Themen DSL, ISDN, WLAN und VoIP bei AVM. Außerdem finden Sie im Newsletter Tipps & Tricks rund um AVM-Produkte.

Sie können den AVM Newsletter unter folgender Adresse abonnieren:

www.avm.de/newsletter

6.3 Updates und Programme

Firmware-Updates und verschiedene Programme für die FRITZ!Box WLAN 3170 stellt AVM Ihnen kostenlos bereit.

Firmware Nutzen Sie für ein Update der Firmware den Assistenten „Firmware-Update“ auf der Benutzeroberfläche der FRITZ!Box.

Im Bereich „Einstellungen“ können Sie im Menü „Assisten- ten / Firmware-Update“ mit einem Klick die Firmware aus dem Internet laden und das Update durchführen.

Programme Im Bereich „Einstellungen“ im Menü „Programme“ werden Ihnen alle Programme angezeigt, die im Internet für Ihre FRITZ!Box zum Herunterladen verfügbar sind.

Aktuelle Software steht Ihnen auch unter folgender Adresse zum Herunterladen bereit:

www.avm.de/download

FTP Erfahrene Anwender können Updates auch über den FTP-Server von AVM herunterladen. Sie erreichen den FTP-Server im Download-Bereich über den Link „FTP-Server“ oder unter folgender Adresse:

ftp.avm.de

6.4 Unterstützung durch das Service-Team

Bei Problemen mit der FRITZ!Box empfehlen wir folgende Vorgehensweise:

1. Wenn Sie Fragen zur Inbetriebnahme der FRITZ!Box haben, lesen Sie bitte noch einmal Kapitel „Anschluss“ ab Seite 12.
2. Beachten Sie auch die Informationen im Kapitel „Produktdetails“ auf Seite 70.
3. Sollte etwas nicht funktionieren, finden Sie Erste Hilfe im Kapitel „Problembehandlung“ ab Seite 47.

Hier erhalten Sie auch nützliche Hinweise zu Problemen beim Verbindungsaufbau.

1. Für den nächsten Schritt empfehlen wir Ihnen die FAQs im Internet:

www.avm.de/faqs

Dort finden Sie rund um die Uhr Antworten auf Fragen, die unsere Kunden häufiger an den Support stellen.

1. Wenn Sie unter den vorhandenen Kundenanfragen keine Antwort auf Ihre Frage finden, steht Ihnen das AVM Support-Team unterstützend zur Seite. Sie können den Support per E-Mail oder per Telefon erreichen.

Bitte nutzen Sie zuerst die oben beschriebenen Informationsquellen, bevor Sie sich an den Support wenden.

Support per E-Mail

Über unseren Service-Bereich im Internet können Sie uns jederzeit eine E-Mail-Anfrage schicken. Sie erreichen den Service-Bereich unter:

www.avm.de/service

Wählen Sie im Support-Bereich das Produkt, Ihr Betriebs-system und den Schwerpunkt aus, zu dem Sie Unterstützung benötigen. Sie erhalten eine Auswahl häufig gestellter Fragen. Benötigen Sie weitere Hilfe, dann erreichen Sie über die Schaltfläche „weiter zum E-Mail-Support“ das E-Mail-Formular. Füllen Sie das Formular aus und schicken Sie es über die Schaltfläche „Senden“ zu AVM. Unser Support-Team wird Ihnen per E-Mail antworten.

Support per Telefon

Falls es Ihnen nicht möglich ist, eine Anfrage per E-Mail an uns zu schicken, können Sie unseren Support auch telefonisch kontaktieren. Die Rufnummer des Support-Teams können Sie sich ganz einfach mithilfe der Buchstaben auf Ihren Telefontasten merken:

01805 / FRITZBOX

01805 / 37 48 92 69

14 ct/min aus dem deutschen Festnetz, abweichende Preise aus Mobilfunknetzen möglich (Stand 01.09.2007)

Falls Sie aus dem Ausland anrufen, geben Sie zusätzlich die Landeskennziffer ein:

0049 1805 / FRITZBOX

0049 1805 / 37 48 92 69

Anruf Bitte bereiten Sie folgende Informationen für Ihren Support-Kontakt vor:

■Seriennummer der FRITZ!Box

Die Seriennummer finden Sie auf der Geräteunterseite. Das Support-Team fragt diese Nummer in jedem Fall ab.

Welches Betriebssystem verwenden Sie: Zum Beispiel Windows Vista oder Windows XP?

Wie ist die FRITZ!Box mit Ihrem Computer verbunden: mit einem Netzwerkkabel oder über WLAN?

Wie ist die FRITZ!Box mit Ihrem Computer verbunden, mit einem Netzwerkkabel oder einem USB-Kabel?

An welcher Stelle der Installation oder in welcher Anwendung tritt ein Fehler oder eine Fehlermeldung auf? Wie lautet die Meldung gegebenenfalls genau?

Mit welcher Firmware arbeitet die FRITZ!Box? Die Firmware-Version wird auf der Seite „Übersicht“ der Benut-zeroberfläche der FRITZ!Box angezeigt.

Mit welcher USB-Treiberversion ist die FRITZ!Box installiert? Angaben dazu finden Sie im Gerätemanager.

Wenn Sie diese Informationen zusammengestellt haben, können Sie den Support anrufen. Das Support-Team wird Sie bei der Lösung Ihres Problems unterstützen.

Glossar

802.11g++ Bezeichnung für eine beschleunigte WLAN-Variante basierend auf IEEE 802.11g

Das Verfahren 802.11g++ stellt einen sogenannten Turbo-Modus für den WLAN-Standard IEEE 802.11g dar. Durch den Einsatz spezieller Beschleunigungsverfahren (Frame Bursting, Packet Aggregation) wird hierbei die maximale Brutto-datenübertragungsrate auf 125 Mbit/s erhöht - gegenüber 54 Mbit/s bei einer Funkkommunikation gemäß IEEE 802.11g. Daraus resultierend steigt die maximale Net-to-datenübertragungsrate um etwa 35 Prozent von ca. 25 Mbit/s auf ca. 34 Mbit/s.

Befinden sich in einer WLAN-Funkzelle mehrere Geräte, die den Turbo-Modus 802.11g++ unterstützen, so können diese untereinander mit einer höheren Geschwindigkeit kommunizieren. Prinzipbedingt kommt es in der Folge allerdings zu leichten Benachteiligungen von allen anderen Geräten innerhalb der WLAN-Funkzelle, sofern diese den Turbo-Modus nicht unterstützen.

Da es sich bei 802.11g++ lediglich um eine nicht standardisierte WLAN-Variante handelt, funktioniert dieser Turbo-Modus nur zwischen dafür vorgesehenen Geräten ein- und desselben Geräteherstellers, denn selbst bei Einsatz identischer Chipsätze wird die Umsetzung der in 802.11g++ definierten Verfahren bei jedem Hersteller leicht voneinander abweichen.

ADSL Abkürzung für Asymmetric Digital Subscriber Line

Bezeichnet eine schnelle Dateiübertragungsart, die mit Standard-Kupferkabeln funktioniert und den Transport in beide Richtungen mit unterschiedlicher Geschwindigkeit vornimmt (upstream mit 640 Kbit/s und downstream bis 9 Mbit/s).

ADSL2 Abkürzung für Asymmetric Digital Subscriber Line 2

ADSL2 (G.992.3) ist eine Weiterentwicklung der ADSL-Norm (G.992.1/ G.992.2).

Gegenüber der ersten ADSL-Generation bietet ADSL2 eine erhöhte Reichweite und ist erheblich robuster als ADSL, da es bei Störungen einzelner Trägerfrequenzen diese einfach temporär abschalten kann. So vermeidet ADSL2 Synchronisationsverluste.

Mit bis zu 12 Mbit/s im Downstream bietet ADSL2 eine gegenüber ADSL deutlich erhöhte Bandbreite.

ADSL2 ist vollständig abwärtskompatibel, das heißt, Endgeräte gemäß ADSL können auch an ADSL2-Anschlüssen betrieben werden, ohne jedoch die Vorteile von ADSL2 nutzen zu können.

ADSL2+ Abkürzung für Extended bandwidth Asymmetric Digital Subscriber Line 2

ADSL2+ (G.992.5) ist eine Weiterentwicklung der ADSL-Norm (G.992.1/ G.992.2).

ADSL2+ bietet eine Verdoppelung des für den Downstream genutzten Frequenzbereichs und damit eine Verdoppelung der maximal erreichbaren Bandbreite im Downstream auf 24 Mbit/s.

ADSL2+ ist vollständig abwärtskompatibel, das heißt, Endgeräte gemäß ADSL und ADSL2 können auch an ADSL2+-Anschlüssen betrieben werden, ohne jedoch die Vorteile von ADSL2+ nutzen zu können.

ADSL-Controller Ein ADSL-Controller ist eine elektronische Baugruppe, die einem PC den Zugriff auf einen ADSL-Anschluss gestattet. ADSL-Controller sind entweder auf internen ADSL-Karten (für den PCI-Bus) oder in externen ADSL-Modems (mit USB-oder Ethernet-Anschluss) verbaut.

Alias Alias bedeutet anders oder auch genannt. Ein Alias wird oft als kurzer und leicht zu merkender Stellvertreter für eine lange und schwer zu merkende Zeichenfolge eingesetzt, wie beispielsweise der Klartextname des Benutzers [e-mail] anstatt der Zeichenfolge [e-mail]. Der Name G.Meier dient hier als Alias für 030123456.

DHCP Abkürzung für Dynamic Host Configuration Protocol

DHCP ist ein Protokoll zur dynamischen Aushandlung von Betriebsparametern des TCP/IP-Protokolls (TCP ist ein Transportprotokoll, das auf dem Internetprotokoll aufsetzt). Dabei greifen die Computer eines lokalen IP-Netzwerks (DHCP-Clients) während des Startprozesses des Betriebs-systems auf den DHCP-Server zu.

Durch die zentrale Verwaltung der TCP/IP-Betriebsparameter können Adresskonflikte durch versehentlich doppelt vergebene IP-Adressen verhindert werden.

DHCP-Server Der DHCP-Server teilt jedem Client eine zum aktuellen Zeitpunkt noch nicht vergebene IP-Adresse zu. Außerdem teilt der DHCP-Server dem Client die IP-Adressen der zu verwendenden DNS-Server und des Standard-Gateways mit. Bei der Vergabe der IP-Adressen greift der DHCP-Server auf einen vorgegebenen Pool von IP-Adressen zurück.

DNS Abkürzung für Domain Name System

Für die Ermittlung der IP-Adresse zu einer gegebenen Domänenbezeichnung sorgt der Domain Name Service. Dieser Domain Name Service läuft auf jedem PC. Er nimmt die von einem Anwender eingegebene Domänenbezeichnung entgegen und erkundigt sich bei einem ihm bekannten DNS-Server nach der zugehörigen IP-Adresse. Kann ein DNS-Server die Anfrage nicht selber beantworten, so hat er die Möglichkeit, sich bei weiteren DNS-Servern nach der IP-Adresse zu erkundigen (DNS-Auflösung).

Erhält der Domain Name Service vom DNS-Server eine negative Auskunft (Domänenbezeichnung nicht bekannt), so kann er bei weiteren ihm bekannten DNS-Servern Anfragen stellen oder dem Anwender eine entsprechende Fehlermeldung ausgeben. Erhält er dagegen die gewünschte IP-Adresse, so kann die Anwendung mittels der IP-Adresse das vom Anwender gewünschte Ziel adressieren.

Das hierarchische System von DNS-Servern wird als Domain Name System bezeichnet. Die IP-Adressen der DNS-Server, bei denen sich der Domain Name Service standardmäßig erkundigen soll, werden dem PC meist automatisch

bei der Interneteinwahl vom Internetanbieter übergeben. In lokalen Netzwerken kann eine Zuweisung der Adressen auch via DHCP erfolgen. Andernfalls müssen sie vom Anwender bzw. vom Systembetreuer manuell in der TCP/IP-Konfiguration des PCs eingetragen werden.

Download Herunterladen von Dateien aus dem Internet

DSL-Modem Ein DSL-Modem verbindet einen Computer über die DSL-Leitung mit dem Internet. Im Gegensatz zum analogen Modem wird dabei die Telefonleitung nicht belegt.

DSL-Router Als DSL-Router wird eine Kombination aus DSL-Modem und Router bezeichnet.

Dynamic DNS Abkürzung für Dynamic Domain Name System

Dynamic DNS ist ein Service, der es ermöglicht, dass ein PC trotz ständig wechselnder IP-Adresse immer unter derselben Domänenbezeichnung (Domain Name) erreichbar ist. Dadurch können auch private Anwender preiswert eigene Internetangebote auf dem heimischen PC platzieren.

Dazu wird nach jedem Wechsel der IP-Adresse einem speziellen DDNS-Server die jeweils aktuelle IP-Adresse übermittelt. Bis auf den wenige Sekunden andauernden Zeitraum zwischen dem Wegfall der alten IP-Adresse und dem Bekanntgeben der neuen IP-Adresse ist der PC so immer unter der gewählten Domänenbezeichnung erreichbar.

Dynamische IP-Adresse Eine dynamische IP-Adresse ist eine IP-Adresse, die nur für die Dauer einer Internet- oder Netzwerksitzung gültig ist.

Jeder Computer, der am Internet teilnimmt, muss über eine einmalig vergebene öffentliche IP-Adresse verfügen. Da solche IP-Adressen nur begrenzt verfügbar sind, müssen sie sparsam eingesetzt werden. Daher erhalten die meisten Internetteilnehmer, die sich über eine Wählleitung mit dem Internet verbinden, eine dynamische IP-Adresse. Dynamisch bedeutet dabei, dass der Teilnehmer bei jeder Interneteinwahl erneut eine zum aktuellen Zeitpunkt noch nicht vergeben öffentliche IP-Adresse erhält.

In lokalen IP-Netzwerken dagegen werden dynamische IP-Adressen meist verwendet, weil sie leicht zu handhaben sind und durch ihren Einsatz falsche IP-Adressen oder versehentlich doppelte Zuordnungen vermieden werden können. Für die Vergabe von eindeutigen dynamischen IP-Adressen ist der Dienst DHCP zuständig.

FAQ Abkürzung für Frequently Asked Questions; deutsch: häufig gestellte Fragen

FAQs sind Sammlungen mit Antworten auf häufig gestellte Fragen zu einem Themengebiet.

Feste IP-Adresse Feste IP-Adressen sind IP-Adressen, die einem Computer oder einem anderen Gerät wie zum Beispiel einem netzwerkfähigen Drucker dauerhaft zugewiesen sind.

Die Vergabe von festen IP-Adressen ist dann sinnvoll, wenn für ein lokales Netzwerk ausreichend IP-Adressen zur Verfügung stehen oder wenn ein Computer ständig unter einer bestimmten IP-Adresse erreichbar sein soll (zum Beispiel: Web-Server, E-Mail-Server).

Firewall deutsch: Brandmauer

Eine Firewall ermöglicht den Schutz eines PCs oder eines lokalen Netzwerkes vor Angriffen aus dem Internet.

Die meisten Firewalls arbeiten mit Paketfiltern, die lediglich die IP-Adressen und Portnummern ein- und ausgehender Datenpakete prüfen und die Pakete nach vorgegebenen Regeln filtern.

Einige Firewalls integrieren daneben noch Konzepte wie IP-Masquerading und NAT und entkoppeln den Datenverkehr durch eine strikte Trennung von internem und externem Netz.

Besonders wirkungsvolle Firewalls analysieren und bewerten darüber hinaus auch noch den Inhalt der Pakete und filtern diese nach vorgegebenen Regeln. Solche Techniken beinhaltet zum Beispiel eine Stateful Packet Inspection Firewall.

Firmware deutsch: Anlagensoftware

Die Firmware ist in programmierbaren Bausteinen innerhalb eines Geräts gespeichert. Durch die Möglichkeit, die Firmware per Computer jederzeit zu aktualisieren, kann der Hersteller flexibel auf neue Anforderungen der Einsatzumgebung reagieren, neue Funktionen auf Kundenwunsch integrieren sowie erst nach der Produktion entdeckte Fehler beseitigen.

FTP Abkürzung für File Transfer Protocol

Das File Transfer Protocol ermöglicht den Austausch von Dateien zwischen zwei im Internet befindlichen Computern. Der Datenaustausch erfolgt über einen sogenannten FTP-Client und einen FTP-Server. Komfortablere FTP-Clients sind als eigenständige Programme erhältlich oder Bestandteil von einigen ISDN-Dateitransferprogrammen, einfache FTP-Clients sind mittlerweile auch in einigen Browsern enthalten.

Gateway deutsch: Netzübergang

Gateway ist eine allgemeine Bezeichnung für eine Schnittstelle zwischen zwei Computer-Netzwerken. Ein solcher Netzübergang kann zum Beispiel durch einen Router oder eine Bridge umgesetzt werden.

Möchte ein PC Datenpakete an einen PC aus einem anderen Netzwerk übermitteln, so muss er das Paket zunächst an das Gateway übergeben. Dazu muss dem PC zuvor allerdings die Adresse des Gateways bekannt sein.

Sollen in einem lokalen Netzwerk alle intern nicht zustellbaren Pakete immer über ein und dasselbe Gateway an den jeweiligen Empfänger übermittelt werden, so muss für diesen Zweck die Adresse des Gateways als Standard-Gateway in der Netzwerkkonfiguration der PCs hinterlegt werden.

Beim Aufbau einer Internetverbindung über einen ISDN- oder DSL-Controller sorgt das Betriebssystem oder die Einwahlsoftware automatisch dafür, dass ein solches Standard-Gateway für den PC vereinbart wird. In lokalen Netzwerken, die für den gemeinsamen Internetzugang einen

Router verwenden, muss die IP-Adresse des Routers als Standard-Gateway in der TCP/IP-Konfiguration jedes zutrittswilligen PCs hinterlegt werden. Wird die TCP/IP-Konfiguration über einen DHCP-Server abgewickelt, so entfällt das Eintragen der Gateway-Adresse von Hand.

IP Abkürzung für Internet Protocol

Das Internetprotokoll IP ist das wichtigste Basisprotokoll für die Steuerung des Datenaustauschs in lokalen Netzwerken und im Internet. Das Internetprotokoll arbeitet verbindungslos, das heißt, Datenpakete werden ohne vorherige Absprache vom Absender zum Empfänger geschickt. Die Angabe von Empfänger- und Absenderadresse in den Datenpaketen erfolgt anhand von IP-Adressen.

IP-Adresse Abkürzung für Internetprotokoll-Adresse

In IP-basierten Netzwerken, zum Beispiel im Internet und in lokalen Netzwerken, werden angeschlossene Geräte über ihre IP-Adresse angesprochen. Um eine eindeutige Zustellung von Datenpaketen zu ermöglichen, muss sichergestellt sein, dass jede IP-Adresse innerhalb des IP-Netzwerks nur einmal vergeben ist.

Die IP-Adresse besteht aus vier dreistelligen Zahlengruppen (zum Beispiel: 192.168.178.247). Jede Zahlengruppe kann Werte zwischen 000 und 255 annehmen.

Jede IP-Adresse enthält zwei Informationen: die Netzwerkadresse und die Computeradresse. Die beiden Informationen können nur dann aus einer IP-Adresse herausgelesen werden, wenn zusätzlich die Subnetzmaske angegeben ist.

Es wird zwischen öffentlichen und privaten Adressen sowie zwischen fest und dynamisch vergebenen IP-Adressen unterschieden. Lesen Sie hierzu auch die entsprechenden Einträge im Glossar.

IP-Adressierung Die IP-Adressierung ist fester Bestandteil des Internet Protocols (IP). Die Darstellung der Internetadressen erfolgt in dezimaler, oktaler oder hexadezimaler Schreibweise. FRITZ!Box verwendet die dezimale Schreibweise, bei der die einzelnen Bytes zur Kenntlichmachung der Zusammen-

gehörigkeit durch Punkte voneinander getrennt werden. Die Gesamtmenge der Internetadressen, der Adressraum, wird in Klassen (A, B, C, D und E) getrennt. Von den fünf Adressklassen werden nur die ersten drei Klassen genutzt. Sie sind durch folgende Merkmale gekennzeichnet:

Klassen Merkmale Netzadresse		Dezimaler Wert
Klasse-A-Adresse	Wenig Netzwerke, viele Netzknoten	0-127
Klasse-B-Adresse	Mittlere Verteilung von Netz-werken und Netzknoten	128-191
Klasse-C-Adresse	Viele Netzwerke, wenig Netzknoten	192-223

Merkmale der IP-Adressklassen

Jede IP-Adresse besteht aus zwei Teilen: der Netzwerkadresse und der Computeradresse. Die Bereichsgrößen der Netzwerkadresse und der Computeradresse sind variabel, sie werden durch die ersten vier Bits (des ersten Bytes) einer IP-Adresse bestimmt.

IP-Masquerading Mittels IP-Masquerading kann ein Computer oder ein lokales Netzwerk gegen unerwünschte Verbindungsanforderungen aus dem Internet geschützt werden. Dafür werden intern genutzte IP-Adressen eines Netzwerks auf eine einzige öffentliche IP-Adresse umgesetzt. Nach außen wirkt dies, als ob alle Anfragen von einem einzigen Computer versendet werden.

IP-Netzwerk Ein Netzwerk, in dem der Datenaustausch auf Basis des Internetprotokolls stattfindet, ist ein IP-Netzwerk.

Kontextmenü Das Kontextmenü ist ein Menü, das Sie normalerweise nicht sehen. Erst, wenn Sie mit der rechten Maustaste auf eine Schaltfläche, eine Grafik oder ein Wort klicken, wird das Kontextmenü geöffnet. Je nachdem, wo Sie hingeklickt haben, enthält das Kontextmenü nur die gebräuchlichsten Menüpunkte für das angeklickte Objekt.

Wenn Sie einen Apple-Computer benutzen, drücken Sie beim Klicken gleichzeitig die Taste „Strg“.

Öffentliche IP-Adresse

Eine öffentliche IP-Adresse ist eine im Internet gültige IP-Adresse. Jeder Computer oder Router, der am Internet teilnimmt, muss über eine öffentliche IP-Adresse verfügen. Sie wird meist dynamisch während der Interneteinwahl mit dem Internetanbieter ausgehandelt. Der Internetanbieter weist die ausgehandelte IP-Adresse für die Dauer einer Internetsitzung dem Computer oder Router zu.

Port deutsch: Schnittstelle

Damit auf einem PC über ein und dieselbe Netzwerkverbindung mehrere Anwendungen gleichzeitig Daten mit Gegenstellen austauschen können, verwaltet ein PC für die IP-basierten Protokolle TCP und UDP sogenannte Ports. Ports konkretisieren den Anlaufpunkt für die via Internetprotokoll IP zugestellten Datenpakete. Während die IP-Adresse ganz allgemein den Zielcomputer bestimmt, adressiert der Port die von einer Anwendung für eine bestimmte Kommunikation bereitgestellte Kommunikationsschnittstelle.

Das Internetprotokoll sieht für die Angabe der Portnummer 16 Bit vor. Damit lassen sich also 65.535 Portnummern unterscheiden. Die Ports bis zur Portnummer 1.024 sind für spezielle System- und für typische Internetanwendungen reserviert. Darunter befinden sich zum Beispiel die Portnummern 21 für FTP (File Transfer Protocol), 25 für SMTP (Simple Mail Transfer Protocol), 53 für DNS (Domain Name Service) und 80 für HTTP (Hypertext Transfer Protocol).

Ports sind für Anwender vor allem im Zusammenhang mit der Sicherung einer Internetverbindung vor Angreifern von Interesse. Die meisten Firewalls bieten die Möglichkeit, Datenverkehr auf bestimmten Ports zu unterbinden. Dadurch können insbesondere solche Portnummern gesperrt werden, auf denen andernfalls Systemdienste Daten entgegennehmen könnten. Zusätzlich kann so unterbunden werden, dass eventuell eingenistete Trojanische Pferde (schädliche Anwendungen, die Hintertüren auf einem PC öffnen) Daten auf dafür angelegten eigenen Ports entgegennehmen können. Eine Firewall sperrt meist alle untypischen für den nor-

malen Anwendungsfall nicht benötigten Portnummern und bietet versierten Anwendern die Möglichkeit der gezielten Portfreigabe.

Portfreigabe Die Portfreigabe gestattet das Angeben von Ports, über die ein Router oder eine Firewall alle ein- oder ausgehenden Datenpakete passieren lassen soll.

Bietet zum Beispiel ein PC aus dem lokalen Netzwerk Serverdienste an, so muss in der Konfiguration eines Routers, der NAT oder IP-Masquerading verwendet, der vom Serverdienst verwendete Port für eingehende Datenpakete freigegeben und damit dauerhaft geöffnet werden. Als Zieladresse für alle auf dem Port eingehenden Pakete muss die private IP-Adresse des entsprechenden PCs hinterlegt werden.

Typische Serveranwendungen, für die Portfreigaben erfolgen müssen, sind FTP- und Webserver. Der Zugriff auf einen PC über ein Fernwartungsprogramm wie Symantecs PC-Anywhere oder Microsofts Remote Desktop, aber auch der Einsatz eines Filesharingprogramms wie Edonkey erfordert die Freigabe der jeweils benötigten Ports. Die Portfreigabe für die wichtigsten Anwendungsfälle gestaltet sich sehr einfach, sofern die Einstellungen des Routers bzw. der Firewall schon entsprechende vorkonfigurierte Regeln enthalten.

Private IP-Adresse

Private IP-Adressen sind für Computer und andere netzwerkfähige Geräte innerhalb von lokalen IP-Netzwerken vorgesehen.

Da viele lokale IP-Netzwerke nicht oder nur über einzeln Computer oder Router mit dem Internet verbunden sind (Gateway), wurden bestimmte Adressbereiche aus den öffentlich nutzbaren IP-Adressen herausgelöst und für die Vergabe in lokalen IP-Netzwerken zur Verfügung gestellt. Innerhalb des eigenen Netzwerks muss darauf geachtet werden, dass eine IP-Adresse nur einmal vergeben wird. Eine private IP-Adresse kann in beliebig vielen anderen lokalen Netzwerken existieren.

Standard-Gateway siehe Gateway

Subnetz Ein lokales IP-Netzwerk besteht aus einem Subnetz oder es ist aufgeteilt in mehrere Subnetze. Die Aufteilung in Subnetze wird beim Einrichten des lokalen IP-Netzwerks vorgenommen. Auch die Subnetze eines lokalen IP-Netzwerks sind IP-Netzwerke.

Subnetzmaske Die Subnetzmaske gibt an, welcher Teil einer IP-Adresse die Netzwerkadresse ist und welcher die Computeradresse. Die Netzwerkadresse definiert das sogenannte Subnetz.

Beispiel 1
IP-Adresse: 192.168.178.247
Subnetzmaske: 255.255.255.0
Die Belegung der ersten drei Zahlengruppen in der Subnetzmaske gibt an, dass die ersten drei Zahlengruppen in der IP-Adresse das Netzwerk definieren. Es ergeben sich folgende Adressen:
Netzwerkadresse des Subnetzes:	192.168.178.0
Computeradresse im Subnetz: 192.168.178.247
IP-Adressenpool im Subnetz: 192.168.178.0 - 192.168.178.255Die IP-Adressen 192.168.178.0 und 192.168.178.255 sind reservierte Adressen. Somit stehen für die Vergabe an die Computer die Adressen 192.168.178.1 - 192.168.178.254 zur Verfügung.
Beispiel 2
IP-Adresse: 192.168.178.247
Subnetzmaske: 255.255.0.0
Die Belegung der ersten beiden Zahlengruppen in der Subnetzmaske gibt an, dass die ersten beiden Zahlengruppen in der IP-Adresse das Netzwerk definieren. Es ergeben sich folgende Adressen:
Netzwerkadresse des Subnetzes:	192.168.0.0
Computeradresse im Subnetz: 192.168.178.247
IP-Adressenpool im Subnetz: 192.168.0.0 - 192.168.255.255Die IP-Adressen 192.168.0.0 und 192.168.255.255 sind reservierte Adressen. Somit stehen für die Vergabe an die Computer die Adressen 192.168.0.1 - 192.168.255.254 zur Verfügung.

TCP/IP Abkürzung für Transmission Control Protocol / Internet Protocol

TCP/IP ist die „Sprache“ des Internets. TCP/IP bezeichnet die Gesamtheit aller Protokolle, die den Datenaustausch im Internet ermöglichen. TCP/IP umfasst unter anderem die Protokolle für das Herunterladen von Dateien (FTP) und für die Abwicklung der E-Mail-Kommunikation (SMTP). TCP/IP ist derzeit für nahezu alle Systemplattformen verfügbar. Damit bietet TCP/IP den unschätzbaren Vorteil einer reibungslosen Kommunikation zwischen eigentlich inkompatiblen Netzwerken und Computersystemen.

TR-069 TR-069 ist ein HTTP-basiertes Protokoll für die Kommunikation zwischen CPE (Customer Premises Equipment - ADSL-Endgerät beim Endkunden) und einem Auto Configuration Server (ACS) des Internetanbieters. Das Protokoll TR-069 ist auch unter der alternativen Bezeichnung CPE WAN Management Protocol (CWMP) bekannt. Es bietet die Möglichkeit

einer sicheren automatischen Konfiguration des Endgeräts und ermöglicht damit vor allem auch eine einfache Ersteinrichtung des ADSL-Endgeräts durch den Endkunden.

Das Protokoll TR-069 ist nur dann zur Autokonfiguration nutzbar, wenn es vom jeweiligen Endgerät aktiv unterstützt wird. Dazu muss in diesem ein Auto Configuration Client (ACC) integriert sein. Die Vorgaben zur automatischen Einrichtung des ADSL-Endgeräts werden durch den jeweiligen Internetanbieter auf dem Auto Configuration Server hinterlegt. Der Prozess der Autokonfiguration über TR-069 wird durch das ADSL-Endgerät angestoßen. Dazu gibt der Nutzer zunächst einen Sicherheitsschlüssel ein und anschließend erfolgt der Abruf der Einstellungen vom Auto Configuration Server und die Übernahme in das ADSL-Endgerät ohne weitere Benutzereingriffe. Die Kommunikation zwischen ADSL-Endgerät und Auto Configuration Server erfolgt dabei in verschlüsselter Form.

Traffic Shaping Traffic Shaping ist ein Verfahren zur Optimierung der Auslastung der Kapazität einer Kommunikationsverbindung. Besonders bei asymmetrischen DSL-Verbindungen kann durch den Einsatz von Traffic Shaping verhindert werden, dass bei einem hohen Upload-Datenverkehr der Download beeinträchtigt oder gar blockiert wird.

Datenübertragungen im Internet basieren meist auf dem TCP/IP-Protokoll, das nach dem Versand eines oder mehrerer Datenpakete auf eine Empfangsbestätigung durch die Gegenstelle wartet. Erst wenn diese Empfangsbestätigung beim Sender eingetroffen ist, werden weitere Datenpakete verschickt. Bleibt die Bestätigung über längere Zeit aus, werden die unbestätigten Datenpakete erneut übertragen. Der Versand eines solchen Bestätigungspaketes kann sich verzögern, weil die Bandbreite für den Versand (Upload) schon durch Datenpakete anderer Anwendungen ausgelastet ist. Da die Gegenstelle aber erst nach deren Empfang die gewünschten Folgepakete übermittelt, kann es zu spürbaren Verzögerungen beim Aufbau einer angeforderten Internetseite kommen oder zum Einbruch der Übertragungsrate eines Downloads. Im ungünstigsten Fall bricht die Gegenstelle die Übertragung nach mehrmaligem scheinbar er-

folglosen Übermitteln der Datenpakete ab. Typische Ursachen für eine solche Blockadesituation sind der Versand einer E-Mail oder die Nutzung eines Programmes für den privaten Datenaustausch (auch als Filesharing- bzw. Peer-to-Peer-Programm bezeichnet).

Durch Traffic Shaping werden diese Verzögerungen vermieden, indem für den Versand von Bestätigungspaketen eine den jeweiligen Downloadaktivitäten angemessene Bandbreite zur Verfügung gestellt wird. Alle zu sendenden Pakete erhalten dazu eine zu ihrem Pakettyp passende Priorität zugewiesen.

Update Als Update werden Aktualisierungen von Software oder Firmware bezeichnet. Updates sind oft kostenlos, beheben kleinere Programmfehler und bieten manchmal auch neue Funktionen.

Upload deutsch: Heraufladen, Versenden

Der Begriff Upload bezeichnet den Vorgang des Übertragens von Dateien, die sich auf dem eigenen PC befinden, zu einem anderen im Internet befindlichen Computer.

UPnP Abkürzung für Universal Plug & Play

UPnP ist eine Erweiterung des Plug & Play-Standards von Microsoft für Netzwerkumgebungen, die es ermöglicht, dass sich Geräte universell vernetzen sowie untereinander Dienstleistungen austauschen – ohne zentrale Server oder Computer.

UPnP dient zur herstellerübergreifenden Ansteuerung von Geräten (Stereoanlagen, Router, Drucker, Haussteuerungen) über ein IP-basierendes Netzwerk, mit oder ohne zentrale Kontrolle durch ein Gateway. Es basiert auf einer Reihe von standardisierten Netzwerkprotokollen und Datenformaten. Vereinfacht ausgedrückt können Geräte über UPnP miteinander kommunizieren und so Informationen austauschen.

Heute spezifiziert das UPnP-Forum den UPnP-Standard und zertifiziert Geräte, die dem Standard entsprechen.

WLAN Abkürzung für Wireless LAN; deutsch: drahtloses lokales Netzwerk

Der Begriff WLAN bezeichnet den 1997 vom Institute of Electrical and Electronics Engineers (IEEE) unter der Bezeichnung IEEE 802.11 verabschiedeten Industriestandard für drahtlose lokale Netzwerke.

Mittels der WLAN-Technologie können einzelne Computer oder Netzwerkgeräte wie beispielsweise Drucker oder DSL-Access Points drahtlos an ein bestehendes drahtgebundenes lokales Netzwerk (LAN) angebunden oder aber lokale Netzwerke vollständig drahtlos aufgebaut werden. Einen weiteren sinnvollen Einsatzzweck stellt die Verknüpfung bestehender drahtgebundener Netzwerksegmente dar.

Obwohl WLAN eigentlich nur für den Nahbereich entwickelt wurde, können durch Kaskadierung von WLAN-Access Points oder durch den Einsatz von Übertragungsstrecken mit hoher Richtfunkwirkung darüber auch weiter voneinander entfernte Netzwerksegmente miteinander verknüpft oder relativ abgelegen platzierte Netzwerkteilnehmer in ein bestehendes Netzwerk kostengünstig und mit geringem Aufwand mit eingebunden werden.

WLAN-Access Points dienen häufig auch als Zugangspunkte zum Internet in privaten oder öffentlichen Einrichtungen. So stellen unter anderem eine Vielzahl von Flughäfen, Hotels oder Cafés ihren Kunden kostenpflichtige oder kostenlose sogenannte WLAN-Hotspots zur Verfügung. Damit stellt WLAN nicht zuletzt auch eine Konkurrenz zur mobilen UMTS-Technologie dar.

Überschneidungen in den Einsatzmöglichkeiten zur draht-losen Netzwerkkommunikation liegen auch zur Bluetooth-Technologie vor. Für mobile Geräte mit sehr geringem Stromverbrauch ist Bluetooth allerdings die sinnvollere Lösung, da Bluetooth einen deutlich geringeren Stromverbrauch als Wireless LAN aufweist. Zudem bietet die Bluetooth-Technologie eine größere Bandbreite an Einsatzmöglichkeiten und daher flexibler genutzt werden.

Stichwortverzeichnis

A

Anschluss.... 12

DSL 23

Computer....14

LAN.... 17

mehrere Computer .....18

Netzwerk-Hub/-Switch .....19

Netzwerkanschluss ..... 17

Strom 13

WLAN 14

Aufstellen....6

B

Basisstation....85

Benutzeroberfläche öffnen ..... 25, 45

C

CE-Konformitätserklärung....73

Computer anschließen ..... 14

Copyright 2

D

Deinstallation 63

DHCP-Server....91

Dokumentation .... 100

Druckeranschluss einrichten ..... 35

Druckertreiber......

Installieren in Windows Vista .... 35

Installieren in Windows XP/2000. 36

DSL....

verbinden 23

DSL-Kabel....70

E

Einrichten.

Internetverbindungen ..... 26

Entsorgung....74

Ersatzteile 71

F

Fehlersuche 47

Firmware-Update ..... 45, 101

FRITZ!DSL....43

FRITZ!DSL Diagnose .....46

FRITZ!DSL Internet. 44

FRITZ!DSL Protect ....44

WebWatch 46

FRITZ!WLAN USB Stick..... 15, 27

G

Glossar....105

H

Handhabung....6

Hilfe bei Fehlern 47

Hub.... 19

|

Impressum....2

Informationen im Internet.....100

Service-Portal 101

Installation.... 12

mit CD 12

ohne CD 13

Installationsvoraussetzungen ..... 10

Internetverbindungen einrichten .... 26

Internetverbindungen kontrollieren .. 44

IP-Adresse 88

K

Kleinteileversand.... 71

Konformitätserklärung .....73

Konventionen 68

Kundenservice.....100

L

Leuchtdioden....69

Lieferumfang....9

N

Netzwerk-Hub 19

Netzwerk-Switch 19

Netzwerkeinstellungen....88

Neue Firmware.... 101

Newsletter 101

P

Problembehandlung 47

Produktdetails 70

Produktüberblick....8

R

Rechtliche Hinweise ....2

Recycling....74

Repeater....86

Rücknahme 74

S

Samba 32

Service-Portal.... 101

Service-Team 102

Sicherheit......6

Strom anschließen 13

Subnetz 93

Support 102

Support per E-Mail ..... 103

Support per Telefon....103

Switch....19

Symbole 68

T

Technische Daten 72

Telefonnummer Support ..... 103

Ü

Überblick....8

V

Voraussetzungen für den Betrieb .... 10

W

WEP-Sicherheitsmechanismus ..... 79

WLAN 14,75

aktivieren/deaktivieren ..... 71

Frequenzbereich 81

FRITZ!WLAN USB Stick verwenden 15

Sicherheit 78

Standards 75

Verschlüsselung .....79

WLAN-Taster....71

WLAN-Verbindung ....

andere Hersteller.... 15

WPA-Sicherheitsmechanismen.....79
