BEDIENUNGSANLEITUNG SyncMaster E2420NL SAMSUNG

Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten.

WICHTIGE SICHERHEITSHINWEISE

Vor der ersten Verwendung 1-1

Pflege und Wartung 1-2

Sicherheitshinweise 1-3

Anbringen des Standfußes 2-2

Installieren des Standfußes für die Wandhalterung 2-3

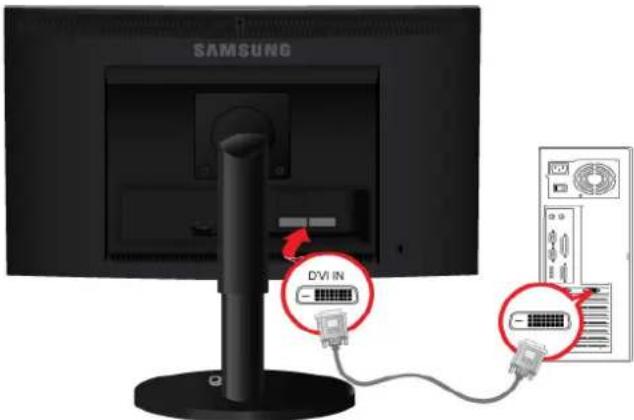

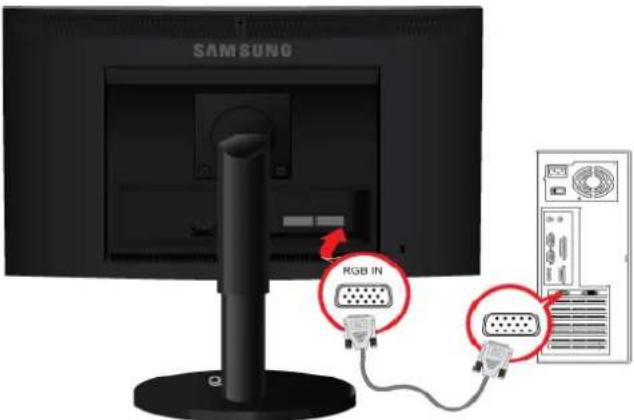

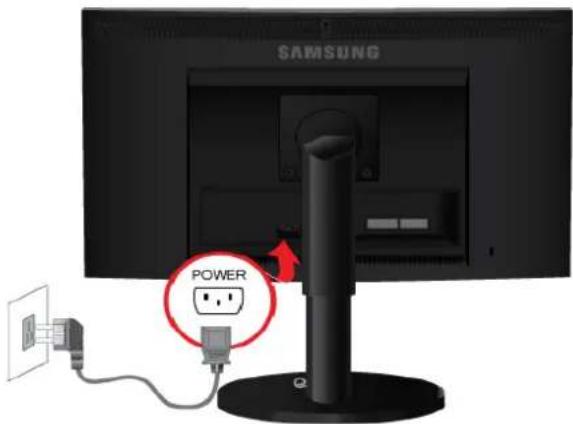

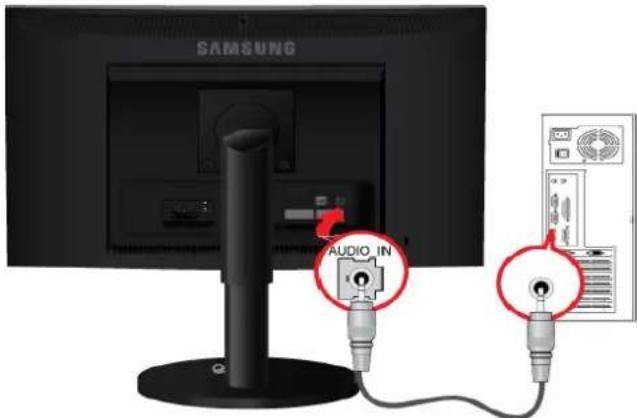

Anschließen an einen PC 2-4

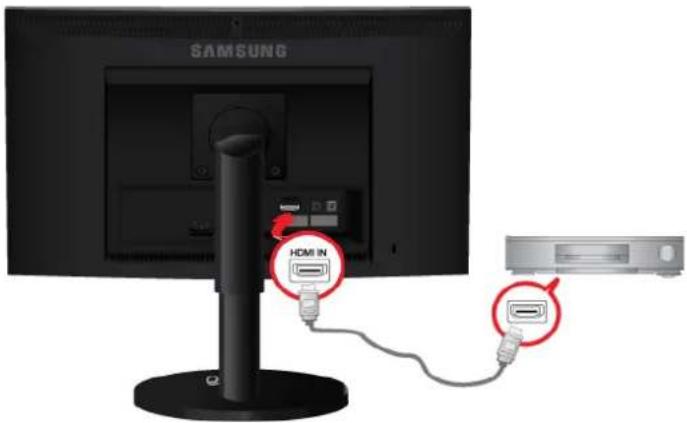

Anschließen eines HDMI-Kabels 2-5

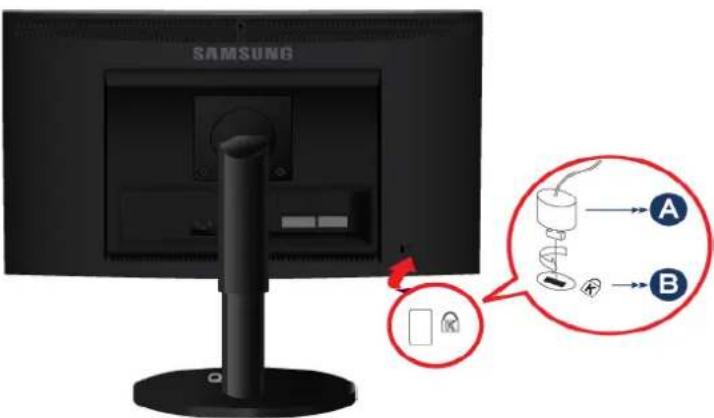

Kensington-Schloss 2-6

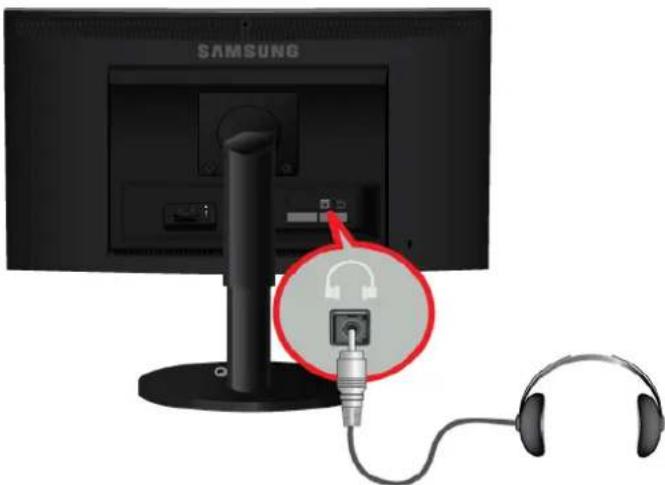

Kopfhörer anschließen 2-7

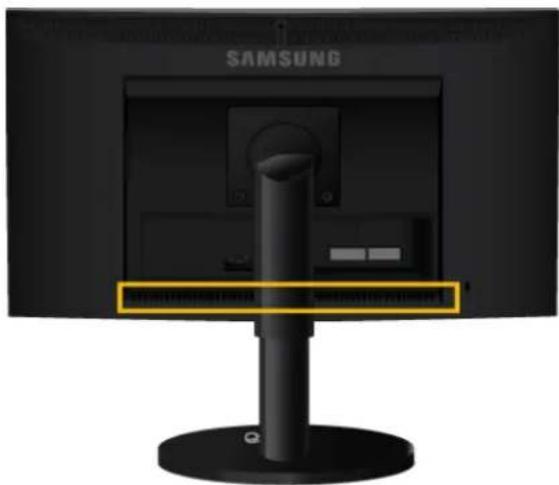

Lautsprecher 2-8

VERWENDEN DES GERÄTS

Einstellen der optimalen Auflösung 3-1

Tabelle der Standardanzeigemodi 3-2

Tabelle der Standardanzeigemodi 3-3

Tabelle der Standardanzeigemodi 3-4

Tabelle der Standardanzeigemodi 3-5

Tabelle der Standardanzeigemodi 3-6

Tabelle der Standardanzeigemodi 3-7

Tabelle der Standardanzeigemodi 3-8

Tabelle der Standardanzeigemodi 3-9

Tabelle der Standardanzeigemodi 3-10

Tabelle der Standardanzeigemodi 3-11

Tabelle der Standardanzeigemodi 3-12

Tabelle der Standardanzeigemodi 3-13

Tabelle der Standardanzeigemodi 3-14

Tabelle der Standardanzeigemodi 3-15

Tabelle der Standardanzeigemodi 3-16

Tabelle der Standardanzeigemodi 3-17

Tabelle der Standardanzeigemodi 3-18

Tabelle der Standardanzeigemodi 3-19

Tabelle der Standardanzeigemodi 3-20

Tabelle der Standardanzeigemodi 3-21

Tabelle der Standardanzeigemodi 3-22

Tabelle der Standardanzeigemodi 3-23

Tabelle der Standardanzeigemodi 3-24

Tabelle der Standardanzeigemodi 3-25

Tabelle der Standardanzeigemodi 3-26

Tabelle der Standardanzeigemodi 3-27

Tabelle der Standardanzeigemodi 3-28

Tabelle der Standardanzeigemodi 3-29

Tabelle der Standardanzeigemodi 3-30

Tabelle der Standardanzeigemodi 3-31

Tabelle der Standardanzeigemodi 3-32

Tabelle der Standardanzeigemodi 3-33

Tabelle der Standardanzeigemodi 3-34

Tabelle der Standardanzeigemodi 3-35

Tabelle der Standardanzeigemodi 3-36

Tabelle der Standardanzeigemodi 3-37

Tabelle der Standardanzeigemodi 3-38

Tabelle der Standardanzeigemodi 3-39

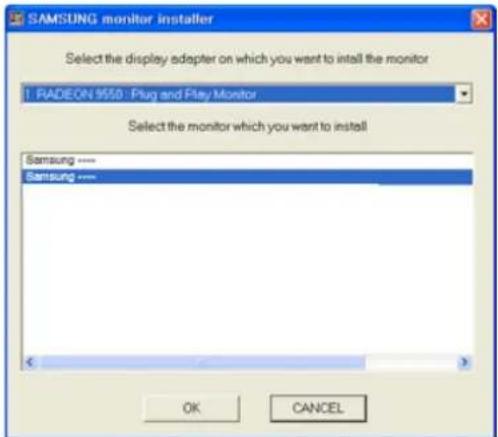

Installieren des Gerätetreibers 3-40

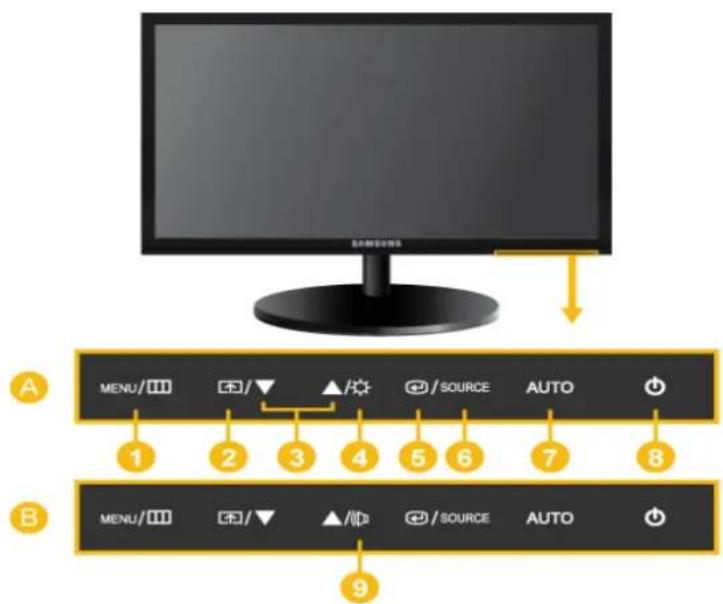

Bedientasten des Geräts 3-41

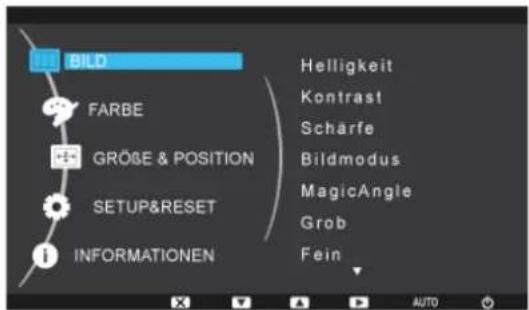

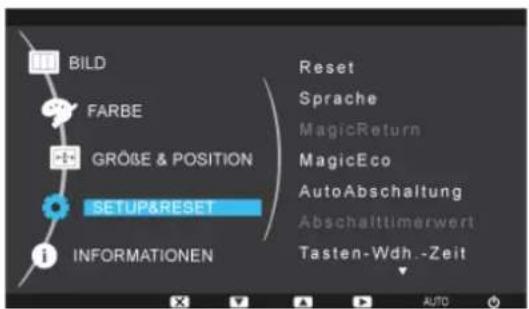

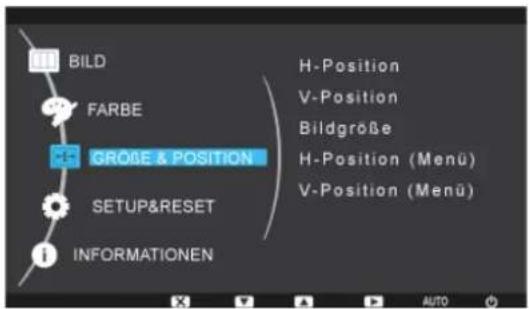

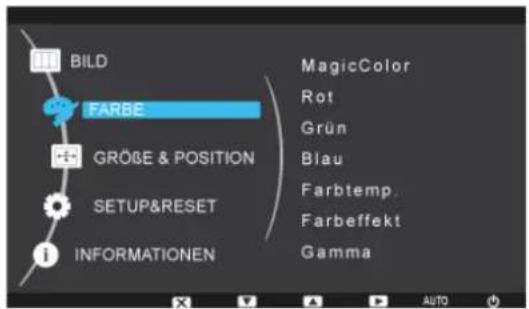

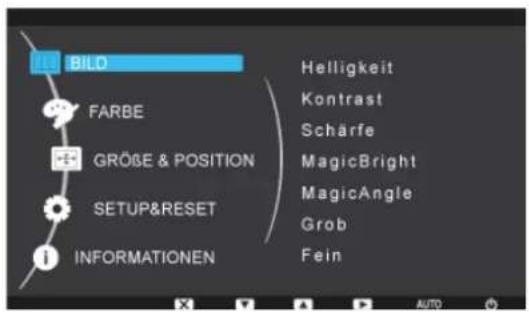

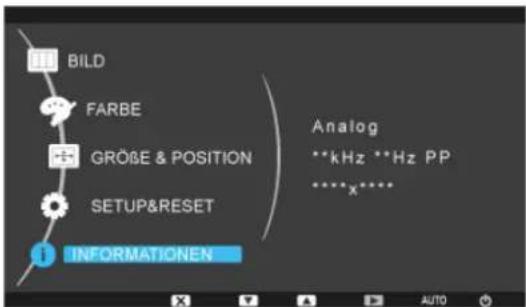

Verwenden des Menüs für die Projektionseinstellungen (OSD:

Bildschirmmenü) 3-42

INSTALLIEREN DER SOFTWARE

Natural Color 4-1

MagicTune 4-2

MagicRotation 4-3

MultiScreen 4-4

FEHLERBEHEBUNG

Eigendiagnose des Monitors 5-1

Ehe Sie sich an den Service wenden 5-2

FAQ 5-3

WEITERE INFORMATIONEN

Technische Daten 6-1

Stromsparfunktion 6-2

Technische Daten 6-3

Stromsparfunktion 6-4

Technische Daten 6-5

Stromsparfunktion 6-6

Technische Daten 6-7

Stromsparfunktion 6-8

Technische Daten 6-9

Stromsparfunktion 6-10

Technische Daten 6-11

Stromsparfunktion 6-12

Technische Daten 6-13

Stromsparfunktion 6-14

Technische Daten 6-15

Stromsparfunktion 6-16

Technische Daten 6-17

Stromsparfunktion 6-18

Technische Daten 6-19

Stromsparfunktion 6-20

Technische Daten 6-21

Stromsparfunktion 6-22

Technische Daten 6-23

Stromsparfunktion 6-24

Technische Daten 6-25

Stromsparfunktion 6-26

Technische Daten 6-27

Stromsparfunktion 6-28

Technische Daten 6-29

Stromsparfunktion 6-30

Technische Daten 6-31

Stromsparfunktion 6-32

Technische Daten 6-33

Stromsparfunktion 6-34

Technische Daten 6-35

Stromsparfunktion 6-36

Technische Daten 6-37

Stromsparfunktion 6-38

Technische Daten 6-39

Stromsparfunktion 6-40

Technische Daten 6-41

Stromsparfunktion 6-42

Technische Daten 6-43

Stromsparfunktion 6-44

Technische Daten 6-45

Stromsparfunktion 6-46

Technische Daten 6-47

Stromsparfunktion 6-48

Technische Daten 6-49

Stromsparfunktion 6-50

Technische Daten 6-51

Stromsparfunktion 6-52

Technische Daten 6-53

Stromsparfunktion 6-54

Technische Daten 6-55

Stromsparfunktion 6-56

Technische Daten 6-57

Stromsparfunktion 6-58

Technische Daten 6-59

Stromsparfunktion 6-60

Technische Daten 6-61

Stromsparfunktion 6-62

Technische Daten 6-63

Stromsparfunktion 6-64

Technische Daten 6-65

Stromsparfunktion 6-66

Technische Daten 6-67

Stromsparfunktion 6-68

Technische Daten 6-69

Stromsparfunktion 6-70

Technische Daten 6-71

Stromsparfunktion 6-72

Technische Daten 6-73

Stromsparfunktion 6-74

Technische Daten 6-75

Stromsparfunktion 6-76

Kontakt zu SAMSUNG 6-77

Korrekte Entsorgung von Altgeräten (Elektroschrott) - Nur Europa 6-78

1 Wichtige Sicherheitshinweise

1-1 Vor der ersten Verwendung

In diesem Handbuch verwendete Symbole

SYMBOL	BEZEICHNUNG	BEDEUTUNG
	Achtung	Zeigt Fälle an, in denen die Funktion nicht verfügbar ist oder die Einstellung abgebrochen werden kann.
	Hinweis Zeigt einen Hinweis oder Tipp für die Verwendung einer Funktion an.

Verwenden dieses Handbuchs

• Unterrichten Sie sich vor dem Einsatz dieses Geräts umfassend über die Sicherheitsmaßnahmen.
• Wenn ein Problem auftritt, lesen Sie den Abschnitt Fehlerbehebung.

Urheberrechtsvermerk

Unangekündigte Änderungen an diesem Handbuch, insbesondere zur Leistungssteigerung, vorbehalten.

Copyright © 2010 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten.

Samsung Electronics Co., Ltd. besitzt das Urheberrecht an diesem Handbuch.

Ohne ausdrückliche Genehmigung von Samsung Electronics Co., Ltd. darf kein Teil dieses Handbuchs vervielfältigt, verbreitet oder verwendet werden.

Das SAMSUNG-Logo und SyncMaster sind eingetragenen Marke von Samsung Electronics, Co., Ltd.

Microsoft, Windows und Windows NT sind eingetragene Marken von Microsoft Corporation.

VESA, DPM und DDC sind eingetragene Marken von der Video Electronics Standard Association.

Das ENERGY STAR®-Logo ist eine eingetragene Marke der der US Environmental Protection Agency (EPA).

Alle anderen hierin angeführten Marken sind Eigentum ihrer jeweiligen Unternehmen.

Außenflächen und Pflege der Anzeige

Reinigen Sie das Gerät mit einem weichen, trockenen Tuch.

- Reinigen Sie das Gerät weder mit leicht entflammbaren Substanzen wie Benzol oder Verdünner noch mit einem nassen Tuch. Dies könnte Probleme mit dem Gerät verursachen.

- Zerkratzen Sie die Anzeige nicht mit den Fingernägeln oder spitzen Gegenständen.

Dies kann zu einem Kratzern oder zu Schäden am Gerät führen.

- Sprühen Sie zum Reinigen des Geräts kein Wasser direkt darauf.

Wenn Wasser in das Gerät eindringt, kann ein Brand, elektrischer Schlag oder eine Störung des Geräts verursacht werden.

- Bei Verwendung eines Ultraschallluftbefeuchters können auf der Oberfläche von Hochglanzmodellen aufgrund der spezifischen Eigenschaften des Materials weiße Flecken entstehen.

Das Aussehen und die Farbe können je nach Modell unterschiedlich sein.

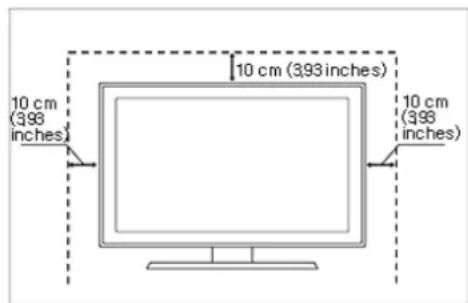

Absichern des Einbaubereichs

- Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um ausreichende Lüftung sicherzustellen.

Andernfalls kann es zu Bränden aufgrund von Überhitzung kommen.

Stellen Sie das Gerät so auf, dass die in der Abbildung gezeigten Mindestabstände eingehalten werden.

Das Aussehen kann sich je nach Gerät unterscheiden.

Aufstellen des Geräts mit dem Standfuß Installieren des Geräts mit einer Wandhalterung

Informationen zu Nachbildern

• Durch längeres Anzeigen eines Standbilds kann ein Nachbild bzw. ein Fleck auf dem Bildschirm erstellen Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, aktivieren Sie den Stromsparmodus oder den Bildschirmschoner.
• Aufgrund technologischer Beschränkungen beim Hersteller der LCD-Anzeige können die Bilder dieses Geräts heller oder dunkler als normal erscheinen (etwa 1 ppm (Teile pro Million) Pixel).
  Anzahl der Teilpixel von LCD-Bildschirmen nach Größe: Anzahl der Teilpixel = Maximale horizontale Auflösung x Maximale vertikale Auflösung x 3
  Beispiel: Wenn die maximale Auflösung 1600 x 900 beträgt, errechnet sich die Anzahl der Teilpixel zu 1600 x 900 x 3 = 4.320.000.

Bei den Sicherheitshinweisen verwendete Symbole

SYMBOL	BEZEICHNUNG	BEDEUTUNG
	Achtung	Wenn Sie die mit diesem Symbol versehenen Anweisungen nicht befolgen, kann dies schwere Verletzungen bis hin zum Tod nach sich ziehen.
	Achtung	Wenn Sie die mit diesem Symbol versehenen Anweisungen nicht befolgen, kann dies Verletzungen oder Sachschäden nach sich ziehen.

Bedeutung der Zeichen

Unterlassen. Unbedingt beachten.

Nicht zerlegen.

Der Netzstecker muss aus der Steckdose gezogen werden.

Nicht berühren.

Muss zur Vermeidung eines elektrischen Schlags geerdet werden.

Informationen zur Stromversorgung

Die folgenden Abbildungen dienen für Sie als Referenz und sie können sich je nach Modell und Land unterscheiden.

Achtung

Verwenden Sie weder beschädigte Steckdosen noch defekte Netzkabel oder Stekker.

Schließen Sie keinesfalls mehrere Elektrogeräte an eine einzige Steckdose an.

- Anderenfalls kann ein elektrischer Schlag oder Brand verursacht werden.

- Andernfalls kann es zu Bränden aufgrund von Überhitzung der Steckdose kommen.

Berühren Sie den Netzstecker beim Einstöpseln und Trennen der Verbindung nicht mit feuchten Händen.

Achten Sie auf eine feste Verbindung des Steckers.

- Anderenfalls kann ein Stromschlag verursacht werden.

- Anderenfalls kann ein Brand verursacht werden.

Schließen Sie das Netzkabel nur an eine geerdete Steckdose (für Geräte der Isolationsklasse 1) an.

Verbiegen und verdrehen Sie das Netzkabel nicht übermäßig. Stellen Sie keine schweren Gegenstände auf dem Kabel ab.

- Anderenfalls kann ein elektrischer Schlag oder eine Verletzung verursacht werden.

- Andernfalls kann es durch eine Beschädigung des Netzkabels zu Stromschlägen oder Bränden kommen.

Platzieren Sie das Netzkabel und das Gerät nicht in der Nähe von Heizkörpern.

Wenn die Stifte des Netzsteckers oder der Steckdose staubig sind, müssen Sie sie mit einem trockenen Tuch reinigen.

- Anderenfalls kann ein elektrischer Schlag oder Brand verursacht werden.

- Anderenfalls kann ein Brand verursacht werden.

Achtung

Ziehen Sie den Netzstecker niemals bei eingeschaltetem Monitor aus der Steckdose.

- Andernfalls kann es zu Schäden am Gerät oder Stromschägen kommen.

Fassen Sie das Netzkabel am Stecker und nicht am Kabel an, wenn Sie es aus der Wandsteckdose ziehen.

- Anderenfalls kann ein elektrischer Schlag oder Brand verursacht werden.

Verwenden Sie stets nur das von uns zur Verfügung gestellte Netzkabel. Verwenden Sie zudem niemals das Netzkabel eines anderen Geräts.

- Anderenfalls kann ein elektrischer Schlag oder Brand verursacht werden.

Schließen Sie den Netzstecker an eine leicht erreichbare Wandsteckdose an.

- Wenn ein Problem mit dem Gerät auftritt, müssen Sie den Netzstromstecker herausziehen, um die Stromversorgung vollständig abzutrennen. Sie können die Stromversorgung mit der Netztaste des Geräts nicht vollständig abtrennen.

Informationen zur Installation

Achtung

Stellen Sie keine brennenden Kerzen, Mükkenmittel oder Zigaretten auf das Gerät und stellen Sie es nicht in der Nähe von Heizungen auf.

- Anderenfalls kann ein Brand verursacht werden.

Bitten Sie einen Installationstechniker oder ein entsprechendes Unternehmen, das Gerät an der Wand anzubringen.

• Anderenfalls kann eine Verletzung verursacht werden.
• Verwenden Sie keine andere als die spezifizierte Wandhalterung.

Befestigen Sie das Gerät in mindestens 10 cm Abstand zur Wand, um für ausreichende Belüftung zu sorgen.
- Andernfalls kann es zu Bränden aufgrund von Überhitzung kommen.

Stellen Sie das Gerät nicht an instabilen oder geneigten Stellen (z. B. einem schief stehenden Regal) oder an Stellen auf, wo es starken Vibrationen ausgesetzt ist.

Stellen Sie das Gerät nicht an Orten mit schlechter Belüftung wie in einem Bücherregal oder einem Wandschrank auf.

- Andernfalls kann es zu Bränden aufgrund von Überhitzung kommen.

• Anderenfalls könnte das Gerät herunterfallen und beschädigt werden oder Verletzungen verursachen.
• Anderenfalls könnte das Gerät herunterfallen und beschädigt werden oder Verletzungen verursachen.
• Bei Verwendung des Geräts an Stellen mit starker Vibration besteht Brandgefahr und die Möglichkeit von Störungen des Geräts.

Halten Sie die Verpackungsfolien von Kindern fern.

- Wenn Kinder sich diese Plastiktüten über den Kopf ziehen, können sie ersticken.

Stellen Sie das Gerät nicht in einem Fahrzeug oder an Orten auf, an denen es Staub, Feuchtigkeit (Sauna), Öl, Rauch oder Wasser (Regenwasser) ausgesetzt ist.

- Andernfalls könnte ein elektrischer Schlag oder Brand verursacht werden.

Stellen Sie das Gerät nicht in der Nähe von Feuerstellen oder Heizkörpern bzw. an Orten auf, wo es direkter Sonneneinstrahlung ausgesetzt ist.

- Es besteht andernfalls Brandgefahr und außerdem wird dadurch u. U. die Lebensdauer des Produkts verkürzt.

Stellen Sie das Gerät nicht an einem Ort auf, der in leichter Reichweite von Kindern ist.

- Wenn ein Kind das Gerät berührt, könnte es herunterfallen und Verletzungen verursachen.

- Da der vordere Teil des Geräts schwerer als der hintere Teil ist, muss das Gerät auf einer ebenen und stabilen Fläche aufgestellt werden.

Achtung

Lassen Sie das Gerät beim Transport nicht fallen.

• Dies führt evtl. zu einem Problem mit dem Gerät oder zu Verletzungen.

Stellen Sie das Gerät nicht mit dem Bildschirm nach unten auf den Fußboden.

• Dadurch kann die Anzeige des Geräts beschädigt werden.

Achten Sie beim Aufstellen des Geräts in einem Schrank oder auf einem Regal darauf, dass die Vorderseite des Geräts nicht über die Vorderkante herausragt.

- Andernfalls kann das Gerät herunterfallen und dadurch Störungen oder Verletzungen verursachen.

- Verwenden Sie nur Schränke oder Regale mit einer für das Gerät geeigneten Größe.

Setzen Sie das Gerät vorsichtig ab.

- Andernfalls führt dies evtl. zu einem Problem mit dem Gerät oder zu Verletzungen.

Wenn Sie das Gerät an einem Ort aufstellen, an dem die Betriebsbedingungen stark schwanken, kann es aufgrund von Umgebungseinflüssen zu gravierenden Qualitätsproblemen kommen. Stellen Sie das Gerät in diesem Fall erst auf, nachdem Sie sich diesbezüglich mit einem unserer Service-techniker beraten haben.

- Orte mit Feinstaubbelastung, niedrigen bzw. hohen Temperaturen oder starker Feuchtigkeit (wie z. B. an Flughäfen oder Bahnhöfen), wo das Gerät lange Zeit ununterbrochen angschaltet ist.

Reinigung

Da es durch Verwendung von Reinigungsmitteln mit Tensiden und großen Mengen an Alkohol, Lösungsmitteln oder anderen scharfen Chemikalien zur Verfärbung oder zum Reißen der Außenflächen des Geräts bzw. zur Ablösung der Anzeigefläche kommen kann, dürfen stets nur empfohlene Reinigungsmittel verwendet werden.

Sie können die empfohlenen Reinigungsmittel bei einem Kundendienstcenter kaufen.

Ziehen Sie das Netzkabel ab, ehe Sie das Gerät reinigen.

- Anderenfalls kann ein elektrischer Schlag oder Brand verursacht werden.

Spritzen Sie beim Reinigen kein Wasser direkt auf Teile des Geräts.

• Achten Sie darauf, dass kein Wasser in das Gerät eindringt.
• Andernfalls führt dies evtl. zu einem Brand, Stromschlag oder Problem mit dem Gerät.

Achtung

Sprühen Sie keine Reinigungsmittel direkt auf das Gerät.

- Andernfalls kann es zu Verfärbungen oder zum Reißen der Außenflächen des Geräts bzw. zur Ablösung der Anzeigefläche kommen.

Trennen Sie vor dem Reinigen des Geräts das Netzkabel, und reinigen Sie es dann mit einem weichen und trockenen Tuch.

- Verwenden Sie beim Reinigen des Geräts keine Chemikalien wie Wachs, Benzin, Alkohol, Verdünner, Insektenschutzmittel, Duftstoffe oder Schmier- bzw. Reinigungsmittel. Dies kann zu Beschädigungen der Außenflächen des Geräts oder zur Ablösung von Aufdrucken führen.

Wischen Sie das Gerät mit einem weichen, feuchtes Tuch und einem "Reinigungsmittel für Monitore" ab.

- Wenn kein Spezialreiniger für Monitore zur Verfügung steht, verdünnen Sie ein Reinigungsmittel im Verhältnis 1:10 mit Wasser.

Da die Außenflächen des Geräts leicht zerkratzt werden können, verwenden Sie zum Reinigen nur ein geeignetes Tuch. Befeuchten Sie es mit einer kleinen Menge Wasser. Wenn das Tuch jedoch mit Fremdstoffen verunreinigt ist, können Kratzer auf den Außenflächen entstehen. Schütteln Sie es deshalb aus, ehe Sie es verwenden.

Informationen zur Verwendung

Achtung

Da im Gerät Hochspannung anliegt, dürfen Sie es auf keinen Fall selbst zerlegen, reparieren oder modifizieren.

• Anderenfalls kann ein Brand oder elektrischer Schlag verursacht werden.
• Wenn das Gerät repariert werden muss, wenden Sie sich an ein Kundendienstzentrum.

Spritzen Sie beim Reinigen kein Wasser direkt auf Teile des Geräts.

• Achten Sie darauf, dass kein Wasser in das Gerät eindringt.
• Andernfalls führt dies evtl. zu einem Brand, Stromschlag oder Problem mit dem Gerät.

Sollte das Gerät ungewöhnliche Geräusche erzeugen, Brandgeruch auftreten oder Rauch zu sehen sein, ziehen Sie sofort das Netzkabel aus der Steckdose und wenden Sie sich an ein Kundendienstzentrum.

- Anderenfalls kann ein elektrischer Schlag oder Brand verursacht werden.

Achten Sie sorgfältig darauf, dass sich Kinder niemals an das Gerät hängen oder darauf herumklettern.

- Anderenfalls könnte es hinfallen und so Verletzungen oder den Tod verursachen.

Wenn Ihnen das Gerät hinfällt oder wenn das Gehäuse beschädigt ist, schalten Sie es aus und ziehen Sie den Netzstecker. Wenden Sie sich an ein Kundendienstzentrum.

Legen Sie keine Gegenstände wie Spielzeug oder Kekse auf das Gerät.

- Anderenfalls kann ein Brand oder elektrischer Schlag verursacht werden.

- Wenn sich ein Kind an das Gerät hängt, um solche Gegenstände zu greifen, könnten diese Gegenstände oder das Gerät hinfallen und Verletzungen oder gar den Tod verursachen.

Ziehen Sie bei Gewitter den Netzstecker und berühren Sie unter keinen Umständen des Antennenkabel, da dies gefährlich sein kann.

Lassen Sie keine Gegenstände auf das Gerät fallen und keine Schläge darauf einwirken.

- Anderenfalls kann ein elektrischer Schlag oder Brand verursacht werden.

- Anderenfalls kann ein elektrischer Schlag oder Brand verursacht werden.

Ziehen Sie niemals am Strom- oder Antennenkabel, um das Gerät zu bewegen.

Bei Austritt von Gas berühren Sie weder das Gerät noch den Netzstecker, sondern lüften Sie die Räumlichkeiten sofort.

- Andernfalls kann es durch Beschädigungen des Kabels zu Problemen mit dem Gerät oder zu Stromschlägen und Bränden kommen.

- Anderenfalls kann eine Explosion oder ein Brand verursacht werden.

- Berühren Sie bei Gewitter niemals das Netz- oder das Antennenkabel.

Ziehen Sie niemals am Strom- oder Antennenkabel, um das Gerät zu bewegen oder anzuheben.

Brennbare Sprays oder Objekte dürfen in der Nähe des Geräts weder aufbewahrt noch verwendet werden.

- Andernfalls kann es durch Beschädigungen des Kabels zu Problemen mit dem Gerät oder zu Stromschlägen und Bränden kommen.

- Anderenfalls kann eine Explosion oder ein Brand verursacht werden.

Achten Sie darauf, die Lüftungsschlitze nicht durch Tischtücher oder Vorhänge zu versperren.

Führen Sie weder Metallgegenstände wie Besteck, Münzen oder Haarnadeln, noch leicht entflammbare Gegenstände (durch Lüftungsschlitze, Anschlüsse) ins Innere des Geräts.

- Andernfalls kann es zu Bränden aufgrund von Überhitzung kommen.

- Wenn Wasser oder Fremdstoffe in das Gerät eindringen, schalten Sie es aus, ziehen Sie den Netzstecker, und wenden Sie sich an das Kundendienstzentrum.

- Andernfalls führt dies evtl. zu einem Brand, Stromschlag oder Problem mit dem Gerät.

Stellen Sie weder Behälter mit Wasser wie Vasen, Blumentöpfe oder Getränke noch Medikamente oder Metallteile auf das Gerät.

- Wenn Wasser oder Fremdstoffe in das Gerät eindringen, schalten Sie es aus, ziehen Sie den Netzstecker, und wenden Sie sich an das Kundendienstzentrum.

- Andernfalls führt dies evtl. zu einem Brand, Stromschlag oder Problem mit dem Gerät.

Achtung

Durch längeres Anzeigen eines Standbilds kann ein Nachbild bzw. ein Fleck auf dem Bildschirm erstellen

- Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, aktivieren Sie den Stromsparmodus oder den Bildschirmschoner auf ein bewegtes Bild ein.

Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, weil Sie z. B. verreisen, ziehen Sie das Netzkabel aus der Steckdose.

Stellen Sie die Auflösung und die Frequenz auf einen für das Gerät geeigneten Wert ein.

- Anderenfalls kann dies Augenbelastungen verursachen.

- Anderenfalls könnte sich Staub ansammeln und aufgrund von Überhitzung oder Kurzschluss ein Brand oder Stromschlag entstehen.

Stellen Sie das Gerät nicht auf den Kopf, und halten Sie es beim Tragen nicht ausschließlich am Standfuß fest.

- Anderenfalls könnte das Gerät herunterfallen und beschädigt werden oder Verletzungen verursachen.

Wenn Sie aus zu geringer Entfernung auf das Gerät schauen, kann Ihre Sehfähigkeit beeinträchtigt werden.

Verwenden Sie in der Nähe des Geräts keinen Luftbefeuchter und Kochmaschinen.

- Anderenfalls kann ein elektrischer Schlag oder Brand verursacht werden.

Es ist wichtig, den Augen eine Ruhepause zu geben (5 Minuten pro Stunde), wenn Sie längere Zeit auf den Bildschirm schauen.

• So schonen Sie Ihre Augen.

Wenn das Gerät längere Zeit angeschaltet ist, wird die Anzeige heiß. Fassen Sie das Gerät also nicht an.

Halten Sie Kleinteile aus der Reichweite von Kindern.

Vorsicht beim Einstellen des Neigungswinkels des Geräts oder der Höhe des Standfußes.

- Sie können sich die Hand oder die Finger einklemmen und dadurch verletzen.

- Wenn das Gerät zu stark gekippt wird, könnte es herunterfallen und Verletzungen verursachen.

Legen Sie keine schweren Gegenstände auf das Gerät.

- Andernfalls führt dies evtl. zu einem Problem mit dem Gerät oder zu Verletzungen.

Achten Sie beim Verwenden des Geräts auf korrekte Körperhaltung.

Achten Sie beim Verwenden des Geräts auf korrekte Körperhaltung.

• Sitzen Sie mit geradem Rücken.
• Halten Sie einen Abstand von 45 – 50 cm zwischen dem Bildschirm und Ihren Augen. Schauen Sie geradeaus und von oben nach unten auf den Bildschirm.
• Achten Sie beim Verwenden des Geräts auf korrekte Körperhaltung.
• Stellen Sie den Winkel des Geräts so ein, dass kein Licht auf den Bildschirm fällt.
• Halten Sie Ihre Arme am Ellbogen im rechten Winkel, sodass die Unterarme eine gerade Linie mit den Handrücken bilden.
• Halten Sie Ihren Ellenbogen im rechten Winkel.
• Halten Sie Ihre Hacken flach auf dem Boden und die Knie in einem Winkel von 90 Grad oder mehr. Halten Sie Ihren Arm so, dass er unterhalb Ihres Herzens liegt.

2 Installieren des Geräts

2-1 Lieferumfang

• Packen Sie das Gerät aus und prüfen Sie, ob alle nachfolgend aufgeführten Gegenstände mitgeliefert wurden.
• Bewahren Sie die Verpackung auf, falls Sie das Produkt zu einem späteren Zeitpunkt einmal transportieren müssen.

Typ 1

Monitor und HAS-Standfuß

INHALT
Installationshandbuch Produktgarantie(Nicht überall verfügbar)		Benutzerhandbuch D-Sub-Kabel
Netzkabel Standfuß
ZUBEHÖRTEILE
HDMI-Kabel DVI-Kabel Reinigungstuch Stereokabel

Das Reinigungstuch gehört nur bei Hochglanzgeräten zum Lieferumfang.

Typ 2

Monitor und Einfacher Standfuß

Die MagicRotation-Software kann nicht angeboten werden, da der einfache Standfuß die Kippfunktion nicht unterstützt.

INHALT
Installationshandbuch Produktgarantie(Nicht überall verfügbar)		Benutzerhandbuch D-Sub-Kabel
Netzkabel Standfuß Standfußanschluss
ZUBEHÖRTEILE
HDMI-Kabel DVI-Kabel Reinigungstuch Stereokabel

Das Reinigungstuch gehört nur bei Hochglanzgeräten zum Lieferumfang.

Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche.

HAS-Standfuß

Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf.

Entfernen Sie den Stopperstift erst, nachdem Sie den Sockel eingebaut haben.

Halten Sie das Gerätegehäuse wie in der Abbildung gezeigt mit Ihrer Hand fest.

Schieben Sie den Sockel des Standfußes wie in der Abbildung gezeigt in das Verbindungsteil hinein.

Drehen Sie die Befestigungsschraube unten am Standfuß bis zum Anschlag, damit er sicher befestigt ist.

Stellen Sie den Monitor nach der Installation des Sockels wie in der Abbildung gezeigt aufrecht hin. Nun können Sie den Stopperstift entfernen, um den Standfuß zu justieren.

Heben Sie das Gerät nicht am Standfuß hoch.

Beim Demontieren gehen Sie in der umgekehrten Reihenfolge vor.

Wenn Sie den Monitor von horizontaler zu vertikaler Anzeige drehen möchten, müssen Sie ihn zuerst bis zum Anschlag nach hinten kippen.

Setzen Sie den Standfußanschluss in der Richtung in den Standfuß, die in der Abbildung gezeigt ist.

Vergewissern Sie sich, dass der Standfußanschluss fest verbunden ist.

Drehen Sie die Befestigungsschraube unten am Standfuß bis zum Anschlag, damit er sicher befestigt ist.

Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf.

Halten Sie das Gerätegehäuse wie in der Abbildung gezeigt mit Ihrer Hand fest.

Schieben Sie den montierten Standfuß in Pfeilrichtung (siehe Abbildung) in das Gerätegehäuse hinein.

Heben Sie das Gerät nicht am Standfuß hoch.

Beim Demontieren gehen Sie in der umgekehrten Reihenfolge vor.

2-3 Installieren des Standfußes für die Wandhalterung

Dieses Gerät verfügt entsprechend der VESA-Spezifikationen über eine Standfußhalterung mit 75 mm x 75 mm.

HAS-Standfuß

Einfacher Standfuß

Standfußhalterung

Standfuß (optional)

1. Schalten Sie das Gerät aus, und ziehen Sie das Netzkabel aus der Steckdose.
2. Legen Sie zuerst als Schutz ein weiches Tuch auf eine ebene Oberfläche und dann das Gerät mit der Vorderseite nach unten darauf.
3. Lösen Sie den Standfuß
4. Richten Sie die Einkerbung an dem Teil des Geräts, das mit dem Standfuß verbunden werden soll, mit der Einkerbung am Standfuß aus (für den Tischfuß, die Wandhalterung und andere Standfüße) und fixieren Sie den Standfuß mit der Schraube.

- Wenn Sie eine Schraube verwenden, die länger als die Normschraube ist, kann das Innere des Geräts beschädigt werden.

• Bei Wandhalterungen, die nicht der VESA-Spezifikation entsprechen, kann die Länge der Schrauben je nach Spezifikation unterschiedlich sein.
• Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation für Schrauben entsprechen und ziehen Sie sie nicht mit übermäßiger Kraft fest.

Anderenfalls könnte das Gerät herunterfallen und dabei beschädigt werden oder Verletzungen verursachen.

Samsung Electronics haftet nicht für Schäden oder Verletzungen.

- Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn ein Standfuß verwendet wird, der nicht den vorgegebenen Spezifikationen entspricht, oder wenn die Aufstellung nicht durch einen dazu autorisierten Techniken erfolgt.

• Wenn Sie den Monitor mit Hilfe einer Wandhalterung montieren, müssen Sie eine Wandhalterung kaufen, bei der mindestens 10 cm Abstand von der Wandfläche vorhanden sind.
• Das Unternehmen übernimmt keine Haftung für Probleme, die durch die Verwendung eines Standfußes entstehen, der nicht den Spezifikationen entspricht.
• Verwenden Sie nur Wandhalterungen, die den internationalen Standards entsprechen.

Das Aussehen des Anschlussteils kann je nach Modell unterschiedlich sein.

1. Schließen Sie das Gerät so an den PC an, wie es der Videoausgang des PCs ermöglicht.

- Grafikkarte mit D-Sub-Ausgang ()

- Schließen Sie den [RGB IN]-Anschluss des Geräts mit dem D-Sub-Kabel an den [D-Sub]-Anschluss des PCs an.

SAMSUNG RGB IN

• Grafikkarte mit DVI-Ausgang ()

- Schließen Sie den [DVI IN]-Anschluss des Geräts mit dem [DVI]-Kabel an den DVI-Anschluss des PCs an.

SAMSUNG DVI IN

Der DVI IN-Anschluss wird nur bei reinen Digitalmodellen (DVI) vorgesehen.

1. Schließen Sie das Netzkabel an den [POWER]-Anschluss des Geräts an und verbinden Sie das andere Ende des Netzkabels mit der Steckdose (220 V oder 110 V).

(Die Eingangsspannung wird automatisch umgeschaltet.)

SAMSUNG POWER

Sobald das Gerät mit dem PC verbunden ist, können Sie es anschalten und damit arbeiten.

Wenn Sie sowohl das DVI-Kabel () als auch das D-Sub-Kabel () angeschlossen haben, können Sie das Eingangssignal auswählen, indem Sie die Taste [Pf]

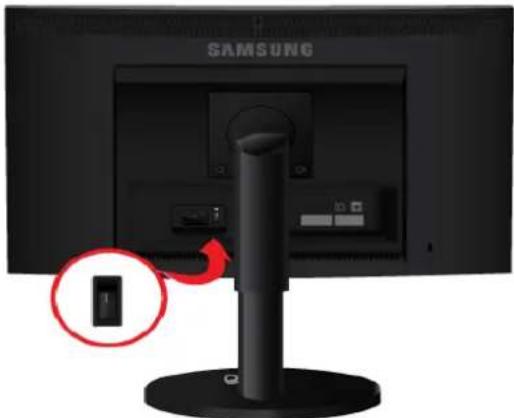

Ein- und Ausschalten der Stromversorgung.

Einige der Modelle mit dem HAS-Standfuß für bestimmte Regionen haben diese Taste, und manche Modelle mit Lautsprechen haben diese Taste.

1. Verbinden Sie den [AUDIO IN]-Anschluss auf der Rückseite des Monitors und die Soundkarte im PC.

SAMSUNG AUDIO IN

Gilt nur bei Modellen, die Lautsprecher haben.

1. Schließen Sie den HDMI-Ausgang des digitalen Ausgabegeräts mit dem HDMI-Kabel an den [HDMI IN]-Anschluss des Geräts an.

SAMSUNG HDMI IN CD-ROM

Der HDMI IN-Anschluss wird nur bei reinen HDMI-Modellen geliefert.

Kensington-Schloss

Das Kensington-Schloss ist ein Sicherheitsschloss, mit dem die Benutzer das Gerät verschließen können, damit sie es in der Öffentlichkeit sicher verwenden können. Da Form und Verwendung des Sicherheitschlosses je nach Modell und Hersteller verschieden sein können, schlagen Sie die entsprechenden Informationen im Benutzerhandbuch für das Schloss nach. Das Sicherheitsschloss muss separat erworben werden.

Die Position des Kensington-Schlosses ist modellabhängig.

SAMSUNG A B

Verriegeln des Geräts

1. Führen Sie den Riegel des Schlosses in die Öffnung des Kensington-Schlosses am Gerät ein,(B) und drehen Sie es in die

Verriegelungsrichtung (A)

1. Schließen Sie das Kabel für das Kensington-Schloss an.

2. Befestigen Sie das Kabel des Kensington-Schlosses an einem Tisch oder einem schweren Objekt.

Sie können das Sicherheitsschloss in einem Elektronikfachgeschäft, einem Webshop oder in unserem Kundendienstzentrum erwerben.

2-7 Kopfhörer anschließen

Schließen Sie Ihren Kopfhörer an den Kopfhöreranschluss an.

Gilt nur bei Modellen, die Lautsprecher haben.

Sie ermöglichen Tonausgabe, indem Sie die Soundkarte des Computers an den Monitor anschließen.

Gilt nur bei Modellen, die Lautsprecher haben.

3-1 Einstellen der optimalen Auflösung

Wenn Sie das Gerät nach dem Kauf erstmals anschalten, wird auf dem Bildschirm eine Meldung zur optimalen Auflösung angezeigt.

Wählen Sie eine Sprache und die optimale Auflösung aus.

Die optimale Auflösung für diesen Monitor beträgt : Bearbeiten Sie die obigen Optionen, um die Auflösung festzulagen. Deutsch

▲/▼ : Sie können die Sprache mit diesen Tasten auswählen. MENU : Wenn Sie diese Taste drücken, erscheint die Meldung.

• Die Meldung erscheint höchstens dreimal, wenn die Auflösung nicht optimal eingestellt worden ist.
- So stellen Sie die optimale Auflösung ein

• Verbinden Sie das Gerät und den PC (bei ausgeschaltetem PC und schalten Sie den Netzstrom ein.
• Klicken Sie mit der rechten Maustaste auf den Desktop, und wählen Sie im Kontextmenü den Befehl Properties (Eigenschaften).
• So stellen Sie auf der Registerkarte Settings (Einstellungen) die optimale Auflösung ein

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

B1740R/B1740RX

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000	+/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500	-/+
VESA, 1280 x 960 60,000 60,000 108,000	+/+
VESA, 1280 x 1024	63,981	60,020	108,000	+/+
VESA, 1280 x 1024	79,976	75,025	135,000	+/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

B1940M/B1940MX

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,086 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1360 x 768 47,712 60,015 85,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

B1940R/B1940RX

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750	+/+
VESA, 1152 x 864 67,500 75,000 108,000	+/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500	-/+
VESA, 1280 x 960 60,000 60,000 108,000	+/+
VESA, 1280 x 1024	63,981	60,020	108,000	+/+
VESA, 1280 x 1024	79,976	75,025	135,000	+/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

B1940MR/B1940MRX

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750	+/+
VESA, 1152 x 864 67,500 75,000 108,000	+/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500	-/+
VESA, 1280 x 960 60,000 60,000 108,000	+/+
VESA, 1280 x 1024	63,981	60,020	108,000	+/+
VESA, 1280 x 1024	79,976	75,025	135,000	+/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

B1940W/B1940WX

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000	+/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500	-/+
VESA, 1440 x 900 55,935 59,887 106,500	-/+
VESA, 1440 x 900 70,635 74,984 136,750	-/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

B2240/B2240X

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA,1152 X 864 67,500 75,000 108,000 +/+
VESA,1280 X 800 49,702 59,810 83,500 -/+
VESA,1280 X 800 62,795 74,934 106,500	-/+
VESA,1280 X 960 60,000 60,000 108,000 +/+
VESA, 1280 X 1024	63,981 60,020 108,000 +/+
VESA, 1280 X 1024	79,976 75,025 135,000 +/+
VESA,1440 X 900 55,935 59,887 106,500	-/+
VESA,1440 X 900 70,635 74,984 136,750	-/+
VESA,1600 X 1200	75,000 60,000 162,000	++
VESA,1680 X 1050	65,290 59,954 146,250	-/+
VESA,1920 X 1080	67,500 60,000 148,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

B2240W /B2240WX

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA,1152 X 864 67,500 75,000 108,000 +/+
VESA,1280 X 800 49,702 59,810 83,500 -/+
VESA,1280 X 800 62,795 74,934 106,500	-/+
VESA,1280 X 960 60,000 60,000 108,000 +/+
VESA, 1280 X 1024	63,981 60,020 108,000 +/+
VESA, 1280 X 1024	79,976 75,025 135,000 +/+
VESA,1440 X 900 55,935 59,887 106,500	-/+
VESA,1440 X 900 70,635 74,984 136,750	-/+
VESA,1680 X 1050	64,674 59,883 119,000	+/-
VESA,1680 X 1050	65,290 59,954 146,250	-/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

B2240M/B2240MX

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA,1152 X 864 67,500 75,000 108,000 +/+
VESA,1280 X 800 49,702 59,810 83,500 -/+
VESA,1280 X 800 62,795 74,934 106,500	-/+
VESA,1280 X 960 60,000 60,000 108,000 +/+
VESA, 1280 X 1024	63,981 60,020 108,000 +/+
VESA, 1280 X 1024	79,976 75,025 135,000 +/+
VESA,1440 X 900 55,935 59,887 106,500	-/+
VESA,1440 X 900 70,635 74,984 136,750	-/+
VESA,1600 X 1200	75,000 60,000 162,000	++
VESA,1680 X 1050	65,290 59,954 146,250	-/+
VESA,1920 X 1080	67,500 60,000 148,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

B2240MW/B2240MWX

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA,1152 X 864 67,500 75,000 108,000 +/+
VESA,1280 X 800 49,702 59,810 83,500 -/+
VESA,1280 X 800 62,795 74,934 106,500	-/+
VESA,1280 X 960 60,000 60,000 108,000 +/+
VESA, 1280 X 1024	63,981 60,020 108,000 +/+
VESA, 1280 X 1024	79,976 75,025 135,000 +/+
VESA,1440 X 900 55,935 59,887 106,500	-/+
VESA,1440 X 900 70,635 74,984 136,750	-/+
VESA,1680 X 1050	64,674 59,883 119,000	+/-
VESA,1680 X 1050	65,290 59,954 146,250	-/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

B2340

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
VESA, 640 x 480 31,469 59,940 25,175 -/-
MAC, 640 x 480 35,000 66,667 30,240 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
MAC, 832 x 624 49,726 74,551 57,284 -/-
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA,1152 X 864 67,500 75,000 108,000 +/+
MAC,1152 X 870 68,681 75,062 100,000 -/-
VESA,1280 X 800 49,702 59,810 83,500 -/+
VESA,1280 X 960 60,000 60,000 108,000 +/+
VESA, 1280 X 1024 63,981 60,020 108,000 +/+
VESA, 1280 X 1024 79,976 75,025 135,000 +/+
VESA,1440 X 900 55,935 59,887 106,500	-/+
VESA,1440 X 900 70,635 74,984 136,750	-/+
VESA,1600 X 1200	75,000 60,000 162,000 +/+
VESA,1680 X 1050	65,290 59,954 146,250	-/+
VESA,1920 X 1080	67,500 60,000 148,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

B2440L/B2440LX

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
VESA, 640 x 480 31,469 59,940 25,175 -/-
MAC, 640 x 480 35,000 66,667 30,240 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
MAC, 832 x 624 49,726 74,551 57,284 -/-
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA,1152 X 864 67,500 75,000 108,000 +/+
MAC,1152 X 870 68,681 75,062 100,000 -/-
VESA,1280 X 800 49,702 59,810 83,500 -/+
VESA,1280 X 960 60,000 60,000 108,000 +/+
VESA, 1280 X 1024 63,981 60,020 108,000 +/+
VESA, 1280 X 1024 79,976 75,025 135,000 +/+
VESA,1440 X 900 55,935 59,887 106,500	-/+
VESA,1440 X 900 70,635 74,984 136,750	-/+
VESA,1600 X 1200	75,000 60,000 162,000 +/+
VESA,1680 X 1050	65,290 59,954 146,250	-/+
VESA,1920 X 1080	67,500 60,000 148,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

B2440/B2440X

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA,1152 X 864 67,500 75,000 108,000 +/+
VESA,1280 X 800 49,702 59,810 83,500 -/+
VESA,1280 X 800 62,795 74,934 106,500	-/+
VESA,1280 X 960 60,000 60,000 108,000 +/+
VESA, 1280 X 1024	63,981 60,020 108,000 +/+
VESA, 1280 X 1024	79,976 75,025 135,000 +/+
VESA,1440 X 900 55,935 59,887 106,500	-/+
VESA,1440 X 900 70,635 74,984 136,750	-/+
VESA,1600 X 1200	75,000 60,000 162,000 +/+
VESA,1680 X 1050	65,290 59,954 146,250	-/+
VESA,1920 X 1080	67,500 60,000 148,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

B2440M

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA,1152 X 864 67,500 75,000 108,000 +/+
VESA,1280 X 800 49,702 59,810 83,500 -/+
VESA,1280 X 800 62,795 74,934 106,500	-/+
VESA,1280 X 960 60,000 60,000 108,000 +/+
VESA, 1280 X 1024	63,981 60,020 108,000 +/+
VESA, 1280 X 1024	79,976 75,025 135,000 +/+
VESA,1440 X 900 55,935 59,887 106,500	-/+
VESA,1440 X 900 70,635 74,984 136,750	-/+
VESA,1600 X 1200	75,000 60,000 162,000 +/+
VESA,1680 X 1050	65,290 59,954 146,250	-/+
VESA,1920 X 1080	67,500 60,000 148,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

BX2240/BX2240X

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA,1152 X 864 67,500 75,000 108,000 +/+
VESA,1280 X 800 49,702 59,810 83,500 -/+
VESA,1280 X 800 62,795 74,934 106,500	-/+
VESA,1280 X 960 60,000 60,000 108,000 +/+
VESA, 1280 X 1024	63,981 60,020 108,000 +/+
VESA, 1280 X 1024	79,976 75,025 135,000 +/+
VESA,1440 X 900 55,935 59,887 106,500	-/+
VESA,1440 X 900 70,635 74,984 136,750	-/+
VESA,1600 X 1200	75,000 60,000 162,000 +/+
VESA,1680 X 1050	65,290 59,954 146,250	-/+
VESA,1920 X 1080	67,500 60,000 148,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

BX2440/BX2440X

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA,1152 X 864 67,500 75,000 108,000 +/+
VESA,1280 X 800 49,702 59,810 83,500 -/+
VESA,1280 X 800 62,795 74,934 106,500	-/+
VESA,1280 X 960 60,000 60,000 108,000 +/+
VESA, 1280 X 1024	63,981 60,020 108,000 +/+
VESA, 1280 X 1024	79,976 75,025 135,000 +/+
VESA,1440 X 900 55,935 59,887 106,500	-/+
VESA,1440 X 900 70,635 74,984 136,750	-/+
VESA,1600 X 1200	75,000 60,000 162,000 +/+
VESA,1680 X 1050	65,290 59,954 146,250	-/+
VESA,1920 X 1080	67,500 60,000 148,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

E1720NR/E1720NRX

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000	+/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500	-/+
VESA, 1280 x 960 60,000 60,000 108,000	+/+
VESA, 1280 x 1024	63,981	60,020	108,000	+/+
VESA, 1280 x 1024	79,976	75,025	135,000	+/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

E1920/E1920X

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1360 x 768 47,712 60,015 85,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

E1920R

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000	+/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500	-/+
VESA, 1280 x 960 60,000 60,000 108,000	-/+
VESA, 1280 x 1024	63,981	60,020	108,000	+/+
VESA, 1280 x 1024	79,976	75,025	135,000	+/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

E1920N/E1920NX

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1360 x 768 47,712 60,015 85,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

E1920NR/E1920NRX

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000	+/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500	-/+
VESA, 1280 x 960 60,000 60,000 108,000	+/+
VESA, 1280 x 1024	63,981	60,020	108,000	+/+
VESA, 1280 x 1024	79,976	75,025	135,000	+/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

E1920NW /E1920NWX

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000	+/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500	-/+
VESA, 1440 x 900 55,935 59,887 106,500	-/+
VESA, 1440 x 900 70,635 74,984 136,750	-/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

E1920ENW

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000	+/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500	-/+
VESA, 1440 x 900 55,935 59,887 106,500	-/+
VESA, 1440 x 900 70,635 74,984 136,750	-/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

E1920W/E1920WX

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000	+/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500	-/+
VESA, 1440 x 900 55,935 59,887 106,500	-/+
VESA, 1440 x 900 70,635 74,984 136,750	-/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

E2020/E2020X

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
VESA, 640 x 480 31,469 59,940 25,175 -/-
MAC, 640 x 480 35,000 66,667 30,240 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
MAC, 832 x 624 49,726 74,551 57,284 -/-
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
MAC, 1152 x 870	68,681 75,062 100,000 -/-
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500	-/+
VESA, 1440 x 900 55,935 59,887 106,500	-/+
VESA, 1440 x 900 70,635 74,984 136,750	-/+
VESA, 1600 x 900 60,000 60,000 108,000 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

E2020N/E2020NX

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 27,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
VESA, 640 x 480 31,469 59,940 25,175 -/-
MAC, 640 x 480 35,000 66,667 30,240 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
MAC, 832 x 624 49,726 74,551 57,284 -/-
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
MAC, 1152 x 870	68,681 75,062 100,000 -/-
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500	-/+
VESA, 1440 x 900 55,935 59,887 106,500	-/+
VESA, 1440 x 900 70,635 74,984 136,750	-/+
VESA, 1600 x 900 60,000 60,000 108,000 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

E2220/E2220X

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 37,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500 -/+
VESA, 1280 x 960 60,000 60,000 108,000 +/+
VESA, 1280 x 1024	63,981 60,020 108,000 +/+
VESA, 1280 x 1024	79,976 75,025 135,000 +/+
VESA, 1440 x 900 55,935 59,887 106,500 -/+
VESA, 1440 x 900 70,635 74,984 136,750 -/+
VESA, 1600 x 1200	75,000 60,000 162,000 +/+
VESA, 1680 x 1050	65,290 59,954 146,250 -/+
VESA, 1920 x 1080	67,500 60,000 148,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

E2220N/E2220NX

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 37,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500 -/+
VESA, 1280 x 960 60,000 60,000 108,000 +/+
VESA, 1280 x 1024	63,981 60,020 108,000 +/+
VESA, 1280 x 1024	79,976 75,025 135,000 +/+
VESA, 1440 x 900 55,935 59,887 106,500 -/+
VESA, 1440 x 900 70,635 74,984 136,750 -/+
VESA, 1600 x 1200	75,000 60,000 162,000 +/+
VESA, 1680 x 1050	65,290 59,954 146,250 -/+
VESA, 1920 x 1080	67,500 60,000 148,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

E2220NW

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500 -/+
VESA, 1280 x 960 60,000 60,000 108,000 +/+
VESA, 1280 x 1024	63,981 60,020 108,000 +/+
VESA, 1280 x 1024	79,976 75,025 135,000 +/+
VESA, 1440 x 900 55,935 59,887 106,500 -/+
VESA, 1440 x 900 70,635 74,984 136,750 -/+
VESA, 1680 x 1050	64,674 59,883 119,000 +/-
VESA, 1680 x 1050	65,290 59,954 146,250 -/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

E2220W /E2220WX

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500 -/+
VESA, 1280 x 960 60,000 60,000 108,000 +/+
VESA, 1280 x 1024	63,981 60,020 108,000 +/+
VESA, 1280 x 1024	79,976 75,025 135,000 +/+
VESA, 1440 x 900 55,935 59,887 106,500 -/+
VESA, 1440 x 900 70,635 74,984 136,750 -/+
VESA, 1680 x 1050	64,674 59,883 119,000 +/-
VESA, 1680 x 1050	65,290 59,954 146,250 -/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

E2320/E2320X

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
VESA, 640 x 480 31,469 59,940 25,175 -/-
MAC, 640 x 480 35,000 66,667 30,240 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
MAC, 832 x 624 49,726 74,511 57,284 -/-
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 960 60,000 60,000 108,000 +/+
VESA, 1280 x 1024 63,981 60,020 108,000 +/+
VESA, 1280 x 1024 79,976 75,025 135,000 +/+
VESA, 1440 x 900 55,935 59,887 106,500	-/+
VESA, 1440 x 900 70,635 74,984 136,750	-/+
VESA, 1600 x 1200 75,000 60,000 162,000 +/+
VESA, 1680 x 1050 65,290 59,954 146,250	-/+
VESA, 1920 x 1080 67,500 60,000 148,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

E2420NL

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
VESA, 640 x 480 31,469 59,940 25,175 -/-
MAC, 640 x 480 35,000 66,667 30,240 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
MAC, 832 x 624 49,726 74,551 57,284 -/-
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 960 60,000 60,000 108,000 +/+
VESA, 1280 x 1024 63,981 60,020 108,000 +/+
VESA, 1280 x 1024 79,976 75,025 135,000 +/+
VESA, 1440 x 900 55,935 59,887 106,500	-/+
VESA, 1440 x 900 70,635 74,984 136,750	-/+
VESA, 1600 x 1200 75,000 60,000 162,000 +/+
VESA, 1680 x 1050 65,290 59,954 146,250	-/+
VESA, 1920 x 1080 67,500 60,000 148,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

E2420L

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
VESA, 640 x 480 31,469 59,940 25,175 -/-
MAC, 640 x 480 35,000 66,667 30,240 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
MAC, 832 x 624 49,726 74,511 57,284 -/-
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 960 60,000 60,000 108,000 +/+
VESA, 1280 x 1024 63,981 60,020 108,000 +/+
VESA, 1280 x 1024 79,976 75,025 135,000 +/+
VESA, 1440 x 900 55,935 59,887 106,500	-/+
VESA, 1440 x 900 70,635 74,984 136,750	-/+
VESA, 1600 x 1200 75,000 60,000 162,000 +/+
VESA, 1680 x 1050 65,290 59,954 146,250	-/+
VESA, 1920 x 1080 67,500 60,000 148,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

EX2220/EX2220X

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 37,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500 -/+
VESA, 1280 x 960 60,000 60,000 108,000 +/+
VESA, 1280 x 1024	63,981 60,020 108,000 +/+
VESA, 1280 x 1024	79,976 75,025 135,000 +/+
VESA, 1440 x 900 55,935 59,887 106,500 -/+
VESA, 1440 x 900 70,635 74,984 136,750 -/+
VESA, 1600 x 1200	75,000 60,000 162,000 +/+
VESA, 1680 x 1050	65,290 59,954 146,250 -/+
VESA, 1920 x 1080	67,500 60,000 148,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

BX2340/BX2340X

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
VESA , 640 x 480 31,469 59,940 25,175 -/-
MAC, 640 x 480 35,000 66,667 30,240 -/-
VESA , 640 x 480 37,861 72,809 31,500 -/-
VESA , 640 x 480 37,500 75,000 31,500 -/-
VESA , 800 x 600 35,156 56,250 36,000 +/+
VESA , 800 x 600 37,879 60,317 40,000 +/+
VESA , 800 x 600 48,077 72,188 50,000 +/+
VESA , 800 x 600 46,875 75,000 49,500 +/+
MAC, 832 x 624 49,726 74,551 57,284 -/-
VESA , 1024 x 768 48,363 60,004 65,000 -/-
VESA , 1024 x 768 56,476 70,069 75,000 -/-
VESA , 1024 x 768 60,023 75,029 78,750 +/+
VESA , 1152 x 864 67,500 75,000 108,000 +/+
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 960 60,000 60,000 108,000 +/+
VESA, 1280 x 1024 63,981 60,020 108,000 +/+
VESA, 1280 x 1024 79,976 75,025 135,000 +/+
VESA, 1440 x 900 55,935 59,887 106,500	-/+
VESA, 1440 x 900 70,635 74,984 136,750	-/+
VESA, 1600 x 1200 75,000 60,000 162,000 +/+
VESA, 1680 x 1050 65,290 59,954 146,250	-/+
VESA, 1920 x 1080 67,500 60,000 148,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

BX2240W

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 800 62,795 74,934 106,500 -/+
VESA, 1280 x 960 60,000 60,000 108,000 +/+
VESA, 1280 x 1024	63,981 60,020 108,000 +/+
VESA, 1280 x 1024	79,976 75,025 135,000 +/+
VESA, 1440 x 900 55,935 59,887 106,500 -/+
VESA, 1440 x 900 70,635 74,984 136,750 -/+
VESA, 1680 x 1050	64,674 59,883 119,000 +/-
VESA, 1680 x 1050	65,290 59,954 146,250 -/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

EX1920/EX1920X

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA,1360 x 768 47,712 60,015 85,500 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

EX1920W

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC,1152 X 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA,1152 X 864 67,500 75,000 108,000	+/+
VESA0,1280 X 800	49,702	59,810	83,500	-/+
VESA0,1280 X 800	62,795	74,934	106,500	-/+
VESA0,1280 X 960	60,000	60,000	108,000	+/+
VESA, 1280 X 1024	63,981	60,020	108,000	+/+
VESA, 1280 X 1024	79,976	75,025	135,000	+/+
VESA0,1440 X 900	55,935	59,887	106,500	-/+
VESA0,1440 X 900	70,635	74,984	136,750	-/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab.

Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.

Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte.

EX2020/EX2020X

ANZEIGEMODUS	HORIZONTALFREQ UENZ (KHZ)	VERTIKALFREQUE NZ (HZ)	PIXELTAKT (MHZ)	SYNCHRONISATION SPOLARITÄT (H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA,1152 X 864 67,500 75,000 108,000 +/+
VESA0,1280 X 800	49,702	59,810	83,500	-/+
VESA0,1280 X 800	62,795	74,934	106,500	-/+
VESA0,1280 x 960	60,000 60,000 108,000 +/+
VESA0,1280 x 1024	63,981 60,020 108,000 +/+
VESA0,1280 x 1024	79,976 75,025 135,000 +/+
VESA0,1440 X 900	55,935	59,887	106,500	-/+
VESA0,1440 X 900	70,635	74,984	136,750	-/+
VESA,1600x 900 60,000 60,000 108,000 +/+

Horizontalfrequenz

Die Zeit um eine Zeile vom linken bis zum rechten Bildschirmrand horizontal abzutasten wird als Horizontaltakt bezeichnet, und der Kehrwert des Horizontaltakts ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

Vertikalfrequenz

Jede Anzeige muss ein Bild in jeder Sekunde zig-mal anzeigen, damit Menschen das Bild erkennen können. Diese Frequenz ist die Vertikalfrequenz. Die Vertikalfrequenz wird in Hz angegeben.

Wenn Sie den Gerätetreiber installieren, können Sie die Auflösung und Frequenz für das Gerät einrichten. Der Gerätetreiber befindet sich auf der zusammen mit dem Gerät gelieferten CD-ROM. Wenn die gelieferte Treiberdatei defekt ist, wenden Sie sich bitte an ein Kundendienstzentrum, oder schauen Sie auf der Website von Samsung Electronics (http://www.samsung.com/) nach, um den Treiber herunterzuladen.

Der entsprechende Windows 7-Treiber kann von der Website von Samsung Electronics heruntergeladen werden.

1. Legen Sie die Treiberinstallations-CD in das CD-ROM-Laufwerk ein.
2. Klicken Sie auf "Windows Driver".
3. Führen Sie die restlichen Schritte der Installation gemäß den Anweisungen auf dem Bildschirm bis zum Ende durch.
4. Wählen Sie das Gerätemodell aus der Modellliste aus.

1. Kontrollieren Sie, ob in der Systemsteuerung die richtige Auflösung und Bildschirmaktualisierungsfrequenz angezeigt werden. Weitere Informationen finden Sie in der Windows-Dokumentation.

Bedientasten des Geräts

A MENU/□□□ □/▼ ▲/★ □/SOURCE AUTO 1 2 3 4 5 6 7 8 B MENU/□□ □/▼ ▲/□ □/SOURCE AUTO 9

SYMBOL BESCHREIBUNG
[1625]	MENU/☐☐	Drücken Sie diese Taste, um das Bildschirmmenü (OSD) anzuzeigen.Diese Taste wird auch zum Verlassen des Bildschirmmenüs oder zum Wechseln in eine höheren Ebene im Bildschirmmenü verwendet.* Einstellungssperre für das BildschirmmenüMit dieser Funktion wird das Bildschirmmenü gesperrt, um Änderungen an den aktuellen Einstellungen zu verhindern und den aktuellen Zustand zu bewahren.Ein: Wenn Sie die MENU-Taste 5 Sekunden lang gedrückt halten, wird die Einstellungssperre für das Bildschirmmenü aktiviert.Aus: Wenn Sie die MENU-Taste noch einmal 5 Sekunden lang gedrückt halten, wird die Einstellungssperre für das Bildschirmmenü deaktiviert.Auch bei aktivierter Einstellungssperre für das Bildschirmmenü können Sie die Helligkeit und den Kontrast einstellen und die Einstellfunktion festlegen, die mit [verbunden ist.
	☐	Als Benutzer können Sie ditem einer der folgenden Funktionen verbinden. Wenn Sie dinterdrücken, nachdem Sie ihr eine Funktion zugewiesen haben, wird diese Funktion ausgeführt.PC-Signale:--AV-Signale:-Sie können ditet der gewünschten Funktion belegen, indem Sie im Bildschirmmenü die Befehle->
	▲/▼	Mit diesen Tasten können Sie im Menü navigieren oder Werte im Bildschirmmenü einstellen.
4	☀	Stellen Sie mit dieser Taste die Bildschirmhelligkeit ein.
5	💡	Aktiviert einen hervorgehobenen Menüeintrag.💡 Im Menükönnen Sie diese Taste auch verwenden, um nacheinander zwischen den Funktionen im Menüzu wechseln.
6	SOURCE Wählen	Sie mit dieser Taste eine Funktion.Wenn Sie die Taste [SOURCE] drücken, wenn kein Bildschirmmenü angezeigt wird, wechselt das Eingangssignal zwischen (Analog/Digital/HDMI). Wenn Sie das Ein-gangssignal durch Drücken von [SOURCE] gewechselt haben oder das Gerät anschalten, erscheint oben links auf dem Bildschirm eine Hinweisnachricht auf das gewählte Eingangssignal.💡 Damit Sie in den Digitalen Modus wechseln können, müssen Sie das Gerät und den PC über das DVI-Kabel miteinander verbinden.● Diese Funktion ist für Geräte nur mit einer Analogschnittstelle nicht verfügbar.
7	AUTO	Drücken Sie die Taste [AUTO], um die Bildschirmeinstellung automatisch durchzufüh-ren💡 Diese Funktion ist nur im Analog-Modus verfügbar.Wenn Sie die Auflösung bei den Display Properties (Eigenschaften der Anzeige) geän-dert haben, wird die FunktionAutom. Einstellung durchgeführt.
8	💡	Drücken Sie diese Taste, um das Gerät ein- oder auszuschalten.Netz-LEDLeuchtet auf, wenn das Gerät normal arbeitet.💡 Weitere Informationen zur Energiesparfunktion finden Sie im Abschnitt zur Energiesparfunktion unter "Weitere Informationen". Wenn das Gerät über einen längeren Zeitraum nicht genutzt wird, ziehen Sie das Netzkabel ab, um den Stromverbrauch zu minimieren.
9	💡	Wenn das Bildschirmmenü nicht angezeigt wird, können Sie über diese Taste die Lautstärke regulieren.

3-42 Verwenden des Menüs für die Projektionseinstellungen (OSD: Bildschirmmenü)

Das Bildschirmmenü (OSD: On Screen Display) Struktur

HAUPTMENÜS UNTERMENÜS
BILD	Helligkeit Kontrast Schärfe MagicBright Bildmodus
	MagicAngle Grob Fein HDMI-Schwarz-			wert
FARBE	MagicColor Rot Grün	Blau Farbtemp.
	Farbeffekt	Gamma
GRÖßE & POSITION	H-Position	V-Position	Bildgröße	H-Position (Menü)	V-Position (Menü)
SETUP&RESET	Reset	Sprache	MagicReturn	MagicEco	AutoAbschaltung
	Abschalttimerwert	Tasten-Wdh.-Zeit	Benutzed. Taste	Autom. Quelle	PC/AV-Modus
	Anz. dauer	Transparenz-Menü
INFORMATIONEN

Die Funktionen der Monitore unterscheiden sich je nach Modell.


BILD Helligkeit FARBE Kontrast Schräfe GRÖBE & POSITION MagicBright SETUP&RESET MagicAngle Grob INFORMATIONEN Fein

BILD Helligkeit FARBE Kontrast Scharfe GRÖßE & POSITION Bildmodus SETUP&RESET MagicAngle Grob INFORMATIONEN Fein AUTO

MENÜ	BESCHREIBUNG
Helligkeit Einstellen der Helligkeit des BildschirmsDieses Menü ist nicht verfügbar, wennaufeingestellt ist.Dieses Menü ist nicht verfügbar, wenneingestellt ist.
Kontrast	Stellt den Kontrast der angezeigten Bilder ein.(Diese Funktion ist nicht verfügbar wennaufundModus eingestellt ist.Dieses Menü ist nicht verfügbar, wennaufoderDieses Menü ist nicht verfügbar, wenneingestellt ist.
MENÜ BESCHREIBUNG
Schärfe Stellt die Detailtreue der angezeigten Bilder ein.	Diese Funktion ist nicht verfügbar wennaufoder-Modus eingestellt ist.Dieses Menü ist nicht verfügbar, wennaufoderingestellt ist.Dieses Menü ist nicht verfügbar, wenneingestellt ist.
MagicBright	Hiermit werden definierte Bildeinstellungen übernommen, die für verschiedene Einsatzumgebungen (z. B. Bearbeitung von Dokumenten, Surfen im Internet, Spielen, Sportsendungen oder Filme) optimiert sind.Wenn die definierten Bildeinstellungen nicht gut genug sind, können Sieundin diesem Modus direkt einstellen.Diese Bildeinstellungen sind optimal zum Bearbeiten von Dokumenten und zum Surfen im Internet (Text und Bild) geeignet.Diese Bildeinstellungen sind optimal für Computerspiele mit umfangreicher Graphik und schneller Bildschirmaktualisierung geeignet.Diese Bildeinstellungen sind hinsichtlich Helligkeit und Schärfe optimal zum Anzeigen von Unterhaltungssendungen (Filme, DVD usw.) im Fernsehen geeignet.Regelt den Bildkontrast automatisch so, dass helle und dunkle Bilder insgesamt ausgewoben erscheinen.Dieses Menü ist nicht verfügbar, wennodereingestellt ist.
Bildmodus	Der Monitor verfügt über vier werksseitige Bildeinstellungen (,andSie können eine der Einstellungen Dynamisch, Standard, Film oder Benutzerdef. aktivieren. Bei Auswahl von Benutzerd. werden automatisch Ihre benutzerdefinierten Bildeinstellungen angewendet.Wählen Sie diesen Modus aus, um ein schärferes Bild als im Modus Standard anzuzeigen.Wählen Sie diesen Modus aus, wenn die Umgebung hell ist. Auf diese Weise erhalten Sie ebenfalls ein scharfes Bild.Wählen Sie diesen Modus aus, wenn die Umgebung dunkel ist. Auf diese Weise sparen Sie Strom und verringern die Augenbelastung.Wählen Sie diesen Modus aus, wenn Sie das Bild nach Wunsch anpassen möchten.Dies kann nur eingestellt werden, wenn über HDMI/DVI ein externes Signal anliegt und deraktiviert( )ist.Dieses Menü ist nicht verfügbar, wenn MagicAngleodereingestellt ist.
MagicAngle Mit dieser Funktion können Sie die optimale Bildschirmqualität entsprechend Ihrer Position erreichen.Wenn Sie den Monitor aus einem Winkel von oben, unten oder der Seite aus betrachten, können Sie den geeigneten Modus für die jeweilige Position einstellen und damit eine ähnliche Bildqualität erzie- len, als wenn Sie direkt von vorn auf den Monitor schauen würden.Deaktivieren Sie die Funktion ), wenn Sie direkt von vorn auf den Monitor schauen.-Auswählen, wenn Sie von vorne schauen-Auswählen, wenn Sie aus einer etwas niedrigeren Position schauen.-Auswählen, wenn Sie aus niedriger Position schauen-Wählen Sie diesen Modus, wenn Sie von oben auf den Bildschirm schauen.-Auswählen, wenn Sie von rechts oder links schauen-Benutzerdef.> - Bei Auswahl vonwerden die Einstellungen fürals Standard übernommen. Benutzer können die geeignete Bildqualität nach Bedarf einstellen. Diese Funktion ist nicht verfügbar wennaufoder-Modus eingestellt ist.Dieses Menü ist nicht verfügbar, wennodereingestellt ist.
Grob Entfernt vertikale Streifen (Rauschen) aus dem Bild.Die Lage des Bilds kann nach dieser Einstellung verändert sein. In diesem Fall verschieben Sie das Bild so, dass es in der Mitte der Anzeige erscheint. Verwenden Sie hierfür das Menü. Diese Funktion ist nur im Analog-Modus verfügbar.
Fein Entfernt horizontale Streifen (Rauschen) aus dem Bild.Wenn Sie das Rauschen mit Hilfe vonnicht vollständig entfernen können, wiederholen Sie die Einstellung zunächst mitund dann noch einmal it. Diese Funktion ist nur im Analog-Modus verfügbar.
HDMI-Schwarzwert	Wenn Sie einen DVD-Player oder einen Receiver über HDMI an Ihr Fernsehgerät anschließen, kann es, je nach angeschlossenem externen Gerät, zu einer Verschlechterung der Bildqualität (Schwarz-wert, geringerer Kontrast und Helligkeit der Farbe usw.) kommen.< N or m a l >< G e r i n g >Diese Funktion ist nur aktiv, wenn das externe Gerät überangeschlossen ist. Die Funktionist möglicherweise nicht mit allen Geräten kompatibel.

BILD FARBE GRÖBE & POSITION SETUP&RESET INFORMATIONEN MagicColor Rot Grün Blau Farbtemp. Farbeffekt Gamma

MENÜ BESCHREIBUNG
MagicColor	Gibt Naturfarben klarer und ohne Veränderung der Bildqualität wieder. Hierzu kommt eine von Samsung Electronics entwickelte digitale Technologie zur Verbesserung der Bildqualität zum Einsatz.- Hiermit deaktivieren Sie die-Funktion.- Bilder, die mit aufbereitet wurden, sind den Originalbildern vergleichbar.- Ermöglicht klareres Bild auch in Bereichen mit Hautfarbe.- Verbessert die Farbwiedergabe in Bildern außer in Bereichen mit Hautfarbe.Dieses Menü ist nicht verfügbar, wenn eingestellt ist.Dieses Menü ist nicht verfügbar, wenn eingestellt ist.
Rot Sie können den roten	Farbton der Bilder an Ihre Bedürfnisse anpassen.Dieses Menü ist nicht verfügbar, wennaufodereingestellt ist.Dieses Menü ist nicht verfügbar, wenneingestellt ist.
Grün Sie können den grünen	Farbton der Bilder an Ihre Bedürfnisse anpassen.Dieses Menü ist nicht verfügbar, wennaufodereingestellt ist.Dieses Menü ist nicht verfügbar, wenneingestellt ist.
Blau Sie können den blauen	Farbton der Bilder an Ihre Bedürfnisse anpassen.Dieses Menü ist nicht verfügbar, wennaufodereingestellt ist.Dieses Menü ist nicht verfügbar, wenneingestellt ist.
Farbtemp. Sie können	die Farbtemperatur an Ihre Vorlieben anpassen.- Einstellen der Farbtemperatur des Bildschirms auf einen kühleren Farbton.- Einstellen der Farbtemperatur des Bildschirms auf die Standardfarbtemperatur.- Einstellen der Farbtemperatur des Bildschirms auf einen wärmeren Farbton.- Wählen Sie dieses Menü, um die Farbtemperatur manuell einzustellen.Wenn Sie die voreingestellten Farbtemperaturen nicht mögen, können Sie den RGB-Wert manuell einstellen.Dieses Menü ist nicht verfügbar, wennaufodereingestellt ist.Dieses Menü ist nicht verfügbar, wenneingestellt ist.
Farbeffekt	Durch Ändern der Bildfarben können Sie den atmosphärischen Gesamteindruck verändern.- Hiermit deaktivieren Sie die-Funktion.-Anzeigen von Bildern in Schwarzweiß.- Anzeigen von Bildern in monochrom grüner Farbe.- Anzeigen von Bildern in monochrom wasserblauer Farbe.- Anzeigen von Bildern in monochromer Sepiafarbe.Dieses Menü ist nicht verfügbar, wenneingestellt ist.Dieses Menü ist nicht verfügbar, wenneingestellt ist.
Gamma	Mit Hilfe dieses Menüs können Sie die Intensität von Farben mittlerer Helligkeit ändern.-Dieses Menü ist nicht verfügbar, wenneingestellt ist.

(Diese Funktion ist nicht verfügbar wenn auf und Modus eingestellt ist.)

GRÖßE & POSITION

BILD FARBE GROße & POSITION SETUP&RESET INFORMATIONEN H-Position V-Position Bildgröße H-Position (Menu) V-Position (Menu)

MENÜ BESCHREIBUNG
H-Position Verschiebt die Position des Bilds auf der Anzeige horizontal.	Diese Funktion ist nur im Analog-Modus verfügbar.Wenn im AV-Modus ein 720P-,1080i- oder 1080P-Signal ansteht, wählen Sie.Damit können Sie die horizontale Lage in 0 bis 6 Stufen einstellen.
V-Position Verschiebt die Position des Anzeigebereichs auf dem Bildschirm vertikal.	Diese Funktion ist nur im analog-Modus verfügbar.Wenn im AV-Modus ein 720P-,1080i- oder 1080P-Signal ansteht, wählen Sie.Damit können Sie die vertikale Lage in 0 bis 6 Stufen einstellen.
Bildgröße	Nur bei Breitbildmodellen (16:9 oder 16:10) im Lieferumfang.PC-Signale- Das Bild wird mit dem Seitenverhältnis des Eingangssignals angezeigt.- Das Bild wird unabhängig vom Seitenverhältnis des Eingangssignals als Vollbild angezeigt.Signale, die in der Tabelle der Standardmodi nicht aufgeführt sind, werden nicht unterstützt.Wenn die optimale Auflösung eingestellt ist, wird das Seitenverhältnis nicht geändert, egal obaufodereingestellt ist.AV-Signale<4 : 3>- Anzeige von Bildern im Format 4 :3.<16 : 9>- Anzeige von Bildern im Format 16 :9.- Wenn ein 720P-, 1080i- oder 1080P-Signal im HDMI/DVI -Eingangsmodus ansteht, wird das Bild unverändert und ohne Abschneiden angezeigt.Dies kann nur eingestellt werden, wenn über HDMI/DVI ein externes Signal anliegt und deraktiviert( )ist.<4 : 3>- Anzeige von Bildern im Format 4 :3 .- Anzeige von Bildern im Format 16:10.- Wenn ein 720P-, 1080i- oder 1080P-Signal im HDMI/DVI-Eingangsmodus ansteht, wird das Bild unverändert und ohne Abschneiden angezeigt.Kann nur gewählt werden, wenn ein externes Signal an den HDMI/DVI-Anschluss angelegt undaufgeschaltet ist.Wenn der Bildschirm auf 16:10 eingestellt ist, stehen Ihnen für das Bildschirmformat die Optionen <4:3>,,zur Verfügung.
H-Position (Menü) Sie können die horizontale Position des Bildschirmmenüs anpassen.
V-Position (Menü) Sie können die vertikale Position des Bildschirmmenüs anpassen.

SETUP&RESET

BILD FARBE GRÖßE & POSITION SETUP&RESET INFORMATIONEN Reset Sprache MagicReturn MagicEco AutoAbschaltung Abschalttimerwert Tasten-Wdh.-Zeit

MENÜ BESCHREIBUNG
Reset	Mit Hilfe dieser Funktion können Sie die Bild- und Farbqualität auf die Werkseinstellungen zurücksetzen.·-
Sprache Wählen Sie die	Sprache des Bildschirmmenüs.·English, Deutsch, Español, Français, Italiano, Svenska, Русский, Português, Türkçe, Polski, MagyarDie gewählte Sprache gilt nur für das Bildschirmmenü des Geräts. Diese Einstellung hat keinen Einfluss auf die anderen Funktionen des PCs.
MagicReturn	Funktioniert nur unter Windows 7 und empfohlen, wenn mehrere Monitore verwendet werden.·< A u s >Die Funktionist deaktiviert, wenn Sieeingestellt haben.·< E i n >Die Funktionist aktiviert, wenn Sieeingestellt haben.·Diese Funktion ist nur unter Windows 7 verfügbar.Wenn Sie ein anderes Betriebssystem verwenden, wird empfohlen, diese Funktion zu deaktivieren.·Diese Funktion ist bei analogem Eingangssignal nicht verfügbar.·Diese Funktion ist nicht verfügbar, wennaufeingestellt ist.·Diese Funktion steht möglicherweise auch bei manchen Grafikkarten nicht zur Verfügung. Diese Graphikkarten unterstützen den internationalen EDID-Standard (DDWG DVI-Standard) nicht. Es wird empfohlen, diese Funktion zu deaktivieren(.).·Halten Sie die Taste ▼ 5 Sekunden lang gedrückt, währendangezeigt wird. Dann wirdautomatisch deaktiviert(.
MagicEco Mit dieser Funktion erhält der Benutzer einen Energiesparmodus, der durch Absenken des Anzeigstroms realisiert wird.·<100%>Wenn Sie <100%> wählen, beträgt der Energieverbrauch 100% des Standardwerts.·< 7 5 % >Wenn Sie <75%> wählen, beträgt der Energieverbrauch etwa 75% des Standardwerts.·< 5 0 % >Wenn Sie <50%> wählen, beträgt der Energieverbrauch etwa 50% des Standardwerts.·Die Funktion wird deaktiviert, wenn Sieeingestellt haben. Dieses Menü ist nicht verfügbar, wennaufeingestellt ist.
AutoAbschaltung Sie können den Abschalttimer aktivieren oder deaktivieren.·-
Abschalttimerwert	Abschalten der Stromversorgung, wenn die eingestellte Zeit erreicht ist.·Diese Funktion ist nur dann verfügbar, wennaktiviert( ) ist.
Tasten-Wdh.-Zeit Einstellen der Wiederholungsverzögerung einer Taste.Sie können dies auf,<1 s> oder <2 s>einstellen. Wennausgewählt ist, reagiert die Taste nur einmal.
Benutzed. Taste	Sie können Sie die benutzerdefinierte Taste mit einer der folgenden Funktionen verbinden.·PC-Signale :-AV-Signale:-
Autom. Quelle •	- Der Monitor wählt automatisch ein Eingangssignal aus.• - Der Benutzer wählt das Eingangssignal manuell aus.Gilt nicht für reine Analog- oder Digitalmodelle (D-SUB oder DVI).
PC/AV-Modus Deaktivieren	Sie diese Funktion bei Anschluss an einen PC, und aktivieren Sie sich bei Anschluss an ein AV-Gerät.Stellen Sie AV ein, wenn das Gerät an ein AV-Gerät angeschlossen ist.• Diese Funktion ist im Analogmodus nicht verfügbar.Nur bei Breitbildmodellen (16:9 oder 16:10) im Lieferumfang.
Anz. dauer Das Bildschirmenü wird automatisch geschlossen, wenn der Benutzer inaktiv ist.Sie können die Zeit bis zum Schließen des Bildschirmmenüs bestimmen.<5 Sek.> - <10 Sek.> - <20 Sek.> - <200 Sek.>
Transparenz-Menü Sie können die Transparenz des Bildschirmmenüs einstellen.-

INFORMATIONEN

BILD FARBE GRÖBE & POSITION SETUP&RESET INFORMATIONEN Analog **kHz **Hz PP ****x****

MENÜ BESCHREIBUNG
INFORMATIONEN Hiermit zeigen Sie die für den PC eingestellte Frequenz und Auflösung an.	Für Modelle nur mit einer Analogsschnittstelle wirdunternicht angezeigt.

4-1 Natural Color

Was ist Natural Color?

Diese Software kann nur in Verbindung mit Samsung-Produkten eingesetzt werden. Hiermit können Sie die vom Gerät angezeigten Farben einstellen und an die Farben der Druckbilder anpassen. Weitere Informationen finden Sie in der Onlinehilfe des Programms (F1).

Natural Color wird online angeboten. Sie können diese Funktion von der nachfolgenden Website herunterladen und installieren; http://www.samsung.com/us/consumer/learningresources/monitor/naturalcolorexpert/pop_download.html

Was ist MagicTune?

MagicTune ist eine Software, die bei den Monitoreinstellungen unterstützt. Sie zeigt umfassende Beschreibungen von Monitorfunktionen und leicht verständlichen Handlungsanweisungen an.

Sie können das Gerät mit der Maus und der Tastatur einrichten, ohne seine Bedientasten zu verwenden.

Installieren der Software

1. Legen Sie die Installations-CD in das CD-Laufwerk ein.

2. Wählen Sie das Installationsprogramm für MagicTune.

Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für MagicTune auf der CD-ROM und doppelklicken Sie darauf.

1. Wählen Sie die Sprache der Installation aus, und klicken Sie auf [Next] (Weiter).

2. Führen Sie die restlichen Schritte der Softwareinstallation gemäß den Anweisungen auf dem Bildschirm bis zum Ende durch.

• Die Software kann möglicherweise nicht richtig funktionieren, wenn Sie den Computer nach der Installation nicht neu starten.
- Das MagicTune-Symbol wird möglicherweise nicht angezeigt. Dies hängt vom Computersystem und der Spezifikation des Monitors ab.
- Wenn das Symbol nicht angezeigt wird, drücken Sie auf F5.

Einschränkungen und Probleme bei der Installation (MagicTune™)

Die Installation von MagicTune™ wird von Faktoren wie Grafikkarte, Hauptplatine und Netzwerkumgebung beeinflusst.

Systemanforderungen

os

• Windows 2000
  • Windows XP Home Edition
  • Windows XP Professional
  • Windows Vista 32-Bit
• Windows 7 32-Bit

Für MagicTune™ werden Betriebssysteme ab Windows 2000 empfohlen.

Hardware

• Hauptspeicher: Mindestens 32 MB

• Festplatte: Mindestens 60 MB verfügbar

Weitere Informationen finden Sie auf der Website.

Entfernen der Software

Sie können MagicTune™ nur mit [Add or Remove Programs (Software)] in der Systemsteuerung von Windows entfernen.

Führen Sie zum Entfernen von MagicTune™ die folgenden Schritte aus.

1. Klicken Sie auf [Start], wählen Sie [Settings (Einstellungen)] und dann Control Panel (Systemsteuerung). Für Windows XP klicken Sie im Menü auf [Start] und dann auf [Control Panel (Systemsteuerung)].
2. Doppelklicken Sie in der Systemsteuerung auf das Symbol [Software].
3. Markieren Sie im Fenster [Add/Remove (Software)] das Programm MagicTune™.
4. Klicken Sie auf die Schaltfläche [Change or Remove Programs] (Deinstallieren/Ändern), um das Programm zu entfernen.
5. Klicken Sie auf [Yes] (Ja), um die Deinstallation von MagicTune™ zu starten.
6. Warten Sie, bis eine Meldung anzeigt, dass die Software vollständig entfernt worden ist.

Technischen Support, häufig gestellte Fragen und Informationen zu Softwareupgrades für MagicTune™ finden Sie auf unserer Website.

Was ist MagicRotation?

MagicRotation

Die MagicRotation-Software von Samsung Electronics Inc. stellt dem Benutzer eine Drehfunktion zur Verfügung (0, 90, 180, 270 Grad Bildschirmausrichtung), die die Fläche des Computerbildschirms optimal nutzt sowie die Anzeige und die Produktivität des Benutzers verbessert.

Installieren der Software

1. Legen Sie die Installations-CD in das CD-Laufwerk ein.
2. Wählen Sie das Installationsprogramm für MagicRotation.

Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für MagicRotation auf der CD-ROM und doppelklicken Sie darauf.

1. Wählen Sie die Sprache der Installation aus, und klicken Sie auf [Next] (Weiter).
2. Führen Sie die restlichen Schritte der Softwareinstallation gemäß den Anweisungen auf dem Bildschirm bis zum Ende durch.

- Die Software kann möglicherweise nicht richtig funktionieren, wenn Sie den Computer nach der Installation nicht neu starten.

• Das MagicRotation-Symbol wird möglicherweise nicht angezeigt. Dies hängt vom Computersystem und der Spezifikation des Monitors ab.
• Wenn das Symbol nicht angezeigt wird, drücken Sie auf F5.

Einschränkungen und Probleme bei der Installation (MagicRotation)

Die Installation von MagicRotation wird von Faktoren wie Grafikkarte, Hauptplatine und Netzwerkumgebung beeinflusst.

Einschränkungen

1. Damit MagicRotation ordnungsgemäß ausgeführt werden kann, muss der Grafiktreiber korrekt geladen sein. Als Grafiktreiber sollte der aktuellste Treiber des Herstellers verwendet werden.

2. Falls Anwendungen wie Windows Media Player oder Real Player Filmdateien bei 90-, 180- oder 270-Grad-Ausrichtung nicht richtig anzeigen, gehen Sie wie folgt vor:

3. Schließen Sie die Anwendung.

4. Wählen Sie die gewünschte Bildschirmausrichtung (90, 180 oder 270 Grad) für die Anwendung aus.
5. Starten Sie die Anwendung erneut.

In den meisten Fällen ist das Problem damit behoben.

1. Anwendungen, die OpenGL und DirectDraw (für 3D-Darstellung) verwenden, können in den ausgewählten Ausrichtungsmodi (90, 180 und 270) nicht ausgeführt werden.
   z. B 3D-Spiele
2. DOS-Anwendungen im Vollbildmodus können in den ausgewählten Ausrichtungsmodi (90, 180 und 270) nicht ausgeführt werden.
3. Die Option "Dual" wird unter Windows™ 98, ME, NT 4.0 nicht unterstützt.
4. MagicRotation bietet keine Unterstützung für 24 Bit pro Pixel (Farbtiefe/Farbqualität).
5. Wenn Sie beabsichtigen, Ihre Grafikkarte austauschen, müssen Sie MagicRotation zuvor deinstallieren.

Systemanforderungen

os

• Windows™ 98 SE

• Windows™ Me

• Windows™ NT 4.0

• Windows™ 2000
• Windows XP Home Edition
  • Windows XP Professional
• Windows Vista 32-Bit
• Windows 7 32-Bit

Für MagicRotation werden Betriebssysteme ab Windows 2000 empfohlen.

Hardware

• Hauptspeicher: Mindestens 128 MB(empfohlen)
- Festplatte: Mindestens 25 MB verfügbar

Service Packs

• Sie müssen das aktuelle Service Pack auf Ihrem Computer installiert haben.
• Wenn Sie Windows™ NT 4.0 verwenden, müssen Sie Internet Explorer 5.0 oder höher mit Active Desktop-Komponenten installieren.

- Weitere Informationen finden Sie auf der Website.

- Windows™ ist eine eingetragene Marke der Microsoft Corporation, Inc.

Entfernen der Software

Sie können MagicRotation nur mit [Add or Remove Programs (Software)] in der Systemsteuerung von Windows entfernen.

Führen Sie zum Entfernen von MagicRotation die folgenden Schritte aus.

1. Klicken Sie auf [Start], wählen Sie [Settings (Einstellungen)] und dann Control Panel (Systemsteuerung). Für Windows XP klicken Sie im Menü auf [Start] und dann auf [Control Panel (Systemsteuerung)].
2. Doppelklicken Sie in der Systemsteuerung auf das Symbol [Software].
3. Markieren Sie im Fenster [Add/Remove (Software)] das Programm MagicRotation.
4. Klicken Sie auf die Schaltfläche [Change or Remove Programs] (Deinstallieren/Ändern), um das Programm zu entfernen.
5. Klicken Sie auf [Yes] (Ja), um die Deinstallation von MagicRotation zu starten.
6. Warten Sie, bis eine Meldung anzeigt, dass die Software vollständig entfernt worden ist.

Technischen Support, häufig gestellte Fragen und Informationen zu Softwareupgrades für MagicRotation finden Sie auf unserer Website.

Was ist MultiScreen?

MultiScreen

Mit MultiScreen können Sie den Monitor in verschiedene Bereiche unterteilen.

Installieren der Software

1. Legen Sie die Installations-CD in das CD-Laufwerk ein.
2. Wählen Sie das Installationsprogramm für MultiScreen.

Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für MultiScreen auf der CD-ROM und doppelklicken Sie darauf.

1. Wenn der Installations-Assistent angezeigt wird, klicken Sie auf [Next] (Weiter).
2. Führen Sie die restlichen Schritte der Softwareinstallation gemäß den Anweisungen auf dem Bildschirm bis zum Ende durch.

• Die Software kann möglicherweise nicht richtig funktionieren, wenn Sie den Computer nach der Installation nicht neu starten.

- Das MultiScreen-Symbol wird möglicherweise nicht angezeigt. Dies hängt vom Computersystem und der Spezifikation des Monitors ab.

- Wenn das Symbol nicht erscheint, drücken Sie auf F5.

Einschränkungen und Probleme bei der Installation (MultiScreen)

Die Installation von MultiScreen wird von Faktoren wie Grafikkarte, Hauptplatine und Netzwerkumgebung beeinflusst.

Betriebssystem

OS

• Windows 2000
  • Windows XP Home Edition
  • Windows XP Professional
• Windows Vista 32-Bit
• Windows 7 32-Bit

Für MultiScreen werden Betriebssysteme ab Windows 2000 empfohlen.

Hardware

• Hauptspeicher: Mindestens 32 MB
- Festplatte: Mindestens 60 MB verfügbar

Entfernen der Software

Klicken Sie auf [Start], und wählen Sie den Befehl [Settings (Einstellungen)]/[Control Panel (Systemsteuerung)] aus.

Doppelklicken Sie dann auf Add/Remove Programs (Software).

Wählen Sie in der Liste MultiScreen aus und klicken Sie dann auf die Schaltfläche [Add/Delete (Hinzufügen/Entfernen)].

5-1 Eigendiagnose des Monitors

- Mit der Eigendiagnose können Sie prüfen, ob das Gerät fehlerfrei arbeitet.

- Wenn ein leerer Bildschirm angezeigt wird und die Netz-LED blinkt, obwohl das Gerät und der PC richtig angeschlossen sind, führen Sie entsprechend den nachfolgenden Anweisungen eine die Eigendiagnose durch.

1. Schalten Sie das Gerät und den PC aus.
2. Trennen Sie das Signalkabel vom Gerät.
3. Schalten Sie das Gerät ein.
4. Wenn das Gerät störungsfrei arbeitet, erscheint die Meldung .

Wenn weiterhin ein leerer Bildschirm angezeigt wird, vergewissern Sie sich in diesem Fall, dass kein Problem mit dem PC und der Verbindung besteht. Das Produkt funktioniert richtig.

Ehe Sie sich an den Kundendienst wenden, führen Sie bitte die nachstehend beschriebenen Kontrollen durch. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Kundendienstzentrum von Samsung.

EIN LEERER BILDSCHIRM WIRD ANGEZEIGT / ICH KANN DAS GERÄT NICHT EINSCHALTEN
Ist das Netzkabel korrekt angeschlossen? Überprüfen Sie den Netzanschluss des Geräts.
Wird die Meldungauf dem Bildschirm angezeigt.	(Angeschlossen mit D-Sub-Kabel)Überprüfen Sie das Verbindungskabel zwischen dem PC und dem Gerät.(Angeschlossen mit DVI-Kabel)Wenn die Meldung weiterhin angezeigt wird, obwohl das Kabel richtig angeschlossen ist, überprüfen Sie das Ein-gangssignal durch Drücken der Taste [ ]GEDSOURCEGeräts.
Wird die Meldungauf dem Bildschirm angezeigt.	Dies tritt auf, wenn das Signal der Grafikkarte die maximale Auflösung und Frequenz des Monitors überschreiten.Stellen Sie in diesem Fall die Auflösung und die Frequenz auf einen für das Gerät geeigneten Wert ein.
Ein leerer Bildschirm wird angezeigt und die Netz-LED blinkt im Abstand von 1 Sekunde.	1. Dies passiert, wenn die Stromsparfunktion aktiv ist.Wenn Sie mit der Maus klicken oder eine Taste drücken, wird der Bildschirm eingeschaltet.2. Hierzu kommt es, wenn zwei Monitore angeschlossen sind,aktiviert (.) ist und Magictune ausgeführt wird. In diesem Fall werden die Zeichen im Bildschirmenü von Magictune möglicherweise falsch angezeigt. Um Magictune auszuführen, müssen Siedeaktivieren (.). Um Ihren PC neu zu starten, müssen Siedeaktivieren ( ) und Magictune starten.
Haben Sie die Verbindung mit einem DVI-Kabel hergestellt?	Wenn Sie das DVI-Kabel anschließen, nachdem der PC gestartet wurde, oder, wenn Sie das DVI-Kabel erneut anschließen, nachdem Sie im Betrieb des PCs getrennte hat-ten, erfolgt möglicherweise keine Anzeige, weil manche Gra-phikkarten dann kein Videosignal mehr ausgeben.In diesem Fall starten Sie den PC bei angeschlossenem DVI-Kabel neu.
DAS BILD IST ZU HELL ODER ZU DUNKEL.
Stellen Sieund ein.(Siehe,,)Die Helligkeit des Bildschirms unterscheidet sich in Abhängigkeit von dem füreingestellten Winkel.Wennaufeingestellt ist, kann sich die Helligkeit je nach Eingangssignal unterscheiden.
DAS BILDSCHIRMMENÜ (OSD) WIRD NICHT ANGEZEIGT.
Haben Sie die Bildschirmeinstellung abgebrochen? Kontrollieren	Sie, ob die Funktiondeaktiviert ist.
DIE FARBEN SIND GESTÖRT / DAS BILD WIRD IN SCHWARZWEIß ANGEZEIGT
Zeigt der ganze Bildschirm nur eine Farbe an, als wenn man das Bild durch Zellophanpapier betrachten würde?	Überprüfen Sie, ob das Verbindungskabel zum Computer korrekt angeschlossen ist.Setzen Sie die Grafikkarte richtig in den Computer ein.Prüfen Sie, obdeaktiviert (aufeingestellt)ist.
Ist die Graphikkarte richtig konfiguriert?	Konfigurieren Sie die Grafikkarte mit Hilfe des Handbuchs ordnungsgemäß.
DIE ANZEIGEFLÄCHE BEWEGT SICH PLÖTZLICH ZU EINEM RAND ODER IN DIE MITTE.
Haben Sie die Grafikkarte oder den Treiber gewechselt?	Drücken Sie die Taste [AUTO], um die automatische Anpassung auszuführen.
Haben Sie die Auflösung und die Frequenz auf einen für das Gerät geeigneten Wert eingestellt.	Stellen Sie Auflösung und Frequenz auf Werte ein, die für die Grafikkarte geeignet sind.(Siehe Tabelle der Standardanzeigemodi)
Ist die Graphikkarte richtig konfiguriert?	Konfigurieren Sie die Grafikkarte mit Hilfe des Handbuchs ordnungsgemäß.
DIE BILDER SIND UNSCHARF.
Haben Sie die Auflösung und die Frequenz auf einen für das Gerät geeigneten Wert eingestellt.	Stellen Sie Auflösung und Frequenz auf Werte ein, die für die Grafikkarte geeignet sind.(Siehe Tabelle der Standardanzeigemodi)
FARBEN WERDEN MIT 16 BIT (16 FARBEN) ANGEZEIGT. DIE FARBEN WURDEN NACH EINEM WECHSEL DER GRAFIKKARTE GEÄNDERT.
Haben Sie den Gerätetreiber für das Gerät installiert?	Windows XP: Stellen Sie die Farbe mit den Befehlen Control Panel (Systemsteuerung) → Display (Anzeige) → Settings (Einstellungen) erneut ein.Windows Vista: Ändern Sie die Farbeinstellungen mit den Befehlen Control Panel (Systemsteuerung) → Appearance and Personalization (Darstellung und Anpassung) → Personalization (Personalisierung) → Resolution (Auflösung).Windows 7: Ändern Sie die Farbeinstellungen mit den Befehlen “Control Panel” (Systemsteuerung) → “Personalization” (Personalisierung)→“Display” (Anzeige)→“Change display settings” (Anzeigeeinstellungen ändern)→“Advanced settings” (Erweiterte Einstellungen)→“Monitor (Monitor)".
Ist die Graphikkarte richtig konfiguriert?	Konfigurieren Sie die Farbe entsprechend dem neuen Graphikkartentreiber erneut.
BEIM ANSCHLIEßen DES MONITORS WIRD DIE MELDUNG UNKNOWN MONITOR, PLUG&PLAY (VESA DDC)MONITOR FOUND (UNBEKANNTER MONITOR, PLUG-AND-PLAY-MONITOR (VESA DDC) GEFUNDEN) ANGEZEIGT.
Haben Sie den Gerätetreiber für das Gerät installiert?	Installieren Sie den Gerätetreiber gemäß den Anweisungen zur Treiberinstallation.
Überprüfen Sie anhand der Angaben im Benutzerhandbuch der Graphikkarte, ob alle Plug-and-Play-Funktionen (VESA DDC) unterstützt werden.	Installieren Sie den Gerätetreiber gemäß den Anweisungen zur Treiberinstallation.
WENN ICH DIE AUßENKANTEN DES GERÄT GENAU BETRACHTE, ERKENNE ICH KLEINE FREMDKÖRPER.
Solche Dinge sind möglicherweise zu erkennen, weil die schwarzen Umrandungen dieses Geräts aus ästhetischen Gründen mit einem durchsichtigen Material überzogen wurde, um die Farbe weicher erscheinen zu lassen. Dies ist kein Defekt des Geräts.

BEIM STARTEN DES COMPUTERS ERTÖNT MEHRMALS EIN SIGNALTON.

Wenn der Signalton mindestens dreimal erzeugt wird, während der Computer gestartet wird, unterziehen Sie den Computer einer Wartung.

NEHMEN SIE DIE FOLGENDEN EINSTELLUNGEN VOR, WENN SIE DAS PRODUKT IN VERBINDUNG MIT EINEM COMPUTER VERWENDEN, DER ZWAR HDCP (HIGH-BANDWIDTH DIGITAL CONTENT PROTECTION) UNTERSTÜTZT, BEI DEM DIE HDCP-FUNKTION ABER NICHT FUNKTIONIERT:

Ändern Sie die Einstellung, damit die HDCP-Funktion korrekt funktionieren kann.

Ändern Sie die Einstellung: [MENU] -> -> ->

In diesem Fall wird das Fenster auf dem Monitor vergrößert Wenn Sie die Größe des vergrößerten Fensters ändern möchten, ändern Sie die entsprechende Einstellung folgendermaßen:

Ändern Sie die Einstellung: [MENU] -> -> ->

FAQ PROBIEREN SIE FOLGENDES!
Wie wird die Frequenz des Videosignals geändert?	Sie müssen die Frequenz der Graphikkarte ändern.(Weitere Informationen finden Sie im Benutzerhandbuch des Computers oder der Grafikkarte.)
Wie wird die Auflösung eingestellt? Windows XP: Stellen Sie die Auflösung mit den BefehlenControl Panel (Systemsteuerung) → Appearance and Themes (Darstellung und Designs) → Display (Anzeige) → Settings (Einstellungen) ein.Windows Vista: Ändern Sie die Auflösung mit den Befehlen Control Panel (Systemsteuerung) → Appearance and Personalization (Darstellung und Anpassung) → Personalization (Anpassung) → Resolution (Auflösung).Windows 7: Ändern Sie die Auflösung mit den Befehlen Control Panel (Systemsteuerung) → Personalization (Anpassung) → Display (Anzeige) → Adjust resolution (Auflösung anpassen).(Weitere Informationen finden Sie im Benutzerhandbuch des Computers oder der Grafikkarte.)
Wie wird die Energiesparfunktion eingesetzt?	Windows XP: Stellen Sie die Energiesparfunktion mit den Befehlen Control Panel (Systemsteuerung) → Appearance and Themes (Darstellung und Designs) → Display (Anzeige) → Screen Saver Setting (Einstellungen für Bildschirmscho-ner) oder konfigurieren Sie sie mit Hilfe des BIOS-Setup für den Computer.Windows Vista: Ändern Sie die Einstellungen mit den Befehlen Control Panel (Systemsteuerung) → Appearance and Personalization (Darstellung und Anpassung) → Personalization (Anpassung) → “Screen Saver” (Bildschirmschone). Sie können auch das Menü BIOS SETUP des PCs verwenden.Windows 7: Ändern Sie die Einstellungen mit den Befehlen Control Panel (Systemsteuerung) → Personalization (Anpassung) → “Screen Saver” (Bildschirmschone). Sie können auch das Menü BIOS SETUP des PCs verwenden.(Weitere Informationen finden Sie im Benutzerhandbuch des Computers oder der Grafikkarte.)

6-1 Technische Daten

MODELLNAME B1740R/B1740RX
LCD-Bild-schirm	Größe 17 Zoll (43 cm)
	Anzeigebereich 337,92 mm (H) x 270,336 mm (V)
	Pixelabstand 0,264 mm (H) x 0,264 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1280 x 1024 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 135 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (HAS-Standfuß)		373,5 x 314,5x 68mm (ohne Standfuß)373,5 x 330,4 x 190,0mm / 4,3 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-5°~22°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-2 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 20 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME B1940M/B1940MX
LCD-Bild-schirm	Größe 18,5 Zoll (47 cm)
	Anzeigebereich 409,8 mm (H) x 230,4 mm (V)
	Pixelabstand 0,3 mm (H) x 0,3 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1360 x 768 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 137 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Audiosignal	Audioeingang	Einpoliger PC Audiosignaleingang
	Audioausgang	Einpoliger Kopfhöreranschluss
	Lautsprecher	1 Watt x 2
Abmessungen (B x T x H) / Gewicht (HAS-Standfuß)		443,4 x 272,5 x 69,5 mm (ohne Standfuß)443,4 x 323,7 x 190 mm / 4,3 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-5°~22°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-4 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 22 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME B1940R/B1940RX
LCD-Bild-schirm	Größe 19 Zoll (48 cm)
	Anzeigebereich 376,32 mm (H) x 301,056 mm (V)
	Pixelabstand 0,294 mm (H) x 0,294 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1280 x 1024 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 135 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (HAS-Standfuß)		417,2 x 344,9 x 70,5 mm (ohne Standfuß)417,2 x 389,7 x 220 mm / 4,8 kg (mit Standfuß)Einige Regionen von Europa:417,2 x 379,7 x 220 mm / 4,8 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-5°~22°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-6 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 22 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME B1940MR/B1940MRX
LCD-Bild-schirm	Größe 19 Zoll (48 cm)
	Anzeigebereich 376,32 mm (H) x 301,06 mm (V)
	Pixelabstand 0,294 mm (H) x 0,294 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1280 x 1024 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 135 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Audiosignal	Audioeingang	Einpoliger PC Audiosignaleingang
	Audioausgang	Einpoliger Kopfhöreranschluss
	Lautsprecher	1 Watt x 2
Abmessungen (B x T x H) / Gewicht (HAS-Standfuß)		417,2 x 344,9 x 70,5 mm (ohne Standfuß)417,2 x 389,7 x 220 mm / 4,8 kg (mit Standfuß)Einige Regionen von Europa:417,2 x 379,7 x 220 mm / 4,8 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-5°~22°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-8 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 22 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME B1940W / B1940WX
LCD-Bild-schirm	Größe 19 Zoll (48 cm)
	Anzeigebereich 408,24 mm (H) x 255,15 mm (V)
	Pixelabstand 0,2835 mm (H) x 0,2835 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1440 x 900 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 137 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (HAS-Standfuß)		443,0 x 295,1 x 69,15 mm (ohne Standfuß)443,0 x 337,05 x 190 mm / 4,2 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-5°~22°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-10 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 35 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME B2240/B2240X
LCD-Bild-schirm	Größe 21,5 Zoll (54 cm)
	Anzeigebereich 476,64 mm (H) x 268,11 mm (V)
	Pixelabstand 0,24825 mm (H) x 0,24825 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1920 x 1080 bei 60Hz
Maximale Auflösung 1920 x 1080 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 162MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (HAS-Standfuß)		513,2 x 309,6 x 68 mm (ohne Standfuß)513,2 x 341,2 x 190 mm / 4,9 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-5°~22°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-12 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 45 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME B2240W /B2240WX
LCD-Bild-schirm	Größe 22 Zoll (55 cm)
	Anzeigebereich 473,76 mm (H) x 296,1 mm (V)
	Pixelabstand 0,282 mm (H) x 0,282 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1680 x 1050 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 146MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (HAS-Standfuß)		510,7 x 337,75 x 68 mm (ohne Standfuß)510,7 x 393,2 x 220,0 mm / 5,2 kg (mit Standfuß)Einige Regionen von Europa:510,7 x 383,2 x 220,0 mm / 5,2 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-5°~22°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-14 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 45 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME B2240M / B2240MX
LCD-Bild-schirm	Größe 21,5 Zoll (54 cm)
	Anzeigebereich 476,64 mm (H) x 268,11 mm (V)
	Pixelabstand 0,24825 mm (H) x 0,24825 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1920 x 1080 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 162MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Audiosignal	Audioeingang	Einpoliger PC Audiosignaleingang
	Audioausgang	Einpoliger Kopfhöreranschluss
	Lautsprecher	1 Watt x 2
Abmessungen (B x T x H) / Gewicht (HAS-Standfuß)		513,2 x 309,6 x 68 mm (ohne Standfuß)513,2 x 341,2 x 190 mm / 5,25 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-5°~22°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-16 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 45 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME B2240MW/B2240MWX
LCD-Bild-schirm	Größe 22 Zoll (55 cm)
	Anzeigebereich 473,76 mm	(H) x 296,1 mm (V)
	Pixelabstand 0,282 mm (H)	x 0,282 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1680 x 1050 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 146MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Audiosignal	Audioeingang	Einpoliger PC Audiosignaleingang
	Audioausgang	Einpoliger Kopfhöreranschluss
	Lautsprecher	1 Watt x 2
Abmessungen (B x T x H) / Gewicht (HAS-Standfuß)		510,7 x 337,75 x 68 mm (ohne Standfuß)510,7 x 393,2 x 220,0 mm / 5,2 kg (mit Standfuß)Einige Regionen von Europa:510,7 x 383,2 x 220,0 mm / 5,2 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-5°~22°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-18 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 45 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME B2340
LCD-Bild-schirm	Größe 23 Zoll (58 cm)
	Anzeigebereich 509,76 mm (H) x 286,74 mm (V)
	Pixelabstand 0,2655 mm (H) x 0,2655 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1920 x 1080 bei 60Hz
Maximale Auflösung 1920 x 1080 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 164MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (HAS-Standfuß)		551 x 330,6 x 68 mm (ohne Standfuß)551 x 388,4 x 220 mm / 5,45 kg (mit Standfuß)Einige Regionen von Europa:551 x 378,4 x 220 mm / 5,45 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-5°~22°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-20 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 45 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME B2440L/B2440LX
LCD-Bild-schirm	Größe 23,6 Zoll (59 cm)
	Anzeigebereich 521,28 mm (H) x 293,22 mm (V)
	Pixelabstand 0,2715 mm (H) x 0,2715 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1920 x 1080 bei 60Hz
Maximale Auflösung 1920 x 1080 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 164MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (HAS-Standfuß)		570 x 342,4 x 68 mm (ohne Standfuß)570 x 387,8 x 220 mm / 5,8 kg (mit Standfuß)Einige Regionen von Europa:570 x 377,8 x 220 mm / 5,8 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-5°~22°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-22 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 45 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME B2440/B2440X
LCD-Bild-schirm	Größe 24 Zoll (61 cm)
	Anzeigebereich 531,36 mm (H) x 298,89 mm (V)
	Pixelabstand 0,27675 mm (H) x 0,27675 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1920 x 1080 bei 60Hz
Maximale Auflösung 1920 x 1080 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 164MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (HAS-Standfuß)		570 x 342,4 x 68 mm (ohne Standfuß)570 x 387,8 x 220 mm / 5,7 kg (mit Standfuß)Einige Regionen von Europa:570 x 377,8 x 220 mm / 5,7 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-5°~22°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-24 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 45 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME B2440M
LCD-Bild-schirm	Größe 24 Zoll (61 cm)
	Anzeigebereich 531,36 mm (H) x 298,89 mm (V)
	Pixelabstand 0,27675 mm (H) x 0,27675 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1920 x 1080 bei 60Hz
Maximale Auflösung 1920 x 1080 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 164MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Audiosignal	Audioeingang	Einpoliger PC Audiosignaleingang
	Audioausgang	Einpoliger Kopfhöreranschluss
	Lautsprecher	1 Watt x 2
Abmessungen (B x T x H) / Gewicht (HAS-Standfuß)		570 x 342,4 x 68 mm (ohne Standfuß)570 x 387,8 x 220 mm / 5,75 kg (mit Standfuß)Einige Regionen von Europa:570 x 377,8 x 220 mm / 5,75 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-5°~22°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-26 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 45 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME BX2240/BX2240X
LCD-Bild-schirm	Größe 21,5 Zoll (54 cm)
	Anzeigebereich 476,64 mm (H) x 268,11 mm (V)
	Pixelabstand 0,24825 mm (H) x 0,24825 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1920 x 1080 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 164MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (HAS-Standfuß)		513,2 x 309,6 x 68 mm (ohne Standfuß)513,2 x 341,2 x 190 mm / 4,25 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-5° ~22°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-28 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 22 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME BX2440/BX2440X
LCD-Bild-schirm	Größe 24 Zoll (61 cm)
	Anzeigebereich 531,36 mm (H) x 298,89 mm (V)
	Pixelabstand 0,27675 mm (H) x 0,27675 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1920 x 1080 bei 60Hz
Maximale Auflösung 1920 x 1080 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 164 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (HAS-Standfuß)		570,0 x 342,4 x 68,0 mm (ohne Standfuß)570,0 x 387,8 x 220,0 mm / 5,1 kg (mit Standfuß)Einige Regionen von Europa:570,0 x 377,8 x 220,0 mm / 5,1 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 60° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-5°~22°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-30 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 25 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME E1720NR/E1720NRX
LCD-Bild-schirm	Größe 17 Zoll (43 cm)
	Anzeigebereich 337,92 mm (H) x 270,336 mm (V)
	Pixelabstand 0,264 mm (H) x 0,264 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimaule Auflösung 1280 x 1024 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 135 MHz (Analog)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		373,5 x 314,5 x 62 mm (ohne Standfuß)373,5 x 395,9 x 179,8 mm / 3,5 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10% – 80%, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5% – 95%, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-32 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 20 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME E1920/E1920X
LCD-Bild-schirm	Größe 18,5 Zoll (47 cm)
	Anzeigebereich 409,8 mm (H) x 230,4 mm (V)
	Pixelabstand 0,3 mm (H) x 0,3 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1360 x 768 bei 60Hz
Maximale Auflösung 1360 x 768 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 89 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		443,4 x 272,5 x 63,2 mm (ohne Standfuß)443,4 x 355 x 179,8 mm / 3,45 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-34 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 20 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME E1920R
LCD-Bild-schirm	Größe 19 Zoll (48 cm)
	Anzeigebereich 376,32 mm	(H) x 301,06 mm (V)
	Pixelabstand 0,294 mm (H)	x 0,294 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1280 x 1024 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 135 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		417,2 x 344,9 x 65,5 mm (ohne Standfuß)417,2 x 426,4 x 179,8 mm / 4,2 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-36 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 22 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME E1920N/E1920NX
LCD-Bild-schirm	Größe 18,5 Zoll (47 cm)
	Anzeigebereich 409,8 mm (H) x 230,4 mm (V)
	Pixelabstand 0,3 mm (H) x 0,3 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1360 x 768 bei 60Hz
Maximale Auflösung 1360 x 768 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 89 MHz (Analog)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		443,4 x 272,5 x 63,2 mm (ohne Standfuß)443,4 x 355 x 179,8 mm / 3,45 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10% – 80%, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5% – 95%, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-38 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 20 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME E1920NR/E1920NRX
LCD-Bild-schirm	Größe 19 Zoll (48 cm)
	Anzeigebereich 376,32 mm (H) x 301,06 mm (V)
	Pixelabstand 0,294 mm (H) x 0,294 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimaule Auflösung 1280 x 1024 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 135 MHz (Analog)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		417,2 x 344,9 x 65,5 mm (ohne Standfuß)417,2 x 426,4 x 179,8 mm / 4,2 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-40 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 22 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME E1920NW /E1920NWX
LCD-Bild-schirm	Größe 19 Zoll (48 cm)
	Anzeigebereich 408,24 mm (H) x 255,15 mm (V)
	Pixelabstand 0,2835 mm (H) x 0,2835 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1440 x 900 bei 60Hz
Maximale Auflösung 1440 x 900 bei 75Hz
Eingangssignal, terminiert		Analoges RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 137 MHz (Analog)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		443,0 x 295,1 x 63 mm (ohne Standfuß)443,0 x 375,0 x 179,8 mm / 3,6 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-42 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 35 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME E1920ENW
LCD-Bild-schirm	Größe 19 Zoll (48 cm)
	Anzeigebereich 408,24 mm (H) x 255,15 mm (V)
	Pixelabstand 0,2835 mm (H) x 0,2835 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertikal 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1440 x 900 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 137 MHz (Analog)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		443,0 x 295,1 x 63 mm (ohne Standfuß)443,0 x 375,0 x 179,8 mm / 3,6 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-44 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 22 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME E1920W/E1920WX
LCD-Bild-schirm	Größe 19 Zoll (48 cm)
	Anzeigebereich 408,24 mm (H) x 255,15 mm (V)
	Pixelabstand 0,2835 mm (H) x 0,2835 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1440 x 900 bei 60Hz
Maximale Auflösung 1440 x 900 bei 75Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 137 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (HAS-Standfuß)		443,0 x 295,1 x 63 mm (ohne Standfuß)443,0 x 375,0 x 179,8 mm / 3,6 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-46 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 35 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME E2020/E2020X
LCD-Bild-schirm	Größe 20 Zoll (50 cm)
	Anzeigebereich 442,8 mm (H) x 249,08 mm (V)
	Pixelabstand 0,2768 mm (H) x 0,2768 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1600 x 900 bei 60Hz
Maximale Auflösung 1600 x 900 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 150 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		477,1 x 289,05 x 62 mm (ohne Standfuß)477,1 x 368,95 x 179,8 mm / 3,95 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-48 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 25 W	0,3 W 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME E2020N/E2020NX
LCD-Bild-schirm	Größe 20 Zoll (50 cm)
	Anzeigebereich 442,8 mm (H) x 249,08 mm (V)
	Pixelabstand 0,2768 mm (H) x 0,2768 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertikal 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1600 x 900 bei 60Hz
Maximale Auflösung 1600 x 900 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 150 MHz (Analog)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		477,1 x 289,05 x 62 mm (ohne Standfuß)477,1 x 368,95 x 179,8 mm / 3,95 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-50 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 25 W	0,3 W 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME E2220/E2220X
LCD-Bild-schirm	Größe 21,5 Zoll (54 cm)
	Anzeigebereich 476,64 mm (H) x 268,11 mm (V)
	Pixelabstand 0,24825 mm (H) x 0,24825 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1920 x 1080 bei 60Hz
Maximale Auflösung 1920 x 1080 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 162 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		513,2 x 309,6 x 61,9 mm (ohne Standfuß)513,2 x 388,5 x 200 mm / 4,1 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-52 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 45 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME E2220N/E2220NX
LCD-Bild-schirm	Größe 21,5 Zoll (54 cm)
	Anzeigebereich 476,64 mm (H) x 268,11 mm (V)
	Pixelabstand 0,24825 mm (H) x 0,24825 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertikal 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1920 x 1080 bei 60Hz
Maximale Auflösung 1920 x 1080 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 162 MHz (Analog)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		513,2 x 309,6 x 61,9 mm (ohne Standfuß)513,2 x 388,5 x 200 mm / 4,1 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-54 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 45 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME E2220NW
LCD-Bild-schirm	Größe 22 Zoll (55 cm)
	Anzeigebereich 473,76 mm (H) x 296,1 mm (V)
	Pixelabstand 0,282 mm (H) x 0,282 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertikal 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimaule Auflösung 1680 x 1050 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 146 MHz (Analog)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		510,7 x 337,75 x 62 mm (ohne Standfuß)510,7 x 418,7 x 200 mm / 4,55 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10% – 80%, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5% – 95%, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-56 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 45 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME E2220W /E2220WX
LCD-Bild-schirm	Größe 22 Zoll (55 cm)
	Anzeigebereich 473,76 mm (H) x 296,1 mm (V)
	Pixelabstand 0,282 mm (H) x 0,282 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1680 x 1050 bei 60Hz
Maximale Auflösung 1680 x 1050 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 146 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		510,7 x 337,75 x 62 mm (ohne Standfuß)510,7 x 418,7 x 200 mm / 4,55 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-58 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 45 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME E2320/E2320X
LCD-Bild-schirm	Größe 23 Zoll (58 cm)
	Anzeigebereich 509,76 mm (H) x 286,74 mm (V)
	Pixelabstand 0,2655 mm (H) x 0,2655 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1920 x 1080 bei 60Hz
Maximale Auflösung 1920 x 1080 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 164 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		551 x 330,6 x 62 mm (ohne Standfuß)551 x 408,3 x 200 mm / 4,75 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-60 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 45 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME E2420NL
LCD-Bild-schirm	Größe 23,6 Zoll (59 cm)
	Anzeigebereich 521,28 mm (H) x 293,22 mm (V)
	Pixelabstand 0,2715 mm (H) x 0,2715 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimaule Auflösung 1920 x 1080 bei 60Hz
Maximale Auflösung 1920 x 1080 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 164 MHz (Analog)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		570 x 342,4 x 67 mm (ohne Standfuß)570 x 424 x 200 mm / 5,2 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-62 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 45 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME E2420L
LCD-Bild-schirm	Größe 23,6 Zoll (59 cm)
	Anzeigebereich 521,28 mm (H) x 293,22 mm (V)
	Pixelabstand 0,2715 mm (H) x 0,2715 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1920 x 1080 bei 60Hz
Maximale Auflösung 1920 x 1080 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 164 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		570 x 342,4x 67 mm (ohne Standfuß)570 x 424 x 200 mm / 5,2 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-64 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 45 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME EX2220 /EX2220X
LCD-Bild-schirm	Größe 21,5 Zoll (54 cm)
	Anzeigebereich 476,64 mm (H) x 268,11 mm (V)
	Pixelabstand 0,24825 mm (H) x 0,24825 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1920 x 1080 bei 60Hz
Maximale Auflösung 1920 x 1080 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 164 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		513,2 x309,6 x 61,9 mm (ohne Standfuß)513,2 x 388,5 x 200 mm / 3,6 kg (mit Standfuß)
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C – 40° CLuftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C – 45° CLuftfeuchtigkeit: 5 % – 95 %, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-66 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 22 W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME BX2340/BX2340X
LCD-Bild-schirm	Größe 23 Zoll (58 cm)
	Anzeigebereich 509,18 mm (H) x 286,42 mm (V)
	Pixelabstand 0,2652 mm (H) x 0,2652 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1920x1080 bei 60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 164 MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		551 x 330,6 x 68 mm (ohne Standfuß)551 x 388,4 x 220 mm (mit Standfuß) / 4,6 kgEinige Regionen von Europa:551 x 378,4 x 220 mm (mit Standfuß) / 4,6 kg
Umgebungsbedingungen	Betrieb	Temperatur :10°C ~ 40°C (50°F ~ 104°F)Luftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Temperatur :-20°C ~ 45°C (-4°F ~ 113°F)Luftfeuchtigkeit: 10% – 80%, nicht kondensierend
Neigen		-5°~22°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-68 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 34W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME BX2240W
LCD-Bild-schirm	Größe 22 Zoll (55 cm)
	Anzeigebereich 473,76 mm (H) x 296,1 mm (V)
	Pixelabstand 0,282 mm (H) x 0,282 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1680x1050 @60Hz
Maximale Auflösung 1680x1050 @60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 146MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		510,7 x 337,75 x 68 mm (ohne Standfuß)510,7 x 393,2 x 220 mm (mit Standfuß) / 4,4 kg
Umgebungs-bedingungen	Betrieb	Temperatur :10°C ~ 40°C (50°F ~ 104°F)Luftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Temperatur :-20°C ~ 45°C (-4°F ~ 113°F)Luftfeuchtigkeit: 10% – 80%, nicht kondensierend
Neigen		-5°~22°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-70 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 34W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME EX1920/EX1920X
LCD-Bild-schirm	Größe 18,5 Zoll (47 cm)
	Anzeigebereich 409,8 mm (H) x 230,4 mm (V)
	Pixelabstand 0,300 mm (H) x 0,300 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1360X768 @60Hz
Maximale Auflösung 1360X768 @60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 89MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		443,4 x 272,5 x 63,2 mm (ohne Standfuß)443,4 x 355 x 179,8 mm (mit Standfuß) / 3,2 kg
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C~ 40°C (50°F ~ 104°F)Luftfeuchtigkeit : 10% – 80%, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C ~ 45°C (-4°F ~ 113°F)Luftfeuchtigkeit: 10% – 80%, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-72 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 22W	Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME EX1920W
LCD-Bild-schirm	Größe 19 Zoll (48 cm)
	Anzeigebereich 408,24 mm (H) x 255,15 mm (V)
	Pixelabstand 0,2835 mm (H) x 0,2835 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1440x900 @60Hz
Maximale Auflösung 1440x900 @60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 137MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		443,0 x 295,1 x 63 mm (ohne Standfuß)443,0 x 375,0 x 179,8 mm (mit Standfuß) / 3,8 kg
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C ~ 40°C (50°F ~ 104°F)Luftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C ~ 45°C (-4°F ~ 113°F)Luftfeuchtigkeit: 10% – 80%, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-74 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 22W Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

MODELLNAME EX2020/EX2020		20X
LCD-Bild-schirm	Größe 20 Zoll (50cm)
	Anzeigebereich 442,8 mm (H) x 249,08 mm (V)
	Pixelabstand 0,2768 mm (H) x 0,2768 mm (V)
Synchronisierung	Horizontal 30 ~ 81 kHz
	Vertical 56 ~ 75 Hz
Bildschirmfarben 16,7 Mio
Auflösung Optimale Auflösung 1600x900 @60Hz
Maximale Auflösung 1600x900 @60Hz
Eingangssignal, terminiert		Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal0,7 Vp-p ± 5%Separate H/V-Synchronisation, Composite-Signal, SOGTTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)
Maximaler Pixeltakt 150MHz (Analog, Digital)
Stromversorgung		Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
Signalkabel		D-Sub-Kabel, 15-polig-auf-15-polig, trennbarDVI-D zu DVI-D-Verbinder, trennbar
Abmessungen (B x T x H) / Gewicht (einfacher Standfuß)		477,1 x 289,05 x 62 mm (ohne Standfuß)477,1 x 368,95 x 179,8 mm (mit Standfuß) / 3,1 kg
Umgebungs-bedingungen	Betrieb	Umgebungstemperatur: 10°C ~ 40°C (50°F ~ 104°F)Luftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
	Aufbewahrung	Umgebungstemperatur: -20°C ~ 45°C (-4°F ~ 113°F)Luftfeuchtigkeit: 10 % – 80 %, nicht kondensierend
Neigen		-1°~20°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)

Dieses Gerät wurde gemäß den Richtlinien für elektromagnetische Interferenzen zur privaten Nutzung (Klasse B) registriert. Es kann in allen Bereichen verwendet werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)

6-76 Stromsparfunktion

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funktioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert wird.

STATUS	NORMALER BETRIEB	ENERGIESPARMODUS	AUSSCHALTEN
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme 28W Weniger als 0,3 W Weniger als 0,3 W

Ohne Netzschalter ist der Energieverbrauch nur dann Null, wenn das Netzkabel abgezogen wird.

- Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den SAMSUNG-Kundendienst.

NORTH AMERICA
U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com
CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com
MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com
LATIN AMERICA
ARGENTINA 0800-333-3733 http://www.samsung.com
BRAZIL 0800-124-421	4004-0000	http://www.samsung.com
CHILE 800-SAMSUNG(726-7864) http://www.samsung.com
COLOMBIA 01-8000112112 http://www.samsung.com
COSTA RICA 0-800-507-7267 http://www.samsung.com
ECUADOR	1-800-10-7267	http://www.samsung.com
EL SALVADOR	800-6225	http://www.samsung.com
GUATEMALA	1-800-299-0013 http://www.samsung.com
HONDURAS	800-7919267	http://www.samsung.com
JAMAICA	1-800-234-7267 http://www.samsung.com
NICARAGUA	00-1800-5077267	http://www.samsung.com
PANAMA	800-7267	http://www.samsung.com
PUERTO RICO	1-800-682-3180 http://www.samsung.com
REP. DOMINICA	1-800-751-2676 http://www.samsung.com
TRINIDAD & TOBAGO	1-800-SAMSUNG(726-7864)	http://www.samsung.com
VENEZUELA	0-800-100-5303 http://www.samsung.com
EUROPE
AUSTRIA	0810 - SAMSUNG(7267864,€ 0.07/min)	http://www.samsung.com
BELGIUM	02-201-24-18	http://www.samsung.com/be (Dutch)http://www.samsung.com/be_fr(French)
CZECH	800 - SAMSUNG (800-726786)	http://www.samsung.com
	Distributor pro Českou republiku:Samsung Zrt., Česká organizační složka, Oasis Florenc, Sokolovská394/17, 180 00, Praha 8
DENMARK	70 70 19 70	http://www.samsung.com
EIRE	0818 717100 http://www.samsung.com
ESTONIA	800-7267	http://www.samsung.com
FINLAND	030 - 6227 515	http://www.samsung.com
FRANCE	01 48 63 00 00	http://www.samsung.com
EUROPE
GERMANY 01805 - SAMSUNG (726-7864,€ 0,14/Min)	http://www.samsung.com
HUNGARY 06-80-SAMSUNG(726-7864) http://www.samsung.com
ITALIA 800-SAMSUNG(726-7864) http://www.samsung.com
LATVIA 8000-7267 http://www.samsung.com
LITHUANIA 8-800-77777 http://www.samsung.com
LUXEMBURG 261 03 710 http://www.samsung.com
NETHERLANDS 0900 - SAMSUNG (0900-7267864) (€ 0,10/Min)	http://www.samsung.com
NORWAY 815-56 480 http://www.samsung.com
POLAND 0 801 1SAMSUNG (172678)	http://www.samsung.com
	022 - 607 - 93 - 33
PORTUGAL	80820 - SAMSUNG (726-7864)	http://www.samsung.com
SLOVAKIA	0800-SAMSUNG(726-7864)	http://www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678)	http://www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG)	http://www.samsung.com
SWITZERLAND	0848-SAMSUNG(7267864, CHF 0.08/min)	http://www.samsung.com/chhttp://www.samsung.com/ch_fr (French)
U.K	0845 SAMSUNG (7267864)	http://www.samsung.com

CIS
ARMENIA	0-800-05-555
AZERBAIJAN	088-55-55-555
BELARUS	810-800-500-55-500
GEORGIA	8-800-555-555
KAZAKHSTAN	8-10-800-500-55-500
KYRGYZSTAN	00-800-500-55-500	http://www.samsung.com
MOLDOVA 00-800-500-55-500
RUSSIA	8-800-555-55-55	http://www.samsung.com
TADJIKISTAN	8-10-800-500-55-500	http://www.samsung.com
UKRAINE	0-800-502-000	http://www.samsung.com/uahttp://www.samsung.com/ua_ru
UZBEKISTAN	8-10-800-500-55-500	http://www.samsung.com

ASIA PACIFIC
AUSTRALIA	1300 362 603	http://www.samsung.com
CHINA	400-810-5858010-6475 1880	http://www.samsung.com
HONG KONG	(852) 3698 - 4698	http://www.samsung.com/hkhttp://www.samsung.com/hk_en/
INDIA 3030 8282	1800 1100111800 3000 82821800 266 8282	http://www.samsung.com
INDONESIA 0800-112-8888	021-5699-7777	http://www.samsung.com
JAPAN 0120-327-527 http://www.samsung.com
MALAYSIA 1800-88-9999 http://www.samsung.com
NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com
PHILIPPINES 1-800-10-SAMSUNG(726-7864)1-800-3-SAMSUNG(726-7864)1-800-8-SAMSUNG(726-7864)02-5805777	http://www.samsung.com
SINGAPORE 1800-SAMSUNG(726-7864) http://www.samsung.com
TAIWAN 0800-329-999 http://www.samsung.com
THAILAND 1800-29-3232	02-689-3232	http://www.samsung.com
VIETNAM 1 800 588 889 http://www.samsung.com
MIDDLE EAST & AFRICA
BAHRAIN 8000-4726
JORDAN	800-22273
SOUTH AFRICA	0860-SAMSUNG(726-7864) http://www.samsung.com
TURKEY	444 77 11	http://www.samsung.com
U.A.E	800-SAMSUNG(726-7864)	http://www.samsung.com

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.
