Produkttyp	Autoradio
Marke	VDO
Modell	TR7311U-OR
Einbaugröße	DIN (1-DIN)
Abmessungen (B x H x T)	ca. 178 x 50 x 165 mm
Gewicht	ca. 0,5 kg
Spannungsversorgung	12 V Gleichstrom
Stromaufnahme max.	10 A
Frequenzbereich UKW	87,5 – 108,0 MHz
Frequenzbereich MW	530 – 1710 kHz
Ausgangsleistung	4 x 15 W (max.)
Audioeingänge	1 x AUX (3,5 mm Klinke)
USB-Anschluss	Ja, USB 2.0
Unterstützte Medien	USB-Stick, MP3, WMA
Display	LCD, beleuchtet (orange)
Fernbedienung	Nein
Lenkradfernbedienung kompatibel	Ja (über optionalen Adapter)
RDS	Ja
Equalizer	Ja, 3-fach (Bass, Höhen, Loudness)
Senderspeicher	30 UKW, 10 MW
Reinigung	Staubwischen mit trockenem Tuch; keine scharfen Reiniger
Schutzart	IPX0 (nicht wasserdicht)
Betriebstemperatur	0 °C bis +60 °C
Zubehör im Lieferumfang	Montagerahmen, Kabelbaum, Bedienungsanleitung
Ersatzteile	Erhältlich über den Handel (Sicherung, Abdeckung)

Häufig gestellte Fragen - TR7311U-OR VDO

Wie schalte ich das Autoradio TR7311U-OR ein?

Drücken Sie die POWER-Taste am Gerät, um das Radio einzuschalten.

Kann ich Musik von einem USB-Stick abspielen?

Ja, stecken Sie einen USB-Stick mit MP3- oder WMA-Dateien in den USB-Anschluss an der Front.

Wie stelle ich die Uhrzeit ein?

Halten Sie die MENU-Taste gedrückt, bis das Menü erscheint, wählen Sie 'Clock' und stellen Sie die Zeit mit den Pfeiltasten ein.

Das Radio hat keinen Empfang. Was kann ich tun?

Überprüfen Sie die Antennenverbindung und stellen Sie sicher, dass die Antenne korrekt angeschlossen ist. Führen Sie ggf. einen manuellen Sendersuchlauf durch.

Wie schalte ich den Equalizer ein?

Drücken Sie die EQ-Taste, um zwischen den Klangvoreinstellungen (Rock, Pop, Klassik) zu wählen. Mit langem Drücken können Sie Bass und Höhen manuell anpassen.

Kann ich das Radio mit der Lenkradfernbedienung steuern?

Ja, sofern ein kompatibler Lenkradfernbedienungsadapter (separat erhältlich) angeschlossen ist.

Wie setze ich das Radio auf Werkseinstellungen zurück?

Halten Sie die MENU-Taste für 5 Sekunden gedrückt, bis 'Reset' erscheint. Bestätigen Sie mit der OK-Taste.

Das Display leuchtet nicht. Was ist los?

Prüfen Sie die Sicherung (Flachsicherung) im Radio und die Stromversorgung. Bei anhaltendem Problem wenden Sie sich an den Kundendienst.

Kann ich ein AUX-Gerät anschließen?

Ja, schließen Sie Ihr Gerät über ein 3,5-mm-Klinkenkabel an den AUX-Eingang auf der Vorderseite an.

Welche maximale Leistung hat der Verstärker?

Die maximale Ausgangsleistung beträgt 4 x 15 Watt. Die Dauerleistung liegt niedriger.

BEDIENUNGSANLEITUNG TR7311U-OR VDO

Sicherheitsinformationen

■Sicherheitsinformationen

Vielen Dank, dass Sie dieses Produkt erworben haben. Bitte lesen Sie vor der Inbetriebnahme des Geräts diese Bedienungsanleitung sorgfältig durch und bewahren Sie sie auf.

▶SICHERHEITSMASSNAHMEN

• Nur in einem 12-Volt-Gleichstromsystem mit negativer Erdung verwenden.
• Vor dem Einbau und Anschluss des Geräts den negativen Pol der Batterie abklemmen.
• Beim Austausch der Sicherung auf die gleiche Amperezahl achten. Die Verwendung einer Sicherung mit höherer Amperezahl kann zu schweren Beschädigungen des Geräts führen.
• Sorgen Sie dafür, dass keine spitzen Gegenstände oder andere Fremdkörper in das Gerät gelangen, da dies Fehlfunktionen oder Gefahren wie z.B. Stromschläge zur Folge haben kann.
• Wenn Ihr Fahrzeug längere Zeit in sehr heißen oder sehr kalten Umgebungen gestanden hat, das Gerät erst in Betrieb nehmen, wenn die Innentemperatur im Fahrzeug wieder ein normales Maß erreicht hat.
  • Die Lautstärke so wählen, dass akustische Warnsignale (Hupen, Sirenen usw.) jederzeit hörbar bleiben.

▶VORSICHT

• Die Gehäuseabdeckung NICHT öffnen und nicht selbst Reparaturen durchführen. Wenden Sie sich hierfür an Ihren Händler oder einen qualifizierten Techniker.

▶VOR INBETRIEBNAHME

• Die Lautstärke nicht so stark erhöhen, dass keine Außengeräusche mehr hörbar sind. Dies führt zu Gefahrensituationen während der Fahrt.
- Das Fahrzeug anhalten, wenn komplizierte Bedienvorgänge ausgeführt werden sollen.

Bitte beachten: Bitte richten Sie sich im Fall einer abweichenden Steckerbelegung grundsätzlich nach dem Aufkleber auf dem Radiogehäuse. Änderungen von technischen Daten und Design aufgrund technischer Weiterentwicklungen vorbehalten.

■Bedienelemente

(1) - Einschalttaste

- Stummschaltung

- Im eingeschalteten Zustand gedrückt

halten, um das Gerät abzuschalten.

- Zur Lautstärkeregelung den Knopf drehen.

(2) - Quelle

- Radio

- USB (bei eingestecktem USB)

- AUX IN

(3) - Bandwechsel:

- Gedrückt halten, um automatisch Sender

zu suchen und signalstarke Sender an den Speicherplätzen 1-6 zu speichern

(4) - Drücken, um VOL/LOUD/PTY/AF/TA/

BAS/TRE/BAL/FAD auszuwählen, den VOL-Knopf drehen, um den Wert

einzustellen

- Halten, um den EQ-Voreinstellungsmodus auszuwählen:

EQ OFF-CLASSIC-POP-ROCK-FLAT, Zur Auswahl den VOL-Knopf drehen

(5) - Systemuhr anzeigen

- Halten, um die Uhr einzustellen

- Radio-Modus:

Anzeige von PTY-Info/Systemuhr/ aktuellem Kanal

- MP3-Modus:

Drehen für Ordnername/Dateiname/ID3 TAG/Uhr

(6) - Radio-Modus

- Auto-Suchen der Sender in

Abwärtsrichtung

- MP3-Modus

Den vorherigen Titel auswählen

(7) - Radio-Modus

- Auto-Suchen der Sender in

Aufwärtsrichtung

- MP3-Modus

Den nächsten Titel auswählen

(8) - USB-Anschluss

(9) - Wiedergabe/Pause

(10) - Programm-Intro-Wiedergabe (10 Sek.)

(11) - MP3-Wiederholungswiedergabe

(12) - MP3-Zufallswiedergabe

(13) - Vorheriger MP3-Ordner

(14) - Nächster MP3-Ordner

(9-14)- 1-6 Radiosendervoreinstellungen

Drücken, um einen voreingestellten Sender zu wählen.

Mehr als 2 Sekunden gedrückt halten, um den aktuellen Sender zu speichern.

Drucktasten

Drucktasten

MP3-Wiedergabe

Titel überspringen

Die Taste ↗drücken, um zum vorherigen oder nächsten Titel zu gelangen.

Die Taste gedrückt halten, um den schnellen Vorlauf oder Rücklauf zu aktivieren.

MP3 schnelle Titelsuche

Die Taste [5D-]/[6D+] drücken, um den vorherigen/nächsten MP3-Ordner zu wählen.

Uhr einstellen

Radio-Modus: Die Taste [DSP] drücken, [VOL]-Knopf drehen, um PTY/Uhr/aktuellen Kanal anzuzeigen.

MP3-Wiedergabemodus: Die Taste [DSP] drücken, [VOL]-Knopf drehen, um Ordnernamen/Dateinamen/ID3 TAG/Zeit anzuzeigen.

Anschließend die Taste [DSP] für mehr als 2 Sekunden gedrückt halten, die Minutenanzeige blinkt, den [VOL]-Knopf drehen, um die Minuten einzustellen, die Taste [DSP] erneut drücken, Stundenanzeige blinkt, den [VOL]-Knopf drehen, um die Stunden einzustellen, zur Bestätigung [DSP] drücken.

Systemeinstellungen

Im Nicht-Zeitanzeige-Menü:

[DSP] gedrückt halten, um das Systemeinstelungsmenü zu aktivieren, [VOL]-Knopf drehen, um den Wert einzustellen.

BEEP - TA VOL - RETURN

Den BEEP-Ton einstellen, bei Einstellung "on" ertönt bei Tastendruck der BEEP-Ton, bei Einstellung "OFF" ertönt er nicht.

TA VOL Einstellung: Einstellung der Lautstärke bei Empfang einer RDS-Station mit TA-Info; den [VOL]-Knopf drehen, um die Lautstärke einzustellen.

RETURN: Im FM-Modus Festlegung des TA-Infozeitraums bei der Auto-Suche mit RDS.

Bei Einstellung "L", wird der TA-Zeitraum bei der Auto-Suche auf 180 Sek. festgelegt, bei Einstellung "S" wird der TA-Zeitraum bei der Auto-Suche auf 45 Sek. festgelegt.

Sendersuche

Automatische Sendersuche

Die Taste ↗drücken, um eine automatische Sendersuche in Aufwärts- oder Abwärtsrichtung durchzuführen.

Schrittweise Sendersuche

Taste /für mehr als 2 Sekunden gedrückt halten, in den manuellen Modus wechseln, die Taste drücken und Sender schrittweise in Aufwärts- oder Abwärtsrichtung suchen.

Manuelle Speicherung

In den Modi FM1/FM2/FM3/AM1/AM2 eine der Senderstationstasten 1-6 gedrückt halten, um den aktuellen Sender im entsprechenden Speicherplatz zu speichern. Sie können insgesamt 36 Sender speichern. (18 FM/ 12 AM)

RDS

Die [SEL]-Taste drücken, um AF/TA einzustellen, den [VOL]-Knopf drehen, um die AF/TA-Funktion zu öffnen oder zu schließen.

Die [SEL]-Taste für die PTY-Funktion drücken, den [VOL]-Knopf drehen, die Programmtypen NEWS und POP werden angezeigt.

Bei Anzeige NEWS einen der Knöpfe 1-6 drücken, um eine andere Voreinstellung zu wählen

1-SPORT / 2-DRAMA / 3-CULTURE / 4-WEATHER / 5-TRAVEL / 6-SOCIAL

Bei Anzeige POP einen der Knöpfe 1-6 drücken, um eine andere Voreinstellung zu wählen

1-ROCK / 2-EASY / 3-LIGHT / 4-CLASSICS / 5-JAZZ / 6-FOLK

■Zusammenfassung der USB-Funktionen

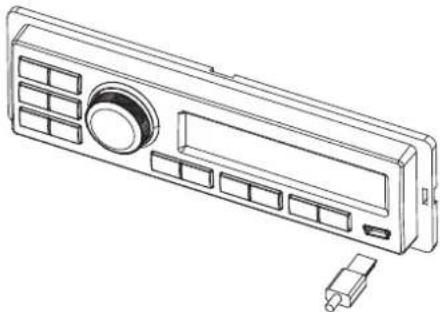

Laden/auswerfen eines USB-Geräts

I. Ein USB-Gerät in den Anschluss einstecken. Das Gerät beginnt automatisch mit der Klangwiedergabe.
2. Um die Wiedergabe des USB-Geräts zu beenden, die SRC-Taste auf Nicht-USB-Modus einstellen und das USB-Gerät entfernen.

USB-Funktionen (Flash-Speichertyp)

1. Unterstützung von USB-Flashspeicher 2 in 1
2. Formate FAT 12/FAT 16/FAT 32 werden unterstützt.
3. Unterstützung von USB 1.1 und USB 2.0 (Bei 2.0 ist die Geschwindigkeit gleich zu USB 1.1)
4. Unterstützung von WMA-Dateien
5. Die maximale Anzahl von MP3-Dateien beträgt 1000. Die maximale Anzahl von Ordnern beträgt 999.
6. Es werden maximal 8 GB USB-Speicher unterstützt und die beste Leistung ist bei nicht mehr als 500 Titeln und unter 30 Ordnern gegeben.
7. Nicht alle USB-Geräte sind mit diesem Gerät kompatibel.

Problembehandlung

■Problembehandlung

Die folgende Checkliste kann Ihnen bei der Lösung von Problemen, die beim Betrieb dieses Gerätes auftreten können, helfen. Bevor Sie die Liste durchgehen, die Verbindungen prüfen und die	Anweisungen der Bedienungsanleitung befolgen. Das Gerät nicht verwenden, wenn kein normaler Betrieb möglich ist, z. B. wenn keine Klangwiedergabe erfolgt oder sich Rauch oder unangenehmer	Geruch bilden; dies kann zu Brand oder elektrischem Schlag führen. Die Verwendung des Gerätes sofort einstellen und Kontakt mit dem Händler aufnehmen.
Problem Mögliche Ursache Lösung
Allgemein
Das Gerät lässt sich nicht einschalten.	Die Zündung des Autos ist nicht eingeschaltet.	Den Zündschlüssel in die Position Zündung stellen.
	Das Kabel ist nicht richtig verbunden. Die Kabelverbindung prüfen.
	Die Sicherung ist durchgebrannt. Die Sicherung durch eine neue mit gleicher Nennleistung ersetzen.
Keine Klangwiedergabe Die Lautstärke steht auf Minimum oder die Mute-Funktion ist eingeschaltet.		Die Lautstärkeregelung überprüfen oder die Mute-Funktion ausschalten.
Betriebsart TUNER
Empfang von Radiosendern nicht möglich.	Die Antenne ist nicht richtig verbunden.	Die Antenne richtig verbinden.
Schlechter Empfang von Radiosendern. Die Antenne ist nicht vollständig ausgefahren oder gebrochen.		Die Antenne vollständig ausfahren oder gegebenenfalls ersetzen, wen sie gebrochen ist.
Gespeicherte Sender sind verloren gegangen.	Das Batteriekabel ist nicht richtig angeschlossen.	Die permanent stromführende Leitung des Geräts mit der permanent stromführenden Leitung des Geräts verbinden.
USB-Modus
Einstecken eines USB-Geräts nicht möglich.	Das USB-Gerät wurde falsch herum eingesteckt.	Das USB-Gerät anders herum einstecken.
Das USB-Gerät kann nicht gelesen werden.	Das NTFS-Format wird nicht unterstützt.	Überprüfen Sie, ob das Dateisystem das Format FAT oder FAT32 hat. Aufgrund unterschiedlicher Formate können bestimmte Modelle von Speichergeräten oder MP3-Playern nicht gelesen werden.

■Elektrische Verbindungen

Verkabelungsdiagramm

Ort Funktion Ort Funktion
A1 Keine Funktion B1 Hinten R+
A2 Telefonstummschaltung hoch B2 Hinten R-
A3 Telefonstummschaltung niedrig B3 Vorne R+
A4 Zündung B4 Vorne R-
A5	Antennenfernbedienung	B5	Vorne
A6 Beleuchtung B6 Vorne L-
A7 Batterie + B7 Hinten L+
A8 Stromversorgungsmasse B8 Hinten L-

Technische Daten

■Technische Daten

Allgemein

Stromversorgung: 12 V Gleichstrom (10,8 V-16 V)

Maximale Ausgangsleistung: 4 X 25 W

Geeignete Lautsprecherimpedanz: 4 Ohm

Nennleistung der Sicherung: 10 A

Gewicht: 0,7 kg

Abmessungen (BxTxH):

178 x 104,8 x 50 mm

FM (UKW) Stereoradio

Frequenzbereich: 87,5 - 108,0 MHz

Signal-Rausch-Verhältnis: 50 dB

Trennschärfe: 50 KHz

AM (MW) Radio

Frequenzbereich: 522-1620 KHz

Trennschärfe: 9 KHz

Stromaufnahme im Ruhezustand:

≤3 mA

Continental Trading GmbH

Sodener Str. 9

65824 Schwalbach

Germany

Support & Download → www.vdo.com
