BEDIENUNGSANLEITUNG KRC-591V KENWOOD

Sicherheitshinweise......67

Über Cassetten 68

Über RDS....68

Allgemeine Funktionen ......69

Ein- und Ausschalten

Auswählen der Quelle

Lautstärke

Stummschaltung

Loudness

System Q

Klangeinstellungen

Lautsprecher-Einstellung

Umschalten der Displayanzeige

Zusatzeingangs-Displayeinstellung

Abnehmbare Frontblende

Telefon-Stummschaltung

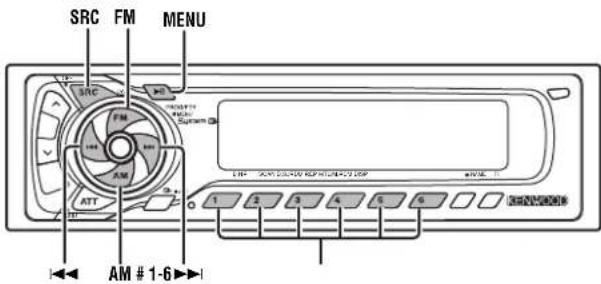

Tuner-Funktionen ....73

Senderabstimmung

Senderspeicher

Automatischer Senderspeicher

Voreinstellungs-Abstimmung

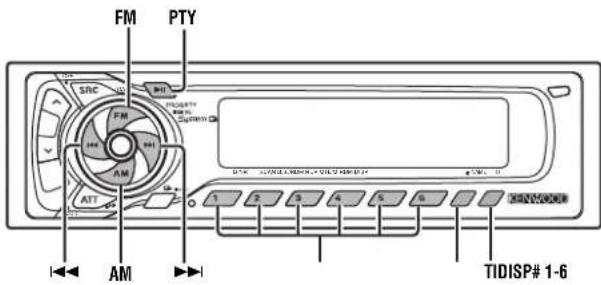

RDS-Funktionen 75

Verkehrsinformationen

Durchlaufende Anzeige des Radiotextes

Wahl der Programmart (PTY)

Speichern von Programmarten

Ändern der Sprache für die PTY-Funktion

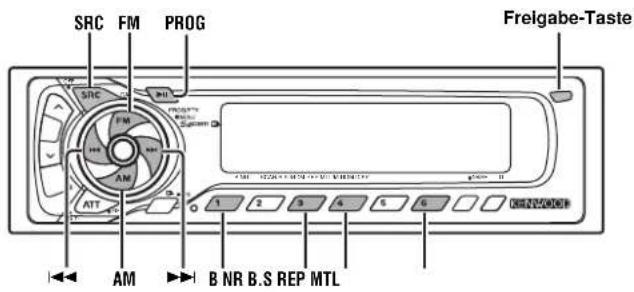

Cassetten-Funktionen......78

Wiedergabe von Cassettenbändern

Schneller Vor- und Rücklauf

Dolby B-Rauschunterdrückung

Bandsortenwahl

Titelsprung

Überpringen von Leerstellen

Wiederholfunktion

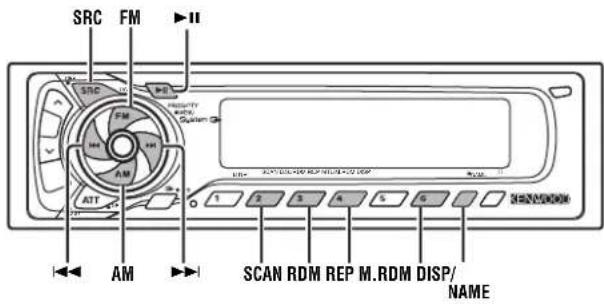

Steuerung eines externen Disc-Wechslers / Spielers......80

Wiedergabe eines CD-/MD-Wechslers

Schneller Vor- und Rücklauf

Suche nach einem bestimmten Titel

Album-Suche

Titel-/Album-Wiederholung

Titelanspielautomatik

Zufallswiedergabe

Magazin-Zufallswiedergabe

Eingabe eines Disc-Namens (DNPS)

Anzeige des CD-Textes oder MD-Titels

Menü-Steuerung......83

Menü-Steuerung

Sicherheitscode

Tastenton

Manuelle Einstellung der Uhr

"Gesperrt"-Anzeige

DSI (Disabled System Indicator)

Einstellen der Display-Beleuchtung

Ein- und Ausschalten des Grafik-Displays

Umschalten der Display-Anzeige

Kontrast-Einstellung

Dimmer

Nachrichteneinblendungen mit Timeout-Funktion

Regionalsendersuche

Abstimmungsmodus

Automatischer Senderspeicher

"Region Restrict"-Funktion

Automatische Verkehrsfunk-Suche

Mono-Empfang

Textdurchlauf

Automatische Abschaltung

Zubehör 89

Hinweise zum Einbau ....89

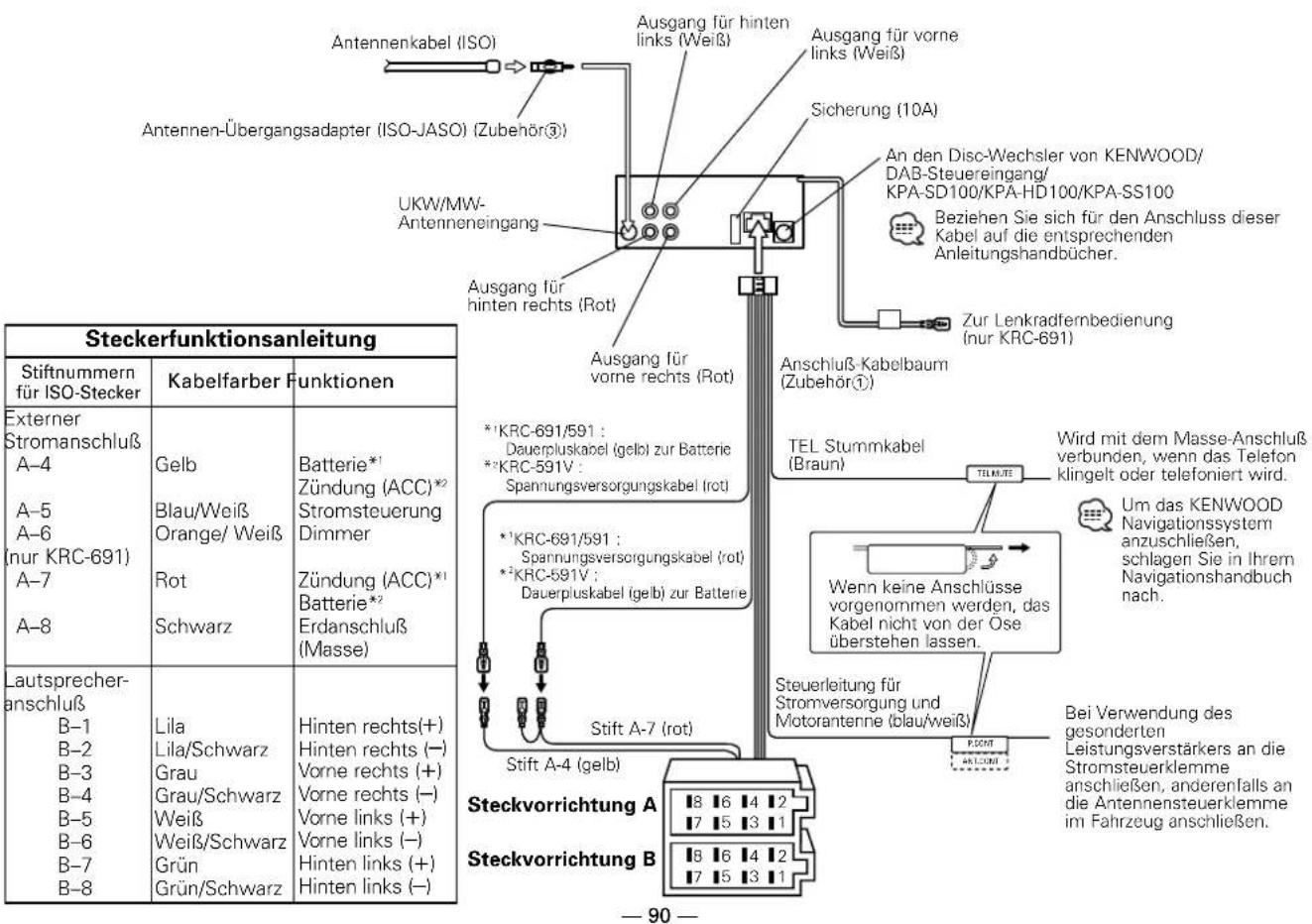

Anschlußdiagramm .....90

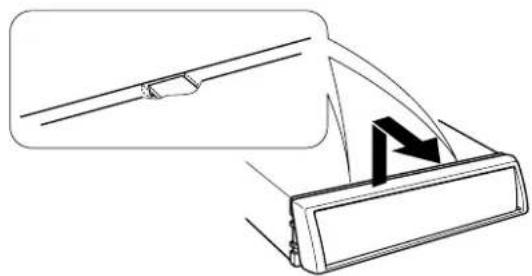

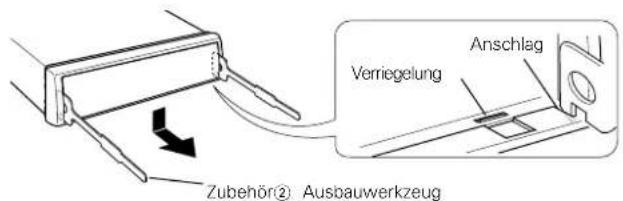

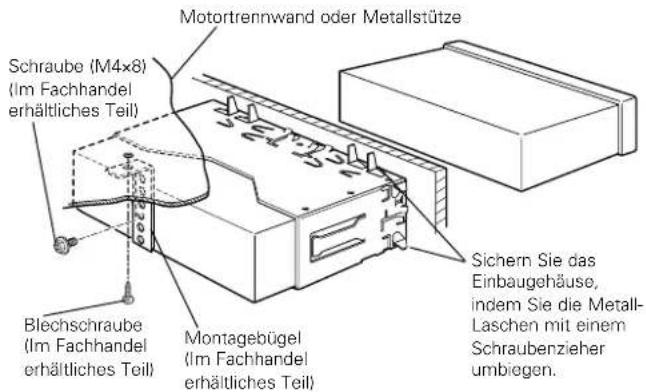

Einbau....91

Fehlersuche ....93

Technische Daten......97

▲WARNUNG

Zur Vermeidung von Bränden und Verletzungen beachten Sie bitte die folgenden Hinweise:

• Befestigen Sie das Gerät sicher im Einbauschacht, damit es bei einem Unfall nicht durch das Wageninnere geschleudert wird.
• Verwenden Sie bei Verlegung des Betriebsstrom-, Speicherschutz- und Massekabels besonders strapazierfähige und speziell für die Installation im Auto angebotene Kabel mit einem Leitungsquerschnitt von mindestens 0,75 mm² (ÄWG 18).

- Stellen Sie sicher, dass keine Metallgegenstände (Münzen, Nadeln, Werkzeuge etc.) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.

- Schalten Sie das Gerät bei Geruch- oder Rauchentwicklung sofort aus und suchen Sie einen KENWOOD-Fachhändler auf.

- Bitte berühren Sie nicht die Frontblende, während sie sich dreht. Es besteht die Gefahr, dass Ihre Finger zwischen Frontblende und Gerätechassis geraten könnten.

- Das Gerät verfügt über Glasbauteile, die durch Sturz oder Schlag beschädigt werden könnten.

- Wird das LCD-Display durch äußere Einwirkungen wie Sturz oder Schlag zerbrochen, meiden Sie den Kontakt mit der evtl. austretenden Kristallflüssigkeit. Diese Flüssigkeit kann Ihre Gesundheit beeinträchtigen. Sollten Sie mit der Flüssigkeit in Kontakt kommen, bitte sofort mit Wasser und Seife abwaschen

▲ACHTUNG

Bitte beachten Sie folgende Vorsichtsmaßnahmen, damit Ihr Gerät stets einwandfrei funktioniert:

• Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbindung.
• Entfernen Sie nicht die oberen oder unteren Gehäuseabdeckungen.
• Schützen Sie das Gerät vor direkter Sonneneinstrahlung, zu hohen Temperaturen, Feuchtigkeit, Spritzwasser und Staub.
• Setzen Sie die abnehmbare Frontblende und ihr Schutz-Etui keinem direkten Sonnenlicht und zu hohen Temperaturen aus und schützen Sie sie vor Feuchtigkeit, Spritzwasser und Staub.
  • Die abnehmbare Bedieneinheit ist ein Präzisionsteil und enthält empfindliche Elektronikbausteine. Behandeln Sie sie daher äußerst sorgfältig.
• Berühren Sie nicht die Metallkontakte an der abnehmbaren Frontblende und am Radioeinschub.
• Achten Sie beim Austauschen einer Sicherung darauf, dass der Wert der Sicherung mit den Angaben am Gerät übereinstimmt. Sicherungen mit einem falschen Wert können Fehlfunktionen verursachen oder zur Beschädigung des Geräts führen.
• Unterbrechen Sie vor dem Austauschen einer Sicherung zunächst die Kabelverbindungen, um Kurzschlüsse zu verhindern.
• Achten Sie bitte darauf, dass keine Gegenstände zwischen Frontblende und Gerätechassis fallen.
• Verwenden Sie für den Einbau ausschließlich die mitgelieferten Schrauben. Zu lange oder zu dicke Schrauben können das Gerät beschädigen.

WICHTIGE INFORMATION

Über den anzuschließenden Disc-Wechsler/CD-Player:

Stellen Sie bei dem Anschluss eines CD-Wechslers den "O-N"-Schalter Ihres Gerätes auf "N", um einen ordnungsgemäßen Betrieb zu gewährleisten.
Besitzen Sie einen älteren CD-Wechsler, der keinen "O-N"-Schalter besitzt, benötigen Sie das als Sonderzubehör erhältliche
Adapterkabel CA-DS100 und/oder den Umschalt-Adapter KCA-S210A.
Ein Disc-Wechsler funktioniert nicht, wenn er ohne die Verwendung dieser Option angeschlossen wird.
Wenn ein Modell angeschlossen wird, das über keinen "O-N"-Schalter verfügt, werden einige nicht verfügbare Funktionen und Informationen entwickelt, die nicht angezeigt werden können.
Beachten Sie, dass die KENWOOD-Wechsler KDC-C100, KDC-C302, C205, C705 sowie Geräte anderer Hersteller nicht angeschlossen werden können.

Bei einem falschem Anschluss von Autoradio und CD-Wechsler können Fehlfunktionen oder Defekte auftreten.

In Lizenz von Dolby Laboratories hergestellt.

"Dolby" und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

Sicherheitshinweise

ANMERKUNGEN

• Sollten Sie Probleme bei der Installation des Geräts haben, lassen Sie sich von Ihrem KENWOOD-Fachhändler beraten.
• Falls das Gerät nicht richtig zu funktionieren scheint, drücken Sie zuerst die Reset-Taste. Lässt sich die Fehlfunktion auf diese Weise nicht beheben, wenden Sie sich bitte an Ihren KENWOOD-Fachhändler.
• Falls der automatische Disc-Wechsler nicht funktioniert, drücken Sie bitte die Reset-Taste. Nun sollte ein normaler Betrieb möglich sein.

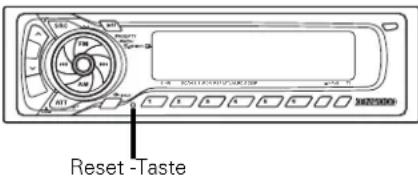

Reset -Taste

• Bei Temperaturen unter 5 °C (41 °F) sind die Zeichen im LCD möglicherweise schwer lesbar.
• Die in dieser Bedienungsanleitung gezeigten Abbildungen des Autoradio-Displays und der Frontblende dienen lediglich als Erklärungshinweise für die vielseitigen Einstellmöglichkeiten Ihres Geräts. Deshalb können sich geringfügige Abweichungen zwischen der Display-Darstellung Ihres Geräts und den Illustrationen in der Anleitung ergeben.
• Wir empfehlen Ihnen, den Sicherheits-Code in jedem Fall zu aktivieren (siehe S.84).

Reinigen der Kontakte am Bedienteil

Reinigen Sie die Kontakte an der Rückseite des Bedienteils und an der Front des Einschubs mit einem trockenen, weichen Tuch.

Reinigung

Sollte die Frontblende Ihres Gerätes verschmutzt oder verstaubt sein, reinigen Sie die Blende nur mit einem weichen Tuch (z. B. Silikontuch). Bei stärkeren Verschmutzungen verwenden Sie bitten ein feuchtes Tuch und Neutralreiniger. Bitte nicht vergessen: Auch die Rückstände des Neutralreinigers müssen entfernt werden.

Bei der Verwendung von Reinigungssprays kann eine Beschädigung der mechanischen Teile des Gerätes nicht ausgeschlossen werden. Rauhe Tücher und flüchtige Lösungsmittel wie Verdüner, Spiritus oder Alkohol zerstören die Blendenoberfläche oder den Aufdruck.

Über Cassetten

Reinigen des Tonkopfes

Reinigen Sie den Tonkopf bitte, wenn es während der Cassettenwiedergabe zu Störgeräuschen kommt oder wenn die Tonqualität während der Wiedergabe schlecht ist, da der Tonkopf verschmutzt ist.

Über Cassetten

• Sollte das Cassettenband Schlaufen aufweisen, ziehen Sie es durch Drehen eines Wickels fest.
• Wenn sich das Etikett der Cassette löst, kleben Sie es wieder an.
• Verwenden Sie keine deformierten Cassetten.
• Bewahren Sie Cassetten nicht auf der Ablage des Armaturenbretts oder an ähnlichen Orten auf, wo hohe Temperaturen herrschen.
• Verwenden Sie keine Cassetten mit einer Spielzeit von 100 Minuten oder darüber.

Über RDS

RDS (Radio Data System)

Wenn Sie sich einen RDS-Sender anhören, wird im Radiodisplay der Name des Senders angezeigt, so dass Sie auf einen Blick sehen, welcher Sender empfangen wird. Alternativ lässt sich im Display des Radios auch die Frequenz des eingestellten Senders anzeigen. Zudem sorgt RDS stets für bestmöglichen Empfang, da das Radio bei Bedarf sofort auf eine störungsfreie Alternativfrequenz des eingestellten Senders umschaltet. Dazu überträgt RDS die aktuelle Uhrzeit und in zunehmenden Maße eine Kennung (PTY) des gerade ausgestrahlten Programmangebots.

Nicht alle Stationen einer Senderkette übertragen Verkehrsinformationen. Die -Funktion ermöglicht es aber, dass Sie auch beim Hören eines Senders ohne Verkehrsfunk (z.B. NDR 3) die Verkehrsinformationen eines Verkehrsfunksenders der gleichen Senderkette (z.B. NDR 2) hören können. Der RDS-Tuner schaltet automatisch um.

Alarm

Wird von einem RDS-Sender eine Katastrophenwarnung oder eine überaus wichtige Meldung ausgestrahlt, unterbricht das Autoradio automatisch den Betrieb und schaltet auf Empfang.

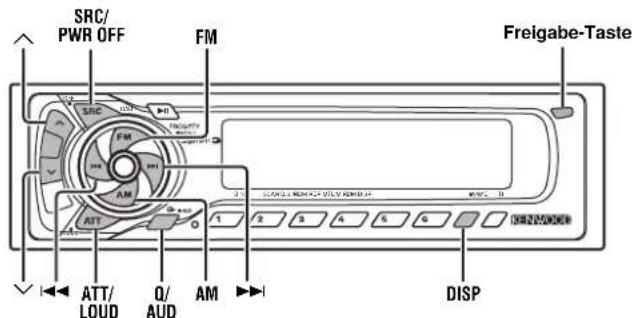

Allgemeine Funktionen

SRC/ PWR OFF FM Freigabe-Taste ATT/LOUD Q/AUD AM DISP

KRC-691

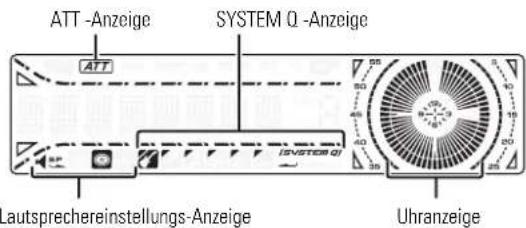

ATT-Anzeige SYSTEM Q-Anzeige ATT Lautsprechereinstellungs-Anzeige Uhranzeige

KRC-591V/KRC-591

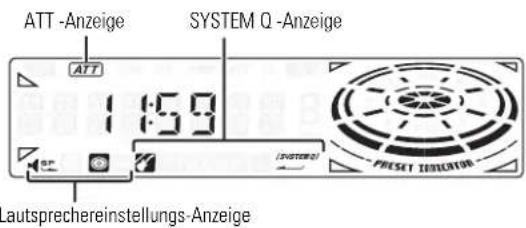

ATT-Anzeige SYSTEM Q-Anzeige ATT 1:59 Lautsprechereinstellungs-Anzeige

Ein- und Ausschalten

Einschalten des Geräts

Drücken Sie die [SRC]-Taste.

Bei eingeschalteter Stromversorgung wird der Status des (Seite 84) mit 'CODE ON' oder "CODE OFF" angezeigt.

Ausschalten des Geräts

Drücken Sie mindestens 1 Sekunde lang die [SRC]-Taste.

Auswählen der Quelle

Drücken Sie die [SRC]-Taste.

Benötigte Quelle Display

Tuner 'TUNER"

Zusatz-Eingang "AUX"

Standby (Modus für "Nur Beleuchtung") "ALL OFF"

- Für den oben aufgeführten Zusatzeingang 1 ist optionales Zubehör erforderlich.

- KCA-S210A

- CA-C1AX

- CD-Wechsler mit integrierter Zusatz-Eingangsfunktion

- Dieses Gerät schaltet sich nach 20 Minuten im Standby-Modus automatisch vollständig aus, um die Fahrzeugbatterie zu schonen. Die Zeit, nach der sich das Gerät vollständig ausschalten soll, kann in (Seite 88) eingestellt werden.

Allgemeine Funktionen

Lautstärke

Erhöhen der Lautstärke:

Drücken Sie die [∧]-Taste.

Senken der Lautstärke:

Drücken Sie die [∨]-Taste.

Stummschaltung

Schnelles Senken der Lautstärke.

Drücken Sie die [ATT]-Taste.

Bei jeder Betätigung der Taste wird die Lautstärkeabsenkung ein- oder ausgeschaltet.

Wenn sie eingeschaltet ist, blinkt die 'ATT'-Anzeige.

Loudness

Anhebung der Bass- und Hochtonanteile bei niedriger Wiedergabelautstärke.

Drücken Sie mindestens 1 Sekunde lang die [LOUD]-Taste. Bei jeder Tastenbetätigung für mindestens 1 Sekunde wird die Loudness-Funktion ein- oder ausgeschaltet.

Wenn die Funktion eingeschaltet ist, wird "LOUD ON" angezeigt.

System Q

Im System Q sind verschiedene Klangeinstellungen gespeichert, mit denen sich Ihre Audioquellen wiedergeben lassen.

1 Wählen Sie die Quelle aus, für die Sie den Klang einstellen möchten

Drücken Sie dazu die [SRC]-Taste.

2 Wählen Sie die gewünschte Klangeinstellung aus

Drücken Sie dazu die [Q]-Taste.

Bei jeder Betätigung der Taste ändert sich die Klangeinstellung.

Klangeinstellung Display

Flat "Flat"/"FLAT"
Benutzerspeicher "User"/"USER"
Rock "Rock"/"ROCK"
Pop "Pops"/"POPS"
Easy	"Easy"/"EASY"
Top 40	"Top40"/"TOP40"
Jazz	"Jazz"/"JAZZ"

- Benutzerspeicher: Die in (Seite 70) eingestellten Werte.

- Jeder Einstellwert wird mit der (Seite 71) geändert. Wählen Sie zunächst mit der Lautsprecher-Einstellung den Lautsprechertyp aus.

Klangeinstellungen

1 Wählen Sie die Quelle aus, für die Sie den Klang einstellen möchten

Drücken Sie dazu die [SRC]-Taste.

2 Aktivieren Sie die Klangeinstellungen

Drücken Sie mindestens 1 Sekunde lang die [AUD]-Taste.

3 Wählen Sie die gewünschte Einstellung aus

Drücken Sie die [FM]- oder [AM]-Taste. Bei jeder Betätigung der Taste ändern sich die Punkte, die eingestellt werden können, wie nachfolgend gezeigt.

4 Stellen Sie den gewünschten Wert ein

Drücken Sie die [I◄◄] - oder [►►I]-Taste.

Einstellung Display Bereich

Basspegel "Bas"/"BAS"-8 — +8

Mittenpegel "Mid"/"MID"-8 — +8

Höhenpegel "Tre"/"TRE"-8 — +8

Balance "Bal"/"BAL" Links 15 — Rechts 15

Lautstärke-Anpassung

"V-OFF"

-8 - ±0

Lautstärke-Anpassung:

Der Lautstärkepegel lässt sich für jede Quelle individuell einstellen, damit beim Umschalten keine Lautstärkesprünge auftreten.

5 Verlassen Sie die Klangeinstellungen

Drücken Sie die [AUD]-Taste.

Lautsprecher-Einstellung

Damit der Q-Faktor für Ihre Lautsprecher optimal eingestellt ist, sollte der richtige Lautsprechertyp eingestellt werden.

1 Aktivieren Sie den Standby-Modus

Drücken Sie die [SRC]-Taste.

Wählen Sie das 'ALL OFF'-Display aus.

2 Aktivieren Sie den Modus für die Lautsprecher-Einstellung Drücken Sie die [Q]-Taste.

3 Wählen Sie den Lautsprechertyp aus

Drücken Sie die [I◄◄►]- oder [►►►] -Taste.

Bei jeder Betätigung der Taste ändert sich die Einstellung wie nachfolgend gezeigt.

Lautsprechertyp Display

Aus "SP OFF"

Für 5- und 4 Zoll-Lautsprecher "SP 5/4"

Für 6x6- und 6x9-Zoll-Lautsprecher "SP 6*9/6"

Für Original-Lautsprecher "SP OEM"

4 Verlassen Sie den Lautsprecher-Einstellmodus

Drücken Sie die [Q]-Taste.

Umschalten der Displayanzeige

Umschalten der angezeigten Informationen.

Drücken Sie die [DISP]-Taste.

Bei jeder Betätigung der Taste ändert sich das Display wie nachfolgend gezeigt.

Im Tuner-Betrieb

Informationen Display

Programmart oder Frequenz

Radio-Text "R-TEXT"

Uhr

Anzeigen der Frequenz bei Empfang des Sendernamens

Drücken Sie mindestens 1 Sekunde lang die [DISP]-Taste.

Die Frequenz des RDS-Senders wird an Stelle des

Programmservice-Namens fünf 5 Sekunden lang angezeigt.

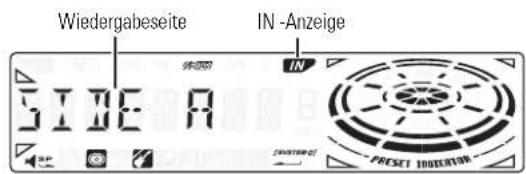

Im Cassettenbetrieb

Informationen

Wiedergabeseite

Bandlaufanzeige

Uhr

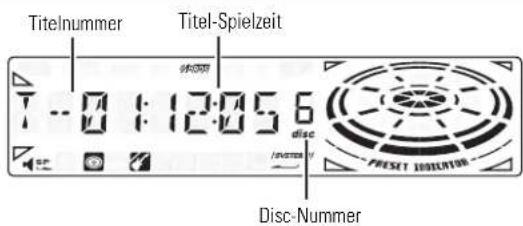

Im CD/MD-Wechsler-Betrieb

Informationen Display

Titelnummer (KRC-691)

Titelnummer & Titel-Spielzeit (KRC-591V/591)

Disc-Name "DNPS"

Disc-Titel "D-TITLE"

Titelname "T-TITLE"

Titelnummer & Titel-Spielzeit (KRC-691)

Uhr

Allgemeine Funktionen

Zusatzeingangs-Displayeinstellung

Auswählen des Displays, wenn dieses Gerät auf die Zusatz-Eingangsquelle umgeschaltet worden ist.

1 Wählen Sie die Zusatz-Eingangsquelle aus

Drücken Sie die [SRC]-Taste.

Wählen Sie das "AUX"-Display aus.

2 Aktivieren Sie den Modus für die Zusatzeingangs-Displayeinstellung

Drücken Sie mindestens 2 Sekunden lang die [DISP]-Taste. Der momentan gewählte AUX-Name blinkt.

3 Wählen Sie das Zusatzeingangs-Display aus

Drücken Sie die [I◄◄] - oder [►►I]-Taste.

Bei jeder Betätigung der Taste wird zwischen den nachfolgend aufgeführten Displays hin- und hergeschaltet.

• "AUX"

• "TV"
• "VCP"
• 'GAME'
- "PORTABLE"
• 'DVD'

4 Verlassen Sie den Modus für die Zusatzeingangs-Displayeinstellung

Drücken Sie die [DISP]-Taste.

• W enn 10 Sekunden lang keine Eingabe gemacht wurde, ist der zu dem Zeitpunkt eingegebene Name ausgewählt und der Modus für die Zusatzeingangs-Displayeinstellung wird beendet.
• Diese Funktion ist nicht verfügbar, wenn CA-C1AX verwendet wird.

Abnehmbare Frontblende

Die Frontblende des Gerätes kann abgenommen und mitgenommen werden.

Abnehmen der Frontblende

1 Drücken Sie die Freigabe-Taste. Klappen Sie die Frontblende auf.
2 Ziehen Sie die Frontblende zunächst nach links, dann nach vorn und nehmen Sie sie ab.

• Bei der Frontblende handelt es sich um ein Präzisionsbauteil, das durch Erschütterungen oder Stöße beschädigt werden kann. Aus diesem Grunde sollten Sie die Frontblende stets in dem dafür vorgesehenen Etui aufbewahren, nachdem Sie sie abgenommen haben.
• Setzen Sie weder die Frontblende noch deren Etui direktem Sonnenlicht, extremer Wärme oder Luftfeuchtigkeit aus. Schützen Sie beides darüber hinaus vor Spritzwasser und Staub.

Einsetzen der Frontblende

1 Setzen Sie die Frontblende so auf das Gerät, dass die Vertiefungen an der Blende in die Vorsprünge am Gerät passen.

2 Drücken Sie die Frontblende hinein, bis sie einrastet. Die Frontblende ist eingerastet und Sie können das Gerät in Betrieb nehmen.

Telefon-Stummschaltung

Beim Eingehen eines Anrufes unterbricht das Audiosystem automatisch seinen Betrieb.

Bei einem eingehenden Anruf

"CALL" wird angezeigt.

Das Audiosystem unterbricht seinen Betrieb.

Musikhören während des Telefonats

Drücken Sie die [SRC]-Taste.

Das "CALL"-Display verschwindet und das Audiosystem schaltet sich wieder ein.

Wenn das Gespräch beendet ist

Legen Sie den Hörer auf.

Das "CALL"-Display verschwindet und das Audiosystem schaltet sich wieder ein.

Tuner-Funktionen

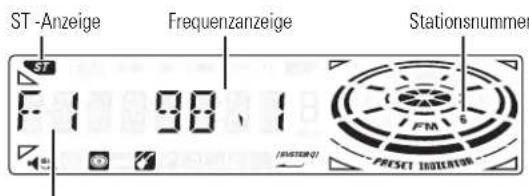

ST-Anzeige Frequenzanzeige Stationsnummer F1 98.1 ch system Q Wellenbereichsanzeige

KRC-591V/KRC-591

ST-Anzeige F:1 90,1 (FR/FT/2017) F:1 90,1 PRESET INDICATOR Stationsnummer

Wellenbereichsanzeige

Tuner-Funktionen

Senderabstimmung

So wählen Sie einen Sender aus.

1 Schalten Sie auf Tuner-Betrieb

Drücken Sie die [SRC]-Taste.

Wählen Sie das "TUNER"-Display aus.

2 Wählen Sie den Wellenbereich aus

Drücken Sie die [FM]- oder [AM]-Taste.

Bei jeder Betätigung der [FM]-Taste wechseln die Wellenbereiche zwischen FM1, FM2 und FM3.

3 Abstimmen einer höheren oder niedrigeren Frequenz

Drücken Sie die [1◄◄] - oder [►►I]-Taste.

Während des Empfangs von Stereo-Sendern leuchtet das "ST"-

Symbol.

Senderspeicher

Häufiger gehörte Sender lassen sich im Senderspeicher ablegen.

1 Wählen Sie den Wellenbereich aus

Drücken Sie die [FM]- oder [AM]-Taste.

2 Wählen Sie die Frequenz aus, die im Speicher abgelegt werden soll

Drücken Sie die [I◄◄►]- oder [►►►] -Taste.

3 Legen Sie die Frequenz im Speicher ab

Drücken Sie mindestens 2 Sekunden lang die [#1] — [#6]-Taste.

Die Speicherplatz-Anzeige blinkt einmal.

In jedem Wellenbereich kann jeweils 1 Sender im Speicher auf jeder der Tasten [#1] — [#6] abgelegt werden.

Automatischer Senderspeicher

Im automatischen Senderspeicher werden sechs gut empfangbare Sender abgelegt.

Die Reihenfolge wird durch die Empfangsfrequenz — beginnend am unteren Ende des Frequenzbands — bestimmt.

1 Wählen Sie den Wellenbereich für den automatischen Senderspeicher aus

Drücken Sie die [FM]- oder [AM]-Taste.

2 Aktivieren Sie den Menü-Modus

Drücken Sie mindestens 1 Sekunde lang die [MENU]-Taste. "MENU" wird angezeigt.

3 Wählen Sie den automatischen Senderspeicher-Modus aus Drücken Sie die [FM]- oder [AM]-Taste.

Wählen Sie das "A-Memory"/"A-MEMORY"-Display aus.

4 Starten Sie den automatischen Senderspeicher

Drücken Sie mindestens 2 Sekunden lang die [◀◀] - oder [▶▶] - Taste.

Wenn sechs Sender im Speicher abgelegt worden sind, ist die automatische Speicherung der Sender beendet.

- W enn die (Seite 87) aktiviert ist, werden ausschließlich RDS-Sender im Speicher abgelegt.

- W enn die automatische Senderspeicherung im FM2-Wellenbereich ausgeführt worden ist, werden die im FM1-Wellenbereich gespeicherten Sender nicht im Speicher abgelegt. Genauso wenig werden die in den Wellenbereichen FM1 oder FM2 gespeicherten RDS-Sender bei der Ausführung der automatischen Senderspeicherung im FM3-Wellenbereich im Speicher abgelegt.

Voreinstellungs-Abstimmung

Abrufen der im Speicher abgelegten Sender

1 Wählen Sie den Wellenbereich aus

Drücken Sie die [FM]- oder [AM]-Taste.

2 Rufen Sie den Sender ab

Drücken Sie die [#1] — [#6]-Taste.

RDS-Funktionen

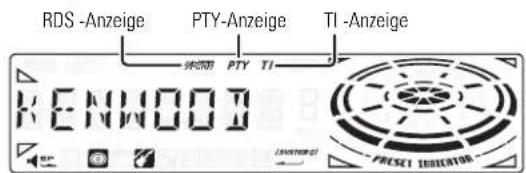

RDS-Anzeige PTY-Anzeige TI-Anzeige KENWOOD JNVEYEN QI

KRC-591V/KRC-591

RDS-Anzeige PTY-Anzeige TI-Anzeige KENWOOD PRESET INDICATOR

Verkehrsinformationen

Ihr Radio verfügt über eine Verkehrsfunk-Funktion, mit der Verkehrsmeldungen automatisch wiedergegeben werden, auch wenn Sie gerade kein Radio hören.

Drücken Sie die [TI]-Taste.

Bei jeder Betätigung der Taste schaltet sich die Verkehrsfunk-Funktion ein oder aus.

Wenn die Funktion aktiviert ist, leuchtet die "TI"-Anzeige.

Wenn kein Verkehrsfunksender empfangen wird, blinkt die "TI"-Anzeige.

Beim Beginn einer Verkehrsmeldung wird "Traffic"/"TRAFFIC" angezeigt und automatisch zu den Verkehrsmeldungen geschaltet.

• Wenn Sie während des Empfangs eines MW-Senders die Verkehrsfunk-Funktion einschalten, wird auf einen UKW-Sender umgeschaltet.
• V erkehrsmeldungen werden automatisch in der Lautstärke wiedergegeben, die beim Hören der letzten Verkehrsmeldungen eingestellt war. Diese Lautstärke lässt sich beim Abhören von Verkehrsmeldungen ändern.

Empfang von anderen Verkehrsfunksendern

Drücken Sie die [◀◀] - oder [▶▶] - Taste.

Die Umschaltung zu Verkehrsfunksendern ist möglich, während Sie sich eine Rundfunksendung anhören.

Durchlaufende Anzeige des Radiotextes

Durchlauf des angezeigten Radio-Textes.

Drücken Sie mindestens 1 Sekunde lang die [DISP]-Taste.

RDS-Funktionen

Wahl der Programmart (PTY)

Auswählen der Programmart und Suche nach einem Sender.

1 Aktivieren Sie den PTY-Modus

Drücken Sie die [PTY]-Taste.

Bei aktiviertem PTY-Modus leuchtet die "PTY"-Anzeige.

Diese Funktion kann nicht während der Einblendung einer Verkehrsmeldung oder während des AM-Empfangs angewendet werden.

2 Wählen Sie die Programmart aus

Drücken Sie die [FM]- oder [AM]-Taste.

Bei jeder Betätigung der Taste ändert sich die Programmart wie nachfolgend gezeigt.

Nr. Programmart
Display
KRC-691 KRC-591V /
KRC-591

1.	Sprache	"Speech"	"SPEECH"
2.	Musik	"Music"	"MUSIC"
3.	Nachrichten	"News" "NEWS"
4.	Aktuelles	"Affairs"	"AFFAIRS"
5.	Informationen	"Info"	"INFO"
6.	Sport	"Sport"	"SPORT"
7.	Bildung	"Educate"	"EDUCATE"
8.	Drama	"Drama"	"DRAMA"
9.	Kultur	"Culture"	"CULTURE"
10.	Wissenschaft	"Science"	"SCIENCE"
11.	Verschiedenes	"Varied"	"VARIED"
12.	Popmusik	"Pop M"	"POP M"
13.	Rockmusik "Rock M"	"ROCK M"
14.	Easy-Listening-Musik	"Easy M"	"EASY M"
15.	Leichte Klassik	"Light M"	"LIGHT M"
16.	Anspruchsvolle Klassik	"Classics"	"CLASSICS"

- Sprache und Musik beinhalten die nachfolgend gezeigten Programmarten.

Sprache: Nr.3 — 11, 18 — 25, 31 Musik: Nr.12 — 17, 26 — 30

- Die Programmart kann im Tastenspeicher [#1] — [#6] abgelegt und schnell abgerufen werden. Lesen Sie dazu (Seite 77).

• Die Display-Sprache kann geändert werden. Lesen Sie dazu <Ändern der Sprache für die PTY-Funktion> (Seite 77).

3 Suche nach dem ausgewählten Programmarten-Sender

Drücken Sie die [I◄◄] - oder [►►I]-Taste.

Wenn Sie nach anderen Sendeern suchen möchten, drücken Sie noch einmal die [1◄◄►] - oder [►►►] - Taste.

Wenn die ausgewählte Programmart nicht gefunden werden konnte, wird "No PTY"/"NO PTY" angezeigt. Wählen Sie eine andere Programmart aus.

4 Verlassen Sie den PTY-Modus

Drücken Sie die [PTY]-Taste.

Speichern von Programmarten

Wenn Sie bevorzugt eine bestimmte Programmart hören, können Sie diese speichern und die entsprechenden Sender schneller abrufen.

Speichern der Programmart

1 Wählen Sie die Programmsparte aus, die Sie speichern möchten
Lesen Sie dazu (Seite 76).

2 Speichern Sie die Programmart

Drücken Sie mindestens 2 Sekunden lang die [#1] — [#6] - Taste.

Abrufen der gespeicherten Programmart

1 Aktivieren Sie den PTY-Modus

Lesen Sie dazu (Seite 76).

2 Rufen Sie die Programmart auf

Drücken Sie die [#1]- — [#6]-Taste.

Ändern der Sprache für die PTY-Funktion

Wählen Sie eine Sprache für die Anzeige der Programmarten aus.

1 Aktivieren Sie den PTY-Modus

Lesen Sie dazu (Seite 76).

2 Aktivieren Sie den Modus zum Ändern der Sprache

Drücken Sie die [DISP]-Taste.

3 Wählen Sie die Sprache aus

Drücken Sie die [FM]- oder [AM]-Taste.

Bei jeder Betätigung der Taste ändert sich die Sprache wie nachfolgend gezeigt.

Sprache Display

Englisch "English"/"ENGLISH"

Französisch "French"/"FRENCH"

Schwedisch "Swedish"/"SWEDISH"

Deutsch "German"/"GERMAN"

4 Verlassen Sie den Modus zum Ändern der Sprache

Drücken Sie die [DISP]-Taste.

Cassetten-Funktionen

Wiedergabeseite IN -Anzeige Side A

KRC-591V/KRC-591

Wiedergabeseite IN-Anzeige SIDE A IN RESET INSERTOR

Wiedergabe von Cassettenbändern

Wenn keine Cassette eingelegt ist

1 Klappen Sie die Frontblende auf Drücken Sie die Freigabe-Taste.
2 Legen Sie eine Cassette ein.
3 Drücken Sie die Frontblende auf der rechten Seite herunter und bringen Sie sie zurück in ihre ursprüngliche Position.

• Wenn die Frontblende aufgeklappt ist, kann sie möglicherweise mit dem Schalthebel oder Ähnlichem zusammentreffen. Achten Sie in einem solchen Fall auf Sicherheit und verändern Sie die Position des Schalthebels oder treffen Sie eine andere Abhilfemaßnahme, bevor Sie das Gerät bedienen.
• Benutzen Sie das Gerät nicht mit geöffneter Frontblende. Wenn Sie das Gerät mit aufgeklappter Frontblende benutzen, kann Staub in das Gerät eintreten und Beschädigungen verursachen.

Wenn ein Cassettenband eingelegt ist, leuchtet die "IN"-Anzeige.

Wenn eine Cassette eingelegt ist

Drücken Sie die [SRC]-Taste.

Wählen Sie das "TAPE"-Display aus.

Wenn Sie sich die andere Seite der Cassette anhören möchten

Drücken Sie die [PROG]-Taste.

Auswerfen der Cassette

1 Öffnen Sie die Frontblende

Drücken Sie die Freigabe-Taste.

2 Werfen Sie die Cassette aus

Drücken Sie die [▲] Taste.

KENWOOD

3 Drücken Sie die Frontblende auf der rechten Seite herunter und bringen Sie sie zurück in ihre ursprüngliche Position.

Schneller Vor- und Rücklauf

Schneller Vorlauf

Drücken Sie die [FM]-Taste.

Drücken Sie nach dem Stoppen die [PROG]-Taste.

Schneller Rücklauf

Drücken Sie die [AM]-Taste.

Drücken Sie nach dem Stoppen die [PROG]-Taste.

Dolby B-Rauschunterdrückung

Drücken Sie die [B NR]-Taste.

Bei jeder Betätigung der Taste schaltet sich die

Rauschunterdrückung Dolby B ein oder aus.

Wenn der Ausgang eingeschaltet ist, wird "B-NR" angezeigt.

Bandsortenwahl

Drücken Sie die [MTL]-Taste.

Bei jeder Betätigung der Taste ändert sich die Bandsorte wie nachfolgend gezeigt.

Bandart Bandsorte

CrO₂(Type II), FeCr(Type III), "MTL ON"

Metall (Type IV)

Mit einem Tastendruck können Sie zum nächsten Titel oder zum Anfang des gegenwärtigwiedergegebenen Titels springen.

Zum nächsten Titel springen

Drücken Sie die [▶▶] -Taste.

Zum Anfang des gegenwärtig wiedergegebenen Titels zurückspringen

Drücken Sie die [◀◀] -Taste.

Überpringen von Leerstellen

Bei mehr als 10sekündigen Leerstellen kann automatisch zu ihrem

Ende vorgespult werden. Drücken Sie die [B.S]-Taste.

Bei jeder Betätigung der Taste schaltet sich die Funktion zum

Überspringen von Pausen ein oder aus.

Wenn die Funktion eingeschaltet ist, wird "BS ON" angezeigt.

Cassetten-Funktionen

Wiederholfunktion

Der gegenwärtig laufende Titel lässt sich wiederholt abspielen.

Drücken Sie die [REP]-Taste.

Bei jeder Betätigung der Taste schaltet sich die

Wiederholfunktion ein oder aus.

Wenn die Funktion eingeschaltet ist, wird "REP ON" angezeigt.

Steuerung eines externen Disc-Wechslers / Spielers

Titelnummer Titel-Spielzeit 01 12:05 disc Disc-Nummer

KRC-591V/KRC-591

Titelnummer Titel-Spielzeit 1:01:12:05.6 disc dips PRESET INDICATOR Disc-Nummer

Wiedergabe eines CD-/MD-Wechslers

Über Ihr Autoradio können Sie auch einen optionalen Kenwood-Wechsler steuern und die CDs bzw. MDs wiedergeben.

Drücken Sie die [SRC]-Taste.

Wählen Sie das Display für den von Ihnen gewünschten CD-Player aus.

Display-Beispiele:

Display Disc-Player

"CD" CD-Player

"DISC-CH" CD-Wechsler/MD-Wechsler

Pause und Wiedergabe

Drücken Sie die [▶II]-Taste.

Bei jeder Betätigung der Taste wird die Wiedergabe entweder unterbrochen oder fortgesetzt.

• Die zehnte Disc wird im Display mit '0' angezeigt.

- Der Funktionsumfang und die Display-Anzeigen sind von den jeweils angeschlossenen externen Disc-Spielern/Wechslern abhängig.

Schneller Vor- und Rücklauf

Schneller Vorlauf

Halten Sie die [▶▶] -Taste gedrückt.

Nach dem Loslassen der Taste wird die Wiedergabe fortgesetzt.

Schneller Rücklauf

Halten Sie die [◀◀] -Taste gedrückt.

Nach dem Loslassen der Taste wird die Wiedergabe fortgesetzt.

Suche nach einem bestimmten Titel

Wählen Sie den Titel aus, den Sie sich anhören möchten.

Drücken Sie die [I◄◄] - oder [►►I]-Taste.

Album-Suche (Disc-Wechsler-Funktion)

Wählen Sie die Disc aus, die Sie sich anhören möchten.

Drücken Sie die [AM]- oder [FM]- Taste.

Titel-/Album-Wiederholung

Wiedergabe-Wiederholung des Titels/der Disc, das/die gegenwärtig wiedergegeben wird.

Drücken Sie die [REP]-Taste.

Bei jeder Betätigung der Taste ändert sich die Wiedergabe-Wiederholungsfunktion wie nachfolgend gezeigt.

Wiedergabe-Wiederholung Display

Titel-Wiederholung "T-REP ON"

Album-Wiederholung "D-REP ON"

(Disc-Wechsler-Funktion)

AUS "REP OFF"

Steuerung eines externen Disc-Wechslers / Spielers

Titelanspielautomatik

Die ersten Sekunden jedes sich auf der gegenwärtig wiedergegebenen Disc befindlichen Titels werden angespielt, damit Sie bestimmte Musiktitel leichter finden können.

1 Starten Sie den Titel-Scan

Drücken Sie die [SCAN]-Taste.

"Scan ON"/"SCAN ON" wird angezeigt.

2 Deaktivieren Sie die Funktion, wenn der von Ihnen gewünschte Titel wiedergegeben wird

Drücken Sie die [SCAN]-Taste.

Zufallswiedergabe

Alle Titel werden in zufälliger Reihenfolge wiedergegeben.

Drücken Sie die [RDM]-Taste.

Bei jeder Betätigung der Taste schaltet sich die

Zufallswiedergabe-Funktion ein oder aus.

Wenn der Ausgang eingeschaltet ist, wird "RDM ON" angezeigt.

Wenn die [▶▶▶] -Taste gedrückt ist, wird der nächste Titel ausgewählt.

Magazin-Zufallswiedergabe

(in Verbindung mit einem CD/MD-Wechsler)

Wiedergabe aller sich im Disc-Wechsler befindlichen Discs in zufälliger Reihenfolge.

Drücken Sie die [M.RDM]-Taste.

Bei jeder Betätigung der Taste, schaltet sich die Magazin-

Zufallswiedergabe-Funktion ein oder aus.

Wenn der Ausgang eingeschaltet ist, wird "MRDM ON" angezeigt.

Wenn die [▶▶] -Taste gedrückt ist, wird der nächste Titel ausgewählt.

Eingabe eines Disc-Namens (DNPS)

CDs lassen sich mit einem Namen kennzeichnen.

1 Geben Sie die Disc wieder, der Sie einen Namen vergeben wollen

• D ie Vergabe von Titeln an MDs ist nicht möglich.

• Die Disc-Benennung kann nicht ausgeführt werden, während der CD-Text oder die Uhr angezeigt wird.

2 Aktivieren Sie den Namen-Eingabemodus

Drücken Sie mindestens 2 Sekunden lang die [NAME]-Taste. "NAME SET" wird angezeigt.

3 Setzen Sie den Cursor an die Zeichen-Eingabeposition

Drücken Sie die [1◄◄] - oder [►►I]-Taste.

4 Wählen Sie die Zeichenart aus (nur KRC-691)

Drücken Sie die [▶■]-Taste.

Bei jeder Betätigung der Taste ändert sich die Zeichenart wie nachfolgend gezeigt.

Zeichenart

Alphabet in Großbuchstaben

Alphabet in Kleinbuchstaben

Zahlen und Symbole

Sonderzeichen (Betonungszeichen)

5 Wählen Sie die Zeichen aus

Drücken Sie die [FM]- oder [AM]-Taste.

6 Wiederholen Sie die Schritte 3 bis 5 und geben Sie den Namen ein.

7 Verlassen Sie den Namen-Eingabe-Modus

Drücken Sie die [NAME]-Taste.

• W enn 10 Sekunden lang keine Eingabe gemacht wurde, wird der zu dem Zeitpunkt eingegebene Name registriert und der Namen-Eingabemodus wird geschlossen.
• Medien, denen Namen vergeben werden können.
• Externer CD-Wechsler/Player: Variiert entsprechend des CD-Wechslers/Players. Lesen Sie dazu das Handbuch des CD-Wechslers/Players.
• Der Name einer CD lässt sich auf gleiche Weise wie bei der Titelvergabe ändern.

Anzeige des CD-Textes oder MD-Titels

Scrollen des angezeigten CD-Textes oder MD-Titels.

Drücken Sie mindestens 1 Sekunde lang die [DISP]-Taste.

Menü-Steuerung

NEWS -Anzeige RDS -Anzeige BEEP OFF Menu-Display

Menü-Steuerung

Menü-Steuerung

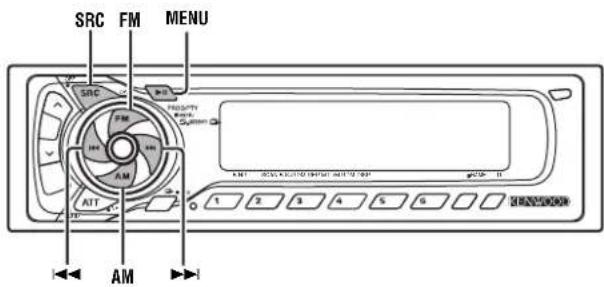

Im Menü lassen sich die Funktionen des Autoradios einstellen. Die Hauptfunktionen des Menüsystems werden in diesem Kapitel beschrieben. Nach dieser Erklärung finden Sie Hinweise zu den Grundeinstellungen und Einstellmöglichkeiten der Menüpunkte.

1 Aktivieren Sie den Menümodus

Drücken Sie mindestens 1 Sekunde lang die [MENU]-Taste. "MENU" wird im Display angezeigt.

2 Wählen Sie den gewünschten Menüpunkt aus

Drücken Sie die [FM]- oder [AM]-Taste.

Beispiel: Wenn Sie den Tastenton einstellen möchten, wählen Sie bitte das "Beep"/"BEEP"-Menü aus.

3 Wählen Sie die gewünschte Einstellung aus

Drücken Sie die [I◄◄►]- oder [►►►] -Taste.

Beispiel: Wenn "Beep"/"BEEP" angewählt ist, wird abwechselnd die Funktion "Beep ON"/"BEEP ON" oder "Beep OFF"/"BEEP OFF" eingestellt. Wählen Sie die gewünschte Einstellung aus.

Sie können weitere Einstellungen vornehmen, indem Sie zu Schritt 2 zurückkehren.

4 Verlassen Sie den Menü-Modus

Drücken Sie die [MENU]-Taste.

Wenn Sie die Einstellungen der anderen Hauptfunktionen ändern, wird der zuletzt angezeigte Status der Funktion übernommen und abgespeichert. (Die zuerst erscheinde Statusanzeige der Funktion ist normalerweise die Werkseinstellung.) Auch die Erläuterung der Einstellung für nicht im Hauptmenü verankerten Funktionen ( etc.) erfolgt Schritt für Schritt.

Sicherheitscode

Zur ersten Inbetriebnahme und nach jeder Unterbrechung der Stromversorgung des Autoradios muss der Code des Mask Keys an das Autoradio übertragen werden.

Die Sicherheitscode-Funktion kann nach Eingabe des Sicherheits-Codes nicht mehr deaktiviert werden.

Beachten Sie, dass Ihr Sicherheitscode aus der 4-stelligen Zahl besteht, die im Ihrem Gerät beiliegenden 'Car Audio Passport' eingetragen ist.

1 Aktivieren Sie den Standby-Modus

Drücken Sie die [SRC]-Taste.

Wählen Sie das "ALL OFF"-Display aus.

2 Aktivieren Sie den Menü-Modus

Drücken Sie mindestens 1 Sekunde lang die [MENU]-Taste. Nach der Anzeige "MENU" erscheint "Security"/"SECURITY" auf dem Display.

3 Aktivieren Sie den Sicherheitscode-Modus

Drücken Sie mindestens 1 Sekunde lang die [I◄◄►] - oder [►►►►] - Taste.

Nach der Anzeige "ENTER" erscheint "CODE" auf dem Display.

4 Wählen Sie die Ziffern aus, die Sie eingeben möchten

Drücken Sie die [1◄◄] - oder [►►I]-Taste.

5 Wählen Sie die Sicherheitscode-Zahlen aus

Drücken Sie die [FM]- oder [AM]-Taste.

6 Wiederholen Sie die Schritte 4 und 5 und vervollständigen Sie den Sicherheitscode.

7 Bestätigen Sie den Sicherheitscode

Drücken Sie mindestens 3 Sekunden lang die [▶▶] -Taste. Nach der Anzeige "RE-ENTER" erscheint "CODE" auf dem Display.

8 Führen Sie die Schritte 4 bis 7 aus und geben Sie den Sicherheitscode noch einmal ein.

"APPROVED" wird im Display angezeigt.

Die Sicherheitscode-Funktion ist aktiviert.

Wenn Sie einen von Ihrem Sicherheitscode abweichenden Code eingegeben haben, müssen Sie noch einmal von Schritt 4 beginnen.

Drücken Sie nach dem Abtrennen von der Batterie die Reset-Taste

1 Schalten Sie die Zündung ein.

2 Führen Sie die Schritte 4 bis 7 aus und geben Sie den Sicherheitscode noch einmal ein.

"APPROVED" wird im Display angezeigt. Das Gerät ist betriebsbereit.

Wenn ein nicht korrekter Code eingegeben wird, wird "WAITING" (Warten) angezeigt und die unten dargestellte Eingabe-Sperrzeit wird aktiviert. Nachdem die Eingabe-Sperrzeit verstrichen ist, wird 'CODE' angezeigt und die Eingabe kann durchgeführt werden.

Anzahl der Eingaben eines nicht korrekten Codes	Eingabe-Sperrzeit
1	—
2	5
3	1
4 24 Stunden

Tastenton

Ein-/Ausschalten des Tastentons (Biepton).

Display Einstellung

"Beep ON"/"BEEP ON" Der Tastenton ertönt. "Beep OFF"/"BEEP OFF" Es ertönt kein Tastenton.

Manuelle Einstellung der Uhr

Diese Einstellung kann ausgeführt werden, wenn die Funktion <"Gesperrt"-Anzeige> (Seite 85) ausgeschaltet ist.

1 Wählen Sie den Uhr-Einstellmodus aus Drücken Sie die [FM]- oder [AM]-Taste. Wählen Sie das "CLK ADJ" -Display aus.

2 Aktivieren Sie den Uhr-Einstellmodus Drücken Sie mindestens 1 Sekunde lang die [◀◀] - oder [▶▶]- Taste. Das Uhr-Display blinkt.

3 Stellen Sie die Stunden ein Drücken Sie die [FM]- oder [AM]-Taste. Stellen Sie die Minuten ein Drücken Sie die [I◄◄►] - oder [►►►] -Taste.

4 Verlassen Sie den Uhr-Einstellmodus Drücken Sie die [MENU]-Taste.

M

"Gesperrt"-Anzeige

Nach dem Abnehmen der Frontblende blinkt die "Gesperrt"-Anzeige am Gerät.

Display Einstellung

"SYNC ON" Leuchtanzeige ist eingeschaltet. "SYNC OFF" Leuchtanzeige ist ausgeschaltet.

Das Synchronisieren der Uhr dauert 3 bis 4 Minuten.

Menü-Steuerung

DSI (Disabled System Indicator)

Wählen Sie als Farbe der Tastenbeleuchtung entweder Grün oder Rot aus.

Display Einstellung

"DSI ON" Die LED blinkt.

"DSI OFF" Die LED ist ausgeschaltet.

Einstellen der Display-Beleuchtung

Wählen Sie als Tastenbeleuchtungsfarbe entweder Grün oder Rot aus.

Display Einstellung

"KEY GRN" Die Beleuchtungsfarbe ist grün.

"KEY RED" Die Beleuchtungsfarbe ist rot.

Funktion des KRC-591V/KRC-591

Ein- und Ausschalten des Grafik-Displays

Ein-/Ausschalten des Grafik-Displays.

Display Einstellung

"GRPH ON" Der Grafikteil wird angezeigt.

"GRPH OFF" Der Grafikteil wird nicht angezeigt.

"DisplayA" Das runde Display zeigt die Wiedergabezeit an.

"DisplayB" Das runde Display zeigt die Uhrzeit an.

"DisplayC" Stiller Display-Typ.

Funktion des KRC-691

Kontrast-Einstellung

Einstellung des Display-Kontrasts

Display und Einstellung:

"CONT 0"

"CONT 5" (Original-Einstellung)

"CONT 10"

Funktion des KRC-691

Dimmer

Das Gerätedisplay wird beim Einschalten der Fahrzeugbeleuchtung automatisch gedimmt.

Display Einstellung

"DIM ON" Das Display ist gedimmt

"DIM OFF" Das Display ist nicht gedimmt

Funktion des KRC-691

Umschalten der Display-Anzeige

Einstellen der Display-Anzeige.

Display Einstellung

Nachrichteneinblendungen mit Timeout-Funktion

Schaltet automatisch auf eine Nachrichteneinblendung, auch wenn keine Rundfunksendung gehört wird. Auch das Zeitintervall, in dem keine Unterbrechung erfolgen soll, kann eingestellt werden.

Display und Einstellung

"NEWS OFF"

"NEWS 00M"

:

"NEWS 90M"

Wenn "NEWS 00M" — "NEWS 90M" eingestellt ist, ist die Funktion zur Unterbrechung von Nachrichteneinblendungen aktiviert.

Wenn die Funktion eingeschaltet ist, leuchtet die "NEWS"-Anzeige.

Beim Beginn einer Nachrichteneinblendung wird "NEWS" angezeigt und die Nachrichteneinblendung wiedergegeben.

• Haben Sie beispielsweise ein Zeitintervall von "20M" eingestellt, sperrt die "PTY News Timeout"-Funktion Nachrichteneinblendungen für 20 Minuten nach dem Empfang der ersten Nachrichtensendung.
  • Die Lautstärke der Nachrichteneinblendungen ist dieselbe wie die, die für die Verkehrsmeldungen eingestellt worden ist (Seite 75).
• Diese Funktion ist nur verfügbar, wenn der gewünschte Sender einen PTY-Code für die Nachrichteneinblendung sendet oder zu einem -Netzwerk gehört, das den PTY-Code für die Nachrichteneinblendung sendet.
• Wenn die Nachrichteneinblendungs-Unterbrechungsfunktion eingeschaltet ist, wird automatisch zu einem UKW-Sender umgeschaltet.

Regionalsendersuche

Bei der automatischen Senderabstimmung wird nur nach Sendern gesucht, die sehr gut empfangen werden.

Display Einstellung

"LO.S OFF" Die Regional-Suchfunktion ist ausgeschaltet.

"LO.S ON" Die Regional-Suchfunktion ist eingeschaltet.

Abstimmungsmodus

Stellt den Abstimmungsmodus ein.

Abstimmungsmodus Display Funktion

Automatik-Suche "AUTO 1" Automatische Suche nach einem Sender

Suche nach einem 'AUTO 2' Suche nach den im gespeicherten Sender Senderspeicher abgelegten Sendern

Manuell "Manual"/"MANUAL" Normaler manueller Sendersuche Abstimmregler

Automatischer Senderspeicher

Lesen Sie bezüglich der Funktion (Seite 74).

Das Autoradio schaltet automatisch auf eine andere Frequenz des eingestellten RDS-Senders, wenn der Empfang schwächer wird.

Display Einstellung

"AF ON" Die AF-Funktion ist eingeschaltet.

"AF OFF" Die AF-Funktion ist ausgeschaltet.

Bei eingeschalteter AF-Funktion leuchtet die "RDS"-Anzeige.

Wenn für das abgestimmte Programm kein RDS-Sender mit einem besseren Empfang verfügbar ist, hören Sie die Rundfunksendung möglicherweise nur bruchstückhaft. Schalten Sie in diesem Fall die AF-Funktion aus.

Menü-Steuerung

"Region Restrict"-Funktion

Diese Funktion ermöglicht es, bei der Wahl von RDS-Alternativsendern regional aussgestrahlte Programme auszuschliessen oder miteinzubeziehen. Wird das Signal des eingestellten Senders zunehmend schwächer und findet die AF-Funktion keine alternativen Sender, schaltet das Gerät auf Regionalsendersuche um.

Display Einstellung

"REG ON" Die "Region Restrict"-Funktion ist eingeschaltet. "REG OFF" Die "Region Restrict"-Funktion ist ausgeschaltet.

Gelegentlich strahlen Sender im selben Netzwerk jedoch unterschiedliche Programme aus oder verwenden unterschiedliche Programm-Dienstnamen.

Automatische Verkehrsfunk-Suche

Verschlechtert sich der Rundfunkempfang und Sie haben die Tl-Funktion eingeschaltet, dann sucht der Tuner automatisch einen anderen, besser zu empfangenen Verkehrsfunksender.

Display Einstellung

"ATPS ON" Die automatische TP-Suchfunktion ist eingeschaltet. "ATPS OFF" Die automatische TP-Suchfunktion ist ausgeschaltet.

Mono-Empfang

Nebengeräusche können reduziert werden, wenn Stereo-Rundfunksendungen monaural empfangen werden.

Display Einstellung

"MONO OFF" Der Mono-Empfang ist ausgeschaltet. "MONO ON" Der Mono-Empfang ist eingeschaltet.

Textdurchlauf

Einstellung der Textanzeige.

Display Einstellung

"SCL MANU" Text wird nicht gescrollt "SCL AUTO" Text wird beim Display-Wechsel gescrollt

Folgende Textanzeigen können gescrollt werden. - CD-Text - MD-Titel - Radio-Text

Automatische Abschaltung

Wenn sich das Autoradio längere Zeit im Standby-Modus befindet, lässt es sich mit dieser Funktion nach einer bestimmten Zeit automatisch ausschalten. Dadurch wird die Fahrzeug-Batterie geschont.

Display Einstellung

"OFF -- -" Stromzufuhr ist ausgeschaltet. Die Timer-Funktion ist ausgeschaltet. "OFF 20M" Schaltet das Gerät nach 20 Minuten aus. (Original-Einstellung) "OFF 40M" Schaltet das Gerät nach 40 Minuten aus. "OFF 60M" Schaltet das Gerät nach 60 Minuten aus. Diese Funktion wird erts nach Eingabe des (Seite 84) aktiviert.

Zubehör

	Ansicht	Anzahl der Teile
1		1
2		2
3		1
4		2

Hinweise zum Einbau

1. Ziehen Sie den Zündschlüssel ab und trennen Sie den Minuspol von der Batterie, um Kurzschlüsse zu vermeiden.
2. Verbinden Sie die Ein und Ausgangskabel der einzelnen Geräte.
3. Schließen Sie alle Kabel an den Kabelbaum an.
4. Verbinden Sie den Steckverbinder B des Kabelbaums mit dem Lautsprecheranschluß Ihres Fahrzeugs.
5. Verbinden Sie den Steckverbinder A mit dem Dauerplus Ihres Fahrzeugs.
6. Stecken Sie die Kabelbaumanschluß ans Gerät.
7. Bauen Sie das Autoradio ein.
8. Schließen Sie den Minuspol der Batterie an.
9. Drücken Sie die Reset Taste.

ACHTUNG

• Sollte Ihr Fahrzeug über keinen ISO-Anschluß verfügen, wenden Sie sich bitte an Ihren KENWOOD-Fachhändler.
• Verwenden Sie Antennen-Ubergangsadapter (ISO-JASO) nur dann, wenn das Antennenkabel einen ISO-Stecker besitzt.
• Vergewissern Sie sich, daß alle Kabelverbindungen einwandfrei ausgeführt sind, indem Sie die Stecker bis zum vollkommenen Einrasten in die Buchsen einführen.
• Falls das Zündschloß Ihres Fahrzeugs keine ACC-Stellung besitzt, oder das Zündkabel an eine Konstantspannungs-Stromquelle, wie z.B. ein Batteriekabel, angeschlossen ist, wird die Stromversorgung des Gerätes nicht mit der Zündung verbunden (d.h. es wird nicht zusammen mit der Zündung ein- und ausgeschaltet). Wenn Sie die Stromversorgung des Gerätes mit der Zündung verbinden wollen, schließen Sie das Zündkabel an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.
• Wenn die Sicherung anspricht, überprüfen Sie zunächst die Kabel auf einen Kurzschluß. Ersetzen Sie dann die defekte Sicherung durch eine intakte Sicherung gleichen Werts.
• Nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material isolieren. Um Kurzschlüsse zu verhindern, entfernen Sie keine Schutzhüllen von den Kabelenden oder Verbindungssteckern.
• Verbinden Sie beide Pole der Lautsprecher mit den Lautsprecherausgängen am Gerät. Das Anschließen der Lautsprecher Minuspole an die Karosserie kann zu Betriebsstörungen führen oder die Elektronik beschädigen.
• Prüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer einwandfrei funktionieren.
• Wenn das Armaturenbrett eine Klappe hat, vergewissern Sie sich beim Einbau, daß die Frontplatte beim Offnen und Schließen nicht an die Klappe stößt.
• Das Gerät so anbringen, daß der Befestigungswinkel 30° oder weniger beträgt.

Anschlußdiagramm

Steckerfunktionsanleitung Stiftnummern für ISO-Stecker Externer Stromanschluß A-4 A-5 A-6 (nur KRC-691) A-7 A-8 Lautsprecher-anschluß B-1 B-2 B-3 B-4 B-5 B-6 B-7 B-8 Kabelfarber Funktionen Gelb Blau/Weiß Orange/ Weiß Rot Schwarz Lila Lila/Schwarz Grau Grau/Schwarz Weiß Weiß/Schwarz Grün Grün/Schwarz Batterie*1 Zündung (ACC)*2 Stromsteuerung Dimmer Zündung (ACC)*1 Batterie*2 Erdanschluß (Masse) Ausgang für hinten rechts (Rot) Ausgang für vorne rechts (Rot) *1KRC-691/591 : Dauerpluskabel (gelb) zur Batterie *2KRC-591V : Spannungsversorgungskabel (rot) *1KRC-691/591 : Spannungsversorgungskabel (rot) *2KRC-591V : Dauerpluskabel (gelb) zur Batterie Stift A-7 (rot) Stift A-4 (gelb) Steckvorrichtung A Steckvorrichtung B Ausgang für hinten links (Weiß) Ausgang für vorne links (Weiß) Sicherung (10A) An den Disc-Wechsler von KENWOOD/DAB-Steuereingang/KPA-SD100/KPA-HD100/KPA-SS100 Beziehen Sie sich für den Anschluss dieser Kabel auf die entsprechenden Anleitungshandbücher. Zur Lenkradfernbedienung (nur KRC-691) Anschluß-Kabelbaum (Zubehör①) TEL Stummkabel (Braun) Wird mit dem Masse-Anschluß verbunden, wenn das Telefon klingelt oder telefoniert wird. Wenn keine Anschlüsse vorgenommen werden, das Kabel nicht von der Öse überstehen lassen. Steuerleitung für Stromversorgung und Motorantenne (blau/weiß) Bei Verwendung des gesonderten Leistungsverstärkers an die Stromsteuerklemme anschließen, anderenfalls an die Antennensteuerklemme im Fahrzeug anschließen. — 90 —

Einbau

⚠️WARNUNG Anschließen des ISO-Steckers (siehe S.90)

Die Stiftbelegung für die ISO-Stecker hängt von dem Typ Ihres Fahrzeugs ab. Nehmen Sie unbedingt die richtigen Anschlüsse vor, um Beschädigung des Gerätes zu vermeiden. Der Standard-Anschluß für den Kabelbaum ist nachfolgend unter [1] beschrieben. Falls die ISO-Steckerstifte gemäß [2] oder [3] belegt sind, nehmen Sie den Anschluß vor, wie abgebildet.

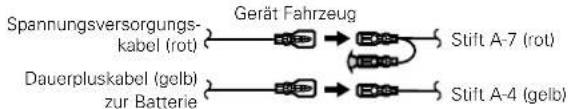

1 (Standard-Einstellung) Der Stift A-7 (rot) des ISO-Steckers am Fahrzeug ist mit der Zündung verbunden, während der Stift A-4 (gelb) mit der Konstantspannungsquelle verbunden ist.


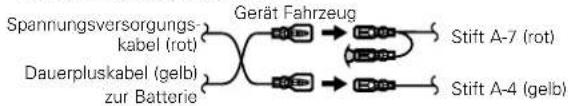

2 Der Stift A-7 (rot) des ISO-Steckers am Fahrzeug ist mit der Konstantspannungsquelle verbunden, während der Stift A-4 (gelb) mit der Zündung verbunden ist.


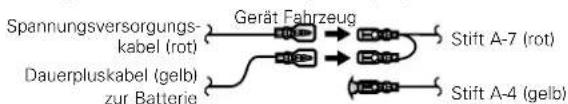

3 Der Stift A-4 (gelb) des ISO-Steckers am Fahrzeug ist mit nichts verbunden, während der Stift A-7 (rot) mit der Konstantspannungsquelle verbunden ist (oder Stift A-7 (rot) und Stift A-4 (gelb) sind mit der Konstantspannungsquelle verbunden).

Wenn der Anschluß so vorgenommen wird, wie im obigen Fall [3] beschrieben, ist die Stromversorgung des Gerätes nicht mit dem Zündschloß gekoppelt. Denken Sie daher stets daran, das Gerät nach dem Ausschalten der Zündung auszuschalten. Um die Stromversorgung des Gerätes mit der Zündung zu koppeln, schließen Sie das Zündkabel (ACC...rot) an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.

Einbau

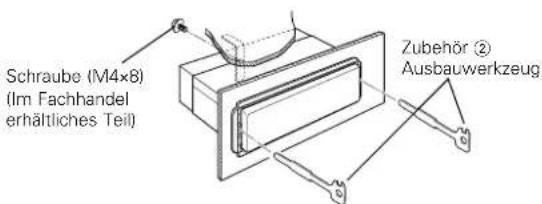

Motortrennwand oder Metallstütze Schraube (M4x8) (Im Fachhandel erhältliches Teil) Blechschraube (Im Fachhandel erhältliches Teil) Montagebügel (Im Fachhandel erhältliches Teil) Sichern Sie das Einbaugehäuse, indem Sie die Metall- Laschen mit einem Schraubenzieher umbiegen.

Bauen Sie das Gerät fest ein. Wenn das Gerät nicht fest sitzt, können Fehlfunktionen und Klangbeeinträchtigungen auftreten.

■ Anschrauben der Frontplatte am Gerät

Wenn Sie den Bildschirm fest am Hauptgerät befestigen möchten, schrauben Sie die mitgelieferten Schrauben (Ø4 x 16 mm) in die folgenden Löcher.

Unterseite Zubehör④

Beachten Sie, dass die Schneidschrauben (ø4 x 16 mm) nur in die dafür spezifizierten Schraubenlöcher eingedreht werden. Ansonsten können die mechanische Teile im Geräteinneren beschädigt werden.

Einbau

■ Ausbau des Hartgummirahmens

1 Die Anschlagstifte des Ausbauwerkzeugs einrasten und die beiden Verriegelungen der unteren Hälfte ausbauen. Wie in der Abbildung gezeigt, den Rahmen senken und nach vorn ziehen.

Zubehör② Ausbauwerkzeug Verriegelung Anschlag

2 Nach Ausbau der unteren Hälfte, Ausbau bei den beiden oberen Stellen vornehmen.

Der Rahmen kann von der Oberseite auf die gleiche Weise ausgebaut werden.

■ Herausnehmen des Geräts

1 Nehmen Sie den Hartgummirahmen ab. (Siehe Kapitel "Ausbau des Hartgummirahmens".)
2 Entfernen Sie die Schraube (M4×8) an der Rückseite des Geräts.
3 Setzen Sie die beiden Ausbauwerkzeuge in die seitlichen Schlitze an der Frontseite ein (siehe Skizze).

Schraube (M4×8) (Im Fachhandel erhältliches Teil) Zubehör ② Ausbauwerkzeug

4 Drücken Sie die Ausbauwerkzeuge nach unten und ziehen Sie das Gerät etwa bis zur Hälfte heraus.

Achten Sie darauf, daß Sie sich nicht an den Vorsprüngen der Ausbauwerkzeuge verletzen.

5 Fassen Sie das Gerät mit den Händen und ziehen Sie es vorsichtig heraus.

Manchmal funktioniert das Gerät nicht richtig, weil möglicherweise ein Bedienungsfehler vorliegt. Schauen Sie daher zunächst in die nachfolgende Übersicht, bevor Sie Ihr Gerät zur Reparatur geben. Vielleicht lässt sich der Fehler ganz leicht beheben.

Allgemein

? Das Gerät lässt sich nicht einschalten.

√ Die Sicherung ist durchgebrannt. ■ Überprüfen Sie die Kabel auf Kurzschluß und ersetzen Sie die Sicherung durch eine neue mit gleichen Werten.

√ Das Zündschloss verfügt über keine ACC-Stellung. * Verbinden Sie die Leitung für "geschaltetes" Plus mit dem Dauerplus-Kabel.

? Wenn Sie die Standby-Betriebsart gewählt haben, schaltet sich der Strom automatisch aus (OFF).

√ Die automatische Abschaltung wurde aktiviert. **Falls Sie nicht wollen, dass sich das Gerät automatisch ausschaltet (OFF), deaktivieren Sie die automatische Abschaltung.

? Das Gerät reagiert auf keinen Tastendruck.

√ Der Mikrocomputer arbeitet nicht richtig. Drücken Sie die Reset-Taste (Seite 68).

? Das Radio lässt sich nicht auf Cassettenbetrieb umschalten.

√ Es wurde keine Cassette eingelegt. ** Legen Sie die gewünschte Cassette ein. Wenn sich keine Cassette im Gerät befindet, können Sie nicht auf Cassettenbetrieb umschalten.

√ Der Disc-Wechsler wurde nicht angeschlossen. ☑ Schließen Sie den Disc-Wechsler an. Wenn der Disc-Wechsler nicht am entsprechenden Eingang angeschlossen wurde, können Sie zu keiner externen Quelle umschalten.

? Nach dem Abziehen des Zündschlüssels sind die Senderspeicher gelöscht.

√ Das Dauerpluskabel ist nicht richtig angeschlossen. « Schließen Sie das Kabel richtig an (siehe Kapitel ).

√ Dauerplus-Kabel und Leitung für "geschaltetes" Plus wurden nicht richtig angeschlossen. ☑ Schließen Sie das Kabel richtig an (siehe Kapitel ).

? Die Telefonstummschaltung funktioniert nicht.

√ Das Kabel zwischen Autoradio und Telefon ist nicht richtig angeschlossen. ☑ Schließen Sie das Kabel richtig an (siehe Kapitel ).

? Die Telefonstummschaltung spricht an, obwohl das "Tel Mute"-Verbindungskabel nicht angeschlossen ist.

√ Das Kabel zwischen Autoradio und Telefon berührt die Karosserie. ■ Isolieren Sie das offene Ende des Anschlusskabels.

? Trotz Loudness-Funktion werden die Höhen nicht angehoben.

√ Das Radio befindet sich im Tuner-Betrieb. Im Tuner-Betrieb hebt die Loudness-Funktion die Höhen nicht an.

? Kein Ton oder zu geringe Lautstärke.

√ Fader und/oder Balanceregler sind zu einer Seite gedreht. für Mitteln Sie die Fader- und Abgleicheinstellung.

√ Die Anschlusskabel oder der Kabelbaum sind nicht richtig verbunden. « Überprüfen Sie die Kabelanschlüsse (siehe Kapitel ).

√ Das Cassettenband ist beschädigt. Verwenden Sie eine andere Cassette.

√ Die Pegeleinstellungen der Quellen sind zu niedrig. Erhöhen Sie die Lautstärkepegel der Programmquellen. (Seite 70)

Fehlersuche

? Schlechte Klangqualität (Verzerrungen, Störungen).

√ Ein Lautsprecherkabel wird durch eine Schraube kurzgeschlossen. √ Überprüfen Sie die Lautsprecherkabel.

√ Der Tonkopf ist verschmutzt. ✉ Reinigen Sie den Tonkopf des Cassettenlaufwerks.

√ Die Lautsprecher sind nicht richtig angeschlossen. ■ Schießen Sie die Plus- und Minuspole aller Lautsprecher korrekt an.

? Der Sicherheitscode wird im Menüsystem nicht angezeigt.

√ Die Sicherheitscode-Funktion wurde bereits aktiviert. » Wenn die Sicherheitscode-Funktion aktiviert ist, wird sie in den Menüpunkten nicht mehr angezeigt.

? Der Tastenton ist nicht zu hören.

√ Der Vorverstärkerausgang wird verwendet. Der Tastenton kann nicht über den Vorverstärkerausgang ausgegeben werden.

? Auch wenn die Funktion zur Synchronisierung der Uhr auf AN gestellt worden ist, kann die Uhr nicht eingestellt werden.

√ Der empfangene RDS-Sender sendet keinerlei Uhrzeitdaten. Wählen Sie einen anderen RDS-Sender.

? Wenn die Fahrzeugbeleuchtung angeschaltet wird, wird das Gerätedisplay nicht abgedunkelt.

√ Das Dimmer-Kabel ist nicht angeschlossen. ☑ Schließen Sie das Dimmer-Kabel ordnungsgemäß an.

? Die Dimmer-Funktion arbeitet nicht.

√ Das Dimmer-Kabel wurde nicht ordnungsgemäß angeschlossen. ✉ Überprüfen Sie den Anschluss des Dimmer-Kabels.

Tuner-Betrieb

? Schlechter Radioempfang

√ Die Fahrzeugantenne ist nicht herausgezogen. Ziehen Sie die Antenne vollständig heraus.

√ Das Kabel für die Steuerung der Motorantenne ist nicht richtig angeschlossen. « Schließen Sie das Kabel richtig an (siehe Kapitel )

? Hierbei handelt es sich nicht um den eingestellten Lautstärkepegel für Verkehrsinformationen.

√ Der eingestellte Lautstärkepegel ist geringer als der Lautstärkepegel des Tuners. ■ Sollte der Lautstärkepegel des Tuners höher sein als der eingestellte Lautstärkepegel, wird der Tuner-Lautstärkepegel verwendet.

Cassettenbetrieb

? Die Cassette kann nicht entnommen werden.

√ Die Zündung des Fahrzeuges wurde bereits vor mehr als 10 Minuten ausgeschaltet. ■ Die Cassette kann nur innerhalb von 10 Minuten nach Ausschalten der Fahrzeug-Zündung entnommen werden. Wenn mehr als 10 Minuten vergangen sind, müssen Sie zunächst die Zündung einschalten und dann die Auswurftaste drücken.

? Die Funktionen DPSS, Tape Advance und Musikwiederholung arbeiten nicht ordnungsgemäß.

√ Die Leerstelle zwischen den einzelnen Titeln auf einer Cassette kann nicht als solche erkannt werden, da sie zu kurz ist. - Achten Sie darauf, dass sich eine Leerstelle von ca. 4 Sekunden zwischen den Titeln befinden. √ Die Leerstelle zwischen den einzelnen Titeln kann nicht als solche erkannt werden, da sich zwischen den Titeln zu viele Störgeräusche befinden. - Reduzieren Sie die Störgeräusche zwischen den Titeln.

? Die Übersprungfunktion bei Leerräumen (Blank Skip) funktioniert nicht.

√ Da die Störgeräusche zu laut sind, können die Teile ohne Aufnahme nicht erkannt werden. ■ Reduzieren Sie die Störgeräusche zwischen den Titeln.

? Die Funktion Blank Skip arbeitet nur an Stellen mit einer Aufnahme.

√ Da der Aufnahmepegel zu niedrig ist, wird die Stelle nicht als aufgenommen erkannt. Schalten Sie die Funktion Blank Skip AUS.

CD-Wechsler-Betrieb

? Im Display wird "AUX" angezeigt, ein Wechsler-Betrieb ist nicht möglich.

√ O-N-Schalter steht auf der Position "O". ☑ Stellen Sie den Schalter auf die Position "N".

√ Der angeschlossene Wechsler lässt sich nicht über Ihr Radio steuern. Verwenden Sie einen zu Ihrem Radio passenden Wechsler. (Seite 67)

? Statt der angewählten Disc wird eine andere abgespielt.

√ Die angewählte CD ist sehr verschmutzt oder beschädigt. ✗ Die CD überprüfen und ggf. reinigen (siehe Kapitel ).

√ Die CD ist verkehrt herum eingelegt. ■ Nehmen Sie das Magazin heraus und legen die CD richtig herum ein.

√ Die Nummer des Disc-Fachs stimmt nicht mit der Nummer der angewählten Disc überein. ■ Nehmen Sie das Magazin heraus und überprüfen die Bestückung.

√ Die Disc ist beschädigt. vān Tauschen Sie die Disc aus.

? Der angewählte Titel wird nicht wiedergegeben.

√ Der Wechsler arbeitet mit Zufallswiedergabe. Schalten Sie die Zufallswiedergabefunktion aus.

? Spurwiederholung, Disc-Wiederholung, Spursuchautomatik, Zufallswiedergabe und Magazin-Zufallswiedergabe starten automatisch.

√ Die Einstellung ist nicht aufgehoben.
Die Einstellungen dieser Funktionen bleiben so lange aktiviert, bis die Einstellung deaktiviert oder die Disc ausgeworfen wird, auch, wenn die Stromversorgung ausgeschaltet oder die Quelle geändert wird.

? CD-Rs oder CD-RWs können nicht wiedergegeben werden.

√ Der Aufnahmeprozess der CD-R/CD-RW wurde nicht
ordnungsgemäß abgeschlossen (finalized).
« Aufnahmeprozess mit CD-Recorder ordnungsgemäß beenden.

√ Ein nicht-kompatibler CD-Wechsler wird für die CD-R/CD-RW-Wiedergabe verwendet.

Verwenden Sie für die CD-R/CD-RW-Wiedergabe einen kompatiblen CD-Wechsler.

? Die Spursuche kann nicht durchgeführt werden.

√ Für das erste oder letzte Musikstück eines Albums.
Die Spursuche kann nicht bei jedem Album in Rückwärtsrichtung für das erste Musikstück und in Vorwärtsrichtung für das letzte Musikstück durchgeführt werden.

Wenden Sie sich in den folgenden Situationen an Ihren Service-Center:

- Obwohl ein Disc-Wechsler angeschlossen ist, wird der Wechsler als Quelle nicht erkannt. Es erscheint lediglich die Anzeige "AUX" im Display.

- Obwohl keines der Geräte KCA-S210A, CA-C1AX, KDC-CPS87, KDC-CX87, KDC-CPS85, KDC-CX85, KDC-CPS82 oder KDC-CX82 angeschlossen ist, schaltet das Gerät beim Umschalten der Betriebsarten zum AUX-Eingang um.

Fehlersuche

Die unten angeführten Meldungen zeigen den Zustand Ihres Systems an.

EJECT: Es befindet sich kein Magazin im Disc-Wechsler. Das Magazin ist nicht eingesetzt.

Setzen Sie das Magazin richtig ein.

Keine CD im Gerät.

→ Die CD einlegen.

NO DISC: Es befindet sich keine Disc im Magazin.

→ Stecken Sie eine Disc ins Magazin.

TOC ER: Es befindet sich keine Disc im Magazin.

Stecken Sie eine Disc ins Magazin.

Die CD ist zu verschmutzt, verkehrt herum eingelegt oder beschädigt.

Reinigen Sie die CD und legen Sie die CD richtig ein.

BLANK: Die MD ist nicht bespielt.

NO TRACK: Die MD hat zwar einen Titel, es sind aber keine Musikstücke aufgenommen.

NO PANEL: Die Frontblende der an diesem Gerät angeschlossenen Zusatzeinheit wurde abgenommen.

→ Setzen Sie sie wieder ein.

E-77: Das Gerät arbeitet aufgrund eines internen Fehlers nicht richtig.

Drücken Sie die Reset-Taste. Erlischt die Anzeige "E-77" nicht, wenden Sie sich an Ihren KENWOOD-Fachhändler.

MECHA ER: Etwas stimmt mit dem Disc-Fach nicht oder das Gerät hat einen Defekt.

Prüfen Sie das Disc-Fach und drücken Sie ggf. die Reset-Taste am Gerät.

Erlischt die Anzeige "MECHA ER" nicht, wenden Sie sich an Ihren KENWOOD-Fachhändler.

HOLD ER: Die Schutzschaltung des Disc-Wechslers hat alle Funktionen unterbrochen, da die Betriebstemperatur 60°C übersteigt.

- Lassen Sie den Disc-Wechsler (ggf. durch Öffnen der Fenster oder Einschalten der Lüftung) abkühlen. Wenn er wieder betriebsbereit ist, wird die Wiedergabe fortgesetzt.

NO NAME: Versuch einer Sendernamen-Anzeige beim Empfang eines Senders, der keinen Sendernamen ausstrahlt.

NO TITLE: Versuch einer Anzeige des MD- oder Titelnamens, wenn die MD keine Titelinformationen enthält.

NO TEXT: • Versuch einer Anzeige des CD- oder Titelnamens, wenn die CD keine Titelinformationen enthält.

- Versuch einer Text-Anzeige, während ein Sender empfangen wird, der keinerlei Textdaten sendet.

WAITING: Radiotext-Daten werden empfangen.

LOAD: Discs werden im Disc-Wechsler ausgewechselt.

READING: Das Gerät liest die Daten auf der Disc.

NO ACCES: DNPP wurde nach der Einstellung im Disc-Wechsler durchgeführt, ohne dass es zumindest ein Mal wiedergegeben wurde.

IN (Blinken): Das Cassettendeck funktioniert nicht ordnungsgemäß.

Legen Sie die Cassette erneut ein. Wenn sich die Cassette nicht auswerfen lässt oder das Display weiterhin blinkt, schalten Sie das Gerät bitte aus und wenden sich an Ihren KENWOOD-Fachhändler.

Technische Daten

Die technischen Daten können sich ohne besonderen Hinweis ändern.

UKW-Tuner

Frequenzband
(Abstimmschritte: 50 kHz)....87,5 MHz – 108,0 MHz
Empfindlichkeit (Rauschabstand = 26dB)....0,7 μV/75 Ω
Empfindlichkeitsschwelle (Rauschabstand = 46dB) ...1,6 μV/75 Ω
Frequenzgang (±3 dB)....30 Hz – 15 kHz
Rauschabstand (MONO)....65 dB
Selektivität (DIN) (±400 kHz) ≥ 80 dB
Kanaltrennung (1 kHz) 35 dB

MW-Tuner

Frequenzband
(Abstimmschritte: 9 kHz)....531 kHz – 1611 kHz
Empfindlichkeit (Rauschabstand = 20dB)....25 μV

LW-Tuner

Frequenzband....153 kHz – 281 kHz

Empfindlichkeit (S/N = 20dB)....45 μV

Cassettenspieler

Bandgeschwindigkeit 4,76 cm/sek.
Tonhöhenschwankung (WRMS) 0,08 %
Frequenzgang (±3 dB) (70 μs) 30 Hz - 18 kHz
Kanaltrennung (1 kHz) 43 dB
Rauschabstand
ohne Dolby NR 57 dB
mit Dolby B NR 65 dB

Verstärker

Max. Ausgangsleistung 47 W x 4

Ausgangsleistung (DIN 45324, +B=14,4V) 29 W x 4

Klangregler
Baß : 100 Hz ±10 dB
Mittel : 1 kHz ±10 dB
Höhen : 10 kHz ±10 dB

Pegel und Impedanz des Vorstufenausgangs

(während eine CD wiedergegeben wird) .....1800 mV / 10 kΩ

Vorverstärker-Impedanz....≤ 600 Ω

Allgemein

Betriebsspannung (11 – 16 V möglich) ......14,4 V

Stromverbrauch....10 A

Einbaumaß 182 x 53 x 150 mm

Gewicht 1,2 kg

KENWOOD
