BEDIENUNGSANLEITUNG KDC-7027 KENWOOD

Sicherheitshinweise 3

Hinweise 5

Hinweise zum Abspielen von MP3- und WMA-Dateien 6

Über CDs 8

Hinweise zu den Multifunktionstasten 9

Allgemeine Funktionen 10

Ein- und Ausschalten

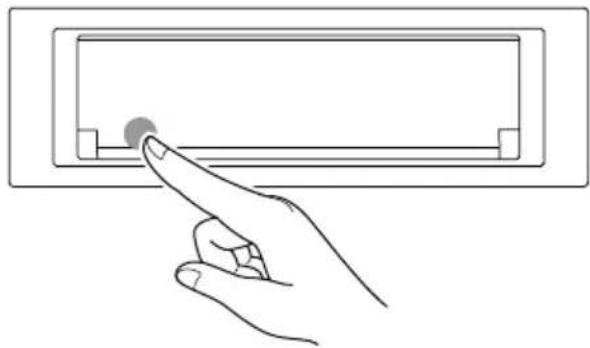

Drehen der Frontblende

Auswählen der Quelle

Lautstärke

Lautstärkeabsenkung

System Q

Lautsprecher-Einstellung

Klangeinstellungen

Auswahl des Lautstärke-Drehknopf-Betriebsmodus

Dual Zone-Funktion

Umschalten des Display-Modus

Umschalten des Text-Displays

Subwoofer-Ausgang

Umschalten einer externen Displayanzeige

Auswählen der Bezeichnung für den AUX-Eingang

Einstellen der Bedienteilposition

Abnehmbare Frontblende

Telefon-Stummschaltung

Tuner-Funktionen 18

Senderabstimmung

Senderspeicher

Automatischer Senderspeicher

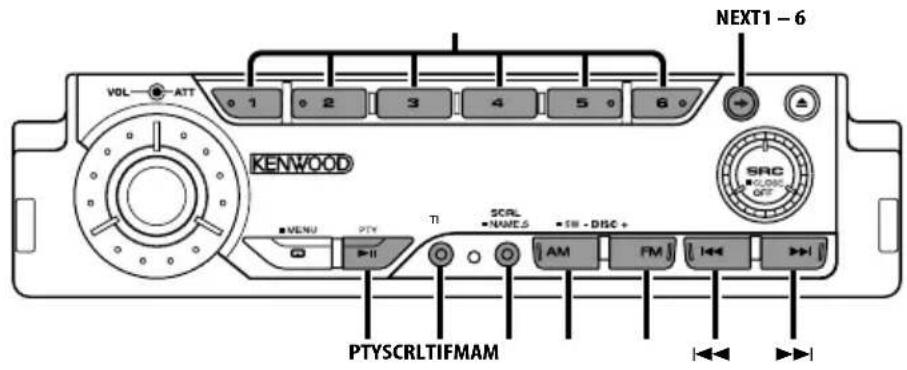

Abruf der Senderspeicher

RDS-Funktionen 20

Verkehrsinformationen

Durchlaufende Anzeige des Radiotextes

Wahl der Programmart (PTY)

Speichern von Programmarten

Ändern der Sprache für die PTY-Funktion

Steuerung der CD/MP3/WMA/Disc-Funktionen 23

Wiedergabe eines CD-/MD-Wechslers

MP3- und WMA-Wiedergabe

Schneller Vor- und Rücklauf

Titel-/Dateisuche

Discsuche/Ordnersuche

Titel-/Datei-/Disc-/Ordner-Wiederholung

Scan-Wiedergabe

Zufallswiedergabe

Magazin-Zufallswiedergabe

Ordnersuche

Eingabe eines Disc-Namens (DNPS)

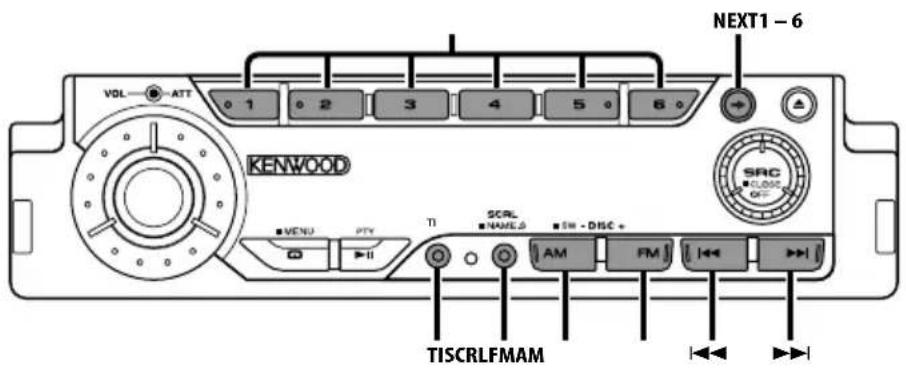

Anzeige des CD- oder MP3/WMA-Textes bzw. MD-Titels

Steuerfunktionen der GSM-Freisprecheinheit 28

Empfang eines Anrufs

Telefonbuch-Suche

Direktwahl

SMS-Modus (Kurzmitteilungs-Service)

Telefonbuch/Mitteilung (SMS) Datensynchronisation

Menü-Steuerung 31

Menü-Steuerung

Sicherheitscodes

Wahl des Gesprächslautsprechers

Einstellen der Mikrofonempfindlichkeit

Einstellen der automatischen Antwortzeit

Tastenton

Manuelle Einstellung der Uhr

Synchronisieren der Uhrzeitanzeige

"Gesperrt"-Anzeige (DSI)

Einstellen der Tasten-Beleuchtung

Dreiecksanzeigen-Einstellung

Kontrast-Einstellung

Dimmer

Einstellung der Zeit zum Abnehmen der Frontblende

Auswurfwinkel-Einstellung

Bedienfeld-Aktivitätseinstellung

System Q-Einstellung

Umschalten des Vorverstärkerausgangs

Stummschaltung der integrierten Verstärker

B.M.S. (Bass Management System)

Einstellung der B.M.S.-Scheitelfrequenz

Nachrichteneinblendungen mit Timeout-Funktion

Regionalsendersuche

Abstimmungsmodus

Automatischer Senderspeicher

"Region Restrict"-Funktion (Regionenbeschränkungs-Funktion)

Automatische Verkehrsfunk-Suche

Mono-Empfang

Textdurchlauf

Automatische Abschaltung

Integrierter Zusatzeingang (AUX)

CD-Lese-Einstellung

AMP-Steuerung

Lautstärke-Drehknopf-Betriebsauswahl

Zubehör/ Hinweise zum Einbau 38

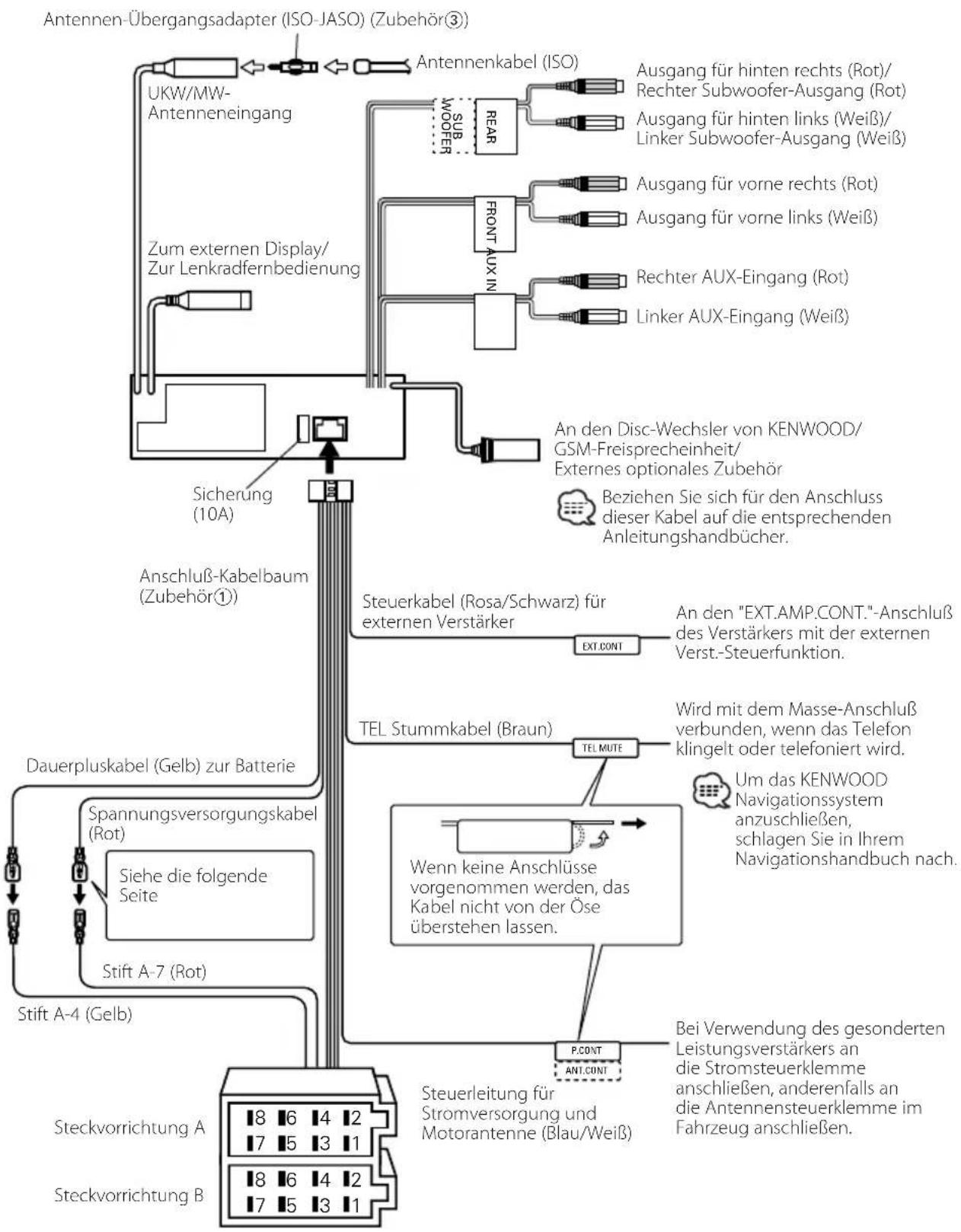

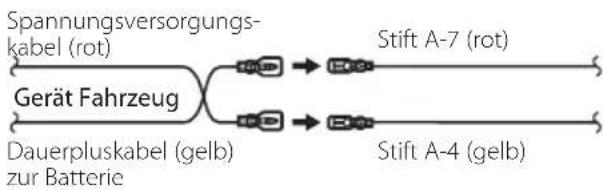

Anschlußdiagramm 39

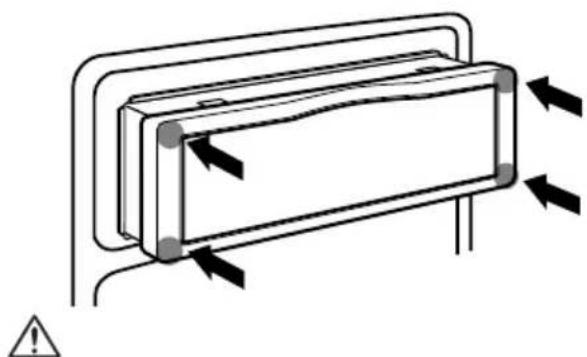

Einbau 41

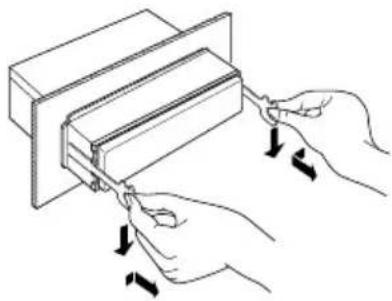

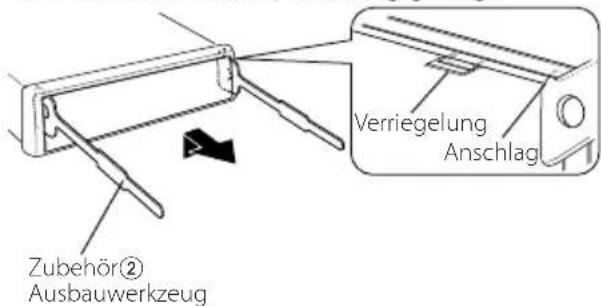

Herausnehmen des Geräts 42

Fehlersuche 43

Technische Daten 46

⚠️WARNUNG

Zur Vermeidung von Bränden und Verletzungen beachten Sie bitte die folgenden Hinweise:

• Befestigen Sie das Gerät sicher im Einbauschacht, damit es bei einem Unfall nicht durch das Wageninnere geschleudert wird.
• Verwenden Sie bei Verlegung des Betriebsstrom-, Speicherschutz- und Massekabels beson ders strapazierfähige und speziell für die Installation im Auto angebotene Kabel mit einem Leitungsquerschnitt von mindestens 0,75 mm ^2 (AWG 18).
• Stellen Sie sicher, dass keine Metallgegenstände (Münzen, Nadeln, Werkzeuge etc.) ins In nere des Geräts gelangen und Kurzschlüsse verursachen.
• Schalten Sie das Gerät bei Geruch- oder Rauchentwicklung sofort aus und suchen Sie einen KENWOOD-Fachhändler auf.
• Bitte berühren Sie nicht die Frontblende, während sie sich dreht. Es besteht die Gefahr, dass Ihre Finger zwischen Frontblende und Gerätechassis geraten könnten.
• Das Gerät verfügt über Glasbauteile, die durch Sturz oder Schlag beschädigt werden könnten.
• Wird das LCD-Display durch äußere Einwirkungen wie Sturz oder Schlag zerbrochen, meiden Sie den Kontakt mit der evtl. austretenden Kristallflüssigkeit. Diese Flüssigkeit kann Ihre Gesundheit beeinträchtigen. Sollten Sie mit der Flüssigkeit in Kontakt kommen, bitte sofort mit Wasser und Seife abwaschen.

▲ACHTUNG

Bitte beachten Sie folgende Vorsichtsmaßnahmen, damit Ihr Gerät stets einwandfrei funk tioniert:

• Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbin dung.
• Entfernen Sie nicht die oberen oder unteren Gehäuseabdeckungen.
• Schützen Sie das Gerät vor direkter Sonneneinstrahlung, zu hohen Temperaturen, Feuchtig keit, Spritzwasser und Staub.
• Setzen Sie die abnehmbare Frontblende und ihr Schutz-Etui keinem direkten Sonnenlicht und zu hohen Temperaturen aus und schützen Sie sie vor Feuchtig keit, Spritzwasser und Staub.
  • Die abnehmbare Bedieneinheit ist ein Präzisionsteil und enthält empfindliche Elektronikbausteine. Be handeln Sie sie daher äußerst sorgfältig.
• Berühren Sie nicht die Metallkontakte an der abnehmbaren Frontblende und am Radioeinschub.
• Achten Sie beim Austauschen einer Sicherung darauf, dass der Wert der Sicherung mit den Angaben am Gerät übereinstimmt. Sicherungen mit einem falschen Wert können Fehlfunktionen verursachen oder zur Beschädigung des Geräts führen.
• Unterbrechen Sie vor dem Austauschen einer Sicherung zunächst die Kabelverbindungen, um Kurzschlüsse zu verhindern.
• Achten Sie bitte darauf, dass keine Gegenstände zwischen Frontblende und Gerätechassis fallen.
• Versuchen Sie bitte nicht, die Blende von Hand zu drehen. Sonst lassen sich Fehlfunktionen nicht ausschließen.
• Wenn sich die Frontblende einmal nicht wie gewohnt wenden sollte, versuchen Sie nicht, sie gewaltsam zu bewegen.
• Verwenden Sie für den Einbau ausschließlich die mitgelieferten Schrauben. Zu lange oder zu dicke Schrauben können das Gerät beschädigen.

Über die an dieses Gerät angeschlossenen CD-Player/Disc-Wechsler:

Die im Jahre 1998 oder später herausgebrachten KENWOOD Disc-Wechsler/ CD-Player können an dieses Gerät angeschlossen werden.

Lesen Sie bezüglich anschließbare Disc-Wechsler/CD-Player den Katalog oder wenden Sie sich an Ihren Kenwood-Händler.

Beachten Sie bitte, dass die im Jahre 1997 oder früher herausgebrachten KENWOOD Disc-Wechsler/CD-Player und Disc-Wechsler anderer Hersteller nicht an dieses Gerät angeschlossen werden können.

Anschlüsse, die nicht unterstützt werden, können zu Beschädigungen führen.

Den O-N-Schalter bei anwendbaren KENWOOD

Disc-Wechsler/CD-Player auf die "N"-Position stellen.

Die verwendbaren Funktionen und die

Informationen, die angezeigt werden können, variieren je nach angeschlossenem Modell.

- Bei einem falschem Anschluss von Autoradio und CD-Wechsler können Fehlfunktionen oder Defekte auftreten.

LX-Bus-Anschluss

Der LX AMP und die Sensoreinheit können nicht gleichzeitig angeschlossen werden.

Sie müssen die Geräte jeweils einzeln anschließen.

(Die Stromversorgung schaltet sich nicht ein, wenn Sie beide Geräte angeschlossen haben.)

Geben Sie keine 8-cm-CD-Singles wieder

Wenn Sie eine 8-Zentimeter-CD-Single mit Adapter abspielen möchten, kann sich der Adapter für CD-Singles von der CD lösen und den CD-Spieler beschädigen.

ANMERKUNGEN

• Sollten Sie Probleme bei der Installation des Geräts haben, lassen Sie sich von Ihrem KENWOOD-Fachhändlerberaten.

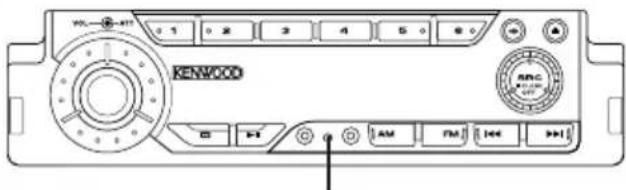

• Falls Ihr Gerät nicht richtig zu funktionieren scheint, drücken Sie die RESET-Taste. Die RESET-Taste löscht alle individuellen Eingaben und stellt das Gerät auf die werkseitige Grundeinstellung zurück.

Erst dann ist das Gerät wieder betriebsbereit. Lässt sich die Fehlfunktion auf diese Weise nicht beheben, wenden Sie sich bitte an Ihren Kenwood-Fachhändler.

- Falls der automatische Disc-Wechsler nicht funktioniert, drücken Sie bitte die Reset-Taste. Nun sollte ein normaler Betrieb möglich sein.

• Bei Temperaturen unter 5 °C (41 °F) sind die Zeichen im LCD möglicherweise schwer lesbar.
  • Die in dieser Bedienungsanleitung gezeigten Abbildungen des Autoradio-Displays und der Frontblende dienen lediglich als Erklärungshinweise für die vielseitigen Einstellmöglichkeiten Ihres Geräts. Deshalb können sich geringfügige Abweichungen zwischen der Display-Darstellung Ihres Geräts und den Illustrationen in der Anleitung ergeben.

Beschlagen der Laser-Linse

Bei kaltem Wetter kann die Laserlinse des CD-Spielers nach dem Einschalten der Fahrzeughei zung beschlagen. In diesem Fall lässt sich keine CD abspielen. Nehmen Sie dann die CD aus dem Gerät und warten Sie eine Zeitlang, bis der Beschlag abgetrocknet ist. Arbeitet der CD-Spieler nach 1-2 Stunden noch nicht richtig, wenden Sie sich an Ihren KENWOOD-Fachhänd ler.

Reinigung

Sollte die Frontblende Ihres Gerätes verschmutzt oder verstaubt sein, reinigen Sie die Blende nur mit einem weichen Tuch (z. B. Silikontuch). Bei stärkeren Verschmutzungen verwenden Sie bitten ein feuchtes Tuch und Neutralreiniger. Bitte nicht vergessen: Auch die Rückstände des Neutralreinigers müssen entfernt werden.

- Bei der Verwendung von Reinigungssprays kann eine Beschädigung der mechanischen Teile des Gerätes nicht ausgeschlossen werden. Rauhe Tücher und flüchtige Lösungsmittel wie Verdünner, Spiritus oder Alkohol zerstören die Blendenoberfläche oder den Aufdruck.

Reinigen der Kontakte am Bedienteil

Reinigen Sie die Kontakte an der Rückseite des Bedienteils und an der Front des Einschubs mit einem trockenen, weichen Tuch.

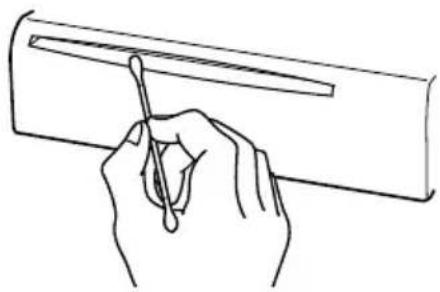

Reinigen des CD-Schachts

Im CD-Schacht sammelt sich mit der Zeit Staub an, der ab und an entfernt werden muss. Ein verschmutzter Schacht kann die CDs beschädigen.

Kennzeichnung von Geräten mit Laser-Abtastern

Dieser Aufkleber ist am Chassis oder Gehäuse angebracht und weist darauf hin, dass das Gerät mit einem als Class 1 eingestuften Laserstrahl arbeitet. Das bedeutet, dass durch den sehr schwachen Laserstrahl keine Gefahr durch gefährliche Strahlungen außerhalb des Geräts besteht.

Dieses Produkt wird weder vom Hersteller eines Fahrzeugs während der Produktion noch von einem professionellen Importeur eines Fahrzeugs in einen EU-Mitgliedsstaat eingebaut.

Hinweis zur Entsorgung der Batterien :

Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr mit dem Hausmüll entsorgt werden. Kenwood beteiligt sich daher am „Gemeinsamen Rücknahmesystem Batterien“ (GRS Batterien).

Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestellten Sammelbehälter. Auch bei Ihrem Fachhändler finden Sie einen Sammelbehälter für verbrauchte Batterien.

Auch Batterien, die in Geräten fest eingebaut sind, unterliegen diesen gesetzlichen Vorschriften.

Der KDC-W7027 kann MP3 (MPEG1, 2 Audio Layer 3)/WMA wiedergeben. Nehmen Sie aber bitte zur Kenntnis, dass das akzeptable MP3/WMA-Aufnahme-Medium und -Format beschränkt ist. Achten Sie beim Schreiben von MP3/WMA auf die folgenden Einschränkungen.

Verwendbare Medien

Bei mit diesem Gerät verwendbaren MP3/WMA-Aufnahmemedien sind CD-ROMs, CD-Rs und CD-RWs. Wenn Sie eine CD-RW verwenden, sollten Sie eine vollständige Formatierung und keine Schnellformatierung durchführen, um eine Fehlfunktion zu verhindern.

Verwendbare Medienformate

Die folgenden Formate sind für Medien verfügbar, die mit diesem Gerät verwendet werden. Die Höchstanzahl der für den Datei- und Ordnernamen zu verwendenden Zeichen einschließlich der Abgrenzung (".") und der Erweiterung mit ihren drei Buchstaben ist in Klammern angegeben.

• ISO 9660-Level 1 (12 Stellen)
• ISO 9660-Level 2 (31 Stellen)
- Joliet (64 Stellen ;Bis zu 32 Zeichen werden angezeigt.)

- Romeo (128 Stellen ;Bis zu 64 Zeichen werden angezeigt.)

- Langer Dateiname (200 Stellen ;Bis zu 64 Zeichen werden angezeigt.)

- Maximale Anzahl der Stellen für einen Ordnernamen:

64 (Joliet ;Bis zu 32 Zeichen werden angezeigt.)

Lesen Sie sich für eine Auflistung aller verfügbarer Zeichen bitte die Bedienungsanleitung der Schreibsoftware und den unten stehenden Abschnitt "Eingabe eines Datei- und Ordnernamens" durch. Hinsichtlich der Medien, die mit diesem Gerät reproduziert werden können, bestehen die folgenden Einschränkungen:

• Maximale Anzahl der Verzeichnis-Levels: 8
• Maximale Anzahl der Datein pro Ordner: 255
• Maximale Anzahl der Ordner: 50
• Maximale Anzahl der Dateien und Ordner: 512

MP3/WMA-Dateien, die in anderen als den oben angeführten Formaten aufgenommen worden sind, können unter Umständen nicht erfolgreich wiedergegeben werden und Dateinamen oder Ordnernamen werden eventuell nicht ordnungsgemäß angezeigt.

Wenn Sie Ihren CD-Brenner zur Aufnahme von MP3/WMA bis zur maximalen Disc-Kapazität verwenden, deaktivieren Sie zusätzliche Schriften. Wenn Sie eine leere Disc in einem Arbeitsgang beschreiben möchten, wählen Sie die Einstellung "Disc at Once",

damit Sie die volle Kapazität ausnutzen können.

- Eine ordnungsgemäße Wiedergabe ist unter Umständen nicht möglich, wenn ein Bereich der Funktionen von Windows Media Player 9 oder höher verwendet werden.

Eingabe der ID3-Markierung

Das anzeigbare ID3-Tag ist ID3 Version 1.x. Den Zeichencode finden Sie in der Codeliste.

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

0

0

@

P

`

P

*

A

D

a

d

1

!

1

A

Q

a

q

i

+

A

2

*

2

B

R

b

r

e

2

A

O

3

#

3

C

S

c

s

£

3

A

O

4

\

4

D

T

d

t

D

·

A

O

\overline{\mathrm{a}}

\overline{\mathrm{o}}

5

%

5

E

U

e

u

V

μ

A

O

\overline{\mathrm{a}}

\overline{\mathrm{o}}

6

&

6

F

V

f

v

!

¶

AE

Og

an

\overline{\mathrm{o}}$

7

'

7

G

W

9

w

§ *

8

Eingabe der Datei- und Ordnernamen

Für Dateinamen und Ordnernamen können nur die Zeichen der Codeliste eingegeben und angezeigt werden. Wenn Sie für die Eingabe irgendwelche anderen Zeichen verwenden, werden Datei- und Ordner-Namen nicht ordnungsgemäß angezeigt. Je nach verwendetem CD-Brenner werden beide möglicherweise nicht korrekt angezeigt. Das Gerät erkennt und gibt ausschließlich MP3/WMA-Files wieder, die über die MP3/WMA-Erweiterung (.MP3/.WMA) verfügen.

- Eine Datei mit einem Namen, der Zeichen enthält, die nicht auf der Codeliste sind, wird möglicherweise nicht korrekt abgespielt.

Schreiben von Dateien auf ein Medium

Wenn ein Medium eingelegt wird, das MP3/WMA-Daten enthält, überprüft das Gerät sämtliche Daten auf dem Medium. Wenn das Medium eine große Anzahl von Ordnern oder Dateien enthält, die nicht dem Format MP3/WMA entsprechen, nimmt es eine längere Zeit in Anspruch, bis das Gerät mit dem Abspielen von MP3/WMA beginnt.

Ferner kann es eine Weile dauern, bis das Gerät zur nächsten MP3/WMA-Datei weiterschaltet, oder eine Dateisuche oder Ordnersuche wird möglicherweise nicht einwandfrei ausgeführt.

Das Laden eines solchen Mediums kann laute Geräusche produzieren und die Lautsprecher beschädigen.

• Versuchen Sie nicht, ein Medium mit einer MP3/WMA-Erweiterung abzuspielen, das eine nicht dem MP3/WMA-Format entsprechende Datei enthält. Das Gerät erkennt Dateien, die nicht dem Format MP3/WMA entsprechen, als MP3/WMA-Daten, wenn sie mit der MP3/WMA-Erweiterung versehen sind.

- Versuchen Sie nicht, ein Medium abzuspielen, das Daten enthält, die nicht dem Format MP3/WMA entsprechen.

MP3/WMA-Abspielreihenfolge

Bei eingestellter Wiedergabe, Ordnersuche, Dateisuche oder Ordnerauswahl werden auf Dateien und Ordner in der Reihenfolge zugegriffen, in der sie vom CD-Writer eingeschrieben wurden. Aufgrund dessen kann es passieren, dass die zu erwartende Abspielreihenfolge nicht mit der Reihenfolge übereinstimmt, in der die Spuren oder Alben schließlich tatsächlich abgespielt werden. Sie können die Reihenfolge des Abspielens von MP3/WMA dadurch beeinflussen, dass Sie die Daten auf ein Medium wie beispielsweise eine CD-R schreiben und dabei die jeweiligen Dateinamen an ihrem Anfang mit Abspielsequenznummern - wie z.B "01" bis "99", entsprechend Ihrem CD-Brenner - versehen. Zum Beispiel ist ein Medium mit der folgenden Ordner-/ Dateihierarchie für die Ordnersuche, Dateisuche oder Ordnerauswahl bestimmt, wie nachfolgend angezeigt.

Beispiel für die Ordner/Datei-Hierarchie einer CD

Level 1 Level 3 Level 5 Level 2 Level 4

Wenn eine Dateisuche bei Wiedergabe der Datei ♪④ ausgeführt wird...

Drücken der Taste	(Gegenwärtige Datei: ♪4)
◀◀ Taste	Anfang des Datei ♪4 → ♪3
▶▶ Taste	♪5 → ♪6

Wenn eine Ordnersuche bei Wiedergabe der Datei ♪④ ausgeführt wird...

Drücken der Taste	(Gegenwärtiger Ordner: 4)
AM Taste	3 → 2 → 1 → 8 ...
FM Taste	5 → 6 → 7 → 8 → 1 ...

Wenn eine Ordnerauswahl bei Wiedergabe der Datei ♪④ ausgeführt wird, um von Ordner zu Ordner zu schalten...

Drücken der Taste	(Gegenwärtiger Ordner: 4)
◀◀ Taste	3
▶▶! Taste	6
AM Taste	2
FM Taste	5

©

Mit den Multifunktionstasten [2] — [5] lassen sich unterschiedliche Funktionen auswählen. Die verschiedenen Funktionen der Multifunktionstasten werden nachfolgend beschrieben.

Was sind Multifunktionstasten?

Dieses Gerät ist mit Multifunktionstasten ausgestattet, die den Betrieb mehrerer Funktionen mittels einer Taste ermöglichen. Sie können zum Beispiel den Display-Einstellmodus aktivieren oder die Zufallswiedergabe ein-/ausschalten, indem die [3]-Taste während der CD-Wiedergabe gedrückt wird.

Einstellen aller Funktionen

Das Funktions-Display zeigt die auswählbaren Funktionen oberhalb der [2] — [5] Taste an. Wenn die [2] — [5]-Taste unterhalb der gewünschten Funktionsanzeige gedrückt wird, lässt sich die Funktion aktivieren.

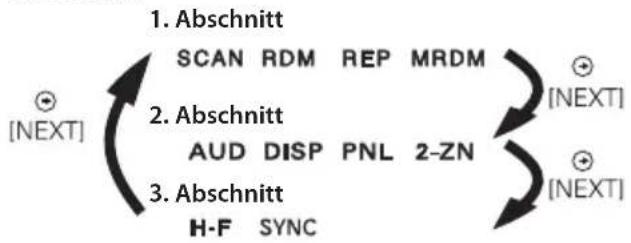

Anzeigen der gewünschten Funktion

Lassen sich fünf oder mehr Funktionen mit der [2] — [5]-Taste einstellen, sind diese wegen der Übersichtlichkeit in mehrere Auswahlgruppen (in dieser Anleitung Abschnitt genannt) unterteilt. Drücken Sie die [NEXT]-Taste, um zwischen den Abschnitten umzuschalten. Wenn das Display die gewünschte Funktion nicht angezeigt wird, drücken Sie die [NEXT]-Taste mehrmals, um die Abschnitte umzuschalten, bis das gewünschte Funktions-Display angezeigt wird. Beispiel: Funktionsanzeige der CD & und externe Disc-Quelle

- "MRDM", "H-F", "SYNC" oder "DISP" wird angezeigt, wenn ein im Handel erhältliches Zubehör angeschlossen ist.

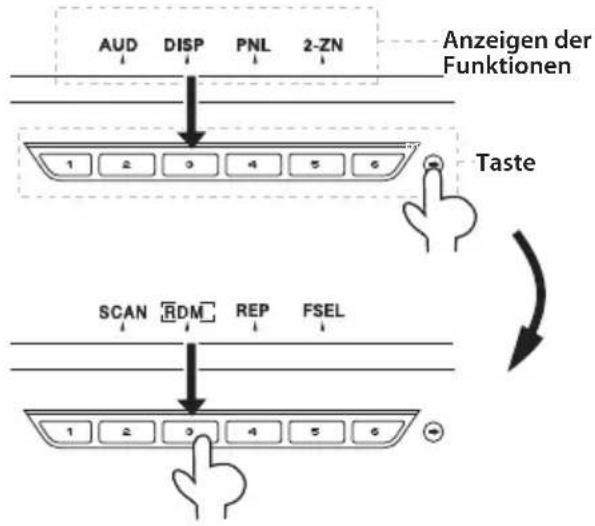

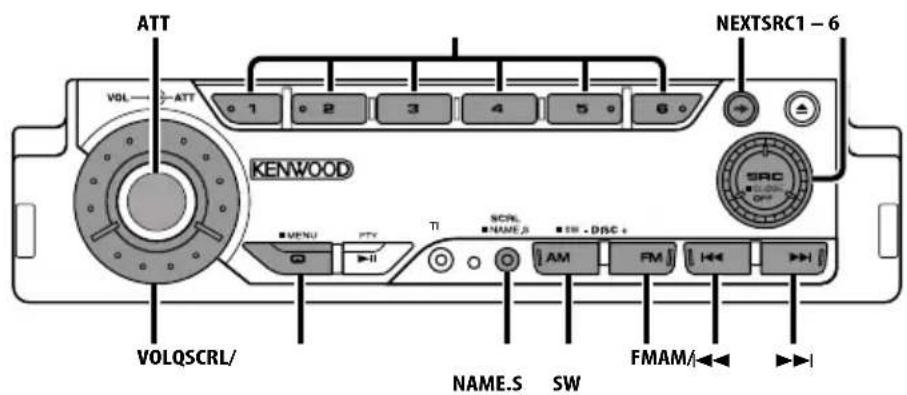

Wirkliches Betriebsbeispiel für das Multifunktions-Schlüsselsystem

Beispiel: Schalten Sie die Zufallswiedergabe während der CD-Wiedergabe ein/aus.

1. Lassen Sie sich das Funktions-Display mit der Funktion Zufallswiedergabe anzeigen. Wenn "RDM" nicht auf dem Display angezeigt wird, drücken Sie die [NEXT]-Taste, um die Abschnitte umzuschalten, bis das "RDM"-Funktions-Display oberhalb der [3]-Taste angezeigt wird.
2. Schalten Sie die Zufallswiedergabe ein/aus. Drücken Sie die [3]-Taste. Bei jeder Betätigung der [3]-Taste unterhalb des "RDM"-Funktions-Displays wird die Zufallswiedergabe ein- bzw. ausgeschaltet.

-Anzeige ATT-Anzeige KENWOOD PUD DISP PNL 2-ZN Funktionsanzeige

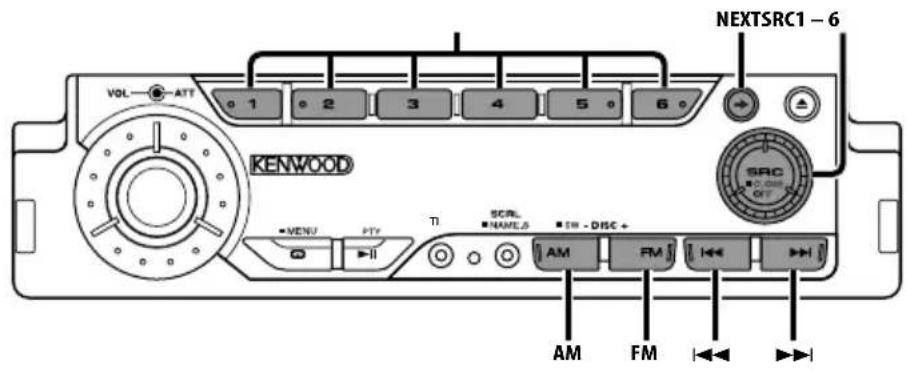

Ein- und Ausschalten

Einschalten des Geräts

Schalten Sie die Fahrzeugzündung ein.

Das Bedienteil wird sichtbar.

- Bei eingeschalteter Stromversorgung wird der Status des 'Sicherheitscodes' (Seite 32) mit "CODE ON" oder "CODE OFF" angezeigt.

Ausschalten des Geräts

Schalten Sie die Fahrzeugzündung aus oder drücken Sie mindestens 1 Sekunde lang die [SRC]-Taste.

Das Bedienteil ist nicht mehr sichtbar.

- Üben Sie während der Bedienung keinen übermäßigen Druck auf das Bedienteil aus. Dies könnte Beschädigungen verursachen.

Drehen der Frontblende

Verhindert eine Bedienung des Gerätes, wenn Ihr Fahrzeug z.B. in der Werkstatt ist.

Drehen der Frontblende, damit das

Bedienteil nicht zu sehen ist

Drücken Sie mindestens 1 Sekunde lang die [SRC]-Taste.

Wenn die in 'Einstellung der Zeit zum Abnehmen der Frontblende' (Seite 34) eingegebene Zeit abgelaufen ist, wird die Frontblende verdeckt und die Stromversorgung schaltet sich aus.

Drehen der Frontblende, damit das Bedienteil zu sehen ist

Drücken Sie links unten auf das Bedienteil.

Das Bedienfeld wird geöffnet, um die Bedienung zu ermöglichen.

Auswählen der Quelle

Drücken Sie die [SRC]-Taste.

Benötigte Quelle Display

Tuner "TUNER"

CD "CD"

Externe Disc (im Handel erhältliches Zubehör) "CD CH"/"CD2"

Zusatz-Eingang "AUX"

Standby (Modus für "Nur Beleuchtung") "STANDBY"

• Dieses Gerät schaltet sich nach 20 Minuten im Standby-Modus automatisch vollständig aus, um die Fahrzeugbatterie zu schonen.
  Die Zeit, nach der sich das Gerät vollständig ausschalten soll, kann in 'Automatische Abschaltung' (Seite 37) eingestellt werden.

Lautstärke

Erhöhen der Lautstärke:

Drehen Sie den [VOL]-Knopf im Uhrzeigersinn.

Senken der Lautstärke:

Drehen Sie den [VOL]-Knopf entgegen dem Uhrzeigersinn.

Lautstärkeabsenkung

Schnelles Senken der Lautstärke.

Drücken Sie die [ATT]-Taste.

Bei jeder Betätigung der Taste wird die Lautstärkeabsenkung ein- oder ausgeschaltet. Wenn sie eingeschaltet ist, blinkt die "ATT"-Anzeige.

System Q

Im System Q sind verschiedene Klangeinstellungen gespeichert, mit denen sich Ihre Audioquellen klangoptimiert wiedergeben lassen.

1 Wählen Sie die Quelle aus, für die Sie den Klang einstellen möchten Drücken Sie die [SRC]-Taste.

2 Wählen Sie die gewünschte

Klangeinstellung aus Drücken Sie die [Q]-Taste.

Bei jeder Betätigung der Taste ändert sich die Klangeinstellung.

Klangeinstellung Display
Flat "Flat"
Benutzerspeicher "User"
Rock "Rock"
Pop	"
Easy	"Easy"
Top 40	"Top40"
Jazz	"Jazz"

• Benutzerspeicher: Die in 'Klangeinstellungen' (Seite 12) eingestellten Werte werden verwendet.
• Jeder Einstellwert wird mit der 'Lautsprecher-Einstellung' (Seite 11) geändert. Wählen Sie zunächst mit der Lautsprecher-Einstellung den Lautsprechertyp aus.

Lautsprecher-Einstellung

Damit der Q-Faktor für Ihre Lautsprecher optimal eingestellt ist, sollte der richtige Lautsprechertyp eingestellt werden.

1 Aktivieren Sie den Standby-Modus Drücken Sie die [SRC]-Taste.
Wählen Sie das "STANDBY" -Display aus.

2 Enter Speaker Setting mode Drücken Sie die [Q]-Taste.

3 Wählen Sie den Lautsprechertyp aus Drücken Sie die [2] — [5]-Taste.

Bei jeder Betätigung der Taste ändert sich die Einstellung wie nachfolgend gezeigt.

Lautsprechertyp	Taste	Display
Aus	[2]	"OFF"
Für 5- und 4 inch-Lautsprecher	[3]	"5/4"
Für 6x6- und 6x9-inch-Lautsprecher	[4]	"69/6"
Für Original-Lautsprecher	[5]	"OEM"

4 Verlassen Sie den Lautsprecher-Einstellmodus

Drücken Sie die [Q]-Taste.

Klangeinstellungen

1 Wählen Sie die Quelle aus, für die Sie den Klang einstellen möchten Drücken Sie die [SRC]-Taste.
2 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals auf die Taste, bis "AUD" über der [2]-Taste angezeigt wird. Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).

3 Aktivieren Sie die Klangeinstellungen Drücken Sie die [2] ("AUD")-Taste.
4 Wählen Sie die Unterauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals die Taste, bis die Unterauswahl mit den gewünschten Einstellmöglichkeiten über der [2] — [5]-Taste angezeigt wird.

1. Abschnitt

Einstellung Taste Display

Tiefen [2] "BASS"

Mitteltöne [3] "MID"

Höhen [4] "TRE"

Subwoofer* [5] "SW"

1. Abschnitt

Einstellung Taste Display

Hochpass-Filter [2] "HPF"

Tiefpass-Filter* [3] "LPF"

Loudness-Funktion [4] "LOUD"

Balance & Fader [5] "BL/F"

1. Abschnitt

Einstellung Taste Display

Lautstärke-Anpassung [2] "VOFF"

5 Wählen Sie die gewünschte Einstellung aus Drücken Sie die [2] — [5]-Taste.

Bei jeder Betätigung der [2] — [5]-Taste ändern sich die Punkte, die eingestellt werden können, wie auf den folgenden Seiten in den Tabellen gezeigt.

6 Stellen Sie den gewünschten Wert ein Drücken Sie die [I◄◄►]- oder [►►►] -Taste.

Bei jeder Betätigung der Taste ändert sich die Einstellung wie auf den folgenden Seiten in der Tabelle gezeigt.

- Der Einstellpunkt kann zudem durch den Lautstärke-Drehknopf gesteuert werden. Lesen Sie dazu den Abschnitt Auswahl des Lautstärke-Drehknopf-Betriebsmodus' (Seite 13).

7 Verlassen Sie die Klangeinstellungen Drücken Sie die [6]-Taste.

• Die Loudness-Einstellung kann auch umgeschaltet werden, indem die [4]-Taste gedrückt wird.
• *Dieser Modus ist nur bei eingeschaltetem 'Subwoofer-Ausgang' (Seite 15) verfügbar.

1. Abschnitt

[2]-Taste

Einstellung	Display	Bereich
Scheitelfrequenz Bässe	"Bass F"	60/70/80/100 oder 150 Hz
Basspegel	"Bass"	-8 — +8
Q-Faktor Tieftöner	"Bass Q"	1,00/1,25/1,50/2,00
Bassanhebung	"Bass EXT"	EIN/AUS

[3]-Taste

Einstellung	Display	Bereich
Scheitelfrequenz Mitten	"MID F"	0,5/1,0/1,5/2,0 kHz
Mittenpegel	"Middle"	-8 — +8
Q-Faktor Mitteltöner	"Middle Q"	1,0/2,0

[4]-Taste

Einstellung Display	Bereich
Scheitelfrequenz Höhen	"TRE F"	10,0/12,5/15,0/17,5 kHz
Höhenpegel "Treble"	-8 — +8

[5]-Taste

Einstellung	Display	Bereich
Subwoofer-Pegel	"SW Level"	-15 — +15

- Abhängig vom Einstellwert des Tieftöner-Q-Faktors ändert sich die Scheitelfrequenz für die Bässe wie nachfolgend gezeigt:

Q-Faktor Tieftöner Scheitelfrequenz Bässe
1,00/1,25/1,50 60/70/80/100

2,00	60/70/80/150

- Wenn die Bassanhebung eingeschaltet ist, wird der Pegel der tiefen Frequenzen um 20 % angehoben.

2. Abschnitt

[2]-Taste
Einstellung Display Bereich

Vorne/Hinten

"HPF" Durchgang/100/125/Hochpass-Filter

170 Hz

[3]-Taste

Einstellung Display Bereich

Subwoofer-Tiefpassfilter

"LPF SW" 50/80/120/Durchgang Hz

[4]-Taste

Einstellung Display Bereich

Loudness-Funktion "LOUD" EIN/AUS

[5]-Taste

Einstellung Display Bereich
Balance "Balance" Links 15 — Rechts 15

- Wenn die Dual Zonen-Funktion eingeschaltet ist, wird die Einstellung des Hochpass-Filters aufgehoben.

3. Abschnitt

[2]-Taste
Einstellung Display Bereich

Lautstärke-Anpassung "V-Offset"

-8 — 0

- Lautstärke-Anpassung: Der Lautstärkepegel lässt sich für jede Quelle individuell einstellen, damit beim Umschalten keine Lautstärkesprünge auftreten.

Auswahl des Lautstärke-Drehknopf-Betriebsmodus

Der Lautstärke-Drehknopf kann für die Einstellung der Lautstärke und für verschiedene Funktions-Setups verwendet werden.

Verfügbare Funktions-Setups

Der Lautstärke-Drehknopf kann für das folgende Setup verwendet werden:

• Menü-Steuerung : Einstellpunkt-Auswahl
• Audio-Bedienung : Einstellung des Setup-Wertes
  • Display-Steuerung : Display-Umschaltung
• Eingabe eines Disc-Namens (DNPS) : Zeichenauswahl
  • Ordnersuche : Ordnersuche

• Sie können den Lautstärke-Drehknopf-Betriebsmodus nur dann auswählen, wenn das "☐"-Display während eines beliebigen Funktions-Setups über der [1]-Taste angezeigt wird.
• Wenn die "©"-Anzeige ausgeschaltet ist, können Sie den Lautstärkedrehregler nicht für das Funktionssetup und die Klangpegel-Einstellung verwenden.

Zur Verwendung des Lautstärke-Drehknopfs:

1 Schalten Sie den Lautstärke-Drehknopfbetrieb ein

Lesen Sie dazu 'Lautstärke-Drehknopf-Betriebsauswahl' (Seite 37) und wählen Sie die Option "Rotary ON".

2 Auswahl des Lautstärke-Drehknopf-Betriebsmodus

Drücken Sie die [1]-Taste.

Wenn sie eingeschaltet ist, blinkt die "◇" - Anzeige.

3 Einstellung der Funktion

Drehen Sie den Lautstärke-Drehknopf.

4 Dadurch wird das Funktions-Setup unter Verwendung des Lautstärke-Drehknopfes beendet

Drücken Sie die [1]-Taste.

Externer Disc, Zusatz-Eingangsquelle

Dual Zone-Funktion

Legen Sie fest, welcher Ton über die vorderen und hinteren Kanäle wiedergegeben werden soll. Geben Sie den Ton der internen Quelle mit einem der vorderen oder hinteren Kanäle, und den Ton der anderen Quelle mit dem Kanal der Dual Zone-Funktion aus.

1 Wählen Sie die Quelle aus Drücken Sie die [SRC]-Taste.

Wählen Sie die Quelle aus, die über den Kanal der Dual Zone-Funktion ausgegeben werden soll.

2 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals auf die Taste, bis "2-ZN" über der [5]-Taste angezeigt wird. Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).

3 Enter the Dual Zone System Control mode Press the [5] ("2-ZN") button.

4 Wählen Sie den Punkt für die Einstellung aus Drücken Sie die gewünschte [2] — [3]-Taste.

Bei jeder Betätigung der Taste ändern sich die Punkte, die eingestellt werden können, wie nachfolgend gezeigt.

Einstellung Taste Display Bereich

Dual Zone-Funktion [2] "ON"/"OFF" EIN/AUS

Dualzonen-System hinten:

Beim vorderen handelt es sich um den Ton von der internen Quelle dieses Gerätes, und beim hinteren handelt es sich um den Ton einer anderen Quelle.

Dualzonen-System vorne:

Beim hinteren handelt es sich um den Ton von der internen Quelle dieses Gerätes, und beim vorderen handelt es sich um den Ton einer anderen Quelle.

5 Verlassen Sie den Einstellmodus für die Dual Zone-Funktion

Drücken Sie die [6]-Taste.

6 Wählen Sie die Quelle aus

Drücken Sie die [SRC]-Taste.

Wählen Sie den Quellenton aus, der mit dem Kanal der internen Quelle ausgegeben werden soll.

- Das Dualzonen-System kann mit den unten angeführten Quellen verwendet werden.

- Interner Zusatz-Eingang

- KCA-S210A

- CA-C1AX

- Externer Disc-Wechsler/-Player

- Wen die Dual Zone-Funktion eingeschaltet ist, ist die Einstellung für die Dual Zone-Funktion Vorne oder Hinten deaktiviert.

Stellen Sie zuerst die Dual Zonen-Funktion auf Vorne oder Hinten, und schalten Sie dann die Dual Zone-Funktion ein.

- Wenn die Dual Zone-Funktion eingeschaltet ist, lässt sich der Ton des über den zusätzlichen Eingang (AUX) eingespielten Signals nicht beeinflussen.

- Wenn Sie die Dual Zone-Funktion in Verbindung mit der optionalen Zusatz-Quelle (AUX) verwenden, können Sie den externen Disc-Wechsler nicht als Wiedergabequelle anwählen.

- Wenn Sie das Dualzonen-System einschalten, während der Subwoofer-Vorausgang eingeschaltet wird, wird der Ton des Subwoofer-Vorausgangs nicht ausgegeben.

- Das Dualzonen-System kann nicht verwendet werden, wenn eine GSM-Freisprecheinheit oder ein DAB-Steuerungsgerät angeschlossen ist.

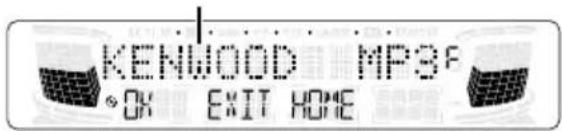

Umschalten des Display-Modus

Umschalten des Display-Modus.

1 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals auf die Taste, bis "DISP" über der [3]-Taste angezeigt wird.

Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).

2 Aktivieren Sie den Display-Einstellmodus Drücken Sie die [3] ("DISP")-Taste.

3 Wählen Sie den Display-Modus aus Drücken Sie die [2] ("MODE")-Taste.

Bei jeder Betätigung der Taste ändert sich der Display-Modus wie nachfolgend gezeigt.

Display Display-Modus

"Display B" Stille Display-Anzeige ohne Animation.

4 Verlassen Sie den Display-Einstellmodus Drücken Sie die [6]-Taste.

Umschalten des Text-Displays

Umschalten des Display-Modus.

1 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals auf die Taste, bis "DISP" über der [3]-Taste angezeigt wird. Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).

2 Aktivieren Sie den Display-Einstellmodus Drücken Sie die [3] ("DISP")-Taste.

3 Wählen Sie den Text aus Drücken Sie die [3] ("TEXT")-Taste.

- Kann auch umgeschaltet werden, indem entweder die [◀◀] -Taste oder die [▶▶] -Taste gedrückt wird.

Im Tunerbetrieb

Informationen Display
Programmart oder Frequenz "BAND+PS"
Radio-Text,	"R-TEXT"
Programmart oder Frequenz
Uhr "Clock"

Anzeigen der Frequenz bei Empfang des Sendernamens Drücken Sie mindestens 1 Sekunde lang die [SCRL]-Taste.

Die Frequenz des RDS-Senders wird an Stelle des Programmservice-Namens 5 Sekunden lang angezeigt.

Im CD- & CD/MD-Wechsler-Betrieb

Informationen Display

Disc-Titel "D-TITLE"

Titelname "T-TITLE"

Titelnummer & Wiedergabezeit "P-Time"

Disc-Name "DNPS"

Uhr "Clock"

Im MP3-/WMA-Betrieb

Informationen Display
Titelname & Interpret	"TITLE"
Albumname & Interpret	"ALBUM"
Ordner-Name	"FOLDER NAME"
Dateiname	"FILE NAME"
Wiedergabezeit & File number	"P-Time"
Uhr	"Clock"

Nur über AUX-Eingang

Informationen	Display
Bezeichnung des Zusatz-Eingangs	"AUX Name"
Uhr	"Clock"

Im Standby-Modus

Informationen	Display
	"STANDBY"
Uhr	"Clock"

4 Verlassen Sie den Display-Einstellmodus Drücken Sie die [6]-Taste.

- Wenn der Disc-Titel, der Titelname, der Titel des Musikstückes & der Name des Interpreten oder der Albumname & der Name des Interpreten bei der Wiedergabe einer Disc ohne Disc-Titel, Titelnamen, Titel der Musikstücke, Albumnamen oder Namen des Interpreten ausgewählt wird, werden Titelnummer und Wiedergabezeit angezeigt.

Subwoofer-Ausgang

Ein- oder Ausschalten des Subwoofer-Ausgangs.

Drücken Sie mindestens 1 Sekunde lang die [SW]-Taste.

Bei jedem Tastendruck schaltet sich der Subwoofer ein oder aus.

Wenn der Ausgang eingeschaltet ist, wird "Sub-W ON" angezeigt.

- Sie können diese Funktion steuern, wenn 'Umschalten des Vorverstärkerausgangs' (Seite 34) auf "SWPRE Sub-W" eingestellt ist.

Umschalten einer externen Displayanzeige

Umschalten der Anzeige eines extern angeschlossenen Displays.

1 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals auf die Taste, bis "DISP" über der [3]-Taste angezeigt wird. Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).

2 Aktivieren Sie den Display-Einstellmodus Drücken Sie die [3] ("DISP")-Taste.

3 Wählen Sie das Display aus Drücken Sie die [4] ("OUT")-Taste.

"OEM DISP" wird angezeigt. Bei jeder Betätigung der Taste ändert sich das Display.

4 Verlassen Sie den Display-Einstellmodus Drücken Sie die [6]-Taste.

Auswählen der Bezeichnung für den AUX-Eingang

Ist eine externe Audioquelle am AUX-Eingang angeschlossen, lässt sich einstellen, was bei AUX-Betrieb im Display angezeigt wird.

1 Wählen Sie die zusätzliche Eingangsquelle aus

Drücken Sie die [SRC]-Taste. Wählen Sie das "AUX"-Display aus.

2 Aktivieren Sie die Auswahl zur Vergabe der AUX-Bezeichnung

Drücken Sie mindestens 2 Sekunden lang die [NAME.S]-Taste.

Der momentan gewählte AUX-Name blinkt.

3 Wählen Sie die AUX-Bezeichnung aus Drücken Sie die [I◄◄►]- oder [►►►] -Taste.

Bei jeder Betätigung der Taste wird zwischen den nachfolgend aufgeführten Anzeigen hin- und hergeschaltet.

• "AUX"
• "TV"
• "VIDEO"
• "GAME"

• "PORTABLE"
  • "DVD"

4 Verlassen Sie die Auswahl zur Vergabe der AUX-Bezeichnung

Drücken Sie die [NAME.S]-Taste.

• Wenn 10 Sekunden lang keine Eingabe gemacht wurde, ist die zu dem Zeitpunkt ausgewählte Bezeichnung programmiert und die Auswahl für die AUX-Bezeichnung wird automatisch beendet.
• Das Zusatzeingangs-Display kann nur eingestellt werden, wenn der eingebaute Zusatzeingang oder der Zusatzeingang des optionalen KCA-S210A verwendet wird.

Einstellen der Bedienteilposition

Einstellen des Anstellwinkels oder der Position des Bedienteils.

1 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals auf die Taste, bis "PNL" über der [4]-Taste angezeigt wird. Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).

3 Wählen Sie den Punkt für die Einstellung aus Drücken Sie die gewünschte [2] — [5]-Taste.

Bei jeder Betätigung der Taste ändern sich die Punkte, die eingestellt werden können, wie nachfolgend gezeigt.

Einstellung Taste Display

Das Bedienteil neigt sich nach oben. [2] "ANG—"

Das Bedienteil neigt sich nach unten. [3] "ANG+"

Das Bedienteil schiebt sich zurück. [4] "SLD—"

Das Bedienteil schiebt sich vor. [5] "SLD+"

4 Verlassen Sie den Modus zum Einstellen der Bedienteilposition

Drücken Sie die [6]-Taste.

- Beachten Sie bei der Einstellung des Anstellwinkels, dass das Bedienteil nicht an dem Schalthebel oder Ähnlichem anstößt.

Stellen Sie den Winkel so ein, dass gegenseitige Behinderungen ausgeschlossen werden.

• Wenn ein Hartgummirahmen befestigt ist Verwenden Sie das Gerät nicht mit nach vorne geschobenem Bedienteil.
  Wenn Sie dies nicht beachten, behindert der Hartgummirahmen unter Umständen das Bedienteil, wenn der Winkel nach unten eingestellt wird.
• Während des Betriebs des Bedienteils wird kein Ton ausgegeben.

Abnehmbare Frontblende

Die Frontblende des Gerätes kann abgenommen und mitgenommen werden.

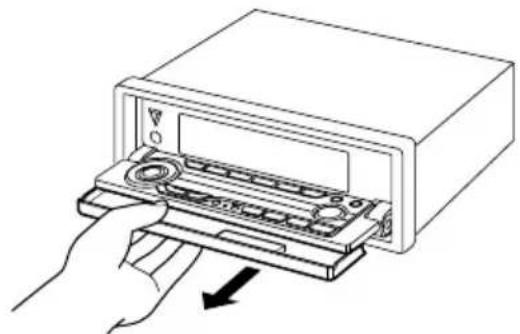

Abnehmen der Rückwand

1 Schalten Sie die Fahrzeugzündung aus oder drücken Sie mindestens 1 Sekunde lang die [SRC]-Taste.

Die Stromversorgung schaltet sich aus und die Frontblende klappt nach vorne.

- Wenn die in 'Einstellung der Zeit zum Abnehmen der Frontblende' (Seite 34) eingegebene Zeit abgelaufen ist, wird die Frontblende verdeckt.

2 Ziehen Sie die Frontblende nach vorne und nehmen Sie sie ab.

Wenn die "Gesperrt"-Anzeige (DSI)' (Seite33) eingeschaltet ist, blinkt eine rote Warnanzeige.

• Bei der Frontblende handelt es sich um ein Präzisionsbauteil, das durch Erschütterungen oder Stöße beschädigt werden kann. Aus diesem Grund sollten Sie die Frontblende stets in dem dafür vorgesehenen Etui aufbewahren.
• Setzen Sie weder die Frontblende noch deren Etui direktem Sonnenlicht, extremer Wärme oder Luftfeuchtigkeit aus. Schützen Sie beides darüber hinaus vor Spritzwasser und Staub.

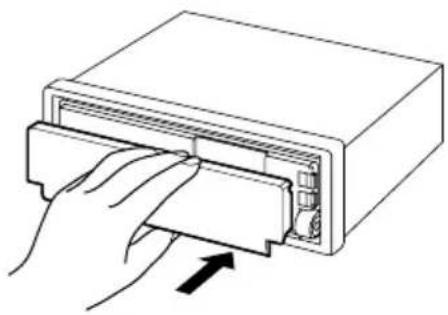

Wiederaufsetzen der Frontblende

1 Setzen Sie die Frontblende so auf das Gerät, dass die Haltelaschen aufeinander passen.
2 Drücken Sie die Frontblende hinein, bis sie einrastet.

Telefon-Stummschaltung

Beim Eingehen eines Anrufes unterbricht das Audiosystem automatisch seinen Betrieb.

Bei einem eingehenden Anruf

"CALL" wird angezeigt.

Das Audiosystem unterbricht seinen Betrieb.

Musikhören während des Telefonats Drücken Sie die [SRC]-Taste.

Das "CALL"-Display verschwindet und das Audiosystem schaltet sich wieder ein.

Wenn das Gespräch beendet ist Legen Sie den Hörer auf.

Das "CALL"-Display verschwindet und das Audiosystem schaltet sich wieder ein.

ST-Anzeige Stationsnummer FM1 98.1 6

FrequenzanzeigeWellenbereichsanzeige

Senderabstimmung

So wählen Sie einen Sender aus.

1 Schalten Sie auf Tuner-Betrieb Drücken Sie die [SRC]-Taste.

Wählen Sie das "TUNER" -Display aus.

2 Wählen Sie den Wellenbereich aus Drücken Sie die [FM]- oder [AM]-Taste.

Bei jeder Betätigung der [FM]-Taste wechseln die Wellenbereiche zwischen FM1, FM2 und FM3.

3 Abstimmen einer höheren oder niedrigeren Frequenz

Drücken Sie die [◀◀] - oder [▶▶] - Taste.

- Während des Empfangs von Stereo-Sendern leuchtet das "ST"-Symbol.

Senderspeicher

Häufiger gehörte Sender lassen sich im Senderspeicher ablegen.

1 Wählen Sie den Wellenbereich aus Drücken Sie die [FM]- oder [AM]-Taste.

2 Wählen Sie die Frequenz aus, die im Speicher abgelegt werden soll Drücken Sie die [I◄◄►]- oder [►►►] -Taste.

3 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals die Taste, bis die Funktionsanzeigen über der [2] — [5]-Taste nicht mehr angezeigt werden. Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).

4 Legen Sie die Frequenz im Speicher ab Drücken Sie mindestens 2 Sekunden lang die gewünschte [1] — [6]-Taste.

Die Speicherplatz-Anzeige blinkt einmal. In jedem Wellenbereich kann jeweils 1 Sender im Speicher auf jeder der Tasten [1] — [6] abgelegt werden.

Automatischer Senderspeicher

Im automatischen Senderspeicher werden sechs gut empfangbare Sender abgelegt. Die Reihenfolge wird durch die Empfangsfrequenz — beginnend am unteren Ende des Frequenzbands — bestimmt.

1 Wählen Sie den Wellenbereich für den automatischen Senderspeicher aus Drücken Sie die [FM]- oder [AM]-Taste.
2 Aktivieren Sie den Menü-Modus Drücken Sie mindestens 1 Sekunde lang die [MENU]-Taste. "MENU" wird angezeigt.
3 Wählen Sie den automatischen Senderspeicher-Modus aus Drücken Sie die [FM]- oder [AM]-Taste. Wählen Sie das "Auto-Memory" -Display aus.
4 Starten Sie den automatischen Senderspeicher Drücken Sie mindestens 2 Sekunden lang die [◀◀] - oder [▶▶] - Taste.

Wenn sechs Sender im Speicher abgelegt worden sind, ist die automatische Speicherung der Sender beendet.

• Wenn die 'AF (Alternative Frequency)' (Seite 36) aktiviert ist, werden ausschließlich RDS-Sender im Speicher abgelegt.
• Wenn die automatische Senderspeicherung im FM2-Wellenbereich ausgeführt worden ist, werden die im FM1-Wellenbereich gespeicherten Sender nicht im Speicher abgelegt.
  Genauso wenig werden die in den Wellenbereichen FM1 oder FM2 gespeicherten RDS-Sender bei der Ausführung der automatischen Senderspeicherung im FM3-Wellenbereich im Speicher abgelegt.

Abruf der Senderspeicher

Abrufen der im Speicher abgelegten Sender

1 Wählen Sie den Wellenbereich aus Drücken Sie die [FM]- oder [AM]-Taste.
2 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste. Drücken Sie mehrmals die Taste, bis die Funktionsanzeigen über der [2] — [5]-Taste nicht mehr angezeigt werden. Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).
3 Rufen Sie den Sender ab Drücken Sie die gewünschte [1] — [6]-Taste.

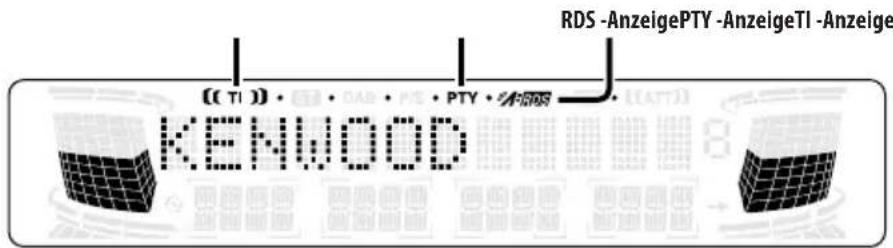

NEXT1 - 6 VOL ATT 1 2 3 4 5 6 KENWOOD SRC ● ◆ ◆ ◆ ◆ ◆ ■ MENU PTY TI SCRL ● NAMES ■ SW - DISC + AM FM I←→ PTYSCLTIFMAM

Verkehrsinformationen

Ihr Radio verfügt über eine Verkehrsfunk-Funktion, mit der Verkehrsmeldungen automatisch wiedergegeben werden, auch wenn Sie gerade kein Radio hören.

Drücken Sie die [TI]-Taste.

Bei jeder Betätigung der Taste schaltet sich die Verkehrsfunk-Funktion ein oder aus.

Wenn die Funktion aktiviert ist, leuchtet die "TI"-Anzeige.

Wenn kein Verkehrsfunksender empfangen wird, blinkt die "TI"-Anzeige.

Beim Beginn einer Verkehrsmeldung wird "Traffic Info" angezeigt und automatisch zu den Verkehrsmeldungen geschaltet.

• Wenn Sie während des Empfangs eines MW-Senders die Verkehrsfunk-Funktion einschalten, wird auf einen UKW-Sender umgeschaltet.
• Verkehrsmeldungen werden automatisch in der Lautstärke wiedergegeben, die beim Hören der letzten Verkehrsmeldungen eingestellt war. Diese Lautstärke lässt sich beim Anhören von Verkehrsmeldungen ändern.

Durchlaufende Anzeige des Radiotextes

Durchlauf des angezeigten Radio-Textes. Drucken Sie die [SCRL]-Taste.

Wahl der Programmart (PTY)

Auswählen der Programmart und Suche nach einem Sender.

1 Aktivieren Sie den PTY-Modus Drücken Sie die [PTY]-Taste.

Bei aktiviertem PTY-Modus leuchtet die "PTY"-Anzeige.

- Diese Funktion kann nicht während der Einblendung einer Verkehrsmeldung oder während des AM-Empfangs angewendet werden.

2 Wählen Sie die Programmart aus Drücken Sie die [FM]- oder [AM]-Taste.

Bei jeder Betätigung der Taste ändert sich die Programmart wie nachfolgend gezeigt.

Nr. Programmart Display

1. Sprache "Speech"
2. Musik "Music"
3. Nachrichten "News"
4. Aktuelles "Affairs"
5. Informationen "Info"
6. Sport "Sport"
7. Bildung "Educate"
8. Drama "Drama"
9. Kultur "Culture"
10. Wissenschaft	"Science"
11. Verschiedenes "Varied"
12. Popmusik	"Pop M"
13. Rockmusik	"Rock M"
14. Easy-Listening-Musik	"Easy M"
15. Leichte Klassik "Light M"
16. Anspruchsvolle Klassik	"Classics"
17. Andere Musik	"Other M"
18. Wetter "Weather"
19. Finanzen	"Finance"
20. Kinderprogramme	"Children"
21. Gesellschaftliches	"Social"
22. Religion "Religion"
23. Hörersendungen	"Phone In"
24. Reisen	"Travel"
25. Freizeit	"Leisure"
26.	Jazz
27. Country-Musik	"Country"
28. Nationale Musik	"Nation M"
29. Oldies "Oldies"
30. Volksmusik	"Folk M"
31. Dokumentationen	"Document"

- Sprache und Musik beinhalten die nachfolgend gezeigten Programmarten.

Musik: Nr.12 — 17, 26 — 30

Sprache: Nr.3 — 11, 18 — 25, 31

• Die Programmart kann im Tastenspeicher [1] — [6] abgelegt und schnell abgerufen werden. Lesen Sie dazu 'Speichern von Programmarten' (Seite 22).

• Die Display-Sprache kann geändert werden. Lesen Sie dazu 'Ändern der Sprache für die PTY-Funktion' (Seite 22).

3 Suche nach dem ausgewählten Programmarten-Sender

Drücken Sie die [◀◀] - oder [▶▶] - Taste.

Wenn Sie nach anderen Sendern suchen möchten, drücken Sie noch einmal die [I◀◀] - oder [▶▶▶] - Taste.

- Wenn die ausgewählte Programmart nicht gefunden werden konnte, wird "NO PTY" angezeigt. Wählen Sie eine andere Programmart aus.

4 Verlassen Sie den PTY-Modus Drücken Sie die [PTY]-Taste.

Speichern von Programmarten

Wenn Sie bevorzugt eine bestimmte Programmart hören, können Sie diese speichern und die entsprechenden Sender schneller abrufen.

Speichern der Programmart

1 Wählen Sie die Programmsparte aus, die Sie speichern möchten
Lesen Sie dazu 'Wahl der Programmart (PTY)' (Seite 21).
2 Speichern Sie die Programmart Drücken Sie mindestens 2 Sekunden lang die gewünschte [1] — [6]-Taste.

Abrufen der gespeicherten Programmart

1 Aktivieren Sie den PTY-Modus

Lesen Sie dazu 'Wahl der Programmart (PTY)' (Seite 21).

2 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals die Taste, bis die Funktionsanzeigen über der [2] — [5]-Taste nicht mehr angezeigt werden.

Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).

3 Rufen Sie die Programmart auf Drücken Sie die gewünschte [1] — [6]-Taste.

Ändern der Sprache für die PTY-Funktion

Wählen Sie eine Sprache für die Anzeige der Programmarten aus.

1 Aktivieren Sie den PTY-Modus
Lesen Sie dazu 'Wahl der Programmart (PTY)' (Seite 21).
2 Aktivieren Sie den Modus zum Ändern der Sprache
Drücken Sie die [SCRL]-Taste.

3 Wählen Sie die Sprache aus

Drücken Sie die [FM]- oder [AM]-Taste.

Bei jeder Betätigung der Taste ändert sich die Sprache wie nachfolgend gezeigt.

Sprache Display

Englisch "English"

Französisch "French"

Schwedisch "Swedish"

Deutsch "German"

4 Verlassen Sie den Modus zum Ändern der Sprache

Drücken Sie die [SCRL]-Taste.

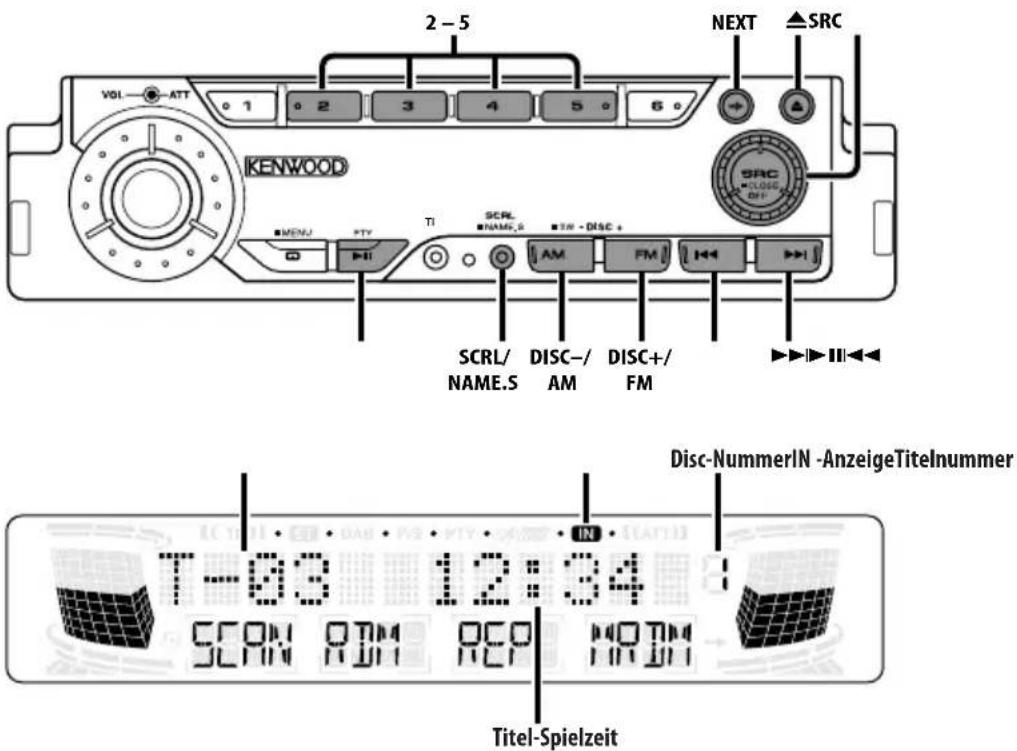

2-5 NEXT ▲SRC VOL ATT 1 2 3 4 5 6 KENWOOD MENU PTV TI SCRL AM DISC + FM SCRL/ DISC-/ DISC+/ ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶> T-83 12:34 SCRN RDM RCP MOTM Titel-Spielzeit

Wiedergabe eines CD-/MD-Wechslers

Über Ihr Autoradio können Sie auch einen optionalen Kenwood-Wechsler steuern und die CDs bzw. MDs wiedergeben.

Drücken Sie die [SRC]-Taste.

Wählen Sie das Display für den von Ihnen gewünschten CD-Player aus.

Display-Beispiele:

Display Disc-Player

"CD2" CD-Player

"CD CH" CD-Wechsler

"MD CH" MD-Wechsler

Pause und Wiedergabe

Drücken Sie die [▶II]-Taste.

Bei jeder Betätigung der Taste wird die Wiedergabe entweder unterbrochen oder fortgesetzt.

• Die zehnte Disc wird im Display mit "0" angezeigt.
- Der Funktionsumfang und die Display-Anzeigen sind von den jeweils angeschlossenen externen Disc-Spielern/Wechslern abhängig.

MP3- und WMA-Wiedergabe

Wenn keine Disc eingelegt ist

1 Öffnen Sie das Bedienteil, um eine Disc einzulegen

Drücken Sie die [▲]-Taste.

2 Legen Sie eine Disc ein.

- Wenn die Frontblende aufklappt, kann sie möglicherweise mit dem Schalthebel oder Ähnlichem zusammentreffen. Achten Sie in einem solchen Fall auf Sicherheit und verändern Sie die Position des Schalthebels oder treffen Sie eine andere Abhilfemaßnahme, bevor Sie das Gerät bedienen.

• Während sich die Frontblende bewegt, ist der Ton stummgeschaltet.
  • Die Modelle, mit denen die MP3-/WMA-Wiedergabe möglich ist, sind nachfolgend aufgeführt. KDC-W7027
• Wenn eine Disc eingelegt ist, leuchtet die "IN"-Anzeige.

Wenn eine Disc eingelegt ist Drücken Sie die [SRC]-Taste.

Wählen Sie das "CD"-Display aus.

Pause und Wiedergabe

Drücken Sie die [▶III]-Taste.

Bei jeder Betätigung der Taste wird die Wiedergabe entweder unterbrochen oder fortgesetzt.

Auswerfen der Disc

1 Werfen Sie die Disc aus Drücken Sie die [▲]-Taste.

2 Bringen Sie die Frontblende in ihre Ausgangsposition zurück Drücken Sie die [▲]-Taste.

- CD-Singles können nicht abgespielt werden. Die Benutzung eines Adapters und das Einlegen des Adapters mit der CD in dieses Gerät kann Beschädigungen verursachen.

• Die für dieses Gerät zulssigen MP3-Datei-Medien sind CD-ROM, CD-R und CD-RW. Das Mediumformat muss ISO 9660 Level 1, Level 2, Joliet oder Romeo sein. Die Verfahren und

Vorsichtsmaßnahmen zum Schreiben von MP3/WMA-Daten werden im Kapitel 'Hinweise zum Abspielen von MP3- und WMA-Dateien' (Seite 6) behandelt. Lesen Sie sich dieses Kapitel vor der Erstellung Ihrer MP3/WMA-Medien durch.

Schneller Vor- und Rücklauf

Schneller Vorlauf

Halten Sie die [▶▶] -Taste gedrückt.

Nach dem Loslassen der Taste wird die Wiedergabe fortgesetzt.

Schneller Rücklauf

Halten Sie die [◀◀] -Taste gedrückt.

Nach dem Loslassen der Taste wird die Wiedergabe fortgesetzt.

Titel-/Dateisuche

Suchen eines Musikstückes auf der Disc oder im MP3/WMA-Ordner.

Drücken Sie die [◀◀] - oder [▶▶] - Taste.

- Wenn die Fernbedienung mit den Zifferntasten als optionales Zubehör verwendet wird, kann ein Titel, den Sie sich anhören möchten, mit dem nachfolgend beschriebenen Verfahren direkt angewählt werden.

1. Geben Sie eine Titel-/Dateinummer ein. Drücken Sie die Zifferntasten auf der Fernbedienung.

2. Führen Sie die Titel-/Dateisuche aus. Drücken Sie die [I◄◄►] - oder [►►►] - Taste.

Funktion des Discwechslers /MP3/WMA

Discsuche/Ordnersuche

Wählen Sie die in den CD-Wechsler eingelegte Disc oder den auf dem MP3/WMA-Medium aufgenommenen Ordner aus.

Drücken Sie die [DISC-]- oder [DISC+]-Taste.

Titel-/Datei-/Disc-/Ordner-Wiederholung

Wiederholung des Titels/der Disc im CD-Wechsler oder MP3/WMA-Ordners, den/die Sie sich gegenwärtig anhören.

1 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals auf die Taste, bis "REP" über der [4]-Taste angezeigt wird. Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).

2 Schalten Sie die Wiederholung ein/aus Drücken Sie die [4] ("REP")-Taste.

Bei jeder Betätigung der Taste ändert sich die Wiederholungsfunktion wie nachfolgend gezeigt.

Im CD- & externen Disc-Betrieb

Wiederholung Display
Titel-Wiederholung "(T-)Repeat ON"
Disc-Wiederholung (Disc-Wechsler) "D-Repeat ON"
AUS	"

Im MP3/WMA-Betrieb

Wiederholung Display
Datei-Wiederholung "File REP ON"
Ordner-Wiederholung "FOLD REP ON"
AUS	"

Scan-Wiedergabe

Die ersten Sekunden jedes sich im gegenwärtig wiedergegebenen MP3/WMA-Ordners befindlichen Titels werden angespielt, damit Sie bestimmte Musiktitel leichter finden können.

1 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals auf die Taste, bis "SCAN" über der [2]-Taste angezeigt wird. Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).

2 Starten Sie die Scan-Wiedergabe Drücken Sie die [2] ("SCAN")-Taste.

"Scan ON" wird angezeigt.

3 Deaktivieren Sie die Funktion, wenn der von Ihnen gewünschte Titel wiedergegeben wird Drücken Sie die [2]-Taste.

Zufallswiedergabe

Alle auf der Disc oder im MP3/WMA-Ordner befindlichen Titel werden in zufälliger Reihenfolge wiedergegeben.

1 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals auf die Taste, bis "RDM" über der [3]-Taste angezeigt wird. Reposst. 014" Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).

2 Schalten Sie die Zufallswiedergabe ein/aus Drücken Sie die [3] ("RDM")-Taste.

Bei jeder Betätigung der Taste schaltet sich die Zufallswiedergabe-Funktion ein oder aus. Repeat OFF Wenn die Funktion eingeschaltet ist, wird "Random ON" angezeigt.

- Wenn die [▶▶] -Taste gedrückt wird, wird der nächste Titel ausgewählt.

In Verbindung mit einem CD/MD-Wechsler

Magazin-Zufallswiedergabe

Wiedergabe aller sich im Disc-Wechsler befindlichen Discs in zufälliger Reihenfolge.

1 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals auf die Taste, bis "MRDM" über der [5]-Taste angezeigt wird. Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).

2 Schalten Sie Magazin-Zufallswiedergabe ein/aus

Drücken Sie die [5] ("MRDM")-Taste.

Bei jeder Betätigung der Taste, schaltet sich die Magazin-Zufallswiedergabe-Funktion ein oder aus.

Wenn die Funktion eingeschaltet ist, wird "M-Random ON" angezeigt.

- Wenn die [▶▶] -Taste gedrückt wird, wird der nächste Titel ausgewählt.

Funktion des KDC-W7027

Bei MP3/WMA-Wiedergabe

Ordnersuche

So lässt sich der Ordner, den Sie hören möchten, auswählen.

1 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals auf die Taste, bis "FSEL" über der [5]-Taste angezeigt wird. Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).

2 Aktivieren Sie den Ordner-Auswahlmodus Drücken Sie die [5] ("FSEL")-Taste.

"Select Mode" wird angezeigt. Während der Auswahlmodus aktiviert ist, erscheinen die Ordner-Informationen wie nachfolgend gezeigt auf dem Display.

Anzeige des Ordnernamens

Anzeige des aktuellen Ordnernamens.

KENWOOD MP3F * OK EXIT HOME

3 Wählen Sie den Ordner-Level aus Drücken Sie die [FM]- oder [AM]-Taste.

Mit der [FM]-Taste kommen Sie 1 Level tiefer und mit der [AM]-Taste 1 Level höher.

Wählen Sie einen Ordner des gleichen Levels aus

Drücken Sie die [◀◀] - oder [▶▶] - Taste.

Mit der [I◀◀] -Taste gelangen Sie an den vorherigen Ordner und mit der [▶▶▶] -Taste an den nächsten Ordner.

Zurückkehren zum höchsten Level Drücken Sie die [4] ("HOME")-Taste.

Durchlaufen des Ordnernamen-Displays

Drücken Sie die [SCRL] -Taste.

4 Bestimmen Sie den Ordner, der wiedergegeben werden soll Drücken Sie die [2] ("OK")-Taste.

Der Ordner-Auswahlmodus wird deaktiviert und die im Ordner wiedergegebene MP3/WMA wird angezeigt.

- Im Ordner-Auswahlmodus gelangen Sie auf andere Weise an andere Ordner als im Ordner-Suchmodus. Einzelheiten hierzu können Sie im Kapitel 'Hinweise zum Abspielen von MP3- und WMA-Dateien' (Seite 6) nachlesen.

Ordner-Auswahlmodus abbrechen Drücken Sie die [3] ("EXIT")-Taste.

Eingabe eines Disc-Namens (DNPS)

CDs lassen sich mit einem Namen kennzeichnen.

1 Geben Sie die Disc wieder, der Sie einen Namen vergeben wollen

• Die Vergabe von Titeln an MDs ist nicht möglich.
- Lesen Sie den Abschnitt 'Umschalten des Text-Displays' (Seite 15) und wählen Sie das "DNPS"-Display aus. Der Quelle kann kein Name hinzugefügt werden, wenn weder "DNPS" für die Quelle ausgewählt werden können.

2 Aktivieren Sie den Namen-Eingabemodus Drücken Sie mindestens 2 Sekunden lang die [NAME.S]-Taste.

"NAME SET" wird angezeigt.

3 Setzen Sie den Cursor an die Zeichen-Eingabeposition

Drücken Sie die [I◄◄►]- oder [►►►] -Taste.

4 Wählen Sie die Zeichenart aus Drücken Sie die [2] — [4]-Taste.

Bei jeder Betätigung der Taste ändert sich die Zeichenart wie nachfolgend gezeigt.

Zeichenart Taste

Alphabet (Großbuchstaben/Kleinbuchstaben) [2] ("CAPS")

Zahlen und Symbole [3] ("NUM")

Sonderzeichen (Betonungszeichen) [4] ("CHAR")

5 Wählen Sie die Zeichen aus Drücken Sie die [FM]- oder [AM]-Taste.

6 Wiederholen Sie die Schritte 3 bis 5 und geben Sie den Namen ein.

7 Verlassen Sie den Namen-Eingabe-Modus Drücken Sie die [NAME.S]-Taste.

• Wenn 10 Sekunden lang keine Eingabe gemacht wurde, wird der zu dem Zeitpunkt eingegebene Name registriert und der Namen-Eingabemodus wird geschlossen.
• Medien, denen Namen vergeben werden können.
• Interner CD-Player: 30 Discs.
• Externer CD-Wechsler/Player: Abhängig von dem verwendeten CD-Wechsler/Player. Lesen Sie dazu das Handbuch des CD-Wechslers/Players.
• Der Name einer CD lässt sich auf gleiche Weise wie bei der Titelvergabe ändern.

Anzeige des CD- oder MP3/WMA-Textes bzw. MD-Titels

Scrollen des angezeigten CD-Textes, MP3/WMA-Textes oder MD-Titels.

Drücken Sie die [SCRL]-Taste.

NEXT1 - 6 VOL ATT 1 2 3 4 5 6 KENWOOD SRC CLOS OFF VENU PTY TI SCRL NAME: AM FM TISCRLFMAM

KENWOOD

SRECH BIRAL CALL SMS

Empfang eines Anrufs

Empfangene Anrufe können angenommen werden, wenn an dieses Gerät eine GSM-Freisprecheinheit (im Handel erhältliches Zubehör) angeschlossen ist.

1 Wenn ein Anruf empfangen wird

"HF CALL" wird angezeigt.

2 Anruf annehmen

Drücken Sie die [1], [3] — [6]- oder [NEXT]-Taste.

Umschalten zwischen Name und Telefonnummer

Drücken Sie die [TI]-Taste.

Bei jeder Betätigung der Taste ändert sich das Display wie nachfolgend gezeigt.

Informationen

Name

Telefonnummer

3 Legen sie auf

Drücken Sie die [2] ("HANG")-Taste.

- Wenn eine Disc während eines Gesprächs eingelegt wird, wird das Telefon aufgelegt.

Telefonbuch-Suche

Auswählen einer Telefonnummer aus dem Telefonbuch.

1 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals auf die Taste, bis "H-F" über der [2]-Taste angezeigt wird. Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).

2 Aktivieren Sie den Freisprechmodus Drücken Sie die [2] ("H-F")-Taste.

3 Wählen Sie den Telefonbuch-Suchmodus aus Drücken Sie die [2] ("SRCH")-Taste.

Bei jeder Betätigung der Taste ändert sich der Modus wie nachfolgend gezeigt:

Telefonbuch-Suchmoduspunkt Display

Anfangsbuchstaben-Auswahlmodus "Initial"

Wahlwiederholungsmodus "Redial"

4 Wählen Sie den Anfangsbuchstaben einer Person aus, die Sie anrufen möchten (Im Anfangsbuchstaben-Auswahlmodus) Drücken Sie die [FM]- oder [AM]-Taste.

- Anfangsbuchstaben, die mit keinem Eintrag übereinstimmen, werden nicht angezeigt.

5 Ändern Sie den Namen

Drücken Sie die [I◄◄►]- oder [►►►] -Taste.

Umschalten zwischen Name und Telefonnummer

Drücken Sie die [TI]-Taste.

- Nicht verfügbar, wenn der Name nicht gespeichert ist.

Durchlaufen von Name und Telefonnummer Drücken Sie die [SCRL]-Taste.

6 Wählen Sie eine eingestellte Nummer Drücken Sie die [4] ("CALL")-Taste.

7 Legen sie auf Drücken Sie die [2] ("HANG")-Taste.

Abbrechen des Freisprechmodus Drücken Sie die [6]-Taste.

Nur über Fernbedienung

Direktwahl

Eingeben der Telefonnummer mittels der Zifferntasten auf der Fernbedienung, und wählen.

1 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals auf die Taste, bis "H-F" über der [2]-Taste angezeigt wird. Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).

2 Aktivieren Sie den Freisprechmodus Drücken Sie die [2] ("H-F")-Taste.

3 Wählen Sie den Wahlmodus aus Drücken Sie die [3] ("DIAL")-Taste. "Dial" wird angezeigt.

4 Geben Sie die Telefonnummer ein Drücken Sie die [#]-, [*]- und [+] (ANG)-Tasten auf der Fernbedienung.

- Sie können maximal 32 Ziffern eingeben.

- Wenn Sie eine falsche Ziffer eingegeben haben, drücken Sie die [I◄◄►]-Taste, um sie zu löschen.

5 Wählen Sie eine Eingabenummer Drücken Sie die [4] ("CALL")-Taste.

6 Legen Sie auf Drücken Sie die [2] ("HANG")-Taste.

Abbrechen des Freisprechmodus Drücken Sie die [6]-Taste.

SMS-Modus (Kurzmitteilungs-Service)

1 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals auf die Taste, bis "H-F" über der [2]-Taste angezeigt wird. Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).

2 Aktivieren Sie den Freisprechmodus Drücken Sie die [2] ("H-F")-Taste.

3 Wählen Sie den SMS-Modus aus Drücken Sie die [5] ("SMS")-Taste. "SMS Mode" wird angezeigt.

4 Wählen Sie die Mitteilung aus Drücken Sie die [FM]- oder [AM]-Taste.

5 Schalten Sie das Display um Drücken Sie die [I◄◄] - oder [►►I]-Taste.

Bei jeder Betätigung der Taste ändert sich der Modus wie nachfolgend gezeigt:

SMS-Moduspunkt

Name / Telefonnummer

Datum

Mitteilung

Wenn die Display-Zeile der Nachricht 'Textdurchlauf' (Seite 36) auf "Manual" gestellt ist, ist der Durchlauf mithilfe der Tasten [I◄◄]/[►►I] möglich; wenn die Einstellung auf "Auto" lautet, erfolgt der Durchlauf automatisch.

Umschalten zwischen Name und Telefonnummer

Drücken Sie die [TI]-Taste.

Durchlaufen des Namen- und Telefonnummern-Displays

Drücken Sie die [SCRL]-Taste.

6 Verlassen Sie den Freisprechmodus Drücken Sie die [6]-Taste.

- Wenn eine neue Mitteilung empfangen wird, erscheint "New MSG".

Telefonbuch/Mitteilung (SMS) Datensynchronisation

Synchronisieren der Daten in diesem Gerät mit den Daten im GSM-Telefon.

1 Wählen Sie die Hauptauswahl aus Drücken Sie die [NEXT]-Taste.

Drücken Sie mehrmals auf die Taste, bis "SYNC" über der [3]-Taste angezeigt wird.

Lesen Sie 'Hinweise zu den Multifunktionstasten' (Seite 9).

2 Synchronisation der Daten Drücken Sie die [3] ("SYNC")-Taste.

Beim Start der Daten-Synchronisierung schaltet sich das "SYNC"-Display aus.

Im Menü lassen sich die Funktionen des Autoradios einstellen.

Die Hauptfunktionen des Menüsystems werden in diesem Kapitel beschrieben. Nach dieser Erklärung finden Sie Hinweise zu den Grundeinstellungen und Einstellmöglichkeiten der Menüpunkte.

1 Aktivieren Sie den Menümodus Drücken Sie mindestens 1 Sekunde lang die [MENU]-Taste.
"MENU" wird angezeigt.

2 Wählen Sie den gewünschten Menüpunkt aus Drücken Sie die [FM]- oder [AM]-Taste.

Beispiel: Wenn Sie den Tastenton einstellen möchten, wählen Sie bitte das "Beep" -Menü aus.

3 Wählen Sie die gewünschte Einstellung aus Drücken Sie die [I◄◄►]- oder [►►►] -Taste.

Beispiel: Wenn "Beep" angewählt ist, wird abwechselnd die Funktion "Beep ON" oder "Beep OFF" eingestellt. Wählen Sie die gewünschte Einstellung aus.

Sie können weitere Einstellungen vornehmen, indem Sie zu Schritt 2 zurückkehren.

4 Verlassen Sie den Menü-Modus Drücken Sie die [MENU]-Taste.

- Wenn Sie die Einstellungen der anderen Hauptfunktionen ändern, wird der zuletzt angezeigte Status der Funktion übernommen und abgespeichert. (Die zuerst erscheinde Statusanzeige der Funktion ist normalerweise die Werkseinstellung.) Auch die Erläuterung der Einstellung für nicht im Hauptmenü verankerten Funktionen ('Manuelle Einstellung der Uhr' etc.) erfolgt Schritt für Schritt.

Im Standby-Modus

Sicherheitscodes

Da die Autorisierung durch den Sicherheitscode zum Herausnehmen aus dem Fahrzeug erforderlich ist, trägt die Personalisierung dieses Gerätes mit Hilfe des Sicherheitscodes zum Diebstahlschutz bei.

- Die Sicherheitscode-Funktion kann nach Eingabe des Sicherheitscodes nicht mehr deaktviert werden. Beachten Sie, dass Ihr Sicherheitscode aus der 4-stelligen Zahl besteht, die in Ihrem Gerät beiliegenden "Car Audio Passport" eingetragen ist.

1 Aktivieren Sie den Standby-Modus Drücken Sie die [SRC]-Taste.

Wählen Sie das "STANDBY" -Display aus.

2 Aktivieren Sie den Menü-Modus Drücken Sie mindestens 1 Sekunde lang die [MENU]-Taste.

Wenn "MENU" angezeigt wird, erscheint "Security" auf dem Display.

3 Aktivieren Sie den Sicherheitscode-Modus Drücken Sie mindestens 1 Sekunde lang die [◀◀] - oder [▶▶] -Taste.

Wenn "ENTER" angezeigt wird, erscheint "CODE" auf dem Display.

4 Wählen Sie die Ziffern aus, die Sie eingeben möchten

Drücken Sie die [I◄◄] - oder [►►I]-Taste.

5 Wählen Sie die Sicherheitscode-Zahlen aus Drücken Sie die [FM]- oder [AM]-Taste.

6 Wiederholen Sie die Schritte 4 und 5 und vervollständigen Sie den Sicherheitscode.

7 Bestätigen Sie den Sicherheitscode Drücken Sie mindestens 3 Sekunden lang die [▶▶▶] -Taste.

Nach der Anzeige "RE-ENTER" erscheint "CODE" auf dem Display.

8 Führen Sie die Schritte 4 bis 7 aus und geben Sie den Sicherheitscode noch einmal ein.

"APPROVED" wird angezeigt. Die Sicherheitscode-Funktion ist aktiviert.

- Wenn Sie einen von Ihrem Sicherheitscode abweichenden Code eingegeben haben, müssen Sie noch einmal von Schritt 4 beginnen.

Drücken Sie nach dem Abtrennen von der Batterie die Reset-Taste

1 Schalten Sie die Zündung ein.

2 Führen Sie die Schritte 4 bis 7 aus und geben Sie den Sicherheitscode noch einmal ein.

"APPROVED" wird angezeigt Das Gerät ist betriebsbereit.

- Wenn ein nicht korrekter Code eingegeben wird, wird "WAITING" (Warten) angezeigt und die unten dargestellte Eingabe-Sperrzeit wird aktiviert. Nachdem die Eingabe-Sperrzeit verstrichen ist, wird "CODE" angezeigt und die Eingabe kann durchgeführt werden.

Anzahl der Eingaben eines nicht korrekten Codes Eingabe-Sperrzeit

1	—
2	5
3	1
4 24 Stunden

Wenn die Freisprecheinheit angeschlossen ist; Im Standby-Modus

Wahl des Gesprächslautsprechers

Auswählen des Lautsprechers, um das Gespräch auszugeben.

Display Einstellung

"HFSP ALL" Gespräch wird vom vorderen und hinteren Lautsprecher ausgegeben.

"HFSP FR" Gespräch wird vom rechten vorderen Lautsprecher ausgegeben.

"HFSP FL" Gespräch wird vom linken vorderen Lautsprecher ausgegeben.

Wenn die Freisprecheinheit angeschlossen ist

Einstellen der Mikrofonempfindlichkeit

Einstellen der Lautstärke des Mikrofons.

Display und Einstellung

"HF MIC 0"

⋮

"HF MIC 15" (Original–Einstellung)

⋮

"HF MIC 31"

Wenn die Freisprecheinheit angeschlossen ist

Einstellen der automatischen

Antwortzeit

Einstellen der Zeit vom eingehenden Anruf bis zur automatischen Antwort.

Display und Einstellung

- Wenn die im GSM-Telefon eingestellte Zeit kürzer ist als die in diesem Gerät, wird die im GSM-Telefon eingestellte verwendet.

Tastenton

Ein-/Ausschalten des Tastentons (Biepton).

Display Einstellung

"Beep ON"	Der Tastenton ertönt.
"Beep OFF"	Es ertönt kein Tastenton.

Manuelle Einstellung der Uhr

- Diese Einstellung kann ausgeführt werden, wenn die Funktion 'Synchronisieren der Uhrzeitanzeige' (Seite 33) ausgeschaltet ist.

1 Wählen Sie den Uhr-Einstellmodus aus Drücken Sie die [FM]- oder [AM]-Taste. Wählen Sie das "Clock Adjust" -Display aus.

2 Aktivieren Sie den Uhr-Einstellmodus Drücken Sie mindestens 1 Sekunde lang die [◀◀] - oder [▶▶] -Taste. Das Uhr-Display blinkt.

3 Stellen Sie die Stunden ein Drücken Sie die [FM]- oder [AM]-Taste. Stellen Sie die Minuten ein Drücken Sie die [I◄◄►] - oder [►►►] -Taste.

4 Verlassen Sie den Uhr-Einstellmodus Drücken Sie die [MENU]-Taste.

Synchronisieren der Uhrzeitanzeige

So synchronisieren Sie die Zeitanzeige des Gerätes mit den RDS-Senderzeitdaten.

Display Einstellung

"SYNC ON" Uhrzeit wird synchronisiert.

"SYNC OFF" Uhzeit muss manuell eingestellt werden.

• Das Synchronisieren der Uhr dauert 3 bis 4 Minuten.

"Gesperrt"-Anzeige (DSI)

Nach dem Abnehmen der Frontblende blinkt eine rote Warnanzeige am Gerät, die anzeigt, dass das Gerät nicht betriebsbereit ist.

Display Einstellung

"DSI ON" Die LED blinkt.

"DSI OFF" Die LED ist ausgeschaltet.

Einstellen der Tasten-Beleuchtung

Wählen Sie als Tastenbeleuchtungsfarbe entweder Grün oder Rot aus.

Display Einstellung

"Button Red" Die Beleuchtungsfarbe ist rot.

"Button Green" Die Beleuchtungsfarbe ist grün.

Dreiecksanzeigen-Einstellung

Zur Einstellung des Blink-Modus während der Dreiecksanzeigen-Systemeinstellung (wie beispielsweise Audio-Steuerung, Mehrfachtasten-Systemsetup).

Display Einstellung

▼Blink ON" Die Dreiecksanzeige blinkt.

▼Blink OFF" Die Dreiecksanzeige blinkt nicht.

Kontrast-Einstellung

Einstellung des Display-Kontrasts

Display und Einstellung

"Contrast 0"

⋮

"Contrast 5" (Original-Einstellung)

⋮

"Contrast 10"

Dimmer

Das Gerätedisplay wird beim Einschalten der Fahrzeugbeleuch- tung automatisch gedimmt.

Display Einstellung

"Dimmer ON" Das Display ist gedimmt

"Dimmer OFF" Das Display ist nicht gedimmt

Einstellung der Zeit zum Abnehmen der Frontblende

Stellen Sie die Zeit ein, nach deren Ablauf sich die Frontblende nach dem Ausschalten der Stromversorgung schließt.

Nach Ablauf dieser Zeit lässt sich die Frontblende abnehmen.

Display und Einstellung

Auswurfwinkel-Einstellung

Diese Funktion stellt den Öffnungs- und Schließbetrieb des Bedienfeldes ein, wenn eine Disc eingelegt oder ausgeworfen wird.

Display Einstellung

"EJCT ANG SLP" Zum Öffnen und Schließen des Bedienfeldes nach der Einstellung des Winkels des Bedienfeldes auf eine horizontale Position.

"EJCT ANG LVL" Zum Öffnen und Schließen des Bedienfeldes bei Beibehaltung des Winkels des Bedienfeldes beim eingestellten Winkel.

Im Standby-Modus

Bedienfeld-Aktivitätseinstellung

Zur Einstellung der Bedienfeldbewegung, wenn die Bedienfeld-Aktivität (Bewegung nach hinten/nach vorne) auf die Position ganz am Ende eingestellt wurde.

Display Einstellung

"PanelCNT 1" Wenn die Bedienfeld-Position auf die Position ganz am Ende eingestellt wurde, kann kein Winkel eingestellt werden. Auch wenn Sie den Winkel unter die horizontale Position eingestellt haben, wird der Winkel horizontal eingestellt, wenn Sie das Bedienfeld auf die Position ganz am Ende einstellen.

"PanelCNT 2" Der Winkel kann unabhängig von der Bedienfeld-Position eingestellt werden.

System Q-Einstellung

Einstellung, ob das Display die Faktoren für das System Q in der Klangsteuerung anzeigt oder nicht (Tiefen-Mittelfrequenz, Tiefen-Q-Faktor, Tiefen-Ausdehnung, Mittlere Mittelfrequenz, Mittlerer Q-Faktor und Höhen-Mittelfrequenz).

Display Einstellung

"SystemQ ON" System Q-Informationen werden angezeigt.

"SystemQ OFF" System Q-Informationen werden nicht angezeigt.

Im Standby-Modus

Umschalten des

Vorverstärkerausgangs

Schalten des Vorverstärker-Ausgangs zwischen den hinteren Lautsprechern und dem Subwoofer. (Im Subwoofer-Modus erfolgt der Ausgang ohne Einflussnahme des Abblendreglers.)

Display Einstellung

"SWPRE Rear" Vorverstärkerausgang hintere Kanäle.

"SWPRE Sub-W" Subwoofer-Vorverstärker-Ausgang.

Im Standby-Modus

Stummschaltung der integrierten Verstärker

Um die Klangqualität des Vorverstärker-Ausgangssignals zu verbessern, lassen sich die im Autoradio eingebauten Verstärker stummschalten.

Display Einstellung

"AMP Mute OFF" Die eingebauten Verstärker sind aktiviert.

"AMP Mute ON" Die eingebauten Verstärker sind stummgeschaltet.

B.M.S. (Bass Management System)

Sie können den Basspegel des externen Verstärkers direkt über das Autoradio einstellen.

Display
Einstellung

"AMP Bass FLT" Der Basspegel wird nicht angehoben.

"AMP Bass +6" Der Basspegel wird um 6 dB angehoben.

"AMP Bass +12" Der Basspegel wird um 12 dB angehoben.

"AMP Bass+18" Der Basspegel wird um 18 dB angehoben.

• Lesen Sie hinsichtlich der Leistungsverstärker, die über dieses Gerät gesteuert werden können, den Prospekt oder die Bedienungsanleitung.
• Für Verstärker ist zum einen das Modell verfügbar, das von Flat bis +18 dB eingestellt werden kann, und zum anderen das Modell, das von Flat bis +12 dB eingestellt werden kann.
  Wenn ein Verstärker angeschlossen worden ist, der nur bis +12 dB eingestellt werden kann, funktioniert dieser auch dann nicht ordnungsgemäß, wenn "AMP Bass +18" ausgewählt worden ist.

Einstellung der B.M.S.-Scheitelfrequenz

Sie können Sie die Scheitelfrequenz des B.M.S. einstellen.

Display Einstellung

"AMP Freq NML" Der Bass wird bei der normalen Scheitelfrequenz angehoben.

"AMP Freq Low" Der Bass wird bei einer um 20 % tieferen Scheitelfrequenz angehoben.

Nachrichteneinblendungen mit Timeout-Funktion

Schaltet automatisch auf eine Nachrichteneinblendung, auch wenn keine Rundfunksendung gehört wird. Auch das Zeitintervall, in dem keine Unterbrechung erfolgen soll, kann eingestellt werden.

Display und Einstellung

"NEWS OFF"

"NEWS 00MIN"

"NEWS 90MIN"

Wenn "NEWS 00MIN" — "NEWS 90MIN" eingestellt ist, ist die Funktion zur Unterbrechung von Nachrichteneinblendungen aktiviert. Wenn die Funktion eingeschaltet ist, leuchtet die "NEWS"-Anzeige.

Beim Beginn einer Nachrichteneinblendung wird "NEWS" angezeigt und die Nachrichteneinblendung wiedergegeben.

• Haben Sie beispielsweise ein Zeitintervall von "20MIN" eingestellt, sperrt die Funktion Nachrichteneinblendungen für 20 Minuten nach dem Empfang einer Nachrichtensendung.
  • Die Lautstärke der Nachrichteneinblendungen ist dieselbe wie die, die für die 'Verkehrsinformationen' (Seite 20) eingestellt worden ist.
• Diese Funktion ist nur verfügbar, wenn der gewünschte Sender einen PTY-Code für die Nachrichteneinblendung sendet oder zu einem 'Enhanced Other Network'-Netzwerk gehört, das den PTY-Code für die Nachrichteneinblendung sendet.
• Wenn die Nachrichteneinblendungs-Unterbrechungsfunktion eingeschaltet ist, wird automatisch zu einem UKW-Sender umgeschaltet.

Im Tunerbetrieb

Regionalsendersuche

Bei der automatischen Senderabstimmung wird nur nach Sendern gesucht, die sehr gut empfangen werden.

Display Einstellung

"Local.S OFF" Die Regional-Suchfunktion ist ausgeschaltet.

"Local.S ON" Die Regional-Suchfunktion ist eingeschaltet.

Im Tunerbetrieb

Abstimmungsmodus

Stellt den Abstimmungsmodus ein.

Abstimmungsmodus	Display	Funktion
Automatik-Suche	"Auto 1"	Automatische Suche nach einem Sender.
Suche nach einem gespeicherten Sender	"Auto 2"	Suche nach den im Senderspeicher abgelegten Sendern.
Manuell Sendersuche	"Manual"	Normaler manueller Abstimmregler.

Im Tunerbetrieb

Automatischer Senderspeicher

Lesen Sie bezüglich der Funktion 'Automatischer Senderspeicher' (Seite 19).

Das Autoradio schaltet automatisch auf eine andere Frequenz des eingestellten RDS-Senders, wenn der Empfang schwächer wird.

Display Einstellung
"AF ON"	Die AF-Funktion ist eingeschaltet.
"AF OFF"	Die AF-Funktion ist ausgeschaltet.

Bei eingeschalteter AF-Funktion leuchtet die "RDS"-Anzeige.

- Wenn für das abgestimmte Programm kein RDS-Sender mit einem besseren Empfang verfügbar ist, hören Sie die Rundfunksendung möglicherweise nur bruchstückhaft. Schalten Sie in diesem Fall die AF-Funktion aus.

"Region Restrict"-Funktion (Regionenbeschränkungs-Funktion)

Diese Funktion ermöglicht es, bei der Wahl von RDS-Alternativsendern regional aussgestrahlte Programme auszuschliessen oder miteinzubeziehen. Wird das Signal des eingestellten Senders zunehmend schwächer und findet die AF-Funktion keine alternativen Sender, schaltet das Gerät auf Regionalsendersuche um.

Display	Einstellung
"Regional ON"	Die "Region Restrict"-Funktion ist eingeschaltet.
"Regional OFF"	Die "Region Restrict"-Funktion ist ausgeschaltet.

- Gelegentlich strahlen Sender im selben Netzwerk jedoch unterschiedliche Programme aus oder verwenden unterschiedliche Programm-Dienstnamen.

Automatische Verkehrsfunk-Suche

Verschlechtert sich der Rundfunkempfang und Sie haben die TI-Funktion eingeschaltet, dann sucht der Tuner automatisch einen anderen, besser zu empfangenen Verkehrsfunksender.

Display Einstellung

"ATPS ON" Die automatische TP-Suchfunktion ist eingeschaltet.

"ATPS OFF" Die automatische TP-Suchfunktion ist ausgeschaltet.

Bei UKW-Empfang

Mono-Empfang

Nebengeräusche können reduziert werden, wenn Stereo-Rundfunksendungen nur in Mono empfangen werden.

Display Einstellung

"MONO OFF" Der Mono-Empfang ist ausgeschaltet.

"MONO ON" Der Mono-Empfang ist eingeschaltet.

Textdurchlauf

Einstellung der Textanzeige.

Display Einstellung

"Scroll MANU" Text wird nicht gescrollt.

"Scroll Auto" Text wird beim Display-Wechsel gescrollt.

• Folgende Textanzeigen können gescrollt werden.
• CD-Text
• Ordner-Name/ Dateiname/ Titelname/ Interpret/ Albumname
• MD-Titel
• Radio-Text
• Text für die GSM-Freisprecheinheit-Quelle (Nachricht usw.)

Automatische Abschaltung

Wenn sich das Autoradio längere Zeit im Standby-Modus befindet, lässt es sich mit dieser Funktion nach einer bestimmten Zeit automatisch ausschalten. Dadurch wird die Fahrzeug-Batterie geschont.

Display Einstellung

"OFF — — —" Die Automatische Abschaltfunktion ist ausgeschaltet.
"OFF 20MIN" (Original-Einstellung)	Schaltet das Gerät nach 20 Minuten aus.
"OFF 40MIN" Schaltet das Gerät nach 40 Minuten aus.
"OFF 60MIN" Schaltet das Gerät nach 60 Minuten aus.

- Diese Funktion wird erst nach Eingabe des 'Sicherheitscodes' (Seite 32) aktiviert.

Integrierter Zusatzeingang (AUX)

Aktivieren des integrierten Zusatzeingangs (AUX).

Display Einstellung

"AUX OFF" Bei der Programmwahl steht kein Zusatzeingang zur Verfügung.

"AUX ON" Bei der Programmwahl steht ein Zusatzeingang zur Verfügung.

Funktion des KDC-W7027

Im Standby-Modus

CD-Lese-Einstellung

Wenn bei der Wiedergabe einer CD mit einem bestimmten Format Probleme auftreten, wird durch diese Einstellung die CD zwangsweise wiedergegeben.

Display Einstellung

"CD READ 1" CD- und MP3/WMA-Wiedergabe.

"CD READ 2" Zwangsweise CD-Wiedergabe.

- Bei der Einstellung von "CD READ 2" können keine MP3/WMA wiedergegeben werden. Einige Musik-CDs können vielleicht auch im "CD READ 2"-Modus nicht abgespielt werden.

Bei angeschlossener LX AMP-Einheit

AMP-Steuerung

Sie können die an das Gerät angeschlossene LX AMP-Einheit steuern.

1 Wählen Sie den AMP-Steuermodus aus Drücken Sie die [FM]- oder [AM]-Taste.
Wählen Sie das "AMP Control" Display aus.
2 Aktivieren Sie den AMP-Steuermodus Drücken Sie mindestens 1 Sekunde lang die [I◄◄►]- oder [►►►] -Taste.

3 Wählen Sie den AMP-Steuerpunkt für die Einstellung aus

Drücken Sie die [FM]- oder [AM]-Taste.

- Hinsichtlich der Einzelheiten über den AMP-Steuerpunkt lesen Sie bitte die im Lieferumfang des LX AMP enthaltene Bedienungsanleitung.

4 Stellen Sie den AMP-Steuernodus ein Drücken Sie die [◀◀] - oder [▶▶] - Taste.

5 Verlassen Sie den AMP-Steuermodus Drücken Sie die [MENU]-Taste.

- Im Standby-Modus ist kein LX AMP-Betrieb möglich.

Lautstärke-Drehknopf-Betriebsauswahl

Unter Verwendung des Lautstärke-Drehknopfes können die verschiedensten Einstellpunkte eingestellt werden.

Display Einstellung

"Rotary ON" Der Lautstärke-Drehknopf kann für das Einstellpunkt-Setup verwendet werden.

"Rotary OFF" Der Lautstärke-Drehknopf kann nicht für das Einstellpunkt-Setup verwendet werden.

- Wählen Sie "Rotary ON" und drücken Sie die [1]-Taste im jeweiligen Setup-Modus, um den Lautstärke-Drehknopf für die Einstellung des Einstellpunktes zu verwenden.

Zubehör

1. Ziehen Sie den Zündschlüssel ab und trennen Sie den Minuspol von der Batterie, um Kurzschlüsse zu vermeiden.
2. Verbinden Sie die Ein und Ausgangskabel der einzelnen Geräte.
3. Schließen Sie alle Kabel an den Kabelbaum an.
4. Verbinden Sie den Steckverbinder B des Kabelbaums mit dem Lautsprecheranschluß Ihres Fahrzeugs.
5. Verbinden Sie den Steckverbinder A mit dem Dauerplus Ihres Fahrzeugs.
6. Stecken Sie die Kabelbaumanschluß ans Gerät.
7. Bauen Sie das Autoradio ein.
8. Schließen Sie den Minuspol der Batterie an.
9. Schalten Sie die Fahrzeugzündung aus und öffnen Sie das Bedienteil.
10. Drücken Sie die [5]-Taste und die Rückstellungstaste.

• Sollte Ihr Fahrzeug über keinen ISO-Anschluß verfügen, wenden Sie sich bitte an Ihren KENWOOD-Fachhändler.
• Verwenden Sie Antennen-Übergangsadapter (ISO-JASO) nur dann, wenn das Antennenkabel einen ISO-Stecker besitzt.
• Vergewissern Sie sich, daß alle Kabelverbindungen einwandfrei ausgeführt sind, indem Sie die Stecker bis zum vollkommenen Einrasten in die Buchsen einführen.
• Falls das Zündschloß Ihres Fahrzeugs keine ACC-Stellung besitzt, oder das Zündkabel an eine Konstantspannungs-Stromquelle, wie z.B. ein Batteriekabel, angeschlossen ist, wird die Stromversorgung des Gerätes nicht mit der Zündung verbunden (d.h. es wird nicht zusammen mit der Zündung ein- und ausgeschaltet). Wenn Sie die Stromversorgung des Gerätes mit der Zündung verbinden wollen, schließen Sie das Zündkabel an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.
• Wenn die Sicherung anspricht, überprüfen Sie zunächst die Kabel auf einen Kurzschluß. Ersetzen Sie dann die defekte Sicherung durch eine intakte Sicherung gleichen Werts.
• Nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material isolieren. Um Kurzschlüsse zu verhindern, entfernen Sie keine Schutzhüllen von den Kabelenden oder Verbindungssteckern.
• Verbinden Sie beide Pole der Lautsprecher mit den Lautsprecherausgängen am Gerät. Das Anschließen der Lautsprecher Minuspole an die Karosserie kann zu Betriebsstörungen führen oder die Elektronik beschädigen.
• Prüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer einwandfrei funktionieren.
• Wenn das Armaturenbrett eine Klappe hat, vergewissern Sie sich beim Einbau, daß die Frontplatte beim Öffnen und Schließen nicht an die Klappe stößt.
• Das Gerät so anbringen, daß der Befestigungswinkel 30° oder weniger beträgt.

Steckerfunktionsanleitung

Stiftnummern für ISO-Stecker	Kabelfarber Funktionen
Externer StromanschlußA-4 Gelb BatterieA-5 Blau/Weiß StromsteuerungA-6 Orange/Weiß DimmerA-7 Rot Zündung (ACC)A-8 Schwarz Erdanschluß (Masse)
Lautsprecher-anschlußB-1 Lila Hinten rechts (+)B-2 Lila/Schwarz Hinten rechts (−)B-3 Grau Vorne rechts (+)B-4 Grau/Schwarz Vorne rechts (−)B-5 Weiß Vorne links (+)B-6 Weiß/Schwarz Vorne links (−)B-7 Grün Hinten links (+)B-8 Grün/Schwarz Hinten links (−)

▲WARNUNG

Anschließen des ISO-Steckers

Fahrzeugs ab. Nehmen Sie unbedingt die richtigen Anschlüsse vor, um Beschädigung des Gerätes zu vermeiden. Der Standard-Anschluß für den Kabelbaum ist nachfolgend unter 1 beschrieben. Falls die ISO-Steckerstifte gemäß 2 oder 3 belegt sind, nehmen Sie den Anschluß vor, wie abgebildet.

Stellen Sie bitte unbedingt sicher, dass das Kabel wie bei 2 unten gezeigt wieder angeschlossen wird, um dieses Gerät in Fahrzeugen von Volkswagen zu installieren.

1 (Standard-Einstellung) Der Stift A-7 (rot) des ISO-Steckers am Fahrzeug ist mit der Zündung verbunden, während der Stift A-4 (gelb) mit der Konstantspannungsquelle verbunden ist.

2 Der Stift A-7 (rot) des ISO-Steckers am Fahrzeug ist mit der Konstantspannungsquelle verbunden, während der Stift A-4 (gelb) mit der Zündung verbunden ist.

Spannungsversorgungs- kabel (rot) Gerät Fahrzeug Dauerpluskabel (gelb) zur Batterie Stift A-7 (rot) Stift A-4 (gelb)

3 Der Stift A-4 (gelb) des ISO-Steckers am Fahrzeug ist mit nichts verbunden, während der Stift A-7 (rot) mit der Konstantspannungsquelle verbunden ist (oder Stift A-7 (rot) und Stift A-4 (gelb) sind mit der Konstantspannungsquelle verbunden).

Einbau

Montagebügel (Im Fachhandel erhältliches Teil)

Motortrennwand oder Metallstütze Sichern Sie das Einbaugehäuse, indem Sie die Metall-Laschen mit einem Schraubenzieher umbiegen. Blechschraube (Im Fachhandel erhältliches Teil) Schraube (M4×8) (Im Fachhandel erhältliches Teil)

- Bauen Sie das Gerät fest ein. Wenn das Gerät nicht fest sitzt, können Fehlfunktionen und Klangbeeinträchtigungen auftreten.

- Vergewissern Sie sich für die Befestigung dieses Gerätes, daß die Vorderseite des Bedienfeldes zu Ihnen gerichtet ist, und passen Sie es durch gleichzeitiges Drücken der vier Ecken des Hartgummirahmens in die Montagemanschette ein. Darauf achten, daß außer an den vier Ecken auf keinen anderen Bereich Druck ausgeübt wird; wenn dies nicht beachtet wird, kann sich das Gehäuse verziehen und ein Öffnen bzw. Schließen der Frontklappe unmöglich werden. - Die Höhlung in der Mitte des Hartgummirahmens soll das Entnehmen von Discs erleichtern. Wenn Sie nicht möchten, dass die Höhlung sichtbar ist, befestigen Sie den Gummirahmen bitte in umgekehrte Richtung (mit der flachen Seite nach oben statt nach unten).

Rückwand am Gerät sichern

1 Lesen Sie die Entfernen der Rückwand-Funktion im Abschnitt 'Abnehmbare Frontblende' (Seite 17) und entfernen Sie die Rückwand. 2 Stecken Sie die Blenden-Sicherungsschrauben in die Löcher, die sich an den Seiten der Blende befinden.

3 Befestigen Sie wieder die Rückwand.

- Stecken Sie die Blenden-Sicherungsschrauben niemals in andere Schraubenlöcher als die angegebenen. Wenn Sie sie in ein anderes Loch stecken, wird sie mechanische Teile im Inneren des Gerätes berühren und möglicherweise Beschädigungen verursachen.

Ausbau des Hartgummirahmens

1 Die Arretierstifte am Ausbauwerkzeug ineinander greifen lassen und entfernen Sie die zwei Verriegelungen im oberen Bereich. Heben Sie den Rahmen an und ziehen Sie ihn nach vorne wie in der Abbildung gezeigt.

Zubehör② Ausbauwerkzeug Verriegelung Anschlag

2 Wenn der obere Bereich entfernt ist, die unteren zwei Stellen entfernen.

- Der Rahmen kann in gleicher Weise von der Unterseite abgenommen werden.

Herausnehmen des Geräts

1 Nehmen Sie den Hartgummirahmen ab. (Siehe Kapitel 'Ausbau des Hartgummirahmens' (Seite 42).
2 Entfernen Sie die Schraube (M4×8) an der Rückseite des Geräts.
3 Setzen Sie die beiden Ausbauwerkzeuge in die seitlichen Schlitze an der Frontseite ein (siehe Skizze).

Schraube (M4×8)

(Im Fachhandel erhältliches Teil)

Zubenör ② Ausbauwerkzeug

4 Drücken Sie die Ausbauwerkzeuge nach unten und ziehen Sie das Gerät etwa bis zur Hälfte heraus.

• Achten Sie darauf, daß Sie sich nicht an den Vorsprüngen der Ausbauwerkzeuge verletzen.
  5 Fassen Sie das Gerät mit den Händen und ziehen Sie es vorsichtig heraus.

Manchmal funktioniert das Gerät nicht richtig, weil möglicherweise ein Bedienungsfehler vorliegt. Schauen Sie daher zunächst in die nachfolgende Übersicht, bevor Sie Ihr Gerät zur Reparatur geben. Vielleicht lässt sich der Fehler ganz leicht beheben.

Allgemein

? Das Gerät lässt sich nicht einschalten.

√ Die Sicherung ist durchgebrannt.
Überprüfen Sie die Kabel auf Kurzschluß und ersetzen Sie die Sicherung durch eine neue mit gleichen Werten.
√ Das Lautsprecherkabel berührt das Wagenchassis o. Ä.
Verdrahten oder isolieren Sie das Lautsprecherkabel ordnungsgemäß und drücken Sie die Rückstelltaste.
√ Der Demonstrations-Modus wurde ausgewählt.
Halten Sie die Taste [5] gedrückt und drücken Sie die Rückstelltaste, um den Demonstrations-Modus auszuschalten.

? Die Quelle lässt sich nicht umschalten.

√ Kein Medium eingelegt.
Stellen Sie die Quelle ein, die Sie sich anhören möchten. Wenn sich keine Quelle im Gerät befindet, können Sie nicht zu jeder einzelnen Quelle umschalten.
√ Der Disc-Wechsler wurde nicht angeschlossen. ■ Schließen Sie den Disc-Wechsler an. Wenn der Disc-Wechsler nicht am entsprechenden Eingang angeschlossen wurde, können Sie zu keiner externen Quelle umschalten.

? Nach dem Abziehen des Zündschlüssels sind die Senderspeicher gelöscht.

√ Dauerplus-Kabel und Leitung für "geschaltetes" Plus wurden nicht richtig angeschlossen.
Schließen Sie das Kabel richtig an (siehe Kapitel 'Anschlußdiagramm').

? Die Loudness-Funktion zeigt keine Wirkung.

√ Sie verwenden den Subwoofer-Vorausgang.
Die Loudness hat beim Subwoofer-Vorausgang keinerlei Wirkung.

? Die Telefonstummschaltung funktioniert nicht.

√ Das Kabel zwischen Autoradio und Telefon ist nicht richtig angeschlossen.
Schließen Sie das Kabel richtig an (siehe Kapitel 'Anschlußdiagramm').

? Die Telefonstummschaltung spricht an, obwohl das "Tel Mute"-Verbindungskabel nicht angeschlossen ist.

√ Das Kabel zwischen Autoradio und Telefon berührt die Karosserie.
Isolieren Sie das offene Ende des Anschlusskabels.

? Trotz Loudness-Funktion werden die Höhen nicht angehoben.

√ Das Radio befindet sich im Tuner-Betrieb. Im Tuner-Betrieb hebt die Loudness-Funktion die Höhen nicht an.

? Kein Ton oder zu geringe Lautstärke.

√ Fader und/oder Balanceregler sind zu einer Seite gedreht.
Mitteln Sie die Fader- und Abgleicheinstellung.

√ Die Anschlusskabel oder der Kabelbaum sind nicht richtig verbunden.

Überprüfen Sie die Kabelanschlüsse (siehe Kapitel 'Anschlußdiagramm').

√ Die Pegeleinstellungen der Quellen sind zu niedrig.

Erhöhen Sie den Lautstärkeversatz und lesen Sie hierzu den Abschnitt 'Klangeinstellungen' (Seite 12).

√ Die Einstellung 'Stummschaltung der integrierten Verstärker' (Seite 35) ist auf AN gestellt.

Schalten Sie sie AUS.

? Schlechte Klangqualität (Verzerrungen, Störungen).

√ Ein Lautsprecherkabel wird durch eine Schraube kurzgeschlossen.
Überprüfen Sie die Lautsprecherkabel.

√ Die Lautsprecher sind nicht richtig angeschlossen.

Schießen Sie die Plus- und Minuspole aller Lautsprecher korrekt an.

? Der Tastenton ist nicht zu hören.

√ Der Vorverstärkerausgang wird verwendet.
Der Tastenton kann nicht über den Vorverstärkerausgang ausgegeben werden.

? Auch wenn die Funktion zur Synchronisierung der Uhr auf AN gestellt worden ist, kann die Uhr nicht eingestellt werden.

√ Der empfangene RDS-Sender sendet keinerlei Uhrzeitdaten.

Wählen Sie einen anderen RDS-Sender.

? Die Dimmer-Funktion arbeitet nicht.

√ Das Dimmer-Kabel wurde nicht ordnungsgemäß angeschlossen.

Überprüfen Sie den Anschluss des Dimmer-Kabels.

? Das Bedienfeld ist nicht verdeckt, selbst wenn die Stromversorgung ausgeschaltet ist.

√ Die Schutzfunktion zur Verhinderung eines Einklemmens von Fingern oder anderen Gegenständen zwischen dem Bedienfeld und diesem Gerät wurde aktiviert.
Schalten Sie die Stromversorgung wieder aus.

? Der Ton wird unterbrochen, wenn das Dualzonen-System eingeschaltet ist.

√ Wenn das Dualzonen-System eingeschaltet ist, während die 'AF (Alternative Frequency)' des Menüsystems (Seite 36) eingeschaltet ist, wird die die Tonqualität unter Umständen ungünstig beeinflusst, wenn die interne Quelle auf den Tuner eingestellt ist.

D

? Das Bedienfeld bewegt sich, obwohl Sie dies nicht wünschen.

√ Der Demonstrations-Modus wurde ausgewählt. ✉ Halten Sie die Taste [5] gedrückt und drücken Sie die Rückstelltaste, um den Demonstrations-Modus auszuschalten.

Tuner-Betrieb

? Schlechter Radioempfang.

√ Die Fahrzeugantenne ist nicht herausgezogen.
Ziehen Sie die Antenne vollständig heraus.
√ Das Kabel für die Steuerung der Motorantenne ist nicht richtig angeschlossen.
Schließen Sie das Kabel richtig an (siehe Kapitel 'Anschlußdiagramm').

? Hierbei handelt es sich nicht um den eingestellten Lautstärkepegel für Verkehrsinformationen.

√ Der eingestellte Lautstärkepegel ist geringer als der Lautstärkepegel des Tuners.
Sollte der Lautstärkepegel des Tuners höher sein als der eingestellte Lautstärkepegel, wird der Tuner-Lautstärkepegel verwendet.

CD-Wechsler-Betrieb

? Im Display wird "AUX EXT" angezeigt, ein Wechsler-Betrieb ist nicht möglich.

√ Der angeschlossene Wechsler lässt sich nicht über Ihr Radio steuern.
Verwenden Sie den in 'Über die an dieses Gerät angeschlossenen CD-Player/Disc-Wechsler' (Seite 4) des Abschnitts 'Sicherheitshinweise' angegebenen Disc-Wechsler.

? Statt der angewählten Disc wird eine andere abgespielt.

√ Die angewählte CD ist sehr verschmutzt oder beschädigt.
Die CD überprüfen und ggf. reinigen (siehe Kapitel 'Reinigung einer CD').
√ Die Nummer des Disc-Fachs stimmt nicht mit der Nummer der angewählten Disc überein.
Nehmen Sie das Magazin heraus und überprüfen die Bestückung.
√ Die Disc ist beschädigt. Tauschen Sie die Disc aus.

? Eine CD wird sofort nach dem Einlegen wieder ausgeworfen.

√ Die CD ist sehr verschmutzt.
Reinigen Sie die CD und lesen Sie hierzu Reinigung der CD im Abschnitt 'Über CDs' (Seite 8).

? Die Disc kann nicht entnommen werden.

√ Die Zündung des Fahrzeuges wurde bereits vor mehr als 10 Minuten ausgeschaltet.
Die Disc kann nur innerhalb von 10 Minuten nach Ausschalten der Fahrzeug-Zündung entnommen werden. Wenn mehr als 10 Minuten vergangen sind, müssen Sie zunächst die Zündung einschalten und dann die Auswurftaste drücken.

? Die Disc lässt sich nicht einlegen.

√ Es wurde bereits eine Disc eingelegt.
Drücken Sie die Taste [▲] und entnehmen Sie die Disc.

? Die Direkt-Suche kann nicht ausgeführt werden.

√ Eine andere Funktion ist auf EIN gestellt.
Schalten Sie die Funktion Zufallswiedergabe oder andere Funktionen AUS.

? Die Spursuche kann nicht durchgeführt werden.

√ Für den ersten oder letzten Song der Discs/Ordner.
Die Titelsuche kann nicht bei jeder Disc/ jedem Ordner für den ersten Song in Rückwärtsrichtung und für den letzten Song in Vorwärtsrichtung ausgeführt werden.

MP3/WMA-Betrieb

? Es lässt sich keine MP3/WMA-Datei abspielen.

√ Die CD ist sehr verschmutzt oder beschädigt.
Reinigen Sie das Medium und lesen Sie hierzu Reinigung der CD im Abschnitt 'Über CDs' (Seite 8).

? Die MP3/WMA-Wiedergabe springt.

√ Die CD ist sehr verschmutzt oder beschädigt.
Reinigen Sie das Medium und lesen Sie hierzu Reinigung der CD im Abschnitt 'Über CDs' (Seite 8).
√ Die Aufnahmebedingungen sind schlecht.
Nehmen Sie das Medium erneut auf oder verwenden Sie ein anderes Medium.

? Die Zeitangabe für MP3/WMA-Files ist nicht korrekt.

√ ---

Je nach den Aufnahmebedingungen für MP3/WMA kann es zuweilen vorkommen, dass die Zeit nicht ordnungsgemäß angezeigt wird.

Wenden Sie sich in den folgenden Situationen an Ihren Service-Center:

Obwohl ein Disc-Wechsler angeschlossen ist, wird der Wechsler als Quelle nicht erkannt. Es erscheint lediglich die Anzeige "AUX EXT" im Display.

Die unten angeführten Meldungen zeigen den Zustand Ihres Systems an.

EJECT: Es befindet sich kein Magazin im Disc-Wechsler. Das Magazin ist nicht eingesetzt.

Setzen Sie das Magazin richtig ein.

Keine CD im Gerät.

→ Die CD einlegen.

No Disc: Es befindet sich keine Disc im Magazin.

→ Stecken Sie eine Disc ins Magazin.

TOC Error: Es befindet sich keine Disc im Magazin.

Stecken Sie eine Disc ins Magazin.

Die CD ist sehr verschmutzt. Die CD ist zu verschmutzt, verkehrt herum eingelegt oder beschädigt.

Reinigen Sie die CD und legen Sie die CD richtig ein.

E-05: Die CD ist verkehrt herum eingelegt.

→ Legen Sie die CD ordnungsgemäß ein.

Blank Disc: Die MD ist nicht bespielt.

No Track: Die MD hat zwar einen Titel, es sind aber keine Musikstücke aufgenommen.

E-15: Es wurden Medien wiedergegeben, auf die keine Daten aufgenommen worden sind, die von diesem Gerät wiedergegeben werden können.

Verwenden Sie Medien, auf die Daten aufgenommen worden sind, die von diesem Gerät wiedergegeben werden können.

No Panel: Die Frontblende der an diesem Gerät angeschlossenen Zusatzeinheit wurde abgenommen.

Setzen Sie sie wieder ein.

E-77: Das Gerät arbeitet aufgrund eines internen Fehlers nicht richtig.

Drücken Sie die Reset-Taste. Erlischt die Anzeige "E-77" nicht, wenden Sie sich an Ihren KENWOOD-Fachhändler.

Mecha Error: Etwas stimmt mit dem Disc-Fach nicht oder das Gerät hat einen Defekt.

Prüfen Sie das Disc-Fach und drücken Sie ggf. die Reset-Taste am Gerät. Erlischt die Anzeige "Mecha Error" nicht, wenden Sie sich an Ihren KENWOOD-Fachhändler.

Hold Error: Die Schutzschaltung des Disc-Wechslers hat alle Funktionen unterbrochen, da die Betriebstemperatur 60°C übersteigt.

Lassen Sie den Disc-Wechsler (ggf. durch Öffnen der Fenster oder Einschalten der Lüftung) abkühlen. Wenn er wieder betriebsbereit ist, wird die Wiedergabe fortgesetzt.

NO NAME: • Versuch einer Sendernamen-Anzeige beim Empfang eines Senders, der keinen Sendernamen ausstrahlt.

- Versuch einer Anzeige der ID3-Markierung, während ein MP3/WMA-Medium ohne ID3-Tag wiedergegeben wird.

Waiting: Radiotext-Daten werden empfangen.

Load: Discs werden im Disc-Wechsler ausgewechselt.

Reading: Das Gerät liest die Daten auf der Disc.

NO ACCESS: DNPP wurde nach der Einstellung im Disc-Wechsler durchgeführt, ohne dass es zumindest ein Mal wiedergegeben wurde.

IN (Blinken): Der CD-Spieler funktioniert nicht ordnungsgemäß.

Legen Sie die CD erneut ein. Wenn sich die CD nicht auswerfen lässt oder das Display weiterhin blinkt, schalten Sie das Gerät bitte aus und wenden sich an Ihren KENWOOD-Fachhändler.

Unsupported File:

Es wurde eine MP3/WMA mit einem Format abgespielt, das von diesem Gerät nicht unterstützt wird.

→ ----

Protected File: Eine kopiergeschützte Datei wurde abgespielt.

→ ----

Demo Mode: Der Demonstrations-Modus wurde ausgewählt.

→ Halten Sie die Taste [5] gedrückt und drücken Sie die Rückstelltaste, um den Demonstrations-Modus auszuschalten.

Die technischen Daten können sich ohne besonderen Hinweis ändern.

UKW-Tuner

Frequenzband (Abstimmschritte: 50 kHz) : 87,5 MHz – 108,0 MHz

Empfindlichkeit (Rauschabstand = 26dB) : 0,7 μV/75 Ω

Empfindlichkeitsschwelle (Rauschabstand = 46dB) : 1,6 μV/75 Ω

Frequenzgang (±3,0 dB) : 30 Hz – 15 kHz

Rauschabstand (MONO) : 65 dB

Selektivität (DIN) (±400 kHz) : ≥ 80 dB

Kanaltrennung (1 kHz) : 35 dB

MW-Tuner

Frequenzband (Abstimmschritte: 9 kHz) : 531 kHz – 1611 kHz

Empfindlichkeit (Rauschabstand = 20dB) : 25 μV

LW-Tuner

Frequenzband: 153 kHz – 281 kHz

Empfindlichkeit (Rauschabstand = 20dB): 45 μV

Disc-Abschnitt

Laserdiode: GaAlAs

Digitalfilter (D/A): 8 fach-Oversampling

D/A-Wandler: 1 Bit

SpindeldrehzahlKDC-W7027: 1000 – 400 U/min (CLV 2-fach)KDC-7027: 500 – 200 U/min (CLV)

Tonhöhenschwankung: Unterhalb der Meßgrenze

Frequenzgang (±1 dB): 10 Hz – 20 kHz

Gesamtklirrgrad (1 kHz): 0,01 %

Rauschabstand (1 kHz): 105 dB

Dynamik: 93 dB

Kanaltrennung: 95 dB

MP3-Dekodierung (KDC-W7027) : Entspricht MPEG-1/2 Audio Layer-3

WMA-Dekodierung (KDC-W7027) : Entspricht Windows Media Audio

Verstärker

Max. Ausgangsleistung: 50 W x 4

Ausgangsleistung (DIN 45324, +B=14,4V): 30 W x 4

KlangreglerBaß : 100 Hz ±8 dBMittel : 1 kHz ±8 dBHöhen : 12,5 kHz ±8 dB

Pegel und Impedanz des Vorstufenausgangs(während eine CD wiedergegeben wird): 2000 mV/10 kΩ

Vorverstärker-Impedanz (während eine CD wiedergegeben wird): ≤ 600 Ω

Zusatz-Eingang

Frequenzgang (±1 dB) : 20 Hz – 20 kHz

Maximaler Spannungseingang : 1200 mV

Eingangsimpedanz : 100 kΩ

Allgemein

Betriebsspannung (11 – 16V möglich) : 14,4 V

Stromverbrauch : 10 A

Einbaumaß : 182 x 53 x 162 mm

Gewicht : 1,9 kg
