Produkttyp	Autoradio mit CD, USB, SD/MMC, Bluetooth und RDS
Marke	Denver
Modell	CAD-451
Stromversorgung	13,8 V DC (10,8–15,6 V zulässig)
Ausgangsleistung	4 x 40 W (max.)
Lautsprecherimpedanz	4 oder 8 Ohm
FM-Frequenzbereich	87,5–108 MHz
FM-Empfindlichkeit	2,8 µV
FM-Stereotrennung	35 dB
FM-Geräuschabstand	55 dB
CD-Wiedergabe	Ja, MP3-kompatibel
USB-Anschluss	Ja, für MP3-Player / USB-Stick
SD/MMC-Kartenslot	Ja, für MP3-Dateien
Bluetooth-Funktion	Freisprecheinrichtung und Audiostreaming
Abnehmbares Frontteil	Ja, Flip-Down-Design mit Diebstahlsicherung
RDS-Funktionen	AF, TA, PTY, REG, EON
Equalizer-Modi	POP, ROCK, CLASS, FLAT, DSP-Aus
Line-Ausgang	350 mV, 10 kOhm Impedanz
Frequenzgang (CD)	20 Hz – 20 kHz
Abmessungen (ca.)	1-DIN (182 x 52 x 155 mm)
Gewicht (ca.)	1,0 kg

Häufig gestellte Fragen - CAD451 DENVER

Wie kopple ich mein Bluetooth-Telefon mit dem Denver CAD-451?

Halten Sie die Taste + an der Bluetooth-Fernbedienung länger als 6 Sekunden gedrückt, bis die LED schnell blinkt. Aktivieren Sie Bluetooth auf Ihrem Telefon und wählen Sie NAME_HF aus. Geben Sie den PIN-Code 0000 ein. Nach erfolgreicher Kopplung blinkt die LED alle 4 Sekunden.

Wie kann ich die Uhrzeit am Autoradio einstellen?

Drücken Sie die Taste DISP (8) mehrmals, bis die Uhrzeit angezeigt wird. Halten Sie die Taste SEL (2) länger als 2 Sekunden gedrückt, dann erscheint der Einstellmodus. Mit den Tasten VOL +/- stellen Sie die Stunden und Minuten ein. Drücken Sie SEL erneut, um zu bestätigen.

Wie speichere ich Radiosender als Preset?

Stellen Sie den gewünschten Sender ein. Halten Sie eine der Tasten 1–6 (4) länger als 1 Sekunde gedrückt, bis ein Piepton ertönt. Der Sender ist nun auf dieser Taste gespeichert. Sie können 18 FM-Sender (6 pro Band) speichern.

Was bedeuten die RDS-Funktionen AF, TA und PTY?

AF (Alternative Frequenzen) sucht automatisch die beste Frequenz für denselben Sender. TA (Verkehrsfunk) unterbricht die Wiedergabe für Verkehrsdurchsagen. PTY (Programmtyp) filtert Sender nach Musik- oder Sprachprogrammen.

Wie aktiviere ich den TA-Modus für Verkehrsdurchsagen?

Drücken Sie die Taste TA (6) auf dem Bedienfeld. Im Display erscheint TA. Bei eingeschaltetem TA-Modus können Verkehrsdurchsagen die aktuelle Wiedergabe unterbrechen. Um den Modus zu verlassen, drücken Sie TA erneut.

Kann ich MP3-Dateien von einem USB-Stick abspielen?

Ja, schließen Sie den USB-Stick an den USB-Anschluss (25) an. Drücken Sie MD (9) wiederholt, bis der USB-Modus ausgewählt ist. Das Gerät unterstützt MP3-ID3-Tags. Beachten Sie, dass nicht alle USB-Geräte kompatibel sein können.

Wie kann ich die Wiedergabelautstärke anpassen?

Drehen Sie den Lautstärkeregler (3) nach rechts für lauter oder nach links für leiser. Für eine Schnellstummschaltung drücken Sie die Taste MU (14). Drücken Sie sie erneut, um die vorherige Lautstärke wiederherzustellen.

Was ist der ESP-Modus und wie stelle ich ihn ein?

ESP (Elektronische Schlagfestigkeit) reduziert Sprünge bei Erschütterungen. Halten Sie SEL (2) gedrückt, bis Sie im Menü zu ESP gelangen. Mit VOL +/- wählen Sie ESP 12 (12 s) oder ESP 45 (45 s). Drücken Sie SEL zur Bestätigung.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Drücken Sie mit einem dünnen Gegenstand (z. B. Büroklammer) die RESET-Taste an der Gerätefront. Dies setzt alle Einstellungen (gespeicherte Sender, Uhrzeit etc.) zurück und sollte bei Erstinstallation oder Funktionsstörungen durchgeführt werden.

Kann ich eine CD mit MP3-Dateien abspielen?

Ja, das Gerät spielt MP3-CDs ab. Legen Sie die CD mit der bedruckten Seite nach oben ein. Die Wiedergabe startet automatisch. Nutzen Sie die Tasten INT (20) für Titelanwahl, RPT (21) für Wiederholung und RDM (22) für Zufallswiedergabe.

BEDIENUNGSANLEITUNG CAD451 DENVER

ANORDNUNG DER TEILE UND REGLER

1. Ein- und Ausschalter ()
2. FUNKTIONS-AUSWAHLTASTE: BASS/TREBLE/BALANCE/FADER/TA SUCHE / DPI MASKIEREN/NEUABSTIMMUNG/AUDIO DSP/LAUTSTÄRKE/ESP/CD MULTI/ PIEPTON/ SUCHE/STEREO/LOKAL (SEL)
3. BASS-LAUTSTÄRKE +/LAUTSTÄRKE -/TREBLE/BALANCE/FADER/TA SUCHE / DPI MASKIEREN/NEUABSTIMMUNG/AUDIO DSP/LAUTSTÄRKE/ESP/CD MULTI/PIEPTON/ SUCHE/STEREO/LOKAL
4. VOREINGESTELLTE STATIONEN (1,2,3,4,5,6)
5. 'AF'-Funktion (ALTERNATIVE FREQUENZEN)
6. 'TA'-Funktion (VERKEHRSFUNK)
7. 'PTY'-Funktion (PROGRAMMTYP)
8. ANZEIGE-TASTE (DISP)
9. MODUS-TASTE (MD)
10. SENDERWAHL (BND)
11. AUTOMATIK- oder MANUELLE ABSTIMMUNG (FREQ. VOR ODERI FREQ. ZURÜCK/CD SPUR/SUCHE
12. AUTOM. SUCHABSTIMMUNG (A/PS)
13. 'SCAN' AUTOMATISCHER ABSTIMMUNGSREGLER (SCN)
14. STUMMSCHALTETASTE (MU)
15. LCD ANZEIGE
16. FRONTKLAPPE ( ↑ )
17. CD-FACH
18. TASTE CD AUSWERFEN (▲)
19. PAUSE-Taste
20. INTRO TASTE (Voransicht aller Titel)
21. WIEDERHOLUNGSTASTE
22. ZUFALLSTASTE
    23, 24. +10 TITELSUCHE VOR/ZURÜCK
23. USB-ANSCHLUSS
24. MULTIMEDIAKARTEN- (MMC) / SD KARTENSCHLITZ
25. EMPFANGSSENSOR (FERNBEDIENUNG)

Hinweis: (Anschluss A Nr. 7) muss an den Zigarettenanzünder angeschlossen werden, damit die Leistung der Autobatterie nicht nachlässt, wenn der Wagen über einen längeren Zeitraum nicht benutzt werden sollte.

ANSCHLUSS B

1. HINTERER RECHTER LAUTSPRECHER (+)
2. HINTERER RECHTER LAUTSPRECHER (+)
3. VORDERER RECHTER LAUTSPRECHER (+)
4. VORDERER RECHTER LAUTSPRECHER (+)
5. VORDERER LINKER LAUTSPRECHER (+)
6. VORDERER LINKER LAUTSPRECHER (+)
7. HINTERER LINKER LAUTSPRECHER (+)
8. HINTERER LINKER LAUTSPRECHER (-)

Wartung

AUSTAÜSCH DER SICHERUNG

Wenn die Sicherung blockieren sollte, überprüfen Sie bitte den Stromanschluss und tauschen die Sicherung aus. Wenn die Sicherung nach dem Austausch weiter blockieren sollte, könnte eine interne Fehlfunktion vorliegen. Suchen Sie in diesem Fall die nächste Werkstatt auf.

Warnung

Verwenden Sie für jedes Kabel eine Sicherung mit der entsprechenden Amperezahl. Die Verwendung von Sicherungen mit höheren Amperezahlen kann zu schwerwiegenden Schäden führen.

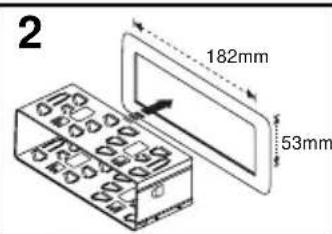

INSTALLATION

WARNHINWEISE

• Wählen Sie den Anbringungsort so aus, dass die normalen Fahrfunktionen des Fahrers nicht gestört werden.
• Installieren das Gerät nicht dort, wo es hohen Temperaturen ausgesetzt sein könnte, zum Beispiel direkter Sonneneinstrahlung oder warmer Luft aus der Heizung bzw. Staub, Schmutz oder starken Vibrationen ausgesetzt sein könnte.
• Verwenden Sie ausschließlich die mitgelieferte Haltevorrichtung, damit die sichere Installation gewährleistet ist.
• Entfernen Sie die Frontabdeckung, bevor Sie das Gerät installieren.
  HINWEIS: Der Neigungswinkel für die Installation des Autoradios darf 30° nicht überschreiten, da sich die Frontabdeckung sonst nicht öffnen lässt.

Hinweis: Bewahren Sie den Auslöseriegel an einem sicheren Ort auf, da sie diesen benötigen, wenn Sie das Gerät später aus dem Fahrzeug entfernen möchten.

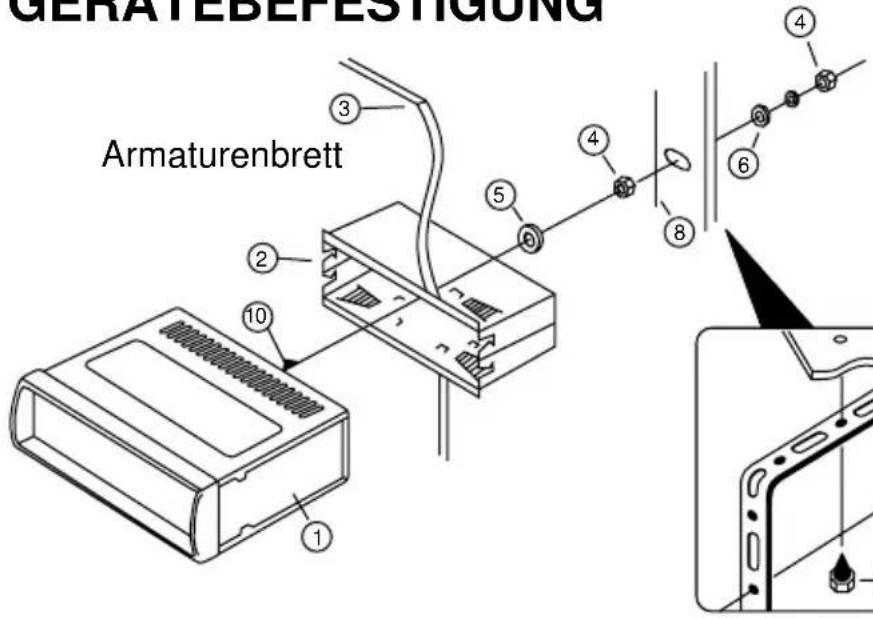

GERÄTEBEFESTIGUNG

1. GERÄT
2. ABNEHMBARES GEHÄUSE
3. ARMATURENBRETT
4. SECHSKANTSCHRAUBE
5. SICHERUNGSSCHEIBE
6. BEILAGSCHEIBE
7. FAHRZEUGKAROSSERIE
8. HINTERER HALTESTREIFEN
9. BLECHSCHRAUBE
   10.10 M 5 x 15 SECHSKANTSCHRAUBE

Abnehmen und Anbringen der Frontabdeckung

Das Frontteil dieses Geräts kann abgenommen werden und dient als Diebstahlsicherung.

DIE FRONTABDECKUNG ABKLAPPEN, ABNEHMEN UND ANBRINGEN

Drücken Sie zuerst die Taste PWR (1) in die Stellung OFF, bevor Sie die Frontabdeckung abnehmen.

Drücken Sie dann die Taste REL (16), halten Sie die Frontabdeckung horizontal und ziehen Sie die Abdeckung, wie abgebildet, in Ihre Richtung.

Hinweise:

• Drücken Sie die Frontabdeckung nicht mit Gewalt gegen das Gerät. Die Abdeckung kann einfach angebracht werden, indem Sie leicht gegen das Gerät drücken.
• Wenn Sie die Frontabdeckung mit sich nehmen, bewahren Sie sie bitte in der mitgelieferten Hülle.
• Drücken Sie nicht fest oder mit Gewalt gegen das Anzeigefenster der Frontabdeckung, während sie diese am Gerät anbringen.

1. EIN- UND AUSSCHALTER (PWR)

Mit dieser Taste schalten Sie das Gerät ein und aus.

Sie können das Gerät durch drücken jeder beliebigen Taste einschalten.

2. FUNKTIONS-AUSWAHLTASTE: BASS/TREBLE/BALANCE/FADER/TA SUCHE / DPI MASKIEREN/NEUABSTIMMUNG/ AUDIODSP/LAUTSTÄRKE/ESP/CD MULTI/PIEPTON/SUCHE/STEREO/LOKAL (SEL)

Drehen Sie die Lautstärketaste nach links oder rechts (3), um VOL/BASS/TREB/BAL/FAD. einzustellen. Die anderen Funktionen wählen Sie aus, indem Sie die Taste SEL (2) antippen, bis die gewünschte Funktion an der Anzeige eingeblendet wird. Abbildung 1 zeigt die die Auswahl der Steuerfunktionen über die SEL-Taste.

Abb. 1 Auswahl der Klangsteuerungen

1. VOL

2. SEL

3. BAS

4. TRE

5. BAL

6. FAD

Drehen Sie die Taste "VOL" nach rechts oder links. Erhöhen oder verringern Sie die Lautstärke mit der Taste "vol" oder "vol". Mit diesen Tasten können Sie auch BASS, TREBLE, BALANCE und FADER einstellen.

TA SUCHE/TA ALARM (2)

Wenn die Taste SEL länger als 2 Sekunden gedrückt wird, so wird dieses als Auswahlmodus für diese Funktion aktiviert.

Die Verkehrsfunksuche oder -ansage wird mit den Tasten " VOL " und " VOL " ausgewählt.

- TA SUCHMODUS:

Wenn eine neu eingeschaltete Radiostation 5 Sekunden lang keine TP-Information empfängt, schaltet das Radio zur nächsten Station mit der gleichen PI-Station um. Die TP-Information wird empfangen. Im TA-Suchmodus kann der aktuelle Sender gewechselt werden, weil das Gerät einen TP-Sender sucht, wenn die Feldstärke der aktuellen Sendestation sehr schlecht ist oder sie kein TP-Signal sendet.

- TA ALARMMODUS:

Wenn kein automatischer Neuabstimmungsmodus aktiviert ist, ertönt nur ein Piepton.

DPI MASKIEREN (2)

Wenn die Taste SEL länger als 2 Sekunden gedrückt wird, so wird der Auswahlmodus für diese Funktion aktiviert.

MASKIERE DPI: Maskiert wird nur die alternative Frequenz (AF) mit einer abweichenden PI-Reglung. ALLE MASKIEREN: Maskierung der AF mit abweichender PI-Reglung und OHNE RDS-Signal mit Feldstärke.

NEUABSTIMMUNG L/S REGLER (2)

Wenn die Taste SEL länger als 2 Sekunden gedrückt wird, so wird der Auswahlmodus für diese Funktion aktiviert.

NEUABSTIMMUNG L: Wählen Sie 90 Sekunden als Anfangszeit für die TA-Automatiksuche.

NEUABSTIMMUNG: Wählen Sie als Anfangszeit 30 Sekunden aus.

AUDIO DSP REGLER (2)

Wenn die Taste SEL länger als 2 Sekunden gedrückt wird, so wird der Auswahlmodus für diese Funktion aktiviert.

LAUTSTÄRKE REGLER (2)

Wenn die Taste SEL länger als 2 Sekunden gedrückt wird, so wird der Auswahlmodus für diese Funktion aktiviert.

LAUT EIN/AUS wählen Sie über die Tasten " VOL " oder " VOL " aus. Bass- und Treble-Resonanz werden verstärkt.

ESP-MODUS (2)

Wenn Sie die Taste SEL länger als 2 Sekunden gedrückt halten, kann der ESP-Modus 12 Sekunden oder 45 Sekunden ausgewählt werden.

2 sek.

MULTI-CD-ABSCHNITT (2)

Wenn die Taste SEL länger als 2 Sekunden gedrückt wird, so wird der Auswahlmodus für diese Funktion aktiviert.

Den Modus CD MULTI EIN/AUS wählen Sie mit den Tasten "vol" oder "vol" aus. CD MULTI EIN: Multi-Abschnitt-CD lesen. CD MULTI AUS: Nur den ersten Abschnitt lesen.

PIEPTON (2)

Wenn die Taste SEL länger als 2 Sekunden gedrückt wird, so wird der Auswahlmodus für diese Funktion aktiviert.

2 sek.

PIEPTON EIN: Wenn die Tasten gedrückt werden, ertönt aus dem Lautsprecher ein PIEPTON.

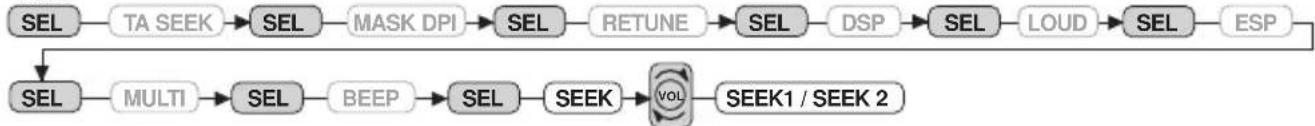

SUCH-MODUS (2)

Wenn die Taste SEL länger als 2 Sekunden gedrückt wird, so wird der Auswahlmodus für diese Funktion aktiviert.

2 sek.

SUCHE 1: Wenn der Modus SEEK 1 aktiviert wird, stoppt die AUTOMATIKSUCHE, wenn ein Sender erkannt wird, selbst dann, wenn die Taste SEEK gedrückt wurde.

SUCHE 2: Die SUCHE wird nicht unerbrochen, auch wenn ein Sender erkannt und die Taste SEEK gedrückt wird. Wenn Sie diese SUCH-Taste drücken, stoppt der Suchlauf, sofern der Sender gestört sein sollte.

STEREO/MONO (2)

Wenn die Taste SEL länger als 2 Sekunden gedrückt wird, so wird der Auswahlmodus für diese Funktion aktiviert.

2 sek.

Wenn die FM Sender schwach und gestört sind, kann die Qualität durch die Auswahl MONO verbessert werden.

LOCAL/DX (2)

Wenn die Taste SEL länger als 2 Sekunden gedrückt wird, so wird der Auswahlmodus für diese Funktion aktiviert.

"Local" Position in Bereichen mit starken Empfangssignalen, damit das Radio während der manuellen Einstellung (es wird LOC eingeblendet) nur starke Sendesignale erkennt. In Bereichen mit schwachem Empfang drücken Sie Distant, um alle Sender hören zu können.

4. VOREINGESTELLTE STATIONEN (1,2,3,4,5,6)

(A)RADIO MODUS:

Wenn diese Tasten angetippt werden, wird direkt ein voreingestellter Sender gewählt. Wenn diese Taste länger als 1 Sek. gedrückt wird, so wird der aktuelle Sender im voreingestellten Speicher abgelegt. Wenn der PTY-Modus ausgewählt wird, hat der PTY-Schalter folgende Funktionen:

PTY Musikgruppe ---- PTY Sprachgruppe ---- AUS

MUSIK SPRACHE

1. POP M, ROCK M 1. NACHRICHTEN, 'NEUES, INFO
2. UNTERHALTUNGS M, LEICHTE M 2. SPORT, BILDUNG, DRAMA
3. KLASSIK, ANDERE M. 3. KULTUR, WISSENSCHAFT, VERSCH.
4. JAZZ, COUNTRY 4. WETTER, FINANZEN, KINDER
5. NATIONALE M, OLDIES 5. SOZIALES, RELIGION, ANRUFEN
6. FOLK M 6. REISE, FREIZEIT, DOKUS

(B) CD/MP3 WIEDERGABEMODUS:

1. PAUSE 2. INT 3. WIEDERHOLUNG 4. ZUFALL

DIE RDS-FUNKTION

Was ist RDS?

RDS (Radio-Daten-System) ist ein von der EBU (European Broadcast Union) entwickeltes digitales Informationssystem. Aufgesetzt auf normale UKW-Ausstrahlungen, bietet RDS eine Reihe an Informationsleistungen und automatischen Abstimmungsfunktionen für RDS kompatible Kfz-Stereoradios. 1988 wurde RDS in Großbritannien, Frankreich, Westdeutschland, Irland und Schweden eingeführt. In vielen anderen europäischen Ländern laufen Testübertragungen. Man erwartet, dass RDS in naher Zukunft in den meisten westeuropäischen Ländern zur Verfügung stehen wird.

5. 'AF'-Funktion (ALTERNATIVE FREQUENZEN)

Durch antippen wird der AF/REG-Schaltmodus ausgewählt.

Wenn der Schaltmodus AF/REG ausgewählt wird, prüft das Radio permanent die Stärke der alternativen Frequenz. Durch langes Drücken, wird der Regionalmodus EIN/AUS aktiviert.

Regionalmodus EIN:

Die AF-Schaltung oder PI SUCHE gilt für alle Stationen mit den gleichen PI-Codes, wie die aktuelle Station. An der LCD-Anzeige wird das REG-Segment eingeblendet.

Regionalmodus AUS:

Der Regionalcode in Form des PI-Codes wird ignoriert, wenn AF-Schaltung oder PI-Suche ausgewählt wird.

6. 'TA'-Funktion (VERKEHRSFUNK)

Durch antippen wird der TA-Modus ein- oder ausgeschaltet.

Bei eingeschaltetem TA-Modus werden Verkehrsmitteilungen übertragen.

- Im CD/MP3 Modus schaltet das Gerät gelegentlich in den Radiomodus um.

- Wenn die Lautstärke sehr leise geschaltet wurde, so wird die voreingestellte Lautstärke übernommen, wenn Mitteilungen aktiviert werden.

- Wenn der TP-Sender empfangen wird, wird an der LCD-Anzeige TP eingeblendet.

7. 'PTY'-Funktion (PROGRAMMTYP)

PTY MUSIK ---- PTY SPRACHE ---- PTY AUS

Wenn PTY ausgewählt wird, wird diese Auswahl wie für die Auslösetaste beschrieben, mit den voreingestellten Tasten getroffen. Wenn PTY ausgewählt wird, sucht das Radio die entsprechende PTY-Information und stoppt, wenn eine entsprechende PTY-Information erkannt wird.

8. ANZEIGE (DISP)

Wenn diese Taste gedrückt wird, wird jeder Modus wie folgt umgewandelt.

1) Beim Empfang von RDS-Sendern.

RADIO MODUS

PS ---- CT ---- FREQ ---- TY CD/MP3 PLAYER MODUS

CDP ---- CT ---- PS ---- FREQ ---- PTY

2) Empfang von Sendern OHNE RDS

RADIO MODUS

FREQ ---- UHR ----KEIN PTY

CD/MP3 PLAYER MODUS

CDP ---- FREQ ---- UHR ---- KEIN PTY

Die einzelnen Modi werden einige Sekunden lang eingeblendet und kehren dann wieder an die 1. Position zurück.

Hinweise: • CT = Uhrzeit • FREQ = Frequenz • CDP = CD Player

9. MODUS-TASTE (MD)

Durch drücken dieser Taste kann der Benutzer die Auswahl treffen zwischen: AUX/TUNER/CD-MP3/USB oder MMC/SD.

10. SENDERWAHL (BND)

Wenn diese Taste gedrückt wird, folgt die Umschaltung zwischen FM1---FM2---FM3.

11. AUTOMATISCHE ODER MANUELLE ABSTIMMUNG (FREQUENZ PLUS▶▶ ODER FREQUENZ ◀◀ MINUS)

(A) RADIO MODUS:

Durch das Antippen dieser Taste erfolgt die MANUELLE Abstimmung. Halten Sie diese Taste länger als eine Sekunde gedrückt, um den Automatiksuchlauf zu aktivieren.

(B) CD/MP3 WIEDERGABEMODUS:

Durch antippen wird der Modus BAND+ oder BAND- aktiviert. Wenn die Taste länger als 1 Sek. gedrückt wird, so wird der Modus VOR oder ZURÜCK aktiviert.

12. AUTOM. SUCHABSTIMMUNG (A/PS)

Wenn diese Taste angetippt wird, sucht das Radio nach jedem voreingestellten Sender.

Wenn die Feldstärke den Schwellenwert der Stoppschwelle überschreitet, stoppt die Senderwahl 5 Sek. am voreingestellten Sender, stumm geschaltet, und setzt die Suche dann fort.

Wenn die Taste länger als 1 Sek. gedrückt wird, werden die stärksten 6 Sender entsprechend der voreingestellten Nummer gespeichert. Nach Abschluss des AS-Betriebs, führt das Radio den voreingestellten Suchlauf aus.

13. 'SCAN' AUTOMATISCHE ABSTIMMUNG (SCN)

Mit dieser Taste erfolgt die SENDERABTÄSTUNG (RADIO SCAN). Diese Funktion ähnelt der normalen Suche, allerdings stoppt die Suche während der SENDERABTÄSTUNG 5 Sekunden bei jedem erkannten Sender.

14. STUMMSCHALTETASTE

Mit dieser Taste schalten Sie die Wiedergabe sofort stumm. Drücken Sie die Taste erneut, um die Wiedergabe in der vorherigen Lautstärke fortzusetzen.

15. LCD ANZEIGE

An der Flüssigkeitskristallanzeige wird der aktuelle Modus des Radios eingeblendet.

16. ÖFFNEN DER FRONTABDECKUNG

Drücken Sie die Taste OPEN, um die Frontabdeckung zu öffnen.

ANORDNUNG DER CD-REGLER

11. BAND-/SUCHE-TASTE

BANDSUCHE VORWÄRTS UND RÜCKWÄRTS (oder Titelwechsel)

Drücken Sie die Taste SKIP ( ◀◀ oder ▶Während der Wiedergabe, um zur gewünschten Spur (Musikstück) zu wechseln.

....RÜCKWÄRTS ▶VORWÄRTS

Halten Sie die Taste SKIP (◀◀ oder ▶) während der Wiedergabe gedrückt, um die Disk mit hoher Geschwindigkeit zu durchsuchen. Lösen Sie die Taste, sobald das gewünschte Musikstück gefunden wurde. Die normale Wiedergabe wird fortgesetzt.

17. CD-FACH

18. TASTE CD AUSWERFEN

Drücken Sie die EJECT Taste um die CD auszuwerfen.

19. PAUSE-Taste

Drücken Sie während der "WIEDERGABE", die TASTE PAUSE (19), um die Wiedergabe zu unterbrechen. Um die Wiedergabe fortzusetzen, drücken Sie diese Taste erneut.

20. INTRO TASTE (Anspielen aller Titel)

Wenn Sie die Taste drücken, wir "INT ON" eingeblendet und die ersten Sekunden jedes Musikstücks auf der Disk werden angespielt. Drücken Sie diese Taste erneut, um das Musikstück abzuspielen.

21. WIEDERHOLUNGSTASTE

Wenn Sie diese Taste drücken, wird "PPT ON" eingeblendet und das ausgewählte Musikstück wird solange wiederholt, bis Sie den Wiederholungsmodus durch erneutes Drücken der Taste "REPEAT" beenden.

22. ZUFALLSTASTE

Wenn Sie diese Taste drücken, wird "RDM ON" eingeblendet und alle Musikstücke auf der Disk werden in zufälliger Reihenfolge abgespielt. Um die ZUFALLS-Wiedergabe aufzuheben, drücken Sie erneut die Taste RANDOM (22).

23, 24. 10 AUSWAHL 10 TITEL VOR/ZURÜCK: (Für MP3-Dateien)

M5: 10 Titel zurück / M6: 10 Titel vor

DIE AUSWAHL VON MP3 DATEIEN

1. Spur durchsuchen:

• Wenn Sie "A/PS" drücken, wird die Titelsuche aktiviert.
• Drücken Sie "SEL" und die erste Zahl blinkt.
• Wählen Sie die erste gewünschte Nummer mit der Taste "VOL VOL" oder "VOL VOL" aus.
• Drücken Sie "SEL". Die erste Zahl wird fest eingestellt und die zweite Zahl blinkt.
• Wählen Sie die 2. oder 3. Zahl mit der Taste "VOL VOL" oder "VOL VOL" aus.
• Nun wird das erste Lied, das Sie ausgewählt haben, automatisch gespielt.

2. Dateiname suchen:

• Um die Titelsuchen zu aktivieren, drücken Sie zweimal "A/PS".
• Drücken Sie "SEL". Das erste Verzeichnis wird eingeblendet.
• Mit den Tasten "VOL VOL" oder "VOL VOL" können Sie das gewünschte Verzeichnis durchsuchen.
• Drücken Sie erneut "SEL". Das Verzeichnis wird fest eingestellt und die erste Datei wird eingeblendet.
• Mit den Tasten "VOL VOL" oder "VOL VOL" können Sie das gewünschte Verzeichnis durchsuchen.
• Drücken Sie "SEL". Das erste ausgewählte Musikstück wird abgespielt.

3. Sucheigenschaften:

• Wenn Sie dreimal "A/PS" drücken, wird die Zeichensuche aktiviert.
• Drücken Sie die Taste "SEL". Der Buchstabe "A" wird eingeblendet.
• Mit den Tasten "VOL VOL" oder "VOL VOL" können Sie den gewünschten Buchstaben auswählen.
• Halten Sie die Taste "SEL" länger als 2 Sek. gedrückt.
• Das Musikstück, das mit dem betreffenden Buchstaben beginnt, wird eingeblendet.
• Mit den Tasten "VOL VOL" oder "VOL VOL" können Sie den gewünschten Titel auswählen.
• Drücken Sie "SEL" und das Musikstück das Sie ausgewählt haben, wird gespielt.

Anschluss an einen tragbaren MP3 Player

25. USB-Anschluss

Verbinden Sie Ihren tragbaren MP3 Player über ein USB-Kabel.

26. MULTIMEDIAKARTEN (MMC) / SD KARTENSCHLITZ

Unterstützt werden nur MP3 ID3 Musikformate.

\* Wichtige Information:

Aufgrund der Vielzahl der Produkte mit USB-, SB- und MMC-Kartenanschlüssen und deren gelegentlich je nach Hersteller variierenden Funktionen, können wir weder garantieren, dass alle Geräte erkannt werden, noch dass alle Funktionen mit diesen Geräten zur Verfügung stehen werden.

SO VERWENDEN SIE BLUETOOTH IN IHREM AUTORADIO

1. Sie müssen Ihr Mobiltelefon und das Autoradio durch Pairing mit einander verbinden.

A. Halten Sie die Taste (+) an der Bluetooth Fernbox länger als 6 Sekunden gedrückt. Die LED-Leuchte an der Fernbox blinkt schnell. Sie befinden sich nun in der Betriebsart Pairing.

Hinweis: Um das Pairing zu deaktivieren, halten Sie die Taste (+) länger als 3 Sekunden gedrückt. Die LED-Leuchte blinkt nicht mehr.

B. Schalten Sie die Bluetooth-Verbindung an Ihrem Mobiltelefon ein. Führen Sie den Befehl Bluetooth hinzufügen aus.

Das Mobiltelefon sucht nach Bluetooth-Geräten innerhalb der Reichweite. Wählen Sie

"NAME_HF" aus und geben Sie: "0000" ein, um die Verbindung zum Autoradio herzustellen. (Hinweise zum Bluetooth-Pairing entnehmen Sie bitte der Bedienungsanleitung Ihres Mobiltelefons). Ihr Mobiltelefon muss mit der Bluetooth-Funktion ausgestattet sein, sonst ist Pairing nicht möglich.

1. Nachdem das Pairing erfolgreich ausgeführt wurde, blinkt die Bluetooth-Fernbox alle 4 Sekunden ein- bis zweimal. D. h., das Gerät ist bereit und wartet auf einen eingehenden Anruf.

2. Sie hören den Klingelton eines eingehenden Anrufs im Pkw-Lautsprecher. Drücken Sie einmal die Taste TALK, um das Gespräch anzunehmen. Halten Sie die Taste TALK mindestens 2 Sekunden gedrückt, um den eingehenden Anruf zu beenden.

3. Sie können über das Bluetooth-Fernmikrofon sprechen und hören über den Auto-Lautsprecher; dazu müssen Sie Ihr Mobiltelefon nicht benutzen. Während des Gesprächs leuchtet stets die LED-Anzeige an der Bluetooth-Fernbox. Sie können die Lautstärke mit der Taste VOL +/- regulieren.

4. Um das Gespräch zu beenden, drücken Sie einmal die Taste TALK. Das Gerät schaltet wieder in den aktiven Modus zurück.
5. Im aktiven Modus drücken Sie für die Wahlwiederholung zweimal die Taste TALK.

Nachfolgend erhalten Sie eine Übersicht über aktuelle Verfügbare Bluetooth-Mobiltelefone.

Brand

Ericsson

Ericsson

Motorola

Motorola

Motorola

Motorola

Nokia

Nokia

Nokia

Nokia

Nokia

Nokia

Nokia

Nokia

Model

R520m

T39

E398

V3

E1000

E680i

8910

6310i

6600

N-gage

6260

6230

6680

3230

Checked BHF111

Y

Y

Y

Y

Y

Y

Y

Y

Y

Y

Y

Y

Y

Y

Brand

Panasonic

Pantech

SE

SE

SE

SE

SE

SE

SE

SE

SE

SE

Siemens

Siemens

Model

X70

G800

T68i

Z600

T610

T630

P800

P900

P910i

K700i

K750i

W800i

S55

S65

Checked BHF111

Y

Y

Y

Y

Y

Y

Y

Y

Y

Y

Y

Y

Y

Y

• SO SETZEN SIE DAS GERÄT ZURÜCK

Am Gehäuse befindet sich die Taste RESET, mit der Sie die Einstellungen zurücksetzen können.

• Diese Zurücksetztaste muss aktiviert werden bei:
• Bei der Erstinstallation des Geräts, wenn alle Kabelanschlüsse vorgenommen wurden.
• Wenn keine der Funktionstasten aktiviert werden kann.
• Wenn an der Anzeige das Fehlersymbol eingeblendet wird.

Geräuschabstand > 60 dB

Kanaltrennung > 50 dB (1kHz)

Frequenzgang 20 Hz - 20 kHz

ABSTIMMUNG (FM)

Frequenzbereich 87,5-108 MHz

Zwischenfrequenz 10,7 MHz

Empfindlichkeit 2,8 ∝ V

Stereotrennung 35 dB

Geräuschabstand 55 dB

Kanalschritt 50 kHz

LINE OUT

Ausgang 350 mV

Impedanz 10 kOhm

ALLGEMEIN

Stromversorgung 13,8 V GS

(10,8 - 15,6 V zulässig)

Lautsprecherimpedanz 4 oder 8 Ohm

Ausgangsleistung 40 W x 4 K

Hinweis: Die technischen Daten und das Design unterliegen aufgrund von Weiterentwicklungen Änderungen ohne weitere Vorankündigung.

Hinweise zum Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

ALLE RECHTE VORBEHALTENCOPYRIGHT DENVER ELECTRONICS A/S

www.denver-electronics.com

DENVER®

CAD-451 BLUETOOTH

USB- / SD- / MMC-KARTENANSCHLUSS

BLUETOOTH FUNKTION

ABNEHMBARES FLIPDOWN-FRONTTEIL
