Produkttyp	Autoradio
Marke und Modell	Medion MD4631
Abmessungen (B x T x H)	178 x 160 x 50 mm
Betriebsspannung	12 V DC, negative Masse
Ausgangsleistung	4 x 25 W R.M.S.
Sicherungen	0,5 A (rot), 15 A (rosa)
Radiofrequenzbänder	UKW (87,5-108 MHz), MW (522-1620 kHz), LW (144-288 kHz)
CD-Player	Audio-CD, CD-R, CD-RW, MP3
MP3-Wiedergabe	ISO 9660 & Joliet, Bitrate 64-320 kbps
ESP-Funktion	40 s (CD), 120 s (MP3)
RDS-Funktionen	AF, TA, PTY, REG, EON
Equalizer	Flat, Classics, Pop, Jazz
Loudness-Funktion	Ja
Automatische Senderspeicherung	AMS
Bedienteil abnehmbar	Ja, mit Diebstahlschutz-LED
Display	LCD mit RDS-Informationen
Anschlüsse	ISO-Stecker, Antennenbuchse, Cinch-Ausgang
Lautsprecherkonfiguration	4-Lautsprecher (Quadro) oder 2-Lautsprecher (Dual)
Zulassung	e1 022451 (EMV-Richtlinie)
Einbauwinkel max.	30°

Häufig gestellte Fragen - MD4631 MEDION

Wie kann ich das Autoradio auf die Werkseinstellungen zurücksetzen?

Drücken Sie die RESET-Taste (25) mit einem Kugelschreiber oder spitzen Gegenstand. Das Gerät wird in den Auslieferungszustand zurückgesetzt.

Wie speichere ich Radiosender automatisch?

Drücken Sie die AMS-Taste (11). Das Autoradio sucht automatisch alle empfangbaren Sender und speichert sie nacheinander auf den Speicherplätzen 1-6.

Was bedeutet die TA-Funktion und wie schalte ich sie ein?

TA steht für Traffic Announcement (Verkehrsfunk). Halten Sie die TA-Taste (7) gedrückt, um den Modus ein- oder auszuschalten. Im TA-Modus schaltet das Gerät bei Verkehrsdurchsagen automatisch auf Radiobetrieb um.

Die CD wird nicht abgespielt. Was kann ich tun?

Überprüfen Sie, ob die CD richtig eingelegt ist (Beschriftung nach oben). Reinigen Sie die CD oder versuchen Sie eine andere. Bei selbstgebrannten CDs kann es zu Kompatibilitätsproblemen kommen. Auch hohe Temperaturen im Auto oder Kondensation können die Wiedergabe stören.

Wie stelle ich den Equalizer ein?

Drücken Sie die P-EQ-Taste (19) mehrmals, um zwischen den Klangmodi Flat, Classics, Pop und Jazz zu wählen.

Wie wechsle ich zwischen Radio und CD/MP3?

Drücken Sie die MODE-Taste (21), um zwischen Radioempfang und CD/MP3-Player umzuschalten.

Das Display leuchtet rot, obwohl ich Grün eingestellt habe. Was ist falsch?

Möglicherweise sind die Kabel für Dauerplus und Schaltplus vertauscht. Überprüfen Sie die Kabelverbindungen gemäß dem Kapitel "Einbau" und tauschen Sie gegebenenfalls die roten und rosa Kabel im ISO-Stecker.

Wie kann ich die Lautstärke von Bass und Höhen regeln?

Drücken Sie den Multiregler (2) wiederholt, um Bass, Höhen, Balance und Fader einzustellen. Drehen Sie den Regler, um den gewünschten Wert anzupassen.

Warum speichert das Radio meine Sender nicht?

Stellen Sie sicher, dass das rosa Kabel (Dauerplus) korrekt an eine dauerhafte 12-V-Stromquelle angeschlossen ist. Bei vertauschten Kabeln (rot/rosa) kann die Speicherfunktion ausfallen.

Wie baue ich das Autoradio fachgerecht ein?

Lesen Sie die Einbauhinweise in der Anleitung. Verwenden Sie den ISO-Einbauschacht und schließen Sie die Kabel gemäß den Anschlussbeispielen an. Fixieren Sie den Einbaurahmen mit den Laschen und setzen Sie das Gerät ein. Drücken Sie nach dem Einbau die RESET-Taste.

BEDIENUNGSANLEITUNG MD4631 MEDION

Bevor Sie Ihr Autoradio in Betrieb nehmen, lesen Sie diese Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. Bewahren Sie diese Anleitung für spätere Fragen im Auto auf.

VERKEHRSSICHERHEIT

Die Verkehrssicherheit ist oberstes Gebot. Bedienen Sie Ihr Autoradio nur, wenn es die Verkehrslage zulässt. Machen Sie sich Fahrtantritt mit dem Gerät vertraut.

Akustische Signale der Polizei, Feuerwehr und anderen Rettungsdiensten müssen im Fahrzeug rechtzeitig wahrgenommen werden können. Hören Sie deshalb während der Fahrt Ihr Programm in angemessener Lautstärke.

EINBAU

Wenn Sie Ihr Autoradio selbst einbauen möchten, lesen Sie die Einbau- und Anschlusshinweise am Anfang dieser Anleitung.

CD-PLAYER

Der CD-Player ist ein Laserprodukt der Klasse 1.

Das Gerät ist mit einem Sicherheitssystem ausgerüstet, das das Austreten von gefährlichen Laserstrahlen bei bestimmungsgemäßem Gebrauch verhindert. Um Augenverletzungen zu vermeiden, manipulieren oder beschädigen Sie niemals das Sicherheitssystem

DISPLAY

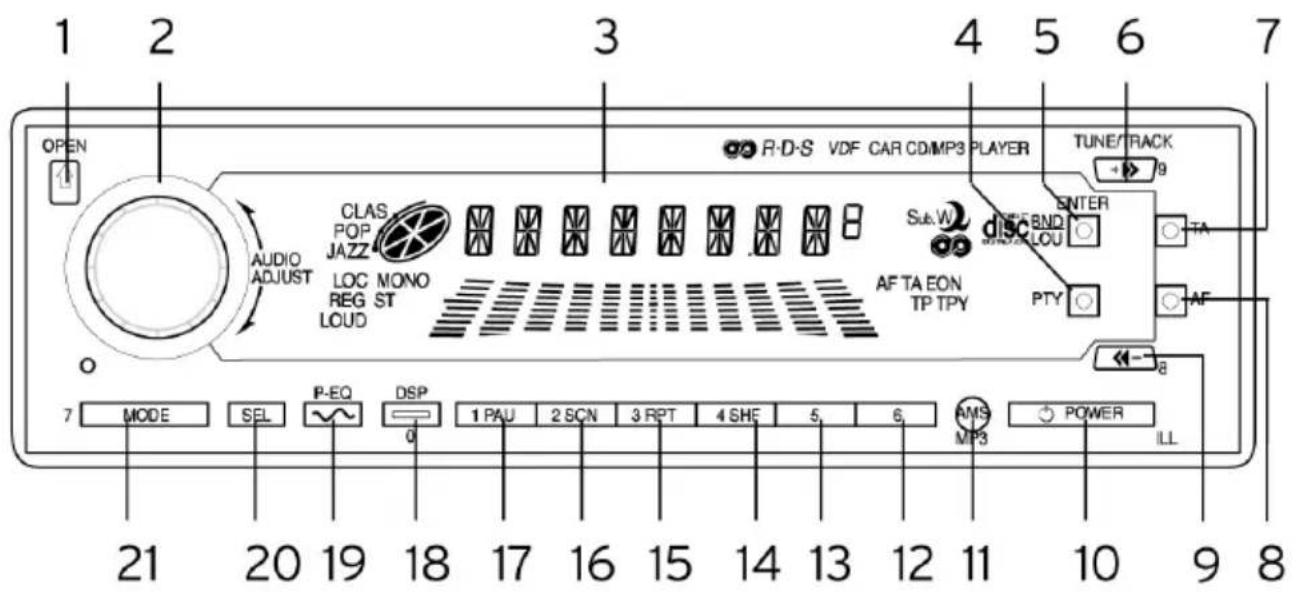

RADIO

1. OPEN: Öffnen des Bedienteils
2. Lautstärke-/ Multiregler
3. Display
4. PTY: Program Type Code
5. BAND: Bandwahlschalter / Loudness / ENTER
6. Sendersuchlauf vorwärts +>>/ Nummerntaste 9
7. TA: Traffic Announcement Identification
8. AF: Einschalten des RDS-Modus
9. Sendersuchlauf rückwärts <<- / Nummerntaste 8
10. POWER: Ein-/ Ausschalter / Dimmer
11. AMS/MP3: Automatische Senderspeicherung / MP3-Suche
12. Stationstaste / 10 Titel weiter bei MP3
13. Stationstaste / 10 Titel zurück bei MP3
14. Stationstaste / Titel Zufallswiedergabe
15. Stationstaste / Titel Wiederholung
16. Stationstaste / Titel anspielen
17. Stationstaste / Pause
18. DSP: Display Anzeigen aufrufen
19. P-EQ: Equalizer
20. SEL: kurz: Toneinstellungen lang: verschiedene Einstellungen
21. MODE: Umschaltung Radio - CD/MP3-Player

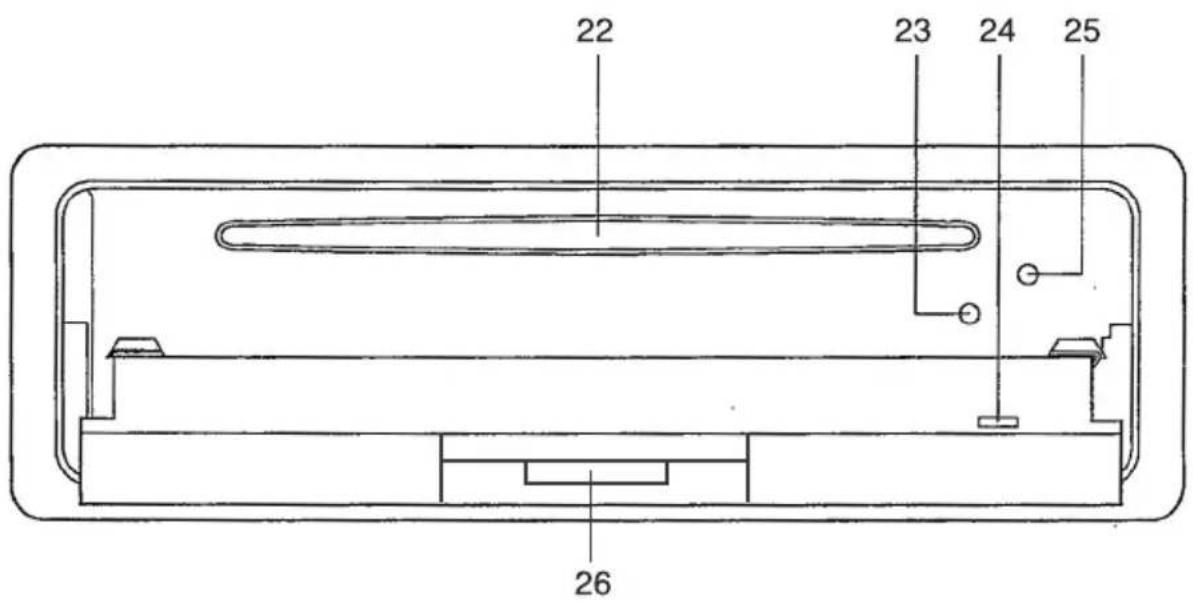

22. CD-Player
23. Diebstahlschutz LED
24. EJECT: CD-Auswurf
25. RESET: Zurückstellen in den Auslieferungszustand
26. RELEASE: Bedienteilabnahme

INHALTSVERZEICHNIS

ANSCHLUSSBEISPIELE 7

Vier-Lautsprecher System.... 7

Zwei-Lautsprecher System 7

EINBAU 8

Einbauhinweise 8

Vorbereitung 8

Montage 9

Bedienteil einsetzen 9

Bedienteil entnehmen 10

Probleme durch Kabelvertauschung ....10

BEDIENUNG 11

Grundbedienung....11

Radiofunktionen 12/13

CD-Player 14

MP3-Player 15/16

FEHLERBEHEBUNG 17

TECHNISCHE DATEN 18

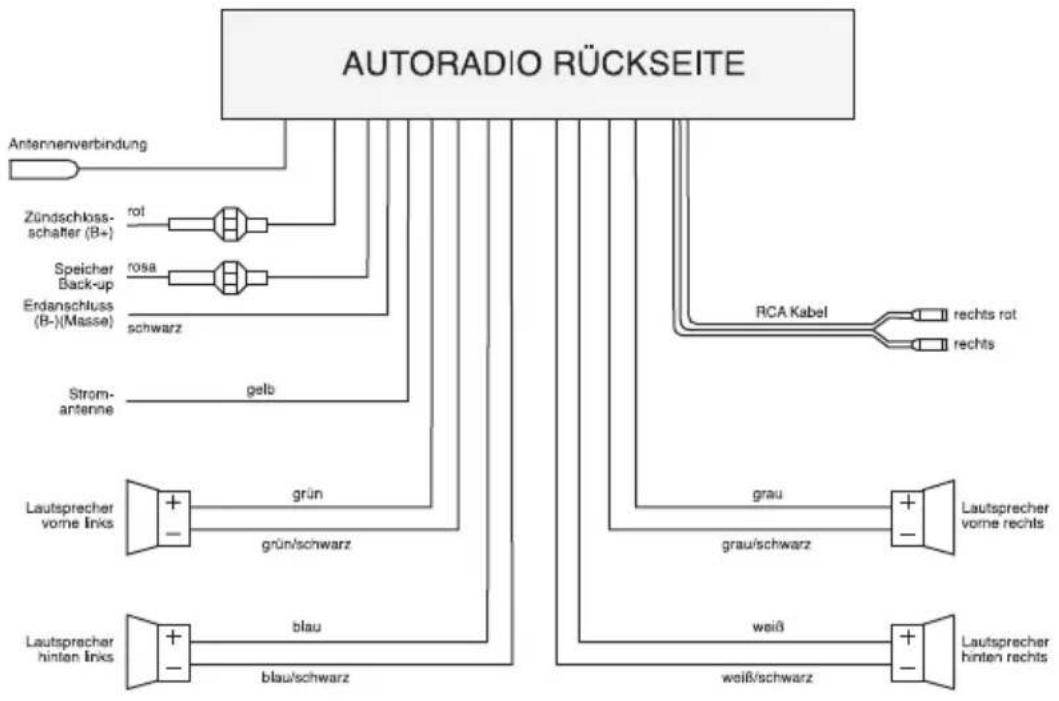

VIER-LAUTSPRECHER (QUADRO)-SYSTEM

Wichtig!

Speicher Back-up muss für den Senderspeicher an Dauerplus ange- schossen sein.


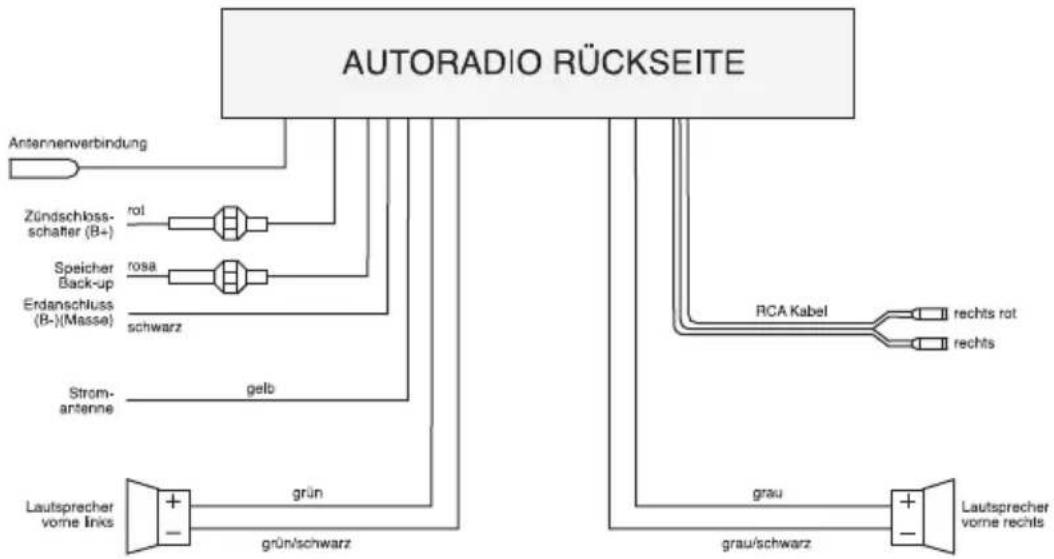

ZWEI-LAUTSPRECHER (DUAL)-SYSTEM

Wichtig!

Speicher Back-up muss für den Senderspeicher an Dauerplus ange- schossen sein.

An die Cinchkabel können Sie einen externen Verstärker anschließen. Beachten Sie hierzu die Anleitung des externen Verstärkers.

EINBAUHINWEISE

• Setzen Sie das Autoradio in den dafür vorgesehenen ISO-Einbauschacht ein, oder wählen Sie einen Einbauort, der den Fahrer nicht behindert.
• Schließen Sie kurz die Kabel an, bevor Sie das Autoradio endgültig einbauen und überprüfen Sie die Senderspeicherfunktion.
• Falls Änderungen am Fahrzeug erforderlich sind, wenden Sie sich an einen Fahrzeughändler oder eine Fachwerkstatt. Eine fehlerhafte Installation kann im gesamten Bordsystem zu Fehlfunktionen führen.
• Benutzen Sie zum Einbau des Autoradios gegebenenfalls Fahrzeugspezifische ISO-Adapter. Diese Adapter erhalten Sie in Fachwerkstätten, im Fachhandel oder in den Fachabteilungen von Warenhäusern.
• Bauen Sie das Autoradio so ein, dass keine Verletzungen bei starkem Bremsen oder anderen Fahrsituationen entstehen können.

- Beachten Sie dass das Autoradio bei einem Einbauwinkel von mehr als 30° seine optimale Leistung verlieren kann.

- Beachten Sie, dass das Autoradio nicht übermäßigen Temperaturen (z. B. durch direkte Sonneneinstrahlung, Heizungsluft usw.), Staub, Schmutz oder übermäßigen Erschütterungen ausgesetzt wird.

VORBEREITUNG

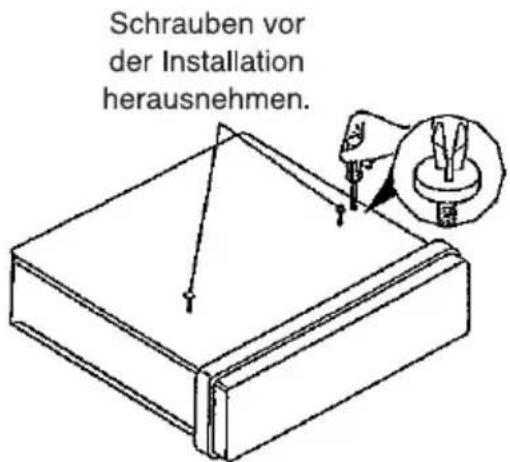

- Entfernen Sie vor der Montage unbedingt die beiden Transportsicherungsschrauben im oberen Autoradiogehäuse (durch die roten Fahnen erkennbar!).

- Ziehen Sie nun den Einbaurahmen vom Gehäuse des Autoradios ab.

MONTAGE

Das Autoradio kann in jeden Standard-ISO-Einbauschacht eingesetzt werden. Sollte Ihr Kraftfahrzeug keinen ISO-Einbauschacht besitzen, wenden Sie sich an Ihre Fachwerkstatt, den Fachhandel oder die Fachabteilungen der Warenhäuser.

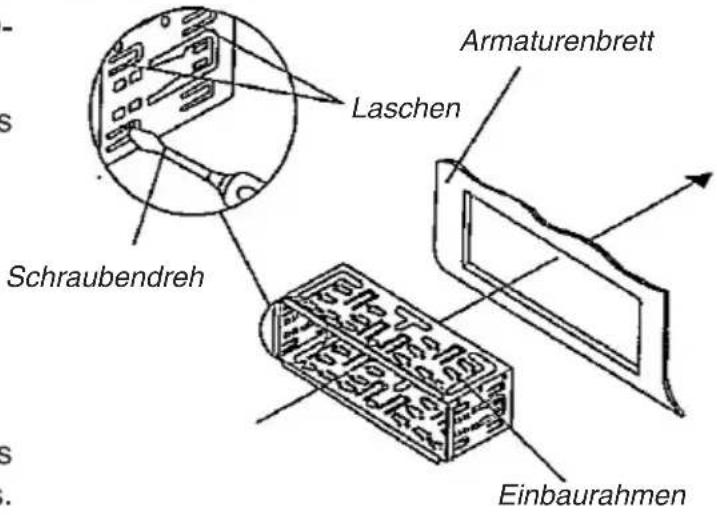

• Stecken Sie den Einbaurahmen in den ISO-Einbauschacht.
• Biegen Sie die Laschen des Einbaurahmens mit einem Schraubendreher um, so dass dieser fest im Einbauschacht fixiert ist (s. Abbildung).

• Verbinden Sie den ISO-Block des Autoradios mit den beiden ISO-Stecker Ihres Fahrzeugs.
• Verbinden Sie das Antennenkabel der Fahrzeugantenne mit der Antennenbuchse des Autoradios.
• Schieben Sie das Autoradio vorsichtig in den Einbaurahmen bis es einrastet.

Beachten Sie beim Einschieben die Verlegung der Kabel; sie könnten beschädigt werden.

• Betätigen Sie die RESET-TASTE (25) mit einem Kugelschreiber oder anderen spitzen Gegenstand.
• Setzten Sie das Bedienteil ein, wie im folgenden Kapitel beschrieben.

Bitte benutzen Sie beim Einbau den ISO-Block des Autoradios. Die Fahrzeug-spezifischen ISO-Adapter, die Sie gegebenenfalls benötigen, erhalten Sie in Fachwerkstätten, im Fachhandel oder in den Fachabteilungen der Warenhäuser.

Bei abgetrenntem ISO-Block erlischt der GARANTIEANSPRUCH!

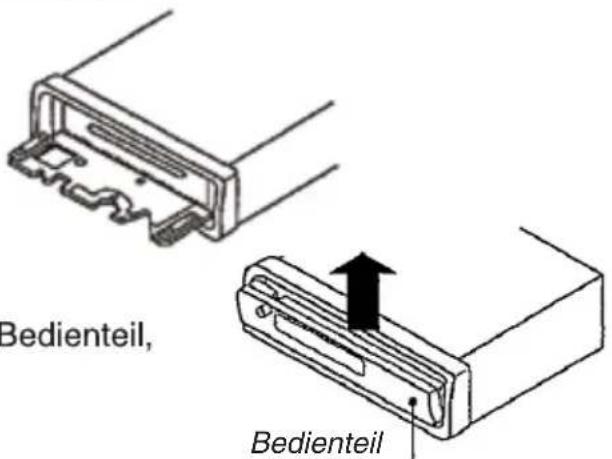

BEDIENTEIL EINSETZEN

• Schieben Sie das Bedienteil von vorne in die Führung, bis es einrastet.
• Drücken Sie von unten und schließen Sie das Bedienteil, so dass Sie das Display sehen.

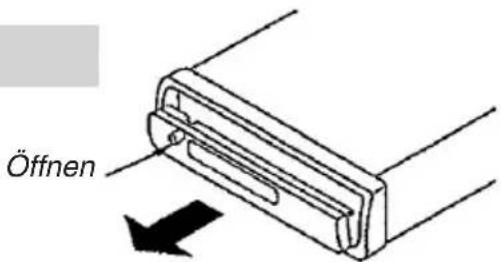

BEDIENTEIL ENTNEHMEN

• Drücken Sie die OPEN-Taste (2).
• Das Bedienteil schwenkt nach unten. Betätigen Sie nun die RELEASE-Taste (26) und ziehen es aus der Führung.

Bewahren Sie das Bedienteil zum Schutz immer im Etui auf.

PROBLEME DURCH KABELVERTAUSCHUNG

In einigen Fahrzeugmodellen ist die standardmäßige Belegung der Kabel [4] und [7] im ISO-Block A (siehe unten, "BELEGUNG DES ISO-BLOCKS") werkseitig vertauscht.

Wenn dies der Fall ist, sind manche Funktionen beeinträchtigt, z. B.: die Grundfarbe des Displays lässt sich nicht dauerhaft auf Grün umstellen (siehe "BEDIENUNG", Seite 11); die Senderspeicherung geht verloren; die integrierte Uhr läuft nicht korrekt.

Zur Abhilfe müssen das rote Kabel (Schaltplus) und das rosa Kabel (Dauerplus) im ISO-Block getauscht werden.

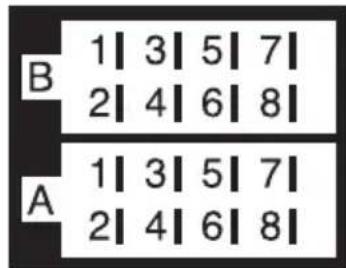

BELEGUNG DES ISO-BLOCKS

BLOCK B - Lautsprecher BLOCK A - Stromversorgung

1 - rechts hinten + 1 -

2 - rechts hinten - 2 -

3 - rechts vorne + 3 -

4 - rechts vorne - 4 - Dauerplus (permanente 12 V Bordspannung)

5 - links vorne + 5 - Auto. Antenne (auch für Externen Verstärker, usw.)

6 - links vorne - 6 -

7 - links hinten + 7 - Schaltplus (geschaltet 12 V Spannung, über Zündschloss)

8 - links hinten - 8 - Masse

GRUNDBEDIENUNG

EIN-/AUSSCHALTEN

- Drücken Sie die POWER-Taste (10), zum Ein-/Ausschalten des Autoradios.

LAUTSTÄRKE

- Drehen Sie den Lautstärkeregler (2) um die Lautstärke entsprechend einzustellen.

BASS/HÖHEN/BALANCE/FADER

- Durch Drücken des Multireglers (2) können Sie den Bass, die Höhen, die Balance und den Fader regeln.

LOUDNESS

- Drücken Sie die BAND "LOUDNESS"-Taste (5), um den Bass durch Loudness zu verstärken.

MODE

- Durch Drücken der MODE-Taste (21) können Sie zwischen Radioempfang und CD/MP3 wechseln.

P-EQ

- Durch Drücken der P-EQ-Taste (19) können Sie den Equalizer einschalten und zwischen FLAT, CLASSICS, POP M oder JAZZ wählen.

RESET

- Um das Autoradio in den Auslieferungszustand zu bringen drücken Sie die RESET-Taste (25).

BANDBEREICH WÄHLEN

Drücken Sie die BAND-Taste (5), um zwischen UKW (F1, F2, F3), Mittelwelle (MW) und Langwelle (LW) zu wechseln. In jedem Bereich können Sie sechs Sender speichern.

SENDER AUSWÄHLEN

Drücken Sie die Suchlauftasten <<- (9) oder +>> (6) um zwischen UKW (F1, F2, F3), Mittelwelle (MW) und Langwelle (LW) zu wechseln. In jedem Bereich können Sie sechs Sender speichern. Durch längeres Drücken einer dieser Tasten schalten Sie auf Manuelle Sendersuche um.

SENDER SPEICHERN

Nachdem der Suchlauf einen Sender gefunden hat, drücken Sie länger auf eine der Nummerntasten 1-6 (12-17). Ein Piepton signalisiert die Speicherung.

SENDER AUFRUFEN

Durch Drücken einer Nummerntaste 1-6 (12-17) rufen Sie die gespeicherten Sender wieder auf.

AUTOMATISCHES SPEICHERN (AMS)

Durch Drücken der AMS-Taste (11) werden alle Empfangbaren Sender nacheinander gespeichert.

REGIONAL PROGRAMM-MODUS

Einige Sender strahlen Regionalprogramme aus. Damit nur diese Alternativfrequenzen des gewünschten Regionalprogramms gewählt werden halten Sie die AF-Taste (8) bis ein Signalton erklingt.

PTY (Program Type Code - Programm Typ/Art Kennung)

Um das Menü zu aktivieren, drücken Sie die PTY-Taste (4).

Sie können jetzt nach folgenden Kategorien Ihre Sender suchen/auswählen:

-> PTY MUSIK -> PTY SPRACHE -> PTY OFF

Taste	Musikrichtung	Sprachbeiträge
1	POP M	NEWS (Nachrichten), AFFAIRS (Angelegenheiten), INFO (Infos)
2	EASY M, LIGHT M	SPORT, EDUCATE (Bildung), DRAMA
3	CLASSICS (Klassik), OTHER M (andere Musik)	CULTURE (Kultur), SCIENCE (Wissenschaft), VARIED (Verschiedenes)
4	JAZZ, COUNTRY	WEATHER (Wetter), FINANCE (Finanzen), CHILDREN (Kinder)
5	NATION M, OLDIES	SOCIAL (Soziales), RELIGION
6	FOLK M	TRAVEL (Reisen), LEISURE (Freizeit), DOCUMENT (Dokumentation)

Bitte beachten Sie, dass diese Informationen von der Region, der Rundfunkanstalt und dem Sender abhängig sind.

RADIO (FORTS.)

TA ("TRAFFIC ANNOUNCEMENT") - VERKEHRSFUNK

Halten Sie die TA-Taste (7) gedrückt, um diesen Modus ein- oder auszuschalten.

Im TA-Modus wird im CD/MP3-Betrieb automatisch auf Radiobetrieb umgeschaltet. Dies kann durch erneutes Drücken der TA-Taste unterbrochen werden, ohne dass der TA-Modus abgeschaltet wird.

RDS ("RADIO DATA SYSTEM") - RADIODATEN-KENNUNG

Unter RDS versteht man einen Service der Rundfunkanstalten. Neben herkömmlichen Musik- und Sprachbeiträgen werden Zusatzinformationen in Form verschlüsselter Digitalsignale ausgesendet, die vom Autoradio ausgewertet und angezeigt werden können.

Drücken Sie die AF-Taste (8), um den RDS-Modus ein- oder auszuschalten. Im Display (3) können nun der Programmname und andere Informationen (Verkehrsinformationen, Titel der gerade gespielten Musik usw.) angezeigt werden.

Es werden folgende unterschiedliche RDS-Dienste angeboten:

Mit Hilfe der PI-Kennung kann das Autoradio den empfangenen Sender identifizieren.

Dieser Service ermöglicht die Anzeige des Sendernamens.

• AF (Alternative Frequenzen):

Das Autoradio sucht automatisch die am besten zu empfangene Alternativfrequenz des eingestellten Senders.

Im Falle einer Verkehrsdurchsage wird auch beim Hören eines Nicht-Verkehrsfunksenders innerhalb einer Senderkette auf einem Verkehrsfunksender umgeschaltet.

- PTY (Program Type Code - Programm Typ/Art Kennung)

Mittels dieser Kennung kann man nach dem gewählten Programminhalt, z. B. Sport, suchen.

Bitte beachten Sie, dass es von der Region, der Rundfunkanstalt und dem Sender abhängt, was angezeiagt wird.

EINLEGEN UND HERAUSNEHMEN DER CDs

• Zum Einlegen die CD in den Schlitz (22) schieben. Die Wiedergabe der CD beginnt. Im Display (3) erscheint [S-CDP].
• Zum Herausnehmen der CD öffnen (1) Sie das Bedienteil, es klappt das Bedienteil nach unten. Danach betätigen Sie die EJECT-Taste (24). Die CD wird ausgeworfen. Das Autoradio schaltet in den RADIO-Modus um.

TITEL ÜBERSPRINGEN

- Mittels der +>> (6) oder <<- (9) können Sie den nächsten bzw. den vorherigen Titel wählen. Die Titelnummer wird im Display (3) angezeigt.

CD UNTERBRECHEN

• Die Wiedergabe können Sie mit der PAU-Taste (17) unterbrechen. Abermaliges Drücken startet wieder die CD.

SCHNELLER VOR-/RÜCKLAUF

- Drücken Sie die Tasten +>> (6) oder <<- (9) länger, dann "spulen" Sie den spielenden Titel vor/zurück.

ANSPIELEN ALLER TITEL

- Drücken Sie die SCN-Taste (16). Es werden nacheinander alle Titel für ca. 10 Sek. angespielt. Ein abermaliges Drücken setzt die normale Wiedergabe in Gang.

WIEDERHOLEN EINES TITELS

- Drücken Sie die RPT-Taste (15). Es wird der Titel wiederholt. Ein abermaliges Drücken setzt die normale Wiedergabe in Gang.

ZUFALLSWIEDERGABE ALLER TITEL

- Drücken Sie die SHF-Taste (14). Es wird eine Zufallsgesteuerte Wiedergabe gestartet. Ein erneutes Drücken setzt die normale Wiedergabe in Gang.

Die Wiedergabe startet automatisch bei Einlegen einer MP3-CD. Die Tastenfunktionen entnehmen Sie bitte dem Kapitel "BEDIENUNG CD-PLAYER".

Sie können die Titel und die Interpreten direkt anwählen. Diese Funktion und die anderen MP3-spezifischen Funktionen sind maßgeblich abhängig von der MP3-CD. Bitte beachten Sie das schon beim Erstellen dieser CDs.

SUCHE NACH TITEL (NUMMERN)

- Drücken Sie die AMS-Taste (11). Im Display (3) erscheint [MP3T*]. Geben Sie nun die Nummer über die Nummerntasten. Bestätigen Sie mit der BAND "ENTER" -Taste (5).

SUCHE NACH INTERPRETEN (BUCHSTABEN)

- Drücken Sie die AMS-Taste (11) zweimal. Im Display (3) erscheint [* ]. Geben Sie nun den Buchstaben über die Nummerntasten ein. Bestätigen Sie mit der BAND "ENTER"-Taste (5).

- Um die Suche einzugrenzen, können Sie auch Zeichenfolgen eingeben. Hierzu drücken Sie nach Eingabe des ersten Buchstabens den Multiregler (2) und geben den nächsten Buchstaben ein. Bestätigen Sie mit der BAND "ENTER" -Taste (5).

TABELLE FÜR MP3-SUCHE

Tastenbezeichnung	Aktion
AMS (11)	Einstellung wählen
BAND (5)	Bestätigen
1 (17)	A, B, C, 1
2 (16)	D, E, F, 2
3 (15)	G, H, I, 3
4 (14)	J, K, L, 4
5 (13)	M, N, O, 5 / 10 Titel runter
6 (12)	P, Q, R, 6 / 10 Titel rauf
MODE (21)	S, T, U, 7
<<- (9)	V, W, X, 8
+>> (6)	Y, Z, 9
Multiregler (2)	Zeichenverschiebung
DSP (18)	0, _, -, +
Multiregler (2) links, rechts	Scrollfunktion durch alle verfügbaren Zeichen und Ziffern

Bei der Erstellung einer MP3-CD beachten Sie bitte, dass sich die Titel einzeln oder in Verzeichnissen befinden. Mischen Sie niemals Titel und Verzeichnisse, es könnte zu Problemen beim Abspielen oder besonders beim Suchen führen. Alle gängigen Codierungen können abgespielt werden.

ID3-TAG

Dieses Feature bezeichnet einen Informationsblock in einer MP3-CD, der in der MP3 hinter der eigentlichen Musikinformation liegt. Er beinhaltet unter anderem den Interpreten, den Titel, den Albumnamen, das Erscheinungsjahr, den Musikstil und ggf. eine Bemerkung.

Das Autoradio kann diesen Informationsblock auslesen und im Display (3) anzeigen. Dies bietet einen besseren Komfort als bei einer Audio-CD, wo nur die Titelnummer angezeigt wird.

Bitte beachten Sie vor dem Erstellen Ihrer MP3-CD, dass Sie den ID3-Tag Ihrer MP3-CDs mittels eines im Fachhandel erhältlichen ID3-Tag Editors selber eingeben bzw. ändern können.

ID3-TAG ANZEIGEN

- Drücken Sie die DSP-Taste (18) und im Display (3) wird der jeweilige Eintrag des ID3-Tags angezeigt. Nach jedem Drücken der DSP-Taste (18) ändert sich die Rubrik:

" TITEL " INTERPRET " ALBUMNAME " ERSCHEINUNGSJAHR " KOMMENTAR

PROBLEM	MÖGLICHE URSACHE	ABHILFE
Das Gerät lässt sich nicht einschalten.	Die Zündung ist nicht eingeschaltet.	Zündung durch Drehen des Schlüssels einschalten.
	Eine der Sicherungen ist defekt!	Sicherungen erneuern.
Die CD kann nicht geladen oder ausgehoben werden.	Es befindet sich bereits eine CD im Autoradio.	Die CD aus dem Autoradio entfernen.
	Die CD ist verkehrt herum eingelegt worden.	Die CD mit der Beschriftung nach oben einlegen.
	Die CD ist verschmutzt oder defekt.	Die CD säubern oder eine andere CD einlegen.
	Die Temperaturen im Auto sind zu hoch.	Warten, bis sich die Umgebungs-temperatur normalisiert hat.
	Kondensation!	Das Autoradio ausschalten und dann erneut versuchen.
Kein Ton!	Die Lautstärke steht auf Minimum.	Die Lautstärke auf gewünschte Stärke einstellen.
	Die Kabel sind nicht richtig angeschlossen.	Die Kabelverbindungen überprüfen.
Funktionstasten funktionieren nicht!	Der eingebaute Mikrocomputer kann wegen Rauschen nicht funktionieren.	Die RESET-Taste (25) drücken.
	Bedienteil sitzt nicht korrekt.	Überprüfen Sie den korrekten Sitz des Bedienteils.
CD springt	Der Einbauwinkel übersteigt 30°.	Den Einbauwinkel korrigieren!
	Die CD ist sehr schmutzig oder defekt.	Die CD säubern oder eine andere CD einlegen.
	Fehler bei selbstgebrannten CDs.	Die selbstgebrannte CD in einem anderen Abspielgerät überprüfen.
Radio und/oder die Automatische Sender-speicherung funktionieren nicht.	Das Antennenkabel ist nicht korrekt ange-schlossen.	Das Antennenkabel auf korrekten Sitz prüfen.
	Die Sendersignale sind zu schwach.	Die Sender manuell einstellen.
Displayfarbe ist leuchtet, obwohl grün eingestellt, nach dem Einschalten in der Grundfarbe Rot.	Das Kabel für Dauerplus ist nicht richtig ange-schlossen	Die Kabelverbindungen überprüfen. Beachten Sie hierzu das Kapitel "MONTAGE".
Senderspeicher funktioniert nicht.

ALLGEMEIN

Betriebsspannung	DC12V, Negative Masseverbindung
Einbaumasse	178 x 160 x 50 (B x T x H)
Ausgangsleistung	4 x 25 Watt R.M.S.
Sicherungen	0,5 Ampere (rot); 15 Ampere (rosa)

RADIO

UKW/FM FREQUENZBAND

Frequenzumfang	87.5 bis 108 MHz
IF	10.7 MHz
Empfindlichkeit	4 μV
(Rauschabstand = 30 dB)
Stereo-Trennung	>25 dBu

MW FREQUENZBAND

Frequenzumfang	522 bis 1620 kHz
IF	450 kHz
(Rauschabstand = 20 dB)
Stereo-Trennung	36 dBu

LW FREQUENZBAND

Frequenzumfang	144 bis 288 kHz
IF	450 kHz
(Rauschabstand = 30 dB)
Stereo-Trennung	38 dBu

CD/MP3-PLAYER

Frequenzbereich 40 Hz - 18kHz

MPEG Rate

64 - 320 k

MP3 Playback

ISO 9660 & Joliet Format of MP3

ESP-Funktion

40 Sekunden im CD-Betrieb, 120 Sekunden im MP3-Betrieb

UNTERSTÜTZTE CD-FORMATE

Es können Audio-CDs, CD-Rs und CD-RWs abgespielt werden!

Bitte beachten Sie:

Es gibt heute viele, zum Teil nicht standardisierte CD-Aufnahme- und Kopierschutzverfahren sowie unterschiedliche CD-R und CD-RW-Rohlinge. Darum kann es in Einzelfällen zu Einlesefehlern oder -Verzögerungen kommen. Dies ist kein Defekt des Geräts.

Dieses Gerät ist zugelassen nach der Richtlinie 72/245/EWG (zuletzt geändert durch die Richtlinie 95/54/EG) - "Elektromagnetischer Verträglichkeit" (sog. e1-Zulassung).

e 1

022451

Technische Änderungen vorbehalten!

MEDION®

MTC

MEDION Technologie Center

Freiherr-vom-Stein-Str. 131

D-45473 Mülheim/Ruhr
