Produkttyp	Autoradio mit CD/MP3-Player, USB- und SD/MMC-Anschluss
Marke	Medion
Modell	MD81460
Abmessungen (B x T x H)	178 x 165 x 50 mm
Betriebsspannung	DC 12 V, negative Masse
Ausgangsleistung	4 x 25 W RMS
Radio-Frequenzbereiche	UKW (FM): 87,5 – 108 MHz; MW: 522 – 1620 kHz
CD/MP3-Wiedergabe	Laser Klasse 1; Frequenzbereich 40 Hz – 18 kHz; MPEG-Bitrate 64–320 kbps; Formate: ISO 9660, Joliet
Unterstützte Datenträger	CD, CD-R, CD-RW, MP3-CD; USB-Datenträger bis 1 GB; SD-Karte bis 1 GB, MMC-Karte bis 512 MB
Senderspeicher	30 Sender (6 pro Band: FM1, FM2, FM3, MW1, MW2)
RDS-Funktionen	AF (Alternativfrequenzen), TA (Verkehrsfunk), PTY (Programmtyp), EON (erweiterte Senderinformationen)
Klangregelung	Lautstärke, Bass, Höhen, Balance, Fader; DSP-Modi (Flat, Pop, Klassik, Rock); Loudness; Stummschaltung
Weitere Funktionen	Abnehmbares Bedienteil (Diebstahlschutz mit LED), RESET-Taste, Uhrzeit (manuel/RDS), automatische Sendervorwahl (A.P.), Titelsuche per Buchstabe, Zufallswiedergabe (RDM), Wiederholfunktion (RPT)
Anschlüsse	ISO-Stecker für Strom und Lautsprecher, Antennenanschluss, RCA-Ausgang (Cinch) für externen Verstärker, USB vorne, SD/MMC-Kartenfach
Einbauhinweise	ISO-Schacht (DIN), max. 30° Neigung; Transportsicherungsschrauben vor Montage entfernen
Reinigung	Nur mit trockenem, weichem Tuch; keine chemischen Reinigungsmittel
Sicherheit	Laserprodukt Klasse 1; keine Selbstreparatur; Verkehrssicherheit beachten; außerhalb der Reichweite von Kindern aufbewahren
Entsorgung	Nicht im Hausmüll; umweltgerecht entsorgen (z. B. Wertstoffhof)

Häufig gestellte Fragen - MD81460 MEDION

Wie setze ich das Autoradio auf Werkseinstellungen zurück?

Drücken Sie mit einem spitzen Gegenstand (z. B. Kugelschreiber) die Taste RESET (26) auf der Rückseite der Frontblende. Dies setzt das Gerät in den Auslieferungszustand zurück.

Warum lässt sich das Gerät nicht einschalten?

Mögliche Ursachen: Die Zündung ist nicht eingeschaltet (Zündschlüssel drehen) oder eine Sicherung ist defekt (Sicherung erneuern). Prüfen Sie auch, ob das Bedienteil korrekt eingesetzt ist.

Wie kann ich die Uhrzeit manuell einstellen?

Halten Sie die Taste CL (22) gedrückt, bis die Zeitanzeige blinkt. Drehen Sie den MULTIJOG (5) nach rechts für Stunden, nach links für Minuten. Drücken Sie erneut CL oder warten Sie zum Speichern.

Der CD-Spieler nimmt die CD nicht an oder wirft sie nicht aus – was tun?

Stellen Sie sicher, dass keine CD eingelegt ist (ggf. mit EJ (4) auswerfen). Legen Sie die CD mit der beschrifteten Seite nach oben ein. Reinigen Sie die CD bei Verschmutzung. Bei Kondensation schalten Sie das Radio für einige Stunden aus.

Wie speichere ich Radiosender automatisch?

Halten Sie die Taste A.P. (14) für ca. 2 Sekunden gedrückt. Das Gerät sucht die sechs stärksten Sender in den FM-Bändern und speichert sie auf den Plätzen M1–M6.

Warum empfange ich keinen Verkehrsfunk (TA)?

Drücken Sie die Taste TA (11), um die TA-Funktion einzuschalten (Anzeige TA im Display). Nur Sender mit TP-Kennung senden Verkehrsfunk. Bei schwachem Signal wechselt das Radio automatisch auf einen stärkeren TA-Sender.

Kann ich USB-Sticks oder SD-Karten mit Musik abspielen?

Ja, stecken Sie einen USB-Stick (bis 1 GB) in den USB-Anschluss oder eine SD/MMC-Karte (SD bis 1 GB, MMC bis 512 MB) in das Kartenfach. Das Gerät sucht automatisch nach MP3- / WMA-Dateien. Die Bedienung erfolgt wie bei MP3-CDs.

Wie kann ich die Lautstärkeverteilung zwischen vorne und hinten einstellen?

Drücken Sie wiederholt die Taste SEL (13), bis im Display FAD erscheint. Drehen Sie den MULTIJOG (5), um die Balance zwischen vorne (F) und hinten (R) einzustellen.

Das Bedienteil lässt sich nicht abnehmen – was ist zu tun?

Drücken Sie die Taste REL (3), dann löst sich das Bedienteil und kann nach links abgenommen werden. Achten Sie darauf, dass das Bedienteil beim Einsetzen richtig einrastet (hörbares Klicken).

Welche Sicherheitshinweise sollte ich beachten?

Stellen Sie die Lautstärke so ein, dass Außengeräusche (Einsatzfahrzeuge) noch hörbar sind. Nehmen Sie keine Reparaturen selbst vor – wenden Sie sich an den Service. Halten Sie das Gerät und Batterien von Kindern fern. Entsorgen Sie das Gerät am Ende der Lebensdauer umweltgerecht.

BEDIENUNGSANLEITUNG MD81460 MEDION

(0,12 Euro/Minute im dt. Festnetz)

Servicebereich der Homepage:

www.medion.de/service

www.medion.com

Bedienungsanleitung

CE e13 033634

ÜBERBLICK

Radio-Bedienteil

Hinter dem Bedienteil

ÜBERBLICK

Bedienteil

1. AF: Radio-Data-System-Modus einstellen
2. SCN: Suche nach AF-Sendern
3. REL: RELEASE - Bedienteil abnehmen
4. EJ: EJECT - CD auswerfen
5. MULTIJOG: Drehregler: Gewählte AudioEinstellung (SEL) regeln
6. CD-Fach
7. Display
8. BND: Bandwahl in Radiomodus, ID3-Tag Informationen im MP3-Modus anzeigen
9. MU: Stummschaltung
10. MMC/SD Kartenfach
11. TA („Traffic alarm“): Verkehrsfunk
12. PTY: PTY-Informationen anzeigen
13. SEL: Wiederholt kurz drücken, um folgende AudioEinstellungen zu wählen: Lautstärke, Bass, Höhen, Balance, Fader; Im Verkehrsfunk: Wiederholt länger drücken, um zwischen verschiedenen Verkehrsfunkeinstellungen zu wählen Bei MP3Titelsuche: Bei MP3Suche mit Buchstaben jede Eingabe bestätigen; EON-Einstellungsmenü
14. A.P.: Automatische Senderspeicherung/Sender anspielen, MP3 Titel, Ordner und Verzeichnissuche
    15.-19.: Stationstasten M1-M6
15. TOP/PLAY/PAUSE: Wiedergabe starten/unterbrechen/Ersten Titel wiedergeben, Nummerntaste M1
16. INT: Titel anspielen, Nummerntaste M2
17. RPT: Wiederholfunktionen einstellen, Nummerntaste M3
18. RDM: Zufallswiedergabe, Nummerntaste M4
19. Nummerntaste M5, Nummerntaste M6
20. ▶▶▶ TUNE/ TRACK/ SKIP +: Suche vorwärts durch Sender/CD-Titel
    TUNE/ TRACK/ SKIP -: Suche rückwärts durch Sender/CD-Titel
21. MOD: MODE - Zwischen Radio- und CD-Betrieb wählen
22. CL: Uhrzeit einstellen/anzeigen; Im Radio-Modus Radio-Data-System Informationen abrufen; Wenn keine Radio-Data-System Informationen empfangen werden: Frequenz und Uhrzeit abrufen
23. POWER OFF: Kurz gedrückt halten, um das Autoradio auszuschalten, Um das Autoradio einzuschalten, drücken Sie eine beliebige Taste außer den Tasten EJ und REL.
24. USB: USB-Anschluss
25. Abdeckung für USB-Anschluss

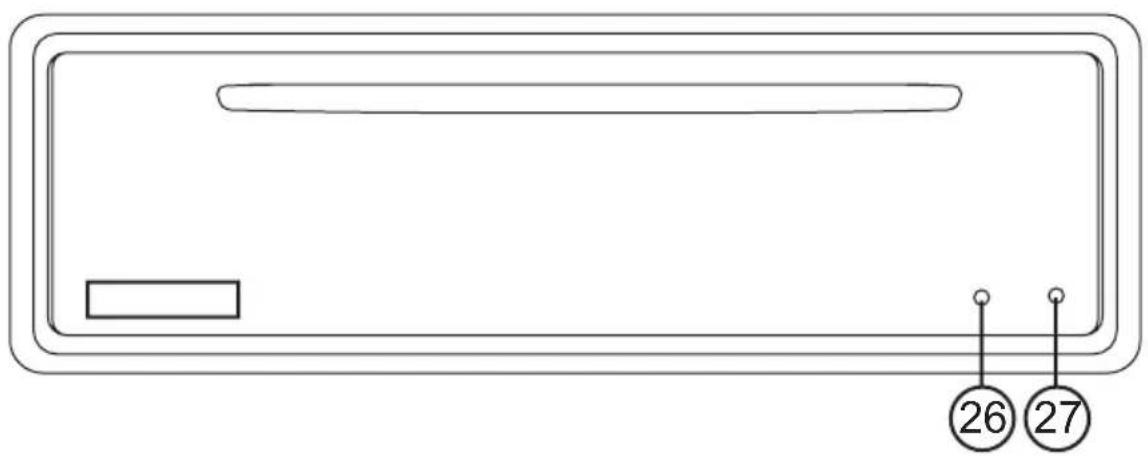

Hinter der Frontblende

1. RESET: Gerät auf Werkseinstellungen zurücksetzen
2. Diebstahl LED: Blinkt, wenn das Bedienteil abgenommen wurde

INHALTSVERZEICHNIS

SICHERHEITSHINWEISE 7

Elektrische Geräte nicht in Kinderhände 7

Verkehrssicherheit 7

Niemals selbst reparieren 7

Der CD-Spieler 8

Das Gerät reinigen 8

Einbau 8

EINBAU 9

Einbauhinweise 9

Anschlussbeispiele 10

Einbau des Radios in den ISO-Schacht 11

Der ISO-Adapterstecker 12

Das Gerät ausbauen 13

Bedienteil 14

BEDIENUNG 15

Grundbedienung 15

Radiofunktionen 17

Radio-Data-System 18

EON-Einstellungsmenü 19

PTY Funktionen 22

Audio-CDs spielen 23

MP3-CDs spielen 24

DATEN VON USB/SD/MMC DATENTRÄGERN ABSPIELEN .....26

WENN STÖRUNGEN AUFTRETEN 27

ENTSORGUNGSHINWEISE 28

TECHNISCHE DATEN 29

SICHERHEITSHINWEISE

Zu dieser Anleitung

Lesen Sie vor Inbetriebnahme die Sicherheitsvorschriften auf- merksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung im Auto auf. Wenn Sie das Autoradio verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

Elektrische Geräte nicht in Kinderhände

Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.

Batterien/Akkus können bei Verschlucken lebensgefährlich sein. Bewahren Sie deshalb das Gerät und die Batterien für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstikkungsgefahr.

Verkehrssicherheit

Die Verkehrssicherheit ist oberstes Gebot. Bedienen Sie Ihr Autoradio nur, wenn es die Verkehrslage zulässt. Machen Sie sich vor Fahrtantritt mit dem Gerät vertraut.

Akustische Signale der Polizei, Feuerwehr und anderen Rettungs-diensten müssen im Fahrzeug rechtzeitig wahrgenommen werden können. Hören Sie deshalb während der Fahrt Ihr Programm in angemessener Lautstärke.

Niemals selbst reparieren

Versuchen Sie auf keinen Fall, das Gerät selber zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags. Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt.

Der CD-Spieler

Der CD-Spieler ist ein Laserprodukt der Klasse 1. Das Gerät ist mit einem Sicherheitssystem ausgerüstet, das das Austreten von gefährlichen Laserstrahlen während des normalen Gebrauchs verhindert. Um Augenverletzungen zu vemeiden, manipulieren oder beschädigen Sie niemals das Sicherheitssystem des Geräts.

Das Diskfach schonend behandeln

Führen Sie keine anderen Gegenstände als CDs in das Diskfach ein. Dies kann zur Beschädigung des präzisen Einzugmechanismus führen.

Das Gerät reinigen

Verwenden Sie für die Reinigung ein trockenes, weiches Tuch. Benutzen Sie keine chemischen Lösungs- und Reinigungsmittel, weil diese die Oberfläche und/oder die Beschriftungen des Geräts beschädigen können.

Einbau

Wenn Sie Ihr Autoradio selbst einbauen möchten, lesen Sie die Einbau- und Anschlusshinweise in dieser Anleitung.

EINBAU

Einbauhinweise

• Setzen Sie das Gerät in den dafür vorgesehenen Schacht ein, oder wählen Sie einen Platz für die Montage des Geräts, an dem es die normalen Fahraufgaben des Fahrers nicht behindert.
• Schließen Sie kurz die Kabel an, bevor Sie das Gerät endgültig einbauen. Stellen Sie sicher, dass diese richtig eingesteckt sind und dass das System richtig funktioniert.
• Falls Änderungen am Fahrzeug erforderlich sind, wenden Sie sich an Ihren Fahrzeughändler/-fachwerkstatt.
• Bauen Sie das Gerät so ein, dass keine Verletzungen bei starkem Bremsen entstehen können.
• Wenn das Gerät mehr als 30° aus der Waagerechten eingebaut wird, kann es seine optimale Leistung verlieren.
• Vermeiden Sie den Einbau des Gerätes in der Nähe hoher Temperaturen (z. B. direkte Sonneneinstrahlung oder Heizungsluft), Staub, Schmutz oder übermäßige Erschütterungen.

Anschlussbeispiele

Hinweise

Beachten Sie bitte, dass das rosafarbene Speicher-Backup-Kabel an Dauerplus angeschlossen sein muss. Die Senderspeicherung kann sonst nicht funktionieren.

An das RCA-Kabel (roter und weißer Cinch-Anschluss) können Sie einen externen Verstärker anschließen. Beachten Sie hierzu die Bedienungsanleitung des externen Verstärkers.

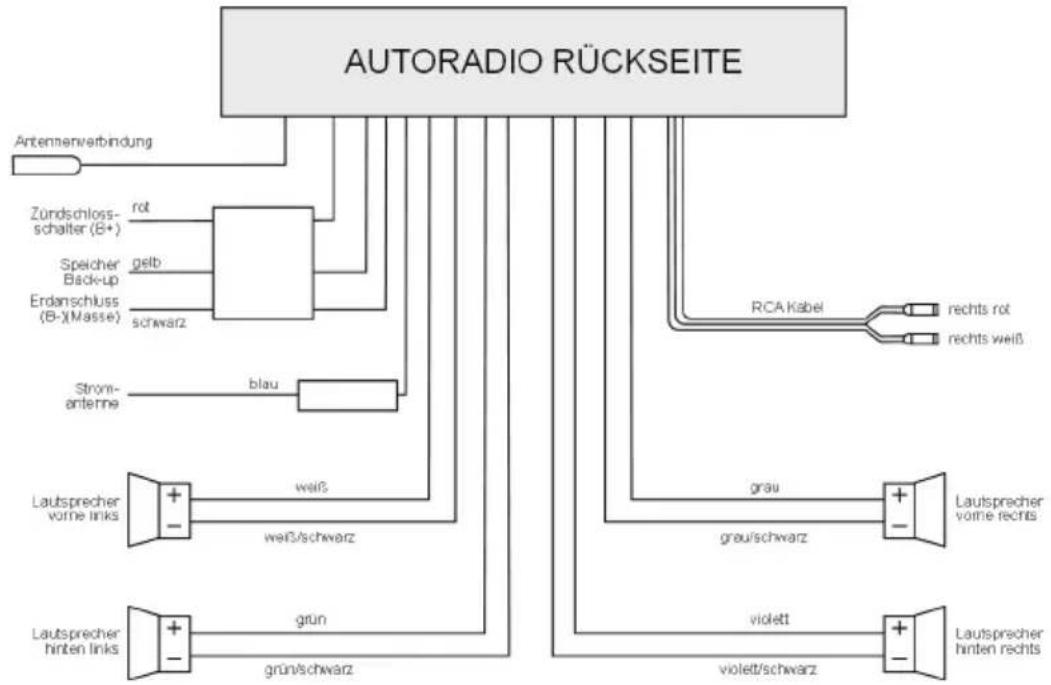

Vier Lautsprecher (Quadrosystem)
    W["+"]

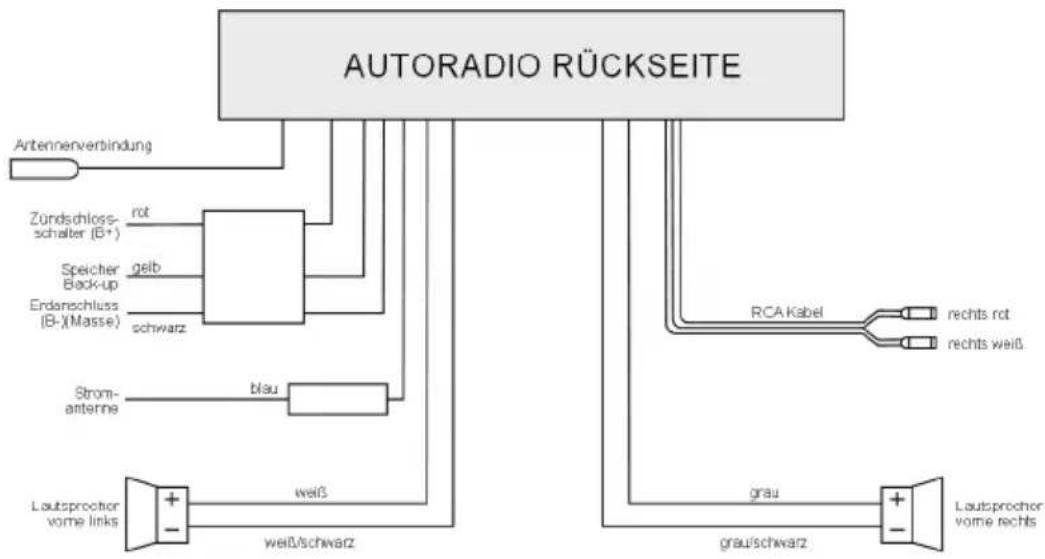

Zwei Lautsprecher (Dualsystem)

Einbau des Radios in den ISO-Schacht

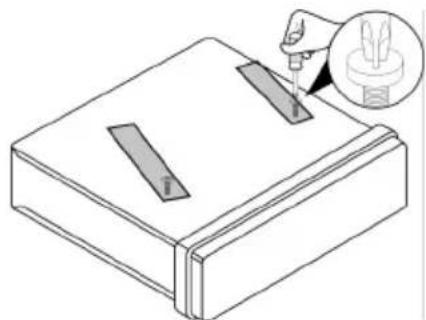

- Entfernen Sie unbedingt vor der Montage die beiden Transportsicherungsschrauben am oberen Radiogehäuse (durch rote Fähnchen gekennzeichnet)!

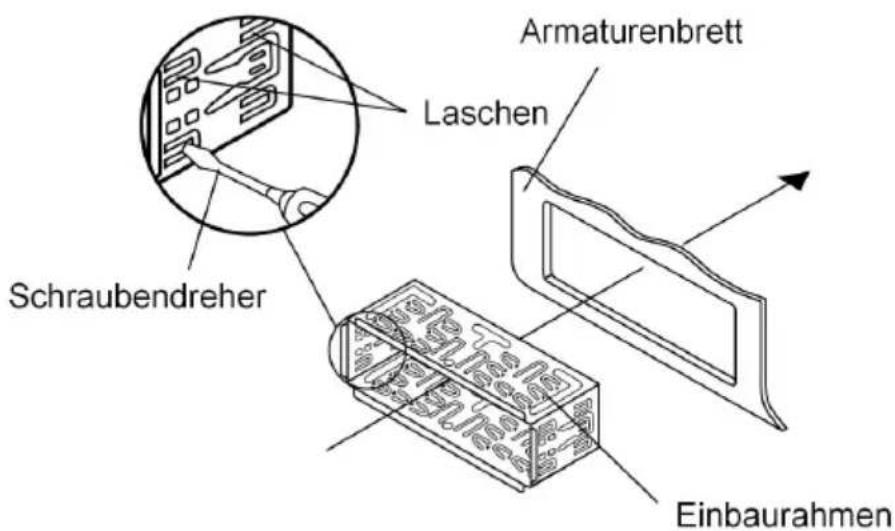

Das Autoradio kann in jeden Standard-ISO-Einbauschacht eingesetzt werden. Sollte Ihr Kraftfahrzeug keinen ISO-Einbauschacht besitzen, wenden Sie sich an Ihre Fachwerkstatt, den Fachhandel oder die Fachabteilungen der Warenhäuser.

• Ziehen Sie den Einbaurahmen vom Gehäuse des Autoradios ab.
• Stecken Sie den Einbaurahmen in den ISO-Einbauschacht.

- Biegen Sie die Laschen des Einbaurahmens mit einem Schraubendreher um, so dass dieser fest im Einbau-schacht fixiert ist (s. Abbildung).

• Überprüfen Sie den Rahmen auf festen Halt.
• Verbinden Sie den ISO-Buchsen-Block des Autoradios mit den beiden ISO-Steckern Ihres Fahrzeugs.
• Verbinden Sie das Antennenkabel der Fahrzeugantenne mit der Antennenbuchse des Autoradios.
• Schieben Sie das Autoradio vorsichtig in den Einbaurahmen, bis es einrastet.

Bitte benutzen Sie beim Einbau den ISO-Block des Autoradios. Die Fahrzeug-spezifischen ISO-Adapter, die Sie gegebenenfalls benötigen, erhalten Sie in Fachwerkstätten, im Fachhandel oder in den Fachabteilungen der Warenhäuser.

Bei abgetrenntem ISO-Block erlischt der Garantieanspruch!

Beachten Sie beim Einschieben die Verlegung der Kabel; sie könnten beschädigt werden.

• Betätigen Sie die Taste RESET (26) mit einem Kugelschreiber oder anderen spitzen Gegenstand.
• Setzten Sie das Bedienteil wie unten beschrieben ein.

Der ISO-Adapterstecker

Nutzen Sie den ISO-Adapterstecker Ihres Kraftfahrzeugs für den ISO-Buchsen-block des Autoradios, um eine sichere elektrische Verbindung herzustellen.

Back-up-Kabel

Achten Sie darauf, dass das rosafarbene Backup-Kabel für die Senderspeicher an Dauerplus anliegt.

Nachdem alle Verbindungen hergestellt sind, drücken Sie die Taste RESET (26).

Antennen-Relais-Kabel

Das blaue Kabel steht für eine Relais-gesteuerte Antenne zur Verfügung. Das Relais fährt die Antenne automatisch aus, wenn das Radio angeschaltet wird. Beim Ausschalten fährt die Antenne wieder ein.

Dieses Relais-Kabel kann auch zum Steuern eines externen Verstärkers benutzt werden. Zum genauen Anschluss ziehen Sie bitte die Bedienungsanleitung des Verstärkers hinzu.

Verbinden Sie das blaue Kabel niemals mit dem Motorkabel; dies kann Schäden am Radio verursachen!

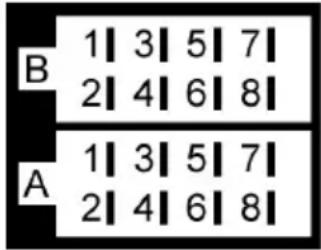

Belegung des ISO-Blocks

	BLOCK B - Lautsprecher		BLOCK A - Stromversorgung
	1 rechts hinten + 1
	2 rechts hinten - 2
	3 rechts vorne + 3
	4 rechts vorne - 4 Dauerplus (permanente 12-V-Bordspannung)
	5 links vorne + 5 Auto-Antenne (auch für externen Verstärker usw.)
	6 l i n k s v o r n e -
	7 links hinten + 7 Schaltplus (geschaltet 12-V-Spannung, über Zünd-schloss)
	8 links hinten - 8 Masse

Probleme durch Kabelvertauschung

In einigen Fahrzeugmodellen ist die standardmäßige Belegung der Kabel [4] und [7] im ISO-Block A (siehe oben) werkseitig vertauscht.

Wenn dies der Fall ist, sind manche Funktionen beeinträchtigt, z. B. kann die Senderspeicherung verloren gehen.

Zur Abhilfe müssen das rote Kabel (Schaltplus) und das rosafarbene Kabel (Dauerplus) im ISO-Block getauscht werden.

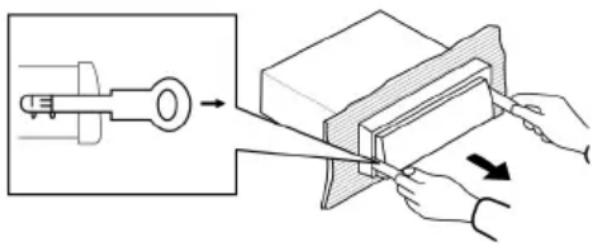

Das Gerät ausbauen

Um das Gerät wieder auszubauen, nehmen Sie zunächst den Blendrahmen ab und führen Sie den rechten und den linken Schlüssel in den jeweiligen Schlitz an der Seiten des Gerätes ein. Die Laschen sind nun zurückgebogen und Sie können das Gerät herausziehen.

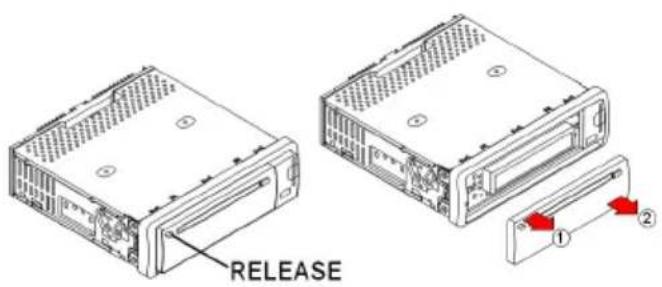

Bedienteil einsetzen

• Setzen Sie das Bedienteil rechts in den Rahmen ein und drücken Sie es dann an der linken Seite in den Rahmen. Wenn es richtig einrastet, hören Sie ein „Klick“.
• Überprüfen Sie, dass das Bedienteil richtig und fest auf seinem Platz sitzt. Ist das Bedienteil nicht richtig eingebaut, erscheinen im Display Fehlinformationen und/oder einige Tasten haben Fehlfunktionen.

- Drücken Sie die Taste REL (3). Das Bedienteil löst sich und Sie können es nach links abnehmen..

Bewahren Sie das Bedienteil zum Schutz immer im Etui auf.

• Drücken Sie eine beliebige Taste außer den Tasten EJ (4) oder REL (3), um das Radio einzuschalten. Das Radio schaltet sich auch ein, sobald ein Daten-träger (USB/MMC/SD) eingelegt wird.
• Halten Sie zum Ausschalten die Taste POWER (23) kurz gedrückt.

Lautstärke

- Drehen Sie den Drehregler MULTIJOG (5), um die Lautstärke einzustellen.

Stellen Sie die Lautstärke immer nur so hoch ein, dass Sie die akustischen Signale von Notfahrzeugen jederzeit noch deutlich hören können!

Lautstärke/Bass/Höhen/Balance/Fader

• Drücken Sie die Taste SEL (13), um die aktuelle Einstellung von Lautstärke (VOL), Bass (BAS), Höhen (TRE), Balance (BAL) und Fader (FAD) anzuzeigen.
• Mit dem Drehregler MULTIJOG (5) können Sie die Einstellungen ändern. In der Einstellung Balance können Sie die Lautstärkenverteilung rechts/links regeln und in der Einstellung Fader die Lautstärkenverteilung vorne ( F )/hinten ( R ).

Mute

• Drücken Sie die Taste MU (9), um den Ton ganz abzuschalten.
• Sie können die Stummschaltung mit einer beliebigen Taste aufheben. Beim Empfang eines PTY- oder TA-Senders (Verkehrsfunk) wird die Stummschaltung ebenfalls aufgehoben.

MODE

- Drücken Sie die Taste MOD (21), um zwischen Radioempfang (Anzeige RADIO) und CD/MP3-Betrieb (Anzeige DISC) zu wechseln. Wenn ein USB-Datenträger (Anzeige USB) angeschlossen ist oder eine SD/MMC Karte (Anzeige CARD) eingesteckt ist, können Sie zusätzlich zwischen der Wiedergabe dieser Datenträger wählen.

RESET

• Um das Autoradio in den Auslieferungszustand zurückzusetzen, drücken Sie die Taste RESET (26) mit einem spitzen Gegenstand, z. B. einem Kugelschreiber.
  • Betätigen Sie die Taste RESET (26)
• bei der ersten Inbetriebnahme nach Anschluss der Kabel,
• wenn nicht alle Funktionstasten funktionieren,
• bei Erscheinen einer Fehlermeldung im Display.

Uhrzeit einstellen

Drücken Sie die Taste CL (22), um die Uhrzeit anzuzeigen.

Nach dem ersten Einschalten oder nach einem RESET (26) stellt sich die Uhrzeit bei Empfang eines Senders mit Radio-Data-System automatisch ein. Um die Uhrzeit manuell einzustellen, gehen Sie wie folgt vor:

Halten Sie, während die Uhrzeit angezeigt wird, die Taste CL (22) gedrückt. Die Uhrzeitanzeige blinkt.

Drehen Sie den Drehregler MULTIJOG (5) nach rechts, um die Stunden einzustellen bzw. nach links, um die Minuten einzustellen.

Drücken Sie nochmals die Taste CL (22), oder warten Sie, bis die Anzeige zurückschaltet, um die neue Uhrzeit zu speichern.

Radiofunktionen

Bandbereich wählen

- Drücken Sie die Taste BND (8), um zwischen den Bandbereichen FM1, FM2, FM3, MW1(Mittelwelle) und MW2 zu wechseln. In jedem Bereich können Sie sechs Sender speichern.

Die drei Bandbereiche FM1, FM2 und FM3 decken alle den selben Frequenzbereich (87.5 bis 108 MHz) ab und ermöglichen es so bis zu 18 Sender im UKW-Bereich zu speichern.

Sender suchen

• Halten Sie eine der Tasten TUN/TRK/SKIP+/- (22) für zwei Sekunden gedrückt, um die automatische Sendersuche einzuschalten. Das Gerät sucht nun automatisch den nächsten Sender. Drücken Sie eine der Tasten TUN/TRK/SKIP+/- (22), um die automatische Suche wieder anzuhalten.
• Wenn Sie eine der Tasten kurz drücken, können Sie die Senderfrequenz manuell aufwärts oder abwärts zu verändern.

AF-Sender suchen

Drücken Sie in einem der drei Bandbereiche FM1, FM2 oder FM3 die Taste SCN (2), um den UKW-Bandbereich nach Sendern zu durchsuchen, die ein AF-Signal ausstrahlen. Sender, die ein AF-Signal austrahlen, senden alternative Frequenzen aus, die ebenfalls das eingestellte Programm ausstrahlen.

Der suchlauf hält bei jedem gefundenen Sender für 5 Sekunden an und läuft dann weiter. Drücken Sie die Taste SCN (2), um den Suchlauf anzuhalten.

Sender speichern

- Nachdem der Suchlauf einen Sender gefunden hat, drücken Sie für ca. drei Sekunden auf eine der Stationstasten M1-M6 (15-19). Ein Piepton signalisiert die Speicherung. In jedem Bandbereich (FM1, FM2, FM3, MW1 und MW2) können Sie 6 Sender speichern. Das Gerät schaltet nach ein paar Sekunden wieder in die normale Senderanzeige um.

Sender aufrufen

• Wählen Sie mit BND (8) den Bandbereich aus, in dem Sie den Sender abgelegt haben.
• Durch Drücken einer der Stationstasten M1-M6 (15-19) rufen Sie die gespeicherten Sender wieder auf.

Automatisches Speichern (A.P.)

• Drücken Sie die Taste A.P. (14), um jeden gespeicherten Sender jedes Bandbereichs für etwa 5 Sekunden lang anzuspielen.
• Halten Sie die Taste A.P. (14) für etwa 2 Sekunden lang gedrückt. Die drei Bandbereiche FM1, FM2 und FM3 werden nach den sechs stärksten Sendern durchsucht und die gefundenen Sender jeweils auf den Programmplätzen 1 – 6 eines Bandbereiches gespeichert. Danach wird der im Bandbereich FM1 auf Speicherplatz 1 ablegte Sender gespielt.
• Drücken Sie eine der Tasten M1-M6 (15-19), um die Suche zu stoppen.

Radio-Data-System

Unter Radio-Data-System versteht man einen Service der Rundfunkanstalten. Neben herkömmlichen Musik- und Sprachbeiträgen werden Zusatzinformationen in Form verschlüsselter Digitalsignale ausgesendet, die vom Autoradio ausgewertet und angezeigt werden können. Im Display werden der Programmname und andere Informationen (Verkehrsinformationen, Titel der gerade gespielten Musik usw.) angezeigt.

Alternative Frequenzen (Taste AF)

- Drücken Sie die Taste AF (1) kurz, um die AF-Funktion für den Radio-Data-System-Modus ein- oder auszuschalten. Im Display erscheint bei eingeschalteter Funktion RF . Ist der Empfang nun schwach, wechselt das Radio automatisch zu einer Radio-Data-System-Station, die dasselbe Programm ausstrahlt.

Die AF-Anzeige im Display blinkt, wenn Radio-Data-System-Informationen empfangen wird.

Regionalprogramm-Modus (Taste AF)

Einige Sender strahlen Regionalprogramme zu bestimmten Tageszeiten aus.

- Um den Regionalprogramm-Modus ein- oder auszuschalten, halten Sie die Taste AF (1) für länger als 2 Sekunden gedrückt. Im Display erscheint die Anzeige REG ON. Warten Sie, bis die Anzeige zurück zur Radioanzeige wechselt, um den Regionalmodus einzuschalten.

☐ REG ON: Das Radio sucht nur innerhalb der Region Sender mit Verkehrsdurchsagen.

☐ REG OFF: Das Radio sucht nur außerhalb der Region Sender mit Verkehrsdurchsagen.

TA („Traffic Announcement“) - VERKEHRSFUNK

- Drücken Sie die Taste TA (11) kurz, um diese Funktion ein- oder auszuschalten.

Bei eingeschalteter TA-Funktion (TA erscheint im Display) wird im CD-Betrieb sofort auf das Radio umgeschaltet, wenn Verkehrsfunk übertragen wird. Sender, die Verkehrsdurchsagen übertragen, sind im Display durch TP gekennzeichnet. Zeitweise findet eine Umschaltung auf die EON-Verbindungsstation statt (siehe unten), wenn EON einen Verkehrsfunk auf einem anderen Programm findet. Der Lautstärkepegel wird dabei angehoben, sofern er sich unter der Schwelle befindet.

Bei eingeschalteter TA-Funktion können während eines automatischen Sendersuchlaufs oder mit derTaste TUN/TRK/SKIP+/- (22) nur Sender gespeichert/gefunden werden, die ein Verkehrsfunksignal ausstrahlen.

Wenn das Radio aus dem CD/MP3 Modus auf oder von einem Sender ohne Verkehrsdurchsage auf einen Sender mit Verkehrsdurchsage umschaltet, können Sie diesen Vorgang unterbrechen. Drücken Sie hierzu die Taste TA (11). Die TA-Funktion wird nun unterbrochen, ohne dass der TA-Modus abgeschaltet wird.

EON-TA („Enhanced Other Network Information“)

Mit den erweiterten Sendeinformationen „EON“ stehen Ihnen zusätzliche Funktion beim Finden eines Verkehrsfunksenders zur Verfügung. Insbesondere schaltet das Gerät auch dann auf einen Sender mit Verkehrsfunk um, wenn Sie einen Sender hören, der keinen Verkehrsfunk ausstrahlt. Nach der Verkehrsmeldung wird wieder auf den vorherigen Senderplatz umgeschaltet.

EON-TA LOCAL und EON-TA DISTANCE

- Halten Sie die Taste TA (11) für längere Zeit gedrückt, um den EON TA LOCAL/EON TA DISTANCE-Modus zu wählen.

EONTA-LO – Örtlicher Modus: In diesem Modus werden Verkehrsfunksender aus dem lokalen Gebiet gesucht. Im Display blinkt EON TA LO.

EONTA-DX – Entfernter Modus: In diesem Modus werden Verkehrsfunksender auch aus einem weiter entfernten Gebiet gesucht. Im Display blinkt EON TR DX.

EON-Einstellungsmenü

• Halten Sie im Radiomodus die Taste SEL (13) gedrückt. Sie kommen ins EON-Einstellungsmenü.
• Drücken Sie die Taste SEL (13) wiederholt kurz, um die Untermenüs aufzurufen. Die Einstellung eines Untermenüs verändern Sie mit dem Drehregler MULTIJOG (5). Die Einstellungen brauchen nicht bestätigt werden und sind gespeichert, sobald die Anzeige zurück in die Radio- oder CD-Anzeige schaltet.

TA SEEK oder TA ALARM

☐ TA SEEK: Wenn Sie den Empfangsbereich verlassen oder das Signal für Verkehrsdurchsagen schwächer wird, wird der Suchlauf gestartet und sucht den stärksten TA Sender (Sender mit Verkehrsdurchsagen).
☐ TA ALARM: Wenn Sie den Empfangsbereich verlassen oder das Signal für Verkehrsdurchsagen schwächer wird, ertönt ein Alarmton.

PI SOUND oder PI MUTE

☐ PI SOUND: Sendersuchlauf mit Ton.
☐ PI MUTE: Beim Sendersuchlauf ist der Ton stummgeschaltet.

RETUNE L oder RETUNE S

☐ RETUNE L („long“): Der Suchvorgang nach einem Sender mit der richtigen PI-Kennung (Programmidentifizierung) hält 90 Sekunden an.
☐ RETUNE S („short“): Der Suchvorgang nach einem Sender mit der richtigen PI-Kennung hält 30 Sekunden an.

MASK DPI oder MASK ALL

☐ MASK DPI: Verbirgt die AF-Sender, die eine andere PI-Kennung haben.
☐ MASK ALL: Verbirgt die AF-Sender, die eine andere PI-Kennung haben und alle störenden Nicht-PI-Sender, die die gleiche Sendefrequenz haben.

BEEP 2ND, BEEP ALL oder BEEP OFF

☐ BEEP 2ND: Beim einem langen Tastendruck ertönt ein Piepton.
□ BEEP ALL: Bei jedem Tastendruck ertönt ein Piepton.
□ BEEP OFF: Piepton aus.

SEEK1 oder SEEK2

☐ SEEK1: Stationsuche hört auf, wenn die nächste Station empfangen wird.
☐ SEEK2: Stationsuche hört auf, wenn eine der Tasten TUN/TRK/SKIP+/- (22) losgelassen und der nächste Sender empfangen wird.

DSP OFF, FLAT, POP M, CLASSICS oder ROCK

□ DSP OFF: Audioausgabe ohne Digitaleffekte (Digital Sound Processing).
☐ FLAT,POP M,CLASSICS oder ROCK: unterschiedliche Digitaleffekte für die Audioausgabe.

Bitte beachten Sie, dass bei eingeschaltetem Digitaleffekt die Einstellungen BRS (Bass) und TRE (Höhen) durch Drücken der Taste SEL (13) nicht verfügbar sind.

LOUD ON oder LOUD OFF

☐ LOUD ON: Loudness eingeschaltet (Klangverstärkung).
☐ LOUD OFF: Loudness ausgeschaltet (keine Klangverstärkung).

STEREO/MONO

□ Audioausgabe in Stereo oder Monoton einstellen. Beim Empfang eines Stereo Senders erscheint im Display das Stereosymbol.

DX oder LOCAL

☐ DX: Die Empfangsempfindlichkeit ist auf überegionale Sender ausgerichtet.
☐ LOCAL: Die Empfangsempfindlichkeit ist auf regionale (lokale) Sender aus gerichtet.

VOL LAST oder VOL ADJUST

☐ VOL LAST: Nach dem Einschalten wird die Lautstärkeeinstellung vor dem letzten Ausschalten übernommen.
☐ VOL ADJ: Nach dem Einschalten wird eine feste Lautstärkeeinstellung über nommen, die sie im Untermenü VOL ADJ einstellen können. Drücken Sie dazu SEL (13), um in die Einstellung A VOL zu gelangen. Stellen Sie hier mit dem Drehregler MULTIJOG (5) den Lautstärkewert ein, der nach dem nächsten Einschalten übernommen werden soll. Der niedrigste Wert ist 10.

PTY Funktionen

PTY (Program Type Code - Programm Typ/Art Kennung)

• Um das PTY-Menü zu aktivieren, drücken Sie die Taste PTY (12). Drücken Sie dann eine der Nummerntasten M1-M6, um einen PTY-Eintrag für Musikrichtungen auszuwählen.
• Drücken Sie die Taste PTY (12) erneut, um mit den Nummerntasten einen PTY- Eintrag für Sprachbeiträge auszuwählen.
• Wenn Sie nun die Taste loslassen, startet eine automatischer Suchlauf nach Sendern, die dem ausgewählten PTY-Eintrag entsprechen. Beim ersten gefundenen Sender hält der Suchlauf an. Die PTY-Einträge entnehmen Sie der untenstehenden Tabelle:

Taste Musikrichtung Sprachbeiträge

M1	POP M	NEWS (Nachrichten), AFFAIRS (Angelegenheiten), INFO (Infos)
M2	EASY M, LIGHT M	SPORT (Bildung), EDUCATE (Bildung), DRAMA
M3 CLASSICS (Klassik); OTHER M (andere Musik)		CULTURE (Kultur), SCIENCE (Wissenschaft), VARIED (Verschiedenes)
M4	JAZZ, COUNTRY	WEATHER (Wetter), FINANCE (Finanzen), CHILDREN (Kinder)
M5 NATION M; OLDIES SOCIAL		(Soziales), RELIGION
M6	FOLK M	TRAVEL (Reisen), LEISURE (Freizeit), DOCUMENT (Dokumentation)

Bitte beachten Sie, dass diese Informationen von der Region, der Rundfunkanstalt und dem Sender abhängig sind.

Wenn Sie keine Radio-Data-System- oder PTY-Informationen empfangen, erscheint „PTY NONE“ im Display.

Audio-CDs spielen

Hinweise zum CD-Betrieb

Feuchtigkeit und hohe Luftfeuchtigkeit können Fehlfunktionen des CD-Spieler verursachen. Schalten Sie in diesem Fall die Fahrzeug-Heizung an, um die Feuchtigkeit vor Gebrauch verdunsten zu lassen.

Setzen Sie den CD-Spieler keinen extrem hohen oder niedrigen Temperaturen aus.

CDs einlegen und herausnehmen

• Schieben Sie die CD mit der beschrifteten Seite nach oben in das CD-Fach (6). Die Wiedergabe der CD beginnt automatisch.
• Zum Herausnehmen der CD drücken Sie die Taste EJ (4). Die CD wird ausgeworfen. Das Autoradio schaltet in den Radio-Modus um.

Fahren Sie nicht mit einer herausgefahrenen CD. Entnehmen Sie die CD sofort.

Titel überspringen/10 Tiel überspringen

• Mittels der Taste TUNE/TRACK/SKIP+/- (20) können Sie den nächsten bzw. den vorherigen Titel wählen. Die Titelnummer wird im Display angezeigt.
• Mit den Tasten M5 (18) und M6 (19) können Sie 10 Titel rückwärts bzw. vorwärts überspringen.

CD unterbrechen

• Die Wiedergabe können Sie mit der Taste PLAY/PAUSE (15) unterbrechen. Abermaliges Drücken startet wieder die CD.

Schneller Vor-/Rücklauf

- Halten Sie die Tasten TUNE/TRACK/SKIP+/- (20) länger gedrückt, um einen schnellen Vor- oder Rücklauf zu starten.

Titel kurz anspielen

• Drücken Sie die Taste INT (16). Im Display erscheint die Anzeige S-INT. Es werden nacheinander alle Titel für ca. 10 Sekunden angespielt. Ein abermaliges Drücken setzt die normale Wiedergabe in Gang.
  Drücken Sie die Taste INT (16) im MP3-Betrieb länger. Im Display erscheint die Anzeige D-INT und es werden die ersten 10 Sekunden jedes Titels im aktuellen Ordner für ca. 10 Sekunden angespielt.
• Nochmaliges Drücken der Taste INT (16) setzt die normale Wiedergabe fort.

©

Titelnamen suchen (Buchstaben)

• Drücken Sie A.P. (14) zweimal.
- Sie können jetzt nach dem Anfang eines Titels suchen, indem Sie einen Buchstaben gemäß unten stehender Tabelle mit dem Drehregler MULTIJOG (5) eingeben. Wechseln mit SEL (13) in den gefundenen Ordner.
- Drücken Sie SEL (13), um den ersten Titel mit dem zuvor eingegebenen Buchstaben zu starten.
- Falls mit den gewählten Zeichen ein Verzeichnis gefunden wird, können Sie das Verzeichnis mit dem Drehregler MULTIJOG (5) öffnen und einen Titel wählen.
• Die Wiedergabe starten Sie wiederum mit mit SEL (13).
- Innerhalb des Verzeichnisses suchen Sie mit TUNE/TRACK/SKIP+/- (20).

Suche nach Verzeichnissen

Vom Root-Verzeichnis aus suchen

• Drücken Sie Sie A.P. (14) dreimal. Das oberste Verzeichnis erscheint für ein paar Sekunden; danach das erste Verzeichnis bzw. der erste Titel.
• Sie öffnen ein Verzeichnis mit SEL (13) und suchen mit TUNE/TRACK/SKIP+/- (20).

DATEN VON USB/SD/MMC DATENTRÄGERN ABSPIELEN

Um USB-Datenträger, SD- oder MMC-Karten wiederzugeben, nehmen Sie zunächst den Deckel an der Geräteseite ab, indem Sie ihn nach rechts abziehen.

Wenn Sie den USB-Anschluss oder das SD/MMC-Kartenfach nicht mehr benutzen, schieben Sie den Deckel wieder auf, um zu vermeiden, das Staub in die Anschlüsse gelangt.

USB-Datenträger

Sie können an den USB-Anschluss an der Gerätefront einen MP3 Player oder einen anderen USB-Datenträger anschließen.

Ihr Autoradio kann USB-Datenträger bis zu 1GB verarbeiten.

Dabei darf die Verzeichnisstruktur maximal 1024 Ordner, 4096 Dateien und eine Verzeichnistiefe von 8 Ebenen enthalten.

Sobald das externe Gerät angeschlossen ist, sucht das Autoradio nach MP3- oder WMA Dateien auf dem Datenträger und im Display (7) erscheint die Meldung USB. Die Bedienung zum Abspielen von Dateien auf dem externen Datenträger, sowie die Suchfunktion funktionieren genau wie bei MP3 CDs.

SD/MMC Karten

Sie können in das SD/MMC-Kartenfach SD und MMC-Karten einstecken, die MP3- oder WMA-Dateien enthalten.

Sobald die Karte eingesteckt ist, sucht das Autoradio nach MP3- oder WMA-Dateien auf der Karte und im Display (7) erscheint die Meldung CARD. Die Bedienung zum Abspielen von Dateien auf einer SD- oder MMC-Karte, sowie die Suchfunktion funktionieren genau wie bei MP3-CDs.

WENN STÖRUNGEN AUFTRETEN

Hinweis zur elektrostatischen Aufladung:

Sollte das Gerät aufgrund elektrostatischer Aufladung nicht ordnungsgemäß funktionieren, setzen Sie das Gerät zurück, indem Sie es vorübergehend vom Netz trennen.

PROBLEM MÖ	GLICHE URSACHE ABHILFE
Das Gerät lässt sich nicht einschalten.	Die Zündung ist nicht eingeschaltet.	Zündung durch Drehen des Schlüssels einschalten
	Eine der der Sicherungen ist defekt.	Sicherung erneuern.
Die CD wird nicht geladen oder ausgeworfen.	Es befindet sich bereits eine CD im Autoradio.	Die CD entfernen.
	Die CD ist verkehrt herum ein-gelegt worden.	Die CD mit der Beschriftung nach oben einlegen
	Die CD ist verschmutzt oder defekt.	Die CD säubern oder eine andere CD einlegen.
	Die Temperaturen im Auto sind zu hoch.	Warten, bis sich die Umgebungstemperatur normalisiert hat.
	Kondensation! Das Autoradio ein paar Stunden ausschalten und es dann erneut versuchen.
Kein Ton! Die Lautstärke steht auf Mini-mum.		Die Lautstärke anheben.
		Die Kabel sind nicht richtig angeschlossen.
Funktionstasten funktionieren nicht.	Der eingebaute Microcomputer kann wegen Rauschens nicht funktionieren.	Die TasteRESET (26) drücken.
	Das Bedienteil sitzt nicht kor-rekt.	Überprüfen Sie den korrekten Sitz des Bedienteils.
Die CD springt. Der Einbauwinkel übersteigt 30°.		Den Einbauwinkel korrigieren.
		Die CD ist sehr schmutzig oder defekt.
		Fehler bei selbstgebrannten CDs.
Radio und/oder die Automatische Senderspeicherung funktionieren nicht.	Das Antennenkabel ist nicht korrekt angeschlossen.	Das Antennenkabel auf korrekten Sitz überprüfen.
	Die Sendersignale sind zu schwach.	Die Sender manuell einstellen.
Senderspeicher funktioniert nicht.	Das Kabel für Dauerplus (gelb) ist nicht richtig angeschlossen.	Die Kabelverbindungen überprüfen. Beachten Sie hierzu das Kapitel “Einbau” auf Seite 9.

ENTSORGUNGSHINWEISE

Verpackung

Nicht mehr benötigte Verpackungen und Packhilfsmittel sind recyclingfähig und sollten grundsätzlich der Wiederverwertung zugeführt werden.

Gerät

Werfen Sie das Autoradio am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung.

TECHNISCHE DATEN

ALLGEMEIN

Betriebsspannung: DC12 V, Negative Masseverbindung

Gestell-Abmessungen: 178 x 165 x 50 mm (B x T x H)

Ausgangsleistung: 4 x 25 R.M.S.

RADIO (Frequenzumfang)

UKW (FM): 87,5 bis 108 MHz

Mittelwelle (MW): 522 bis 1620 kHz

CD/MP3-PLAYER

Laserleistung: Laser Klasse 1

Frequenzbereich: 40 Hz - 18kHz

MPEG-Rate: 64 - 320 k

MP3-Playback: ISO 9660 & Joliet Format of MP3

UNTERSTÜTZTE FORMATE

USB-Datenträger: 1.1 und 2.0 bis 1 GB

Speicherkarten: SD bis 1 GB

MMC bis 512 MB

Es gibt heute viele, zum Teil nicht standardisierte CD-Aufnahme- und Kopierschutzverfahren sowie unterschiedliche Datenträgerformate (CD-R, CD-RW, USB und SD/MMC-Karten).

Darum kann es in Einzelfällen zu Einlesefehlern oder -Verzögerungen kommen. Dies ist kein Defekt des Geräts.

Dieses Gerät ist zugelassen nach der Richtlinie 72/245/EWG

(zuletzt geändert durch die Richtlinie 2004/104/CE) -

"Elektromagnetische Verträglichkeit" (sog. E-Zulassung).

033634

Technische Änderungen vorbehalten!

Auf Wunsch erhalten Sie weitere Informationen zur Konformitätserklärung von unserem Service-Center.
