Produkttyp	LED-Fernseher mit integriertem DVD-Player
Bildschirmdiagonale	61 cm (24 Zoll)
Auflösung	1920 x 1080 Pixel (Full HD)
Seitenverhältnis	16:9
Hintergrundbeleuchtung	LED
Kontrastverhältnis	≤ 1000:1
Helligkeit	≤ 350 cd/m²
Reaktionszeit	≥ 5 ms
Stromversorgung	AC 100–240 V, 50/60 Hz
Leistungsaufnahme (Betrieb)	< 48 W
Leistungsaufnahme (Standby)	< 0,5 W
Abmessungen (mit Standfuß)	557 x 160 x 384 mm (B x T x H)
Abmessungen (ohne Standfuß)	557 x 48 x 342 mm (B x T x H)
Gewicht (mit Standfuß)	ca. 4,73 kg
Gewicht (ohne Standfuß)	ca. 4,05 kg
Anschlüsse	HDMI, VGA, SCART, YPbPr, AV, CI+, Koaxial, Kopfhörer, USB (TV-Modus), USB (DVD-Modus), SD-Karte
TV-Tuner	DVB-T (terrestrisch) & DVB-C (Kabel)
Videoformate (USB TV-Modus)	AVI, MPEG-1, MPEG-2, MPEG-4, WMV, TS
Audioformate (USB TV-Modus)	WMA, AAC, AC3, MP3
Bildformate (USB TV-Modus)	JPEG, BMP, PNG, GIF
DVD-kompatible Medien	DVD, CD, CD-R, CD-RW, DVD±R, DVD±RW, VCD, SVCD
OSD-Sprachen	EN, FR, DE, IT, ES, PT, NL (Deutsch verfügbar)

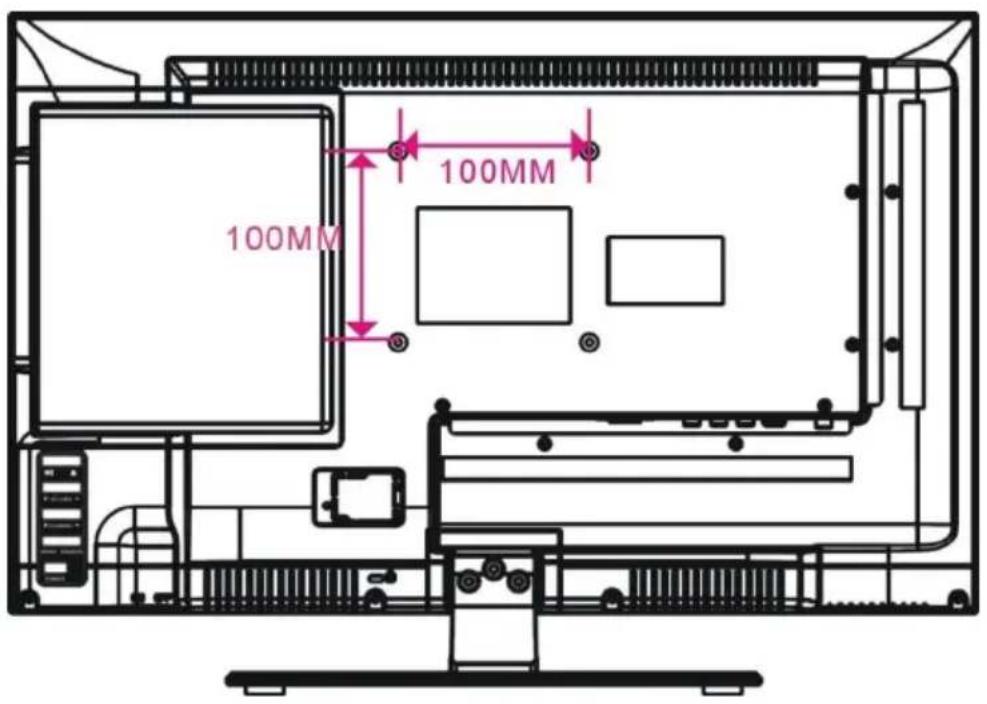

Wandmontage	VESA 100 x 100 mm, M4-Schrauben (10 mm)

Häufig gestellte Fragen - LED TV JTC 2024D Jay-Tech

Wie schalte ich den Fernseher ein?

Wie kann ich Sender suchen?

Die Fernbedienung funktioniert nicht. Was kann ich tun?

Wie lege ich eine DVD ein?

Kann ich USB-Sticks verwenden?

Wie stelle ich die Lautstärke ein?

Welche Bildschirmformate gibt es?

Wie kann ich den Sleeptimer einstellen?

Warum habe ich kein Bild oder Ton?

Kann ich den Fernseher an die Wand montieren?

BEDIENUNGSANLEITUNG LED TV JTC 2024D Jay-Tech

LED TV DVBT DVBC CI+ Fernsehempfang Fernsehempfang DVD VIDEO VCD VIDEO COMPACT DISC JPEG PLAYBACK mp3 Built-in speaker

Bedienungsanleitung

Bitte lesen Sie diese Anleitung für eine ordnungsgemäße Bedienung sorgfältig durch und heben Sie sie zum späteren Nachschlagen gut auf!

INHALTSVERZEICHNIS

WICHTIGE ANWEISUNGEN....3

SICHERHEITSHINWEISE....3

HANDHABUNG UND EINSATZ VON BATTERIEN 4

HANDHABUNG UND PFLEGE VON MEDIEN 5

MERKMALE 6

STANDFUß MONTAGEANLEITUNG 7

ALLGEMEINE TEILE 8

HAUPTGERÄT 8

FERNBEDIENUNG 10

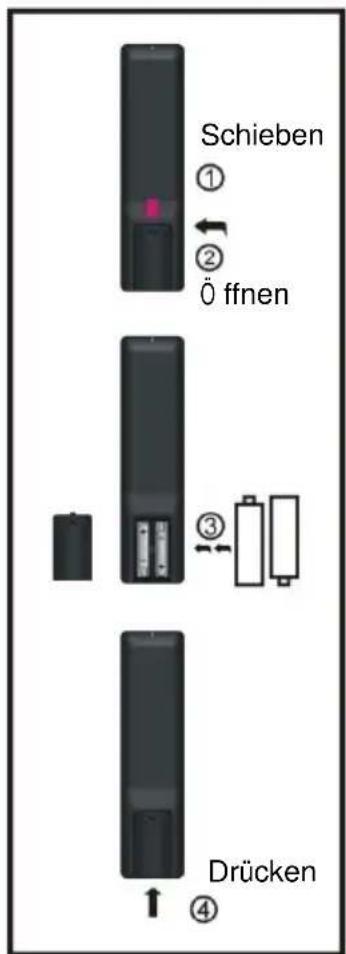

VORBEREITUNG DER FERNBEDIENUNG 12

GRUNDLEGENDE VERBINDUNGEN 13

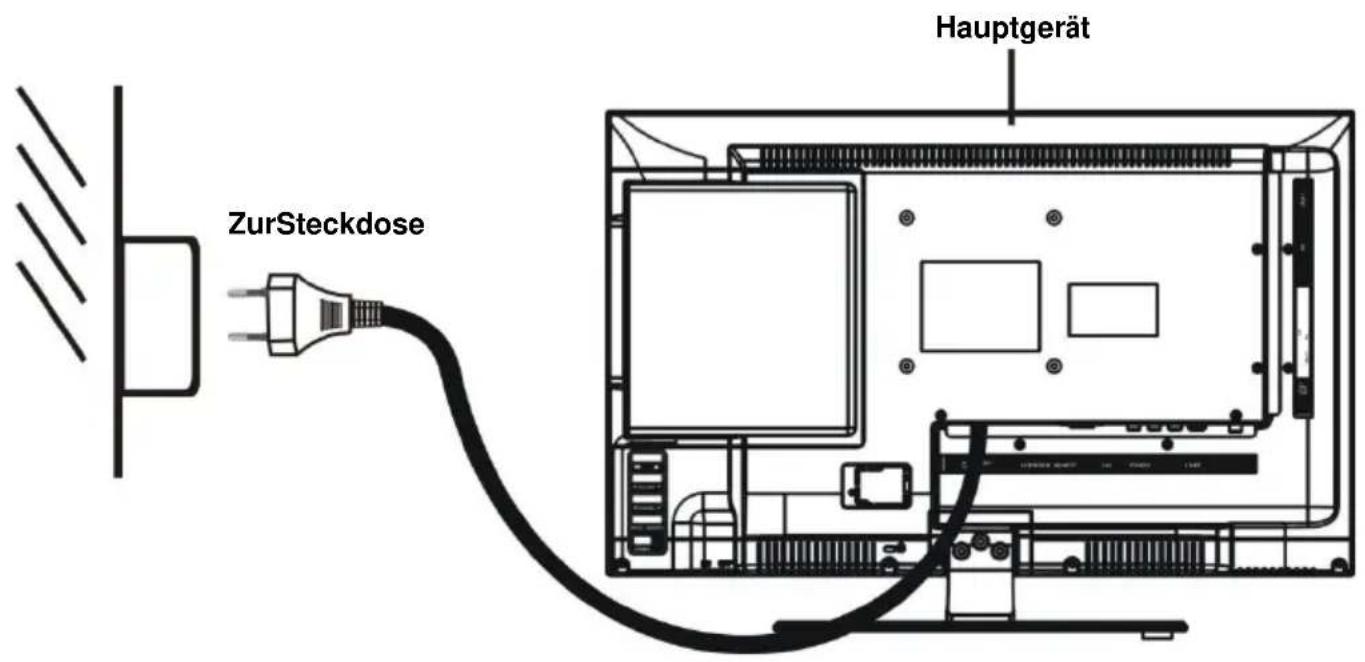

ANSCHLIESSEN AN DEN NETZSTROM....13

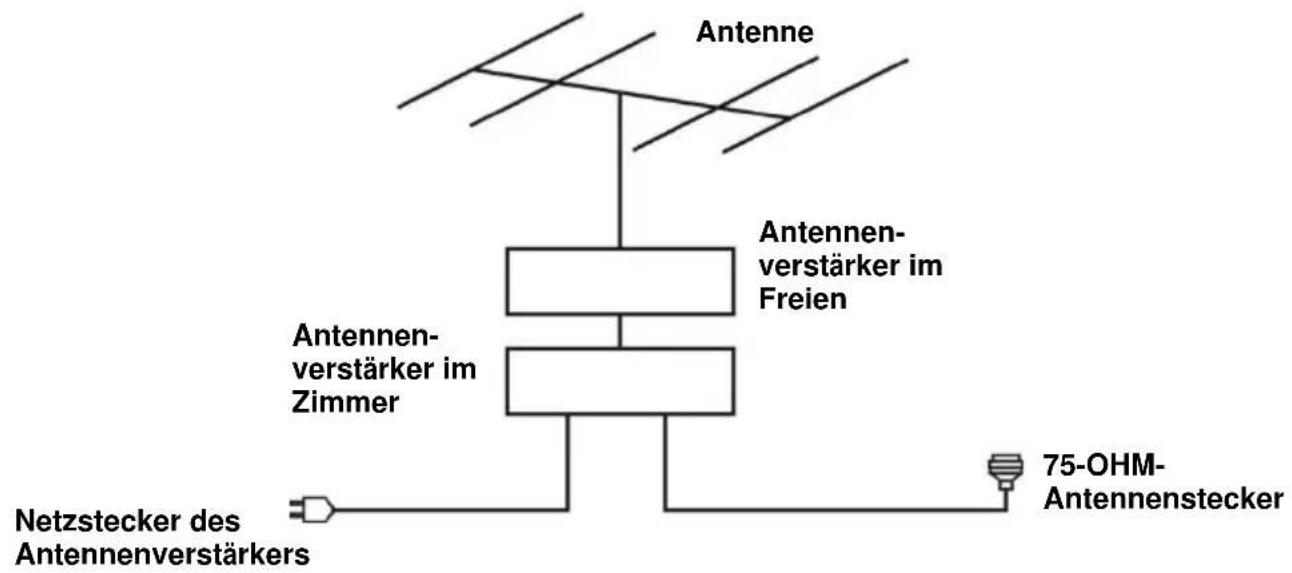

ANSCHLIESSEN EINER AUSSENANTENNE AM GERÄT 13

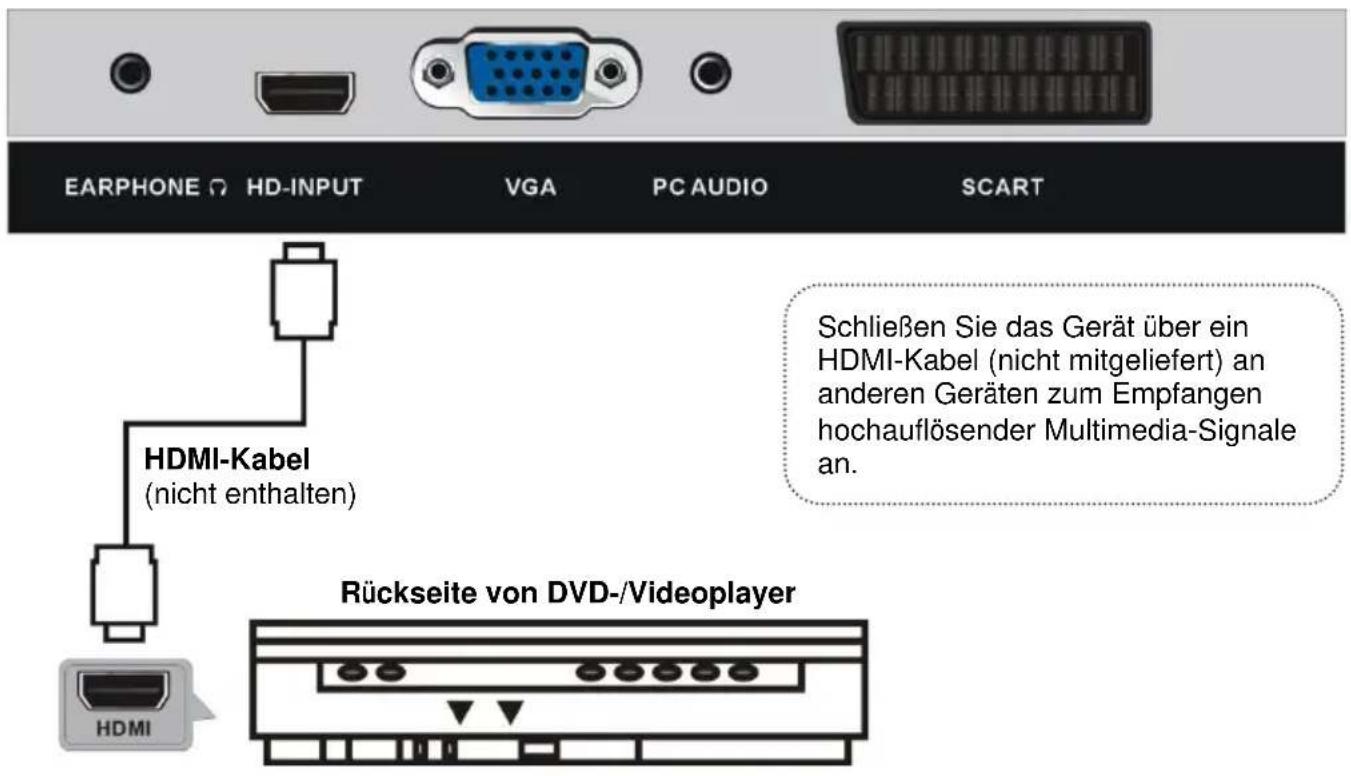

HDMI-VERBINDUNG 14

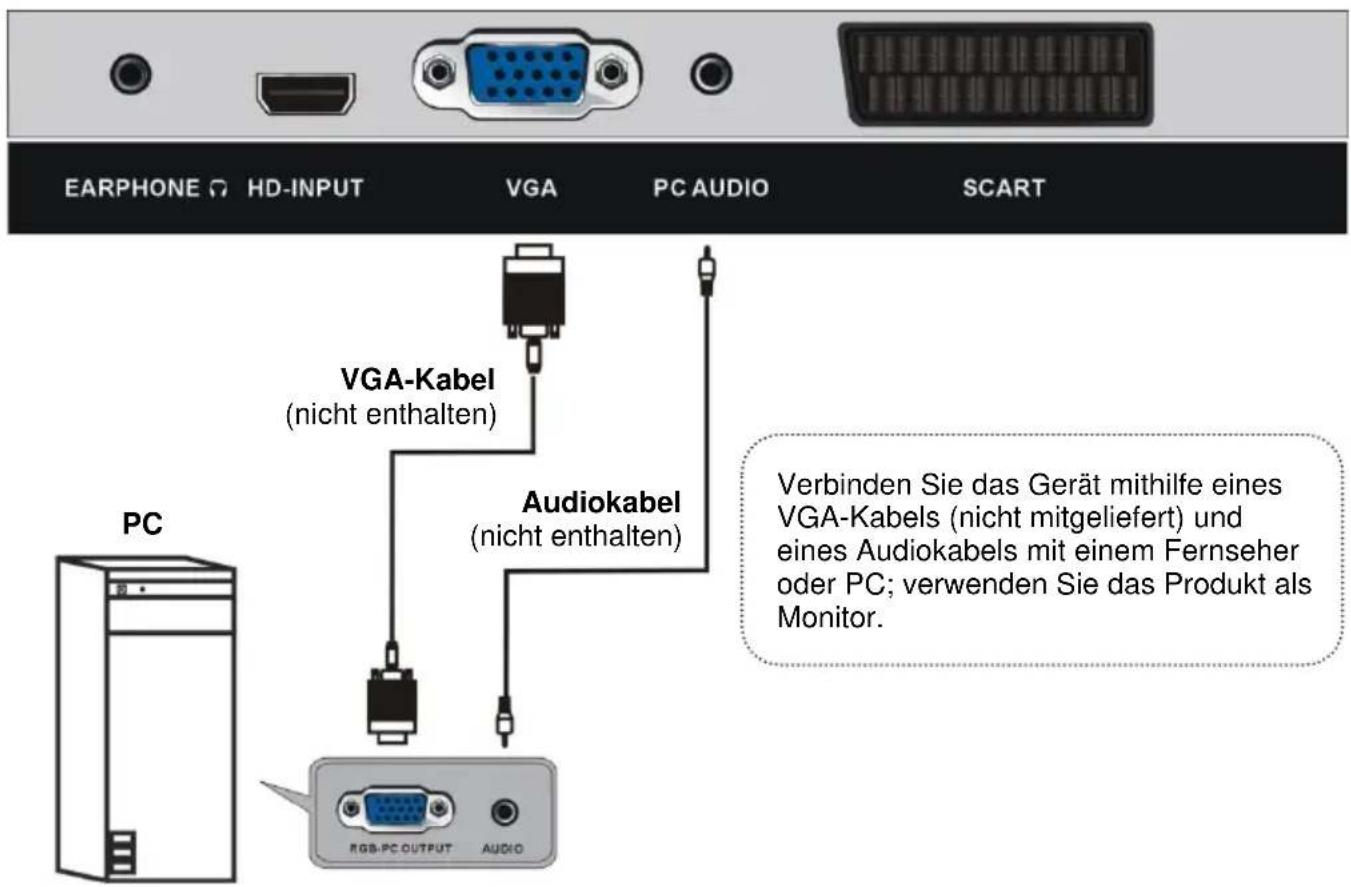

PC/VGA-VERBINDUNG....14

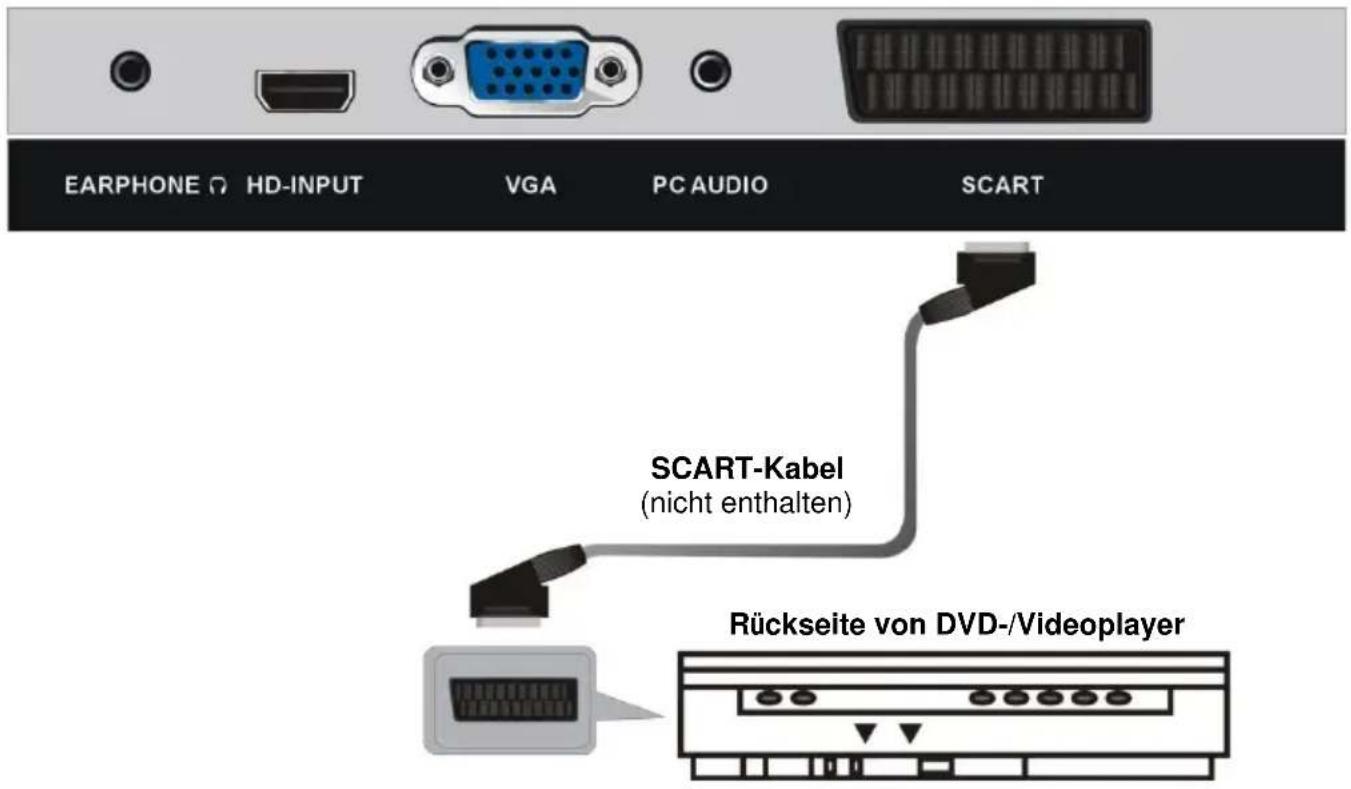

SCART-VERBINDUNG 15

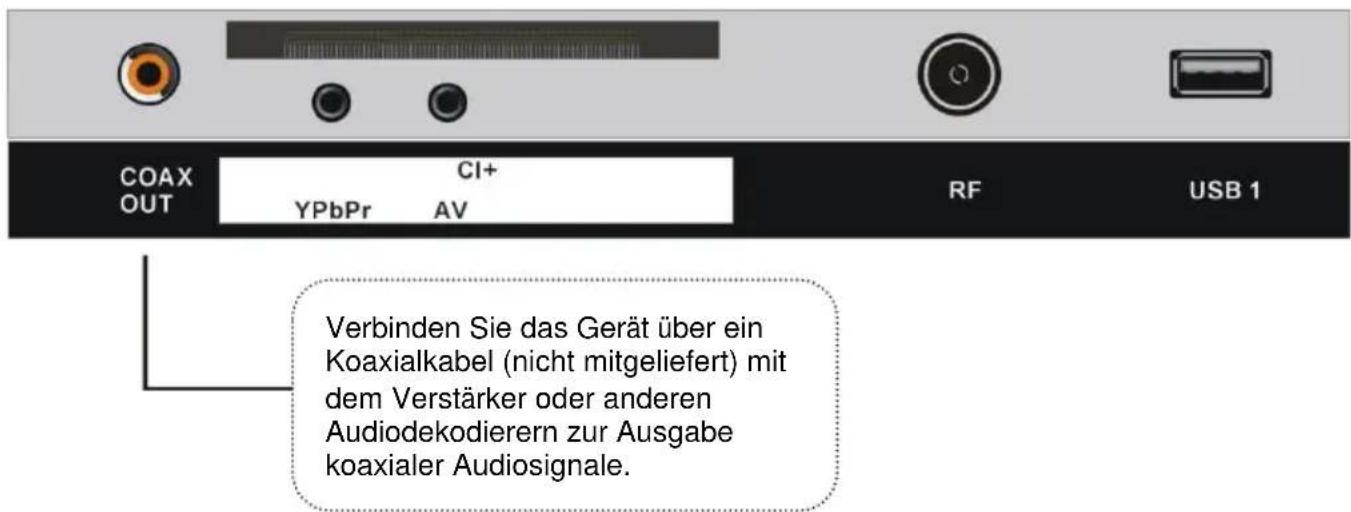

KOAXIALVERBINDUNG 15

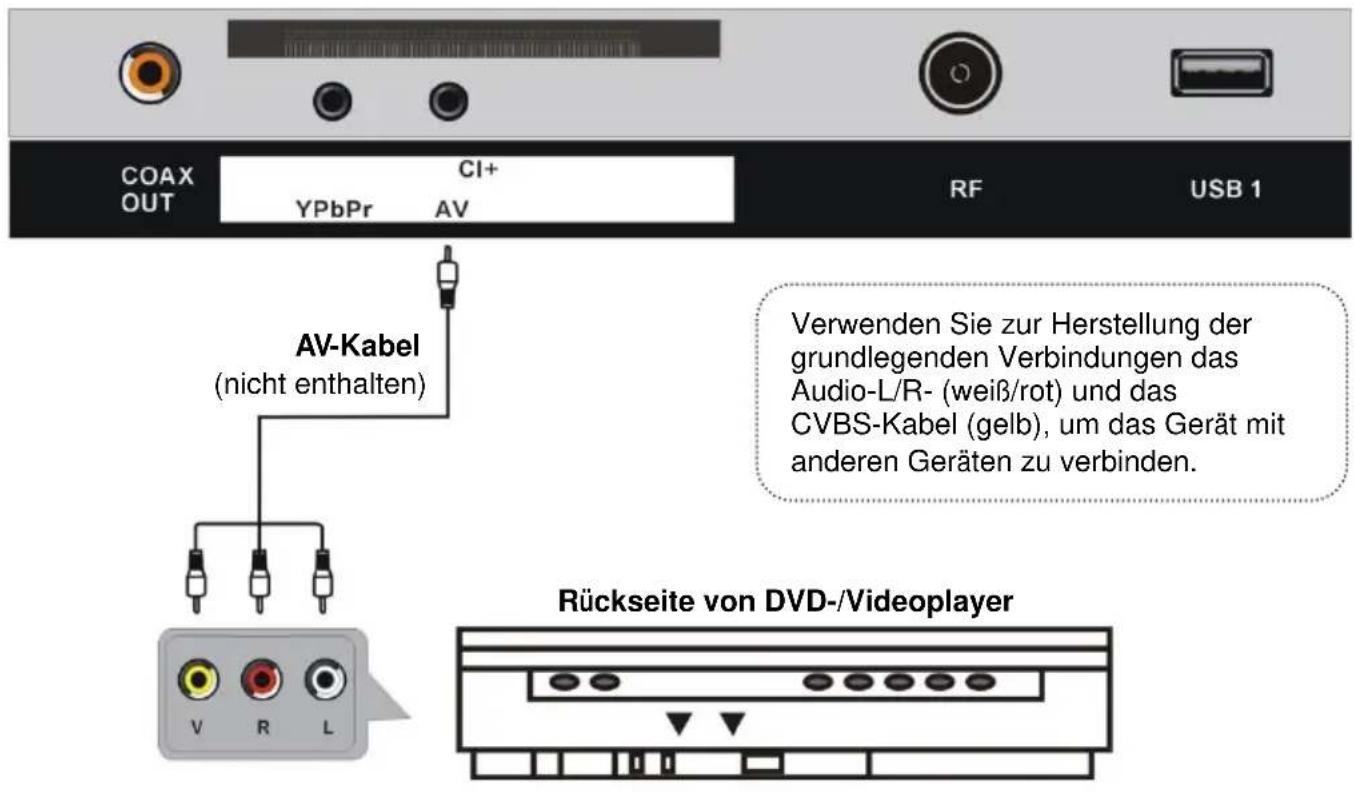

COMPOSITE-AV-VERBINDUNG....16

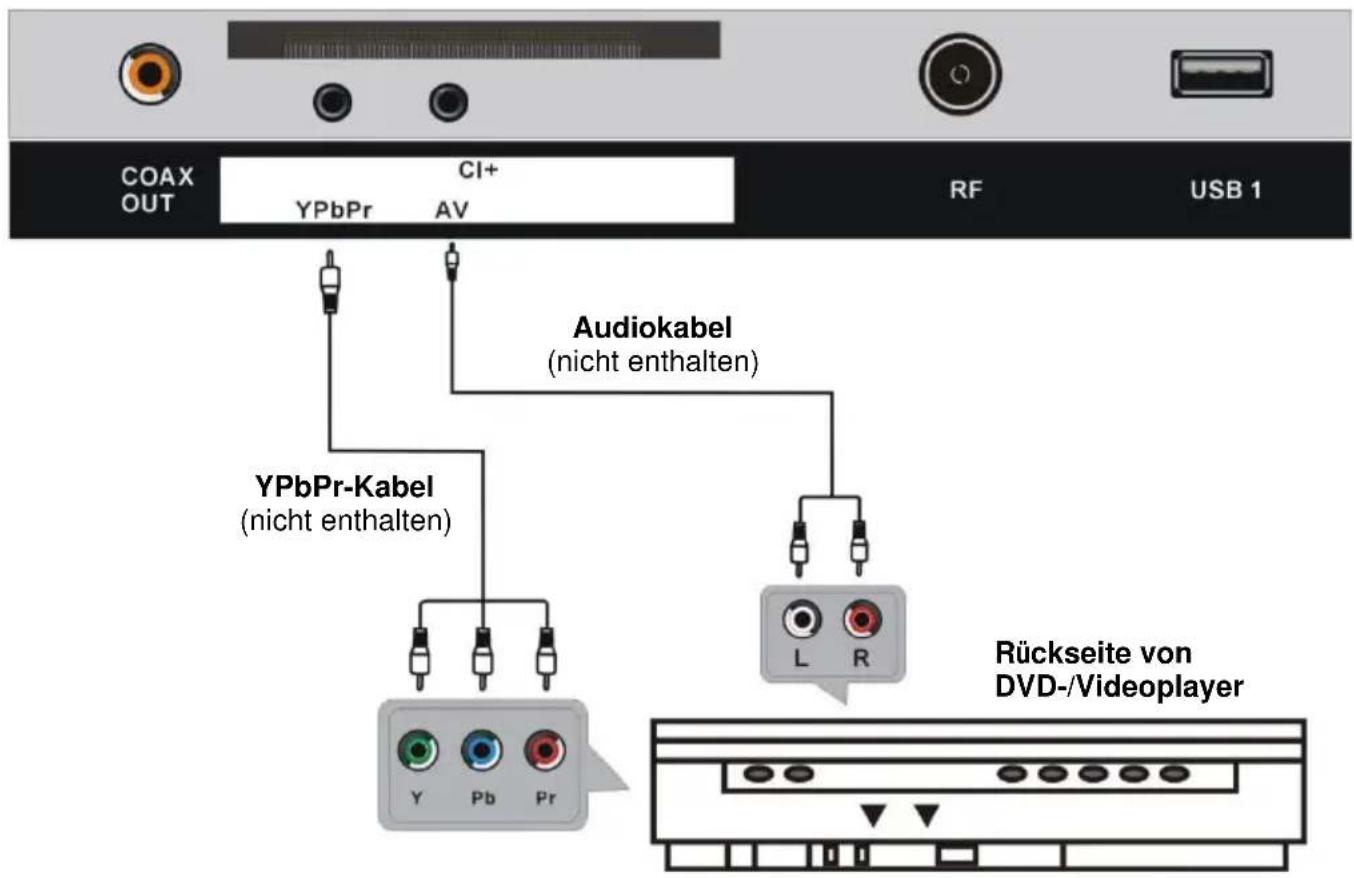

YPBPR-VERBINDUNG 16

EINE CI-KARTE EINFÜ HREN 17

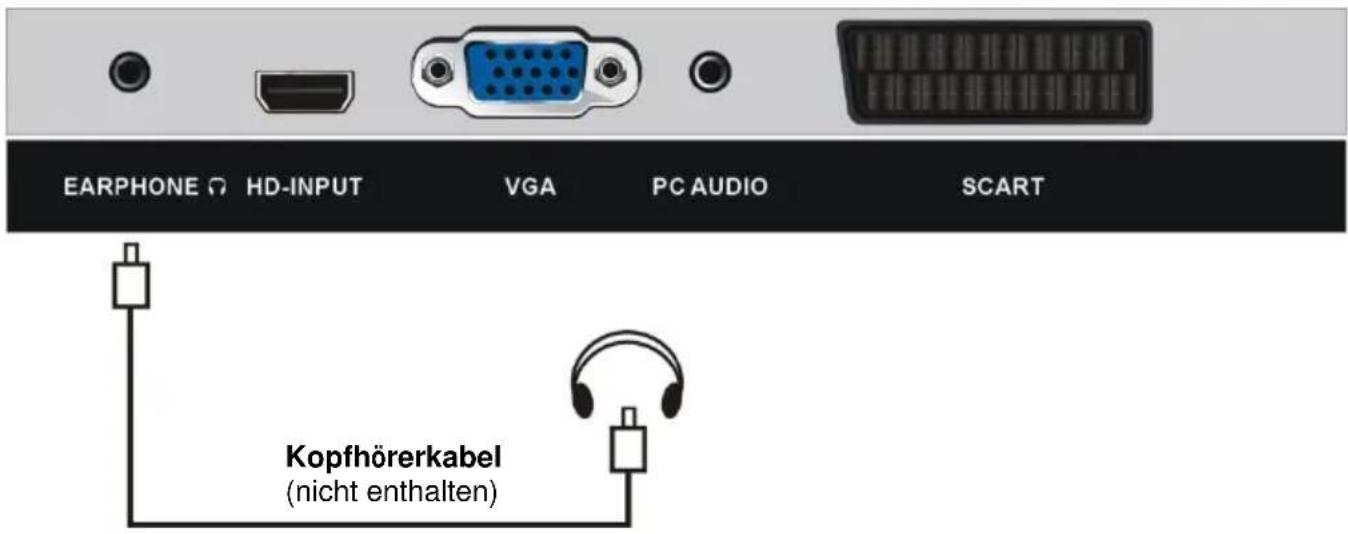

KOPFHÖ RER AN DAS GERÄT ANSCHLIESSEN 17

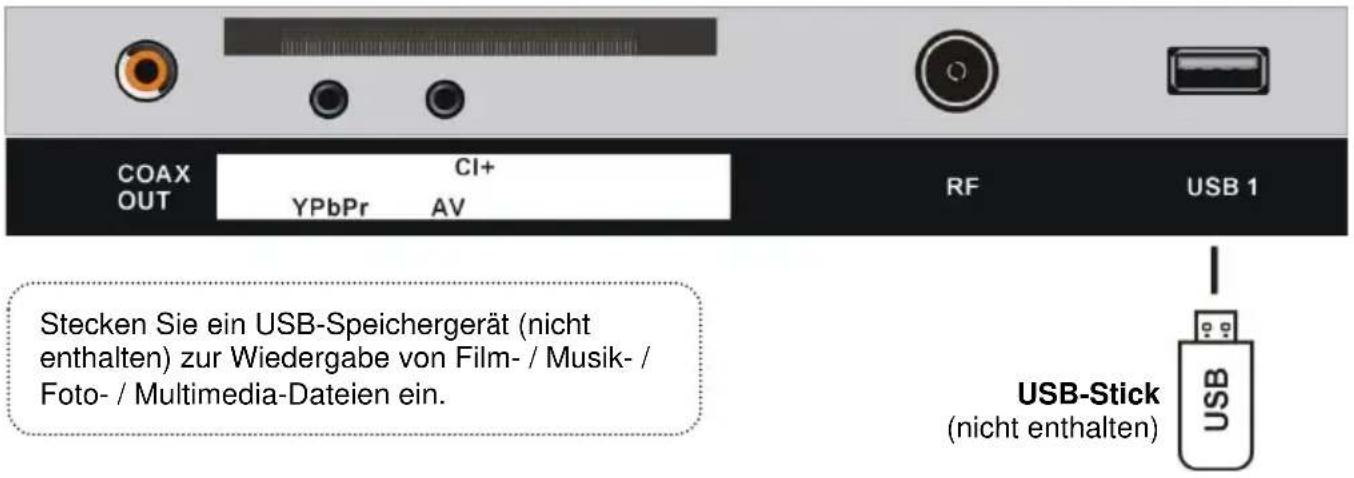

USB 1-VERBINDUNG (TV-MODUS) 18

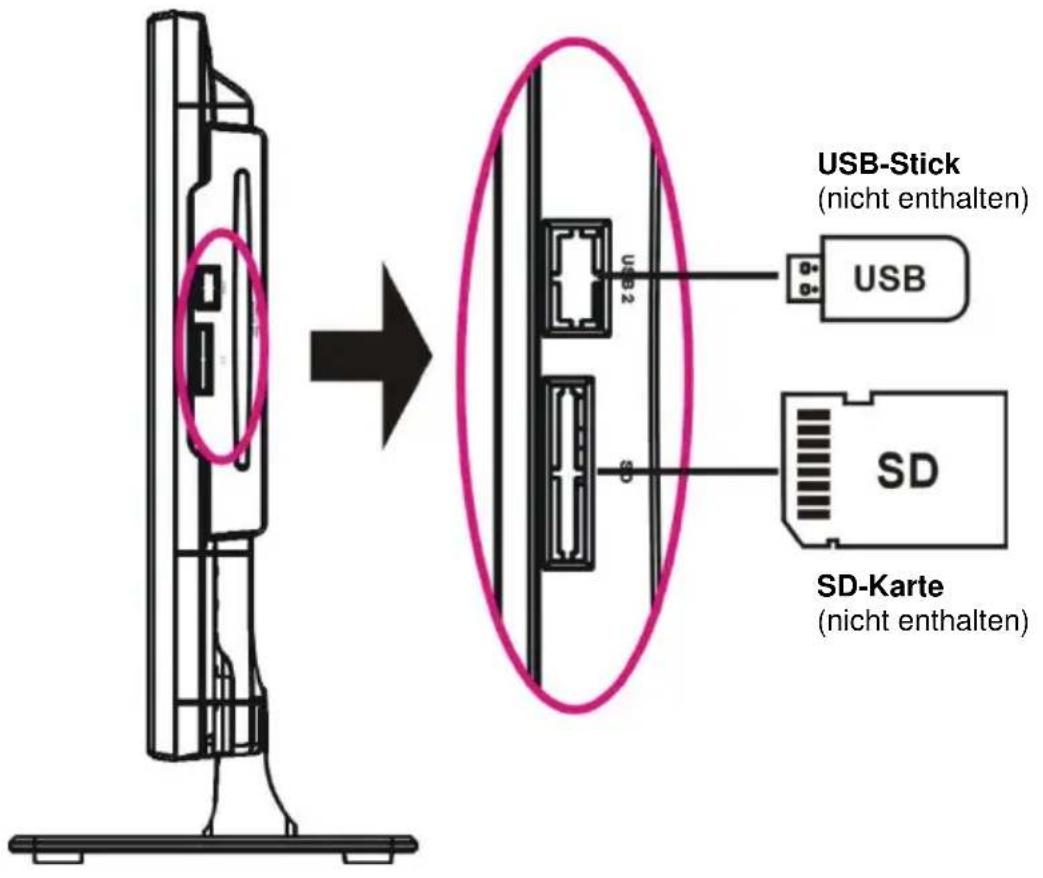

USB 2- UND SPEICHERKARTENVERBINDUNG (DVD-MODUS)....18

GRUNDLEGENDE BEDIENUNG....19

DVD-MODUS 19

1. Wiedergabe....19

2. Wiedergabe beenden....19

3. Zum nächsten/vorherigen Kapitel springen....19

4. Schnellvorlauf/Schnellrücklauf ....20

5. Pause/Wiedergabe....20

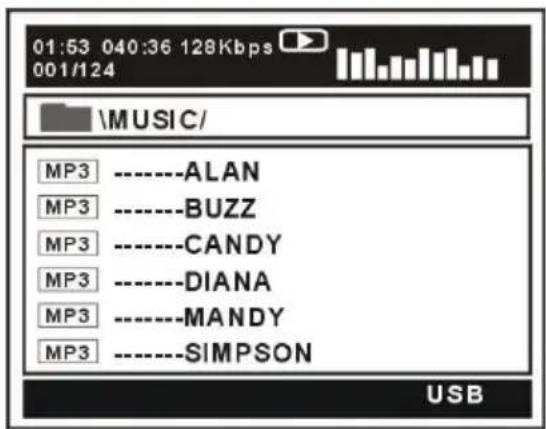

6. MP3-Wiedergabe ....20

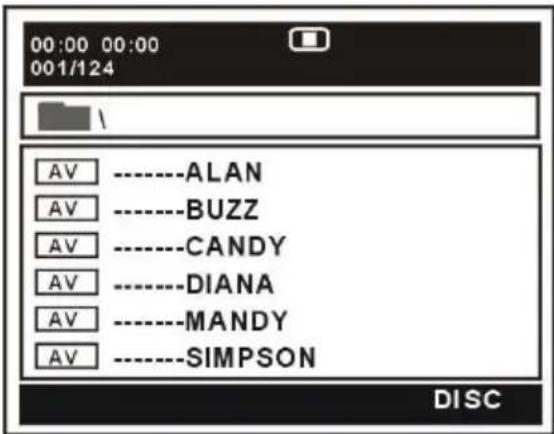

7. MPEG4-Wiedergabe 20

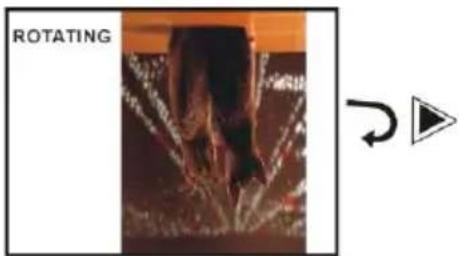

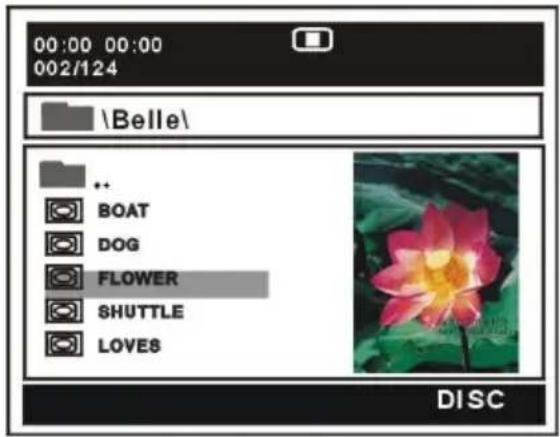

8. JPEG-Wiedergabe ....21

9. Video-CD mit Wiedergabesteuerung....22

10. USB-Wiedergabe ....23

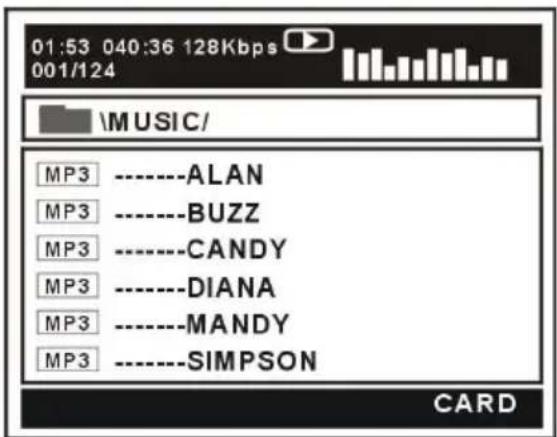

11. Speicherkartenwiedergabe....23

12. Betrachtungswinkel ändern (nur DVD) 24

13. Wiederholung ....24

14. Gehe zu....24

15. Bildschirminformationen....25

16. Untertitelsprache ändern (nur DVD) 25

17. Zoom....25

18. Soundtrack-Sprache ändern (DVD/VCD/CD)......25

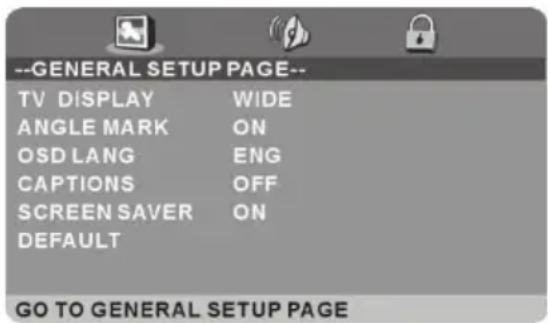

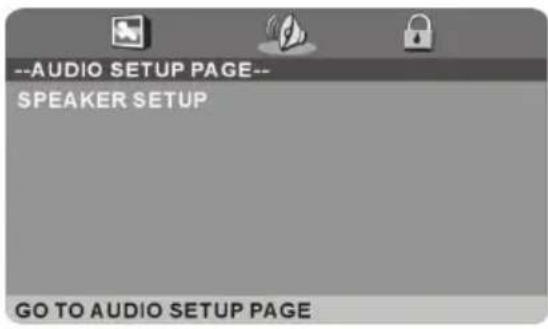

19. Grundeinstellungen....26

TV-MODUS 28

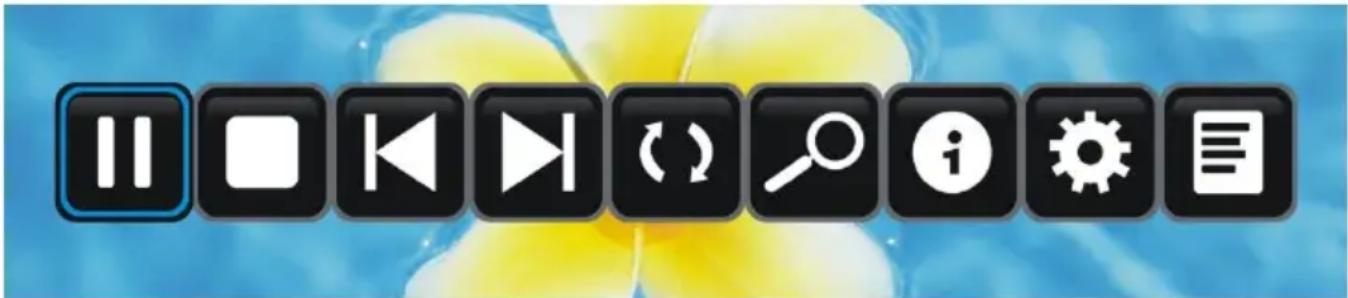

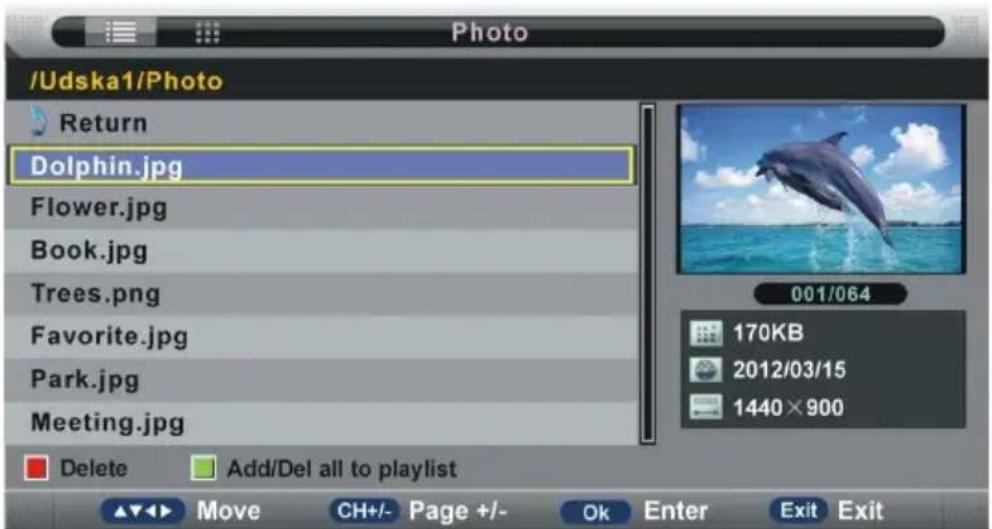

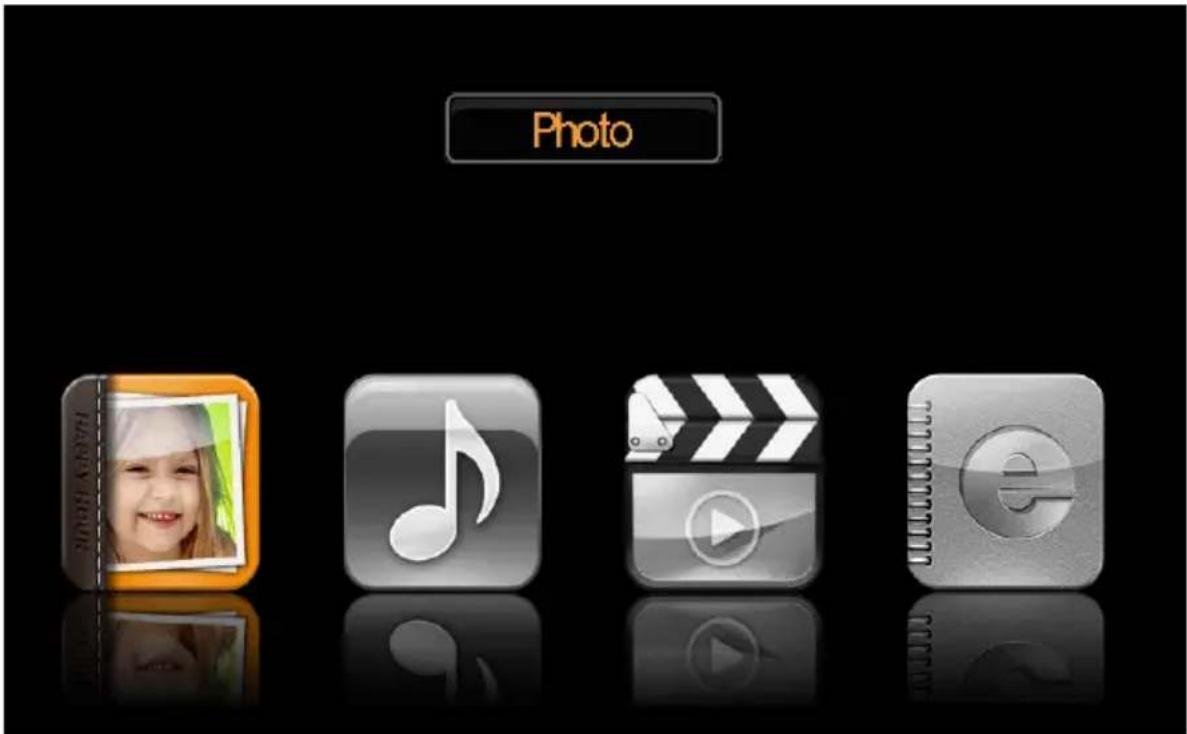

1. FOTO 32

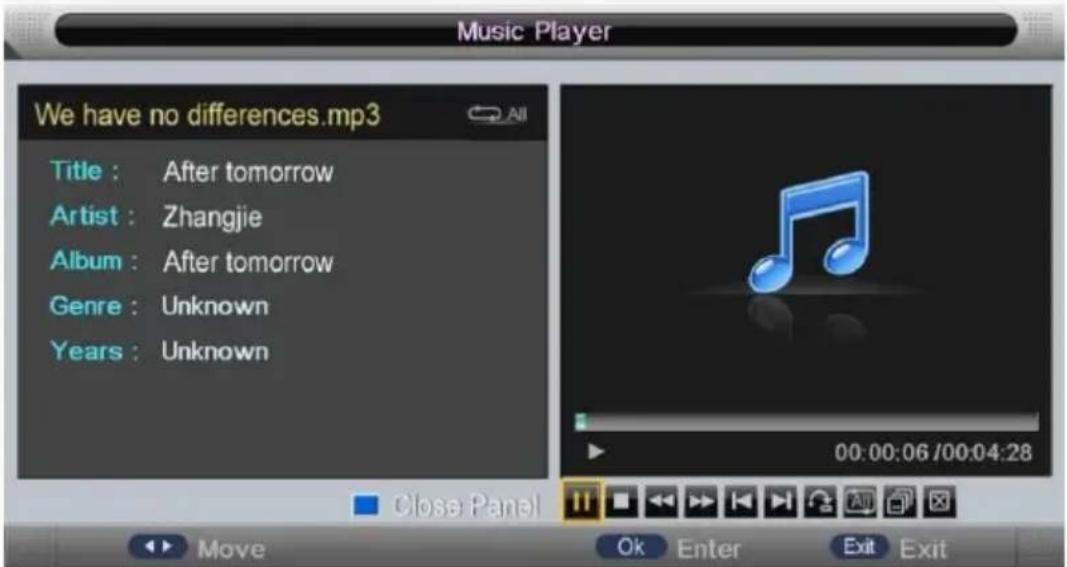

2. MUSIK....34

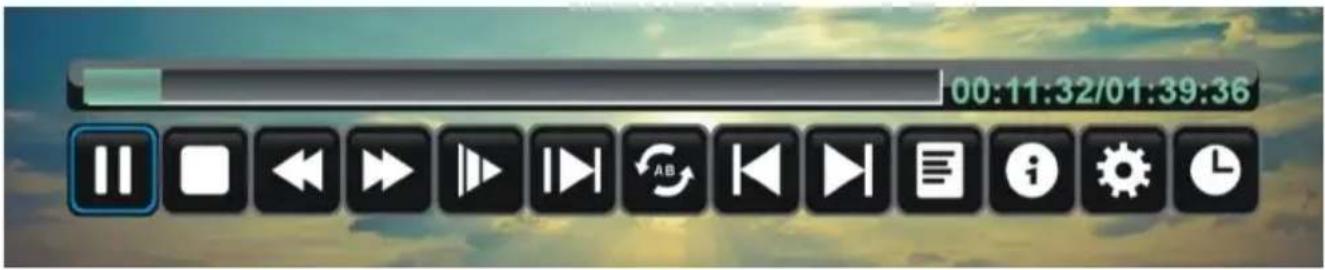

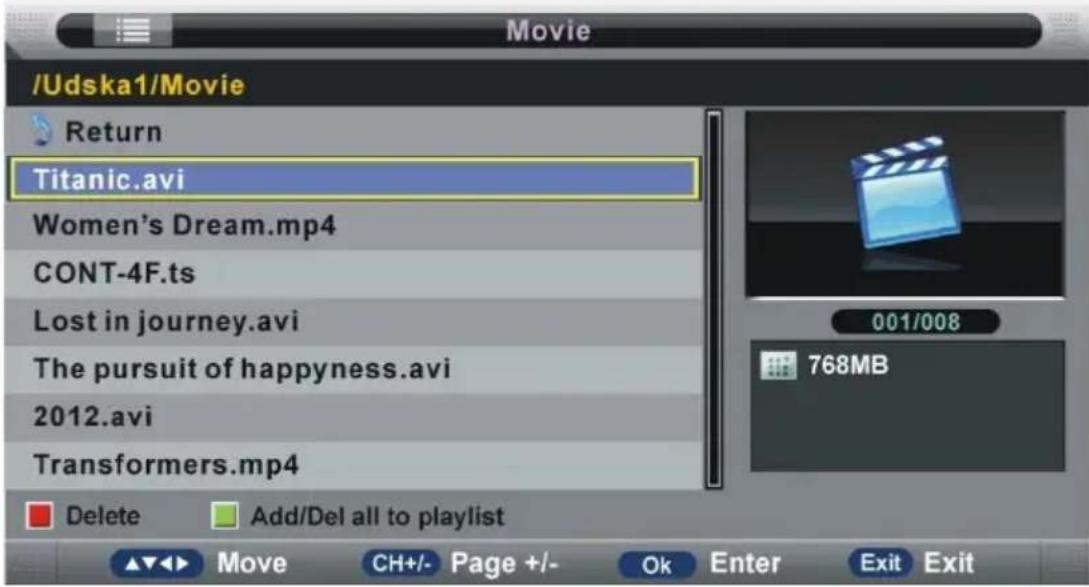

3. FILM 35

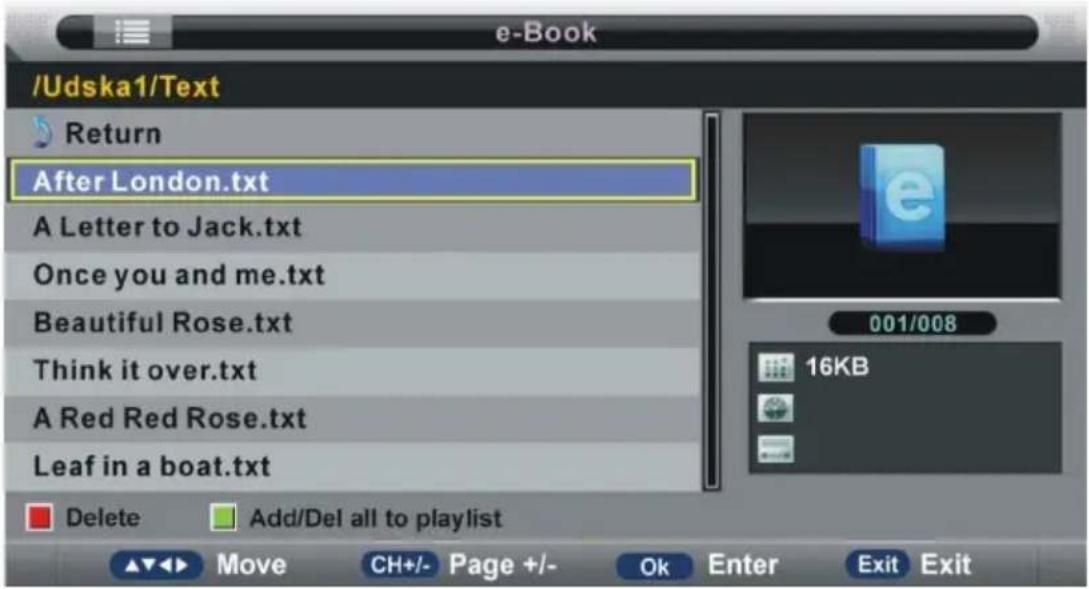

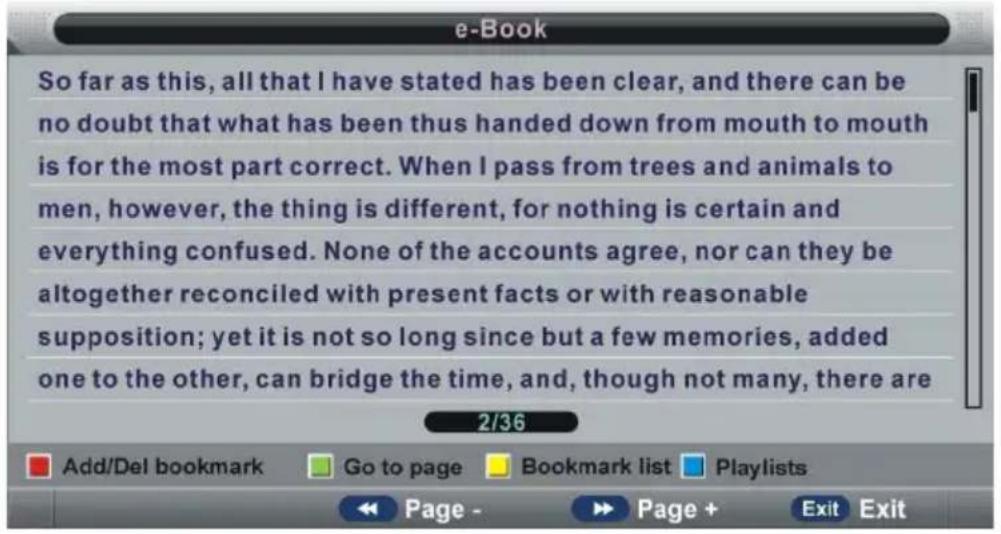

4. EBOOK 36

HAUPTMENÜ 38

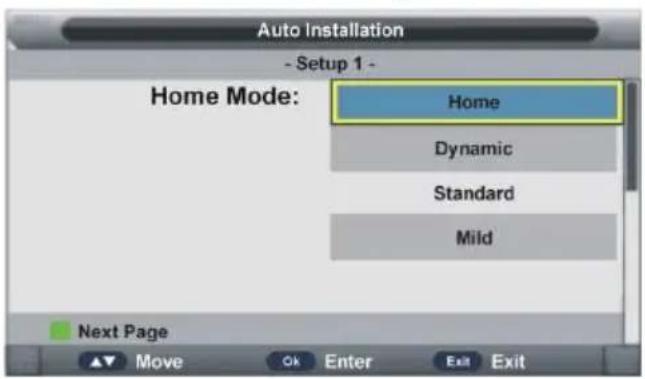

ERSTMALIGE INSTALLATION....38

DTV-MODUS....40

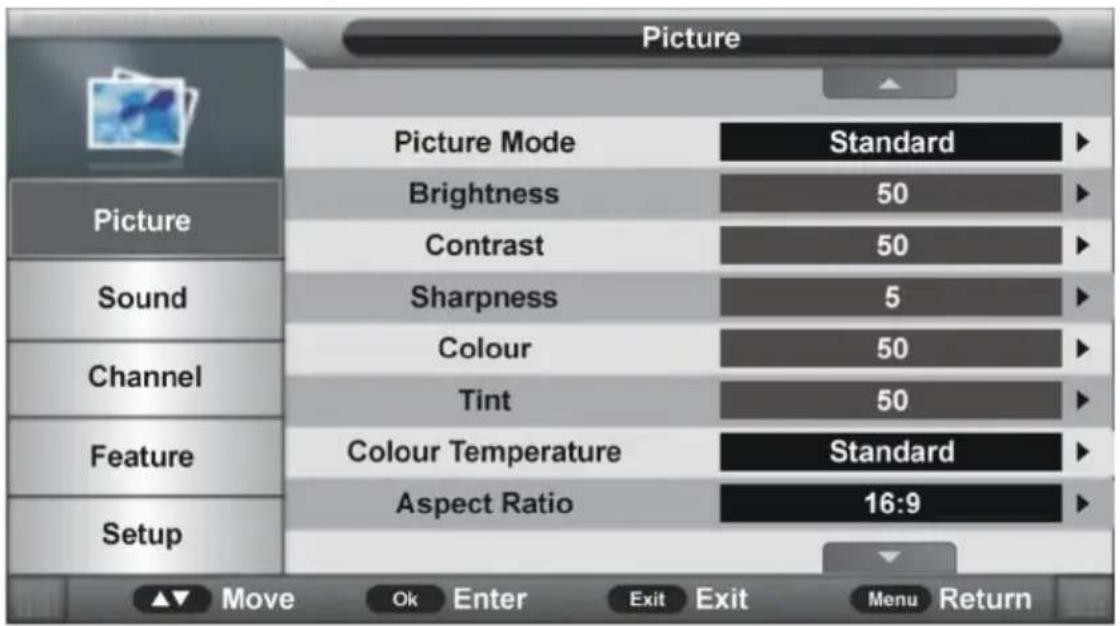

1. PICTURE (Bild) 40

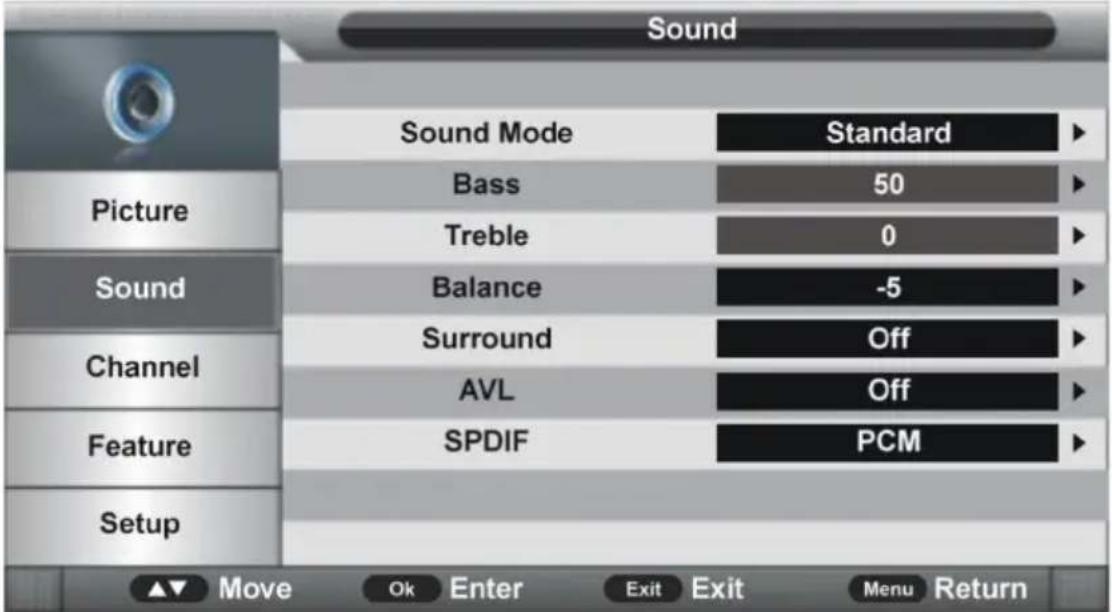

2. SOUND (Ton)....41

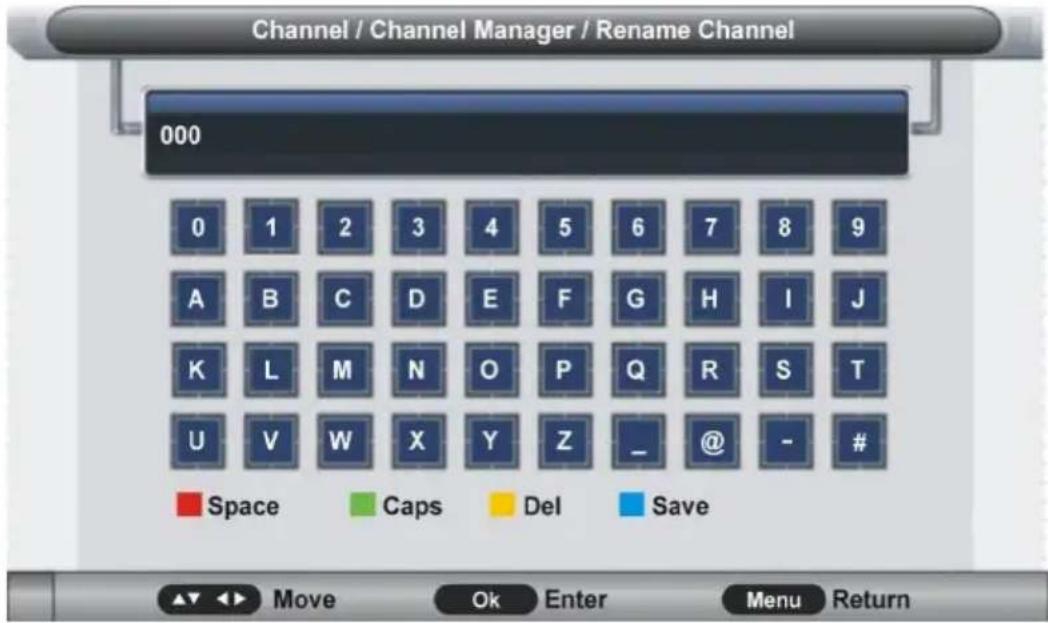

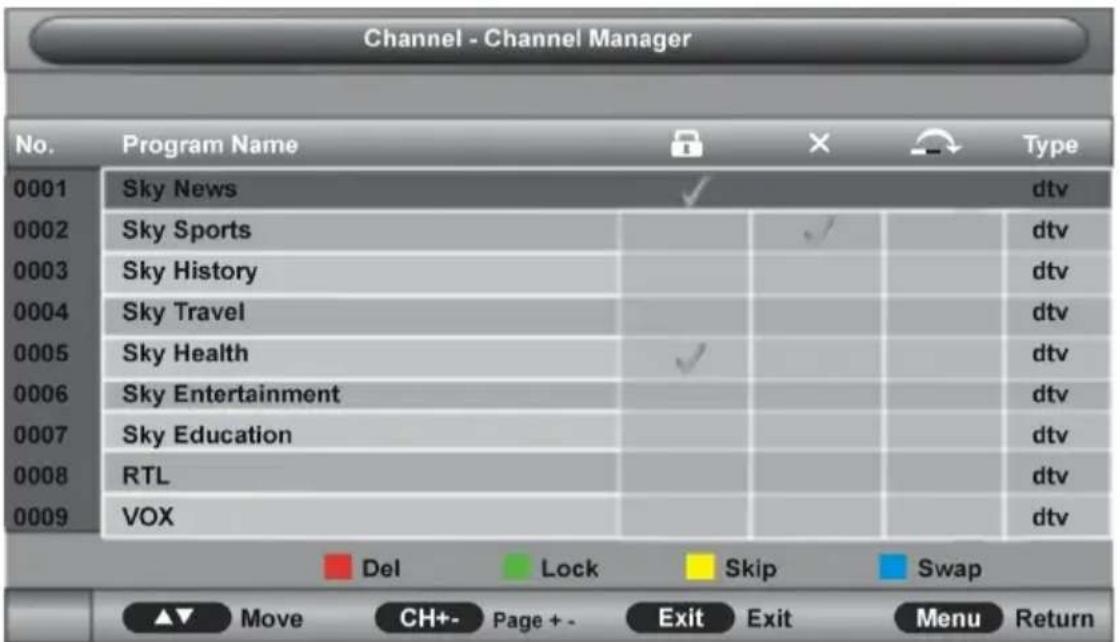

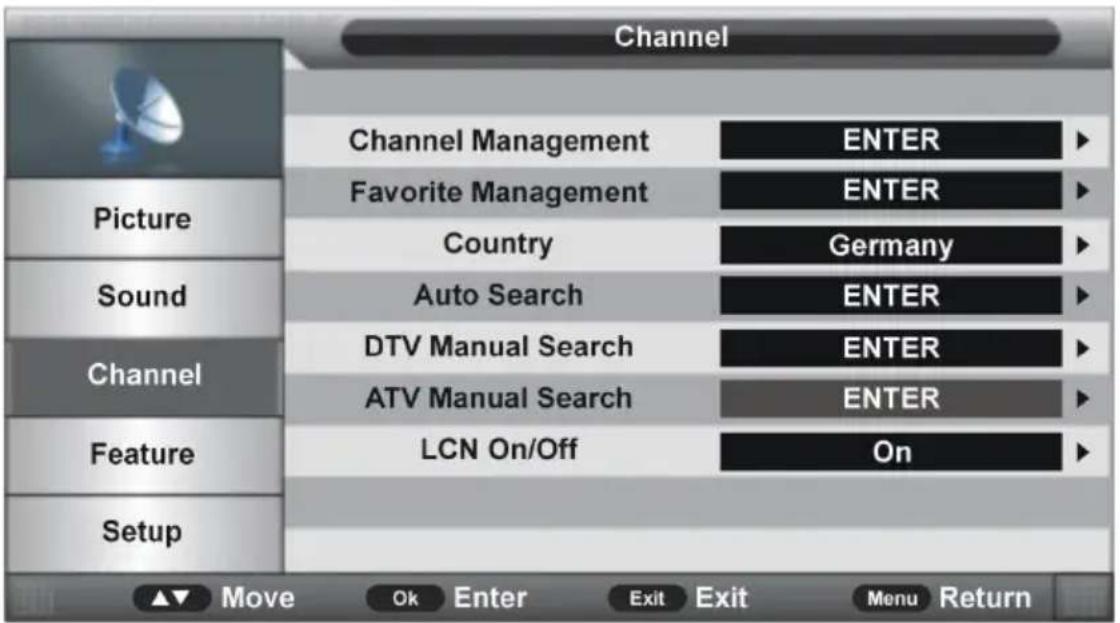

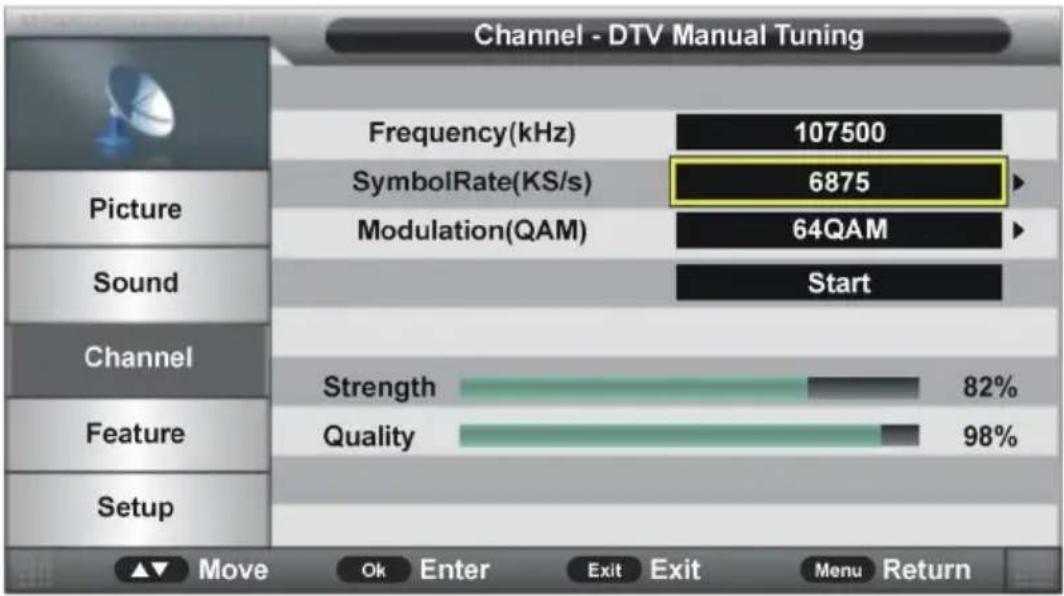

3. CHANNEL (Sender) 42

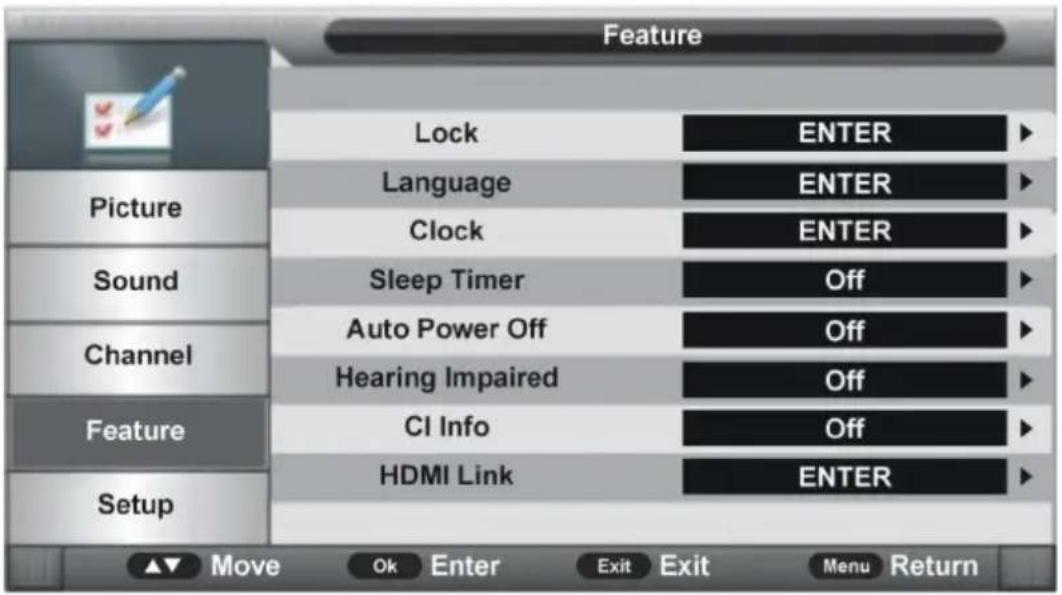

4. FEATURE (Funktion) 48

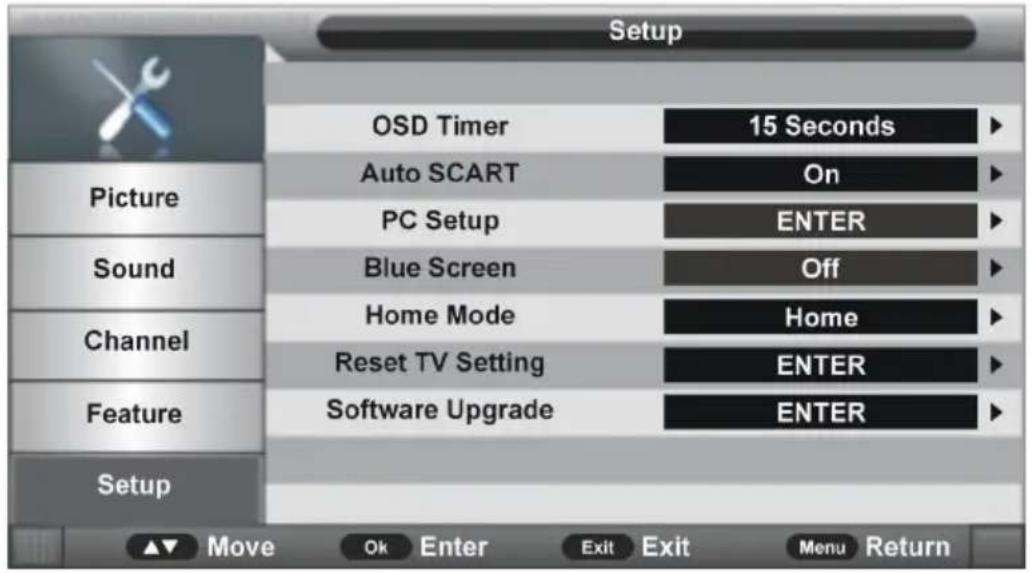

5. SETUP (Einrichtung)....51

ATV- UND ANDERE MODI 52

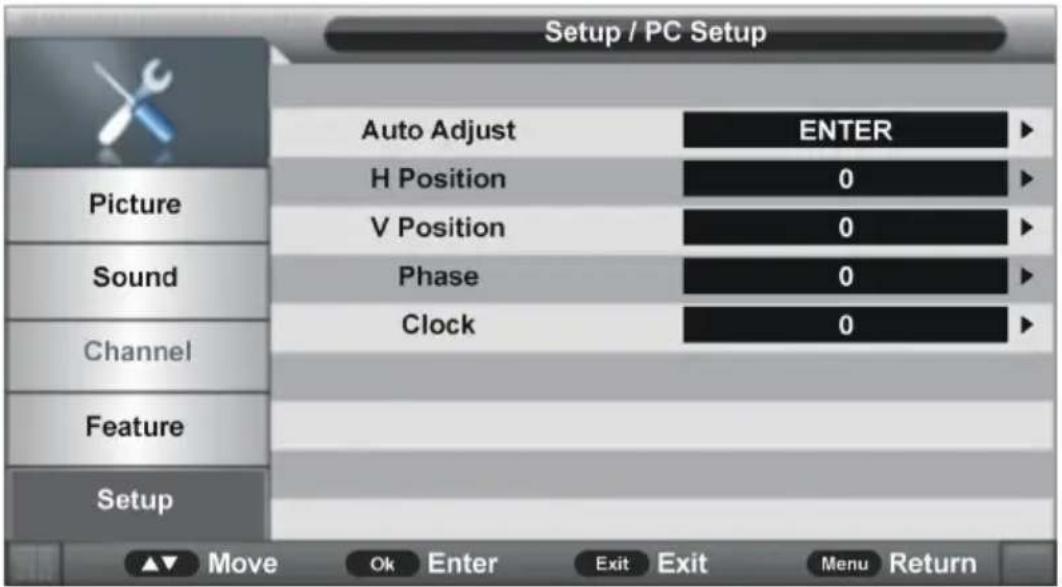

PC-MODUS....52

PFLEGE....54

WANDMONTAGE 54

TECHNISCHE DATEN 55

PROBLEMLÖ SUNG....57

SICHERHEITSHINWEISE

ACHTUNG:

Der DVD/Video-CD/CD-Player ist ein Laserprodukt der Klasse 1. Dieser DVD/Video-CD/CD-Player verwendet jedoch einen sichtbaren Laserstrahl, der gerichtet gefährliche Strahlenexposition verursachen kann. Achten Sie darauf, den DVD/Video-CD/CD-Player nur entsprechend den Anweisungen zu bedienen.

Wenn dieser DVD/Video-CD/CD-Player an eine Steckdose angeschlossen ist, bringen Sie Ihre Augen nicht in die Nähe der Ö ffnung des Disk-Schlitzes oder anderer Ö ffnungen, durch die Sie in das Innere des Wiedergabegerätes schauen können.

Der Einsatz von Bedienelementen, Einstellungen oder Verfahrensweisen, die nicht in diesem Text angegeben sind, kann gefährliche Strahlenexposition verursachen.

Ö ffnen Sie keine Abdeckungen, führen Sie keine Reparaturen durch. Ü berlassen Sie Reparatur- und Wartungsarbeiten qualifiziertem Personal.

WARNUNG:

• Verwenden Sie das Gerät zur Vermeidung von Brand- und Stromschlaggefahr nicht mit einem Verlängerungskabel, einer Steckdose oder einem anderen Anschluss, sofern die Kontakte nicht vollständig eingesteckt werden können; sie dürfen nicht freiliegen.
• Setzen Sie das Gerät zur Vermeidung von Brand- und Stromschlaggefahr keinem Regen oder Feuchtigkeit aus.

ACHTUNG - Laserstrahlung, wenn geöffnet; nicht in den Strahl blicken. Belüftungswarnung - Die normale Belüftung des Produktes sollte nicht behindert werden.

Das Blitzsymbol mit Pfeilkopf innerhalb eines Dreiecks warnt Sie vor „gefährlicher Spannung“ im Inneren des Produktes.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Entfernen Sie die Abdeckung (oder Rückseite) nicht; andernfalls besteht Stromschlaggefahr. Es befinden sich keine vom Benutzer reparierbaren Teile im Inneren. Ü berlassen Sie Reparatur- und Wartungsarbeiten qualifiziertem Servicepersonal.

Das Ausrufezeichen in einem Dreieck macht Sie auf wichtige Anweisungen in der dem Produkt mitgelieferten Dokumentation aufmerksam.

Befolgen Sie beim Einsatz elektrischer Produkte stets grundlegende Vorsichtsmaßnahmen, vor allem in Anwesenheit von Kindern.

Warnung: Stellen Sie zur Vermeidung von Stromschlaggefahr sicher, dass der Netzstecker gezogen ist, bevor Sie das Gerät umstellen, warten oder reinigen.

Lesen Sie vor der Benutzung alle Anweisungen

● Verwenden Sie dieses Produkt nicht in der Nähe von Wasser.
- Installieren Sie das Produkt entsprechend den Bedienungsanweisungen.
- Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizungen, Ö fen oder anderen Geräten (einschließlich Verstärkern) auf, die Wärme erzeugen.
- Verlegen Sie das Netzkabel so, dass niemand darauf tritt und es nicht gequetscht wird, vor allem an Steckern, Mehrfachsteckdosen und der Stelle, an der das Kabel aus dem Produkt herauskommt.
- Wenn der Netzstecker oder ein Gerätestecker als Trennvorrichtung genutzt wird, muss die Trennvorrichtung leicht zugänglich bleiben.
- Ziehen Sie während eines Gewitters und bei längerer Nichtbenutzung den Netzstecker.
- Das Produkt darf keinem Tropf- oder Spritzwasser ausgesetzt werden, stellen Sie keine mit Flüssigkeit gefüllten Behälter wie etwa Vasen auf das Gerät.
- Setzen Sie das Gerät keinem direkten Sonnenlicht aus, stellen Sie es nicht an extrem heiße, feuchte oder staubige Orte.
- Betreiben Sie dieses Gerät nicht, wenn Netzkabel oder -stecker beschädigt sind, das Gerät nicht richtig funktioniert, heruntergefallen ist, beschädigt wurde oder Feuchtigkeit, Wasser bzw. anderen Flüssigkeiten ausgesetzt war.
- Versuchen Sie nicht, das Gerät eigenständig zu überprüfen oder zu reparieren; übergeben Sie das Produkt zur Prüfung und Reparatur an ein Kundencenter.
- Halten Sie magnetische Objekte wie Lautsprecher vom Wiedergabegerät fern.

Lasersicherheit

Dieses Gerät ist mit einem optischen Laserstrahlsystem im CD-Mechanismus mit integrierten Schutzvorrichtungen ausgestattet. Versuchen Sie nicht, es zu demontieren. Die Aussetzung dieses sichtbaren Laserstrahls kann das menschliche Auge schädigen. Dies ist ein Laserprodukt der Klasse 1. Der Einsatz von Bedienelementen, Einstellungen oder Verfahrensweisen, die nicht in diesem Text angegeben sind, kann gefährliche Strahlenexposition verursachen. Dieses kompakte Wiedergabegerät sollte ausschließlich von qualifiziertem Servicepersonal angepasst oder repariert werden. Der Lasermechanismus im Gerät entspricht der Nadel eines Plattenspielers. Obwohl dieses Produkt eine Laser-Abtastlinse verwendet, ist es unter Einhaltung aller Anweisungen vollständig sicher.

Hinweis: Der Hersteller übernimmt keine Verantwortung für jegliche durch unautorisierte Modifikationen verursachten Störungen des Radio- oder Fernsehempfangs. Derartige Modifikationen lassen die Berechtigung des Benutzers zum Betrieb des Gerätes erlöschen.

1) Verwenden Sie die Bedienelemente und Schalter wie in der Anleitung beschrieben.
2) Stellen Sie vor dem ersten Einschalten des Gerätes sicher, dass das Netzkabel richtig angeschlossen ist.
3) Bewahren Sie Ihre Medien zur Vermeidung von durch Hitze verursachten Schäden an einem kühlen Ort auf.

HANDHABUNG UND EINSATZ VON BATTERIEN

- Halten Sie Batterien stets von Kindern und Haustieren fern. Nur Erwachsene sollten mit Batterien hantieren.

• Werfen Sie Batterien niemals ins Feuer, setzen Sie sie keinem Feuer oder anderen Wärmequellen aus.
• Befolgen Sie die Sicherheits- und Nutzungsanweisungen zu Batterien.

HANDHABUNG UND PFLEGE VON MEDIEN

Vorsichtsmaßnahmen bei der Handhabung

• Halten Sie das Medium am Rand, damit die Oberfläche nicht durch Fingerabdrücke verschmutzt wird. Fingerabdrücke, Schmutz und Kratzer können eine sprunghafte und verzerrte Wiedergabe verursachen.
• Schreiben Sie nicht mit einem Kugelschreiber oder anderen Schreibutensilien auf die Etikettenseite.
• Verwenden Sie keine Reinigungssprays, Benzin, Verdünner oder Antistatik-Flüssigkeiten.
• Achten Sie darauf, das Medium nicht fallen zu lassen oder zu biegen.
• Legen Sie nicht mehr als ein Medium in den Schlitz ein.
• Versuchen Sie nicht, die Abdeckung zu schließen, wenn das Medium nicht richtig eingelegt ist.
• Bewahren Sie das Medium bei Nichtbenutzung in seiner Hülle auf.

Falls die Oberfläche verschmutzt ist

Wischen Sie sie vorsichtig mit einem weichen, leicht angefeuchteten (nur Wasser) Tuch ab.

Bewegen Sie das Tuch beim Abwischen immer von der Mitte nach außen, dadurch verhindern Sie Verzerrungen. (Wenn Sie Medien mit kreisenden Bewegungen abwischen, können kreisförmige Kratzer entstehen, die Verzerrungen verursachen.)

Falls das Medium von einer kalten in eine warme Umgebung gebracht wird, kann sich Feuchtigkeit am Medium bilden

Wischen Sie die Feuchtigkeit mit einem weichen, trockenen, fusselfreien Tuch ab, bevor Sie das Medium verwenden.

Unsachgemäße Aufbewahrung von Medien

Medien können beschädigt werden, wenn Sie sie an folgenden Orten aufbewahren:

• An Orten, die dem direkten Sonnenlicht ausgesetzt sind
• An feuchten oder staubigen Orten
• An Orten, an denen sie Wärmeaustritt oder Heizgeräten ausgesetzt sind

Alle Bilder in dieser Anleitung dienen lediglich der Veranschaulichung; orientieren Sie sich bei Aussehen und Anzeigen am eigentlichen Produkt.

Längerfristige Wiedergabe bei voller Lautstärke kann das Gehör schädigen.

MERKMALE

61 cm (24") TFT-DISPLAY

Dieses Gerät verfügt über ein eingebautes 61 cm (24") TFT-Displayfenster für klare Sicht und mit geringer Strahlung.

• INTEGRIERTER DVD-PLAYER
  ● AUTOMATISCHE SENDERSUCHE
  ● DIGITALFERNSEHEMPFANG (DVB-T & DVB-C)
• UNTERSTÜ TZT H.264 (HIGH-DEFINITION) VIDEO
  ● EPG (Elektronische Programmzeitschrift)
• VIDEOTEXT (EUROPA)
• USB-MULTIMEDIA-WIEDERGABE (TV-MODUS, USB 1)
• MULTIMEDIA-WIEDERGABE PER USB (USB 2) UND KARTE IM DVD-MODUS
  ● MEHRSPRACHIGE BILDSCHIRMANZEIGE
  ● FERNBEDIENUNG MIT ALLEN FUNKTIONEN
  ● EINGÄNGE HDMI, YPbPr, AV, CI, VGA, PC AUDIO UND SCART
• CI PLUS (CI+) KOMPATIBEL
• KOAXIALAUSGANG
• KOPFHÖ RERAUSGANG
  ● ABNEHMBARE STÄNDERHALTERUNG
  ● BUCHSE FÜ R AUSSENANTENNE
  ● EINGEBAUTE LAUTSPRECHER

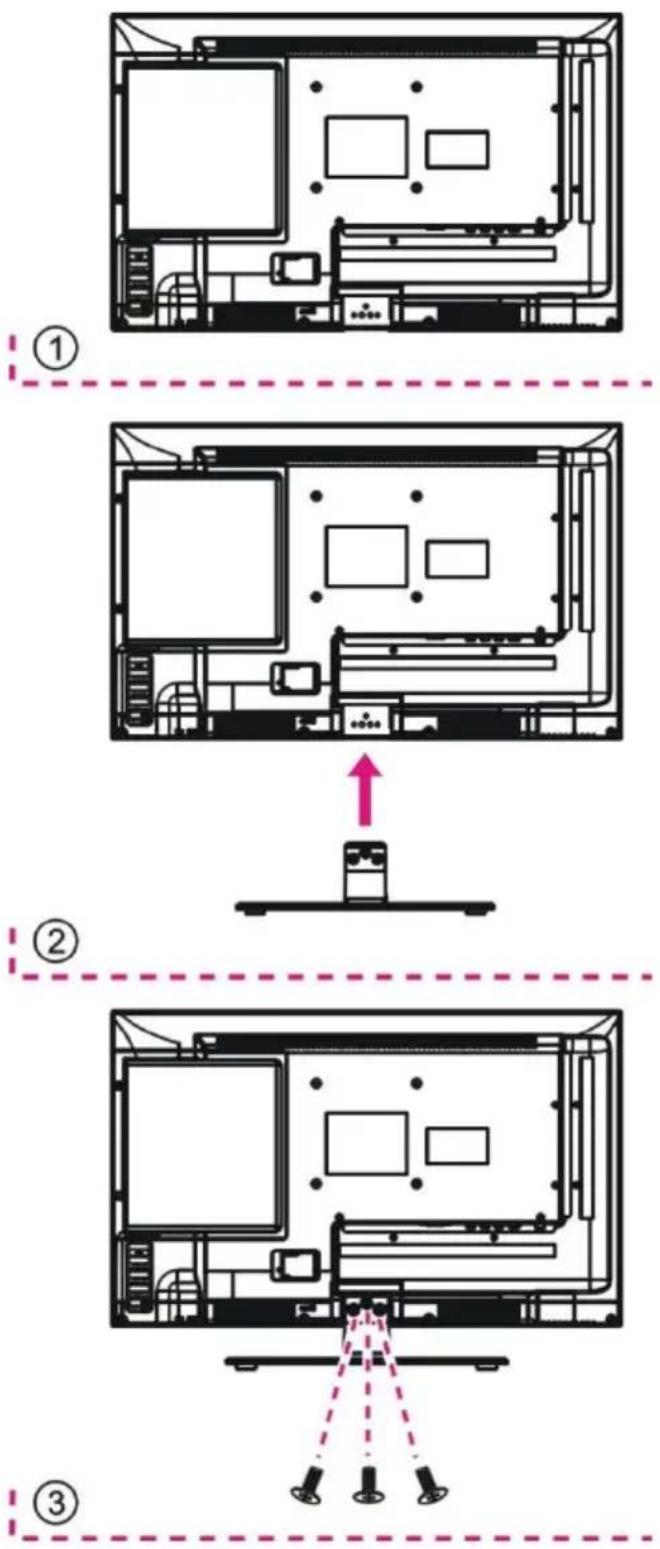

STANDFUß MONTAGEANLEITUNG

Um Ihr Fernsehgerät aufstellen zu können, müssen Sie vor Inbetriebnahme den Standfuß an das TV Gehäuse montieren.

Schritt 1

Legen Sie das TV Gehäuse auf ein weiches Tuch oder Kissen, um dieses nicht zu beschädigen.

Schritt 2

Setzen Sie den Standfuß an die Unterseite auf die Kunststoffscheibe bis der Standfuß komplett auf dem Standfuß sitzt.

Schritt 3

Befestigen Sie den Standfuß mit Hilfe dermitgelieferten Schrauben am Gehäuse.

HINWEISE:

1) Ziehen Sie den Netzstecker beim Installieren oder Entfernen des Standfußes.
2) Holen Sie sich ggf. Hilfe bei der Montage oder Demontage des Standfußes.

1. TFT-Bildschirm
2. Betriebsanzeige :

Im Bereitschafts- modus leuchtet die Anzeige rot; wird das Gerät eingeschaltet, leuchtet die Anzeige blau.

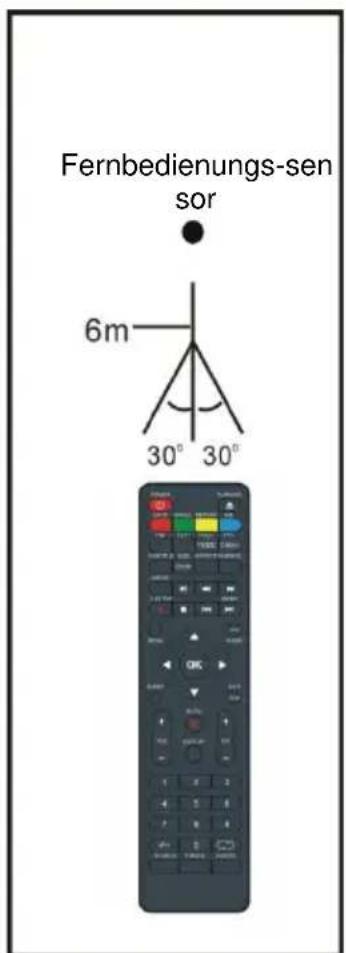

1. Fernbedienungssensor
2. Ständerhalterung
3. Medienschlitz:

Zum Einstecken eines Mediums entsprechend der an der Schlitzseite gezeigten Richtung.

1. USB 2-Port:

Zur Multimedia- Wiedergabe im DVD-Modus.

1. SD-Kartenschlitz:

Zur Multimedia- Wiedergabe im DVD-Modus.

1. : Zum Starten oder Anhalten der Wiedergabe.
2. ▲ : Zum Auswerfen des Mediums aus dem DVD-Player.
3. VOLUME +/- :

Zum Erhöhen / Verringern der Lautstärke oder zur Bewegung nach links/rechts.

1. CHANNEL +/- :

Zur Auswahl des nächsten/vorherigen Senders oder zur Bewegung nach unten/oben.

1. MENU-Taste :

Zum Aufrufen der Menüeinstellungsseite.

1. SOURCE-Taste :

Zur Auswahl der Eingangsquelle.

1. POWER-Taste :

Zum Ein- und Ausschalten des Fernsehers.

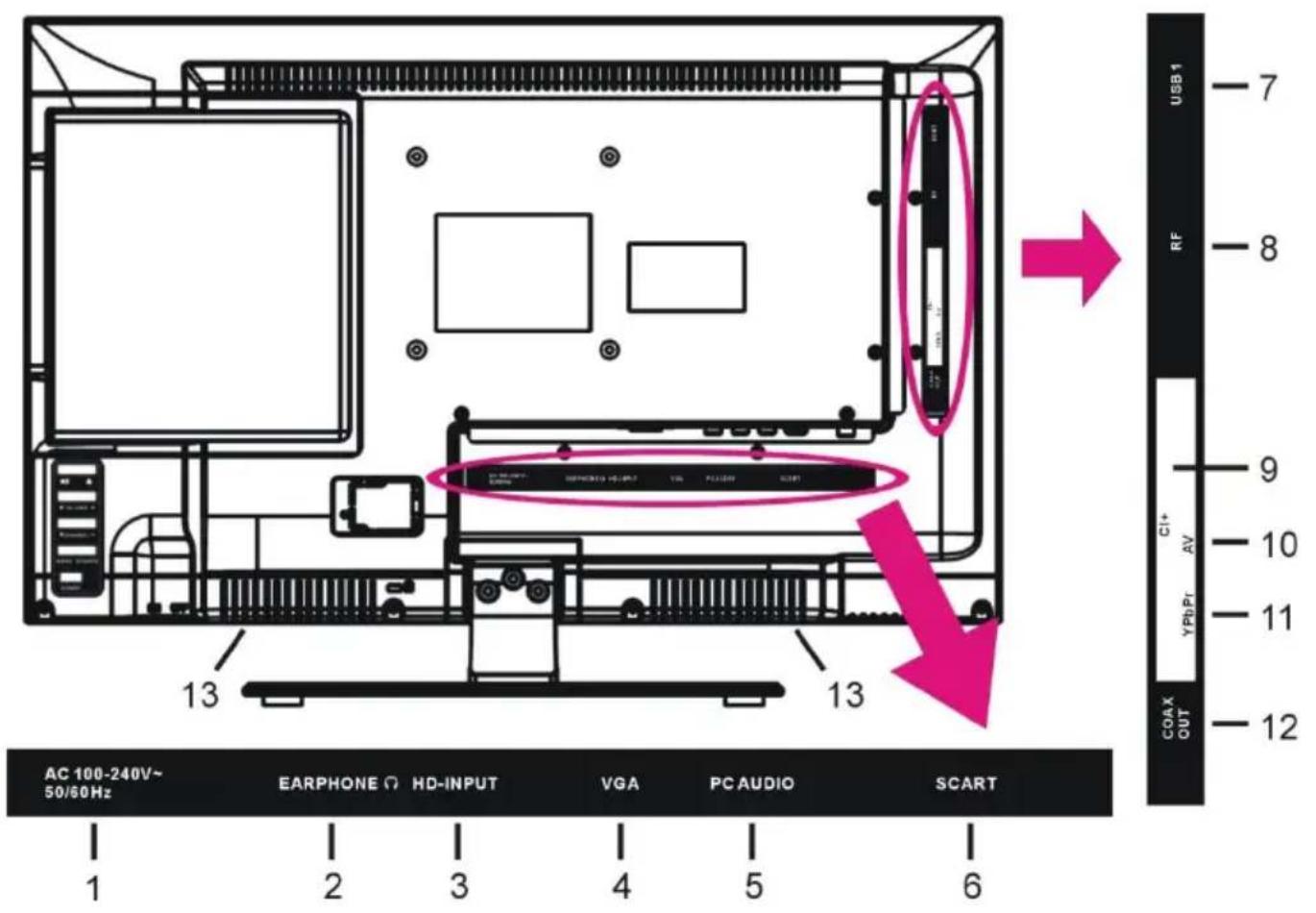

Ansicht von hinten

AC 100-240V~ 50/60Hz 13 13 EARPHONE HD-INPUT VGA PC AUDIO SCART USB1 7 RF 8 9 CI+ AV 10 11 COAX OUT 1 2 3 4 5 6

1. Stromversorgungs-Eingang
2. Kopfhöreranschluss
3. HDMI-Eingang
4. VGA-Eingang
5. PC-Audioeingang
6. SCART-Eingang
7. USB 1-Eingang - Zur Wiedergabe von Multimedia-Dateien.
8. HF-Eingang - Zum Anschließen der externen Antenne.
9. CI-Eingang (CI+ kompatibel)
10. AV-Eingang
11. YPbPr-Eingang
12. Koaxialausgang

13. Integrierte Lautsprecher

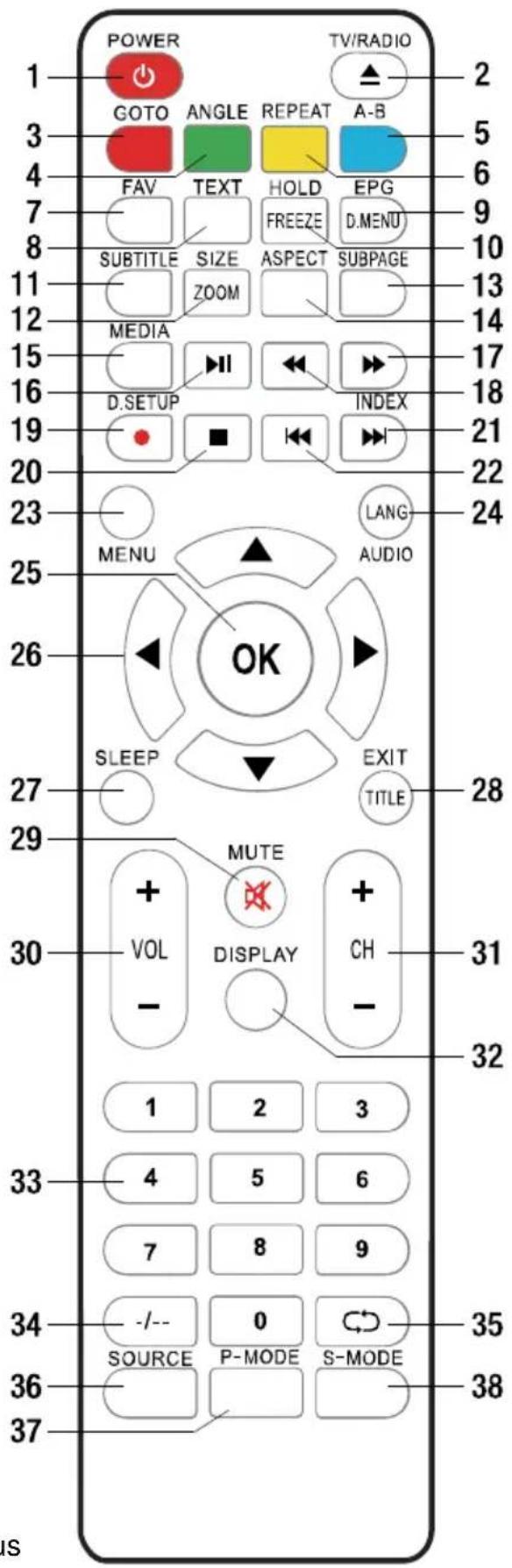

14. POWER: Versetzt das Gerät in den Standby-Modus; ein erneutes Drücken schaltet es ein.

15. TV/RADIO (DTV): Umschalten zwischen TV und Radio
    (DVD): Laden / Auswerfen einer verfügbaren Disc.

16. ROTE TASTE (TV)

GOTO (DVD): Wiedergabe ab einem bestimmten Punkt

1. GRÜ NE TASTE (TV)

WINKEL (DVD): Ändert den Spielwinkel, wenn verfügbar

1. BLAUE TASTE (TV)

A-B (DVD): Wiederholt Wiedergabe zwischen A und B.

1. GELBE TASTE (TV)

WIEDERHOLUNG (DVD): Ändert Wiederholungsmodus

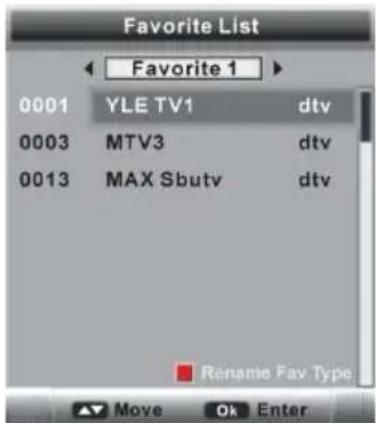

1. FAV: Anzeige der Favoritenliste.

2. TEXT: zum Aufrufen von Videotext

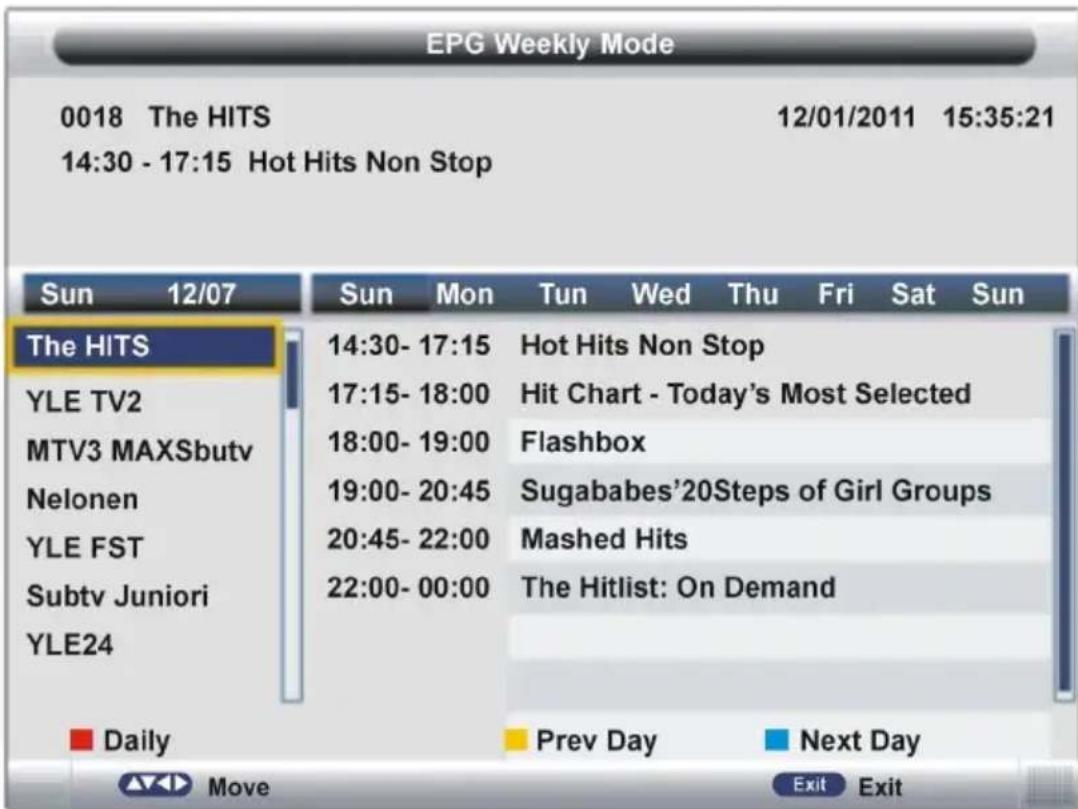

3. EPG (DTV): Zum Aufrufen der elektronischen Programmzeitschrift D.MENU (DVD): Anzeige Hauptmenü Disc.

4. HOLD: zum Anhalten des Videotext FREEZE: zum Anhalten des Bildes

5. SUBTITLE: Untertitel aktivieren/deaktivieren.

6. SIZE (TV): Ändern der Videotextgröße. ZOOM (DVD): Bild vergrößern/verkleinern.

7. SUBPAGE: zum Aufrufen einer untergeordneten Videotextseite.

8. ASPECT: Drücken Sie die Taste wiederholt, um gewünschte Bildgröße zu wählen.

9. MEDIA: zum direkten Aufrufen des Media-Modus (USB).

POWER GOTO ANGLE REPEAT A-B 2 3 4 FAV TEXT HOLD EPG 7 SUBTITLE SIZE ASPECT SUBPAGE 8 ZOOM 11 MEDIA 12 D.SETUP 13 INDEX 14 20 21 22 23 MENU LANG AUDIO 24 25 OK SLEEP EXIT TITLE 26 MUTE VOL DISPLAY CH 30 - 31 - 32 1 2 3 33 4 5 6 7 8 9 -/-- 0 -/-- SOURCE P-MODE S-MODE 34 35 36 37

1. ▶.Start/Pause Wiedergabe
2. Schneller Vorlauf
3. <schneller Rücklauf
4. ● (DTV): Keine Funktion bei diesem Modell D.SETUP (DVD): Aufrufen des Setup-Menüs
5. ■ : zum Anhalten der Wiedergabe.
6. ▶▶hächste Kapitel wiedergeben. INDEX (DTV): Zum Aufrufen der Indexseite.
7. Vorherige Kapitel wiedergeben
8. MENU: Zum Aufrufen des Hauptmenüs. Ein erneutes Drücken bewirkt eine Rückkehr zur vorhergehenden Menüseite.
9. AUDIO (TV): zum Auswählen einer anderen Tonspur LANG (DVD): Wählen Sie die verfügbare Tonspur-Sprache
10. OK: Auswahl bestätigen
11. ▲/▼/◄/► : Navigationstasten
12. SLEEP: Zum Einstellen der Abschaltzeit (Sleeptimer)
13. EXIT (TV): Zum Verlassen der Menüseite TITLE (DVD): Titelmenü einer DVD anzeigen
14. MUTE: Stellt den Ton stumm
15. VOL +/-: Zum Erhöhen/Senken der Lautstärke
16. CH +/-: Zur Wiedergabe des nächsten/vorhergehenden Senders
17. DISPLAY Zum Aufrufen von Informationen zur aktuellen Sendung
18. ZAHLENTASTEN (0-9) Zum Eingeben von Zahleninformationen wie Sendernummer usw.
19. -/--: um die Ziffer zu wechseln
20. : Zur Rückkehr zum vorhergehenden Sender oder zur vorhergehenden Eingangsquelle.
21. SOURCE: Zum Wechseln der Eingangsquelle
22. P-MODE: Zum Auswählen des gewünschten Bildmodus
23. S-MODE: Zum Auswählen des gewünschten Tonmodus

EINSETZEN DER BATTERIEN

Setzen Sie die Batterien wie in den folgenden Abbildungen dargestellt ein. Achten Sie darauf, dass die Pole + und - wie im Batteriefach angegeben ausgerichtet sind (Abb.1).

LEBENSDAUER DER BATTERIEN

• Die Batterien halten normalerweise ein Jahr; die genaue Lebensdauer hängt jedoch davon ab, wie häufig die Fernbedienung benutzt wird.
• Sollte die Fernbedienung auch bei Betätigung in der Nähe des Geräts nicht funktionieren, ersetzen Sie die Batterien.
• Verwenden sie zwei AAA-Trockenbatterien.

HINWEIS:

• Lassen Sie die Fernbedienung nicht fallen, treten Sie nicht darauf und setzen Sie sie auch keinen anderen Schlägen und Stößen aus. Dies könnte die Teile beschädigen oder eine Funktionsstörung verursachen.
• Wenn die Fernbedienung über längere Zeit nicht benutzt wird, entfernen Sie die Batterien.

BETÄ TIGUNG DER FERNBEDIENUNG

Richten Sie die Fernbedienung aus einer Entfernung von höchsten 6 m vom Fernbedienungssensor entfernt in einem Winkel innerhalb von 60° auf die Vorderseite des Geräts (Abb.2).

HINWEISE:

● Die Betriebsentfernung kann je nach Helligkeit des Zimmers unterschiedlich sein.
- Richten Sie kein helles Licht auf den Fernbedienungssensor.
- Stellen Sie keine Gegenstände zwischen die Fernbedienung und den Fernbedienungssensor.
- Verwenden Sie die Fernbedienung nicht gleichzeitig mit der Fernbedienung eines anderen Geräts.

Abb.1

Schieben ① ② Ö ffnen Drücken

Abb.2

Fernbedienungs-sensor 6m 30° 30°

GRUNDLEGENDE VERBINDUNGEN

• Achten Sie darauf, dass alle Kabel vom Hauptgerät getrennt sind, bevor Sie über eine Verbindung zur Netzstromquelle herstellen.
• Lesen Sie vor dem Anschließen anderer Geräte die Anleitung durch.

ANSCHLIESSEN AN DEN NETZSTROM

ZurSteckdose Hauptgerät

ANSCHLIESSEN EINER AUSSENANTENNE AM GERÄ T

Für ein optimales Bild sollten Sie eine Außenantenne an der Antennenbuchse anschließen.

Antenne Antennen- verstärker im Freien Antennen- verstärker im Zimmer 75-OHM- Antennenstecker Netzstecker des Antennenverstärkers

EARPHONE HD-INPUT VGA PC AUDIO SCART HDMI-Kabel (nicht enthalten) Schließen Sie das Gerät über ein HDMI-Kabel (nicht mitgeliefert) an anderen Geräten zum Empfangen hochauflösender Multimedia-Signale an. Rückseite von DVD-/Videoplayer

PC/VGA-VERBINDUNG

EARPHONE HD-INPUT VGA PC AUDIO SCART VGA-Kabel (nicht enthalten) Audiokabel (nicht enthalten) PC RGB-PC OUTPUT AUDIO Verbinden Sie das Gerät mithilfe eines VGA-Kabels (nicht mitgeliefert) und eines Audiokabels mit einem Fernseher oder PC; verwenden Sie das Produkt als Monitor.

EARPHONE HD-INPUT VGA PC AUDIO SCART SCART-Kabel (nicht enthalten) Rückseite von DVD-/Videoplayer

KOAXIALVERBINDUNG

COAX OUT CI+ YPbPr AV RF USB 1 Verbinden Sie das Gerät über ein Koaxialkabel (nicht mitgeliefert) mit dem Verstärker oder anderen Audiodekodierern zur Ausgabe koaxialer Audiosignale.

COMPOSITE-AV-VERBINDUNG

COAX OUT CI+ YPbPr AV RF USB 1 AV-Kabel (nicht enthalten) Verwenden Sie zur Herstellung der grundlegenden Verbindungen das Audio-L/R- (weiß/rot) und das CVBS-Kabel (gelb), um das Gerät mit anderen Geräten zu verbinden. Rückseite von DVD-/Videoplayer

YPBPR-VERBINDUNG

COAX OUT CI+ YPbPr AV RF USB 1 Audiokabel (nicht enthalten) YPbPr-Kabel (nicht enthalten) L R Rückseite von DVD-/Videoplayer

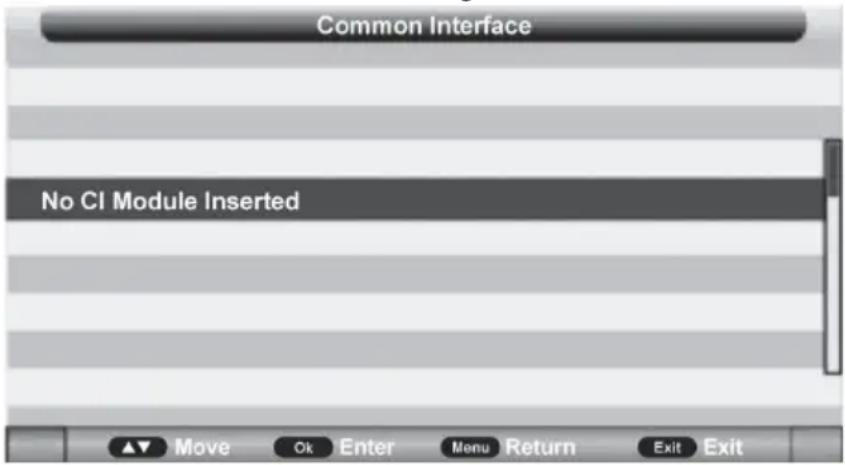

EINE CI-KARTE EINFÜ HREN

COAX OUT YPbPr CI+ AV RF USB 1 SMARCAM Legen Sie Ihre CI-Karte (Conditional Access Module), um spezielle digitale Kanäle in Ihrem Gebiet zu beobachten.

KOPFHÖ RER AN DAS GERÄ T ANSCHLIESSEN

EARPHONE HD-INPUT VGA PC AUDIO SCART Kopfhörerkabel (nicht enthalten)

USB 1-VERBINDUNG (TV-MODUS)

Stecken Sie zur Wiedergabe von Multimedia-Dateien ein USB-Speichergerät in den USB1-Steckplatz.

COAX OUT CI+ YPbPr AV RF USB 1 Stecken Sie ein USB-Speichergerät (nicht enthalten) zur Wiedergabe von Film- / Musik- / Foto- / Multimedia-Dateien ein. USB-Stick (nicht enthalten) USB

USB 2- UND SPEICHERKARTENVERBINDUNG (DVD-MODUS)

Stecken Sie zur Wiedergabe von Multimedia-Dateien ein USB-Speichergerät oder eine SD/MMC-Karte ein.

USB-Stick (nicht enthalten) USB SD SD-Karte (nicht enthalten)

Achten Sie darauf, dass alle Geräte und Netzkabel korrekt angeschlossen sind und das Gerät auf den richtigen Modus eingestellt ist, bevor Sie jegliche Bedienschritte ausführen.

GRUNDLEGENDE BEDIENUNG

Drücken Sie zum Einschalten des Gerätes die POWER-Taste an des Gerät bzw. an der Fernbedienung (die Betriebsanzeige leuchtet blau); drücken Sie die Taste zum Ausschalten des Gerätes noch einmal (Bereitschaftsmodus) (die Betriebsanzeige leuchtet rot).

DVD-MODUS

Drücken Sie zum Einstellen des Gerätes auf den DVD-Modus die SOURCE-Taste an der Gerätes bzw. an der Fernbedienung.

1. Wiedergabe

a) Stellen Sie sicher, dass sich kein Medium im Disk-Schlitz befindet. Legen Sie ein Medium in den Disk-Schlitz ein. Halten Sie das Medium so, dass Sie dessen Oberflächen nicht berühren; führen Sie es mit der lesbaren (spiegelnden) Seite in Ihre Richtung zeigend ein; das Medium wird automatisch in den Schlitz eingezogen; alternative können Sie zum Einziehen des Mediums in den Schlitz die Aaste an der Oberseite des Gerätes bzw. an der Fernbedienung drücken.
b) Sobald das Medium in den Schlitz eingezogen ist, beginnt das Wiedergabegerät umgehend mit dem Lesen des Mediums.
c) Wenn ein Menübildschirm am Gerät erscheint, wählen Sie mit den Navigations- bzw. Zifferntasten die gewünschte Titelnummer; drücken Sie dann zum Bestätigen die OK-Taste.
d) Mit der TITLE- oder D.MENU-Taste beenden Sie die Wiedergabe und kehren zum Menübildschirm zurück.

2. Wiedergabe beenden

Drücken Sie zum Beenden der Wiedergabe ■ (STOP).

Hinweis: Wenn die Wiedergabe gestoppt wird, speichert das Gerät den Punkt, an dem die STOP-Taste betätigt kurz (Fortsetzungsfunktion). Mit der Taste ▶(PLAY) setzen Sie die Wiedergabe an diesem Punkt fort. Bei Herausnehmen des Mediums oder erneuter Betätigung der Taste ■ (STOP) wird die Fortsetzungsfunktion aufgehoben.

3. Zum nächsten/vorherigen Kapitel springen

Zum nächsten Kapitel springen

Wenn Sie während der Wiedergabe die Taste ▶drücken, gelangen Sie zum nächsten Kapitel (DVD) oder Titel (Video-CD/CD).

Zum vorherigen Kapitel springen

Wenn Sie während der Wiedergabe die Taste drücken, gelangen Sie zum vorherigen Kapitel (DVD) oder Titel (Video-CD/CD).

4. Schnellvorlauf/Schnellrücklauf

Drücken Sie während der Wiedergabe zum Aktivieren von Schnellvorlauf/-rücklauf die Tasten Mit ▶(PLAY) setzen Sie die normale Wiedergabe fort.

5. Pause/Wiedergabe

Drücken Sie während der Wiedergabe zum Unterbrechen (PLAY/PAUSE), durch erneutes Drücken wird die normale Wiedergabe fortgesetzt.

6. MP3-Wiedergabe

a) Legen Sie das Medium mit den MP3-Dateien ein; nach einigen Sekunden zeigt der Monitor alle Ordner auf dem Medium an.
b) Wählen Sie mit den Navigationstasten den Ordner, den Sie wiedergeben möchten; drücken Sie zum Bestätigen die OK-Taste.
c) Die Dateien in diesem Ordner werden angezeigt; wählen Sie das gewünschte Lied mit den Navigationstaste, drücken Sie dann zum Start der Wiedergabe (PLAY) oder die OK-Taste.
d) Wechseln Sie auf der Dateiauswahlseite mit den Tasten / >>zur nachsten oder vorherigen Menüseite.
e) Mit der gelben Taste (REPEAT) an der Fernbedienung ändern Sie den Wiedergabemodus.

• SHUFFLE (Gemischt): Alle Dateien werden zufällig angeordnet und der Reihe nach wiedergegeben.
• RANDOM (Zufällig): Es wird zufällig eine Datei zur Wiedergabe ausgewählt.
• SINGLE (Eine): Gibt nur eine Datei wieder.
• REPEAT ONE (Eine wiederholen): Wiederholt eine Datei.
• REPEAT FOLDER (Ordner wiederholen): Alle Dateien im Ordner werden wiederholt wiedergegeben.
• FOLDER (Ordner): Alle Dateien im Ordner werden wiedergegeben.

7. MPEG4-Wiedergabe

a) Legen Sie das Medium mit den MPEG4-Dateien ein; nach einigen Sekunden zeigt der Monitor alle Ordner auf dem Medium an.
b) Wählen Sie mit den Navigationstasten den Ordner, den Sie wiedergeben möchten; drücken Sie zum Bestätigen die OK-Taste.
c) Die Dateien in diesem Ordner werden angezeigt; wählen Sie die gewünschte Datei mit den Navigationstasten, drücken Sie dann zum Start der Wiedergabe (PLAY) oder die OK-Taste.

d) Rufen Sie während der normalen Wiedergabe mit den Tasten ▶ die nächste oder vorherige Datei auf.
e) Mit der gelben Taste (REPEAT) können Sie den Wiedergabemodus ändern.

• SHUFFLE (Gemischt): Alle Dateien werden zufällig angeordnet und der Reihe nach wiedergegeben.
• RANDOM (Zufällig): Es wird zufällig eine Datei zur Wiedergabe ausgewählt.
• SINGLE (Eine): Gibt nur eine Datei wieder.
• REPEAT ONE (Eine wiederholen): Wiederholt eine Datei.
• REPEAT FOLDER (Ordner wiederholen): Alle Dateien im Ordner werden wiederholt wiedergegeben.
• FOLDER (Ordner): Alle Dateien im Ordner werden wiedergegeben.

f) Kehren Sie mit der D.MENU-Taste zur Wiedergabeliste zurück.

00:00 00:00 001/124 AV ----ALAN AV ----BUZZ AV ----CANDY AV ----DIANA AV ----MANDY AV ----SIMPSON DISC

8. JPEG-Wiedergabe

Wählen Sie bei einer CD mit JPEG-Bildern mit den Navigationstasten den Ordner, den Sie wiedergeben möchten; drücken Sie zum Bestätigen die OK-Taste. Die Dateien in diesem Ordner werden angezeigt; wählen Sie das gewünschte Bild mit der Aufwärts-/Abwärts-navigationstaste, drücken Sie zum Start der Wiedergabe die OK-Taste. Während Sie durch die Dateinamen blättern werden die entsprechenden Miniaturbilder angezeigt.

00:00 00:00 002/124 \Belle\ .. BOAT DOG FLOWER SHUTTLE LOVES DISC

Sobald Ordner und Datei ausgewählt sind, wird das Bild auf dem Bildschirm geladen.

Hinweis: Die Zeit zum Laden und Anzeigen der Bilder variiert je nach Dateigröße. Während der Wiedergabe können Sie mit der D.MENU-Taste zur Dateiauswahl zurückkehren. Mit der gelben Taste (REPEAT) können Sie den Wiedergabemodus ändern:

• SHUFFLE (Gemischt): Alle Dateien werden zufällig angeordnet und der Reihe nach wiedergegeben.
• RANDOM (Zufällig): Es wird zufällig eine Datei zur Wiedergabe ausgewählt.
• SINGLE (Eine): Gibt nur eine Datei wieder.
• REPEAT ONE (Eine wiederholen): Wiederholt eine Datei.
• REPEAT FOLDER (Ordner wiederholen): Alle Dateien im Ordner werden wiederholt wiedergegeben.
• FOLDER (Ordner): Alle Dateien im Ordner werden wiedergegeben.

Zum nächsten/vorherigen Bild springen

Mit ▶Springen Sie zum nächsten Bild, mit springen Sie zum vorherigen Bild. Falls 3 Sekunden lang keine Taste betätigt wird, springt die Wiedergabe automatisch zum nächsten Bild.

Bilder drehen

• Mit der Rechtstaste drehen Sie das Bild im Uhrzeigersinn.
• Mit der Linkstaste drehen Sie das Bild gegen den Uhrzeigersinn.

Bilder umkehren

• Mit der Aufwärtstaste kehren Sie das Bild vertikal um.
• Mit der Abwärtstaste kehren Sie das Bild horizontal um.

Bild verkleinern/vergrößern

Drücken Sie zum Vergrößern/Verkleinern des Bildes auf 50 %, 75 %, 100 %, 125 %, 150 % oder 200 % die ZOOM-Taste.

ROTATING

Wenn das Bild vergrößert ist, können Sie es mit den Navigationstasten verschieben.

9. Video-CD mit Wiedergabesteuerung

a) Bei der Wiedergabe von VCD 2.0 mit Wiedergabesteuerung zeigt das Wiedergabegerät die VCD-Version.
b) Drücken Sie zum De-/Aktivieren der Wiedergabesteuerung wiederholt die D.MENU-Taste an der Fernbedienung.
d) Geben Sie mit den Taste ▶▶/◀◀ den nächsten bzw. vorherigen Titel wieder.

c) Drücken Sie zur Auswahl eines Titels die entsprechenden Zifferntasten. Beispiel: Drücken Sie für Titel 9 die Zifferntasten 0 und 9; nach einigen Sekunden wechselt das Gerät automatisch zu Titel 9. Drücken Sie für Titel 15 die Zifferntasten -/-- und 5; nach einigen Sekunden wechselt das Gerät automatisch zu Titel 15.

VCD 2.0

10. USB-Wiedergabe

a) Stecken Sie ein USB-Speichergerät mit Dateien im Musik-, Bild- oder Filmformat ein.
b) Drücken Sie zum Umschalten des Gerätes in den USB-Lesemodus die MEDIA-Taste.
c) Nach einigen Sekunden werden alle Ordner auf dem USB-Geräte am Bildschirm angezeigt.
d) Wählen Sie mit den Navigationstasten einen Ordner, den Sie wiedergeben möchten; drücken Sie zum Bestätigen die OK-Taste.
e) Die Dateien in diesem Ordner werden angezeigt; wählen Sie die gewünschte Datei mit den Navigationstasten, drücken Sie dann zum Start der Wiedergabe die OK-Taste.
f) Wechseln Sie auf der Dateiauswahlseite mit den Tasten ▶▶ / ◀◀ zur nächsten oder vorherigen Menüseite.
g) Wählen Sie mit der gelben Taste (REPEAT) den Wiedergabemodus.

• SHUFFLE (Gemischt): Alle Dateien werden zufällig angeordnet und der Reihe nach wiedergegeben.
• RANDOM (Zufällig): Es wird zufällig eine Datei zur Wiedergabe ausgewählt.
• SINGLE (Eine): Gibt nur eine Datei wieder.
• REPEAT ONE (Eine wiederholen): Wiederholt eine Datei.
• REPEAT FOLDER (Ordner wiederholen): Alle Dateien im Ordner werden wiederholt wiedergegeben.
• FOLDER (Ordner): Alle Dateien im Ordner werden wiedergegeben.

Hinweis:

Der USB-Port dieses Gerätes unterstützt keine externen Festplatten.

01:53 040:36 128Kbps 001/124 \MUSIC/ MP3 ----ALAN MP3 ----BUZZ MP3 ----CANDY MP3 ----DIANA MP3 ----MANDY MP3 ----SIMPSON USB

11. Speicherkartenwiedergabe

a) Stecken Sie eine Speicherkarte (SD) mit Musik-, Bild- oder Videodateien ein.
b) Drücken Sie zum Umschalten des Gerätes in den Kartenlesemodus die MEDIA-Taste.
c) Nach einigen Sekunden werden alle Ordner auf der Speicherkarte am Bildschirm angezeigt.
d) Wählen Sie mit den Navigationstasten einen Ordner, den Sie wiedergeben möchten; drücken Sie zum Bestätigen die OK-Taste.
e) Die Dateien in diesem Ordner werden angezeigt; wählen Sie die gewünschte Datei mit den Navigationstasten, drücken Sie dann zum Start der Wiedergabe die OK-Taste.
f) Wechseln Sie auf der Dateiauswahlseite mit den Tasten ▶ / ◀ zur nächsten oder vorherigen Menüseite.
g) Mit der REPEAT-Taste können Sie die Wiederholung ändern.

01:53 040:36 128Kbps 001/124 \MUSIC/ MP3 ----ALAN MP3 ----BUZZ MP3 ----CANDY MP3 ----DIANA MP3 ----MANDY MP3 ----SIMPSON CARD

• SHUFFLE (Gemischt): Alle Dateien werden zufällig angeordnet und der Reihe nach wiedergegeben.
• RANDOM (Zufällig): Es wird zufällig eine Datei zur Wiedergabe ausgewählt.
• SINGLE (Eine): Gibt nur eine Datei wieder.
• REPEAT ONE (Eine wiederholen): Wiederholt eine Datei.
• REPEAT FOLDER (Ordner wiederholen): Alle Dateien im Ordner werden wiederholt wiedergegeben.
• FOLDER (Ordner): Alle Dateien im Ordner werden wiedergegeben.

12. Betrachtungswinkel ändern (nur DVD)

Einige DVDs enthalten Szenen, die aus verschiedenen Winkeln gleichzeitig aufgenommen wurden. Bei diesen Medien können Sie mit der ANGLE-Taste zwischen den verschiedenen Winkeln umschalten.

13. Wiederholung

Drücken Sie während der Wiedergabe die gelbe Taste (REPEAT), dadurch wird ein Kapitel oder Titel (DVD) bzw. ein Titel (VCD/CD) wiederholt.

DVD

Kapitel wiederholen

Titel wiederholen

Alles wiederholen

VCD/CD (im PBC-aus-Modus)

Titel wiederholen

Alles wiederholen

A-bis-B-Wiederholung

Wiederholt Abschnitte zwischen zwei spezifischen Punkten (A-bis-B-Wiederholung)

a) Drücken Sie während der Wiedergabe an der Stelle die blaue Taste (A-B), an der die Wiedergabe starten soll (A).
b) Drücken Sie dann an der Stelle die blaue Taste (A-B), an der die Wiedergabe enden soll (B). Die wiederholte Wiedergabe der Auswahl zwischen den Punkten A und B beginnt.
c) Durch erneutes Drücken der blaue Taste (A-B) kehren Sie zur normalen Wiedergabe zurück.

14. Gehe zu

Durch Gedrückthalten der GOTO-Taste können Sie das Element auswählen, das Sie einstellen möchten; geben Sie Zeit, Kapitelnummer, Titelnummer etc. ein. Das Medium wird ab dem ausgewählten Punkt wiedergegeben.

15. Bildschirminformationen

Drücken Sie zur Anzeige der Wiedergabeinformationen die DISPLAY-Taste.

16. Untertitelsprache ändern (nur DVD)

Es ist möglich, die Untertitelsprache von der bei den Grundeinstellungen ausgewählten Sprache auf eine andere Sprache zu ändern. (Dieser Vorgang funktioniert nur bei Medien, auf denen mehrere Untertitelsprachen aufgezeichnet sind.)

Untertitelsprache ändern

a) Drücken Sie während der Wiedergabe die SUBTITLE-Sprache, der Bildschirm zeigt die aktuelle Sprache an.
b) Durch erneutes Drücken der SUBTITLE-Sprache ändern Sie die Sprache bzw. schalten die Untertitel aus.

Hinweis: Wenn keine Untertitel aufgenommen sind, geschieht bei Betätigung dieser Taste gar nichts.

17. Zoom

a) Drücken Sie während der normalen Wiedergabe zum Vergrößern/Verkleinern wiederholt die ZOOM-Taste.
b) Mit den Navigationstasten können Sie sich über das vergrößerte Bild bewegen.

18. Soundtrack-Sprache ändern (DVD/VCD/CD)

Es ist möglich, die Soundtrack-Sprache von der bei den Grundeinstellungen ausgewählten Sprache auf eine andere Sprache zu ändern. (Dieser Vorgang funktioniert nur bei Medien, auf denen mehrere Soundtrack-Sprachen aufgezeichnet sind.)

• Drücken Sie während der DVD-Wiedergabe die AUDIO-Taste, dadurch wird die Nummer der aktuellen Soundtrack-Sprache angezeigt; durch erneutes Drücken der Taste ändern Sie die Sprache.
• Wenn Sie die AUDIO-Taste während der VCD/CD-Wiedergabe drücken, ändert sich der Audioausgangsmodus: LEFT MONO (Mono links), RIGHT MONO (Mono rechts), MIX-MONO (Mono gemischt) und STEREO soundtrack (Stereo-Soundtrack).

Hinweis: Wenn keine Soundtrack-Sprachen aufgenommen sind, geschieht bei Betätigung dieser Taste gar nichts. Wenn das Gerät eingeschaltet oder das Medium entfernt ist, wird die bei den Grundeinstellungen ausgewählte Sprache ausgegeben.

19. Grundeinstellungen

Nach Eingabe der Erstprogrammierung bleiben diese Einstellungen im Speicher erhalten, bis sie geändert werden, so dass das Gerät stets auf die gleiche Weise arbeitet.

Allgemeine Vorgehensweise bei Grundeinstellungen

• Drücken Sie die D.SETUP-Taste an der Fernbedienung.
• Wählen Sie mit den Navigationstasten das gewünschte Element, drücken Sie dann die OK-Taste; der Bildschirm zur Einstellung des jeweiligen Wertes wird angezeigt. Stellen Sie das Element dann mit den Navigationstasten ein, drücken Sie zur Bestätigung der Einstellungen die OK-Taste.
• Durch Drücken der D.SETUP-Taste schließen Sie das Einrichtungsmenü.
• Mit der Links-/Rechtsnavigationstaste wechseln Sie zu einem anderen Haupteinrichtungselement. Drücken Sie dann zum Aufrufen der Untermenü-Seite die Rechts- oder OK-Taste; mit der Linkstaste kehren Sie zur vorherigen Menüseite zurück.

1) GENERAL SETUP (Allgemeine Einrichtung)

1.1 TV DISPLAY (TV-Anzeige) - Zur Auswahl des TV-Ausgabemodus.

Optionen:

a) Normal/PS: Pan & Scan-Modus.
b) Normal/LB: Letterbox-Modus.
c) Wide (Breit): 16:9-Breitbildmodus.

--GENERAL SETUP PAGE-- TV DISPLAY WIDE ANGLE MARK ON OSD LANG ENG CAPTIONS OFF SCREEN SAVER ON DEFAULT GO TO GENERAL SETUP PAGE

1.2 ANGLE MARK (Winkelmarkierung) -

Hiermit können Sie wählen, ob das Mehrfachwinkel-Symbol bei Wiedergabe eines Mediums mit mehreren aufgenommenen Winkeln auf dem Bildschirm angezeigt werden soll.

Optionen: On (Ein), Off (Aus).

1.3 OSD LANG (OSD-Sprache) - Dient der Auswahl der gewünschten Sprache. An diesem Wiedergabegerät können Sie Englisch sowie andere Sprachen wählen.
1.4 CAPTIONS (Untertitel) - Hiermit können Sie ein-/ausschalten, ob Untertitel bei der Wiedergabe angezeigt werden sollen.
1.5 SCREEN SAVER (Bildschirmschoner) - Wenn das Wiedergabegerät 5 Minuten nicht benutzt wird, erscheint der Bildschirmschoner am Bildschirm.

Optionen: On (Ein), Off (Aus).

1.6 LAST MEMORY - Es wird die Wiedergabe an der Stelle, wo die Wiedergabe zuletzt gestoppt wurde wieder aufzunehmen.

1.7 DEFAULT (Standard) - Dient der Rücksetzung auf die werkseitigen Einstellungen.

2) AUDIO SETUP (Audioeinstellungen)

SPEAKER SETUP (Lautsprechereinrichtung) -

Dient dem Einstellen der Lautsprecherausgabe.

Optionen:

a) LT/RT-Links/Rechts-Mischmodus
b) STEREO

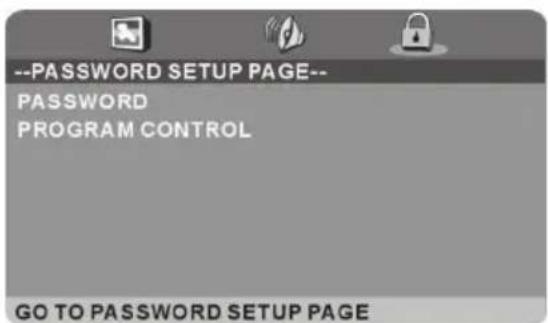

3) PASSWORD SETUP (Kennworteinrichtung)

3.1 PASSWORD (Kennwort) - Zum Ändern des Kennwortes. Geben Sie das Kennwort über die Zifferntasten an der Fernbedienung ein. Hinweis: Das Originalkennwort lautet 136900.

--AUDIO SETUP PAGE-- SPEAKER SETUP GO TO AUDIO SETUP PAGE

--PASSWORD SETUP PAGE-- PASSWORD PROGRAM CONTROL GO TO PASSWORD SETUP PAGE

3.2 PROGRAM CONTROL (Programmsteuerung) - Diese Einstellung ermöglicht einigen Menschen die Betrachtung bestimmter Medien; es ist vor allem hilfreich, wenn Sie Kindern das Ansehen ungeeigneter Medien verbieten möchten. Blättern Sie mit der Aufwärts- / Abwärtsnavigationstaste durch die Optionen, drücken Sie die OK-Taste, geben Sie das zuvor eingerichtete Kennwort ein; anschließend müssen Sie die Programmsteuerung einstellen. Sie können zwischen acht Einstellungen wählen, von KID SAFE (Für Kinder geeignet) bis ADULT (Erwachsene).

TV-MODUS

• Drücken Sie die POWER-Taste an des Gerät oder auf der Fernbedienung, um das Gerät einzuschalten (die Betriebsanzeige leuchtet blau); drücken Sie sie erneut, um das Gerät auszuschalten (Standby-Modus) (die Betriebsanzeige leuchtet rot).
• Drücken Sie die SOURCE-Taste an des Gerät oder auf der Fernbedienung, um das Gerät in den DTV- oder TV-Modus zu setzen.

AUSWAHL DER GEWÜ NSCHTEN SENDUNG

• Drücken Sie die Taste CH+, um den nächsten Sender wiederzugeben.
• Drücken Sie die Taste CH-, um den vorhergehenden Sender wiederzugeben.
• Drücken Sie direkt die Zahlentasten auf der Fernbedienung, um die gewünschte Sendung auszuwählen.

HINWEIS: Drücken Sie zum Wechseln der Stelle wiederholt die Taste -/--

LAUTSTÄ RKEREGELUNG

• Drücken Sie VOL+ oder VOL-, um die Lautstärke zu regeln.
• Verfügbarer Bereich: 0-100.

STUMMSCHALTUNG

Drücken Sie die MUTE-Taste, um den Ton stumm zu schalten; ein erneutes Drücken schaltet den Ton wieder ein.

EINSTELLUNG DER EINGANGSQUELLE

• Drücken Sie zum Aufrufen der Eingangsquellenliste die SOURCE-Taste am Gerät oder an der Fernbedienung.
• Drücken Sie AUFWÄ RTS- oder ABWÄRTS-Navigationstaste, um die gewünschte Eingangsquelle auszuwählen, und dann zur Bestätigung der Auswahl die OK-Taste.
• Verfügbare Optionen: DTV, ATV, AV, SCART, YPbPr, HDMI, PC, MEDIA, DVD.

PICTURE MODE (Bildmodus)

• Drücken Sie zur direkten Auswahl des gewünschten Bildmodus wiederholt die P-MODE-Taste an der Fernbedienung.
• Verfügbare Optionen: Standard (Standard), Mild (Sanft), User (Benutzer), Dynamic (Dynamisch).

SOUND MODE (Tonmodus)

• Drücken Sie zur direkten Auswahl des gewünschten Tonmodus wiederholt die S-MODE-Taste an der Fernbedienung.
• Verfügbare Optionen: Standard (Standard), Movie (Film), Music (Musik), Speech (Rede), User (Benutzer).

RUHEZEITEINSTELLUNG (SLEEP TIMER)

• Drücken Sie zum direkten Aufrufen des Schlaftimers wiederholt die SLEEP TIMER-Taste an der Fernbedienung.
• Verfügbare Optionen: Off (Aus), 10min (10 Min.), 20min (20 Min.), 30min (30 Min.), 60min (60 Min.), 90min (90 Min.), 120min (120 Min.), 180min (180 Min.), 240min (240 Min.).

VIDEOBILDGRÖ SSENEINSTELLUNG

• Drücken Sie zur direkten Auswahl der Videogröße wiederholt die ASPECT-Taste an der Fernbedienung.
• Verfügbare Optionen: Auto, 4:3, 16:9, Zoom1, Zoom2.

HINWEIS: Falls kein Signal vorhanden ist, funktioniert die ASPECT-Taste nicht. Die verfügbare Videobildgröße kann je nach Eingangsquelle unterschiedlich sein.

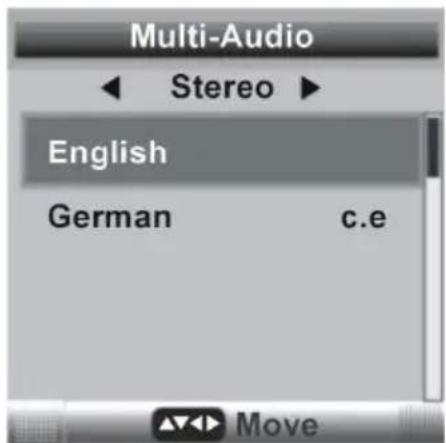

MULTI-AUDIO-EINSTELLUNG

• Drücken Sie zum Aufrufen der Multi-Audio-Menüseite die AUDIO-Taste an der Fernbedienung.
• Drücken Sie zur Auswahl des Soundtracks die Links-/Rechtsnavigationstaste.
• Drücken Sie zur Auswahl der gewünschten Audiosprache die Aufwärts-/Abwärtsnavigationstaste.

HINWEIS: Stellen Sie zur Aktivierung dieser Funktion sicher, dass der angezeigte Sender Mehrfachaudiosprachen unterstützt.

Drücken Sie zur Anzeige der aktuellen Programminformationen wiederholt die DISPLAY-Taste an der Fernbedienung.

FERNSEHZEITSCHRIFT (NUR IM DTV-MODUS)

Drücken Sie zum Aufrufen der nachstehenden Menüseite die EPG-Taste an der Fernbedienung.

EPG Weekly Mode 0018 The HITS 12/01/2011 15:35:21 14:30 - 17:15 Hot Hits Non Stop Sun 12/07 Sun Mon Tun Wed Thu Fri Sat Sun The HITS 14:30- 17:15 Hot Hits Non Stop YLE TV2 17:15- 18:00 Hit Chart - Today's Most Selected MTV3 MAXSbutv 18:00- 19:00 Flashbox Nelonen 19:00- 20:45 Sugababes'20Steps of Girl Groups YLE FST 20:45- 22:00 Mashed Hits Subtv Juniori 22:00- 00:00 The Hitlist: On Demand YLE24 Daily Prev Day Next Day Move Exit Exit

• Drücken Sie zur Auswahl des gewünschten Senders die Aufwärts-/Abwärtsnavigationstaste.
• Mit der Links- / Rechtsnavigationstaste wechseln Sie zwischen der linken und rechten Spalte.
• Mit der roten Taste wechseln Sie zwischen Wochen- und Tagesmodus.
• Mit der gelben Taste zeigen Sie die Programmzeitschrift des vorherigen Tages an.
• Mit der blauen Taste zeigen Sie die Programmzeitschrift des nächsten Tages an.

LIEBLINGSSENDERLISTE

Drücken Sie beim Betrachten eines verfügbaren Kanals zum Aufrufen der Favorite List(Lieblingssender)-Menüseite die FAV-Taste an der Fernbedienung.

• Wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste den gewünschten Sender.
• Drücken Sie zur Auswahl der gewünschten Lieblingsgruppe die Links- / Rechtsnavigationstaste.
• Drücken Sie zum Bestätigen der Auswahl die OK-Taste.

• Hinweise zum Hinzufügen/Entfernen eines Kanals zur/aus der Favoritenliste finden Sie im Abschnitt Favorite Manager (Favoritenmanager) (Abschnitt 3.2 der DTV-MODUS).
• Drücken Sie die ROTE Taste auf der Fernbedienung, um die Tastatur anzuzeigen. Dann können Sie benennen einen gewünschten Lieblings-Art mit Navigationstasten.

SCHNELLAUSWAHL

Drücken Sie beim Betrachten eines verfügbaren Kanals zum Aufrufen der Channel List(Senderliste)-Menüseite die OK-Taste an der Fernbedienung.

• Wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste den gewünschten Sender.
• Drücken Sie zum Bestätigen der Auswahl die OK-Taste.

TELETEXT

Drücken Sie zur Anzeige der Teletext-Informationen die TEXT-Taste an der Fernbedienung; durch erneutes Drücken wird der Teletext wieder ausgeblendet.

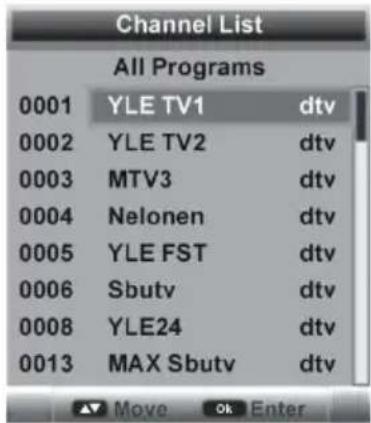

Channel List All Programs 0001 YLE TV1 dtv 0002 YLE TV2 dtv 0003 MTV3 dtv 0004 Nelonen dtv 0005 YLE FST dtv 0006 Sbutv dtv 0008 YLE24 dtv 0013 MAX Sbutv dtv Move Ok Enter

TV/RADIO (NUR IM DTV-MODUS)

Drücken Sie zum Umschalten des Gerätes zwischen Fernseh- und Radiomodus die TV/RADIO-Taste an der Fernbedienung (Radio nicht überall in Deutschland empfangbar).

UNTERTITEL

• Drücken Sie zum Aufrufen der Subtitle(Untertitel)-Menüseite die SUBTITLE-Taste an der Fernbedienung.
• Drücken Sie zur Auswahl der gewünschten Option die Links-/Rechtsnavigationstaste.
• Wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste zwischen den verfügbaren Untertiteln.
• Drücken Sie zum Bestätigen der Auswahl die OK-Taste.

HINWEIS: Stellen Sie zur Aktivierung dieser Funktion sicher, dass der angezeigte Sender mehrere Untertitel unterstützt.

Subtitle ◄ DTV Subtitle ► ENG ▲ Move

MEDIENWIEDERGABE

• Drücken Sie zum Umschalten des Gerätes in den MEDIA-Modus die SOURCE-Taste am Fernseher oder an der Fernbedienung.
• Stecken Sie vor folgenden Vorgängen ein USB-Speichergerät ein.
• Drücken Sie zum Bewegen des Cursors die Aufwärts- / Abwärts- / Links- / Rechtsnavigationstaste.
• Mit der EXIT-Taste kehren Sie zum vorherigen Menü zurück.

HINWEIS:

Rufen Sie mit der MEDIA-Taste an der Fernbedienung direkt den MEDIA-Modus auf.


1. FOTO

Wählen Sie mit der Links- / Rechtsnavigationstaste Photo (Foto) im Hauptmenü, drücken Sie zum Aufrufen OK.

/Udska1/Photo Return Dolphin.jpg Flower.jpg Book.jpg Trees.png Favorite.jpg Park.jpg Meeting.jpg Delete Add/Del all to playlist Move CH+/- Page +/- Ok Enter Exit Exit

HINWEIS: Bei Auswahl von Fotodateien können Sie den Cursor mit der EXIT-Taste zu TITLE (Titel) bewegen; drücken Sie dann zur Anzeige der Dateien im Miniaturbildmodus die Rechtsnavigationstaste.

• Wählen Sie mit den Navigationstasten die gewünschte Datei.
• Drücken Sie zum Aufrufen des Dialogfensters die rote Taste, wählen Sie zum Löschen der hervorgehobenen Datei Yes (Ja); wählen Sie zum Abbrechen des Vorgangs No (Nein).
• Mit der grünen Taste können Sie alle Dateien zur Wiedergabeliste hinzufügen bzw. daraus entfernen.
• Mit der OK-Taste können Sie alle die hervorgehobene Datei zur Wiedergabeliste hinzufügen bzw. daraus entfernen.
• Drücken Sie zum Start der Wiedergabe die -Telste.

Während der normalen Fotowiedergabe:

- Drücken Sie zum Einblenden der Werkzeugleiste die OK-Taste an der Fernbedienung; mit der EXIT-Taste blenden Sie sie aus.

• Wählen Sie mit der Links- / Rechtsnavigationstaste die gewünschte Option in der Werkzeugleiste, drücken Sie zum Bestätigen der Auswahl/Aufrufen des Untermenüs die OK-Taste.
• Mit der -Tälste an der Fernbedienung starten oder unterbrechen Sie die Wiedergabe.
• Mit der -Taste an der Fernbedienung beenden Sie die Wiedergabe.
• Mit der -Taste an der Fernbedienung geben Sie die vorherige Datei wieder.
• Mit der -Taste an der Fernbedienung geben Sie die nächste Datei wieder.

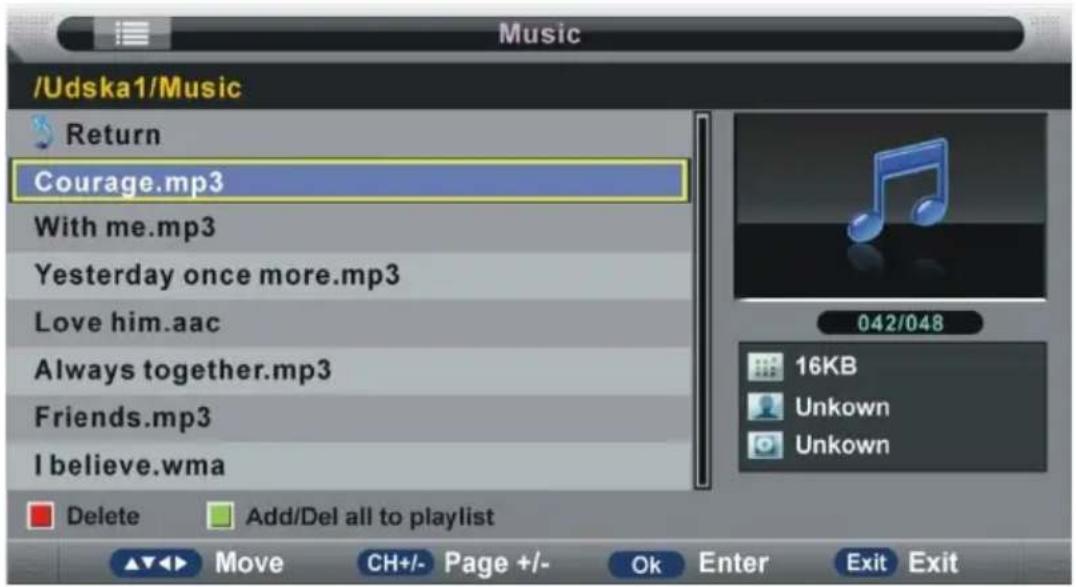

2. MUSIK

Wählen Sie mit der Links- / Rechtsnavigationstaste Music (Musik) im Hauptmenü, drücken Sie zum Aufrufen OK.

• Wählen Sie mit den Navigationstasten die gewünschte Datei.
• Drücken Sie zum Aufrufen des Dialogfensters die rote Taste, wählen Sie zum Löschen der hervorgehobenen Datei Yes (Ja); wählen Sie zum Abbrechen des Vorgangs No (Nein).
• Mit der grünen Taste können Sie alle Dateien zur Wiedergabeliste hinzufügen bzw. daraus entfernen.
• Mit der OK-Taste können Sie alle die hervorgehobene Datei zur Wiedergabeliste hinzufügen bzw. daraus entfernen.
• Drücken Sie zum Start der Wiedergabe die -Tälste.

Während der Musikwiedergabe:

- Wählen Sie mit der Links- / Rechtsnavigationstaste die gewünschte Option in der Werkzeugleiste, drücken Sie zum Bestätigen der Auswahl/Aufrufen des Untermenüs die OK-Taste.

• Drücken Sie zum Schließen der Bildschirmanzeige die blaue Taste an der Fernbedienung; durch Betätigen einer beliebigen Fernbedienungstaste blenden Sie sie wieder ein.
• Mit der -Tidste an der Fernbedienung starten oder unterbrechen Sie die Wiedergabe.
• Mit der -Taste an der Fernbedienung beenden Sie die Wiedergabe.
• Mit der -Taste an der Fernbedienung aktivieren Sie den Schnellrücklauf.
• Mit der -Taste an der Fernbedienung aktivieren Sie den Schnellvorlauf.
• Mit der -Teste an der Fernbedienung geben Sie die vorherige Datei wieder.
• Mit der -Taste an der Fernbedienung geben Sie die nächste Datei wieder.

3. FILM

Wählen Sie mit der Links- / Rechtsnavigationstaste Movie (Film) im Hauptmenü, drücken Sie zum Aufrufen OK.

• Wählen Sie mit den Navigationstasten die gewünschte Datei.
• Drücken Sie zum Aufrufen des Dialogfensters die rote Taste, wählen Sie zum Löschen der hervorgehobenen Datei Yes (Ja); wählen Sie zum Abbrechen des Vorgangs No (Nein).
• Mit der grünen Taste können Sie alle Dateien zur Wiedergabeliste hinzufügen bzw. daraus entfernen.
• Mit der OK-Taste können Sie alle die hervorgehobene Datei zur Wiedergabeliste hinzufügen bzw. daraus entfernen.
• Drücken Sie zum Start der Wiedergabe die -Telste.

Während der Filmwiedergabe:

- Drücken Sie zum Einblenden der Werkzeugleiste die OK-Taste an der Fernbedienung; mit der EXIT-Taste blenden Sie sie aus.

• Wählen Sie mit der Links- / Rechtsnavigationstaste die gewünschte Option in der Werkzeugleiste, drücken Sie zum Bestätigen der Auswahl/Aufrufen des Untermenüs die OK-Taste.
• Mit der -Telste an der Fernbedienung starten oder unterbrechen Sie die Wiedergabe.
• Mit der -Taste an der Fernbedienung beenden Sie die Wiedergabe.
• Mit der -Teste an der Fernbedienung aktivieren Sie den Schnellrücklauf.
• Mit der -Taste an der Fernbedienung aktivieren Sie den Schnellvorlauf.
• Mit der -Taste an der Fernbedienung geben Sie die vorherige Datei wieder.
• Mit der -Taste an der Fernbedienung geben Sie die nächste Datei wieder.

4. EBOOK

- Wählen Sie mit der Links- / Rechtsnavigationstaste e-Book (eBook) im Hauptmenü, drücken Sie zum Aufrufen OK.

• Wählen Sie mit den Navigationstasten die gewünschte Datei.
• Drücken Sie zum Aufrufen des Dialogfensters die rote Taste, wählen Sie zum Löschen der hervorgehobenen Datei YES (Ja); wählen Sie zum Abbrechen des Vorgangs No (Nein).
• Mit der grünen Taste können Sie alle Dateien zur Wiedergabeliste hinzufügen bzw. daraus entfernen.
• Mit der OK-Taste können Sie alle die hervorgehobene Datei zur Wiedergabeliste hinzufügen bzw. daraus entfernen.
• Drücken Sie zum Start der Wiedergabe die -Tälste.

Während der eBook-Anzeige:

• Mit der roten Taste an der Fernbedienung können Sie die aktuelle Seite zur Lesezeichenliste hinzufügen bzw. daraus entfernen.
• Rufen Sie mit der grünen Taste an der Fernbedienung den GOTO(Gehe zu)-Modus auf. Geben Sie eine gültige Zahl ein, drücken Sie zum direkten Aufrufen der gewünschten Seite die OK-Taste.
• Mit der gelben Taste an der Fernbedienung zeigen Sie die Lesezeichenliste an.
• Mit der blauen Taste an der Fernbedienung zeigen Sie die Wiedergabeliste an.
• Mit der -Taste an der Fernbedienung zeigen Sie die vorherige Seite an.
• Mit der -Taste an der Fernbedienung zeigen Sie die nächste Seite an.

HINWEIS:

Stellen Sie zur Wiedergabe Ihrer Multimedia-Dateien sicher, dass Sie das entsprechende Symbol im MEDIA PLAYBACK(Medienwiedergabe)-Hauptmenü ausgewählt haben. Mit anderen Worten: Fotodateien können nur unter PHOTO (Foto), Audiodateien können nur unter MUSIC (Musik) wiedergegeben werden etc.

HAUPTMENÜ

Es gibt verschiedene Einstellungsmenüs. Sobald die Anfangsprogrammierung abgeschlossen ist, bleibt sie auch nach Umschalten des Fernsehers in den Bereitschaftsmodus im Speicher erhalten, bis sie geändert wird.

Allgemeine Vorgehensweise bei Grundeinstellungen

• Drücken Sie zum Aufrufen des Hauptmenüs die MENU-Taste am Fernseher oder an der Fernbedienung.
• Wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste das gewünschte Untermenü.
• Rufen Sie das Untermenü mit der OK- oder Rechtsnavigationstaste auf.
• Wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste die gewünschte Option.
• Passen Sie den Wert mit der Links- / Rechtsnavigationstaste an.
• Drücken Sie zum Bestätigen der Auswahl die OK-Taste.
• Mit der MENU-Taste kehren Sie zum vorherigen Menü zurück.
• Mit der EXIT-Taste verlassen Sie das Menü.

ERSTMALIGE INSTALLATION

Verbinden Sie das Gerät mit der Stromversorgung und schalten Sie den Fernseher ein; daraufhin erscheint das folgende Installationsmenü auf dem Bildschirm:

Setup 1 (Einrichtung 1)

• Drücken Sie UP / DOWN Navigationstaste gewünschte Bild-Modus auszuwählen.
• Drücken Sie OK-Taste, um ein Dialogfeld. Klicken Sie auf OK, um die Auswahl zu bestätigen und drehen auf der nächsten Seite, wählen Sie Abbrechen, um das Dialogfeld zu schließen.

Setup 2 (Einrichtung 2)

• Wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste das Land, in dem Sie leben.
• Mit der OK-Taste bestätigen Sie die Auswahl und wechseln zur nächsten Seite.

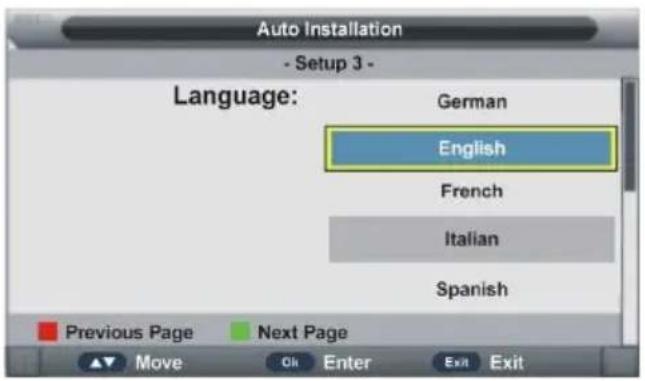

Setup 3 (Einrichtung 3)

• Drücken Sie zur Auswahl der gewünschten Menüsprache die Aufwärts-/Abwärtsnavigationstaste.
• Mit der OK-Taste bestätigen Sie die Auswahl und wechseln zur nächsten Seite.

Setup 4 (Einrichtung 4)

• Drücken Sie zur Auswahl der gewünschten Auto-Abschaltzeit die Aufwärts-/Abwärtsnavigationstaste.
• Mit der OK-Taste bestätigen Sie die Auswahl und wechseln zur nächsten Seite.

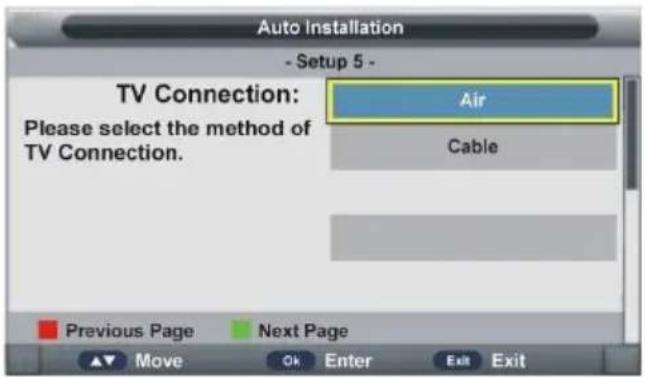

Setup 5 (Einrichtung 5)

• Drücken Sie zur Auswahl des gewünschten Verbindungstyps die Aufwärts-/Abwärtsnavigationstaste.
• Mit der OK-Taste bestätigen Sie die Auswahl und wechseln zur nächsten Seite.

Setup 6 (Einrichtung 6)

• Drücken Sie zur Auswahl des gewünschten Suchtyps die Aufwärts-/Abwärtsnavigationstaste.
• Drücken Sie zum Bestätigen der Auswahl die OK-Taste, der Fernseher sucht automatisch nach Programmen.

HINWEIS:

• Sie können die ATV- oder DTV-Einstellung überspringen, indem Sie mit derMENU-Taste an der Fernbedienung ein Dialogfenster aufrufen und den Vorgang durch Auswahl von OK überspringen; wählen Sie zum Ausblenden des Dialogfensters Cancel (Abbrechen).
• Sie können die Einstellung verlassen, indem Sie mit der EXIT-Taste an der Fernbedienung ein Dialogfenster aufrufen und zum Verlassen OK wählen; wählen Sie zum Ausblenden des Dialogfensters Cancel (Abbrechen).

Drücken Sie zur Auswahl der DTV-Eingangsquelle die SOURCE-Taste am Gerät bzw. an der Fernbedienung.

1. PICTURE (Bild)

1.1 Picture Mode (Bildmodus)

Verfügbare Optionen: Standard (Standard), Mild (Sanft), User (Benutzer), Dynamic (Dynamisch).

Der Helligkeitswert des Bildes lässt sich auf 0 bis 100 einstellen.

1.3 Contrast (Kontrast)

Der Kontrastwert des Bildes lässt sich auf 0 bis 100 einstellen.

1.4 Sharpness (Schärfe)

Der Schärfewert des Bildes lässt sich auf 0 bis 100 einstellen.

1.5 Colour (Farbe)

Der Farbsättigungswert des Bildes lässt sich zwischen 0 und 100 einstellen.

HINWEIS: Die Werte für Brightness (Helligkeit), Contrast (Kontrast), Sharpness (Schärfe) und Color (Farbe) können nur im Bildmodus User (Benutzer) eingestellt werden.

1.6 Tint (Farbton)

Mit diesem Element kann der Farbton im NTSC-System auf 0 bis 100 eingestellt werden.

1.7 Colour Temperature (Farbtemperatur)

Mit diesem Element kann die Farbtemperatur optimal eingestellt werden.

Verfügbare Optionen: Standard (Standard), Cold (Kalt), Warm (Warm).

1.8 Aspect Ratio (Seitenverhältnis)

Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste die gewünschte Option.

Verfügbare Optionen: Auto, 4:3, 16:9, Full (Vollbild), Zoom1, Zoom2.

HINWEIS: Falls kein Signal vorhanden ist, funktioniert die ASPECT-Taste an der Fernbedienung nicht. Die verfügbare Videobildgröße kann je nach Eingangsquelle unterschiedlich sein.

1.9 Noise Reduction (Rauschreduzierung)

Mit diesem Element können Sie Bildrauschen zur Erzielung eines besseren Bildeffekts entfernen.

Verfügbare Optionen: Off (Aus), Low (Gering), Middle (Mittel), High (Hoch).

2. SOUND (Ton)

Verfügbare Optionen: Standard (Standard), Movie (Film), Music (Musik), Speech (Rede), User (Benutzer).

2.2 Bass (Bässe)

Mit diesem Element kann der Pegel tieferer Töne auf 0 bis 100 eingestellt werden.

2.3 Treble (Höhen)

Mit diesem Element kann der Pegel höherer Töne auf 0 bis 100 eingestellt werden.

HINWEIS: Die Werte Bass (Bässe) und Treble (Höhen) sind nur im Modus User (Benutzer) einstellbar.

Mit diesem Element kann die Audioausgabe am linken und rechten Lautsprecher auf -50 bis 50 eingestellt werden.

2.5 Surround

Mit diesem Element schalten Sie die Surround-Funktion ein/aus.

2.6 AVL (Automatische Lautstärkeregelung)

Mit diesem Element schalten Sie die AVL-Funktion ein/aus.

2.7 SPDIF

Diese Option dient der Auswahl des gewünschten SPDIF-Audioausgangstyps. Verfügbare Optionen: Off (Aus), PCM, Auto.

3. CHANNEL (Sender)

Channel Picture Sound Channel Feature Setup Channel Management ENTER Favorite Management ENTER Country Germany Auto Search ENTER DTV Manual Search ENTER ATV Manual Search ENTER LCN On/Off On Move Ok Enter Exit Exit Menu Return

3.1 Channel Management (Senderverwaltung)

Wählen Sie dieses Element mit der Aufwärts- / Abwärtsnavigationstaste, drücken Sie zum Aufrufen des Untermenüs die OK- bzw. Rechtsnavigationstaste.

Drücken Sie zur Auswahl des gewünschten Programmes die Aufwärts-/Abwärtsnavigationstaste.

a) Drücken Sie die rote Taste an der Fernbedienung, geben Sie das Kennwort über die Zifferntasten einwenn "Lock Channel" auf ist. Mit der roten Taste können Sie eine Löschmarkierung zum hervorgehobenen Programm hinzufügen bzw. entfernen. Drücken Sie anschließend zum Aufrufen eines Dialogfensters die MENU-Taste. Wählen Sie zum Löschen OK, mit Cancel (Abbrechen) brechen Sie diesen Vorgang ab.
b) Drücken Sie die grüne Taste an der Fernbedienung, geben Sie das Kennwort über die Zifferntasten einwenn "Lock Channel" auf ist. Drücken Sie dann zum entsperren/sperren eines Programmes die grüne Taste.
c) Mit der gelben Taste an der Fernbedienung können Sie eine Überspringen-Markierung hinzufügen/entfernen.
d) Rufen Sie mit der blauen Taste an der Fernbedienung den Verschieben-Modus auf. Wählen Sie dann mit der Aufwärts-/Abwärtsnavigationstaste die gewünschte Position; drücken Sie zum Verschieben die OK-Taste.
e) Drücken Sie zur Auswahl des gewünschten Programmes die Aufwärts-/Abwärtsnavigationstaste. Drücken Sie dann zum Aufrufen der Rename(Umbenennen)-Menüseite die OK-Taste.

HINWEIS: Das werkseitige Standardkennwort lautet „0000“.

• Wählen Sie mit der Aufwärts- / Abwärts- / Links- / Rechtsnavigationstaste die gewünschte Option, drücken Sie zur Eingabe die OK-Taste.
• Mit der roten Taste an der Fernbedienung fügen Sie ein Leerzeichen ein.
• Mit der grünen Taste an der Fernbedienung schalten Sie zwischen Groß- und Kleinbuchstaben um.
• Mit der gelben Taste an der Fernbedienung löschen Sie eine Eingabe.
• Mit der blauen Taste an der Fernbedienung speichern Sie die Einstellungen.
  HINWEIS: Die Umbenennen-Funktion ist nur bei analogen Programmen verfügbar.

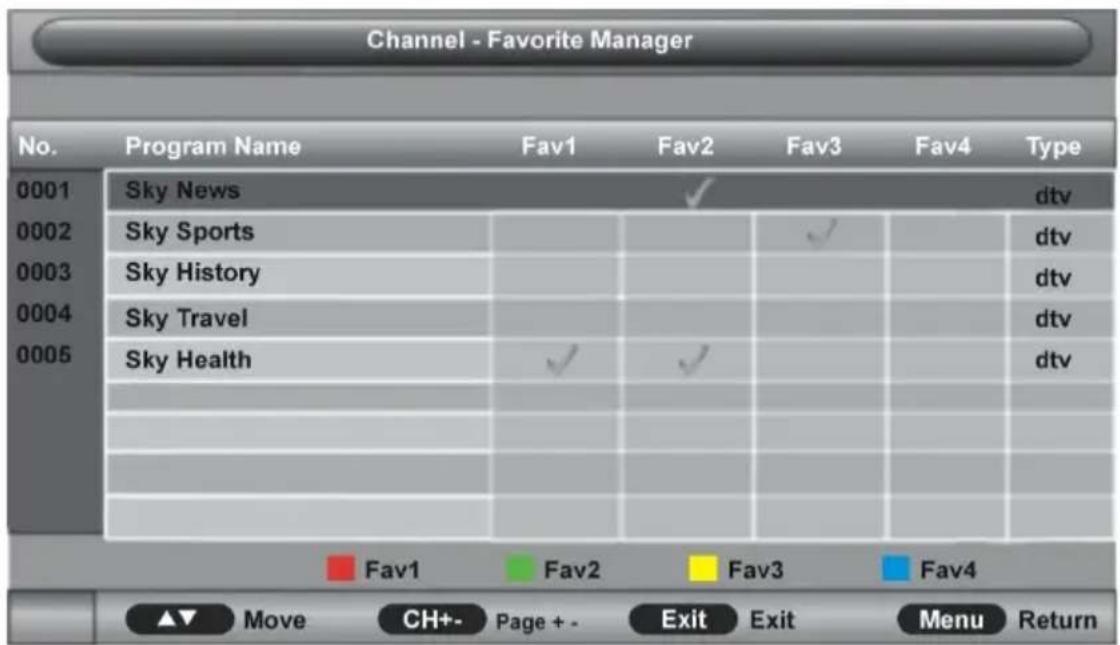

3.2 Favorite Manager (Favoritenmanager)

Drücken Sie zur Auswahl des gewünschten Programmes die Aufwärts-/Abwärtsnavigationstaste.

a) Mit der roten Taste an der Fernbedienung fügen Sie den hervorgehobenen Sender zur Favorite 1(Lieblingssender 1)-Liste hinzu bzw. entfernen ihn.
b) Mit der grünen Taste an der Fernbedienung fügen Sie den hervorgehobenen Sender zur Favorite 2(Lieblingssender 2)-Liste hinzu bzw. entfernen ihn.
c) Mit der gelben Taste an der Fernbedienung fügen Sie den hervorgehobenen Sender zur Favorite 3(Lieblingssender 3)-Liste hinzu bzw. entfernen ihn.
d) Mit der blauen Taste an der Fernbedienung fügen Sie den hervorgehobenen Sender zur Favorite 4(Lieblingssender 4)-Liste hinzu bzw. entfernen ihn.

3.3 Country (Land)

Dieses Element dient zur Auswahl des Landes, in dem Sie leben.

3.4 TV Connection (TV-Verbindung)

Diese Option dient der Auswahl des Verbindungstyps Ihres Fernsehers. Verfügbare Optionen: Air (terrestrisch/DVB-T), Cable (Kabel).

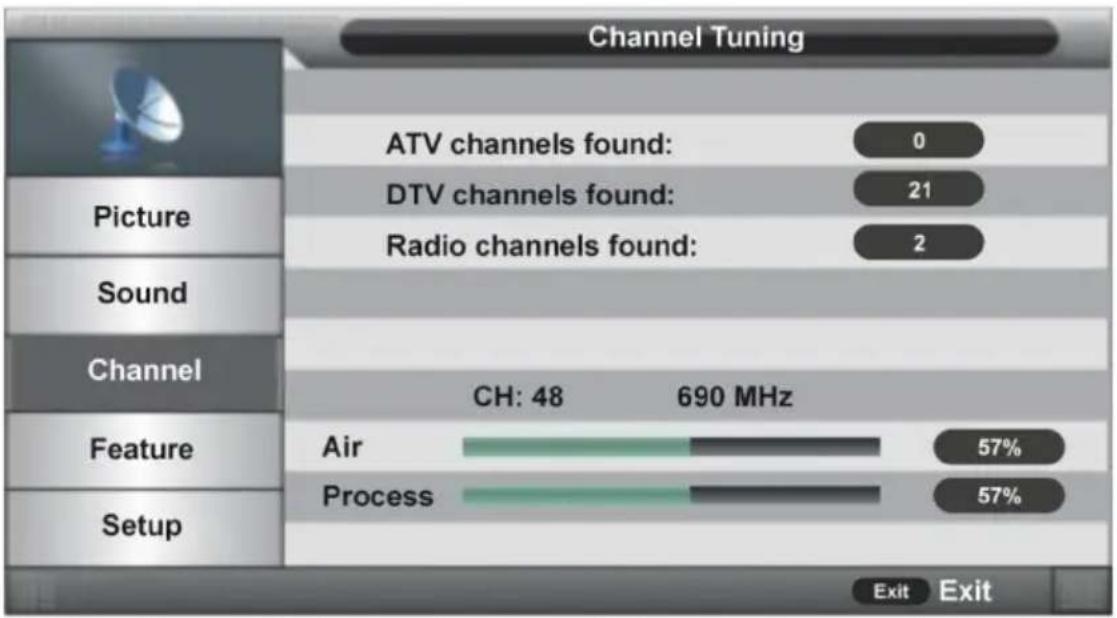

3.5 Auto Search (Auto-Suche)

• Wählen Sie dieses Element mit der Aufwärts- / Abwärtsnavigationstaste, drücken Sie zum Aufrufen des Untermenüs die OK- bzw. Rechtsnavigationstaste.
• Drücken Sie dann zur Auswahl von All (Alles), DTV oder ATV die Aufwärts-/Abwärtsnavigationstaste; rufen Sie mit der OK- oder Rechtsnavigationstaste ein Dialogfenster auf. Wählen Sie zum Starten der automatischen Suche OK, mit Cancel (Abbrechen) brechen Sie diesen Vorgang ab.

Drücken Sie zum Verlassen der automatischen Abstimmung die MENU- oder EXIT-Taste, wählen Sie im Menü OK.

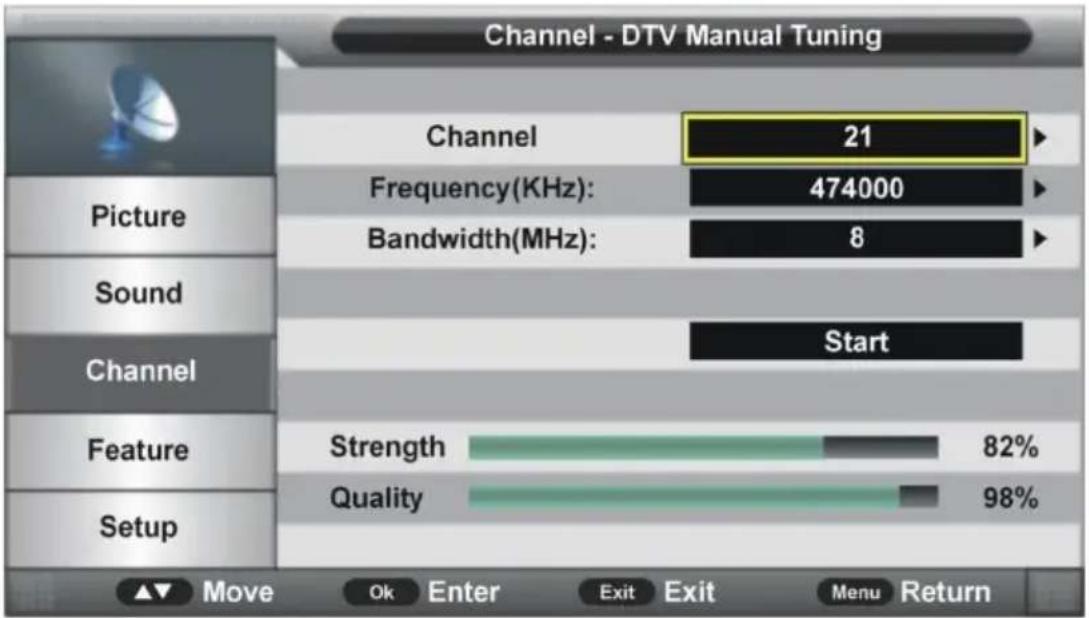

3.6 DTV Manual Search (DTV manuelle Suche)

Wenn TV Connection (TV-Verbindung) Air (terrestrisch/DVB-T) ist:

- Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste das gewünschte Programm.

b) Frequency (kHz) (Frequenz (kHz))

• Rufen Sie das Untermenü mit der OK- bzw. Rechtsnavigationstaste auf.
• Bewegen Sie den Cursor mit der Links-/Rechtsnavigationstaste; drücken Sie zur Eingabe des gewünschten Wertes die Zifferntasten an der Fernbedienung.

c) Bandwidth (MHz) (Bandbreite (MHz))

- Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste die gewünschte Bandbreite.

Wenn TV Connection (TV-Verbindung) Cable (Kabel) ist:

a) Frequency (kHz) (Frequenz (kHz))

- Diese Einstellung kann nicht vom Benutzer angepasst werden.

b) Symbol Rate (KS/s) (Symbolrate (KS/s))

- Rufen Sie das Untermenü mit der OK- bzw. Rechtsnavigationstaste auf.

- Bewegen Sie den Cursor mit der Links- / Rechtsnavigationstaste; drücken Sie zur Eingabe des gewünschten Wertes die Zifferntasten an der Fernbedienung.

c) Modulation (QAM)

- Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste die gewünschte Modulation.

Sobald die Einstellungen von a) bis c) abgeschlossen sind, wählen Sie im Menü START (Start) und drücken zum Starten der Suche die OK-Taste.

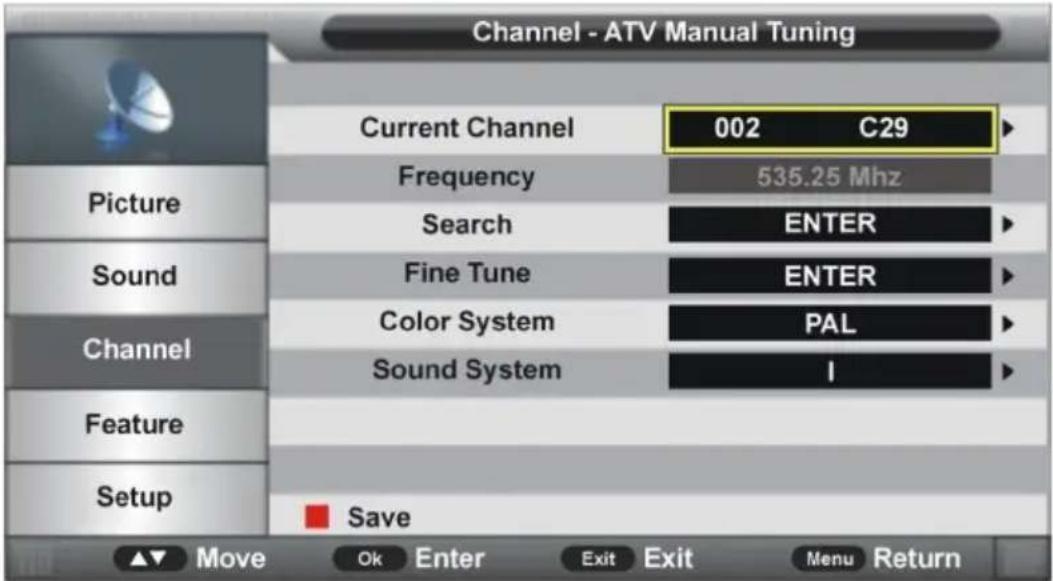

3.7 ATV Manual Search (ATV manuelle Suche) (nur bei ATV-Eingangsquelle)

(Fernsehempfang per Kabelverbindung)

Channel - ATV Manual Tuning Current Channel 002 C29 Frequency 535.25 Mhz Search ENTER Sound Fine Tune ENTER Channel Color System PAL Sound System I Feature Save Setup Move Ok Enter Exit Exit Menu Return

3.7.1 Current Channel (Aktueller Sender)

Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste das gewünschte Programm.

3.7.2 Frequency (Frequenz)

Diese Funktion kann nicht vom Benutzer angepasst werden.

3.7.3 Search (Suche)

Diese Funktion dient dem Start der Suche.

3.7.4 Fine Tune (Feinabstimmung)

Drücken Sie zum Aufrufen des Untermenüs die OK- oder Rechtsnavigationstaste, drücken Sie zur Feinabstimmung die Links- / Rechtsnavigationstaste.

3.7.5 Color System (Farbsystem)

Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste das gewünschte Farbsystem.

Verfügbare Optionen: Auto, PAL, SECAM.

3.7.6 Sound System (Klangsystem)

Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts-/Abwärtsnavigationstaste das gewünschte Klangsystem.

Verfügbare Optionen: BG, DK, I, L, L'.

HINWEIS: Die Sound System (Klangsystem)-Optionen können je nach Color System (Farbsystem)-Einstellungen variieren.

3.8 LCN ein / aus

Diese Funktion wird verwendet, um ON / OFF LCN (Logic Channel Number) ein.

4. FEATURE (Funktion)

Feature Lock ENTER Language ENTER Clock ENTER Sound Sleep Timer Off Auto Power Off Off Hearing Impaired Off CI Info Off HDMI Link ENTER Picture Channel Feature Setup ▲▼ Move Ok Enter Exit Exit Menu Return

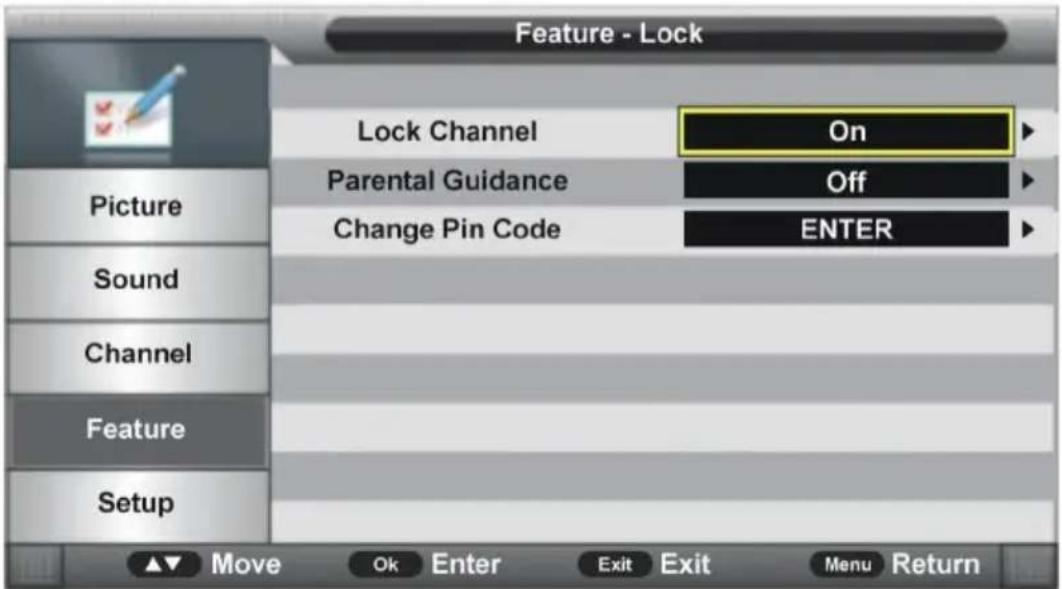

4.1 Lock (Sperre)

• Rufen Sie das Untermenü mit der OK- bzw. Rechtsnavigationstaste auf.
• Geben Sie das Kennwort über die Zifferntasten an der Fernbedienung ein.
• Drücken Sie zur Auswahl des gewünschten Elements die Aufwärts-/Abwärtsnavigationstaste.

HINWEIS: Das werkseitige Standardkennwort lautet „0000“.

Mit dieser Funktion schalten Sie die Sendersperrfunktionein/aus.

4.1.2 Parental Guidance (Kindersicherung)

Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste die gewünschte Option.

Verfügbare Optionen: Off (Aus), 4 bis 18.

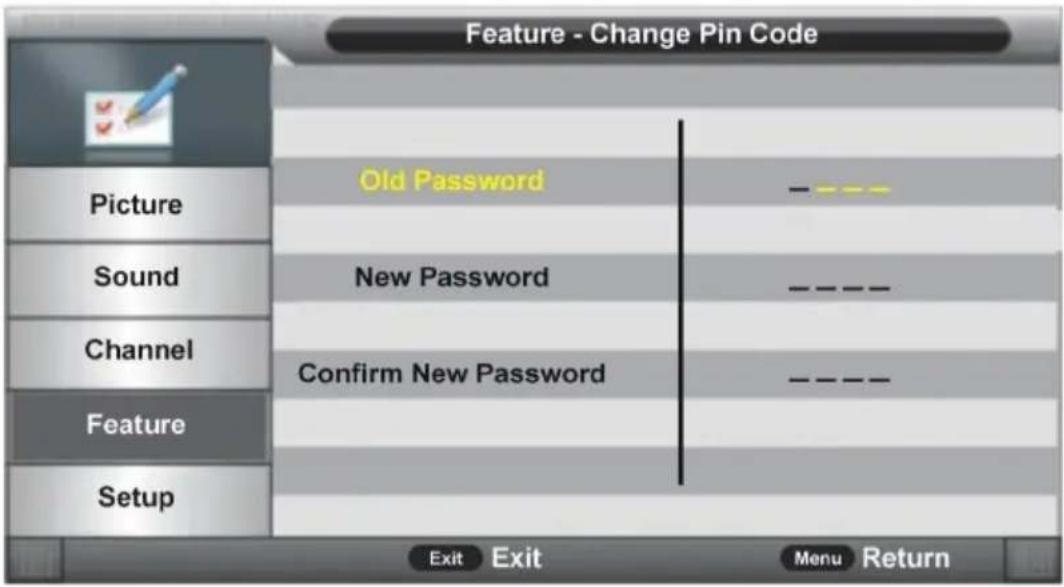

4.1.3 Change Pin Code (Kennwort ändern)

- Rufen Sie das Untermenü mit der OK- bzw. Rechtsnavigationstaste auf.

- Geben Sie das alte Kennwort, das neue Kennwort und die Bestätigung des neuen Kennwortes ein. Anschließend wird das neue Kennwort automatisch gespeichert.

4.2 Language (Sprache)

Rufen Sie das Untermenü mit der OK- bzw. Rechtsnavigationstaste auf. Wählen Sie dann mit den Navigationstasten die gewünschte OSD-Menüsprache, Untertitelsprache, Audiosprache und DTV/ATV-Teletext-Sprache.

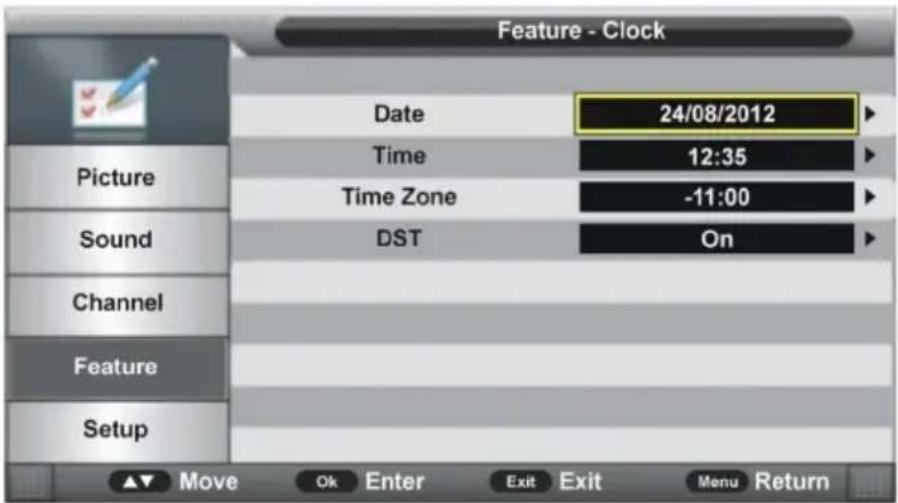

4.3 Clock (Uhr)

• Rufen Sie das Untermenü mit der OK- bzw. Rechtsnavigationstaste auf.
• Drücken Sie zur Auswahl des gewünschten Elements die Aufwärts-/Abwärtsnavigationstaste.

Nach Abschluss der automatischen Suche bezieht dieses Gerät das Datum vom Signal und speichert es automatisch.

4.3.2 Time (Zeit)

Nach Abschluss der automatischen Suche bezieht dieses Gerät die Zeit vom Signal und speichert sie automatisch.

Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste den gewünschten Wert.

4.3.4 DST (Sommerzeit)

Mit diesem Element schalten Sie die Sommerzeit-Funktion ein/aus.

4.4 Sleep Timer (Schlaftimer)

Einstellmöglichkeit (in Minuten) für den automatischen Standby:

Verfügbare Optionen: Off (Aus), 10 Min., 20 Min., 30 Min., 60 Min., 90 Min., 120 Min., 180 Min., 240 Min.

4.5 Auto Power Off (Auto. Abschaltung)

Diese Funktion dient dem Einstellen der Zeit zur automatischen Abschaltung.

Verfügbare Optionen: Off (Aus), 1 Hour (1 Stunde), 2 Hours (2 Stunden), 4 Hours (4 Stunden).

4.6 Hearing Impaired (Untertitel)

Mit dieser Funktion schalten Sie die Funktion für Hörbehinderte ein/aus. Hörbehinderten Benutzern hilft diese Funktion, indem sie bestimmte Szenen oder Handlungen schriftlich beschreibt.

HINWEIS: Die Funktion Hearing Impaired (Untertitel) funktioniert nur, wenn Programme die entsprechenden Beschreibungsinformationen enthalten, um den Untertitel anzuzeigen.

4.7 CI Info (CI-Informationen)

Diese Funktion dient der Anzeige der CI-Informationen.

Common Interface No CI Module Inserted ▲▼ Move Ok Enter Menu Return Exit Exit

5. SETUP (Einrichtung)

Setup OSD Timer 15 Seconds Auto SCART On PC Setup ENTER Blue Screen Off Home Mode Home Reset TV Setting ENTER Software Upgrade ENTER Move Ok Enter Exit Exit Menu Return

5.1 OSD Timer (OSD-Timer – Anzeige des OSD-Menüs)

Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste die gewünschte Option.

Verfügbare Optionen: 5/10/15/20/25/30 Sekunden und Never (Niemals).

5.2 Auto SCART (Auto-SCART)

Mit dieser Funktion schalten Sie die Auto-SCART-Funktion ein/aus. Falls Auto-SCART aktiviert ist, können Sie Programme über SCART automatisch sehen, wenn das SCART-Kabel (nicht mitgeliefert) angeschlossen ist.

5.3 PC Setup (PC-Einrichtung) (nur bei PC-Eingangsquelle)

Diese Funktion ist nur bei vorhandenem PC-Eingangssignal einstellbar.

5.4 Blue Screen (Blauer Bildschirm)

Mit dieser Funktion schalten Sie den blauen Hintergrund ein/aus. Wenn Blue Screen (Blauer Bildschirm) auf ON (Ein) eingestellt ist, erscheint der Hintergrund blau, wenn das Signal schwach ist oder kein Signal vorhanden ist.

HINWEIS: Dieses Element ist im DTV-Modus nicht einstellbar.

5.5 Home Mode (Bild-Modus)

Diese Funktion wird verwendet, um ein gewünschtes Bild auszuwählen.

Verfügbare Optionen: Home, Dynamic, Standard, Mild.

5.6 Reset TV Setting (TV-Einstellungen zurücksetzen)

Mit dieser Funktion lässt sich das Gerät auf die werksseitigen Einstellungen zurücksetzen.

ATV- UND ANDERE MODI

• Drücken Sie zur Auswahl der gewünschten Eingangsquelle die SOURCE-Taste am Gerät bzw. an der Fernbedienung.
• Bitte beachten Sie zur Menübedienung dieser Modi die Menübedienung des DTV-Modus.

PC-MODUS

• Schließen Sie einen Computer an diesem Fernseher an.
• Schalten Sie Ihren Computer und den Fernseher ein.
• Drücken Sie zur Auswahl der PC-Eingangsquelle die SOURCE-Taste am Gerät bzw. an der Fernbedienung.
• Drücken Sie zur Anzeige des Hauptmenüs die MENU-Taste. Wählen Sie mit der Aufwärts-/Abwärtsnavigationstaste Setup (Einrichtung). Rufen Sie das Untermenü mit der OK- bzw. Rechtsnavigationstaste auf.
• Wählen Sie PC Setup (PC-Einrichtung), rufen Sie es auf.

• Drücken Sie zur Auswahl der gewünschten Funktion die Aufwärts-/Abwärtsnavigationstaste.
• Rufen Sie das Untermenü mit der OK- bzw. Rechtsnavigationstaste auf. Passen Sie den Wert mit der Links- / Rechtsnavigationstaste an.

1. Auto Adjust (Auto-Anpassung)

Diese Funktion dient der automatischen Einstellung des PC-Bildschirms.

2. H Position (H-Position)

Diese Funktion dient der Einstellung des Wertes der horizontalen Position.

Verfügbarer Bereich: -16 bis 16.

3. V Position (V-Position)

Diese Funktion dient der Einstellung des Wertes der vertikalen Position.

Verfügbarer Bereich: -16 bis 16.

4. Phase

Diese Funktion dient dazu, das Bild an das Fernsehgerät anzupassen.

Verfügbarer Bereich: 0 bis 100.

5. Clock (Takt)

Diese Funktion dient zur Einstellung der Signalübertragungsgeschwindigkeit.

Verfügbarer Bereich: -50 bis +50.

HINWEIS: Bezüglich der Menüs Picture (Bild), Sound (Ton), Feature (Funktion) und Setup (Einrichtung) beachten Sie bitte die Menübedienung des DTV-Modus.

PFLEGE

• Drücken Sie unbedingt die POWER-Taste, um das Gerät in den Standby-Modus zu versetzen, und trennen Sie das Netzkabel.
• Wischen Sie das Gerät mit einem trockenen, weichen Tuch ab.
• Sollte die Oberfläche extrem verschmutzt sein, reinigen Sie es mit einem Tuch, das in eine schwache wässrige Seifenlösung getaucht und gründlich ausgewrungen wurde, und wischen Sie es anschließend mit einem trockenen Tuch trocken.
• Verwenden Sie niemals Alkohol, Benzol, Verdünnungsmittel, Reinigungsflüssigkeit oder andere Chemikalien. Entfernen Sie Staub nicht mit Druckluft.

WANDMONTAGE

• Wenden Sie sich an einen Experten, wenn Sie Ihren Fernseher an der Wand montieren möchten. Wir übernehmen keine Verantwortung für jegliche Schäden am Produkt oder Verletzungen, falls Sie das Fernsehgerät eigenhändig montieren.
• Montieren Sie den Fernseher nicht an der Wand, während er eingeschaltet ist. Dies kann aufgrund von Stromschlaggefahr Verletzungen verursachen.
• Verwenden Sie zur Montage dieses Fernsehers standardmäßige M4-Schrauben (10 mm / 4 Stück).

Rückseite Ihres Fernsehers

100MM 100MM

TECHNISCHE DATEN

DISPLAY
Bildschirm	61 cm (24-Zoll) TFT-Panel mit LED-Hintergrundbeleuchtung
Auflösung (Pixel)	1920 x 1080
Pixelabstand	0.2715 (H) x 0.2715 (V)
Seitenverhältnis	16:9
Kontrastverhältnis	≤ 1000:1
Helligkeit	≤ 350 cd/m2
Blickwinkel	178 (H) / 178 (V)
Reaktionszeit	≥ 5 ms
Lebensdauer	30,000 Stunden
EINGÄ NGE UND AUSGÄ NGE
Eingänge
RF	x 1
PC-RGB (VGA)	x 1
PC AUDIO	x 1
USB (TV-Modus)	x 1
AV (Video)	x 1
Component (YPbPr)	x 1
SCART	x 1
CI (CI+ kompatibel)	x 1
HDMI	x 1
USB (DVD-Modus)	x 1
SD Card (DVD-Modus)	x 1
Ausgänge
Coaxial	x 1
Kopfhörer	x 1
ATV SYSTEM
Empfangsbereich	45 ~ 863 MHz
Eingangs-Impedanz	75 Ω
Video System	PAL, SECAM
Sound System	BG, DK, I, L/L'; NICAM/A2
Speicherkanäle	100
Teletext	1000 Seiten
DTV SYSTEM
Empfangsbereich	VHF: 174~230 MHz
	UHF: 474~862 MHz
Eingangs-Impedanz	75 Ω
Kanal-Bandbreite	7 MHz / 8 MHz
Modulation	DVB-T: COFDM 2K/8K QPSK, 16QAM, 64QAM
	DVB-C: 16 QAM, 32 QAM, 64 QAM, 128 QAM, 256 QAM
Video System	MPEG-2 MP@HL, MPEG-2 MP@HL H.264
Sound System	MPEG-1 Layer 1/2, MPEG-2 Layer 2, DD, DD+
Basisfunktionen	EPG, Untertitel, Teletext
VIDEO EINGANG / AUDIO AUSGANG
Video Eingang
AV Color System	PAL / NTSC / SECAM
YPbPr Format	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
HDMI Format	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Audio Ausgang
Frequenzgang	100 Hz ~ 15 kHz @ +/-3 dB (1 kHz, 0 dB reference signal)
Class D	2 x 3W @ 4 Ohm THD < 10%
USB MULTIMEDIA FORMATE (TV-Modus)
Film	AVI, MPEG-1, MPEG-2, MPEG-4, WMV, TS
Musik	WMA, AAC, AC3, MP3
Foto	JPEG, BMP, PNG, GIF
Text	TXT
USB MULTIMEDIA FORMATE (DVD-Modus)
Film	MPEG-1, MPEG-2, MPEG-4
Musik	WMA, MP3
Foto	JPEG
WEITERES
Unterstützte Medien	DVD / CD / CD-R / CD-RW / DVD±R / DVD±RW / VCD / SVCD
OSD Sprachen	EN / FR / DE / IT / ES / PT / NL
Energieversorgung	AC 100~240V, 50/60Hz
Leistungsbedarf	< 48 W
Stromverbrauch	< 0.5 W im Standby
Betriebstemperatur	-5°C~ 45°C
Abmessungen (mm)	557 (B) x 160 (T) x 384 (H) - mit Standfuß
	557 (B) x 48 (T) x 342 (H) - ohne Standfuß
Gewicht	ca. 4.73 kg - mit Standfuß
	ca. 4.05 kg - ohne Standfuß

*Die technischen Daten unterliegen unangekündigten Änderungen.

PROBLEMLÖ SUNG

Symptom [Allgemein]	Lösung
Kein Strom.	Stecken Sie den Netzstecker fest in die Steckdose.
Kein Bild.	Prüfen Sie, ob alle Geräte richtig verbunden sind.
- Kein Ton.- Verzerrter Ton.	- Prüfen Sie, ob alle Geräte richtig verbunden sind.- Prüfen Sie, ob die Eingangseinstellungen für das TV- und das Stereosystem richtig sind.- Stellen Sie die Lautstärke des Hauptgerätes mithilfe der Tasten VOL+/VOL- auf einen geeigneten Pegel ein.
Die Fernbedienung funktioniert nicht.	- Prüfen Sie, ob die Batterien richtig herum eingelegt sind.- Die Batterien sind erschöpft: Ersetzen Sie sie durch neue.- Richten Sie die Fernbedienung auf den Fernbedienungssensor und betätigen Sie sie erneut.- Benutzen Sie die Fernbedienung in einem Abstand von höchstens 6m vom Fernbedienungssensor.- Entfernen Sie Hindernisse zwischen Fernbedienung und Fernbedienungssensor.
Die Tasten funktionieren nicht (am Hauptgerät oder an der Fernbedienung).	Trennen Sie das Netzkabel, schließen Sie es dann wieder an. (Möglicherweise arbeitet das Gerät aufgrund eines Gewitters, statischer Elektrizität oder anderer Faktoren nicht einwandfrei.)
Symptom [TV]	Lösung
Kein Bild oder ein schlechtes Bild.	- Stellen Sie die Antenne neu ein oder verwenden Sie eine Außenantenne.- Stellen Sie das Gerät in die Nähe eines Fensters (falls es in einem Gebäude genutzt wird).- Entfernen Sie Vorrichtungen vom Gerät, die Störstrahlung aussenden.- Wiederholen Sie die automatische Sendersuche.- Versuchen Sie einen anderen Sender zu wählen.
Kein Ton oder schlechter Ton.	- Prüfen Sie die Audioeinstellungen.- Drücken Sie zum Deaktivieren der Stummschaltung die MUTE-Taste an der Fernbedienung.- Entfernen Sie die Kopfhörer.
Rauschen oder andere Störungen.	Elektronische Geräte in der Nähe verursachen Störungen. Stellen Sie das Gerät oder die störenden Geräte um.
Symptom [DVD]	Lösung
Audio-Soundtrack und/oder Untertitelsprache entsprechen nicht den Grundeinstellungen.	Falls der Audio-Soundtrag und/oder die Untertitelsprache nicht auf dem Medium vorhanden ist, können die in den Grundeinstellungen ausgewählten Einstellungen nicht ausgegeben werden.
Keine Untertitel.	Untertitel erscheinen nur bei Medien, die Untertitel enthalten.Falls Untertitel deaktiviert wurden, führen Sie die Schritte zur Anzeige von Untertiteln durch.
Alternative Audio-Soundtrack-(oder Untertitel-) Sprachen können nicht ausgewählt werden.	- Eine alternative Sprache kann bei Medien, die nur eine Sprache enthalten, nicht ausgewählt werden.- Bei einigen Medien kann die alternative Sprache nicht über die LANGUAGE- oder SUBTITLE-Taste ausgewählt werden. Versuchen Sie, sie über das DVD-Menü auszuwählen, sofern verfügbar.
Winkel kann nicht geändert werden.	Diese Funktion ist von der Softwareverfügbarkeit abhängig. Selbst wenn auf einem Medium mehrere Winkel aufgenommen sind, sind diese möglicherweise nur für spezifische Szenen aufgenommen.
Ich habe das Kennwort zur Alterseinstufung vergessen.	Bitte wenden Sie sich an Ihren örtlichen Händler.
Symptom [Video-CD]	Lösung
Keine Menüwiedergabe.	Diese Funktion funktioniert nur bei Video-CDs mit Wiedergabesteuerung.
Symptom [USB]	Lösung
Mein Wiedergabegerät erkennt meinen am USB-Port des DVD-Players angeschlossenen USB-Stick bzw. meine externe Festplatte nicht.	Bitte beachten Sie zuerst die Anweisungen, wie USB-Geräte mit diesem Gerät verwendet werden sollten. Falls das Problem dennoch auftritt: Dieses Gerät wurde mit einer Vielzahl von Flash-Speicher-basierten Geräten (USB-Sticks und MP3-Player) und Festplatten (Musik/Video-Player mit Festplatte) auf dem Markt getestet; dennoch ist dieses Gerät möglicherweise mit bestimmten Geräten nicht kompatibel, vor allem mit Festplatten mit externer Stromversorgung.
Symptom [Karte]	Lösung
Mein Wiedergabegerät erkennt meine in den DVD-Player eingesteckte Speicherkarte nicht.	Prüfen Sie zuerst, ob Ihre Speicherkarte mit dem Gerät kompatibel ist. Unterstützte Speicherkarten sind: SD. Wir haben dieses Gerät mit den meisten auf dem Markt erhältlichen Speicherkarten getestet; dennoch können wir keine vollständige Kompatibilität mit allen Karten auf dem Markt garantieren, da mehrere Technologiestandards verwendet werden.Sollte Sie ein Kompatibilitätsproblem haben, verwenden Sie bitte eine Speicherkarte mit einer geringeren Kapazität bzw. verbinden das Gerät mit einem USB-Gerät.

Service-Abwicklung

Sollten Sie Grund zu Beanstandung haben oder Ihr Gerät weist einen Defekt auf, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Firma JAY-tech GmbH in Verbindung, um eine Serviceabwicklung zu vereinbaren.

Servicezeit: Mo - Do von 8.00 Uhr bis 17.00 Uhr

Freitag von 8.00 Uhr bis 14.00 Uhr

Telefon-No: 02161 / 575 8950

Email: [e-mail]

Bitte senden Sie Ihr Gerät nicht ohne Aufforderung durch unser Service-Team an unsere Anschrift. Die Kosten und die Gefahr des Verlustes gehen zu Lasten des Absenders.

Wir behalten uns vor, die Annahme unaufgeforderter Zusendungen zu verweigern oder entsprechende Waren an den Absender unfrei bzw. auf dessen Kosten zurückzusenden.

EG Konformitätserklärung

Das Produkt erfüllt die Schutzanforderungen der europäischen Richtlinien EMV 2004/108/EG.

Die EG-Konformitätserklärung zu diesem Produkt finden Sie unter www.jay-tech.de.

Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE)

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit diesem Symbol gekennzeichnet.
