BEDIENUNGSANLEITUNG LED TV 824D Jay-Tech

Bitte lesen Sie diese Anleitung für eine ordnungsgemäße Bedienung sorgfältig durch und heben Sie sie zum späteren Nachschlagen gut auf!

©

Lesen Sie vor der Benutzung alle Anweisungen

• Verwenden Sie dieses Produkt nicht in der Nähe von Wasser.
• Installieren Sie das Produkt entsprechend den Bedienungsanweisungen.
• Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizungen, Öfen oder anderen Geräten (einschließlich Verstärkern) auf, die Wärme erzeugen.
• Verlegen Sie das Netzkabel so, dass niemand darauf tritt und es nicht gequetscht wird, vor allem an Steckern, Mehrfachsteckdosen und der Stelle, an der das Kabel aus dem Produkt herauskommt.
• Wenn der Netzstecker oder ein Gerätestecker als Trennvorrichtung genutzt wird, muss die Trennvorrichtung leicht zugänglich bleiben.
• Ziehen Sie während eines Gewitters und bei längerer Nichtbenutzung den Netzstecker.
• Das Produkt darf keinem Tropf- oder Spritzwasser ausgesetzt werden, stellen Sie keine mit Flüssigkeit gefüllten Behälter wie etwa Vasen auf das Gerät.
• Setzen Sie das Gerät keinem direkten Sonnenlicht aus, stellen Sie es nicht an extrem heiße, feuchte oder staubige Orte.
• Betreiben Sie dieses Gerät nicht, wenn Netzkabel oder -stecker beschädigt sind, das Gerät nicht richtig funktioniert, heruntergefallen ist, beschädigt wurde oder Feuchtigkeit, Wasser bzw. anderen Flüssigkeiten ausgesetzt war.
• Versuchen Sie nicht, das Gerät eigenständig zu überprüfen oder zu reparieren; übergeben Sie das Produkt zur Prüfung und Reparatur an ein Kundencenter.
• Halten Sie magnetische Objekte wie Lautsprecher vom Wiedergabegerät fern.

Lasersicherheit

Dieses Gerät ist mit einem optischen Laserstrahlsystem im CD-Mechanismus mit integrierten Schutzvorrichtungen ausgestattet. Versuchen Sie nicht, es zu demontieren. Die Aussetzung dieses sichtbaren Laserstrahls kann das menschliche Auge schädigen. Dies ist ein Laserprodukt der Klasse 1. Der Einsatz von Bedienelementen, Einstellungen oder Verfahrensweisen, die nicht in diesem Text angegeben sind, kann gefährliche Strahlenexposition verursachen. Dieses kompakte Wiedergabegerät sollte ausschließlich von qualifiziertem Servicepersonal angepasst oder repariert werden. Der Lasermechanismus im Gerät entspricht der Nadel eines Plattenspielers. Obwohl dieses Produkt eine Laser-Abtastlinse verwendet, ist es unter Einhaltung aller Anweisungen vollständig sicher.

Hinweis: Der Hersteller übernimmt keine Verantwortung für jegliche durch unautorisierte Modifikationen verursachten Störungen des Radio- oder Fernsehempfangs. Derartige Modifikationen lassen die Berechtigung des Benutzers zum Betrieb des Gerätes erlöschen.

1) Verwenden Sie die Bedienelemente und Schalter wie in der Anleitung beschrieben.
2) Stellen Sie vor dem ersten Einschalten des Gerätes sicher, dass das Netzkabel richtig angeschlossen ist.
3) Bewahren Sie Ihre Medien zur Vermeidung von durch Hitze verursachten Schäden an einem kühlen Ort auf.

Handhabung und Einsatz von Batterien

• Halten Sie Batterien stets von Kindern und Haustieren fern. Nur Erwachsene sollten mit Batterien hantieren.
• Werfen Sie Batterien niemals ins Feuer, setzen Sie sie keinem Feuer oder anderen Wärmequellen aus.
• Befolgen Sie die Sicherheits- und Nutzungsanweisungen zu Batterien.

Handhabung und Pflege von Medien

Vorsichtsmaßnahmen bei der Handhabung

• Halten Sie das Medium am Rand, damit die Oberfläche nicht durch Fingerabdrücke verschmutzt wird. Fingerabdrücke, Schmutz und Kratzer können eine sprunghafte und verzerrte Wiedergabe verursachen.
• Schreiben Sie nicht mit einem Kugelschreiber oder anderen Schreibutensilien auf die Etikettenseite.
• Verwenden Sie keine Reinigungssprays, Benzin, Verdünner oder Antistatik-Flüssigkeiten.
• Achten Sie darauf, das Medium nicht fallen zu lassen oder zu biegen.
• Legen Sie nicht mehr als ein Medium in den Schlitz ein.
• Versuchen Sie nicht, die Abdeckung zu schließen, wenn das Medium nicht richtig eingelegt ist.
  ● Bewahren Sie das Medium bei Nichtbenutzung in seiner Hülle auf.

Falls die Oberfläche verschmutzt ist

Wischen Sie sie vorsichtig mit einem weichen, leicht angefeuchteten (nur Wasser) Tuch ab.

Bewegen Sie das Tuch beim Abwischen immer von der Mitte nach außen, dadurch verhindern Sie Verzerrungen. (Wenn Sie Medien mit kreisenden Bewegungen abwischen, können kreisförmige Kratzer entstehen, die Verzerrungen verursachen.)

Falls das Medium von einer kalten in eine warme Umgebung gebracht wird, kann sich Feuchtigkeit am Medium bilden

Wischen Sie die Feuchtigkeit mit einem weichen, trockenen, fusselfreien Tuch ab, bevor Sie das Medium verwenden.

Unsachgemäße Aufbewahrung von Medien

Medien können beschädigt werden, wenn Sie sie an folgenden Orten aufbewahren:

• An Orten, die dem direkten Sonnenlicht ausgesetzt sind
• An feuchten oder staubigen Orten
• An Orten, an denen sie Wärmeaustritt oder Heizgeräten ausgesetzt sind

Inhaltsverzeichnis

Wichtige Anweisungen ....1

Sicherheitshinweise ....1

Handhabung und Einsatz von Batterien....2

Handhabung und Pflege von Medien....3

Merkmale....5

Allgemeine Teile 6

Hauptgerät 6

Fernbedienung....8

Fernbedienung vorbereiten....11

Anschlüsse ....12

Grundlegende Bedienung....17

DVD-Modus 17

TV-Modus 27

Hauptmenü....32

DTV-Modus....33

TV-Modus 41

AV/SCART/HDMI/Medien/DVD-Modus 42

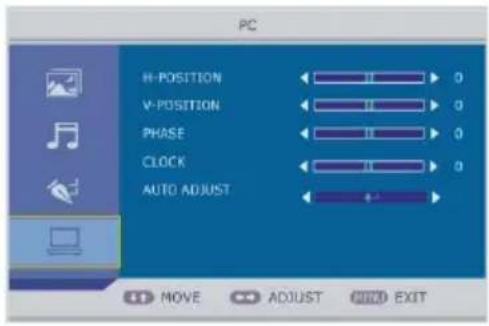

PC-Modus....43

Pflege....43

Wandmontage....44

Technische Daten 45

Problemlösung 46

Merkmale

• Integrierter DVD-Player
  ● Automatische Sendersuche
• Digitaler Rundfunkempfang
  ● EPG (Elektronische Programmzeitschrift)
• Teletext (Europa)
• USB-Multimedia-Wiedergabe (TV-Modus)
  ● Mehrsprachige Bildschirmanzeige
  ● Vollfunktionsfähige Fernbedienung
• Unterstützt Kopfhörer- und DVD-Koaxial-Ausgang
  ● Externer Antennenanschluss
• Integrierte Lautsprecher
• Signalverstärkung
• Rauschreduzierung

- Multimedia-Wiedergabe per USB und Karte im DVD-Modus

● Unterstützte Eingänge: YPbPr, AV, CI, HDMI, VGA, PC-Audio und SCART

Allgemeine Teile

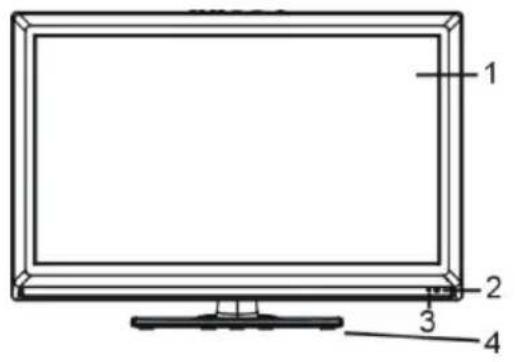

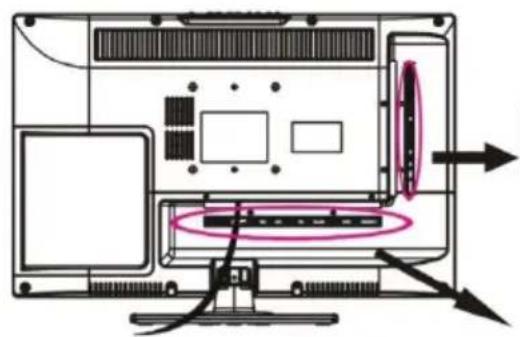

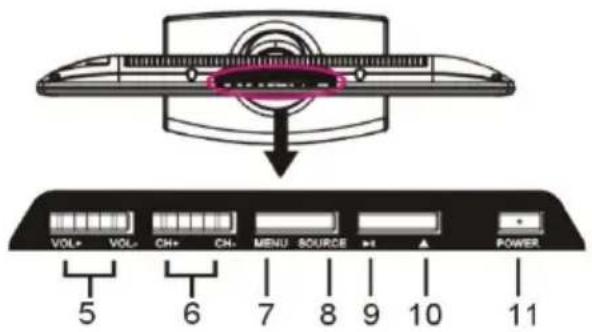

Hauptgerät

1 2 3 4

VOL+ VOL- CH+ CH- MENU SOURCE >+ POWER 5 6 7 8 9 10 11

1. TFT-Bildschirm
2. Fernbedienungssensor
3. Betriebsanzeige – Im Bereitschaftmodus leuchtet die Anzeige rot; wird das Gerät eingeschaltet, leuchtet die Anzeige blau.
4. Ständerhalterung
5. VOL +/- (Lautstärke +/-) – Zum Erhöhen/Verringern der Lautstärke bzw. zum Bewegen nach links/rechts.
6. CH +/- (Sender +/-) – Zur Auswahl des nächsten/vorherigen Senders bzw. zum Bewegen nach oben/unten.
7. MENU (Menü) – Zum Aufrufen der Menüeinstellungsseite.
8. SOURCE (Quelle) – Zur Auswahl der Eingangsquelle.
9. ▶ – Zum Starten oder Anhalten der Wiedergabe.
10. ▲ - Zum Auswerfen des Mediums aus

dem DVD-Player.

1. POWER (Ein/Aus) – Zum Ein- und Ausschalten des Fernsehers.
2. Medienschlitz – Zum Einstecken eines Mediums entsprechend der an der Schlitzseite gezeigten Richtung.
3. USB 2-Port – Zur Multimedia-Wiedergabe im DVD-Modus.
4. SD/MMC-Kartenschlitz – Zur Multimedia-Wiedergabe im DVD-Modus.
5. COAXIAL (Koaxial)-Ausgang (im DVD-Modus)
6. YPbPr-Eingang
7. AV-Eingang
8. RF- (HF) Eingang – Zum Anschließen der Antenne.

9. CI-Steckplatz

10. Netzeingang

11. USB 1-Port – Zur Multimedia-Wiedergabe im TV-Modus.
12. HDMI-Eingang
13. VGA-Eingang
14. PC-Audioeingang
15. SCART-Eingang
16. Kopfhörerausgang

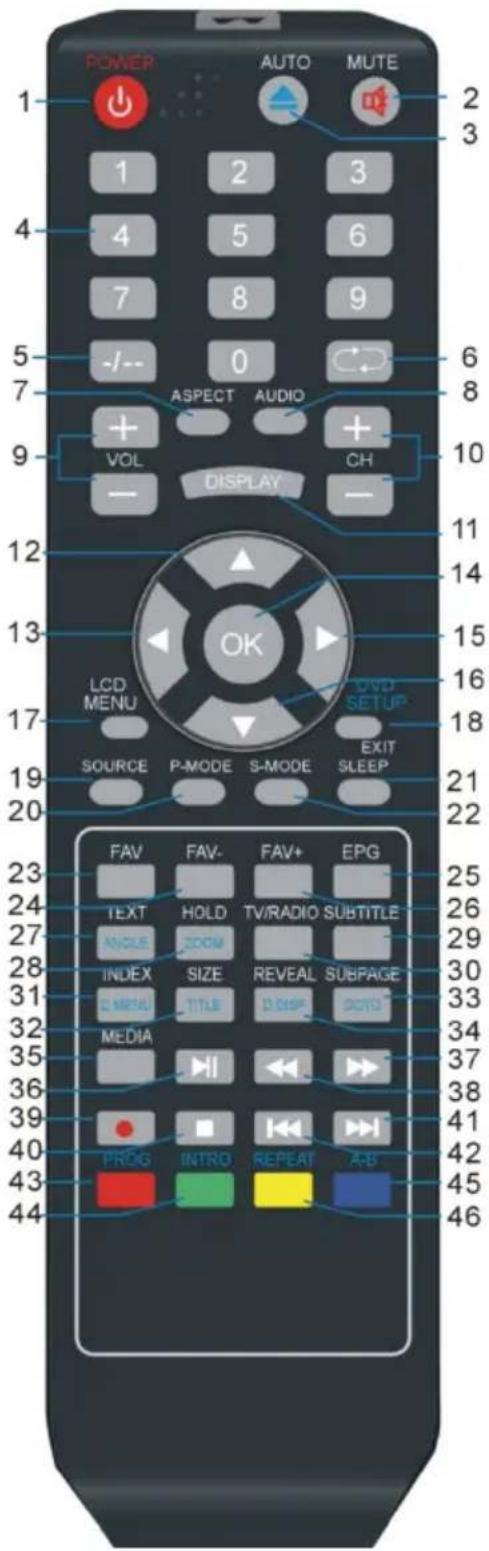

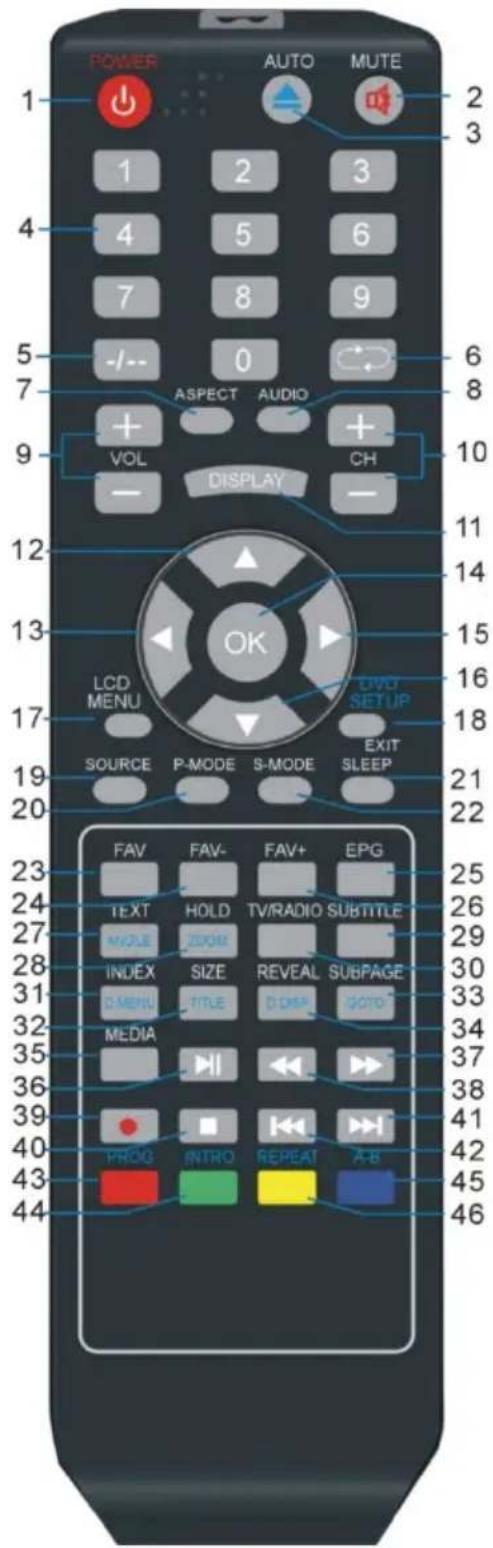

Fernbedienung

1. POWER (Ein/Aus): Versetzt das Gerät in den Bereitschaftsmodus; ein erneutes Drücken schaltet es ein.
2. MUTE (Stumm): Stellt den Ton stumm.
3. (AUTO): Zum Auswerfen des Mediums aus dem DVD-Player; Stellt den Bildschirm im PC/VGA-Modus automatisch ein.
4. Zifferntasten (0 – 9): Zum Eingeben von Zahleninformationen wie Sendernummer usw.
5. -/--: Zum Auswählen von einer Stelle, zwei Stellen und drei Stellen.
6. CD: Hiermit kehren Sie zum vorherigen Sender zurück.
7. ASPECT (Seitenverhältnis): Durch wiederholtes Drücken dieser Taste kann das gewünschte Bildseitenverhältnis gewählt werden.
8. AUDIO: Zum Auswählen einer anderen Tonspur.
9. VOL +/- (Lautstärke +/-): Zum Erhöhen/Verringern der Lautstärke.
10. CH+/- (Sender +/-): Zur Wiedergabe des nächsten/vorhergehenden Senders.
11. DISPLAY (Anzeige): Zum Aufrufen von Informationen zur aktuellen Sendung.
12. ▲ : Aufwärtsnavigationstaste.
13. ◀ : Linksnavigationstaste.
14. OK: Zum Bestätigen einer Auswahl.
15. ▶: Rechtsnavigationstaste.
16. ▼ : Abwärtsnavigationstaste.
17. LCD MENU (LCD-Menü): Zum Aufrufen des Hauptmenüs. Ein erneutes Drücken bewirkt eine Rückkehr zur vorhergehenden Menüseite.
18. EXIT/DVD SETUP (Verlassen/DVD-Einrichtung): Zum Verlassen der Menüseite im TV-Modus; zum Aufrufen des DVD-Einrichtungsmenüs im DVD-Modus.
19. SOURCE (Quelle): Zum Wechseln der Eingangsquelle.
20. P-MODE (Bildmodus): Zum Umschalten in den Bildmodus.
21. SLEEP (Schlaftimer): Zum Einstellen der Zeit, nach der sich das Gerät ausschalten soll.
22. S-MODE (Tonmodus): Zum Umschalten in den Tonmodus.
23. FAV: Zum Aufrufen der Lieblingssenderlistenseite.

POWER AUTO MUTE 1 2 3 4 5 6 7 8 9 -/-- 0 ASPECT AUDIO + VOL CH DISPLAY - 10 11 12 13 14 15 LCD MENU DVD SETUP 16 17 SOURCE P-MODE S-MODE EXIT SLEEP 21 22 23 FAV FAV- FAV+ EPG 24 TEXT HOLD TV/RADIO SUBTITLE 25 27 MOLE ZOOM 29 28 INDEX SIZE REVEAL SUBPAGE 30 31 C MENU TITLE D DISP DOTU 32 MEDIA 34 35 36 37 38 39 40 PROG INTRO REPEAT A-B 41 42 43 44 45 46

1. FAV-: Zum Wiedergeben des vorhergehenden Lieblingssenders.

2. EPG: Zum Aufrufen der elektronischen Programmzeitschrift.

3. FAV+: Zum Wiedergeben des nächsten Lieblingssenders.

4. TEXT/ANGLE (Text/Winkel): Zum Anzeigen des Teletexts im TV-Modus; zur Anzeige der Winkelnummer und zum Ändern des Winkels im DVD-Modus.

5. HOLD/ZOOM (Halten/Zoomen): Zum Halten der Teletext-Seite im TV-Modus; zum Vergrößern/Verkleinern der Bilder im DVD-Modus.

6. SUBTITLE (Untertitel): Zum Aktivieren der Untertitel. Ein erneutes Drücken deaktiviert die Untertitel.

7. TV/RADIO: Zum Umschalten des Gerätes zwischen Fernsehen und Radio.

8. INDEX/D.MENU (Index/DVD-Menü): Zum Aufrufen der Index-Seite im TV-Modus; zum Anzeigen des Menüs des aktuell wiedergegebenen Mediums im DVD-Modus.

9. SIZE/TITLE (Größe/Titel): Zum Umschalten der Teletext-Größe im TV-Modus; zur Anzeige des Titels des aktuell wiedergegebenen Mediums.

10. SUBPAGE/GOTO (Subseite/Aufrufen): Zum Aufrufen einer Teletext-Subseite im TV-Modus; zur Wiedergabe ab einem bestimmten Punkt im DVD-Modus.

11. REVEAL/D.DISP (Aufdecken/DVD-Anzeige): Zum Einblenden des Teletexts oder zum Anzeigen ausgeblendeter Zeichen im TV-Modus; zur Anzeige der Informationen des aktuell wiedergegebenen Mediums.

12. MEDIA (Medien): Zum direkten Aufrufen des Medien-Modus im TV-Modus; durch wiederholtes Drücken dieser Taste im DVD-Modus schalten Sie das Gerät zwischen Medium, USB und Karte um.

13. ▶: Zum Starten oder Anhalten der Wiedergabe.

14. ▶: Zum Aktivieren des Schnellvorlaufs.

15. ◀: Zum Aktivieren des Schnellrücklaufs.

16. •: Diese Taste hat bei diesem Produkt keine Funktion.

17. : Zum Beenden der Wiedergabe.

18. ▶: Zur Wiedergabe des nächsten Kapitels.

POWER AUTO MUTE 1 2 3 1 2 3 4 5 6 7 8 9 -/- 0 ASPECT AUDIO VOL CH DISPLAY 10 11 14 15 16 17 OK LCD MENU DVD SETUP SOURCE P-MODE S-MODE EXIT SLEEP 21 22 23 FAV FAV- FAV+ EPG TEXT HOLD TV/RADIO SUBTITLE MODE ZOOM INDEX SIZE REVEAL SUBPAGE D-MENU TITLE D-DMA GOTO MEDIA 34 35 36 38 39 40 PROG INTRO REPEAT A-B 41 42 43 44 45 46

1. : Zur Wiedergabe des vorherigen Kapitels.

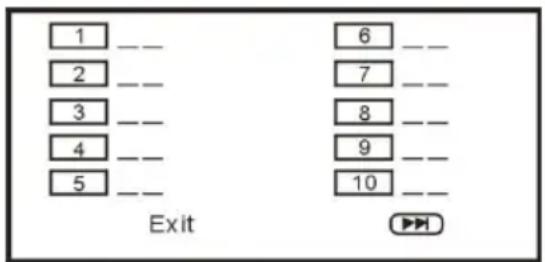

2. Rote Taste/PROG: Zum Aufrufen der Programmmenüseite im DVD-Modus.
3. Grüne Taste/INTRO: Zum Abtasten der aktuell wiedergegebenen CD im DVD-Modus.
4. Blaue Taste/A-B: Zum Wiederholen von Abschnitten zwischen zwei spezifischen Punkten (A-bis-B-Wiederholung)
5. Gelbe Taste/REPEAT (Wiederholen): Zum Wiederholen des Kapitels oder Titels (DVD) bzw. Titels (VCD/CD).

Fernbedienung vorbereiten

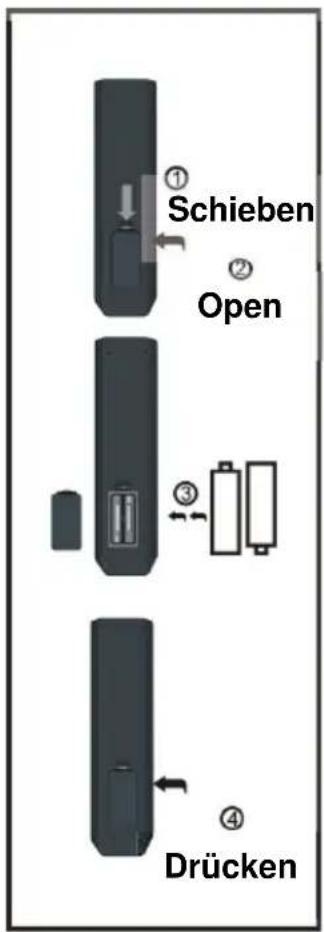

Batterien einlegen

• Setzen Sie die Batterien wie in den folgenden Abbildungen dargestellt ein. Achten Sie darauf, dass die Pole + und – wie im Batteriefach angegeben ausgerichtet sind (Abb. 1).
• Die Fernbedienung arbeitet mit zwei AAA-Batterien.

Hinweise:

• Lassen Sie die Fernbedienung nicht fallen, treten Sie nicht darauf und setzen Sie sie auch keinen anderen Schlägen und Stößen aus. Dies könnte die Teile beschädigen oder eine Funktionsstörung verursachen.
• Wenn die Fernbedienung über längere Zeit nicht benutzt wird, entfernen Sie die Batterien.

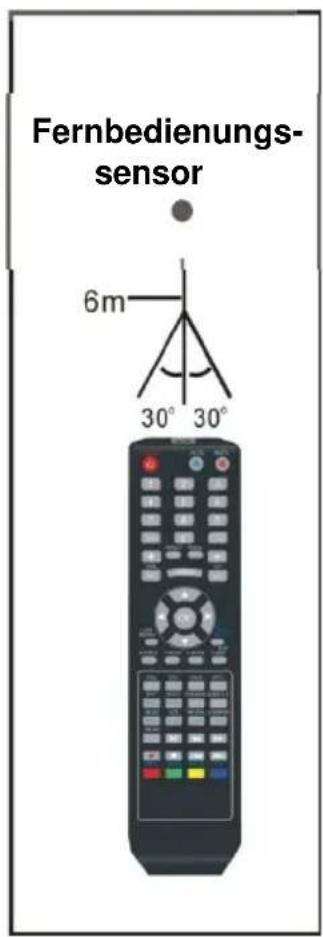

Fernbedienung verwenden

Richten Sie die Fernbedienung aus einer Entfernung von höchstens 6 Metern auf den Fernbedienungssensor; halten Sie einen Winkel von bis zu 60 ° zur Vorderseite des Gerätes ein (Abb. 2).

Hinweise:

• Die Betriebsentfernung kann je nach Zimmerbeleuchtung variieren.
• Richten Sie kein helles Licht auf den Fernbedienungssensor.
• Stellen Sie keine Gegenstände zwischen die Fernbedienung und den Fernbedienungssensor.
• Verwenden Sie die Fernbedienung nicht gleichzeitig mit der Fernbedienung eines anderen Gerätes.

Abb. 1

① Schieben ② Open ③ Drücken

Abb.2

Fernbedienungs- sensor 6m 30° 30°

Anschlüsse

• Achten Sie darauf, dass alle Kabel vom Hauptgerät getrennt sind, bevor Sie über das Netzteil eine Verbindung zur Stromversorgung herstellen.
• Lesen Sie vor dem Anschließen eines anderen Gerätes die Anleitung durch.

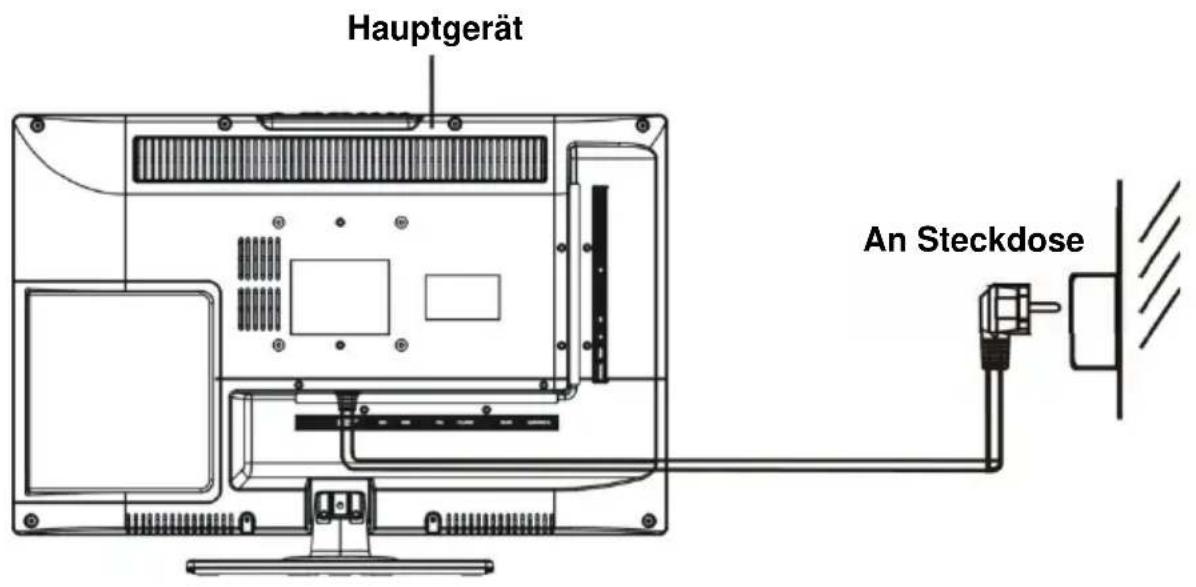

An Stromversorgung anschließen

Hauptgerät An Steckdose

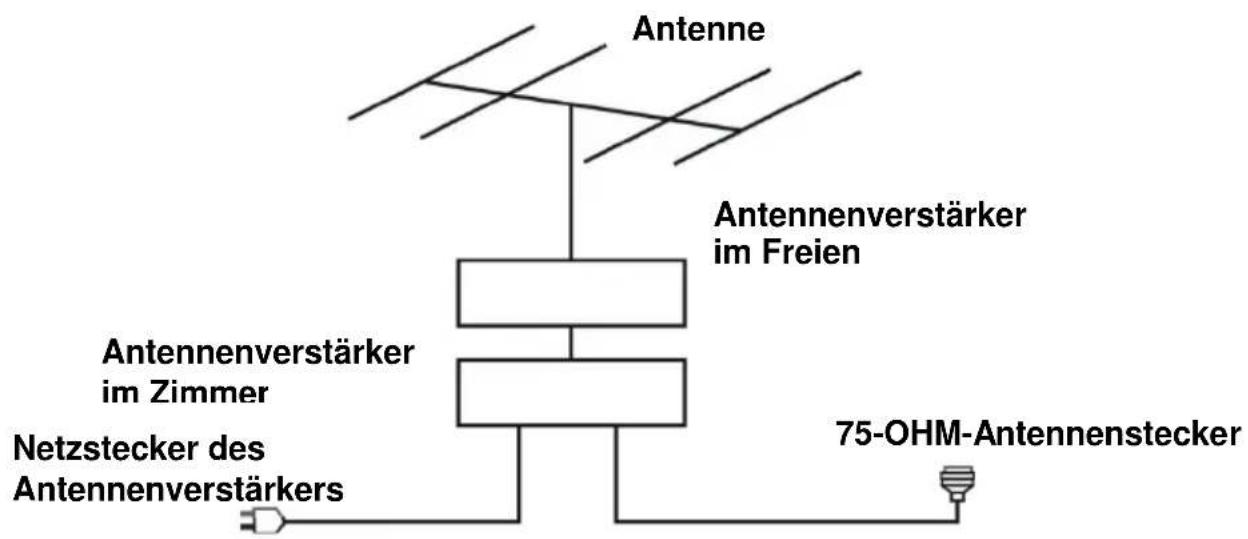

Externe Außenantenne am Gerät anschließen

Für ein optimales Bild sollten Sie eine Außenantenne an der Antennenbuchse anschließen.

Antenne Antennenverstärker im Freien Antennenverstärker im Zimmer Netzstecker des Antennenverstärkers 75-OHM-Antennenstecker

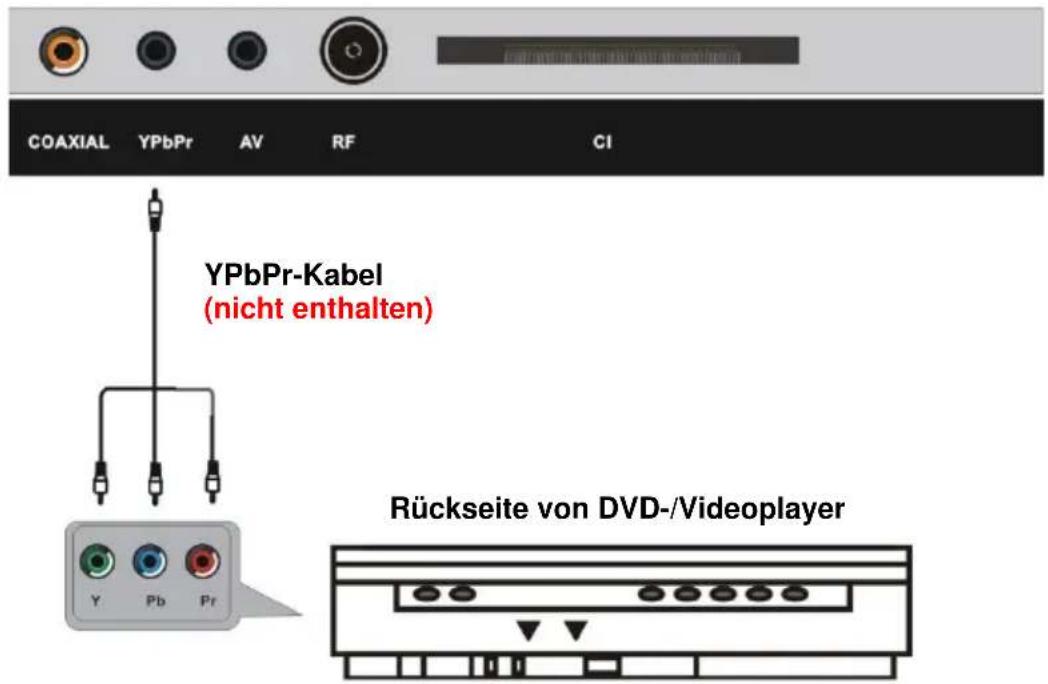

YPbPr-Verbindung

COAXIAL YPbPr AV RF CI YPbPr-Kabel (nicht enthalten) Y Pb Pr Rückseite von DVD-/Videoplayer

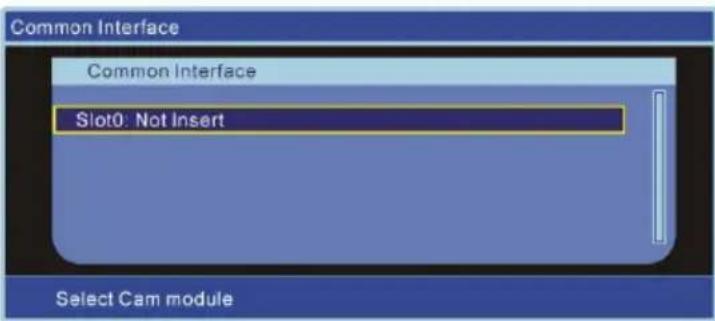

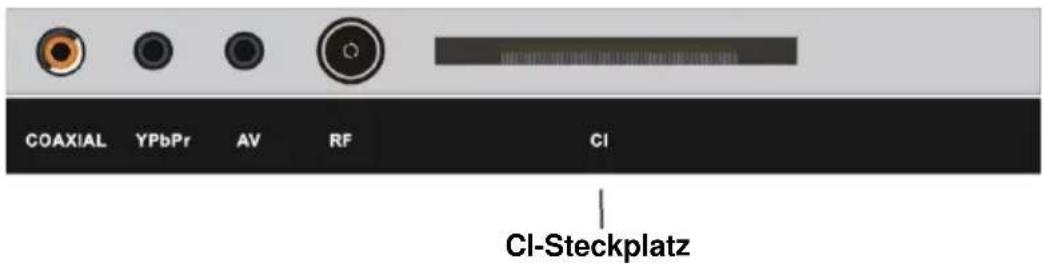

Eine CI-Karte einstecken

COAXIAL YPbPr AV RF CI CI-Steckplatz

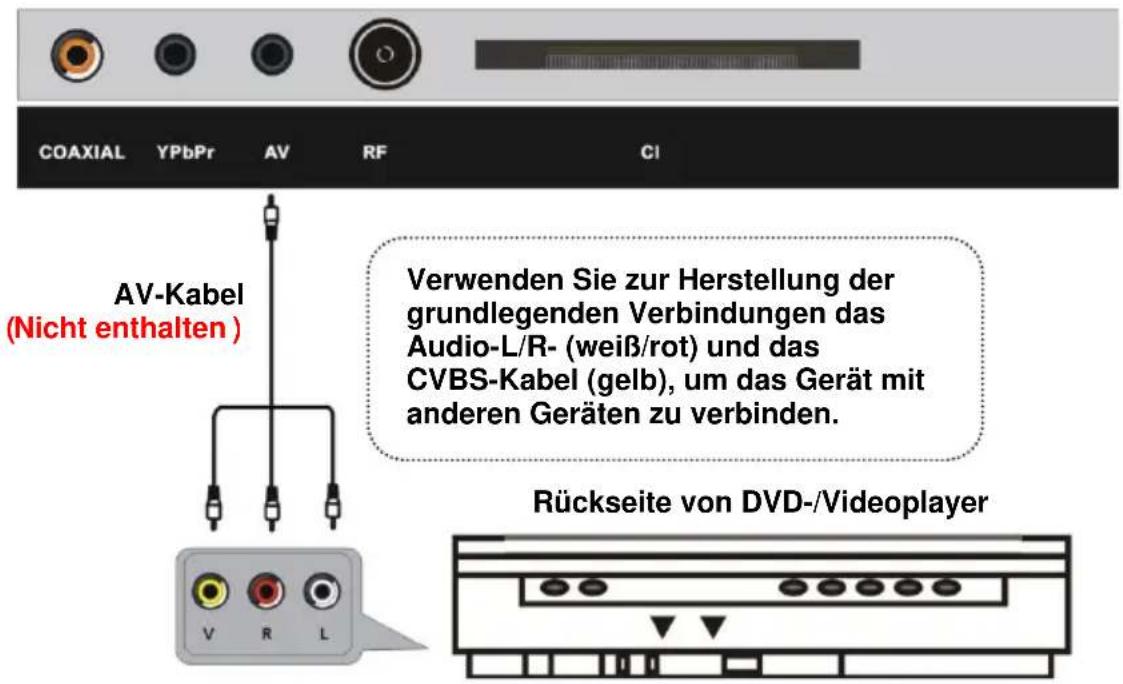

Composite-AV-Verbindung

COAXIAL YPbPr AV RF CI AV-Kabel (Nicht enthalten) Verwenden Sie zur Herstellung der grundlegenden Verbindungen das Audio-L/R- (weiß/rot) und das CVBS-Kabel (gelb), um das Gerät mit anderen Geräten zu verbinden. Rückseite von DVD-/Videoplayer

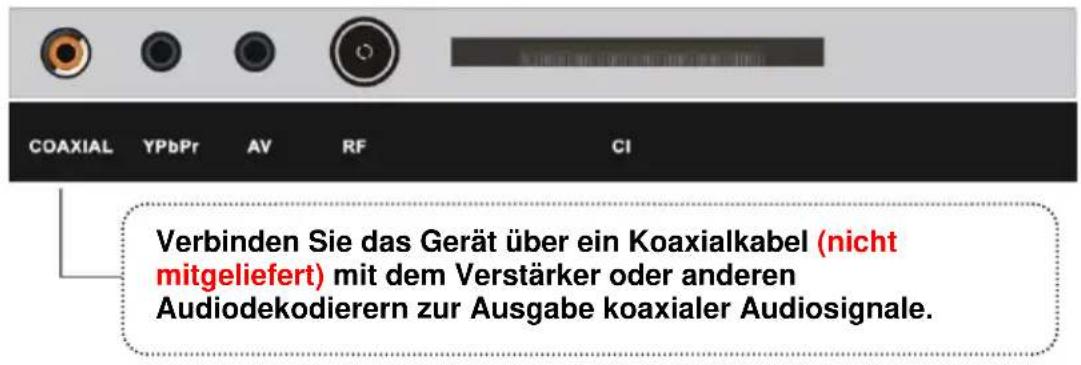

DVD-Koaxial-Verbindung

COAXIAL YPbPr AV RF CI Verbinden Sie das Gerät über ein Koaxialkabel (nicht mitgeliefert) mit dem Verstärker oder anderen Audiodekodierern zur Ausgabe koaxialer Audiosignale.

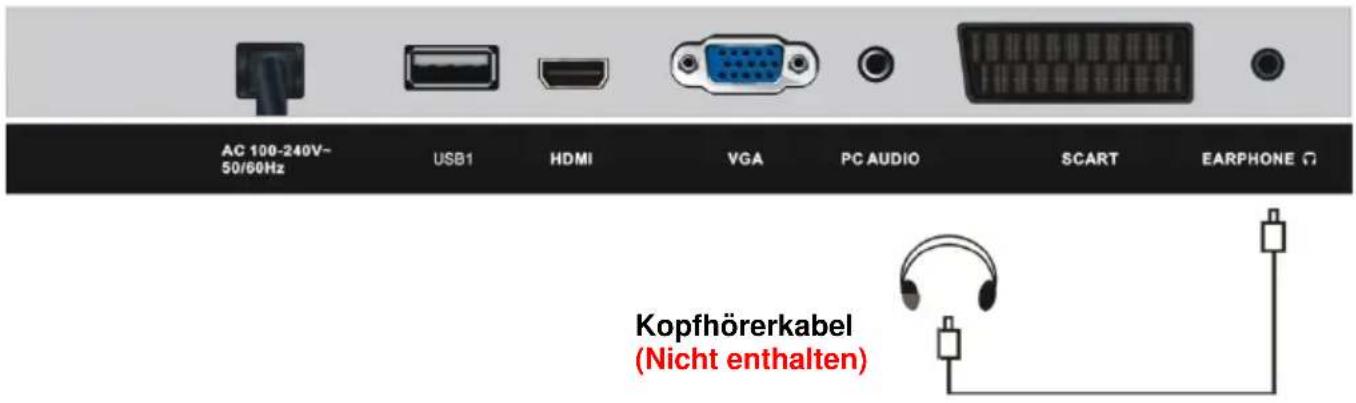

Kopfhörer am Gerät anschließen

AC 100-240V- 50/60Hz USB1 HDMI VGA PC AUDIO SCART EARPHONE Kopfhörerkabel (Nicht enthalten)

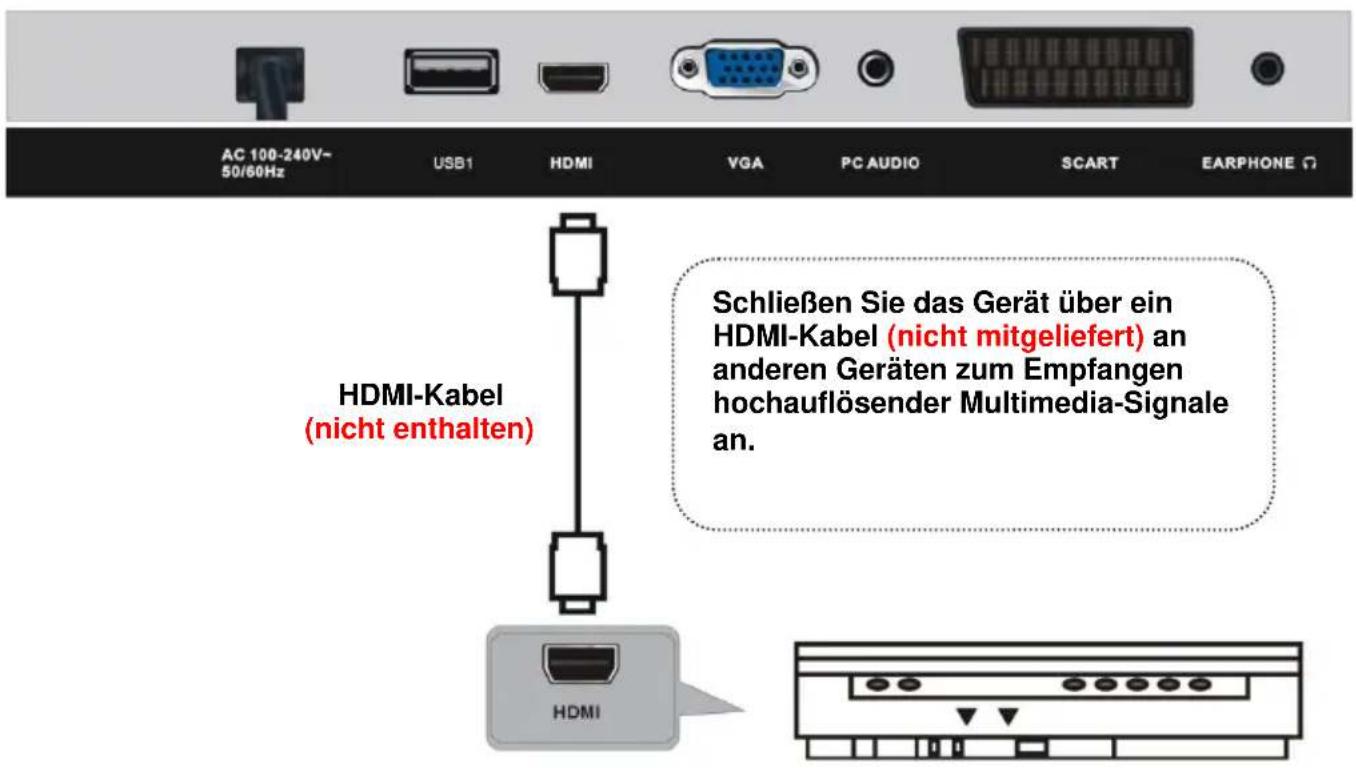

HDMI-Verbindung

AC 100-240V- 50/60Hz USB1 HDMI VGA PC AUDIO SCART EARPHONE Ω HDMI-Kabel (nicht enthalten) Schließen Sie das Gerät über ein HDMI-Kabel (nicht mitgeliefert) an anderen Geräten zum Empfangen hochauflösender Multimedia-Signale an. HDMI

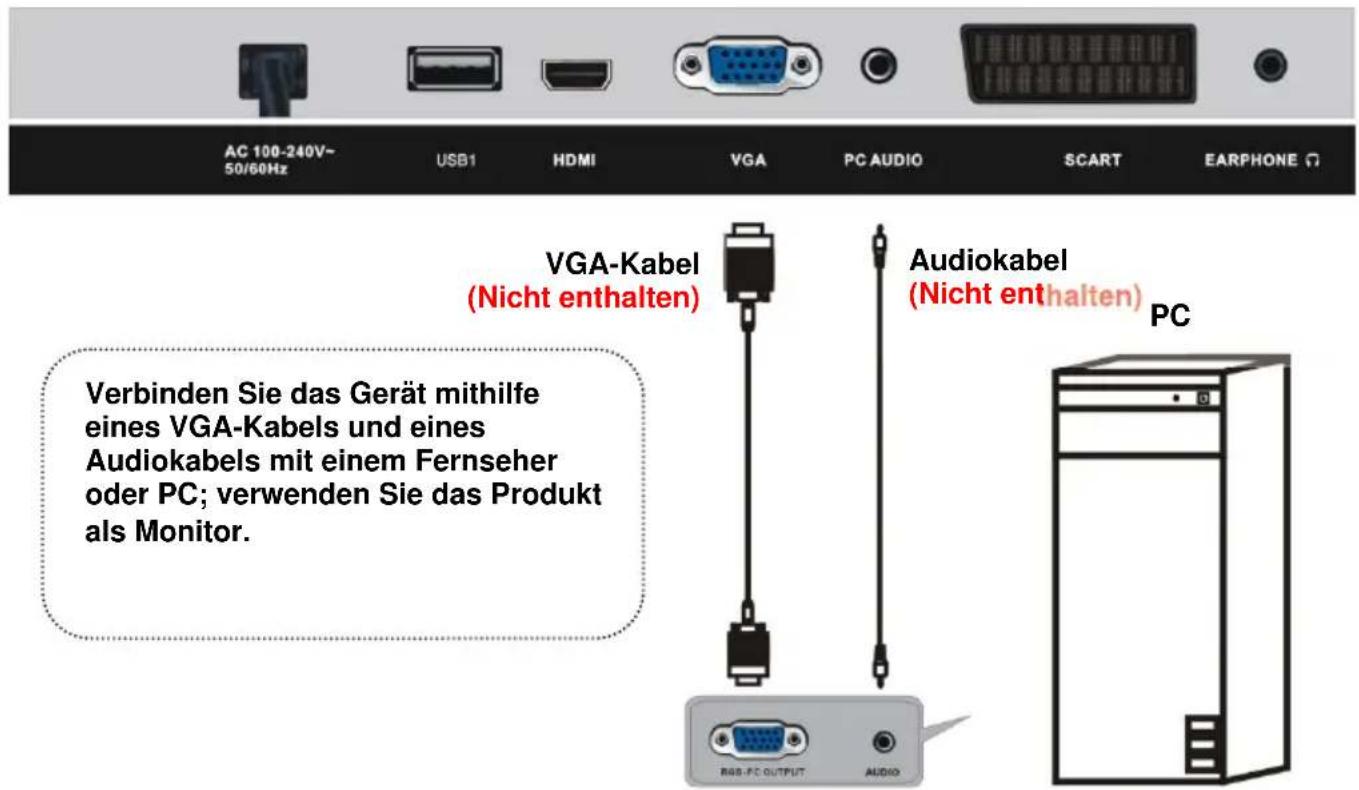

PC/VGA-Verbindung

AC 100-240V- 50/60Hz USB1 HDMI VGA PC AUDIO SCART EARPHONE VGA-Kabel (Nicht enthalten) Audiokabel (Nicht enthalten) PC Verbinden Sie das Gerät mithilfe eines VGA-Kabels und eines Audiokabels mit einem Fernseher oder PC; verwenden Sie das Produkt als Monitor. RGS-PC OUTPUT AUDIO

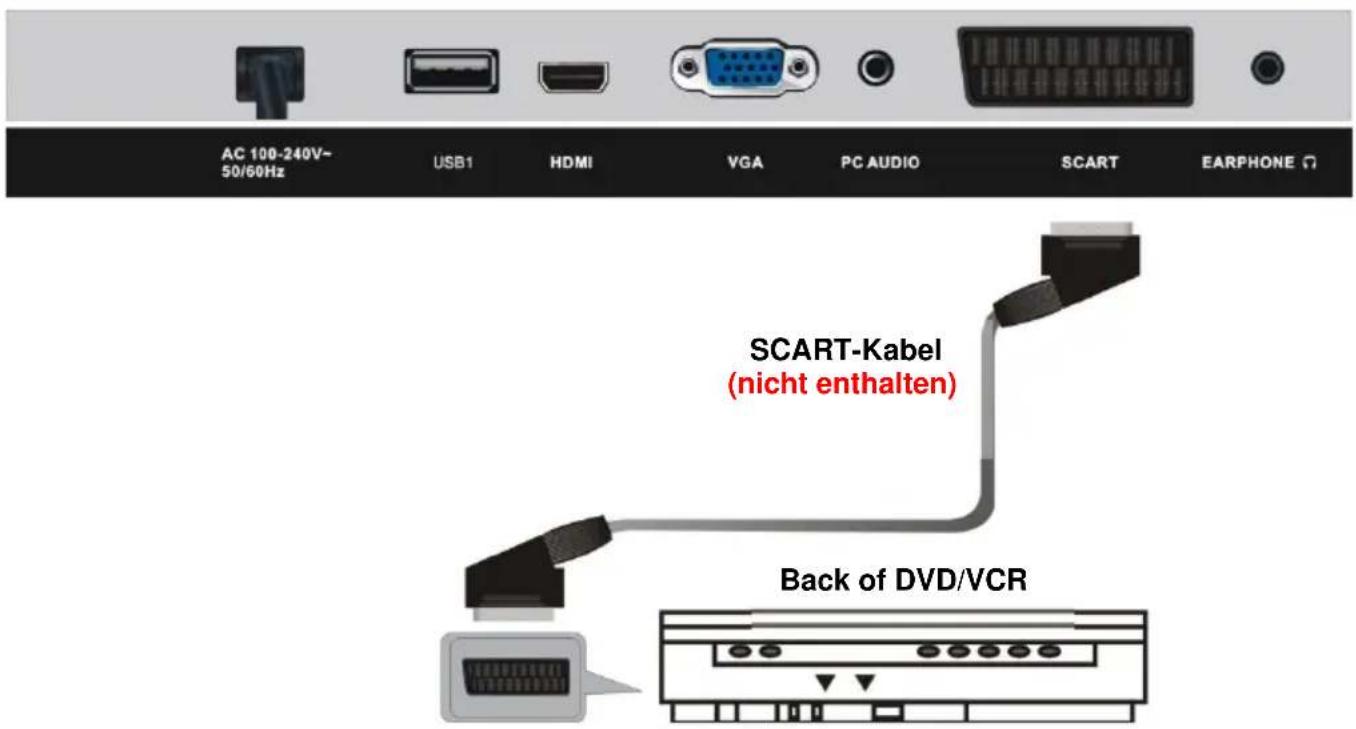

SCART-Verbindung

AC 100-240V- 50/60Hz USB1 HDMI VGA PC AUDIO SCART EARPHONE SCART-Kabel (nicht enthalten) Back of DVD/VCR

USB 1-Verbindung (TV-Modus)

Stecken Sie zur Wiedergabe von Multimedia-Dateien ein USB-Speichergerät in den USB1-Steckplatz.

AC 100-240V~ 50/60Hz USB1 HDMI VGA PC AUDIO SCART EARPHONE USB-Stick (bis zu 8GB) (Nicht enthalten)

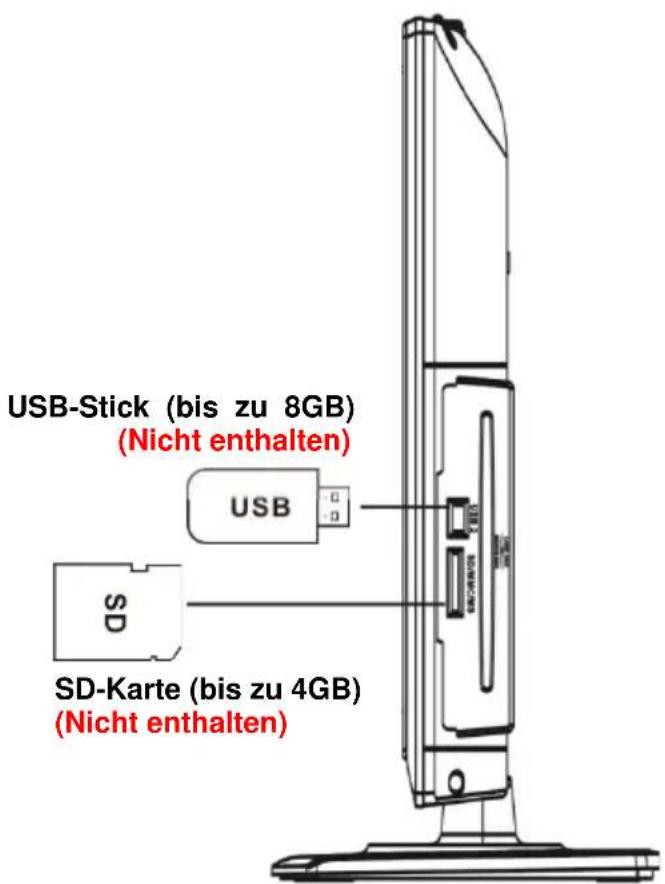

USB 2- und Speicherkartenverbindung (DVD-Modus)

Stecken Sie zur Wiedergabe von Multimedia-Dateien ein USB-Speichergerät oder eine SD/MMC-MS-Karte ein.

USB-Stick (bis zu 8GB) (Nicht enthalten) USB SD SD-Karte (bis zu 4GB) (Nicht enthalten)

Stellen Sie vor der Inbetriebnahme sicher, dass alle Geräte und das Netzkabel richtig angeschlossen sind und das Gerät auf den richtigen Modus eingestellt ist.

Grundlegende Bedienung

Drücken Sie zum Einschalten des Gerätes die POWER-Taste an der Oberseite des Gerätes bzw. an der Fernbedienung (die Betriebsanzeige leuchtet blau); drücken Sie die Taste zum Ausschalten des Gerätes noch einmal (Bereitschaftsmodus) (die Betriebsanzeige leuchtet rot).

DVD-Modus

Drücken Sie zum Einstellen des Gerätes auf den DVD-Modus die SOURCE-Taste an der Oberseite des Gerätes bzw. an der Fernbedienung.

1. Wiedergabe

a) Stellen Sie sicher, dass sich kein Medium im Disk-Schlitz befindet. Legen Sie ein Medium in den Disk-Schlitz ein. Halten Sie das Medium so, dass Sie dessen Oberflächen nicht berühren; führen Sie es mit der lesbaren (spiegelnden) Seite in Ihre Richtung zeigend ein; das Medium wird automatisch in den Schlitz eingezogen; alternativ können Sie zum Einziehen des Mediums in den Schlitz die ▲-Taste an der Oberseite des Gerätes bzw. an der Fernbedienung drücken.
b) Sobald das Medium in den Schlitz eingezogen ist, beginnt das Wiedergabegerät umgehend mit dem Lesen des Mediums.
c) Wenn ein Menübildschirm am Gerät erscheint, wählen Sie mit den Navigations- bzw. Zifferntasten die gewünschte Titelnummer; drücken Sie dann zum Bestätigen die OK-Taste.
d) Mit der TITLE- oder D.MENU-Taste beenden Sie die Wiedergabe und kehren zum Menübildschirm zurück.

2. Wiedergabe beenden

Drücken Sie zum Beenden der Wiedergabe ■ (STOP).

Hinweis: Wenn die Wiedergabe gestoppt wird, speichert das Gerät den Punkt, an dem die STOP-Taste betätigt kurz (Fortsetzungsfunktion). Mit der Taste ▶ (PLAY) setzen Sie die Wiedergabe an diesem Punkt fort. Bei dem Herausnehmen des Mediums oder erneuter Betätigung der Taste ■ (STOP) wird die Fortsetzungsfunktion aufgehoben.

3. Zum nächsten/vorherigen Kapitel springen

Zum nächsten Kapitel springen

Wenn Sie während der Wiedergabe die Taste ▶▶▶ drücken, gelangen Sie zum nächsten

Kapitel (DVD) oder Titel (Video-CD/CD).

Zum vorherigen Kapitel springen

Wenn Sie während der Wiedergabe die Taste drücken, gelangen Sie zum vorherigen Kapitel (DVD) oder Titel (Video-CD/CD).

4. Schnellvorlauf/Schnellrücklauf

Drücken Sie während der Wiedergabe zum Aktivieren von Schnellvorlauf/-rücklauf die Tasten ▶▶ / ◀◀ Mit ▶▶ (PLAY) setzen Sie die normale Wiedergabe fort.

5. Pause/Wiedergabe

Drücken Sie während der Wiedergabe zum Unterbrechen ▶ (PLAY/PAUSE), durch erneutes Drücken wird die normale Wiedergabe fortgesetzt.

6. MP3-Wiedergabe

a) Legen Sie das Medium mit den MP3-Dateien ein; nach einigen Sekunden zeigt der Monitor alle Ordner auf dem Medium an.
b) Wählen Sie mit den Navigationstasten den Ordner, den Sie wiedergeben möchten; drücken Sie zum Bestätigen die OK-Taste.
c) Die Dateien in diesem Ordner werden angezeigt; wählen Sie das gewünschte Lied mit den Navigationstaste, drücken Sie dann zum Start der Wiedergabe ▶ (PLAY) oder die OK-Taste.

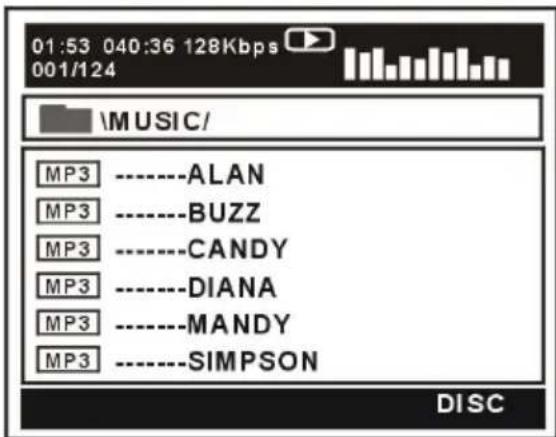

01:53 040:36 128Kbps 001/124 \MUSIC/ MP3 ----ALAN MP3 ----BUZZ MP3 ----CANDY MP3 ----DIANA MP3 ----MANDY MP3 ----SIMPSON DISC

d) Wechseln Sie auf der Dateiauswahlseite mit den Tasten ▶ / ▶ zur nächsten oder vorherigen Menüseite.

e) Mit der gelben Taste (REPEAT) an der Fernbedienung ändern Sie den Wiedergabemodus.

• SHUFFLE (Gemischt): Alle Dateien werden zufällig angeordnet und der Reihe nach wiedergegeben.
• RANDOM (Zufällig): Es wird zufällig eine Datei zur Wiedergabe ausgewählt.
• SINGLE (Eine): Gibt nur eine Datei wieder.
• REPEAT ONE (Eine wiederholen): Wiederholt eine Datei.
• REPEAT FOLDER (Ordner wiederholen): Alle Dateien im Ordner werden wiederholt wiedergegeben.
• FOLDER (Ordner): Alle Dateien im Ordner werden wiedergegeben.

7. MPEG4-Wiedergabe

a) Legen Sie das Medium mit den MPEG4-Dateien ein; nach einigen Sekunden zeigt der Monitor alle Ordner auf dem Medium an.
b) Wählen Sie mit den Navigationstasten den Ordner, den Sie wiedergeben möchten; drücken Sie zum Bestätigen die OK-Taste.

c) Die Dateien in diesem Ordner werden angezeigt; wählen Sie die gewünschte Datei mit den Navigationstasten, drücken Sie dann zum Start der Wiedergabe ▶ (PLAY) oder die OK-Taste.
d) Rufen Sie während der normalen Wiedergabe mit den Tasten ▶/ ◀ die nächste oder vorherige Datei auf.
e) Mit der gelben Taste (REPEAT) können Sie den Wiedergabemodus ändern.

• SHUFFLE (Gemischt): Alle Dateien werden zufällig angeordnet und der Reihe nach wiedergegeben.
• RANDOM (Zufällig): Es wird zufällig eine Datei zur Wiedergabe ausgewählt.
• SINGLE (Eine): Gibt nur eine Datei wieder.
• REPEAT ONE (Eine wiederholen): Wiederholt eine Datei.
• REPEAT FOLDER (Ordner wiederholen): Alle Dateien im Ordner werden wiederholt wiedergegeben.
• FOLDER (Ordner): Alle Dateien im Ordner werden wiedergegeben.

f) Kehren Sie mit der D.MENU-Taste zur Wiedergabeliste zurück.

00:00 00:00 001/124 AV ----ALAN AV ----BUZZ AV ----CANDY AV ----DIANA AV ----MANDY AV ----SIMPSON DISC

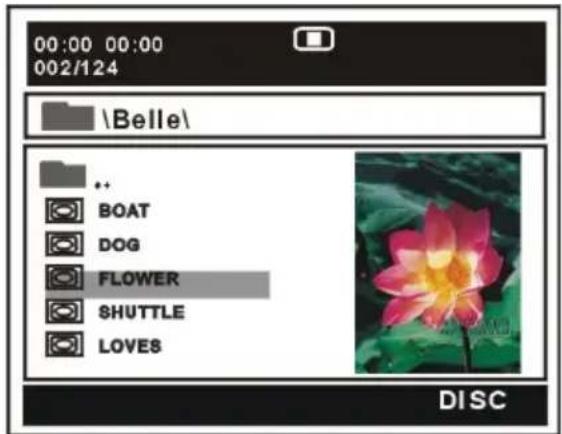

8. JPEG-Wiedergabe

Wählen Sie bei einer CD mit JPEG-Bildern mit den Navigationstasten den Ordner, den Sie wiedergeben möchten; drücken Sie zum Bestätigen die OK-Taste. Die Dateien in diesem Ordner werden angezeigt; wählen Sie das gewünschte Bild mit den Aufwärts-/Abwärtsnavigationstaste, drücken Sie zum Start der Wiedergabe die OK-Taste. Während Sie durch die Dateinamen blättern werden die entsprechenden Miniaturbilder angezeigt.

00:00 00:00 002/124 \Belle\ .. BOAT DOG FLOWER SHUTTLE LOVES DISC

Sobald Ordner und Datei ausgewählt sind, wird das Bild auf dem Bildschirm geladen.

Hinweis: Die Zeit zum Laden und Anzeigen der Bilder variiert je nach Dateigröße. Während der Wiedergabe können Sie mit der D.MENU-Taste zur Dateiauswahl zurückkehren.

Mit der gelben Taste (REPEAT) können Sie den Wiedergabemodus ändern:

- SHUFFLE (Gemischt): Alle Dateien werden zufällig angeordnet und der Reihe nach wiedergegeben.

• RANDOM (Zufällig): Es wird zufällig eine Datei zur Wiedergabe ausgewählt.
• SINGLE (Eine): Gibt nur eine Datei wieder.
• REPEAT ONE (Eine wiederholen): Wiederholt eine Datei.
• REPEAT FOLDER (Ordner wiederholen): Alle Dateien im Ordner werden wiederholt wiedergegeben.
• FOLDER (Ordner): Alle Dateien im Ordner werden wiedergegeben.

Zum nächsten/vorherigen Bild springen

Mit ▶ springen Sie zum nächsten Bild, mit ◀ springen Sie zum vorherigen Bild. Falls 3 Sekunden lang keine Taste betätigt wird, springt die Wiedergabe automatisch zum nächsten Bild.

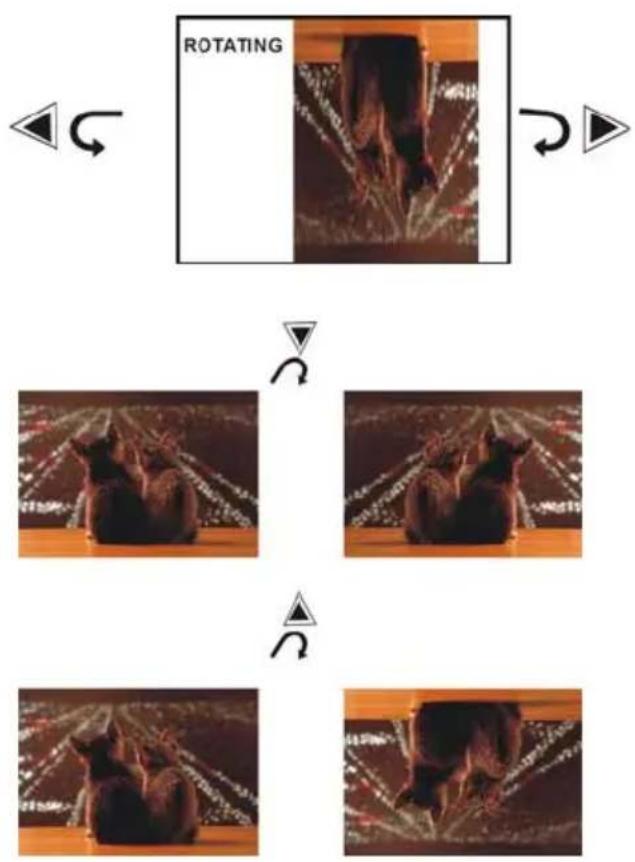

Bilder drehen

• Mit der Rechtstaste drehen Sie das Bild im Uhrzeigersinn.
• Mit der Linkstaste drehen Sie das Bild gegen den Uhrzeigersinn.

Bilder umkehren

• • Mit der Aufwärtstaste kehren Sie das Bild vertikal um..
• • Mit der Abwärtstaste kehren Sie das Bild horizontal um

Bild verkleinern/vergrößern

Drücken Sie zum Vergrößern/Verkleinern des Bildes auf 50 %, 75 %, 100 %, 125 %, 150 % oder 200 % die ZOOM-Taste.

Wenn das Bild vergrößert ist, können Sie es mit den Navigationstasten verschieben.

Diaschaueffekte

Drücken Sie zur Auswahl der gewünschten Effekte wiederholt die rote Taste (PROGRAMM) an der Fernbedienung.

Verfügbare Optionen: WIPE TOP (Nach oben wischen), WIPE BOTTOM (Nach unten wischen), WIPE LEFT (Nach links wischen), WIPE RIGHT (Nach rechts wischen), DIAGONAL WIPE LEFT TOP (Diagonal nach links oben wischen), DIAGONAL WIPE RIGHT TOP (Diagonal nach rechts oben wischen), DIAGONAL WIPE LEFT BOTTOM (Diagonal nach links unten wischen), DIAGONAL WIPE RIGHT BOTTOM (Diagonal nach rechts unten wischen), EXTEND FROM CENTER H (Von der Mitte h. erweitern), EXTEND FROM CENTER V (Von der Mitte v. erweitern), COMPRESS TO CENTER H (In die Mitte h. komprimieren), COMPRESS TO CENTER V (In die Mitte v. komprimieren), WINDOW H (Fenster h.), WINDOW V (Fenster v.), WIPE FROM EDGE TO CENTRE (Von der Kante zur Mitte wischen) und MOVE IN FROM TOP (Von oben einführen).

9. Video-CD mit Wiedergabesteuerung

a) Bei der Wiedergabe von VCD 2.0 mit Wiedergabesteuerung zeigt das Wiedergabegerät die VCD-Version.

VCD 2.0

b) Drücken Sie zum De-/Aktivieren der Wiedergabesteuerung wiederholt die D.MENU-Taste an der Fernbedienung.
c) Drücken Sie zur Auswahl eines Titels die entsprechenden Zifferntasten. Beispiel: Drücken Sie für Titel 9 die Zifferntasten 0 und 9; nach einigen Sekunden wechselt das Gerät automatisch zu Titel 9. Drücken Sie für Titel 15 die Zifferntasten -/-- und 5; nach einigen Sekunden wechselt das Gerät automatisch zu Titel 15.
d) Geben Sie mit den Taste ▶▶/◀den nächsten bzw. vorherigen Titel wieder.

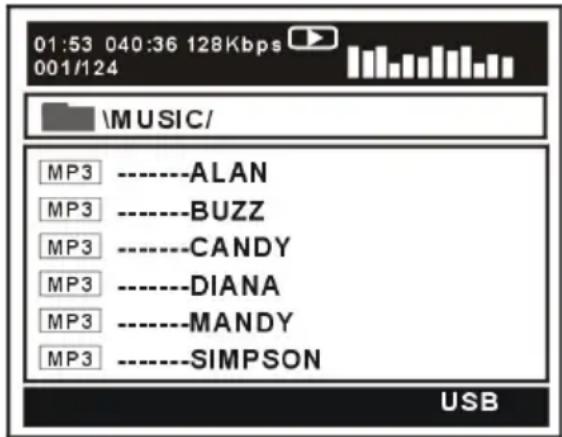

10. USB-Wiedergabe

a) Stecken Sie ein USB-Speichergerät mit Dateien im Musik-, Bild- oder Filmformat ein.
b) Drücken Sie zum Umschalten des Gerätes in den USB-Lesemodus die MEDIA-Taste.
c) Nach einigen Sekunden werden alle Ordner auf dem USB-Geräte am Bildschirm angezeigt.
d) Wählen Sie mit den Navigationstasten einen Ordner, den Sie wiedergeben möchten; drücken Sie zum Bestätigen die OK-Taste.
e) Die Dateien in diesem Ordner werden angezeigt; wählen Sie die gewünschte Datei mit den Navigationstasten, drücken Sie dann zum Start der Wiedergabe die OK-Taste.

01:53 040:36 128Kbps 001/124 \MUSIC/ MP3 ----ALAN MP3 ----BUZZ MP3 ----CANDY MP3 ----DIANA MP3 ----MANDY MP3 ----SIMPSON USB

f) Wechseln Sie auf der Dateiauswahlseite mit den Tasten ▶▶ / ◀◀ zur nächsten oder vorherigen Menüseite.
g) Wählen Sie mit der gelben Taste (REPEAT) den Wiedergabemodus.
- SHUFFLE (Gemischt): Alle Dateien werden zufällig angeordnet und der Reihe nach wiedergegeben.
- RANDOM (Zufällig): Es wird zufällig eine Datei zur Wiedergabe ausgewählt.
- SINGLE (Eine): Gibt nur eine Datei wieder.
- REPEAT ONE (Eine wiederholen): Wiederholt eine Datei.
- REPEAT FOLDER (Ordner wiederholen): Alle Dateien im Ordner werden wiederholt wiedergegeben.
- FOLDER (Ordner): Alle Dateien im Ordner werden wiedergegeben.

Hinweis:

• Die maximale unterstützte Kapazität beträgt bis zu 8 GB.
• Sie können am USB-Port des Gerätes keine externe Festplatte anschließen.

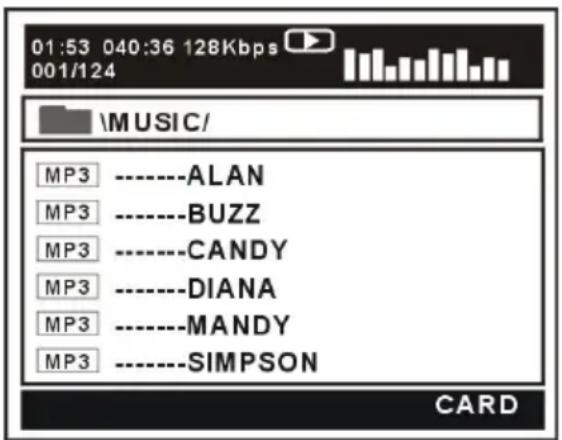

11. Speicherkartenwiedergabe

a) Stecken Sie eine Speicherkarte (SD/MMC) mit Musik-, Bild- oder Videodateien ein.
b) Drücken Sie zum Umschalten des Gerätes in den Kartenlesemodus die MEDIA-Taste.
c) Nach einigen Sekunden werden alle Ordner auf der Speicherkarte am Bildschirm angezeigt.
d) Wählen Sie mit den Navigationstasten einen Ordner, den Sie wiedergeben möchten; drücken Sie zum Bestätigen die OK-Taste.

e) Die Dateien in diesem Ordner werden angezeigt; wählen Sie die gewünschte Datei mit den Navigationstasten, drücken Sie dann zum Start der Wiedergabe die OK-Taste.

f) Wechseln Sie auf der Dateiauswahlseite mit den Tasten ▶▶/◀ur nächsten oder vorherigen Menüseite.

g) Mit der REPEAT-Taste können Sie die Wiederholung ändern.

• SHUFFLE (Gemischt): Alle Dateien werden zufällig angeordnet und der Reihe nach wiedergegeben.
• RANDOM (Zufällig): Es wird zufällig eine Datei zur Wiedergabe ausgewählt.
• SINGLE (Eine): Gibt nur eine Datei wieder.
• REPEAT ONE (Eine wiederholen): Wiederholt eine Datei.
• REPEAT FOLDER (Ordner wiederholen): Alle Dateien im Ordner werden wiederholt wiedergegeben.
• FOLDER (Ordner): Alle Dateien im Ordner werden wiedergegeben.

01:53 040:36 128Kbps 001/124 \MUSIC/ MP3 ----ALAN MP3 ----BUZZ MP3 ----CANDY MP3 ----DIANA MP3 ----MANDY MP3 ----SIMPSON CARD

12. Betrachtungswinkel ändern (nur DVD)

Einige DVDs enthalten Szenen, die aus verschiedenen Winkeln gleichzeitig aufgenommen wurden. Bei diesen Medien können Sie mit der ANGLE-Taste zwischen den verschiedenen Winkeln umschalten.

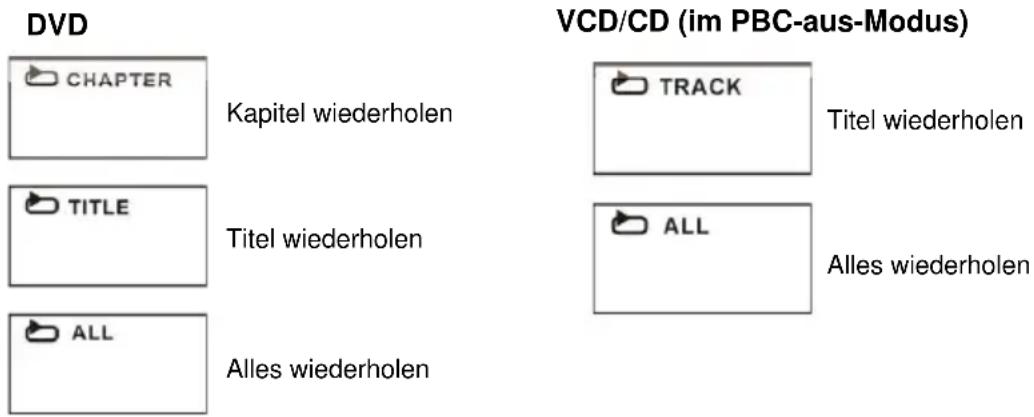

13. Wiederholung

Drücken Sie während der Wiedergabe die gelbe Taste (REPEAT), dadurch wird ein Kapitel oder Titel (DVD) bzw. ein Titel (VCD/CD) wiederholt.

DVD CHAPTER Kapitel wiederholen VCD/CD (im PBC-aus-Modus) TRACK Titel wiederholen TITLE Titel wiederholen ALL Alles wiederholen Alles wiederholen

A-bis-B-Wiederholung

Wiederholt Abschnitte zwischen zwei spezifischen Punkten (A-bis-B-Wiederholung)

a) Drücken Sie während der Wiedergabe an der Stelle die blaue Taste (A-B), an der die Wiedergabe starten soll (A).
b) Drücken Sie dann an der Stelle die blaue Taste (A-B), an der die Wiedergabe enden soll (B). Die wiederholte Wiedergabe der Auswahl zwischen den Punkten A und B beginnt.
c) Durch erneutes Drücken der blaue Taste (A-B) kehren Sie zur normalen Wiedergabe zurück.

14. Wiedergabe programmieren

Das Wiedergabegerät spielt Dateien in der gewünschten Reihenfolge ab.

a) Drücken Sie die rote Taste (PROGRAMM), der Bildschirm zeigt das Programmmenü an.
b) Drücken Sie zur Auswahl des Speicherindex die Navigationstasten, drücken Sie zum Starten der Eingabe die OK-Taste.

1 -- 2 -- 3 -- 4 -- 5 -- Exit 6 -- 7 -- 8 -- 9 -- 10 -- ▶▶

Geben Sie die gewünschte Titel-/Kapitelnummer mit den Zifferntasten ein. Die ausgewählten Titel/Kapitel werden im Speicher abgelegt. Mit ➤ rufen Sie im Menü die nächste Seite auf. Es können bis zu 20 Einträge gespeichert werden.

c) Wählen Sie im Menü START (Start), drücken Sie dann zum Start der Programmwiedergabe

die OK-Taste; alternativ wählen Sie im Menü EXIT (Verlassen) und drücken zum Verlassen ohne Programmwiedergabe die OK-Taste.

d) Drücken Sie zum Beenden der Programmierung die rote Taste (PROGRAMM), wählen Sie dann STOP (Stopp) im Menü, drücken Sie zum Bestätigen der Auswahl die OK-Taste.

15. Gehe zu

Durch Gedrückthalten der GOTO-Taste können Sie das Element auswählen, das Sie einstellen möchten; geben Sie Zeit, Kapitelnummer, Titelnummer etc. ein. Das Medium wird ab dem ausgewählten Punkt wiedergegeben.

16. Bildschirminformationen

Drücken Sie zur Anzeige der Wiedergabeinformationen die D.DISP-Taste.

17. Untertitelsprache ändern (nur DVD)

Es ist möglich, die Untertitelsprache von der bei den Grundeinstellungen ausgewählten Sprache auf eine andere Sprache zu ändern. (Dieser Vorgang funktioniert nur bei Medien, auf denen mehrere Untertitelsprachen aufgezeichnet sind.)

Untertitelsprache ändern

a) Drücken Sie während der Wiedergabe die SUBTITLE-Sprache, der Bildschirm zeigt die aktuelle Sprache an.
b) Durch erneutes Drücken der SUBTITLE-Sprache ändern Sie die Sprache bzw. schalten die Untertitel aus.

Hinweis: Wenn keine Untertitel aufgenommen sind, geschieht bei Betätigung dieser Taste gar nichts.

18. Zoom

a) Drücken Sie während der normalen Wiedergabe zum Vergrößern/Verkleinern wiederholt die ZOOM-Taste.
b) Mit den Navigationstasten können Sie sich über das vergrößerte Bild bewegen.

19. Soundtrack-Sprache ändern (DVD/VCD/CD)

Es ist möglich, die Soundtrack-Sprache von der bei den Grundeinstellungen ausgewählten Sprache auf eine andere Sprache zu ändern. (Dieser Vorgang funktioniert nur bei Medien, auf denen mehrere Soundtrack-Sprachen aufgezeichnet sind.)

- Drücken Sie während der DVD-Wiedergabe die AUDIO-Taste, dadurch wird die

Nummer der aktuellen Soundtrack-Sprache angezeigt; durch erneutes Drücken der Taste ändern Sie die Sprache.

- Wenn Sie die AUDIO-Taste während der VCD/CD-Wiedergabe drücken, ändert sich der Audioausgangsmodus: LEFT MONO (Mono links), RIGHT MONO (Mono rechts), MIX-MONO (Mono gemischt) und STEREO soundtrack (Stereo-Soundtrack).

Hinweis: Wenn keine Soundtrack-Sprachen aufgenommen sind, geschieht bei Betätigung dieser Taste gar nichts. Wenn das Gerät eingeschaltet oder das Medium entfernt ist, wird die bei den Grundeinstellungen ausgewählte Sprache ausgegeben.

20. Grundeinstellungen

Nach Eingabe der Erstprogrammierung bleiben diese Einstellungen im Speicher erhalten, bis sie geändert werden, so dass das Gerät stets auf die gleiche Weise arbeitet.

Allgemeine Vorgehensweise bei Grundeinstellungen

• Drücken Sie die DVD SETUP-Taste an der Fernbedienung.
• Wählen Sie mit den Navigationstasten das gewünschte Element, drücken Sie dann die OK-Taste; der Bildschirm zur Einstellung des jeweiligen Wertes wird angezeigt. Stellen Sie das Element dann mit den Navigationstasten ein, drücken Sie zur Bestätigung der Einstellungen die OK-Taste.
• Durch Drücken der DVD SETUP-Taste schließen Sie das Einrichtungsmenü.
• Mit der Links-/Rechtsnavigationstaste wechseln Sie zu einem anderen Haupteinrichtungselement. Drücken Sie dann zum Aufrufen der Untermenü-Seite die Rechts- oder OK-Taste; mit der Linkstaste kehren Sie zur vorherigen Menüseite zurück.

1) GENERAL SETUP (Allgemeine Einrichtung)

1.1 TV DISPLAY (TV-Anzeige) – Zur Auswahl des TV-Ausgabemodus.

Optionen:

a) Normal/PS: Pan & Scan-Modus.
b) Normal/LB: Letterbox-Modus.
c) Wide (Breit): 16:9-Breitbildmodus.

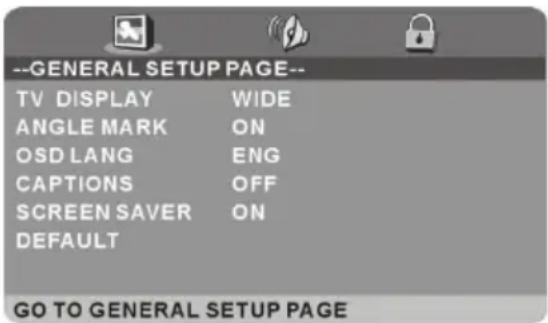

--GENERAL SETUP PAGE-- TV DISPLAY WIDE ANGLE MARK ON OSD LANG ENG CAPTIONS OFF SCREEN SAVER ON DEFAULT GO TO GENERAL SETUP PAGE

1.2 ANGLE MARK (Winkelmarkierung) – Hiermit können Sie wählen, ob das Mehrfachwinkel-Symbol bei Wiedergabe eines Mediums mit mehreren aufgenommenen Winkeln auf dem Bildschirm angezeigt werden soll.

Optionen: On (Ein), Off (Aus).

1.3 OSD LANG (OSD-Sprache) – Dient der Auswahl der gewünschten Sprache. An diesem Wiedergabegerät können Sie Englisch sowie andere Sprachen wählen.

1.4 CAPTIONS (Untertitel) – Hiermit können Sie ein-/ausschalten, ob Untertitel bei der Wiedergabe angezeigt werden sollen.
1.5 SCREEN SAVER (Bildschirmschoner) – Wenn das Wiedergabegerät 5 Minuten nicht benutzt wird, erscheint der Bildschirmschoner am Bildschirm.

Optionen: On (Ein), Off (Aus).

1.6 DEFAULT (Standard) – Dient der Rücksetzung auf die werkseitigen Einstellungen.

2) AUDIO SETUP (Audioeinstellungen)

SPEAKER SETUP (Lautsprechereinrichtung) –

Dient dem Einstellen der Lautsprecherausgabe.

Optionen:

a) LT/RT-Links/Rechts-Mischmodus

b) STEREO

3) PASSWORD SETUP (Kennworteinrichtung)

3.1 PASSWORD (Kennwort) – Zum Ändern des Kennwortes. Geben Sie das Kennwort über die Zifferntasten an der Fernbedienung ein. Hinweis: Das Originalkennwort lautet 136900.

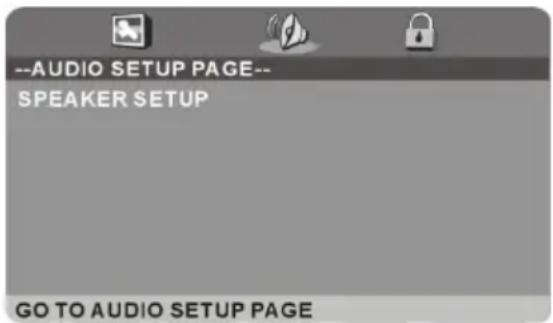

--AUDIO SETUP PAGE-- SPEAKER SETUP GO TO AUDIO SETUP PAGE

--PASSWORD SETUP PAGE-- PASSWORD PROGRAM CONTROL GO TO PASSWORD SETUP PAGE

3.2 PROGRAM CONTROL (Programmsteuerung) – Diese Einstellung ermöglicht einigen Menschen die Betrachtung bestimmter Medien; es ist vor allem hilfreich, wenn Sie Kindern das Ansehen ungeeigneter Medien verbieten möchten. Blättern Sie mit den Aufwärts- / Abwärtsnavigationstasten durch die Optionen, drücken Sie die OK-Taste, geben Sie das zuvor eingerichtete Kennwort ein; anschließend müssen Sie die Programmsteuerung einstellen. Sie können zwischen acht Einstellungen wählen, von KID SAFE (Für Kinder geeignet) bis ADULT (Erwachsene).

TV-Modus

Drücken Sie die SOURCE-Taste an der Oberseite des Gerätes oder an der Fernbedienung, um das Gerät in den DTV- oder TV-Modus zu setzen.

1. TV-Programm wählen

a) Drücken Sie zum Aufrufen des nächsten Senders CH+.
b) Drücken Sie zum Aufrufen des vorherigen Senders CH-.
c) Mit den Zifferntasten an der Fernbedienung können Sie direkt das gewünschte Programm wählen.

Hinweis: Drücken Sie zur Eingabe ein-, zwei- oder dreistelliger Werte wiederholt die Taste -/--

2. Lautstärkeregelung

Passen sie die aktuelle Lautstärke mit VOL+ oder VOL- an.

Einstellbereich: 0 – 100.

3. Stummschaltung

Drücken Sie zum Stummschalten des Tons die MUTE-Taste, durch erneutes Betätigen schalten Sie den Ton wieder ein.

4. Quelleneinstellungen

• Drücken Sie zum Aufrufen der Quellenliste die SOURCE-Taste an der Oberseite des Gerätes oder an der Fernbedienung.
• Drücken Sie zur Auswahl der gewünschten Eingangsquelle die Aufwärts- oder Abwärtsnavigationstaste, mit der OK-Taste bestätigen Sie die Auswahl.

Verfügbare Optionen: DTV, TV, DVD, AV, SCART, YPBPR, HDMI, PC, MEDIA (Medien).

5. Bildmodus

Drücken Sie zur direkten Auswahl des gewünschten Bildmodus wiederholt die P-MODE-Taste an der Fernbedienung.

Verfügbare Optionen: PERSONAL (Persönlich), STANDARD (Standard), MOVIE (Film), MILD (Sanft), GAME (Spiel).

6. Tonmodus

Drücken Sie zur direkten Auswahl des gewünschten Tonmodus wiederholt die S-MODE-Taste an der Fernbedienung.

Verfügbare Optionen: PERSONAL (Persönlich), STANDARD (Standard), MUSIC (Musik), VOICE (Sprache), THERTRE (Theater).

7. Schlaftimer

Drücken Sie zum direkten Aufrufen des Schlaftimers wiederholt die SLEEP-Taste an der Fernbedienung.

Drücken Sie zur direkten Auswahl der Videogröße wiederholt die ASPECT-Taste an der Fernbedienung.

Verfügbare Optionen: AUTO (Automatisch), 4:3, FULL (Vollbild).

Hinweis: Die verfügbare Videobildgröße kann je nach Eingangsquelle unterschiedlich sein.

9. Mehrfachaudio

Drücken Sie zur Auswahl des gewünschten Soundtracks die AUDIO-Taste an der Fernbedienung.

10. Informationsanzeige

Drücken Sie zur Anzeige der aktuellen Programminformationen wiederholt die DISPLAY-Taste an der Fernbedienung.

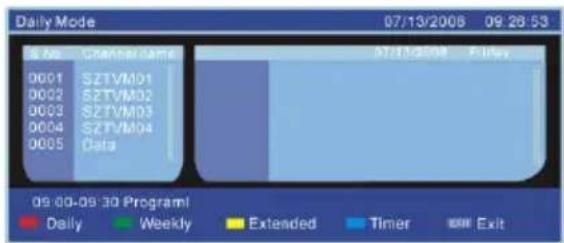

11. Programmzeitschrift (nur im DTV-Modus)

Drücken Sie zum Aufrufen der nachstehenden Menüseite die EPG-Taste an der Fernbedienung:

Daily Mode 07/13/2008 09:28:53 S270 Channel Name 0001 SZTVM01 0002 SZTVM02 0003 SZTVM03 0004 SZTVM04 0005 Data 07/13/2008 Follow 09:00-09:30 Program! Daily Weekly Extended Timer Exit

• Mit der roten Tasten rufen Sie den Tagesmodus auf.
• Mit der grünen Taste rufen Sie den Wochenmodus auf.
• Mit der gelben Taste rufen Sie den Erweiterungsmodus auf.
• Mit der blauen Taste stellen Sie den Wecktimer ein.

12. Favoritenliste

Wenn Sie Digitalfernsehen sehen:

Drücken Sie zum Aufrufen der Favorite LIST (Lieblingssender)-Menüseite die FAV-Taste an der Fernbedienung.

Favourite LIST S. NO Channel Name 0001 bid 1 0002 Five Exit Move

• Wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste den gewünschten Sender.
• Drücken Sie zum Bestätigen der Auswahl die OK-Taste.

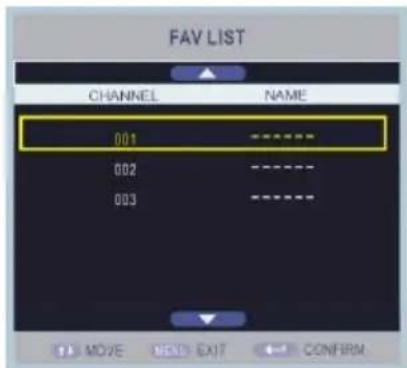

Wenn Sie Analogfernsehen sehen:

Drücken Sie zum Aufrufen der FAV LIST (Lieblingssender)-Menüseite die FAV-Taste an der Fernbedienung.

FAV LIST CHANNEL NAME 001 ------ 002 ------ 003 ------ MOV MEND EXIT CONFIRM

• Wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste den gewünschten Sender.
• Drücken Sie zum Bestätigen der Auswahl die OK-Taste.

Hinweis: Drücken Sie während der normalen Wiedergabe die Taste FAV+/FAV-, um direkt zum nächsten oder vorhergehenden Lieblingssender zu gehen.

13. Schnellauswahl

Wenn Sie Digitalfernsehen sehen:

- Drücken Sie zum Aufrufen der QUICK SELECT (Schnellauswahl)-Menüseite die OK-Taste an der Fernbedienung.

QUICK SELECT Group ← FAV 001 bid tv 002 Film EXIT Move

• Mit den Links- / Rechtsnavigationstasten wählen Sie verschiedene Gruppen. Verfügbare Optionen: None (Keine), News (Nachrichten), Science (Wissenschaft), Sports (Sport), Movies (Film), Kids (Kinder), Music (Musik), Fashion (Mode), Fav (Favoriten).
• Wählen Sie mit den Aufwärts- / Abwärtsnavigationstasten den gewünschten Sender.
• Drücken Sie zum Bestätigen der Auswahl die OK-Taste.

Wenn Sie Analogfernsehen sehen:

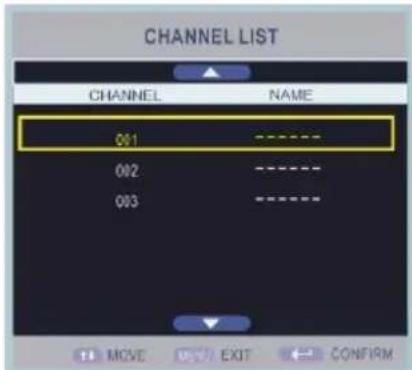

• Rufen Sie die CHANNEL LIST (Senderliste)-Menüseite mit der OK-Taste an der Fernbedienung auf.
• Wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste den gewünschten Sender.
• Drücken Sie zum Bestätigen der Auswahl die OK-Taste.

CHANNEL LIST CHANNEL NAME 001 ---- 002 ---- 003 ---- MOVE EXIT CONFIRM

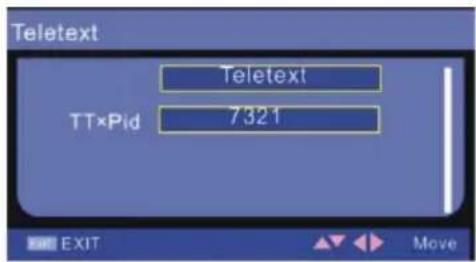

14. Teletext

• Drücken Sie zum Aufrufen der Teletext-Menüseite die TEXT-Taste an der Fernbedienung.
• Mit der OK-Taste bestätigen Sie die Auswahl und betrachten verfügbare Teletext-Informationen.

15. TV/Radio (nur im DTV-Modus)

Drücken Sie zum Umschalten des Gerätes zwischen Fernseh- und Radiomodus die TV/RADIO-Taste an der Fernbedienung.

16. Untertitel

Drücken Sie zum De-/Aktivieren der Untertitel die SUBTITLE-Taste an der Fernbedienung.

17. Medienwiedergabe

Stellen Sie das Gerät mit der SOURCE-Taste an der Oberseite des Gerätes bzw. an der Fernbedienung auf den Media (Medien)-Modus ein.

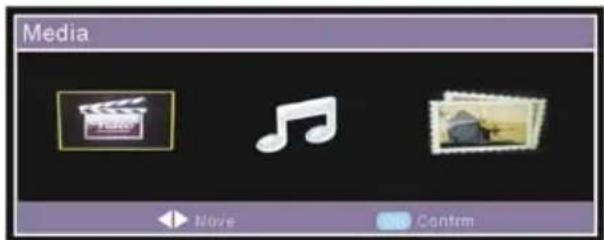

Hinweis: Rufen Sie mit der MEDIA-Taste an der Fernbedienung die nachstehende Menüseite auf.

• Stecken Sie zuerst ein USB-Speichergerät ein.
• Wählen Sie mit den Links- / Rechtsnavigationstasten das gewünschte Video-Element.

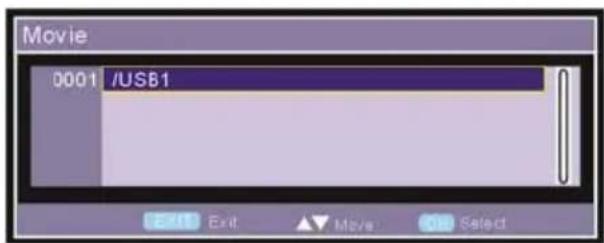

• Drücken Sie zum Aufrufen der folgenden Menüseite die OK-Taste:

• Wählen Sie mit den Navigationstasten die Option, die Sie wiedergeben möchten.
• Drücken Sie zur Wiedergabe des ausgewählten Filmes die OK-Taste.

• Mit der ▶II-Taste an der Fernbedienung starten oder unterbrechen Sie die Wiedergabe.

• Mit der ■-Taste an der Fernbedienung beenden Sie die Wiedergabe.

• Mit der ◀◀-Taste an der Fernbedienung aktivieren Sie den Schnellrücklauf.
• Mit der ▶▶-Taste an der Fernbedienung aktivieren Sie den Schnellvorlauf.
• Mit der ◀◀-Taste an der Fernbedienung geben Sie die vorherige Datei wieder.
• Mit der ▶▶▶-Taste an der Fernbedienung geben Sie die nächste Datei wieder.

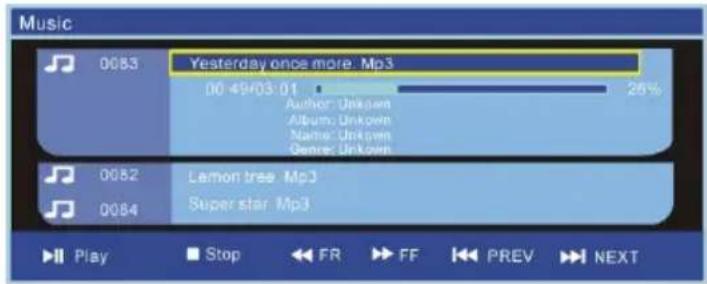

17.2 Musik

- Wählen Sie mit den Navigationstasten die Option, die Sie wiedergeben möchten.

- Drücken Sie zur Wiedergabe der ausgewählten Musikdatei die OK-Taste.

- Mit der ▶Taste an der

Fernbedienung starten oder unterbrechen Sie die Wiedergabe.

- Mit der ■-Taste an der Fernbedienung beenden Sie die Wiedergabe.

- Mit der ◀◀-Taste an der Fernbedienung aktivieren Sie den Schnellrücklauf.

- Mit der ▶▶-Taste an der Fernbedienung aktivieren Sie den Schnellvorlauf.

- Mit der ◀◀Taste an der Fernbedienung geben Sie die vorherige Datei wieder.

- Mit der ▶▶▶Taste an der Fernbedienung geben Sie die nächste Datei wieder.

- Wählen Sie mit den Navigationstasten die Option, die Sie wiedergeben möchten.

- Drücken Sie zur Wiedergabe des ausgewählten Fotos die OK-Taste.

- Mit der Aufwärtsnavigationstaste spiegeln Sie das Bild horizontal (links/rechts).

- Mit der Abwärtsnavigationstaste spiegeln Sie das Bild vertikal (oben/unten).

- Mit der Linkstaste drehen Sie das Bild um 90 °, 180 °, 270 ° gegen den Uhrzeigersinn.

- Mit der Rechtstaste drehen Sie das Bild um 90 °, 180 °, 270 ° im Uhrzeigersinn.

Hauptmenü

• Das Gerät enthält verschiedene Einstellungsmenüs. Nach Eingabe der Erstprogrammierung bleiben diese Einstellungen im Speicher, bis sie geändert werden, so dass das Gerät stets auf die gleiche Weise bedient werden kann.
• Die Einstellungen bleiben im Speicher, bis sie geändert werden, auch wenn das Gerät in den Bereitschaftsmodus versetzt wird.

Allgemeine Vorgehensweise bei Grundeinstellungen

• Drücken Sie zum Aufrufen des Hauptmenüs die MENU-Taste an der Oberseite des Gerätes bzw. die LCD MENU-Taste an der Fernbedienung.
• Wählen Sie mit den Aufwärts- / Abwärtsnavigationstasten das gewünschte Untermenü.
• Rufen Sie das Untermenü mit der Rechtsnavigationstaste auf.
• Wählen Sie mit den Aufwärts- / Abwärtsnavigationstasten die Option, die Sie anpassen möchten.
• Passen Sie die ausgewählte Option mit den Links- / Rechtsnavigationstasten auf den gewünschten Wert an.
• Mit der MENU-Taste kehren Sie zum vorherigen Menü zurück.
• Mit der EXIT-Taste verlassen Sie das Menü.

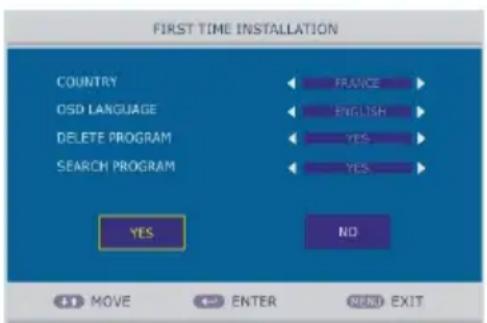

Erstmalige Installation

Verbinden Sie das Gerät mit der Stromversorgung und schalten Sie den Fernseher ein; daraufhin erscheint das folgende Installationsmenü auf dem Bildschirm:

FIRST TIME INSTALLATION COUNTRY OSD LANGUAGE DELETE PROGRAM SEARCH PROGRAM YES FRANCE ENGLISH YES YES NO MOVE ENTER NEXT EXIT

COUNTRY (Land)

Dieses Element dient zur Auswahl des Landes, in dem Sie leben.

OSD LANGUAGE (Anzeigesprache)

Dieses Element dient zur Auswahl der Anzeigesprache.

DELETE PROGRAM (Sender löschen)

Mit diesem Element können auf Wunsch alle Sender gelöscht werden.

SEARCH PROGRAM (Sender suchen)

Mit diesem Element kann auf Wunsch automatisch nach Sendern gesucht werden.

Hinweis:

• Drücken Sie zum Verlassen des Installationsmenüs die LCD MENU- oder EXIT-Taste.
• Wählen Sie im Menü zum Speichern der Einstellungen YES (Ja). Wählen Sie NO (Nein), wenn Sie das Menü verlassen und die Einstellungen das nächste Mal vornehmen möchten.

DTV-Modus

Stellen Sie das Gerät mit der SOURCE-Taste an der Oberseite des Gerätes bzw. an der Fernbedienung auf den DTV-Modus ein.

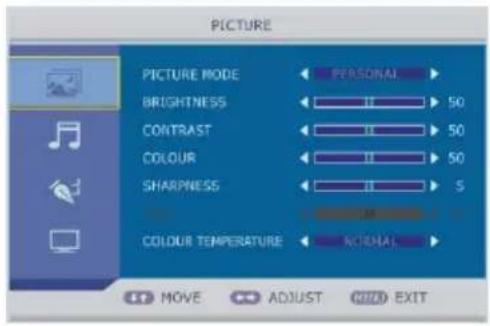

1. PICTURE (Bild)

PICTURE PICTURE MODE BRIGHTNESS CONTRAST COLOUR SHARPNESS COLOUR TEMPERATURE PERSONAL 50 50 50 5 M ACIENAL MOVE ADJUST NEW EXIT

1.1 PICTURE MODE (Bildmodus)

Verfügbare Optionen:

PERSONAL (Persönlich) - Dient zum Einstellen von BRIGHTNESS (Helligkeit), CONTRAST (Kontrast), COLOUR (Farbe) und SHARPNESS (Schärfe) auf den gewünschten Wert.

STANDARD (Standard) - Dieser Modus empfiehlt sich in Umgebungen mit gleichbleibenden Lichtverhältnissen.

MOVIE (Film) - Dieser Modus empfiehlt sich in dunklen Umgebungen, da er heller ist als andere Modi.

MILD (Sanft) - Dieser Modus empfiehlt sich in dunklen Umgebungen, da er dunkler ist als andere Modi.

GAME (Spiel) - Dieser Modus empfiehlt sich, wenn Spiele gespielt werden, da er etwas dunkler als der Filmmodus ist.

1.2 BRIGHTNESS (Helligkeit)

Der Helligkeitswert des Bildes lässt sich zwischen 0 und 100 einstellen.

1.3 CONTRAST (Kontrast)

Der Kontrastwert des Bildes lässt sich zwischen 0 und 100 einstellen.

1.4 COLOUR (Farbe)

Der Farbsättigungswert des Bildes lässt sich zwischen 0 und 100 einstellen.

1.5 SHARPNESS (Schärfe)

Der Schärfewert des Bildes lässt sich zwischen 0 und 100 einstellen.

Hinweis: Die Werte für BRIGHTNESS (Helligkeit), CONTRAST (Kontrast), COLOR (Farbe) und SHARPNESS (Schärfe) können nur im Modus PERSONAL (Persönlich) eingestellt werden.

1.6 TINT (Farbton)

Mit diesem Element kann der Farbton im NTSC-System zwischen 0 und 100 eingestellt werden.

1.7 COLOUR TEMPERATURE (Farbtemperatur) (nur im PC-Modus)

Mit diesem Element kann die Farbtemperatur optimal eingestellt werden.

Verfügbare Optionen: NORMAL (Normal), COLD (Kalt), WARM (Warm).

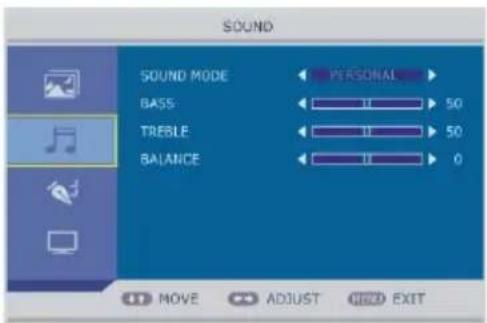

2. SOUND (Ton)

2.1 SOUND MODE (Tonmodus)

Verfügbare Optionen: PERSONAL (Persönlich), STANDARD (Standard), MUSIC (Musik), VOICE (Sprache), THERTRE (Theater).

2.2 BASS (Bass)

Mit diesem Element kann der Pegel tieferer Töne zwischen 0 und 100 eingestellt werden.

SOUND SOUND MODE GASS TREBLE BALANCE PERSONAL 50 50 0 MOVE ADJUST HED EXIT

2.3 TREBLE (Höhen)

Mit diesem Element kann der Pegel höherer Töne zwischen 0 und 100 eingestellt werden.

Hinweis: Die Werte BASS (Tiefen) und TREBLE (Höhen) sind nur im Modus PERSONAL (Persönlich) einstellbar.

2.4 BALANCE (Balance)

Mit diesem Element kann die Audioausgabe am linken und rechten Lautsprecher zwischen -50 und 50 eingestellt werden.

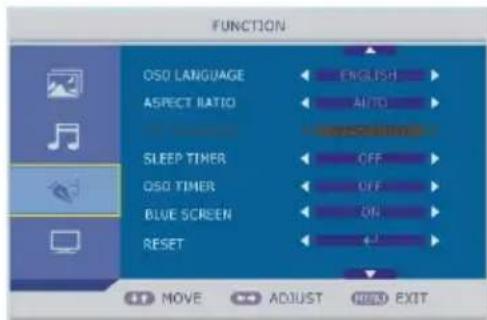

3. FUNCTION (Funktion)

3.1 OSD LANGUAGE (Anzeigesprache)

Mit diesem Element kann der Benutzer die gewünschte Anzeigesprache auswählen.

FUNCTION OSO LANGUAGE ASPECT RATIO SLEEP TIMER OSO TIMER BLUE SCREEN RESET ENGLISH AUTO OFF ON MOVE ADJUST HOLD EXIT

3.2 ASPECT RATIO (Seitenverhältnis)

Mit diesem Element kann zwischen

verschiedenen Bildschirmanzeigemodi ausgewählt werden, um denjenigen zu finden, der den persönlichen Anforderungen am besten entspricht.

Verfügbare Optionen: FULL (Vollbild), 4:3, AUTO (Automatisch).

3.3 TXT LANGUAGE (TXT-Sprache)

Verfügbare Optionen: WEST EURO (Westeuropäisch), EAST EURO (Osteuropäisch), RUSSIAN (Russisch), ARABIC (Arabisch), FARSI (Farsi), GREEK (Griechisch), CYRILLIC (Kyrillisch), HEBREW (Hebräisch).

3.4 SLEEP TIMER (Schlaftimer)

Mit diesem Element wird eingestellt, wann das Gerät automatisch den

Bereitschaftsmodus aufruft. Das Gerät ruft nach 30 Minuten den Bereitschaftsmodus aus, wenn SLEEP TIMER (Schlaftimer) auf 30MIN eingestellt wird.

Mit diesem Element wird die Zeitüberschreitung der Bildschirmanzeige eingestellt.

Verfügbare Optionen: OFF (Aus), 5 SECONDS (5 Sekunden), 10 SECONDS (10 Sekunden), 30 SECONDS (30 Sekunden), 60 SECONDS (60 Sekunden).

3.6 BLUE SCREEN (Blauer Bildschirm)

Mit diesem Element kann der blaue Hintergrund ein- oder ausgeschaltet werden (ON (Ein) oder OFF (Aus)). Wenn BLUE SCREEN (Blauer Bildschirm) auf ON (Ein) eingestellt ist, erscheint der Hintergrund blau, wenn das Signal schwach ist oder kein Signal vorhanden ist.

3.7 RESET (Rücksetzen)

Mit diesem Element lässt sich das Gerät auf die werksseitigen Einstellungen zurücksetzen.

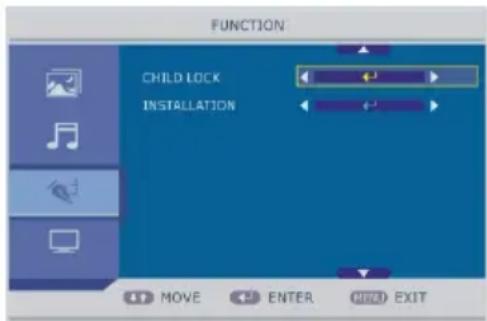

3.8 CHILD LOCK (Kindersicherung)

Wenn CHILD LOCK (Kindersicherung) auf ON (Ein) eingestellt und der Standard-PIN-Code noch leer ist, kann das Element durch Drücken der OK-Taste direkt aufgerufen werden.

- CHILD LOCK (Kindersicherung): Dient zum Ein- oder Ausschalten (ON (Ein) oder OFF (Aus)) der Kindersicherung.

FUNCTION CHILD LOCK INSTALLATION MOVE ENTER FIND EXIT

- KEY LOCK (Tastensperre): Dient zum Ein- oder Ausschalten (ON (Ein) oder OFF (Aus)) der Tastensperre.

- CHANGE CODE (Code ändern): Zum Ändern des Kennwortes (Standardkennwort: 0000).

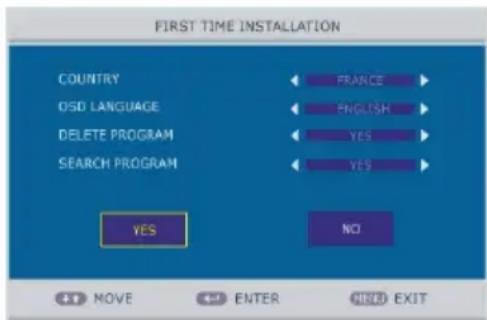

- Wählen Sie zum Aufrufen der Menüseite FIRST TIME INSTALLATION (Erstmalige Installation) das Element INSTALLATION (Installation), drücken Sie dann die OK-Taste.

Hinweis: Nach dem Aufrufen von INSTALLATION (Installation) schaltet sich das Gerät automatisch in den TV-Modus.

FIRST TIME INSTALLATION COUNTRY OSD LANGUAGE DELETE PROGRAM SEARCH PROGRAM YES NO MOVE ENTER NIND EXIT

COUNTRY (Land): Dient zum Einstellen des Landes, in dem Sie leben.

OSD LANGUAGE (Anzeigesprache): Dient zum Einstellen der Anzeigesprache.

DELETE PROGRAM (Sender löschen): Dient dazu, auf Wunsch alle Sender zu löschen.

SEARCH PROGRAM (Sender suchen): Dient dazu, auf Wunsch eine automatische Sendersuche durchzuführen.

Hinweis:

• Wählen Sie im Menü zum Speichern der Einstellungen und automatischen Suchen nach Sendern YES (Ja), wenn SEARCH PROGRAM (Sender suchen) auf YES (Ja) steht.

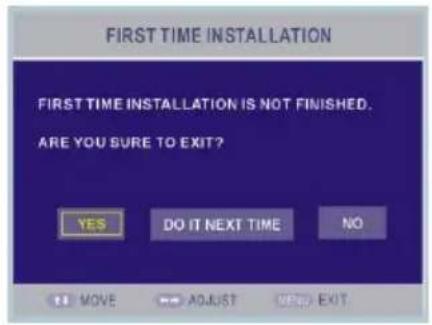

• Wählen Sie im Menü zum Aufrufen der nachstehenden Menüseite NO (Nein) aus; wählen Sie mit den Links-/Rechtsnavigationstasten die die gewünschte Option.

FIRST TIME INSTALLATION FIRST TIME INSTALLATION IS NOT FINISHED. ARE YOU SURE TO EXIT? YES DO IT NEXT TIME NO MOVE NO ADJUST NO EXIT

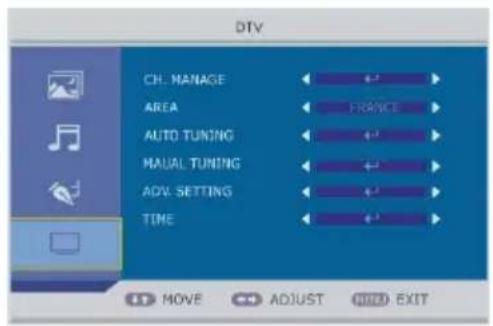

4. DTV

4.1 CH.MANAGE (Senderverwaltung)

Verfügbare Optionen: CH.ORGN (Sender ordnen) / CH.SORT (Sender sortieren) / CH.GROUP (Sendergruppe) / DEL TV CH. (Fernsehsender löschen) / DEL RADIO CH (Radiosender löschen).

DTV CH. MANAGE AREA AUTO TUNING MAUAL TUNING ADV. SETTING TIME MOVE ADJUST EXIT EXIT

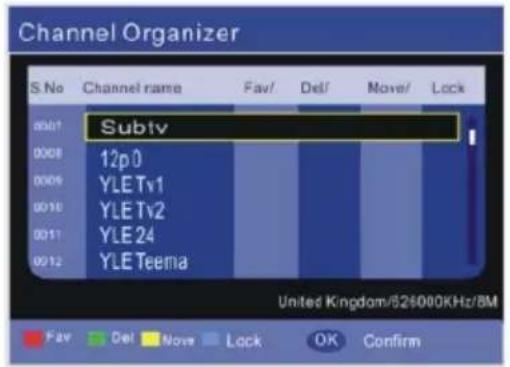

4.1.1 CH.ORGN (Sender ordnen)

Wählen Sie das Element CH.ORGN (Sender ordnen) und drücken Sie die OK-Taste, um das Menü Channel Organizer (Sender-Organisator) aufzurufen.

- Wählen Sie mit den Aufwärts-/Abwärtsnavigationstasten das Element, das Sie anpassen möchten.

Channel Organizer S.No Channel name Fav/ Del/ Move/ Lock 0001 Subtv 0008 12p0 0009 YLETv1 0010 YLETv2 0011 YLE24 0012 YLETeema United Kingdom/526000KHz/8M Fav Del Novs Lock OK Confirm

• Markieren Sie einen Sender mit der roten Taste an der Fernbedienung als Lieblingssender.
• Mit der grünen Taste löschen Sie den ausgewählten Sender.
• Mit der gelben Taste verschieben Sie ihn an die gewünschte Stelle; drücken Sie dann zur Auswahl anderer Sender die Aufwärts- / Abwärtsnavigationstasten. Drücken Sie dann zur Bestätigung die Eingabetaste.
• Mit der blauen Taste sperren Sie den ausgewählten Sender.

Hinweis: Falls der Sender gesperrt ist, geben Sie zur Freigabe das Kennwort ein.

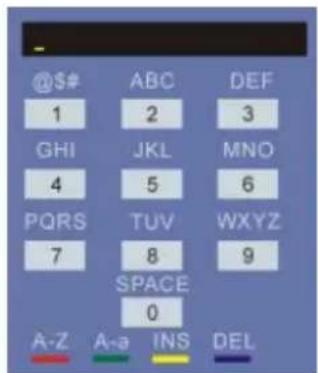

• Legen Sie mit den Links- / Rechtsnavigationstasten den Sendernamen fest.
• Schalten Sie mit der roten Taste zwischen Ziffern und Großbuchstaben um.
• Schalten Sie mit der grünen Tasten zwischen Klein- und Großbuchstaben um.
• Mit der gelben Taste verschieben Sie den Cursor auf die nächste Seite.
• Mit der blauen Taste löschen Sie die Eingabe.

@$# ABC DEF 1 2 3 GHI JKL MNO 4 5 6 PQRS TUV WXYZ 7 8 9 SPACE 0 A-Z A-a INS DEL

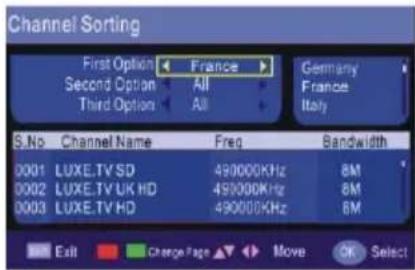

4.1.2 CH.SORT (Sender sortieren)

Wählen Sie das Element CH.SORT (Sender sortieren) und drücken Sie die OK-Taste, um das Menü Channel Sorting (Sendersortierung) aufzurufen.

• Wählen Sie mit den Links- / Rechtsnavigationstasten eine Sprache als First Option (Erste Wahl).
• Wählen Sie mit den Aufwärts-/Abwärtsnavigationstasten All/FTA (Alles/FTA) oder Scramble (Verschlüsseln) als Second Option (Zweite Wahl).
• Wählen Sie mit den Aufwärts-/

Abwärtsnavigationstasten All/A to Z/Z to A/LCN+ (Alles/A bis Z/Z bis A/LCN+) oder LCN-als Third Option (Dritte Wahl).

Channel Sorting First Option ← France → Germany Second Option All → France Third Option All → Italy S.No Channel Name Freq Bandwidth 0001 LUXE.TV SD 490000KHz 8M 0002 LUXE.TV UK HD 490000KHz 8M 0003 LUXE.TV HD 490000KHz 8M Exit Change Page Move OK Select

Hinweis: LCN+ und LCN- sind nur verfügbar, wenn die LCN-Funktion aktiviert ist.

• Drücken Sie zum Bestätigen die OK-Taste.
• Mit der roten Taste kehren Sie zur vorherigen Menüseite zurück, mit der grünen Taste kehren Sie zur unteren Menüseite zurück. Die untere Menüseite ist die Senderliste, die Sie auf der vorhergehenden Menüseite eingestellt haben.

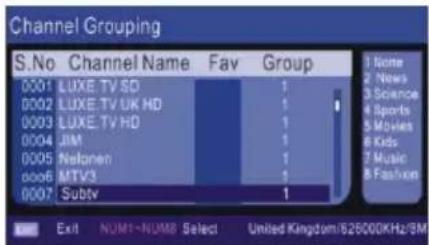

4.1.3 CH.GROUP (Sendergruppe)

Wählen Sie das Element CH.GROUP (Sendergruppe) und drücken Sie die OK-Taste, um das Menü Channel Grouping (Sendergruppierung) aufzurufen.

Channel Grouping S.No Channel Name Fav Group 0001 LUXE.TV SD 1 0002 LUXE.TV UK HD 1 0003 LUXE.TV HD 1 0004 JIM 1 0005 Nelonen 1 0006 MTV3 1 0007 Subtv 1 Exit NUM1~NUMB Select United Kingdom/526000KHz/SM

Wählen Sie mit den Aufwärts- / Abwärtsnavigationstasten den Sender, den Sie anpassen möchten; drücken Sie dann zum Festlegen des Senders zu einer bestimmten Gruppe die Zifferntasten (1 bis 8).

4.1.4 DEL TV CH. (Fernsehsender löschen)

Wählen Sie DEL TV CH. (Fernsehsender löschen) und drücken Sie die OK-Taste; daraufhin erscheint das folgende Dialogfeld auf dem Bildschirm:

Wählen Sie mit den Links- oder Rechtsnavigationstaste YES (Ja) oder NO (Nein) und drücken Sie zum Bestätigen der Auswahl die OK-Taste.

4.1.5 DEL RADIO CH (Radiosender löschen)

Wählen Sie DEL RADIO CH. (Radiosender löschen) und drücken Sie die OK-Taste; daraufhin erscheint das folgende Dialogfeld auf dem Bildschirm:

Wählen Sie mit den Links- oder Rechtsnavigationstaste YES (Ja) oder NO (Nein) und drücken Sie zum Bestätigen der Auswahl die OK-Taste.

4.2 AREA (Region)

Dieses Element dient zur Auswahl der Region, in der Sie leben.

4.3 AUTO TUNING (Automatische Einstellung)

- Wählen Sie AUTO TUNING (Automatische Einstellung) und drücken Sie zum Aufrufen die OK-Taste.

- Mit YES (Ja) oder NO (Nein) können Sie festlegen, ob die Sendersuche gestartet werden soll.

- Wählen Sie MANUAL TUNING (Manuelle Einstellung) und drücken Sie zum Aufrufen die OK-Taste.

- Legen Sie mit YES (Ja) oder NO (Nein) fest, ob die manuelle Sendersuche gestartet werden soll.

Manual Search Channel Name 5 5 Freq(RPU) 17760 6 ServWidth 75 7 8 9 10 Speed 0% 0%

Wählen Sie dann mit der Links- oder Rechtstaste den Sender und beginnen Sie mit der manuellen Einstellung.

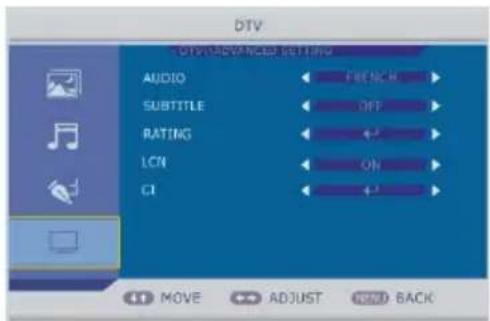

4.5 ADV. SETTING (Erweiterte Einstellungen)

DTV DTP/ADVANCED SETTING AUDIO SUBTITLE RATING LCN CI ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→ ←→

4.5.1 AUDIO (Audio)

Dieses Element dient zur Auswahl der Audiosprache.

Verfügbare Optionen: DEFAULT (Standard), ENGLISH (Englisch), FRENCH (Französisch), GERMAN (Deutsch), ITALIAN (Italienisch), SPANISH (Spanisch), PORTUGUESE (Portugiesisch), DANISH (Dänisch), CZECH (Tschechisch), DUTCH (Niederländisch), FINNISH (Finnisch), SWEDISH (Schwedisch), GREEK (Griechisch), RUSSIAN (Russisch), WELSH (Walisisch), GAELIC (Gälisch).

4.5.2 SUBTITLE (Untertitel)

Dieses Element dient zur Auswahl der Untertitelsprache.

Verfügbare Optionen: OFF (Aus), ENGLISH (Englisch), FRENCH (Französisch), GERMAN (Deutsch), ITALIAN (Italienisch), SPANISH (Spanisch), PORTUGUESE (Portugiesisch), DANISH (Dänisch), CZECH (Tschechisch), DUTCH (Niederländisch), FINNISH (Finnisch), SWEDISH (Schwedisch), GREEK (Griechisch), RUSSIAN (Russisch), WELSH (Walisisch), GAELIC (Gälisch).

4.5.3 RATING (Einstufung)

• Geben Sie das Kennwort zum Aufrufen des Menüs SYSTEM SETUP (Systemeinrichtung) ein.
• Drücken Sie zum Aufrufen von PARENTAL RATING (Jugendschutz) die Rechtnavigationstaste.
• Wählen Sie mit den Aufwärts- / Abwärtsnavigationstasten das Element PARENTAL RATING (Jugendschutz).

4.5.4 LCN (Logische Sendernummer)

Mit diesem Element kann die logische Sendernummer ein- oder ausgeschaltet werden (ON (Ein) oder OFF (Aus)).

4.5.5 Cl

Wählen Sie das Element CI und drücken Sie die OK-Taste, um die folgende Menüseite aufzurufen:

Common Interface Common Interface Slot0: Not Insert Select Cam module

4.6 TIME (Zeit)

Wählen Sie TIME (Zeit) und drücken Sie die OK-Taste, um die folgende Menüseite aufzurufen:

Time Timer Mode Auto Date 01/01/2000 Time 00:50 GMT Offset +12.00 Summer Time OFF +09:00 +09:30 +10:00 +10:30 +11:00 +11:30 +12:00 Auto EXIT Exit Move Select

4.6.1 GMT Offset (GMT-Unterschied)

• Mit der Rechtsnavigationstaste gelangen Sie zur rechten Spalte.
• Drücken Sie zur Auswahl der Zeit, die Sie verwenden möchten, die Aufwärts-/Abwärtsnavigationstasten.
• Drücken Sie zum Bestätigen die OK-Taste.

4.6.2 SUMMER TIME (Sommerzeit)

Verfügbare Optionen: ON (Ein) oder OFF (Aus).

Hinweis: Wenn GMT Offset (GMT-Unterschied) auf Auto (Automatisch) eingestellt ist, kann Summer Time (Sommerzeit) nicht angepasst werden.

TV-Modus

Bezüglich der Menüs PICTURE (Bild), SOUND (Ton) und FUNCTION (Funktion) beachten Sie bitte die Menübedienung des DTV-Modus.

1. COUNTRY (Land)

Dieses Element dient zur Auswahl des Landes, in dem Sie leben.

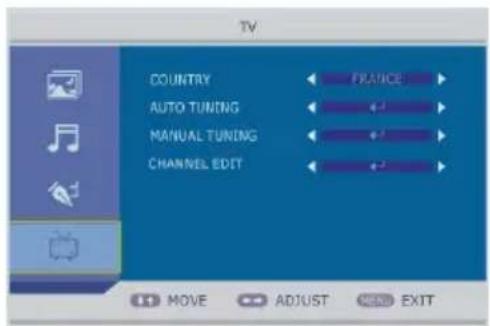

2. AUTO TUNING (Automatische Einstellung)

Wählen Sie AUTO TUNING (Automatische Einstellung) und drücken Sie die OK-Taste, um die folgende Seite aufzurufen:

- Entscheiden Sie mit den Links-/Rechtsnavigationstasten, ob eine automatische Sendersuche erfolgen soll.

- Drücken Sie bei Auswahl von YES (Ja) zum Start der automatischen Suche die OK-Taste.

3. MANUAL TUNING (Manuelle Einstellung)

Wählen Sie MANUAL TUNING (Manuelle Einstellung) und drücken Sie die OK-Taste, um die folgende Seite aufzurufen:

3.1 CHANNEL (Sender)

Wählen Sie mit den Links-/Rechtsnavigationstasten die gewünschte Sendernummer.

3.2 SOUND SYSTEM (Klangsystem)

Wählen Sie mit den Links-/Rechtsnavigationstasten das gewünschte Klangsystem.

TV MANUAL TUNING CHANNEL PO1 SOUND SYSTEM PO COLOUR SYSTEM PAL AFT OFF MANUAL TUNING 800.25 MHz MOVE ADJUST BACK

3.3 COLOUR SYSTEM (Farbsystem)

Wählen Sie mit den Links- / Rechtsnavigationstasten das gewünschte Farbsystem.

3.4 AFT

Mit den Links- / Rechtsnavigationstasten können Sie die AFT-Funktion ein- oder ausschalten (ON (Ein) oder OFF (Aus)).

3.5 MANUAL TUNING (Manuelle Einstellung)

Mit den Links- / Rechtsnavigationstasten können Sie die Frequenz fein abstimmen.

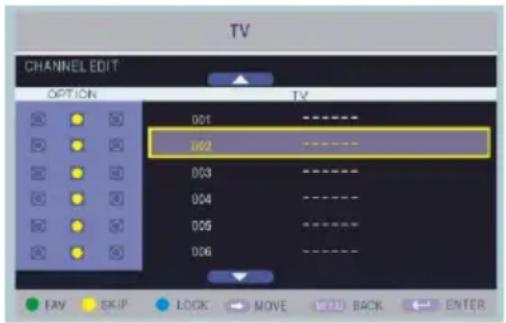

4. CHANNEL EDIT (Sender bearbeiten)

TV CHANNEL EDIT OPTION TV 001 002 003 004 005 006 FAV SKIP LOOK MOVE MEAD BACK ENTER

• Drücken Sie zum Bewegen des Cursors die Aufwärts- oder Abwärtsnavigationstaste.
• Mit der grünen Taste an der Fernbedienung können Sie den ausgewählten Sender als Lieblingssender einstellen.
• Mit der gelben Taste an der Fernbedienung überspringen Sie den ausgewählten Sender.
• Mit der blauen Taste an der Fernbedienung sperren Sie den ausgewählten Sender.
• Mit der Rechtsnavigationstaste verschieben Sie den ausgewählten Sender.

AV/SCART/HDMI/Medien/DVD-Modus

• Drücken Sie zur Auswahl der gewünschten Eingangsquelle die SOURCE-Taste an der Oberseite des Gerätes bzw. an der Fernbedienung.
• Bezüglich der Menüs PICTURE (Bild), SOUND (Ton) und FUNCTION (Funktion) beachten Sie bitte die Menübedienung des DTV-Modus.

PC-Modus

Bezüglich der Menüs PICTURE (Bild), SOUND (Ton) und FUNCTION (Funktion) beachten Sie bitte die Menübedienung des DTV-Modus.

1. H-POSITION (H-Position)

Dieses Element dient zum Einstellen der horizontalen Position des PC/VGA-Bildes.

Verfügbarer Bereich: -50 bis +50.

PC H-POSITION V-POSITION PHASE CLOCK AUTO ADJUST MOVE ADJUST MIND EXIT

2. V-POSITION (V-Position)

Dieses Element dient zum Einstellen der vertikalen Position des PC/VGA-Bildes.

Verfügbarer Bereich: -50 bis +50.

3. PHASE (Phase)

Dieses Element dient dazu, das Bild an das Fernsehgerät anzupassen.

Verfügbarer Bereich: -16 bis +16.

4. CLOCK (Takt)

Dieses Element dient zur Einstellung der Signalübertragungsgeschwindigkeit.

Verfügbarer Bereich: -32 bis +32.

5. AUTO ADJUST (Auto-Anpassung)

Dieses Element dient zur automatischen Einstellung der oben genannten Elemente.

Pflege

• Versetzen Sie das Gerät vor der Reinigung mit Hilfe der POWER-Taste in den Bereitschaftsmodus, ziehen Sie das Netzkabel.
• Wischen Sie das Gerät mit einem trockenen, weichen Tuch ab.
• Sollte die Oberfläche extrem verschmutzt sein, reinigen Sie sie mit einem Tuch, das in eine schwache wässrige Seifenlösung getaucht und gründlich ausgewrungen wurde; wischen Sie anschließend mit einem trockenen Tuch nach.
• Verwenden Sie niemals Alkohol, Benzol, Verdünnungsmittel, Reinigungsflüssigkeit oder andere Chemikalien. Entfernen Sie Staub nicht mit Druckluft.

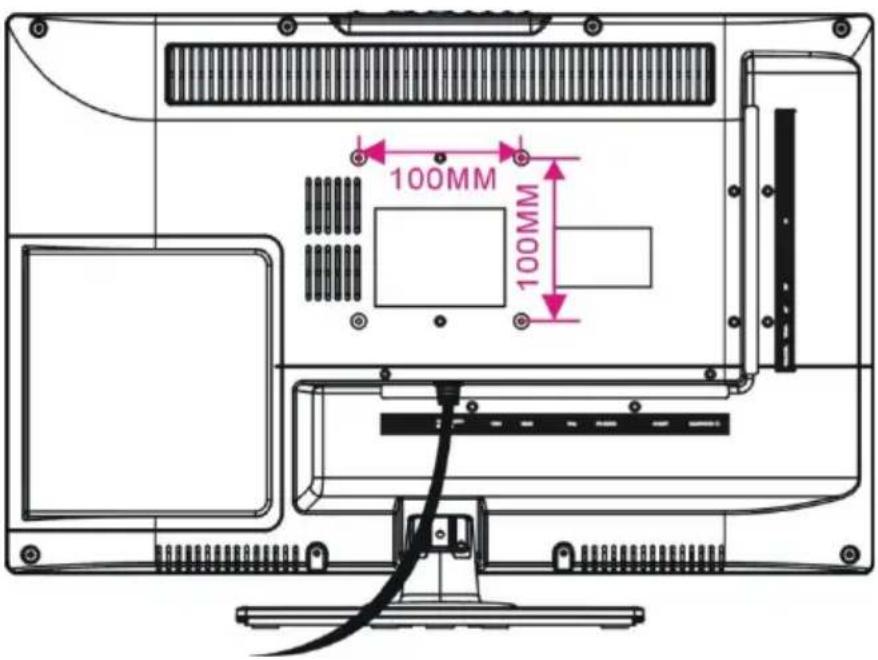

Wandmontage

• Wenden Sie sich an einen Experten, wenn Sie Ihren Fernseher an der Wand montieren möchten. Wir übernehmen keine Verantwortung für jegliche Schäden am Produkt oder Verletzungen, falls Sie das Fernsehgerät eigenhändig montieren.
• Montieren Sie den Fernseher nicht an der Wand, während er eingeschaltet ist. Dies kann aufgrund von Stromschlaggefahr Verletzungen verursachen.
• Verwenden Sie zur Montage dieses Fernsehers standardmäßige M4-Schrauben (10 mm, 4 Stück).

Rückseite Ihres

100MM 100MM

Technische Daten

Display	24-Zoll-LED-Fernsehgerät (60 cm)
Auflösung 1920 x 1080
Pixelabstand	0,27675 (H) x 0,27675 (V) mm
Luminanz 250 cd/m2
Kontrastverhältnis 1000:1
Seitenverhältnis 16:9
Ansprechzeit 5 ms
Betrachtungswinkel 170 (H) / 160 (V)
Sichtbarer Bereich	531,36 (H) x 298,89 (V) mm
Lampenlebensdauer	30.000 Std.
Multimedia-Wiedergabeformat (TV-Modus)	Film: MPG, DAT, VOB, AVI, DIVX
	Musik: MP3, WMA, WAV
	Foto: JPG, BMP, GIF
Multimedia-Wiedergabeformat (DVD-Modus)	Film: MPEG-1, MPEG-2, MPEG-4, DIVX3.XX-5.XX
	Musik: MP3, WMA
	Foto: JPEG
Unterstützte Medien	DVD / CD / CD-R / CD-RW / DVD-R / DVD+R / DVD-RW / DVD+RW / VCD / SVCD
Stromversorgung 100 – 240 V	Wechselspannung, 50/60 Hz
Stromverbrauch ≤48 W
Betriebstemperatur	-5 °C bis 45 °C
Abmessungen	582 (B) x 189 (T) x 403 (H) mm
Gewicht	Ca. 4.200 g

*Die technischen Daten können ohne Ankündigung geändert werden.

Problemlösung

Symptom [Allgemein] Lösung
Kein Strom.	Stecken Sie den Netzstecker fest in die Steckdose.
Kein Bild.	Prüfen Sie, ob alle Geräte richtig verbunden sind.
- Kein Ton.- Verzerrter Ton.	- Prüfen Sie, ob alle Geräte richtig verbunden sind.- Prüfen Sie, ob die Eingangseinstellungen für das TV- und das Stereosystem richtig sind.- Stellen Sie die Lautstärke des Hauptgerätes mithilfe der Tasten VOL+/VOL- auf einen geeigneten Pegel ein.
Die Fernbedienung funktioniert nicht.	- Prüfen Sie, ob die Batterien richtig herum eingelegt sind.- Die Batterien sind erschöpft: Ersetzen Sie sie durch neue.- Richten Sie die Fernbedienung auf den Fernbedienungssensor und betätigen Sie sie erneut.- Benutzen Sie die Fernbedienung in einem Abstand von höchstens 6m vom Fernbedienungssensor.- Entfernen Sie Hindernisse zwischen Fernbedienung und Fernbedienungssensor.
Die Tasten funktionieren nicht (am Hauptgerät oder an der Fernbedienung).	Trennen Sie das Netzkabel, schließen Sie es dann wieder an.(Möglicherweise arbeitet das Gerät aufgrund eines Gewitters, statischer Elektrizität oder anderer Faktoren nicht einwandfrei.)
Symptom [TV] Lösung
Kein Bild oder ein schlechtes Bild.	- Stellen Sie die Antenne neu ein oder verwenden Sie eine Außenantenne.- Stellen Sie das Gerät in die Nähe eines Fensters (falls es in einem Gebäude genutzt wird).- Entfernen Sie Vorrichtungen vom Gerät, die Störstrahlung aussenden.- Wiederholen Sie die automatische Sendersuche.- Versuchen Sie einen anderen Sender zu wählen.
Kein Ton oder schlechter Ton.	- Prüfen Sie die Audioeinstellungen.- Drücken Sie zum Deaktivieren der Stummschaltung die MUTE-Taste an der Fernbedienung.- Entfernen Sie die Kopfhörer.
Rauschen oder andere Störungen.	Elektronische Geräte in der Nähe verursachen Störungen. Stellen Sie das Gerät oder die störenden Geräte um.
Symptom [DVD] Lösung
Audio-Soundtrack und/oder Untertitelsprache entsprechen nicht den Grundeinstellungen.	Falls der Audio-Soundtrag und/oder die Untertitelsprache nicht auf dem Medium vorhanden ist, können die in den Grundeinstellungen ausgewählten Einstellungen nicht ausgegeben werden.
Keine Untertitel.	Untertitel erscheinen nur bei Medien, die Untertitel enthalten. Falls Untertitel deaktiviert wurden, führen Sie die Schritte zur Anzeige von Untertiteln durch.
Alternative Audio-Soundtrack- (oder Untertitel-) Sprachen können nicht ausgewählt werden.	- Eine alternative Sprache kann bei Medien, die nur eine Sprache enthalten, nicht ausgewählt werden.- Bei einigen Medien kann die alternative Sprache nicht über die LANGUAGE- oder SUBTITLE-Taste ausgewählt werden. Versuchen Sie, sie über das DVD-Menü auszuwählen, sofern verfügbar.
Winkel kann nicht geändert werden.	Diese Funktion ist von der Softwareverfügbarkeit abhängig. Selbst wenn auf einem Medium mehrere Winkel aufgenommen sind, sind diese möglicherweise nur für spezifische Szenen aufgenommen.
Ich habe das Kennwort zur Alterseinstufung vergessen.	Bitte wenden Sie sich an Ihren örtlichen Händler.
Symptom [Video-CD] Lösung
Keine Menüwiedergabe.	Diese Funktion funktioniert nur bei Video-CDs mit Wiedergabesteuerung.
Symptom [USB] Lösung
Mein Wiedergabegerät erkennt meinen am USB-Port des DVD-Players angeschlossenen USB-Stick bzw. meine externe Festplatte nicht.	Bitte beachten Sie zuerst die Anweisungen, wie USB-Geräte mit diesem Gerät verwendet werden sollten. Falls das Problem dennoch auftritt: Dieses Gerät wurde mit einer Vielzahl von Flash-Speicher-basierten Geräten (USB-Sticks und MP3-Player) und Festplatten (Musik/Video-Player mit Festplatte) auf dem Markt getestet; dennoch ist dieses Gerät möglicherweise mit bestimmten Geräten nicht kompatibel, vor allem mit Festplatten mit externer Stromversorgung.
Symptom [Karte] Lösung
Mein Wiedergabegerät erkennt meine in den DVD-Player eingesteckte Speicherkarte nicht.	Prüfen Sie zuerst, ob Ihre Speicherkarte mit dem Gerät kompatibel ist. Unterstützte Speicherkarten sind: SD oder MMC.Wir haben dieses Gerät mit den meisten auf dem Markt erhältlichen Speicherkarten getestet; dennoch können wir keine vollständige Kompatibilität mit allen Karten auf dem Markt garantieren, da mehrere Technologiestandards verwendet werden.Sollte Sie ein Kompatibilitätsproblem haben, verwenden Sie bitte eine Speicherkarte mit einer geringeren Kapazität bzw. verbinden das Gerät mit einem USB-Gerät.

CE

EG Konformitätserklärung

Das Produkt erfüllt die Schutzanforderungen der europäischen Richtlinien EMV 2004/108/EG.

Die EG-Konformitätserklärung zu diesem Produkt finden Sie unter www.jay-tech.de.

Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE)

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altergeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit diesem Symbol gekennzeichnet.

Umweltschutz

Seit 01.10.1998 dürfen alle verbrauchten Batterien NICHT mehr in den Hausmüll.

Die Batterien müssen zum Handel - also in die BATT-Boxen - order zu den Sammelstellen der Kommunen zurückgebracht werden.

Bitte HELFEN SIE MIT, dass alle zugunsten unserer Umwelt mitmachen: Sprechen Sie Verwandte, Bekannte und Freunde an.

Bei weiteren Fragen oder auch, wenn der Händler um die Ecke keine

BATT-Box hat, wenden Sie sich bitte an das

GRS INFOTELEFON: 01805 - 80 50 30

www.GRS-Batterien.de

Stiftung Gemeinsames Rücknahmesystem Batterien

Heidenkampsweg 44, 20097 Hamburg

Danke fürs Mitmachen!
