BEDIENUNGSANLEITUNG LED TV JTC 19 Jay-Tech

Bitte lesen Sie diese Anleitung für eine ordnungsgemäße Bedienung sorgfältig durch und heben Sie sie zum späteren Nachschlagen gut auf!

WICHTIGE ANWEISUNGEN

SICHERHEITSANWEISUNGEN

WARNUNG! ZUR REDUZIERUNG DES RISIKOS VON FEUER, ELEKTRISCHEN SCHLÄGEN ODER SCHWEREN VERLETZUNGEN:

• Dieses Produkt darf keinen Tropfen oder Spritzern ausgesetzt werden, und es dürfen keine mit Flüssigkeit gefüllten Behälter wie etwa Vasen auf das Gerät gestellt werden.
• Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizungen, Heizregistern, Ö fen oder anderen Geräten (einschließlich Verstärkern) auf, die Wärme erzeugen.
• Reinigen Sie das Produkt gemäß den Empfehlungen des Herstellers (zu Einzelheiten siehe „Wartung“). Ziehen Sie vor der Reinigung das Netzkabel aus der Steckdose.
• Ziehen Sie das Netzkabel aus der Steckdose, wenn das Gerät längere Zeit nicht benutzt wird.
• Verhindern Sie, dass Objekte auf das Produkt fallen oder Flüssigkeiten darauf verschüttet werden.
• Betreiben Sie das Produkt nur mit dem mitgelieferten Netzteil. Verlegen Sie Netzkabel so, dass es unwahrscheinlich ist, dass auf sie getreten oder sie von darauf oder daneben gestellten Gegenständen eingeklemmt werden. Achten Sie dabei besonders auf Stecker, Steckdosenleisten und die Stelle, an der die Kabel mit dem Produkt verbunden sind.
• Wenn der NETZSTECKER oder eine Kopplungsvorrichtung als Trennvorrichtung genutzt wird, muss die Trennvorrichtung leicht zugänglich bleiben.

• Verzichten Sie in den folgenden Fällen auf den Betrieb des Produkts.

• Wenn das Netzkabel oder der Netzstecker beschädigt ist.

• Wenn Flüssigkeit oder Gegenstände in das Objekt gelangt sind.
• Wenn das Produkt Regen oder Wasser ausgesetzt war.
• Wenn das Produkt nicht betriebsfähig ist, obwohl es der Bedienungsanleitung gemäß bedient wird.
• Wenn das Produkt fallengelassen oder in irgendeiner Weise beschädigt wurde.

- Versuchen Sie nicht, das Produkt selbst instandzusetzen; bringen Sie es zur Wartung oder Reparatur einem Reparaturbetrieb für Elektrogeräte Ihrer Wahl.

- Überlasten Sie Steckdosen, Verlängerungskabel oder Steckdosenleisten nicht.

ACHTUNG! ZUR REDUZIERUNG DES RISIKOS VON VERLETZUNGEN ODER GERÄ TE- BZW. SACHSCHÄ DEN:

• Dieses Produkt ist ausschließlich für den nicht-gewerblichen, nicht-industriellen persönlichen Gebrauch als Fernsehgerät vorgesehen. Verwenden Sie das Produkt zu keinem anderen Zweck.
• Setzen Sie das Produkt keinen starken Stößen, extremen Temperaturen oder langanhaltender Sonneneinstrahlung aus.
• Halten Sie das Produkt von magnetischen Objekten, Motoren und Transformatoren fern.
• Verwenden Sie das Produkt bei ungünstigem Wetter nicht im Freien.
• Verwenden Sie das Fernsehgerät nicht, während Sie ein Fahrzeug führen; dies ist gefährlich und in einigen Ländern verboten.

VERWENDUNG UND UMGANG MIT BATTERIEN:

• Halten Sie Batterien von Kindern und Haustieren fern. Nur Erwachsene sollten Batterien handhaben.
• Werfen Sie Batterien niemals ins Feuer und setzen Sie sie nicht Feuer oder anderen Wärmequellen aus.
• Halten Sie die Herstelleranweisungen zur Sicherheit und Nutzung der Batterien ein.

ZUBEHÖ R

Netzteil x 1

Bedienungsanleitung x 1

Fernbedienung x 1

INHALTSVERZEICHNIS

Erste Schritte

WICHTIGE ANWEISUNGEN....1

ZUBEHÖ R 2

MERKMALE 4

ALLGEMEINE TEILE 5

FERNBEDIENUNG....6

VORBEREITUNG DER FERNBEDIENUNG 7

GRUNDLEGENDE VERBINDUNGEN 8-11

BEDIENUNG

GRUNDLEGENDE BEDIENUNG 12-16

HAUPTMENÜ 17-29

DTV-MODUS....18-26

TV-MODUS 26-28

HDMI/AV/SCART/MEDIA-MODUS 28

PC-MODUS....29

ZUR REFERENZ

WARTUNG 30

TECHNISCHE DATEN 30

FEHLERSUCHE 31-32

MERKMALE

47 cm (18,5") TFT-DISPLAY

Dieses Gerät verfügt über ein eingebautes 47 cm (18,5") TFT-Displayfenster für klare Sicht und mit geringer Strahlung.

• AUTOMATISCHE SENDERSUCHE
• DIGITALFERNSEHEMPFANG
- EPG (Elektronische Programmzeitschrift)
• VIDEOTEXT (EUROPA)
- USB-MULTIMEDIA-WIEDERGABE
• MEHRSPRACHIGE BILDSCHIRMANZEIGE
● FERNBEDIENUNG MIT ALLEN FUNKTIONEN
- EINGÄNGE HDMI, YPbPr, AV, CI, VGA, PC AUDIO UND SCART
• KOPFHÖ RERAUSGANG
• ABNEHMBARE STÄNDERHALTERUNG
- BUCHSE FÜ R AUSSENANTENNE
• EINGEBAUTE LAUTSPRECHER
- VERSTÄRKUNG FÜ R SCHWACHE SIGNALE
• RAUSCHUNTERDRÜ CKUNG

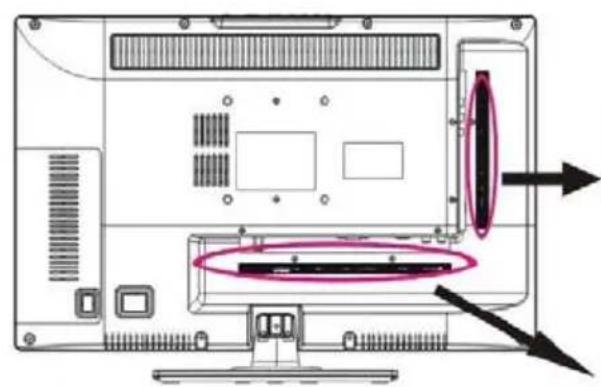

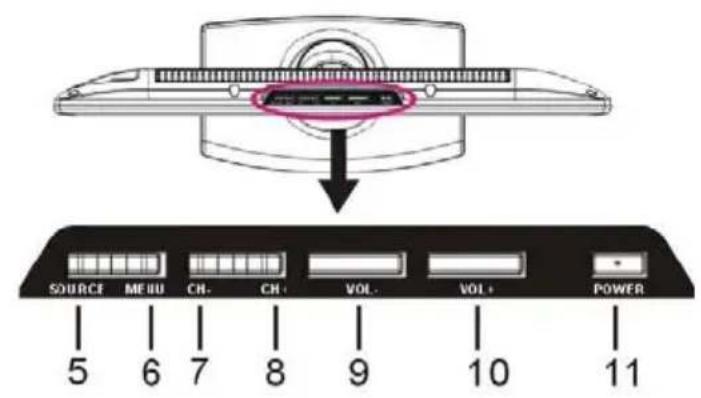

ALLGEMEINE TEILE

HAUPTGERÄ T

1 2 3 4

SOURCE MENU CH CH VOL VOL POWER 5 6 7 8 9 10 11

1. TFT-Bildschirm
2. Fernbedienungssensor
3. Betriebsanzeige: Im Standby-Modus leuchtet die Anzeige rot; wird das Gerät eingeschaltet, leuchtet die Anzeige blau.
4. Ständerhalterung
5. SOURCE: Zur Auswahl der Eingangsquelle.
6. MENU: Zum Aufrufen der Menüeinstellungsseite.
7. CH-: Zur Auswahl des vorhergehenden Senders oder zur Bewegung nach unten.
8. CH+: Zur Auswahl des nächsten Senders oder zur Bewegung nach oben.

9. VOL-: Zum Senken der Lautstärke oder zur Bewegung nach links.

10. VOL+: Zum Erhöhen der Lautstärke oder zur Bewegung nach rechts.

11. POWER: Zum Ein- und Ausschalten des Fernsehers.
12. YPbPr-Eingangsbuchse
13. AV-Eingang
14. RF-Eingang: Zum Anschließen der Antenne.
15. CI-Eingang
16. Netzeingang
17. USB-Steckplatz: Zur Multimedia-Wiedergabe im TV-Modus.
18. HDMI-Eingang
19. VGA-Eingang
20. PC-AUDIO-Eingang
21. SCART-Eingang
22. Kopfhörerausgangsbuchse

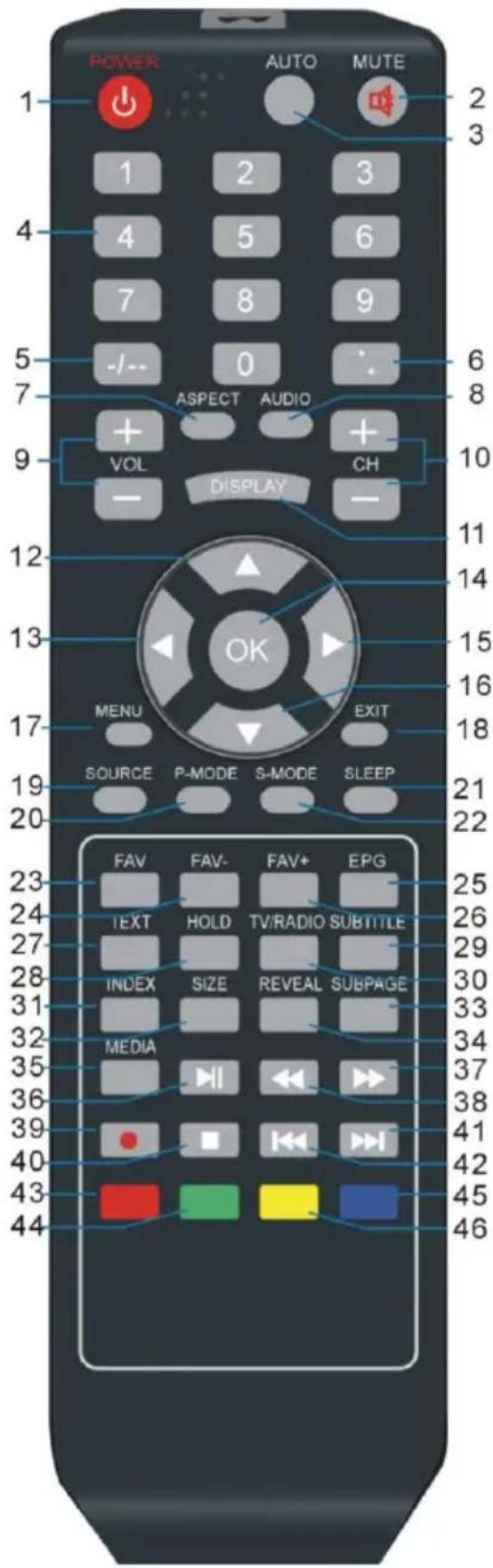

FERNBEDIENUNG

1. POWER: Versetzt das Gerät in den Standby-Modus; ein erneutes Drücken schaltet es ein.

2. MUTE: Stellt den Ton stumm.

3. AUTO: Passt den Bildschirm automatisch an (im PC/VGA-Modus).

4. ZAHLENTASTEN (0-9): Zum Eingeben von Zahleninformationen wie Sendernummer usw.

5. -/--: Zum Auswählen von einer Stelle, zwei Stellen und drei Stellen.

6. : Zur Rückkehr zum vorhergehenden Sender oder zur vorhergehenden Eingangsquelle.

7. ASPECT: Durch wiederholtes Drücken dieser Taste kann das gewünschte Bildseitenverhältnis gewählt werden.

8. AUDIO: Zum Auswählen einer anderen Tonspur.

9. VOL +/-: Zum Erhöhen/Senken der Lautstärke.

10. CH+/-: Zur Wiedergabe des nächsten/vorhergehenden Senders.

11. DISPLAY: Zum Aufrufen von Informationen zur aktuellen Sendung.

12. ▲ : Aufwärts-Navigationstaste.

13. ◀ : Links-Navigationstaste.

14. OK: Zum Bestätigen einer Auswahl.

15. ▶ : Rechts-Navigationstaste.

16. ▼ : Abwärts-Navigationstaste.

17. MENU: Zum Aufrufen des Hauptmenüs. Ein erneutes Drücken bewirkt eine Rückkehr zur vorhergehenden Menüseite.

18. EXIT: Zum Verlassen der Menüseite.

19. SOURCE: Zum Wechseln der Eingangsquelle.

20. P-MODE: Zum Auswählen des gewünschten Bildmodus.

21. SLEEP: Zum Einstellen der gewünschten Ruhezeit.

22. S-MODE: Zum Auswählen des gewünschten Tonmodus.

23. FAV: Zum Aufrufen der Lieblingssenderlistenseite.

24. FAV-: Zum Wiedergeben des vorhergehenden Lieblingssenders.

25. EPG: Zum Aufrufen der elektronischen Programmzeitschrift.

26. FAV+: Zum Wiedergeben des nächsten Lieblingssenders.

27. TEXT: Zum Aufrufen von Videotext.

28. HOLD: Zum Anhalten des Videotexts.

29. SUBTITLE: Zum Ö ffnen der Untertitel. Ein erneutes Drücken schließt die Untertitel.

30. TV/RADIO: Zum Umschalten des Geräts zwischen Fernsehen und Radio.

31. INDEX: Zum Aufrufen der Indexseite.

32. SIZE: Zum Ändern der Videotextgröße.

33. SUBPAGE: Zum Aufrufen einer untergeordneten Videotextseite.

34. REVEAL: Zum Ausblenden von Videotext oder Anzeigen ausgeblendeter Zeichen.

35. MEDIA: Zum direkten Aufrufen des MEDIA-Modus.

36. ▶ : Zum Starten oder Anhalten der Wiedergabe.

37. Für den Schnellvorlauf.

38. Für den Schnellrücklauf.

39. ● : RECORD (Keine Funktion bei diesem Modell).

40. ■ : Zum Anhalten der Wiedergabe.

41. : Zum Wiedergeben des nächsten Kapitels.

42. KZum Wiedergeben des vorhergehenden Kapitels.

43. ROTE Taste.

44. GRÜ NE Taste.

45. BLAUE Taste.

46. GELBE Taste.

POWER AUTO MUTE 1 2 3 4 5 6 7 8 9 -/- 0 6 7 ASPECT AUDIO 8 9 + + VOL CH DISPLAY - - 10 11 12 13 OK 14 15 16 17 MENU EXIT SOURCE P-MODE S-MODE SLEEP 18 19 21 20 22 23 FAV FAV- FAV+ EPG 24 TEXT HOLD TV/RADIO SUBTITLE 25 26 27 INDEX SIZE REVEAL SUBPAGE 28 30 29 33 30 34 31 MEDIA 37 32 38 33 41 34 42 35 36 39 40 41 42 43 44 45 46

VORBEREITUNG DER FERNBEDIENUNG

EINSETZEN DER BATTERIEN

Setzen Sie die Batterien wie in den folgenden Abbildungen dargestellt ein. Achten Sie darauf, dass die Pole + und – wie im Batteriefach angegeben ausgerichtet sind (Abb. 1).

LEBENSDAUER DER BATTERIEN

• Die Batterien halten normalerweise ein Jahr; die genaue Lebensdauer hängt jedoch davon ab, wie häufig die Fernbedienung benutzt wird.
• Sollte die Fernbedienung auch bei Betätigung in der Nähe des Geräts nicht funktionieren, ersetzen Sie die Batterien.
• Verwenden sie zwei AAA-Trockenbatterien.

HINWEIS:

• Lassen Sie die Fernbedienung nicht fallen, treten Sie nicht darauf und setzen Sie sie auch keinen anderen Schlägen und Stößen aus. Dies könnte die Teile beschädigen oder eine Funktionsstörung verursachen.
• Wenn die Fernbedienung über längere Zeit nicht benutzt wird, entfernen Sie die Batterien.

BETÄ TIGUNG DER FERNBEDIENUNG

Richten Sie die Fernbedienung aus einer Entfernung von höchsten 6 m vom Fernbedienungssensor entfernt in einem Winkel innerhalb von 60° auf die Vorderseite des Geräts (Abb. 2).

HINWEISE:

● Die Betriebsentfernung kann je nach Helligkeit des Zimmers unterschiedlich sein.
- Richten Sie kein helles Licht auf den Fernbedienungssensor.
- Stellen Sie keine Gegenstände zwischen die Fernbedienung und den Fernbedienungssensor.
- Verwenden Sie die Fernbedienung nicht gleichzeitig mit der Fernbedienung eines anderen Geräts.

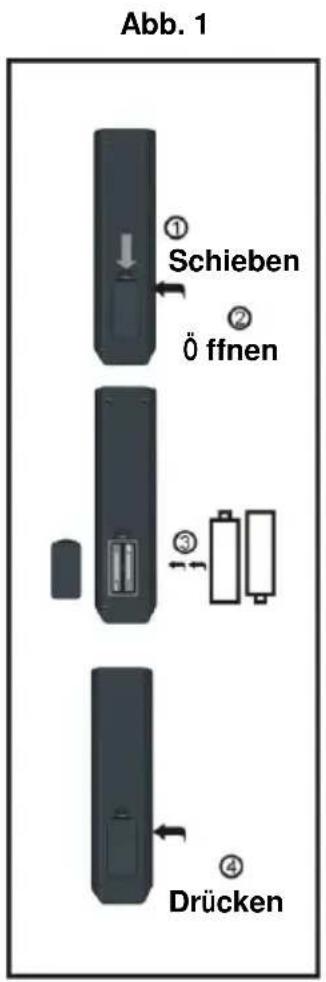

Abb. 1 ① Schieben ② Ö ffnen ③ Drücken

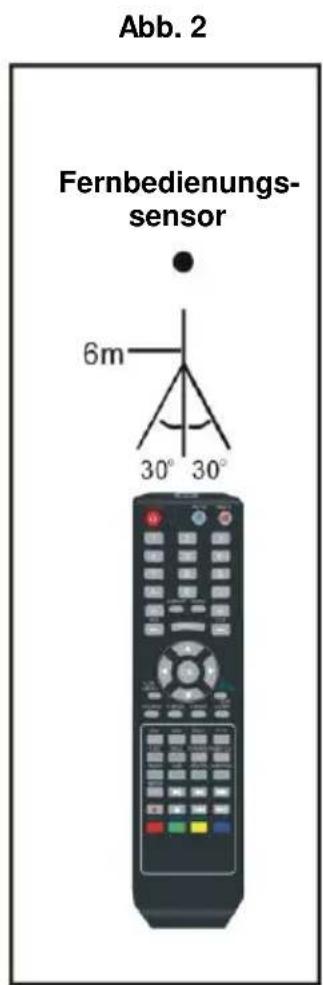

Abb. 2 Fernbedienungs- sensor 6m 30° 30°

GRUNDLEGENDE VERBINDUNGEN

• Achten Sie darauf, dass alle Kabel vom Hauptgerät getrennt sind, bevor Sie über das Netzteil eine Verbindung zur Netzstromquelle herstellen.
• Lesen Sie vor dem Anschließen anderer Geräte die Anleitung durch.

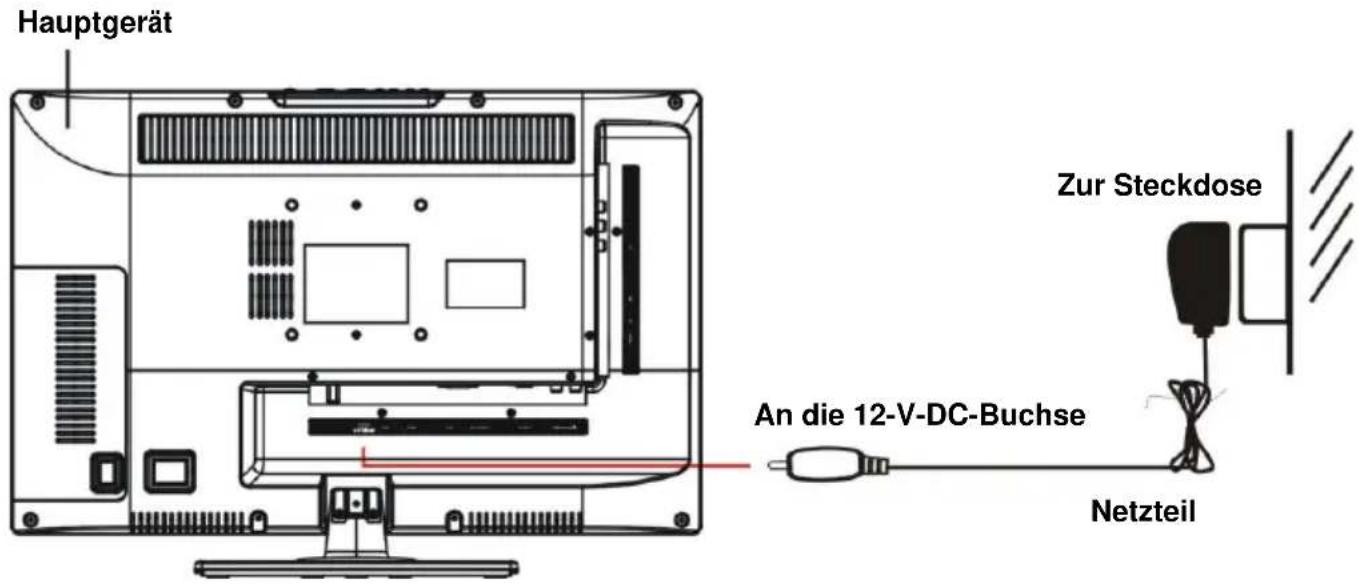

ANSCHLIESSEN AN DEN NETZSTROM

Hauptgerät Zur Steckdose An die 12-V-DC-Buchse Netzteil

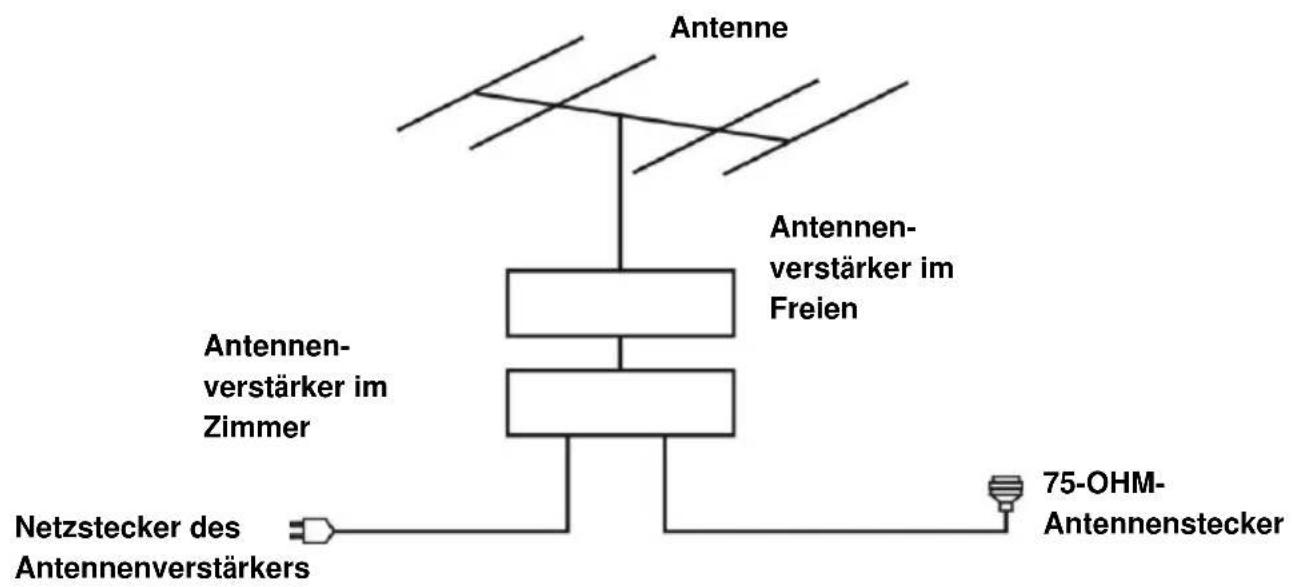

ANSCHLIESSEN EINER AUSSENANTENNE AM GERÄ T

Für ein optimales Bild sollten Sie eine Außenantenne an der Antennenbuchse anschließen.

Antenne Antennen- verstärker im Freien Antennen- verstärker im Zimmer Netzstecker des Antennenverstärkers 75-OHM- Antennenstecker

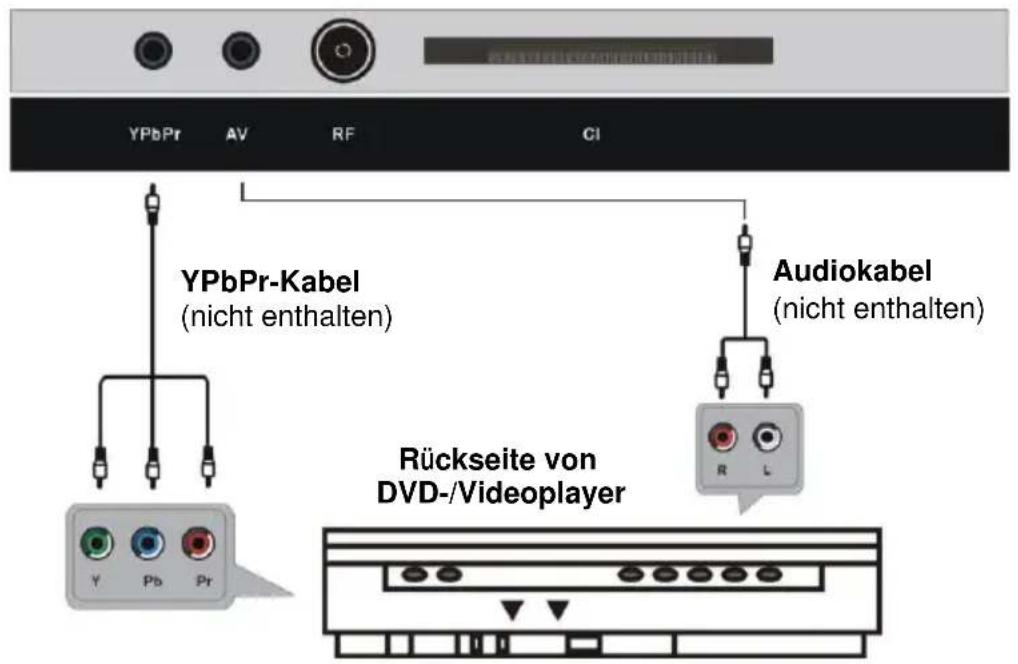

YPbPr-VERBINDUNG

YPbPr AV RF CI YPbPr-Kabel (nicht enthalten) Audiokabel (nicht enthalten) Rückseite von DVD-/Videoplayer Y Pb Pr R L

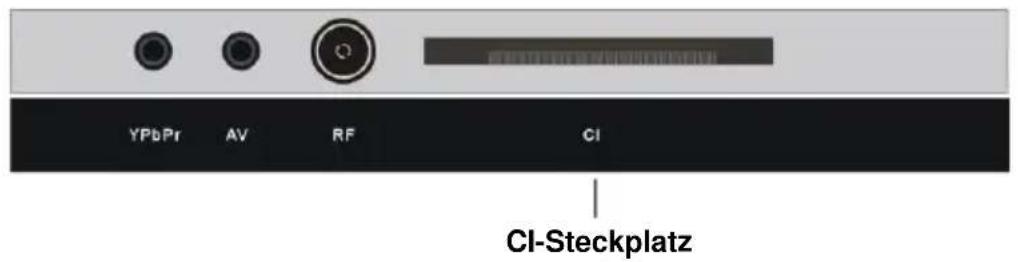

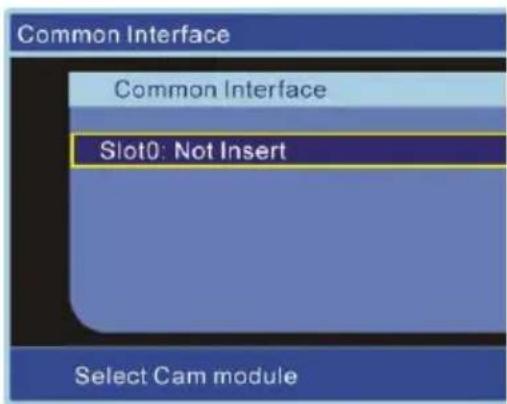

EINE CI-KARTE EINFÜ HREN

YPbPr AV RF CI CI-Steckplatz

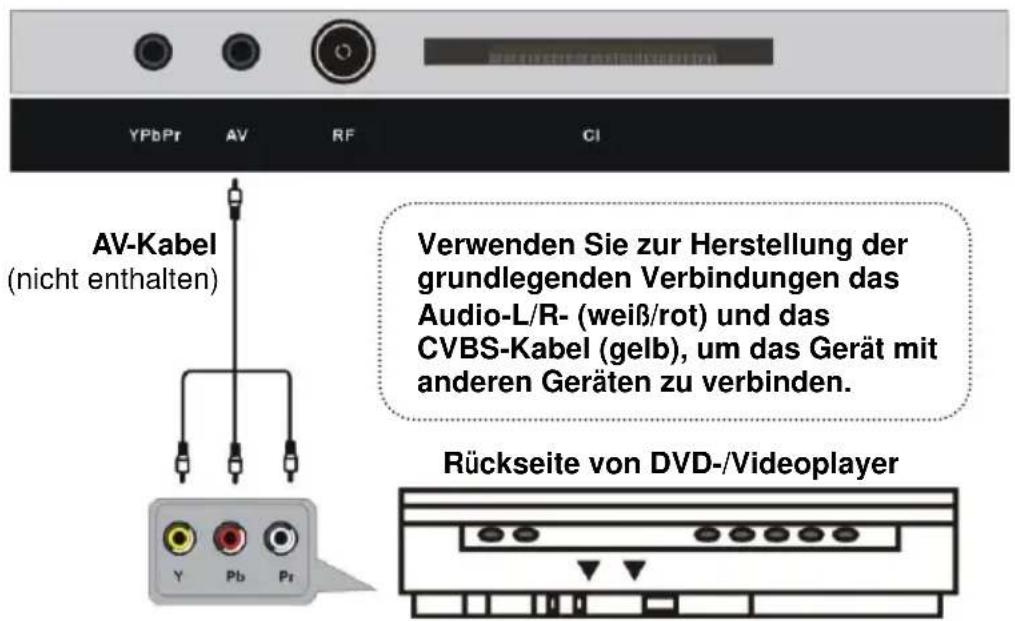

COMPOSITE-AV-VERBINDUNG

YPbPr AV RF CI AV-Kabel (nicht enthalten) Verwenden Sie zur Herstellung der grundlegenden Verbindungen das Audio-L/R- (weiß/rot) und das CVBS-Kabel (gelb), um das Gerät mit anderen Geräten zu verbinden. Rückseite von DVD-/Videoplayer

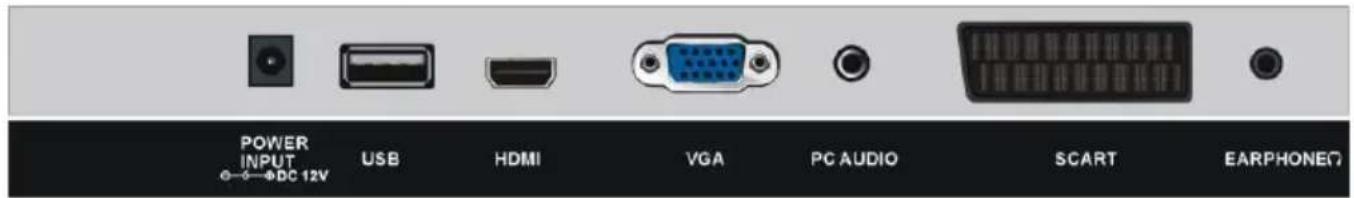

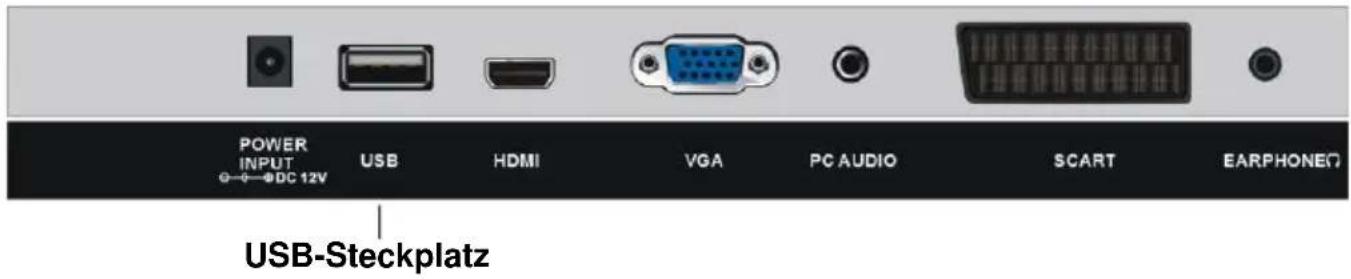

EIN USB-GERÄ T MIT DEM GERÄ T VERBINDEN

Setzen Sie ein USB-Speichergerät in den USB-Steckplatz, um Multimedia-Dateien wiederzugeben.

POWER INPUT ©-©-DC 12V USB HDMI VGA PC AUDIO SCART EARPHONE USB-Steckplatz

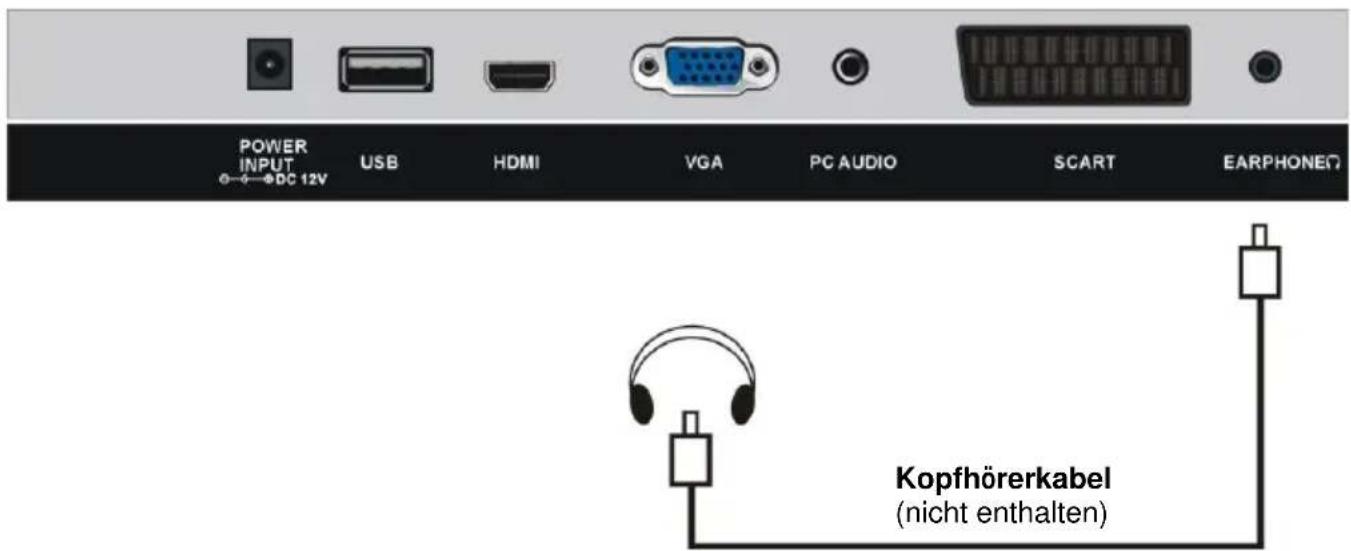

KOPFHÖ RER AN DAS GERÄ T ANSCHLIESSEN

POWER INPUT DC 12V USB HDMI VGA PC AUDIO SCART EARPHONE Kopfhörerkabel (nicht enthalten)

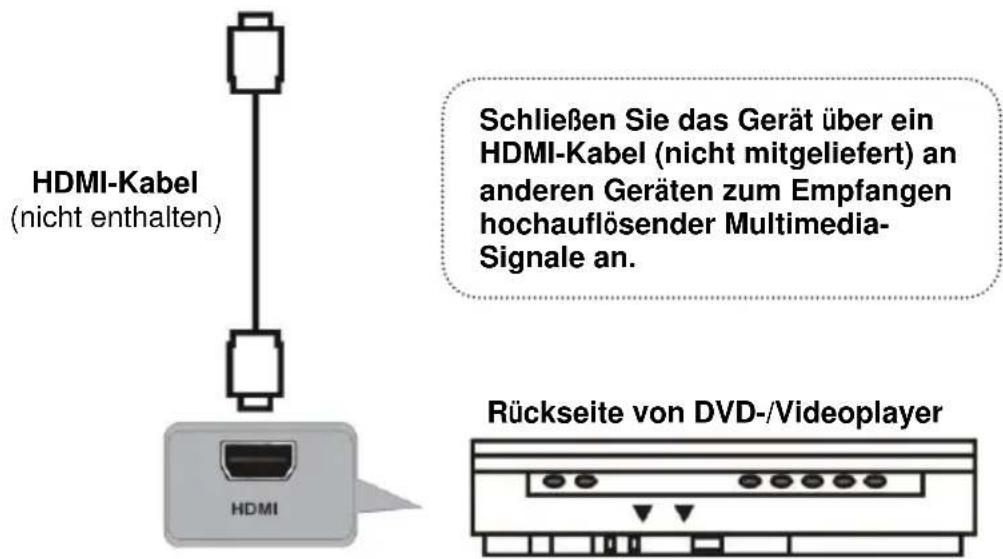

HDMI-VERBINDUNG

POWER INPUT USB HDMI VGA PC AUDIO SCART EARPHONE

HDMI-Kabel (nicht enthalten) Schließen Sie das Gerät über ein HDMI-Kabel (nicht mitgeliefert) an anderen Geräten zum Empfangen hochauflösender Multimedia- Signale an. Rückseite von DVD-/Videoplayer

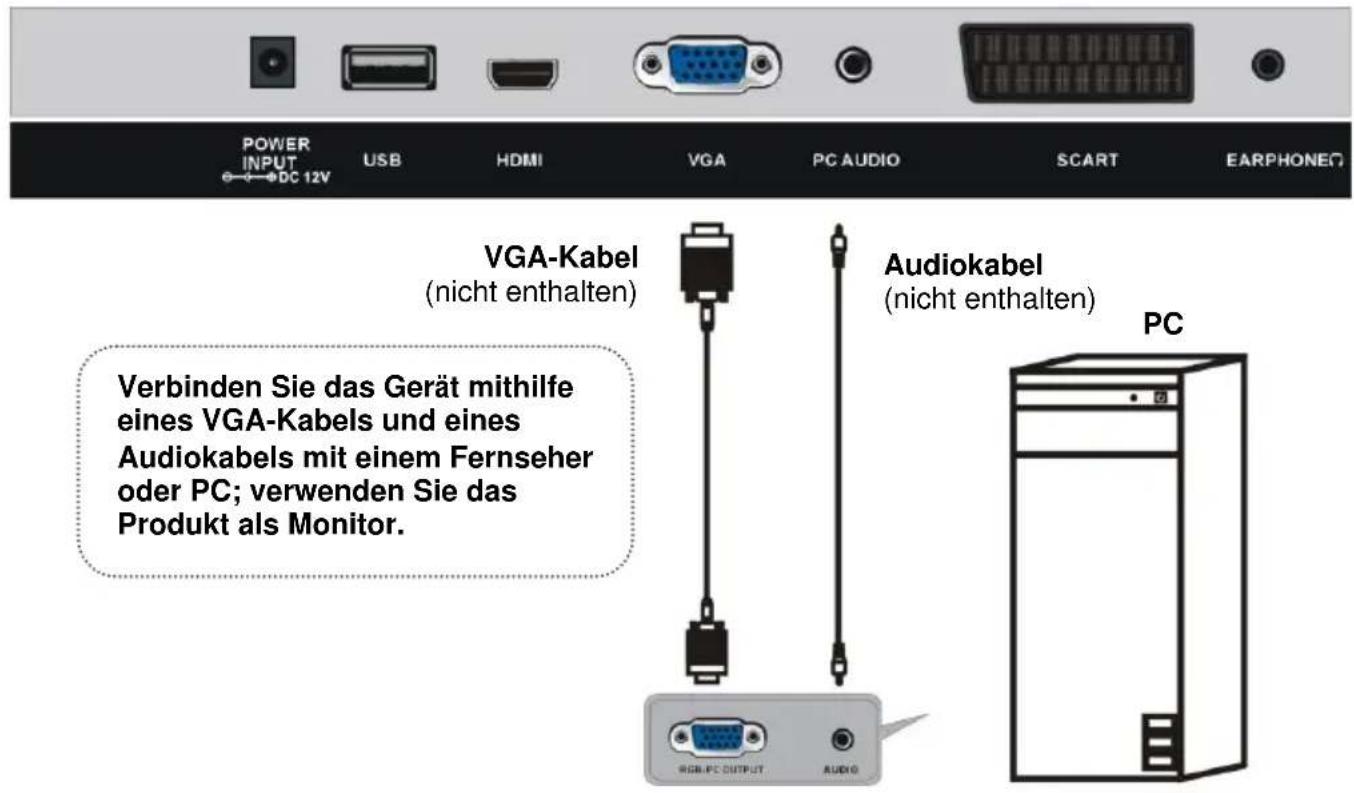

PC/VGA-VERBINDUNG

POWER INPUT DC 12V USB HDMI VGA PC AUDIO SCART EARPHONE VGA-Kabel (nicht enthalten) Audiokabel (nicht enthalten) Verbinden Sie das Gerät mithilfe eines VGA-Kabels und eines Audiokabels mit einem Fernseher oder PC; verwenden Sie das Produkt als Monitor. Audiokabel (PC)

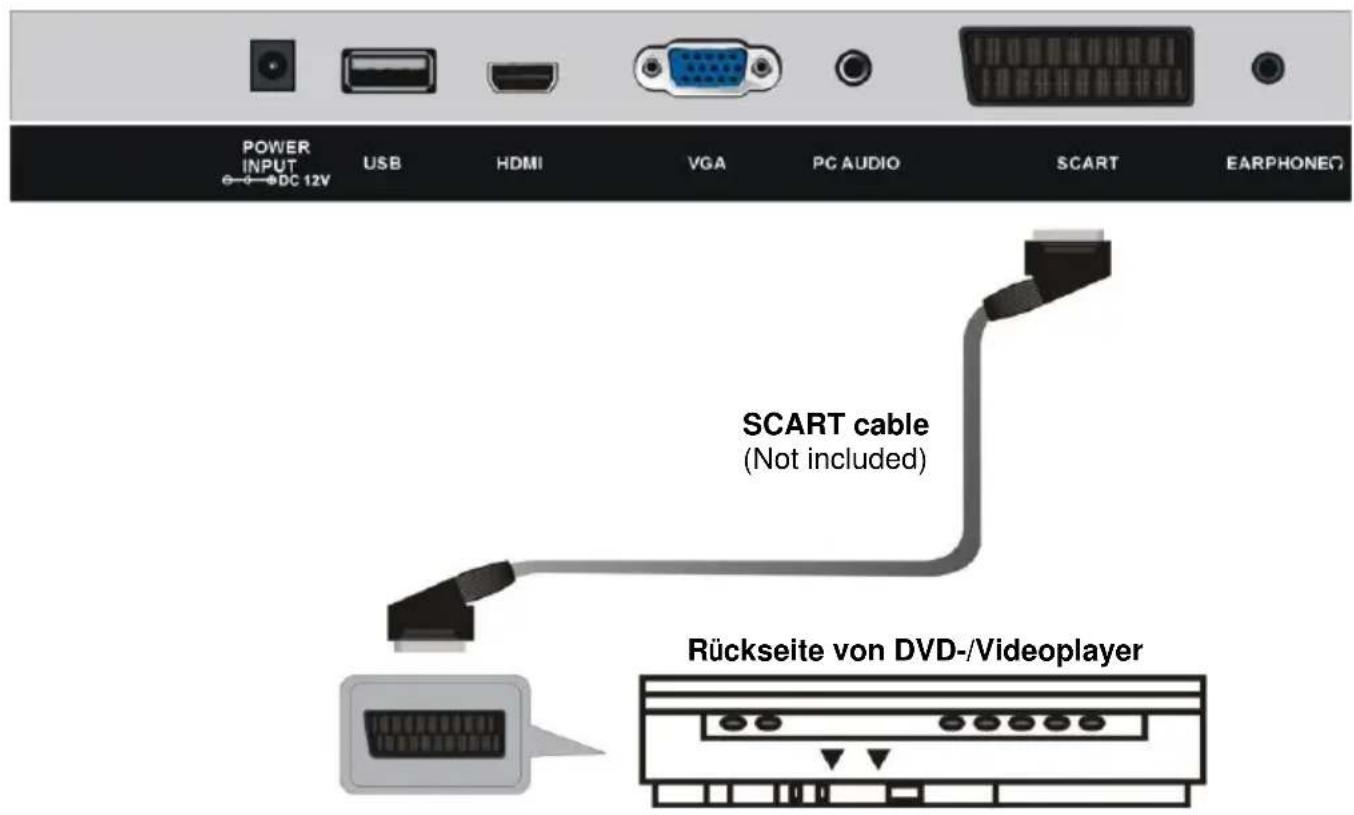

SCART-VERBINDUNG

POWER INPUT DC 12V USB HDMI VGA PC AUDIO SCART EARPHONE SCART cable (Not included) Rückseite von DVD-/Videoplayer

ACHTEN SIE DARAUF, DASS ALLE GERÄ TE UND NETZTEILE RICHTIG VERBUNDEN SIND UND DAS GERÄ T SICH IM RICHTIGEN MODUS BEFINDET, BEVOR SIE BEDIENUNGSVORGÄ NGE AUSFÜ HREN.

GRUNDLEGENDE BEDIENUNG

• Drücken Sie die POWER-Taste an der Oberseite des Geräts oder auf der Fernbedienung, um das Gerät einzuschalten (die Betriebsanzeige leuchtet blau); drücken Sie sie erneut, um das Gerät auszuschalten (Standby-Modus)(die Betriebsanzeige leuchtet rot).
• Drücken Sie die SOURCE-Taste an der Oberseite des Geräts oder auf der Fernbedienung, um das Gerät in den DTV- oder TV-Modus zu setzen.

AUSWAHL DER GEWÜ NSCHTEN SENDUNG

1. Drücken Sie die Taste CH+, um den nächsten Sender wiederzugeben.
2. Drücken Sie die Taste CH-, um den vorhergehenden Sender wiederzugeben.
3. Drücken Sie direkt die Zahlentasten auf der Fernbedienung, um die gewünschte Sendung auszuwählen.

HINWEIS: Drücken Sie wiederholt die Taste -/--, um eine, zwei oder drei Stellen auszuwählen.

LAUTSTÄ RKEREGELUNG

Drücken Sie VOL+ oder VOL-, um die Lautstärke zu regeln.

Verfügbarer Bereich: 0-100.

STUMMSCHALTUNG

Drücken Sie die MUTE-Taste, um den Ton stumm zu schalten; ein erneutes Drücken schaltet den Ton wieder ein.

EINSTELLUNG DER EINGANGSQUELLE

• Drücken Sie die SOURCE-Taste an der Oberseite des Geräts oder auf der Fernbedienung, um die Quellenliste aufzurufen.
• Drücken Sie AUFWÄ RTS- oder ABWÄ RTS-Navigationstaste, um die gewünschte Eingangsquelle auszuwählen, und dann zur Bestätigung der Auswahl die OK-Taste.
  Verfügbare Optionen: HDMI, DTV, TV, AV, SCART, YPBPR, PC, MEDIA.

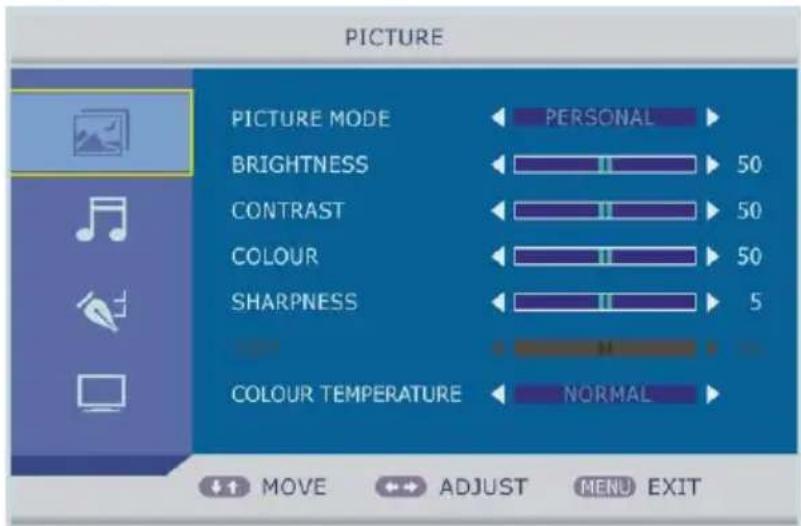

BILDMODUS

Drücken Sie die P-MODE-Taste auf der Fernbedienung wiederholt, um den gewünschten Bildmodus direkt auszuwählen. Verfügbare Optionen: PERSONAL (Persönlich), STANDARD (Standard), MOVIE (Film), MILD (Sanft), GAME (Spiel).

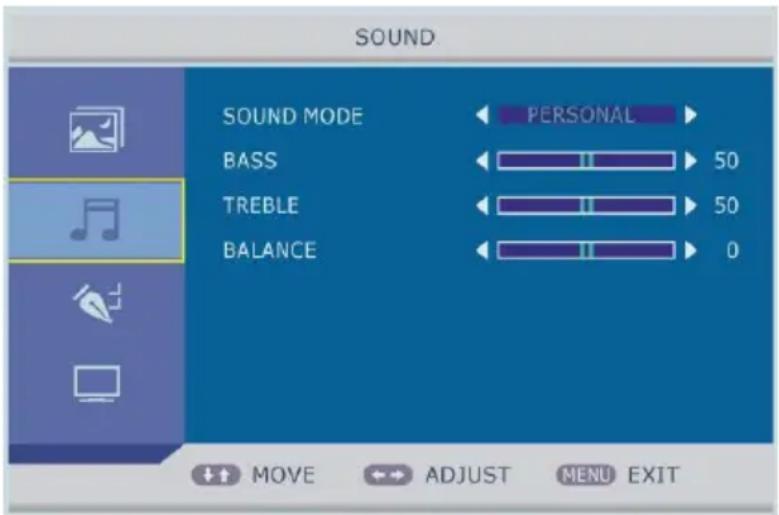

TONMODUS

Drücken Sie die S-MODE-Taste auf der Fernbedienung wiederholt, um den gewünschten Tonmodus direkt auszuwählen. Verfügbare Optionen: PERSONAL (Persönlich), STANDARD (Standard), MUSIC (Musik), VOICE (Sprache), THEATRE (Theater).

RUHEZEITEINSTELLUNG

Drücken Sie die SLEEP-Taste auf der Fernbedienung wiederholt, um die bis zum Eintritt in den Ruhemodus verstreichende Zeit direkt auszuwählen.

VIDEOBILDGRÖ SSENEINSTELLUNG

Drücken Sie die ASPECT-Taste auf der Fernbedienung wiederholt, um die Videobildgröße direkt auszuwählen.

Verfügbare Optionen: AUTO (Automatisch), 4:3, FULL (Vollbild).

HINWEIS: Die verfügbare Videobildgröße kann je nach Eingangsquelle unterschiedlich sein.

MULTI-AUDIO-EINSTELLUNG

Drücken Sie die AUDIO-Taste auf der Fernbedienung, um unter den verfügbaren Tonspuren auszuwählen.

INFORMATION SANZEIGE

Drücken Sie die DISPLAY-Taste auf der Fernbedienung, um Informationen zur aktuellen Sendung aufzurufen.

FERNSEHZEITSCHRIFT (NUR IM DTV-MODUS)

Drücken Sie die EPG-Taste auf der Fernbedienung, um die Menüseite unten aufzurufen:

Daily Mode 07/13/2008 09:26:53 S No Channel name 0001 SZTVM01 0002 SZTVM02 0003 SZTVM03 0004 SZTVM04 0005 Data 07/13/2008 Friday 09:00-09:30 Programl Daily Weekly Extended Timer EXIT Exit

• Drücken Sie die ROTE Taste für den Tagesmodus.
• Drücken Sie die GRÜ NE Taste für den Wochenmodus.
• Drücken Sie die GELBE Taste für den Erweiterungsmodus.
• Drücken Sie die BLAUE Taste, um den Aufweck-Timer einzustellen.

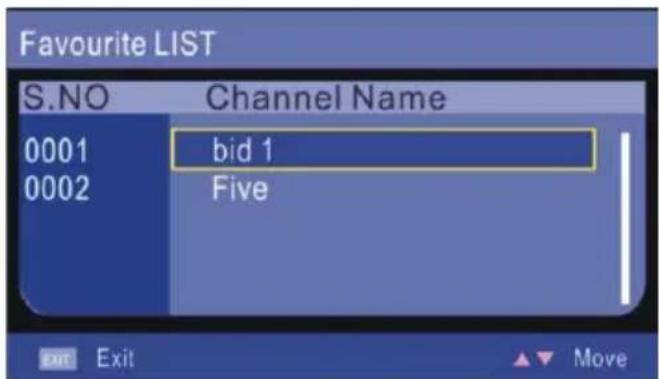

LIEBLINGSSENDERLISTE

Wenn Sie Digitalfernsehen sehen:

- Drücken Sie die FAV-Taste auf der Fernbedienung, um die Menüseite mit der Lieblingssenderliste aufzurufen.

Favourite LIST S.NO Channel Name 0001 bid 1 0002 Five EXIT Exit Move

• Drücken Sie die AUFWÄRTS- oder ABWÄ RTS-Navigationstaste, um den gewünschten Sender auszuwählen.
• Drücken Sie zum Bestätigen der Auswahl die OK-Taste.

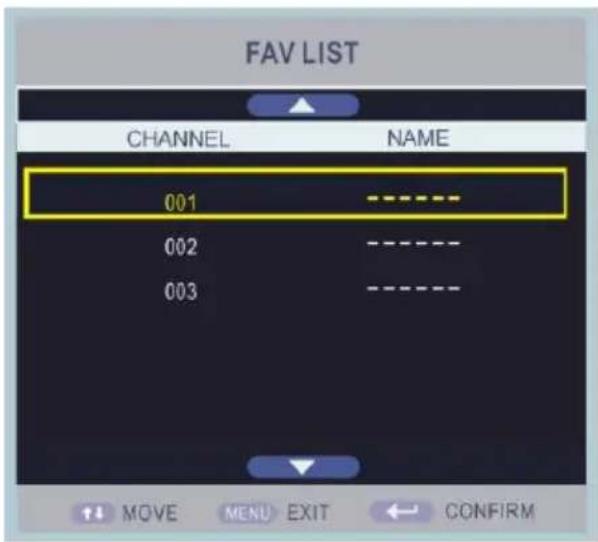

Wenn Sie Analogfernsehen sehen:

• Drücken Sie die FAV-Taste auf der Fernbedienung, um die Menüseite FAV LIST (Lieblingssenderliste) direkt aufzurufen.
• Drücken Sie die AUFWÄRTS- oder ABWÄRTS-Navigationstaste, um den gewünschten Sender auszuwählen.
• Drücken Sie zum Bestätigen der Auswahl die OK-Taste.

FAV LIST CHANNEL NAME 001 ------ 002 ------ 003 ------ MOVE MENU EXIT CONFIRM

HINWEIS: Drücken Sie während der normalen Wiedergabe die Taste FAV+/FAV-, um direkt zum nächsten oder vorhergehenden Lieblingssender zu gehen.

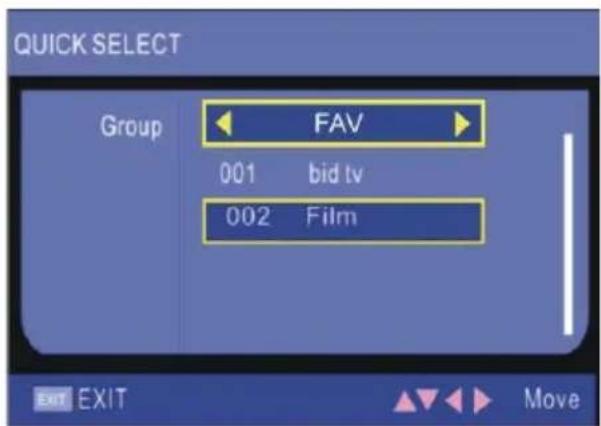

SCHNELLAUSWAHL

Wenn Sie Digitalfernsehen sehen:

• Drücken Sie die OK-Taste auf der Fernbedienung, um die Menüseite QUICK SELECT (Schnellauswahl) aufzurufen.
• Drücken Sie die LINKS- oder RECHTS-Navigationstaste, um verschiedene Gruppen auszuwählen.

Verfügbare Optionen: None (Keine), News (Nachricht), Science (Wissenschaft), Sports (Sport), Movies (Film), Kids (Kinder), Music (Musik), Fashion (Mode), Fav (Favoriten).

• Drücken Sie die AUFWÄ RTS- oder ABWÄ RTS-Navigationstaste, um den gewünschten Sender auszuwählen.
• Drücken Sie zum Bestätigen der Auswahl die OK-Taste.

Wenn Sie Analogfernsehen sehen:

• Drücken Sie die OK-Taste auf der Fernbedienung, um die Menüseite CHANNEL LIST (Senderliste) aufzurufen.
• Drücken Sie die AUFWÄRTS- oder ABWÄ RTS-Navigationstaste, um den gewünschten Sender auszuwählen.
• Drücken Sie zum Bestätigen der Auswahl die OK-Taste.

QUICK SELECT Group FAV 001 bid tv 002 Film EXIT EXIT Move

CHANNEL LIST CHANNEL NAME 001 ---- 002 ---- 003 ---- MOVE MENU EXIT ← CONFIRM

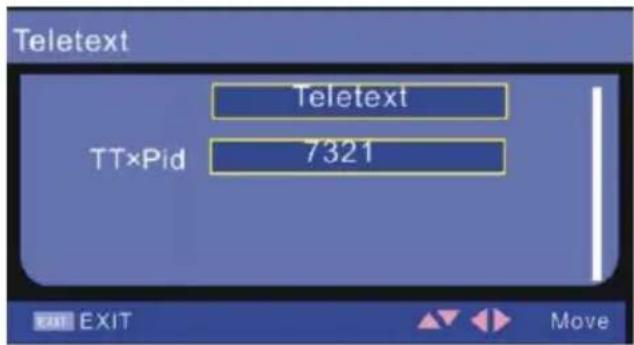

TELETEXT (VIDEOTEXT)

• Drücken Sie die TEXT-Taste auf der Fernbedienung, um die Videotext-Menüseite aufzurufen.
• Drücken Sie die OK-Taste, um die Auswahl zu bestätigen und den Videotext anzuzeigen.

- Drücken Sie die TV/RADIO-Taste auf der Fernbedienung, um das Gerät zwischen TV- und Radiomodus umzuschalten (Radioempfang nicht überall empfangbar).

UNTERTITEL

- Drücken Sie die SUBTITLE-Taste auf der Fernbedienung, um die Untertitel zu öffnen oder zu schließen.

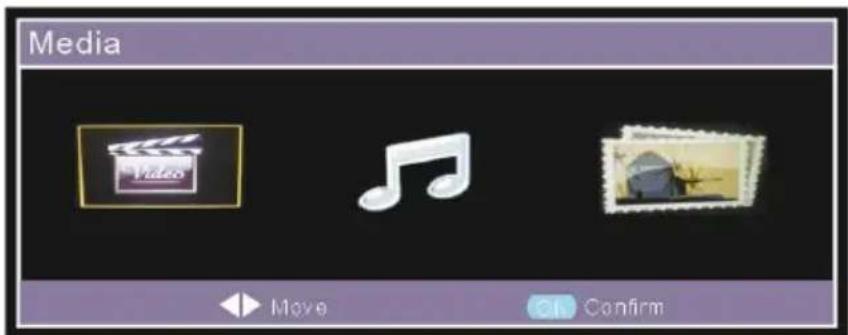

MEDIENWIEDERGABE

- Drücken Sie die SOURCE-Taste an der Oberseite des Geräts oder auf der Fernbedienung, um das Gerät in den MEDIA-Modus zu setzen.

HINWEIS: Drücken Sie die MEDIA-Taste auf der

Fernbedienung, um die Menüseite unten direkt aufzurufen.

• Setzen Sie zunächst ein USB-Speichergerät ein.
• Drücken Sie die LINKS- oder RECHTS-Navigationstaste, um das Element Video auszuwählen.
• Drücken Sie die OK-Taste, um die folgende Menüseite aufzurufen:

1. MOVIE (Film)

- Drücken Sie die Navigationstasten, um die Option auszuwählen, die Sie wiedergeben wollen. - Drücken Sie die OK-Taste, um den ausgewählten Film wiederzugeben.

Movie 0001 /USB1 EXIT Exit ▲ Move OK Select

• Drücken Sie die Taste ▶ auf der Fernbedienung, um die Wiedergabe zu starten oder anzuhalten.
• Drücken Sie die Taste ☐ auf der Fernbedienung, um die Wiedergabe zu beenden.

• Drücken Sie die Taste auf der Fernbedienung für den Schnellrücklauf.

• Drücken Sie die Taste ▶auf der Fernbedienung für den Schnellvorlauf.

• Drücken Sie die Taste lauf der Fernbedienung, um die vorhergehende Datei wiederzugeben.
• Drücken Sie die Taste ▶ auf der Fernbedienung, um die nächste Datei wiederzugeben.

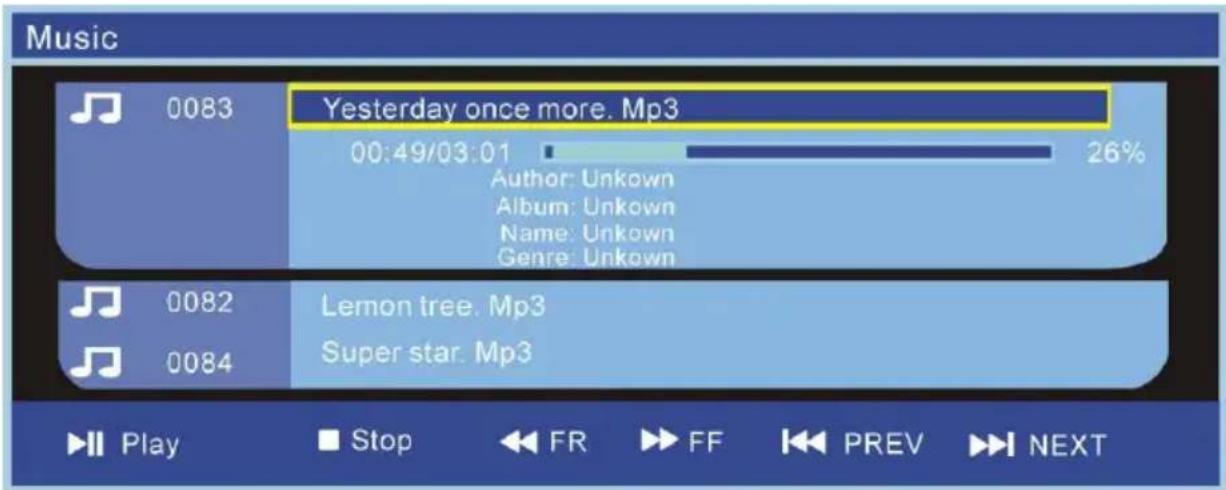

2. MUSIC (Musik)

• Drücken Sie die Navigationstasten, um die Option auszuwählen, die Sie wiedergeben wollen.
• Drücken Sie die OK-Taste, um den ausgewählten Musiktitel wiederzugeben.

• Drücken Sie die Taste ▶ auf der Fernbedienung, um die Wiedergabe zu starten oder anzuhalten.
• Drücken Sie die Taste ☐ auf der Fernbedienung, um die Wiedergabe zu beenden.
• Drücken Sie die Taste ◀ auf der Fernbedienung für den Schnellrücklauf.
• Drücken Sie die Taste ▶auf der Fernbedienung für den Schnellvorlauf.
• Drücken Sie die Taste lauf der Fernbedienung, um die vorhergehende Datei wiederzugeben.
• Drücken Sie die Taste ▶ auf der Fernbedienung, um die nächste Datei wiederzugeben.

3. PHOTO (Foto)

• Drücken Sie die Navigationstasten, um die Option auszuwählen, die Sie wiedergeben wollen.
• Drücken Sie die OK-Taste, um das ausgewählte Foto wiederzugeben.
• Drücken Sie die AUFWÄRTS-Navigationstaste, um das Foto spiegelverkehrt darzustellen.
• Drücken Sie die ABWÄRTS-Navigationstaste, um das Foto vertikal verkehrt darzustellen.
• Drücken Sie die LINKS-Navigationstaste, um das Foto um 90°, 180°, 270° entgegen dem Uhrzeigersinn zu drehen.
• Drücken Sie die RECHTS-Navigationstaste, um das Foto um 90°, 180°, 270° im Uhrzeigersinn zu drehen.

HAUPTMENÜ

• Das Gerät enthält verschiedene Einstellungsmenüs. Nach Eingabe der Erstprogrammierung bleiben diese Einstellungen im Speicher, bis sie geändert werden, so dass das Gerät stets auf die gleiche Weise bedient werden kann.
• Die Einstellungen bleiben im Speicher, bis sie geändert werden, auch wenn das Gerät in den Standby-Modus versetzt wird.

Allgemeine Vorgehensweise für Ersteinstellungen

• Drücken Sie die MENU-Taste an der Oberseite des Geräts oder auf der Fernbedienung, um das Hauptmenü aufzurufen.
• Drücken Sie die AUFWÄRTS- oder ABWÄRTS-Navigationstaste, um die Untermenüs auszuwählen.
• Drücken Sie die RECHTS-Navigationstaste, um eine Untermenüseite aufzurufen.
• Drücken Sie die AUFWÄRTS- oder ABWÄRTS-Navigationstaste, um die Option auszuwählen, die Sie einstellen möchten.
• Drücken Sie die LINKS- oder RECHTS-Navigationstaste, um die ausgewählte Option auf den gewünschten Wert einzustellen. Drücken Sie OK um zu Bestätigen.
• Drücken Sie die MENU-Taste, um zur vorhergehenden Menüseite zurückzukehren.
• Drücken Sie die EXIT-Taste, um die Menüseite zu verlassen.

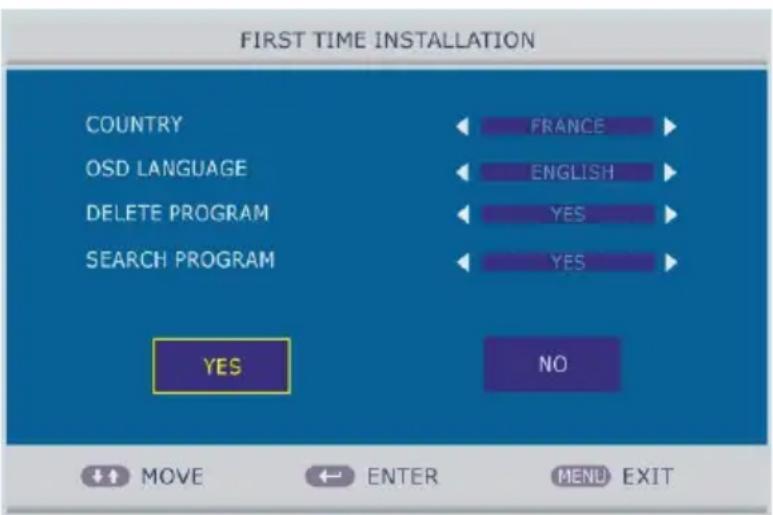

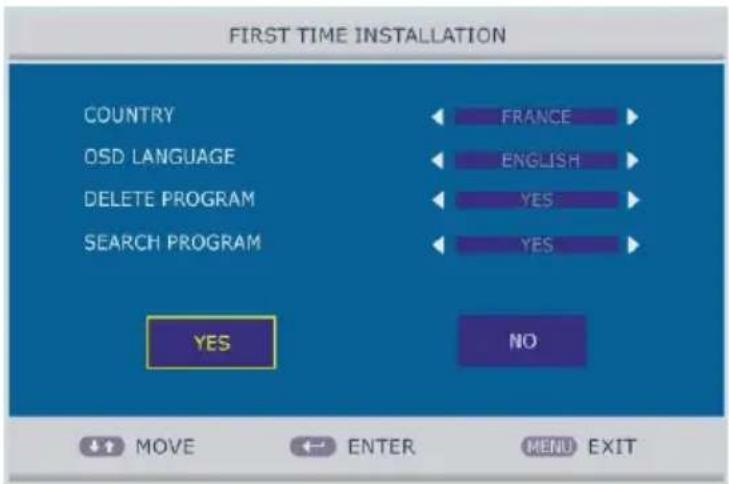

First Time Installation (Erstmalige Installation)

- Verbinden Sie das Gerät mit der Stromversorgung und schalten Sie den Fernseher ein; daraufhin erscheint das folgende Installationsmenü auf dem Bildschirm:

COUNTRY (Land)

- Dieses Element dient zur Auswahl des Landes, in dem Sie leben.

FIRST TIME INSTALLATION COUNTRY OSD LANGUAGE DELETE PROGRAM SEARCH PROGRAM YES NO MOVE ENTER MENU EXIT

OSD LANGUAGE

(Anzeigesprache)

- Dieses Element dient zur Auswahl der Anzeigesprache.

DELETE PROGRAM (Sender löschen)

- Mit diesem Element können auf Wunsch alle Sender gelöscht werden.

SEARCH PROGRAM (Sender suchen)

- Mit diesem Element kann auf Wunsch automatisch nach Sendern gesucht werden.

HINWEIS:

• Drücken Sie die MENU- oder EXIT-Taste, um die Installationsmenüseite zu verlassen.
• Wählen Sie im Menü YES (Ja), um die Einstellungen zu speichern. Und wählen Sie NO (Nein), um die Installation zu beenden oder beim nächsten Mal durchzuführen.

DTV-MODUS

- Drücken Sie die SOURCE-Taste an der Oberseite des Geräts oder auf der Fernbedienung, um das Gerät in den DTV-Modus zu setzen.

1. PICTURE (Bild)

1.1 PICTURE MODE (Bildmodus)

Verfügbare Optionen:

PERSONAL (Persönlich) - Dient zum Einstellen von BRIGHTNESS (Helligkeit), CONTRAST (Kontrast), COLOR (Farbe) und SHARPNESS (Schärfe) auf den gewünschten Wert.

STANDARD (Standard) - Dieser

Modus empfiehlt sich in Umgebungen mit gleichbleibenden Lichtverhältnissen.

PICTURE PICTURE MODE BRIGHTNESS CONTRAST COLOUR SHARPNESS COLOUR TEMPERATURE PERSONAL 50 50 50 5 NORMAL MOVE ADJUST MENU EXIT

MOVIE (Film) - Dieser Modus

empfiehlt sich in dunklen Umgebungen, da er heller ist als andere Modi.

MILD (Sanft) - Dieser Modus empfiehlt sich in dunklen Umgebungen, da er heller ist als andere Modi.

GAME (Spiel) - Dieser Modus empfiehlt sich, wenn Spiele gespielt werden, denn er ist etwas dunkler als der Filmmodus.

1.2 BRIGHTNESS (Helligkeit)

Der Helligkeitswert des Bildes lässt sich zwischen 0 und 100 einstellen.

1.3 CONTRAST (KONTRAST)

Der Kontrastwert des Bildes lässt sich zwischen 0 und 100 einstellen.

1.4 COLOUR (Farbe)

Der Farbsättigungswert des Bildes lässt sich zwischen 0 und 100 einstellen.

1.5 SHARPNESS (Schärfe)

Der Schärfewert des Bildes lässt sich zwischen 0 und 100 einstellen.

HINWEIS: Die Werte für BRIGHTNESS (Helligkeit), CONTRAST (Kontrast), COLOR (Farbe) und SHARPNESS (Schärfe) können nur im Modus PERSONAL (Persönlich) eingestellt werden.

1.6 TINT (Farbton)

Mit diesem Element kann der Farbton im NTSC-System zwischen 0 und 100 eingestellt werden.

1.7 COLOUR TEMPERATURE (FARBTEMPERATUR)

Mit diesem Element kann die Farbtemperatur optimal eingestellt werden. Verfügbare Optionen: NORMAL (Normal), COLD (Kalt), WARM (Warm).

2. SOUND (Ton)

2.1 SOUND MODE (Tonmodus)

Verfügbare Optionen: PERSONAL (Persönlich), STANDARD (Standard), MUSIC (Musik), VOICE (Sprache), THERTRE (Theater).

SOUND SOUND MODE BASS TREBLE BALANCE PERSONAL 50 50 0 MOVE ADJUST MENU EXIT

2.2 BASS (Tiefen)

Mit diesem Element kann der Pegel tieferer Töne zwischen 0 und 100 eingestellt werden.

2.3 TREBLE (Höhen)

Mit diesem Element kann der Pegel höherer Töne zwischen 0 und 100 eingestellt werden. HINWEIS: Die Werte BASS (Tiefen) und TREBLE (Höhen) sind nur im Modus PERSONAL (Persönlich) einstellbar.

2.4 BALANCE (Balance)

Mit diesem Element kann die Audioausgabe am linken und rechten Lautsprecher zwischen -50 und 50 eingestellt werden.

3. FUNCTION (Funktion)

3.1 OSD LANGUAGE (Anzeigesprache)

Mit diesem Element kann der Benutzer die gewünschte Anzeigesprache auswählen.

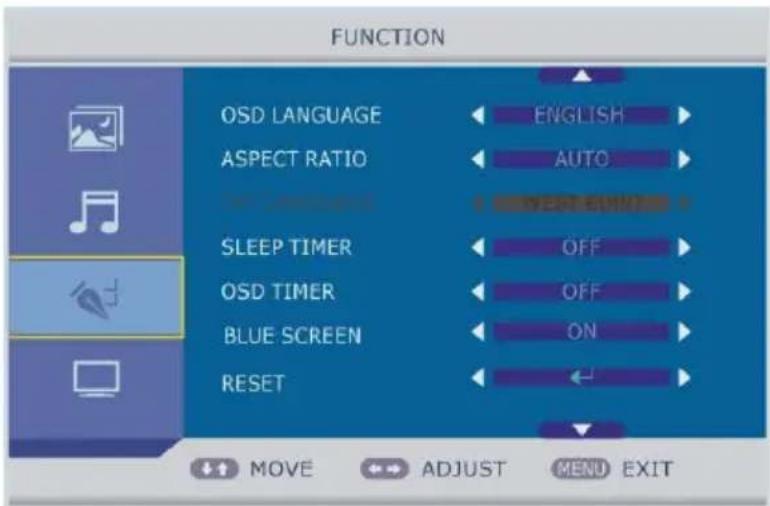

3.2 ASPECT RATIO (Seitenverhältnis)

Mit diesem Element kann zwischen verschiedenen

FUNCTION OSD LANGUAGE ASPECT RATIO SLEEP TIMER OSD TIMER BLUE SCREEN RESET ENGLISH AUTO NEXT END OFF OFF ON MOVE ADJUST MENU EXIT

Bildschirmanzeigemodi ausgewählt werden, um denjenigen zu finden, der den persönlichen Anforderungen am besten entspricht.

Verfügbare Optionen: FULL (Vollbild), 4:3, AUTO (Automatisch).

3.3 TXT LANGUAGE (Schrift)

Verfügbare Optionen: WEST EURO (Westeuropäisch), EAST EURO (Osteuropäisch), RUSSIAN (Russisch), ARABIC (Arabisch), FARSI (Farsi), GREEK (Griechisch), CYRILLIC (Kyrillisch), HEBREW (Hebräisch).

3.4 SLEEP TIMER (Ruhe-Timer)

Mit diesem Element wird eingestellt, wann sich das Gerät automatisch in den Standby-Modus begibt. Das Gerät begibt sich nach 30 Minuten in den Standby-Modus, wenn SLEEP TIMER (Ruhe-Timer) auf 30MIN eingestellt wird.

Mit diesem Element wird die OSD-(Bildschirmanzeige)-Zeit eingestellt. Verfügbare Optionen: OFF (Aus), 5 SECONDS (5 Sekunden), 10 SECONDS (10 Sekunden), 30 SECONDS (30 Sekunden), 60 SECONDS (60 Sekunden).

3.6 BLUE SCREEN (Blauer Bildschirm)

Mit diesem Element kann der blaue Hintergrund ein- oder ausgeschaltet werden (ON oder OFF). Wenn BLUE SCREEN (Blauer Bildschirm) auf ON (Ein) eingestellt ist, erscheint der Hintergrund blau, wenn das Signal schwach ist oder kein Signal vorhanden ist.

3.7 RESET (Zurücksetzen)

Mit diesem Element lässt sich das Gerät auf die werksseitigen Einstellungen zurücksetzen.

3.8 CHILD LOCK (Kindersicherung)

Wenn CHILD LOCK (Kindersicherung) auf ON (Ein) eingestellt ist und der Standard-PIN-Code noch leer ist, kann das Element durch Drücken der OK-Taste direkt aufgerufen werden.

• CHILD LOCK (Kindersicherung): Dient zum Ein- oder Ausschalten (ON oder OFF) der Kindersicherung.
• KEY LOCK (Tastensperre): Dient zum Ein- oder Ausschalten (ON oder OFF) der Tastensperre.
• CHANGE CODE (Code ändern): Dient zum Ändern eines Passworts.

FUNCTION PASSWORD SETTING INSTALLATION MOVE ENTER MENU EXIT

- Wählen Sie das Element INSTALLATION (Installation) und drücken Sie die OK-Taste, um die Menüseite FIRST TIME INSTALLATION (Erstmalige Installation) aufzurufen.

HINWEIS: Nach dem Aufrufen von INSTALLATION (Installation) schaltet sich das Gerät automatisch in den TV-Modus.

FIRST TIME INSTALLATION COUNTRY OSD LANGUAGE DELETE PROGRAM SEARCH PROGRAM YES NO ← MOVE ← ENTER MENU EXIT

COUNTRY (Land): Dient zum Einstellen des Landes, in dem Sie leben. OSD LANGUAGE (Anzeigesprache): Dient zum Einstellen der Anzeigesprache. DELETE PROGRAM (Sender löschen): Dient dazu, auf Wunsch alle Sender zu löschen. SEARCH PROGRAM (Sender suchen): Dient dazu, auf Wunsch eine automatische Sendersuche durchzuführen.

HINWEIS:

• Wählen Sie im Menü YES (Ja), um die Einstellungen zu speichern und automatisch nach Sendern zu suchen, wenn SEARCH PROGRAM (Sender suchen) auf YES (Ja) steht.

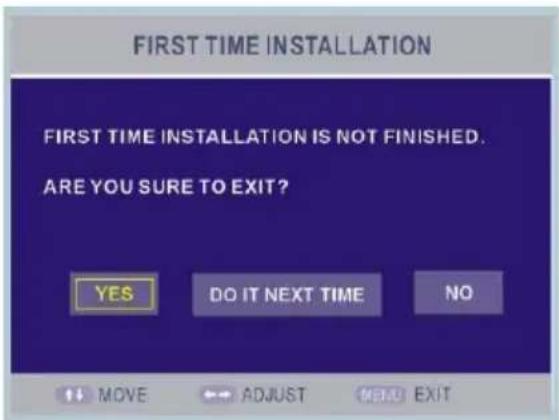

• Wählen Sie im Menü NO (Nein) aus, um die folgende Menüseite aufzurufen und mit der LINKS- oder RECHTS-Navigationstaste die gewünschte Option auszuwählen.

FIRST TIME INSTALLATION FIRST TIME INSTALLATION IS NOT FINISHED. ARE YOU SURE TO EXIT? YES DO IT NEXT TIME NO MOVE ADJUST EXIT

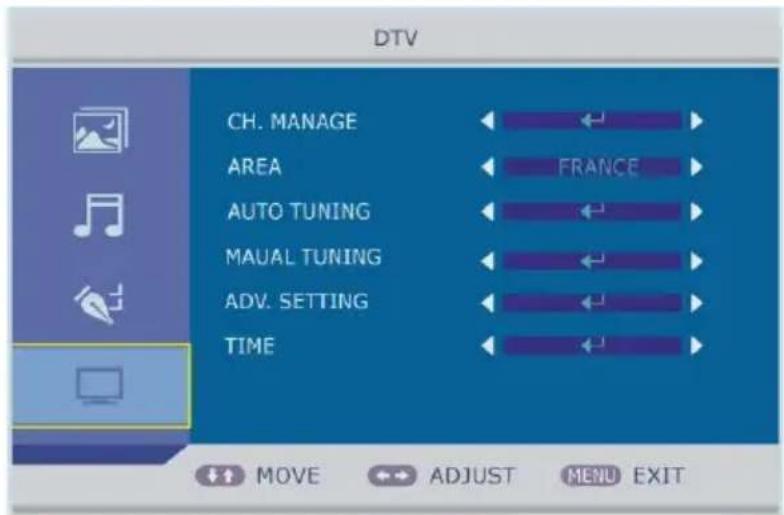

4. DTV

4.1 CH.MANAGE (Senderverwaltung)

Verfügbare Optionen: CH.ORGN (Sender ordnen) / CH.SORT (Sender sortieren) / CH.GROUP (Sendergruppe) / DEL TV CH. (Fernsehsender löschen) / DEL RADIO CH (Radiosender löschen).

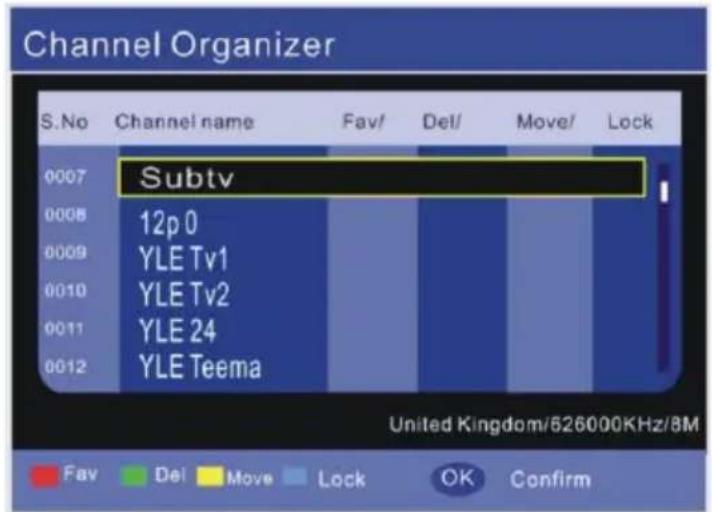

4.1.1 CH.ORGN (Sender ordnen)

Wählen Sie das Element CH.ORGN (Sender ordnen) und drücken Sie die OK-Taste, um das Menü Channel Organizer (Sender-Organisator) aufzurufen.

• Drücken Sie die AUFWÄRTS- oder ABWÄ RTS-Navigationstaste, um das Element auszuwählen, das Sie einstellen möchten.
• Drücken Sie die ROTE Taste auf der Fernbedienung, um einen Sender als Lieblingssender zu kennzeichnen.

- Drücken Sie die GRÜ NE Taste, um den gewählten Sender zu löschen.

- Drücken Sie die GELBE Taste, um ihn zu der Nummer zu verschieben, an der er registriert werden soll, und drücken Sie dann die AUFWÄRTS- oder ABWÄRTS-Navigationstaste, um andere Sender auszuwählen. Drücken Sie dann zur Bestätigung die OK-Taste.

- Drücken Sie die BLAUE Taste, um den gewählten Sender zu sperren.

HINWEIS: Um einen gesperrten Sender zu sehen, muss das Passwort eingegeben werden.

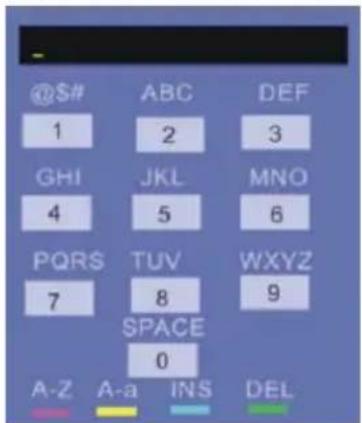

- Drücken Sie die LINKS- oder RECHTS-Navigationstaste, um den Sendernamen auszuwählen.

@S# ABC DEF 1 2 3 GHI JKL MNO 4 5 6 PQRS TUV WXYZ 7 8 9 SPACE 0 A-Z A-a INS DEL

• Drücken Sie die ROTE Taste, um die Eingabe zwischen Zahlen und Großbuchstaben umzuschalten.
• Drücken Sie die GRÜ NE Taste, um die Eingabe zwischen Klein- und Großbuchstaben umzuschalten.
• Drücken Sie die GELBE Taste, um den Cursor zur nächsten Seite zu bewegen.
• Drücken Sie die BLAUE Taste, um die Eingabe zu löschen.

DTV CH. MANAGE AREA AUTO TUNING MAUAL TUNING ADV. SETTING TIME MOVE ADJUST MENU EXIT

Channel Organizer S.No Channel name Fav/ Del/ Move/ Lock 0007 Subtv 0008 12p 0 0009 YLE Tv1 0010 YLE Tv2 0011 YLE 24 0012 YLE Teema United Kingdom/626000KHz/8M Fav Del Move Lock OK Confirm

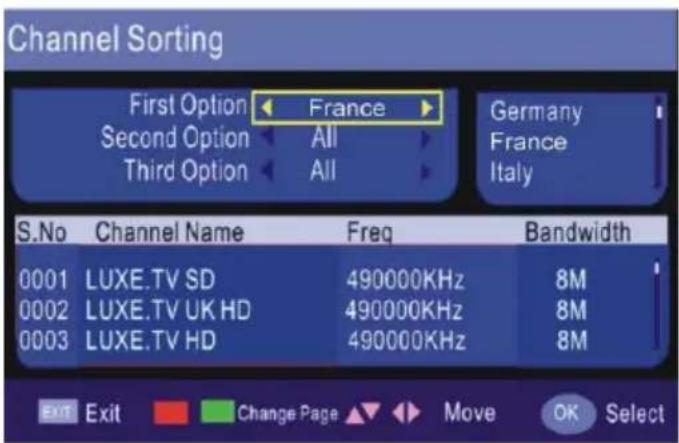

4.1.2 CH.SORT (Sender sortieren)

Wählen Sie das Element CH.SORT (Sender sortieren) und drücken Sie die OK-Taste, um das Menü Channel Sorting (Sendersortierung) aufzurufen.

• Drücken Sie die LINKS- oder RECHTS-Navigationstaste, um eine bestimmte Sprache als First Option (Erste Option) auszuwählen.
• Drücken Sie die AUFWÄRTS- oder ABWÄRTS-Navigationstaste, um All/FTA oder Scramble (Verschlüsseln) als Secon
• Drücken Sie die AUFWÄRTS- oder ABWÄRTS-Navigationstaste, um All/A to Z/Z (All/A bis Z/Z) oder to A/LCN+ oder LCN- als Third Option (Dritte Option) auszuwählen.
• Drücken Sie zum Bestätigen die OK-Taste.
• Drücken Sie die ROTE Taste, um zum vorhergehenden Menü zurückzukehren; drücken Sie die GRÜ NE Taste, um zur unteren Menüseite zurückzukehren. Die untere Menüseite ist die Senderliste, die Sie auf der vorhergehenden Menüseite eingestellt haben.

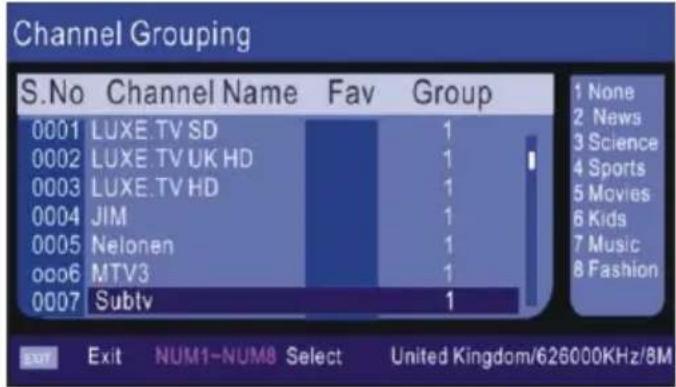

4.1.3 CH.GROUP (Sendergruppe)

Wählen Sie das Element CH.GROUP (Sendergruppe) und drücken Sie die OK-Taste, um das Menü Channel Grouping (Sendergruppierung) aufzurufen.

- Drücken Sie die AUFWÄRTS- oder ABWÄ RTS-Navigationstaste, um den Sender auszuwählen, den Sie einstellen

Channel Sorting First Option ← France → Second Option All Third Option All Germany France Italy S.No Channel Name Freq Bandwidth 0001 LUXE.TV SD 490000KHz 8M 0002 LUXE.TV UK HD 490000KHz 8M 0003 LUXE.TV HD 490000KHz 8M EXIT Exit Change Page Move OK Select

Channel Grouping S.No Channel Name Fav Group 0001 LUXE.TV SD 1 0002 LUXE.TV UK HD 1 0003 LUXE.TV HD 1 0004 JIM 1 0005 Nelonen 1 ooo6 MTV3 1 0007 Subtv 1 None News Science Sports Movies Kids Music Fashion Exit NUM1-NUM8 Select United Kingdom/626000KHz/8M

wollen, und dann eine Zahl (1-8), um den Sender einer bestimmten Gruppe zuzuordnen.

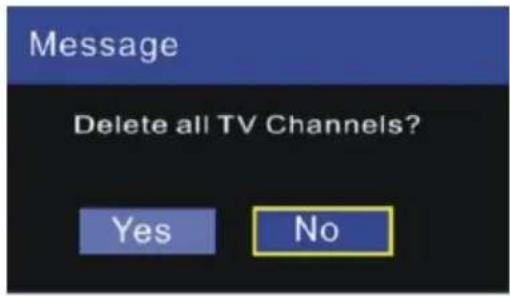

4.1.4 DEL TV CH. (Fernsehsender löschen)

Wählen Sie DEL TV CH. (Fernsehsender löschen) und drücken Sie die OK-Taste; daraufhin erscheint das folgende Dialogfeld auf dem Bildschirm:

- Wählen Sie mit der LINKS- oder RECHTS-Navigationstaste YES (Ja) oder NO (Nein) aus und drücken Sie zum Bestätigen der Auswahl die OK-Taste.

4.1.5 DEL RADIO CH (Radiosender löschen)

Wählen Sie DEL RADIO CH. (Radiosender löschen) und drücken Sie die OK-Taste; daraufhin erscheint das folgen Dialogfeld auf dem Bildschirm:

- Wählen Sie mit der LINKS- oder RECHTS-Navigationstaste YES (Ja) oder NO (Nein) aus und drücken Sie zum Bestätigen der Auswahl die OK-Taste.

4.2 AREA (Region)

Verfügbare Optionen: ENGLAND (England), ITALY (Italien), SPAIN (Spanien), FRANCE (Frankreich), GERMANY (Deutschland), OTHER (Sonstige).

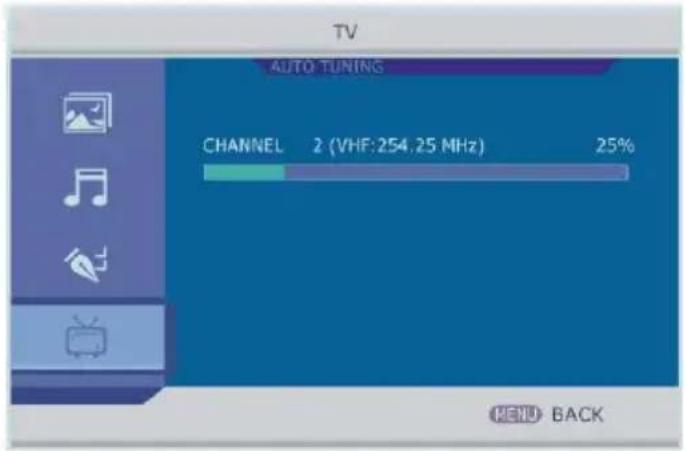

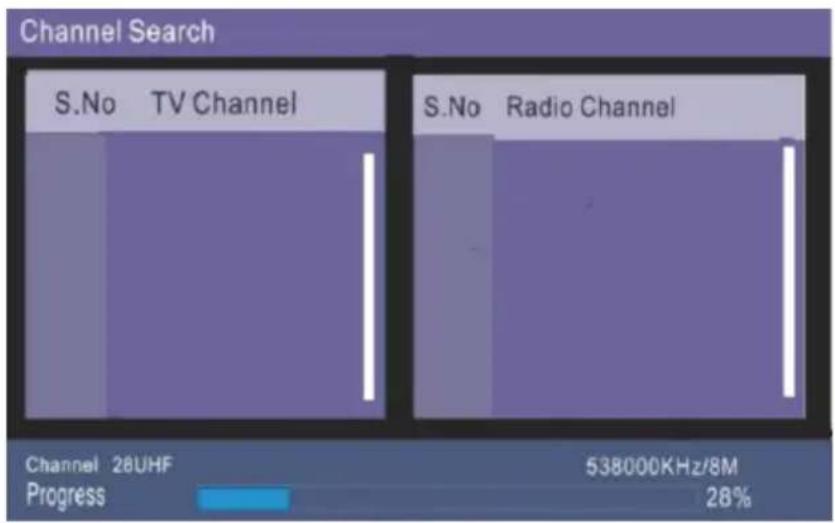

4.3 AUTO TUNING (Automatische Einstellung)

- Wählen Sie AUTO TUNING (Automatische Einstellung) und drücken Sie zur Eingabe die OK-Taste.

- Wählen Sie YES (Ja) oder NO (Nein), um die Sendersuche zu starten oder nicht.

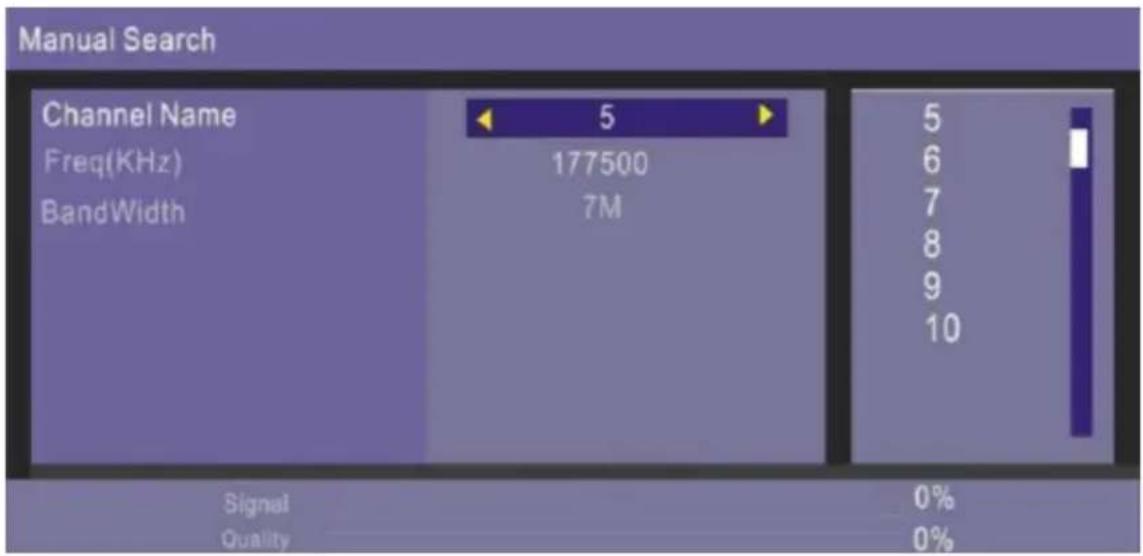

- Wählen Sie MANUAL TUNING (Manuelle Einstellung) und drücken Sie zur Eingabe die OK-Taste.

- Wählen Sie YES (Ja) oder NO (Nein), um die manuelle Sendersuche zu starten oder nicht.

Wählen Sie dann mit der LINKS- oder RECHTS-Taste den Sender und beginnen Sie mit der manuellen Einstellung.

Manual Search Channel Name 5 5 Freq(KHz) 177500 6 BandWidth 7M 7 8 9 10 Signal 0% Quality 0%

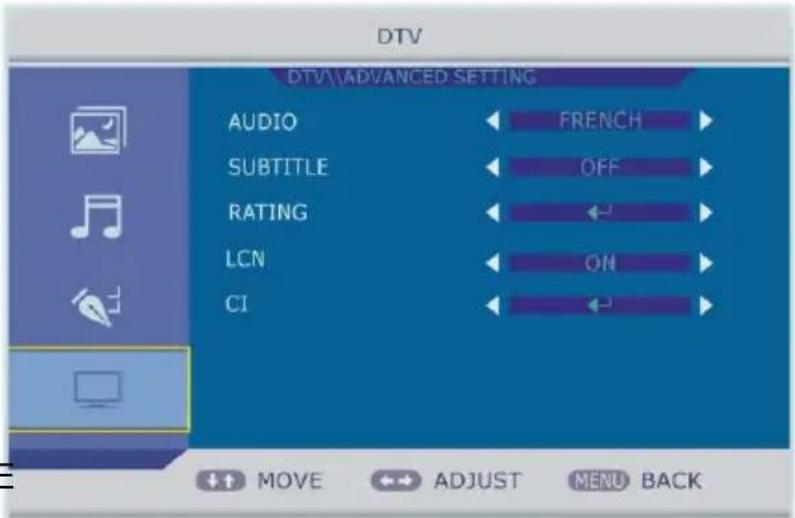

4.5 ADV. SETTING (ADV-Einstellung)

4.5.1 AUDIO (Audio)

Dieses Element dient zur Auswahl der Audiosprache.

Verfügbare Optionen: DEFAULT (Standard), ENGLISH (Englisch), FRENCH (Französisch), GERMAN (Deutsch), ITALIAN (Italienisch), SPANISH (Spanisch), PORTUGUESE (Portugiesisch), DANISH (Dänisch),

DTV DTV\ADVANCED SETTING AUDIO FRENCH SUBTITLE OFF RATING LCN ON CI MOVE ADJUST MENU BACK

CZECH (Tschechisch), DUTCH (Niederländisch), FINNISH (Finnisch), SWEDISH (Schwedisch), G (Griechisch), RUSSIAN (Russisch), WELSH (Walisisch), GAELIC (Gälisch).

4.5.2 SUBTITLE (Untertitel)

Dieses Element dient zur Auswahl der Untertitelsprache.

Verfügbare Optionen: OFF (Aus), ENGLISH (Englisch), FRENCH (Französisch), GERMAN (Deutsch-ITALIAN (Italienisch), SPANISH (Spanisch), PORTUGUESE (Portugiesisch), DANISH (Dänisch), CZECH (Tschechisch), DUTCH (Niederländisch), FINNISH (Finnisch), SWEDISH (Schwedisch), GREEK (Griechisch), RUSSIAN (Russisch), WELSH (Walisisch), GAELIC (Gälisch).

4.5.3 RATING (Jugendschutz)

• Geben Sie das Passwort ein, um das Menü SYSTEM SETUP (System-Setup) aufzurufen.
• Drücken Sie die RECHTS-Navigationstaste, um PARENTAL RATING (Jugendschutz) aufzurufen.
• Drücken Sie die AUFWÄ RTS- oder ABWÄRTS-Navigationstaste, um das Element PARENTAL RATING (Jugendschutz) auszuwählen.

4.5.4 LCN

Mit diesem Element kann die Logische Sendernummer ein- oder ausgeschaltet werden (ON oder OFF).

4.5.5 CI

- Wählen Sie das Element CI und drücken Sie die OK-Taste, um die folgende Menüseite aufzurufen:

Common Interface Common Interface Slot0: Not Insert Select Cam module

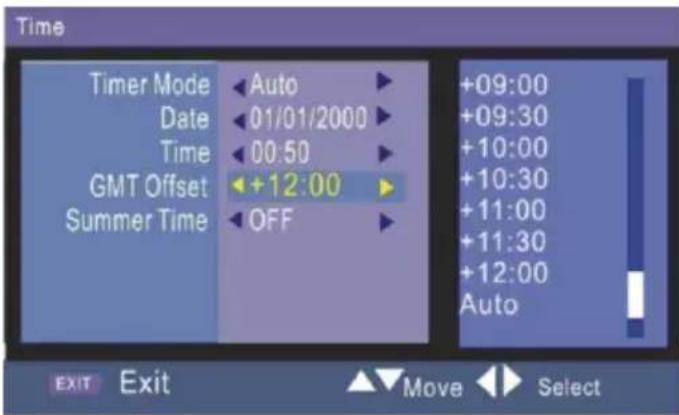

4.6 TIME (Zeit)

Wählen Sie TIME (Zeit) und drücken Sie die OK-Taste, um die folgende Menüseite aufzurufen:

4.61 GMT Offset (Unterschied zu GMT)

- Drücken Sie die RECHTS-Navigationstaste, um zur rechten Spalte zu gehen.

- Drücken Sie die AUFWÄRTS- oder ABWÄ RTS-Navigationstaste, um die Zeit auszuwählen, die Sie verwenden möchten. - Drücken Sie zum Bestätigen die OK-Taste.

4.62 SUMMER TIME (Sommerzeit)

Verfügbare Optionen: ON (Ein) oder OFF (Aus).

HINWEIS: Wenn GMT Offset (Unterschied zu GMT) auf Auto (Automatisch) eingestellt ist, kann für Summer Time (Sommerzeit) nicht ON (Ein) oder OFF (Aus) ausgewählt werden.

Time Timer Mode Date Time GMT Offset Summer Time Auto 01/01/2000 00:50 +12:00 OFF +09:00 +09:30 +10:00 +10:30 +11:00 +11:30 +12:00 Auto EXIT Exit Move Select

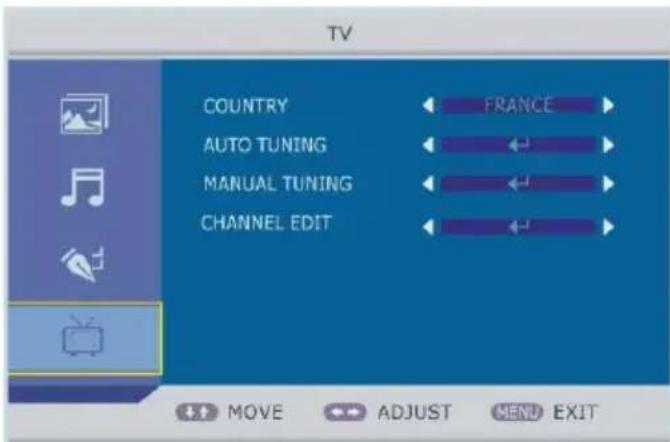

TV-MODUS

- Bezüglich der Menüs PICTURE (Bild), SOUND (Ton) und FUNCTION (Funktion) siehe Menüvorgänge des DTV-Modus.

1. COUNTRY (Land)

Verfügbare Optionen: OTHER (Sonstige), PORTUGAL (Portugal), UK (Gro0britannnien), ITALY (Italien), SPAIN (Spanien), FRANCE (Frankreich), GERMANY (Deutschland).

2. AUTO TUNING (Automatische Einstellung)

- Wählen Sie AUTO TUNING (Automatische Einstellung) und drücken Sie die OK-Taste, um die folgende Seite aufzurufen: - Drücken Sie die LINKS- oder RECHTS-Navigationstaste, um nach Wunsch die automatische Suche auszuführen oder nicht.

- Drücken Sie bei der Auswahl von YES (Ja) anschließend die OK-Taste, um die automatische Suche zu starten.

TV AUTO TUNING CHANNEL 2 (VHF:254,25 MHz) 25% MENJ BACK

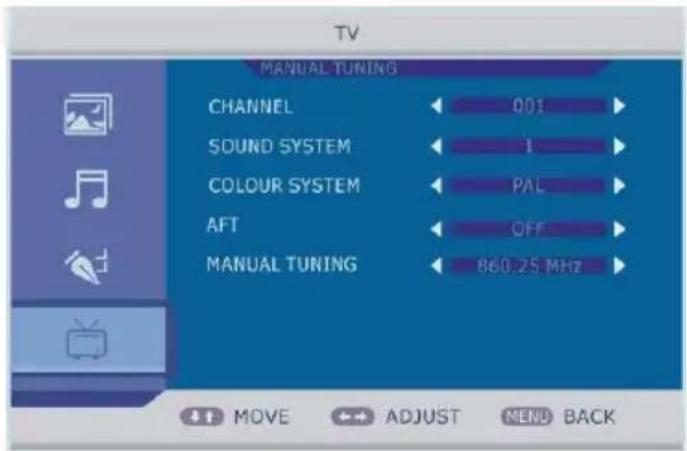

3. MANUAL TUNING (Manuelle Einstellung)

- Wählen Sie MANUAL TUNING (Manuelle Einstellung) und drücken Sie die OK-Taste, um die folgende Seite aufzurufen:

3.1 CHANNEL (Sender)

- Drücken Sie die LINKS- oder RECHTS-Navigationstaste, um die gewünschte Sendernummer auszuwählen.

TV MANUAL TUNING CHANNEL 001 SOUND SYSTEM 1 COLOUR SYSTEM PAL AFT OFF MANUAL TUNING 860.25 MHz MOVE ADJUST MENU BACK

3.2 SOUND SYSTEM (Tonsystem)

- Drücken Sie die LINKS- oder RECHTS-Navigationstaste, um das gewünschte Tonsystem auszuwählen.

3.3 COLOUR SYSTEM (Farbsystem)

- Drücken Sie die LINKS- oder RECHTS-Navigationstaste, um das gewünschte Farbsystem auszuwählen.

3.4 AFT

- Drücken Sie die LINKS- oder RECHTS-Navigationstaste, um die Funktion AFT ein- oder auszuschalten (ON oder OFF).

3.5 MANUAL TUNING (Manuelle Einstellung)

- Drücken Sie die LINKS- oder RECHTS-Navigationstaste, um eine Feinabstimmung der Frequenz vorzunehmen.

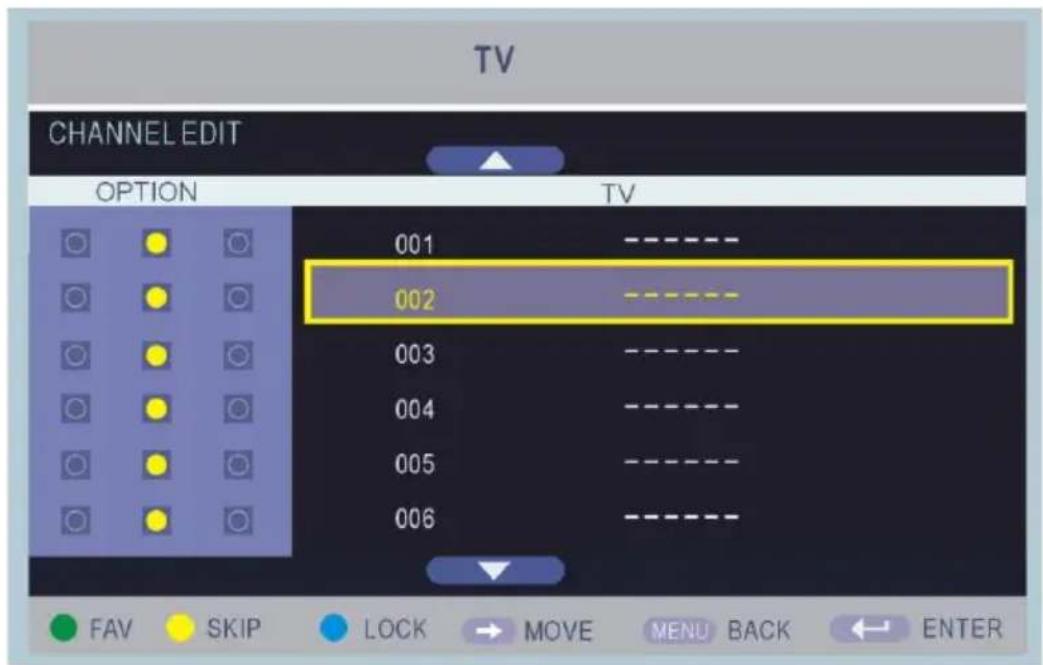

4. CHANNEL EDIT (Sender bearbeiten)

TV CHANNEL EDIT OPTION TV 001 002 003 004 005 006 FAV SKIP LOCK MOVE MENU BACK ENTER

• Drücken Sie die AUFWÄRTS- oder ABWÄRTS-Navigationstaste, um den Cursor zu bewegen.
• Drücken Sie die GRÜ NE Taste auf der Fernbedienung, um den ausgewählten Sender als einen Lieblingssender einzustellen.
• Drücken Sie die GELBE Taste auf der Fernbedienung, um den ausgewählten Sender zu überspringen.
• Drücken Sie die BLAUE Taste auf der Fernbedienung, um den ausgewählten Sender zu sperren.
• Drücken Sie die RECHTS-Navigationstaste, um zum ausgewählten Sender zu gehen.

HDMI/AV/SCART/MEDIA-MODUS

• Drücken Sie die SOURCE-Taste an der Oberseite des Geräts oder auf der Fernbedienung, um die gewünschte Eingangsquelle auszuwählen.
• Bezüglich der Menüs PICTURE (Bild), SOUND (Ton) und FUNCTION (Funktion) siehe Menüvorgänge des DTV-Modus.

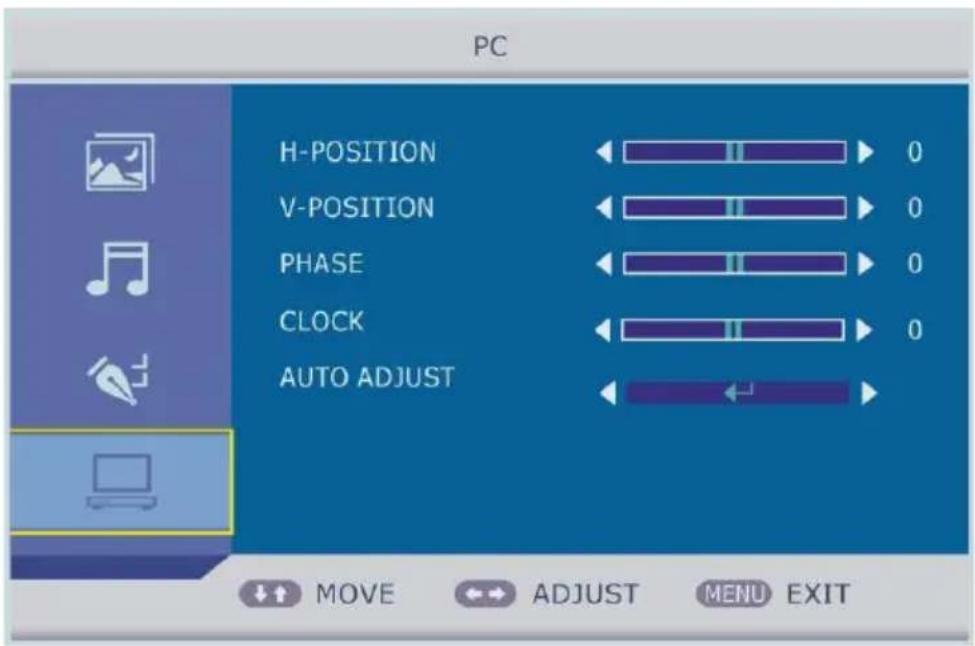

PC-MODUS

- Bezüglich der Menüs PICTURE (Bild), SOUND (Ton) und FUNCTION (Funktion) siehe Menüvorgänge des DTV-Modus.

PC H-POSITION V-POSITION PHASE CLOCK AUTO ADJUST MOVE ADJUST MENU EXIT

1. H-POSITION (Horizontale Position)

Dieses Element dient zum Einstellen der horizontalen Position des PC/VGA-Bildes. Verfügbarer Bereich: -50 bis +50.

2. V-POSITION (Vertikale Position)

Dieses Element dient zum Einstellen der vertikalen Position des PC/VGA-Bildes. Verfügbarer Bereich: -50 bis +50.

3. PHASE (Phase)

Dieses Element dient dazu, das Bild an das Fernsehgerät anzupassen. Verfügbarer Bereich: -16 bis +16.

4. CLOCK (Uhr)

Dieses Element dient zur Einstellung der Signalübertragungsgeschwindigkeit. Verfügbarer Bereich: -32 bis +32.

5. AUTO ADJUST (Automatische Einstellung)

Dieses Element dient zur automatischen Einstellung der oben genannten Elemente.

WARTUNG

• Drücken Sie unbedingt die POWER-Taste, um das Gerät in den Standby-Modus zu versetzen, und trennen Sie das Netzteil vom Gerät, bevor Sie dieses warten.
• Wischen Sie das Gerät mit einem trockenen, weichen Tuch ab.
• Sollte die Oberfläche extrem verschmutzt sein, reinigen Sie es mit einem Tuch, das in eine schwache wässrige Seifenlösung getaucht und gründlich ausgewrungen wurde, und wischen Sie es anschließend mit einem trockenen Tuch trocken.
• Verwenden Sie niemals Alkohol, Benzol, Verdünnungsmittel, Reinigungsflüssigkeit oder andere Chemikalien. Entfernen Sie Staub nicht mit Druckluft.

Technische Daten

Display	47 cm (18,5-Zoll)-LED-Fernsehgerät
Auflösung	1366 x 768 Pixel
Pixelabstand	0,3 (H) x 0,3 (V) mm
Helligkeit	250 cd/m2
Kontrastverhältnis	1000:1
Bildseitenverhältnis	16:9
Reaktionszeit	5,5 ms
Betrachtungswinkel	170 (H) / 160 (V)
Sichtbarer Bereich	409,8 (H) x 230,4 (V)
Lampenlebensdauer	50.000 Std.
MULTIMEDIA-WIEDERGABEFORMAT	Film: MPG, DAT, VOB, AVI, DIVX
	Musik: MP3, WAV, WMA
	Foto: JPG, BMP, GIF
STROMQUELLE	Netzteil (Normal 12 V DC =2,5 A)
LEISTUNGSAUFNAHME	≤30 W
BETRIEBSTEMPERATUR	-5°C ~ 45°C
ABMESSUNGEN	455 (B) x 150 (T) x 330 (H) mm
GEWICHT	Ca. 2.680 g

*Die technischen Daten unterliegen unangekündigten Änderungen.

ALLGEMEINE FEHLERSUCHE

Prüfen Sie die folgenden Punkte, bevor Sie von einer Störung des Geräts ausgehen:

Symptom	Gegenmaßnahme
Kein Strom	Stecken Sie das Netzteil fest in die Steckdose.
Kein Bild	Prüfen Sie, ob alle Geräte richtig verbunden sind.
• Kein Ton• Verzerrter Ton	• Prüfen Sie, ob alle Geräte richtig verbunden sind.• Prüfen Sie, ob die Eingangseinstellungen für das TV- und das Stereosystem richtig sind.• Stellen Sie die Lautstärke des Hauptgeräts mithilfe der Tasten VOL+/VOL- auf einen geeigneten Pegel ein.
Die Fernbedienung funktioniert nicht	• Prüfen Sie, ob die Batterien in der richtigen Ausrichtung eingelegt sind.• Die Batterien sind leer: Ersetzen Sie sie durch neue.• Richten Sie die Fernbedienung auf den Fernbedienungssensor und betätigen Sie sie erneut.• Benutzen Sie die Fernbedienung in einem Abstand von höchstens 6 m vom Fernbedienungssensor.• Entfernen Sie Hindernisse zwischen der Fernbedienung un dem Fernbedienungssensor.
Die Tasten funktionieren nicht (am Hauptgerät und/oder an der Fernbedienung)	Trennen Sie das Netzteil und schließen Sie es wieder an.(Möglicherweise arbeitet das Gerät aufgrund eines Gewitters statischer Elektrizität oder anderer Faktoren nicht einwandfre
Symptom (TV)	Gegenmaßnahme
Kein Bild oder ein schlechtes Bild	• Stellen Sie die Antenne neu ein oder verwenden Sie eine Außenantenne.• Stellen Sie das Gerät in die Nähe eines Fensters (falls es in einem Gebäude genutzt wird).• Entfernen Sie Vorrichtungen vom Gerät, die Störstrahlung aussenden.• Wiederholen Sie die automatische Sendersuche.• Versuchen Sie einen anderen Sender zu wählen.
Kein Ton oder schlechter Ton	• Prüfen Sie die Audioeinstellungen.• Drücken Sie die MUTE-Taste auf der Fernbedienung, um die Stummschaltung aufzuheben.• Entfernen Sie die Kopfhörer.
Rauschen oder andere Störungen	Elektronische Geräte in der Nähe verursachen Störungen. Stellen Sie das Gerät oder die störenden Geräte um.

EG Konformitätserklärung

Das Produkt erfüllt die Schutzanforderungen der europäischen Richtlinien EMV 2004/108/EG.

Die EG-Konformitätserklärung zu diesem Produkt finden Sie unter www.jay-tech.de.

Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE)

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben.

Damit wird gewährleistet, dass die Altergeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit diesem Symbol gekennzeichnet.

Umweltschutz

Seit 01.10.1998 dürfen alle verbrauchten Batterien NICHT mehr in den Hausmüll.

Die Batterien müssen zum Handel - also in die BATT-Boxen - order zu den Sammelstellen der Kommunen zurückgebracht werden.

Bitte HELFEN SIE MIT, dass alle zugunsten unserer Umwelt mitmachen: Sprechen Sie Verwandte, Bekannte und Freunde an.

Bei weiteren Fragen oder auch, wenn der Händler um die Ecke keine

BATT-Box hat, wenden Sie sich bitte an das

GRS INFOTELEFON: 01805 - 80 50 30

www.GRS-Batterien.de

Stiftung Gemeinsames Rücknahmesystem Batterien

Heidenkampsweg 44, 20097 Hamburg

Danke fürs Mitmachen!
