BEDIENUNGSANLEITUNG LFD 2200 Reflexion

Bitte lesen Sie sich diese Anleitung gut durch, bevor Sie das Produkt benutzen.

Heben Sie diese für den weiteren Gebrauch auf.

Inhaltsverzeichnis

1. SICHERHEITSHINWEISE ....3
2. BENUTZUNGSHINWEISE....4
3. LIEFERUMFANG ....6
4. MONTAGE & DEMONTAGE DES STANDFUSSES......7
5. ANSICHT TV/MONITOR....8
6. FERNBEDIENUNG ....9

6.1 TASTENBELEGUNG ....10
6.2 EINSETZEN DER BATTERIEN.... 11

1. INSTALLATION UND ANSCHLUSS....12

7.1 ANSCHLUSS DES LED TV/MONITOR....12
7.2 TV/MONITOR BEDIENUNGSHINWEISE ....13
7.3 FERNSEHPROGRAMME ANSCHAUEN ......14
7.4 AV-QUELLEN AUSWÄHLEN (HDMI/SCART/YPBPR/AV)16
7.5 VIDEOTEXT (TELETEXT) AUFRUFEN(OPTIONAL)......16
7.6 PC BILDSCHIRM ......17

1. MENÜPARAMETER UND EINSTELLUNGEN ......18

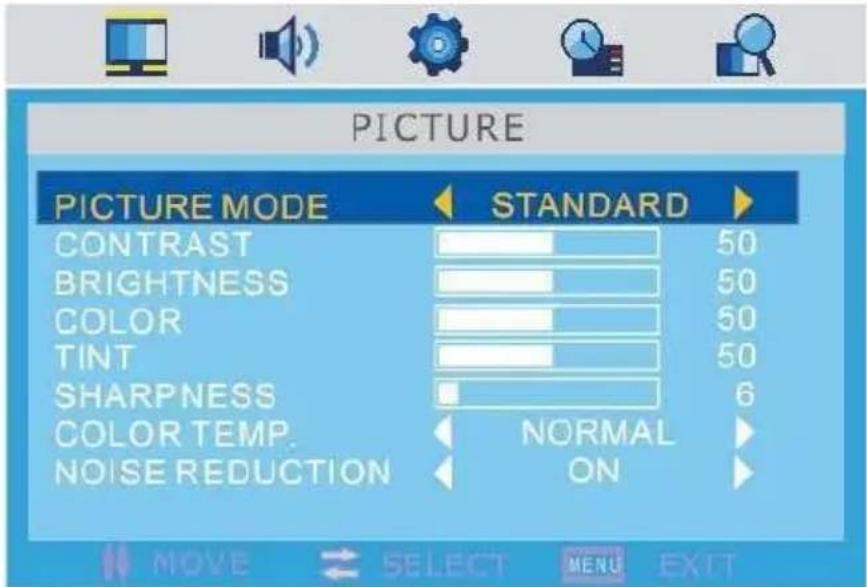

8.1 BILDEINSTELLUNGEN....18
8.2 TONEINSTELLUNGEN ....20
8.3 OSD EINSTELLUNGEN ....21

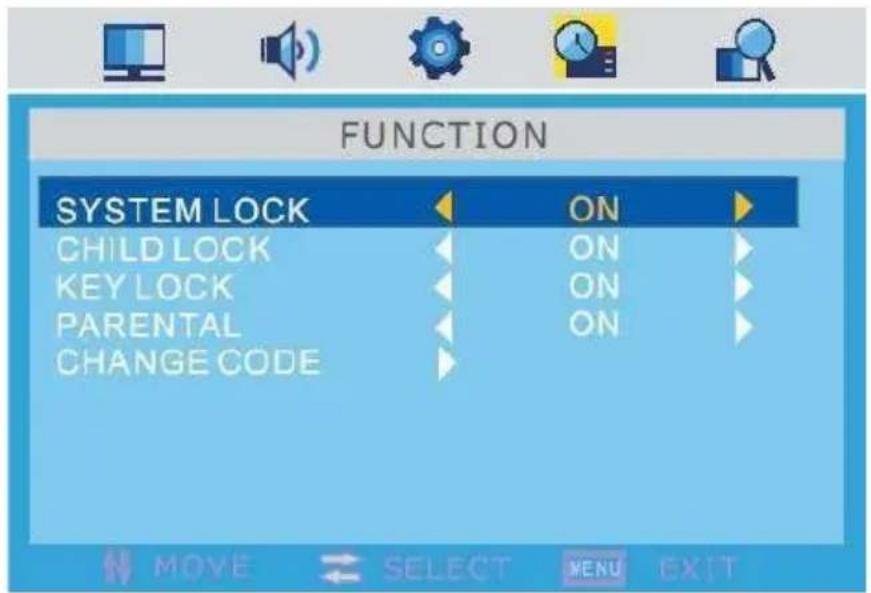

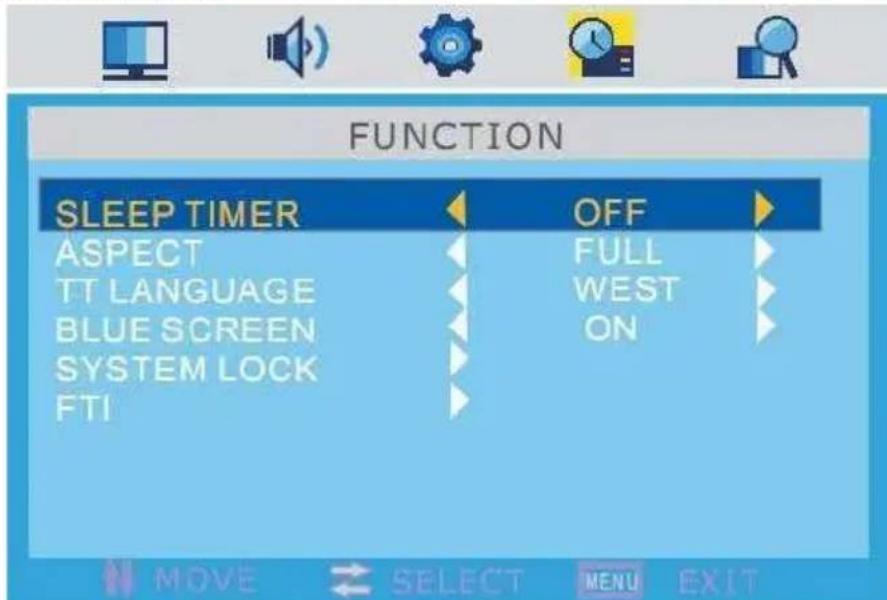

8.4 FUNKTIONSEINSTELLUNGEN....23

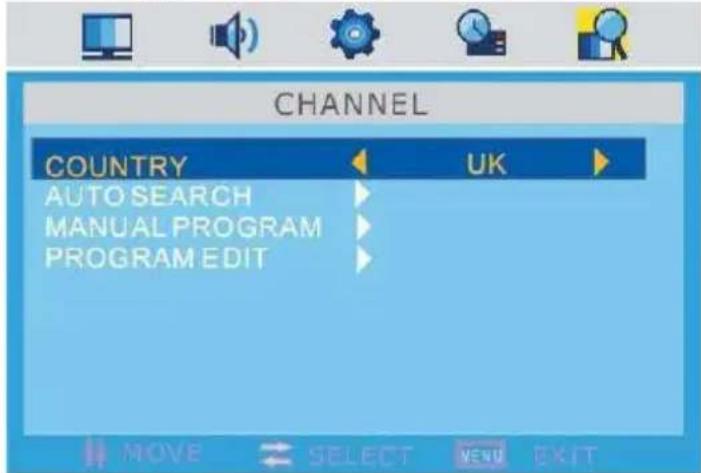

8.5 KANAL-EINSTELLUNGEN ....27

8.5.1. NUR FÜR ANALOG TV (ATV)......27
8.5.2. NUR FÜR DIGITAL TV (DTV) 32

8.6 PC-KONFIGURATION 39
8.7 EPG-FUNKTION....40

8.7.1 TIMER AUFNAHME 41

8.8 AUFNAHMEFUNKTION IM DTV-MODUS (DVB-T)......41
8.9 TIME SHIFT-FUNKTION....42

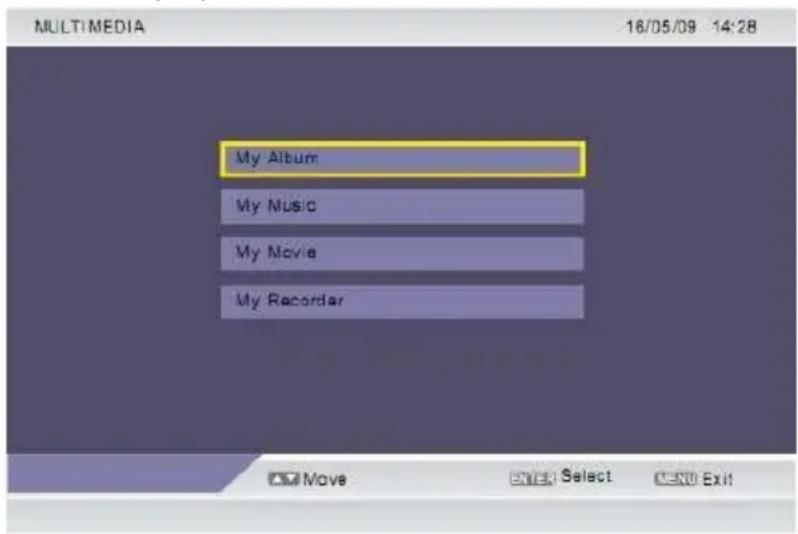

1. MULTIMEDIA....42
2. SONSTIGE FUNKTIONEN....52
   10.1 KOPFHÖRER ANSCHLUSS 52

10.2 PC AUDIO-EINGANG....52

1. STÖRUNGEN....53

11.1 HINWEISE....54
11.2 WARTUNG UND PFLEGE ....54
11.3 SPEZIFIKATIONEN....55
11.4 BILDSCHIRMAUFLÖSUNGEN (NUR VGA) ......56

BATTERIE-ENTSORGUNGSHINWEIS:....58

ENTSORGUNG ELEKTRISCHER UND ELEKTRONISCHER

GERÄTE 58

GARANTIE ....59

Sehr geehrter Kunde,

Vielen Dank für den Kauf des LED TV/Monitors. Wir empfehlen, diese Bedienungsanleitung aufmerksam zu lesen, bevor Sie das Gerät in Betrieb nehmen. Produkt- und Funktionskenntnis vor der Installation, helfen Pannen und Schäden zu vermeiden.

BITTE BEFOLGEN SIE DIE ANLEITUNG UND BEACHTEN SIE DIE WARNHINWEISE AUF IHREM LED TV/MONITOR UND IN DIESER BEDIENUNGSANLEITUNG.

1. SICHERHEITSHINWEISE

Hinweis:

Bitte vergewissern Sie sich vor Anschluss des Netzteils, dass Ihre Netzspannung für das Netzteil geeignet ist. Sollten Sie sich nicht sicher sein, wenden Sie sich bitte an Ihren örtlichen Stromanbieter.

Vorsicht:

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ELECTRIQE-NE PAS OUVRIR

WARNUNG:

STROMSCHLAGGEFAHR-GERÄT NICHT ÖFFNEN

Zur Vermeidung von Stromschlägen, öffnen Sie niemals das Gerät!

Reparatur und Wartung des LED-Fernsehers darf nur durch den autorisierten Kundendienst durchgeführt werden!

Umgehen Sie niemals die Erdung des Gerätes! Verändern oder modifizieren Sie niemals den Stecker, das Kabel oder das Netzteil!

Zur Vermeidung von Feuer und Stromschlägen, sowie Störungen, benutzen Sie bitte nur empfohlene Zubehörteile.

2. BENUTZUNGSHINWEISE

Bitte lesen Sie sich die Benutzungshinweise durch, bevor Sie das Gerät in Betrieb nehmen.

Schutz des Netzkabels:

1. Benutzen Sie Ihren LED-TV/Monitor niemals mit einem beschädigten Netzkabel. Stellen Sie keine Gegenstände auf das Netzkabel und achten Sie bitte darauf, dass niemand über das Kabel stolpern kann.
2. Beim Ziehen des Netzsteckers fassen Sie bitte am Stecker an, nicht am Kabel.
3. Stellen Sie Ihr Gerät in der Nähe einer gut zugänglichen Steckdose auf.

Aufstellung des Gerätes:

1. Benutzen Sie nur Stative, Befestigungen oder Tische, die einen sicheren Stand des Gerätes garantieren.
2. Wenn Sie den Fernseher auf einen beweglichen Tisch oder Schrank stellen, beachten Sie bitte, dass eine ruckartige Bewegung, übermäßige Kraftaufwendung und unebene Böden zum Umkippen des Gerätes führen können.
3. Setzen Sie den LED-TV/Monitor niemals direkter Sonneneinstrahlung, Umgebungen mit hohen Temperaturen, hoher Luftfeuchtigkeit oder starker Staubentwicklung aus. Dies kann zu Schäden am Gerät führen.
4. Stellen Sie das Gerät auf einen stabilen Unterbau und gehen Sie mit dem Gerät sorgsam um. Der Bildschirm besteht aus einer dünnen, mit Kunststoff überzogenen Glasplatte, die durch Herunterfallen, Anstoßen oder Verkratzen, beschädigt werden könnte.

Nichtbenutzung des Gerätes:

Sollten Sie das Gerät längere Zeit nicht benutzen, so trennen Sie es bitte komplett vom Stromnetz

Fremdkörper:

Führen Sie keine Fremdkörper durch die Belüftungsschlitze in das Gerät. Dies kann zu einem Stromschlag oder Kurzschlüssen führen!

Wasser und Magnetfelder meiden:

1. Benutzen Sie das Gerät niemals im Regen oder stellen es in Wassernähe auf. Sollte das Gerät einmal nass werden, ziehen Sie sofort den Netzstecker und setzen sich mit Ihrem Fachhändler in Verbindung.
2. Reinigen Sie den Bildschirm niemals mit alkohol- oder säurehaltigen Reinigungsmitteln. Dies führt zu Beschädigungen der Oberflächen. Benutzen Sie ein feuchtes Tuch.
3. Stellen Sie keine wassergefüllten Vasen oder Schalen auf oder in die Nähe des Gerätes. Feuchtigkeit, die in das Gerät dringt, kann zu Kurzschlüssen und Beschädigungen führen.
4. Halten Sie das Gerät von magnetischen Feldern fern.

Stapeln:

Die Öffnungen an der Oberseite des Gerätes dienen zur Belüftung. Sie dürfen weder abgedeckt noch blockiert werden, dies führt zu einer Überhitzung und Beschädigung des Gerätes. Stellen Sie das Gerät auf keine unebenen Oberflächen wie ein Sofa, Bett oder Teppich. Der Fernseher könnte umkippen und beschädigt werden.

Wartung:

1. Zeigt das Gerät Fehlfunktionen, insbesondere ungewöhnliche Geräusche oder Gerüche, so ziehen Sie den Netzstecker und setzen sich mit Ihrem Kundendienst oder Ihrem Fachhändler in Verbindung.

2. Bevor Sie das Gerät reinigen, ziehen Sie bitte immer den Netzstecker.

3. Nach Wartungs- oder Reparaturarbeiten verlangen Sie stets einen Sicherheitstest, damit Sie sicher sein können, dass Ihr Gerät einwandfrei funktioniert.

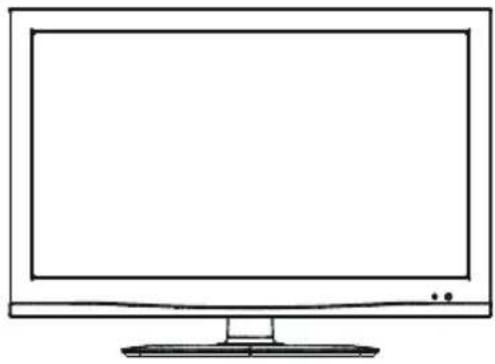

3. LIEFERUMFANG

Bitte vergewissern Sie sich, dass unten stehende Zubehörteile mit Ihrem LED Fernseher mitgeliefert wurden. Sollte etwas fehlen, so wenden Sie sich bitte umgehend an Ihren Fachhändler.

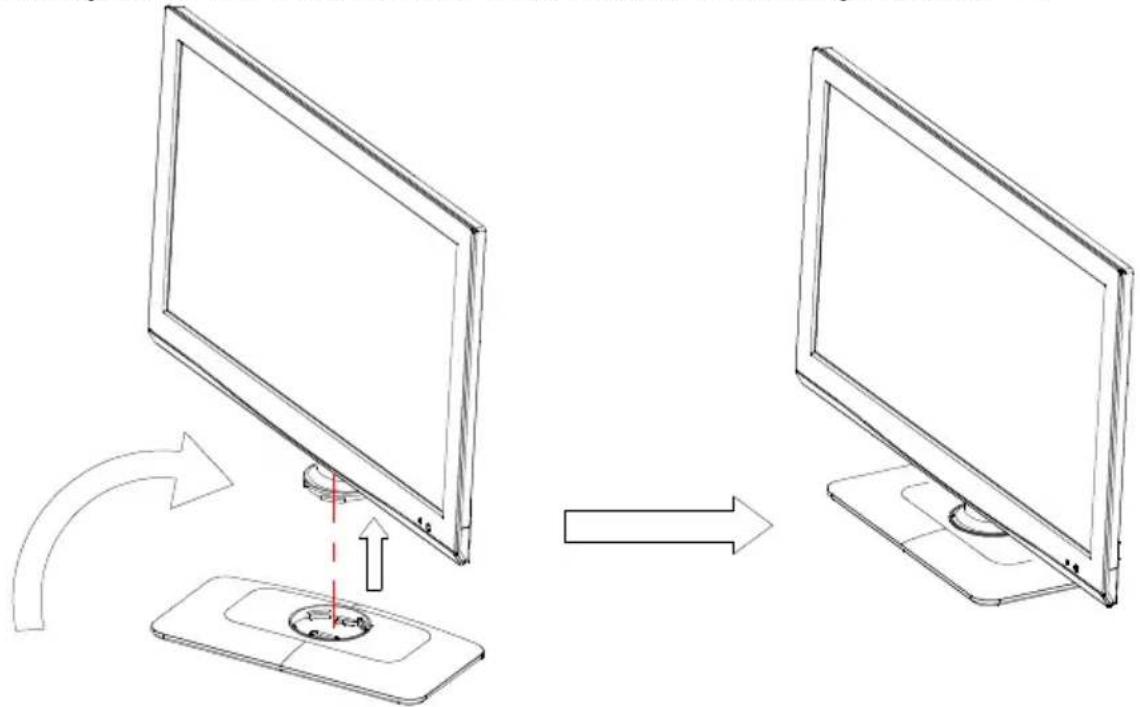

Befestigen Sie den Standfuss wie in der unteren Zeichnung zu sehen ist.

Sie haben ebenfalls die Möglichkeit, diesen LED-Fernseher auch mit einer entsprechenden Halterung an der Wand aufzuhängen. Zuvor müssen Sie dafür den Standfuß komplett abnehmen.

1)Legen Sie das Gerät mit der Front auf eine gerade und weiche Unterlage. Achten Sie bitte darauf, daß keine Gegenstände unter dem Gerät liegen – es könnte sonst das Display beschädigt werden.
2)Entfernen Sie die oben gezeigten 3 Schrauben und nehmen Sie dann den Standfuß ab.Sie können nun an den vorgegebenen Halterungslöchern eine Wandhalterung befestigen.

5. ANSICHT TV/MONITOR

Frontansicht

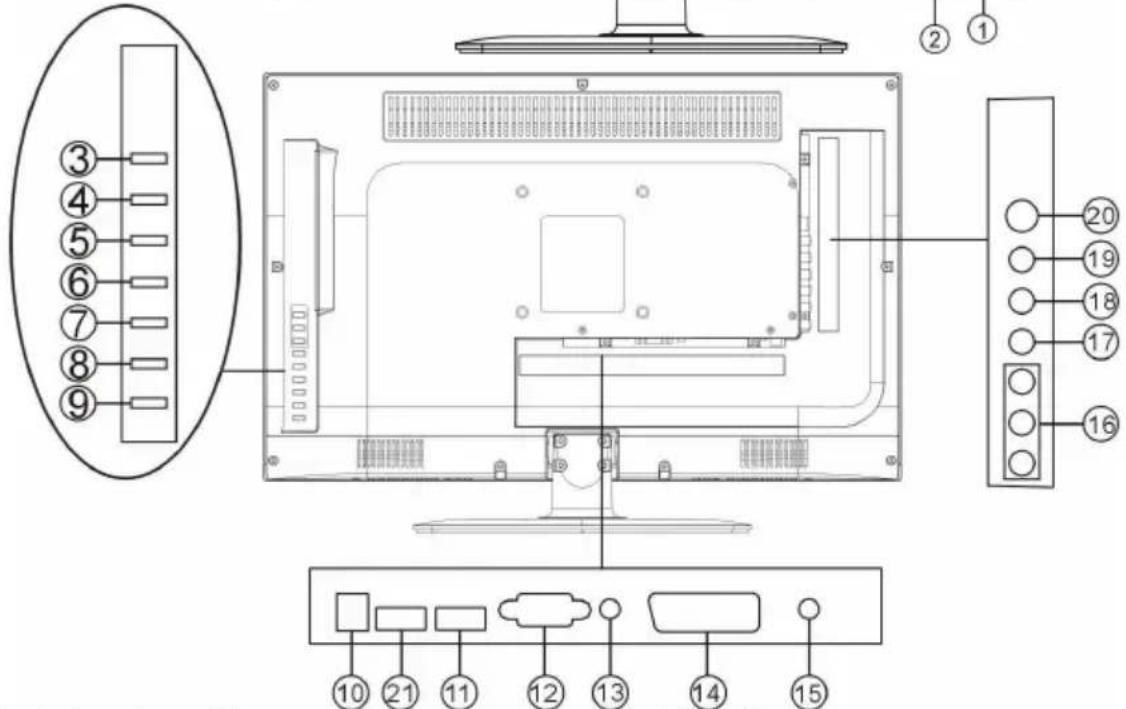

Rückansicht

1. Infrarotempfänger
2. Status-LED
3. Power-Taste
4. TV/AV-Taste (Funktionswahl-Taste)
5. CH+/Navigations-Taste hoch
6. CH-/Navigations-Taste runter
7. VOL+/Navigations-Taste rechts
8. VOL-/Navigations-Taste links
9. Menü-Taste
10. DC Eingangsbuchse

11. HDMI-Buchse

12. VGA-Buchse

13. PC-Audioeingang
14. SCART-Buchse
15. Kopfhörer-Buchse
16. YPbPr-Buchsen
17. VIDEO-Eingang
18. AUDIO-Eingang rechts
19. AUDIO-Eingang links
20. TVRF/DVB-T Antennenanschluss
21. USB DVBT/MEDIA-Anschluss

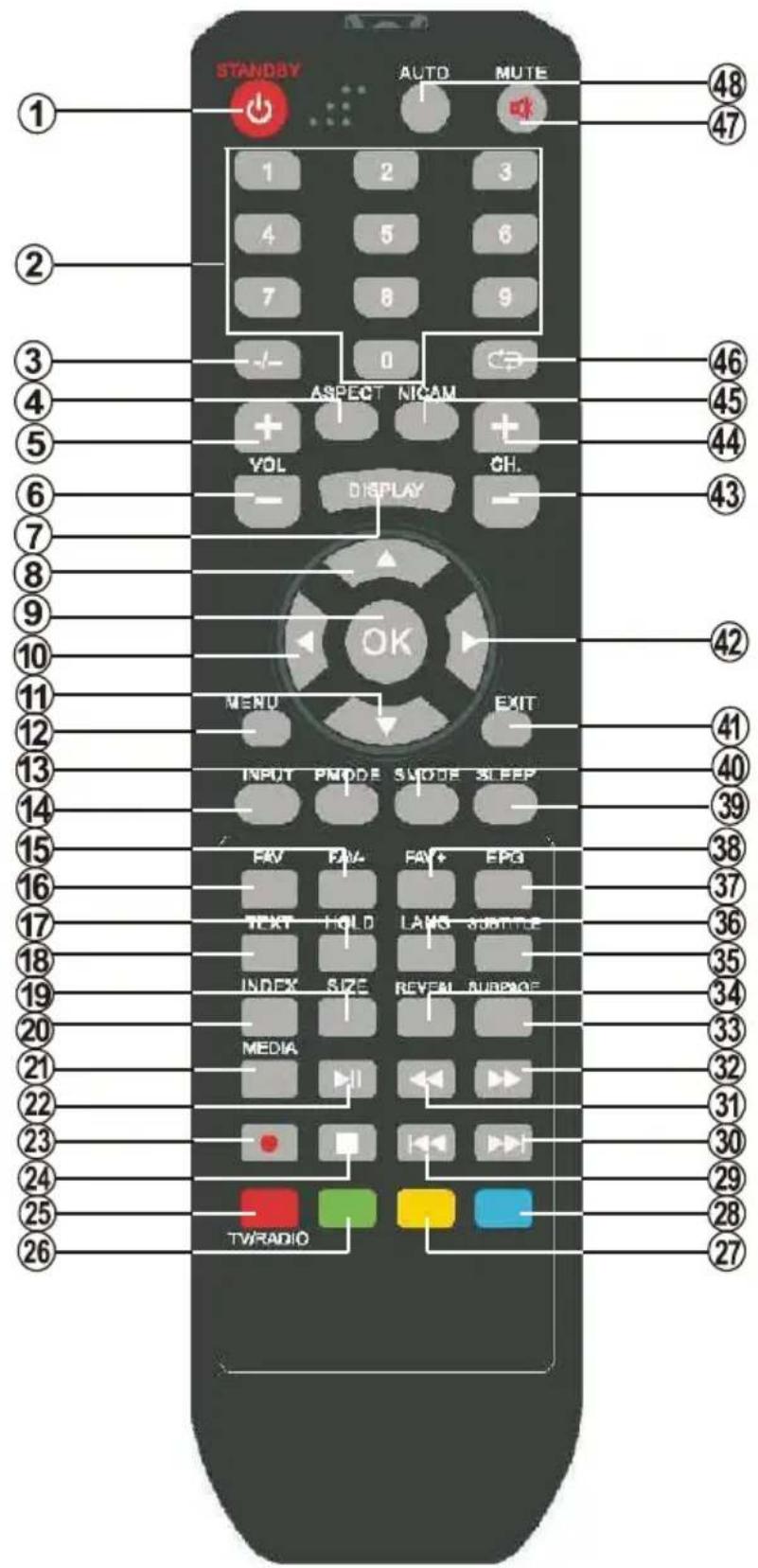

6. FERNBEDIENUNG

STANDBY AUTO MUTE 1 2 3 4 5 6 7 8 9 -/- 0 ASPECT NICAM VOL DISPLAY CH. OK MENU EXIT INPUT PMODE SMOOE SLEEP PAY PAY FAY+ EP3 TEXT HOLD LANG SUBTITLE INDEX SIZE REVEAL AUDIO MEDIA TWRADIO 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 27

6.1 TASTENBELEGUNG

1. Standby-/Power-Taste
2. Zifferntasten 0-9
3. -/-- Taste
4. Aspect-Taste (Formatumschaltung)
5. Lautstärke + Taste
6. Lautstärke - Taste
7. Display-Taste (Kanalinformationen)
8. ▲Navigations-Taste (hoch)
9. OK-Taste oder Senderliste aufrufen im DTV Modus
10. ←Navigations-Taste (links)
11. ▼Navigations-Taste (runter)
12. OSD-Bildschirmmenü
13. PMode (Bildmodus auswählen)
14. Input (Eingangsquelle wählen)
15. DTV Favoritenkanal - Taste
16. DTV Favoritenliste anzeigen
17. Haltetaste ein/aus der aktuellen Teletextseite
18. Teletext aufrufen
19. Displayanzeige im Teletext ändern
20. Indexseite im Teletext aufrufen
21. Media-Menü aufrufen
22. Play/Pause-Taste ▶II
23. Record-Taste (PVR-Funktion nur im DTV Modus) ●
24. Stop-Taste ■

25. Rote Auswahltaste Teletext oder wechseln zwischen TV & RADIO im DTV Modus

26. Grüne Auswahltaste Teletext

27. Gelbe Auswahltaste Teletext
28. Blaue Auswahltaste Teletext
29. Skip rückwärts-Taste
30. Skip vorwärts-Taste ▶▶
31. Schneller Rücklauf
32. Schneller Vorlauf ▶
33. Unterseiten im Teletext aufrufen
34. Anzeigen/Ausblenden des Teletextes
35. Untertitel auswählen
36. Sprache wählen im DTV Modus
37. EPG Menü aufrufen im DTV Modus
38. DTV Favoritenkanal + Taste
39. Sleep Timer-Taste
40. Smode (Soundmodus auswählen)
41. Menü Exit-Taste
42. ▶Navigations-Taste (rechts)
43. Kanalwahl - Taste
44. Kanalwahl + Taste
45. NICAM Funktion wählen
46. Rückkehr zum letzten Programm
47. Mute-Taste (Stummschaltung)
48. Automatische Bildjustierung im PC Modus

6.2 EINSETZEN DER BATTERIEN

Wechseln Sie die Batterien, wie nachstehend beschrieben, aus: Es werden 2 Batterien des Typs "AAA" benötigt.

1. Öffnen Sie das Batteriefach wie hier dargestellt:

1. Setzen Sie die Batterien ein. Achten Sie auf die Polarität.

1. Schließen Sie das Batteriefach wieder.

1. Bewahren Sie Batterien kindersicher auf.
2. Versuchen Sie niemals Alkaline Batterien zu laden, schließen Sie sie nicht kurz und werfen sie nicht ins Feuer.
3. Tauschen Sie stets beide Batterien gleichzeitig aus. Mischen Sie nicht alte und neue Batterien oder Batterien unterschiedlicher Bauart.
4. Bei längerer Nichtbenutzung der Fernbedienung, entnehmen Sie bitte die Batterien um ein Auslaufen von Säure zu vermeiden.

Hinweise:

1. Lassen Sie die Fernbedienung nicht fallen und treten Sie nicht drauf.
2. Schützen Sie die Fernbedienung vor Wasser und Feuchtigkeit.
3. Benutzen Sie die Fernbedienung nicht gleichzeitig für andere Geräte.
4. Reagiert der Fernseher nicht auf die Signale der Fernbedienung, wechseln Sie bitte die Batterien.

7. INSTALLATION UND ANSCHLUSS

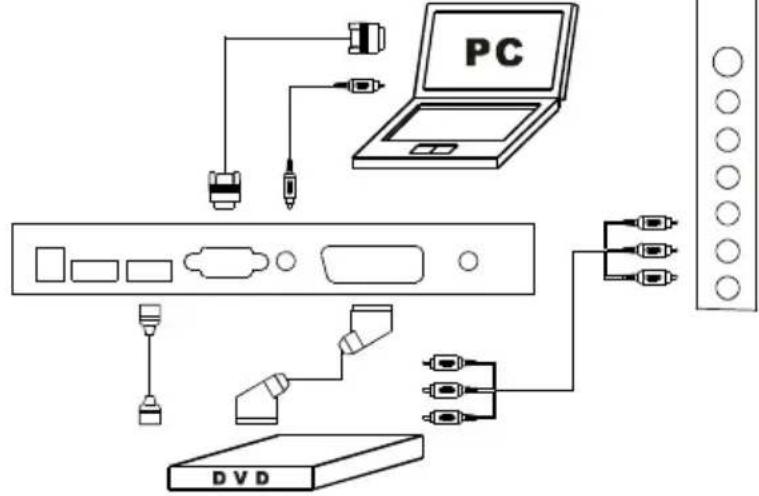

7.1 ANSCHLUSS DES LED TV/MONITOR

PC DVD

Netzanschluss:

1. Verbinden Sie das Netzkabel mit dem Netzteil. Stecken Sie das Netzkabel in eine geeignete Steckdose (230V \~ 50 Hz) und den 12 Voltstecker des Netzteils in die DC-Eingangsbuchse (10) des Gerätes.

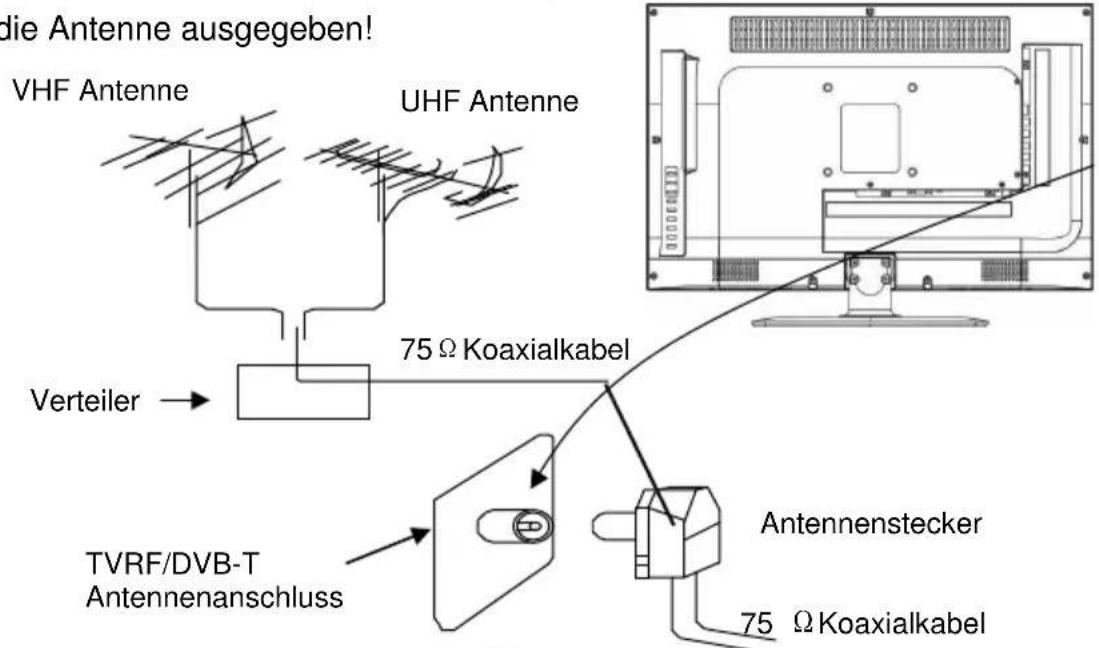

Antennenanschluss:

1. Schließen Sie das Antennenkabel am TVRF/DVB-T Antennenanschluss (20) an. Als Eingangssignale dienen eine DVB-T Antenne oder der Kabelanschluss. Benutzen Sie ein 75 Ω Antennenkabel (Koaxialkabel).

Hinweis:

Der Antennenanschluss an diesem Gerät unterstützt keine

Antennenverstärker, d.h. es wird keine Spannung über das Antennenkabel an die Antenne ausgegeben!

die Antenne ausgegeben! VHF Antenne UHF Antenne Verteiler → 75 Ω Koaxialkabel TVRF/DVB-T Antennenanschluss Antennenstecker 75 Ω Koaxialkabel

Audio- und Videoanschlüsse:

1. Schließen Sie die Audioquellen (wie z.B. DVD, VCR, CAMCORDER, etc.) an den entsprechenden AUDIO-Eingängen 'L' und 'R' (18,19) an.
2. Schließen Sie die Videoquelle mit einem Cinchkabel am VIDEO-Eingang (17) an
3. Verfügt die Videoquelle über einen Scartausgang, so können Sie den SCART-Anschluß (14) am Monitor nutzen.
4. Nutzen Sie den LED-Fernseher als Computerbildschirm, so schließen Sie den PC mit den entsprechenden Kabeln am VGA-Eingang (12) und am PC-Audioeingang (13) an.
5. Verfügt Ihre Videoquelle bereits über eine HDMI Buchse, so können Sie den HDMI-Eingang (11) nutzen.
6. Sie können ebenfalls, falls Ihr Gerät über einen YUV-Ausgang verfügt, den YPbPr-Eingang (16) nutzen.

7.2 TV/MONITOR BEDIENUNGSHINWEISE

1. Drücken Sie zum Einschalten die POWER-Taste (3) am Gerät oder die STANDBY-Taste (1) auf der Fernbedienung; die Kontrollanzeige leuchtet grün. Drücken Sie erneut die POWER oder die STANDBY Taste um das Gerät wieder auszuschalten, die Kontrollanzeige leuchtet nun rot.
2. Bild- und Soundeinstellungen, sowie der letzte Kanal werden vor dem Ausschalten des Gerätes gespeichert. Das Gerät kehrt zu diesen Einstellungen zurück, wenn Sie es erneut einschalten.
3. Mit den VOL - oder VOL + Tasten stellen Sie die Lautstärke ein. Mehrfacher Tastendruck der VOL - Taste verringert die Lautstärke, durch drücken der VOL + Taste erhöhen Sie die Lautstärke im Einstellbereich von 0-100.

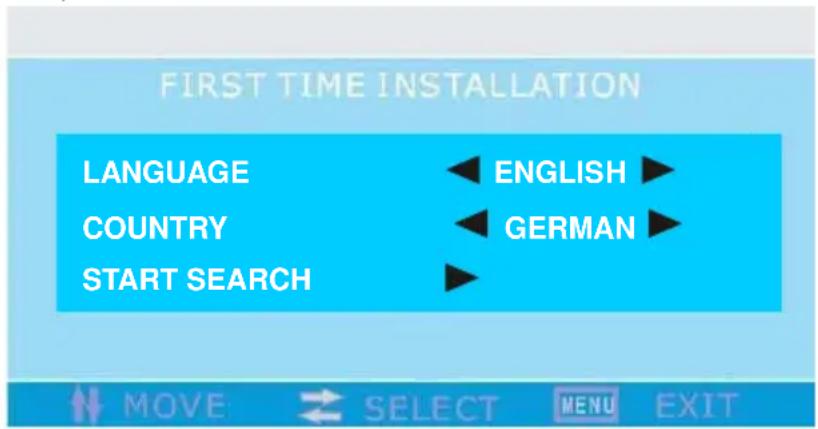

HINWEIS:

Bevor Sie Fernsehprogramme schauen können, müssen Sie sowohl im TV (ATV) als auch im DVB-T (DTV) Bereich (je nach Nutzung) zuerst einen Sendersuchlauf durchgeführt haben! Nutzen Sie hierfür die FTI - Erstinstallation, Abschnitt 8.4, (5) oder den automatischen

bzw. manuellen Sendersuchlauf im TV-Modus, Abschnitt 8.5.1, (2) & (3) bzw. im DVB-T Modus, Abschnitt 8.5.2, (2) & (3)

7.3 FERNSEHPROGRAMME ANSCHAUEN

1. Drücken Sie die INPUT-Taste auf der Fernbedienung zur Auswahl der TV Funktion. Kanal '1' wird oben rechts angezeigt, nachdem die Kanalsuche beendet wurde. Mit den CH- oder CH+ Tasten wählen Sie den vorherigen oder nächsten Fernsehkanal oder geben Sie die Kanalnummer mit den Zifferntasten 0-9 direkt ein. Durch drücken der -/-- Taste können Sie einen ein- oder zweistelligen Programmplatz eingeben und wählen zwischen Kanal 1-99.

2. Mit der 📊 -Taste auf der Fernbedienung schalten Sie zwischen dem aktuellen und dem vorherigen Kanal um.

3. Durch mehrfaches betätigen der PMODE-Taste durchlaufen Sie die 4 verschiedenen Bildmodi:

1. Durch mehrfaches betätigen der SMODE-Taste durchlaufen Sie die 5 verschiedenen Soundmodi:

1. Mit der MUTE-Taste schalten Sie den Ton vorübergehend aus. Durch erneutes Betätigen der Taste heben Sie die Stummschaltung wieder auf.

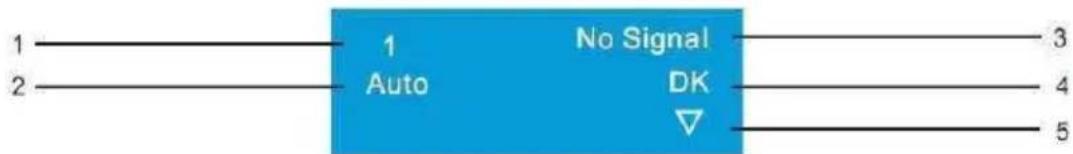

2. Durch betätigen der DISPLAY-Taste, werden Ihnen folgende Kanalinformationen auf dem Bildschirm angezeigt:

1 2 1 Auto No Signal DK ▽ 3 4 5

1. Aktueller Programmplatz
2. Farbsystem des aktuellen Programms
3. Sendername
4. Tonsystem des aktuellen Programms
5. NICAM-Modus:

Erscheint dieses Zeichen rot, wird das aktuelle Programm mit mehreren NICAM-Signalen ausgestrahlt. Drücken Sie die

NICAM-Taste, um diese auszuwählen.

Die 4 verschiedenen NICAM-Modi werden wie folgt angezeigt:

Mono

Stereo

DualI

DualII

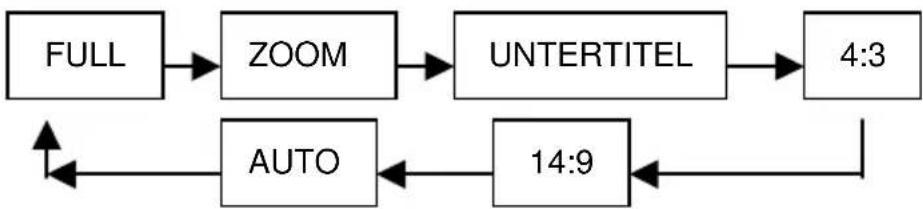

1. Durch mehrfaches betätigen der ASPECT-Taste durchlaufen Sie die 6 verschiedenen Displaymodi:

HINWEIS:

Die verfügbaren Displaymodi richten sich nach der jeweiligen Eingangsquelle!

1. Durch mehrfaches Betätigen der SLEEP-Taste können Sie die Abschaltzeit von 15 –120 min einstellen oder ausschalten.

7.4 AV-QUELLEN

AUSWÄHLEN (HDMI/SCART/YPBPR/AV)

Drücken Sie die INPUT Taste auf der Fernbedienung und folgendes Menü wird Ihnen auf dem Display angezeigt: Wählen Sie den Eingang aus, an dem ein Signal anliegt. Drücken Sie die ▲ oder ▼ Taste um die gewünschte Quelle auszuwählen und bestätigen mit der ▶ Taste.

QUELLE

ATV

DTV

HDMI

SCART

YPBPR

AV

VGA

7.5 VIDEOTEXT (TELETEXT) AUFRUFEN (OPTIONAL)

HINWEIS:

Diese Funktion muss von dem empfangenden Sender unterstützt werden!

1. Drücken Sie die INPUT-Taste und wählen Sie ATV oder DTV aus. Mit den CH- oder CH+ Tasten wählen Sie einen TV Sender, der Videotext übermittelt, aus. (Zunächst müssen Sie die Abschnitte 8.5.1 & 8.5.2 (TV/DTV) lesen, um einen Sendersuchlauf durchzuführen).
2. Benutzen Sie die CH- oder CH+ Tasten, um die vorherige oder nächste Videotextseite aufzurufen oder nutzen Sie die Zifferntasten 0-9 mit der -/-- Taste, um die Seitenzahl direkt einzugeben.
3. Lesen Sie bitte auch den Abschnitt 6.1 (Tastenbelegung) um weitere Funktionen der Videotexttasten zu erfahren.

TEXT

Drücken Sie die TEXT-Taste um den Videotext aufzurufen. Drücken Sie die Taste erneut oder die EXIT-Taste, um den Videotext wieder zu verlassen.

HOLD

Drücken Sie diese Taste um ein weiterblättern der Videotextseiten zu verhindern. Im oberen linken Bereich wird das HOLD-Symbol angezeigt. Durch erneutes Drücken der Taste wird die Funktion wieder deaktiviert.

INDEX

Durch Drücken dieser Taste gelangen Sie zur INDEX-Seite.

SIZE

Drücken Sie diese Taste um die erste Hälfte der angezeigten Videotextseite vergrößert darzustellen. Durch erneutes Drücken wird die zweite Hälfte der Seite vergrößert dargestellt. Drücken Sie die Taste ein drittes Mal, kehren Sie zur normalen Ansicht zurück.

REVEAL

Drücken Sie diese Taste um ausgeblendete Informationen aufzurufen. Drücken Sie die Taste erneut, um die Informationen wieder auszublenden.

SUBPAGE

Drücken Sie diese Taste um die Unterseiten des Videotextes auszuwählen. Das SUBPAGE-Symbol wird im oberen linken Bereich angezeigt. Geben Sie mit den Zifferntasten die gewünschte Seite ein. Beachten Sie dabei 0001 = Unterseite 1, etc. Der Suchlauf wird gestartet.

ROTE/GRÜNE/GELBE/BLAUE-TASTE

Durch Drücken dieser 4 Tasten gelangen Sie direkt zu den farbig markierten Seiten im unteren Teil der Videotextseite.

HINWEIS:

Diese Funktionen müssen von dem Videotext unterstützt werden.

7.6 PC BILDSCHIRM

Drücken Sie die INPUT-Taste um den VGA-Eingang auszuwählen. 'VGA' wird im oberen rechten Bereich des Displays angezeigt. Das Gerät verfügt auf der Rückseite über eine VGA Buchse. Schließen Sie Ihren PC an diese Buchse an und Sie können den LCD-Fernseher als Computermonitor benutzen.

8. MENÜPARAMETER UND EINSTELLUNGEN

HINWEIS:

In dieser Anleitung können die Abbildungen vom OSD-Menü, von dem Menü, das auf Ihrem Fernsehbildschirm angezeigt wird, abweichen und ohne vorherige Ankündigung verändert werden. Es handelt sich hierbei lediglich um eine Muster-Anleitung, mittels derer Ihnen demonstriert werden soll, wie Sie Ihr Fernsehmenü konfigurieren können. Einige Funktionen des OSD-Menüs sind nicht in jedem Modus (ATV, DTV, HDMI, SCART, YPBPR, AV oder VGA) verfügbar und können daher nicht aktiviert werden.

8.1 BILDEINSTELLUNGEN

Drücken Sie zunächst die MENU-Taste auf der Fernbedienung und betätigen Sie dann die Navigationstasten ◀ oder , ▶ um das Menü für die BILDEINSTELLUNGEN auszuwählen und wie folgt auf dem Bildschirm anzuzeigen:

PICTURE PICTURE MODE STANDARD CONTRAST 50 BRIGHTNESS 50 COLOR 50 TINT 50 SHARPNESS 6 COLOR TEMP. NORMAL NOISE REDUCTION ON MOVE SELECT MENU EXIT

(1).Bildmodus

Drücken Sie zunächst die Navigationstasten ▲ oder ▼, um den Cursor auf dem Element zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶, um den verfügbaren Modus für die Bildeinstellungen auszuwählen:

STANDARD->FILM->LEBENDIG->PERSÖNLICH.

(2).Kontraste

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und ändern Sie den Einstellwert mit den Navigationstasten ◀ oder ▶

HINWEIS:

Diese Funktion kann nur im Bildmodus „Persönlich“ genutzt werden.

(3).Helligkeit

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und ändern Sie den Einstellwert mit den Navigationstasten ◀ oder ▶

HINWEIS:

Diese Funktion kann nur im Bildmodus „Persönlich“ genutzt werden.

(4).Farbe

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und ändern Sie den Einstellwert der Farbsättigung mit den Navigationstasten ◀ oder ▶

HINWEIS:

Diese Funktion kann nur im Bildmodus „Persönlich“ genutzt werden.

(5).Farbton

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und ändern Sie den Einstellwert des Farbtons mit den Navigationstasten ◀ oder ▶

HINWEIS:

Diese Funktion ist nur im NTSC-Format verfügbar. Im DTV Modus ist diese Funktion nicht verfügbar.

(6).Schärfe

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und ändern Sie den Einstellwert mit den Navigationstasten ◀ oder ▶

HINWEIS:

Diese Funktion kann nur im Bildmodus „Persönlich“ genutzt werden.

(7). Farbtemperatur

Drücken Sie zunächst die Navigationstasten ▲oder , um den Cursor

auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶ um den verfügbaren Temperatureffekt NORMAL->WARM->COOL auszuwählen.

(8). Rauschunterdrückung

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶ um die Funktion ein- bzw. auszuschalten.

HINWEIS:

Diese Funktion ist nur im ATV Modus verfügbar.

Nach den Einstellungen drücken Sie auf die MENU-Taste, um zum Hauptmenü zurückzukehren oder betätigen Sie die EXIT-Taste, um das Menü direkt zu verlassen.

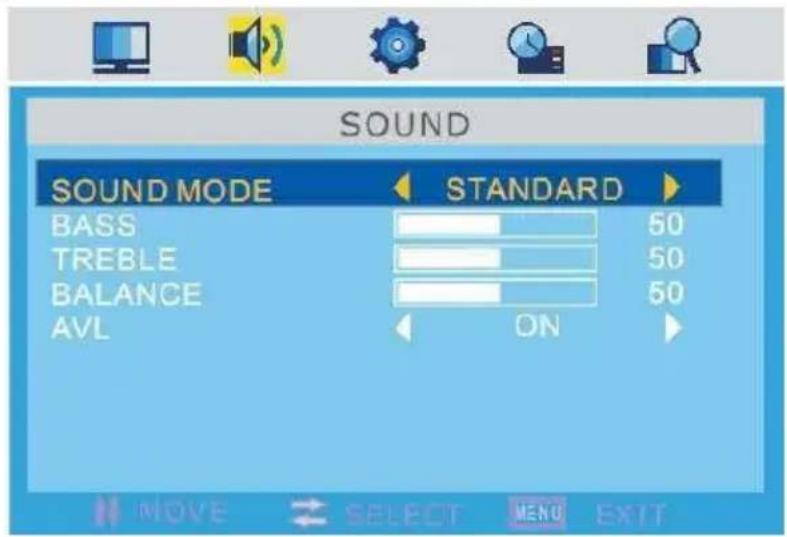

8.2 TONEINSTELLUNGEN

Drücken Sie zunächst die MENU-Taste auf der Fernbedienung und dann die Navigationstasten ◀ oder ▶, um das Menü für die TONEINSTELLUNGEN auszuwählen und wie folgt auf dem Bildschirm anzuzeigen:

SOUND SOUND MODE STANDARD BASS 50 TREBLE 50 BALANCE 50 AVL ON MOVE SELECT MENU EXIT

(1).Tonmodus

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶ um den verfügbaren Soundeffekt

auszuwählen:

STANDARD->FILM->MUSIK->PERSÖNLICH

(2).Bässe (Tiefton)

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶ um die Bässe einzustellen.

HINWEIS:

Diese Funktion kann nur im Tonmodus „Persönlich“ genutzt werden.

(3). Höhen (Hochton)

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶ um die Höhen einzustellen.

HINWEIS:

Diese Funktion kann nur im Tonmodus „Persönlich“ genutzt werden.

(4).Balance

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶um eventuelle Lautstärkeunterschiede zwischen dem linken und rechten Lautsprecher auszugleichen.

(5). AVL (Automatische Lautstärkeregelung)

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶um die Funktion ein- bzw. auszuschalten.

Nach den Einstellungen drücken Sie die MENU-Taste, um zum Hauptmenü zurückzukehren, oder betätigen Sie die EXIT-Taste, um das Menü direkt zu verlassen.

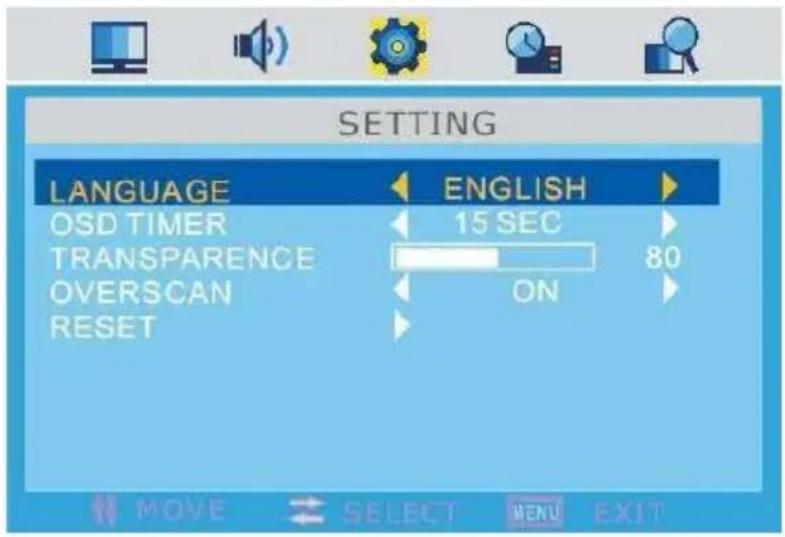

8.3 OSD EINSTELLUNGEN

Drücken Sie zunächst die MENU-Taste auf der Fernbedienung und dann die Navigationstasten ◀ oder ▶, um das Menü für die EINSTELLUNGEN auszuwählen und wie folgt auf dem Bildschirm anzuzeigen:

SETTING LANGUAGE OSD TIMER TRANSPARENCE OVERSCAN RESET ENGLISH 15 SEC ON 80 MOVE SELECT MENU EXIT

(1).Spracheinstellung

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder , ▼ um eine der verfügbaren

OSD-Menüsprachen auszuwählen:

ENGLISCH->DEUTSCH->FRANZÖSISCH->SPANISCH->ITALIENISCH-> PORTUGISISCH

(2).OSD-Timer

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶um die Anzeigedauer des OSD-Menüs einzustellen: 5 SEK->10 SEK->15 SEK->20 SEK->25 SEK->30 SEK

(2).OSD-Tranzparenz

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶um die Tranzparenz des OSD-Menüs einzustellen: 10->20->30->40->50->60->70->80->90->100%

(3).Overscan

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶ um die Funktion ein- bzw. auszuschalten.

HINWEIS:

Diese Funktion ist nur im HDMI-Modus verfügbar!

(4).Reset

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstaste ▶, um die Werkseinstellungen wieder herzustellen.

Nach den Einstellungen drücken Sie die MENU-Taste, um zum Hauptmenü zurückzukehren, oder betätigen Sie die EXIT-Taste, um das Menü direkt zu verlassen.

8.4 FUNKTIONSEINSTELLUNGEN

Drücken Sie zunächst die MENU-Taste auf der Fernbedienung und betätigen Sie dann die Navigationstasten ◀ oder , ▶ am das Menü für die FUNKTIONSEINSTELLUNGEN auszuwählen und wie folgt auf dem Bildschirm anzuzeigen:

FUNCTION SLEEP TIMER ASPECT TT LANGUAGE BLUE SCREEN SYSTEM LOCK FTI OFF FULL WEST ON MOVE SELECT MENU EXIT

(1).Sleeptimer

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶ um den Sleeptimer zu aktivieren, so dass sich das Gerät automatisch in den Bereitschaftsbetrieb (Standby) schaltet: 15 MIN->30 MIN->45 MIN->60 MIN->75 MIN->90 MIN->105 MIN->120 MIN->OFF

(2).Bildformat

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶ um das für Ihre Anforderungen optimale Bildformat auszuwählen:

FULL->ZOOM->UNTERTITEL->4:3->14:9->AUTO

HINWEIS:

Die verfügbaren Bildformate richten sich nach der jeweiligen Eingangsquelle!

(3).Teletext-Sprache

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶ um eine der verfügbaren Teletext-Sprachen auszuwählen.

HINWEIS:

Diese Funktion ist im DTV Modus nicht verfügbar!

(4).Bluescreen

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶ um die Funktion ein- bzw. auszuschalten. Ist diese Funktion aktiviert, erscheint bei einem fehlenden oder schwachen Empfangssignal ein blauer Hintergrund auf dem Bildschirm.

HINWEIS:

Diese Funktion ist im DTV Modus nicht verfügbar.

(5).Systemsperre

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren, und betätigen Sie dann die Navigationstaste ▶, um das Menü für die SYSTEMSPERRE aufzurufen: Sie werden nun aufgefordert den 4 stelligen PIN-Code einzugeben.

HINWEIS:

Der PIN-Code ist werksseitig auf „0000“ eingestellt.

ENTER PASSWORD

FUNCTION SYSTEM LOCK ON CHILD LOCK ON KEY LOCK ON PARENTAL ON CHANGE CODE MOVE SELECT MENU EXIT

A. Systemsperre

Drücken Sie zunächst die Navigationstasten ▲ oder ▼ um den Cursor auf dem Kontrollelement zu positionieren und wählen Sie dann mit der Navigationstaste ▶, EIN oder AUS.

Ist die Systemsperre aktiviert, muss ein PIN-Code eingegeben werden.

B. Kindersicherung

Drücken Sie zunächst die Navigationstasten ▲ oder , √um den Cursor auf dem Kontrollelement zu positionieren und wählen Sie dann mit der Navigationstaste ▶, EIN oder AUS.

Ist die Kindersicherung aktiviert, muss für jedes gesperrte Programm der PIN-Code eingegeben werden.

C. Tastensperre

Mit dieser Funktion können Sie die Tastatur des Gerätes sperren, um zu verhindern, dass ein Kind einschaltet oder Ihre Einstellungen verändert. Drücken Sie zunächst die Navigationstasten ▲ oder ▼ um den Cursor auf dem Kontrollelement zu positionieren und wählen Sie dann mit der Navigationstaste ▶, EIN oder AUS.

Ist die Tastensperre aktiviert, kann das Gerät nur noch per Fernbedienung bedient werden.

D. Altersbeschränkung

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und wählen Sie dann mit der Navigationstaste ▶ die gewünschte Stufe aus: 6, 10, 14, 18 oder AUS. Ist die Altersbeschränkung aktiviert, werden die Programme gesperrt, auf die die Altersstufe zutrifft. Diese können dann durch Eingabe des PIN-Codes entsperrt werden.

E. PIN-Code ändern

Drücken Sie zunächst die Navigationstasten▲ oder ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstaste ▶. Geben Sie nun mit den ZIFFERN-Tasten den werksseitig eingestellten (bzw. den alten) PIN-Code ein. Geben Sie dann den neuen PIN-Code ein und bestätigen diesen durch eine erneute Eingabe. Der neue PIN-Code wird nun gespeichert.

HINWEIS:

Bitte notieren Sie sich Ihren neuen PIN-Code! Der PIN-Code wird nicht gelöscht durch Wiederherstellung der Werkseinstellungen!

(6).FTI - Erstinstallation

HINWEIS:

Die Erstinstallation wird erst im ATV- und dann im DTV-Modus durchgeführt! Sämtliche vorherige Speicherungen gehen verloren.

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstaste ▶, um das Menü für die FIRST TIME INSTALLATION (Erstinstallation) aufzurufen.

FIRST TIME INSTALLATION LANGUAGE ENGLISH COUNTRY GERMAN START SEARCH

A. Sprache

Drücken Sie zunächst die Navigationstasten ▲ oder ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶ um die entsprechende Sprache auszuwählen.

B. Land

Drücken Sie zunächst die Navigationstasten ▲ oder ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶ um das entsprechende Land auszuwählen.

C. Suche starten

Drücken Sie zunächst die Navigationstasten ▲ oder ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstaste ▶, um den Programmsuchlauf zu starten.

HINWEIS:

Bei Aktivierung der Erstinstallation schaltet das Gerät in den TV Modus um und startet automatisch den Sendersuchlauf!

Nach den Einstellungen drücken Sie die MENU-Taste, um zum Hauptmenü zurückzukehren, oder betätigen Sie die EXIT-Taste, um das Menü direkt zu verlassen.

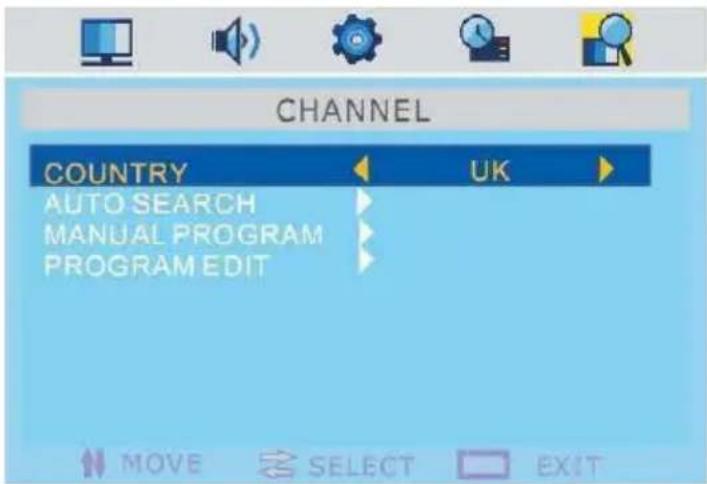

8.5 KANAL-EINSTELLUNGEN

8.5.1. NUR FÜR ANALOG TV (ATV)

HINWEIS:

Das Gerät muß sich im ATV-Modus befinden!

Bei einem analogen Fernsehsignal betätigen Sie zunächst die

MENU-Taste auf der Fernbedienung und betätigen dann die

Navigationstasten ◀ oder ▶, um das Menü für die

KANALEINSTELLUNGEN auszuwählen und wie folgt auf dem Bildschirm anzuzeigen:

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Taste ◀ oder ▶ um das verfügbare Land auszuwählen: UK, ITALIEN, SPANIEN, FRANKREICH, DEUTSCHLAND & ANDERE

(2).Automatischer Suchlauf

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Taste ▶ , um den automatischen Suchlauf zu starten.

HINWEIS:

Wird der automatische Suchlauf aktiviert, gehen sämtliche vorherige Speicherungen verloren.

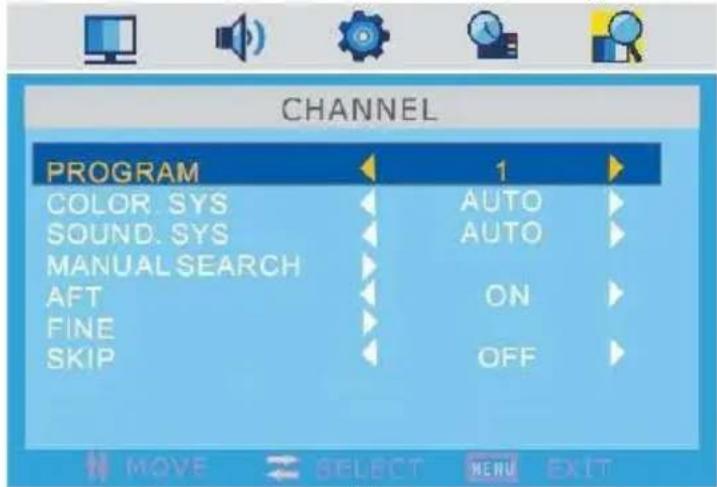

(3).Manueller Suchlauf

Drücken Sie zunächst die Navigationstasten ▲ oder , √um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Taste ▶, um das Menü für den manuellen Suchlauf wie folgt aufzurufen:

CHANNEL PROGRAM 1 COLOR. SYS AUTO SOUND. SYS AUTO MANUAL SEARCH AFT ON FINE SKIP OFF MOVE SELECT MENU EXIT

A. Kanal

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und wählen Sie dann mit den Navigationstasten ◀ oder ▶ einen Programmplatz aus.

B. TV-Farbsystem

Drücken Sie zunächst die Navigationstasten ▲ oder ▼ um den Cursor auf dem Kontrollelement zu positionieren und wählen Sie dann mit den Navigationstasten ◀ oder ▶ das entsprechende Farbsystem aus.

HINWEIS: Für Deutschland gilt das Farbsystem „PAL“!

C. Tonsystem

Drücken Sie zunächst die Navigationstasten ▲ oder ▼ um den Cursor auf dem Kontrollelement zu positionieren und wählen Sie dann mit den Navigationstasten ◀ oder ▶ das entsprechende Soundsystem aus.

HINWEIS: Für Deutschland gilt das Tonsystem „BG“!

D. Manueller Suchlauf

Drücken Sie zunächst die Navigationstasten ▲ oder ▼ um den Cursor auf dem Kontrollelement zu positionieren und suchen Sie dann mit den Navigationstasten ◀ oder ▶ die einzelnen Kanalfrequenzen ab.

E. Automatische Feinabstimmung (AFT)

Drücken Sie zunächst die Navigationstasten ▲ oder ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶ um die Funktion ein- bzw. auszuschalten. Mit dieser Funktion können Sie die automatische Feineinstellung der Kanäle durchführen, die Aufgrund einer schwachen oder zu starken Antennenkonfiguration unzureichend empfangen werden. Einige dieser Kanäle können ungünstig ausgerichtet sein, so dass ein einwandfreier Empfang nicht gewährleistet ist.

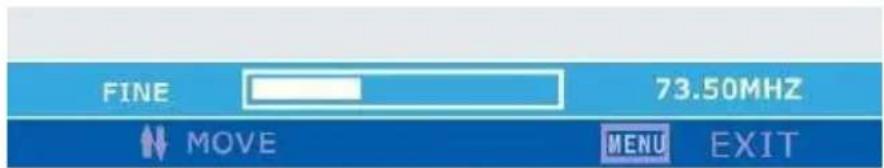

F. Feinabstimmung

Drücken Sie zunächst die Navigationstasten ▲ oder ▼, um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶, um eine manuelle Feinabstimmung der gespeicherten Kanäle vorzunehmen.

FINE 73.50MHz MOVE MENU EXIT

G. Skip

Drücken Sie zunächst die Navigationstasten ▲ oder ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Navigationstasten ◀ oder ▶ um die Funktion ein- bzw. auszuschalten.

HINWEIS:

Ist diese Funktion aktiviert, so können die ausgewählten Programme nicht mehr mit den Kanalwahl-Tasten angewählt werden!

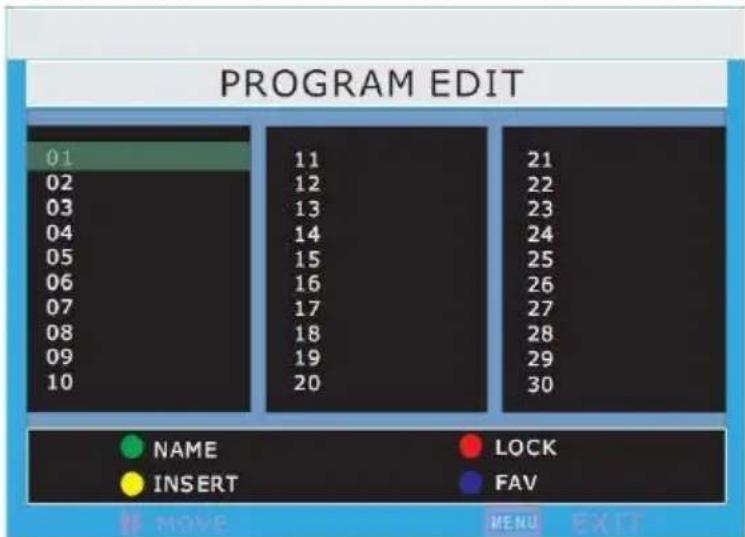

(4).Programme bearbeiten

Drücken Sie zunächst die Navigationstasten ▲ oder , √um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Taste ▶, um das Bearbeitungsmenü für die Kanäle wie folgt aufzurufen:

PROGRAM EDIT 01 11 21 02 12 22 03 13 23 04 14 24 05 15 25 06 16 26 07 17 27 08 18 28 09 19 29 10 20 30 NAME LOCK INSERT FAV

MOVE

MENU EXIT

A. Kanalnamen bearbeiten

Mit dieser Funktion können Sie einem Kanal eine Bezeichnung geben oder die gespeicherte Bezeichnung verändern. Hierzu positionieren Sie den Cursor mit der Navigationstasten ▲, ,▼ oder◀, auf dem gewünschten Kanal und betätigen dann die GRÜNE-Taste.

Drücken Sie die Navigationstasten ▲ oder ▼ zur Eingabe der Zeichen & Zahlen und die Tasten◀ oder ▶ um die nächste Stelle auszuwählen. Zum Speichern drücken Sie die GRÜNE- oder die OK-Taste. Um den Vorgang abzubrechen drücken Sie die ROTE-Taste.

B. Kanalreihenfolge ändern

Mit dieser Funktion können Sie die Reihenfolge der Kanäle in der Liste verändern: Drücken Sie zunächst die Navigationstasten ▲, ▼ oder ▶, um den Cursor auf dem ausgewählten Kanal zu positionieren und betätigen dann die GELBE-Taste.

Mit den Navigationstasten ▲ oder ▼verschieben Sie nun den ausgewählten Kanal. Zum Speichern drücken Sie die GRÜNE- oder die OK-Taste. Um den Vorgang abzubrechen drücken Sie die ROTE-Taste.

C. Kanäle sperren

Drücken Sie zunächst die Navigationstasten▲, ▼ oder , um den Cursor auf dem ausgewählten Kanal zu positionieren. Dann betätigen Sie die ROTE-Taste. Ein • Zeichen erscheint nun neben dem betreffenden Kanal und weist darauf hin, dass der jeweilige Kanal gesperrt ist und nicht empfangen werden kann. Durch erneutes Drücken der ROTEN-Taste verschwindet das • Zeichen, was bedeutet, dass Sie die Funktion wieder deaktiviert haben.

D. Favoritenliste erstellen

Drücken Sie zunächst die Navigationstasten▲, ▼ oder , um den Cursor auf dem ausgewählten Kanal zu positionieren. Dann betätigen Sie die BLAUE-Taste. Ein • Zeichen erscheint nun neben dem betreffenden Kanal und weist darauf hin, dass Sie das Programm Ihrer Favoritenauswahl hinzugefügt haben. Durch erneutes Drücken der BLAUEN-Taste wird das • Zeichen entfernt, was bedeutet, dass Sie die jeweilige Programmauswahl wieder deaktiviert haben.

Nach den Einstellungen drücken Sie die MENU-Taste, um zum Hauptmenü zurückzukehren, oder betätigen Sie die EXIT-Taste, um das Menü direkt zu verlassen.

8.5.2. NUR FÜR DIGITAL TV (DTV)

HINWEIS:

Das Gerät muß sich im DTV-Modus befinden!

Bei einem DVB-T Fernsehsignal betätigen Sie zunächst die MENU-Taste auf der Fernbedienung und dann die Navigationstasten◀ oder ▶ um das Menü für die KANALEINSTELLUNGEN auszuwählen und wie folgt auf dem Bildschirm anzuzeigen:

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Taste ◀ oder ▶ um das verfügbare Land auszuwählen: UK, ITALIEN, SPANIEN, FRANKREICH, DEUTSCHLAND & ANDERE

(2).Automatischer Suchlauf

Drücken Sie zunächst die Navigationstasten ▲ oder , ∇um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Taste ▶, um den automatischen Suchlauf zu starten.

HINWEIS:

Wird der automatische Suchlauf aktiviert, gehen sämtliche vorherige Speicherungen verloren.

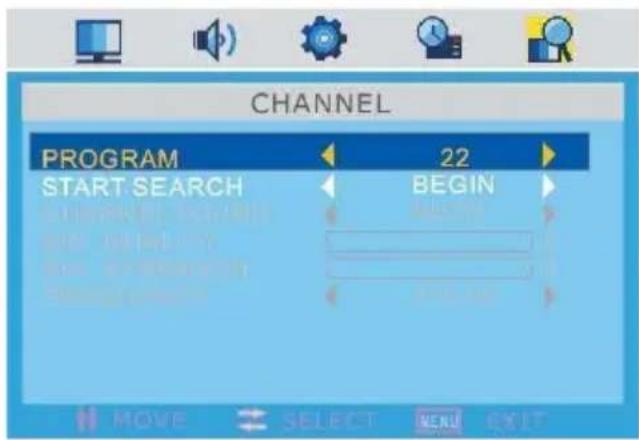

(3).Manueller Suchlauf

Drücken Sie zunächst die Navigationstasten ▲ oder , √um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Taste ▶, um das Menü für den manuellen Suchlauf wie folgt aufzurufen:

CHANNEL PROGRAM START SEARCH 22 BEGIN MOVE SELECT MENU EXIT

A. Kanal

Drücken Sie zunächst die Navigationstasten ▲ oder ▼ um den Cursor auf dem Kontrollelement zu positionieren und wählen Sie dann mit den Navigationstasten ◀ oder ▶ einen Programmplatz aus.

B. Suchlauf starten

Drücken Sie zunächst die Navigationstasten ▲ oder ▼ um den Cursor auf dem Kontrollelement zu positionieren und suchen Sie dann mit den Navigationstasten ◀ oder ▶ die einzelnen Kanalfrequenzen ab.

HINWEIS:

Die grau markierten Menüpunkte (Kanal gefunden, Signalqualität, Signalstärke & Frequenz) können nicht ausgewählt werden. Sie dienen lediglich zur Information beim manuellen Suchlauf.

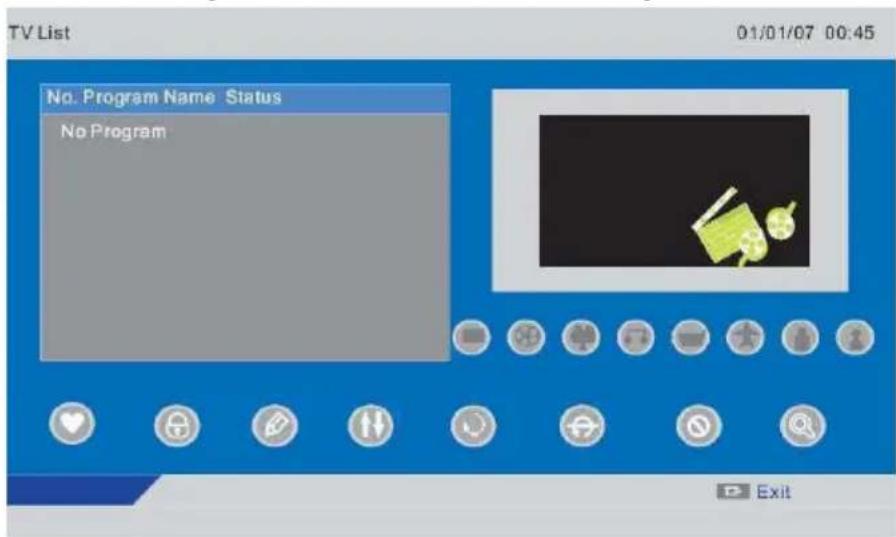

(4).Programme bearbeiten

Drücken Sie zunächst die Navigationstasten▲oder ,um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die Taste ▶, um das Bearbeitungsmenü für die Kanäle wie folgt aufzurufen:

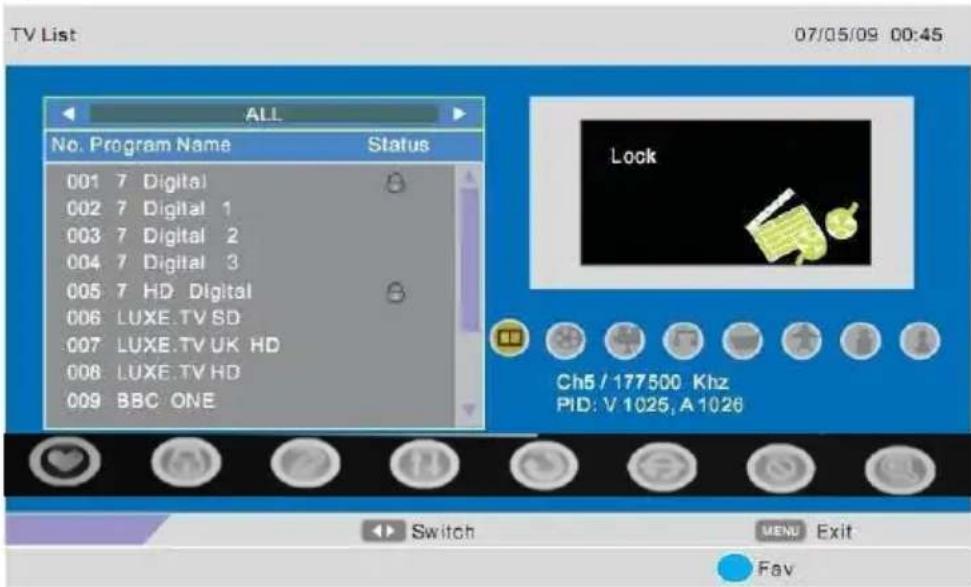

A. Favoritenliste erstellen

Drücken Sie zunächst die Navigationstasten ▲ oder , √ um den Cursor auf dem gewünschten Kanal zu positionieren. Dann betätigen Sie die Zifferntasten 1-8 um den ausgewählten Kanal einer oder mehrerer Favoritengruppen zuzuweisen. Die jeweiligen Favoritengruppen werden in der rechten Bildmitte gelb unterlegt dargestellt. Drücken Sie die GELBE-Taste um die Eingabe zu speichern.

DTV Save the change? ENTER YES MENU Exit

Drücken Sie die OK-Taste zur Speicherung oder die MENU-Taste um den Vorgang abzubrechen.

TV List 07/05/09 00:45 ALL No. Program Name Status 001 7 Digital 002 7 Digital 1 003 7 Digital 2 004 7 Digital 3 005 7 HD Digital 006 LUXE.TV SD 007 LUXE.TV UK HD 008 LUXE.TV HD 009 BBC ONE Lock Ch5 / 177500 Khz PID: V 1025, A 1026 Switch MENU Exit Fav

Mit der BLAUEN-Taste können Sie nun die einzelnen Favoritengruppen aufrufen und durchschauen.

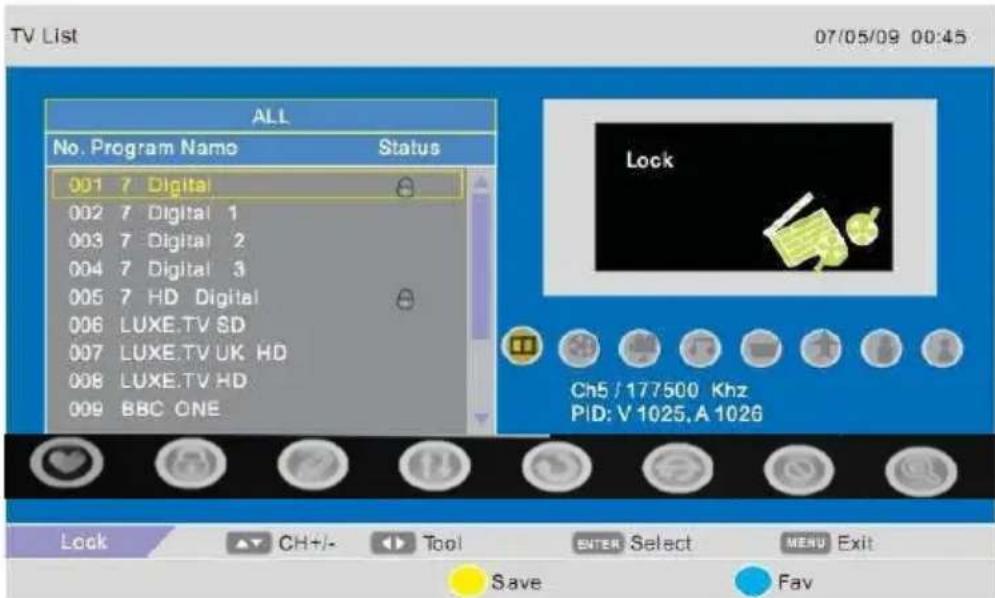

B. Kanäle sperren

Drücken Sie zunächst die Navigationstasten ◀ oder ▶ um den Cursor auf dem Menüpunkt „Sperren“ zu positionieren. Wählen Sie mit den Navigationstasten ▲ oder ▼ den gewünschten Kanal aus. Drücken Sie die OK-Taste. Hinter dem ausgewählten Sender erscheint ein Symbol.

TV List 07/05/09 00:45 ALL No. Program Name Status 001 7 Digital 002 7 Digital 1 003 7 Digital 2 004 7 Digital 3 005 7 HD Digital 006 LUXE.TV SD 007 LUXE.TV UK HD 008 LUXE.TV HD 009 BBC ONE Lock Ch5 / 177500 Khz PID: V 1025, A 1026 Look CH+/- Tool ENTER Select MENU Exit Save Fav

Durch erneutes Drücken der OK-Taste wird das Symbol wieder entfernt. Zur Speicherung drücken Sie die GELBE Taste.

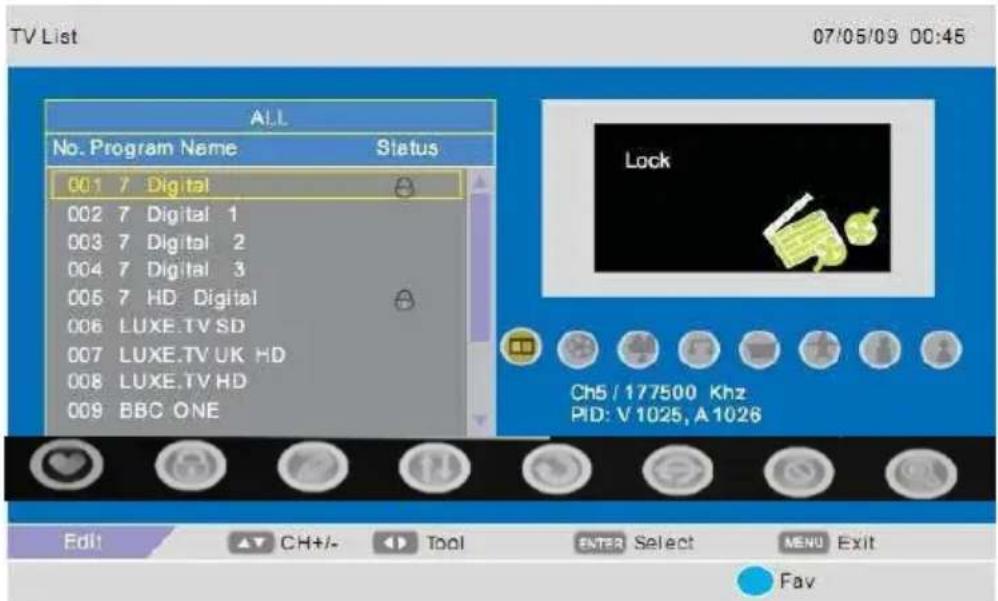

C. Kanäle bearbeiten

Drücken Sie zunächst die Navigationstasten◀ oder ▶ um den Cursor auf dem Menüpunkt „Bearbeiten“ zu positionieren.

TV List 07/05/09 00:46 ALL No. Program Name Status 001 7 Digital 002 7 Digital 1 003 7 Digital 2 004 7 Digital 3 005 7 HD Digital 006 LUXE.TV SD 007 LUXE.TV UK HD 008 LUXE.TV HD 009 BBC ONE Lock Ch5 / 177500 Khz PID: V 1025, A 1026 Edit CH+/- Tool ENTER Select MENU Exit Fav

Drücken Sie die OK-Taste.

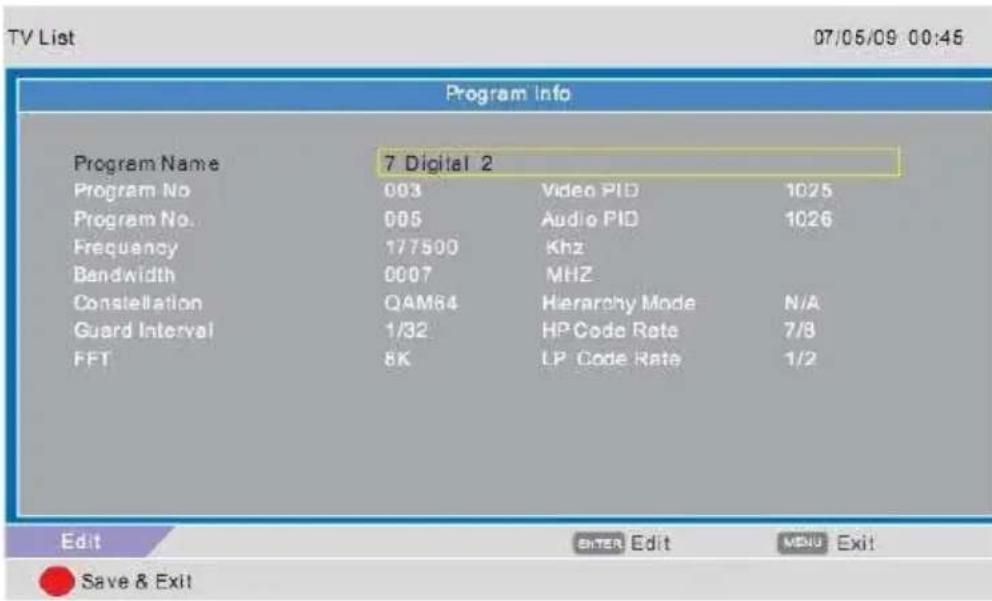

TV List 07/05/09 00:45 Program Info Program Name 7 Digital 2 Program No 003 Video PID 1025 Program No 005 Audio PID 1026 Frequency 177500 Khz Bandwidth 0007 MHZ Constellation QAM64 Hierarchy Mode N/A Guard Interval 1/32 HP Code Rate 7/8 FFT 8K LP Code Rate 1/2 Edit BENTER Edit MENU Exit Save & Exit

Hier sehen Sie alle Informationen zu dem empfangenen Kanal. Drücken Sie die OK-Taste erneut.

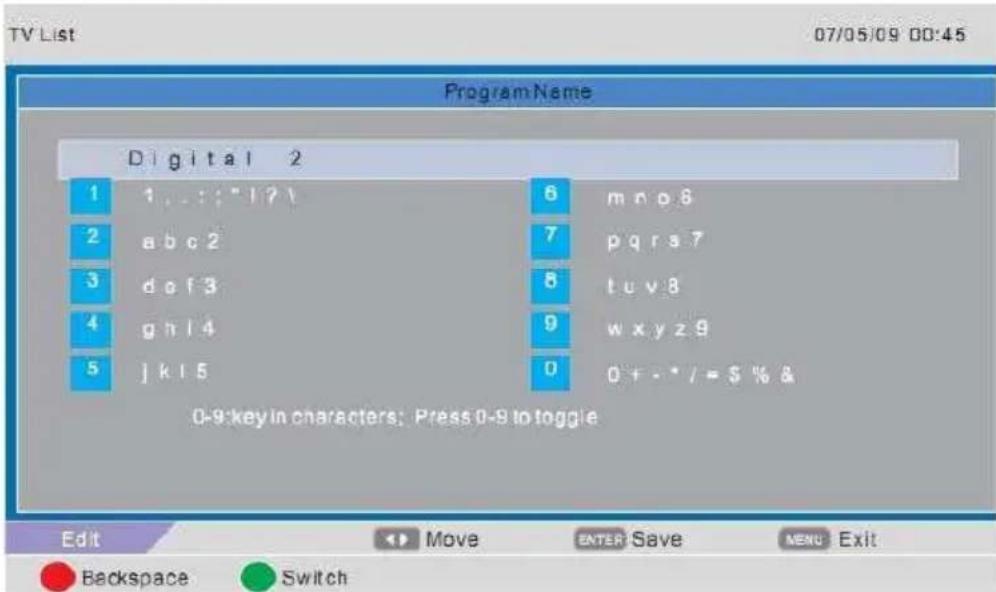

TV List 07/05/09 00:45 Program Name Digital 2 1 1 : : *1?1 2 abc2 3 dof3 4 gnl4 5 jkl5 6 m n o 8 7 pqrs7 8 tu v8 9 w x y z 9 0 0 + - * / = $ % & 0-9:key in characters; Press 0-9 to toggle Edit Move ENTER Save MENU Exit Backspace Switch

Sie können nun mit den Ziffern- und den Navigationstasten◀ oder ▶ den Kanalnamen bearbeiten/ändern. Mit der GRÜNEN-Taste wählen Sie zwischen Groß- und Kleinbuchstaben. Die ROTE-Taste nutzen Sie um eine Stelle zu löschen. Mit der OK-Taste speichern Sie Ihre Änderungen und kehren mit der MENU-Taste in das vorherige Menü zurück.

D. Kanäle verschieben

Drücken Sie zunächst die Navigationstasten ◀ oder ▶ um den Cursor auf dem Menüpunkt „Verschieben“ zu positionieren. Wählen Sie mit den Navigationstasten ▲ oder ▼ den gewünschten Kanal aus und drücken

Sie die OK-Taste. Hinter dem ausgewählten Kanal erscheint ein Symbol. Verschieben Sie nun mit den Navigationstasten ▲ oder ▼ den Kanal auf den neuen Programmplatz. Drücken Sie die GELBE-Taste und bestätigen Sie die Speicherung mit der OK-Taste.

E. Kanäle sortieren

Drücken Sie zunächst die Navigationstasten◀ oder ▶ um den Cursor auf dem Menüpunkt „Sortieren“ zu positionieren. Drücken Sie die ROTE-Taste um von A-Z bzw. von Z-A oder die GRÜNE-Taste um von den Frei empfangbaren Kanälen zu den verschlüsselten Kanälen oder umgekehrt zu sortieren.

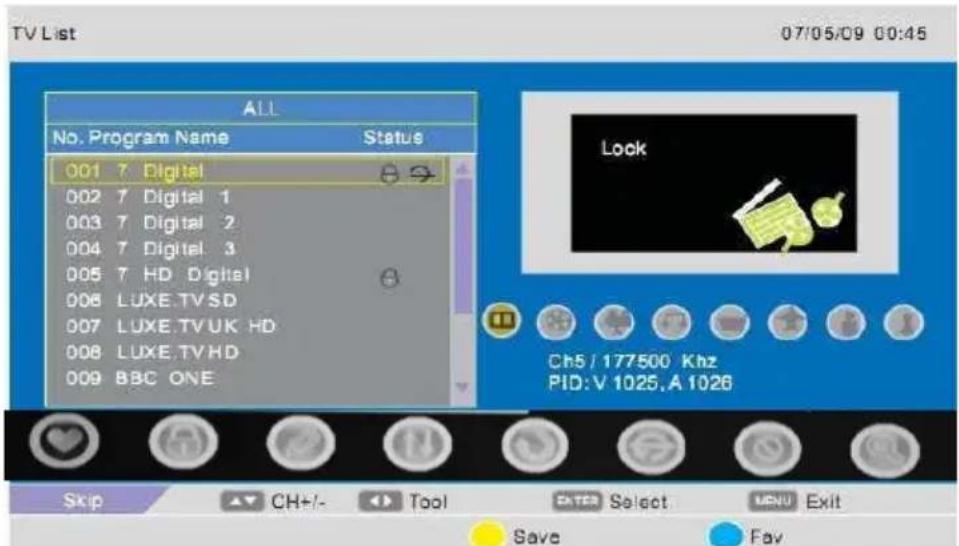

F. Kanäle überspringen

Drücken Sie zunächst die Navigationstasten◀ oder ▶ um den Cursor auf dem Menüpunkt „Überspringen“ zu positionieren. Wählen Sie mit den Navigationstasten ▲ oder ▼ den gewünschten Kanal aus und drücken Sie die OK-Taste. Hinter dem ausgewählten Sender erscheint ein Symbol. Durch erneutes Drücken der OK-Taste wird das Symbol wieder entfernt. Zur Speicherung drücken Sie die GELBE-Taste.

TV List 07/05/09 00:45 ALL No. Program Name Status 001 7 Digital 002 7 Digital 1 003 7 Digital 2 004 7 Digital 3 005 7 HD Digital 006 LUXE.TVSD 007 LUXE.TVUK HD 008 LUXE.TVHD 009 BBC ONE Lock Ch5 / 177500 Khz PID: V 1025, A 1026 Skip CH+/- Tool ENTER Select MENU Exit Save Fav

Der ausgewählte Kanal kann nun nur noch per Ziffertasten aufgerufen werden.

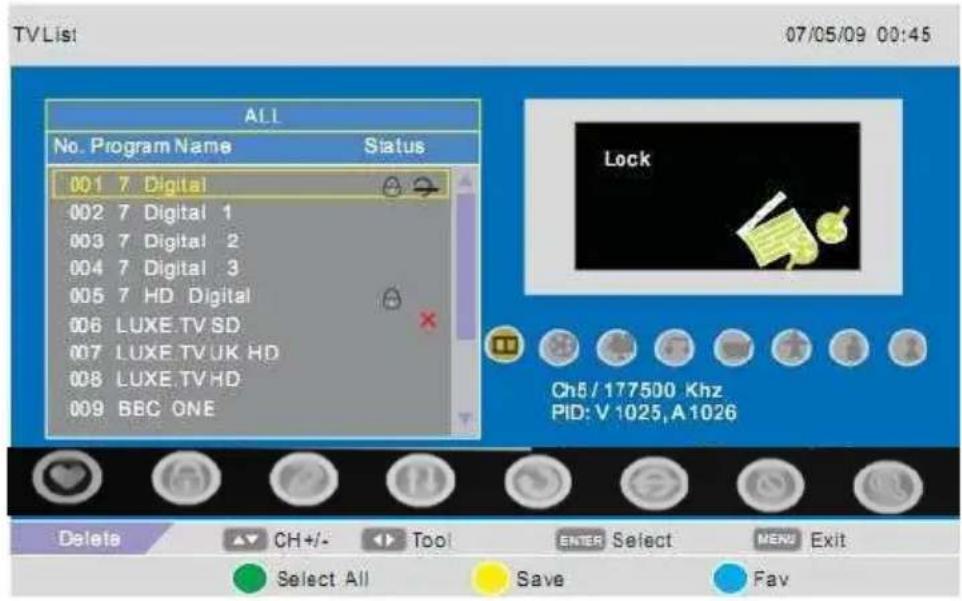

G. Kanäle löschen

Drücken Sie zunächst die Navigationstaste ◀ oder ▶ um den Cursor auf dem Menüpunkt „Löschen“ zu positionieren. Wählen Sie mit den Navigationstasten ▲ oder ▼ den gewünschten Kanal aus und drücken

Sie die OK-Taste oder drücken Sie die GRÜNE-Taste um alle Kanäle zu markieren. Hinter dem ausgewählten Kanal erscheint ein Symbol. Durch Drücken der OK-Taste wird das Symbol wieder entfernt. Zur Speicherung drücken Sie die GELBE-Taste.

TVList 07/05/09 00:45 ALL No. Program Name Status 001 7 Digital 002 7 Digital 1 003 7 Digital 2 004 7 Digital 3 005 7 HD Digital 006 LUXE.TV SD 007 LUXE.TV UK HD 008 LUXE.TV HD 009 BBC ONE Lock Ch5/177500 Khz PID: V 1025, A 1026 Delete CH+/- Tool ENTER Select MENU Exit Select All Save Fav

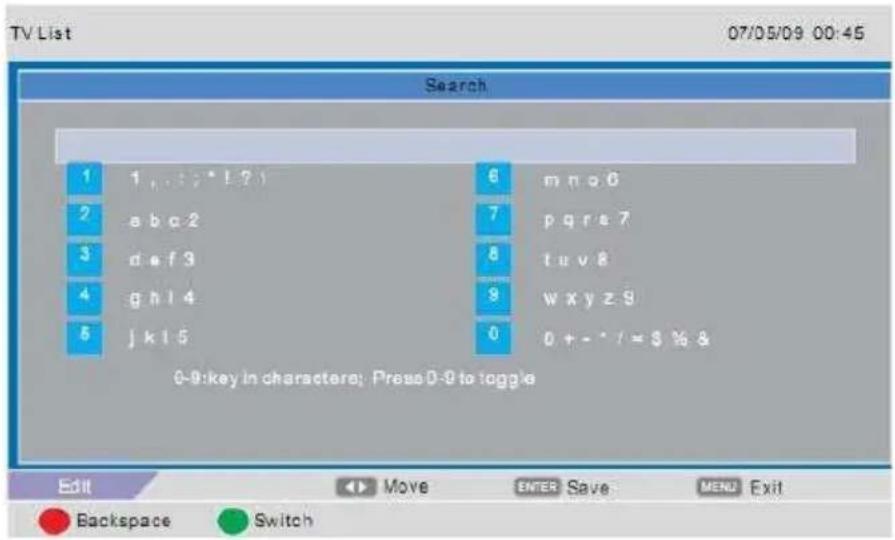

H. Kanäle suchen

Drücken Sie zunächst die Navigationstaste ◀ oder ▶ um den Cursor auf dem Menüpunkt „Suchen“ zu positionieren. Drücken Sie die OK-Taste um das Suchmenü zu öffnen.

TV List 07/05/09 00:45 Search 1 1, 2, 3, 4, 5, 6 m n o 6 2 a b c 2 7 p q r e 7 3 d e f 3 8 t u v 8 4 g h l 4 9 w x y z 9 5 j k l 5 0 0 + - * / = 3 % & 0-9:key in characters; Press 0-9 to toggle Edit Move ENTER Save MENU Exit Backspace Switch

Sie können nun mit den Ziffern- und den Navigationstasten◀ oder ▶ den Kanalnamen eingeben. Mit der GRÜNEN-Taste wählen Sie zwischen Groß- und Kleinbuchstaben. Die ROTE-Taste nutzen Sie um eine Stelle zu löschen. Mit der OK-Taste starten Sie den Suchlauf. Der entsprechende Kanal wird nun angezeigt.

Nach den Einstellungen drücken Sie die MENU-Taste, um zum Hauptmenü zurückzukehren, oder betätigen Sie die EXIT-Taste, um das Menü direkt zu verlassen.

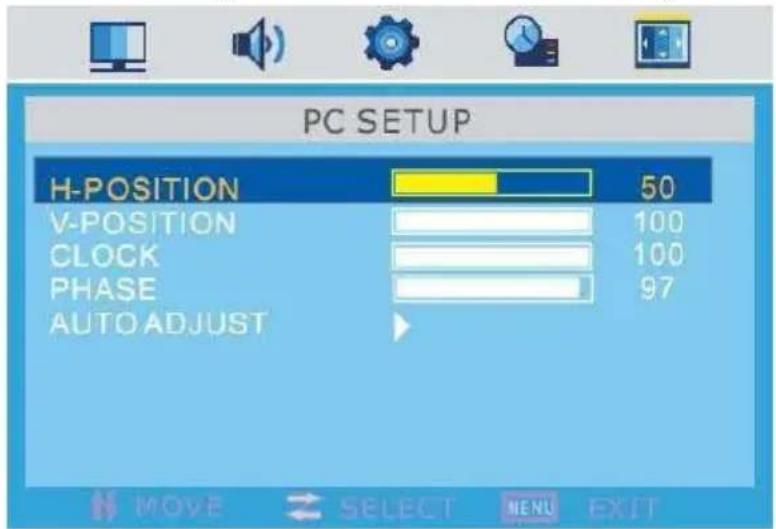

Der Menüpunkt PC-Einstellungen ist nur im VGA-Modus verfügbar! Bei einem PC VGA-Signal als Eingangsquelle betätigen Sie zunächst die MENU-Taste auf der Fernbedienung und drücken dann die Navigationstasten ▲ oder ▼um das Menü für die PC-EINSTELLUNGEN auszuwählen und wie folgt auf dem Bildschirm anzuzeigen:

PC SETUP H-POSITION 50 V-POSITION 100 CLOCK 100 PHASE 97 AUTO ADJUST MOVE SELECT MENU EXIT

A. H-Position (horizontale Ausrichtung des Bildes)

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼um den Cursor auf dem Kontrollelement zu positionieren und stellen Sie mit den Navigationstasten ◀ oder ▶den gewünschten Wert ein.

B. V-Position (vertikale Ausrichtung des Bildes)

Drücken Sie zunächst die Navigationstasten ▲ oder ▼ um den Cursor auf dem Kontrollelement zu positionieren und stellen Sie mit den Navigationstasten ◀ oder ▶ den gewünschten Wert ein.

C. Clock (reduziert vertikale Streifen des Bildes)

Drücken Sie zunächst die Navigationstasten ▲ oder ▼ um den Cursor auf dem Kontrollelement zu positionieren und stellen Sie mit den Navigationstasten ◀ oder ▶ den gewünschten Wert ein.

D. Phase (reduziert horizontale Streifen des Bildes)

Drücken Sie zunächst die Navigationstasten ▲ oder , ▼ um den Cursor auf dem Kontrollelement zu positionieren und stellen Sie mit den Navigationstasten ◀ oder ▶ den gewünschten Wert ein.

E. Auto Sync

Drücken Sie die Navigationstasten ▲ oder ▼ um den Cursor auf dem Kontrollelement zu positionieren und starten Sie mit der Navigationstaste ▶ die automatische Synchronisation.

Nach den Einstellungen drücken Sie die MENU-Taste, um zum Hauptmenü zurückzukehren, oder betätigen Sie die EXIT-Taste, um das Menü direkt zu verlassen.

8.7 EPG-FUNKTION

Liegt ein DVB-T-Signal an und Sie haben bereits einen Suchlauf durchgeführt und die empfangenen DVB-T Programme gespeichert, so können Sie durch Drücken der EPG-Taste direkt das EPG-Menü aufrufen, das wie folgt dargestellt wird:

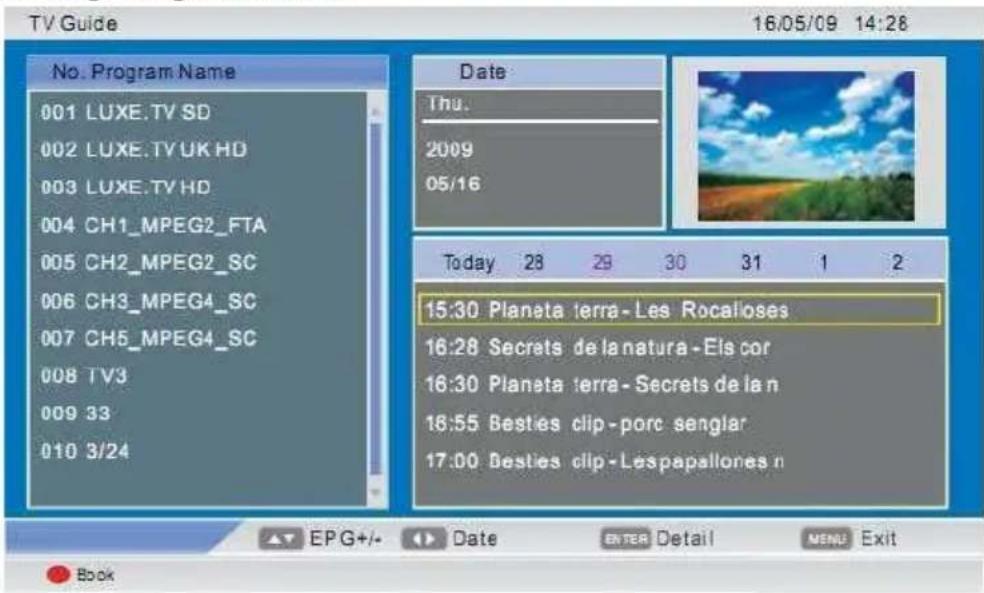

TV Guide 16/05/09 14:28 No. Program Name 001 LUXE.TV SD 002 LUXE.TY UK HD 003 LUXE.TV HD 004 CH1_MPEG2_FTA 005 CH2_MPEG2_SC 006 CH3_MPEG4_SC 007 CH5_MPEG4_SC 008 TV3 009 33 010 3/24 Date Thu. 2009 05/16 Today 28 29 30 31 1 2 15:30 Planeta terra - Les Rocaloses 16:28 Secrets de la natura - Els cor 16:30 Planeta terra - Secrets de la n 16:55 Besties clip - porc senglar 17:00 Besties clip - Lespapallones n ▲ EPG+/- ▶ Date ENTER Detail MENU Exit Book

Hier sehen Sie dann Informationen und Details zu den aktuell laufenden Sendungen, wie Titel der Sendung, Anfangszeit, etc.

Wählen Sie mit den Navigationstasten ▲ oder ▼ einen Kanal aus. Drücken Sie die Navigationstasten ◀ oder , wählen Sie eine Sendung

aus, zu der Sie nähere Informationen haben möchten und bestätigen Ihre Eingabe mit der OK-Taste. Die Informationen werden Ihnen dann in einem extra Fenster angezeigt.

8.7.1 TIMER AUFNAHME

Wählen Sie im EPG-Menü mit den Navigationstasten ◀ oder ▶ eine Sendung aus. Drücken Sie die ROTE-Taste um die ausgewählte Sendung in die Timer-Aufnahme zu übernehmen. Die Sendung wird dann zu der angegebenen Uhrzeit aufgezeichnet.

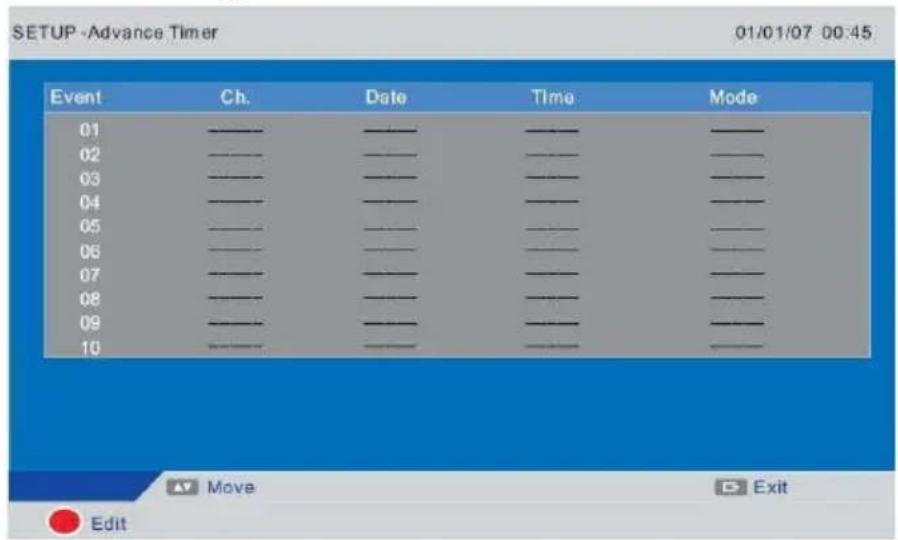

SETUP - Advance Timer 01/01/07 00:45 Event Ch. Data Time Mode 01 ____________ ____________ ____________ ____________ 02 ____________ ____________ ____________ ____________ 03 ____________ ____________ ____________ ____________ 04 ____________ ____________ ____________ ____________ 05 ____________ ____________ ____________ ____________ 06 ____________ ____________ ____________ ____________ 07 ____________ ____________ ____________ ____________ 08 ____________ ____________ ____________ ____________ 09 ____________ ____________ ____________ ____________ 10 ____________ ____________ ____________ ____________ Move C Exit Edit

Mit der EXIT-Taste beenden Sie die EPG-Funktion.

HINWEIS:

Die Timer-Aufnahme startet nicht aus dem Standby-Modus heraus. Das Gerät muss eingeschaltet bleiben.

8.8 AUFNAHMEFUNKTION IM DTV-MODUS (DVB-T)

Im DTV-Modus steht Ihnen die PVR-Funktion (Persönlicher Videorekorder) zur Verfügung. Hiermit können Sie jederzeit eine Aufnahme aus einem laufenden Programm vornehmen. Stecken Sie zunächst einen USB-Stick in den USB-Anschluss (21) auf der Rückseite des Gerätes. Warten Sie bis die Initialisierung beendet ist. Drücken Sie die RECORD-Taste auf der Fernbedienung.

HINWEIS:

Bitte nehmen Sie erst die Aufnahme-Einstellungen, Abschnitt 9, (4) C vor, bevor Sie die Aufnahmefunktion nutzen.

8.9 TIME SHIFT-FUNKTION

Drücken Sie während einer laufenden Sendung die PLAY/PAUSE-Taste um die Time Shift-Funktion zu aktivieren. Oben rechts im Display erscheint der Hinweis: Pause.

a. Drücken Sie die PLAY/PAUSE-Taste auf der Fernbedienung, um eine laufende Sendung anzuhalten. Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen.
b. Drücken Sie die SCHNELL VOR- bzw. RÜCKLAUF-Taste um eine zeitversetzte Szene vor- oder zurück zuspulen. Mit der

PLAY/PAUSE-Taste wird der Schnellvor- bzw. rücklauf beendet und die Wiedergabe aktiviert.

c. Drücken Sie die STOP-Taste um die Time Shift-Funktion zu beenden.

HINWEIS:

Bitte nehmen Sie erst die Time Shift-Einstellungen, Abschnitt 9, (4) C vor, bevor Sie mit der Aufnahme beginnen.

9. MULTIMEDIA

HINWEIS:

Diese Funktion ist nur im DTV-Modus verfügbar!

Drücken Sie die INPUT-Taste um den DTV-Eingang auszuwählen. Stecken Sie ein USB-Speichermedium in den USB-Anschluss (21) auf der Rückseite des Gerätes. Warten Sie bis die Initialisierung beendet ist. Drücken Sie die MEDIA-Taste auf der Fernbedienung. Folgendes Menü erscheint auf dem Display:

MULTIMEDIA 16/05/09 14:28 My Album My Music My Movie My Recorder Move Select MENU Exit

(1).Mein Album

Drücken Sie die Navigationstasten ▲oder und wählen Sie den Punkt Mein Album aus. Drücken Sie die OK-Taste um das Foto-Menü zu öffnen, das wie folgt angezeigt wird:

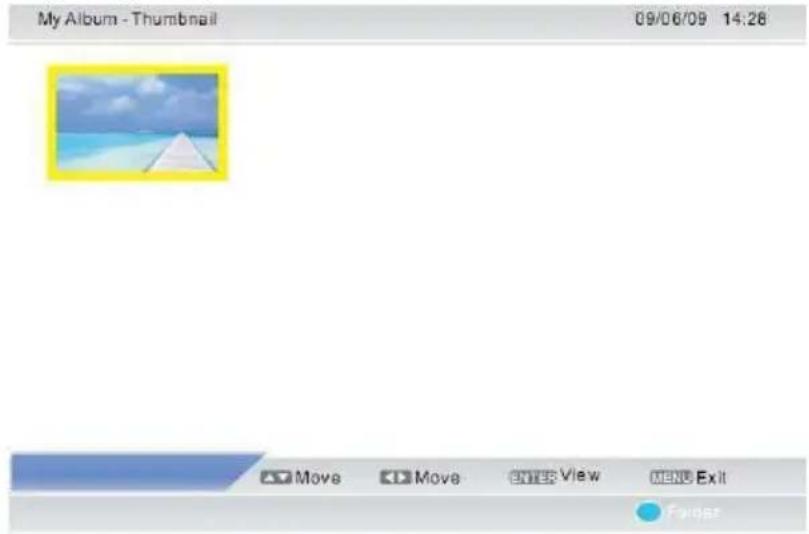

My Album - Thumbnail 09/06/09 14:28 Move Move Enter View MENU Exit Folder

Drücken Sie die BLAUE-Taste, um die Ordnerstruktur (falls vorhanden) aufzurufen.

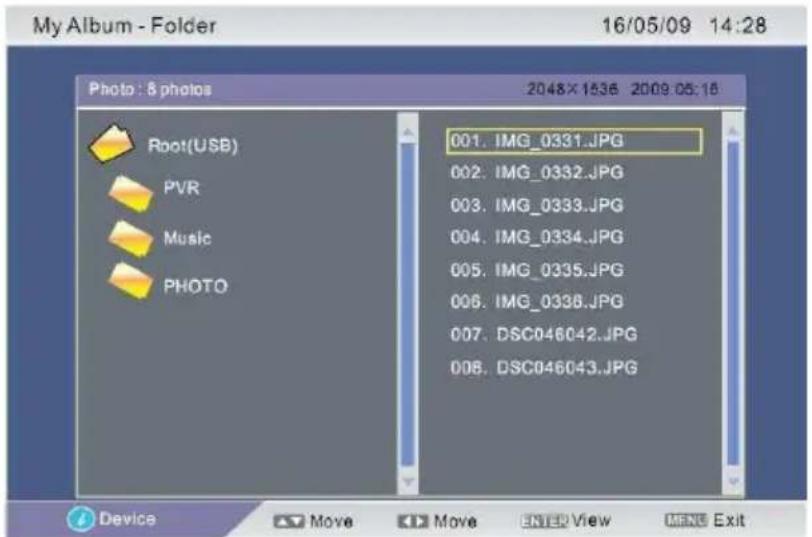

My Album - Folder 16/05/09 14:28 Photo : & photos 2048X 1536 2009.05.18 Root(USB) PVR Music PHOTO 001. IMG_0331.JPG 002. IMG_0332.JPG 003. IMG_0333.JPG 004. IMG_0334.JPG 005. IMG_0335.JPG 006. IMG_0336.JPG 007. DSC046042.JPG 008. DSC046043.JPG

Wählen Sie mit der Navigationstasten ▲,▼ oder ein►Bild aus. Drücken Sie die OK-Taste um das Bild zu öffnen:

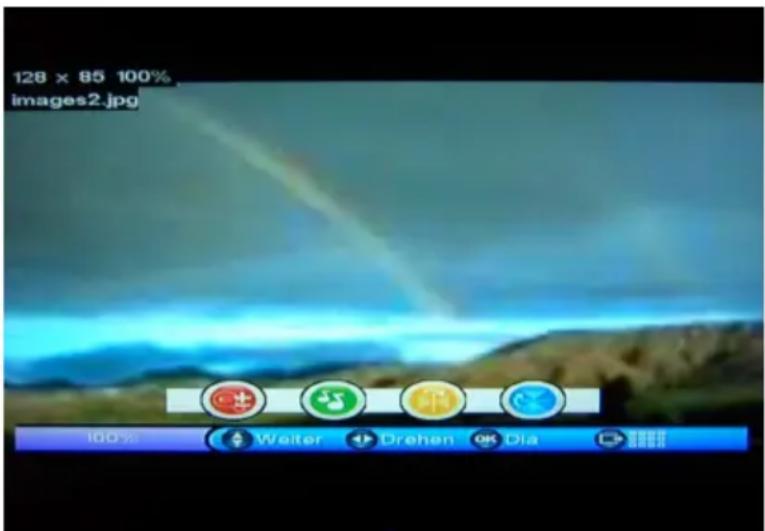

128 x 85 100% images2.jpg 100% Weiter Drehen Dia

Drücken Sie die ROTE-Taste um die Zoomfunktion zu aktivieren. Mit der GRÜNEN-Taste können Sie einen Musiktitel auswählen, um die

Fotowiedergabe mit Musik zu unterlegen. HINWEIS: Der Titel muss auf dem Speichermedium gespeichert sein. Mit der GELBEN- und

BLAUEN-Taste können Sie das Bild horizontal und vertikal spiegeln. Mit den Navigationstasten ◀ oder ▶können Sie das Bild drehen, mit den Navigationstasten ▲ oder ▼das nächste oder vorherige Bild auswählen.

Drücken Sie erneut die OK-Taste um die Diashow zu starten. Mit der EXIT-Taste beenden Sie die Diashow.

HINWEIS:

Es können nur Dateien mit der Endung .jpg oder .jpeg geöffnet und wiedergegeben werden!

Mit der EXIT-Taste verlassen Sie das Menü.

(2).Meine Musik

Drücken Sie zunächst die Navigationstasten ▲ oder ▼ und wählen Sie den Punkt Meine Musik aus. Drücken Sie die OK-Taste um das Musik-Menü zu öffnen, das wie folgt angezeigt wird:

Im linken Bereich sehen Sie die Ordner (falls vorhanden) und im rechten Bereich die erkannten Titel. Benutzen Sie die Navigationstaster▲ oder ▼, um einen Titel auszuwählen. Drücken Sie die OK- oder die ROTE-Taste um die Wiedergabe zu starten.

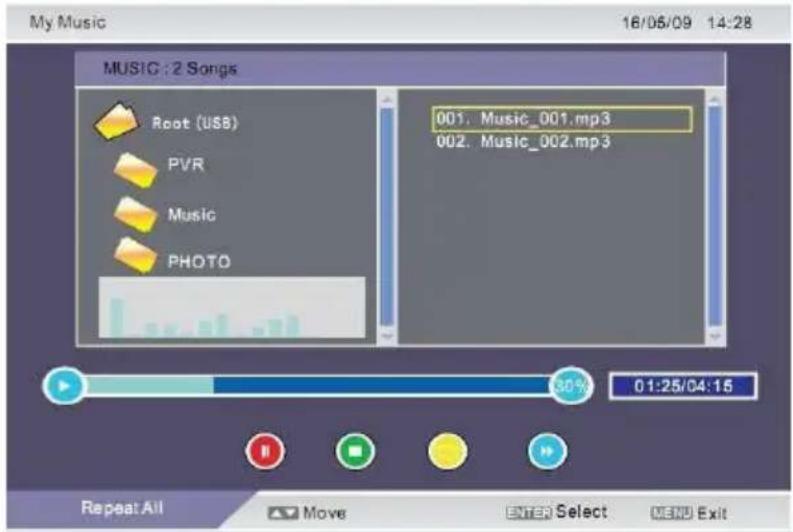

My Music 16/05/09 14:28 MUSIC : 2 Songs Root (USB) PVR Music PHOTO 001. Music_001.mp3 002. Music_002.mp3 30% 01:25/04:16 Repeat All Move ENTER Select MENU Exit

Mit der ROTEN-Taste können Sie ebenfalls die Wiedergabe unterbrechen. Mit der STOP- oder der GRÜNEN-Taste stoppen Sie die Wiedergabe. Durch mehrfache Betätigung der GELBEN-Taste können Sie die einzelnen Wiederholfunktionen aktivieren. Mit der BLAUEN-Taste können Sie den schnellen Vorlauf aktivieren.

Während der Wiedergabe können Sie ebenfalls die PLAY/PAUSE-, STOP-, SKIP VORWÄRTS bzw. RÜCKWÄRTS und die SCHNELL VORLAUF bzw. RÜCKLAUF-Tasten nutzen.

HINWEIS:

Es können nur Dateien mit der Endung .mp3, oder .wma geöffnet und wiedergegeben werden!

Mit der EXIT-Taste verlassen Sie das Menü.

(3).Mein Film

Drücken Sie die Navigationstasten ▲oder und wählen Sie den Punkt Mein Film aus. Drücken Sie die OK-Taste um das Video-Menü zu öffnen, das wie folgt angezeigt wird:

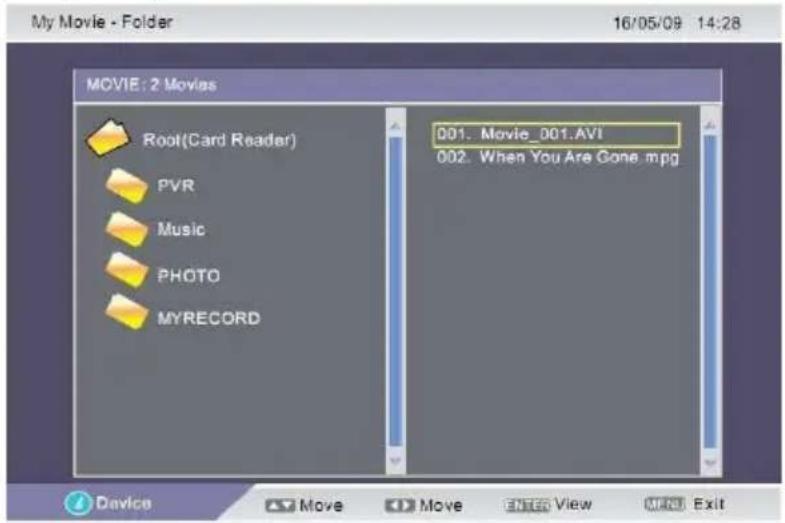

My Movie - Folder 16/05/09 14:28 MOVIE: 2 Movies Root(Card Reader) PVR Music PHOTO MYRECORD 001. Movie_001.AVI 002. When You Are Gone mpg Device Move Move ENTER View MENU Exit

Im linken Bereich sehen Sie die Ordner (falls vorhanden) und im rechten Bereich die gespeicherten Videos. Benutzen Sie die Navigationstasten ▲ oder ▼, um ein Video auszuwählen. Drücken Sie die OK-Taste um die Wiedergabe des gewünschten Videos zu starten:

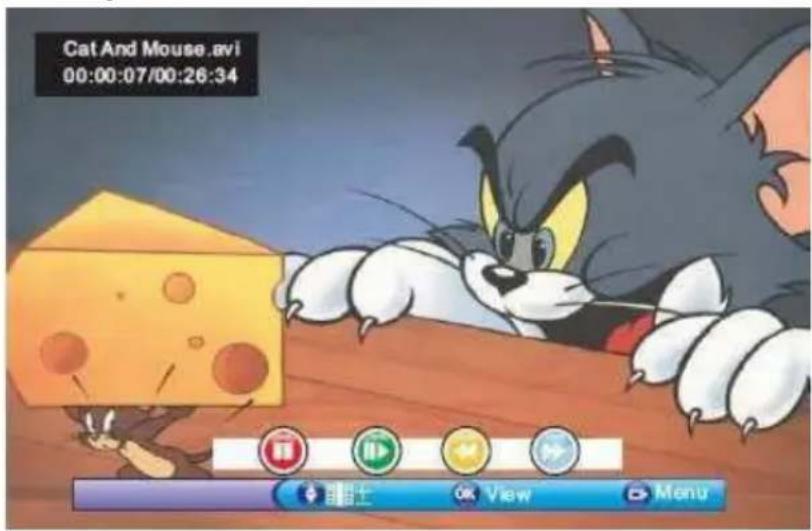

Mit der ROTEN- oder der PLAY/PAUSE-Taste können Sie die Wiedergabe unterbrechen. Mit der GRÜNEN-Taste aktivieren Sie die Zeitlupenwiedergabe. Mit der GELBEN- oder der SCHNELL

RÜCKLAUF-Taste aktivieren Sie den Schnellrücklauf, mit der BLAUEN- oder der SCHNELL VORLAUF-Taste den Schnellvorlauf. Mit der SKIP VORWÄRTS- oder der SKIP RÜCKWÄRTS-Taste können Sie die nächste oder vorherige Datei auswählen.

Mit der STOP-Taste beenden Sie die Wiedergabe und kehren zum Video-Menü zurück.

HINWEIS:

Es können nur Dateien mit der Endung .avi, .mpg oder .mpeg geöffnet und angezeigt werden!

Mit der EXIT-Taste verlassen Sie das Menü.

(4).Mein Rekorder

HINWEIS:

Sie müssen ein USB-Speichermedium angeschlossen haben, um diese Funktion nutzen zu können!

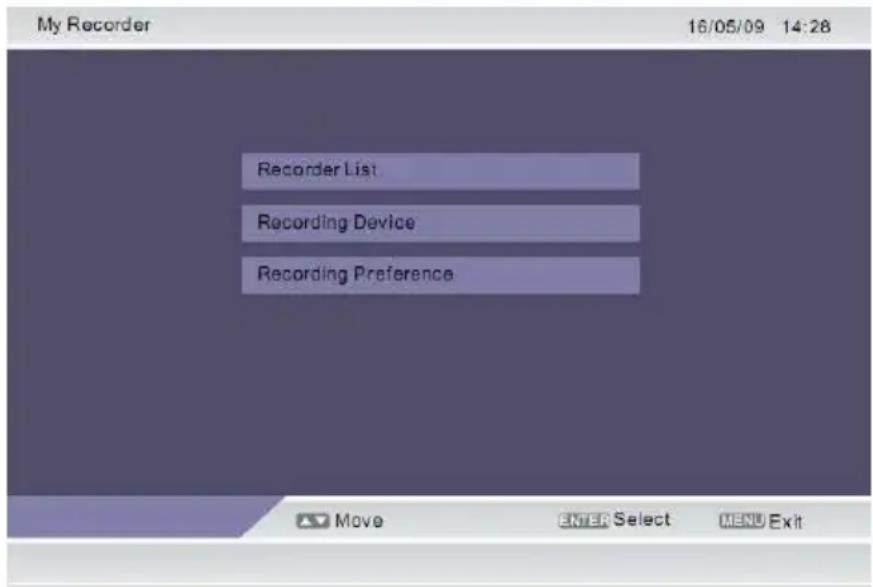

Drücken Sie die Navigationstasten ▲ oder ▼und wählen Sie den Punkt Mein Rekorder aus. Drücken Sie die OK-Taste um das PVR-Menü zu öffnen, das wie folgt angezeigt wird:

A. Aufnahme-Liste (Gespeicherte Aufzeichnungen)

Drücken Sie zuerst die Navigationstasten ▲der um den Menüpunkt auszuwählen. Drücken Sie die OK-Taste um das Menü wie folgt aufzurufen:

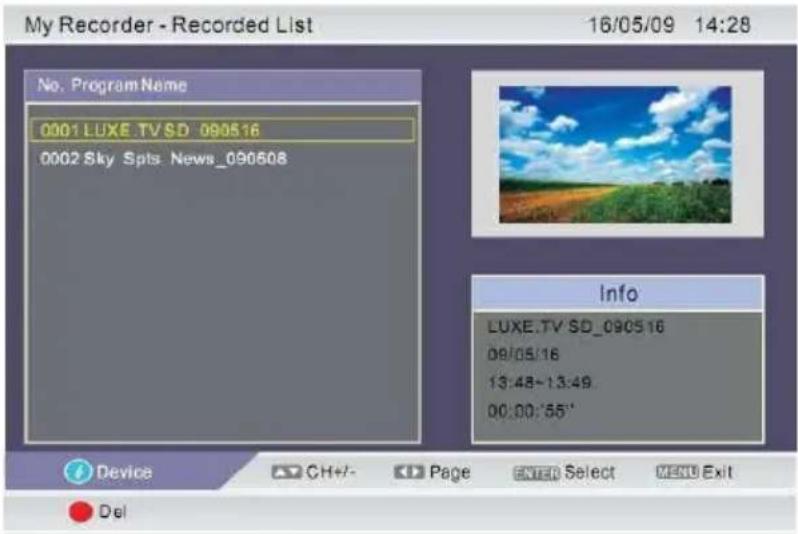

My Recorder - Recorded List 16/05/09 14:28 No. Program Name 0001 LUXE.TV SD 090516 0002 Sky Spts News_090608 Info LUXE.TV SD_090516 09/05/16 13:48-13:49 00:00:55" Device CH+/- Page ENTER Select MENU Exit Del

Wählen Sie mit den Navigationstasten ▲ oder ▼eine Aufzeichnung aus. Drücken Sie die OK-Taste um die Wiedergabe zu starten.

Mit der ROTEN-Taste können Sie eine bzw. alle Aufzeichnungen löschen.

HINWEIS:

Diese Funktion ist nur verfügbar, wenn eine Aufzeichnung vorgenommen und im Ordner „My Record“ gespeichert wurde!

Mit der EXIT-Taste verlassen Sie das Menü.

B. Speichermedium

Drücken Sie zuerst die Navigationstasten ▲ oder ▼um den Menüpunkt auszuwählen. Drücken Sie die OK-Taste um das Menü wie folgt aufzurufen:

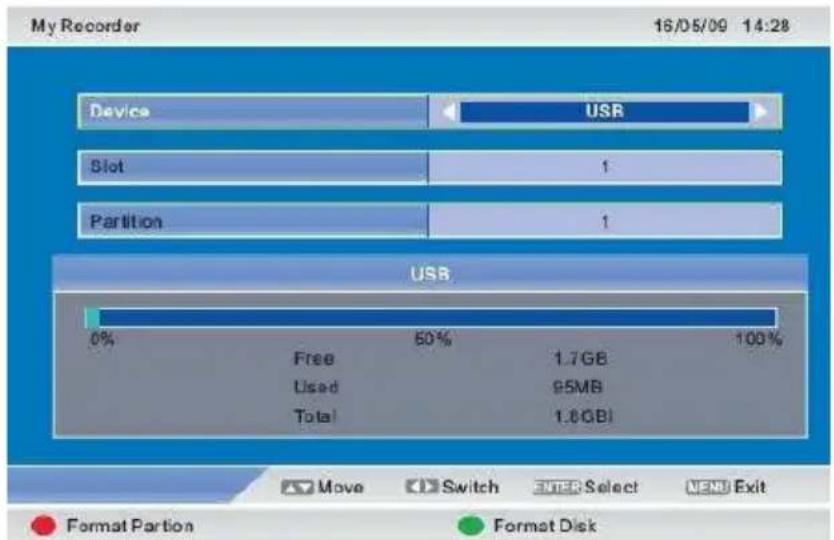

My Recorder 16/05/09 14:28 Device Slot Partition USB 0% 50% 100% Free 1.7GB Used 95MB Total 1.6GB Format Partition Format Disk

Hier erhalten Sie sämtliche Informationen über die angeschlossenen Speichermedien wie z.B.: Speicherkapazität, bereits belegter Speicherplatz, Anzahl der Partitionen, etc.

Mit der ROTEN-Taste können Sie einzelne Partitionen eines ausgewählten Speichermediums formatieren, mit der GRÜNEN-Taste formatieren Sie das komplette Speichermedium.

HINWEIS:

Alle auf dem Speichermedium befindlichen Daten werden dadurch unwiederbringlich gelöscht!

Mit der EXIT-Taste verlassen Sie das Menü.

C. Aufnahme-Einstellungen

Drücken Sie zuerst die Navigationstasten ▲ oder ▼um den Menüpunkt auszuwählen. Drücken Sie die OK-Taste um das Menü wie folgt aufzurufen:

HINWEIS:

Sie müssen ein USB-Speichermedium angeschlossen haben!

Der Menüpunkt Time Shift Datengröße ist nicht verfügbar!

TIME SHIFT:

Wählen Sie mit der Navigationstasten ▲ oder ▼den Menüpunkt Time Shift aus. Wählen Sie mit den Navigationstasten ◀ oder ▶ AUTO/PAUSE oder AUS.

a. Auto:

Das Gerät speichert automatisch das laufende DVB-T Programm. Drücken Sie die SCHNELL RÜCKLAUF-Taste um die Time Shift Funktion zu aktivieren. Drücken Sie die SCHNELL RÜCKLAUF-Taste erneut um zu dem gewünschten Punkt zurück zu spulen. Durch mehrfaches Drücken der Taste, erhöhen Sie die Rückspulgeschwindigkeit. Mit der

PLAY/PAUSE-Taste starten Sie nun die Wiedergabe der im Time Shift aufgenommenen Sequenz.

b. Pause:

Drücken Sie die PLAY/PAUSE-Taste. Das Gerät speichert nun das laufende DVB-T Programm. Drücken Sie die PLAY/PAUSE-Taste erneut, um die Aufnahme zu beenden. Mit der SCHNELL RÜCKLAUF-Taste aktivieren Sie die Time Shift Funktion. Drücken Sie die SCHNELL RÜCKLAUF-Taste erneut um zu dem gewünschten Punkt zurück zu spulen. Durch mehrfaches Drücken der Taste, erhöhen Sie die Rückspulgeschwindigkeit. Mit der PLAY/PAUSE-Taste starten Sie nun die

Wiedergabe der im Time Shift aufgenommenen Sequenz. Drücken Sie die

STOP-Taste um zum normalen Programm zurück zu kehren.

c. Aus:

Die Time Shift Funktion ist deaktiviert.

AUFNAHMETASTE:

Wählen Sie mit der Navigationstasten ▲ oder ▼ den Menüpunkt

Aufnahmetaste aus. Wählen Sie mit den Navigationstasten ◀ oder ▶

AUS oder EIN.

Wenn Sie diese Funktion aktivieren, startet beim Drücken der

RECORD-Taste im DTV-Modus die Aufnahme sofort. Ist die Funktion deaktiviert öffnet sich beim Drücken der RECORD-Taste das Menüfenster Aufnahmedauer. Geben Sie mit den Navigationstasten ◀ oder ▶die Aufnahmedauer von 15 Minuten bis zu 8 Stunden (in 15 Minuten Schritten) ein. Zur Bestätigung drücken Sie die OK-Taste.

AUFNAHMEDAUER:

Wählen Sie mit der Navigationstasten ▲ oder ▼ den Menüpunkt Aufnahmedauer aus. Mit den Navigationstasten ◀ oder ▶können Sie nun die Aufnahmedauer (Werksvorgabe: 2 Stunden) von 15 Minuten bis zu 8 Stunden (in 15 Minuten Schritten) einstellen. Zur Bestätigung und Speicherung drücken Sie die OK-Taste.

Mit der EXIT-Taste verlassen Sie das Menü.

ALLGEMEINE HINWEISE ZUM USB-ANSCHLUSS:

1. Wird ein MP3-Player an den USB-Port angeschlossen, kann es bei einigen MP3-Playern passieren, dass Aufgrund von Unterschieden im MP3-Kodierformat die Wiedergabe über den USB-Port nicht möglich ist. Hierbei handelt es sich nicht um eine Fehlfunktion des Systems.

2. Es ist nicht möglich, per USB-Kabel die Daten direkt auf einen Computer zu übertragen!

3. Auf Grund der Vielzahl von USB-Speichermedien die sich auf dem Markt befinden, ist es nicht auszuschliessen, dass einige Speichermedien schlecht oder gar nicht eingelesen und abgespielt werden. Dies ist kein Fehler am Gerät sondern ist auf eine Inkompatibilität zwischen USB-Speichermedium und dem Gerät zurück zuführen

4. Empfehlungen in Bezug auf den Hersteller oder bestimmter Typen können wir bei der Vielzahl der sich auf dem Markt befindlichen USB-Speichermedien nicht geben.
5. Sollte es während der Aufnahme oder Wiedergabe von Daten vom USB-Speichermedium zu Störungen kommen, so trennen Sie bitte das Gerät für einige Sekunden komplett von der Stromversorgung und wiederholen den Vorgang.
6. Das Gleiche gilt, wenn Sie ein USB-Speichermedium anschliessen und dieses nicht erkannt wird. Trennen Sie auch hier das Gerät für einige Sekunden von der Stromversorgung.

10. SONSTIGE FUNKTIONEN

10.1 KOPFHÖRER ANSCHLUSS

Das Gerät verfügt über eine 3,5mm Klinken-Kopfhörerbuchse (15).

Verbinden Sie den Kopfhörer mit dem Gerät und regeln die Lautstärke über die Vol +/- Tasten. Sind Kopfhörer angeschlossen, werden die Lautsprecher automatisch stumm geschaltet.

ACHTUNG:

Längeres Hören über Kopfhörer mit hoher Lautstärke kann Gehörschäden verursachen!

10.2 PC AUDIO-EINGANG

Das Gerät verfügt über eine PC Audio-Eingang (13). Verbinden Sie den PC und das Gerät mit einem Audiokabel und regeln die Lautstärke über die Vol +/- Tasten.

11. STÖRUNGEN

Bei Problemen überprüfen Sie bitte zunächst das Gerät anhand unten stehender Tabelle, bevor Sie sich an den Kundendienst wenden. Reparaturen und Eingriffe dürfen nur durch einen autorisierten Kundendienst durchgeführt werden.

Problem Lösungsvorschlag
KeineSpannungsversorgung	1. Vergewissern Sie sich, dass der Netzstecker in der Steckdose steckt.2. Ziehen Sie den Netzstecker für 60 Sekunden.
Kein Bild	1. Vergewissern Sie sich, dass die Antenne korrekt angeschlossen ist.2. Stellen Sie einen anderen Kanal ein.3. Ändern Sie die Kontrasteinstellung.4. Vergewissern Sie sich, dass das AV Kabel korrekt angeschlossen ist.
Kein Ton	1. Erhöhen Sie die Lautstärke.2. Heben Sie die Stummschaltung auf.3. Vergewissern Sie sich, dass das Soundsystem korrekt eingestellt ist.4. Vergewissern Sie sich, dass das AV Kabel korrekt angeschlossen ist.
Farbabweichungen	1. Vergewissern Sie sich, dass das Gerät korrekt angeschlossen ist.2. Vergewissern Sie sich, dass das AV Kabel korrekt angeschlossen ist.
Bild/Ton gestört	1. Vergewissern Sie sich, dass das Gerät korrekt angeschlossen ist.2. Richten Sie die Antenne aus.
Fernbedienung funktioniert nicht	1. Vergewissern Sie sich, dass die Batterien mit korrekter Polarität eingesetzt sind.2. Reinigen Sie den Sensor der Fernbedienung.3. Entfernen Sie die Hindernisse zwischen Sensor und Fernbedienung.4. Die Reichweite der Fernbedienung beträgt 6 m.
Bild im PC Modus verwackelt	1. Stellen Sie den Computer zurück und wählen die korrekte Bildschirmauflösung.
Linien im PC Modus	1. Frequenzeinstellung nicht korrekt, ändern Sie die Einstellung im PC.
TV lässt sich über die Power-Taste am Gerät nicht einschalten	1. Prüfen Sie, ob die Tastensperre aktiviert ist

11.1 HINWEISE

(1) Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam durch.
(2) Zum vollständigen Ausschalten des Geräts drücken Sie bitte die POWER-Taste und ziehen den Netzstecker.
(3) Drücken Sie bei Nichtbenutzung keine Tasten. Trennen Sie das Gerät komplett von der Stromversorgung und entnehmen bei längerer Nichtbenutzung auch die Batterien aus der Fernbedienung.
(4) Bitte achten Sie auf das Sicherheitssymbol!
(5) Überlassen Sie Reparaturen bitte nur dem autorisierten Kundendienst, nehmen Sie keine Eingriffe selbst vor.
(6) Bei plötzlichen Temperaturschwankungen oder schwankender Luftfeuchtigkeit kann es zu Kondensation im Gerät kommen, das führt zu Fehlfunktionen. Bitte warten Sie 1 bis 2 Stunden, bis die Feuchtigkeit verdunstet ist, das Gerät funktioniert anschließend wieder normal.

11.2 WARTUNG UND PFLEGE

1). Reinigen des Gerätegehäuses

Benutzen Sie ein weiches, leicht angefeuchtetes Tuch, möglicherweise ein mildes Reinigungsmittel. Keinesfalls Lösungsmittel mit Alkohol, Ammoniak oder Scheuermittel benutzen!

11.3 SPEZIFIKATIONEN

Bildschirmgröße 21.5 Zoll
Bildseitenverhältnis 16:9
Auflösung 1920 x 1080
Kontrastverhältnis 1000:1
Helligkeit 250 cd/m2
Farben 16.7M colors
Betrachtungswinkel 170° (horizontal) / 160° (vertikal)
Reaktionszeit 5 ms
Lebenserwartung Leuchtkörper 50.000 Stunden
TV Funktion	TV Standard PAL / SECAM B/G, D/K, I, L/L'
	TV Senderwahl	Automatische Voreinstellung
	Kanäle	99
	Videotext / Teletext	10 Seiten
DTV Funktion	Modulation	COFDM 2K/8K QPSK, 16QAM, 64QAM
	Video System	MPEG-2 MP@ML
	Sound System	MPEG-1 Layer 1,2
	Kanäle	99
	Videotext / Teletext	10 Seiten
Anschlüsse	DC 12V EINGANG	1
	USB	1
	HDMI	1
	VGA	1
	SCART	1
	VIDEO	1
	AUDIO (L)	1
	AUDIO (R)	1
	PC AUDIO IN	1
	YPbPr	1
	KOPFHÖRER	1
	DVB-T/TVRF ANT. EINGANG	1
OSD Sprache		Englisch//Deutsch usw.
Audio Ausgang		2 x 3 Watt
Gewicht		7.5 kg
Spannungsversorgung		DC 12V 3.4A, AC110~240V, 50Hz/60Hz
Leistungsaufnahme		Max. 40 W
Standby		< 1 W

Hinweis: Änderung von Design und Spezifikationen, auch ohne Vorankündigung, vorbehalten.

11.4 BILDSCHIRMAUFLÖSUNGEN (NUR VGA)

Modus Auflösung		Horizontal Freq. (KHz)	Vertical Freq. (Hz)
IBM	640X350 31.4	69 70.086
	720X400 31.4	69 70.087
MAC	640X480 35.0	00 66.667
	832X624 49.7	26 74.551
	1152X870 68.6	81 75.062
VESA CVT	720X576 35.9	10 59.950
	1152X864 53.7	83 59.959
	1280X720 56.4	56 74.777
	1280X960 75.2	31 74.857
VESA DMT	640X480 31.4	69 59.940
	640X480 37.8	61 72.809
	640X480 37.5	00 75.000
	800X600 37.8	79 60.317
	800X600 48.0	77 72.188
	800X600 46.8	75 75.000
	1024X768 48.3	63 60.004
	1024X768 56.4	76 70.069
	1024X768 60.0	23 75.029
	1152X864 67.5	00 75.000
	1280X1024 63	981 60.020
	1280X1024 79	976 75.025
	1280X800 49.7	02 59.810
	1280X800 62.7	95 74.934
	1280X720 45.0	00 60.000
	1280X960 60.0	00 60.000
	1360X768 47.7	12 60.015
	1440X900 55.9	35 59.887
	1440X900 70.6	35 74.984
	1680X1050 65	290 59.954
GTF	1280X720 52.5	00 70.000 VESA
	1280X1024 74.6	20 70.000
VESA DMT/DTV CEA	1920X1080p 67.5	00 60.000

1. Nicht gelistete Modi können möglicherweise unterstützt werden. Für das beste Ergebnis, wählen Sie einen Modus aus der Tabelle aus.
2. Ihnen stehen mehrere mit Windows und MAC kompatible Modi zur Verfügung.
3. Bildstörungen können durch Signale der Grafikkarte hervorgerufen werden, die nicht den Standards entspricht. Dies ist keine Fehlfunktion. Ändern Sie die automatische Einstellung oder ändern Sie die Bildfrequenz.
4. Beim Ausschalten des TV/Monitors kann es zu Streifen auf dem Bildschirm kommen. Dies ist ein völlig normaler Ablauf.
5. Für eine lange Lebensdauer des Geräts empfehlen wir die Benutzung der Power Management Funktionen Ihres Computers.

Hinweis: Änderung von Design und Spezifikationen, auch ohne Vorankündigung, vorbehalten.

!!!! Wichtiger Hinweis !!!

HINWEIS ZU DEN USB-SPEICHERMEDIEN:

Diese Gerät ist nach dem letzten Stand der technischen Entwicklungen im USB-Bereich entwickelt worden. Die große Anzahl von verschiedenen USB-Speichermedien jeglicher Art die heute am Markt angeboten werden, erlauben es leider nicht, eine volle Kompatibilität mit allen USB-Speichermedien zu gewährleisten

BATTERIE-ENTSORGUNGSHINWEIS:

Batterien und Akkus dürfen nicht in den Hausmüll!

Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe* enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

BATTERIEN UND AKKUS BITTE NUR IM ENTLADENEN ZUSTAND ABGEBEN!

*) GEKENNZEICHNET MIT :

ENTSORGUNG ELEKTRISCHER UND ELEKTRONISCHER GERÄTE

Dieses Produkt muß am Ende seiner Gebrauchsfähigkeit ordnungsgemäß entsorgt werden, eine Entsorgung mit dem Hausmüll ist nicht statthaft.

Dieses Produkt muss bei den entsprechenden

Recycling-Sammelstellen oder dem Fachhändler abgegeben werden, von dem ein gleichartiges Produkt erneut erworben wird.

Das Symbol bestätigt, dass dieses Produkt den Bestimmungen der Umwelt-Richtlinien (2002/95/EC, 2002/96/EC, 2003/108/EC) entspricht und entsprechend ordnungsgemäß entsorgt werden muss.

Nähere Einzelheiten zu den Recycling-Sammelstellen erfahren Sie von Ihren örtlichen Behörden.

Zuwiderhandlungen werden entsprechend verfolgt.

Die Firma UltraMedia GmbH & Co.

Handels KG

Steinstr. 5

D-21357 Bardowick

Tel.: +49/ (0) 4131/9239-20, Fax: +49/ (0) 4131/9239-55

(Mo.-Do.: 08:00-17:00, Fr.: 08:00-14:00)

www.ultramedia.de

[e-mail]

übernimmt für dieses Produkt eine Garantie für die Dauer von 24 Monaten ab Kaufdatum.

Ausgeschlossen von der Garantie sind Verschleißteile, ästhetische Teile, Produkte mit beschädigtem Garantiesiegel oder nicht lesbarer Seriennummer, sowie die Schäden durch unsachgemäße Bedienung und/oder unsachgemäßem Gebrauch, durch den Gebrauch von nicht originalen Ersatzteilen, ungeeigneter Verpackung oder aus irgendeinem Grund verursacht werden, die den "Reflexion" Produkten nicht zuzuschreiben sind.

Beachten Sie unbedingt die Warnhinweise in der Bedienungsanleitung.

Im Garantiefall senden Sie das System in der Originalverpackung, mit komplettem Zubehör und mit Kopie Ihres Kaufbeleges frei Haus (Absender übernimmt Fracht) an oben angegebene Adresse. Für Transportschäden von Geräten, die nicht in der Originalverpackung verschickt werden, übernimmt UltraMedia keine Haftung!

UltraMedia sendet frei Haus zurück. Vor einem eventuellen Versand des Systems setzen Sie sich bitte mit uns unter der oben angegebenen Adresse, Tel.-, Faxnummer oder Mailadresse in Verbindung.

Für Rückfragen stehen wir gerne zur Verfügung!
