Produkttyp	Fernseher
Marke	LG
Modell	37LP361H
Bildschirmdiagonale	37 Zoll (94 cm)
Auflösung	1920 x 1080 (Full HD)
Bildwiederholfrequenz	60 Hz
Energieeffizienzklasse	A (geschätzt)
Stromverbrauch (Betrieb)	ca. 80 W (geschätzt)
Stromverbrauch (Standby)	< 0,5 W
Gewicht (mit Standfuß)	ca. 10,5 kg (geschätzt)
Abmessungen (ohne Standfuß)	ca. 88 x 54 x 8 cm (B x H x T, geschätzt)
Anschlüsse	2x HDMI (1x ARC), 1x USB 2.0, 1x Component (Y/Pb/Pr), 1x RGB-PC (D-Sub), 1x SCART (optional), 1x Digital Audio Out (optisch), 1x Kopfhörer (3,5 mm), 1x Antenne (IEC), 1x CI+ Slot
Tuner	DVB-T / DVB-C / DVB-S2 (je nach Ausführung)
Lautsprecher	2 x 10 W
Besondere Funktionen	DivX HD, Dolby Digital Decoder, Energiesparmodus, Kindersicherung, USB-Medienplayer, SIMPLINK (HDMI-CEC)
Fernbedienung	IR-Fernbedienung mit Batterien (AAA)
Lieferumfang	Fernseher, Standfuß, Netzkabel, Fernbedienung, Batterien, Schrauben, Bedienungsanleitung
Wandmontage	VESA 200 x 200 mm
Schrauben für Wandhalterung	M6 x 12 mm (nicht im Lieferumfang)
Reinigung	Weiches, trockenes Tuch verwenden; keine chemischen Reinigungsmittel
Sicherheitshinweise	Ausführlich in der Bedienungsanleitung beschrieben (Seite 4-6)

Häufig gestellte Fragen - 37LP361H LG

Wie schließe ich eine externe Festplatte oder einen USB-Stick an?

Schließen Sie das USB-Gerät an den USB-Anschluss auf der Rückseite des Fernsehers an. Navigieren Sie mit der Fernbedienung zu MEINE MEDIEN, um auf Fotos, Musik und Videos zuzugreifen. Unterstützt werden Formate wie DivX, MP4, JPEG und MP3.

Warum zeigt der Fernseher kein Bild?

Prüfen Sie, ob das Netzkabel richtig eingesteckt ist und der Fernseher eingeschaltet ist. Stellen Sie sicher, dass die richtige Eingangsquelle ausgewählt ist (z.B. HDMI). Falls das Bild schwarz bleibt, versuchen Sie einen Reset: Ziehen Sie den Netzstecker für 30 Sekunden und stecken Sie ihn wieder ein.

Wie kann ich die Sender sortieren oder löschen?

Drücken Sie die Taste SETTINGS und navigieren Sie zu PROGRAMME oder KANAL. Dort können Sie die Senderliste bearbeiten, Sender verschieben oder überspringen. Speichern Sie die Änderungen mit OK.

Kann ich den Fernseher an der Wand montieren?

Ja, der Fernseher ist VESA-kompatibel (200 x 200 mm). Verwenden Sie eine geeignete Wandhalterung und Schrauben der Größe M6. Beachten Sie die Sicherheitshinweise in der Anleitung (Seite 15).

Wie verbinde ich den Fernseher mit einem PC?

Verbinden Sie den PC über ein RGB-Kabel (D-Sub) mit dem RGB IN (PC)-Anschluss und ein Audiokabel mit dem AUDIO IN (PC)-Eingang. Alternativ nutzen Sie ein HDMI-Kabel für Bild und Ton.

Der Ton ist stumm, obwohl die Lautstärke aufgedreht ist. Was tun?

Drücken Sie die MUTE-Taste auf der Fernbedienung, um die Stummschaltung aufzuheben. Überprüfen Sie die Audioeinstellungen (z.B. ob Kopfhörer angeschlossen sind). Ein Neustart des Fernsehers kann ebenfalls helfen.

Wie kann ich die Bildschirmhelligkeit reduzieren?

Drücken Sie die Taste ENERGY SAVING oder navigieren Sie zu SETTINGS > BILD > ENERGIESPAREN. Wählen Sie eine Stufe wie Minimum, Mittel oder Maximum aus.

Welche Auflösung wird für das PC-Bild empfohlen?

Der Fernseher unterstützt eine maximale PC-Auflösung von 1920 x 1080 bei 60 Hz. Verwenden Sie im Menü die Einstellung 16:9 für ein optimales Bild.

Wie schließe ich eine Soundbar an?

Verbinden Sie die Soundbar über ein HDMI-Kabel mit dem HDMI/DVI IN 1 (ARC)-Anschluss. Alternativ können Sie ein optisches Audiokabel an den DIGITAL AUDIO OUT anschließen. Aktivieren Sie ggf. SIMPLINK für die Steuerung.

Der Fernseher schaltet sich von selbst aus. Warum?

Mögliche Ursachen: Der Energiesparmodus oder der Timer sind aktiviert. Überprüfen Sie die Einstellungen unter ZEIT. Falls das Problem bestehen bleibt, kann ein Werkseinstellungen zurücksetzen helfen (Menü > OPTION > WERKSEINSTELLUNGEN).

BEDIENUNGSANLEITUNG 37LP361H LG

4 SICHERHEITSHINWEISE

4 -Wiedergabe von 3D-Material (Nur 3D-Modelle)

6 INSTALLATIONSVERFAHREN

6 MONTAGE UND VORBEREITUNG

6 Auspacken

8 Separat erhältlich

9 Parts and buttons

10 Anheben und Bewegen des TV-Geräts

11 Einrichten des TV-Geräts

11 -Anbringen des Standfußes

12 -Montage auf einem Tisch

15 -Wandmontage

16 -Sauberes Verlegen der Kabel

17 -So verwenden Sie Dual Lock™

18 HERSTELLEN VON VERBINDUNGEN

18 Anschließen einer Antenne

18 Anschließen mit einer Satellitenschüssel

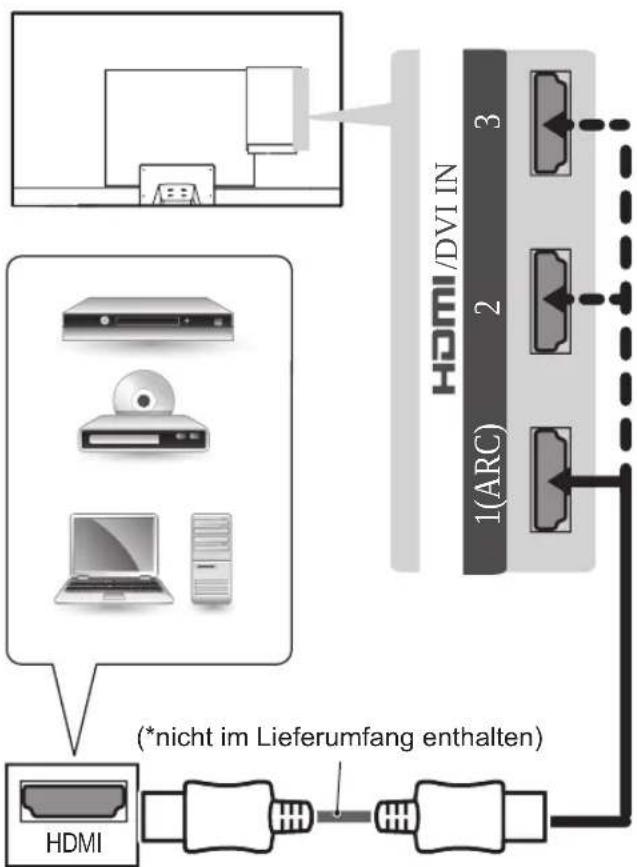

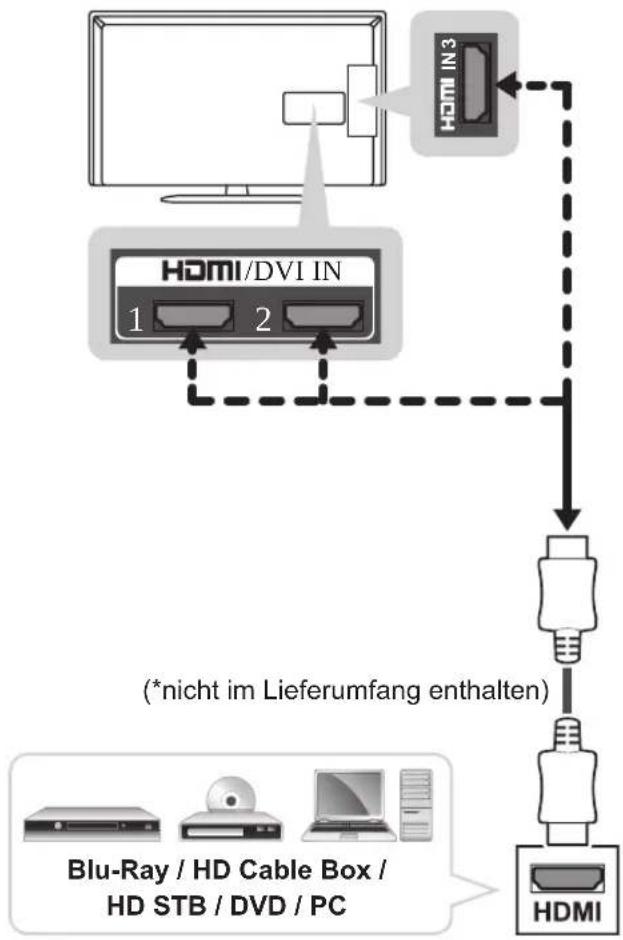

19 HDMI-Anschluss

20 DVI-zu-HDMI-Anschluss

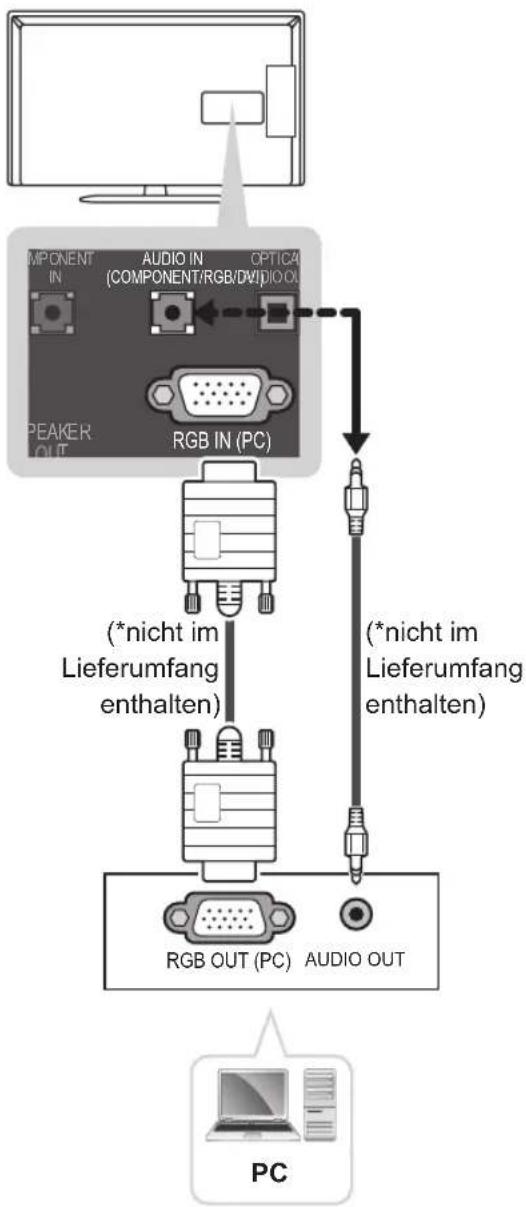

21 RGB-PC-Anschluss

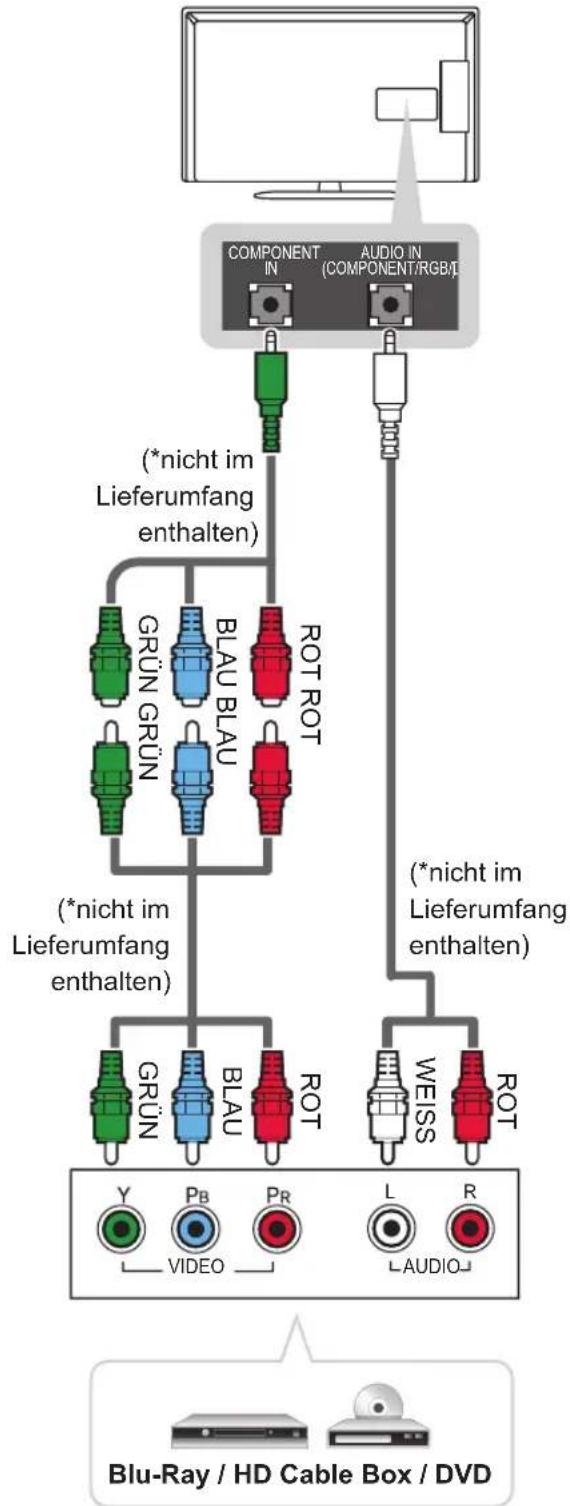

21 Component-Anschluss

22 Einrichten des Lautsprecherausgangs

23 Anschließen eines USB-Geräts

24 Anschluss eines CI-Moduls

24 Euro-Scart-Anschluss

25 Audioverbindung

25 -Anschluss über ein digitales optisches Audiokabel

25 Anschluss von Kopfhörern

26 Netzwerkeinrichtung

26 -Kabelgebundene

Netzwerkverbindung

26 -WLAN Netzwerkverbindung

26 LED-Uhr-Anschluss

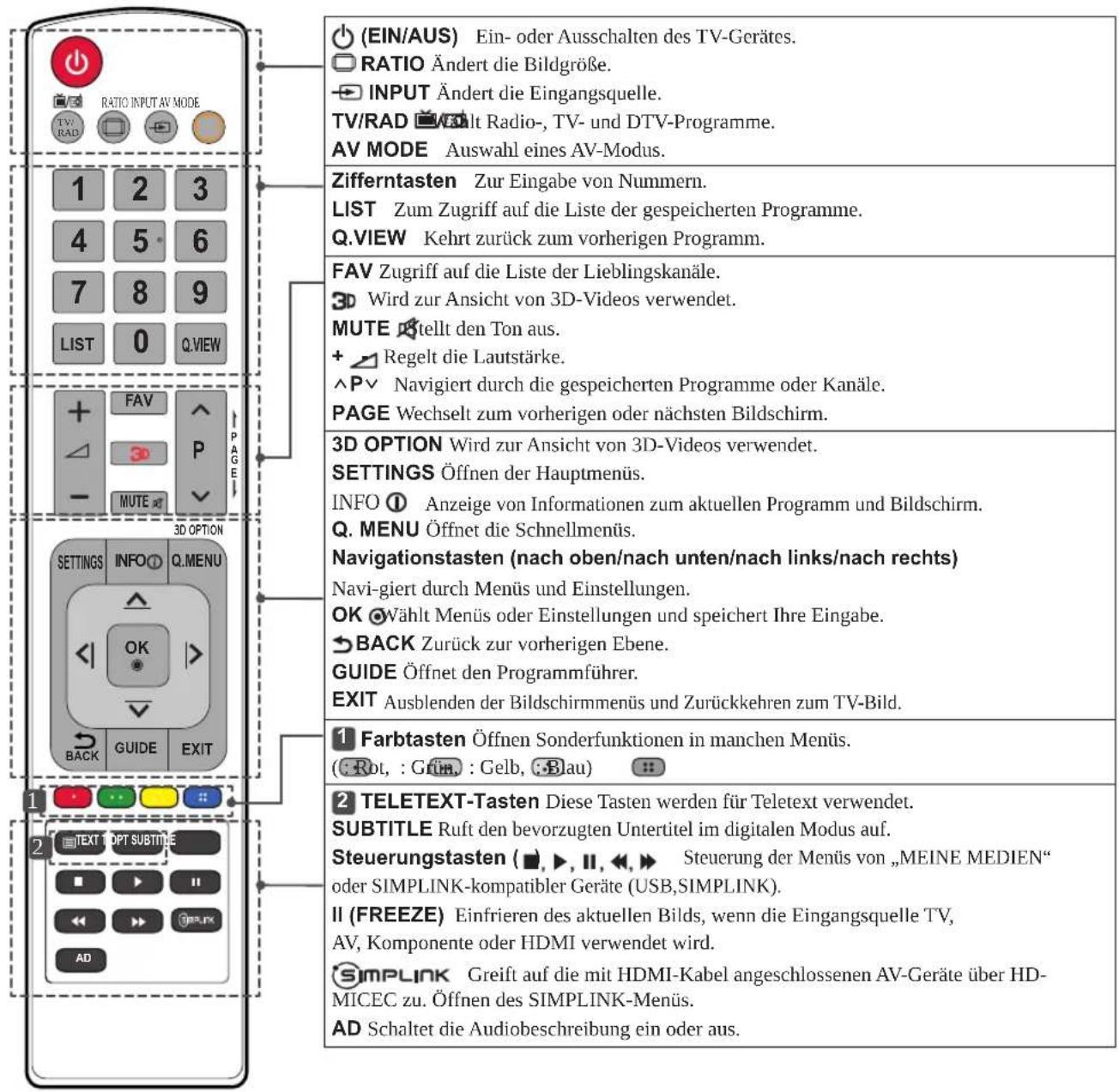

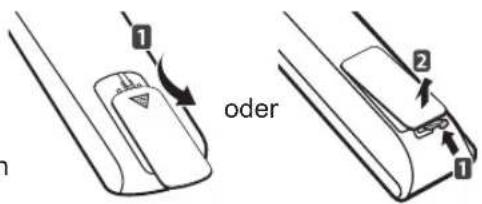

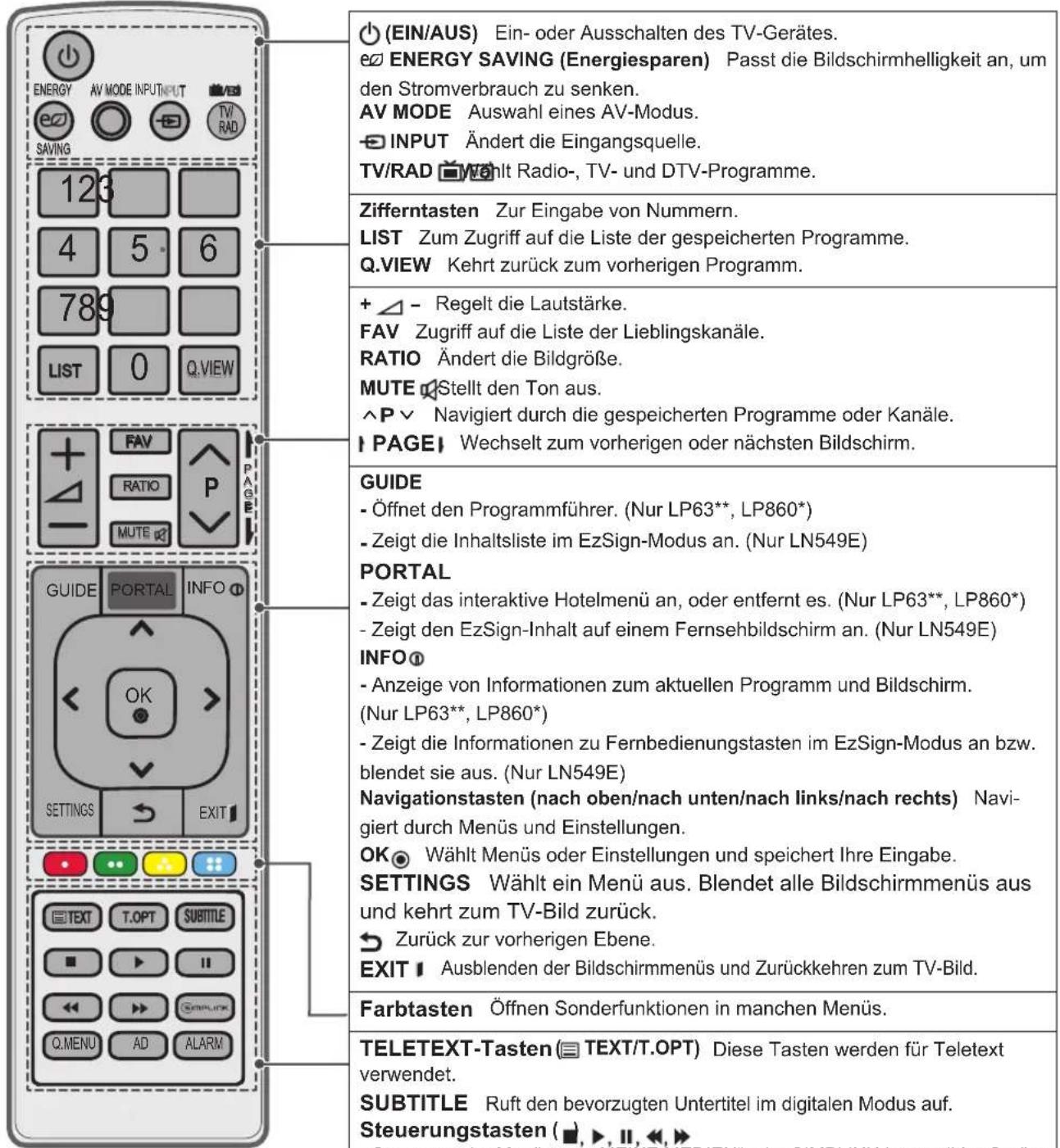

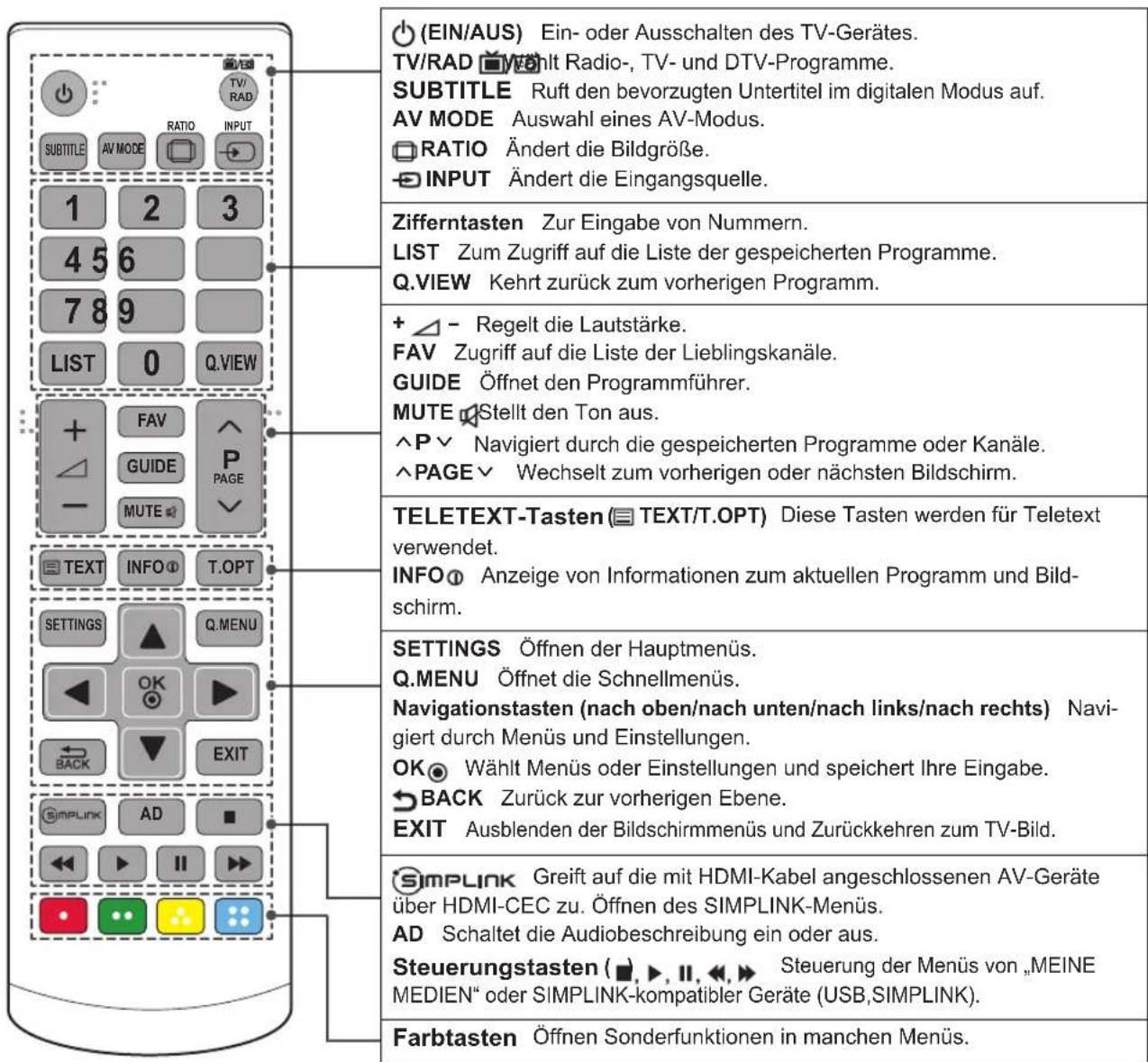

27 FERNBEDIENUNG

31 WARTUNG

31 Reinigung des TV-Gerätes

31 -Bildschirm, Rahmen, Gehäuse und Standfuß

31 -Netzkabel

31 FEHLERBEHEBUNG

32 VORSICHT BEI DER VERWENDUNG VON EZSIGN

32 TECHNISCHE DATEN

37 IR-CODES

38 EINRICHTEN EXTERNER STEUERGERÄTE

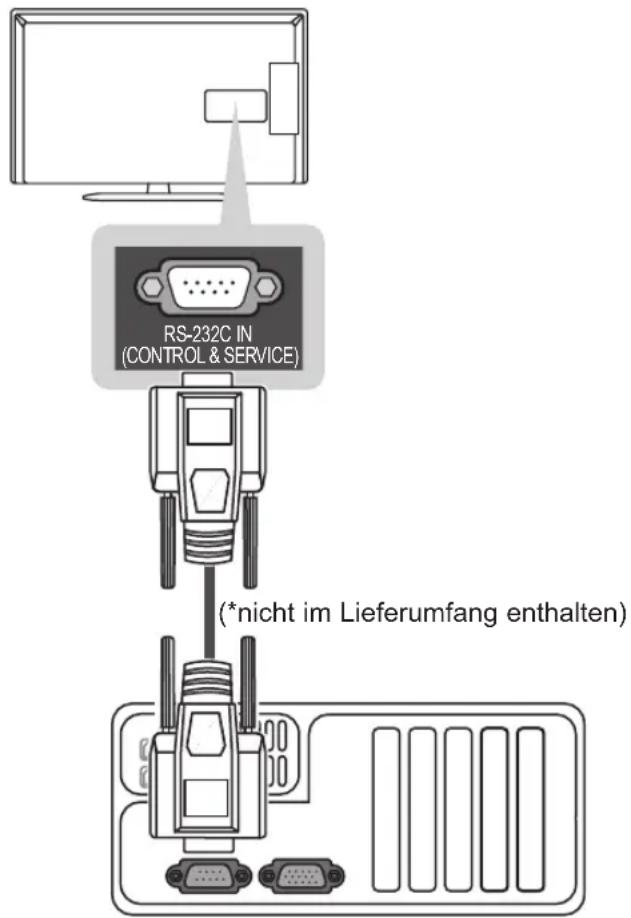

38 RS-232C-Einstellung

38 Steckertyp: D-Sub 9-polig

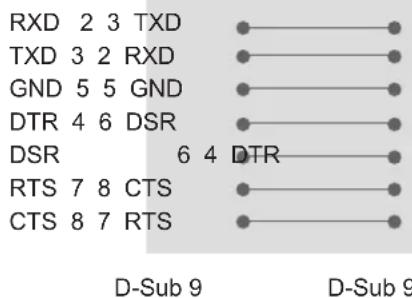

38 RS-232C-Konfigurationen

39 Kommunikationsparameter

39 Befehlsreferenzliste

40 Übertragungs-/Empfangsprotokoll

WARNUNG

- Bei Nichtbeachtung drohen schwere Verletzungen, Unfälle und Tod.

VORSICHT

- Bei Nichtbeachtung drohen leichte Verletzungen oder eine Beschädigung des Produkts.

HINWEIS

- Der Hinweis hilft Ihnen dabei, das Produkt zu verstehen und sicher zu benutzen. Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie den Hinweis bitte aufmerksam durch.

LIZENZEN

Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com.

Hergestellt unter Lizenz von Dolby Laboratories.

„Dolby“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

„Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.“

Über DIVX-VIDEO: DivX® ist ein digitales Videoformat der Firma DivX, LLC, einem Tochterunternehmen der Rovi Corporation. Dieses Gerät ist offiziell DivX Certified® zur Wiedergabe von DivX-Videos. Weitere Informationen und Software-Tools zum Konvertieren von Dateien in das DivX-Format finden Sie unter divx.com.

Über DIVX VIDEO-ON-DEMAND: Dieses DivX Certified® Gerät muss registriert werden, damit Sie gekaufte DivX Video-on-Demand-Inhalte (VOD) wiedergeben können. Um einen Registrierungscode zu erhalten, rufen Sie im Einstellungsmenü des Gerätes den Bereich „DivX VOD“ auf. Weitere Informationen darüber, wie Sie Ihre Registrierung abschließen, finden Sie unter vod.divx.com.

„DivX Certified® zur Wiedergabe von DivX®-Videos bis zu HD 1080p, einschließlich Premium-Inhalten.“

„DivX®, DivX Certified® sowie die entsprechenden Logos sind Marken der Rovi Corporation oder ihrer Tochterunternehmen und werden unter Lizenz verwendet.“

„Geschützt durch eines oder mehrere der folgenden US-Patente: 7,295,673; 7,460,668; 7,515,710; 7,519,274“

(Nur LP860*)

Hergestellt unter Lizenz unter den US-Patentnummern: 5,956,674; 5,974,380; 6,487,535 und andere US- und weltweite Patente erteilt und angemeldet. DTS, das Symbol und DTS sowie das Symbol sind eingetragene Marken und DTS 2.0+Digital Out ist eine Marke von DTS, Inc. Das Produkt umfasst Software. © DTS, Inc. Alle Rechte vorbehalten.

ANMERKUNG ZU OPEN SOURCE-SOFTWARE

Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, der in diesem Produkt enthalten ist, können Sie unter http://opensource.lge.com herunterladen.

Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit.

LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: [e-mail]. Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.

SICHERHEITSHINWEISE

Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte aufmerksam durch.

Wiedergabe von 3D-Material (Nur 3D-Modelle)

WARNUNG

Betrachtungsumgebung

y Betrachtungszeit

- Unterbrechen Sie die Betrachtung von 3D-Inhalten jede Stunde für 5 bis 15 Minuten. Das Betrachten von 3D-Inhalten über einen längeren Zeitraum kann Kopfschmerzen, Schwindelgefühle, Müdigkeit oder Augenbelastungen verursachen.

Personen mit dem Risiko eines photosensiblen Anfalls oder einer chronischen Erkrankung

y Einige Benutzer erleben Anfälle oder andere unnormale Symptome, wenn sie Blitzlicht oder bestimmten Mustern von 3D-Inhalten ausgesetzt werden.
y Betrachten Sie keine 3D-Videos, wenn Sie Übelkeit verspüren, schwanger sind oder an einer chronischen Krankheit, wie Epilepsie, Herzstörungen, blutdruckbedingten Krankheiten usw., leiden.
y Außerdem sollten 3D-Inhalte von Personen mit Stereoblindheit oder Störungen des räumlichen Sehens gemieden werden. Diese Personen sehen 3D-Bilder häufig als Doppelbilder oder fühlen ein Unbehagen beim Betrachten.
y Wenn Sie an Strabismus (Schielen), Amblyopie (Schwachsichtigkeit) oder Astigmatismus (Hornhautverkrümmung) leiden, haben Sie unter Umständen Probleme bei der Tiefenerkennung und fühlen aufgrund der Doppelbilder eine schnellere Ermüdung. In diesen Fällen wird empfohlen, häufigere Pausen als durchschnittliche Erwachsene einzulegen.
y Wenn Ihre Sehstärke auf beiden Augen unterschiedlich ist, korrigieren Sie diese vor dem Betrachten von 3D-Inhalten.

Symptome, bei denen Sie das Betrachten von 3D-Inhalten abbrechen bzw. von ihrer Betrachtung absehen sollten

y Betrachten Sie keine 3D-Inhalte, wenn Sie aufgrund von Schlafmangel, Überlastung oder Alkoholkonsum müde sind.

y Wenn die folgenden Symptome auftreten, stellen Sie die Betrachtung von 3D-Inhalten ein, und erholen Sie sich so lange, bis die Symptome verklungen sind.

- Sprechen Sie mit Ihrem Hausarzt, falls die Symptome nicht nachlassen. Zu den Symptomen gehören Kopfschmerzen, schmerzende Augen, Schwindel, Übelkeit, Herzklopfen, verschwommene Wahrnehmung, Benommenheit, Unbehagen, Sehen von Doppelbildern, Sehmüdigkeit.

©

HINWEIS

• Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.
• Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes kann sich leicht von dem in diesem Handbuch unterscheiden.
• Die verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach Modell unterscheiden.
• Künftig können diesem TV-Gerät neue Funktionen hinzugefügt werden.
• Das TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu verringern. Wenn längere Zeit nicht ferngesehen wird, sollte das Gerät ausgeschaltet werden, um Strom zu sparen.
• Der Stromverbrauch des eingeschalteten TV-Gerätes kann erheblich verringert werden, wenn die Helligkeit des Bildes vermindert wird.

INSTALLATIONSVERFAHREN

1 Öffnen Sie die Packung, und stellen Sie sicher, dass alle Zubehörteile im Lieferumfang enthalten sind.
2 Befestigen Sie den Standfuß am TV-Gerät.
3 Verbinden Sie gegebenenfalls externe Zuspielgeräte mit dem TV-Gerät.

MONTAGE UND VORBEREITUNG

Auspacken

Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät.

VORSICHT

• Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen.
• Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt.
• Einige Modelle besitzen einen dünnen Film auf dem Display, der nicht entfernt werden darf.

HINWEIS

• Die im Lieferumfang enthaltenen Artikel sind modellabhängig.
- Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktualisierungen der Produktfunktionen vorbehalten.
- Für eine optimale Verbindung sollte die Einfassung von HDMI-Kabeln und USB-Geräten höchstens 10 mm dick und 18 mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt, wenn das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres TV-Gerätes passt.

$$ ^ {*} \mathrm{A} \leq 1 0 \mathrm{mm} $$

$$ ^ {*} \mathrm{B} \leq 1 8 \mathrm{mm} $$

	Benutzerhandbuch		Fernbedienung und Batterien (AAA)(Siehe S.27, 28, 29,30)
	Standkörper / Ständerplatte(Nur LP36**, 32/37/39/42/47LN54**, LP63**(Siehe S.11)		Standkörper / Ständerplatte(Nur LP860*, 55/60LN54**, LA62**(Siehe S.11)
	SCART-Kabel(Nur LP869*(Siehe S.24)		Kabelhalter(Abhängig vom Modell)(Siehe S.16)
[AATH]	Schraube für TischmontageM4 x 20(1 Stk : Only LP36**, 32/37/39/42/47LN54**, LP63**(2 Stk : Only 42/47LP860*(Siehe S.13)	[283Z]	Schrauben für StandfußM4 x 14(7 Stk : Nur LP36**, LP63**, 32/37/39/42/47LN54**(8 Stk : Nur LP860*, 55/60LN54**,LA62**(Siehe S.11)
	Netzkabel(Abhängig vom Modell)		Schutzhalterung/Schraube(Nur LN54**,LP36**, LP63**,LA62**(Siehe S.16)
	EzSign Editor-CD(Nur LN549E)		Dual LockTM(Nur LP63**(Siehe S.17)
	Kabel für Tischmontage/HalterungsschraubeM4 x 82 Stk(Nur 42/47LP860*(Siehe S.13)		Netzkabelhalter/Koaxial Kabelhalter(Abhängig vom Modell)(Siehe S.16)
	Innere Distanztücke für Wandhalterung4 Stk(Nur 37LP869*(Siehe S.15)		Cinema-3D-BrilleJe nach Modell oder Land kann die Anzahl der 3D-Brillen abweichen.(Abhängig vom Modell)

Separat erhältlich

Sonderzubehör kann zur Qualitätsverbesserung geändert werden, ohne dass dies explizit mitgeteilt wird. Erwerben können Sie diese Artikel bei Ihrem Händler.

Diese Geräte sind nur mit bestimmten Modellen kompatibel.

LG Audiogerät WLAN-Dongle
AN-WF100

LED-Uhr
LEC-001

Magic-Fernbedienung
AN-MR300

Cinema-3D-Brille
AG-F2**, AG-F3**, AG-F4**

Kompatibilität	LN548C / LN549C / LP36**	LN549E	LP63**	LP860*	LP869*	LA62**
LG Audiogerät	● ● ● ● ●	●
WLAN-Dongle AN-WF100		●
LED-Uhr LEC-001			●	●
AN-MR300 Magic-Fernbedienung				●	●
Cinema-3D-Brille AG-F2**, AG-F3**, AG-F4**						●

Produktbezeichnungen, Funktionalität und/oder Designs können im Zuge einer Qualitätsverbesserung durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird.

©

Anheben und Bewegen des TV-Geräts

Lesen Sie folgende Hinweise, bevor Sie das TV-Gerät bewegen oder anheben, um Kratzer oder Beschädigungen am TV-Gerät zu verhindern und um einen sicheren Transport unabhängig von Typ und Größe zu gewährleisten.

VORSICHT

- Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden könnte.

• Es wird empfohlen, das TV-Gerät im Originalkarton oder in der Originalverpackung zu bewegen bzw. zu transportieren.
• Trennen Sie das Netzkabel und alle weiteren Kabel, bevor Sie das TV-Gerät bewegen oder anheben.

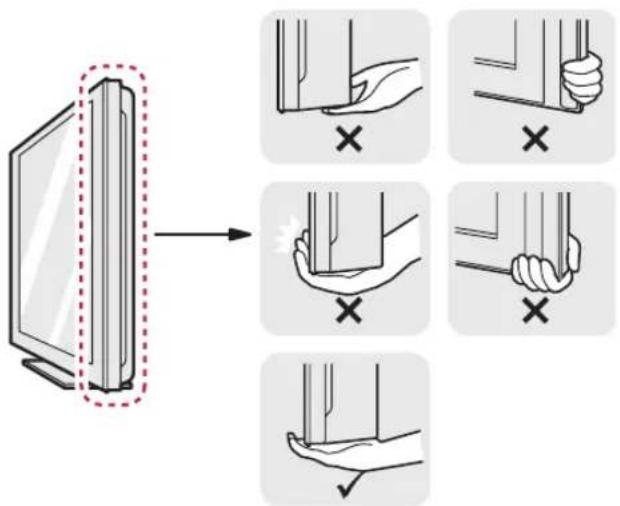

• Halten Sie das TV-Gerät so, dass sein Bildschirm von Ihnen abgewendet ist, um Beschädigungen zu vermeiden.

- Halten Sie das TV-Gerät oben und unten am Rahmen gut fest. Halten Sie ihn nicht am transparenten Teil, am Lautsprecher oder am Lautsprechergrill fest.

• Große TV-Geräte sollten stets von mindestens 2 Personen transportiert werden.
• Wenn das TV-Gerät von Hand transportiert wird, halten Sie es wie in der folgenden Abbildung gezeigt.

• Setzen Sie das TV-Gerät während des Transports keinen ruckartigen Bewegungen oder starken Erschütterungen aus.
• Halten Sie das TV-Gerät beim Transport aufrecht, drehen Sie es niemals auf die Seite, und kippen Sie es nicht nach links oder rechts.
• Üben Sie keinen übermäßigen Druck auf den Gehäuserahmen aus, da dies zur Beschädigung des Bildschirms führen kann.

©

VORSICHT

• Wenn Sie den Ständer am TV-Gerät anbringen, legen Sie den Bildschirm nach unten gerichtet auf einen Tisch oder eine andere flache Oberfläche mit einer weichen Unterlage, um den Bildschirm vor Verkratzen zu schützen.
• Achten Sie darauf, dass die Schrauben ordnungsgemäß eingesetzt und fest angezogen sind. Wenn sie nicht fest genug angezogen werden, besteht die Gefahr, dass das TV-Gerät nach der Installation nach vorne kippt. Wenden Sie beim Festziehen der Schrauben keine Gewalt an, da sie dadurch möglicherweise beschädigt werden und sich nicht richtig befestigen lassen.

HINWEIS

- Entfernen Sie den Ständer, bevor Sie das TV-Gerät an einer Wandhalterung befestigen, indem Sie ihn in umgekehrter Reihenfolge, wie bei der Montage, abmontieren.

Montage auf einem Tisch

1 Heben Sie das TV-Gerät an, und kippen Sie es auf einem Tisch in die aufrechte Position.

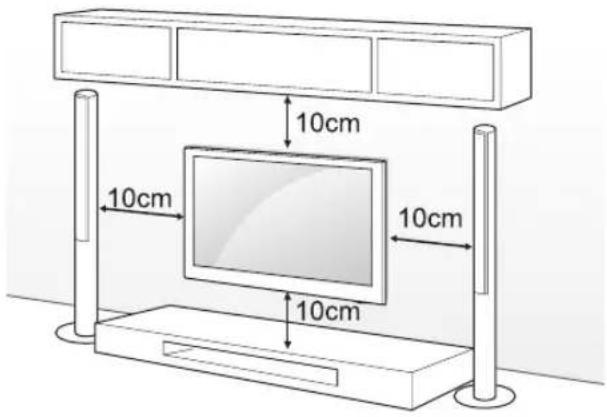

- Lassen Sie (mindestens) 10 cm Platz zur Wand, um eine gute Belüftung zu gewährleisten.

10 cm

10 cm

10 cm

10 cm

2 Schließen Sie das Netzkabel an eine Steckdose an.

VORSICHT

- Stellen Sie das TV-Gerät nicht in die Nähe von Wärmequellen, da dies einen Brand oder Beschädigungen verursachen könnte.

BEFESTIGUNG DES TV-GERÄT AN EINEM TISCH

Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.

Das TV-gerät muss so an einem Tisch befestigt werden, dass es nicht nach vorne oder hinten gezogen werden kann; dadurch könnte es zu Verletzungen oder zu einer Beschädigung des Produkts kommen.

(37/39/42/47LN54**, 37/39/42LP36**, 37/39/42LP63**)

4 Schrauben

(nicht im Lieferumfang enthalten)

Standfuß

Befestigen des T	einem Tisch
Befestigen	sch,
um ein	und
Verle
Mon	zen
Si	es
S
(	**, LP63**)

Einstellen des Fernsehgerätes für einen optimalen Blickwinkel(Nur 32/55/60LN54**, 32LP36**, 32LP63**, 42/47/55LP860*, 55LA62**)

Drehen Sie das TV-Gerät um 15 Grad nach links oder rechts, und stellen Sie den Blickwinkel optimal ein.

Drehen Sie das TV-Gerät um 90 Grad nach links oder rechts, und stellen Sie den Blickwinkel optimal ein.

90^ 90^

M4 x 8, 2 Stk.

WARNUNG

- Um ein Umkippen des TV-Geräts zu verhindern, sollte es den Installationsanweisungen entsprechend sicher am Boden bzw. an der Wand befestigt werden. Beim Umkippen, Rütteln oder Schaukeln des TV-Geräts besteht Verletzungsgefahr.

VORSICHT

• Wenn Sie das Produkt auf den optimalen Winkel einstellen, sollten Sie darauf achten, dass Sie Ihre Finger nicht einklemmen.
  » Das Einklemmen von Händen oder Fingern kann Verletzungen verursachen. Wenn das Gerät zu stark geneigt ist, kann es herunterfallen und beschädigt werden bzw. Verletzungen verursachen.

©

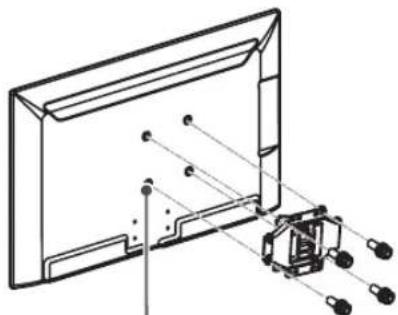

Wandmontage

Befestigen Sie an der Rückseite des TV-Gerätes sorgfältig eine optionale Wandhalterung, und montieren Sie die Wandhalterung an einer stabilen Wand, die senkrecht zum Fußboden steht. Wenn Sie das TV-Gerät an anderen Baustoffen befestigen möchten, fragen Sie zunächst bei einer qualifizierten Fachkraft nach. LG empfiehlt, dass die Wandmontage von einem qualifizierten Techniker durchgeführt wird.

Separat zu beziehen (Wandmontagehalterung)

Verwenden Sie unbedingt Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Die Standardmaße der Wandmontagesätze können der folgenden Tabelle entnommen werden.

Modell	32LN54**32LP36**32LP63**	37/39/42LN54**37/39/42LP36**37/39/42LP63**37LP869*
VESA (A x B) 200 x 100 200 x 200
Standardschraube	M4	M6
Anzahl Schrauben	4	4
Wandmontagehalterung	LSW130B LSW	W230B
Modell	47/55/60LN54 **42/47/55LP860*55LA62**
VESA (A x B) 400 x 400
Standardschraube	M6
Anzahl Schrauben	4
Wandmontagehalterung	LSW430B

A B

VORSICHT

• Trennen Sie erst das Netzkabel, bevor Sie das TV-Gerät bewegen oder installieren. Ansonsten besteht Stromschlaggefahr.
• Wenn Sie das TV-Gerät an einer Decke oder Wandschräge montieren, kann es herunterfallen und zu schweren Verletzungen führen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal.
• Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am TV-Gerät hervorrufen und zum Erlöschen Ihrer Garantie führen könnte.
• Verwenden Sie die Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Schäden oder Verletzungen, die durch unsachgemäße Nutzung oder die Verwendung von ungeeignetem Zubehör verursacht werden, fallen nicht unter die Garantie.

HINWEIS

• Verwenden Sie die Schrauben, die unter den Spezifikationen der VESA-Norm aufgeführt sind.
• Der Wandmontagesatz beinhaltet eine Installationsanleitung und die notwendigen Teile.
  • Die Wandhalterung ist optional. Zusätzliches Zubehör erhalten Sie bei Ihrem Elektrohändler.
  • Die Schraubenlänge hängt von der Wandbefestigung ab. Verwenden Sie unbedingt Schrauben der richtigen Länge.
• Weitere Informationen können Sie dem im Lieferumfang der Wandhalterung enthaltenen Handbuch entnehmen.
• Wenn Sie eine Wandhalterung eines Fremdanbieters am TV-Gerät anbringen, setzen Sie die inneren Distanzstücke in die Wandhalterungsbohrungen am TV-Gerät ein, um den vertikalen Betrachtungswinkel des Geräts anpassen zu können. Achten Sie darauf, dass Sie nicht die Distanzstücke für die LG-Wandhalterung verwenden. (Nur 37LP869*)

Innere Distanzstücke für Wandhalterung

Sauberes Verlegen der Kabel

* Ihr TV-Gerät kann von der Abbildung abweichen.

(Nur LP36**, LN54**, LP63**, LA62**)

1 Sichern Sie das Stromkabel mit der Schutzhalterung/Schraube.

(Nur LP860*)

Koaxial

Kabelhalter

Kabelhalter

Netzkabel halter

Kabelclip

(Nur LP869*)

Netzkabelhalter (Nur 37LP869*)

Kabelhalter

Schutzhalterung/Schraube

2 Bündeln Sie die Kabel, und binden Sie sie mit dem Kabelhalter zusammen.

VORSICHT

- Halten Sie das TV-Gerät beim Transport nicht am Kabelhalter und Netzkabelhalter fest, da diese brechen und Verletzungen sowie Beschädigungen am TV-Gerät verursachen können.

Kabelhalter

©

©

HDMI-Anschluss

Überträgt digitale Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des HDMI-Kabels mit dem TV-Gerät. Wählen Sie zum Anschließen einen beliebigen HDMI-Eingang. Es ist egal, welchen Port Sie wählen.

(Nur LN54**, LP36**, LP63**, LP860*, LA62**)

(Nur LP869*)

HDMI/DVI IN 3 2 1(ARC) (*nicht im Lieferumfang enthalten) HDMI

HINWEIS

• Für optimale Bildqualität wird empfohlen, den HDMI-Anschluss des TV-Geräts zu verwenden.
• Verwenden Sie das neueste Hochgeschwindigkeits-HDMI™-Kabel mit CEC-Funktion (Customer Electronics Control).
• High-Speed-HDMI™-Kabel sind für die Übertragung von HD-Signalen bis zu 1080p und höher getestet.
• Unterstütztes HDMI-Audioformat : Dolby Digital, PCM (bis zu 192KHz, 32KHz/44.1KHz/48KHz/88KHz/96KHz/176KHz/192KHz), DTS (Nur LP860*)

(Nur LP86**)

• Ein externes Audiogerät, das SIMPLINK und ARC unterstützt, muss über den HDMI/DVI IN 1 (ARC) angeschlossen werden.
• Wenn der Anschluss mit einem High-Speed-HDMI-Kabel erfolgt, gibt das externe Audiogerät, das ARC unterstützt, SPDIF ohne zusätzliches optisches Audiokabel aus und unterstützt die SIMPLINK-Funktion.

DVI-zu-HDMI-Anschluss

Überträgt digitale Videosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des DVI-HDMI-Kabels mit dem TV-Gerät. Schließen Sie ein Audiokabel an, um ein Audiosignal zu übertragen. (Nur LN54**, LP36**, LP63**, LA62**)

(Nur LP869*)

IN

/DVI IN

ONENT

OPT AU DI

(Nur LP63**)

/DVI IN

MPONENTIN

OPTICALAUDIO OL

(*nicht im

Lieferumfang enthalten)

(*nicht im

Lieferumfang enthalten)

(*nicht im Lieferumfang enthalten)

(*nicht im Lieferumfang enthalten)

AUDIO OUT

DVI OUT

DVD/ Blu-Ray / HD Cable Box / PC

Blu-Ray / HD Cable Box / DVD / PC

HINWEIS

• Abhängig von der Grafikkarte funktioniert der DOS-Modus bei Einsatz eines HDMI-zu-DVI-Kabels möglicherweise nicht.
• Bei Verwendung des HDMI/DVI-Kabels wird nur eine einfache Verbindung unterstützt.

RGB-PC-Anschluss

Überträgt das Videosignal von Ihrem PC an das TV-Gerät. Schließen Sie ein Audiokabel an, um ein Audiosignal zu übertragen.

(Nur LN54**, LP36**, LA62**)

HINWEIS

- Verbinden Sie das Komponenten-Kabel nicht, wenn Sie bereits ein RGB-PC-Kabel gebrauchen. (Nur LN549E)

Component-Anschluss

(Nur LP36**, LN54**, LP63**, LA62**)

Überträgt analoge Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des Component-Kabels mit dem TV-Gerät.

©

©

©

©

FERNBEDIENUNG

Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie das TV-Gerät bestimmungsgemäß.

Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V, AAA), legen Sie die und Enden entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach.

Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor.

1 oder 2 1

VORSICHT

- Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann.

Stellen Sie sicher, dass die Fernbedienung auf den Sensor am TV-Gerät gerichtet ist.

(Nur LN548C, LN549C, LP36**)

(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes. TV/RAD ☐Wählt Radio-, TV- und DTV-Programme. SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf. AV MODE Auswahl eines AV-Modus. ☐RATIO Ändert die Bildgröße. ☑INPUT Ändert die Eingangsquelle. Zifferntasten Zur Eingabe von Nummern. LIST Zum Zugriff auf die Liste der gespeicherten Programme. Q.VIEW Kehrt zurück zum vorherigen Programm. + △ - Regelt die Lautstärke. FAV Zugriff auf die Liste der Lieblingskanäle. GUIDE Öffnet den Programmführer. MUTE ☑Stellt den Ton aus. ^P √ Navigiert durch die gespeicherten Programme oder Kanäle. ^PAGE √ Wechselt zum vorherigen oder nächsten Bildschirm. TELETEXT-Tasten (☐ TEXT/T.OPT) Diese Tasten werden für Teletext verwendet. INFO① Anzeige von Informationen zum aktuellen Programm und Bild- schirm. SETTINGS Öffnen der Hauptmenüs. Q.MENU Öffnet die Schnellmenüs. Navigationstasten (nach oben/nach unten/nach links/nach rechts) Navi- giert durch Menüs und Einstellungen. OK◎ Wählt Menüs oder Einstellungen und speichert Ihre Eingabe. ☑BACK Zurück zur vorherigen Ebene. EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild. SIMPLINK Greift auf die mit HDMI-Kabel angeschlossenen AV-Geräte über HDMI-CEC zu. Öffnen des SIMPLINK-Menüs. AD Schaltet die Audiobeschreibung ein oder aus. Steuerungstasten (☐, ►, II, ↔, ↗ Steuerung der Menüs von „MEINE MEDIEN“ oder SIMPLINK-kompatibler Geräte (USB,SIMPLINK). Farbtasten Öffnen Sonderfunktionen in manchen Menüs.

(Nur LN549E, LP63**, LP860*)

(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes. ENERGY SAVING (Energiesparen) Passt die Bildschirmhelligkeit an, um den Stromverbrauch zu senken. AV MODE Auswahl eines AV-Modus. INPUT Ändert die Eingangsquelle. TV/RAD Inhalt Radio-, TV- und DTV-Programme. Zifferntasten Zur Eingabe von Nummern. LIST Zum Zugriff auf die Liste der gespeicherten Programme. Q.VIEW Kehrt zurück zum vorherigen Programm. + △ - Regelt die Lautstärke. FAV Zugriff auf die Liste der Lieblingskanäle. RATIO Ändert die Bildgröße. MUTE Stellt den Ton aus. ^P Navigiert durch die gespeicherten Programme oder Kanäle. PAGE Wechselt zum vorherigen oder nächsten Bildschirm. GUIDE - Öffnet den Programmführer. (Nur LP63**, LP860*) - Zeigt die Inhaltsliste im EzSign-Modus an. (Nur LN549E) PORTAL - Zeigt das interaktive Hotelmenü an, oder entfernt es. (Nur LP63**, LP860*) - Zeigt den EzSign-Inhalt auf einem Fernsehbildschirm an. (Nur LN549E) INFO Anzeige von Informationen zum aktuellen Programm und Bildschirm. (Nur LP63**, LP860*) - Zeigt die Informationen zu Fernbedienungstasten im EzSign-Modus an bzw. blendet sie aus. (Nur LN549E) Navigationstasten (nach oben/nach unten/nach links/nach rechts) Navigiert durch Menüs und Einstellungen. OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe. SETTINGS Wählt ein Menü aus. Blendet alle Bildschirmmenüs aus und kehrt zum TV-Bild zurück. Zurück zur vorherigen Ebene. EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild. Farbtasten Öffnen Sonderfunktionen in manchen Menüs. TELETEXT-Tasten (TEXT/T.OPT) Diese Tasten werden für Teletext verwendet. SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf. Steuerungstasten (▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀

(Nur LP869*)

SUBTITLE		TV/RAD
Q.MENU	AV MODE	INPUT
1	2	3
4	5	6
7	8	9
LIST	0	Q.VIEW
	FAV
	RATIO	P
	MUTE	PAGE
GUIDE	PORTAL	INFO
TEXT		T.OPT
		EXIT
		LIVE TV
SETTINGS

(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.

TV/RAD Wählt Radio-, TV- und DTV-Programme.

SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf.

Q.MENU Öffnet die Schnellmenüs.

AV MODE Auswahl eines AV-Modus.

ENERGY SAVING(Energiesparen) Passt die Bildschirmhelligkeit an, um den Stromverbrauch zu senken.

INPUT Ändert die Eingangsquelle.

Zifferntasten Zur Eingabe von Nummern.

LIST Zum Zugriff auf die Liste der gespeicherten Programme.

Q.VIEW Kehrt zurück zum vorherigen Programm.

+ - Regelt die Lautstärke.

FAV Zugriff auf die Liste der Lieblingskanäle.

RATIO Ändert die Bildgröße.

MUTE Stellt den Ton aus.

Navigiert durch die gespeicherten Programme oder Kanäle.

PAGE Wechselt zum vorherigen oder nächsten Bildschirm.

GUIDE Öffnet den Programmführer.

PORTAL Zeigt das interaktive Hotelmenü an, oder entfernt es.

INFO Anzeige von Informationen zum aktuellen Programm und Bildschirm.

Teletext buttons ( TEXT/T.OPT) Diese Tasten werden für Teletext verwendet.

Navigationstasten (nach oben/nach unten/nach links/nach rechts) Navigiert durch Menüs und Einstellungen.

OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe

BACK Zurück zur vorherigen Ebene.

EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.

SETTINGS Öffnen der Hauptmenüs.

Greift auf die mit HDMI-Kabel angeschlossenen AV-Geräte

über HDMI-CEC zu. Öffnen des SIMPLINK-Menüs.

LIVE TV Rückkehr zum LIVE-TV

Steuerungstasten ( ) Steuerung der Menüs von „MEINE

MEDIEN“ oder SIMPLINK-kompatibler Geräte (USB,SIMPLINK).

Farbtasten Öffnen Sonderfunktionen in manchen Menüs.

(Nur LA62**)

(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes. RATIO Ändert die Bildgröße. INPUT Ändert die Eingangsquelle. TV/RAD 🔊 Volt Radio-, TV- und DTV-Programme. AV MODE Auswahl eines AV-Modus. Zifferntasten Zur Eingabe von Nummern. LIST Zum Zugriff auf die Liste der gespeicherten Programme. Q.VIEW Kehrt zurück zum vorherigen Programm. FAV Zugriff auf die Liste der Lieblingskanäle. 3D Wird zur Ansicht von 3D-Videos verwendet. MUTE 🔊 stellt den Ton aus. + ↗ Regelt die Lautstärke. ^P ∨ Navigiert durch die gespeicherten Programme oder Kanäle. PAGE Wechselt zum vorherigen oder nächsten Bildschirm. 3D OPTION Wird zur Ansicht von 3D-Videos verwendet. SETTINGS Öffnen der Hauptmenüs. INFO Ⓞ Anzeige von Informationen zum aktuellen Programm und Bildschirm. Q. MENU Öffnet die Schnellmenüs. Navigationstasten (nach oben/nach unten/nach links/nach rechts) Navi-giert durch Menüs und Einstellungen. OK ⚫Wählt Menüs oder Einstellungen und speichert Ihre Eingabe. →BACK Zurück zur vorherigen Ebene. GUIDE Öffnet den Programmführer. EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild. 1 Farbtasten Öffnen Sonderfunktionen in manchen Menüs. ( Rot, : Grin. : Gelb, :Blau) 2 TELETEXT-Tasten Diese Tasten werden für Teletext verwendet. SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf. Steuerungstasten ( ▪, ▶, □, ◀, ▶ Steuerung der Menüs von „MEINE MEDIEN“ oder SIMPLINK-kompatibler Geräte (USB,SIMPLINK). II (FREEZE) Einfrieren des aktuellen Bilds, wenn die Eingangsquelle TV, AV, Komponente oder HDMI verwendet wird. SIMPLINK Greift auf die mit HDMI-Kabel angeschlossenen AV-Geräte über HD- MICEC zu. Öffnen des SIMPLINK-Menüs. AD Schaltet die Audiobeschreibung ein oder aus.

©

©

©

RGB-PC, HDMI/DVI-PC-unterstützter Modus

(Nur LN54**, LP36**, LA62**)

Auflösung	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
720x400 31,	468 70,08
640x480 31,	469 59,94
800x600 37,	879 60,31
1024x768 48,	363 60,00
1280x720 45	60
1280x768 47,	78 59,87
1360x768 47,	72 59,80
1280x1024 63,	981 60,02
1920x1080 (RGB-PC)	66,587 59,93
1920x1080 (HDMI-PC)	67,5 60,00

(Nur 39/42/47/55/60LN549E, 55LA625C)

HDMI/DVI-DTV-unterstützter Modus

Auflösung	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
720x480	31,469	59,94
	31,5	60
720x576 31,25 50
1280x720	37,5	50
	44,96	59,94
	45	60
1920x1080	33,72	59,94
	33,75	60
	28,125	50
	26,97	23,97
	27	24
	33,716	29,976
	33,75	30,00
	56,25	50
	67,43	59,94
	67,5	60

HDMI/DVI-PC-unterstützter Modus

(Nur LP63**, LP86**)

Auflösung	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
720x400 31,468 70,08
640x480 31,469 59,94
800x600 37,879 60,31
1024x768 48,363 60,00
1280x720 45 60
1280x768 47,78 59,87
1360x768 47,72 59,80
1280x1024 63,981 60,02
1920x1080 67,5 60,00

Informationen zu Component-Anschlüssen

(Nur LP36**, LN54**, LP63**, LP869*, LA62**)

Component-Anschlüsse am Fernsehgerät

Y

P_B

P_R

Video-Ausgänge auf dem DVD-Player	Y	P_B	P_R
	Y B-Y	R-Y
	Y Cb	Cr
	Y Pb	Pr

Unterstützte 3D-Modi (nur 3D-Modell)

• Videos mit Eingang über die unten genannten Formate werden automatisch dreidimensional angezeigt.
• Die Übertragung des digitalen 3D-Rundfunksignals variiert je nach Umgebung des Signals. Stellen Sie die Einstellungen zur Ansicht von 3D-Bildern manuell ein, wenn Videos nicht automatisch dreidimensional angezeigt werden.

Unterstützte 3D-Modi (automatisch)
Input Signal Auflösung			Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Unterstützte 3D-Videoformate
HDMI	720p	1280X720	37.5 50		Nebeneinander (Halb), Oben und Unten
			45 60
			75 50		Frame packing
			89.9 / 90 59.94 / 60
	1080i	1920X1080	33.7 60		Nebeneinander (Halb), Oben und Unten
			28.1 50
	1080p	1920X1080	27 24		Nebeneinander (Halb), Oben und Unten
			33.7 30
			67.5 60
			56.3 50
			53.95 / 54 23.98 / 24 Frame packing
Unterstützte 3D-Modi (Manuell)
Input Signal Auflösung			Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Unterstützte 3D-Videoformate
HDMI	720p	1280X720	37.5 50		Nebeneinander, Oben und Unten
			45 60
	1080i	1920X1080	33.75 60		Nebeneinander, Oben und Unten
			28.125 50
	1080p	1920X1080	27 24		Nebeneinander, Oben und Unten
			33.75 30
			67.43 / 67.5	59.94 / 60.00	Nebeneinander, Oben und Unten, Single Frame Sequential
			56.25 50
DTV	720p	1280X720	37.5 50		Nebeneinander, Oben und Unten
	1080i	1920X1080	28.125 50
USB	1080p	1920X1080	33.75 30		Nebeneinander, Oben und Unten, MPO (Foto), JPS (Foto)

IR-CODES

• Diese Funktion steht nicht bei allen Modellen zur Verfügung.

Code (Hexa)	Funktion HINWEIS
08	( EIN/AUS)	Fernbedienungstaste (Ein/Aus)
95 ENERGY SAVING Fernbedienungstaste
30 AV MODE		Fernbedienungstaste
0B INPUT	Fernbedienungstaste
F0 TV/RAD	Fernbedienungstaste
10-19 Zahlentaste 0-9 Fernbedienungstaste
53 LIST	Fernbedienungstaste
1A Q.VIEW	Fernbedienungstaste
02 Fernbedienungstaste
03 Fernbedienungstaste
1E FAV	Fernbedienungstaste
79 RATIO	Fernbedienungstaste
09 MUTE	Fernbedienungstaste
00 P	^	Fernbedienungstaste
01 P	√	Fernbedienungstaste
43 SETTINGS	Fernbedienungstaste
AB	GUIDE	Fernbedienungstaste
45 Q.MENU (3D OPTION)	Fernbedienungstaste
AA	INFO	Fernbedienungstaste
28	BACK ➔	Fernbedienungstaste
5B EXIT	Fernbedienungstaste
44 OK	Fernbedienungstaste
40	^	Fernbedienungstaste
41	√	Fernbedienungstaste
07	<	Fernbedienungstaste
06	>	Fernbedienungstaste
72 ROT	Fernbedienungstaste
71 GRÜN	Fernbedienungstaste
63 GELB	Fernbedienungstaste
61 BLAU	Fernbedienungstaste
20 TEXT		Fernbedienungstaste
21 T.OPT(T.Option)		Fernbedienungstaste
39 SUBTITLE		Fernbedienungstaste
B1	■	Fernbedienungstaste
B0	▶	Fernbedienungstaste
BA	II	Fernbedienungstaste
8E	▶▶	Fernbedienungstaste
8F	◀◀	Fernbedienungstaste
91 AD	Fernbedienungstaste
7E SIMPLINK		Fernbedienungstaste
0C	PORTAL	Fernbedienungstaste
43 HOME	Fernbedienungstaste
E8 ALARM	Fernbedienungstaste
DC	3D	Fernbedienungstaste

EINRICHTEN EXTERNER STEUERGERÄTE

RS-232C-Einstellung

Verbinden Sie die RS-232C (serielle Schnittstelle) mit einem externen Steuergerät (z. B. ein Computer oder ein A/V-Steuersystem), um die Gerätefunktionen extern zu steuern. Verbinden Sie die serielle Schnittstelle des Steuergeräts mit de RS-232C-Buchse auf der Rückseite des Geräts. Hinweis: Die RS-232C-Anschlusskabel sind nicht im Lieferumfang des Produkts enthalten.

RS-232C IN (CONTROL & SERVICE) (*nicht im Lieferumfang enthalten)

Steckertyp: D-Sub 9-polig

① ⑤ ⑥ ⑨

Nr.	Polbezeichnung
1	3.5V
2	RXD (Empfangsdaten)
3	TXD (Sendedaten)
4	IR-Ausgang von TV
5	GND
6	Kein Anschluss
7	Kein Anschluss
8	Kein Anschluss
9	Kein Anschluss (12 V bei einigen Modellen verfügbar)

RS-232C-Konfigurationen

7-adrige Konfigurationen Standard-RS-232C-Kabel

PC TV

RXD 2 3 TXD TXD 3 2 RXD GND 5 5 GND DTR 4 6 DSR DSR 6 4 DTR RTS 7 8 CTS CTS 8 7 RTS D-Sub 9 D-Sub 9

3-adrige Konfigurationen (nicht Standard)

PC TV

RXD 2 3 TXD TXD 3 2 RXD GND 5 5 GND DTR 4 6 DTR DSR 6 4 DSR RTS 7 7 RTS CTS 8 8 CTS

D-Sub 9

D-Sub 9

Set ID (Geräte-ID)

Set ID-Nummer. „Echtdatenzuordnung“

1 Öffnen Sie die Hauptmenüs mit der Taste SETTINGS oder HOME.
2 Drücken Sie die Navigationstasten, um zu OPTION zu scrollen und drücken Sie OK.
3 Drücken Sie die Navigationstasten, um zur Set ID(Geräte-ID) zu gelangen, und drücken Sie OK.
4 Gehen Sie nach links oder rechts, um eine Set-ID-Nummer auszuwählen, und wählen Sie Schließen. Der Einstellungsbereich liegt zwischen 1 und 99.
5 Drücken Sie abschließend EXIT.

Kommunikationsparameter

• Baudrate: 9600 Bit/s (UART)
- Datenlänge: 8 Bit
- Parität: Keine

• Stoppbit: 1 Bit
  • Kommunikationscode: ASCII-Code
  • Verwenden Sie ein Kreuzkabel(Cross/Reverse).

Befehlsreferenzliste

(Abhängig vom Modell)

	BEFEHL1	BEFEHL2	DATEN (Hexadezi-mal)		BEFEHL1	BEFEHL2	DATEN (Hexadezi-mal)
01. Stromver-sorgung	k a 00 bis 01	13. Höhen k	r 00 bis 64
02. Format	k	c	(SieheS.41)	14. Bässe	k	s	00 bis 64
03. Bildschirm-Ruhezustand	k	d	(SieheS.41)	15. Balance	k	t	00 bis 64
04. Stummschaltung	k e 00 bis 01			16. Farbtemper-atur	x u 00 bis 64
05. Lautstärk-eregelung	k f	00 bis 64		17. Energie sparen	j	q 00 bis 05
06. Kontrast	k g 00 bis 64			18. Aubism. Kon-figuration	j	u 01
07. Helligkeit k h 00 bis 64				19. Abstimmungs-befehl	m	a	(Siehe S.43)
08. Farbe	k i	00 bis 64		20. Programm hinzufügen/über-springen	m b 00 bis 01
09. Farbton	k j	00 bis 64		21. Taste	m c Tasten-		code
10. Schärfe	k k 00 bis 64			22. Einstellen der Hintergrundbe-leuchtung	m g 00 bis 64
11. OSD-Auswahl	k l	00 bis 01		23. Eingang-sauswahl (Haupt)	x b (Siehe		S.44)
12. Fernbedi-enung Sperrmodus	k m	00 bis 01

* Hinweis: Während des USB-Betriebs, wie z. B. DivX oder EMF, können keine Befehle außer Power (ka) und Key (mc) ausgeführt werden und werden als NG behandelt.

Übertragungs-/Empfangsprotokoll

Übertragung

[Befehl1][Befehl2][ ][Set ID][ ][Daten][Cr]

[Befehl 1] : Erster Befehl zur TV-Steuerung (j, k, m oder x)

[Befehl 2] : Zweiter Befehl zur TV-Steuerung.

[Set ID] : Sie können die Set ID einstellen, um die gewünschte Monitor-ID im Optionsmenü zu wählen.

Der Einstellungsbereich liegt zwischen 1 und 99. Wenn Sie als Set ID „0“ auswählen, wird jedes angeschlossene Gerät gesteuert. Die Set ID wird im Menü als Dezimalzahl (1 bis 99) und im Übertragungs-/Empfangsprotokoll als Hexadezimalzahl (0x0 bis 0x63) angegeben.

[DATEN] : Für die Übertragung von Befehlsdaten. „FF“ übertragen, um Befehlsstatus zu lesen.

[Cr] : Zeilenschaltung

ASCII-Code „0x0D“

[ ] : ASCII-Code „Leerschritt (0x20)“

OK Bestätigung

[Befehl2][ ][Set ID][ ][OK][Daten][x]

* Das TV-Gerät sendet ACK (Bestätigung) beim Empfang normaler Daten basierend auf diesem Format. Wenn sich zu diesem Zeitpunkt Daten im Datenlesemodus befinden, werden die aktuellen Statusdaten angezeigt. Wenn sich die Daten im Datenschreibmodus befinden, werden die Daten an den PC zurückgegeben.

Fehlerbestätigung

[Befehl2][ ][Set ID][ ][NG][Daten][x]

* Das TV-Gerät sendet ACK (Bestätigung) beim Empfang anormaler Daten von nicht brauchbaren Funktionen oder bei Kommunikationsfehlern basierend auf diesem Format.

Daten 00: Unzulässiger Code

01. Ein/Aus (Befehl: k a)

▶ Für die Steuerung des Ein-/Ausschaltens des Geräts.

Transmission[k][a][ ][Set ID][ ][Daten][Cr]

Daten 00: Ausschalten

01: Einschalten

Ack [a][ ][Set ID][ ][OK/NG][Daten][x]

▶ Für die Anzeige des Ein-/Ausschaltstatus.

Transmission [k][a][ ][Set ID][ ][FF][Cr]

Ack [a][ ][Set ID][ ][OK/NG][Daten][x]

* Wenn andere Funktionen „0xFF“-Daten auf der Basis dieses Formats übertragen, enthält die Bestätigungsdaten-Rückmeldung (Ack) Statusinformationen zu den einzelnen Funktionen.
* Beim Einschalten des TV-Geräts werden u. U. die Meldungen „OK Ack.“ (OK Best.), „Error Ack.“ (Fehler Best.) oder andere Meldungen auf dem Bildschirm eingeblendet.

02.Format (Befehl: k c) (Größe des Hauptbildes)

▶ Zur Einstellung des Bildformats. (Format des Hauptbildes) Das Bildschirmformat kann auch über die Option „Format“ im Q.MENU oder im Menü BILD festgelegt werden.

Transmission [k][c][ ][Set ID][ ][Daten][Cr]

Daten 01:Normalbildschirm(4:3)	07: 14:909: Just Scan
02: Breitbild (16:9)	0B: Volle Breite
04: Zoom	10 bis 1F: Kino- Zoom 1 bis
06: Original	16

Ack [c][ ][Set ID][ ][OK/NG][Daten][x]

* Über die PC-Eingabe wählen Sie das Format 16:9 oder 4:3 aus.
* Im DTV/HDMI-Modus (1080i 50 Hz/60 Hz, 720p 50 Hz/60 Hz, 1080p 24 Hz/30 Hz/50 Hz/60 Hz), Component-Modus (720p, 1080i, 1080p 50 Hz/60 Hz) ist die Einstellung „Just Scan“ verfügbar.
* Die Option „Volle Breite“ wird nur für Digital, Analog und AV unterstützt.

03. Bildschirm-Ruhezustand (Befehl: k d)

▶ Zur Aktivierung/Deaktivierung des Bildschirm-Ruhezustands.

Transmission[k][d][ ][Set ID][ ][Daten][Cr]

Daten 00: Bildschirm-Ruhezustand aus (Bild ein) Videoausgabe-Ruhezustand aus

01: Bildschirm-Ruhezustand ein (Bild aus)

10: Videoausgabe-Ruhezustand ein

Ack[d][ ][Set ID][ ][OK/NG][Daten][x]

* Beim Stummschalten eines Videos wird das Bildschirmmenü (OSD) eingeblendet. Beim Stummschalten des Bildschirms wird das OSD-Bildschirmmenü nicht eingeblendet.

04. Stummschaltung (Befehl: k e)

▶ Zur Aktivierung/Deaktivierung der Stummschaltung. Sie können die Stummschaltung auch über die Taste MUTE der TV-Fernbedienung einstellen.

Transmission [k][e][ ][Set ID][ ][Daten][Cr]

Daten 00: Stummschaltung ein (Lautstärke aus) 01 : Stummschaltung aus (Lautstärke ein)

Ack[e][ ][Set ID][ ][OK/NG][Daten][x]

05. Lautstärkeregelung (Befehl: k f)

▶ Zur Regelung der Lautstärke. Sie können die Lautstärke auch über die LAUTSTÄRKE-Tasten der Fernbedienung einstellen.

Transmission [k][f][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack[f][ ][Set ID][ ][OK/NG][Daten][x]

06. Kontrast (Befehl: k g)

▶ Zur Einstellung des Bildkontrastes. Sie können den Kontrast auch über das Menü BILD einstellen.

Transmission [k][g][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack [g][ ][Set ID][ ][OK/NG][Daten][x]

07. Helligkeit (Befehl: k h)

▶ Zur Einstellung der Bildhelligkeit. Sie können die Helligkeit auch über das Menü BILD einstellen.

Transmission [k][h][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack[h][ ][Set ID][ ][OK/NG][Daten][x]

08. Farbe (Befehl: k i)

▶ Einstellung der Bildfarbe. Sie können die Farbe auch über das Menü BILD ein- stellen.

Transmission [k][i][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack[i][ ][Set ID][ ][OK/NG][Daten][x]

09. Farbton (Befehl: k j)

▶ Zur Einstellung des Farbtons auf dem Bildschirm. Sie können den Farbton auch über das Menü BILD einstellen.

Transmission [k][j][ ][Set ID][ ][Daten][Cr]

Daten rot: 00 bis grün: 64

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack[j][ ][Set ID][ ][OK/NG][Daten][x]

10. Schärfe (Befehl: k k)

▶ Zur Einstellung der Schärfe auf dem Bildschirm. Sie können die Schärfe auch über das Menü BILD einstellen.

Transmission[k][k][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64 (Außer bei LP86**)

Daten Min. 00 bis Max. 32 (Nur LP86**)

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack[k][ ][Set ID][ ][OK/NG][Daten][x]

11. OSD-Auswahl (Befehl: k l)

▶ OSD (Bildschirmmenü) Ein/Aus bei Verwendung der Fernbedienung.

Transmission [k][l][ ][Set ID][ ][Daten][Cr]

Daten 00: OSD Aus 01: OSD Ein

Ack [I][ ][Set ID][ ][OK/NG][Daten][x]

12. Fernbedienungssperre (Befehl: k m)

▶ Zum Sperren der Steuerelemente auf der Vorderseite des Bildschirms und der Fernbedienung.

Transmission [k][m][ ][Set ID][ ][Daten][Cr]

Daten 00: Sperre Aus 01: Sperre Ein

Ack[m][ ][Set ID][ ][OK/NG][Daten][x]

* Falls keine Fernbedienung verwendet wird, sollte dieser Modus eingestellt werden.

Wenn die Netzstromversorgung aus-/eingeschaltet wird, wird die Sperre für das externe Steuergerät aufgehoben.

* Wenn die Tastensperre im Standby-Modus aktiviert ist, lässt sich das Gerät nicht über die Einschalttaste der IR-Fernbedienung und die lokalen Tasten einschalten.

13. Höhen (Befehl: k r) (Außer bei LP86\*\*)

▶ Einstellung der Höhen.

Sie können die Höhen auch über das Menü AUDIO einstellen.

Transmission [k][r][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64

* Siehe „Echtdatenzuordnung“. Siehe S.44

Ack[r][ ][Set ID][ ][OK/NG][Daten][x]

14. Bässe (Befehl: k s) (Außer bei LP86\*\*)

▶ Zur Einstellung der Bässe.

Sie können die Bässe auch über das Menü AUDIO einstellen.

Transmission [k][s][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack[s][ ][Set ID][ ][OK/NG][Daten][x]

15. Balance (Befehl: k t)

▶ Zur Einstellung der Balance.

Sie können die Balance auch über das Menü AUDIO einstellen.

Transmission [k][t][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack [t][ ][Set ID][ ][OK/NG][Daten][x]

16. Farbtemperatur (Befehl:x u)

▶ Zur Einstellung der Farbtemperatur. Sie können die Farbtemperatur auch über das Menü BILD einstellen.

Transmission [x][u][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack[u][ ][Set ID][ ][OK/NG][Daten][x]

17. Energie sparen (Befehl: j q)

▶ Zur Reduzierung der Leistungsaufnahme des TV-Geräts. Sie können die Funktion „Energie sparen“ auch im Menü BILD einstellen.

Transmission [j][q][ ][Set ID][ ][Daten][Cr]

Energiespar-Modus						Stufe				Beschreibung
7	6	5	4	3	2	1	0
0	0	0	0			LowPower	0	0	0	Aus
0	0	0	0			LowPower	0	0	0	Minimum
0	0	0	0			LowPower	0	0	1	Mittel
0	0	0	0			LowPower	0	0	1	Maximum
0	0	0	0			LowPower	0	0	1	Bildschirmaus
0	0	0	0			LowPower	0	1	0	Automatisch
0	0	0	0			LowPower	0	1	0	Automatisch

▶ „Auto“ (Automatisch) ist für Fernsehgeräte verfügbar, die den „Intelligent Sensor“ (Intelligenter Sensor) unterstützen.

Ack [q][ ][Set ID][ ][OK/NG][Daten][x]

18. Automatische Konfiguration (Befehl: j u)

Zur automatischen Anpassung der Bildposition und zum Minimieren instabiler Bilder. Funktioniert nur im Modus RGB (PC).

Transmission [j][u][ ][Set ID][ ][Daten][Cr]

Daten 01: Zum TV

Ack[u][ ][Set ID][ ][OK/NG][Daten][x]

19. Tune-Befehl (Befehl: m a)

▶ Kanal mit folgender Nummer wählen.

Transmission [m][a][ ][Set ID][ ][Daten0][ ][Daten1][ ][Daten2][Cr]

Daten00: Hochkanaldaten

Daten01: Tiefkanaldaten

Beisp. Nr. 47 -> 00 2F (2FH)

Nr. 394 -> 01 8A (18AH),

DTV-Nr. 0 -> Egal

Daten02: [Antenne]

0x00: Analog Main

0x10: DTV Main

0x20: Radio

[Kreuzkabel]

0x80 : Analog Main

0x90 : DTV Main

0xA0 : Radio

Kanaldatenbereich -

Analog - Min: 00 bis Max: 63 (0 bis 99)

Digital - Min: 00 bis Max: 3E7 (0 bis 999)

Ack [a][ ][Set ID][ ][OK/NG][Daten][x]

Daten Min: 00 bis Max: 7DH

20. Kanal hinzufügen/überspringen (Befehl: m b)

Zum Einstellen des Überspringen-Status für das aktuelle Programm.

Transmission [m][b][ ][Set ID][ ][Daten][Cr]

Daten 00: Überspringen 01: Hinzufügen

Ack[b][ ][Set ID][ ][OK/NG][Daten][x]

21. Taste (Befehl: m c)

▶ Für das Senden des IR-Fernbedienungs-Tastencodes.

Transmission [m][c][ ][Set ID][ ][Daten][Cr]

Daten Tastencode Siehe S.37

Ack[c][ ][Set ID][ ][OK/NG][Daten][x]

22. Einstellen der Hintergrundbeleuchtung (Befehl: m g)

▶ Zum Einstellen der Hintergrundbeleuchtung.

Transmission [m][g][ ][Set-ID][ ][Daten][Cr]

Daten: Daten Min: 00 bis Max: 64

Ack [g][ ][Set-ID][ ][OK/NG][Daten][x]

23. Eingangsauswahl (Befehl: x b)

(Hauptbildeingang)

▶ Zur Auswahl der Eingangsquelle für das Hauptbild.

Transmission [x][b][ ][Set ID][ ][Daten][Cr]

Datenstruktur

MSB LSB

0 0

0 0 0 0

0 0

Externer Eingang

L Eingangsnummer

Externer Eingang Daten
0 0	0 0 DTV
0 0	0 1 Analog
0 0	1 0 AV
0 1	0 0 Component
0 1	1 0		RGB
0 1	1 1			HDMI
1 0	0 0
1 0	0 1
1 0	1 0

Eingangsnummer Daten
0 0	0 0		Eingang1
0 0	0 1		Eingang2
0 0	1 0		Eingang3
0 0	1 1		Eingang4

Ack [b][ ][Set ID][ ][OK/NG][Daten][x]

\* Echtdatenzuordnung

00 : Schritt 0

:

A: Schritt 10 (Set-ID 10)

:

F: Schritt 15 (Set-ID 15)

10 : Schritt 16 (Set-ID 16)

:

64 : Schritt 100

:

6E: Schritt 110

:

73 : Schritt 115

74 : Schritt 116

:

CF: Schritt 199

:

FE: Schritt 254

FF: Schritt 255

24. 3D (Befehl: x t) (nur 3D-Modelle)

(Abhängig vom Modell)

Zum Ändern des 3D-Modus im TV-Gerät.

Transmission [x][t][ ][Set ID][ ][Daten 01][ ][Daten 02]

[ ][Daten 03][ ][Daten 04][Cr]

Datenstruktur

Daten 01 00 : 3D Ein

01:3D Aus

02 : 3D zu 2D

03 : 2D zu 3D

Daten 02 00 : Oben und Unten

01 : Nebeneinander

02 : Schachbrett

03 : Frame Sequential

Daten 03 00 : Rechts nach links

01 : Links nach rechts

Daten 04 3D-Effekt (3D-Tiefe): Min: 00 bis Max: 14

(*Senden per Hexadezimalcode)

* Falls für Daten1 00 (3D Ein) gewählt wurde, ist Daten4 ohne Bedeutung.
* Falls für Daten1 01 (3D Aus) oder 02 (3D zu 2D) gewählt wurde, sind Daten2, Daten3 und Daten4 ohne Bedeutung.
* Falls für Daten1 03 (2D zu 3D) gewählt wurde, sind Daten2 und Daten3 ohne Bedeutung.

25. Extended 3D (Erweitertes 3D) (Befehl: x v)

(Abhängig vom Modell)

Zum Ändern der 3D-Option im TV-Gerät.

Transmission [x][v][ ][Set ID][ ][Daten 00][ ][Daten 01][Cr]

Daten 01 : 3D-Option

00 : 3D-Bildkorrektur
01 : 3D-Tiefe (nur 2D zu 3D)
02 : 3D-Blickpunkt
03 : 3D-Bildgröße (nur Plasma-TV)
04 : 3D-Bildanpassung (nur Plasma-TV)
05 : 3D-Optimierung (nur aktiver Typ (LCD-TV))

Daten 02 Verfügt über einen eigenen Bereich für jede

3D-Option, die von Daten 01 festgelegt wurde.

1) Wenn Daten 01 gleich 00 ist

00 : Rechts nach links
01 : Links nach rechts

2) Wenn Daten 01 gleich 01, 02 ist

Daten Min: 0 bis Max: 14 (*Senden per Hexadezimalcode)
Datenwertbereich (0 bis 20) stellt Blickpunktbereich (-10 bis
+10) automatisch ein (abhängig vom Modell)
3) Wenn Daten 01 gleich 03 ist

00:Just Scan

01:16:9

4) Wenn Daten 01 gleich 04 ist

00 : Aus

01 : Ein

5) Wenn Daten 01 gleich 05 ist

Daten Min: 0 bis Max: 02(*Senden per Hexadezimalcode)

*Siehe „Echtdatenzuordnung“.

Ack [v][ ][Set ID][ ][OK][Daten01][Daten02][x][v][ ][NG][Daten01][x]

LG

Life's Good

Modell- und Seriennummer des TV-Gerätes befinden sich auf der Rückseite Notieren Sie diese Angaben unten (für den Fall einer Reparatur).

MODELL :

SERIENNUMMER : ____
