VORSICHT

Betrachtungsumgebung

Betrachtungsabstand

- Wenn Sie die 3D-Funktion nutzen, halten Sie stets einen Betrachtungsabstand ein, der mindestens dem 2-Fachen der Bildschirmdiagonalen entspricht. Wenn das Betrachten von 3D-Inhalten Unwohl-sein verursacht, vergrößern Sie Ihren Abstand zum TV-Gerät.

□ Betrachtungsposition

- Richten Sie Ihr Gesicht auf den Bildschirm (Augenhöhe), und schauen Sie dabei gerade nach vorn. Andernfalls können Sie die 3D-Inhalte nicht richtig sehen.

Betrachtungsalter

Kleinkinder/Kinder

• Die Verwendung bzw. das Betrachten von 3D-Inhalten ist für Kinder unter 6 Jahren verboten.
• Kinder unter 10 Jahren können überreagieren und übermäßig angeregt werden, da sich ihre Sehkraft noch in der Entwicklung befindet (sie versuchen z. B. den Bildschirm zu berühren oder in den Bildschirm hineinzuspringen). Kinder sollten 3D-Inhalte daher nur unter Aufsicht und unter Anwendung besonderer Vorsicht betrachten.
• Kinder haben im Zusammenhang mit 3D-Darstellungen eine größere binokulare Disparität als Erwachsene, da der Abstand zwischen ihren Augen kleiner ist. Daher ist ihre Fähigkeit zur stereoskopischen Tiefenerkennung bei der Betrachtung eines 3D-Bildes ausgeprägter als bei Erwachsenen.

□ Jugendliche

- Jugendliche unter 19 Jahren reagieren möglicherweise sensibel gegenüber der Lichtstimulation bei 3D-Inhalten. Raten Sie ihnen, bei Müdigkeit nicht über längere Zeiträume 3D-Inhalte zu betrachten.

Ältere Personen

- Ältere Personen erkennen möglicherweise einen geringeren 3D-Effekt als jüngere Personen. Sie halten zudem in der Regel den empfohlenen Mindestabstand zum TV-Gerät ein.

Vorsicht bei der Verwendung der 3D-Brille

Verwenden Sie auf jeden Fall eine geeignete LG 3D-Brille. Andernfalls können Sie die 3D-Videos möglicherweise nicht richtig sehen.

Verwenden Sie die 3D-Brille nicht anstelle Ihrer normalen Brille, Sonnenbrille oder Schutzbrille.
Die Verwendung abgeänderter 3D-Brillen kann die Augen überlasten oder eine Bildverzerrung zur Folge haben.
Bewahren Sie die 3D-Brille nicht bei extrem hohen oder niedrigen Temperaturen auf. Dadurch kann es zu Verformungen kommen.
Die 3D-Brille ist zerbrechlich und kann leicht zerkratzen. Verwenden Sie immer ein weiches, sauberes Tuch, wenn Sie die Gläser säubern. Zerkratzen Sie die Oberfläche der 3D-Brille nicht mit scharfen Objekten, und verwenden Sie zum Reinigen keine Chemikalien.
Beim Betrachten von 3D-Videos unter einer fluoreszierenden Lichtquelle oder einer Lichtquelle mit drei Wellenlängen kann es zu leichtem Bildflackern kommen. Schalten Sie in diesem Fall das Licht aus, oder verdunkeln Sie es.
Andere Elektro- oder Kommunikationsgeräte sollten abgeschaltet oder vom TV-Gerät entfernt aufbewahrt werden, da sie Störungen verursachen und die 3D-Funktion beeinträchtigen können.
☐ Wenn Sie im Liegen fernsehen, können 3D-Bilder dunkler oder nicht sichtbar sein.

HINWEIS

• Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.
• Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes kann sich leicht von dem in diesem Handbuch unterscheiden.
• Die verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach Modell unterscheiden.
• Künftig können diesem TV-Gerät neue Funktionen hinzugefügt werden.
• Das TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu verringern. Wenn längere Zeit nicht ferngesehen wird, sollte das Gerät ausgeschaltet werden, um Strom zu sparen.
• Der Stromverbrauch des eingeschalteten TV-Gerätes kann erheblich verringert werden, wenn die Helligkeit des Bildes vermindert wird.

INSTALLATIONSVERFAHREN

1 Öffnen Sie die Packung, und stellen Sie sicher, dass alle Zubehörteile im Lieferumfang enthalten sind.
2 Befestigen Sie den Standfuß am TV-Gerät.
3 Verbinden Sie gegebenenfalls externe Zuspielgeräte mit dem TV-Gerät.

MONTAGE UND VORBEREITUNG

Auspacken

Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät.

VORSICHT

• Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen.
• Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt.
• Einige Modelle besitzen einen dünnen Film auf dem Display, der nicht entfernt werden darf.

HINWEIS

• Die im Lieferumfang enthaltenen Artikel sind modellabhängig.
- Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktualisierungen der Produktfunktionen vorbehalten.
- Für eine optimale Verbindung sollte die Einfassung von HDMI-Kabeln und USB-Geräten höchstens 10 mm dick und 18 mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt, wenn das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres TV-Gerätes passt.

A B B A

$$ ^ {*} \mathrm{A} \leq 1 0 \mathrm{mm} $$

$$ ^ {*} \mathbf {B} \leq 1 8 \mathrm{mm} $$

Einrichten des TV-Geräts

* Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.

Anbringen des Standfußes

(Nur LP36**, LP63**, 32/37/39/42/47LN54**)

3 Stk

M4 x 14

(Nur LP860*, 55/60LN54**, 55LA62**)

1

4 Stk

M4 x 14

1

Standkörper

Vorderseite

Standkörper

Vorderseite

Ständerplatte

Ständerplatte

2

2

3

3

4 Stk

4 Stk

M4 x 14

M4 x 14

VORSICHT

Wenn Sie den Ständer am TV-Gerät anbringen, legen Sie den Bildschirm nach unten gerichtet auf einen Tisch oder eine andere flache Oberfläche mit einer weichen Unterlage, um den Bildschirm vor Verkratzen zu schützen.
Achten Sie darauf, dass die Schrauben ordnungsgemäß eingesetzt und fest angezogen sind. Wenn sie nicht fest genug angezogen werden, besteht die Gefahr, dass das TV-Gerät nach der Installation nach vorne kippt. Wenden Sie beim Festziehen der Schrauben keine Gewalt an, da sie dadurch möglicherweise beschädigt werden und sich nicht richtig befestigen lassen.

HINWEIS

Entfernen Sie den Ständer, bevor Sie das TV-Gerät an einer Wandhalterung befestigen, indem Sie ihn in umgekehrter Reihenfolge, wie bei der Montage, abmontieren.

Montage auf einem Tisch

1 Heben Sie das TV-Gerät an, und kippen Sie es auf einem Tisch in die aufrechte Position.

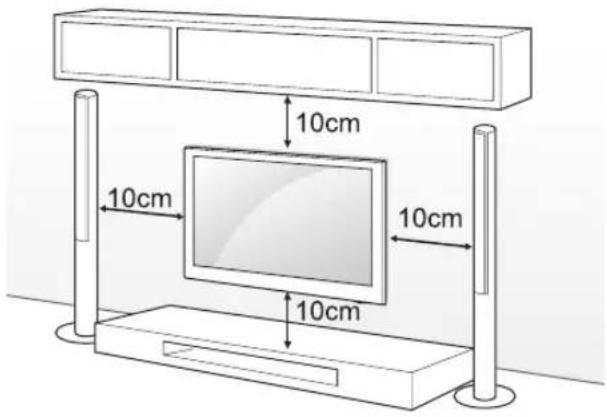

- Lassen Sie (mindestens) 10 cm Platz zur Wand, um eine gute Belüftung zu gewährleisten.

10 cm

10 cm

10 cm

10 cm

2 Schließen Sie das Netzkabel an eine Steckdose an.

VORSICHT

Stellen Sie das TV-Gerät nicht in die Nähe von Wärmequellen, da dies einen Brand oder Beschädigungen verursachen könnte.

BEFESTIGUNG DES TV-GERÄT AN EINEM TISCH

Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.

Das TV-gerät muss so an einem Tisch befestigt werden, dass es nicht nach vorne oder hinten gezogen werden kann; dadurch könnte es zu Verletzungen oder zu einer Beschädigung des Produkts kommen.

(37/39/42/47LN54**, 37/39/42LP36**, 37/39/42LP63**)

4 Schrauben

(nicht im Lieferumfang enthalten)

Standfuß

Befestigen des TV-Gerätes an einem Tisch

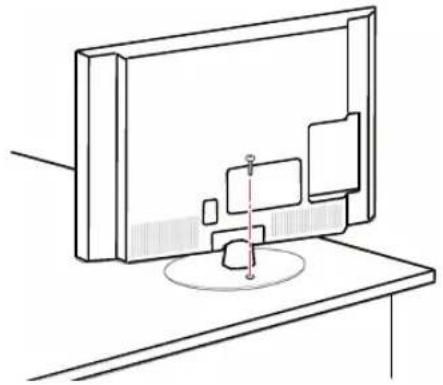

Befestigen Sie das TV-Gerät an einem Tisch, um ein Kippen nach vorne, Beschädigungen und Verletzungsgefahr zu verhindern.

Montieren Sie das TV-Gerät auf einem Tisch, setzen Sie die mitgelieferte Schraube an der Rückseite des Standfußes ein, und ziehen Sie sie fest.

(Nur 32/37/39/42/47LN54**, LP36**, LP63**)

- Um ein Umkippen des TV-Geräts zu verhindern, sollte es den Installationsanweisungen entsprechend sicher am Boden bzw. an der Wand befestigt werden. Beim Umkippen, Rütteln oder Schaukeln des TV-Geräts besteht Verletzungsgefahr.

Einstellen des Fernsehgerätes für einen optimalen Blickwinkel

(Nur 32/55/60LN54**, 32LP36**, 32LP63**, 42/47/55LP860*, 55LA62**)

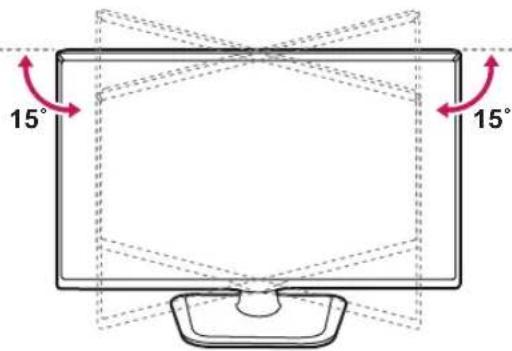

Drehen Sie das TV-Gerät um 15 Grad nach links oder rechts, und stellen Sie den Blickwinkel optimal ein.

15° 15°

(Nur 37/39/42/47LN54**, 37/39/42LP36**, 37/39/42LP63**)

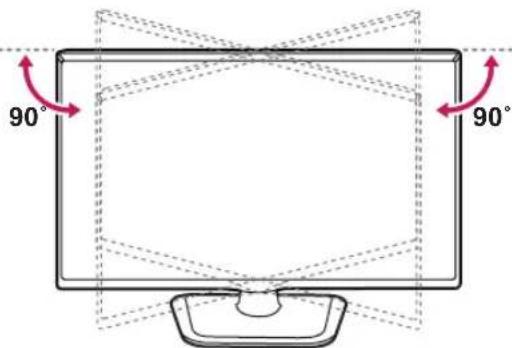

Drehen Sie das TV-Gerät um 90 Grad nach links oder rechts, und stellen Sie den Blickwinkel optimal ein.

90° 90°

VORSICHT

- Wenn Sie das Produkt auf den optimalen Winkel einstellen, sollten Sie darauf achten, dass Sie Ihre Finger nicht einklemmen.

» Das Einklemmen von Händen oder Fingern kann Verletzungen verursachen. Wenn das Gerät zu stark geneigt ist, kann es herunterfallen und beschädigt werden bzw. Verletzungen verursachen.

Verwendung des Kensington-Sicherheitssystems (Diese Funktion steht nicht bei allen Modellen zur Verfügung.)

Der Anschluss des Kensington-Sicherheitssystems befindet sich an der Rückseite des TV-Gerätes. Weitere Informationen zur Installation und Verwendung finden Sie im Handbuch, das im Lieferumfang des Kensington-Sicherheitssystems enthalten ist, oder auf der Website unter http://www.kensington.com.

Schließen Sie das Kabel des Kensington Sicherheitssystems am TV-Gerät und an einem Tisch an.

Befestigen des TV-Gerätes an einer Wand (Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur Verfügung.)

1 Setzen Sie die Ringschrauben oder TV-Halterungen und Schrauben an der Rückseite des TV-Gerätes ein, und befestigen Sie sie. - Wenn an den Ringschraubenpositionen Schrauben eingesetzt sind, entfernen Sie zunächst die Schrauben.
2 Montieren Sie die Wandhalterungen mit den Schrauben an der Wand. Stimmen Sie die Position der Wandhalterung auf die Ringschrauben an der Rückseite des TV-Gerätes ab.
3 Verbinden Sie die Ringschrauben und Wandhalterungen fest mit einem stabilen Seil. Achten Sie darauf, dass das Seil horizontal verläuft.

VORSICHT

Achten Sie darauf, dass Kinder nicht auf das TV-Gerät klettern oder sich daran hängen.

HINWEIS

Verwenden Sie eine Haltevorrichtung oder einen Schrank, der stabil und groß genug ist, um das TV-Gerät sicher abzustützen.
☐ Halterungen, Seile und anderes Befestigungsmaterial gehören nicht zum Lieferumfang des Gerätes. Bitte wenden Sie sich zum Erwerb von geeignetem Zubehör an Ihren Fachhändler.

Wandmontage

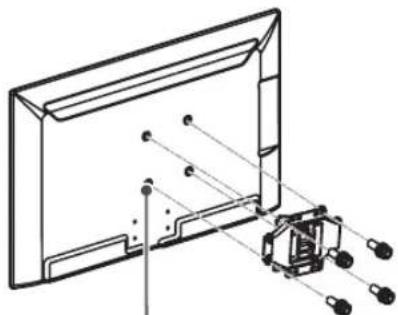

Befestigen Sie an der Rückseite des TV-Gerätes sorgfältig eine optionale Wandhalterung, und montieren Sie die Wandhalterung an einer stabilen Wand, die senkrecht zum Fußboden steht. Wenn Sie das TV-Gerät an anderen Baustoffen befestigen möchten, fragen Sie zunächst bei einer qualifizierten Fachkraft nach. LG empfiehlt, dass die Wandmontage von einem qualifizierten Techniker durchgeführt wird.

Separat zu beziehen (Wandmontagehalterung)

Verwenden Sie unbedingt Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Die Standardmaße der Wandmontagesätze können der folgenden Tabelle entnommen werden.

Modell	32LN54**32LP36**32LP63**	37/39/42LN54**37/39/42LP36**37/39/42LP63**37LP869*
VESA (A x B) 200 x 100 200 x 200
Standardschraube	M4	M6
Anzahl Schrauben	4	4
Wandmontagehalterung	LSW130B LSW	W230B
Modell	47/55/60LN54 **42/47/55LP860*55LA62**
VESA (A x B) 400 x 400
Standardschraube	M6
Anzahl Schrauben	4
Wandmontagehalterung	LSW430B

A B

VORSICHT

• Trennen Sie erst das Netzkabel, bevor Sie das TV-Gerät bewegen oder installieren. Ansonsten besteht Stromschlaggefahr.
• Wenn Sie das TV-Gerät an einer Decke oder Wandschräge montieren, kann es herunterfallen und zu schweren Verletzungen führen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal.
• Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am TV-Gerät hervorrufen und zum Erlöschen Ihrer Garantie führen könnte.
• Verwenden Sie die Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Schäden oder Verletzungen, die durch unsachgemäße Nutzung oder die Verwendung von ungeeignetem Zubehör verursacht werden, fallen nicht unter die Garantie.

HINWEIS

• Verwenden Sie die Schrauben, die unter den Spezifikationen der VESA-Norm aufgeführt sind.
• Der Wandmontagesatz beinhaltet eine Installationsanleitung und die notwendigen Teile.
  • Die Wandhalterung ist optional. Zusätzliches Zubehör erhalten Sie bei Ihrem Elektrohändler.
  • Die Schraubenlänge hängt von der Wandbefestigung ab. Verwenden Sie unbedingt Schrauben der richtigen Länge.
• Weitere Informationen können Sie dem im Lieferumfang der Wandhalterung enthaltenen Handbuch entnehmen.
• Wenn Sie eine Wandhalterung eines Fremdanbieters am TV-Gerät anbringen, setzen Sie die inneren Distanzstücke in die Wandhalterungsbohrungen am TV-Gerät ein, um den vertikalen Betrachtungswinkel des Geräts anpassen zu können. Achten Sie darauf, dass Sie nicht die Distanzstücke für die LG-Wandhalterung verwenden. (Nur 37LP869*)

Innere Distanzstücke für Wandhalterung

Sauberes Verlegen der Kabel

* Ihr TV-Gerät kann von der Abbildung abweichen.

(Nur LP36**, LN54**, LP63**, LA62**)

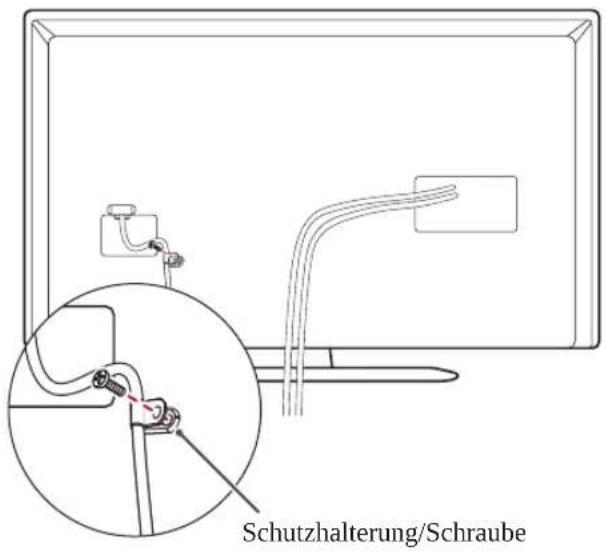

1 Sichern Sie das Stromkabel mit der Schutzhalterung/Schraube.

Schutzhalterung/Schraube

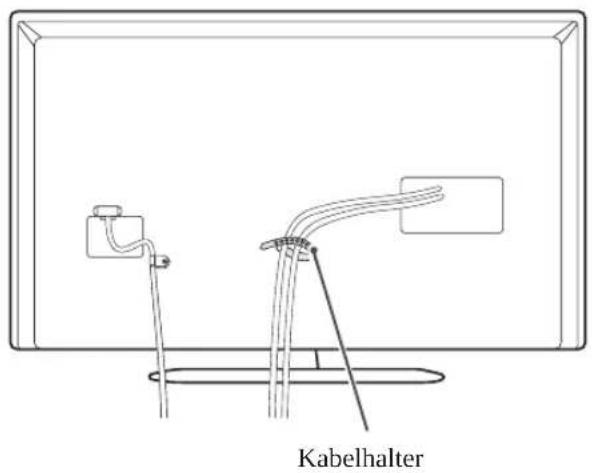

2 Bündeln Sie die Kabel, und binden Sie sie mit dem Kabelhalter zusammen.

Kabelhalter

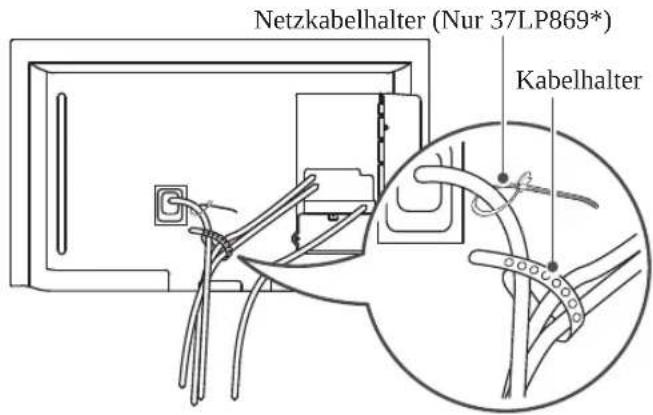

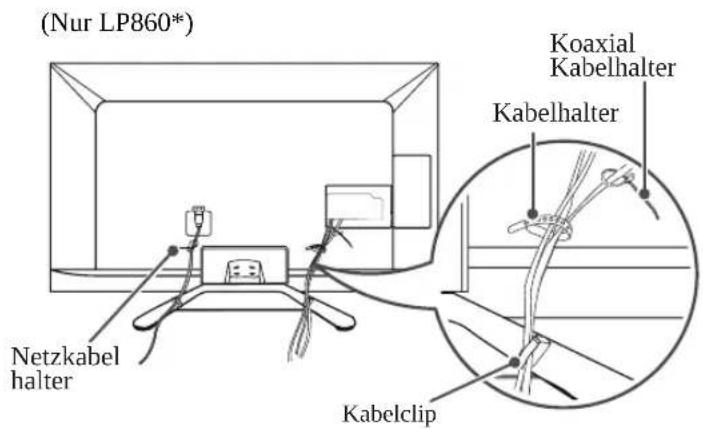

(Nur LP860*) Netzkabel halter Kabelclip Kabelhalter Koaxial Kabelhalter

(Nur LP869*)

Netzkabelhalter (Nur 37LP869*) Kabelhalter

VORSICHT

- Halten Sie das TV-Gerät beim Transport nicht am Kabelhalter und Netzkabelhalter fest, da diese brechen und Verletzungen sowie Beschädigungen am TV-Gerät verursachen können.

©

HDMI-Anschluss

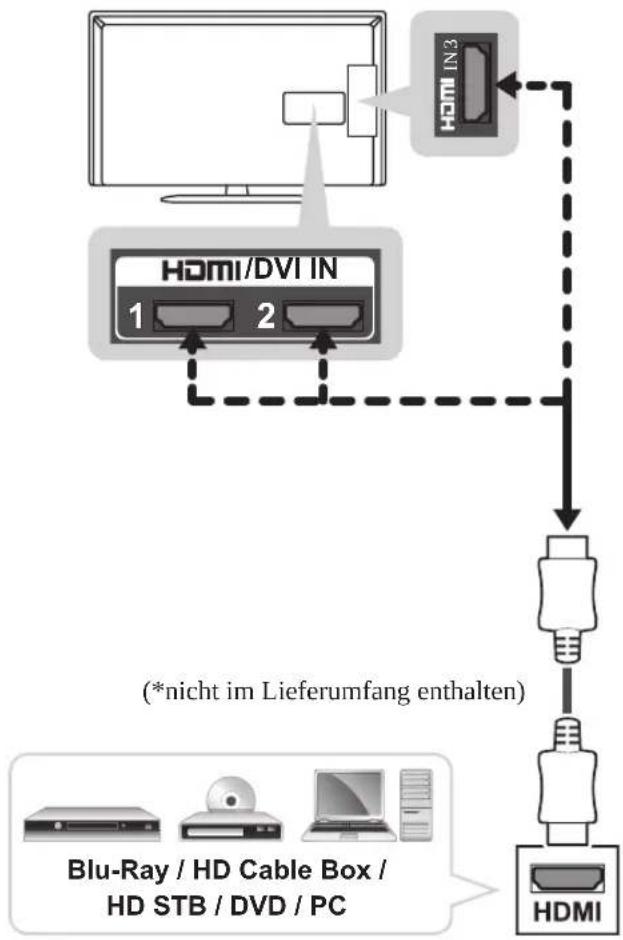

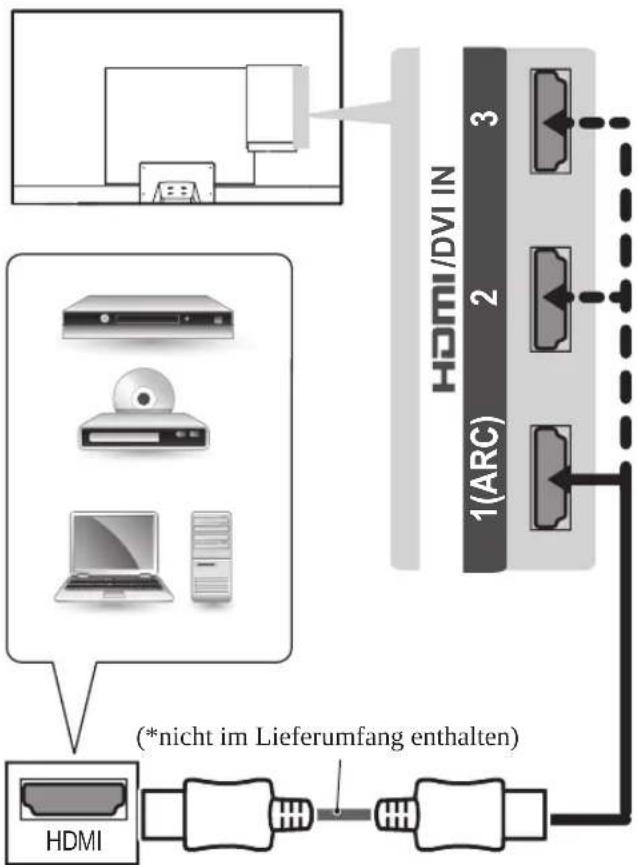

Überträgt digitale Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des HDMI-Kabels mit dem TV-Gerät. Wählen Sie zum Anschließen einen beliebigen HDMI-Eingang. Es ist egal, welchen Port Sie wählen.

(Nur LN54**, LP36**, LP63**, LP860*, LA62**)

(Nur LP869*)
    AY["Hardware Icon: HDMI"]
    AZ["Hardware Icon: (Nicht im Lieferumfang enthalten)"]
    BA["Hardware Icon: (Nicht im Lieferumfang enthalten)"]

HINWEIS

• Für optimale Bildqualität wird empfohlen, den HDMI-Anschluss des TV-Geräts zu verwenden.
• Verwenden Sie das neueste Hochgeschwindigkeits-HDMI™-Kabel mit CEC-Funktion (Customer Electronics Control).
• High-Speed-HDMI™-Kabel sind für die Übertragung von HD-Signalen bis zu 1080p und höher getestet.
• Unterstütztes HDMI-Audioformat : Dolby Digital, PCM (bis zu 192KHz, 32KHz/44.1KHz/48KHz/88KHz/96KHz/176KHz/192KHz), DTS (Nur LP860*)

(Nur LP86**)

• Ein externes Audiogerät, das SIMPLINK und ARC unterstützt, muss über den HDMI/DVI IN 1 (ARC) angeschlossen werden.
• Wenn der Anschluss mit einem High-Speed-HDMI-Kabel erfolgt, gibt das externe Audiogerät, das ARC unterstützt, SPDIF ohne zusätzliches optisches Audiokabel aus und unterstützt die SIMPLINK-Funktion.

©

(Nur LP869*)

Einrichten des Lautsprecherausgangs

Schließen Sie den externen Lautsprecher am SPEAKER OUT des Fernsehgeräts an.

IN

(Nur N548C, LN549C, LP36**, LA62**)

	ROT	GRÜN	BLAU	ROT
	ROT	GRÜN	BLAU	ROT
				(*nicht im Lieferumfang enthalten)
WEISS	ROT	GRÜN	BLAU	ROT
L	R

(*nicht im Lieferumfang enthalten)

GND RECHTS

LINKS GND

(Nur LN549E, LP63**, LP860*)

	(*nicht im Lieferumfang enthalten)
DVD / Blu-Ray / HD Cable Box	SPEAKER OUT	+ Oben- Unten
		Steueranschluss für Lautsprecherausgang

HINWEIS

☐ Wenn Kabel falsch angeschlossen werden, kann dies dazu führen, dass ein Bild in Schwarz-Weiß oder in verzerrten Farben erscheint.

(*nicht im Lieferumfang enthalten)

GND RECHTS

LINKS GND

©

©

Ausgang

Typ

AV

Aktueller

(TV-Ausgang ^1 )

Eingangsmodus

Digital-TV Digital-TV

Analog-TV, AV Analog-TV

Komponent/RGB Analog-TV

HDMI Analog-TV

1 Ausgang für analoge TV-Signale.

HINWEIS

- Das Euro-Scart-Kabel muss signaltechnisch abgeschirmt sein.

Audioverbindung

Sie können anstelle der integrierten Lautsprecher ein optionales externes Audiosystem verwenden.

Anschluss über ein digitales optisches Audiokabel

Überträgt digitale Audiosignale vom TV-Gerät an ein externes Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des optischen Audiokabels mit dem TV-Gerät.

HINWEIS

• Blicken Sie nicht in den optischen Ausgangsanschluss. Der Laserstrahl könnte Ihren Augen schaden.
  • Die Funktion Audio mit ACP (Audio-Kopierschutz) blockiert möglicherweise den digitalen Audioausgang.

Anschluss von Kopfhörern

Überträgt das Kopfhörersignal vom TV-Gerät an ein externes Gerät. Verbinden Sie die Kopfhörer, wie in der folgenden Abbildung gezeigt, mit dem TV-Gerät.

(*nicht im Lieferumfang enthalten)

HINWEIS

• Bei angeschlossenem Kopfhörer sind die AUDIO-Menüpunkte deaktiviert.
• Wenn Sie bei angeschlossenem Kopfhörer den AV-MODUS ändern, wird die Änderung für das Videosignal übernommen, nicht jedoch für das Audiosignal.
• Der optische digitale Audioausgang ist nicht verfügbar, solange Kopfhörer angeschlossen sind.
  • Kopfhörerimpedanz: 16 Ω
  • Max. Ausgangsleistung am Kopfhöreranschluss: 9 mW bis 15 mW
  • Kopfhörerbuchsen: 0,35 cm

(*nicht im Lieferumfang enthalten)

Netzwerkeinrichtung

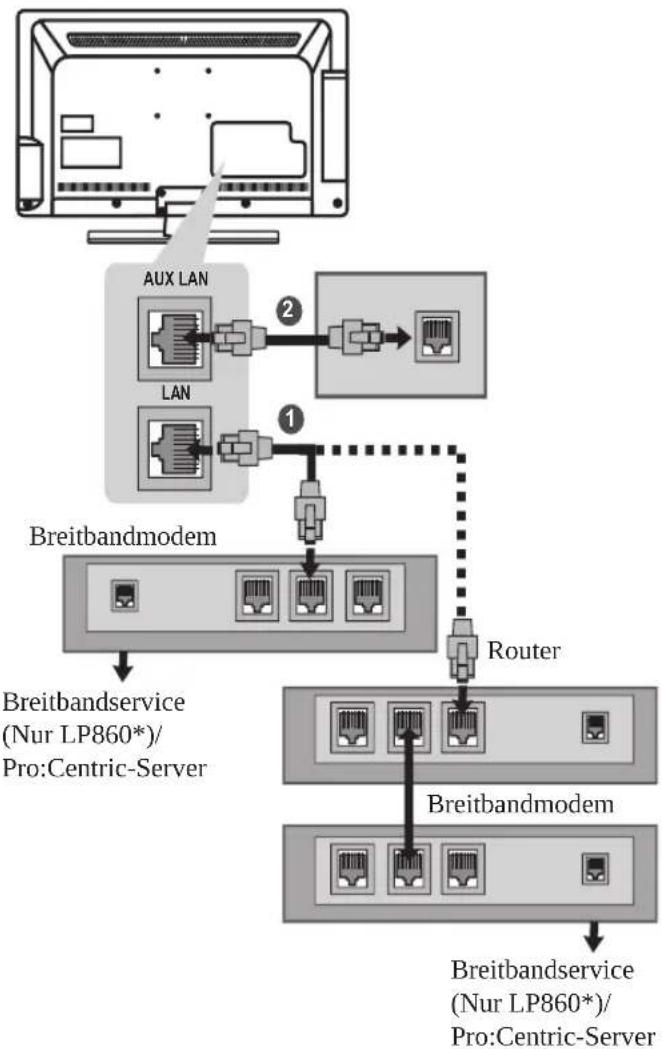

Kabelgebundene Netzwerkverbindung

(Nur LP63**, LP86**)

Dieser TV kann über den Pro:Centric-Server oder LAN-Anschluss mit einem LAN verbunden werden. Nach dem Herstellen der physischen Verbindung muss das TV-Gerät für die Netzwerk-kommunikation eingerichtet werden. Verbinden Sie den LAN-Anschluss des Modems oder Routers von Pro:Centric-Server mit dem LAN-Anschluss des TV-Geräts. (Ihr TV-Gerät kann von der Abbildung abweichen.)

1 Verbinden Sie den LAN-Anschluss des Modems oder Routers mit dem LAN-Anschluss des TV-Geräts.
② Verbinden Sie den LAN-Anschluss des PCs mit dem AUX-LAN-Anschluss des TV-Geräts. (Nur LP860*)

VORSICHT

• AUX LAN : Nur LP860*
- Schließen Sie an den LAN-Port kein modulares Telefonkabel an.
- Da mehrere Verbindungsmethoden möglich sind, sollten Sie sich an die Spezifikationen Ihres Telekommunikations- oder Internetdienstanbieters halten.

WLAN Netzwerkverbindung

(Nur LN549E)

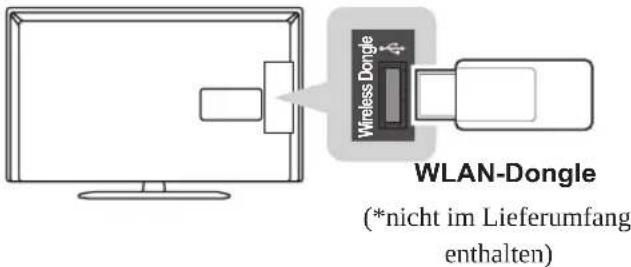

Dieses TV kann über den Wireless Dongle-Anschluss mit einem WLAN Netzwerk verbunden werden. Nach dem Herstellen der physischen Verbindung muss das TV-Gerät für die Netzwerk-kommunikation eingerichtet werden. Verbinden Sie den Wireless Dongle-Anschluss(WLAN-Dongle mit dem Anschluss) für WLAN-Dongle am Fernsehgerät.

WLAN-Dongle (*nicht im Lieferumfang enthalten)

VORSICHT

- Entfernen Sie während der kabellosen Netzwerkverbindung nicht das WLAN-Dongle.

LED-Uhr-Anschluss

(Nur LP63 **; LP860*)

Dieses Fernsehgerät kann über den CLOCK-Anschluss(UHR-Anschluss) mit der LED-Uhr verbunden werden.

CLOCK LED-Uhr (*nicht im Lieferumfang enthalten)

(Nur LP869*)

SUBTITLE		TV/RAD
Q.MENU	AV MODE	INPUT
1	2	3
4	5	6
7	8	9
LIST	0	Q.VIEW
	FAV
	RATIO	P
	MUTE	PAGE
GUIDE	PORTAL	INFO
TEXT		T.OPT
		EXIT
		LIVE TV
SETTINGS

(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.

TV/RAD Wählt Radio-, TV- und DTV-Programme.

SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf.

Q.MENU Öffnet die Schnellmenüs.

AV MODE Auswahl eines AV-Modus.

ENERGY SAVING(Energiesparen) Passt die Bildschirmhelligkeit an, um den Stromverbrauch zu senken.

INPUT Ändert die Eingangsquelle.

Zifferntasten Zur Eingabe von Nummern.

LIST Zum Zugriff auf die Liste der gespeicherten Programme.

Q.VIEW Kehrt zurück zum vorherigen Programm.

+ - Regelt die Lautstärke.

FAV Zugriff auf die Liste der Lieblingskanäle.

RATIO Ändert die Bildgröße.

MUTE Stellt den Ton aus.

^P ∨ Navigiert durch die gespeicherten Programme oder Kanäle.

^PAGE ∨ Wechselt zum vorherigen oder nächsten Bildschirm.

GUIDE Öffnet den Programmführer.

PORTAL Zeigt das interaktive Hotelmenü an, oder entfernt es.

INFO Anzeige von Informationen zum aktuellen Programm und Bildschirm.

Teletext buttons ( TEXT/T.OPT) Diese Tasten werden für Teletext verwendet.

Navigationstasten (nach oben/nach unten/nach links/nach rechts) Navigiert durch Menüs und Einstellungen.

OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe

BACK Zurück zur vorherigen Ebene.

EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.

SETTINGS Öffnen der Hauptmenüs.

Greift auf die mit HDMI-Kabel angeschlossenen AV-Geräte

über HDMI-CEC zu. Öffnen des SIMPLINK-Menüs.

LIVE TV Rückkehr zum LIVE-TV

Steuerungstasten ( ) Steuerung der Menüs von „MEINE

MEDIEN“ oder SIMPLINK-kompatibler Geräte (USB,SIMPLINK).

Farbtasten Öffnen Sonderfunktionen in manchen Menüs.

(Nur LA62**)

RATIO INPUT AV MODE
TV:RAD
1	2	3
4	5	6
7	8	9
LIST	0	Q.VIEW
	FAV
		P	PAGE
	MUTE
		3D OPTION
SETTINGS	INFO	Q.MENU
	OK
BACK	GUIDE	EXIT

(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.

RATIO Ändert die Bildgröße.

INPUT Ändert die Eingangsquelle.

TV/RAD Wählt Radio-, TV- und DTV-Programme.

AV MODE Auswahl eines AV-Modus.

Zifferntasten Zur Eingabe von Nummern.

LIST Zum Zugriff auf die Liste der gespeicherten Programme.

Q.VIEW Kehrt zurück zum vorherigen Programm.

FAV Zugriff auf die Liste der Lieblingskanäle.

Wird zur Ansicht von 3D-Videos verwendet.

MUTE Stellt den Ton aus.

+ - Regelt die Lautstärke.

^P∨ Navigiert durch die gespeicherten Programme oder Kanäle.

PAGE Wechselt zum vorherigen oder nächsten Bildschirm.

3D OPTION Wird zur Ansicht von 3D-Videos verwendet.

SETTINGS Öffnen der Hauptmenüs.

INFO Anzeige von Informationen zum aktuellen Programm und Bildschirm.

Q. MENU Öffnet die Schnellmenüs.

Navigationstasten (nach oben/nach unten/nach links/nach rechts)

Navi-giert durch Menüs und Einstellungen.

OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.

BACK Zurück zur vorherigen Ebene.

GUIDE Öffnet den Programmführer.

EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.

Farbtasten Öffnen Sonderfunktionen in manchen Menüs.

TELETEXT-Tasten Diese Tasten werden für Teletext verwendet.

SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf.

Steuerungstasten ( ) Steuerung der Menüs von „MEINE MEDIEN“ oder SIMPLINK-kompatibler Geräte (USB, SIMPLINK).

II (FREEZE) Einfrieren des aktuellen Bilds, wenn die Eingangsquelle TV, AV, Komponente oder HDMI verwendet wird.

Greift auf die mit HDMI-Kabel angeschlossenen AV-Geräte über HD-

MICEC zu. Öffnen des SIMPLINK-Menüs.

AD Schaltet die Audiobeschreibung ein oder aus.

WARTUNG

Reinigung des TV-Gerätes

Reinigen Sie Ihr TV-Gerät regelmäßig für eine optimale Leistung und eine verlängerte Produktlebensdauer.

VORSICHT

Achten Sie darauf, zuvor das Gerät auszuschalten und trennen Sie das Netzkabel sowie alle anderen Kabel vom Gerät bzw. der Steckdose.
Wenn das TV-Gerät über einen längeren Zeitraum unbeaufsichtigt oder ungenutzt ist, ziehen Sie das Netzkabel aus der Steckdose und trennen Sie alle Signalzuführungen, um mögliche Schäden durch Blitzschlag oder Spannungsspitzen zu vermeiden.

Bildschirm, Rahmen, Gehäuse und Standfuß

Entfernen Sie Staub oder leichte Verschmutzungen mit einem trockenen, sauberen und weichen Tuch.
Entfernen Sie größere Verschmutzungen mit einem weichen Tuch. Feuchten Sie das Tuch mit sauberem Wasser oder einem milden Reinigungsmittel an. Wischen Sie das Gerät anschließend umgehend mit einem trockenen Tuch trocken.

VORSICHT

☐ Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden könnte.
Die Oberfläche darf weder gedrückt, gerieben, noch mit dem Fingernagel oder einem spitzen Gegenstand gestoßen werden, da dies Kratzer und Bildverzerrungen verursachen kann.
Verwenden Sie keine Chemikalien, da diese das Gerät beschädigen können.
Sprühen Sie keine Flüssigkeit auf die Oberfläche. Wenn Wasser in das TV-Gerät eindringt, kann dies zu Feuer, elektrischem Schlag oder Fehlfunktionen führen.

Netzkabel

Entfernen Sie angesammelten Staub oder Schmutz regelmäßig vom Netzkabel.

FEHLERBEHEBUNG

Die Software-Version kann zur Leistungsoptimierung aktualisiert werden. Stellen Sie sicher, dass Ihre Geräte mit der LGE-Software kompatibel sind. Wenden Sie sich andernfalls an LGE und laden Sie die überarbeitete Software-Version nach den Vorgaben von LGE herunter.

Problem Mögliche Lösung
Das TV-Gerät reagiert nicht auf die Fernbedienung.	Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie es erneut.Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung ein Hindernis befindet.Prüfen Sie, ob die Batterien noch geladen sind und ordnungsgemäß eingesetzt wurden (auf , auf).
Weder Bild noch Ton wird ausgegeben.	Prüfen Sie, ob das Gerät eingeschaltet ist.Prüfen Sie, ob das Netzkabel in der Steckdose steckt.Prüfen Sie, ob die Steckdose ordnungsgemäß funktioniert, indem Sie andere Geräte einstecken.
Das TV-Gerät schaltet sich plötzlich ab.	Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die Stromversorgung ist möglicherweise unterbrochen.Prüfen Sie, ob in den Zeiteinstellungen automatisches Abschalten aktiviert ist.
Beim Anschließen an den PC (RGB/HDMI DVI) wird entweder „Kein Signal“ oder „Ungültiges Format“ angezeigt.	Schalten Sie das Fernsehgerät mit der Fernbedienung aus und dann erneut ein.Schließen Sie das RGB- oder HDMI-Kabel erneut an.Starten Sie den PC bei eingeschaltetem Fernsehgerät erneut.

©

©

RGB-PC, HDMI/DVI-PC-unterstützter Modus

(Nur LN54**, LP36**, LA62**)

Auflösung	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
720x400 31,	468 70,08
640x480 31,	469 59,94
800x600 37,	879 60,31
1024x768 48,	363 60,00
1280x720 45	60
1280x768 47,	78 59,87
1360x768 47,	72 59,80
1280x1024 63,	981 60,02
1920x1080 (RGB-PC)	66,587 59,93
1920x1080 (HDMI-PC)	67,5 60,00

(Nur 39/42/47/55/60LN549E, 55LA625C)

HDMI/DVI-DTV-unterstützter Modus

Auflösung	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
720x480	31,469	59,94
	31,5	60
720x576 31,25 50
1280x720	37,5	50
	44,96	59,94
	45	60
1920x1080	33,72	59,94
	33,75	60
	28,125	50
	26,97	23,97
	27	24
	33,716	29,976
	33,75	30,00
	56,25	50
	67,43	59,94
	67,5	60

HDMI/DVI-PC-unterstützter Modus

(Nur LP63**, LP86**)

Auflösung	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
720x400 31,	468 70,08
640x480 31,	469 59,94
800x600 37,	879 60,31
1024x768 48,	363 60,00
1280x720 45	60
1280x768 47,	78 59,87
1360x768 47,	72 59,80
1280x1024 63,	981 60,02
1920x1080 67,	5 60,00

Informationen zu Component-Anschlüssen

(Nur LP36**, LN54**, LP63**, LP869*, LA62**)

Component-Anschlüsse am Fernsehgerät

Y

P_B

P_R

Video-Ausgänge auf dem DVD-Player	Y	P_B	P_R
	Y B-Y	R-Y
	Y Cb	Cr
	Y Pb	Pr

Unterstützte 3D-Modi (nur 3D-Modell)

• Videos mit Eingang über die unten genannten Formate werden automatisch dreidimensional angezeigt.
• Die Übertragung des digitalen 3D-Rundfunksignals variiert je nach Umgebung des Signals. Stellen Sie die Einstellungen zur Ansicht von 3D-Bildern manuell ein, wenn Videos nicht automatisch dreidimensional angezeigt werden.

Unterstützte 3D-Modi (automatisch)
Input Signal Auflösung			Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Unterstützte 3D-Videoformate
HDMI	720p	1280X720	37.5 50		Nebeneinander (Halb), Oben und Unten
			45 60
			75 50		Frame packing
			89.9 / 90 59.94 / 60
	1080i	1920X1080	33.7 60		Nebeneinander (Halb), Oben und Unten
			28.1 50
	1080p	1920X1080	27 24		Nebeneinander (Halb), Oben und Unten
			33.7 30
			67.5 60
			56.3 50
			53.95 / 54 23.98 / 24 Frame packing
Unterstützte 3D-Modi (Manuell)
Input Signal Auflösung			Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Unterstützte 3D-Videoformate
HDMI	720p	1280X720	37.5 50		Nebeneinander, Oben und Unten
			45 60
	1080i	1920X1080	33.75 60		Nebeneinander, Oben und Unten
			28.125 50
	1080p	1920X1080	27 24		Nebeneinander, Oben und Unten
			33.75 30
			67.43 / 67.5	59.94 / 60.00	Nebeneinander, Oben und Unten, Single Frame Sequential
			56.25 50
DTV	720p	1280X720	37.5 50		Nebeneinander, Oben und Unten
	1080i	1920X1080	28.125 50
USB	1080p	1920X1080	33.75 30		Nebeneinander, Oben und Unten, MPO (Foto), JPS (Foto)

IR-CODES

• Diese Funktion steht nicht bei allen Modellen zur Verfügung.

Code (Hexa)	Funktion HINWEIS
08	( EIN/AUS )	Fernbedienungstaste (Ein/Aus)
95 ENERGY SAVING Fernbedienungstaste
30 AV MODE		Fernbedienungstaste
0B INPUT	Fernbedienungstaste
F0 TV/RAD	Fernbedienungstaste
10-19 Zahlentaste 0-9 Fernbedienungstaste
53 LIST	Fernbedienungstaste
1A Q.VIEW	Fernbedienungstaste
02 Fernbedienungstaste
03 Fernbedienungstaste
1E FAV	Fernbedienungstaste
79 RATIO	Fernbedienungstaste
09 MUTE	Fernbedienungstaste
00 P	^	Fernbedienungstaste
01 P	√	Fernbedienungstaste
43 SETTINGS	Fernbedienungstaste
AB	GUIDE	Fernbedienungstaste
45 Q.MENU (3D OPTION)	Fernbedienungstaste
AA	INFO	Fernbedienungstaste
28	BACK ➔	Fernbedienungstaste
5B EXIT	Fernbedienungstaste
44 OK	Fernbedienungstaste
40	^	Fernbedienungstaste
41	√	Fernbedienungstaste
07	<	Fernbedienungstaste
06	>	Fernbedienungstaste
72 ROT	Fernbedienungstaste
71 GRÜN	Fernbedienungstaste
63 GELB	Fernbedienungstaste
61 BLAU	Fernbedienungstaste
20 TEXT		Fernbedienungstaste
21 T.OPT(T.Option)		Fernbedienungstaste
39 SUBTITLE		Fernbedienungstaste
B1	■	Fernbedienungstaste
B0	▶	Fernbedienungstaste
BA	II	Fernbedienungstaste
8E	▶▶	Fernbedienungstaste
8F	◀◀	Fernbedienungstaste
91 AD	Fernbedienungstaste
7E SIMPLINK		Fernbedienungstaste
0C	PORTAL	Fernbedienungstaste
43 HOME	Fernbedienungstaste
E8 ALARM	Fernbedienungstaste
DC	3D	Fernbedienungstaste

EINRICHTEN EXTERNER STEUERGERÄTE

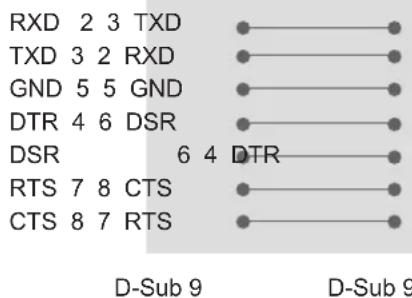

RS-232C-Einstellung

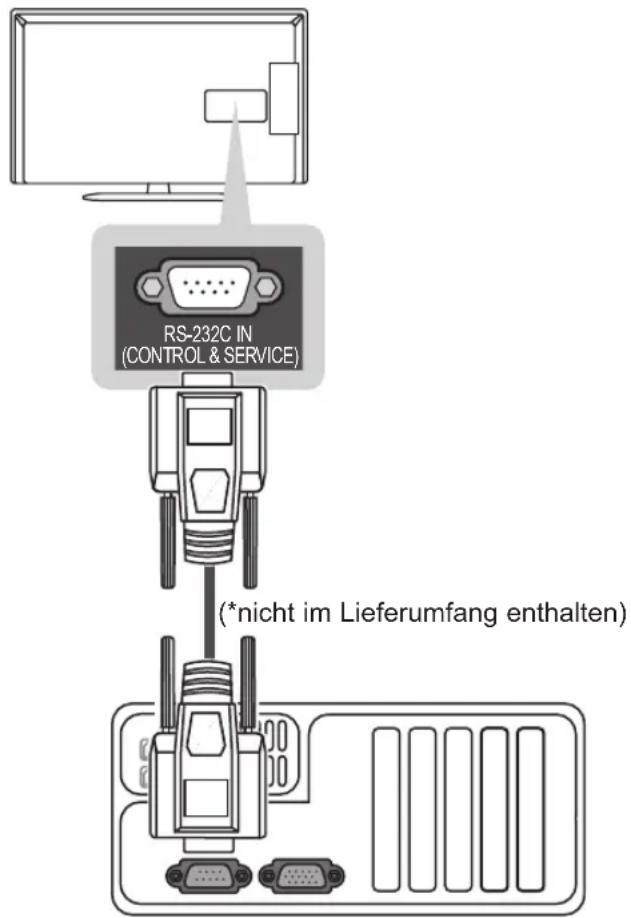

Verbinden Sie die RS-232C (serielle Schnittstelle) mit einem externen Steuergerät (z. B. ein Computer oder ein A/V-Steuersystem), um die Gerätefunktionen extern zu steuern. Verbinden Sie die serielle Schnittstelle des Steuergeräts mit de RS-232C-Buchse auf der Rückseite des Geräts. Hinweis: Die RS-232C-Anschlusskabel sind nicht im Lieferumfang des Produkts enthalten.

RS-232C IN (CONTROL & SERVICE) (*nicht im Lieferumfang enthalten)

Steckertyp: D-Sub 9-polig

① ⑤ ⑥ ⑨

Nr.	Polbezeichnung
1	3.5V
2	RXD (Empfangsdaten)
3	TXD (Sendedaten)
4	IR-Ausgang von TV
5	GND
6	Kein Anschluss
7	Kein Anschluss
8	Kein Anschluss
9	Kein Anschluss (12 V bei einigen Modellen verfügbar)

RS-232C-Konfigurationen

7-adrige Konfigurationen Standard-RS-232C-Kabel

PC TV

RXD 2 3 TXD TXD 3 2 RXD GND 5 5 GND DTR 4 6 DSR DSR 6 4 DTR RTS 7 8 CTS CTS 8 7 RTS D-Sub 9 D-Sub 9

3-adrige Konfigurationen (nicht Standard)

PC TV

RXD 2 3 TXD TXD 3 2 RXD GND 5 5 GND DTR 4 6 DTR DSR 6 4 DSR RTS 7 7 RTS CTS 8 8 CTS

D-Sub 9

D-Sub 9

Set ID (Geräte-ID)

Set ID-Nummer. „Echtdatenzuordnung“

1 Öffnen Sie die Hauptmenüs mit der Taste SETTINGS oder HOME.
2 Drücken Sie die Navigationstasten, um zu OPTION zu scrollen und drücken Sie OK.
3 Drücken Sie die Navigationstasten, um zur Set ID(Geräte-ID) zu gelangen, und drücken Sie OK.
4 Gehen Sie nach links oder rechts, um eine Set-ID-Nummer auszuwählen, und wählen Sie Schließen. Der Einstellungsbereich liegt zwischen 1 und 99.
5 Drücken Sie abschließend EXIT.

Kommunikationsparameter

• Baudrate: 9600 Bit/s (UART)
- Datenlänge: 8 Bit
- Parität: Keine

• Stoppbit: 1 Bit
  • Kommunikationscode: ASCII-Code
  • Verwenden Sie ein Kreuzkabel(Cross/Reverse).

Befehlsreferenzliste

(Abhängig vom Modell)

	BEFEHL1	BEFEHL2	DATEN (Hexadezi-mal)		BEFEHL1	BEFEHL2	DATEN (Hexadezi-mal)
01. Stromver-sorgung	k a 00 bis 01	13. Höhen k	r 00 bis 64
02. Format	k	c	(SieheS.41)	14. Bässe	k	s	00 bis 64
03. Bildschirm-Ruhezustand	k	d	(SieheS.41)	15. Balance	k	t	00 bis 64
04. Stummschaltung	k e 00 bis 01			16. Farbtemper-atur	x u 00 bis 64
05. Lautstärk-eregelung	k f	00 bis 64		17. Energie sparen	j	q 00 bis 05
06. Kontrast	k g 00 bis 64			18. Aubism. Kon-figuration	j	u 01
07. Helligkeit k h 00 bis 64				19. Abstimmungs-befehl	m	a	(Siehe S.43)
08. Farbe	k i	00 bis 64		20. Programm hinzufügen/über-springen	m b 00 bis 01
09. Farbton	k j	00 bis 64		21. Taste	m c Tasten-		code
10. Schärfe	k k 00 bis 64			22. Einstellen der Hintergrundbe-leuchtung	m g 00 bis 64
11. OSD-Auswahl	k l	00 bis 01		23. Eingang-sauswahl (Haupt)	x b (Siehe		S.44)
12. Fernbedi-enung Sperrmodus	k m	00 bis 01

* Hinweis: Während des USB-Betriebs, wie z. B. DivX oder EMF, können keine Befehle außer Power (ka) und Key (mc) ausgeführt werden und werden als NG behandelt.

Übertragungs-/Empfangsprotokoll

Übertragung

[Befehl1][Befehl2][ ][Set ID][ ][Daten][Cr]

[Befehl 1] : Erster Befehl zur TV-Steuerung (j, k, m oder x)

[Befehl 2] : Zweiter Befehl zur TV-Steuerung.

[Set ID] : Sie können die Set ID einstellen, um die gewünschte Monitor-ID im Optionsmenü zu wählen.

Der Einstellungsbereich liegt zwischen 1 und 99. Wenn Sie als Set ID „0“ auswählen, wird jedes angeschlossene Gerät gesteuert. Die Set ID wird im Menü als Dezimalzahl (1 bis 99) und im Übertragungs-/Empfangsprotokoll als Hexadezimalzahl (0x0 bis 0x63) angegeben.

[DATEN] : Für die Übertragung von Befehlsdaten. „FF“ übertragen, um Befehlsstatus zu lesen.

[Cr] : Zeilenschaltung

ASCII-Code „0x0D“

[ ] : ASCII-Code „Leerschritt (0x20)“

OK Bestätigung

[Befehl2][ ][Set ID][ ][OK][Daten][x]

* Das TV-Gerät sendet ACK (Bestätigung) beim Empfang normaler Daten basierend auf diesem Format. Wenn sich zu diesem Zeitpunkt Daten im Datenlesemodus befinden, werden die aktuellen Statusdaten angezeigt. Wenn sich die Daten im Datenschreibmodus befinden, werden die Daten an den PC zurückgegeben.

Fehlerbestätigung

[Befehl2][ ][Set ID][ ][NG][Daten][x]

* Das TV-Gerät sendet ACK (Bestätigung) beim Empfang anormaler Daten von nicht brauchbaren Funktionen oder bei Kommunikationsfehlern basierend auf diesem Format.

Daten 00: Unzulässiger Code

01. Ein/Aus (Befehl: k a)

▶ Für die Steuerung des Ein-/Ausschaltens des Geräts.

Transmission[k][a][ ][Set ID][ ][Daten][Cr]

Daten 00: Ausschalten

01: Einschalten

Ack [a][ ][Set ID][ ][OK/NG][Daten][x]

▶ Für die Anzeige des Ein-/Ausschaltstatus.

Transmission [k][a][ ][Set ID][ ][FF][Cr]

Ack [a][ ][Set ID][ ][OK/NG][Daten][x]

* Wenn andere Funktionen „0xFF“-Daten auf der Basis dieses Formats übertragen, enthält die Bestätigungsdaten-Rückmeldung (Ack) Statusinformationen zu den einzelnen Funktionen.
* Beim Einschalten des TV-Geräts werden u. U. die Meldungen „OK Ack.“ (OK Best.), „Error Ack.“ (Fehler Best.) oder andere Meldungen auf dem Bildschirm eingeblendet.

02.Format (Befehl: k c) (Größe des Hauptbildes)

▶ Zur Einstellung des Bildformats. (Format des Hauptbildes) Das Bildschirmformat kann auch über die Option „Format“ im Q.MENU oder im Menü BILD festgelegt werden.

Transmission [k][c][ ][Set ID][ ][Daten][Cr]

Daten 01:Normalbildschirm(4:3)	07: 14:909: Just Scan
02: Breitbild (16:9)	0B: Volle Breite
04: Zoom	10 bis 1F: Kino- Zoom 1 bis
06: Original	16

Ack [c][ ][Set ID][ ][OK/NG][Daten][x]

* Über die PC-Eingabe wählen Sie das Format 16:9 oder 4:3 aus.
* Im DTV/HDMI-Modus (1080i 50 Hz/60 Hz, 720p 50 Hz/60 Hz, 1080p 24 Hz/30 Hz/50 Hz/60 Hz), Component-Modus (720p, 1080i, 1080p 50 Hz/60 Hz) ist die Einstellung „Just Scan“ verfügbar.
* Die Option „Volle Breite“ wird nur für Digital, Analog und AV unterstützt.

03. Bildschirm-Ruhezustand (Befehl: k d)

▶ Zur Aktivierung/Deaktivierung des Bildschirm-Ruhezustands.

Transmission[k][d][ ][Set ID][ ][Daten][Cr]

Daten 00: Bildschirm-Ruhezustand aus (Bild ein) Videoausgabe-Ruhezustand aus

01: Bildschirm-Ruhezustand ein (Bild aus)

10: Videoausgabe-Ruhezustand ein

Ack[d][ ][Set ID][ ][OK/NG][Daten][x]

* Beim Stummschalten eines Videos wird das Bildschirmmenü (OSD) eingeblendet. Beim Stummschalten des Bildschirms wird das OSD-Bildschirmmenü nicht eingeblendet.

04. Stummschaltung (Befehl: k e)

▶ Zur Aktivierung/Deaktivierung der Stummschaltung. Sie können die Stummschaltung auch über die Taste MUTE der TV-Fernbedienung einstellen.

Transmission [k][e][ ][Set ID][ ][Daten][Cr]

Daten 00: Stummschaltung ein (Lautstärke aus) 01 : Stummschaltung aus (Lautstärke ein)

Ack[e][ ][Set ID][ ][OK/NG][Daten][x]

05. Lautstärkeregelung (Befehl: k f)

▶ Zur Regelung der Lautstärke. Sie können die Lautstärke auch über die LAUTSTÄRKE-Tasten der Fernbedienung einstellen.

Transmission [k][f][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack[f][ ][Set ID][ ][OK/NG][Daten][x]

06. Kontrast (Befehl: k g)

▶ Zur Einstellung des Bildkontrastes. Sie können den Kontrast auch über das Menü BILD einstellen.

Transmission [k][g][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack [g][ ][Set ID][ ][OK/NG][Daten][x]

07. Helligkeit (Befehl: k h)

▶ Zur Einstellung der Bildhelligkeit. Sie können die Helligkeit auch über das Menü BILD einstellen.

Transmission[k][h][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack[h][ ][Set ID][ ][OK/NG][Daten][x]

08. Farbe (Befehl: k i)

▶ Einstellung der Bildfarbe. Sie können die Farbe auch über das Menü BILD ein- stellen.

Transmission [k][i][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack[i][ ][Set ID][ ][OK/NG][Daten][x]

09. Farbton (Befehl: k j)

▶ Zur Einstellung des Farbtons auf dem Bildschirm. Sie können den Farbton auch über das Menü BILD einstellen.

Transmission [k][j][ ][Set ID][ ][Daten][Cr]

Daten rot: 00 bis grün: 64

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack[j][ ][Set ID][ ][OK/NG][Daten][x]

10. Schärfe (Befehl: k k)

▶ Zur Einstellung der Schärfe auf dem Bildschirm. Sie können die Schärfe auch über das Menü BILD einstellen.

Transmission[k][k][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64 (Außer bei LP86**)

Daten Min. 00 bis Max. 32 (Nur LP86**)

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack[k][ ][Set ID][ ][OK/NG][Daten][x]

11. OSD-Auswahl (Befehl: k l)

▶ OSD (Bildschirmmenü) Ein/Aus bei Verwendung der Fernbedienung.

Transmission [k][l][ ][Set ID][ ][Daten][Cr]

Daten 00: OSD Aus 01: OSD Ein

Ack [I][ ][Set ID][ ][OK/NG][Daten][x]

12. Fernbedienungssperre (Befehl: k m)

▶ Zum Sperren der Steuerelemente auf der Vorderseite des Bildschirms und der Fernbedienung.

Transmission [k][m][ ][Set ID][ ][Daten][Cr]

Daten 00: Sperre Aus 01: Sperre Ein

Ack[m][ ][Set ID][ ][OK/NG][Daten][x]

* Falls keine Fernbedienung verwendet wird, sollte dieser Modus eingestellt werden.

Wenn die Netzstromversorgung aus-/eingeschaltet wird, wird die Sperre für das externe Steuergerät aufgehoben.

* Wenn die Tastensperre im Standby-Modus aktiviert ist, lässt sich das Gerät nicht über die Einschalttaste der IR-Fernbedienung und die lokalen Tasten einschalten.

13. Höhen (Befehl: k r) (Außer bei LP86\*\*)

▶ Einstellung der Höhen.

Sie können die Höhen auch über das Menü AUDIO einstellen.

Transmission [k][r][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64

* Siehe „Echtdatenzuordnung“. Siehe S.44

Ack[r][ ][Set ID][ ][OK/NG][Daten][x]

14. Bässe (Befehl: k s) (Außer bei LP86\*\*)

▶ Zur Einstellung der Bässe.

Sie können die Bässe auch über das Menü AUDIO einstellen.

Transmission [k][s][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack[s][ ][Set ID][ ][OK/NG][Daten][x]

15. Balance (Befehl: k t)

▶ Zur Einstellung der Balance.

Sie können die Balance auch über das Menü AUDIO einstellen.

Transmission [k][t][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack [t][ ][Set ID][ ][OK/NG][Daten][x]

16. Farbtemperatur (Befehl:x u)

▶ Zur Einstellung der Farbtemperatur. Sie können die Farbtemperatur auch über das Menü BILD einstellen.

Transmission [x][u][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64

* Siehe „Echtdatenzuordnung“.Siehe S.44

Ack[u][ ][Set ID][ ][OK/NG][Daten][x]

17. Energie sparen (Befehl: j q)

▶ Zur Reduzierung der Leistungsaufnahme des TV-Geräts. Sie können die Funktion „Energie sparen“ auch im Menü BILD einstellen.

Transmission [j][q][ ][Set ID][ ][Daten][Cr]

Energiespar-Modus						Stufe				Beschreibung
7	6	5	4	3	2	1	0
0	0	0	0			LowPower	0	0	0	Aus
0	0	0	0			LowPower	0	0	0	Minimum
0	0	0	0			LowPower	0	0	1	Mittel
0	0	0	0			LowPower	0	0	1	Maximum
0	0	0	0			LowPower	0	0	1	Bildschirmaus
0	0	0	0			LowPower	0	1	0	Automatisch
0	0	0	0			LowPower	0	1	0	Automatisch

▶ „Auto“ (Automatisch) ist für Fernsehgeräte verfügbar, die den „Intelligent Sensor“ (Intelligenter Sensor) unterstützen.

Ack [q][ ][Set ID][ ][OK/NG][Daten][x]

18. Automatische Konfiguration (Befehl: j u)

Zur automatischen Anpassung der Bildposition und zum Minimieren instabiler Bilder. Funktioniert nur im Modus RGB (PC).

Transmission [j][u][ ][Set ID][ ][Daten][Cr]

Daten 01: Zum TV

Ack[u][ ][Set ID][ ][OK/NG][Daten][x]

19. Tune-Befehl (Befehl: m a)

▶ Kanal mit folgender Nummer wählen.

Transmission[m][a][ ][Set ID][ ][Daten0][ ][Daten1][ ][Daten2][Cr]

Daten00: Hochkanaldaten

Daten01: Tiefkanaldaten

Beisp. Nr. 47 -> 00 2F (2FH)

Nr. 394 -> 01 8A (18AH),

DTV-Nr. 0 -> Egal

Daten02: [Antenne]

0x00: Analog Main

0x10: DTV Main

0x20: Radio

[Kreuzkabel]

0x80 : Analog Main

0x90 : DTV Main

0xA0 : Radio

Kanaldatenbereich -

Analog - Min: 00 bis Max: 63 (0 bis 99)

Digital - Min: 00 bis Max: 3E7 (0 bis 999)

Ack [a][ ][Set ID][ ][OK/NG][Daten][x]

Daten Min: 00 bis Max: 7DH

20. Kanal hinzufügen/überspringen (Befehl: m b)

Zum Einstellen des Überspringen-Status für das aktuelle Programm.

Transmission [m][b][ ][Set ID][ ][Daten][Cr]

Daten 00: Überspringen 01: Hinzufügen

Ack[b][ ][Set ID][ ][OK/NG][Daten][x]

21. Taste (Befehl: m c)

▶ Für das Senden des IR-Fernbedienungs-Tastencodes.

Transmission [m][c][ ][Set ID][ ][Daten][Cr]

Daten Tastencode Siehe S.37

Ack[c][ ][Set ID][ ][OK/NG][Daten][x]

22. Einstellen der Hintergrundbeleuchtung (Befehl: m g)

▶ Zum Einstellen der Hintergrundbeleuchtung.

Transmission [m][g][ ][Set-ID][ ][Daten][Cr]

Daten: Daten Min: 00 bis Max: 64

Ack [g][ ][Set-ID][ ][OK/NG][Daten][x]

23. Eingangsauswahl (Befehl: x b)

(Hauptbildeingang)

▶ Zur Auswahl der Eingangsquelle für das Hauptbild.

Transmission [x][b][ ][Set ID][ ][Daten][Cr]

Datenstruktur

MSB LSB

0 0

0 0 0 0

0 0

Externer Eingang

L Eingangsnummer

Externer Eingang Daten
0 0	0 0 DTV
0 0	0 1 Analog
0 0	1 0 AV
0 1	0 0 Component
0 1	1 0		RGB
0 1	1 1			HDMI
1 0	0 0
1 0	0 1
1 0	1 0

Eingangsnummer Daten
0 0	0 0		Eingang1
0 0	0 1		Eingang2
0 0	1 0		Eingang3
0 0	1 1		Eingang4

Ack [b][ ][Set ID][ ][OK/NG][Daten][x]

\* Echtdatenzuordnung

00 : Schritt 0

:

A: Schritt 10 (Set-ID 10)

:

F: Schritt 15 (Set-ID 15)

10 : Schritt 16 (Set-ID 16)

:

64 : Schritt 100

:

6E: Schritt 110

:

73 : Schritt 115

74 : Schritt 116

:

CF: Schritt 199

:

FE: Schritt 254

FF: Schritt 255

24. 3D (Befehl: x t) (nur 3D-Modelle)

(Abhängig vom Modell)

Zum Ändern des 3D-Modus im TV-Gerät.

Transmission [x][t][ ][Set ID][ ][Daten 01][ ][Daten 02]

[ ][Daten 03][ ][Daten 04][Cr]

Datenstruktur

Daten 01 00 : 3D Ein

01:3D Aus

02 : 3D zu 2D

03 : 2D zu 3D

Daten 02 00 : Oben und Unten

01 : Nebeneinander

02 : Schachbrett

03 : Frame Sequential

Daten 03 00 : Rechts nach links

01 : Links nach rechts

Daten 04 3D-Effekt (3D-Tiefe): Min: 00 bis Max: 14

(*Senden per Hexadezimalcode)

* Falls für Daten1 00 (3D Ein) gewählt wurde, ist Daten4 ohne Bedeutung.
* Falls für Daten1 01 (3D Aus) oder 02 (3D zu 2D) gewählt wurde, sind Daten2, Daten3 und Daten4 ohne Bedeutung.
* Falls für Daten1 03 (2D zu 3D) gewählt wurde, sind Daten2 und Daten3 ohne Bedeutung.

25. Extended 3D (Erweitertes 3D) (Befehl: x v)

(Abhängig vom Modell)

Zum Ändern der 3D-Option im TV-Gerät.

Transmission [x][v][ ][Set ID][ ][Daten 00][ ][Daten 01][Cr]

Daten 01 : 3D-Option

00 : 3D-Bildkorrektur
01 : 3D-Tiefe (nur 2D zu 3D)
02 : 3D-Blickpunkt
03 : 3D-Bildgröße (nur Plasma-TV)
04 : 3D-Bildanpassung (nur Plasma-TV)
05 : 3D-Optimierung (nur aktiver Typ (LCD-TV))

Daten 02 Verfügt über einen eigenen Bereich für jede

3D-Option, die von Daten 01 festgelegt wurde.

1) Wenn Daten 01 gleich 00 ist

00 : Rechts nach links
01 : Links nach rechts

2) Wenn Daten 01 gleich 01, 02 ist

Daten Min: 0 bis Max: 14 (*Senden per Hexadezimalcode)
Datenwertbereich (0 bis 20) stellt Blickpunktbereich (-10 bis
+10) automatisch ein (abhängig vom Modell)
3) Wenn Daten 01 gleich 03 ist

00:Just Scan

01:16:9

4) Wenn Daten 01 gleich 04 ist

00 : Aus

01 : Ein

5) Wenn Daten 01 gleich 05 ist

Daten Min: 0 bis Max: 02(*Senden per Hexadezimalcode)

*Siehe „Echtdatenzuordnung“.

Ack [v][ ][Set ID][ ][OK][Daten01][Daten02][x][v][ ][NG][Daten01][x]

LG

Life's Good

Modell- und Seriennummer des TV-Gerätes befinden sich auf der Rückseite Notieren Sie diese Angaben unten (für den Fall einer Reparatur).

MODELL :

SERIENNUMMER : ____
