BEDIENUNGSANLEITUNG NuBox 101 Nubert

Klangwahl-Schalter am Terminal

Bei der nuBox 101 sitzt am Anschlussterminal ein Schalter, um die Wiedergabe an den Wohnraum anzupassen und/oder bestimmten Klangvorlieben entgegen zu kommen.

■Höhenschalter

Die Stellung Höhen neutral ist die von uns empfohlene Standard-einstellung.

Diese Schalterstellung empfiehlt sich außerdem bei wenig bedämpften, schallharten Räumen oder bei höhenbetont aufgenommenem Musik- bzw. Film-Material.

Die Stellung Höhen brillant empfiehlt sich vor allem bei stark bedämpften Räumen oder wenn generell ein „helleres“ Klangbild bevorzugt wird. Manchmal wird diese Einstellung auch beim Betrieb mit einem Subwoofer als ausgewogener empfunden – insbesondere dann, wenn der Subwoofer etwas „kräftiger“ eingestellt ist.

Höhen-Schalter

▲Brillant

Neutral

Vertikaler Abstrahlwinkelbereich gut -10° bis +20° optimal 0 bis +10°

Aufstellhinweise

Für ihre kompakten Abmessungen hat die nuBox 101 einen erstaunlich vollen Klang, der durch eine besonders klare, „seidige“ Höhenwiedergabe abgerundet wird.

Die Box klingt normalerweise auch dann schon ausgezeichnet, wenn man der Aufstellung keine besondere Beachtung schenkt.

Um den bestmöglichen Klang zu erzielen, beachten Sie bitte folgende Tipps:

■ Die optimale Aufstellung ist z.B. auf Stativen oder Sockeln mit 70 bis 100 cm Höhe und einem Wandabstand von mindestens 30 cm.
■ Der Hörplatz sollte mindestens 1 m von der gegenüberliegenden Zimmerwand entfernt sein.
■ Der Abstand zur Raum-Seitenwand sollte mindestens 30 cm be- tragen.
■ Bei einer Aufstellung in Regalen oder auf Sockeln erreicht man den besten Klang, wenn die Boxenvorderkante entweder bündig mit den Regalböden abschließt, oder sogar etwas übersteht.
■ Die Nähe von Wänden oder Regalrückseiten zur Bassreflexöffnung ist normalerweise unkritisch. Der Abstand sollte aber möglichst nicht unter 3 cm betragen.
■ Muss die Box mit der Rückseite direkt an einer Wand positioniert werden, kann man das Bassreflexrohr mit einem Pfropfen aus Schaumgummi oder zusammengedrückter Watte abdichten. Dabei werden die tieferen Bässe ein wenig schwächer wiedergegeben. Weil eine wandnahe Aufstellung zu einer Betonung der Basswiedergabe führt, kann das Verschließen der Reflexöffnung klanglich sogar vorteilhaft sein.
■ Bei einer Installation oberhalb Ohrhöhe (z. B. als Rearspeaker in Surround-Anlagen) ist es klanglich vorteilhafter, die Boxen „auf dem Kopf“ – also mit dem Hochtöner nach unten – zu montieren.
■ Falls die nuBox 101 gelegt werden muss, sollten die Hochtöner im Stereo-Dreieck nach innen zeigen. Das Nubert Logo auf der Stoffbespannung kann dann vorsichtig entfernt und an neuer Position wieder aufgeklebt werden.

■ Horizontaler Abhörbereich

Der optimale horizontale Abhörbereich liegt innerhalb von 20 Grad links und rechts der Mittelachse des Lautsprechers.

Erst bei Abhörwinkeln von mehr als 30 Grad verliert das Klangbild leicht an Helligkeit.

Es ist daher unter Umständen ratsam, die Lautsprecher entweder etwas in Richtung der Hörposition zu drehen, oder – falls dies nicht möglich ist – den Höhen-Schalter auf „Brillant“ zu stellen.

■ Vertikaler Abhörbereich

Der vertikale Abstrahlbereich ist bemerkenswert groß.

Bei aufrecht stehender Box ergibt sich der natürlichste Klang, wenn sich der Hochtöner leicht unterhalb der Ohrhöhe befindet. Aber selbst 20° unterhalb oder oberhalb der Hochtöner-Achse bleibt das Klangbild noch sauber. Bei noch größeren vertikalen Abhörwinkeln wird das Klangbild etwas mittenärmer.

Wenn Sie die nuBox 101 als Schreibtisch-Lautsprecher im Nahfeld verwenden, empfiehlt sich eine nach hinten geneigte Aufstellung.

Diese erreichen Sie mit dem Sockel nuBase 38 aus dem Nubert Zubehörshop.

Frage des Standpunkts

Es kommt immer wieder vor, dass Kunden beim gleichen Boxen-Modell unterschiedliche Höreindrücke schildern: Dem einen ist der Bass zu dominant, beim anderen klingt die Musik eher höhenbetont. Da Nubert Boxen sehr neutral abgestimmt sind, also alle tiefen, mittleren und hohen Töne praktisch gleich laut wiedergeben, liegt die Ursache eines ungleichmäßigen Klangbildes in aller Regel am Abhörraum und/oder der Aufstellung der Lautsprecher. Einen großen Einfluss auf die Wiedergabe tiefer Frequenzen hat beispielsweise die Aufstellung der Box direkt vor einer Wand oder in einer Ecke. Hier erfährt der Bass eine kräftige Anhebung, die in aller Regel auf Kosten der Präzision des gesamten Klangbilds geht. Ebenfalls stark klangbeeinflussend ist die Grundcharakteristik eines Raumes sowie seine Möblierung. So lassen Böden mit harten Oberflächen, große Fenster ohne Vorhänge und Glastische durch die vielen Reflexionen eher ein helles Klangbild erwarten, während ein stark bedämpfter Raum mit schweren Teppichen, Polstermöbeln und Vorhängen den Klang eher dumpf und glanzlos erscheinen lässt.

■ Basisaufstellung nuBox 101 im Stereoset

Damit Ihre nuBox 101 optimal klingen können, sollten sie auch optimal aufgestellt sein.

Ein guter Anhaltspunkt für die richtige Position ist es, wenn die Lau sprecher und Ihr Lieblingshörplatz ein gleichseitiges Dreieck bilden. Um ein Gefühl für die Fokussierung und Geschlossenheit des Klang bilds zu bekommen, sollten Sie jetzt Abstand und Anwinkelung der Lautsprecher zueinander variieren. Wenn Sie die Boxen näher zusammenrücken und stärker anwinkeln, werden einzelne Instrumente oder Stimmen genauer zu orten sein, gleichzeitig gewinnt die Klangbühne an Tiefe. Rücken Sie die Boxen nun auseinander oder verringern die Anwinkelung, wird die imaginäre Bühne breiter und einzelne Instrumente sind nicht mehr so scharf umrissen.

Tipp: Hören Sie sich am besten einen Sprechstimme an. Wenn sie nicht exakt lokalisierbar ist, stehen die Lautsprecher vermutlich zu weit auseinander. Sind die Lautsprecher dagegen richtig positioniert, werden Sie den Eindruck haben, den Sprecher exakt orten zu können.

■ nuBox 101 im Surroundset

Die ideale Aufstellung eines 5.1 Surroundsets sehen Sie in der Grafik. Die Platzierung der nuBox 101 als Frontlautsprecher in einem Surroundset erfolgt prinzipiell gleich wie im Stereoset.

Durch die hervorragende magnetische Schirmung ist die nuBox t-101 auch uneingeschränkt als Centerspeaker einsetzbar. Idealerweise wird sie mittig beim TV platziert und vertikal aufgestellt. Mit geringen Einbußen beim Abstrahlverhalten kann sie jedoch auch horizontal verwendet werden.

Wird die nuBox 101 als Surroundlautsprecher eingesetzt, so sollte sie gemäß Dolby-Norm in einem 5.1-Set zwischen 90° und 110° bezogen auf die Center-Achse jeweils links und rechts vom Hörer positioniert werden, wie in der Grafik dargestellt. Um ein räumlicheres Klangbild zu erzielen, empfehlen wir für die nuBox 101 alternativ die Aufstellung mit Höhenschalter-Stellung „oben“ und eine um etwa 30 bis 45 Grad angewinkelte Montage mit 10 bis 15 cm Wandabstand. Dolby empfiehlt eine Höhe von zwei Metern. Das empfinden wir eher als zu hoch. Der Vorteil einer Position über dem Kopf ist der, dass der Schall bei mehreren Hörern nicht durch die Köpfe anderer abgeschattet wird. Auf einem seitlichen Sofaplatz würde man beispielsweise den gegenüberliegenden Surroundlautsprecher kaum mehr hören. Daher empfehlen wir eine Höhe, bei der alle Hörer beide Surroundspeaker sehen können

t(Sichtlinie zum Hochtöner). Je nach Abstand ergibt sich so eine Höhe von etwa 1 bis 1,5 m. Wie bereits erwähnt, kann bei Aufstellung deutlich über Ohrhöhe die Montage „umgedreht“, also mit unten liegendem Hochtöner, vorteilhaft sein. Die Lautsprecher können entweder mit Wandhaltern direkt an die Seiten- bzw. Rückwand montiert oder mit Stativen genau in Position gebracht werden, je nachdem was dem idealen Winkelbereich näher kommt. Wir empfehlen, dass die endgültige Position zunächst mit Hilfsmitteln wie Bockleitern (Box gegen Absturz sichern) etc. ausgelotet werden sollte, bevor man Löcher in Wände bohrt.

Für die nuBox 101 bieten wir im Nubert Zubehörshop beispielsweise den Wandhalter BT-77 und die Boxenstative MS-67 und BS-650.

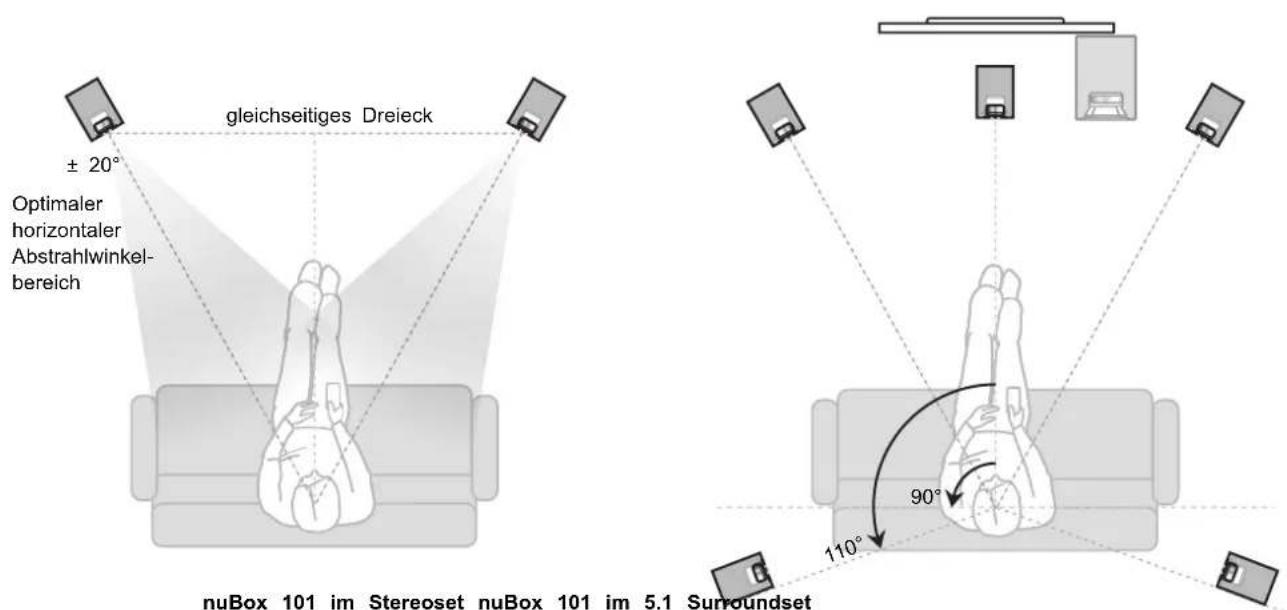

gleichseitiges Dreieck ± 20° Optimaler horizontaler Abstrahlwinkelbereich nuBox 101 im Stereoset nuBox 101 im 5.1 Surroundset 90° 110°

Entwicklungs-Details

■Konstruktionsziel

Das Ziel bei der Entwicklung der nuBox 101 war es, einen spakten Lautsprecher zu verwirklichen, dessen Klang in seiner klasse Maßstäbe setzt. Es sollte eine Box entstehen, die nebwandfreiem Frequenzgang auch über eine für die Gehäusegröße bemerkenswert tiefreichende Basswiedergabe verfügt und in kleineren Räumen praktisch vollwertige HiFi-Wiedergabe ermöglicht. Die sehr durchsichtige Abstimmung bringt auch Vorteile beim Einsatz als Rearspeaker in Surround-Anlagen.

Basis:

Die nuBox 101 beruht auf den Erkenntnissen bei der Entwicklung von vielen erfolgreichen Modellen der nuBox-Serie. In der technischen Auslegung der Lautsprechersysteme und der Kompensationstechnik der Weiche basiert sie auf dem Konstruktionsprinzip ihrer „großen Schwester“ nuBox 311, die in zahlreichen Evolutionsstufen immer weiter verbessert wurde.

■Konstruktionsdetails

Kompaktboxen mit kleinem Nettovolumen wie etwa die nuBox 101 stellen hinsichtlich der Tiefenwiedergabe sowie der maximal erzielbaren Lautstärke technische Herausforderungen dar. Theoretisch ist entweder eine sehr tiefreichende Wiedergabe mit niedrigem Wirkungsgrad oder ein hoher Wirkungsgrad mit weniger tiefreichenden Bässen möglich. Bei der nuBox 101 haben wir uns für einen praxisgerechten Kompromiss aus Beidem entschieden. So verfügt sie über nahezu den gleichen Wirkungsgrad wie die nuBox 311. Die Bass-Qualitäten und das Verhalten der 101 beim Verarbeiten heftiger Bass-Attacken sind für eine Box dieser Größe geradezu verblüffend.

Pflege- und Reinigungstipps

Mit diesen Pflegetipps zeigen sich Ihre nuBoxen immer von ihrer ebesteom-Seite:

Preis-

rGehäuse

Wir empfehlen handelsübliches Fensterputzmittel, das in ein Baumwolltuch gesprüht wurde. Damit lassen sich fast alle Finger-abdrücke und Verschmutzungen problemlos entfernen. Alternativ können Sie auch Fenster-Aktivschaum verwenden. Vom Einsatz von Microfasertüchern raten wir ab! Diese können Mini-Kratzer in der Oberfläche verursachen.

■Membranen und Lautsprecher-Chassis

Um Staub von einem Lautsprecherchassis zu entfernen, genügt ein fusselfreies Baumwolltuch, mit dem die Membran mit sehr geringem Druck leicht abgewischt wird. Die Hochtöner aller Nubert Lautsprecher sind mit einem Schutzgitter ausgestattet, so dass auch sie mit geringem Druck abgewischt werden können. Falls sich der Staub nicht restlos entfernen lässt, eignet sich ein Schminkpinsel aus dem Drogeriemarkt.

nuBox 101 Technische Daten

Prinzip Kompaktlautsprecher/Satellit,

2-Wege-System, Bassreflex

Nennbelastbarkeit 90 Watt

(nach DIN EN 60268-5,

300-Std.-Test)

Musikbelastbarkeit 120 Watt

Absicherung Durch Absicherung mit

Schutzschaltungen auch

für deutlich stärkere

Verstärker geeignet

Impedanz 4 Ohm

Frequenzgang 78 - 22 000 Hz ± 3 dB

Wirkungsgrad (1 Watt / 1 m) 84,5 dB

Gesamt-Abmessungen

23 x 14 x 19,7 / 21,1 cm

H x B x T

(ohne/mit Stoffrahmen)

Brutto-Volumen des Korpus

6,3 Liter

(ohne Stoffrahmen)

Gewicht

4 kg

Basiswissen Lautsprecher

■Überlastung des Lautsprechers

Der angeschlossene Verstärker darf nur dann über einen längeren Zeitraum mit voller Leistung betrieben werden, wenn seine Sinusleistung nicht höher liegt als die Nennbelastbarkeit der Box. Musik und Sprache müssen dabei unverzerrt wiedergegeben werden. Entgegen der landläufigen Meinung kann aber auch ein „30-Watt-Verstärker“ eine „100-Watt-Box“ beschädigen. Wenn nämlich ein Verstärker weit aufgedreht wird – und das passiert bei schmalbrüstigen Modellen erfahrungsgemäß ziemlich oft – übersteuert er (Fachwort „Clipping“). Dabei entstehen vor allem im Hochtonbereich Verzerrungen, welche die Hochtonkalotte einer Box innerhalb von Minuten zerstören können. Ist jetzt auch noch der Hochtonregler aufgedreht und/oder die Loudness-Taste gedrückt, ist der Schaden vorprogrammiert. Um dieser Gefahr vorzubeugen, besitzen alle Nubert-Lautsprecher selbstrückstellende Sicherungselemente, die Lautsprechersysteme und Frequenzweiche der Box bei Gefahr vorübergehend abschalten und wieder zuschalten, wenn die Gefahr vorüber ist.

■Impedanz oder die Sache mit dem Ω

Die nuBox 101 sind echte 4-Ohm-Boxen und harmonieren aufgrund ihrer unkritischen Impedanz mit jedem modernen Stereo- oder Surroundverstärker.

Achtung: Werden jedoch beispielsweise zwei 4-Ohm-Boxen pro Kanal parallel angeschlossen, ist es für den Verstärker so, als ob er eine 2-Ohm-Box antreiben müsste. Dann kann bei größeren Lautstärken der Klang leiden, oder der Verstärker schaltet durch die dabei auftretende Überlastung ab.

Umfassende Informationen zum Thema Impedanz finden Sie in unserer Broschüre „Technik satt“ oder auf nubert.de in der Rubrik Wissen > Technik satt bei den Downloads: Impedanz, 8-Ohm-Verstärker mit 4-Ohm-Boxen?!
