Produkttyp	Passivlautsprecher
Modell	NuBox 483
Marke	Nubert
Anschlussterminal	4-polig (zwei Klemmenpaare) für Bi-Wiring und Bi-Amping
Lautsprecherkabel (beigelegt)	0,75 mm² (Notkabel)
Empfohlener Kabelquerschnitt	2,5 mm² (bis 10 m), 4 mm² (über 10 m)
Füße	4 höhenverstellbare Tellerschraubfüße (M8)
Frontabdeckung	Stoffbespannung, abnehmbar
Gehäusebuchsen (Boden)	M8-Gewindebuchsen (nur für Füße/Spikes, nicht für Aufhängung)
Überlastschutz	Interne Sicherungen
Garantie (Passivbox)	5 Jahre (uneingeschränkt 2 Jahre, danach auf Chassis und Elektronik beschränkt)
Lieferumfang	1 Lautsprecher, 4 Tellerschraubfüße, Frontabdeckung, Lautsprecherkabel 0,75 mm²
Verwendung	Passivbox – benötigt externen Verstärker/Receiver
Bi-Wiring / Bi-Amping-fähig	Ja (Brücken entfernen)
Empfohlener Subwoofer	Nubert Subwoofer (z. B. aus nuBox-, nuLine- oder nuVero-Serie)
Reinigung	Staubtuch, keine scharfen Reiniger; Frontabdeckung vorsichtig abnehmen
Sicherheitshinweise	Verstärker vor Anschluss ausschalten; trockener Standort; keine direkte Sonne; Kälteakklimatisierung vor Inbetriebnahme
Entsorgung	Altgeräte und Batterien nicht über Hausmüll; kommunale Sammelstellen nutzen
Hersteller	Nubert electronic GmbH, Goethestr. 69, 73525 Schwäbisch Gmünd, Deutschland

Häufig gestellte Fragen - NuBox 483 Nubert

Wie schließe ich die NuBox 483 an den Verstärker an?

Schalten Sie den Verstärker aus. Verbinden Sie das Lautsprecherkabel mit den Schraubklemmen: Plus (rot) an Plus, Minus (schwarz) an Minus. Achten Sie auf richtige Polung. Alternativ können Bananenstecker verwendet werden.

Kann ich Bi-Wiring oder Bi-Amping nutzen?

Ja, die NuBox 483 unterstützt beides. Entfernen Sie dazu die Brücken zwischen den Klemmenpaaren. Für Bi-Wiring: zwei separate Kabel pro Box. Für Bi-Amping: zwei Stereoverstärker. Details in der Bedienungsanleitung.

Welches Lautsprecherkabel wird empfohlen?

Empfohlen wird das nuCable LS 2,5 Studioline (2,5 mm²) für Längen bis 10 m, für längere Strecken das nuCable LS 4 Studioline (4 mm²). Das beigelegte Kabel ist nur als Notlösung gedacht.

Was tun, wenn die Lautsprecher bei Kälte geliefert werden?

Lassen Sie die Boxen mehrere Stunden bei Raumtemperatur akklimatisieren, bevor Sie sie anschließen. Kalte Temperaturen beeinträchtigen die Membranbeweglichkeit und damit die Klangqualität.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch. Keine scharfen Reiniger. Die Frontabdeckung kann vorsichtig abgenommen und mit einem Staubtuch gereinigt werden.

Welche Garantie gilt für die NuBox 483?

Nubert gewährt 5 Jahre Herstellergarantie auf Passivboxen. Die ersten zwei Jahre uneingeschränkt, danach beschränkt auf Chassis, elektrische Verbindungen und Frequenzweiche. Kaufbeleg erforderlich.

Kann ich die Box an der Wand aufhängen?

Nein, die Gewindebuchsen am Boden sind nur für Tellerschraubfüße oder Spikes ausgelegt. Sie sind nicht für Zugbelastung geeignet und dürfen nicht zur Aufhängung verwendet werden.

Was ist beim Anschluss von Bananensteckern zu beachten?

Die Schraubklemmen haben Bohrungen für Bananenstecker. Stecken Sie diese von oben ein und ziehen Sie die Klemmen ausreichend fest an, um guten Kontakt zu gewährleisten.

Die Wiedergabe klingt verzerrt – was tun?

Reduzieren Sie die Lautstärke am Verstärker. Ein zu schwacher Verstärker kann bei hohen Pegeln verzerren und die Hochtöner gefährden. Schalten Sie ggf. den Verstärker aus und überprüfen Sie die Einstellungen.

Kann ich einen Subwoofer ergänzen?

Ja, Nubert empfiehlt den Einsatz eines passenden Subwoofers (z. B. aus der nuBox-, nuLine- oder nuVero-Serie) für mehr Tiefgang und bessere Heimkinoeffekte.

BEDIENUNGSANLEITUNG NuBox 483 Nubert

Herzlichen Dank, dass Sie sich für einen Lautsprecher von Nubert entschieden haben!

Der Aufbau Ihres Systems wird Ihnen problemlos gelingen, wenn Sie diese Bedienungsanleitung aufmerksam durchlesen.

Wir erklären Ihnen Anschluss, Bedienung und Aufstellung, damit Sie das Optimum an Klangqualität erzielen und Ihre Nubert Lautsprecher in vollem Umfang genießen können.

Viel Spaß wünscht Ihnen das Team der Nubert Speaker Factory.

Wenn Sie Ihre Lautsprecher auspacken, nehmen Sie möglichst keine scharfen Gegenstände zur Hilfe – Sie könnten die Gehäuse der Boxen zerkratzen.

Lieferumfang

Die Lieferung enthält folgende Teile:

■ 1 Lautsprecher mit 4 Teller-Schraubfüßen
■ 1 Frontabdeckung
■ Lautsprecherkabel 0,75 mm² (als „Notkabel“ gedacht, falls beim Aufstellen gar kein Lautsprecherkabel vorhanden ist!)

Sicherheitshinweise

■ Schalten Sie vor dem Anschließen der Lautsprecherkabel den Verstärker aus.
■ Achten Sie auf einen festen Sitz der Lautsprecherkabel.
■ Stellen Sie den Lautsprecher nur an einem trockenen Ort auf.
■ Setzen Sie die Lautsprecher keiner direkten Sonneneinstrahlung aus.
- Überlastung: Die nuBox 483 besitzt interne Sicherungen gegen verstärkerseitige Überlastung. Jedoch ist zu beachten, dass auch ein schwacher Verstärker einen Lautsprecher gefährden kann. Bei hohen Pegeln neigen zu schwache Verstärker zu Verzerrungen, welche vor allem die Hochtöner extrem belasten können. Klingt die Tonwiedergabe ab einem gewissen Punkt verzerrt, reduzieren Sie bitte die Lautstärkeeinstellung am Verstärker.

Kälte und Klang

Werden Lautsprecher in der kalten Jahreszeit versendet und ausgeliefert, müssen sie sich unbedingt an die Temperatur des Wohnraums anpassen. Niedrige Temperaturen haben einen erheblichen Einfluss auf die beweglichen Teile einer Lautsprecherbox wie Membran/Schwingspule, Sicke und Zentrierspinne. Die Fähigkeit dieser Bauteile, schnellen Schwingungen zu folgen oder große Auslenkungen zu vollführen, wird dadurch deutlich eingeschränkt. Dies ist zwar nicht gefährlich, „tiefgekühlte“ Boxen sind aber weit v ihrer akustischen Höchstform entfernt. Deshalb unser Tipp: Kommen Ihre neuen Lautsprecher an einem kalten Wintertag, geben Sie ihnen einfach ein paar Stunden zum Akklimatisieren. Ihre Nubert Boxen werden es Ihnen mit der überragenden Klangqualität danken, die Sie von uns zu Recht erwarten können.

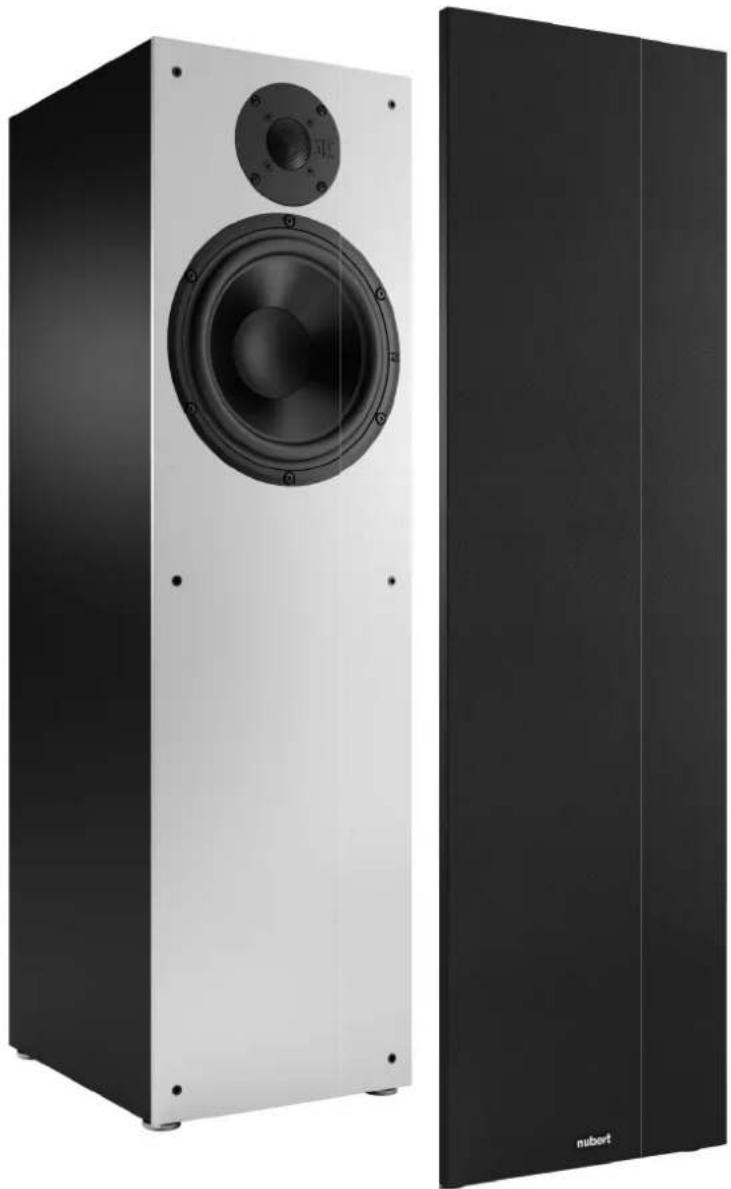

Frontabdeckung

Die Stoffbespannung schützt die Lautsprecherchassis (beispielsweise vor neugierigen Kindern, die gerne Membranen eindrücken) und bietet einen optischen Akzent für all jene, denen die technische Anmutung von Lautsprecherchassis missfällt. Sie wird vorsichtig aus die Lautsprecherfront aufgesteckt – bitte achten Sie darauf, dass dabei die Oberfläche der Schallwand nicht beschädigt wird.

Mit abgenommener Stoffbespannung klingt der Lautsprecher etwas heller und klarer. Hier gilt es abzuwägen – Sie haben die Wahl!

Anschlusshinweise

Achten Sie bitte darauf, dass Ihr Verstärker/Receiver vor dem Anschluss der Lautsprecher abgeschaltet wurde. Wie Sie die Lautsprecher am Verstärker/Receiver anschließen, entnehmen Sie bitte der Geräte-Bedienungsanleitung.

■Anschlussterminal

Auf der Rückseite der nuBox 483 befindet sich das Anschluss-terminal zur Aufnahme der Lautsprecherkabel. Dieses verfügt über zwei Klemmenpaare, jeweils bestehend aus einem Plus-Pol mit roter und einem Minus-Pol mit schwarzer Markierung. Grundsätzlich ist es egal, ob Sie das obere oder das untere Klemmenpaar belegen. Beachten Sie bei der Verkabelung unbedingt die richtige Polung. Sollten Sie aus Versehen bei einem der Lautsprecher Plus- und Minus-Pol vertauscht haben, entsteht dadurch zwar technisch kein Schaden, Sie erhalten aber ein völlig diffuses und bassschwaches Klangbild, bei dem keine Mittenortung mehr möglich ist. Achten Sie also bitte unbedingt auf den richtigen Anschluss Ihrer Lautsprecher und schließen Sie das Kabelende, das Sie am Verstärker an der mit „Plus“ gekennzeichneten Klemme verbunden haben, an der Plus-Schraubklemme der Box an. Entsprechendes gilt für die Verbindung der mit „Minus“ gekennzeichneten Klemme. Bei Lautsprecherkabeln wird für gewöhnlich eine Rille, ein Grat oder eine Farbcodierung an einer der beiden Kabeladern zur Kennzeichnung des Plus-Pols verwendet.

Wollen Sie den Lautsprecher ohne Zwischenstecker direkt an die Kabel anschließen, dann müssen die Kabelenden ca. 8 – 15 mm abisoliert und so verdrillt werden, dass keine Einzeldrähte abstehen (Kurzschlussgefahr!). Das blanke Kabelende kann nun von schräg unten in die aufgeschraubte Kabelklemme eingeführt werden. Ziehen Sie die Schraubanschlüsse anschließend wieder ausreichend fest!

Alternativ ist auch die Verwendung von Bananensteckern aus dem Nubert-Zubehörprogramm möglich. Zum komfortablen Anschluss dieser Stecker sind in den Schraubklemmen Bohrungen vorgesehen. Durch diese können sie von oben in die Klemmen gesteckt werden. Auch bei der Verwendung von Bananensteckern ist es wichtig, die Klemmen ausreichend festzuziehen.

Die Kabelbrücken zwischen dem oberen und unteren Klemmenpaar werden nur für den Bi-Wiring oder Bi-Amping-Betrieb entfernt! Mehr zu Bi-Wiring und Bi-Amping auf Seite 7.

■Lautsprecherkabel

Dünne Kabel sind keine gute Voraussetzung, die elektrischen Signale vom Verstärker zur Box verlustfrei zu transportieren, sondern allenfalls Notlösungen. In diesem Sinne bitten wir auch die unseren Boxen beiliegenden Kabel nur als Behelfslösung zu verstehen, für den Fall, dass Sie kein hochwertiges Lautsprecherkabel mitbestellt haben. Dann lässt sich der Lautsprecher mit dem beigelegten „Not-kabel“ provisorisch anschließen.

Für die nuBox 483 empfehlen wir das in unserem Programm erhältliche Lautsprecherkabel nuCable LS 2,5 Studioline mit einem Kabelquerschnitt von 2 x 2,5 m ^2 bei Kabellängen über 10 m empfehlen wir den Einsatz unseres nuCable LS 4 Studioline mit größem Querschnitt.

Tellerschraubfüße und Gewindebuchsen

Die nuBox 483 steht auf vormontierten, höhenverstellbaren Tellerschraubfüßen (M 8), die eine Anpassung an unebene Bodenverhältnisse ermöglichen.

ACHTUNG: die Gewindebuchsen am Gehäuseboden dienen nur zur Montage von Tellerschraubfüßen oder Spikes! Sie sind nicht für Zugbelastung ausgelegt und dürfen deshalb nicht als Halterungen für Haken o. ä. verwendet werden, um die Box daran aufzuhängen.

©

©

©

Subwoofer

Für noch mehr Tiefgang, auch bei sehr großen Lautstärken oder beeindruckende Heimkino-Effektwiedergabe empfehlen wir zusätzlich einen hochwertigen Nubert Subwoofer.

Bei der Verwendung mehrerer Subwoofer ist es auch möglich, mit unseren Kompaktsubs hervorragende Ergebnisse zu erreichen. Weiterhin kann eine gleichmäßigere Raumanregung erzielt werden, wodurch sich besonders im Musikbetrieb Vorteile ergeben. Geeignete Modelle erhalten Sie im nuBox-Programm, aber natürlich auch aus unserer nuLine- oder nuVero-Serie. Mehr unter www.nubert.de

Bi-Wiring und Bi-Amping

^ü Das vierpolige Anschlussterminal ermöglicht Ihnen neben der klassischen Anschlussart (siehe Seite 3) auch Bi-Wiring oder Bi-Amping.

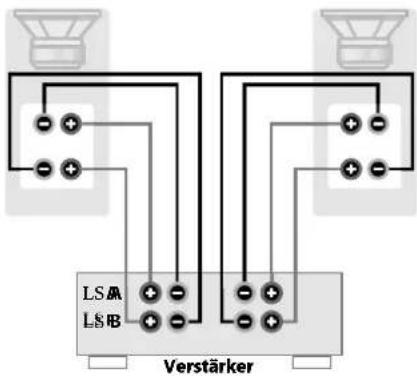

Bi-Wiring

Der klangliche Zugewinn von Bi-Wiring liegt häufig an der Grenze der Wahrnehmbarkeit. Das Verfahren kann jedoch bei großen Kabellängen durch die Verdopplung des Kabelquerschnitts Vorteile bringen.

Dazu benötigen Sie pro Box zwei Kabel. Drehen Sie die vier Schraubklemmen ab und entfernen Sie die beiden Verbindungsbrücken zwischen den Anschlussklemmen von Bass/Mitten- und Hochtonbereich. Drehen Sie die Schraubklemmen wieder auf die Buchsen und schließen Sie jetzt die Kabel entsprechend der Grafik an Box und Verstärker an. Dieses Anschlussprinzip ermöglicht die getrennte Versorgung des Bass/Mitten- und des Hochtonbereichs durch den Verstärker.

LSA LsB Verstärker

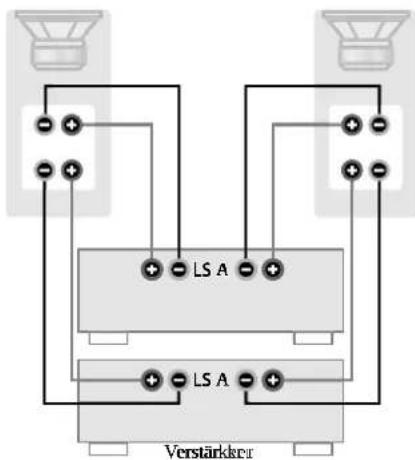

Bi-Amping

Eine konsequente Verfolgung des Prinzips der getrennten Signalversorgung von Bass/Mitten- und Hochtonbereich führt zum Bi-Amping (Bi-Amping = Doppelter Verstärker). Voraussetzung für dieses relativ aufwändige Verfahren ist ein Vorverstärker, an den zwei Stereo-Endverstärker angeschlossen werden können: einer für den Bass/Mitten-, der andere für den Hochtonbereich. Vergessen Sie hier auf keinen Fall, die Brücken am Anschlussterminal zu entfernen! Bi-Amping soll zu einem kontrollierteren Antrieb der Chassis und damit zu einer besseren Präzision führen. Aufwand und Ergebnis sind hier genau abzuwägen.

LS A LS A Verstärkter

Für gleich niedrige Kabelverluste (gegenüber konventioneller Technik) benötigt man sowohl bei Bi-Wiring als auch bei Bi-Amping den doppelten Kabelaufwand. Jede der Leitungen für den Bass/Mitten- und Hochton-Bereich erfordert den vollen Leitungsquerschnitt.

Garantiebestimmungen

Ihr Anbieter und Vertragspartner: Nubert electronic GmbH · Goethestr. 69 · 73525 Schwäbisch Gmünd · Deutschland

Geschäftsführer: Günther Nubert · Registergericht AG Ulm, HRB 700296

Telefon: [phone] · Telefax: 07171 92690-45 · E-Mail: [e-mail] · Ust-IdNr.: DE 16758584 · WEEE-Reg.-Nr. DE 48888173

Für Rückfragen und individuelle Beratung wählen Sie bitte unsere speziellen Nummern:

Nubert gewährt dem Käufer auf das in dieser Bedienungsanleitung beschriebene Nubert Produkt eine besondere Herstellergarantie nach den nachstehenden Bedingungen.

Die gesetzlichen Gewährleistungsansprüche des Käufers, insbesondere auf Nacherfüllung und ggf. Schadensersatz bei Mängeln bleiben dem Käufer daneben uneingeschränkt erhalten und stehen unseren Kunden im vollen Umfang zur Verfügung.

1. Die in dieser Bedienungsanleitung beschriebene Box in Passivtechnik (ohne eingebauten Verstärker) beträgt 5 Jahre ab Übergabe. In den ersten beiden Jahren gilt dies uneingeschränkt. Nach Ablauf des zweiten Jahres beschränkt sich die Garantie auf die Funktionalität der Chassis nebst der elektrischen Verbindungen und der elektronischen Bauteile (Frequenzweiche). Insbesondere optische Veränderungen

umfasst. Ihr Kaufbeleg ist der Garantienachweis.

2. Inhalt des Garantieanspruchs

Die Garantie gilt für alle Teile und Arbeitskosten ab Lieferung. Sie beinhaltet und beschränkt sich auf eine kostenlose Reparatur oder Austausch des defekten Teiles im Fall eines Sachmangels der Ware (z.B. Materialfehler oder Fabrikationsfehler). Nubert übernimmt zudem die Hin- und Rücksendekosten des betroffenen Produktes jeweils ab bzw. bis zur Bordsteinkante im Fall berechtigter Garantieansprüche, soweit

hinausgehende Leistungen sind im Kulanzwege nach freier Maßgabe von Nubert möglich. Während der Dauer der Garantie wird vermutet, dass der Sachmangel im Zeitpunkt des Gefahrübergangs bereits vorhanden war. Ersetzte Teile gehen in das Eigentum von Nubert über. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät. Die Zusage oder die Ausführung von Garantieleistungen erfolgt ohne

3. Ein Garantieanspruch entfällt bei

von Nubert ausgewählten Transportunternehmen. Sie erhalten entsprechend freigemachte Rückholtickets)

Membranen oder Kalotten und Fallschäden, nach Anlieferung entstandene Kratzer

Lautsprechers).

4. Einzeln ausgebaute Lautsprecherchassis

Bauen Sie keine Lautsprecherchassis oder sonstige Teile von Geräten aus, und senden Sie solche Einzelteile nicht ein, bevor Sie mit dem Nubert Service Kontakt aufgenommen und diese Maßnahme abgestimmt haben.

5. Vorgehensweise bei einem Garantiefall

Defektes Gerät mit einer Kopie des Kaufbeleges und einer aussagefähigen Fehlerbeschreibung möglichst in den Originalkarton verpacken. Bitte beachten Sie unsere Versandhinweise.

Für eine Rückholung oder Rücksendung setzen Sie sich bitte mit dem Team der Nubert Speaker Factory in Verbindung:

Natürlich können Sie Ihr defektes Produkt auch beim Nubert Service in Schwäbisch Gmünd oder Aalen abgeben: Nubert electronic GmbH, Goethestr. 69, D-73525 Schwäbisch Gmünd oder Nubert electronic GmbH, Bahnhofstr. 111, D-73430 Aalen.

Versandhinweise: Wir empfehlen Ihnen, den Originalkarton mit den speziellen Schutzpolstern auf jeden Fall aufzubewahren. Tipp: Zusammenlegen spart Platz! Nur so kann ein sicherer Rückversand im Fall der Fälle gewährleistet werden. Wenn Sie ausnahmsweise eine andere Verpackung verwenden, sollte diese fachgerecht gegen die typischen Gefahren eines Versandes schützen und spezielle Schutzpolster oder gleichwertige Schutzvorrichtungen aufweisen. Eine bloße Pappverpackung mit Papierpolsterung reicht keinesfalls. Wir machen darauf aufmerksam, dass wir für Schäden aufgrund von Ihnen zu vertretener unsachgemäßer Verpackung keine Haftung übernehmen!

Entsorgung und Batterierücknahme

Umweltschutz: Inhaltsstoffe, z. B. chemischer Art von Batterien und Altgeräten können bei nicht sachgemäßer Lagerung und Entsorgung Umwelt und Gesundheit schädigen. Gleichzeitig können auch wiederverwertbare Rohstoffe enthalten sein, Altgeräte können repariert werden oder Teile lassen sich wiederverwenden und damit erheblich die Umwelt schonen. Batterien und Altgeräte dürfen daher nicht über den

zurückzugeben bzw. ordnungsgemäß zu entsorgen.

Batterien können Sie bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder Verkaufsstellen unentgeltlich abgeben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie Altbatterien beschränkt, die der Vertreiber in seinem Sortiment führt oder geführt hat.

Das Zeichen mit der durchgestrichenen Mülltonne erinnert Sie daran, dass Sie Batterien nicht in den Hausmüll geben dür-

Pb Batterie enthält Blei, Cd Batterie enthält Cadmium, Hg Batterie enthält Quecksilber.

Altgeräte: Sie können Altgeräte bei Ihren kommunalen Sammelstellen abgeben. Details erfahren Sie bei Ihren kommunalen Behörden. Das Symbol mit der durchgestrichenen Mülltonne erinnert Sie daran, dass Sie Altgeräte nicht in den Hausmüll geben dürfen.

liegt, in Zusammenarbeit mit Entsorgungsstellen eine aktive Rolle bei der Entsorgung zu übernehmen.
