Achten Sie bitte darauf, dass Ihr Verstärker/Receiver vor Anschluss der Lautsprecher abgeschaltet wurde. Wie Sie die Lautsprecher am Verstärker/Receiver anschließen, entnehmen Sie bitte der Geräte-Bedienungsanleitung.

■Anschlussterminal

Auf der Rückseite der nuBox CS-411 befindet sich das Anschluss-terminal zur Aufnahme der Lautsprecherkabel. Dieses verfügt über zwei Klemmenpaare, jeweils bestehend aus einem Plus-Pol mit roter und einem Minus-Pol mit schwarzer Markierung. Grundsätzlich ist es egal, ob Sie das obere oder das untere Klemmenpaar belegen. Beachten Sie bei der Verkabelung unbedingt die richtige Polung. Sollten Sie aus Versehen bei einem der Lautsprecher Plus- und Minus-Pol vertauscht haben, entsteht dadurch zwar technisch kein Schaden, Sie erhalten aber ein völlig diffuses und bassschwaches Klangbild, bei dem keine Mittenortung mehr möglich ist. Achten Sie also bitte unbedingt auf den richtigen Anschluss Ihrer Lautsprecher und schließen Sie das Kabelende, das Sie am Verstärker an der mit „Plus“ gekennzeichneten Klemme verbunden haben, an der Plus-Schraubklemme der Box an. Entsprechendes gilt für die Verbindung der mit „Minus“ gekennzeichneten Klemme. Bei Lautsprecherkabeln wird für gewöhnlich eine Rille, ein Grat oder eine Farbcodierung an einer der beiden Kabeladern zur Kennzeichnung des Plus-Pols verwendet.

Wollen Sie den Lautsprecher ohne Zwischenstecker direkt an die Kabel anschließen, dann müssen die Kabelenden ca. 8 – 15 mm abisoliert und so verdrillt werden, dass keine Einzeldrähte abstehen (Kurzschlussgefahr!). Das blanke Kabelende kann nun von schräg unten in die aufgeschraubte Kabelklemme eingeführt werden. Ziehen Sie die Schraubanschlüsse anschließend wieder ausreichend fest!

Alternativ ist auch die Verwendung von Bananensteckern aus dem Nubert-Zubehörprogramm möglich. Zum komfortablen Anschluss dieser Stecker sind in den Schraubklemmen Bohrungen vorgesehen. Durch diese können sie von oben in die Klemmen gesteckt werden. Auch bei der Verwendung von Bananensteckern ist es wichtig, die Klemmen ausreichend festzuziehen.

Die Kabelbrücken zwischen dem oberen und unteren Klemmenpaar werden nur für den Bi-Wiring oder Bi-Amping-Betrieb entfernt! Mehr zu Bi-Wiring und Bi-Amping auf Seite 6.

■Lautsprecherkabel

Dünne Kabel sind keine gute Voraussetzung, die elektrischen Signale vom Verstärker zur Box verlustfrei zu transportieren, sondern allenfalls Notlösungen. In diesem Sinne bitten wir auch die unseren Boxen beiliegenden Kabel nur als Behelfslösung zu verstehen, für den Fall, dass Sie kein hochwertiges Lautsprecherkabel mitbestellt haben. Dann lässt sich der Lautsprecher mit dem beigelegten „Not-kabel“ provisorisch anschließen.

Für die nuBox CS-411 empfehlen wir das in unserem Programm erhältliche Lautsprecherkabel nuCable LS 2,5 Studioline mit einem Kabelquerschnitt von 2 x 2,5 mm. Bei Kabellängen über 10 m empfehlen wir den Einsatz unseres nuCable LS 4 Studioline mit größerem Querschnitt.

Klangwahl-Schalter am Terminal

der bei der nuBox CS-411 sitzt am Anschlussterminal ein Schalter, um die Wiedergabe an den Wohnraum anzupassen und/oder bestimmten Klangvorlieben entgegen zu kommen.

Höhenschalter

Mit dem Höhenschalter in Position neutral stellt sich ein sehr ausgewogener Klang ein. Auch messtechnisch ist die nuBox CS-411 in dieser Einstellung äußerst linear.

Viele Kunden wünschen jedoch ein helleres Klangbild, das mit der oberen Schalterstellung brillant erreicht wird. Damit ist die Box zwar messtechnisch etwas zu hell aber die Hörer schätzen diesen luftigen Klang.

Höhen-Schalter

▲Brillant

Neutral

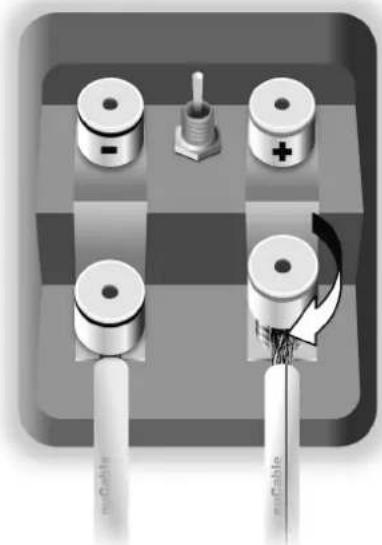

Optionaler Lautsprecher- kabel-Anschluss mit Bananen- steckern

Die nuBox CS-411 hat für ihre Größe einen erstaunlich vollen Klang. Die asymmetrische Anordnung des Hochtöners bringt im Vergleich zu einer symmetrisch aufgebauten Box leichte klangliche Vorteile bei allen Abstrahl-Winkeln.

Um den bestmöglichen Klang zu erzielen, beachten Sie folgende Tipps:

Der messtechnisch optimale vertikale Abstrahlwinkel, (in dem sich die Ohrhöhe befinden sollte) liegt jedoch etwa 5 bis 10 Grad in der Richtung, in die der asymmetrisch montierte Hochtöner versetzt ist. Die klanglichen Unterschiede sind aber im Bereich von 0 bis 15 Grad recht gering.

bitte Wenn sich die Box über Ohrhöhe befindet – z. B. auf dem TV – sollte der Hochtöner nach unten versetzt sein (siehe Grafik). Einen unter Ohrhöhe platzierten CS-411 – also unter dem TV – bitte mit Hochtöner nach oben aufstellen (siehe Grafik). Die abnehmbare Frontabdeckung kann in jedem Fall passend aufgesteckt werden.

Der klanglich optimale horizontale Abstrahlwinkel ist etwa ±10 Grad. Messtechnisch ist das Optimum bei 5 Grad. Der empfohlene Winkelbereich ist für einen Centerspeaker mit dieser Chassis-Anordnung mit über ±15 Grad sehr groß. (Oberhalb ±15 Grad gibt es nur eine leichte Reduzierung der Abstrahlung mittlerer Frequenzen, statt der normalerweise üblichen „Total-Auslöschung“ im Mittenbereich).

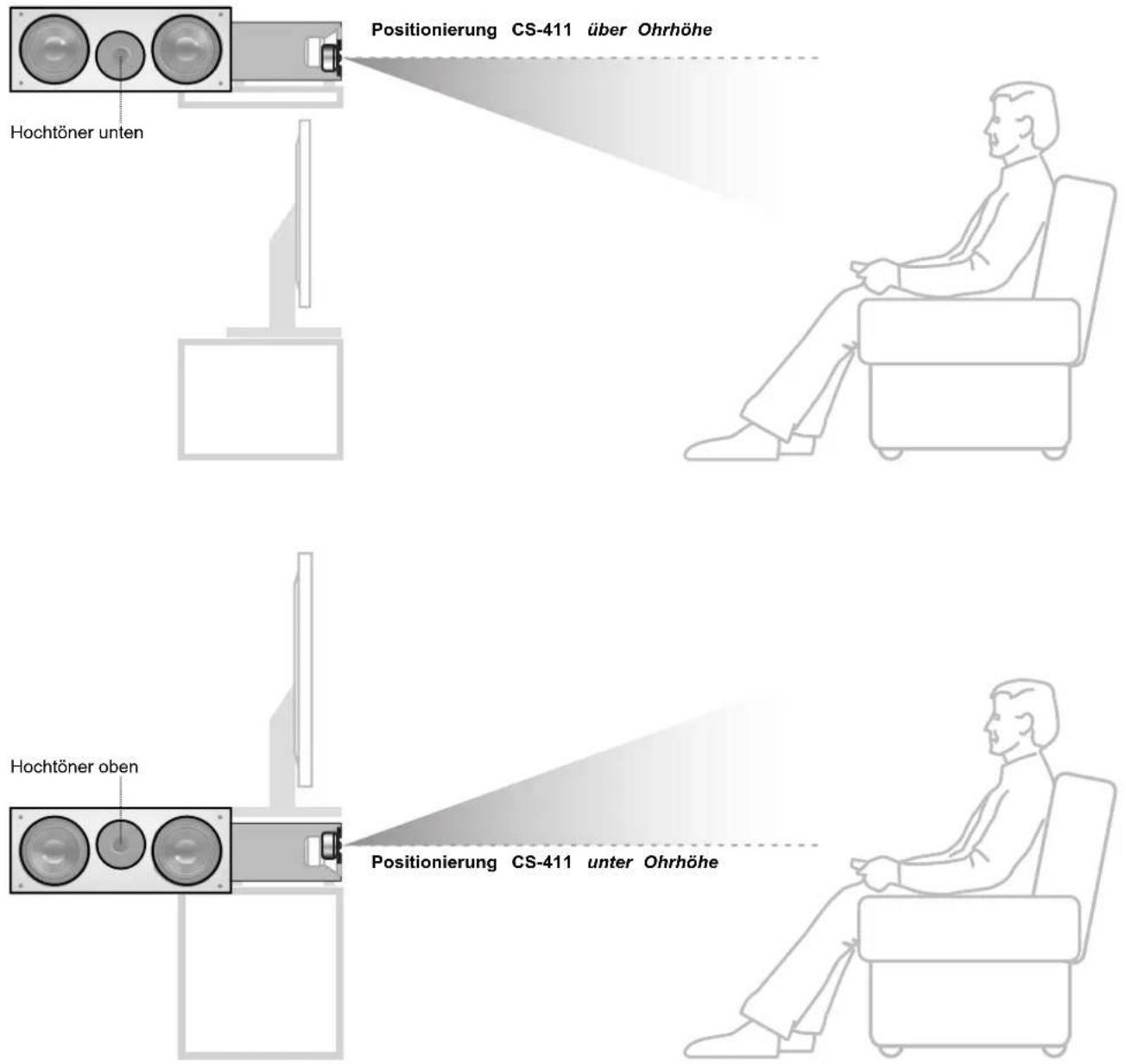

Positionierung CS-411 über Ohrhöhe Hochtöner unten Hochtöner oben Positionierung CS-411 unter Ohrhöhe

Bei Aufstellung in Regalen, auf Sockeln oder auf dem Fernseher erreicht man den besten Klang, wenn die Boxenvorderkante entweder bündig mit den Regalböden abschließt, oder sogar etwas übersteht.

Im Allgemeinen leidet der Klang schon leicht darunter, wenn der Lautsprecher auch nur wenig hinter die Kante geschoben wird.

Die seitliche Bassreflex-Öffnung sollte mindestens 3 bis 5 cm Abstand von einer Regal-Seitenwand haben. Wenn das nicht möglich ist, kann man die Öffnung mit einem Pfropfen aus zusammengedrückter Watte oder Schaumgummi verschließen, um eventuell auftretende Strömungsgeräusche zu vermeiden. Dabei wird die Basswiedergabe etwas schwächer, was bei einem Centerspeaker wegen der Nähe zu den Hauptlautsprechern in der Praxis meist nicht sonderlich ins Gewicht fällt.

Optimaler horizontaler Abstrahlwinkelbereich

± 10°

nuBox CS-411 im 5.1 Surroundset

Pflege-und Reinigungstipps

Mit diesen Pflegetipps zeigen sich Ihre nuBoxen immer von ihrer besten Seite:

Gehäuse

Wir empfehlen handelsübliches Fensterputzmittel, das in ein Baumwolltuch gesprüht wurde. Damit lassen sich fast alle Finger-abdrücke und Verschmutzungen problemlos entfernen. Alternativ können Sie auch Fenster-Aktivschaum verwenden. Vom Einsatz von Microfasertüchern raten wir ab! Diese können Mini-Kratzer in der Oberfläche verursachen.

■Membranen und Lautsprecher-Chassis

Um Staub von einem Lautsprecherchassis zu entfernen, genügt ein fusselfreies Baumwolltuch, mit dem die Membran mit sehr geringem Druck leicht abgewischt wird.

Die Hochtöner aller Nubert Lautsprecher sind mit einem Schutzgitter ausgestattet, so dass auch sie mit geringem Druck abgewischt werden können. Falls sich der Staub nicht restlos entfernen lässt, eignet sich ein Schminkpinsel aus dem Drogeriemarkt.

nuBoxCS-411TechnischeDaten

Prinzip Centerspeaker

2-Wege-Bassreflex,

magnetisch abgeschirmt

Nennbelastbarkeit 200 Watt

(nach DIN EN 60268-5,

300-Std.-Test)

Musikbelastbarkeit 300 Watt

Absicherung Hoch-, Tieftöner und Weiche

gegen Überlastung geschützt

(selbstrückstellende Sicherungen)

Impedanz 4 Ohm

Frequenzgang 62 - 22 000 Hz ± 3 dB

Wirkungsgrad 86,5 dB (1 Watt / 1 m)

Gesamt-Abmessungen 44 x 17 x 34/35,4 cm

(liegend, B x H x T) (ohne/mit Stoffrahmen)

Brutto-Volumen des Korpus 27 Liter

Gewicht 10,5 kg

©

©

©
