BEDIENUNGSANLEITUNG NuBox CS-413 Nubert

Der nuBox CS-413 hat für seine Größe einen erstaunlich vollen Die ideale vertikale Position ist bei einem Centerlautsprecher wie Klang. Die asymmetrische Anordnung des Hochtöners bringt im dem CS-413 so, dass er sich auf der gleichen Höhe mit den Hoch-Vergleich zu einer symmetrisch aufgebauten Box leichte klanglichönern der Frontlautsprecher befindet. Im günstigsten Falle ist dies Vorteile bei allen Abstrahlwinkeln. auch die Ohrhöhe des Zuhörers.

Um den bestmöglichen Klang zu erzielen, beachten Sie bitte folgende Tipps:

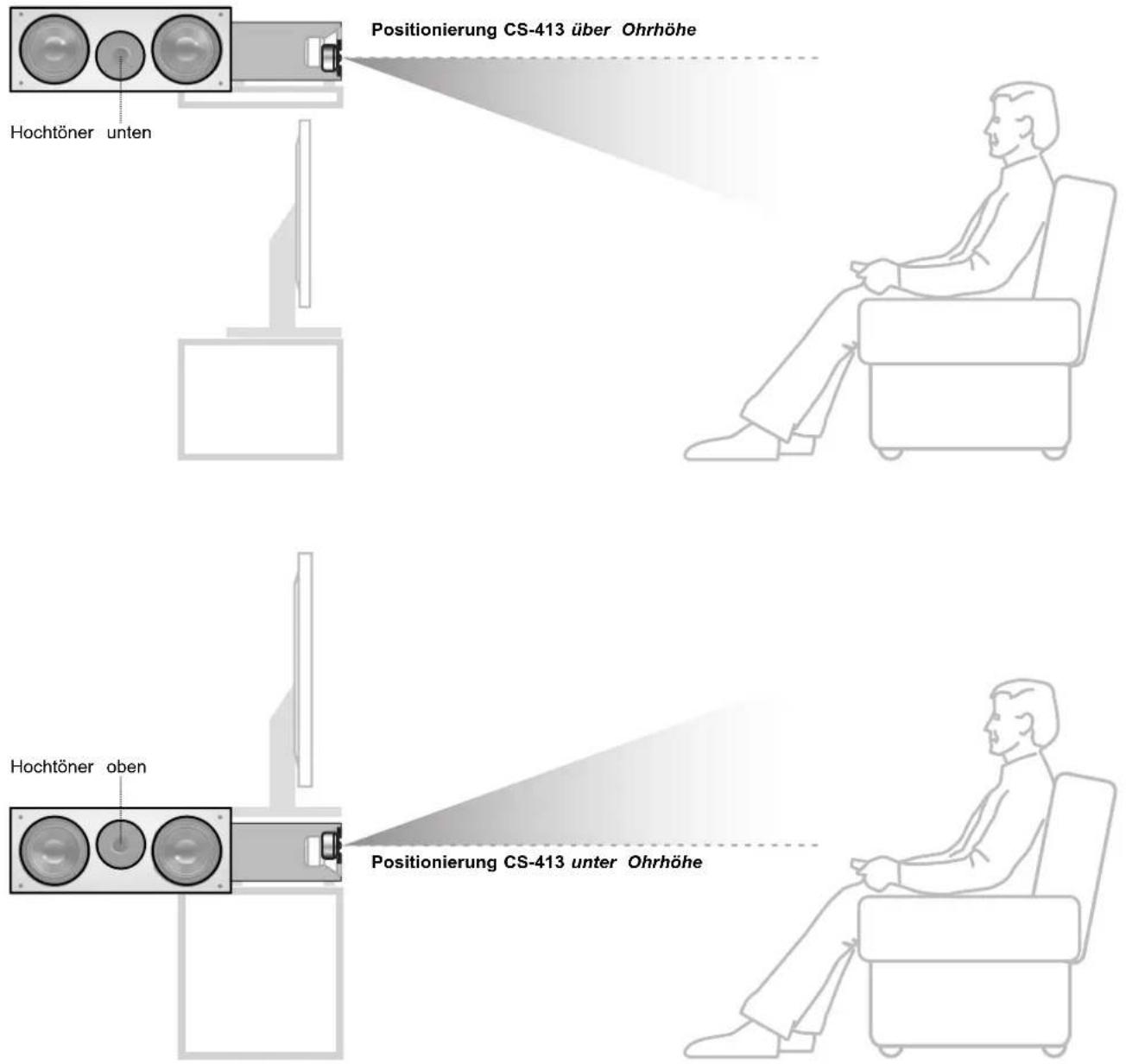

Wenn sich der Lautsprecher über Ohrhöhe befindet – also über dem TV – sollte der Hochtöner nach unten versetzt sein (siehe Grafik).

Einen unter Ohrhöhe platzierten CS-413 – also unter dem TV – bitte mit Hochtöner nach oben aufstellen (siehe Grafik).

Die abnehmbare Frontabdeckung kann in jedem Fall passend aufgesteckt werden.

Die optimale horizontale Position des Centers ist mittig vor dem

Zuhörer, mit exakt senkrecht auf diesen ausgerichteter Lautsprecherfront – siehe Surroundset-Grafik auf Seite 5.

Auch in einem horizontalen Abstrahlwinkelbereich bis ± 20 Grad ist der Klang des CS-413 noch sehr ausgewogen. Erst bei deutlich größeren Abhörwinkeln kann eine Reduzierung der Abstrahlung mittlerer Frequenzen festgestellt werden.

Positionierung CS-413 über Ohrhöhe Hochtöner unten Hochtöner oben Positionierung CS-413 unter Ohrhöhe

Bei Aufstellung in Regalen oder auf Sockeln erreicht man den besten Klang, wenn die Boxenvorderkante entweder bündig mit den Regalböden abschließt oder sogar etwas übersteht. Im Allgemeinen leidet der Klang schon leicht darunter, wenn der Lautsprecher auch nur wenig hinter die Kante geschoben wird.

Die seitliche Bassreflexöffnung sollte mindestens 3 bis 5 cm Abstand von einer Regalseitenwand haben. Wenn das nicht möglich ist, kann man die Öffnung mit einem Pfropfen aus zusammengedrückter Watte oder Schaumgummi verschließen, um eventuell auftretende Strömungsgeräusche zu vermeiden. Dabei wird die Basswiedergabe etwas schwächer, was bei einem Centerspeaker wegen der Nähe zu den Hauptlautsprechern in der Praxis meist nicht sonderlich ins Gewicht fällt.

Optimaler horizontaler Abstrahlwinkelbereich

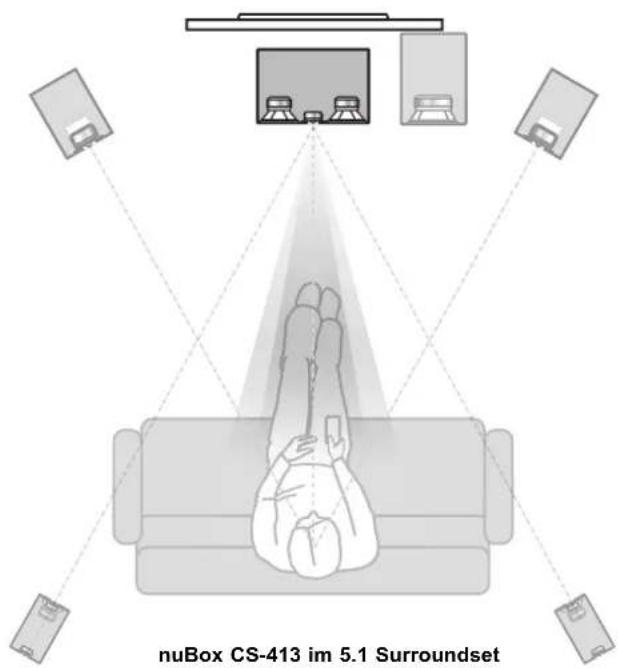

nuBox CS-413 im 5.1 Surroundset

Pflege- und Reinigungstipps

Mit diesen Pflegetipps zeigen sich Ihre nuBoxen immer von ihrer besten Seite:

Gehäuse

Wir empfehlen handelsübliches Fensterputzmittel, das in ein Baumwolltuch gesprüht wurde. Damit lassen sich fast alle Finger-abdrücke und Verschmutzungen problemlos entfernen. Alternativ können Sie auch Fenster-Aktivschaum verwenden. Vom Einsatz von Microfasertüchern raten wir ab! Diese können Mini-Kratzer in der Oberfläche verursachen.

■Membranen und Lautsprecher-Chassis

Um Staub von einem Lautsprecherchassis zu entfernen, genügt ein fusselfreies Baumwolltuch, mit dem die Membran mit sehr geringem Druck leicht abgewischt wird.

Die Hochtöner aller Nubert Lautsprecher sind mit einem Schutzgitter ausgestattet, so dass auch sie mit geringem Druck abgewischt werden können. Falls sich der Staub nicht restlos entfernen lässt, eignet sich ein Schminkpinsel aus dem Drogeriemarkt.

nuBox CS-413 Technische Daten

Prinzip Centerspeaker
	2-Wege-Bassreflex
Nennbelastbarkeit 220 Watt(nach DIN EN 60268-5,300-Std.-Test)
Musikbelastbarkeit 300 Watt
Absicherung Hoch-,Tieftöner und Weiche gegen Überlastung geschützt (selbstrückstellende Sicherungen)
Impedanz 4 Ohm
Frequenzgang 55 - 22 000 Hz ± 3 dB
Wirkungsgrad 87 dB (1 Watt / 1 m)
Gesamt-Abmessungen 44 x 17 x 34/35,4 cm (liegend, B x H x T)(ohne/mit Stoffrahmen)
Gewicht	10,6 kg

Bi-Wiring und Bi-Amping

Das vierpolige Anschlussterminal ermöglicht Ihnen neben der klassischen Anschlussart (siehe Seite 3) auch Bi-Wiring oder Bi-Amp

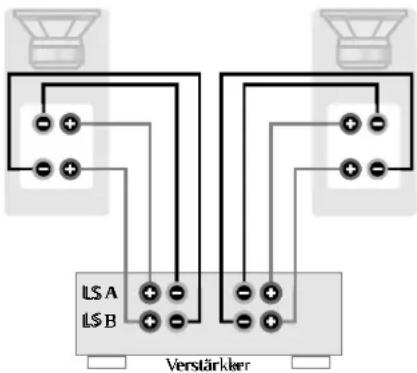

Bi-Wiring

Der klangliche Zugewinn von Bi-Wiring liegt häufig an der Grenz der Wahrnehmbarkeit. Das Verfahren kann jedoch bei großen Kabellängen durch die Verdopplung des Kabelquerschnitts Vorteile bringen.

Dazu benötigen Sie pro Box zwei Kabel. Drehen Sie die vier Schraubklemmen ab und entfernen Sie die beiden Verbindungsbrücken zwischen den Anschlussklemmen von Bass/Mitten- und Hochtonbereich. Drehen Sie die Schraubklemmen wieder auf die Buchsen und schließen Sie jetzt die Kabel entsprechend der Gran Box und Verstärker an. Dieses Anschlussprinzip ermöglicht d getrennte Versorgung des Bass/Mitten- und des Hochtonbereichs durch den Verstärker.

LSA LSB Verstärkler

Basiswissen Lautsprecher

Überlastung des Lautsprechers

Per angeschlossene Verstärker darf nur dann über einen längeren Zeitraum mit voller Leistung betrieben werden, wenn seine Sinusleistung nicht höher liegt als die Nennbelastbarkeit der Box. Musik und Sprache müssen dabei unverzerrt wiedergegeben werden. Entgegen der landläufigen Meinung kann aber auch ein „30-Watt-Verstärker“ eine „100-Watt-Box“ beschädigen. Wenn nämlich ein Verstärker weit aufgedreht wird – und das passiert bei schmalbrüstigen Modellen erfahrungsgemäß ziemlich oft – übersteuert er (Fachwort „Clipping“). Dabei entstehen vor allem im Hochtonbereich Verzerrungen, welche die Hochtonkalotte einer Box innerhalb von Minuten zerstören können. Ist jetzt auch noch der Hochtonregler aufgedreht und/oder die Loudness-Taste gedrückt, ist der Schaden Vorprogrammiert. Um dieser Gefahr vorzubeugen, besitzen alle Nubert-Lautsprecher selbstrückstellende Sicherungselemente, die Lautsprechersysteme und Frequenzweiche der Box bei Gefahr vorübergehend abschalten und wieder zuschalten, wenn die Gefahr vorüber ist.

■Impedanz oder die Sache mit dem Ω

Der nuBox CS-413 ist eine echte 4-Ohm-Box und harmoniert aufgrund seiner unkritischen Impedanz mit jedem modernen Stereo- oder Surroundverstärker.

Achtung: Werden jedoch beispielsweise zwei 4-Ohm-Boxen pro Kanal parallel angeschlossen, ist es für den Verstärker so, als ob er eine 2-Ohm-Box antreiben müsste. Dann kann bei größeren Lautstärken der Klang leiden, oder der Verstärker schaltet durch die dabei auftretende Überlastung ab.

Umfassende Informationen zum Thema Impedanz finden Sie in unserer Broschüre „Technik satt“ oder auf nubert.de in der Rubrik Wissen > Technik satt bei den Downloads: Impedanz, 8-Ohm-Verstärker mit 4-Ohm-Boxen?!

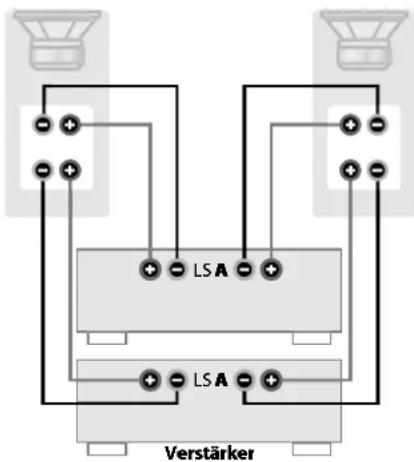

■Bi-Amping

Eine konsequente Verfolgung des Prinzips der getrennten Signalversorgung von Bass/Mitten- und Hochtonbereich führt zum Bi-Amping (Bi-Amping = Doppelter Verstärker). Voraussetzung für dieses relativ aufwändige Verfahren ist ein Vorverstärker, an den zwei Stereo-Endverstärker angeschlossen werden können: einer für den Bass/Mitten-, der andere für den Hochtonbereich. Vergessen Sie hier auf keinen Fall, die Brücken am Anschlussterminal zu entfernen! Bi-Amping soll zu einem kontrollierteren Antrieb der Chassis und damit zu einer besseren Präzision führen. Aufwand und Ergebnis sind hier genau abzuwägen.

LS A LS A Verstärker

Für gleich niedrige Kabelverluste (gegenüber konventioneller Technik) benötigt man sowohl bei Bi-Wiring als auch bei Bi-Amping den doppelten Kabelaufwand. Jede der Leitungen für den Bass/Mitten- und Hochton-Bereich erfordert den vollen Leitungsquerschnitt.

Garantiebestimmungen

Ihr Anbieter und Vertragspartner: Nubert electronic GmbH · Goethestr. 69 · 73525 Schwäbisch Gmünd · Deutschland

Geschäftsführer: Günther Nubert · Registergericht AG Ulm, HRB 700296

Telefon: [phone] · Telefax: 07171 92690-45 · E-Mail: [e-mail] · Ust-IdNr.: DE 16758584 · WEEE-Reg.-Nr. DE 48888173

Für Rückfragen und individuelle Beratung wählen Sie bitte unsere speziellen Nummern:

Nubert gewährt dem Käufer auf das in dieser Bedienungsanleitung beschriebene Nubert Produkt eine besondere Herstellergarantie nach den nachstehenden Bedingungen.

Die gesetzlichen Gewährleistungsansprüche des Käufers, insbesondere auf Nacherfüllung und ggf. Schadensersatz bei Mängeln bleiben dem Käufer daneben uneingeschränkt erhalten und stehen unseren Kunden im vollen Umfang zur Verfügung.

1. Die in dieser Bedienungsanleitung beschriebene Box in Passivtechnik (ohne eingebauten Verstärker) beträgt 5 Jahre ab Übergabe. In den ersten beiden Jahren gilt dies uneingeschränkt. Nach Ablauf des zweiten Jahres beschränkt sich die Garantie auf die Funktionalität der Chassis nebst der elektrischen Verbindungen und der elektronischen Bauteile (Frequenzweiche). Insbesondere optische Veränderungen

umfasst. Ihr Kaufbeleg ist der Garantienachweis.

2. Inhalt des Garantieanspruchs

Die Garantie gilt für alle Teile und Arbeitskosten ab Lieferung. Sie beinhaltet und beschränkt sich auf eine kostenlose Reparatur oder Austausch des defekten Teiles im Fall eines Sachmangels der Ware (z.B. Materialfehler oder Fabrikationsfehler). Nubert übernimmt zudem die Hin- und Rücksendekosten des betroffenen Produktes jeweils ab bzw. bis zur Bordsteinkante im Fall berechtigter Garantieansprüche, soweit

hinausgehende Leistungen sind im Kulanzwege nach freier Maßgabe von Nubert möglich. Während der Dauer der Garantie wird vermutet, dass der Sachmangel im Zeitpunkt des Gefahrübergangs bereits vorhanden war. Ersetzte Teile gehen in das Eigentum von Nubert über. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät. Die Zusage oder die Ausführung von Garantieleistungen erfolgt ohne

3. Ein Garantieanspruch entfällt bei

von Nubert ausgewählten Transportunternehmen. Sie erhalten entsprechend freigemachte Rückholtickets)

Membranen oder Kalotten und Fallschäden, nach Anlieferung entstandene Kratzer

Lautsprechers).

4. Einzeln ausgebaute Lautsprecherchassis

Bauen Sie keine Lautsprecherchassis oder sonstige Teile von Geräten aus, und senden Sie solche Einzelteile nicht ein, bevor Sie mit dem Nubert Service Kontakt aufgenommen und diese Maßnahme abgestimmt haben.

5. Vorgehensweise bei einem Garantiefall

Defektes Gerät mit einer Kopie des Kaufbeleges und einer aussagefähigen Fehlerbeschreibung möglichst in den Originalkarton verpacken. Bitte beachten Sie unsere Versandhinweise.

Für eine Rückholung oder Rücksendung setzen Sie sich bitte mit dem Team der Nubert Speaker Factory in Verbindung:

Natürlich können Sie Ihr defektes Produkt auch beim Nubert Service in Schwäbisch Gmünd oder Aalen abgeben: Nubert electronic GmbH, Goethestr. 69, D-73525 Schwäbisch Gmünd oder Nubert electronic GmbH, Bahnhofstr. 111, D-73430 Aalen.

Versandhinweise: Wir empfehlen Ihnen, den Originalkarton mit den speziellen Schutzpolstern auf jeden Fall aufzubewahren. Tipp: Zusammenlegen spart Platz! Nur so kann ein sicherer Rückversand im Fall der Fälle gewährleistet werden. Wenn Sie ausnahmsweise eine andere Verpackung verwenden, sollte diese fachgerecht gegen die typischen Gefahren eines Versandes schützen und spezielle Schutzpolster oder gleichwertige Schutzvorrichtungen aufweisen. Eine bloße Pappverpackung mit Papierpolsterung reicht keinesfalls. Wir machen darauf aufmerksam, dass wir für Schäden aufgrund von Ihnen zu vertretener unsachgemäßer Verpackung keine Haftung übernehmen!

Entsorgung und Batterierücknahme

Umweltschutz: Inhaltsstoffe, z. B. chemischer Art von Batterien und Altgeräten können bei nicht sachgemäßer Lagerung und Entsorgung Umwelt und Gesundheit schädigen. Gleichzeitig können auch wiederverwertbare Rohstoffe enthalten sein, Altgeräte können repariert werden oder Teile lassen sich wiederverwenden und damit erheblich die Umwelt schonen. Batterien und Altgeräte dürfen daher nicht über den

zurückzugeben bzw. ordnungsgemäß zu entsorgen.

Batterien können Sie bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder Verkaufsstellen unentgeltlich abgeben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie Altbatterien beschränkt, die der Vertreiber in seinem Sortiment führt oder geführt hat.

Das Zeichen mit der durchgestrichenen Mülltonne erinnert Sie daran, dass Sie Batterien nicht in den Hausmüll geben dür-

Pb Batterie enthält Blei, Cd Batterie enthält Cadmium, Hg Batterie enthält Quecksilber.

Altgeräte: Sie können Altgeräte bei Ihren kommunalen Sammelstellen abgeben. Details erfahren Sie bei Ihren kommunalen Behörden. Das Symbol mit der durchgestrichenen Mülltonne erinnert Sie daran, dass Sie Altgeräte nicht in den Hausmüll geben dürfen.

liegt, in Zusammenarbeit mit Entsorgungsstellen eine aktive Rolle bei der Entsorgung zu übernehmen.
