| Produkttyp | Wandlautsprecher, Satellit, Center- und Rearspeaker |
| Prinzip | 2-Wege-System, geschlossen |
| Nennbelastbarkeit | 80 Watt (DIN EN 60268-5, 300-Std.-Test) |
| Musikbelastbarkeit | 120 Watt |
| Impedanz | 4 Ohm |
| Frequenzgang (Wandmontage) | 95 - 27.000 Hz ±3 dB; 80 - 30.000 Hz -6 dB |
| Frequenzgang (freistehend) | 119 - 27.000 Hz ±3 dB; 94 - 30.000 Hz -6 dB |
| Wirkungsgrad | 83 dB (1 W/1 m) |
| Abmessungen (B x H x T ohne/mit Gitter) | 23 x 14 x 10,8 / 12,3 cm |
| Gewicht | 2,9 kg |
| Hochtöner | Gewebekalotte, 19 mm Schwingspule, integriertes Schutzgitter |
| Tieftöner | Aluminiumdruckgusskorb, 12,3 cm Durchmesser, Polypropylenmembran |
| Frequenzweiche | Phasenoptimierte Linkwitz-Riley-Filter, hochwertige Kernspulen, zwei Schalter für Hochtonanpassung |
| Überlastschutz | Selbstrückstellende Sicherungen für Hochtöner, Tieftöner und Weiche |
| Garantie | 5 Jahre Herstellergarantie (2 Jahre uneingeschränkt, danach auf Chassis und Elektronik) |
| Reinigung Gehäuse | Fensterputzmittel auf Baumwolltuch, kein Mikrofaser |
| Reinigung Membranen | Fusselfreies Baumwolltuch oder Schminkpinsel |
| Montage | Schlüsselloch-Aufhänger auf Rückseite, Elastikpuffer für gleichmäßigen Wandabstand |
| Lieferumfang | Lautsprecher, Elastikpuffer, keine Montagehalterung erforderlich |
| Alternative | nuBox 303 mit größerem Gehäuse für erweiterten Tiefgang |
Häufig gestellte Fragen - NuBox WS-103 Nubert
Benutzerfragen zu NuBox WS-103 Nubert
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Lautsprecher kostenlos im PDF-Format! Finden Sie Ihr Handbuch NuBox WS-103 - Nubert und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. NuBox WS-103 von der Marke Nubert.
BEDIENUNGSANLEITUNG NuBox WS-103 Nubert

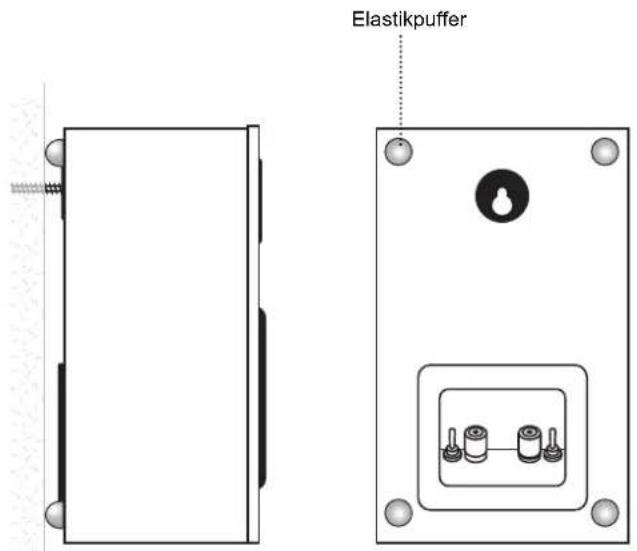

Für die senkrechte Wandmontage des WS-103 ist kein Zubehör erforderlich. Auf der Rückseite befindet sich dafür bereits ein Schlüsselloch-Aufhänger. Bitte benutzen Sie je nach Wandbeschaffenheit passende Dübel und Schrauben. Um die Kabelführung zu verbessern, können Sie die im Lieferumfang befindlicher Elastikpuffer auf die Rückwand kleben – damit ergibt sich ein gleichmäßiger Wandabstand.
Konzeption
Der nuBox WS-103 ist als universeller Wandlautsprecher konzipiert, der als Frontlautsprecher ebenso verwendbar ist wie für die Center- oder Rear-Bestückung. Als Centerlautsprecher kann der WS-103 sowohl vertikal, als auch (mit geringen Einschränkungen beim Abstrahlverhalten) horizontal betrieben werden. Durch die sehr kompakte Bauform ergibt sich ein nach unten bei 80 Hertz begrenzter Übertragungsbereich, der eine einfache Ankopplung an Subwoofer wie beispielsweise den nuBox AW-443 ermöglicht.
Möchten Sie Ihre Lautsprecher ohne zusätzliche Tieftonunterstützung verwenden oder vollständig frei auf einem Ständer montiert betreiben, so stellt die Verwendung der nuBox 303 eine interessante Alternative dar. Diese verfügt über dieselbe Chassisbestückung, generiert aus einem größeren Gehäusevolumen jedoch einen erweiterten Tiefgang und bietet Montagebuchsen zur sicheren Befestigung auf Stativen aus dem Nubert Zubehörshop.

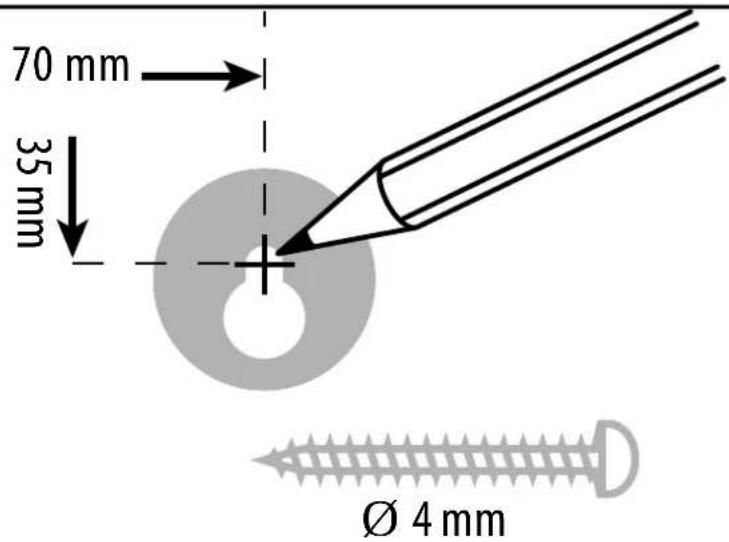

1:1 Markierungshilfe für WS-103
Entwicklungsdetails
■Konstruktionsziel
Dem bewährten Konzept treu zu bleiben und gleichzeitig in allen relevanten Details Verbesserungen zu realisieren, war das Ziel bei der Weiterentwicklung der nuBox-Serie. Das klassische Design, das sich nahtlos in viele Wohnumgebungen einfügt, wurde daher ebenso beibehalten wie die Zwei-Wege-Technik, die das bestmögliche Preis-Leistungs-Verhältnis gewährt.
Akustisch konnte sich die Serie durch die Einbringung neuer Technologien hingegen deutlich weiterentwickeln, was insbesondere im Tiefgang der Boxen und bei der Klangneutralität deutlich wird.
■Lautsprecherchassis
Hochtöner
Der verwendete Hochtöner verfügt über eine Gewebekalotte mit einem Schwingspulendurchmesser von 19 mm. Die Verwendung dieses kompakten Formats ermöglicht ausgezeichnete Rundstrahl-eigenschaften, wodurch auch außerhalb der Mittenposition ein ausgewogenes Klangbild erzielt werden kann. Durch die Verwendung einer ungewöhnlich breiten Sicke kann mit diesem Hochtöne überdies auch eine sehr hohe Lautstärke erzielt werden. Ein integriertes Gitter schützt die Kalotte vor mechanischer Beschädigung
Tieftöner
Der verwendete Tieftöner verfügt über einen Aluminiumdruckgusskorb mit 12,3 cm Durchmesser. Er ist in strömungsgünstigem Design ausgeführt und weist eine großzügige Hinterlüftung der Z trierspinne auf, wodurch Kompressionseffekte vermieden und die Kühlung der Schwingspule bei hoher Dauerbelastung verbessert wird. In Verbindung mit der langhubigen Auslegung des Schwing systems und der stabilen Polypropylenmembran ergibt sich die Fähigkeit des Treibers, außergewöhnlich hohe Schalldrücke mit geringsten Verzerrungen zu reproduzieren. Das großzügig ausgelegte Magnetsystem stellt dabei stets ausreichende Magnetfeldstärke zur Verfügung. In Kombination mit der großen Wickelhöhe der Schwingspule wird damit auch bei großen Membranhüben eine präzise, gut aufgelöste Mitteltonwiedergabe ermöglicht.
■Frequenzweichen
Die Frequenzweichen der nuBox-Serie werden mit ausgesprochen hochwertigen Bauteilen in Deutschland gefertigt und speziell auf die jeweiligen Boxenmodelle abgestimmt. Die speziellen Kernspulen kommen auch bei sehr hohen Verstärkerleistungen nicht in Sättigung und verbinden dies mit geringen Verlusten und Verzerrungen. Luftspulen (also Kupferdrahtspulen ohne Kern) mit ähnlich geringem Innenwiderstand hätten ein wesentlich höheres Gewicht und Volumen und brächten keine hörbaren Vorteile. Zur Anpassung des Klangbilds an räumliche Gegebenheiten und persönliche Hörvorlieben verfügt der nuBox WS-103 über zwei Schalter am Terminal, die eine Variation der Hochtonmenge und eine Anpassung an den Aufstellungsort erlauben.
Eine Anmerkung zur Komplexität von Frequenzweichen:
Es ist erstaunlich, dass sich vor allem in der Welt der High-End-Fans standhaft das Vorurteil hält, man könne mit weniger Bauteilen in einer Frequenzweiche bessere Ergebnisse bezüglich der Impulsverarbeitung erzielen. Mit den einfachen (und billigen) 6-dB-Weichen, die oft nur aus einem Bauelement für jedes Lautsprecher-Chassis bestehen, ist das schwingungstechnische Eigenleben von Lautsprechersystemen nicht kontrollierbar. Genausowenig lassen sich damit phasenoptimierte Linkwitz-Riley-Filter aufbauen. Zur bestmöglichen Ankopplung der Lautsprecherchassis wurde auf steilflankige, phasenoptimierte Filter gesetzt. Der erhöhte Bauteileaufwand spiegelt sich in einem sehr linearen Frequenzgang und nicht zuletzt in der besonders freien und offenen Spielweise des Lautsprechers wieder.
Pflege- und Reinigungstipps
Mit diesen Pflegetipps zeigen sich Ihre nuBoxen immer von ihrer besten Seite:
Gehäuse
Wir empfehlen handelsübliches Fensterputzmittel, das in ein Baumwolltuch gesprüht wurde. Damit lassen sich fast alle Finger-abdrücke und Verschmutzungen problemlos entfernen. Alternativ können Sie auch Fenster-Aktivschaum verwenden. Vom Einsatz von Microfasertüchern raten wir ab! Diese können Mini-Kratzer in der Oberfläche verursachen. Für furnierte Gehäuse empfehlen wir geeignete Pflegemittel für Möbel.
■Membranen und Lautsprecher-Chassis
Um Staub von einem Lautsprecherchassis zu entfernen, genügt ein fusselfreies Baumwolltuch, mit dem die Membran mit sehr geringem Druck leicht abgewischt wird. Die Hochtöner aller Nubert Lautsprecher sind mit einem Schutzgitter ausgestattet, so dass auch sie mit geringem Druck abgewischt werden können. Falls sich der Staub nicht restlos entfernen lässt, eignet sich ein Schminkpinsel aus dem Drogeriemarkt.
nuBox WS-103 Technische Daten
| Prinzip Wandlautsprecher, Satellit, Center- und Rearspeaker2-Wege-System, geschlossen | |
| Nennbelastbarkeit 80 Watt(DIN EN 60268-5, 300-Std.-Test) | |
| Musikbelastbarkeit 120 Watt | |
| Absicherung Hoch-, Tieftöner und Weiche gegen Überlastung geschützt (selbstrückstellende Sicherungen) | |
| Impedanz 4 Ohm | |
| Frequenzgang:- wandmontiert 95 - 27.000 Hz ± 3 dB80 - 30.000 Hz - 6 dB- frei aufgestellt 119 - 27.000 Hz ± 3 dB94 - 30.000 Hz -6 dB | |
| Wirkungsgrad | 83 dB (1 W/1 m) |
| Abmessungen | 23 x 14 x 10,8/12,3 cmH x B x T ohne/mit Gitter |
| Gewicht | 2,9 kg |
Basiswissen Lautsprecher
■Überlastung des Lautsprechers
Der angeschlossene Verstärker darf nur dann über einen längeren Zeitraum mit voller Leistung betrieben werden, wenn seine Sinusleistung nicht höher liegt als die Nennbelastbarkeit der Box. Musik und Sprache müssen dabei unverzerrt wiedergegeben werden. Entgegen der landläufigen Meinung kann aber auch ein „30-Watt-Verstärker“ eine „100-Watt-Box“ beschädigen. Wenn nämlich ein Verstärker weit aufgedreht wird – und das passiert bei schmalbrüstigen Modellen erfahrungsgemäß ziemlich oft – übersteuert er (Fachwort „Clipping“). Dabei entstehen vor allem im Hochtonbereich Verzerrungen, welche die Hochtonkalotte einer Box innerhalb von Minuten zerstören können. Ist jetzt auch noch der Hochtonregler aufgedreht und/oder die Loudness-Taste gedrückt, ist der Schaden vorprogrammiert. Um dieser Gefahr vorzubeugen, besitzen alle Nubert-Lautsprecher selbstrückstellende Sicherungselemente, die Lautsprechersysteme und Frequenzweiche der Box bei Gefahr vorübergehend abschalten und wieder zuschalten, wenn die Gefahr vorüber ist.
■Impedanz oder die Sache mit dem Ω
Der WS-103 ist eine echte 4-Ohm-Box und harmoniert aufgrund seiner unkritischen Impedanz mit jedem modernen Stereo- oder Surroundverstärker.
Achtung: Werden jedoch beispielsweise zwei 4-Ohm-Boxen pro Kanal parallel angeschlossen, ist es für den Verstärker so, als ob er eine 2-Ohm-Box antreiben müsste. Dann kann bei größeren Lautstärken der Klang leiden, oder der Verstärker schaltet durch die dabei auftretende Überlastung ab.
Umfassende Informationen zum Thema Impedanz finden Sie in unserer Broschüre „Technik satt“ oder auf nubert.de in der Rubrik Wissen > Technik satt bei den Downloads: Impedanz, 8-Ohm-Verstärker mit 4-Ohm-Boxen?!
