BEDIENUNGSANLEITUNG LT-47DV8 JVC

Behandlung der Lackierung des Fernsehgeräts DEUTSCH

Gehen Sie sorgsam mit der Glanzlackierung des TV-Geräts um

Die Lackierung verkratzt leicht.

• Auf die Glanzlackierung des TV-Geräts wurde ein Schutzfilm aufgetragen, um Kratzer zu verhindern. Ziehen Sie diesen Film ab, nachdem Sie das Gerät ordnungsgemäß aufgestellt haben.
• Bei Verschmutzungen der Glanzlackierung zunächst Staubablagerungen entfernen. Danach sanft mit dem beiliegenden Reinigungstuch abwischen. Wenn Sie es versäumen, den Staub zuvor zu entfernen, die Glanzlackierung zu stark abreiben oder ein anderes als das beiliegende Reinigungstuch verwendet wird, können Kratzer an der Glanzlackierung auftreten.

Sehr geehrter Kunde, sehr geehrte Kundin,

dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan, Limited ist:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Deutschland

FRANÇAIS

Cher(e) client(e),

Benutzerinformationen zur Entsorgung alter Geräte

DEUTSCH

[Europäische Union]

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

Hinweis:

Dieses Symbol ist nur in der Europäischen Union gültig.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

- Die V80-Serie unterstützt keine digitalen Kanäle (Digitale, terrestrische Ausstrahlung (DVB-T)). Um digitale Kanäle anzusehen benötigen Sie einen DVB-T-kompatiblen Empfänger.

DV8-Serie

LT-47DV8BG/N/T

LT-42DV8BG/N/T

DVB®

Für die DV8-Serie gibt es ein separates Handbuch („DIGITALE SENDER BETRACHTEN“).

Hier finden Sie Informationen über das Ansehen digitaler Sender.

Bevor Sie das separate Handbuch lesen

Lesen Sie in diesem Handbuch den Abschnitt „WICHTIG“ (S. 4 - 5) und informieren Sie sich über den sicheren Betrieb des Fernsehgeräts. Folgen Sie dann den Anweisungen im Abschnitt „VORBEREITUNGEN“ (S. 6 - 11, S. 14 - 19), um die Antenne und andere externe Geräte an den Fernseher anzuschließen und die Einstellungen am Fernsehgerät vorzunehmen.

■Technische Daten Ihres Fernsehgeräts

Manche technische Daten hängen von der Version des Fernsehgeräts ab. Sie finden die technischen Daten Ihres Fernsehgeräts in folgender Tabelle. Das letzte Zeichen in der Modellbezeichnung verweist auf die Version. Beispielsweise wäre DV8BG die Version „G“.

Version	Länder, die digitale, terrestrische Ausstrahlung empfangen können (*1)	Sprachen, die für Bildschirmanzeigen (einschließlich DTV-Menüs) verwendet werden können (*2)
G Deutschland, Frankreich, Spanien		Deutsch, Englisch, Französisch, Katalanisch, Spanisch
N Dänemark, Finnland, Schweden Dänisch, Englisch, Finnisch, Schwedisch
T Italien, Schweiz, Österreich Deutsch, Englisch, Französisch, Italienisch

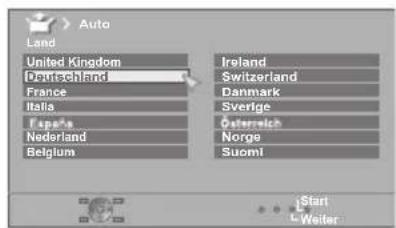

*1: Länderoptionen in Schritt 2 - 2 von „Anfangseinstellungen“ (S. 15).
*2: Sprachoptionen in Schritt 2 - 1 von „Anfangseinstellungen“ (S. 15).

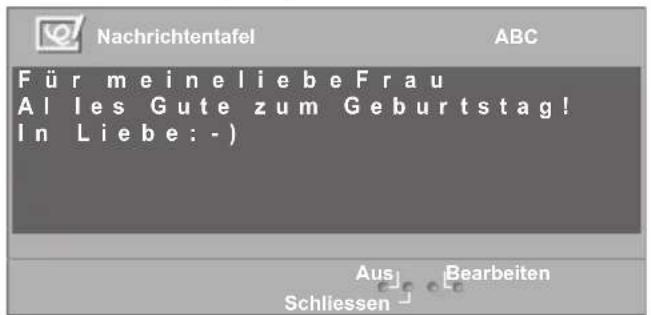

Als kleine Überraschung zu besonderen

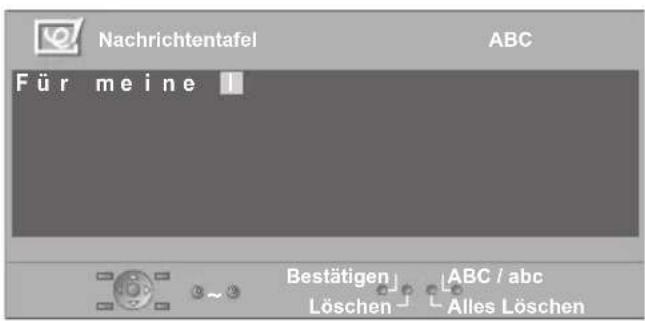

Nachrichtentafel ABC Für meineliebeFrau Alles Gute zum Geburtstag! In Liebe: - ) Aus Bearbeiten Schliessen Nachrichtentafel ABC Für meine liebe Frau Alles Gute zum Geburtstag! In Liebe: } Aus Bearbeiten Schliessen

Anlässen!

Mitteilungsseite

SEITE

28

● Digitale Sender betrachten 2
● EPG verwenden ...... 6
● Einrichten des Fernsehgerätes...... 8
● Problemlösungen.... 20
● Technische Informationen ...... 22

Analoge terrestrische Ausstrahlung (VHF / UHF) und analoges Kabelfernsehen

→ Analoge Kanäle
Digitale, terrestrische Ausstrahlung (DVB-T)
→ Digitalkanäle (nur DV8-Serie)

Inhalt

Das Wichtigste zuerst!

- Warnung ....4

Erste Schritte

• Bezeichnungen der Teile 6
• Grundanschlüsse ....8
• Anschluss externer Geräte ....10
  Anfangseinstellungen 12

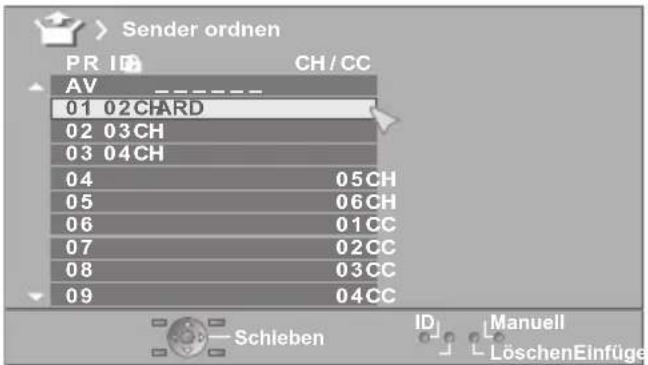

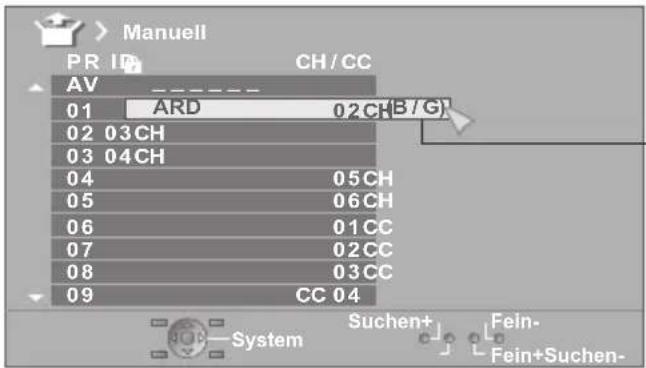

  ● Analoge Kanäle bearbeiten .....18

Probieren Sie es einfach

• Genießen Sie Ihr neues Fernsehgerät! .....20

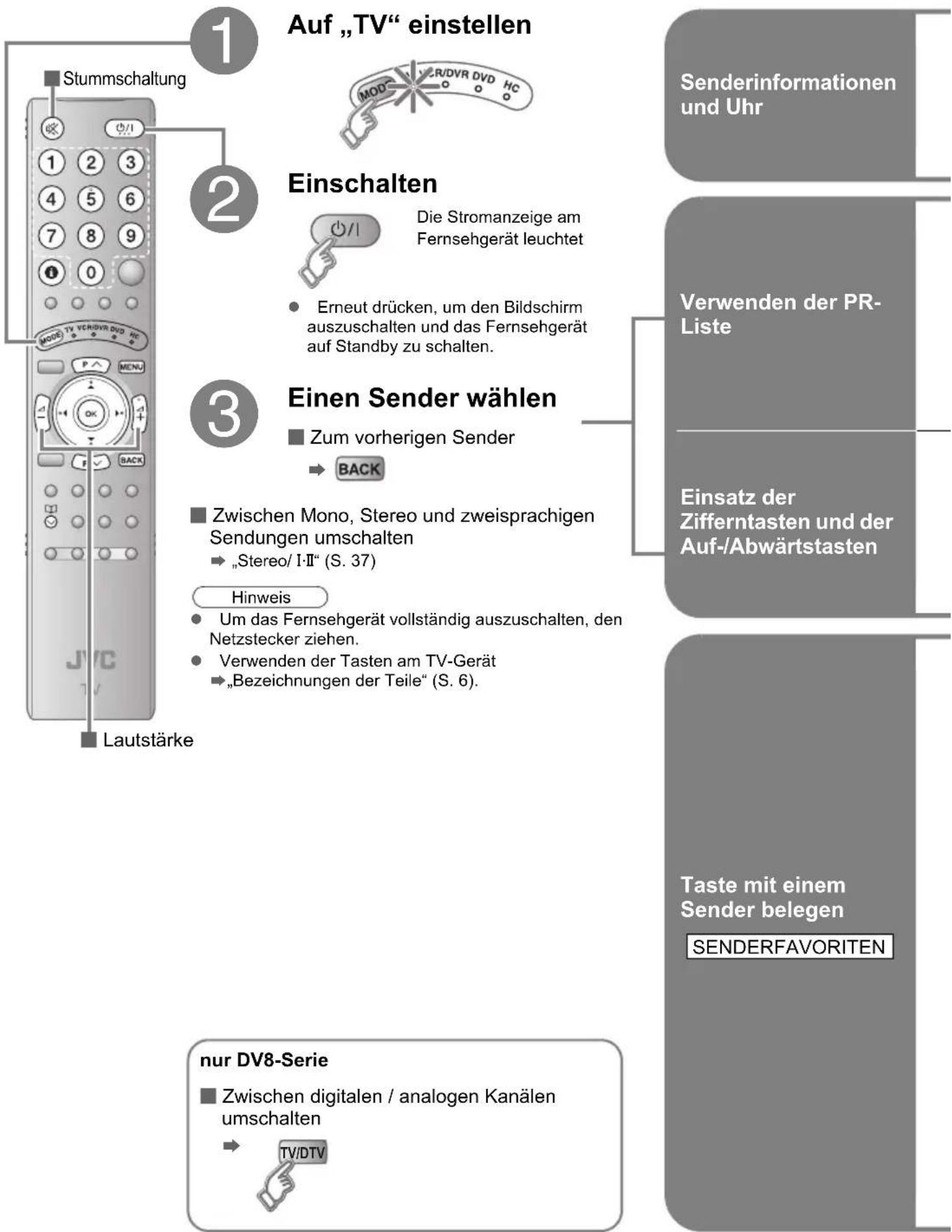

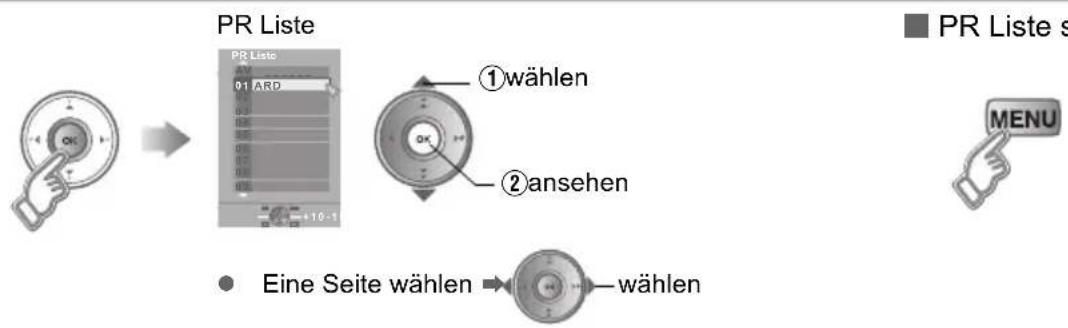

  ● Analoge Sender betrachten .....22

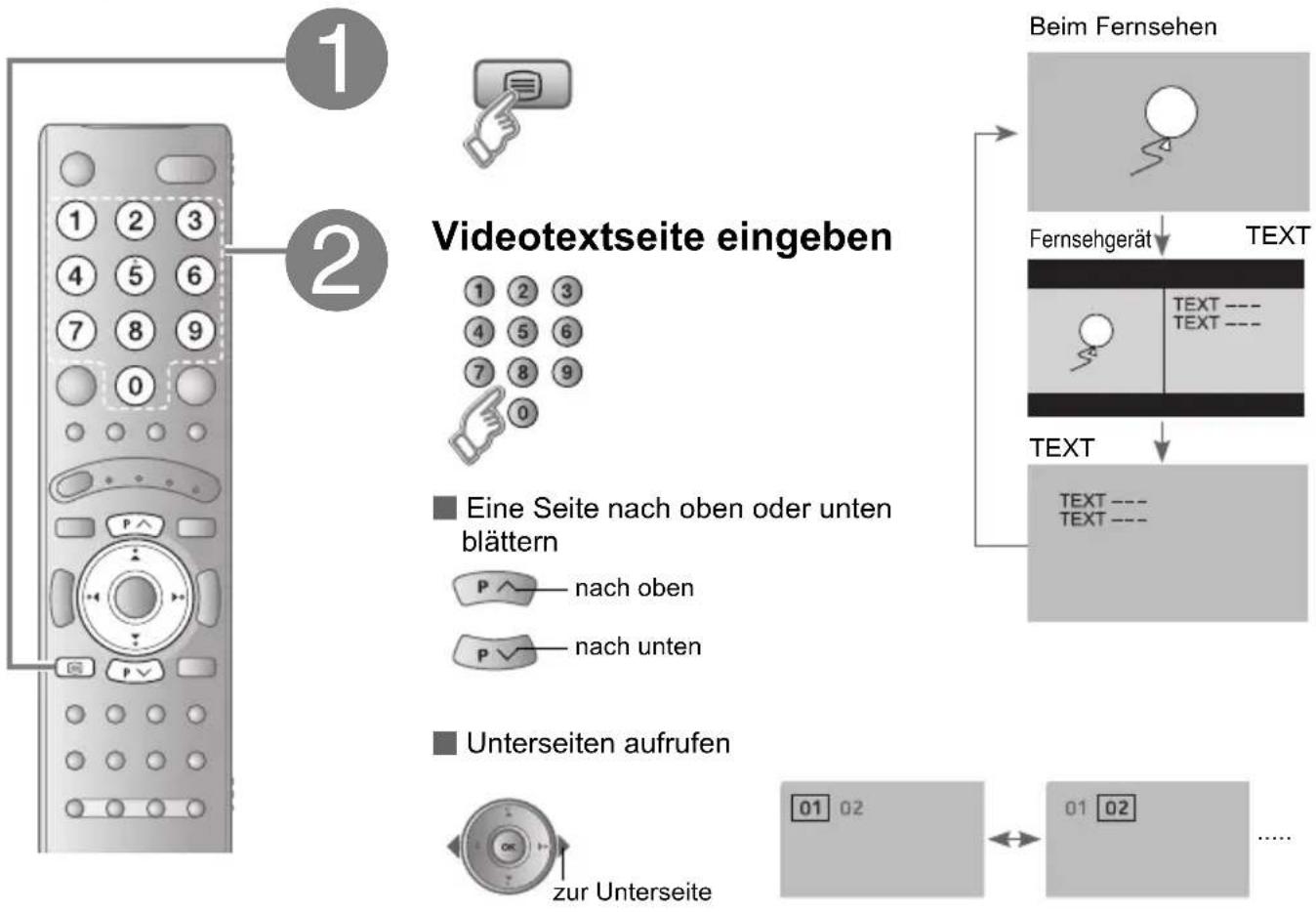

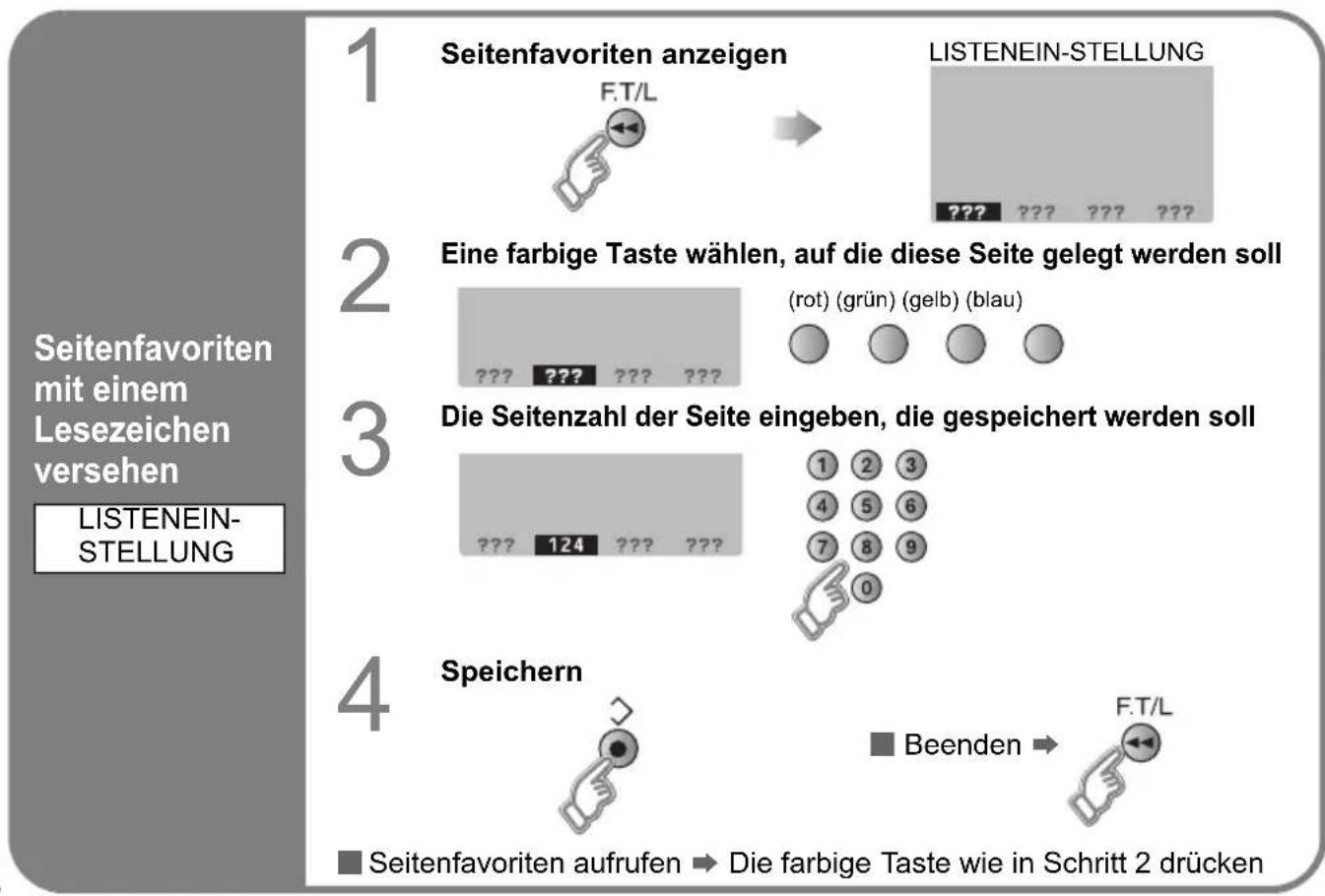

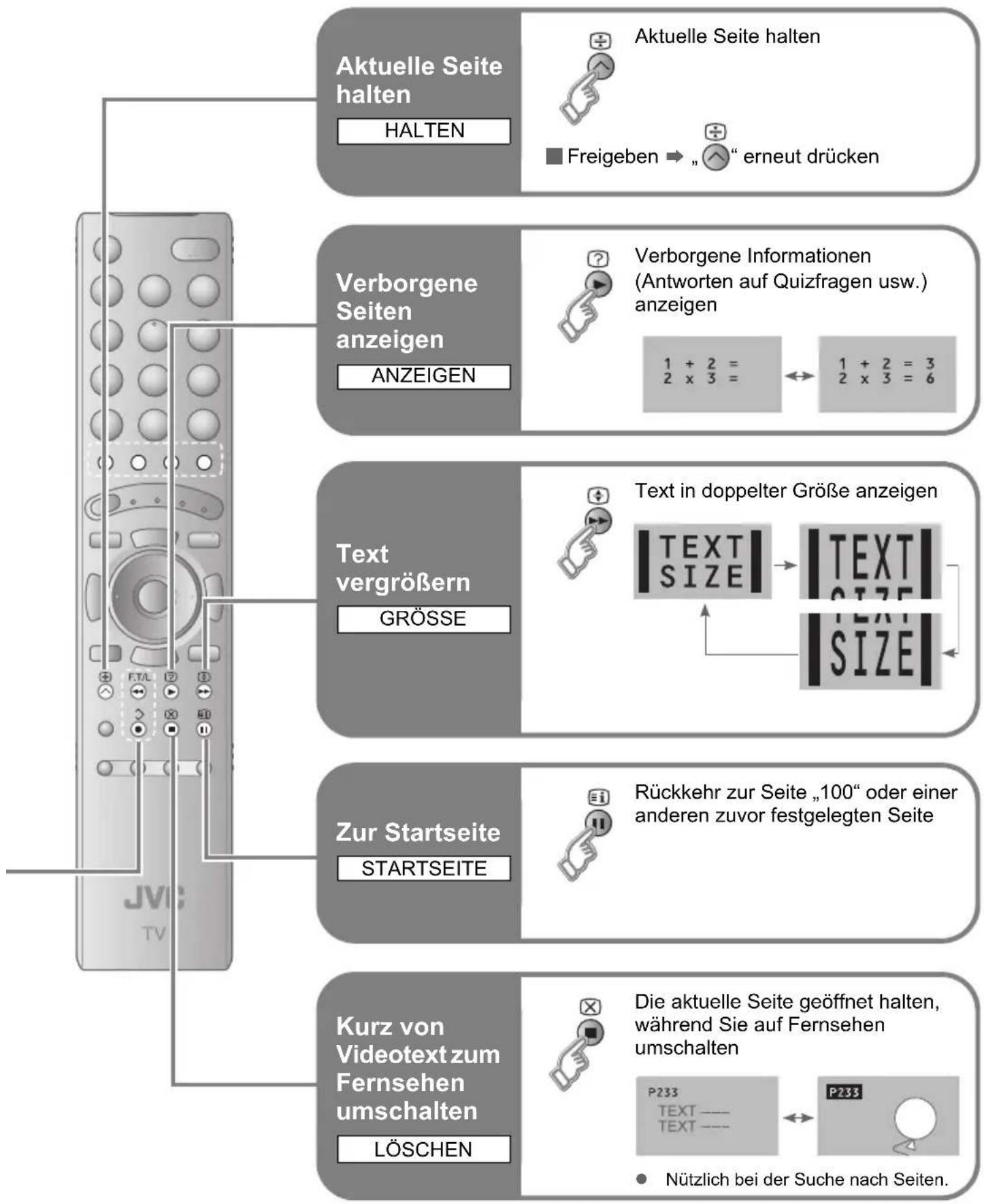

• Videotext aufrufen ......24

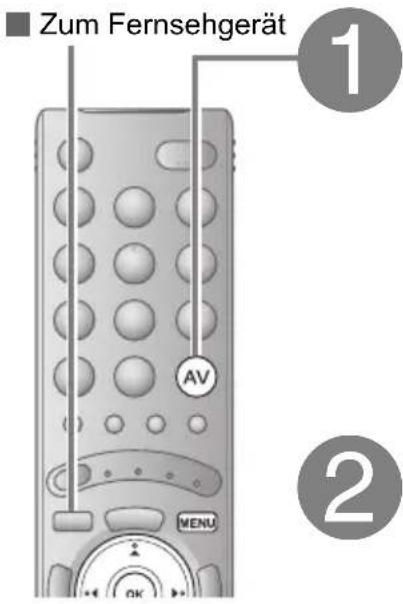

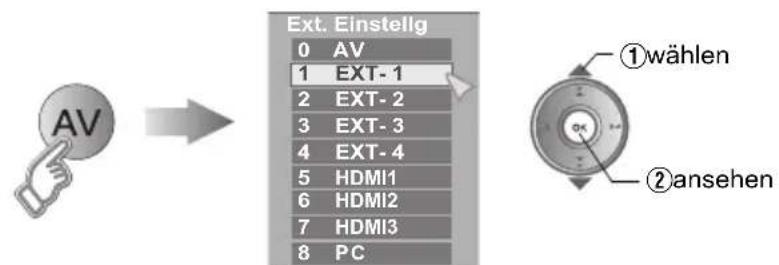

  Videos / DVDs sehen 26
• Mitteilungsseite ....28

Probieren Sie die erweiterten Funktionen aus

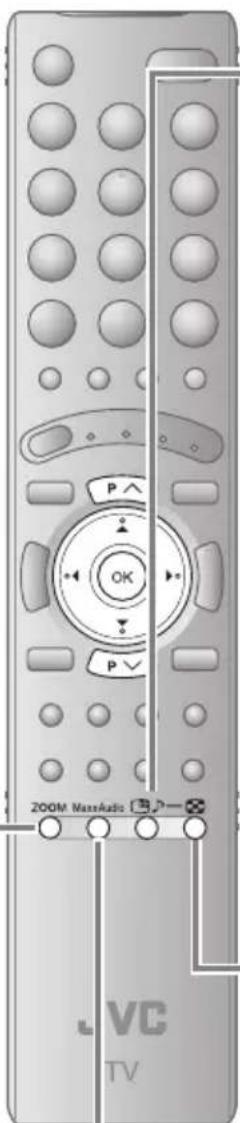

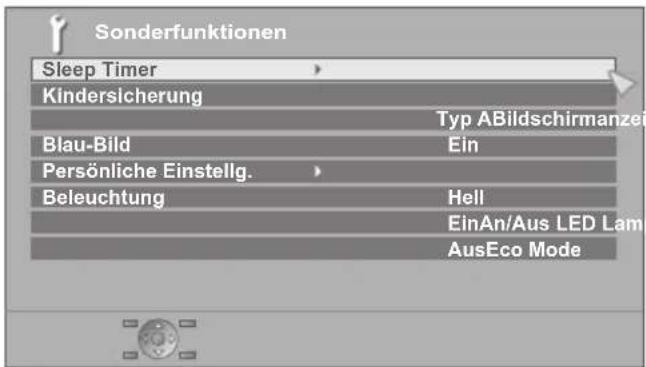

● Nützliche Funktionen ....30

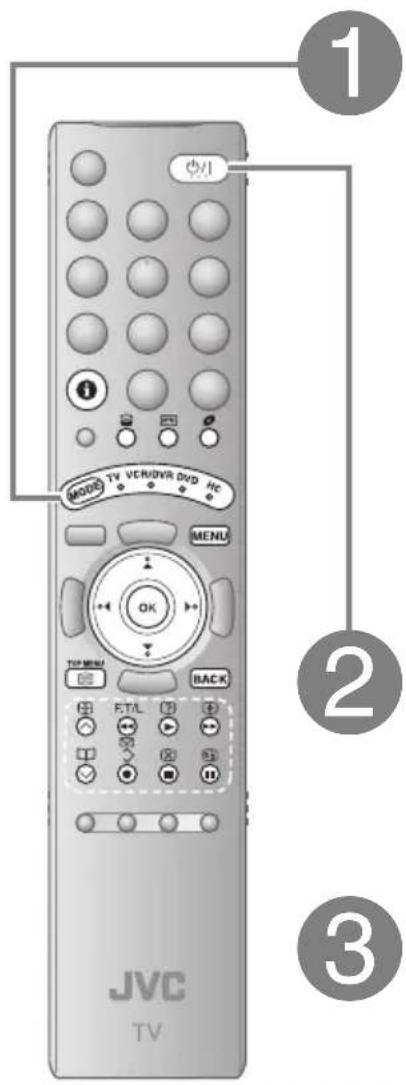

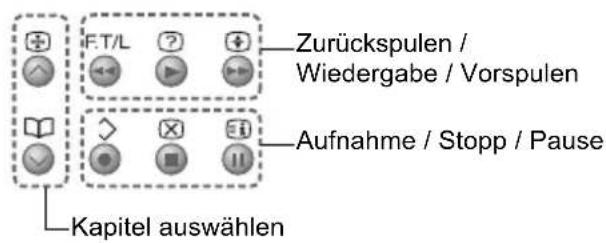

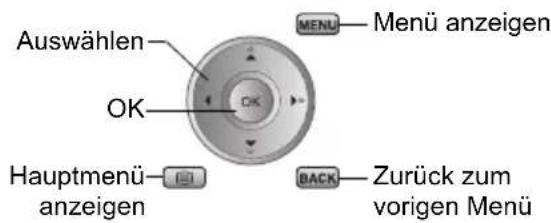

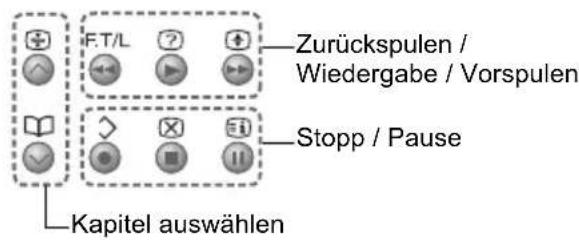

Bedienung von JVC-Videorecordern und anderen Geräten 32

Genau wie Sie es mögen

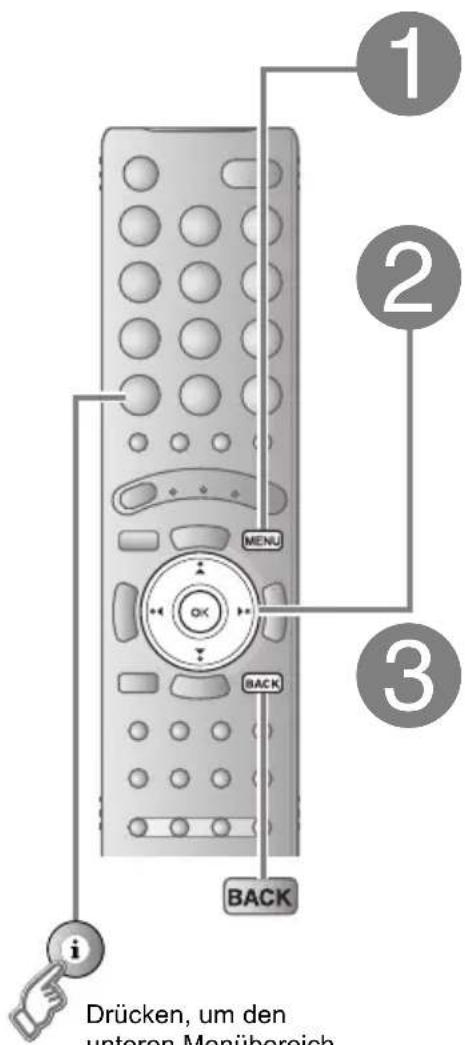

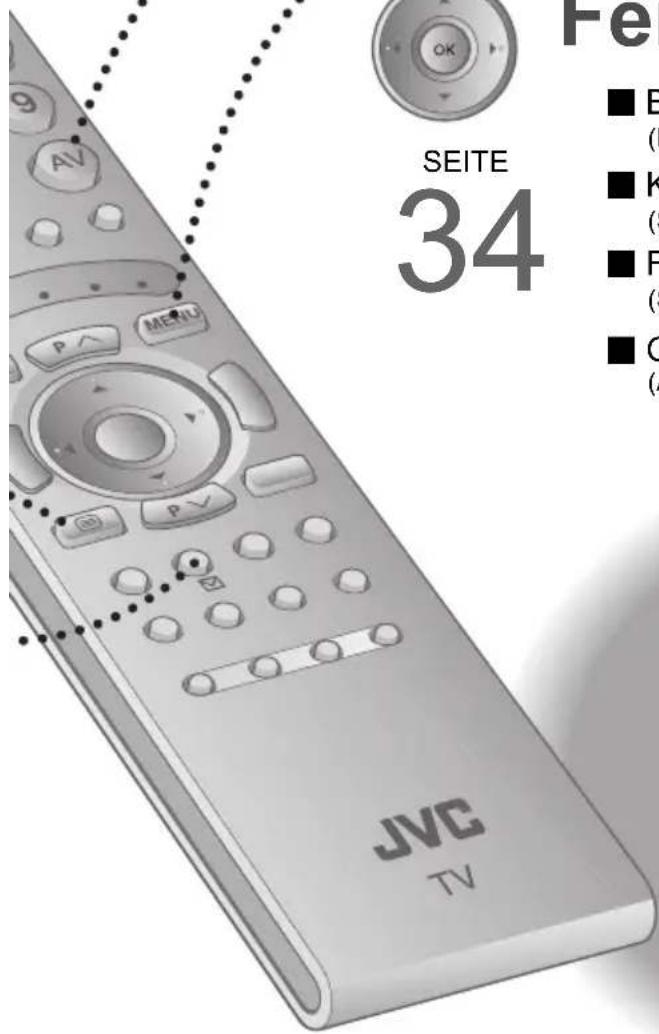

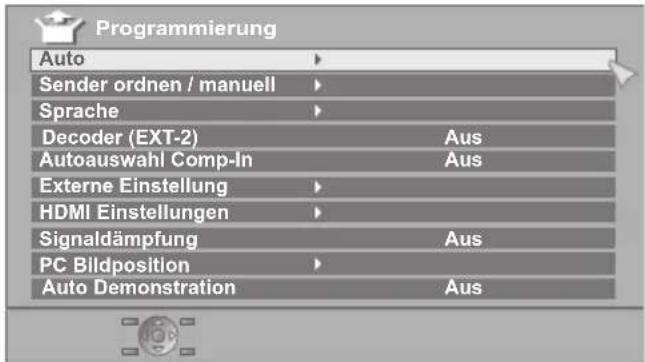

● Einrichten des Fernsehgerätes .....34

Wenn Probleme auftreten

● Problemlösungen ....42
● Technische Informationen ....45

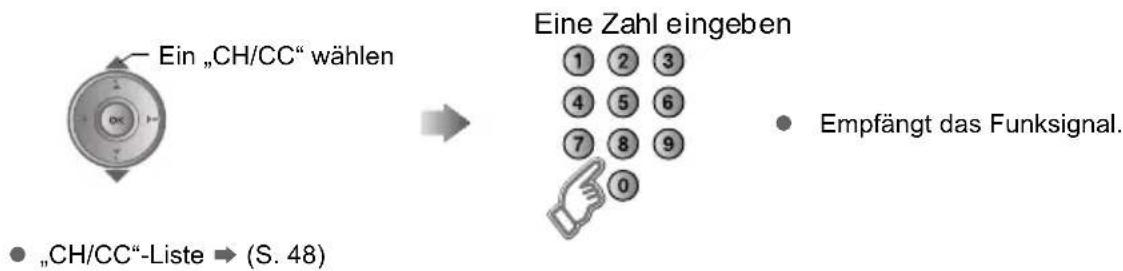

- „CH/CC“-Liste 48
● Technische Daten ....49

Folgen Sie beim Aufstellen den Anweisungen in dieser Anleitung!

- Nur an eine 220 - 240 V, 50 Hz-Netzsteckdose anschließen.

Schaffen Sie genügend Platz zum Einstecken und Herausziehen des Netzsteckers! Stellen Sie das Fernsehgerät so nah wie möglich an der Steckdose auf!

- Selbst bei nicht leuchtender Stromanzeige des Fernsehgeräts ist die Hauptstromversorgung nur dann unterbrochen, wenn das Netzkabel aus der Steckdose gezogen ist. Ein-/Ausschalten der Hauptstromversorgung dieses Fernsehgeräts erfolgt durch Ein-/Ausstecken des Netzsteckers.

Zerschneiden oder beschädigen Sie niemals das Netzkabel!

- Verwenden Sie einen geeigneten Stecker oder ein Verlängerungskabel, wenn der Netzstecker nicht die richtige Form hat oder das Netzkabel nicht lang genug ist. (Wenden Sie sich an Ihren Händler.)

Das Fernsehgerät nicht fallen lassen!

- Nicht mit den Ellbogen auf dem Fernsehgerät abstützen oder Kinder erlauben, sich an das Fernsehgerät zu hängen. Es besteht die Gefahr, dass das Fernsehgerät umstürzt und Verletzungen verursacht.

Versuchen Sie niemals, das Fernsehgerät selbst zu reparieren!

Wenn sich das Problem nicht mit den „Problemlösungen“ (S. 42) beheben lässt, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler.

Ziehen Sie den Netzstecker, wenn Sie das Haus verlassen!

Die Netzschalter an der Fernbedienung und dem Fernsehgerät können das Fernsehgerät nicht vollständig ausschalten. (Treffen Sie geeignete Vorkehrungen für bettlägerige Menschen.)

Verwenden Sie für die Befestigung des Fernsehgeräts an der Wand den optionalen Wandmontagesatz von JVC!

Wenden Sie sich an einen geschulten Techniker.
- Anweisungen zur Montage finden Sie in der mitgelieferten Anleitung.
JVC übernimmt keine Haftung für Schäden, die durch unsachgemäße Montage entstehen.

Über die Entsorgung dieses Fernsehgeräts!

- Folgen Sie den unter „Benutzerinformationen zur Entsorgung alter Geräte“ gegebenen Anweisungen (S. v bis S. viii).

Wenn das Fernsehgerät beschädigt ist oder sich seltsam verhält, stoppen Sie sofort den Betrieb!

→Ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler.

Stellen niemals Gegenstände auf dem Fernsehgerät ab!

- Durch Abstellen von Flüssigkeiten, offenen Flammen, Kleidung, Papier etc. auf dem Fernsehgerät können Brände verursacht werden.

Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus!

Um Brände oder Stromschläge zu vermeiden, lassen Sie niemals Flüssigkeiten in das Gerät eindringen.

Stecken Sie niemals Gegenstände in die Gehäuseöffnungen!

- Dadurch kann es zu tödlichen Stromschlägen kommen. Geben Sie besonders auf Kinder Acht, wenn diese sich in der Nähe des Fernsehgerätes aufhalten.

Blockieren Sie niemals die Lüftungsöffnungen!

- Dies kann zu Überhitzung führen oder Brände verursachen.

Hören Sie niemals über Kopfhörer in großer Lautstärke!

• Dies kann Ihr Gehör schädigen.

Gehen Sie vorsichtig mit der Lackierung um!

Weitere Informationen finden Sie unter S. i, ii. Behandeln Sie den LCD- Bildschirm vorsichtig!

- Verwenden Sie für die Reinigung ein weiches, trockenes Tuch.

Nehmen Sie niemals die Abdeckung auf der Rückseite ab!

• Dies kann zu Stromschlägen führen.

Tragen Sie das Fernsehgerät so, dass der Bildschirm nicht beschädigt wird!

- Berühren Sie den Bildschirm beim Tragen des Fernsehgeräts nicht.

Tragen Sie das Fernsehgerät nicht alleine!

Um Unfällen vorzubeugen, stellen Sie sicher, dass das Fernsehgerät von zwei oder mehr Personen getragen wird.

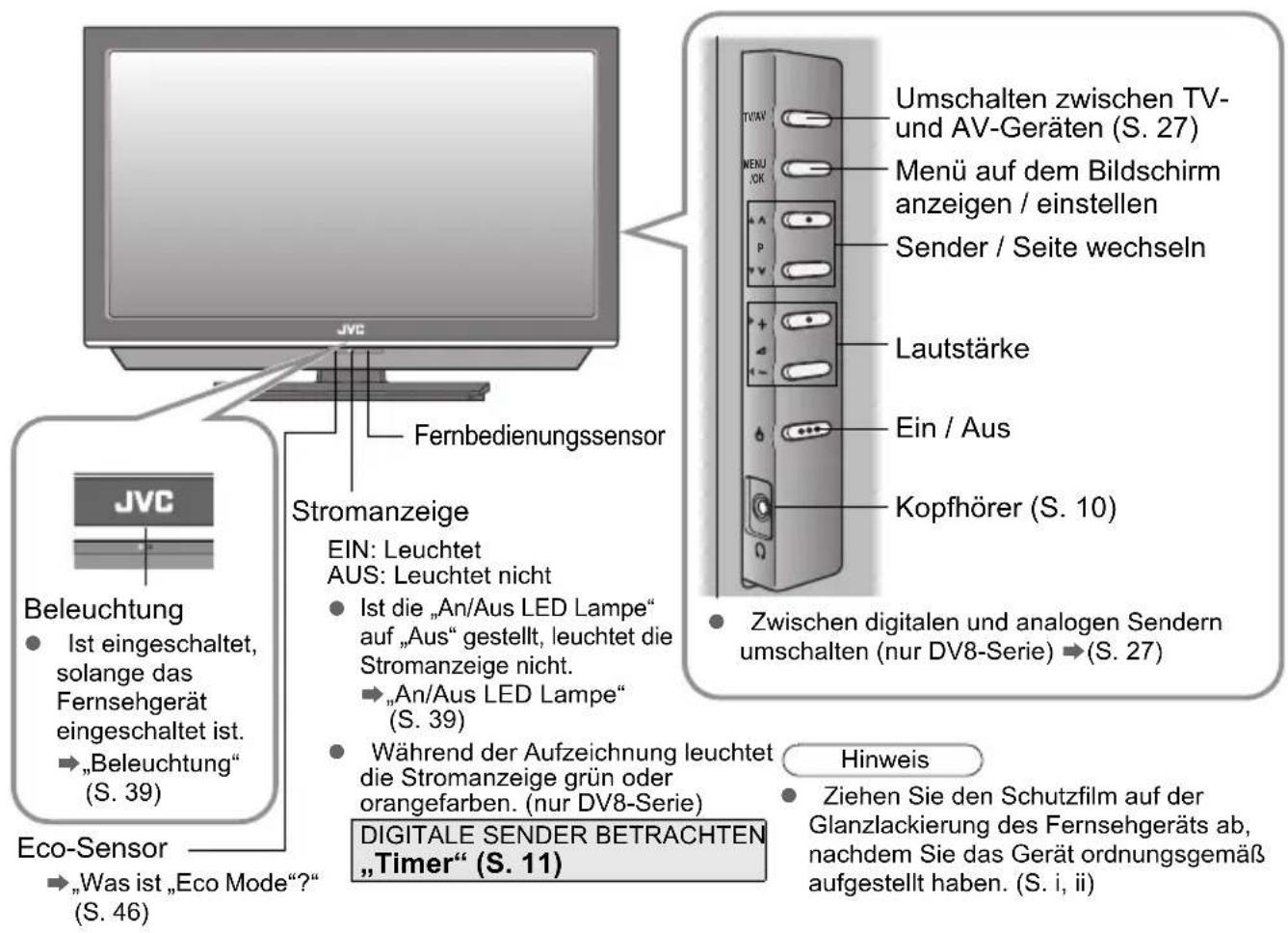

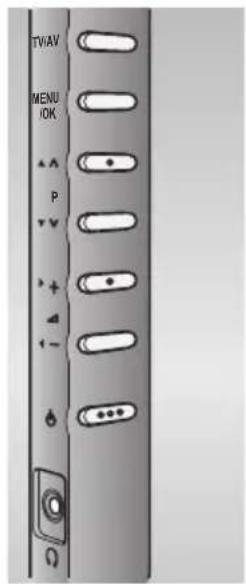

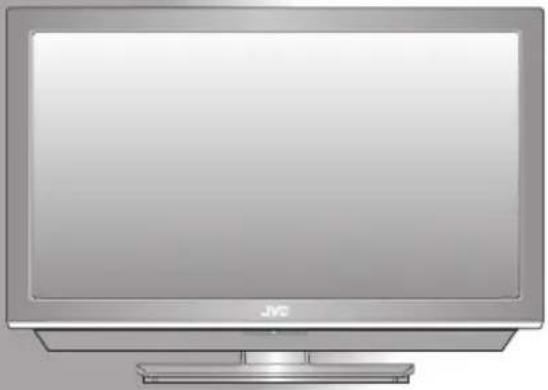

Bezeichnungen der Teile

JVC Beleuchtung • Ist eingeschaltet, solange das Fernsehgerät eingeschaltet ist. →„Beleuchtung“ (S. 39) Eco-Sensor →„Was ist „Eco Mode“?“ (S. 46) Fernbedienungssensor Stromanzeige EIN: Leuchtet AUS: Leuchtet nicht • Ist die „An/Aus LED Lampe“ auf „Aus“ gestellt, leuchtet die Stromanzeige nicht. →„An/Aus LED Lampe“ (S. 39) • Während der Aufzeichnung leuchtet die Stromanzeige grün oder orangefarben. (nur DV8-Serie) DIGITALE SENDER BETRACHTEN „Timer“ (S. 11) Umschalten zwischen TV- und AV-Geräten (S. 27) Menü auf dem Bildschirm anzeigen / einstellen Sender / Seite wechseln Lautstärke Ein / Aus Kopfhörer (S. 10) • Zwischen digitalen und analogen Sendern umschalten (nur DV8-Serie) →(S. 27) Hinweis • Ziehen Sie den Schutzfilm auf der Glanzlackierung des Fernsehgeräts ab, nachdem Sie das Gerät ordnungsgemäß aufgestellt haben. (S. i, ii)

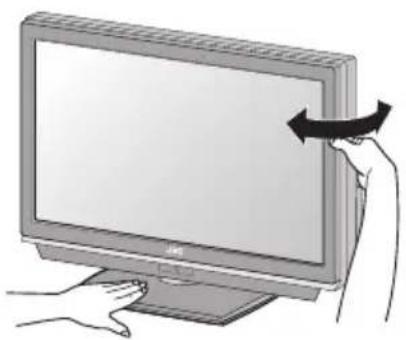

Ausrichtung des Fernsehgerätes Z

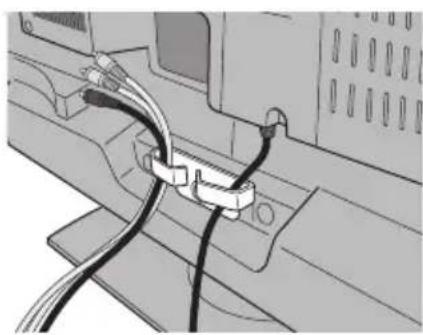

Aufgeräumte Kabelführung

(Zur Bestätigung, dass das

Fernsehgerät in Betrieb ist)

Reinigungstuch

(Details über die Verwendung

des Reinigungstuchs finden

Sie unter S. i, ii.)

WARNUNG:

Die Batterien dürfen keiner übermäßigen Hitze durch direktes Sonnenlicht, Feuer oder ähnliche Wärmequellen ausgesetzt werden.

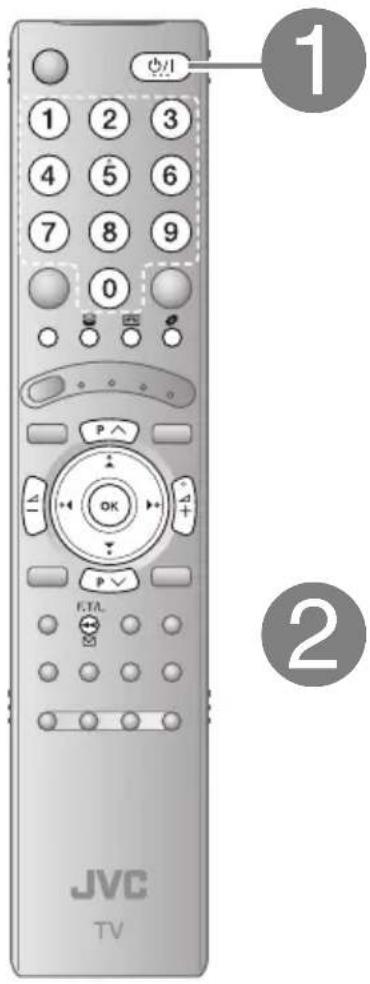

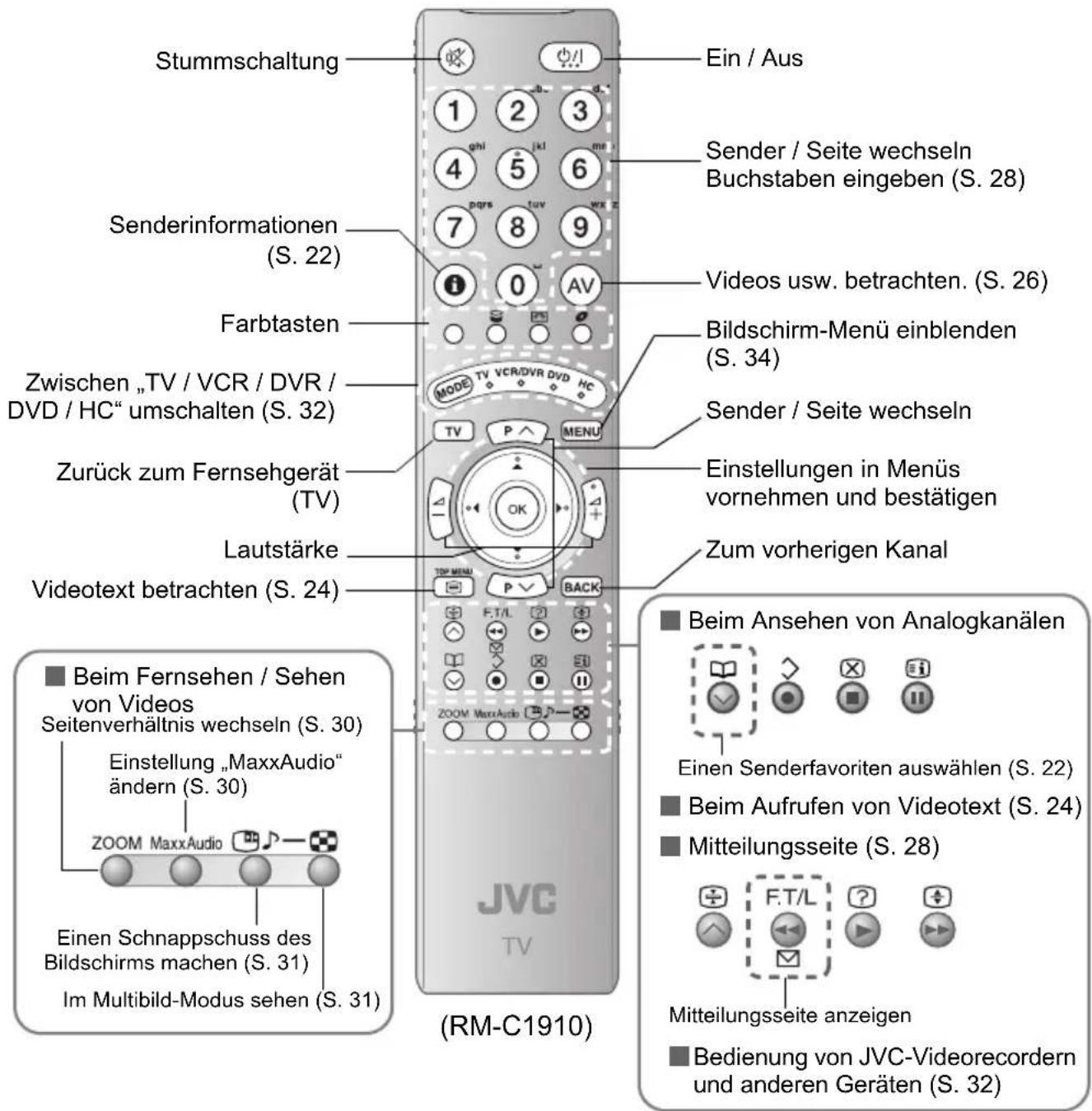

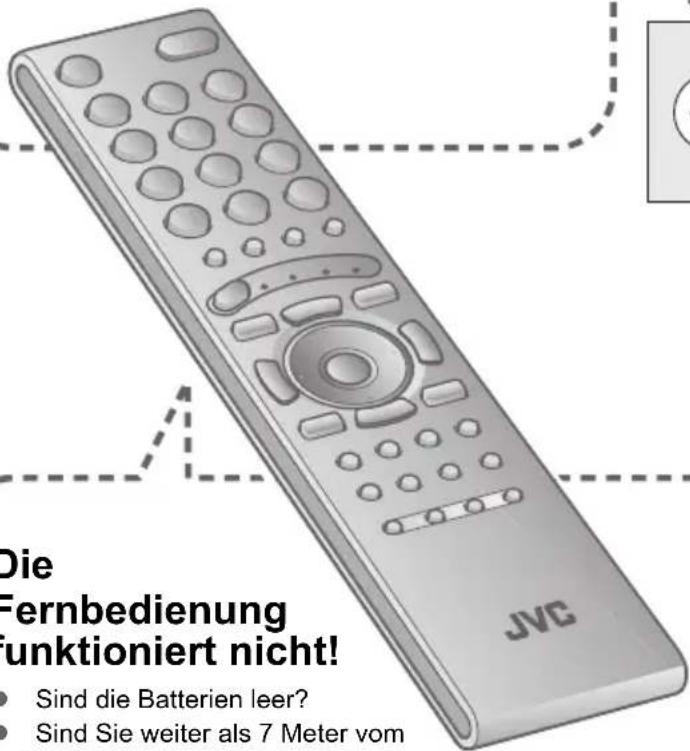

Stummschaltung Ein / Aus 1 2 3 4 5 6 Sender / Seite wechseln Buchstaben eingeben (S. 28) Senderinformationen (S. 22) 7 8 9 Videos usw. betrachten. (S. 26) Farbtasten Bildschirm-Menü einblenden (S. 34) Zwischen „TV / VCR / DVR / DVD / HC“ umschalten (S. 32) Sender / Seite wechseln Zurück zum Fernsehgerät (TV) Einstellungen in Menüs vornehmen und bestätigen Lautstärke Zum vorherigen Kanal Videotext betrachten (S. 24) Beim Fernsehen / Sehen von Videos Seitenverhältnis wechseln (S. 30) Einstellung „MaxxAudio“ ändern (S. 30) ZOOM MaxxAudio Einen Schnappschuss des Bildschirms machen (S. 31) Im Multibild-Modus sehen (S. 31) JVC TV (RM-C1910) Beim Ansehen von Analogkanälen Einen Senderfavoriten auswählen (S. 22) Beim Aufrufen von Videotext (S. 24) Mitteilungsseite (S. 28) F.T/L Mitteilungsseite anzeigen Bedienung von JVC-Videorecordern und anderen Geräten (S. 32)

■ Die Batterien einlegen

Verwenden Sie zwei „AAA/R03“-Trockenbatterien. Die Batterien mit der Seite ⊖ zuerst einlegen, dabei sicherstellen, dass die ⊕ und ⊖ Polaritäten stimmen.

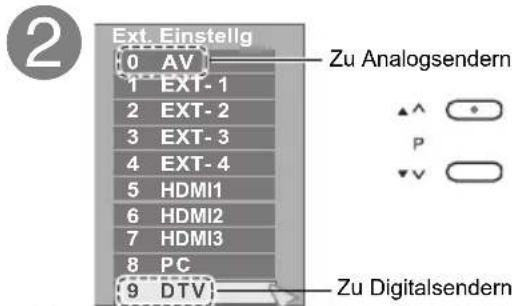

■ Zwischen digitalen /analogen Kanälen umschalten

Beim Betrachten digitalen Sender

Weitere Informationen finden Sie im separaten Benutzerhandbuch (DIGITALE SENDER BETRACHTEN).

„Digitale Sender betrachten“ (S. 2)

Grundanschlüsse

Bitte lesen Sie vor dem Aufstellen die jeweiligen Bedienungsanleitungen der einzelnen Geräte. Um Fernsehen zu können, muss eine Antenne angeschlossen werden.

■ Anschluss anderer Geräte → „Anschluss externer Geräte“ (S. 10)

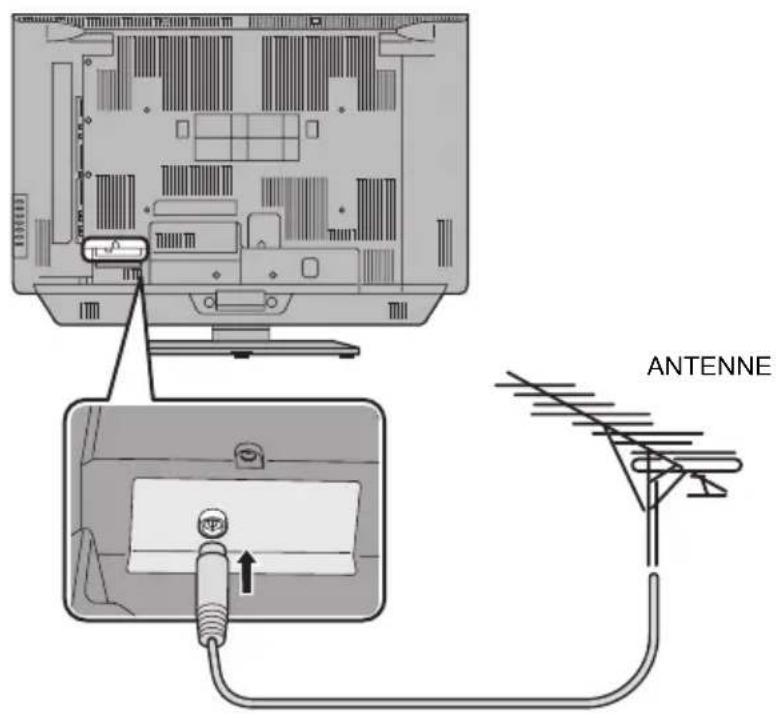

Anschluss der Antenne

ANTENNE

Nachdem alle Anschlüsse erfolgt sind, den Netzstecker in eine Netzsteckdose stecken.

Vorsicht beim Aufstellen

Stromversorgung

- Verbinden Sie das Netzkabel nur mit einer Steckdose 220 - 240 V, 50 Hz.

■ Verwenden Sie für die Befestigung des Fernsehgeräts an der Wand den optionalen Wandmontagesatz von JVC

Wenden Sie sich an einen geschulten Techniker.
- Anweisungen zur Montage finden Sie in der mitgelieferten Anleitung.
JVC übernimmt keine Haftung für Schäden, die durch unsachgemäße Montage entstehen.
- Vier Montagebohrungen (400 mm x 200 mm) für den Wandmontagesatz.

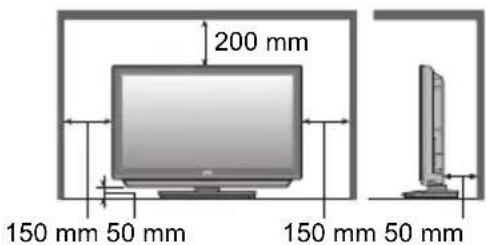

Aufstellen

Um Überhitzung zu vermeiden, ausreichende Abstände einhalten.

200 mm 150 mm 50 mm 150 mm 50 mm

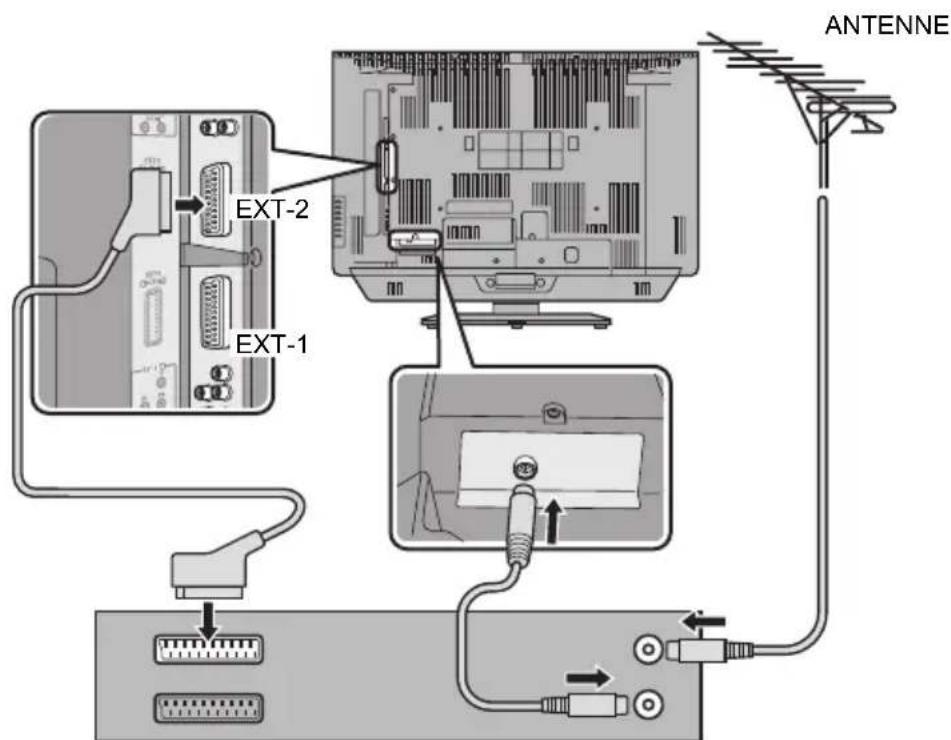

Anschluss eines VCR / DVD-Recorders

ANTENNE EXT-2 EXT-1

Videorecorder / DVD-Recorder

• Nachdem alle Anschlüsse erfolgt sind, den Netzstecker in eine Netzsteckdose stecken.
• Anschluss eines „T-V LINK“-kompatiblen Recorders an EXT-2.
  • „T-V LINK“ → „Was ist „T-V LINK“?“ (S. 12 / S. 14)

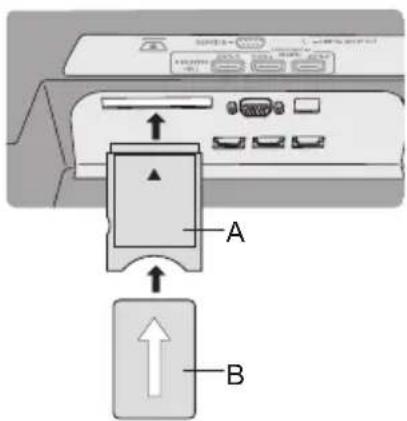

Pay-TV-Digitalkanäle betrachten (nur DV8-Serie)

Schließen Sie zunächst einen Vertrag mit einer Betreiberfirma ab. Eine Smart Card (B) wird Ihnen von der Sendeanstalt nach Vertragsabschluss zugesendet. Es kann erforderlich sein, zusätzlich zur Smart Card ein Zugangsberechtigungsmodul (A) zu erwerben. Näheres erfahren Sie bei Ihrem Händler oder der Sendeanstalt.

①Ziehen Sie das Netzkabel heraus
②Stecken Sie „B“ in „A“.
③Setzen Sie „A“ ein.
④Schließen Sie das Netzkabel an, und schalten Sie das Gerät ein.
⑤Führen Sie mit „Common Interface“ die notwendigen Einstellungen durch.

DIGITALE SENDER BETRACHTEN „Common Interface“ (S. 17)

- Analoge Pay-TV-Kanäle können nicht betrachtet werden.

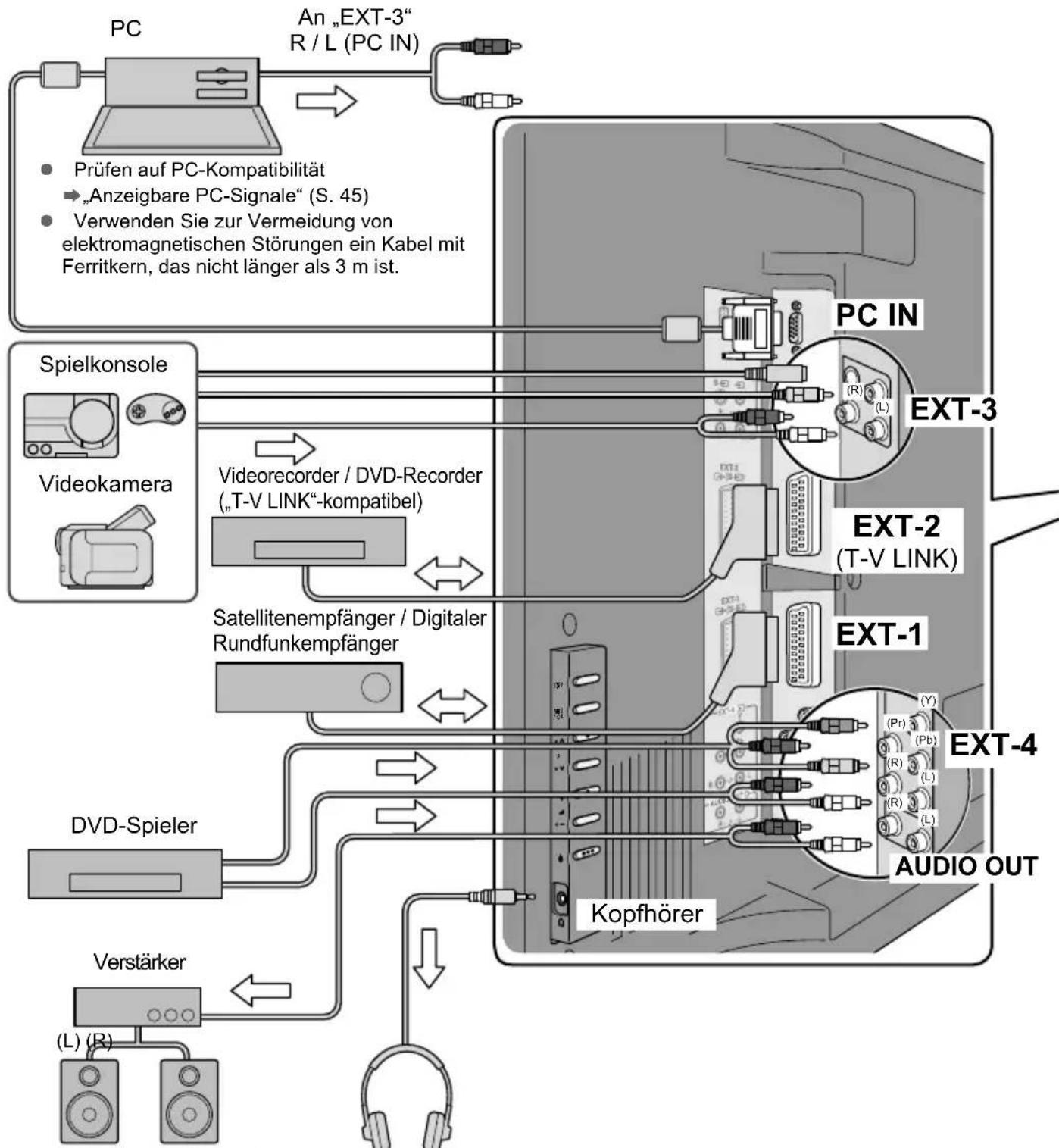

Sie können viele verschiedene Geräte auf der Rückseite des Fernsehgerätes anschließen. Bitte lesen Sie vor dem Aufstellen die jeweiligen Bedienungsanleitungen der einzelnen Geräte. (Mit diesem Fernsehgerät werden keine Anschlusskabel geliefert.)

• Audio-Signale, die von den Buchsen EXT-5, EXT-6 und EXT-7 empfangen werden, können nicht an den Ausgang AUDIO OUT gesendet werden.

Geräte

Videorecorder / DVD-Spieler / andere Geräte

DVI-Geräte → „DVI-Geräte anschließen“ (S. 45)
„T-V LINK“ → „Was ist „T-V LINK“?“ (S. 12 / S. 14)

→ : Richtung des Signals

ANTENNE Verstärker (Optischer Digitaleingang) Nicht verfügbar. (Für Service- Einstellungen) DIGITAL AUDIO OUT * EXT-7 (HDMI) EXT-6 EXT-5 (HDMI) (CI (Common Interface)-Schacht * „Pay-TV-Digitalkanäle betrachten" (S. 9) HD-Camcorder (HDMI-kompatibel) Satellitenempfänger / Digitaler Rundfunkempfänger (HDMI-kompatibel) * nur DV8-Serie DVD-Spieler (HDMI-kompatibel)

EXT-1 Videos sehen

Ausgang ↑	Eingang ↓
Composite-SignalTon L / R	Composite-Signal / RGB / S-VIDEOTon L / R

Benutzung von S-VIDEO → „S-IN“ (S. 27)

EXT-2 Videos mit „T-V LINK“ überspielen

Ausgang ↑	Eingang ↓
Composite-SignalTon L / R	Composite-Signal / RGB / S-VIDEOTon L / R

Benutzung von S-VIDEO → „S-IN“ (S. 27)
- Auswahl von Überspielquellen → „Überspielen“ (S. 27)
- Anschluss eines Decoders → „Decoder(EXT-2)“ (S. 41)

EXT-3 Videos sehen

Ausgang ↑	Eingang ↓
	Composite-Signal / S-VIDEOTon L / R

Benutzung von S-VIDEO → „S-IN“ (S. 27)

EXT-4 DVDs sehen

Ausgang ↑	Eingang ↓
	• Component-Signal (S.49 / S.50) • Ton L / R

• „Autoauswahl Comp-In“ → (S. 41)

EXT-5

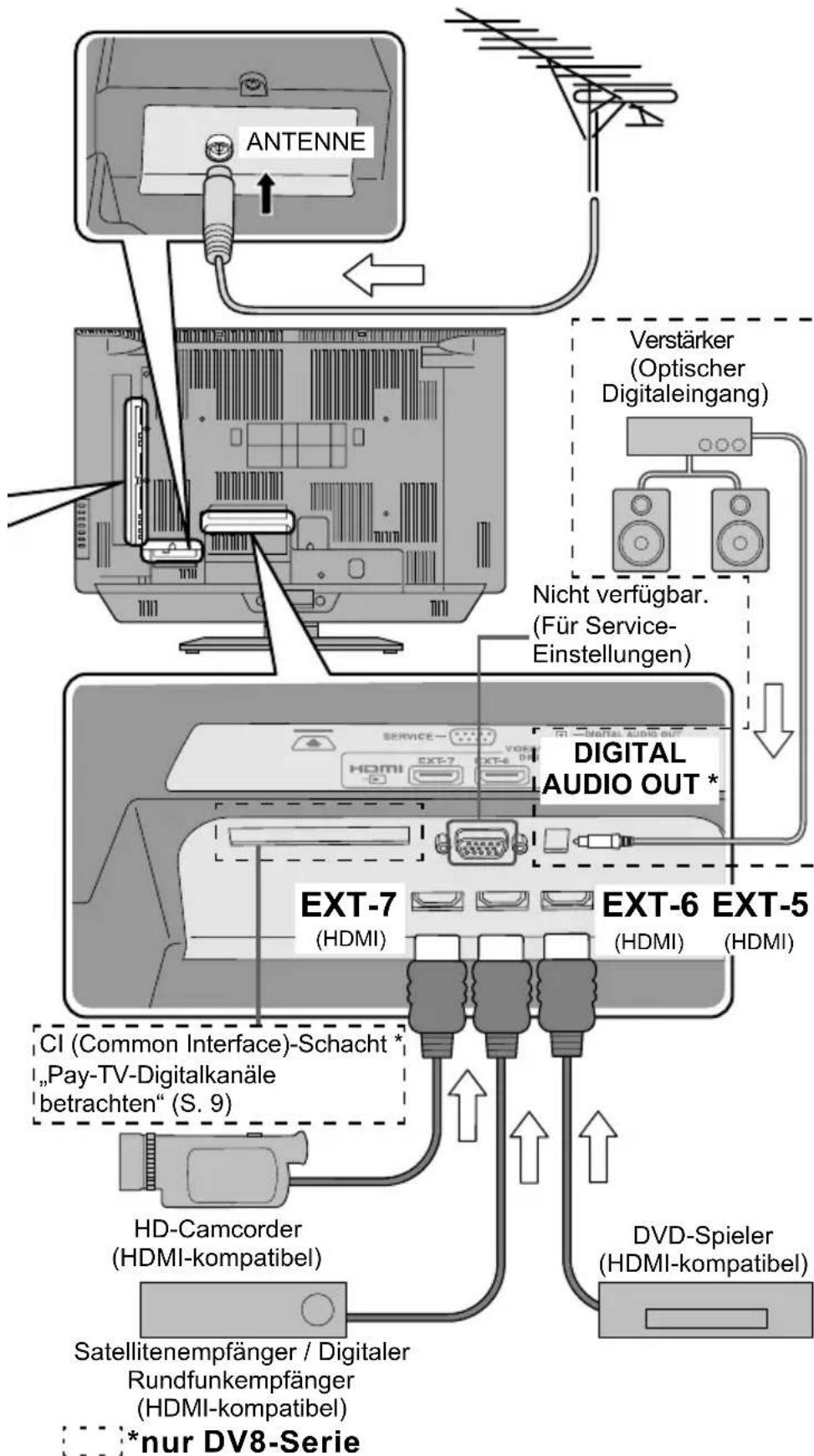

EXT-6 Anschluss von HDMI-Gerät

EXT-7

Ausgang ↑	Eingang ↓
	• HDMI-Signal(S.49/S.50)

• „HDMI Einstellungen“ → (S. 41)
• Die Eingänge EXT-6 und EXT-7 unterstützen keinen Analogton.
Benutzung von HDMI CEC → „Was ist „HDMI CEC“?“ (S. 46)

AUDIO OUT

Ton des Fernsehgerätes über externe Lautsprecher hören

Ausgang ↑

• Ton L/R

DIGITAL AUDIO OUT

Digitale Audioausgabe digitaler Kanäle über externe Lautsprecher hören

Ausgang ↑

• Digitalton (S. 50)

Das Tonsignal analoger Kanäle und externer Geräte lässt sich nicht ausgeben

DIGITALE SENDER BETRACHTEN „„Dolby Digital“-Ausgang am Anschluss DIGITAL AUDIO OUT“(S. 23)

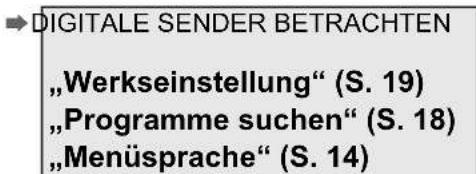

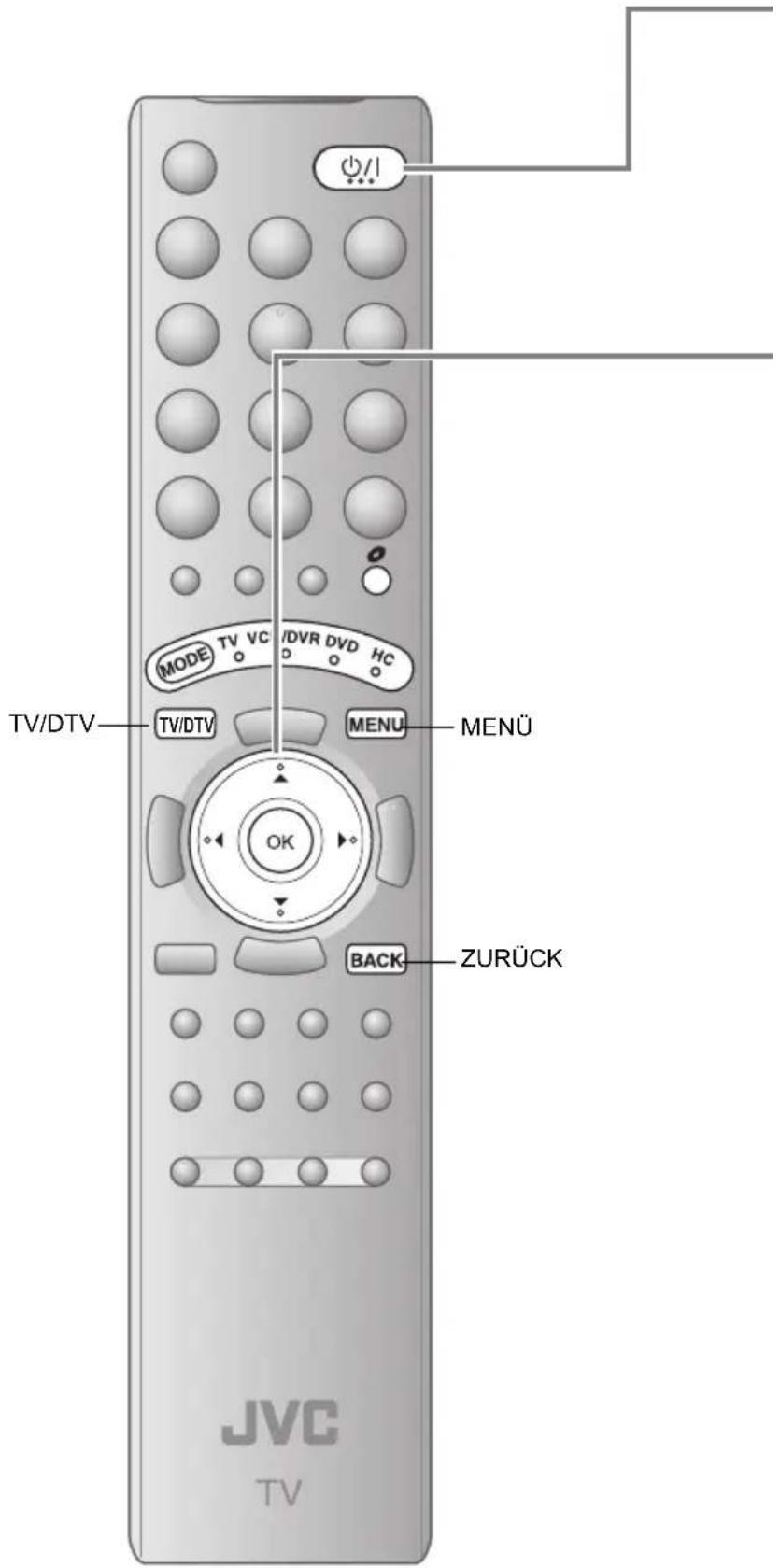

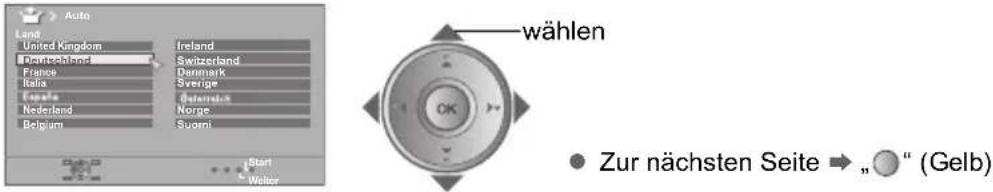

Anfangseinstellungen

V80-Serie

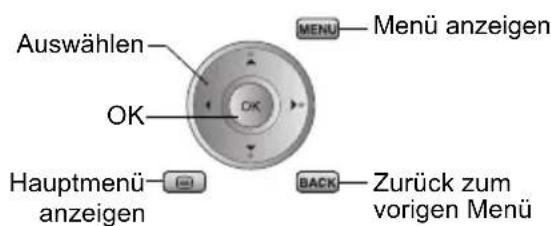

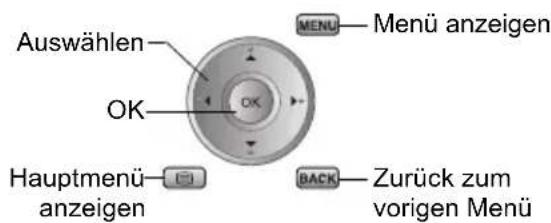

Fernsehgerät MENÜTV VCI TV VCI DVR DVD HC MENU OK BACK ZURÜCK JVC TV

■ Zum vorherigen Bildschirm → BACK

Beenden → TV

■ Falls das „JVC“-Logo nicht angezeigt wird oder Sie die Änderungen später vornehmen möchten

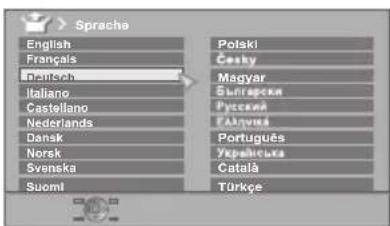

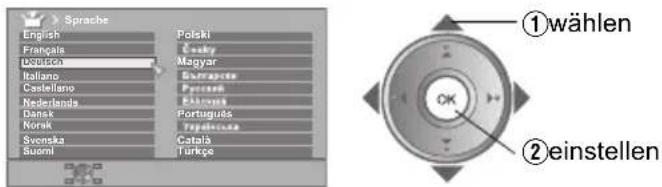

→„Sprache“ und „Auto“ (S. 40)

Was ist „T-V LINK“?

Anschluss des Fernsehgerätes an ein „T-V LINK“-kompatibles Gerät ermöglicht Folgendes:

- Soforteintragung aller Fernsehsender in das Gerät.

- Benutzung der Funktion „Direkte Aufnahme“.

→ „Technische Informationen“ (S. 45)

Andere Bezeichnungen für „T-V LINK“

„T-V LINK“ (JVC), „Q-LINK“ (Panasonic), „Megalogic“ (Grundig), „Data Logic“ (Metz), „SMARTLINK“ (Sony), „Easy Link“ (Philips)

Start

Wird nur beim ersten Einschalten angezeigt.
■ Die Fernbedienung funktioniert nicht!

MOD HCR/DVR DVD HC

• Vergewissern Sie sich, dass der Modus auf „TV“ eingestellt ist.

Sprache wählen

Sprache English Français Deutsch Italiano Castellano Nederlands Dansk Norsk Svenska Suomi Polski Cusky Magyar Guarapaceae Pyrenees Eskarose Portugues Tepalouza Catala Turkçe ①wählen ②einstellen

Land des Aufstellorts wählen

Auto Land United Kingdom Ireland Russchland Switzerland France Denmark Italy Sverige Netherlands Norge Belgium Suomi Start Welter wählen Zur nächsten Seite → " (Gelb)

Sender automatisch eintragen

(blau) → Auto CH 02 0%

• Wenn „ACI Start“ angezeigt wird, wählen Sie dieses aus und beginnen Sie mit den Einstellungen. (Dies richtet Sender für Kabelfernsehen ein.)
  „Was ist „ACI“ (Automatic Channel Installation)?" (S. 45)

Eintragungen überprüfen

Sender ordnen PR ID CH/CC AV 01 02CHD 02 03CH 03 04CH 04 05CH 05 06CH 06 07CH 07 08CH 08 09CH Schleben ID Manuell LechenEinfüge

■ Zum Bearbeiten von Sendern
„Analoge Kanäle bearbeiten“ (S. 18)
■ Wenn keine Sender bearbeitet werden

Fertig

T- V LINK Datentransfer TV > Aufn. Gerät

Mit „T-V LINK“

Wird „Funktion nicht verfügbar“ angezeigt → (S. 44)
Ohne „T-V LINK“

Anfangseinstellungen

DV8-Serie

Digitale / analoge Kanäle im Fernsehgerät speichern. Diese Kanäle können später bearbeitet werden. (In dieser Anleitung werden digitale, terrestrische Sendungen als digitale Kanäle, analoge, terrestrische Sendungen und analoges Kabelfernsehen als analoge Kanäle angezeigt.)

■ Falls das „JVC“-Logo nicht angezeigt wird oder Sie die Änderungen später vornehmen möchten

Einstellungen für Digitalkanäle:

DIGITALE SENDER BETRACHTEN „Werkseinstellung“ (S. 19) „Programme suchen“ (S. 18) „Menüsprache“ (S. 14)

Einstellungen für Analogkanäle:

→„Auto“ (S. 40) „Sprache“ (S. 40)

TV/DTV TV/DTV MODE TV VC /DVR DVD HC MENU OK BACK ZURÜCK JVC TV

Was ist „T-V LINK“?

Anschluss des Fernsehgerätes an ein „T-V LINK“-kompatibles Gerät ermöglicht Folgendes:

• Soforteintragung aller Fernsehsender in das Gerät.
• Benutzung der Funktion „Direkte Aufnahme“.
  →„Technische Informationen“ (S. 45)

Andere Bezeichnungen für „T-V LINK“

„T-V LINK“ (JVC), „Q-LINK“ (Panasonic), „Megalogic“ (Grundig), „Data Logic“ (Metz), „SMARTLINK“ (Sony), „Easy Link“ (Philips)

*1, *2: Die Länderauswahl (*1) und Sprachauswahl (*2) ist je nach Version des TV-Geräts unterschiedlich. ⇒ „Technische Daten Ihres Fernsehgeräts“ (S. 1)

1 Start

- Wird nur beim ersten Einschalten angezeigt.

■ Die Fernbedienung funktioniert nicht!

MOD HC/R/DVR DVD HC

- Vergewissern Sie sich, dass der Modus auf „TV“ eingestellt ist.

Digitale Kanäle einstellen

1 Sprache wählen (\*2)

End line/stop point settings Skip to press create message Start: Create Delete Sort

- Sprache für Bildschirmmenüs bei Betrachtung digitaler Kanäle, einschließlich DTV-Menü.

Land des Aufstellorts wählen (\*1)

Die empfangbaren digitalen Kanäle ändern sich je nach der „Land“-Einstellung.

Stromversorgung der Antenne einstellen

Nur dann, wenn die Antenne eine externe Stromversorgung benötigt, wählen Sie „Ein“.

DIGITALE SENDER BETRACHTEN „Stromversorgung für die Innenantenne“ (S. 22)

4 Digitale Kanäle durchsuchen

Waveform: > Performance Sound 3, Block on OK, Tab & Skin Programm Starts End Time Start Time Start Time Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts Starts

Name: Building - Programm Data Name Data Type Info/Seq 778 Description Data Name Data Type Product Description WORKS - 3 Program Name

5 Digitale Kanäle speichern

■ Wenn keine digitalen Sender gefunden wurden, erscheint die folgende Meldung.

Keine Programme gefunden ! OK → ③ (Nächste Seite)

- Nach Durchführung der folgenden Schritte lesen Sie „Wenn das TV-Gerät die digitalen Kanäle nicht findet“ (S. 17) und versuchen Sie, die digitalen Kanäle nochmals zu suchen

Anfangseinstellungen

DV8-Serie

Bestätigen Sie die Sprache

Sprache English Français Bolusca Baliano Castellano Nederlands Dansk Norsk Sveneka Suomi Polaki Candy Magyar Gurupets Portugues Yapalinska Catalia Turkçe

Sprache für Nachrichtentafel und Menüs (außer DTV-Menüs)

Beim Ändern der Sprache

■ Wenn Sie keine analogen Kanäle verwenden → TV/DTV → 5

→ 5

■ Wenn Sie analoge Kanäle (oder Kabelfernsehen) verwenden →

Analoge Kanäle einstellen

1 Analoge Kanäle speichern

Auto Land United Kingdom Deutschland France Italia Nordland Belgium Ireland Switzerland Danmark Sverige Osterreich Norge Stuomi Start Walter

So ändern Sie die Länderauswahl

- Wenn „ACI Start“ angezeigt wird, wählen Sie dieses aus und beginnen Sie mit den Einstellungen. (Dies richtet Sender für Kabelfernsehen ein.) →„Was ist „ACI“ (Automatic Channel Installation)?" (S. 45)

2 Eintragungen überprüfen

Sender ordnen PR ID CH/CC AV 02 03CH 03 04CH 04 05CH 05 06CH 06 01CC 07 02CC 08 03CC 09 04CC Schieben ID Manual 14. pochenEinflige

■ Zum Bearbeiten von Sendern

„Analoge Kanäle bearbeiten“ (S. 18)

■ Wenn keine Sender bearbeitet werden

3 T-V LINK einstellen T-V LINK

Mit „T-V LINK“

- Wird „Funktion nicht verfügbar“ angezeigt → (S. 44)

■ Ohne „T-V LINK“

5

Anfangseinstellung ist abgeschlossen

Digitale Kanäle mit „Programme bearbeiten“ bearbeiten

→ DIGITALE SENDER BETRACHTEN S. 12 - 13

■ Wenn der Empfang digitaler Kanäle schwach ist

„Wenn der Empfang digitaler Kanäle schwach ist“ (S. 17)

■ Wenn der Empfang analoger Kanäle schwach ist → „Problemlösungen“ (S. 42)

■ Manche digitale Sender können auf diesem Fernsehgerät nicht angesehen werden.

→ DIGITALE SENDER BETRACHTEN S. 22

Wenn das TV-Gerät die digitalen Kanäle nicht findet

Überprüfen Sie folgende Punkte

• Ist das Fernsehgerät korrekt an die Antenne angeschlossen?
• Ändern Sie die Empfangsrichtung der Innenantenne.
• Befindet sich ein Sendemast für Digitalfernsehen in der Nähe?
  → Schalten Sie „Signaldämpfung“ auf „Ein“ (S. 41), da die Radiowellen zu stark sind.

Hinweis

- „Signaldämpfung“ schwächt die Funkwellen analoger wie auch digitaler Sender ab. Wenn beim Ansehen eines analogen Senders Bildrauschen erscheint, stellen Sie „Signaldämpfung“ vorübergehend auf „Aus“.

- Ursprüngliche Einstellung mit „Werkseinstellung“ neu konfigurieren

→ DIGITALE SENDER BETRACHTEN S. 19

Wenn Sie nach Durchführen der obigen Schritte immer noch keine digitalen Kanäle betrachten können, könnte es ein Problem mit der Antenne oder dem Antennenkabel geben. Es kann auch sein, dass das Signal zu schwach ist. ➡ Wenden Sie sich bitte an Ihren Händler

Wenn der Empfang digitaler Kanäle schwach ist

Es erscheint die Meldung „Fehlendes oder schwaches Signal“.

Überprüfen Sie folgende Punkte

• Ist das Fernsehgerät korrekt an die Antenne angeschlossen?
• Ändern Sie die Empfangsrichtung der Innenantenne.
• Befindet sich ein Sendemast für Digitalfernsehen in der Nähe?
  → Schalten Sie „Signaldämpfung“ auf „Ein“ (S. 41), da die Radiowellen zu stark sind.

Hinweis

- „Signaldämpfung“ schwächt die Funkwellen analoger wie auch digitaler Sender ab. Wenn beim Ansehen eines analogen Senders Bildrauschen erscheint, stellen Sie „Signaldämpfung“ vorübergehend auf „Aus“.

Sie können die Signalstärke des Senders, den Sie gegenwärtig ansehen, mit „Signal überprüfen“ überprüfen.

→ DIGITALE SENDER BETRACHTEN S. 19

Wenn Sie nach Durchführen der obigen Schritte immer noch keine digitalen Kanäle betrachten können, könnte es ein Problem mit der Antenne oder dem Antennenkabel geben. Es kann auch sein, dass das Signal zu schwach ist. → Wenden Sie sich bitte an Ihren Händler

Analoge Kanäle bearbeiten

Bearbeiten Sie die Sender, die „Auto“ unter „Anfangseinstellungen“ eingetragen wurden.

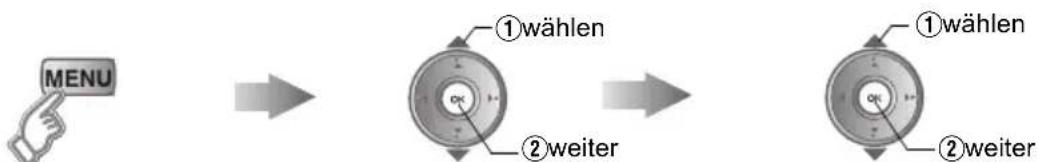

Menü „Sender ordnen“ aufrufen

Menüleiste anzeigen „Programmierung“ wählen

„Sender ordnen/manuell“ wählen

MENU ①wählen ②weiter

Sender bearbeiten

Sender ordnen PR ID CH/CC AV 01 02CHARD 02 03CH 03 04CH 04 05CH 05 06CH 06 01CC 07 02CC 08 03CC 09 04CC Schleben ID Manuell LöschenEinfüge

■ Zum vorherigen Menü

Beenden

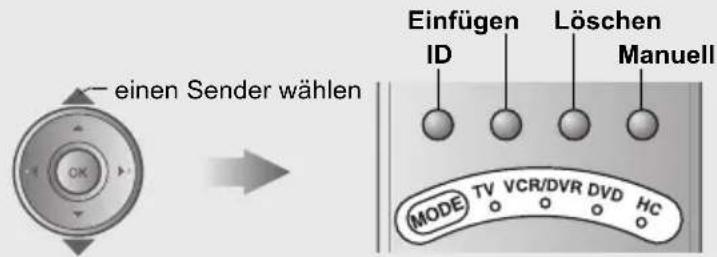

Sender wählen Bearbeitungsfunktion wählen

einen Sender wählen Einfügen ID Löschen Manuell MODE TV VCR/DVR DVD HC

Schieben OK

Fertig

MENU T- V LINK Datentransfer TV > Aufn. Gerät

- Wird „Funktion nicht verfügbar“ angezeigt

→ (S. 44)
• „T-V LINK“
„Was ist „T-V LINK“?“ (S.12 / S.14)

Mit „T-V LINK“

Ohne „T-V LINK“

DV8-Serie

nur DV8-Serie

- Wenn Sie das „Sender ordnen“-Menü nicht anzeigen können, schalten Sie auf Analogsender um

■ Digitalsender bearbeiten

→ DIGITALE SENDER BETRACHTEN S. 12 - 13

Schieben

wählen einstellen

ID
Sendernamen (ID) bearbeiten

Sendername wählen

①Buchstaben wählen ②Position ändern ③einstellen

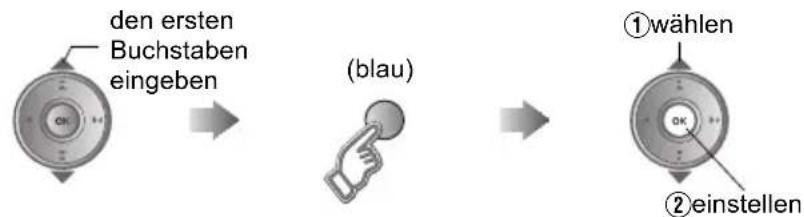

Bei Auswahl eines voreingestellten Namens aus der „ID Liste“

Neuen Sender direkt durch Eingabe der CH/CC-Nummer einfügen

Einfügen

Ein „CH/CC“ wählen Eine Zahl eingeben 1 2 3 4 5 6 7 8 9 0 • „CH/CC“-Liste → (S. 48) • Empfängt das Funksignal.

Löschen

Sender löschen

- Durch Drücken der Taste wird der Sender gelöscht.

Manuell
Einen neuen Sender eintragen

Manuell PR ID CH/CC AV 01 ARD 02CH(B/G) 02 03CH 03 04CH 04 05CH 05 06CH 06 01CC 07 02CC 08 03CC 09 CC 04 System Suchen+ Fein- Fein+Suchen-

• Drücken Sie gegebenenfalls ▶, um das Sendeformat zu ändern. →„Empfangbare Sendeformate“ (S. 45)

①Sender suchen Feinabstimmung ②Einstellen

MODE TV VCR/DVR DVD HC

- Drücken Sie die rote oder grüne Taste. Die automatische Suche beginnt und die nächste Frequenz wird importiert. → Wiederholen Sie die vorherigen Schritte, bis der gewünschte Sender angezeigt wird.

Genießen Sie Ihr neues

Analoge Sender betrachten

SEITE

22

① ② ③
④ ⑤ ⑥
⑦ ⑧ ⑨

0

Nachrichtentafel Für meine liebe Frau Al les Gute zum Geburtstag! In Liebe: - ) Aus Bearbelten Schliessen

SEITE

30

Nützliche Funktionen

■ Seitenverhältnis ändern
Klang erleben

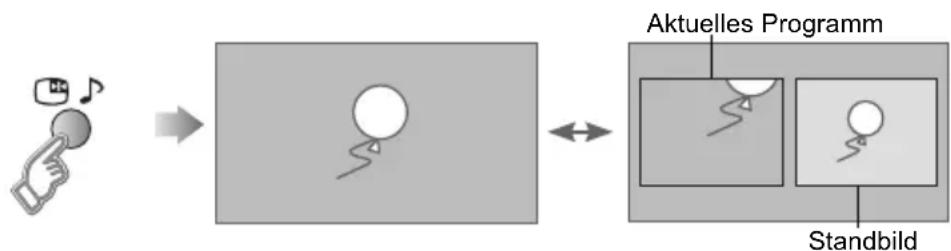

■ Schnappschüsse vom Bildschirm machen
■ Im Doppelbild-Modus sehen

Fernsehgerät!

Einrichten des Fernsehgerätes

■ Bildeinstellungen —— (Bildeinstellung, Optionen, usw.)

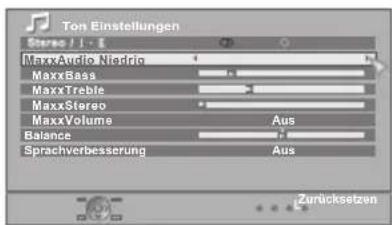

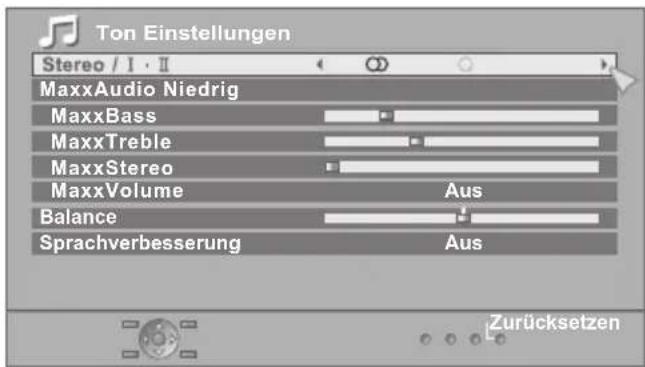

Klangeinstellungen — (Stereo/ I·II, MaxxAudio, usw.)

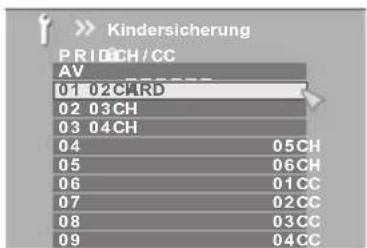

■ Funktionseinstellungen —— (Sleep Timer / Kindersicherung, usw.)
Grundeinstellungen (Auto, Sprache, usw.)

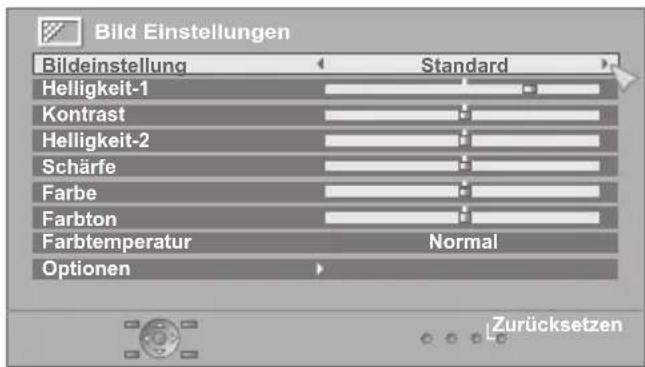

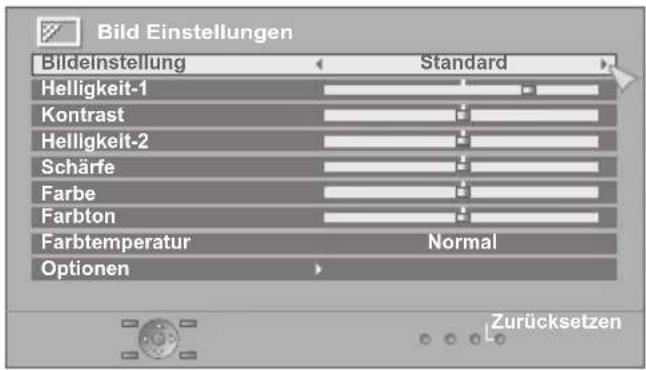

Bild Einstellungen

Digitale Sender ansehen (nur DV8-Serie)

DIGITALE SENDER BETRACHTEN S. 2 - 5

Einrichten des Fernsehgerätes

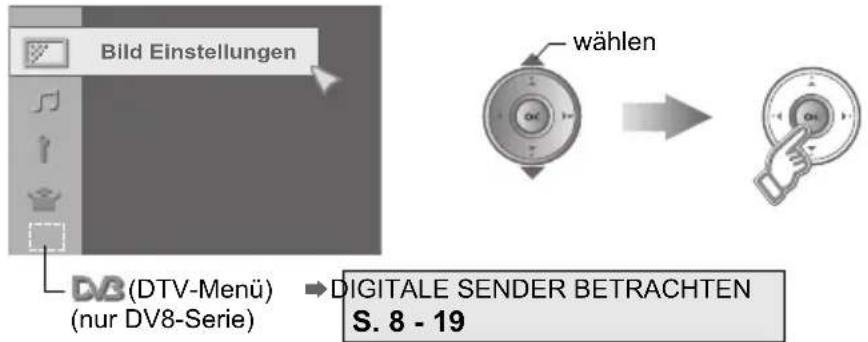

DTV-Menüeinstellungen (nur DV8-Serie)

DIGITALE SENDER BETRACHTEN S. 8 - 19

9 AV P ~ MENU SEITE 34 JVC TV Fe ■ B ( ) ■ K ( ) ■ F ( ) ■ G ( )

Analoge Sender betrachten


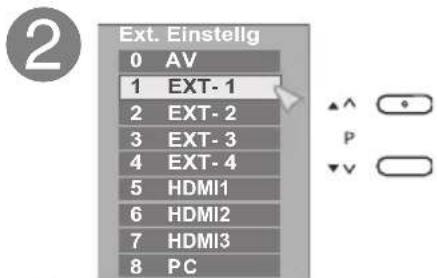

    N --> P["Verwenden der Tasten am TV-Gerät"]
    P --> Q["„Bezeichnungen der Teile“ (S. 6)."]
    A --> R["Lautstärke"]
    R --> S["nur DV8-Serie"]
    S --> T["Zwischen digitalen / analogen Kanälen umschalten"]
    T --> U["TV/DTV"]

Hinweis

Um das Bild für den täglichen Geräteeinsatz weichzuzeichnen, ändern Sie die Einstellung unter „Bildeinstellung“
→„Bildeinstellung“ (S. 35)

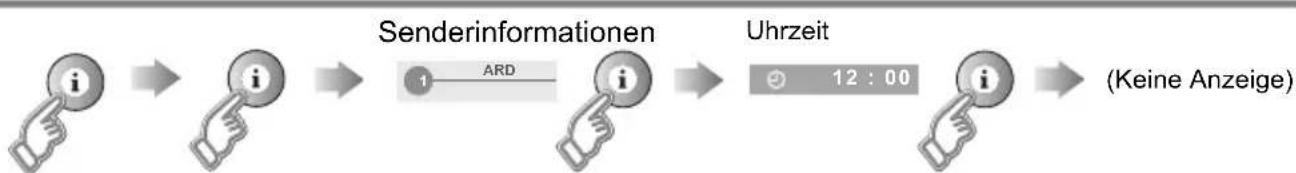


- Durch einmaliges Drücken der Taste wird „PR Liste“ angezeigt.

- Uhrzeit wird nur angezeigt, wenn Teletext-Sendungen empfangen werden können.

PR Liste PR Liste 01 ARD ① wählen ② ansehen ● Eine Seite wählen → wählen ■ PR Liste s MENU

■ Sendernummer drücken

Bsp.

■ Einen Sender nach oben oder unten schalten

Während der Sender angezeigt wird Die Ziffer drücken, die belegt werden soll

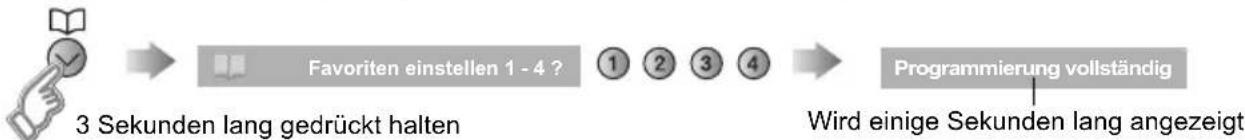


Hinweis

Die folgenden für den Sender geltenden Menüeinstellungen „Bild Einstellungen“ und „Ton Einstellungen“ werden ebenfalls unter Senderfavorit gespeichert.

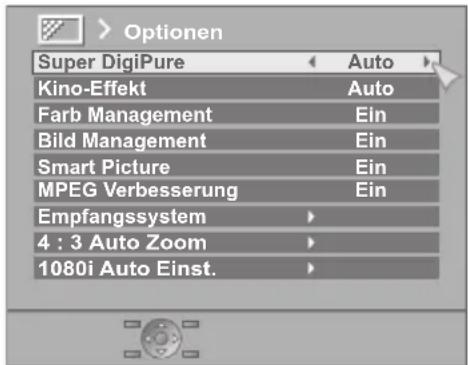

● Bildeinstellung / Super DigiPure / Empfangssystem (S. 35 - 36)
• MaxxVolume / Sprachverbesserung (S. 37)

Den Senderfavoriten aufrufen

Favorite 1 - 4 ?

Die Ziffer drücken, die belegt wurde

■ Senderfavoriten überprüfen

→ Drücken Sie „“ und überprüfen Sie, ob neben den eingetragenen Sendern ein angezeigt wird

■ Einen Senderfavoriten löschen → „Persönliche Einstellg.“ (S. 39)

Videotext aufrufen

Dieses Fernsehgerät kann Fernsehsendungen und Videotext auf demselben Sender in zwei Fenstern anzeigen.

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333

    note1["Seitenfavoriten mit einem Lesezeichnen versehen LISTENEIN-STELLUNG"]:::note
    note2["Seitenfavoriten aufrufen"]:::note
    note3["Die farbige Taste wie in Schritt 2 drücken"]:::note
    note4["Beenden"]:::note

Videos / DVDs sehen

Zum Fernsehgerät 1 AV 2

Wählen Sie die Videoquelle

AV Ext. Einstellg 0 AV 1 EXT-1 2 EXT-2 3 EXT-3 4 EXT-4 5 HDMI1 6 HDMI2 7 HDMI3 8 PC ①wählen ②ansehen

Bsp. für EXT-1

Schalten Sie das angeschlossene Gerät ein und spielen Sie ein Video ab
■ Bedienung von JVC-Videorecordern und anderen Geräten (S. 32)

Externe Anschlüsse festlegen

1 Menü „Externe Einstellung“ aufrufen

Menüleiste anzeigen „Programmierung“ wählen „Externe Einstellung“ wählen


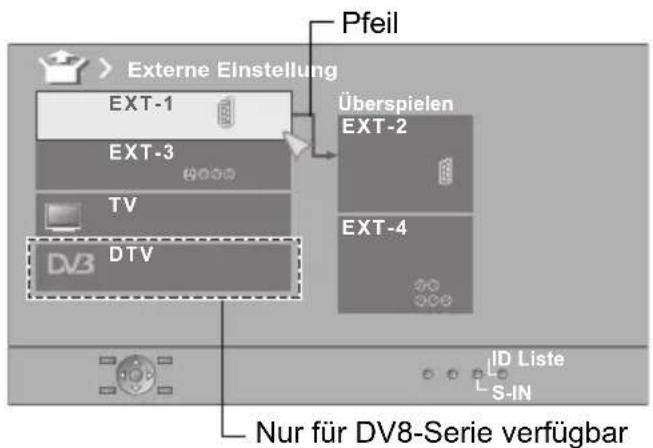

2 „EXT“ oder Pfeil wählen und die Einstellung anschließend fortsetzen

Pfeil Externe Einstellung EXT-1 EXT-3 TV DTV Überspielen EXT-2 EXT-4 DV3 ID Liste S-IN Nur für DV8-Serie verfügbar

"EXT" wählen wählen

Den Pfeil wählen

3 Fertig

• Position des PC-Bilds anpassen → „PC Bildposition“ (S. 41)
• Einstellung des HDMI-Anschlusses → „HDMI Einstellungen“ (S. 41)

Verwenden der Tasten am TV-Gerät

TV/V MENU OK P + -

Wählt eine Videoquelle

2 Ext. Einstellg 0 AV 1 EXT- 1 2 EXT- 2 3 EXT- 3 4 EXT- 4 5 HDMI1 6 HDMI2 7 HDMI3 8 PC

■ Zwischen digitalen und analogen Sendern umschalten (nur DV8-Serie)

2 Ext. Einstellg 0 AV 1 EXT- 1 2 EXT- 2 3 EXT- 3 4 EXT- 4 5 HDMI1 6 HDMI2 7 HDMI3 8 PC 9 DTV Zu Analogsendern ▲^ ○ P ▼ ▼ Zu Digitalsendern

3 MENU /OK Einen Sender wählen ▲^ ○ P ▼ V

S-IN

Zu S-Video-Eingang wechseln

(gelb)

• S "wird beim gewählten „EXT“ angezeigt.
Die Geräteauswahlanzeige wechselt von „E1“ zu „S1“.

■ Diesen Modus abbrechen → „○“ (gelb) erneut drücken

ID Liste

Namen angeschlossener Geräte bearbeiten

① Die Namenliste anzeigen

② Namen aus der Liste auswählen

(blau)

②einstellen

■ Namen löschen → nicht belegte Position in der Liste wählen

Überspielen

Überspielen an „EXT-2“ einrichten

Überspielquelle wählen

Mitteilungsseite

Durch die Funktion Mitteilungsseite lässt sich die zuvor am Bildschirm eingegebene Mitteilung beim Einschalten des Fernsehgeräts anzeigen.

Praktische Anwendungen für die Mitteilungsseite:

• Bei besonderen Anlässen, z. B. Geburtstagen (Herzlichen Glückwunsch!)
• Mitteilungen für Ihre Kinder (z. B. bin zwischen 15:00 und 16:00 nicht zuhause)
• Eine Alternative zum Kalender (Terminplan) (z. B. 12/7 7 Uhr Elternabend)

1 2 JVC TV

• Die Mitteilungsseite wird nicht beim ersten Einschalten des Fernsehgeräts nach dem Kauf angezeigt.
• Ist die Mitteilungsseite aufgrund des durchscheinenden Hintergrunds nur schwer zu erkennen, stellen Sie im Menü „Sonderfunktionen“ „Bildschirmanzeige“ auf „Typ B“ ein. (S. 39)

Nachrichtentafel ABC Für meineliebeFrau Al les Gute zum Geburtstag! In Liebe: -) Aus Bearbeiten Schliessen

Mitteilungsseite ausblenden

Vorübergehend ausblenden

(grün)

- Die Mitteilungsseite wird immer beim Einschalten des Fernsehgeräts angezeigt.

Ausschalten

(rot)

• Die Mitteilungsseite wird auch bei eingeschaltetem Fernsehgerät nicht angezeigt.
  Zum Anzeigen

Tastencode-Tabelle

1

@

.

/

_

-

1

,

'

"

:

;

\

(

)

[

]

{

}

2

A

B

C

2

Ä

À

a

b

c

2

ä

à

3

D

E

F

3

É

d

e

f

3

é

4

G

H

I

4

g

h

i

4

5

J

K

L

5

j

k

l

5

6

M

N

O

6

Ö

m

n

o

6

ö

7

P

Q

R

S

7

p

q

r

s

7

ß

8

T

U

V

8

Ü

t

u

v

8

ü

9

W

X

Y

Z

9

w

x

y

z

9

0

?

!

0

+

&

%

*

=

<

>

€

£

$

¥

¤

~

^ ¿ i § #

Mitteilung erstellen

1 Bildschirm zur Mitteilungsbearbeitung aufrufen

Mitteilungsseite anzeigen

Zum Bearbeitungsbildschirm wechseln

(blau)

Mitteilung eingeben

Nachrichtentafel ABC Für meine Bestätigen Löschen ABC / abc Alles Löschen

Es können bis zu 210 Zeichen eingegeben werden (7 Zeilen, 30 Zeichen pro Zeile).
Das Einfügen eines Zeichens in den Text ist nicht möglich, das vorhandene Zeichen wird überschrieben.
Um Zeichen in einer anderen Sprache einzugeben, ändern Sie im Menü „Programmierung“ die eingestellte „Sprache“. (S. 40)

Eingabe der Zeichen

Bewegen des Cursor

Cursor bewegen Neue Zeile einfügen

- Mögliche Zeichen sind in der „Tastencode-Tabelle“ (S. 28) aufgeführt.

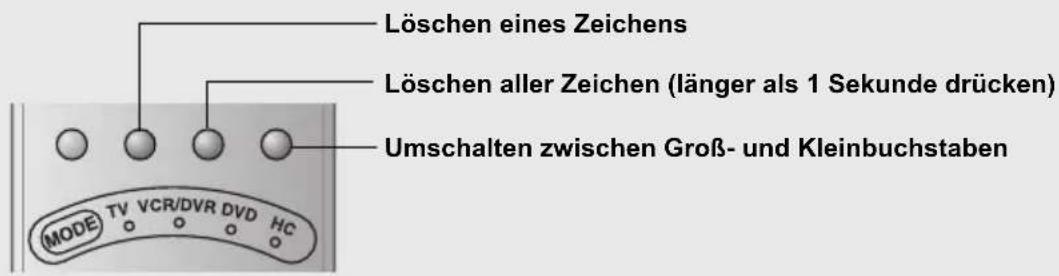

Löschen oder Ändern eines Zeichens

Löschen eines Zeichens Löschen aller Zeichen (länger als 1 Sekunde drücken) Umschalten zwischen Groß- und Kleinbuchstaben MODE TV VCR/DVR DVD HC

Mitteilung speichern

(rot)

- Es kann nur eine Meldung gespeichert werden. Um eine neue Mitteilung zu erstellen, vorhandene Mitteilung bearbeiten.

Nützliche Funktionen

Seitenverhältnis ändern

ZOOM

1

• Beim Empfang von Signalen im Format 1080p (1125p) oder 720p (750p) wird das Zoommenü nicht angezeigt.
• Ein 1080p (1125p)-Signal wird als „Natürl. Auflösung“ angezeigt. Ein 720p (750p)-Signal wird als „Vollbild“ angezeigt.

2

Seitenverhältnis wählen

Zoom Auto Normal Panorama 14 : 9 Zoom 16 : 9 Zoom 16 : 9 Zoom Untertitel Vollbild Natürl. Auflösung

①wählen

②einstellen

3

Das Bild bewegen mit ▲ oder ▼, solange diese Zeile angezeigt wird

• Im PC-Modus lassen sich „Normal“ und „Vollbild“ auswählen.
  „Natürl. Auflösung“ kann nur dann aus dem „Zoom“-Menü gewählt werden, wenn ein Signal im Format 1080i (1125i) empfangen wird.
  „Natürl. Auflösung“
  „Was ist „Natürl. Auflösung“?“ (S. 47)
• Verwendung von „Auto“
  „Auto unter „Zoom“ (S. 45)

Einstellung „MaxxAudio“ wählen

Ton Einstellungen Stereo / I - I MaxxAudio Niedrig MaxxBass MaxxTreble MaxxStereo MaxxVolume Balance Sprachverbesserung Aus Aus Zurücksetzen

①wählen

②einstellen

Die Einstellung „MaxxAudio“ kann im Menü „Ton Einstellungen“ vorgenommen werden. (S. 37)
- Wird ein Kopfhörer an das Fernsehgerät angeschlossen, wechselt die Einstellung „MaxxAudio“ auf „Aus“.

- Weitere Funktionen → „Einrichten des Fernsehgerätes“ (S. 34 - 41)

Schnappschüsse vom Bildschirm machen

ANHALTEN

(nicht verfügbar für Digitalsender und PC)

Löschen

→Drücken Sie „“ erneut, oder wechseln Sie den Sender

- Nicht verfügbar:

• bei Anzeige des Nebenbildes,
• beim Betrachten digitalen Sender
• im PC-Modus,
• bei Empfang eines 1080p (1125p)-Signals
• Der Schnappschuss kann weder exportiert noch gespeichert werden.

Wählen Sie die Anzahl der Anzeigefenster

Wählen Sie „, um zur Normalansicht zurückzukehren

- Nicht verfügbar:

• im PC-Modus,
• bei Empfang eines 1080p (1125p)-Signals

①wählen

②einstellen

■ Im Doppelbild-Modus sehen

Z. B. können Sie gleichzeitig fernsehen und Videos betrachten.

(Für Signale bei einem breiten Seitenverhältnis)

Hauptbild Nebenbild

• Umschalten zwischen den Tonquellen
• Sender wechseln → (Hauptbild)
  (Nebenbild)
• Beim Betrachten digitaler Sendungen gibt es Fälle, in denen sich das Bildseitenverhältnis ändert, zum Beispiel bei Werbesendungen. In diesen Fällen ändert sich das Bildschirm-Layout im Dualbildmodus automatisch je nach dem Seitenverhältnis des Signals.

■ Bei 12 Fenstern einen Analogsender wählen

Alle eingetragenen Analogsender werden als Standbilder angezeigt.

Hauptbild

einen Sender wählen

②ansehen

Nur das ausgewählte Bild hat ein Bewegtbild.

- Nicht verfügbar für Digitalsender, Eingang EXT-5, EXT-6 oder EXT-7.

- Eine Seite nach oben oder unten schalten

Bedienung von JVC-Videorecordern

Die beiliegende Fernbedienung kann zur Bedienung von JVC-Recordern und anderen Geräten verwendet werden.

1 MODE TV VEN/VR DVD HC MENU TOP MENU BACK F.T.L 3 JVC TV

Gerät auswählen

Videorecorder

DVD-Recorder

HDD-Recorder

Heimkinosystem

MODE TV VCR/DVR DVD HC DVD-Spieler Fernsehgerät TV VCR/DVR HC DVD

• Die Anzeige leuchtet 3 Sekunden lang auf, wenn die Fernbedienung betätigt wurde.

Gerät einschalten

2

3

Gerät bedienen

- Andere Tasten können jederzeit zur Bedienung des Fernsehgerätes verwendet werden.

Probieren Sie, den Code der Fernbedienung zu ändern, falls sich ein Recorder nicht bedienen lässt.

Code A oder 1 (Vorgabe)

Code C oder 3

Drücken und halten Drücken und halten

Schlagen Sie den Code Ihres Recorders in dessen Anleitung nach.
- Einige Modelle von JVC-Geräten können mit dieser Fernbedienung nicht bedient werden.
- DVD-Recorder und HDD-Recorder von JVC sind ab Werk auf Code „C“ oder „3“ voreingestellt.

Hinweis

- Wenn die Batterie herausgenommen wird, wird der Code der Fernbedienung wieder zurück auf Code A oder 1 gestellt.

Videorecorder, DVD- oder HDD-Recorder bedienen

VCR/DVR

DVD-Spieler bedienen

DVD

Heimkinosystem bedienen

HC

und anderen Geräten

Videorecorder / DVD-Recorder / HDD-Recorder auswählen

Videorecorder DVD-Recorder HDD-Recorder

DVD- / HDD-Recorder-Menüs bedienen

Auswählen OK MENU — Menü anzeigen Hauptmenü — BACK — Zurück zum vorigen Menü anzeigen

■ Wiedergabe / Aufnahme usw.

F.T/L Zurückspulen / Wiedergabe / Vorspulen Aufnahme / Stopp / Pause Kapitel auswählen

■ Untertitel auswählen (DVD- / HDD-Recorder-Modus) → „i“ drücken

■ DVD-Menüs bedienen ■ Wiedergabe usw.

Auswählen OK MENU — Menü anzeigen Hauptmenü — BACK — Zurück zum vorigen Menü

F.T/L Zurückspulen / Wiedergabe / Vorspulen Stopp / Pause Kapitel auswählen

■ Untertitel anzeigen → „i“ drücken

■ Heimkinosystem bedienen ■ Wiedergabe usw.

Auswählen MENU — Menü anzeigen OK Hauptmenü — (—) anzeigen BACK — Zurück zum vorigen Menü

F.T/L Zurückspulen / Wiedergabe / Vorspulen Stopp / Pause Kapitel auswählen

■ Untertitel anzeigen → „ i “ drücken

Stummschaltung → „“ drücken

■ Lautstärke → „Δ Δ “ drücken MaxxAudio

■ Surround-Modus auswählen → „ ○ “ drücken

Einrichten des Fernsehgerätes

1 2 3 MENU OK BACK BACK Drücken, um den unteren Menühereich

Drücken, um den unteren Menübereich auszublenden (außer DTV-Menüs). Erneut drücken, um den Bereich wieder anzuzeigen.

Hinweis

- Je nach Situation (Analog- oder Digitalsender, Videosignalformate, externe Eingänge usw.) sind manche Punkte grau dargestellt und nicht verfügbar. Die Einstellung dieser Punkte kann ebenfalls nicht geändert werden.

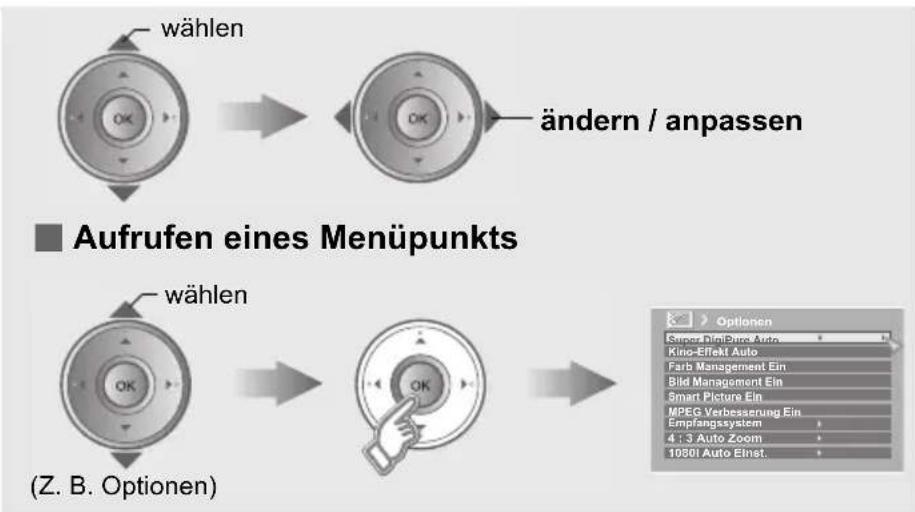

Menüleiste anzeigen

Gewünschtes Menü aufrufen

Bild Einstellungen wählen DB (DTV-Menü) (nur DV8-Serie) → DIGITALE SENDER BETRACHTEN S. 8 - 19

Einstellung ändern oder anpassen

Bild Einstellungen Bildeinstellung Standard Helligkeit-1 Kontrast Helligkeit-2 Schärfe Farbe Farbton Farbtemperatur Normal Optionen Zurücksetzen

Nach einer Minute Inaktivität wird das Menü ausgeblendet (außer DTV-Menüs).

Zum vorherigen Bildschirm → BACK

Wenn das Menü „T-V LINK“ erscheint. T- V LINK Datentransfer TV > Aufn. Gerät weiter

Bild Einstellungen

Bild Einstellungen Bildeinstellung Standard Helligkeit-1 Kontrast Helligkeit-2 Schärfe Farbe Farbton Farbtemperatur Normal Optionen Zurücksetzen

Bildeinstellung

Sie können eine vorprogrammierte Bildeinstellung der Helligkeit Ihres Raums entsprechend wählen.

Hell : bei einem ziemlich hellen Raum

Standard : bei einem Raum mit normaler Helligkeit

Weich : bei einem dunklen Raum

Sie können weitere Änderungen nach Wunsch an dem gewählten und vorprogrammierten Option „Bildeinstellung“ vornehmen.

Helligkeit-1	Helligkeit Hintergrundbeleuchtung (Dunkler ⇌ Heller)
Kontrast	Kontrast (Weniger ⇌ Mehr)
Helligkeit-2	Helligkeit (Dunkler ⇌ Heller)
Schärfe	Schärfe (Weicher ⇌ Schärfer)
Farbe	Farbe (Leichter ⇌ Tiefer)
Farbton	Farbton (Rötlich ⇌ Grünlich) (nur NTSC)
Farbtemperatur	Farbtemperatur (Warm / Normal / Kühl)

So setzen Sie die Einstellungen auf die Werkseinstellungen zurück → (blau)

Optionen

→ „Optionen (Untermenü)“ (S. 36)

Mit „T-V LINK“

Ohne „T-V LINK“

- „Was ist „T-V LINK“?“ (S. 12 / S. 14)

- Wird „Funktion nicht verfügbar“ angezeigt → (S. 44)

DV8-Serie

Einrichten des Fernsehgerätes

> Optionen (Untermenü)

Optionen Super DigiPure Auto Kino-Effekt Auto Farb Management Ein Bild Management Ein Smart Picture Ein MPEG Verbesserung Ein Empfangssystem > 4 : 3 Auto Zoom > 1080i Auto Einst.

Hinweis

- „Smart Picture“ ist nicht verfügbar, wenn „Bildeinstellung“ auf „Hell“ eingestellt ist (S. 35).

Super DigiPure

Min : Wenn das Bild an Schärfe verliert Max : Wenn Rauschen auftritt

Für natürlich aussehende Umrisse

Auto : Automatische Anpassung Aus : Funktion ist ausgeschaltet

Kino-Effekt

Ein : Funktion ist immer eingeschaltet Auto : Automatische Anpassung

Für Kinofilme

Aus : Funktion ist ausgeschaltet

Farb Management

Bild Management

Smart Picture

MPEG Verbesserung

Empfangssystem

Empfangssystem Hauptbild PAL Nebenbild Auto

Eine natürliche Farbbalance halten (Ein / Aus)

Wenn Rauschen auftritt (Ein / Aus)

Weiße Bereiche lassen sich besser betrachten (Ein / Aus)

MPEG-Videorauschen verringern (Ein / Aus)

Ist kein Farbbild zu sehen, Farbsystem ändern (PAL, SECAM, NTSC3.58, NTSC4.43)

Hauptbild : Hauptbild Nebenbild : Nebenbild im Modus MULTIBILD (S. 31)

- Beim Ansehen von Videos usw. kann die Option „Auto“ gewählt werden (automatische Auswahl des Farbsystems)

4:3 Auto Zoom

4 : 3 Auto Zoom Panorama Normal 14 : 9 Zoom

Für Auto ein Standard-Seitenverhältnis unter „Zoom“ wählen (S. 30) Panorama Normal 14:9 Zoom

16:9

4:3

14:9

1080i Auto Einst.

1080i Auto Einst. Vollbild Natürl. Auflösung

Für Auto ein Standard-Seitenverhältnis unter „Zoom“ wählen (S. 30), wenn Signale im Format 1080i (1125i) empfangen werden Vollbild Natürl. Auflösung

Ton Einstellungen

Ton Einstellungen Stereo / I · II MaxxAudio Niedrig MaxxBass MaxxTreble MaxxStereo MaxxVolume Balance Sprachverbesserung Aus Aus Zurücksetzen

Hinweis

- Wird ein Kopfhörer an das Fernsehgerät angeschlossen, wechselt die Einstellung „MaxxAudio“ auf „Aus“.

Stereo/ I·II

Stereo, Mono oder Sprache wählen (Analogsender) (O: Mono / ∅: Stereo / I: SUB1 / II: SUB2)

MaxxAudio

MaxxAudio verbessert das Klangverhalten durch vier Klangfunktionen (MaxxBass, MaxxTreble, MaxxStereo und MaxxVolume). Sie können eine der vier „MaxxAudio“-Einstellungen wählen. (Aus, Niedrig, Mittel, Hoch)

Sie können weitere Änderungen nach Wunsch an den vier Klangfunktionen der gewählten und vorprogrammierten Option „MaxxAudio“ vornehmen.

MaxxBass Kompensiert niedrige Frequenzen zur Erweiterung des Frequenzbereichs.

MaxxTreble Kompensiert hohe Frequenzen zur Erweiterung des Frequenzbereichs.

MaxxStereo Sorgt für eine natürliche Erweiterung des Stereoklangs.

MaxxVolume

Sorgt für eine gleichmäßige Lautstärke auch bei plötzlich zunehmender Lautstärke (bei Werbepausen usw.).

• An den drei Klangfunktionen (MaxxBass, MaxxTreble und MaxxStereo) vorgenommene Änderungen werden unter der Einstellung „MaxxAudio“ gespeichert.
  So setzen Sie die Einstellungen auf die Werkseinstellungen zurück → (blau)

MaxxAudio ist ein registriertes Warenzeichen der Waves Audio Ltd. in den USA, Japan und anderen Ländern.

Balance

Lautsprecherbalance (Links stärker ⇔ Rechts stärker)

Sprachverbesserung

Verstärkt die Sprachpegel, damit Stimmen oder Dialoge bei niedriger Lautstärke deutlicher zu hören sind (Ein / Aus)

Einrichten des Fernsehgerätes

Sonderfunktionen

Sonderfunktionen Sleep Timer Kindersicherung Typ ABildschirmanzein Blau-Bild Ein Persönliche Einstellg. Beleuchtung Hell EinAn/Aus LED Lam AusEco Mode

Sleep Timer

Timer zum Abschalten des Fernsehgerätes

> Sleep Timer 0 120 Aus

■ Abbrechen → Stellen Sie die Uhrzeit auf „0“
■ Verbleibende Zeit → Dieses Menü erneut anzeigen

Kindersicherung

Bestimmte Sender für Kinder sperren (Analogsender)

Sender sperren

Menü aufrufen

• OK-Taste funktioniert nicht.

„Geheim Code“ festlegen

①Nummer wählen ②zur nächsten Spalte ③einstellen

Sender wählen und diesen sperren. (gesperrt)

Kindersicherung PR10CH/CC AV 01 02CARD 02 03CH 03 04CH 04 05CH 05 06CH 06 01CC 07 02CC 08 03CC 09 04CC

Sperren / Freigeben

Gesperrten Sender aufrufen

Sendernummer über die Zifferntasten eingeben.

Sobald „ 🔒 “ erscheint, drücken Sie „ 🔒 “ und geben Ihren „Geheim Code“ über die Zifferntasten ein.

- Wenn Sie Ihre „Geheim Code“ vergessen, führen Sie Schritt 1 erneut durch.

Bildschirmanzeige

Typen von Bildschirmanzeigen, Nachrichtentafel und Menüs (außer Bildschirmanzeigen für Digitalsender und DTV-Menüs)

Typ A : durchscheinend

Typ B : nicht durchscheinend

- Diese Einstellung können Sie beim Ansehen eines digitalen Senders nicht ändern. Schalten Sie auf einen Analogsender oder auf einen EXT-Modus um.

Blau-Bild

Bei schwachem oder nicht vorhandenem Signal wird ein blauer Bildschirm angezeigt und der Ton stummgeschaltet (Ein / Aus) (Analogsender)

Persönliche Einstellg.

Sender aus der Liste der Senderfavoriten entfernen (Analogsender)

Persönliche Einstellg.

■ Weitere Informationen → „SENDERFAVORITEN“ (S. 22)

wählen

Entfernen

(blau)

Beleuchtung

Beleuchtung ist eingeschaltet (S. 6) solange das Fernsehgerät eingeschaltet ist (Hell / Weich / Aus)

An/Aus LED Lampe

Die Stromanzeige leuchtet (S. 6), solange das Fernsehgerät eingeschaltet ist (Ein / Aus)

Eco Mode

Automatische Einstellung des Bildkontrasts je nach Helligkeit Ihres Raums (Ein / Aus / Demo)

■ Weitere Informationen → „Was ist „Eco Mode“?“ (S. 46)

Einrichten des Fernsehgerätes

Programmierung

Programmierung Auto Sender ordnen / manuell Sprache Decoder (EXT-2) Aus Autoauswahl Comp-In Aus Externe Einstellung HDMI Einstellungen Signaldämpfung Aus PC Bildposition Auto Demonstration Aus

Hinweis

- „Signaldämpfung“ ist für die V80-Serie nicht verfügbar und erscheint nicht im „Programmierung“-Menü.

Auto

Automatische Erfassung der Sender (Analogsender)

Um ein anderes Land zu wählen, führen Sie nur Schritt 1 durch.

1

Land des Aufstellorts wählen

Auto Land United Kingdom Deutschland France Italia Tapeira Nederland Belgium Ireland Switzerland Danmark Sverige Österreich Norge Suomi Start Writer

wählen OK

Zur nächsten Seite

(gelb)

2

„Auto“ starten

(blau)

- Wenn „ACI Start“ angezeigt wird, wählen Sie dieses aus und beginnen Sie mit den Einstellungen.

(Dies richtet Sender für Kabelfernsehen ein.)

„Was ist „ACI“ (Automatic Channel Installation)?“ (S. 45)

Sender bearbeiten

→„Analoge Kanäle bearbeiten“ (S. 18)

Sender ordnen/ manuell

„Analoge Kanäle bearbeiten“ (S. 18)

Sprache

Wählen Sie eine Sprache für Nachrichtentafel und Menüs (außer DTV-Menüs) aus

Sprache English Français Deutsch Italiano Castellano Nederlands Dansk Norsk Svenska Suomi Polski Česky Magyar Švýrapěcku Pytěskýa Fáříquýa Português Úкраїнська Catalá Türkçe

Decoder(EXT-2)

Wählen Sie „Ein“, wenn der Decoder über den Videorecorder an EXT-2 angeschlossen wird (Ein / Aus)

Autoauswahl Comp-In

Aktiviert den TV-Eingang „EXT-4“, wenn ein Komponentensignal an EXT-4 anliegt. (Ein / Aus)

- Nicht verfügbar für PC

Externe Einstellung

→ „Externe Anschlüsse festlegen“ (S. 26)

HDMI Einstellungen

HDMI Einstellungen HDMI CEC Ein HDMI -1 Eingangssignal Auto Audio Auto HDMI -2 Eingangssignal Auto HDMI -3 AutoEingangssig

Eingangssignal :

Ist die Bildgröße nicht korrekt bei 480p (525p), ändern Sie die Einstellung zu 1 oder 2. Normalerweise auf „Auto“ eingestellt.

Audio :

Wird kein Ton ausgegeben, ändern Sie diese Einstellung zu „Digital“ oder „Analog“. Normalerweise auf „Auto“ eingestellt.

HDMI CEC :

Wird ein Gerät verwendet, das HDMI CEC-kompatibel ist, muss die Einstellung „Ein“ lauten.

- Weitere Informationen → „Was ist „HDMI CEC“?“ (S. 46)

Signaldämpfung (nur DV8-Serie)

Wählen Sie „Ein“, wenn Digitalsender aufgrund starker Funkwellen nicht empfangen werden können (Ein / Aus)

Hinweis

- „Signaldämpfung“ schwächt die Funkwellen analoger wie auch digitaler Sender ab. Wenn beim Ansehen eines analogen Senders Bildrauschen erscheint, stellen Sie „Signaldämpfung“ vorübergehend auf „Aus“.

PC Bildposition

Position des PC-Bilds anpassen

PC Bildposition

anpassen OK

Zurücksetzen

Auto Demonstration

Startet die Präsentation von „100Hz Clear Motion Drive“ (Ein / Aus) (S. 47)

Problemlösungen

Analoge Kanäle

Starkes Rauschen oder Schnee

• Ist das Fernsehgerät korrekt an die Antenne angeschlossen?
• Ändern Sie die Empfangsrichtung der Antenne.

- Ist die Antenne oder das Antennenkabel beschädigt? → Wenden Sie sich an Ihren Händler

- Ist „Signaldämpfung“ auf „Ein“ gestellt?

→ „Signaldämpfung“ (S. 41) (nur DV8-Serie)

Muster, Streifen oder Rauschen

Empfängt die Antenne Störsignale von Hochspannungsleitungen oder Funksendeanlagen?

Wenden Sie sich an Ihren Händler

- Stehen andere angeschlossene Geräte zu dicht am Fernsehgerät?

→ Vergrößern Sie den Abstand zwischen Antenne und möglicher Störquelle bis keine Störstrahlung mehr auftritt

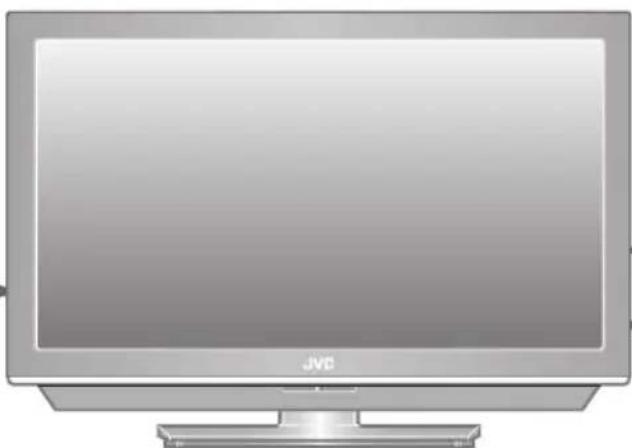

Geisterbilder

(Verdopplung von Bildern)

Empfangen Sie Störsignale durch Reflektion an Bergen oder anderen Gebäuden?

→Justieren Sie die Empfangsrichtung Ihrer Antenne oder tauschen Sie sie gegen eine gerichtete Antenne höherer Qualität aus

Für Probleme mit Digitalsendern (nur DV8-Serie)

DIGITALE SENDER BETRACHTEN S. 20 - 21

Das Gerät lässt sich nicht einschalten!

- Ist das Netzkabel korrekt an die Netzsteckdose angeschlossen?

Die Fernbedienung funktioniert nicht! • Sind die Batterien leer? • Sind Sie weiter als 7 Meter vom JVC

Die Fernbedienung funktioniert nicht!

• Sind die Batterien leer?
- Sind Sie weiter als 7 Meter vom Fernsehgerät entfernt?
- Ist „MODE (TV, VCR/DVR, DVD, HC)“ auf „TV“ gestellt?
- Beim Aufruf von Videotext erscheint die TV-Menüleiste nicht.
- Je nach Stabilität des Signals kann beim Senderwechsel eine Zeitverzögerung eintreten.

Problem Maßnah			Seite
Allgemein	Fernbedienung funktioniert nicht mehr	Netzstecker des Fernsehgerätes ziehen, nach einigen Minuten wieder einstecken.	-
	Bildformat ändert sich unbeabsichtigt	Drücken Sie „ZOOM zum zu Ihren Einstellungen zurückzukehren.	30
	Das Computer-Bild ist nicht richtig ausgerichtet	Stellen Sie „PC Bildposition“ ein. 41
Bildschirm	Auf dem Bildschirm erscheinen schwarze oder weiße Punkte	LCD-Bildschirme lösen das Bild in einzelne, feine Punkte („Pixel“) auf. Während über 99,99 % dieser Pixel ordnungsgemäß funktionieren, kann doch eine sehr geringe Anzahl von Pixeln entweder nicht aufleuchten oder ständig leuchten. Dies sollte nicht als Fehlfunktion angesehen werden.	-

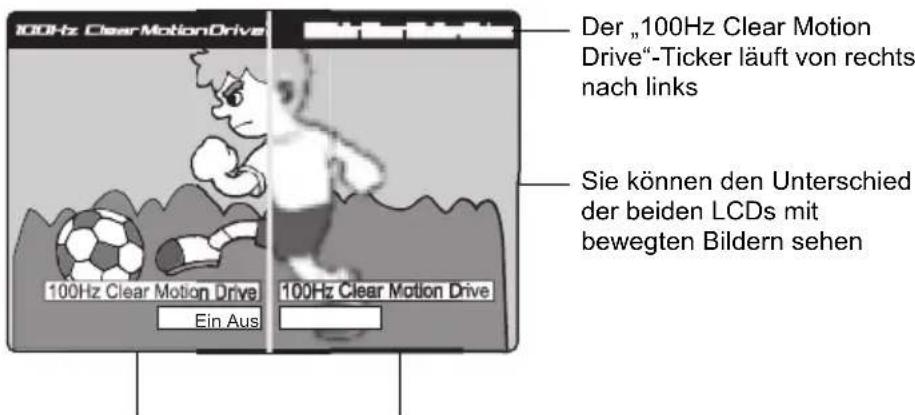

	Startet die Präsentation von „100Hz Clear Motion Drive“ während des Fernsehens	Stellen Sie „Auto Demonstration“ auf „Aus“. 41
	Schlechte Bildqualität	Einstellung „Bildeinstellung“ ändern.Unnatürliche Farben >>> Stellen Sie „Farbe“ und „Helligkeit-1“ ein. Prüfen Sie Ihr „Empfangssystem“.Rauschen >>> Stellen Sie folgende Funktionen ein.Bildeinstellung: StandardSuper DigiPure: MaxVerschwommenes Bild >>> Stellen Sie folgende Funktionen ein.Bildeinstellung: HellSuper DigiPure: Min	35353635363536
	Bildverschlechterungen bei Benutzung eines externen Gerätes	Wenn Sie ein S-Video-Ausgabegerät angeschlossen haben, prüfen Sie die „S-IN“-Einstellung.Wenn das Bild im oberen Bereich verzerrt ist, prüfen Sie die Qualität des Videosignals.Wenn bei Signaleingang z. B. von einem DVD-Player mit 576p (625p)-Signalausgang die Bewegungen unnatürlich erscheinen, ändern Sie die Ausgangseinstellung des externen Gerätes auf 576i (625i).	27--
Ton Einstellungen	Schlechter Ton	Passen Sie die Einstellung „MaxxAudio“ an.Wenn Sie in „Stereo/ I-II“ ein schlechtes Signal empfangen, schalten Sie um auf „O“ (Mono).Ändern Sie das Sendeformat mit „Manuell“.	373719
	Kein Ton von der Audio-Komponente	Audio-Signale, die von den Buchsen EXT-5, EXT-6 und EXT-7 empfangen werden, können nicht an den Ausgang AUDIO OUT gesendet werden.	-
	Einige Funktionen sind nicht aktiv	Dies ist kein Fehler. Je nach Situation sind manche Funktionen grau dargestellt und nicht verfügbar.	34
	Im Nebenbild können einige Eingaben nicht gewählt werden	Die Eingänge „EXT-4“, „EXT-5“, „EXT-6“, „EXT-7“ und der PC-Modus können im Nebenbild nicht gewählt werden.Die RGB-Eingangssignale von „EXT-1“ und „EXT-2“ sind im Doppelbild-Modus nicht verfügbar.	-

Problemlösungen

Problem		Maßnahmen	Seite
HDMI	Falsche Bildschirmgröße	Schalten Sie „Eingangssignal“ in der „HDMI Einstellungen“ auf „1“ oder „2“. (nur 480p (525p))Ziehen Sie das Benutzerhandbuch des angeschlossenen Gerätes zurate und führen Sie folgende Schritte durch:Überprüfen, ob die Ausgabeeinstellung des Geräts korrekt ist.Signalformat des Gerätes auf ein anderes Format umstellen.	41-
	Am Bildschirmrand treten Rauschen oder ein dunkler Balken auf (1080p (1125p))	Ein 1080p (1125p)-Signal wird als „Natürl. Auflösung“ angezeigt. Bei der Anzeige in „Natürl. Auflösung“ können am Bildschirmrand Rauschen oder ein dunkler Balken auftreten. Dies wird durch das Signal selbst verursacht und stellt keine Fehlfunktion des Fernsehgeräts dar.	-
	Kein Bild, kein Ton	Verwenden Sie das mit dem HDMI-Logo beschriftete Kabel.HDMI	-
	Kein Ton	Prüfen Sie, ob das Gerät mit HDMI kompatibel ist.Schalten Sie „Audio“ in „HDMI Einstellungen“ auf „Digital“ oder „Auto“ bei HDMI-Geräten, oder auf „Analog“ oder „Auto“ bei DVI-Geräten.(Nicht verfügbar für EXT-6 und EXT-7.)	-41
	Bildschirm grün oder verzerrt	Warten Sie nach der Umschaltung des Signalformats für ein HDMI-Gerät einen Moment, damit sich das Signal stabilisieren kann.	-
Fehlermeldung	„Funktion nicht verfügbar“ erscheint	Ist das „T-V LINK“-kompatible Gerät an EXT-2 angeschlossen?Ist das SCARTKABEL „voll belegt“?Ist das „T-V LINK“-kompatible Gerät eingeschaltet?Nach Bestätigung aller o. g. Bedingungen drücken Sie die Taste „OK“ erneut.	-
	„ACI Fehler“ erscheint	Drücken Sie◀ „ACI“ erneut zu starten.Falls nach mehreren Versuchen immer noch „ACI Fehler“ erscheint, drücken Sie▶, um „ACI“ abzubrechen.	-
	„Keine Aufnahme“	Es besteht ein Problem mit dem Aufnahmegerät. -
	„Keine Aufnahme möglich“	Das angezeigte Video kann nicht aufgezeichnet werden. -
	„Keine Aufnahme, Problem mit Aufnahmemedium“	Der Recorder ist nicht aufnahmebereit.Prüfen Sie das Videoband oder die DVD.	-
	„Keine Aufnahme, Gerät aktiv“	Der Recorder nimmt eine andere Sendung auf, oder spielt eine Aufnahme ab.	-

Technische Informationen

Was ist „T-V LINK“?

„T-V LINK“ ermöglicht den einfachen Informationsaustausch zwischen Fernsehgerät und angeschlossenem „T-V LINK“-kompatiblem Gerät.

Mit T-V LINK:

- Sie können die im Fernsehgerät programmierten Senderinformationen zum „T-V LINK“-kompatiblen Gerät senden, so dass beide, Fernsehgerät und externes Gerät, die gleichen Sendereinstellungen haben. Wenn Sie ein externes Gerät anschließen, werden die Senderinformationen ins Gerät hochgeladen, so dass die Einstellungen sehr schnell fertiggestellt sind. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch des externen Gerätes.

- Mit der Funktion „Direkte Aufnahme“ können Sie ganz einfach das Fernsehprogramm, das Sie auf einem „T-V LINK“-kompatiblen Gerät anschauen, aufzeichnen. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch des externen Gerätes.

Was ist „ACI“ (Automatic Channel Installation)?

Manche Kabelgesellschaften übertragen ein sogenanntes „ACI“-Signal, das Informationen enthält, mit denen Fernsehkanäle (Sender) automatisch auf Ihrem Fernsehgerät eingetragen werden.

Wenn ein ACI-Signal empfangen wird, erscheint im „Auto“-Anzeigefenster „ACI Start / ACI Weiter“.

Empfangbare Sendeformate

Je nach Land, das unter „Auto“ gewählt wurde, ändern sich die empfangbaren Sendeformate.

• VEREINIGTES KÖNIGREICH: Nur PAL-I empfangbar.
  ● FRANKREICH: Kann SECAM-L empfangen.

Zum Empfang von SECAM-L in anderen Ländern als Frankreich:

1) Ändern Sie unter „Auto“ die Einstellung „Land“ auf „France“. (S. 40)
2) Drücken Sie die Taste „BACK“, um zum Menü zurückzukehren, und geben Sie den Sender unter „Einfügen“ oder „Manuell“ ein. (S. 19)

Anzeigbare PC-Signale

- Falls das Signal nicht erscheint, prüfen Sie, dass die Vertikalfrequenz am PC auf „60Hz“ eingestellt ist.

Auflösung	640 x 480 (VGA)	1024 x 768 (XGA)
Vertikalfrequenz (Hz) 60	,0 60,0

DVI-Geräte anschließen

Schließen Sie mit einem DVI-HDMI-Adapterkabel ein DVI-Gerät an EXT-5 (HDMI) an. Verbinden Sie den analogen Sound-Ausgang des DVI-Gerätes mit den Klemmen L und R in EXT-4.

• Stellen Sie „Audio“ in der „HDMI Einstellungen“ auf „Analog“ oder „Auto“ → (S. 41)
  Der Eingänge EXT-6 und EXT-7 unterstützen keinen Analogton (EXT-4).

Was ist „Signaldämpfung“? (nur DV8-Serie)

Stellen Sie „Signaldämpfung“ auf „Ein“, wenn Digitalsender aufgrund starker Funkwellen nicht empfangen werden können ⇒ „Signaldämpfung“ (S. 41)

- „Signaldämpfung“ schwächt die Funkwellen analoger wie auch digitaler Sender ab. Wenn beim Ansehen eines analogen Senders Bildrauschen erscheint, stellen Sie „Signaldämpfung“ vorübergehend auf „Aus“.

Auto unter „Zoom“

Wenn „Auto“ unter Zoom ausgewählt ist, wird das vom Sender empfangene Seitenverhältnis verwendet.

• Es wird das vom WSS (Wide Screen Identification Signal), Videosignal oder Steuersignal des externen Geräts empfangene Seitenverhältnis verwendet. Wenn keine Informationen zum Seitenverhältnis empfangen werden, wird die unter „4:3 Auto Zoom“ getroffene Einstellung verwendet. (S. 36)
• Wenn 1080i (1125i)-Signals empfangen wird, ist das die Einstellung unter „1080i Auto Einst.“. (S. 36)
• Nicht verfügbar im PC-Modus.

nur DV8-Serie

Weitere Informationen finden Sie im separaten Benutzerhandbuch (DIGITALE SENDER BETRACHTEN).

„Technische Informationen“ (S. 22 - 23)

Technische Informationen

Was ist „Eco Mode“?

Der Fernseher kann so eingestellt werden, dass sich der Bildschirm je nach Raumhelligkeit automatisch auf den optimalen Kontrast zwischen Hell und Dunkel einstellt. Durch diese Funktion werden die Augen geschont und der Stromverbrauch dieses Fernsehgeräts reduziert.

• Stellen Sie auf „Eco Mode“ → „Eco Mode“ (S. 39)
• Achten Sie darauf, dass der Eco-Sensor an der Vorderseite des Fernsehgeräts (S. 6) nicht verdeckt ist
• Zur Schonung der Augen und Reduzierung des Stromverbrauchs des Fernsehgeräts. Stellen Sie folgende Funktionen ein.

Eco Mode: Ein oder Demo (S. 39)

Smart Picture: Ein (S. 36)

■ Verwendung von „Demo“ unter „Eco Mode“ Sie können den Effekt des „Eco Mode“ auf dem Bildschirm anzeigen

Eco Mode HellDunkel

Was ist „HDMI CEC“?

HDMI CEC (Consumer Electronics Control) ermöglicht den Anschluss mehrerer HDMI CEC-fähiger Geräte an ein Fernsehgerät und ihre Steuerung mit einer einzigen Fernbedienung. CEC (Consumer Electronics Control) ist ein optionales Protokoll, das von HDMI unterstützt wird.

• HDMI CEC bei diesem Fernsehgerät ist mit der „High-Definition Multimedia Interface Specification“ kompatibel.
  Das Fernsehgerät unterstützt nur die unten aufgeführten HDMI CEC-Funktionen.
  Das Fernsehgerät kann nicht die Unterstützung aller HDMI CEC-fähigen Geräte garantieren.
• Geräte, die HDMI CEC nicht unterstützen, können mit diesem Fernsehgerät nicht bedient werden.

Bedienung des Fernsehgeräts über ein HDMI CEC-fähiges Gerät

• Schalten Sie das Fernsehgerät ein und wechseln Sie auf die Videosignalquelle des Bediengeräts.
  Wechseln Sie auf die Videoquelle des Bediengeräts.
• Schalten Sie das Fernsehgerät mit dem HDMI CEC-fähigen Gerät, das Sie gerade für die Wiedergabe verwenden, aus.
  * Weitere Einzelheiten zur Bedienung des Geräts entnehmen Sie bitte dem Handbuch des Geräts.

Bedienung des HDMI CEC-fähigen Geräts über das Fernsehgerät

• Schalten Sie das Bediengerät durch Ausschalten des Fernsehgeräts aus.
  * Einige Geräte unterstützen diese Funktion nicht. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch des Geräts.

Status des Fernsehgeräts an das HDMI CEC-fähige Gerät senden

• Beim Wechsel des externen Eingangs oder des Senders des Fernsehgeräts.
• Beim Wechsel der Menüsprache des Fernsehgeräts.
  * Weitere Einzelheiten zum Verhalten des Geräts, wenn der Status empfangen wurde, entnehmen Sie bitte dem Handbuch des externen Geräts.

HDMI CEC auf Ein / Aus stellen:

• Stellen Sie auf HDMI CEC → „HDMI Einstellungen“ (S. 41)
  * Die Werkseinstellung ist „Ein“.

Wenn „HDMI CEC“ nicht korrekt funktioniert:

- Wenn das HDMI CEC-fähige Gerät an die Eingänge EXT-1 oder EXT-2 mit einem SCARTKABEL und an die Eingänge EXT-5, EXT-6 oder EXT-7 mit einem HDMI-Kabel angeschlossen ist, können Sie u. U. den externen Eingang des Fernsehgerätes nicht kontrollieren. Um das Problem zu lösen, stellen Sie „HDMI CEC“ auf „Aus“.

Was ist „Natürl. Auflösung“?

Mit dem gesamten HD LCD-Display und „Natürl. Auflösung“ können Sie die volle natürliche HD-Auflösung von 1920 x 1080 genießen. Dabei sind Fehler im Video zu sehen, die bei der Einstellung „Vollbild“ verborgen waren.

Vollbild Natürl. Auflösung

* In den Abbildungen werden die Unterschiede zwischen „Vollbild“ und „Natürl. Auflösung“ hervorgehoben.
- Bei der Anzeige mancher Videos im Modus „Natürl. Auflösung“ können am Bildschirmrand Rauschen oder ein dunkler Balken auftreten. Dies wird durch das Signal selbst verursacht und stellt keine Fehlfunktion des Fernsehgeräts dar.
- Bei Verwendung eines 1080p (1125p)-Signals können Sie die Bildschirmgröße nicht von „Natürl. Auflösung“ aus umschalten.

100Hz Clear Motion Drive

Die meisten konventionellen LCD-Bildschirme verwenden zur Darstellung eines Bildes mit langer Haltezeit (die zur Anzeige eines Einzelbildes benötigte Zeit) 50 Bilder pro Sekunde (50 Hz), wodurch bei schnellen oder abrupten Bildbewegungen verwischte Bilder oder Geisterbilder entstehen – ein für alle LCD-Bildschirme bekanntes Phänomen.

Dieses Fernsehgerät ist mit einem LCD-Bildschirm ausgestattet, der über die JVC-eigene „100Hz Clear Motion Drive“ Technologie verfügt, und zeigt damit in der Zeit, in der ein 50-Hz-Gerät ein Bild anzeigt, zwei Bilder an (das Originalbild und ein neues, interpoliertes Bild). Daraus folgen eine doppelte Nennrate, 100 Bilder pro Sekunde (100 Hz) und die halbe Haltezeit, ohne dabei Helligkeit oder Kontrast zu reduzieren. Mit dieser Technologie können verwischte Bilder oder Geisterbilder, die bei schnellen oder abrupten Bildbewegungen entstehen, vermindert werden.

Im „Auto Demonstration“-Modus können Sie den Unterschied zwischen einem herkömmlichen LCD (50 Hz) und einem LCD-Bildschirm mit „100Hz Clear Motion Drive“ sehen.

100Hz Clear MotionDrive 100Hz Clear Motion Drive Ein Aus Der „100Hz Clear Motion Drive“-Ticker läuft von rechts nach links Sie können den Unterschied der beiden LCDs mit bewegten Bildern sehen

Bewegtes Bild eines LCD-Bildschirms mit „100Hz Clear Motion Drive“ (100 Bilder pro Sekunde)
Bewegtes Bild eines herkömmlichen 50-Hz-LCDs (50 Bilder pro Sekunde) ^*1

*1 Zur Simulation eines bewegten Bildes bei herkömmlichen LCDs zeigt das Fernsehgerät zweimal dasselbe Bild an.
* In den Abbildungen werden die Unterschiede zwischen einem LCD-Bildschirm mit „100Hz Clear Motion Drive“ und einem herkömmlichen LCD-Bildschirm hervorgehoben.
- Stellen Sie „Auto Demonstration“ auf „Ein“, „Aus“. → „Auto Demonstration“ (S. 41)
- Bei Stellung „Ein“ wird der Demomodus automatisch aufgerufen, wenn ca. 3 Minuten lang keine Bedienung erfolgt. Um den automatischen Demomodus zu beenden, stellen Sie „Auto Demonstration“ auf „Aus“.
- Signale mit 60 Bildern pro Sekunde (60 Hz) werden mit 120 Bildern pro Sekunde (120 Hz) produziert.

„CH/CC“-Liste

Wenn Sie die Funktion „Einfügen“ (S. 19) verwenden, wählen Sie bitte aus dieser Tabelle die „CH/CC“-Nummer, die zur TV-Sendernummer gehört.

- Wenn die Ländereinstellung „France“ ist, wählen Sie eine dreistellige CH/CC-Nummer.

CH	Channel (Kanal, Sender)	CH	Channel (Kanal, Sender)	CC	Channel (Kanal, Sender)	CC	Channel (Kanal, Sender)
CH 02/CH 202	E2, R1, IR A	CH 40/CH 240	E40, R40	CC 01/CC 201	S1	CC 31/CC 231	S31
CH 03/CH 203	E3, ITALY A, IR B	CH 41/CH 241	E41, R41	CC 02/CC 202	S2	CC 32/CC 232	S32
CH 04/CH 204	E4, ITALY B, R2, IR C	CH 42/CH 242	E42, R42	CC 03/CC 203	S3	CC 33/CC 233	S33
CH 05/CH 205	E5, ITALY D, R6, IR D	CH 43/CH 243	E43, R43	CC 04/CC 204	S4	CC 34/CC 234	S34
CH 06/CH 206	E6, ITALY E, R7, IR E	CH 44/CH 244	E44, R44	CC 05/CC 205	S5	CC 35/CC 235	S35
CH 07/CH 207	E7, ITALY F, R8, IR F	CH 45/CH 245	E45, R45	CC 06/CC 206	S6	CC 36/CC 236	S36
CH 08/CH 208	E8, R9, IR G	CH 46/CH 246	E46, R46	CC 07/CC 207	S7	CC 37/CC 237	S37
CH 09/CH 209	E9, ITALY G	CH 47/CH 247	E47, R47	CC 08/CC 208	S8	CC 38/CC 238	S38
CH 10/CH 210	E10, ITALY H, R10, IR H	CH 48/CH 248	E48, R48	CC 09/CC 209	S9	CC 39/CC 239	S39
CH 11/CH 211	E11, ITALY H+1, R11, IR J	CH 49/CH 249	E49, R49	CC 10/CC 210	S10	CC 40/CC 240	S40
CH 12/CH 212	E12, ITALY H+2, R12	CH 50/CH 250	E50, R50	CC 11/CC 211	S11	CC 41/CC 241	S41
CH 21/CH 221	E21, R21	CH 51/CH 251	E51, R51	CC 12/CC 212	S12	CC 75/CC 275	X
CH 22/CH 222	E22, R22	CH 52/CH 252	E52, R52	CC 13/CC 213	S13	CC 76/CC 276	Y, R3
CH 23/CH 223	E23, R23	CH 53/CH 253	E53, R53	CC 14/CC 214	S14	CC 77/CC 277	Z, ITALY C, R4
CH 24/CH 224	E24, R24	CH 54/CH 254	E54, R54	CC 15/CC 215	S15	CC 78/CC 278	Z+1, R5
CH 25/CH 225	E25, R25	CH 55/CH 255	E55, R55	CC 16/CC 216	S16	CC 79/CC 279	Z+2
CH 26/CH 226	E26, R26	CH 56/CH 256	E56, R56	CC 17/CC 217	S17
CH 27/CH 227	E27, R27	CH 57/CH 257	E57, R57	CC 18/CC 218	S18
CH 28/CH 228	E28, R28	CH 58/CH 258	E58, R58	CC 19/CC 219	S19
CH 29/CH 229	E29, R29	CH 59/CH 259	E59, R59	CC 20/CC 220	S20
CH 30/CH 230	E30, R30	CH 60/CH 260	E60, R60	CC 21/CC 221	S21
CH 31/CH 231	E31, R31	CH 61/CH 261	E61, R61	CC 22/CC 222	S22
CH 32/CH 232	E32, R32	CH 62/CH 262	E62, R62	CC 23/CC 223	S23
CH 33/CH 233	E33, R33	CH 63/CH 263	E63, R63	CC 24/CC 224	S24
CH 34/CH 234	E34, R34	CH 64/CH 264	E64, R64	CC 25/CC 225	S25
CH 35/CH 235	E35, R35	CH 65/CH 265	E65, R65	CC 26/CC 226	S26
CH 36/CH 236	E36, R36	CH 66/CH 266	E66, R66	CC 27/CC 227	S27
CH 37/CH 237	E37, R37	CH 67/CH 267	E67, R67	CC 28/CC 228	S28
CH 38/CH 238	E38, R38	CH 68/CH 268	E68, R68	CC 29/CC 229	S29
CH 39/CH 239	E39, R39	CH 69/CH 269	E69, R69	CC 30/CC 230	S30

CH	Channel (Kanal, Sender)	CH	Channel (Kanal, Sender)	CC	Frequenz (MHz)	CC	Frequenz (MHz)
CH 102	F2	CH 141	F41	CC 110	116-124	CC 152	391-399
CH 103	F3	CH 142	F42	CC 111	124-132	CC 153	399-407
CH 104	F4	CH 143	F43	CC 112	132-140	CC 154	407-415
CH 105	F5	CH 144	F44	CC 113	140-148	CC 155	415-423
CH 106	F6	CH 145	F45	CC 114	148-156	CC 156	423-431
CH 107	F7	CH 146	F46	CC 115	156-164	CC 157	431-439
CH 108	F8	CH 147	F47	CC 116	164-172	CC 158	439-447
CH 109	F9	CH 148	F48	CC 123	220-228	CC 159	447-455
CH 110	F10	CH 149	F49	CC 124	228-236	CC 160	455-463
CH 121	F21	CH 150	F50	CC 125	236-244	CC 161	463-469
CH 122	F22	CH 151	F51	CC 126	244-252
CH 123	F23	CH 152	F52	CC 127	252-260
CH 124	F24	CH 153	F53	CC 128	260-268
CH 125	F25	CH 154	F54	CC 129	268-276
CH 126	F26	CH 155	F55	CC 130	276-284
CH 127	F27	CH 156	F56	CC 131	284-292
CH 128	F28	CH 157	F57	CC 132	292-300
CH 129	F29	CH 158	F58	CC 133	300-306
CH 130	F30	CH 159	F59	CC 141	306-311
CH 131	F31	CH 160	F60	CC 142	311-319
CH 132	F32	CH 161	F61	CC 143	319-327
CH 133	F33	CH 162	F62	CC 144	327-335
CH 134	F34	CH 163	F63	CC 145	335-343
CH 135	F35	CH 164	F64	CC 146	343-351
CH 136	F36	CH 165	F65	CC 147	351-359
CH 137	F37	CH 166	F66	CC 148	359-367
CH 138	F38	CH 167	F67	CC 149	367-375
CH 139	F39	CH 168	F68	CC 150	375-383
CH 140	F40	CH 169	F69	CC 151	383-391

Technische Daten

V80-Serie

Hauptgerät

Modell LT-47V80BU LT-42V80BU
Sendeformate	CCIR I / B / G / D / K / L (Siehe „Technische Informationen“, S. 45)
Farbsysteme	Fernsehausstrahlung: PAL, SECAMExterner Eingang: PAL, SECAM, NTSC 3.58/4.43 MHz
Kanäle und Frequenzen	E2-E12 / E21-E69, F2-F10 / F21-F69, IR A-IR J, ITALY A-H / H+1 / H+2,R1-R12 / R21-R69, S1-S41, X / Y / Z / Z+1 / Z+2,Französische Kabelkanäle (Frequenz: 116-172 MHz / 220-469 MHz)
Ton-Multiplexsysteme NICAM (I / B / G / D / K / L), A2 (B / G / D / K)
Videotextsysteme FLOF (Fastext), TOP, WST (Standardsystem)
Stromversorgung AC 220 V - 240 V, 50 Hz
Audioausgang(Nennausgangsleistung)	10 W + 10 W
Lautsprecher (4,5 cm x 16 cm) oval x 2	(4,5 cm x 16 cm) oval x 2
Leistungsaufnahme[Bereitschaft]	281 W[0,5 W]	232 W[0,5 W]
Bildschirmgröße(sichtbarer Bereich, diagonal gemessen)	118 cm 105 cm
Abmessungen (B x H x T: mm)[ohne Standfuß]	1121 x 773,7 x 296[1121 x 726,5 x 129,8]	1007 x 707,2 x 296[1007 x 660 x 129,1]
Gewicht[ohne Standfuß]	34,0 kg[30,0 kg]	28,6 kg[25,6 kg]

Zubehör (Siehe „Zubehör prüfen“, S. 6)

Buchsen / Anschlüsse

Buchsenbezeichnung		Buchsentyp	Signaltyp (IN)	Signaltyp (OUT)	Hinweise
Eingangs-/Ausgangsklemmen	EXT-1	Euroconnector x 1(SCART-Anschluss)	Composite-Video, S-Video, Analoges RGBAudio L / R	TV out
	EXT-2	Euroconnector x 1(SCART-Anschluss)	Composite-Video, S-Video, Analoges RGBAudio L / R	Dubbing out	„T-V LINK“-kompatibel
Eingangsbuchsen	EXT-3	RCA-Buchsen x 3,S-VIDEO-Buchse x 1	Composite-Video, S-VideoAudio L / R
	EXT-4	RCA-Buchsen x 5	Analogkomponenten(576i (625i), 480i (525i),Progressiv: 576p (625p),480p (525p),HD: 1080i (1125i),720p (750p))Audio L / R
	EXT-5(HDMI-1)	HDMI-Anschluss x 3	HDMI(576i (625i), 480i (525i),576p (625p), 480p (525p),720p (750p), 1080i (1125i),1080p (1125p) / 50 Hz,1080p (1125p) / 60 Hz)		„HDMI CEC“-kompatibel(S. 46)
	EXT-6(HDMI-2)
	EXT-7(HDMI-3)
	PC IN	D-SUB (15-polig) x 1	Analoges PC-Signal (S. 45)
Ausgangsbuchsen	AUDIO OUT	RCA-Buchsen x 2		Audio L / R
	Kopfhörer	Stereo-Klinkenbuchse x 1(3,5 mm Durchmesser)		Kopfhöreraus-gang

• Wir behalten uns vor, Ausführung und technische Daten ohne Ankündigung zu ändern.

Hauptgerät

Modell LT-47DV8BG/N/T LT-42DV8BG/N/T
Sendeformate CCIR I / B / G / D / K / L (Siehe „Technische Informationen“, S. 45)
Farbsysteme	Fernsehausstrahlung: PAL, SECAMExterner Eingang: PAL, SECAM, NTSC 3.58/4.43 MHz
Kanäle und Frequenzen	Digital: Frequenz: 174-230 MHz / 470-862 MHzLand: Siehe „Technische Daten Ihres Fernsehgeräts“ (S. 1)Analog:E2-E12 / E21-E69, F2-F10 / F21-F69, IR A-IR J, ITALY A-H / H+1 / H+2,R1-R12 / R21-R69, S1-S41, X / Y / Z / Z+1 / Z+2,Französische Kabelkanäle (Frequenz: 116-172 MHz / 220-469 MHz)
Ton-Multiplexsysteme NICAM (I / B / G /	D / K / L), A2 (B / G / D / K)
Videotextsysteme	Digital: EBU-TextAnalog: FLOF (Fastext), TOP, WST (World Standard System)
Stromversorgung AC 220 V - 240 V, 50 Hz
Audioausgang (Nennausgangsleistung)	10 W + 10 W
Lautsprecher (4,5 cm x 16 cm) oval x 2 (4,5 cm x 16 cm) oval x 2
Leistungsaufnahme[Bereitschaft]	281 W[0,5 W]	232 W[0,5 W]
Bildschirmgröße(sichtbarer Bereich, diagonal gemessen)	118 cm 105 cm
Abmessungen (B x H x T: mm)[ohne Standfuß]	1121 x 773,7 x 296[1121 x 726,5 x 129,8]	1007 x 707,2 x 296[1007 x 660 x 129,1]
Gewicht[ohne Standfuß]	34,0 kg[30,0 kg]	28,6 kg[25,6 kg]

Zubehör (Siehe „Zubehör prüfen“, S. 6)
- Ein Zugangsberechtigungsmodul für die Betrachtung digitaler Pay-TV-Kanäle kann installiert werden. (S. 9)
● Die Innenantenne kann mit Gleichspannung versorgt werden. ➔ DIGITALE SENDER BETRACHTEN S. 22

Buchsen / Anschlüsse

Buchsenbezeichnung		Buchsentyp Signaltyp (IN)		Signaltyp (OUT)	Hinweise
Eingangs-/Ausgangsklemmen	EXT-1	Euroconnector x 1(SCART-Anschluss)	Composite-Video, S-Video, Analoges RGBAudio L / R	TV out
	EXT-2	Euroconnector x 1(SCART-Anschluss)	Composite-Video, S-Video, Analoges RGBAudio L / R	Dubbing out	„T-V LINK“-kompatibel
Eingangsbuchsen	EXT-3	RCA-Buchsen x 3,S-VIDEO-Buchse x 1	Composite-Video, S-VideoAudio L / R
	EXT-4	RCA-Buchsen x 5	Analogkomponenten(576i (625i), 480i (525i),Progressiv: 576p (625p),480p (525p),HD: 1080i (1125i),720p (750p))Audio L / R
	EXT-5(HDMI-1)	HDMI-Anschluss x 3	HDMI(576i (625i), 480i (525i),576p (625p), 480p (525p),720p (750p), 1080i (1125i),1080p (1125p) / 50 Hz,1080p (1125p) / 60 Hz)		„HDMI CEC“-kompatibel(S. 46)
	EXT-6(HDMI-2)
	EXT-7(HDMI-3)
	PC IN	D-SUB (15-polig) x 1	Analoges PC-Signal (S. 45)
Ausgangsbuchsen	AUDIO OUT	RCA-Buchsen x 2		Audio L / R
	DIGITALAUDIO OUT	OPTICAL-Buchse x 1		Digital Audio(48 kHz, 16-Bitlineares PCM /Dolby Digital)
	Kopfhörer	Stereo-Klinkenbuchse x 1(3,5 mm Durchmesser)		Kopfhöreraus-gang

• Wir behalten uns vor, Ausführung und technische Daten ohne Ankündigung zu ändern.

JVC
