BEDIENUNGSANLEITUNG LT-26DA8 JVC

16:9 LCD TV BEDIENUNGSANLEITUNG

Postfach 10 05 52 61145 Friedberg

Germany

DEUTSCH

Sehr geehrter Kunde, sehr geehrte Kundin.

dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan, Limited ist: JVC Technology Centre Europe GmbH

Postfach 10 05 52 61145 Friedberg Deutschland

Cher(e) client(e),

FRANÇAIS

Postfach 10 05 52 61145 Friedberg

Alemania

Hyvā asiakas,

SUOMI

Postfach 10 05 52 61145 Friedberg

Saksa

Bästa kund!

SVENSKA

Benutzerinformationen zur Entsorgung alter Geräte

DEUTSCH

[Europäische Union]

Hinweis:

Dieses Symbol ist nur in der Europäischen Union gültig.

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Statidessen sollte das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

Erweitern Sie die Welt
der schönen Bilder

Multimedia-Anwendungen mit JVC Ausstrahlung über DVB-T/VHF/UHF Digitalkamera Videckamera Speikovsole Videsrecorder DVD-Spieler DVD-Recorder Audiokomponenten

Digitale, terrestrische Ausstrahlung (DVB-T)

Digitale Kanäle

Analoge terrestrische Ausstrahlung (VHF

(UHF) und analoges Kabelfernsehen

Analoge Kanäle

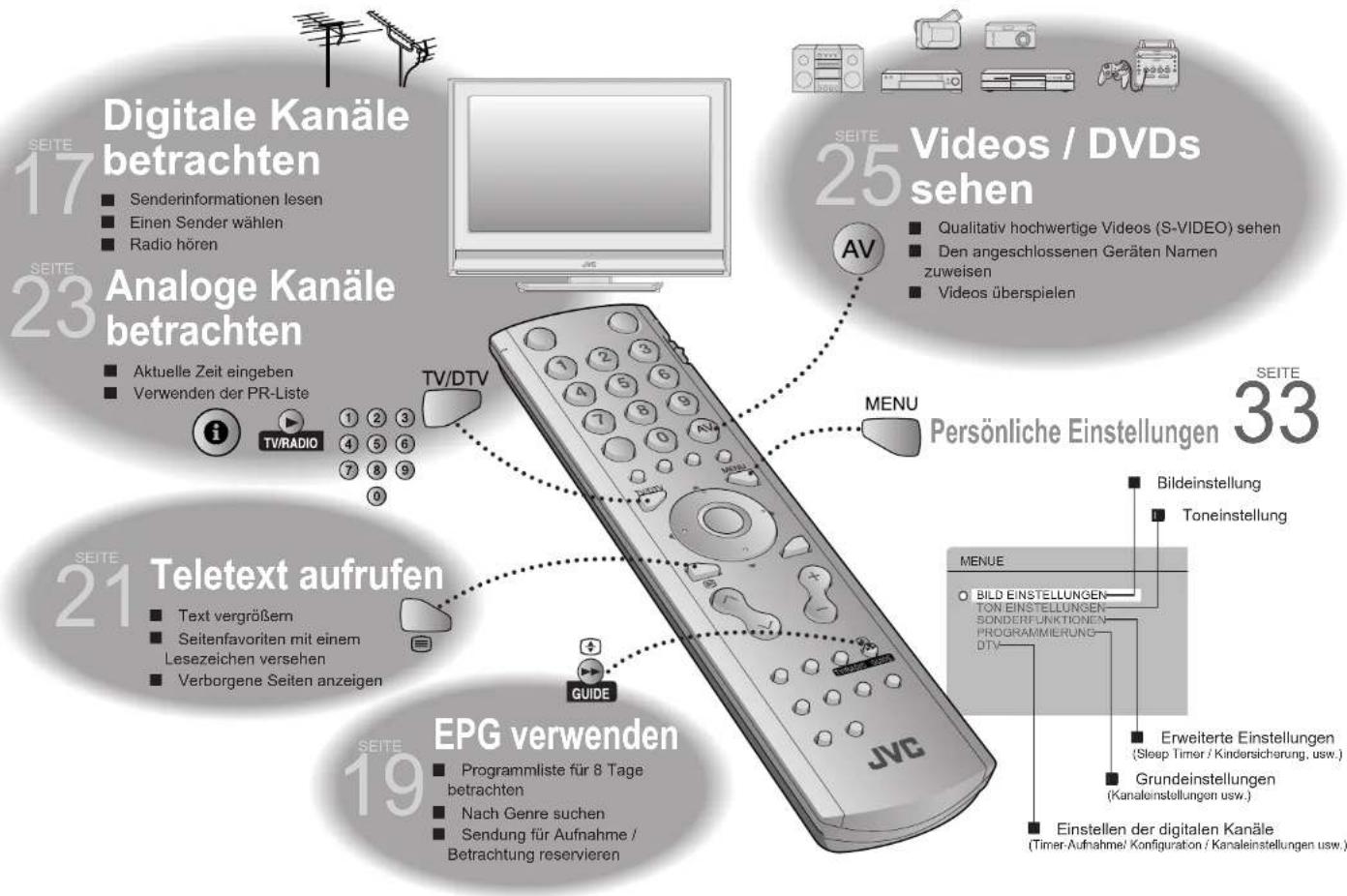

Inhalt

Das Wichtigste zuerst!

● Warnung 3

Erste Schritte

● Bezeichnungen der Telle 5
Grundanschlüsse 7
● Anschluss externer Geräte 9
● Anfangseinstellungen 11

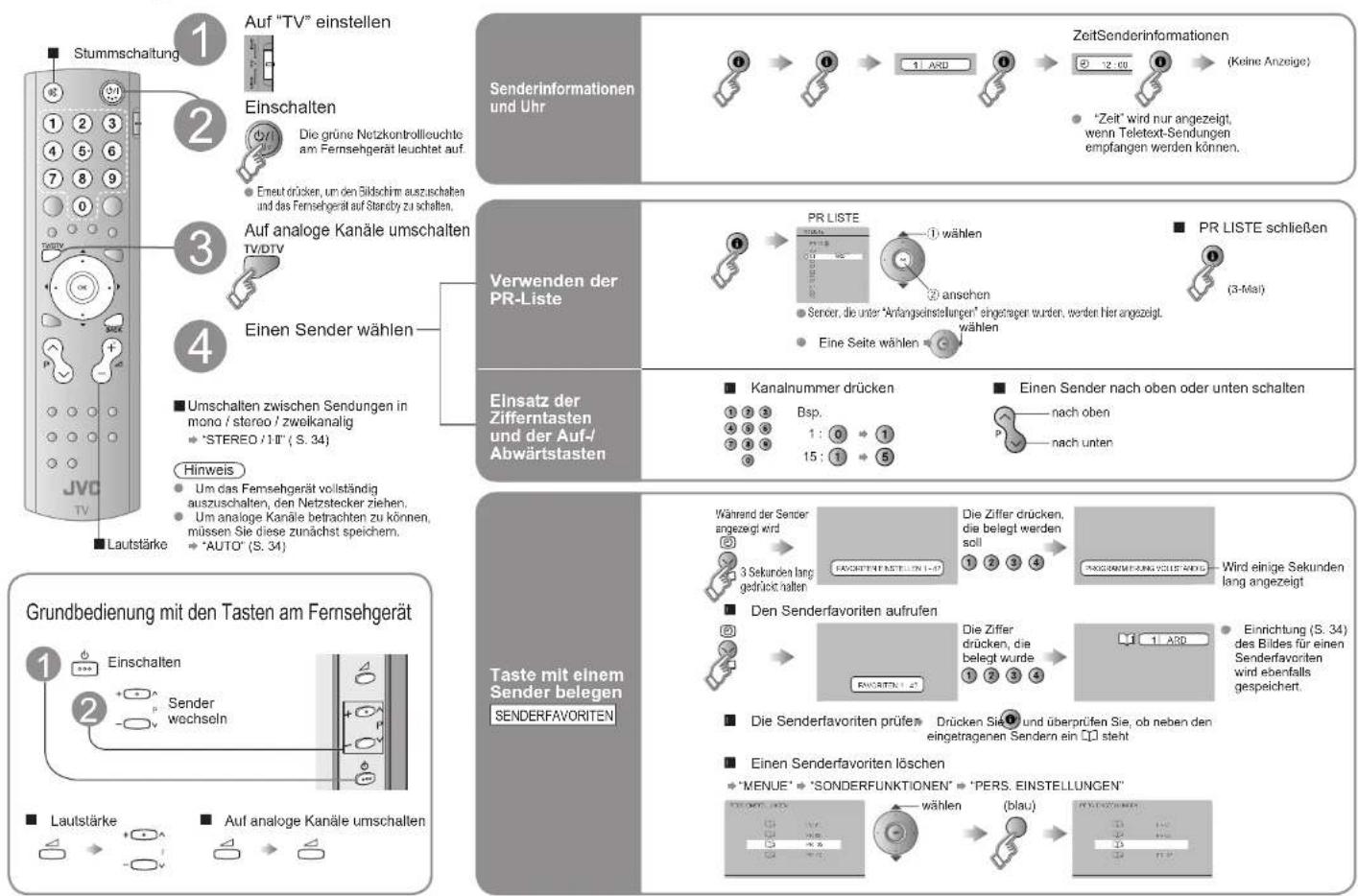

Probieren Sie es aus

• Genießen Sie Ihr neues
  Fernsehgerät! 15

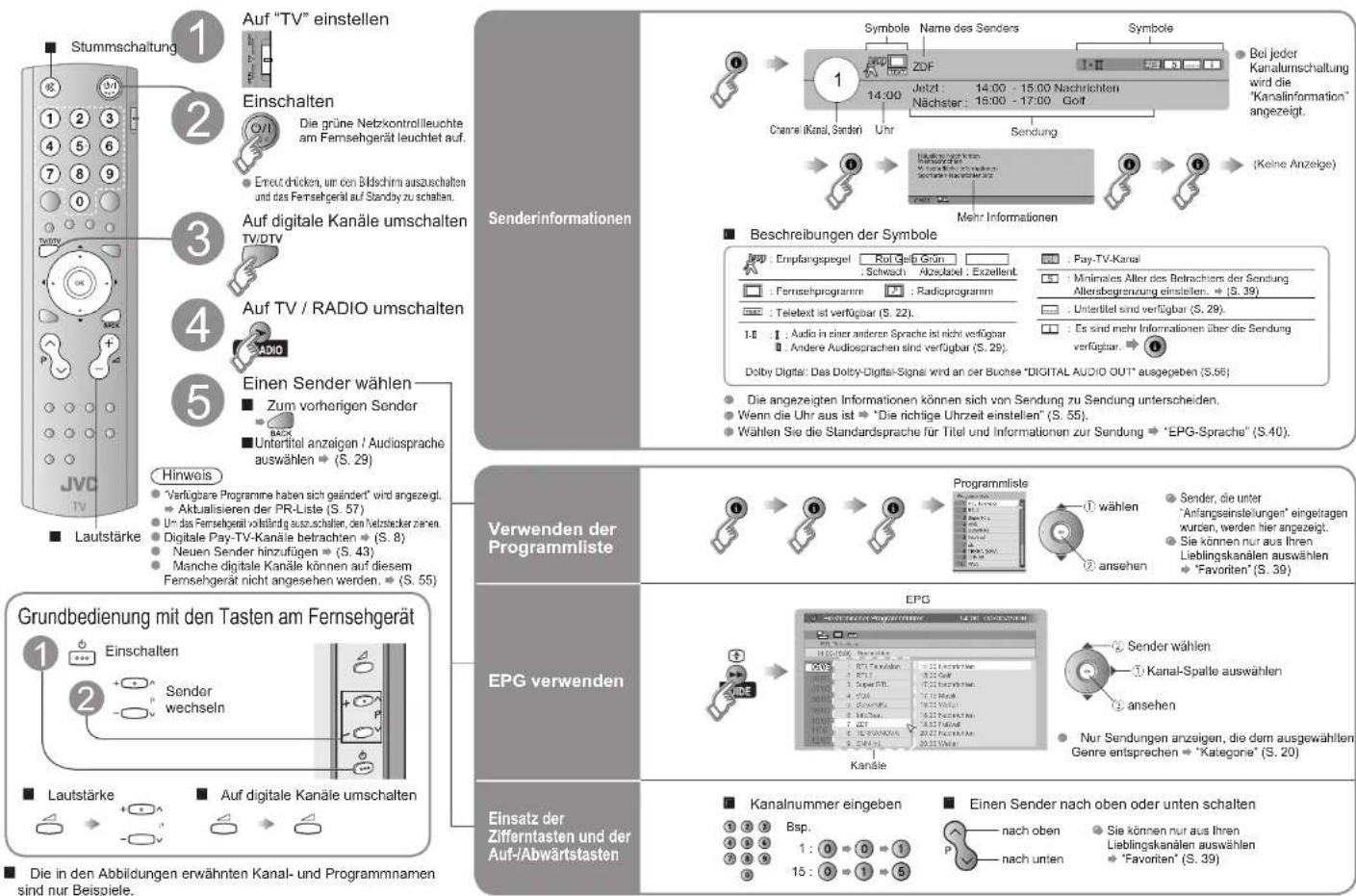

  ● Digitale Kanäle betrachten …… 17

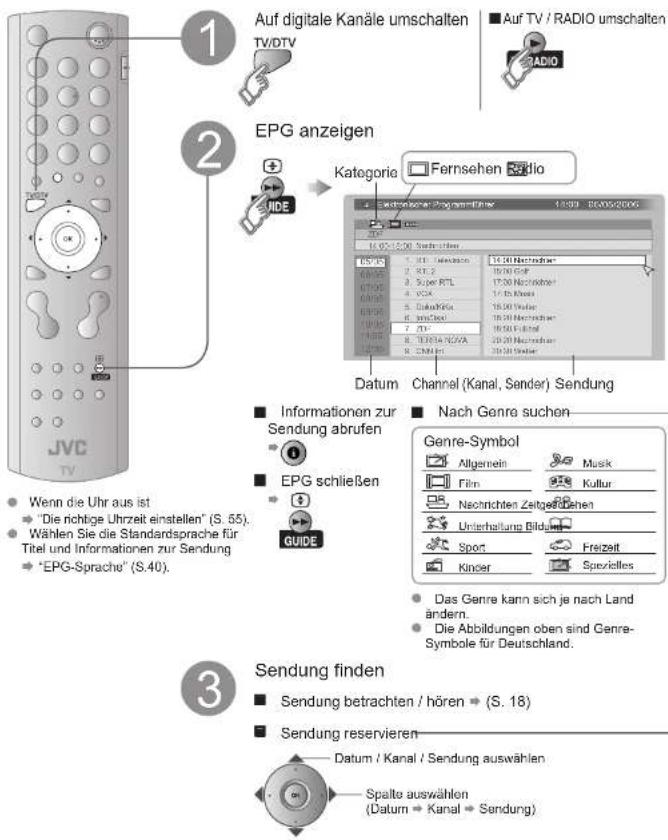

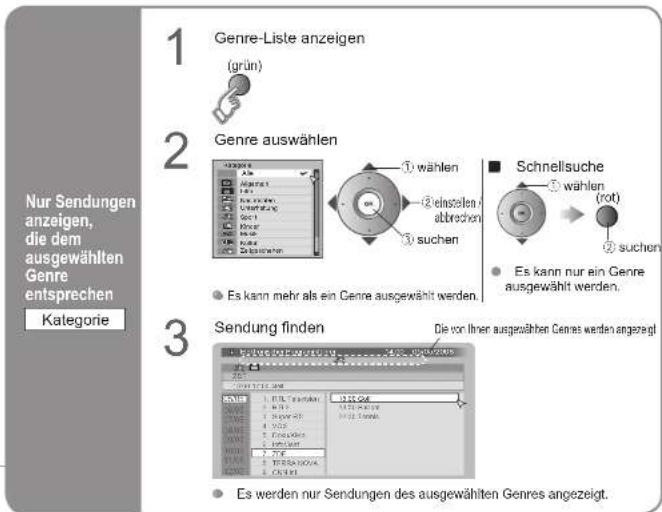

  ● EPG verwenden 19

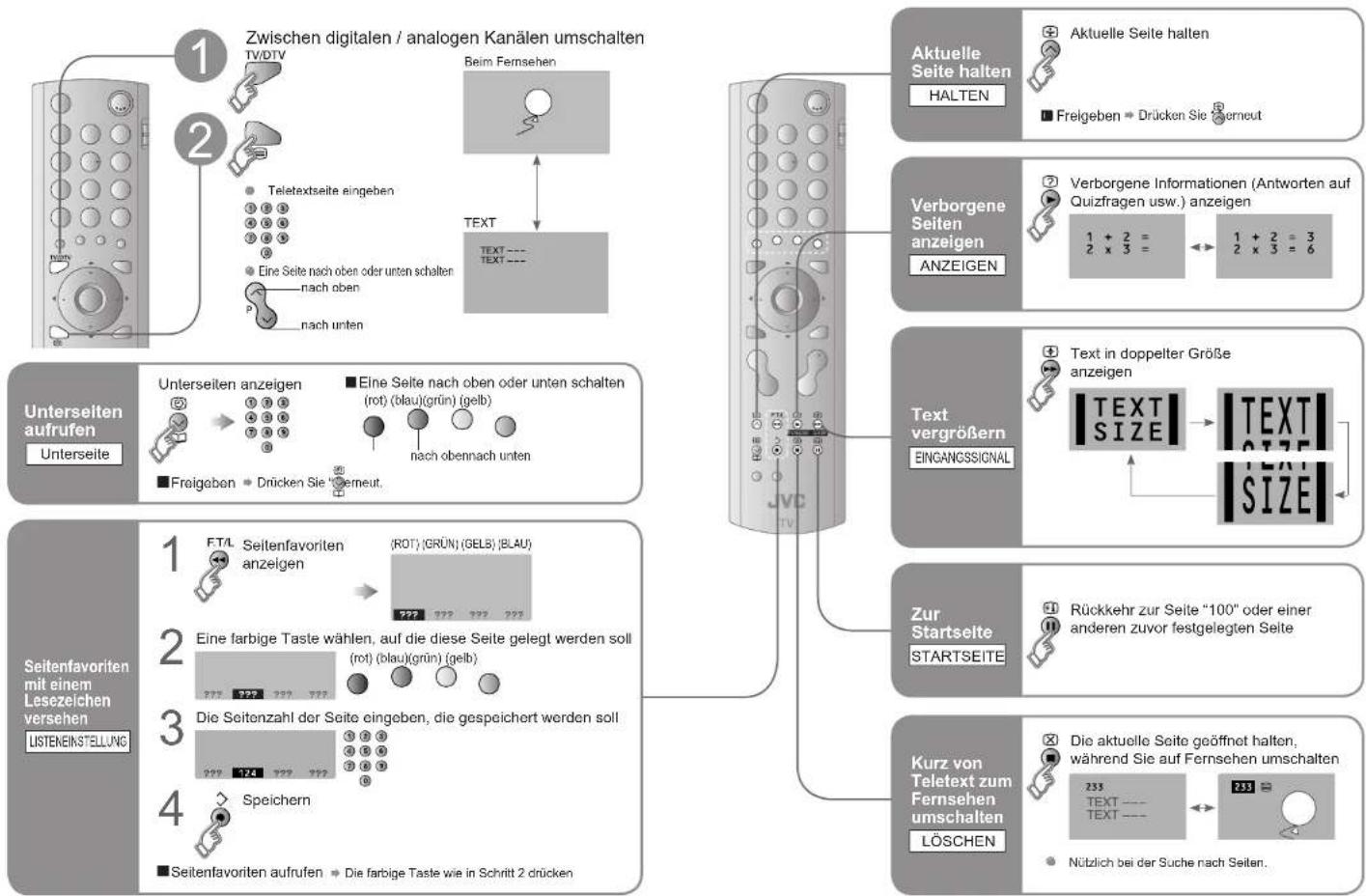

• Teletext aufrufen 21
  ● Analoge Kanäle betrachten 23
  Videos / DVDs sehen 25

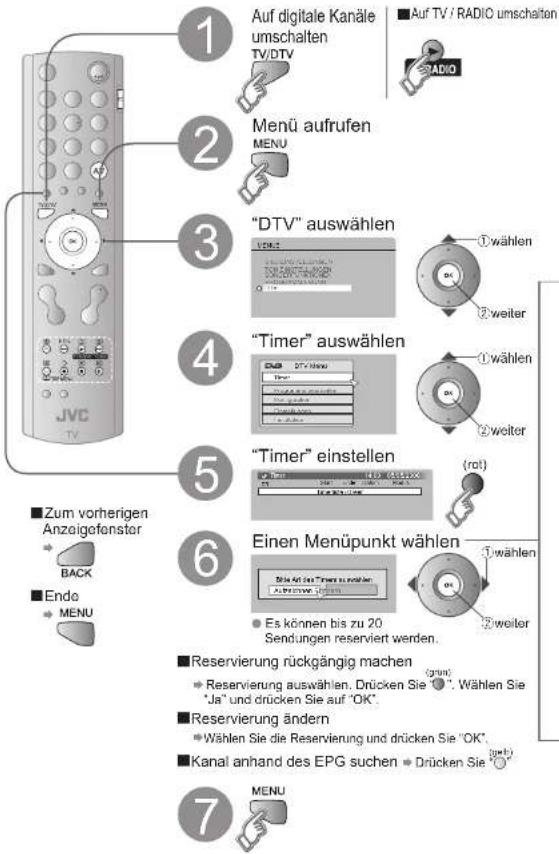

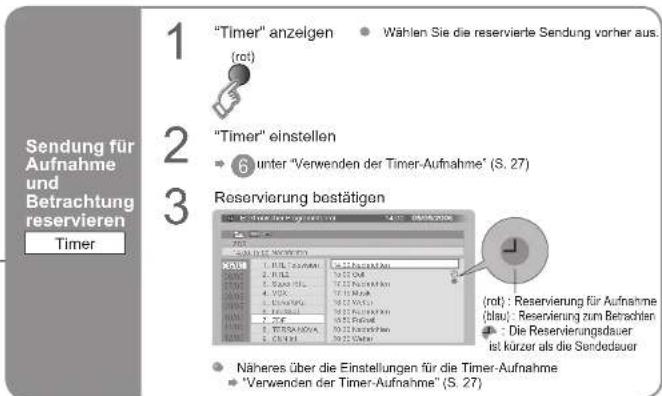

• Verwenden der Timer-Aufnahme … 27

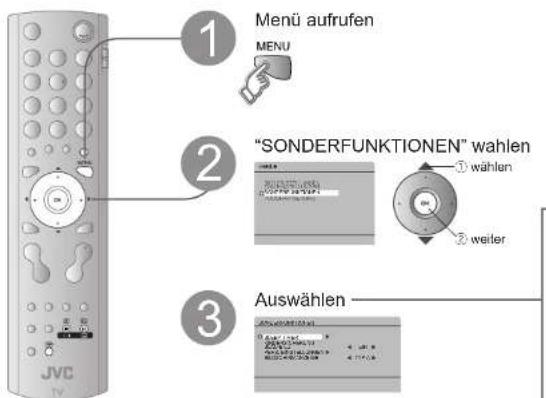

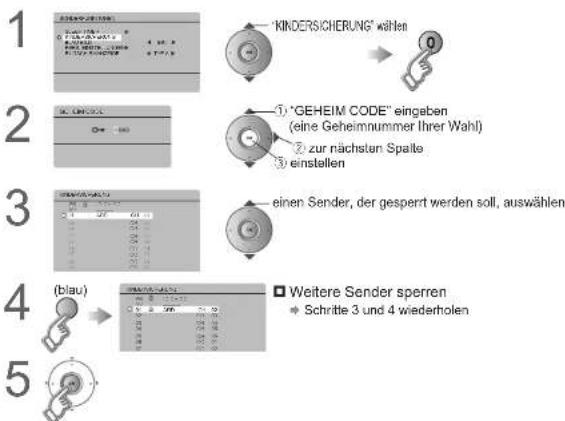

  Nützliche Funktionen

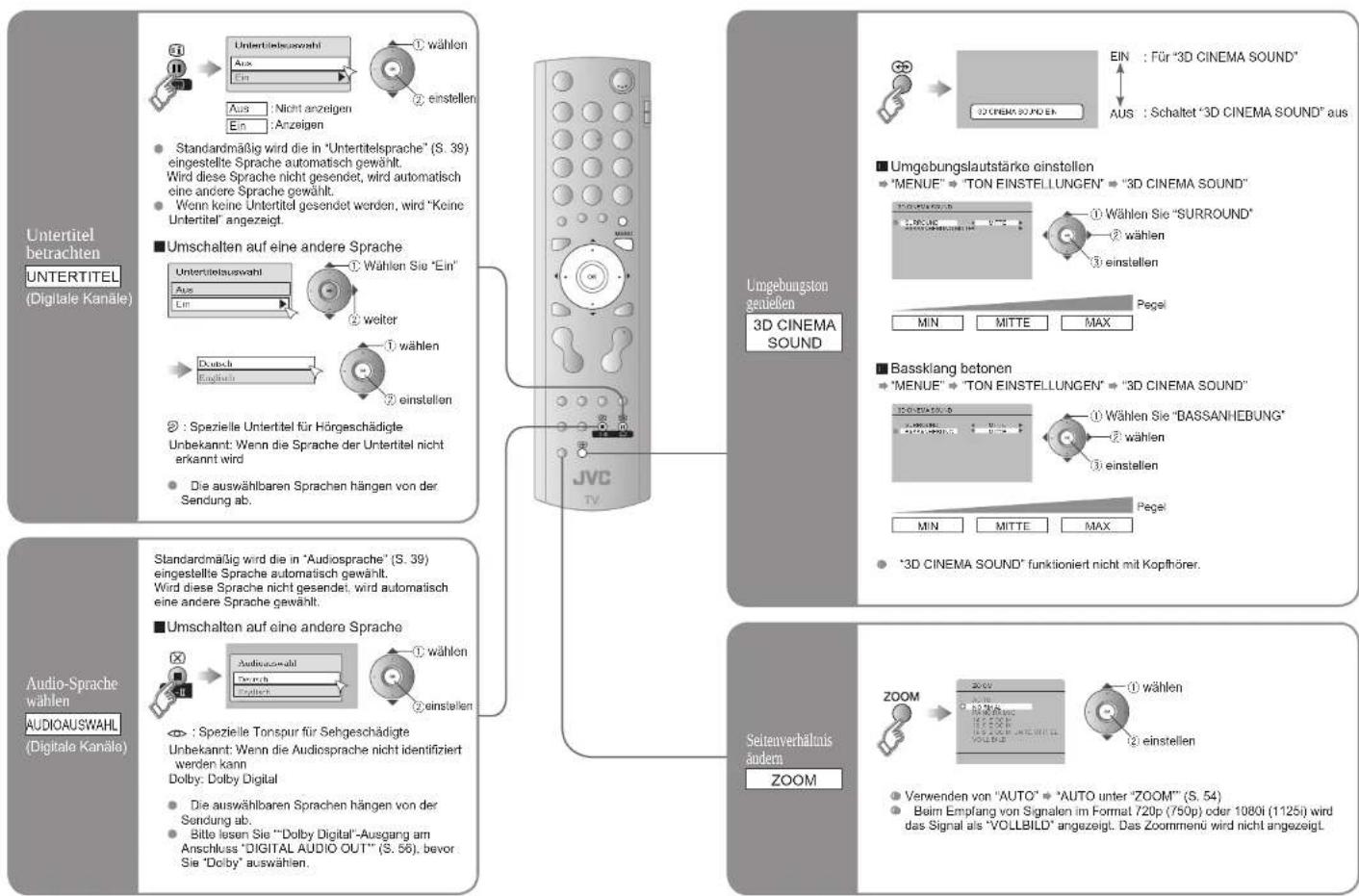

• Untertitel / Audioauswahl / Sleep-Timer / Zoom, usw.

Genau wie Sie es mögen

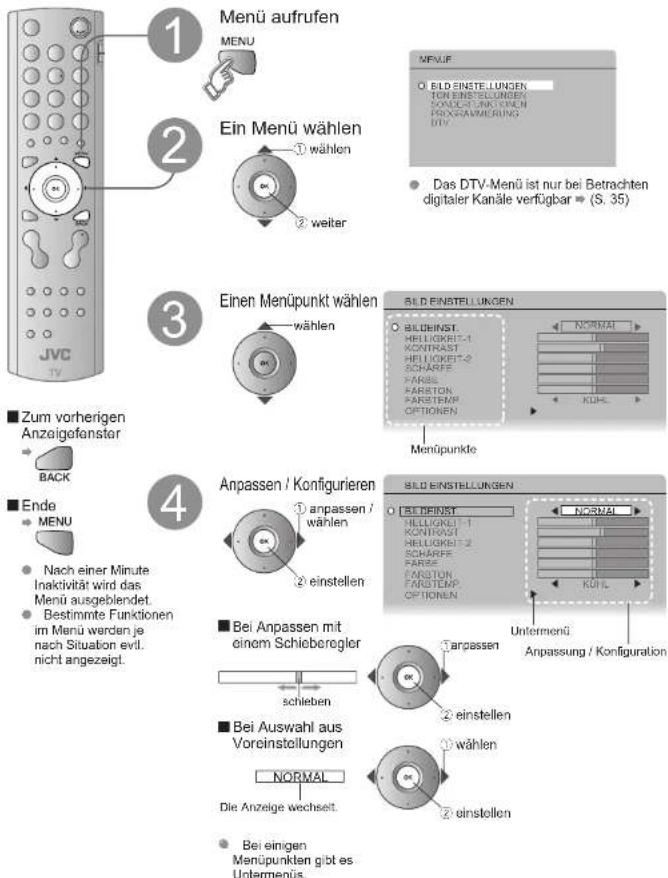

● Einrichten des Fernsehgerätes …… 33

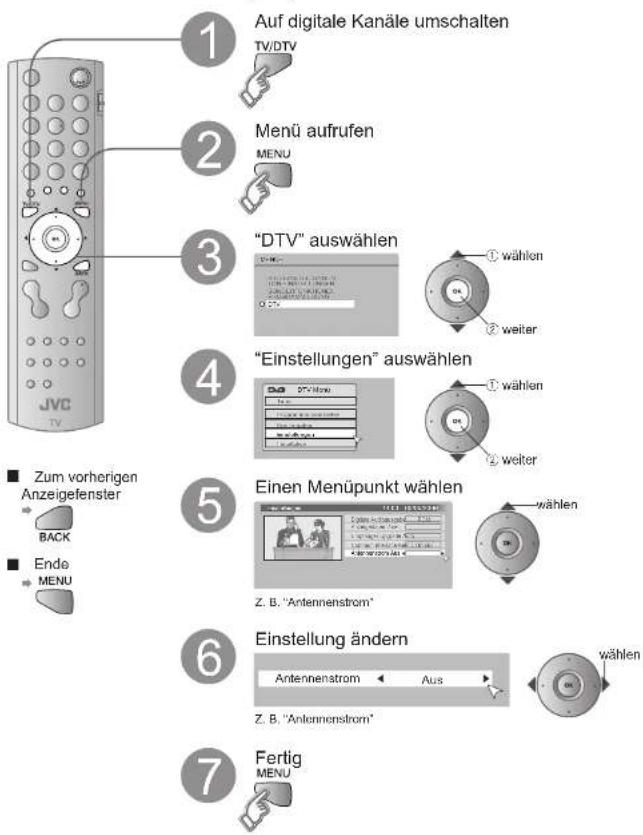

● DTV-Menu verwenden 35

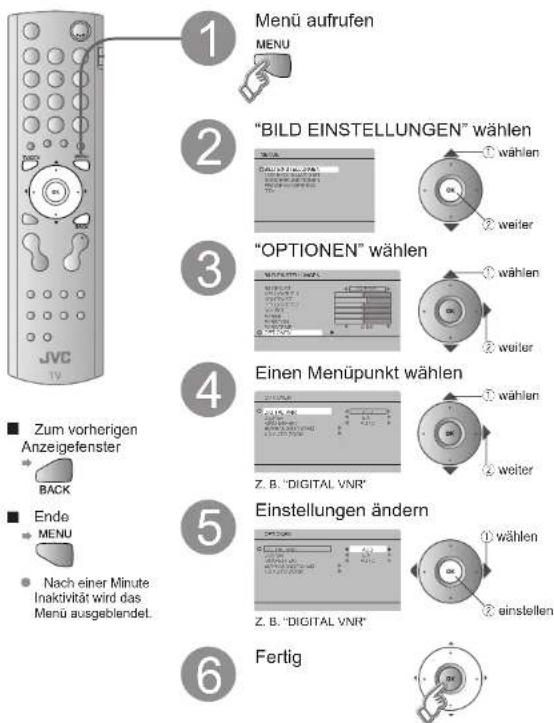

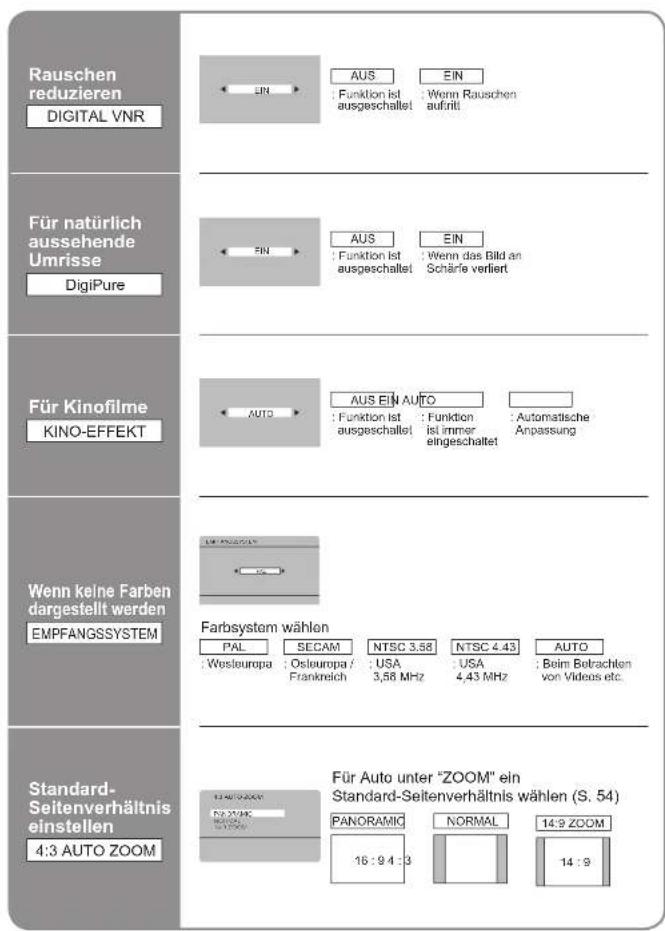

Erweiterte Bildeinstellungen 37
- Rauschen reduzieren / Ein naturlicheres Bild erzeugen, usw.

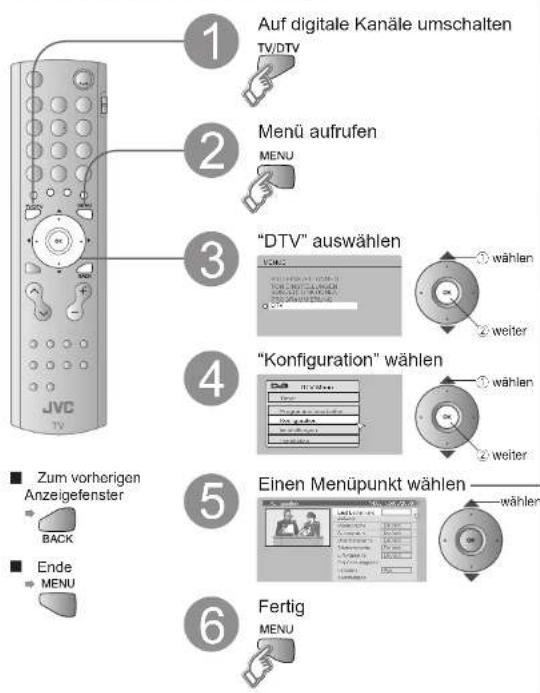

● DTV-Konfiguration 39

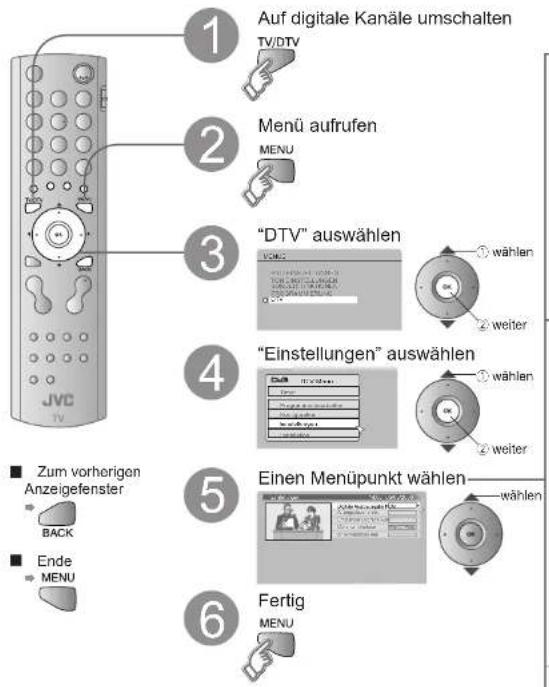

● DTV-Einstellungen 41

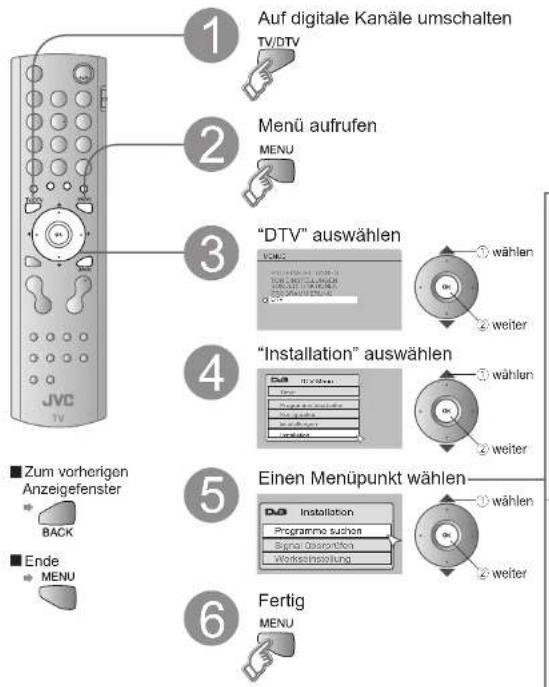

● DTV-Installation 43

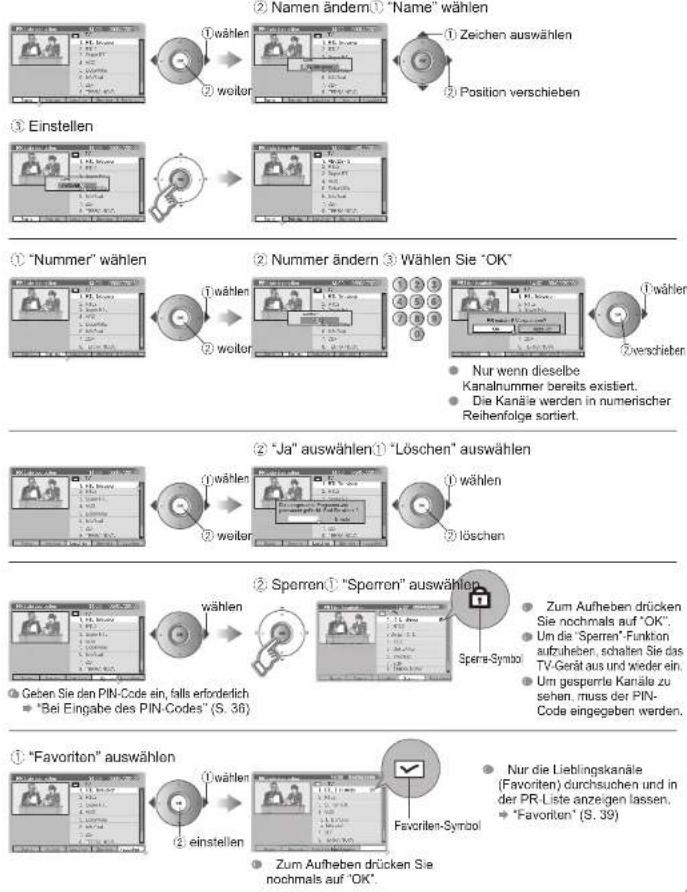

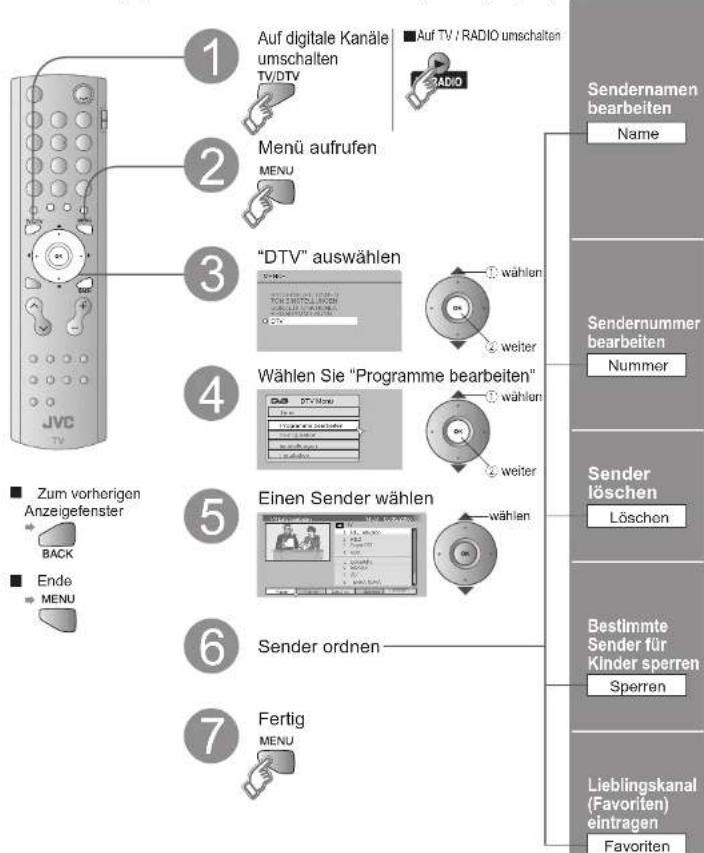

Digitale Kanäle bearbeiten 45
● Analoge Kanäle bearbeiten …… 47

Wenn Probleme auftreten

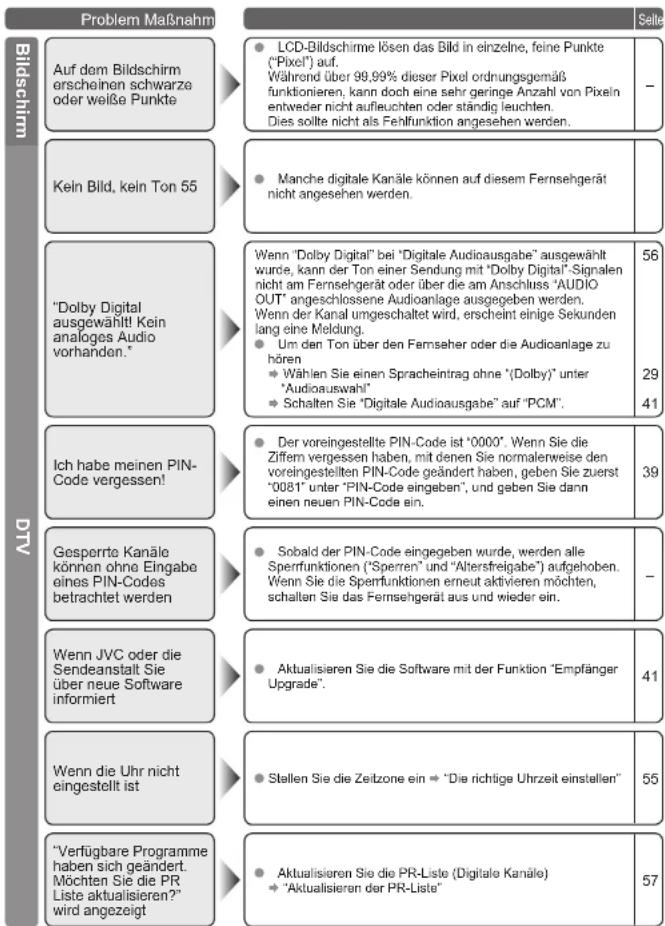

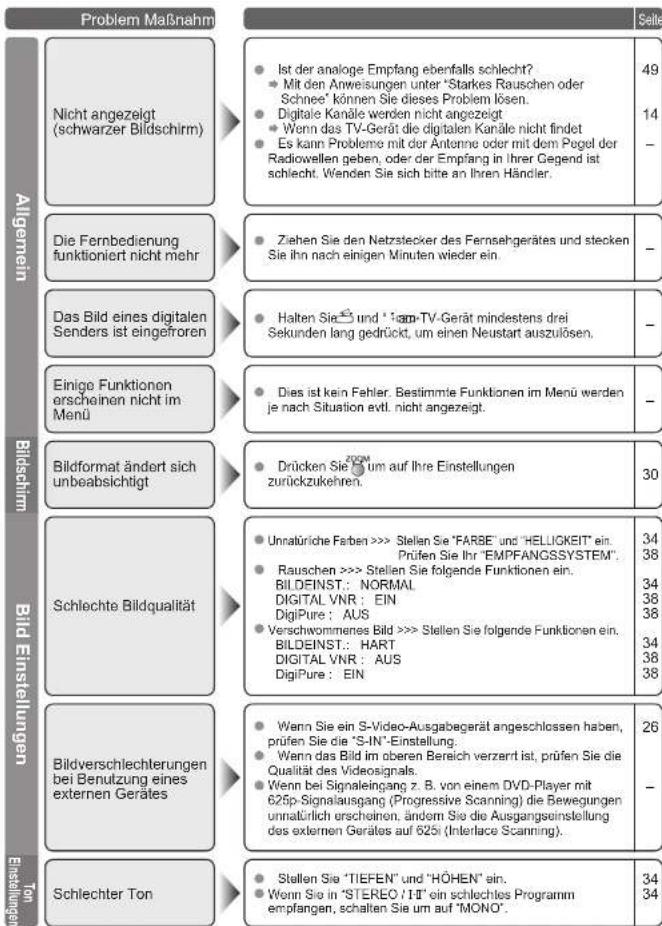

● Problemlösungen 49
● "CH/CC"-Liste 53
● Technische Informationen …… 54
Technische Daten 58

DEUTSCH

Warnung

Bitte folgen Sie allen unten gegebenen Anweisungen

Folgen Sie beim Aufstellen den Anweisungen in dieser Anleitung!

- Nur an eine mit 220–240 V, 50 Hz Netzsteckdose anschließen.

Schaffen Sie genügend Platz zum Einstecken und Herausziehen des Netzsteckers!

Stellen Sie das Fernsehgerät so nah wie möglich an der Steckdose auf!

- Ein-/Ausschalten der Hauptstromversorgung dieses Fernsehgeräts erfolgt durch Ein-/Ausstecken des Netzsteckers.

Zerschneiden oder beschädigen Sie niemals das Netzkabel!

● Verwenden Sie einen geeigneten Stecker oder ein Verlängerungskabel, wenn der Netzstecker nicht die richtige Form hat oder das Netzkabel nicht lang genug ist. (Wenden Sie sich an Ihren Händler.)

Das Fernsehgerät nicht fallen lassen!

- Nicht mit den Ellbogen auf dem Femsehgerät abstützen oder Kindem erlauben, sich an das Femsehgerät zu hängen. Es besteht die Gefahr, dass das Femsehgerät umstürzt und Verletzungen verursacht.

Versuchen Sie niemals, das Fernsehgerät selbst zu reparieren!

→ Wenn sich das Problem nicht mit den "Problemlösungen" (S. 49) beheben lässt, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler.

Über die Entsorgung dieses Fernsehgeräts!

- Folgen Sie den unter "Informationen für Anwender zur Entsorgung alter Geräte" gegebenen Anweisungen (S. ii bis iv).

Wenn das Fernsehgerät beschädigt ist oder sich unerwartet verhält, stoppen Sie sofort den Betrieb!

→ Ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler.

Stellen Sie niemals Gegenstände auf dem Fernsehgerät ab!

- Durch Abstellen von Flüssigkeiten, offenen Flammen, Kleidung, Papier usw. auf dem Fernsehgerät können Brände verursacht werden.

Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus!

Um Brände oder Stromschläge zu vermeiden, lassen Sie niemals Flüssigkeiten in das Gerät eindringen.

Stecken Sie niemals Gegenstände in die Gehäuseöffnungen!

Dadurch kann es zu tödlichen Stromschlägen kommen. Geben Sie besonders auf Kinder Acht, wenn diese sich in der Nähe des Fremsehgerätes aufhalten.

Hören Sie niemals über Kopfhörer in großer Lautstärke!

- Dies kann Ihr Gehör schädigen.

Ziehen Sie den Netzstecker, wenn Sie das Haus verlassen!

Die Netzschalter an der Fernbedienung und dem Fernsehgerät können das Fernsehgerät nicht vollständig ausschalten. (Treffen Sie geeignete Vorkehrungen für bettlägerige Menschen.)

Verwenden Sie zur Befestigung des Fernsehgeräts an der Wand den optionalen Wandmontagesatz von JVC!

- Wenden Sie sich an einen geschulten Techniker. - Anweisungen zur Montage finden Sie in der mitgelieferten Anleitung. - JVC übernimmt keine Haftung für Schäden, die durch unsachgemäße Montage entstehen.

Nehmen Sie niemals die Abdeckung auf der Rückseite ab!

- Dies kann zu Stromschlägen führen. Blockieren Sie niemals die Lüftungsöffnungen!

- Dies kann zu Überhitzung führen oder Brände verursachen.

Behandeln Sie den LCD-Bildschirm vorsichtig!

- Verwenden Sie für die Reinigung ein weiches, trockenes Tuch

Tragen Sie das Fernsehgerät so, dass der Bildschirm nicht beschädigt wird!

- Berühren Sie den Bildschirm beim Tragen des Fernsehgeräts nicht.

Tragen Sie das Fernsehgerät nicht alleine!

Um Unfällen vorzubeugen, stellen Sie sicher, dass das Fernsehgerät von zwei oder mehr Personen getragen wird

■ Weitere Informationen zu Aufstellen, Gebrauch und Sicherheit Wenden Sie sich an Ihren Händler

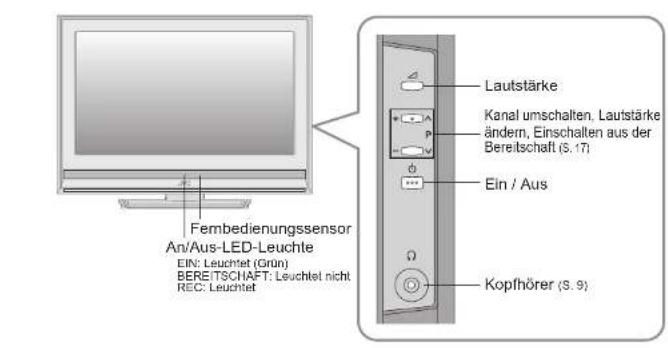

Bezeichnungen der Teile

Fembedienungssensor An/Aus-LED-Leuchte EIN: Leuchtet (Grün) BEREITSCHAFT: Leuchtet nicht. REC: Leuchtet Lautstärke Kanal umschalten, Lautstärke ändern, Einschalten aus der Bereitschaft (S.17) Ein / Aus Kopfhörer (S.9)

Zubehör prüfen

Fernbedienung (RM-C1821) Batterien "AA/R6" (Zur Bestätigung dass das) Fumelgein in Betriebist.

Die Batterien einlegen

Verwenden Sie zwei "AA/R6"-Trockenbatterien. Die Battenen mit der Seite zuerst einlegen, dabei sicherstellen, dass die und Polaritäten stimmen.

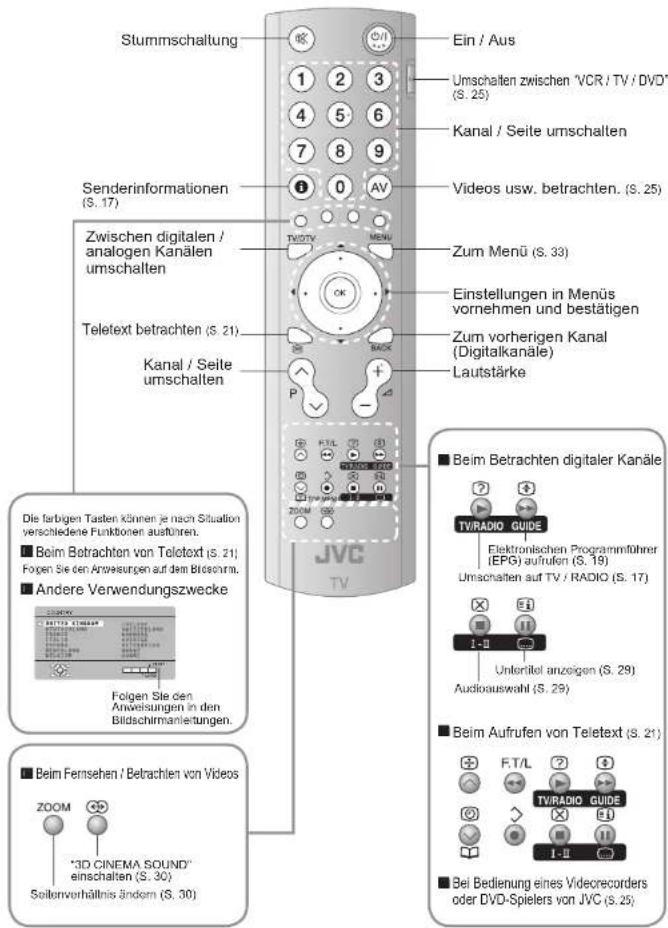

Stummschaltung Ein / Aus 1 2 3 Umschalten zwischen 'VCR / TV / DVD' (S. 25) Kanal / Seite umschalten 7 8 9 0 AV Senderinformationen (S. 17) Zwischen digitalen / anologen Kanälen umschalten TV/TV MENU OK Zum Menü (S. 33) Einstellungen in Menüs vornehmen und bestätigen Teletext betrachten (S. 21) Zum vorherigen Kanal (Digitalkanäle) Kanal / Seite umschalten P Lautstärke ■ Beim Betrachten digitaler Kanäle TV/RADIO GUIDE Elektronischen Programmführer (EPG) aufrufen (S. 19) Umschalten auf TV / RADIO (S. 17) ■ Untoritel anzeigen (S. 29) Audioauswahl (S. 29) ■ Beim Aufrufen von Teletext (S. 21) ■ Beim Bedienung eines Videocercoders oder DVD-Spielers von JVC (S. 25) Die farbigen Tasten können je nach Situation verschiedene Funktionen ausführen. ■ Beim Betrachten von Teletext (S. 21) Fopen Sie den Anweisungen auf dem Bildschirmans. ■ Andere Verwendungszwecke Folgen Sie den Anweisungen in den Bildschirmanslertungen. ■ Beim Fernsehen / Betrachten von Videos ZOOM "3D CINEMA SOUND" einschalten (S. 30) Soiterverhältnis ändern (S. 30)

DEUTSCH

Grundanschlüsse

Bitte lesen Sie vor dem Aufstellen die jeweiligen Bedienungsanleitungen der einzelnen Geräte. Um fernsehen zu können, muss eine Antenne angeschlossen werden.

■ Anschluss anderer Geräte → "Anschluss externer Geräte" (S. 9)

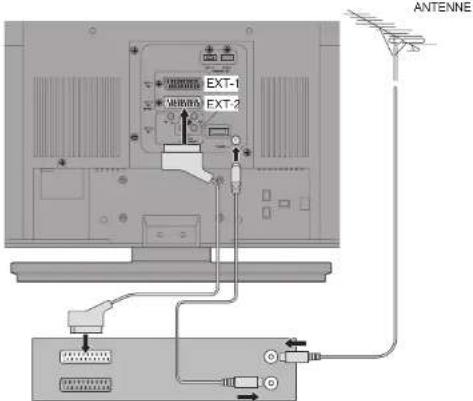

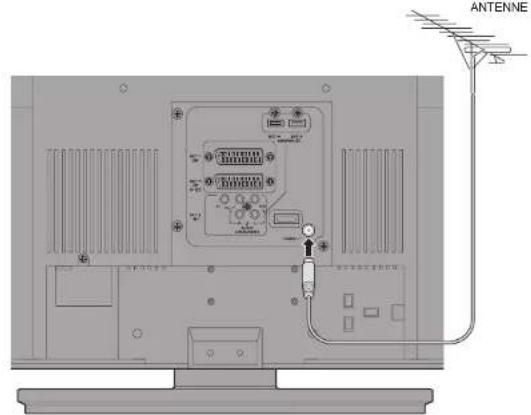

Anschluss der Antenne Anschluss eines VCR / DVD-Recorders

ANTENNE

Nachdem alle Anschlüsse erfolgt sind, den Netzstecker in eine Netzsteckdose stecken.
Bei Einsatz einer Antenne, die eine externe Stromversorgung benötigt
→ "Stromversorgung für die Innenantenne" (S. 55)

Vorsicht beim Aufstellen

■ Stromversorgung
- Verbinden Sie das Netzkabel nur mit einer Steckdose mit 220–240 V, 50 Hz.
■ Verwenden Sie für die Befestigung des Fernsehgeräts an der Wand den optionalen Wandmontagesatz von JVC
- Wenden Sie sich an einen qualifi zierten Fachmann. - Hinweise zur Montage finden Sie in der mitgelieferten Anleitung.
JVC übernimmt keine Haftung für Schäden, die durch unsachgemäße Montage entstehen.
- Montagemöglichkeit mit 200 mm × 200 mm entsprechend dem VESA-Standard.

Aufstellen

Um Überhitzung zu vermeiden, ausreichende Abstände einhalten.

ANTENNE EXT-1 EXT-2

Videorecorder / DVD-Recorder

Nachdem alle Anschlüsse erfolgt sind, den Netzstecker in eine Netzsteckdose stecken.
Anschluss eines "T-V LINK"-kompatiblen Recorders an "EXT-2"
• "T-V LINK" → "Was ist 'T-V LINK'?" (S. 11)
Bei Einsatz einer Antenne, die eine externa Stromversorgung benötigt, schließen Sie die Antenne direkt am Fernsehgerät an.

"Stromversorgung für die Innenantenne" (S. 55)

Pay-TV-Digitalkanäle betrachten

Schließen Sie zunächst einen Vertrag mit einer Betreiberfirma ab. Eine Smart Card (B) wird Ihnen von der Sendeanstalt nach Vertragsabschluss zugesendet. Es kann erforderlich soin, zusätzlich zur Smart Card ein Zugangsberechtigungsmodul (A) zu erwerben. Näheres erfahren Sie bei Ihrem Händler oder der Sendeanstalt.

①Ziehen Sie das Netzkabel heraus.
② Stecken Sie "B" in "A".
③ Setzen Sie "A" ein.
④ Schließen Sie das Netzkabel an, und schalten Sie das Gerät ein.
⑤ Führen Sie die notwendigen Einstellungen durch → "Common Interface" (S. 41)
Analoge Pay-TV-Kanäle können nicht betrachtet werden.

A B CAM

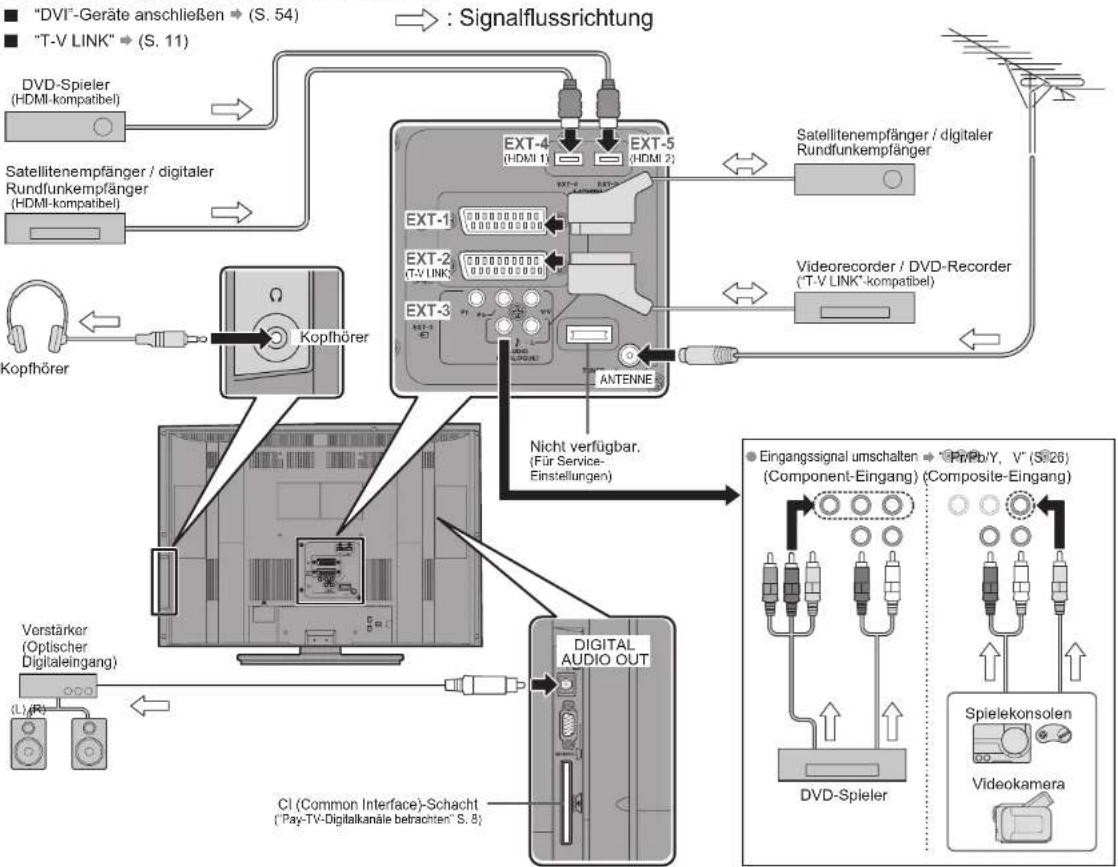

Anschluss externer Geräte

Videorecorder / DVD-Spieler / andere Geräte

Sie können viele verschiedene Geräte auf der Rückseite des Fernsehgerätes anschließen. Bitte lesen Sie vor dem Aufstellen die jeweiligen Bedienungsanleitungen der einzelnen Geräte. (Mit diesem Fernsehgerät werden keine Anschlusskabel geliefert.)

EXT-1 Videos sehen

Ausgang E	Engang
Composite-SignalTon L / R	Composite-Signal / RGBTon L / R

DEUTSCH

EXT-2 Videos mit "T-V LINK" überspielen

Ausgang	Engang
Composite-SignalTon L/R	Composite-Signal/RGB/S-VIDEOTon L/R
T-V LINK

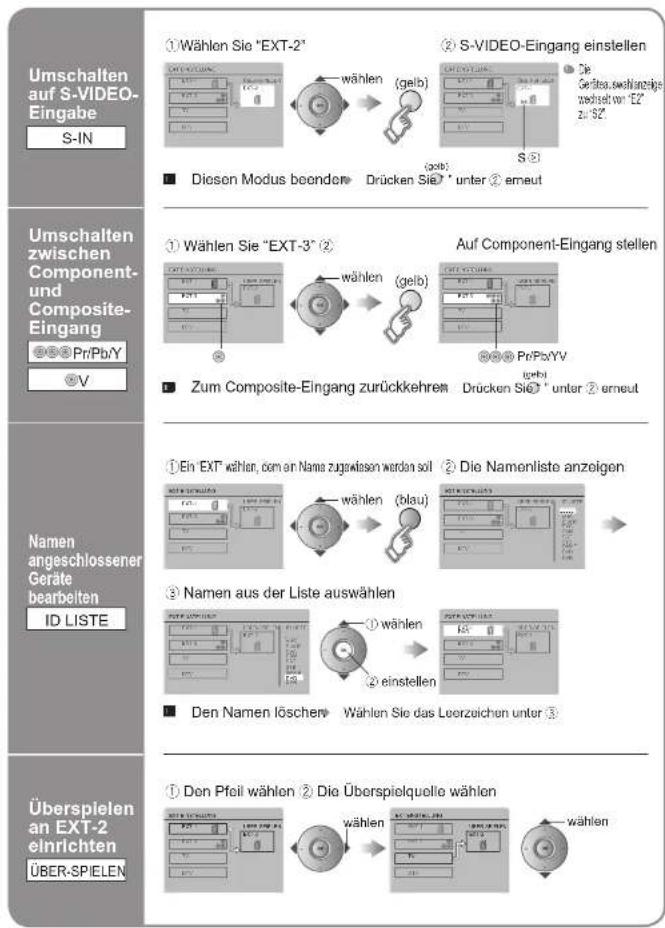

Benutzung von S-VIDEO → "S-IN" (S.26)Auswahl von Überspielungsquellen → "ÜBER-SPIELEN" (S.26)Anschluss eines Decoders → "DECODER (EXT-2)" (S.34)

EXT-3 DVDs sehen

Ausgang	Eingang
	·Composite-Signal / Component-Signal (S. 58) ·Ton L/R
● Eingangssignal umschalten
● "PDP/BY, V" (S/26)

EXT-4 Anschluss von EXT-5 HDMI-Geräten

Ausgang	Eingang
	· HDMI Einsstellungen (S. 58)
● "HDMI EINSTELLUNGEN" ➕ (S. 34)
● Der Eingang EXT-5 unterstützt keine analogen Audiosignale,

DIGITAL AUDIO OUT

Digitale Audioausgabe digitaler Kanäle über externe Lautsprecher hören

Das Tonsignal analoger Kanäle und externer Geräte lässt sich nicht ausgeben. "Dolby-Digital"-Ausgang am Anschluss "DIGITAL AUDIO OUT" ⇒ (S. 56)

Anfangseinstellungen

Digitale / analoge Kanäle im Fernsehgerät speichern. Diese Kanäle können später bearbeitet werden. (In dieser Anleitung werden digitale, terrestrische Sendungen als digitale Kanäle, analoge, terrestrische Sendungen und analoges Kabelfernsehen als analoge Kanäle angezeigt.)

■ Zum vorherigen Bildschirm

Beenden

■ Falls das "JVC"-Logo nicht angezeigt wird oder Sie die Änderungen später vornehmen möchten

Einstellungen für Digitalkanäle: "Konfiguration" (S. 39) "Installation" (S. 43) Einstellungen für analoge Kanäle: "PROGRAMMIERUNG" (S. 34)

Was ist "T-V LINK"?

Anschluss des Fernsehgerätes an ein T-V LINK-kompatibles Gerät ermöglicht Folgendes:

• Analoge Kanäle, die sofort im Gerät gespeichert werden sollen.
  Benutzung der Funktion "DIREKTE AUFNAHME".
  * Technische Informationen* (S. 54)
  Andere Bezeichnungen für "T-V LINK" "T-V LINK" (JVC) "Q-LINK" (Panasonic) "Megalogic" (Grundig) "Data Logic" (Metz) "SMARTLINK" (Sony) "Easy Link" (Philips)

TV/DTV

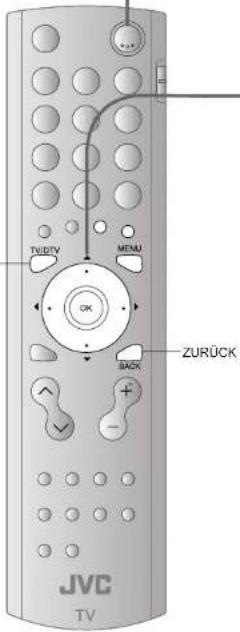

TV/DTV MENU OK BACK ZURÜCK JVC TV

1

Start

→

• Wird nur beim ersten Einschalten angezeigt.
• Es kann auch die Netztaste am Gerät verwendet werden

häle einstellen

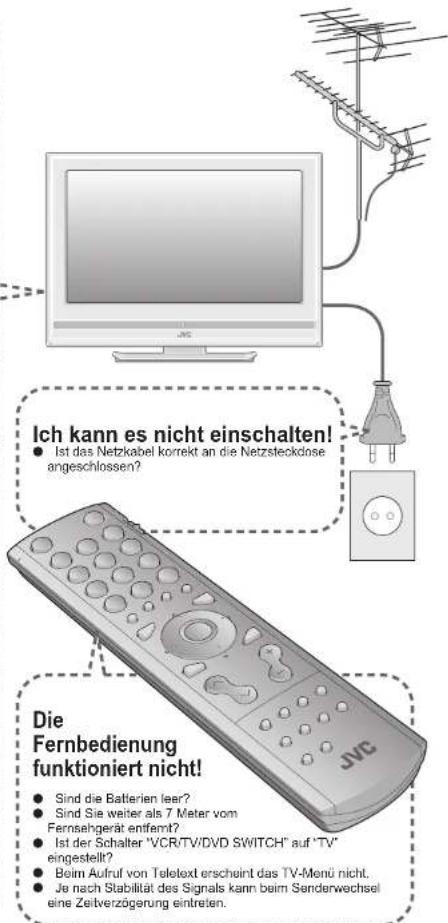

Die Fernbedienung funktioniert nicht!

Vergewissern Sie sich, dass der Modus auf 'TV' eingestellt ist.

1

Wählen Sie eine Sprache aus

① wählen

[Non-Text]

-

⑦ einstellen

Sprache für Bildschimmenüs bei Betrachtung digitaler Kanäle, einschließlich DTV-Menü.

2

Wählen Sie das Land der Installation

① wählen

digitalen Kanäle ändern sich entsprechend dem eingestellten Land. 2einstellen Die Abbildungen gelte Deutschland

3

Stromversorgung der Antenne einstellen

① wählen

↓

Nur dann, wenn die Antenne eine externe Stromversorgung benötigt, wählen Sie "Ein".

* "Stromversorgung für die Innenantenne" (S. 55)

4

Digitale Kanäle durchsuchen

5

Digitale Kanäle speichern

■ Wenn keine digitalen Sender gefunden wurden, erscheint die folgende Meldung.

→

3

(Nächste Seite)

Nach Durchführung der folgenden Schnitte lesen Sie „Wenn das TV-Gerät die digitalen Kanäle nicht findet“ (S. 14) und versuchen Sie, die digitalen Kanäle nochmals zu suchen

Anfangseinstellungen (Fortsetzung)

Bestätigen Sie die Sprache

Sprache für Bildschimmenüs bei Betrachtung analoger Menüs und Kanäle, (ohne DTV-Menü)

■ Beim Ändern der Sprache

vählen

■ Wenn Sie keine analogen Kanäle verwende
■ Wenn Sie analoge Kanäle (oder Kabelfernsehen) verwenden

Analoge Kanäle einstellen

1
Analoge Kanäle speichern

■ Beim Ändern der Landeseinstellung

2
Eintragungen überprüfen

Analoge Kanäle
bearbeiten → ⑤ unter "Analoge Kanäle bearbeiten" (S. 47)

Bestätigen

3
T-V LINK einstellen

Mit "T-V LINK"

- Wenn 'FUNKTION NICHT VERFÜGBAR' erscheint: - Ist ein T-V LINK - kompatibles Gerät an 'EXT-2' angeschlossen? - Ist das Gerät eingeschaltet?

■ Ohne "T-V LINK"

Anfangseinstellung ist abgeschlossen
Digitale Kanäle bearbeiten → Digitale Kanäle bearbeiten (S. 45)

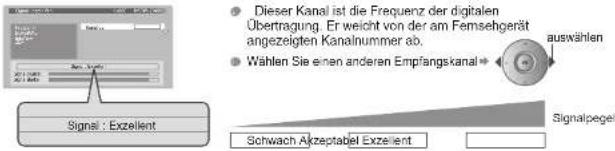

■Wenn der Empfang digitaler Kanäle schwach ist → Wenn der Empfang digitaler Kanäle schwach ist (S. 14)
■Wenn der Empfang analoger Kanäle schwach ist → Problemlösungen (S. 49)
■Manche digitale Kanäle können auf diesem Fernsehgerät nicht angesehen werden. → (S.55)

Wenn das TV-Gerät die digitalen Kanäle nicht findet

Überprüfen Sie folgende Punkte

• Ist das Femsehgerät korrekt an die Antenne angeschlossen?
• Ändern Sie die Empfangsrichtung der Innenantenne.
  Befindet sich ein Sendemast für Digitalfernsehen in der Nähe?
  Schalten Sie "SIGNALDÄMPFUNG" auf "EIN" (S. 34), da die Radiowellen zu stark sind.

Speichern Sie die digitalen Kanäle erneut ab • "Programme suchen" (S. 43)

Wenn Sie nach Durchführen der obigen Schritte immer noch keine digitalen Kanäle betrachten können, könnte es ein Problem mit der Antenne oder dem Antennenkabel geben. Es kann auch sein, dass das Signal zu schwach ist. ➡ Wenden Sie sich bitte an Ihren Händler

Wenn der Empfang digitaler Kanäle schwach ist

Es erscheint die Meldung "Fehlendes oder schwaches Signal".

Überprüfen Sie folgende Punkte

• Ist das Femsehgerät korrekt an die Antenne angeschlossen?
• Ändern Sie die Empfangsrichtung der Innenantenne.
  Befindet sich ein Sendemast für Digitalfernsehen in der Nähe?
  Schalten Sie "SIGNALDÄMPFUNG" auf "EIN" (S. 34), da die Radiowellen zu stark sind.

■ Prüfen des Digitalsignals ➔ Signal überprüfen (S. 43)
Wenn Sie nach Durchführen der obigen Schritte immer noch keine digitalen Kanäle betrachten können, könnte es ein Problem mit der Antenne oder dem Antennenkabel geben. Es kann auch sein, dass das Signal zu schwach ist. Wenden Sie sich bitte an Ihren Händler

Wenn der Bildschirm für die Einstellung der "RF Signaldämpfung" angezeigt wird

Wählen Sie "SIGNALDÄMPFUNG" (S. 34) vom Bildshirm für die Einstellung.
Wählen Sie "Ein" um "SIGNALDÄMPFUNG" einzugestellen, und wählen Sie "Aus" um abzustellen
- Dieser Einstellbildschirm erscheint während des Aufrufs der "Werkseinstellung" (S. 43), wenn

"SIGNALDAMPFUNG" auf "EIN" eingestellt ist.

Genießen Sie Ihr neues
Fernsehgerät!

Digitale Kanäle betrachten ■ Senderinformationen lesen ■ Einen Sender wählen ■ Radio hören Analoge Kanäle betrachten ■ Aktuelle Zeit eingeben ■ Verwenden der PR-Liste TV/RADIO 1 2 3 4 5 6 7 8 9 0 SEITE 23 SeITE 17 SEITE 25 Videos / DVDs sehen Qualitativ hochwertige Videos (S-VIDEO) sehen Den angeschlossenen Geräten Namen zuweisen Videos überspielen AV MANU Persönliche Einstellungen 33 SEITE 21 TEletext aufrufen ■ Text vergrößem ■ Seitenfavoriten mit einem Lesezeichen versehen ■ Verborgene Seiten anzeigen GUIDE SEITE 19 EPG verwenden ■ Programmliste für 8 Tage betrachten ■ Nach Genre suchen ■ Sendung für Aufnahme / Betrachtung reservieren MENUE Bildeinstellung Toneinstellung MENUE BILD EINSTELLUNGEN TON EINSTELLUNGEN SONDERFUNKTIONEN PROGRAMMIERUNG DTV Erweiterte Einstellungen (Sleep Timer / Kindersicherung, usw.) Grundeinstellungen (Kanaleinstellungen usw.) Einstellen der digitalen Kanäle (Timer Aufnahme/ Konfiguration / Kanaleinstellungen usw.)

Digitale Kanäle betrachten

Stummschaltung Auf "TV" einstellen Einschalten Die grüne Netzkontrollleuchte am Fernsehgerät leuchtet auf. Erzeug dricken, um den Bildschirm auszuschalten und das Fernsehgerät auf Standby zu schalten. Auf digitale Kanäle umschalten TV/DTV Auf TV / RADIO umschalten Einen Sender wählen Zum vorherigen Sender Unterittel anzeigen / Audiosprache auswählen ➔ (S. 29) Hinweis Verfügbare Programme haben sich geändert wird angezeigt. Aktualisierten der PR-Liste (S. 57) Um das Fernsehgerät vollständ auszuschalten, den Netzacker zernen. Digitale Pay-TV-Kanäle betrachten ➔ (S. 8) Neuen Sender hinzufügen ➔ (S. 43) Manche digitale Kanäle können auf diesem Fernsehgerät nicht angesehen werden. ➔ (S. 55) Grundbedienung mit den Tasten am Fernsehgerät Einschalten Sender wechseln Lautstärke Auf digitale Kanäle umschalten Die in den Abbildungen erwähnten Kanal- und Programmamen sind nur Beispiele. Sender Ausgeschalten Verbriefungen der Symbole Beschreibungen der Symbole Empfangspegel Rot Geb Grün Schwach Akzelabel Exzellent Fernsehprogramm : Radioprogramm Teletext ist verfügbar (S. 22). Pay-TV-Kanal Minimales Alter des Betrachters der Sendung Allersbegrenzung einstellen. ➔ (S. 39) Unterittel sind verfügbar (S. 29). Es sind mehr Informationen über die Sendung verfügbar. ➔ Dolby Digital: Das Dolby-Digital-Signal wird an der Buches "DIGITAL AUDIO OUT" ausgegeben (S.56) Die angezeigten Informationen können sich von Sendung zu Sendung unterscheiden. Wenn die Uhr aus ist ➔ "Die richtige Uhrzeit einstellen" (S. 55). Wählen Sie die Standardsprache für Titel und Informationen zur Sendung ➔ "EPG-Sprache" (S.40). Verwenden der Programmliste Programmliste 1 wählen 2 ansehen Sender, die unter "Anfangseinstellungen" eingetragen wurden, werden hier angezeigt. Sie können nur aus ihren Lieblingskanälen auswählen ➔ "Favoriten" (S. 39) EPG verwenden 2 Sender wählen 1 Kanal-Spalte auswählen 3 ansehen Nur Sendungen anzeigen, die dem ausgewählten Genre entsprechen ➔ "Kategorie" (S. 20) Einsatz der Zifferntasten und der Auf-/Abwärtstasten Kanalnummer eingeben Bsp. 1 : 0 ➔ 0 ➔ 1 15 : 0 ➔ 1 ➔ 5 Einen Sender nach oben oder unten schalten nach oben nach unten Sie können nur aus ihren Lieblingskanälen auswählen ➔ "Favoriten" (S. 39)

EPG verwenden

(Elektronischer Programmführer)

Sie können aus der achttägigen Programmliste eine Sendung auf einem digitalen Kanal suchen, deren Informationen ablesen und die Sendung reservieren.

- Das Genre kann sich je nach Land ändern. - Die Abbildungen oben sind Genre-Symbole für Deutschland.

Sendung finden

■ Sendung betrachten / hören → (S. 18)
Sendung reservieren-

Die in den Abbildungen erwähnten Kanal- und Programmnamen sind nur Beispiele.

EPG: Electronic Programme Guide

Nur Sendungen anzeigen, die dem ausgewählten Genre entsprechen Kategorie 1 Genre-Liste anzeigen (grün) 2 Genre auswählen Aub Anlage 1 Buch New Year Umschung Gerd 1 Rückel Zuspierten Schnellsuche wahlen (rot) suchen ① wählen ② einsstellen abbrechen ③ suchen Es kann mehr als ein Genre ausgewählt werden. Es kann nur ein Genre ausgewählt werden. 3 Sendung finden Die vor Innen ausgewählten Genres werden angezeigt 1. ETL Tewicht 2. 400% 3. 500% 4. 600% 5. 700% 6. 800% 7. 900% 8. 1000% 9. 1100% 10. 1200% 11. 1300% 12. 1400% 13. 1500% 14. 1600% 15. 1700% 16. 1800% 17. 1900% 18. 2000% 19. 2100% 20. 2200% 21. 2300% 22. 2400% 23. 2500% 24. 2600% 25. 2700% 26. 2800% 27. 2900% 28. 3000% 29. 3100% 30. 3200% 31. 3300% 32. 3400% 33. 3500% 34. 3600% 35. 3700% 36. 3800% 37. 3900% 38. 4000% 39. 4100% 40. 4200% 41. 4300% 42. 4400% 43. 4500% 44. 4600% 45. 4700% 46. 4800% 47. 4900% 48. 5000% 49. 5100% 50. 5200% 51. 5300% 52. 5400% 53. 5500% 54. 5600% 55. 5700% 56. 5800% 57. 5900% 58. 6000% 59. 6100% 60. 6200% 61. 6300% 62. 6400% 63. 6500% 64. 6600% 65. 6700% 66. 6800% 67. 6900% 68. 7000% 69. 7100% 70. 7200% 71. 7300% 72. 7400% 73. 7500% 74. 7600% 75. 7700% 76. 7800% 77. 7900% 78. 8000% 79. 8100% 80. 8200% 81. 8300% 82. 8400% 83. 8500% 84. 8600% 85. 8700% 86. 8800% 87. 8900% 88. 9000% 89. 9100% 90. 9200% 91. 9300% 92. 9400% 93. 9500% 94. 9600% 95. 9700% 96. 9800% 97. 9900% 98. 10,11,12,13,14,15,16,17,18,19,2,2,3,3,4,5,6,7,8,9,1,2,3,4,5,6,7,8,9,1,2,3,4,5,6,7,8,9,1,2,3,4,5,6,7,8,9,1,2,3,4,5,6,7,8,9,1,2,3,4,5,6,7,8,9,1,2,3,4,5,6,6,7,8,9,1,2,3,4,5,6,7,8,9,1,2,3,4,5,6,6,7,8,9,1,2,3,4,5,6,6,7,8,9,1,2,3,4,5,6,6,7,8,9,1,2,3,4,5,6,6,7,8,9,1,2,3,4,5,6,6,7,8,9,1,2,3,4,5,5,

Sendung für Aufnahme und Betrachtung reservieren Timer 1 "Timer" anzeigen (rot) 2 "Timer" einstellen 6 unter "Verwenden der Timer-Aufnahme" (S. 27) 3 Reservierung bestätigen (w) Retendem 2006 1. INTL: (2006) 2. INTL: (2006) 3. Support: (2006) 4. Support: (2006) 5. Support: (2006) 6. Support: (2006) 7. Support: (2006) 8. Support: (2006) 9. Support: (2006) 10. Support: (2006) 11. Support: (2006) 12. Support: (2006) 13. Support: (2006) 14. Support: (2006) 15. Support: (2006) 16. Support: (2006) 17. Support: (2006) 18. Support: (2006) 19. Support: (2006) 20. Support: (2006) 21. Support: (2006) 22. Support: (2006) 23. Support: (2006) 24. Support: (2006) 25. Support: (2006) 26. Support: (2006) 27. Support: (2006) 28. Support: (2006) 29. Support: (2006) 30. Support: (2006) 31. Support: (2006) 32. Support: (2006) 33. Support: (2006) 34. Support: (2006) 35. Support: (2006) 36. Support: (2006) 37. Support: (2006) 38. Support: (2006) 39. Support: (2006) 40. Support: (2006) 41. Support: (2006) 42. Support: (2006) 43. Support: (2006) 44. Support: (2006) 45. Support: (2006) 46. Support: (2006) 47. Support: (2006) 48. Support: (2006) 49. Support: (2006) 50. Support: (2006) 51. Support: (2006) 52. Support: (2006) 53. Support: (2006) 54. Support: (2006) 55. Support: (2006) 56. Support: (2006) 57. Support: (2006) 58. Support: (2006) 59. Support: (2006) 60. Support: (2006) 61. Support: (2006) 62. Support: (2006) 63. Support: (2006) 64. Support: (2006) 65. Support: (2006) 66. Support: (2006) 67. Support: (2006) 68. Support: (2006) 69. Support: (2006) 70. Support: (2006) 71. Support: (2006) 72. Support: (2006) 73. Support: (2006) 74. Support: (2006) 75. Support: (2006) 76. Support: (2006) 77. Support: (2006) 78. Support: (2006) 79. Support: (2006) 80. Support: (2006) 81. Support: (2006) 82. Support: (2006) 83. Support: (2006) 84. Support: (2006) 85. Support: (2006) 86. Support: (2006) 87. Support: (2006) 88. Support: (2006) 89. Support: (2006) 90. Support: (2006) 91. Support: (2006) 92. Support: (2006) 93. Support: (2006) 94. Support: (2006) 95. Support: (2006) 96. Support: (2006) 97. Support: (2006) 98. Support: (2006) 99. Support: (2006)

Teletext aufrufen

DEUTSCH

Analoge Kanäle betrachten

    L["Senderinformationen und Uhr"] --> M["1"]
    M --> N["2"]
    N --> O["3"]
    O --> P["4"]
    P --> Q["5"]
    Q --> R["6"]
    R --> S["7"]
    S --> T["8"]
    T --> U["9"]
    U --> V["10"]
    V --> W["11"]
    W --> X["12"]
    X --> Y["13"]
    Y --> Z["14"]
    Z --> AA["15"]
    AA --> AB["16"]
    AB --> AC["17"]
    AC --> AD["18"]
    AD --> AE["19"]
    AE --> AF["20"]
    AF --> AG["21"]
    AG --> AH["22"]
    AH --> AI["23"]
    AI --> AJ["24"]
    AJ --> AK["25"]
    AK --> AL["26"]
    AL --> AM["27"]
    AM --> AN["28"]
    AN --> AO["29"]
    AO --> AP["30"]
    AP --> AQ["31"]
    AQ --> AR["32"]
    AR --> AS["33"]
    AS --> AT["34"]
    AT --> AU["35"]
    AU --> AV["36"]
    AV --> AW["37"]
    AW --> AX["38"]
    AX --> AY["39"]
    AY --> AZ["40"]
    AZ --> BA["41"]
    BA --> BB["42"]
    BB --> BC["43"]
    BC --> BD["44"]
    BD --> BE["45"]
    BE --> BF["46"]
    BF --> BG["47"]
    BG --> BH["48"]
    BH --> BI["49"]
    BI --> BJ["50"]
    BJ --> BK["51"]
    BK --> BL["52"]
    BL --> BM["53"]
    BM --> BN["54"]
    BN --> BO["55"]
    BO --> BP["56"]
    BP --> BQ["57"]
    BQ --> BR["58"]
    BR --> BS["59"]
    BS --> BT["60"]
    BT --> BU["61"]
    BU --> BV["62"]
    BV --> BW["63"]
    BW --> BX["64"]
    BX --> BY["65"]
    BY --> BZ["66"]
    BZ --> CA["67"]
    CA --> CB["68"]
    CB --> CC["69"]
    CC --> CD["70"]
    CD --> CE["71"]
    CE --> CF["72"]
    CF --> CG["73"]
    CG --> CH["74"]
    CH --> CI["75"]
    CI --> CJ["76"]
    CJ --> CK["77"]
    CK --> CL["78"]
    CL --> CM["79"]
    CM --> CN["80"]

Videos / DVDs sehen

Videosignalquelle auswählen AV FX T. FIN STELLC ① wählen 0 AV 1 2 FX T-1 3 FX T-2 4 5 HD M8 6 HD M9 7 DTV sehen ② Schalten Sie das angeschlossene Gerät ein und spielen Sie ein Video ab JVC-VCRs und andere Geräte bedienen DVD-Spieler VCRs und DVD-Recorder ② Gerät einschalten Einen Sender wählen (Vidacrecorder-Modus) FT/L Zurückspulen / Wiedergabe / Vorspulen Stopp / Pause TOP MENU Aufnehmen / Oberstes DVD-Menü anzeigen Kapitel auswählen (DVD-Modus) ● Einige Modelle von JVC-Geräten können mit dieser Fernbedierung nicht bedient werden. VCR (DVD) bedienen Zum Fornsohgerät

Erweiterte Funktionen

1 MENU Menü aufrufen
2 "PROGRAMMIERUNG" auswählen "EXT EINSTELLUNG" wählen

Verwenden der Timer-Aufnahme

DTV-spezifische Funktionen und Einstellungen, wie eine mit dem Recorder verknüpfte Timer-Einstellung, können im DTV-Menü ausgewählt werden.

Auf digitale Kanäle umschalten TV/DTV Menü aufrufen MENU "DTV" auswählen Timer" auswählen "Timer" einstellen Einen Menüpunkt wählen ■ Zum vorherigen Anzaigofenster BACK ■ Ende MENU ■ Reservierung rückgängig machen ■ Reservierung auswählen. Drücken Sie "Ja" und drücken Sie auf "OK". ■ Reservierung ändern ■ Wählen Sie die Reservierung und drücken Sie "OK". ■ Kanal anhand des EPG suchen ■ Drücken Sie "G" ■ Auf TV / RADIO umschalten ADIO

Sendung für Aufnahme reservieren Aufzeichnen
Sendung für Betrachtung reservieren Erinnern

1

Eingabe / Bestätigung der Einstellungen für die Timer-Aufnahme

Kanal auswählen
Geben Sie Uhrzeit und Datum mit den Zifferntasten ein
Wählen Sie den Reservierungs-Modus aus (Einmal / Täglich / Wöchentlich) Normakenweise solle her PCM (PCM/Analog, Doby Digital) eingesalt werden (S. 56) Schalten Sie die Untertitel-Aufnahme ein (Aus / Ein)

Es erscheint eine Meldung, falls es ein Problem mit der Reservierung gibt.
- Geben Sie in den folgenden Fällen den PIN-Code ein ▶ "Bei Eingabe des PIN-Codes" (S. 36) - Bei Änderung der "Altersfreigabe" - Bei Reservierung einer Sendung, bei der "Sperren" eingestellt wurde (S. 45)

Einstellen

der Kanal um, und das an EXT-2 angeschlossene Gerät beginnt mit der Aufzeichnung der Sendung.
: Wenn "Altersfreigabe" auf "Sperre aufheben" gestellt ist

- Wenn Sie die Sendung über den EPG reserviert haben, wird stattdessen der EPG angezeigt. - Schritt 3 bei "Timer" (S. 20)

3

Vorbereitung der Aufnahme

Stellen Sie das Aufnahmegerät vor der Startzeit auf externe Eingabe. Stellen Sie den Timer von Geräten, die nicht mit "T-V LINK" kompatibel sind, manuell ein. Näheres entnehmen Sie bitte dem Handbuch des externen Gerätes. Achten Sie darauf, dass die Aufnahmezeiten am Aufnahmegerät sich nicht mit denen das Fernsehgerätes überschreichen. Einige "T-V LINK"-kompatible DVD-Recorder funktionieren eventuell nicht korrekt. Wenn der Aufnahme-Timer eingestellt wurde, wird die Netzkontrollleuchte am Fernsehgerät: 3 Minuten vor der Startzeit beginnen zu blinken (grün oder rot) Während der Aufnahme beginnen zu leuchten (grün oder orange)

1

Eingabe / Bestätigung der Einstellungen für die Timer-Aufnahme

- Kanal auswählen
— Geben Sie Uhrzeit und Datum mit den Zifferntasten ein
Wahlen Sie den Reservierungs-Modus aus (Einmal / Täglich / Wöchentlich)

Es erscheint eine Meldung, falls es ein Problem mit der Reservierung gibt.

2

Einstellen

- Wenn das Fernsehgerät zur Startzeit ausgeschaltet ist, passiert nichts. - Zur Startzeit wird der Kanal automatisch umgeschaltet.

- Wenn Sie die Sendung über den EPG reserviert haben, wird stattdessen der EPG angezeigt. - Schritt 3 bei 'Timer' (S. 20)

Nützliche Funktionen

Nützliche Funktionen (Fortsetzung)

1 Menu aufrufen MENU 2 "SONDERFUNKTIONEN" wahlen ① wahlen ② weiter 3 Auswählen

■ Zum vorherigen Anzeigefenster

Eine Zeit für die Selbstabschaltung des Fernsehgerätes festlegen SLEEP TIMER
Bestimmte Sender für Kinder sperren KINDERSICHERUNG
(Analoge Kanāle)

1 2 3 ① "SLEEP TIMER" wählen ② weiter ① eine Uhrzeit in Minuten wählen

• Löschen
• Stellen Sie die Uhrzeit in Schritt 2 auf "0"
• Restzeit
• Sie können die Restzeit in Schritt 2 überprüfen, nachdem Sie das Verfahren wiederholt haben.

• Einen Sender freigeben → Drücken Sie ^1 erneut in Schritt 4
• Einen gesperrten Sender ansehen→ Geben Sie die Kanalnummer mit den Ziffermasten ein. Sobald ü erscheint, drücken Sie ^2 und geben ihre "GEHEIM CODE" ein. (Wenn Sie Ihren "GEHEIM CODE" vergessen, prüfen Sie ihn in Schritt 2.)
  ○ BLAU-BILD (Analogkanäle): Blauen Bildschirm anzeigen und Ton stummschalten, wenn das Signal schwach oder nicht vorhanden ist (EIN / AUS).

Einrichten des Fernsehgerätes

Das DTV-Menü ist nur bei Betrachten digitaler Kanäle verfügbar → (S. 35)
- Nach einer Minute Inaktivität wird das Menü ausgeblendet. - Bestimmte Funktionen im Menü werden je nach Situation evil. nicht angezeigt.
Bei einigen Menüpunkten gibt es Untermenüs.

Menü Punkt Anpassung / Konfiguration

BILD EINSTELLUNGEN	BILDEINST.	Bildeinstellung (HART / NORMAL / WEICH)
	HELLIGKEIT-1	Helligkeit Hintergrundbeleuchtung (Dunkler ⇌ Heller)
	KONTRAST	Kontrast (Weniger ⇌ Mehr)
	HELLIGKEIT-2	Helligkeit (Dunkler ⇌ Heller)
	SCHÄRFE	Schärfe (Weicher ⇌ Schärfer)
	FARBE	Farbe (Weniger ⇌ Mehr)
	FARBTON (nur NTSC)	Farbton (Rötlich ⇌ Grünlich)
	FARBTEMP.	Farbtemperatur (WARM / NORMAL / KÜHL)
	OPTIONEN	Genauere Bildeinstellungen (S. 37)
TON EINSTELLUNGEN	STEREO / I · II	Modus / Sprache (O : MONO / ∅ : STEREO / I : SUB1 / II : SUB2)
	TIEFEN	Tiefe Töne (Schwächer ⇌ Stärker)
	HÖHEN	Hohe Töne (Schwächer ⇌ Stärker)
	BALANCE	Lautsprecherbalance (Links Stärker ⇌ Rechts Stärker)
	HYPER SOUND	Umgebungston (EIN / AUS)
	3D CINEMA SOUND	Feinere Toneinstellungen (S. 30)
SONDERFUKTIONEN	SLEEP TIMER	Timer zum Abschalten des Fernsehgerätes (S. 31)
	KINDERSICHERUNG	Bestimmte Sender für Kinder sperren (S. 31)
	BLAU-BILD	Bei schwachem oder nicht vorhandenem Signal einen blauen Bildschirm anzeigen und den Ton stummschalten (EIN / AUS)
	PERS. EINSTELLUNGEN	Senderfavoriten löschen (S. 23)
	BILDSCHIRMANZEIGE	Format der Anzeige der Kanalnummer (TYP A / TYP B)
PROGRAMMIERUNG	AUTO	Land des Aufstellorts wählen und Sender automatisch eintragen (S. 13, Ⓞ)
	SENDER ORDNEN/MAN.	Eingetragene Sender ändern oder neue hinzufügen (S. 47)
	SPRACHE	Eine Sprache für die Bildschirm-Monüs wählen (S. 13, Ⓞ)
	DECODER (EXT-2)	Bei Anschluss an Videorecorder mit "T-V LINK" (EIN / AUS)
	EXT EINSTELLUNG	Zur Benutzung bei Videospielern und anderen Geräten (S. 26)
	HDMI EINSTELLUNGEN	HDMI 1 (EXT-5) : EINGANGSSIGNAL (1/2 : AUTO), AUDIO (DIGITAL / ANALOG / AUTO) HDMI 2 (EXT-6) : EINGANGSSIGNAL (1/2 : AUTO)
	SIGNALDÄMPFUNG	Falls digitale Kanäle aufgrund zu starker Radiowallen nicht empfangen werden können (EIN / AUS)

• Andere Einstellungen · Seitenverhältnis ändern → "ZOOM" (S. 30)
• Schalten Sie "3D CINEMA SOUND" ein → "3D CINEMA SOUND" (S. 30)

DTV-Menü verwenden

Die Grundfunktion und die Einstellungen digitaler Kanäle lässt sich im DTV-Menü auswählen.

Auf digitale Kanäle umschalten TV/DTV Menü aufrufen MENU "DTV" auswählen ① wählen ② weiter "Einstellungen" auswählen ① wählen ② weiter Zum vorherigen Anzeigefenster BACK Ende MENU Einen Menüpunkt wählen Z. B. "Antennenstrom" Einstellung ändern Antennenstrom ← Aus → Z. B. "Antennenstrom" Fertig MENU

Menü	Punkt		Anpassung / Konfiguration
DTV	Timer		Sendung für Aufnahme / Betrachtung reservieren (S. 27)
	Programme bearbeiten		Digitale Kanäle bearbeiten / löschen / sperren oder zu den Favoriten hinzufügen. (S. 45)
	Konzuguration	Land	Wählen Sie das Land der Installation (S. 39)
		Zeitzone	Wählen Sie die Zeitzone, wenn die Uhr nicht eingestellt ist→ "Die richtige Uhrzeit einstellen" (S.55)
		Menüsprache	Auswahl einer Sprache für Bildschim-Menüs (S. 39)
		Audiosprache	Wählen Sie eine Standardsprache für Audio (S. 39)
		Untertitelsprache	Wählen Sie eine Standardsprache für Untertitel (S. 39)
		Teletextsprache	Wählen Sie eine Standardsprache für Teletext (S. 39)
		EPG-Sprache	Wählen Sie die Standardsprache für Titel und Informationen zur Sendung (S. 39)
		PIN Code eingebon	PIN-Code ändern (S. 39)
		Favoriten	Aktivieren Sie Ihre Lieblingssender (S. 39)
		Altersfreigabe	Sendungen nach Alter des Betrachters begrenzen (S. 39)
	Einstellungen	Digitale Audioausgabe	Wenn ein Dolby-Digital-Signal empfangen wird, können Sie einstellen, dass das Signal am Anschluss DIGITAL AUDIO OUTPUT ausgegeben wird. (S. 41)
		Anzelgedauer	Anzelgedauer der Kanalinformationen auswählen (2 sec / 5 sec / 8 sec)
		Empfänger Upgrade	Aktualisieren Sie die Software des Empfängers, sobald neuere Versionen verfügbar sind. (S. 41)
		Common Interface	Einstellen Zugangsberechtigungsmodul (S. 41)
		Antennenstrom	Stromversorgung für die Innenantenne (S. 41)
	Installation	Programme suchen	Kanäle speichern (S. 43)
		Signal überprüfen	Empfangssignal prüfen (S. 43)
		Werkseinstellung	DTV-Einstellungen initialisieren (S. 43)

Bei Eingabe des PIN-Codes

Beim Betrachten digitaler Kanäle oder beim Umschalten von DTV-Menüeinstellungen ist es eventuell nötig, einen PIN-Code einzugeben.

Sobald einmal ein PIN-Code eingegeben wurde, ist eine wiederholte Eingabe bis zum Ausschalten des Femsehgerätes nicht mehr notwendig.

Der voreingestellte PIN-Code ist "0000"

- Sie können Ihren eigenen PIN-Code eingeben. → "PIN Code eingeben" (S. 39)

Erweiterte Bildeinstellungen

Das Fernsehgerät stellt sich standardmäßig selbst auf das beste Bild ein.

■ Zum vorherigen Anzeigefenster
■ Ende → MENU
Nach einer Minute Inaktivität wird das Menü ausgeblendet.

Funktion ist ausgeschalle
Wenn Rauschen auftritt
Funktion ist ausgeschaltet
Wenn das Bild an Schärfe verliert
Funktion ist ausgeschalle
Funktion ist immer eingeschaltet
: Automatische Anpassung

DTV-Konfiguration

Verfügbar für die Auswahl von Lieblingskanälen (Favoriten), zum Ändern des PIN-Codes, zur Auswahl der Altersfreigabe usw.

Hinweis
Wenn nicht in der Standardsprache gesendet wird, sind Bildschirmanzeigen und Audioausgabe in dieser Sprache nicht verfügbar. In diesem Fall hängt die Sprache, die angezeigt oder gehört werden kann, von der Sendung ab.
*1 Die Sprachen können sich je nach Landeseinstellung ändern (Die Abbildungen gelten für Deutschland)
*2 Die Altersfreigabe kann sich je nach Landeseinstellung ändern. (Die Abbildungen gellen für Deutschland)

Land

Menüsprache

Audiosprache

Untertitelsprache

Teletextsprache

EPG-Sprache

PIN-Code ändern

PIN Code eingeben

Aktivieren Ihrer Lieblingskanäte (Favoriten)

Favoriten

Einstellen der Altersbegrenzung Altersfreigabe

Wählen Sie das Land der Installation	Deutschland	Finland Spanien	Schweden Frankreich
Auswahl einer Sprache für Bildschirm-Menüs	Deutsch English	Suomi	Français
	Castellano Çalpäta	Svenska
Wählen Sie eine Standardsprache für Audio1	DeutschNur Deutsch	Für Sehbehinderte
Wählen Sie eine Standardsprache für Untertitel1	DeutschNur Deutsch	Für Hörbehinderte

Wählen Sie eine Standardsprache für Teletext ^1

Wählen Sie die Standardsprache für Name und Informationen zur Sendung ^1

① Wählen Sie "PIN Code eingeben"

Vereingestellt ist 60000"
• "Bei Eingabe des PIN-Codes" (S. 36)
- Wenn Sie den Code vergessen haben, geben Sie "0081" ein.

③: Geben Sie zwei Mal einen neuen Code ein

② Wählen Sie "Ein" ① Wählen Sie "Favoriten"

Wenn Sie nicht "Ein" wählen können, speichem Sie die Kanäle unter "Favoriten" zuerst → "Favoriten" (S. 45)

① Wählen Sie "Altersfreigabe"

② Wählen Sie das Alter ^2

- Nur Sendungen mit einer Altersfreigabe können eingeschränkt werden. - Um die eingeschränkt beitrachtbare Sendung zu sehen, muss der PIN-Code eingegeben werden.
Zeitzone: Wählen Sie die Zeitzone, wenn die Uhr nicht eingestellt ist → "Die richtige Uhrzeit einstellen" (S.55)

DTV-Einstellungen

Verfügbar zur Einstellung der Stromversorgung für die Antenne, zur Aktualisierung der Tuner-Software usw.

Auf digitale Kanäle umschalten TV/DTV Menü aufrufen MENU "DTV" auswählen wählen weiter "Einstellungen" auswählen wählen weiter Zum vorherigen Anzeigefenster BACK Ende MENU Einen Menüpunkt wählen wählen Fertig MENU

Ausgabe des Dolby-Digital- Signals Digitale Audioausgabe Receiver aktualisieren Empfänger Upgrade

- Bitte lesen Sie vor der Einstellung "Dolby Digital"-Ausgabe am Anschluss "DIGITAL AUDIO OUT" (S. 56).

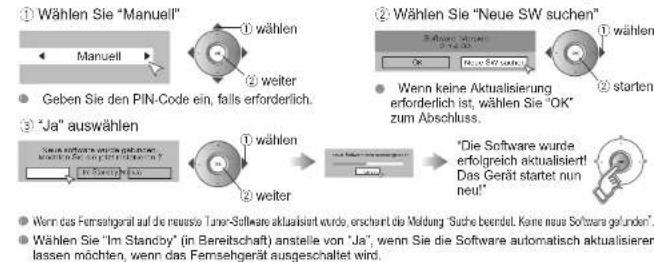

Sie können die Software des Empfängers aktualiseren, sobalo neuere Versionen verfügbar sind. Nomalerweise auf "Auto" eingestellt.

■ Wenn JVC oder die Sendeanstalt Sie über neue Software informiert, laden Sie diese wie folgt herunter.

    F["② Wählen Sie "Neue SW suchen""] --> G["① wahlen"]
    G --> H["② wahlen"]
    H --> I["③ wahlen"]

    J["① Wenn keine Aktualisierung erforderlich ist, wählen Sie "OK" zum Abschluss."] --> K["② when it is not being used"]
    K --> L["③ when it is not being used"]

    M["① Wenn das Fremsehgerät auf de neue Timer-Software aktualisiert wurde, erscheft die Meldung "Suche beendet. Keine neue Software gefunden.""] --> N["② wenn Sie "Im Standby" (in Bereitschaft) anstelle von "Ja", wenn Sie the Software automatisch aktualisieren lassen möchten, wenn das Fremsehgerät ausgeschaltet wird."]

Um digitale Pay-TV-Kanäle zu betrachten, verwenden Sie das Menü des Zugangsberechtigungsmoduls. Diese Funktion lässt sich nur verwenden, wenn in Ihrer Region Pay-TV empfangen werden kann.

① Drücken Sie "OK", um das Zugang sberechtigungsmodul anzuzeigen
Der Inhalt dieses Menüs ist je nach Anbieter verschieden.
Die im Menü angezeigte Sprache kann von der Einstellung "Sprache" am Fernsehgerät abweichen.

- Bitte lesen Sie vor der Einstellung "Stromversorgung für die Innenantenne" (S. 55).

Anzeigedauer: Wählen Sie die Anzeigedauer für die Kanalinformationen (2 Sek / 5 Sek / 8 Sek).

DTV-Installation

Hier können Sie digitale Kanäle speichern, die Signale digitaler Kanäle überprüfen und alle Einstellungen für die digitalen Kanäle initialisieren.

Auf digitale Kanäle umschalten TV/DTV Menü aufrufen MENU "DTV" auswählen ① wählen ② weiter

Zum vorherigen Anzeigefenster

BACK Ende MENU "Installation" auswählen ③ wählen ② weiter Einen Menüpunkt wählen D43 Installation Programme suchen Signal Quration Workshopstellung ① wählen ② weiter Fertig MENU

Einen neuen Sender eintragen Programme suchen
Prüfen Sie das Empfangssignal Signal überprüfen
DTV- Einstellungen initialisieren Werkseinstellung

①Einstellen der Einträge

Suche	Automatisch: Automatisch suchenManuell: Einen bestimmten Kanalbereich durchsuchenNetz: Sie können nur das die notwendigen Netzwerk(s) auswahlen und speichern.
Start-Kanal	Geben Sie einen Kanalbereich für die Suche an (bei "Manuell")
Stop-Kanal
Modus	Hinzufügen: Den gespeicherten Kanälen einen neuen Kanal hinzufügenNeu suchen: Alle Kanäle erneut speichern

② "Suche starten" auswählen

③ "Ja" auswählen

1 wahlen

2 einstellen

Sender aus einer Liste auswahlen

3 eingetragen

4 gespeicherl / abbrechen

5 einstellen

Signel : Exzellent Dieser Kanal ist die Frequenz der digitalen Übertragung. Er weicht von der am Femsehgerät angezeigten Kanalnummer ab. Wahlen Sie einen anderen Empfangskanal auswählen Signalpegel Schwach Akzeptabel Exzellent

Alle gespeicherten, digitalen Kanäle werden gelöscht, und die Einstellungen im DTV-Menü werden initialisiert. Digitale Kanäle werden neu gespeichert.

①PIN Code eingeben

1	2	3
4	5	6
7	8	9
9

Voreingestellt ist "0000". → "Bei Eingabe des PIN-Codes" (S. 36)

② "Ja" auswählen

1 wahlen2 weiter

2 unter "Anfangseinstellungen" (S. 12)

Digitale Kanäle bearbeiten

Bearbeiten Sie die gespeicherten Kanäle mit "Automatisch" unter "Anfangseinstellungen" (S. 12).

Analoge Kanäle bearbeiten

Bearbeiten Sie die Kanäle, die mit "AUTO" unter "Anfangseinstellungen" eingetragen wurden (S. 13).

Wenn Sie soaben die "Anfangsainstellungen" (S. 13) vorgenommen haben, fahren Sie fort mit

Auf analoge Kanäle umschalten

Men

MENU

"PROGRAMMIERUNG" wählen

1 wähler

"SENDER ORDNEN/MAN." auswählen

Zeile wählen

Sender ordnen

Einstellungen

bestätigen

Fertig

Mit "T-V LINK"

- Wenn 'FUNKTION NICH

VERFÜGBAR" erscheint:

Ist ein 'T-V LINK'

kompatibles

Gerät an "EXT-2"

angeschlossen

- Ist das Gerät eingangshallal!

• 'T-V LINK' → (S. 11)

Ohne "T-V LINK"

Senderposition

erschieben

VERSCH.

Sendernamen

bearbeiten

ID

-

1. 2017年1月

Sender

einfugen

EINFÜGEN

Sender

löschen

LÖSCHEN

Einen neuen

Sender

eintragen

MANUEL

① Start ② Zielort wählen ③ Fertig

① Start ② Sendernamen eingeben

■ Bei Auswahl eines voreingestellten Namens aus der "ID LISTE"

■ Bei manueller Benennung eines Senders

① Start ② Einen "CH/CC"-Kanal wählen ③ Eine Zahl eingeben

Empfängt das Sendersignal.

④ ⑤ ⑥ ⑦ ⑧ ⑨

① ② ③

① Löschen

① Start ② Start der Sendersuche

- Drücken Sie gegebenenfalls ▶ Sendenom zu ändern. - "Empfangbare Sendenormen (analoge Kanäle)" (S. 54)

Bei hohen Bei niedrigen

Frequenzen Frequenzen

Die automatische Suche beginnt und die nächste Frequenz wird importiert.

→ Die vorherigen Schritte wiederholen, bis der gewünschte Sender angezeigt wird

Feinabstimmung des Bildes

Feinabstimmung des Tons

(geh) (blau)

○ 1 ●

System wählen

Problemlösungen

■ Analoge Kanäle

Starkes Rauschen oder Schnee

• Ist das Fernsehgerät korrekt an die Antenne angeschlossen?
• Ändern Sie die Empfangsrichtung der Antenne.
• Ist die Antenne oder das Antennenkabel beschädigt? → Wenden Sie sich an Ihren Händler

Muster, Streifen oder Rauschen

● Empfängt die Antenne Störsignale von Hochspannungsleitungen oder Funksendeanlagen?

Wenden Sie sich an Ihren Händler Stehen andere angeschlossene Geräte zu dicht am Fremsehgerät?

- Vergrößem Sie den Abstand zwischen Antenne und möglicher Störquelle, bis keine Störstrahlung mehr auftritt.

Geisterbilder

(Verdopplung von Bildern)

• Empfangen Sie Störsignale durch Rellektion an Bergen oder anderen Gebäuden? → Justieran Sie die Empfangsrichtung Ihrer Antenne oder lauschen Sie sie gegen an gerichtete Antenne höherer Qualität aus
  ■ Digitalkanäle → (S. 14)

Ich kann es nicht einschalten! • Ist das Netzkabel korrekt an die Netzsteckdose angeschlossen? Die Fernbedienung funktioniert nicht! • Sind die Batterien leer? • Sind Sie weiter als 7 Meter vom Fernsehgerät entfernt? • Ist der Schalter "VCR/TV/DVD SWITCH" auf "TV" eingestellt? • Beim Aufruf von Teletext erscheint das TV-Menü nicht. • Je nach Stabilität des Signals kann beim Senderwechsel eine Zeitverzögerung eintreten.

Problemlösungen

(Fortsetzung)

Wenn Sie die Funktion EINFÜGEN (S. 47) verwenden, wählen Sie bitte aus dieser Tabelle die "CH/CC"-Nummer, die zur analogen TV-Kanalnummer gehört.

- Wenn die Ländereinstellung "FRANCE" ist, wählen Sie eine dreistellige CH/CC-Nummer.

CH	Christensen, Suisse
CH 02/SH-2022	R2, R1
CH 03/SH-2023	R3, ITALY A
CH 04/SH-2024	E4, ITALY B, R2
CH 05/SH-2025	L5, ITALY D, R5
CH 06/SH-2026	R5, ITALY E, R7
CH 07/SH-2027	L7, ITALY F, R8
CH 08/SH-2028	L8, R9
CH 09/SH-2029	R9, ITALY G
CH 10/SH-2120	L10, ITALY H, R10
CH 11/SH-2111	E11, ITALY H-1, R11
CH 12/SH-2112	L12, ITALY H-2, R12
CH 21/SH-221	S21, R21
CH 22/SH-222	L22, R22
CH 23/SH-223	L23, R23
CH 24/SH-224	L24, R24
CH 25/SH-225	L25, R25
CH 26/SH-226	L26, R26
CH 27/SH-227	L27, R27
CH 28/SH-228	L28, R28
CH 29/SH-229	L29, R29
CH 30/SH-230	E30, R30
CH 31/SH-231	L31, R31
CH 32/SH-232	L32, R32
CH 33/SH-233	L33, R33
CH 34/SH-234	L34, R34
CH 35/SH-235	L35, R35
CH 36/SH-236	E36, R36
CH 37/SH-237	R37, R37
CH 38/SH-238	E38, R38
CH 39/SH-239	E39, R39

CH	General Retail Sector
CH40CH243	R40, R40
CH41CH241	R41, R41
CH42CH242	R42, R42
CH43CH243	R43, R43
CH44CH244	R44, R44
CH45CH245	R45, R45
CH46CH245	R46, R46
CH47CH247	R47, R47
CH48CH248	R48, R48
CH50CH250	R50, R50
CH51CH251	R51, R51
CH52CH252	R52, R52
CH53CH253	R53, R53
CH54CH254	R54, R54
CH55CH255	R55, R55
CH56CH256	R56, R56
CH57CH257	R57, R57
CH58CH258	R58, R58
CH59CH259	R59, R59
CH60CH260	R60, R60
CH61CH261	R61, R61
CH62CH262	R62, R62
CH63CH263	R63, R63
CH64CH264	R64, R64
CH65CH265	R65, R65
CH66CH266	R66, R66
CH67CH267	R67, R67
CH68CH268	R68, R68
CH69CH269	R69, R69

CG	Cranial Note: Sensor
CG 01VCC 201	51
CG 02VCC 202	52
CG 03VCC 203	53
CG 04VCC 204	54
CG 05VCC 205	55
CG 06VCC 206	56
CG 07VCC 207	57
CG 08VCC 208	58
CG 09VCC 209	59
CG 10VCC 210	60
CG 11VCC 211	61
CG 12VCC 212	62
CG 13VCC 213	63
CG 14VCC 214	64
CG 15VCC 215	65
CG 16VCC 216	66
CG 17VCC 217	67
CG 18VCC 218	68
CG 19VCC 219	69
CG 20VCC 220	70
CG 21VCC 221	71
CG 22VCC 222	72
CG 23VCC 223	73
CG 24VCC 224	74
CG 25VCC 225	75
CG 26VCC 226	76
CG 27VCC 227	77
CG 28VCC 228	78
CG 29VCC 229	79
CG 30VCC 230	80

CC	Cheese (Rout) Solder
CC 31/CC 231	831
CC 32/CC 232	832
CC 33/CC 233	833
CC 34/CC 234	834
CC 35/CC 235	835
CC 36/CC 236	836
CC 37/CC 237	837
CC 38/CC 238	838
CC 39/CC 239	839
CC 40/CC 240	840
CC 41/CC 241	841
CC 75/CC 275	X
CC 76/CC 276	Y, R3
CC 77/CC 277	Z, ITALY C, R4
CC 78/CC 278	Z, I, R5
CC 79/CC 279	Z, I/2

CH	Charged Kancel Banker
CH 102 F2
CH 103 F3
CH 104 F4
CH 105 F5
CH 106 F6
CH 107 F7
CH 108 F8
CH 109 F9
CH 110 F10
CH 121 F21
CH 122 F22
CH 123 F23
CH 124 F24
CH 125 F25
CH 126 F26
CH 127 F27
CH 128 F28
CH 129 F29
CH 130 F30
CH 131 F31
CH 132 F32
CH 133 F33
CH 134 F34
CH 135 F35
CH 136 F36
CH 137 F37
CH 138 F38
CH 139 F39
CH 140 F40

CH	Standard Model 2010
CH 141 F41
CH 142 F42
CH 143 F43
CH 144 F44
CH 145 F45
CH 146 F46
CH 147 F47
CH 148 F48
CH 149 F49
CH 150 F50
CH 151 F51
CH 152 F52
CH 153 F53
CH 154 F54
CH 155 F55
CH 156 F56
CH 157 F57
CH 158 F58
CH 159 F59
CH 160 F60
CH 161 F61
CH 162 F62
CH 163 F63
CH 164 F64
CH 165 F65
CH 166 F66
CH 167 F67
CH 168 F68
CH 169 F69

CG 110 119-12

CG 111 120-130

CG 112 132-140

CG 113 140-150

CG 114 148-155

CG 115 155-165

CG 116 165-175

CG 123 229-239

CG 124 229-239

CG 125 238-245

CG 126 245-255

CG 127 252-265

CG 128 260-265

CG 129 269-275

CG 130 278-285

CG 131 285-295

CG 132 292-305

CG 133 300-305

CG 141 308-315

CG 142 315-315

CG 143 319-325

CG 144 327-335

CG 145 335-345

CG 146 343-355

CG 147 351-355

CG 148 359-365

CG 149 367-375

CG 150 375-385

CG 151 383-395

CC Progress (W-B)

CC 162 391-389

CC 153 356-407

CC 156 407-415

CC 155 415-422

CC 158 423-431

CC 157 431-439

CC 156 435-447

CC 159 447-455

CC 160 455-462

CC 161 462-469

Technische Informationen

Was ist "T-V LINK"?

'T-V LINK' ermöglicht den einfachen Informationsaustausch zwischen Femsehgerät und angeschlossenem 'T-V LINK'-kompatiblem Gerät. Mit T-V LINK:

- Sie können die im Fernsehgerät programmierten, analogen Senderinformationen zum "T-V LINK"-kompatiblen Gerät senden, so dass beide, Fernsehgerät und externes Gerät, die gleichen Sendereinstellungen haben. Wenn Sie ein externes Gerät anschließen, werden die Senderinformationen ins Gerät hochgeladen, so dass die Einstellungen sehr schnell fertiggestellt sind. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch des externen Gerätes.

Mit der Funktion 'DIREKTE AUFNAHME' können Sie ganz einfach das Fernsehprogramm, das Sie auf einem 'T-V LINK' kompatiblen Gerät anschauen, aufreichnen. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch des externen Gerätes Nach Einstellung des Aufnahme-Timers instruiert das TV-Gerät den Recorder über DIREKTE AUFNAHME, die Aufnahme zu starten und zu stoppen.

"DVI"-Geräte anschließen

Schließen Sie mit einem "DVI-HDMI"-Adapterkabel ein "DVI"-Gerät an "EXT-4 (HDMI)" an. Verbinden Sie den analogen Sound-Ausgang des DVI-Gerätes mit den Klemmen L und R in EXT-3.
- Stellen Sie "AUDIO" in den "HDMI EINSTELLUNGEN" auf "ANALOG" oder "AUTO" (S. 34)
Der Eingang EXT-5 unterstützt keine analogen Audiosignale (EXT-3).
Der Eingang EXT-5 unterstützt keine DVI-Geräte.

AUTO unter "ZOOM"

Wenn "AUTO" unter ZOOM ausgewählt ist, wird das vom Sender empfangene Seitenverhältnis verwendet. Es wird das vom WSS (Wide Screen Identification Signal), Videosignal oder Steuersignal des externen Geräts empfangene Seitenverhältnis verwendet. Wenn keine Informationen zum Seitenverhältnis empfangen werden, wird die unter "4:3 AUTO-SEITENVERHÄLTNIS" getroffene Einsellung verwendet (S. 38).

Empfangbare Sendenormen (analoge Kanäle)

Je nach Land, das unter "AUTO" gewählt wurde, ändern sich die empfangbaren Sendeformate.
VEREINIGTES KÖNIGREICH: Nur PAL-I empfangbar.
FRANCE Sowohl SECAM-L
Zum Empfang von SECAM-L in anderen Ländern als Frankreich:
1) Ändern Sie unter "AUTO" die Einstellung "LAND" auf "FRANCE"
2) Drücken Sie die Taste "BACK", um zum Menü zurückzukehren, und geben Sie den Sender unter "EINFÜGEN" oder "MANUELL" ein.

Technische Informationen (Fortsetzung)

Stromversorgung für die Innenantenne

Bei Einsatz einer Innenantenne, die eine externe Stromversorgung benötigt, schalten Sie unter
"Anfangseinstellungen" "Antennenstrom" auf "Ein" (S.11).
Das Fernsehgerät liefert 5 V Gleichspannung mit 50 mA (max.) von der Antennenbuchse durch das Kabel zur Antenne.
- Eine Stromversorgung von Außen- oder Innenantennen, die keine externe Stromversorgung benötigen, kann Schäden an
der Antenne verursachen. Wenn Sie nicht sicher sind, ob die Antenne externe Stromversorgung benötigt, wählen Sie „Aus“.
● Schließen Sie die Antenne direkt am Fernsehgerät an. Wenn sich zwischen Antenne und Fernsehgerät ein
Aufnahmegerät befindet, kann keine Spannung zur Antenne geliefert werden.
Die Antennenspannung wird nur dann geliefert, wenn das Fernsehgerät eingeschaltet ist.
Zum Ändern der Einstellung, nachdem die "Anfangseinstellungen" abgeschlossen sind
→ "Antennenstrom" (S. 41)

Digitale Kanäle, die auf diesem Fernsehgerät nicht betrachtet werden können

Wenn ein Digitalsender neue Formate (wie z. B. DVB-H, MPEG4 usw.) oder MHP verwendet, kann er nicht betrachtet werden, obgleich der Kanalname zu lesen ist.
Wenn der Kanal ausgewählt wird, erscheint kein Bild, und es ist kein Ton zu hören.
- Sie können diese Kanäle mit "Löschen" unter "Programme bearbeiten".
→ "Digitalkanäle bearbeiten" (S. 45)

Die richtige Uhrzeit einstellen

Die für digitale Kanäle angezeigte Uhrzeit basiert auf den Informationen des Senders und wird durch Berechnen der Zeitdifferenz zwischen Ihrer Zeitzone und Greenwich Mean Time (GMT) entsprechend der Einstellung "Land" im Menü "Konfiguration" ermitelt. ("Zeitzone" wird in "Auto" eingestellt)

Wenn es innerhalb desselben Landes eine Zeitdifferenz gibt oder die Informationen nicht richtig sind, zeigt auch die Uhr am Bildschirm nicht die korrekte Uhrzeit. Um dies zu berichtigen, ändern Sie die Einstellung für die "Zeitzone".

1 Menü "Konfiguration" anzeigen (S. 39)
2 "Zeitzone" wählen und OK drücken
3 Wählen Sie die/das Ihrem Wohnort am nächsten liegende Stadt/Land und drücken Sie OK
4 Taste MENU drücken

"Dolby-Digital"-Ausgang am Anschluss "DIGITAL AUDIO OUT"

Einige digitale Kanäle werden mit "Dolby Digital"-Signalen ausgestrahlt.
In diesen Fällen können "Dolby Digital"-Signale am Anschluss "DIGITAL AUDIO OUT" ausgegeben werden.
1. Schließen Sie eine Audioanlage mit "Dolby Digital"-Decoder an. (S. 10)
2. Ändern Sie die Einstellung "Digital Audio Output" von "PCM" zu "Dolby Digital". (S. 41)
- Beim Andern der Einstellung kann für einige Sekunden die Meldung *Dolby Digital ausgewählt! Kein analoges

Audio vorhanden, angezeigt werden.
- Wenn auf einen Kanal umgeschaltet wird, der "Dolby Digital"-Signale sendet, kann für einige Sekunden die
Meldung "Dolby Digital ausgewählt! Kein analoges Audio vorhanden." angezeigt werden.
- Selbst wenn "Dolby Digital" eingestellt ist, werden "Linear PCM"-Signale von einem Sender ausgegeben, der
keine "Dolby Digital"-Signale sendet.
Stellen Sie die Audioanlage so ein, dass sie mit "Dolby Digital" und "Linear PCM" kompatibel ist. (Näheres
entnehmen Sie bitte dem Handbuch der Audioanlage.)
- Wenn Sie die Einstellung vorübergehend von "Dolby Digital" auf "PCM" umschalten möchten, ändern Sie dies

Ändern Sie die Einstellung "Digitale Audioausgabe" in folgenden Fällen auf "PCM". Wenn der Ton eines Kanals, der "Dolby Digital"-Signale sendet, auch dann nicht zu hören ist, wenn "Dolby Digital" eingestellt ist.

• Wenn Sie über die Fernsehlautsprecher hören möchten.
• Wenn Sie über eine Audioanlage hören möchten, die keinen "Dolby Digital"-Decoder besitzt.
  ● Bei Aufnahme einer Sendung.

■ Wenn eine Sprache mit "(Dolby)" ausgewählt ist und "(Dolby)" im Menü "Audioauswahl" angezeigt wird (S. 29), kann die Einstellung "Digitale Audioausgabe" vorübergehend von "PCM" zu "Dolby Digital" geändert werden.
Es erscheint einige Sekunden lang eine Meldung, die empfiehlt, die Einstellung bei "Digitale Audioausgabe" auf "Dolby Digital" umzuschalten.
■ Wenn Sie ein "Dolby Digital"-Signal mit der Timer-Aufnahmefunktion (S. 27) aufnehmen möchten, ändern Sie die Einstellung "Timer-Aufnahme verwenden" von "PCM/Analog" auf "Dolby Digital". Wenn diese Einstellung jedoch auf "Dolby Digital" umgeschaltet wird, können Sie den analogen Ton nicht mit einem Aufnahmegerät aufnehmen, das am Anschluss EXT-2 angeschlossen ist.
■ "Dolby" und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Technische Informationen (Fortsetzung)

Aktualisieren der PR-Liste (nur Digitalkanäle)

Das Fernsegerät führt täglich einen Empfangstest (für digitale Kanäle) während der Nachtstunden (3 Uhr morgens) durch. Wenn das Fernsehgerät Kanäle erkennt, die zu empfangen sind, oder wenn das Gerät einen bestimmten Kanal nicht empfangen konnte, erscheint eine Meldung über die Aktualisierung der PR-Liste, wenn das Fernsehgerät eingeschaltet wird.
Der Empfangstest wird nur durchgeführt, wenn das Fernsehgerät in Bereitschaft ist. Es erfolgt kein Test, wenn das Fernsehgerät eingeschaltet ist.
- Wenn das Femsehgerät keine zu aktualisierenden Kanäle findet, wird keine Meldung angezeigt.

■ Aktualisieren der PR-Liste
1. Wählen Sie "Ja" und drücken Sie die OK-Taste.
2. Das "Programm suchen"-Menü wird angezeigt. Führen Sie die Programmsuche durch, um die PR-Liste zu aktualisieren → "Programm suchen" (S. 43).
- Wenn "Neu suchen" bei "Modus" im "Programm suchen"-Menü erscheint, werden alle PR-Listeneinstellungen zurückgesetzt und alle Reservierungen für "Aufzeichnen" und "Erinnern" werden gelöscht. Wenn Sie diese Einstellungen beibehalten und nur Kanäle hinzufügen möchten, stellen Sie den "Modus" im "Programm suchen"-Menü auf "Hinzufügen" (S. 43).
- Wenn "Hinzufügen" bei "Modus" im "Programm suchen"-Menü eingestellt ist, werden Kanäle, die das Fernsehgerät nicht empfangen konnte, nicht aus der PR-Liste gelöscht. Zum manuellen Löschen dieser Kanäle - "PR Liste bearbeiten" (S. 45).
• Die Programmsuche dauert einige Minuten.
■ Aktualisierung abbrechen
Wählen Sie "Nein" und drücken Sie die OK-Taste.
- Wenn Sie die PR-Liste später aktualisieren möchten, wählen Sie "Nein" und drücken Sie die OK-Taste. Wenn Sie den Fernsehgerät dann einschalten, wird diese Meldung nicht angezeigt. Aber Sie können auch die PR-Liste mittels "Programm suchen" (S. 43) aktualisieren.

Technische Daten

Hauptgerät

Modell LT-26DA8SU/ZU LT-32DA8SU/ZU LT-37DA8SU/ZU LT-42DA8SU/ZU
Sendeformate CCIR I / B / G / D / K / L (Siehe "Technische Informationen", S. 54)
Empfangssysteme	Fernsehausstrahlung : PAL, SECAM Externer Eingang : PAL, SECAM, NTSC 3.58/4.43 MHz
Kanäle und Frequenzen	● Digital: Finnland / Spanien E21-E69 (Frequenz : 474 MHz-858 MHz), Schweden / Deutschland ES-E12 / E21-E69 (Frequenz : 177,5 MHz-856 MHz), Frankreich F5-F10 / F21-F69 (Frequenz : 178,75 MHz-858 MHz)● Analog:E2-E12 / E21-E69, F2-F10 / F21-F69, IR A-IR J, ITALY A-H / H+1 / H+2, R1-R12 / R21-R69, S1-S41, X / Y / Z / Z+1 / Z+2, Französische Kabelkanäle (Frequenz : 116-172 MHz / 220-469 MHz)
Ton-Multiplexsysteme NICAM (I / B / G / D / K / L), A2 (B / G / D / K)
Videotextsysteme	Digital: EBU TEXT Analog: FLOF (Fastext), TOP, WST (Standardsystem)
Stromversorgung AC 220 V - 240 V, 50 Hz
Audioausgang [Nernausgangsleistung]	6 W + 6 W 10 W + 10 W
Lautsprecher (12 cm x 5 cm) oval x 2 (16 cm x 4 cm) oval x 2
Leistungsaufnahme [Bereitschaft]	116 W[1,6 W]	125 W[1,6 W]	170 W[1,6 W]	214 W[1,2 W]
Bidschimgröße (sichtbarer Bereich, diagonal gemessen)	66 cm	80 cm	92 cm	105 cm
Abmessungen (B x H x T: mm)[ohne Standfuß]	672 x 519 x 230[672 x 471 x 107]	800 x 591 x 230[800 x 545 x 99]	919 x 651,7 x 230[919 x 603,7 x 108]	1030 x 719,1 x 296[1030 x 672 x 108]
Gewicht[ohne Standfuß]	11,6 kg[10,8 kg]	14,3 kg[13,5 kg]	19,6 kg[18,7 kg]	23,9 kg[22,1 kg]
Zubehör	(Siehe "Zubehör prüfen", S. 5)

• Ein Zugangsberechtigungsmodul für die Betrachtung digitaler Pay-TV-Kanäle kann installiert werden (S. 8).
• Die Innenantenne kann mit Gleichspannung versorgt werden (S. 56).

Buchsen / Anschlüsse

Buchsenbezeichnung		Buchsentyp	Signaltyp (IN)	Signaltyp (OUT)	Hinweise
Eingangs-/Ausgangskemmen	EXT-1	Euroanschluss x 1(SCART-Anschluss)	Composite Video, Analoges RGB AUDIO L / R	TV out
	EXT-2	Euroanschluss x 1(SCART-Anschluss)	Composite Video, S-Video, Analoges RGB AUDIO L / R	Dubbing Out	‘T-V’LINK*-kompetibel
Eingangsbuchsen	EXT-3	RCA-Buchsen x 5	Composite Video, analoges Component (576i (625i) / 480i (525i), Progressiv 375p (525i) / 480p (555i), HD : 1080i (1125i), 720p (750p))AUDIO L / R
	EXT-4 (HDMI 1)	HDMI-Eingang x 1	HDMI (576i (625i) / 480i (525i) / 575p (625p) / 480p (525p), 1080i (1125i), 720p (750p))
	EXT-5 (HDMI 2)
Ausgangsbuchsen	DIGITAL AUDIO OUT	OPTICAL-Buchse x1		Digital Audio(48 kHz,16-Bit linearos PCM / Dolby Digital)
	Kopflhörer	Stereo-Klinkenbuchse x 1(3,5 mm Durchmesser)		Kopflhörerausgang

Wir behalten uns vor, Ausführung und technische Daten ohne Ankündigung zu ändern.
