Produkttyp	16:9 LCD-Fernseher mit DVB-T und analogem Tuner
Bildschirmdiagonale	80 cm (31,5 Zoll)
Auflösung	1366 x 768 Pixel (HD ready)
Empfang	Digital (DVB-T) und analog (PAL/SECAM)
Anschlüsse	HDMI (EXT-5), SCART (2x), Component (EXT-4), S-Video, Composite, PC-Eingang, USB (nicht erwähnt)
Audioausgang	10 W + 10 W (Stereo), digital optisch (Dolby Digital)
Besondere Funktionen	EPG (8 Tage), Timer-Aufnahme, Kindersicherung, Teletext, 3D Cinema Sound, Multibild, Schnappschuss
Stromversorgung	220–240 V, 50 Hz
Leistungsaufnahme (Betrieb)	136 W
Leistungsaufnahme (Standby)	0,6 W
Abmessungen mit Fuß (B x H x T)	800 x 591 x 244 mm
Abmessungen ohne Fuß (B x H x T)	800 x 545 x 137,8 mm
Gewicht mit Fuß	16,8 kg
Gewicht ohne Fuß	14,9 kg
Wandmontage	VESA 200 x 200 mm, optionaler Wandmontagesatz von JVC
Reinigung	Mit weichem, trockenem Tuch; keine aggressiven Reinigungsmittel
Entsorgung	Elektro-Altgeräte nicht im Hausmüll; gemäß EU-Richtlinie über Sammelstellen entsorgen
Reparatur	Nur durch geschultes Fachpersonal; bei Störungen Netzstecker ziehen und Händler kontaktieren
Lieferumfang	Fernbedienung (RM-C1906S), Batterien (AAA/R03), Bedienungsanleitung

Häufig gestellte Fragen - LT-32DR7 JVC

Wie schließe ich eine externe Antenne an den JVC LT-32DR7 an?

Verbinden Sie das Antennenkabel mit der ANTENNE-Buchse auf der Rückseite. Bei einer Innenantenne mit Stromversorgung aktivieren Sie unter Anfangseinstellungen die Option Antennenstrom.

Kann ich mit diesem Fernseher digitale Pay-TV-Kanäle empfangen?

Ja, stecken Sie ein Zugangsberechtigungsmodul (CI-Modul) in den CI-Schacht und eine Smart Card ein. Konfigurieren Sie dann unter DTV-Einstellungen > Common Interface.

Wie stelle ich den Sendersuchlauf ein?

Drücken Sie MENU, wählen Sie Programmierung und dann Auto. Wählen Sie das Land und starten Sie die automatische Suche. Für digitale Kanäle gehen Sie zu DTV > Installation > Programme suchen.

Der Bildschirm bleibt schwarz – was tun?

Prüfen Sie, ob das Netzkabel eingesteckt ist und die Stromanzeige grün leuchtet. Versuchen Sie, den Fernseher mit der Ein/Aus-Taste einzuschalten. Wenn nichts passiert, ziehen Sie den Netzstecker für einige Minuten und stecken ihn wieder ein.

Wie kann ich die Kindersicherung aktivieren?

Rufen Sie das Menü Sonderfunktionen auf, wählen Sie Kindersicherung. Geben Sie einen vierstelligen Geheimcode ein (z.B. 0000) und sperren Sie einzelne Sender. Gesperrte Kanäle können nur nach Codeeingabe gesehen werden.

Warum habe ich keinen Ton über HDMI?

Stellen Sie unter HDMI Einstellungen den Audio-Modus auf Digital oder Auto. Bei DVI-Geräten schließen Sie zusätzlich das analoge Audiokabel an EXT-4 an und wählen Analog.

Wie nehme ich eine Sendung per Timer auf?

Schalten Sie auf digitale Kanäle, drücken Sie MENU und wählen Sie DTV > Timer. Stellen Sie Datum, Uhrzeit, Kanal und Modus (Einmal/Täglich/Wöchentlich) ein. Der Recorder muss an EXT-2 mit T-V LINK angeschlossen sein.

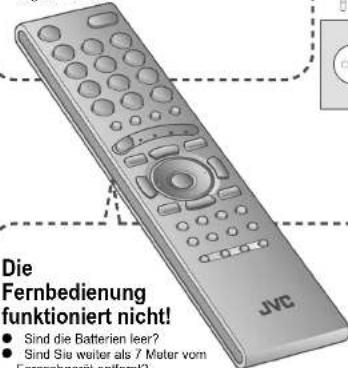

Die Fernbedienung funktioniert nicht – woran liegt das?

Überprüfen Sie die Batterien (AAA/R03) und ob der MODE-Schalter auf TV steht. Entfernen Sie Hindernisse zwischen Fernbedienung und Sensor. Falls nötig, setzen Sie den Fernseher zurück, indem Sie den Netzstecker ziehen.

Kann ich den Fernseher an die Wand montieren?

Ja, verwenden Sie den optionalen Wandmontagesatz von JVC mit VESA 200 x 200 mm. Die Montage darf nur von geschultem Fachpersonal durchgeführt werden.

Wie stelle ich das Bildformat um?

Drücken Sie die ZOOM-Taste auf der Fernbedienung. Wählen Sie zwischen Panorama, Normal, 14:9, Zoom oder Auto. Bei Auto wird das Seitenverhältnis automatisch an das Signal angepasst.

BEDIENUNGSANLEITUNG LT-32DR7 JVC

16:9 LCD TV BEDIENUNGSANLEITUNG

TELEVISOR CON PANEL LCD PANORÁMICO MANUAL DE INSTRUCCIONES

NESTEKIDENÄYTÖLLÄ VARUSTETTU KÄYTTÖOHJE

LAAJAKUVATELEVISIO

JVC

Sehr geehrter Kunde, sehr geehrte Kundin,

DEUTSCH

dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan, Limited ist: JVC Manufacturing U.K. Limited

2 Glenburn Road, College Milton Industrial Estate, East Kilbride G74 5BA Großbritannien

Apreciado cliente,

CASTELLANO

Benutzerinformationen zur Entsorgung alter Geräte

DEUTSCH

Hinweis:

Dieses Symbol ist nur in der Europäischen Union gültig.

[Europäische Union]

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten Entsorgung. Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umweit und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

Erweitern Sie die Welt der schönen Bilder

Multimedia-Anwendungen mit JVC Ausstrahlung über DVD-T /VHF / UHF Digitalkamera Videokamera Spielkonsale Computer Audiokomponenten Videorecorder DVD-Spieler DVD-Recorder

Digitale, terrestrische Ausstrahlung (DVB-T)

Digitale Kanäle

Analoge terrestrische Ausstrahlung (VHF

(UHF) und analoges Kabelfernsehen

→ Analoge Kanäle

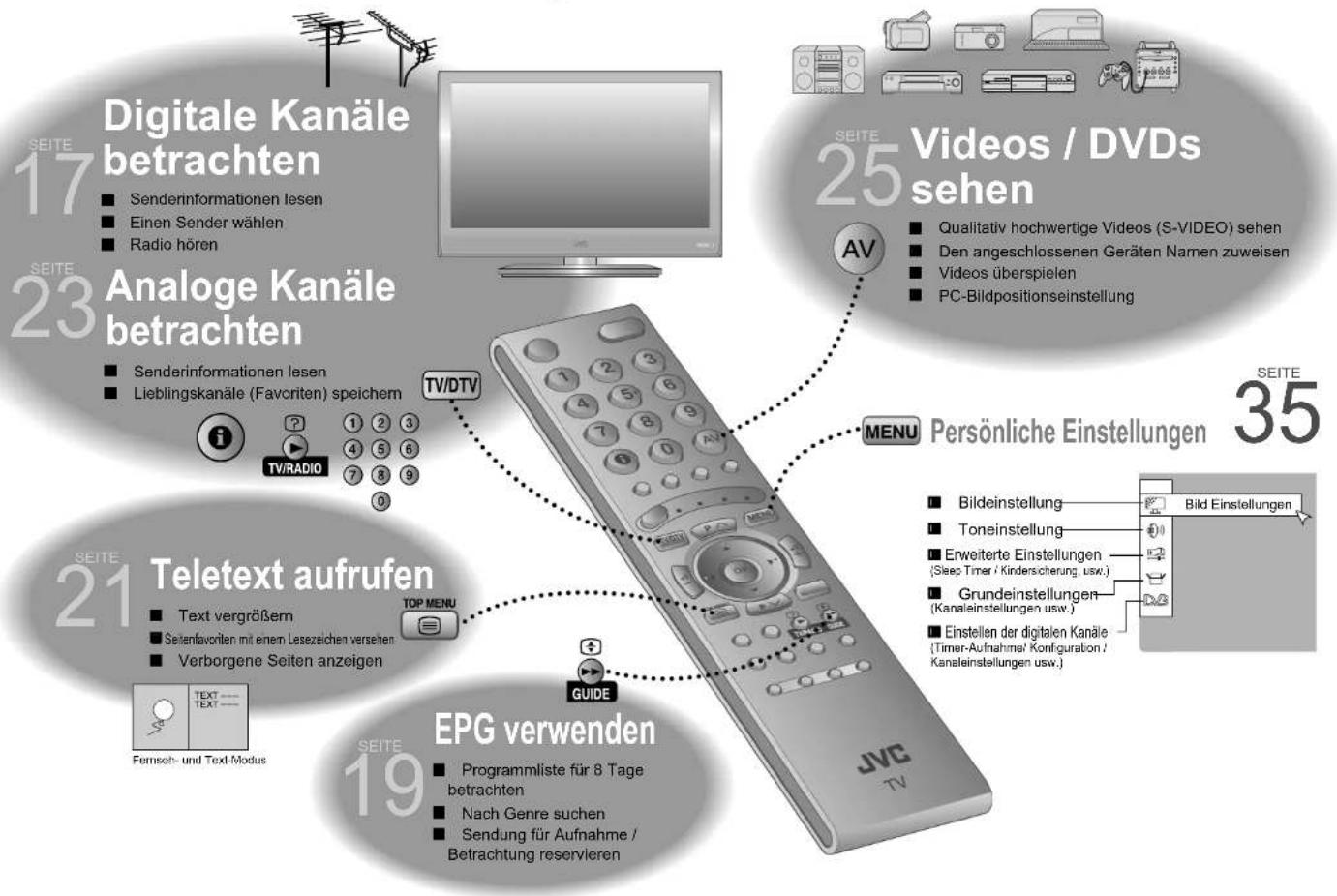

Inhalt

Das Wichtigste zuerst!

● Warnung 3

Erste Schritte

● Bezeichnungen der Teile 5
Grundanschlüsse 7
● Anschluss externer Geräte 9
● Anfangseinstellungen 11

Probieren Sie es einfach

● Genießen Sie Ihr neues Fernsehgerät! … 15
● Digitale Kanäle betrachten …… 17

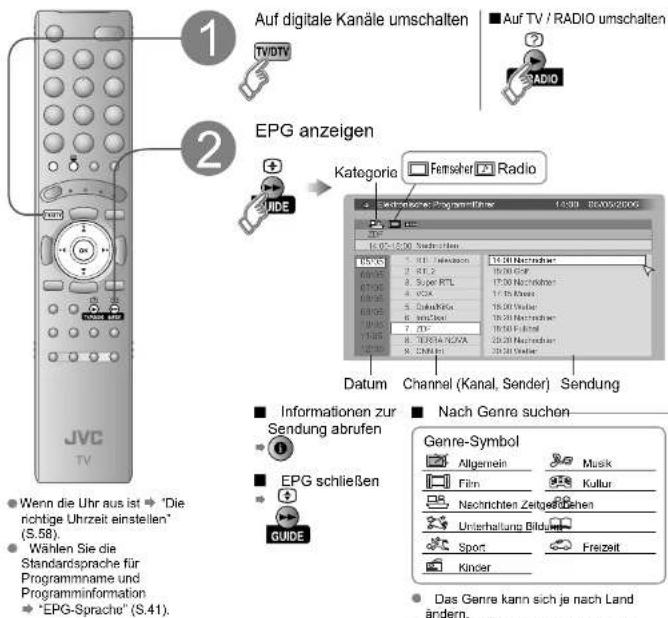

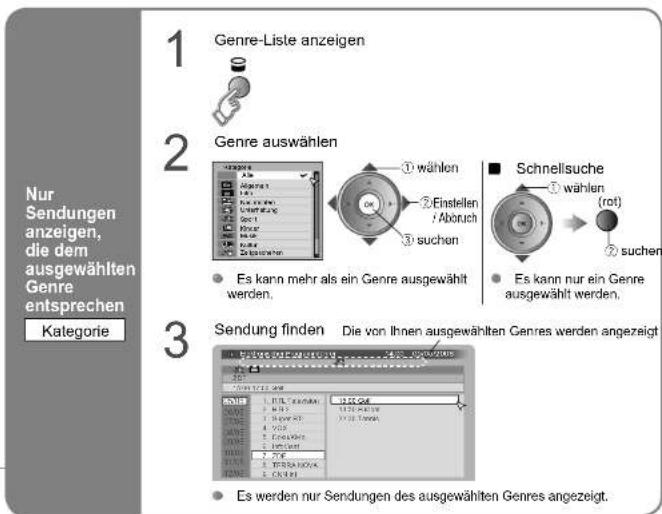

● EPG verwenden 19

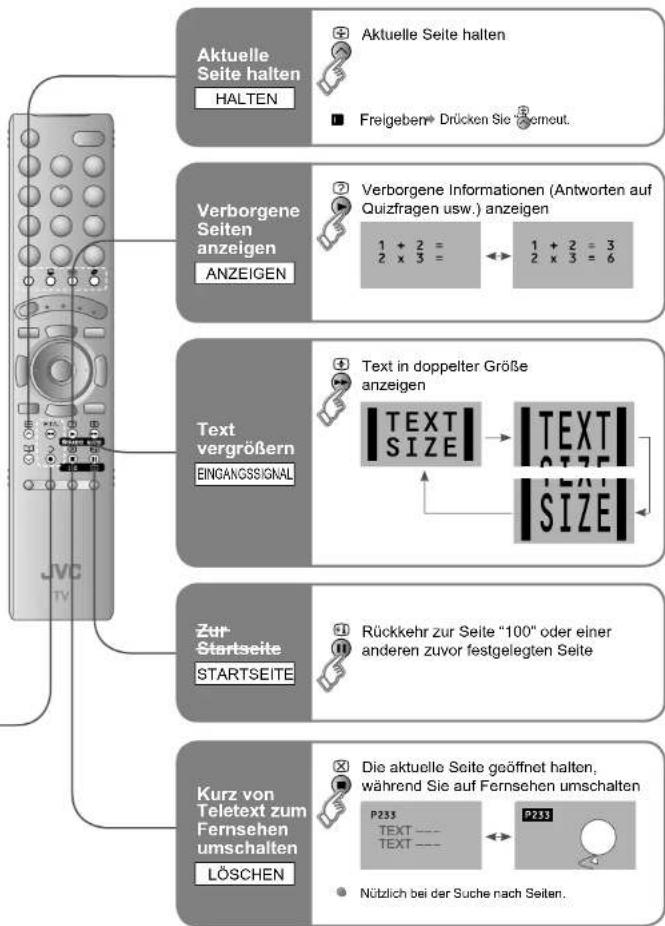

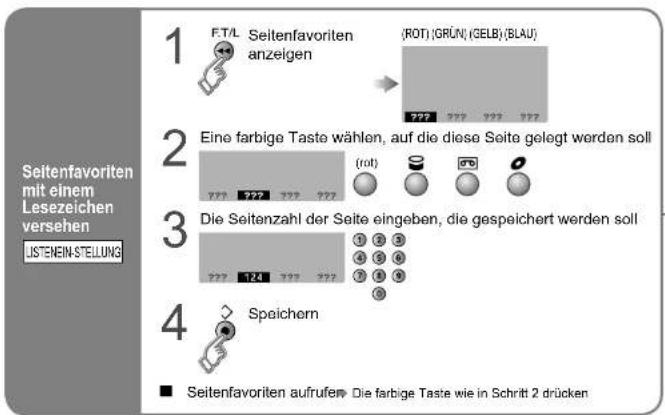

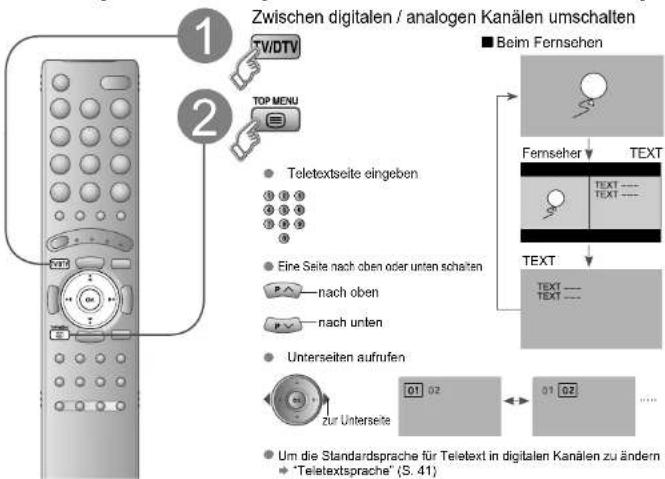

- Teletext aufrufen 21

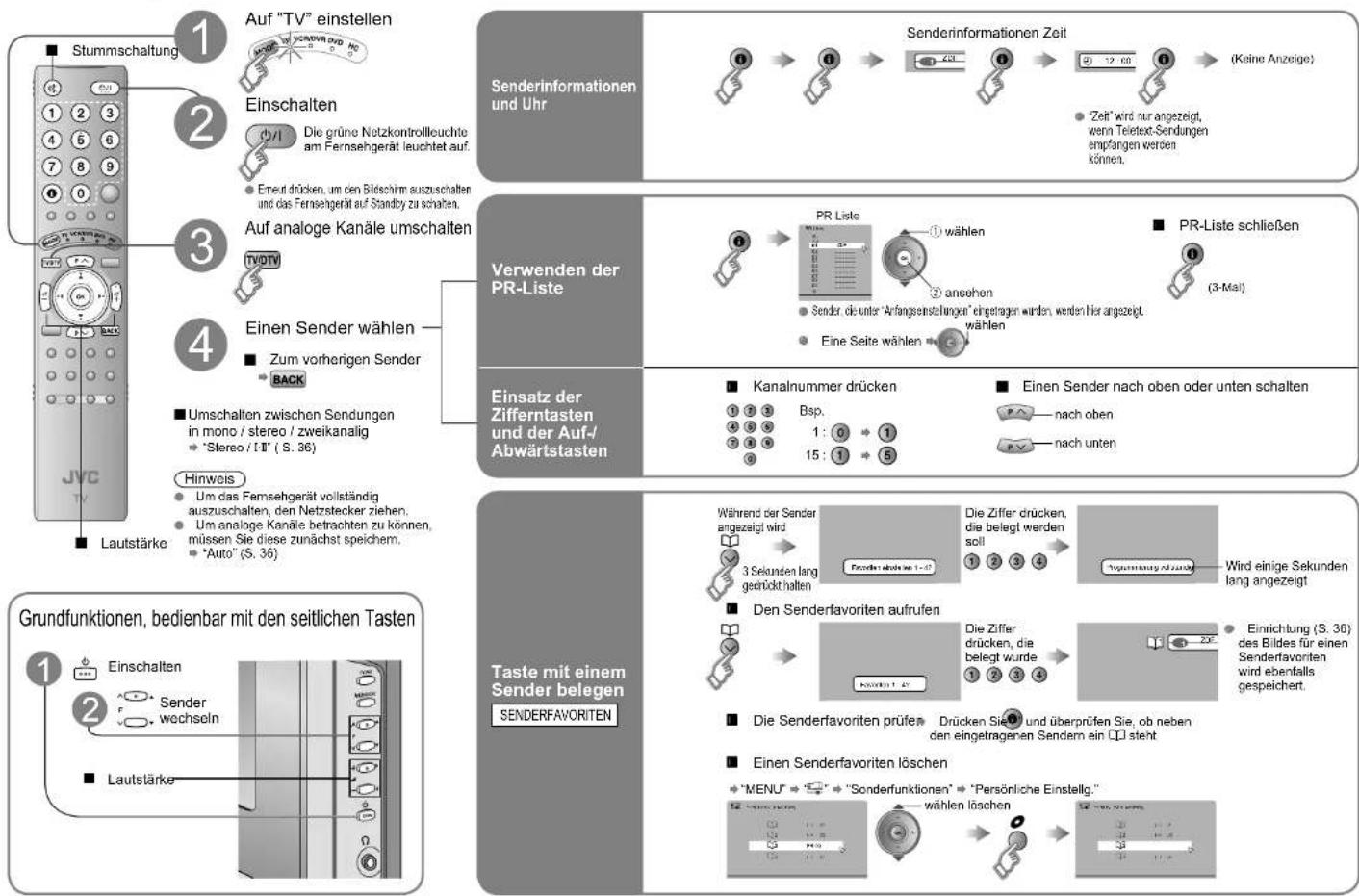

● Analoge Kanäle betrachten 23

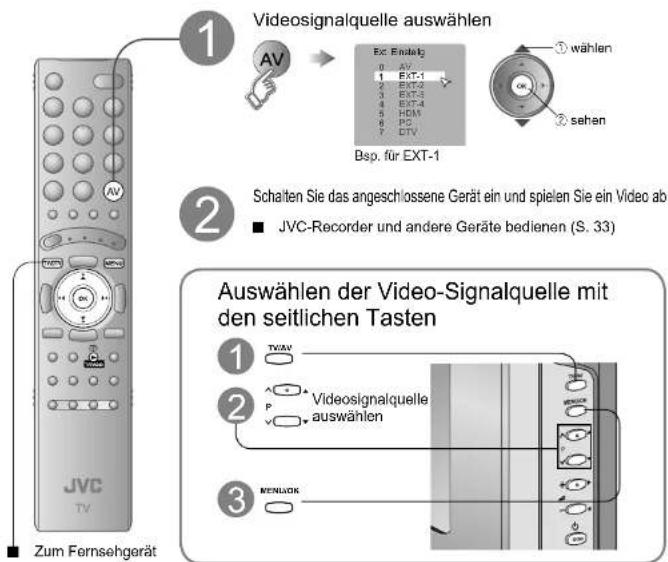

Videos / DVDs sehen 25

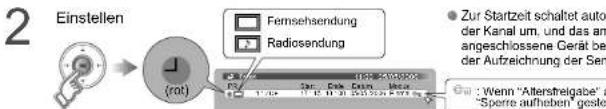

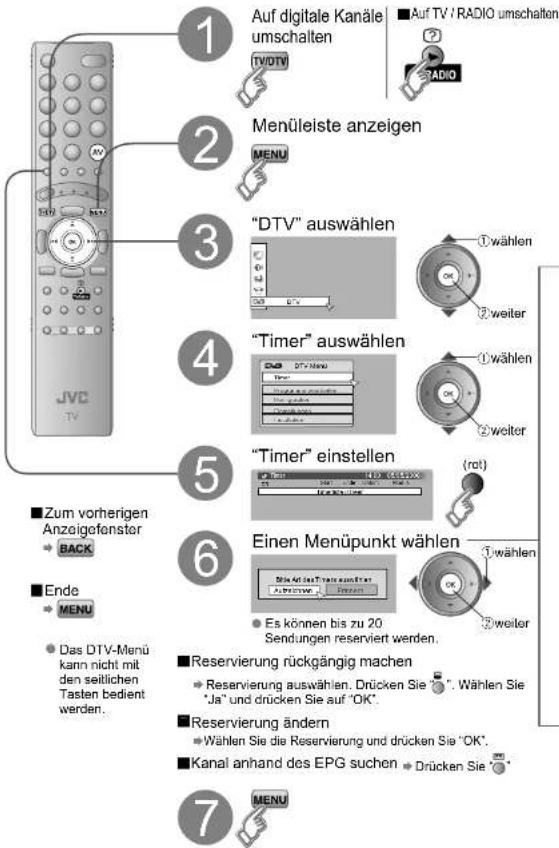

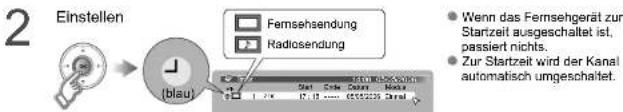

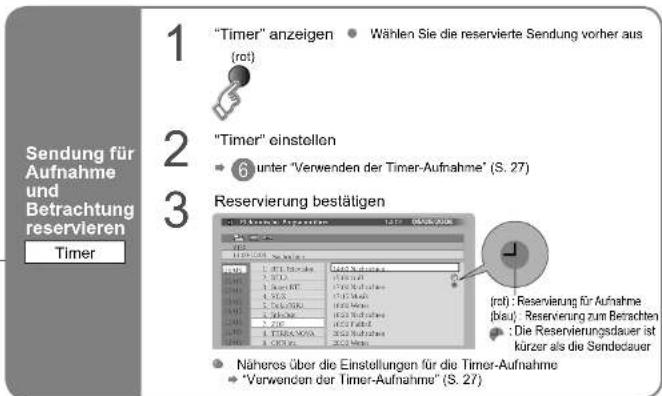

- Verwenden der Timer-Aufnahme … 27

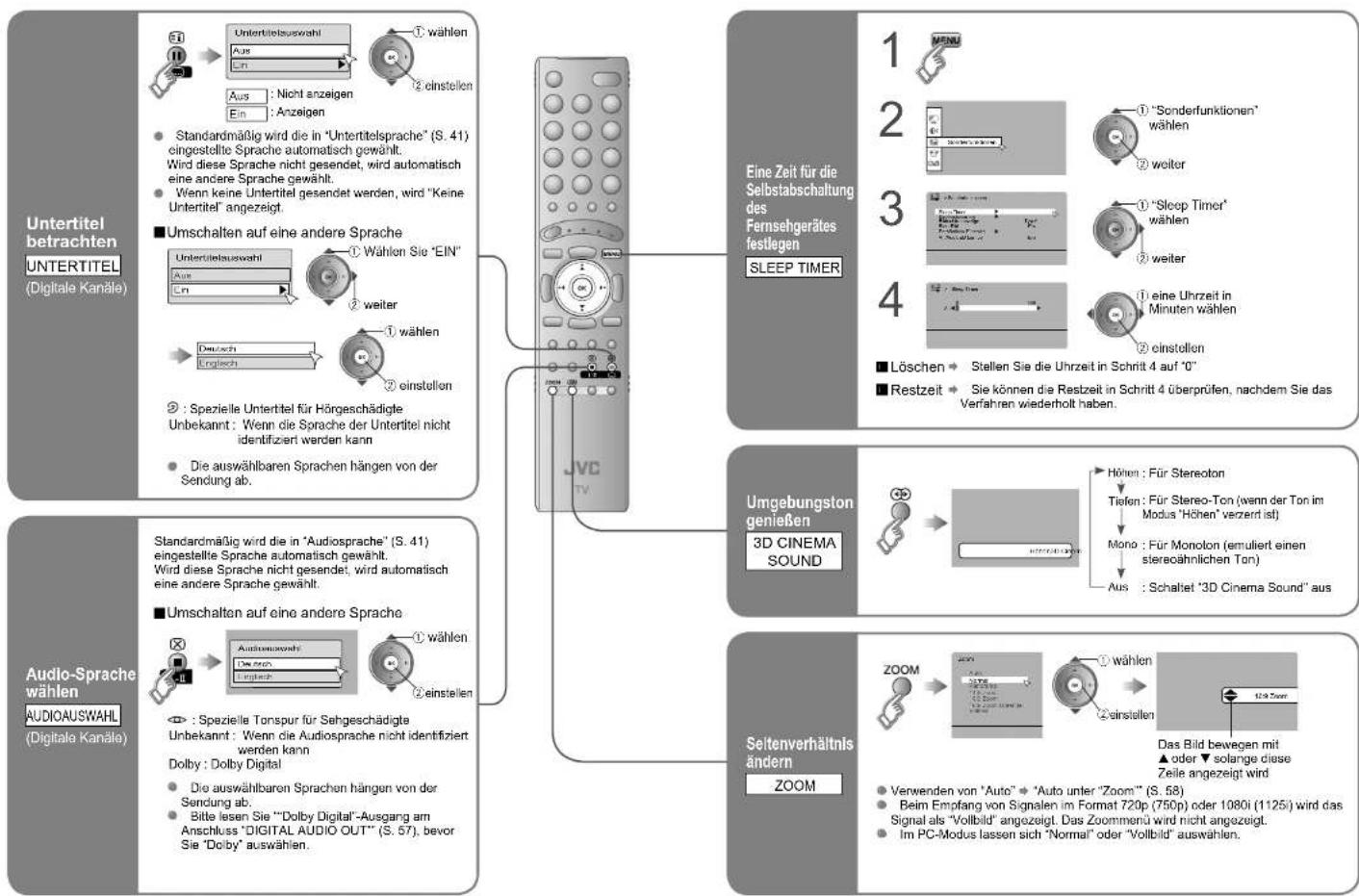

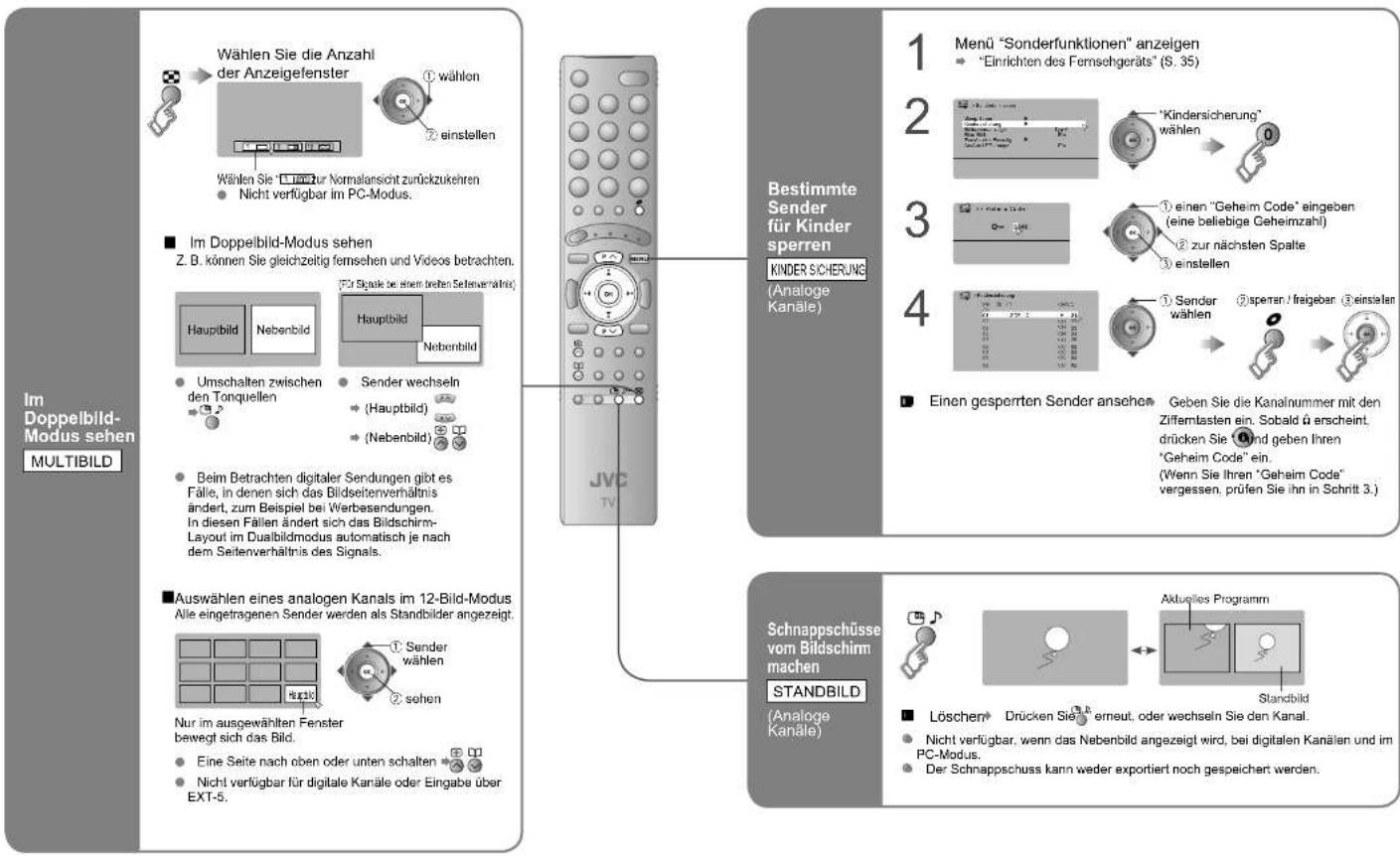

● Nützliche Funktionen 29
- Untertitel / Audioauswahl / Sleep Timer / Zoom / Multibild usw

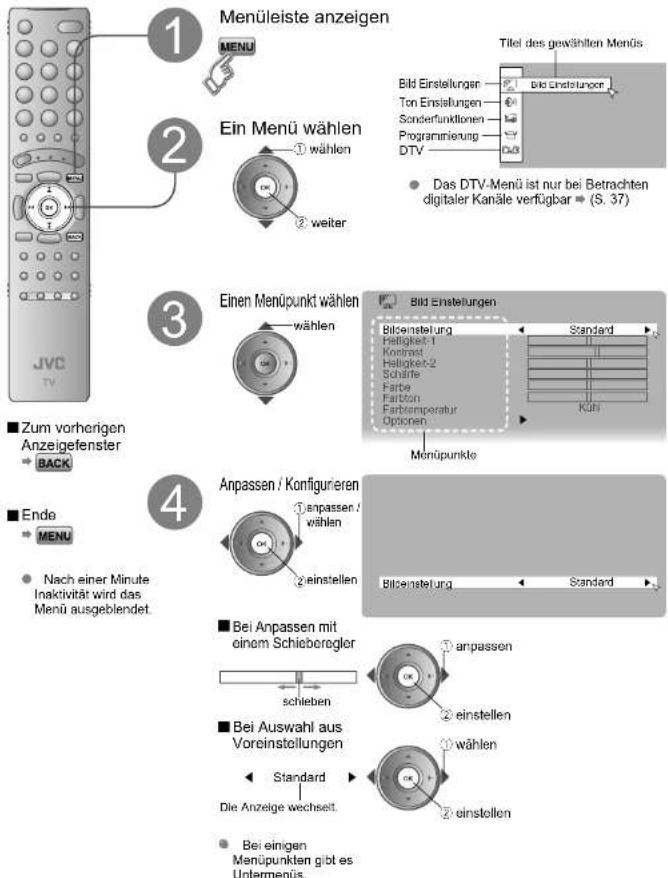

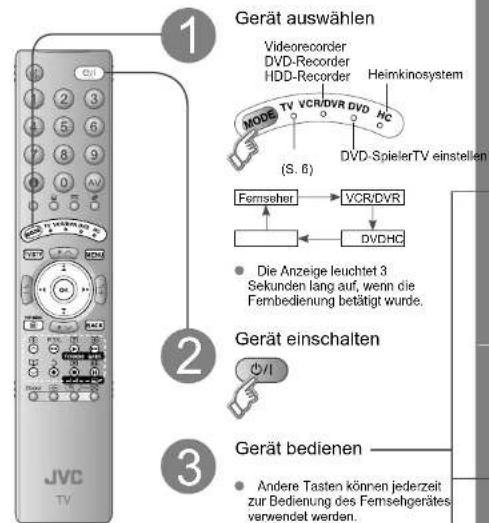

● Bedienung von JVC-Videorocordem und anderen Geräten … 33

Genau wie Sie es mögen

● Einrichten des Fernsehgerätes …… 35

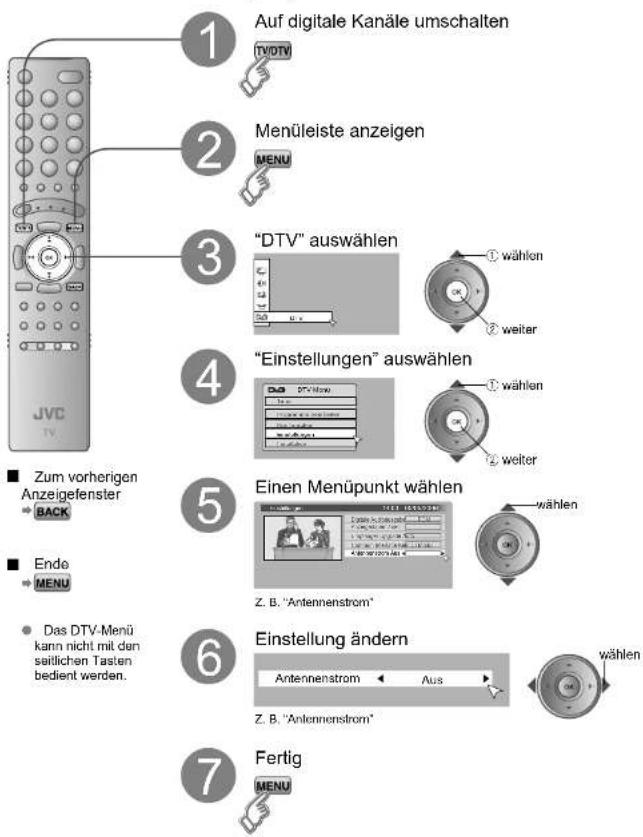

● DTV-Menu verwenden 37

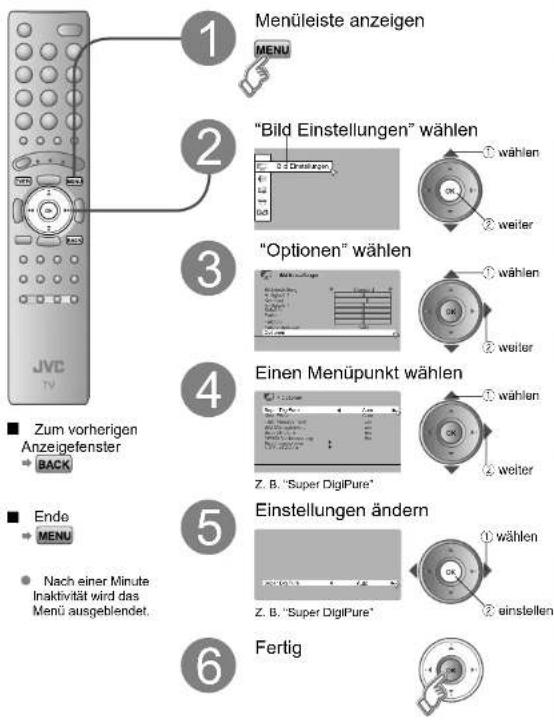

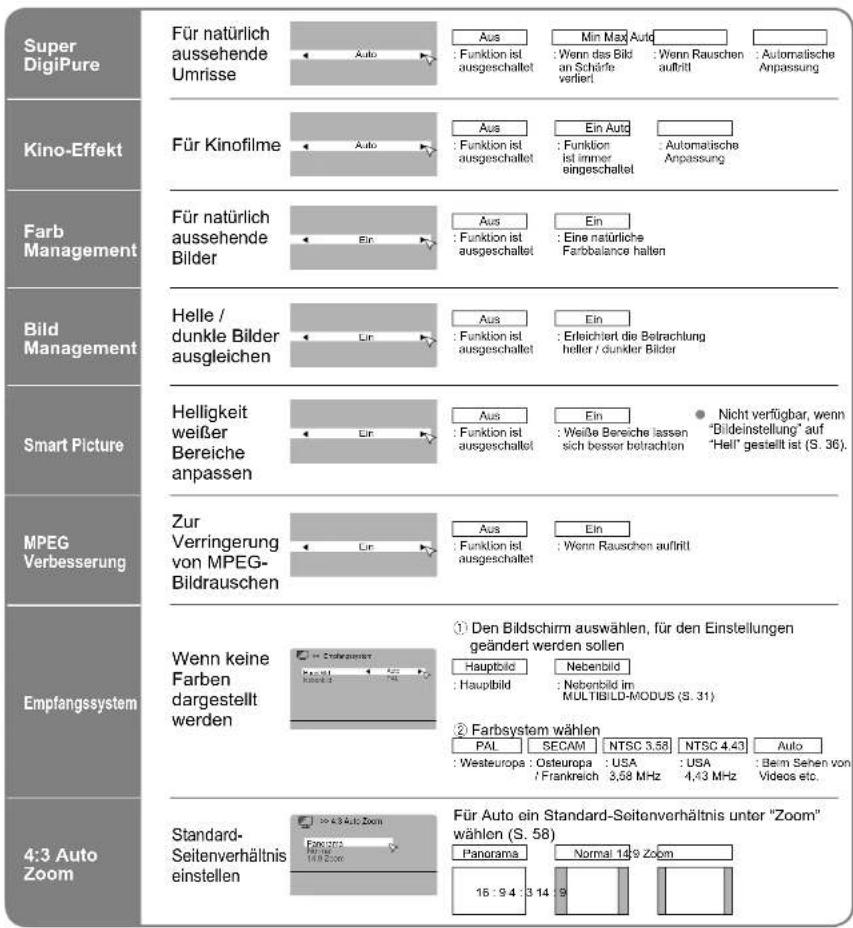

Erweiterte Bildeinstellungen 39
- Gerausch reduziaren? Ein hatlicheres Bild erzeugen - Seitenverhältnis einstellen etc.

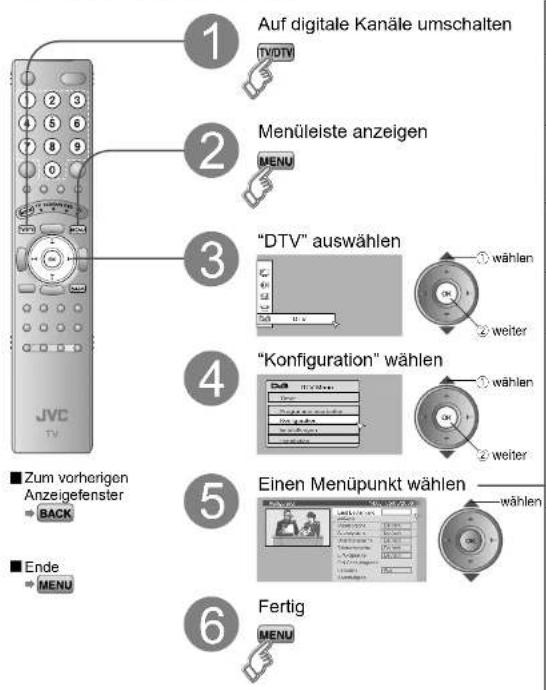

● DTV-Konfiguration 41
● DTV-Einstellungen 43

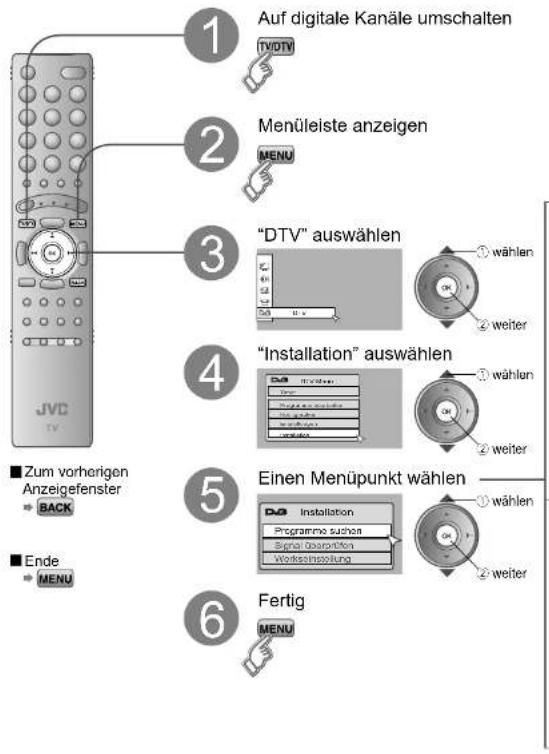

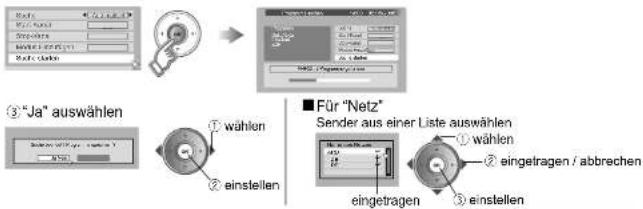

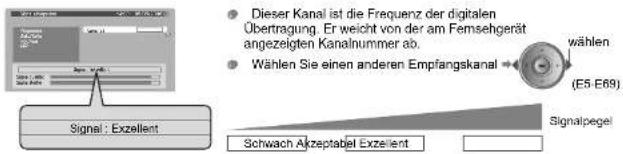

● DTV-Installation 45

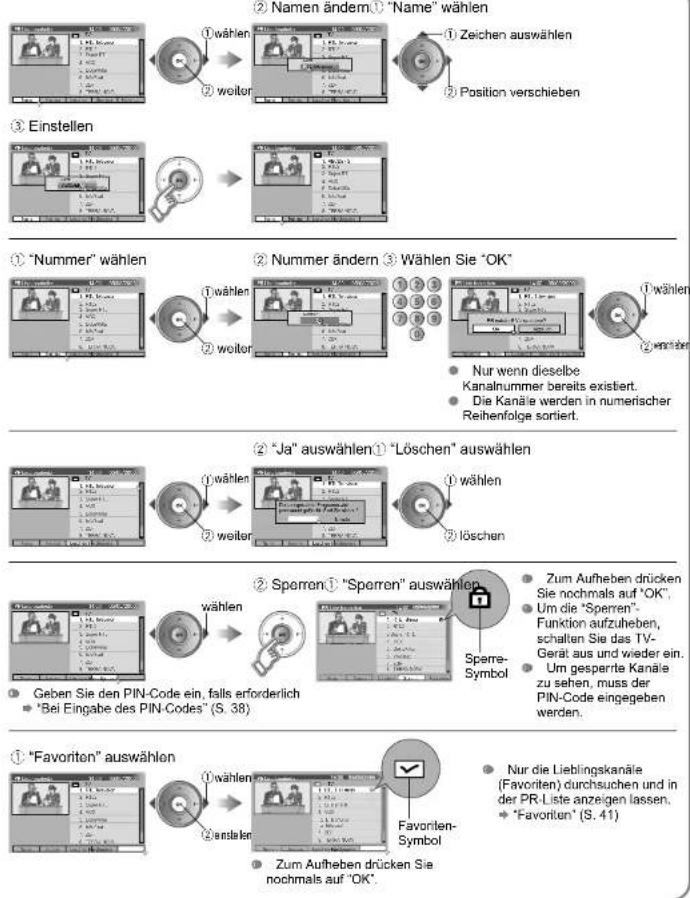

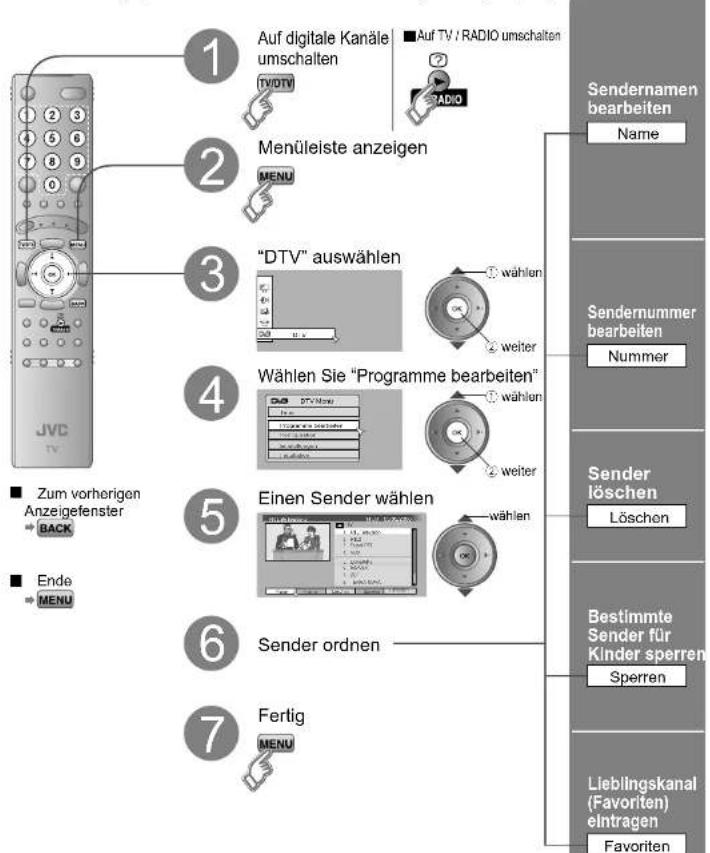

● Digitale Kanäle bearbeiten …… 47

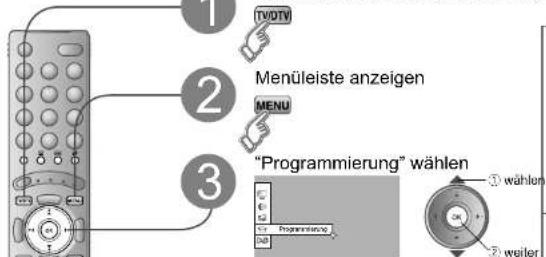

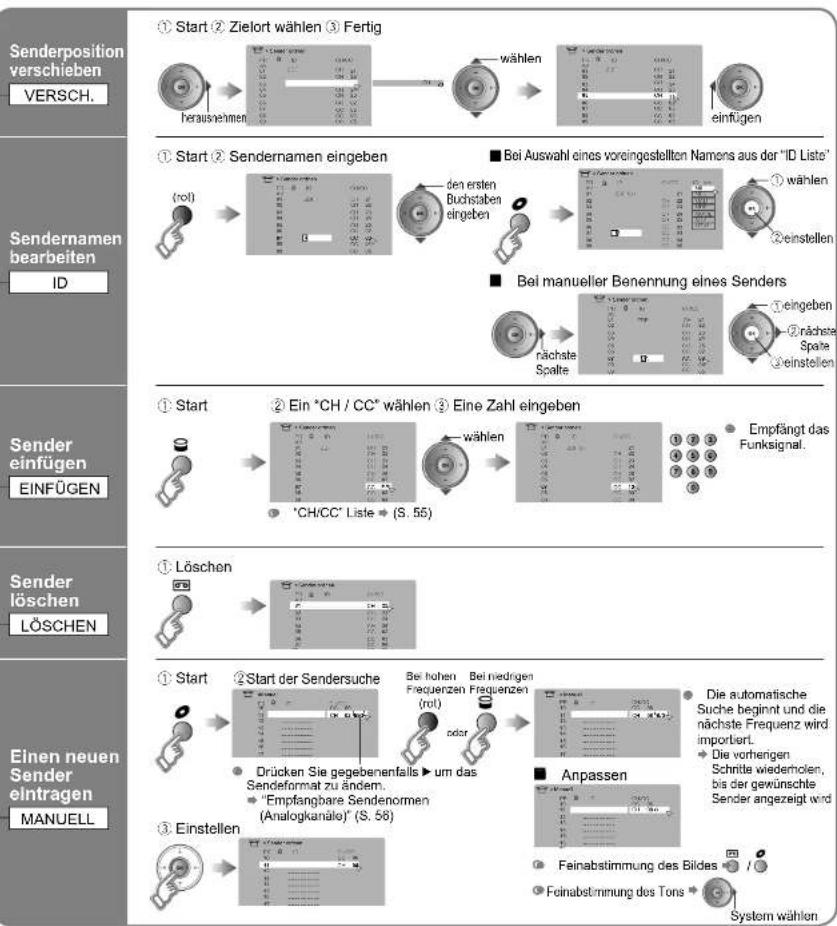

● Analoge Kanäle bearbeiten 49

Wenn Probleme auftreten

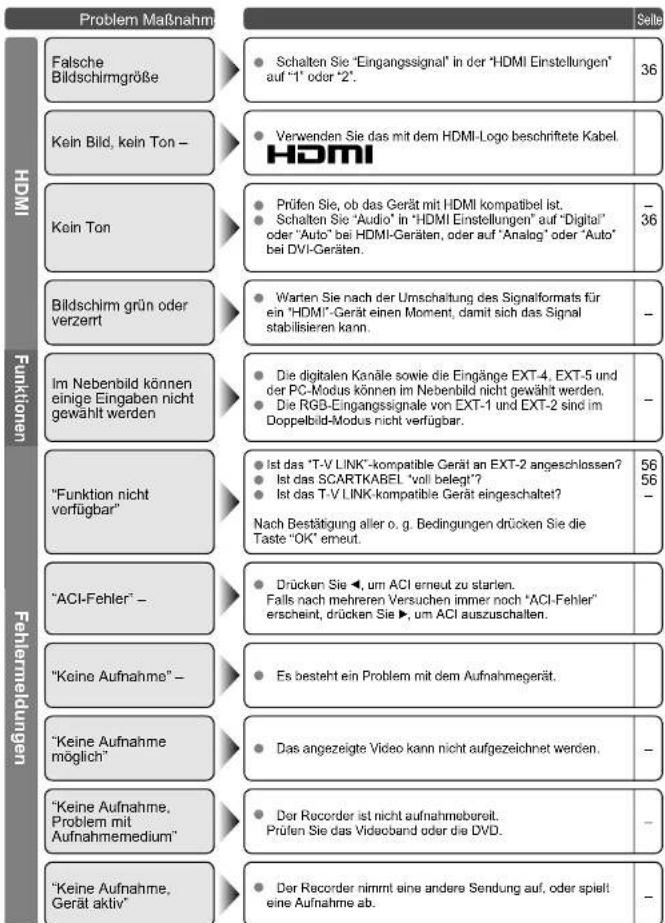

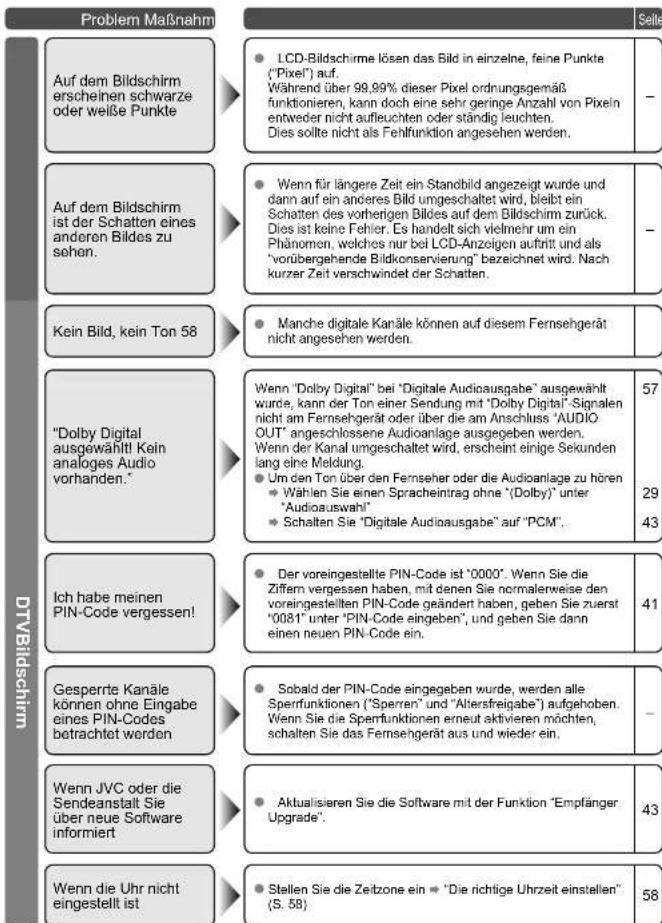

● Problemlösungen 51
● "CH/CC"-Liste 55
● Technische Informationen …… 56
● Technische Daten 59

Warnung

Bitte folgen Sie allen unten gegebenen Anweisungen

Folgen Sie beim Aufstellen den Anweisungen in dieser Anleitung!

- Nur an eine 220-240 V, 50 Hz Netzsteckdose anschließen.

Schaffen Sie genügend Platz zum Einstecken und Herausziehen des Netzsteckers!

Stellen Sie das Fernsehgerät so nah wie möglich an der Steckdose auf!

- Ein-/Ausschalten der Hauptstromversorgung dieses Fernsehgeräts erfolgt durch Ein-/Ausstecken des Netzsteckers.

Zerschneiden oder beschädigen Sie niemals das Netzkabel!

- Verwenden Sie einen geeigneten Stecker oder ein Verlängerungskabel, wenn der Netzstecker nicht die richtige Form hat oder das Netzkabel nicht lang genug ist. (Wenden Sie sich an Ihren Händler.)

Das Fernsehgerät nicht fallen lassen!

- Nicht mit den Ellbogen auf dem Fernsehgerät abstützen oder Kindern erlauben, sich an das Fernsehgerät zu hängen. Es besteht die Gefahr, dass das Fernsehgerät umstürzt und Verletzungen verursacht.

Versuchen Sie niemals, das Fernsehgerät selbst zu reparieren!

Wenn sich das Problem nicht mit den "Problemlösungen" (S. 51) beheben lässt, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler.

Über die Entsorgung dieses Fernsehgeräts!

- Folgen Sie den unter "Informationen für Anwender zur Entsorgung alter Geräte" gegebenen Anweisungen (S. ii - iii).

Wenn das Fernsehgerät beschädigt ist oder sich seltsam verhält, stoppen Sie sofort den Betrieb!

Ziehen Sie das Nelzkabel aus der Steckdose und wenden Sie sich an Ihren Händler.

Stellen niemals Gegenstände auf dem Fernsehgerät ab!

- Durch Abstellen von Flüssigkeiten, offenen Flammen, Kleidung, Papier usw. auf dem Fernsehgerät können Brände verursacht werden.

Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus!

Um Brände oder Stromschläge zu vermeiden, lassen Sie niemals Flüssigkeiten in das Gerät eindringen.

Stecken Sie niemals Gegenstände in die Gehäuseöffnungen!

Dadurch kann es zu tödlichen Stromschlägen kommen. Geben Sie besonders auf Kinder Acht, wenn diese sind in der Nähe des Fremsehgerätes aufhalten.

Hören Sie niemals über Kopfhörer in großer Lautstärke!

- Dies kann Ihr Gehör schädigen.

Ziehen Sie den Netzstecker, wenn Sie das Haus verlassen!

● Die Netzschalter an der Fernbedienung und dem Fernsehgerät können das Fernsehgerät nicht vollständig ausschalten. (Treffen Sie geeignete Vorkehrungen für bettlägerige Menschen.)

Verwenden Sie für die Befestigung des Fernsehgeräts an der Wand den optionalen Wandmontagesatz von JVC!

Wenden Sie sich an einen geschulten Techniker.
Anweisungen zur Montage finden Sie in der mitgelieferten Anleitung.
JVC übernimmt keine Haftung für Schäden, die durch unsachgemäße Montage entstehen.

Nehmen Sie niemals die Abdeckung auf der Rückseite ab!

- Dies kann zu Stromschlägen führen. Blockieren Sie niemals die Lüftungsöffnungen!

- Dies kann zu Überhitzung führen oder Brände verursachen.

Behandeln Sie den LCD-Bildschirm vorsichtig!

- Verwenden Sie für die Reinigung ein weiches, trockenes Tuch.

Tragen Sie das Fernsehgerät so, dass der Bildschirm nicht beschädigt wird!

- Berühren Sie den Bildschirm beim Tragen des Fernsehgeräts nicht.

Tragen Sie das Fernsehgerät nicht alleine!

Um Unfällen vorzubeugen, stellen Sie sicher, dass das Fernsehgerät von zwei oder mehr Personen getragen wird.

■ Weitere Informationen zu Aufstellung, Gebrauch und Sicherheit Wenden Sie sich an Ihren Händler

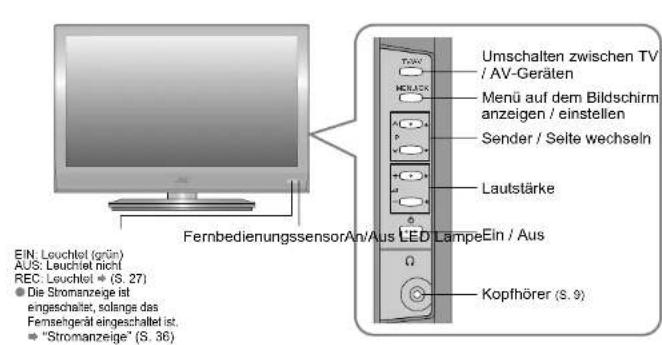

Bezeichnungen der Teile

Umschalten zwischen TV / AV-Geräten Menü auf dem Bildschirm anzeigen / einstellen Sender / Seite wechseln Lautstärke FernbedienungssensorAn/Aus LED LampeEin / Aus EIN: Leuchtel (grün) AUS: Leuchtel nicht REC: Leuchtel • (S. 27) • Die Stromanzeige ist engeschaltet, solange das Femsehgerät eingeschaltet ist. • "Stromanzeige" (S. 36) Kopfhörer (S. 9)

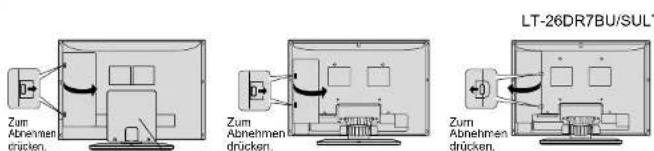

Entfernen Sie die Anschlussabdeckung

LT-26DR7BU/SUL Zum Abnehmen drücken. Zum Abnehmen drücken. Zum Abnehmen drücken.

Kabelabdeckung
- Wenn die Abdeckung nicht geschlossen werden kann, weil Kabel im Weg sind
Die Abdeckung nicht gewaltsam schließen (lassen Sie sie geöffnet).
Anschlüsse auf der Rückseite des Fernsehgeräts. Anschluss externer Geräte (S. 9)
Zum Abnehmen der Kabelabdeckung beachten Sie bitte das Beiblatt.

Ändern Sie die Ausrichtung des Fernsehgeräts
LT-37DR7BU/SU

Bei LT-32DR7BU/SU und LT-26DR7BU/SU ist die Ausrichtung des Fernsehgerätes fest.

Stummschaltung Ein / Aus 1 2 3 4 5 6 7 8 9 Sender / Seite wechseln Senderinformationen (S. 17) 0 AV Videos usw. betrachten. (S. 25) Farbtasten Umschalten zwischen "TV / VCR / DVR / DVD / HC" (S. 33) Bildschirm-Menü einblenden (S. 35) Zwischen digitalen / analogen Kanälen umschalten Lautstärke Einstellungen in Menüs vornehmen und bestätigen Teletext betrachten (S. 21) Sender / Seite wechseln Zum vorherigen Kanal Beim Betrachten digitaler Kanäle ULI-37DR/BU/SU TV/RADIO GUIDE Elektronischen Programmführer (EPG) aufrufen (S. 19) Umschalten auf TV / RADIO (S. 17) JVC TV Beim Fernsehen / Sehen von Videos Seitenverhältnis wechseln (S. 30) "3D Cinema Sound" einschaten (S. 30) ZOOM Einen Schnappschuss des Bildschirms machen (S. 32) Im Multibild Modus sehen (S. 31)

Zubehör prüfen
■ Beim Aufrufen von Teletext (S. 21)

■ Bei Auswahl eines Ihrer Lieblingskanäle (Analogkanäle) (S. 23)
■ Bei Bedienung eines Videorecorders oder DVD-Spielers von JVC (S. 33)

Fernbedienung (RM-C1906S)

Balanien der Große AAA/R03 (Zur Bestätigung, dass das Femsehgerät in Betrieb ist)
Die Batterien einlegen
Verwerten Sie zwei "AAAROS" Trockenbaterien. Legen Sie die Batterien am Pol zuerst ein, und achten Sie darauf, dass die Polaritäten und nicht sind.

Grundanschlüsse

Bitte lesen Sie vor dem Aufstellen die jeweiligen Bedienungsanleitungen der einzelnen Geräte. Um Fernsehen zu können, muss eine Antenne angeschlossen werden.

■ Anschluss anderer Geräte 1 "Anschließen externer Geräte" (S. 9)

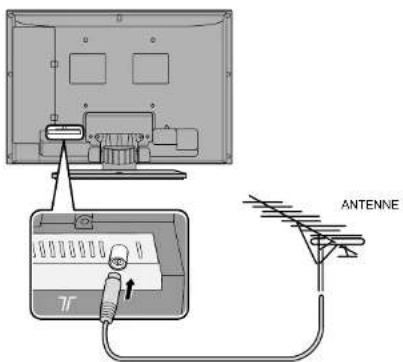

Anschluss der Antenne

ANTENNE

- Nachdem alle Anschlüsse erfolgt sind, den Netzstecker in eine Netzsteckdose stecken. - Bei Einsatz einer Antenne, die eine externe Stromversorgung benötigt || "Stromversorgung für die Innenantenne" (S. 56)

Vorsicht beim Aufstellen Pay-TV-Digitalkanä

■ Stromversorgung
- Verbinden Sie das Netzkabel nur mit einer Steckdose 220-240 V, 50 Hz.
■ Verwenden Sie für die Befestigung des Fernsehgeräts an der Wand den optionalen Wandmontagesatz von JVC
- Wenden Sie sich an einen geschullen Techniker. - Anweisungen zur Montage finden Sie in der mitgelieferten Anleitung.
JVC übernimmt keine Haftung für Schäden, die durch unsachgemäße Montage entstehen.
- Montagemoglichkeit mit 200 × 200 mm entsprechend den VESA-Standards.

Aufstellen

- Um Überhitzung zu vermeiden, ausreichende Abstände einhalten.

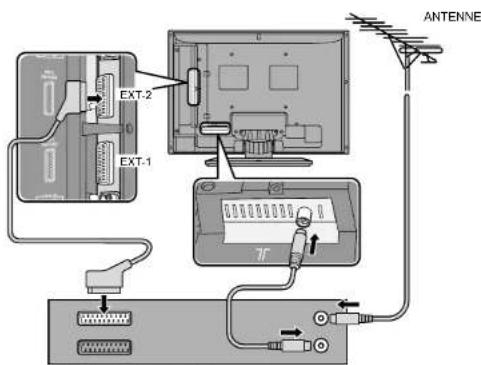

Anschluss eines VCR / DVD-Recorders

EXT-2 EXT-1 ANTENNE

Videorecorder / DVD-Recorder

Nachdem alle Anschlüsse erfolgt sind, den Netzstecker in eine Netzsteckdose stecken.
- Anschluss eines "T-V LINK"-kompatiblen Recorders an "EXT-2".
• "T-V LINK" "Was ist T-V LINK?" (S. 11)
- Bei Einsatz einer Antenne, die eine externe Stromversorgung benötigt, schließen Sie die Antenne direkt am Fernsehgerät an. 1 "Stromversorgung für die Innenantenne" (S. 56)

hten

Schließen Sie zunächst einen Vertrag mit einer Betreiberfirma ab. Eine Smart Card (B) wird Ihnen von der Sendeanstalt nach Vertragsabschluss zugesendet. Es kann erforderlich sein, zusätzlich zur Smart Card ein Zugangsberechtigungsmodul (A) zu erwerben. Näheres erfahren Sie bei Ihrem Händler oder der Sendeanstalt.

① Ziehen Sie das Netzkabel heraus.
② Stecken Sie "B" in "A".
③ Setzen Sie "A" ein.
④ Schließen Sie das Netzkabel an, und schalten Sie das Gerät ein.
⑤ Führen Sie die notwendigen Einstellungen durch | "Common Interface" ein (S. 43) ● Analoge Pay-TV-Kanäle können nicht betrachtet werden.

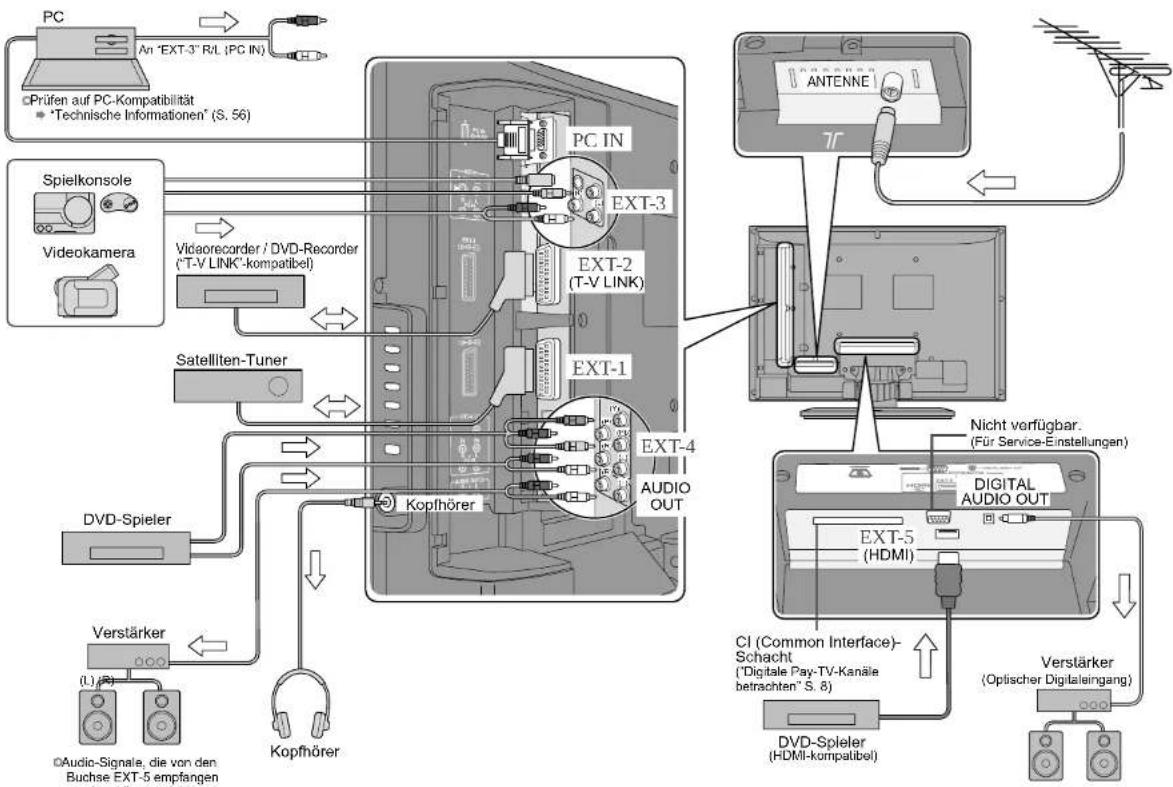

Anschluss externer Geräte

Sie können viele verschiedene Geräte auf der Rückseite des Fernsehgerätes anschließen. Bitte lesen Sie vor dem Aufstellen die jeweiligen Bedienungsanleitungen der einzelnen Geräte. (Mit diesem Fernsehgerät werden keine Anschlusskabel geliefert.)

PC An "EXT-3" R/L (PC IN) Prüfen auf PC-Kompatibilität * Technische Informationen" (S. 56) Spielkonsole Videokamera Videorecorder / DVD-Recorder ("T-V LINK"-kompatibel) Vida-recorder / DVD-Recorder ("T-V LINK") Satelliten-Tuner Kopfhörer DVD-Spieler Verstärker (L)# Audio-Signale, die von den Buchse EXT-5 empfangen PC IN EXT-3 EXT-2 (T-V LINK) EXT-1 EXT-4 AUDIO OUT Kopfhörer Nicht verfügbar. (Für Service-Einstellungen) DIGITAL AUDIO OUT EXT-5 (HDMI) CI (Common Interface)-Schacht ("Digitale Pay-TV-Kanäle betrachten" S. 8) DVD-Spieler (HDMI-kompatibel) Verstärker (Optischer Digitalaingang)

Videorecorder / DVD-Spieler / andere Gerät

Richtung des Signals

DVI-Geräte anschließen → (S. 56)

ANTENNE Nicht verfügbar. (Für Service-Einstellungen) DIGITAL AUDIO OUT EXT-5 (HDMI) CI (Common Interface)-Schacht ("Digitale Pay-TV-Kanäle betrachten" S. 8) DVD-Splieler (HDMI-kompatibel) Verstärker (Optischer Digitaleingang)

EXT-1 Videos sehen

Ausgang	Engang
Composite-SignalTon L / R	Composite-Signal/ RGB / S-VIDEOTon L / R

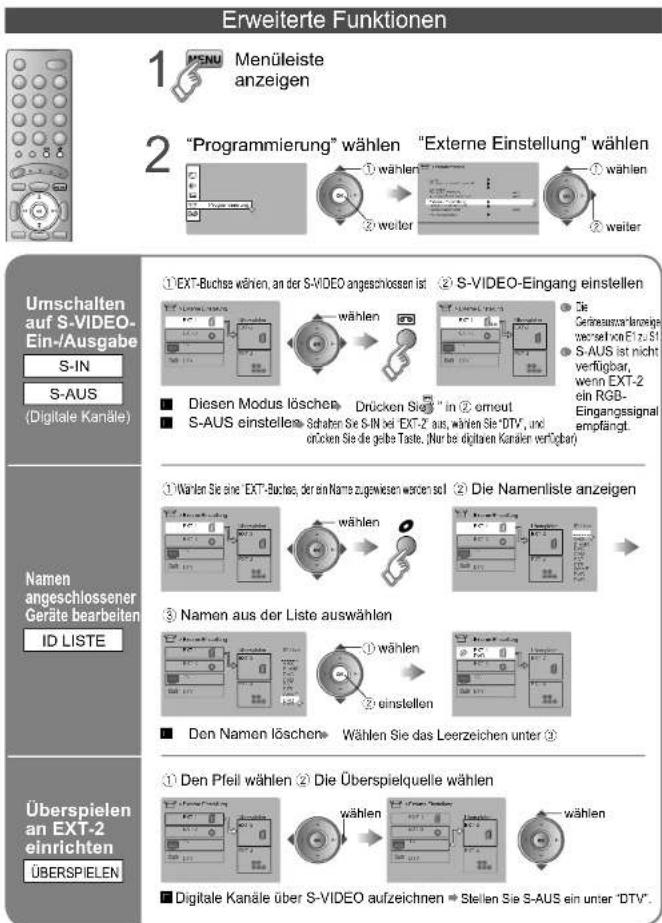

Berutzung von S-VIDEO → "S-IN" (S. 26)

EXT-2 Videos mit 'T-V LINK' überspielen

Ausgang	E	Ingang
Composite-SignalS-VIDEO (nur für DTV)Ton L / R		Composite-Signal / RGB / S-VIDEOTon L / R
T-V LINK
Berulzung von S-VIDEO → "S-IN" (S. 26)DTV S-AUS verwenden → "S-AUS" (S. 26)Auswahl von Überspielungsquellen → "ÜBERSPIELEN" (S. 26)Anschluss eines Decoders → "Decoder (EXT-2)" (S. 36)

EXT-3 Videos sehen

Ausgang	Eingang
	·Composite-Signal / S-VIDEO ·Ton L/R

EXT-4 DVDs sehen

Ausgang † Engang ‡
	Component-Signal(S. 60)Ton L / R
©'Autoauswahl Comp-In* (S. 36)

EXT-5 Anschluss von HDMI-Geräten

Ausgang	Engang
	· HDMI Einstellungen(S. 60)

- HBN Einkoenogen - (0.00)

AUDIO OUT Ton des Fernsehgerätes über externe Lautsprecher hören

DIGITAL AUDIO OUT Digitale Audioausgabe digitaler Kanäle über externe Lautsprecher hören Ausgabe ↑ · Digilaton (S. 50)

©Das Tonsignal analoger Kanäle und externer Geräte lässt sich nicht ausgeben. 'Dolby-Digital-Ausgang am Anschluss DIGITAL AUDIO OUT' (S. 57)

Anfangseinstellungen

Digitale / analoge Kanäle im Fernsehgerät speichern. Diese Kanäle können später bearbeitet werden. (In dieser Anleitung werden digitale, terrestrische Sendungen als digitale Kanäle, analoge, terrestrische Sendungen und analoges Kabelfernsehen als analoge Kanäle angezeigt.)

■ Zum vorherigen Bildschirm BACK
Beende TV/DTV
■ Falls das "JVC"-Logo nicht angezeigt wird oder Sie die Änderungen später vornehmen möchten - Einstellungen für Digitalkanäle: "Konfigurationen" (S. 41) "Installation" (S. 45) Einstellungen für analoge Kanäle: "Programmierung" (S. 36)

Was ist "T-V LINK"?

Anschluss des Fernsehgerätes an ein T-V LINK-kompatibles Gerät ermöglicht Folgendes:

• Analoge Kanäle, die sofort im Gerät gespeichert werden sollen.
  Benutzung der Funktion "DIREKTE AUFNAHME".
  *Technische Informationen* (S. 56)

■Andere Bezeichnungen für "T-V LINK

- Wird nur beim ersten Einschalten angezeigt. - Es kann auch die Netztaste am Gerät verwendet werden.

■ Die Fernbedienung funktioniert nicht!

- Vergewissem Sie sich, dass der Modus auf 'TV' eingestellt ist.

2

Digitale Kanäle einstellen

1

Wählen Sie eine Sprache aus

① wählen

Sprache für Bildschirmmenüs bei Betrachtung digitaler Kanäle, einschließlich DTV-Menü.

2

Wählen Sie das Land der Installation

① wählen

Die empfangbaren digitalen Kanäle ändern sich entsprechend dem eingestellten Land. Die Abbildungen gelten für Deutschland.

3

Stromversorgung der Antenne einstellen

- wahlen - Wenn Sie nicht sicher sind, ob die Antenne externe Stromversorgung benötigt, wählen Sie "Aus" - Nur dann, wenn die Antenne eine externe Stromversorgung benötigt, wählen Sie "Ein" - » Stromversorgung für die Innenanterne » (S. 56)

4

Digitale Kanäle durchsuchen

5

Digitale Kanäle speichern

■ Wenn keine digitalen Sender gefunden wurden, erscheint die folgende Meldung.

(Nächste Seite)

Nach Durchführung der folgenden Schritte lesen Sie "Wenn das Fernsehgerät keine digitalen Sender findet" (S. 14) und versuchen Sie, die digitalen Kanäle nochmals zu suchen

Anfangseinstellungen (Fortsetzung)

Bestätigen Sie die Sprache

Sprache für Bildschimmenüs bei Betrachtung analoger Menüs und Kanäle, (ohne DTV-Menü)

■ Beim Ändern der Sprache

■ Wenn Sie keine analogen Kanäle verwenden

■ Wenn Sie analoge Kanäle (oder Kabelfernsehen) verwenden

Analoge Kanäle einstellen

1
Analoge Kanäle speichern

■ Beim Ändern der Landeseinstellung

- Wann "ACI Start" angezeigt wird, wählen Sie dieses aus und beginnen Sie mit den Einstellungen. (Dies richtel Sender für Kabelfernsehen ein.) - "Was ist "ACI" (Automatic Channel Installation)?" (S. 56)

2
Eintragungen überprüfen

Analoge Kanäle
bearbeiten
→ @ unter "Analoge Kanäle bearbeiten" (S. 49)

■ Bestätigen

3
TV-LINK einstellen

Mit T-V LINK

- Wenn "Funktion nicht verfügbar" erscheint: - Ist en T-V-LNK-komcelibles Gerät an der Buchse EXT-2 angeschlossen? - Ist das Gerät eingeschaltet?

■ Ohne T-V LINK

Anfangseinstellung ist abgeschlossen
Digitale Kanäle bearbeiten → Digitale Kanäle bearbeiten (S. 47)
■Wenn der Empfang digitaler Kanäle schwach ist ➔ Wenn der Empfang digitaler Kanäle schwach ist (S. 14)
■Wenn der Empfang analoger Kanäle schwach ist → Problemlösungen (S. 51)
■Manche digitale Kanäle können auf diesem Fernsehgerät nicht betrachtet werden. → (S.58)

Wenn das TV-Gerät die digitalen Kanäle nicht findet

Überprüfen Sie folgende Punkte

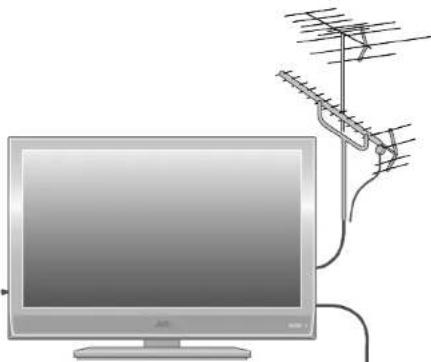

• Ist das Fernsehgerät korrekt an die Antenne angeschlossen?
• Andern Sie die Emfangsrichtung der Innenantenne.
  Befindet sich ein Sendemast für Digitalfernsehen in der Nähe?
  → Schalten Sie "Signaldämpfung" auf "Ein" (S. 36), da die Radiowellen zu stark sind.

Speichern Sie die digitalen Kanäle erneut ab • "Programme suchen" (S. 45)

Wenn Sie nach Durchführen der obigen Schritte immer noch keine digitalen Kanäle betrachten können, könnte es ein Problem mit der Antenne oder dem Antennenkabel geben. Es kann auch sein, dass das Signal zu schwach ist. ➡ Wenden Sie sich bitte an Ihren Händler

Wenn der Empfang digitaler Kanäle schwach ist

Es erscheint die Meldung "Fehlendes oder schwaches Signal".

Überprüfen Sie folgende Punkte

• Ist das Fernsehgerät korrekt an die Antenne angeschlossen?
• Ändern Sie die Empfangsrichtung der Innenantenne.
  Befindet sich ein Sendemast für Digitalfernsehen in der Nähe?
  → Schalten Sie "Signaldämpfung" auf "Ein" (S. 36), da die Radiowellen zu stark sind.

■ Prüfen des Digitalsignals → Signal überprüfen (S. 45)
Wenn Sie nach Durchführen der obigen Schritte immer noch keine digitalen Kanäle betrachten können, könnte es ein Problem mit der Antenne oder dem Antennenkabel geben. Es kann auch sein, dass das Signal zu schwach ist. ➡ Wenden Sie sich bitte an Ihren Händler

Genießen Sie Ihr neues Fernsehgerät!

Digitale Kanäle betrachten ■ Senderinformationen lesen ■ Einen Sender wählen ■ Radio hören 23 Analoge Kanäle betrachten ■ Senderinformationen lesen ■ Lieblingskanäle (Favoriten) speichem TV/DTV TV/RADIO SEITE 17 SEITE 25 Videos / DVDs sehen Qualitativ hochwertige Videos (S-VIDEO) sehen Den angeschlossenen Geräten Namen zuweisen Videos überspielen PC-Bildpositionseinstellung AV MANU Persönliche Einstellungen 35 SEITE 21 Teletext aufrufen ■ Text vergrößern ■ Seitenfavoriten mit einem Leszeichen versehen ■ Verborgene Seiten anzeigen TOP MENU Fernsch- und Text Modus GUIDE 19 EPG verwenden ■ Programmliste für 8 Tage betrachten ■ Nach Genre suchen ■ Sendung für Aufnahme / Betrachtung reservieren JVC TV Bildeinstellung Bild Einstellungen Toneinstellung Erweiterte Einstellungen (Sleep Timer / Kindersicherung, usw.) Grundeinstellungen (Kanaleinstellungen usw.) Einstellen der digitalen Kanäle (Timer-Aufnahme/ Konfiguration / Kanaleinstellungen usw.)

EPG verwenden

(Elektronischer Programmführer)

Sie können aus der achttägigen Programmliste eine Sendung auf einem digitalen Kanal suchen, deren Informationen ablesen und die Sendung reservieren.

1 TV/DTV 2 EPG anzeigen GUIDE Auf digitale Kanäle umschalten ■ Auf TV / RADIO umschalten ■ Auf TV / RADIO umschalten Kategoria Fittschefer Radio JVC TV 16:00-18:00 Sichkeiten 14:00 Nettnehmer 15:00 GHz 17:00 Nettnehmer 19:00 GHz 20:00 GHz 21:00 GHz 22:00 GHz 23:00 GHz Datum Channel (Kanal, Sender) Sendung ■ Informationen zur Sendung abrufen ■ EPG schließen GUIDE ■ Nach Genre suchen Genre-Symbol Allgemein Musik Film Kultur Nachrichten Zeitwirchen Unterhaltung Bildung Sport Freizeit Kinder ■ Das Genre kann sich je nach Land ändern. ● Wenn die Uhr aus ist → "Die richtige Uhrzeit einstellen" ($.58). ● Wählen Sie die Standardsprache für Programmname und Programminformation → "EPG-Sprache" ($.41).

Sendung finden

■ Sendung betrachten / hören → (S. 18)
Sendung reservieren

n / Kanal / Sendung auswählen Spalte auswählen (Datum → Kanal → Sendung)

■ Die in den Abbildungen erwähnten Kanal- und Programmnamen sind nur Beispiele.

EPG: Electronic Programme Guide

Nur Sendungen anzeigen, die dem ausgewählten Genre entsprechen Kategorie 1 Genre-Liste anzeigen 2 Genre auswählen ① wählen ② Einstellen : Aboruch ③ suchen Schnellsuche ① wählen (rot) ② suchen Es kann mehr als ein Genre ausgewählt werden. Es kann nur ein Genre ausgewählt werden. 3 Sendung finden Die von Ihnen ausgewählten Genres werden angezeigt 1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1 2007/07/26 08/07/26 09/07/26 09/07/26 09/07/26 09/07/26 09/07/26 09/07/26 09/07/26 09/07/26 09/07/26 09/07/26 09/07/26 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 / 09 3 5.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1 5.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2 5.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3. 5.4...5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5. 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5

Sendung für Aufnahme und Betrachtung reservieren Timer 1 "Timer" anzeigen • Wählen Sie die reservierte Sendung vorher aus {rot} 2 "Timer" einstellen • unter "Verwenden der Timer-Aufnahme" (S. 27) 3 Reservierung bestätigen [1] "Timer" anzeigen [2] "Timer" anzeigen [3] "Timer" anzeigen [4] "Timer" anzeigen [5] "Timer" anzeigen [6] "Timer" anzeigen [7] "Timer" anzeigen [8] "Timer" anzeigen [9] "Timer" anzeigen [10] "Timer" anzeigen [11] "Timer" anzeigen [12] "Timer" anzeigen [13] "Timer" anzeigen [14] "Timer" anzeigen [15] "Timer" anzeigen [16] "Timer" anzeigen [17] "Timer" anzeigen [18] "Timer" anzeigen [19] "Timer" anzeigen [20] "Timer" anzeigen [21] "Timer" anzeigen [22] "Timer" anzeigen [23] "Timer" anzeigen [24] "Timer" anzeigen [25] "Timer" anzeigen [26] "Timer" anzeigen [27] "Timer" anzeigen [28] "Timer" anzeigen [29] "Timer" anzeigen [30] "Timer" anzeigen [31] "Timer" anzeigen [32] "Timer" anzeigen [33] "Timer" anzeigen [34] "Timer" anzeigen [35] "Timer" anzeigen [36] "Timer" anzeigen [37] "Timer" anzeigen [38] "Timer" anzeigen [39] "Timer" anzeigen [40] "Timer" anzeigen [41] "Timer" anzeigen [42] "Timer" anzeigen [43] "Timer" anzeigen [44] "Timer" anzeigen [45] "Timer" anzeigen [46] "Timer" anzeigen [47] "Timer" anzeigen [48] "Timer" anzeigen [49] "Timer" anzeigen [50] "Timer" anzeigen [51] "Timer" anzeigen [52] "Timer" anzeigen [53] "Timer" anzeigen [54] "Timer" anzeigen [55] "Timer" anzeigen [56] "Timer" anzeigen [57] "Timer" anzeigen [58] "Timer" anzeigen [59] "Timer" anzeigen [60] "Timer" anzeigen [61] "Timer" anzeigen [62] "Timer" anzeigen [63] "Timer" anzeigen [64] "Timer" anzeigen [65] "Timer" anzeigen [66] "Timer" anzeigen [67] "Timer" anzeigen [68] "Timer" anzeigen [69] "Timer" anzeigen [70] "Timer" anzeigen [71] "Timer" anzeigen [72] "Timer" anzeigen [73] "Timer" anzeigen [74] "Timer" anzeigen [75] "Timer" anzeigen [76] "Timer" anzeigen [77] "Timer" anzeigen [78] "Timer" anzeigen [79] "Timer" anzeigen [80] "Timer" anzeigen [81] "Timer" anzeigen [82] "Timer" anzeigen [83] "Timer" anzeigen [84] "Timer" anzeigen [85] "Timer" anzeigen [86] "Timer" anzeigen [87] "Timer" anzeigen [88] "Timer" anzeigen [89] "Timer" anzeigen [90] "Timer" anzeigen [91] "Timer" anzeigen [92] "Timer" anzeigen [93] "Timer" anzeigen [94] "Timer" anzeigen [95] "Timer" anzeigen [96] "Timer" anzeigen [97] "Timer" anzeigen [98] "Timer" anzeigen [99] "Timer" anzeigen [100]| Retrisierung für Aufnahme (bis). Reservierung zum Betrachten: • Die Reservierungsdauer ist kürzer als die Sendedauer: • Näheros über die Einstellungen für die Timer-Aufnahme: • Verwenden der Timer-Aufnahme (S. 27)

Teletext aufrufen

Dieses Fernsehgerät kann Fernsehsendungen und Teletext auf demselben Sender in zwei Fenstern anzeigen.

Zwischen digitalen / analogen Kanälen umschalten Beim Fernsehen TV/DTV TOP MENU Teletextseite eingeben Eine Seite nach oben oder unten schalten nach oben nach unten Unterseiten aufrufen zur Unterseite Fernseher TEXT TEXT TEXT TEXT UM die Standardsprache für Teletext in digitalen Kanälen zu ändern "Teletextsprache" (S. 41)

Seitenfavoriten mit einem Lesezeichen versehen LISTENEIN-STELLUNG 1 F.T/L Seitenfavoriten anzeigen 2 Eine farbige Taste wählen, auf die diese Seite gelegt werden soll 3 Die Seitenzahl der Seite eingeben, die gespeichert werden soll 4 Speichern ■ Seitenfavoriten aufrufen. Die farbige Taste wie in Schritt 2 drücken

    B --> G["Aktuelle Seite halten Freigeben Drücken Sie Erneut."]
    C --> H["Verborgene Informationen (Antworten auf Quizfragen usw.) anzeigen 1 + 2 = 2 x 3 = 1 + 2 = 3 2 x 3 = 6"]
    D --> I["Text in doppelter Größe anzeigen TEXT SIZE"]
    E --> J["Rückkehr zur Seite "100" oder einer anderen zuvor festgelegten Seite"]
    F --> K["Die aktuelle Seite geöffnet halten, während Sie auf Fernsehen umschalten P233 TEXT --- TEXT --- P233 Nützlich bei der Suche nach Seiten."]

DEUTSCH

Analoge Kanäle betrachten

    P["Senderinformationen und Uhr"] --> Q["Senderinformationen Zeit"]
    Q --> R["(Keine Anzeige)"]
    R --> S["Zeit wird nur angezeigt, wenn Teletext-Sendungen empfangen werden können."]

    T["Verwenden der PR-Liste"] --> U["PR Liste"]
    U --> V["1 wählen"]
    V --> W["ansehen"]
    W --> X["Sender, die unter "Anfangsinstellungen" eingetragen wurden, wenden hier angezeigt wählen"]
    X --> Y["Eine Seite wählen"]
    Y --> Z["PR-Liste schließen (3-Mal)"]

    T --> AA["Einsatz der Zifferntasten und der Auf-/Abwärtstasten"]
    AA --> AB["Kanalnummer drücken"]
    AB --> AC["Bsp. 1: ⑥ → ① 15: ① → ⑤"]
    AC --> AD["Einen Sender nach oben oder unten schalten"]
    AD --> AE["nach oben"]
    AE --> AF["nach unten"]

    T --> AG["Taste mit einem Sender belegen SENDERFAVORITEN"]
    AG --> AH["Während der Sender angezeigt wird 3 Sekunden lang georißt halten"]
    AH --> AI["3 Sekunden lang georißt halten"]
    AI --> AJ["Dien Senderfavoriten aufrufen"]
    AJ --> AK["Die Ziffer drücken, die belegt werden soll 1: ② ③ ④ → 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000"]
    AG --> AL["Die Senderfavoriten prüfen Drücken Sie und überprüfen Sie, ob neben den eingetragenen Sendern ein ① stent"]
    AL --> AM["Die Senderfavoriten prüfen Drücken Sie und überprüfen Sie, ob neben den eingetragenen Sendern ein ② stent"]
    AG --> AN["Einen Senderfavoriten löschen *MENU → *Sonderfunktionen → *Persönliche Einstellig.*"]
    AN --> AO["wählen löschen"]

DEUTSCH

WICHTIGI

VORBERETUNGEN

BENUTZUNG

EINSTELLUNGEN

PROBLEM?

Videos / DVDs sehen

1 Videosignalquelle auswählen AV Bsp. für EXT-1 2 Schäften Sie das angeschlossene Gerät ein und spielen Sie ein Video ab ■ JVC-Recorder und andere Geräte bedienen (S. 33) Auswählen der Video-Signalquelle mit den seitlichen Tasten 1 TVAV 2 *Videosignalquelle auswählen 3 MENUOK Zum Fernsehgerät

PC-Bildpositionseinstellung

1 MENU Menüleiste anzeigen

2 "Programmierung" wählen Wählen Sie "PC Bildposition"

① wählen ② weiter ① wählen ② weiter Erscheint nur dann, wenn 'PC' ausgewählt ist

3 ① anpassen Position zurücksetzen ② einstellen

    subgraph Section 1
        F["1 EXT-Buchse wählen, an der S-VIDEO angeschlossen ist"] --> G["2 S-VIDEO-Eingang einstellen"]
        H["■ Diesen Modus löschen"] --> I["■ Drücken Sieg " in 7 erneut"]
        J["■ S-AUS einstellen"] --> K["■ Schaben Sie S-IN bei 'EXT-2 aus wählen Sie 'DTV', und drücken Sie die gelbe Taste. (Nur be digitären Karäken verfügbar)."]
    end

    subgraph Section 2
        L["Die Gefraesautanerzeige reversed von E1 zu SI"] --> M["■ Die Namenliste anzeigen"]
        N["■ Die Namenliste wählen"] --> O["■ Die Namenliste wählen"]
        P["■ Die Namenliste wählen"] --> Q["■ Die Namenliste wählen"]
        R["■ Die Namenliste wählen"] --> S["■ Die Namenliste wählen"]
    end

Verwenden der Timer-Aufnahme

DTV-spezifische Funktionen und Einstellungen, wie eine mit dem Recorder verknüpfte Timer-Einstellung, können im DTV-Menü ausgewählt werden.

Auf digitale Kanäle umschalten TV/DTV Menüleiste anzeigen MENU "DTV" auswählen Timer" auswählen Timer" einstellen Einen Menüpunkt wählen ■ Zum vorherigen Anzeigefenster ■ BACK ■ Ende ■ Menu Das DTV-Menü kann nicht mit den seitlichen Tasten bedient werden. ■ Reservierung rückgängig machen ■ Reservierung auswählen. Drücken Sie "Ja" und drücken Sie auf "OK". ■ Reservierung ändern ■ Wählen Sie die Reservierung und drücken Sie "OK". ■ Kanal anhand des EPG suchen ■ Drücken Sie "OK" ■ Es können bis zu 20 Sendungen reserviert werden.

Sendung für Aufnahme reservieren Aufzeichnen
Sendung für Betrachtung reservieren Erinnern

1 Eingabe / Bestätigung der Einstellungen für die Timer-Aufnahme

Kanal auswählen
Geben Sie Uhrzeit und Dalum mit den Ziffernlasten ein
Wählen Sie den Reservierungs-Modus aus (Einmal / Täglich / Wöchentlich)
Normalerweise sollte hier "PCM" (PCM / Analog, Dolby Digital) eingestellt werden → (S. 57).
Schalten Sie die Untertitel-Aufnahme ein (Aus / Ein)
Sparen Sie die Aufnahme mittels der Altersbegrenzung (Sperran) Sperra aufheben

Es erscheint eine Meldung, falls es ein Problem mit der Reservierung gibt

- Zur Reservierung einer Sendung, bei der "Sperren" (S. 47) eingestellt wurde, geben Sie den PIN-

Code ein ➔ "Bei Eingabe des PIN-Codes" (S. 38)

Bei Änderung der "Altersfreigabe"

Bei Reservierung einer Sendung, bei der "Sperren" eingestellt wurde (S. 47)

2 Einstellen Fernsehsendung Radiosendung (rot) Zur Startzeit schaltet autori der Kanal um, und das am angeschlossene Gerät beg der Aufzeichnung der Sen : Wenn "Altersstehgabe" a "Sperre aufheben" gestell

- Wenn Sie die Sendung über den EPG reserviert haben, wird stattdessen der EPG angezeigt.

→ Schritt 3 bei "Timer" (S. 20)

2 Vorbereitung der Aufnahme

- Stellen Sie das Aufnahmegerät vor der Startzeit auf externe Eingabe.

- Stellen Sie den Timer von Geräten, die nicht mit T-V LINK kompatibel sind, manuell ein. Näheres

entnehmen Sie bitte dem Handbuch des externen Gerätes.

Achten Sie darauf, dass die Aufnahmezeiten am Aufnahmegerät sich nicht mit denen des Fernsehgeräles überschreisten.

- Einige T-V-LINK-kompatible DVD-Recorder funktionieren eventuell nicht korrekt.

Wenn der Aufnahme-Timer eingestellt wurde, wird die Netzkontrollleuchte am Fernsehgerät:

3 Minuten vor der Startzeit beginnen zu blinken (grün oder rot);

Während der Aufnahme beginnen zu leuchten (grün oder orange)

1 Eingabe / Bestätigung der Einstellungen für die Timer-Aufnahme

- Kanal auswählen
- Geben Sie Uhrzeit und Datum mit den Ziffernlasten ein
Wählen Sie den Reservierungs-Modus aus (Einmal / Täglich / Wöchenlich)

Es erscheint eine Meldung, falls es ein Problem mit der Reservierung gibt

2 Einstellen (fblau) Fernsehsendung Radiosendung Wenn das Fernsehgerät zur Startzeit ausgeschaltet ist, passiert nichts. Zur Startzeit wird der Kanal automatisch umgeschaltet.

- Wenn Sie die Sendung über den EPG reserviert haben, wird stattdessen der EPG angezeigt. - Schritt 3 bei "Timer" (S. 20)

Nützliche Funktionen

Nützliche Funktionen (Fortsetzung)

    A --> R["Bestimmte Sender für Kinder sperren KINDER SICHERUNG (Analoge Kanäle)"]
    R --> S["JVC TV"]

    R --> T["1 Menü &quot;Sonderfunktionen&quot; anzeigen<br>• &quot;Einrichten des Fernsehgeräts&quot; (8.35)"]
    R --> U["2 &quot;Kindersicherung&quot; wählen"]
    R --> V["3 ① einen &quot;Geheim Code&quot; eingeben (eine beliebige Geheimzahl)<br> ② zur nächsten Spalte<br> ③ einstellen"]
    R --> W["4 ① Sender wählen"]
    W --> X["② sperten / fragebar"]
    W --> Y["③ einsialen"]
    R --> Z["■ Einen gesperrten Sender anschea Geben Sie die Kanalnummer mit den Ziffermstaten ein. Sobald ü erscheint, drücken Sie ④ und geben Ihren &quot;Geheim Code&quot; ein.<br>(Wenn Sie Ihren &quot;Geheim Code&quot; vergessen, prüfen Sie ihn in Schritt 3.)"]

    R --> AA["Schnappschüsse vom Bildschirm machen STANDBILD (Analoge Kanäle)"]
    AA --> AB["Löschem Drücken Sie erneut, oder wechseln Sie den Kanal.<br>• Nicht verfügbar, wenn das Nebenbild angezeigt wird, bei digitalen Kanälen und im PC-Modus.<br>• Der Schnappschuss kann weder exportiert noch gespeichert werden."]
    AA --> AC["Aktuelles Programm"]
    AC --> AD["Standbild"]

Bedienung von JVC-Videorecordern und anderen Geräten

Die beiliegende Fernbedienung kann zur Bedienung von JVC-Recordem und anderen Geräten verwendet werden.

1 Gerät auswählen Videorecorder DVD-Recorder HDD-Recorder Heimkinosystem MODE TV VCR/DVR DVD NC (S. 6) DVD-SpielerTV einstellen Femseher → VCR/DVR DVDMC 2 Gerät einschalten 3 Gerät bedienen • Andere Tasten können jederzeit zur Bedierung des Femsehgerätes verwendet werden.

Probieren Sie, den Code der Fernbedienung zu ändern, falls sich ein Recorder nicht bedienen lässt.

Code A oder 1 (Vorgabe) Code C oder 3

Schlagen Sie den Code Ihres Recorders in dessen Anleitung nach.
- Einige Modelle von JVC-Geräten können mit dieser Fernbedierung nicht bedient werden.
DVD-Recorder und HDD-Recorder von JVC sind ab Werk auf Code "C" oder "3" voreingestellt.

Hinweis

- Wenn die Batterie herausgenommen wird, wird der Code der Fernbedienung wieder zurück auf code A oder 1 gestellt.

Videorecorder, DVD- oder HDD-Recorder bedienen

VCR/DVR

DVD-Spieler bedienen

DVD

Heimkinosystem bedlenen

HC

Videorecorder / DVD-Recorder / HDD-Recorder auswählen

Videorecorder

HDD-Recorder

■ DVD-/HDD-Recorder-Menüs bedienen

■ Untertitel auswählen (DVD-/HDD-Recorder-Modus) 📋drücken

DVD-Menüs bedienen

■ Untertitel anzeigen ➕ Brücken

HC-Menüs bedienen

■ Untertitel anzeigen ➕ drücken
Stummschaltung drücken
Lautstärke "" drücken
■ Surround-Modus auswählen "drücken"

Wiedergabe / Aufzeichnen usw.

Wiedergabe usw.

Einrichten des Fernsehgerätes

1 Menüleiste anzeigen MENU 2 Ein Menü wählen ① wählen ② weiter 3 Einen Menüpunkt wählen wählen 4 Anpassen / Konfigurieren ①anpassen / wählen ②einstellen 5 Bei Anpassen mit einem Schiebereglor schieben ③anpassen ④einstellen ⑤wählen ⑥einstellen ⑦dieder ⑧dieden ⑨einstellen ⑩Bei einigen Manüpunkten gibt es Untermenüs. JVC TV ■Zum vorherigen Anzeigefenster ■BACK ■Ende ■Nach einer Minute Inaktivität wird das Menü ausgeblendet. Titel des gewählten Menüls Bild Einstellungen Ton Einstellungen Sanderfunktionen Programmierung DTV Das DTV-Menü ist nur bei Betrachten digitaler Kanäle verfügbar ▷ (S. 37) Bild Einstellungen Standard ▶ Kühl Menüpunkte Bild Einstellungen Helligkeit-1 Kontmst Helligkeit-2 Schäfte Farbe Farbzin Farbtemperatur Optionen

Menü	Punkt	Anpassung / Konfiguration
	Bildeinstellung	Bildeinstellung (Hell / Standard / Weich)
	Holligkeit-1	Helligkeit Hintergrundbeleuchtung (Dunkler ⇔ Heller)
	Kontrast	Kontrast (Weniger ⇔ Mehr)
	Helligkeit-2	Helligkeit (Dunkler ⇔ Heller)
	Schärfe	Schärfe (Weicher ⇔ Schärfer)
	Farbe	Farbe (Leichter ⇔ Tiefer)
	Farbton	Farbton (Rötlich ⇔ Grünlich)
	Farbtemperatur	Farbtemperatur (Warm / Normal / Kühl)
	Optionen	Genauere Bildeinstellungen (S. 39)
	Stereo / I · II	Modus / Sprache (O : MONO / O : STEREO / I : SUB1 / II : SUB2)
	Tiefen	Tiefe Töne (Schwächer ⇔ Stärker)
	Höhen	Hohe Töne (Schwächer ⇔ Stärker)
	Balance	Lautsprecherbalance (Links Stärker ⇔ Rechts Stärker)
	3D Cinema Sound	Umgebungstonstärke (Höhen / Tiefen / Mono / Aus)
	Klang Korrektur	Erhöht die Verständlichkeit des Klangs (Ein / Aus)
	Sleep Timer	Timer zum Abschalten des Fernsehgerätes (S. 30)
	Kindersicherung	Bestimmte Sender für Kinder sperren (S. 32)
	Bildschirmanzeige	Format für die Anzeige der Sendemummer (Typ A / Typ B)
	Blau-Bild	Bei schwachem oder nicht vorhandenem Signal einen blauen Bildschirm anzeigen und den Ton auf stumm schalten (Ein / Aus)
	Persönliche Einstelig.	Einstellungen für Senderfavoriten löschen (S. 23)
	An/Aus LED Lampe	Die Stromanzeige leuchtet (S. 5), solange das Fernsehgerät eingeschaltet ist (Ein / Aus)
	Auto	Land des Aufstelloris wählen und Sender automatisch eintragen (S. 13, Ⓑ)
	Sender ordnen/manuell	Eingetragene Sender ändern oder neue hinzufügen (S. 49)
	Sprache	Wählen Sie eine Sprache für die Bildschirmmenüs und -anzeigen analoger Kanäle (ohne DTV-Menü) (S. 13, Ⓑ)
	Decoder(EXT-2)	Bei Anschluss an Videorecorder mit "T-V LINK" (Ein / Aus)
	Autoauswahl Comp-In	Aktiviert den TV-Eingang "EXT-4", wenn ein Komponentensignal an "EXT-4" anliegt. (Ein / Aus) (Nicht verfügbar für PC)
	EXT Einstellung	Zur Benutzung bei Videospielern und anderen Geräten (S. 26)
	HDMI Einstellungen	Eingangssignal (1 / 2 / Auto), Audio (Digital / Analog / Auto)
	Signaldämpfung	Falls digitale Kanäle aufgrund zu starker Radiowollen nicht empfangen werden können (Ein / Aus)
	PC Bildposition	PC-Positionseinstellung (S. 25)

• Andere Einstellungen : Seitenverhältnis ändern → "ZOOM" (S. 30)
• Schalten Sie "3D Cinema Sound" ein → "3D CINEMA SOUND" (S. 30)

DTV-Menü verwenden

Die Grundfunktion und die Einstellungen digitaler Kanäle lässt sich im DTV-Menü auswählen.

Auf digitale Kanäle umschalten TV/DTV Menüleiste anzeigen MENU "DTV" auswählen 1 wählern 2 weiter 4 "Einstellungen" auswählen Da DTV/Menu 1 wählern 2 weiter 5 Einen Menüpunkt wählen Z. B. "Antennenstrom" wählen ■ Zum vorherigen Anzeigefenster BACK ■ Ende MENU ● Das DTV-Menü kann nicht mit den seitlichen Tasten bedient werden. 6 Einstellung ändern Antennenstrom ← Aus → Z. B. "Antennenstrom" wählen 7 Fertig MENU

Menü	Punkt		Anpassung / Konfiguration
D3 DTV	Timer		Sendung für Aufnahme / Betrachtung reservieren (S. 27)
	Programme bearbeiten		Digitale Kanäle bearbeiten / löschen / sperren oder zu den Favoriten hinzufügen. (S. 47)
	Konfiguration	Land	Wählen Sie das Land der Installation (S. 41)
		Zeitzone	Wählen Sie die Zeitzone, wenn die Uhr nicht eingestellt ist. ➔ "Die richtige Uhrzeit einstellen" (S.58)
		Menüsprache	Auswahl einer Sprache für Bildschirm-Menüs (S. 41)
		Audiosprache	Wählen Sie eine Standardsprache für Audio (S. 41)
		Untertitelsprache	Wählen Sie eine Standardsprache für Untertitel (S. 41)
		Teletextsprache	Wählen Sie eine Standardsprache für Teletext (S. 41)
		EPG-Sprache	Wählen Sie die Standardsprache für Programmname und Programminformation (S.41)
		PIN Code eingeben	PIN-Code ändern (S. 41)
		Favoriten	Aktivieren Sie Ihre Lieblingssender (S. 41)
		Altersfreigabe	Sendungen nach Alter des Betrachters begrenzen (S. 41)
	Einstellungen	Digitale Audioausgabe	Wenn ein Dolby-Digital-Signal empfangen wird, können Sie einstellen, dass das Signal am Anschluss DIGITAL AUDIO OUTPUT ausgegeben wird. (S. 43)
		Anzeigedauer	Anzeigedauer der Kanalinformationen auswählen (2 sec / 5 sec / 8 sec)
		Empfänger Upgrade	Aktualsieren Sie die Software des Empfängers, schald neuere Versionen verfügbar sind. (S. 43)
		Common Interface	Einstellen Zugangsberechtigungsmodul (S. 43)
		Antennenstrom	Stromversorgung für die Innenantenne (S. 43)
	Installation	Programme suchen	Kanäle speichern (S. 45)
		Signal überprüfen	Prüfen Sie das Empfangssignal (S. 45)
		Werkseinstellung	DTV-Einstellungen initialisieren (S. 45)

DEUTSCH

WICHTIGI

VORBERETUNGEN

BENUTZUNG

EINSTELLUNGEN

PROBLEME?

Bei Eingabe des PIN-Codes

Beim Betrachten digitaler Kanäle oder beim Umschalten von DTV-Menüeinstellungen ist es eventuell nötig, einen PIN-Code einzugeben.

Sobald einmal ein PIN-Code eingegeben wurde, ist eine wiederholte Eingabe bis zum Ausschalten des Femsehgerätes nicht mehr notwendig.

Der voreingestellte PIN-Code ist "0000". Sie können Ihren eigenen PIN-Code eingeben. → "PIN-Code eingeben" (S. 41)

Erweiterte Bildeinstellungen

Das Fernsehgerät stellt sich standardmäßig selbst für das beste Bild ein.

1 Menüleiste anzeigen MENU 2 "Bild Einstellungen" wählen 3 "Optionen" wählen 4 Einen Menüpunkt wählen ■ Zum vorherigen Anzeigefenster BACK ■ Ende MENU ● Nach einer Minute Inaktivität wird das Menü ausgeblendet. 5 Einstellungen ändern Z. B. "Super DigiPure" 6 Fertig

Super DigiPure Für natürlich aussehende Umrisse Auto Aus Min Max Auto Funktion ist ausgeschaltet Wenn das Bild an Schärfe verliert Wenn Rauschen auftritt Automatische Anpassung Kino-Effekt Für Kinofilme Auto Aus Ein Auto Funktion ist ausgeschaltet Automatische Anpassung Furb Management Für natürlich aussehende Bilder Ein Eine natürliche Farbbalance halten Helle / dunkle Bilder ausgleichen Ein Aus Ein Funktion ist ausgeschaltet Erlichtert die Betrachtung heller / dunkler Bilder Smart Picture Helligkeit weißer Bereiche anpassen Ein Aus Ein Weite Bereiche lassen sich besser betrachten Nicht verfügbar, wenn "Bildeinstellung" auf "Hell" gestellt ist (S. 36). MPEG Verbesserung Zur Verringerung von MPEG- Bildrauschen Ein Aus Ein Funktion ist ausgeschaltet Wenn Rauschen auftrittWenn keine Farben dargestellt werden Endwasserer 1 Den Bildschirm auswählen, für den Einstellungen geändert werden sollen Hauptbild Nebenbild Hauptbild Nebenbild im MULTIB/LD-MODUS (S. 31) 2 Farbsystem wählen PAL SECAM NTSC 3.58 NTSC 4.43 Auto Westeuropa Osteuropa USA USA Beim Sehen von Frankreich 3,58 MHz 4,43 MHz Videos etc. Standard- Seitenverhältnis einstellen Fur Auto ein Standard-Seitenverhältnis unter "Zoom" wählen (S. 58) Panorama Normal 14:9 Zoom 16:9:4:3:14

DTV-Konfiguration

Verfügbar für die Auswahl von Lieblingskanälen (Favoriten), zum Ändern des PIN-Codes, zur Auswahl der Altersfreigabe usw.

Hinweis
Wenn nicht in der Standardsprache gesendet wird, sind Bildschirmanzeigen und Audioausgabe in dieser Sprache nicht verfügbar. In diesem Fall hängt die Sprache, die angezeigt oder gehört werden kann, von der Sendung ab.
*1 Die Sprachen können sich je nach Landeseinstellung ändern (Die Abbildungen gelten für Deutschland)
*2 Die Altersfreigabe kann sich je nach Landeseinstellung ändern. (Die Abbildungen gellen für Deutschland)

Land

Menüsprache

Audiosprache

Untertitelsprache

Teletextsprache

EPG Sprache

PIN-Code ändern PIN Code eingeben

Aktivieren Ihrer Lieblingskanäle (Favoriten) Favoriten

Einstellen der Altersbegrenzung Altersfreigabe

Wählen Sie das Land der Installation Deutschland Finnland Spanien

Auswahl einer Sprache für BildschirmMenüs Deutsch English Suomi Castellano Catala

Wählen Sie eine Standardsprache für Audio ^1 Deutsch Nur Deutsch Sehbehinderte

Wählen Sie eine Standardsprache für Untertitel ^1 Deutsch Nur Deutsch Für Hörbehincerte

Wählen Sie eine Standardsprache für Teletexf ^1 Deutsch Nur Deutsch

Wählen Sie die Standardsprache für Programmname und Programminformation ^1 Deutsch Nur Deutsch

① Wählen Sie "PIN Code eingeben" ② Aktuellen Code eingeben ③ Voreingestellt ist "0000" * "Bei Eingabe des PIN-Code"

③ Geben Sie zweimal einen neuen Code ein. Geben Sie zweimal einen neuen Code ein.

① wählen Sie "Favoriton" ② wählen Sie "Ein" ③ einstelle

Wenn Sie nicht "Ein" wählen können, speichem Sie die Kanäle zuerst unter "Favoriten" → "Favoriten" (S. 47)

① Wählen Sie "Altersfrelgabe" ② weiter ③ wählen Sie das Alter? ④ einstalten ① nur Sendungen mit einer Altersfregabe können eingeschränkt werden. Um die eingeschränkt betrachtbare Sendung zu sehen, muss der PIN-Code eingegeben werden.

Zeitzone: Wählen Sie die Zeitzone, wenn die Uhr nicht eingestellt ist → "Die richtige Uhrzeit einstellen" (S.58)

DTV-Einstellungen

Verfügbar zur Einstellung der Stromversorgung für die Antenne, und zur Aktualisierung der Tuner-Software usw.

Auf digitale Kanäle umschalten TVDTV Menüleiste anzeigen MENU "DTV" auswählen ① wählen ② weiter "Einstellungen" auswählen ③ wählen ② weiter Einen Menüpunkt wählen wählen Fertig MENU Zum vorherigen Anzeigefenster BACK Ende MENU

Ausgabe des Dolby-Digital-Signals

Digitale Audicausgabe

Empfänger- Upgrade

Empfänger Upgrade

Zugangsberechtigungsmodul einstellen

Common Interface

Stromversorgung für die Innenantenne

Antennenstrom

PCM : Das Lineare PCM-Signal wird

ausgegeben

- Bitte lesen Sie vor der Einstellung "Dolby Digital" Ausgang am Anschluss "DIGITAL AUDIO OUT" (S. 57).

Sie können die Software des Empfängers aktualiseren, sobald neuere Versionen verfügbar sind. Nomalerweise auf "Auto" eingestellt.

Auto : Automatisches Herunterladen und Instalieren von Software-Äktaalisierungen

• Dies erfolgt um Mittermacht h abgeschaltetem Fernsehgerät

Manuell :Manuelles Herunterladen und Installieren von Software-Aktualisierungen

Um die Einstellung zu ändern, geben Sie den PIN-Code ein

■ Wenn JVC oder die Sendeanstalt Sie über neue Software informiert, laden Sie diese wie folgt herunter.

①Wählen Sie "Manuell"

Geben Sie den PIN-Code ein, falls erforderlich.

③"Ja" auswählen

②Wählen Sie "Neue SW suchen"

- Wenn keine Aktualisierung erforderlich ist, wählen Sie "OK" zum Abschluss.

*Die Software wurde erfolgreich aktualisiert! Das Gerät startet nun neu!"

- Wenn das Femsahgeräl auf die neueste Tuner-Software aktualisiert wurde, erschraft die Meldung "Suche beerdel. Karne neue Software gefunden." - Wählen Sie „Im Stanche! In Bereischaft ansteile von „Ja“, wenn Sie die Software automatisch aktualisierten lassen möchte, wenn das Femsahperität ausgeschaltet wird

Um digitale Pay-TV-Kanäle zu betrachten, verwenden Sie das Menü des Zugangsberechtigungsmoduls. Diese Funktion lässt sich nur verwenden, wenn in Ihrer Region Pay-TV empfangen werden kann.

Kein CI-Modul

; Funktion isl

nicht verfügbar

(四)公司年度报告

- Wenn das Zugangsberechtigungsmodul usw. eingesetzt wurde, nachdem ein Vertrag mit einer Sendeanstalt abgeschlossen wurde, ist diese Funktion verfügbar. - "Pay-TV-Digitalkanäle betrachten" (S. 8)

② Folgen Sie den Anweisungen auf dem Bildschirm, um Pay-TV einzurichten

① Drücken Sie "OK", um das Zugang sberechtigungsmodul anzuzeigen

Der Inhalt dieses Menüs ist je nach Anbieter verschieden. → Näheres erfahren Sie bei Ihrem Sender

Die im Menü angezeigte Sprache kann von der Einstellung "Sprache" am Fernsehgerät abweichen.

Aus.

: Keine Stromversorgung

Ein

Stromversorgung

- Bitte lesen Sie vor der Einstellung "Stromversorgung für die Innenanlenne" (S. 58).

Anzeigedauer: Wählen Sie die Anzeigedauer für die Kanalinformationen (2 Sek / 5 Sek / 8 Sek)

DTV-Installation

Hier können Sie digitale Kanäle speichern, die Signale digitaler Kanäle überprüfen und alle Einstellungen für die digitalen Kanäle initialisieren.

Auf digitale Kanäle umschalten TVDTV Menüleiste anzeigen MENU "DTV" auswählen wählen weiter "Installation" auswählen wählen weiter Einen Menüpunkt wählen Installation Programme suchen Signal Designation Worksinsschlagung wählen weiter Fertig MENU Zum vorherigen Anzeigefenster BACK Ende MENU

Einen neuen Sender eintragen Programme suchen
Prüfen Sie das Empfangssignal Signal überprüfen
DTV- Einstellungen initialisieren Werkseinstellung

①Einstellen der Einträge

Suche	Automatisch: Automatisch suchenManuell. Einen beslimmten Kanalbereich durchsuchenNetz: Sie können nur dade notwendigen Netzwerk(s) auswahlen und speichem.
Start-Kanal	Kanalbereich zum Durchsuchen auswählen (E5-E69) (bei"Manuell")
Stop-Kanal
Modus	Hinzufügen: Den gespeicherten Kanälen einen neuen Kanal hinzufügenNeu suchen: Alle Kanäle erneut speichern

② "Suche starten" auswählen

Dieser Kanal ist die Frequenz der digitalen Übertragung. Er weicht von der am Femsehgerät angezeigten Kanalnummer ab. Wählen Sie einen anderen Empfangskanal → wählen (E5 E68) Signal: Exzellent Signaipegel Schwach Akzeptabel Exzellent

Alle gespeicherten, digitalen Kanäle werden gelöscht, und die Einstellungen im DTV-Menü werden initialisiert. Digitale Kanäle werden neu gespeichert.

①PIN Code eingeben

Vorzingerstellung der Vorringer
1	3
4	5
7	6
8	8

Voreingestellt ist "0000". → "Bei Eingabe des PIN-Codes" (S. 38)

② "Ja" auswählen

Digitale Kanäle bearbeiten

Bearbeiten Sie die gespeicherten Kanäle mit "Automatisch" unter "Anfangseinstellungen" (S. 12).

Auf digitale Kanäle umschalten TVDTV Auf TV / RADIO umschalten ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Menüleiste anzeigen MENU "DTV" auswählen wählen wahlen weiter wahlen weiter Wählen Sie "Programme bearbeiten" D3 DTV Monet davonen beziehungen davonen beziehungen davonen beziehungen davonen beziehungen Einen Sender wählen wählen Einen Sender wählen wählen Einen Sender wählen wählen Einen Sender wählen wählen Einen Sender wählen wählen Einen Sender wählen wählen Einen Sender wählen wählen Einen Sender wählen wählen Einen Sender wählen wählen Einen Sender wählen wählen Einen Sender wählen wählen Einen Sender wählen wählen

    A --> E["① Nummer wählen"]
    E --> F["② Nummer ändern"]
    F --> G["③ Wählen Sie "OK""]

    G --> H["④ Nur wenn dieselbe Kanalnummer bereits existiert.<br>Die Kanäle werden in numerischer Reihenfolge sortiert."]

    H --> I["⑤ Ja' auswählen"]
    I --> J["⑥ Sperren"]
    J --> K["⑦ Zum Aufheben drücken Sie nochmals auf 'OK'.<br>Um die &quot;Sperren&quot;-Funktion aufzuheben, schalten Sie das TV-Gerät aus und wieder ein.<br>Um gesperte Kanäle zu sehen, muss der PIN-Code eingegeben werden."]

    J --> L["⑧ Löschen auswählen"]
    L --> M["⑨ Sperren"]
    M --> N["⑩ Zum Aufheben drücken Sie nochmals auf 'OK'."]

    M --> O["⑪ Favoriten Symbol"]
    O --> P["⑫ Zur die Lieblingskanäle (Favoriten) durchsuchen und in der PR Liste anzeigen lassen.<br>&quot;Favoriten&quot; (S. 41)"]

Analoge Kanäle bearbeiten

Bearbeiten Sie die Sender, die mit "Auto" unter "Anfangseinstellungen" eingetragen wurden (S. 13). Wenn Sie gerade die "Anfangsainstellungen" (S. 13) vorgenommen haben, weiter mit Umschalten auf analogen Empfang

"Sender ordnen/manuell" auswählen ① wählen ② weiter

JVC TV ■ Zum vorherigen Anzeigefenster 5 Zeile wählen wählen

BACK ■ Ende MENU 6 Sender ordnen 7 Einstellungen bestätigen

8 Fertig Mit "T-V LINK" Wenn 1-Funktion nicht

verfügbar" erscheint: ■ Ist ein "T-V LINK" kompetibles Gerät an "EX-2" angeschlossen? ■ Ist das Gerät eingeschaltet? ● "T-V LINK" ⇒ (S. 11)

Starkes Rauschen oder Schnee

• Ist das Femsehgerät korrekt an die Antenne angeschlossen?
• Ist die Antenne oder das Antennenkabel beschädigt? → Wenden Sie sich an Ihren Händler

Muster, Streifen oder Rauschen

• Empfängt die Antenne Störsignale von Hochspannungsleitungen oder Funksendeanlagen?
  → Wenden Sie sich an Ihren Händler
• Stehen andere angeschlossene Geräte zu dicht am Fernsehgerät? → Vergrößern Sie den Abstand zwischen Antenne und möglicher Störquelle, bis keine Störstrahlung mehr auftritt

Geisterbilder

(Verdopplung von Bildern)

Empfangen Sie Störsignale durch Reflektion an Bergen oder anderen Gebäuden? → Justieran Sie die Empfangsrichtung Ihrer Antenne oder lauschen Sie sie gegen an gerichtete Antenne höherer Qualität aus
■ Digitale Kanäle. → (S. 14)

Ich kann es nicht einschalten!

- Ist das Netzkabel korrekt an die Netzsteckdose angeschlossen?

Die Fernbedienung funktioniert nicht! • Sind die Batterien leer? • Sind Siu weiter als 7 Mutter vom Fermgebauer entfallend?

Die Fernbedienung funktioniert nicht!

- Sind die Batterien leer? - Sind Siu weiter als 7 Meter vom Fernsehgerät entfernt? - Ist die Betrebsart "MODE (TV, VDR/DVR, DVD, HC)" auf "TV" (Fernsehen) eingestellt? - Beim Aufruf von Teletext erscheint die TV-Menüleiste nicht. - Je nach Stabilität des Signals kann beim Senderwechsel eine Zeitverzögerung eintreten.

Problem Maßnahm			Selle
Allgemein Bildschirm Bild Einstellungen	Nicht angezeigt(schwarzer Bildschirm)	Ist der analoge Empfang ebenfalls schlecht?Mit den Anweisungen unter "Starkes Rauschen oder Schnee" können Sie dieses Problem lösen.Digitale Kanäle werden nicht angezeigtWenn das TV-Gerät die digitalen Kanäle nicht findetEs kann Probleme mit der Antenne oder mit dem Pegel der Radiowellen geben, oder der Empfang in Ihrer Gegend ist schlecht. Wenden Sie sich bitte an Ihren Händler.	5114-
	Die Fernbedienung funktioniert nicht mehr	Ziehen Sie den Netzstecker des Fernsehgerätes und stecken Sie ihn nach einigen Minuten wieder ein.	-
	Das Bild eines digitalen Senders ist eingefroren	Halten Sie und "AMINICEM" am TV-Gerät mindestens drei Sekunden lang gedrückt, um einen Neustart auszulösen.	-
	Einige Funktionen arbeiten nicht	Dies ist kein Fehler. Bestimmte Funktionen (mit dunklem Hintergrund) im Menü sind je nach Situation inaktiv.	-
	Bildformat ändert sich unbeabsichtigt	Drücken Sie um auf Ihre Einstellungen zurückzukehren.	30
	Das Computer-Bild ist nicht richtig ausgerichtet	Stellen Sie "PC Bildposition" ein.	25
	Schlechte Bildqualität	Unnaturliche Farben >>> Stellen Sie "Fabe" und "Helligkeit-1" ein. Prüfen Sie ihr "Empfangssystem".Rauschen >>> Stellen Sie folgende Funktionen ein.Bildmodus: StandardSuper DigiPure: MaxVerschwommenes Bild >>> Stellen Sie folgende Funktionen ein.Bildmodus: HellSuper DigiPure: Min	363936393639
	Bildverschlechterungen bei Benutzung eines externen Gerätes	Wenn Sie ein S-Video-Ausgabegerät angeschlossen haben, prüfen Sie die "S-IN"-Einstellung.Wenn das Bild im oberen Bereich verzerrt ist, prüfen Sie die Qualität des Videosignals.Wenn bei Signalingang z. B. von einem DVD-Player mit 625p-Signalausgang (Progressive Scanning) die Bewegungen unnatürlich erscheinen, ändern Sie die Ausgangseinstellung des externen Gerätes auf 625i (Interlace Scanning).	26--
	Schlechter Ton	Stellen Sie "Tiefen" und "Höhen" ein.Wenn Sie in "Stereo /10" ein schlechtes Programm empfangen, schalten Sie um auf "Mono".	3636
	Kein Ton von der Audio-Komponente	Audio-Signale, die von den Buchse EXT-5 empfangen werden, können nicht an den Ausgang "AUDIO OUT" gusendet werden.	-

DEUTSCH

WICHTIG

VORBERETUNGER

BENUTZUNG

EINSTELLUNGEN

PROBLEM?

Problemlösungen (Fortsetzung)

Problem Maßnahm Auf dem Bildschirm erscheinen schwarze oder weiße Punkte LCD-Bildschirme lösen das Bild in einzelne, feine Punkte ("Pixel") auf. Während über 99,99% dieser Pixel ordnungsgemäß funktionieren, kann doch eine sehr geringe Anzahl von Pixeln entweder nicht aufleuchten oder ständig leuchten. Dies sollte nicht als Fehlfunktion angesehen werden. - Wenn für längere Zeit ein Standbild angezeigt wurde und dann auf ein anderes Bild umgeschaltet wird, bleibt ein Schatten des vorherigen Bildes auf dem Bildschirm zurück. Dies ist keine Fehler. Es handelt sich vielmehr um ein Phänomen, welches nur bei LCD-Anzeigen auftritt und als "vorübergehende Bildkonservierung" bezeichnet wird. Nach kurzer Zeit verschwindet der Schatten. - Ken Bild, kein Ton 56 Manche digitale Kanäle können auf diesem Fernsehgerät nicht angesehen werden. - "Dolby Digital ausgewählt! Kein analoges Audio vorhanden." Wenn "Dolby Digital" bei "Digitale Audioausgabe" ausgewählt wurde, kann der Ton einer Sendung mit "Dolby Digital"-Signalen nicht am Fernsehgerät oder über die am Anschluss "AUDIO OUT" angeschlossene Audioanlage ausgegeben werden. Wenn der Kanal umgeschaltet wird, erscheint einige Sekunden lang eine Meldung. - Um den Ton über den Fernseher oder die Audioanlage zu hören - Wahlen Sie einen Spracheintrag ohne "(Dolby)" unter "Audioauswahl" - Schalten Sie "Digitale Audioausgabe" auf "PCM". - Ich habe meinen PIN-Code vergessen! Der voreingestellte PIN-Code ist "0000". Wenn Sie die Ziffern vergessen haben, mit denen Sie normalerweise den voreingestellten PIN-Code geändert haben, geben Sie zuerst "0081" unter "PIN-Code eingeben", und geben Sie dann einen neuen PIN-Code ein. - Gespernte Kanäle können ohne Eingabe eines PIN-Codes betrachtet werden Sobald der PIN-Code eingegeben wurde, werden alle Spernfunktionen ("Sperren" und "Altersfreigabe") aufgehoben. Wenn Sie die Spernfunktionen erneut aktivieren möchten, schalten Sie das Fernsehgerät aus und wieder ein. - Wenn JVC oder die Sendeanstalt Sie über neue Software informiert Aktualisieren Sie die Software mit der Funktion "Empfänger Upgrade". - Wenn die Uhr nicht eingestellt ist Stellen Sie die Zeitzone ein - "Die richtige Uhrzeit einstellen" (S. 58) 58

DEUTSCH

WICHTIGH

VORBERETUNGER

BENUTZUNG

EINSTELLUNGEN

PROBLEM?

"CH/CC"-Liste

Wenn Sie die Funktion EINFÜGEN (S. 49) verwenden, wählen Sie bitte aus dieser Tabelle die "CH/CC"-Nummer, die zur analogen TV-Kanalnummer gehört.

- Wenn die Ländereinstellung "FRANCE" ist, wählen Sie eine dreistellige CH/CC-Nummer.

CH	Chenical (Kredit) Service
CH 02/CH-202	B2, R1
CH 03/CH-203	C3, ITALY A
CH 04/CH-204	E4, ITALY B, R2
CH 05/CH-205	E5, ITALY D, R3
CH 08/CH-206	E6, ITALY E, R7
CH 07/CH-207	E7, ITALY F, R9
CH 09/CH-208	E8, R9
CH 08/CH-209	R9, ITALY G
CH 13/CH-210	L10, ITALY H, R10
CH 11/CH-211	L11, ITALY H-1, R11
CH 12/CH-212	L12, ITALY H-2, R12
CH 21/CH-221	S21, R21
CH 22/CH-222	L22, R22
CH 23/CH-223	L23, R23
CH 24/CH-224	L24, R24
CH 25/CH-225	L25, R25
CH 28/CH-226	L26, R26
CH 27/CH-227	L27, R27
CH 28/CH-228	L28, R28
CH 29/CH-229	L29, R29
CH 30/CH-230	E30, R30
CH 31/CH-231	L31, R31
CH 32/CH-232	L32, R32
CH 33/CH-233	L33, R33
CH 34/CH-234	L34, R34
CH 35/CH-235	L35, R35
CH 36/CH-236	E36, R36
CH 37/CH-237	E37, R37
CH 38/CH-238	E38, R38
CH 39/CH-239	E39, R39

CH	Channel Serial Series
CH40CH240	R40, R40
CH41CH241	R41, R41
CH42CH242	R42, R42
CH43CH243	L43, R43
CH44CH244	R44, R44
CH45CH245	L45, R45
CH46CH245	R46, R46
CH47CH247	R47, R47
CH48CH248	R48, R48
CH49CH249	R49, R49
CH50CH250	R50, R50
CH51CH251	R51, R51
CH52CH252	R52, R52
CH53CH253	R53, R53
CH54CH254	R54, R54
CH55CH255	R55, R55
CH56CH256	R56, R56
CH57CH257	R57, R57
CH58CH258	R58, R58
CH59CH259	R59, R59
CH60CH260	R60, R60
CH61CH261	R61, R61
CH62CH262	R62, R62
CH63CH263	R63, R63
CH64CH264	R64, R64
CH65CH265	R65, R65
CH66CH266	R66, R66
CH67CH267	R67, R67
CH68CH268	R68, R68
CH69CH269	R69, R69

QQ	Channel Key: Descrit
CG 01VCC 201	51
CG 02VCC 202	52
CG 03VCC 203	53
CG 04VCC 204	54
CG 05VCC 205	55
CG 06VCC 206	56
CG 07VCC 207	57
CG 08VCC 208	58
CG 09VCC 209	59
CG 10VCC 210	610
CG 11VCC 211	611
CG 12VCC 212	612
CG 13VCC 213	613
CG 14VCC 214	614
CG 15VCC 215	615
CG 16VCC 216	616
CG 17VCC 217	617
CG 18VCC 218	618
CG 19VCC 219	619
CG 20VCC 220	620
CG 21VCC 221	621
CG 22VCC 222	622
CG 23VCC 223	623
CG 24VCC 224	624
CG 25VCC 225	625
CG 26VCC 226	626
CG 27VCC 227	627
CG 28VCC 228	628
CG 29VCC 229	629
CG 30VCC 230	630

CC	Cheese (Kaufender)
CC 31/CC 231	831
CC 32/CC 232	832
CC 33/CC 233	833
CC 34/CC 234	834
CC 35/CC 235	835
CC 36/CC 236	836
CC 37/CC 237	837
CC 38/CC 238	838
CC 39/CC 239	839
CC 40/CC 240	840
CC 41/CC 241	841
CC 75/CC 275	X
CC 76/CC 276	Y, R3
CC 77/CC 277	Z, ITALY C, R4
CC 78/CC 278	Z-1, R5
CC 79/CC 279	Z-12

CH	Chenical Model Marker
CH 102 F2
CH 103 F3
CH 104 F4
CH 105 F5
CH 106 F8
CH 107 F7
CH 108 F8
CH 109 F9
CH 110 F10
CH 121 F21
CH 122 F22
CH 123 F23
CH 124 F24
CH 125 F25
CH 126 F26
CH 127 F27
CH 128 F28
CH 129 F29
CH 130 F30
CH 131 F31
CH 132 F32
CH 133 F33
CH 134 F34
CH 135 F35
CH 136 F36
CH 137 F37
CH 138 F38
CH 139 F39
CH 140 F40

CH	Standard Model Test
CH 141 F41
CH 142 F42
CH 143 F43
CH 144 F44
CH 145 F45
CH 146 F46
CH 147 F47
CH 148 F48
CH 149 F49
CH 150 F50
CH 151 F51
CH 152 F52
CH 153 F53
CH 154 F54
CH 155 F55
CH 156 F56
CH 157 F57
CH 158 F58
CH 159 F59
CH 160 F60
CH 161 F61
CH 162 F62
CH 163 F63
CH 164 F64
CH 165 F65
CH 166 F66
CH 167 F67
CH 168 F68
CH 169 F69

CC 110 118-12

CC 111 124-132

CC 112 132-14

CC 113 149-15

CC 114 149-16

CC 115 156-16

CC 116 165-17

CC 123 229-239

CC 124 229-239

CC 125 238-24

CC 126 241-25

CC 127 252-26

CC 128 269-26

CC 129 269-27

CC 130 278-28

CC 131 281-29

CC 132 292-30

CC 133 309-30

CC 141 308-31

CC 142 311-31

CC 143 319-32

CC 144 327-33

CC 145 335-34

CC 146 343-35

CC 147 351-35

CC 148 359-36

CC 149 367-37

CC 150 375-38

CC 151 383-39

CC Frequencies (W-b)

CC 152 391-389

CC 153 366-407

CC 154 407-415

CC 155 416-422

CC 156 423-431

CC 157 431-439

CC 158 439-447

CC 159 447-456

CC 160 456-463

CC 161 463-469

Technische Informationen

Was ist "T-V LINK"?

'T-V LINK' ermöglicht den einfachen Informationsaustausch zwischen Femsehgerät und angeschlossenem 'T-V LINK'-kompatiblem Gerät. Mit T-V LINK:

- Sie können die im Fernsehgerät programmierten, analogen Senderinformationen zum 'T-V LINK'-kompatbilen Gerät senden, so dass beide, Fernsehgerät und externes Gerät, die gleichen Sendereinstellungen haben. Wenn Sie ein externes Gerät anschließen, werden die Senderinformationen ins Gerät hochgeladen, so dass die Einstellungen sehr schnell fertig gestellt sind. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch des externen Gerätes. - Mit der Funktion "DIREKTE AUFNAHME" können Sie ganz einfach das Fernsehprogramm, das Sie auf einem "T-V LINK"-kompatbilen Gerät anschauer, aufrechnen. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch des externen Gerätes. - Nach Einstellung des Aufnahme-Timers instruiert das TV-Gerät den Recorder über "DIREKTE AUFNAHME", die Aufnahme zu starten und zu stoppen.

Was ist "ACI" (Automatic Channel Installation)?

Manche Kabelgesellschaften übertragen ein so genanntes ACI-Signal, das Informationen enthält, mit denen analoge Femsehkanäle automatisch auf Ihrem Femsehgerät eingetragen werden. Wenn ein ACI-Signal empfangen wird, erscheint im "Auto"-Anzeigefenster "ACI Start / ACI Weiter".

Anzeigbare PC-Signale

*Macintosh® Computer werden nicht unterstützt(Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, Inc.)	Auflösung	640 x 480 (VGA)	1024 x 768 (XGA)
	Verlikalfrequenz (Hz) 60.0	60.0
● Falls das Signal nicht erscheint, sorgen Sie dafür, dass die Verlikalfrequenz am PC auf *60Hz* eingestellt ist.

"DVI"-Geräte anschließen

Schließen Sie mit einem "DVI-HDMI"-Adapterkabel ein "DVI"-Gerät an "EXT-5 (HDMI)" an. Verbinden Sie den analogen Sound-Ausgang des DVI-Gerätes mit den Klemmen L und R in EXT-4. ● Stellen Sie "Audio" in der "HDMI Einstellungen" auf "Analog" oder "Auto" (S. 36)

Empfangbare Sendenormen (analoge Kanäle)

Je nach Land, das unter "Auto" gewählt wurde, ändern sich die empfangbaren Sendeformate. VEREINIGTES KÖNIGREICH: Nur PAL-I empfangbar. FRANCE Sowohl SECAM-L. Zum Empfang von SECAM-L in anderen Ländern als Frankreich: 1) Ändern Sie unter "Auto" die Einstellung "Land" auf "France". 2) Drücken Sie die Taste "BACK", um zum Menü zurückzukehren, und geben Sie den Sender unter "Einfügen" oder "Manuell" ein.

Stromversorgung für die Innenantenne

Bei Einsatz der Innenanlenne, die eine externe Stromversorgung benötigt, schalten Sie unter "Anfangseinstellungen" "Antennenstrom" auf "Ein" (S.11).

Das Fernsehgerät liefert 5 V Gleichspannung mit 50 mA (max.) von der Antennenbuchse durch das Kabel zur Antenne.

Eine Stromversorgung von Außen- oder Innenantennen, die keine externe Stromversorgung benötigen, kann Schäden an der Antenne verursachen. Wenn Sie nicht sicher sind, ob die Antenne externe Stromversorgung benötigt, wählen Sie "Aus".

Schließen Sie die Antenne direkt am Fernsehgerät an. Wenn sich zwischen Antenne und Fernsehgerät ein Aufnahmegerät befindet, kann keine Spannung zur Antenne geliefert werden.

Die Antennenspannung wird nur dann geliefert, wenn das Femsehgerät eingeschaltet ist

Zum Ändern der Einstellung, nachdem die "Anfangseinstellungen" abgeschlossen sind → "Antennenstrom" (S. 43)

Technische Informationen (Fortsetzung)

"Dolby-Digital-Ausgang" am Anschluss "DIGITAL AUDIO OUT"

Einige digitale Kanäle werden mit "Dolby Digital"-Signalen ausgestrahlt.
In diesen Fällen können "Dolby Digital"-Signale am Anschluss "DIGITAL AUDIO OUT" ausgegeben werden.
1. Schließen Sie eine Audioanlage mit "Dolby Digital"-Decoder an. (S. 10)
2. Ändern Sie die Einstellung "Digital Audio Output" von "PCM" zu "Dolby Digital". (S. 43)
- Beim Ändern der Einstellung kann für einige Sekunden die Meldung "Dolby Digital ausgewählt! Kein analoges Audio vorhanden," angezeigt werden.
- Wenn auf einen Kanal umgeschaltet wird, der "Dolby Digital"-Signale sendet, kann für einige Sekunden die Meldung "Dolby Digital ausgewählt! Kein analoges Audio vorhanden." angezeigt werden.
- Selbst wenn "Dolby Digital" eingestellt ist, werden "Linear PCM"-Signale von einem Sender ausgegeben, der keine "Dolby Digital"-Signale sendet.
Stellen Sie die Audioanlage so ein, dass sie mit "Dolby Digital" und "Linear PCM" kompatibel ist. (Näheres entnehmen Sie bitte dem Handbuch der Audioanlage.)
- Wenn Sie die Einstellung vorübergehend von "Dolby Digital" auf "PCM" umschalten möchten, ändern Sie dies im Menü "Audinauswahl" (S. 29).
Ändern Sie die Einstellung "Digitale Audioausgabe" in folgenden Fällen auf "PCM". Wenn der Ton eines Kanals, der "Dolby Digital"-Signale sendet, auch dann nicht zu hören ist, wenn "Dolby Digital" eingestellt ist.
- Wenn Sie über die Fernsehlautsprecher hören möchten.
- Wenn Sie über eine Audioanlage hören möchten, die keinen "Dolby Digital"-Decoder besitzt.
- Wenn Sie über eine Audioanlage hören möchten, die am Anschluss "AUDIO OUT" angeschlossen ist.
● Bei Aufnahme einer Sendung.
■Wenn eine Sprache mit “(Dolby)” ausgewählt ist und “(Dolby)” im Menü “Audioauswahl” angezeigt wird (S. 29), kann die Einstellung “Digitale Audioausgabe” vorübergehend von "PCM" zu "Dolby Digital" geändert werden.
Es erscheint einige Sekunden lang eine Meldung, die empfiehlt, die Einstellung bei "Digitale Audioausgabe" auf "Dolby Digital" umzuschalten.
■ Wenn Sie ein "Dolby Digital"-Signal mit der Timer-Aufnahmefunktion (S. 27) aufnehmen möchten, ändern Sie die Einstellung "Timer-Aufnahme verwenden" von "PCM / Analog" auf "Dolby Digital". Wenn diese Einstellung jedoch auf "Dolby Digital" umgeschaltet wird, können Sie den analogen Ton nicht mit einem Aufnahmegerät aufnehmen, das am Anschluss EXT-2 angeschlossen ist.
■ "Dolby" und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Digitale Kanäle, die auf diesem Fernsehgerät nicht betrachtet werden können

Wenn ein Digitalsender neue Formate (wie z. B. DVB-H, MPEG4 usw.) oder MHP verwendet, kann er nicht betrachtet werden, obgleich der Kanalname zu lesen ist.
Wenn der Kanal ausgewählt wird, erscheint kein Bild, und es ist kein Ton zu hören.
- Sie können diese Kanäle mit der "Löschen"-Funktion unter "Programme bearbeiten" ⇒ "Digitale Kanäle bearbeiten" (S. 47) löschen.

Die richtige Uhrzeit einstellen

Die für digitale Kanäle angezeigte Uhrzeit basiert auf den Informationen des Senders und wird durch Berechnen der Zeitdifferenz zwischen Ihrer Zeitzone und Greenwich Mean Time (GMT) entsprechend der Einstellung "Land" im Menü "Konfiguration" ermittelt. ("Zeitzone" wird in "Auto" eingestellt)

Wenn es innerhalb desselben Landes eine Zeitdifferenz gibt oder die Informationen nicht richtig sind, zeigt auch die Uhr am Bildschirm nicht die korrekte Uhrzeit. Um dies zu berichtigen, ändem Sie die Einstellung für die "Zeitzone".

1 Menü "Konfiguration" anzeigen (S. 41)
2 "Zeitzone" wählen und OK drücken
3 Wählen Sie die/das Ihrem Wohnort am nächsten liegende Stadt/Land und drücken Sie OK
4 Taste MENU drücken

Auto unter "Zoom"

Wenn "Auto" unter Zoom ausgewählt ist, wird das vom Sender empfangene Seitenverhältnis verwendet.

Es wird das vom WSS (Wide Screen Identification Signal), Videosignal oder Steuersignal des externen Geräts empfangene Seitenverhältnis verwendet. Wenn keine Informationen zum Seitenverhältnis empfangen werden, wird die unter "4:3 Auto Zoom" getroffene Einstellung verwendet (S. 39).
- Nicht verfügbar im PC-Modus.

Technische Daten

Hauptgerät Buchsen / Anschlüsse

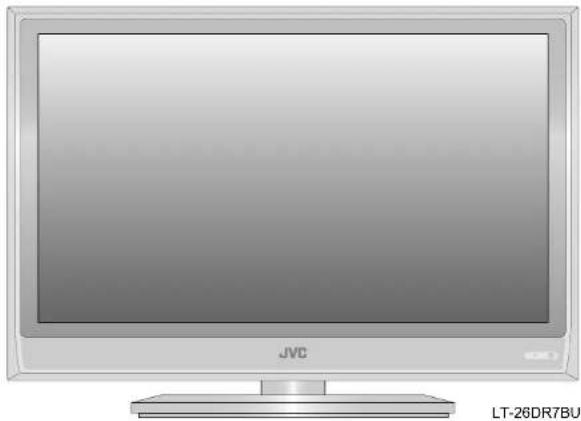

Modell LT-37DR7BU/SU LT-32DR7BU/SU LT-26DR7BU/SU
Sendeformate CCIR I / B / G / D / K / L (Siehe "Technische Informationen", S. 56)
Empfangssysteme	Fernsehausstrahlung: PAL, SECAMExterner Eingang: PAL, SECAM, NTSC 3,58/4,43 MHz
Kanäle und Frequenzen	Digital: Finnland / Spanien E21-E69 (Frequenz: 474 MHz-858 MHz),Deutschland E5-E12 / E21-E69 (Frequenz: 177,5 MHz-858 MHz)Analog:E2-E12 / E21-E69, F2-F10 / F21-F69, IR A-IR J, ITALY A-H / H+1 / H+2, R1-R12 / R21-R89, S1-S41, X / Y / Z / Z+1 / Z+2,Französische Kabelkanäle (Frequenz: 116-172 MHz / 220-469 MHz)
Ton-Multiplexsysteme NICAM ( / B / G / D / K / L), A2 (B / G / D / K)
Videotextsysteme	Digital: EBU TEXTAnalog: FLOF (Fastext), TOP, WST (World Standard System).
Stromversorgung AC 220 V - 240 V, 50 Hz
Audioausgang (Nennausgangsleistung) 10 W + 10 W
Laufsprecher	(16 cm x 4 cm) oval x 2	(15 cm x 5,5 cm) oval x 2	(12 cm x 5 cm) oval x 2
Leistungsaufnahme [Bereitschaft]	162 W[0,5 W]	136 W[0,6 W]	113 W[0,6 W]
Bildschirmgröße(sichtbarer Bereich, diagonal gemessen)	94 cm	80 cm	66 cm
Abmessungen (b x H x T: mm)[ohne Standfuß]	919 x 649,4 x 311[919 x 603,7 x 128]	800 x 591 x 244[800 x 545 x 137,8]	672 x 512 x 244[672 x 471 x 137,7]
Gewicht[ohne Standfuß]	22 kg[19,1 kg]	16,8 kg[14,9 kg]	14,3 kg[12,4 kg]
Zubehör	(Siehe "Zubehör prüfen", S. 6)

Ein Zugangsberechtigungsmodul für die Betrachtung digitaler Pay-TV-Kanäle kann installiert werden (S. B)
Die Innenantenne kann mit Gleichspannung versorgt werden (S. 56)

Buchsenbezeichnung Buchsentyp Signaltyp (IN)				Signaltyp (OUT)	Hinweise
Eingangs-/Ausgangskommen	EXT-1	Euroanschluss x 1(SCART-Anschluss)	Composite-Video, S-Video, analoges RGB, AUDIO L/R	TV out
	EXT-2	Euroanschluss x 1(SCART-Anschluss)	Composite-Video, S-Video, analoges RGB, AUDIO L/R	Dubbing Out(S-VIDEO Ausgang nur für digitae Kanäle verfügbar)	‘T-VLINK’-kompetibel
Eingangsbuchsen	EXT-3	RCA-Buchsen x 3S-VIDEO-Eingang x1	Composite Video, S-VideoAUDIO L/R
	EXT-4 RCA-Buchsen x 5		Analogkomponenten(576i (625i)/ 480i (525i),Progressiv: 576p (625p)/ 480p (525p),HD: 1080i (1125i), 720p (750p))AUDIO L/R
	EXT-5 (HDMI)	HDMI-Eingang x 1	HDMI (576i (625i)/ 480i (525i)/576p (625p)/ 480p (525p), 1080i(1125i), 720p (750p))
	PC INPUT D-SUB (15-polig) x 1 Analoges PC-Signal (S. 56)
Ausgangsbuchsen	AUDIO OUT RCA-Buchsen x 2 Audio L/R
	DIGITALAUDIO OUT	OPTICAL-Buchse x1		Digital Audio(48 kHz, 16-Bit lineares PCM /Dolby Digital)
	Kopfhörer	Stereo-Klinienbuchse x 1(3,5 mm Durchmesser)		Kopfhörerausgang

• Wir behalten uns vor, Ausführung und technische Daten ohne Ankündigung zu ändern.
