BEDIENUNGSANLEITUNG LT-46DZ7BU JVC

16:9 LCD TV BEDIENUNGSANLEITUNG

TELEVISOR CON PANEL LCD PANORÁMICO MANUAL DE INSTRUCCIONES

NESTEKIDENÄYTÖLLÄ VARUSTETTU KÄYTTÖOIIJE

LAAJAKUVATELEVISIO

JVC

Sehr geehrter Kunde, sehr geehrte Kundin,

DEUTSCH

dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan, Limited ist: JVC Manufacturing U.K. Limited

2 Glenburn Road, College Milton Industrial Estate, East Kilbride G74 5BA Großbritannien

Apreciado cliente,

CASTELLANO

Benutzerinformationen zur Entsorgung alter Geräte

DEUTSCH

[Europäische Union]

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten Entsorgung. Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

Hinweis:

Dieses Symbol ist nur in der Europäischen Union gültig.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

Erweitern Sie die Welt der schönen Bilder

Multimedia-Anwendungen mit JVC Ausstrahlung über DVD-T /VHF / UHF Digitalkamera Videokamera Speikonsale Computer Audiokamponenten Videorecorder DVD-Spieler DVD-Recorder

Digitale, terrestrische Ausstrahlung (DVB-T)

Digitale Kanäle

Analoge terrestrische Ausstrahlung (VHF

(UHF) und analoges Kabelfernsehen

Analoge Kanäle

DEUTSCH

Inhalt

Das Wichtigste zuerst!

● Warnung 3

Erste Schritte

● Bezeichnungen der Telle 5
● Grundanschlüsse 7
● Anschluss externer Geräte 9
Anfangseinstellungen 11

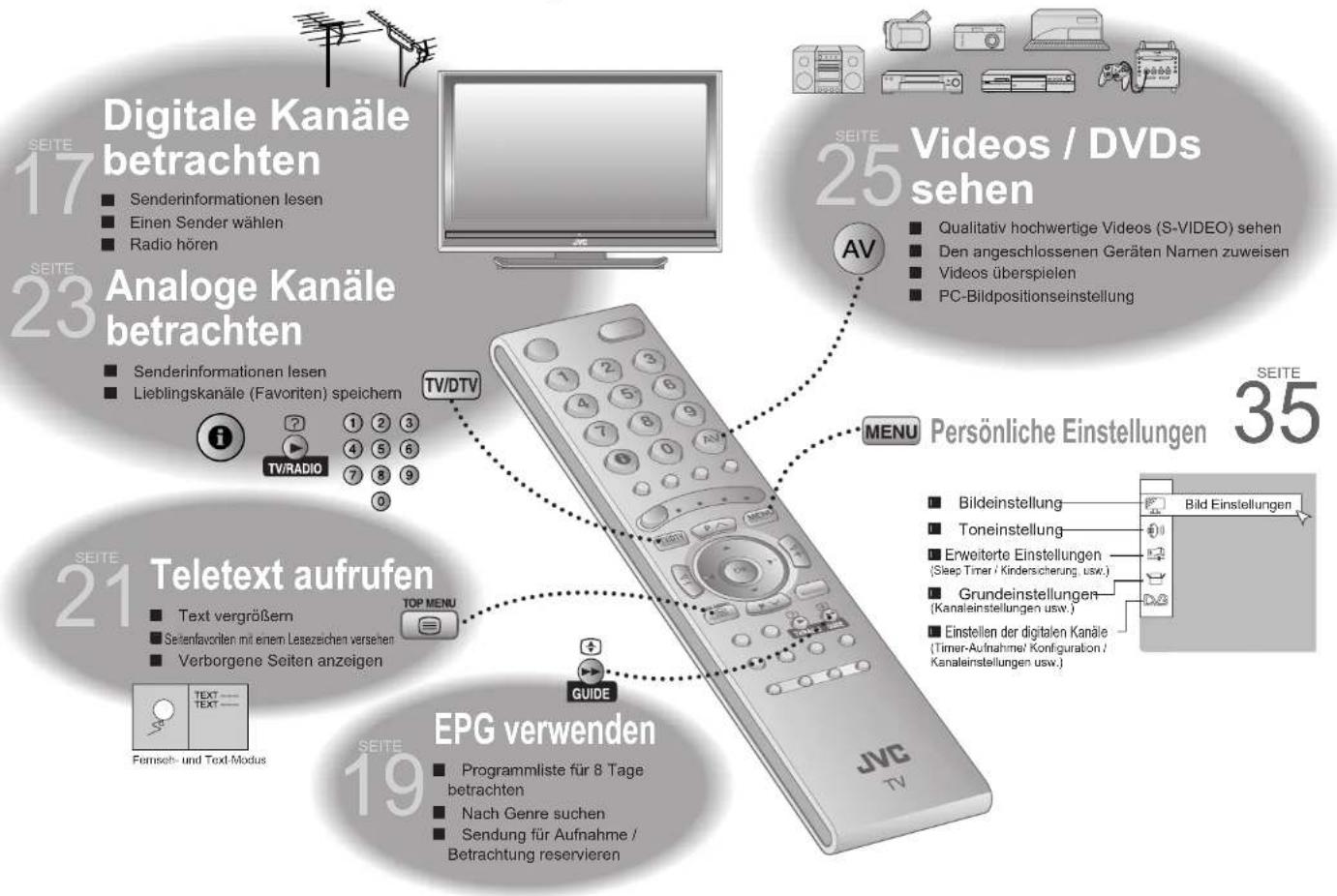

Probieren Sie es einfach

● Genießen Sie Ihr neues Fernsehgerät … 15
Digitale Kanäle betrachten 17
● EPG verwenden 19
- Teletext aufrufen 21

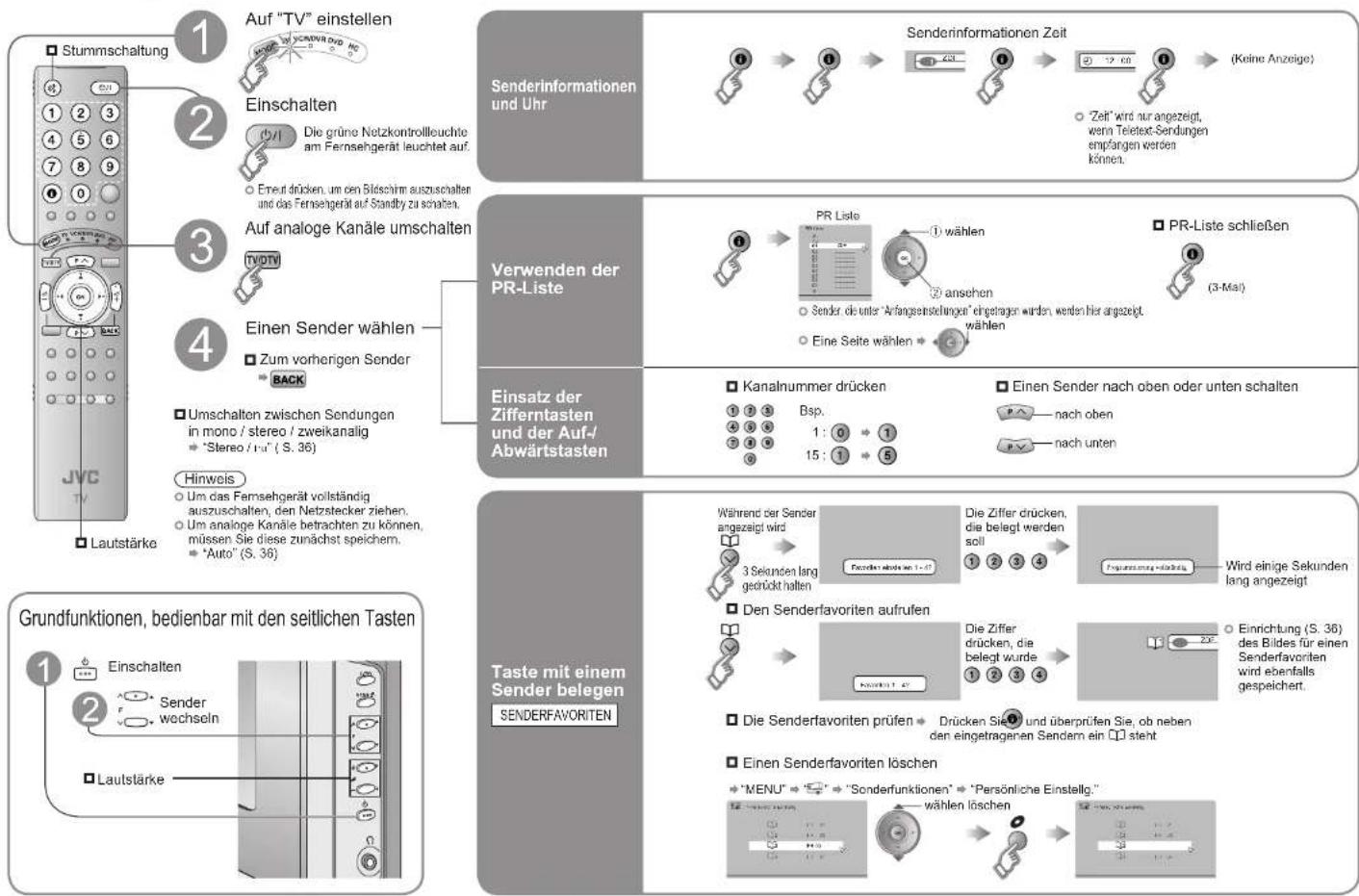

● Analoge Kanäle betrachten …… 23

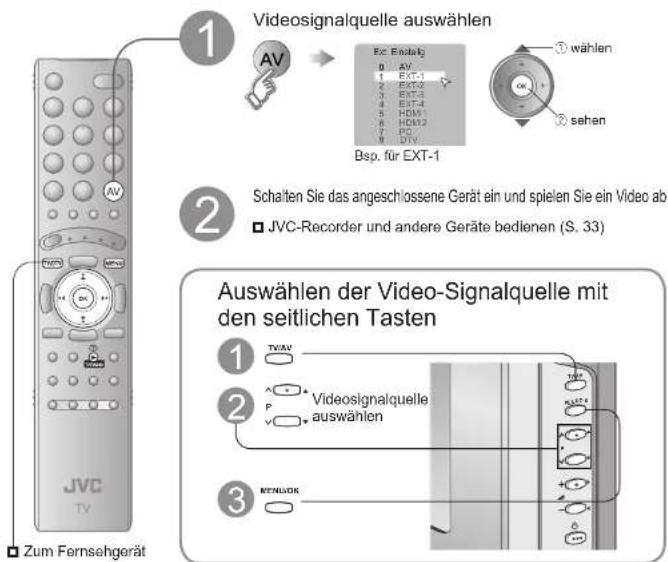

Videos / DVDs sehen 25

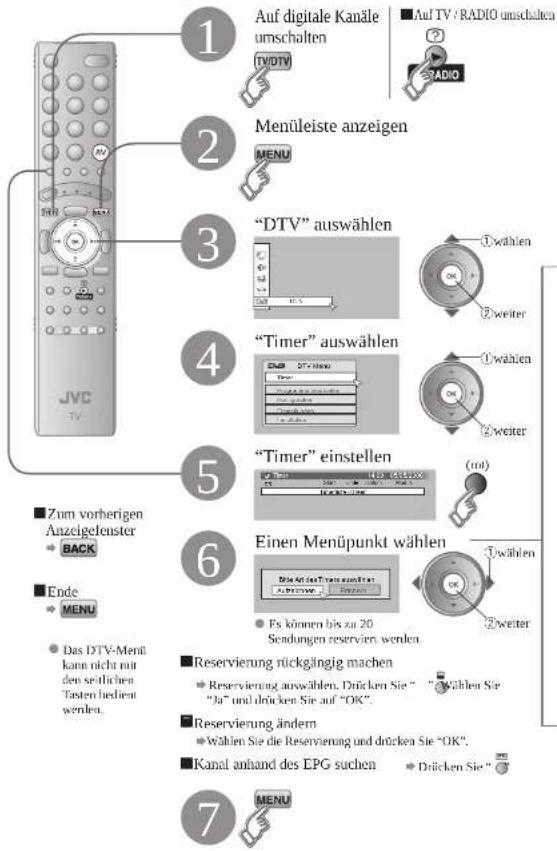

- Verwenden der Timer-Aufnahme … 27

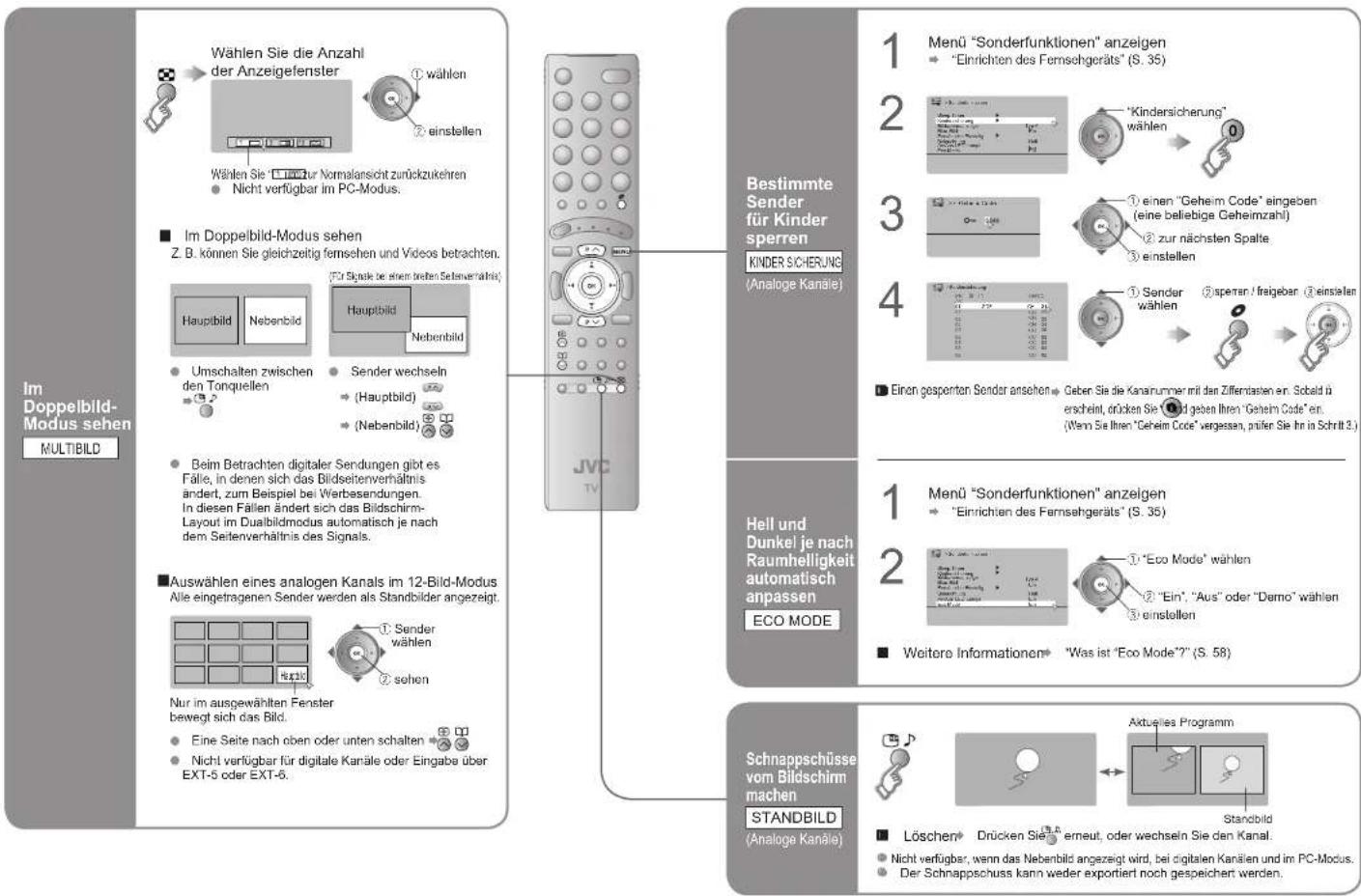

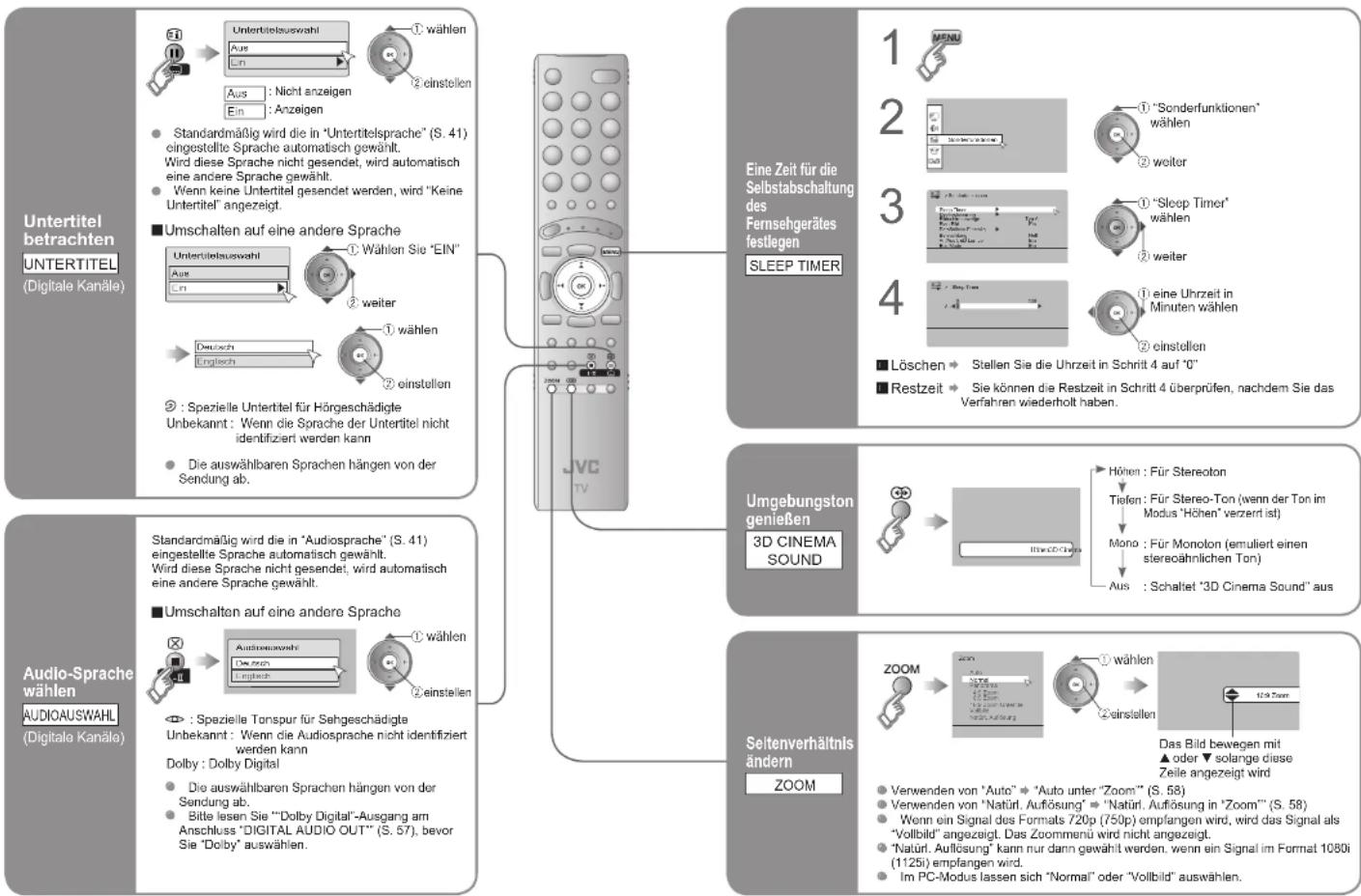

Nützliche Funktionen
Untertitel / Audibauswahr / Sleep Timer / Zoom / Multibild, usw.

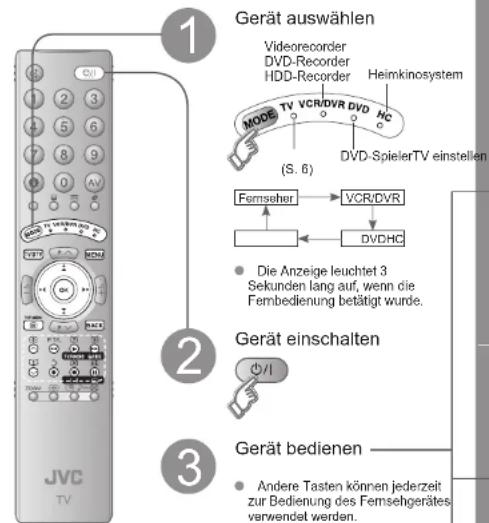

● Bedienung von JVC-Videorecordem und anderen Geräten … 33

Genau wie Sie es mögen

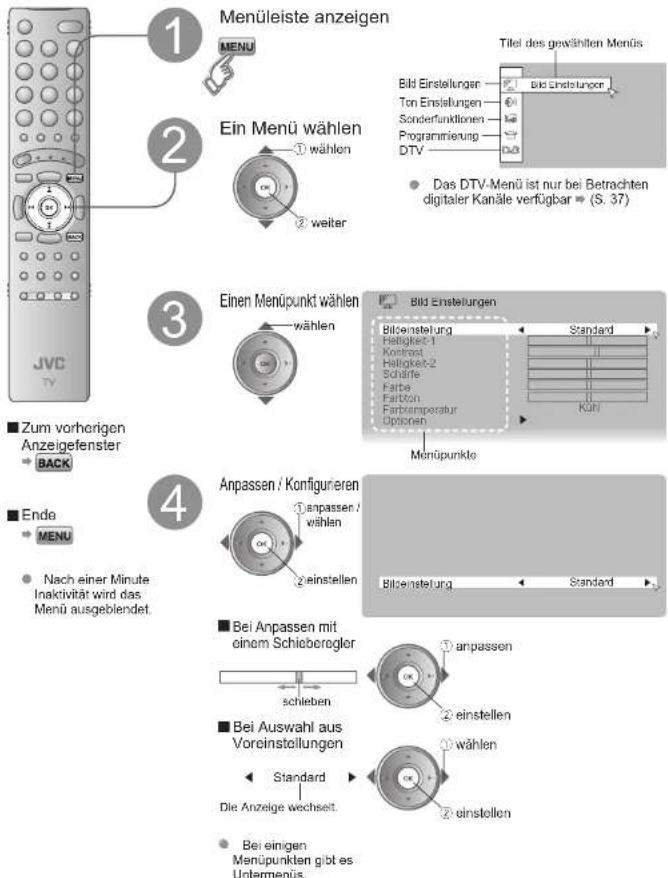

● Einrichten des Fernsehgerätes …… 35

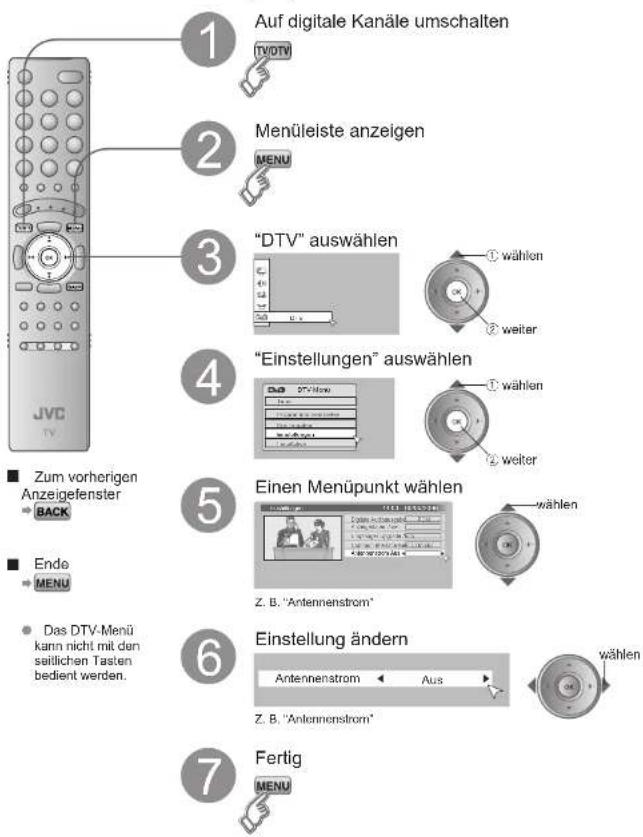

● DTV-Menu verwenden 37

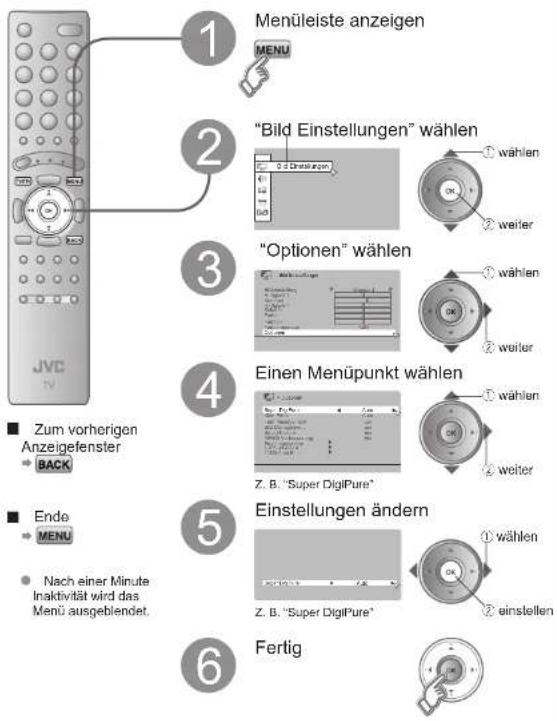

Erweiterte Bildeinstellungen 39
- Gerausch reduzieren! Ein hatlicheres Bild erzeugen - Seitenverhältnis einstellen etc.

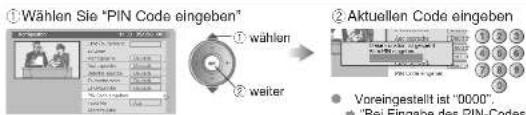

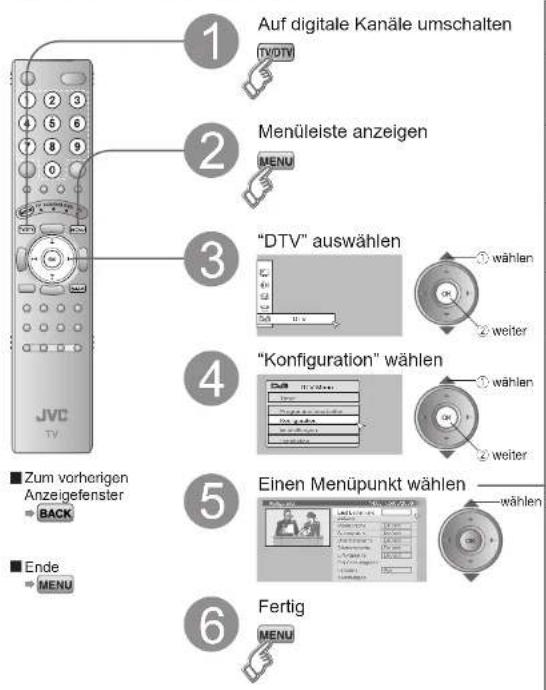

● DTV-Konfiguration 41

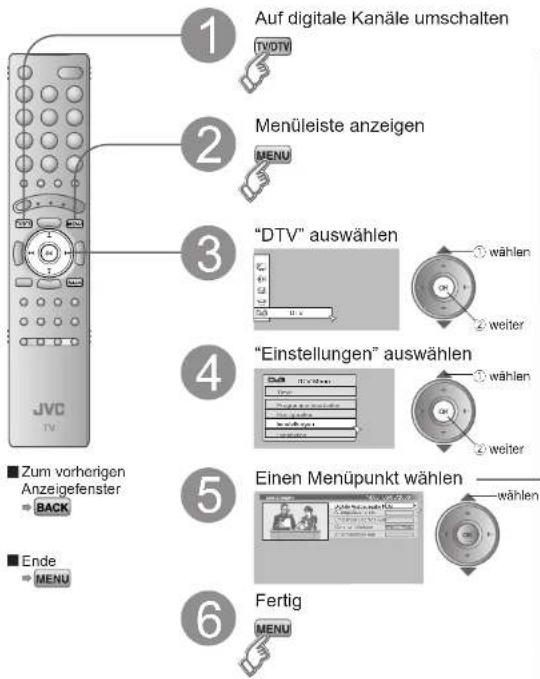

● DTV-Einstellungen 43

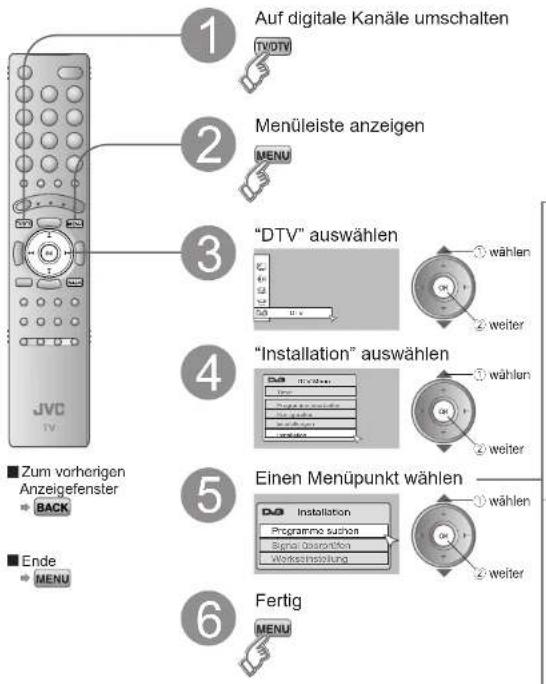

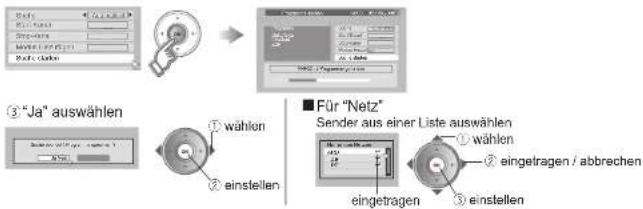

● DTV-Installation 45
● Digitale Kanäle bearbeiten …… 47
● Analoge Kanäle bearbeiten 49

Wenn Probleme auftreten

● Problemlösungen 51
● "CH/CC"-Liste 55
● Technische Informationen …… 56
● Technische Daten 60

©

Grundanschlüsse

Bitte lesen Sie vor dem Aufstellen die jeweiligen Bedienungsanleitungen der einzelnen Geräte. Um Fernsehen zu können, muss eine Antenne angeschlossen werden.

■ Anschluss anderer Geräte → "Anschließen externer Geräte" (S. 9)

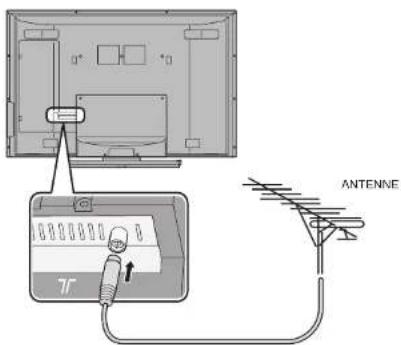

Anschluss der Antenne

ANTENNE

- Nachdem alle Anschlüsse erfolgt sind, den Netzstecker in eine Netzsteckdose stecken. - Bei Einsatz einer Antenne, die eine externe Stromversorgung benötigt • "Stromversorgung für die Innenantenne" (S. 56)

Vorsicht beim Aufstellen Pay-TV-Digitalkanä

■ Stromversorgung

• Verbinden Sie das Netzkabel nur mit einer Steckdose 220-240 V, 50 Hz.
  ■ Verwenden Sie für die Befestigung des Fernsehgeräts an der Wand den optionalen Wandmontagesatz von JVC
• Wenden Sie sich an einen geschullen Techniker.
• Anweisungen zur Montage finden Sie in der mitgelieferten Anleitung.
  JVC übernimmt keine Haftung für Schäden, die durch unsachgemäße Montage entstehen.
  Montagemoglichkeit mit 400 × 200 mm entsprechend den VESA-Standards (200 mm).

Aufstellen

- Um Überhitzung zu vermeiden, ausreichende Abstände einhalten.

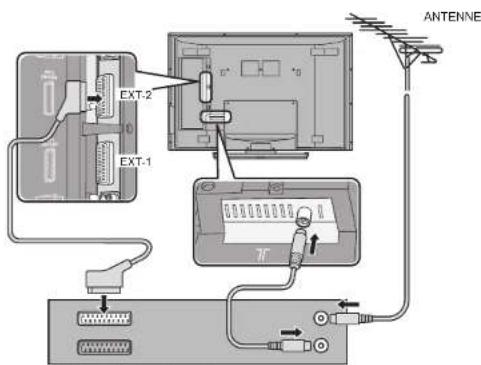

Anschluss eines VCR / DVD-Recorders

EXT-2 EXT-1 ANTENNE

Videorecorder / DVD-Recorder

Nachdem alle Anschlüsse erfolgt sind, den Netzstecker in eine Netzsteckdose stecken.
Anschluss eines "T-V LINK"-kompatiblen Recorders an "EXT-2".
• "T-V LINK" → "Was ist T-V LINK?" (S. 11)
- Bei Einsatz einer Antenne, die eine externe Stromversorgung benötigt, schließen Sie die Antenne direkt am Fernsehgerät an. → "Stromversorgung für die Innenantenne" (S. 56)

hten

Schließen Sie zunächst einen Vertrag mit einer Betreiberfirma ab. Eine Smart Card (B) wird Ihnen von der Sendeanstalt nach Vertragsabschluss zugesendet. Es kann erforderlich soin, zusätzlich zur Smart Card ein Zugangsberechtigungsmodul (A) zu erwerben. Näheres erfahren Sie bei Ihrem Händler oder der Sendeanstalt.

① Ziehen Sie das Netzkabel heraus.
② Stecken Sie "B" in "A".
③ Setzen Sie "A" ein.
④ Schließen Sie das Netzkabel an, und schalten Sie das Gerät ein.
⑤ Führen Sie die notwendigen Einstellungen durch ➔ "Common Interface" ein (S. 43) ● Analoge Pay-TV-Kanäle können nicht betrachtet werden.

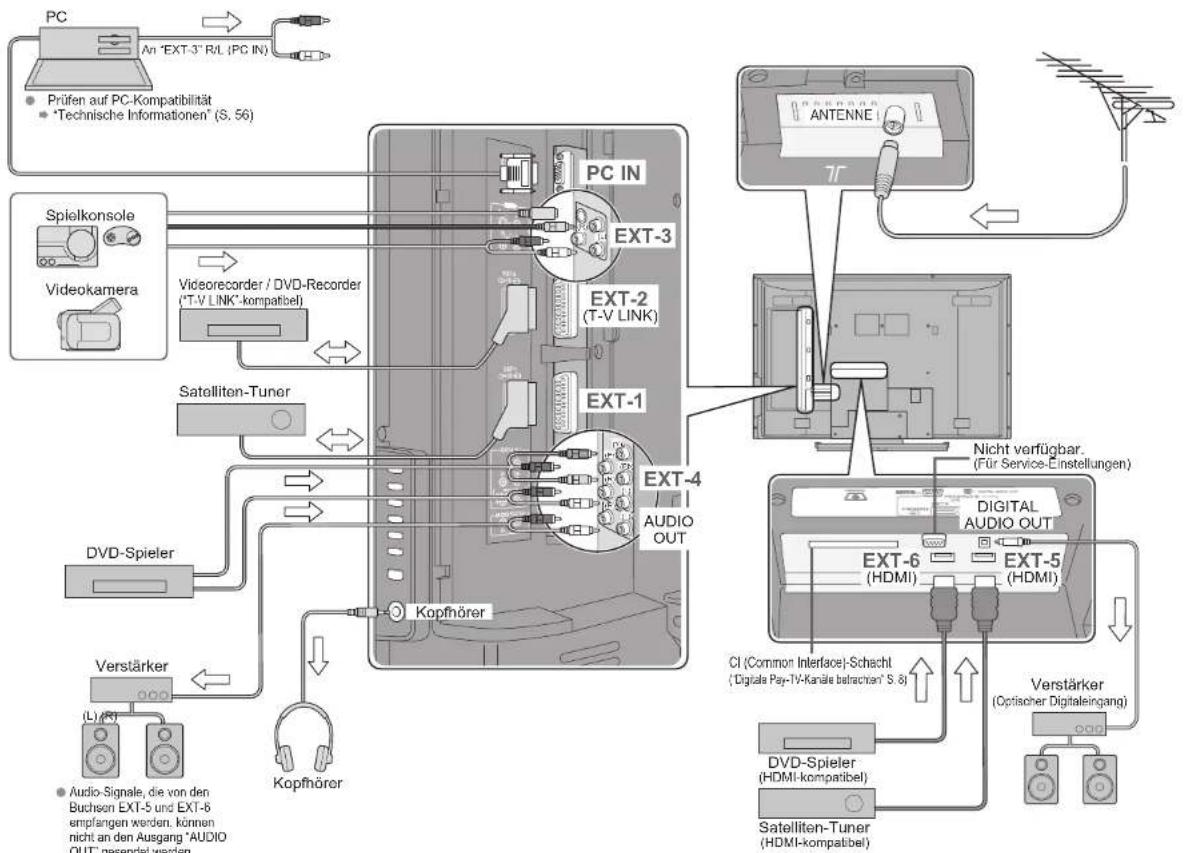

Anschluss externer Geräte

Sie können viele verschiedene Geräte auf der Rückseite des Fernsehgerätes anschließen. Bitte lesen Sie vor dem Aufstellen die jeweiligen Bedienungsanleitungen der einzelnen Geräte. (Mit diesem Fernsehgerät werden keine Anschlusskabel geliefert.)

Videorecorder / DVD-Spieler / andere Gerät

Richtung des Signals

■ DVI-Geräte anschließen → (S. 56)
■ "T-V LINK" → (S. 11)

EXT-1 Videos sehen

Ausgang	Engang
Composite-SignalTon L / R	Composite-Signal/ RGB / S-VIDEOTon L / R
Berutzung von S-VIDEO → 'S-IN' (S. 26)

DEUTSCH

EXT-2 Videos mit 'T-V' LINK' überspielen

Ausgang	Eingang
• Composite-SignalS-VIDEO (nur für DTV)Ton L / R	• Composite-Signal / RGB / S-VIDEOTon L / R
T-V LINK
● Berulzung von S-VIDEO → "S-IN" (S. 26)● DTV S-AUS verwenden → "A-US" (S. 26)● Auswahl von Überspielungsquellen → "ÜBERSPIELEN" (S. 26)● Anschluss eines Decoders → "Decoder (EXT-2)" (S. 36)

EXT-3 Videos sehen

Ausgang	Eingang
	·Composite-Signal / S-VIDEO ·Ton L/R

EXT-4 DVDs sehen

Ausgang	Engang
	Composite-Signal(S, 60)Ton L / R

• *Autoswahl Comp-In* → (S. 36)

EXT-5 Anschluss von EXT-6 HDMI-Geräten

Ausgang	Eingang
	·HDM1 Einsellungen(S. 60)

• "HDMI Einstellungen" • (S. 36) • Der Eingang EXT-6 unterstützt keine analogen Audiosignale.
Benutzung von HDMI CEC "Was ist "HDMI CEC?" (S. 59)

AUDIO OUT Ton des Fennsehbarais über externe Laulsrechen hören

Ausgang

Ton L / R

DIGITAL AUDIO OUT

Digitale Audioausgabe digitaler Kanäle über externe Lautsprecher hören

Ausgabe

· Digitalton (S. 60)

Das Torsignal analogar Karale und externer Geräte lässt sich nicht ausgeben. "Dolby-Digital-Ausgang am Anschluss DIGITAL AUDIO OUT" ⇒ (S. 57)

Anfangseinstellungen

Digitale / analoge Kanäle im Fernsehgerät speichern. Diese Kanäle können später bearbeitet werden. (In dieser Anleitung werden digitale, terrestrische Sendungen als digitale Kanäle, analoge, terrestrische Sendungen und analoges Kabelfernsehen als analoge Kanäle angezeigt.)

■ Zum vorherigen Bildschirm BACK
Beende TV/DTV
■ Falls das "JVC"-Logo nicht angezeigt wird oder Sie die Änderungen später vomehmen möchten → Einstellungen für Digitalkanäle: "Konfigurationen" (S. 41) "Installation" (S. 45) Einstellungen für analoge Kanäle: "Programmierung" (S. 36)

Was ist "T-V LINK"?

Anschluss des Fernsehgerätes an ein T-V LINK-kompatibles Gerät ermöglicht Folgendes:

• Analoge Kanäle, die sofort im Gerät gespeichert werden sollen.
  Benutzung der Funktion "DIREKTE AUFNAHME".
  *Technische Informationen* (S. 58)

Andere Bezeichnungen für "T-V LINK

- Wird nur beim ersten Einschalten angezeigt. - Es kann auch die Netztaste am Gerät verwendet werden.

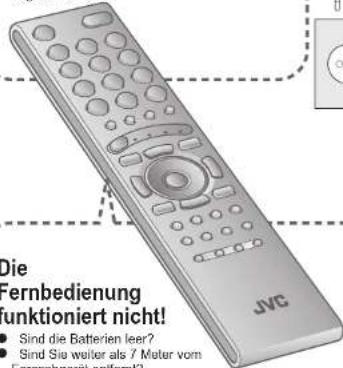

■ Die Fernbedienung funktioniert nicht!

- Vergewissern Sie sich, dass der Modus auf 'TV' eingestellt ist.

2

Digitale Kanäle einstellen

1

Wählen Sie eine Sprache aus

① wählen

Sprache für Bildschirmmenüs bei Betrachtung digitaler Kanäle, einschließlich DTV-Menü.

2

Wählen Sie das Land der Installation

①wahlen

Die empfangbaren digitalen Kanäle ändern sich entsprechend dem eingestellten Land. Die Abbildungen gelten für Deutschland.

3

Stromversorgung der Antenne einstellen

wahlen

Wenn Sie nicht sicher sind, ob die Antenne externe Stromversorgung benötigt, wählen Sie "Aus" Nur dann, wenn die Antenne eine externe Stromversorgung benötigt, wählen Sie "Ein" → "Stromversorgung für die Innenanbenne" (S. 56)

4

Digitale Kanäle durchsuchen

5

Digitale Kanäle speichern

■ Wenn keine digitalen Sender gefunden wurden, erscheint die folgende Meldung.

(Nächste Seite)

Nach Durchführung der folgenden Schritte lesen Sie "Wenn das Femsehgerät keine digitalen Sender findet" (S. 14) und versuchen Sie, die digitalen Kanäle nochmals zu suchen

Anfangseinstellungen (Fortsetzung)

Bestätigen Sie die Sprache

Sprache für Bildschimmenüs bei Betrachtung analoger Menüs und Kanäle, (ohne DTV-Menü)

■ Beim Ändern der Sprache ▲—wählen

■ Wenn Sie keine analogen Kanäle verwenden

■ Wenn Sie analoge Kanäle (oder Kabelfernsehen) verwenden

Analoge Kanäle einstellen

1
Analoge Kanäle speichern

■ Beim Ändern der Landeseinstellung

- Wenn "ACI Start" angezeigt wird, wählen Sie dieses aus und beginnen Sie mit den Einstellungen. (Dies richtet Sender für Kabelfernsehen ein.) → "Was ist "ACI" (Automatic Channel Installation)?" (S. 56)

2
Eintragungen überprüfen

■ Analoge Kanäle
bearbeiten
→ ⑤ unter "Analoge Kanäle bearbeiten" (S. 49)

■ Bestätigen

3
TV-LINK einstellen

Mit T-V LINK

- Wenn "Funktion nicht verfügbar" erscheint: - Ist en T-V-LINK-kompetibles Gerät an der Buchse EXT-2 angeschlossen? - Ist das Gerät eingeschaltet?

■ Ohne T-V LINK

Anfangseinstellung ist abgeschlossen

Digitale Kanäle bearbeiten → Digitale Kanäle bearbeiten (S. 47)

■Wenn der Empfang digitaler Kanäle schwach ist ⇒ Wenn der Empfang digitaler Kanäle schwach ist (S. 14)
■Wenn der Empfang analoger Kanäle schwach ist → Problemlösungen (S. 51)
■Manche digitale Kanäle können auf diesem Fernsehgerät nicht betrachtet werden. → (S.57)

Wenn das TV-Gerät die digitalen Kanäle nicht findet

Überprüfen Sie folgende Punkte

• Ist das Fernsehgerät korrekt an die Antenne angeschlossen?
• Andern Sie die Empfangsrichtung der Innenantenne.
  Befindet sich ein Sendemast für Digitalfernsehen in der Nähe?
  → Schalten Sie "Signaldämpfung" auf "Ein" (S. 36), da die Radiowellen zu stark sind.

Speichern Sie die digitalen Kanäle erneut ab → "Programme suchen" (S. 45)

Wenn Sie nach Durchführen der obigen Schritte immer noch keine digitalen Kanäle betrachten können, könnte es ein Problem mit der Antenne oder dem Antennenkabel geben. Es kann auch sein, dass das Signal zu schwach ist. ➡ Wenden Sie sich bitte an Ihren Händler

Wenn der Empfang digitaler Kanäle schwach ist

Es erscheint die Meldung "Fehlendes oder schwaches Signal".

Überprüfen Sie folgende Punkte

• Ist das Fernsehgerät korrekt an die Antenne angeschlossen?
• Ändern Sie die Empfangsrichtung der Innenantenne.
  Befindet sich ein Sendemast für Digitalfernsehen in der Nähe?
  → Schalten Sie "Signaldämpfung" auf "Ein" (S. 36), da die Radiowellen zu stark sind

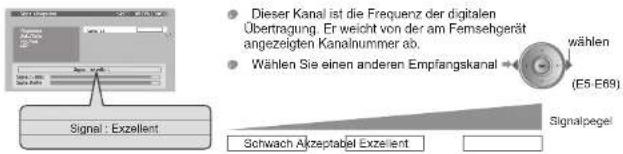

■ Prüfen des Digitalsignals → Signal überprüfen (S. 45)
Wenn Sie nach Durchführen der obigen Schritte immer noch keine digitalen Kanäle betrachten können, könnte es ein Problem mit der Antenne oder dem Antennenkabel geben. Es kann auch sein, dass das Signal zu schwach ist. ➡ Wenden Sie sich bitte an Ihren Händler

Genießen Sie Ihr neues Fernsehgerät!

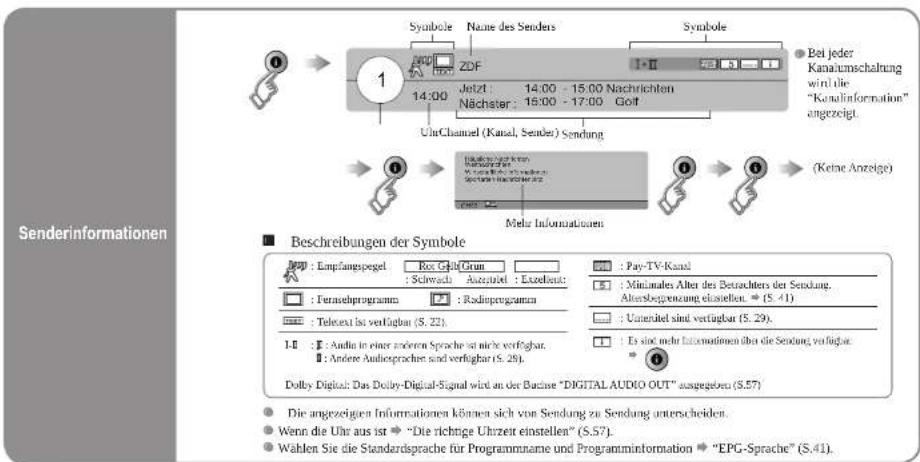

Digitale Kanäle betrachten ■ Senderinformationen lesen ■ Einen Sender wählen ■ Radio hören 23 Analoge Kanäle betrachten ■ Senderinformationen lesen ■ Lieblingskanäle (Favoriten) speichern TV/RADIO 1 2 3 4 5 6 7 8 9 21 Teletext aufrufen ■ Text vergrößem ■ Seitenfavoriten mit einem Leszeichen versehen ■ Verborgene Seiten anzeigen TOP MENU GUIDE 19 EPG verwenden ■ Programmliste für 8 Tage betrachten ■ Nach Genre suchen ■ Sendung für Aufnahme / Betrachtung reservieren SEITE 17 SEITE 25 Videos / DVDs sehen Qualitativ hochwertige Videos (S-VIDEO) sehen Den angeschlossenen Geräten Namen zuweisen Videos überspielen PC-Bildpositionseinstellung AV MENU Persönliche Einstellungen SEITE 35 JVC TV Bildeinstellung Bild Einstellungen Toneinstellung Erweiterte Einstellungen (Sleep Timer / Kindersicherung, usw.) Grundeinstellungen (Kanaleinstellungen usw.) Einstellen der digitalen Kanäle (Timer-Aufnahme/ Konfiguration / Kanaleinstellungen usw.)

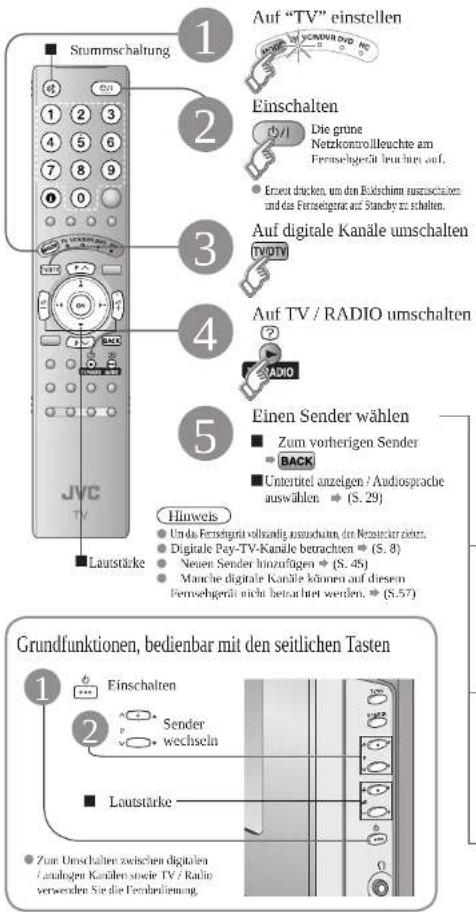

Digitale Kanäle betrachten

Stummschaltung 1 Auf "TV" einstellen 2 Einschalten Die grüne Netzkontrollleuchte am Fertsehgerät beuchtet auf. Erzeug drucken, um den Bauheimn zusrachalten und das Fertsehgerät auf Sangez zu schalten. 3 Auf digitale Kanäle umschalten TVOTV 4 Auf TV / RADIO umschalten ? Einen Sender wählen Zum vorherigen Sender BACK Untertitel einzelgen / Audiosprache auswählen ⇒ (S. 29) Hluweis Undas Fertsehgerät vollständig ausschalten, der Neutzsicher ziehen, Digitale Pay-TV-Kanäle betrachten ⇒ (S. 8) Neuen Sender hinzufügen ⇒ (S. 45) Manche digitale Kanäle können auf diesem Fertsehgerät nicht betrachtet werden, ⇒ (S.57) Grundfunktionen, bedienbar mit den seitlichen Tasten 1 Finschalten Sender wechseln ■ Lautstärke Zum Umschalten zwischen digitalen /analogen Kanälen sowie TV / Kainlern verwecken Sie die Fertrechnung

Symbol Name des Senders Symbol 14:00 Jotzt 14:00 - 15:00 Nachrichten Nächster 15:00 - 17:00 Golf UmChannel (Kanal, Sender) Sendung Mehr Informationen Bet jeder Kanatumschaltung wird die "Kanalinformation" angezeigt. (Keine Anzeige) Beschreibungen der Symbole Empfangspegel Ros GmbH Grün Schwach Ausrüstel Exzebeut: Feraseprogramm : Radioprogramm Teleext ist verfügbar (S. 22) Audi in einer anderen Sprache ist nicht verfügbar. Andere Audioprischen sind verfügbar (S. 29) Pay-TV-Kaal Minimales Alter des Betrachters der Sendung. Altersbegrenzung elstellen. = (S. 41) Unteritel sind verfügbar (S. 29). Es sind mehr Informationen über die Seendung verfügbar. Dolly Digital: Das Dolly-Digital-Signal wird an der Business "DIGITAL AUDIO OUT" ausgegeben (S.57) Die angezeigen Informationen können sich von Seendung zu Sendung unterscheiden. Wenn die Uhr aus ist → "Die richtige Uhrzeit einstellen" (S.57). Wählen Sie die Standardsprache für Programmname und Programminformation → "EPG-Sprache" (S.41).

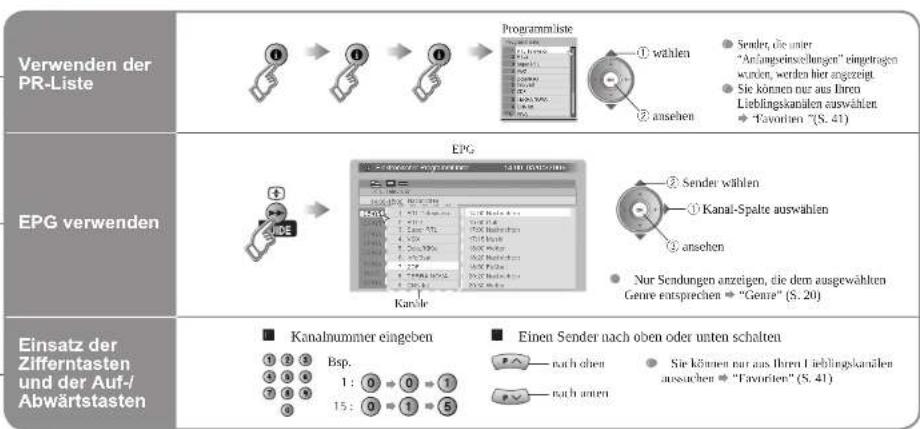

Verwenden der PR-Liste Programmliste ① wählen ② ansehen Sender, die unter "Anfangsreisellungen" eingetragen wurden, werden hier angezeigt. Sie können nur aus Ihren Lieblingskanälen auswählen → "Favoriten" (S. 41) EPG verwenden ② Sender wählen ① Kanal-Spalte auswählen ④ ansehen Nur Sendungen anzeigen, die dem ausgewählten Genre entsprechen → "Genre" (S. 20) Einsatz der Zifferntasten und der Auf-/ Abwärtstasten ■ Kanalnummer eingeben Bsp. 1: 0 → 0 → 1 15: 0 → 1 → 5 ■ Einen Sender nach oben oder unten schalten nath oben nath unten Sie können nur aus Ihren Lieblingskanälen aussuchen → "Favoriten" (S. 41)

Die in den Abbildungen erwähnten Kanal- und Programmnamen sind nur Beispiele.

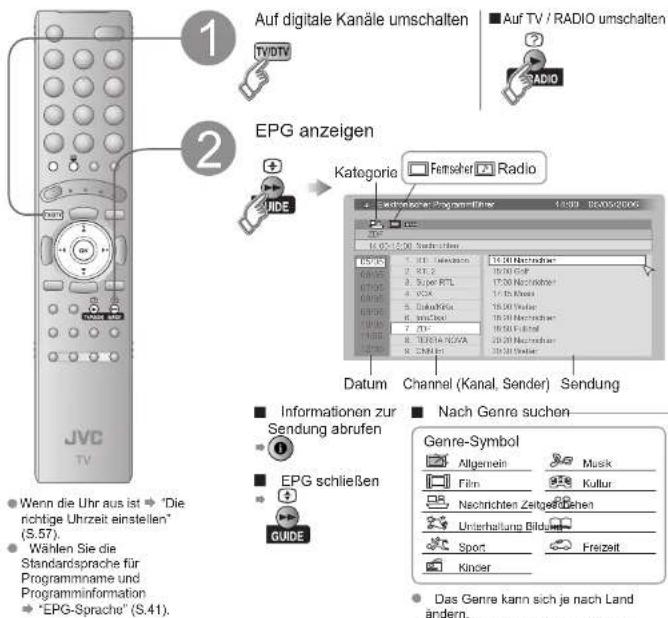

EPG verwenden

(Elektronischer Programmführer)

Sie können aus der achttägigen Programmliste eine Sendung auf einem digitalen Kanal suchen, deren Informationen ablesen und die Sendung reservieren.

Auf digitale Kanäle umschalten TV/DTV EPG anzeigen GUIDE Kategoria Fittschefer Radio Sachwasserischer Programm-Kanzeln 14:00 BC0002000G 14:00 15:00 Sichkeiten 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 Datum Channel (Kanal, Sender) Sendung Informationen zur Sendung abrufen EPG schließen GUIDE Nach Genre suchen Genre-Symbol Allgemein Musik Film Kultur Nachrichten Zeitge Leihen Unterhaltung Bildau Sport Freizeit Kinder Das Genre kann sich je nach Land ändern.

Sendung finden

■ Sendung betrachten / hören → (S. 18)
Sendung reservieren

/ Kanal / Sendung auswählen Spalte auswählen (Datum ⇒ Kanal ⇒ Sendung)

■ Die in den Abbildungen erwähnten Kanal- und Programmnamen sind nur Beispiele.

EPG: Electronic Programme Guide

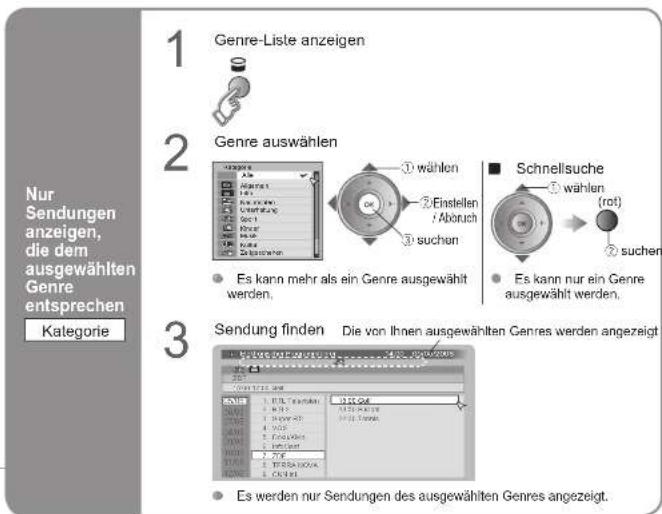

Nur Sendungen anzeigen, die dem ausgewählten Genre entsprechen Kategorie 1 Genre-Liste anzeigen 2 Genre auswählen ① wählen ② Einstellen : Aboruch ③ suchen ● Es kann mehr als ein Genre ausgewählt werden. ■ Schnellsuche ① wählen (rot) ② suchen ● Es kann nur ein Genre ausgewählt werden. 3 Sendung finden Die von Ihnen ausgewählten Genres werden angezeigt 10.22.04 10.22.04 10.22.04 10.22.04 10.22.04 10.22.04 10.22.04 10.22.04 10.22.04 10.22.04 10.22.04 10.22.04

Sendung für Aufnahme und Betrachtung reservieren Timer 1 "Timer" anzeigen • Wählen Sie die reservierte Sendung vorher aus (rot) 2 "Timer" einstellen • unter "Verwenden der Timer-Aufnahme" (S. 27) 3 Reservierung bestätigen (nzt): Reservierung für Aufnahme (bau). Reservierung zum Betrachten • Die Reservierungsdauer ist kürzer als die Sendoclauer • Näheres über die Einstellungen für die Timer-Aufnahme • "Verwenden der Timer-Aufnahme" (S. 27)

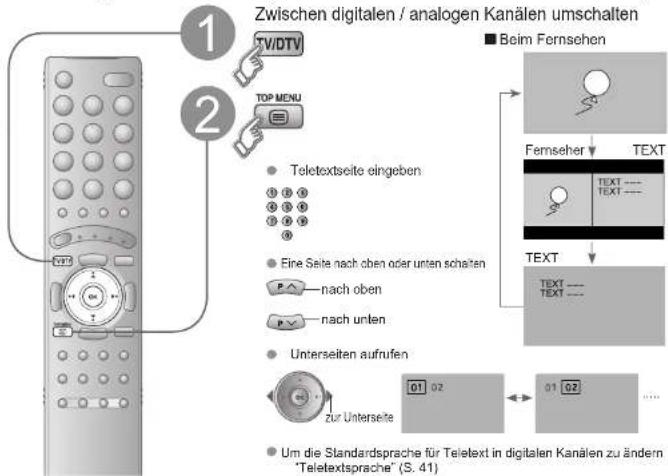

Teletext aufrufen

Dieses Fernsehgerät kann Fernsehsendungen und Teletext auf demselben Sender in zwei Fenstern anzeigen.


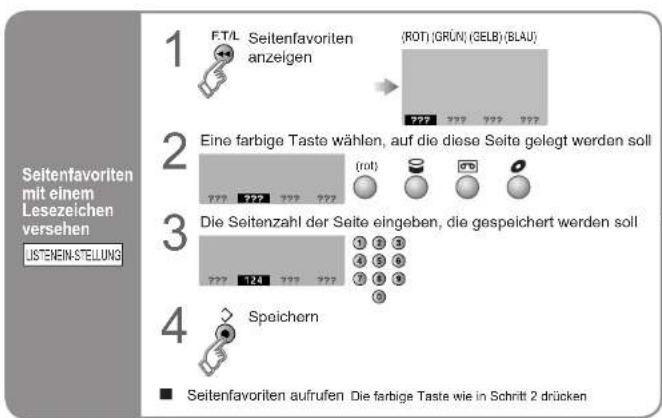

Seitenfavoriten mit einem Lesezeichen versehen LISTENEIN-STELLUNG 1 F.T.L Seitenfavoriten anzeigen (ROT) (GRÜN) (GELB) (BLAU) 2 Eine farbige Taste wählen, auf die diese Seite gelegt werden soll 3 Die Seitenzahl der Seite eingeben, die gespeichert werden soll 4 Speichern ■ Seitenfavoriten aufrufen Die farbige Taste wie in Schritt 2 drücken

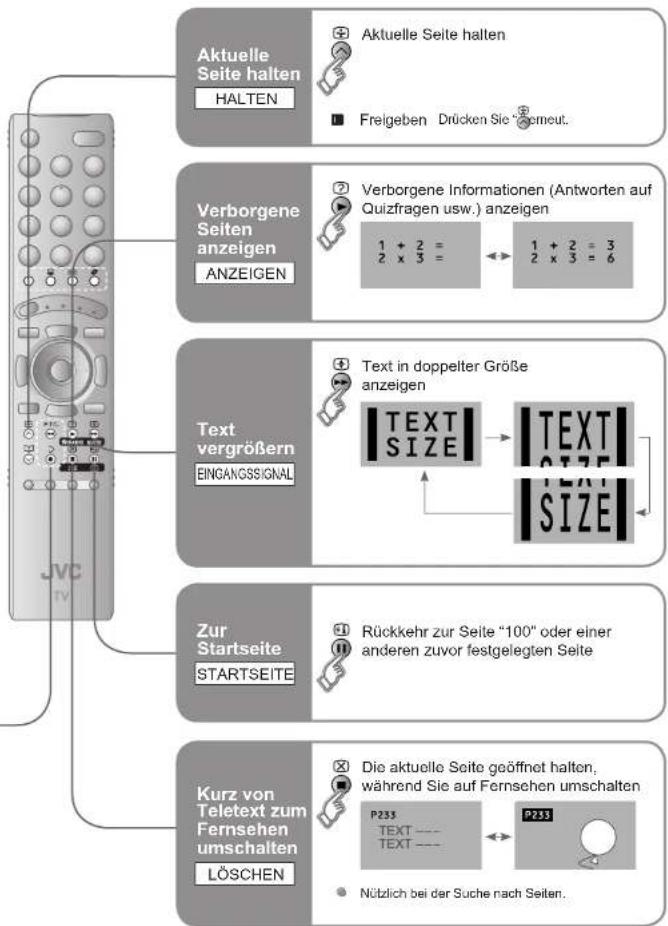


    B --> G["Aktuelle Seite halten Freigeben Drücken Sie Erneut."]
    C --> H["Verborgene Informationen (Antworten auf Quizfragen usw.) anzeigen 1 + 2 = 2 x 3 = 1 + 2 = 3 2 x 3 = 6"]
    D --> I["Text in doppelter Größe anzeigen TEXT SIZE TEXT SIZE"]
    E --> J["Rückkehr zur Seite "100" oder einer anderen zuvor festgelegten Seite"]
    F --> K["Die aktuelle Seite geöffnet halten, während Sie auf Fernsehen umschalten P233 TEXT --- TEXT --- P233 Nützlich bei der Suche nach Seiten."]

DEUTSCH

Analoge Kanäle betrachten

    P["Senderinformationen und Uhr"] --> Q["Senderinformationen Zeit"]
    Q --> R["(Keine Anzeige)"]
    R --> S["Zeit wird nur angezeigt, wenn Teletext-Sendungen empfangen werden können."]

    T["Verwenden der PR-Liste"] --> U["PR Liste"]
    U --> V["anschen"]
    V --> W["Sender die unter "Anfangsinstellungen" eingetragen wurden, wenden hier angezeigt wählen"]
    W --> X["Eine Seite wählen"]
    X --> Y["PR-Liste schließen (3-Mal)"]

    T --> Z["Einsatz der Zifferntasten und der Auf-/Abwärtstasten"]
    Z --> AA["Kanalnummer drücken"]
    AA --> AB["Bsp. 1: 0 1 15: 1 5"]
    AB --> AC["Einen Sender nach oben oder unten schalten"]
    AC --> AD["nach oben"]
    AD --> AE["nach unten"]

    AF["Taste mit einem Sender belegen"] --> AG["SENDERFAVORITEN"]
    AG --> AH["Während der Sander angezeigt wird"]
    AH --> AI["3 Sekunden lang georiakt halten"]
    AI --> AJ["De Den Senderfavoriten aufrufen"]
    AJ --> AK["Die Ziffer drücken, die belegt werden soll"]
    AK --> AL["Einrichtung (S. 36) des Bildes für einen Senderfavoriten wird ebenfalls gespeichert."]
    AL --> AM["Die Senderfavoriten prüfen"]
    AM --> AN["Drücken Sie und überprüfen Sie, ob neben den eingetragenen Sendern ein stent"]
    AN --> AO["Einen Senderfavoriten löschen"]
    AO --> AP["MENU"]
    AP --> AQ["Sonderfunktionen"]
    AQ --> AR["Persönliche Einstelliging"]
    AR --> AS["wählen löschen"]

DEUTSCH

Videos / DVDs sehen

1 Videosignalquelle auswählen AV Bsp. für EXT-1 2 Schäften Sie das angeschlossene Gerät ein und spielen Sie ein Video ab □ JVC-Recorder und andere Geräte bedienen (S. 33) Auswählen der Video-Signalquelle mit den seitlichen Tasten 1 TVAV 2 *Videosignalquelle auswählen 3 MENUOK □ Zum Fernsehgerät

PC-Bildpositionseinstellung

1 MENU Menüleiste anzeigen

2 "Programmierung" wählen Wählen Sie "PC Bildposition"

① wählen ② weiter ① wählen ② weiter Erscheint nur dann, wenn "PC" ausgewählt ist

3 ① anpassen ○ Position zurücksetzen ② einstellen

Verwenden der Timer-Aufnahme

DTV-spezifische Funktionen und Einstellungen, wie eine mit dem Recorder verknüpfte Timer-Einstellung, können im DTV-Menü ausgewählt werden.

Auf digitale Kanäle umschalten TV/DTV Menüleiste anzeigen MENU "DTV" auswählen ①wählen ②weiter "Timer" auswählen ①wählen ②weiter "Timer" einstellen (not) Einen Menüpunkt wählen ①wählen ②weiter Das DTV-Menü kann nicht mit den seitlichen Tasten bednet werden. ■Zum vorherigen Anzeigelenster ●BACK ■Ende ●MENU ■Reservierung rückgängig machen ●Reservierung auswählen. Drücken Sie " " Wählen Sie "Ja" und drücken Sie auf "OK". ■Reservierung ändern ●Wählen Sie die Reservierung und drücken Sie "OK". ■Kanal anhand des EPG suchen ●Drücken Sie " 7 MENU

Sendung für Aufnahme reservieren Aufzeichnen
Sendung für Betrachtung reservieren
Erinnem

1

Fingabe / Bestätigung der Einstellungen für die Timer-Aufnahme

Kanal auswählen
Geben Sie Uhrzeit und Datum mit den Zifferntasten ein
Wahlen Sie den Reservierungs-Mochs aus (Einmal / Täglich / Wöchentlich)
Normalerweise sollte hier "PCM" (PCM / Analog, Dolby Digital) eingestellt worden (S. 57).
Schalkan Sie die Unterrital-Aufnahme ein (Aus / Ein)
Spenter Sie die Aufnahme mites der Altersbegrenzung (Spreen / Spere aufhalten)

Es erscheint eine Meldung, falls es ein Problem mit der Reservierung gibt

Zur Reservierung einer Sendung, bei der "Sperren" (S. 47) eingestellt wurde, geben Sie den PIN-

Code ein » "Bei Eingabe des PIN-Codes" (S. 38)

- Bei Änderung der "Altersfreigabe"

- Bei Reservierung einer Sendung, bei der "Sperren" eingestellt wurde (S. 47)

2

Einstellen

Zur Startzeit schalter automatisch
der Kanal um, und das am EXT-2
angeschlossene Geral beguini im der Aufzeichnung der Gesellschaft.
der Absicherung der Scholding.

- Wenn Sie die Sendung über den EPG reserviert haben, wird stattdessen der EPG angezeigt.

→ Schritt 3 bei "Timer" (S. 20)

3

Vorbereitung der Aufnahme

- Stellen Sie das Aufnahmegerät vor der Startzeit auf externe Eingabe.

- Stellen Sie den Timer von Geräten, die nicht mit T-V LINK kompatibel sind, manuell ein. Näheres entnehmen Sie bitte dem Handbuch des externen Gerätes.

- Achten Sie darauf, dass die Aufnahmezeiten am Aufnahmegeär sich nicht mit denen des Fentselgerätes überschreiden.

- Einige T-V-LINK-kompatible DVD-Recorder funktionieren eventuell nicht korrekt.

Wenn der Aufnahme-Timer eingestellt wurde, wird die Netzümlöllteuchte am Ferreihägen:

3 Minuten vor der Stärzien beginnen zu thrunken (grün oder fi),

Wahrend der Aufnahme beginnen zu leichen (grün oder blange)

1

Eingabe / Bestätigung der Einstellungen für die Timer-Aufnahme

Kanal auswählen
Geben Sie Uhrzeit und Datum mit den Zifferntasten ein
Wahlen Sie den Reservierungs-Modus aus (Einmal / Täglich / Wüchentlich)

- Es erscheint eine Meldung, falls es ein Problem mit der Reservierung gibt

2

Einstellen

- Weim das Fremsehgerät zur
Startzeit ausgeschaltet ist,
(gass/peri) nichts.
Zur Stafzeit wird der Koll
atformatisch umgeschäfte

- Wenn Sie die Sendung über den EPG reserviert haben, wird stattdessen der EPG angezeigt. - Schritt 3 bei "Timer" (S. 20)

Nützliche Funktionen

Nützliche Funktionen (Fortsetzung)

    J["Bestimmte Sender für Kinder sperren<br>KINDER SICHERUNG<br>(Analoge Kanäle)"] --> K["JVC TV"]

    L["Hell und Dunkel je nach Raumhelligkeit automatisch anpassen<br>ECO MODE"] --> M["■ Sender wählen<br>● sehen"]

    N["Schnappschüsse vom Bildschirm machen<br>STANDBILD<br>(Analoge Kanäle)"] --> O["■ Löschen Drücken Sie erneut, oder wechseln Sie den Kanal.<br>● Nicht verfügbar, wenn das Nebenbild angezeigt wird, bei digitalen Kanälen und im PC-Modus.<br>● Der Schnappschuss kann weder exportiert noch gespeichert werden."]

    P["1 Menü &quot;Sonderfunktionen&quot; anzeigen<br>• &quot;Einrichten des Fernsehgeräts&quot; (S. 35)"] --> Q["2 'Kindersicherung' wählen"]
    Q --> R["3 ① einen &quot;Geheim Code&quot; eingeben (eine beliebige Geheimzahl)<br>② zur nächsten Spalte<br>③ einstellen"]
    R --> S["4 ① Sender wählen"]
    S --> T["5 sperten / freigeban"]
    T --> U["6 einsielen"]

    V["1 Menü &quot;Sonderfunktionen&quot; anzeigen<br>• &quot;Einrichten des Fernsehgeräts&quot; (S. 35)"] --> W["2 &quot;Eco Mode&quot; wählen"]
    W --> X["3 &quot;Ein&quot;, &quot;Aus&quot; oder &quot;Darno&quot; wählen<br>④ einstellen"]
    X --> Y["■ Weitere Informationen"]
    Y --> Z["■ Was ist &quot;Eco Mode&quot;?&quot;. (S. 58)"]

    AA["Schnappschüsse vom Bildschirm machen<br>STANDBILD<br>(Analoge Kanäle)"] --> AB["■ Löschen Drücken Sie erneut, oder wechseln Sie den Kanal.<br>● Nicht verfügbar, wenn das Nebenbild angezeigt wird, bei digitalen Kanälen und im PC-Modus.<br>● Der Schnappschuss kann weder exportiert noch gespeichert werden."]

Bedienung von JVC-Videorecordern und anderen Geräten

Die beiliegende Fernbedienung kann zur Bedienung von JVC-Recordern und anderen Geräten verwendet werden.

1 Gerät auswählen Videorecorder DVD-Recorder HDD-Recorder Heimkinosystem MODE TV VCR/DVR DVD NC (S. 6) DVD-SpielerTV einstellen Fernseher → VCR/DVR DVDCHC 2 Gerät einschalten Die Anzeige leuchtet 3 Sekunden lang auf, wenn die Ferbedienung betätigt wurde. 3 Gerät bedienen Andere Tasten können jederzeit zur Bedienung des Fernsehgerätes verwendet werden.

Probieren Sie, den Code der Fernbedienung zu ändern, falls sich ein Recorder nicht bedienen lässt.

Code A oder 1 (Vorgabe) Code C oder 3

Schlagen Sie den Code Ihres Recorders in dessen Anleitung nach.
- Einige Modelle von JVC-Geräten können mit dieser Fernbedienung nicht bedient werden.
DVD-Recorder und HDD-Recorder von JVC sind ab Werk auf Code "C" oder "3" voreingestellt.

Hinweis

- Wenn die Batterie herausgenommen wird, wird der Code der Fernbedienung wieder zurück auf code A oder 1 gestellt.

Videorecorder, DVD- oder HDD-Recorder bedienen

VCR/DVR

DVD-Spieler bedienen

DVD

Heimkinosystem bedienen

HC

Videorecorder / DVD-Recorder / HDD-Recorder auswählen

Videorecorder

HDD-Recorder

DVD-/HDD-Recorder-Menüs bedienen

■ Untertitel auswählen (DVD-/HDD-Recorder-Modus) 📋drücken

DVD-Menüs bedienen

Untertitel anzeigen ➕ krücken

HC-Menüs bedienen

■ Untertitel anzeigen ➕ 0 drücken
Stummschaltung *drücken
Lautstärke "" drücken
■ Surround-Modus auswählen "drücken"

Wiedergabe / Aufzeichnen usw.

Wiedergabe usw.

Einrichten des Fernsehgerätes

1 Menüleiste anzeigen MENU 2 Ein Menü wählen ① wählen ② weiter 3 Einen Menüpunkt wählen wählen 4 Anpassen / Konfigurieren ①anpassen / wählen ②einstellen 5 Bei Anpassen mit einem Schiebereglor schieben ①anpassen ②einstellen ③ Bei Auswahl aus Voreinstellungen Standard Die Anzeige wechselt. ④ Bei einigen Menüpunkten gibt es Untermenis. ■ Zum vorherigen Anzeigefenster ■ BACK ■ Ende ■ Nach einer Minute Inaktivität wird das Menü ausgeblendet. ■ Bild Einstellungen Bild Einstellungen Titel des gewählten Menüs Bild Einstellung Ton Einsitungen Sanderfunktionen Programmierung DTV Das DTV-Menü ist nur bei Betrachten digitaler Kanäle verfügbar ▼ (S. 37) Bild Einstellungen Standard Kohr Menüpunkte Bild Einstellung Standard Bild Einstellung Standard

Menü	Punkt	Anpassung / Konfiguration
	Bildeinstellung	Bildeinstellung (Hell / Standard / Weich)
	Helligkeit-1	Helligkeit Hintergrundbeleuchtung (Dunkler ⇌ Heller)
	Kontrast	Kontrast (Weniger ⇌ Mehr)
	Helligkeit-2	Helligkeit (Dunkler ⇌ Heller)
	Schärfe	Schärfe (Weicher ⇌ Schärfer)
	Farbe	Farbe (Leichter ⇌ Tiefer)
	Farbton	Farbton (Rötlich ⇌ Grünlich)
	Farbtemperatur	Farbtemperatur (Warm / Normal / Kühl)
	Optionen	Genauere Bildeinstellungen (S. 39)
	Stereo / I · II	Modus / Sprache (O : MONO / CO : STEREO / I : SUB1 / II : SUB2)
	Tiefen	Tiefe Töne (Schwächer ⇌ Stärker)
	Höhen	Hohe Töne (Schwächer ⇌ Stärker)
	Balance	Lautsprecherbalance (Links Stärker ⇌ Rechts Stärker)
	3D Cinema Sound	Umgebungstonstärke (Höhen / Tiefen / Mono / Aus)
	MaxxBass *1	Anhebung der Bässe (Aus / Gering / Hoch)
	Sprachverbesserung	Klangverbesserungstechnik (Ein / Aus)
	Sleep Timer	Timer zum Abschalten des Fernsehgerätes (S. 30)
	Kindersicherung	Bestimmte Sender für Kinder sperren (S. 32)
	Bildschirmanzeige	Format für die Anzeige der Sendemummer (Typ A / Typ B)
	Blau-Bild	Bei schwachem oder nicht vorhandenem Signal einen blauen Bildschirm anzeigen und den Ton auf stumm schalten (Ein / Aus)
	Persönliche Einstellg.	Einstellungen für Senderfavoriten löschen (S. 23)
	Beleuchtung	Belsuchtung ist eingeschaltet (S. 5) solange das Fernsegerät eingeschaltet ist. (Hall / Wech / Aus)
	An/Aus LED Lampe	Die Stromanzeige leuchtet (S. 5), solange das Fernsegerät eingeschaltet ist (Ein / Aus)
	Eco Mode	Kontrast zwischen Hell und Dunkel je nach Raumhelligkeit automatisch anpassen. (Ein / Aus / Demo) (S. 32)
	Auto	Land des Aufstellorts wählen und Sender automatisch eintragen (S. 13, Ⓑ)
	Sonder ordnen/manuell	Eingetragene Sender ändern oder neue hinzufügen (S. 49)
	Sprache	Wählen Sie eine Sprache für die Bildschirmmenüs und -anzeigen analoger Kanäle (ohne DTV-Menü) (S. 13, Ⓑ)
	Decoder(EXT-2)	Bei Anschluss an Videorecorder mit "T-V LINK" (Ein / Aus)
	Autoauswahl Comp-In	Aktiviert den TV-Eingang "EXT-4", wenn ein Komponentensignal an "EXT-4" anliegt. (Ein / Aus) (Nicht verfügbar für PC)
	EXT Einstellung	Zur Benutzung bei Videospielern und anderen Geräten (S. 26)
	HDMI Einstellungen	HDMI CEC : Mehrere HDMI CEC-fähige Geräte mit einer einzigen Fembedienung steuern. (Ein / Aus) (S. 59)HDMI-1 (EXT-5) : Eingangssignal (1 / 2 / Auto), Audio (Digital / Analog / Auto)HDMI-2 (EXT-6) : Eingangssignal (1 / 2 / Auto)
	Signaldämpfung	Falls digitale Kanäle aufgrund zu starker Radiowallen nicht empfangen werden können (Ein / Aus)
	PC Bildposition	PC-Positionseinstellung (S. 25)

Andere Einstellungen · Seitenverhältnis ändern → "ZOOM" (S. 30)
· Schalten Sie "3D Cinema Sound" ein ➔ "3D CINEMA SOUND" (S. 30)
*1 MaxxBass ist ein registriertes Warenzeichen der Waves Audio Ltd. in den USA, Japan und anderen Ländern.

DTV-Menü verwenden

Die Grundfunktion und die Einstellungen digitaler Kanäle lässt sich im DTV-Menü auswählen.

Auf digitale Kanäle umschalten TV/DTV Menüleiste anzeigen MENU "DTV" auswählen ① wählen ② weiter "Einstellungen" auswählen ① wählen ② weiter Zum vorherigen Anzeigefenster BACK Einen Menüpunkt wählen Z. B. "Antennenstrom" Ende MENU Das DTV-Menü kann nicht mit den seitlichen Tasten bedient werden. Einstellung ändern Antennenstrom ← Aus → Z. B. "Antennenstrom" Fertig MENU

Menü	Punkt		Anpassung / Konfiguration
DTV	Timer		Sendung für Aufnahme / Betrachtung reservieren (S. 27)
	Programme bearbeiten		Digitale Kanäle bearbeiten / löschen / sperren oder zu den Favoriten hinzufügen. (S. 47)
	Konfiguration	Land	Wählen Sie das Land der Installation (S. 41)
		Zeitzone	Wählen Sie die Zeitzone, wenn die Uhr nicht eingestellt ist. ➔ "Die richtige Uhrzeit einstellen" (S.57)
		Menüsprache	Auswahl einer Sprache für Bildschirm-Menüs (S. 41)
		Audiosprache	Wählen Sie eine Standardsprache für Audio (S. 41)
		Untertitelsprache	Wählen Sie eine Standardsprache für Untertitel (S. 41)
		Teletextsprache	Wählen Sie eine Standardsprache für Teletext (S. 41)
		EPG-Sprache	Wählen Sie die Standardsprache für Programmname und Programminformation (S.41)
		PIN Code eingebon	PIN-Code ändern (S. 41)
		Favoriten	Aktivieren Sie Ihre Lieblingssender (S. 41)
		Altersfreigabe	Sendungen nach Alter des Betrachters begrenzen (S. 41)
	Einstellungen	Digitale Audioausgabe	Wenn ein Dolby-Digital-Signal empfangen wird, können Sie einstellen, dass das Signal am Anschluss DIGITAL AUDIO OUTPUT ausgegeben wird. (S. 43)
		Anzeigedauer	Anzeigedauer der Kanalinformationen auswählen (2 sec / 5 sec / 8 sec)
		Empfänger Upgrade	Aktualsieren Sie die Software des Empfängers, sobald neuere Versionen verfügbar sind. (S. 43)
		Common Interface	Einstellen Zugangsberechtigungsmodul (S. 43)
		Antennenstrom	Stromversorgung für die Innenantenne (S. 43)
	Installation	Programme suchen	Kanäle speichern (S. 45)
		Signal überprüfen	Prüfen Sie das Empfangssignal (S. 45)
		Werkseinstellung	DTV-Einstellungen initialisieren (S. 45)

DEUTSCH

WICHTIGI

VORBERETUNGEN

BENUTZUNG

EINSTELLUNGEN

PROBLEM?

Bei Eingabe des PIN-Codes

Beim Betrachten digitaler Kanäle oder beim Umschalten von DTV-Menüeinstellungen ist es eventuell nötig, einen PIN-Code einzugeben.

Sobald einmal ein PIN-Code eingegeben wurde, ist eine wiederholte Eingabe bis zum Ausschalten des Fernsehgerätes nicht mehr notwendig.

Der voreingestellte PIN-Code ist "0000"

- Sie können ihren eigenen PIN-Code eingeben. ➡ "PIN-Code eingeben" (S. 41)

Erweiterte Bildeinstellungen

Das Fernsehgerät stellt sich standardmäßig selbst für das beste Bild ein.

Z. B. "Super DigiPure"
Zum vorherigen
Anzeigefenster
→ BACK
■ Ende
→ MENU
Nach einer Minute
Inaktivität wird das Menü ausgeblendet.
Z. B. "Super DigiPure"

Super DigiPure

Kino-Effekt

Farb Management

Bnd Management

Smart Picture

MPEG Verbesserung

Empfangssystem

Für natürlich aussehende Umrisse

Für Kinofilme

Für natürlich aussehende Bilder

Helle / dunkle Bilder ausgleichen

Helligkeit weißer Bereiche anpassen

Zur Verringerung von MPEG-Bildrauschen

Wenn keine Farben dargestellt werden

Wenn keine Farben dargestellt werden

4:3 Auto Zoom

1080l Auto Einst.

Standard-Seitenverhältnis einstellen

Ein Standard-Seitenverhältnis für Signale im Format 1080i einstellen

: Wenn das Bild an Schärfe

Wenn Rauschen auftritt

: Automatische Anpassung

: Funktion ist immer eingeschaltet

: Automatische Anpassung

: Eine natürliche Farbbalance halten
: Erleichtert die Betrachtung heller / dunkler Bilder

: Weiße Bereiche lassen sich besser betrachten

: Wenn Rauschen auftritt
① Den Bildschirm auswählen, für den Einstellungen geändert werden sollen
Hauptfold Nebenfold
: Hauptbild : Nebenbild im MULTIBILD-MODUS (S. 31)

② Farbsystem wählen

PAL SECAM NTSC 3.58 NTSC 4.43 Auto

( Frankreich 3,56 MHz 4,43 MHz videos etc

Panorama Normal 149 Zoom

Für Auto ein Standard-Seitenverhältnis unter "Zoom" wählen, wenn Signale im Format 1080i(1125i) empfangen werden (S. 58)

DTV-Konfiguration

Verfügbar für die Auswahl von Lieblingskanälen (Favoriten), zum Ändern des PIN-Codes, zur Auswahl der Altersfreigabe usw.

Hinweis
Wenn nicht in der Standardsprache gesendet wird, sind Bildschirmanzeigen und Audioausgabe in dieser Sprache nicht verfügbar. In diesem Fall hängt die Sprache, die angezeigt oder gehört werden kann, von der Sendung ab.
*1 Die Sprachen können sich je nach Landeseinstellung ändern (Die Abbildungen gelten für Deutschland)
*2 Die Altersfreigabe kann sich je nach Landeseinstellung ändern. (Die Abbildungen gellen für Deutschland)

Land

Menüsprache

Audiosprache

Untertitelsprache

Teletextsprache

EPG Sprache

PIN-Code ändern

PIN Code eingeben

Aktivieren Ihrer Lieblingskanäle (Favoriten)

Favoriten

Einstellen der Altersbegrenzung Altersfreigabe

Wählen Sie das Land der Installation Deutschland Finnland Spanien

Auswahl einer Sprache für BildschirmMenüs Deutsch English Suomi Castellano Catala

Wählen Sie eine Standardsprache für Audio ^1 Deutsch Nur Deutsch Seinbehinderte

Wählen Sie eine Standardsprache für Untertitel ^1 Deutsch Nur Deutsch Für Hörbehincerte

Wählen Sie eine Standardsprache für Teletexf ^1 Deutsch Nur Deutsch

Wählen Sie die Standardsprache für Programmname und Programminformation ^1 Deutsch Nur Deutsch

Voreingestellt ist "0000". "Bei Eingabe des PIN-Codes" (S. 38)
- Wenn Sie den Code vergessen haben, geben Sie "0081" ein.

③ Geben Sie zweimal einen neuen Code ein.

- Wenn Sie nicht "Ein" wählen können, speichem Sie die Kanäle zuerst unter "Favoriten" → "Favoriten" (S. 47)

② Wählen Sie das Alter? ① wählen ② einstellen Nur Sendungen mit einer Altersfreigabe können eingeschränkt werden. Um die eingeschränkt betrachtbare Sendung zu sehen, muss der PIN-Code eingegeben werden.

Zeitzone: Wählen Sie die Zeitzone, wenn die Uhr nicht eingestellt ist → "Die richtige Uhrzeit einstellen" (S.57)

DTV-Einstellungen

Verfügbar zur Einstellung der Stromversorgung für die Antenne, und zur Aktualisierung der Tuner-Software usw.

Auf digitale Kanäle umschalten TV/TV Menüleiste anzeigen MENU "DTV" auswählen wählen 2 weiter 4 "Einstellungen" auswählen wählen 2 weiter 5 Einen Menüpunkt wählen wählen ■ Zum vorherigen Anzeigefenster ■ BACK ■ Ende MENU 6 Fertig MENU

Ausgabe des Dolby-Digital-Signals

Digitale Audicausgabe

Empfänger- Upgrade

Empfänger Upgrade

Zugangsberechtigungsmodul einstellen

Common Interface

Stromversorgung für die Innenantenne

Antennenstrom

PCM : Das Lineare PCM-Signal wird

ausgegeben

- Bitte lesen Sie vor der Einstellung "Dolby Digital" Ausgang am Anschluss "DIGITAL AUDIO OUT" (S. 57).

Sie können die Software des Empfängers aktualisieren, sobald neuere Versionen verfügbar sind. Normalerweise auf "Auto" eingestellt.

Auto : Automatisches Herunterladen und Installieren von Software-Mitualisierungen

- Dies erfolgt um Mittermacht h abgeschaltetem Fernsehgerät

Manuell :Manuelles Herunterladen und Installieren von Software-Aktualisierungen

Um die Einstellung zu ändern, geben Sie den PIN-Code ein

■ Wenn JVC oder die Sendeanstalt Sie über neue Software informiert, laden Sie diese wie folgt herunter.

①Wählen Sie "Manuell"

- Geben Sie den PIN-Code ein, falls erforderlich.

③"Ja" auswählen

② Wählen Sie "Neue SW suchen"

- Wenn keine Aktualisierung erforderlich ist, wählen Sie "OK" zum Abschluss.

*Die Software wurde erfolgreich aktualisiert! Das Gerät startet nun neul!"

- Wenn das Fremsehgerät auf die neueste "Tuner-Software aktualisiert wurde, erscheint die Meldung "Suche beerdet. Kame naus Software gefunden." - Wählen Sie "Im Stanchy" in Bereischaft ansteile von "Ja", wenn Sie die Software automatisch aktualisierten lassen möchte, wenn das Fremsehgerät ausgeschaltet wird

Um digitale Pay-TV-Kanäle zu betrachten, verwenden Sie das Menü des Zugangsberechtigungsmoduls. Diese Funktion lässt sich nur verwenden, wenn in Ihrer Region Pay-TV empfangen werden kann.

Kein CI-Modul : Funktion ist nicht verfügbar

- Wenn das Zugangsberechtigungsmodul usw. eingesetzt wurde, nachdem ein Vertrag mit einer Sendeanstalt abgeschlossen wurde, ist diese Funktion verfügbar. - 'Pay-TV-Digitalkanäle betrachten' (S. 8)

① Drücken Sie "OK", um das Zugang sberechtigungsmodul anzuzeigen

Der Inhalt dieses Menüs ist je nach Anbieter verschieden. → Näheres erfahren Sie bei Ihrem Sender

Die im Menü angezeigte Sprache kann von der Einstellung "Sprache" am Fernsehgerät abweichen.

Aus : Keine Stromversorgung

Ein : Stromversorgung

- Bitte lesen Sie vor der Einstellung "Stromversorgung für die Innenantenne" (S. 58).

Anzeigedauer: Wählen Sie die Anzeigedauer für die Kanalinformationen (2 Sek / 5 Sek / 8 Sek)

DTV-Installation

Hier können Sie digitale Kanäle speichern, die Signale digitaler Kanäle überprüfen und alle Einstellungen für die digitalen Kanäle initialisieren.

Auf digitale Kanäle umschalten TV/DTV Menüleiste anzeigen MENU "DTV" auswählen wählen weiter "Installation" auswählen wählen weiter Einen Menüpunkt wählen Installation Programme suchen Signal Assumption Wertechnung wählen weiter Fertig MENU Zum vorherigen Anzeigefenster BACK Ende MENU

Einen neuen Sender eintragen Programme suchen
Prüfen Sie das Empfangssignal Signal überprüfen
DTV- Einstellungen initialisieren Werkseinstellung

①Einstellen der Einträge

Suche	Automatisch: Automatisch suchenManuell. Einen bestimmten Kanalbereich durchsuchenNetz: Sie können nur dadele notwendigen Netzwerk(s) auswählen und speichem.
Start-Kanal	Kanalbereich zum Durchsuchen auswählen (E5-E69) (bei"Manuell")
Stop-Kanal
Modus	Hinzufügen: Den gespeicheren Kanälen einen neuen Kanal hinzufügenNeu suchen: Alle Kanäle erneut speichern

② "Suche starten" auswählen

Dieser Kanal ist die Frequenz der digitalen Übertragung. Er weicht von der am Femsehgerät angezeigten Kanalnummer ab. Wählen Sie einen anderen Empfangskanal → wählen (E5 E68) Signal: Exzellent Signalpegel Schwach Akzeptabel Exzellent

Alle gespeicherten, digitalen Kanäle werden gelöscht, und die Einstellungen im DTV-Menü werden initialisiert. Digitale Kanäle werden neu gespeichert.

①PIN Code eingeben

2017.2018.10.31

Vorsingestellt ist "20000"

Voreingestellt ist "0000". → "Bei Eingabe des PIN-Codes" (S. 38)

② "Ja" auswählen

Digitale Kanäle bearbeiten

Bearbeiten Sie die gespeicherten Kanäle mit "Automatisch" unter "Anfangseinstellungen" (S. 12).

Analoge Kanäle bearbeiten

Bearbeiten Sie die Sender, die mit "Auto" unter "Anfangseinstellungen" eingetragen wurden (S. 13). Wenn Sie gerade die "Anfangsainstellungen" (S. 13) vorgenommen haben, weiter mit Umschalten auf analogen Empfang

"Sender ordnen/manuell" auswählen ① wählen ② weiter

JVC TV ■ Zum vorherigen Anzeigefonster 5 Zeile wählen wählen

BACK ■ Ende MENU 6 Sender ordnen 7 Einstellungen bestätigen

8 Fertig Mit "T-V LINK" Wenn 1-Funktion nicht

verfügbar* erscheint: ■ Ist ein "T-V LINK" komputibles Gerät an "EX-2" angeschlossen? ■ Ist das Gerät eingeschaltet? ● "T-V LINK" ⇒ (S. 11)

Problemlösungen

■ Analoge Kanäle

Starkes Rauschen oder Schnee

• Ist das Fernsehgerät korrekt an die Antenne angeschlossen?
• Ist die Antenne oder das Antennenkabel beschädigt? → Wenden Sie sich an Ihren Händler

Muster, Streifen oder Rauschen

• Empfängt die Antenne Störsignale von Hochspannungsleitungen oder Funksendeanlagen?
  Wenden Sie sich an Ihren Händler
• Stehen andere angeschlossene Geräte zu dicht am Fernsehgerät? → Vergrößern Sie den Abstand zwischen Antenne und möglicher Störquelle, bis keine Störstrahlung mehr auftritt

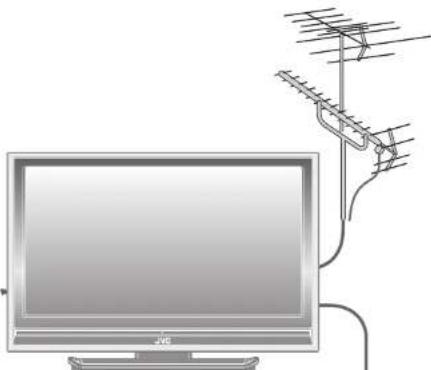

Geisterbilder

(Verdopplung von Bildern)

Empfangen Sie Störsignale durch Reflektion an Bergen oder anderen Gebäuden? → Justieran Sie die Empfangsrichtung Ihrer Antenne oder lauschen Sie sie gegen an gerichtete Antenne höherer Qualität aus
■ Digitale Kanäle. → (S. 14)

Ich kann es nicht einschalten!

Ist das Netzkabel korrekt an die Netzsteckdose angeschlossen?

Die Fernbedienung funktioniert nicht! • Sind die Batterien leer? • Sind Sie weiter als 7 Meter vom Ferngebacht entfernt?

Die Fernbedienung funktioniert nicht!

- Sind die Batterien leer? - Sind Sie weiter als 7 Meter vom Fernsehgerät entfernt? - Ist die Betrebsart "MODE (TV, VDR/DVR, DVD, HC)" auf "TV" (Fernsehen) eingestellt? - Beim Aufruf von Teletext erscheint die TV-Menüleiste nicht. - Je nach Stabilität des Signals kann beim Senderwechsel eine Zeitverzögerung eintreten.

Problem Maßnahm			Seite
Allgemein Bildschirm Bild Einstellungen	Nicht angezeigt(schwarzer Bildschirm)	Ist der analoge Empfang ebenfalls schlecht?Mit den Anweisungen unter "Starkes Rauschen oder Schnee" können Sie dieses Problem lösen.Digitale Kanäle werden nicht angezeigtWenn das TV-Gerät die digitalen Kanäle nicht findetEs kann Probleme mit der Antenne oder mit dem Pegel der Radiowellen geben, oder der Empfang in Ihrer Gegend ist schlecht. Wenden Sie sich bitte an Ihren Händler.	5114-
	Die Fernbedienung funktioniert nicht mehr	Ziehen Sie den Netzstecker des Fernsehgerätes und stecken Sie ihn nach einigen Minuten wieder ein.	-
	Das Bild eines digitalen Senders ist eingofroren	Halten Sir und "amTV-Gerät mindestens drei Sekunden lang gedrückt, um einen Neustart auszulösen.	-
	Einige Funktionen arbeiten nicht	Dies ist kein Fehler. Bestimmte Funktionen (mit dunklem Hintergrund) im Menü sind je nach Situation inaktiv.	-
	Bildformat ändert sich unbeabsichtigt	Drücken Sie um auf Ihre Einstellungen zurückzukehren.	30
	Das Computer-Bild ist nicht richtig ausgerichtet	Stellen Sie "PC Bildposition" ein.	25
	Schlechte Bildqualität	Unnaturliche Farben >>> Stellen Sie "Fabe" und "Helligkeit-1" ein. Prüfen Sie ihr "Empfangssystem".Rauschen >>> Stellen Sie folgende Funktionen ein.Bildmodus: StandardSuper DigiPure: MaxVerschwommenes Bild >>> Stellen Sie folgende Funktionen ein.Bildmodus: HellSuper DigiPure: Min	363936393639
	Bildverschlechterungen bei Benutzung eines externen Gerätes	Wenn Sie ein S-Video-Ausgabegerät angeschlossen haben, prüfen Sie die "S-IN"-Einstellung.Wenn das Bild im oberen Bereich verzerrt ist, prüfen Sie die Qualität des Videosignals.Wenn bei Signalingang z. B. von einem DVD-Player mit 625p-Signalausgang (Progressive Scanning) die Bewegungen unnatürlich erscheinen, ändern Sie die Ausgangseinstellung des externen Gerätes auf 625i (Interlace Scanning).	26--
	Schlechter Ton	Stellen Sie "Tiefen" und "Höhen" ein.Wenn Sie in "Stereo /10" ein schlechtes Programm empfangen, schalten Sie um auf "Mono".	3636
	Kein Ton von der Audio-Komponente	Audio-Signale, die von den Buchsen EXT-5 und EXT-6 empfangen werden, können nicht an den Ausgang "AUDIO OUT" gesendet werden.	-

DEUTSCH

WICHTIGI

VORBERETUNGER

BENUTZUNG

EINSTELLUNGEN

PROBLEM?

Problemlösungen

(Fortsetzung)

Problem Maßnahm			Selle
	Falsche Bildschirmgröße	Schalten Sie "Eingangssignal" in der "HDMI Einstellungen" auf "1" oder "2".	36
	Kein Bild, kein Ton –	Verwenden Sie das mit dem HDMI-Logo beschriftete Kabel. HDMI
	Kein Ton	Prüfen Sie, ob das Gerät mit HDMI kompatibel ist.Schalten Sie "Audio" in "HDMI Einstellungen" auf "Digital" oder "Auto" bei HDMI-Geräten, oder auf "Analog" oder "Auto" bei DVI-Geräten. (Nicht verfügbar für "EXT-6".)	-36
	Bildschlim grün oder verzerrt	Warten Sie nach der Umschaltung des Signalformats für ein "HDMI"-Gerät einen Moment, damit sich das Signal stabilisieren kann.	-
	Im Nebenbild können einige Eingaben nicht gewählt werden	Die digitalen Kanäle sowie die Eingänge EXT-4, EXT-5, EXT-6 und der PC-Modus können im Nebenbild nicht gewählt werden.Die RGB-Eingangssignale von EXT-1 und EXT-2 sind im Doppelbild-Modus nicht verfügbar.	-
	“Funktion nicht verfügbar”	Ist das "T-V LINK"-kompatible Gerät an EXT-2 angeschlossen?Ist das SCARTKABEL "voll belegt"?Ist das T-V LINK-kompatible Gerät eingeschaltet?Nach Bestätigung aller o. g. Bedingungen drücken Sie die Taste "OK" erneut.	5656-
	“ACI-Fehler” –	Drücken Sie◀, um ACI erneut zu starten.Falls nach mehreren Versuchen immer noch "ACI-Fehler" erscheint, drücken Sie▶, um ACI auszuschalten.
	“Keine Aufnahme” –	Es besteht ein Problem mit dem Aufnahmegerät.
	“Keine Aufnahme möglich”	Das angezeigte Video kann nicht aufgezeichnet werden.	-
	“Keine Aufnahme, Problem mit Aufnahmemedium”	Der Recorder ist nicht aufnahmembereit.Prüfen Sie das Videoband oder die DVD.	-
	“Keine Aufnahme, Gerät aktiv”	Der Recorder nimmt eine andere Sendung auf, oder spielt eine Aufnahme ab.	-

Problem Maßnahm			Seite
DTVBildschirm	Auf dem Bildschirm erscheinen schwarze oder weiße Punkte	LCD-Bildschirme lösen das Bild in einzelne, feine Punkte ("Pixel") auf.Während über 99,99% dieser Pixel ordnungsgemäß funktionieren, kann doch eine sehr geringe Anzahl von Pixeln entweder nicht aufleuchten oder ständig leuchten.Dies sollte nicht als Fehlfunktion angesehen werden.	-
	Kein Bild, kein Ton 57	Manche digitale Kanäle können auf diesem Fernsehgerät nicht angesehen werden.
	"Dolby Digital ausgewählt! Kein analoges Audio vorhanden."	Wenn "Dolby Digital" bei "Digitale Audioausgabe" ausgewählt wurde, kann der Ton einer Sendung mit "Dolby Digital"-Signalen nicht am Fernsehgerät oder über die am Anschluss "AUDIO OUT" angeschlossene Audioanlage ausgegeben werden.Wenn der Kanal umgeschaltet wird, erscheint einige Sekunden lang eine Meldung.Um den Ton über den Fernseher oder die Audioanlage zu hörenWählen Sie einen Spracheintrag ohne "(Dolby)" unter "Audioauswahl"Schalten Sie "Digitale Audioausgabe" auf "PCM".	572943
	Ich habe meinen PIN-Code vergessen!	Der voreingestellte PIN-Code ist "0000". Wenn Sie die Ziffern vergessen haben, mit denen Sie normalerweise den voreingestellten PIN-Code geändert haben, geben Sie zuerst "0081" unter "PIN-Code eingeben", und geben Sie dann einen neuen PIN-Code ein.	41
	Gespernte Kanäle können ohne Eingabe eines PIN-Codes betrachtet worden	Sobald der PIN-Code eingegeben wurde, werden alle Sperrfunktionen ("Sperren" und "Altersfreigabe") aufgehoben.Wenn Sie die Sperrfunktionen erneut aktivieren möchten, schalten Sie das Fernsehgerät aus und wieder ein.	-
	Wenn JVC oder die Sendeanstalt Sie über neue Software informiert	Aktualisieren Sie die Software mit der Funktion "Empfänger Upgrade".	43
	Wenn die Uhr nicht eingestellt ist	Stellen Sie die Zeitzone ein "Die richtige Uhrzeit einstellen" (S. 57)	57

"CH/CC"-Liste

Wenn Sie die Funktion EINFÜGEN (S. 49) verwenden, wählen Sie bitte aus dieser Tabelle die "CH/CC"-Nummer, die zur analogen TV-Kanalnummer gehört.

- Wenn die Ländereinstellung "FRANCE" ist, wählen Sie eine dreistellige CH/CC-Nummer.

CH	Chenang (Kai) Sonny
CH 02/SH-202	B2, R1
CH 03/SH-203	S3, ITALY A
CH 04/SH-204	E4, ITALY B, R2
CH 05/SH-205	S5, ITALY D, R5
CH 08/SH-206	S5, ITALY E, R7
CH 07/SH-207	S7, ITALY F, R8
CH 09/SH-208	S8, R9
CH 08/SH-209	R9, ITALY G
CH 13/SH-210	L10, ITALY H, R10
CH 11/SH-211	E11, ITALY H-1, R11
CH 12/SH-212	E12, ITALY H-2, R12
CH 21/SH-221	E21, R21
CH 22/SH-222	E22, R22
CH 23/SH-223	E23, R23
CH 21/SH-224	E24, R24
CH 25/SH-225	E25, R25
CH 28/SH-226	E26, R26
CH 27/SH-227	E27, R27
CH 28/SH-228	E28, R28
CH 29/SH-229	E29, R29
CH 30/SH-230	E30, R30
CH 31/SH-231	E31, R31
CH 32/SH-232	E32, R32
CH 33/SH-233	E33, R33
CH 34/SH-234	E34, R34
CH 35/SH-235	E35, R35
CH 36/SH-236	E36, R36
CH 37/SH-237	E37, R37
CH 38/SH-238	E38, R38
CH 39/SH-239	E39, R39

CH	Thermal Radial Sutter
CH40CH3 243	R40, R40
CH41CH3 241	R41, R41
CH42CH3 242	R42, R42
CH43CH3 243	R43, R43
CH44CH3 244	R44, R44
CH45CH3 245	R45, R45
CH46CH3 245	R46, R46
CH47CH3 247	R47, R47
CH48CH3 248	R48, R48
CH49CH3 249	R49, R49
CH50CH3 250	R50, R50
CH51CH3 251	R51, R51
CH52CH3 252	R52, R52
CH53CH3 253	R53, R53
CH54CH3 254	R54, R54
CH55CH3 255	R55, R55
CH56CH3 256	R56, R56
CH57CH3 257	R57, R57
CH58CH3 258	R58, R58
CH59CH3 259	R59, R59
CH60CH3 260	R60, R60
CH61CH3 261	R61, R61
CH62CH3 262	R62, R62
CH63CH3 263	R63, R63
CH64CH3 264	R64, R64
CH65CH3 265	R65, R65
CH66CH3 266	R66, R66
CH67CH3 267	R67, R67
CH68CH3 268	R68, R68
CH69CH3 269	R69, R69

ID	Cranial Note: Sensor
CG 01CC 201	51
CG 02CC 202	52
CG 03CC 203	53
CG 04CC 204	54
CG 05CC 205	55
CG 06CC 206	56
CG 07CC 207	57
CG 08CC 208	58
CG 09CC 209	59
CG 10CC 210	60
CG 11CC 211	61
CG 12CC 212	62
CG 13CC 213	63
CG 14CC 214	64
CG 15CC 215	65
CG 16CC 216	66
CG 17CC 217	67
CG 18CC 218	68
CG 19CC 219	69
CG 20CC 220	70
CG 21CC 221	71
CG 22CC 222	72
CG 23CC 223	73
CG 24CC 224	74
CG 25CC 225	75
CG 26CC 226	76
CG 27CC 227	77
CG 28CC 228	78
CG 29CC 229	79
CG 30CC 230	80

CC	Charge (Rout. Solder)
CC 31/CC 231	831
CC 32/CC 232	832
CC 33/CC 233	833
CC 34/CC 234	834
CC 35/CC 235	835
CC 36/CC 236	836
CC 37/CC 237	837
CC 38/CC 238	838
CC 39/CC 239	839
CC 40/CC 240	840
CC 41/CC 241	841
CC 75/CC 275	X
CC 76/CC 276	Y, R3
CC 77/CC 277	Z, ITALY C, R4
CC 78/CC 278	Z, I, R5
CC 79/CC 279	Z, I/2

CH	Chemed Kabel Sumber
CH 102 F2
CH 103 F3
CH 104 F4
CH 105 F5
CH 106 F6
CH 107 F7
CH 108 F8
CH 109 F9
CH 110 F10
CH 121 F21
CH 122 F22
CH 123 F23
CH 124 F24
CH 125 F25
CH 126 F26
CH 127 F27
CH 128 F28
CH 129 F29
CH 130 F30
CH 131 F31
CH 132 F32
CH 133 F33
CH 134 F34
CH 135 F35
CH 136 F36
CH 137 F37
CH 138 F38
CH 139 F39
CH 140 F40

CH	Pentel Kand 2019
CH 141 F41
CH 142 F42
CH 143 F43
CH 144 F44
CH 145 F45
CH 146 F46
CH 147 F47
CH 148 F48
CH 149 F49
CH 150 F50
CH 151 F51
CH 152 F52
CH 153 F53
CH 154 F54
CH 155 F55
CH 156 F56
CH 157 F57
CH 158 F58
CH 159 F59
CH 160 F60
CH 161 F61
CH 162 F62
CH 163 F63
CH 164 F64
CH 165 F65
CH 166 F66
CH 167 F67
CH 168 F68
CH 169 F69

CG Fucose (mg/dL)

CC 110-119-124

CC 111-124-132

CC 112-132-143

CC 113-140-151

CC 114-149-158

CC 115-156-166

CC 116-165-177

CC 123-229-229

CC 124-229-230

CC 125-238-240

CC 126-241-252

CC 127-252-260

CC 128-260-268

CC 129-269-275

CC 130-278-283

CC 131-281-290

CC 132-292-300

CC 133-300-305

CC 141-308-311

CC 142-311-318

CC 143-319-327

CC 144-327-335

CC 145-335-343

CC 146-343-350

CC 147-351-358

CC 148-359-367

CC 149-367-375

CC 150-375-380

CC 151-383-390

CC Frequencies (W·Hz)

CC 152 391-399

CC 153 398-407

CC 154 407-415

CC 155 415-422

CC 156 422-431

CC 157 431-439

CC 158 439-447

CC 159 447-455

CC 160 455-462

CC 161 462-469

Technische Informationen

Was ist "T-V LINK"?

'T-V LINK' ermöglicht den einfachen Informationsaustausch zwischen Femsehgerät und angeschlossenem 'T-V LINK'-kompatiblem Gerät. Mit T-V LINK:

- Sie können die im Fernsehgerät programmierten, analogen Senderinformationen zum "T-V LINK"-kompatiblen Gerät senden, so dass beide, Fernsehgerät und externes Gerät, die gleichen Sendereinstellungen haben. Wenn Sie ein externes Gerät anschließen, werden die Senderinformationen ins Gerät hochgeladen, so dass die Einstellungen sehr schnell fertig gestellt sind. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch des externen Gerätes.

- Mit der Funktion "DIREKTE AUFNAHME" können Sie ganz einfach das Fernsehprogramm, das Sie auf einem "T-V LINK" - kompatiblen Gerät anschauen, aufzeichnen. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch des externen Gerätes. - Nach Einstellung des Aufnahme-Timers instruiert das TV-Gerät den Recorder über "DIREKTE AUFNAHME", die Aufnahme zu starten und zu stoppen.

Was ist "ACI" (Automatic Channel Installation)?

Manche Kabelgesellschaften übertragen ein so genanntes ACI-Signal, das Informationen enthält, mit denen analoge Femsehkanäle automatisch auf Ihrem Femsehgerät eingetragen werden. Wenn ein ACI-Signal empfangen wird, erscheint im "Auto"-Anzeigefenster "ACI Start / ACI Weiter".

Anzeigbare PC-Signale

*Macintosh* Computer werden nicht unterstützt. (Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, Inc.)

Auflösung	640 x 480 (VGA)	1024 x 768 (XGA)
Vertikalfrequenz (Hz) 60.0	60.0

- Falls das Signal nicht erscheint, sorgen Sie dafür, dass die Vertikalfrequenz am PC auf '60Hz' eingestellt ist.

"DVI"-Geräte anschließen

Schließen Sie mit einem "DVI-HDMI"-Adapterkabel ein "DVI"-Gerät an "EXT-5 (HDMI)" an. Verbinden Sie den analogen Sound-Ausgang des DVI-Gerätes mit den Klemmen L und R in EXT-4.

- Stellen Sie "Audio" in der "HDMI Einstellungen" auf "Analog" oder "Auto" ⇒ (S. 36) - Der Eingang EXT-6 unterstützt keine DVI-Geräte.

Der Eingang EXT-6 unterstützt keine analogen Audiosignale (EXT-4).

Empfangbare Sendenormen (analoge Kanäle)

Je nach Land, das unter "Auto" gewählt wurde, ändern sich die empfangbaren Sendeformate. VEREINIGTES KÖNIGREICH: Nur PAL-I empfangbar.

FRANCE Sowohl SECAM-L

Zum Empfang von SECAM-L in anderen Ländern als Frankreich:

1) Ändern Sie unter "Auto" die Einstellung "Land" auf "France"

2) Drücken Sie die Taste "BACK", um zum Menü zurückzukehren, und geben Sie den Sender unter "Einfügen" oder "Manuell" ein.

Stromversorgung für die Innenantenne

Bei Einsatz der Innenantenne, die eine externe Stromversorgung benötigt, schalten Sie unter "Anfangseinstellungen" "Antennenstrom" auf "Ein" (S.11).

Das Fernsehgerät liefert 5 V Gleichspannung mit 50 mA (max.) von der Antennenbuchse durch das Kabel zur Antenne. Eine Stromversorgung von Außen- oder Innenantennen, die keine externe Stromversorgung benötigen, kann Schäden an der Antenne verursachen. Wenn Sie nicht sicher sind, ob die Antenne externe Stromversorgung benötigt, wählen Sie "Aus".

- Schließen Sie die Antenne direkt am Fernsehgerät an. Wenn sich zwischen Antenne und Fernsehgerät ein Aufnahmegerät befindet, kann keine Spannung zur Antenne geliefert werden. - Die Antennenspannung wird nur dann geliefert, wenn das Fernsehgerät eingeschaltet ist.

Zum Ändern der Einstellung, nachdem die "Anfangseinstellungen" abgeschlossen sind → "Antennenstrom" (S. 43)

Technische Informationen (Fortsetzung)

"Dolby-Digital-Ausgang" am Anschluss "DIGITAL AUDIO OUT"

Einige digitale Kanäle werden mit "Dolby Digital"-Signalen ausgestrahlt.

In diesen Fällen können "Dolby Digital"-Signale am Anschluss "DIGITAL AUDIO OUT" ausgegeben werden.

1. Schließen Sie eine Audioanlage mit "Dolby Digital"-Decoder an. (S. 10)

2. Ändern Sie die Einstellung "Digital Audio Output" von "PCM" zu "Dolby Digital". (S. 43)

- Beim Ändern der Einstellung kann für einige Sekunden die Meldung "Dolby Digital ausgewählt! Kein analoges Audio vorhanden," angezeigt werden.

- Wenn auf einen Kanal umgeschaltet wird, der "Dolby Digital"-Signale sendet, kann für einige Sekunden die Meldung "Dolby Digital ausgewählt! Kein analoges Audio vorhanden." angezeigt werden.

- Selbst wenn "Dolby Digital" eingestellt ist, werden "Linear PCM"-Signale von einem Sender ausgegeben, der keine "Dolby Digital"-Signale sendet.

Stellen Sie die Audioanlage so ein, dass sie mit "Dolby Digital" und "Linear PCM" kompatibel ist. (Näheres entnehmen Sie bitte dem Handbuch der Audioanlage.)

- Wenn Sie die Einstellung vorübergehend von "Dolby Digital" auf "PCM" umschalten möchten, ändern Sie dies im Menü "Audinauswahl" (S. 29).

Ändern Sie die Einstellung "Digitale Audioausgabe" in folgenden Fällen auf "PCM". Wenn der Ton eines Kanals, der "Dolby Digital"-Signale sendet, auch dann nicht zu hören ist, wenn "Dolby Digital" eingestellt ist.

- Wenn Sie über die Fernsehlautsprecher hören möchten.

- Wenn Sie über eine Audioanlage hören möchten, die keinen "Dolby Digital"-Decoder besitzt.

- Wenn Sie über eine Audioanlage hören möchten, die am Anschluss "AUDIO OUT" angeschlossen ist.

● Bei Aufnahme einer Sendung.

■Wenn eine Sprache mit “(Dolby)” ausgewählt ist und “(Dolby)” im Menü “Audioauswahl” angezeigt wird (S. 29), kann die Einstellung “Digitale Audioausgabe” vorübergehend von "PCM" zu "Dolby Digital" geändert werden.

Es erscheint einige Sekunden lang eine Meldung, die empfiehlt, die Einstellung bei "Digitale Audioausgabe" auf "Dolby Digital" umzuschalten.

■Wenn Sie ein "Dolby Digital"-Signal mit der Timer-Aufnahmefunktion (S. 27) aufnehmen möchten, ändern Sie die Einstellung "Timer-Aufnahme verwenden" von "PCM / Analog" auf "Dolby Digital". Wenn diese Einstellung jedoch auf "Dolby Digital" umgeschaltet wird, können Sie den analogen Ton nicht mit einem Aufnahmegerät aufnehmen, das am Anschluss EXT-2 angeschlossen ist.

■ "Dolby" und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Digitale Kanäle, die auf diesem Fernsehgerät nicht betrachtet werden können

Wenn ein Digitalsender neue Formate (wie z. B. DVB-H, MPEG4 usw.) oder MHP verwendet, kann er nicht betrachtet werden, obgleich der Kanalname zu lesen ist.

Wenn der Kanal ausgewählt wird, erscheint kein Bild, und es ist kein Ton zu hören.

- Sie können diese Kanäle mit der "Löschen"-Funktion unter "Programme bearbeiten" → "Digitale Kanäle bearbeiten" (S, 47) löschen.

Die richtige Uhrzeit einstellen

Die für digitale Kanäle angezeigte Uhrzeit basiert auf den Informationen des Senders und wird durch Berechnen der Zeitdifferenz zwischen Ihrer Zeitzone und Greenwich Mean Time (GMT) entsprechend der Einstellung "Land" im Menü "Konfiguration" ermittelt. ("Zeitzone" wird in "Auto" eingestellt)

Wenn es innerhalb desselben Landes eine Zeildifferenz gibt oder die Informationen nicht richtig sind, zeigt auch die Uhr am Bildschirm nicht die korrekte Uhrzeit. Um dies zu berichtigen, ändern Sie die Einstellung für die "Zeitzone".

1 Menü "Konfiguration" anzeigen (S. 41)
2 "Zeitzone" wählen und OK drücken
3 Wählen Sie die/das Ihrem Wohnort am nächsten liegende Stadt/Land und drücken Sie OK
4 Taste MENU drücken

Auto unter "Zoom"

Wenn "Auto" unter Zoom ausgewählt ist, wird das vom Sender empfangene Seitenverhältnis verwendet.
Es wird das vom WSS (Wide Screen Identification Signal), Videosignal oder Steuersignal des externen Geräts empfangene Seitenverhältnis verwendet. Wenn keine Informationen zum Seitenverhältnis empfangen werden, wird die unter "4:3 Auto Zoom" getroffene Einstellung verwendet (S. 39).
- Wenn 1080i (1125i) empfangen wird, ist das die Einstellung unter "1080i Auto Einst." (S. 39)
- Nicht verfügbar im PC-Modus.

Natürl. Auflösung unter "Zoom"

Mit dem gesamten HD LCD-Display und "Natürl. Auflösung" können Sie die volle natürliche HD-Auflösung von 1920x1080 genießen. Dabei sind Fehler im Video zu sehen, die bei der Einstellung "Vollbild" verborgen waren.

Vollbild Natürl. Auflösung

* In den Abbildungen werden die Unterschiede zwischen "Vollbild" und "Natürl. Auflösung" hervorgehoben.
- Je nach Video kann Rauschen oder ein dunkler Balken am Bildschirmrand auftreten. ➡ "Vollbild" unter "Zoom" wählen

Was ist "Eco Mode"?

Der Fernseher kann so eingestellt werden, dass sich der Bildschirm je nach Raumhelligkeit automatisch auf den optimalen Kontrast zwischen Hell und Dunkel einstellt. Durch diese Funktion werden die Augen geschont und der Stromverbrauch dieses Fernsehgeräts reduziert.

• Stellen Sie auf "Eco Mode" → "Eco Mode" (S. 32)
  Achten Sie darauf, dass der Eco-Sensor an der Vorderseite des Fernsehgeräls (S. 5) nicht verdeckt ist
• Zur Schonung der Augen und Reduzierung des Stromverbrauchs des Fernsehgeräts. Stellen Sie folgende Funktionen ein.

Eco Mode: Ein oder Demo (S. 32) Smart Picture: Ein (S. 39)

■ Verwendung von "Demo" unter "Eco Mode" Sie können den Effekt des "Eco Mode" auf dem Bildschirm anzeigen

Eco Mode Dunkel Hall

Technische Informationen (Fortsetzung)

Was ist "HDMI CEC"?

HDMI CEC (Consumer Electronics Control) ermöglicht den Anschluss mehrerer HDMI CEC-fähiger Geräte an ein Fernschgerät und ihre Steuerung mit einer einzigen Fernbedienung. CEC (Consumer Electronics Control) ist ein optionales Protokoll, das von HDMI unterstützt wird.

- HDMI CEC dieses Fernsehgeräts ist mit der "High Definition Multimedia Interface-Spezifikation Version 1.2a" kompatibel.

Das Fernsehgerät unterstützt nur die unten aufgeführten HDMI CEC-Funktionen.

Das Fernsehgerät kann nicht die Unterstützung aller HDMI CEC-fähigen Geräte garantieren.

Geräte, die HDMI CEC nicht unterstützen, können mit diesem Fernsehgerät nicht bedient werden.

■ Bedienung des Femsehgeräts über ein HDMI CEC-fähiges Gerät

- Schalten Sie das Femsehgerät ein und wechseln Sie auf die Videosignalquelle des Bediengeräts.

Wechseln Sie auf die Videoquelle des Bediengeräts.

- Schalten Sie das Femsehgerät mit dem HDMI CEC-fähigen Gerät, das Sie gerade für die Wiedergabe verwenden, aus.

^ Weitere Einzelheiten zur Bedienung des Geräts entnehmen Sie bitte dem Handbuch des Geräls.

■ Bedienung des HDMI CEC-fähigen Geräts über das Fernsehgerät

- Schalten Sie das Bediengerät durch Ausschalten des Fernsehgeräts aus.

* Einige Geräte unterstützen diese Funktion nicht. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch des Geräts.

■ Status des Fernsehgeräts an das HDMI CEC-fähige Gerät senden

- Beim Wechsel des externen Eingangs oder des Senders des Fernsehgeräts.

- Beim Wechsel der Menüsprache des Fernsehgeräts.

Weitere Einzelheiten zum Verhalten des Geräts, wenn der Status empfangen wurde, entnehmen Sie bitte dem Handbuch des externen Geräts.

HDMI CEC auf Ein / Aus stellen:

● HDMI CEC → "HDMI Einstellungen" einstellen (S. 36)

^ Die Werkseinstellung ist "Ein"

Wenn "HDMI CEC" nicht korrekt funktioniert:

- Wenn das HDMI-CEC-fähige Gerät an die Eingänge EXT-1 oder EXT-2 mit einem SCARTKABEL und an die Eingänge EXT-5 oder EXT-6 mit einem HDMI-Kabel angeschlossen ist, können Sie u. U. den externen Eingang des Fernsehgerätes nicht kontrollieren. Um das Problem zu lösen, stellen Sie 'HDMI CEC' auf "AUS".

Technische Daten

Hauptgerät

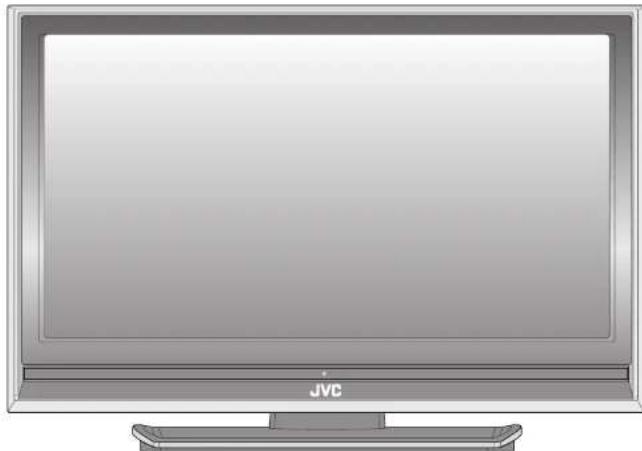

Modell LT-46DZ78U
Sendeformate CCIR I / B / G / D / K / L (Siehe "Technische Informationen", S. 56)
Empfangssysteme	Fernsehausstrahlung : PAL, SECAMExterner Eingang: PAL, SECAM, NTSC 3,58/4,43 MHz
Kanäle und Frequenzen	Digital: Finnland / Spanien E21-E69 (Frequenz: 474 MHz-858 MHz),Deutschland E5-E12 / E21-E69 (Frequenz: 177,5 MHz-858 MHz)Analog:E2-E12' E21-E69, F2-F10 / F21-F69, IR A-IR J, ITALY A-H / H+1 / H+2, R1-R12 / R21-R69, S1-S41, X / Y / Z / Z+1 / Z+2,Französische Kabelkanäle (Frequenz : 116-172 MHz / 220-469 MHz)
Ton-Multiplexsysteme NICAM (I / B / G / D / K / L), A2 (B / G / D / K)
Videotextsysteme	Digital: EBU TEXTAnalog: FLOF (Fastext), TOP, WST (World Standard System).
Stromversorgung AC 220 V - 240 V, 50 Hz
Audicausgang (Nennausgangsleistung)	10 W + 10 W
Lautsprecher (4 cm x 16 cm) oval x 2
Leistungsaufnahme(Bereitschaft)	262 W[0,6 W]
Bildachirmgröße(sichtbarer Sedich, dapona gemessen)	116,8 cm
Abmessungen (B x H x T: mm)[ohne Standfuß]	1126 x 774,4 x 340,6[1126 x 721,5 x 121]
Gewicht[ohne Standfuß]	38,0 kg[31,5 kg]
Zubehör (Siehe "Zubehör prüfen", S. 6)

Ein Zugangsberechtigungsmodul für die Betrachtung digitaler Pay-TV-Kanäle kann installiert werden (S. 8)
Die Innenantenne kann mit Gleichspannung versorgt werden (S. 56)

Buchsen / Anschlüsse

Buchsenbezeichnung Buchsentyp Signaltyp (IN)				Signaltyp (OUT)	Hinweise
Eingangs-/Ausgangskemmen	EXT-1	Euroanschluss x 1(SCART-Anschluss)	Composite-Video, S-Video,analoges RGB, AUDIO L / R	TV out
	EXT-2	Euroanschluss x 1(SCART-Anschluss)	Composite-Video, S-Video,analoges RGB, AUDIO L / R	Dubbing Out(S-VIDEO-Ausgangnur für digitaeKanäle verfügbar)	“T-VINK”kompetibel
Eingangsbuchsen	EXT-3	RCA-Buchsen x 3S-VIDEO-Eingang x1	Composite Video, S-VideoAUDIO L / R
	EXT-4 RCA-Buchsen x 5		Analogkomponentlen(576i (625i) / 480i (525i),Progressiv: 576p (625p) / 480p (525p);HD: 1080i (1125i), 720p (750p))AUDIO L / R
	EXT-5 (HDMI-1)EXT-6 (HDMI-2)	HDMI-Eingang x 1	HDMI (576i (625i) / 480i (525i) /576p (625p) / 480p (525p), 1080i(1125i), 720p (750p))		“HDMICEC”kompetibel(S. 59)
	PC INPUT D-SUB (15-polig) x 1 Analoges PC-Signal (S. 56)
Ausgangsbuchsen	AUDIO OUT RCA-Buchsen x 2 Audio L / R
	DIGITALAUDIO OUT	OPTICAL-Buchse x1		Digital Audio(48 kHz, 16-Bitlineares PCM/Dolby Digital)
	Kopflörer	Stereo-Klinienbuchse x 1(3,5 mm Durchmesser)		Kopflöerausgang

Wir behalten uns vor, Ausführung und technische Daten ohne Ankündigung zu ändern.
