BEDIENUNGSANLEITUNG LT-32EU80 JVC

16:9 LCD TV BEDIENUNGSANLEITUNG

Sehr geehrler Kunde, sehr geehrle Kundin,

dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer

Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Verretung für die Victor Company of Japan, Limited ist:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

FRANCAIS

Cher(e) client(e)

Benutzerinformationen zur Entsorgung alter Geräte

DEUTSCH

Hinweis:

Dieses Symbol ist nur in der Europäischen Union gültig.

[Europäische Union]

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten. Sie bei ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

Erweitern Sie die Welt

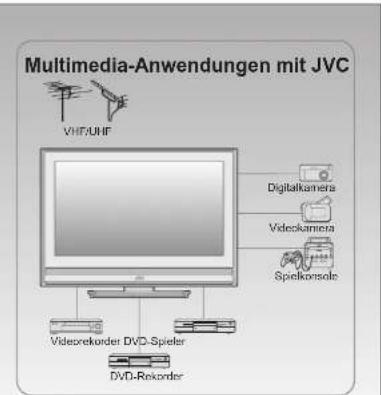

Multimedia-Anwendungen mit JVC VHF/UHF Digitalkamera Videokamera Spielkorsole Videsrekorder DVD-Spieler DVD-Rekorder

der schönen Bilder

Multimedia-Anwendungen mit JVC VHF/UHF Digitatkamera Videoskamera Spielkonsale Videosrekomder DVD-Spieler DVD-Rekomder

Inhalt

Das Wichtigste zuerst!

● Warnung 3

Erste Schritte

● Bezeichnungen der Teile 5
- Grundanschlüsse 7 - Anfangsinstellungen 9
- Anhangseinstellungen - Sender bearheiten 11
- Sender bearbeiten - Sender eintragen
● Anschluss externer Geräte 13

Probieren Sie es einfach

● Genießen Sie Ihr neues Fernsehgerät! … 15
· TV / Teletext / Video / etc.

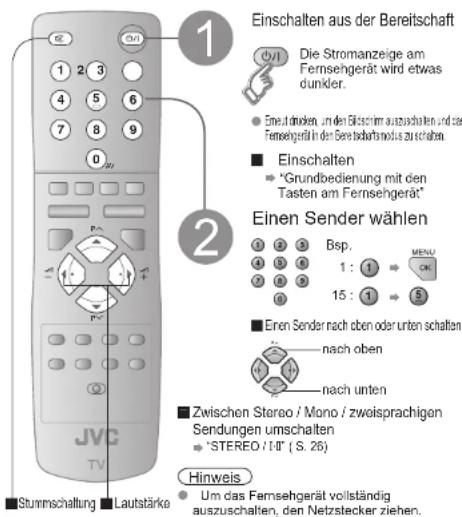

● Fernsehen 17
● Teletext aufrufen 19

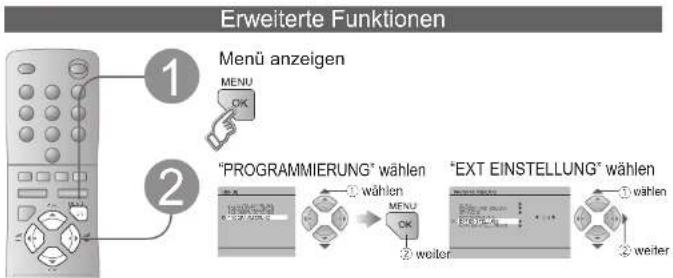

Videos / DVDs sehen 21

Probieren Sie die erweiterten Funktionen aus

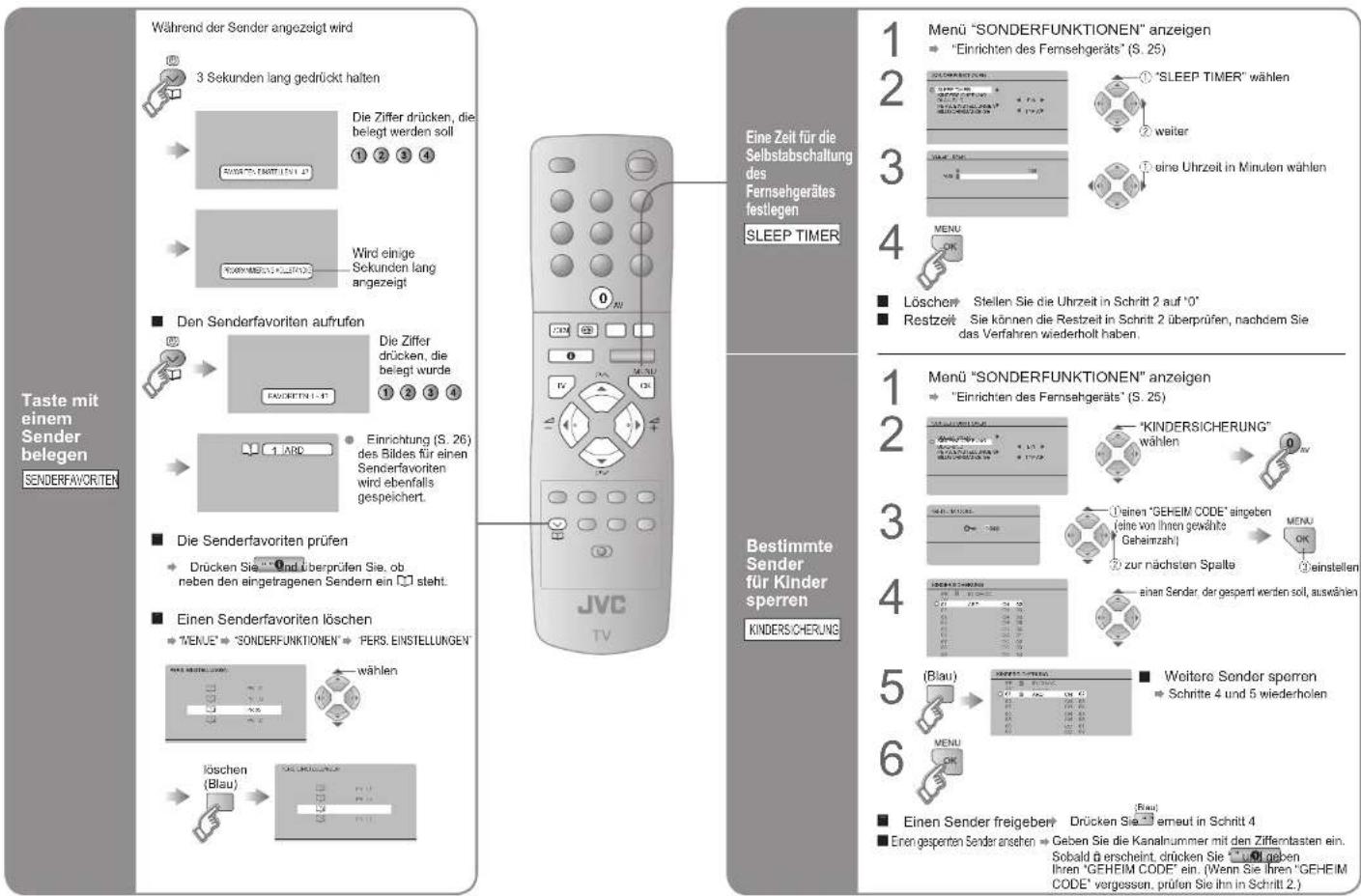

Nützliche Funktionen 23 - Eine Zeit für die Selbstabschung des Fersehgerätes festlegen - Bestimmte Sender für Kinder sperren

Genau wie Sie es mögen

● Einrichten des Fernsehgerätes ..... 25

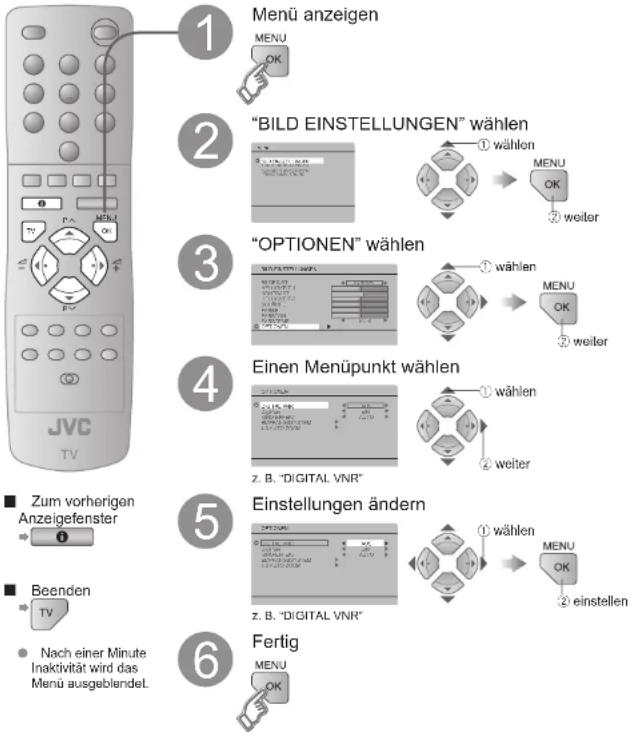

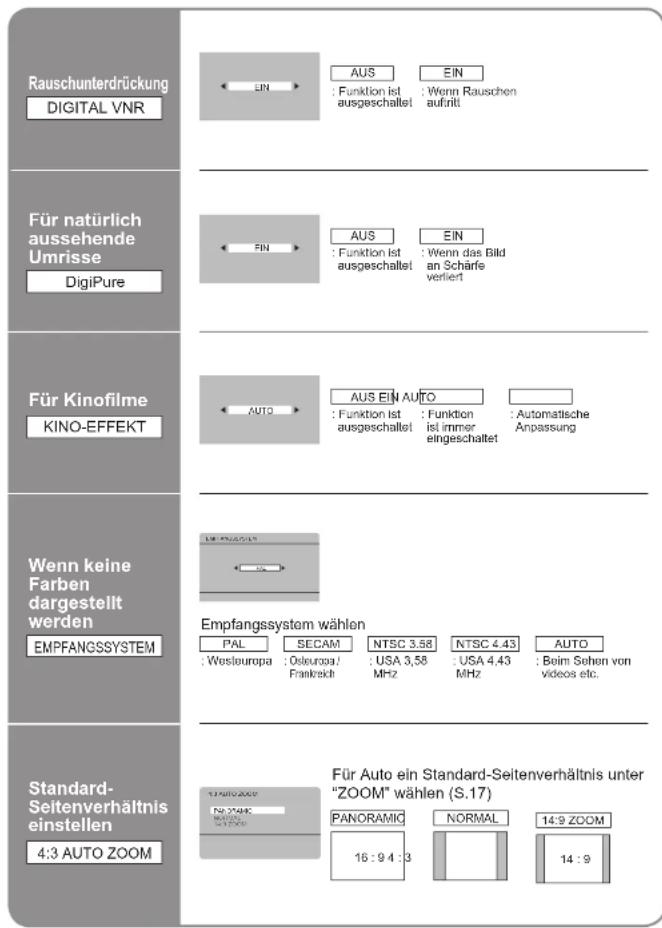

Erweiterte Bildeinstellungen …… 27 · Geräusch reduzieren / Ein natürlicheres Bild erzeugen

Wenn Probleme auftreten

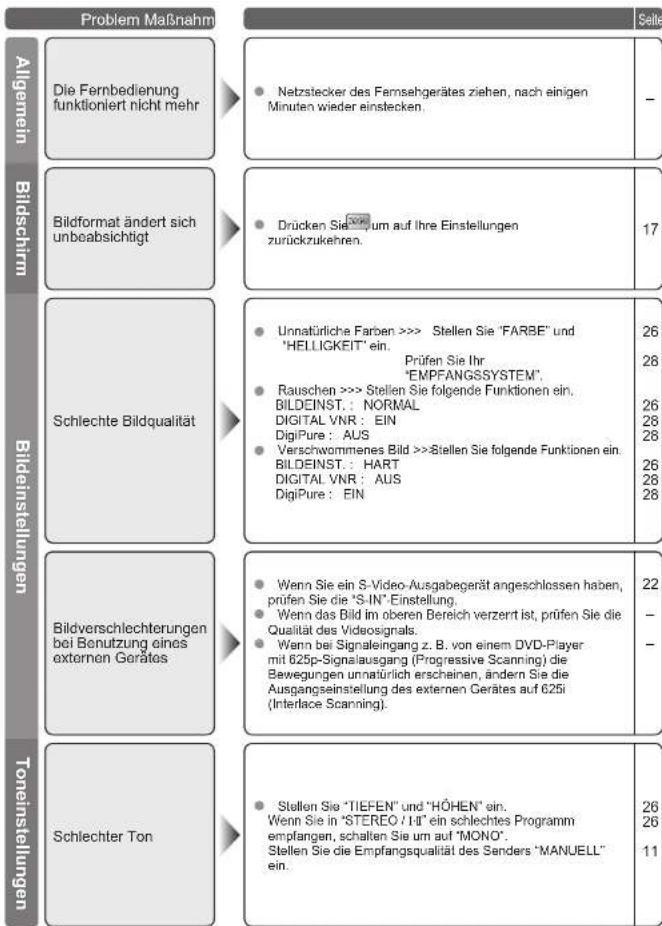

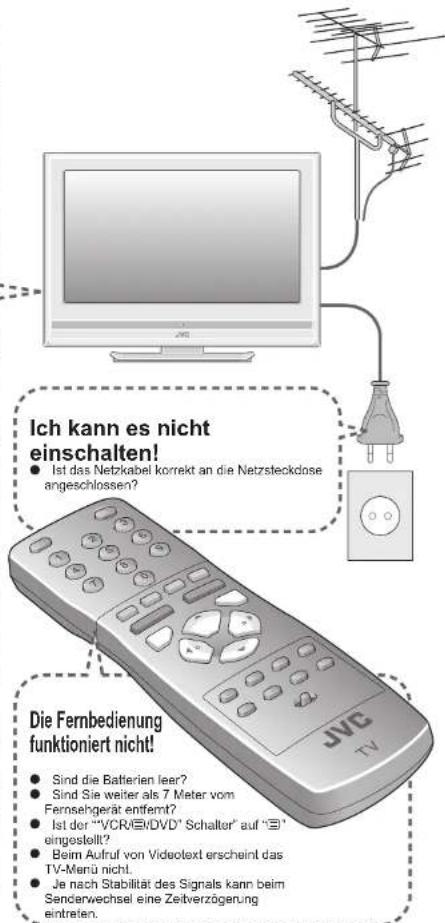

● Problemlösungen 29
● Technische Informationen …… 32
● "CH/CC"-Liste 33
Technische Daten 34

DEUTSCH

Warnung

Bitte befolgen Sie alle untenstehenden Anweisungen

Folgen Sie beim Aufstellen den Anweisungen in dieser Anleitung!

● Nur an eine Netzsteckdose mit 220–240 V\~, 50 Hz anschließen.

Schaffen Sie ausreichend Platz zum Einstecken und Herausziehen des Netzsteckers!

Stellen Sie das Fernsehgerät so nah wie möglich an der Netzsteckdose auf!

- Ein-/Ausschalten der Hauptstromversorgung dieses Fernsehgeräts erfolgt durch Ein-/Ausstecken des Netzsteckers.

Zerschneiden oder beschädigen Sie niemals das Netzkabel!

- Verwenden Sie einen geeigneten Stacker oder ein Verlängerungskabel, wenn der Netzstecker nicht die richtige Form hat oder das Netzkabel nicht lang garug ist. (Wenden Sie sich an Ihren Händler.)

Lassen Sie das Fernsehgerät nicht fallen!

Stützen Sie sich nicht mit den Ellenbogen darauf, und achten Sie darauf, dass Kinder sich nicht an das Gerät hängen. Es besteht die Gefahr, dass das Gerät herunterfällt und Verletzungen verursacht.

Versuchen Sie niemals, das Fernsehgerät selbst zu reparieren!

→ Wenn sich das Problem nicht mit den "Problemlösungen" (S. 29) beheben lässt, ziehen Sie das Netzkabel aus der Stackdose und wenden Sie sich an Ihren Händler.

Über die Entsorgung dieses Fernsehgeräts!

- Folgen Sie den unter "Benutzerinformationen zur Entsorgung alter Geräte" gegebenen Anweisungen (S. ii bis v).

Wenn das Fernsehgerät beschädigt ist oder sich seltsam verhält, schalten Sie es sofort aus!

→ Ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler.

Ziehen Sie den Netzstecker, wenn Sie das Haus verlassen!

Die Netzschalter an der Fernbedienung und dem Fernsehgerät können das Fernsehgerät nicht vollständig ausschalten. (Treffen Sie geeignete Vorkehrungen für bettlägerige Menschen.)

Verwenden Sie für die Befestigung des Fernsehgeräts an der Wand den optionalen Wandmontagesatz von JVC!

Wenden Sie sich an einen geschulten Techniker.
- Hinweise zur Montage finden Sie in der mitgelieferten Anleitung.
JVC übernimmt keine Haftung für Schäden, die durch unsachgemäße Montage entstehen.

■ Weitere Informationen zu Aufstellung, Gebrauch und Sicherheit → Wenden Sie sich an Ihren Händler

Stellen Sie niemals Gegenstände auf dem Fernsehgerät ab!

● Durch Abstellen von Flüssigkeiten, offenen Flammen, Kleidung, Papier usw. auf dem Fernsehgerät können Brände verursacht werden

Niemals Regen oder Feuchtigkeit aussetzen!

Um Brände oder Stromschläge zu vermeiden, niemals Flüssigkeiten in das Gerät eindringen lassen.

Niemals Gegenstände in die Gehäuseöffnungen stecken!

Dadurch kann es zu tödlichen Stromschlägen kommen. Besonders auf Kinder achtgeben wenn diese sich in der Nähe des Femsehgerätes aufhalten.

Hören Sie niemals über Kopfhörer in großer Lautstärke!

- Dies kann Ihr Gehör schädigen.

Nehmen Sie niemals die Abdeckung auf der Rückseite ab! - Dies kann zu Stromschlägen führen.

Blockieren Sie niemals die Lüftungsöffnungen!

- Dies kann zu Überhitzung führen oder Brände verursachen.

Behandeln Sie den LCD-Bildschirm vorsichtig!

- Verwenden Sie für die Reinigung ein weiches, trockenes Tuch.

Das Fernsehgerät so tragen, dass der Bildschirm nicht beschädigt wird!

- Den Bildschirm beim Tragen des Fernsehgeräts nicht berühren.

Das Fernsehgerät nicht alleine tragen!

- Stellen Sie, um Unfällen vorzubeugen, sicher, dass das Femsehgerät von zwei oder mehr Personen getragen wird.

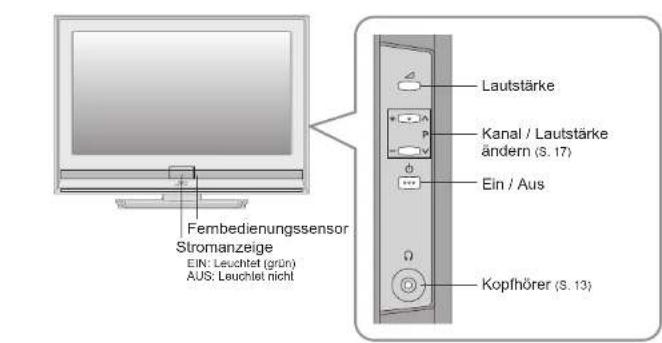

Bezeichnungen der Teile

Fembedienungssensor Stromanzeige EIN: Leuchtet (grün) AUS: Leuchtet nicht Lautstärke Kanal / Lautstärke ändern (S. 17) Ein / Aus Kopfhörer (S. 13)

Zubehör prüfen

Fernbedienung (RM-C1508) "AA/R6"-Batterien Zur Bestätigung, dass das Femsehgerät funktioniert

Einlegen der Batterien

Zwei "AA/R6"-Trockenbatterien benutzen. Die Battenen mit der Seite zuerst einlegen, dabei sicherstellen, dass die und Polaritäten slimmen.

Stummschaltung Ein-/Ausschalten (Bereitschaft) ■ Beim Fornsehen / Sehen von Videos Seitenverhältnis wechseln (S. 17) 200M Sender / Seite wechseln "3D CINEMA SOUND" einschalten (S. 17) ■ Beim Anzeigen von Teletext (S. 19) Videos usw. sehen. (S. 21) 200M Zum Teletext (S. 19) Senderinformationen (S. 17) Menu auf dem Bildschirm anzeigen / einstellen (S. 25) Lautstärke Sender / Seite wechseln Umschalten zwischen "VCR / 📄 / DVD" (S. 21)

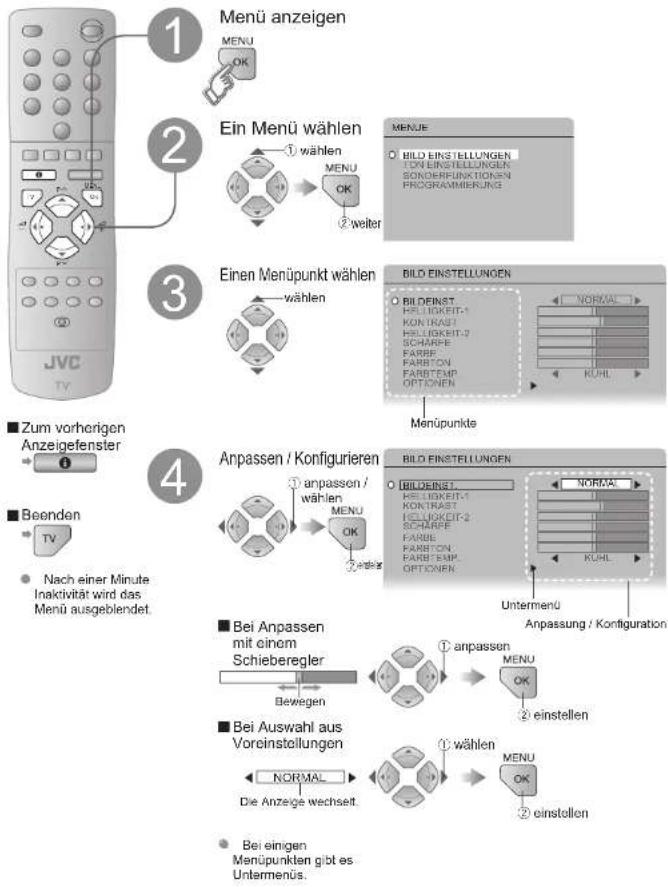

■ Bei Verwendung des TV-Menüs


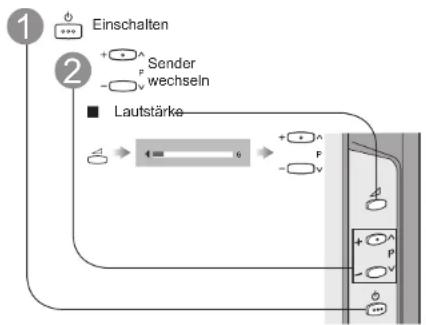

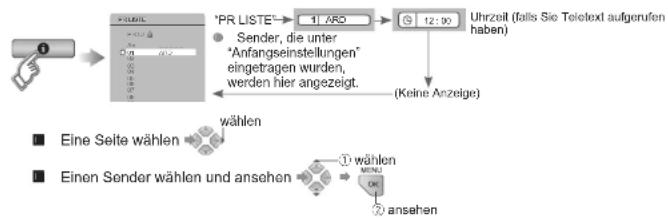

Beim Fernsehen (S. 17)

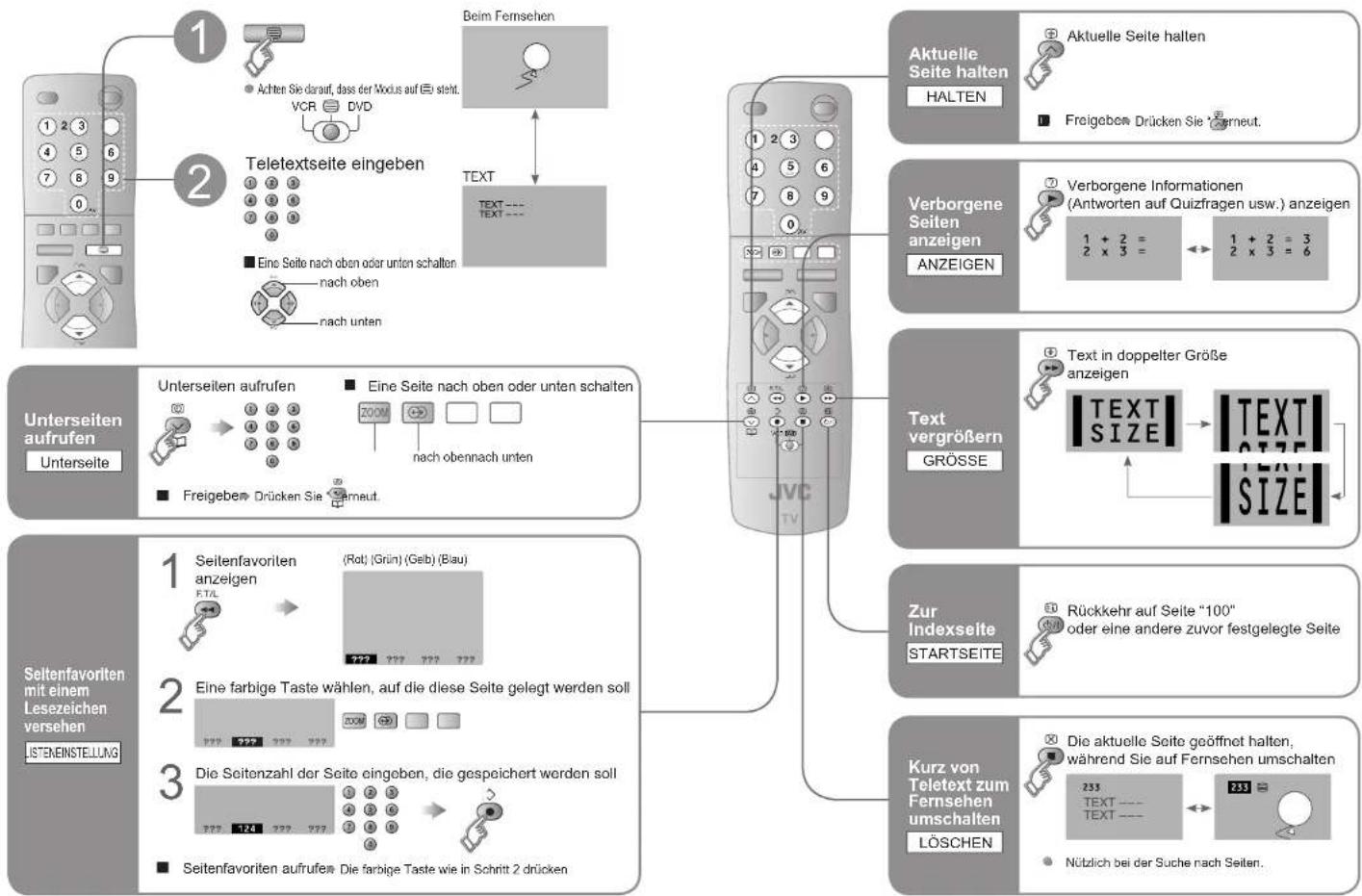

Beim Anzeigen von Teletext (S. 19)

■ Beim Anzeigen von Teletext (S. 19)

Aktuelle Seite halten Seilen mit Lasszeichen versehen Verborgene Seilen anzogen Text vergüttern F.T/L Schmit zwischen Textext und Farsehen unschalten Untersleiten aufrufen Zur Startseite

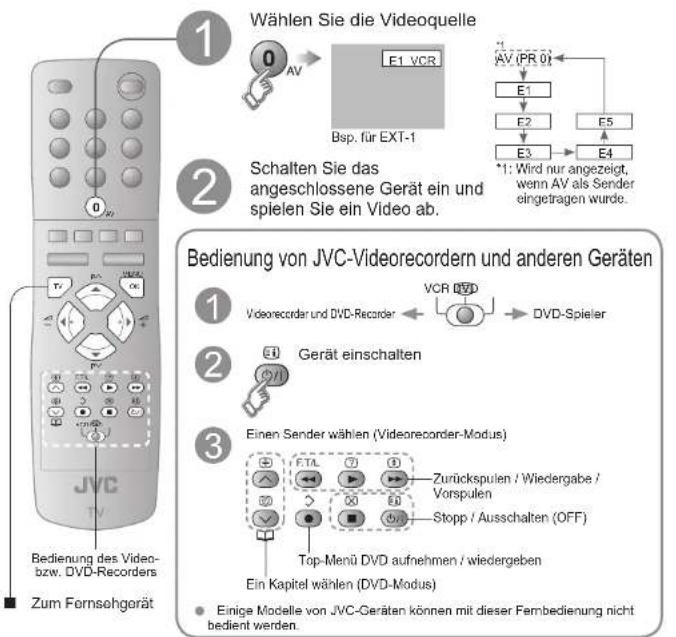

■ Beim Bedienen eines Videorekorders oder DVD-Spielers von JVC (S. 21)

Grundanschlüsse

Bitte lesen Sie vor dem Aufstellen die jeweiligen Bedienungsanleitungen der einzelnen Geräte. Um Fernsehen zu können, muss eine Antenne angeschlossen werden.

■ Anschluss anderer Geräte → "Anschluss externer Geräte" (S. 13)

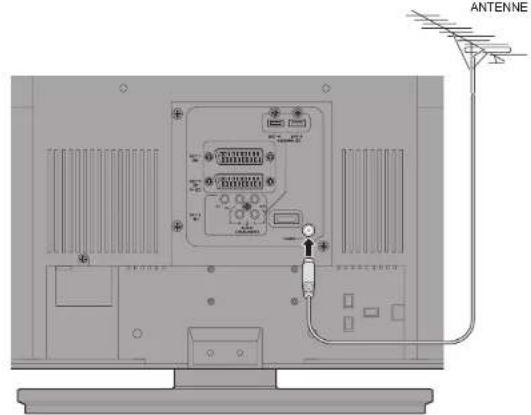

Anschluss der Antenne

ANTENNE

Nachdem alle Anschlüsse erfolgt sind, den Netzstecker in eine Netzsteckdose stecken.

Vorsicht beim Aufstellen

Stromversorgung
- Verbinden Sie das Netzkabel nur mit einer Steckdose 220-240 V-, 50 Hz.
■ Verwenden Sie für die Befestigung des Fernsehgeräts an der Wand den optionalen Wandmontagesatz von JVC
Wenden Sie sich an einen qualifizierten Fachmann.
- Hinweise zur Montage finden Sie in der miteliefeter Anleitung
JVC übernimmt keine Haftung für Schäden, die durch unsachgemäße Montage entstehen.
- Montagernöglichkeit mit 200 mm × 200 mm entsprechend dem VESA-Standard.

Aufstellen

- Um Überhitzung zu vermelden, ausreichende Abstände einhalten.

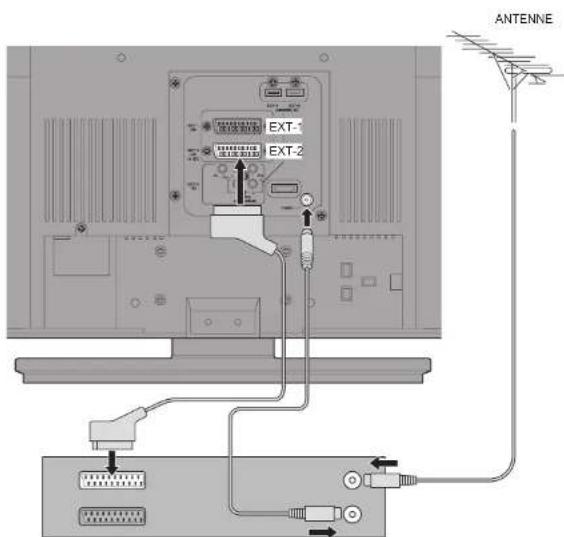

Anschluss eines VCR / DVD-Recorders

EXT-1 EXT-2 ANTENNE

Videorecorder / DVD-Recorder

Nachdem alle Anschlüsse erfolgt sind, den Netzstecker in eine Netzsteckdose stecken. Anschluss eines 'T-V LINK"-kompatiblen Recorders an "EXT-2".
• "T-V LINK" • "Was ist 'T-V LINK'?" (S. 9)

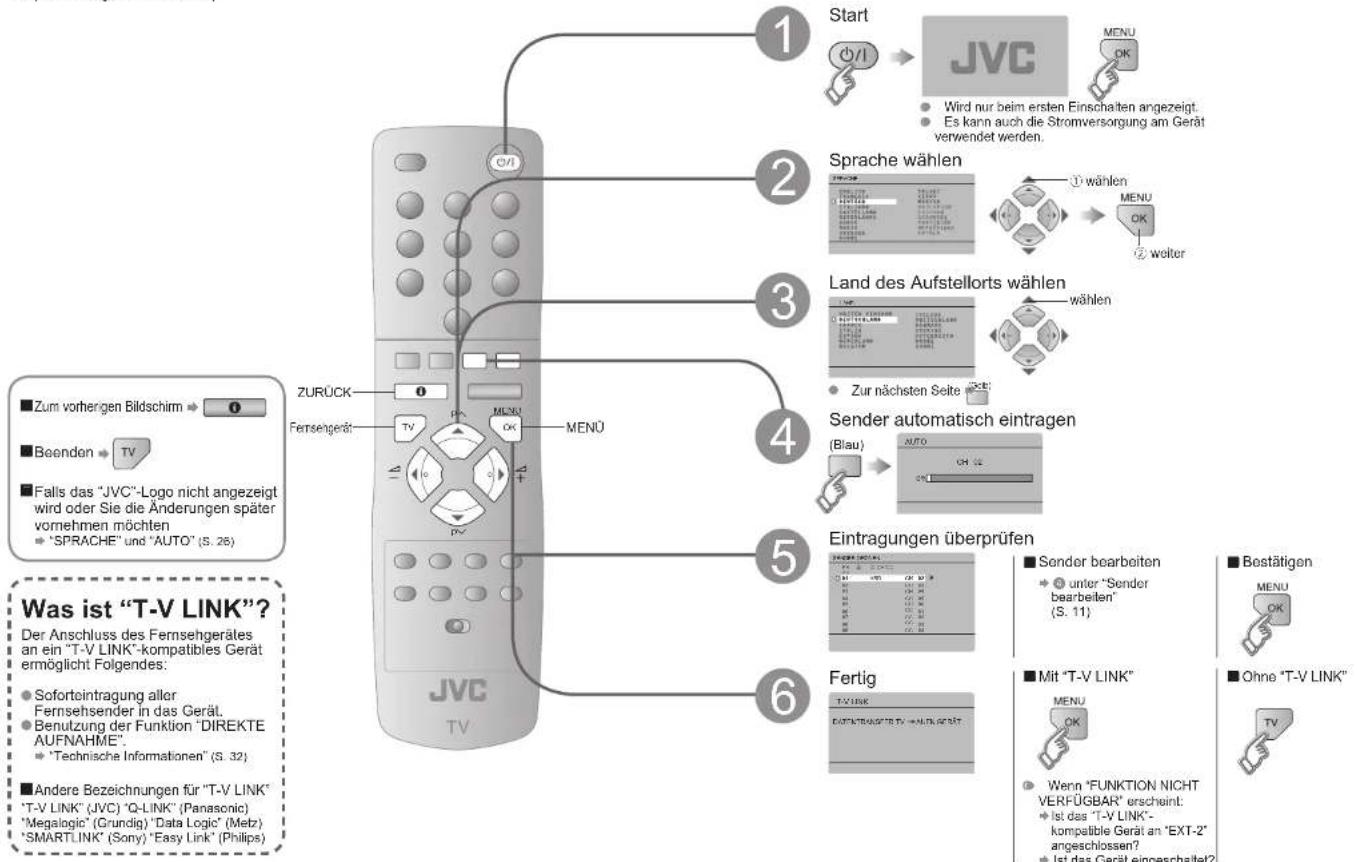

Anfangseinstellungen

Stellen Sie die Menüsprache sowie das Land ein, und tragen Sie die Femsehsender automatisch ein. Die eingetragenen Sender können später unter "Sender bearbeiten" (S. 11) bearbeitet werden. (Senderdaten Im Femsehgerät können an einen angeschlossenen Videorecorder, der mit "T-V LINK" kompatibel ist, gesendet werden.)

    subgraph Inputs
        H["Zum vorherigen Bildschirm"] --> I["0"]
        J["Beenden"] --> K["TV"]
        L["Falls das "JVC"-Logo nicht angezeigt wird oder Sie die Änderungen später vornehmen möchten"] --> M[""SPRACHE" und "AUTO" (S. 28)"]
        N["Was ist "T-V LINK"? Der Anschluss des Fernseheräles an ein "T-V LINK"-kompatibles Gerät ermöglicht Folgendes: Soforteintragung aller Fernsehsender in das Gerät Benutzung der Funktion "DIREKTE AUFNAHME" Technische Informationen (S. 32) Andere Bezeichnungen für "T-V LINK" "T-V LINK" (JVC) "Q-LINK" (Panasonic) "Megalogic" (Grundig) "Data Logic" (Metz) "SMARTLINK" (Sony) "Easy Link" (Philips)"]
    end

    subgraph Outputs
        N --> O["Wert FUNKTION NICHT VERFÜGBAR&quot; erscheint: Ist das &quot;T-V LINK&quot;-kompatible Gerät an &quot;EXT-2&quot; angeschlossen? Ist das Gerät eingeschaltet?&quot;<br>        P[&quot;Bestätigen MENU OK"] --> Q["Mit &quot;T-V LINK&quot; MENU OK"]
        R["Ohne &quot;T-V LINK"] --> S["TV"]
    end

Sender bearbeiten

Bearbeiten Sie die Sender, die mit "AUTO" unter "Anfangseinstellungen" eingetragen wurden. (S. 9).

Wenn Sie gerade die "Anfangseinstellungen" (S. 9) vorgenommen haben, weiter mit Ⓐ.

Einstellungen bestätigen

Fertig

Mit "T-V LINK"

- Wenn 'FUNKTION NICH'
VERFÜGBAR" erscheint:

Ist das "T-V
LINK"-kompatible
Gerät an "EXT-2"
angeschlossen?
Ist das Gerät
eingeschaltet?
• 'T-V LINK' → (S. 9)
■ Ohne 'T-V
LINK

Senderposition

verschieben

VERSCH.

Sendernamen

bearbeiten

ID

Sender

einfügen

FINEÜGEN

LINIOGEN

Sender

löschen

LÖSCHEN

Einen neuen

Sender

eintragen

MANUELL

① Start ② Zielort wählen ③ Fertig

wählen

① Start ② Sendernamen eingeben

den ersten Buchstabe
Buchstabe eingeben

■ Bei manueller Benennung eines Senders

① Start ② Ein "CH / CC" wählen

- "CH/CC" Liste → (S. 33)

③ Eine Zahl eingeben

Empfängt das Sendesignal.

①Löschen

① Start

② Start der Sendersuche

- Drücken Sie gegebenenfalls ▶ um das Sendeformal zu ändern. - "Empfangbare Sendeformate" (S. 32)

Bei hohen Bei niedrigen

Die automatische Suche beginnt und die nächste Frequenz wird importiert.

Anpassen

Wiederholen Sie die vorherigen Schritte, bis der gewünschte Kanal angezeigt wird.

③ Einstellen

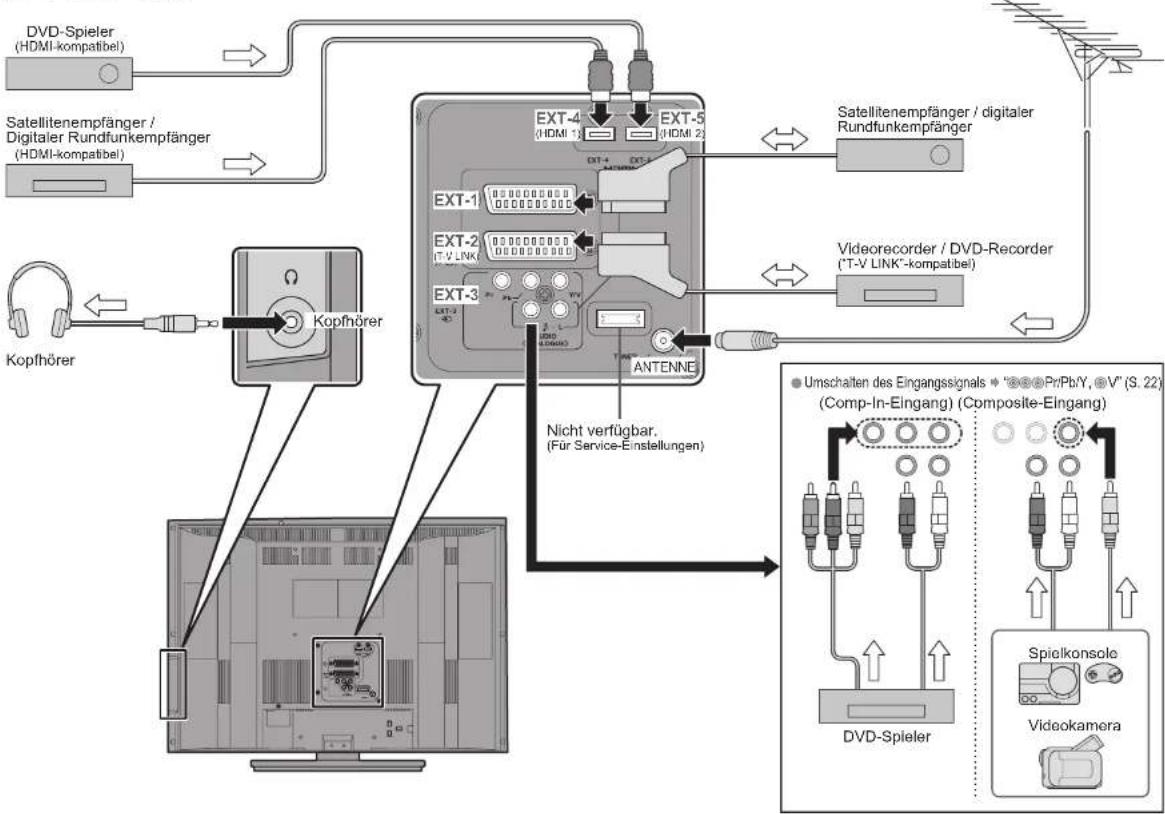

Anschluss externer Geräte

Videorecorder / DVD-Spieler / andere Geräte

Sie können viele verschiedene Geräte auf der Rückseite des Fernsehgerätes anschließen. Bitte lesen Sie vor dem Aufstellen die jeweiligen Bedienungsanleitungen der einzelnen Geräte. (Mit diesem Fernsehgerät werden keine Anschlusskabel geliefert.)

■ "DVI"-Geräte anschließen → (S. 32)
■ "T-V LINK" → (S. 9)

EXT-1 Videos sehen

Ausgang	Eingang
·Composite-Signal ·Ton L / R	·Composite-Signal / RGB ·Ton L / R

EXT-2 Videos mit "T-V LINK" überspielen

Ausgang	Eingang
·Composite-Eingang·Ton L / R	·Composite-Signal / RGB / S-VIDEO·Ton L / R
·T-V LINK

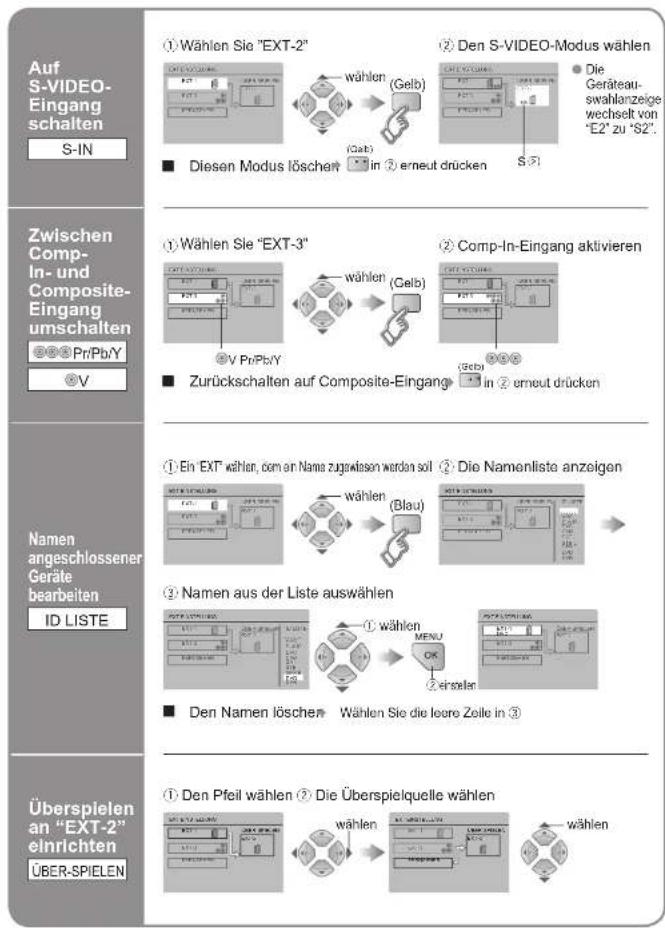

Benutzung von S-VIDEO
- "S-IN" (S. 22)
Auswahl von Überspielungsquellen
• "UBER-SPIELEN" (S. 22)
- Anschluss eines Decoders - "DECODER (EXT-2)" (S. 26)

EXT-3 DVDs sehen

Ausgang	Eingang
	·Composite-Signal / Comp-In-Eingang (S. 34) ·Ton L / R

Eingangssignal umschaften
* ⑧⑨⑩Pr/Pb/Y, ⑧V* (S. 22)

EXT-4 Anschluss von
EXT-5 HDMI-Geräten

Ausgang	Eingang
	HDMI-Signal(S. 34)

- "HDMI EINSTELLUNGEN" → (S. 26) - Der Eingang EXT-5 unterstützt keine analogen Audiosignale.

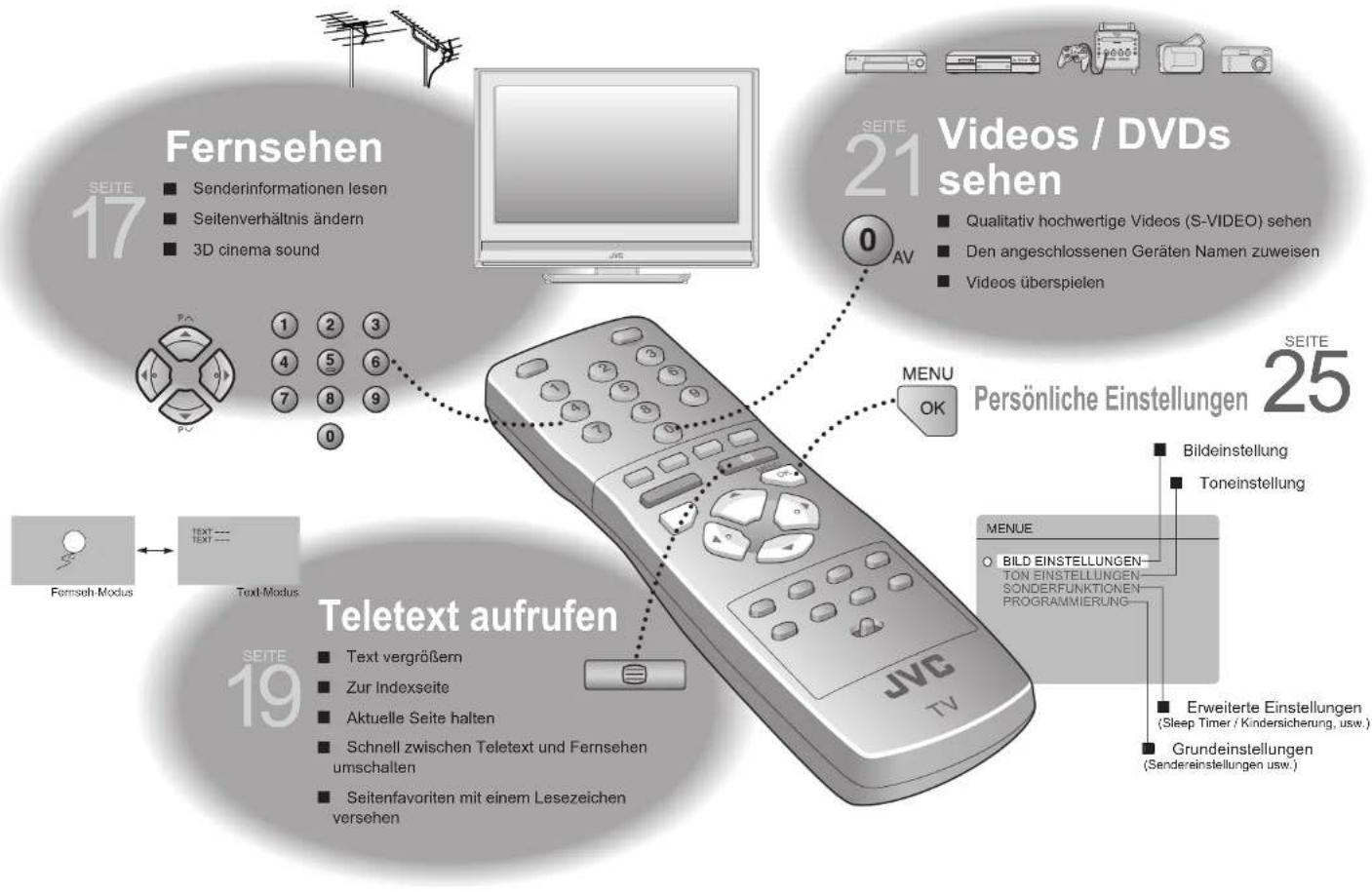

Genießen Sie Ihr neues Fernsehgerät!

Fernsehen

Grundbedienung mit den Tasten am Fernsehgerät

1 Einschalten 2 Sender wechsel ■ Lautstärke + - + - 6 + - + P + P - V

Umgebungston genießen 3D CINEMA SOUND

Anzeige der aktuellen Uhrzeit INFORMATIONEN

- Verwenden von "AUTO" - "AUTO unter 'ZOOM'" (S. 32) - Beim Empfang von Signalen im Format 720p (750p) oder 1080i (1125i) wird das Signal als "VOLLBILD" angezeigt. Das Zoommenü wird nicht angezeigt.

3D CINEMA SOUND "IN" EIN : Für "3D CINEMA SOUND" AUS : Schaltet "3D CINEMA SOUND" aus

■ Umgebungslautstärke einstellen → "MENUE" → "TON EINSTELLUNGEN" → "3D CINEMA SOUND"

Bässe anheben → 'MENUE' → 'TON EINSTELLUNGEN' → "3D CINEMA SOUND"

• "3D CINEMA SOUND" funktioniert nicht mit Kopfhörer.

Teletext aufrufen

    subgraph Sections
        Z["Aktuelle Seite halten HALTEN"] --> AA["Aktuelle Seite halten Freigeben Drücken Sie Erneut."]
        AB["Verborgene Informationen (Antworten auf Quizfragen usw.) anzeigen 1 + 2 = 2 x 3 = 1 + 2 = 3 2 x 3 = 6"] --> AC["Anzeigen ANZEIGEN"]
        AD["Text vergrößern GRÖSSE"] --> AE["Text in doppelter Größe anzeigen TEXT SIZE"] --> AF["TEXT SIZE"] --> AG["Zur Indexseite STARTSEITE"] --> AH["Rückkehr auf Seite "100" oder eine andere zuvor festgelegte Seite"]
        AI["Kurz von Teletext zum Fernsehen umschalten LÖSCHEN"] --> AJ["Die aktuelle Seite geöffnet halten, während Sie auf Fernsehen umschalten 233 TEXT ---- TEXT ---- Nützlich bei der Suche nach Seiten."]
    end

Videos / DVDs sehen

Wählen Sie die Videoquelle 0 AV E1 VCR Bsp. für EXT-1 *1: Wird nur angezeigt, wenn AV als Sender eingetragen wurde. Schalten Sie das angeschlossene Gerät ein und spielen Sie ein Video ab. Bedienung von JVC-Videorecordern und anderen Geräten 1 Videorecorder und DVD-Recorder VCR DVD DVD-Spieler 2 Gerät einschalten 3 Einen Sender wählen (Videorecorder-Modus) F.T.L Zurückspulen / Wiedergabe / Vorspulen Stopp / Ausschalten (OFF) Top-Menü DVD aufnehmen / wiedergeben Ein Kapitel wählen (DVD-Modus) ● Einige Modelle von JVC-Geräten können mit dieser Fernbedienung nicht bedient werden. Bedienung des Video- bzw. DVD-Recorders Zum Fernsehgerät

Nützliche Funktionen

    R["Eine Zeit für die Selbstabschaltung des Fernsehgerätes festiegen, SLEEP TIMER"] --> S["1 Menü "SONDERFUNKTIONEN" anzeigen"]
    S --> T["■ "Einrichten des Fernsehgeräts" (S. 25)"]
    T --> U["2 SLEEP TIMER wählen"]
    U --> V["3 weiter"]
    V --> W["4 eine Uhrzeit in Minuten wählen"]
    W --> X["5 MENU OK"]
    X --> Y["■ Löschen → Stellen Sie die Uhrzeit in Schritt 2 auf '0' "]
    Y --> Z["■ Restzeit → Sie können die Restzeit in Schritt 2 überprüfen, nachdem Sie das Verfahren wiederholt haben."]

    R --> AA["Bestimmte Sender für Kinder sperren, KINDERSICHERUNG"]

    AB["1 Menü "SONDERFUNKTIONEN" anzeigen"] --> AC["■ "Einrichten des Fernsehgeräts" (S. 25)"]
    AC --> AD["2 "KINDERSICHERUNG" wählen"]
    AD --> AE["3 "Einen "GEHEIM CODE" eingeben (eine von Ihnen gewählte Gehaimzahl)"]
    AE --> AF["4 zur nächsten Spalte → MENU OK"]
    AF --> AG["■ einstellen ainen Sender, der gespartl werden soll, auswählen"]
    AG --> AH["5 (Blau)"]
    AH --> AI["■ Weitere Sender sperren → Schritte 4 und 5 wiederholen"]
    AI --> AJ["6 MENU OK"]
    AJ --> AK["■ Einen Sender freigeben → Drücken Sie erneut in Schritt 4"]
    AK --> AL["■ Einen gesperten Sender ansehen → Geben Sie die Kanalnummer mit den Zifferntasten ein. Sobald ü erscheint, drücken Sie → 01 geben Ihren "GEHEIM CODE" ein. (Wenn Sie Ihren "GEHEIM CODE" vorgessen, prüfen Sie ihn in Schritt 2.)"]

Einrichten des Fernsehgerätes

Menü	Punkt Anpassung / Konfiguration
BILDEINST.		Bildeinstellung (HART / NORMAL / WEICH)
		HELLIGKEIT-1
		KONTRAST
		HELLIGKEIT-2
		SCHÄRFE
		FARBE
		FARBTON (nur NTSC)
		FARBTEMP.
		OPTIONEN
TON EINSTELLUNGEN	STEREO / I - II	Modus / Sprache (O : MONO / OD : STEREO / I : SUB1 / II : SUB2)
	TIEFEN	Tiefe Töne (Schwächer ⇌ Stärker)
	HÖHEN	Hohe Töne (Schwächer ⇌ Stärker)
	BALANCE	Lautsprecherbalance (Links stärker ⇌ Rechts stärker)
	HYPER SOUND	Umgebungsklang (EIN / AUS)
	3D CINEMA SOUND	Genauere Toneinstellungen (S. 18)
SONDERFUNKTIONEN	SLEEP TIMER	Timer zum Abschalten des Fernsehgerätes (S. 24)
	KINDERSICHERUNG	Bestimmte Sender für Kinder sperren (S. 24)
	BLAU-BILD	Bei schwachem oder nicht vorhandenem Signal einen blauen Bildschirm anzeigen und den Ton stummschalten (EIN / AUS)
	PERS. EINSTELLUNGEN	Einstellungen für Sanderfavoriten löschen (S. 23)
	BILDSCHIRMANZEIGE	Format für die Anzeige der Sendemummer (TYP A / TYP B)
PROGRAMMIERUNG	AUTO	Land des Aufstellorts wählen und Sender automatisch eintragen (S. 10, Ⓞ)
	SENDER ORDNEN / MAN.	Eingetragene Sender ändern oder neue hinzufügen (S. 11)
	SPRACHE	Eine Sprache für die Bildschirm-Menüs wählen (S. 10, Ⓞ)
	DECODER (EXT-2)	Bei Anschluss an Videorecorder mit "T-V LINK" (EIN / AUS)
	EXT EINSTELLUNG	Zur Benutzung bei Videospielern und anderen Geräten (S. 22)
	HDMI EINSTELLUNGEN	HDMI 1 (EXT-4) : EINGANGSSIGNAL (1 / 2 / AUTO), AUDIO (DIGITAL / ANALOG / AUTO)HDMI 2 (EXT-5) : EINGANGSSIGNAL (1 / 2 / AUTO)

• Weitere Einstellungen
• Seitenverhältnis ändern → "ZOOM" (S. 17)
• Schalten Sie *3D Cinema Sound" ein → "3D CINEMA SOUND" (S. 17)

Erweiterte Bildeinstellungen

Das Fernsehgerät stellt sich standardmäßig selbst für das beste Bild ein.

    subgraph Section 1
        G["MENU"] --> H["OK"]
    end

    subgraph Section 2
        I["1 wählen"] --> J["MENU OK"]
        J --> K["2 weiter"]
    end

    subgraph Section 3
        L["1 wählen"] --> M["MENU OK"]
        M --> N["2 weiter"]
    end

    subgraph Section 4
        O["1 wählen"] --> P["2 weiter"]
    end

    subgraph Section 5
        Q["z. B. "DIGITAL VNR""] --> R["1 wählen"]
    end

    subgraph Section 6
        S["1 wählen"] --> T["2 einstellen"]
    end

    subgraph Section 7
        U["z. B. "DIGITAL VNR""] --> V["1 wählen"]
    end

    style Section 1 fill:#f9f,stroke:#333
    style Section 2 fill:#ccf,stroke:#333
    style Section 3 fill:#cfc,stroke:#333
    style Section 4 fill:#fcc,stroke:#333
    style Section 5 fill:#cff,stroke:#333
    style Section 6 fill:#ffc,stroke:#333

Rauschunterdrückung DIGITAL VNR Für natürlich aussehende Umrisse DigiPure Für Kinofilme KINO-EFFEKT Wenn keine Farben dargestellt werden EMPFANGSSYSTEM Standard- Seitenverhältnis einstellen 4:3 AUTO ZOOM EIN AUS Funktion ist ausgeschaltet EIN Wenn Rauschen aufritt FIN AUS Funktion ist ausgeschaltet EIN Wenn das Bild an Schärfe verliert AUTO AUS EIN AUTO Funktion ist ausgeschaltet Funktion ist immer- eingeschaltet Automatische Anpassung EMPfangssystem wählen PAL SECAM NTSC 3.58 NTSC 4.43 AUTO Wesleuropa : Osteuropa / Frankreich : USA 3,58 MHz : USA 4,43 MHz : Beim Sehen von videos etc. 17 AUTO ZOOM FÜR Auto ein Standard-Seitenverhältnis unter "ZOOM" wählen (S.17) PANORAMIC NORMAL 14:9 ZOOM 16:9 4:3 14:9

Problemlösungen

Starkes Rauschen oder Schnee

• Ist das Fernsehgerät korrekt an die Antenne angeschlossen?
• Ändern Sie die Empfangsrichtung der Antenne.
• Ist die Antenne oder das Antennenkabel beschädigt?
• Wenden Sie sich an Ihren Händler

Muster, Streifen oder Rauschen

• Empfängt die Antenne Störsignale von Hochspannungsleitungen oder Funksendeanlagen? → Wenden Sie sich an Ihren Händler
• Stehen andere angeschlossene Geräte zu dicht am Fernsehgerät?
• Vergrößern Sie den Abstand zwischen Antenne und möglicher Störquelle, bis keine Störstrahlung mehr auftritt.

Geisterbilder (Verdopplung von Bilder

- Empfangen Sie Störsignale durch Reflexion an Bergen oder anderen Gebäuden? - Justieren Sie die Empfangsrichtung Ihrer Antenne, oder tauschen Sie sie gegen eine gerichtete Antenna höherer Qualität aus

Ich kann es nicht einschalten! • Ist das Netzkabel korrekt an die Netzsteckdose angeschlossen? Die Fernbedienung funktioniert nicht! • Sind die Batterien leer? • Sind Sie weiter als 7 Meter vom Fernsehgerät entfernt? • Ist der "VCR/EBDVD" Schalter auf "E" eingestellt? • Beim Aufruf von Videotext erscheint das TV-Merü nicht. • Je nach Stabilität des Signals kann beim Sendenwechsel eine Zeitverzögerung entreten.

Problemlösungen (fortsetzung)

Technische Informationen

Was ist "T-V LINK"?

“T-V LINK” ermöglicht den einfachen Informationsaustausch zwischen Fernsehgerät und angeschlossenem “T-V LINK”-kompatiblem Gerät.
Mit T-V LINK:
- Sie können die im Fernsehgerät programmierten Senderinformationen zum "T-V LINK"-kompatiblen Gerät senden, so dass beide, Fernsehgerät und externes Gerät, die gleichen Sendereinstellungen haben. Wenn Sie ein externes Gerät anschließen, werden die Senderinformationen ins Gerät hochgeladen, so dass die Einstellungen sehr schnell fertiggestellt sind. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch des externen Gerätes.
Mit der Funktion "DIREKTE AUFNAHME" können Sie ganz einfach das Fernsehprogramm, das Sie auf einem "T-V LINK"-kompatiblen Gerät anschauen, aufzeichnen. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch des externen Gerätes.

Empfangbare Sendeformate

Je nach Land, das unter "AUTO" gewählt wurde, ändern sich die empfangbaren Sendeformate.
● FRANCE: SECAM-L kann empfangen werden
Zum Empfang von SECAM-L in anderen Ländern als Frankreich:
1) Ändern Sie unter "AUTO" die Einstellung "LAND" auf "FRANCE".
2) Drücken Sie die Taste "BACK", um zum Menü zurückzukehren und geben Sie den Sender unter "EINFÜGEN" oder "MANUELL" ein.

"DVI"-Geräte anschließen

Schließen Sie mit einem "DVI-HDMI"-Adapterkabel ein "DVI"-Gerät an "EXT-4 (HDMI)" an. Verbinden Sie den analogen Tonausgang des DVI-Gerätes mit den Klemmen L und R von EXT-3.
- Stellen Sie "AUDIO" in "HDMI EINSTELLUNGEN" auf "ANALOG" oder "AUTO" ⇒ (S. 26)
Der Eingang EXT-5 unterstützt keine analogen Audiosignale (EXT-3).
Der Eingang EXT-5 unterstützt keine DVI-Geräte.

AUTO unter "ZOOM"

Wenn "AUTO" unter ZOOM ausgewählt ist, wird das vom Sender empfangene Seitenverhältnis verwendet.

Es wird das vom WSS (Wide Screen Identification Signal), Videosignal oder Steuersignal des externen Geräts empfangene Seitenverhältnis verwendet. Wenn keine Informationen zum Seitenverhältnis empfangen werden, wird die in "4:3 AUTO ZOOM" enthaltene Einstellung verwendet (S. 28).

"CH/CC"-Liste

Wenn Sie die Funktion EINFÜGEN (S. 11) verwenden, wählen Sie bitte aus dieser Tabelle die "CH/CC"-Nummer, die zur TV-Kanalnummer gehört.

- Wenn die Einstellung für LAND "FRANCE" ist, wählen Sie eine dreistellige CH/CC-Nummer.

CH	Christensen (France)
CH 02/SH-202	B2, R1
CH 03/SH-203	C3, ITALY A
CH 04/SH-204	E4, ITALY B, R2
CH 05/SH-205	L5, ITALY D, R5
CH 06/SH-206	C6, ITALY E, R7
CH 07/SH-207	L7, ITALY F, R8
CH 08/SH-208	L8, R9
CH 09/SH-209	R9, ITALY G
CH 10/SH-210	L10, ITALY H, R10
CH 11/SH-211	E11, ITALY H-1, R11
CH 12/SH-212	L12, ITALY H-2, R12
CH 21/SH-221	S21, R21
CH 22/SH-222	L22, R22
CH 23/SH-223	L23, R23
CH 24/SH-224	L24, R24
CH 25/SH-225	L25, R25
CH 26/SH-226	L26, R26
CH 27/SH-227	L27, R27
CH 28/SH-228	L28, R28
CH 29/SH-229	L29, R29
CH 30/SH-230	E30, R30
CH 31/SH-231	L31, R31
CH 32/SH-232	L32, R32
CH 33/SH-233	L33, R33
CH 34/SH-234	L34, R34
CH 35/SH-235	L35, R35
CH 36/SH-236	E36, R36
CH 37/SH-237	S37, R37
CH 38/SH-238	E38, R38
CH 39/SH-239	E39, R39

CH	Thermal Risk Factor1
CH-40CH-243	R40, R40
CH-41CH-241	R41, R41
CH-42CH-242	R42, R42
CH-43CH-243	R43, R43
CH-44CH-244	R44, R44
CH-45CH-245	R45, R45
CH-46CH-245	R46, R46
CH-47CH-247	R47, R47
CH-48CH-248	R48, R48
CH-49CH-250	R50, R50
CH-50CH-251	R51, R51
CH-52CH-252	R52, R52
CH-53CH-253	R53, R53
CH-54CH-254	R54, R54
CH-56CH-255	R55, R55
CH-56CH-256	R56, R56
CH-57CH-257	R57, R57
CH-58CH-258	R58, R58
CH-59CH-259	R59, R59
CH-60CH-260	R60, R60
CH-61CH-261	R61, R61
CH-62CH-262	R62, R62
CH-63CH-263	R63, R63
CH-64CH-264	R64, R64
CH-65CH-265	R65, R65
CH-66CH-266	R66, R66
CH-67CH-267	R67, R67
CH-68CH-268	R68, R68
CH-69CH-269	R69, R69

CG	Cranial Note: Sensor
CG 01CC 201	51
CG 02CC 202	52
CG 03CC 203	53
CG 04CC 204	54
CG 05CC 205	55
CG 06CC 206	56
CG 07CC 207	57
CG 08CC 208	58
CG 09CC 209	59
CG 10CC 210	60
CG 11CC 211	61
CG 12CC 212	62
CG 13CC 213	63
CG 14CC 214	64
CG 15CC 215	65
CG 16CC 216	66
CG 17CC 217	67
CG 18CC 218	68
CG 19CC 219	69
CG 20CC 220	70
CG 21CC 221	71
CG 22CC 222	72
CG 23CC 223	73
CG 24CC 224	74
CG 25CC 225	75
CG 26CC 226	76
CG 27CC 227	77
CG 28CC 228	78
CG 29CC 229	79
CG 30CC 230	80

CC	Cheese (Ronal Tender)
CC 31/CC 231	831
CC 32/CC 232	832
CC 33/CC 233	833
CC 34/CC 234	834
CC 35/CC 235	835
CC 36/CC 236	836
CC 37/CC 237	837
CC 38/CC 238	838
CC 39/CC 239	839
CC 40/CC 240	840
CC 41/CC 241	841
CC 75/CC 275	X
CC 76/CC 276	Y, R3
CC 77/CC 277	Z, ITALY C, R4
CC 78/CC 278	Z, I, R5
CC 79/CC 279	Z, I/2

CH	Chemed Mental Services
CH 102 F2
CH 103 F3
CH 104 F4
CH 105 F5
CH 106 F6
CH 107 F7
CH 108 F8
CH 109 F9
CH 110 F10
CH 121 F21
CH 122 F22
CH 123 F23
CH 124 F24
CH 125 F25
CH 126 F26
CH 127 F27
CH 128 F28
CH 129 F29
CH 130 F30
CH 131 F31
CH 132 F32
CH 133 F33
CH 134 F34
CH 135 F35
CH 136 F36
CH 137 F37
CH 138 F38
CH 139 F39
CH 140 F40

CH	Standard Model 2010
CH 141 F41
CH 142 F42
CH 143 F43
CH 144 F44
CH 145 F45
CH 146 F46
CH 147 F47
CH 148 F48
CH 149 F49
CH 150 F50
CH 151 F51
CH 152 F52
CH 153 F53
CH 154 F54
CH 155 F55
CH 156 F56
CH 157 F57
CH 158 F58
CH 159 F59
CH 160 F60
CH 161 F61
CH 162 F62
CH 163 F63
CH 164 F64
CH 165 F65
CH 166 F66
CH 167 F67
CH 168 F68
CH 169 F69

CG Frequency (MHz)

CC 110 119-122

CC 111 124-132

CC 112 132-143

CC 113 140-148

CC 114 149-156

CC 115 155-164

CC 116 165-177

CC 123 229-229

CC 124 229-235

CC 125 238-244

CC 126 244-252

CC 127 252-258

CC 128 259-265

CC 129 269-275

CC 130 278-284

CC 131 284-292

CC 132 292-300

CC 133 309-305

CC 141 308-311

CC 142 311-318

CC 143 319-327

CC 144 327-335

CC 145 335-343

CC 146 343-350

CC 147 351-358

CC 148 359-367

CC 149 367-375

CC 150 375-380

CC 151 383-391

CC Frequencies (W·Hz)

CC 152 391-389

CC 153 396-407

CC 154 407-415

CC 155 415-422

CC 156 422-431

CC 157 431-439

CC 158 436-447

CC 159 447-455

CC 160 456-462

CC 161 462-469

Technische Daten

Hauptgerät

Model LT-42A80SU/ZU LT-37A80SU/ZU LT-32A80SU/ZU LT-26A80SU/ZU
Sendeformate CCIR I / B / G / D / K / L (Siehe "Technische Informationen", S. 32)
Empfangssysteme	Fernsehausstrahlung: PAL, SECAMExterner Eingang: PAL, SECAM, NTSC 3,58/4,43 MHz
Kanäle und Frequenzen	E2-F12 / E21-F68, F2-F10 / F21-F69, IR-A-IR J, ITALY A-H / H+1 / H+2,R1-R12 / R21-R69, S1-S41, X / Y / Z / Z+1 / Z+2Französische Kabelkanäle (Frequenz: 116-172 MHz / 220-469 MHz)
Ton-Multiplexsysteme NICAM (I / B / G / D / K / L), A2 (B / G / D / K)
Teletextsysteme FLOF (Fastex), TOP, WST (Standardsystem)
Stromversorgung 220–240 V Wechselspannung, 50 Hz
Audioausgang (Nennausgangsestung)	10 W + 10 W 6 W + 6 W
Lautsprecher (16 cm x 4 cm) oval x 2		(12 cm x 5 cm) oval x 2
Leistungsaufnahme [Bereitschaft]	200 W[1,2 W]	161 W[1,6 W]	114 W[1,6 W]	105 W[1,6 W]
Bildschirmgröße(sichtbarer Bereich, diagonal gemessen)	105 cm	92 cm 80 cm	66 cm
Abmessungen (B x H x T: mm)[ohne Standfuß]	1030 x 719,1 x 296[1030 x 672 x 108]	919 x 651,7 x 230[919 x 603,7 x 108]	800 x 591 x 230[800 x 545 x 99]	672 x 519 x 230[672 x 471 x 107]
Gewicht[ohne Standfuß]	23,7 kg[21,9 kg]	19,5 kg[18,4 kg]	13,8 kg[13,0 kg]	11,2 kg[10,4 kg]
Zubehör	(Siehe "Zubehör prüfen", S. 5)

Buchsen / Anschlüsse

Buchsenbszeichnung Buchsentyp Signaltyp (IN)				Signaltyp (OUT)	Hinweise
Eingangs-/Ausgangskemmen	EXT-1	Euroanschluss x 1(SCART-Anschluss)	Composite-Video,Analoges RGBAUDIO L / R	TV out
	EXT-2	Euroanschluss x 1(SCART-Anschluss)	Composite-Video, S-Video,Analoges RGBAUDIO L / R	Dubbing Out	“T-VLINK”kompetibel
Eingangsäuchsen	EXT-3	RCA-Buchsen x 5	Composite-Video,Analog-Komponenten(576i (625i) / 480i (525i),Progressiv. 576p (625p) / 480p (525s),HD: 1080i (1125i), 720p (750p))AUDIO L / R
	EXT-4 (HDMI 1)	HDMI-Eingang x 1	HOMI(576i (625i) / 480i (525i) /576p (625p) / 480p (525p),1080i (1125i), 720p (750p))
	EXT-5 (HDMI 2)
Ausgangsbuchsen	Kopfthörer	Stereo-Klinkenbuchse x 1(3,5 mmDurchmesser)		Kopfhörsrausgang

• Wir behalten uns vor, Ausführung und technische Daten ohne Ankündigung zu ändern.
