BEDIENUNGSANLEITUNG LT-32R15BU JVC

Dieses Gerät entspricht den gültigen europäischen Direktiven und Normen bezüglich der elektromagnetischen Verträglichkeit und der elektrischen Sicherheit.

Der europäische Vertreter der Victory Company of Japan, LTd. ist:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Germany

Informationen über die Entsorgung von Altgeräten und Batterien [Europäische Union]

Products

Dieses Symbol zeigt an, dass damit markierte elektrische oder elektronische Geräte bzw. Batterien am Ende ihrer Nutzungsdauer nicht als normaler Haushaltsmüll entsorgt werden dürfen. Stattdessen müssen diese Produkt an einer geeigneten Sammelstelle für die Wiederverwertung von elektrischen und elektronischen Geräten zur richtigen Behandlung, Wiedergewinnung und Wiederverwertung in Übereinstimmung mit den gesetzlichen Regelungen und den EU-Richtlinien 2002/96/EC und 2006/66/EC abgegeben werden.

Battery

Indem Sie diese Produkte richtig entsorgen, helfen Sie dabei, natürliche Ressourcen zu schonen und mögliche negative Auswirkungen auf die Umwelt und Gesundheit zu vermeiden, die andernfalls durch unsachgemäße Entsorgung dieser Produkte entstehen könnten.

Für detailliertere Informationen über die Wiederverwertung dieser Produkte kontaktieren Sie bitte die lokalen Behörden, die Abfallentsorgungsstelle oder das Geschäft, in dem Sie das Produkt gekauft haben.

Je nach den bei Ihnen gültigen gesetzlichen Regelungen kann es sein, dass unsachgemäße Entsorgung dieses Produkts unter Strafe steht.

[Gewerbliche Nutzer]

Wenn Sie dieses Produkt entsorgen wollen, besuchen Sie bitte unsere Website http://www.jvc.eu für Informationen zur Rücknahme dieses Produkts.

[Andere Länder außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union.

Wenn Sie diese Produkte entsorgen wollen, halten Sie sich bitte an die gültigen nationalen Gesetze oder Regelungen in Ihrem Land bezgl. der Behandlung von elektrischen oder elektronischen Altgeräten und Batterien.

Marken & Lizenzen

HDMI™ HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen der HDMI Licensing LLC.

Inhalt

Marken & Lizenzen 34

Funktionen....36

Zubehör 36

Einleitung....37

Vorbereitung 37

Sicherheitshinweise....37

Netzspannung.... 37

Netzkabel....37

Feuchtigkeit und Wasser 37

Reinigung.... 37

Hitze und offenes Feuer 37

Gewitter 38

Ersatzteile 38

Servicearbeiten....38

Entsorgung 38

Trennen des Geräts vom Netz 38

Kopfhörer-Lautstärke 38

Installation.... 38

LCD-Bildschirm....38

Warnhinweis 38

Warning 38

Übersicht über die Fernbedienung 39

LCD-TV und Bedientasten.... 40

Ansicht der Anschlüsse – Anschlüsse an der Rückseite 41

Ansicht der Anschlüsse – Anschlüsse

an der Seite 43

Seitlicher HDMI-Anschluss 43

Netzanschluss 44

Antennenanschluss 44

Verwendung des Kabelhalters 44

Anschließen des LCD-TVs an einen PC 45

Anschluss eines DVD-Players 46

Verwendung der seitlichen Anschlüsse 47

Verwendung anderer Anschlüsse 48

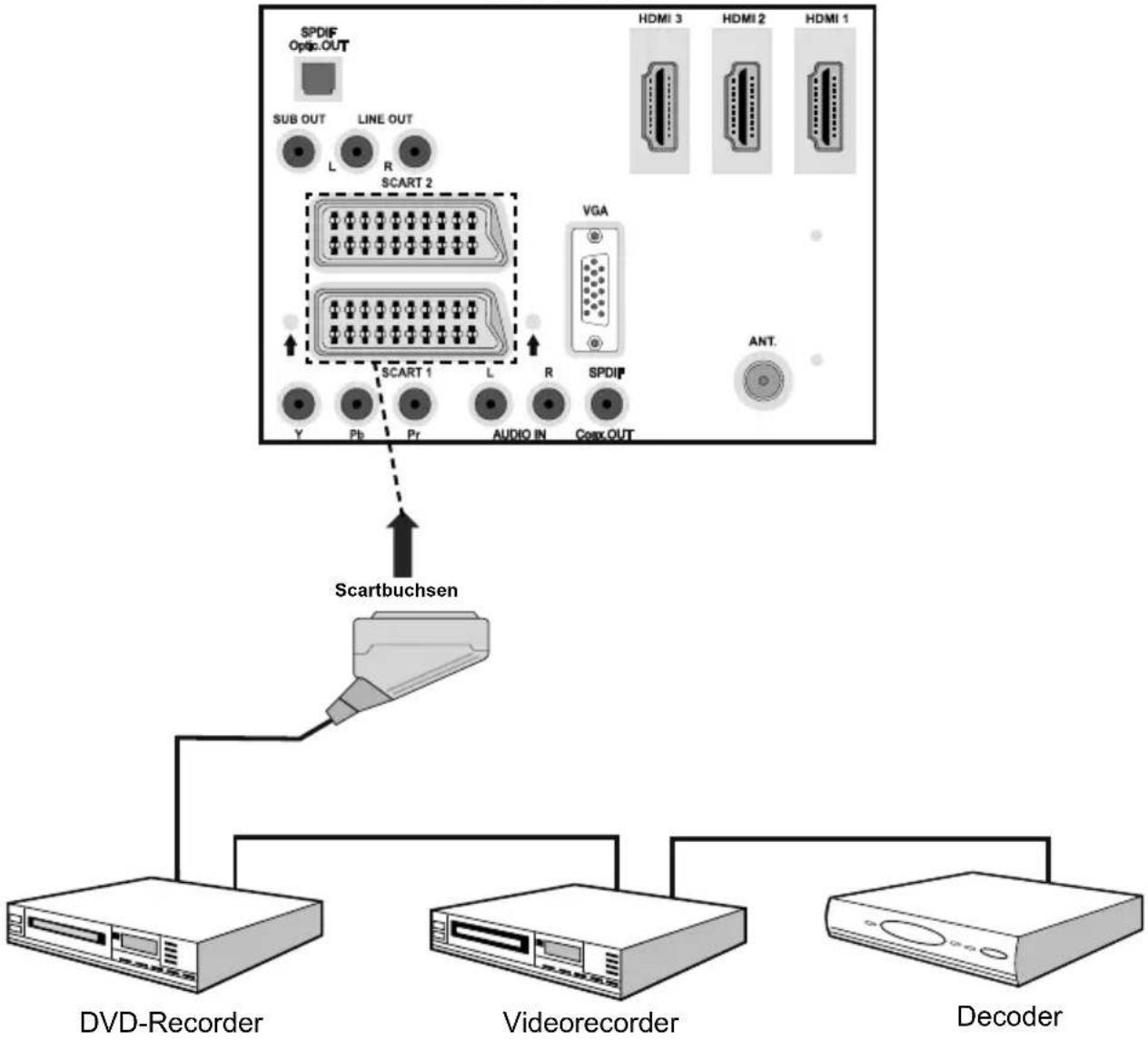

Anschließen anderer Geräte über Scart 49

Einlegen der Batterien in die Fernbedienung ..... 50

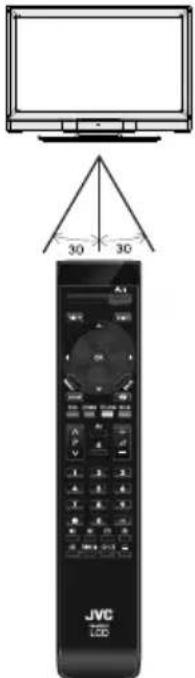

Betriebsbereich der Fernbedienung 50

Ein-/Ausschalten des TV-Geräts 50

Einschalten des TV-Geräts 50

Das TV-Gerät schaltet sich ein. 50

TV-Gerät ausschalten 50

Eingangsauswahl 51

Grundlegende Bedienung.... 51

Bedienung mit den Tasten am TV-Gerät ...... 51

Bedienung mit den Tasten der Fernbedienung . 51

Menüsystem im PC-Modus 59

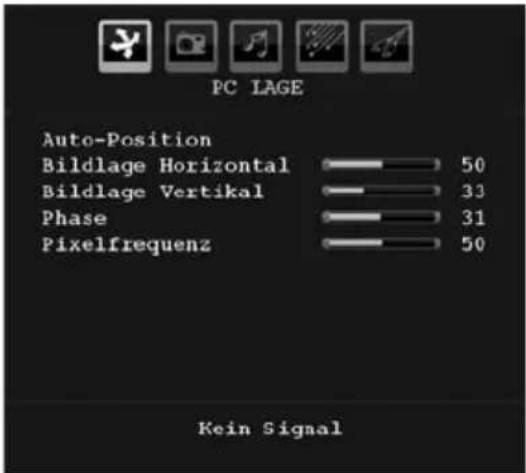

Menü PC Lage 59

Anzeige der TV-Information 60

Stummschaltungsfunktion 60

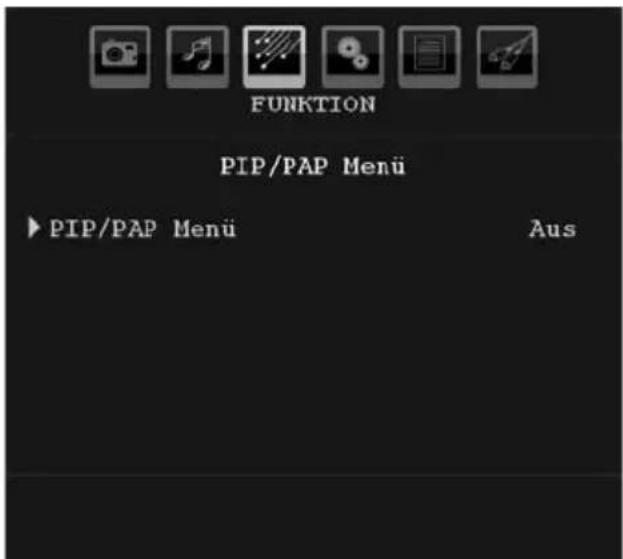

Picture-in-Picture (PIP)- und Picture-and-Picture

(PAP)-Modi 60

Standbild....60

Zoom-Modi 60

Auto 61

16:9....61

4:3....61

Panorama 61

14:9....61

Kino (Cinema) 61

Untertitel 61

Zoom....61

Teletext 62

Tipps....63

Pfl ege des Bildschirms 63

Bleibendes Bild 63

Kein Strom 63

Schlechte Bildqualität 63

Kein Bild.... 63

Ton 63

Fernbedienung.... 63

Eingabequellen....63

Anhang A: Typische Anzeigemodi PC-Eingang .... 64

Anhang B: AV- und HDMI-Signalkompatibilität (Eingangssignaltypen) 65

Anhang C: Pinbelegung.... 66

Pinbelegung SCART-Anschluss 66

Pinbelegung HDMI™-Anschluss 66

Signaleingang 66

Anhang D: PIP-/PAP-Kombinationen 67

Anhang E: Unterstützte DVI-Auflösungen 67

Technische Daten 68

Funktionen

• LCD-Farbfernsehgerät mit Fernbedienung.
- HDMI-Anschlüsse für Digital-Video und -Audio sind vorhanden. Dieser Anschluss kann außerdem HighDefinition-Signale empfangen.
• 200 Programme VHF, UHF.
- OSD-Menüsystem
• 2 Scart-Buchsen für externe Geräte (wie Video, Videospiele, Stereoanlage etc.)
- Stereo-Audiosystem (Deutsch+Nicam)
- Teletext, FasText, TOPtext.
• Kopfhöreranschluss.
- Autoprogrammierung.
- Automatische Abstimmung (vorwärts und rückwärts).
- Schlaf-Timer.
- Kindersicherung.
- Automatische Stummschaltung, wenn keine Übertragung stattfindet.
• NTSC-Wiedergabe.
- PIP / PAP / PAT-Funktionen.
• AVL (Automatische Lautstärkebegrenzung)
- Wird kein gültiges Signal entdeckt, schaltet sich das Gerät nach 5 Minuten automatisch in den Standby-Modus.
- PLL (Frequenzsuche).
- PC-Eingang.
- Plug&Play für Windows 98, ME, 2000, XP, Vista.
- Audio-Ausgang.
- Spielmodus
- steht mit Schwenkarm

Zubehör

JVC LCD

Fernbedienung

Wir danken Ihnen für den Kauf dieses Produkts. Dieses Handbuch führt Sie in die richtige Bedienung Ihres TV-Geräts ein. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das TV-Gerät in Betrieb nehmen.

Bewahren Sie dieses Handbuch zur künftigen Verwendung sicher auf.

Vorbereitung

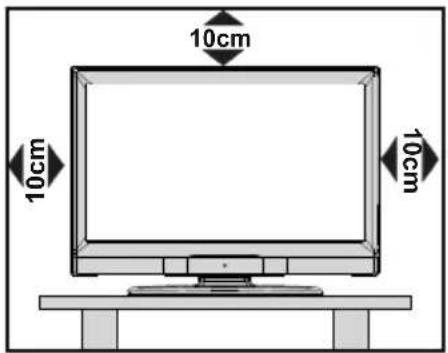

Halten Sie um das Fernsehgerät mindestens 10 cm Abstand zu Möbeln etc. ein, um eine ausreichende Luftzirkulation zu gewährleisten. Vermeiden Sie gefährliche Situationen und Defekte, indem Sie keine Gegenstände auf dem Gerät abstellen.

Verwenden Sie dieses Gerät nur in gemäßigten Klimabedingungen.

Lesen Sie bitte zu Ihrer eigenen Sicherheit die folgenden Sicherheitshinweise sorgfältig durch.

Netzspannung

Die Stromversorgung zum Gerät wird durch Einstecken oder Abziehen des Netzsteckers geregelt.

Das Gerät darf nur an einer Netzsteckdose mit 220-240 V Wechselspannung und einer Frequenz von 50 Hz betrieben werden. Stellen Sie sicher, dass Sie die richtige Spannung auswählen.

Netzkabel

Stellen Sie keine Gegenstände auf das Netzkabel (weder das Gerät selbst, noch Möbel usw.) und klemmen Sie das Kabel nicht ein. Das Netzkabel darf nur am Stecker gehandhabt werden Stecken Sie das Gerät niemals durch Ziehen am Kabel aus und berühren Sie das Netzkabel niemals mit nassen Händen, da dies zu einem Kurzschluss oder zu einem Stromschlag führen kann. Machen Sie niemals KHinweis in das Kabel, und binden Sie es nie mit anderen Kabeln zusammen. Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Beschädigungen am Netzkabel können zu Bränden oder Stromschlägen führen. Wenn das Netzkabel beschädigt ist und ausgetauscht werden muss, darf dies nur durch qualifi zierte Personen erfolgen.

Schaffen Sie genug Platz für das Ein- bzw. Ausstecken des Netzsteckers.

Stellen Sie das TV-Gerät so nahe wie möglich an der Steckdose auf.

Feuchtigkeit und Wasser

Verwenden Sie dieses Gerät nicht in feuchter oder dunstiger Umgebung (vermeiden Sie

das Badezimmer, die Spüle in der Küche oder die Umgebung der Waschmaschine). Achten Sie darauf, dass dieses Gerät niemals Regen oder Wasser ausgesetzt ist, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie zum Beispiel Blumenvasen, auf dem Gerät ab.

Halten Sie das Gerät vor Tropf- und Spritzwasser geschützt.

Sollten Festkörper oder Flüssigkeiten in das Gerät eindringen, müssen Sie das Gerät vom Netz trennen und durch eine qualifizierte Fachkraft überprüfen lassen, bevor es wieder in Betrieb genommen werden darf.

Reinigung

Ziehen Sie vor der Reinigung des Geräts den Netzstecker aus der Steckdose. Verwenden Sie keine fl üssigen oder Sprühreiniger

Benutzen Sie ein weiches und trockenes Tuch.

Belüftung

Die Schlitze und Öffnungen des Empfängers dienen der Belüftung und sollen einen reibungslosen Betrieb gewährleisten. Um eine Überhitzung zu vermeiden, sollten diese Öffnungen niemals blockiert oder abgedeckt werden.

Hitze und offenes Feuer

Das Gerät darf weder offenem Feuer noch anderen Quellen intensiver Hitzestrahlung, wie elektrischen Radiatoren, ausgesetzt

werden. Stellen Sie sicher, dass keine offenen Flammen, wie z. B. brennende Kerzen, auf das Gerät gestellt werden.

Warnhinweis

Um die Ausbreitung von Feuer zu verhindern, muss das Gerät von Kerzen und anderen offenen Feuerquellen getrennt gehalten werden.

Gewitter

Trennen Sie das Netzkabel von der Steckdose, falls es Sturm oder Gewitter gibt oder das Gerät längere Zeit nicht benutzt wird (z. B., wenn Sie in den Urlaub fahren).

Falls Ihr Gerät ein Ersatzteil benötigt, stellen Sie sicher, dass die Person, die die Reparatur vornimmt, Teile verwendet, die vom Hersteller spezifiziert wurden oder die gleiche Spezifikation haben wie das Originalteil. Nicht zugelassene Ersatzteile könnten Brand, elektrische Schläge oder andere Gefahren verursachen.

Servicearbeiten

Überlassen Sie alle Wartungsarbeiten dem qualifi zierten Kundendienstpersonal. Öffnen Sie das Gehäuse nicht selbst, da dies einen elektrischen Schlag nach sich ziehen kann.

Entsorgung

Hinweise zur Entsorgung:

• Verpackung und Verpackungshilfen sind recyclebar und sollten grundsätzlich auch wiederverwertet werden. Verpackungsmaterial, wie z.B. Plastiktüten, darf nicht in die Reichweite von Kindern gelangen.
• Batterien, auch schwermetallfreie, dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden. Bitte entsorgen Sie gebrauchte Batterien auf umweltgerechte Weise. Erkundigen Sie sich nach den gesetzlichen Vorschriften, die in Ihrem Gebiet gültig sind.
• Die Kaltkathoden-Leuchtstoffröhre im LCD-Panel enthält eine geringe Menge Quecksilber. Bitte Hinweis die örtlichen Vorschriften bei der Entsorgung.

Trennen des Geräts vom Netz

Der Netzstecker wird verwendet, um das TV-Gerät vom Netz zu trennen und muss daher stets gut zugänglich sein.

Kopfhörer-Lautstärke

Zu hoher Schalldruck oder zu hohe Lautstärken von Kopf- oder Ohrhörern können zu Gehörschäden führen.

Installation

Um Verletzungen zu vermeiden, muss dieses Gerät in Übereinstimmung mit den Installationsanweisungen sicher an der Wand befestigt werden (wenn diese Option verfügbar ist)..

LCD-Bildschirm

Das LCD-Panel ist ein Hochtechnologieprodukt mit etwa einer Million Dünnschicht-Transistoren, die selbst feine Bilddetails auf lösen. Gelegentlich können einige inaktive Pixel als unveränderlich blaue, grüne oder rote Punkte erscheinen. Wir möchten ausdrücklich darauf hinweisen, dass dies die Leistung oder Funktionsfähigkeit Ihres Produkts aber in keiner Weise beeinträchtigt.

Warnhinweis

Lassen Sie das TV-Gerät nicht im Standby- oder aktiven Modus, wenn Sie weggehen.

Warning

Dies ist ein Produkt der Klasse A. Im Hausgebrauch kann dieses Produkt Funkstörungen verursachen. In diesem Fall muss der Benutzer unter Umständen entsprechende Maßnahmen ergreifen

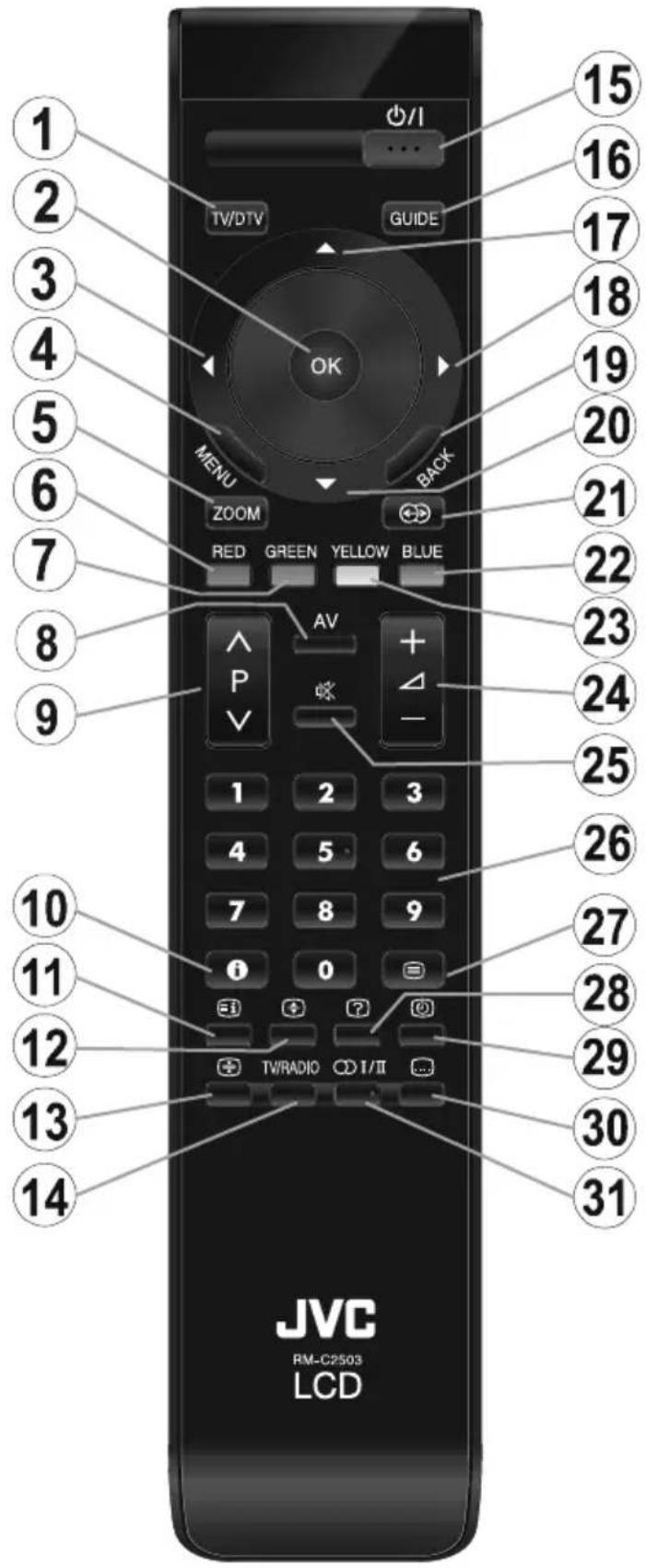

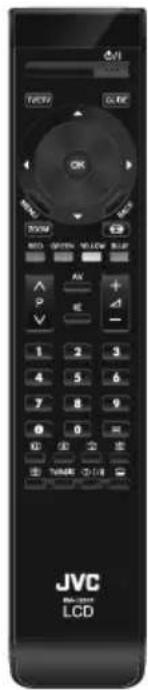

Übersicht über die Fernbedienung

TV/DTV:1. TV-Modus / (Keine Funktion

OK2. : OK / Bestätigen / Standbild

1. : Cursor nach links

MENU4. : Menü Ein/Aus

ZOOM5. : Bildgröße

RED6. : Menü Ton

GREEN7. : Menü Bild

AV8. : Quellenauswahl

1. P / P : Programm weiter / zurück

2. ⓘ: Info

3. ☑i: Indexseite (im TXT-Modus)

4. ☐: Vergrößern (im TXT-Modus)

5. ⏚: Halten (im TXT-Modus)

6. Keine Funktion

7. ⏻/I: Standby

8. Keine Funktion

9. ▲: Cursor nach oben

18.▶: Cursor nach rechts

1. ZURÜCK: Zurück

2. ▼: Cursor nach unten

3. ⬇: Effekt ein-aus

4. BLAU: Menü Installation

5. GELB: Menü Funktion

6. • ▲ / ▲ +: Lautstärke + / -

7. ✗: Stummschaltung

8. 0,1...8,9 :Zifferntasten

9. ☐: Teletext ein / PAT (Bild-und-Text) / Teletext aus

10. ?: Anzeigen

11. ⓔ: Uhrzeit

12. : Keine Funktion

13. ⓄIII: Mono-stereo / Dual I-II

1 2 3 4 5 6 7 8 9 10 11 12 13 14 TV/DTV GUIDE OK MENU ZOOM GREEN YELLOW BLUE AV P V + - +/- 1 2 3 4 5 6 7 8 9 i 0 TV/RADIO T/II 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 JVC RM-C2503 LCD

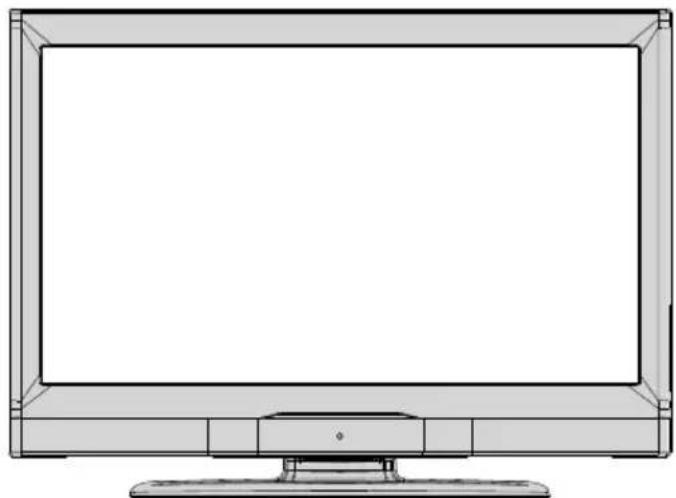

Tasten Programm 3. aufwärts/abwärts

Tasten Lautstärke +/-4.

Hinweis: Drücken Sie die Tasten - ▲ und ▲+ gleichzeitig, um das Hauptmenü anzuzeigen.

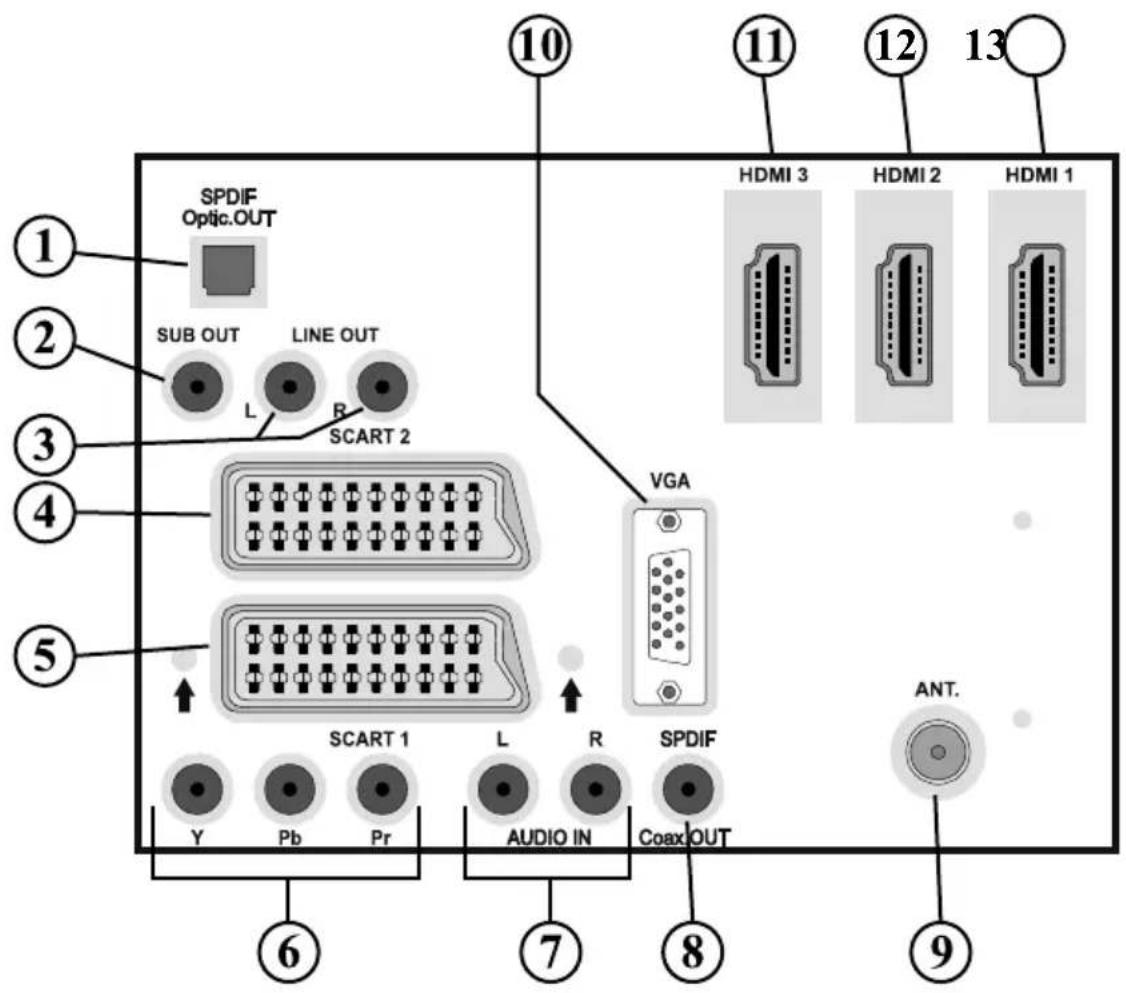

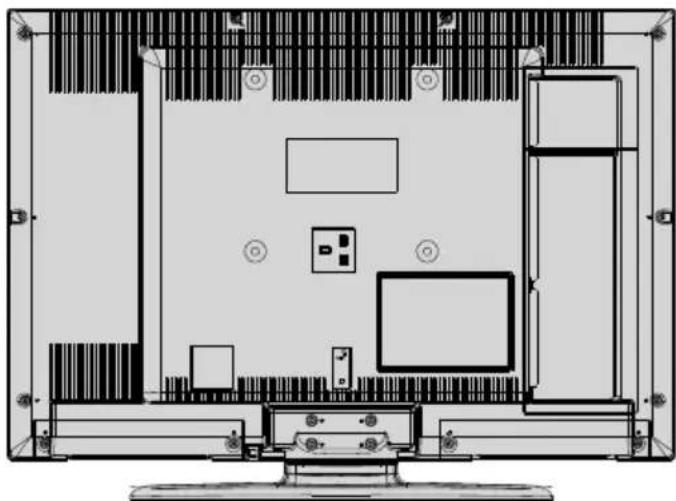

Ansicht der Anschlüsse – Anschlüsse an der Rückseite

SPDIF Optic.OUT SUB OUT LINE OUT L R SCART 2 VGA Y Pb Pr AUDIO IN Coax OUT ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ HDMI 3 HDMI 2 HDMI 1 ANT.

1. Der Ausgang Digital-SPDIF OUT gibt die digitalen Audiosignale der gerade aktiven Quelle aus. Verwenden Sie ein optisches Digitalkabel, um Audiosignale an ein Gerät mit einem SPDIF-Eingang zu übertragen.
2. Am Anschluss Subwoofer Out können Sie einen externen aktiven Subwoofer anschließen, um so einen wesentlich tieferen Basseffekt zu erzeugen. Verwenden Sie ein geeignetes RCA-Kabel, um das Gerät an einen Subwoofer anzuschließen.
3. Die Audioausgänge dienen zur Ausgabe von Audiosignalen an ein externes Gerät, wie etwa eine optionale Stereoanlage. Um externe Lautsprecher oder dgl. an Ihr TV-Gerät anzuschließen, verwenden Sie ein Audiokabel und die AUDIO-AUSGÄNGE des TV-Geräts.
4. Der SCART 2-Anschluss dient zur Eingabe von und Ausgabe an Zusatzgeräte(n). Hinweis: Ein VCR mit S-VHS sollte an EXT-2 angeschlossen werden. Das Signal kann dann über die Quelle EXT-2S gesehen werden

Der 5. SCARThluss dient zur Eingabe von und Ausgabe an Zusatzgeräte(n). Schließen Sie das SCART-Kabel zwischen einer der SCART-Buchsen des TV-Geräts und der SCART-Buchse des Zusatzgeräts (z. B. Decoder, Videorecorder, DVD-Player) an. Hinweis: Wenn ein externes Gerät über die SCART-Anschlüsse angeschlossen wird, schaltet das Gerät automatisch in den AV-Modus. Wenn beide Buchsen gleichzeitig verwendet werden, hat SCART 1 Priorität über SCART 2, wenn nicht anders festgelegt.

Hinweis: Wenn Sie verschlüsselte Kanäle sehen wollen, müssen Sie den Decoder an EXT-1 anschließen. Wenn Sie den Decoder nicht an den Anschluss Scart 1 (Ext-1) anschließen, funktioniert er unter Umständen nicht.

1. Die Component Video-Eingänge (YpBPr) werden zum Anschließen von Component Video verwendet. Die Component Audio- und Video-Eingänge dienen zum Anschließen eines Gerätes mit Component-Ausgabe. Schließen Sie das Component-Video-Kabel zwischen den COMPONENT VIDEO-EINGÄNGEN am TV und den Component Video-Ausgängen des Geräts an. Achten Sie beim Anschließen darauf, dass die Buchsen mit den Buchstaben "Y", "Pb", "Pr" am TV mit den entsprechenden Buchsen am Gerät verbunden werden.

2. Die Audioeingänge PC/YPbPr werden zum Anschließen des Audiosignals eines PCs oder für ein Gerät, das über YPbPr an das TV-Gerät angeschlossen wird, verwendet. Schließen Sie das PC-Audiokabel zwischen den AUDIOEINGÄNGEN am TV-Gerät und dem Audioausgang Ihres PCs an, um das PC-Audiosignal zu aktivieren. Schließen Sie das PC-Audiokabel zwischen den AUDIOEINGÄNGEN am TV-Gerät und dem Audioausgang Ihres Geräts an, um das Geräte-Audiosignal zu aktivieren.

3. Über den koaxialen Ausgang S/PDIF wird das digitale Audiosignal der gerade aktiven Quelle ausgegeben. Verwenden Sie ein koaxiales SPDIF-Kabel, um Audiosignale an ein Gerät mit einem S/PDIF-Eingang zu übertragen.

4. An den RF-Eingang wird eine Antenne oder ein Kabel angeschlossen. Hinweis: Wenn Sie einen Decoder oder einen Medienrecorder verwenden, sollten Sie das Antennenkabel über diesen mit einem geeigneten Antennenkabel an das TV-Gerät anschließen, wie in der Abbildung gezeigt.

5. Der PC-Eingang dient zum Anschluss eines PCs an das TV-Gerät. Schließen Sie das PC-Kabel zwischen dem PC-EINGANG am TV-Gerät und dem PC-Ausgang an Ihrem PC an.

HDMI-3: HDMI-Eingang11.

HDMI 2: HDMI-Eingang12.

HDMI 1: HDMI-Eingang13.

Die HDMI-Eingänge dienen zum Anschluss eines Geräts mit einer HDMITM-Buchse. Ihr LCD-Gerät kann High-Definition-Bilder von Geräten wie High-Definition-Satellitenreceivern oder -DVD-Playern anzeigen. Diese Geräte müssen über die HDMI™-Buchse oder die Component-Buchsen angeschlossen werden. Für einen Anschluss von HDMI™ zu HDMI ist keine Audioverbindung erforderlich

Wenn Sie das Wandmontageset (optional) mit dem LCD-TV verwenden, sollten Sie unbedingt alle Kabel an der Rückseite des LCD-TVs anschließen, bevor Sie es an der Wand montieren

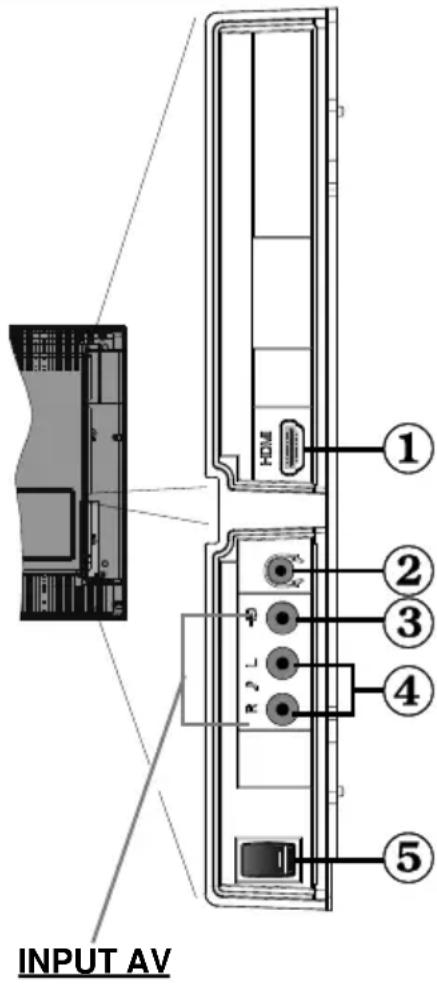

Ansicht der Anschlüsse – Anschlüsse an der Seite

Der Seiten-HDMI-Eingang dient zum Anschluss eines 1. Geräts mit einer HDMI™-Buchse.

Über die Kopfhörer-Buchse wird ein Kopfhörer an 2. das System angeschlossen. Schließen Sie hier einen KOPFHÖRER an, um das TV-Audiosignal mit Kopfhörern zu hören (optional).

Der Videoeingang (FAV) wird zum Anschließen des 3. Videosignals von Zusatzgeräten verwendet. Schließen Sie das Videokabel zwischen dem VIDEO IN-Anschluss des TV-Geräts und dem VIDEO OUT-Anschluss des Zusatzgeräts an.

Die Audioeingänge (FAV) werden zum Anschließen der 4. Audiosignale von Zusatzgeräten verwendet. Schließen Sie das Audiokabel zwischen den AUDIOEINGÄNGEN des TV-Geräts und dem AUDIOAUSGANG des Zusatzgeräts an. Beachten Sie: Wenn Sie ein Gerät über den VIDEOEINGANG an das TV-Gerät anschließen, sollten Sie das Gerät auch mit einem Audiokabel an die AUDIOEINGÄNGE des TV-Geräts anschließen, um das Audiosignal zu aktivieren.

Der Standby-Schalter dient zum Ein- und Ausschalten des 5. TV-Geräts

INPUT AV ① ② ③ ④ ⑤

Seitlicher HDMI-Anschluss

Sie können den seitlichen HDMI-Eingang benutzen, um ein Gerät mit HDMI-Anschluss an Ihr TV-Gerät anzuschließen. Verwenden Sie dazu ein geeignetes HDMI-Kabel. Beachten Sie, dass Sie auf die Quelle HDMI-4 schalten müssen, um den Inhalt des angeschlossenen Geräts sehen zu können. Schalten Sie das TV-Gerät und das Zusatzgerät aus, bevor Sie die Anschlüsse vornehmen.

- Der seitliche HDMI-Eingang unterstützt Anschlüsse von HDMI-Geräten wie z.B. DVD-Playern. Sie können den seitlichen HDMI-Eingang am TV-Gerät verwenden, um ein externes HDMI-Gerät anzuschließen. Verwenden Sie für den Anschluss ein HDMI-Kabel.

HDMI-GERÄT SEITENANSICHT

WICHTIG: Das Gerät ist nur für den Betrieb mit 220-240VV Wechselspannung bei einer Frequenz von 50 Hz ausgelegt.

• Geben Sie Ihrem Gerät nach dem Auspacken genug Zeit, sich der Umgebungstemperatur im Raum anzupassen, bevor Sie es an einer Steckdose anstecken.
  • Stecken Sie das Netzkabel in eine Netzsteckdose

Antennenanschluss

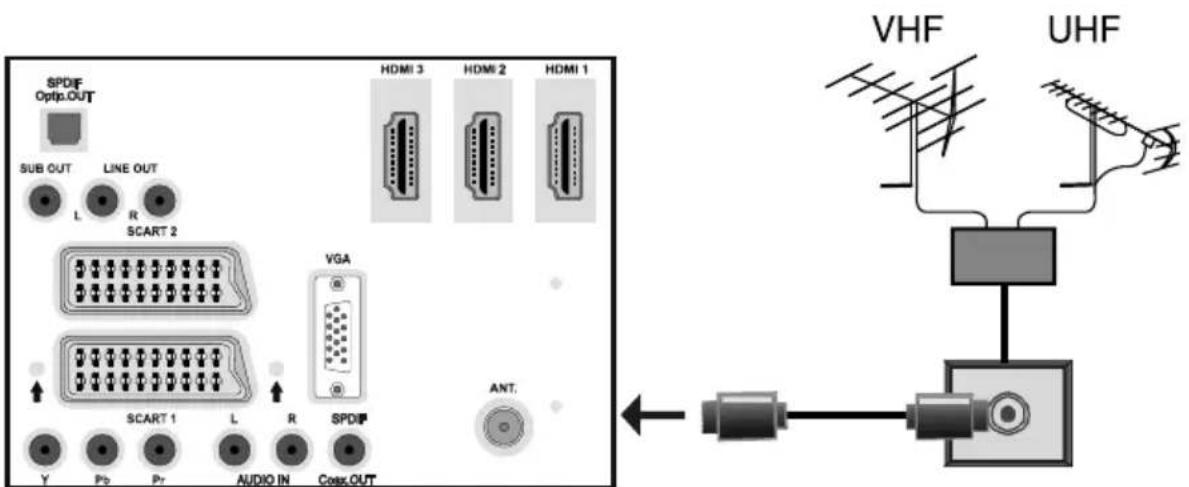

- Schließen Sie den Antennen- oder Kabel-TV-Stecker an die Buchse ANTENNENEINGANG an der Rückseite des TV-Geräts an.

SPDIF Optip.OUT SUB OUT LINE OUT L R SCART 2 VGA SCART 1 L R SPDIF Y Pb Pr AUDIO IN Coss.OUT HDMI 3 HDMI 2 HDMI 1 ANT. VHF UHF

RÜCKSEITE

Verwendung des Kabelhalters

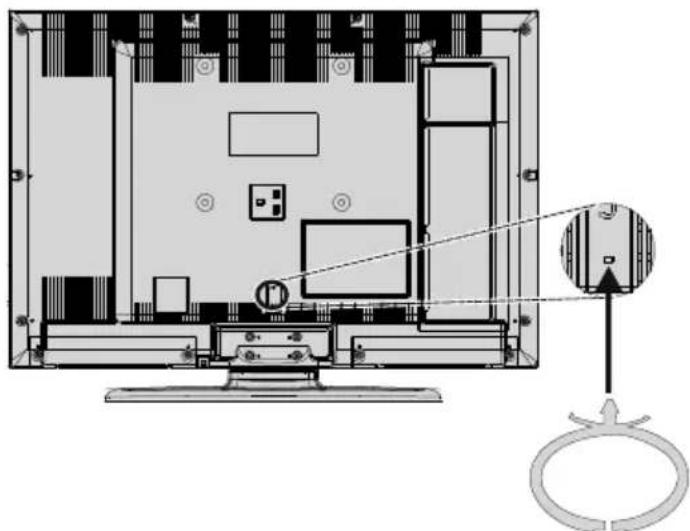

Sie können den mitgelieferten Kabelhalter wie folgt verwenden:

• Setzen Sie den Kabelhalter wie oben gezeigt in die dafür vorgesehene Öffnung an der Rückseite des TV-Geräts ein.
• Verlegen Sie die Kabel in den Kabelhalter, nachdem Sie alle erforderlichen Anschlüsse hergestellt haben

Beachten Sie:

Bündeln Sie das Netzkabel/AC-Kabel nicht mit anderen Kabeln..

Anschließen des LCD-TVs an einen PC

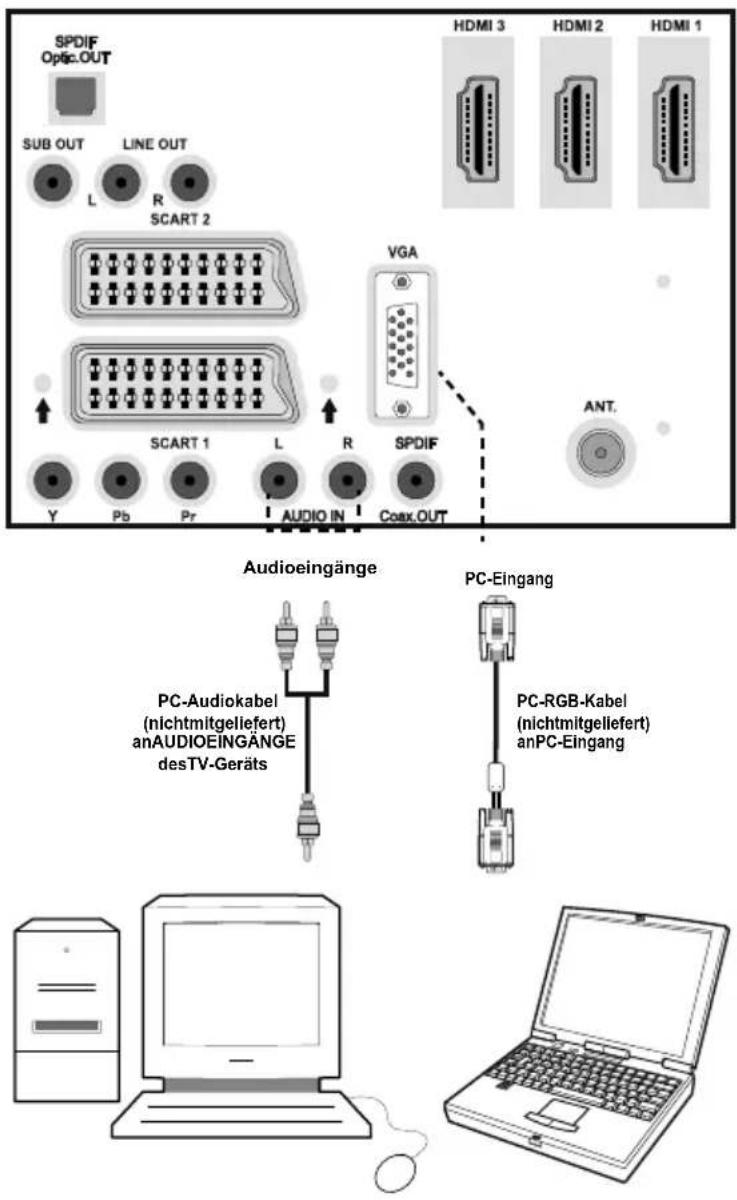

Zur Anzeige des Computerbilds auf Ihrem LCD-TV können Sie dieses an einen Computer anschließen.

• Schalten Sie Computer und TV-Gerät aus, bevor Sie die Anschlüsse vornehmen.
• Verwenden Sie ein 15-poliges D-Sub-Monitorkabel, um einen PC an das LCD-TV anzuschließen.
• Wenn der Anschluss hergestellt ist, schalten Sie auf die Quelle PC. Siehe dazu den Abschnitt "Eingangsauswahl".
• Stellen Sie die von Ihnen bevorzugte Auflösung ein. Informationen zur Auflösung finden Sie im Anhang.

RÜCKSEITE

SPDIF Optic.OUT SUB OUT LINE OUT L R SCART 2 HDMI 3 HDMI 2 HDMI 1 VGA SCART 1 L R SPDIF Y Pb Pr AUDIO IN Coax.OUT ANT. Audioeingänge PC-Audiokabel (nichtmitgellefert) anAUDIOEINGÄNGE desTV-Geräts PC-Eingang PC-RGB-Kabel (nichtmitgellefert) anPC-Eingang PC-Audiokabel desTV-Geräts

Anschluss eines DVD-Players

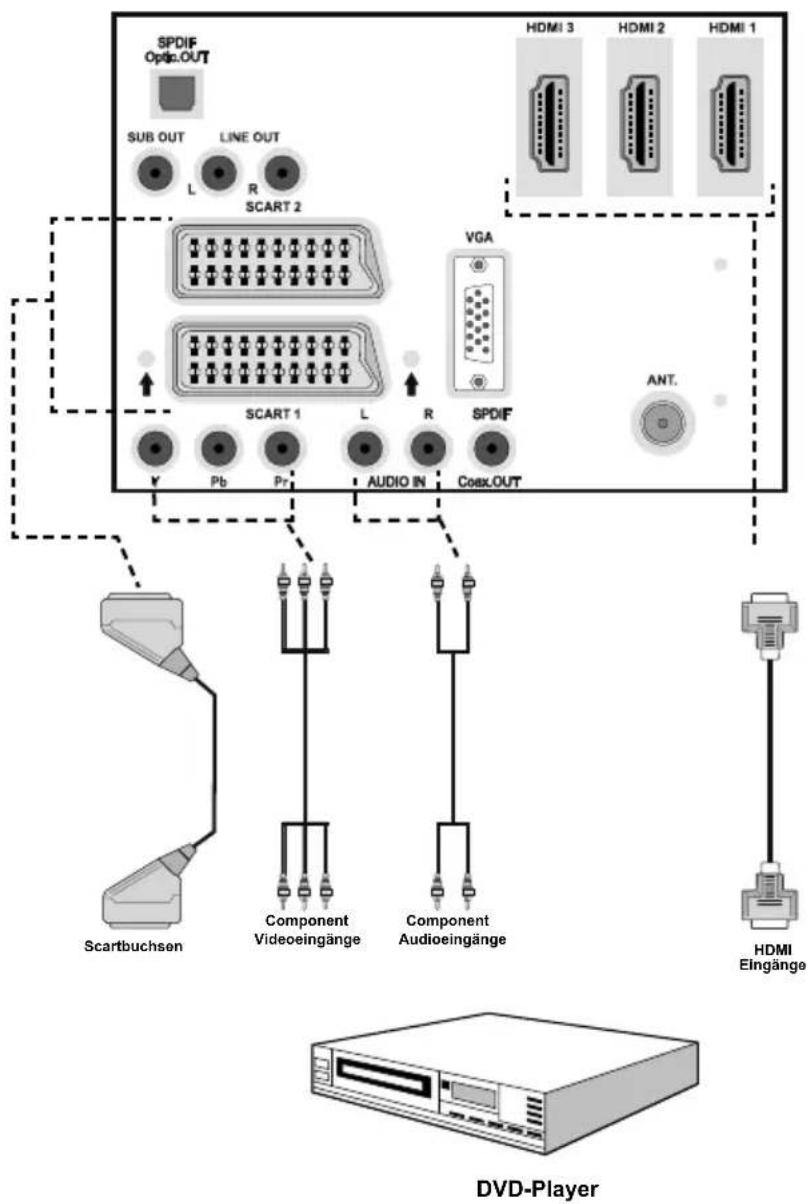

Wenn Sie einen DVD-Player an Ihr LCD-TV-Gerät anschließen möchten, können Sie dafür die Anschlüsse des TV-Geräts verwenden. DVD-Player können verschiedene Anschlüsse aufweisen. Bitte sehen Sie im Handbuch Ihres DVD-Players für weiterführende Informationen nach. Schalten Sie das TV-Gerät und das Zusatzgerät aus, bevor Sie die Anschlüsse vornehmen.

Hinweis: Die in der Abbildung gezeigten Kabel sind nicht im Lieferumfang enthalten.

• Hat Ihr DVD-Player eine HDMI-Buchse, können Sie ihn über HDMI anschließen. Schalten Sie auf HDMI als Quelle, wenn Sie den DVD-Player wie unten abgebildet anschließen. Siehe dazu den Abschnitt "Eingangsauswahl".
  • Die meisten DVD-Player werden über die COMPONENT-ANSCHLÜSSE angeschlossen. Verwenden Sie ein Component-Videokabel, um es an den Videoeingang anzuschließen. Um das Audiosignal wiederzugeben, verwenden Sie ein Component-Audiokabel wie unten in der Abbildung gezeigt. Wenn der Anschluss hergestellt ist, schalten Sie auf die Quelle YPbPr. Siehe dazu den Abschnitt "Eingangsauswahl".
• Sie können den Anschluss auch über SCART 1 oder SCART 2 vornehmen. Verwenden Sie ein SCART-Kabel, wie in der Abbildung unten gezeigt.

Hinweis: Diese drei Anschlussmethoden haben dieselbe Funktion, aber auf verschiedenen Qualitätsstufen. Sie müssen nicht alle drei Anschlussarten verwenden.

SPDIF Optic.OUT SUB OUT LINE OUT L R SCART 2 HDMI 3 HDMI 2 HDMI 1 VGA SCART 1 L R SPDIF Ant. Y Pb Pr AUDIO IN Coax.OUT Scartbuchsen Component Videoeingänge Component Audioeingänge HDMI Eingänge DVD-Player

RÜCKSEITE

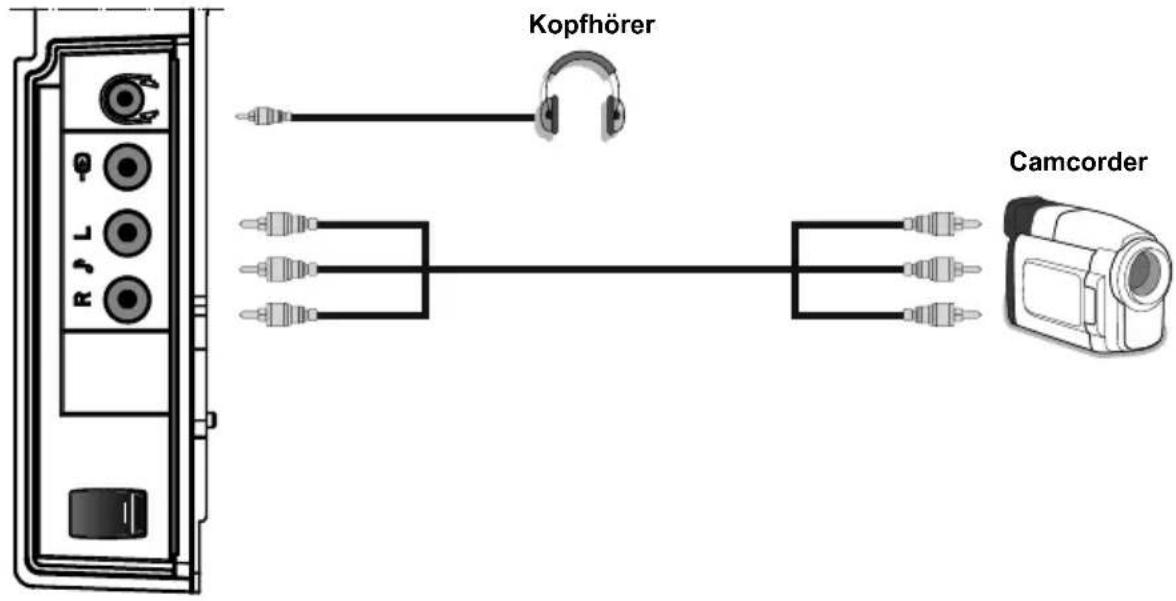

Verwendung der seitlichen Anschlüsse

Sie können eine Reihe von Zusatzgeräten an Ihr LCD-TV-Gerät anschließen. Die verschiedenen Anschlussmöglichkeiten werden unten gezeigt. Beachten Sie, dass die in der Abbildung gezeigten Kabel nicht im Lieferumfang enthalten sind.

• Zum Anschluss eines Camcorders verwenden Sie bitte die VIDEO IN-Buchse und die AUDIOANSCHLÜSSE (FAV). Für die Auswahl der entsprechenden Quelle siehe den Abschnitt "Eingangsauswahl" im Folgenden.
• Um das Audiosignal über Kopfhörer zu hören, schließen Sie diesen an die Buchse KOPFHÖRER des TV-Geräts an.

Kopfhörer Camcorder

SEITENANSICHT

Verwendung anderer Anschlüsse

Sie können eine Reihe von Zusatzgeräten an Ihr LCD-TV-Gerät anschließen. Die verschiedenen Anschlussmöglichkeiten werden unten gezeigt. Beachten Sie, dass die in der Abbildung gezeigten Kabel nicht im Lieferumfang enthalten sind.

• Verwenden Sie ein Audiokabel zum Anschluss externer Lautsprecher. Achten Sie darauf, die LINKEN und RECHTEN AUDIO-Buchsen nicht zu vertauschen. Schalten Sie das LCD-TV und die externen Lautsprecher erst ein, wenn Sie alle Anschlüsse vorgenommen haben. Lesen Sie für weitere Informationen das Handbuch Ihres Lautsprechersets.
• Zum Anschluss eines Geräts mit SPDIF-Unterstützung müssen Sie ein geeignetes SPDIF-Kabel verwenden, um eine Audioverbindung herzustellen.
• Sie können einen externen Subwoofer über den Ausgang SUBWOOFER am TV-Gerät anschließen.

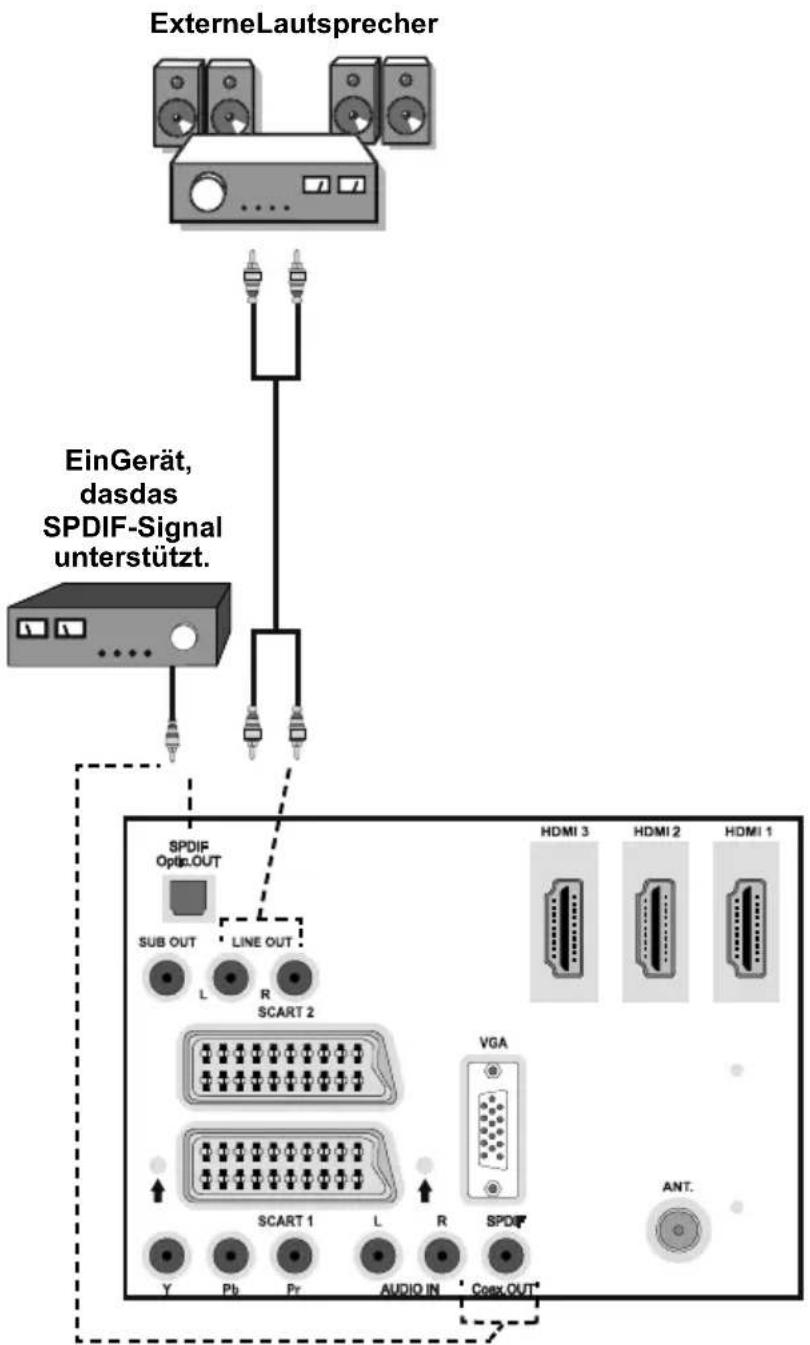

ExterneLautsprecher EinGerät, dasdas SPDIF-Signal unterstützt. SPDIF Optic.OUT SUB OUT LINE OUT L R SCART 2 HDMI 3 HDMI 2 HDMI 1 VGA SCART 1 L R SPDIF Y Pb Pr AUDIO IN Coxx.OUT* ANT.

RÜCKSEITE

Beachten Sie: Es sind zwei verschiedene SPDIF-Anschlusstypen vorhanden. Sie können den koaxialen oder den optischen SPDIF-Ausgang verwenden.

Anschließen anderer Geräte über Scart

Die meisten Geräte unterstützen einen SCART-Anschluss. Über die SCART-Buchsen können Sie einen DVD-Recorder, einen VCR oder einen Decoder an Ihr LCD-TV anschließen. Beachten Sie, dass die in der Abbildung gezeigten Kabel nicht im Lieferumfang enthalten sind.

Schalten Sie das Zusatzgerät und TV-Gerät aus, bevor Sie die Anschlüsse vornehmen.

Lesen Sie für weitere Informationen das Handbuch des Zusatzgeräts.

Hinweis: Der Eingang Scart-2 unterstützt S-VIDEO (Y/C)

RÜCKSEITE

Einlegen der Batterien in die Fernbedienung

• Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung, indem Sie den angezeigten Teil leicht nach hinten schieben.
• Legen Sie zwei Batterien vom Typ AAA/R3 oder einem gleichwertigen Typ ein. Legen Sie die Batterien in der richtigen Orientierung ein und setzen Sie die Batteriefachabdeckung wieder ein.

Hinweis: Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte andernfalls durch auslaufende Batterien beschädigt werden.

Batterien dürfen niemals zu großer Hitze wie direkter Sonneneinstrahlung, Feuer od. dgl. ausgesetzt werden

Betriebsbereich der Fernbedienung

- Richten Sie die Spitze der Fernbedienung auf die Fernbedienungssensor-LED des TV-Geräts, während Sie eine Taste drücken.

30 30 JVC LDC

Die Reichweite beträgt ca. 7 m / 23 ft.

Ein-/Ausschalten des TV-Geräts

Einschalten des TV-Geräts

• Schließen Sie das Netzkabel an ein 220-240V AC-Netz mit 50 Hz an.
• Bringen Sie den Schalter "1" in die Position "|", und das Gerät schaltet automatisch in den Standby-Modus. Die Standby-LED leuchtet auf

Hinweis: Ist das TV-Gerät im Standby-Modus, leuchtet die LED nicht.

• Um das TV-Gerät aus dem Standby einzuschalten,
• Drücken Sie die Taste 📊/1", ♂ oder eine Zifferntaste auf der Fernbedienung.
• Drücken Sie die Taste P/CH oder am TV-Gerät.

Das TV-Gerät schaltet sich ein.

Hinweis: Wenn Sie Ihr TV-Gerät über die Tasten PROGRAMM AUF/AB auf der Fernbedienung oder am TV-Gerät einschalten, wird das zuletzt gesehene Programm wieder ausgewählt.

In beiden Fällen schaltet sich das TV-Gerät ein.

TV-Gerät ausschalten

• Bringen Sie den Schalter " " wie gezeigt in
  die Position 2, (1) und das Gerät schaltet sich automatisch AUS.
• Um das TV-Gerät vollständig stromlos zu schalten, müssen Sie den Netzstecker aus der Steckdose ziehen..

Ausrichtung des TV ändern

Sie können die Ausrichtung des TV-Geräts ändern, wenn Sie den Betrachtungswinkel ändern wollen. Halten Sie den Standfuß und die Seite des TV-Geräts fest, um es nach links oder rechts zu bewegen.

Beachten Sie: Halten Sie das TV-Gerät am Standfuß fest, während Sie die Ausrichtung ändern

Eingangsauswahl

Wenn Sie externe Geräte an Ihr TV angeschlossen haben, können Sie dieses auf unterschiedliche Eingabequellen schalten.

- Drücken Sie die Taste "AV" auf der Fernbedienung, um die Quelle direkt zu ändern.

oder,

- Wählen Sie die Option "Quelle" (Source) aus dem Hauptmenü über die Tasten "◀" oder "▶". Markieren Sie dann mit den Tasten "▼" oder "▲" einen Eingang und drücken Sie dann die Taste "▶", um ihn auszuwählen.

Beachten Sie: Sie können die gewünschten Quellenoptionen durch Drücken der Taste OK markieren. Daher sind, wenn die Taste "AV" gedrückt wird, nur die markierten Quellenoptionen verfügbar (mit Ausnahme der Quelle TV

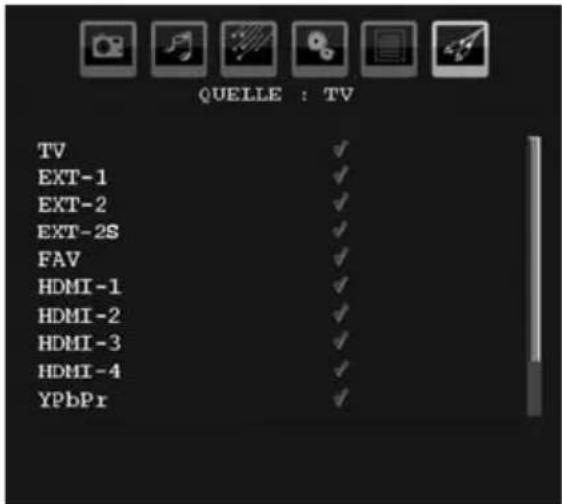

QUELLE : TV TV EXT-1 EXT-2 EXT-2S FAV HDMI-1 HDMI-2 HDMI-3 HDMI-4 YPbPr

Grundlegende Bedienung

Sie können Ihr TV-Gerät sowohl mit den Tasten auf der Fernbedienung als auch mit den Tasten am Gerät bedienen.

Bedienung mit den Tasten am TV-Gerät

Einstellung der Lautstärke

- Drücken Sie die Taste “-, um die Lautstärke zu verringern bzw. die Taste +, um die Lautstärke zu erhöhen. In der Mitte des unteren Bildschirmrands wird daraufhin ein Lautstärkebalken (Schieberegler) eingeblendet.

Programmauswahl

- Drücken Sie die Taste "PICH", um das nächste Programm aufzurufen bzw. die Taste PICH um das vorherige Programm auszuwählen.

Ansicht des Hauptmenüs

- Drücken Sie gleichzeitig die Tasten “-” / “” und das Hauptmenü aufzurufen. Wählen Sie im Hauptmenü über die Tasten “P/CH” oder “+” ein Untermenü aus und öffnen Sie dieses Untermenü über die Tasten “-” oder “-” informationen über die Benutzung der Menüs fi nden Sie im Abschnitt Menüsystem.

AV-Modus

- Drücken Sie die Taste "TV/AV" im Bedienfeld am TV-Gerät, um zwischen den AV-Modi umzuschalten.

Bedienung mit den Tasten der Fernbedienung

- Über die Fernbedienung Ihres TV-Geräts können Sie sämtliche Funktionen des von Ihnen gewählten Modells steuern. Die Funktionen werden in Übereinstimmung mit dem Menüsystem Ihres TV-Geräts beschrieben.

- Beschreibungen der Funktionen des Menüsystems fi nden Sie in den folgenden Abschnitten.

Einstellung der Lautstärke

- Drücken Sie die Taste “▲+”, um die Lautstärke zu erhöhen. Drücken Sie die Taste “-, um die Lautstärke zu verringern. Auf dem Bildschirm wird eine Lautstärkeskala (Schieberegler) eingeblendet.

Programmauswahl (Vorheriges oder nächstes Programm)

- Drücken Sie die Taste“P”, um das vorhergehende Programm auszuwählen.

- Drücken Sie die Taste “P” um das nächste Programm auszuwählen

- Drücken Sie die Zifferntasten auf der Fernbedienung, um Programme zwischen 0 und 9 auszuwählen. Das TV-Gerät schaltet dann auf das ausgewählte Programm. Um Programme zwischen 10-199 auszuwählen, drücken Sie der Reihe nach die Zifferntasten der gewünschten Programmnummer (z. B.: für Programm 27 drücken Sie zuerst 2 und dann 7). Wenn die vorgegebene Zeit für die Eingabe überschritten wird, wird das der ersten Ziffer

entsprechende Programm angezeigt. Die zeitliche Begrenzung liegt bei 3 Sekunden.

- Drücken Sie die Programmnummer direkt, um erneut Programme mit einer einstelligen Ziffern auszuwählen.

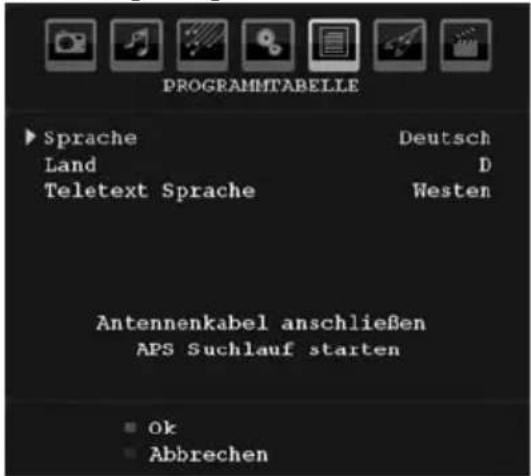

Wenn Sie Ihr Fernsehgerät das erste Mal einschalten, wird das folgende Menü am Bildschirm angezeigt.

PROGRAMMTABELLE ► Sprache Deutsch Land D Teletext Sprache Westen Antennenkabel anschließen APS Suchlauf starten ■ Ok ■ Abbrechen

Wählen Sie Ihr Land, Ihre Sprache und Teletextsprache mit den Tasten "◀" oder "▶" und "▼oder " "▲us. Drücken Sie OK oder die Taste ROT, um fortzusetzen. Zum Abbrechen drücken Sie die Taste BLAU.

Während der automatischen Suche wird die folgende OSD-Meldung eingeblendet:

APS in Betrieb... D 85.00 MHz 5% Abbrechen

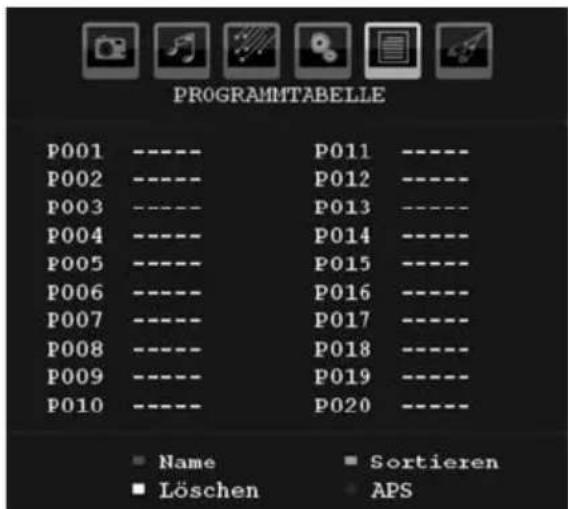

Nach Abschluss des APS wird die Programmtabelle auf dem Bildschirm angezeigt. In der Programmtabelle sehen Sie die Programmnummern sowie die Namen, die den Programmen zugeordnet sind.

Wenn Sie mit den Speicherplätzen und/oder den Programmnamen nicht einverstanden sind, können Sie diese im Menü Programmtabelle (Program table) ändern.

Schalten Sie das Gerät während der ersten Installation nicht ab.

Navigating the Analogue TV Menu System

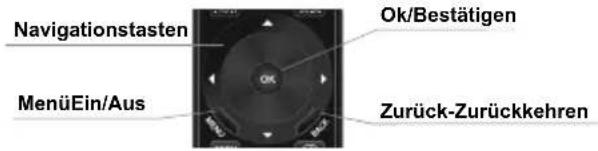

Navigationstasten Ok/Bestätigen MenüEin/Aus OK Zurück-Zurückkehren

• Drücken Sie "MENU", um das Hauptmenü aufzurufen.
• Drücken Sie die Taste “◀” oder “▶” um ein Symbol auszuwählen.
• Verwenden Sie die Taste "▼" oder "▲um eine Auswahl zu markieren.
• Drücken Sie die Tasten "◀" oder "◀" um die Einstellungen zu ändern.
• Drücken Sie "▶" für weitere Optionen.
• Drücken Sie zum Speichern OK.
• Um das Menü zu verlassen oder aus einem Untermenü zurückzukehren, drücken Sie MENU.

Hinweis: Diese Erklärungen sind für die Navigation im gesamten Analog-TV-Menüsystem gültig. Um die Optionen auszuwählen, die in den folgenden Abschnitten erklärt werden, lesen Sie bitte den Abschnitt "Navigation im Analog-TV-Menüsystem".

Menüsystem Analog-TV

Menü Bild

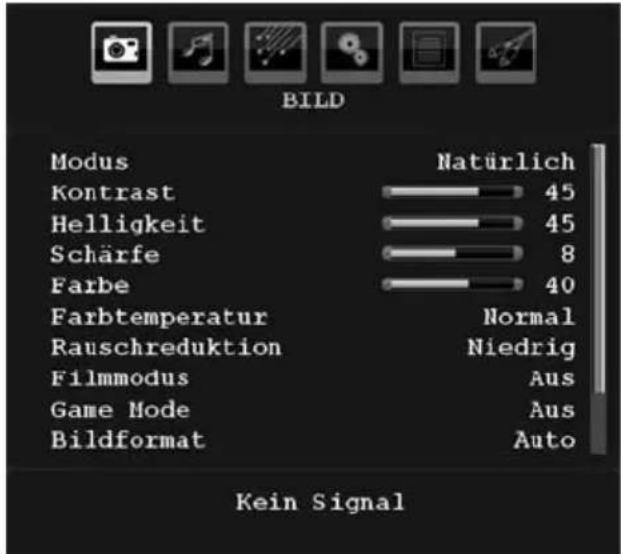

BILD Modus Kontrast Helligkeit Schärfe Farbe Farbtemperatur Rauschreduktion Filmmodus Game Mode Bildformat Natürlich 45 45 8 40 Normal Niedrig Aus Aus Auto Kein Signal

Modus

Je nach Ihren Wünschen können Sie die entsprechende Option Modus einstellen.

Wählen Sie die Option Modus mit den Tasten "▼" oder "▲. Drücken Sie die Taste "◀ oder " ",▶ um eine der folgenden Optionen auszuwählen: Pixellence, Kino, Dynamisch und Natürlich

Helligkeit/Kontrast/Farbe/Schärfe/Farbton

Drücken Sie die Tasten “▼” oder “▲”, um die gewünschte Option auszuwählen. Drücken Sie die Tasten “◀” oder “▶”, um den Wert einzustellen.

Beachten Sie: Die Option Farbton ist nur sichtbar, wenn das TV-Gerät ein NTSC-Signal empfängt.

Farbtemperatur (Colour Temp)

Wählen Sie die Option Farbtemperatur mit den Tasten “▼” oder “▲aus. Drücken Sie die Taste “◀ oder “▶, um eine der folgenden Optionen auszuwählen: Kühl, Normal und Warm.

Beachten Sie:

• Die Option Kühl ergibt ein Bild mit leichter Betonung von Blau.
• Die Option Warm ergibt ein Bild mit leichter Betonung von Rot.
- Wählen Sie Normal für normale Farben.

Rauschreduktion

Wenn das Übertragungssignal schwach oder verrauscht ist, können Sie mit der Option Rauschreduktion das Bildrauschen verringern.

Wählen Sie die Option Rauschunterdrückung mit der Taste “▼” oder “▲aus. Drücken Sie die Taste “◀ oder “▶, um eine der folgenden Optionen auszuwählen: Niedrig, Mittel, Hoch und Aus.

Filmmodus

Filme werden mit einer anderen Zahl von Einzelbildern pro Sekunde aufgenommen als normale Fernsehprogramme.

Wählen Sie die Option Filmmodus mit den Tasten "▼" oder "▲".

Drücken Sie die Taste “◀” oder “▶”, um diese Funktion auf Ein bzw. Aus zu stellen.

Schalten Sie diese Funktion ein, wenn Sie sich Filme ansehen, um die Szenen mit schnellen Bewegungen besser sehen zu können.

Spielemodus (optional)

Wählen Sie die Spielemodus durch Drücken der Taste "▼" oder "▲. Verwenden Sie die Taste "◀" oder "▶", um den Spielmodus auf Ein oder

Aus zu stellen. Wenn der Spielemodus auf Ein gestellt ist, werden spezielle Spieleinstellungen, die für eine bessere Videodarstellung optimiert sind, geladen.

Während der Spielmodus aktiv ist, werden auch die Einstellungen für Bildmodus, Kontrast, Helligkeit, Schärfe, Farbe und Farbtemperatur ausgeblendet und deaktiviert.

Beachten Sie:

Die Taste zur Auswahl des Bildmodus auf der Fernbedienung reagiert nicht, während der Spielmodus aktiv ist.

Wenn das TV-Gerät in den PIP-/PAP-Modus geschaltet wird, wird die Option Spielmodus aus dem Menü Bild ausgeblendet und deaktiviert.

Bildzoom (Picture Zoom)

Wählen Sie die Option Bildzoom durch Drücken der Taste▼ oder " " aus.

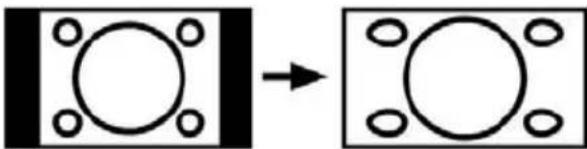

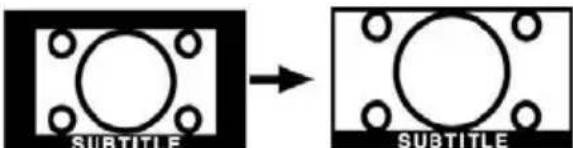

Verwenden Sie die Tasten “◀” oder “▶”, um zwischen Auto, 16:9, 4:3, Panorama, 14:9, Kino, Untertitel oder Zoom auszuwählen.

Beachten Sie: Der Bildmodus kann nur im Digital-TV-Modus auf 16:9 oder 4:3 eingestellt werden.

Zurücksetzen

Wählen Sie die Option Zurücksetzen mit den Tasten "▼" oder "▲aus. Drücken Sie die Tasten "◀" oder "▶" oder OK, um die Bildmodi auf die Werkseinstellungen zurückzusetzen.

Menü Ton (Sound)

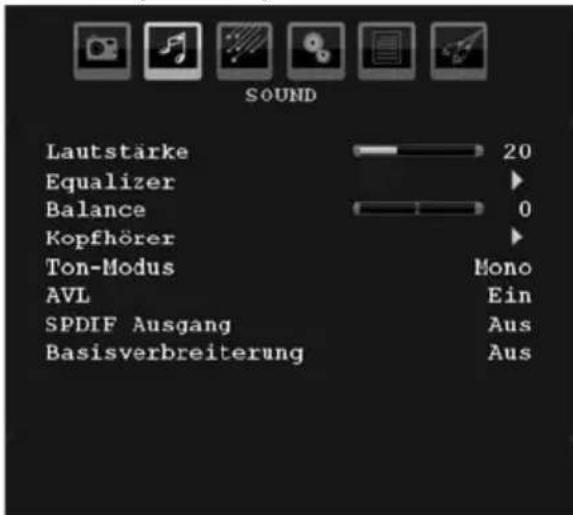

SOUND Lautstärke 20 Equalizer ▶ Balance 0 Kopfhörer ▶ Ton-Modus Mono AVL Ein SPDIF Ausgang Aus Basisverbreiterung Aus

Lautstärke (Volume)

Wählen Sie die Option Lautstärke mit den Tasten “▼” oder “▲aus. Drücken Sie die Taste “◀ oder “▶, um den Wert für die Lautstärke einzustellen.

Equalizer

Wählen Sie die Option Equalizer mit den Tasten "▼ oder " " aus. Drücken Sie die Taste ", um in das Menü Equalizer zu gelangen.

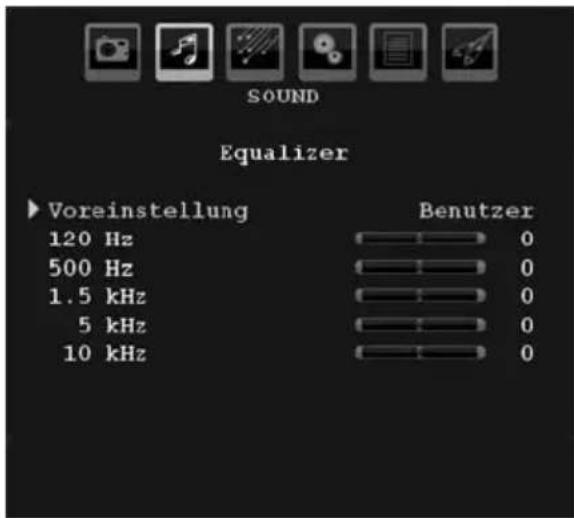

SOUND Equalizer ► Voreinstellung 120 Hz 500 Hz 1.5 kHz 5 kHz 10 kHz Benutzer 0 0 0 0 0 0

Drücken Sie die Tasten "◀" oder "▶", um die Voreinstellung zu ändern. Im Equalizer-Menü kann die Voreinstellung auf Musik, Film, Sprache, Flat, Klassik und Benutzer eingestellt werden.

Wählen Sie die gewünschte Frequenz durch Drücken der Tasten "▼ oder " ▲ und erhöhen oder verringern Sie die Frequenzverstärkung, indem Sie die Taste "◀ oder " ▶drücken.

Drücken Sie die Taste "MENU", um zum vorhergehenden Menü zurückzukehren.

Beachten Sie: Die Einstellungen des Menüs Equalizer können nur dann geändert werden, wenn Benutzer als der Equalizermodus eingestellt ist.

Balance

Mit dieser Einstellung wird die Balance zwischen rechtem und linkem Lautsprecher eingestellt.

Wählen Sie die Option Balance mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste " " oder "", um den Wert für die Balance einzustellen. Die Balance kann zwischen -32 und + 32 eingestellt werden.

Kopfhörer

Wählen Sie die Option Kopfhörer mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste", um das Menü Kopfhörer aufzurufen.

Die Optionen des Untermenüs Kopfhörer werden im Folgenden beschrieben:

Lautstärke (Volume)

Wählen Sie die Option Lautstärke mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste "▶", um die Kopfhörer-Lautstärke zu erhöhen. Drücken Sie die Taste "◀", um die Kopfhörer-Lautstärke zu verringern. Die Lautstärke des Kopfhörers kann zwischen 0 und 63 eingestellt werden.

Ton-Modus (optional)

Wählen Sie die Option Audiomodus mit den Tasten "▼" oder "▲" aus. Durch Drücken der Taste "◀" oder "▶" können Sie zwischen den Modi Mono, Stereo, Dual I oder Dual II wählen, jedoch nur, wenn der gewählte Kanal den entsprechenden Modus unterstützt.

AVL

Die Funktion Automatische Lautstärkebegrenzung (AVL) stellt den Klang so ein, dass beim Umschalten zwischen Kanälen mit unterschiedlicher Lautstärke die Lautstärke gleich bleibt (zum Beispiel ist die Lautstärke von Werbesendungen oft höher als die von anderen Programmen).

Wählen Sie die Option AVL mit den Tasten "▼" oder "▲" aus. Drücken Sie die Taste "◀" oder "▶", um AVL auf Ein oder Aus zu stellen

SPDIF-Ausgang

Wählen Sie die Option SPDIF-Ausgang mit den Tasten "▼ oder " " aus. Drücken Sie die Taste "◀ oder " ▶ um SPDIF-Ausgang auf Ein oder Aus zu stellen.

Beachten Sie: Ist die Option SPDIF-Ausgang auf Ein eingestellt, ist der Kopfhörer deaktiviert.

Effekt

Wenn Sie eine Sendung in Mono ansehen, können Sie die Option Effekt einstellen, um einen stereo-ähnlichen, besseren Klang zu erzielen. Wenn das aktuelle Soundsystem Stereo ist, wird durch Einschalten dieses Effekts der Raumklang tiefer.

Wählen Sie die Option Effekt mit den Tasten "▼" oder "▲. Drücken Sie die Taste "◀oder◀", um diese Funktion auf Ein bzw. Aus zu stellen.

Menü Funktion

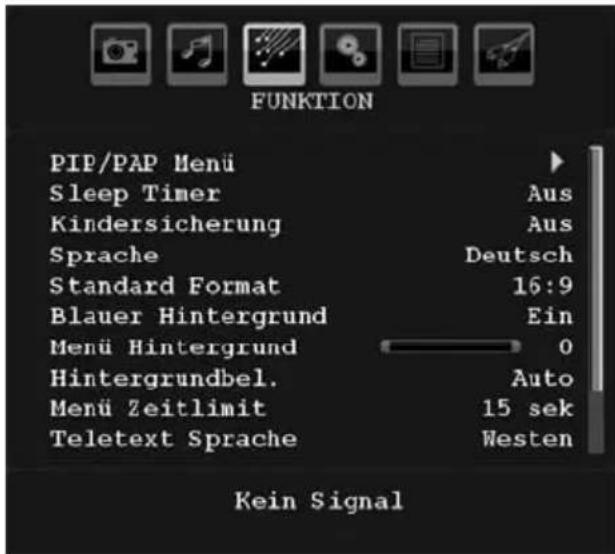

FUNKTION PIP/PAP Menü Sleep Timer Kindersicherung Sprache Standard Format Blauer Hintergrund Menü Hintergrund Hintergrundbel. Menü Zeitlimit Teletext Sprache Aus Aus Deutsch Ein Auto 15 sek Westen Kein Signal

Pip-Pap

Markieren Sie im Menü Funktion die Option PIP durch Drücken der Tasten ▼ oder “▲ aus. Drücken Sie ▶, um das Untermenü PIP aufzurufen:

FUNKTION PIP/PAP Menu ►PIP/PAP Menu Aus

Mit den Tasten "◀ oder " ▶ können Sie auf PIP- oder PAP-Modus schalten oder die Funktion deaktivieren

• Wird der PIP-Modus aufgerufen, ist das aktive Fenster das PIP-Fenster. Dieses wird mit einem weißen Rahmen umgeben dargestellt. Das aktive Fenster kann über die Tasten "◀" oder "▶" geändert werden. Die OSD-Statusinfo bezieht sich auf das aktive Fenster. Die Position der Status-OSDs ist für beide Fenster gleich.
• Im PAP-Modus werden zwei Fenster gleicher Größe auf dem Bildschirm angezeigt. Die Bildverhältnisse beider Fenster sind festgelegt.

Wenn Sie in den PAP-Modus schalten, wird das Hauptfenster im PIP-Modus auf der rechten Seite des Bildschirms dargestellt. Das aktive Fenster kann über die Tasten “◀” oder “▶” geändert werden.

Ist das TV-Gerät auf den PIP- oder PAP-Modus geschaltet, ändert sich das Untermenü PIP-PAP entsprechend und die folgenden Einstellungen sind auf dem Menübildschirm zu sehen:

Beachten Sie, dass nur die Optionen Quelle und Swap in den Menüeinstellungen aktiv sind, wenn Sie mit der Option PIP-PAP auf den PAP-Modus schalten.

Pip-Pap

Diese Option regelt den PIP- und PAP-Modus. Mit den Tasten "◀ oder " ▶ können Sie das TV-Gerät auf PIP, PAP oder auf Aus schalten.

PIP-Größe

Mit dieser Option können Sie die Größe des PIP-Fensters auswählen. Drücken Sie die Taste "▼" oder "▲", um die Option PIP-Größe zu markieren. Mit der Taste "◀" oder "▶" können Sie die Option PIP-Größe auf Klein oder Groß einstellen.

Beachten Sie: Diese Einstellung ist nicht aktiv, wenn das TV-Gerät im PAP-Modus ist.

PIP-Position

Mit dieser Einstellung wird das Teilbild verschoben.

Wählen Sie die Option PIP-Position mit der Taste "▼oder " " aus. Verwenden Sie die Taste "◀ oder " ►zum Einstellen der PIP-Position.

Die verfügbaren Positionen sind: Unten Rechts, Unten Links, Oben Links und Oben Rechts.

Quelle

Mit der Option PIP-Quelle können Sie die Signalquelle für das Teilbild einstellen.

Wählen Sie die Option PIP-Quelle mit der Taste "▼" oder "▲aus. Verwenden Sie die Taste "◀ oder "▶ zum Einstellen der PIP-Quelle.

Programm

Diese Einstellung kann nicht verwendet werden.

Programmtausch

Wählen Sie die Option Programmtausch mit der Taste “▼” oder “▲aus. Verwenden Sie die Taste “◀ oder “▶zur Einstellung. Mit dieser

Funktion können Sie die Programme zwischen Haupt- und PIP-Fenster austauschen.

Beachten Sie: Alle PIP/PAP-Modi werden im Anhang E aufgelistet.

Schlaf-Timer

Wählen Sie Schlaf-Timer durch Drücken der Taste “▼” oder “▲” aus. Drücken Sie die Tasten “◀” oder “▶”, um die Schlaf-Timer einzustellen.

Der Timer kann zwischen Aus und 120 Minuten in 10-Minuten-Intervallen eingestellt werden.

Wenn der Schlaf-Timer aktiviert ist, schaltet das TV-Gerät nach Ablauf der ausgewählten Zeit automatisch in den Standby-Modus.

Kindersicherung (Child Lock)

Drücken Sie die Taste “▼” oder “▲”, um die Option Kindersicherung auszuwählen.

Drücken Sie die Taste “◀” oder “◀”, um die Kindersicherung auf Ein oder Aus zu stellen. Wenn Ein gewählt wird, kann das TV-Gerät nur über die Fernbedienung gesteuert werden. In diesem Fall sind die Tasten am Bedienfeld des TV-Gerätes (mit Ausnahme der STANDBY-Taste) außer Funktion gesetzt.

Wenn eine Taste gedrückt wird, erscheint die Meldung Kindersicherung Ein auf dem Bildschirm, während das Menü ausgeblendet bleibt.

Sprache

Wählen Sie die Option Sprache mit den Tasten "▼" oder "▲aus. Wählen Sie eine Sprache mit den Tasten "◀ oder "▶aus.

Standard-Bildformat

Wenn der Zoommodus auf AUTO, gestellt ist, stellt das TV-Gerät den Zoommodus automatisch in Abhängigkeit vom übertragenen Signal ein. Wenn keine WSS- oder Bildgrößeninformation vorhanden ist, verwendet das TV-Gerät die hier festgelegte Einstellung. Wählen Sie die Option Standard-Format mit den Tasten "▼" oder "▲" aus. Über die Taste "◀" oder "▶können Sie die Option Standard-Format auf Panorama, 16:9, 4:3 oder 14:9 einstellen.

Beachten Sie: Im Digital-TV-Modus ist die Funktion Standardformat nicht verfügbar.

Blauer Hintergrund

Wenn das Signal schwach oder ausgefallen ist, ändert sich das TV-Bild auf blau. Um dies zu ermöglichen, stellen Sie die Option Blauer Hintergrund auf Ein.

Wählen Sie die Option Blauer Hintergrund durch Drücken der Taste ▼ oder “▲” aus. Drücken Sie die Taste ▼ oder “▶”, um die Option Blauer Hintergrund auf Ein bzw. Aus zu stellen.

Menühintergrund

Wählen Sie die Option Menühintergrund mit den Tasten "▼" oder "▲" aus. Sie können die Stärke des Menühintergrunds einstellen, indem Sie die Tasten "◀" oder "▶" drücken.

Hintergrundbel.

Mit dieser Einstellung wird die Hintergrundbeleuchtung geregelt. Wählen Sie die Option Hintergrundbel. durch Drücken von "▼" oder "▲" aus. Drücken Sie die Taste "◀ oder "▶, um die Option Hintergrundbel. auf Auto, Minimum, Medium oder Maximum zu ändern.

Menü Zeitlimit

Um eine bestimmte Anzeigedauer für die Menüschirme einzustellen, stellen Sie hier den gewünschten Wert ein.

Wählen Sie die Option Menü Zeitlimit mit den Tasten "▼" oder "▲aus. Über die Taste " " oder "▼ können Sie das Menü Zeitlimit auf 15 Sek., 30 Sek. oder 60 Sek. einstellen.

Teletextsprache (TXT Language)

Wählen Sie die Option Teletext-Sprache mit den Tasten "▼ oder " "aus. Stellen Sie über die Taste "◀" oder "▶" die Teletext-Sprache auf West, Ost, Griechenland-Türkei, Kyrillisch, Arabisch oder Persisch ein.

HDMI-PC-Vollmodus (optional)

Wenn Sie den PC-Bildschirm über einen externen Anschluss im HDMI-Modus sehen wollen, muss die Option HDMI-PC-VOLLMODUS aus Ein gestellt werden, damit das Bildverhältnis richtig eingestellt wird. Bei bestimmten Auflösungen kann sie auch deaktiviert sein.

Beachten Sie: Wenn Sie ein HDMI-Gerät anschließen und das TV-Gerät in den HDMI-Modus schalten, wird diese Option sichtbar (außer in der Auflösung 1080i/1080p).

Vollmodus

Wenn Sie ein Gerät über HDMI oder YPbPr anschließen und die Auflösungen 1080i/1080p

einstellen, ist die Option Vollmodus sichtbar. Sie können den Vollmodus über die Tasten "◀" oder "▶" auf 1:1 oder Normal einstellen. Wenn Sie 1:1 auswählen, wird das Bildverhältnis richtig eingestellt. Wenn Sie normal wählen, kann das Bildverhältnis erweitert werden.

Ext. Ausgang

Wählen Sie die Option Ext. Ausgang mit den Tasten “▼” oder “▲aus. Drücken Sie die Taste “◀oder“”, um Ext. Ausgang auf Ein oder Aus zu stellen.

Beachten Sie:

Zum Kopieren von einem DVD- oder VCR-Gerät sollten Sie die gewünschte Quelle aus dem Menü Quelle auswählen und im Menü Funktion die Option Ext. Ausgang auf "Ein" schalten.

Menü Installation

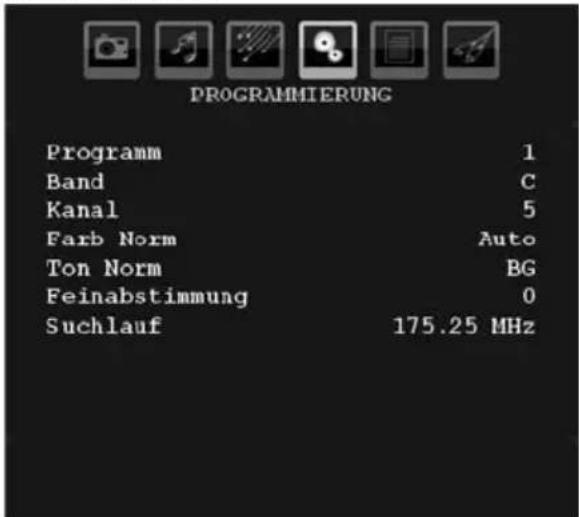

PROGRAMMIERUNG Programm 1 Band C Kanal 5 Farb Norm Auto Ton Norm BG Feinabstimmung 0 Suchlauf 175.25 MHz

Programm

Wählen Sie die Option Programm mit den Tasten “▼” oder “▲aus. Wählen Sie eine Programmnummer mit den Tasten “◀” oder “▶” aus. Sie können außerdem eine Nummer eingeben, in dem Sie die Zifferntasten auf der Fernbedienung verwenden. Sie können 200 Programme zwischen 0 und 199 speichern.

Band

Für Band können Sie entweder C oder S auswählen. Drücken Sie die Taste “◀” oder “▶”, um Band auszuwählen.

Kanal

Der Kanal kann über die Taste “◀” oder “▶” oder die Zifferntasten verändert werden.

Farbnorm (Colour System)

Wählen Sie die Option Farbnorm mit den Tasten "▼ oder " "▲aus. Drücken Sie die Taste " "◀

oder “▶”, um die Farbnorm auf PAL, PAL 60, SECAM oder AUTO zu ändern.

Tonnorm

Wählen Sie die Option Tonnorm mit den Tasten "▼" oder "▲" aus. Drücken Sie die Taste "◀ oder "▶", um die Option Tonnorm auf BG, DK, I, L oder L' zu ändern.

Feinabstimmung

Wählen Sie die Option Feinabstimmung durch Drücken der Taste “▼” oder “▲” aus. Drücken Sie die Taste “◀ oder “▶, um die Abstimmung einzustellen.

Suche (Search)

Wählen Sie die Option Suchlauf mit den Tasten "▼" oder "▲" aus. Drücken Sie die Taste "◀ oder "▶", um die Programmsuche zu starten. Sie können auch die gewünschte Frequenz über die Zifferntasten eingeben, wenn die Suchoption markiert ist.

Speichern

Wählen Sie die Option Speichern mit den Tasten "▼ oder " "aus. Drücken Sie die Taste " "▶ oder OK, um die Einstellungen zu speichern. Auf dem Bildschirm erscheint die Meldung "Gespeichert...".

Menü Programmierung in den AV-Modi

Im Menü Programmierung erscheint der folgende Bildschirm, wenn das TV-Gerät in den AV-Modi arbeitet. Beachten Sie, dass nur eingeschränkte Optionen zur Verfügung stehen. Schalten Sie in den TV-Modus, um den gesamten Inhalt des Menüs Programmierung zu sehen

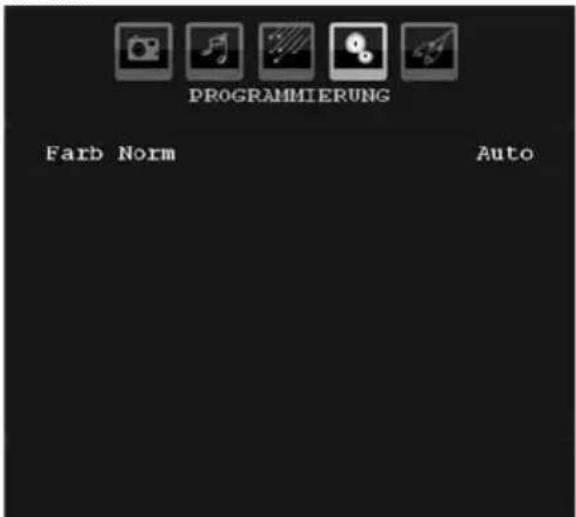

PROGRAMMIERUNG Farb Norm Auto

Farbnorm (Colour System)

Wählen Sie die Option Farbnorm mit den Tasten "▼" oder "▲" aus. Drücken Sie die Taste "◀ oder "▶, um die Farbnorm auf PAL, SECAM, PAL60, AUTO, NTSC 4,43 oder NTSC 3,58 zu ändern.

Programmtabelle

Wählen Sie die Option Programmtabelle durch Drücken der Taste “◀” oder “▶” aus

PROGRAMTABELLE P001 ---- P011 ---- P002 ---- P012 ---- P003 ---- P013 ---- P004 ---- P014 ---- P005 ---- P015 ---- P006 ---- P016 ---- P007 ---- P017 ---- P008 ---- P018 ---- P009 ---- P019 ---- P010 ---- P020 ---- ■ Name ■ Sortieren ■ Löschen ■ APS

Durch Bewegen des Cursors in vier Richtungen können Sie auf einer Seite 20 Programme erreichen. Sie können den Cursor in den Seiten auf oder ab bewegen, indem Sie die Navigationstasten drücken, um alle dieser Programme im TV-Modus zu sehen (außer dem AV-Modus). Mit der Cursorbewegung erfolgt automatisch die Programmauswahl.

Name

Sie können den Namen eines ausgewählten Programmes durch Drücken der Taste ROT ändern.

Der erste Buchstabe des ausgewählten Namens wird markiert. Drücken Sie die Taste “▼” oder “▲”, um diesen Buchstaben zu ändern und die Taste “◀ oder ”, um die anderen Buchstaben auszuwählen. Speichern Sie den Namen, indem Sie die Taste ROT drücken.

Verschieben/Sortieren

Wählen Sie das einzufügende Programm über die Navigationstasten aus. Drücken Sie die Taste GRÜN. Verschieben Sie das ausgewählte Programm mit Hilfe der Navigationstasten zum gewünschten Programmplatz und drücken Sie erneut die Taste GRÜN.

Löschen (Delete)

Drücken Sie die Taste GELB, um ein bestehendes Programm zu löschen. Wenn Sie die Taste GELB nun nochmals drücken, wird das ausgewählte Programm aus der Programmliste gelöscht und die anderen Programme rücken entsprechend nach oben.

APS (Autoprogrammiersystem)

Wenn Sie die Taste BLAU für APS drücken, erscheint das Menü Autoprogrammiersystem auf dem Bildschirm

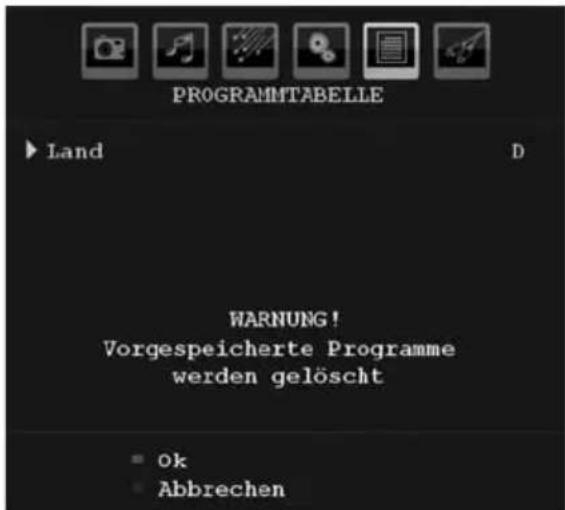

PROGRAMTABELLE ► Land D WARNUNG! Vorgespeicherte Programme werden gelöscht ■ Ok ■ Abbrechen

Land

Drücken Sie "◀" oder "▶", um Ihr Land auszuwählen. Wenn Sie die APS-Funktion abbrechen möchten, drücken Sie die Taste BLAU.

Wenn Sie die Taste OK oder ROT zum Starten des APS drücken, werden alle gespeicherten Programme gelöscht und das TV-Gerät sucht erneut nach den verfügbaren Kanälen. Während der Suche wird die folgende OSD-Meldung eingeblendet:

APS in Betrieb... D 106.00 MHz 7% Abbrechen

Wenn Sie die Taste BLAU drücken, wird die APS-Funktion gestoppt und die Programmtabelle wird am Bildschirm angezeigt.

Wenn Sie warten, bis der APS-Vorgang abgeschlossen ist, wird die Programmtabelle mit den gefundenen Programmen angezeigt.

Menü Quelle

Drücken Sie die Taste ▼ oder “▲, um das sechste Symbol auszuwählen. Drücken Sie

anschließend "▶" oder OK. Das Menü Quelle erscheint auf dem Bildschirm:

QUELLE : TV TV EXT-1 EXT-2 EXT-2S FAV HDMI-1 HDMI-2 HDMI-3 HDMI-4 YPbPr

Markieren Sie im Menü Quelle über die Taste "▼ oder " " eine Quelle und wechseln Sie in diesen Modus, indem Sie die Taste ▶ drücken. Optionen für Quelle sind; TV, EXT-1, EXT-2, EXT-2S, FAV, HDMI-1, HDMI-2, HDMI-3, HDMI-4, YPbPr oder PC-VGA.

Note: Wenn Sie optionale Geräte an Ihr TV-Gerät angeschlossen haben, müssen Sie den entsprechenden Eingang wählen, um das Bild von dieser Quelle zu wählen.

Menüsystem im PC-Modus

Lesen Sie den Abschnitt "Anschließen des LCD-TVs an einen PC" für den Anschluss eines PCs an das TV-Gerät.

Um auf die Quelle PC zu schalten, drücken Sie die Taste "SOURCE" auf der Fernbedienung und wählen Sie PC als Eingang. Sie können auch das Menü "Quelle" verwenden, um zum PC-Modus zu schalten.

Beachten Sie, dass die Menüeinstellungen für den PC-Modus nur verfügbar sind, wenn das TV-Gerät im PC-Modus ist.

Menü PC Lage

Wählen Sie das erste Symbol durch Drücken der Taste "◀" oder "▶". Das Menü PC Lage erscheint auf dem Bildschirm:

PC LAGE Auto-Position Bildlage Horizontal 50 Bildlage Vertikal 33 Phase 31 Pixelfrequenz 50 Kein Signal

Auto-Position

Wenn Sie das Bild horizontal oder vertikal in eine unerwünschte Position verschieben, können Sie mit dieser Option das Bild automatisch in die richtige Position verschieben. Mit dieser Einstellung wird daher automatisch die Anzeige optimiert.

Wählen Sie die Option Auto-Position mit den Tasten "▼" oder "▲ Drücken Sie die Taste OK oder "◀", "▶".

Warnung: Bitte stellen Sie sicher, dass die automatische Einstellung mit einem Vollbild vorgenommen wird. So erzielen Sie die besten Resultate.

Bildlage Horizontal

Mit dieser Option können Sie das Bild auf die rechte oder linke Seite des Bildschirms verschieben.

Wählen Sie die Option Bildlage Horizontal mit der Taste “▼” oder “▲aus. Verwenden Sie die Taste “◀ oder “▶, um den Wert einzustellen.

Bildlage Vertikal

Mit dieser Option können Sie das Bild zum oberen oder unteren Rand des Bildschirms verschieben.

Wählen Sie die Option Bildlage Vertikal mit der Taste “▼” oder “▲aus. Verwenden Sie die Taste “◀ oder “”, um den Wert einzustellen.

Phase

Abhängig von der Auflösung und Abtastfrequenz, die Sie in das TV-Gerät einspeisen, kann es zu einem schmutzigen oder gestörten Bild auf dem Bildschirm kommen. In diesem Fall können Sie mit dieser Option durch mehrmalige Versuche ein klareres Bild erhalten.

Wählen Sie die Option Phase mit den Tasten "▼" oder "▲aus. Verwenden Sie die Taste "◀ oder "◀, um den Wert einzustellen.

Pixelfrequenz

Die Einstellung Pixelfrequenz korrigiert Störungen, die als vertikale Streifen bei pixelintensiven Darstellungen wie Tabellen oder Absätzen in kleinen Schriftarten auftreten.

Wählen Sie die Option Pixelfrequenz mit den Tasten "▼" oder "▲" aus. Verwenden Sie die Taste "◀" oder "▶", um den Wert einzustellen.

PC-Bildmenü (PC Picture Menu)

Um die Optionen für das PC-Bild einzustellen, gehen Sie wie folgt vor:

Drücken Sie die Taste “◀” oder “▶”, um das zweite Symbol auszuwählen. Das PC-Bildmenü erscheint auf dem Bildschirm.

Die Einstellungen für Helligkeit, Kontrast, Farbe und Farbtemperatur in diesem Menü entsprechen den im "Menüsystem Analog-TV" im Menü TV-Bild vorgenommenen Einstellungen.

Beachten Sie: Wenn Sie die Option Farbtemperatur auf Benutzer stellen, können Sie die Einstellungen für R, G und B selbst defi nieren.

Menü Ton (Sound)

Die Optionen dieses Menüs werden im Abschnitt "Menü Ton" im Abschnitt "Menüsystem" erklärt.

Menü Funktion

Die Einstellungen sind identisch mit jenen, die im Abschnitt "Menü Funktion" im Abschnitt "Menüsystem" erklärt werden.

Menü Quelle

Die Einstellungen sind identisch mit jenen, die im Abschnitt "Menü Funktion" im Abschnitt "Menüsystem" erklärt werden.

Anzeige der TV-Information

Programmnummer, Programmname, Klanganzeige und Zoom-Modus werden am Bildschirm angezeigt, wenn ein neues Programm eingegeben wird oder die Taste "i" gedrückt wird.

Stummschaltungsfunktion

Drücken Sie die Taste "✗" um den Ton abzuschalten. Die Stummschaltungsanzeige wird im oberen Teil des Bildschirms angezeigt. Um die Stummschaltung wieder auszuschalten, gibt es zwei Alternativen: Sie können die Taste "☒" drücken oder alternativ dazu einfach den Lautstärkepegel höher oder niedriger stellen

Picture-in-Picture (PIP)- und Picture-and-Picture (PAP)-Modi

Sie können die PIP-/PAP-Modi über das Menü Funktion aktivieren oder deaktivieren.

Im PIP-Modus wird ein kleines Bild (PIP-Bild) im Hauptbild angezeigt. Für das PIP-Fenster stehen eine Größe und 4 Positionen (links oben, rechts oben, links unten und rechts unten) zur Auswahl. Das Bildverhältnis des PIP-Fensters ist mit 4:3 festgelegt.

Wird der PIP-Modus aufgerufen, ist das aktive Fenster das PIP-Fenster. Dieses wird mit einem weißen Rahmen umgeben dargestellt. Das aktive Fenster kann über die Tasten "◀ oder "▶" geändert werden. Die OSD-Statusinfo bezieht sich auf das aktive Fenster. Die Position der Status-OSDs ist für beide Fenster gleich.

Im PAP-Modus werden zwei Fenster gleicher Größe auf dem Bildschirm angezeigt. Die Bildverhältnisse beider Fenster sind festgelegt.

Wenn Sie in den PAP-Modus schalten, wird das Hauptfenster im PIP-Modus auf der rechten Seite des Bildschirms dargestellt. Das aktive Fenster kann über die Tasten “◀” oder “▶” geändert werden.

Standbild

Sie können das Bild auf dem Bildschirm anhalten, indem Sie die Taste "OK" auf der Fernbedienung drücken. Drücken Sie die Taste "OK", um das Bild festzuhalten. Drücken Sie nochmals diese Taste, um den Standbildmodus zu verlassen.

Zoom-Modi

Sie können das Bildseitenverhältnis (Bildformat) des TV ändern, um das Bild in unterschiedlichen Zoommodi anzusehen.

Drücken Sie die Taste "ZOOM", um den Zoommodus direkt zu ändern.

Die verfügbaren Zoommodi werden unten angeführt.

Beachten Sie:

In den YPbPr - und HDMI -Modi mit den Auflösungen 720p-1080i ist nur der Modus 16:9 verfügbar.

Im PC-Modus ist nur der Modus 16:9 verfügbar.

Auto

Wenn ein WSS-Signal (Wide Screen Signaling = Breitbildsignal) mit dem Bildseitenformat im Sendesignal oder im Signal von einem externen Gerät enthalten ist, ändert das TV-Gerät automatisch den ZOOM-Modus in Übereinstimmung mit dem WSS-Signal.

- Wenn der AUTO-Modus wegen schlechter Qualität des WSS-Signals nicht richtig funktioniert, oder wenn Sie den ZOOM -Modus selbst ändern wollen, können Sie manuell zu einem anderen ZOOM -Modus wechseln.

16:9

Hier kann man die linke und die rechte Seite eines normalen Bildes (Bildseitenformat 4:3) gleichmäßig ausdehnen, um die Breite des TV-Bildschirms auszufüllen.

- Für Bilder mit einem Bildseitenverhältnis von 16:9, die zu einem normalen Bild (Bildseitenverhältnis von 4:3) verkleinert worden sind, verwenden Sie zur Wiederherstellung des ursprünglichen Formats den 16:9 -Modus.

4:3

Wird dazu verwendet, ein normales Bild (Bildseitenverhältnis von 4:3) zu betrachten, da dies sein ursprüngliches Format ist.

Hier kann man die linke und die rechte Seite eines normalen Bildes (Bildseitenformat 4:3) ausdehnen, um den Bildschirm auszufüllen, ohne dabei das Bild unnatürlich erscheinen zu lassen.

Der obere und der untere Teil des Bildes sind leicht abgeschnitten.

14:9

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 14:9) bis zu den oberen und unteren Grenzen des Bildschirms gezoomt.

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 16:9) auf volle Bildschirmgröße gezoomt.

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 16:9) mit Untertiteln auf volle Bildschirmgröße gezoomt.

Mit dieser Option können Sie das Bild vergrößern.

Beachten Sie: Sie können den Bildschirminhalt nach oben oder unten verschieben, indem Sie die Tasten "

▼" / "▲drücken, während als Bildformat Panorama, 14:9, Kino oder Untertitel ausgewählt ist

Teletext

Das Teletext-System überträgt Informationen wie Nachrichten, Sport und Wetter auf Ihr TV-Gerät. Wenn das Signal schwächer wird, zum Beispiel bei schlechten Witterungsbedingungen, können Textfehler auftreten, oder der Textmodus insgesamt deaktiviert werden.

Die Teletext-Funktionstasten werden unten angeführt:

“” Teletext Ein-Aus / PAT-Modus

Aktiviert bei einmaligem Drücken den Teletext. Durch Drücken dieser Taste wird der Bildschirm in zwei Fenster unterteilt. In einem wird der Teletext angezeigt, im anderen der aktuelle TV-Kanal. Durch nochmaliges Drücken wird der Teletext-Modus verlassen.

“艺Index

Dient zur Auswahl der Teletext-Indexseite.

“-” Vergrößern

Drücken Sie einmal diese Taste, um die obere Hälfte der Seite zu vergrößern, und nochmals, um die untere Hälfte vergrößern zu lassen, Wenn Sie die Taste nochmals drücken, kehren Sie zur normalen Anzeigegröße zurück.

“?” Anzeigen

Zeigt verborgene Informationen an (z. B. Lösungen von Rätseln oder Spielen).

“” Halten

Hält falls gewünscht eine Seite an. Um die Haltefunktion aufzuheben, nochmals diese Taste drücken.

“Unterseiten / Zeit

Wählt Unterseiten aus (sofern verfügbar), wenn der Teletext aktiv ist. Wenn der Teletext nicht aktiviert ist, wird die Zeitinformation angezeigt, sofern das entsprechende Programm Teletext überträgt.

/ and nummers (0-9)

Zum Auswählen einer Seite drücken.

Hinweis: Die meisten TV-Sender verwenden die Seitennummer 100 für die Indexseite.

Farbtasten

(ROT/GRÜN/GELB/BLAU)

Ihr TV-Gerät unterstützt die Systeme FASTEXT und TOPtext. Wenn diese Systeme verfügbar

sind, werden die Seiten in Gruppen oder Themen unterteilt.

Ist das FASTEXT-System verfügbar, werden die Abschnitte einer Teletextseite farbcodiert und können dann durch Drücken der entsprechenden Farbtaste ausgewählt werden. Drücken Sie eine Farbtaste je nach Wunsch.

Farbiger Text zeigt Ihnen an, welche Farbtasten Sie verwenden können, wenn eine Übertragung im TOPtext-System vorhanden ist. Durch Drücken der Tasten ⬆ oder ⬇ wird die jeweils nächste oder vorhergehende Seite angefordert.

Tipps

Pf1 ege des Bildschirms

Reinigen Sie den Bildschirm mit einem leicht angefeuchteten, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese Mittel die Bildschirmbeschichtung angreifen können.

Stecken Sie zu Ihrer Sicherheit vor der Reinigung den Netzstecker des Geräts aus. Wenn Sie das TV-Gerät bewegen oder transportieren, halten Sie es bitte richtig an der Unterseite.

Bleibendes Bild

Beachten Sie, dass bei der Anzeige von stehenden Bildern Geisterbilder auftreten können. Solche Bildstörungen auf LCD-TVs verschwinden meist nach einer Weile wieder. Schalten Sie das Gerät für eine Weile ab.

Um solche Störungen von vornherein zu vermeiden, sollten Sie keine stehenden Bilder lange Zeit anzeigen lassen.

Kein Strom

Wenn das Gerät keinen Strom hat, überprüfen Sie bitte das Netzkabel und dessen Anschluss an der Steckdose.

Schlechte Bildqualität

Haben Sie die richtige Farbnorm ausgewählt? Ist Ihr TV-Gerät oder die Hausantenne zu nahe an nicht geerdeten Audiogeräten oder Neonlichtern, etc. aufgestellt?

Berge oder hohe Gebäude können dazu führen, dass Bilder doppelt dargestellt werden oder Geisterbilder entstehen. Manchmal können Sie die Bildqualität verbessern, indem Sie die Antenne anders ausrichten.

Kann das Bild bzw. der Text kaum erkannt werden? Überprüfen Sie, ob Sie die richtige Frequenz eingegeben haben. Bitte stellen Sie die Kanäle neu ein.

Die Bildqualität kann sich verschlechtern, wenn zwei Zusatzgeräte gleichzeitig an das TV-Gerät angeschlossen werden. Trennen Sie in diesem Fall eines der Zusatzgeräte wieder ab.

Kein Bild

Ist die Antenne richtig angeschlossen? Sind die Stecker fest mit der Antennenbuchse verbunden? Ist das Antennenkabel beschädigt?

Wurden geeignete Stecker verwendet, um die Antenne anzuschließen? Wenn Sie nicht sicher sind, fragen Sie Ihren Händler.

Kein Bild bedeutet, dass Ihr TV-Gerät kein Signal empfängt. Haben Sie die richtigen Tasten auf der Fernbedienung betätigt? Versuchen Sie es noch einmal.

Stellen Sie auch sicher, dass die richtige Eingangsquelle ausgewählt ist.

Ton

Sie hören keinen Ton. Haben Sie den Ton eventuell durch das Betätigen der Taste ✗ unterbrochen?

Es funktioniert nur ein Lautsprecher. Ist die Balance auf nur eine Seite eingestellt? Siehe

Menü Ton.

Fernbedienung

Das Gerät spricht nicht auf die Fernbedienung an. Möglicherweise sind die Batterien leer. In diesem Fall können Sie das TV-Gerät immer noch über die Tasten am Gerät bedienen.

Eingabequellen

Wenn Sie keine Eingabequelle wählen können, haben Sie wahrscheinlich kein Gerät angeschlossen.

Wenn Sie ein Gerät angeschlossen haben, überprüfen Sie die AV-Kabel und deren Anschluss

Anhang A: Typische Anzeigemodi PC-Eingang

Das Display hat eine maximale Auflösung von 1920 x 1200. Die folgende Tabelle illustriert einige der typischen Anzeigemodi.

Unter Umständen unterstützt Ihr TV keine verschiedenen Auflösungen. Die unterstützten Auflösungen werden unten aufgelistet.

Wenn Sie Ihren PC mit einer nicht unterstützten Auflösung betreiben, erscheint eine Warnmeldung am Bildschirm.

Hinweis: Mit (*) markierte Auflösungsmodi sind in den PIP-/PAP-Modi nicht verfügbar.

Index	Auflösung Frequenz				Standard
	Hor. Ver	Ver (Hz)		Hor.(kHz)
1 640	350 85 37.9	VESA
3 640	400 85 37.9	VESA
4 640	400 70 31.5	IBM VGA
6 640	480 60 31.5	VESA
7 640	480 66 35.0	MAC
8 640	480 72 37.9	VESA
9 640	480 75 37.5	VESA
10 640	480 85 43.3	VESA
11	800 600	56 35.2 VESA
12 800	600 60 37.9	VESA
13 800	600 70 43.8
14 800	600 72 48.1	VESA
15 800	600 75 46.9	VESA
16 800	600 85 53.7	VESA
17 832	624 75 49.7	MAC
18 1024	768 43 35.5				VESA(interlace)
19 1024	768 60 48.4	VESA
20*	1024 768	70 56.5 VESA
21*	1024 768	72 57.7
22*	1024 768	75 60.0
23*	1024 768	85 68.3
24 1152	864 60 53.8
25*	1152 864	70 64.2 VESA
26*	1152 864	75 67.5 VESA
27*	1152 864	85 77.1 VESA
28*	1152 870	75 68.9 MAC
29 1280	768 60 47.7	VESA
30 1360	768 60 47.7
31*	1280 768	75 60.2 VESA
32 1280	960 60 60.0	VESA
33*	1280 960	75 75.0 VESA
34*	1280 960	85 85.9 VESA
35 1280	1024	60 64.0 VESA
36*	1280	1024 75	80.0 VESA
37*	1280	1024 85	91.1 VESA
38 1400	1050	60 65.3
39*	1400	1050 75	82.3
40 1440	900 60 55.9
41*	1440 900	75 70.6
42*	1600	1200 60	75.0 VESA
43 1680	1050	60 65.3
44*	1920	1200 60	74.5

Anhang B: AV- und HDMI-Signalkompatibilität (Eingangssignaltypen)

Quelle Untertützte Signale Verfügbar
EXT-1(SCART 1)	PAL 50/60		O
	NTSC 60 O
	RGB 50		O
	RGB 60		O
EXT-2(SCART-2)	PAL 50/60		O
	NTSC 60 O
	RGB 50 X
	RGB 60 X
	S-VHS 50 O
	S-VHS 60 O
FAV	PAL 50/60		O
	NTSC 60 O
YPbPr	480I 60Hz		O
	480P 60Hz		O
	576I 50Hz		O
	576P 50Hz		O
	720P 50Hz		O
	720P 60Hz		O
	1080I 50Hz		O
	1080I 60Hz		O
	1080P 50Hz		O
	1080P 60Hz		O
	1080P 60Hz O
HDMI1HDMI2HDMI3HDMI4	480I 60Hz		O
	480P 60Hz O
	576I 50Hz O
	576P 50Hz O
	720P 50Hz O
	720P 60Hz O
	1080I 50Hz O
	1080I 60Hz O
	1080P 50Hz O
	1080P 60Hz O
	1080P	24 HZ	O

(X: Nicht möglich, O : Möglich)
Hinweis: In einigen Fällen kann unter Umständen ein Signal nicht richtig auf dem LCD-Schirm angezeigt werden. Das Problem kann durch eine Inkompatibilität in den Standards des Quellgeräts verursacht werden (DVD, Settop-Box etc.). Wenn solche Probleme auftreten, wenden Sie sich bitte an Ihren Händler und/oder den Hersteller des Geräts.

Anhang C: Pinbelegung

Pinbelegung SCART-Anschluss

Pin Eingangssignal Pin Eingangssignal
1 AUDIO OUT (RECHTS) 12			Nicht verwendet
2 AUDIO IN (RECHTS) 13			RGB-R GND
3 AUDIO OUT (LINKS/MONO) 14			GND
4 AUDIO GND 15			RGB-R / S.VHS CHROMINANCE IN
5 RGB-B GND 16			BLANKING-SIGNAL
6 AUDIO IN (LINKS/MONO) 17			COMPOSITE VIDEO GND
7 RGB-B IN 18			BLANKING-SIGNAL GND
8 AUDIO / RGB SWITCH / 16:9		19	COMPOSITE VIDEO OUT
9	RGB-G GND	20	COMPOSITE VIDEO / S.VHS LUMINANCE IN
10	Nicht verwendet	21	GND / SHIELD (GEHÄUSE)
11	RGB-B IN

Pinbelegung HDMI™-Anschluss

Pin	Eingangssignal Pin		Eingangssignal
1	TMDS Data2+ 11	TMDS Clock Shield
2	TMDS Data2 Shield 12
3	TMDS Data 2-	13	CEC
4	TMDS Data 1+	14	Reserviert (im Gerät nicht beschaltet)
5	TMDS Data1 Shield 15		SCL
6	TMDS Data1- 16		SDA
7	TMDS Data0+	17	DDC/CED Ground
8	TMDS Data0 Shield 18		+5V Stromversorgung
9	TMDS Data0- 19		Hot Plug -Erfassung
10	TMDS Clock+

Signaleingang

PC-RGB-Buchse (D-Sub-Stecker 15-Pin)

Pln	Eingangssignal
1	R
2	G oder Sync auf Grün
3	B
4	Keine Verbindung
5	Keine Verbindung
6	R.GND
7	G.GND
8	B.GND
9	Keine Verbindung
10	GND
11	Keine Verbindung
12	[SDA]
13	H.Sync oder HV/ Composite Sync
14	V.sync. [V.CLK]
15	[SCL]

⑤④③②① ⑩⑨⑧⑦⑥ ⑯⑭④③⑫⑪

Anhang D: PIP-/PAP-Kombinationen

HAUPTBILD

TV Scart1

Scart2

Scart3

2S FAV HD

HDMI1

HDMI2

HDMI3

HDMI4

YPbPr

PC-VGA

TV

×

√(RGB)

×

× × √

√ √ √

√ √ √

Scart1

√(RGB)

×

√(RGB)

√(RGB)

√(RGB)

√

√

√

√

√

√

√

Scart2

×

√(RGB)

×

× × √

√ √ √

√ √ √

Scart2S

×

√(RGB)

×

×

×

√

√

√

√

√

FAV

×

√(RGB)

×

× × √

√ √ √

√ √ √

HDMI1

√

√

√

√

√ × × × × √ √

HDMI2

√

√

√

√

√ × × × × √ √

HDMI3

√

√

√

√

√ × × × × √ √

HDMI4

√

√

√

√

√ × × × × √ √

YPbPr

√

√

√

√

√

√

√

√

√

×

√

PC-VGA

√

√

√

√

√

√

√

√

√

√

×

(RGB): Dies zeigt an, dass die Auswahl nur möglich ist, wenn an Scart-1 ein RGB-Signal anliegt.

Einschränkungen: Scart-1 muss ein RGB-Signal haben, um mit den Quellen TV, Scart-2, Scart-2S, FAV PIP/PAP zu ermöglichen.

Wenn diese Quellen im Hauptfenster angezeigt werden und Scart-1 kein RGB-Signal hat, kann die PIP/PAP-Quelle nicht auf die Quelle Scart-1 geschaltet werden.

Wenn die Quelle Scart-1 im Hauptfenster angezeigt werden und Scart-1 kein RGB-Signal hat, kann die PIP/PAP-Quelle nicht auf die Quelle TV, Scart-2, Scart-2S oder FAV geschaltet werden.

Anhang E: Unterstützte DVI-Auflösungen

Wenn Sie Zusatzgeräte über DVI-Adapterkabel (nicht mitgeliefert) an die Anschlüsse Ihres TV-Geräts anschließen, können Sie sich an die folgenden Auflösungsinformationen halten:

	24Hz	25Hz	30Hz	50Hz	60Hz
480i					☑
480p					☑
576i				☑
576p				☑
720p				☑	☑
1080i				☑	☑
1080p	☑	☑	☑	☑	☑

Technische Daten

TV-ÜBERTRAGUNG

ANZAHL DER VOREINGESTELLTEN KANÄLE

200

KANALANZEIGE

Bildschirmanzeige

RF-ANTENNENEINGANG

75 Ohm (nicht geregelt)

BETRIEBSSPANNUNG

220-240V AC, 50 Hz.

AUDIO

Deutsch + Nicam Stereo

AUDIO-AUSGANGSLEISTUNG (WRMS.) (10% THD)

2 × 8

LEISTUNGSAUFNAHME (W)

150 W (max.)

< 1 W (Standby)

PANEL

32"-Breitbild-Display

MESSUNGEN

WxHxD(mit Standfuß) 776 mm x 567 mm x 187 mm

Gewicht: 12.5 kg (mit Standfuß)

WxHxD(mit Standfuß) 776 mm x 524 mm x 94 mm mm (nur TV)

Gewicht: 11.1 Kg (nur TV)
