BEDIENUNGSANLEITUNG Toronto 42 7830 T GRUNDIG

4 AUFSTELLEN UND SICHERHEIT

6 ALLGEMEINES

6 Besonderheiten Ihres Fernsehgerätes
6 Empfang digitaler Programme
6 Common Interface - was ist das?

7 ANSCHLIESSEN/VORBEREITEN

7 Antenne und Netzkabel anschließen
8 Batterien in die Fernbedienung einlegen
8 Batterien des Fernsehgerätes austauschen

9 AUF EINEN BLICK

9 Die Anschlüsse des Fernsehgerätes
10 Die Bedienelemente des Fernsehgerätes
11 Die Fernbedienung

13 EINSTELLUNGEN

13 Digitale Fernseh-Programme suchen

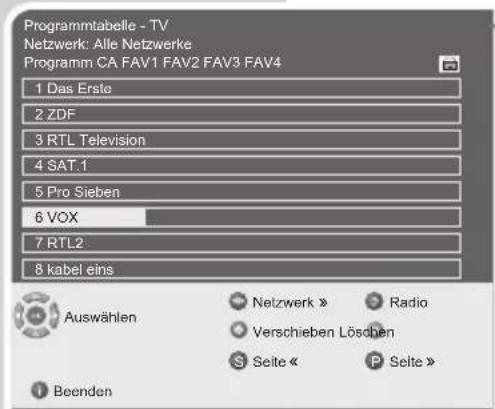

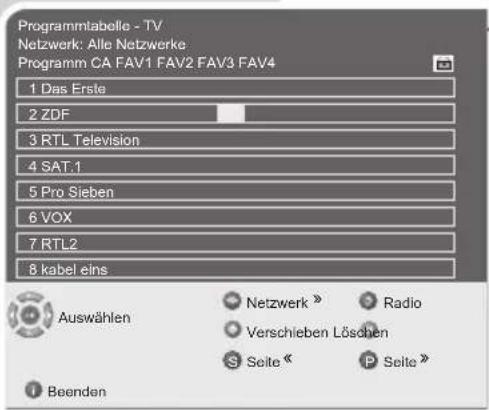

14 Programmbelegung der digitalen Programme ändern

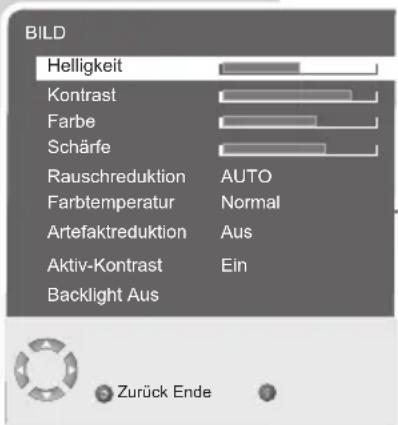

16 Bild-Einstellungen

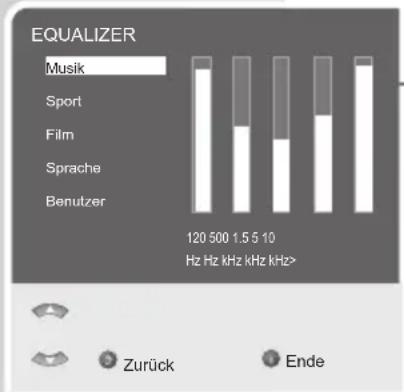

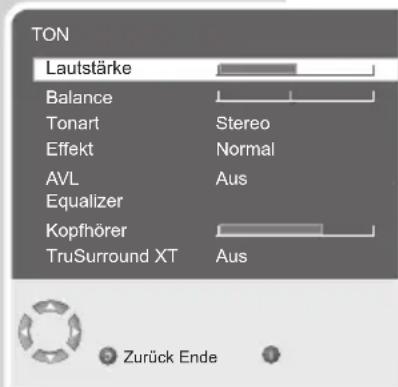

16 Ton-Einstellungen

19 FERNSEH-BETRIEB

19 Grundfunktionen
20 Zoom-Funktion
21 Zapp-Funktion
21 Elektronischer Programmführer (TV-Guide)
22 Bildformat-Umschaltung
23 PIP-Betrieb

24 VIDEOTEXT-BETRIEB

24 TOP-text oder FLOF-text-Betrieb
24 Normaltext-Betrieb
24 Weitere Funktionen

26 KOMFORT-FUNKTIONEN

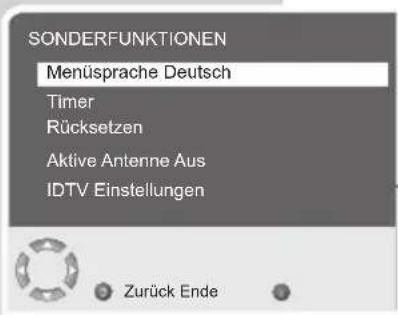

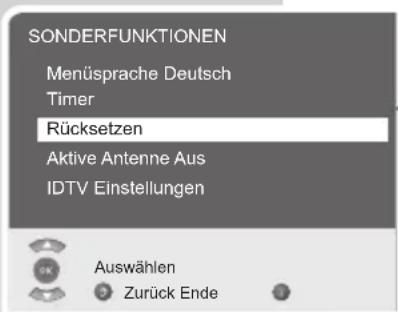

26 Komfort-Funktionen im Menü »Sonderfunktionen«

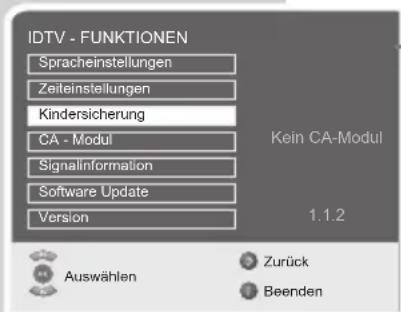

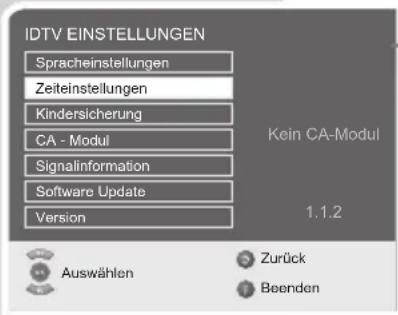

27 Einstellungen für digitale Fernseh-Programme

30 BETRIEB MIT EXTERNEN GERÄTEN

30 DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box
32 Kopfhörer

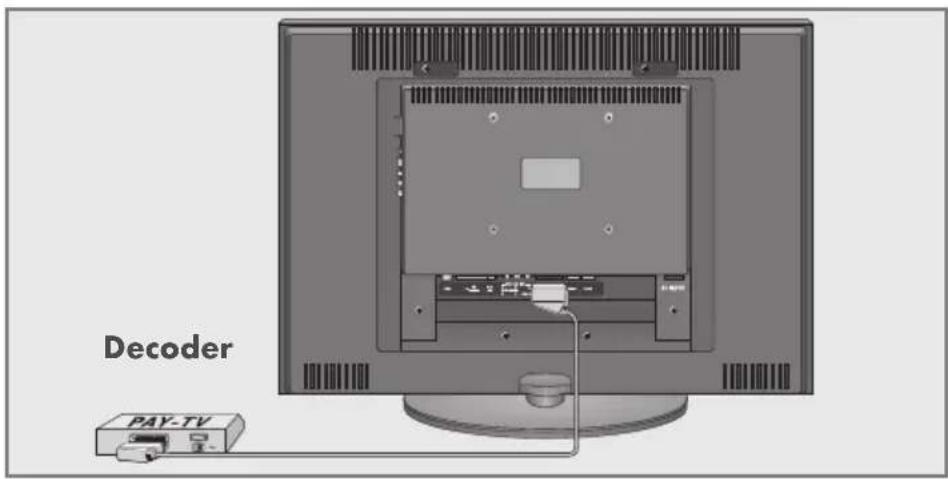

33 Decoder oder Satellitenreceiver
34 Camera-Recorder

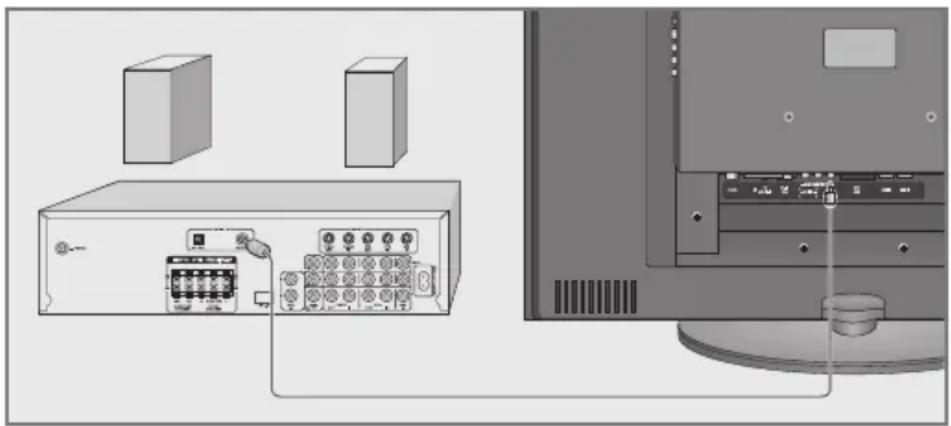

34 HiFi-Anlage/AV-Receiver

35 BETRIEB ALS PC-MONITOR

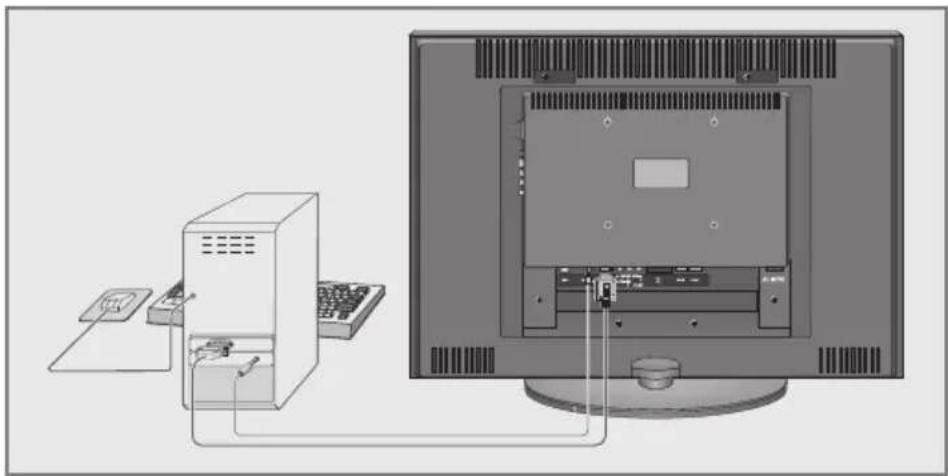

35 PC anschließen
35 Programmplatz für den PC anwählen

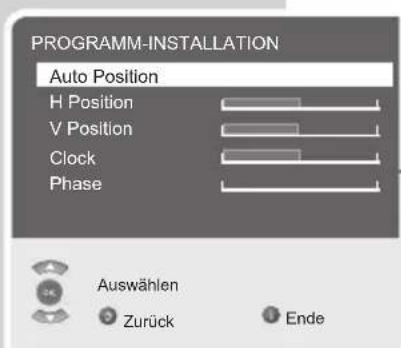

35 Einstellungen für den PC

36 BETRIEB MIT COMMON INTERFACE

36 Common Interface einschieben
36 Zugangskontrolle für CI-Modul und die Smartcard

37 SONDEREINSTELLUNGEN

37 Digitale Fernseh-Programme einstellen
38 Analoge Fernseh-Programme einstellen
40 Programmbelegung der analogen Programme ändern

42 INFORMATIONEN

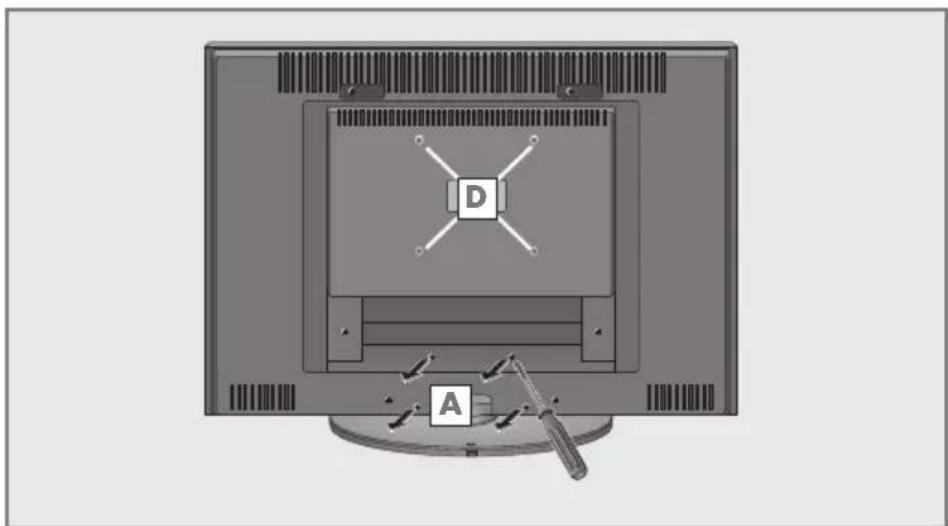

42 Demontage des Gerätefußes
43 Technische Daten
43 Service-Hinweise für den Fachhandel
43 Umwelthinweis
43 GRUNDIG Kundenberatungszentrum
44 Störungen selbst beheben

AUFSTELLEN UND SICHERHEIT

5 x

10 cm 20 cm 10 cm

Beachten Sie beim Aufstellen des Fernsehgerätes bitte die folgenden Hinweise:

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Der ideale Betrachtungsabstand beträgt 5 mal die Bildschirm-diagonale.

Fremdlicht auf dem Bildschirm beeinträchtigt die Bildqualität.

Um für eine ausreichende Belüftung zu sorgen, achten Sie auf genügend große Abstände in der Schrankwand.

Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, dass es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder Ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät und keine Deckchen oder Ähnliches unter das Fernsehgerät.

Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt. Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Fernsehgerät vom Fachmann entfernen.

Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Achten Sie darauf, dass das Netzkabel oder (wenn vorhanden) der Netzadapter nicht beschädigt wird.

Das Fernsehgerät darf nur mit dem beiliegenden Netzkabel/Netzadapter betrieben werden.

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

Reinigen Sie das Gehäuse des Fernsehgerätes nur mit dem beiliegenden Tuch. Verwenden Sie nur klares Wasser.

AUFSTELLEN UND SICHERHEIT

Bitte beachten Sie beim Aufstellen des Gerätes, dass Oberflächen von Möbeln mit den verschiedensten Lacken und Kunststoffen beschichtet sind. Sie enthalten meistens chemische Zusätze die u. a. das Material der Gerätefüße angreifen können. Dadurch können Rückstände auf der Möbeloberfläche entstehen, die sich nur schwer oder nicht mehr entfernen lassen.

Der Bildschirm Ihres LCD-Fernsehgerätes entspricht den höchsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern überprüft.

Aus technologischen Gründen ist es – trotz größter Sorgfalt bei der Herstellung – nicht 100% auszuschließen, dass einige Bildpunkte Defekte aufweisen.

Derartige Pixelfehler können – wenn sie in den spezifizierten Grenzen der DIN Norm liegen – nicht als Gerätedefekt im Sinne der Gewähr leistung betrachtet werden.

Hinweis:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Geräte aus! Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steck-dose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

Sorgen Sie dafür, dass der Netzstecker frei zugänglich ist!

Vorsicht:

Wenn Sie für Ihr Fernsehgerät eine Wandhalterung vorsehen, beachten Sie unbedingt die Montageanleitung dieser Wandhalterung oder lassen Sie die Montage durch Ihren Fachhändler durchführen.

Beim Kauf der Wandhalterung achten Sie bitte darauf, dass alle am Fernsehgerät vorgesehenen Befestigungspunkte in der Wandhalterung vorhanden sind und bei der Montage verwendet werden.

Besonderheiten Ihres Fernsehgerätes

Mit dem Fernsehgerät können alle „freien“ digitalen und alle analogen Programme empfangen und verarbeitet werden. Dieses Fernsehgerät besitzt ein integriertes digitales und analoges Empfangsteil. Die digitalen Programme werden über das digitale Empfangsteil in hervorragender digitaler Ton- und Bildqualität aufbereitet.

Der Elektronische Programmführer TV-Guide (nur bei digitalen Programmen) informiert Sie über kurzfristige Programmänderungen, sowie über das gesamte Programmangebot der verschiedensten Sendeanstalten für die nächsten Tage.

Detaillierte Informationen zu den einzelnen Fernseh-Sendungen sind – falls von der Sendeanstalt angeboten – ebenfalls im Elektronischen Programmführer verfügbar.

Das Fernsehgerät ist mit einer sehr umfassenden, benutzerfreundlichen Menüführung ausgestattet.

Diese Benutzerführung wird am Bildschirm des Fernsehgerätes eingeblendet, wobei die entsprechenden Tasten der Fernbedienung erklärt werden.

Empfang digitaler Programme

Für den Empfang digitaler Programme benötigen Sie eine digitaltaugliche Haus- oder Zimmerantenne (passive oder aktive Zimmerantenne mit eigener Spannungsversorgung).

Anders als bei der Übertragung analoger Programme ist nicht jedem einzelnen digitalen Programm eine eigene Sendefrequenz zugeordnet, sondern mehrere Programme sind in einem Bouquet auf regionaler oder nationaler Ebene gebündelt.

Die aktuellen Übertragungsdaten können Sie im Videotext-Angebot verschiedener Sendeanstalten abfragen bzw. einer aktuellen Fernseh-Fachzeitschrift oder dem Internet entnehmen.

Common Interface - was ist das?

Common Interface (CI) ist eine Schnittstelle für DVB-Empfänger.

Verschlüsselte Programme können nur mit einem dem Verschlüsselungssystem entsprechenden CI-Modul in Verbindung mit der dazugehörigen Smartcard gesehen werden.

Das Fernsehgerät ist auf der Rückseite mit einem Common Interface-Schacht ausgestattet, in den CI-Module verschiedener Anbieter eingesetzt werden können.

In das CI-Modul wird die entsprechende Smartcard des Anbieters zum „Freischalten“ gewünschter verschlüsselter Programme eingeschoben.

Verschlüsselte Programme werden nur in den skandinavischen Ländern digital terrestrisch (DVB-T) ausgestrahlt.

ANSCHLIESSEN/VORBEREITEN

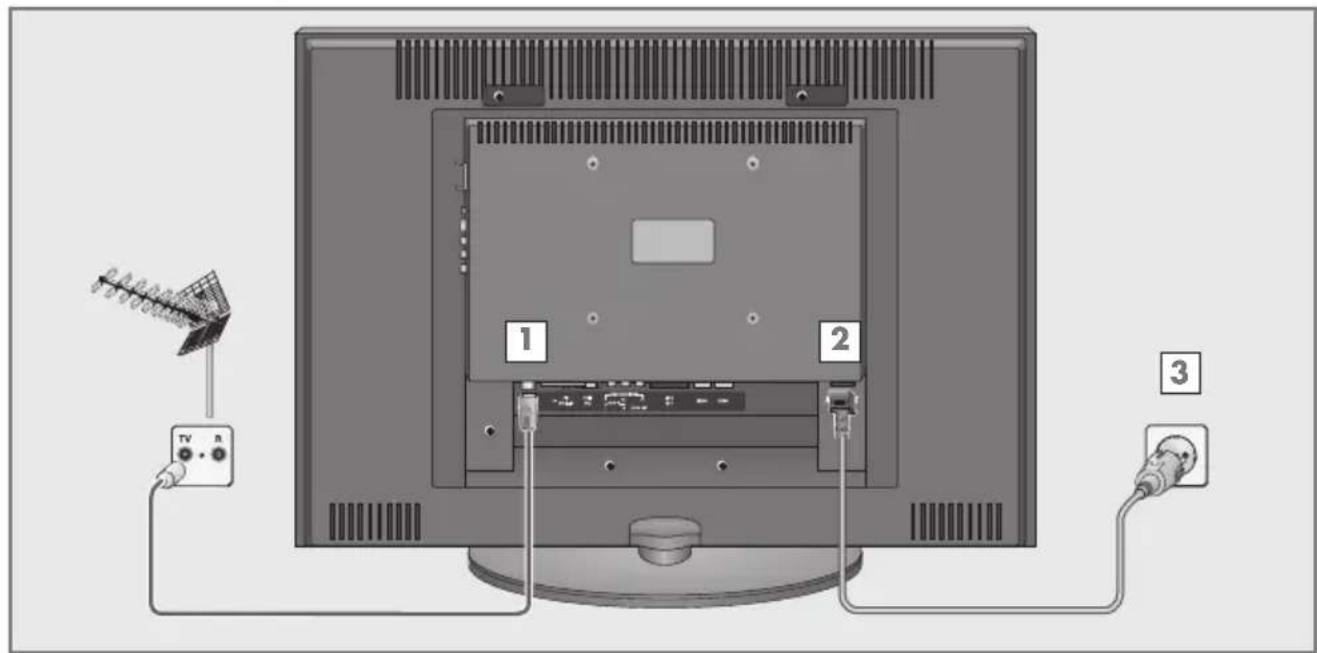

Antenne und Netzkabel anschließen

1 Antennenkabel der Haus- oder Zimmerantenne (passive oder aktive Zimmerantenne mit eigener Spannungsversorgung für digitale Fernseh-Programme) in die Antennenbuchse »TUNER« des Fernsehgerätes stecken;

oder

Antennenkabel der Hausantenne (für analoge Fernsehprogramme) in die Antennenbuchse »TUNER« des Fernsehgerätes stecken.

Hinweis:

Beim Anschluss einer Zimmerantenne muss diese evtl. abwechselnd an verschiedenen Orten plaziert werden, um einen optimalen Empfang zu erhalten.

2 Beigepacktes Netzkabel in die Netzbuchse »AC INPUT« des Fernsehgerätes stecken.
3 Stecker des Netzkabels in eine Steckdose stecken.

Hinweise:

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steck-dose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

Schließen Sie das Fernsehgerät nur mit dem mitgelieferten Netz-kabel an eine geeignete Schutzkontaktsteckdose mit Erdung an.

Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen und nehmen Sie auch keinen Eingriff an dem Netzkabel vor.

ANSCHLIESSEN/VORBEREITEN

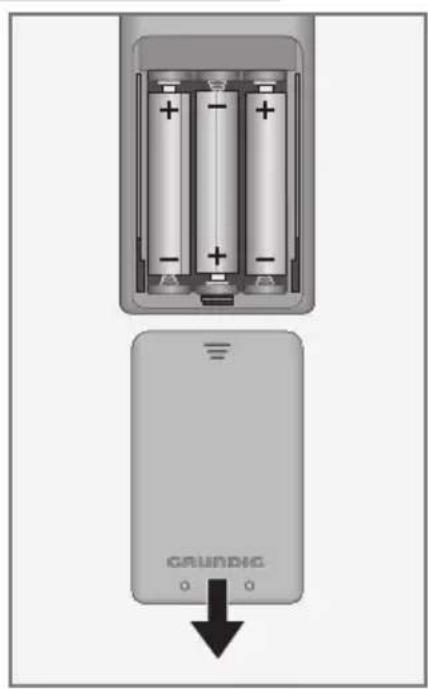

Batterien in die Fernbedienung einlegen

1 Batteriefach öffnen, dazu Deckel abnehmen.
2 Batterien einlegen (Typ Micro, z.B. R03 oder AAA, 3x1,5V). Dabei Polung beachten (im Batteriefachboden markiert).

3 Batteriefach schließen.

Hinweis:

Wenn das Fernsehgerät auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen.

Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Umwelthinweis

Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

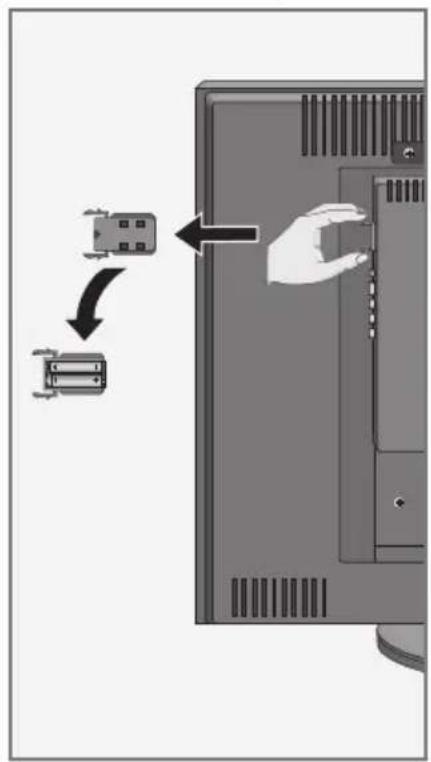

Batterien des Fernsehgerätes austauschen

Das Fernsehgerät ist mit der Funktion Zero Standby (Leistungsaufnahme in Standby beträgt 0 Watt) ausgestattet.

Für diese Funktion sind im Fernsehgerät zwei Batterien eingesetzt.

Wird nach dem Einschalten des Gerätes »TV-BATTERIESTAND NIED-RIG, BITTE BAT. WECHSELN« eingeblendet, müssen Sie die Batterien austauschen.

1 Netzstecker ziehen.
- Wird der Netzstecker nicht gezogen, erscheint die Einblendung »TV-BATTERIESTAND NIEDRIG, BITTE BAT. WECHSELN« auch nach dem Batteriewechsel.
2 Batteriefach entnehmen, dazu die beiden Laschen leicht zusammendrücken und das Batteriefach herausziehen.
3 Verbrauchte Batterien entfernen und neue Batterien einlegen. (Typ Micro, z.B. R03 oder AAA, 2x1,5V).
Dabei Polung beachten (im Batteriefachboden markiert).
4 Batteriefach einsetzen.

Hinweis:

Bei vollständig entleerten Batterien kann das Gerät nicht mehr eingeschaltet werden.

Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Umwelthinweis

Die Batterien - auch schwermetallfreie - dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

AUF EINEN BLICK

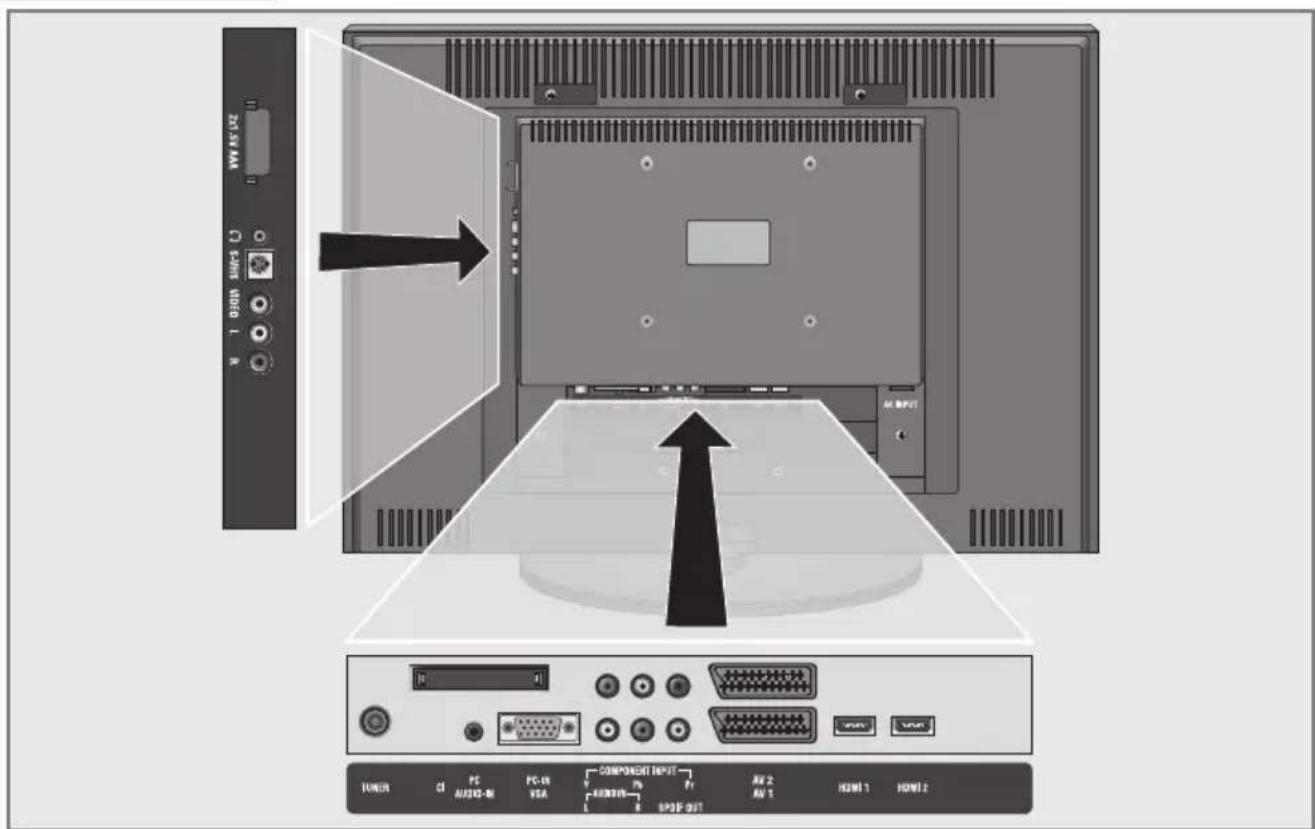

Die Anschlüsse des Fernsehgerätes

2x1.5V AAA Batterien für Funktion Zero Standby.

Kopfhöreranschluss (3,5 mm ∅ Klinke).

S-VHS Bildsignal-Eingang für S-Video-Camerarecorder.

VIDEO Bildsignal-Eingang für Camerarecorder.

L R Tonsignal-Eingang für Camerarecorder.

TUNER Antennenbuchse.

CI Common Interface-Schacht.

PC AUDIO-IN Tonsignal-Eingang für PC.

PC-IN VGA VGA-Buchse, Bildsignal-Eingang für PC.

COMPONENT

INPUT

Y Pb Pr Bildsignal-Eingang (YUV-Signal).

AUDIO IN L R Tonsignal-Eingang (YUV-Signal).

SPDIF OUT Tonsignal-Ausgang (coaxial) für PCM-Signale; zum Anschließen eines digitalen Mehrkanal-Audio-/Videover stärkers oder AV-Receivers.

AV2 Euro/AV-Buchse (FBAS-Signal, Y/C-Signal).

AV1 Euro/AV-Buchse (FBAS-Signal, RGB-Signal).

HDMI1 HDMI-Buchse, Ton-/Bildsignal-Eingang (HDMI).

HDMI2 HDMI-Buchse, Ton-/Bildsignal-Eingang (HDMI).

AC INPUT Buchse für das Netzkabel.

AUF EINEN BLICK

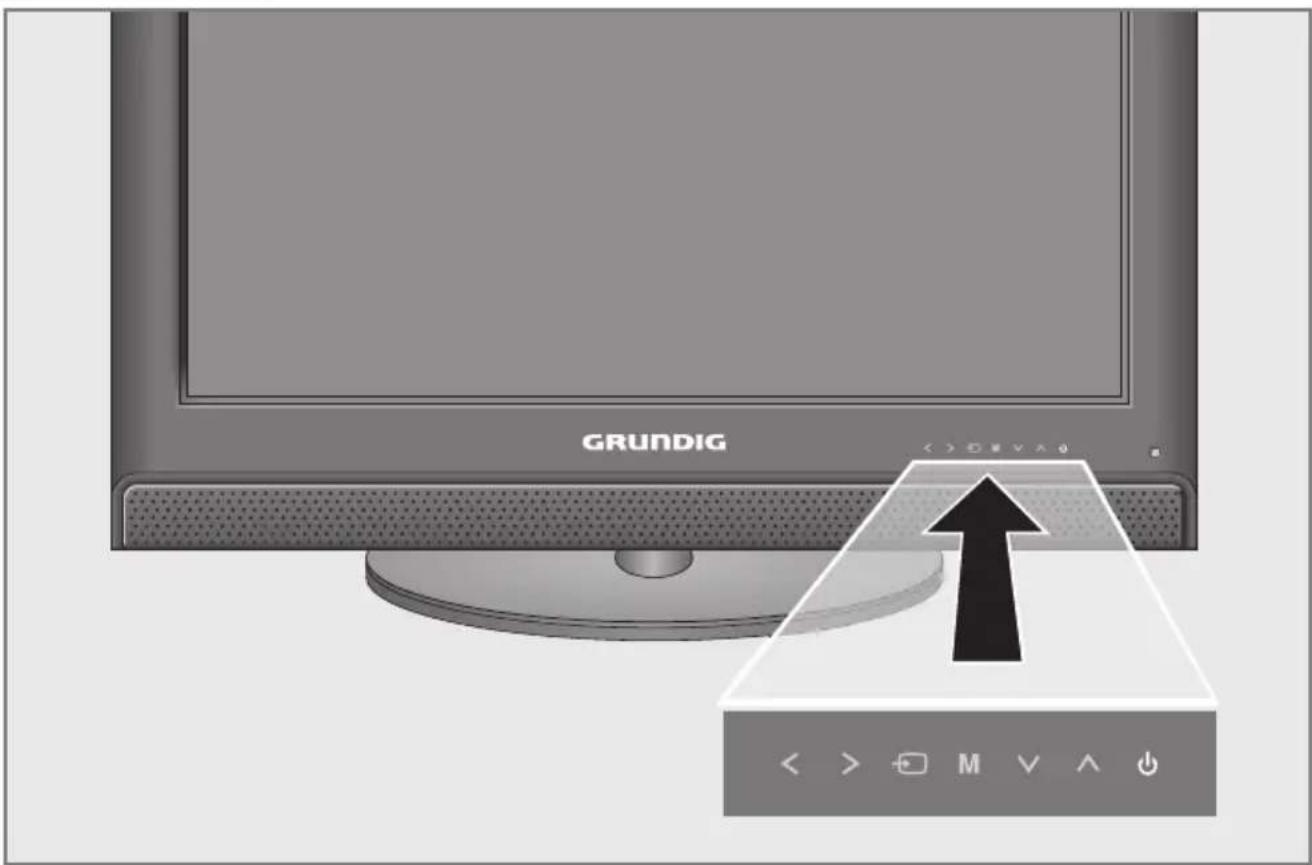

Die Bedienelemente des Fernsehgeräte

Die Symbole der Sensortasten leuchten für kurze Zeit, wenn Sie mit der Hand über das Bedienfeld streifen. Zur Bedienung kurz auf das jeweilige Tastensymbol tippen.

Schaltet das Fernsehgerät ein und wieder in Bereitschaft

(Stand-by).

Nur durch Ziehen des Netzsteckers wird das Fernsehgerät vom Stromnetz getrennt.

Wählen schrittweise das Programm;

wählen Funktion im Menü.

M Ruft das Menü »INFO« auf;

Menüzeile mit »A« oder »V« anwählen;

Funktion mit »« oder »« aktivieren;

Funktion mit »« oder »« einstellen;

Menü mit »M« abschalten.

Ruft die Vorauswahl für AV-Programmplätze auf.

Anwahl im Menü mit »Λ« oder »V«,

bestätigen mit »« oder » «

Verändern die Lautstärke;

wählen Funktion im Menü.

AUF EINEN BLICK

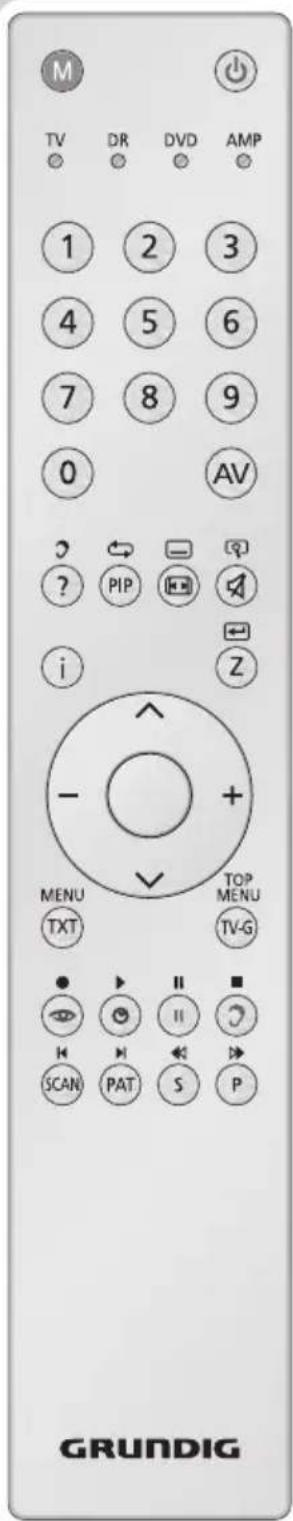

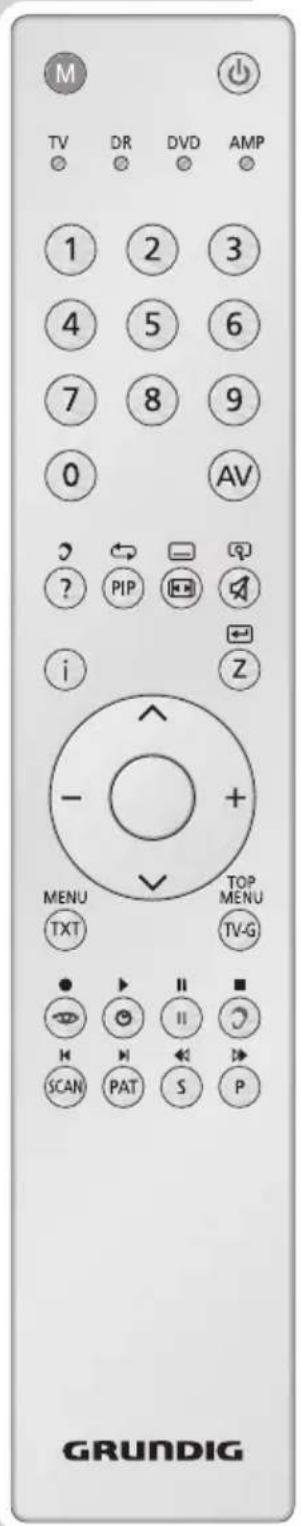

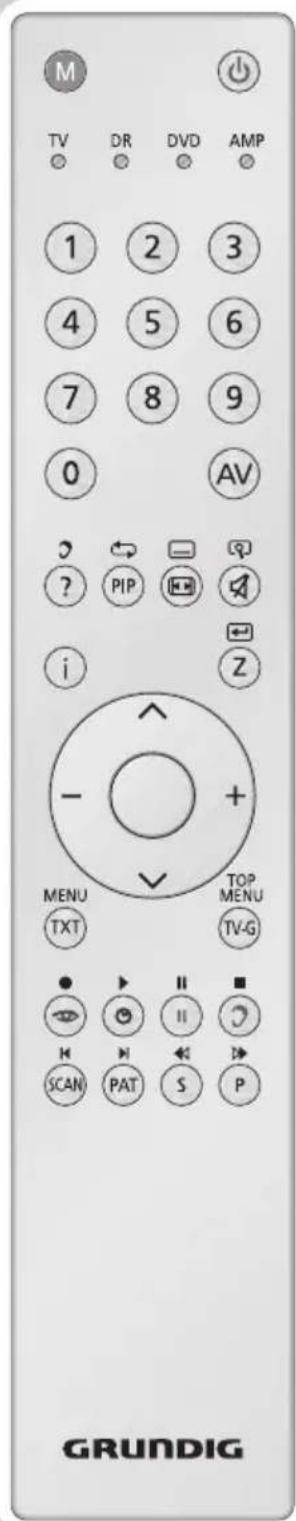

Die Fernbedienung

Schaltet das Fernsehgerät ein und wieder in Bereitschaft (Stand-by).

1 ... 0 Wählen Programme direkt.

AV Ruft die Vorauswahl für AV-Programmplätze auf. Danach Auswahl mit »A« oder »V«.

? Blendet Nummer und Namen des Programmes ein; Antwortfreigabe im Videotext-Betrieb.

PIP Blendet ein Kleinbild ein; aktiviert die Double Window-Funktion; schaltet zurück zum Normalbild.

Schaltet das Bildformat um; schaltet auf doppelte Zeichengröße im Video-text-Betrieb.

Ton ein/aus (stummschalten).

i Ruft das Menü »INFO« auf.

Z Zapp-Funktion; Seitenstopp im Videotext-Betrieb.

Wählen Programme schrittweise; bewegen Cursor nach oben/unten.

(OK) Ruft die Programmliste »ALLE« auf; aktiviert verschiedene Funktionen.

- + Ändern die Lautstärke; bewegen Cursor nach links/rechts.

TXT Schaltet zwischen Videotext-Betrieb und TV-Betrieb um.

TV-G Ruft den Elektronischen Programmführer (TV-Guide) auf.

Wählt verschiedenen Bildeinstellungen; blättert im Videotext-Betrieb eine Seite zurück..

Blendet die Uhrzeit ein; wählt im Videotext-Betrieb eine Seite.

Standbild; wählt gewünschtes Kapitel im Videotext-Betrieb.

Wählt verschiedenen Toneinstellungen (nur im analogen Fernseh-Betrieb); wählt gewünschtes Thema im Videotext-Betrieb.

M TV DR DVD AMP ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 0 AV ? PIP i Z MENU TXT TOP MENU TV-G SCAN PAT S P GRUNDIG

AUF EINEN BLICK

M TV DR DVD AMP 1 2 3 4 5 6 7 8 9 0 AV ? PIP i Z MENU TXT TOP MENU TV-G SCAN PAT S P GRUNDIG

SCAN Vergrößert das Bild.

PAT Wählt die Funktion Split Screen.

S Wählt Unterseiten im Videotext-Betrieb.

P Ruft Programmlisten auf (»TV«, »RADIO«,

»DATEN«, »FAV1« bis »FAV4«) ; aktualisiert eine Seite im Videotext-Betrieb.

M Schaltet auf die Bedienung eines GRUNDIG Di-

gital-Receivers, GRUNDIG Digital-Receivers mit Festplatte (PDR), GRUNDIG DVD-Players, GRUNDIG DVD-Recorders oder GRUNDIG AV-Receivers.

»M« so oft drücken, bis die entsprechende Anzeige »DR«, »DVD« oder »AMP« leuchtet. Anschließend gewünschte Taste drücken.

Wird für ca. 10 Sekunden keine Taste gedrückt, schaltet die Fernbedienung wieder auf Fernsehbetrieb (»TV«).

Hinweis:

»DR« ist für die Bedienung eines GRUNDIG Digital-Receivers (Fernbedienebene 1) vorprogrammiert.

»DVD« ist für die Bedienung eines GRUNDIG DVD-Players vorprogrammiert.

»AMP« ist für die Bedienung eines GRUNDIG AV-Receivers vorprogrammiert.

Welche Funktionen Sie ausführen können, hängt von der Ausstattung des Gerätes ab. Probieren Sie es einfach aus.

Die Vorprogrammierung können Sie verändern: »M« drücken und gedrückt halten und gleichzeitig die drei Zifferntasten des entsprechenden Codes drücken:

»1«, »2«, »3« für GRUNDIG DVD-Player.

»4«, »5«, »6« für GRUNDIG DVD-Recorder.

»1«, »4«, »7« für GRUNDIG Digital-Receiver (Fernbedienebene 1).

»2«, »5«, »8« für GRUNDIG Digital-Receiver (Fernbedienebene 2).

»3«, »6«, »9« für GRUNDIG Digital-Receiver mit Festplatte (PDR).

Digitale Fernseh-Programme suchen

Das Fernsehgerät ist mit einem automatischen Programmsuchlauf ausgestattet, der zuerst digitale Fernseh-Programme und danach analoge Fernseh-Programme sucht.

Sie starten den Suchlauf und können danach die Fernseh-Programme in der Reihenfolge Ihrer Wahl sortieren.

Es stehen 899 Programmplätze für digitale Programme und 99 für analoge Fernseh-Programme zur Verfügung, die mit Fernseh-Programmen von der Antenne oder vom Kabelanschluss (analoge Programme) belegt werden können.

1 Fernsehgerät mit »« aus Bereitschaft (Stand-by) einschalten.
- Nach der ersten Inbetriebnahme wird das Menü »Menu language« (Sprache) eingeblendet.

2 Gewünschte Sprache mit » —« oder »+« wählen.

Menu language

Menu language

Active antenna

English

Off

Change

Hilfe:

Wenn am Bildschirm das Menü »Menu language« (Sprache) nicht erscheint, Einstellung nach dem Kapitel „Fernsehgerät in den Auslieferungszustand zurücksetzen“, auf Seite 27 durchführen.

Achtung!

Die Antennenspannung darf nur eingeschaltet werden, wenn die Antenne auch wirklich eine aktive Zimmerantenne mit Signalverstärker ist und diese nicht schon selbst über ein Steckernetzteil (oder ähnliches) mit Spannung versorgt wird.

Ansonsten kann es zu einem Kurzschluss oder zur Zerstörung Ihrer Antenne kommen!

Menüsprache

Menüsprache Deutsch

Aktive Antenne Aus

Ändern

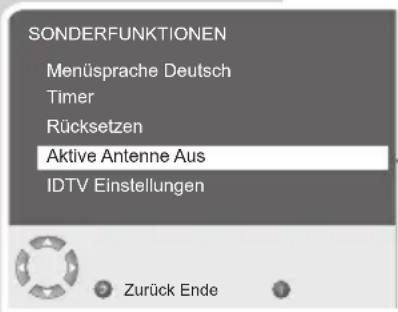

Zeile »Aktive Antenne« mit »∧« oder »∨« wählen.

Mit »—« oder »+« die Antennenspannung einschalten (»Ein«).

Danach wieder Zeile »Menüsprache« mit »A« oder »V« wählen.

LAND

3 Gewählte Sprache mit »●« bestätigen.

- Das Menü »LAND« wird eingeblendet.

4 Land mit » ∧«, »∨«, »—« oder »+« wählen und mit »●« bestätigen.

- Das Menü »AUTOMATISCHE SUCHE« wird eingeblendet, der Suchlauf nach digitalen Fernseh-Programmen beginnt. Er kann - je nach Anzahl der zu empfangenden Fernseh-Programme - einige Minuten dauern.

- Der Suchvorgang ist beendet, wenn in der letzten Zeile des Menüs die Anzahl der gefundenen Fernseh-Programmen angezeigt wird.

Hinweise:

Ein Suchlauf nach analogen Fernseh-Programmen kann jetzt mit »« (gelb) gestartet werden.

Sollen keine analogen Fernseh-Programmen gesucht werden, die Einstellung mit »« beenden.

EINSTELLUNGEN

Programmbelegung der digitalen Programme ändern

Sie können die Reihenfolge der gefundenen Programme nach Ihren eigenen Wünschen sortieren, nicht benötigte Programme löschen und einzelne Programmplätze sperren (Kindersicherung).

Mit »?« (blau) kann zwischen der »Programmtabelle - TV«, der »Programmtabelle - Radio« und der »Programmtabelle - Daten« gewechselt werden.

Mit »© « (rot) kann die »Programmtabelle - TV« nach Netzwerken sortiert werden.

Mit »S« oder »P« kann die Programmtabelle zur nächsten Seite oder eine Seite zurück geschaltet werden.

Programmtabelle aufrufen

1 Menü »INFO« mit »i« aufrufen.

- Das Menü »INFO« wird eingeblendet.

2 Zeile »Programmtabelle« mit » ∧« oder »∨« wählen und mit »●« bestätigen.

- Das Menü »Programmtabelle - TV« wird eingeblendet.

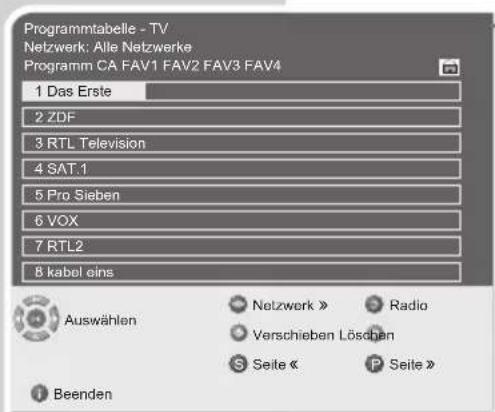

Programme auf andere Programmplätze verschieben

Beachten Sie, Programmplätze, deren Fernseh-Programme nach hinten verschoben werden, sind in der Programmtabelle nicht mehr vorhanden.

Programmtabelle - TV Netzwerk: Alle Netzwerke Programm CA FAV1 FAV2 FAV3 FAV4 1 Das Erste 2 ZDF 3 RTL Television 4 SAT.1 5 Pro Sieben 6 VOX 7 RTL2 8 kabel eins Auswählen Beenden Netzwerk » Radio Verschieben Löschen Seite « P Seite »

1 Im Menü »Programmtabelle – TV« das zu verschiebende Fernseh-Programm mit »A« oder »V« wählen.

2 Fernseh-Programm mit »◀« (grün) markieren.

3 Neuen Programmplatz mit »1 ... 0« eingeben und mit »●« bestätigen.

4 Eingabe mit »●« bestätigen.

Hinweise:

Weitere Fernseh-Programme sortieren, dazu die Schritte 1 bis 4 wiederholen.

Fernseh-Programme mit fest zugeordneten Programmnummern (z.B. französische Programme mit LCN-Codierung) können nicht verschoben werden.

Favoritentabellen erstellen

Sie können Ihre bevorzugten Fernseh-Programme auswählen und in bis zu vier Favoritentabellen (FAV1 bis FAV4) speichern.

Programmtabelle - TV Netzwerk: Alle Netzwerke Programm CA FAV1 FAV2 FAV3 FAV4 1 Das Erste 2 ZDF 3 RTL Television 4 SAT.1 5 Pro Sieben 6 VOX 7 RTL2 8 kabel eins Auswählen Beenden Netzwerk » Radio Verschieben Löschen Seite « P Seite »

1 Im Menü »Programmtabelle - TV« das gewünschte Fernseh-Programm mit »A« oder »V« wählen und mit »—« oder »+« in die Favoritentabelle 1 bis 4 „schieben“.

2 Fernseh-Programm mit »●« speichern.

- Die Position in der Favoritentabelle ist mit »√« markiert. - Sie können das gleiche Fernseh-Programm in mehreren Favoritentabellen eintragen.

Hinweis:

Das Fernseh-Programm kann aus der Favoritentabelle gelöscht werden. Fernseh-Programm mit »A« oder »V« und »—« oder »+« wählen und mit »●« löschen.

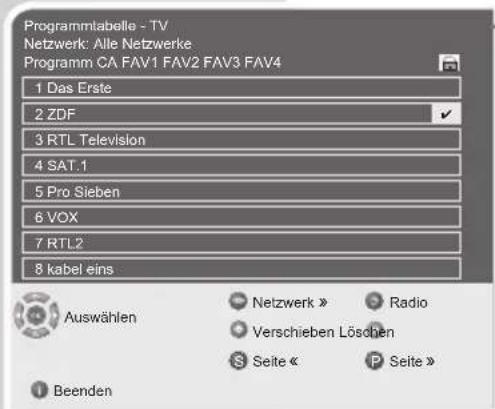

Programmplätze sperren

Sie können einzelne Fernseh-Programme, die für Kinder nicht geeignet sind, sperren.

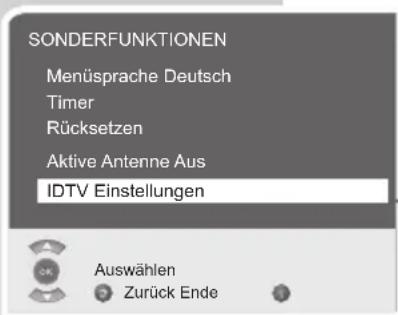

Die Funktion „Kindersicherung“ im Menü »IDTV Einstellungen« muss eingeschaltet sein, siehe Seite 28.

Programmlabelle - TV Netzwerk: Alle Netzwerke Programm CA FAV1 FAV2 FAV3 FAV4 1 Das Erste 2 ZDF 3 RTL Television 4 SAT.1 5 Pro Sieben 6 VOX 7 RTL2 8 kabel eins Auswählen Beenden Netzwerk » Radio Verschieben Löschen Seite « P Seite »

1 Im Menü »Programmtabelle - TV« das gewünschte Fernseh-Programm mit »A« oder »V« wählen.

2 Mit » +« zum Symbol » 📄 « schalten und Fernseh-Programm mit »●« sperren.

- Das gesperrte Fernseh-Programm ist mit »√« gekennzeichnet.

Hinweis:

Das Fernseh-Programm kann wieder freigegeben werden. Fernseh-Programm mit »∧« oder »∨« wählen, mit »+« zum Symbol »®« schalten und Sperre mit »●« abschalten.

Programme löschen

Programmtabelle - TV Netzwerk: Alle Netzwerke Programm CA FAV1 FAV2 FAV3 FAV4 1 Das Erste 2 ZDF 3 RTL Television 4 SAT.1 5 Pro Sieben 6 VOX 7 RTL2 8 kabel eins Auswählen Beenden Netzwerk » Radio Verschieben Löschen Seite « P Seite »

1 Im Menü »Programmtabelle – TV« das zu löscheende Fernseh-Programm mit »A« oder »V« wählen und mit »□□« (gelb) bestätigen.

2 Löschvorgang mit »©« (grün) bestätigen.

Hinweise:

Mit » « (rot) können alle Fernseh-Programme gelöscht werden.

Die Programmplätze, deren Fernseh-Programme gelöscht wurden, werden in der »Programmtabelle – TV« nicht mehr angezeigt.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

Bild-Einstellungen

BILD Helligkeit Kontrast Farbe Schärfe Rauschreduktion AUTO Farbtemperatur Normal Artefaktreduktion Aus Aktiv-Kontrast Ein Backlight Aus Zurück Ende

1 Menü »INFO« mit »i« aufrufen.

- Das Menü »INFO« wird eingeblendet.

2 Zeile »Bild« mit » ∧« oder »∨« wählen und mit »●« bestätigen.

- Das Menü »BILD« wird eingeblendet.

3 Zeile »Helligkeit«, »Kontrast«, »Farbe«, »Schärfe«, »Rauschreduktion«, »Farbtemperatur«, »Aktiv-Kontrast« (die Hintergrundbeleuchtung wird je nach Bildinhalt verändert, um einen optimalen Kontrast zu erhalten) oder »Backlight« (Hintergrundbeleuchtung des LCD-Bildschirms) mit »A« oder »V« wählen.

Hinweise:

Die Funktion »Artefaktreduktion« kann nur auf digitalen Programmplätzen und AV-Programmplätzen angewählt werden. »Artefaktreduktion« reduziert evtl. vorhandene störende Artefakte (Blockbildung) bei digitalen Programmen mit MPEG-Komprimierung (z. B. vom DVB-T Receiver, DVD-Player).

Die Hintergrundbeleuchtung (Backlight) kann nur verändert werden, wenn die Funktion »Aktiv-Kontrast« ausgeschaltet ist.

4 Gewünschten Wert mit » — « oder »+ « wählen.

5 Einstellungen mit »i« beenden.

Ton-Einstellungen

1 Menü »INFO« mit »i« aufrufen.

- Das Menü »INFO« wird eingeblendet.

2 Zeile »Ton« mit » ∧« oder »∨« wählen und mit »●« bestätigen.

- Das Menü »TON« wird eingeblendet.

Lautstärke

1 Zeile »Lautstärke« mit » ∧« oder »∨« wählen und Einstellung mit »—« oder »+« verändern.

Balance

1 Zeile »Balance« mit » ∧« oder »V« wählen und Einstellung mit »—« oder »+« verändern.

TON Lautstärke Balance Tonart Effekt AVL Equalizer Kopfhörer TruSurround XT Stereo Normal Aus Aus Zurück Ende

Stereo-/Zweiton, Mono

Empfängt das Gerät Zweiton-Sendungen – z.B. einen Spielfilm im Originalton auf Tonkanal B (Anzeige: »Dual II«) und die synchronisierte Fassung auf Tonkanal A (Anzeige: »Dual I«) – so können Sie den von Ihnen gewünschten Tonkanal wählen.

Empfängt das Gerät Stereosendungen, schaltet es automatisch auf Stereo-Tonwiedergabe (Anzeige: »Stereo«).

Bei schlechter Stereo-Ton-Empfangsqualität können Sie den Ton auf »Mono« schalten.

1 Zeile »Tonart« mit » ∧« oder »∨« wählen und mit »—« oder »+« verändern.

Stereobreite

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen.

1 Zeile »Effekt« mit » ∧« oder »V« wählen.

SRS TruSurround XT ist eine patentierte Audio-Technologie, die im Fersehgerät integriert ist und nur die eingebauten Lautsprecher benötigt, um einen Surround Soundeffekt zu erzeugen.

1 Zeile »Effekt« mit » ∧« oder »V« wählen.

2 Einstellung »SRS« mit » —« oder »+« wählen.

TruBass und Dialog Clarity

Mit der Einstellung »TruBass« erzielen Sie einen verstärkten Bass-Effekt. »Dialog Clarity« erkennt Dialogteile in Audioaufnahmen und verbessert die Wiedergabe von Dialogen.

1 Zeile »TruSurround XT« mit »A« oder »V« wählen und mit »●« bestätigen.

(In der Zeile »Effekt« muss die Einstellung »SRS« gewählt sein.) – Das Menü »TruSurround XT« wird eingeblendet.

2 Zeile »TruBass« oder »Dialog Clarity« mit » ∧« oder »∨« wählen und mit »—« oder »+« »Ein« wählen.

3 Einstellungen mit » ⚡« (blau) beenden.

TruSurround XT TruBass Ein Dialog Clarity Ein Zurück Ende

Automatische Lautstärke

Die Fernsehsender senden in unterschiedlichen Lautstärken. Die Funktion AVL (Automatic Volume Limiting) gewährleistet eine einheitliche Lautstärke, wenn Sie von einem Fernseh-Programm auf ein anderes umschalten.

1 Zeile »AVL« mit » ∧« oder »V« wählen und mit »—« oder »+« »Ein« wählen.
(Wurde in der Zeile »Effekt« die Einstellung »SRS« gewählt, kann die Zeile AVL nicht angewählt werden.)

Equalizer

Der Equalizer bietet Ihnen vier vorprogrammierte Toneinstellungen (Musik, Sport, Film und Sprache) und eine (Benutzer), die Sie selbst bestimmen können.

1 Zeile »Equalizer« mit » ∧« oder »V« wählen und mit »●« bestätigen.
(Wurde in der Zeile »Effekt« die Einstellung »SRS« gewählt, kann die Zeile »Equalizer« nicht angewählt werden.)
- Das Menü »EQUALIZER« wird eingeblendet.

2 Toneinstellung »Benutzer« mit »A« oder »V« wählen und mit »+« bestätigen.

- Das Frequenzband »120 Hz« ist aktiviert.

3 Mit » ∧« oder »∨« gewünschten Wert einstellen und mit »—« oder »+« das nächste Frequenzband wählen.

4 Einstellung mit » ♂« (blau) beenden.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

FERNSEH-BETRIEB

Grundfunktionen

Ein- und Ausschalten

1 Fernsehgerät mit »« aus Bereitschaft (Stand-by) einschalten.
2 Fernsehgerät mit »◀« in Bereitschaft (Stand-by) schalten.

Programme wählen

1 Programme mit »1 ... 0« direkt wählen.
2 Programme mit » ∧« oder »∨« schrittweise wählen.
3 Programmliste mit »●« aufrufen, gewünschtes Fernseh-Programm mit »∧« oder »∨« wählen und mit »●« aufrufen.

Programme aus Programmlisten wählen

Sie können Programme aus verschiedenen Listen (z.B. TV, Favoriten FAV1) wählen

1 Die Übersicht der Programmlisten mit »P« aufrufen. - Die Übersicht wird eingeblendet.
2 Programmliste mit » ∧« oder »V« wählen und mit »●« aufrufen.
3 Gewünschtes Fernseh-Programm mit » A« oder »V« wählen und mit »●« aufrufen.

AV-Programmplätze wählen

1 Menü »SIGNALQUELLE« mit »AV« aufrufen.
2 Gewünschten AV-Programmplatz mit » A« oder » V« wählen und mit » ●« bestätigen.
3 Vom AV-Programmplatz zurück zum Fernseh-Programm mit »1 ... 0« schalten.

Zwischen digitalen und analogen Programmen umschalten

1 Menü »SIGNALQUELLE« mit »AV« aufrufen.
2 Mit » ∧« oder »∨« die Zeile »DIGITAL TV« (digitale Programmplätze) oder »ANALOG TV« (analoge Programmplätze ) wählen und mit »●« bestätigen.

Lautstärke ändern

Ton aus- und einschalten

1 Ton mit » « ausschalten (stummschalten) und wieder einschalten.

M TV DR DVD AMP 1 2 3 4 5 6 7 8 9 0 AV ? PIP i Z MENU TXT TOP MENU TV-G SCAN PAT S P GRUNDIG

FERNSEH-BETRIEB

M TV DR DVD AMP 1 2 3 4 5 6 7 8 9 0 AV ? PIP i Z MENU TXT TOP MENU TV-G SCAN PAT S P GRUNDIG

Uhrzeit einblenden

1 Uhrzeit mit »©« einblenden.

Informationen einblenden

1 Informationen mit »?« einblenden.

- Die Einblendung erlischt nach kurzer Zeit automatisch.

Standbild

Wollen Sie bestimmte Szenen längere Zeit betrachten, kann das Bild der momentan laufenden Sendung „eingefroren“ werden.

1 »□□« (gelb) drücken.

2 Funktion beenden, dazu »□□« (gelb) erneut drücken.

Bildeinstellungen

Sie können verschiedene Bildeinstellungen wählen.

1 Gewünschte Bildeinstellung »Natürlich«, »Scharf«, »Benutzer«, oder »Weich« mit »♡« (rot) wählen

- Die Bildeinstellung »Benutzer« kann verändert werden, siehe Kapitel „Bildeinstellungen“, auf Seite 16.

Toneinstellungen

Sie können im Betrieb mit analogen Fernseh-Programmen verschiedene Toneinstellungen wählen.

1 Gewünschte Toneinstellung »Benutzer«, »Musik«, »Sport«, »Film« oder »Sprache« mit »?« (blau) wählen.

- Die Toneinstellung »Benutzer« kann verändert werden, siehe Kapitel „Equalizer“, auf Seite 18.

Audiosprache

Sie können im Betrieb mit digitalen Fernseh-Programmen verschiedene Sprachen wählen. Dies ist abhängig vom der jeweiligen Sendung.

1 Auswahlmenü mit » ？ « (blau) aufrufen.

2 Sprache mit » ▲« oder »V« wählen und mit »●« bestätigen.

Zoom-Funktion

Mit dieser Funktion können Sie das Fernseh- oder PC-Bild vergrößern.

1 Zoom-Funktion aktivieren, dazu »SCAN« wiederholt drücken.

Zapp-Funktion

Mit dieser Funktion können Sie sich Ihr Fernseh-Programm, das Sie im Moment ansehen, speichern und zu anderen Fernseh-Programmen schalten (zappen).

1 Mit »1 ... 0« oder » ∧«, »V« das Fernseh-Programm wählen, das in den Zappspeicher abgelegt werden soll (z.B. Fernseh-Programm 7, PRO7) und mit »Z« speichern.
- Am Bildschirm erscheint z.B. die Einblendung »z DTV 0001«.

2 Mit »1 ... 0« oder » ∧«, »V« auf ein anderes Fernseh-Programm umschalten.

3 Mit »Z« kann jedesmal auf das gespeicherte Fernseh-Programm (im Beispiel z DTV 0001) und wieder auf das zuletzt gesehene Fernseh-Programm zurückgeschaltet (gezappt) werden.

4 Zapp-Funktion mit »i« beenden.

- Die Einblendung erlischt.

Elektronischer Programmführer (TV-Guide)

Der Elektronische Programmführer bietet eine Übersicht aller Sendungen, die in der nächsten Woche ausgestrahlt werden (nur bei digitalen Fernseh-Programmen).

1 Programminformationen mit »TV-G« einblenden.

- Die Informationen über die aktuelle und die nachfolgende Sendung werden zusammen mit detaillierten Programminformationen eingeblendet.

Hinweise:

Nicht alle Fernseh-Programme bieten einen umfassenden TV-Guide.

Viele Sendeanstalten senden das aktuelle Tagesprogramm, bieten jedoch keine Detailbeschreibung.

Es gibt Sendeanstalten, die keinerlei Informationen anbieten.

2 Mit » ∧« oder »∨« das Fernseh-Programm wählen.

- Im rechten oberen Teil des Menüs werden detaillierte Programminformationen angezeigt.

Wenn die detaillierten Programminformationen mehrere Seiten beinhalten, kann mit »S« oder »P« in den Programminformationen geblättert werden.

3 Programminformationen zur nächsten Sendungen mit » +« wählen, zurück zu den Programminformationen der aktuellen Sendung mit »—«.

4 Mit »©« (grün) die nächsten Wochentage wählen, zurück zum aktuellen Wochentag mit »©« (rot).

5 Elektronischen Programmführer mit »i« verlassen.

Bildformat-Umschaltung

Das Fernsehgerät schaltet automatisch auf das Format 16:9 um, wenn an den Euro-AV-Buchsen dieses Format erkannt wird.

1 Bildformat mit » 📄»« anwählen, am Bildschirm erscheint das gewählte Bildformat, zum Beispiel »16:9«.
- Sie können zwischen folgenden Bildformaten wählen:

Format »AUTOMATIC«

Bei 16:9 Sendungen wird automatisch auf das Bildformat »16:9« geschaltet.

Bei 4:3 Sendungen wird das Bild automatisch bildschirmfüllend dargestellt.

Format »FORMAT 16:9« und »FORMAT 14:9«

Bei 4:3 Sendungen – und gewählter Funktion »FORMAT 16:9« oder »FORMAT 14:9« – erscheint das Bild horizontal verbreitert.

Die Bildgeometrie wird in horizontaler Richtung linear gedehnt.

Bei tatsächlichen 16:9 Signalquellen (von einer SET-TOP-Box an der Euro-AV-Buchse) ist das Bild voll ausgefüllt und die Bildgeometrie korrekt.

Format »FORMAT 4:3«

Die Bilddarstellung wird im Format 4:3 gezeigt.

Format »CINEMA«

Der Cinema-Betrieb eignet sich besonders für Sendungen im Format 16:9.

Die bisher üblichen schwarzen Streifen oben und unten im Bild werden überschrieben, 4:3 Bilder werden formatfüllend gezeigt.

Die gesendeten Bilder werden vergrößert, dabei geht oben und unten etwas Bildinhalt verloren. Die Bildgeometrie bleibt aber erhalten.

Format »SKY TOP«

Wenn Sie den Untertitel, der am unteren Bildrand gezeigt wird, nicht erkennen, dann wählen Sie »SKY TOP«.

Format »PANORAMA«

Diese Betriebsart eignet sich für Kinofilme mit extremen Breiten-Höhenverhältnissen.

Bei 4:3 Sendungen – und gewählter Funktion »PANORAMA« – erscheint das Bild horizontal verbreitert. Die Bildgeometrie wird in horizontaler Richtung gedehnt.

PIP-Betrieb

PIP (Bild im Bild) bietet Ihnen die Möglichkeit, zusätzlich zum Fernseh-Programm das Bild einer zweiten Bild-Quelle zu betrachten. Als Bild-Quelle können ein DVD-Player/-recorder, Videorecorder oder Satellitenreceiver benutzt werden. Sie müssen an den Eingangsbuchsen an der Rückseite des Gerätes angeschlossen sein.

Kleinbild einblenden

1 Kleinbild mit einblenden, dazu einmal »PIP« drücken.

Doppeltes Bild (Double Window)

1 Double Window-Funktion (geteilter Bildschirm) aktivieren, dazu erneut »PIP« drücken. - Zuletzt gewählte Groß- und Kleinbilder sind nebeneinander zu sehen.

Programmplätze des Kleinbildes bzw. des rechten Bildes (Double Window) anwählen

1 Programmplätze mit » A« oder » V« schrittweise oder mit » 1...0« direkt wählen.

Programmplätze des Großbildes bzw. des linken Bildes (Double Window) anwählen

1 Bildquelle (DVD-Player, Videorecorder, SAT-Receiver) wählen, dazu Menü »SIGNALQUELLE« mit »AV« aufrufen, gewünschten AV-Programm platz mit »A« oder »V« anwählen und mit »●« bestätigen.

Groß- und Kleinbild tauschen

1 Groß- und Kleinbild mit »Z« tauschen.

Position des Kleinbildes verändern

1 Position des Kleinbildes mit »P« verändern.

Größe des Kleinbildes verändern

1 Größe des Kleinbildes mit »S« verändern.

PIP-Funktion beenden

1 Kleinbild ausblenden, dazu zweimal »PIP« drücken.

Double Window beenden

1 Double Window beenden, dazu »PIP« drücken.

VIDEOTEXT-BETRIEB

TOP-text oder FLOF-text-Betrieb

M TV DR DVD AMP 1 2 3 4 5 6 7 8 9 0 AV ? PIP i Z MENU TXT TOP MENU TV-G SCAN PAT S P GRUNDIG

1 Videotext mit »TXT« einschalten.

2 Videotext-Seiten können mit »1 ... 0« direkt gewählt werden. Zurückschalten zur Videotext-Seite 100 mit »i«.

Hinweis:

Am unteren Bildschirmrand ist eine Info-Zeile aus einem roten, grünen und - sendeabhängig - gelben und blauen Schriftfeld zu sehen. Analog dazu verfügt die Fernbedienung über farblich gekennzeichnete Tasten.

3 Mit » (rot) eine Seite zurückblättern.

4 Mit »©« (grün) zur nächsten Seite blättern.

5 Mit »□□« (gelb) gewünschtes Kapitel wählen.

6 Mit » ⚠ « (blau) gewünschtes Thema wählen.

7 Videotext mit »TXT« abschalten.

Normaltext-Betrieb

1 Videotext mit »TXT« einschalten.

2 Videotext-Seiten können mit »1 ... 0« direkt gewählt werden. Zurückschalten zur Videotext-Seite 100 mit »«.

3 Mit » v« eine Seite zurückblättern.

4 Mit » ∧« zur nächsten vorhandenen Seite blättern.

5 Videotext mit »TXT« abschalten.

Weitere Funktionen

Wartezeit überbrücken

Während eine Seite gesucht wird, können Sie auf das Fernseh-Programm schalten.

1 Nummer der Videotextseite mit »1 ... 0« eingeben und danach »P« drücken. - Sobald die Seite gefunden wurde, wird die Seitennummer angezeigt.

2 Auf die Videotextseite mit »P« umschalten.

Zeichenhöhe vergrößern

Wenn Sie Schwierigkeiten haben, den Text auf den Bildschirm zu lesen, können Sie die Zeichenhöhe verdoppeln.

1 Zeichenhöhe einer Videotextseite vergrößern, dazu »[▶]« wiederholt drücken.

VIDEOTEXT-BETRIEB

M TV DR DVD AMP 1 2 3 4 5 6 7 8 9 0 AV ? PIP i Z MENU TOP MENU TXT TV-G SCAN PAT S P GRUNDIG

Seitenstopp

Unter einer Mehrfachseite können mehrere Unterseiten zusammengefasst sein, die von der Sende anstalt automatisch weitergeblättert werden.

1 Unterseite mit »Z« stoppen.
2 Funktion mit »Z« beenden.

Unterseite direkt abrufen

Wenn die gewählte Videotextseite weitere Seiten enthält, wird die Nummer der aktuellen Unterseite sowie die Gesamt-Seitenzahl angezeigt.

1 Mit »S« die Funktion Unterseiten aufrufen.
2 Mit »0 ... 9« Unterseite eingeben.
3 Funktion mit »S« beenden.

Antwortfreigabe

In bestimmten Videotextseiten können „verdeckte Antworten“ oder Informationen enthalten sein. Diese lassen sich aufrufen.

1 Informationen mit »?« einblenden.
2 Informationen mit »?« ausblenden.

Geteilter Bildschirm (Split Screen)

Mit dieser Funktion sehen Sie links das Fernseh-Programm, rechts die Videotextseite.

1 Split Screen-Funktion aktivieren, dazu »PAT« drücken.
- Fernseh-Programm und Videotextseite sind nebeneinander zu sehen.
2 Split Screen-Funktion mit »PAT« abschalten.

GRUNDIG

KOMFORT-FUNKTIONEN.

Komfort-Funktionen im Menü »Sonderfunktionen«

SONDERFUNKTIONEN Menüsprache Deutsch Timer Rücksetzen Aktive Antenne Aus IDTV Einstellungen Zurück Ende

1 Menü »INFO« mit »i« aufrufen.

- Das Menü »INFO« wird eingeblendet.

2 Zeile »Sonderfunktionen« mit » ∧« oder »V« wählen und mit »●« bestätigen.

- Das Menü »SONDERFUNKTIONEN« wird eingeblendet.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Sprache der Benutzerführung ändern

1 Zeile »Menüsprache« mit » ∧« oder »∨« wählen.
2 Gewünschte Sprache mit » —« oder »+ « wählen.
3 Einstellung mit »i« beenden.

Uhrzeit manuell eingeben

1 Zeile »Timer« mit » ∧« oder »V« wählen und mit »●« bestätigen.
2 Zeile »Aktuelle Uhrzeit« mit » ∧« oder »∨« wählen.
3 Uhrzeit mit »1 ... 0« eingeben.
4 Einstellung mit »i« beenden.

Einschalttimer/Ausschalttimer

Im Menü »TIMER« kann für das Fernsehgerät eine Aus- und Einschaltzeit eingegeben werden. Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by) oder aus Bereitschaft ein. In Zeile »Programmnummer« kann das Fernseh-Programm eingegeben werden, mit dem sich das Fernsehgerät einschaltet.

1 Zeile »Timer« mit » ∧« oder »V« anwählen und mit »●« bestätigen.
2 Zeile »Ausschaltzeit« oder »Einschaltzeit« mit » ∧« oder »V« wählen.
3 Einschaltzeit, Ausschaltzeit oder Programmnummer mit »1...0« eingeben.

Hinweis:

Die Ein-/ oder Ausschaltzeit können Sie mit »●« löschen.

4 Zeile »Programmliste« mit » ∧ « oder »∨« wählen und mit »—« oder »+« »DIGITAL« oder »ANALOG« wählen. Diese Eingabe ist nur möglich, wenn Sie vorher eine Einschaltzeit eingegeben haben.
5 Zeile »Programmnummer« mit » ∧« oder »∨« wählen und Fernseh-Programm mit »1...0« eingeben.
6 Einstellung mit »i« beenden.

KOMFORT-FUNKTIONEN.

SONDERFUNKTIONEN Menüsprache Deutsch Timer Rücksetzen Aktive Antenne Aus IDTV Einstellungen Auswählen Zurück Ende

Fernsehgerät in den Auslieferungszustand zurücksetzen

Mit dieser Funktion löschen Sie die Programmtabellen und alle persönlichen Einstellungen.

1 Zeile »Rücksetzen« mit » ∧« oder »∨« wählen und mit »●« bestätigen.
2 Reset-Funktion mit »●« bestätigen.
- Das Menü »Menüsprache« wird eingeblendet.
3 Setzen Sie bitte die Einstellungen mit Kapitel „Digitale Fernseh-Programme suchen“ auf Seite 13 fort.

Antennenspannung ein- oder ausschalten

Die Antennenspannung darf nur eingeschaltet werden, wenn die Antenne auch wirklich eine aktive Zimmerantenne mit Signalverstärker ist und diese nicht schon selbst über ein Steckernetzteil (oder ähnliches) mit Spannung versorgt wird. Ansonsten kann es zu einem Kurzschluss oder zur Zerstörung Ihrer Antenne kommen!

SONDERFUNKTIONEN Menüsprache Deutsch Timer Rücksetzen Aktive Antenne Aus IDTV Einstellungen Zurück Ende

1 Zeile »Aktive Antenne« mit » ∧« oder »∨« wählen und mit »●« bestätigen.
2 Antennenspannung mit » — « oder » + « ein- oder ausschalten.
3 Einstellung mit »i« beenden.

Einstellungen für digitale Fernseh-Programme

SONDERFUNKTIONEN Menüsprache Deutsch Timer Rücksetzen Aktive Antenne Aus IDTV Einstellungen Auswählen Zurück Ende

1 Menü »INFO« mit »i« aufrufen.
- Das Menü »INFO« wird eingeblendet.
2 Zeile »Sonderfunktionen« mit » ∧« oder »V« wählen und mit »●« bestätigen.
3 Zeile »IDTV Einstellungen« mit » ∧ « oder »∨« wählen und mit »●« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

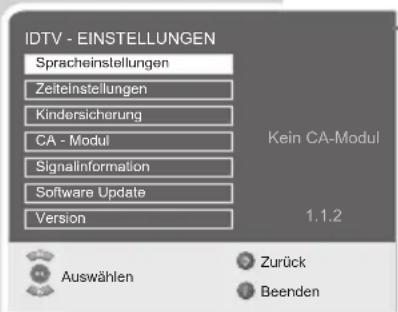

Sprachbezogene Einstellungen

Sie können die Darstellung der Untertitel ändern bzw. diese ausschalten, die Untertitelsprache wählen, eine zweite Untertitesprache wählen, die Audiosprache und eine zweite Audiosprache wählen.

IDTV - EINSTELLUNGEN Spracheinstellungen Zeiteinstellungen Kindersicherung CA - Modul Signalinformation Software Update Version Kein CA-Modul 1.1.2 Auswählen Zurück Beenden

1 Zeile »Spracheinstellungen« mit » ∧« oder »∨« wählen und mit »●« bestätigen.
2 Gewünschte Zeile (»Untertitelmodus«, »Untertitel und Videotext«, »Untertitel, alternativ«, »Audio«, »Audio, alternativ«) mit »∧« oder »∨« wählen.
3 Gewünschte Einstellung mit » — « oder »+ « vornehmen.
4 Einstellung mit »i« beenden.

KOMFORT-FUNKTIONEN.

IDTV EINSTELLUNGEN Spracheinstellungen Zeiteinstellungen Kindersicherung CA - Modul Signalinformation Software Update Version Kein CA-Modul 1.1.2 Auswählen Zurück Beenden

Zeitzone automatisch oder manuell

Der lokale Zeitversatz zur Greenwich-Normalzeit wird vom Fernseh-Gerät automatisch erkannt (die Uhrzeit liefert das aktuell gewählte-Programm). Sie können den lokalen Zeitversatz selbst bestimmen, wenn die Uhrzeit nicht erkannt wird oder nicht Ihrer Ortszeit entspricht.

1 Zeile »Zeiteinstellungen« mit » ∧« oder »∨« wählen und mit »●« bestätigen.
2 In Zeile »Zeiteinstellung« mit » —« oder » +« »Manuell« wählen.
3 Zeile »Zeitzone« mit » ∧« oder »∨« wählen (für Deutschland gilt: + 1.00 Std).
4 Zeitzone mit » —« oder »+« einstellen.
5 Zeile »Sommerzeit« mit » V« oder »Λ« wählen. Mit »—« oder »+« »Ja« oder »Nein« wählen.
6 Einstellung mit »i« beenden.

Kindersicherung

Sie können das Fernseh-Gerät so vor Kindern sichern, dass es nur durch Eingabe eines persönlichen PIN-Codes zugänglich ist.

IDTV - FUNKTIONEN Spracheinstellungen Zeiteinstellungen Kindersicherung CA - Modul Signalinformation Software Update Version Kein CA-Modul 1.1.2 Auswählen Zurück Beenden

1 Zeile »Kindersicherung« mit » ∧« oder »∨« wählen und mit »●« bestätigen.
2 PIN-Code »0000« mit »1 ... 0« eingeben.
3 In Zeile »Kindersicherung« mit » —« oder »+« »Ein« wählen.
4 Bei eingeschalteter Kindersicherung mit » ∧« oder »∨« die Zeile »Jugendschutzeinstufung« wählen und mit »—« oder »+« »Keine«, »Kinder«, »Jugend« oder »Erwachsene« wählen.
5 Einstellung mit »i« beenden.

PIN-Code ändern

Sie können statt des Werkscodes »0000« einen persönlichen Code eingeben, den Sie sich dann merken müssen.

KINDERSICHERUNG PIN PIN eingeben Zurück Beenden

1 Zeile »Kindersicherung« mit » ∧« oder »V« wählen und mit »●« bestätigen.
2 PIN-Code »0000« mit »1 ... 0« eingeben.
3 Zeile »PIN ändern« mit » ∧« oder »∨« wählen und mit »●« bestätigen.
4 Persönlichen PIN-Code mit »1 ... 0« vierstellig eingeben.
5 Persönlichen PIN-Code mit »1 ... 0« noch einmal eingeben und mit »●« bestätigen.

KOMFORT-FUNKTIONEN.

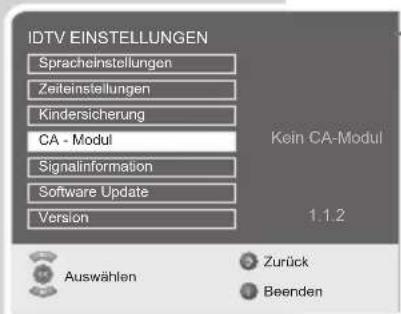

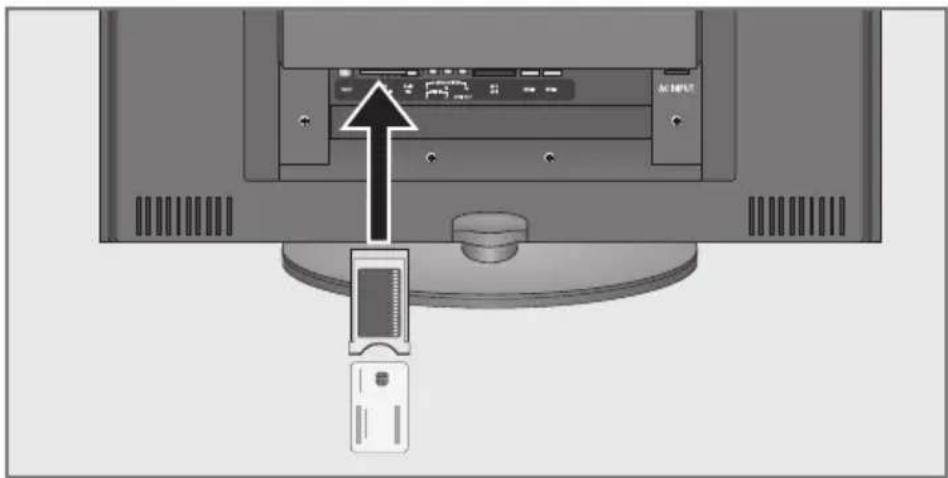

Zugangskontrolle für CI-Modul und Smartcard

Siehe hierzu den entsprechenden Abschnitt im Kapitel „Betrieb mit Common Interface“ auf Seite 36.

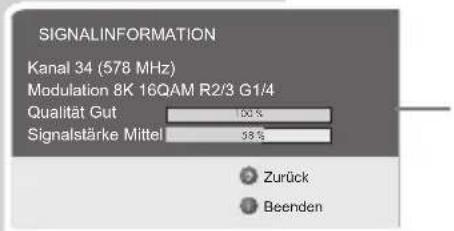

Signalinformationen einblenden

SIGNALINFORMATION Kanal 34 (578 MHz) Modulation 8K 16QAM R2/3 G1/4 Qualität Gut 100 % Signalstärke Mittel 38 % Zurück Beenden

1 Zeile »Signalinformation« mit » ∧« oder »V« wählen und mit »●« bestätigen.

- Sie erhalten Informationen zum Kanal, zur Modulation, zur Qualität und zur Signalstärke.

Hinweise:

Im unteren Abschnitt des Menüs werden die Signaleigen schaften dargestellt. Je weiter der Balken bei »Qualität« und »Signalstärke« nach rechts ausschlägt, desto besser ist das empfangene Signal.

Der Signalpegel hängt nicht nur von Ihrer Empfangsanlage, sondern auch von dem gerade aktiven Kanal ab. Beachten Sie dies, wenn Sie anhand der Signalstärkeanzeige die Ausrichtung Ihrer Antenne kontrollieren!

2 Einblendung mit »i« beenden.

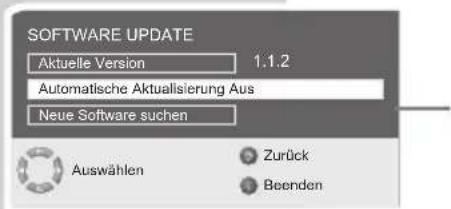

Software aktualisieren

SOFTWARE UPDATE Aktuelle Version 1.1.2 Automatische Aktualisierung Aus Neue Software suchen Auswählen Zurück Beenden

1 Zeile »Software Update« mit » ∧« oder »V« wählen und mit »●« bestätigen.
2 Zeile »Automatische Aktualisierung« mit » ∧« oder »∨« wählen und mit »—« oder »+« »Ein« wählen.

- Die Software wird - falls möglich - automatisch aktualisiert; oder

Zeile »Neue Software suchen« mit »∧« oder »∨« wählen und mit »●« bestätigen.

- Das Gerät sucht in den vorhandenen Kanälen nach neuer Software.

3 Einstellung mit »i« beenden.

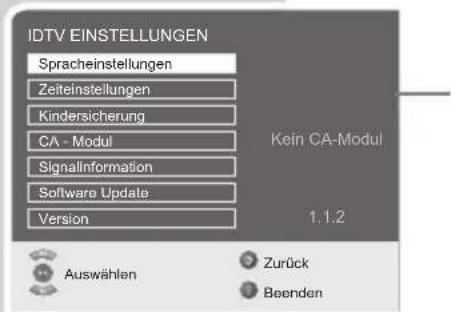

Version der Software einblenden

IDTV EINSTELLUNGEN Spracheinstellungen Zeiteinstellungen Kindersicherung CA - Modul Signallinformation Software Update Version Kein CA-Modul 1.1.2 Auswählen Zurück Beenden

1 Zeile »IDTV Einstellungen« mit » A« oder » V« wählen und mit »●« bestätigen.

- In der Zeile »Version« sehen Sie die Version der Software.

2 Einblendung mit »i« beenden.

BETRIEB MIT EXTERNEN GERÄTEN\_\_\_\_

DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box

Hinweis:

An welche Buchse(n) des Fernsehgerätes Sie Ihre externen Geräte anschließen ist abhängig davon, mit welchen Buchsen das externe Gerät ausgestattet ist und welche Signale zur Verfügung stehen.

Beachten Sie, bei vielen externen Geräten muss die Auflösung des Videosignals an die Eingangsbuchsen des Fernsehgerätes angepasst werden (siehe Bedienungsanleitung des externen Gerätes). Welchen Wert Sie einstellen müssen, entnehmen Sie den angegebenen Richtwerten in den Kapiteln der Anschluss möglichkeiten.

Hinweis:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Gerät aus! Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steck-dose, wenn Sie die externen Geräte angeschlossen haben!

Ihr Fernsehgerät ist vorbereitet für die Wiedergabe von hochauflösenden Fernsehsignalen (HDTV-Signale).

Die Signalquellen (HDTV-Set-Top-Boxen oder High Definition DVD-Player) können Sie an Buchse »HDMI« (digitales HDTV-Signal) anschließen.

Damit ist sichergestellt, dass Sie auch digitale HDTV-Sendungen, die kopiergeschützt sind (HDCP High Bandwidth Digital Content Protection), ohne Probleme ansehen können.

DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box anschließen ...

... mit digitalem Audio-/Video-Signal

Bildsignal: Video Digital; Auflösung: Standard 576p; HDTV 720p, 1080i.

Tonsignal: Audio Digital (Stereo, Mehrkanal komprimiert, unkomprimiert).

Programmplatz »HDMI1« oder »HDMI2«.

1 Buchse »HDMI1« oder »HDMI2« des Fernsehgerätes und die entsprechenden HDMI-Buchse des externen Gerätes mit einem handelsüblichen HDMI-Kabel verbinden (digitales Bildsignal und Tonsignal).

HD ready

... mit analogem Video-Signal (Progressiv)

Bildsignal: YUV; Auflösung: Standard 576p; HDTV 720p, 1080i.

Tonsignal: Stereo, analog.

Programmplatz »YPbPr«.

1 Buchsen »COMPONENT INPUT VIDEO IN Y Pb Pr« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Bildsignal).
2 Buchsen »COMPONENT INPUT AUDIO IN L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Ton signal).

... über die EURO-AV-Buchse (FBAS/RGB-Signal)

Bildsignal: FBAS/RGB (AV1), FBAS (AV2).

Tonsignal: Stereo, analog.

Programmplatz »AV1« oder »AV2«.

1 Buchse »AV1« oder »AV2« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem EURO/AV-Kabel verbinden (Bild- und Tonsignal).

... über die EURO-AV-Buchse (S-Video-Signal)

Bildsignal: Y/C.

Tonsignal: Stereo, analog.

Programmplatz »AV2-Y/C«.

1 Buchse »AV2« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem EURO/AV-Kabel verbinden (Bild- und Tonsignal).

... mit S-Video-Signal

Bildsignal: Y/C.

Tonsignal: Stereo, analog.

Programmplatz »S-Video«.

1 Buchse »S-VHS« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem S-Videokabel verbinden (Bildsignal);
2 Buchsen »L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Tonsignal).

BETRIEB MIT EXTERNEN GERÄTEN\_\_\_\_

... mit analogem TV-Signal

Bildsignal: FBAS.

Tonsignal: Stereo, analog.

Programmplatz »AV3«.

1 Buchse »VIDEO« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit Cinch-Kabel verbinden (Bild - signal);
2 Buchsen »L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Tonsignal).

Betrieb mit DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box

1 Externes Gerät einschalten und die gewünschte Funktion wählen.

2 »AV« drücken, mit » ∧« oder »V« Programmplatz des gewünschten Eingangssignals (»AV1«, »AV2«, »AV2-Y/C«, »AV3«, »S-Video«, »HDMI1«, »HDMI2« oder »YPbPr«) wählen und mit »●« bestätigen.

Kopfhörer

Kopfhörer anschließen

1 Kopfhörer-Stecker (3,5 mm ∅ Klinke) in die Kopfhörer-Buchse an der linken Seite des Gerätes stecken.

Ton-Einstellungen für den Kopfhörer wählen

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Ton« mit » ∧« oder »∨« wählen und mit »●« bestätigen.
3 Zeile »Kopfhörer« mit » ∧« oder »V« wählen.
4 Lautstärke mit » —« oder »+ « einstellen.
5 Einstellung mit »i« beenden.

Zurück Ende

BETRIEB MIT EXTERNEN GERÄTEN\_\_\_\_

Decoder oder Satellitenreceiver

Wenn das Fernsehgerät verschlüsselte Programme privater Anbieter empfängt, wird dafür ein Decoder benötigt.

Decoder oder Satellitenreceiver anschließen

1 Buchse »AV1« des Fernsehgerätes und die entsprechende Buchse des Decoders mit einem EURO/AV-Kabel verbinden.

Betrieb mit einem Decoder oder Satelliten-receiver

1 Decoder oder Satellitenreceiver und Fernsehgerät einschalten.

2 »AV« drücken, mit » ∧« oder » V« den Programmplatz »AV1« wählen und mit »●« bestätigen.

BETRIEB MIT EXTERNEN GERÄTEN\_\_\_\_

Camera-Recorder

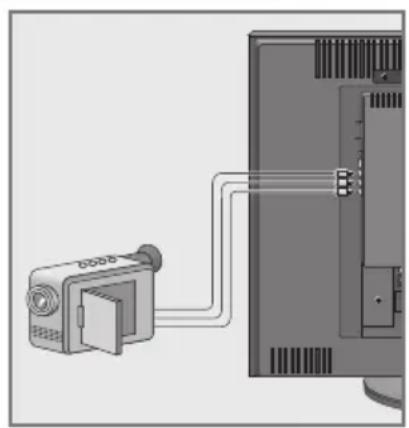

Camera-Recorder anschließen

1 Gelbe Buchse »VIDEO« des Fernsehgerätes und die Video-Ausgangsbuchse des Camera-Recorders (VHS, Video 8) mit Cinch-Kabel verbinden (Bildsignal);

oder

Buchse »S-VHS« (Bildsignal) des Fernsehgerätes und die S-Video-Ausgangsbuchse des Camera-Recorders (S-VHS, Hi 8) mit S-Video-Kabel verbinden.

2 Weiße und rote Buchsen »L R« des Fernsehgerätes mit den Audio-Ausgangsbuchsen des Camera-Recorders mit Cinch-Kabel verbinden (Tonsignal).

Hinweis:

An den Buchsen »VIDEO« und »S-VHS« darf nicht gleichzeitig ein Bildsignal anliegen. Das könnte zu Bildstörungen führen.

Betrieb mit einem Camera-Recorder

1 »AV« drücken, mit » ∧« oder » V« den Programmplatz »AV3« oder »S-Video« wählen und mit »●« bestätigen.

2 Camera-Recorder einschalten, Cassette einschieben und Wie dergabe starten.

HiFi-Anlage/AV-Receiver

HiFi-Anlage/AV-Receiver anschließen

1 Buchse »SPDIF OUT« des Fernsehgerätes und die entsprechenden Buchse des AV-Receivers mit Cinch-Kabel verbinden (digitales Tonsignal).

BETRIEB ALS PC-MONITOR

PC anschließen

1 Buchse »PC-IN VGA« des Fernsehgerätes und die entsprechende Buchse des PCs mit einem VGA Kabel verbinden (Bildsignal).
2 Buchse »PC AUDIO-IN« des Fernsehgerätes und die entsprechenden Buchse des PCs mit geeignetem Kabel verbinden (Tonsignal).

Hinweis:

Passen Sie bitte Ihren PC an den Monitor an (Bild schirm auflösung z.B. 1280 x 768, Bildfrequenz z.B 60 Hz).

Programmplatz für den PC anwählen

1 »AV« drücken, mit » ∧« oder »V« den Programmplatz »PC« wählen und mit »●« bestätigen.

Einstellungen für den PC

PROGRAMM-INSTALLATION Auto Position H Position V Position Clock Phase Auswählen Zurück Ende

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Programm-Installation« mit » ∧« oder »V« wählen und mit »●« bestätigen.
3 Gewünschte Funktion/Einstellung mit » ∧« oder »∨« wählen und mit »—« oder »+« Einstellung durchführen.

- Die Möglichkeiten:

»Auto Position« zur automatischen Anpassung an den PC;
»H Position« horizontale Bildposition einstellen;
»V Position« vertikale Bildposition einstellen;
»Clock« Taktfrequenz einstellen;
»Phase« horizontales Flackern, Unschärfen und horizontale Streifen beseitigen.

4 Menü »PROGRAMM-INSTALLATION« mit »i« abschalten.

BETRIEB MIT COMMON INTERFACE\_

Common Interface einschieben

Schalten Sie das Gerät aus, bevor Sie das Cl-Modul in den Schacht »Cl« stecken.

1 Entsprechende Smartcard in das CI-Modul schieben.
2 Cl-Modul mit Smartcard in den Schacht »Cl« des Fernsehgerätes stecken.

Hinweis:

Welches CI-Modul sich im Common Interface-Schacht befindet, erfahren Sie im Untermenü »CA-Modul«.

Zugangskontrolle für CI-Modul und die Smartcard

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Sonderfunktionen« mit » ∧« oder »V« wählen und mit »●« bestätigen.
3 Zeile »IDTV Einstellungen« mit » ∧« oder »∨« wählen und mit »●« bestätigen.
4 Zeile »CA-Modul« mit » ∧« oder »∨« wählen und mit »●« bestätigen.

Hinweise:

Über dieses Menü erhalten Sie Bedienhinweise und nach der Eingabe Ihres PIN-Codes den Zugriff auf die Programme des PAY-TV-Anbieters.

Die weiteren Einstellungen entnehmen Sie bitte der Bedienungsanleitung des CI-Moduls und der Smartcard.

5 Einstellung mit »i« beenden.

IDTV EINSTELLUNGEN Spracheinstellungen Zeiteinstellungen Kindersicherung CA - Modul Signalinformation Software Update Version Kein CA-Modul 1.1.2 Auswählen Zurück Beenden

SONDEREINSTELLUNGEN.

Digitale Fernseh-Programme einstellen

Diese Einstellung ist nur dann erforderlich, wenn ein neues Fernseh-Programm hinzukommt und Sie Ihre spezielle Reihenfolge der Programmplätze beibehalten wollen.

Das Fernseh-Programm kann direkt oder über einen Suchlauf eingestellt werden.

Neue Fernseh- oder Radio-Programme werden automatisch am Ende der Programmtabelle angefügt.

Fernseh-Programme mit dem Suchlauf einstellen

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Programm-Installation« mit » ∧« oder »V« wählen und mit »●« bestätigen.
3 Zeile »Automatische Programmsuche« mit » ∧« oder »∨« wählen und mit »●« bestätigen.

- Das Menü »LAND« wird eingeblendet.

4 Land mit » ∧«, »V«, »—« oder »+« wählen und mit »●« bestätigen.

• Das Menü »AUTOMATISCHE SUCHE« wird eingeblendet, der Suchlauf nach digitalen Fernseh-Programmen beginnt. Er kann – je nach Anzahl der zu empfangenden Fernseh-Programme – einige Minuten dauern.
• Der Suchvorgang ist beendet, wenn in der letzten Zeile des Menüs die Anzahl der gefundenen Fernseh-Programmen angezeigt wird.

Hinweis:

Die Programmsuche kann mit »i« abgebrochen werden.

5 Einstellung mit »i« beenden.

Fernseh-Programme durch Eingabe der Kanalzahlen einstellen

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Programm-Installation« mit » ∧« oder »∨« wählen und mit »●« bestätigen.
3 Zeile »Manuelle Suche« mit » ∧« oder »V« wählen und mit »●« bestätigen.
- Das Menü »MANUELLE SUCHE« wird eingeblendet.

4 Kanalzahl mit » - « oder » + « wählen, oder

mit »1 ... 0« direkt eingeben und mit »●« bestätigen.

- Die Suche ist abgeschlossen, wenn die gefundenen Programme in der Liste erscheinen.

5 Einstellung mit » « (gelb) speichern.
6 Einstellung mit »i« beenden.

SONDEREINSTELLUNGEN.

Analoge Fernseh-Programme einstellen

Diese Einstellung ist nur dann erforderlich, wenn Sie keine digitalen Programme empfangen können. Das Fernseh-Programm kann direkt oder über einen Suchlauf eingestellt werden.

Fernsehgerät auf analoge Fernseh-Programme umschalten

1 Menü »SIGNALQUELLE« mit »AV« aufrufen.
2 Signalquelle »ANALOG TV« mit » ∧« oder »∨« wählen und mit »●« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Fernseh-Programme mit dem Suchlauf einstellen

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Programm-Installation« mit » ∧« oder »V« wählen und mit »●« bestätigen.
- Das Menü »PROGRAMM-INSTALLATION« wird eingeblendet.
3 Zeile »Programmnummer« mit » ∧ « oder »∨« wählen und mit »—« oder »+« gewünschten Programmplatz einstellen.

4 Zeile »Suchen« mit » ∧« oder »∨« wählen und mit »—« oder »+« den Suchlauf starten.

- Wird ein ausreichend starkes Sendersignal erfasst, wird der Suchlauf unterbrochen und das Bild erscheint. Suchlauf so oft wiederholen, bis das gewünschte Fernseh-Programm er scheint.

Hinweis:

Das aktuelle System wird in der Zeile »TV-Standard« angezeigt. Sind die Farbe und/oder der Ton nicht in Ordnung, die Zeile »TV-Standard« mit »A« oder »V« wählen. Mit »—« oder »+« benötigte Einstellung wählen.

5 Zeile »Speichern« mit » ∧« oder »∨« wählen und mit »●« bestätigen.
- Die Meldung »Gespeichert« wird angezeigt.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt. 3 bis 6 wiederholen.

6 Einstellung mit »i« beenden.

PROGRAMM-INSTALLATION

TV-Standard BG

Kanaleingabe C 03

Feinabstimmung 0

Suchen

Programmnummer P01

Speichern

Programmsuchlauf

Zurück

PROGRAMM-INSTALLATION

TV-Standard BG

Kanaleingabe C 03

Feinabstimmung 0

Programmnummer P01

Speichern

Programmsuchlauf

Suchen

Zurück

PROGRAMM-INSTALLATION

TV-Standard BG

Kanaleingabe C 03

Feinabstimmung 0

Suchen

Programmnummer P01

Speichern

Programmsuchlauf

Speichern

Zurück

SONDEREINSTELLUNGEN.

PROGRAMM-INSTALLATION

TV-Standard BG

Kanaleingabe C 03

Feinabstimmung 0

Suchen

Programmnummer P01

Speichern

Programmsuchlauf

Zurück

Ende

PROGRAMM-INSTALLATION

TV-Standard BG

Kanaleingabe C 03

Feinabstimmung 0

Suchen

Programmnummer P01

Speichern

Programmsuchlauf

0-9

Zurück

Ende

PROGRAMM-INSTALLATION

TV-Standard BG

Kanaleingabe C 03

Feinabstimmung 0

Suchen

Programmnummer P01

Speichern

Programmsuchlauf

0 9

C/S

Zurück

Ende

PROGRAMM-INSTALLATION

TV-Standard BG

Kanaleingabe C 03

Feinabstimmung 0

Suchen

Programmnummer P01

Speichern

Programmsuchlauf

Speichern

Zurück

Ende

Analoge Fernseh-Programme feinabstimmen

Das Fernsehgerät stimmt automatisch auf bestmöglichen Empfang ab. In Gegenden mit schlechterem Empfang kann es erforderlich sein, eine manuelle Feinabstimmung vorzunehmen.

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Programm-Installation« mit » ∧« oder »∨« wählen und mit »●« bestätigen.
3 Zeile »Feinabstimmung« mit » ∧« oder »∨« wählen und mit »—« oder »+« einstellen.
4 Zeile »Speichern« mit » ∧« oder »V« wählen und mit »●« bestätigen.
- Die Meldung »Gespeichert« wird angezeigt.

5 Einstellung mit »i« beenden.

Analoge Fernseh-Programme durch Eingabe der Kanalzahlen einstellen

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Programm-Installation« mit » ∧« oder »∨« wählen und mit »●« bestätigen.
3 Zeile »Programmnummer« mit » ∧ « oder »∨« wählen und mit »—« oder »+« gewünschten Programmplatz einstellen.

4 Zeile »Kanaleingabe« mit » ∧« oder »∨« wählen.

5 Mit »●« zwischen »S« (Sonderkanal) oder »C« (Kanal) wählen.

6 Kanalzahl mit » —« oder »+« schrittweise eingeben oder mit »1...0« Kanalzahl direkt eingeben.

Hinweis:

Das aktuelle System wird in der Zeile »TV-Standard« angezeigt. Sind die Farbe und/oder der Ton nicht in Ordnung, die Zeile »TV-Standard« mit »A« oder »V« wählen. Mit »—« oder »+« benötigte Einstellung wählen.

7 Zeile »Speichern« mit » ∧« oder »∨« wählen und mit »●« bestätigen.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt. 3 bis 7 wiederholen.

8 Einstellung mit »i« beenden.

SONDEREINSTELLUNGEN.

PROGRAMM-INSTALLATION

TV-Standard BG

Kanaleingabe C 03

Feinabstimmung 0

Suchen

Programmnummer P01

Speichern

Programmsuchlauf

Auswählen

Zurück

Ende

Alle analogen Fernseh-Programme neu einstellen

Diese Einstellung ist nur dann erforderlich, wenn Sie keine digitalen Programme empfangen können oder wenn Sie alle analogen Fernseh-Programme neu einstellen möchten (z.B bei einem Wohnortwechsel).

1 Menü »INFO« mit »i« aufrufen.

2 Zeile »Programm-Installation« mit » ∧« oder »∨« wählen und mit »●« bestätigen.

3 Zeile »Programmsuchlauf« mit » ∧« oder »∨« wählen und mit »●« bestätigen.

- Das Menü »Land« wird eingeblendet.

4 Land mit » ∧«, »V«, »—« oder »+« wählen.

5 Suchlauf mit »●« starten.

- Der Suchlauf beginnt, er kann - je nach Anzahl der zu empfangenden Fernseh-Programme - einige Minuten dauern.

Hinweis:

Mit »i« kann der Suchlauf abgebrochen werden.

Programmbelegung der analogen Programme ändern

Wurden beim Einstellen der Fernseh-Programme mit dem automatischen Programmsuchlauf Fernseh-Programme mehrfach gespeichert, können Sie diese löschen. Sie können auch Fernseh-Programme auf einen anderen Programmplatz legen, einen Programmnamen ändern oder neu eingeben sowie Programmplätze überspringen.

Programmtabelle anwählen

1 Menü »SIGNALQUELLE« mit »AV« aufrufen.

2 Signalquelle »ANALOG TV« mit » ∧« oder »∨« wählen und mit »●« bestätigen.

3 Menü »INFO« mit »i« aufrufen.

4 Zeile »Programmtabelle« mit » ∧« oder »∨« wählen und mit »●« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

PROGRAMMTABELLE

01 ARD 06 PRO 7 11 ----

02 ZDF 07 BR 12 ----

04 RTL 09 ---- 14 ----

05 SAT 1 10 ---- 15 ----

Überspringen

Verschieben Löschen

OK Auswählen

Name

non

Ende

Programme löschen

1 Im Menü »PROGRAMMTABELLE« das zu löschende Fernseh-Programm mit »A«, »V«, »—« oder »+« wählen.

2 Fernseh-Programm mit »?« (blau) markieren und mit »?« (blau) löschen.

Hinweis:

Weitere Fernseh-Programme löschen, dazu die Schritte1 bis 2 wiederholen.

SONDEREINSTELLUNGEN.

PROGRAMMTABELLE

01 ARD 06 PRO 7 11 ----

02 ZDF 07 BR 12 ----

03 BR 3 ----

04 RTL 09 ---- 14 ----

05 SAT 1 10 ---- 15 ----

PROGRAMMTABELLE

01 ARD 06 PRO 7 11 ----

02 ZDF 07 BR 12 ----

03 BR 08

04 RTL 09 ---- 14 ----

05 SAT 1 10 ---- 15 ----

PROGRAMMTABELLE

01 ARD 06 PRO 7 11 ----

02 ZDF 07 BR 12 ---

03 BR 08

04 RTL 09 ---- 14 ----

05 SAT 1 10 ---- 15 ----

Fernseh-Programme sortieren

1 Im Menü »PROGRAMMTABELLE« das zu verschiebende Fernseh-Programm mit »A«, »V«, »—« oder »+« wählen.
2 Fernseh-Programm mit »©« (grün) markieren.
3 Neuen Programmplatz mit » ∧«, »∨«, »—« oder »+« wählen und mit »©« (grün) bestätigen.

- Alle folgenden Fernseh-Programme werden um einen Programmplatz verschoben.

Hinweis:

Weitere Fernseh-Programme sortieren, dazu die Schritte 1 bis 3 wiederholen.

Programmnamen eingeben (max. 5 Stellen)

1 Im Menü »PROGRAMMTABELLE« das gewünschte Fernseh-Programm mit »A«, »V«, »—« oder »+« wählen.
2 Fernseh-Programm mit »□□« (gelb) markieren.
3 Mit » ∧« oder »∨« Buchstaben oder Ziffern auswählen, mit »—« oder »+« zur nächsten Position, dort Eingabe wieder-holen.
4 Programmamen mit »□□« (gelb) speichern.

Hinweis:

Weitere Programmnamen eingeben, dazu die Schritte 1 bis 4 wiederholen.

Fernseh-Programme überspringen

Sie können Fernseh-Programme markieren, die bei der Anwahl mit »A« oder »V« übersprungen werden sollen. Eine Anwahl mit den Zifferntasten ist weiterhin möglich.

1 Im Menü »PROGRAMMTABELLE« das gewünschte Fernseh-Programm mit »A«, »V«, »—« oder »+« wählen.
2 Fernseh-Programm mit » 🗑 « (rot) markieren.

- Das Fernseh-Programm wird mit roter Schrift dargestellt.

- Die Markierung kann durch erneutes Drücken der roten Taste gelöscht werden.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

INFORMATIONEN

Demontage des Gerätefußes

Wenn Sie Ihr Fernsehgerät mittels einer Wandhalterung an der Wand befestigen wollen, müssen Sie den Standfuß des Fernsehgerätes demontieren.

1 Fernsehgerät vorsichtig mit der Vorderseite auf einen Tisch ablegen, geeignete Unterlage (z.B. Schaumstoff) verwenden.

2 Vier Schrauben (A) herausdrehen.

3 Gerätefuß (B) abziehen.

4 Beiliegende Abdeckung (C) aufstecken und mit zwei Schrauben befestigen.

Beachten Sie unbedingt die Montageanleitung der Wandhalterung oder lassen Sie die Montage durch Ihren Fachhändler durchführen.

Beim Kauf der Wandhalterung achten Sie bitte darauf, dass alle am Fernsehgerät vorgesehenen Befestigungspunkte (D) in der Wandhalterung vorhanden sind und bei der Montage verwendet werden.

INFORMATIONEN.

Technische Daten

Betriebsspannung: 230V, 50 Hz

Leistungsaufnahme: im Betrieb 180 W (Toronto 37)

im Betrieb 240 W (Toronto 42)

in Bereitschaft 0 W

Tonendstufe: 2 x 20 Watt Musik, 2 x 10 Watt Sinus

Empfangsbereiche: C01 ... C80,

Sonderkanäle S01 ... S41

Programmplätze: 899 (digital), 99 (analog) und 8 AV

Bildschirmgröße: 94 cm/37" (Toronto 37)

107 cm/42" (Toronto 42)

max. Auflösung: WXGA 1366 x 768

Gewicht: ca. 18,5 kg (Toronto 37)

ca. 23,2 kg (Toronto 42)

Service-Hinweise für den Fachhandel

Das Produkt erfüllt die Forderungen folgender EU-Richtlinien:

2006/95/EG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. 2004/108/EG

Richtlinie über die elektromagnetische Verträglichkeit.

Das Gerät entspricht den Normen: EN 60065, EN 55013,

EN 55020, EN 55022, EN 55024.

Umwelthinweis

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wieder verwendet werden können.

Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nebenstehendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin. Bitte informieren Sie sich über die örtlichen Sammelstellen bei Ihrer Gemeindeverwaltung.

Mit der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

GRUNDIG Kundenberatungszentrum

Montag bis Freitag von 8.00 bis 18.00 Uhr

Deutschland: 0180 / 523 18 80 *

Österreich: 0820 / 220 33 22 **

* gebührenpflichtig (0,14 €/Min. aus dem Festnetz)
** gebührenpflichtig (0,145 €/Min. aus dem Festnetz)

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen

werktags stets von 8.00 - 18.00 Uhr zur Verfügung.

Störungen selbst beheben

Sollten die unterstehenden Hilfestellungen zu keinem befriedigendem Ergebnis führen, so wenden Sie sich an einen autorisierten GRUNDIG-Fachhändler. Bitte ziehen Sie in Betracht, dass Störungen auch durch externe Geräte wie Videorecorder und Satelliten-receiver hervorgerufen werden können.

Störung	Mögliche Ursache	Abhilfe
Bild hell (Rauschen), aber kein Sender sichtbar	Antennenkabel	Antennenkabel angeschlossen ?
	kein Fernseh-Programm programmiert	Programmsuchlauf starten
Bild kontrastarm	Bildeinstellungen verstellt	Helligkeit-, Kontrast-, bzw. Farb-Einstellung verändern
	Problem liegt am Sender	mit anderem Programm testen
Bild und/oder Ton gestört	Störungen durch andere Geräte	Position der Geräte verändern
Geisterbilder, Reflexion	Programmeinstellung	automatische oder manuelle Programmeinstellung/Feintuning
	Antenne	Antennenkabel oder -anlage überprüfen lassen
Keine Farbe	Farbintensität auf Minimum	Farbe hochregeln
	TV-Normeinstellung (wenn Einstellmöglichkeit vorhanden)	richtige Farbnorm wählen
	Problem liegt am Programm	mit anderem Programm testen
Bild vorhanden, kein Ton	Lautstärke Minimum	Lautstärke hochregeln/einschalten
kein oder gestörter Videotext	Problem liegt am Programm	mit anderem Programm testen
	Fernseh-Programm (hat keinen Videotext)	mit anderem Fernseh-Programm prüfen
	Sendersignal zu schwach	Feinabstimmung durchführen oder Antennenanlage prüfen
Fernbedienung wirkungslos	keine optische Verbindung	Fernbedienung auf Fernsehgerät richten
	Batterien der Fernbedienung	Prüfen bzw. Wechseln der Batterien
	undefinierter Betriebszustand	Fernsehgerät mit der Netztaste ca. 2 min ausschalten
Bei PC-Betrieb Bild dunkel	falsche Einstellung der Bildschirmauflösung und der Bildfrequenz am PC	Am PC die Einstellung ändern (z.B.Bildschirmauflösung 1280 x 768, Bildfrequenz 60 Hz)

Hinweis:

Dies ist ein Produkt der Klasse A. Im Betrieb kann das Gerät evtl. Funkstörungen verursachen. In diesem Fall muss der Benutzer unter Umständen für Abhilfe sorgen. Bitte wenden Sie sich dann an Ihren Fachhändler.
