BEDIENUNGSANLEITUNG Vision 4 26 4831 T GRUNDIG

4 AUFSTELLEN UND SICHERHEIT

6 ALLGEMEINES

6 Besonderheiten Ihres Fernsehgerätes
6 Empfang digitaler Programme
6 Common Interface - was ist das?

7 ANSCHLIESSEN/VORBEREITEN

7 Antenne und Netzkabel anschließen
8 Batterien in die Fernbedienung einlegen

9 AUF EINEN BLICK

9 Die Anschlüsse des Fernsehgerätes
10 Die Bedienelemente und die Anschlüsse des Fernsehgerätes
11 Die Fernbedienung

13 EINSTELLUNGEN

13 Fernseh-Programme suchen
14 Programmbelegung der digitalen Programme ändern

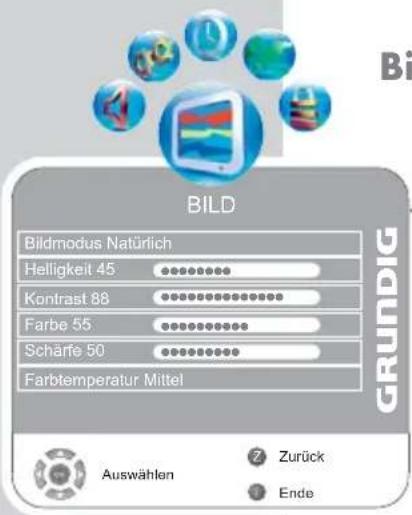

16 Bild-Einstellungen

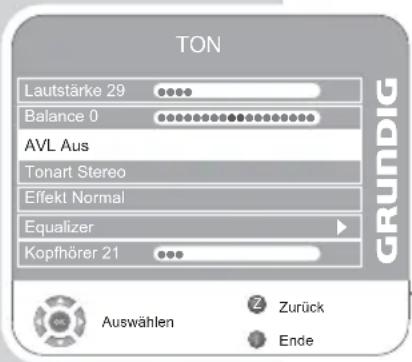

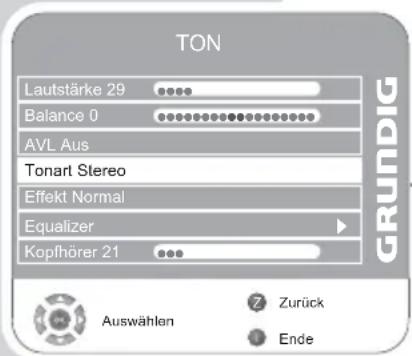

17 Ton-Einstellungen

19 FERNSEH-BETRIEB

19 Grundfunktionen
20 Zoom-Funktion
21 Zapp-Funktion
21 Elektronischer Programmführer (TV-Guide)
22 Bildformat-Umschaltung

23 VIDEOTEXT-BETRIEB

23 FLOF-text und Normaltext-Betrieb
23 Weitere Funktionen

25 KOMFORT-FUNKTIONEN

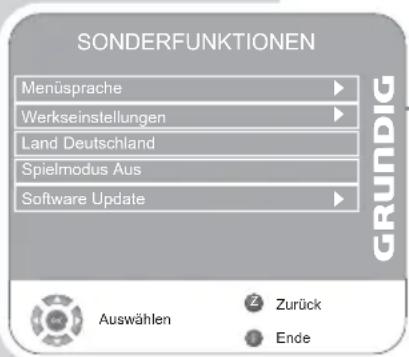

25 Komfort-Funktionen

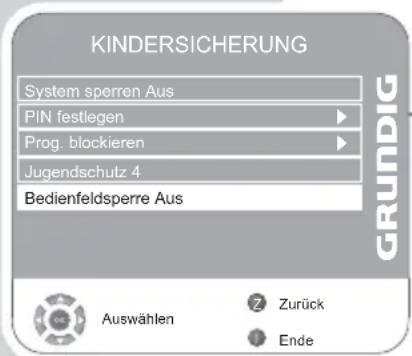

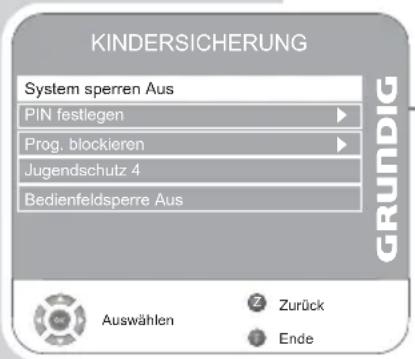

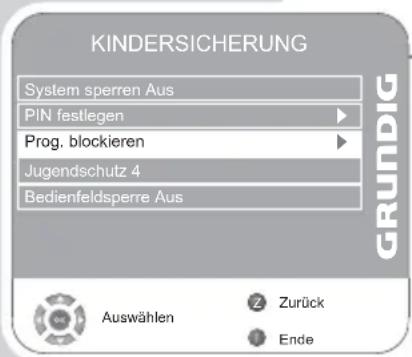

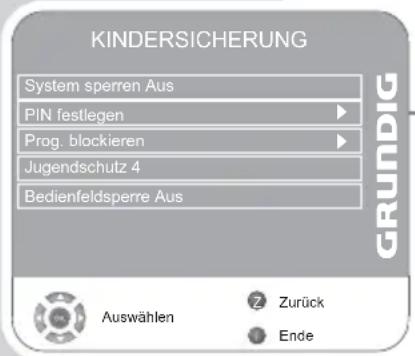

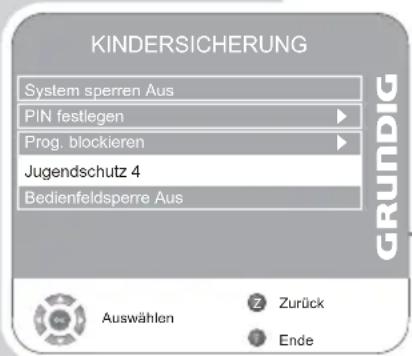

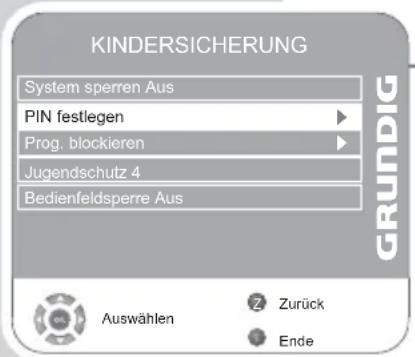

26 Kindersicherung

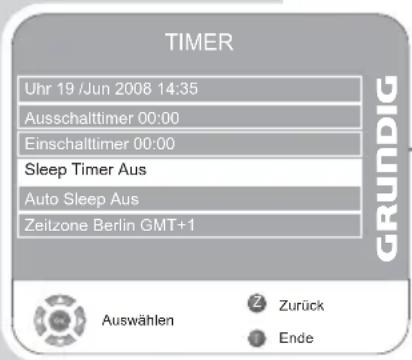

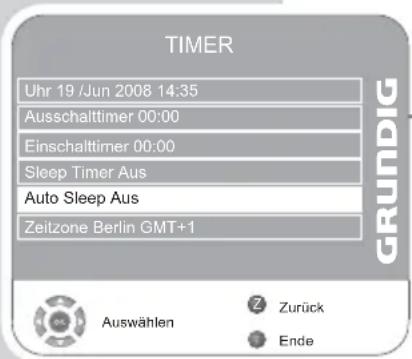

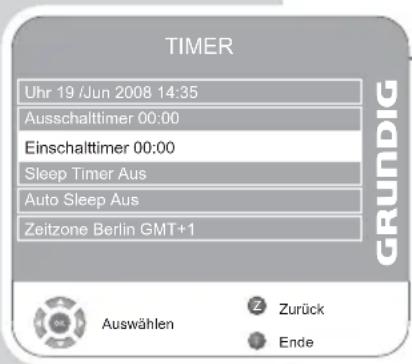

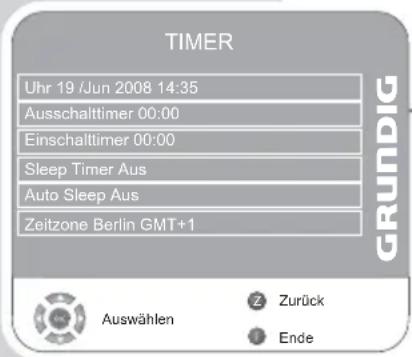

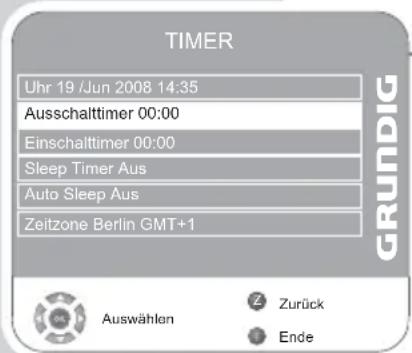

28 Timer-Funktionen

30 BETRIEB MIT EXTERNEN GERÄTEN

30 DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box
32 Kopfhörer

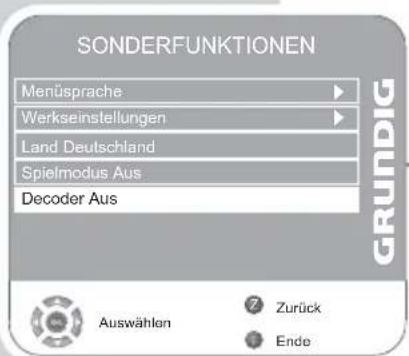

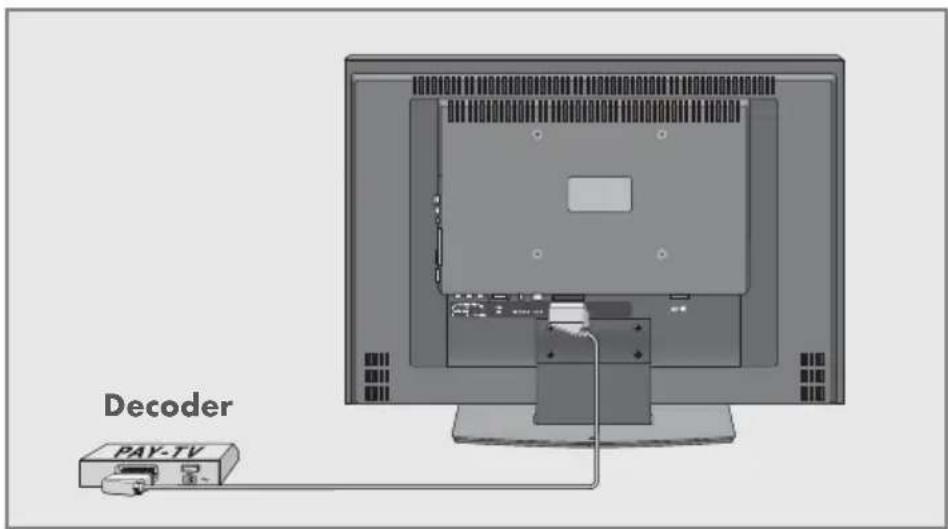

33 Decoder oder Satellitenreceiver

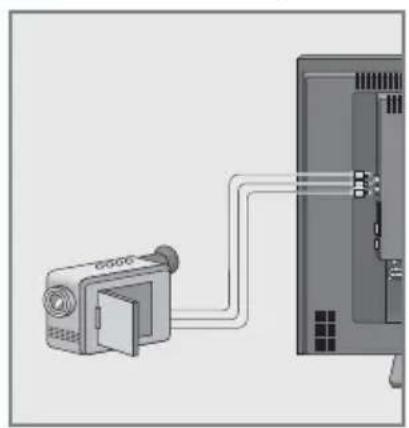

34 Camera-Recorder

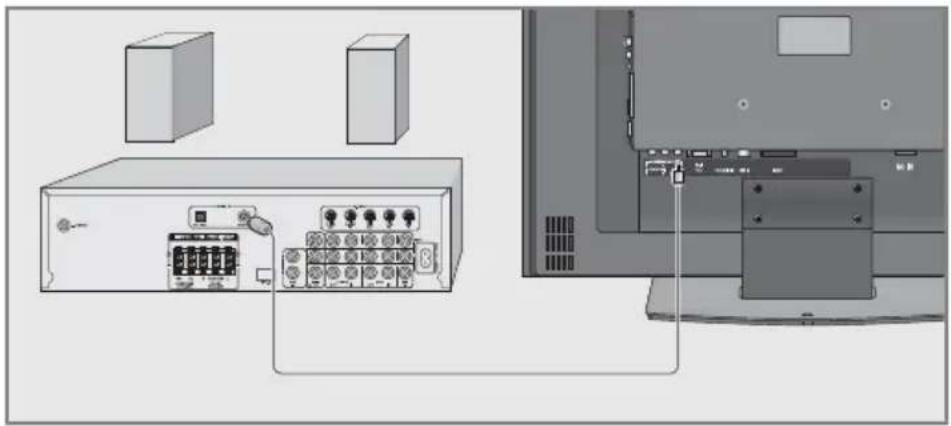

34 HiFi-Anlage/AV-Receiver

35 BETRIEB ALS PC-MONITOR

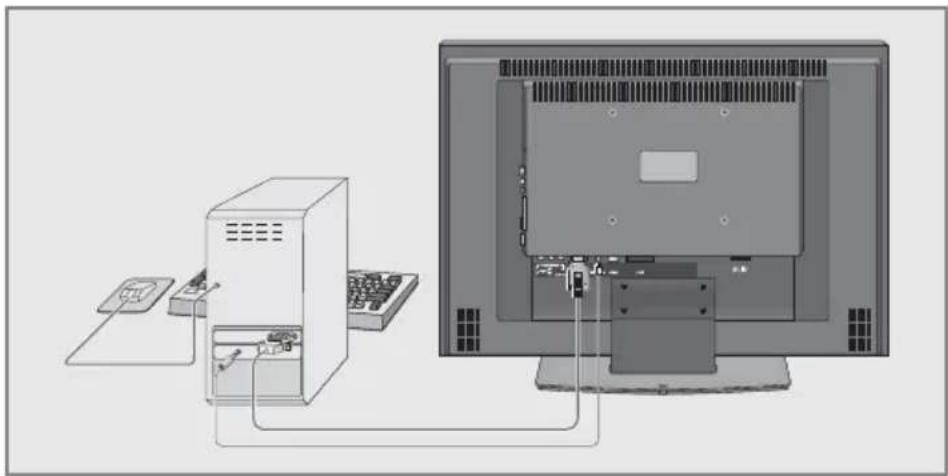

35 PC anschließen
35 Programmplatz für den PC anwählen

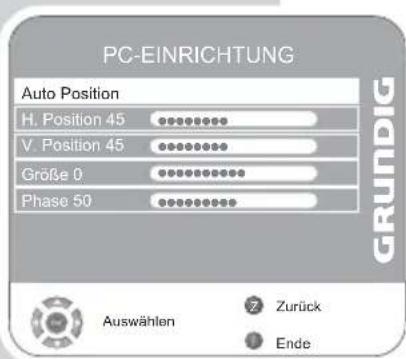

35 Einstellungen für den PC

36 BETRIEB MIT COMMON INTERFACE

36 CA-Modul einschieben
36 Zugangskontrolle für CA-Modul und die Smartcard

37 SONDEREINSTELLUNGEN

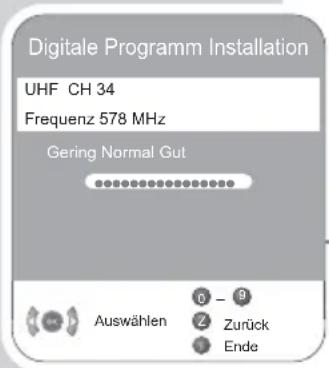

37 Digitale Fernseh-Programme einstellen

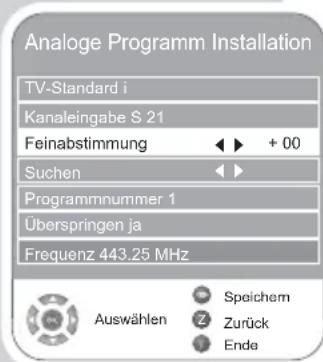

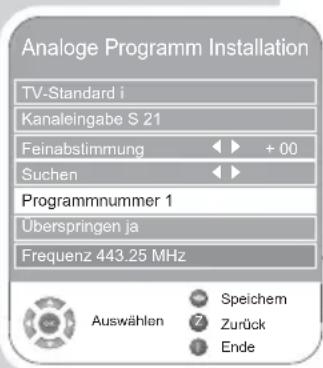

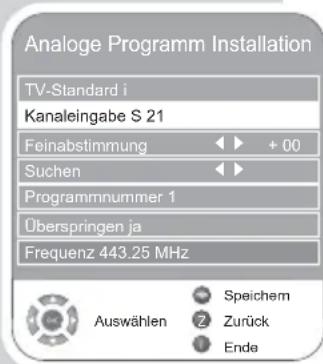

38 Analoge Fernseh-Programme einstellen
40 Programmbelegung der analogen Programme ändern

42 INFORMATIONEN

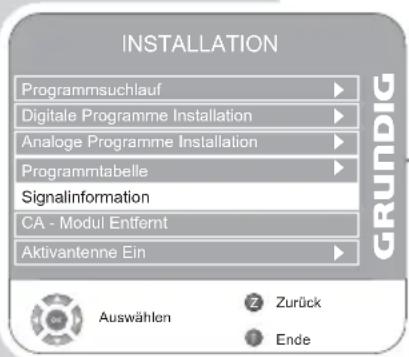

42 Signalinformationen einblenden

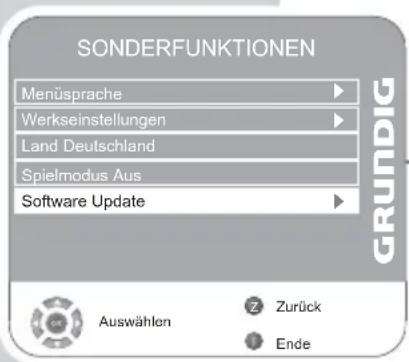

42 Software aktualisieren
43 Technische Daten
43 Service-Hinweise für den Fachhandel
43 Umwelthinweis
44 Störungen selbst beheben
45 GRUNDIG Kundenberatungszentrum

AUFSTELLEN UND SICHERHEIT

10 cm 20 cm 20 cm 10 cm

Beachten Sie beim Aufstellen des Fernsehgerätes bitte die folgenden Hinweise:

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Fremdlicht auf dem Bildschirm beeinträchtigt die Bildqualität.

Um für eine ausreichende Belüftung zu sorgen, achten Sie auf genügend große Abstände in der Schrankwand.

Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, dass es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder Ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät und keine Deckchen oder Ähnliches unter das Fernsehgerät.

Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt. Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Fernsehgerät vom Fachmann entfernen.

Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Achten Sie darauf, dass das Netzkabel oder (wenn vorhanden) der Netzadapter nicht beschädigt wird.

Das Fernsehgerät darf nur mit dem beiliegenden Netzkabel/Netzadapter betrieben werden.

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

Bitte beachten Sie beim Aufstellen des Gerätes, dass Oberflächen von Möbeln mit den verschiedensten Lacken und Kunststoffen beschichtet sind. Sie enthalten meistens chemische Zusätze die u. a. das Material der Gerätefüße angreifen können. Dadurch können Rückstände auf der Möbeloberfläche entstehen, die sich nur schwer oder nicht mehr entfernen lassen.

AUFSTELLEN UND SICHERHEIT

Der Bildschirm Ihres LCD-Fernsehgerätes entspricht den höchsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern überprüft. Aus technologischen Gründen ist es – trotz größter Sorgfalt bei der Herstellung – nicht 100% auszuschließen, dass einige Bildpunkte Defekte aufweisen.

Derartige Pixelfehler können – wenn sie in den spezifizierten Grenzen der DIN Norm liegen – nicht als Gerätedefekt im Sinne der Gewähr leistung betrachtet werden.

Hinweis:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Geräte aus! Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steck-dose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

Sorgen Sie dafür, dass der Netzstecker frei zugänglich ist!

Vorsicht:

Wenn Sie für Ihr Fernsehgerät eine Wandhalterung vorsehen, beachten Sie unbedingt die Montageanleitung dieser Wandhalterung oder lassen Sie die Montage durch Ihren Fachhändler durchführen.

Beim Kauf der Wandhalterung achten Sie bitte darauf, dass alle am Fernsehgerät vorgesehenen Befestigungspunkte in der Wandhalterung vorhanden sind und bei der Montage verwendet werden.

Besonderheiten Ihres Fernsehgerätes

Mit dem Fernsehgerät können alle „freien“ digitalen und alle analogen Programme empfangen und verarbeitet werden. Dieses Fernsehgerät besitzt ein integriertes digitales und analoges Empfangsteil. Die digitalen Programme werden über das digitale Empfangsteil in hervorragender digitaler Ton- und Bildqualität aufbereitet.

Der Elektronische Programmführer TV-Guide (nur bei digitalen Programmen) informiert Sie über kurzfristige Programmänderungen, sowie über das gesamte Programmangebot der verschiedensten Sendeanstalten für die nächsten Tage.

Detaillierte Informationen zu den einzelnen Fernseh-Sendungen sind – falls von der Sendeanstalt angeboten – ebenfalls im Elektronischen Programmführer verfügbar.

Das Fernsehgerät ist mit einer sehr umfassenden, benutzerfreundlichen Menüführung ausgestattet.

Diese Benutzerführung wird am Bildschirm des Fernsehgerätes eingeblendet, wobei die entsprechenden Tasten der Fernbedienung erklärt werden.

Empfang digitaler Programme

Für den Empfang digitaler Programme benötigen Sie eine digitaltaugliche Haus- oder Zimmerantenne (passive oder aktive Zimmerantenne mit eigener Spannungsversorgung).

Anders als bei der Übertragung analoger Programme ist nicht jedem einzelnen digitalen Programm eine eigene Sendefrequenz zugeordnet, sondern mehrere Programme sind in einem Bouquet auf regionaler oder nationaler Ebene gebündelt.

Die aktuellen Übertragungsdaten können Sie im Videotext-Angebot verschiedener Sendeanstalten abfragen bzw. einer aktuellen Fernseh-Fachzeitschrift oder dem Internet entnehmen.

Common Interface - was ist das?

Common Interface (CI) ist eine Schnittstelle für DVB-Empfänger.

Verschlüsselte Programme können nur mit einem dem Verschlüsselungssystem entsprechenden CI-Modul in Verbindung mit der dazugehörigen Smartcard gesehen werden.

Das Fernsehgerät ist mit einem Common Interface-Schacht ausgestattet, in den CI-Module verschiedener Anbieter eingesetzt werden können.

In das CI-Modul wird die entsprechende Smartcard des Anbieters zum „Freischalten“ gewünschter verschlüsselter Programme eingeschoben.

ANSCHLIESSEN/VORBEREITEN

Antenne und Netzkabel anschließen

1 Antennenkabel der Haus- oder Zimmerantenne (passive oder aktive Zimmerantenne mit eigener Spannungsversorgung für digitale Fernseh-Programme) in die Antennenbuchse »ANT IN« des Fernsehgerätes stecken;

oder

Antennenkabel der Hausantenne (für analoge Fernsehprogramme) in die Antennenbuchse »ANT IN« des Fernsehgerätes stecken.

Hinweis:

Beim Anschluss einer Zimmerantenne muss diese evtl. abwechselnd an verschiedenen Orten plaziert werden, um einen optimalen Empfang zu erhalten.

2 Beigepacktes Netzkabel in die Netzbuchse »AC IN« des Fernsehgerätes stecken.
3 Stecker des Netzkabels in eine Steckdose stecken.

Hinweise:

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steck-dose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

Schließen Sie das Fernsehgerät nur mit dem mitgelieferten Netzkabel an eine geeignete Schutzkontaktsteckdose mit Erdung an.

Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen und nehmen Sie auch keinen Eingriff an dem Netzkabel vor.

ANSCHLIESSEN/VORBEREITEN

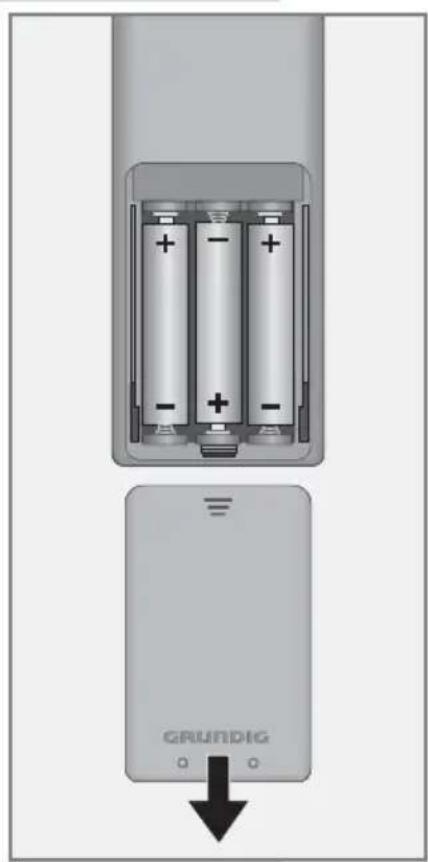

Batterien in die Fernbedienung einlegen

1 Batteriefach öffnen, dazu Deckel abnehmen.
2 Batterien einlegen (Typ Micro, z.B. R03 oder AAA, 3x1,5V). Dabei Polung beachten (im Batteriefachboden markiert).

3 Batteriefach schließen.

Hinweis:

Wenn das Fernsehgerät auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen.

Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Umwelthinweis

Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

AUF EINEN BLICK

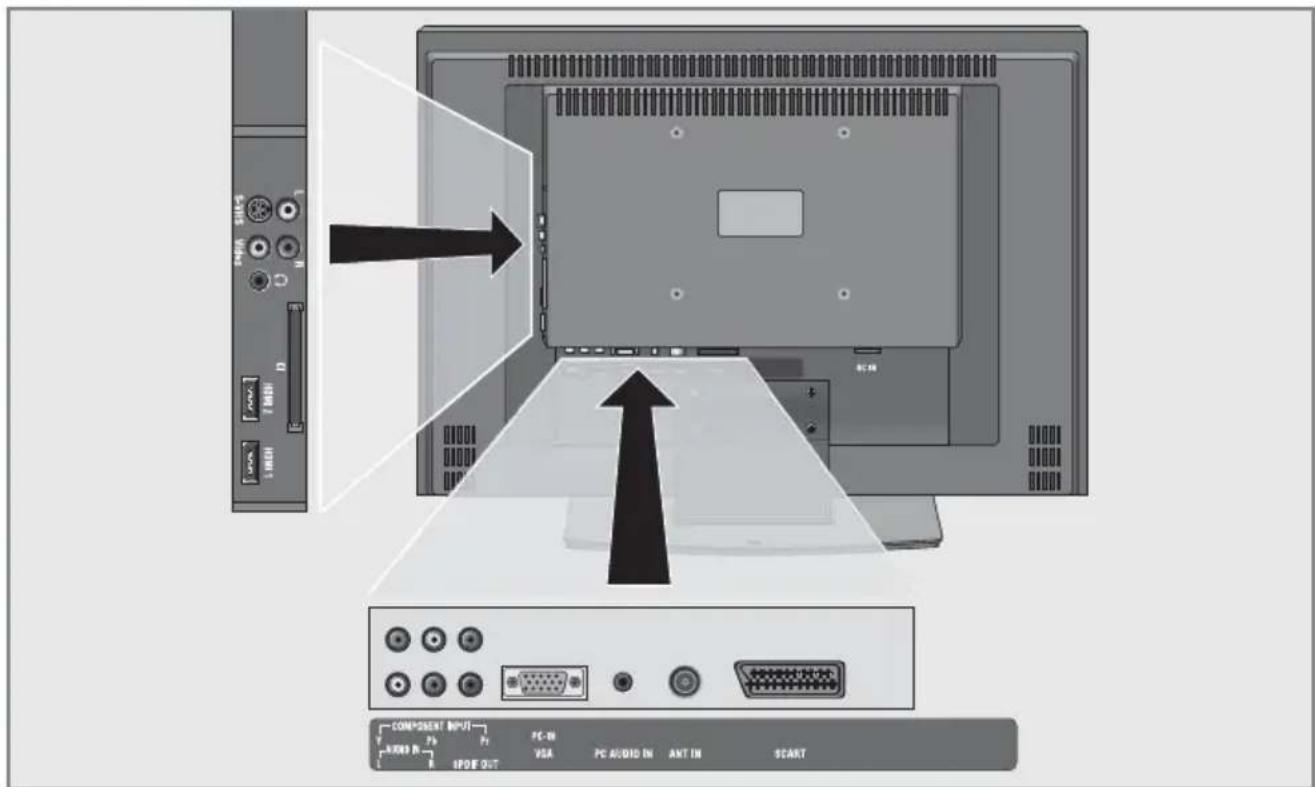

Die Anschlüsse des Fernsehgerätes

L R Tonsignal-Eingang für Camerarecorder.

S-VHS Bildsignal-Eingang für S-Video-Camerarecorder.

Video Bildsignal-Eingang für Camerarecorder.

Kopfhöreranschluss (3,5 mm ø Klinke).

CI Common Interface-Schacht.

HDMI 2 HDMI-Buchse, Ton-/Bildsignal-Eingang (HDMI).

HDMI 1 HDMI-Buchse, Ton-/Bildsignal-Eingang (HDMI).

COMPONENT

INPUT

Y Pb Pr Bildsignal-Eingang (YUV-Signal).

AUDIO IN L R Tonsignal-Eingang (YUV-Signal).

SPDIF OUT Tonsignal-Ausgang (coaxial) für PCM-Signale; zum Anschließen eines digitalen Mehrkanal-Audio-/Videover stärkers oder AV-Receivers.

PC-IN VGA VGA-Buchse, Bildsignal-Eingang für PC.

PC AUDIO IN Tonsignal-Eingang für PC.

ANT IN Antennenbuchse.

SCART Euro/AV-Buchse (FBAS-Signal, RGB-Signal).

AC IN Buchse für das Netzkabel.

AUF EINEN BLICK

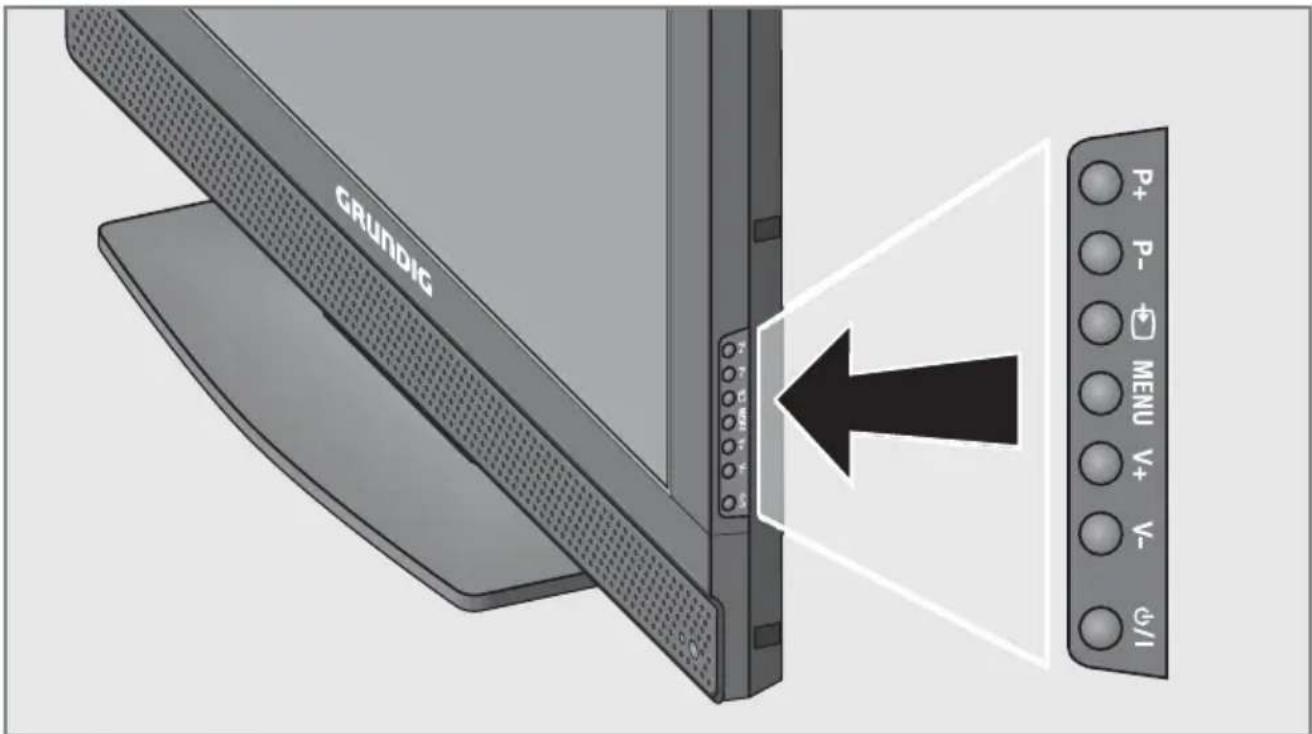

Die Bedienelemente und die Anschlüsse des Fernsehgerätes

P+ P- Schalten das Fernsehgerät aus Stand-by ein; schrittweise Programmwahl; wählen Funktion im Menü.

Ruft die Vorauswahl für AV-Programmplätze auf. Anwahl im Menü mit »P+« oder »P-«, bestätigen mit »V+« oder »V-«.

MENU Ruft das Menü auf; Menüzeile mit »P+« oder »P-« anwählen; Funktion mit »V+« oder »V-« aktivieren; Funktion mit »V+« oder »V-« einstellen; Menü mit »MENU« abschalten.

V+ V- Verändern die Lautstärke; wählen Funktion im Menü.

Schaltet das Fernsehgerät ein und wieder in Bereitschaft (Stand-by). Nur durch Ziehen des Netzsteckers wird das Fernsehgerät vom Stromnetz getrennt.

AUF EINEN BLICK

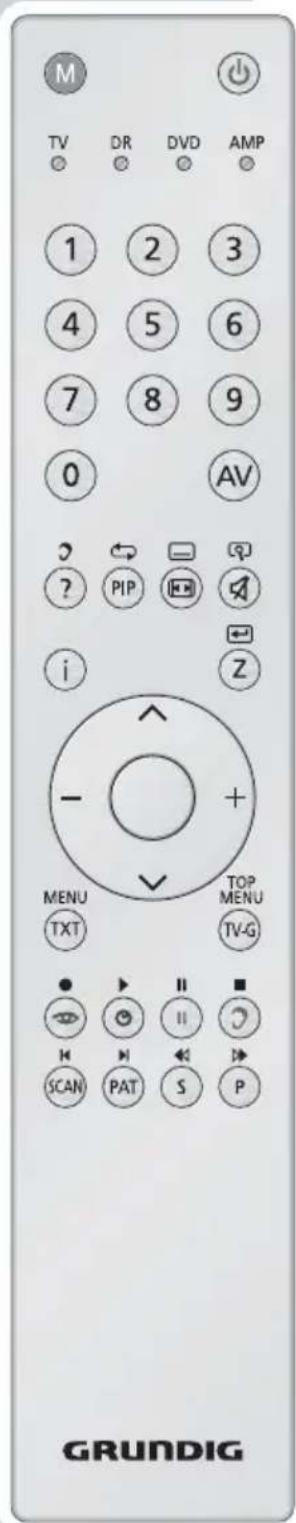

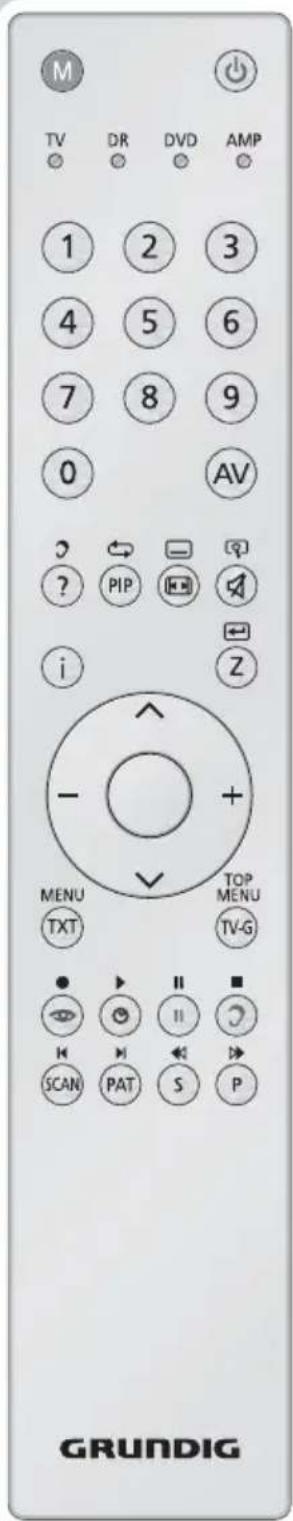

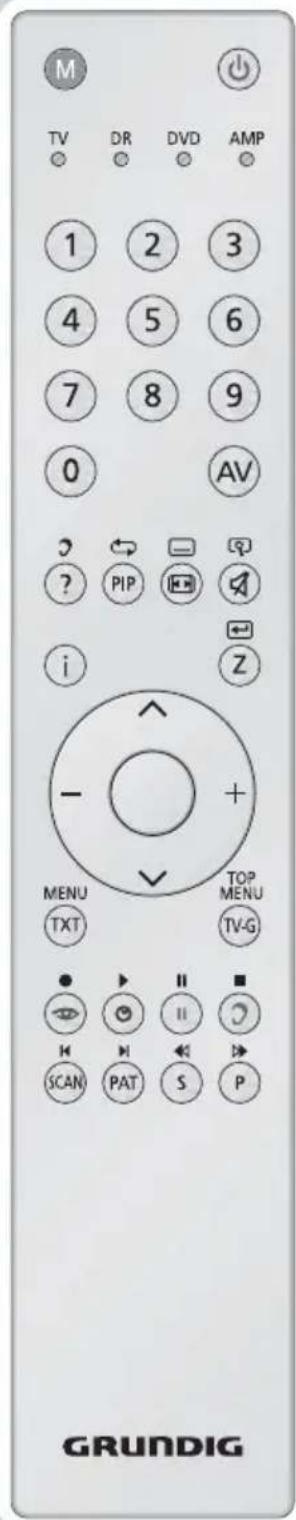

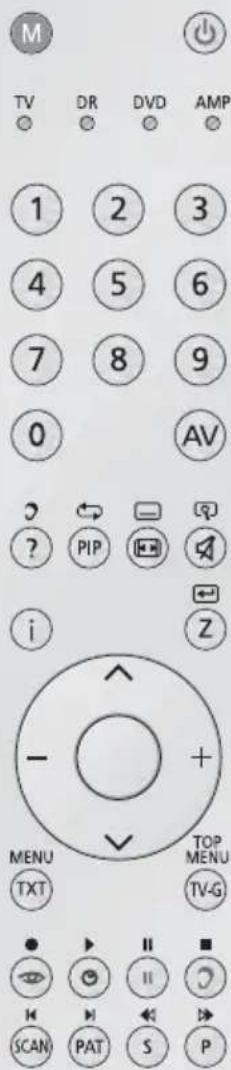

Die Fernbedienung

Schaltet das Fernsehgerät ab (Stand-by).

1 ... 0 Schalten das Fernsehgerät aus Stand-by ein; wählen Programme direkt.

AV Ruft die Vorauswahl für AV-Programmplätze auf. Danach Auswahl mit »V« oder »A«.

? Blendet Nummer und Namen des Programmes sowie Programminformationen ein; Antwortfreigabe im Videotext-Betrieb.

PIP Aktualisiert eine Seite im Videotext-Betrieb.

Schaltet das Bildformat um.

Ton ein/aus (stummschalten).

i Ruft das Menü auf.

Z Zapp-Funktion;

schaltet in den Menüs eine Menüebene zurück.

Schalten das Fernsehgerät aus Stand-by ein; wählen Programme schrittweise; bewegen Cursor nach oben/unten.

(OK)

Ruft die Programmliste auf; aktiviert verschiedene Funktionen.

- + Ändern die Lautstärke; bewegen Cursor nach links/rechts.

TXT Schaltet zwischen Videotext-Betrieb und TV-Betrieb um.

TV-G Ruft den Elektronischen Programmführer (TV-Guide) auf.

Wählt verschiedenen Bildeinstellungen; blättert im Videotext-Betrieb eine Seite zurück.

Blendet die Uhrzeit ein; wählt im Videotext-Betrieb eine Seite.

Standbild; wählt im Videotext-Betrieb eine Seite.

Wählt verschiedenen Toneinstellungen (im analogen Fernseh-Betrieb); wählt verschiedenen Audiosprachen (im digitalen Fernseh-Betrieb); wählt im Videotext-Betrieb eine Seite.

M TV DR DVD AMP ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 0 AV ? PIP i Z MENU TXT TOP MENU TV-G SCAN PAT S P GRUNDIG

AUF EINEN BLICK

M TV DR DVD AMP 1 2 3 4 5 6 7 8 9 0 AV ? PIP i Z MENU TXT TOP MENU TV-G SCAN PAT S P GRUNDIG

SCAN Vergrößert das Bild;

schaltet auf doppelte Zeichengröße im Videotext-Betrieb

PAT Wählt im Videotext-Betrieb die Funktion Split Screen.

S Wählt verschiedenen Untertitel (im digitalen

Fernseh-Betrieb);

wählt Unterseiten im Videotext-Betrieb.

P Ruft Programmlisten auf (»Alle Kanäle«, »RADIO«,

»FAV1« bis »FAV4«);

M Schaltet auf die Bedienung eines GRUNDIG

Digital-Receivers, GRUNDIG Digital-Receivers mit Festplatte (PDR), GRUNDIG DVD-Players, GRUNDIG DVD-Recorders oder GRUNDIG AV-Receivers.

»M« so oft drücken, bis die entsprechende

Anzeige »DR«, »DVD« oder »AMP« leuchtet.

Anschließend gewünschte Taste drücken.

Wird für ca. 10 Sekunden keine Taste gedrückt, schaltet die Fernbedienung wieder auf Fernsehbetrieb (»TV«).

Hinweis:

»DR« ist für die Bedienung eines GRUNDIG

Digital-Receivers (Fernbedienebene 1) vorprogrammiert.

»DVD« ist für die Bedienung eines GRUNDIG DVD-Players vorprogrammiert.

»AMP« ist für die Bedienung eines GRUNDIG AV-Receivers vorprogrammiert.

Welche Funktionen Sie ausführen können, hängt von der Ausstattung des Gerätes ab.

Probieren Sie es einfach aus.

Die Vorprogrammierung können Sie verändern:

»M« drücken und gedrückt halten und gleichzeitig die drei Zifferntasten des entsprechenden Codes drücken:

»1«, »2«, »3« für GRUNDIG DVD-Player.

»4«, »5«, »6« für GRUNDIG DVD-Recorder.

»1«, »4«, »7« für GRUNDIG Digital-Receiver (Fernbedienebene 1).

»2«, »5«, »8« für GRUNDIG Digital-Receiver (Fernbedienebene 2).

»3«, »6«, »9« für GRUNDIG Digital-Receiver mit Festplatte (PDR).

EINSTELLUNGEN

Fernseh-Programme suchen

Das Fernsehgerät ist mit einem automatischen Programmsuchlauf ausgestattet, der zuerst digitale Fernseh-Programme und danach analoge Fernseh-Programme sucht.

Sie starten den Suchlauf und können danach die Fernseh-Programme in der Reihenfolge Ihrer Wahl sortieren.

Es stehen 400 Programmplätze für digitale Programme und 99 für analoge Fernseh-Programme zur Verfügung, die mit Fernseh-Programmen von der Antenne oder vom Kabelanschluss (analoge Programme) belegt werden können.

1 Fernsehgerät mit »∅«, »1...0« oder »V« oder »Λ« aus Bereitschaft (Stand-by) einschalten.

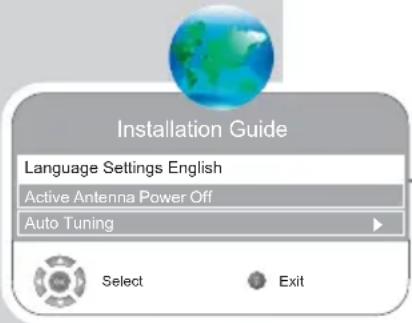

- Nach der ersten Inbetriebnahme wird das Menü »Installation Guide« (Installation) eingeblendet.

2 Gewünschte Sprache mit » —« oder »+ « wählen.

Hilfe:

Wenn am Bildschirm das Menü »Installation« nicht erscheint, Einstellung nach dem Kapitel „Fernsehgerät in den Auslieferungszustand zurücksetzen“, auf Seite 25 durchführen.

Achtung!

Die Antennenspannung darf nur eingeschaltet werden, wenn die Antenne auch wirklich eine aktive Zimmerantenne mit Signalverstärker ist und diese nicht schon selbst über ein Steckernetzteil (oder ähnliches) mit Spannung versorgt wird.

Ansonsten kann es zu einem Kurzschluss oder zur Zerstörung Ihrer Antenne kommen!

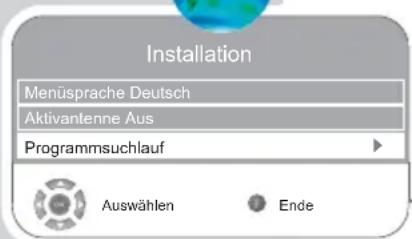

Installation Menüsprache Deutsch Aktivantenne Aus Programmsuchlauf Auswählen Ende

3 Zeile »Aktivantenne« mit » v« oder »∧« wählen.

Mit »—« oder »+« die Antennenspannung einschalten (»Ein«).

4 Zeile »Programmsuchlauf« mit » V« oder »A« wählen und mit »●« bestätigen.

- Die Zeile »Land« ist aktiv.

6 Zeile »Suchtyp« mit » V« oder »Λ« wählen.

Mit »—« oder »+« wählen, ob nur Digitale Fernseh-Programme (DTV), nur Analoge Fernseh-Programme (ATV) oder beides (ATV & DTV) gesucht werden sollen.

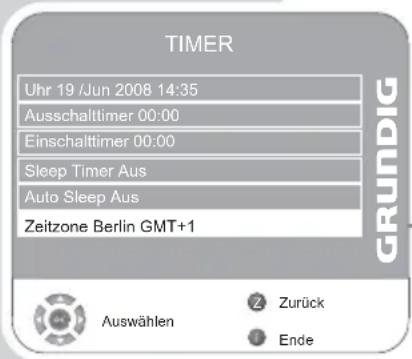

7 Zeile »Zeitzone« mit » V« oder »Λ« wählen.

Zeitzone mit »—« oder »+« wählen.

8 Suchlauf mit »●« starten.

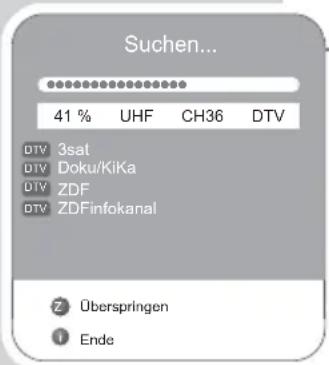

- Das Menü »Suchen« wird eingeblendet, der Suchlauf nach Fernseh-Programmen beginnt. Er kann – je nach Anzahl der zu empfangenden Fernseh-Programme – einige Minuten dauern.

- Der Suchvorgang ist beendet, wenn die »Programmtabelle« eingeblendet wird.

Hinweis:

Der Suchlauf kann mit »i« vorzeitig beendet werden.

Bitte Land und Suchtyp wählen, Suchlauf mit OK starten Land Deutschland Suchtyp ATV & DTV Zeitzone Berlin GMT+1

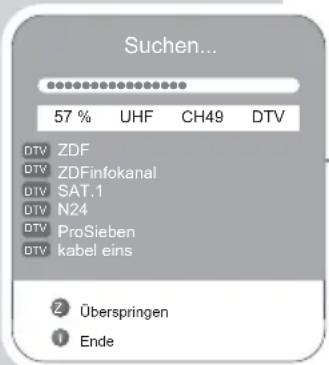

Suchen... 57 % UHF CH49 DTV DTV ZDF DTV ZDFinfokanal DTV SAT.1 DTV N24 DTV ProSieben DTV kabel eins Z Überspringen 1 Ende

Programmbelegung der digitalen Programme ändern

Sie können die Reihenfolge der gefundenen Programme nach Ihren eigenen Wünschen sortieren, nicht benötigte Programme löschen und einzelne Programmplätze sperren (Kindersicherung).

Mit »?« (blau) kann zwischen der »Programmtabelle – ALLE (ATV, DTV, RADIO)«, der »Programmtabelle – DTV«, der »Programmtabelle – RADIO« und der »Programmtabelle – ATV« gewechselt werden.

Mit »© « (rot) können die zu einem Netzwerk zugeordnete Programme angezeigt werden.

Mit »P« kann die Programmtabelle zur nächsten Seite, mit »S« eine Seite zurück geschaltet werden.

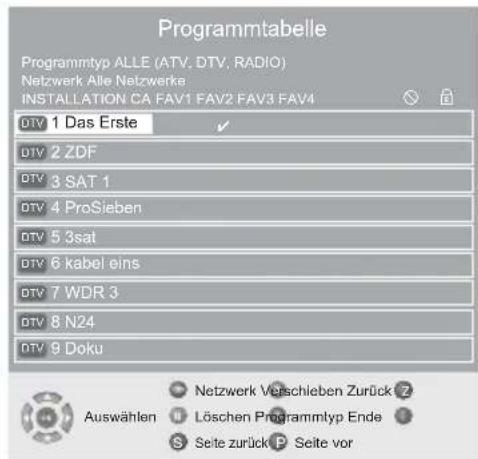

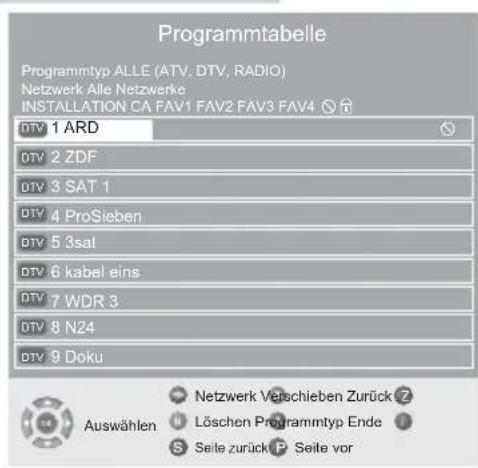

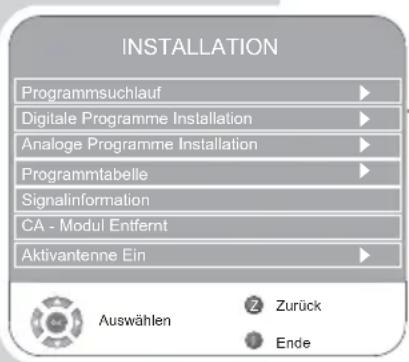

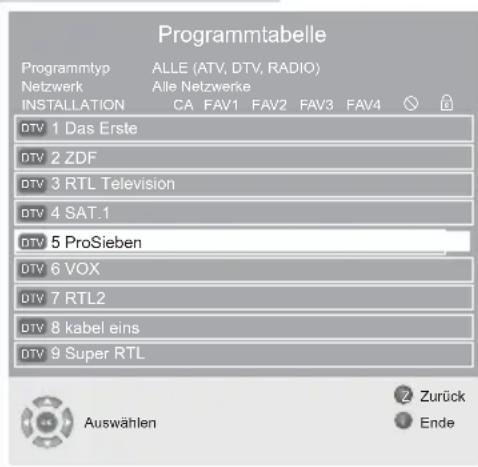

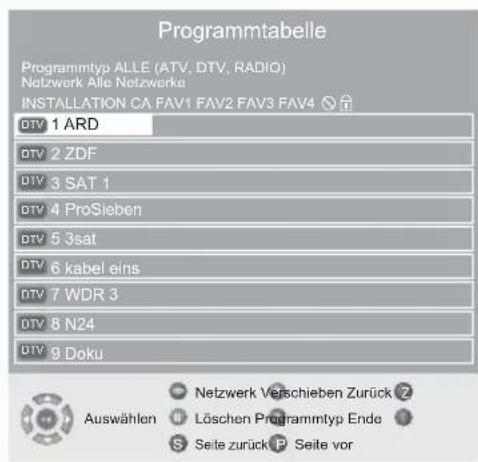

Programmtabelle aufrufen

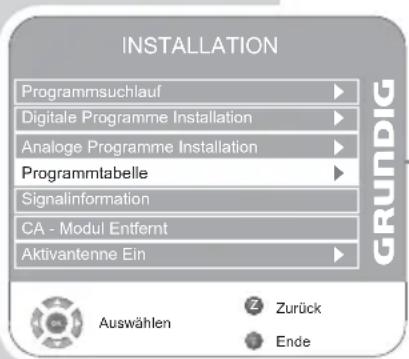

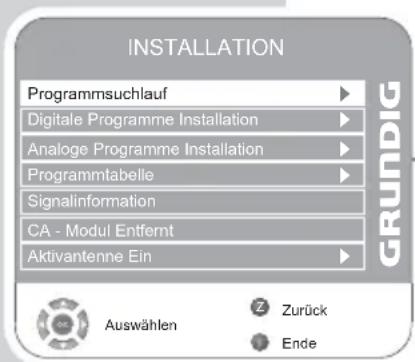

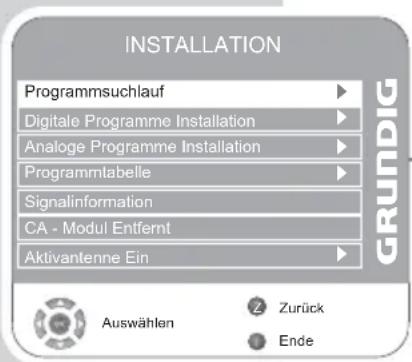

INSTALLATION Programmsuchlauf ▶ Digitale Programme Installation ▶ Analoge Programme Installation ▶ Programmtabelle ▶ Signalinformation CA - Modul Entfernt Aktivantenne Ein ▶ Auswählen Z Zurück Ende

1 Menü mit »i« aufrufen.

- Das Menü »BILD« wird eingeblendet.

2 Menü »INSTALLATION« mit » — « oder »+« wählen.

3 Zeile »Programmtabelle« mit » V« oder »A« wählen und mit »●« bestätigen.

- Das Menü »Programmtabelle« wird eingeblendet.

Programme auf andere Programmplätze verschieben

Programmtabelle Programmtyp ALLE (ATV, DTV, RADIO) Netzwerk Alle Netzwerke INSTALLATION CA FAV1 FAV2 FAV3 FAV4 DTV 1 Das Erste DTV 2 ZDF DTV 3 RTL Television DTV 4 SAT.1 DTV 5 ProSieben DTV 6 VOX DTV 7 RTL2 DTV 8 kabel eins DTV 9 Super RTL Auswählen Zurück Ende

1 Im Menü »Programmtabelle« das zu verschiebende Fernseh-Programm mit »V« oder »Λ« wählen.

2 Fernseh-Programm mit »◀« (grün) markieren.

3 Neuen Programmplatz mit » V« oder »A« wählen.

4 Eingabe mit »●« bestätigen.

Hinweise:

Weitere Fernseh-Programme sortieren, dazu die Schritte 1 bis 4 wiederholen.

Beim Verschieben ist die Programmplatznummer dem Fernseh-Programm fest zugeordnet. Wird z. B. das Fernseh-Programm „5 ProSieben“ auf Programmplatz 7 verschoben, kann diese Reihenfolge mit »√« oder »∧« gewählt werden. Bei der Anwahl mit den Zifferntasten »1...0« wird es weiterhin mit Zifferntaste »5« gewählt.

Fernseh-Programme mit fest zugeordneten Programmnummern (z.B. französische Programme mit LCN-Codierung) können nicht verschoben werden.

Favoritentabellen erstellen

Programmtabelle Programntyp ALLE (ATV. DTV, RADIO) Netzwerk Alle Netzwerke INSTALLATION CA FAV1 FAV2 FAV3 FAV4 DTV 1 Das Erste ✓ DTV 2 ZDF DTV 3 SAT 1 DTV 4 ProSieben DTV 5 3sat DTV 6 kabel eins DTV 7 WDR 3 DTV 8 N24 DTV 9 Doku ● Netzwerk Verschieben Zurück Z Auswählen ○ Löschen Programntyp Ende ● S Seite zurück P Seite vor

Sie können Ihre bevorzugten Fernseh-Programme auswählen und in bis zu vier Favoritentabellen (FAV1 bis FAV4) speichern.

1 Im Menü »Programmtabelle« das gewünschte Fernseh-Programm mit »V« oder »A« wählen.
2 Fernseh-Programm mit »—« oder »+« in die Favoritentabelle 1 bis 4 „schieben“ und mit »●« speichern. - Die Position in der Favoritentabelle ist mit »√« markiert. - Sie können das gleiche Fernseh-Programm in mehreren Favoritentabellen eintragen.

Hinweis:

Das Fernseh-Programm kann aus der Favoritentabelle gelöscht werden. Fernseh-Programm mit »√« oder »∧« und »—« oder »+« wählen und mit »●« löschen.

Programme löschen

Programmtabelle Programmtyp ALLE (ATV, DTV, RADIO) Netzwerk Alle Netzwerke INSTALLATION CA FAV1 FAV2 FAV3 FAV4 DTV 1 ARD DTV 2 ZDF DTV 3 SAT 1 DTV 4 ProSieben DTV 5 3sat DTV 6 kabel eins DTV 7 WDR 3 DTV 8 N24 DTV 9 Doku Netzwerk Verschieben Zurück Z Löschen Programmtyp Ende Seite zurück Seite vor

1 Im Menü »Programmtabelle« das zu löscheide Fernseh-Programm mit »√« oder »^« wählen und mit »□□« (gelb) bestätigen.

2 Löschvorgang mit » ⏻ « (grün) bestätigen.

Hinweise:

Mit » (rot) können alle Fernseh-Programme gelöscht werden.

Die Programmplätze, deren Fernseh-Programme gelöscht wurden, werden in der »Programmtabelle« nicht mehr angezeigt.

Fernseh-Programme überspringen

Sie können Fernseh-Programme markieren, die bei der Anwahl mit »A« oder »V« übersprungen werden sollen. Eine Anwahl mit den Zifferntasten ist weiterhin möglich.

1 Im Menü »Programmtabelle« das gewünschte Fernseh-Programm mit »V« oder »A« wählen.
2 Mit » +« zum Symbol » ⊙ « schalten und Fernseh-Programm mit » ● « markieren.
- Das Fernseh-Programm ist mit »⊗« gekennzeichnet.

Hinweis:

Das Fernseh-Programm kann wieder freigegeben werden. Fernseh-Programm mit »∨« oder »∧« wählen, mit »+« zum Symbol »⊗« schalten und Sperre mit »●« abschalten.

Programmtabelle Programmtyp ALLE (ATV, DTV, RADIO) Netzwerk Alle Netzwerke INSTALLATION CA FAV1 FAV2 FAV3 FAV4 DTV 1 ARD DTV 2 ZDF DTV 3 SAT 1 DTV 4 ProSieben DTV 5 3sat DTV 6 kabel eins DTV 7 WDR 3 DTV 8 N24 DTV 9 Doku Auswählen Netzwerk Verschieben Zurück ? Löschen Programmtyp Ende Seite zurück P Seite vor

Einstellungen beenden

1 Einstellungen mit »i« beenden.

EINSTELLUNGEN

BILD Bildmodus Natürlich Helligkeit 45 Kontrast 88 Farbe 55 Schärte 50 Farbtemperatur Mittel GRUNDIG Auswählen Zurück Ende

Bild-Einstellungen

1 Menü mit »i« aufrufen.

- Das Menü »BILD« wird eingeblendet.

2 Benötigte Zeile (Funktion) »Bildmodus«, »Helligkeit«, »Kontrast«, »Farbe«, »Schärfe« oder »Farbtemperatur« mit »V« oder »A« wählen.

Gewünschten Wert mit »—« oder »+« wählen und mit »●« bestätigen.

Hinweise:

Weitere Einstellungen finden Sie auf der zweiten Seite des »BILD« Menüs.

3 Zur zweiten Menüseite mit » v« schalten und Zeile »Erweiterte Bildeinstellungen« mit »●« bestätigen.
4 Benötigte Zeile (Funktion) »DNR«, »MPEG Artefact Reduction«, »Brilliante Farbe«, »Perfect Clear«, »Dyn. Kontrast«, »Dynamische Beleuchtung« oder »Backlight« mit »∨« oder »∧« wählen. Gewünschten Wert mit »—« oder »+« wählen und mit »●« bestätigen.

Hinweise:

»Dyn. Kontrast« (die Hintergrundbeleuchtung wird je nach Bildinhalt verändert, um einen optimalen Kontrast zu erhalten).

Die Funktion »MPEG Artefact Reduction« kann nur auf digitalen Programmplätzen und AV-Programmplätzen angewählt werden. »MPEG Artefact Reduction« reduziert evtl. vorhandene störende Artefakte (Blockbildung) bei digitalen Programmen mit MPEG-Komprimierung (z. B. vom DVB-T Receiver, DVD-Player). Die Hintergrundbeleuchtung (Backlight) kann nur verändert werden, wenn die Funktion »Dyn. Kontrast« ausgeschaltet ist.

5 Einstellungen mit »i« beenden.

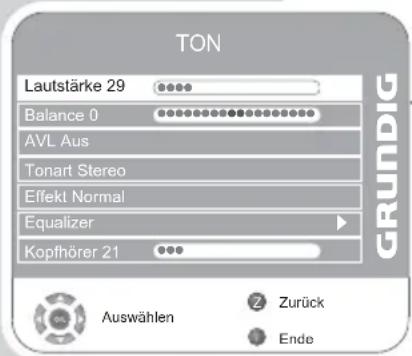

Ton-Einstellungen

TON Lautstärke 29 Balance 0 AVL Aus Tonart Stereo Effekt Normal Equalizer Kopfhörer 21 Auswählen Z Zurück Ende GRUNDIG

1 Menü mit »i« aufrufen.

- Das Menü »BILD« wird eingeblendet.

2 Menü »Ton« mit » — « oder »+ « wählen und mit »●« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Lautstärke

1 Zeile »Lautstärke« mit » V« oder »A« wählen und Einstellung mit »—« oder »+« verändern.

Balance

1 Zeile »Balance« mit » V« oder »A« wählen und Einstellung mit »—« oder »+« verändern.

Automatische Lautstärke

Die Fernsehsender senden in unterschiedlichen Lautstärken. Die Funktion AVL (Automatic Volume Limiting) gewährleistet eine einheitliche Lautstärke, wenn Sie von einem Fernseh-Programm auf ein anderes umschalten.

1 Zeile »AVL« mit » v« oder »∧« wählen und mit »—« oder »+« »Ein« wählen.

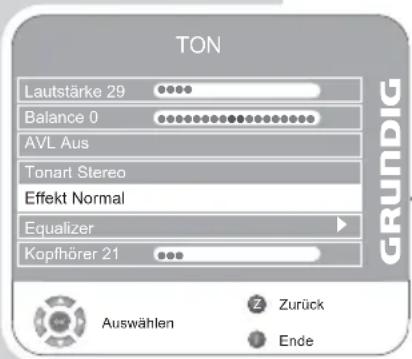

Stereo-/Zweiton, Mono

Empfängt das Gerät Zweiton-Sendungen – z.B. einen Spielfilm im Originalton auf Tonkanal B (Anzeige: »Dual II«) und die synchronisierte Fassung auf Tonkanal A (Anzeige: »Dual I«) – so können Sie den von Ihnen gewünschten Tonkanal wählen.

Empfängt das Gerät Stereosendungen, schaltet es automatisch auf Stereo-Tonwiedergabe (Anzeige: »Stereo«).

Bei schlechter Stereo-Ton-Empfangsqualität können Sie den Ton auf »Mono« schalten.

TON Lautstärke 29 Balance 0 AVL Aus Tonart Stereo Effekt Normal Equalizer Kopfhörer 21 GRUNDIG Auswählen Zurück Ende

1 Zeile »Tonart« mit » V« oder »Λ« wählen.

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen.

1 Zeile »Effekt« mit » V« oder »Λ« wählen.

2 Einstellung »Räumlich« mit » —« oder »+« wählen.

TON Lautstärke 29 Balance 0 AVL Aus Tonart Stereo Effekt Normal Equalizer Kopfhörer 21 GRUNDIG Auswählen Zurück Ende

TON Lautstärke 29 Balance 0 AVL Aus Tonart Stereo Effekt Normal Equalizer Kopfhörer 21 GRUNDIG Auswählen Z Zurück Ende

SRS TruSurround XT ist eine patentierte Audio-Technologie, die im Fersehgerät integriert ist und nur die eingebauten Lautsprecher benötigt, um einen Surround Soundeffekt zu erzeugen.

1 Zeile »Effekt« mit » v« oder »∧« wählen.
2 Einstellung »SRS« mit » —« oder »+ « wählen.

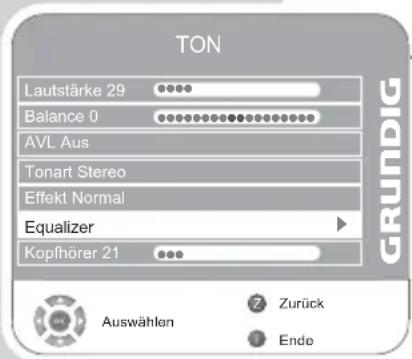

Equalizer

Der Equalizer bietet Ihnen vier vorprogrammierte Toneinstellungen (Musik, Sport, Film und Sprache) und eine (Benutzer), die Sie selbst bestimmen können.

TON Lautstärke 29 Balance 0 AVL Aus Tonart Stereo Effekt Normal Equalizer Kopfhörer 21 GRUNDIG Auswählen Zurück Ende

1 Zeile »Equalizer« mit » V« oder »A« wählen und mit »●« bestätigen. - Das Menü »EQUALIZER« wird eingeblendet.

Hinweis:

Wurde in der Zeile »Effekt« die Einstellung »SRS« gewählt, kann die Zeile »Equalizer« nicht angewählt werden.

2 Toneinstellung »Benutzer« mit »—« oder »+« wählen und mit »√« bestätigen. - Das Frequenzband »120 Hz« ist aktiviert.
3 Mit » V« oder »Λ« gewünschten Wert einstellen und mit »—« oder »+« das nächste Frequenzband wählen.
4 Einstellung mit »Z« beenden.

TruBass und Dialog Clarity

Mit der Einstellung »TruBass« erzielen Sie einen verstärkten Bass-Effekt.

»Dialog Clarity« erkennt Dialogteile in Audioaufnahmen und verbessert die Wiedergabe von Dialogen.

Die beiden Funktionen finden Sie auf auf der zweiten Seite des »TON« Menüs.

Hinweis:

In der Zeile »Effekt« muss die Einstellung »SRS« gewählt sein.

TON TruBass Ein Dialog Clarity Aus GRUNDIG Auswählen Z Zurück Ende

1 Zeile »TruBass« oder »Dialog Clarity« mit » v« oder »A« wählen.
2 Einstellung mit » – « oder »+ « wählen.
3 Einstellungen mit »Z« beenden.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

FERNSEH-BETRIEB

Grundfunktionen

Ein- und Ausschalten

M TV DR DVD AMP ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ AV ? PIP i Z MENU TXT TOP MENU TV-G ● ▶ II ■ SCAN PAT S P

GRUNDIG

1 Fernsehgerät mit »Ø«, »1...0« oder »V« oder »Λ« aus Bereitschaft (Stand-by) einschalten.
2 Fernsehgerät mit »◀« in Bereitschaft (Stand-by) schalten.

Programme wählen

1 Programme mit »1 ... 0« direkt wählen.
2 Programme mit » √« oder »∧« schrittweise wählen.
3 Programmliste mit »●« aufrufen, gewünschtes Fernseh-Programm mit »∨« oder »∧« wählen und mit »●« bestätigen.

Programme aus Programmlisten wählen

Sie können Programme aus verschiedenen Listen (z.B. TV, Favoriten FAV1) wählen

1 Die Übersicht der Programmlisten mit »P« aufrufen. - Die Übersicht wird eingeblendet.
2 Programmliste mit » √« oder »∧« wählen und mit »●« aufrufen.
3 Gewünschtes Fernseh-Programm mit » V« oder »A« wählen und mit »●« bestätigen.

Signalquelle oder AV-Programmplätze) wählen

1 Menü »SIGNALQUELLE« mit »AV« aufrufen.
2 Gewünschte Signalquelle oder AV-Programmplatz mit » v« oder »A« wählen und mit »●« bestätigen.

Hinweise:

Vom AV-Programmplatz zurück zum Fernseh-Programm mit »1 ... 0« schalten.

Zwischen digitalen und analogen Programmen umschalten

1 Menü »SIGNALQUELLE« mit »AV« aufrufen.
2 Mit » V« oder »∧« die Zeile »DTV« (digitale Programmplätze) oder »ATV« (analoge Programmplätze ) wählen und mit »●« bestätigen.

Lautstärke ändern

Ton aus- und einschalten

1 Ton mit » « ausschalten (stummschalten) und wieder einschalten.

Uhrzeit einblenden

1 Uhrzeit mit »◀« einblenden.

FERNSEH-BETRIEB

Informationen einblenden

1 Informationen mit »?« einblenden.

- Die Einblendung erlischt nach kurzer Zeit automatisch.

Standbild

Wollen Sie bestimmte Szenen längere Zeit betrachten, kann das Bild der momentan laufenden Sendung „eingefroren“ werden.

1 »□□« (gelb) drücken.

2 Funktion beenden, dazu »□□« (gelb) erneut drücken.

Bildeinstellungen

Sie können verschiedene Bildeinstellungen wählen.

1 Gewünschte Bildeinstellung »Natürlich«, »Scharf«, »Benutzer«, »Sport« oder »Film« mit » 📷 « (rot) wählen - Die Bildeinstellung »Benutzer« kann verändert werden, siehe Kapitel „Bildeinstellungen“, auf Seite 16.

Toneinstellungen

Sie können im Betrieb mit analogen Fernseh-Programmen verschiedene Toneinstellungen wählen.

1 Gewünschte Toneinstellung »Benutzer«, »Sprache«, »Film«, »Sport« oder »Musik« mit »?« (blau) wählen. - Die Toneinstellung »Benutzer« kann verändert werden, siehe Kapitel „Equalizer“, auf Seite 18.

Audiosprache

Sie können im Betrieb mit digitalen Fernseh-Programmen verschiedene Sprachen wählen. Dies ist abhängig vom der jeweiligen Sendung.

1 Auswahlmenü mit » ②« (blau) aufrufen.

2 Sprache mit » v« oder »∧« wählen und mit »●« bestätigen.

Untertitel

Sie können im Betrieb mit digitalen Fernseh-Programmen verschiedene Untertitel wählen. Dies ist abhängig vom der jeweiligen Sendung.

1 Auswahlmenü mit »S« aufrufen.

2 Sprache mit » √« oder »∧« wählen und mit »●« bestätigen.

Zoom-Funktion

Mit dieser Funktion können Sie das Fernseh- oder PC-Bild vergrößern.

1 Zoom-Funktion aktivieren, dazu »SCAN« wiederholt drücken.

M TV DR DVD AMP 1 2 3 4 5 6 7 8 9 0 AV ? PIP i Z MENU TXT TOP MENU TV-G SCAN PAT S P GRUNDIG

Zapp-Funktion

Mit dieser Funktion können Sie sich Ihr Fernseh-Programm, das Sie im Moment ansehen, speichern und zu anderen Fernseh-Programmen schalten (zappen).

1 Mit »1 ... 0«, » V« oder »Λ« das Fernseh-Programm wählen, das in den Zappspeicher abgelegt werden soll (z.B. Fernseh-Programm 7, PRO7) und mit »Z« speichern.
- Am Bildschirm erscheint z.B. die Einblendung »Z PRO7«.

2 Mit »1 ... 0«, » V« oder »A« auf ein anderes Fernseh-Programm umschalten.

3 Mit »Z« kann jedesmal auf das gespeicherte Fernseh-Programm (im Beispiel »Z PRO7«) und wieder auf das zuletzt gesehene Fernseh-Programm zurückgeschaltet (gezappt) werden.

4 Zapp-Funktion mit »i« beenden.

Elektronischer Programmführer (TV-Guide)

Der Elektronische Programmführer bietet eine Übersicht aller Sendungen, die in der nächsten Woche ausgestrahlt werden (nur bei digitalen Fernseh-Programmen).

1 Programminformationen mit »TV-G« einblenden.

Hinweise:

Nicht alle Fernseh-Programme bieten einen umfassenden TV-Guide.

Viele Sendeanstalten senden das aktuelle Tagesprogramm, bieten jedoch keine Detailbeschreibung.

Es gibt Sendeanstalten, die keinerlei Informationen anbieten.

2 Mit » V« oder »^« das Fernseh-Programm wählen.

- Die Sendungen des gewählten Fernseh-Programmes für den heutigen Tag werden angezeigt.

Zusätzlich werden Informationen über die aktuelle Sendung mit detaillierten Programminformationen eingeblendet.

3 Zur aktuellen Sendung mit » + « schalten.

Hinweis:

Umfangreiche Programminformationen zur Sendung können Sie mit »?« aufrufen und auch wieder abschalten.

4 Programminformationen zur nächsten Sendungen mit »√« wählen, zurück zu den Programminformationen der aktuellen Sendung mit »∧«.

5 Mit »➊« (grün) die nächsten Wochentage wählen, zurück zum aktuellen Wochentag mit »➁« (rot).

Hinweis:

Mit »© « (blau) und »●« kann die gewählte Sendung in den Erinnerungstimer übernommen werden.

6 Elektronischen Programmführer mit »i« verlassen.

Bildformat-Umschaltung

Das Fernsehgerät schaltet automatisch auf das Format 16:9 um, wenn an den Euro-AV-Buchsen dieses Format erkannt wird.

1 Bildformat mit » 📄»« anwählen, am Bildschirm erscheint das gewählte Bildformat, zum Beispiel »16:9«.
- Sie können zwischen folgenden Bildformaten wählen:

Format »Automatic«

Bei 16:9 Sendungen wird automatisch auf das Bildformat »16:9« geschaltet.

Bei 4:3 Sendungen wird das Bild automatisch bildschirmfüllend dargestellt.

Format »16:9« und »14:9«

Bei 4:3 Sendungen – und gewählter Funktion »Format 16:9« oder »Format 14:9« – erscheint das Bild horizontal verbreitert.

Die Bildgeometrie wird in horizontaler Richtung linear gedehnt. Bei tatsächlichen 16:9 Signalquellen (von einer SET-TOP-Box an der Euro-AV-Buchse) ist das Bild voll ausgefüllt und die Bildgeometrie korrekt.

Format »4:3«

Die Bilddarstellung wird im Format 4:3 gezeigt.

Format »Cinema«

Der Cinema-Betrieb eignet sich besonders für Sendungen im Format 16:9.

Die bisher üblichen schwarzen Streifen oben und unten im Bild werden überschrieben, 4:3 Bilder werden formatfüllend gezeigt.

Die gesendeten Bilder werden vergrößert, dabei geht oben und unten etwas Bildinhalt verloren. Die Bildgeometrie bleibt aber erhalten.

Format »Sky Top«

Wenn Sie den Untertitel, der am unteren Bildrand gezeigt wird, nicht erkennen, dann wählen Sie »Sky Top«.

Format »Panorama«

Diese Betriebsart eignet sich für Kinofilme mit extremen Breiten-Höhenverhältnissen.

Bei 4:3 Sendungen – und gewählter Funktion »Panorama« – erscheint das Bild horizontal verbreitert. Die Bildgeometrie wird in horizontaler Richtung gedehnt.

VIDEOTEXT-BETRIEB

FLOF-text und Normaltext-Betrieb

M TV DR DVD AMP 1 2 3 4 5 6 7 8 9 0 AV ? PIP i Z MENU TXT TOP MENU TV-G SCAN PAT S P GRUNDIG

1 Videotext mit »TXT« einschalten.

2 Videotext-Seiten können mit »1...0« direkt oder mit »P+« bzw. »P-« schrittweise angewählt werden. Zurückschalten zur Videotext-Seite 100 mit »i«.

Hinweis:

Am unteren Bildschirmrand ist eine Info-Zeile aus einem roten, grünen und - sendeabhängig - gelben und blauen Schriftfeld zu sehen. Analog dazu verfügt die Fernbedienung über farblich gekennzeichnete Tasten.

3 Mit » 📋 « (rot), » 🔊 « (grün), » 📄 « (gelb), » 🌿 « (blau) eine Videotext-Seite anwählen. Diese ist abhängig von der Angabe in der Info-Zeile.

4 Videotext mit »TXT« abschalten.

Weitere Funktionen

Wartezeit überbrücken

Während eine Seite gesucht wird, können Sie auf das Fernseh-Programm schalten.

1 Nummer der Videotextseite mit »1 ... 0« eingeben und danach »PIP« drücken.

- Sobald die Seite gefunden wurde, wird die Seitennummer angezeigt.

2 Auf die Videotextseite mit »PIP« umschalten.

Zeichenhöhe vergrößern

Wenn Sie Schwierigkeiten haben, den Text auf den Bildschirm zu lesen, können Sie die Zeichenhöhe verdoppeln.

1 Zeichenhöhe einer Videotextseite vergrößern, dazu »SCAN« wiederholt drücken.

Seitenstopp

Unter einer Mehrfachseite können mehrere Unterseiten zusammengefasst sein, die von der Sende anstalt automatisch weitergeblättert werden.

1 Unterseite mit »P« stoppen.

2 Funktion mit »P« beenden.

VIDEOTEXT-BETRIEB

M TV DR DVD AMP 1 2 3 4 5 6 7 8 9 0 AV ? PIP i Z MENU TXT TOP MENU TV-G SCAN PAT S P GRUNDIG

Unterseite direkt abrufen

Wenn die gewählte Videotextseite weitere Seiten enthält, wird die Nummer der aktuellen Unterseite sowie die Gesamt-Seitenzahl angezeigt.

1 Mit »S« die Funktion Unterseiten aufrufen.
2 Mit »0 ... 9« Unterseite eingeben.
3 Funktion mit »S« beenden.

Antwortfreigabe

In bestimmten Videotextseiten können „verdeckte Antworten“ oder Informationen enthalten sein. Diese lassen sich aufrufen.

1 Informationen mit »?« einblenden.
2 Informationen mit »?« ausblenden.

Geteilter Bildschirm (Split Screen)

Mit dieser Funktion sehen Sie links das Fernseh-Programm, rechts die Videotextseite.

1 Split Screen-Funktion aktivieren, dazu »PAT« drücken.
- Fernseh-Programm und Videotextseite sind nebeneinander zu sehen.
2 Split Screen-Funktion mit »PAT« abschalten.

Komfort-Funktionen

SONDERFUNKTIONEN Menüsprache Werkseinstellungen Land Deutschland Spielmodus Aus Software Update Grundig Auswählen Zurück Ende

1 Menü mit »i« aufrufen.

- Das Menü »BILD« wird eingeblendet.

2 Menü »SONDERFUNKTIONEN« mit » — « oder »+« wählen und mit »●« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Sprache der Benutzerführung ändern

1 Zeile »Menüsprache« mit » V« oder »A« wählen und mit »●« bestätigen.
2 Zeile »Menüsprache« mit » V« oder »A« wählen.
3 Gewünschte Sprache mit » — « oder »+« wählen.
4 Einstellung mit »i« beenden.

Sprachbezogene Einstellungen

(nur bei digitalen Fernseh-Programmen)

Sie können die Darstellung der Untertitel ändern bzw. diese ausschalten, die Untertitelsprache wählen, eine zweite Untertitesprache wählen, die Audiosprache und eine zweite Audiosprache wählen.

SONDERFUNKTIONEN Menüsprache Deutsch Audiosprachen Deutsch Untertitelsprachen Deutsch Hörgeschädigte Aus GRÜNDIG Auswählen Z Zurück Ende

1 Zeile »Menüsprache« mit » V« oder »A« wählen und mit »●« bestätigen.
2 Gewünschte Zeile (»Audiosprachen«, »Untertitelsprache«, »Hörgeschädigte«) mit »∨« oder »∧« wählen und mit »●« bestätigen.
3 Gewünschte Zeile (»Primär« oder »Sekundär«) mit »√« oder »∧« wählen und mit »●« bestätigen.
4 Gewünschte Einstellung mit » — « oder » + « vornehmen.
5 Zeile »Schließen« mit » V« oder »A« wählen und mit »●« bestätigen.
6 Einstellung mit »i« beenden.

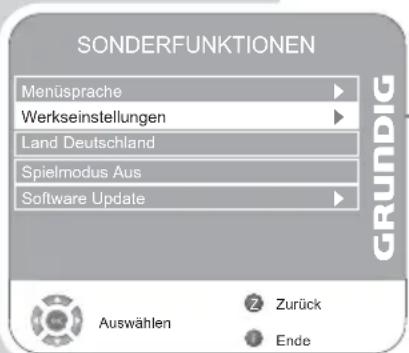

Fernsehgerät in den Auslieferungszustand zurücksetzen

Mit dieser Funktion löschen Sie die Programmtabellen und alle persönlichen Einstellungen.

SONDERFUNKTIONEN Menüprache Werkseinstellungen Land Deutschland Spielmodus Aus Software Update GRUNDIG Auswählen Z Zurück Ende

1 Zeile »Werkseinstellungen« mit » V« oder »A« wählen und mit »●« bestätigen.
2 Schaltfläche »Ja « mit » — « oder »+ « wählen und Reset-Funktion mit »●« bestätigen.

- Das Menü »Menüsprache« wird eingeblendet.

3 Setzen Sie bitte die Einstellungen mit Kapitel „Digitale Fernseh-Programme suchen“ auf Seite 13 fort.

KOMFORT-FUNKTIONEN.

SONDERFUNKTIONEN Menüprache Werkseinstellungen Land Deutschland Spielmodus Aus Software Update GRÜDIG Auswählen Zurück Ende

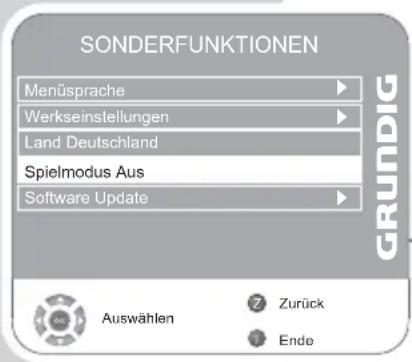

Spielmodus

Diese Funktion kann nur für die Programmplätze »HDMI1«, »HDMI2«, »YPBPR« oder »PC« benutzt werden.

Mit dieser Funktion passen Sie die Bildeinstellungen des Fernsehgerätes an Spiele an. Der Anschluss der Spielekonsole erfolgt über die Buchsen »HDMI1«, »HDMI2«, »COMPONENT INPUT VIDEO IN Y Pb Pr« oder »PC-IN VGA«.

Einstellungen im Menü »BILD« sind nicht mehr möglich.

1 Zeile »Spielmodus« mit » V« oder »A« wählen.
2 Funktion mit » - « oder »+ « ein- ausschalten.
3 Einstellung mit »i« beenden.

Kindersicherung

KINDERSICHERUNG System sperren Aus PIN festlegen Prog. blockieren Jugendschutz 4 Bedienfeldsperre Aus GRUNDIG Auswählen Zurück Ende

1 Menü mit »i« aufrufen.
- Das Menü »BILD« wird eingeblendet.
2 Menü »KINDERSICHERUNG« mit » — « oder »+ « wählen und mit »●« bestätigen.
3 PIN-Code »0000« mit »1 ... 0« eingeben.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

KINDERSICHERUNG System sperren Aus PIN festlegen Prog. blockieren Jugendschutz 4 Bedienfeldsperre Aus Grundig Auswählen Zurück Ende

System sperren

Mit dieser Funktion können Sie die Menüs des Fernseh-Gerätes sperren, so dass sie nur durch Eingabe des PIN-Codes zugänglich sind.

1 Zeile »System sperren« mit » V« oder »A« wählen.
2 Sperre mit » –« oder »+« aktivieren.
3 Einstellung mit »i« beenden.

PIN-Code ändern

Sie können statt des Werkscodes »0000« einen persönlichen Code eingeben.

Notieren Sie sich bitte Ihren persönlichen Code.

KINDERSICHERUNG System sperren Aus PIN festlegen Prog. blockieren Jugendschutz 4 Bedienfeldsperre Aus GRUNDIG Auswählen Z Zurück Ende

1 Zeile »PIN festlegen« mit » V« oder »A« wählen und mit »●« bestätigen.
2 Persönlichen neuen PIN-Code mit »1 ... 0« vierstellig eingeben.
3 Persönlichen PIN-Code mit »1 ... 0« noch einmal eingeben und mit »●« bestätigen.
4 Einstellung mit »i« beenden.

KINDERSICHERUNG System sperren Aus PIN festlegen Prog. blockieren Jugendschutz 4 Bedienfeldsperre Aus Grundig Auswählen Z Zurück F Ende

Fernseh-Programm sperren

Sie können einzelne Fernseh-Programme, die für Kinder nicht geeignet sind, mit einem persönlichen PIN-Code sperren.

1 Zeile »Progr. blockieren« mit » v« oder »∧« wählen und mit »●« bestätigen.
- Die Programmtabelle wird eingeblendet.

2 Im Menü »Programmtabelle« das gewünschte Fernseh-Programm mit »V« oder »A« wählen und mit »∅« (grün) bestätigen.

- In der Programmtabelle wird vor dem Programm das Symbol » 🔒 «eingeblendet.

3 Einstellung mit »i« beenden.

Hinweis:

Zum Freigeben das Fernseh-Programm mit »V« oder »A« wählen und Sperre mit »∅« (grün) abschalten.

Sendungen autorisieren

Es gibt Spielfilme, deren Inhalt oder auch Szenen nicht für Kinder geeignet sind.

Bestimmte Sendungen enthalten Informationen, die diesen Inhalt oder diese Szenen markieren und sind mit Zugangslevel von 1 bis 8 versehen. Sie können einen der Zugangslevel wählen und damit die Wiedergabe autorisieren.

KINDERSICHERUNG System sperren Aus PIN festlegen Prog. blockieren Jugendschutz 4 Bedienfeldsperre Aus GRUNDIG Auswählen Z Zurück F Ende

1 Zeile »Jugendschutz« mit » V« oder »A« wählen.

3 Einstellung mit »i« beenden.

Bedienfeldsperre (Kindersicherung)

Ist die Bedienfeldsperre aktiviert, sind die Tasten am Fernsehgerät außer Betrieb.

KINDERSICHERUNG System sperren Aus PIN festlegen Prog. blockieren Jugendschutz 4 Bedienfeldsperre Aus Grundig Auswählen Z Zurück Ende

1 Zeile »Bedienfeldsperre« mit » V« oder »A« anwählen.
2 Bedienfeldsperre mit » —« oder »+« aktivieren (Ein) oder abschalten (Aus).
3 Einstellung mit »i« beenden.

KOMFORT-FUNKTIONEN.

Timer-Funktionen

TIMER Uhr 19 /Jun 2008 14:35 Ausschalttimer 00:00 Einschalttimer 00:00 Sleep Timer Aus Auto Sleep Aus Zeitzone Berlin GMT+1 GRUNDIG Auswählen Z Zurück f Ende

1 Menü mit »i« aufrufen.

- Das Menü »BILD« wird eingeblendet.

2 Menü »TIMER« mit » — « oder »+ « wählen und mit »●« bestätigen.

Hinweise:

In Zeile »Uhr« wird die aktuelle Uhrzeit angezeigt.

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Ausschalttimer

Im Menü »Ausschalttimer« kann für das Fernsehgerät eine Ausschaltzeit eingegeben werden. Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by).

TIMER Uhr 19 /Jun 2008 14:35 Ausschalttimer 00:00 Einschalttimer 00:00 Sleep Timer Aus Auto Sleep Aus Zeitzone Berlin GMT+1 GRUNDIG Auswählen Z Zurück Ende

1 Zeile »Ausschalttimer« mit » V« oder »∧« anwählen und mit »●« bestätigen.
2 Zeile »Wiederhol.« mit » V« oder »Λ« wählen und mit »—« oder »+« den Modus wählen.
3 Zeile »Stunde« mit » V« oder »Λ« wählen und Zeit mit »1...0« eingeben.
4 Zeile »Minute« mit » V« oder »Λ« wählen und Zeit mit »1...0« eingeben.
5 Zeile »Schließen« mit » V« oder »A« wählen und mit »●« bestätigen.
6 Einstellung mit »i« beenden.

Einschalttimer

Im Menü »Einschalttimer« kann für das Fernsehgerät Einschaltzeit eingegeben werden.

Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit aus Bereitschaft mit der vorgewählten Lautstärke und dem gewünschten Fernseh-Programm ein.

TIMER Uhr 19 /Jun 2008 14:35 Ausschalttimer 00:00 Einschalttimer 00:00 Sleep Timer Aus Auto Sleep Aus Zeitzone Berlin GMT+1 GRUNDIG Auswählen Z Zurück Ende

1 Zeile »Einschalttimer« mit » V« oder »A« anwählen und mit »●« bestätigen.
2 Zeile »Aktivieren« mit » V« oder »Λ« wählen und mit »—« oder »+« wählen, wann das Fernsehgerät einschalten soll.
3 Zeile »Stunde« mit » V« oder »A« wählen und Zeit mit »1...0« eingeben.
4 Zeile »Minute« mit » V« oder »Λ« wählen und Zeit mit »1...0« eingeben.
5 Zeile »Lautstärke« mit » V« oder »A« wählen und mit »—« oder »+« die Lautstärke einstellen.
6 Zeile »Modus« mit » V« oder »A« wählen und mit »—« oder »+« »DTV« oder »ATV« wählen. Diese Eingabe ist nur möglich, wenn Sie vorher eine Einschaltzeit eingegeben haben.

KOMFORT-FUNKTIONEN.

TIMER Uhr 19 /Jun 2008 14:35 Ausschalttimer 00:00 Einschalttimer 00:00 Sleep Timer Aus Auto Sleep Aus Zeitzone Berlin GMT+1 GRUNDIG Auswählen Zurück Ende

7 Zeile »Programm« mit » V« oder »A« wählen und Fernseh-Programm mit »—« oder »+« eingeben.
8 Zeile »Schließen« mit » V« oder »Λ« wählen und mit »●« bestätigen.
9 Einstellung mit »i« beenden.

Ausschaltzeit eingeben (Sleep Timer)

Im Menü »Sleep Timer« kann für das Fernsehgerät eine Ausschaltzeit eingegeben werden. Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by).

1 Zeile »Sleep Timer« mit » V« oder »Λ« anwählen.

Funktion abschalten, dazu die Ausschaltzeit mit »—« oder »+« auf »Aus« stellen.

3 Einstellung mit »i« beenden.

Automatische Abschaltung (Auto Sleep)

Ist diese Funktion aktiviert, schaltet das Fernsehgerät nach 5 Minuten in Bereitschaft (Stand-by), wenn kein Bildsignal gesendet wird.

1 Zeile »Auto Sleep« mit » V« oder »A« anwählen.

2 Funktion mit » - « oder »+ « aktivieren (Ein).

Hinweis:

Funktion abschalten dazu mit »—« oder »+« die Anzeige auf »Aus« stellen.

3 Einstellung mit »i« beenden.

Zeitzone einstellen

Der lokale Zeitversatz zur Greenwich-Normalzeit wird vom Fernseh-Gerät automatisch erkannt (die Uhrzeit liefert das aktuell gewählte Programm). Sie können den lokalen Zeitversatz selbst bestimmen, wenn die Uhrzeit nicht erkannt wird oder nicht Ihrer Ortszeit entspricht.

1 Zeile »Zeitzone« mit » V « oder »A« wählen
2 Zeitzone mit » — « oder »+« einstellen (für Deutschland gilt: + 1.00 Std.).
3 Einstellung mit »i« beenden.

TIMER Uhr 19 /Jun 2008 14:35 Ausschalttimer 00:00 Einschalttimer 00:00 Sleep Timer Aus Auto Sleep Aus Zeitzone Berlin GMT+1 GRUNDIG Auswählen Zurück Ende

TIMER Uhr 19 /Jun 2008 14:35 Ausschalttimer 00:00 Einschalttimer 00:00 Sleep Timer Aus Auto Sleep Aus Zeitzone Berlin GMT+1 Auswählen Zurück Ende GRUNDIG

BETRIEB MIT EXTERNEN GERÄTEN\_\_\_\_

DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box

Hinweis:

An welche Buchse(n) des Fernsehgerätes Sie Ihre externen Geräte anschließen ist abhängig davon, mit welchen Buchsen das externe Gerät ausgestattet ist und welche Signale zur Verfügung stehen.

Beachten Sie, bei vielen externen Geräten muss die Auflösung des Videosignals an die Eingangsbuchsen des Fernsehgerätes angepasst werden (siehe Bedienungsanleitung des externen Gerätes). Welchen Wert Sie einstellen müssen, entnehmen Sie den angegebenen Richtwerten in den Kapiteln der Anschluss möglichkeiten.

Hinweis:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Gerät aus! Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steck-dose, wenn Sie die externen Geräte angeschlossen haben!

Ihr Fernsehgerät ist vorbereitet für die Wiedergabe von hochauflösenden Fernsehsignalen (HDTV-Signale).

Die Signalquellen (HDTV-Set-Top-Boxen oder High Definition DVD-Player) können Sie an Buchse »HDMI« (digitales HDTV-Signal) anschließen.

Damit ist sichergestellt, dass Sie auch digitale HDTV-Sendungen, die kopiergeschützt sind (HDCP High Bandwidth Digital Content Protection), ohne Probleme ansehen können.

DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box anschließen ...

... mit digitalem Audio-/Video-Signal

Bildsignal: Video Digital; Auflösung: Standard 576p; HDTV 720p, 1080i.

Tonsignal: Audio Digital (Stereo, Mehrkanal komprimiert, unkomprimiert).

Programmplatz »HDMI1« oder »HDMI2«.

1 Buchse »HDMI1« oder »HDMI2« des Fernsehgerätes und die entsprechenden HDMI-Buchse des externen Gerätes mit einem handelsüblichen HDMI-Kabel verbinden (digitales Bildsignal und Tonsignal).

HD ready

... mit analogem Video-Signal (Progressiv)

Bildsignal: YUV; Auflösung: Standard 576p; HDTV 720p, 1080i.

Tonsignal: Stereo, analog.

Programmplatz »YPBPR«.

1 Buchsen »COMPONENT INPUT VIDEO IN Y Pb Pr« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Bildsignal).

2 Buchsen »COMPONENT INPUT AUDIO IN L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Ton signal).

... über die EURO-AV-Buchse (FBAS/RGB-Signal)

Bildsignal: FBAS/RGB.

Tonsignal: Stereo, analog.

Programmplatz »SCART«.

1 Buchse »SCART« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem EURO/AV-Kabel verbinden (Bild- und Tonsignal).

... mit S-Video-Signal

Bildsignal: Y/C.

Tonsignal: Stereo, analog.

Programmplatz »S-Video«.

1 Buchse »S-VHS« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem S-Videokabel verbinden (Bildsignal);
2 Buchsen »L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Tonsignal).

... mit analogem TV-Signal

Bildsignal: FBAS.

Tonsignal: Stereo, analog.

Programmplatz »AV«.

1 Buchse »Video« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit Cinch-Kabel verbinden (Bild - signal);
2 Buchsen »L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Tonsignal).

BETRIEB MIT EXTERNEN GERÄTEN\_\_\_\_

Betrieb mit DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box

1 Externes Gerät einschalten und die gewünschte Funktion wählen.

2 »AV« drücken, mit » V« oder » A« Programmplatz des gewünschten Eingangssignals (»SCART«, »AV«, »S-Video«, »HDMI1«, »HDMI2« oder »YPBPR«) wählen und mit »●« bestätigen.

Kopfhörer

Kopfhörer anschließen

1 Kopfhörer-Stecker (3,5 mm ∅ Klinke) in die Kopfhörer-Buchse an der rechten Seite des Gerätes stecken.

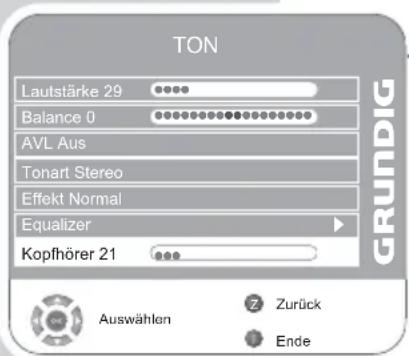

Ton-Einstellungen für den Kopfhörer wählen

1 Menü mit »i« aufrufen.
- Das Menü »BILD« wird eingeblendet.
2 Menü »TON« mit » — « oder »+« wählen und mit »●« bestätigen.
3 Zeile »Kopfhörer« mit » V« oder »A« wählen.
4 Lautstärke mit » —« oder »+ « einstellen.
5 Einstellung mit »i« beenden.

TON Lautstärke 29 Balance 0 AVL Aus Tonart Stereo Effekt Normal Equalizer Kopfhörer 21 GRUNDIG Auswählen Z Zurück Ende

BETRIEB MIT EXTERNEN GERÄTEN\_\_\_\_

Decoder oder Satellitenreceiver

Wenn das Fernsehgerät verschlüsselte Programme privater Anbieter empfängt, wird dafür ein Decoder benötigt.

Decoder oder Satellitenreceiver anschließen

1 Buchse »SCART« des Fernsehgerätes und die entsprechende Buchse des Decoders mit einem EURO/AV-Kabel verbinden.

Betrieb mit einem Decoder oder Satelliten-receiver

1 Decoder oder Satellitenreceiver und Fernsehgerät einschalten.
2 »AV« drücken, mit » v« oder »∧« den Programmplatz »SCART« wählen und mit »●« bestätigen.

Programmplatz für einen Decoder aktivieren

Ist diese Funktion eingeschaltet, liefert der angeschlossenen Decoder (an Buchse »SCART«) das unverschlüsselte Bild-/Tonsignal.

SONDERFUNKTIONEN Menüsprache Werkseinstellungen Land Deutschland Spielmodus Aus Decoder Aus GRUNDIG Auswählen Zurück Ende

1 Menü mit »i« aufrufen. - Das Menü »BILD« wird eingeblendet.
2 Menü »SONDERFUNKTIONEN« mit » — « oder » + « wählen.
3 Zeile »Decoder« mit » v« oder »∧« wählen.
4 Funktion mit » -« oder »+« aktivieren (»Ein«).
5 Einstellung mit »i« beenden.

BETRIEB MIT EXTERNEN GERÄTEN\_\_\_\_

Camera-Recorder

Camera-Recorder anschließen

1 Gelbe Buchse »Video« des Fernsehgerätes und die Video-Ausgangsbuchse des Camera-Recorders (VHS, Video 8) mit Cinch-Kabel verbinden (Bildsignal);

oder

Buchse »S-VHS« (Bildsignal) des Fernsehgerätes und die S-Video-Ausgangsbuchse des Camera-Recorders (S-VHS, Hi 8) mit S-Video-Kabel verbinden.

2 Weiße und rote Buchsen »L R« des Fernsehgerätes mit den Audio-Ausgangsbuchsen des Camera-Recorders mit Cinch-Kabel verbinden (Tonsignal).

Hinweis:

An den Buchsen »Video« und »S-VHS« darf nicht gleichzeitig ein Bildsignal anliegen. Das könnte zu Bildstörungen führen.

Betrieb mit einem Camera-Recorder

1 »AV« drücken, mit » V« oder »^« den Programmplatz »AV« oder »S-Video« wählen und mit »●« bestätigen.

2 Camera-Recorder einschalten, Cassette einschieben und Wie dergabe starten.

HiFi-Anlage/AV-Receiver

HiFi-Anlage/AV-Receiver anschließen

1 Buchse »SPDIF OUT« des Fernsehgerätes und die entsprechenden Buchse des AV-Receivers mit Cinch-Kabel verbinden (digitales Tonsignal).

BETRIEB ALS PC-MONITOR

PC anschließen

1 Buchse »PC-IN VGA« des Fernsehgerätes und die entsprechende Buchse des PCs mit einem VGA Kabel verbinden (Bildsignal).
2 Buchse »PC AUDIO IN« des Fernsehgerätes und die entsprechenden Buchse des PCs mit geeignetem Kabel verbinden (Tonsignal).

Hinweis:

Passen Sie bitte Ihren PC an den Monitor an (Bild schirm auflösung z.B. 1280 x 768, Bildfrequenz z.B 60 Hz).

Programmplatz für den PC anwählen

1 »AV« drücken, mit » V« oder »∧« den Programmplatz »PC« wählen und mit »●« bestätigen.

Einstellungen für den PC

1 Menü mit »i« aufrufen. - Das Menü »BILD« wird eingeblendet.
2 Menü »PC-EINRICHTUNG« mit » — « oder »+ « wählen und mit »●« bestätigen.
3 Gewünschte Funktion/Einstellung mit » V« oder »Λ« wählen und mit »—« oder »+« Einstellung durchführen.

- Die Möglichkeiten: »Auto Position« zur automatischen Anpassung an den PC; »H Position« horizontale Bildposition einstellen; »V Position« vertikale Bildposition einstellen; »Größe« Taktfrequenz einstellen; »Phase« horizontales Flackern, Unschärfen und horizontale Streifen beseitigen.

4 Einstellung mit »i« beenden.

PC-EINRICHTUNG Auto Position H. Position 45 ••••••••••• V. Position 45 •••••••••••• Größe 0 ••••••••••••• Phase 50 •••••••••••• Auswählen •Z Zurück • Ende GRUNDIG

BETRIEB MIT COMMON INTERFACE\_

CA-Modul einschieben

Schalten Sie das Gerät aus, bevor Sie das CA-Modul in den Schacht »CI« stecken.

1 Entsprechende Smartcard in das CA-Modul schieben.
2 CI-Modul mit Smartcard in den Schacht »CI« des Fernsehgerätes stecken.

Hinweise:

Verschlüsselte Programme werden nur in den skandinavischen Ländern digital terrestrisch (DVB-T) ausgestrahlt.

Welches CA-Modul sich im Common Interface-Schacht befindet, erfahren Sie im Untermenü »CA-Modul«.

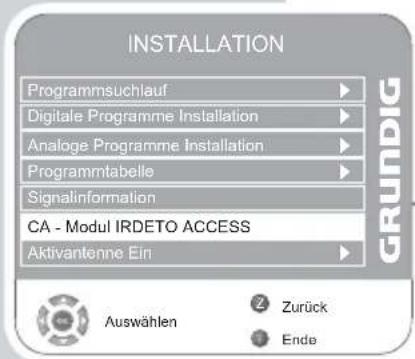

Zugangskontrolle für CA-Modul und die Smartcard

INSTALLATION Programmsuchlauf Digitale Programme Installation Analoge Programme Installation Programmtabelle Signalinformation CA - Modul IRDETO ACCESS Aktivantenne Ein GRUNDIG Auswählen Zurück Ende

1 Menü mit »i« aufrufen.
- Das Menü »BILD« wird eingeblendet.
2 Menü »INSTALLATION« mit » — « oder »+ « wählen und mit »●« bestätigen.
3 Zeile »CA-Modul« mit » V« oder »A« wählen und mit »●« bestätigen.

Hinweise:

Über dieses Menü erhalten Sie Bedienhinweise und nach der Eingabe Ihres PIN-Codes den Zugriff auf die Programme des PAY-TV-Anbieters.

Die weiteren Einstellungen entnehmen Sie bitte der Bedienungsanleitung des CA-Moduls und der Smartcard.

4 Einstellung mit »i« beenden.

SONDEREINSTELLUNGEN.

Digitale Fernseh-Programme einstellen

Diese Suche löscht alle Fernseh-Programme, die sich in der Programmtabelle befinden!

Alle Digitale Fernseh-Programme mit dem Suchlauf einstellen

INSTALLATION Programmsuchlauf Digitale Programme Installation Analoge Programme Installation Programmlabelle Signalinformation CA - Modul Entfernt Aktivantenne Ein GRUNDIG Auswählen Zurück Ende

1 Menü mit »i« aufrufen.
- Das Menü »BILD« wird eingeblendet.
2 Menü »INSTALLATION« mit » – « oder » + « wählen.
3 Zeile »Programmsuchlauf« mit » v« oder »∧« wählen und mit »●« bestätigen.
4 Zeile »Land« mit » v« oder »∧« wählen und Land mit »—« oder »+« wählen.

5 Zeile »Suchtyp« mit » v« wählen.

Mit »— « oder »+« die Anzeige »DTV« wählen und Suchlauf mit »●« starten.

• Das Menü »Suchen...« wird eingeblendet, der Suchlauf nach digitalen Fernseh-Programmen beginnt. Er kann – je nach Anzahl der zu empfangenden Fernseh-Programme – einige Minuten dauern.
• Der Suchvorgang ist beendet, wenn die »Programmtabelle« eingeblendet wird.

Hinweis:

Die Programmsuche kann mit »i« abgebrochen werden.

6 Einstellung mit »i« beenden.

Digitale Fernseh-Programme durch Eingabe der Kanalzahlen einstellen

1 Menü mit »i« aufrufen.
- Das Menü »BILD« wird eingeblendet.
2 Menü »INSTALLATION« mit » — « oder » + « wählen.
3 Zeile »Digitale Programme Installation« mit » V« oder »A« wählen und mit »●« bestätigen.
- Das Menü »Digitale Programme Installation« wird eingeblendet.
4 Kanalzahl mit »1 ... 0« direkt eingeben und mit »●« bestätigen-
- Die Suche ist abgeschlossen, wenn die gefundenen Programme in der Liste erscheinen.
5 Einstellung mit »i« beenden.

Suchen... 41 % UHF CH36 DTV DTV 3sat DTV Doku/KiKa DTV ZDF DTV ZDFinfokanal Z Überspringen I Ende

Digitale Programm Installation UHF CH 34 Frequenz 578 MHz Gering Normal Gut Auswählen Zurück Ende

SONDEREINSTELLUNGEN.

Analoge Fernseh-Programme einstellen

Diese Einstellung ist nur dann erforderlich, wenn Sie keine digitalen Programme empfangen können und Sie bei der Erstinstallation keinen analogen Suchlauf durchgeführt haben.

Das Fernseh-Programm kann direkt oder über einen Suchlauf eingestellt werden.

Fernsehgerät auf analoge Fernseh-Programme umschalten

1 Menü »SIGNALQUELLE« mit »AV« aufrufen.
2 Signalquelle »ATV« mit » V« oder »Λ« wählen und mit »●« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Alle analogen Fernseh-Programme neu einstellen

Diese Einstellung ist nur dann erforderlich, wenn Sie keine digitalen Programme empfangen können oder wenn Sie alle analogen Fernseh-Programme neu einstellen möchten.

Die analogen Fernseh-Programme werden in der Programmtabelle hinter den digitalen Fernseh-Programmen angeordnet.

Hinweis:

Antennenkabel der Hausantenne (für analoge Fernsehprogramme) in die Antennenbuchse »ANT IN« des Fernsehgerätes stecken.

1 Menü mit »i« aufrufen.
- Das Menü »BILD« wird eingeblendet.
2 Menü »INSTALLATION« mit » — « oder » + « wählen.
3 Zeile »Programmsuchlauf« mit » V« oder »A« wählen und mit »●« bestätigen.
4 Zeile »Land« mit » V« oder »∧« wählen und Land mit »—« oder »+« wählen.
5 Zeile »Suchtyp« mit » v« wählen.

Mit »— « oder »+ « die Anzeige »ATV« wählen und Suchlauf mit »●« starten.

• Das Menü »Suchen...« wird eingeblendet, der Suchlauf nach analogen Fernseh-Programmen beginnt. Er kann – je nach Anzahl der zu empfangenden Fernseh-Programme – einige Minuten dauern.
• Der Suchvorgang ist beendet, wenn die »Programmtabelle« eingeblendet wird.

Hinweis:

Die Programmsuche kann mit »i« abgebrochen werden.

6 Einstellung mit »i« beenden.

INSTALLATION Programmsuchlauf Digitale Programme Installation Analoge Programme Installation Programmtabelle Signalinformation CA - Modul Entfernt Aktivantenne Ein GRUNDIG Auswählen Zurück Ende

Suchen... 14%... 161.25 MHz ATV ATV 1 ARD ATV 2 ZDF ATV 3 BR3 ATV 4 3 SAT Überspringen Ende

SONDEREINSTELLUNGEN.

Analoge Programm Installation TV-Standard i Kanaleingabe S 21 Feinabstimmung + 00 Suchen Programmnummer 1 Überspringen ja Frequenz 443.25 MHz Auswählen Speichem Zurück Ende

Analoge Programm Installation TV-Standard i Kanaleingabe S 21 Feinabstimmung + 00 Suchen Programmnummer 1 Überspringen ja Frequenz 443.25 MHz Auswählen Speichem Zurück Ende

Analoge Programm Installation TV-Standard i Kanaleingabe S 21 Feinabstimmung + 00 Suchen Programmnummer 1 Überspringen ja Frequenz 443.25 MHz Auswählen Speichem Zurück Ende

Analoge Fernseh-Programme durch Eingabe der Kanalzahlen einstellen

1 Menü mit »i« aufrufen.
- Das Menü »BILD« wird eingeblendet.
2 Menü »INSTALLATION« mit » – « oder » + « wählen.
3 Zeile »Analoge Programme Installation« mit » V« oder »A« wählen und mit »●« bestätigen.
4 Zeile »Programmnummer« mit » V« oder »^« wählen und mit »—« oder »+« gewünschten Programmplatz einstellen.
5 Zeile »Kanaleingabe« mit » V« oder »A« wählen.
6 Mit »●« zwischen »S« (Sonderkanal) oder »C« (Kanal) wählen.
7 Kanalzahl mit » —« oder »+« schrittweise eingeben oder mit »1...0« Kanalzahl direkt eingeben.

Hinweis:

Das aktuelle System wird in der Zeile »TV-Standard« angezeigt. Sind die Farbe und/oder der Ton nicht in Ordnung, die Zeile »TV-Standard« mit »V« oder »A« wählen. Mit »—« oder »+« benötigte Einstellung wählen.

8 Einstellung mit » 🗑 « (rot) speichern.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt. 4 bis 8 wiederholen.

9 Einstellung mit »i« beenden.

Analoge Fernseh-Programme feinabstimmen

Das Fernsehgerät stimmt automatisch auf bestmöglichen Empfang ab. In Gegenden mit schlechterem Empfang kann es erforderlich sein, eine manuelle Feinabstimmung vorzunehmen.

1 Programme mit »1 ... 0« direkt oder mit » V« oder »A« schrittweise wählen.
2 Menü mit »i« aufrufen.
- Das Menü »BILD« wird eingeblendet.
3 Menü »INSTALLATION« mit » — « oder » + « wählen.
4 Zeile »Analoge Programme Installation« mit » V« oder »A« wählen und mit »●« bestätigen.
5 Zeile »Feinabstimmung« mit » V« oder »Λ« wählen und mit »—« oder »+« einstellen.
6 Einstellung mit » 📷 « (rot) speichern.
7 Einstellung mit »i« beenden.

SONDEREINSTELLUNGEN.

Programmbelegung der analogen Programme ändern

Wurden beim Einstellen der Fernseh-Programme mit dem automatischen Programmsuchlauf Fernseh-Programme mehrfach gespeichert, können Sie diese löschen. Sie können auch Fernseh-Programme auf einen anderen Programmplatz legen, einen Programmnamen ändern oder neu eingeben sowie Programmplätze überspringen.

Programmtabelle anwählen

1 Menü mit »i« aufrufen.

- Das Menü »BILD« wird eingeblendet.

2 Menü »INSTALLATION« mit » — « oder » + « wählen.
3 Zeile »Programmtabelle« mit » V« oder » ∧« wählen und mit »●« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Programme löschen

1 Im Menü »Programmtabelle« das zu löscheide Fernseh-Programm mit »V« oder »A« wählen und mit »□□« (gelb) bestätigen.
2 Löschvorgang mit » ⏻ « (grün) bestätigen.

Hinweis:

Mit » 📷 « (rot) können alle Fernseh-Programme gelöscht werden.

Fernseh-Programme sortieren

1 Im Menü »Programmtabelle« das zu verschiebende Fernseh-Programm mit »V« oder »A«, »— « oder »+« wählen.
2 Fernseh-Programm mit »◀« (grün) markieren.
3 Neuen Programmplatz mit » ∧«, »∨«, »—« oder »+« wählen und mit »●« bestätigen.

- Alle folgenden Fernseh-Programme werden um einen Programmplatz verschoben.

Hinweis:

Weitere Fernseh-Programme sortieren, dazu die Schritte 1 bis 3 wiederholen.

INSTALLATION Programmsuchlauf Digitale Programme Installation Analoge Programme Installation Programmtabelle Signalinformation CA - Modul Entfernt Aktivantenne Ein GRUNDIG Auswählen Z Zurück Ende

Programmnamen eingeben (max. 5 Stellen)

1 Im Menü »Programmtabelle« das gewünschte Fernseh-Programm mit »V« oder »A«, »—« oder »+« wählen.
2 Fernseh-Programm mit » eye« (rot) markieren.
3 Mit » ∧« oder »∨« Buchstaben oder Ziffern auswählen, mit »—« oder »+« zur nächsten Position, dort Eingabe wieder-holen.
4 Programmnamen mit »●« speichern.

Hinweis:

Weitere Programmnamen eingeben, dazu die Schritte 1 bis 4 wiederholen.

Fernseh-Programme überspringen

Sie können Fernseh-Programme markieren, die bei der Anwahl mit »V« oder »A« übersprungen werden sollen. Eine Anwahl mit den Zifferntasten ist weiterhin möglich.

1 Im Menü »Programmtabelle« das gewünschte Fernseh-Programm mit »V« oder »A« wählen.
2 Mit » +« zum Symbol »⊗« schalten und Fernseh-Programm mit »●« markieren. - Das Fernseh-Programm ist mit »⊗« gekennzeichnet.

Hinweis:

Das Fernseh-Programm kann wieder freigegeben werden. Fernseh-Programm mit »∨« oder »∧« wählen, mit »+« zum Symbol »⊗« schalten und Sperre mit »●« abschalten.

Favoritentabellen erstellen

Sie können Ihre bevorzugten Fernseh-Programme auswählen und in bis zu vier Favoritentabellen (FAV1 bis FAV4) speichern.

1 Im Menü »Programmtabelle« das gewünschte Fernseh-Programm mit »V« oder »A« wählen.
2 Fernseh-Programm mit » —« oder »+« in die Favoritentabelle 1 bis 4 „schieben“ und mit »●« speichern.

• Die Position in der Favoritentabelle ist mit »√« markiert.
• Sie können das gleiche Fernseh-Programm in mehreren Favoritentabellen eintragen.

Hinweis:

Das Fernseh-Programm kann aus der Favoritentabelle gelöscht werden. Fernseh-Programm mit »∨« oder »∧« und »—« oder »+« wählen und mit »●« löschen.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

Signalinformationen einblenden

(Nur bei digitalen Fernseh-Programmen)

INSTALLATION Programmsuchlauf Digitale Programme Installation Analoge Programme Installation Programmtabelle Signalinformation CA - Modul Entfernt Aktivantenne Ein GRUNDIG Auswählen Z Zurück F Ende

1 Menü mit »i« aufrufen.

- Das Menü »BILD« wird eingeblendet.

3 Zeile »Signalinformation« mit » V« oder » ∧« wählen und mit »●« bestätigen.

- Sie erhalten Informationen zum Kanal, dem Netzwerk, zur Modulation, zur Qualität und zur Signalstärke.

Hinweise:

Im unteren Abschnitt des Menüs werden die Signaleigen schaften dargestellt. Je weiter der Balken bei »Qualität« und »Signalstärke« nach rechts ausschlägt, desto besser ist das empfangene Signal.

Der Signalpegel hängt nicht nur von Ihrer Empfangsanlage, sondern auch von dem gerade aktiven Kanal ab. Beachten Sie dies, wenn Sie anhand der Signalstärkeanzeige die Ausrichtung Ihrer Antenne kontrollieren!

4 Einblendung mit »i« beenden.

Software aktualisieren

(Nur bei digitalen Fernseh-Programmen)

1 Menü mit »i« aufrufen.

- Das Menü »BILD« wird eingeblendet.

3 Zeile »Software Update« mit » V« oder »A« wählen.

4 Software Update mit »●« starten.

- Die Software wird - falls möglich - automatisch aktualisiert.

5 Einstellung mit »i« beenden.

SONDERFUNKTIONEN Menüsprache Werkseinstellungen Land Deutschland Spielmodus Aus Software Update GRUNDIG Auswählen Zurück Ende

Technische Daten

Betriebsspannung: 230V, 50 Hz

Leistungsaufnahme: im Betrieb 110 W,

in Bereitschaft < 1 W

Tonendstufe: 2 x 14 W Musik, 2 x 7 W Sinus

Empfangsbereiche: Analog: C01 ... C80,

Sonderkanäle S01 ... S41

Digital: VHF/UHF

Bandbreite 7MHz und 8 MHz

COFDM Modes: 2k und 8k

Bildschirmgröße: 66 cm/26"

max. Auflösung: WXGA 1366 x 768

Gewicht: ca. 8,9 kg

Service-Hinweise für den Fachhandel

Das Produkt erfüllt die Forderungen folgender EU-Richtlinien:

2006/95/EG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen.

2004/108/EG Richtlinie über die elektromagnetische Verträglichkeit.

Das Gerät entspricht den Normen: EN 60065, EN 55013,

EN 55020, EN 55022, EN 55024.

Umwelthinweis

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wieder verwendet werden können.

Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nebenstehendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin.

Bitte informieren Sie sich über die örtlichen Sammelstellen bei Ihrer Gemeindeverwaltung.

Mit der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Störungen selbst beheben

Sollten die unterstehenden Hilfestellungen zu keinem befriedigendem Ergebnis führen, so wenden Sie sich an einen autorisierten GRUNDIG-Fachhändler. Bitte ziehen Sie in Betracht, dass Störungen auch durch externe Geräte wie Videorecorder und Satelliten-receiver hervorgerufen werden können.

Störung	Mögliche Ursache	Abhilfe
Bild hell (Rauschen), aber kein Sender sichtbar	Antennenkabel	Antennenkabel angeschlossen ?
	kein Fernseh-Programm programmiert	Programmsuchlauf starten
Bild kontrastarm	Bildeinstellungen verstellt	Helligkeit-, Kontrast-, bzw. Farb-Einstellung verändern
	Problem liegt am Sender	mit anderem Programm testen
Bild und/oder Ton gestört	Störungen durch andere Geräte	Position der Geräte verändern
Geisterbilder, Reflexion	Programmeinstellung	automatische oder manuelle Programmeinstellung/Feintuning
	Antenne	Antennenkabel oder -anlage überprüfen lassen
Keine Farbe	Farbintensität auf Minimum	Farbe hochregeln
	TV-Normeinstellung (wenn Einstellmöglichkeit vorhanden)	richtige Farbnorm wählen
	Problem liegt am Programm	mit anderem Programm testen
Bild vorhanden, kein Ton	Lautstärke Minimum	Lautstärke hochregeln/einschalten
kein oder gestörter Videotext	Problem liegt am Programm	mit anderem Programm testen
	Fernseh-Programm (hat keinen Videotext)	mit anderem Fernseh-Programm prüfen
	Sendersignal zu schwach	Feinabstimmung durchführen oder Antennenanlage prüfen
Fernbedienung wirkungslos	keine optische Verbindung	Fernbedienung auf Fernsehgerät richten
	Batterien der Fernbedienung	Prüfen bzw. Wechseln der Batterien
	undefinierter Betriebszustand	Fernsehgerät mit der Netztaste ca. 2 min ausschalten
Bei PC-Betrieb Bild dunkel	falsche Einstellung der Bildschirmauflösung und der Bildfrequenz am PC	Am PC die Einstellung ändern (z.B.Bildschirmauflösung 1280 x 768, Bildfrequenz 60 Hz)

Hinweis:

Dies ist ein Produkt der Klasse A. Im Betrieb kann das Gerät evtl. Funkstörungen verursachen. In diesem Fall muss der Benutzer unter Umständen für Abhilfe sorgen. Bitte wenden Sie sich dann an Ihren Fachhändler.

GRUNDIG Kundenberatungszentrum

Montag bis Freitag von 8.00 bis 18.00 Uhr

Deutschland: 0180 / 523 18 80 *

Österreich: 0820 / 220 33 22 **

* gebührenpflichtig (0,14 €/Min. aus dem Festnetz)

** gebührenpflichtig (0,145 €/Min. aus dem Festnetz)

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 - 18.00 Uhr zur Verfügung.
