BEDIENUNGSANLEITUNG Vision 4 37 5960 GRUNDIG

3 AUFSTELLEN UND SICHERHEIT

5 ANSCHLIESSEN/VORBEREITEN

5 Antenne und Netzkabel anschließen

6 Batterien in die Fernbedienung einlegen

7 AUF EINEN BLICK

7 Die Anschlüsse des Fernsehgerätes

8 Die Bedienelemente des Fernsehgeräte

9 Die Fernbedienung

11 EINSTELLUNGEN

11 Fernseh-Programme einstellen - automatisch
11 Programmbelegung ändern

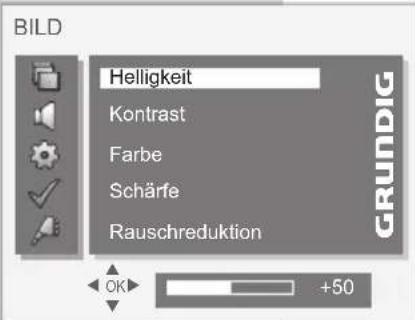

14 Bild-Einstellungen

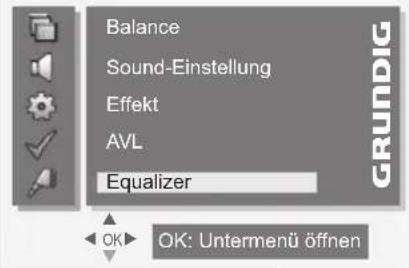

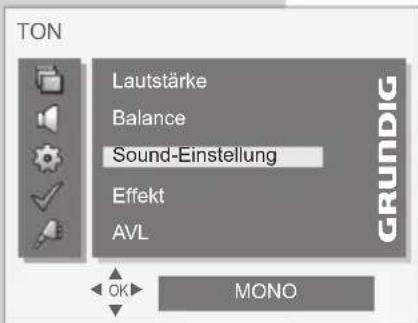

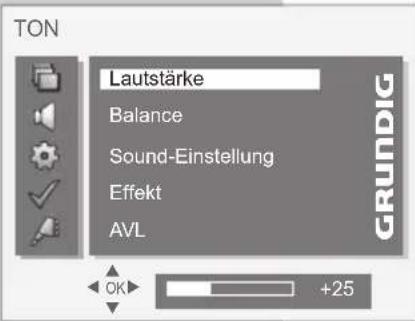

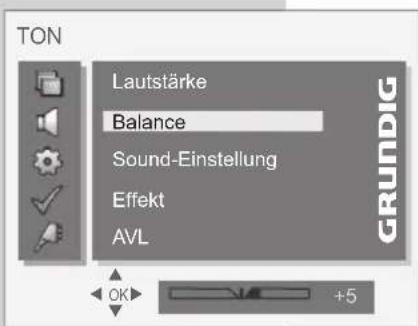

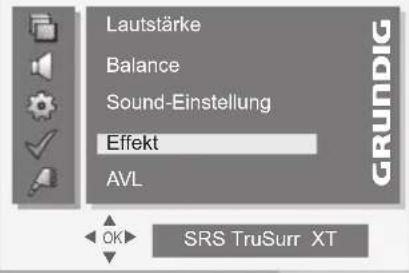

14 Ton-Einstellungen

16 FERNSEH-BETRIEB

16 Grundfunktionen
17 Zapp-Funktion

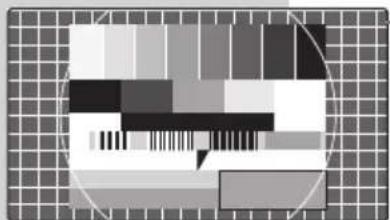

18 Bildformat-Umschaltung

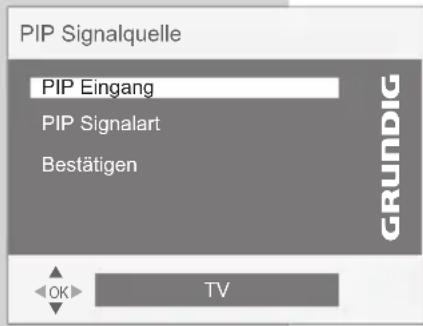

19 PIP-Betrieb

20 VIDEOTEXT-BETRIEB

20 TOP-text- oder FLOF-text-Betrieb
20 Normaltext-Betrieb
20 Weitere Funktionen

22 KOMFORT-FUNKTIONEN

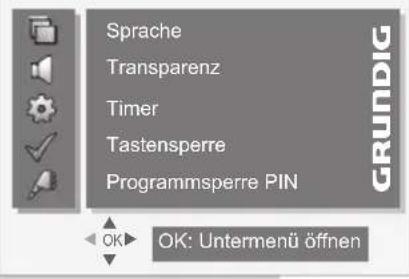

22 Komfortfunktionen mit dem Menü »FUNKTIONEN«

24 BETRIEB MIT EXTERNEN GERÄTEN

24 DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box
26 Bildsignal für die Eingangsbuchsen wählen

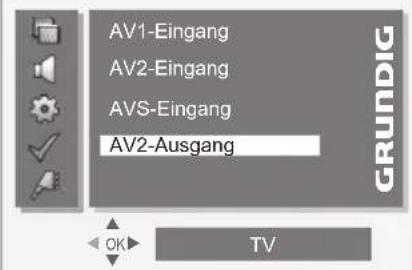

26 Signal am Euro-AV 2-Ausgang wählen
27 Kopfhörer

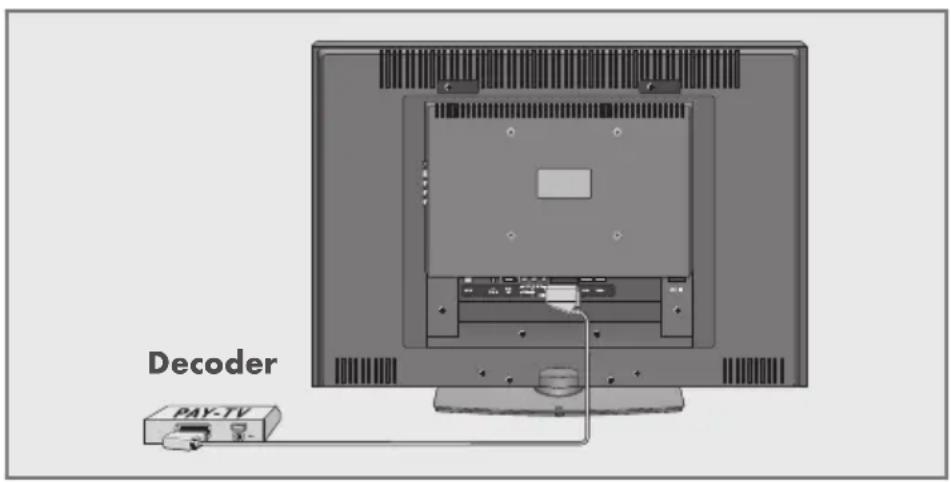

27 Decoder oder Satellitenreceiver

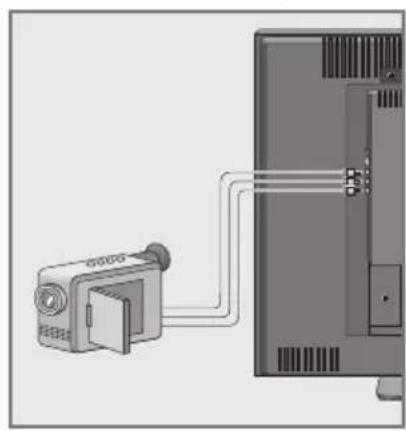

28 Camera-Recorder

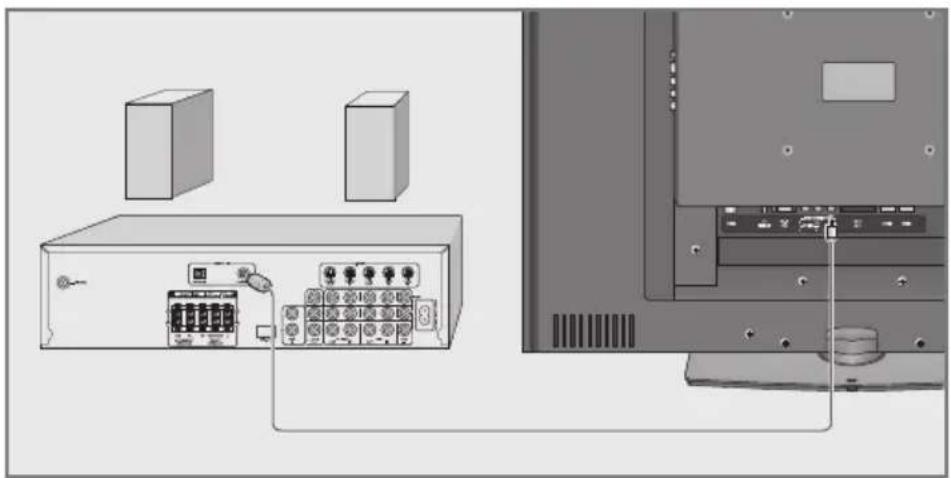

28 HiFi-Anlage/AV-Receiver

29 BETRIEB ALS PC-MONITOR

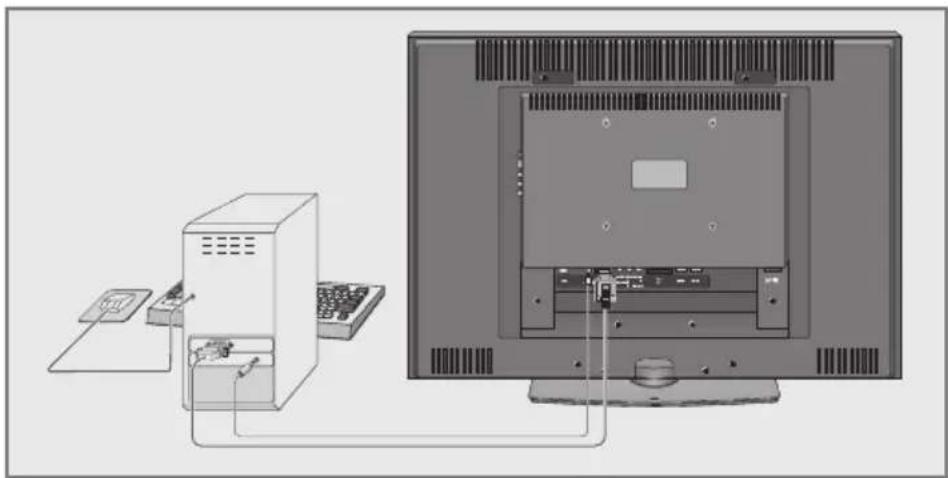

29 PC anschließen
29 Programmplatz für den PC anwählen

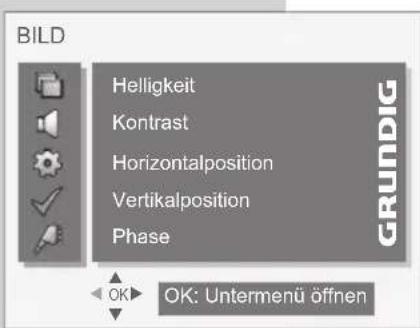

29 Einstellungen für den PC

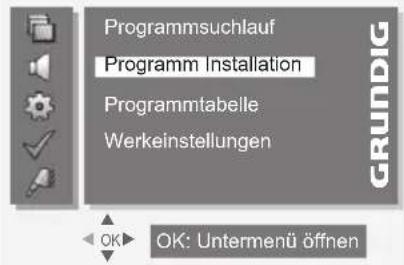

30 SONDEREINSTELLUNGEN

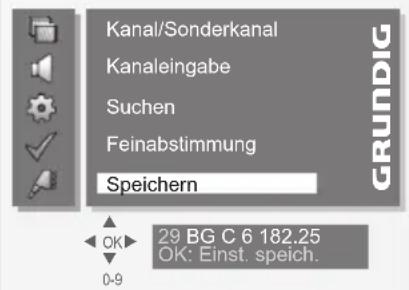

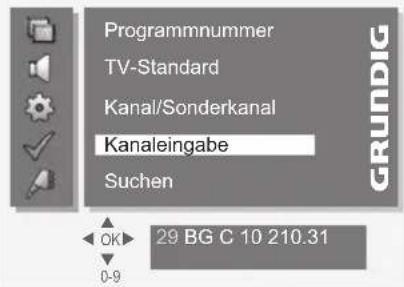

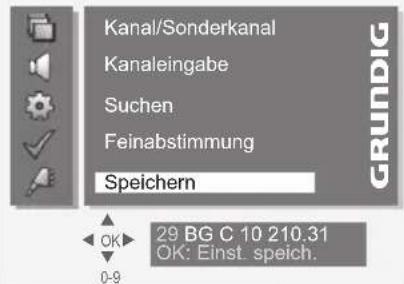

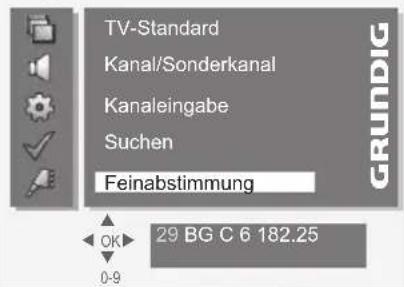

30 Fernseh-Programme einstellen

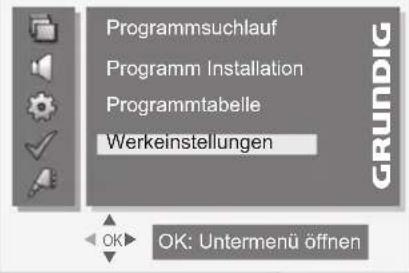

32 Fernsehgerät in den Auslieferzustand schalten

33 INFORMATIONEN

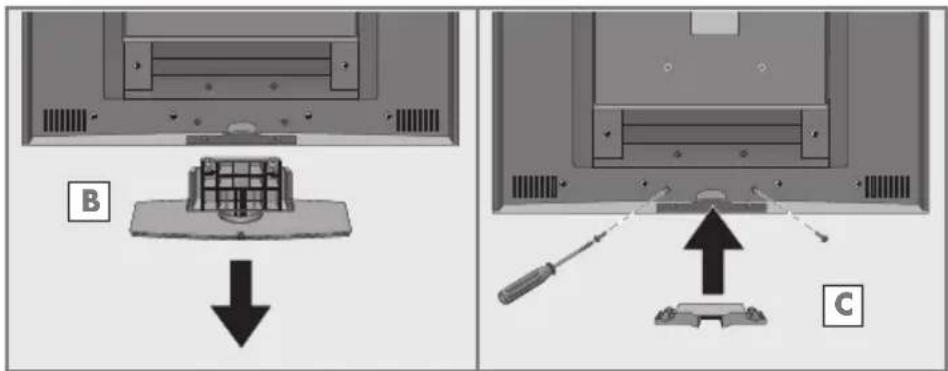

33 Demontage des Gerätefußes
34 Technische Daten
34 Service-Hinweise für den Fachhandel:
34 Umwelthinweis
34 GRUNDIG Kundenberatungszentrum
35 Störungen selbst beheben

AUFSTELLEN UND SICHERHEIT

10 cm 20 cm 10 cm

Beachten Sie beim Aufstellen des Fernsehgerätes bitte die folgenden Hinweise:

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Der ideale Betrachtungsabstand beträgt 5 mal die Bildschirmdiagonale.

Fremdlicht auf dem Bildschirm beeinträchtigt die Bildqualität.

Um für eine ausreichende Belüftung zu sorgen, achten Sie auf genügend große Abstände in der Schrankwand.

Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, dass es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder Ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät und keine Deckchen oder Ähnliches unter das Fernsehgerät.

Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt. Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Fernsehgerät vom Fachmann entfernen.

Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Achten Sie darauf, dass das Netzkabel oder (wenn vorhanden) der Netzadapter nicht beschädigt wird.

Das Fernsehgerät darf nur mit dem beiliegenden Netzkabel/Netzadapter betrieben werden.

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

Reinigen Sie das Gehäuse des Fernsehgerätes nur mit dem beiliegenden Tuch. Verwenden Sie nur klares Wasser.

AUFSTELLEN UND SICHERHEIT

Bitte beachten Sie beim Aufstellen des Gerätes, dass Oberflächen von Möbeln mit den verschiedensten Lacken und Kunststoffen beschichtet sind. Sie enthalten meistens chemische Zusätze die u. a. das Material der Gerätefüße angreifen können. Dadurch können Rückstände auf der Möbeloberfläche entstehen, die sich nur schwer oder nicht mehr entfernen lassen.

Der Bildschirm Ihres LCD-Fernsehgerätes entspricht den höchsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern überprüft.

Aus technologischen Gründen ist es – trotz größter Sorgfalt bei der Herstellung – nicht 100% auszuschließen, dass einige Bildpunkte Defekte aufweisen.

Derartige Pixelfehler können – wenn sie in den spezifizierten Grenzen der DIN Norm liegen – nicht als Gerätedefekt im Sinne der Gewähr leistung betrachtet werden.

Hinweise:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Geräte aus! Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steck-dose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

Sorgen Sie dafür, dass der Netzstecker frei zugänglich ist!

Vorsicht:

Wenn Sie für Ihr Fernsehgerät eine Wandhalterung vorsehen, beachten Sie unbedingt die Montageanleitung dieser Wandhalterung oder lassen Sie die Montage durch Ihren Fachhändler durchführen.

Beim Kauf der Wandhalterung achten Sie bitte darauf, dass alle am Fernsehgerät vorgesehenen Befestigungspunkte in der Wandhalterung vorhanden sind und bei der Montage verwendet werden.

ANSCHLIESSEN/VORBEREITEN

Antenne und Netzkabel anschließen

1 Antennenkabel der Hausantenne in die Antennenbuchse »TUNER« des Fernsehgerätes stecken.
2 Beigepacktes Netzkabel in die Netzbuchse »AC IN« des Fernsehgerätes stecken.
3 Stecker des Netzkabels in eine Steckdose stecken.

Hinweise:

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steck-dose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

Schließen Sie das Fernsehgerät nur mit dem mitgelieferten Netzkabel an eine geeignete Schutzkontaktsteckdose mit Erdung an. Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen und nehmen Sie auch keinen Eingriff an dem Netzkabel vor.

ANSCHLIESSEN/VORBEREITEN

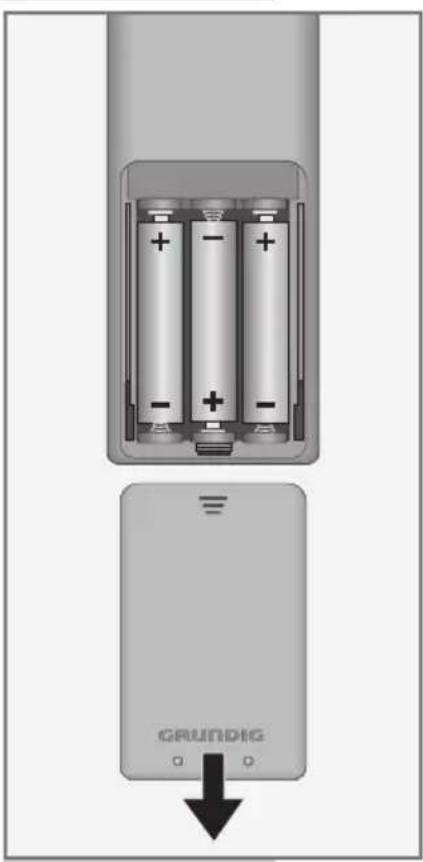

Batterien in die Fernbedienung einlegen

1 Batteriefach öffnen, dazu Deckel abnehmen.
2 Batterien einlegen (Typ Micro, z.B. R03 oder AAA, 3x1,5V). Dabei Polung beachten (im Batteriefachboden markiert).

3 Batteriefach schließen.

Hinweis:

Wenn das Fernsehgerät auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen.

Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Umwelthinweis

Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

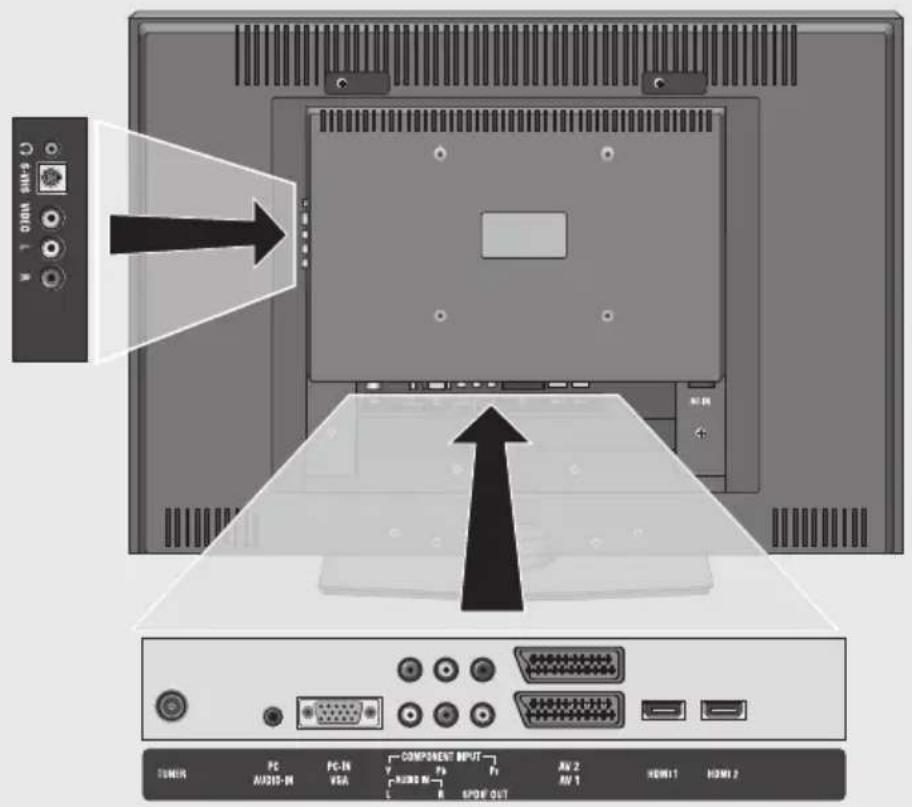

Die Anschlüsse des Fernsehgerätes

U-5M WBC PC A100-M PC-IN VBA COMPONENT INPUT F F F N N N SPOE OUT AV 2 AV 1 HDMI1 HDMI 2

Kopfhöreranschluss (3,5 mm ∅ Klinke).

S-VHS Bildsignal-Eingang für S-Video-Camerarecorder.

VIDEO Bildsignal-Eingang für Camerarecorder.

L R Tonsignal-Eingang für Camerarecorder.

TUNER Antennenbuchse.

PC AUDIO-IN Tonsignal-Eingang für PC.

PC-IN VGA VGA-Buchse, Bildsignal-Eingang für PC.

COMPONENT

INPUT

Y Pb Pr Bildsignal-Eingang (YUV-Signal).

AUDIO IN L R Tonsignal-Eingang (YUV-Signal).

SPDIF OUT Tonsignal-Ausgang (coaxial) für PCM-Signale; zum Anschließen eines digitalen Mehrkanal-Audio-/Videover stärkers oder AV-Receivers.

AV2 Euro/AV-Buchse (FBAS-Signal, Y/C-Signal).

AV1 Euro/AV-Buchse (FBAS-Signal, RGB-Signal).

HDMI 1 HDMI-Buchse, Ton-/Bildsignal-Eingang (HDMI).

HDMI 2 HDMI-Buchse, Ton-/Bildsignal-Eingang (HDMI).

AC IN Buchse für das Netzkabel.

AUF EINEN BLICK

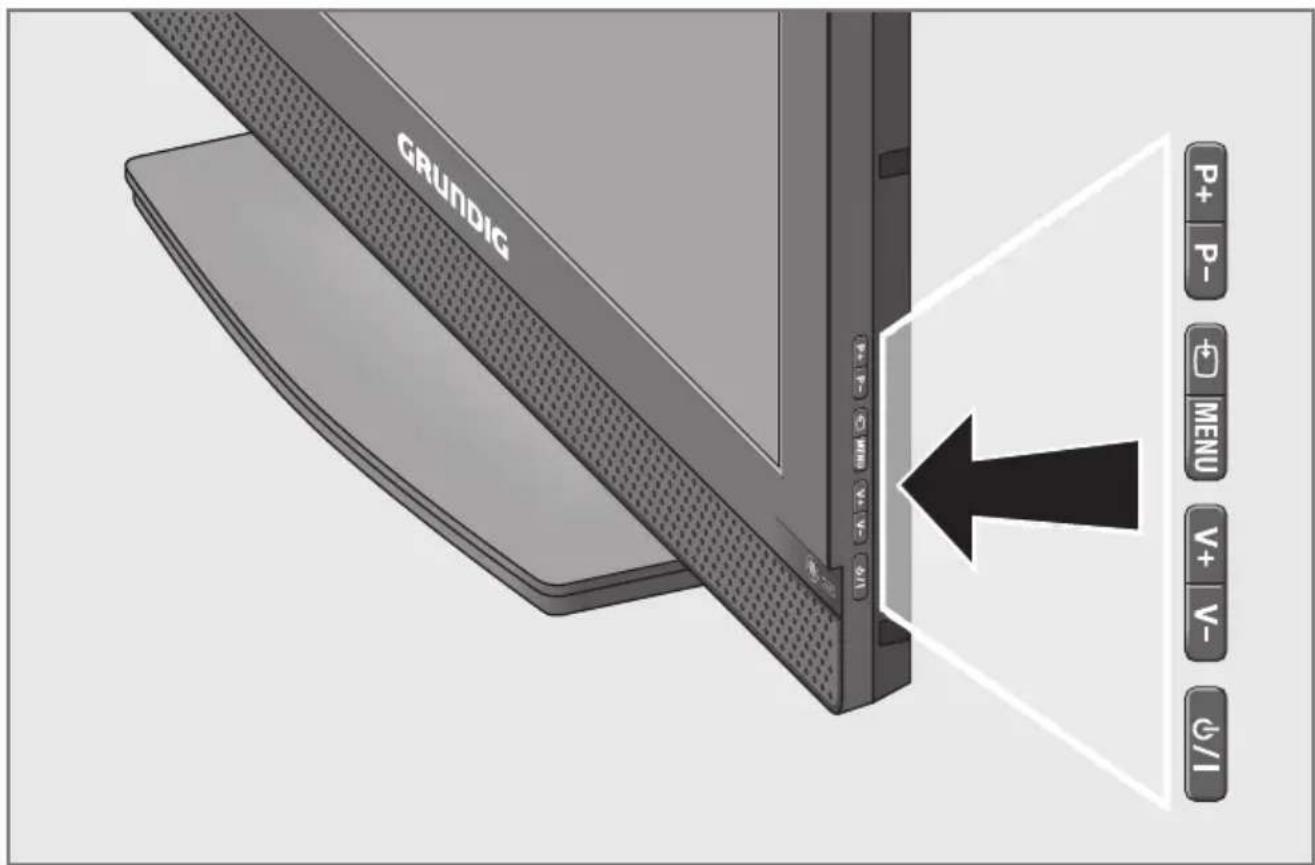

Die Bedienelemente des Fernsehgeräte

GRUNDIG P+ P- MENU V+ V- S/I

P+ P- Schalten das Fernsehgerät aus Stand-by ein; schrittweise Programmwahl; wählen Funktion im Menü.

Ruft die Vorauswahl für AV-Programmplätze auf. Anwahl im Menü mit »P+« oder »P-«, bestätigen mit »V+« oder »V-«.

MENU Ruft das Menü auf; Menüzeile mit »P+« oder »P-« anwählen; Funktion mit »V+« oder »V-« aktivieren; Funktion mit »V+« oder »V-« einstellen; Menü mit »MENU« abschalten.

V+ V- Verändern die Lautstärke; wählen Funktion im Menü.

Schaltet das Fernsehgerät ein und wieder in Bereitschaft (Stand-by). Nur durch Ziehen des Netzsteckers wird das Fernsehgerät vom Stromnetz getrennt.

AUF EINEN BLICK

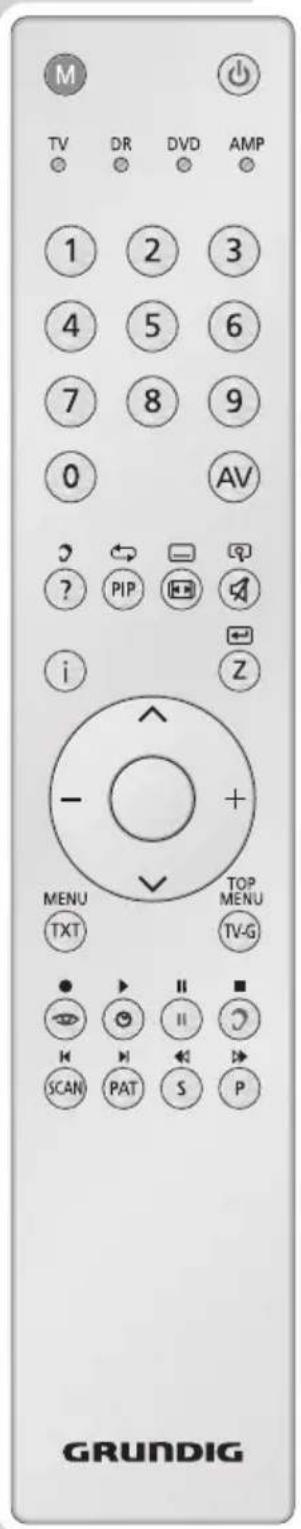

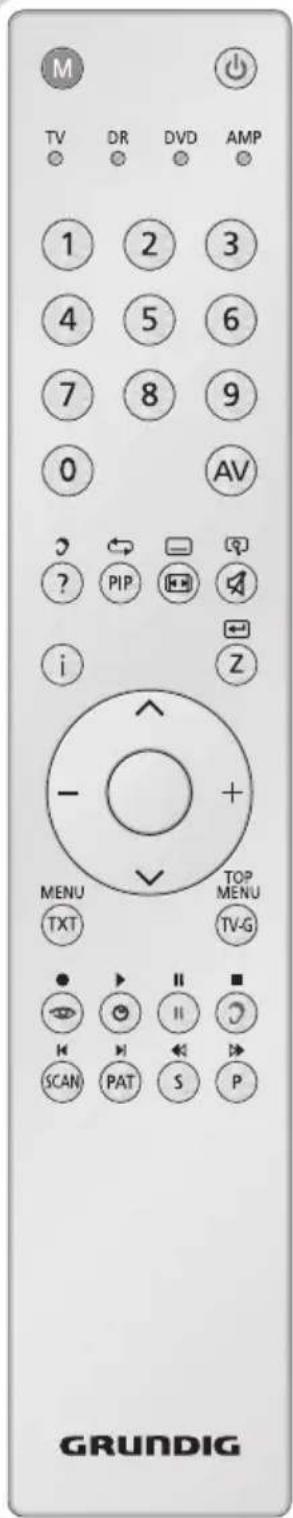

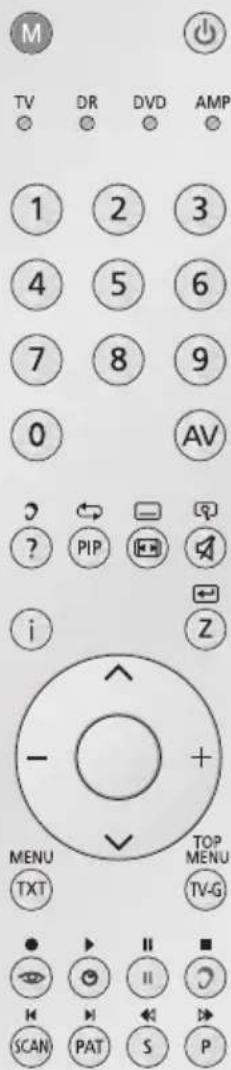

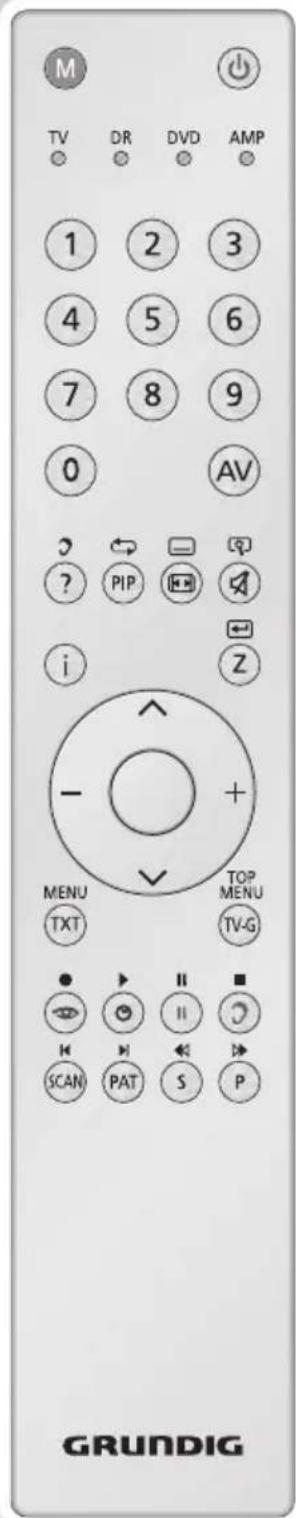

Die Fernbedienung

Schaltet das Fernsehgerät ab (Stand-by).

1...0 Schaltet das Fernsehgerät aus Stand-by ein; wählt Programme direkt.

AV Ruft die Vorauswahl für AV-Programmplätze auf. Danach mit ▲ oder ▼ wählen und mit ● bestätigen.

? Blendet Informationen ein, wie z.B. Nummer und Namen des Programmes, Uhrzeit, usw; Antwortfreigabe im Videotext-Betrieb.

PIP Aktiviert die Kleinbild-Funktionen; aktiviert die Double Window-Funktion; schaltet zurück zum Normalbild.

Schaltet das Bildformat um; schaltet auf doppelte Zeichengröße im Video-text-Betrieb.

Ton ein/aus (stummschalten).

i Ruft das Hauptmenü auf und schaltet es wieder ab.

Z Zapp-Funktion; Seitenstopp im Videotext-Betrieb.

Schalten das Fernsehgerät aus Stand-by ein; wählen Programme schrittweise; bewegen in den Menüs den Cursor nach oben/ unten.

(OK) Ruft die Programmtabelle auf; aktiviert verschiedene Funktionen.

- + Ändern die Lautstärke; bewegen in den Menüs Cursor nach links/ rechts.

TXT Schaltet um zwischen Videotext-Betrieb und TV-Betrieb.

TV-G Taste ohne Funktion.

Wählt verschiedenen Bildeinstellungen an; blättert im Videotext-Betrieb eine Seite zurück.

Blendet die Uhrzeit ein; wählt eine Seite im Videotext-Betrieb.

Wählt gewünschtes Kapitel im Videotext-Betrieb.

Wählt verschiedenen Toneinstellungen an; wählt gewünschtes Thema im Videotext-Betrieb.

M TV DR DVD AMP 1 2 3 4 5 6 7 8 9 0 AV ? PIP i Z MENU TOP TNT MENU TV-G SCAN PAT S P GRUNDIG

AUF EINEN BLICK

M TV DR DVD AMP ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 0 AV ? PIP i Z MENU TXT TOP MENU TV-G SCAN PAT S P GRUNDIG

SCAN Taste ohne Funktion.

PAT Wählt die Funktion Split Screen und schaltet zurück zum Normalbild

S Wählt Unterseiten im Videotext-Betrieb.

P Aktualisiert eine Seite im Videotext-Betrieb.

M Schaltet auf die Bedienung eines GRUNDIG

Digital-Receivers, GRUNDIG Digital-Receivers mit Festplatte (PDR), GRUNDIG DVD-Players, GRUNDIG DVD-Recorders oder GRUNDIG AV-Receivers.

»M« so oft drücken, bis die entsprechende Anzeige »DR«, »DVD« oder »AMP« leuchtet. Anschließend gewünschte Taste drücken. Wird für ca. 10 Sekunden keine Taste gedrückt, schaltet die Fernbedienung wieder auf Fernsehbetrieb (»TV«).

Hinweis:

»DR« ist für die Bedienung eines GRUNDIG Digital-Receivers (Fernbedienebene 1) vorprogrammiert. »DVD« ist für die Bedienung eines GRUNDIG DVD-Players vorprogrammiert. »AMP« ist für die Bedienung eines GRUNDIG AV-Receivers vorprogrammiert. Welche Funktionen Sie ausführen können, hängt von der Ausstattung des Gerätes ab. Probieren Sie es einfach aus.

Die Vorprogrammierung können Sie verändern: »M« drücken und gedrückt halten und gleichzeitig die drei Zifferntasten des entsprechenden Codes drücken: »1«, »2«, »3« für GRUNDIG DVD-Player. »4«, »5«, »6« für GRUNDIG DVD-Recorder. »1«, »4«, »7« für GRUNDIG Digital-Receiver (Fernbedienebene 1). »2«, »5«, »8« für GRUNDIG Digital-Receiver (Fernbedienebene 2). »3«, »6«, »9« für GRUNDIG Digital-Receiver mit Festplatte (PDR).

EINSTELLUNGEN

Fernseh-Programme einstellen – automatisch

Das Fernsehgerät ist mit einem automatischen Programmsuchlauf ausgestattet.

Sie starten den Suchlauf und können danach die Fernseh-Programme in der Reihenfolge Ihrer Wahl sortieren.

Es stehen 100 Programmplätze für Fernseh-Programme zur Verfügung, die beliebig mit Fernseh-Programmen von der Antenne oder vom Kabelanschluss belegt werden können.

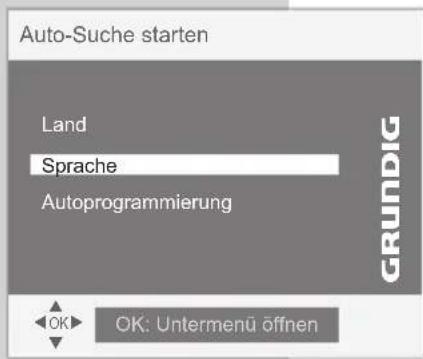

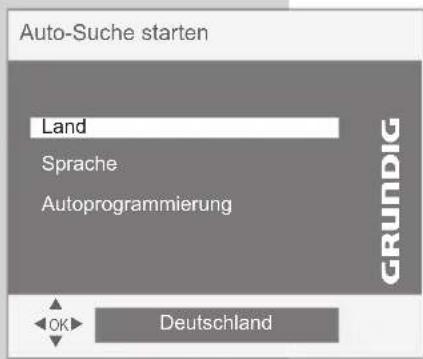

Auto-Suche starten Land Sprache Autoprogrammierung GRUNDIG OK Deutschland

1 Fernsehgerät mit »∅«, »1...0« oder »∧« oder »∨« aus Bereitschaft (Stand-by) einschalten.

- Nach der ersten Inbetriebnahme wird das Menü »Auto-Suche starten« eingeblendet.

Hilfe:

Wenn am Bildschirm das Menü »Auto-Suche starten« nicht erscheint, Einstellung nach dem Kapitel „Alle Fernseh-Programme neu einstellen“, auf Seite 32 durchführen.

Auto-Suche starten Land Sprache Autoprogrammierung GRUNDIG OK: Untermenü öffnen

2 Land mit » — « oder »+ « wählen und mit »●« bestätigen.

3 Zeile »Sprache« mit » v« wählen und mit »●« aktivieren.

Gewünschte Sprache mit »—« oder »+« wählen und mit »●« bestätigen.

4 Zeile »Autoprogrammierung« mit » v« wählen und Suchlauf mit »●« starten.

- Der Suchlauf beginnt, er kann - je nach Anzahl der zu empfangenden Fernseh-Programme - einige Minuten dauern.

- Nach dem Suchvorgang schaltet das Fernsehgerät auf Programmplatz 1.

Programmbelegung ändern

Wurden beim Einstellen der Fernseh-Programme mit dem automatischen Programmsuchlauf Fernseh-Programme mehrfach gespeichert, können Sie diese löschen.

Sie können Fernseh-Program me auch auf einen anderen Programmplatz legen, einen Programm namen ändern oder neu eingeben, Programmplätze überspringen und Programmplätze sperren.

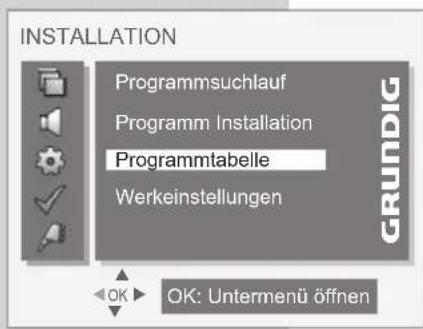

INSTALLATION Programmsuchlauf Programm Installation Programmtabelle Werkeinstellungen OK: Untermenü öffnen GRUNDIG

Programmtabelle aufrufen

1 Hauptmenü mit »i« aufrufen.
2 Menü »INSTALLATION« mit » V« oder »A« wählen und mit »●« aktivieren.
3 Zeile »Programmtabelle« mit » V« oder »A« wählen und mit »●« aktivieren.

Hinweis:

Die weitere Bedienung entnehmen Sie bitte den Kapiteln auf der nächsten Seite.

EINSTELLUNGEN

Programmtabelle Überspringen Verschieben Löschen Name Sperren OK: Untermenü öffnen GRUNDIG

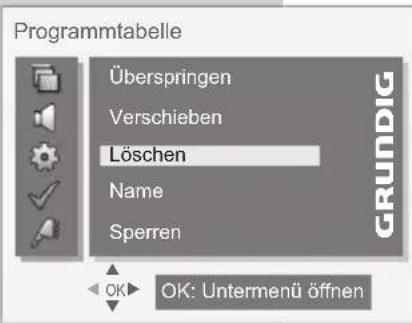

Programme löschen

1 Im Menü »Programmtabelle« die Zeile »Löschen« mit »√« oder »^« wählen und mit »●« aktivieren.
2 Das zu löscheende Fernseh-Programm mit » v« oder »∧« wählen.
3 Fernseh-Programm mit »●« löschen.

Hinweis:

Weitere Fernseh-Programme löschen, dazu die Pkt. 2 und 3 wiederholen.

4 Zurückschalten zum Menü »Programmtabelle« mit »i«.

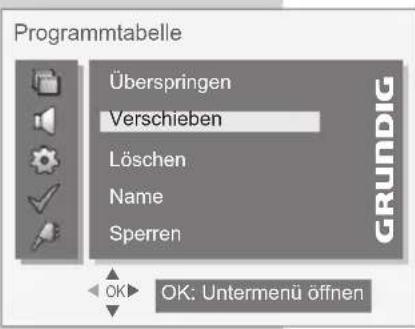

Fernseh-Programme sortieren

Programmtabelle Überspringen Verschieben Löschen Name Sperren OK: Untermenü öffnen GRUNDIG

1 Im Menü »Programmtabelle« die Zeile »Verschieben« mit » V« oder »A« wählen und mit »●« aktivieren.
2 Das zu verschiebende Fernseh-Programm mit » V« oder »A« wählen und mit »●« markieren.
3 Neuen Programmplatz mit » V« oder »A« wählen und mit »●« bestätigen.

Hinweis:

Weitere Fernseh-Programme sortieren, dazu die Pkt. 2 und 3 wiederholen.

4 Zurückschalten zum Menü »Programmtabelle« mit »i«.

Programmnamen eingeben (max. 5 Stellen)

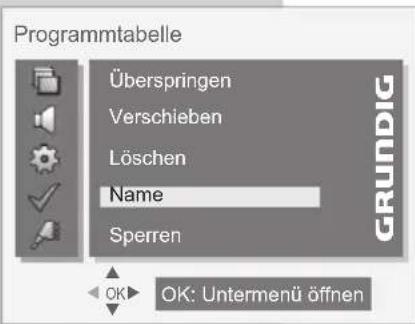

Programmtabelle Überspringen Verschieben Löschen Name Sperren OK: Untermenü öffnen GRUNDIG

1 Im Menü »Programmtabelle« die Zeile »Namen« mit » V« oder »∧« wählen und mit »●« aktivieren.
2 Das gewünschte Fernseh-Programm mit » v« oder »Λ wählen und mit »●« markieren.
3 Buchstaben oder Ziffern mit » v« oder »∧« auswählen, mit »+« zur nächsten Position schalten oder mit »-« zur vorherigen Position schalten, dort Eingabe wiederholen.
4 Programmnamen mit »●« bestätigen.

Hinweis:

Weitere Programmnamen eingeben, dazu die Pkt. 2 bis 4 wiederholen.

5 Zurückschalten zum Menü »Programmtabelle« mit »i«.

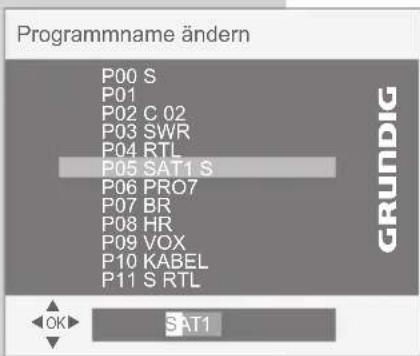

Programname ändern P00 S P01 P02 C 02 P03 SWR P04 RTL P05 SAT1 S P06 PRO7 P07 BR P08 HR P09 VOX P10 KABEL P11 S RTL GRUNDIG OK SAT1

Programmtabelle

Überspringen Verschieben Löschen Name Sperren OK: Untermenü öffnen GRÜNDIG

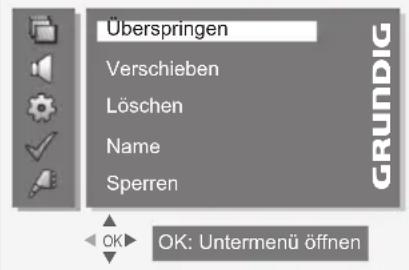

Fernseh-Programme überspringen

Sie können Fernseh-Programme markieren, die bei der Anwahl mit »A« oder »V« übersprungen werden sollen.

Eine Anwahl mit den Zifferntasten ist weiterhin möglich.

1 Im Menü »Programmtabelle« die Zeile »Überspringen« mit » √« oder »∧« wählen und mit »●« aktivieren.
2 Das gewünschte Fernseh-Programm mit » V« oder »A« wählen und mit »●« markieren.

• Hinter dem Fernseh-Programm wird ein »S« eingeblendet.
• Die Markierung kann durch erneutes Drücken von »« gelöscht werden.

Hinweis:

Weitere Fernseh-Programme löschen, dazu Pkt. 2 wiederholen.

3 Zurückschalten zum Menü »Programmtabelle« mit »i«.

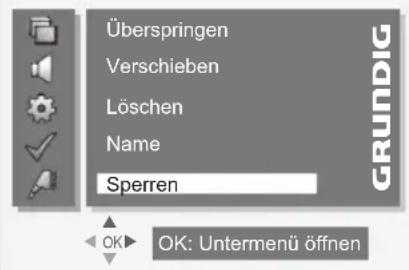

Fernseh-Programme sperren

Sie können Fernseh-Programme, die für Kinder nicht geeignet sind, sperren.

Dieses Fernseh-Programm kann nicht mehr angewählt werden, es wird statt dessen das Menü »Programmsperre« eingeblendet.

Nach Eingabe des Passwortes »0« »0« »0« »0« ist das Fernseh-Programm freigegeben. Bei der nächsten Anwahl des Programmplatzes ist es wieder gesperrt.

Die Sperre kann nur im Menü »Programmtabelle« aufgehoben werden.

Programmtabelle

Überspringen Verschieben Löschen Name Sperren GRUNDIG OK: Untermenü öffnen

1 Im Menü »Programmtabelle« die Zeile »Sperren« mit » V« oder »∧« wählen und mit »●« aktivieren.
2 Passwort (PIN) »0« »0« »0« »0« eingeben.
3 Das Fernseh-Programm, das gesperrt werden soll mit » V« oder »A« wählen und mit »●« markieren.

- Hinter dem Fernseh-Programm wird ein »L« eingeblendet.

Hinweise:

Weitere Fernseh-Programme sortieren, dazu die Pkt. 2 und 3 wiederholen.

Zum Aufheben der Sperre die Bedienung wiederholen und im Pkt. 3 »●« erneut drücken.

4 Zurückschalten zum Menü »Programmtabelle« mit »i«.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

EINSTELLUNGEN

Bild-Einstellungen

BILD Helligkeit Kontrast Farbe Schärfe Rauschreduktion OK +50 GRUNDIG

1 Hauptmenü mit »i« aufrufen.
2 Menü »BILD« mit » v« oder »∧« wählen und mit »●« aktivieren.
3 Zeile »Helligkeit«, »Kontrast«, »Farbe«, »Schärfe«, »Rauschreduktion«, »Bildeinstellungen«, »Bildformat« oder »Backlight« mit »∧« oder »∨« wählen.

Hinweis:

»Backlight« (Hintergrundbeleuchtung) wird je nach Bildinhalt verändert, um einen optimalen Kontrast zu erhalten.

4 Gewünschten Wert oder gewünschte Funktion mit » — « oder »+« wählen.

5 Einstellungen mit »i« beenden.

Ton-Einstellungen

TON Lautstärke Balance Sound-Einstellung Effekt AVL GRUNDIG OK +25

1 Hauptmenü mit »i« aufrufen.
2 Menü »TON« mit » V« oder »^« wählen und mit »●« aktivieren.

Hinweis:

Die weitere Bedienung entnehmen Sie bitte den folgenden Kapiteln.

Lautstärke

1 Zeile »Lautstärke« mit » ∧« oder »∨« wählen und Einstellung mit »—« oder »+« verändern.

TON Lautstärke Balance Sound-Einstellung Effekt AVL GRUNDIG OK +5

Balance

1 Zeile »Balance« mit » ∧« oder »V« wählen und Einstellung mit »—« oder »+« verändern.

Stereo-/Zweiton, Mono

Empfängt das Gerät Zweiton-Sendungen – z.B. einen Spielfilm im Originalton auf Tonkanal B (Anzeige: »Dual II«) und die synchronisierte Fassung auf Tonkanal A (Anzeige: »Dual I«) – so können Sie den von Ihnen gewünschten Tonkanal wählen.

Empfängt das Gerät Stereosendungen, schaltet es automatisch auf Stereo-Tonwiedergabe (Anzeige: »STEREO«).

Bei schlechter Stereo-Ton-Empfangsqualität können Sie den Ton auf »MONO« schalten.

TON Lautstärke Balance Sound-Einstellung Effekt AVL GRUNDIG OK MONO

1 Zeile »Sound-Einstellung« mit » ∧« oder »∨« wählen und mit »—« oder »+« verändern.

Stereobreite

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen.

1 Zeile »Effekt« mit » ∧« oder »V« wählen.
2 Einstellung »Raumklang« mit » —« oder »+« wählen.

EINSTELLUNGEN

TON

Lautstärke Balance Sound-Einstellung Effekt AVL OK SRS TruSurr XT GRUNDIG

SRS TruSurround XT ist eine patentierte Audio-Technologie, die im Fernsehgerät integriert ist und nur die eingebauten Lautsprecher benötigt, um einen Surround Soundeffekt zu erzeugen.

1 Zeile »Effekt« mit » ∧« oder »V« wählen.
2 Einstellung »SRS TruSurr XT« mit » —« oder »+ « wählen.

Automatische Lautstärke

Die Fernsehsender senden in unterschiedlichen Lautstärken. Die Funktion AVL (Automatic Volume Limiting) gewährleistet eine einheitliche Lautstärke, wenn Sie von einem Fernseh-Programm auf ein anderes umschalten.

1 Zeile »AVL« mit » ∧« oder »V« wählen und mit »-« oder »+« »Ein« wählen.

Hinweis:

Wurde in der Zeile »Effekt« die Einstellung »SRS TruSurr XT« gewählt, ist die Zeile »AVL« im Menü nicht vorhanden.

TON

Balance Sound-Einstellung Effekt AVL Equalizer OK: Untermenü öffnen

Equalizer

Der Equalizer bietet Ihnen vier vorprogrammierte Toneinstellungen (Musik, Sport, Film und Sprache) und eine (Benutzer), die Sie selbst bestimmen können.

1 Zeile »Equalizer« mit » ∧« oder »V« wählen und mit »●« aktivieren.

- Das Menü »Equalizer« wird eingeblendet.

Hinweis:

Wurde in der Zeile »Effekt« die Einstellung »SRS TruSurr XT« gewählt, ist die Zeile »AVL« im Menü nicht vorhanden.

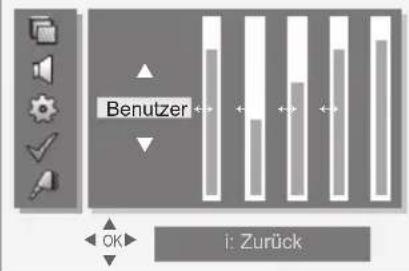

Equalizer

Benutzer OK i: Zurück

2 Toneinstellung »Benutzer« mit »∧« oder »∨« wählen und mit »+« bestätigen.
- Das Frequenzband »120 Hz« ist aktiviert.
3 Mit » ∧« oder »∨« gewünschten Wert einstellen.
4 Das nächste Frequenzband mit » +« wählen oder mit »-« das vorherige Frequenzband wählen und mit »∧« oder »∨« gewünschten Wert einstellen.
5 Einstellung mit »i« beenden.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

FERNSEH-BETRIEB

Grundfunktionen

Ein-/ausschalten

M TV DR DVD AMP ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ AV ? PIP i Z MENU TXT TOP MENU TV-G ● ▶ II ■ SCAN PAT S P

GRUNDIG

1 Fernsehgerät mit »Ø«, »1...0« oder »Λ« oder »V« aus Bereitschaft (Stand-by) einschalten.
2 Fernsehgerät mit »« in Bereitschaft (Stand-by) schalten.

Programmplätze anwählen

1 Programmplätze mit »1...0« direkt wählen.
2 Programmplätze mit » « oder »« schrittweise wählen.
3 Programmtabelle mit »●« aufrufen, gewünschtes Fernseh-Programm mit »∧« oder »∨« wählen und Programmtabelle mit »●« abschalten.

AV-Programmplätze anwählen

1 Menü »Signalquelle« mit »AV« aufrufen.
2 Gewünschten AV-Programmplatz mit »A« oder »V« anwählen und mit »●« bestätigen.
3 Zurück zum Fernseh-Programm mit »1...0« schalten.

Lautstärke ändern

1 Lautstärke mit » —« oder »+ « ändern.

Ton ein/ausschalten

1 Ton mit » « ausschalten (stummschalten) und wieder einschalten.

Uhrzeit einblenden

1 Uhrzeit mit »©« einblenden (nur bei Fernseh-Programmen mit Videotext).

Informationen einblenden

1 Informationen mit »?« einblenden. - Die Einblendung erlischt nach kurzer Zeit automatisch.

Bildeinstellungen

Sie können verschiedene Bildeinstellungen wählen.

1 Gewünschte Bildeinstellung »Benutzer«, »Scharf«, »Natürlich« oder »Weich« mit »»« wählen - Die Bildeinstellung »Benutzer« kann verändert werden, siehe Kapitel „Bildeinstellungen“, auf Seite 14.

Toneinstellungen

Sie können verschiedene Toneinstellungen wählen.

1 Gewünschte Toneinstellung »Benutzer«, »Sprache«, »Film«, »Musik« oder »Sport« mit »?« wählen.
- Die Toneinstellung »Benutz.« kann verändert werden, siehe Kapitel „Equalizer“, auf Seite 15.

Zapp-Funktion

Mit dieser Funktion können Sie sich Ihr Fernseh-Programm, das Sie im Moment ansehen, speichern und zu anderen Fernseh-Programmen schalten (zappen).

1 Mit »1...0« oder »∧«, »∨« das Fernseh-Programm wählen, das in den Zappspeicher abgelegt werden soll (z.B. Fernseh-Programm 7, PRO7) und mit »Z« speichern.
- Am Bildschirm erscheint z.B. die Einblendung »Z 7 PRO7«.

2 Mit »1...0« oder » ∧«, »∨« auf ein anderes Fernseh-Programm umschalten.

3 Mit »Z« kann jedesmal auf das gespeicherte Fernseh-Programm (im Beispiel PRO7) und wieder auf das zuletzt gesehene Fernseh-Programm zurückgeschaltet (gezappt) werden.

4 Zapp-Funktion mit »i« beenden.

- Die Einblendung erlischt.

FERNSEH-BETRIEB

Bildformat-Umschaltung

Das Fernsehgerät schaltet automatisch auf das Format 16:9 um, wenn an den Euro-AV-Buchsen dieses Format erkannt wird.

1 Bildformat mit » 📄»« anwählen, am Bildschirm erscheint das gewählte Bildformat, zum Beispiel »16:9«.

- Sie können zwischen folgenden Bildformaten wählen:

Format »Auto«

Bei 16:9 Sendungen wird automatisch auf das Bildformat »16:9« geschaltet.

Bei 4:3 Sendungen wird das Bild automatisch bildschirmfüllend dargestellt.

Format »16:9« und »14:9«

Bei 4:3 Sendungen – und gewählter Funktion »16:9« oder »14:9« – erscheint das Bild horizontal verbreitert.

Die Bildgeometrie wird in horizontaler Richtung linear gedehnt.

Bei tatsächlichen 16:9 Signalquellen (von einer SET-TOP-Box an der Euro-AV-Buchse) ist das Bild voll ausgefüllt und die Bildgeometrie korrekt.

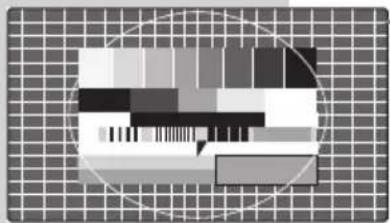

Format »4:3«

Die Bilddarstellung wird im Format 4:3 gezeigt.

Diese Betriebsart eignet sich für Kinofilme mit extremen Breiten-Höhenverhältnissen.

Bei 4:3 Sendungen – und gewählter Funktion »Panorama« – erscheint das Bild horizontal verbreitert. Die Bildgeometrie wird in horizontaler Richtung gedehnt.

Der Cinema-Betrieb eignet sich besonders für Sendungen im Format 16:9.

Die bisher üblichen schwarzen Streifen oben und unten im Bild werden überschrieben, 4:3 Bilder werden formatfüllend gezeigt.

Die gesendeten Bilder werden vergrößert, dabei geht oben und unten etwas Bildinhalt verloren. Die Bildgeometrie bleibt aber erhalten.

Format »Sky Top«

Wenn Sie den Untertitel, der am unteren Bildrand gezeigt wird, nicht erkennen, dann wählen Sie »Sky Top«.

FERNSEH-BETRIEB.

PIP-Betrieb

PIP (Bild im Bild) bietet Ihnen die Möglichkeit, zusätzlich zum Fernseh-Programm das Bild einer zweiten Bild-Quelle zu betrachten. Als Bild-Quelle können ein DVD-Player/-recorder, Videorecorder oder Satellitenreceiver benutzt werden. Sie müssen an den Eingangsbuchsen an der Rückseite des Gerätes angeschlossen sein.

Kleinbild einblenden

1 Kleinbild einblenden, dazu ein- oder zweimal »PIP« drücken.

AV-Programmplatz anwählen

1 Menü »PIP Signalquelle« mit »TXT« aufrufen.
2 Zeile »PIP Eingang« mit » V« oder »∧« anwählen und gewünschten AV-Programmplatz mit »—« oder »+« wählen.
3 Zeile »PIP Signalart« mit » V« oder »∧« anwählen und die benötigte Signalart mit »—« oder »+« wählen.
4 Zeile »Bestätigen« mit » V« oder »∧« anwählen und Einstellung mit »●« bestätigen.

Doppeltes Bild (Double Window)

1 Double Window-Funktion (geteilter Bildschirm) aktivieren, dazu erneut »PIP« drücken.
- Zuletzt gewählte Groß- und Kleinbilder sind nebeneinander zu sehen.

Programmplätze des Großbildes bzw. des linken Bildes (Double Window) anwählen

1 Programmplätze mit » A« oder » V« schrittweise oder mit »1...0« direkt wählen.

Groß- und Kleinbild tauschen

1 Groß- und Kleinbild mit »Z« tauschen.

Position des Kleinbildes verändern

1 Position des Kleinbildes mit »P« verändern.

Größe des Kleinbildes verändern

1 Größe des Kleinbildes mit »S« verändern.

PIP-Funktion beenden

1 Kleinbild ausblenden, dazu zwei- oder dreimal »PIP« drücken.

Double Window beenden

1 Double Window beenden, dazu »PIP« drücken.

PIP Signalquelle PIP Eingang PIP Signalart Bestätigen GRUNDIG OK TV

VIDEOTEXT-BETRIEB

TOP-text- oder FLOF-text-Betrieb

M TV DR DVD AMP 1 2 3 4 5 6 7 8 9 0 AV ? PIP i Z MENU TXT TOP MENU TV-G SCAN PAT S P GRUNDIG

1 Videotext mit »TXT« einschalten.

2 Videotext-Seiten können mit »1...0« direkt angewählt werden Zurückschalten zur Videotext-Seite 100 mit »i«.

Hinweis:

Am unteren Bildschirmrand ist eine Info-Zeile aus einem roten, grünen und - sendeabhängig - gelben und blauen Schriftfeld zu sehen. Analog dazu verfügt die Fernbedienung über farblich gekennzeichnete Tasten.

3 Mit » (rot) eine Seite zurückblättern.

4 Mit »©« (grün) zur nächsten Seite blättern.

5 Mit »□□« (gelb) gewünschtes Kapitel wählen.

6 Mit » ⚠ « (blau) gewünschtes Thema wählen.

7 Videotext mit »TXT« abschalten.

Normaltext-Betrieb

1 Videotext mit »TXT« einschalten.

2 Videotext-Seiten können mit »1...0« direkt angewählt werden Zurückschalten zur Videotext-Seite 100 mit »i«.

3 Mit » v« eine Seite zurückblättern.

4 Mit » ∧« zur nächsten vorhandenen Seite blättern.

5 Videotext mit »TXT« abschalten.

Weitere Funktionen

Wartezeit überbrücken

Während eine Seite gesucht wird, können Sie auf das Fernseh-Programm schalten.

1 Nummer der Videotextseite mit »1...0« eingeben und danach »P« drücken. - Sobald die Seite gefunden wurde, wird die Seitennummer angezeigt.

2 Auf die Videotextseite mit »P« umschalten.

Zeichenhöhe vergrößern

Wenn Sie Schwierigkeiten haben, den Text auf den Bildschirm zu lesen, können Sie die Zeichenhöhe verdoppeln.

1 Zeichenhöhe einer Videotextseite vergrößern, dazu » 📄»« wiederholt drücken.

VIDEOTEXT-BETRIEB

M TV DR DVD AMP ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 0 AV ? PIP i Z MENU TXT TOP MENU TV-G ● ▶ II ■ SCAN PAT S P GRUNDIG

Seitenstopp

Unter einer Mehrfachseite können mehrere Unterseiten zusammengefasst sein, die von der Sende anstalt automatisch weitergeblättert werden.

1 Unterseite mit »Z« stoppen.
2 Funktion mit »Z« beenden.

Unterseite direkt abrufen

Wenn die gewählte Videotextseite weitere Seiten enthält, wird die Nummer der aktuellen Unterseite sowie die Gesamt-Seitenzahl angezeigt.

1 Mit »S« die Funktion Unterseiten aufrufen.
2 Mit »1...0« Unterseite vierstellig eingeben, z.B. »0« »0« »0« »2«.
3 Funktion mit »S« beenden.

Antwortfreigabe

In bestimmten Videotextseiten können „verdeckte Antworten“ oder Informationen enthalten sein. Diese lassen sich aufrufen.

1 Informationen mit »?« einblenden.
2 Informationen mit »?« ausblenden.

Geteilter Bildschirm (Split Screen)

Mit dieser Funktion sehen Sie links das Fernseh-Programm, rechts die Videotextseite.

1 Split Screen-Funktion aktivieren, dazu »PAT« drücken.
- Fernseh-Programm und Videotextseite sind nebeneinander zu sehen.
2 Split Screen-Funktion mit »PAT« abschalten.

Eigene Favoriten-Videotextseiten festlegen

Sie können auf die vier Tasten » 📋 (rot), » 🔍 (grün), » 📄 (gelb) und » 🌿 (blau) jeweils eine Videotextseite – die Sie häufig ansehen – ablegen.

Die Funktion muss im Menü »FUNKTIONEN« aktiviert werden.

1 Im Videotext-Betrieb » 📷« (rot) drücken und mit »1...0« gewünschte Videotextseite dreistellig eingeben. Einstellung für die drei weiteren Tasten wiederholen.

2 Videotextseite mit » 📋 (rot), » ⏻ (grün), »‖ (gelb) und »¶ (blau) aufrufen.

KOMFORT-FUNKTIONEN.

Komfortfunktionen mit dem Menü »FUNKTIONEN«

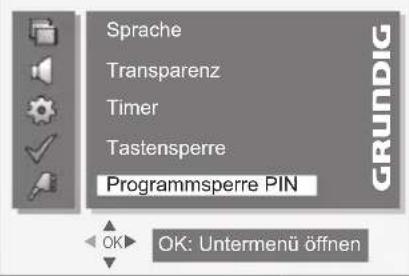

FUNKTIONEN

Sprache Transparenz Timer Tastensperre Programmsperre PIN OK: Untermenü öffnen

1 Hauptmenü mit »i« aufrufen.

2 Menü »FUNKTIONEN« mit » V« oder »A« wählen und mit »●« aktivieren.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Sprache der Benutzerführung ändern

1 Zeile »Sprache« mit » V« oder »∧« anwählen und mit »●« aktivieren.
2 Gewünschte Sprache mit » — « oder »+ « wählen.
3 Einstellung mit »i« beenden.

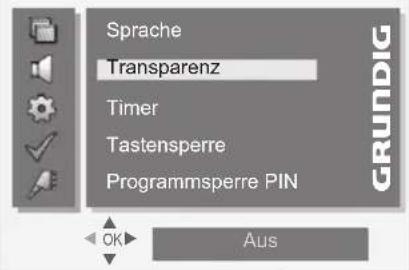

FUNKTIONEN

Sprache Transparenz Timer Tastensperre Programmsperre PIN OK Aus

Darstellung der Benutzerführung ändern

Die Darstellung der Benutzerführung (Menüs) kann farbig oder transparent gewählt werden.

1 Zeile »Transparenz« mit » V« oder »A« anwählen.
2 Darstellung mit » —« oder »+« wählen.
3 Einstellung mit »i« beenden.

Timer

Im Menü »Timer« kann für das Fernsehgerät eine Aus- und Einschaltzeit eingegeben werden. Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by) oder aus Bereitschaft ein.

In Zeile »Programmnummer« kann das Fernseh-Programm eingegeben werden, mit dem sich das Fernsehgerät einschaltet.

Im Menüpunkt »Uhr« kann die Uhrzeit manuell eingestellt werden.

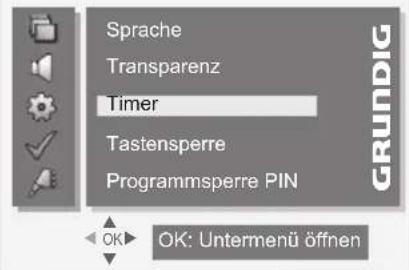

FUNKTIONEN

Sprache Transparenz Timer Tastensperre Programmsperre PIN OK: Untermenü öffnen

1 Zeile »Timer« mit » V« oder »^« anwählen und mit »●« aktivieren.
2 Gewünschte Zeile »Uhr«, »Einschalttimer« oder »Ausschalttimer« mit »V« oder »A« anwählen.
3 Zeile »Uhr« mit »●« aktivieren und Uhrzeit mit »1...0« eingeben; oder

im Untermenü »Einschalttimer« die Zeile »Einschalttimerliste« mit »V« oder »A« anwählen, mit »●« aktivieren und gewünschte Programmquelle mit »—« oder »+« wählen.

Danach die Zeile »Programmnummer« mit »V« oder »A« anwählen und die Programmnummer mit »1...0« eingeben (nicht vorhanden bei AV-Programmplätze).

Danach die Zeile »TV ein um ...« mit »V« oder »A« anwählen, mit »●« aktivieren und die Einschaltzeit mit »1...0« eingeben.

Einstellung mit »i« beenden;

oder

KOMFORT-FUNKTIONEN.

im Untermenü »Ausschalttimer« die Zeile »TV aus um ...« mit »●« aktivieren und die Ausschaltzeit mit »1...0« eingeben. Einstellung mit »i« beenden.

Hinweis:

Die Ein-/ oder Ausschaltzeit können Sie mit »●« löschen.

4 Einstellung mit »i« beenden.

FUNKTIONEN

Sprache Transparenz Timer Tastensperre Programmsperre PIN OK Aus

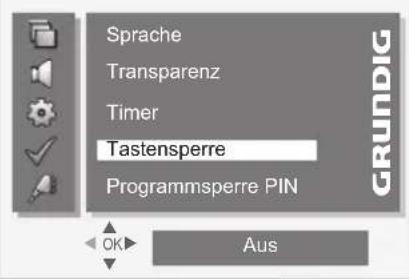

Tastensperre

Sie können die Tasten am Fernsehgerät sperren.

1 Zeile »Tastensperre« mit » V« oder »Λ« anwählen.
2 Funktion mit » - « oder »+ « ein- oder ausschalten.
3 Einstellung mit »i« beenden.

Passwort (PIN) für die Programmsperre ändern

Sie können das Standard-PIN durch eine eigene PIN ersetzen.

FUNKTIONEN

Sprache Transparenz Timer Tastensperre Programmsperre PIN OK: Untermenü öffnen

1 Zeile »Kindersicherung« mit » V« oder »A« anwählen und mit »●« aktivieren.
2 Standard-PIN mit »0« »0« »0« »0« eingeben.
3 Neue, eigene PIN mit »1...0« vierstellig eingeben.
4 Neue PIN mit »1...0« nocheinmal eingeben.

Textmodus ein- ausschalten

Wenn diese Funktion aktiviert wird, können die vier Farbtasten der Fernbedienung mit Videotextseiten Ihrer Wahl belegt werden. Einstellung siehe Seite 21.

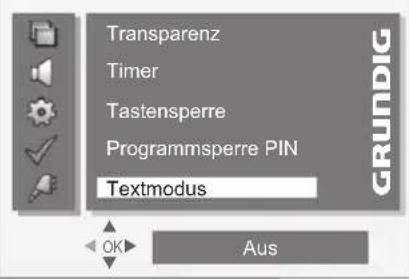

FUNKTIONEN

Transparenz Timer Tastensperre Programmsperre PIN Textmodus OK Aus

1 Zeile »Textmodus« mit »V« oder »A« anwählen.
2 Funktion mit » — « oder »+ « ein- oder ausschalten.
3 Einstellung mit »i« beenden.

Motion Compensation ein- ausschalten

Diese Funktion sorgt für eine ruckelfreie Bilddarstellung bei Bewegungen und Kameraschwenks.

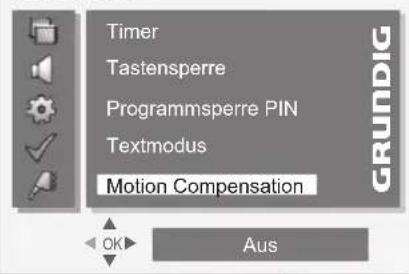

FUNKTIONEN

Timer Tastensperre Programmsperre PIN Textmodus Motion Compensation OK Aus

1 Zeile »Motion Compensation« mit » V« oder »A« anwählen.
2 Funktion mit » -« oder »+ « ein- oder ausschalten.
3 Einstellung mit »i« beenden.

BETRIEB MIT EXTERNEN GERÄTEN\_\_\_\_

DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box

Hinweis:

An welche Buchse(n) des Fernsehgerätes Sie Ihre externen Geräte anschließen ist abhängig davon, mit welchen Buchsen das externe Gerät ausgestattet ist und welche Signale zur Verfügung stehen.

Beachten Sie, bei vielen externen Geräten muss die Auflösung des Videosignals an die Eingangsbuchsen des Fernsehgerätes angepasst werden (siehe Bedienungsanleitung des externen Gerätes). Welchen Wert Sie einstellen müssen, entnehmen Sie den angegebenen Richtwerten in den Kapiteln der Anschluss möglichkeiten.

Hinweis:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Gerät aus! Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steck-dose, wenn Sie die externen Geräte angeschlossen haben!

Ihr Fernsehgerät ist vorbereitet für die Wiedergabe von hochauflösenden Fernsehsignalen (HDTV-Signale).

Die Signalquellen (HDTV-Set-Top-Boxen oder High Definition DVD-Player) können Sie an Buchse »HDMI« (digitales HDTV-Signal) anschließen.

Damit ist sichergestellt, dass Sie auch digitale HDTV-Sendungen, die kopiergeschützt sind (HDCP High Bandwidth Digital Content Protection), ohne Probleme ansehen können.

DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box anschließen ...

... mit digitalem Audio-/Video-Signal

Bildsignal: Video Digital; Auflösung: Standard 576p; HDTV 720p, 1080i.

Tonsignal: Audio Digital (Stereo, Mehrkanal komprimiert, unkomprimiert).

Programmplatz »HDMI 1« oder »HDMI 2«.

HD ready

1 Buchse »HDMI 1« oder »HDMI 2« des Fernsehgerätes und die entsprechenden HDMI-Buchse des externen Gerätes mit einem handelsüblichen HDMI-Kabel verbinden (digitales Bildsignal und Tonsignal).

BETRIEB MIT EXTERNEN GERÄTEN\_\_\_\_

... mit analogem Video-Signal (Progressiv)

Bildsignal: YUV; Auflösung: Standard 576p; HDTV 720p, 1080i.

Tonsignal: Stereo, analog.

Programmplatz »YPbPr«.

1 Buchsen »COMPONENT INPUT Y Pb Pr« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Bildsignal).

2 Buchsen »AUDIO IN L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Ton signal).

... über die EURO-AV-Buchse (FBAS/RGB-Signal)

Bildsignal: FBAS/RGB (AV1), FBAS (AV2).

Tonsignal: Stereo, analog.

Programmplatz »AV1 (RGB)« oder »AV2 (Scart 2)«.

1 Buchse »AV1« oder »AV2« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem EURO/AV-Kabel verbinden (Bild- und Tonsignal).

... über die EURO-AV-Buchse (S-Video-Signal)

Bildsignal: Y/C.

Tonsignal: Stereo, analog.

Programmplatz »AV2 (Y/C)«.

1 Buchse »AV2« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem EURO/AV-Kabel verbinden (Bild- und Tonsignal).

... mit S-Video-Signal

Bildsignal: Y/C.

Tonsignal: Stereo, analog.

Programmplatz »AVS (Y/C)«.

1 Buchse »S-VHS« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem S-Videokabel verbinden (Bildsignal);

2 Buchsen »L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Tonsignal).

BETRIEB MIT EXTERNEN GERÄTEN\_\_\_\_

... mit analogem TV-Signal

Bildsignal: FBAS.

Tonsignal: Stereo, analog.

Programmplatz »AVS (AV seitl.)«.

1 Buchse »VIDEO« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit Cinch-Kabel verbinden (Bild - signal);
2 Buchsen »L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Tonsignal).

Bildsignal für die Eingangsbuchsen wählen

Sie können wählen, welches Signal an den Buchsen AV 1, AV 2 und AVS verarbeitet werden soll.

Die folgenden Optionen sind möglich:

• AV1-Eingang - Auto, CVBS, Y/C (S-Video) oder RGB.
• AV2-Eingang - Auto, CVBS oder Y/C (S-Video).
• AVS-Eingang - CVBS oder Y/C (S-Video).

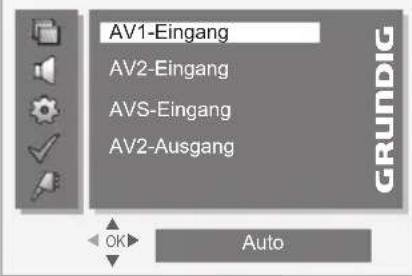

AV-ANSCHLUSS

AV1-Eingang AV2-Eingang AVS-Eingang AV2-Ausgang OK Auto GRUNDIG

1 Hauptmenü mit »i« aufrufen.
2 Menü »AV-ANSCHLUSS« mit »V« oder »Λ« wählen und mit »●« aktivieren.
3 Gewünschte Zeile »AV1-Eingang«, »AV2-Eingang« oder »AVS-Eingang« mit »Λ« oder »V« wählen.
4 Gewünschte Option mit » —« oder » + « wählen.
5 Einstellung mit »i« beenden.

Hinweis:

Das gewählte Signal wird im Menü »Signalquelle« hinter der Buchsenbezeichnung angezeigt.

Signal am Euro-AV 2-Ausgang wählen

Sie können wählen, welches Signal an Euro-AV-Buchse AV 2 ausgegeben werden soll.

Die folgenden Optionen sind möglich:

• Das Programm, das Sie gerade ansehen (TV).
• Das Signal der Geräte, die an den AV-Eingängen angeschlossen sind (AV1, AV2, AVS).

1 Hauptmenü mit »i« aufrufen.
2 Menü »AV-ANSCHLUSS« mit »V« oder »Λ« wählen und mit »●« aktivieren.
3 Zeile »AV2-Ausgang« mit »Λ« oder »V« wählen.
4 Gewünschte Option mit » —« oder »+ « wählen.
5 Einstellung mit »i« beenden.

AV-ANSCHLUSS

AV1-Eingang AV2-Eingang AVS-Eingang AV2-Ausgang GRUNDIG OK TV

BETRIEB MIT EXTERNEN GERÄTEN\_\_\_\_

Betrieb mit DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box

1 Externes Gerät einschalten und die gewünschte Funktion wählen.
2 »AV« drücken, mit »Λ« oder »V« Programmplatz des gewünschten Eingangssignals (»AV1«, »AV2«, »AVS« »HDMI 1«, »HDMI 2« oder »YPbPr«) wählen und mit »●« bestätigen.

Kopfhörer

1 Kopfhörer-Stecker (3,5 mm ∅ Klinke) in die Kopfhörer-Buchse an der Rückseite des Gerätes stecken.
- Der Ton der eingebauten Lautsprecher wird abgeschaltet.
2 Lautstärke mit » —« oder »+« einstellen.

Decoder oder Satellitenreceiver

Wenn das Fernsehgerät verschlüsselte Programme privater Anbieter empfängt, wird dafür ein Decoder benötigt.

Decoder oder Satellitenreceiver anschließen

1 Buchse »AV1« des Fernsehgerätes und die entsprechende Buchse des Decoders mit einem EURO/AV-Kabel verbinden.

Betrieb mit einem Decoder oder Satelliten-receiver

1 Decoder oder Satellitenreceiver und Fernsehgerät einschalten.
2 »AV« drücken, mit » ∧« oder »V« den Programmplatz »AV1 (RGB)« wählen und mit »●« bestätigen.

BETRIEB MIT EXTERNEN GERÄTEN\_\_\_\_

Camera-Recorder

Camera-Recorder anschließen

1 Gelbe Buchse »VIDEO« des Fernsehgerätes und die Video-Ausgangsbuchse des Camera-Recorders (VHS, Video 8) mit Cinch-Kabel verbinden (Bildsignal);

oder

Buchse »S-VHS« (Bildsignal) des Fernsehgerätes und die S-Video-Ausgangsbuchse des Camera-Recorders (S-VHS, Hi 8) mit S-Video-Kabel verbinden.

2 Weiße und rote Buchsen »L R« des Fernsehgerätes mit den Audio-Ausgangsbuchsen des Camera-Recorders mit Cinch-Kabel verbinden (Tonsignal).

Hinweis:

An den Buchsen »VIDEO« und »S-VHS« darf nicht gleichzeitig ein Bildsignal anliegen. Das könnte zu Bildstörungen führen.

Betrieb mit einem Camera-Recorder

1 »AV« drücken, mit » ∧« oder »V« den Programmplatz »AVS (CVBS)« oder »AVS (Y/C)« wählen und mit »●« bestätigen.

2 Camera-Recorder einschalten, Cassette einschieben und Wie dergabe starten.

HiFi-Anlage/AV-Receiver

HiFi-Anlage/AV-Receiver anschließen

1 Buchse »SPDIF OUT« des Fernsehgerätes und die entsprechenden Buchse des AV-Receivers mit Cinch-Kabel verbinden (digitales Tonsignal).

BETRIEB ALS PC-MONITOR

PC anschließen

1 Buchse »PC-IN VGA« des Fernsehgerätes und die entsprechende Buchse des PCs mit einem VGA Kabel verbinden (Bildsignal).
2 Buchse »PC AUDIO-IN« des Fernsehgerätes und die entsprechenden Buchse des PCs mit geeignetem Kabel verbinden (Tonsignal).

Hinweis:

Passen Sie bitte Ihren PC an den Monitor an (Bild schirm auflösung z.B. 1920 x 1080, Bildfrequenz z.B 60 Hz).

Programmplatz für den PC anwählen

1 »AV« drücken, mit » ∧« oder »V« den Programmplatz »PC« wählen und mit »●« bestätigen.

Einstellungen für den PC

BILD Helligkeit Kontrast Horizontalposition Vertikalposition Phase GRUNDIG OK: Untermenü öffnen

1 Hauptmenü mit »i« aufrufen. 2 Menü »BILD« mit » V« oder »Λ« wählen und mit »●« aktivieren.
3 Gewünschte Funktion/Einstellung mit » ∧« oder »∨« wählen und mit »—« oder »+« Einstellung durchführen.

- Die Möglichkeiten: »Helligkeit« Helligkeit einstellen; »Kontrast« Kontrast einstellen; »Horizontalposition« horizontale Bildposition einstellen; »Vertikalposition« vertikale Bildposition einstellen; »Phase« horizontales Flackern, Unschärfen und horizontale Streifen beseitigen; »Auto-Anpassung« zur automatischen Anpassung an den PC.

4 Einstellung mit »i« beenden.

SONDEREINSTELLUNGEN.

Fernseh-Programme einstellen

Diese Einstellung ist nur dann erforderlich, wenn ein neues Fernseh-Programm hinzukommt und Sie Ihre spezielle Reihenfolge der Programmplätze beibehalten wollen. Das Fernseh-Programm kann direkt oder über einen Suchlauf eingestellt werden.

Fernseh-Programme mit dem Suchlauf einstellen

INSTALLATION

Programmsuchlauf Programm Installation Programmtabelle Werkeinstellungen OK: Untermenü öffnen GRÜNDIG

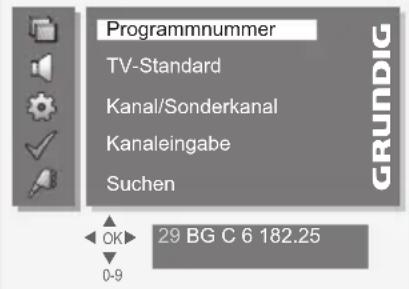

Programm Installation

Programmnummer TV-Standard Kanal/Sonderkanal Kanaleingabe Suchen OK 29 BG C 6 182.25 0-9 GRUNDIG

Programm Installation

Kanal/Sonderkanal Kanaleingabe Suchen Feinabstimmung Speichern 29 BG C 6 182.25 OK: Ernst. speich.

1 Hauptmenü mit »i« aufrufen.
2 Menü »INSTALLATION« mit » V« oder »A« wählen und mit »●« aktivieren.
3 Zeile »Programm Installation« mit » ∧« oder »∨« wählen und mit »●« bestätigen.
- Das Menü »Programm Installation« wird eingeblendet.

4 Zeile »Programmnummer« mit » ∧ « oder »∨« wählen und mit »—« oder »+« gewünschten Programmplatz einstellen. - Die Programmplatznummer wird in der Dialogzeile angezeigt.

5 Zeile »Suchen« mit » ∧« oder »∨« wählen und mit »—« oder »+« den Suchlauf starten.

- Wird ein ausreichend starkes Sendersignal erfasst, wird der Suchlauf unterbrochen und das Bild erscheint. Suchlauf so oft wiederholen, bis das gewünschte Fernseh-Programm er scheint.

Hinweis:

Das aktuelle System wird angezeigt. Sind Farbe und/oder der Ton nicht in Ordnung, die Zeile »TV-Standard« mit »A« oder »V« wählen und mit »—« oder »+« die benötigte Einstellung wählen.

6 Zeile »Speichern« mit » ∧« oder »∨« wählen und mit »—« oder »+« bestätigen.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt. 4 bis 6 wiederholen.

7 Einstellung mit »i« beenden.

SONDEREINSTELLUNGEN.

INSTALLATION

Programmsuchlauf Programm Installation Programmtabelle Werkeinstellungen OK: Untermenü öffnen

Programm Installation

TV-Standard Kanal/Sonderkanal Kanaleingabe Suchen Feinabstimmung GRUNDIG 29 BG C 6 182.25 0-9

Programm Installation

Programmnummer TV-Standard Kanal/Sonderkanal Kanaleingabe Suchen 30 BG C 6 182.25 OK 0-9 GRUNDIG

Programm Installation

Programmnummer TV-Standard Kanal/Sonderkanal Kanaleingabe Suchen 29 BG C 10 210.31 OK 0-9

Programm Installation

Kanal/Sonderkanal Kanaleingabe Suchen Feinabstimmung Speichern 29 BG C 10 210.31 OK: Einst. speich. 0-9 GRUNDIG

Fernseh-Programme feinabstimmen

Das Fernsehgerät stimmt automatisch auf bestmöglichen Empfang ab. In Gegenden mit schlechterem Empfang kann es erforderlich sein, eine manuelle Feinabstimmung vorzunehmen.

1 Hauptmenü mit »i« aufrufen.
2 Menü »INSTALLATION« mit » V« oder »A« wählen und mit »●« aktivieren.
3 Zeile »Programm Installation« mit » A« oder »V« wählen und mit »●« bestätigen.
4 Zeile »Programmnummer« mit » ∧« oder »∨« wählen und mit »—« oder »+« gewünschten Programmplatz einstellen. - Die Programmplatznummer wird in der Dialogzeile angezeigt.
5 Zeile »Feinabstimmung« mit » ∧« oder »V« wählen und mit »—« oder »+« einstellen.
6 Zeile »Speichern« mit » A« oder »V« wählen und mit »—« oder »+« bestätigen.
7 Einstellung mit »i« beenden.

Fernseh-Programme durch Eingabe der Kanalzahlen einstellen

1 Hauptmenü mit »i« aufrufen.
2 Menü »INSTALLATION« mit » v« oder »∧« wählen und mit »●« aktivieren.
3 Zeile »Programm Installation« mit » ∧« oder »∨« wählen und mit »●« bestätigen.
4 Zeile »Programmnummer« mit » ∧ « oder »∨« wählen und mit »—« oder »+« gewünschten Programmplatz einstellen. - Die Programmplatznummer wird in der Dialogzeile angezeigt.
5 Zeile »Kanal/Sonderkanal« mit »A« oder »V« wählen und mit »+« zwischen Sonderkanal »S« oder Kanal »C« wählen.
6 Zeile »Kanaleingabe« mit » ∧« oder »V« wählen und Kanalzahl mit »—« oder »+« schrittweise eingeben oder mit »1...0« Kanalzahl direkt eingeben.

Hinweis:

Das aktuelle System wird angezeigt. Sind Farbe und/oder der Ton nicht in Ordnung, die Zeile »TV-Standard« mit »A« oder »V« wählen und mit »—« oder »+« die benötigte Einstellung wählen.

7 Zeile »Speichern« mit » ∧« oder »V« wählen und mit »—« oder »+« bestätigen.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt. 4 bis 7 wiederholen.

8 Einstellung mit »i« beenden.

SONDEREINSTELLUNGEN.

INSTALLATION

Programmsuchlauf Programm Installation Programmtabelle Werkeinstellungen OK: Untermenü öffnen

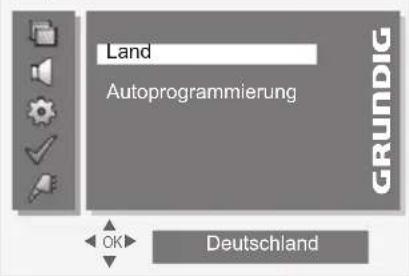

Programmsuchlauf

Land Autoprogrammierung GRUNDIG OK Deutschland

Alle Fernseh-Programme neu einstellen

Alle Fernseh-Programme lassen sich (z.B bei einem Wohnortwechsel) neu einstellen.

1 Hauptmenü mit »i« aufrufen.
2 Menü »INSTALLATION« mit » V« oder »Λ« wählen und mit »●« aktivieren.
3 Zeile »Programmsuchlauf« mit » ∧« oder »∨« wählen und mit »●« bestätigen.
4 Zeile »Land« mit » ∧« oder »V« wählen und Land mit »—« oder »+« wählen.
5 Zeile »Autoprogrammierung« mit » ∧« oder »V« wählen und Suchlauf mit »●« starten.
- Der Suchlauf beginnt, er kann - je nach Anzahl der zu empfangenden Fernseh-Programme - einige Minuten dauern.

Hinweis:

Der Suchlauf kann mit »i« abgebrochen werden.

Fernsehgerät in den Auslieferzustand schalten

Alle persönlichen Kundeneinstellungen werden in den Auslieferzustand zurück gesetzt, die Programmtabelle wird gelöscht.

1 Hauptmenü mit »i« aufrufen.
2 Menü »INSTALLATION« mit » V« oder »A« wählen und mit »●« aktivieren.
3 Zeile »Werkeinstellungen« mit » ∧« oder »∨« wählen und mit »●« bestätigen.
4 Funktion mit »●« bestätigen.
5 Sicherheitsabfrage mit »●« bestätigen.
- Das Fernsehgerät wurde in den Auslieferungszustand geschaltet. Das Menü »Auto-Suche starten« wird eingeblendet. Beginnen Sie die Einstellung mit Kapitel „Fernseh-Programme einstellen - automatisch“, auf Seite 11.

INSTALLATION

Programmsuchlauf Programm Installation Programmtabelle Werkeinstellungen OK: Untermenü öffnen

INFORMATIONEN

Demontage des Gerätefußes

Wenn Sie Ihr Fernsehgerät mittels einer Wandhalterung an der Wand befestigen wollen, müssen Sie den Standfuß des Fernsehgerätes demontieren.

1 Fernsehgerät vorsichtig mit der Vorderseite auf einen Tisch ablegen, geeignete Unterlage (z.B. Schaumstoff) verwenden.

2 Vier Schrauben (A) herausdrehen.

3 Gerätefuß (B) abziehen.

4 Beiliegende Abdeckung (C) aufstecken und mit zwei Schrauben befestigen.

Beachten Sie unbedingt die Montageanleitung der Wandhalterung oder lassen Sie die Montage durch Ihren Fachhändler durchführen.

Beim Kauf der Wandhalterung achten Sie bitte darauf, dass alle am Fernsehgerät vorgesehenen Befestigungspunkte (D) in der Wandhalterung vorhanden sind und bei der Montage verwendet werden.

Technische Daten

Betriebsspannung: 230V, 50 Hz

Leistungsaufnahme: im Betrieb 180 W

in Bereitschaft ca. 1 W

Tonendstufe: 2 x 20 Watt Musik

(2 × 10 Watt Sinus)

Empfangsbereiche: C01 ... C80,

Sonderkanäle S01 ... S41

Programmplätze: 100 und 8 AV

Bildschirmgröße: 94 cm/37"

max. Auflösung: WXGA 1366 x 768

Gewicht: ca. 18,5 kg

Service-Hinweise für den Fachhandel:

Das Produkt erfüllt die Forderungen folgender EU-Richtlinien:

2006/95/EG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. 2004/108/EG Richtlinie über die elektromagnetische Verträglichkeit.

Das Gerät entspricht den Normen: EN 60065, EN 55013, EN 55020, EN 55022, EN 55024.

Umwelthinweis

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wieder verwendet werden können.

Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nebenstehendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin. Bitte informieren Sie sich über die örtlichen Sammelstellen bei Ihrer Gemeindeverwaltung.

Mit der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

GRUNDIG Kundenberatungszentrum

Montag bis Freitag von 8.00 bis 18.00 Uhr

Deutschland: 0180 / 523 18 80 *

Österreich: 0820 / 220 33 22 **

* gebührenpflichtig (0,14 €/Min. aus dem Festnetz)

** gebührenpflichtig (0,145 €/Min. aus dem Festnetz)

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 - 18.00 Uhr zur Verfügung.

Störungen selbst beheben

Sollten die unterstehenden Hilfestellungen zu keinem befriedigendem Ergebnis führen, so wenden Sie sich an einen autorisierten GRUNDIG-Fachhändler. Bitte ziehen Sie in Betracht, dass Störungen auch durch externe Geräte wie Videorecorder und Satelliten-receiver hervorgerufen werden können.

Störung	Mögliche Ursache	Abhilfe
Bild hell (Rauschen), aber kein Sender sichtbar	Antennenkabel	Antennenkabel angeschlossen ?
	kein Fernseh-Programm programmiert	Programmsuchlauf starten
Bild kontrastarm	Bildeinstellungen verstellt	Helligkeit-, Kontrast-, bzw. Farb-Einstellung verändern
	Problem liegt am Sender	mit anderem Programm testen
Bild und/oder Ton gestört	Störungen durch andere Geräte	Position der Geräte verändern
Geisterbilder, Reflexion	Programmeinstellung	automatische oder manuelle Programmeinstellung/Feintuning
	Antenne	Antennenkabel oder -anlage überprüfen lassen
Keine Farbe	Farbintensität auf Minimum	Farbe hochregeln
	TV-Normeinstellung (wenn Einstellmöglichkeit vorhanden)	richtige Farbnorm wählen
	Problem liegt am Programm	mit anderem Programm testen
Bild vorhanden, kein Ton	Lautstärke Minimum	Lautstärke hochregeln/einschalten
kein oder gestörter Videotext	Problem liegt am Programm	mit anderem Programm testen
	Fernseh-Programm (hat keinen Videotext)	mit anderem Fernseh-Programm prüfen
	Sendersignal zu schwach	Feinabstimmung durchführen oder Antennenanlage prüfen
Fernbedienung wirkungslos	keine optische Verbindung	Fernbedienung auf Fernsehgerät richten
	Batterien der Fernbedienung	Prüfen bzw. Wechseln der Batterien
	undefinierter Betriebszustand	Fernsehgerät mit der Netztaste ca. 2 min ausschalten
Bei PC-Betrieb Bild dunkel	falsche Einstellung der Bildschirmauflösung und der Bildfrequenz am PC	Am PC die Einstellung ändern (z.B.Bildschirmauflösung WXGA 1280 x 768, Bildfrequenz 60 Hz)

Hinweis:

Dies ist ein Produkt der Klasse A. Im Betrieb kann das Gerät evtl. Funkstörungen verursachen. In diesem Fall muss der Benutzer unter Umständen für Abhilfe sorgen. Bitte wenden Sie sich dann an Ihren Fachhändler.
