BEDIENUNGSANLEITUNG ST 70 743 GRUNDIG

5 Aufstellen und Sicherheit

7 Auf einen Blick

Die Vorderseite des Fernsehgerätes

Die Rückseite des Fernsehgerätes

Die Fernbedienung

10 Anschließen und Vorbereiten

Antenne und Netzkabel anschließen

Batterien in die Fernbedienung einlegen

12 Einstellungen

Fernseh-Programme einstellen – mit dem automatischen Suchlauf

Das Dialogcenter

Bild-Einstellungen

Ton-Einstellungen

18 Fernseh-Betrieb

Grundfunktionen

20 Videotext-Betrieb

TOP-text- oder FLOF-text-Betrieb

Normaltext-Betrieb

Weitere Funktionen

Funktionen anwählen – aus der Symbol-Zeile

24 Komfortfunktionen

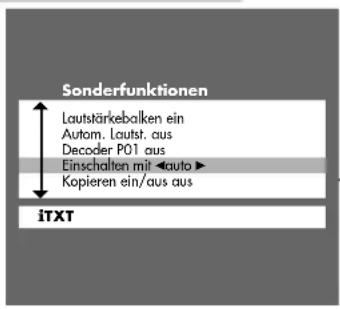

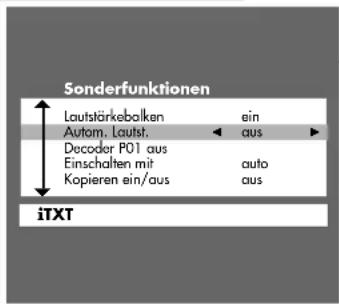

Komfortfunktionen mit dem Menü »Sonderfunktionen«

Ausschaltzeit eingeben mit dem Menü »Sleep Timer«

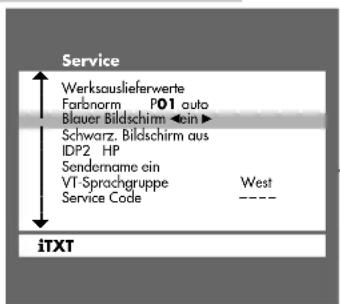

Komfortfunktionen mit dem Menü »Service«

Bild im Bild

INHALT

30 Kindersicherung

31 Betrieb mit externen Geräten

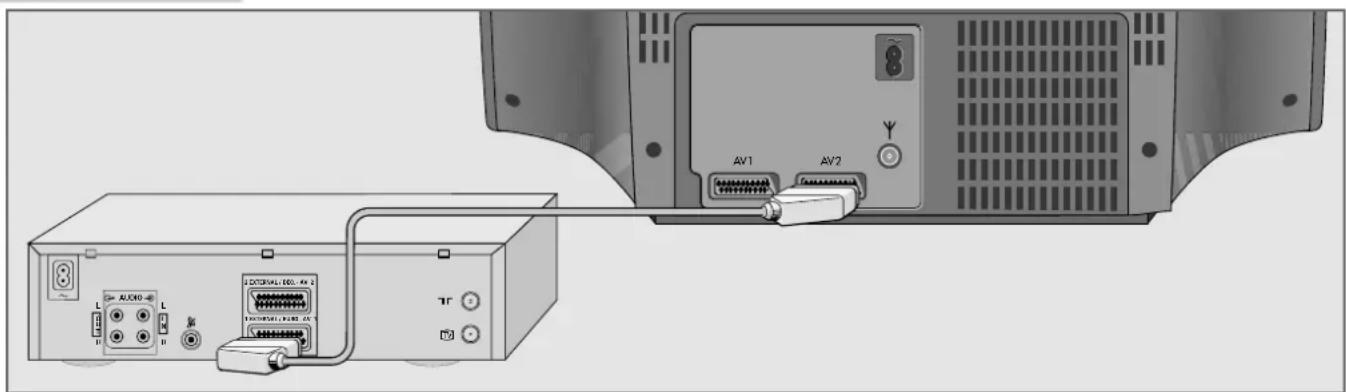

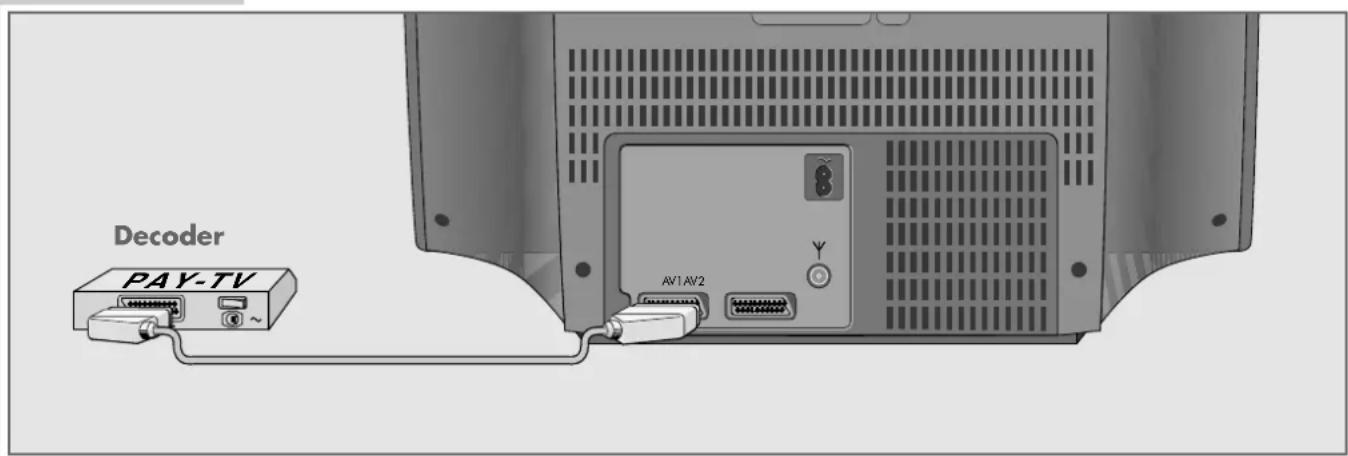

Decoder oder Satellitenreceiver Videorecorder oder SET-TOP-Box Camera-Recorder Kopfhörer

38 Sondereinstellungen

Programmplatzwahl begrenzen Fernseh-Programme einstellen Alle Fernseh-Programme neu einstellen

41 Informationen

Technische Daten Nachrüstmöglichkeiten Service Hinweise für den Fachhandel Grundig Kundenberatungszentrum Kontaktbelegung EURO-AV-Buchse

44 Störungen selbst beheben

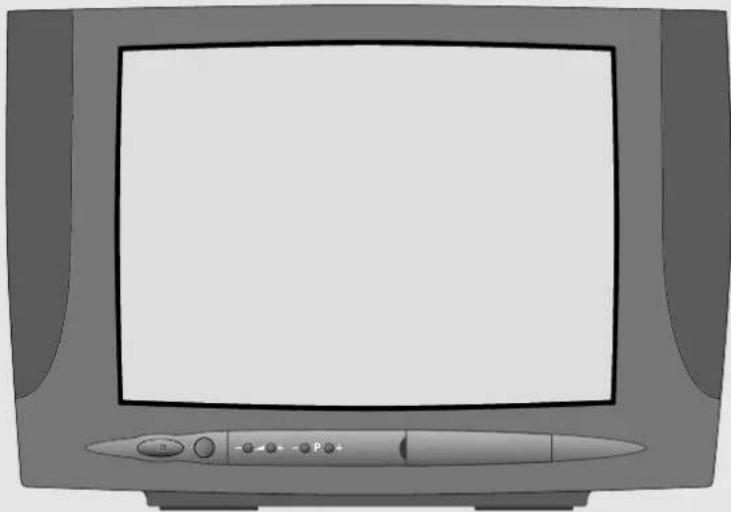

LIEFERUMFANG

1 Fernsehgerät ST 70-743 PIP/DOLBY
2 Fernbedienung
3 2 Batterien, 1,5 V-, Typ Mignon
4 Netzkabel
5 Bedienungsanleitung

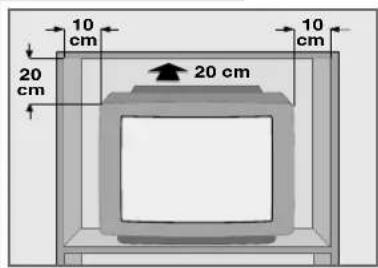

AUFSTELLEN UND SICHERHEIT

5 x

10 cm 20 cm 20 cm 10 cm

Damit dieses hochwertige und komfortable Fernsehgerät Ihnen lange Zeit Freude und Unterhaltung bereitet, beachten Sie beim Aufstellen des Fernsehgerätes bitte die folgenden Hinweise:

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

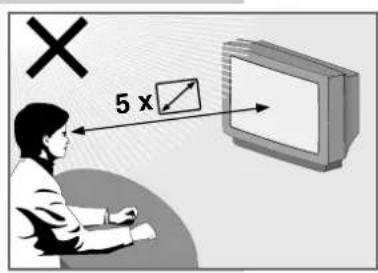

Der ideale Betrachtungsabstand beträgt 5 mal die Bildschirmdiagonale.

Fremdlicht auf den Bildschirm beeinträchtigt die Bildqualität.

Achten Sie auf genügend große Abstände in der Schrankwand.

Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, daß es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit in Frage stellen.

Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät und keine Deckchen oder ähnliches unter das Fernsehgerät.

Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Fernsehgerät vom Fachmann entfernen.

Halten Sie das Fernsehgerät von Magnetfeldern (zum Beispiel Lautsprecherboxen) fern.

AUFSTELLEN UND SICHERHEIT

SERVICE SER

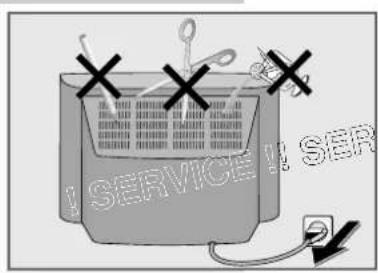

Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, übernimmt der Hersteller keine Garantie.

Achten Sie darauf, daß das Netzkabel nicht beschädigt wird. Das Fernsehgerät darf nur mit dem beiliegenden Netzkabel betrieben werden.

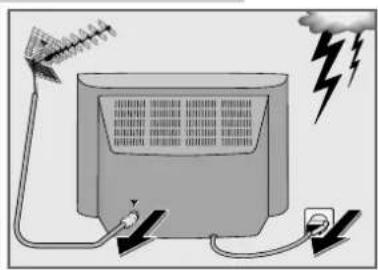

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

Bei diesem Fernsehgerät bilden Technik und Ökologie ein überzeugendes Gesamtkonzept. So werden überwiegend ökologisch hochwertige Materialien verwendet. Das Gehäuse verfügt über einen hohen Anteil an Kunststoffrecyclat und ist mit umweltschonenden Wasserlacken z. T. mit Recyclinglack lackiert. Durch die optimierte Konstruktion kann auf den Einsatz von Flammschutzmitteln im Gehäuse verzichtet werden. Um nach Gebrauchsende ein hochwertiges Recycling zu ermöglichen, ist die Materialvielfalt konsequent reduziert – alle größeren Kunststoffteile sind gekennzeichnet. Zur Erleichterung von Servicearbeiten und zur optimalen Wiederverwertung ist dieses Fernsehgerät demontagefreundlich.

AUF EINEN BLICK

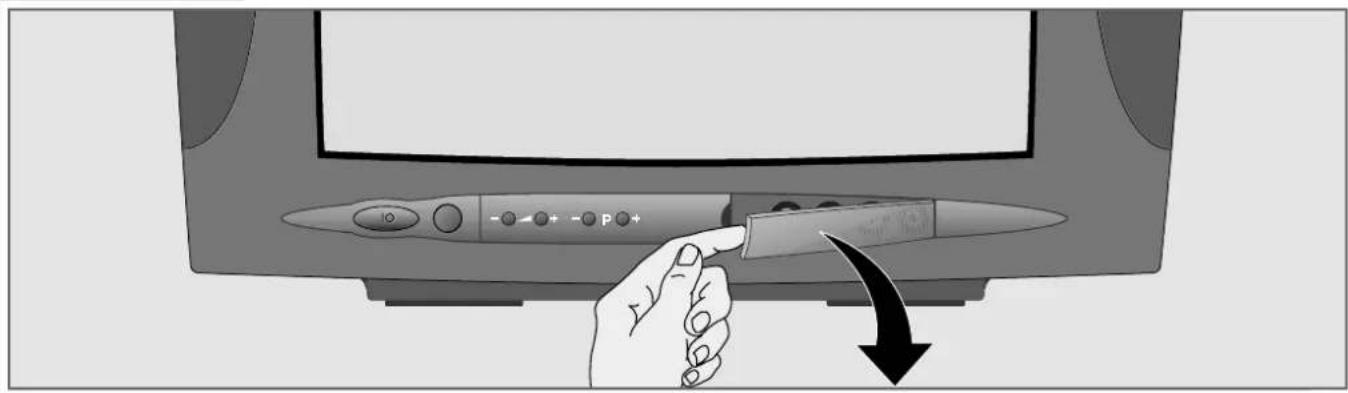

Die Vorderseite des Fernsehgerätes

- P + Wählt Programme auf/abwärts.

10 Schaltet das Fernsehgerät ein/aus.

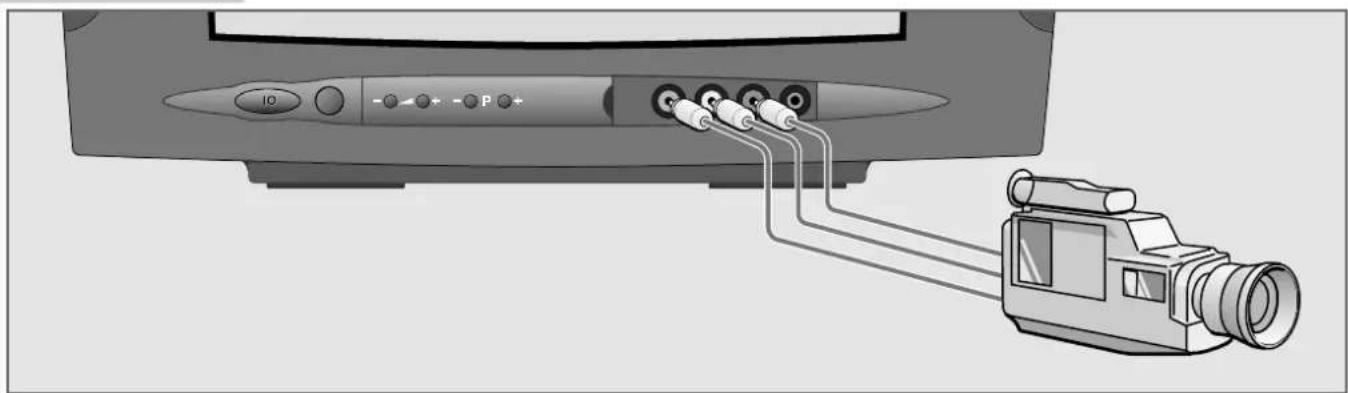

Weiße, Tonsignaleingang für Camerarecorder. rote Buchse

Gelbe Buchse Bildsignaleingang für Camerarecorder.

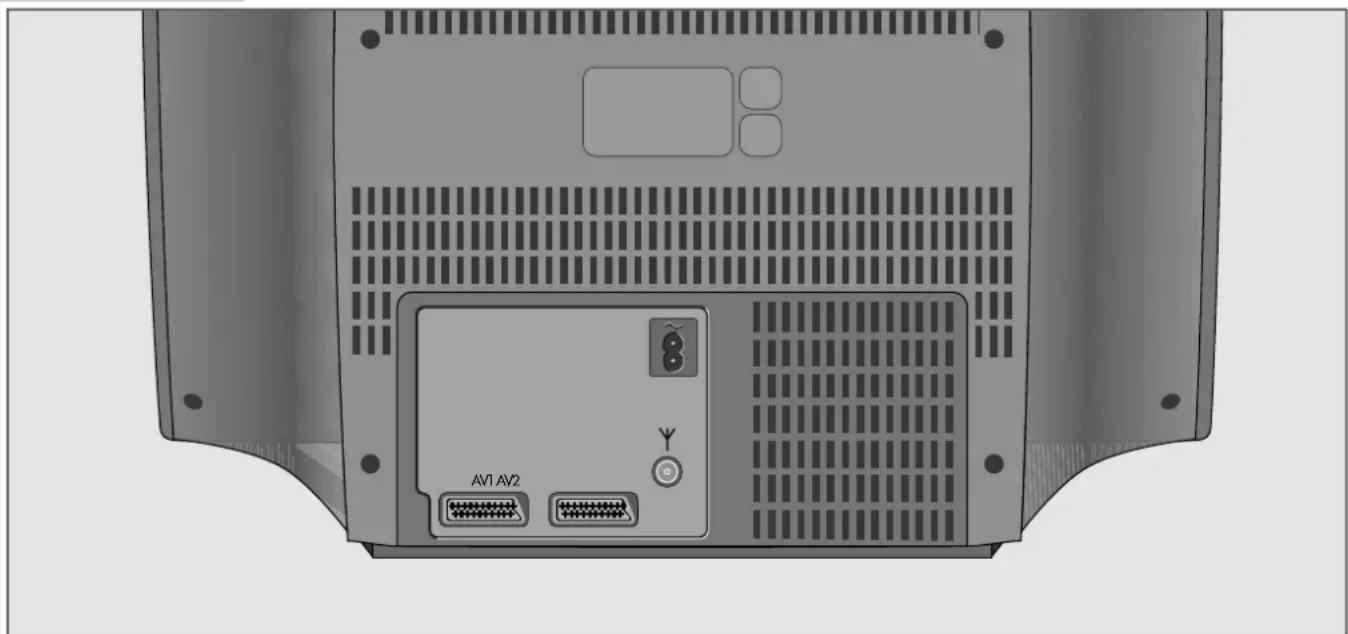

Die Rückseite des Fernsehgerätes

Netzkabel zur Steckdose.

Antenneneingangsbuchse (von der Hausantenne).

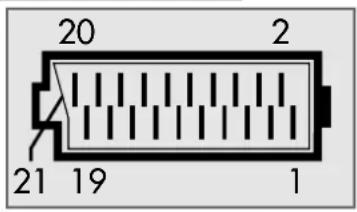

AV 1 Euro/AV-Buchse (FBAS, S-VHS).

AV 2 Euro/AV-Buchse (FBAS, S-VHS).

AUF EINEN BLICK

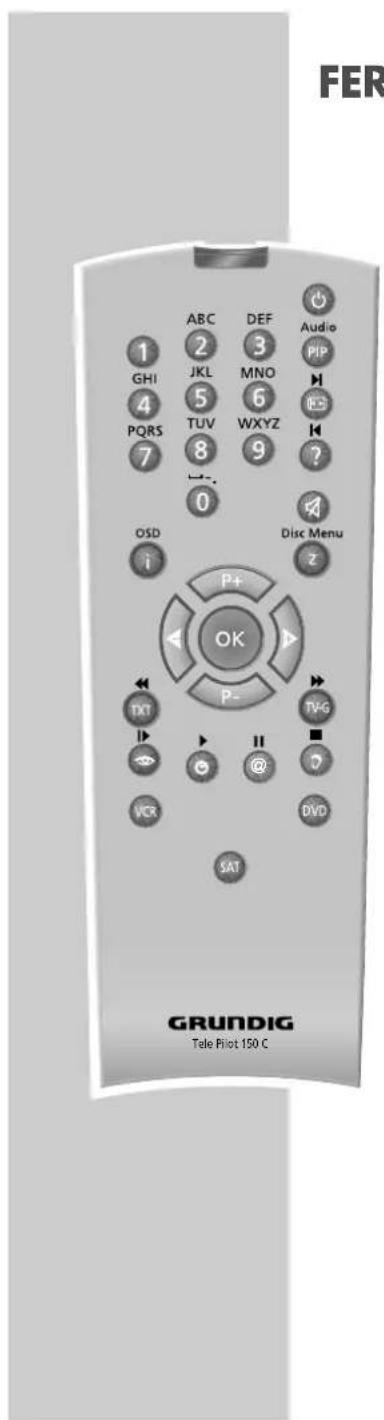

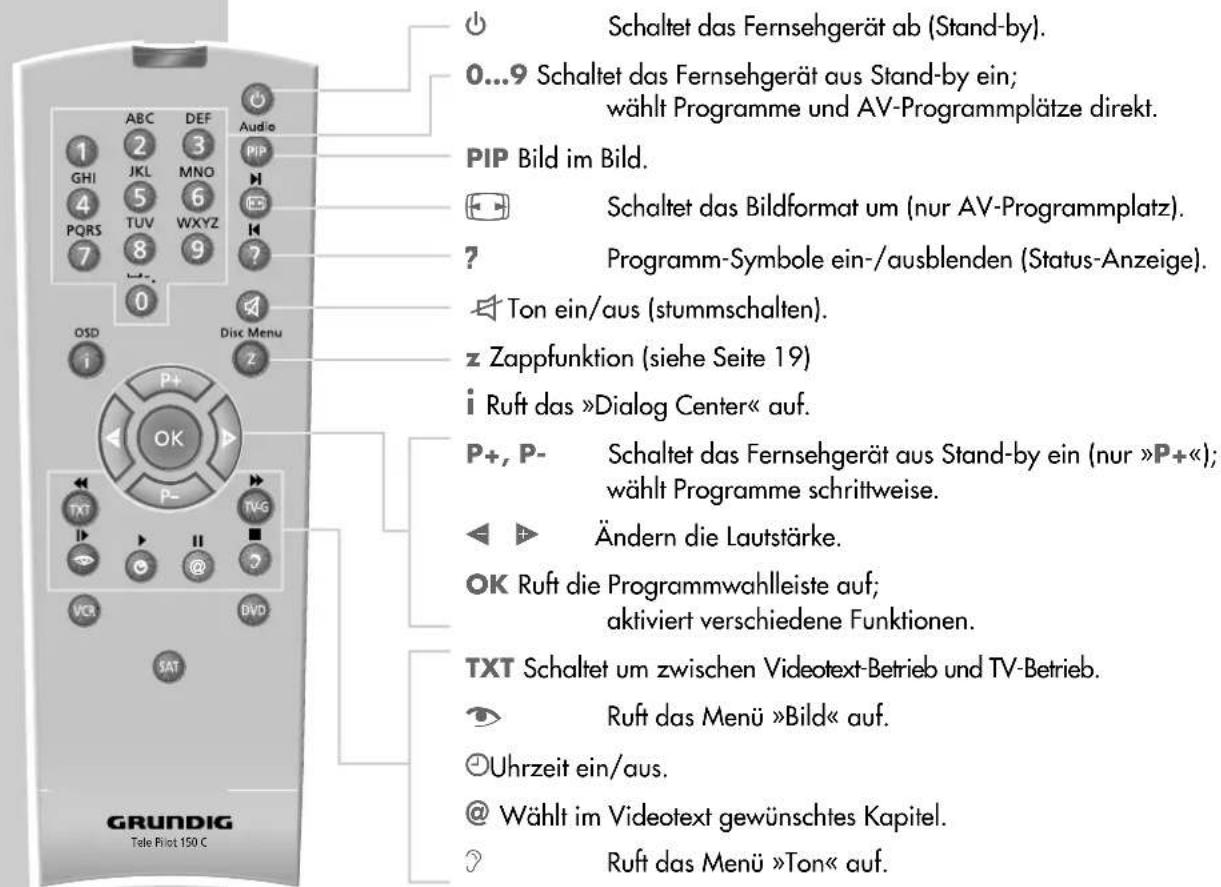

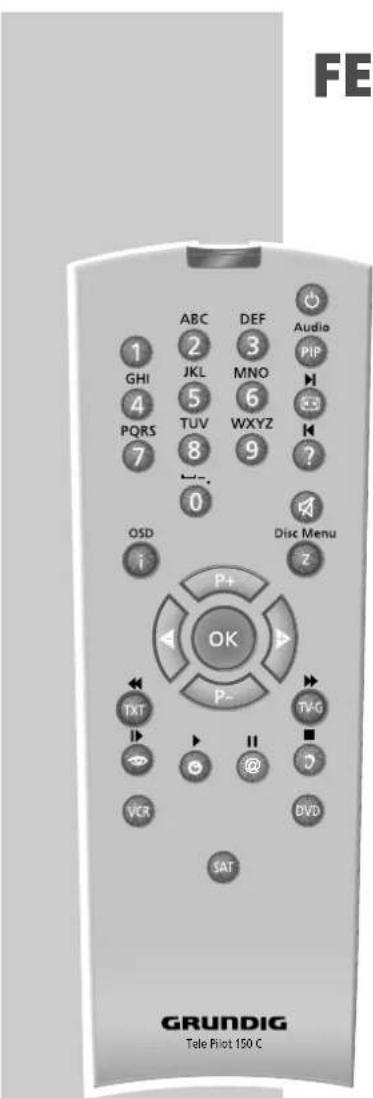

Die Fernbedienung

Schaltet das Fernsehgerät ab (Stand-by). 0...9 Schaltet das Fernsehgerät aus Stand-by ein; wählt Programme und AV-Programmplätze direkt. PIP Bild im Bild. Schaltet das Bildformat um (nur AV-Programmplatz). ? Programm-Symbole ein-/ausblenden (Status-Anzeige). Ton ein/aus (stummschalten). z Zappfunktion (siehe Seite 19) i Ruft das »Dialog Center« auf. P+, P- Schaltet das Fernsehgerät aus Stand-by ein (nur »P+«); wählt Programme schrittweise. Ändern die Lautstärke. OK Ruft die Programmwahlleiste auf; aktiviert verschiedene Funktionen. TXT Schaltet um zwischen Videotext-Betrieb und TV-Betrieb. Ruft das Menü »Bild« auf. ØUhrzeit ein/aus. @ Wählt im Videotext gewünschtes Kapitel. ? Ruft das Menü »Ton« auf. GRUNDIG Tele Pilot 150 C

DVD, SAT Schaltet auf die Bedienung eines GRUNDIG DVD-Players, VCR GRUNDIG Satelliten-Receivers oder GRUNDIG Videorecorders. Entsprechende Taste (DVD, SAT, VCR) gedrückt halten. Anschließend gewünschte Taste drücken.

Hinweis:

Welche Funktionen Sie ausführen können, hängt von der Ausstattung des Gerätes ab. Probieren Sie es einfach aus.

ANSCHLIESSEN UND VORBEREITEN

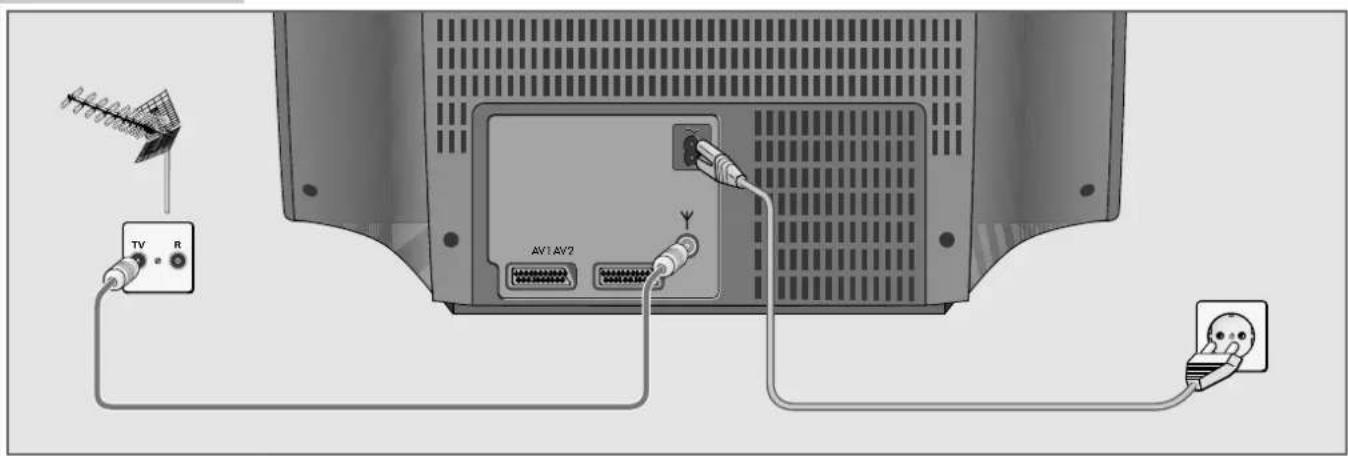

Antenne und Netzkabel anschließen

1 Antennenkabel der Hausantenne in die Antennenbuchse » Y« des Fernsehgerätes stecken.
2 Beigepacktes Netzkabel in die Buchse » \~ « des Fernsehgerätes stecken.
3 Stecker des Netzkabels in die Steckdose stecken.

ANSCHLIESSEN UND VORBEREITEN

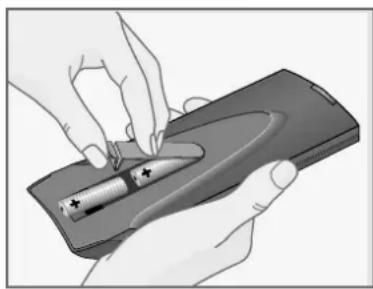

Batterien in die Fernbedienung einlegen

1 Batteriefach öffnen, dazu Deckel abnehmen.

2 Batterien einlegen (Typ Mignon, z.B. UM-3 oder AA, 2 x1,5 V). Dabei Polung beachten (im Batteriefachboden markiert).

Hinweis:

Bei verbrauchter Batterie erscheint am Bildschirm die Einblendung: »Battery«.

Wenn das Fernsehgerät auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen. Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Umwelthinweis

Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

EINSTELLUNGEN

Fernseh-Programme einstellen – automatisch (mit dem ATS Suchlauf)

Das Fernsehgerät ist mit einem automatischen Programmsuchlauf ausgestattet. Sie starten den ATS Suchlauf und können danach die Fernseh-Programme in der Reihenfolge Ihrer Wahl sortieren.

Es stehen 99 Programmplätze für Fernseh-Programme zur Verfügung, die beliebig mit Fernseh-Programmen von der Antenne oder vom Kabelanschluss belegt werden können.

Sie können auch Fernseh-Programme, die mehrmals gefunden wurden oder deren Empfangsqualität zu schlecht ist, aus der Programmtabelle löschen.

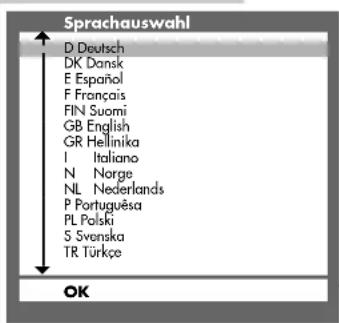

Sprachauswahl D Deutsch DK Dansk E Español F Français FIN Suomi GB English GR Hellinika I Italiano N Norge NL Nederlands P Portuguësa PL Polski S Svenska TR Türkçe OK

1 Fernsehgerät mit »IO« am Fernsehgerät einschalten.

– Das Menü »Sprachauswahl« wird eingeblendet.

2 Sprache mit »P+« oder »P-« wählen und mit »OK« bestätigen.

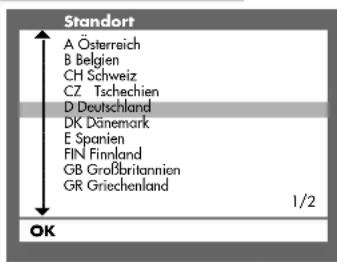

- Das Menü »Standort« wird eingeblendet.

3 Land mit »P+« oder »P-« wählen und mit »OK« bestätigen.

Hinweis:

Wird Ihr Land nicht eingeblendet, wählen Sie die Zeile »übrige«. Das Menü »Manuelle Abstimmung« wird eingeblendet.

Mit »P++« oder »P-« zwischen »Kabel (Frequenzwahl in MHz)« oder »Kabel/Antenne (Kanalwahl)« wählen und mit »OK« bestätigen.

Standort A. Österreich B. Belgien CH. Schweiz CZ. Tschechien D. Deutschland DK. Dänemark E. Spanien FIN. Finnland GB Großbritannien GR. Griechenland 1/2 OK

– Das Menü »Automatic Tuning System« wird eingeblendet und der Suchlauf beginnt.
- Der Suchlauf kann – je nach Anzahl der zu empfangenden Fernseh-Programme – eine Minute und länger dauern.
- Nach dem Suchvorgang schaltet das Fernsehgerät auf Programmplatz 1 und das Menü »Sortieren« wird eingeblendet.

EINSTELLUNGEN

Sortieren P 01 ARD P 02 ZDF P 03 RTL P 04 SAT1 P 05 PRO7 P 06 BR 4 P 07 P 08 P 09 P 10 OK Sortieren 7 Löschen iZurück TXT TV

Fernseh-Programme löschen

1 In der Tafel »Sortieren« das Fernseh-Programm, das gelöscht werden soll mit »P+« oder »P-« wählen.
2 Fernseh-Programm mit »?« löschen.

Hinweis:

Weitere Fernseh-Programme löschen, dazu die Pkt.1 und 2 wiederholen.

Sortieren P 01 ARD P 02 ZDF P 03 RTL P 04 SAT1 P 05 PRO7 P 06 BR 4 P 07 P 08 P 09 P 10 OK Sortieren ? Löschen iZurück TXT TV

Fernseh-Programme sortieren

1 In der Tafel »Sortieren« das Fernseh-Programm, das umsortiert werden soll mit »P+« oder »P-« wählen.
2 Fernseh-Programm mit »OK« markieren.
3 Neuen Programmplatz mit »P+« oder »P-« wählen.
4 Einstellung mit »OK« speichern.

Hinweis:

Weitere Fernseh-Programme sortieren, dazu die Pkt.1 bis 4 wiederholen.

5 Einstellung mit »TXT« beenden.

EINSTELLUNGEN

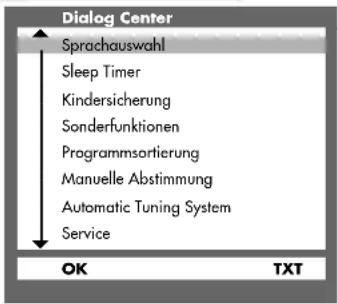

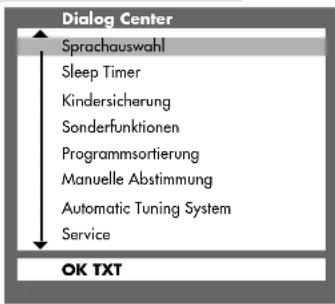

Das Dialogcenter

Das Dialogcenter ist die Steuerzentrale Ihres Fernsehgerätes.

Hier können Sie vielfältige Einstellungen vornehmen, Informationen und Hilfen zur Bedienung Ihres Fernsehgerätes abrufen.

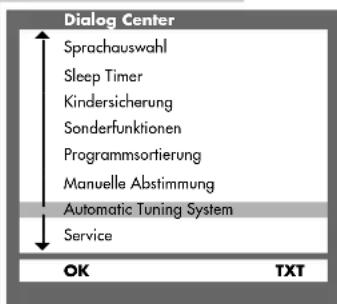

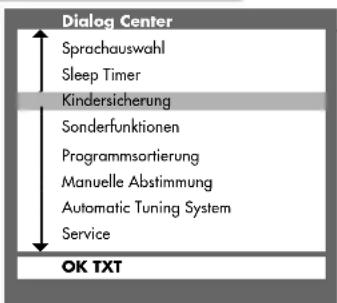

Dialog Center Sprachauswahl Sleep Timer Kindersicherung Sonderfunktionen Programmsortierung Manuelle Abstimmung Automatic Tuning System Service OK TXT

1 »Dialog Center« aufrufen, dazu »i« drücken.

• Tastensymbole und Dialogzeilen zeigen die möglichen Bedienschritte.
• Die Zeichen am Bildschirm sind Symbole für folgende Tasten der Fernbedienung:

Symbol Taste Funktion

Ruft das »Dialog Center« auf und schaltet von den Seiten zurück auf das »Dialog Center«.

▲P+ P- Wählt Zeilen oder Funktionen auf einer Seite.

▼

◀ ▶

◀ +

Ändert Einstellungen.

OK OK Bestätigt Funktionen.

TXT TXT Beendet Einstellungen.

2 »Dialog Center« mit »TXT« abschalten.

EINSTELLUNGEN

Bild-Einstellungen

Helligkeit, Farbe, Kontrast, Schärfe und Tint einstellen

Bild Helligkeit Farbe Kontrost Scharle TXT

1 Menü »Bild« mit » 📷« aufrufen. – Das Menü »Bild« erscheint.

2 Zeile »Helligkeit«, »Farbe«, »Kontrast«, »Schärfe« oder »Tint« (Farbton) mit »P+« oder »P-« wählen und mit »◀« oder »▶« gewünschten Wert einstellen (Einblendung »Tint« nur bei NTSC-Empfang).

Hinweis:

Das Fernsehgerät wurde mit maximalem Kontrast getestet, um die Zuverlässigkeit aller Baugruppen zu prüfen. Abhängig vom Gerätestandort und der Raumhelligkeit (Umgebungslicht) ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren, um den subjektiv besten Bildeindruck zu erhalten.

3 Einstellung mit »TXT« beenden.

EINSTELLUNGEN

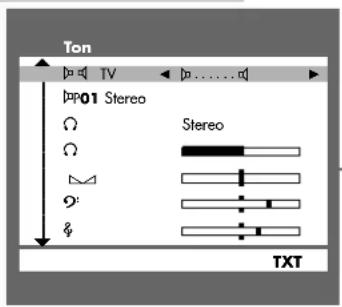

Ton-Einstellungen

Stereobreite

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen.

Ton TV PPO1 Stereo Ω Stereo Ω 9° & TXT

1 »Ton« Menü mit » 2« aufrufen.
2 Die Zeile » ▶ .. ▶ » mit »P+« oder »P-« wählen.
3 » ▶ ...... ◁« mit »◀« oder »▶« wählen.
4 Einstellung mit »TXT« beenden.

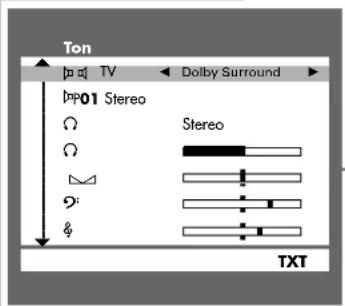

Dolby Surround\*

Dolby Surround ist eine innovative elektronische Lösung, die vollständig im Fernsehgerät integriert ist und nur die eingebauten Lautsprecher benötigt, um Dolby Surround-Effekte zu erzeugen.

Ton TV Dolby Surround DP01 Stereo Ω Stereo Ω 2' φ TXT

1 »Ton« Menü mit » 2« aufrufen.
2 Die Zeile » ▶ .. ▶ » mit »P+« oder »P-« wählen.
3 »Dolby Surround« mit » ◀« oder »▶« wählen.
4 Einstellung mit »TXT« beenden.

EINSTELLUNGEN

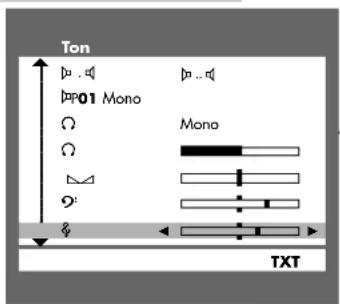

Balance, Bässe und Höhen ändern

1 »Ton« Menü mit » 2« aufrufen.
2 Gewünschte Zeile (» △« – Balance, »?« – Bässe oder »§« – Höhen) mit »P+« oder »P-« wählen.
3 »Balance«, »Bässe« oder »Höhen« mit » ◀« oder »▶« einstellen.
4 Einstellung mit »TXT« beenden.

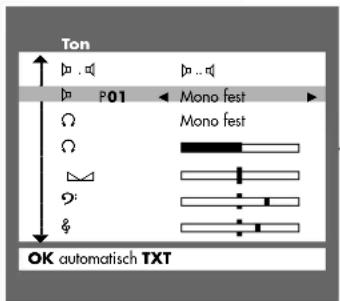

Stereo-/Zweiton, Mono

Empfängt das Gerät Zweiton-Sendungen – z.B. einen Spielfilm im Originalton auf Tonkanal B (Anzeige: »Mono B«) und die synchronisierte Fassung auf Tonkanal A (Anzeige: »Mono A«) – so können Sie den von Ihnen gewünschten Tonkanal wählen.

Empfängt das Gerät Stereosendungen, schaltet es automatisch auf Stereo-Tonwiedergabe (Anzeige: »Stereo«).

Bei schlechter Stereo-Ton-Empfangsqualität können Sie den Ton auf »Mono« schalten.

Ton P01 Mono fest Mono fest OK automatisch TXT

1 »Ton« Menü mit » 2« aufrufen.
2 Die Zeile » P01« mit »P+« oder »P-« anwählen.
3 Gewünschte Tonart mit »◀« oder »▶« wählen.
4 Soll die Ton-Wiedergabe eines bestimmten Programmes ständig in Mono sein, die Zeile »P..« mit »P+« oder »P-« anwählen und »OK« drücken.

Hinweis:

Zum Aufheben dieser Funktion Pkt. 2 wiederholen.

5 Einstellung mit »TXT« beenden.

FE GRUNDIG Tele Pilot 150 C

FERNSEH-BETRIEB

Grundfunktionen

Ein-/ausschalten

1 Fernsehgerät mit »IO« am Fernsehgerät einschalten. Leuchtet danach nur die LED, befindet sich das Gerät in Bereitschaft. Fernsehgerät mit »0...9« oder »P+« einschalten.
2 Fernsehgerät mit » Ü« in Bereitschaft (Stand-by) schalten. Fernsehgerät mit »0...9« oder »P++ aus Bereitschaft einschalten.
3 Fernsehgerät mit »IO« am Fernsehgerät vollständig ausschalten. Sie sparen dadurch Energie.

Programmplätze anwählen

1 Programmplätze (auch AV) mit »0...9« direkt wählen.
2 Programmplätze mit »P+« oder »P-« schrittweise wählen.

Lautstärke ändern

1 Lautstärke mit »◀« oder »▶« ändern.

Hinweis: Jeder veränderte Wert wird nach einigen Sekunden gespeichert.

Ton ein-/ausschalten

1 Ton mit » « ein- oder ausschalten (stummschalten).

FER GRUNDIG Tele Pilot 150 C

FERNSEH-BETRIEB

Uhrzeit ein-/ausblenden

1 Uhrzeit mit » ein- oder ausblenden. – Nur bei Fernsehprogrammen mit Videotext.

Bildformat 16:9 wählen

Wird dem Fernsehgerät über Videorecorder, Camera-Recorder oder PALplus-Decoder eine PALplus-Sendung zugeführt, muß auf das Bildformat 16:9 umgeschaltet werden.

Dies ist bei einem AV-Programmplatz oder einem Programmplatz mit Decoderaktivierung möglich.

1 Bildformat 16:9 mit » anwählen, am Bildschirm erscheint »Format 16:9«.

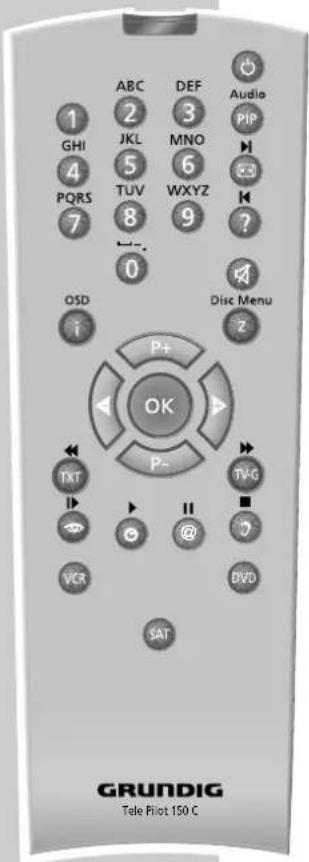

Zapp-Funktion

Mit dieser Funktion können Sie sich Ihr Fernsehprogramm, das Sie im Moment ansehen, speichern und zu anderen Fernsehprogrammen schalten (zappen).

1 Mit »0...9« oder »P+, P-« das Fernsehprogramm wählen, das in den Zappspeicher abgelegt werden soll (z.B. Fernehprogramm 7, PRO7) und mit »z« speichern. Am Bildschirm erscheint z.B. die Einblendung »Z 7 PRO7«.
2 Mit »0...9« oder »P+, P-« kann nun auf andere Fernsehprogramme umgeschaltet werden.
3 Mit »z« kann jedesmal auf das gespeicherte Fernsehprogramm (im Beispiel PRO7) und wieder auf das zuletzt gesehene Fernsehprogramm zurückgeschaltet (gezappt) werden.
4 Mit »i« Zappen beenden. Die Einblendung erlischt.

TOP-text- oder FLOF-text-Betrieb

1 Videotext mit »TXT« einschalten.
2 Videotext-Seiten können auch mit »0...9« direkt angewählt werden (zurück zur Übersichts-Seite 100 mit »i«).
Am unteren Bildschirmrand ist eine Info-Zeile aus einem roten, grünen und Sendeabhängig gelben und blauen Schriftfeld zu sehen. Analog dazu verfügt die Fernbedienung über farblich gekennzeichnete Tasten.
3 Mit » 📷 « (rot) eine Seite zurückblättern.
4 Mit »©« (grün) zur nächsten Seite blättern.
5 Mit » @« (gelb) gewünschtes Kapitel wählen.
6 Mit »?« (blau) gewünschtes Thema wählen.
7 Videotext mit »TXT« abschalten.

Hinweis:

Normaltext-Betrieb

1 Videotext mit »TXT« einschalten.
2 Videotext-Seiten können auch mit »0...9« direkt angewählt werden (zurück zur Übersichts-Seite 100 mit »i«).
3 Mit » 🗑 « (rot) eine Seite zurückblättern.
4 Mit »©« (grün) zur nächsten vorhandenen Seite blättern.
5 Videotext mit »TXT« abschalten.

VID GHI 4 PQRS 7 OSC i ABC 2 JKL 5 TUV 8 0 DEF 3 MNO 6 WXYZ 9 Audio PIP H ICD H ? Disc Menu Z OK P+ P- TV+G VCR DVd SAT GRUNDIG Tele Pilot 150 C

VIDEOTEXT-BETRIEB

Weitere Funktionen

Videotext-Seiten direkt anwählen (Page Catching)

Auf vielen Übersichts-Seiten finden sich dreistellige Seitennummern, die sich direkt anwählen lassen.

1 Gewünschte Seitennummer mit »P+« oder »P-« wählen.
- Am oberen Bildrand wird »Page-Catching OK« eingeblendet, an der ersten oder letzten Seitennummer steht ein Cursor.
2 Seitennummer mit »OK« bestätigen.
– Die Seite erscheint nach kurzer Zeit.

Sprachgruppen auswählen

Für den Dialog mit dem Videotext können Sie zwischen Sprachgruppen auswählen.

Die einzelnen Länder sind in drei europäischen Sprachgruppen abgelegt: Westeuropa, Osteuropa und Europa + Türkei.

In der Sprachgruppe Westeuropa (WEST) sind die meisten europäischen Länder abgelegt.

Wollen Sie den Videotext von Sendeanstalten aus Polen, Tschechien, Rumänien oder von Rest-Jugoslawien aufrufen, dann wählen Sie vorher die Sprachgruppe Osteuropa (EAST) und für Türkei, Griechenland (WEST + GR + TR).

1 Gewünschtes Fernsehprogramm wählen.
2 »Dialog Center« mit »i« wählen.

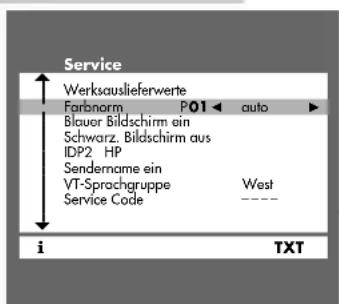

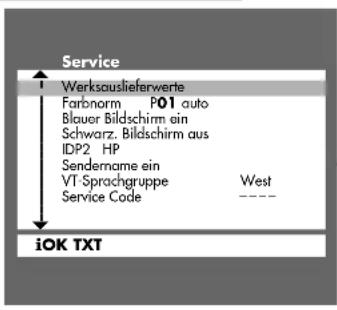

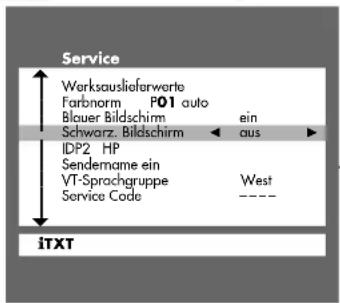

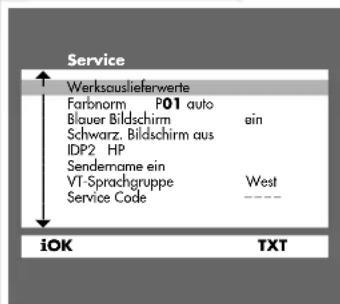

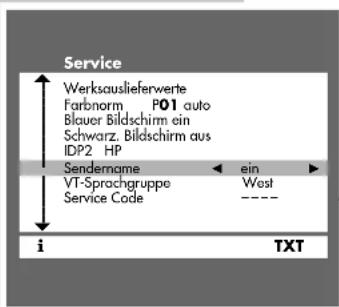

3 Zeile »Service« mit »P+« oder »P-« wählen
4 Zeile »VT-Sprachgruppe« mit »P+« oder »P-« wählen.
5 Mit » ◀◀ oder »▶◀ benötigte Einstellung Programmplatz bezogen wählen.
6 Videotext mit »TXT« abschalten.

VIDEOTEXT-BETRIEB

Funktionen anwählen – aus der Symbol-Zeile

1 Videotext mit »TXT« einschalten.
2 „Symbol-Zeile“ mit »?« aufrufen.
- Am unteren Bildschirmrand wird die Symbol-Zeile eingeblendet.
3 Funktion mit »◀« oder »▶« wählen und mit »OK« aufrufen.
4 Videotext mit »TXT« abschalten.
Die Symbolzeile hat folgende Funktionen:

↑

Zeichenhöhe vergrößern

1 Zeichenhöhe einer Videotextseite vergrößern, dazu »OK« wiederholt drücken.

X

Wartezeit überbrücken

1 Nummer der Videotextseite mit »0...9« eingeben.
2 Auf das laufende Fernseh-Programm mit »OK« umschalten.
– Sie sehen das Fernsehbild, am oberen Bildrand »X«.
– Erscheint anstelle von »X« eine Seitennummer, wurde die Seite gefunden.
3 Auf die Videotextseite mit »OK« umschalten.

VIDEOTEXT-BETRIEB

00

Unterseite direkt abrufen

1 Unterseite mit »OK«« aufrufen (nicht im Normaltext-Betrieb).
2 Gewünschte Unterseite mit »0...9« vierstellig wählen. – Die gewählte Unterseite erscheint nach kurzer Zeit.

?

Antwortfreigabe

In bestimmten Videotextseiten können „verdeckte Antworten“ oder Informationen enthalten sein. Diese lassen sich aufrufen.

1 Informationen mit »OK« einblenden.
2 Informationen mit »OK« ausblenden.

STOP

Seitenstopp

Unter einer Mehrfachseite können mehrere Unterseiten zusammengefasst sein, die von der Sendeanstalt automatisch weitergeblättert werden.

1 Unterseite mit »OK« stoppen.
2 Funktion mit »OK«aufheben.

KOMFORTFUNKTIONEN

Komfortfunktionen mit dem Menü »Sonderfunktionen«

Dialog Center Sprachauswahl Sleep Timer Kindersicherung Sonderfunktionen Programmsortierung Manuelle Abstimmung Automatic Tuning System Service OK TXT

1 »Dialog Center« aufrufen, dazu »i« drücken.

2 Aus dem »Dialog Center« die Zeile »Sonderfunktionen« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Lautstärkebalken aus-/einschalten

Beim Einstellen der Lautstärke wird eine Skala eingeblendet. Diese Skala kann abgeschaltet werden.

Sonderfunktionen Lautstärkebalken ← ein ► Autom. Lautst. aus Decoder P01 aus Einschalten mit auto Kopieren ein/aus aus iTXT

1 Zeile »Lautstärkebalken« mit »P+« oder »P-« anwählen und mit »◀« oder »▶« »aus« wählen.

2 Einstellung mit »TXT« beenden.

Lautstärke anpassen

Die Lautstärke von normalen Fernsehsendungen und Werbeeinblendungen kann unterschiedlich hoch sein. Dies lässt sich ausgleichen.

Sonderfunktionen Lautstärkebalken Autom. Lautst. Decoder P01 aus Einschalten mit Kopieren ein/aus ein aus auto aus iTXT

1 Die Zeile »Autom. Lautst.« mit »P+« oder »P-« anwählen und mit »◀« oder »▶« »ein« wählen.

Hinweis:

Die Zeile »Autom. Lautst.« kann nicht angewählt werden, wenn im »Ton«-Menü »Dolby Surround« gewählt wurde.

2 Einstellung mit »TXT« beenden.

KOMFORTFUNKTIONEN

Sonderfunktionen Lautstärkebalken ein Autom. Lautst. aus Decoder P01 aus Einschalten mit auto ► Kopieren ein/aus aus iTXT

Einschalten mit ...

Wählen Sie, wie sich das Fernsehgerät nach dem Einschalten verhalten soll: Wird »P1« gewählt, schaltet sich das Fernsehgerät immer mit Programmplatz 1 ein. Wird »auto« gewählt, schaltet sich das Fernsehgerät mit dem zuletzt gewählten Betriebszustand ein. (Programmplatz oder Stand-by).

1 Die Zeile »Einschalten mit« mit »P+« oder »P-« anwählen und mit »◀« oder »▶« »P 1« oder »auto« wählen.

2 Einstellung mit »TXT« beenden.

Ausschaltzeit eingeben mit dem Menü »Sleep Timer«

Mit dem Menü »Sleep Timer« kann für das Fernsehgerät eine Ausschaltzeit eingegeben werden. Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by).

1 »Dialog Center« aufrufen, dazu »i« drücken.

2 Zeile »Sleep Timer« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.

3 Gewünschte Ausschaltzeit (von 01 bis 99 Minuten) mit »0...9« zweistellig eingeben.

Hinweis:

Die Ausschaltzeit kann durch eingeben von »00« oder durch in Stand-by schalten gelöscht werden.

4 Einstellung mit »TXT« beenden.

KOMFORTFUNKTIONEN

Komfortfunktionen mit dem Menü »Service«

Hinweis:

Die Funktionen der Zeilen »Service Code« und »IDP2 HP« sind dem Fachhändler vorbehalten.

Service Werksauslieferwerte Farbnorm P01 auto Blauer Bildschirm ein Schwarz. Bildschirm aus IDP2 HP Sendername ein VT Sprachgruppe West Service Code ---- iOK TXT

1 »Dialog Center« aufrufen, dazu »i« drücken.

2 Aus dem »Dialog Center« die Zeile »Service« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Service Werksauslieferwerte Farbnorm P01 auto Blauer Bildschirm ein Schwarz. Bildschirm aus IDP2 HP Sendemame ← ein → VT-Sprachgruppe West Service Code ---- i TXT

Einblendung des Sendernamens ein-/ausschalten

Von einigen Sendeanstalten wird der Sendername angeboten. Dieser wird beim Wechseln des Programmplatzes kurz am Bildschirm angezeigt. Sie können diese Anzeige abschalten.

1 Die Zeile »Sendername« mit »P+« oder »P-« anwählen und mit »◀« oder »▶« »aus« wählen.
2 Einstellung mit »TXT« beenden.

Service Werksauslieferwerte Farbnorm P01 auto Blauer Bildschirm ein Schwarz. Bildschirm aus IDP2. HP Sendername ein VT-Sprachgruppe West Service Code ---- i TXT

Farbnorm manuell einstellen

Beim Einstellen der Fernsehprogramme mit dem Programmsuchlauf wird die Farbnorm automatisch zugeordnet. Ist die Farbe der verschiedenen Programme in Ordnung, brauchen Sie diese Einstellung nicht durchzuführen.

1 Zeile »Farbe P..« mit »P+« oder »P-« wählen und mit »◀« oder »▶« benötigte Farbnorm wählen.
2 Einstellung mit »TXT« beenden.

KOMFORTFUNKTIONEN

Service Werksauslieferwerte Farbnorm P01 auto Blauer Bildschirm ←in ► Schwarz, Bildschirm aus IDP2 HP Sendername ein VT-Sprachgruppe West Service Code ---- iTXT

Blauer Bildschirm wählen

Mit dieser Einstellung wird bei verrauschtem Bild auf ein blaues Bild umgeschaltet werden.

1 Zeile »Blauer Bildschirm« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »ein« wählen.
2 Einstellung mit »TXT« beenden.

Schwarzer Bildschirm wählen

Mit dieser Einstellung wird störendes Programmflammern während des Umschalten des Programmplatzes vermieden.

1 Zeile »Schwarz. Bildschirm« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »ein« wählen.
2 Einstellung mit »TXT« beenden.

Werksauslieferwerte

Alle Bild- und Tonwerte sind werkseitig voreingestellt. Diese Voreinstellung kann über das »Service« Menü abgerufen werden.

1 Zeile »Werksauslieferwerte« mit »P+« oder »P-« anwählen.
2 Mit »OK« die voreingestellten Werte bestätigen.

Service Worksauslieferwerte Farbnorm P01 auto Blauer Bildschirm ein Schwarz. Bildschirm aus IDP2 HP Sendemame ein VT-Sprachgruppe West Service Code ---- iTXT

Service Werksauslieferwerte Farbnorm P01 auto Blauer Bildschirm ein Schwarz. Bildschirm aus IDP2 HP Sendername ein VT-Sprachgruppe West Service Code ---- iOK TXT

KOMFORTFUNKTIONEN

PIP-Betrieb (Bild im Bild)

Damit können Sie in das momentan gesehene Programm zusätzlich ein Kleinbild einblenden.

Der Inhalt des Kleinbildes kann zum Beispiel das Signal von einem Video-Recorder, einem Camera-Recorder oder die direkte Aufnahme einer Video-Camera sein.

PIP-Bild ein- und ausblenden

1 Kleinbild mit »PIP« ein- und ausblenden.

PIP-Menü ein- und ausblenden

1 Mit »i« PIP-Menü einblenden.
2 Mit »TXT« PIP-Menü ausblenden.

Hinweis:

Alle nachfolgenden Funktionen können auch ohne Aufruf des PIP-Menüs gewählt werden.

Programmwahl des PIP-Bildes

1 Mit »P+« oder »P-« den gewünschten Programmplatz AV1 bis AV3 wählen.

Programmwahl des Großbildes

1 Mit »0...9« den gewünschten Programmplatz wählen.

PIP-Position

Zwei Positionen des PIP-Bildes sind möglich.

1 » @« (gelb) wiederholt drücken.

PIP ▲▼Programm P04 OK TV/PIP tauschen ● Position ● Größe ◀ Kontrast TXT

KOMFORTFUNKTIONEN

PIP-Größe

Zwei Größen des PIP-Bildes sind möglich.

1 »©« (grün) wiederholt drücken.

Groß- und Kleinbild tauschen

1 »OK« wiederholt drücken.

Kontrast verändern

1 Kontrast des PIP-Bildes mit » « or »+« verändern.

KINDERSICHERUNG

Dialog Center Sprachauswahl Sleep Timer Kindersicherung Sonderfunktionen Programmsortierung Manuelle Abstimmung Automatic Tuning System Service OK TXT

Kindersicherung aktivieren

1 »Dialog Center« aufrufen, dazu »i« drücken.
2 Zeile »Kindersicherung« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Geheimzahl mit »0...9« vierstellig eingeben und mit »OK« speichern. – »PIN« erscheint in roter Farbe.
4 Einstellung mit »TXT« beenden. – Nach dem Aus- und Wiedereinschalten des Fernsehgerätes ist die Kindersicherung aktiviert. Die Seite »Kindersicherung« blendet sich ein, alle Funktionen sind gesperrt.

Kindersicherung PIN i0-9 TXT

Kindersicherung kurzzeitig abschalten

1 Fernsehgerät einschalten und Geheimzahl mit »0...9« vierstellig eingeben. - Das Fernsehgerät schaltet auf das Fernsehbild. Nach erneutem Aus- und Wiedereinschalten des Fernsehgeräts ist die Kindersicherung wieder aktiv.

Kindersicherung PIN i0-9 TXT

Kindersicherung abschalten

1 Fernsehgerät einschalten.
2 Geheimzahl mit »0...9« vierstellig eingegeben.
3 »Dialog Center« aufrufen, dazu »i« drücken.
4 Zeile »Kindersicherung« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
5 Geheimzahl mit »0...9« vierstellig eingeben. – »PIN« erscheint in schwarzer Farbe, die Kindersicherung ist aufgehoben.
6 Einstellung mit »TXT« beenden.

Hinweis:

Falls Sie die Geheimzahl vergessen haben, hilft Ihnen der Abschnitt „Störungen selbst beheben“ auf Seite 45 weiter.

BETRIEB MIT EXTERNEN GERÄTEN

Decoder oder Satellitenreceiver

Wenn das Fernsehgerät verschlüsselte Programme privater Anbieter empfängt, ist dafür ein Decoder notwendig.

Decoder oder Satellitenreceiver an Buchse »AV 1« anschließen

1 Buchse »AV1« des Fernsehgerätes und die entsprechende Buchse des Decoders mit einem EURO/AV-Kabel verbinden.

Hinweis:

An diese Buchse kann alternativ auch ein Satellitenreceiver angeschlossen werden.

Wollen Sie einen Satellitenreceiver und einen Decoder anschließen, muß der Decoder am Satellitenreceiver angeschlossen werden.

BETRIEB MIT EXTERNEN GERÄTEN

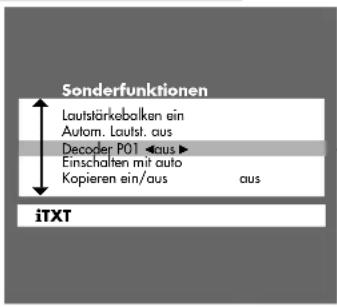

Einstellungen für den Betrieb mit Decoder

1 Programmplatz wählen, mit dem das verschlüsselte Programm belegt ist. - Das Fernsehgerät schaltet automatisch auf Programmplatz »AV1«.
2 Dialogcenter aufrufen, dazu »i« drücken.
3 Die Zeile »Sonderfunktionen« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
4 Die Zeile »Decoder P ..« mit »P+« oder »P-« anwählen. – »P ..« zeigt den gewählten Programmplatz.
5 Einstellung »ON 1«, »ON 2« oder »ON 3« mit »◀« oder »▶« wählen. - Diese Einstellung ist abhängig vom verwendeten Decoder. - Wenn kein Decoder angeschlossen ist, auf »aus« stellen.
6 Einstellung mit »TXT« beenden.

Sonderfunktionen Lautstärkebalken ein Autom. Lautst. aus Decoder P01 ←aus ► Einschalten mit auto Kopieren ein/aus aus iTXT

BETRIEB MIT EXTERNEN GERÄTEN

Videorecorder oder SET-TOP-Box

Videorecorder oder SET-TOP-Box an Buchse »AV1« oder »AV2« anschließen

1 Buchse »AV1« oder »AV2« des Fernsehgerätes und die entsprechende Buchse des Video-Recorders oder SET-TOP-Box mit einem EURO/AV (Scart)-Kabel verbinden.

BETRIEB MIT EXTERNEN GERÄTEN

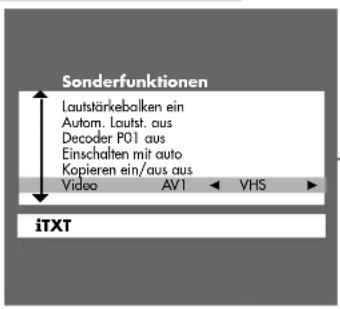

Videostandard (VHS oder SVHS) einstellen

Diese Einstellung ist vom angeschlossenen Videorecorder abhängig.

1 Programmplatz »AV 1« oder »AV 2« mit »0« wählen.
2 »Dialog Center« aufrufen, dazu »i« drücken.
3 Die Zeile »Sonderfunktionen« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
4 Zeile »Video« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »VHS« oder »SVHS« wählen.
5 Einstellung mit »TXT« beenden.

Sonderfunktionen Lautstärkebalken ein Autom. Lautst. aus Decoder P01 aus Einschalten mit auto Kopieren ein/aus aus Video AV1 VHS iTXT

Betrieb mit Videorecorder oder SET-TOP-Box

1 Videorecorder oder SET-TOP-Box einschalten und die gewünschte Funktion wählen.
2 Programmplatz »AV1« oder »AV2« mit »0« wählen. - Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Informationen des Videorecorders oder der SET-TOP-Box.

BETRIEB MIT EXTERNEN GERÄTEN

Überspielen von Videoaufzeichnungen über das Fernsehgerät

Sie können Aufzeichnungen von einem Videorecoder oder Camera-Recorder zu einem Videorecorder überspielen.

Die Möglichkeiten:

• Videorecorder (AV1) auf Videorecorder (AV2)
  – Videorecorder (AV2) auf Videorecorder (AV1)
• Camera-Recorder (AV3) auf Videorecorder (AV1)

Das Überspielen von einem SVHS-Videorecoder/Camera-Recorder zu einem SVHS-Videorecoder/Camera-Recorder ist nicht möglich.

Während des Überspielens können Sie auf ein Fernseh-Programm schalten, das Überspielen wird nicht gestört.

1 Programmplatz »AV1«, »AV2« oder »AV3« mit »0« wählen.
2 »Dialog Center« aufrufen, dazu »i« drücken.
3 Die Zeile »Sonderfunktionen« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
4 Zeile »Kopieren ein/aus« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »ein« wählen.
5 Einstellung mit »TXT« beenden.

6 Wiedergabe/Aufnahme am Videorecorder/Camera-Recorder starten. – Die Überspielung läuft, jetzt können Sie mit dem Fernsehgerät jedes Programm sehen, ohne die Aufzeichnung zu stören.

Hinweis:

Zum Beenden der Kopier-Funktion die Pkt. 1 bis 5 wiederholen.

Sonderfunktionen Lautstärkebalken ein Autom. Lautst. aus Decoder P01 aus Einschalten mit auto Kopieren ein/aus Video AV1 VHS iTXT

BETRIEB MIT EXTERNEN GERÄTEN

Camera-Recorder

Camera-Recorder an Buchse »AV3« anschließen

1 Gelbe Buchse (VIDEO IN-Bildsignal) des Fernsehgerätes und die entsprechende Buchse des Camera-Recorders mit Cinch-Kabel verbinden.

2 Weiße und rote Buchsen (L AUDIO IN R - Tonsignal) des Fernsehgerätes und die entsprechenden Buchsen des Camera-Recorders mit Cinch-Kabel verbinden.

Hinweis:

Wird ein Mono-Camera-Recorder angeschlossen, verbinden Sie die weiße Buchse (L) des Fernsehgerätes und die entsprechende Buchse des Camera-Recorders.

Betrieb mit einem Camera-Recorder

1 Camera-Recorder einschalten, Cassette einschieben und Wiedergabe starten.

2 Programmplatz »AV 3« mit »0« wählen. - Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Informationen des Camera-Recorders.

BETRIEB MIT EXTERNEN GERÄTEN

Kopfhörer

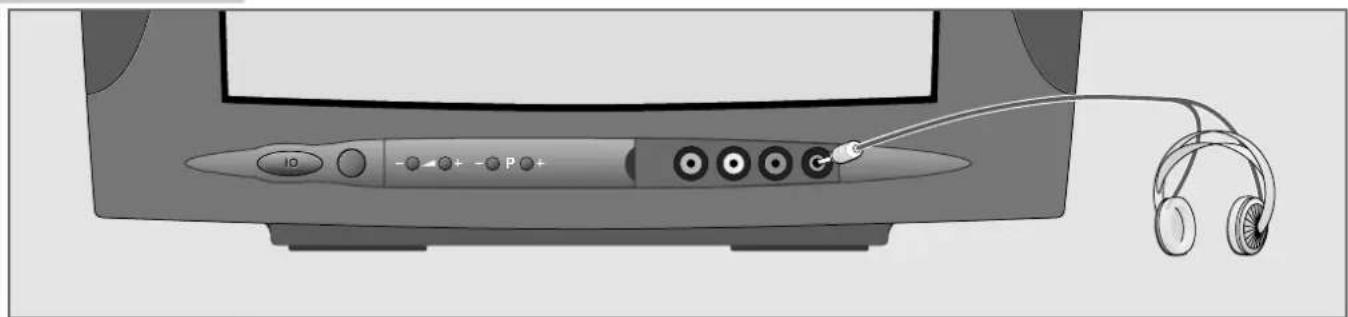

Kopfhörer anschließen

1 Kopfhörer-Stecker (3,5 mm ø Klinke) in die Kopfhörer-Buchse an der Vorderseite des Fernsehgerätes stecken.

Stereo-/Zweiton, Mono für den Kopfhörer wählen

1 Menü »Ton« mit »?« aufrufen.
2 Die dritte Zeile »Ω« mit »P+« oder »P-« anwählen und mit »◀« oder »▶« gewünschte Tonart wählen; »Mono« oder »Stereo« und bei Zweiton-Sendungen »Mono A« oder »Mono B«.
3 Einstellung mit »TXT« beenden.

Lautstärke des Kopfhörers ändern

1 Menü »Ton« mit »?« aufrufen.
2 Die vierte Zeile »Ω« mit »P+« oder »P-« anwählen.
3 Mit » ◀◀ oder »▶« die Lautstärke des Kopfhörers einstellen. – Der geänderte Wert wird auf der Skala angezeigt.

SONDEREINSTELLUNGEN

Manuelle Abstimmung Programm ← 06 C/S Kanal Kanal 34 Finetun. 00 Name RTL2 iOK Speich. 0-9 TXT

Programmplatzwahl begrenzen

Der Programmsuchlauf hat alle gefundenen Fernseh-Programme gespeichert und „sperrt“ den ersten nicht belegten Programmplatz automatisch. Dadurch können bei der Programmplatzwahl nur die gefundenen Fernseh-Programme angewählt werden. Diese Begrenzung lässt sich auch manuell eingeben. Im Beispiel wurde ab Programmplatz 6 „gesperrt“.

1 »Dialog Center« aufrufen, dazu »i« drücken.
2 Zeile »Manuelle Abstimmung« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Programmplatz (im Beispiel 6) mit » ««, »+« oder »0...9« wählen.
4 Zeile »C/S« mit »P+« oder »P-« wählen und mit »◀« oder »▶« die Anzeige »Kanal« wählen.

Manuelle Abstimmung Programm O6 C/S Kanal Kanal 00 Finetun. 00 Name RTL2 i OK Speich. 0-9 •Suchen TXT

Hinweis:

Zeile »C/S« erscheint nicht, wenn bei der Vorwahl »Land einstellen« »übrige« und anschließend »Kabel (Frequenzwahl in MHz)« gewählt wurde.

5 Zeile »Kanal« mit »P+« oder »P-« wählen und mit »0...9« »00« bzw. bei Frequenzwahl »000« eingeben (abhängig von der Vorwahl »Land einstellen«).

6 Einstellung mit »OK« speichern.

• Jetzt können nur die ersten 5 Programmplätze (und der Programmplatz »AV«) gewählt werden.
• Die „gesperrten“ Programmplätze können nach der direkten Anwahl des ersten gesperrten Programmplatzes »0...9« (im Beispiel 6) mit »P+« oder »P-« angewählt werden.

7 Einstellung mit »TXT« beenden.

Hinweis:

Wird der gesperrte Programmplatz neu belegt, ist die eingestellte Programmplatz-Begrenzung aufgehoben.

SONDEREINSTELLUNGEN

Manuelle Abstimmung Programm <06> C/S Kanal Kanal 34 Finetun. 00 Name RTL2 iOK Speich. 0-9 TXT

Fernseh-Programme einstellen

Diese Einstellung ist nur dann erforderlich, wenn ein neues Fernseh-Programm hinzukommt und Sie Ihre spezielle Reihenfolge der Programmplätze beibehalten wollen. Das Fernseh-Programm kann direkt oder über einen Suchlauf eingestellt werden.

1 »Dialog Center« aufrufen, dazu »i« drücken.
2 Zeile »Manuelle Abstimmung« mit »P+« oder »P-« wählen, mit »OK« bestätigen.
3 Programmplatz mit »◀«, »▶« oder »0...9« wählen.
4 Zeile »C/S« mit »P+« oder »P-« wählen, mit »◀« oder »▶« die Anzeige »Kanal« oder »Sonderkanal« wählen.

Manuelle Abstimmung Programm 06 C/S Kanal Kanal 00 Finetun. 00 Name RTL2 i OK Speich. 0-9 *Suchen TXT

Hinweis:

Zeile »C/S« erscheint nicht, wenn bei der Vorwahl »Land einstellen« übrige« und anschließend »Kabel (Frequenz in MHz)« gewählt wurde.

5 Zeile »Kanal« mit »P+« oder »P-« wählen, mit »◀«, »▶« oder »0...9« gewünschte Kanalzahl eingeben (oder Frequenz, abhängig von der Vorwahl »Land einstellen«);

oder mit »?« (blau) Suchlauf starten.

Hinweise:

Suchlauf so oft wiederholen, bis das gewünschte Programm erscheint.

SONDEREINSTELLUNGEN

Manuelle Abstimmung Programm 06 C/Š Kanal Kanal 34 Fineton. 00 Name RTL2 i OK Speich. Ändern TXT

6 Zeile »Name« mit »P+« oder »P-« wählen, mit »?« (blau) bestätigen. Mit »»« die gewünschte Stelle wählen, mit »P+« oder »P-« den gewünschten Buchstaben/die gewünschte Ziffer wählen, mit »?« (blau) bestätigen.
7 Bild feinabstimmen (wenn notwendig), dazu die Zeile »Finetun.« mit »P+« oder »P-« wählen, mit »◀« oder »▶« Feinabstimmung verändern.
8 Einstellung mit »OK« speichern.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt. 3 bis 8 wiederholen.

9 Einstellung mit »TXT« beenden.

Alle Fernseh-Programme neu einstellen

Alle Fernseh-Programme lassen sich (z.B bei einem Wohnortwechsel) neu einstellen.

Dialog Center Sprachauswahl Sleep Timer Kindersicherung Sonderfunktionen Programmsortierung Manuelle Abstimmung Automatic Tuning System Service OK TXT

1 »Dialog Center« aufrufen, dazu »i« drücken.
2 Zeile »Automatic Tuning System« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Land einstellen« wird eingeblendet.

3 Land mit »P+« oder »P-« wählen und mit »OK« bestätigen.

- Der Suchlauf beginnt.

INFORMATIONEN

Technische Daten

Netzspannung:

220 - 240V, 50/60 Hz, (Regelbereich des Netzteiles 165...265V)

Leistungsaufnahme:

im Betrieb ca. 80 W, in Bereitschaft ca. 5 W

Tonendstufe:

2 x 20 Watt Musik

2 x 10 Watt Sinus

Empfangsbereiche:

C01 ... C99, Sonderkanäle S01 ... S41

Programmplätze:

99 und 3 AV

Nachrüstmöglichkeiten

Satellitenreceiver (SER 252)

Fragen Sie Ihren Fachhändler.

INFORMATIONEN

Service-Hinweise für den Fachhandel:

Das Gerät darf nur mit dem beiliegenden Netzkabelset betrieben werden. Es verhindert Störungen aus dem Netz und ist Bestandteil der Gerätezulassung. Für Ersatzzwecke bestellen Sie bitte bei einer Kundendienst-Stelle nur das Netzkabelset mit der Bezeichnung »GWN 9.22/Sachnummer 8290.991-316«.

CE Das Produkt erfüllt die Forderungen folgender EU-Richtlinien: 73/23/EWG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. 89/336/EWG Richtlinie über die elektromagnetische Verträglichkeit.

Das Gerät entspricht den Normen: EN 60065, EN 55013, EN 55020

Das Gerät entspricht der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich. Beschleunigungsspannung max. 27 kV/mittlerer Strahlstrom 1,5 mA. Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

GRUNDIG Kundenberatungszentrum

Grundig Kundenberatungszentrum

Montags bis Freitags

von 8.00 bis 19.00 Uhr

Deutschland: 0180 / 530 21 22*

Österreich: 0800 / 700 600*

*gebührenpflichtig

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 –19.00 Uhr zur Verfügung.

INFORMATIONEN

Kontaktbelegung EURO-AV-Buchse

Wenn Sie an das Fernsehgerät Zusatzgeräte anschließen wollen (z. B. Computer, Verstärkeranlage), dann kann Ihr Fachhändler anhand der folgenden Anschlußtabelle eine normgerechte Verbindung herstellen:

20 2 21 19 1

Stift Signal

1 = Audio Ausgang rechts

2 = Audio Eingang rechts

7 = RGB Blau Eingang

8 = Schaltspannung

9 = Grün Masse

10 = -

11 = RGB Grün Eingang

12 = -

13 = Rot Masse

14 = Masse

15 = RGB Rot Eingang, (S-Video = Chroma)

16 = RGB Schaltspannung

17 = Video Masse

18 = RGB Schaltspannung Masse

19 = Video Ausgang

20 = Video Eingang, (S-Video = Luminanz)

21 = Abschirmung/Masse

STÖRUNGEN SELBST BEHEBEN

Sollten die untenstehenden Hilfestellungen zu keinem befriedigendem Ergebnis führen, so wenden Sie sich an einen autorisierten GRUNDIG-Fachhändler oder rufen Sie die GRUNDIG-Hotline [phone] an.

Bitte ziehen Sie in Betracht, daß Störungen auch durch externe Geräte wie Videorecorder und Satellitenreceiver hervorgerufen werden können.

Störung Mögliche Ursache	Abhilfe
kein Bild, kein Ton keine Netzkabel	angeschlossen ?Netzspannung Netzschalter eingeschaltet ?
	Fernsehgerät in Bereitschaft mit Fernbedienung einschalten
	Fernsehgerät steht auf einem nicht auf anderen Programmplatz belegten AV-Programmplatz schalten
Bild hell (Rauschen oder blau) Antennenkabel Antennenkabel angeschlossen ?aber kein Sender sichtbar Antennenanlage prüfen ?
Bild kontrastarm Bildeinstellungen verstellt Helligkeit-, Kontrast-, bzw.Farb-Einstellung verändern
Bild und/oder Ton gestört	Störungen durch andere Geräte(Haushaltsgeräte, Funktelefone etc.)	Position der Geräte verändern
Geisterbilder, Reflexion	Programmeinstellung	automatische oder manuelleProgrammeinstellung/Feintuning
	Antenne	Antennenkabel oder -anlageüberprüfen lassen
keine Farbe	Farbintensität auf Minimum	Farbe hochregeln
	TV-Normeinstellung (wennEinstellmöglichkeit vorhanden)	richtige Farbnorm wählen
	Problem liegt am Sender	mit anderem Programm testen

STÖRUNGEN SELBST BEHEBEN

Störung Mögliche Ursache	Abhilfe
falsche Farben, Farbflecken starkes	Magnetfeld durch Abstand Lautsprecher zum Lautsprecherboxen o.ä. Fernsehgerät vergrößernbei bleibenden Farbflecken das Fernsehgerät mit Netzschalter ausschalten und nach 10 Minuten wieder einschalten
	Erdmagnetfeldstörung Geräteposition verändern
Bild vorhanden, kein Ton Lautstärke	Minimum oder Laut- Lautstärke hochregeln/einschalten sprecher abgeschaltet
	Tonregelung über Audio- Ausgabe des Tons über Laut-Cinchbuchsen aktiviert (wenn sprecher anwählen diese Möglichkeit vorhanden)
	Problem liegt am Sender mit anderem Programm testen
	SAT-Betrieb AV-Kabel zwischen Fernsehgerät und Receiver prüfen
Ton undeutlich Klangeinstellung Klangeinstellung korrigieren
kein oder gestörter Videotext	Fernsehprogramm (hat keinen VT) oder Antennenanlage	mit anderem Fernsehrogramm prüfen, evtl. Geisterbild oder Reflexion oder Feinabstimmung
	Sendersignal zu schwach (Bild verrauscht)	Antennenanlage überprüfen
Fernbedienung wirkungslos	keine optische Verbindung	Fernbedienung auf Fernsehgerät richten
	Batterien der Fernbedienung	Prüfen bzw. Wechseln der Batterien Polarität beachten
	undefinierter Betriebszustand	Fernsehgerät mit der Netztaste ca. 2 min ausschalten
Nach dem Einschalten erscheint die Tafel Kindersicherung	Kindersicherung wurde aktiviert	Wenden Sie sich an das Kundenberatungszentrum (siehe Seite 42)
