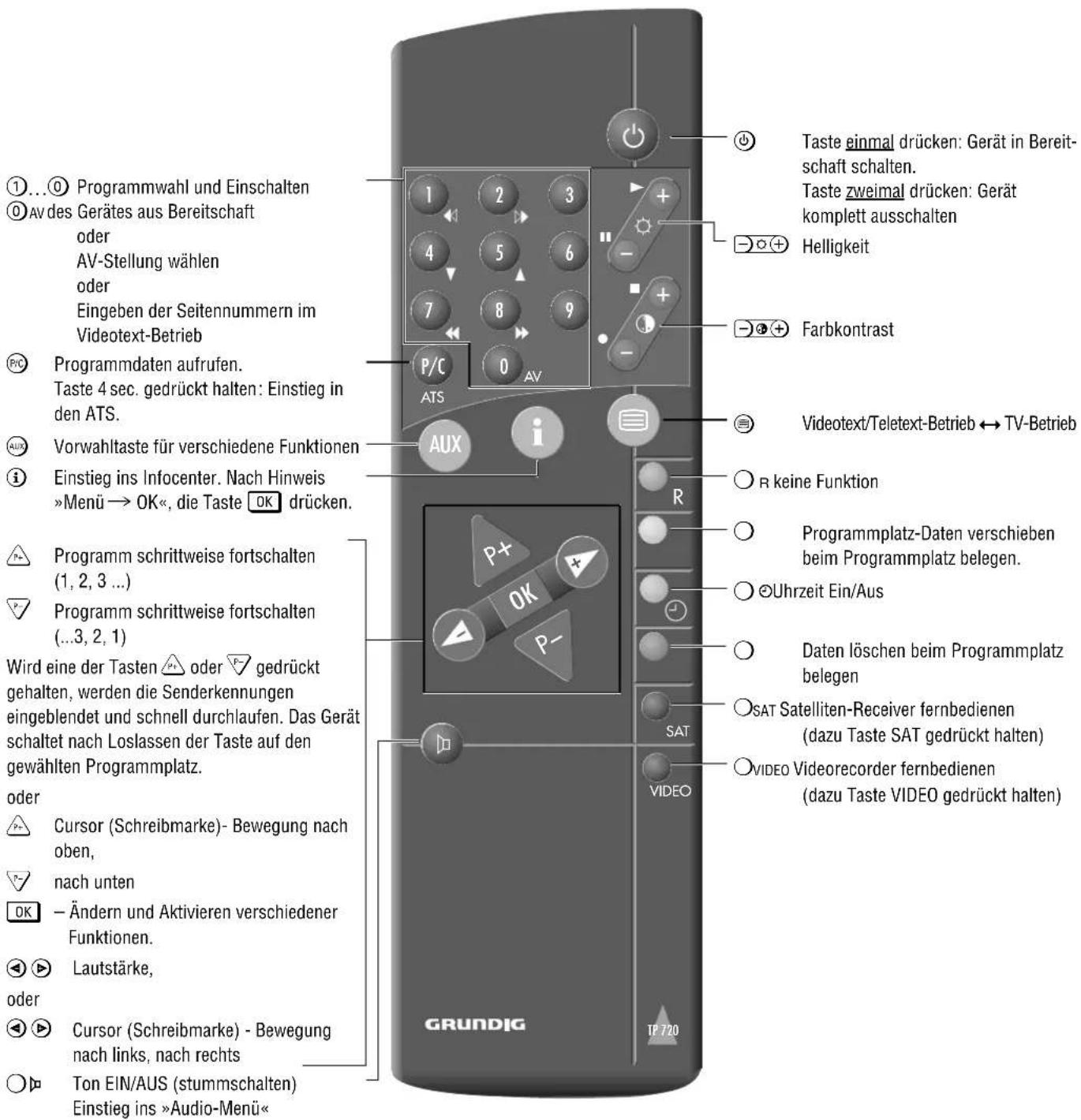

Die Fernbedienung.... 11

Ton ändern ...

mit dem Audio-Menü 12

Audio-Menü aufrufen 12

Stereobreite.... 12

Ton (Stereo, Zweiton, Mono).... 12

Höhen, Bässe, Balance 12

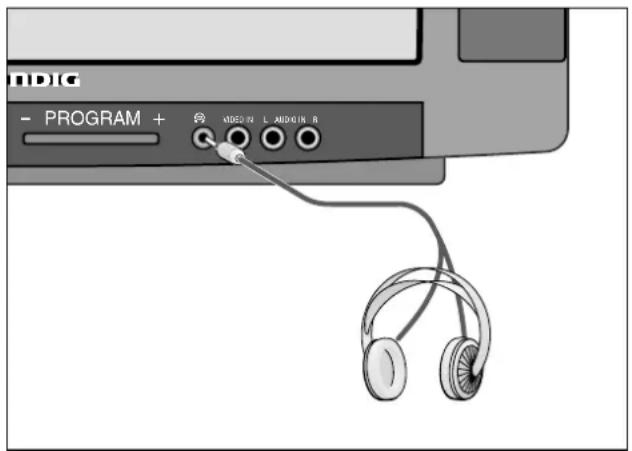

Kopfhörer: Anschluß, Lautstärke 12

Bild ändern

Kontrast und Bildschärfe ändern.... 13

Bildformat-Umschaltung von 4:3 auf 16:9.... 13

Helligkeit und Farbkontrast ändern 13

Videotext/Teletext

Videotext-Betrieb 14-17

Komfortfunktionen

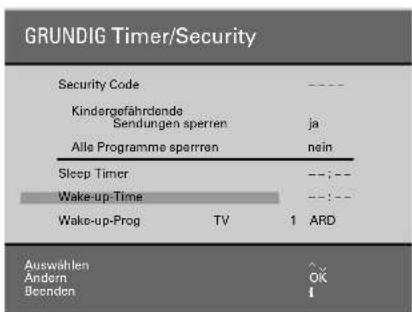

Timer/Security-Funktionen 18-20

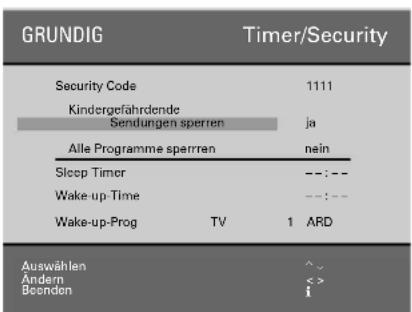

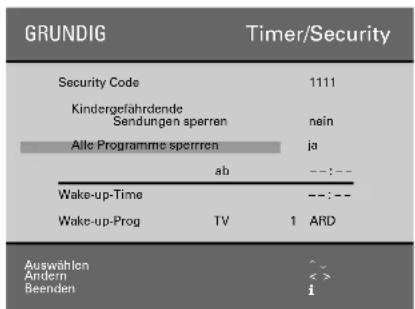

Kindergefährdende Sendungen sperren 19

Alle Programme sperren.... 19-20

Ausschaltzeit eingeben (Sleep Timer).... 20

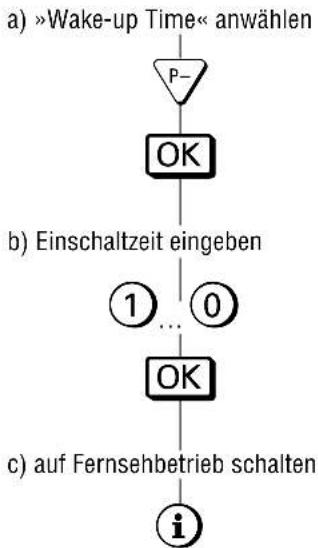

Einschaltzeit eingeben (Wake-up Time).... 20

Sonderfunktionen 21-22

Anschlußmöglichkeiten und Betrieb

Für Videorecorder.... 23

Für Camera-Recorder 24

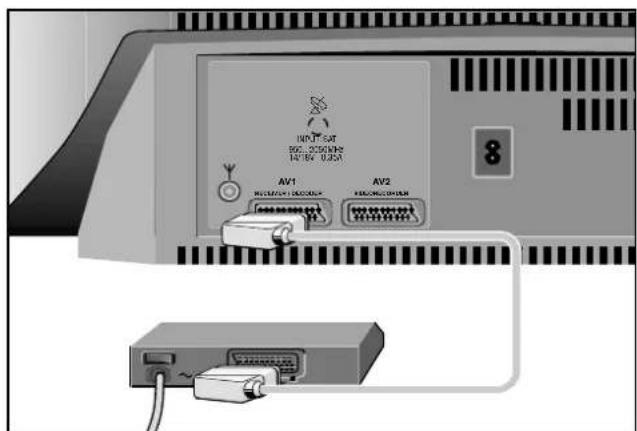

Für Satelliten-Receiver, Descrambler 25

Mehrere Geräte gleichzeitig.... 26

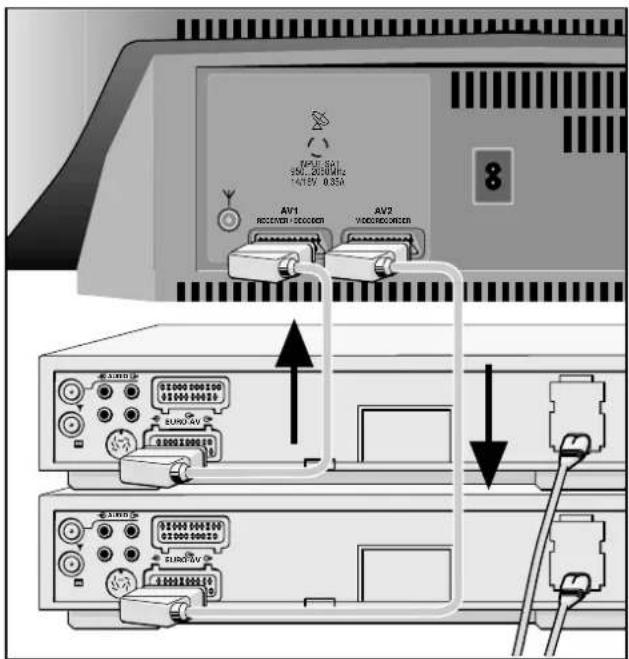

Überspielen von Videoaufzeichnungen über das

Fernsehgerät.... 27

Technische Daten

Technische Daten 28

Sicherheit und Aufstellen

5 x

10 cm 20 cm 20 cm 10 cm X

Stellen Sie das Gerät so auf, daß möglichst wenig Fremdlicht auf den Bildschirm fällt.

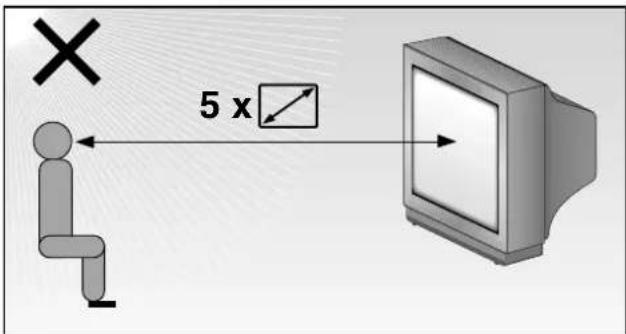

Der ideale Betrachtungsabstand ist das Fünffache der Bildschirmdiagonale.

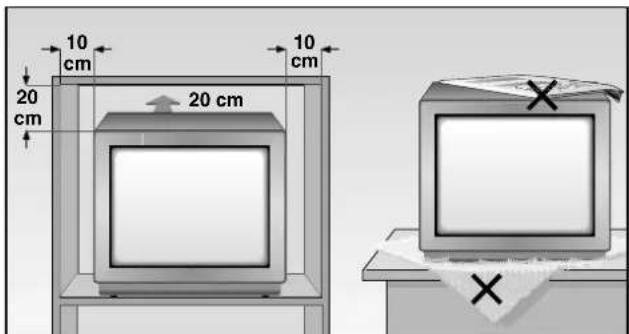

Bei Betrieb im Schrankfach müssen Mindestabstände eingehalten werden.

Beachten Sie, daß die Lüftungsschlitze der Rückwand nicht abgedeckt werden.

Durch Wärmeaustausch im Gerät entsteht eine Luftzirkulation. Dabei werden Staubpartikel (Teppich- und Gardinenfasern sowie Hausstaub) angesaugt. Diese lagern sich u.a. auch in den Lüftungsschlitzen ab, verengen sie im Laufe der Jahre und können dadurch Wärmestaus verursachen.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Gerätes.

Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen vom Fachmann entfernen.

Stellen Sie keine Lautsprecherboxen neben das Gerät.

Bitte achten Sie darauf, daß beim Aufstellen und dem weiteren Betrieb die Netzanschlußleitung frei liegt, weder eingeklemmt noch beschädigt wird.

Stellen Sie das Gerät nicht in die Nähe der Heizung.

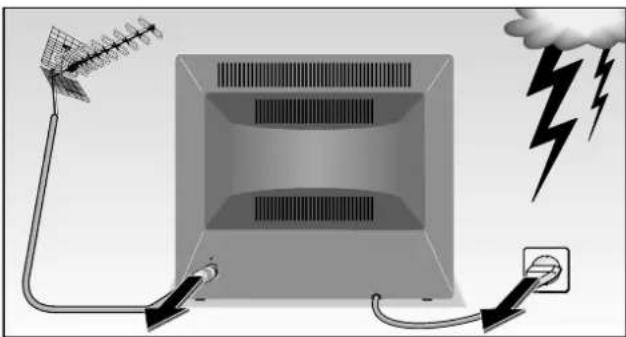

Auch wenn das Gerät ausgeschaltet ist, können durch Blitzschlag in das Stromnetz und/oder in die Antennenleitung Beschädigungen auftreten.

Bei Gewitter sollten Sie deshalb den Netz- und Antennenstecker ziehen.

Schützen Sie das Gerät vor Feuchtigkeit.

Stecken Sie keine Fremdkörper in die Lüftungsschlitze der Rückwand.

Vorsicht Hochspannung!

Anschließen und Vorbereiten

Gerät anschließen

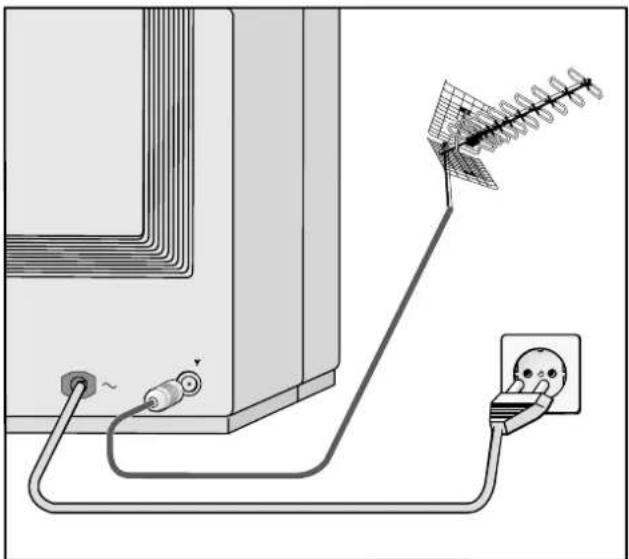

Gerät an die Antenne anschließen

Stecker des Antennenkabels in die Antennenbuchse Ydes Fernsehgerätes stecken.

Gerät an das Stromnetz anschließen

Stecker des Netzkabels in die Steckdose stecken.

Batterie in die Fernbedienung einlegen

Batteriefachdeckel abnehmen, dazu Schnapper drücken und Deckel abnehmen.

Beiliegende Batterie einsetzen, dabei Polung der Batterie beachten (im Batteriefachboden markiert).

Bei verbrauchter Batterie erscheint am Bildschirm die Einblendung: »Battery Telepilot«.

Verbrauchte Batterie unbedingt entfernen.

Für Schäden die durch eine ausgelaufene Batterie entstehen, kann nicht gehaftet werden.

Entsorgen Sie verbrauchte Batterien umweltgerecht.

Gerät ein-/ausschalten

Einschalten: Am Gerät die Taste ☉ drücken.

In Bereitschaft schalten: An der Fernbedienung Taste 🔒drücken.

Einschalten aus Bereitschaft: Mit Taste ⚠+ oder ①…⑩.

Ausschalten mit der Fernbedienung: Taste ⏻ zweimal drücken. (Wiedereinschalten nur am Gerät mit Taste Ⓞ).

Ausschalten am Gerät: Taste ☐ drücken.

Wenn Sie das Gerät längere Zeit (zum Beispiel nachts) nicht benützen, dann können Sie den Öko-Netzschalter aktivieren.

Somit schaltet sich das Gerät – aus der Funktion Bereitschaft – komplett aus.

Sie sparen damit Energie.

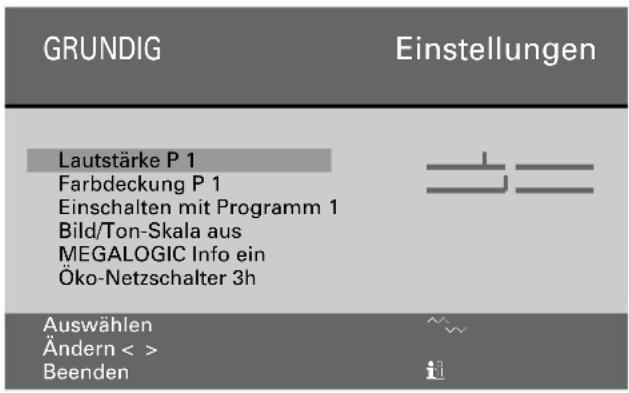

Siehe hierzu im Menü »Soderfunktionen« den Menüteil »Einstellungen« auf Seite 21.

Das Senderspeicher-System »ATS euro plus«

Nach dem Einschalten des Fernsehgerätes wird die Seite »ATS euro plus« eingeblendet.

Erscheint diese Seite nicht, drücken und halten Sie die Taste Ⓗ/☐ bis die Einblendung »ATS euro plus« erscheint.

Die Dialogzeilen - im unteren Teil der Einblendungen - als Wegweiser.

Die Zeichen >, <, √, ∧ sind Symbole für folgende Tasten der Fernbedienung:

v, = Programmwahltasten ^P- und ^P+

<, > = Lautstärke ◀ und ▶

OK = Taste OK

Im weiteren Text werden anstelle der Symbole die Tasten der Fernbedienung abgebildet.

Das Gerät ist mit »ATS euro plus« (Auto Tuning System) ausgestattet. Der besondere Komfort des neuen Systems ist die automatische Programmplatzbelegung.

Das sog. Programmspeicher-System tastet den gesamten Empfangsbereich ab, speichert die gefundenen Programme und trägt sie mit dem dazugehörigen Sendernamen (Kürzel) in eine Tabelle ein.

Sie können die automatische Belegung der Programmplätze nach Ihren Wünschen umgestalten. Beispielsweise Programmen von Sendern ohne Kennung - aus einem eingeblendeten Angebot von Kürzeln - einen Namen (Sendername) zuordnen.

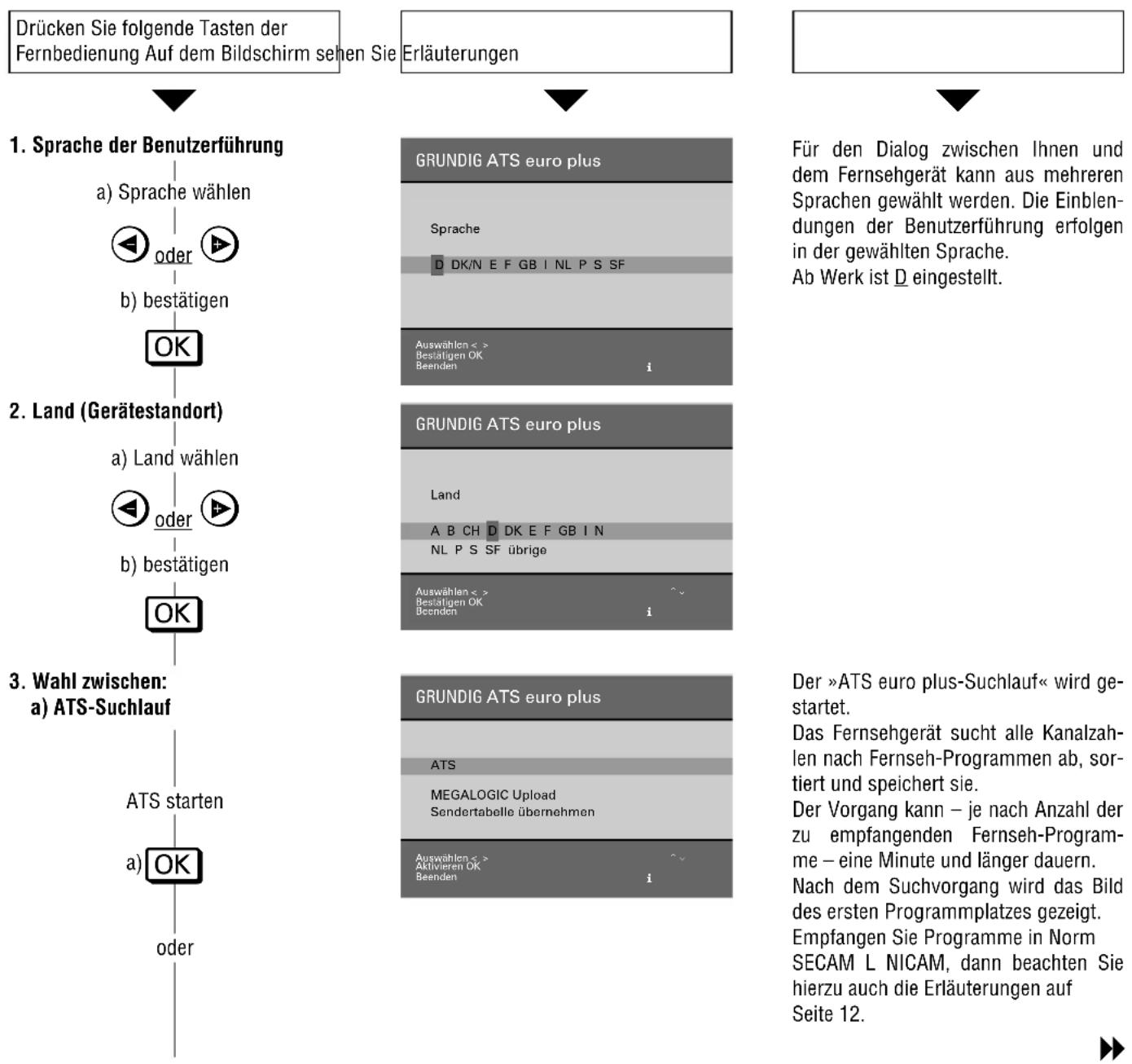

Drücken Sie folgende Tasten der Fernbedienung Auf dem Bildschirm sehen Sie Erläuterungen

a) Sprache wählen

oder

b) bestätigen

a) Land wählen

oder

b) bestätigen

ATS starten

oder

Für den Dialog zwischen Ihnen und dem Fernsehgerät kann aus mehreren Sprachen gewählt werden. Die Einblendungen der Benutzerführung erfolgen in der gewählten Sprache. Ab Werk ist D eingestellt.

Der »ATS euro plus-Suchlauf« wird ge- startet.

Das Fernsehgerät sucht alle Kanalzahlen nach Fernseh-Programmen ab, sortiert und speichert sie.

Der Vorgang kann – je nach Anzahl der zu empfangenden Fernseh-Programme – eine Minute und länger dauern. Nach dem Suchvorgang wird das Bild des ersten Programmplatzes gezeigt.

Empfangen Sie Programme in Norm SECAM L NICAM, dann beachten Sie hierzu auch die Erläuterungen auf Seite 12.

Programmplätze belegen

Drücken Sie folgende Tasten der Fernbedienung Auf dem Bildschirm sehen Sie

Erläuterungen

1. oder

b) Sendertabelle übernehmen (Übertragen der Programplatz-Daten vom Video-Recorder zum Fernsehgerät)

b) P- VCR 1 oder VCR 2 Übertragung starten

1. Besonderheiten für Frankreich

a) Einstellung für Empfang im üblichen Kanalraster oder | b) Einstellung für Empfang mi anderem Kanalraster

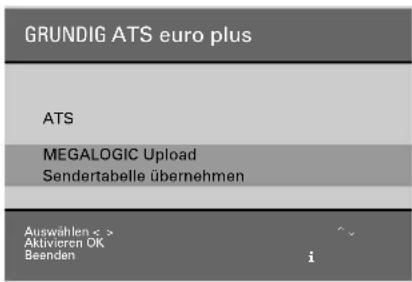

GRUNDIG ATS euro plus ATS MEGALOGIC Upload Sendertabelle übernehmen Auswählen < > Aktivieren OK Beenden i

GRUNDIG ATS euro plus Empfang über: Kabel/Antenne Kanalraster Ändern < > Bestätigen OK Beenden i

Übernehmen (übertragen) der Sendertabelle vom Video-Recorder (VCR)

Das Fernsehgerät ist mit dem MEGALOGIC-System ausgerüstet.

Mit Video-Recordern dieses Systems bietet sich Ihnen ein besonderer Bedienkomfort.

Sie können die programmplatzbezogenen Daten (gespeicherte Programme) des Video-Recorders (VCR) dem Fernsehgerät übertragen.

Ein ATS-Suchlauf am Fernsehgerät ist damit überflüssig.

Danach kann sofort ferngesehen und vom Fernsehgerät zu VCR aufgenommen werden.

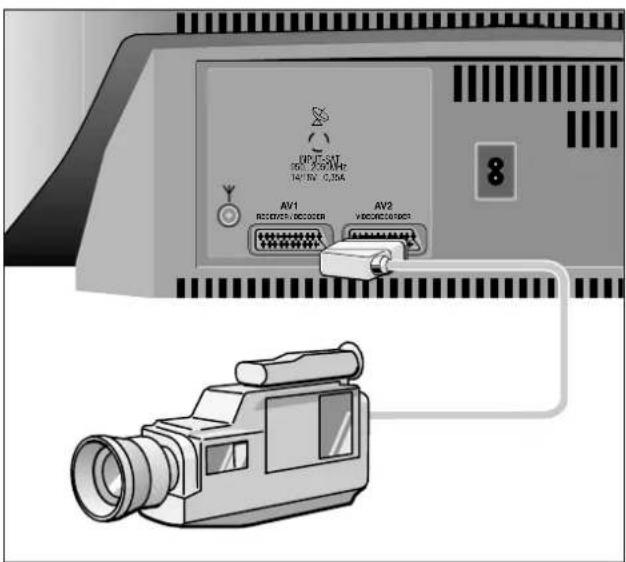

Hierzu müssen Fernsehgerät (an Buchse AV 2) und Video-Recorder mit einem EURO-AV-Kabel (voll beschaltet) verbunden werden.

Der Hinweis »Übertragung VCR-Sendertabelle« sowie Programmplatznummer und Senderkennung werden einge- blendet.

Nach der Übertragung erfolgt die Einblendung der Sendertabelle.

Nach der Standortwahl »F« wird dieses Menü eingeblendet

Für den ATS-Suchlauf können Sie zwischen

a) »Kanalraster« und

b) »Frequenz«wählen

Im Zweifelsfall wenden Sie sich an Ihren Fachhändler

ATS euro plus – Suchlauf Aktualisierung

Wenn Sie mit »ATS euro plus« bereits Programme gefunden und gespeichert haben und einen weiteren ATS euro plus Suchlauf starten wollen – bedingt durch veränderte Empfangsverhältnisse (zum Beispiel bei neuangebotenen Programmen) – dann wählen Sie im Infocenter den Menüpunkt »TV-Sender aktualisieren«.

Vorgehensweise:

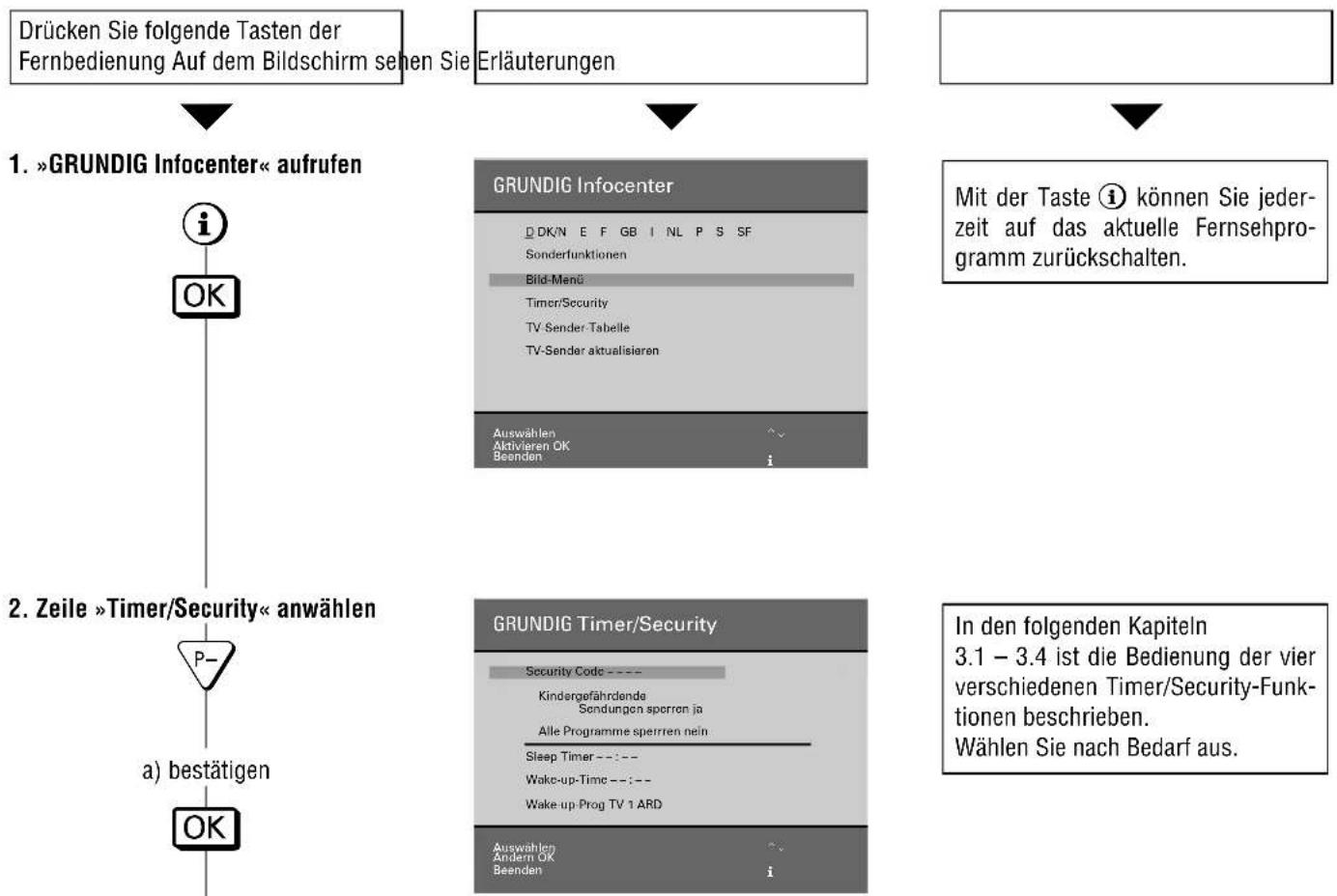

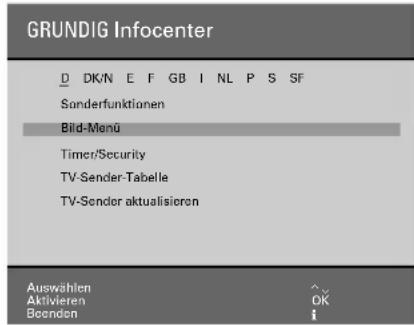

Die Taste ⓘ und danach die Taste OK drücken. Das »GRUNDIG Infocenter« wird eingeblendet.

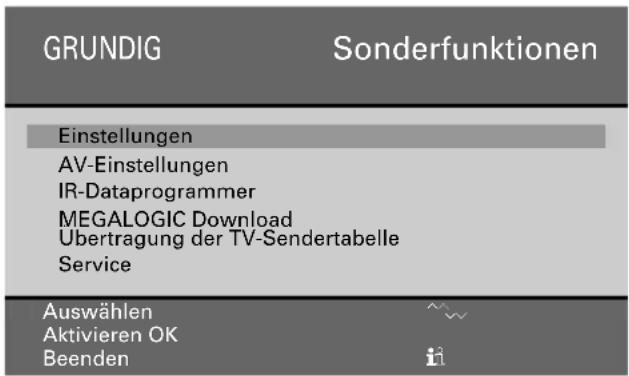

GRUNDIG Infocenter D DK/N E F GB I NL P S SF Sonderfunktionen Bild-Menu Timer/Security TV-Sender-Tabelle TV-Sender aktualisieren Auswählen Aktivieren Bocenden OK i

Mit der Taste ^P- die Menü-Zeile »TV-Sender aktualisieren« anwählen.

Die Taste OK drücken.

Der Suchlauf startet mit den Einstellungen (Sprache und Land) des letzten ATS-Suchlaufes.

Die neugefundenen Programme werden in der Sendertabelle an die vorhandenen angefügt und blau gekennzeichnet.

Die Programme können durch »Verschieben« auf andere Programmplätze gelegt werden.

Wird ein Neulauf erforderlich (z. B. bei Wohnortwechsel oder nachträglichem Kabelanschluß), dann starten Sie den Suchlauf wie auf Seite 5 beschrieben. Die bisherigen Programmplatz-Daten werden gelöscht.

Durch Drücken der Taste ⓘ wird der Speichervorgang aufgerufen und mit der Taste OK die neue Programmbelegung gespeichert.

Programmplätze manuell belegen

Beispiel:

Auf Programmplatz 10 soll ein Programm gelegt werden das auf Sonderkanal S 08 in Norm SECAM L/L'ausgestrahlt wird.

Vorgehensweise:

Programmplatz 10 wählen.

Taste PNC drücken. Verfahren Sie wie in den Dialogzeilen beschrieben.

Taste ◀ drücken.

Taste △p+ drücken; C wechselt in S (für Sonderkanal)

Taste ▶ drücken;

die Schreibmarke springt zur Kanaleingabe-Position.

Taste ① und ⑧ drücken; S 08 steht in der Belegzeile.

Die Kanaleingabe kann auch mit dem manuellen Suchlauf vorgenommen werden.

Hierzu die Taste ▼ oder ▲drücken, der Suchlauf startet und stoppt bei jedem Programm, das am Ort empfangen werden kann.

Taste AUX drücken.

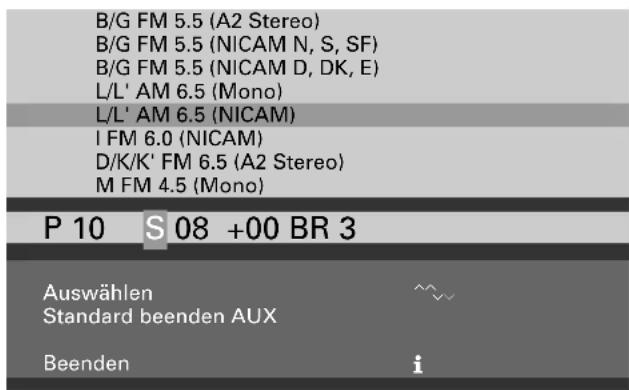

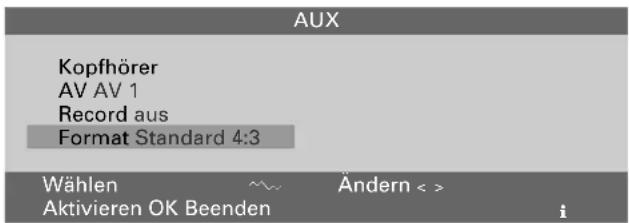

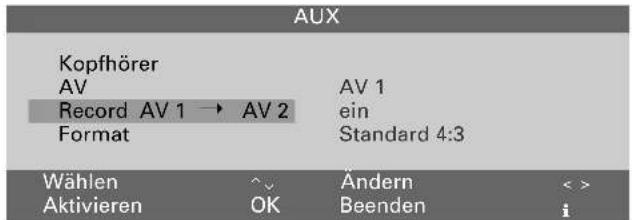

Der bisherigen Einblendung wird eine Liste der Normen (Standard) hinzugefügt die das Gerät empfangen und wiedergeben kann.

Taste ▼ oder ▲ drücken bis das Kürzel »L/L'...« farbig hinterlegt ist.

B/G FM 5.5 (A2 Stereo) B/G FM 5.5 (NICAM N, S, SF) B/G FM 5.5 (NICAM D, DK, E) L/L' AM 6.5 (Mono) L/L' AM 6.5 (NICAM) I FM 6.0 (NICAM) D/K/K' FM 6.5 (A2 Stereo) M FM 4.5 (Mono) P 10 S 08 +00 BR 3 Auswählen Standard beenden AUX Beenden i

Taste AUX drücken;

die vorherige Belegzeile blendet sich ein. Sie können dem Programmplatz eine Senderkennung (Kürzel, max. vier Zeichen) geben – hierzu Taste ▶ drücken – oder einen weiteren Programmplatz belegen.

Das Gerät stimmt automatisch auf das beste Bild ab.

Der Vorgang – Programmplatz 10 mit S 08 Norm SECAM L/L' belegen – ist beendet.

Zurück zum Fernsehbild: Taste ⓘ drücken.

Bei schwierigen Empfangsverhältnissen kann es in Einzelfällen notwendig sein, das Bild durch Feinabstimmen zu verbessern

Feinabstimmen (Finetuning)

Taste P/C drücken.

Taste ▶ drücken bis in der Belegzeile die Schreibmarke die Position 00 (Position zum Feinabstimmen) erreicht hat,

mit Taste P+ (63 Schritte) und Taste P- (64 Schritte)

Bild und Ton optimal einstellen.

Programmplatz-Belegung ändern

Die TV-Sender-Tabelle

Die TV-Sender-Tabelle zeigt Ihnen die Belegung der Programmplätze mit den dazugehörigen Sendernamen.

Sie können diese Belegung nach Ihren eigenen Wünschen umgestalten und Programmen von Sendern ohne Kennung einen Namen (Sendername) zuordnen.

Drücken Sie folgende Tasten der Fernbedienung Auf dem Bildschirm sehen Sie Erläuterungen

1. »GRUNDIG Infocenter« aufrufen


GRUNDIG Infocenter

D DK/N E F GB I N NL P S SF Sonderfunktionen Bild-Menu Timer/Security TV-Sender-Tabelle TV Sender aktualisieren Auswählen Aktivieren OK Beenden

Mit der Taste ⓘ können Sie die Sendertabelle verlassen, Ihre Einstellungen werden automatisch gespeichert.

1. Zeile »TV-Sender-Tabelle« anwählen


a) bestätigen

GRUNDIG TV-Sender-Tabelle

Prog Kanal Sender 1 C 06 ARD 2 C 24 ZDF 3 C 47 BR 3 4 C 40 SAT1 5 C 21 PRO7 6 C 59 BR 3 7 C 41 ---- 8 C 53 RTL2 9 C 31 ZDF 10 C 32 ZDF Programm wahlen Name/Kanal andern OK Verschieben/Kopieren Löschen Besenden

In den folgenden Kapiteln

3.1 – 3.3 ist die Bedienung der verschiedenen Funktionen beschrieben. Wählen Sie nach Bedarf aus.

Programmplatz-Belegung ändern


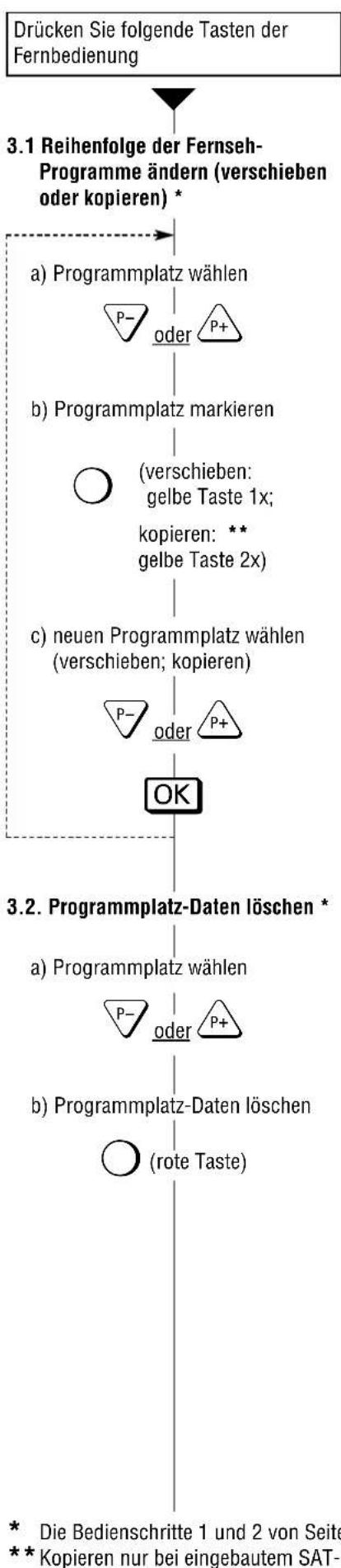

    A["Drücken Sie folgende Tasten der Fernbedienung"] --> B["3.1 Reihenfolge der Fernseh-Programme ändern (verschieben oder kopieren) *"]
    B --> C["a) Programmplatz wählen<br>P- oder P+"]
    B --> D["b) Programmplatz markieren<br>(verschieben: gelbe Taste 1x; kopieren: ** gelbe Taste 2x)"]
    D --> E["c) neuen Programmplatz wählen (verschieben; kopieren)<br>P- oder P+"]
    D --> F["OK"]
    F --> G["3.2. Programmplatz-Daten löschen *"]
    G --> H["a) Programmplatz wählen<br>P- oder P+"]
    G --> I["b) Programmplatz-Daten löschen<br>(rote Taste)"]
    H --> J["* Die Bedienschritte 1 und 2 von Seite<br>** Kopieren nur bei eingebautem SAT-1"]

Auf dem Bildschirm sehen Sie Erläuterungen

GRUNDIG TV-Sender-Tabelle Prog Kanal Sender 1 C 06 ARD 2 C 24 ZDF 3 C 47 BR_3 4 C 40 SAT1 5 C 21 PRO7 6 C 59 BR_3 7 C 41 8 C 53 RTL2 9 C 31 ZDF 10 C 32 ZDF Verschieben Bestätigen OK Kopieren

Sollte Ihnen die Reihenfolge der Fernsehprogramme nicht zusagen, kann sie geändert werden.

Beim Verschieben wird nur die Reihenfolge der Daten eines Programmplatzes verändert.

Beim Kopieren erscheinen bereits vorhandene, markierte Programmplatz-Daten ein weiteres Mal auf dem gewählten Programmplatz (Position des Farbbalkens).

Wiederholen Sie diesen Vorgang – wenn nötig – für weitere Fernseh-Programme.

* Die Bedienschritte 1 und 2 von Seite 8 müssen durchgeführt sein.

** Kopieren nur bei eingebautem SAT-Modul möglich.

Programmplatz-Belegung ändern

Drücken Sie folgende Tasten der Fernbedienung Auf dem Bildschirm sehen Sie

Erläuterungen

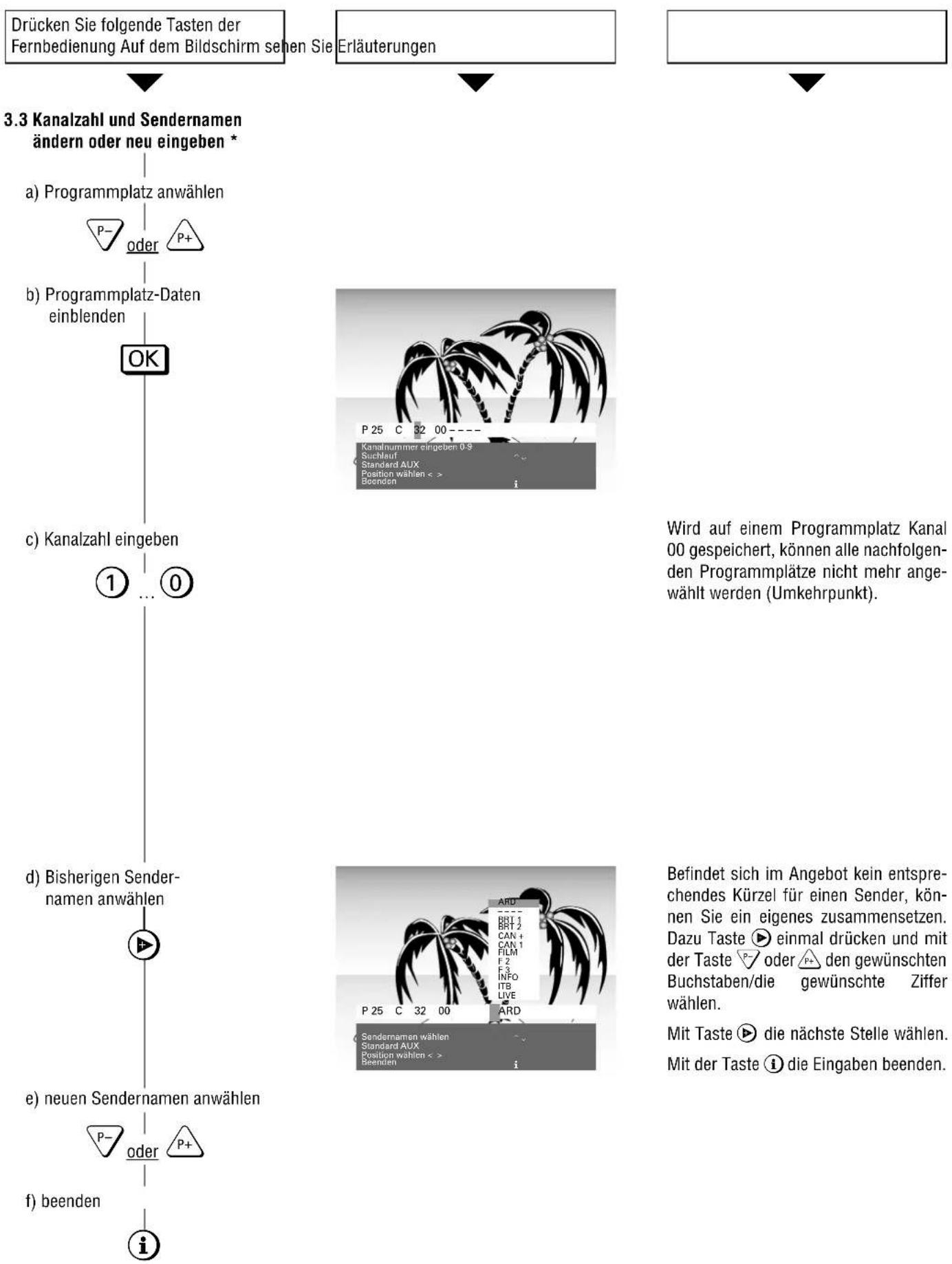

Wird auf einem Programmplatz Kanal 00 gespeichert, können alle nachfolgenden Programmplätze nicht mehr angewählt werden (Umkehrpunkt).

Befindet sich im Angebot kein entsprechendes Kürzel für einen Sender, können Sie ein eigenes zusammensetzen. Dazu Taste ▶ einmal drücken und mit der Taste ▶ oder ▶ den gewünschten Buchstaben/die gewünschte Ziffer wählen.

Mit Taste ▶ die nächste Stelle wählen. Mit der Taste ⓘ die Eingaben beenden.

* Die Bedienschritte 1 und 2 von Seite 8 müssen durchgeführt sein.

Taste einmal drücken: Gerät in Bereitschaft schalten. Taste zweimal drücken: Gerät komplett ausschalten Helligkeit Farbkontrast Videotext/Teletext-Betrieb ↔ TV-Betrieb R keine Funktion Programmplatz-Daten verschieben beim Programmplatz belegen. Uhrzeit Ein/Aus Daten löschen beim Programmplatz belegen SAT Satelliten-Receiver fernbedienen (dazu Taste SAT gedrückt halten) VIDEO Videorecorder fernbedienen (dazu Taste VIDEO gedrückt halten) TP 720 GRUNDIG 1...① Programmwahl und Einschalten ① AV des Gerätes aus Bereitschaft oder AV-Stellung wählen oder Eingeben der Seitennummern im Videotext-Betrieb P/C Programmdaten aufrufen. Taste 4 sec. gedrückt halten: Einstieg in den ATS. Vorwahltaste für verschiedene Funktionen i Einstieg ins Infocenter. Nach Hinweis »Menü → OK«, die Taste OK drücken. AUX Programm schrittweise fortschalten (1, 2, 3 ...) Programm schrittweise fortschalten (...3, 2, 1) Wird eine der Tasten △ oder ▼ gedrückt gehalten, werden die Senderkennungen eingeblendet und schnell durchlaufen. Das Gerät schaltet nach Loslassen der Taste auf den gewählten Programmplatz. oder Cursor (Schreibmarke) - Bewegung nach oben, nach unten OK - Ändern und Aktivieren verschiedener Funktionen. Lautstärke, oder Cursor (Schreibmarke) - Bewegung nach links, nach rechts Ton EIN/AUS (stummschalten) Einstieg ins »Audio-Menü«

Video-Recorder fernbedienen

Mit der Fernbedienung dieses Fernsehgerätes können Sie auch Grundig-Video-Recorder fernbedienen. Welche hierzu geeignet sind, sagt Ihnen Ihr Fachhändler.

Taste ○ VIDEO drücken und gedrückt halten.

Damit schalten Sie die Fernbedienung auf Video-Recorder-Betrieb.

Anschließend die gewünschte Taste drücken.

Entnehmen Sie der folgenden Aufstellung, mit welchen Tasten die Recorderfunktionen ausgelöst werden können.

(Ziffern-Taste 1) = Bildsuchlauf rückwärts
(Ziffern-Taste 2) = Bildsuchlauf vorwärts
(Taste - Ⓔ) = Aufnahmestart
(Taste Ⓤ+) = Stop
(Ziffern-Taste 7) = schneller Rücklauf
(Ziffern-Taste 8) = schneller Vorlauf
II (Taste - Ⓞ) = Pause
▶ (Taste ⬙+) = Wiedergabestart
(Ziffern-Taste 4) = Programmplatz -
▲(Ziffern-Taste 5) = Programmplatz +

... mit dem Audio-Menü

Audio-Menü aufrufen

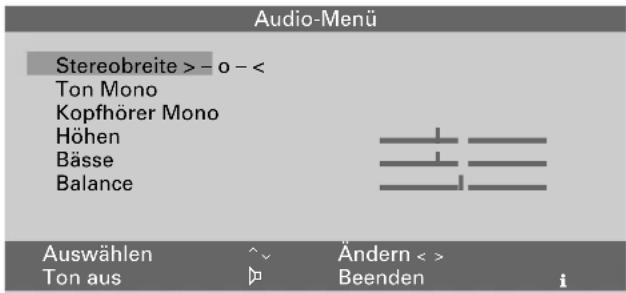

Die Taste ○drücken; die Seite »Audio-Menü« wird einge- blendet.

Audio-Menü Stereobreite > - o - < Ton Mono Kopfhörer Mono Höhen Bässe Balance Auswählen Ton aus ^ Ändern < > Beenden i

Die Zeile »Stereobreite« ist angewählt.

Das »Audio-Menü« können Sie nach jeder Einstellung mit Taste ⓘ ausblenden.

Stereobreite

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen.

Ändern mit Taste ◀ oder ▶.

Ton (Stereo-/Zweiton, Mono)

Empfängt das Gerät Zweiton-Sendungen, – z. B. einen Spielfilm mit Originalton auf Tonkanal A2 (Mono B bzw.

NICAM B) und die synchronisierte Fassung auf Tonkanal A1, – (MONO A bzw. NICAM A) - so können Sie

mit der Taste P- oder P+ die Zeile »Ton« anwählen und

mit den Tasten ◀, ▶ den Tonkanal wählen (individuelle Tonkanal-Wahl auch bei Kopfhörer-Betrieb).

Empfängt das Gerät Stereo-oder NICAM-Sendungen, schaltet es automatisch auf Stereo- bzw. NICAM-Tonwiedergabe.

Bei schlechter Stereo-Tonwiedergabe können Sie mit den Tasten ◀, ▶ auf Ton »Mono« schalten.

Soll die Wiedergabe auf einem Programmplatz ständig in Mono empfangen werden, dann ist als Senderkennung ab der zweiten Stelle », MO« einzugeben.

Siehe Kapitel »Kanalzahl und Sendernamen ändern oder neu eingeben«, Seite10.

Empfangen Sie Programme in Norm SECAM L NICAM, dann achten Sie darauf daß im Audio-Menü - Menüteil »Ton« - eine der Einblendungen

NICAM A, NICAM B, NICAM Stereo oder NICAM vorhanden ist.

Andernfalls überprüfen Sie ob auf diesem Programmplatz auch die Norm SECAM L NICAM eingestellt ist.

Hierzu das Audio-Menü ausblenden und mit Taste P/C die Daten des Programmplatzes aufrufen

Wollen Sie den Programmplatz mit einer anderen Norm belegen, dann folgen Sie dem Beispiel auf Seite 7, Kapitel »Programmplätze manuell belegen«.

Anzeige der Tonübertragungsart

Immer wenn vom Sender die Tonübertragungsart gewechselt wird (z. Beispiel von Mono in Stereo) erfolgt ca 4 sec. die entsprechende Anzeige.

Sie erfolgt auch bei Programmwechsel, jedoch nur bei Tonübertragungsarten die von Mono abweichen.

Mit Taste ⓘ kann die Anzeige auf Dauer eingeblendet werden. Ausblenden erneut mit Taste ⓘ.

Höhen, Bässe, Balance

Die Einstellungen dieser Funktionen sind nach Bedarf korrigierbar.

Mit den Taste P-, P+ die entsprechende Zeile anwählen.

Korrigieren mit der Taste ◀ oder ►.

Kopfhörer

Für den Kopfhörer ist bei den Einstellungen im Audio-Menü wie bei »Ton« vorzugeben.

NID!G - PROGRAM + 段 AUDIO L AUDIO R

Anschließen

Kopfhörer (3,5 mm ∅ Klinke) mit Buchse @verbinden.

Kopfhörer-Lautstärke verändern

Taste AUX drücken,» AUX-Menu« wird eingeblendet. Verändern mit Tasten ◀, ►.

AUX Kopfhörer AV AV 1 Record aus Format Standard 4:3 Wählen ^ _ Ändern < > Aktivieren OK Beenden i

Kontrast und Bildschärfe ändern

Die Taste ⓘ und danach die Taste OK drücken. Das »GRUNDIG Infocenter« wird eingeblendet.

Die Zeile »Bild-Menü« ist rot hinterlegt.

Die Taste OK drücken.

Das »Bild-Menü« wird eingeblendet.

Bild-Menü Kontrast Bildschärfe Auswählen Beenden Ändern < > i

Mit der Taste P- oder P+ »Kontrast«, »Bildschärfe« oder »Tint« wählen.

»Tint« wird bei Sendungen in NTSC-Norm eingeblendet und ist nur dann einstellbar.

Ändern mit den Tasten ◀, ►.

Das Fernsehgerät wurde mit maximalem Kontrast getestet, um die Zuverlässigkeit aller Baugruppen zu prüfen. Abhängig vom Gerätestandort und der Raumhelligkeit (Umgebungslicht) ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjektiv besten Bildeindruck zu erhalten.

Bildformat-Umschaltung von 4:3 auf 16:9

Wird das Fernsehgerät mit einem Satelliten-Receiver in der Fernsehnorm PAL plus mit Bildformat 16:9 betrieben, muß das herkömmliche Bildformat 4:3 auf 16:9 umgeschaltet werden:

Taste AUX drücken, das AUX-Menü wird eingeblendet

AUX Kopfhörer AV AV 1 Record aus Format Standard 4:3 Wählen ~~ Ändern < > Aktivieren OK Beenden i

Mit Tasten ⚫, ⚫+ die Menü-Zeile »Format« anwählen. Mit Taste ◀ oder ▶ das Format umschalten.

AUX-Menü mit Taste ⓘ ausblenden.

Helligkeit und Farbkontrast (Farbstärke) ändern

Dazu Minus (−) oder Plus (+) der entsprechenden Wipp-Taste (○, ⊕) solange drücken, bis der gewünschte Wert erreicht ist.

Helligkeit mit der Taste ☐○⊕

Farbkontrast (Farbstärke) mit der Taste ☐⊕(+)

Am Bildschirm wird die entsprechende Skala eingeblendet. Der veränderte Wert wird angezeigt.

Die zuletzt eingestellten Werte für Bildschärfe, Tint, Kontrast, Farbstärke, Bildschärfe, Tint und Helligkeit werden automatisch gespeichert durch:

Wechseln von Programmplatz zu AV-Programmplatz; Wechseln von AV-Programmplatz zu AV-Programmplatz; Schalten in Bereitschaft; Ausschalten mit der Netztaste.

Vor dem Speichern werden die Werte geprüft. Wurden Werte durch Herunterregeln soweit unterschritten, daß kein vernünftiger Bildeindruck mehr vorhanden ist, erscheinen nach Wiedereinschalten die werkseitigen Einstellungen (Optimalwert).

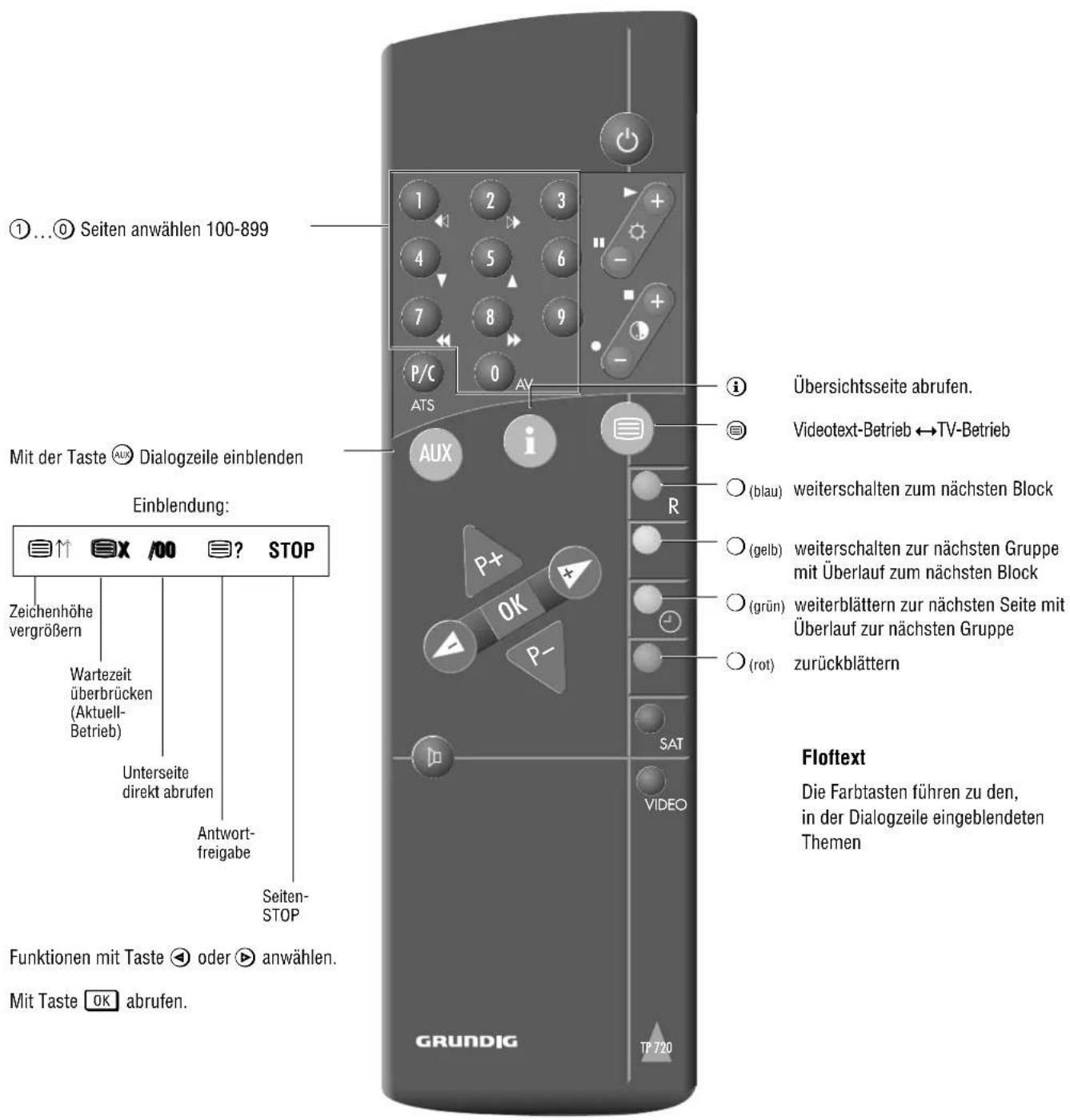

①...① Seiten anwählen 100-899 Mit der Taste 🎥 Dialogzeile einblenden Einblendung: Zeichenhöhe vergrößern Wartezeit überbrücken (Aktuell-Betrieb) Unterseite direkt abrufen Antwort-freigabe Seiten-STOP Funktionen mit Taste 🔑 oder ➤ anwählen. Mit Taste OK abrufen. Übersichtsseite abrufen. Videotext-Betrieb ↔TV-Betrieb ○(blau) weiterschalten zum nächsten Block ○(gelb) weiterschalten zur nächsten Gruppe mit Überlauf zum nächsten Block ○(grün) weiterblättern zur nächsten Seite mit Überlauf zur nächsten Gruppe ○(rot) zurückblättern SAT VIDEO TP 720 Grundig Floftext Die Farbtasten führen zu den, in der Dialogzeile eingeblendeten Themen

Allgemein

Videotext nennt man zusätzliche Informationen die gleichzeitig mit dem Fernsehprogramm von den Fernsehsendern ausgestrahlt werden.

Mit einem Videotext-Decoder, eingebaut in Ihr Fernsehgerät, können Sie die zusätzlichen Informationen auf dem Bildschirm sichtbar machen.

Videotext wird in Form von Texten und grafischen Darstellungen oder als Untertitel zu Fernsehprogrammen übertragen.

Untertitel dienen als Hilfe für gehörgeschädigte Personen.

Ihr Fernsehgerät bietet Ihnen mittels Informations-Seiten und Dialog-Zeilen eine einfache Form der Bedienung. Die Angaben in den Dialog-Zeilen benennen Funktionen und die dafür vorgesehenen Tasten.

TOP-FLOF-Videotext

TOP und FLOF sind neue Verfahren zum vereinfachten und schnellen Anwählen von Videotext-Seiten.

Mit TOP und FLOF können Sie Videotext-Seiten anwählen, ohne daß Ihnen die Seitennummern bekannt sind. Denn alle Videotext-Seiten werden nach Themenkreisen – auch Blöcke genannt –, wie in einem »Karteikasten« geordnet, vom Sender übertragen.

So sind z.B. alle Nachrichten im Block »Aktuelles« zusammengefaßt. Weitere Themenkreise sind z.B. die Blöcke »Sport«, »Fernsehprogramme« und »Service«. Bei TOP-Videotext sind die Blöcke nochmals in mehrere Gruppen unterteilt, bei »Aktuelles« in Politik, Wirtschaft, Kultur usw. Innerhalb der Gruppen befinden sich die Normalseiten.

Die Benutzerführung am Bildschirm macht die Bedienung äußerst einfach und sicher. Am unteren Rand des Bildes wird eine Kommentarzeile eingeblendet und farblich gekennzeichnet. Die angezeigten Farben finden Sie auf der Fernbedienung wieder. Bei TOP-Betrieb zeigt das gelbe Feld die nächste Gruppe im aktuellen Block. Das blaue Feld gibt den nächsten Block an.

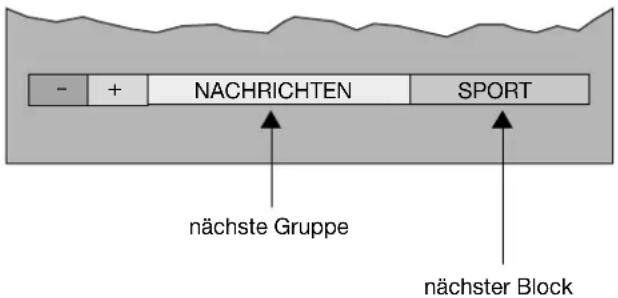

- + NACHRICHTEN SPORT nächste Gruppe nächster Block

Von Block zu Block schalten Sie mit der blauen Taste der Fernbedienung, von Gruppe zu Gruppe mit der gelben, und von Seite zu Seite blättern Sie mit der grünen Taste vorwärts. Die rote Taste führt Sie zurück.

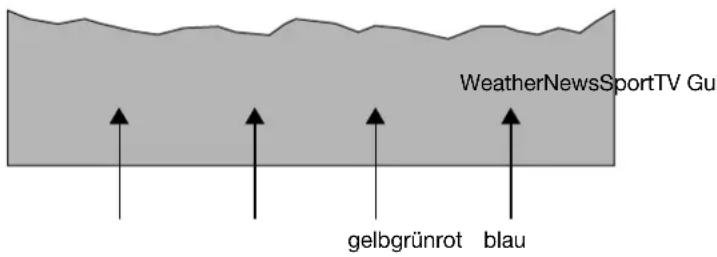

Bei FLOF-Betrieb erscheint eine Themenauswahl in farbiger Schrift. Die Farbtasten der Fernbedienung führen Sie zu den eingeblendeten Themen.

WeatherNewsSportTV Gu gelbgrünrot blau

TOP und FLOF bringen Sie somit schnell, einfach und sicher ans Ziel – zur gewünschten Videotext-Seite.

Wird vom Sender kein TOP- oder FLOF-Videotext gesendet, erscheint ein Balken mit vier farbigen Feldern.

Mit den Tasten (rot, grün, gelb oder blau) können Sie die angebotenen Seiten abrufen.

Hinweis

Ist das Antennensignal nicht einwandfrei, z.B. verrauscht, so können Videotextseiten u.U. fehlerhaft wiedergegeben werden. Bringt das Feinabstimmen am TV-Gerät keine Verbesserung, dann lassen Sie bitte Ihre Antennenanlage überprüfen.

Das sollten Sie wissen

Für den Videotext-Betrieb »TOP« werden vom Sender zusätzliche Informationen benötigt. Bitte warten Sie deshalb einige Zeit nach dem Einschalten bzw. Programmwechsel, bis der TOP-Decoder seinen Speicher eingelesen hat und alle Informationen zur Verfügung stehen.

Mit der Taste ☎ gelangen Sie aus jeder Betriebsart sofort wieder in den normalen Fernsehbetrieb.

Bitte beachten Sie jeweils die eingeblendete Benutzerführung am unteren Bildschirmrand.

Bedienen

Wählen Sie mit den Ziffern-Tasten ①...⑥ das Fernsehprogramm, dessen Videotext-Seiten Sie abrufen möchten.

Videotext einschalten/ausschalten

Taste ☎ der Fernbedienung drücken.

Übersichts-Seite 100 oder die zuletzt gesehene Videotext-Seite erscheint.

Taste ☎ drücken, Videotext ist ausgeschaltet

TOP-Betrieb

Ein rotes, grünes, gelbes und ein blaues Schriftfeld sind im Bild unten sichtbar. Analog dazu finden Sie die farblich gekennzeichneten Tasten auf der Fernbedienung.

Mit der Taste ○(rot) blättern Sie zurück.

Mit der Taste ○(grün) blättern Sie weiter zur nächsten vorhandenen Seite (mit Überlauf zur nächsten Gruppe).

Mit der Taste ○(gelb) schalten Sie weiter zur nächsten Gruppe. Nach der letzten Gruppe des angewählten Blockes gelangen Sie automatisch zum nächsten Block (Überlauf).

Mit der Taste ○(blau) schalten Sie von Block zu Block.

Seiten abrufen

Nummer der gewünschten Seite mit den Ziffern-Tasten ①...⑩ dreistellig eingeben.

– Die Seitennummer steht am oberen Bildrand und die Seite erscheint nach kurzer Zeit.

Mit der Taste Ⓞ können Sie die zuletzt gesehene Seite anwählen.

Übersichtsseite abrufen

Sie können direkt auf den Programmvorschaublock (bei TOP-Text) oder auf die Übersichtsseite der jeweiligen Sendeanstalt schalten.

Taste ⓘ drücken.

Es erscheint der Programmvorschaublock oder die Übersichtsseite.

Mehrfachseiten/Seiten-Stop

Unter einer Seitennummer können mehrere Unterseiten zusammengefaßt sein, die von der Sendeanstalt in einem bestimmten Zyklus automatisch »weitergeblättert« werden.

Markiert sind Unterseiten durch eine Einblendung unter der Uhrzeit, z.B. 3/6 bedeutet, Sie sehen die dritte von sechs Unterseiten.

Wollen Sie eine Unterseite länger betrachten, drücken Sie die Taste AUX.

Die Dialogzeile wird eingeblendet.

Mit Taste ◀ oder ▶ das Symbol STOP anwählen.

Taste OK drücken,

im Bild oben wird »STOP« eingeblendet. Der Inhalt der gezeigten Seite wird nun »festgehalten«, nicht mehr aktualisiert, und nicht mehr auf weitere Unterseiten umgeschaltet.

Taste OK drücken,

die Funktion »STOP« ist aufgehoben, es erscheint die aktuelle Unterseite.

Die Funktion kann auch – ohne Aufruf der Dialogzeile – mit der Taste ◀ durchgeführt werden.

Unterseite direkt abrufen

Taste AUX drücken (Dialogzeile wird eingeblendet).

Mit Taste ◀ oder ▶ das Symbol /00 anwählen.

Taste OK drücken

In der Dialogzeile-Zeile erscheint die angewählte Seitennummer z.B. 155/----.

Mit den Zifferntasten die gewünschte Unterseite vierstellig eingeben. Z.B. die zweite Seite, Reihenfolge 0002. Die gewünschte Unterseite wird gesucht und angezeigt.

Taste OK drücken,

die Funktion ist aufgehoben.

Die Funktion kann auch – ohne Aufruf der Dialogzeile – mit der linken Seite der Wipptaste ☐⊕⊕+ durchgeführt werden.

Zeichenhöhe vergrößern

Taste AUX drücke. (Dialogzeile wird eingeblendet).

Mit Taste ◀ oder ▶ das Symbol 📄anwählen.

Aufeinander folgendes Drücken der Taste OK bewirkt: doppelte Schrifthöhe obere Bildhälfte, doppelte Schrifthöhe untere Bildhälfte, Normalbild.

Die Funktion kann auch – ohne Aufrufen der Dialogzeile – mit der rechten Seite der Wipptaste ☐⊕⊕durchgeführt werden.

Antwort-Freigabe

Freigabe auf bestimmten Videotext-Seiten, z.B. bei Lösungen von Rätseln oder VPS-Zeiten zum Programmieren eines Video-Recorders.

Taste AUX drücken. (Dialogzeile wird eingeblendet)

Mit Taste ◀ oder ▶ das Symbol ☐? anwählen.

Taste OK drücken, die verdeckten Informationen werden sichtbar.

Taste OK drücken, die Funktion »Antwort« ist aufgehoben.

Die Funktion kann auch – ohne Aufruf der Dialogzeile – mit der Taste ▶ durchgeführt werden.

Fernsehen während des Videotext-Betriebes

Aktualisieren einer Seite – Wartezeiten überbrücken

Die Videotext-Redaktion aktualisiert bestimmte Videotext-Seiten. So werden z.B. die Devisenkurse auf den neuesten Stand gebracht, Sportmeldungen nachgetragen oder eine letzte Meldung nachgereicht.

Angenommen, Sie wollen fernsehen und dennoch informiert werden, dann wählen Sie zuerst die betreffende Seite und

drücken danach die Taste AUX. (Dialogzeile wird eingeblendet).

Mit Taste ◀ oder ▶ das Symbol ☐X anwählen.

Taste OK drücken.

Sie sehen das Fernsehbild und am oberen Bildrand einge- blendet das Videotext-Symbol.

Erscheint in der Infozeile z. B. S143, dann

Taste OK drücken.

Die Videotext-Seite erscheint mit aktuellem Inhalt.

Sie können diese Funktion ebenfalls zur Überbrückung von Wartezeiten verwenden, während Ihr Videotext-Decoder eine Seite sucht. Ist die Seite gefunden, erscheint in der Infozeile z. B. S143.

Page catching,

d.h. Seiten wählen ohne die Seitennummer einzutippen. Mittels Cursor können Sie die gewünschte Videotext-Seiten aus Übersichts-Seiten (Seiten, in denen sich dreistellige Seitennummern befinden) direkt anwählen.

Taste P+ oder P- drücken.

Am oberen Bildrand wird »Page Catching« eingeblendet.

Bei der ersten bzw. letzten Seitennummer der Übersicht blinkt ein rechteckiger Lichtpunkt (Cursor).

Mit den Tasten ⚠️ oder ⚡️ den Cursor zur gewünschten Seitennummer bringen.

Taste OK drücken.

Die Seite erscheint im Bildschirm.

Komfortfunktionen

Timer/Security-Funktionen

Damit können Sie kindergefährdende Sendungen sperren; alle Programme sperren;

zu einer gewünschten Zeit aus-(Sleep Timer) und/oder einschalten lassen (Wake up Time).


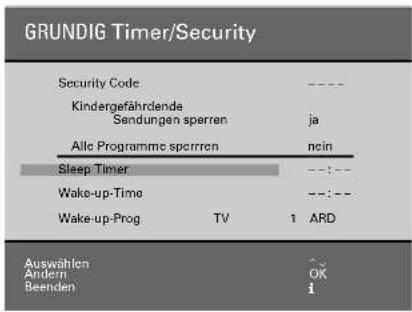

    M --> N["GRUNDIG Timer/Security"]
    N --> O["Security Code ---"]
    O --> P["Kindergefährdende\nSendungen sperren ja\nAlle Programme sperren nein"]
    P --> Q["Sleep Timer ---:---"]
    Q --> R["Wake-up-Time ---:---"]
    R --> S["Wake up Prog TV 1 ARD"]
    S --> T["Auswählen\nAndern OK\nBeenden"]
    T --> U["i"]
    U --> V["Mit der Taste i können Sie jederzeit auf das aktuelle Fernsehprogramm zurückschalten."]
    V --> W["In den folgenden Kapiteln 3.1 – 3.4 ist die Bedienung der vier verschiedenen Timer/Security-Funktionen beschrieben.\nWählen Sie nach Bedarf aus."]

Drücken Sie folgende Tasten der Fernbedienung Auf dem Bildschirm sehen Sie

3.1 Kindergefährdende Sendungen sperren *

a) Kennzahl vierstellig eingeben

b) Sendungen sperren: ja

GRUNDIG Security Security Code RTL gesperrt ! Kindergefährdende Sendungen Eingabe Programmplatz wählen 0-9

3.2 Alle Programme sperren *
a) Kennzahl vierstellig eingeben

b) Zeile »Alle Programme sperren« anwählen

c) Ausschaltzeit eingeben (wenn gewünscht)

* Die Bedienschritte 1 und 2 von Seite 18 müssen durchgeführt sein.

Die Sperre kann jederzeit vorgenommen werden.

Wird eine kindergefährdende Sendung ausgestrahlt, erscheint nebenstehende Tafel (Beispiel RTL).

Bitte die gespeicherte Kennzahl gut merken!

Falls Sie die Kennzahl vergessen haben, schalten Sie auf einen nichtgesperrten Programmplatz, rufen die Seite Timer/Security auf und drücken die Taste OK Ein »Schlüssel« auf der letzten Seite (Umschlag) hilft Ihnen dann weiter.

Nach dem Ausschalten (automatisch oder mit der Taste Ⓤ) kann das Gerät durch Unbefugte nicht benutzt werden.

Bitte die gespeicherte Kennzahl gut merken!

Falls Sie die Kennzahl vergessen haben, hilft Ihnen ein Schlüssel auf der letzten Seite (Umschlag) weiter.

Komfortfunktionen


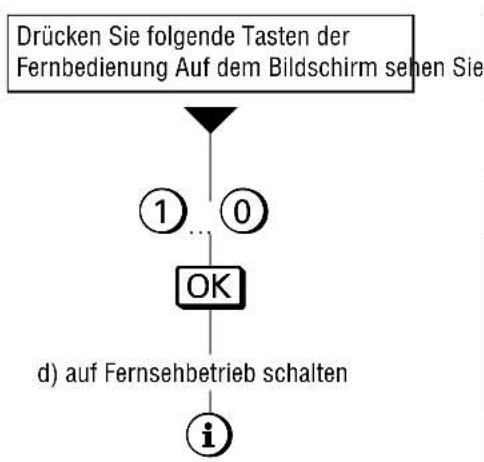

    C --> D["d) auf Fernsehbetrieb schalten"]
    D --> E["i"]

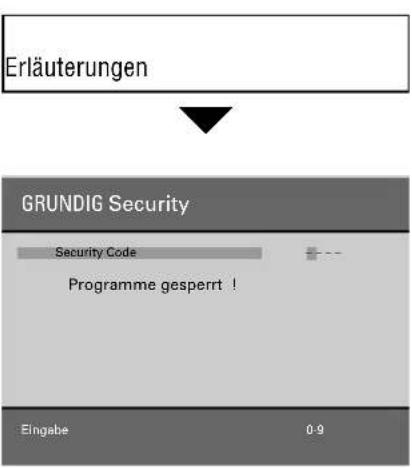

Erläuterungen GRUNDIG Security Security Code Programme gesperrt ! Eingabe 0-9

Das Gerät schaltet nach Erreichen der eingegeben Ausschaltzeit automatisch aus. Wenn danach wieder eingeschaltet wird, erscheint nebenstehende Tafel. Nur durch Eingeben der vorher gespei- cherten Kennzahl kann wieder fernge- sehen werden.

3.3 Ausschaltzeit eingeben (Sleep Timer) *


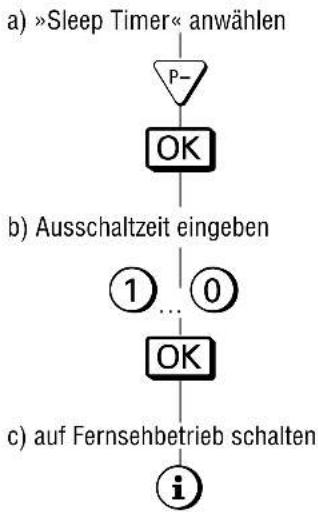

    A["»Sleep Timer« anwählen"] --> B["P-"]
    B --> C["OK"]
    C --> D["b) Ausschaltzeit eingeben"]
    D --> E["1 ... 0"]
    E --> F["OK"]
    F --> G["c) auf Fernsehbetrieb schalten"]
    G --> H["i"]

GRUNDIG Timer/Security Security Code Kindergefährdende Sendungen sperren ja Alle Programme sperren ncin Sleep Timer Wake-up-Time --:-- Wake-up-Prog TV 1 ARD Auswahlen Andern Beenden OK i

Das Gerät schaltet zur eingestellten Zeit in Bereitschaft.

3.4 Einschaltzeit eingeben (Wake-up Time) *

GRUNDIG Timer/Security Security Code Kindergefährdende Sendungen sperren Alle Programme sperren Sleep Timer Wake-up-Time Wake-up-Prog TV 1 ARD Auswahlen Andern Beenden OK

Wake-up Time = Weckzeit

Hat sich das Gerät über Wake-up Tim eingeschaltet und erhält danach keinen Befehl von der Fernbedienung, schaltet es nach 30 Minuten in Bereitschaft.

Mit der Funktion »Wake-up Prog« (letzte Zeile in diesem Menü) wird der Programmplatz vorgewählt, dessen Programm zur Weckzeit erscheinen soll.

Damit das Gerät zur eingegebenen Einschaltzeit einschalten kann, muß es in Bereitschaft geschaltet werden.

* Die Bedienschritte 1 und 2 von Seite 18 müssen durchgeführt sein.

Sonderfunktionen

Menü »Sonderfunktionen« aufrufen

GRUNDIG Infocenter mit der Taste ⓘ und OK aufrufen.

Cursor-Taste P+ drücken; »Sonderfunktionen« ist farbig hinterlegt.

Taste OK drücken.

GRUNDIG Sonderfunktionen Einstellungen AV-Einstellungen IR-Dataprogrammer MEGALOGIC Download Übertragung der TV-Sendertabelle Service Auswählen Aktivieren OK Beenden

Menü »Einstellungen« aufrufen

Taste OK drücken.

»Lautstärke« ist farbig hinterlegt.

GRUNDIG Einstellungen Lautstärke P 1 Farbdeckung P 1 Einschalten mit Programm 1 Bild/Ton-Skala aus MEGALOGIC Info ein Öko-Netzschalter 3h Auswählen Ändern < > Beenden

Lautstärke

Empfangen Sie ein Programm, dessen Lautstärke gegenüber anderen abweicht (zu laut oder zu leise), können Sie sie anpassen.

Mit der Taste ◀ oder ▶ die Lautstärke ändern. Es wird immer nur die Lautstärke des Programmes verändert, dessen Programmplatz momentan angewählt ist.

Farbdeckung

Mit der Taste P- die Zeile »Farbdeckung« anwählen.

Zeile erscheint farbig hinterlegt.

Mit der Taste 🔒 oder ▶ die Farbdeckung ändern. Es wird immer nur die Farbdeckung des Programmes verändert, dessen Programmplatz momentan angewählt ist.

Zurückschalten zum TV-Programm mit der Taste ⓘ.

Einschalten mit ...

Wenn Sie das Gerät häufig als AV-Monitor einsetzen- z. Beispiel zusammen mit einer Camera als Überwachungsanlage – kann mit dieser Funktion dem AV-Programmplatz Vorrang eingeräumt werden. D.h. nach dem Einschalten kommt anstelle des Programmplatzes P1 der AV-Programmplatz.

Anwählen mit ▶, ändern mit ◀ oder ▶.

Bild/Ton-Skala

Mit der Taste ☑ die Position »Bild/Ton-Skala« farbig hinterlegen.

Mit der Taste ◀ oder ▶ wählen ob Skaleneinblendungen, wie z. Beispiel

min...... Lautstärke .max

- erwünscht sind.

MEGALOGIC Info

Mit MEGALOGIC können Informationen vom jeweiligen Video-Recorder-Betrieb eingeblendet werden.

Unabhängig vom Fernsehbetrieb werden Sie – kurz einge- blendet – darüber informiert, welche Video-Recorder-Funk- tion gerade „abläuft“.

Zum Beispiel: Wiedergabe, Aufnahme, Vorlauf usw.

Mit der Taste ▼ die Position »MEGALOGIC Info« farbig hinterlegen.

Mit der Taste ◀ oder ▶ wählen ob Einblendungen erwünscht sind oder nicht.

Öko-Netzschalter

Damit kann das Gerät so voreingestellt werden, daß es sich - nach einer von Ihnen bestimmten Zeit (Auswahl 1h - 4h) - aus Bereitschaft komplett abschaltet.

Sie sparen damit Energie.

Diese energiesparende Maßnahme greift nicht, wenn eine Weckzeit (Siehe Seite 20; Kapitel »Einschaltzeit eingeben«) eingegeben wurde.

Sonderfunktionen

Menü »Sonderfunktionen« aufrufen

GRUNDIG Infocenter mit der Taste ⓘ und OK aufrufen.

Cursor-Taste P+ drücken; »Sonderfunktionen« ist farbig hinterlegt.

Taste OK drücken.

GRUNDIG

Sonderfunktionen

Einstellungen

AV-Einstellungen

IR-Dataprogrammer

MEGALOGIC Download

Übertragung der TV-Sendertabelle

Service

Auswählen

Aktivieren OK

Beenden

AV-Einstellungen

Der Menüteil »AV-Einstellungen« ist ab Seite 23 beschrieben.

IR-Dataprogrammer / Service

Die Funktionen IR-Dataprogrammer und Service sind nur für den Fachhändler. Die Funktion Service ist durch eine Kennzahl geschützt.

Übertragung TV-Sendertabelle zum Video-Recorder (VCR)

Das Fernsehgerät ist mit dem MEGALOGIC-System ausgerüstet.

Mit einem Video-Recorder dieses Systems bietet sich Ihnen ein besonderer Bedienkomfort.

Sie können die programmplatzbezogenen Daten (gespeicherte Programme) des Fernsehgerätes dem Video-Recorder (VCR) übertragen.

Ein Programmieren der Programme am VCR ist damit überflüssig.

Es können dann sofort Aufnahmen vom Fernsehgerät vorgenommen werden.

Hierzu müssen Fernsehgerät (an Buchse AV 2) und Video-Recorder mit einem EURO-AV-Kabel (voll beschaltet) verbunden werden.

Mit der Taste ▼ die Position

»Übertragung TV-Sendertabelle zum VCR« farbig hinterlegen und Taste OK drücken.

Der Hinweis »Übertragung TV-Sendertabelle« sowie Programmplatznummer und Senderkennung werden eingeblendet. Nach der Übertragung erfolgt automatisch Fernsehbetrieb.

Anschlußmöglichkeiten und Betrieb ...

Das Fernsehgerät ist mit verschiedenen Buchsen ausgestattet. Daran können verschiedene Zusatzgeräte-wie z. Beispiel Video-Recorder, SAT-Receiver, Video-Camera usw.-angeschlossen werden. Damit können Sie Aufnahmen, Wiedergaben, Überspielungen usw. vornehmen. Zuvor muß das jeweilige Zusatzgerät an das Fernsehgerät angepaßt werden. Hierzu dient das Menü »AV-Einstellungen«.

Es ist folgendermaßen aufzurufen

Taste i und OK drücken; Einblendung: Menü »Infocenter« Taste F, drücken; Zeile »Sonderfunktionen »ist farbig hinterlegt Taste OK drücken; Einblendung: Menü »Sonderfunktionen« Taste V, drücken; Zeile »AV-Einstellungen« ist farbig hinterlegt Taste OK drücken; Einblendung: Menü »AV-Einstellungen«.

...für Video-Recorder

AV1 RECOUNTER RECORDER AV2 VINCORRORDER T003 003 000 0 200 003 000 SUND-AV 100 003 003

GRUNDIG

AV-Einstellungen

Decoder aus

AV 1

AV 2 SVIDEO

AV 3

Erkennung aus

Auswählen

Ändern < >

Beenden

i

Video-Recorder-Wiedergabe

Anschließen

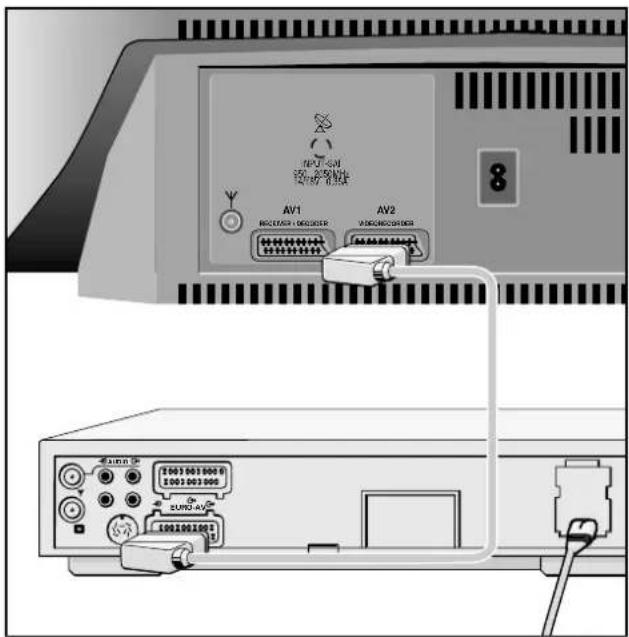

Video-Recorder an Buchse AV 2

Bedienen

Menü »AV-Einstellungen« aufrufen (siehe oben)

Mit Taste ▼ oder ▲ »AV2« anwählen (farbig hinterlegen).

Mit Taste ◀ oder ▶ zwischen »Video« und »SVIDEO« wählen (je nach angeschlossenem Video-Recorder).

Menü mit Taste ① ausblenden.

Video-Recorder starten.

Am Bildschirm sehen Sie die Recorder-Wiedergabe und kurzzeitig die Einblendung bzw. AV 2 SVIDEO AV 2 VIDEO

Anschlußmöglichkeiten und Betrieb ...

... für Camera-Recorder (VHS, Video 8)

NDIG - PROGRAM + AUDIO N 1 AUDIO B

Wiedergabe

Anschluß des Bildsignales

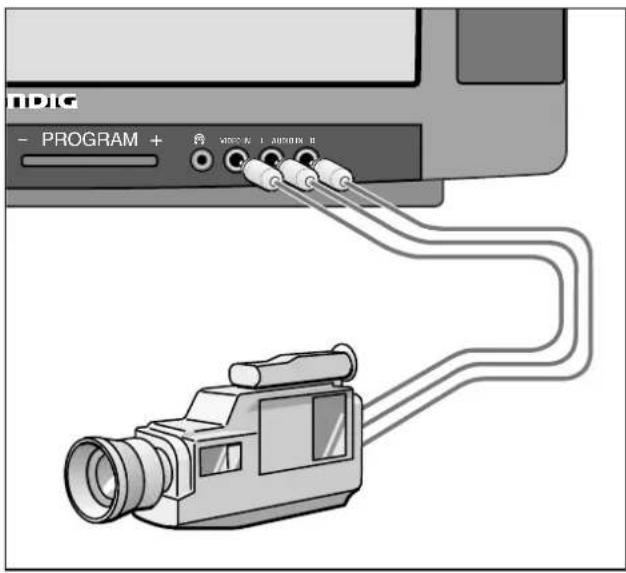

Verbinden Sie die Buchse FBAS mit der entsprechenden Bild-Buchse des Camera-Recorders.

Anschluß desTonsignales

Verbinden Sie die Buchsen L AUDIO R mit den Tonbuchsen des Camera-Recorders. Bei Mono-Wiedergabe ist die Buchse L AUDIO mit der entsprechenden Tonbuchse am Camera-Recorder zu verbinden.

Bedienen

Menü »AV-Einstellungen« aufrufen (s. Seite 23).

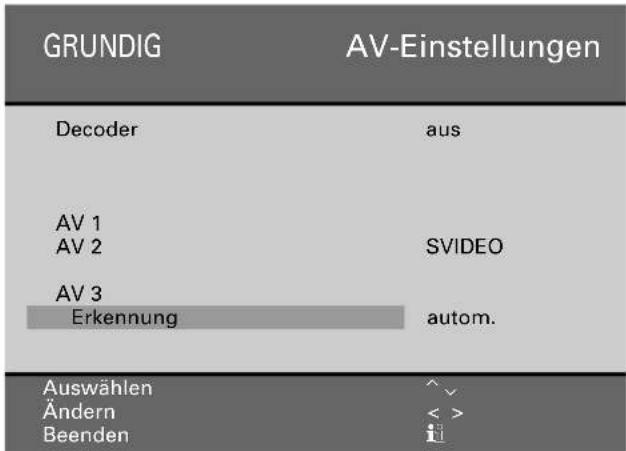

»Erkennung« anwählen und »autom« einstellen.

Bei evtl. Störungen wählen Sie »aus«.

Menü mit Taste ⓘ ausblenden.

Wiedergabe des Camera-Recorders starten.

Am Bildschirm sehen Sie die Camera-Recorder-Wiedergabe.

... für S-VHS-Video-, S-VHS-Camera- oder Hi8-Camera-Recorder

ON/O-SET 550 200/4Hz 140/16V CL0A AV1 RECEIVED DECOODER AV2 VOCOLED/DEFICER

Wiedergabe

Camera an Buchse AV 2.

Menü »AV-Einstellungen« aufrufen (s. Seite 23).

Buchse AV 2 anwählen und »S VIDEO« auswählen.

Menü mit Taste ⓘ ausblenden.

Wiedergabe des Camera-Recorders starten.

Am Bildschirm sehen Sie die Camera-Recorder-Wiedergabe.

Anschlußmöglichkeiten und Betrieb ...

... für Satelliten-Receiver ... für Descrambler (Decoder)

1015V 0.2mA AV1 AV2 HIND-3V HIND-3V HIND-3V HIND-3V

GRUNDIG

AV-Einstellungen

Decoder aus

AV 1 VCR/SAT

AV 2 SVIDEO

AV 3

Erkennung autom.

Auswählen

Andern < >

Beenden

i

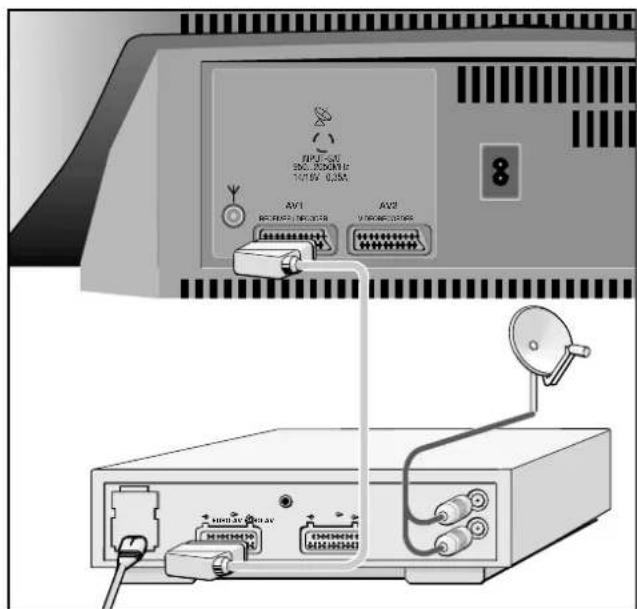

Anschließen

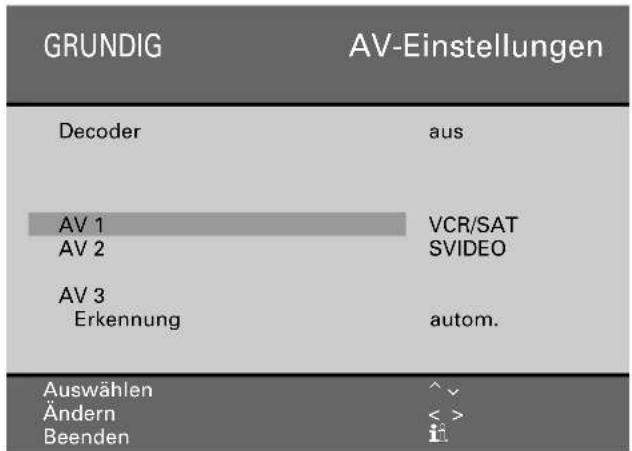

Menü »AV-Einstellungen« aufrufen (s. Seite 23).

»AV 1« anwählen und »VCR/SAT« auswählen.

Menü ausblenden,

SAT-Receiver einschalten.

Taste ○SAT drücken und gedrückt halten und gewünschten Programmplatz des Satelliten-Receivers mit den Ziffern-Tasten ①...⑨ eingeben.

Das Gerät ist für Satellitenempfang vorbereitet. Zur Nachrüstung ist das Modul SER 6350 vorgesehen. Fragen Sie Ihren Fachhändler.

Menü »AV-Einstellungen« aufrufen (s. Seite 23).

»Decoder« AV 1 anwählen.

P 10 bedeutet: Programmplatz 10 ist gewählt.

Menü ausblenden,

Wenn im Menü-Teil »AV-Einstellungen« die Anwahl »Decoder« oder »Ton« getroffen wird, ist immer »autom« (Automatik-Betrieb) vorgegeben (werkseitige Voreinstellung).

Im Normalfall braucht dies nicht verändert zu werden.

Bei Zusatzgeräten aber, die nicht den technisch notwendigen Stand dieses Fernsehgerätes aufweisen, kann es u.U. notwendig sein, eine andere Einstellung vornehmen zu müssen. Dann wenden Sie sich bitte an Ihren Fachhändler.

Wenn Sie einen Video-Recorder an Buchse AV 2 angeschlossen haben, sollte der Decoder am Video-Recorder angeschlossen werden.

Anschlußmöglichkeiten und Betrieb ...

... für Video-Recorder ... für Satelliten-Receiver ... für Descrambler (Decoder)

INPUT-SC AV1 AV2 VIDEO-RECORDER SAT-RECEIVER DECODER

...mit mehreren Zusatzgeräten

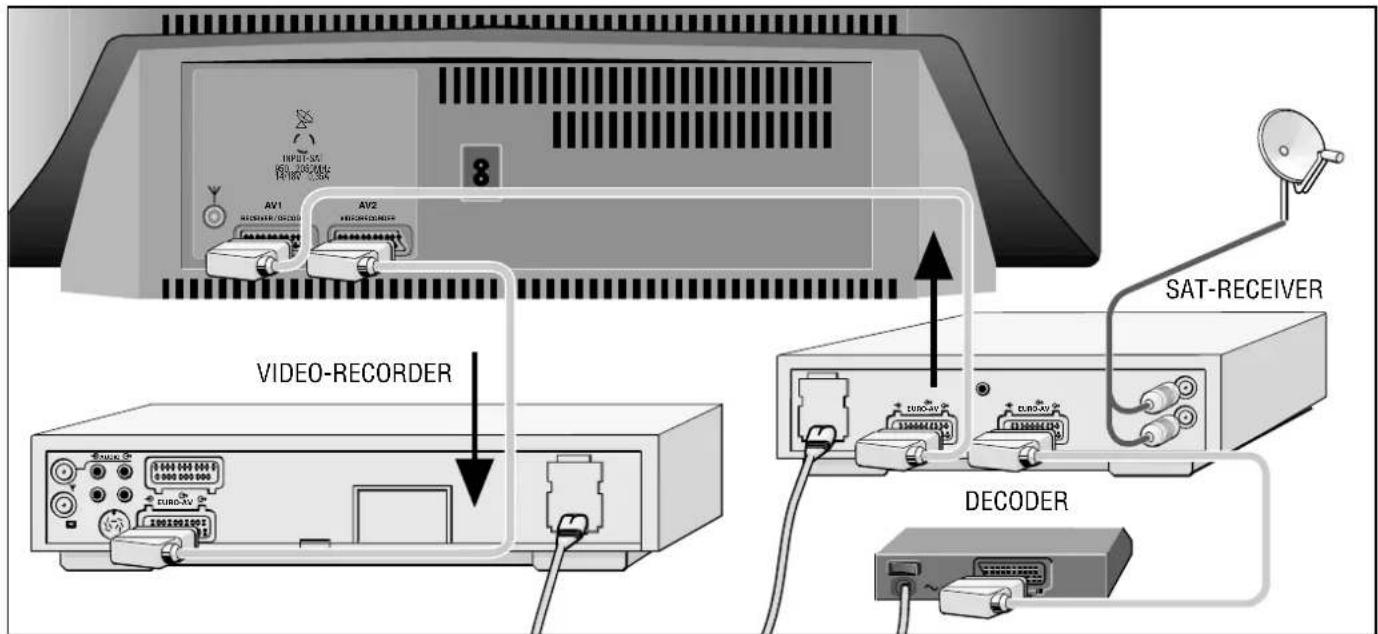

Haben Sie mehrere Zusatzgeräte anzuschließen – zum Beispiel Descrambler, Satelliten-Receiver, Video-Recorder – dann sollte der Anschluß nach obigem Beispiel erfolgen

Bei Fernseh-Satellitenempfang

Descrambler →Satelliten-Receiver →Fernsehgerät (Buchse AV 1).

Hierbei den Video-Recorder an Buchse AV 2 anschließen.

Bei Fernsehempfang über Kabel

Descrambler → Video-Recorder → Fernsehgerät (Buchse AV 1)

Beispiel

Sie wollen ein Satelliten-Programm aufnehmen

Bedienen

Mit Taste _AV den Programmplatz AV1 anwählen.

Gewünschtes Satelliten-Programm wählen

Menü »AV-Einstellungen« aufrufen.

Zeile » AV 1« und» VCR/SAT« wählen.

In der Zeile AV 2 ist »Video« oder »S VIDEO« einzustellen (abhängig von der Art des Video-Recorders)

Menü ausblenden.

Recorder starten.

GRUNDIG

AV-Einstellungen

Decoder aus

Einstellungen P 10

Ton autom.

AV 1 VCR/SAT

AV 2 SVIDEO

AV 3

Erkennung

aus

Auswählen

Ändern

Beenden

^

< >

i

Wollen Sie während des Überspielvorganges das Fernsehgerät in Bereitschaft oder auf ein Fernsehprogramm schalten, müssen Sie zuerst mit Taste AUX das AUX-Menü aufrufen und darin »Record ein« wählen.

AUX

Kopfhörer

AV AV 1

Record AV 1→AV 2 ein

Format Standard 4:3

Wählen

Aktivieren OK Beenden

Andern < >

i

Jetzt können Sie mit dem Fernsehgerät jedes Programm sehen, ohne die Aufzeichnung zu stören oder in Bereitschaft schalten um Energie zu sparen.

Nach dem Überspielen wieder »Record aus« einstellen.

Anschlußmöglichkeiten und Betrieb

Überspielen von Videoaufzeichnungen über das Fernsehgerät

AV1 RECOVATOR/RECOVATOR AV2 RECOVATOR/RECOVATOR 8

Sie können überspielen von:

Video-Recorder	→	Video-Recorder;
Camera-Recorder	→	Video-Recorder;
S-VHS-Recorder (FBAS-Signal)	→	VHS-Recorder;
S-VHS-Recorder (FBAS-Signal)	→	S-VHS-Recorder

Von Buchse ... nach Buchse ...

Buchse AV 1	→	Buchse AV2
AV 3-Buchsen; Frontseite (FBAS)	→	Buchse AV2

Anschließen

(nach obiger Abbildung)

Wiedergabe-Recorder an Buchse AV 1

Aufnahme Recorder an Buchse AV 2

Bedienen

Menü »AV-Einstellungen« aufrufen (s. Seite 23).

Zeile »AV 1« und »VCR/SAT« anwählen.

Zwischen »Video/S VIDEO« wählen; abhängig von der Art der Aufzeichnung und der angeschlossenen Geräte.

Menü mit Taste ⓘ ausblenden.

Beide Recorder starten.

Wollen Sie während des Überspielvorganges das Fernsehgerät in Bereitschaft oder auf ein Fernsehprogramm schalten, müssen Sie zuerst mit Taste AUX das AUX-Menü aufrufen und darin »Record ein« wählen.

Jetzt können Sie mit dem Fernsehgerät jedes Programm sehen, ohne die Aufzeichnung zu stören oder in Bereitschaft schalten um Energie zu sparen.

Nach dem Überspielen wieder »Record aus« einstellen.

AUX Kopfhörer AV Record AV 1 → AV 2 Format AV 1 ein Standard 4:3 Wählen Aktivieren ^ OK Ändern Beenden < > i

Anschließen zum Überspielen von Camera-Recorder → Video-Recorder

Anschließen des Camera-Recorders siehe Abb.Seite 24. Aufnahme-Recorder an Buchse AV 2 anschließen.

Bedienen

Menü »AV-Einstellungen« aufrufen (s. Seite 23).

»Erkennung« anwählen und »autom« einstellen.

»Buchse« anwählen und »SVIDEO« oder »Video« auswählen. (Abhängig von der Art der Aufzeichnung und der angeschlossenen Geräte.

Weiter wie im obigen Bedienbeispiel.

Im AUX-Menü steht u.a Record AV 3 → AV 2.

Netzspannung:

220-240V, 50/60Hz

(Regelbereich des Netzteiles 190 ... 264V)

»Das Gerät darf nur mit dem beiliegenden Netzkabelset betrieben werden. Es verhindert Störungen aus dem Netz und ist Bestandteil der Gerätezulassung.

Für Ersatzzwecke bestellen Sie bitte bei einer Kunden-dienst-Stelle nur das Netzkabelset mit der Bezeichnung GWN 9.22/Sachnummer 8290.991-316«.

Aufnahme:

ca. 85 W

In Bereitschaft (Stand-by) 8 W

Empfangsbereiche:

C01 ... C99

Sonderkanäle S01 ... S41

SAT nachrüstbar

Tonendstufe:

2 X 15 W Musikleistung (2 x 7,5 W Sinus)

Service-Hinweise für den Fachhandel:

Das Gerät entspricht den VDE-Sicherheitsbestimmungen und den Vorschriften der Deutschen Bundespost (Zulassungs-Zeichen siehe Typenaufkleber auf der Geräterückseite), ferner der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich. Beschleunigungsspannung max. 27kV/mittlerer Strahlstrom 1,5mA.

Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

Kontaktbelegung EURO-AV-Buchse

Wenn Sie an das Fernsehgerät Zusatzgeräte anschließen wollen (z. B. Computer, Verstärkeranlage), dann kann Ihr Fachhändler anhand der folgenden Anschlußtabelle eine normgerechte Verbindung herstellen:

Stift Signal

1 = Audio Ausgang rechts
2 = Audio Eingang rechts
3 = Audio Ausgang links
4 = Audio Masse
5 = Blau Masse
6 = Audio Eingang links
7 = RGB Blau Eingang
8 = Schaltspannung
9 = Grün Masse
10 = -
11 = RGB Grün Eingang
12 = -
13 = Rot Masse
14 = Masse
15 = RGB Rot Eingang
16 = RGB Schaltspannung
17 = Video Masse
18 = RGB Schaltspannung Masse
19 = Video Ausgang
20 = Video Eingang
21 = Abschirmung/Masse

Änderungen und Irrtümer vorbehalten!
