Produkttyp	Fernseher
Bildschirmdiagonale	70 cm (Schätzung basierend auf Modellnummer)
Bildschirmtechnologie	CRT (Kathodenstrahlröhre)
Empfangsbereiche	Kanal C01–C99, Sonderkanal S01–S41
Automatischer Sendersuchlauf	Ja (ATS – Automatic Tuning System)
Videotext	Ja (TOP/FLOF, Page Catching)
Bild-im-Bild (PIP)	Ja, mit zwei Größen und Positionen
Sleep-Timer	Ja, 1–99 Minuten
Kindersicherung	Ja, mit vierstelliger Geheimzahl
Tonausgang	2 × 20 W Musikleistung (2 × 10 W Sinus)
Anschlüsse	3× Scart (AV1, AV2, AV3), Kopfhörer 3,5 mm
Dolby Surround ProLogic	Vorbereitet
Netzspannung	220–240 V, 50/60 Hz
Leistungsaufnahme Betrieb	ca. 80 W
Leistungsaufnahme Standby	5 W
Reinigung des Bildschirms	Nur mit feuchtem, weichem Tuch und klarem Wasser
Sicherheitshinweise	Lüftungsschlitze nicht abdecken; nur autorisiertes Fachpersonal öffnen
Umwelteigenschaften	Recyclingfreundlich, hoher Recyclatanteil, wasserlösliche Lacke

Häufig gestellte Fragen - ST70 850 GRUNDIG

Wie schalte ich das Gerät ein?

Drücken Sie am Gerät die Taste ⑩. Leuchtet die LED, ist das Gerät in Bereitschaft. Mit den Zifferntasten ①–⑨, AV⑩ oder der Taste ③ der Fernbedienung schalten Sie es vollständig ein.

Wie führe ich den automatischen Sendersuchlauf durch?

Rufen Sie das DIALOG CENTER mit Taste ⓘ und OK auf. Wählen Sie AUTOMATIC TUNING SYSTEM und bestätigen Sie mit OK. Der Suchlauf startet automatisch und speichert alle gefundenen Programme.

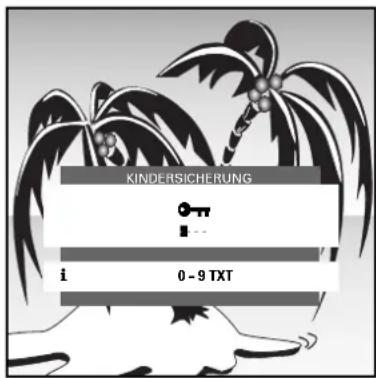

Wie aktiviere ich die Kindersicherung?

Rufen Sie das DIALOG CENTER auf und wählen Sie Kindersicherung. Geben Sie eine vierstellige Geheimzahl (z. B. 1111) mit den Zifferntasten ein und bestätigen Sie mit OK. Nach Aus- und Wiedereinschalten ist die Sperre aktiv.

Wie stelle ich den Sleep-Timer ein?

Rufen Sie das DIALOG CENTER auf, wählen Sie SLEEP TIMER und geben Sie die gewünschte Ausschaltzeit zweistellig (01–99 Minuten) mit den Zifferntasten ein. Das Gerät schaltet nach Ablauf in Bereitschaft.

Wie nutze ich die Bild-im-Bild-Funktion?

Drücken Sie die Taste ○ PIP. Es erscheint ein Kleinbild. Mit den Tasten △ oder ▽ wählen Sie ein anderes Programm für das PIP-Bild. Mit ○ und den Pfeiltasten können Sie Position und Größe ändern. Drücken Sie OK, um Haupt- und PIP-Bild zu tauschen.

Wie schließe ich einen Videorecorder an?

Verbinden Sie die EURO/AV (Scart)-Buchse des Videorecorders mit AV1 oder AV2 am Fernseher. Wählen Sie den entsprechenden AV-Programmplatz durch wiederholtes Drücken der Taste AV①.

Wie passe ich die Bild- und Toneinstellungen an?

Für Bildeinstellungen drücken Sie ● und stellen Kontrast, Schärfe, Helligkeit und Farbkontrast ein. Für Toneinstellungen drücken Sie Ⓥ und wählen Stereobreite, Tonart (Stereo/Mono), Höhen, Bässe und Balance.

Wie verwende ich den Videotext?

Drücken Sie TXT (Taste ). Geben Sie die gewünschte Seitennummer dreistellig mit den Zifferntasten ein. Mit den farbigen Tasten (rot, grün, gelb, blau) navigieren Sie durch die Seiten. Drücken Sie TXT erneut, um den Videotext zu verlassen.

Was tun, wenn die Fernbedienung nicht funktioniert?

Prüfen Sie, ob die Batterien richtig eingelegt und nicht verbraucht sind. Bei verbrauchter Batterie erscheint die Einblendung »Battery«. Ersetzen Sie die Batterien und achten Sie auf die Polung.

Wie reinige ich den Bildschirm?

Verwenden Sie nur ein feuchtes, weiches Tuch und klares Wasser. Keine aggressiven Reinigungsmittel oder Scheuerschwämme verwenden.

BEDIENUNGSANLEITUNG ST70 850 GRUNDIG

Hat der Fachhändler das Fernsehgerät bereits auf- und eingestellt, beginnen Sie bei Seite 7 dieser Bedienungsanleitung.

Sicherheit, Aufstellen und Anschließen 3

Sicherheit und Aufstellen 3

Anschließen 3

Vorbereiten 4

Batterie in die Fernbedienung legen ..... 4

Gerät einschalten 4

Gerät in Bereitschaft (Stand-by) schalten ..... 4

Gerät vollständig ausschalten 4

Das DIALOG CENTER als Benutzerführung ..... 4

Einstellungen 5

Programmplätze belegen mit dem Suchlauf-Speicher-System ATS .... 5

Programme löschen 5

Programme sortieren 5

Begrenzen der Programmplatzwahl 6

Fernseh-Programme manuell einstellen .....6

☐ Die Fernbedienung 7

Kurzbeschreibung für den Fernseh-Betrieb .....7

Ton- und Bild-Einstellungen 8

Ton-Einstellungen 8

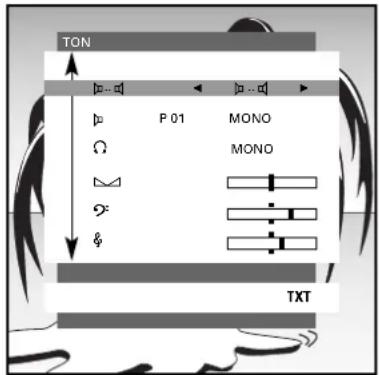

Ton Menü aufrufen 8

Stereobreite 8

Ton (Stereo/Zweiton, Mono) 8

Höhen, Bässe, Balance 8

Bild-Einstellungen....8

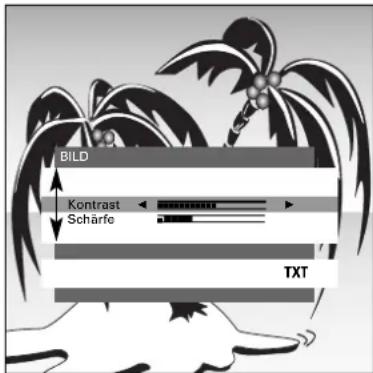

»Bild« Menü aufrufen 8

Kontrast 8

Schärfe 8

Helligkeit und Farbkontrast 8

Bildformat-Umschaltung 16:9 8

Der Videotext-Betrieb 9-12

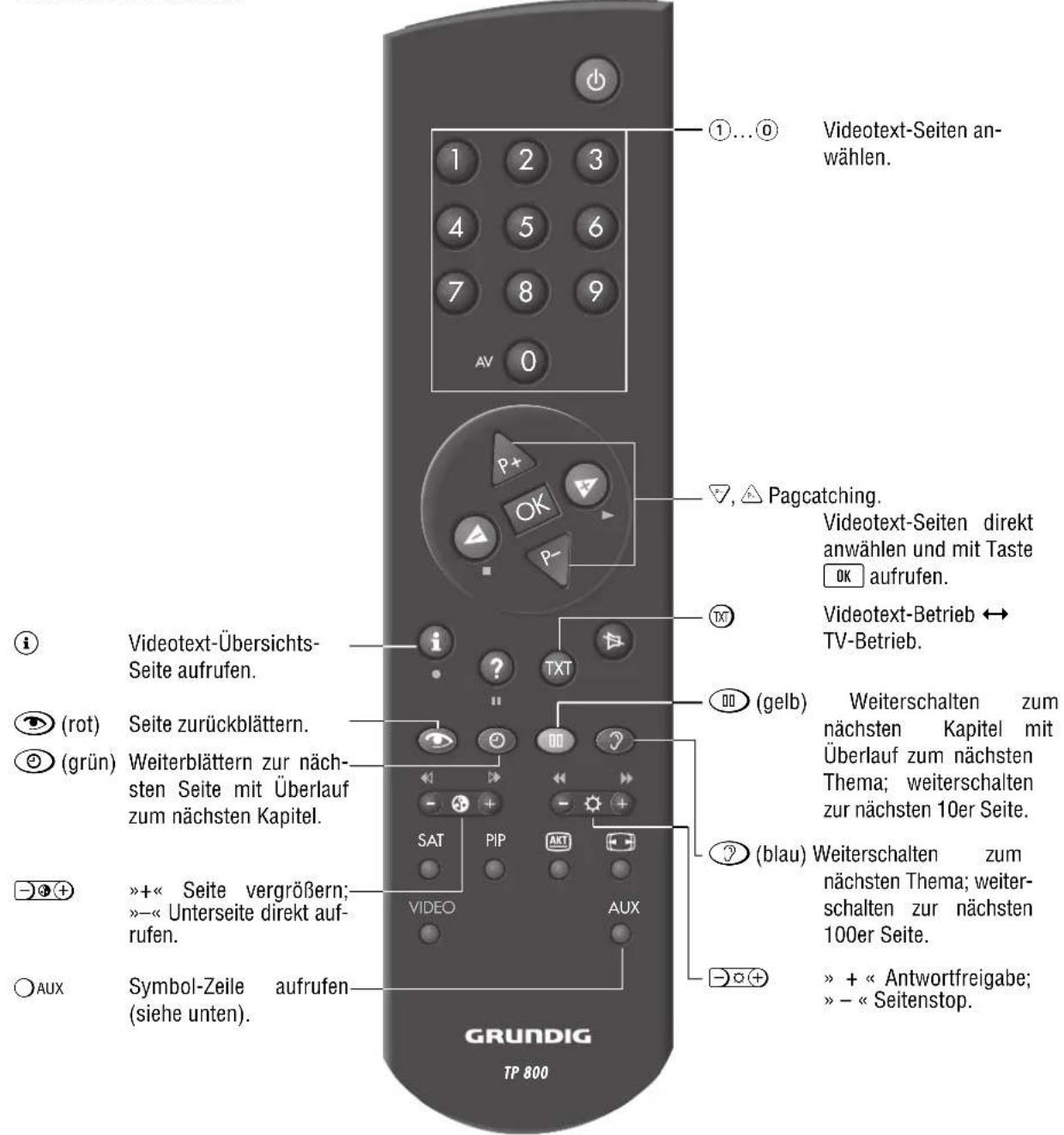

Kurzbeschreibung für den Videotext ..... 9

TOP-FLOF-text-Betrieb 10

Normaler Videotext-Betrieb 10

Funktionen für beide Videotext-Betriebsarten .. 10

Videotext-Seite vergrößern ..... 10

Seiten-Stop bei Mehrfachseiten ..... 11

Unterseiten direkt aufrufen 11

Antwort-Freigabe 11

„Page Catching“ – bestimmte Videotext-Seiten direkt anwählen und aufrufen ..... 11

Wartezeit überbrücken 12

Komfortfunktionen 13-15

Sonderfunktionen 13

Einschalten mit 13

Bild-/Tonskala 13

Sendername 13

Lautstärke anpassen 13

Sleep Timer 13

Programmplatznummer einblenden ..... 14

PIP (Bild im Bild) 14

Die Kindersicherung 15

Farbnorm manuell einstellen 15

Blauer Bildschirm wählen 15

Schwarzer Bildschirm wählen 15

Sendername ein/aus 15

Sat 15

Anschlußmöglichkeiten und Betrieb 16-17

Die AUDIO-/VIDEO-Anschlüsse ..... 16

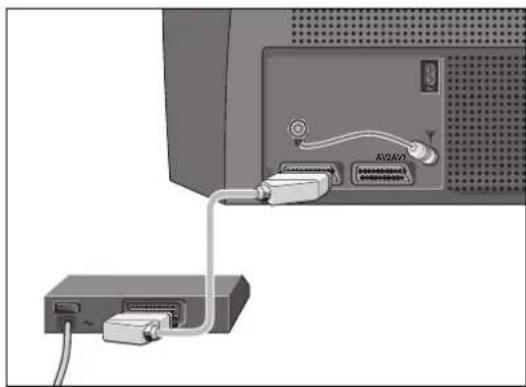

Decoder oder

Satelliten-Receiver anschließen 16

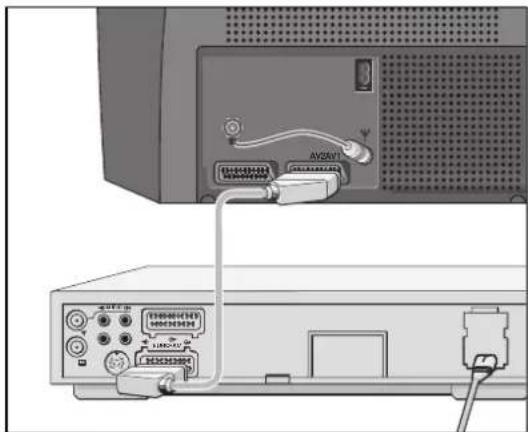

Video-Recorder oder

SET-TOP-Box anschließen 16

Überspielen von Videoaufzeichnungen

über das Fernsehgerät ....17

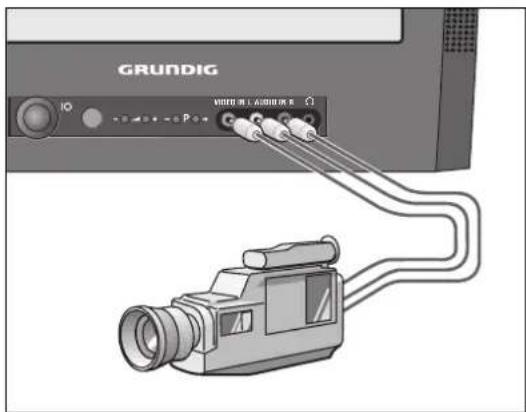

Camera-Recorder anschließen 17

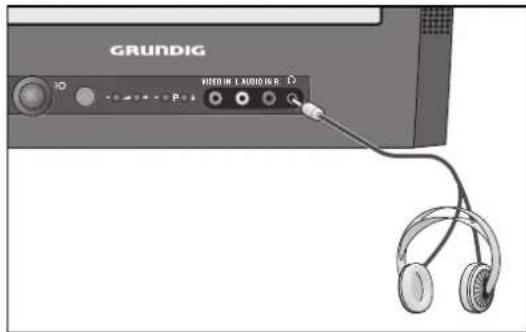

Kopfhörer anschließen 17

Technische Daten 18

Technische Daten 18

Kunden-Informationen 18

Umweltrelevante Aussagen sind mit diesem Symbol gekennzeichnet.

Grundig – Umwelthinweise Bei diesem Fernsehgerät bilden T

Bei diesem Fernsehgerät bilden Technik und Ökologie ein überzeugendes Gesamtkonzept. Es werden ausschließlich ökologisch hochwertige Materialien verwendet. Das Gehäuse verfügt über einen hohen Recyclatanteil aus gebrauchtem Kunststoff und ist mit umweltschonenden Wasserlacken z.T. mit Recyclinglack lackiert. Wo immer möglich, wurde auf die Lackierung einzelner Gehäuseteile verzichtet. Durch die optimierte Gerätekonstruktion kann auf den Einsatz von Flammschutzmitteln verzichtet werden. Für ein hochwertiges Recycling nach Gebrauchsende, ist die Anzahl der Kunststoffarten konsequent reduziert – alle größeren Kunststoffteile sind gekennzeichnet. Zur optimalen Wiederverwertung ist dieses Fernsehgerät besonders demontagefreundlich konstruiert.

Sicherheit und Aufstellen

Verehrte Kundin, verehrter Kunde!

Damit dieses hochwertige und komfortable Fernsehgerät Ihnen lange Zeit Freude und Unterhaltung bereitet, ist es sehr wichtig, daß Sie beim Aufstellen des Gerätes die folgenden Punkte beachten.

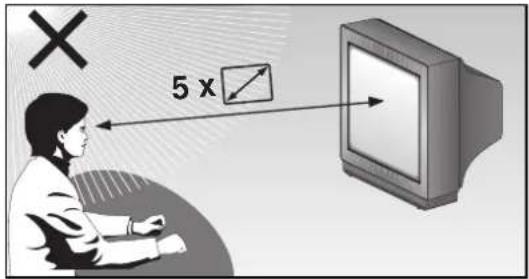

Der ideale Betrachtungsabstand beträgt 5 mal die Bildschirmdiagonale.

Fremdlicht auf den Bildschirm beeinträchtigt die Bildqualität.

5 x

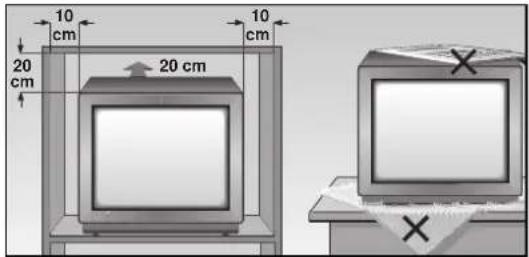

Genügend große Abstände in der Schrankwand bei entsprechendem Standort.

10 cm 20 cm 20 cm 10 cm

Die Lüftungsschlitze nicht abdecken.

Im Gerät können Wärmestaus entstehen.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Gerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Gerät vom Fachmann entfernen.

Anschluß des Gerätes nur mit beiliegendem Netzkabel.

Das Netzkabel nicht beschädigen.

Keine magnetische Felder (z.B. Lautsprecherboxen) in Gerätenähe.

Achten Sie darauf, daß keine Flüssigkeiten oder Gegenstände in das Innere des Gerätes gelangen (Kurzschlußgefahr).

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

Vermeiden Sie Blitzschäden durch Ziehen des Netz- und Antennenkabels.

Auch wenn das Gerät ausgeschaltet ist, können durch Blitzschlag in das Stromnetz und/oder in die Antennenleitung Beschädigungen auftreten.

Das Gerät darf nur von autorisierten Fachpersonal geöffnet und gewartet werden.

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Anschließen

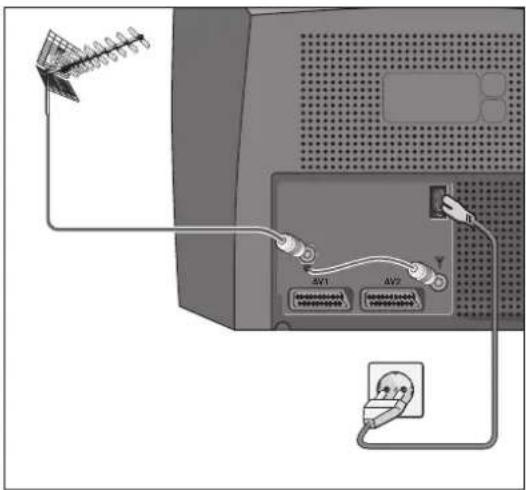

Anschlußbeispiele (Fernsehgerät und Video-Recorder)

Batterie in die Fernbedienung legen

Beachten Sie die Polung im Batteriefach.

Bei verbrauchter Batterie erscheint am Bildschirm die Einblendung: »Battery«.

Verbrauchte Batterie unbedingt entfernen. Entsorgen Sie verbrauchte Batterien umweltgerecht.

Gerät einschalten

Am Gerät die Taste ⑩ drücken.

Leuchtet danach nur die LED, befindet sich das Gerät in Bereitschaft.

Mit den Ziffern-Tasten ① – AV ② oder der Taste ③ der Fernbedienung schalten Sie das Gerät vollständig ein.

Gerät in Bereitschaft (Stand-by) schalten

An der Fernbedienung die Taste ⏻ drücken.

Das Gerät ist nicht vollständig abgeschaltet.

Das Gerät kann mit der Fernbedienung wieder eingeschaltet werden.

Gerät vollständig ausschalten

Wenn Sie das Gerät längere Zeit (zum Beispiel nachts) nicht benützen, dann schalten Sie das Gerät komplett aus. Sie sparen damit Energie.

Taste ⑩ am Gerät drücken.

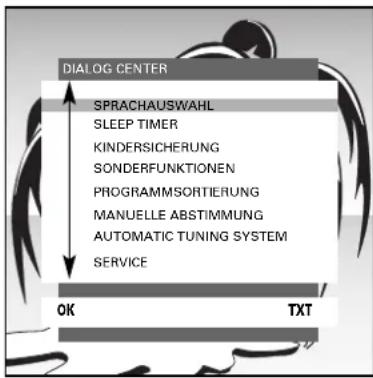

Das DIALOG CENTER als Benutzerführung

Im DIALOG CENTER und den einzelnen Seiten der Benutzerführung sehen Sie die möglichen Funktionen und mit welchen Tasten der Fernbedienung diese Funktionen aktiviert werden.

DIALOG CENTER SPRACHAUSWAHL SLEEP TIMER KINDERSICHERUNG SONDERFUNKTIONEN PROGRAMMSORTIERUNG MANUELLE ABSTIMMUNG AUTOMATIC TUNING SYSTEM SERVICE OK TXT

Tastensymbole und Dialogzeilen zeigen die möglichen Bedienschritte.

Die Zeichen am Bildschirm sind Symbole für folgende Tasten der Fernbedienung:

Symbol Taste Funktion

Zum schrittweisen Anwählen

von Zeilen oder Funktionen auf einer Seite.

Zum Ändern von Einstellungen.

i Ruft das DIALOG CENTER auf

(i) und OK) und schaltet von den Seiten zurück auf das DIALOG CENTER.

OK Bestätigt Funktionen.

TXT

Einstellungen beenden.

Bitte prägen Sie sich diese Tasten ein, sie werden bei den folgenden Bedienschritten immer wieder benötigt!

Programmplätze belegen, mit dem Suchlauf-Speicher-System ATS

Das Gerät ist mit dem automatischen Programm-suchlauf ATS ausgestattet, der Ihnen das manuelle Belegen der Programmplätze abnimmt.

Sie starten den Suchlauf und können danach die Programme in der Reihenfolge Ihrer Wahl sortieren.

Sie können auch Programme – die mehrmals gefunden wurden oder deren Empfangsqualität zu schlecht ist – aus der Programmliste löschen.

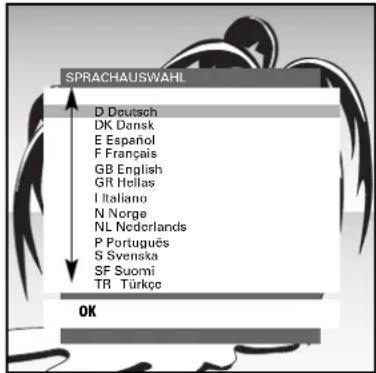

1 Nach dem Einschalten des Gerätes wird die Seite »SPRACHAUSWAHL« eingeblendet.

SPRACHAUSWAHL D Deutsch DK Dansk E Español F Français GB English GR Hellas I Italiano N Norge NL Nederlands P Português S Svenska SF Suomi TR Türkçe OK

i Für den Dialog zwischen Ihnen und dem Fernsehgerät kann aus mehreren Sprachen gewählt werden. Die Einblendungen der Benutzerführung erfolgen in der gewählten Sprache.
2 Dialogsprache mit Taste ▼ oder ▲ auswählen und mit Taste OK bestätigen.
3 »Land« mit Taste ▼ oder △ auswählen und mit Taste OK bestätigen.

Finden Sie Ihr Land nicht in der Liste, dann wählen Sie »* übrige« und bestätigen mit Taste OK.

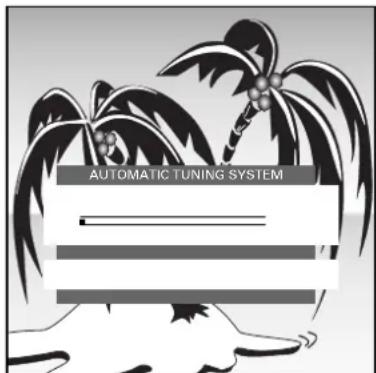

Die Seite »AUTOMATIC TUNING SYSTEM« blendet sich ein.

AUTOMATIC TUNING SYSTEM

i Die Seite »AUTOMATIC TUNING SYSTEM« kann auch direkt aus dem »DIALOG CENTER« aufgerufen werden.

Der Vorgang kann – je nach Anzahl der zu empfangenden Fernseh-Programme – eine Minute und länger dauern.
i Der Programmsuchlauf kann mit Taste ☒ abgebrochen werden.
i Nach dem Suchvorgang schaltet das Gerät auf Programmplatz 1 und die Seite »SORTIER.« wird eingeblendet.

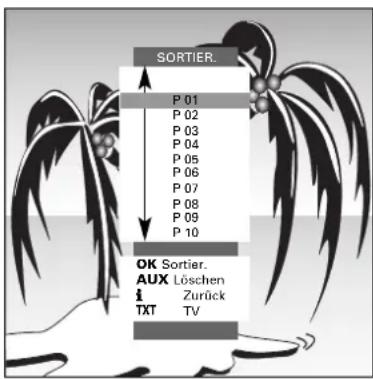

SORTIER. P 01 P 02 P 03 P 04 P 05 P 06 P 07 P 08 P 09 P 10 OK Sortier. AUX Löschen i Zurück TXT TV

Programme löschen

1 Programm, das gelöscht werden soll, mit Taste ▼ oder △ anwählen.
2 Programm mit Taste ○ AUX löschen.
i Um weitere Programme zu löschen, ist der Vorgang ab Pkt. 📁 wiederholen.

Programme sortieren

1 Programm, das umsortiert werden soll, mit Taste ☑ oder ⚡ anwählen.
2 Programm mit Taste OK markieren.
3 Neuen Programmplatz mit Taste ▼ oder △ anwählen.
4 Einstellung mit Taste OK speichern.
i Zum Sortieren weiterer Programme ist der Vorgang ab Pkt. zu wiederholen.
5 Einstellungen mit Taste 📊TXI beenden.
i Die Seiten »AUTOMATIC TUNING SYSTEM«, »SORTIER.« (unter »PROGRAMM SORTIERUNG«) und »SPRACHAUSWAHL« können auch direkt aus dem »DIALOG CENTER« aufgerufen werden.

Begrenzen der Programmplatzwahl

Der ATS-Suchlauf speichert alle gefundenen Programme und "sperrt" den ersten nichtbelegten Programmplatz automatisch. Dadurch können bei der schrittweisen Programmplatzwahl ("Zappen") mit den Tasten √, △ nur die gefundenen Programme angewählt werden.

Sie können diese Begrenzung auch manuell eingeben. Im Beispiel wurde ab Programmplatz 6 "gesperrt".

1

Taste ⓘ und anschließend Taste OK drücken. Die Seite »DIALOG CENTER« blendet sich ein.

2

Die Zeile »MANUELLE ABSTIMMUNG« mit Taste ▼ oder △ anwählen und mit Taste OK bestätigen.

3

In der Seite »MANUELLE ABSTIMMUNG« mit Taste ◀ oder ► Programmplatz 6 wählen.

4

Die Zeile »C/S« wählen und mit Taste ◀ oder ► »Kanal« wählen.

5

Die Zeile »Kanal« wählen und mit den Ziffern-Tasten ⑩...⑨ »00« eingeben.

6

Einstellung mit Taste OK speichern und mit Taste TXT beenden.

Jetzt können die ersten 5 Programme in schneller Folge durchgeschaltet werden, die nachfolgenden Programmplätze sind mit den Tasten ▼, △ nicht mehr anwählbar. Alle einstelligen Programmplätze können weiterhin mit den Zifferntasten ① ... ⑨ angewählt werden.

i

Wird ab Programmplatz 11 gesperrt, können alle nachfolgenden Programmplätze mit den Ziffern- tasten Ⓓ … ⓖ angewählt werden.

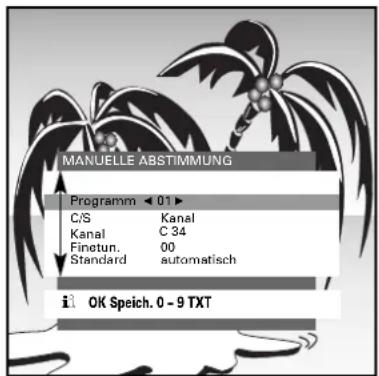

Fernseh-Programme manuell einstellen

1

Taste ⓘ und anschließend Taste OK drücken.

Die Seite »DIALOG CENTER« blendet sich ein.

2

Die Zeile »MANUELLE ABSTIMMUNG« mit Taste ▼ oder △ anwählen und mit Taste OK bestätigen.

MANUELLE ABSTIMMUNG Programm < 01> C/S Kanal Kanal C 34 Finetun 00 Standard automatisch i OK Speich. 0 - 9 TXT

Direkte Kanaleingabe

1

Programmplatz mit den Zifferntasten Ⓓ … Ⓢ oder mit Taste ◀ oder ▶ wählen.

2

Die Zeile »C/S« mit Taste ▼ oder △ wählen. Mit Taste ◀ oder ▶ »Kanal« oder »Sonderkanal« wählen.

3

Die Zeile »Kanal« mit Taste ▼ oder ▲ anwählen. Gewünschte Kanalzahl mit den Zifferntasten Ⓞ ... Ⓑ oder mit Taste ◀ oder ▶ eingeben.

4

Die Zeile »Standard« mit Taste ▼ oder △ anwählen. Mit Taste ◀ oder ▶ benötigte Einstellung wählen.

5

Bild eventuell feinabstimmen. Dazu die Zeile »Finetun.« mit Taste √ oder △ anwählen. Feinabstimmung mit den Tasten ◀ oder ▶ verändern.

6

Einstellung mit Taste OK speichern.

i

Zum Einstellen weiterer Programme ist der Vorgang ab Pkt. zu wiederholen.

7

Einstellung mit Taste 📊t beenden.

Automatischer Suchlauf

1

Die Zeile »Kanal« mit Taste ▼ oder ▲ anwählen.

2

Mit der »blauen« Taste den automatischen Sender- suchlauf starten.

3

Die Zeile »Programm« mit Taste ▼ oder △ anwählen. Programmplatz, auf dem Sie das gefundene Programm speichern möchten, mit den Zifferntasten ⑩ ... ⑨ (01 – 99) wählen.

i

Die Farb- und Tonnorm wird automatisch zugeordnet. Ist die Farbe und/oder der Ton nicht in Ordnung, wählen Sie die Zeile »Standard« mit Taste ▼ oder △ an. Mit Taste ◀ oder ▶ benötigte Einstellung wählen.

4

Bild eventuell feinabstimmen. Dazu die Zeile »Finetun.« mit Taste ▼ oder △ anwählen. Feinabstimmung mit den Tasten ◀ oder ▶ verändern.

5

Einstellung mit Taste OK speichern.

i

Zum Einstellen weiterer Programme ist der Vorgang ab Pkt. zu wiederholen.

6

Einstellung mit Taste 📂t beenden.

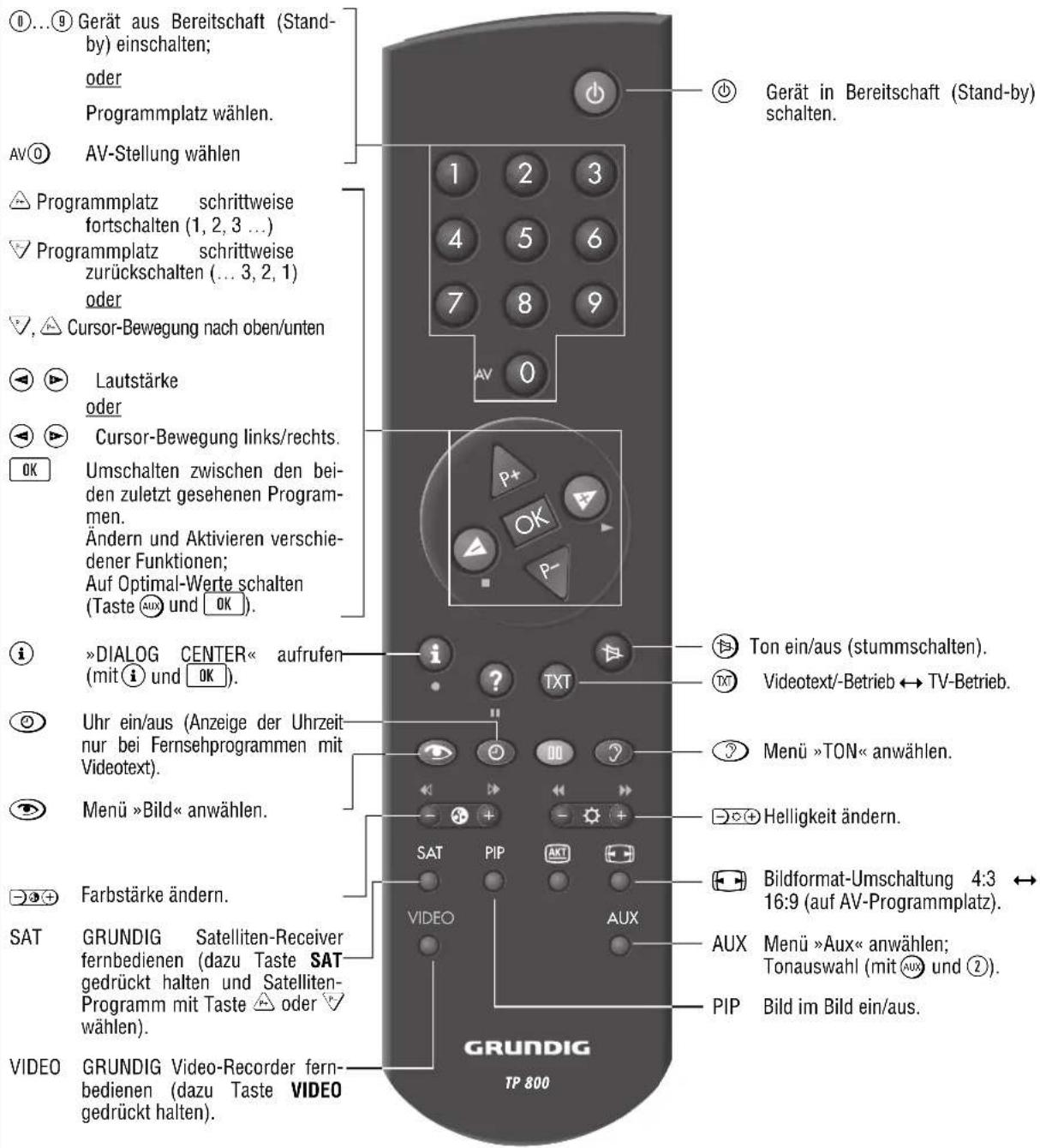

Auf dieser Seite sind die Tasten der Fernbedienung nur kurz erklärt. Ausführliche Beschreibungen entnehmen Sie bitte den jeweiligen Kapiteln.

①...⑨ Gerät aus Bereitschaft (Stand-by) einschalten; oder Programmplatz wählen. AV⑩ AV-Stellung wählen △ Programmplatz schrittweise fortschalten (1, 2, 3 ...) ▽ Programmplatz schrittweise zurückschalten (... 3, 2, 1) oder ▽, △ Cursor-Bewegung nach oben/unten ◀ ▶ Lautstärke oder ◀ ▶ Cursor-Bewegung links/rechts. OK Umschalten zwischen den beiden zuletzt gesehenen Programmen. Ändern und Aktivieren verschiedener Funktionen; Auf Optimal-Werte schalten (Taste AUX und OK). ⓘ »DIALOG CENTER« aufrufen (mit ⓘ und OK) . ○ Uhr ein/aus (Anzeige der Uhrzeit nur bei Fernsehprogrammen mit Videotext) . ● Menü »Bild« anwählen. ▶ Farbstärke ändern. SAT GRUNDIG Satelliten-Receiver fernbedienen (dazu Taste SAT gedrückt halten und Satelliten-Programm mit Taste △ oder ▼ wählen) . VIDEO GRUNDIG Video-Recorder fernbedienen (dazu Taste VIDEO gedrückt halten).

Video-Recorder fernbedienen

Mit der Fernbedienung dieses Fernsehgerätes können Sie auch GRUNDIG-Video-Recorder fernbedienen. Welche hierzu geeignet sind, sagt Ihnen Ihr Fachhändler.

Taste VIDEO drücken und gedrückt halten.

Damit schalten Sie die Fernbedienung auf Video-Recorder-Betrieb.

Anschließend die gewünschte Taste drücken.

Entnehmen Sie der folgenden Aufstellung, mit welchen Tasten die Recorderfunktionen ausgelöst werden können.

◀ (Taste - Ⓑ) = Bildsuchlauf rückwärts
▷ (Taste ⊕ +) = Bildsuchlauf vorwärts
• (Taste ⓘ) = Aufnahmestart
■ (Taste ◀) = Stop
◀ (Taste - Ⓞ) = schneller Rücklauf
▶▶ (Taste ⚙ +) = schneller Vorlauf
■(Taste ?) = Pause
▶ (Taste ▶) = Wiedergabestart
▽ = Programmplatz -
= Programmplatz +

Ton-Einstellungen

Wollen Sie individuelle Ton-Einstellungen vornehmen, können Sie dies mittels der Menüseite »Ton«.

»Ton« Menü aufrufen

Taste Ⓥ drücken.

Die Menüseite »Ton«erscheint.

TON P 01 MONO MONO & & TXT

2 Gewünschte Einstellung mit Taste △ oder ▼ anwählen.

i Die folgenden Einstellungen werden jeweils mit Taste ⚙ oder beendet.

Stereobreite

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen.

1 Die Zeile »☐ ... ☐« anwählen und mit Taste ◀ oder ☑ die Einstellung »☐ ...... ☐« wählen.

Ton (Stereo-/Zweiton, Mono)

Empfängt das Gerät Zweiton-Sendungen – z.B. einen Spielfilm im Originalton auf Tonkanal B (Anzeige: DUAL B) und die synchronisierte Fassung auf Tonkanal A (Anzeige: DUAL A) – so können Sie den von Ihnen gewünschten Tonkanal wählen.

Empfängt das Gerät Stereo- oder NICAM-Sendungen, schaltet es automatisch auf Stereo-Tonwiedergabe (Anzeige: STEREO).

Bei schlechter Stereo-Ton-Empfangsqualität empfehlen wir den Ton auf »MONO« zu schalten.

1 Die Zeile »P01« anwählen und mit Taste ◀ oder ▶ gewünschte Tonart wählen; »MONO« oder »STEREO« und bei Zweiton-Sendungen »DUAL A« oder »DUAL B«.

2 Soll die Ton-Wiedergabe eines bestimmten Programmes ständig in MONO sein, dann die Zeile »P..« anwählen und Taste OK drücken.

i Funktion aufheben, dazu Pkt. 📋iederholen.

Höhen, Bässe, Balance

Die Ton-Einstellungen lassen sich nach Ihren individuellen Wünschen korrigieren.

1 Die Zeile » △◀ (Balance), » ◎: « (Bässe) oder » ◎◀ (Höhen) anwählen und mit Taste ◀ oder ▶ gewünschten Wert einstellen.

Bild-Einstellungen

Wollen Sie individuelle Bild-Einstellungen vornehmen, können Sie dies mittels der Menüseite »Bild« oder mit den Tasten der Fernbedienung.

»Bild« Menü aufrufen

1 Taste 📄 drücken.

Die Menüseite »Bild« erscheint.

BILD Kontrast Schärfe TXT

2 Gewünschte Einstellung mit Taste △ oder ▽ anwählen.

i Die folgenden Einstellungen werden jeweils mit Taste Ⓞ oder M beendet.

Kontrast

Das Gerät wurde mit maximalem Kontrast getestet, um die Zuverlässigkeit aller Baugruppen zu prüfen. Abhängig vom Gerätestandort und der Raumhelligkeit (Umgebungslicht) ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjektiv besten Bildeindruck zu erhalten.

1 »Kontrast« mit Taste ◀ oder ► einstellen.

Schärfe

Damit können Sie die Bildschärfe nach Ihren Wünschen optimal einstellen.

1 »Schärfe« mit Taste ◀ oder ► einstellen.

Helligkeit und Farbkontrast

i Drücken Sie » – « (Minus) oder » + « (Plus) der entsprechenden Taste solange, bis der gewünschte Wert eingestellt ist.

1 »Helligkeit« mit Taste ⊖⊕⊕ ändern.

2 »Farbkontrast« (Farbstärke) mit Taste ➔⊕⊕ ändern.

Bildformat-Umschaltung 16:9

Wird dem Fernsehgerät über Video-, Camera-Recorder oder PALplus-Decoder eine PALplus-Sendung zugeführt, muß auf das Bildformat 16:9 umgeschaltet werden. Dies ist bei einem AV-Programmplatz oder einem Programmplatz mit Decoderaktivierung möglich.

1 Taste 📋 so oft drücken, bis die Einblendung »16:9« erscheint.

Kurzbeschreibung für den Videotext-Betrieb

Videotext-Seiten an- wählen. 1...① 1 2 3 4 5 6 7 8 9 AV 0 P+ OK P- Pagcatching. Videotext-Seiten direkt anwählen und mit Taste OK aufrufen. ① Videotext-Übersichts- Seite aufrufen. (rot) Seite zurückblättern. (grün) Weiterblättern zur näch- sten Seite mit Überlauf zum nächsten Kapitel. »+« Seite vergrößern; »-« Unterseite direkt au- rufen. ○AUX Symbol-Zeile aufrufen (siehe unten). GRUNDIG TP 800 SAT PIP PPT TMT (gelb) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) (O) O + « Antwortfreigabe; » - « Seitenstop. Videotext-Betrieb ↔ TV-Betrieb.

Die Bedeutung der Symbole

Symbol-Zeile mit Taste ○ AUX einblenden.

Funktion auswählen mit Taste ◀ oder ▶.

Funktion aufrufen mit Taste OK.

54321

Zeichenhöhe vergrößern.

Wartezeit überbrücken im Fernseh-Betrieb.

Unterseite direkt abrufen.

Antwortfreigabe.

Seitenstop.

Videotext ...

… besteht aus einer großen Anzahl von Text-Seiten, zum Beispiel Nachrichten aus Sport und Politik, Börsenkurse, Wetterberichte und vielen anderen Informationen.

Das Videotext-Angebot sowie die Organisation und der Aufbau der einzelnen Seiten ist von Sendeanstalt zu Sendeanstalt unterschiedlich.

TOP-text (Table Of Pages) oder FLOF-text-Betrieb

Aus der Übersichts-Seite können verschiedene Themen, Kapitel und einzelne Seiten per Tastendruck aufgerufen werden.

1 Videotext mit Taste 📊 einschalten.

Die Übersichts-Seite 100 oder die zuletzt aufgerufene Videotext-Seite erscheint.

i Am unteren Bildschirmrand sehen Sie eine Info-Zeile bestehend aus einem roten, grünen, gelben und blauen Schriftfeld.

Analog dazu finden Sie auf der Fernbedienung farblich gekennzeichnete Tasten.

2 Gewünschtes Thema mit der blauen Taste ⚙ wählen.

Die blaue Infozeile zeigt das nächste Thema.

3 Gewünschtes Kapitel des Themas mit der gelben Taste wählen (mit Überlauf zum nächsten Thema).

Die gelbe Infozeile zeigt das nächste Kapitel des gewählten Themas.

4 Hat das gewählte Kapitel mehrere Einzelseiten, können diese abgerufen werden: Mit der grünen Taste blättern Sie weiter zur nächsten vorhandenen Seite (mit Überlauf zum nächsten Kapitel).

Mit der roten Taste 📷 blättern Sie eine Seite zurück.

5 Die Videotext-Seiten können auch direkt mit den Ziffern-Tasten Ⓓ ... ⓖ angewählt werden.

6 Mit Taste ⓘ wird zur Übersichts-Seite 100 zurückgeblättert.

7 Videotext mit Taste ☒ abschalten.

Normaler Videotext-Betrieb

1 Videotext mit Taste 📊 einschalten.

Die Übersichts-Seite 100 oder die zuletzt aufgerufene Videotext-Seite erscheint.

2 Videotext-Seite anwählen, dazu die Seitennummer mit den Ziffern-Tasten ① ... ⑨ immer dreistellig eingeben.

Die Seite erscheint nach kurzer Zeit.

3 Mit der roten Taste 📋 oder grünen Taste 🔒 können die Videotext-Seiten schrittweise nach unten oder nach oben weitergeblättert werden.

4 Mit der gelben Taste können die Videotext-Seiten zur nächsten 10er Stelle weitergeblättert werden.

5 Mit der blauen Taste ⚙ können die Videotext-Seiten zur nächsten 100er Stelle weitergeblättert werden.

6 Mit Taste ⓘ wird zur Übersichts-Seite 100 zurückgeblättert.

7 Videotext mit Taste ☒ abschalten.

Funktionen für beide Videotext-Betriebsarten

Diese Funktionen können direkt mit den Tasten der Fernbedienung abgerufen werden oder mit der Dialogzeile auf der Videotext-Seite.

1 Videotext mit Taste 📊 einschalten.

Videotext-Seite vergrößern

1 » + « (Plus) der Taste ☑⊕⊕ öfter drücken, oder

1 Taste ○AUX drücken; am unteren Bildschirmrand wird die Symbol-Zeile eingeblendet.

三

E□ E? E□

2 Mit Taste ◀ oder ▶ das Symbol ≡ anwählen und mit Taste OK bestätigen.

3 Wiederholtes Drücken der Taste OK bewirkt:

obere Bildhälfte in doppelter Schrifthöhe; untere Bildhälfte in doppelter Schrifthöhe; Normalbild.

Seiten-Stop bei Mehrfachseiten

Unter einer Mehrfachseite können mehrere Unter- seiten zusammengefaßt sein, die von der Sende- anstalt in einem bestimmten Zyklus automatisch »weitergeblättert« werden.

Markiert sind Mehrfachseiten durch eine Einblendung, z.B. 3/6 bedeutet; Sie sehen momentan die dritte von insgesamt sechs Unterseiten.

Wollen Sie eine Unterseite länger betrachten, dann kann die Seite „festgehalten“ werden.

1 » – « (Minus) der Taste ☑○(+) drücken, oder

1 Taste ○AUX drücken, am unteren Bildschirmrand wird die Symbol-Zeile eingeblendet.
2 Mit Taste ◀ oder ▶ das Symbol 📊 anwählen und mit Taste OK bestätigen.

Die gezeigte Seite wird nun »festgehalten«, nicht mehr aktualisiert. Das Weiterblättern unterbleibt.

3 Funktion mit Taste OK abschalten.

Unterseiten direkt aufrufen

1 » - « (Minus) der Taste ☐⊕⊕ drücken.
2 »Unterseite« anwählen, dazu die Seitennummer mit den Ziffern-Tasten ① ... ⑨ immer vierstellig eingeben.

Die Seite erscheint nach kurzer Zeit.

3 »Unterseite« mit » – « (Minus) der Taste-)③(+) abschalten; es erscheint die aktuelle Unterseite. oder

1 Taste ○AUX drücken; am unteren Bildschirmrand wird die Symbol-Zeile eingeblendet.
2 Mit Taste ◀ oder ▶ das Symbol 📄 anwählen und mit Taste OK bestätigen.

In der Symbol-Zeile erscheint die angewählte Videotext-Seitennummer; z.B. 155/0001.

3 »Unterseite« anwählen, dazu die Seitennummer mit den Ziffern-Tasten ① ... ⑨ immer vierstellig eingeben.

Die Seite erscheint nach kurzer Zeit.

4 »Unterseite« mit Taste OK abschalten; es erscheint die aktuelle Unterseite.

Antwort-Freigabe

Sie können in bestimmten Videotext-Seiten „verdeckte“ Antworten bzw. Informationen einblenden (freigeben), z.B. um Rätsel zu lösen

oder

um die VPS-Zeiten zum Programmieren eines Video-Recorders zu kontrollieren

1 » + « (Plus) der Taste ☑⊕⊕ drücken oder

1 Taste ○AUX drücken; am unteren Bildschirmrand wird die Symbol-Zeile eingeblendet.
2 Mit Taste 🔒 oder ➕ das Symbol ☐? anwählen und mit Taste OK bestätigen, die „verdeckten“ Informationen werden in die Videotext-Seite einge- blendet.
3 »Antwort-Freigabe« mit Taste OK abschalten.

„Pagecatching“ (bestimmte Videotext-Seiten direkt anwählen und aufrufen)

Auf vielen Übersichts-Seiten finden Sie dreistellige Seitennummern, die Sie direkt anwählen können. Dies erspart Ihnen das Eingeben der Seitennummer.

1 »Pagecatching« mit Taste ▼ oder ▲ einschalten.
Am oberen Bildrand wird »Pagecatching → OK« eingeblendet.
Hinter der ersten bzw. letzten Seitennummer der Übersichts-Seite blinkt ein helles Rechteck.
2 Mit Taste ▼ oder ▲ die gewünschte dreistellige Seitennummer anwählen und mit Taste OK bestätigen; die Seite erscheint nach kurzer Zeit am Bildschirm.
3 Mit Taste ⓘ wird zur Übersichts-Seite 100 zurückgeblättert.

Wartezeiten überbrücken

i Während der Videotext-Decoder eine Seite sucht, können Sie diese Funktion zum Überbrücken von Wartezeiten verwenden.

Angenommen Sie wollen fernsehen und dennoch informiert werden, dann wählen Sie zuerst die betreffende Seite – z.B. Seite 143 – und danach:

1 Taste ○AUX drücken; am unteren Bildschirmrand wird die Symbol-Zeile eingeblendet.

2 Mit Taste ◀ oder ▶ das Symbol ☒ anwählen und mit Taste OK bestätigen.

Sie sehen das Fernsehbild und am oberen Bildrand ist das Videotext-Symbol ☐ eingeblendet. Erscheint später anstelle des Videotext-Symbols ☐ die Einblendung 143, dann wurde die Seite gefunden.

3 Die gefundene Seite mit Taste OK abrufen; die Videotext-Seite erscheint.

4 Funktion mit Taste 📊beenden.

Sonderfunktionen

i Die folgenden Einstellungen werden mit dem »DIALOG CENTER« durchgeführt.

»DIALOG CENTER« mit Taste ⓘ und Taste OK aufrufen.

i Die Einstellungen werden jeweils mit Taste 📂 beendet.

Einschalten mit ...

Wenn Sie das Gerät häufig als AV-Monitor einsetzen – z.B. zusammen mit einer Camera als Überwachungsanlage oder bei Betrieb mit einem Satelliten-Receiver – kann mit dieser Funktion dem Programmplatz »AV« Vorrang eingeräumt werden. Nach dem Einschalten des Gerätes, mit der Netztaste, erscheint anstelle des Programmplatzes »P 1« der Programmplatz »AV«.

1 Aus dem »DIALOG CENTER« die Zeile »SONDER-FUNKTIONEN« mit Taste ▼ oder △ anwählen und mit Taste OK bestätigen.

2 Die Zeile »TV einsch. mit« anwählen und mit Taste ◀ oder ▶ den gewünschten Programmplatz, »Prog 1« oder »AV«, wählen.

Bild-/Tonskala

Beim Einstellen der Funktionen Lautstärke, Helligkeit und Farbkontrast wird jeweils eine Skala einge- blendet. Dieses kann unterbunden werden. Hierzu

1 aus dem »DIALOG CENTER« die Zeile »SONDER-FUNKTIONEN« mit Taste ▼ oder △ anwählen und mit Taste OK bestätigen.

2 Die Zeile »Bild-/Toneinst.« anwählen und mit Taste ◀ oder ▶ »aus« einstellen.

☐ Sendername (Service-Funktion)

Von einigen Sendeanstalten wird der Sendername angeboten. Dieser wird beim Wechseln des Programmplatzes kurz angezeigt. Sie können diese Anzeige abschalten.

1 Aus dem »DIALOG CENTER« die Zeile »SERVICE« mit Taste √ oder △ anwählen und mit Taste OK bestätigen.

2 Die Zeile »Sendername« anwählen und mit Taste ◀ oder ▶ »aus« einstellen.

Beim Wechseln des Programmplatzes wird nur noch die Nummer des Programmplatzes angezeigt.

Lautstärke anpassen

Die Lautstärke zwischen normalen Fernsehsendungen und Werbeeinblendungen kann unterschiedlich laut sein. Dies können Sie ausgleichen.

1 Aus dem »DIALOG CENTER« die Zeile »SONDER-FUNKTIONEN« mit Taste ▼ oder △ anwählen und mit Taste OK bestätigen.

2 Die Zeile »Autom. Lautst.« anwählen und mit Taste ◀ oder ▶ »ein« wählen.

Sleep Timer einstellen

Mit dem Menü »SLEEP TIMER« können Sie für ihr Fernsehgerät eine Ausschaltzeit eingeben. Das Gerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (standby).

1 Aus dem »DIALOG CENTER« die Zeile »SLEEP TIMER« mit Taste 🔒 oder ✅ anwählen und mit Taste OK bestätigen.

2 Das Menü »SLEEP TIMER« wird eingeblendet.

SLEEP TIMER -- min. i: 0 - 9 TXT

3 Mit den Ziffern-Tasten ⑩...⑨ die gewünschte Ausschaltzeit zweistellig eingeben (von 01 ... 99 min).

4 Mit Taste AUX kann die eingegebene Ausschaltzeit gelöscht werden.

5 Mit Taste 📊 wird die Einstellung beendet.

Programmplatznummer einblenden

Sie können die Programmplatznummer des gewählten Programmplatzes ständig einblenden.

1 Taste ⓘ drücken und warten bis die Einblendung »OK Dialog Center« erlischt.

Die Programmplatznummer wird ständig einge- blendet.

2 Funktion aufheben, dazu Taste ⓘ zweimal drücken.

PIP (Bild im Bild)

Damit können Sie in das Programm – daß Sie gerade sehen – zusätzlich ein Kleinbild einblenden.

PIP-Betrieb

1 Taste ○ PIP drücken. Das Kleinbild blendet sich ein. Wählen Sie die gewünschte Funktion.

PIP-Menü ein- oder ausblenden

1 Taste ⓘ das Menü aufrufen.

2 Mit der Taste ☒ das Menü ausblenden.

Alle nachfolgenden Funktionen können auch ohne Aufruf des PIP-Menüs gewählt werden.

Programmwahl des PIP-Bildes

1 Mit den Tasten √ oder △ den gewünschten Programmplatz wählen.

PIP-Position

Zwei Positionen des PIP-Bildes sind möglich.

1 Taste ○ 📋 wiederholt drücken.

PIP-Größe

Zwei Größen des PIP-Bildes sind möglich.

1 Taste ○ AKT wiederholt drücken.

Groß- und PIP-Bild tauschen

1 Taste OK drücken.

Einstellen des PIP-Bild Kontrastes

1 Taste ☑○⊕ drücken.

PIP-Betrieb beenden

1 Beenden Sie die PIP-Funktion durch Drücken der Taste ○ PIP.

Die Kindersicherung

Mit dieser Funktion können Sie eine Geheimzahl eingeben, mit der alle Funktionen gesperrt werden

Kindersicherung aktivieren

1 »DIALOG CENTER« mit den Tasten ⓘ und OK aufrufen.
2 Die Zeile »Kindersicherung« anwählen und aufrufen.

KINDERSICHERUNG i 0 - 9 TXT

3 Geheimzahl mit den Ziffern-Tasten ⑩ ... ⑨ immer vierstellig eingegeben (z.B. 1111).
4 Geheimzahl mit Taste OK speichern.
Der Schlüssel erscheint in "Rot", die Seite »KINDERSICHERUNG« mit Taste 📂 abschalten.

Nach Aus- und Wiedereinschalten des Fernsehgerätes blendet sich die Seite »Kindersicherung« ein; alle Funktionen sind gesperrt.

Bitte die gespeicherte Geheimzahl gut merken! Falls Sie die Geheimzahl vergessen haben, hilft Ihnen eine Ziffernkombination auf der letzten Seite dieser Bedienungsanleitung weiter. Wenn Sie nacheinander diese Tasten der Fernbedienung drücken, wird die „Verriegelung“ aufgehoben.

Kindersicherung abschalten

1 Gerät einschalten.
2 Geheimzahl mit den Ziffern-Tasten ⑩ ... ⑨ immer vierstellig eingegeben (z.B. 1111).

Das Gerät schaltet auf das Fernsehbild. Nach erneutem Aus- und Wiedereinschalten des Gerätes ist die Kindersicherung wieder aktiv.

i Funktion Kindersicherung aufheben (deaktivieren) Hierzu aus dem »DIALOG CENTER« die Zeile »Kindersicherung« anwählen und aufrufen. Geheimzahl vierstellig eingeben und die Tastex drücken.

SERVICE

1 »DIALOG CENTER« mit Taste ⓘ und Taste OK aufrufen.
2 Die Zeile »SERVICE« mit Taste △ oder ▼ anwählen und mit Taste OK aufrufen.
3 Gewünschte Funktionen (Decoder, Farbe, Blauer Bildschirm, Schwarz. Bildschirm, Sendername, SAT, Service Code) mit Taste ▲ oder ▼ anwählen.
4 Mit Taste ◀ oder ▶ verändern.
i Die Einstellungen werden jeweils mit Taste 📊 beendet.

☐ Decoderauswahl

Siehe »Einstellung für Betrieb mit Decoder«.

Farbe (Farbnorm manuell einstellen)

Beim Belegen der Programmplätze mit dem Programmsuchlauf wird die Farbnorm automatisch zugeordnet. Ist die Farbe der verschiedenen Programme in Ordnung, brauchen Sie diese Einstellung nicht durchführen.

1 Die benötigte Farbnorm wählen.

Blauer Bildschirm wählen

Mit dieser Einstellung kann bei verrauschtem Bild auf ein blaues Bild umgeschaltet werden.

Schwarzer Bildschirm wählen

Mit dieser Einstellung wird störendes Programmflimmern während des Umschalten des Programmplatzes vermieden.

Sendername ein/aus

Anzeige des Sendernamens ein oder ausschalten (siehe »Sendername«).

SAT

Diese Einstellung ist nur notwendig, wenn ein externer MicroSAT-Receiver SNR 105 angeschlossen ist. Drei Einstellungen stehen zur Wahl: »ON1«, »ON2«, »aus«. Welche Einstellungen Sie vornehmen müssen, entnehmen Sie der Bedienungsanleitung des SNR 105

! Ist kein SNR 105 angeschlossen, muß diese Einstellung auf »aus« stehen.

Wurde SAT »ON1« ohne angeschlossenen SNR 105 gewählt, ist keine Programmplatzwahl möglich. Der Bildschirm bleibt dunkel und »SAT« wir eingebendet.

i Die Funktionen dieser Zeilen sind dem Fachhändler vorbehalten.

Die AUDIO-/VIDEO-Anschlüsse

Das Fernsehgerät ist mit verschiedenen Buchsen ausgestattet. Daran können verschiedene Zusatzgeräte – wie z.B. Camera-Recorder, Video-Recorder, SAT-Receiver, SET-TOP-Box, Pay-TV-Decoder usw. – angeschlossen werden.

Decoder oder Satelliten-Receiver an Buchse »AV 1« anschließen

Einige Sender – deren Programme über Kabelanlagen oder Satelliten-Receiver zugeführt werden – verschlüsseln ihre Sendungen. Bild und Ton sind damit unkenntlich. Mit einem Decoder können Sie derartige Programme entschlüsseln.

An diese Buchse kann alternativ auch ein Satelliten-Receiver oder ein zweiter Videorecorder angeschlossen werden.

Anschließen

1

Buchse »AV1« des Fernsehgerätes und die entsprechende Buchse des Decoders oder Satelliten-Receivers mit einem EURO/AV (Scart)-Kabel verbinden.

Einstellung für den Betrieb mit Decoder

1

Programmplatz wählen, mit dem das verschlüsselte Programm belegt ist.

2

»DIALOG CENTER« mit den Tasten ⓘ und OK aufrufen.

3

Die Zeile »SONDERFUNKTIONEN« anwählen und aufrufen.

4

Die Zeile »Decoder P ..« anwählen. In dieser Zeile wird der Programmplatz angezeigt, der zuvor gewählt wurde.

5

Taste ◀ oder ▶ drücken (Wahl zwischen ON1, ON2, ON3 – dies ist abhängig vom verwendeten Decoder).

i

Diese Einstellung kann auch in der Seite »SERVICE« für alle Programmplätze (1-99) aktiviert werden.

6

Seite mit Taste 📂 verlassen.

Bedienung

1

Programmplatz wählen, mit dem das verschlüsselte Programm belegt ist.

Das Fernsehgerät schaltet automatisch auf Programmplatz »AV1«.

Für den Betrieb mit Satelliten-Receiver Programmplatz »AV1« mit Taste AV① anwählen.

□

Videorecorder oder SET-TOP-Box an Buchse »AV 1« oder »AV 2« anschließen

Buchse »AV1« oder »AV2« des Fernsehgerätes und die entsprechende Buchse des Video-Recorders oder SET-TOP-Box mit einem EURO/AV (Scart)-Kabel verbinden.

2

Taste AV ① so oft drücken, bis am Gerät »AV1« oder »AV2« angezeigt wird.

Videostandard (VHS oder SVHS) einstellen Diese Einstellung ist vom angeschlossenen Video-recorder abhängig

1

»DIALOG CENTER« mit den Tasten ⓘ und OK aufrufen.

2

Die Zeile »SONDERFUNKTIONEN« anwählen.

3

Die Zeile »Video« anwählen und aufrufen und mit Taste ◀ oder ▶ »VHS« oder »SVHS« wählen.

Wiedergabe

1

Videorecorder oder SET-TOP-Box einschalten und die gewünschte Funktion wählen.

Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Informationen des externen Gerätes.

Überspielen von Videoaufzeichnungen über das Fernsehgerät

Sie können Aufzeichnungen von einem Video-/Camera-Recorder zu einem Videorecorder überspielen.

Die Möglichkeiten:

Camera-Recorder (AV3) auf Videorecorder (AV1) Videorecorder (AV1) auf Videorecorder (AV2) Videorecorder (AV2) auf Videorecorder (AV1).

Sie können während des Überspielens auf ein Fernsehprogramm schalten.

Das Überspielen von einem SVHS-Video-/Camera-Recorder zu einem SVHS-Video-/Camera-Recorder ist nicht möglich.

AV-Programmplatz (des Wiedergaberecorders) mit Taste AV ① wählen.

Taste ○ AUX drücken.

Mit Taste AV① die Copier-Funktion aktivieren.

Wiedergabe/Aufnahme an Camera-Recorder/Video-recorder starten.

Die Überspielung läuft, jetzt können Sie mit dem Fernsehgerät jedes Programm sehen, ohne die Aufzeichnung zu stören.

Kopierfunktion abschalten, dazu die Pkt. bis 3 widerholen.

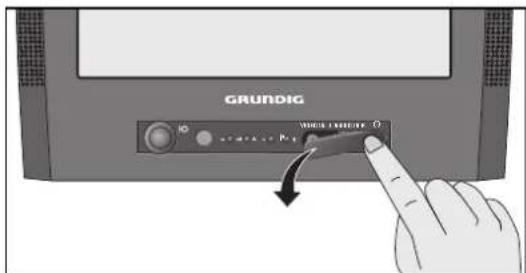

Camera-Recorder an Buchse »AV 3« anschließen

GRUNDIG MORIEN P1

GRUNDIG IO VDDI 请从左端到右端 VDDI 请从右端到右端

Bildsignal

Die gelbe Buchse (VIDEO) des Fernsehgerätes mit der entsprechenden Bild-Buchse des Camera-Recorders verbinden.

Tonsignal (Stereo oder Mono)

Die weiße und rote Buchse (AUDIO links/rechts) des Fernsehgerätes mit den Tonbuchsen des Stereo-Camera-Recorders verbinden,

oder

Die weiße Buchse (AUDIO links) des Fernsehgerätes mit der Tonbuchse des Mono-Camera-Recorders verbinden.

Taste AV① so oft drücken, bis am Gerät »AV3« angezeigt wird.

Wiedergabe

Camera-Recorder einschalten, Cassette einschieben und die Wiedergabe starten.

Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Informationen vom Camera-Recorder.

Kopfhörer

GRUNDIG AUDIO IN AUDIO IN R P.1.1

Anschließen

Kopfhörer-Stecker (3,5 mm ø Klinke) in die Kopfhörer-Buchse an der Frontseite des Gerätes stecken. Die Kopfhörer-Lautstärke können Sie gesondert einstellen (Kopfhörer-Impedanz max. 32 Ω).

Ton (Stereo-/Zweiton, Mono) des Kopfhörers ändern

Seite »TON« mit Taste 🔒 anwählen.

Die Zeile »Ω« anwählen und mit Taste ◀ oder ▶ gewünschte Tonart wählen:

Bei Stereo »Stereo« oder »Mono«; bei Nicam Stereo »Stereo« oder »Analog«; bei Zweiton-Sendungen »Dual A« oder »Dual B«.

Seite »TON« mit Taste Ⓥ oder 📌 abschalten.

Lautstärke des Kopfhörers ändern

Taste ○AUX drücken und danach mit Taste ◀ oder ▶ die Kopfhörer-Lautstärke ändern.

Der geänderte Wert wird auf einer Skala angezeigt.

Netzspannung:

220 - 240 V, 50/60 Hz

(Regelbereich des Netzteiles 165 ... 265 V)

»Das Gerät darf nur mit dem beiliegenden Netzkabelset betrieben werden. Es verhindert Störungen aus dem Netz und ist Bestandteil der Gerätezulassung«.

Für Ersatzzwecke bestellen Sie bitte bei einer Kundendienst-Stelle nur das Netzkabelset mit der Bezeichnung »GWN 9.22/Sachnummer 8290.991-316«.

Aufnahme:

ca. 80 W

In Bereitschaft (Stand-by) 5 W

Empfangsbereiche:

Kanäle C01 ... C99

Sonderkanäle S01 ... S41

Tonendstufe:

2 x 20 W Musikleistung (2 x 10 W Sinus)

Kontaktbelegung EURO-AV-Buchse

Wenn Sie an das Fernsehgerät Zusatzgeräte anschließen wollen (z. B. Computer, Verstärkeranlage), dann kann Ihr Fachhändler anhand der folgenden Anschlußtabelle eine normgerechte Verbindung herstellen:

Stift Signal

1 = Audio Ausgang rechts

2 = Audio Eingang rechts

7 = RGB Blau Eingang

8 = Schaltspannung

9 = Grün Masse

10 = Datenleitung

11 = RGB Grün Eingang

12 = -

13 = Rot Masse

14 = Masse

15 = RGB Rot Eingang (Chroma; S VIDEO)

16 = RGB Schaltspannung

17 = Video Masse

18 = RGB Schaltspannung Masse

19 = Video Ausgang

20 = Video Eingang

21 = Abschirmung/Masse

CE Das Produkt erfüllt die Forderungen folgender EU-Richtlinien:

73/23/EWG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen.

89/336/EWG Richtlinie über die elektromagnetische Verträglichkeit.

Das Gerät entspricht den Normen:

EN 60065, EN 55013, EN 55020

Das Gerät entspricht der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich. Beschleunigungsspannung max. 27kV/mittlerer Strahlstrom 1,5 mA.

Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

Zusatzausstattung:

Das Gerät ist für Dolby Surround ProLogic vorbereitet. Fragen Sie Ihren Fachhändler.

GRUNDIG Kundenberatungszentrum

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werk- tags stets von 8.00 – 19.00 Uhr zur Verfügung.

STETS FÜR SIE DA! DEUTSCHLAND 01 80/5 30 21 22* ÖSTERREICH 06 60/66 99+ montags bis freitags von 8.00 – 19.00 Uhr * Gebührenpflichtig – in Deutschland und Österreich möglich GRUNDIG KUNDENBERATUNGS- ZENTRUM

Haben Sie Fragen zur Umweltverträglichkeit unserer Geräte, wenden Sie sich an die GRUNDIG Öko-Technologie, Fax: [phone].

Änderungen und Irrtümer vorbehalten!

GRUNDIG

7 0 3 8
