BEDIENUNGSANLEITUNG STF 55 2601 GRUNDIG

3 Aufstellen und Sicherheit

4 Anschließen/Vorbereiten

4 Antenne und Netzkabel anschließen

4 Batterien in die Fernbedienung einlegen

5-7 Auf einen Blick

5-6 Die Fernbedienung

7 Die Vorderseite des Fernsehgerätes

8-10 Einstellungen

8 Sprache der Benutzerführung wählen

8 Fernseh-Programme einstellen – automatisch

8 Fernseh-Programme einstellen – manuell

9-10 Programmbelegung ändern

10 Bild-Einstellungen

11 Fernseh-Betrieb

12 Videotext-Betrieb

12 FLOF-text und Normaltext-Betrieb

12-13 Weitere Funktionen

14-16 Komfort-Funktionen

17 Betrieb mit externen Geräten

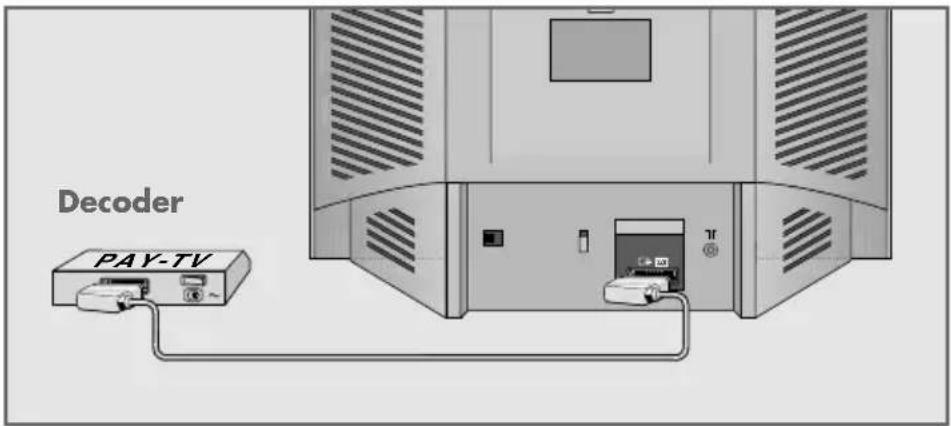

17 Decoder oder Satellitenreceiver

17 Camera-Recorder

18-19 Informationen

18 Technische Daten

18 Service Hinweise für den Fachhandel

18 Umwelthinweis, GRUNDIG Service

19 Störungen selbst beheben

AUFSTELLEN UND SICHERHEIT

10 cm 20 cm 20 cm 10 cm

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Der ideale Betrachtungsabstand beträgt 5 mal die Bildschirmdiagonale.

Fremdlicht auf dem Bildschirm beeinträchtigt die Bildqualität.

Um für eine ausreichende Belüftung zu sorgen, achten Sie auf genügend große Abstände in der Schrankwand.

Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, dass es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.

Wenn Das Fernsehgerät starken Temperaturschwankungen ausgesetzt ist, zum Beispiel beim Transport vom Kalten ins Warme, dann schließen Sie ihn an das Stromnetz an und lassen ihn mindestens zwei Stunden ohne eingelegte Disc stehen.

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder Ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät und keine Deckchen oder Ähnliches unter das Fernsehgerät.

Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Fernsehgerät vom Fachmann entfernen.

Halten Sie das Fernsehgerät von Magnetfeldern (zum Beispiel Lautsprecherboxen) fern.

Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Achten Sie darauf, dass das Netzkabel nicht beschädigt wird.

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

Hinweis:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist.

Schalten Sie vor dem Anschließen auch die anderen Gerät aus!

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn

Sie die externen Geräte und die Antenne angeschlossen haben!

ANSCHLIESSEN/VORBEREITEN

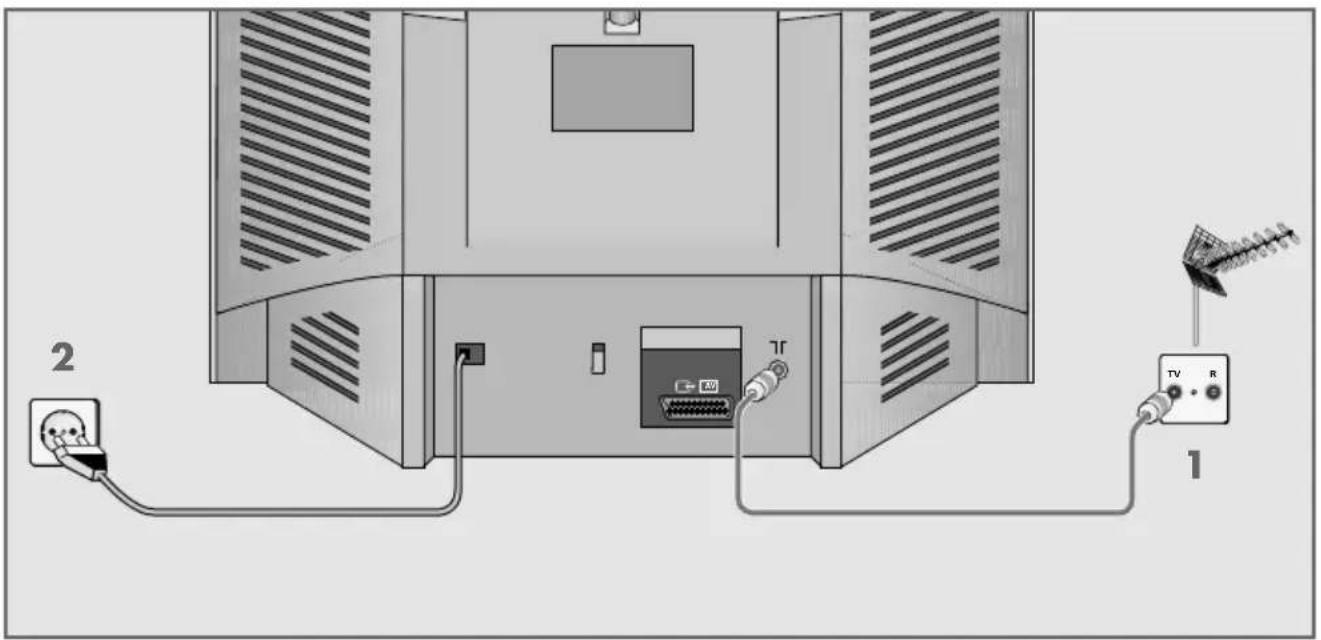

Antenne und Netzkabel anschließen

2 TV 1

1 Antennenkabel der Hausantenne in die Antennenbuchse »「« des Fernsehgerätes stecken.

2 Stecker des Netzkabels in die Steckdose stecken.

Hinweis:

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

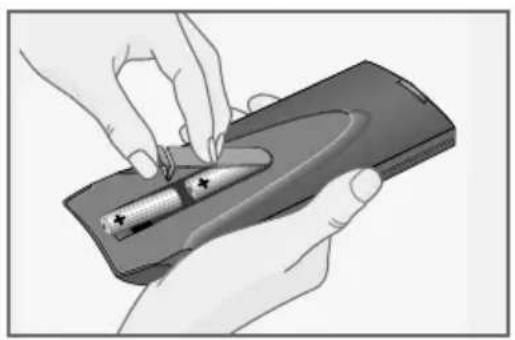

Batterien in die Fernbedienung einlegen

1 Batteriefach öffnen, dazu Deckel abnehmen.

2 Batterien einlegen (Typ Mignon, z.B. UM-3 oder AA, 2x1,5V). Dabei Polung beachten (im Batteriefachboden markiert).

3 Batteriefach schließen.

Hinweis:

Wenn das Fernsehgerät auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen. Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Umwelthinweis

Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

AUF EINEN BLICK

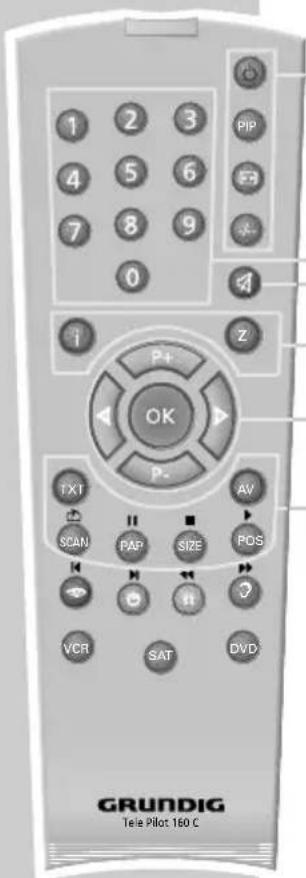

Die Fernbedienung

1 2 3 4 5 6 7 8 9 0 i P+ OK P- TXT AV SCAN PAP SIZE PDS VCR SAT DVD GRUNDIG Tele Pilot 160 C

Schaltet das Fernsehgerät ab (Stand-by).

PIP Taste ohne Funktion.

Taste ohne Funktion.

-/- Vorwahl für die Eingabe von ein-, zwei- und dreistelligen Programmplätzen; schaltet auf doppelte Zeichengröße im Videotext-Betrieb.

1...0 Schalten das Fernsehgerät aus Stand-by ein; wählen Programme direkt.

Ton ein/aus (stummschalten).

- Ruft das Infomenü auf und schaltet es wieder ab; schaltet alle Menüs ab.

Z Zapp-Funktion.

P+, P- Schalten das Fernsehgerät aus Stand-by ein; wählen Programme schrittweise; bewegen Cursor nach oben/unten.

Ändern die Lautstärke; bewegen Cursor nach links/rechts.

OK Aktiviert verschiedene Funktionen.

TXT Schaltet um zwischen Videotext-Betrieb und TV-Betrieb.

AVWählt AV-Programmplätze und das zuletzt gesehene Fernseh-Programm.

SCAN Antwortfreigabe im Videotext-Betrieb.

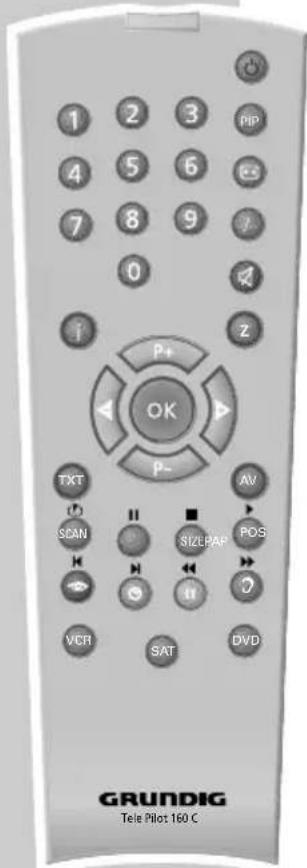

PAP Seitenstop im Videotext-Betrieb.

SIZE Wählt Unterseiten im Videotext-Betrieb.

POS Aktualisiert eine Seite im Videotext-Betrieb.

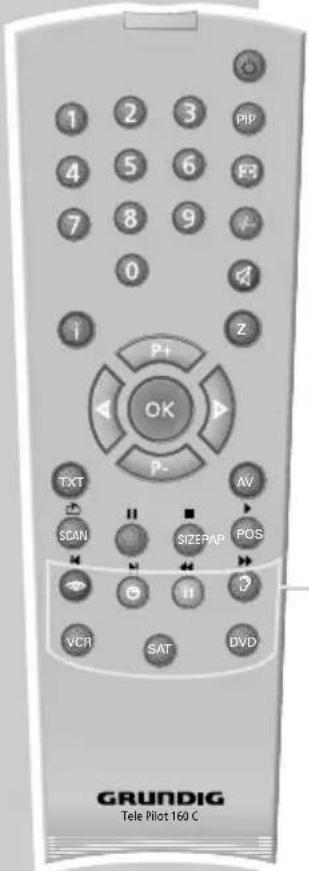

AUF EINEN BLICK

1 2 3 PIP 4 5 6 F3 7 8 9 + 0 i P+ Z OK P- AV SCAN II SIZEPAP POS VCR II DVD SAT GRUNDIG Tele Pilot 160 C

Ruft verschiedene Bildeinstellungen auf; wählt im Videotext-Betrieb eine Seite.

Blendet die Programmplatz-Nummer ein; wählt im Videotext-Betrieb eine Seite.

Ruft das Menü »Timer« auf; wählt im Videotext-Betrieb eine Seite.

Wählt im Videotext-Betrieb eine Seite.

VCR, SAT Schaltet auf die Bedienung eines GRUNDIG Video-DVD recorders, GRUNDIG Satelliten-Receivers oder GRUNDIG DVD-Players.

Entsprechende Taste (»VCR«, »SAT«, »DVD«) gedrückt halten. Anschließend gewünschte Taste drücken.

Hinweis:

Welche Funktionen Sie ausführen können, hängt von der Ausstattung des Gerätes ab. Probieren Sie es einfach aus.

AUF EINEN BLICK

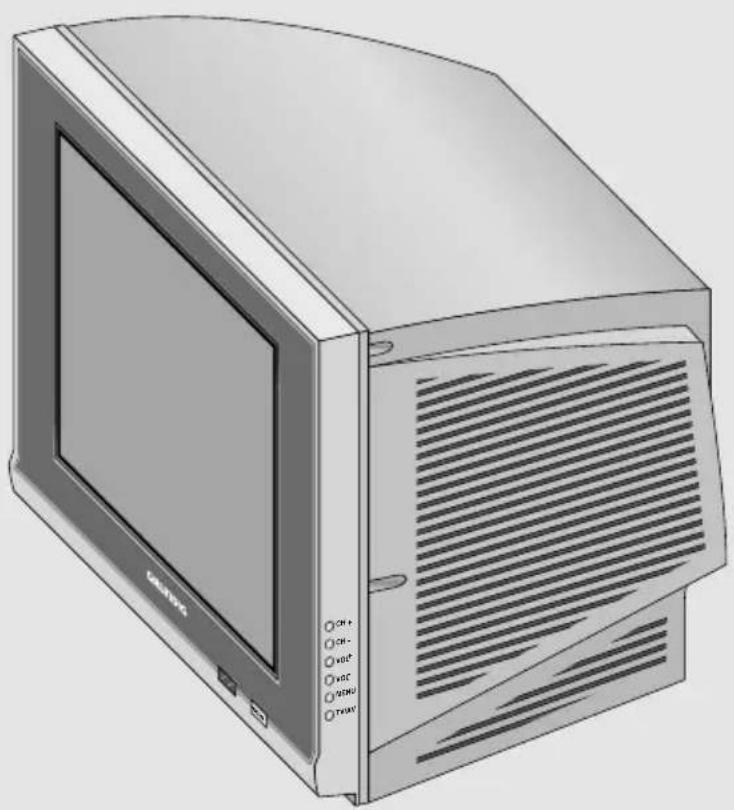

Die Vorderseite des Fernsehgerätes

POWER Schaltet das Fernsehgerät ein und wieder aus.

CH - CH +

Schaltet das Fernsehgerät aus Stand-by ein. Programmwahl abwärts/aufwärts.

VOL - VOL +

Lautstärke verringern/vergrössern.

MENU Ruft nacheinander die verschiedenen Menüs auf;

Menüzeile mit »CH - CH + « anwählen;

Funktion mit »VOL - VOL +« einstellen.

TV/AV Wählt AV-Programmplätze an.

AV IN (2)

VIDEO Bildsignaleingang für Camerarecorder.

AUDIO L/MONO R Tonsignaleingang für Camerarecorder.

EINSTELLUNGEN

Ein-/ausschalten

1 Fernsehgerät mit »POWER« am Fernsehgerät einschalten.

Sprache der Benutzerführung wählen

Sonderfunktionen

Deutsch

Hintergrund Blau Ein

Bildverbesserung Ein

Farbtemperatur Normal

AVL Ein

P+ P- Auswählen - + Ändern

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Sonderfunktionen« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Gewünschte Sprache mit » ◀« oder »▶« wählen.
4 Einstellung mit » i« beenden.

Fernseh-Programme einstellen – automatisch

Das Fernsehgerät ist mit einem automatischen Programmsuchlauf ausgestattet.

Beachten Sie, nach dem automatischen Programmsuchlauf können Sie die Fernseh-Programme in der Reihenfolge Ihrer Wahl sortieren.

Es stehen 235 Programmplätze für Fernseh-Programme zur Verfügung, die beliebig mit Fernseh-Programmen von der Antenne oder vom Kabelanschluss belegt werden können.

1 Menü »INFO« mit » i« aufrufen.
2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »Aut. Programmsuchlauf« mit »P+« oder »P-« wählen und Suchlauf mit »▶« starten.

- Der Suchlauf beginnt. Er kann – je nach Anzahl der zu empfangenden Fernseh-Programme – einige Minuten dauern.

- Nach dem Suchvorgang schaltet das Fernsehgerät auf Programmplatz 1.

Hinweis:

Der Suchlauf kann mit »OK« abgebrochen werden.

Installation

TV-Standard B/G

Suchen < >

Feinabstimmung < >

Programm 1

Überspringen Aus

Farb-Standard AUTO

Aut. Programmsuchlauf

P+ P- Auswählen - + Ändern

Fernseh-Programme einstellen – manuell

INFO


Sortieren

Installation

Timer

Sonderfunktionen

Kindersicherung

Biorhythmus

OK Auswählen

GRUNDIG

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »Programm« mit »P+« oder »P-« wählen und mit »◀« oder »▶« den gewünschten Programmplatz für das neue Fernseh-Programm wählen.
4 Zeile »Farb-Standard« mit »P+« oder »P-« wählen und mit »◀« oder »▶« die benötigte Farbnorm einstellen.
5 Zeile »TV-Standard« mit »P+« oder »P-« wählen und mit »◀« oder »▶« die benötigte Tonnorm einstellen.

Installation

TV-Standard B/G

Suchen < >

Feinabstimmung < >

Programm 1

Überspringen Aus

Farb-Standard AUTO

Aut. Programmsuchlauf

P+ P- Auswählen - + Ändern

6 Zeile »Suchen« mit »P+« oder »P-« wählen und mit »▶« den Suchlauf starten.

- Nach kurzer Zeit ist ein Fernseh-Programm zu sehen. Wurde nicht das gewünschte Fernseh-Programm gefunden, Suchlauf mit »▶« erneut starten.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Einstellung wiederholen.

Programmbelegung ändern

Fernseh-Programme sortieren

Nach dem Einstellen der Fernseh-Programme können Sie die Fernseh-Programme in der Reihenfolge Ihrer Wahl sortieren.

Sortieren

Programm A < 6 >

Programm B < 1 >

Tauschen

P+ P- Auswählen - + Ändern

Sortieren

Programm A < 6 >

Programm B < 1 >

Tauschen

P+ P- Auswählen - + Ändern

1 Menü »INFO« mit » i« aufrufen.

2 Zeile »Sortieren« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

3 Zeile »Programm A« mit »P+« oder »P-« wählen.

4 Das zu verschiebende Fernseh-Programm mit » ◀« oder »▶« wählen.

5 Zeile »Programm B« mit »P+« oder »P-« wählen.

6 Neuen Programmplatz mit » ◀« oder »▶« wählen.

7 Zeile »Tauschen« mit »P+« oder »P-« wählen und Eingabe mit »▶« bestätigen.

Hinweis:

Weitere Fernseh-Programme sortieren, dazu die Einstellung wiederholen.

Fernseh-Programme überspringen

Sie können Fernseh-Programme markieren, die bei der Anwahl mit »P+« oder »P-« übersprungen werden sollen. Eine Anwahl mit den Zifferntasten ist weiterhin möglich.

1 Menü »INFO« mit » i« aufrufen.

2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

2 Zeile »Programm« mit »P+« oder »P-« wählen und mit »◀« oder »▶« den Programmplatz wählen, dessen Fernseh-Programm übersprungen werden soll.

3 Zeile »Überspringen« mit »P+« oder »P-« wählen und Funktione mit »▶« einschalten (Ein).

Hinweis:

Zum Ausschalten der Funktion Einstellung wiederholen und in Pkt. 3 »Aus« wählen.

Installation

TV-Standard B/G

Suchen < >

Feinabstimmung < >

Programm 1

Überspringen Aus

Farb-Standard AUTO

Aut. Programmsuchlauf

P+ P- Auswählen - + Ändern

EINSTELLUNGEN

Fernseh-Programme feinabstimmen

Das Fernsehgerät stimmt automatisch auf bestmöglichen Empfang ab. In Gegenden mit schlechterem Empfang kann es erforderlich sein, eine manuelle Feinabstimmung vorzunehmen.

Installation

TV-Standard B/G

Suchen < >

Feinabstimmung < >

Programm 1

Überspringen Aus

Farb-Standard AUTO

Aut. Programmsuchlauf

P+ P- Auswählen - + Ändern

1 Menü »INFO« mit » i« aufrufen.
2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »Programm« mit »P+« oder »P-« wählen und mit »◀« oder »▶« den Programmplatz wählen, dessen Fernseh-Programm abgestimmt werden soll.
4 Zeile »Feinabstimmung« mit »P+« oder »P-« wählen und mit »◀« oder »▶« das Bild abstimmen.

Hinweis:

Weitere Fernseh-Programme abstimmen, dazu die Einstellung wiederholen.

Bild-Einstellungen

INFO


Sortieren

Installation

Timer

Sonderfunktionen

Kindersicherung

Biorhythmus

OK Auswählen

GRUNDIG

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Bild« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »Kontrast«, »Helligkeit«, »Farbsättigung« oder »Schärfe« mit »P+« oder »P-« wählen.
4 Gewünschten Wert mit » ◀« oder »+« einstellen.

Hinweis:

Die eingestellten Bildwerte können mit »©« (Bildeinstellung »Benutzer«) gewählt werden.


Kontrast 80

Helligkeit 50

Farbsättigung 50

Schärfe 70

[Barcode]

P+ P- Auswählen - + Ändern

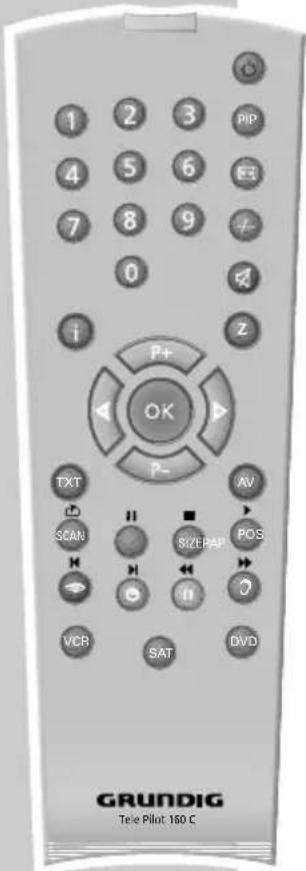

FERNSEH-BETRIEB

1 2 3 PIP 4 5 6 E3 7 8 9 + 0 i P+ Z OK P- AV SCAN II ■ SIZEBAP POS VCR SSAT DVD GRUNDIG Tele Pilot: 160 C

Ein-/ausschalten

1 Fernsehgerät mit »POWER« am Fernsehgerät einschalten.
2 Fernsehgerät mit » ⏻« in Bereitschaft (Stand-by) schalten. – Die rote Anzeige am Fernsehgerät leuchtet.
3 Fernsehgerät mit »1...0« oder »P+« oder »P-« aus Bereitschaft wieder einschalten.
4 Fernsehgerät mit » ①« am Fernsehgerät vollständig ausschalten. – Sie sparen dadurch Energie.

Hinweis:

Wird kein Fernseh-Programm empfangen, schaltet das Gerät nach ca. 15 Minuten ab.

Programmplätze anwählen

1 Programmplätze mit »1...0« direkt wählen.
Vorwahl für zwei- oder dreistellige Programmplatzwahl mit »-/«.
2 Programmplätze mit »P+« oder »P-« schrittweise wählen.

AV-Programmplätze anwählen

1 AV-Programmplätze mit »AV« direkt wählen.

Lautstärke ändern

1 Lautstärke mit » ◀« oder »▶« ändern.

Ton ein/ausschalten

1 Ton mit » « ausschalten (stummschalten) und wieder einschalten.

Programmplatz anzeigen

1 Nummer des Programmplatzes mit »©« einblenden.

Bildeinstellungen

Sie können verschiedene Bildeinstellungen wählen.

1 Gewünschte Bildeinstellung »Benutzer«, »Weich«, »Natürlich« oder »Scharf« mit »○« wählen
– Die Bildeinstellung »Benutzer« kann verändert werden, siehe Kapitel „Bildeinstellungen“, auf Seite 10.

Zapp-Funktion

Mit dieser Funktion können Sie zwischen den beiden zuletzt gewählten Fernseh-Programmen (mit »1...0« direkt gewählt) umschalten.

1 Mit »1...0« die Fernseh-Programme wählen.
2 Mit »Z« kann zwischen beiden Fernseh-Programmen umgeschaltet (gezappt) werden.

VIDEOTEXT-BETRIEB

FLOF-text und Normaltext-Betrieb

Videotext einschalten und Videotext-Seiten anwählen

1 Videotext mit »TXT« einschalten.
2 Videotext-Seite mit »1...0« direkt oder mit »P+« bzw. »P-« schrittweise anwählen (zurück zur Videotext-Seite 100 mit »i«).
Am unteren Bildschirmrand ist eine Info-Zeile aus einem roten, grünen, gelben und blauen Schriftfeld zu sehen. Analog dazu verfügt die Fernbedienung über farblich gekennzeichnete Tasten.
3 Mit » 📋 « (rot), » ⏻ « (grün), » ll« (gelb) oder » ? « (blau) eine Videotext-Seite anwählen. Diese ist abhängig von der Angabe in der Info-Zeile.
4 Videotext mit »TXT« abschalten.

Hinweis:

Weitere Funktionen

Wartezeit überbrücken

Während eine Seite gesucht wird, können Sie auf das Fernseh-Programm schalten.

1 Nummer der Videotextseite mit »1...0« eingeben und danach »POS« drücken.
- Sobald die Seite gefunden wurde, wird die Seitennummer in der linken oberen Bildschirmecke gezeigt.
2 Auf die Videotextseite mit »POS« umschalten.

Zeichenhöhe vergrößern

Wenn Sie Schwierigkeiten haben, den Text auf den Bildschirm zu lesen, können Sie die Zeichenhöhe verdoppeln.

1 Zeichenhöhe einer Videotextseite vergrößern, dazu »-/-« wiederholt drücken.

Seitenstopp

Unter einer Mehrfachseite können mehrere Unterseiten zusammengefasst sein, die von der Sendeanstalt automatisch weitergeblättert werden.

1 Unterseite mit »PAP« stoppen.
2 Funktion mit »PAP« beenden.

1 2 3 PIP 4 5 6 ES 7 8 9 0 P+ OK P- AV SCAN II SIZLPAI POS VCR SAT DVD GRUNDIG Tele Pilot 160 C

Unterseite direkt abrufen

Wenn die gewählte Videotextseite weitere Seiten enthält, wird die Nummer der aktuellen Unterseite sowie die Gesamt-Seitenzahl angezeigt.

1 Mit »SIZE« die Funktion Unterseiten aufrufen.
2 Gewünschte Unterseite mit »1...0« vierstellig wählen. – Die gewählte Unterseite erscheint nach kurzer Zeit.

Antwortfreigabe

In bestimmten Videotextseiten können „verdeckte Antworten“ oder Informationen enthalten sein. Diese lassen sich aufrufen.

1 Informationen mit »SCAN« einblenden.
2 Informationen mit »SCAN« ausblenden.

KOMFORT-FUNKTIONEN.

Sonderfunktionen

Deutsch

Hintergrund Blau Aus

Bildverbesserung Aus

Farbtemperatur Normal

AVL Aus

P+ P- Auswählen - + Ändern

Sonderfunktionen

Deutsch

Hintergrund Blau Ein

Bildverbesserung Aus

Farbtemperatur Normal

AVL Aus

P+ P- Auswählen - + Ändern

Sonderfunktionen

Deutsch

Hintergrund Blau Aus

Bildverbesserung Ein

Farbtemperatur Normal

AVL Aus

P+ P- Auswählen - + Ändern

Sonderfunktionen

Deutsch

Hintergrund Blau Aus

Bildverbesserung Aus

Farbtemperatur Warm

AVL Aus

P+ P- Auswählen - + Ändern

Sprache der Benutzerführung ändern

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Sonderfunktionen« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Gewünschte Sprache mit » ◀◀ oder »▶◀ wählen und mit »OK« bestätigen.
4 Einstellung mit » i« beenden.

Blauer Bildschirm wählen

Mit dieser Einstellung wird bei verrauschtem Bild auf ein blaues Bild umgeschaltet.

1 Menü »INFO« mit » i« aufrufen.
2 Zeile »Sonderfunktionen« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »Hintergrund Blau« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »Ein« wählen.

Bildverbesserung ein- ausschalten

Mit dieser Einstellung erichen Sie eine Kontrastverbesserung.

1 Menü »INFO« mit » i« aufrufen.
2 Zeile »Sonderfunktionen« mit »P++ oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »Bildverbesserung« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »Ein« wählen.

Farbtemperatur einstellen

Mit dieser Funktion können Sie den Bildeindruck „wärmer“ oder kälter“ einstellen.

1 Menü »INFO« mit » i« aufrufen.
2 Zeile »Sonderfunktionen« mit »P++ oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »Farbtemperatur« mit »P+« oder »P-« wählen und mit »◀« oder »▶« gewünschte Einstellung wählen.

Sonderfunktionen

Deutsch

Hintergrund Blau Aus

Bildverbesserung Aus

Farbtemperatur Normal

AVL Ein

P+ P- Auswählen - + Ändern

Automatische Lautstärke

Die Fernsehsender senden in unterschiedlichen Lautstärken. Die Funktion AVL (Automatic Volume Limiting) gewährleistet eine einheitliche Lautstärke, wenn Sie von einem Fernseh-Programm auf ein anderes umschalten.

1 Menü »INFO« mit » i« aufrufen.
2 Zeile »Sonderfunktionen« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »AVL« mit »P++« oder »P-« wählen und mit »◀« oder »▶« »Ein« wählen.

Aus- und Einschaltzeit eingeben

Im Menü »Timer« können Sie zwei Einschaltzeiten eingeben und den Programmplatz, mit dem das Gerät einschalten soll.

Sie haben auch zwei Möglichkeiten, Ausschaltzeiten einzugeben, nach deren Ablauf des Gerät ausschaltet.

Hinweis:

Aamit Sie diese Einschalt-/Abschaltfunktionen verwenden können, müssen Sie zuerst die Uhrzeit einstellen

1 Menü »INFO« mit » i« aufrufen.
2 Zeile »Timer« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
3 Zeile »Uhr« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.

Stunden der Uhrzeit mit »◀« oder »▶« eingeben.

Einmal »P-« drücken und die Minuten der Uhrzeit mit »◀« oder »▶« eingeben.

4 Gewünschte Zeile »Einschaltzeit 1«, »Einschaltprog 1«, »Einschaltzeit 2«, »Einschaltprog 3«, »Ausschaltzeit« oder »Sleep timr« mit »P+« oder »P-« anwählen.
5 Stunden der Einschaltzeit mit » ◀« oder »▶« eingeben, danach einmal »P-« drücken und Minuten der Einschaltzeit mit »◀« oder »▶« eingeben.

Fernseh-Programm »◀« oder »▶« eingeben.

Stunden der Ausschaltzeit mit »◀« oder »▶« eingeben, danach einmal »P-« drücken und Minuten der Einschaltzeit mit »◀« oder »▶« eingeben.

Ausschaltzeit für den Sleep timer mit »◀« oder »▶« eingeben (von 10 bis 180 Minuten in 10 Minutenschritten).

Timer

Uhr 08 : 15

Einschaltzeit 1 - - : - -

Einschaltprog 1 1

Einschaltzeit 2 - - : - -

Einschaltprog 2 5

Ausschaltzeit

Sleep timer

: : :

0

P+ P- Auswählen - + Ändern

Kindersicherung

Passwort - - - -

Kanaleing. sperren Aus

AV sperren Aus

Lautstärke max. 50

Neues Passwort - - - -

Programm sperren Aus

0 0 0 0

P+ P- Auswählen - + Ändern

Funktionen sperren/freigeben

In diesem Menü können Sie verschiedene Funktionen sperren und wieder freigeben:

• Kanaleing. sperren, das Installationsmenü kann nicht angewählt werden, Einstellungen im Installationsmenü sind nicht möglich.
• AV sperren, die beiden AV-Programmplätze können nicht angewählt werden.
• Lautstärke max., die maximale Lautstärke des Gerätes kann begrenzt werden.
• Programm sperren, Sie können gezielt vier Fernseh-Programme, die für Kinder nicht geeignet sind sperren.
• In Zeile »Neues Passwort« können Sie ein eigenes Passwort eingeben.

1 Menü »INFO« mit » i« aufrufen.

2 Zeile »Kindersicherung« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.

3 Zeile »Passwort« mit »P+« oder »P-« anwählen und Passwort 0000 mit »1 ... 0« eingeben.

Hinweis:

Wenn Sie das Passwort nicht mehr kennen, die Zahl 8888 mit »1 ... 0« eingeben.

4 Gewünschte Zeile mit »P+« oder »P-« anwählen.

5 Funktion mit » ◀« oder »▶« sperren (Ein),

oder Lautstärkewert mit »◀« oder »▶« einstellen.

Hinweise:

Wenn Sie ein eigenes Passwort eingeben wollen, die Zeile »Neues Passwort« mit »P+« oder »P-« anwählen, eigenes Passwort mit »1 ... 0« vierstellig eingeben und Eingabe wiederholen.

Die Zeile »Kanaleing. sperren« kann nur freigegeben werden, wenn die Einstellung »Programm sperren« auf »Aus« steht.

Programmplätze sperren/freigeben

1 Zum Sperren einzelner Programmplätze die Zeile »Programm sperren« mit »P+« oder »P-« anwählen und mit »◀« oder »▶« »Ein« wählen.
2 Einmal »P-« drücken und ersten Programmplatz, der gesperrt werden soll, mit »1 ... 0« eingeben. (Für zwei- oder dreistelligen Programmplatz zuvor »-/- -« drücken.)
3 Einmal »P-« drücken und Eingabe für die weiteren Programmplätze wiederholen.

Hinweis:

Zum Aufheben der Sperre in Zeile »Programm sperren« »Aus« wählen.

BETRIEB MIT EXTERNEN GERÄTEN

Decoder oder Satellitenreceiver

Wenn das Fernsehgerät verschlüsselte Programme privater Anbieter empfängt, wird dafür ein Decoder benötigt.

Decoder oder Satellitenreceiver anschließen

1 Buchse »AV« des Fernsehgerätes und die entsprechende Buchse des Decoders mit einem EURO/AV-Kabel verbinden.

Hinweise:

An diese Buchse kann alternativ auch ein Satellitenreceiver angeschlossen werden.

Sollen ein Satellitenreceiver und ein Decoder betrieben werden, muss der Decoder am Satellitenreceiver angeschlossen werden.

Betrieb mit einem Decoder

1 Decoder und Fernsehgerät einschalten.
2 Programmplatz »AV1« mit »TV/AV« wählen.

Camera-Recorder

Camera-Recorder anschließen

1 Gelbe Buchse (VIDEO – Bildsignal) des Fernsehgerätes und die entsprechende Buchse des Camera-Recorders (VHS, Video 8) mit Cinch-Kabel verbinden.
2 Weiße und rote Buchsen (R AUDIO L – Tonsignal) des Fernsehgerätes und die entsprechenden Buchsen des Camera-Recorders mit Cinch-Kabel verbinden.

Betrieb mit einem Camera-Recorder (VHS, Video 8)

1 Camera-Recorder einschalten, Cassette einschieben und Wiedergabe starten.
2 Programmplatz »AV2« mit »TV/AV« wählen. - Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Informationen des Camera-Recorders.

INFORMATIONEN

Technische Daten

Netzspannung: 230 V, 50/60 Hz

Leistungsaufnahme: im Betrieb 70 W, in Bereitschaft 5 W

Tonendstufe: 5 Watt Musik

Empfangsbereiche: C01 ... C99, Sonderkanäle S01 ... S41, Frequenzen Band 1 ... 4

Programmplätze: 235 und 2 AV

Gewicht (WEEE): 19,3 kg

Service-Hinweise für den Fachhandel:

Das Produkt erfüllt die Forderungen folgender EU-Richtlinien:

73/23/EWG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. 89/336/EWG Richtlinie über die elektromagnetische Verträglichkeit.

Das Fernsehgerät entspricht den Normen: EN 60065, EN 55013, EN 55020

Das Fernsehgerät entspricht der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich.

Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, dass Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

Umwelthinweis

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wiederverwendet werden können.

Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nebenstehendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin.

Bitte informieren Sie sich über die örtlichen Sammelstellen bei Ihrer Gemeindeverwaltung.

Mit der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

GRUNDIG Kundenberatungszentrum

Montag bis Freitag von 8.00 bis 19.00 Uhr

Deutschland: 0180 / 523 18 80 *

Österreich: 0820 / 220 33 22 **

* gebührenpflichtig (0,12 €/Min. aus dem Festnetz)

** gebührenpflichtig (0,145 €/Min. aus dem Festnetz)

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 – 19.00 Uhr zur

Verfügung.

Störungen selbst beheben

Sollten die unterstehenden Hilfestellungen zu keinem befriedigendem Ergebnis führen, so wenden Sie sich an einen autorisierten GRUNDIG-Fachhändler. Bitte ziehen Sie in Betracht, dass Störungen auch durch externe Geräte wie Videorecorder und Satellitenreceiver hervorgerufen werden können.

Störung	Mögliche Ursache	Abhilfe
Bild hell (Rauschen), aber kein Sender sichtbar	Antennenkabel	Antennenkabel ange-schlossen ?
	kein Fernseh-Programm programmiert	Programmsuchlauf starten
Bild kontrastarm	Bildeinstellungen verstellt	Helligkeit-, Kontrast-, bzw. Farb-Einstellung verändern
	Problem liegt am Sender	mit anderem Programm prüfen
Bild und/oder Ton gestört	Störungen durch andere Geräte	Position der Geräte ver-ändern
Geisterbilder, Reflexion	Programmeinstellung	automatische oder manuelle Programmeinstellung/Fein-tuning
	Antenne	Antennenkabel oder -anla-ge überprüfen lassen
Keine Farbe	Farbintensität auf Minimum	Farbe hochregeln
	TV-Normeinstellung (wenn Einstellmöglichkeit vorhan-den)	richtige Farbnorm wählen
	Problem liegt am Programm	mit anderem Programm prüfen
Falsche Farben, Farb-flecken	starkes Magnetfeld durch Lautsprecherboxen o.ä.	Abstand der Lautsprecher zum Fernsehgerät ver-größern.Bei bleibenden Farbflecken das Fernsehgerät mit Netz-schalter ausschalten und nach 10 Minuten wieder einschalten
Bild vorhanden, kein Ton	Lautstärke Minimum	Lautstärke hochregeln/ein-schalten
	Problem liegt am Programm	mit anderem Programm prüfen
kein oder gestörter Video-text	Fernseh-Programm hat kei-nen Videotext oder Anten-nenanlage	mit anderem Programm prüfen, Feinabstimmung, Geisterbilder
	Sendersignal zu schwach	Antennenanlage überprü-fen
Fernbedienung wirkungslos	keine optische Verbindung	Fernbedienung auf Fern-sehgerät richten
	Batterien der Fernbedie-nung	Prüfen bzw. Wechseln der Batterien
	undefinierter Betriebszu-stand	Fernsehgerät mit der Netz-taste ca. 2 min ausschalten
Nach dem Einschalten ist das Bild unkenntlich	Kindersicherung wurde aktiviert	Kindersicherung abschalten
