BEDIENUNGSANLEITUNG T 55 731 TEXT GRUNDIG

Bei Betrieb im Schrankfach müssen Mindestabstände eingehalten werden (seitlich jeweils 10 cm, oben 20 cm).

Beachten Sie, daß die Lüftungsschlitze der Rückwand nicht abgedeckt werden.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Gerätes. Stellen Sie das Gerät nicht in die Nähe der Heizung.

Bitte achten Sie darauf, daß beim Aufstellen und dem weiteren Betrieb die Netzanschlußleitung frei liegt, weder eingeklemmt noch beschädigt wird.

Auch wenn das Gerät ausgeschaltet ist, können durch Blitzschlag in das Stromnetz und/oder in die Antennenleitung Beschädigungen auftreten.

Bei Gewitter sollten Sie deshalb den Netz- und Antennenstecker ziehen.

Schützen Sie das Gerät vor Feuchtigkeit.

Stecken Sie keine Fremdkörper in die Lüftungsschlitze der Rückwand.

Vorsicht Hochspannung!

Batterien in die Fernbedienung einlegen

Beiliegende Batterien einsetzen, dabei Polung der Batterien beachten (im Batteriefachboden markiert).

Bei verbrauchter Batterie erscheint am Bildschirm die Einblendung: »Batter.«.

Verbrauchte Batterie unbedingt entfernen.

Für Schäden die durch eine ausgelaufene Batterie entstehen, kann nicht gehaftet werden

Entsorgen Sie verbrauchte Batterien umweltgerecht.

Gerät anschließen und ein-/ausschalten

Stecker des Antennenkabels in die Antennenbuchse Ydes Fernsehgerätes stecken.

Stecker des Netzkabels mit der Steckdose verbinden.

Am Gerät die Taste ☐ drücken.

Leuchtet danach nur die LED, dann befindet sich das Gerät in Bereitschaft. Schalten Sie dann – mit der Fernbedienung – durch Drücken auf eine der Tasten 0/AV...9 das Gerät ein.

ATS-Suchlauf (Auto Tuning System)

Der ATS-Programme-Suchlauf tastet den gesamten Empfangsbereich ab und speichert alle gefundenen Programme automatisch.

Vorgehensweise:

Suchlauf mit Taste OK starten.

Wenn die Seite »AUTO TUNING SYSTEM« nicht erscheint, drücken Sie die Taste AUX ca 4 sec. bis die Einblendung erscheint.

Der Suchlauf-Vorgang kann über eine Minute dauern.

Die Geräteeinstellung ist nun abgeschlossen.

Wir wünschen Ihnen viel Spaß beim Fernsehen.

Wenn Ihnen die automatische Programmplatz-Belegung nicht zusagt, können Sie die auf den Programmplätzen gespeicherten Programme nach Ihren Wünschen austauschen (umschichten).

Programme löschen

Sie können Programme mit schlechter Bildqualität löschen.

Taste i und danach OK drücken. Das Programm-Menü blendet sich ein.

Mit Taste P+ den zu löschenden Programmplatz wählen.

Taste TXT drücken.

Mit der Taste OK den Löschvorgang bestätigen oder mit der Taste i abbrechen.

Die nachfolgenden Programme verschieben sich um einen Programmplatz nach vorne.

Mit Taste i zurück zum Fernsehbetrieb.

Programmplätze austauschen

Beispiel: Das Programm von Programmplatz 5 soll auf Programmplatz 2.

Programmplatz 5 anwählen.

Taste i und danach OK drücken. Das Programm-Menü blendet sich ein.

Neuen Programmplatz 02 mit den Tasten 0 und 2 zweistellig eingeben.

Taste OK drücken. Der Vorgang ist abgeschlossen.

Das Programm von Programmplatz 5 ist jetzt auf Programmplatz 2.

Mit Taste i zurück zum Fernsehbetrieb.

Programmplätze manuell belegen

Das manuelle Belegen der Programmplätze ist nur dann erforderlich, wenn z.B. im Kabelangebot ein neues Fernsehprogramm hinzukommt und Sie Ihre spezielle Programmplatzreihenfolge beibehalten wollen (z.B. ARD = 1, ZDF = 2 ... usw.).

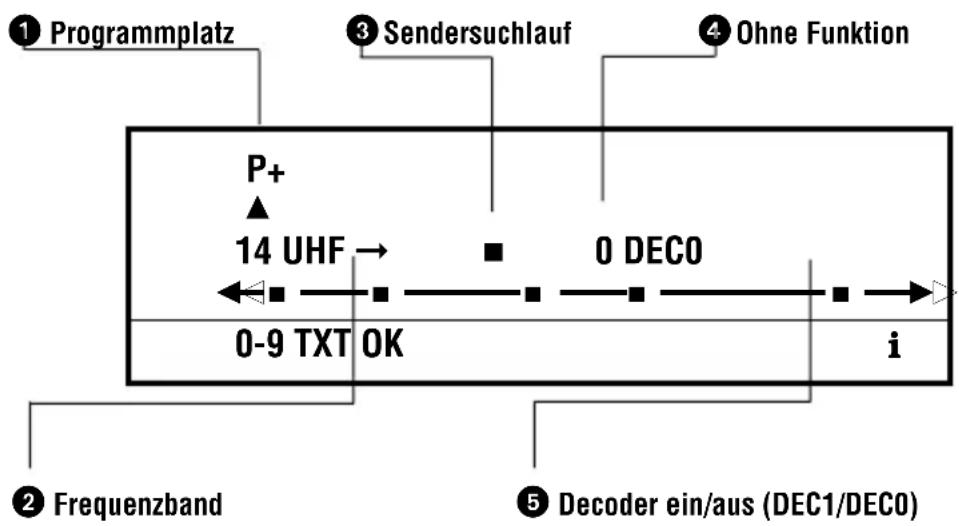

Taste i und danach OK drücken. Das Programm-Menü blendet sich ein.

① Programmplatz ③ Sendersuchlauf ④ Ohne Funktion P+ 14 UHF → 0 DECO 0-9 TXT OK i ② Frequenzband ⑤ Decoder ein/aus (DEC1/DEC0)

VHF 1 (C 2-C 4, S 1-S 10) oder
DEC1 – Nur wenn ein verschlüsseltes
VHF 3 (C 5-C 12, S 11-S 39) oder Fernsehprogramm empfangen wird und ein
UHF (S 40-S 41, C 21-C 69) oder entsprechender Decoder angeschlossen ist
---- (Umkehrpunkt)

Anwahl der Positionen ① – ⑤ mit der Taste + ▶, Einstellung mit Taste P+/P-. (Siehe Beispiel auf der nächsten Seite):

Der Umkehrpunkt : Der ATS - Suchlauf speichert alle gefundenen Programme und setzt nichtbelegte Programmplätze automatisch auf ---- (Umkehrpunkt). Dadurch können durch schrittweises Weiterschalten (»Zappen«) mit den Tasten P+/P- nur die gefundenen Programme angewählt werden.

Beispiel: Sie empfangen mehrere Programme und möchten mit den Tasten P+/P- nur die ersten 5 Programme (z.B. Ihre häufigst gesehenen Programme) aufrufen. Wählen Sie dazu auf Programmplatz 6 unter Position ② den Umkehrpunkt durch die Anwahl ----.

Jetzt können Sie nur die ersten 5 Programme (und AV) mit den Tasten P+/P- durchschalten, die nachfolgenden Programmplätze sind mit den Tasten P+/P- nicht mehr anwählbar (alle Programmplätze können weiterhin mit den Zifferntasten 0 ... 9 angewählt werden).

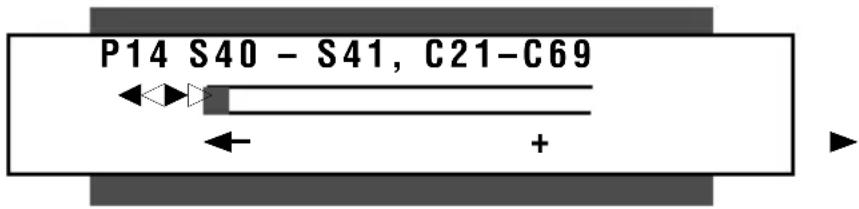

Beispiel zur manuellen Programmplatzbelegung:

Sie möchten ein neu hinzugekommenes Fernsehprogramm im Frequenzband »UHF« (Sonderkanal S 40-S 41, Kanal C 21-C 69,) auf Programmplatz 14 legen.

Gehen Sie so vor :

Taste i und danach OK drücken. Das Programm-Menü blendet sich ein.

Drücken Sie die Taste P+/P- so oft, bis unter Position ① der Programmplatz 14 angezeigt wird.

Wählen Sie mit der Taste +▶die Position ② und drücken Sie danach die Taste P+/P- so oft bis »UHF« angezeigt wird.

Wählen Sie mit der Taste +▶die Position ③ und drücken Sie die Taste P+/P-. Das Menü für den manuellen Suchlauf wird eingeblendet.

Starten Sie den automatischen Sendersuchlauf.

Halten Sie dazu die Taste –◀ oder +▶ gedrückt. Der Suchlauf stoppt bei jedem empfangbaren Programm. Starten Sie den Suchlauf durch erneutes Gedrückthalten der Taste –◀ oder +▶ so oft, bis das gewünschte neu hinzugekommene Fernsehprogramm am Bildschirm erscheint.

Feinabstimmung (Nur in Ausnahmefällen nötig): Durch wiederholtes, kurzes Drücken der Taste – ◀ oder +▶ kann der Bild- und Toneindruck feinabgestimmt werden (nur für die Programmplätze 1-20 möglich).

Drücken Sie die Taste i. Das Programm – Menü wird wieder eingeblendet.

Speichern Sie die Einstellung für diesen Programmplatz durch Drücken der Taste OK.

Der im Beispiel genannte Programmplatz 14 ist nun mit dem neuen Fernsehprogramm im UHF - Frequenzband belegt und gespeichert.

Beenden Sie die Enstellung durch Drücken der Taste i.

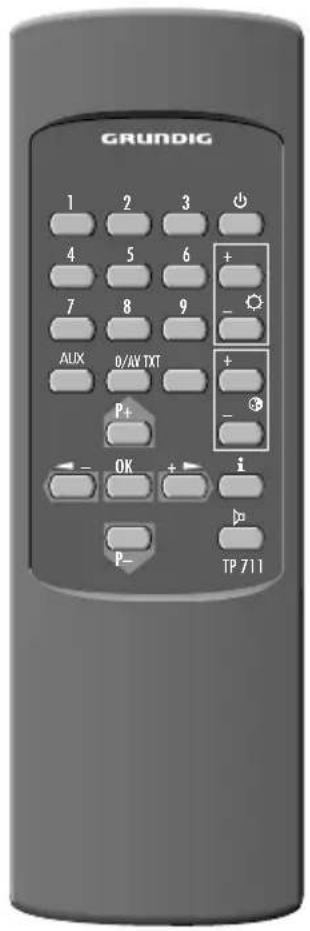

Die Tasten der Fernbedienung

0/AV...9 Programmplatz (auch AV) wählen; Gerät aus Bereitschaft einschalten.

In Bereitschaft schalten.

Helligkeit ändern.

Farbkontrast ändern.

TXT Videotext ein/aus.

i Programmplatz-Nummer und Programmname (wird nicht von allen Sendeanstalten angeboten) ein-/ausblenden.

Ton ein/aus (stummschalten).

P+, P- Programmplätze wählen; Cursor (Schreibmarke) bewegen.

OK Ändern und aktivieren verschiedener Funktionen.

← + ▶ Lautstärke; Cursor (Schreibmarke) bewegen.

AUX Vorwahltaste für verschiedene Funktionen. Taste 4 Sekunden gedrückt halten um ATS aufzurufen.

GRUNDIG 1 2 3 + 4 5 6 + 7 8 9 - ALIX O/AV TXT + P+ - OK + i P- TP 711

Weitere Funktionen

S/W Kontrast ändern: AUX drücken, dann mit + ⚙ – verändern.

Sleep Timer (Ausschaltzeit 01...99 Min.) eingeben:

AUX drücken und danach TXT. Mit den Zifferntasten 0...9 Ausschaltzeit eingeben.

Jeder veränderte Wert (Lautstärke usw.) wird nach ca. 8 Sekunden gespeichert.

Drücken der Taste AUX und danach OK schaltet wieder auf werkseitige Einstellungen.

Tint hat bei diesem Gerät keine Funktion.

Videotext aufrufen: Taste TXT drücken.

Seiten mit Tasten 0...9 direkt anwählen

(Vorhandene Seiten: 100-899)

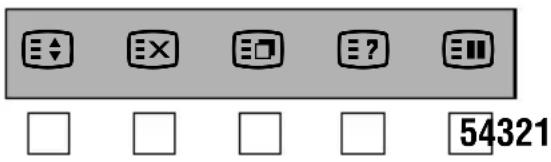

Dialogzeile aufrufen: Taste AUX drücken.

54321

= Zeichenhöhe vergrößern
= Wartezeit überbrücken (Aktuell-Betrieb).
= Unterseite direkt abrufen
= Antwortfreigabe
= Seiten-STOP

Funktionen mit Taste ◀ – oder +▶ anwählen und mit Taste OK aufrufen.

Die Funktionen 1, 3, 4 und 5 können auch ohne Aufrufen der Dialogzeile folgendermaßen ausgeführt werden.

Zeichenhöhe vergrößern: Die Taste +③drücken.

Unterseiten direkt abrufen: Die Taste – Ⓑdrücken.

Antwort-Freigabe: Die Taste + ⚙drücken.

Seiten-Stop: Die Taste – ⚙drücken.

Videotext -Seiten mit dem Cusor anwählen (Page Catching)

D.h. Seiten wählen ohne die Seitennummer einzutippen. Sie können die gewünschte Videotext-Seite aus Übersichts-Seiten (Seiten, in denen sich dreistellige Seitennummern befinden) direkt anwählen. Diese Funktion erspart Ihnen das eingeben der dreistelligen Seitennummer.

Taste P+ oder P- drücken.

Am oberen Bildrand wird »Page Catching« eingeblendet. Bei der ersten bzw. letzten Seitennummer der Übersicht blinkt eine rechteckige Schreibmarke (Cursor).

Mit den Tasten P+ oder P− den Cursor zur gewünschten Seitennummer bringen.

Taste OK drücken. Die Seite erscheint im Bildschirm.

Videorecorder, Satelliten-Receiver oder Decoder (Descrambler)

Anschließen

Mit einem AV-Kabel an die Buchse AV (Geräterückseite) anschließen.

Bedienen des jeweils angeschlossenen Gerätes

Wiedergabe des Video-Recorders starten, bzw. SAT-Receiver einschalten. Beachten Sie bei Anschluß eines Decoders (Descrambler) das Kapitel auf Seite 4 »Programmplätze manuell belegen«. Im Menü muß beim entsprechenden Programmplatz »DEC1« eingestellt sein.

Anschließen mehrerer Zusatzgeräte

• Bei Fernsehempfang über Kabel: Descrambler → Videorecorder → Fernsehgerät
• Bei Fernseh-Satellitenempfang: Descrambler →Satelliten-Receiver →Fernsehgerät

!

Das Gerät entspricht den VDE-Sicherheitsbestimmungen und den Vorschriften der Deutschen Bundespost (Zulassungs-Zeichen siehe Typenaufkleber auf der Geräterückseite), ferner der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich. Beschleunigungsspannung max. 31kV/mittlerer Strahlstrom 1 mA.

Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

220-240V, 50/60Hz (Regelbereich des Netzteils 165 – 265V)

Aufnahme ca. 55 W; in Bereitschaft 10 W.

Tonendstufe: 2 W Musikleistung (1 W Sinus).

Das Netzkabel ist steckbar ausgeführt. Für Ersatzzwecke geben Sie bitte bei der Kundendienststelle die Bestell-Nr.: 8290-991-316 an.
