BEDIENUNGSANLEITUNG TVR 5530 GRUNDIG

Zusätzlich erforderliche

Unterlagen für den Komplettservice

Sach-Nr./ Part No. 72010-524.95

Ergänzung Supplement

Sach-Nr./ Part No. 72010-524.98

Service Manual

Sicherheit Safety

Sach-Nr./ Part No 72010-800.00

TV

Entwicklungcode AA Evolution Code AA

TVR 3730 text

TVR 3730 text/ GB

TVR 5130 text

TVR 5130 text/ GB

TVR 5530 text

Entwicklungsgode BA Evolution Code BA

TVR 5100

Btx * 32700 #

Sachnummer

Part Number 72010 524 9900

Änderungen vorbehalten

Es gelten die Vorschriften und Sicherheitshinweise gemäß dem Service Manual "Sicherheit", Sach-Nummer 72010-800.00, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!

GRUNDIG TVR 5530 - Entwicklungsgode BA Evolution Code BA - 1

D Inhaltsverzeichnis

Seite

Allgemeiner Teil 2..3

Einführung....2

Meßgeräte....2

Geräteübersicht 3

Platinenabbildungen & Schaltpläne ..... 4...18

Verdrahtungsplan TVR 51 4

Kopfverstärkerplatte (OHAD) 5

• Kopfscheibenmotoransteuerung 6

• Kopfverstärker....7

Leistungs-Chassis (GSPD) 8

Signal-Chassis (KSPUx) 11

- Bedieneinheit (CO) 17

• IN/OUT (IO)....17

- Standardton (AL).... 18

Ersatzteillisten.... 19...28

In dieser Service-Manual-Ergänzung sind weitere Geräte und Geräteänderungen der Serie TVR 37..., TVR 51... und TVR 55... dokumentiert. Nähere Informationen entnehmen Sie bitte der Geräteübersicht auf Seite 3.

Der TVR 5100 ist ab dem Entwicklungscode "BA" mit den Camcorder-Buchsen (LINE/CV) ausgestattet.

Hinweis:

Grundlage für den Service sind folgende Service Manuals:

– Sicherheit, Sach-Nummer 72010-800.00

– Service Manual, Sach-Nummer 72010-524.95

– Ergänzung, Sach-Nummer 72010-524.98

Die Bausteinbestückung und die Sach-Nummern der einzelnen Bau- steine entnehmen Sie bitte der Ersatzteilliste.

Meßgeräte

Regeltrenntrafo Farbgenerator

Zweikanaloszilloskop

Tongenerator

Digitalmultimeter

Stabilisiertes Netzgerät

Millivoltmeter

Frequenzzähler

Beachten Sie bitte das Grundig Meßtechnik-Programm, das Sie unter folgender Adresse erhalten:

Grundig Instruments

Test- und Meßsysteme GmbH

Würzburger Str. 150, D-90766 Fürth/Bay.

Tel. 0911/703-4118, Telefax 0911/703-4130

eMail: instruments@grundig.de

Internet: http://www.grundig-instruments.de

General Section

Introduction

Test- und Meßsysteme GmbH

Würzburger Str. 150, D-90766 Fürth/Bay.

Tel. 0911/703-4118, Telefax 0911/703-4130

eMail: instruments@grundig.de

Internet: http://www.grundig-instruments.de

Geräteübersicht / TVR Overview

	Ergänzung 4 Supplement 4 Sach-N2/Part No. 72010 524 9900	Ergänzung 3 Supplement 3 Sach-N2/Part No. 72010-524.98	Service Manual Sach-N2/Part No. 72010-524.95		TVR 3730 text	TVR 3730 text/GB	TVR 5100	TVR 5130 text	TVR 5130 text/GB	TVR 5530 text
Bausteinübersicht Table of Modules			S./P 4-18	Netzschalterplatte / Power Switch Board			●	●	●	●
	S./P 8 S./P	4-16 Leistungs-Chassis / Bildrohrplatte / Tube PCB		Power PCB (GSPD)	●	●	●	●	●	●
		S./P 4-27	S./P 4-46	Laufwerkplatte-Sensoreneinheit / Tape Deck Sensor Panel	●	●	●	●	●	●
	S./P 11S./P 17S./P 17S./P 18	S./P 4-46S./P 4-49S./P 4-52S./P 4-57S./P 4-59S./P 4-63	S./P 4-58	Signal-Chassis (KSPUx)Bedieneinheit / Keyboard Control Unit (CO)TV-Signalelektronik / TV Signal Electronics (TV)Empfangseinheit 2 / Frontend 2 (TU2)Teletext (TXT)IN/OUT (IO)Video/Chroma (VS)Standardton / Standard Sound (AL)Laufwerksteuerung / Deck Control/Deck Electronic (DE)	●	●	●	●	●	●
			S./P 4-68	Buchsenplatte / Socket Board (BUPI)	●	●	●	●	●	●
	S./P 5 Kopfverstärker / Head Amplifier (OHAD)				●	●	●	●	●	●
Feature-Übersicht Table of Features	CCIR, B/G/H - PAL				●		●	●		●
	CCIR, I - PAL					●			●
	CCIR, B/G/L/L' - SECAM
	NTSC-Wiedergabe / NTSC Playback				●	●	●	●	●
	2 Empfangseinheiten / Frontend (Tuner)				●	●		●	●	●
	Bildschirmdiagonale 37cm (sichtbares Bild: 34cm) / Screen diagonale 37cm (visible picture: 34cm)				●	●
	Bildschirmdiagonale 51cm (sichtbares Bild: 48cm) / Screen diagonale 51cm (visible picture: 48cm)						●	●	●
	Bildschirmdiagonale 55cm (sichtbares Bild: 51cm) / Screen diagonale 55cm (visible picture: 51cm)									●
	Ablenkwinkel 90^ / Deflection angle 90^				●	●	●	●	●	●
	High Speed Drive (HSD)				●	●	●
	2-Kopf/Head				●	●	●	●	●	●
	Normalplay				●	●	●	●	●
	Longplay				●	●		●	●	●
	VISS				●	●	●	●	●
	ATS euro plus				●	●	●	●	●	●
	"On Screen Display" (OSD)				●	●	●	●	●
	VPS				●1)	●	●	●2)	●	●3)
	PDC				●1)	●	●	●2)	●	●3)
	Teletext "DOS"				●	●	●	●	●	●
	SHOW VIEW				●	●	●
	VIDEO Plus					●			●
	6 Timer				●	●	●	●	●
	69 Programme + EURO-AV + Cinch-AV				●	●	●	●	●	●
	Kopfhörerbuchse / Headphone Jack				●	●	●	●	●
	EURO-AV-Buchse / Socket				●	●	●	●	●	●
	LINE/CV-Buchsen / Sockets				●	●	●	●	●
	Backup Uhrzeit und Datum: 30 Std. / Backup Clock and Calendar: 30 hrs.				●	●		●	●	●
	Backup Uhrzeit und Datum: 7 Std. / Backup Clock and Calendar: 7 hrs.						●

1) nur bei Version / only for version GCG7675
2) nur bei Version / only for version GCG7575
3) nur bei Version / only for version GCG7475

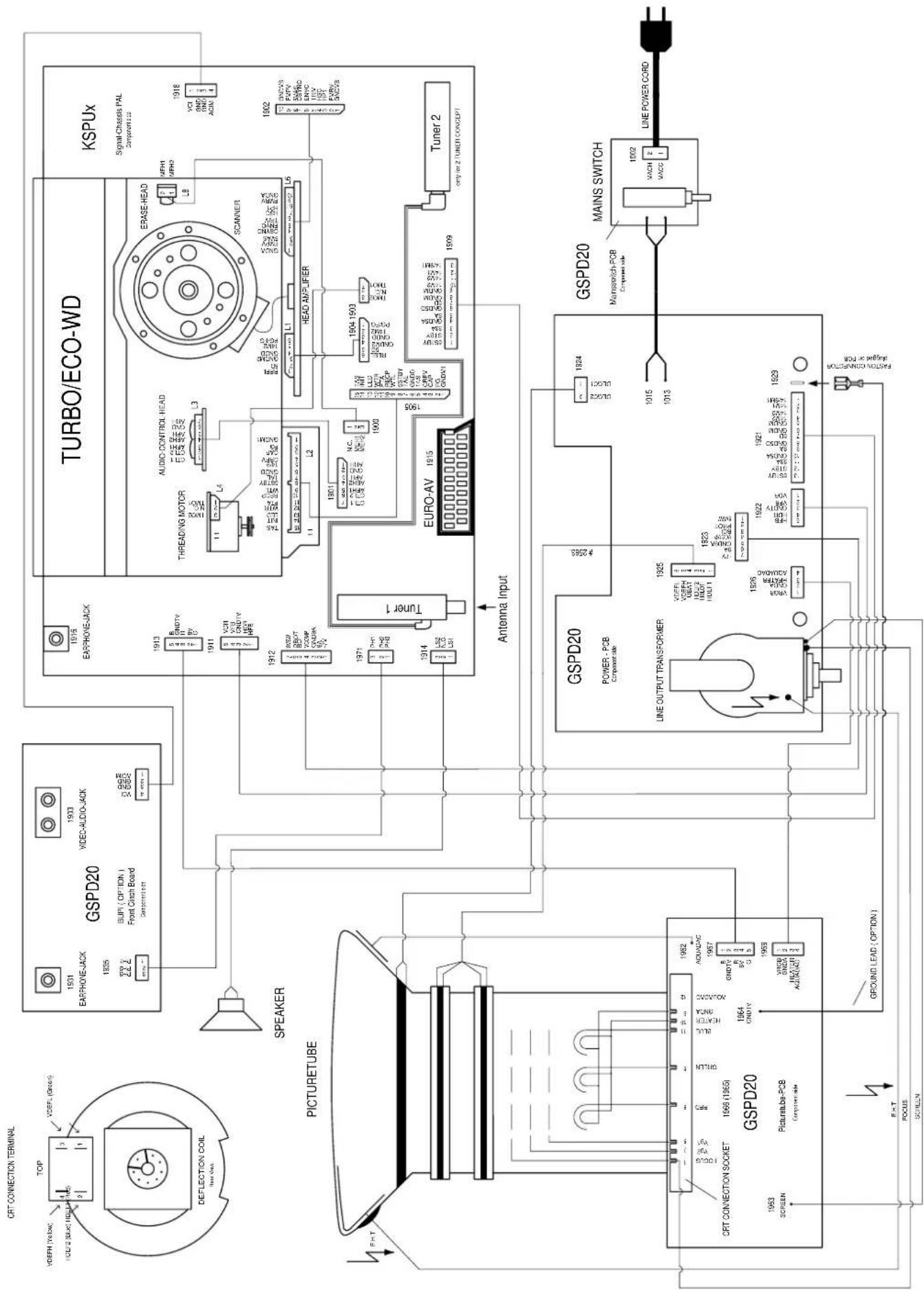

Verdrahtungsplan / Wiring Diagram TVR 51...
GRUNDIG TVR 5530 - Introduction - 1


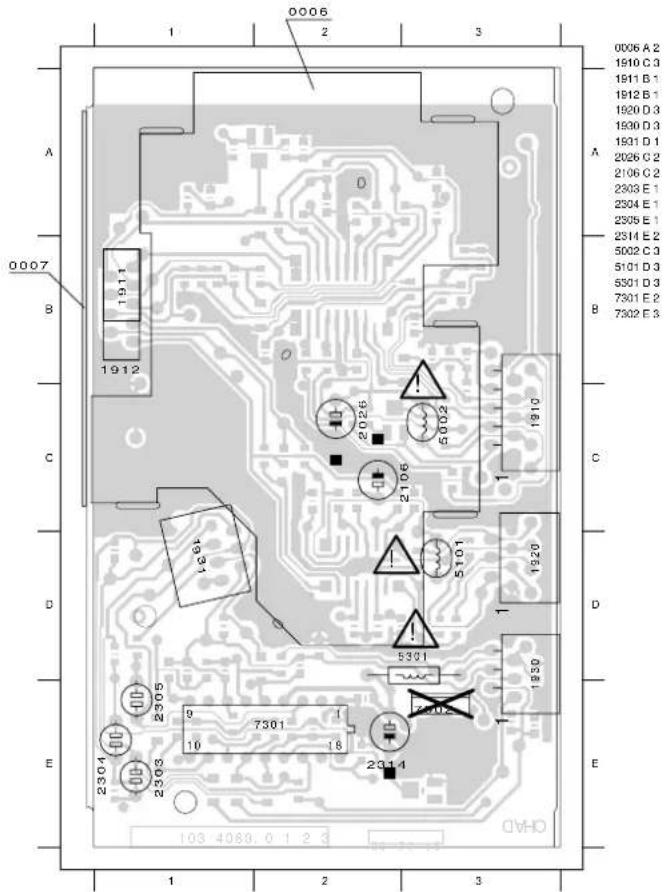

Kopfverstärkerplatte – Head Amplifier Board (OHAD)

Ansicht von der Bestückungsseite / View of Component Side

GRUNDIG TVR 5530 - Kopfverstärkerplatte – Head Amplifier Board (OHAD) - 1


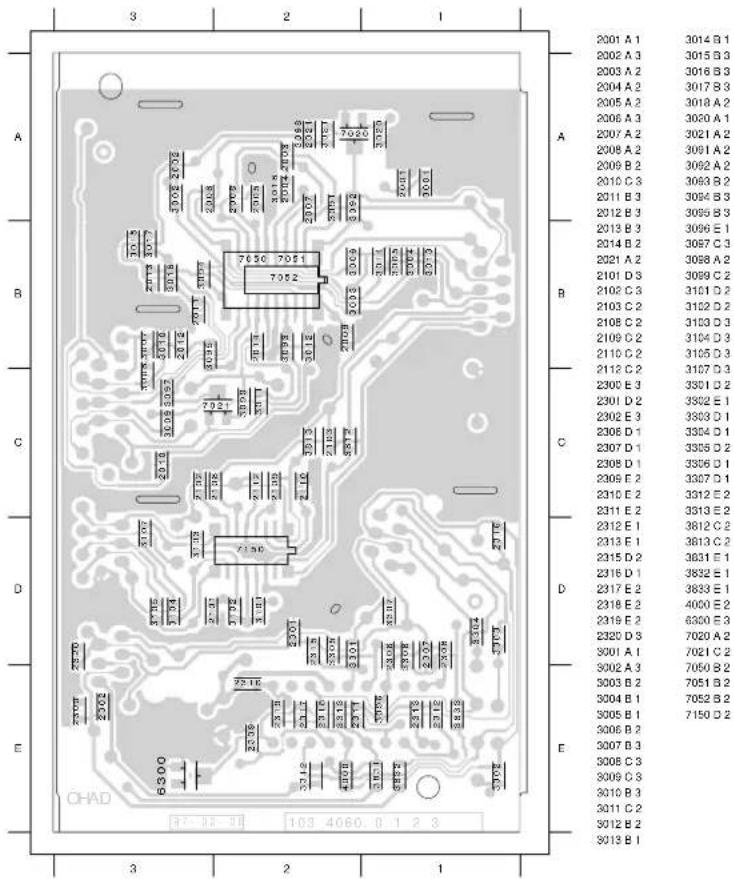

Ansicht von der Lötseite / View of Solder Side
GRUNDIG TVR 5530 - Kopfverstärkerplatte – Head Amplifier Board (OHAD) - 2


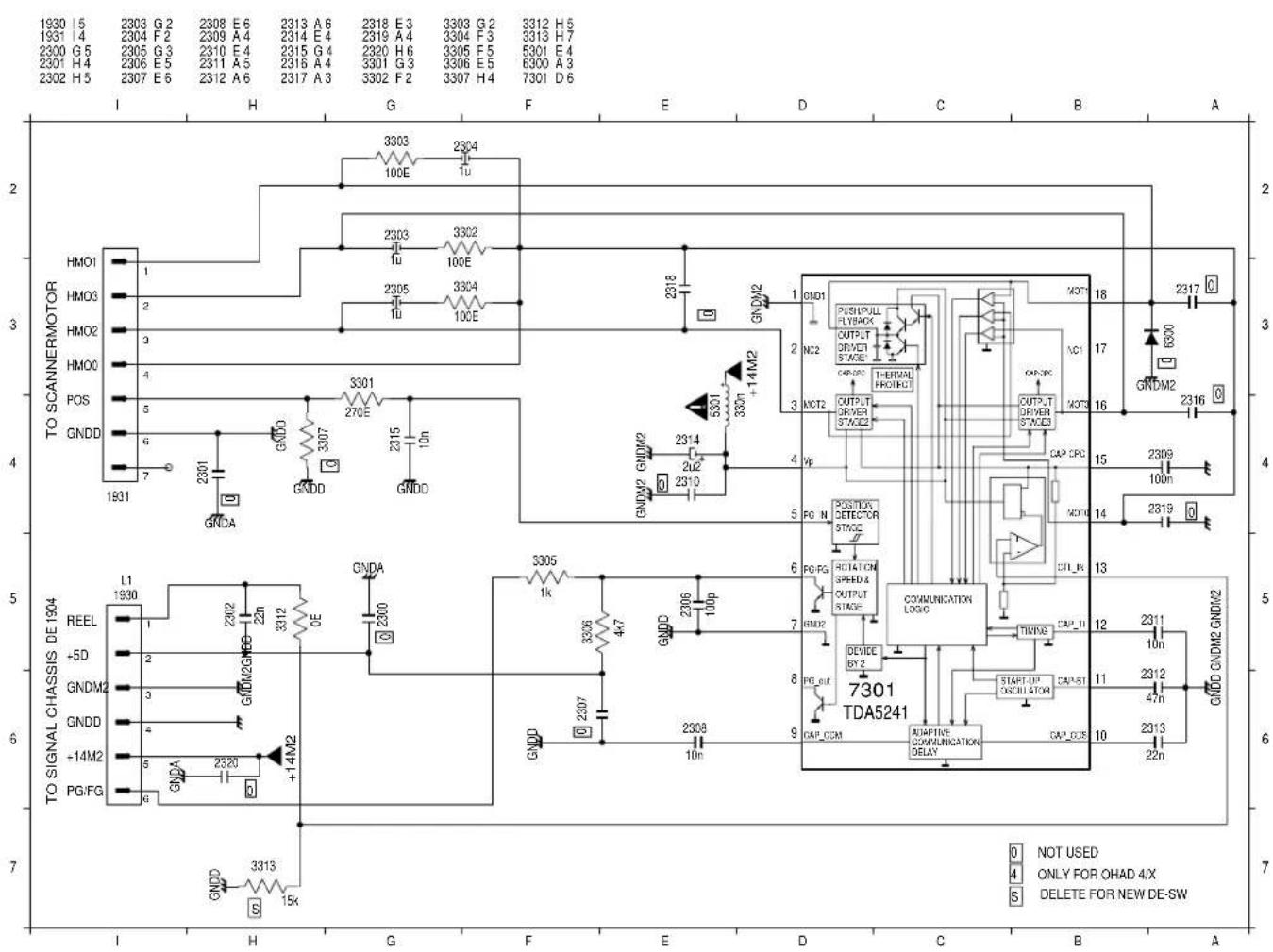

Kopfverstärkerplatte – Kopfscheibenmotoransteuerung Head Amplifier Board – Headwheel Motor Control
GRUNDIG TVR 5530 - Kopfverstärkerplatte – Head Amplifier Board (OHAD) - 3


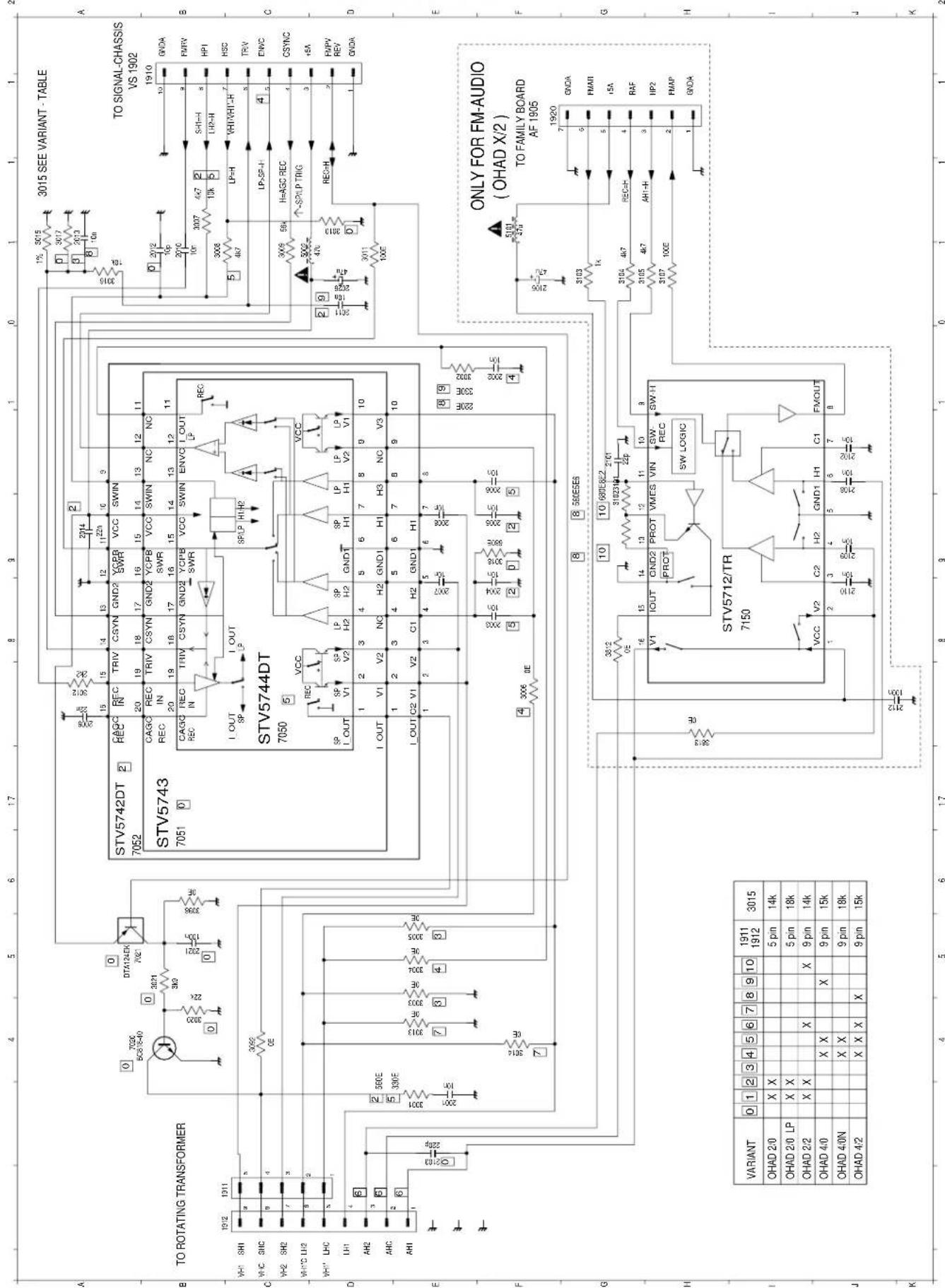

Kopfverstärkerplatte – Kopfverstärker Head Amplifier Board – Head Amplifier

1910 B125 1911 B126 1912 B127 2001 B130 2002 B132 2003 B134 2004 B136 2005 B138 2006 B139 2007 B140 2008 B142 2009 B144 2010 B146 2011 B148 2012 B150 2013 A152 2014 A154 2015 A156 2016 A158 2017 A160 2018 A162 2019 A164 2020 A166 2021 A168 2022 A170 2023 A172 2024 A174 2025 A176 2026 A178 2027 A180 2028 A182 2029 A184 2030 A186 2031 A188 2032 A190 2033 A192 2034 A194 2035 A196 2036 A198 2037 A200 2038 A202 2039 A204 2040 A206 2041 A208 2042 A210 2043 A212 2044 A214 2045 A216 2046 A218 2047 A220 2048 A222 2049 A224 2050 A226 2051 A228 2052 A230 2053 A232 2054 A234 2055 A236 2056 A238 2057 A240 2058 A242 2059 A244 2060 A246 2061 A248 2062 A250 2063 A252 2064 A254 2065 A256 2066 A258 2067 A260 2068 A262 2069 A264 2070 A266 2071 A268 2072 A270 2073 A272 2074 A274 2075 A276 2076 A278 2077 A280 A 5 5 5

GRUNDIG TVR 5530 - Kopfverstärkerplatte – Kopfverstärker Head Amplifier Board – Head Amplifier - 1

Leistungs-Chassis / Power Chassis (GSPD)

Hinweis:

Die Schaltungsänderungen sind der Service-Manual-Ergänzung, Sachnummer 72010-524.98, auf den Seiten 4-16, 4-19, 4-22 hinzuzufügen.

Note:

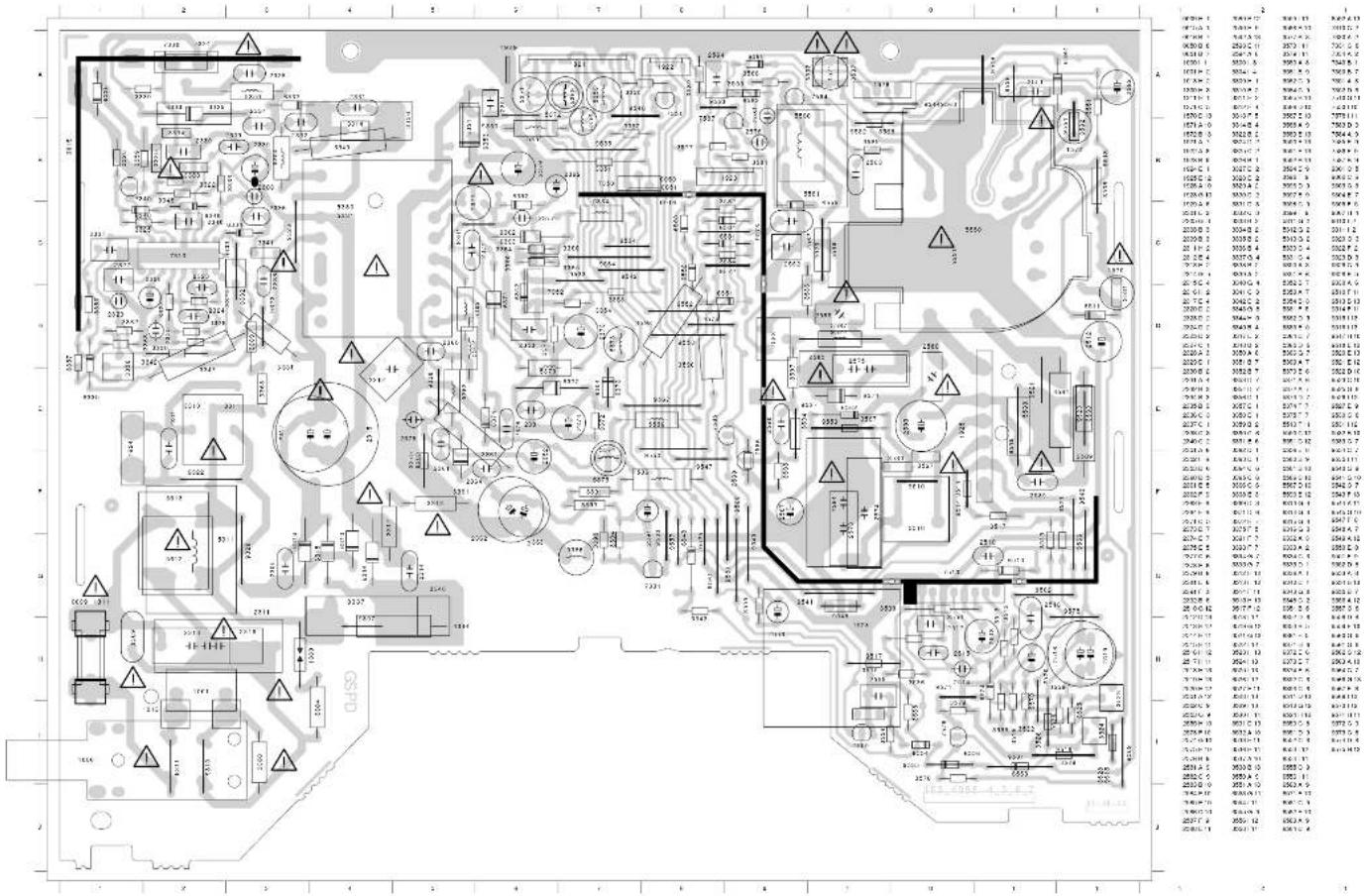

Ansicht von der Bestückungsseite / View of Component Side

1921, 1922, 1923 → Signal Chassis (1909, 1911, 1912)

1926 → Bidrohrplatte : Tube PCB (1969)

1924, 1925 — Bidronre / CRT

GRUNDIG TVR 5530 - Note: - 1

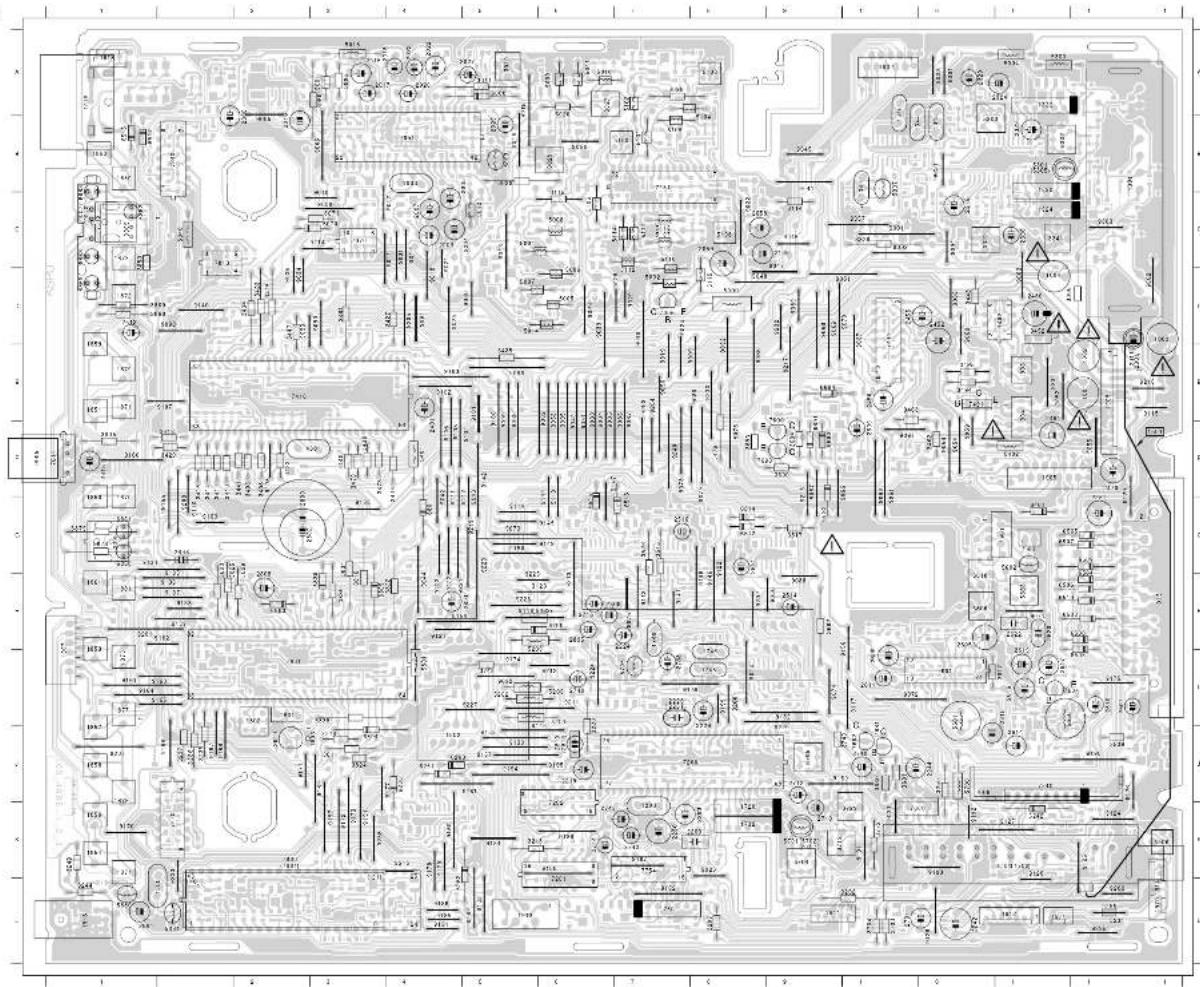

Ansicht von der Bestückungsselte / View of Component Side

1909, 1911, 1912. — Leistungs-Chassis / Power Classes (1827 - 1822, 1823) 1900, 1901, 1903, 1905 — Laufwerk / Drive Mechanism (L8, L3, L4, L2) 1913 — Biotroplatte / Tube POS (1967) 1902, 1904 — Koppenzakrekomplato / Head Ampitier Board (1910, 1930) 1904, 1907 — Radixenplants / Socket Board (1937, 1935) 1914, 1970 — Laussreacher / Lousspeker

GRUNDIG TVR 5530 - Note: - 2

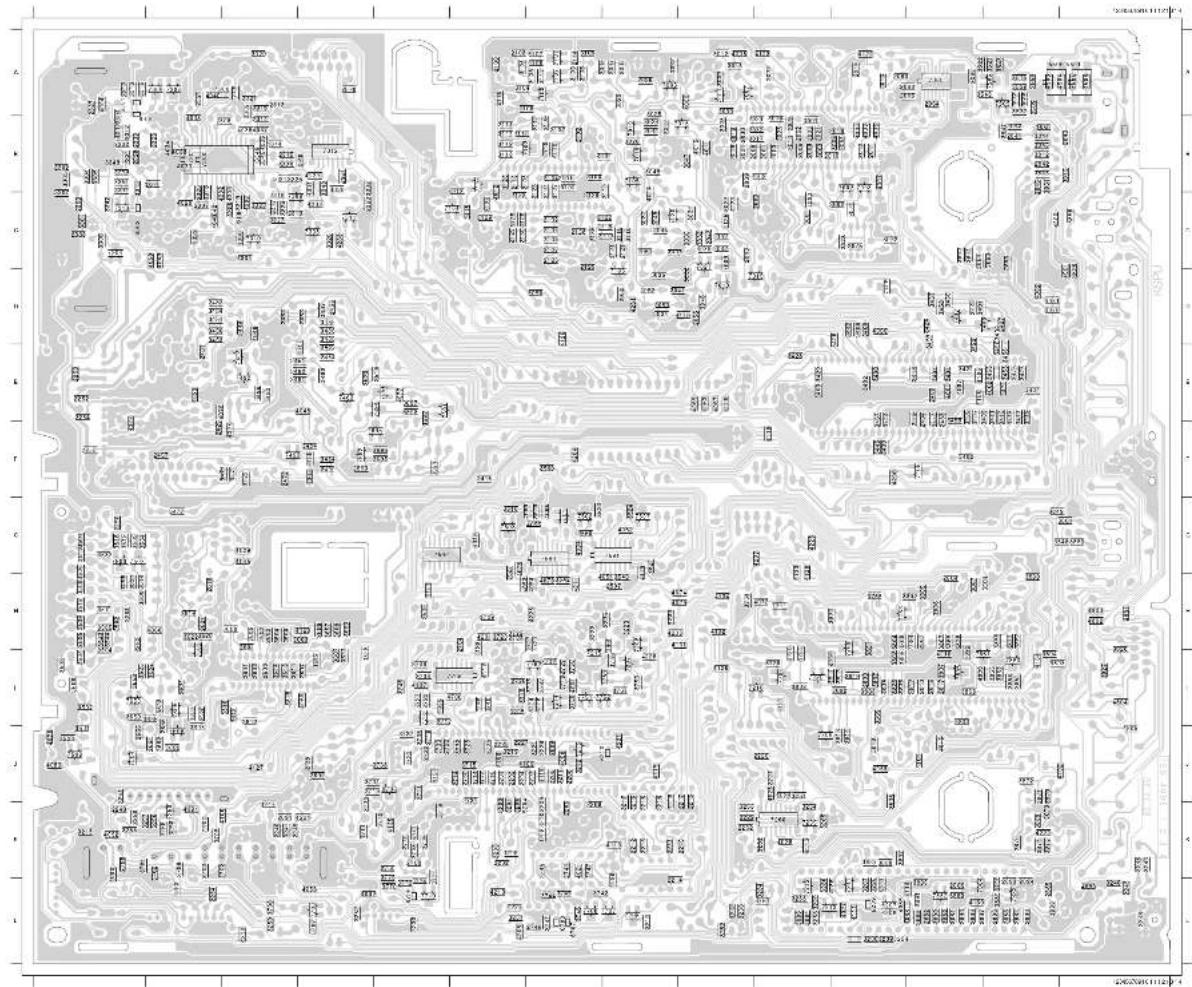

Ansicht von der Lötseite

View of Solder Side

GRUNDIG TVR 5530 - Note: - 3

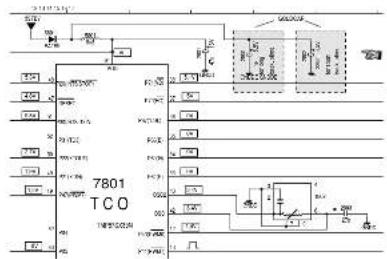

Schaltungsänderungen zur Service-Manusl-Ergänzung, Sach-Nummer 72010-524,98, Seite 4-47. Circuit changes to the Supplement, part number 72010-524,98, page 4-47.

GRUNDIG TVR 5530 - Note: - 4


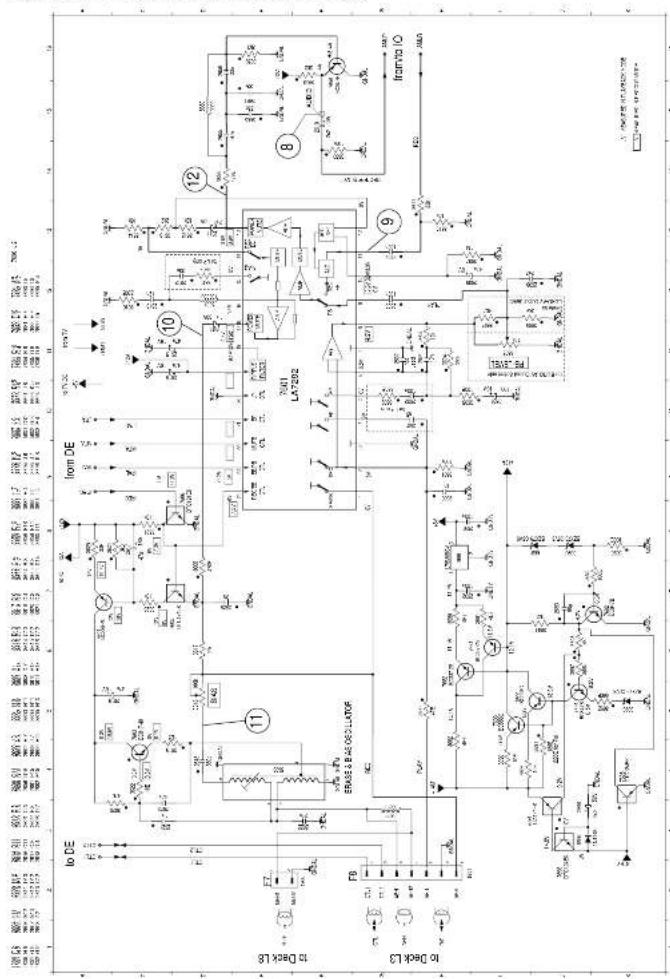

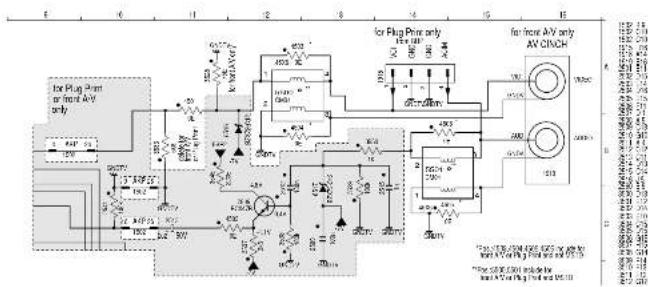

Signal-Chassis - IN/OUT (KSPUx - IO)

Schaftungsänderungen zur Service-Manual-Ergänzung, Sach-Nummer 72010-524.98, Serta 4-58 Circuit charges to the Supplement, part number 72010 524.98, page 4-58.

GRUNDIG TVR 5530 - Signal-Chassis - IN/OUT (KSPUx - IO) - 1

Signal-Chassis - Standardton / Standard Sound (AL)
GRUNDIG TVR 5530 - Signal-Chassis - IN/OUT (KSPUx - IO) - 2

GRUNDIG

Ersatzteilliste Spare Parts List

TVR

4 / 98

ENTWICKLUNOSCODE AA	SACH-NR. / PART NO.: 77250 081 7500 BESTELL-NR. / ORDER NO.: G.OG 7575
EVOLUTION CODE AA	SACH-NR. / PART NO.: 77250 082 7500 BESTELL-NR. / ORDER NO.: G.CH 4475
POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.	D GB

ÄNDERUNGEN VORBEHALTEN: SUBJECT TO ALTERATION

GRUNDIG

Ersatzteilliste Spare Parts List

TV R

4 / 98

ENTWOKLUNOSCODE AA	SACH-NR. / PART NO.: 77250.084 7500
EVOLUTION CODE AA	BESTELL-NR. / ORDER NO.: O.CH 2475 GB
POS. NR. AGB. SACHNUMWER ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.	D GB

0001.000	4 75988 016 2900 GSHAELUS VORDERTIEL KPL. CABINET FRONT PART ASSY
0001.500	4 75988 016 3000 CASSETTENFACKLAPPE CASS.COMP.LID
0001.500	4 75988 000 0800 SCHENKELFEDER LEC SPRING
0001.700	4 75988 015 0100 SCHRIFTZUG-GRUNDIG GRUNDIG-LABEL
0002.000	4 75988 015 0300 SCHRAUBE F. BILDROEHRE SCREW FOR PICTURE TUBE
0005.000	4 75988 015 0600 KARELL KAFWE CABLE CLAMP
0005.100	75988 325 6300 ANTENNE, LOOP ANTENNE, LOOP
0005.700	75988 017 4500 HALTER, FERNBEDIENUNG HOLDER, REMOTE CONTROL
0008.000	4 75988 017 0200 LAUTSPRECHRITTER RECHTS KPL. SPEAKER GRILLE RIGHT CPL.
0009.000	4 75988 017 0300 LAUTSPRECHRITTER LINKS KPL. SPEAKER GRILLE LEFT CPL.
0018.000	4 75988 017 0400 GHAELUS RUCKTEIL KPL. REAR PANEL CLOV
0021.000	4 75988 022 9300 AROCKRUNG KPL. EURO AV COVER CPL EURO AV
0022.000	4 75988 017 4000 KNOPE EINAUS KNOB ON/OFF
0023.000	4 75988 017 4200 DRUCKFEDER SPRING POWER CABLE 14"GB/05
0024.000	△ 75988 019 0200 NETZKABEL 14"GB/05
0028.000	4 75988 016 1100 LAUFWERKHALTEL, VORINES TAPE DRIVE HOLDER, FRONT
0031.000	4 75988 016 1200 LAUFWERKHALTEL, VINTEN TAPE DRIVE HOLDER, REAR
0031.000	4 81149 900 2200 PLASTITE-SHR 3.5X15 SCREW 3.5X15
0033.000	1 75995 005 0600 KOPRAD 210 PAL HEAD DISC
0034.000	1 75988 001 3300 SCANNERMOTOR 210 SCANNERMOTOR 240
0035.000	4 75988 018 1800 SCHRAUBE, AUDIO SUPPORT 2 SCREW, AUDIO SUPPORT
0037.000	4 75988 025 3300 AV-ADBECKUNG AV-COVER
0038.000	4 75988 017 8700 AV-EINGANG AV INPUT
0040.000	△ 27569 004 2100 KOPFERSTAERKER OHAD2/LPL HEAD AMPUFLER OHAD2/NLP

75988 025 0100 X	HSD LW WDST 230 HSD TAPE DRIVE WDST 270
	KEIN E-TEIL	NO SPARE PART
27599 100 2500 X	LEISTUNGCHASSIS GSPD14R	POWER CHASSIS GSPD14R
	(LEISTUNGS CHASSIS, SILDROHRPLATTE, BUCHISENPLATTE)	(POWER CHASSIS, PICTURE TUBE BOARD, SOCKET BOARD)
	KEIN E-TEIL	NO SPARE PART
27599 101 5800 X	SIGNALACHASSIS KSPUG112PVXTF	SIGNAL CHASSIS KSPUG112PVXTF
	KEIN F-TEIL	NO SPARE PART

0153.000	75988 019 970C	FERNBEDIENGEER TWP 763	REMOTE CONTROL TWP 783
1010.000	75988 325 600D	LAUTSPRECHER RD102 BR 6W	LCIOSPEAKER RD102 BR 6W
1100.000	75988 019 3100	SILDR. A 34 EACOX1X5 PHI	PICT.TUBE A 34 EACOX1X5
5000.000	75988 025 6100	ENTIVMAGNETISRUPPINGSSTULE 14"	DEGAUSSING COIL 14"
8001.000	75988 317 890D	FLEXIBLE LEITUNG, L 13 HO1 (3P)	FLEXIBLE CABLE, L 13 HO1 (7P.)
8002.000	75988 317 1000	FLEXIBLE LEITUNG, L 18 HO0 (2P)	FLEXIBLE CABLE, L 18 HO2 (2P.)
8003.000	75988 303 200D	FLEXIBLE LEITUNG, L 14 6P)	FLEXIBLE CABLE, L 14 P6(P)
8004.000	75988 317 470D	FLEXIBLE LEITUNG, L 14 HO3 (3P)	FLEXIBLE CABLE, L 14 HO3 (3P.)
8005.000	75988 317 110C	FLEXIBLE LEITUNG, L 2 HO5 (15P)	FLEXIBLE CABLE, L 2 HO5 (15P.)
8006.000	75988 317 120D	FLEXIBLE LEITUNG, L 4H1 (902 (10P))	FLEXIBLE CABLE, L 4H1 (902 (10P.)
8007.000	75988 317 130D	FLEXIBLE LEITUNG, L 5P 19/4 (1P)	FLEXIBLE CABLE, L 5P 19/4 (2P.)
8008.000	75988 317 140D	FLEXIBLE LEITUNG, L 18H1 (6P)	FLEXIBLE CABLE, L 18H1 (6P)
8011.000	75988 317 150D	FLEXIBLE LEITUNG, L 19I2 (7P)	FLEXIBLE CABLE, L 19I2 (7P.)
8012.000	75981 919 680C	FLEXIBLE LEITUNG, L 19I1 (922 (6P))	FLEXIBLE CABLE, L 19I1 (922 (5P.)
8013.000	75988 317 180D	FLEXIBLE LEITUNG, L 10H8 (921 (13P))	FLEXIBLE CABLE, L 10H8 (921 (13P.)
8014.000	75988 347 600D	FLEXIBLE LEITUNG, HA-5G (8P)	FLEXIBLE CABLE, HA-5G (8P.)
8017.000	75988 317 180D	FLEXIBLE LEITUNG, L 19I7 (939 (8P))	FLEXIBLE CABLE, L 19I7 (939 (3P.)
8018.000	75988 317 200C	FLEXIBLE LEITUNG, L 19I7 (937 (4P))	FLEXIBLE CABLE, L 19I7 (937 (4P.)
	7201C 582 2500 BEDIENUNGSANLEITUNG GS INSTRUCTION MANUAL CB
	7201C 524 9550 SERVICE MANUAL DGB SERVICE MANUAL DGB
	7201C 524 9550 SERVICE MANUAL SG DGB SERVICE MANUAL SUPP.EMENT DGB
	7201C 524 9550 SERVICE MANUAL ERG DGB SERVICE MANUAL SUPP.EMENT DGB
	7201C 600 0000 SERVICE MANUAL SICHNICHT SERVICE MANUAL SAFETY

Bhx 327004

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG

Ersatzteilliste Spare Parts List

TVR

4 / 98

ENTWICKLUNGSCODE BA	SACH NR. / PART NO.: 77250 032 7500
EVOLUTION CODE BA	BESTELL NR. / ORDER NO.: G.CG 3275
POS. NR. ABR. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.	D GB

0001.000	3 75988 019 0600 GEH-VORDERTEIL	CABINET FRONT
0001.500	3 75988 019 0600 CASSETTENFACHIKLAPPE LIFT TFLAP ASSY
0001.600	3 75988 012 0200 SCHENKEFEDER LEG SPRING
0001.700	3 75988 026 0200 GRUNDIG-EMBLEM	LABEL-GRUNDIG
0001.800	3 75988 026 0300 ARDBECKUNG VORNE COVER FRONT
0002.000	3 75988 026 0400 SCHRAUSE, BILDROCHRE SCREW PICTURE TUBE
0004.000	3 75988 025 6500 HALTER PLATNEN	HOLDER, PCS
0005.000	3 75988 015 0600 KABELKLEMME	CABLE CLAMP
0018.000	3 75988 017 0400 GEH-RUECKTEL KPL	REAR PANEL CPL
0021.000	3 75988 022 5300 ARDBECKUNG KPL EURO AV	COVER CPI EURO AV
0022.000	3 75988 026 0600 KNOFF AUS/EN	KNOG ON-OFF
0023.000	3 75988 017 4200 DRUCKFEDER	SPRING
0024.000	75988 026 1200 NETZKADEL 20'21" PAL POWER CABLE 20'21"PAL
0028.000	3 75988 015 1100 LAUPWERKHALTER, VORNE	TAPE DRIVE HOLDER, FRONT
0029.000	3 75988 015 1200 LAUPWERKHALTER, HINTEN	TAPE DRIVE HOLDER, REAR
0031.000	3 81149 900 2500 PLASTITE SHR 3,5X16	SCRW 3,5X16
0035.000	1 27500 035 0800 KOPIERAD 250 PAL	HEAD DIS 250 PAL
0034.000	1 75988 001 3500 SCANNERMOTOR 2/0	SCANNERMOTOR 2/0

0035.000	3	75988 018 1800	2	SCHRAUSE, AUDIO SUPPORT	SCREW, AUDIO SUPPORT
0038.000	3	75988 025 0700 AV-INGANG		AV INPUT
0040.000		27599 004 2000		KOPEVERSTAERKER CHAD 2/0	HEAD AMPLIFIER CHAD2/0LP

75999 025 0000

ECO LW WDB 210KEIN E-TEIL

A	27599 103 2400	X	LEISTUNG/CHASSIS GSPD020K(LEISTUNGS-CHASSIS, BILDROHRPLATTE, BUCHIENPLATTE)KEIN E-TEIL	POWER CHASSIS GSPD020K(IPOWER CHASSIS, PICTURE TUBE BOARD, SOCKET BOARD)NO SPARE PART
A	27599 101 7000	X	SIGNAL/CHASSIS KSPDG2/2GPVXKEIN E-TEIL	SIGNAL CHASSIS KSPDG2/2GPVXNO SPARE PART

0153.000	75688 019 9703	FERNISDIENGEBER TVP 783	REMOTE CONTROL TVP 783
1010.000	75688 017 9703	LAUTSPRECHER O HIM 3 W	SPEAKER O HIM 3W
1100.000	75688 019 1000	BILDRDEHRE A4BECS1360	PICTURE TUBE A4BECS1360
5000.000	75688 025 6400	ENTMAGNETISIERUNGSSPULIE 20T	DECAUSSING COIL 20T
800.000	75688 019 0030	FLEXIBLE LEITUNG, LSP-1912 (2P)	FLEXIBLE CABLE, LSP-1912 (2P)
8022.000	75688 026 0730	FLEXIBLE LEITUNG, LSP 1900 (2P)	FLEXIBLE CABLE, LSP 1900 (2P)
8033.000	75688 012 1300	FLEXIBLE LEITUNG, LSP-LF4 (6P)	FLEXIBLE CABLE, LSP-LF4 (7P)
8034.000	75688 017 4700	FLEXIBLE LEITUNG, LSP 1903 (3P)	FLEXIBLE CABLE, LSP 1903 (3P)
8035.000	75688 017 1130	FLEXIBLE LEITUNG, LSP-1905 (1P)	FLEXIBLE CABLE, LSP-1905 (1P)
8036.000	75688 018 2030	FLEXIBLE LEITUNG, LSP-1912 (1P)	FLEXIBLE CABLE, LSP-1912 (1P)
8037.000	75688 017 1300	FLEXIBLE LEITUNG, LSP-1914 (2P)	FLEXIBLE CABLE, LSP-1914 (2P)
8038.000	75688 017 1430	FLEXIBLE LEITUNG, LSP-1913 (5P)	FLEXIBLE CABLE, LSP-1913 (5P)
8011.000	75688 017 1500	FLEXIBLE LEITUNG, LSP-1922 (7P)	FLEXIBLE CABLE, LSP-1922 (7P)
8012.000	75681 019 8930	FLEXIBLE LEITUNG, LSP-1911 (8Z)	FLEXIBLE CABLE, LSP-1911 (8Z)
8013.000	75688 019 8830	FLEXIBLE LEITUNG, LSP-1912 (13P)	FLEXIBLE CABLE, LSP-1912 (13P)
8014.000	75688 041 5000	FLEXIBLE LEITUNG, HA-SC (5P)	FLEXIBLE CABLE, HA-SC (5P)
8017.000	75688 017 1900	FLEXIBLE LEITUNG, LSP-1911 (93P)	FLEXIBLE CABLE, LSP-1911 (93P)

72010 524 8200 BEDIENUNGSANLEITUNG DKN/S/SF	INSTRUCTION MANUAL DKN/S/SF
72010 524 9600 SERVICE MANUAL D/GB	SERVICE MANUAL D/GB
72010 524 9600 SERVICE MANUAL ERGAENZUNG D/GB	SERVICE MANUAL SUPPLEMENT D/GB
72010 524 9900 SERVICE MANUAL ERGAENZUNG D/GB	SERVICE MANUAL SUPPLEMENT D/GB
72010 800 0000 SERVICE MANUAL SICHERIET	SERVICE MANUAL SAFETY

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG

Ersatzteilliste Spare Parts List

TVR

4 / 98

ENTWICKLUNGS CODE AA	SACH-NR. / PART NO.: 77250 086 7500 BESTELL-NR. / ORDER NO.: G.CG 7575
EVOLUTION CODE AA	SACH-NR. / PART NO.: 77250 087 7500 BESTELL-NR. / ORDER NO.: G.CH 1675
PCS. NR. ABS. SACH-NUMMER ANZ. BEZEICHUNG DESCRIPTION
PCS. NO. FIG. PART NUMBER QTY.	D GB

001.000	3 75988 018 0500 GEHAUSE-VORDECHTEL KPL, CARNET FRONT ASSY
001.500	3 75988 019 0600 CASSETTENFACKLAPPE LIFT PLAF
001.600	3 75988 000 0800 SCHENKELFEDER LEG SPRING
001.700	3 75988 028 0200 SCHRIFTZUG GRUNDIG GRUNDIG-LABEL
002.000	3 75988 028 0200 ABDECKUNG VORN COVER FRONT
002.000	3 75988 026 0400 SCHAUDE, BILDFUCHIRE
004.000	3 75988 025 8500 HALTER, PLATINEN HOLDER, PCB
005.000	3 75988 015 0600 KABELKLEMME CABLE CLAMP
0018.000	3 75988 026 0500 CEIMAUSD-RUECKTEIL KPL.
0021.000	3 75988 022 5300 ABDECKUNG KPL, EURO-AV COVER CPL, EURO-AV
0022.000	3 75988 005 0200 KNOPF ALIISIN KRON ON JOFF
0023.000	3 75988 017 4700 DRUCKFEDER SPRING POWER CABLE 2021 PAL
0024.000	△ 75988 026 1200 NETZKABEL 20'21 PAL TAPE DRIVE HOLDER. FRONT
0026.000	3 75988 015 1100 LAUFWERHALTER, VORNE TAPE DRIVE HOLDER. REAR
0029.000	3 75988 015 1200 LAUFWERHALTER, HINTEN TAPE DRIVE HOLDER. REAR
0031.000	3 81148 000 1 200 SCHW-B 3,5X16
0033.000	275909 005 0800 KOPIHRAD 20 PAL HEAD DISC 20 PAL
0034.000	3 75988 001 0300 SCANNERMOTOR 2/0 SCANNERMOTOR 2/0
0035.000	3 75988 018 1800 2 SCHRAUFE, AUDIO SUPPORT SCHRW, AUDIO SUPPORT
0037.000	3 75988 026 0900 AV-ABDECKUNG AV COVER
0040.000	3 75988 026 0700 AV-ENCING AV INPUT
0048.000	△ 27599 006 2100 KOPEVERSTAERKER CHAD20YL HEAD AMPPLIER CHAD21

75988 025 0100 X

HSD LW WDBT 2/0KEIN E-TEIL

HSD TAPE DRIVE WDBT 2/0NO SPARE PART

27599 103 2800	X	LEISTUNOSCHASSIS GSPD20B(LEISTUNOS-CHASSIS, BILDROHIRPLATTE, (POWER CHASSIS, PICTURE TUBE BOARD,BUCHSENPLATTEI)KEIN E-TEIL	POWER CHASSIS GSPD20B
			SOCKET BOARD)NO SPARE PART

	27599 101 6400	X	SIGNALCHASSIS KSPUG2/G2PVXTFKEIN E-TEIL	SIGNALCHASSIS KSPUG2/G2PVXTFNO SPARE PART
	27599 101 8500	X *	SIGNALCHASSIS KSPUG2/G2XTFKEIN E-TEIL	SIGNALCHASSIS KSPUG2/G2XTFNO SPARE PART

0153.000	75988 C19 9700	FERNBEDINGER TVP 763	REMOTE CONTROL TVP 763
1010.000	75988 C17 9700 LAUTSPRECHER B OHM 3 W	SPEAKER	SOHM 3W
1100.000	75988 C19 1000	BILDCHEE A46ECR31X88	PICTURE TUBE A46ECR31X89
5000.000	75989 325 EWC	EN 50000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000	DECALUSTRUCOH 1997
8001.000	75989 C17 0000	FLEXIBLE LEITUNG, L3-1801 (CP)	FLEXIBLE CABLE, L3-1901 (CP)
8002.000	75989 C17 1000	FLEXIBLE LEITUNG, L8-1900 (2P)	FLEXIBLE CABLE, L8-1900 (2P)
8003.000	75989 C12 1300	FLEXIBLE LEITUNG, L1 F4 (GP)	FLEXIBLE CABLE, L1 F4 (GP)
8004.000	75989 C17 4500	FLEXIBLE LEITUNG, L3-1803 (GP)	FLEXIBLE CABLE, L3-1803 (GP)
8005.000	75989 C17 1000	FLEXIBLE LEITUNG, L8-1900 (2P)	FLEXIBLE CABLE, L8-1900 (2P)
8006.000	75989 C17 1200	FLEXIBLE LEITUNG, '941 1902' (10P)	FLEXIBLE CABLE, L841 1902
8007.000	75989 C17 1300	FLEXIBLE LEITUNG, L3P 1914 (2P)	FLEXIBLE CABLE, L3P 1914 (2P)
8008.000	75989 C17 1400	FLEXIBLE LEITUNG, L3-1811 (2P)	FLEXIBLE CABLE, L3-1811 (2P)
8011.000	75989 C17 1500	FLEXIBLE LEITUNG, 1912-1923 (7P)	FLEXIBLE CABLE, 1912-1923
8013.000	75989 C17 1800	FLEXIBLE LEITUNG, '906-1921' (13P)	FLEXIBLE CABLE, 1905-1921
8014.000	75989 C41 5000	FLEXIBLE LEITUNG, HA SD (GP)	FLEXIBLE CABLE, HA-SC (GP)
8017.000	75989 C41 5000	FLEXIBLE LEITUNG, HA-1835 (3P)	FLEXIBLE CABLE, HA-1835 (3P)
8018.000	75989 C17 2000	FLEXIBLE LEITUNG, '918-1937' (4P)	FLEXIBLE CABLE, 1918-1937
		INSTRUCTION MANUAL D/FNL
	72010 532 4000 BQIENUNGSANLEITUNG DP/NL
	72010 532 4100 SENIJUNOSANLEITUNG KP/E
	72010 524 9500 SERVICE MANUAL D/GB
	72010 524 9800 SERVICE MANUAL ERG. D/GB
	72010 524 9900 SERVICE MANUAL EPG. D/GB
	72010 524 9900 SERVICE MANUAL GPC. D/GB
	72010 524 9900 SERVICE MANUAL GPT. D/GB

	X = SIEHE GESONDERTE E-LISTE	X = SEE SEPARATE PARTS LIST
Bx '327004'	ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG

Ersatzteilliste Spare Parts List

TVR

4 / 98
ENTWICKLUNGSCODE AA EVOLUTION CODE AA

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION

POS. NO. FIG. PART NUMBER QTY.

TVR 5130 TEXT/GB

SACH-NR. / PART NO.: 77250 089 7500

BESTELL-NR. / ORDER NO.: G.CH 2575 GB

000.000	3 75988 019 4600 GEHAEUSE VORDERTEIL KPL CARNET FRONT ASSY
000.1500	3 75988 019 4700 CASSETTENTACHIKLAPPE CASS.COM PLID
000.1600	3 75988 000 0800 SCHENKELFEDER	LES SPRING
000.1700	3 75988 026 0200 SCINFITZUCI-GNUNDIG	GRUNDIC-LASEL
000.1800	3 75988 026 0300 ARBECKUNG VORNE	COVER FRONT
000.2000	3 75988 036 0400 4	SCHRAISE, BILDROHRE SCREW PICTURE TUBE
000.4000	3 75988 025 6500 HALTER PLATINEN	HOLDER, PCB
000.5000	3 75988 015 0600 4 KARELIKEMME	CABLE CLAMP
001.6000	3 75988 026 0500 GEHAEUSE RUECKTEL KPL	REAR PANEL CPL
002.1000	3 75988 022 5300 ARBECKUNG KPL EURO AV	COVER CPL EURO AV
002.2000	3 75988 026 0600 KNOPF ALVIN EN	KNOR ON:OKF
002.3000	3 75988 017 4200 DRUCKFEDER	SPRING
002.4000	3 75988 019 4300 NETZKABEL 20'/21" GB/05	POWER CABLE 20'/21" GB/05
002.8000	3 75988 015 1100 LAUFWERKHALTER, VOTRNE	TAPE DRIVE HOLDER, FRONT
002.9000	3 75988 015 1200 LAUFWERKHALTER, HINTEN	TAPE DRIVE HOLDER, REAR
003.1000	3 81149 900 2200 6 PLASTITE-SHR 3,5X15 SCREW 3,5X16
003.3000	1 27599 005 0800 KOPFRAD 200 PAL HEAD DISC 200 PAL
003.4000	1 75988 001 3300 SCANNERWOTOR 20 SCANNERWOTOR 20
003.5000	3 75988 026 0800 AV-ASDECKUNG AV-COVER	SCREW, AUDIO SUPPORT
003.6000	3 75988 025 0700 AV-ENGANG AV-NIPUT
004.0000	A 27599 004 2100 KOPFERSTAERKER OHAD201LP HEAD AMPLIFIER OHAD201LP
	A 75988 025 0100 X HSD L.W WDT 2/0 KEIN E-TEL	HSD TAPE DRIVE WDBT 20 NO SPARE PART
	A 27599 103 2300 X LEISTUNGSCCHASSIS GSPG20B LEISTUNGS-CHASSIS, BILDROHRIPLATTE (POWER CHASSIS, PICTURE TUBE BOARD, SOCKET BOARD) KEIN E-TEL NO SPARE PART
	A 27599 101 5700 X SKINAL-CHASSIS KSPUGO21PXXTF KEIN E-TEL SIGNAL CHASSIS KSPUGO21PXXTF NO SPARE PART
0153.000	75988 019 9700 FERNSEDINGER TVP 793 SPEAKER CONTROL TVP 793
1010.000	75988 017 9700 LAUTSPRECHER 8 CHM 3W SPEAKER BOHM 3W
1100.000	75988 019 1000 BILDROCHRE AMBCR31X60 PICTURE TUBE AMBCR31X60
500.000	A 75988 025 5400 ENTMAGNETISIERUNGSSPULE 20 DEGAUSSING COIL 20%
800.1000	75988 017 3900 FLEXIBLE LEITUNG, L3-1901 [7P] FLEXIBLE CABLE, L3-1901 (7P)
800.2000	75988 017 1000 FLEXIBLE LEITUNG, L8-1901 [2P] FLEXIBLE CABLE, L8-1901 (2P)
800.3000	75988 012 1300 FLEXIBLE LEITUNG, L1-F4 [6P] FLEXIBLE CABLE, L1-F4 [6P]
800.4000	75988 017 4700 FLEXIBLE LEITUNG, L4-1903 [3P] FLEXIBLE CABLE, L4-1903 (3P)
800.5000	75988 017 1100 FLEXIBLE LEITUNG, L2-1905 [15P] FLEXIBLE CABLE, L2-1905 (15P)
800.6000	75988 017 1200 FLEXIBLE LEITUNG, L4-1902 (10P) FLEXIBLE CABLE, L4-1902 (10P)
800.7000	75988 017 1300 FLEXIBLE LEITUNG, L5P-1914 [2P] FLEXIBLE CABLE, L5P-1914 (2P)
800.8000	75988 017 1400 FLEXIBLE LEITUNG, L1-1967 [5P] FLEXIBLE CABLE, L1-1967 (5P)
801.1200	75988 017 1500 FLEXIBLE LEITUNG, L1-1925 [1P] FLEXIBLE CABLE, L1-1925 (1P)
801.2300	75988 019 8800 FLEXIBLE LEITUNG, L1-1922 [5P] FLEXIBLE CABLE, L1-1922 (5P)
801.4000	75988 041 5000 FLEXIBLE LEITUNG, HA-SC (8P) FLEXIBLE CABLE, HA-SC (6P)
801.7000	75988 017 1900 FLEXIBLE LEITUNG, L7-1935 [3P] FLEXIBLE CABLE, L7-1935 (3P)
801.8000	75988 017 2000 FLEXIBLE LEITUNG, L1-1937 [4P] FLEXIBLE CABLE, L1-1937 (4P)
	72010 532 4200 GEDIENUNOSANLEITUNG CD INSTRUCTION MANUAL OD
	72010 524 5500 SERVICE MANUAL DGB SERVICE MANUAL DGB SERVICE MANUAL SUPPLEMENT DGB
	72010 524 5600 SERVICE MANUAL ERG. DGB SERVICE MANUAL SUPPLEMENT DGB
	72010 524 5900 SERVICE MANUAL ERG. DGB SERVICE MANUAL SUPPLEMENT DGB
	72010 800 0000 SERVICE MANUAL SICHERHEIT SERVICE MANUAL SAFETY

0153.000	75688 019 9700	FERNDEDIINGER TVP 703	REMOTE CONTROL TVP 763
1010.000	75688 017 9700 LAUTSPRECHER 8 OHM 3W	SPEAKER BORM 2W
1100.000	75688 019 1000	BILDROICHE AMBCR31X60	PICTURE TUBE AMBCR31X60
5000.000	75688 025 5400	ENTMAGNETISIERUNGSSPULE 20"	DEGAUSSING COIL 20"
8001.000	75688 017 3000	FLEXIBLE LEITUNG, L3-1900 (7P)	FLEXIBLE CABLE, L2-1901 (7P)
8002.000	75688 017 1000	FLEXIBLE LEITUNG, L8-1900 (2P)	FLEXIBLE CABLE, L6-1900 (2P)
8003.000	75688 017 1000	FLEXIBLE LEITUNG, L1-F-40P)	FLEXIBLE CABLE, L1-F-40P)
8004.000	75688 017 4700	FLEXIBLE LEITUNG, L4-1900 (3P)	FLEXIBLE CABLE, L4-1903 (3P)
8005.000	75688 017 1100	FLEXIBLE LEITUNG, L2-1905 (15P)	FLEXIBLE CABLE, L2-1905 (15P)
8006.000	75688 017 1200	FLEXIBLE LEITUNG, 1941-1902 (10P)	FLEXIBLE CABLE, 1941-1902 (10P)
8007.000	75688 017 1300	FLEXIBLE LEITUNG, LSP-1914 (2P)	FLEXIBLE CABLE, LSP-1914 (2P)
8008.000	75688 017 1400	FLEXIBLE LEITUNG, 1913-1967 (5P)	FLEXIBLE CABLE, 1913-1967 (5P)
8009.000	75688 017 1500	FLEXIBLE LEITUNG, 1912-1925 (7P)	FLEXIBLE CABLE, 1912-1925 (7P)
8010.000	75688 019 8800	FLEXIBLE LEITUNG, 1911-1922 (5P)	FLEXIBLE CABLE, 1911-1922 (5P)
8011.000	75688 041 5000	FLEXIBLE LEITUNG, HA-SC (6P)	FLEXIBLE CABLE, HA-SC (6P)
8012.000	75688 017 1900	FLEXIBLE LEITUNG, 1971-1935 (3P)	FLEXIBLE CABLE, 1971-1935 (3P)
8013.000	75688 017 2000	FLEXIBLE LEITUNG, 1919-1937 (4P)	FLEXIBLE CABLE, 1919-1937 (4P)
	72010 532 4200 GEDIENUNOSANLEITUNG CD		INSTRUCTION MANUAL CD
	72010 524 5500 SERVICE MANUAL DGB		SERVICE MANUAL DGB
	72010 524 5800 SERVICE MANUAL ERG. DGB		SERVICE MANUAL SUPPLEMENT DGB
	72010 524 5900 SERVICE MANUAL ERG. DGB		SERVICE MANUAL SUPPLEMENT DGB
	72010 800 0000 SERVICE MANUAL SICHERHEIT		SERVICE MANUAL SAFETY

X - SIEHE GESONDERTE E-LISTE

ÄNDERUNGEN VORBEHALTEN: SUBJECT TO ALTERATION

GRUNDIG

Ersatzteilliste Spare Parts List

TVR

4 / 98
TVR 5530 TEXT

ENTWICKLUNOSCODE AA	SACH-NR. / PART NO.: 77250 091 7500 BESTELL-NR. / ORDER NO.: G.CH 7475
EVOLUTION CODE AA	SACH-NR. / PART NO.: 77250 092 7500 BESTELL-NR. / ORDER NO.: G.CH 2075

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION

POS. NO. FIG. PART NUMBER QTY.

0001.000	3 75988 019 0700	GEHAEUSE VORDERTEIL KPI, CABINET FRONT ASSY
0001.500	3 75988 019 0600	CASSETTENFACHKLAPPE LIFT LRP
0001.900	3 75988 030 0800	SCHIKENFELDER	LEG SPRING
0001.900	3 75988 026 0800	SCRIFRITZ/GRUNDIG	GRUNDIG-LABEL
0001.900	3 75988 026 0300	ARBECKUNG VORNE	COVER FRONT
0002.000	3 75988 036 0400	4	SCHRAUIRE, BILDROCHRE	SCRW-PICTURE-TUBE
0004.000	3 75988 025 6500		HALTER, PLATIKEN	HOLDER, PCB
0005.000	3 75988 015 0600	4	KABELKLEVRE	CABLE CLAMP
0006.000	3 75988 025 8500		BRASHEE, RUSOKTRIL KPL.	PEAK PANEL CPL
0021.000	3 75988 022 5300		ABDECKUNG KPL, EURO-AV	COVER CPL, EURO-AV
0022.000	3 75988 026 0600		KNOFF AUSIN	KNON ON/OFF
0023.000	3 75988 017 4200		DRUCKED/R	SPRING
0024.000	3 75988 025 1200		NETZAWAL 207/21" PAL	POWER CABLE 202*PAL
0028.000	3 75988 015 1100		LAUFWERKHALTER, VORNE	TAPE DRIVE HOLDER, FRONT
0029.000	3 75988 015 1200		LAUFWERKHALTER, HINTEN	TAPE DRIVE HOLDER, REAR
0031.000	3 81149 300 2200	6	PLASTITE SHR 3,5X16	SCREW 3,5X16
0033.000	3 75988 006 0800		KOTTTRAD 20/21"	HEAD COAL PART
0035.000	1 75988 001 3300		SPANNEA, PLETOR 2/0	SCANWEIMOTOR 2/0
0035.000	3 75988 019 1800	2	SCHRAUIRE, AUDIO SUPPORT	SCREW, AUDIO SUPPORT
0037.000	3 75988 006 0800		AV ABDECKUNG	AV COVER
0038.000	3 75988 025 6700		AV EINGANG	AV INR
0040.000	3 75988 006 2100		KOPPER HAERKER OHAD2/ISP	HEAD AMPLIFIER OHAD2/ISP
	3 75988 025 0100	X	HSD LW/WDST 2/0	Tape TAPE DRIVE WDTB 2/0
			KEIN T-EIL	NO SPACE PART
	3 75988 103 2730	X	LEISTUNGCHASSIS GRPOZ18	POWERS CHASSIS GRPOZ18
			LEISTUNGS-CHASSIS, SILDROHRFLATTE,	POWER CHASSIS, PICTURE TUBE BOARD,
			BUCHSENPLATTE	SOCKET DOFOI
			KEIN T-EIL	NO SPACE PART
	3 75989 101 6000	X	SIGNAL CHASSIS KSPUG3/62P/XTF	SIGNAL CHASSIS KSPUG3/62P/XTF
			KEIN T-EIL	NO SPACE PART
	3 75989 101 6200	X *	SIGNAL CHASSIS KSPUG3/62X/XT	SIGNAL CHASSIS KSPUG3/62X/XT
			KEIN T-EIL	NO SPACE PART
	3 75989 101 6200	X	FERRREDINGERER TVP 868	REMOTE COTROL TVP 868
0153.000	72011 850 0400		LALTSPRECHER RD102 16 OHM 2W	LOUSPEAKER RD102 16 OHM 2W
1010.000	72088 025 8000	2	PICTURE TUBE AISEL16SX30	PICTURE TUBE AISEL16SX30
1100.000	72088 025 1000		42XM	HOLDER 42XM
1101.000	72088 018 0500 HALTER
5000.000	72088 025 6400		ENTMAGNETISIERUNGSSPULE 21"	DEGAULSSING COIL 21"
8001.000	72088 017 0500		FLEXIBLE LEITUNG, L3 1901 (3P)	FLEXIBLE CABLE L3 1901 (3P)
8002.000	72088 017 1000		FLEXIBLE LEITUNG, L8 1903 (2P)	FLEXIBLE CABLE L8 1903 (2P)
8003.000	72088 003 2000		FLEXIBLE LEITUNG, L1 44 (6P)	FLEXIBLE CABLE L1 44 (6P)
8004.000	72088 017 4700		FLEXIBLE LEITUNG, L4 1903 (3P)	FLEXIBLE CABLE L4 1903 (3P)
8005.000	72088 017 1100		FLEXIBLE LEITUNG, L2 1905 (15P)	FLEXIBLE CABLE L2 1905 (15P)
8006.000	72088 017 1200		FLEXIBLE LEITUNG, L4 1907 (10P)	FLEXIBLE CABLE L4 1907 (10P)
8007.000	72088 017 1300		FLEXIBLE LEITUNG, L8 1911 (6P)	FLEXIBLE CABLE L8 1911 (6P)
8008.000	72088 017 1400		FLEXIBLE LEITUNG, L13 1957 (6P)	FLEXIBLE CABLE L13 1957 (6P)
8010.000	72088 026 1300		FLEXIBLE LEITUNG, N2E-DELC	FLEXIBLE CABLE N2E DELC
8011.000	72088 017 1800		FLEXIBLE LEITUNG, L1912 (92P)	FLEXIBLE CABLE L1912 (92P)
8012.000	72088 018 1600		FLEXIBLE LEITUNG, L311 (92P)	FLEXIBLE CABLE L311 (92P)
8013.000	72088 017 1800		FLEXIBLE LEITUNG, L906-1921 (15P)	FLEXIBLE CABLE L906-1921 (15P)
8014.000	72088 041 5000		FLEXIBLE LEITUNG, HA-SC (6P)	FLEXIBLE CABLE HA-SC (6P)
8015.000	72088 026 1800		FLEXIBLE LEITUNG, LSP-1670 (2P)	FLEXIBLE CABLE LSP-1670 (2P)
8017.000	72088 017 1500		FLEXIBLE LEITUNG, L971-1935 (5P)	FLEXIBLE CABLE L971-1935 (5P)
8018.000	72088 017 2000		FLEXIBLE LEITUNG, L916-1937 (4P)	FLEXIBLE CABLE L916-1937 (4P)

72010 592 3100 BEIENIGNSANLEITUNG REP INSTRUCTION MANUAL HEP
72010 592 3200	REDIFUKNGRANI FITUNG D/FIN.	INSTRUCTION MANUAL D/FIN.
72010 524 9500 SERVICE MANUAL D/GB	SERVICE MANUAL D/GB
72010 524 9800 SERVICE MANUAL EPG. D/GB	SERVICE MANUAL SUPPLEMENT D/GB
72010 524 9900 SERVICE MANUAL EPG. D/GB	SERVICE MANUAL SUPPLEMENT D/GB
72010 800 0000 SERVICE MANUAL SICHERHEIT	SERVICE MANUAL SAFETY
X._SISHE GESONDERTE F LISTE	X._SEE SEPARATE PARTS LIST

Bhx 327004

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG

Ersatzteilliste

Spare Parts List

TVR

4 / 98

ALLE NICHT AUFGERÜHRTENE TELE SIHE E LISTE LEISTUNGS-

CHASSIS 27569-1032900 IN SERVICE MANUAL 72010 524 9890

ALL PARTS NOT LISTED REFER TO PARTS-LIST POWER CHASSIS

27589 103 2500 IN THE SERVICE MANUAL 72010 524 9600

LEISTUNGS-CHASSIS

POWER CHASSIS

GSPD21B

SACH-NH. / PART NO.: 27500 103 2700

ENTWICKLUNGSDODE AA

EVOLUTION CODE AA

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION POS. NO. FIG. PART NUMBER QTY.

1002.033

△

75988 026 2900

[Non-Text]

STECKVERBINDER 2 POL VERT

CONNECTOR 2 P VERT

1013.000

△

75988 025 1700 LEITUNG

G KPL.PGPS2-NETZSCHA

ALTER CABLE CPL PCPS2 POWER SWITCH

1921.000

[Non-Text]

75998 019 6000 SOCKET 13-FACH

[Non-Text]

BASE 13-FOLD

1922.000

[Non-Text]

75900 022 5700 SOCKET 5-FACH 75900 010 6100 SOCKET 7-FACH

[Non-Text]

BASE 5-FOLD BASE 7-FOLD

1923.000 1935.000

[Non-Text]

75988 019 8100 SIOCKEL T-PACH 75988 037 8400 STECKVERBINDER

3 PCI

BASE 7-POLL CONNECTOR 3

1962.000

75998 025 1600 LEITUNG

G KPLAQUADAC-21°

CABLE CPL AQUADAC-21

1966.000

△

75088 022 6900 CRT-SCOKEL

广力云智慧零售收银系统

CRT BASE

CONNECTOR 5 P

POS. NR. SACHNUMMER BEZEICHNUNG

POS. NO. PART NUMBER DESCRIPTION

POS. NR. SACHNUMMER BEZEICHNUNG

POS. NO. PART NUMBER DESCRIPTION

D 6340

83091 980 8500 DIODE BAT85 PHI

D 6513

75967 538 9500 DIODE BYD 33 D

D 6552 D 6587

75988 017 3900 DIODE BZX 79 G 10 75988 060 2600 DIODE BYD39 L

D 6584

72008 393 9800 DIODE BZX 79 C 4 V 7

D 6904

83092 000 2100 DIODE BAV21 ITT:TFK

F5312

75988 019 6700 FILTER 28000U UF 2327

IC 7331

75988 019 9300 IC TL 431CS-AP

IC 7510

75988 050 2500 IC TDA3654/N3

L5510

Es gelten die Vorschriften und Sicherheitshinweise gemäß dem Service Manual "Sicherheit", Sach-Nummer 72010 800 0000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!

Btx *32700#

(1)

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG

Ersatzteilliste

Spare Parts List

4 / 98

ENTWICKLUNGSCODE AA

EVOLUTION CODE AA

POS. NR. ABB, SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION POS. NO. FIG. PART NUMBER QTY.

TVR

LEISTUNGS-CHASSIS

POWER CHASSIS

GSPD2OB

SACH-NR. / PART NO.: 27599 103 2800

1002.000

△

75088 026 2900

[Non-Text]

STECKVERBINDER 2 POL VERT

。

CONNECTOR 2 P VERT

1013.000

△

5988

25 17

700

2.2417

ITUN

G KPI

..PCP

S2-N

ETZG

CHAI

.TER

2.1.3.7

CABI

.E CP

L PCF

PS2 P

1961 000

△

5999

25 16

LEON

ITUN

G KPI

AOL

JADAC

3.21

[Non-Text]

0.01

H20

1966.000

△

759

38 025

5 680

0800

CKEL

BILDF

ROEH

(1) 2024年

2014

[Non-Text]

ASE F

FICTL

IRE T

POS. NR. SACHNUMMER BEZEICHNUNG

POS. NO. PART NUMBER DESCRIPTION

POS. NR. SACHNUMMER BEZEICHNUNG

POS. NO. PART NUMBER DESCRIPTION

D 6340

[Non-Text]

8305

1 560

8500

DIOD

DE BA

AT85

D 6552

[Non-Text]

7588

8 025

6700

DIOD

OE BZ

X78-C

D 6582 D 6584

[Non-Text]

7598 7300

8.050

2500 9800

DIOL DIOL

OE BY OE BZ

D39J

D3554

[Non-Text]

7200

c sec

78093

BIOL

JE 02

F5312

[Non-Text]

7558

8 019

6700

FILT

ER 29

F5362

[Non-Text]

7596

8.017

7 2300

IC 7331

[Non-Text]

7596

8 019

9300

L5510

[Non-Text]

7586

8.025

3000

SPU

LE LIN

NEAR

L5901

[Non-Text]

7588

8 021

1900

SPU

LE 10

R 3532

[Non-Text]

7590

0.019

6800

MSW

'U.N

B.020

71.2%

R 3537 R 2592

[Non-Text]

7598 7500

8.019

6500 9100

MSW MCW

Y U. N

S 1003 △ 75968 015 1900 NETZSCHALTER/

POWER SWITCH

SI1371 75988 025 3600 SIGHERUNG RADIT2,5A 250V-FUSE

T7340

[Non-Text]

0303

2068

6 4800

TRAI

NS BC

7500

广力云智慧零售收银系统

700

6.02

12.00

TR 5330

△

7588

8 025

\$ 3200

TH 5550 TR 569

注

7596 2589

8 025 9 026

5 2009 5 1999

TRO TRE

POLO BER

0120 TRAE

A 120

。

7.10

45 021

TRA

NSFC

CHME

Es gelten die Vorschriften und Sicherheitshinweise gemäß dem Service Manual "Sicherheit", Sach-Nummer 72010 800 0000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!

Bix *32700#

GRUNDIG

Ersatzteilliste Spare Parts List

4 / 98

ENTWICKLUNGSCODE AA EVOLUTION CODE AA

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION POS. NO. FIG. PART NUMBER QTY. D

TVR

ALLE NICH T AURGERÜHRTEN E TELE SIEHE E LISTE SIGNAL CHASSIS 27500-101.37 IM SERVICE MANUAL 72010-524.58

ALL PARTS NOT LISTED REFER TO PARTS-UST SIGNAL CHASSIS 27599-101.37 IN THE SERVICE MANUAL 72010-524.96

SIGN ALCHASSIS KSPUG1/ I2PVXTF

SACH-NFL / PART NO.: 27599 101 5800

GRUNDIG TVR 5530 - SIGN ALCHASSIS KSPUG1/ I2PVXTF - 1

1301.000 75988 050 0900 TUNER UV916S/PH EURO MK2 TUNER UV918S/PH EURO MK2 1501.000 75988 025 2900 VERBINDUNOSKABEL TUN1-TUN2 CONNECTING CABLE TUN1-TUN2 1702.000 75988 025 3000 TUNER UV 1216D/P TUNER UV 1216D/P

1900.000 75888 040 2400 VERBINDER.BM V 2POL.M 2,0 1900.000 75888 040 2400 ROCKET 13 EACH

1909.000 75988 619 6000 SOCKET 13-FACH 1911.000 75988 622 5700 SOCKET 5-FACH

1912.000 75988 019 8100 SOCKET 7-FACH

1913.000 75988 015 2500 STECKERVERBINDUNG 5 POL

1914.000 75988 037 8400 STECKVERBINDER 3 POL

POS. NR. SACHNUMMER BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION

C 2800 75988 050 1000 GOLDCAP 5V5 S 1F

F 1320 83190 019 5200 OFWEL J1952/ J1956M SIE

F 1340 75988 005 3800 CER.FIL. TPS 6,0 MB

F 1345 75988 037 2290 FILTER 6MHZO EFCT-YS5 BP F 1720 83190 019 5290 OEWELL J1952 J1956N SIE

F 1740 75986 005 3900 CER.FIL. TPS 8,0 MB

F 1745 75988 037 2200 FILTER 5MHZO EFCT-YS5 BP

IC 7051 75968 028 9000 IC LA 7437 B

IC 7300 75988 039 0700 SMD IC TDA 9000 T/93 IC 7591 75988 019 7400 IC SM 4052RT

IC 7590 75968 019 7400 IC SM 4052BT

IC 7901 75988 050 1700 IC TMP87CS39N CTCG4-1

IC 7812 75988 000 6930 IR EMPPAENSER/IR RECEIVER IC 7812 75988 050 1190, IC ST24C09R8

IC 7840 75988 040 8290 IC SDA 5650

IC 7881 75968 050 1300 IC SAA5254P/EIM1C

L 5301 75988 005 5500 DR A 1UH 5% RM5 GR

L 330d 75988 025 3100 SPOLE VAR 77MB 0025 7KM A-CCII

L 5307 75988 001 6900 DR 15UH 5% RM5 GR

R 3322 75966 010 7000 TRIMMER 4,7KOHM PM30

R 3341 75988 010 7000 TRIMMER 4,7KOHM PM30 R 2576 75688 000 4100 TRIMMER 12KOHM PM20

A 3000 75866 009 4190 TRIMMER TOKOHAI PMSO

SI 1001/Δ 75999 C50 0600 LOET-SI-GR 500 MA/T

SI 1002/A 83156 150 2700 LCET-SI-GR 630 MA/T SI 1003/A 75988 150 0800 LCET-SI-GH 500 MA/T

SI 100/Δ 75998 028 0900 SICHERUNG T 315 MA 250V/FUSE

T 7009 75988 019 6300 SMD TRANS. MUN 2212 T 7304 83010 046 4700 SMD-TRANS.BC 847 D T 7309 83010 046 4700 SMD-TRANS.BC 847 B T 7310 83010 046 4700 SMD-TRANS.BC 847 D T 7311 75988 019 6300 SMD TRANS. MUN 2212 T 7501 83010 046 5700 SMD-TRANS.BC 857 D T 7502 83010 046 5700 SMD-TRANS.BC 857 B T 7507 83010 046 5700 SMD-TRANS.BC 857 D T 7591 83022 061 8800 TRANS BC337-25 SIE/PHI-T T 7592 83022 061 8800 TRANS BC337-25 SIE/PHI-T

Es gelten die Vorschriften und Sicherheitshinweise gemäß dem Service Manual "Sicherheit", Sach-Nummer 72010 800 0000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!

Btx *32700#

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG

Ersatzteilliste Spare Parts List

TVR

4 / 98

ENTWICKLUNGSCOPE /A

EVOLUTION CODE AA

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION POS. NO. FIG. PART NUMBER DTY

GRUNDIG TVR 5530 - / 98 - 1

SIGNALCHASSIS

KSPUG1 / G2PVXTF

SACH-NR./PART NO.:275991015800

1301.000 75968 050 0900 TUNER UV916S/PH EURO MK2 TUNER UV916S/PH EURO MK2 1501.000 75968 025 2900 VERBINDUNGSKABEL TUN1-TUN2 CONNECTING CABLE TUN1-TUN2 1702.000 75968 025 3000 TUNER UV 1216D/P TUNER UV 1216D/P

1900.000 75968 040 2400 VERDINDER BM V 2POLM 2.0

1909.000 75968 019 9000 SOCKET 13-FACH 1911.000 75968 022 5700 SOCKET 5-FACH

1911.000 75988 022 3700 SOCKET 3-FACH 1912.000 75988 019 0100 SOCKET 7-FACH

1913.000 75988 015 2500 STECKVERBINDE

1914.000 75968 037 9400 STECKVERBINDER 3 POL

1971.000 75988 037 8400 STECKVERBINDER 3 POL

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 1

POS. NR. SACHNUMMER BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION

C 2800 75988 050 1000 GOLDCAP 5V5 S 1F

E 1320 75088.001 2900 SAIN FILTER OF WIGU95N

F 1340 75988 005 3700 FILTER 5,5MH

F 1345 75088 035 7200 FILTER CER 5,5 MHz

IC 7051 75988 029 9000 IC LA 7437 B

IC 7500 75988 039 0700 SMD IC TDA 9800 T/V3

IC 7561 75988 019 7400 IC SM 4052BT IC 7563 75988 019 7400 IC SM 4052BT

IC 7601 75988 050 1200 IC TMP07CS39N CTOG1-1

IC 7812 75988 000 8900 IR EMPFAENGER/IR-RECEIVER

IC 7613 75988 050 1100 IC ST24C06E6 IC 7616 75988 040 8288 IC SPA 5859

IC 7840 75968 043 1200 IC SDA 0535 IC 7880 75988 050 1300 IC SAA5254P/E/M1C

L 5301 75988 005 5500 DR A 1UH 5% RM5 GR

L 5303 75988 025 3100 SPULE VAR 77M8 CU2

L 5307 75988 001 6800 DR 15UH 5% RMS GR

R 3322 75988 010 7000 TRIMMER 4,7KOHM PMSO

R 3341 75988 001 6400 ESTR 22 KOHM PM30

SI 1001△ 75986 050 0800 LOET-SI.-GR 500 MA/T

SI 1002△ 83156 150 2700 LOET-SI-GR 530 MAT SI 1002△ 75066 050 0900 LOET-SI-GR 530 MAT

SI 19322 75988 000 0000 LOET SI-GR 330 MA T SI 1934^ 75988 028 0300 SICHERUNG T 315 MA 250W

FUSE

T 7009 75988 019 6300 SMD TRANS. MUN 2212 T 7304 63010 048 4700 SMD-TRANS.BC 847 B T 7309 63010 049 4700 SMD-TRANS.BC 847 B

POS. NR. SACHNUMMER BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION

T 7310 83010 048 4700 SMD-TRANS.BC 847 B T 7311 75968 019 5300 SMD TRANS. MUN 2212 T 7501 83010 048 5700 SMD-TRANS.BC 857 B T 7502 83010 048 5700 SMD-TRANS.BC 857 B T 7507 83010 048 5700 SMD-TRANS.BC 857 B T 7681 83022 001 3800 TRANS BC337-25 SIE/PHIT T 7682 83022 001 3800 TRANS BC337-25 SIE/PHIT

Es gellen die Vorschriften und Sicherheitshinweise gemäß dem Service Manual "Sicherheit", Sach-Nummer 72010 800 0000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!

Bx *32700#

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 2

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 3

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 4

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 5

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 6

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 7

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 8

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 9

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 10

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 11

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 12

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 13

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 14

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 15

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 16

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 17

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 18

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 19

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 20

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 21

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 22

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 23

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 24

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 25

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 26

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 27

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 28

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 29

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 30

GRUNDIG TVR 5530 - KSPUG1 / G2PVXTF - 31

GRUNDIG

Ersatzteilliste Spare Parts List

TVR

ALLE NICHT AURGERHRTEVE TELE SIEHE E LISTE SIGNAL CHASSIS 27599-101.37 IN SERVICE MANUAL 72010-524.98 ALL PARTS NOT LISTED REFER TO PARTS-UST SIGNAL CHASSIS 27599-101.37 IN THE SERVICE MANUAL 72010-524.98

4 / 98

ENTWICKLUNGSCODE AA EVOLUTION CODE AA

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION POS. NO. FIG. PART NUMBER QTY.

1301.000 75888 050 0900 TUNER UV816S/PH EURO MK2 TUNER UV916S/PH EURO MK2 1501.000 75888 025 2900 VERBINDUNGSKABEL TUN1-TUN2 CONNECTING CABLE TUN1-TUN2 1702.000 75888 025 2900 TUNER UV 1216D/R TUNER LV 1216D/R

1900.000 75988 040 2400 VERBINDER BM V 2POL.M 2,0 1909.000 75988 019 8000 SOCKET 13 FACH 1911.000 75988 022 5700 SOCKET 5-FACH 1912.000 75988 019 8100 SOCKET 7 FACH 1913.000 75988 016 2500 STECKVERBINDER 5-POL 1914.000 75988 037 8400 STECKVERBINDER 3 POL 1970.000 75988 037 8400 STECKVERBINDER 3 POL 1971.000 75988 037 8400 STECKVERBINDER 3 POL

FRESH OF 12/05/P CONNECTOR BM V 2P M 2.0 BASE 13-FOLD BASE 5-FOLD BASE 7-FOLD CONNECTOR 5-P CONNECTOR 3-P CONNECTOR 3-P CONNECTOR 3-P

POS. NR. SACHNUMMER BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION

C 2830 75988 060 1000 GCLDCAP 5V5 S 1F F 1320 75988 000 2000 SAW FILTER OFW31965M F 1340 75988 005 3700 FILTER 5, SMH2 F 1345 75988 035 7200 FILTER CER 5.5 MHz IC 7051 75988 028 9000 IC LA 7437 B IC 7300 75988 039 0700 SMD IC TDA 8600 TV3 IC 7591 75988 019 7400 IC SM 4052BT IC 7593 75988 019 7400 IC SM 4052BT IC 7801 75988 050 1200 IC TMP7CS3N 3CTCG1-1 IC 7812 75988 000 6900 IR-EMP#AENGEN/RN-RECEIVER IC 7913 75988 060 1900 IC ST241D8E6 IC 7940 75988 040 9200 IC SOA 5600 IC 7981 75988 060 1800 IC SMA52P/E/MHC L S301 75988 065 5500 DTA:1 UH% RMS GR L S303 75988 025 3100 SPULE VAR T7M6 OUS2 TKM-H/COIL L S307 75988 001 6800 DR 15UH E% RMS GR R 3322 75988 010 7000 TRIMMER 4,ROHM PM36 R 3341 75988 001 6400 ESTR 22 KOM PM30 R 3626 75988 009 4100 TRIMMER IOKOHM PM36 SI 1001Δ 75988 056 C680 LOET-SI-OR 600 MAT SI 1002Δ 83156 150 2700 LOET-SI GR 630 MAT SI 1003Δ 75988 150 C680 LOET-SI-OR 600 MAT SI 1004Δ 75989 028 C300 SICHERUNG T-315 MA-25GW FUSE

T 7009 75988 019 6300 SMD TRANS. MUN 2212 T 7304 83010 048 4700 SMD-TRANS.BC 847 B

POS. NR. SACHNUMMER BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION

T 7309 83010 048 4700 SMD-TRANS.BC 847 B T 7310 83010 048 4700 SMD-TRANS.BC 847 B T 7311 75988 019 6300 SMD TRANS. MUN 2212 T 7501 83010 048 5700 SMD-TRANS.DC 857 B T 7502 83010 048 5700 SMD-TRANS.BC 857 B T 7507 83010 048 5700 SMD-TRANS.DC 857 B T 7591 83022 001 6800 TRANS BC337-25 SIE/PHI/T T 7592 83022 001 6800 TRANS BC337-25 SIE/PHI/T

Es gelten die Vorschriften und Sicherheitshinweise gemäß dem Service Manual "Sicherheit", Sach-Nummer 72010 800 0000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften! Bx *32700*

Ersatzteilliste Spare Parts List

TVR

4 / 98

ALLE NICHT AUFGEFÜHRTE N E TELE SIEHE E LISTE SIGNAL CHASSIS 27599-101.37 IN SERVICE MANUAL 72010-524.96 ALL PARTS NOT LISTED REFER TO PARTS LIST SIGNAL CHASSIS 27599-101.37 IN THE SERVICE MANUAL 72010-524.96

ENTWICKLUNGSCOPE AA

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION POS. NO. FIG. PART NUMBER QTY.

0007 000 7588 050 2100 HALTER HOLDER 1301 000 7588 050 0900 TUNER UV916S/PHI EURO MK2 TUNER UV916S/PHI EURO MK2 1501 000 7588 025 2900 VERBINDLNSKABEL TUNI-TUN2 CONNECTING CABLE TUNI-TUN2 1702 000 7588 025 3000 TUNER UV1216D/P 1903 000 7588 040 2400 S/POBLIN 2 PCLM 2,0 1909 000 7588 019 8000 5OCKEL 13-FACH BASE 13-FOLD 1911 000 7588 022 5700 SOCKEL 5-FACH BASE 5-FOLD 1912 000 7588 016 6100 SOCKEL 7-FACH BASE 7-FOLD 1913 000 7588 015 2800 STECKVERBINDER 3-POL CONNECTOR 5 P 1914 000 7588 037 8400 STECKVERBINDER 3-POL CONNECTOR 3-P 1915 000 7588 037 8400 STECKVERBINDER 3-POL CONNECTOR 3-P 1971 000 7588 037 8400 STECKVERBINDER 3-POL CONNECTOR 3 P

POS. NR. SACHNUMMER BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION

C 2800 75988 060 1000 GOLDCAP 5V5 B 1F F 1320 75988 000 2900 SAW FILTER CFWG1966M F 1340 75988 005 3700 FILTER 5,9MHz F 1345 75988 035 7200 FILTER CER 5,5 MHz IC 7051 75988 028 9000 IC LA 7107 B IC 7300 8356 4960 RWD IC TD A9B00T PHI IC 7591 75988 019 7400 IC SM 40S2BT IC 7593 75988 019 7400 IC SM 40S2BT IC 7901 75988 050 2700 IR TMPCTCS3N N CTCG2-1 IC 7912 75988 000 5900 LRF/FAENCER/IR/RECEIVER IC 7913 75988 050 1100 IC ST24CDS IC 7881 75988 050 1300 IC SAAQ254PS/EIMC L S301 75988 005 3500 DR A 1UH 5% RMS GR L S303 75988 025 3100 SPULE VAR 77MB OU25 KMC-NV COIL L S307 75988 001 6800 DR 15UH 5% RMS GR R 3322 75988 010 7000 TRIMMER 4,7KOH PM3D R 3341 75988 001 6400 ESTH 22 KOHM PM3D R 3636 75988 009 4100 TRIMMER 1OKOH PM3D SI-1001 ^A 75988 050 0800 LOST GLR 500 MAT SI-1002 ^A 83156 150 2700 LOST-SLOR 630 MAT SI-1003 ^A 75988 050 0800 LOST GLR 500 MAT SI-1004 ^A 75988 028 0300 SICHERUNG T-315 MA 25CW FUSE T 7309 75988 019 5300 SMD TRANS MUN.2212 T-7314 83010 048 4700 SMD-TRANS BC-B47 B T-7319 83010 048 4700 SMD-TRANS BC-B47 B

T 7310 83010 048 4700 SMD-TRANS.BG 847 B T 7311 75988 019 6300 SMD-TRANS. MUN 2212 T 7501 83010 048 5700 SMD-TRANS.BG 857 B T 7502 83010 048 5700 SMD-TRANS.BG 857 B T 7507 83010 048 5700 SMD-TRANS.BG 857 B T 7581 83022 001 8800 TRANS BC337-25 SIE/PHI-T T 7582 83022 001 8800 TRANS BC337-25 SIE/PHI-T

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG

Ersatzteilliste Spare Parts List

4 / 98

ENTWICKLUNGSCODE AA EVOLUTIONCODE AA

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION POS. NO. FIG. PART NUMBER QTY

TVR

ALLE NIGHT AURGERÜRTENE TELE SEHE E LISTE SIGNAL CHASSIS 27506-101 37 IM SERVICE MANUAL 72010-524-58

ALL PARTS NOT LISTED REFER TO PARTS-UST SIGNAL CHASSIS 27599-101.37 IN THE SERVICE MANUAL 72010-524.96

SIGN ALCHASSIS KSPUG1/ G2XTF

SACH-NR. / PART NO.: 27599 101 6300

GRUNDIG TVR 5530 - SIGN ALCHASSIS KSPUG1/ G2XTF - 1

GRUNDIG TVR 5530 - SIGN ALCHASSIS KSPUG1/ G2XTF - 2

1301.000.7588 050 000 TUNER U161SHP EURO MK2 TUNER UV161SHP EURO MK2
1501.000.7588 025 2999 VERBINDUNGSKABEL TUN1-TUN2 CONNECTING CABLE TUN1-TUN2
1702.000.7588 025 3000 TUNER UL 1216DP
1903.000.7588 040 2490 VERIDINER BM V 2POL M 2,6
2003.000.7588 019 000 SOCKEL 13-FACH
1911.000.7588 022 5700 SOCKEL 5-FACH
1912.000.7588 019 8100 SOCKEL 7-FACH
1913.000.7588 015 2500 STECKVERBINDER 5 POL
1914.000.7588 015 2500 STECKVERBINDER 5 POL
1917.000.7588 037 8400 STECKVERBINDER 3 POL

POS. NR. SACHNUMMER BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION

0 2300 75888 050 1000 GOLDCAP SVS S 1F

F 1320 75988 000 2900 SAW FILTER CFWG1966M

F 1340 75986 006 3700 FILTER 5.5MHz

F 1345 75988 035 7200 FILTER CER 5.5 MHz

IC 7051 75900 028 9000 IC LA 7437 B

IC 7300 75888 039 0700 SMD IC TDA 9800 T/V3 IC 7591 75888 019 7400 IC SM 4052BT

IC 7583 75888 019 7400 IC SM 4052BT

IC 7901 75986 025 7800 IC TMP87CS39N CTCG2-3 IC 7912 75986 006 8000 IR EMBEANOEUR RECEIVED

IC 7912 75988 000 0903 IN EMPRENSERIA RECEIVAT IC 7913 75988 060 1100 IC ST24C09B6

IC 7900 75988 060 1300 IC SAA5254P/E/M1C

L 6301 75988 006 6500 DR A 1UH 5% RMS GR

L 5303 75888125 3100 SPULE VAR 77MB OUTS 7KM-H CCII

L 5307 75988.001 6800 DR 150H 5% RM5 GR

R 3322 75988 010 7000 TRIMMER 4,7KOHM PM30

R 3341 75888 001 6400 ESTR 22 ROHM PR30

SI 1001△ 75988 050 0600 LOCT-SI-CR 500 MA/T

SI 1002A 8J158 160 2700 LOET-SI-GR 630 MA/T SI 1003A 75998 050 0900 LOET-SI-GE 600 MA/T

SI 1004/Δ 75999 026 0000 SICHERLING T 315 MA 250V

FUSE

T 7009 75986 019 6300 SMD TRANS. MUN 2212

T 7304 83010 046 4700 SMD-TRANS.DC 847 B T 7309 83010 046 4700 SMD-TRANS.DC 847 B

T 7309 83010 046 4700 SMD-TRANS.BC 847 B T 7310 83010 046 4700 SMD-TRANS.BC 847 B

POS. NR. SACHNUMMER BEZEICHNUNG

POS. NO. PART NUMBER DESCRIPTION

T 7311 75988 018 6500 SMD TRANS. MUN 2212

T 7501 83010 046 5700 SMD-TRANS.DC 857 B T 7502 83010 046 5700 SMD-TRANS.BG 857 B

T.7507 83010 046 5700 SMD-TRANS.DC 657 B

T7581 83022 001 8800 TRANS BC337-25 SIE-PHI/T T7582 83022 001 8800 TRANS BC337-25 SIE-PHI/T

Es gelten die Vorschriften und Sicherheitshinweise gemäß dem Service Manual "Sicherheit", Sach Nummer 72010 800 0000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!

9tx '32700#

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG

Ersatzteilliste

Spare Parts List

TVR

4 / 98

ENTWICKLLINGSCODE MA

EVOLUTION CODE AA

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION

GRUNDIG TVR 5530 - / 98 - 1

SIGNALCHASSIS

KSPUG2/G2PVXTF

SAOH-NR. / PART NO.: 27599 101 6400

1301.000 75988 025 6200 TUNER UV916S/PH EURO MK2 TUNER UV918S/PH EURO MK2
1501.000 75888 025 2900 VERBINDUNCSKMBEL TUN1-TUN2 CONNECTING CABLE TUN1-TUN2 1700.000 75888 025 2900 TUNED UN 1216DIP TUNED UN 1216DIP
1702.000 75988 025 3000 TENER OV 12100P 1900.000 75988 040 2400 VERBINDER BM V 2POLM 2.0 TENER OV 12100P CONNECTOR BM V
1909,000 75900 019-6000 SOCKET 13-FACH BASE 13-FOLD
1911.000 75000 022 6700 SOCKET 5-FACH BASE 5-FOLD 1912.000 75000 018 6100 SOCKET 7-FACH BASE 7-FOLD
1913.000 75988 015 2500 STECKVERBINDER 5 POL BASE 7 P OLS CONNECTOR 5 P
1914.000 75900 037 6400 STECKVERBINDER 3 POL CONNECTOR 3-P 1921.000 75900 037 6400 STECKVERBINDER 3 POL CONNECTOR 3-P
1971000/5988 127 8400 STEKVERBINDER'S POL CONNECTOR 3-P

POS. NR. SACHNUMMER BEZEICHNUNG

POS. NO. PART NUMBER DESCRIPTION

POS. NR. SACHNUMMER BEZEICHNUNG

POS NO PART NUMBER DESCRIPTION

C 2800 75988 C50 1000 GOLDCAP SVS S 1F
E. 1328. 75988 (OC 2000 SAW FILTER CEWG1966A)
F 1340 75900 005 3700 FILTER 5.5MHz
F 1345 75988 C35 7200 FILTER CER 5.5 MHz

IC 7051 75998 028 9000 IC LA 7437 B

IC 7300 75888 039 0700 SMD IC TDA 3800 T/V3 IC 7412 75886 010 0500 IC TWD 01C243N RTVD1.3D

IC 7410 75986 C19 2000 IC TIMP 91C242HN BT VDT-SP IC 7591 75986 C19 7400 IC SM 4052RT

IC 7591 75800 019 7400 IC SM 4052BT IC 7593 75800 019 7400 IC SM 4052BT

IC 7001 75998 026 7600 IC TMP 87 CS 39 N CTCG1 3

IC 7912 75900 000 6900 IR-EMPFAENGER/IR-RECEIVER IC 7913 75900 025 7300 IC ST24C08B6

IC 7840 75999 040 8200 IG SDA 5650

IC 7801 75999 025-7600 IC SAA 5254P/E/M1C

1 5301 75888 005 5600 DB A 11H 5% RM5 3B

1.5303 75888125 5100 SPULE VAR 77MB DU25 7KM-H

Es gellen die Vorschriften und Sicherheitshinweise gemäß dem Service Manual "Sicherheit", Sach-Nummer 72010 800 0000, sowie zusätzlich die eventuell abweichenden. landesspezifischen Vorschriften!

Bix *327064

GRUNDIG TVR 5530 - NR. SACHNUMMER BEZEICHNUNG - 1

GRUNDIG TVR 5530 - NR. SACHNUMMER BEZEICHNUNG - 2

ANDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG

Ersatzteilliste Spare Parts List

TVR

ALLE NIGHT AURGERÜHRTENE TELE SIÈRE E LISTE SIGNAL CHASSIS 27599-101.37 IN SERVICE MANUAL 72010-524.98 ALL PARTS NOT LISTED REFER TO PARTS-UST SIGNAL CHASSIS 27599-101.37 IN THE SERVICE MANUAL 72010-524.98

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION POS. NO. FIG. PART NUMBER QTY.

1301.000 75988 025 6200 TUNER UV165/PH EURO MK2 1501.000 75988 025 2900 VERBINDUNSKABEL TUNI-TUN2 1702.000 75988 025 3000 TUNER UV 1216XP 1900.000 75988 040 2400 VERBINDER BM V 2P M 2.0 1909.000 75988 019 8000 SOCKEL 13 FACH 1911.000 75988 022 5700 SOCKEL 5-FACH 1912.000 75988 019 8100 SOCKEL 7 FACH 1913.000 75988 015 2500 STECKVERBINDER 5-POL 1914.000 75988 037 8400 STECKVERBINDER 3-POL. 1971.000 75988 037 8400 STECKVERBINDER 3 POL.

TUNER UV9165VPH EURO MK2 CONNECTING CABLE TUN1-TUN2 TUNER UW 1218D-P CONNECTOR BM V 2P M 2.0 BASE 13 FOLD BASE 5-FOLD BASE 7 FOLD CONNECTOR 5 P CONNECTOR 3-P CONNECTOR 3-P

POS. NR. SACHNUMMER BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION

C 2830 75988 050 1000 GOLDCAP 5VS 5 IF F 1326 75988 025 2430 FILTER OPWGH185M F 1340 75988 005 3700 FILTER 5,5MHz F 1345 75988 035 7200 FILTER CER 5.5 MHz IC 7051 75988 028 9000 IC LA 7437 B IC 7300 039 0700 SMD IC TDA 8600 TV3 IC 7410 75988 019 2930 IC TMP 91C242AN GTVDI-3P IC 7591 75988 019 7400 IC BM 4052B1 IC 7593 75988 019 7400 IC SM 4052B7 IC 7801 025 7930 IC TMP 87 OS 39 KN CTOG-3 IC 7912 75988 000 6930 IR-EMPARTEN/REVER-RECEIVER IC 7913 75988 025 7330 IC ST242MBR IC 7981 025 7930 IC SMA S25HP/EMIC L S301 75988 005 5500 DTA A UH I % RMS GR L S303 75988 025 3130 SPULE VAR 7TME OU25 7KM-H/COIL L S307 75988 001 8830 DR 15UH % RMS GR R 3322 75988 010 7300 TRIMMER 4,KOHBM PM36 R 3341 75988 001 6420 ESTR 22 KOHM PM30 R 3686 75988 009 4130 TRIMMER 1KOKHM PM36 SI 1001A SI 1002A SI 1004A SI 1004B SI 1006A SI

T 7009 75988 019 6300 SMD TRANS. MUN 2212 T 7304 83010 048 4700 SMD-TRANS.BC 847 B T 7309 83010 048 4700 SMD-TRANS.BC 847 B

T 7310 83010 C48 4700 SMD-TRANS.BC 847 B T 7311 75998 C19 6300 SMD TRANS. MUN 2212 T 7501 83010 C48 5700 SMD-TRANS.BC 857 B T 7502 83010 C48 5700 SMD-TRANS.BC 857 B T 7507 83010 C48 5700 SMD-TRANS.BC 857 B T 7581 83022 C01 8800 TRANS BC337-25 SIEI/PHI/T T 7582 83022 C01 8800 TRANS BC337-25 SIEI/PHI/T

Ersatzteilliste Spare Parts List

TVR

4 / 98

ENTWICKLUNGSDDE AA

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION POS. NO. FIG. PART NUMBER QTY.

0007.000 75988 025 7200 HALTER HOLDER 1301.000 75988 025 6200 TUNER UV9165PH EURO MK2 1501.000 75988 025 2900 VERBINDUNGSKABEL TUNI-TUN2 1702.000 75988 025 3000 TUNER UV 1216DP 1900.000 75988 040 2400 VERBINDER BM V 2POLM 2,0 1911.000 75988 022 5700 SOCKEL S-FACH 1912.000 75988 019 6100 SOCKEL T-FACH 1913.000 75988 015 2500 STECKVERBINDER S-POL 1914.000 75988 037 8400 STECKVERBINDER 3 POL 1971.000 75988 037 8400 STECKVERBINDER 3 POL

ALLE NICHT AUFGEFÜHRTE N E TELE SEHE E LISTE SIGNAL CHASSIS 27599-101.37 IN SERVICE MANUAL 72010-524.96 ALL PARTS NOT LISTED REFER TO PARTS LIST SIGNAL CHASSIS 27599-101.37 IN THE SERVICE MANUAL 72010-524.96

POS. NR. SACHNUMMER BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION

F 1320 83190 019 5200 DFWF W1J62J186M/ SIE F 1340 75888 005 3800 CER.FIL TPS 6 MB F 1345 75888 057 2200 FILTER BMHZO EFT-YSB PP F 1720 83190 019 5200 DFWF W1J62J186M/ SIE F 1740 75888 005 3800 CER.FIL TPS 6 MB F 1745 75888 057 2200 FILTER BMHZO EFT-YSB PP IC 7051 75888 Q28 9000 IC LA 7457 B IC 7300 75888 Q39 0700 SMD IC TDA 9860 TVG IC 75888 Q49 9000 SMD I ZENAN STVDI-3P IC 7591 75888 019 7400 IC SM 4052B7 IC 7593 75888 019 7400 IC SM 4052B7 IC 7591 75888 Q25 7300 IC ST2C0BD6 IC 7812 75888 000 6900 IR EMFAENGEIR RECEIVER IC 7813 75888 Q25 7300 IC ST2C0BD6 IC 7893 75888 Q40 6200 IC S655 IC 7891 75888 Q25 7500 IC SMA 525IPLEMC L S301 75888 Q06 5500 DR A 1OH %S RMS GR L S303 75888 Q25 3100 SPULE VAR 7THM Q25 TXM-H COIL L S307 75888 Q01 6800 DR USAH %S RMS GR R 3322 75888 Q10 7000 TR/MVER 4, XOHM PM3D R 3341 75888 Q101 8400 ESTR 22 XOHM PM3D R 3636 75888 Q01 5400 ESTH 22 XOHM PM3D SI:1001A/ SI:1002A/ SI:1003A/ SI:1004A/ SI:1005A/ SI:1

T 7008 75866 019 6300 SMD TRANS. MUN 2212

TUNER UV916SPH EURO MK2 CONNECTING CABLE TUN1-TUN2 TUNER UV 1216D/P CONNECTOR BM V 2P M 2.0 BASE 5-FOLD BASE 7-FOLD CONNECTOR 5 P CONNECTOR 3-P CONNECTOR 3-P

POS. NR. SACHNUMMER BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION

T 7304 83010 048 4700 SMD-TRANS.BC 847 B T 7309 83010 048 4700 SMD-TRANS.BC 847 B T 7310 83010 048 4700 SMD-TRANS.BC 847 B T 7311 75988 019 6300 SMD-TRANS. MUN 2212 T 7501 83010 048 5700 SMD-TRANS.BC 857 B T 7502 83010 048 5700 SMD-TRANS.BC 857 B T 7507 83010 048 5700 SMD-TRANS.BC 857 B T 7581 83022 001 6800 TRANS BC337-25 SIE/PHI/T T 7592 83022 001 6800 TRANS BC337-25 SIE/PHI/T

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION

POS. NO. FIG. PART NUMBER QTY

0007.000 75988 026 7200 HALTER HOLDER

1701.000 75888 025 6200 TUNER UV916S/PH EURO MK2 TUNER UV916S/PH EURO MK2

1900,000 75900 C40 2400 VERBINDER EM V 2PUL.M 2.0

1909.000 75866 019 8000 SOCKET 13-FACH 1911.000 75866 022 5700 SOCKET 5-EACH

1912.000 75998 019-8100 SOCKET 7 FACH

1914.000 75988 037 6400 STECKVERBINDER 3 POL

1971.000 75998 037 8400 STECKVERBINDER 3 POL

SIGNALCHASSIS

KSPDG2/ GPVX

SACH-NR./PART NO.275991017000

POS. NR. SACHNUMMER BEZEICHNUNG

POS. NO. PART NUMBER DESCRIPTION

POS. NR. SACHNUMMER BEZEICHNUNG

POS NO PART NUMBER DESCRIPTION

IC 7051 75888 028 9000 IC LA 7437 B

IC 7410 75868 019 2600 IC TMP 91C242MK BTVD1-SP IC 7821 75888 026 2300 IC TMP 837557N B5752 E

IC 7801 75862 026 2300 IC - MP 87/0339K P-0336 IC 7812 75868 000 6900 ID-FMESAENGERID-RECEIV

IC 7812 75900 000 0990 IN-EMP+HEA IC 7813 75988 025 7300 IC ST24C0BB6

SI 1001 △ 75988 025 6900 SICHERUNG T 500MA W

SI 1002 △ 75968 005 3000 KLEINSTSICHERUNG 630 MATT

SI 1004 ZS, 75988 DZS 7000 SICHEFUNG T 250MA 250W

POSE

T 7801 92022 001 8000 TRANSBC307-25 SIE/PHVT

T 7602 03022 001 8800 TRANS BC307-25 SIEPHVT

Es gellen die Vorschriften und Sicherheitshinweise gemäß dem Service Manual "Sicherheit", Sach-Nummer 72010 800 0000, sowie zusätzlich die eventuell abweichenden. landesspezifischen Vorschriften!

Bix 327004

(！)

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG

Kundendienst Deutschland
GRUNDIG TVR 5530 - GRUNDIG - 1

GRUNDIG

Kundendienst Europa
GRUNDIG TVR 5530 - GRUNDIG - 1

