BEDIENUNGSANLEITUNG P 37 730 TEXT GRUNDIG

Bei Betrieb im Schrankfach müssen Mindestabstände eingehalten werden (seitlich jeweils 10 cm, oben 20 cm).

! Beachten Sie, daß die Lüftungsschlitze der Rückwand nicht abgedeckt werden.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Gerätes. Stellen Sie das Gerät nicht in die Nähe der Heizung.

! Bitte achten Sie darauf, daß beim Aufstellen und dem weiteren Betrieb die Netzanschlußleitung frei liegt, weder eingeklemmt noch beschädigt wird.

Auch wenn das Gerät ausgeschaltet ist, können durch Blitzschlag in das Stromnetz und/oder in die Antennenleitung Beschädigungen auftreten.

Bei Gewitter sollten Sie deshalb den Netz- und Antennenstecker ziehen.

Schützen Sie das Gerät vor Feuchtigkeit.

! Stecken Sie keine Fremdkörper in die Lüftungsschlitze der Rückwand. Vorsicht Hochspannung!

Gerät anschließen und ein-/ausschalten

1 Stecker des Antennenkabels in die Antennenbuchse Ydes Fernsehgerätes stecken.

2 Stecker des Netzkabels mit der Steckdose verbinden.

3 Am Gerät die Taste ☐ drücken.

Das Gerät ist in Bereitschaft.

Die Dialogzeile als Bedienhilfe

In der Zeile am unteren Bildrand der Menü-Einblendungen sehen Sie mit welchen Tasten der Fernbedienung Veränderungen vorgenommen werden können.

Die Zeichen >, <, √, ∧ am Bildschirm sind Symbole für folgende Tasten der Fernbedienung:

,=Tasten P- und P+ (Bewegen des farbigen Balkens (Cursor) nach unten/oben; bzw. Funktionsanwahl).

, < = Tasten - ◀, und +▶ (Bewegen des farbigen Balkens (Cursor) nach links/rechts; bzw. Funktionsauswahl).

In den Texten werden anstelle der Symbole die Tasten der Fernbedienung abgebildet.

1. Möglichkeit

ATS-Suchlauf (Auto Tuning System)

Der ATS-Programme-Suchlauf tastet den gesamten Empfangsbereich ab und speichert alle gefundenen Programme automatisch.

Vorgehensweise:

Gerät mit einer der Tasten 1...9 aus Bereitschaft einschalten.

Taste AUX ca 4 sec. drücken bis das ATS-Menü erscheint.

Suchlauf mit Taste OK starten.

Der Suchlauf-Vorgang kann über eine Minute dauern.

Die Geräteeinstellung ist nun abgeschlossen.

Wir wünschen Ihnen viel Spaß beim Fernsehen.

Wenn Ihnen die automatische Programmplatz-Belegung nicht zusagt, können Sie die auf den Programmplätzen gespeicherten Programme nach Ihren Wünschen austauschen (umschichten).

Programmplätze austauschen

Beispiel: Das Programm von Programmplatz 5 soll auf Programmplatz 2.

Programmplatz 2 anwählen.

Taste AUX drücken. Das Programm-Menü blendet sich ein.

Unter »PR« neuen Programmplatz 05 mit den Tasten 1...9 eingeben.

Taste OK drücken. Der Vorgang ist abgeschlossen.

Mit Taste i zurück zum Fernsehbetrieb.

2. Möglichkeit

Programmplätze manuell belegen

Taste AUX drücken. Das Programm-Menü blendet sich ein.

PR CH S DEC FT
22 S06	BG	ON	00
0...9			OK	i

Unter »PR« mit P+/P- zu belegenden Programmplatz wählen.

" »CH« Kanalzahl eingeben, (bei Sonderkanal mit Taste P+ anstatt »C«ein »S«).

Wird auf einen Programmplatz Kanal 00 eingegeben, können mit den Tasten P+ und P- alle nachfolgenden Programmplätze nicht mehr angewählt werden.

" »S« Nur »BG« möglich.
" »DEC« Wird auf diesen Programmplatz ein verschlüsseltes Programm gelegt und ein entsprechender Descrambler (Decoder) angeschlossen, dann ist »ON« zu wählen.
" »FT« Ist nach dem Belegen Feinabstimmen notwendig, dann
Taste ◀ – drücken bis die Ziffern unter FT grün sind.
Taste P+ oder P- drücken und damit besten Bild- und Toneindruck wählen.

Mit Taste OK die veränderten Werte speichern.

Nach dem Speichervorgang werden die Programm-Daten des nächsten Programmplatzes eingeblendet.

Zurückschalten ins TV-Programm mit Taste i.

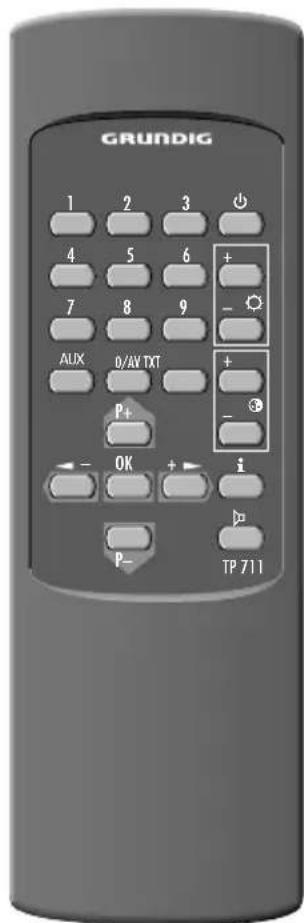

Die Tasten der Fernbedienung

1...9 (0/AV)Programmplatz (auch AV) wählen; Gerät aus Bereitschaft einschalten.

In Bereitschaft schalten bzw. erneut einschalten.

Helligkeit ändern.

TXT Videotext ein/aus.

Farbkontrast ändern.

Programmplatz-Nummer ein-/ausblenden. Videotext-Übersicht einblenden.

Ton ein/aus (stummschalten).

P+, P- Programmplätze wählen; Cursor (Schreibmarke) bewegen.

OK Ändern und aktivieren verschiedener Funktionen.

-◀,+▶ Lautstärke; Cursor (Schreibmarke) bewegen.

AUX Programm-Daten aufrufen; Taste 4 Sekunden gedrückt halten um ATS aufzurufen.

GRUNDIG 1 2 3 + 4 5 6 + 7 8 9 - AUX O/AV TXT P+ - OK + i P- TP 711

Weitere Funktionen

S/W Kontrast ändern: i, OK, -◀, oder +▶ drücken.

Sleep Timer (Ausschaltzeit 01...99 Min.) eingeben:

i, OK, i und Zifferntasten 1...9 drücken. Zurückschalten ins TV-Programm mit i.

Automatische Frequenznachstimmung ein/aus:

i, OK, i, i drücken, dann mit -◀ anwählen.

Jeder veränderte Wert (Lautstärke usw.) wird nach ca. 8 Sekunden gespeichert.

Zweimaliges Drücken der Taste OK schaltet wieder auf werkseitige Einstellungen.

Videotext aufrufen: Taste TXT drücken.

Seiten mit Tasten 1...9 direkt anwählen

(Vorhandene Seiten: 100-899)

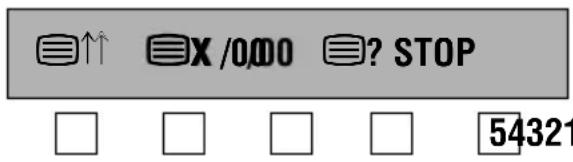

Dialogzeile aufrufen: Taste AUX drücken.

↑↑ X /0,000 ? STOP 54321

= Zeichenhöhe vergrößern
= Wartezeit überbrücken (Aktuell-Betrieb).
= Unterseite direkt abrufen
= Antwortfreigabe
= Seiten-STOP

Funktionen mit Taste ◀ – oder +▶ anwählen und mit Taste OK aufrufen.

Die Funktionen 1, 3, 4 und 5 können auch ohne Aufrufen der Dialogzeile folgendermaßen ausgeführt werden.

Zeichenhöhe vergrößern: Die Taste + ⚙drücken.

Unterseiten direkt abrufen: Die Taste – Ⓔdrücken.

Antwort-Freigabe: Die Taste +▶drücken.

Seiten-Stop: Die Taste ← drücken.

Videotext -Seiten mit dem Cusor anwählen (Page Catching)

D.h. Seiten wählen ohne die Seitennummer einzutippen. Sie können die gewünschte Videotext-Seite aus Übersichts-Seiten (Seiten, in denen sich dreistellige Seitennummern befinden) direkt anwählen. Diese Funktion erspart Ihnen das eingeben der dreistelligen Seitennummer.

Vorgehensweise:

Taste P+ oder P- drücken.

Am oberen Bildrand wird »Page Catching« eingeblendet. Bei der ersten bzw. letzten Seitennummer der Übersicht blinkt eine rechteckige Schreibmarke (Cursor).

Mit den Tasten P+ oder P− den Cursor zur gewünschten Seitennummer bringen.

Taste OK drücken. Die Seite erscheint im Bildschirm.

Videorecorder oder Satelliten-Receiver anschließen

Anschließen

Video-Recorder oder Satelliten-Receiver mit AV-Kabel an die Buchse AV (Geräterückseite) anschließen.

Bedienen des jeweils angeschlossenen Gerätes

Wiedergabe des Video-Recorders starten, bzw. SAT-Receiver einschalten. Beachten Sie bei Anschluß eines Decoders (Descrambler) das Kapitel auf Seite 3 »Programmplätze manuell belegen«.

Im Menü muß beim entsprechenden Programmplatz unter »DEC« das Kürzel »ON« eingestellt sein.

Externen Lautsprecher anschließen

Anschließen

Lautsprecher (Nennimpedanz min. 8 Ohm) an die Lautsprecherbuchse (Geräterückseite) anschließen.

Verändern der Lautstärke mit den Tasten -◀, +▶.

Das Gerät entspricht den VDE-Sicherheitsbestimmungen und den Vorschriften der Deutschen Bundespost (Zulassungs-Zeichen siehe Typenaufkleber auf der Geräterückseite), ferner der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich. Beschleunigungsspannung max. 25kV/mittlerer Strahlstrom 0,8mA.

Unsachgemäße Eingriffe, insbesondere Verändern der Hoch-spannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

220-240V, 50/60Hz (Regelbereich des Netzteils 165 – 265V)

Aufnahme ca. 40 W; in Bereitschaft 11 W.

Tonendstufe: 2 W Musikleistung (1 W Sinus).

Das Netzkabel ist steckbar ausgeführt. Für Ersatzzwecke geben Sie bitte bei der Kundendienststelle die Bestell-Nr.: 8290-991-220 an.
