BEDIENUNGSANLEITUNG P37-3035 GRUNDIG

Aufstellen, Sicherheit und Vorbereiten 2

Anschließen und Bedienung am Gerät 3

Einstellungen 4-7

Betrieb mit der Fernbedienung 8-9

Anschlußmöglichkeiten 10-11

Technische Daten 12

Aufstellen und Sicherheit

!

Bei dem Betrieb in einem Schrankfach müssen Mindestabstände eingehalten werden – seitlich jeweils 10 cm, oben 20 cm.

Die Lüftungsschlitze der Rückwand nicht abdecken.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Gerätes.

Das Gerät nicht in die Nähe der Heizung aufstellen.

!

Das Netzkabel darf weder eingeklemmt noch beschädigt werden.

Auch wenn das Gerät ausgeschaltet ist, können durch Blitzschlag in das Stromnetz und/oder in die Antennenleitung Beschädigungen auftreten.

Deshalb bei Gewitter immer den Netz- und Antennenstecker ziehen.

Das Gerät vor Feuchtigkeit, Tropf- und Spritzwasser schützen.

Keine Fremdkörper in die Lüftungsschlitze der Rückwand stecken. Vorsicht Hochspannung!

Batterien in die Fernbedienung legen

Beiliegende Batterien einsetzen, dabei Polung der Batterien beachten (im Batteriefachboden markiert).

i

Ist die Batterie verbraucht, erscheint am Bildschirm des Gerätes die Einblendung: »Batter.«.

Verbrauchte Batterie unbedingt entfernen und umweltgerecht entsorgen.

Für Schäden, die durch eine ausgelaufene Batterie entstehen, kann nicht gehaftet werden.

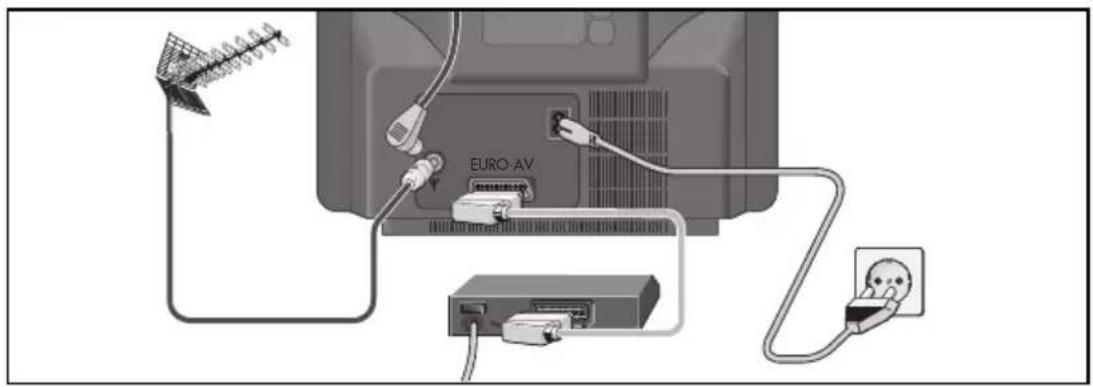

Anschließen

EURO AV

Teleskopantenne in die Aussparung an der Rückwand stecken.

Stecker des Antennenkabels oder der Teleskopantenne in die Antennenbuchse Y des Gerätes stecken.

Stecker des Netzkabels in die Netzbuchse des Gerätes und in die Steckdose stecken.

Das Anschließen von externen Geräten ist auf den Seiten 10 und 11 beschrieben.

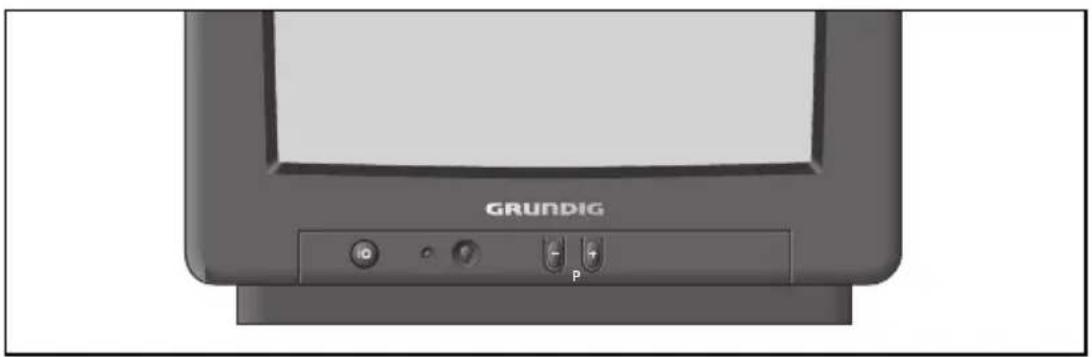

Bedienung am Gerät

GRUNDIG

Ein-/Ausschalten

Taste ⑩ drücken. – Leuchtet danach die Anzeige, dann befindet sich das Gerät in Bereitschaft. Mit Taste P ⊕ schalten Sie das Gerät vollständig ein.

Programme wählen

Die Programme mit den Tasten ⏻ P ⚠ wählen.

Programmplätze belegen, mit dem Suchlauf-Speicher-System ATS

Es stehen 69 Programmplätze zur Verfügung, die beliebig mit Fernseh-Programmen von der Antenne oder vom Kabelanschluß belegt werden können.

Das Gerät ist mit einem automatischen Programmsuchlauf ATS ausgestattet.

Sie starten den Suchlauf und können danach die Fernseh-Programme in der Reihenfolge Ihrer Wahl sortieren.

Sie können auch Fernseh-Programme – die mehrmals gefunden wurden oder deren Empfangsqualität zu schlecht ist – aus der Programmliste löschen.

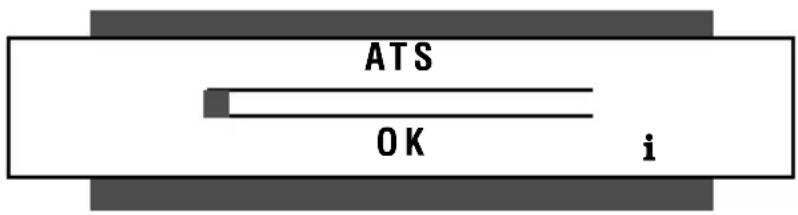

1 Nach dem Einschalten des Gerätes erscheint die Einblendung »ATS«.

Wenn die Einblendung »ATS« nicht erscheint, Taste AUX ca. 4 Sekunden drücken, bis die Einblendung erscheint.

ATS OK i

2 Suchlauf mit Taste OK starten. – Der Suchlauf-Vorgang kann über eine Minute dauern.

Der Suchlauf kann mit Taste ⓘ abgebrochen werden.

i Hat das Gerät alle Fernseh-Programme gespeichert, schaltet es auf Programmplatz 1.

Fernseh-Programme löschen

Sie können Fernseh-Programme mit schlechter Bildqualität löschen.

1 Taste ⓘ und danach Taste OK drücken. – Die »Programmeinblendung« erscheint.

2 Programmplatz, dessen Fernseh-Programm gelöscht werden soll, mit Taste P- oder P+ anwählen.

3 Fernseh-Programm löschen, dazu Taste TXT und danach Taste OK drücken. – Die nachfolgenden Fernseh-Programme verschieben sich um einen Programmplatz nach vorne.

4 Einstellung mit Taste ⓘ beenden.

Programmplätze sortieren

Programmplatz, der umsortiert werden soll, mit Taste ▼ oder △ anwählen.

Taste ⓘ und danach Taste OK drücken. – Die »Programmeinblendung« erscheint

Neuen Programmplatz mit den Ziffern-Tasten ⑩ und ⑨ zweistellig eingeben und mit Taste OK bestätigen.

Einstellung mit Taste ⓘ beenden.

Begrenzen der Programmplatzwahl

Der ATS-Suchlauf speichert alle gefundenen Fernseh-Programme und „sperrt“ den ersten nichtbelegten Programmplatz automatisch. Dadurch können bei der schrittweisen Programmplatzwahl mit Taste ▼ oder △ nur die gefundenen Fernseh-Programme angewählt werden.

Sie können diese Begrenzung auch manuell eingeben. Im Beispiel wurde ab Programmplatz 6 „gesperrt“.

Taste ⓘ und danach Taste OK drücken. – Die »Programmeinblendung« erscheint.

Programmplatz 6 mit Taste ▼ oder △ anwählen.

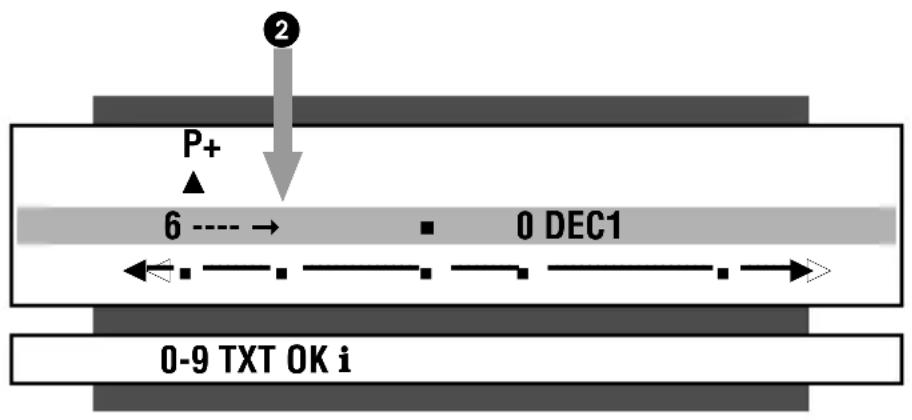

Taste ▶ einmal drücken (Position 2) und mit Taste ▼ oder △ die »Programmplatzbegrenzung« (----) eingeben.

P+ 6 ---- → 0 DEC1 0-9 TXT OK i

Einstellung mit Taste OK speichern und mit Taste ⓘ beenden.

• Jetzt können nur die ersten 5 Programmplätze (und AV) in schneller Folge mit Taste ^P+ oder ^P+ durchgeschaltet werden.
  – Alle einstelligen Programmplätze – auch die „gesperrten“ – können weiterhin mit den Zifferntasten Ⓓ … ⑨ angewählt werden. Wird ein zweistelliger Programmplatz (Progr. 11) gesperrt sind „alle nachfolgenden“ Programmplätze mit den Zifferntasten anwählbar.

Programmplätze manuell belegen

Diese Einstellung ist nur dann erforderlich, wenn z.B. im Kabelangebot ein neues Fernseh-Programm hinzukommt und Sie Ihre spezielle Reihenfolge der Programmplätze beibehalten wollen (z.B. ARD = 1, ZDF = 2 ... usw.).

Beispiel:

Sie möchten ein neu hinzugekommenes Fernseh-Programm im Frequenzband »UHF« (452 MHz – 860 MHz) auf den Programmplatz »14« legen.

1 Taste ⓘ und danach Taste OK drücken.

– Die »Programmeinblendung« erscheint.

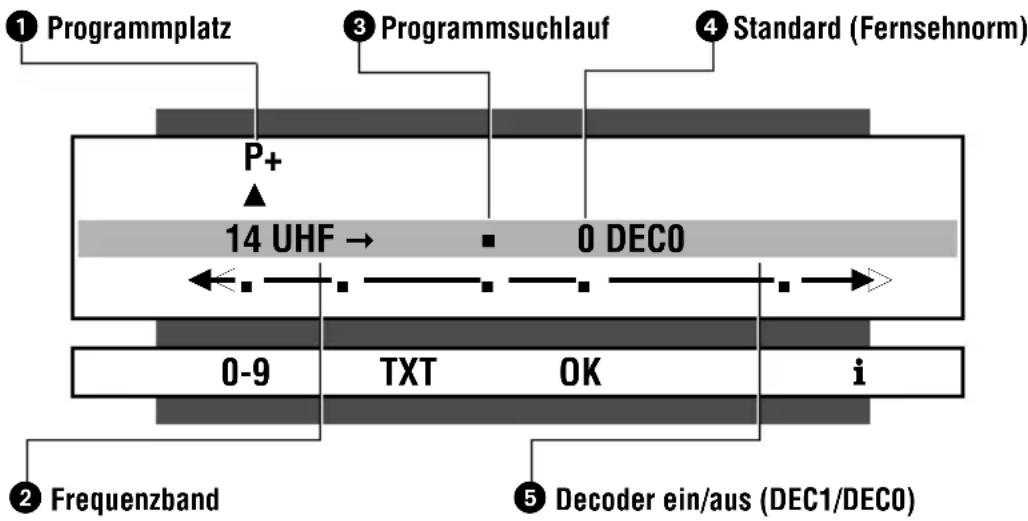

- Die Abbildung erläutert die verschiedenen Einstellmöglichkeiten. Anwahl der Position jeweils mit Taste ◀ oder ▶, danach Eingabe mit Taste ▼ oder △.

1 Programmplatz 3 Programmsuchlauf 4 Standard (Fernsehnorm) P+ 14 UHF → 0 DECO 0-9 TXT OK i 2 Frequenzband 5 Decoder ein/aus (DEC1/DEC0)

VHF 1 (45 MHz – 171 MHz = DEC1 – Nur wenn ein verschlüsseltes C 2-C 4, S 1-S 10) Fernsehprogramm empfangen wird und ein

VHF 3 (172 MHz – 451 MHz = entsprechender Decoder angeschlossen ist C 5-C 12, S 11-S 39)

UHF (452 MHz - 860 MHz = C 21-C 69)

---- (Programmplatzbegrenzung)

i Im folgenden Beispiel wird auf die Positionen ①, ② und ③ der Abbildung Bezug genommen.
2 Taste ▼ oder ▲+ so oft drücken, bis unter Position ① der Programmplatz »14« angezeigt wird.

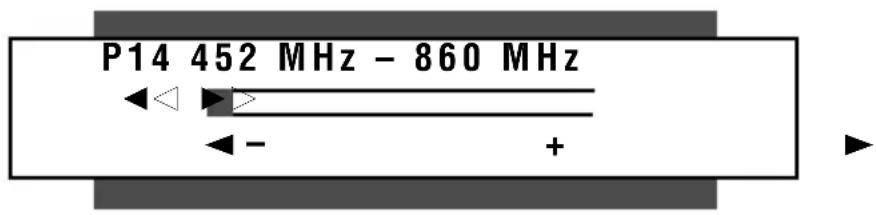

3 Position ② mit der Taste ▶ anwählen und danach die Taste ▼ oder △ so oft drücken, bis »UHF« angezeigt wird.

Position ③ mit der Taste ▶ anwählen und danach die Taste ▼ oder △+ drücken.

– Die Einblendung »Programmsuchlauf« erscheint.

Programmsuchlauf starten, dazu Taste ◀ oder ▶ gedrückt halten.

• Der Programmsuchlauf stoppt bei jedem empfangbaren Fernseh-Programm.
• Programmsuchlauf so oft starten, bis das gewünschte Fernseh-Programm am Bildschirm erscheint.

Durch wiederholtes, kurzes Drücken der Taste ◀ oder ► können Bild und Ton feinabgestimmt werden.

Diese Feinabstimmung ist nur für die Programmplätze 1 bis 20 möglich.

Programmsuchlauf mit Taste ⓘ beenden.

– Die »Programmeinblendung« erscheint.

Zum Einstellen des Standards (Fernsehnorm) mit Taste ▶ die Position 4 anwählen und mit Taste ▼ oder △ die Fernsehnorm wählen (0 = PAL B/G, 1 = PAL D/K).

Einstellung für diesen Programmplatz mit Taste OK speichern.

Einstellung mit Taste ⓘ beenden.

Funktionen für den täglichen Fernseh-Betrieb

Gerät mit Taste ⑩ einschalten.

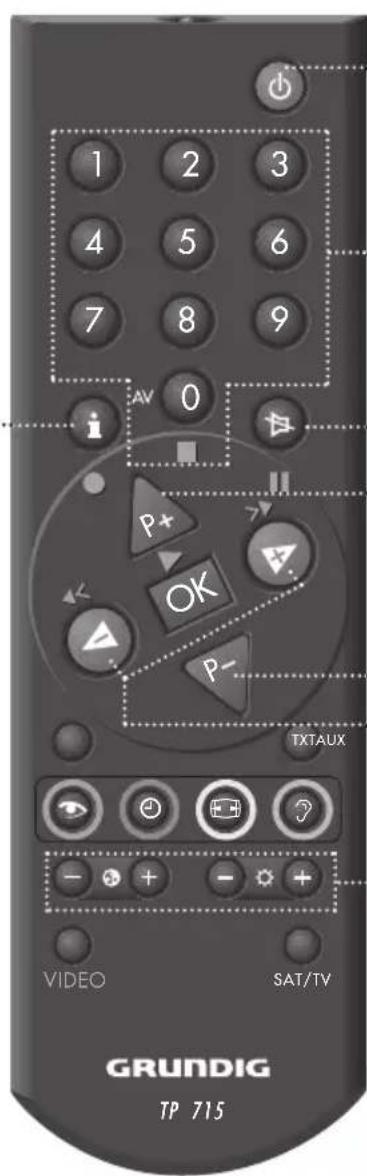

1 2 3 4 5 6 7 8 9 i AV 0 P+ OK P- TXTAUX VIDEO SAT/TV GRUNDIG TP 715

Gerät in Bereitschaft (Stand by) schalten (💡).

Gerät aus Bereitschaft einschalten (AV0...9, P+).

Programmplätze (auch AV) direkt wählen (AV①...⑨).

Ton ein/aus (stummschalten) (☑).

Programmplätze schrittweise wählen ( - , + ).

Lautstärke ändern (◀▶).

Helligkeit ändern (⊖ ⚙⊕).

Farbkontrast ändern (⊖ ⚙ ⊕).

Jeder veränderte Wert (Lautstärke, Helligkeit, Farbkontrast) wird nach ca. 8 Sekunden gespeichert.

Zurück auf die werkseitige Einstellung, dazu Taste AUX und danach Taste OK drücken.

Programmplatz-Nummer ein-/aus-blenden (i).

Bei vielen Fernseh-Programmen wird zusätzlich der Sendername eingeblendet.

Weitere Funktionen für den Fernseh-Betrieb

Schwarz-/Weiß-Kontrast ändern:

Taste AUX drücken, dann mit den Tasten ⏻ ⚙ + verändern.

Tint ändern: (nur bei NTSC-Sendungen möglich)

Taste AUX drücken, dann mit den Tasten - + verändern.

Ausschaltzeit für den „Sleep Timer“ eingeben:

Taste AUX und danach Taste TXT drücken.

Mit den Zifferntasten Ⓞ ... ⓖ die Ausschaltzeit (01 bis 99 Minuten) eingeben.

Einstellung mit Taste ⓘ beenden.

Die Funktionen der Tasten Ⓞ, Ⓟ, ⬇, ⬇ und OK für Einstellungen sind in den Kapiteln der Seiten 4 bis 7 beschrieben.

Grundig Video-Recorder fernbedienen

Taste ○VIDEO drücken und gedrückt halten.

Entnehmen Sie der folgenden Aufstellung, mit welchen Tasten die Funktionen des Video-Recorders ausgelöst werden können.

^P- = Programmplatz abwärts

^P+ = Programmplatz aufwärts

- (Taste ⓘ) = Aufnahmestart

e (Taste OK) = Wiedergabestart

i< (Taste ◀) = Bildsuchlauf rückwärts

u (Taste ▶) = Bildsuchlauf vorwärts

■ (Taste AV①) = Stopp

Grundig Satelliten-Receiver fernbedienen

Taste ○SAT drücken und gedrückt halten.

Satelliten-Programm mit Taste △+ oder ▽- wählen.

Satelliten-Receiver mit Taste ⏻ in Bereitschaft schalten.

Satelliten-Receiver mit den Tasten AV⑩...⑨, P+ aus Bereitschaft einschalten.

Video-Recorder, Satelliten-Receiver oder Camera-Recorder

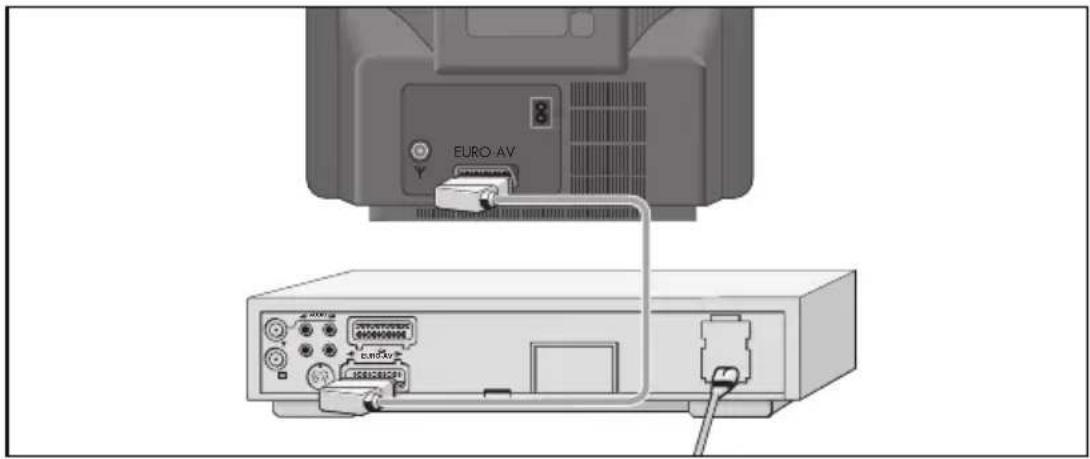

Anschließen

EURO AV 100V 100V 100V 100V 100V 100V 100V 100V 100V 100V 100V 100V 100V 100V 100V 100V 100V 100V 100V 100V 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 105 105 105 105 105 105 105 105 105 105 105 105 105 105 105 105 105 105 105

1 Buchse »EURO-AV« des Fernsehgerätes und die entsprechende Buchse des Video-Recorders oder Satelliten-Receivers mit einem EURO/AV (Scart)-Kabel verbinden.

i Zum Anschließen eines Camera-Recorders handelsübliches Adapterkabel verwenden.

Bedienen

1 Taste AV① drücken, »AV« wird angezeigt. Wiedergabe des Video-Recorders, Camera-Recorder starten, bzw. Satelliten-Receivers einschalten. – Am Bildschirm ist die Recorder-Wiedergabe bzw. das Programm vom Satelliten-Receiver zu sehen.

Videowiedergabe über die Antennenbuchse

Der Video-Recorder kann auch an die Antennenbuchse Y des Gerätes angeschlossen werden. Die Antenne muß dann an der Antennenbuchse des Video-Recorders angeschlossen sein.

Um die Recorder-Wiedergabe zusehen, muß ein Programmplatz des Gerätes auf den Video-Recorder abgestimmt werden, siehe Einstellung im Kapitel „Programmplätze manuell belegen“, auf Seite 6.

Decoder (Descrambler)

Einige Sender – deren Fernseh-Programme über die Kabelanlagen oder dem Satelliten-Receiver zugeführt werden – verschlüsseln ihre Sendungen. Das Bild – und bei verschiedenen Sendern auch der Ton – sind damit unkenntlich. Mit einem Decoder können Sie derartige Fernseh-Programme entschlüsseln.

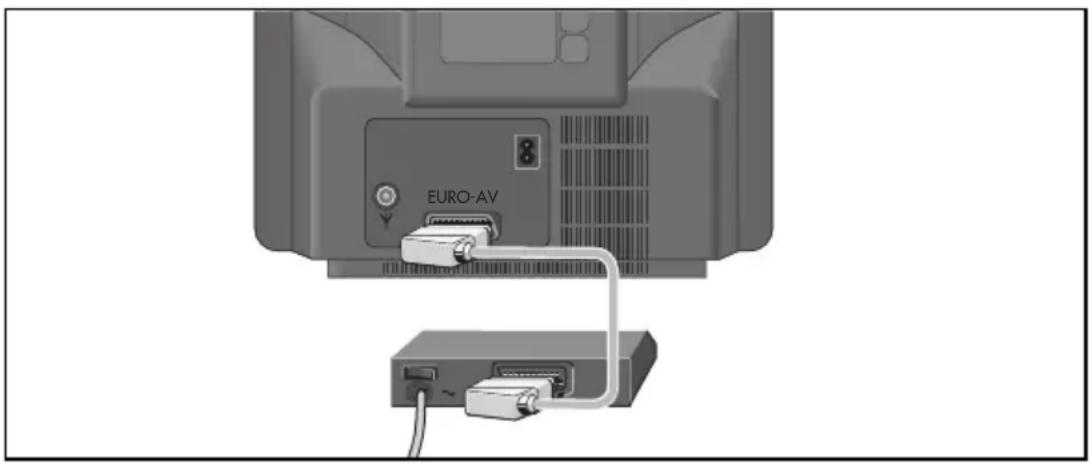

Anschließen

Buchse »EURO-AV« des Fernsehgerätes und die entsprechende Buchse des Decoders mit einem EURO/AV (Scart)-Kabel verbinden.

Einstellung für den Betrieb mit Decoder

Programmplatz wählen, mit dem das verschlüsselte Fernseh-Programm belegt ist.

Taste ⓘ und danach Taste OK drücken. – Die »Programmeinblendung« erscheint.

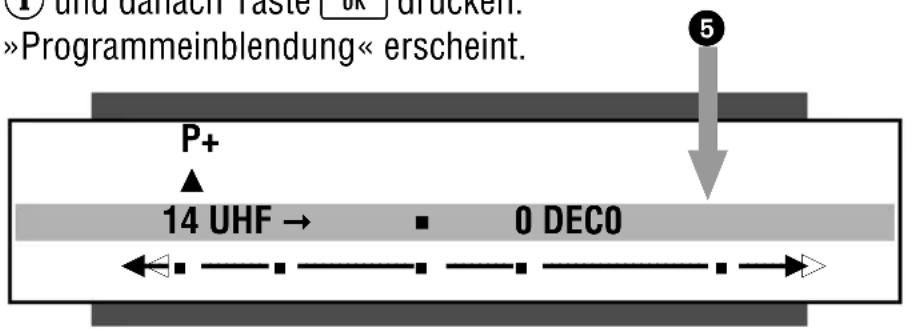

P+ 14 UHF → 0 DECO 5 Programmeinblendung« erscheint.

Mit der Taste ◀ oder ► Position 5 »DEC 0« anwählen.

Mit Taste ⬆+ oder ⬆- benötigte Einstellung »DEC1« wählen.

Einstellung mit Taste OK speichern und mit Taste ⓘ beenden.

GRUNDIG Kundenberatungs-Zentrum

Haben Sie Fragen?

Unser Kundenberatungs-Zentrum steht Ihnen werktags stets von 8.00 – 19.00 Uhr zur Verfügung.

STETS FÜR SIE DA! DEUTSCHLAND 01 80/5 30 21 22* ÖSTERREICH 06 60/66 99* montags bis freitags von 8.00 – 19.00 Uhr * Gebührenpflichtig – in Deutschland und Österreich möglich GRUNDIG KUNDENBERATUNGS- ZENTRUM

Technische Daten

CE Das Produkt erfüllt die Forderungen folgender EU-Richtlinien: 73/23/EWG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. 89/336/EWG Richtlinie über die elektromagnetische Verträglichkeit.

Das Gerät entspricht den Normen: EN 60065, EN 55013, EN 55020

Das Gerät entspricht der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich. Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

220 – 240V, 50/60Hz (Regelbereich des Netzteils 165 – 265V)

Aufnahme ca. 38 W; in Bereitschaft 9 W.

Tonendstufe: 2 W Musikleistung (1 W Sinus).

Das Netzkabel ist im Gerät steckbar ausgeführt. Für Ersatzzwecke geben Sie bitte bei der Kundendienststelle die Bestell-Nr.: 8290-991-220 an.

Änderungen und Irrtümer vorbehalten!

GRUNDIG AG • D-90762 FÜRTH Printed in Austria • 9/98
