BEDIENUNGSANLEITUNG ST 55 750 TEXT GRUNDIG
! Stellen Sie das Gerät so auf, daß möglichst wenig Fremdlicht auf den Bildschirm fällt.
! Der ideale Betrachtungsabstand ist das Fünffache der Bildschirmdiagonale.
Bei Betrieb im Schrankfach müssen Mindestabstände eingehalten werden.
! Beachten Sie, daß die Lüftungsschlitze der Rückwand nicht abgedeckt werden.
! Durch Wärmeaustausch im Gerät entsteht eine Luftzirkulation. Dabei werden Staubpartikel (Teppich- und Gardinenfasern sowie Hausstaub) angesaugt. Diese lagern sich u.a. auch in den Lüftungsschlitzen ab, verengen sie im Laufe der Jahre und können dadurch Wärmestaus verursachen.
Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Gerätes.
Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen vom Fachmann entfernen.
! Stellen Sie keine Lautsprecherboxen neben das Gerät.
! Bitte achten Sie darauf, daß beim Aufstellen und dem weiteren Betrieb die Netzanschlußleitung frei liegt, weder eingeklemmt noch beschädigt wird.
! Stellen Sie das Gerät nicht in die Nähe der Heizung.
Auch wenn das Gerät ausgeschaltet ist, können durch Blitzschlag in das Stromnetz und/oder in die Antennenleitung Beschädigungen auftreten.
Bei Gewitter sollten Sie deshalb den Netz- und Antennenstecker ziehen.
Schützen Sie das Gerät vor Feuchtigkeit.
! Stecken Sie keine Fremdkörper in die Lüftungsschlitze der Rückwand.
Vorsicht Hochspannung!
Batterie in die Fernbedienung einlegen
1 Beiliegende Batterie einsetzen, dabei Polung der Batterie beachten (im Batteriefachboden markiert).
! Bei verbrauchter Batterie erscheint am Bildschirm die Einblendung: » 📋 BATTERY«. Verbrauchte Batterie unbedingt entfernen.
Für Schäden, die durch eine ausgelaufene Batterie entstehen, kann nicht gehaftet werden.
Entsorgen Sie verbrauchte Batterien umweltgerecht.
Gerät anschließen
1 Stecker des Antennenkabels in die Antennenbuchse Ydes Fernsehgerätes stecken.
2 Stecker des Netzkabels in die Steckdose stecken.
Gerät ein-/ausschalten
1 Am Gerät die Taste ☐ drücken.
! Wenn Sie das Gerät längere Zeit (zum Beispiel nachts) nicht benützen, so schalten Sie es mit dieser Taste aus.
Sie sparen damit Energie.
Die Dialogzeile als Bedienhilfe
In der Zeile am unteren Bildrand der Menü-Einblendungen sehen Sie mit welchen Tasten der Fernbedienung Veränderungen vorgenommen werden können.
Die Zeichen >, <, √, am Bildschirm sind Sympole für folgende Tasten der Fernbedienung:
,=Tasten ^ P+ und ^ P-. Bewegen des farbigen Balkens (Cursor) nach oben/unten zur Funktionsanwahl.
<, > = Tasten ◀️ und ▶️. Bewegen der farbigen Schreibmarke (Cursor) nach rechts/links zur Funktionsauswahl.
In den Texten werden anstelle der Symbole die Tasten der Fernbedienung abgebildet.
1. Möglichkeit
Das Senderspeicher-System »ATS«
Der ATS-Programme-Suchlauf tastet den gesamten Empfangsbereich ab und speichert alle gefundenen Programme automatisch.
Vorgehensweise:
1 Gerät mit den Tasten ①...⑨ aus Bereitschaft einschalten.
2 Taste P/C ATS ca. 4 sec. drücken, bis das ATS-Menü erscheint.
3 Suchlauf mit Taste OK starten.
Der Suchlauf-Vorgang kann über eine Minute dauern. Die Geräteeinstellung ist nun abgeschlossen. Wir wünschen Ihnen viel Spaß beim Fernsehen.
Wenn Ihnen die automatische Programmplatz-Belegung nicht zusagt, können Sie die auf den Programmplätzen gespeicherten Programme nach Ihren Wünschen austauschen (umschichten).
Werden einige Programme vom ATS-Suchlauf nicht erfaßt, können Sie diese mit der 2.Möglichkeit – Durch direktes Eingeben der Kanalzahlen – auf die Programmplätze legen.
Programmplatzbelegung ändern
Beispiel: Das Programm von Programmplatz 5 soll auf Programmplatz 2.
1 Programmplatz 2 anwählen.
2 Taste P/C ATS drücken. Das Programm-Menü blendet sich ein.
3 Unter »PR« neuen Programmplatz 05 mit den Tasten ①...⑨ zweistellig eingeben.
4 Taste OK drücken. Der Vorgang ist abgeschlossen.
5 Mit Taste ⓘ zurück zum Fernsehbetrieb.
2. Möglichkeit
Durch direktes Eingeben der Kanalzahlen
Dies ist nur sinnvoll, wenn Ihnen die Kanalzahlen der Programme bekannt sind.
Wurde die Belegung der Programmplätze mit dem ATS-Kanalsuchlauf durchgeführt, ist es nicht erforderlich diese Einstellung durchzuführen.
Vorgehensweise:
1 Taste P/C ATS drücken, das Programm-Menü blendet sich ein.
Achtung – in AV-Stellung nicht möglich.
| PR CH DEC FT | ||
| 22 S06 ON 00 | ||
| 0...9 | OK | i |
Die Dialogzeile
Bewegen der farbigen Schreibmarke mit Tasten ◀ und ▶.
2 Unter »PR« mit P_+/_- zu belegenden Programmplatz wählen.
" »CH« Kanalzahl eingeben, (bei Sonderkanal mit Taste △+ anstatt »C«ein »S«).
Taste ▶ drücken. Mit den Zifferntasten die gewünschte Kanalzahl eingeben.
Wird eine der Tasten ⚠️ oder ⚡ gedrückt gehalten, startet der Kanalsuchlauf. Der Kanalsuchlauf stoppt bei jedem Programm, das Sie empfangen können.
Wird auf einen Programmplatz Kanal 00 eingegeben, können mit den Tasten und alle nachfolgenden Programmplätze nicht mehr angewählt werden.
" »DEC«Wird auf diesen Programmplatz ein verschlüsseltes Programm gelegt und ein entsprechender Descrambler (Decoder) angeschlossen, dann ist »ON« zu wählen.
" »FT« Ist nach dem Belegen Feinabstimmen notwendig, dann
Taste ◀ drücken bis die Ziffern unter FT grün sind.
Taste ⚠️ oder ⚡️ drücken und damit besten Bild- und Toneindruck wählen.
3 Mit Taste OK die veränderten Werte speichern. Die Programm-Daten des nächsten Programmplatzes werden eingeblendet.
4 Zurückschalten ins TV-Programm mit Taste ⓘ.


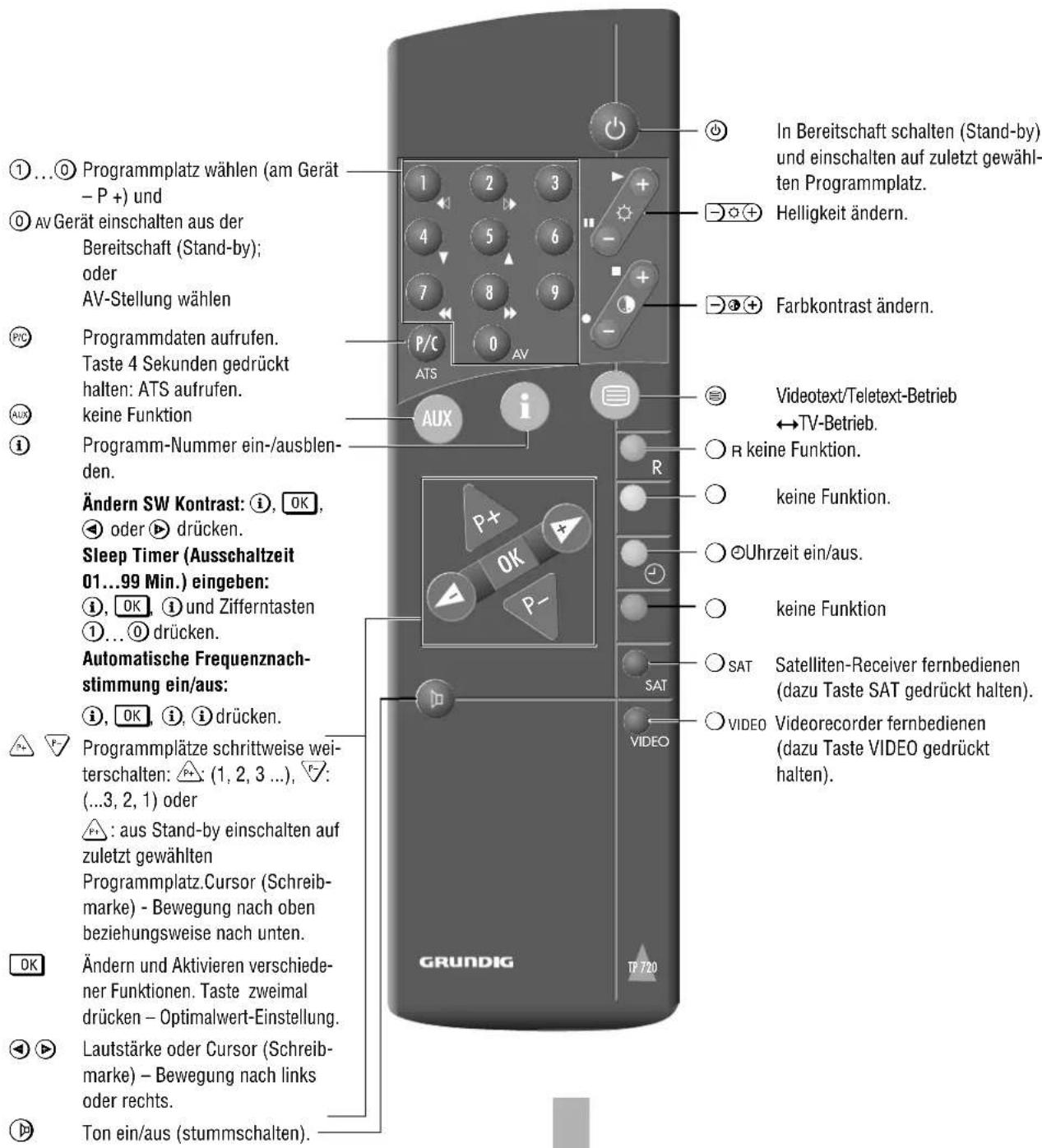

In Bereitschaft schalten (Stand-by) und einschalten auf zuletzt gewähl- ten Programmplatz. Helligkeit ändern. Programmplatz wählen (am Gerät – P +) und AV Gerät einschalten aus der Bereitschaft (Stand-by); oder AV-Stellung wählen Farbkontrast ändern. Programmdaten aufrufen. Taste 4 Sekunden gedrückt halten: ATS aufrufen. keine Funktion Programm-Nummer ein-/ausblen- den. Ändern SW Kontrast: i, OK, oder drücken. Sleep Timer (Ausschaltzeit 01...99 Min.) eingeben: i, OK, i und Zifferntasten 1... ① drücken. Automatische Frequenznach- stimmung ein/aus: i, OK, i drücken. Programmplätze schrittweise wei- terschalten: ⚠️ (1, 2, 3 ...), ⚠️: (...3, 2, 1) oder : aus Stand-by einschalten auf zuletzt gewählten Programmplatz.Cursor (Schreib- marke) - Bewegung nach oben beziehungsweise nach unten. Ändern und Aktivieren verschiede- ner Funktionen. Taste zweimal drücken – Optimalwert-Einstellung. Lautstärke oder Cursor (Schreib- marke) – Bewegung nach links oder rechts. Ton ein/aus (stummschalten).Jeder veränderte Wert wird automatisch nach ca. 8 Sekunden oder durch Schalten in Stand-by gespeichert.
Das Fernsehgerät wurde mit maximalem Kontrast getestet. Abhängig vom Gerätestandort und der Raumhelligkeit ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjektiv besten Bild-eindruck zu erhalten.
Das Audio-Menü

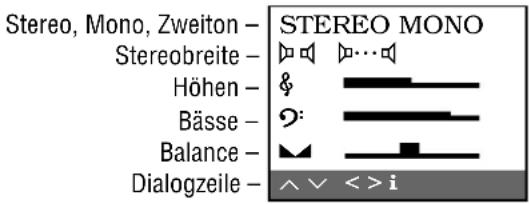

Audio-Menü aufrufen
Die Taste ⓘ und danach Taste Ⓥ drücken; die Seite »Audio-Menü« wird eingeblendet.
Stereo-, Mono- und Zweiton-Sendung
Empfängt das Gerät Zweiton-Sendungen, – z. B. einen Spielfilm mit Originalton auf Tonkanal 2 (DUAL B) und die synchronisierte Fassung auf Tonkanal 1, – (DUAL A) – so können Sie den Tonkanal wählen.
Mit der Taste - oder + die erste Zeile anwählen.
Mit den Tasten ◀, ▶ den Tonkanal wählen.
Empfängt das Gerät Stereo-Sendungen, schaltet es automatisch auf Stereo-Tonwiedergabe.
Bei schlechter Stereo-Tonwiedergabe können Sie mit den Tasten ◀, ▶ auf Ton »Mono« schalten
Die Einstellung »Mono« kann durch drücken der Taste OK programmplatzbezogen gespeichert werden.
Anzeige der Tonübertragungsart
Immer wenn vom Sender die Tonübertragungsart gewechselt wird (z. Beispiel von Mono in Stereo) erfolgt ca 4 sec. die entsprechende Anzeige.
Sie erfolgt auch bei Programmwechsel, jedoch nur bei Ton-Übertragungsarten die von Mono abweichen.
Mit Taste ⓘ kann die Programmanzeige auf Dauer eingeblendet werden.
Ausblenden erneut mit Taste ①.
Stereobreite
Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen.
Mit der Taste - oder + die entsprechende Zeile anwählen.
Ändern mit Taste ◀ oder ▶ (Die Einstellung der Stereobreite bleibt auch nach einem Programmwechsel erhalten).
Höhen, Bässe, Balance
Die Einstellungen dieser Funktionen sind nach Bedarf korrigierbar.
Mit den Taste ^P- , ^P+ die entsprechende Zeile anwählen.
Korrigieren mit der Taste ◀ oder ▶.

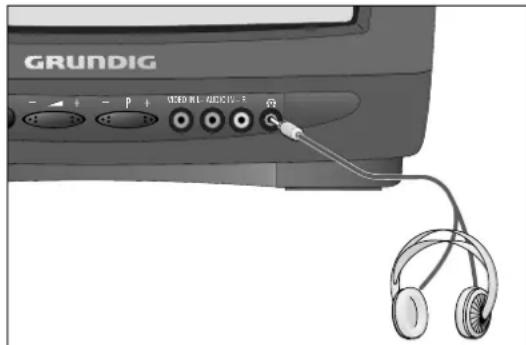

Kopfhörer
Kopfhörer (3,5 mm ø Klinke) mit Buchse 📞verbinden (die Lautsprecher sind abgeschaltet).
Kopfhörer-Lautstärke verändern
Verändern mit Tasten ◀, ►.
Der Videotext-Betrieb
Videotext aufrufen: Taste ☎ drücken.
Seiten mit Tasten ①①⑨ direkt anwählen
(Vorhandene Seiten: 100-899)
Dialogzeile aufrufen: Taste AUX drücken.
= Wartezeit überbrücken (Aktuell-Betrieb).
= Unterseite direkt abrufen
= Antwortfreigabe
= Seiten-STOP
Funktionen mit Taste ◀ oder ▶anwählen und mit Taste OK aufrufen.
Die Funktionen 1, 3, 4 und 5 können auch ohne Aufrufen der Dialogzeile folgendermaßen ausgeführt werden.
Zeichenhöhe vergrößern: Die Taste + ③drücken.
Unterseiten direkt abrufen: Die Taste – Ⓓdrücken.
Antwort-Freigabe: Die Taste ▶ drücken.
Seiten-Stop: Die Taste ◀ drücken.

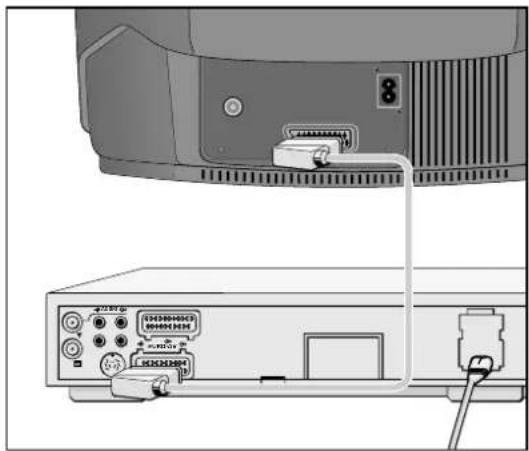

Anschluß eines Video-Recorder oder Satelliten-Receiver
Video-Recorder oder Satelliten-Receiver mit AV-Kabel an die Buchse AV anschließen.
Bedienen des Video-Recorders
Taste ①AV so oft drücken, bis AV 1 angezeigt wird. Wiedergabe des Video-Recorders starten. Am Bildschirm sehen Sie die Recorder-Wiedergabe.
Sie können auch einen S-VHS-Recorder anschließen.
Hierzu muß die Buchse AV auf S-VIDEO umgeschaltet werden.
Die Taste P/C ATS drücken.
Mit der Taste ◀ oder ▶ S-VIDEO anwählen.
Menü mit der Taste ⓘ verlassen.

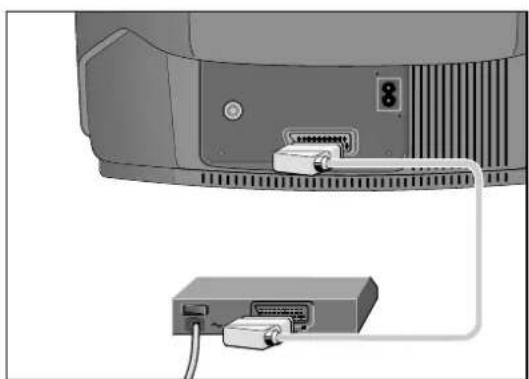

Anschluß eines Descrambler (Decoder) oder eines externen Gerätes (Videorecorder)
Einige Sender – deren Programme über Kabelanlagen oder Satelliten-Receiver zugeführt werden – verschlüsseln ihre Sendungen. Bild und Ton sind damit unkenntlich. Mit einem Decoder können Sie derartige Programme entschlüsseln.
Vorgehensweise:
Schließen Sie den Decoder/Videorecorder an der EURO-AV-Buchse an.
Decoder:
Wählen Sie den Programmplatz, mit dem das verschlüsselte Programm belegt ist.
Videorecorder:
Wählen Sie den Programmplatz, auf dem Sie die Wiedergabe des Videorecorders sehen wollen.
Die Taste P/C ATS drücken.
Mit der Taste ◀ oder ▶ DEC anwählen.
Taste ⚠+ oder ⚠- drücken, um auf ON zu schalten.
Mit der Taste OK speichern.
Menü mit der Taste ⓘ verlassen.

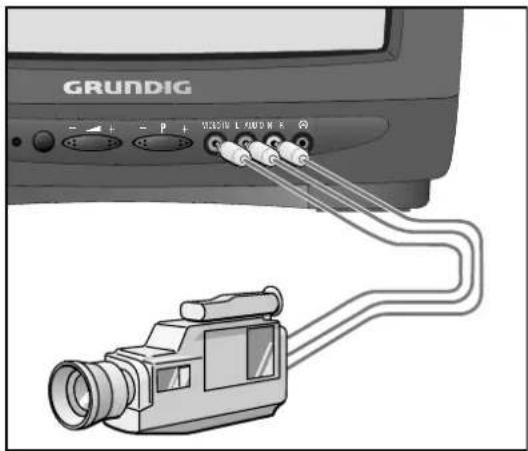

Anschluß eines Camera-Recorders (VHS, Video 8)
Anschließen
Anschluß des Bildsignales
Verbinden Sie die Buchse VIDEO IN mit der entsprechenden Bild-Buchse des Camera-Recorders.
Anschluß desTonsignales
Verbinden Sie die Buchsen L AUDIO IN R mit den Tonbuchsen des Camera-Recorders. Bei Mono-Wiedergabe ist die Buchse L AUDIO IN mit der entsprechenden Tonbuchse am Camera-Recorder zu verbinden.
Bedienen des Camera-Recorders.
Taste ① AV so oft drücken, bis AV 2 angezeigt wird. Wiedergabe des Video-Recorders starten. Am Bildschirm sehen Sie die Recorder-Wiedergabe. (Kein überspielen zur Euro-AV-Buchse möglich!)
Netzspannung:
220-240V, 50/60Hz
(Regelbereich des Netzteiles 165 ... 265 V)
»Das Gerät darf nur mit dem beiliegenden Netzkabelset betrieben werden. Es verhindert Störungen aus dem Netz und ist Bestandteil der Gerätezulassung.
Für Ersatzzwecke bestellen Sie bitte bei einer Kunden-dienst-Stelle nur das Netzkabelset mit der Bezeichnung GWN 9.22/Sachnummer 8290.991-316«.
Aufnahme:
ca. 60 W
In Bereitschaft (stand by) 9 W
Empfangsbereiche:
C01 ... C99
Sonderkanäle S01 ... S99
Tonendstufe:
2 x 8 W Musikleistung (2 x 4 W Sinus)
Das Gerät entspricht den VDE-Sicherheitsbestimmungen und den Vorschriften der Deutschen Bundespost (Zulassungs-Zeichen siehe Typenaufkleber auf der Geräterückseite), ferner der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich. Beschleunigungsspannung max. 29 kV/mittlerer Strahlstrom 1,0 mA.
Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.
Kontaktbelegung EURO-AV-Buchse
Wenn Sie an das Fernsehgerät Zusatzgeräte anschließen wollen (z. B. Computer, Verstärkeranlage), dann kann Ihr Fachhändler anhand der folgenden Anschlußtabelle eine normgerechte Verbindung herstellen:
Stift Signal
1 = Audio Ausgang rechts
2 = Audio Eingang rechts
3 = Audio Ausgang links
4 = Audio Masse
5 = Blau Masse
6 = Audio Eingang links
7 = RGB Blau Eingang
8 = Schaltspannung
9 = Grün Masse
10 = -
11 = RGB Grün Eingang
12 = -
13 = Rot Masse
14 = Masse
15 = RGB Rot Eingang
16 = RGB Schaltspannung
17 = Video Masse
18 = RGB Schaltspannung Masse
19 = Video Ausgang
20 = Video Eingang
21 = Abschirmung/Masse
