BEDIENUNGSANLEITUNG Denver SE8216 GRUNDIG

Vermeiden Sie bitte:

! Blitzschäden durch Ziehen des Netz- und Antennen-kabels.
Das Abdecken der Lüftungsschlitze.
! Zu geringe Abstände in der Schrankwand bei entsprechendem Standort.
! Netzkabelbeschädigungen.
! Magnetische Felder (Lautsprecherboxen) in Gerätenähe.

! Reiben und Kratzen am Bildschirm.

Reinigen Sie den Bildschirm nur mit einem feuchten weichen Tuch. Verwenden Sie nur klares, sauberes Wasser.

! Hitzestau, Feuchtigkeit, Staub und Fremdkörper im Gerät.

! Öffnen des Gerätes und Eingriffe durch Nichtfachleute.

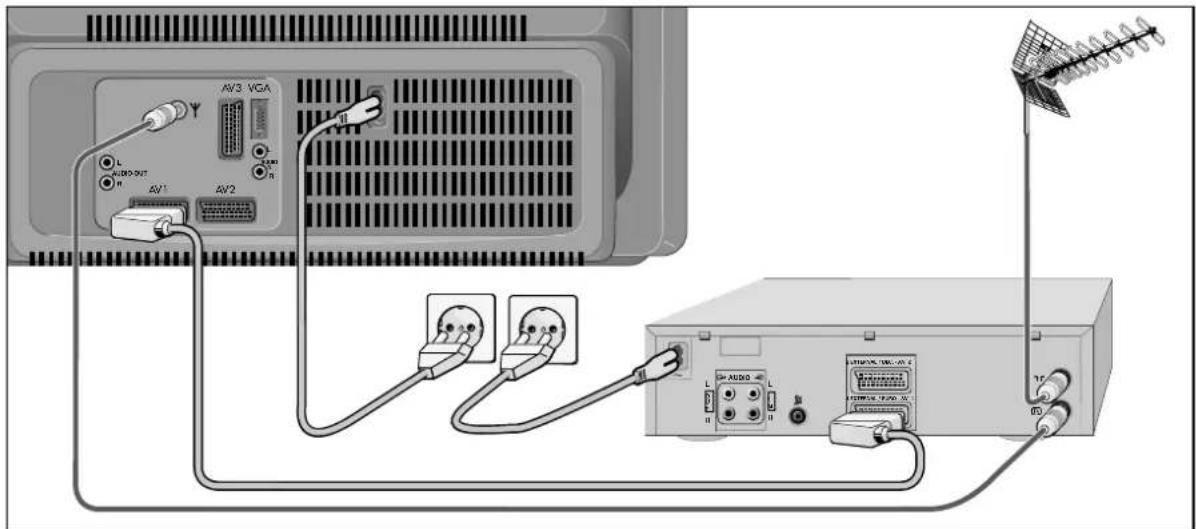

Gerät an die Antenne anschließen

Antennenkabel mit der Antennenbuchse Ydes Fernsehgerätes verbinden.

Bei Fernseh-/Videorecorder-Betrieb der Abbildung entsprechend.

Dieses hochdigitalisierte Fernsehgerät bietet optimale Bild- und Tongqualität.

Die wesentlichen Voraussetzungen hiefür sind:

Einwandfrei funktionierende Antennenanlagen und Antennenanschlußkabel mit hohem Schirmmaß (85 dB) als Verbindung zwischen Fernsehgerät und Antennensteckdose bzw. zwischen Fernsehgerät und Videorecorder.

Vermeiden Sie auch Kabelschleifen in Gerätenähe.

Im Dialogcenter Menüteil »Audio-/Video-Anschlüsse« finden Sie weitere Hinweise zum Anschließen von verschiedenen Zusatzgeräten (z. B. SAT-Receiver, Decoder).

Gerät mit dem Netz verbinden

Gerät ein-/ausschalten

Die Taste ☺ am Gerät drücken.

Leuchtet danach nur die LED in der Netztaste, dann befindet sich das Gerät in Bereitschaft.

Schalten Sie dann mit der Fernbedienung – durch Drücken auf eine der Tasten ①, ⚠— das Gerät ein.

Programmplätze belegen

Das Gerät ist mit dem automatischen Programm-suchlauf ATS euro plus ausgestattet, der Ihnen die Programmplatzbelegung abnimmt.

Nach dem Einschalten des Gerätes bestätigen Sie die Dialogsprache »Deutsch« mit der Taste OK

Wenn die Seite »Dialogsprache wählen« nicht erscheint, drücken Sie die Taste ⓘ und anschließend die Taste OK

Das Dialogcenter blendet sich ein

Wählen Sie mit den Tasten ⬆ oder √ die Zeile »Automatische Programmierung« an.

Drücken Sie die Taste OK

Wählen Sie mit den Tasten ☐ oder ☑ die Zeile »Komplette Neuprogrammierung« an und drücken Sie die Taste OK

Bestätigen Sie den Gerätestandort mit der Taste OK

Nach Beenden der automatischen Programmplatzbelegung erhalten Sie Hinweise zum Easy Dialog System.

Das Easy Dialog System

Ihr Fernsehgerät ist mit einem »Easy Dialog System« ausgestattet.

Das heißt, alle Bedienhinweise sind nicht wie sonst in einer gedruckten Anleitung, sondern in Dialogfeldern enthalten, die in das Bild eingeblendet werden können.

Das Dialogcenter

Das Dialogcenter ist die Steuerzentrale Ihres Fernsehgerätes. Durch Drücken der Taste ① und anschließendes Bestätigen mit der Taste OK rufen Sie das Dialogcenter auf. Hier können Sie vielfältige Einstellungen vornehmen, Informationen abrufen und gezielt Hilfen zur Bedienung Ihres Fernsehgerätes (z.B. Erklärung der Fernbedienung, Stichwortverzeichnis, Tips und Tricks) erhalten.

Probieren Sie es einfach aus. Sie können nichts falsch machen

Die Grundbedienung

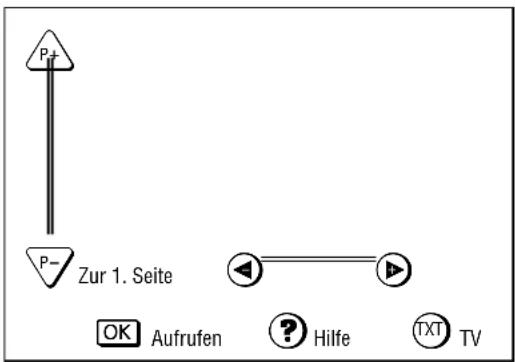

Die Dialogzeichen zeigen bei jedem Bedienschritt an, mit welchen Tasten bestimmte Funktionen ausgeführt werden können.

P+ P- Zur 1. Seite OK Aufrufen ? Hilfe TXT TV

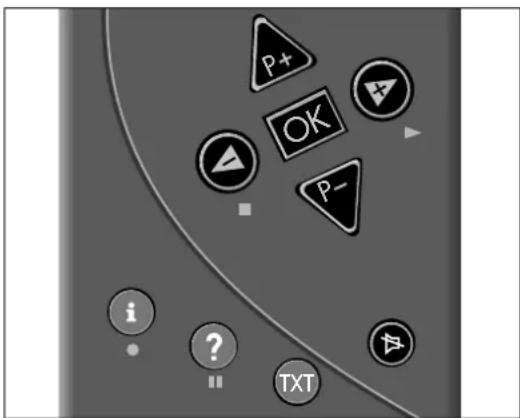

P-Bewegen des gelben Balkens nach oben/unten.

Bei zweiseitigen Menüs wird auf die zweite Seite »umgeblättert«.

Einstellen von Werten.

Aufrufen oder bestätigen der angewählten Funktion.

Zurück zum Fernsehbild.

Aufrufen der aktuellen Hilfe.

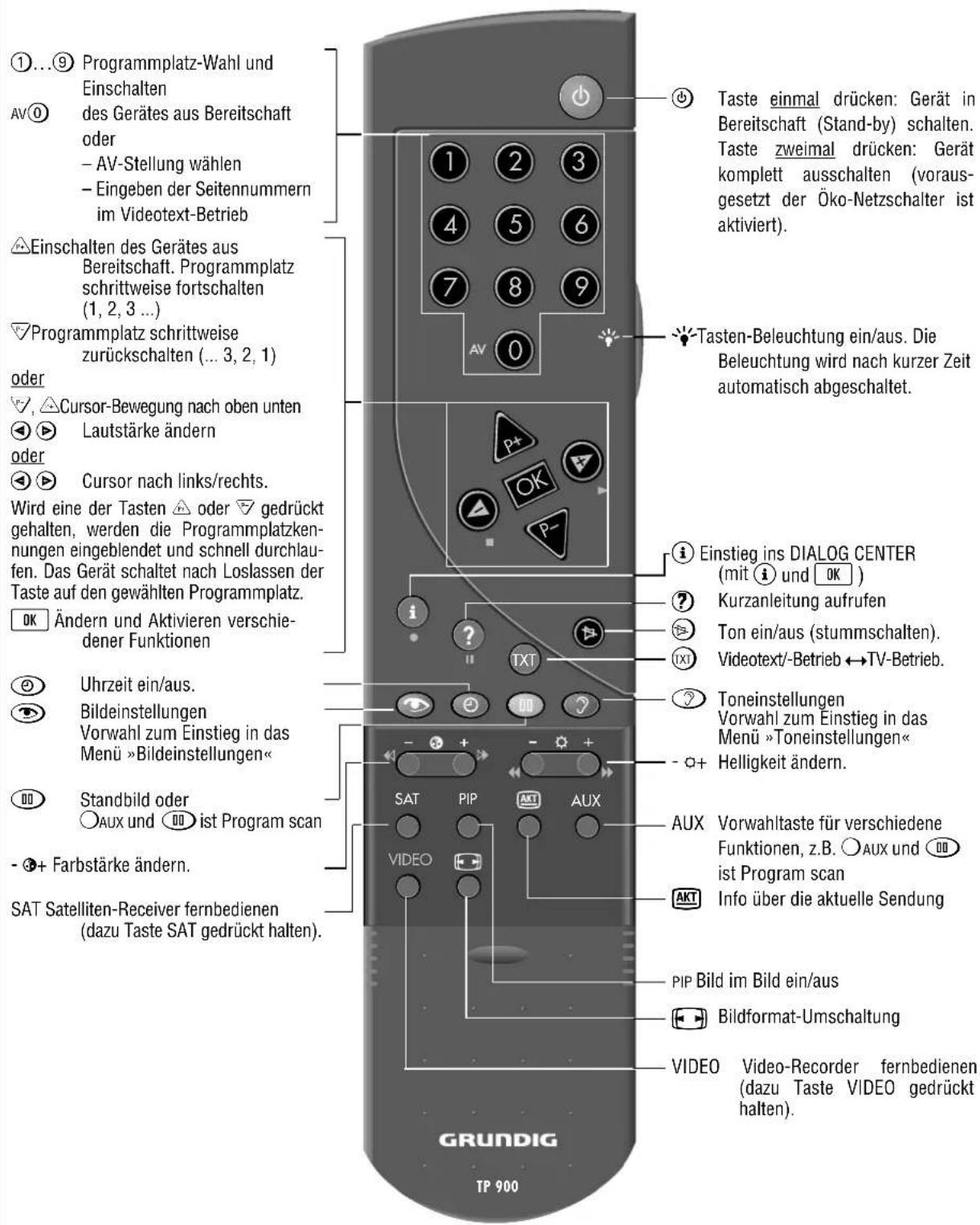

Auf dieser Seite sind die Tasten der Fernbedienung kurz erklärt.

Im Dialogcenter sind unter »Fernbedienung« alle Funktionen der Fernbedienung erklärt.

Probieren Sie die Funktionen einfach aus.

①...⑨ Programmplatz-Wahl und Einschalten AV① des Gerätes aus Bereitschaft oder - AV-Stellung wählen - Eingeben der Seitennummern im Videotext-Betrieb ⚠ Einschalten des Gerätes aus Bereitschaft. Programmplatz schrittweise fortschalten (1, 2, 3 ...) ▽ Programmplatz schrittweise zurückschalten (... 3, 2, 1) oder ▽, △ Cursor-Bewegung nach oben unten ◀ ▶ Lautstärke ändern oder ◀ ▶ Cursor nach links/rechts. Wird eine der Tasten △ oder ▼ gedrückt gehalten, werden die Programmplatzkennungen eingeblendet und schnell durchlaufen. Das Gerät schaltet nach Loslassen der Taste auf den gewählten Programmplatz. OK Ändern und Aktivieren verschiedener Funktionen ◎ Uhrzeit ein/aus. ○ Bildeinstellungen Vorwahl zum Einstieg in das Menü »Bildeinstellungen« ○0 Standbild oder ○AUX und ○0 ist Program scan - ●+ Farbstärke ändern. SAT Satelliten-Receiver fernbedienen (dazu Taste SAT gedrückt halten). GRUNDIG TP 900 Taste einmal drücken: Gerät in Bereitschaft (Stand-by) schalten. Taste zweimal drücken: Gerät komplett ausschalten (vorausgesetzt der Öko-Netzschalter ist aktiviert). Tasten-Beleuchtung ein/aus. Die Beleuchtung wird nach kurzer Zeit automatisch abgeschaltet. i Einstieg ins DIALOG CENTER (mit i und OK ) ? Kurzanleitung aufrufen ▶ Ton ein/aus (stummschalten). × Videotext/-Betrieb ←TV-Betrieb. ● Toneinstellungen Vorwahl zum Einstieg in das Menü »Toneinstellungen« - ●+ Helligkeit ändern. SAT PIP AXT AUX VIDEO AUX Vorwahltaste für verschiedene Funktionen, z.B. ○AUX und ○0 ist Program scan AKT Info über die aktuelle Sendung PIP Bild im Bild ein/aus ▶ Bildformat-Umschaltung VIDEO Video-Recorder fernbedienen (dazu Taste VIDEO gedrückt halten).

Netzspannung:

220-240V, 50/60Hz

(Regelbereich des Netzteiles 190 ... 264V)

Aufnahme:

	Aufnahme Aufnahme Tonendstufe im Betrieb in Bereitschaft Musikleistung Sinus
	ca. 160 W 6 W	80 W aktiv	2 x 10 + 20 W

Empfangsbereiche:

C01 ... C99

Sonderkanäle S01 ... S41

Norm:

Service-Hinweise für den Fachhandel:

Das Gerät darf nur mit dem beiliegenden Netzkabelset betrieben werden. Es verhindert Störungen aus dem Netz und ist Bestandteil der Gerätezulassung. Für Ersatzzwecke bestellen Sie bitte bei einer Kundendienst-Stelle nur das Netzkabelset mit der Sachnummer 8290.991-316

Das Gerät entspricht den VDE-Sicherheitsbestimmungen und den Vorschriften der Deutschen Bundespost (Zulassungs Zeichen siehe Typenaufkleber auf der Geräterückseite), ferner der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich. Beschleunigungsspannung max. 34kV/mittlerer Strahlstrom 1,6mA.

Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

Satellitenempfang, Dolby Surround Pro Logic:

Das Gerät ist für Satellitenempfang und Dolby Surround Pro Logic vorbereitet.

Zur Nachrüstung für Satellitenempfang ist das Modul SER 150 vorgesehen.

Zur Nachrüstung für Dolby Surround ist das Modul DPL 1 vorgesehen.

Fragen Sie Ihren Fachhändler.

Änderungen und Irrtümer vorbehalten!

Kontaktbelegung EURO-AV-Buchse

Wenn Sie an das Fernsehgerät Zusatzgeräte anschließen wollen (z. B. Computer, Verstärkeranlage), dann kann Ihr Fachhändler anhand der folgenden Anschlußtabelle eine normgerechte Verbindung herstellen:

Stift Signal

1 = Audio Ausgang rechts

2 = Audio Eingang rechts

7 = RGB Blau Eingang

8 = Schaltspannung

9 = Grün Masse

10 = Datenleitung (MEGALOGIC)

11 = RGB Grün Eingang

12 = -

13 = Rot Masse

14 = Masse

15 = RGB Rot Eingang

$$ (S - \text { Video } = \text { Chroma }) $$

16 = RGB Schaltspannung

17 = Video Masse

18 = RGB Schaltspannung Masse

19 = Video Ausgang

20 = Video Eingang

$$ (S - \text { Video } = \text { Luminanz }) $$

21 = Abschirmung/Masse

GRUNDIG Kundenberatungszentrum

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werk- tags stets von 8.00 – 19.00 Uhr zur Verfügung.

STETS FÜR SIE DA! DEUTSCHLAND 01 80/5 30 21 22* ÖSTERREICH 06 60/66 99* montags bis freitags von 8.00 - 19.00 Uhr * Gebührenpflichtig - in Deutschland und Österreich möglich GRUNDIG KUNDENBERATUNGS- ZENTRUM
