BEDIENUNGSANLEITUNG Sedance 55 ST 55 2502 GRUNDIG

3 Aufstellen und Sicherheit

4 Anschließen/Vorbereiten

4 Antenne und Netzkabel anschließen

4 Batterien in die Fernbedienung einlegen

5-6 Auf einen Blick

5-6 Die Fernbedienung

6 Die Vorderseite des Fernsehgerätes

7-11 Einstellungen

7 Fernseh-Programme einstellen – automatisch

7-8 Programmbelegung ändern

9 Bild-Einstellungen

10-11 Toneinstellungen

12-13 Fernseh-Betrieb

12 Grundfunktionen

13 Zapp-Funktion

13 Bildformat-Umschaltung

14-15 Videotext-Betrieb

14 FLOF-text und Normaltext-Betrieb

14-15 Weitere Funktionen

16-18 Komfort-Funktionen

16-17 Komfortfunktionen mit dem Menü »Merkmale«

17-18 TV-Guide

19-20 Betrieb mit externen Geräten

19 Externe Geräte

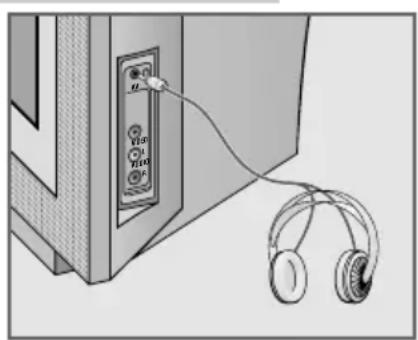

19 Kopfhörer

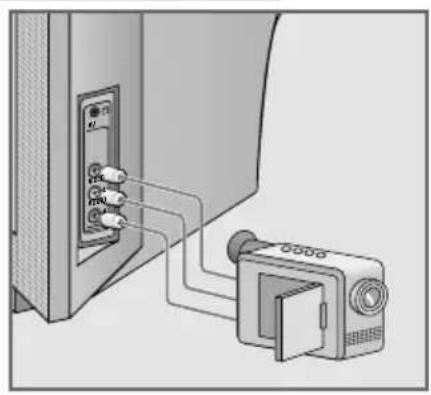

20 Camera-Recorder

21-23 Sondereinstellungen

21-23 Fernseh-Programme einstellen

24-25 Informationen

24 Technische Daten

24 Service Hinweise für den Fachhandel,

24 GRUNDIG Service

25 Störungen selbst beheben

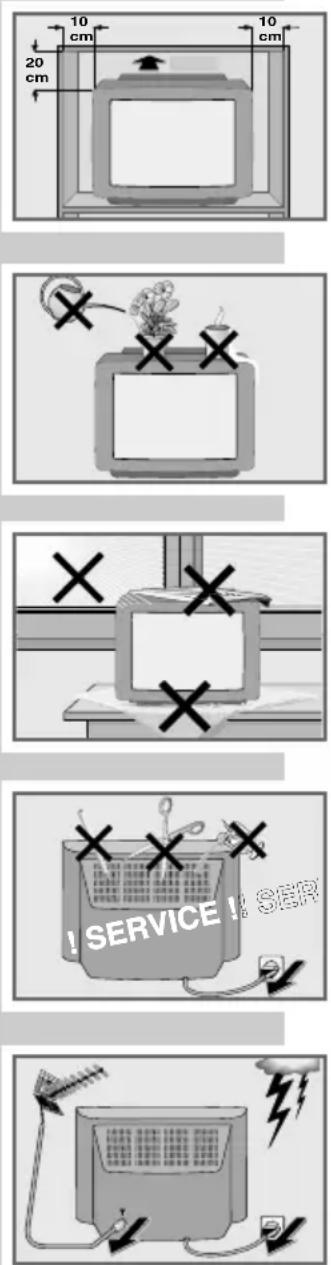

AUFSTELLEN UND SICHERHEIT

Beachten Sie beim Aufstellen des Fernsehgerätes bitte die folgenden Hinweise:

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Der ideale Betrachtungsabstand beträgt 5 mal die Bildschirmdiagonale. Fremdlicht auf dem Bildschirm beeinträchtigt die Bildqualität.

Achten Sie auf genügend große Abstände in der Schrankwand.

Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, dass es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder Ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät und keine Deckchen oder Ähnliches unter das Fernsehgerät.

Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Fernsehgerät vom Fachmann entfernen.

Halten Sie das Fernsehgerät von Magnetfeldern (zum Beispiel Lautsprecherboxen) fern.

Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Achten Sie darauf, dass das Netzkabel nicht beschädigt wird.

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

Hinweis:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Gerät aus!

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

ANSCHLIESSEN/VORBEREITEN

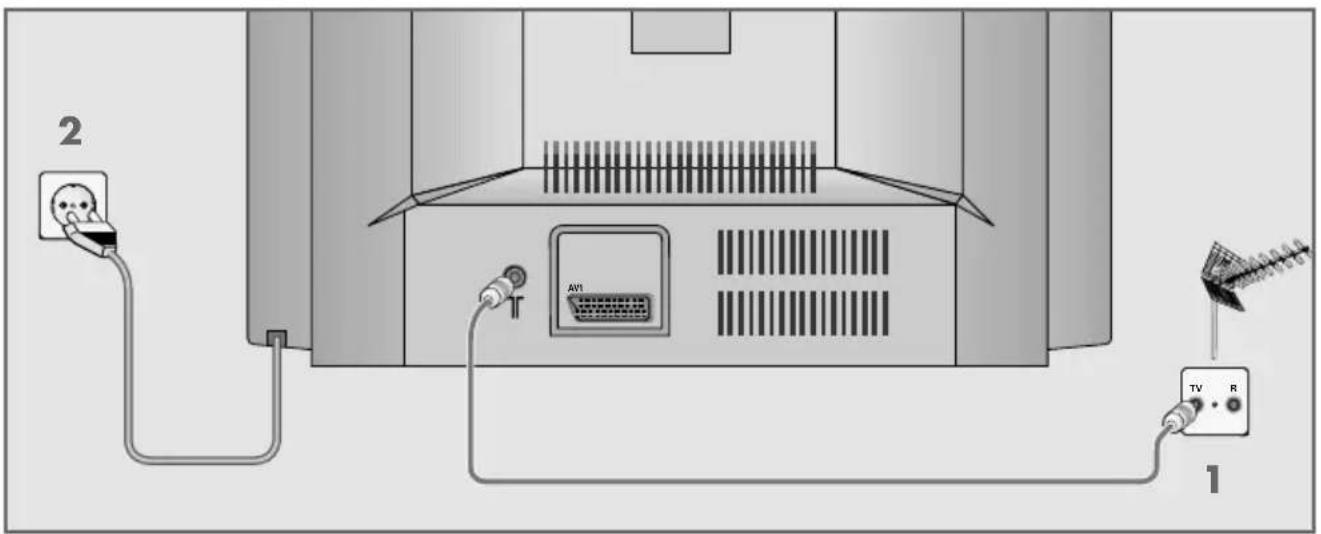

Antenne und Netzkabel anschließen

1 Antennenkabel der Hausantenne in die Antennenbuchse »「「« des Fernsehgerätes stecken.

2 Stecker des Netzkabels in die Steckdose stecken.

Hinweis:

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

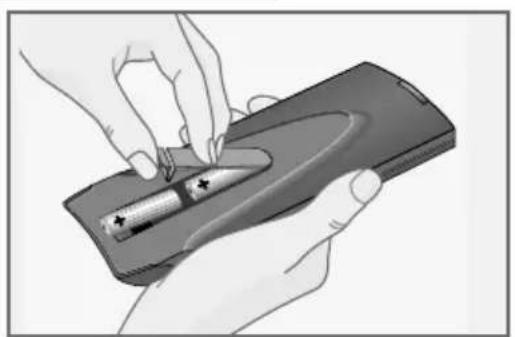

Batterien in die Fernbedienung einlegen

1 Batteriefach öffnen, dazu Deckel abnehmen.

2 Batterien einlegen (Typ Mignon, z.B. UM-3 oder AA, 2x1,5V). Dabei Polung beachten (im Batteriefachboden markiert).

3 Batteriefach schließen.

Hinweis:

Wenn das Fernsehgerät auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen.

Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Umwelthinweis

Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

AUF EINEN BLICK

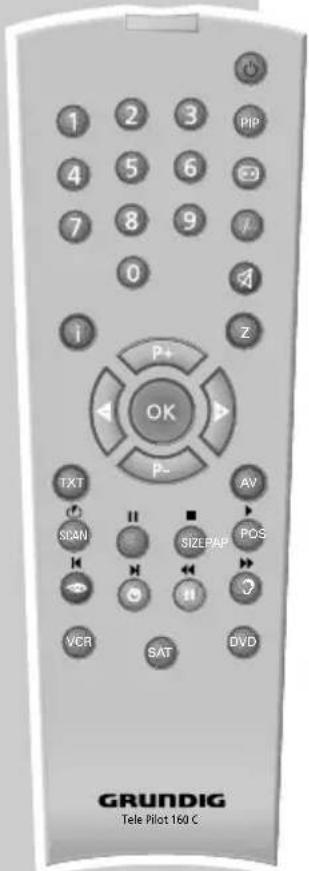

Die Fernbedienung

1 2 3 4 5 6 7 8 9 0 i P+ OK P- TXT AV SCAN PAP SIZE PDS VCR SAT DVD GRUNDIG Tele Pilot 160 C

Schaltet das Fernsehgerät ab (Stand-by).

PIP Taste ohne Funktion.

Schaltet das Bildformat um.

-/- Schaltet zwischen ein- und zweistelligen Programmplätzen um; schaltet auf doppelte Zeichengröße im Videotext-Betrieb.

1...0 Schalten das Fernsehgerät aus Stand-by ein; wählen Programme direkt.

Ton ein/aus (stummschalten).

- Ruft das Infomenü auf und schaltet es wieder ab; schaltet alle Menüs ab.

Z Zapp-Funktion.

P+, P- Schalten das Fernsehgerät aus Stand-by ein; wählen Programme schrittweise; bewegen Cursor nach oben/unten.

Ändern die Lautstärke; bewegen Cursor nach links/rechts.

OK Ruft die Programmbelegung auf; aktiviert verschiedene Funktionen.

TXT Schaltet um zwischen Videotext-Betrieb und TV-Betrieb.

AVWählt AV-Programmplätze und das zuletzt gesehene Fernseh-Programm.

SCAN Antwortfreigabe im Videotext-Betrieb.

PAP Seitenstop im Videotext-Betrieb.

SIZE Wählt Unterseiten im Videotext-Betrieb.

POS Blendet die Programminformation ein; aktualisiert eine Seite im Videotext-Betrieb.

AUF EINEN BLICK

1 2 3 PIP 4 5 6 F3 7 8 9 + 0 i P+ Z OK P- TVT SCAN II ■ POS PAP SIZE VCR II SAT DVD GRUNDIG Tele Pilot 160 C

Wählt verschiedenen Bildeinstellungen an; wählt im Videotext-Betrieb eine Seite.

Ruft den TV-Guide (Informationen über die aktuelle und die nächste Sendung) und die Uhrzeit auf; wählt im Videotext-Betrieb eine Seite.

Wählt im Videotext-Betrieb eine Seite.

Wählt verschiedenen Toneinstellungen an; wählt im Videotext-Betrieb eine Seite.

VCR, SAT Schaltet auf die Bedienung eines GRUNDIG Video-DVD recorders, GRUNDIG Satelliten-Receivers oder GRUNDIG DVD-Players.

Entsprechende Taste (»VCR«, »SAT«, »DVD«) gedrückt halten. Anschließend gewünschte Taste drücken.

Hinweis:

Welche Funktionen Sie ausführen können, hängt von der Ausstattung des Gerätes ab.

Probieren Sie es einfach aus.

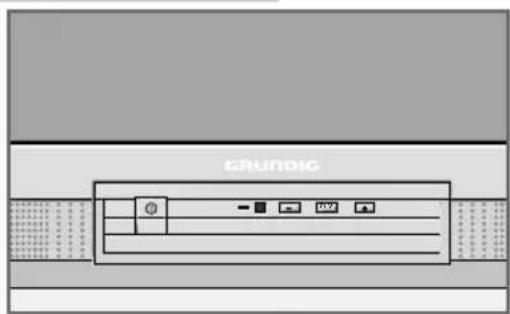

Die Vorderseite des Fernsehgerätes

GRUNDIG

①Schaltet das Fernsehgerät in Bereitschaft (Stand-by) und aus.

P V Schaltet das Fernsehgerät aus Stand- by ein; Vorwahltaste für Lautstärke oder Programmwahl.

+ Programmwahl aufwärts; Lautstärke vergrößern.

- Programmwahl abwärts; Lautstärke verringern.

R AUDIO L Tonsignaleingang für Camera-recorder.

VIDEO Bildsignaleingang für Camera-recorder.

Kopfhöreranschluss (3,5 mm ø Klinke).

Fernseh-Programme einstellen – automatisch

Das Fernsehgerät ist mit einem automatischen Programmsuchlauf ausgestattet.

Sie starten den Suchlauf und können danach die Fernseh-Programme in der Reihenfolge Ihrer Wahl sortieren.

Es stehen 100 Programmplätze für Fernseh-Programme zur Verfügung, die beliebig mit Fernseh-Programmen von der Antenne oder vom Kabelanschluss belegt werden können.

Sie können auch Fernseh-Programme, die mehrmals gefunden wurden oder deren Empfangsqualität zu schlecht ist, aus der Programmtabelle löschen.

Language

English Svenska Romaneste

Deutsch Dansk Hirvatski

Deutschland Netherlands

1 Fernsehgerät mit » ①« am Fernsehgerät einschalten, danach »P+« der Fernbedienung drücken.

- Nach der ersten Inbetriebnahme wird das Menü »Language« (Sprache) eingeblendet.

Hilfe:

Wenn am Bildschirm das Menü »Language« (Sprache) nicht erscheint, Einstellung nach dem Kapitel „Alle Fernseh-Programme neu einstellen“, auf Seite 23 durchführen.

2 Sprache mit »P+«, »P-«, »◀« oder »▶« und mit »OK« bestätigen.

– Das Menü »Länderauswahl« wird eingeblendet.

3 Land mit »P+«, »P-«, »◀« oder »▶« wählen.

4 Suchlauf mit »OK« starten.

- Der Suchlauf beginnt, er kann – je nach Anzahl der zu empfangenden Fernseh-Programme – einige Minuten dauern.

- Nach dem Suchvorgang wird das Menü »TV-Guide Anbieter auswählen« angezeigt. (Nur wenn ein Anbieter gefunden wurde. In Deutschland z. B. Kabel 1.) Mit »P+« oder »P-« den TV-Guide Anbieter wählen und mit »OK« bestätigen.

Programmbelegung ändern

Wurden beim Einstellen der Fernseh-Programme mit dem automatischen Programmsuchlauf Fernseh-Programme mehrfach gespeichert, können Sie diese löschen. Sie können auch Fernseh-Programme auf einen anderen Programmplatz legen, einen Programmnamen ändern oder neu eingeben sowie Programmplätze überspringen.

INFO

Ton


Programmtabelle

Suchen / Abstimmung

Sonderfunktionen

Wählen

Ende

GRUNDIG

Programmtabelle anwählen

1 »Infomenü« mit »i« aufrufen.

2 Zeile »Programmtabelle« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Programmtabelle« wird eingeblendet.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

EINSTELLUNGEN

Programmtabelle

0 5 PRO 7 10 VOX

1 ARD 6 BR3 11 SRTL

2 RTL 7 TELE5 12

3 SAT1 8 WDR 13

4 ZDF 9 KABEL1 14

Wählen

i Ende

- Überspringen

Einfügen

Löschen

- Namen

Programmtabelle

05 PRO 7 10 VOX

1 ARD 6 BR3 11 SRTL

2 RTL 7 TELE5 12

3 SAT1 8 WDR 13

4 ZDF 9 KABEL1 14

Wählen

Ende

- Überspringen

Einfügen

Löschen

- Namen

Programmtabelle

05 PRO 7 10 VOX

1 ARD 6 BR3 11 SRTL

2 RTL 7 TELE5 12

3 SAT1 8 WDR 13

4 ZDF 9 KABEL1 14

Wählen

Ende

- Überspringen

Einfügen

Löschen

- Namen

Programmtabelle

05 PRO 7 10 VOX

1 ARD 6 BR3 11 SRTL

2 RTL 7 TELE5 12

3 SAT1 8 WDR 13

4 ZDF 9 KABEL1 14

Wählen

Ende

Überspringen

Einfügen

Löschen

- Namen

Programme löschen

1 Im Menü »Programmtabelle« das zu löschende Fernseh-Programm mit »P+« oder »P-«, »◀« oder »▶« wählen.

2 Fernseh-Programm mit » 11k(gelb) löschen.

Hinweis:

Weitere Fernseh-Programme löschen, dazu die Pkt.1 und 2 wiederholen.

Fernseh-Programme sortieren

1 Im Menü »Programmtabelle« das zu verschiebende Fernseh-Programm mit »P+« oder »P-«, »◀« oder »▶« wählen.

2 Fernseh-Programm mit » ⏻(grün) markieren.

3 Neuen Programmplatz mit »P+« oder »P-«, »◀« oder »▶« wählen und mit »○« (grün) bestätigen.

- Alle folgenden Fernseh-Programme werden um einen Programmplatz verschoben.

Hinweis:

Weitere Fernseh-Programme sortieren, dazu die Pkt.1 bis 3 wiederholen.

Programmnamen eingeben (max. 5 Stellen)

1 Im Menü »Programmtabelle« das gewünschte Fernseh-Programm mit »P+« oder »P-«, »◀« oder »▶« wählen.

2 Fernseh-Programm mit » ♂« (blau) markieren.

3 Mit »P+« oder »P-« Buchstaben oder Ziffern auswählen, mit »◀« oder »▶« zur nächsten Position, dort Eingabe wiederholen.

4 Programmnamen mit » ♂« (blau) speichern.

Hinweis:

Weitere Programmnamen eingeben, dazu die Pkt.1 bis 4 wiederholen.

Fernseh-Programme überspringen

Sie können Fernseh-Programme markieren, die bei der Anwahl mit »P+« oder »P-« übersprungen werden sollen. Eine Anwahl mit den Zifferntasten ist weiterhin möglich.

1 Im Menü »Programmtabelle« das gewünschte Fernseh-Programm mit »P+« oder »P-«, »◀« oder »▶« wählen.

2 Fernseh-Programm mit » 🗑« (rot) markieren.

– Das Fernseh-Programm wird rot hinterlegt dargestellt.

– Die Markierung kann durch erneutes Drücken der roten Taste gelöscht werden.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

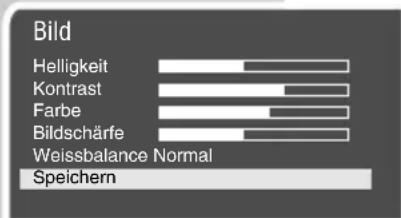

Bild-Einstellungen

Zurück Ende

Bild Helligkeit Kontrast Farbe Bildschärfe Weissbalance Normal Speichern

Speichern Zurück Ende

1 »Infomenü« mit »i« aufrufen. – Das »Infomenü« wird eingeblendet.
2 Zeile »Bild« mit »P+« oder »P-« wählen und mit »OK« bestätigen. – Das Menü »Bild« wird eingeblendet.
3 Zeile »Helligkeit«, »Kontrast«, »Farbe«, »Bildschärfe« oder »Weissbalance« mit »P+« oder »P-« wählen und gewünschten Wert mit »◀« oder »▶« einstellen.
4 Zeile »Speichern« mit »P+« oder »P-« wählen und Einstellung mit »OK« bestätigen. – Die Meldung »Gespeichert« wird angezeigt.

Hinweis:

Die Einstellungen werden als Bildvoreinstellung »Eigene« gespeichert.

5 Einstellungen mit » i« beenden.

Ton-Einstellungen

Ton Lautstärke Balance Ton Stereo Ton Modus Normal AVL Aus Equalizer Speichern

Zurück i Ende

Ton Lautstärke Balance Ton Stereo Ton Modus Normal AVL Aus Equalizer Speichern

Zurück Ende

Ton Lautstärke Balance Ton Stereo Ton Modus Normal AVL Aus Equalizer Speichern

Zurück Ende

Ton Lautstärke Balance Ton Stereo Ton Modus Normal AVL Aus Equalizer Speichern

Zurück Ende

1 »Infomenü« mit »i« aufrufen. – Das »Infomenü« wird eingeblendet.

2 Zeile »Ton« mit »P+« oder »P-« wählen und mit »OK« bestätigen. – Das Menü »Ton« wird eingeblendet.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Lautstärke

Hier legen Sie die Standard-Lautstärke fest. Diese Lautstärke wird nach dem Einschalten des Gerätes gewählt.

1 Zeile »Lautstärke« mit »P+« oder »P-« wählen und Einstellung mit »◀« oder »▶« verändern.

2 Zeile »Speichern« mit »P+« oder »P-« wählen und Einstellung mit »OK« bestätigen.

Balance

1 Zeile »Balance« mit »P+« oder »P-« wählen und Einstellung mit »◀« oder »▶« verändern.

2 Zeile »Speichern« mit »P+« oder »P-« wählen und Einstellung mit »OK« bestätigen.

Stereo-/Zweiton, Mono

Empfängt das Gerät Zweiton-Sendungen – z.B. einen Spielfilm im Originalton auf Tonkanal B (Anzeige: »Dual II«) und die synchronisierte Fassung auf Tonkanal A (Anzeige: »Dual I«) – so können Sie den von Ihnen gewünschten Tonkanal wählen.

Empfängt das Gerät Stereosendungen, schaltet es automatisch auf Stereo-Tonwiedergabe (Anzeige: »Stereo«).

Bei schlechter Stereo-Ton-Empfangsqualität können Sie den Ton auf »Mono« schalten.

1 Zeile »Ton« mit »P+« oder »P-« wählen und mit »◀« oder »▶« verändern.

2 Zeile »Speichern« mit »P+« oder »P-« wählen und Einstellung mit »OK« bestätigen.

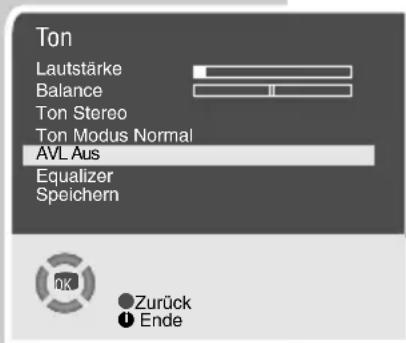

Stereobreite

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen.

1 Zeile »Ton Modus« mit »P+« oder »P-« wählen.

2 Gewünschte Einstellung mit » ◀« oder »+« wählen.

3 Zeile »Speichern« mit »P+« oder »P-« wählen und Einstellung mit »OK« bestätigen.

Ton Lautstärke Balance Ton Stereo Ton Modus Normal AVL Aus Equalizer Speichern OK Zurück Ende

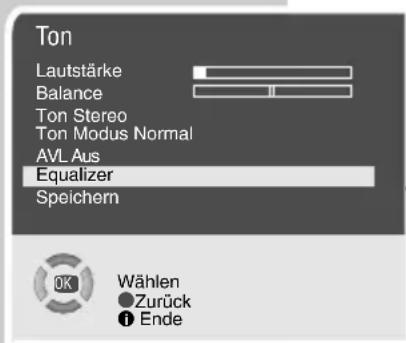

Automatische Lautstärke

Die Fernsehsender senden in unterschiedlichen Lautstärken. Die Funktion AVL (Automatic Volume Limiting) gewährleistet eine einheitliche Lautstärke, wenn Sie von einem Fernseh-Programm auf ein anderes umschalten.

1 Zeile »AVL« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »Ein« wählen.
2 Zeile »Speichern« mit »P+« oder »P-« wählen und Einstellung mit »OK« bestätigen.

Ton Lautstärke Balance Ton Stereo Ton Modus Normal AVL Aus Equalizer Speichern OK Wählen Zurück Ende

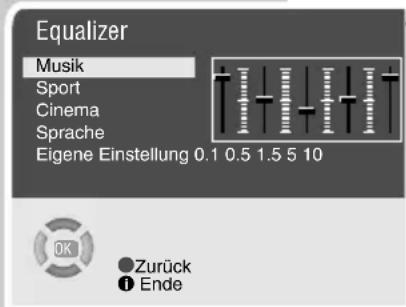

Equalizer

Der Equalizer bietet Ihnen vier vorprogrammierte Toneinstellungen (Musik, Sport, Cinema und Sprache) und eine (Eigene), die Sie selbst bestimmen können.

1 Zeile »Equalizer« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das Menü »Equalizer« wird eingeblendet.
2 Toneinstellung »Eigene Einstellung« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das Frequenzband »0,1 kHz« ist aktiviert.
3 Mit »P+« oder »P-« gewünschten Wert einstellen und mit »◀« oder »▶« das nächste Frequenzband wählen.
4 Einstellung mit »OK« speichern.

Equalizer Musik Sport Cinema Sprache Eigene Einstellung 0.1 0.5 1.5 5 10 OK Zurück Ende

Einstellungen beenden

1 Einstellungen mit »i« beenden

FERNSEH-BETRIEB

Grundfunktionen

Ein-/ausschalten

1 Fernsehgerät mit »①« am Fernsehgerät einschalten.
2 Fernsehgerät mit » ⏻« in Bereitschaft (Stand-by) schalten. Fernsehgerät mit »1...0« oder »P+« oder »P-« aus Bereitschaft wieder einschalten.
- Nach dem Einschalten wird automatisch der Programmplatz des TV-Guide Anbieters angewählt. Nach kurzer Zeit werden die Informationen über die aktuelle und die nächste Sendung angezeigt.
3 Fernsehgerät mit » ①« am Fernsehgerät vollständig ausschalten.
– Sie sparen dadurch Energie.

Programmplätze anwählen

1 Programmplätze mit »1...0« direkt wählen. Vorwahl für zweistellige Programmplatzwahl mit »-/- -«.
2 Programmplätze mit »P+« oder »P-« schrittweise wählen.

AV-Programmplätze anwählen

1 AV-Programmplätze mit »AV« direkt wählen.

Lautstärke ändern

1 Lautstärke mit » ◀« oder »▶« ändern.

Ton ein/ausschalten

1 Ton mit » « ausschalten (stummschalten) und wieder einschalten.

TV-Guide und Uhrzeit aufrufen

Nach dem Umschalten des Programmplatzes werden Informationen über die aktuelle Sendung angezeigt (TV-Guide).

1 Informationen über die aktuelle und die nächste Sendung mit »!« aufrufen. – Die Informationen und die Uhrzeit werden für kurze Zeit eingebendet.

Hinweis:

Wird die Meldung »Keine Info« eingeblendet, schalten Sie mit »1...0« oder »P++« oder »P-« zum Programmplatz des TV-Guide Programmanbieters. Nach einigen Minuten sind die neuen Daten „eingelesen“.

Aktuellen Programmplatz einblenden

1 Programmplatz mit »POS« einblenden. – Die Einblendung erlischt nach kurzer Zeit automatisch.

1 Gewünschte Bildeinstellung »Eigene Einstellung«, »Weich«, »Natürlich« oder »Scharf« mit » eye« wählen
- Die Bildeinstellung »Eigene Einstellung« kann verändert werden, siehe Kapitel „Bildeinstellungen“, auf Seite 9.

Toneinstellungen

1 Gewünschte Toneinstellung »Eigene Einstellung«, »Musik«, »Sport«, »Cinema« oder »Sprache« mit »?« wählen.
- Die Toneinstellung »Eigene Einstellung« kann verändert werden, siehe Kapitel „Equalizer“, auf Seite 11.

Zapp-Funktion

Mit dieser Funktion können Sie sich Ihr Fernseh-Programm, das Sie im Moment ansehen, speichern und zu anderen Fernseh-Programmen schalten (zappen).

1 Mit »1...0« oder »P+« »P-« das Fernseh-Programm wählen, das in den Zappspeicher abgelegt werden soll (z.B. Fernseh-Programm 7, PRO7) und mit »Z« speichern.

- Am Bildschirm erscheint z.B. die Einblendung

»z -> P7 PRO7«.

2 Mit »1...0« oder »P+« »P-« auf ein anderes Fernseh-Programm umschalten.

3 Mit »Z« kann jedesmal auf das gespeicherte Fernseh-Programm (im Beispiel PRO7) und wieder auf das zuletzt gesehene Fernseh-Programm zurückgeschaltet (gezappt) werden.

4 Zapp-Funktion mit » i« beenden.

– Die Einblendung erlischt.

Bildformat-Umschaltung

Das Fernsehgerät schaltet automatisch auf das Format 16:9 um, wenn an den Euro-AV-Buchsen dieses Format erkannt wird.

1 Bildformat mit » 📄« anwählen, am Bildschirm erscheint das gewählte Bildformat, zum Beispiel »16:9«.

– Sie können zwischen folgenden Bildformaten wählen:

Format »Auto«

Bei 16:9 Sendungen wird automatisch auf das Bildformat »16:9« geschaltet.

Bei 4:3 Sendungen wird das Bild automatisch bildschirmfüllend dargestellt.

Format »4:3«

Bei 4:3 Sendungen wählen Sie das Bildformat »4:3«.

Format »16:9«

Bei 16:9 Sendungen wählen Sie das Bildformat »16:9«.

VIDEOTEXT-BETRIEB

FLOF-text und Normaltext-Betrieb

Videotext einschalten und Videotext-Seiten anwählen

1 Videotext mit »TXT« einschalten.
2 Videotext-Seite mit »0...9« direkt oder mit »P+« bzw. »P-« schrittweise anwählen (zurück zur Videotext-Seite 100 mit »i«).
Am unteren Bildschirmrand ist eine Info-Zeile aus einem roten, grünen, gelben und blauen Schriftfeld zu sehen. Analog dazu verfügt die Fernbedienung über farblich gekennzeichnete Tasten.
3 Mit » 📋 « (rot), » ⏻ « (grün), » ll« (gelb) oder » ? « (blau) eine Videotext-Seiten anwählen. Diese ist abhängig von der Angabe in der Info-Zeile.
4 Videotext mit »TXT« abschalten.

Hinweis:

Weitere Funktionen

Wartezeit überbrücken

Während eine Seite gesucht wird, können Sie auf das Fernseh-Programm schalten.

1 Nummer der Videotextseite mit »1...0« eingeben und danach »POS« drücken.
- Sobald die Seite gefunden wurde, wird die Textseitennummer in der linken oberen Bildschirmecke gezeigt.
2 Auf die Videotextseite mit »POS« umschalten.

Zeichenhöhe vergrößern

Wenn Sie Schwierigkeiten haben, den Text auf den Bildschirm zu lesen, können Sie die Zeichenhöhe verdoppeln.

1 Zeichenhöhe einer Videotextseite vergrößern, dazu »-/-« wiederholt drücken.

Seitenstopp

Unter einer Mehrfachseite können mehrere Unterseiten zusammengefasst sein, die von der Sendeanstalt automatisch weitergeblättert werden.

1 Unterseite mit »PAP« stoppen.
2 Funktion mit »PAP« beenden.

Unterseite direkt abrufen

Wenn die gewählte Videotextseite weitere Seiten enthält, wird die Nummer der aktuellen Unterseite sowie die Gesamt-Seitenzahl angezeigt.

1 Mit »SIZE« die Funktion Unterseiten aufrufen.
2 Gewünschte Unterseite mit »1...0« vierstellig wählen. – Die gewählte Unterseite erscheint nach kurzer Zeit.

Antwortfreigabe

In bestimmten Videotextseiten können „verdeckte Antworten“ oder Informationen enthalten sein. Diese lassen sich aufrufen.

1 Informationen mit »SCAN« einblenden.
2 Informationen mit »SCAN« ausblenden.

KOMFORT-FUNKTIONEN

Komfortfunktionen mit dem Menü »Sonderfunktionen«

1 »Infomenü« mit »i« aufrufen.
2 Zeile »Sonderfunktionen« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Sprache der Benutzerführung ändern

1 Zeile »Sprache« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
– Das Menü »Sprache« wird eingeblendet.
2 Gewünschte Sprache mit »P+«, »P-« wählen und mit »OK« bestätigen.
3 Einstellung mit » i« beenden.

Aus- und Einschaltzeit und Weckzeit eingeben

Im Menü »Timer« können verschiedene Zeitfunktionen eingegeben werden.

Die Zeile »Uhr« zeigt die aktuelle Uhrzeit.

»Einschalttimer«, das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit aus Bereitschaft ein. In Zeile »Prog Nummer« kann das Fernseh-Programm eingegeben werden, mit dem sich das Fernsehgerät einschaltet.

»Ausschalttimer«, das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by).

»Wecker«, das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit aus Bereitschaft ein. Gleichzeitig ertönt ein Weckton.

Sonderfunktionen

Sprache

Timer

TV-Guide

Auswählen

und aufrufen

Zurück

i Ende

Sonderfunktionen

Sprache

Timer

TV-Guide

Auswählen

und aufrufen

Zurück

① Ende

Timer

Uhr 08:24

Einschalttimer --:--

Ausschalttimer ---:---

Wecker --:--

Prog Nummer P1 ARD

0-9

Zurück

Ende

1 Zeile »Timer« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
2 Gewünschte Zeile »Uhr«, »Einschalttimer«, »Ausschalttimer«, »Wecker« oder »Prog Nummer« mit »P+« oder »P-« anwählen.
3 Ein-/ oder Ausschaltzeit, Weckzeit und Fernseh-Programm mit »1...0« eingeben.
4 Einstellung mit » i« beenden.

Hinweis:

Der Weckton kann mit »i« abgeschaltet werden.

KOMFORT-FUNKTIONEN

Kindersicherung

Sie können alle Fernseh-Programme sperren. Der Bildschirm ist dunkel.

1 »Infomenü« mit » i« aufrufen.
– Das »Infomenü« wird eingeblendet.
2 Zeile »Suchen/Abstimmen« mit »P+« oder »P-« wählen.
3 Zeile »Kindersicherung« mit »P+« oder »P-« anwählen.
4 Kindersicherung mit » ◀◀ oder »▶◀ aktivieren (Ein) oder abschalten (Aus).
5 Einstellung mit » i« beenden.

Suchen / Abstimmung

System BG

Kanal C 06

Suchen < >

Feinabstim. 0

Prog Nummer P1

Kindersicherung Aus

Speichern

Programmsuchlauf

Zurück Ende

TV-Guide

TV-Guide bietet Ihnen Informationen über die aktuelle und die nächste Sendung.

Wer bietet TV-Guide an?

Einige Programmanbieter – zum Beispiel Kabel 1 – bieten diesen Service für nahezu alle Fernseh-Programme an.

So funktioniert der TV-Guide

Die Programminformationen werden „eingelesen“, wenn Sie den Programmplatz des Programmanbieters gewählt haben.

Um alle Informationen in das Fernsehgerät zu übernehmen ist etwas Zeit notwendig, die zeitlich nahen Informationen können jedoch schon nach wenigen Minuten abgerufen werden.

Hinweise:

Bei Betrieb über einen Satellitenreceiver ist TV-Guide nicht möglich. Wenn Sie während der Zeit, die das Fernsehgerät zur Datenübernahme benötigt, den Programmplatz wechseln, kann es vorkommen, dass nicht alle Informationen eingelesen werden.

Einstellungen für den TV-Guide

1 »Infomenü« mit »i« aufrufen.
2 Zeile »Sonderfunktionen« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
3 Zeile »TV-Guide« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Sonderfunktionen

Sprache

Timer

TV-Guide

Auswählen

und aufrufen

Zurück

Ende

KOMFORT-FUNKTIONEN

TV-Guide

Datum 10.12.2004

Anbieter P13 Kabel

Programmabgleich ARD

Programmeinblendung Ein

Zurück

Ende

TV-Guide

Datum 10.12.2004

Anbieter P13 Kabel

Programmabgleich ARD

Programmeinblendung Ein

Zurück

① Ende

Sonderfunktionen

Sprache

Timer

TV-Guide

Auswählen

und aufrufen

Zurück

Ende

TV-Guide

Datum 10.12.2004

Anbieter P13 Kabel

Programmabgleich Kabel 1

Programmeinblendung Ein

Zurück

Ende

Programmanbieter wechseln

Informieren Sie sich, welches Fernseh-Programm (Anbieter) den Service für den TV-Guide anbietet.

1 Zeile »Anbieter« mit »P+« oder »P-« anwählen.

2 Fernseh-Programm (Anbieter) mit » ◀« oder »▶« wählen und mit »OK« bestätigen.

3 Einstellungen mit » i« beenden

Programmeinblendung ein-/ausschalten

Wenn Sie die Programmeinblendungen ausschalten, werden diese Informationen bei dem Umschalten der Programmplätze nicht angezeigt.

1 Zeile »Programmeinblendung« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.

2 Funktion mit » ◀« oder »▶« aktivieren (Ein) oder abschalten (Aus).

3 Einstellung mit » i« beenden.

Fernseh-Programme zuweisen (Programmabgleich

Die Funktion Programmabgleich benötigen Sie, wenn Programme vom TV-Guide nicht erkannt werden.

Diese sind in der Zeile »Programmabgleich« mit »unbekannt« bezeichnet.

1 Programm, das Sie zuweisen möchten mit »P+« oder »P-« wählen.

2 »Infomenü« mit » i« aufrufen.

3 Zeile »Sonderfunktionen« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.

4 Zeile »TV-Guide« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.

5 Zeile »Programmabgleich« mit »P+« oder »P-« wählen.

6 Programmkennung des gewählten Fernsehprogrammes mit »◀« oder »▶« wählen.

- Ist die Programmkennung in der Auswahl nicht vorhanden, wird das Programm vom Anbieter nicht unterstützt.

7 Einstellung mit » i« beenden.

BETRIEB MIT EXTERNEN GERÄTEN

Hinweis:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Gerät aus!

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

Externe Geräte

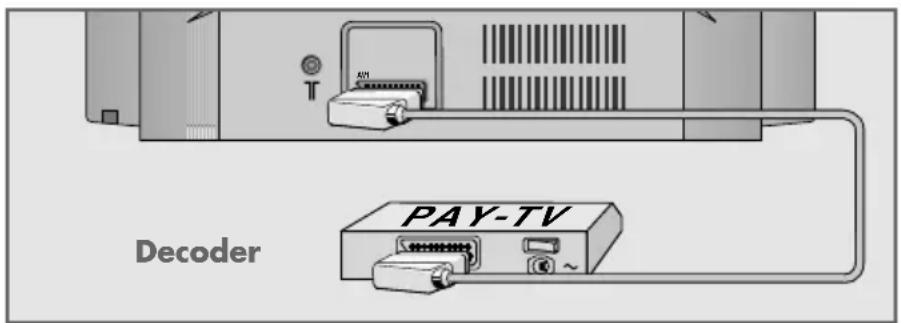

An Buchse »AV1« des Fernsehgerätes können Sie ein externes Gerät – wie einen Satellitenreceiver, einen Decoder, einen DVD-Player oder einen Videorecorder anschließen.

Wenn das Fernsehgerät verschlüsselte Programme privater Anbieter empfängt, wird dafür ein Decoder benötigt.

Sollen ein Satellitenreceiver und ein Decoder betrieben werden, muss der Decoder am Satellitenreceiver angeschlossen werden.

Externes Gerät anschließen

1 Buchse »AV1« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem EURO/AV-Kabel verbinden.

Betrieb mit einem externen Gerät

1 Externes Gerät und Fernsehgerät einschalten.
2 Programmplatz »AV1« wählen, dazu »AV« so oft drücken, bis am Fernsehgerät »AV1« angezeigt wird.

Kopfhörer

Kopfhörer anschließen

1 Kopfhörer-Stecker (3,5 mm ∅ Klinke) in die Kopfhörer-Buchse an der Vorderseite des Fernsehgerätes stecken.

Lautstärke für den Kopfhörer einstellen

1 Fernsehton mit » « abschalten.
2 Lautstärke des Kopfhörers mit » ◀« oder »▶« einstellen.

BETRIEB MIT EXTERNEN GERÄTEN

Camera-Recorder

Camera-Recorder anschließen

1 Gelbe Buchse (VIDEO – Bildsignal) des Fernsehgerätes und die entsprechende Buchse des Camera-Recorders (VHS, Video 8) mit Cinch-Kabel verbinden.

2 Weiße und rote Buchsen (L AUDIO R – Tonsignal) des Fernsehgerätes und die entsprechenden Buchsen des Camera-Recorders mit Cinch-Kabel verbinden.

Hinweis:

Wird ein Mono-Camera-Recorder angeschlossen, verbinden Sie die weiße Buchse (L) des Fernsehgerätes und die entsprechende Buchse des Camera-Recorders. Bei Monobetrieb im Menü »Ton« »Mono« anwählen.

Betrieb mit einem Camera-Recorder

1 Camera-Recorder einschalten, Cassette einschieben und Wiedergabe starten.
2 Programmplatz »AV2« wählen, dazu »AV« so oft drücken, bis am Fernsehgerät »AV2« angezeigt wird.
- Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Informationen des Camera-Recorders.

SONDEREINSTELLUNGEN

Fernseh-Programme einstellen

Diese Einstellung ist nur dann erforderlich, wenn ein neues Fernseh-Programm hinzukommt und Sie Ihre spezielle Reihenfolge der Programmplätze beibehalten wollen. Das Fernseh-Programm kann direkt oder über einen Suchlauf eingestellt werden.

INFO

Ton


Programmtabelle

Suchen / Abstimmung

Sonderfunktionen

GRUNDIG

Wählen

① Ende

Suchen / Abstimmung

System BG

Kanal C 06

Feinabstim. 0

Prog Nummer P1

Kindersicherung Aus

Speichern

Programmsuchlauf

Zurück

i Ende

Suchen / Abstimmung

System BG

Kanal C 06

Suchen < >

Feinabstim. 0

Prog Nummer P1

Kindersicherung Aus

Speichern

Programmsuchlauf

Speichern

Zurück

Ende

Fernseh-Programme mit dem Suchlauf einstellen

1 »Infomenü« mit »i« aufrufen.

– Das »Infomenü« wird eingeblendet.

2 Zeile »Suchen/Abstimmen« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Suchen/Abstimmen« wird eingeblendet.

3 Zeile »Prog Nummer« mit »P+« oder »P-« wählen und mit »◀« oder »▶« gewünschten Programmplatz einstellen.

4 Zeile »Suchen« mit »P+« oder »P-« wählen und mit »◀« oder »▶« den Suchlauf starten.

- Wird ein ausreichend starkes Sendersignal erfasst, wird der Suchlauf unterbrochen und das Bild erscheint. Suchlauf so oft wiederholen, bis das gewünschte Fernseh-Programmerscheint.

Hinweis:

Das aktuelle System wird automatisch in der Zeile »System« angezeigt. Sind Farbe und/oder Ton nicht in Ordnung, die Zeile »System« mit »P+« oder »P-« wählen. Mit »◀« oder »▶« benötigte Einstellung wählen.

5 Zeile »Speichern« mit »P++« oder »P-« wählen und mit »OK« bestätigen.

– Die Meldung »Gespeichert« wird angezeigt.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt.3 bis 5 wiederholen.

6 Einstellung mit » i« beenden.

SONDEREINSTELLUNGEN

Suchen / Abstimmung

System BG

Kanal C 06

Suchen < >

Feinabstim. 0

Prog Nummer P1

Kindersicherung Aus

Speichern

Programmsuchlauf

Zurück

① Ende

INFO

Ton


Programmtabelle

Suchen / Abstimmung

Sonderfunktionen

GRUNDIG

Wählen

Ende

Suchen / Abstimmung

System BG

Kanal C 06

Suchen < >

Feinabstim. 0

Prog Nummer P1

Kindersicherung Aus

Speichern

Programmsuchlauf

0-9

C/S

Zurück

① Ende

Suchen / Abstimmung

System BG

Kanal C 06

Suchen < >

Feinabstim. 0

Prog Nummer P1

Kindersicherung Aus

Speichern

Programmsuchlauf

Speichern

Zurück

i Ende

Fernseh-Programme feinabstimmen

Das Fernsehgerät stimmt automatisch auf bestmöglichen Empfang ab. In Gegenden mit schlechterem Empfang kann es erforderlich sein, eine manuelle Feinabstimmung vorzunehmen.

1 »Infomenü« mit » i« aufrufen.

– Das »Infomenü« wird eingeblendet.

2 Zeile »Suchen/Abstimmen« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Suchen/Abstimmen« wird eingeblendet.

3 Zeile »Feinabstim.« mit »P+« oder »P-« wählen und mit »◀« oder »▶« einstellen.

4 Zeile »Speichern« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Die Meldung »Gespeichert« wird angezeigt.

5 Einstellung mit » i« beenden.

Fernseh-Programme durch Eingabe der Kanalzahlen einstellen

1 »Infomenü« mit »i« aufrufen.

– Das »Infomenü« wird eingeblendet.

2 Zeile »Suchen/Abstimmen« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Suchen/Abstimmen« wird eingeblendet.

3 Zeile »Prog Nummer« mit »P+« oder »P-« wählen und mit »◀« oder »▶« gewünschten Programmplatz einstellen.

4 Zeile »Kanal« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

5 Mit »OK« zwischen »S« (Sonderkanal) und »C« (Kanal) wählen.

6 Kanalzahl mit » ◀« oder »▶« schrittweise eingeben oder mit »1...0« Kanalzahl direkt eingeben.

Hinweis:

Das aktuelle System wird automatisch in der Zeile »System« angezeigt. Sind Farbe und/oder Ton nicht in Ordnung, die Zeile »System« mit »P+« oder »P-« wählen. Mit »◀« oder »▶« benötigte Einstellung wählen.

7 Zeile »Speichern« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt.3 bis 7 wiederholen.

8 Einstellung mit » i« beenden.

SONDEREINSTELLUNGEN

Suchen / Abstimmung

System BG

Kanal C 06

Suchen < >

Feinabstim. 0

Prog Nummer P1

Kindersicherung Aus

Speichern

Programmsuchlauf

0-9 -/--

Zurück

Ende

Länderauswahl

Alle Fernseh-Programme neu einstellen

Alle Fernseh-Programme lassen sich (z.B bei einem Wohnortwechsel) neu einstellen.

1 »Infomenü« mit » i« aufrufen.

– Das »Infomenü« wird eingeblendet.

2 Zeile »Suchen/Abstimmen« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Suchen/Abstimmen« wird eingeblendet.

3 Zeile »Prog Nummer« mit »P+« oder »P-« wählen und mit »◀« oder »▶« die Programmnummer 01 eingeben.

4 Zeile »Programmsuchlauf« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Länderauswahl« wird eingeblendet.

5 Land mit »P+«, »P-«, »◀« oder »▶« wählen und mit »OK« bestätigen.

- Der Suchlauf beginnt, er kann – je nach Anzahl der zu empfangenden Fernseh-Programme – einige Minuten dauern.

Hinweis:

Mit »i« kann der Suchlauf abgebrochen werden.

INFORMATIONEN

Technische Daten

Netzspannung: 230 V, 50/60 Hz

Leistungsaufnahme: in Bereitschaft 2 W, im Betrieb 51 W

Tonendstufe: 2x14 Watt Musik

Empfangsbereiche: C01 ... C99, Sonderkanäle S01 ... S41, Frequenzen Band 1 ... 4

Programmplätze: 100 und 2 AV

Gewicht: 20 kg

Service-Hinweise für den Fachhandel:

Das Produkt erfüllt die Forderungen folgender EU-Richtlinien:

73/23/EWG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. 89/336/EWG

Richtlinie über die elektromagnetische Verträglichkeit.

Das Fernsehgerät entspricht den Normen: EN 60065, EN 55013, EN 55020

Das Fernsehgerät entspricht der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich.

Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, dass Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

Umwelthinweis

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wiederverwendet werden können.

Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nebenstehendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin.

Bitte informieren Sie sich über die örtlichen Sammelstellen bei Ihrer Gemeindeverwaltung.

Mit der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

GRUNDIG Kundenberatungszentrum

Montag bis Freitag von 8.00 bis 19.00 Uhr

Deutschland: 0180 / 523 18 80 *

Österreich: 0820 / 220 33 22 **

* gebührenpflichtig (0,12 €/Min. aus dem Festnetz)

** gebührenpflichtig (0,145 €/Min. aus dem Festnetz)

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 – 19.00 Uhr zur Verfügung.

Störungen selbst beheben

Sollten die unterstehenden Hilfestellungen zu keinem befriedigendem Ergebnis führen, so wenden Sie sich an einen autorisierten GRUNDIG-Fachhändler. Bitte ziehen Sie in Betracht, dass Störungen auch durch externe Geräte wie Videorecorder und Satellitenreceiver hervorgerufen werden können.

Störung	Mögliche Ursache	Abhilfe
Bild hell (Rauschen), aber kein Sender sichtbar	Antennenkabel	Antennenkabel ange-schlossen ?
	kein Fernseh-Programm programmiert	Programmsuchlauf starten
Bild kontrastarm	Bildeinstellungen verstellt	Helligkeit-, Kontrast-, bzw. Farb-Einstellung verändern
	Problem liegt am Sender	mit anderem Programm prüfen
Bild und/oder Ton gestört	Störungen durch andere Geräte	Position der Geräte ver-ändern
Geisterbilder, Reflexion	Programmeinstellung	automatische oder manuelle Programmeinstellung/Fein-tuning
	Antenne	Antennenkabel oder -anla-ge überprüfen lassen
Keine Farbe	Farbintensität auf Minimum	Farbe hochregeln
	TV-Normeinstellung (wenn Einstellmöglichkeit vorhan-den)	richtige Farbnorm wählen
	Problem liegt am Programm	mit anderem Programm prüfen
Falsche Farben, Farb-flecken	starkes Magnetfeld durch Lautsprecherboxen o.ä.	Abstand der Lautsprecher zum Fernsehgerät ver-größern.Bei bleibenden Farbflecken das Fernsehgerät mit Netz-schalter ausschalten und nach 10 Minuten wieder einschalten
Bild vorhanden, kein Ton	Lautstärke Minimum	Lautstärke hochregeln/ein-schalten
	Problem liegt am Programm	mit anderem Programm prüfen
kein oder gestörter Video-text	Fernseh-Programm hat kei-nen Videotext oder Anten-nenanlage	mit anderem Programm prüfen, Feinabstimmung, Geisterbilder
	Sendersignal zu schwach	Antennenanlage überprü-fen
Fernbedienung wirkungslos	keine optische Verbindung	Fernbedienung auf Fern-sehgerät richten
	Batterien der Fernbedie-nung	Prüfen bzw. Wechseln der Batterien
	undefinierter Betriebszu-stand	Fernsehgerät mit der Netz-taste ca. 2 min ausschalten
Nach dem Einschalten ist das Bild unkenntlich	Kindersicherung wurde aktiviert	Kindersicherung abschalten
