BEDIENUNGSANLEITUNG Arganto 70 Flat MFW 70-530-9 DPL GRUNDIG

4 Fernsehgerät Arganto 70 Flat MFW 70-530/9 DPL

Besonderheiten Ihres Fernsehgerätes

Lieferumfang

6 Aufstellen und Sicherheit

8 Auf einen Blick

Die Vorderseite des Fernsehgerätes

Die Rückseite des Fernsehgerätes

Die Fernbedienung

13 Anschließen und Vorbereiten

Anschlussbeispiel mit Videorecorder, Satellitenreceiver und Decoder

Lautsprecherboxen oder Verstärker anschließen

Computer (VGA) anschließen

Batterien in die Fernbedienung einlegen

18 Einstellungen

Fernsehgerät ein-/ausschalten

Fernseh-Programme einstellen

Dolby-Pegel einstellen

21 Easy Dialog System

Das Easy Dialog System

Das Dialogcenter

Bedienen des Easy Dialog Systems

INHALT

23 Fernbedienung programmieren

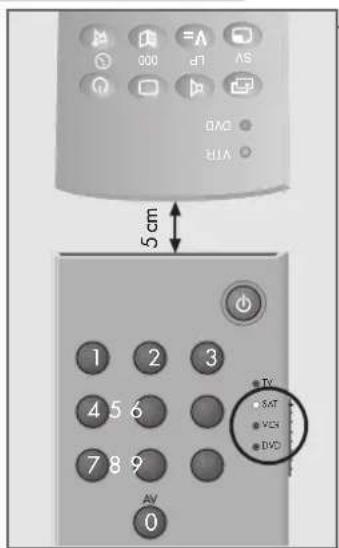

Funktionsebenen programmieren

Zurücksetzen

26 Kundeninformation

Technische Daten

Service Hinweise für den Fachhandel

Grundig Kundenberatungszentrum

Kontaktbelegung EURO-AV-Buchse

29 Störungen selbst beheben

ARGANTO 70 FLAT MFW 70-530/9 DPL

Besonderheiten Ihres Fernsehgerätes

Technik

Superflache 70 cm Farbbildröhre (sichtbares Bild 66 cm)

Eindrucksvolles 16:9 Kinoformat

100 Hertz Technik

GRUNDIG Megalogic

Die Möglichkeiten von Megalogic:

- Perfekte Kommunikation mit dem Megalogic-Videorecorder. Kein mühseliges Abgleichen der Programmplätze

- Durch das Starten der Wiedergabe am Videorecorder wird der Videoprogrammplatz am Fernsehgerät automatisch angewählt.

Ausstattung

Dolby ProLogic *

VGA-Schnittstelle zum Anschluss eines Computers

Megatext, Level 2.5, 512 Seitenspeicher

Easy Dialog System

Nachrüstmöglichkeiten

Satellitenreceiver

Wechselbarer Decorahmen

* Unter Lizenz von Dolby Laboratories Licensing Corporation.

DOLBY und das Doppel-D-Symbol ☐ sind Warenzeichen der Dolby Laboratories Licensing Corporation.

ARGANTO 70 FLAT MFW 70-530/9 DPL

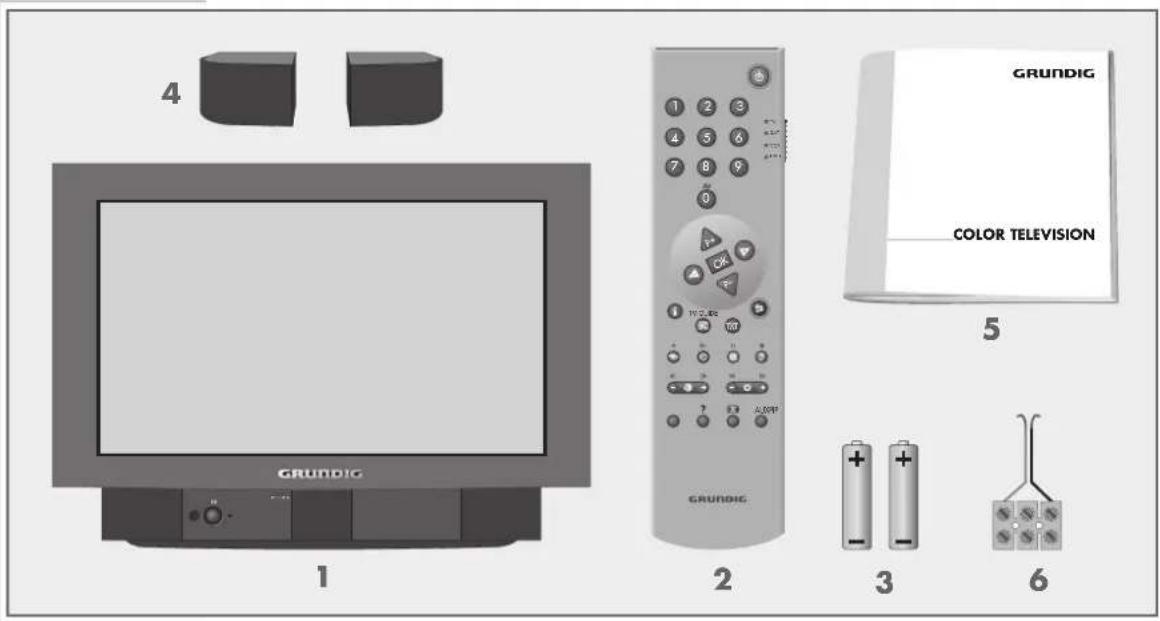

Lieferumfang

1 Fernsehgerät Arganto 70 Flat MFW 70-530/9 DPL
2 Fernbedienung
3 2 Batterien, 1,5 V-, Typ Mignon
4 2 Surround Boxen
5 Bedienungsanleitung
6 Anschlusskabel für Surround-Boxen

4 GRUNDIG 1 2 3 6 GRUNDIG COLOR TELEVISION 5

AUFSTELLEN UND SICHERHEIT

5 x

10 cm 20 cm 20 cm 10 cm

Damit dieses hochwertige und komfortable Fernsehgerät Ihnen lange Zeit Freude und Unterhaltung bereitet, beachten Sie beim Aufstellen des Fernsehgerätes bitte die folgenden Hinweise:

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

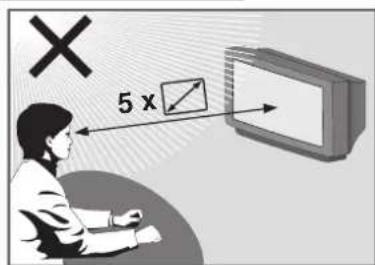

Der ideale Betrachtungsabstand beträgt 5 mal die Bildschirmdiagonale.

Fremdlicht auf den Bildschirm beeinträchtigt die Bildqualität.

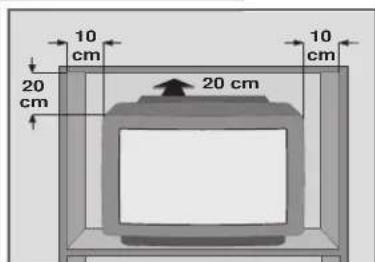

Achten Sie auf genügend große Abstände in der Schrankwand.

Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, daß es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit in Frage stellen.

Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät und keine Deckchen oder ähnliches unter das Fernsehgerät.

Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Fernsehgerät vom Fachmann entfernen.

Halten Sie das Fernsehgerät von Magnetfeldern (zum Beispiel Lautsprecherboxen) fern.

AUFSTELLEN UND SICHERHEIT

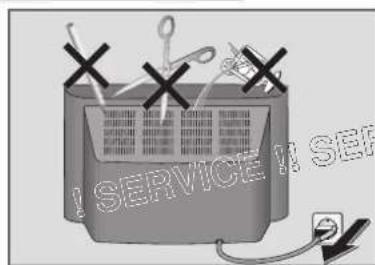

SERVICE

Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, übernimmt der Hersteller keine Garantie.

Achten Sie darauf, dass das Netzkabel nicht beschädigt wird. Das Fernsehgerät darf nur mit dem beiliegenden Netzkabel betrieben werden.

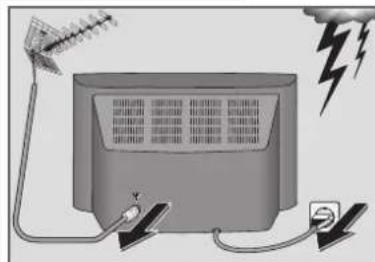

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

Bei diesem Fernsehgerät bilden Technik und Ökologie ein überzeugendes Gesamtkonzept. So werden ausschließlich ökologisch hochwertige Materialien verwendet. Die Verpackung besteht aus nahezu 100% Altpapier, der Kunststoffanteil wurde auf ein Minimum reduziert. Beigepackte Batterien sind frei von Quecksilber und Cadmium. Um nach Gebrauchsende ein hochwertiges Recycling zu ermöglichen, ist die Anzahl der Kunststoffarten konsequent reduziert – alle größeren Kunststoffteile sind gekennzeichnet. Zur Erleichterung von Servicearbeiten und zur optimalen Wiederverwertung ist dieses Fernsehgerät demontagefreundlich.

AUF EINEN BLICK

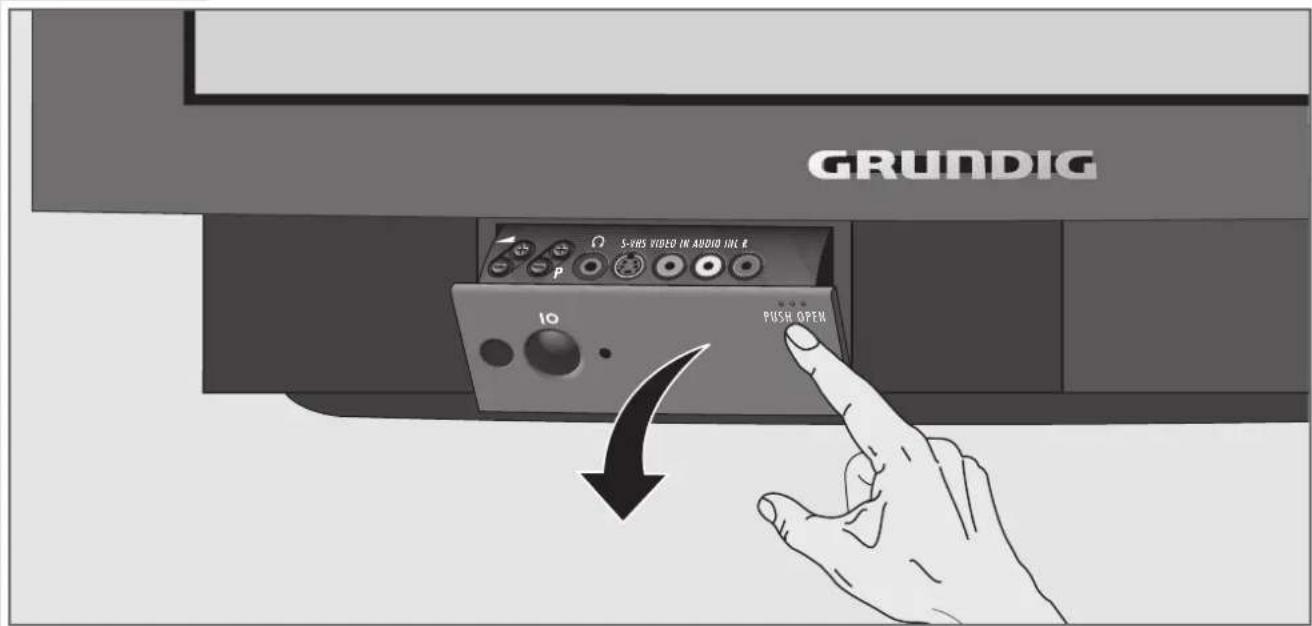

Die Vorderseite des Fernsehgerätes

GRUNDIG S-HRS VIDEO IN AUDIO INC. R P IO PUSH OPEN

- + Lautstärke

- P +

Wählt Programme auf/abwärts.

[Non-Text]

Schaltet das Fernsehgerät ein/aus.

L AUDIO IN R Tonsignaleingang für Camerarecorder.

VIDEO IN Bildsignaleingang für Camerarecorder.

SVHS SVHS Bildsignaleingang für Camerarecorder.

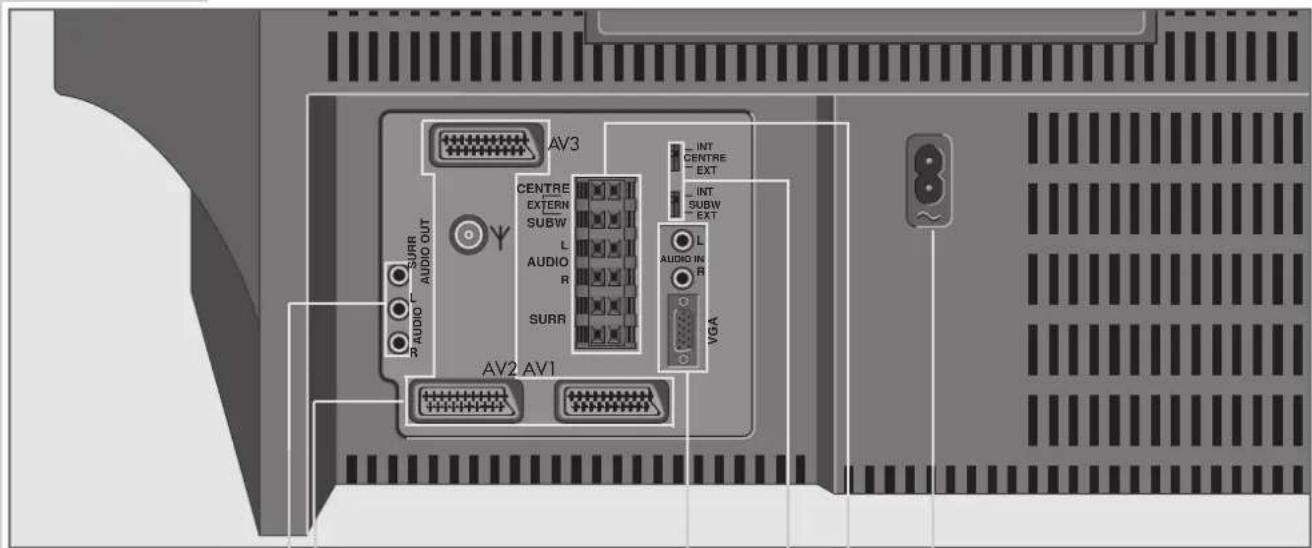

Die Rückseite des Fernsehgerätes

Netzkabel zur Steckdose.

CENTRE Klemmuchse für Center-Lautsprecher.

SURR Klemmbuchsen für Surround-Lautsprecher.

L AUDIO R Klemmuchsen für Front-Lautsprecher.

INT CENTER EXT Steckbrücke für Center-Lautsprecher.

INT SUBW. EXT Steckbrücke für Subwoofer.

VGA / L AUDIO IN R Anschluss für Computer.

AV 1, AV2, AV3 Euro/AV-Buchsen

Y Antennenbuchse (von der Hausantenne).

R AUDIO L Ausgangsbuchsen für HiFi-Anlage.

SURR AUDIO OUT Ausgangsbuchsen für aktive Surround-Boxen.

AUF EINEN BLICK

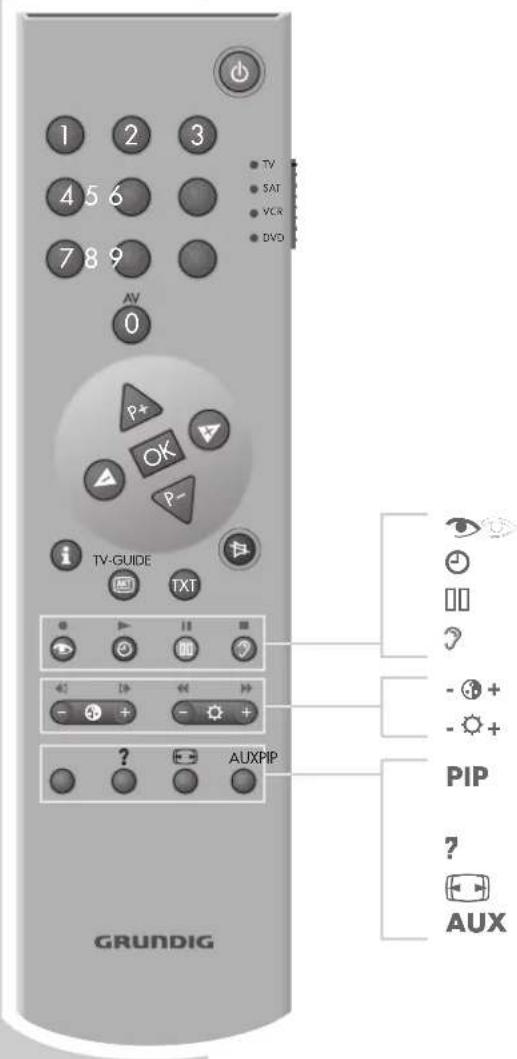

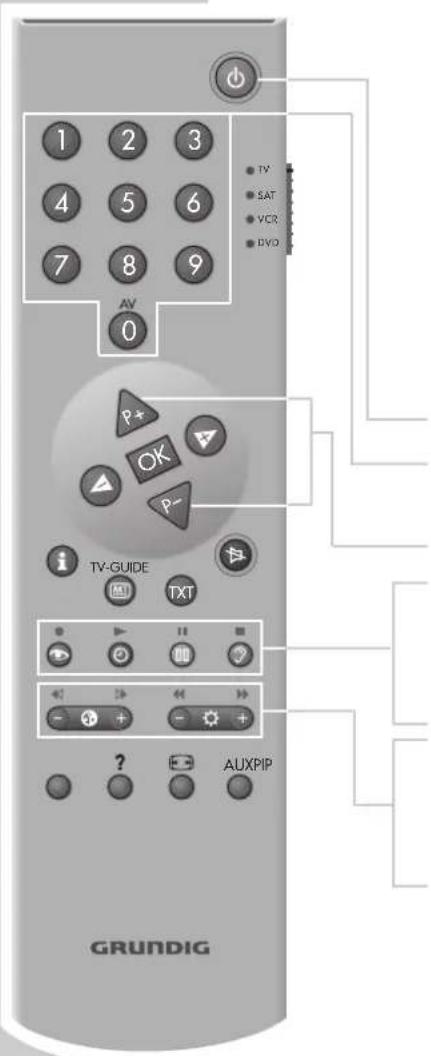

Die Fernbedienung

Mit der mitgelieferten Fernbedienung TP 850 C können Sie nicht nur das Fernsehgerät bedienen, sondern auch Videorecorder, Satellitenreceiver und DVD Player.

Hinweis:

Ihr Fernsehgerät ist mit einer programmierbaren Fernbedienung ausgestattet. Die Programmierung der Fernbedienung ist ab Seite 24 beschrieben.

Bedienen des Fernsehgerät

Zum Bedienen des Fernsehgerätes den Schiebeschalter »TV, SAT, VCR, DVD« auf die Position »TV« stellen

Schaltet das Fernsehgerät ab (Standby).

1 ... 9 Programmwahl und Einschalten des Fernsehgerätes aus Standby, 0 AV AV Stellung wählen, Eingabe der Videotext-Seitennummern.

Einschalten des Fernsehgerätes aus Bereitschaft (nur »△+«), Programmfortschaltung, Cursor nach oben/unten.

Lautstärke, Cursor nach links/rechts.

OK Ändern und Aktivieren verschiedener Funktionen.

i

DIALOG CENTER aufrufen (mit »i« und »OK«).

AKT TV-Guide, Info über aktuelle Sendung.

TXT Videotext-Betrieb, TV-Betrieb.

Ton ein/aus (stummschalten).

siehe nächste Seite

AUF EINEN BLICK

1 2 3 4 5 6 7 8 9 TV SAT VCR DVD AV 0 P+ OK P- TV-GUIDE TXT GRUNDIG ? AUXPIP - + - + PIP ? AUX

Bildeinstellungen, Menü »BILD-EINSTELLUNGEN« aufrufen Uhrzeit ein/aus.

Standbild.

Toneinstellungen, Menü »TON-EINSTELLUNGEN« aufrufen.

Farbstärke ändern.

Helligkeit ändern.

Double Window (Fernsehbild und Videotext auf den Bildschirmhälften).

Kurzanleitung aufrufen.

Bildformat-Umschaltung.

Vorwahltaste für verschiedene Funktionen.

AUF EINEN BLICK

1 2 3 4 5 6 7 8 9 0 TV SAT VCR DVD P+ OK P- TV-GUIDE TXT 0 11 + - + - + - + ? AUXPIP GRUNDIG

Bedienung Videorecorder/Satellitenreceiver/DVD Player

Zur Bedienung eines GRUNDIG-Videorecorders den Schiebeschalter »TV, SAT, VCR, DVD« auf die Position »VCR« stellen.

Zur Bedienung eines GRUNDIG-Satellitenreceivers den Schiebeschalter »TV, SAT, VCR, DVD« auf die Position »SAT« stellen.

Zur Bedienung eines GRUNDIG-DVD-Players den Schiebeschalter »TV, SAT, VCR, DVD« auf die Position »DVD« stellen.

Schaltet auf Standby

1 ... 0 Programmplatzwahl und einschalten des Gerätes aus Standby

Programmfortschaltung

• Aufnahmestart
  Wiedergabestart
  II Pause
  ■ Stop
  Bildsuchlauf rückwärts
  Bildsuchlauf vorwärts
  schneller Rücklauf
  schneller Vorlauf

Hinweis:

Probieren Sie einfach aus, welche Funktionen Sie bei Ihrem GRUNDIG Gerät bedienen können.

Funktionen die Sie bei Ihrem GRUNDIG Gerät nicht bedienen können, können einfach programmiert werden (siehe Seite 23).

ANSCHLIESSEN UND VORBEREITEN

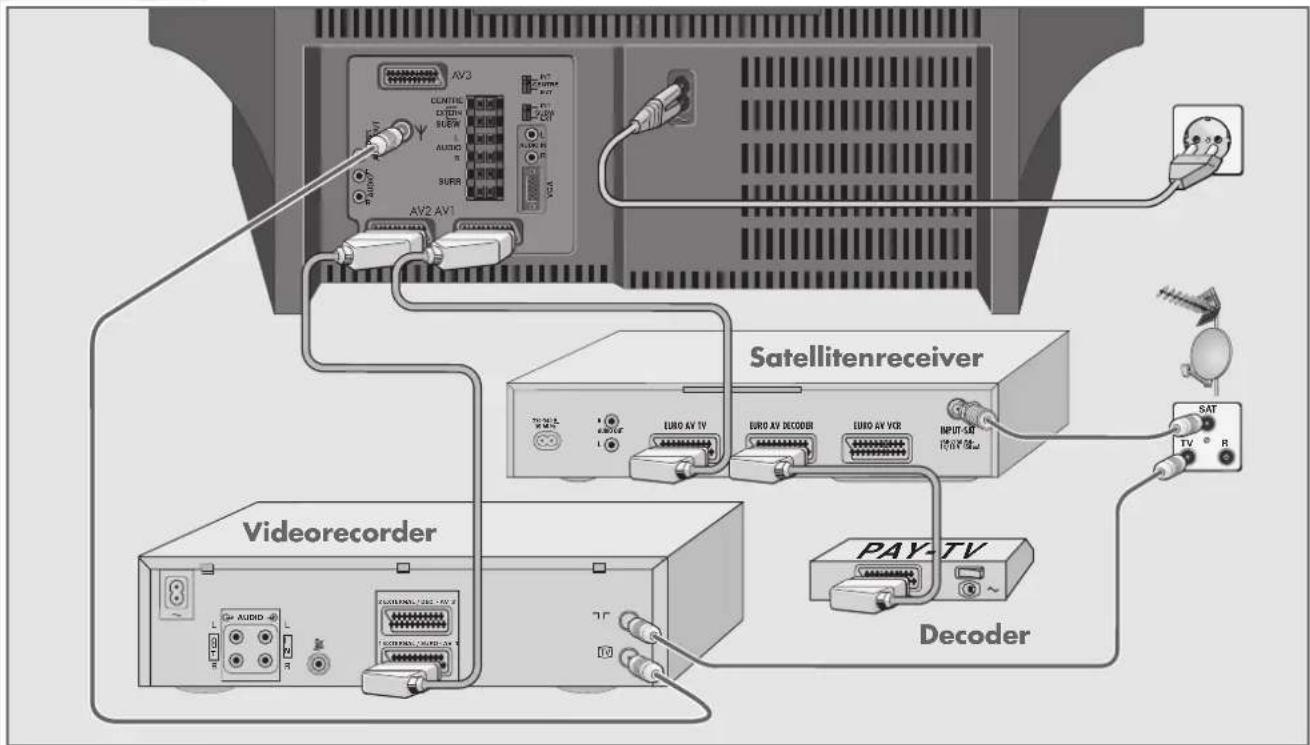

Anschlussbeispiel mit Videorecorder, Satellitenreceiver und Decoder

AV3 CONTING SLEER AUDIO SURR AV2 AV1 Satellitenreceiver Videorecorder EURO AV TV EURO AV DECOUB EURO AV VCR INPUT-SAT 输入端口 SAT TV R PAX-TV Decoder

Hinweise:

Welche Anschlussmöglichkeiten Ihnen Ihr Fernsehgerät bietet, sehen Sie im Easy Dialog System in der Tafel »INSTALLATION« unter Audio-/Videoanschlüsse.

Die Bedienung des Easy Dialog System lesen Sie ab Seite 21.

Wenn Ihr Videorecorder mit Megalogic-Funktionen ausgestattet ist, müssen Videorecorder und Fernsehgerät mit dem EURO-AV-Kabel verbunden sein, daß dem Videorecorder beiliegt.

ANSCHLIESSEN UND VORBEREITEN

Lautsprecherboxen oder Verstärker anschließen

Für den Dolby Surround ProLogic-Betrieb müssen Sie die beiliegenden Surround-Boxen anschließen.

1 Lautsprecher an die Klemmen am Bildschirm anschließen.

Zum Einstecken des Lautsprecherkabels drücken Sie die Klemmhebel nieder. Die »-« Ader des Lautsprecherkabels stecken Sie in die schwarze (-) Klemme. Die »+« Ader (markierte oder farbige Ader) des Lautsprecherkabels stecken Sie in die rote Klemme.

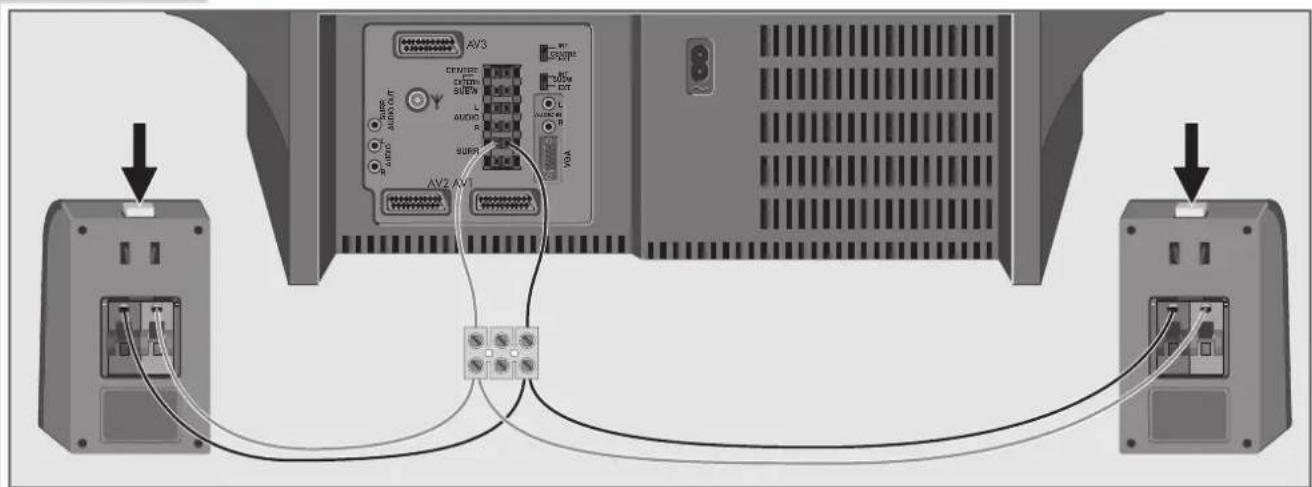

Surround-Boxen anschließen (Standard-Einstellung)

1 Beiliegende Surround-Boxen an die obere Klemmbuchse »SURR« anschließen.

Hinweis:

Werden mehrere Boxen an die Klemmbuchse »SURR« angeschlossen, achten Sie bitte darauf, daß die gesamte Nennimpedanz von 4 Ohm nicht unterschritten wird.

ANSCHLIESSEN UND VORBEREITEN

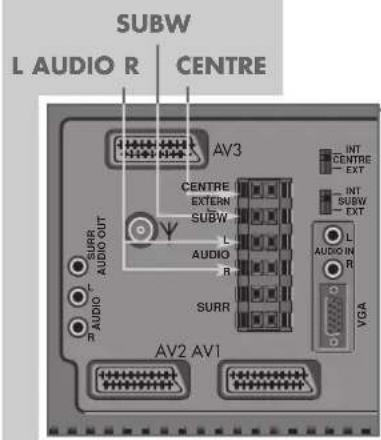

Externe Lautsprecher-Boxen anschließen

1 Externe Frontlautsprecher an die Klemmbuchsen »L AUDIO R« anschließen.
2 Externen Centerlautsprecher an die Klemmbuchse » EXTERN CENTRE« anschließen.
3 Externen Subwoofer an die Klemmbuchse »EXTERN SUBW« anschließen.

Hinweis:

Wird ein externer Center-Lautsprecher angeschlossen, muss die Steckbrücke »INT CENTERE EXT« so aufgesteckt werden, daß die Einkerbung der Steckbrücke auf die Position »EXT« zeigt.

Wird ein externer Subwoofer angeschlossen, muss die Steckbrücke »INT SUBW EXT« so aufgesteckt werden, daß die Einkerbung der Steckbrücke auf die Position »EXT« zeigt.

HiFi-Anlage oder aktive Lautsprecher anschließen (Links, rechts, Surround)

Als Frontboxen können Sie anstatt der Lautsprecher des Fernsehgerätes auch die bereits vorhandenen Boxen Ihrer HiFi-Anlage oder aktive Frontboxen verwenden.

1 HiFi-Anlage oder aktive externe links/rechts Lautsprecher an die Cinchbuchsen »L AUDIO R« anschließen.
2 Aktive externe Surroundlautsprecher an die Cinchbuchse »SURR AUDIO OUT« anschließen.

Hinweise:

Anstelle Aktiver Surround-Lautsprecher kann auch das als Zubehör erhältliche Wireless Surround System zur drahtlosen Übertragung des Surroundkanals angeschlossen werden.

ANSCHLIESSEN UND VORBEREITEN

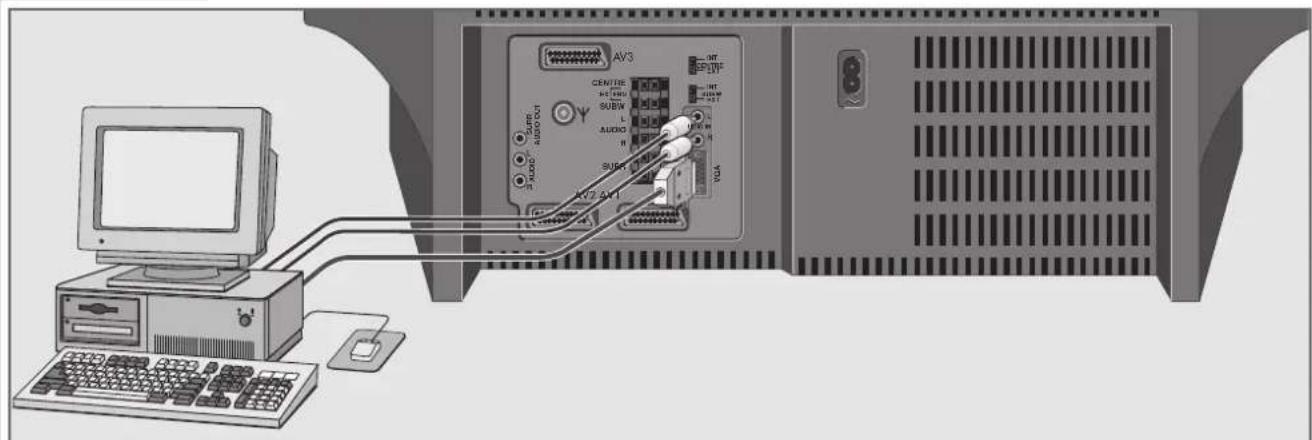

Computer (VGA) anschließen

Sie können das Fernsehgerät als PC-Monitor verwenden.

Das Fernsehgerät kann sich auf folgende Eingangsignale einstellen:

640 x 480 Pixel, 60 Hz/31,5 kHz

640 × 400 Pixel, 70 Hz/31,5 kHz

640 x 350 Pixel, 70 Hz/31,5 kHz

1 VGA-Quelle (z.B. Computer, Spiele-Konsole) mit einem handelsüblchen VGA-Kabel an Buchse »VGA« anschließen.

2 Tonausgang des Computers (wenn vorhanden) mit einem handelsüblichen Cinch-Kabel an die Buchsen »AUDIO« anschließen.

Hinweise:

Am PC muss eine der obengenannten Auflösungen eingestellt sein (siehe Systemsteuerung des PC's).

Das Display eines angeschlossenen Laptops muß ausgeschaltet werden (über Tastatur oder Systemsteuerung des Laptops, siehe dazu Bedienungsanleitung des Laptops).

Beim Anschluss eines Laptops muß dieser erst angeschlossen und dann eingeschaltet werden.

ANSCHLIESSEN UND VORBEREITEN

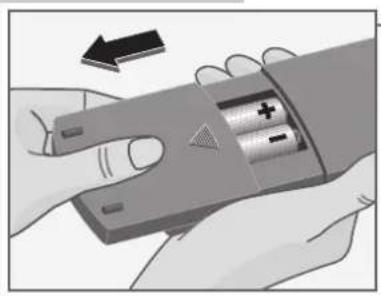

Batterien in die Fernbedienung einlegen

1 Batteriefach öffnen, dazu Deckel abziehen.

2 Batterien einlegen (Typ Mignon, z.B. UM-3 oder AA, 2 x1,5 V). Dabei Polung beachten.

Hinweis:

Wenn das Fernsehgerät auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen. Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Umwelthinweis

Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

EINSTELLUNGEN

Fernsehgerät ein-/ausschalten

An der Vorderseite zeigt eine Leuchtanzeige durch verschiedene Farben den jeweiligen Betriebszustand an.

Grün = Betrieb.

Gelb = TV-GUIDE-Betrieb (ca 1/2 Std. nach dem Ausschalten, um die Programmdaten zu laden), Copy-Betrieb.

Rot = Stand-by (Energiesparbetrieb, Timer programmiert)

Fernsehgerät einschalten

1 Am Fernsehgerät »IO« drücken.
Das Fernsehbild erscheint am Bildschirm.

Fernsehgerät in Bereitschaft (Stand-by) schalten

1 An der Fernbedienung » 8« einmal drücken.

Fernsehgerät vollständig ausschalten

1 Am Fernsehgerät »IO« drücken, oder

»8« an der Fernbedienung zweimal drücken

Voraussetzung:

Ökö-Netzschalter ist aktiviert (Dialogcenter, Menü »Sonderfunktionen«).

Hinweis:

Der Öko-Netzschalter wird nicht ausgelöst, wenn ein Timer programmiert ist, oder der Kopierbetrieb eingeschaltet ist.

Wiedereinschalten ist nur mit »IO« am Fernsehgerät möglich.

EINSTELLUNGEN

Fernseh-Programme einstellen

Das Fernsehgerät ist mit dem automatischen Programmsuchlauf ATS euro plus ausgestattet, der Ihnen die Programmplatzbelegung abnimmt.

1 Nach dem Einschalten des Fernsehgerätes Dialogsprache »Deutsch« mit »OK« bestätigen.

Hinweis:

Wenn die Seite »Dialogsprache wählen« nicht erscheint, Seite mit »1« und anschließend »OK« aufrufen. Das Dialogcenter blendet sich ein.

Mit »P+« oder »√« »Automatische Programmierung« anwählen und mit »OK« bestätigen.

Mit »√« oder »√« die Zeile »Komplette Neuprogrammierung« anwählen und mit »OK« bestätigen

2 Gerätestandort mit »OK« bestätigen.

Der automatische Programmsuchlauf startet. Der Vorgang kann je nach Anzahl der zu empfangenden Fernseh-Programme eine Minute und länger dauern.

3 Nach Beenden der automatischen Programmplatzbelegung erscheint eine Tafel mit Hinweisen zum Installationsmenü.

4 Hinweistafel mit »TXT« abschalten.

Die Tafel »Installation « erscheint.

EINSTELLUNGEN

Dolby-Pegel einstellen

Hinweis:

Betreiben Sie Ihr Gerät nicht mit der Standard-Lautsprecherausstattung (Links/rechts, Center, Surround), wählen Sie vor der »Dolby-Einpegelung« den Punkt »Lautsprecher Konfiguration« und stellen ein, welche Lautsprecher Sie angeschlossen haben.

1 Mit » △« oder »√« die Zeile »Dolby-Einpegelung« wählen und mit mit »OK« bestätigen.
2 Alle Lautsprecher gleichlaut zueinander einstellen.
3 Einstellung mit »TXT« beenden. Eine Tafel mit Hinweisen zum Easy Dialog System erscheint.
4 Mit »TXT« zum Fernsehbetrieb schalten.

Hinweis:

Alle Punkte der Tafel »INSTALLATION« können auch zu einem späteren Zeitpunkt im Easy Dialog Center unter Punkt »INSTALLATION« aufgerufen werden.

EASY DIALOG SYSTEM

Das Easy Dialog System

Ihr Fernsehgerät ist mit einem »Easy Dialog System« ausgestattet. Das heißt, alle Bedienhinweise sind nicht wie sonst in einer gedruckten Anleitung, sondern in Dialogfeldern enthalten, die in das Bild eingeblendet werden können.

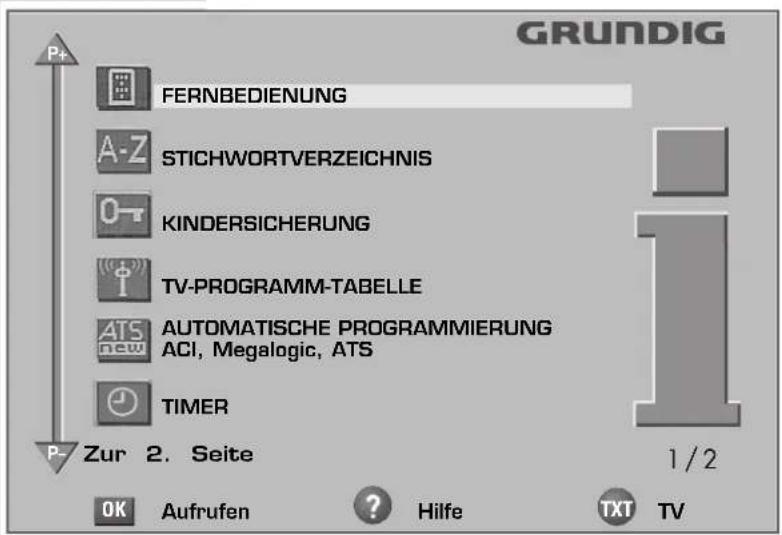

Das Dialogcenter

Das Dialogcenter ist die Steuerzentrale Ihres Fernsehgerätes. Hier können Sie vielfältige Einstellungen vornehmen, Informationen abrufen und gezielt Hilfen zur Bedienung Ihres Fernsehgerätes (z. B. Erklärung der Fernbedienung, Stichwortverzeichnis, Tips und Tricks) erhalten. Probieren Sie es einfach aus. Sie können nichts falsch machen.

1 Mit »i« und anschließend »OK« Dialogcenter aufrufen.

GRUNDIG P+ FERNBEDIENUNG A-Z STICHWORTVERZEICHNIS 0T KINDERSICHERUNG TV-PROGRAMM-TABELLE ATS AUTOMATISCHE PROGRAMMIERUNG new ACI, Megalogic, ATS TIMER P- Zur 2. Seite 1/2 OK Aufrufen ? Hilfe TXT TV

- Die Dialogzeichen zeigen bei jedem Bedienschritt an, mit welchen Tasten bestimmte Funktionen ausgeführt werden können.

EASY DIALOG SYSTEM

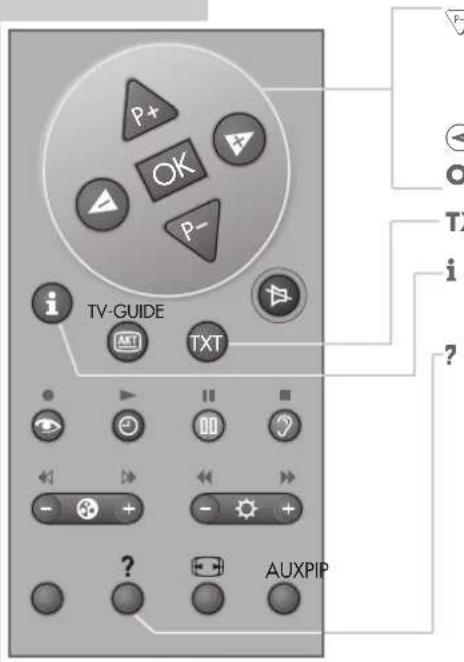

Bedienen des Easy Dialog Systems

Bewegen des gelben Balkens nach oben/unten; bei zweiseitigen Menüs wird auf die zweite Seite „umgeblättert“.

Einstellen von Werten.

OK Aufrufen oder bestätigen der gewählten Funktion.

TXT Zurück zum Fernsehbild.

DIALOG CENTER aufrufen (mit »i« und »OK«), schaltet eine Tafel zurück.

Kurzanleitung aufrufen.

FERNBEDIENUNG PROGRAMMIEREN

Mit der Fernbedienung TP 850 C können Sie nicht nur das Fernsehgerät bedienen, sondern auch Videorecorder, Satellitenreceiver und DVD-Player.

Werkseitig ist die Fernbedienung für GRUNDIG Geräte (und baugleiche) programmiert.

Der TP 850 C kann für die Funktionsebenen Satellitenreceiver (SAT), Videorecorder (VCR) und DVD Player (DVD) die Fernbedienbefehle von jedem beliebigen, mit einer Infrarotfernbedienung ausgestatteten Gerät (auch Fremdfabrikate) „lernen“. Sie benötigen dazu die Fernbedienung des anderen Gerätes.

Hinweise:

Die Funktionsebene TV ist fest für GRUNDIG Fernsehgeräte programmiert und kann nicht umprogrammiert werden.

In Ausnahmefällen kann es vorkommen, daß der TP 850 C die Funktionen eines Fremdfabrikates nicht lernen kann.

FERNBEDIENUNG PROGRAMMIEREN

Funktionsebenen programmieren

000 d1 AS DVD EUA 5 cm 1 2 3 4 5 6 7 8 9 AV 0 TV SAT VDD DVD

1 Schiebeschalter auf die Funktionsebene (SAT, VCR, DVD) schieben, die Sie programmieren wollen.

- Die Anzeige der gewählten Funktionsebene leuchtet ca. drei Sekunden

2 »AUX« und »3« gleichzeitig solange drücken, bis die Anzeige der gewählten Funktionsebene stetig leuchtet.
3 Beide Fernbedienungen im Abstand von ca. fünf Zentimetern gegeneinander richten.
4 Am TP 850 C die Taste kurz drücken, die programmiert werden soll.

Die Anzeige der gewählten Funktionsebene blinkt einmal.

5 An der Original-Fernbedienung die Tastenfunktion, die gelernt werden soll solange drücken, bis die Anzeige der gewählten Funktionsebene am TP 850 zweimal blinkt.

Hinweis:

Konnte die Funktion nicht gelernt werden, blinken alle vier Anzeigen am TP 850 C zweimal. Wiederholen Sie in diesem Fall die Schritte 3 bis 5.

6 Einstellung beenden, dazu »AUX« und »3« gleichzeitig drücken.

Die Anzeige blinkt zweimal.

FERNBEDIENUNG PROGRAMMIEREN

Zurücksetzen

Sie können die Fernbedienung in den Zustand der Werksauslieferung zurücksetzen.

Zurücksetzen einer Funktionsebene

1 Schiebeschalter auf die Funktionsebene (SAT, VCR, DVD) schieben, die zurückgestellt werden soll.
2 »PIP« und »6« solange gleichzeitig drücken, bis die Anzeige der gewählten Funktionsebene zweimal blinkt.

Zurücksetzen aller Funktionsebenen (außer TV)

1 Schiebeschalter auf die Funktionsebene TV schieben.
2 »PIP« und »6« solange gleichzeitig drücken, bis die Anzeigen der Funktionsebenen »SAT«, »VCR«, »DVD« zweimal blinken.

KUNDENINFORMATION

Technische Daten

Netzspannung:

220 – 240 V, 50/60 Hz, (Regelbereich des Netzteiles 190 ... 264 V)

Leistungsaufnahme:

im Betrieb 155 W, in Bereitschaft 5 W

Tonendstufe:

Dolby-Betrieb: Stereo 5 Kanal 120 W Musikleistung aufgeteilt in:

Front: 2 x 20 Watt Musik 2 x 10 Watt Sinus

Center: 20 Watt Musik 10 Watt Sinus

Surround: 20 Watt Musik 10 Watt Sinus

Subwoofer: 40 Watt Musik 20 Watt Sinus

(im Gerät)

Ohne Dolby

Stereo 3-Kanal 80 Watt Musikleistung aufgeteilt in:

Front: 2 x 20 Watt Musik 2 x 10 Watt Sinus

Subwoofer: 40 Watt Musik 20 Watt Sinus

Empfangsbereiche:

C01 ... C99, Sonderkanäle S01 ... S41

KUNDENINFORMATION

Service-Hinweise für den Fachhandel:

Das Gerät darf nur mit dem beiliegenden Netzkabelset betrieben werden. Es verhindert Störungen aus dem Netz und ist Bestandteil der Gerätezulassung. Für Ersatzzwecke bestellen Sie bitte bei einer Kundendienst-Stelle nur das Netzkabelset mit der Bezeichnung »GWN 9.22/Sachnummer 8290.991-316«.

CE Das Produkt erfüllt die Forderungen folgender EU-Richtlinien: 73/23/EWG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. 89/336/EWG Richtlinie über die elektromagnetische Verträglichkeit.

Das Gerät entspricht den Normen: EN 60065, EN 55013, EN 55020

Das Gerät entspricht der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich. Beschleunigungsspannung max. 34 kV/mittlerer Strahlstrom 1,6 mA. Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

GRUNDIG Kundenberatungszentrum

Grundig Kundenberatungszentrum

Montags bis Freitags

von 8.00 bis 19.00 Uhr

Deutschland: 0180 / 530 21 22*

Österreich: 0800 / 700 600*

*gebührenpflichtig

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 – 19.00 Uhr zur Verfügung.

KUNDENINFORMATION

Kontaktbelegung EURO-AV-Buchse

Wenn Sie an das Fernsehgerät Zusatzgeräte anschließen wollen (z. B. Computer, Verstärkeranlage), dann kann Ihr Fachhändler anhand der folgenden Anschlusstabelle eine normgerechte Verbindung herstellen:

20 2 21 19 1

Stift Signal

1 = Audio Ausgang rechts

2 = Audio Eingang rechts

7 = RGB Blau Eingang

8 = Schaltspannung

9 = Grün Masse

10 = Datenleitung (MEGALOCIG)

11 = RGB Grün Eingang

12 = -

13 = Rot Masse

14 = Masse

15 = RGB Rot Eingang, (S-Video = Chroma)

16 = RGB Schaltspannung

17 = Video Masse

18 = RGB Schaltspannung Masse

19 = Video Ausgang

20 = Video Eingang, S-Video = Luminanz)

21 = Abschirmung/Masse

STÖRUNGEN SELBST BEHEBEN

Sollten die untenstehenden Hilfestellungen zu keinem befriedigendem Ergebnis führen, so wenden Sie sich an einen autorisierten GRUNDIG-Fachhändler oder rufen Sie die GRUNDIG-Hotline [phone] an.

Bitte ziehen Sie in Betracht, daß Störungen auch durch externe Geräte wie Videorecorder und Satellitenreceiver hervorgerufen werden können.

Störung Mögliche Ursache	Abhilfe
kein Bild, kein Ton keine Netzkabel	angeschlossen ?Netzspannung Netzschalter eingeschaltet ?
	Fernsehgerät in Bereitschaft mit Fernbedienung einschalten
	Fernsehgerät steht auf einem nicht auf anderen Programmplatz belegten AV-Programmplatz schalten
Bild hell (Rauschen oder blau) Antenaber kein Sender sichtbar Antennen	nenkabel Antennenkabel angeschlossen ?anlage prüfen ?
	kein Fernseh-Programm Programmsuchlauf startenprogrammiert
Bild kontrastarm Bildeinstellungen ver	stellt Helligkeit-, Kontrast-, bzw.Farb-Einstellung verändern
	Problem liegt am Sender	mit anderem Programm testen
Bild und/oder Ton gestört	Störungen durch anderer Geräte(Haushaltsgeräte, Funktelefone etc.)	Position der Geräte verändern
Geisterbilder, Reflexion	Programmeinstellung	automatische oder manuelleProgrammeinstellung/Feintuning
	Antenne	Antennenkabel oder -anlage überprüfen lassen
keine Farbe	Farbintensität auf Minimum	Farbe hochregeln
	TV-Normeinstellung (wennEinstellmöglichkeit vorhanden)	richtige Farbnorm wählen
	Problem liegt am Sender	mit anderem Programm testen

STÖRUNGEN SELBST BEHEBEN

Störung Mögliche Ursache	Abhilfe
falsche Farben, Farbflecken starkes	Magnetfeld durch Abstand Lautsprecher zum Lautsprecherboxen o.ä. Fernsehgerät vergrößernbei bleibenden Farbflecken das Fernsehgerät mit Netzschalter ausschalten und nach 10 Minuten wieder einschalten
	Erdmagnetfeldstörung Geräteposition verändern
Bild vorhanden, kein Ton Lautstärke	Minimum oder Laut- Lautstärke hochregeln/einschalten sprecher abgeschaltet
	Tonregelung über Audio- Ausgabe des Tons über Laut-Cinchbuchsen aktiviert (wenn sprecher anwählen diese Möglichkeit vorhanden)
	Problem liegt am Sender mit anderem Programm testen
	SAT-Betrieb AV-Kabel zwischen Fernsehgerätund Receiver prüfen
Ton undeutlich Klangeinstellung Klangeinstellung korrigieren
kein oder gestörter Videotext	Fernsehprogramm (hat keinen VT) oder Antennenanlage	mit anderem Fernsehrogramm prüfen, evtl. Geisterbild oder Reflexion oder Feinabstimmung
	Sendersignal zu schwach (Bild verrauscht)	Antennenanlage überprüfen
Fernbedienung wirkungslos	keine optische Verbindung	Fernbedienung auf Fernsehgerät richten
	Batterien der Fernbedienung	Prüfen bzw. Wechseln der Batterien Polarität beachten
	undefinierter Betriebszustand	Fernsehgerät mit der Netztaste ca. 2 min ausschalten
Nach dem Einschalten erscheint die Tafel Kindersicherung	Kindersicherung wurde aktiviert	Geheimzahl oder Ziffernkombination 7038580 eingeben.
