BEDIENUNGSANLEITUNG Elegance st70 900 dolby GRUNDIG

5 Aufstellen und Sicherheit

7 Auf einen Blick

Die Vorderseite des Fernsehgerätes

Die Rückseite des Fernsehgerätes

Die Fernbedienung

10 Anschließen und Vorbereiten

Antenne und Netzkabel anschließen

Batterien in die Fernbedienung einlegen

12 Einstellungen

Fernseh-Programme einstellen – mit dem automatischen Suchlauf

Das Dialogcenter

Bild-Einstellungen

Ton-Einstellungen

18 Fernseh-Betrieb

Grundfunktionen

20 Videotext-Betrieb

Grundfunktionen

Weitere Funktionen mit den Tasten der Fernbedienung

Weitere Funktionen mit der Dialogzeile

26 Komfortfunktionen

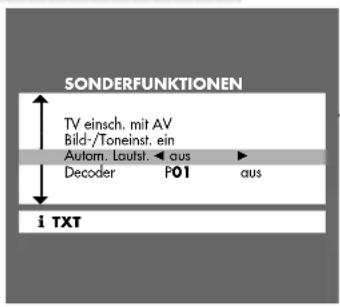

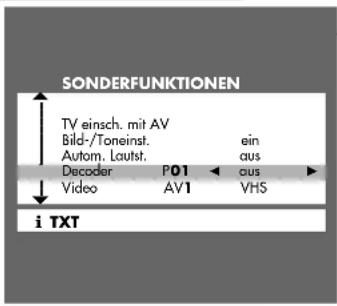

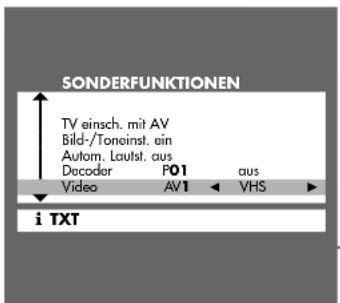

Komfortfunktionen mit dem Menü »SONDERFUNKTIONEN«

Ausschaltzeit eingeben mit dem Menü »SLEEP TIMER«

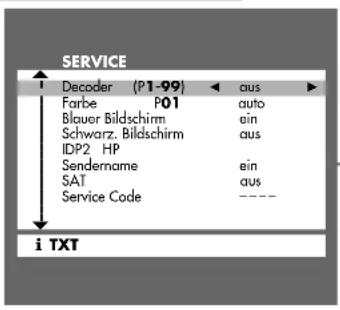

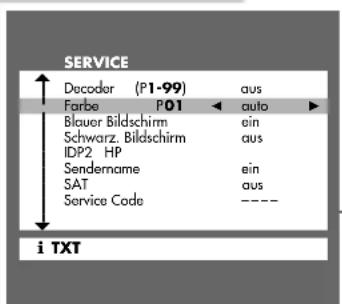

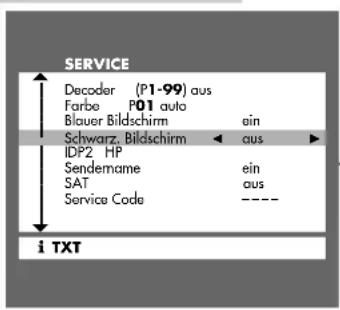

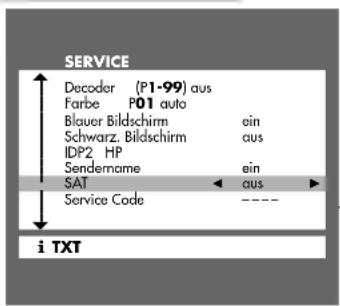

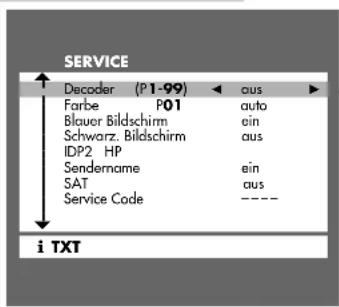

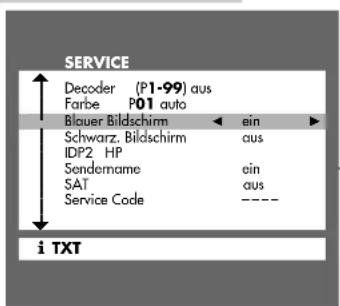

Komfortfunktionen mit dem Menü »SERVICE«

INHALT

30 Kindersicherung

31 Betrieb mit externen Geräten

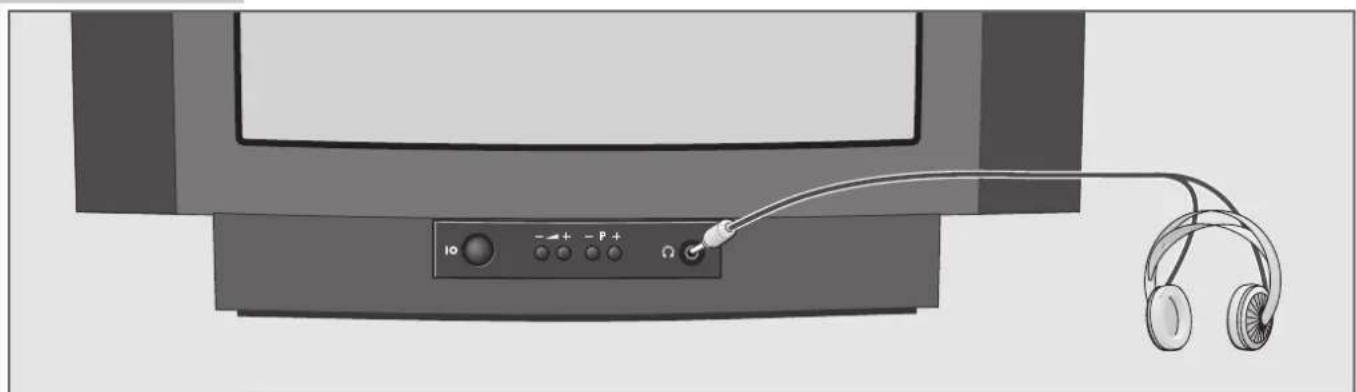

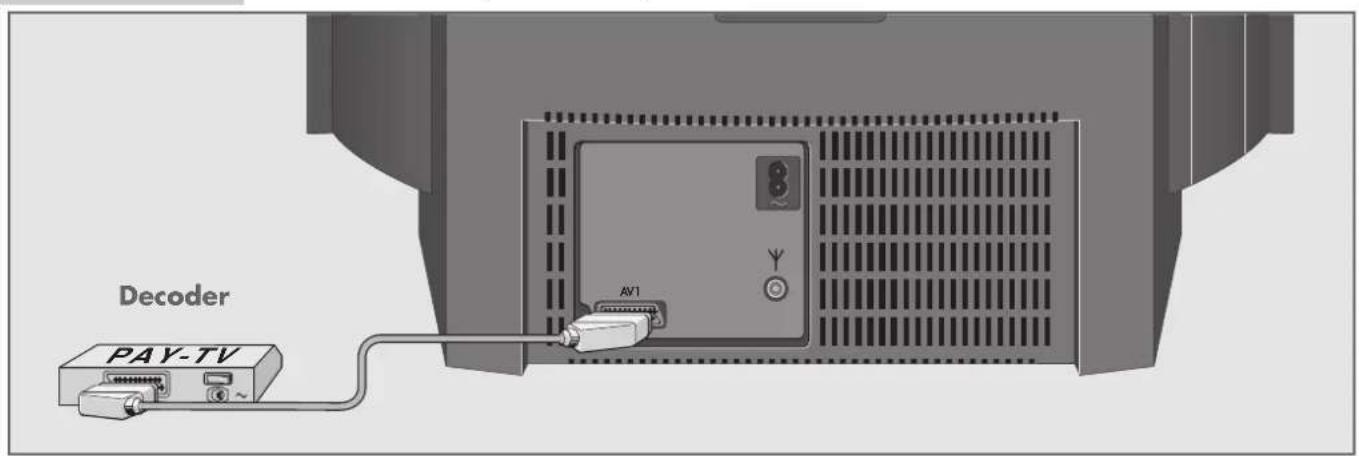

Decoder oder Satellitenreceiver Videorecorder oder SET-TOP-Box Kopfhörer

36 Sondereinstellungen

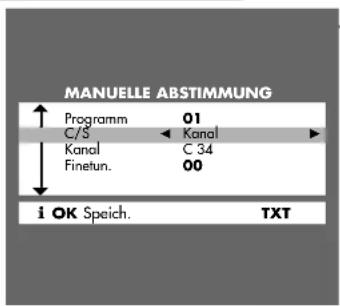

Programmplatzwahl begrenzen Fernseh-Programme einstellen – durch manuelle Eingabe Fernseh-Programme einstellen – durch den Suchlauf

40 Externe Geräte fernbedienen

Bedienen eines GRUNDIG Videorecorders Bedienen eines GRUNDIG Satellitenreceivers

41 Informationen

Technische Daten Nachrüstmöglichkeiten Service Hinweise für den Fachhandel Grundig Kundenberatungszentrum Kontaktbelegung EURO-AV-Buchse

44 Störungen selbst beheben

LIEFERUMFANG

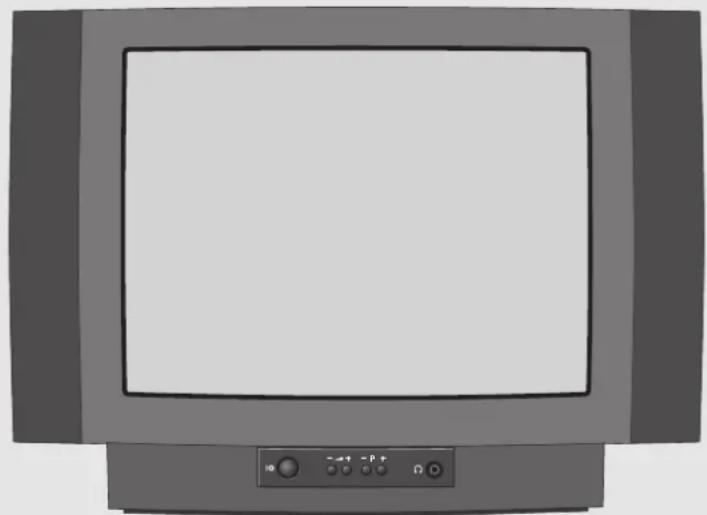

1 Fernsehgerät ELEGANCE 70 ST 70-900 DOLBY
2 Fernbedienung
3 2 Batterien, 1,5 V-, Typ Mignon
4 Netzkabel
5 Bedienungsanleitung

AUFSTELLEN UND SICHERHEIT

5 x

10 cm 20 cm 20 cm 10 cm

Damit dieses hochwertige und komfortable Fernsehgerät Ihnen lange Zeit Freude und Unterhaltung bereitet, beachten Sie beim Aufstellen des Fernsehgerätes bitte die folgenden Hinweise:

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

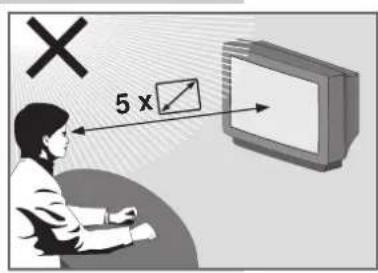

Der ideale Betrachtungsabstand beträgt 5 mal die Bildschirmdiagonale.

Fremdlicht auf den Bildschirm beeinträchtigt die Bildqualität.

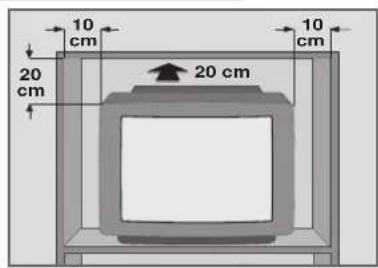

Achten Sie auf genügend große Abstände in der Schrankwand.

Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, daß es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit in Frage stellen.

Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät und keine Deckchen oder ähnliches unter das Fernsehgerät.

Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Fernsehgerät vom Fachmann entfernen.

Halten Sie das Fernsehgerät von Magnetfeldern (zum Beispiel Lautsprecherboxen) fern.

AUFSTELLEN UND SICHERHEIT

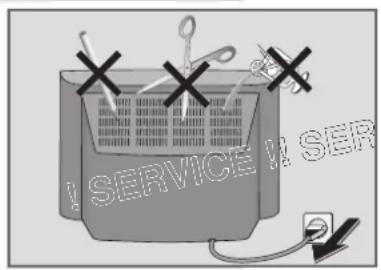

SERVICE SER

Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, übernimmt der Hersteller keine Garantie.

Achten Sie darauf, daß das Netzkabel nicht beschädigt wird.

Das Fernsehgerät darf nur mit dem beiliegenden Netzkabel betrieben werden.

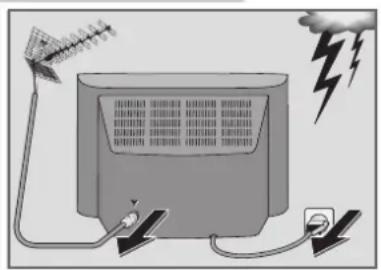

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

Bei diesem Fernsehgerät bilden Technik und Ökologie ein überzeugendes Gesamtkonzept. So werden überwiegend ökologisch hochwertige Materialien verwendet. Das Gehäuse verfügt über einen hohen Anteil an Kunststoffrecyclat und ist mit umweltschonenden Wasserlacken z. T. mit Recyclinglack lackiert. Durch die optimierte Konstruktion kann auf den Einsatz von Flammschutzmitteln im Gehäuse verzichtet werden. Um nach Gebrauchsende ein hochwertiges Recycling zu ermöglichen, ist die Materialvielfalt konsequent reduziert – alle größeren Kunststoffteile sind gekennzeichnet. Zur Erleichterung von Servicearbeiten und zur optimalen Wiederverwertung ist dieses Fernsehgerät demontagefreundlich.

AUF EINEN BLICK

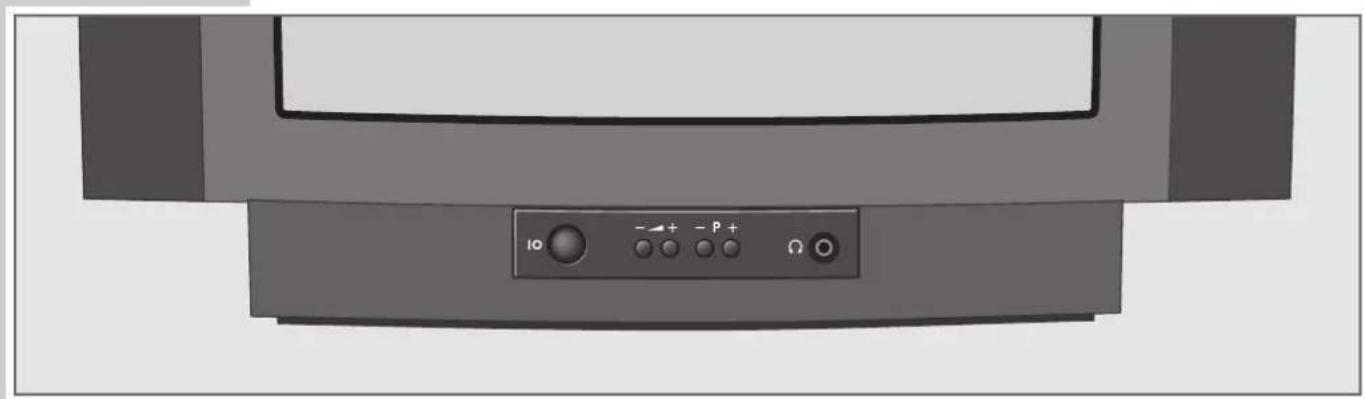

Die Vorderseite des Fernsehgerätes

Wählt Programme auf/abwärts.

10

Schaltet das Fernsehgerät ein/aus.

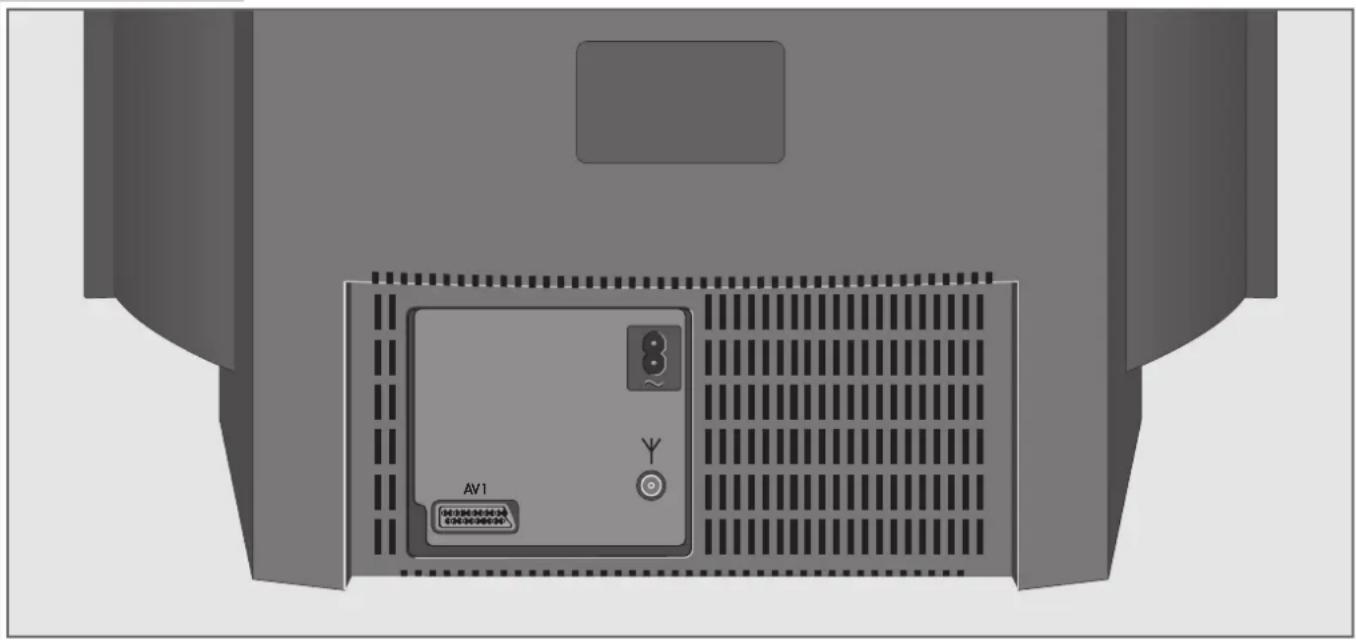

Die Rückseite des Fernsehgerätes

Netzkabel zur Steckdose.

Antenneneingangsbuchse (von der Hausantenne).

AV 1 Euro/AV-Buchse (FBAS, S-VHS).

AUF EINEN BLICK

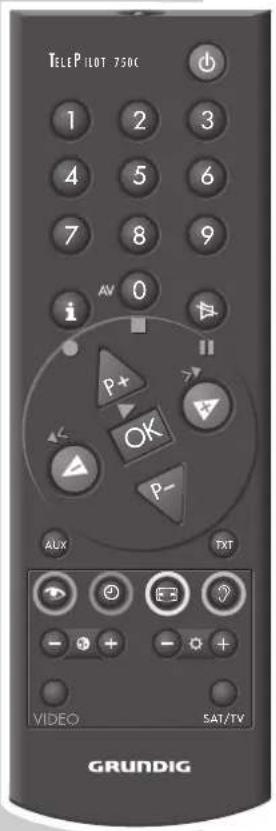

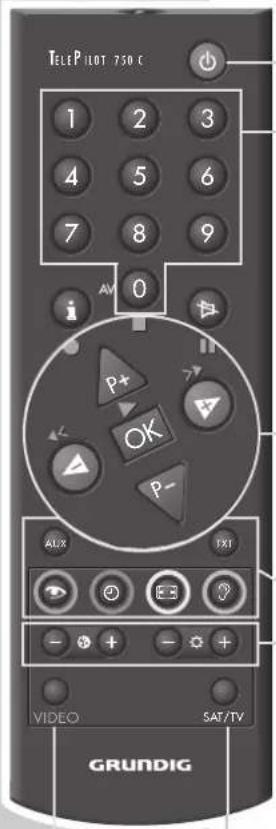

Die Fernbedienung

TELEPILOT 750 C 1 2 3 4 5 6 7 8 9 AV 0 P+ OK P- AUX FX1 - + - + VIDEO SAT/TV GRUNDIG

Schaltet das Fernsehgerät ab (Stand-by).

1...9 Schaltet das Fernsehgerät aus Stand-by ein;

AV 0 wählt Programme und AV Programmplatz direkt. (AV2/AV3 ohne Funktion)

i

Ruft das »DIALOG CENTER« auf (mit »i« und »OK«).

Ton ein/aus (stummschalten).

Schaltet das Fernsehgerät aus Stand-by ein (nur » P- «); wählt Programme schrittweise; bewegen des Cursors nach oben/unten.

Ändert die Lautstärke; bewegen des Cursors nach links/rechts.

OK Ändert und aktiviert verschiedene Funktionen;

schaltet um zwischen den beiden zuletzt gesehenen Fernseh-Programmen.

AUX Vorwahltaste für verschiedene Funktionen.

TXT

Schaltet um zwischen Videotext-Betrieb und TV-Betrieb.

Ruft das Menü »Bildeinstellungen« auf.

Uhrzeit ein/aus.

Schaltet das Bildformat um (nur AV-Programmplatz).

Ruft das Menü »Toneinstellungen« auf.

Farbstärke ändern.

Helligkeit ändern.

Schaltet auf die Bedienung eines GRUNDIG Satelliten-Receivers. Die Möglichkeiten sind auf Seite 40 beschrieben.

VIDEO

Schaltet auf die Bedienung eines GRUNDIG Video-Recorders.

Die Möglichkeiten sind auf Seite 40 beschrieben.

ANSCHLIESSEN UND VORBEREITEN

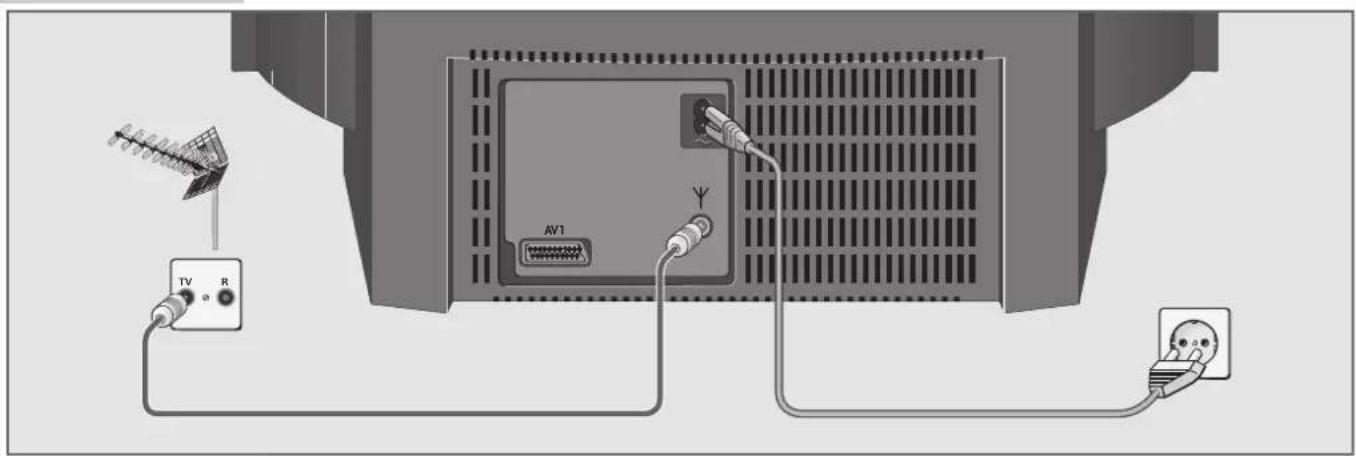

Antenne und Netzkabel anschließen

1 Antennenkabel der Hausantenne in die Antennenbuchse » Y« des Fernsehgerätes stecken.
2 Beigepacktes Netzkabel in die Buchse » \~ « des Fernsehgerätes stecken.
3 Stecker des Netzkabels in die Steckdose stecken.

ANSCHLIESSEN UND VORBEREITEN

Batterien in die Fernbedienung einlegen

1 Batteriefach öffnen, dazu Deckel abnehmen.

2 Batterien einlegen (Typ Mignon, z.B. UM-3 oder AA, 2 x1,5 V). Dabei Polung beachten (im Batteriefachboden markiert).

Hinweis:

Bei verbrauchter Batterie erscheint am Bildschirm die Einblendung: »Battery«.

Wenn das Fernsehgerät auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen. Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Umwelthinweis

Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

EINSTELLUNGEN

Fernseh-Programme einstellen

Das Fernsehgerät ist mit einem automatischen Programmsuchlauf ausgestattet. Sie starten den automatischen Suchlauf und können danach die Fernseh-Programme in der Reihenfolge Ihrer Wahl sortieren.

Es stehen 99 Programmplätze für Fernseh-Programme zur Verfügung, die beliebig mit Fernseh-Programmen von der Antenne oder vom Kabelanschluß belegt werden können.

Sie können auch Fernseh-Programme – die mehrmals gefunden wurden oder deren Empfangsqualität zu schlecht ist – aus den Programmtabellen löschen.

Fernseh-Programme einstellen – mit dem automatischen Suchlauf

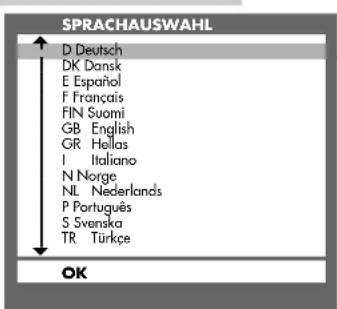

SPRACHAUSWAHL D Deutsch DK Dansk E Español F Français FIN Suomi GB English GR Hellas I Italiano N Norge NL Nederlands P Português S Svenska TR Türkçe OK

AUTOMATIC TUNING SYSTEM

1 Fernsehgerät mit »IO« am Fernsehgerät einschalten.

– Die Seite »SPRACHAUSWAHL« wird eingeblendet.

2 Sprache mit » P+ « oder » P- « wählen mit »OK« bestätigen.

– Die Seite »AUTOMATIC TUNING SYSTEM« blendet sich ein und der Suchlauf beginnt.
- Der Suchlauf kann – je nach Anzahl der zu empfangenden Fernseh-Programme – eine Minute und länger dauern.
- Nach dem Suchvorgang schaltet das Fernsehgerät auf Programmplatz 1 und die Seite »SORTIER.« wird eingeblendet.

Hinweise:

Finden Sie Ihr Land nicht in der Liste, wählen Sie »* übrige«.

Wenn die Seite »Dialogsprache einstellen« nicht erscheint, lesen Sie bitte das Kapitel »Alle Fernsehprogramme neu einstellen« auf Seite 39.

EINSTELLUNGEN

SORTIER. P 01 P 02 P 03 P 04 P 05 P 06 P 07 P 08 P 09 P 10 OK Sortier. AUX Löschen i Zurück TXT TV

Fernseh-Programme löschen

1 In der Tafel »SORTIER.« das Fernseh-Programm, das gelöscht werden soll mit » _P+ « oder » ^P « wählen.
2 Fernseh-Programm mit »AUX« löschen.

Hinweis:

Weitere Fernseh-Programme löschen, dazu die Pkt.1 und 2 wiederholen.

SORTIER. P 01 P 02 P 03 P 04 P 05 P 06 P 07 P 08 P 09 P 10 OK Sortier. AUX Löschen i Zurück TXT TV

Fernseh-Programme sortieren

1 In der Tafel »SORTIER.« das Fernseh-Programm, das umsortiert werden soll mit » P+ « oder » P- « wählen.
2 Fernseh-Programm mit »OK« markieren.
3 Neuen Programmplatz mit » P+ « oder » P- « wählen.
4 Einstellung mit »OK« speichern.

Hinweis:

Weitere Fernseh-Programme sortieren, dazu die Pkt.1 bis 4 wiederholen.

5 Einstellung mit »TXT« beenden.

EINSTELLUNGEN

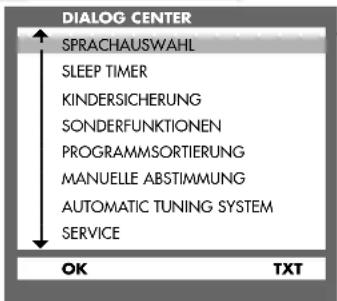

Das Dialogcenter

Das Dialogcenter ist die Steuerzentrale Ihres Fernsehgerätes.

Hier können Sie vielfältige Einstellungen vornehmen, Informationen und Hilfen zur Bedienung Ihres Fernsehgerätes abrufen.

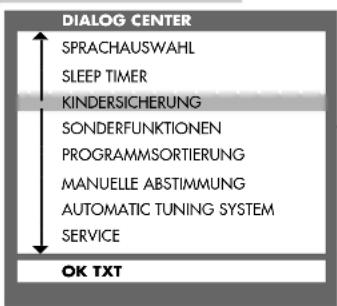

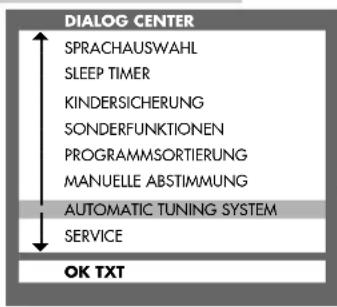

DIALOG CENTER SPRACHAUSWAHL SLEEP TIMER KINDERSICHERUNG SONDERFUNKTIONEN PROGRAMMSORTIERUNG MANUELLE ABSTIMMUNG AUTOMATIC TUNING SYSTEM SERVICE OK TXT

1 »DIALOG CENTER« aufrufen, dazu »i« und danach »OK« drücken.

• Tastensymbole und Dialogzeilen zeigen die möglichen Bedienschritte.
• Die Zeichen am Bildschirm sind Symbole für folgende Tasten der Fernbedienung:

Symbol Taste Funktion

i Ruft das »DIALOG CENTER« auf (»i« und »OK«) und schaltet von den Seiten zurück auf das »DIALOG CENTER«.

▲ P+ P+ Wählt Zeilen oder Funktionen auf einer Seite.

Wählt Zeilen oder Funktionen auf einer Seite.

Ändert Einstellungen.

OK OK Bestätigt Funktionen.

TXT

TXT

Beendet Einstellungen.

2 »DIALOG CENTER« mit »TXT« abschalten.

EINSTELLUNGEN

Bild-Einstellungen

Kontrast und Schärfe einstellen

BILD Contrast Schärfe TXT

1 Das Menü »Bild« mit » eye« aufrufen.
– Das Menü »Bild« erscheint.
2 Zeile »Kontrast« oder »Schärfe« mit » △P+ «oder» ▽P- «wählen.
3 Kontrast oder Schärfe mit » ◀◀◀ oder »▶◀◀ einstellen.

Hinweis:

Das Gerät wurde mit maximalem Kontrast getestet, um die Zuverlässigkeit aller Baugruppen zu prüfen. Abhängig vom Gerätestandort und der Raumhelligkeit (Umgebungslicht) ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren, um den subjektiv besten Bildeindruck zu erhalten.

4 Einstellung mit »TXT« beenden.

Farbkontrast bei NTSC-Sendungen einstellen

BILD Kontrast Scharfe Tint TXT

1 Das Menü »Bild« mit » 📄« aufrufen. – Das Menü »Bild« erscheint.

2 Zeile »Tint« mit » ⬆p+ «oder » ▽p- «wählen.

4 Einstellung mit »TXT« beenden.

EINSTELLUNGEN

Ton-Einstellungen

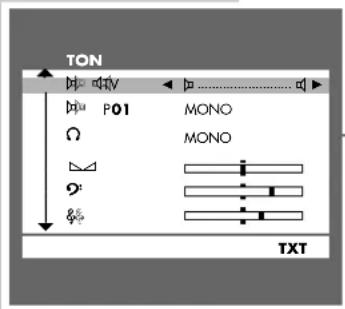

Stereobreite

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen.

TON P01 MONO Ω MONO 2' &5 TXT

1 »Ton« Menü mit »?« aufrufen.
2 Die Zeile » ▶ .. ▶ mit » △ « oder » ▽ « wählen.
3 » ▶ ...... ◁« mit » ◀◀ ◁ oder » ◄◀ ◁ wählen.
4 Einstellung mit »TXT« beenden.

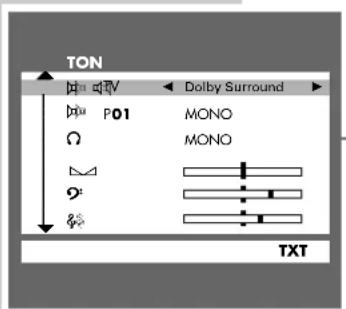

Dolby Surround\*

Dolby Surround ist eine innovative elektronische Lösung, die vollständig im Fernsehgerät integriert ist und nur noch 2 Lautsprecher benötigt, um Dolby Surround-Effekte zu erzeugen.

TON P01 MONO MONO TXT

1 »Ton« Menü mit » 2« aufrufen.
2 Die Zeile » □ .. □ » mit » △ « oder » ▽ « wählen.
3 »Dolby Surround« mit » ◀◀◀ oder »▶◀◀ wählen.
4 Einstellung mit »TXT« beenden.

EINSTELLUNGEN

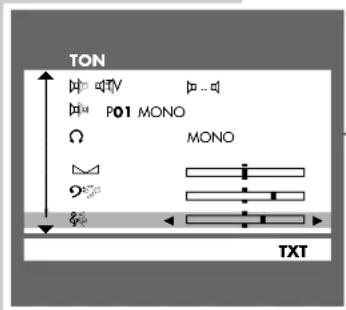

TON P01 MONO Ω MONO 9200 TXT

Balance, Bässe und Höhen ändern

1 »Ton« Menü mit » 2« aufrufen.
2 Gewünschte Zeile (» △« – Balance, » ◎: « – Bässe oder » ◎« – Höhen) mit » ◎+ ◎oder » ◎- ◎ wählen.
3 »Balance«, »Bässe« oder »Höhen« mit » ◀◀◀ oder »▶◀◀ einstellen.
4 Einstellung mit »TXT« beenden.

Stereo-/Zweiton, Mono

Empfängt das Gerät Zweiton-Sendungen – z.B. einen Spielfilm im Originalton auf Tonkanal B (Anzeige: »DUAL B«) und die synchronisierte Fassung auf Tonkanal A (Anzeige: »DUAL A«) – so können Sie den von Ihnen gewünschten Tonkanal wählen.

Empfängt das Gerät Stereo-Sendungen, schaltet es automatisch auf Stereo-Tonwiedergabe (Anzeige: »Stereo«).

Bei schlechter Stereo-Ton-Empfangsqualität können Sie den Ton auf »Mono« schalten.

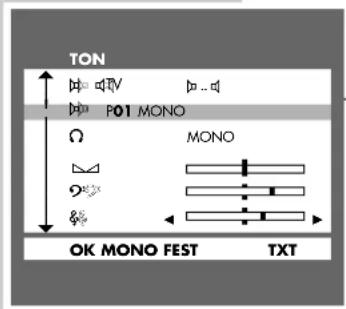

TON P01 MONO Ω MONO OK MONO FEST TXT

1 »Ton« Menü mit »?« aufrufen.
2 Die Zeile » P01« mit » △ « oder » ▽ « anwählen.
3 Gewünschte Tonart mit » ◀◀◀ oder »▶◀◀ wählen.
4 Soll die Ton-Wiedergabe eines bestimmten Programmes ständig in Mono sein, die Zeile »P..« mit »oder« anwählen und »OK« drücken.

Hinweis:

Zum Aufheben dieser Funktion Pkt. 2 wiederholen.

5 Einstellung mit »TXT« beenden.

FERNSEH-BETRIEB

Grundfunktionen

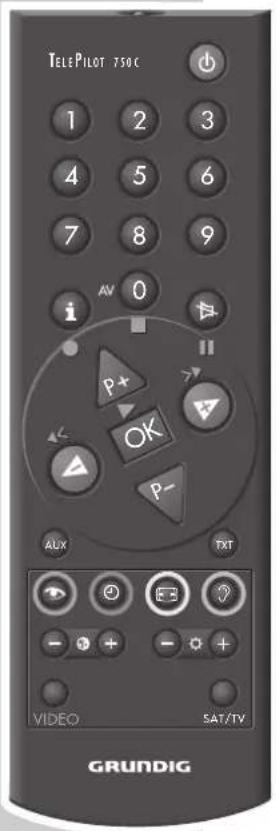

TELEPILOT 750C 1 2 3 4 5 6 7 8 9 i AV 0 P+ OK P- AUX TXT VIDEO SAT/TV GRUNDIG

Ein-/ausschalten

1 Fernsehgerät mit »IO« am Fernsehgerät einschalten. Leuchtet danach nur die LED, befindet sich das Gerät in Bereitschaft. Fernsehgerät mit »1...AV 0« oder » P« einschalten.
2 Fernsehgerät mit » in Bereitschaft (Stand-by) schalten. Fernsehgerät mit »1...AV 0« oder » aus Bereitschaft einschalten.
3 Fernsehgerät mit »IO« am Fernsehgerät vollständig ausschalten. Sie sparen dadurch Energie.

Programmplätze anwählen

1 Programmplätze (auch AV) mit »1...AV 0« direkt wählen.
2 Programmplätze mit » △◀ oder » ▽◀ schrittweise wählen.

Lautstärke, Helligkeit, Farbkontrast ändern

1 Lautstärke mit » ◀« oder » ◀« ändern.
2 Helligkeit mit »- ⚙« oder » ⚙+« ändern.
3 Farbkontrast mit »-©« oder »+« ändern.

Hinweis:

Jeder veränderte Wert wird nach einigen Sekunden gespeichert.

Zurück auf die werkseitige Einstellung, dazu »AUX« und danach »OK« drücken.

FERNSEH-BETRIEB

TELEPLOT 750 C 1 2 3 4 5 6 7 8 9 i AV 0 P+ OK P- TXTAUX VIDEO SAT/TV GRUNDIG

Ton ein/ausschalten

1 Ton mit » « ein- oder ausschalten (stummschalten).

Uhrzeit ein-/ausblenden

1 Uhrzeit mit » ein- oder ausblenden. – Nur bei Fernsehprogrammen mit Videotext.

Programmplatz-Nummer kurzzeitig einblenden

1 Programmplatz-Nummer mit »i« ein- oder ausblenden. - Bei vielen Fernseh-Programmen wird zusätzlich der Programmname einge- blendet.

Programmplatz-Nummer ständig einblenden

1 »i« drücken und warten bis die Einblendung »OK DIALOG CENTER« erlischt.
– Die Programmplatz-Nummer wird ständig eingeblendet.
2 Programmplatz-Nummer ausblenden, dazu »i« zweimal kurz drücken.

Bildformat 16:9 wählen

Wird dem Fernsehgerät über Videorecorder oder PALplus-Decoder eine PALplus-Sendung zugeführt, muß auf das Bildformat 16:9 umgeschaltet werden. Dies ist bei einem AV-Programmplatz oder einem Programmplatz mit Decoderaktivierung möglich.

1 Bildformat 16:9 mit » anwählen, am Bildschirm erscheint »16:9«.

VIDEOTEXT-BETRIEB

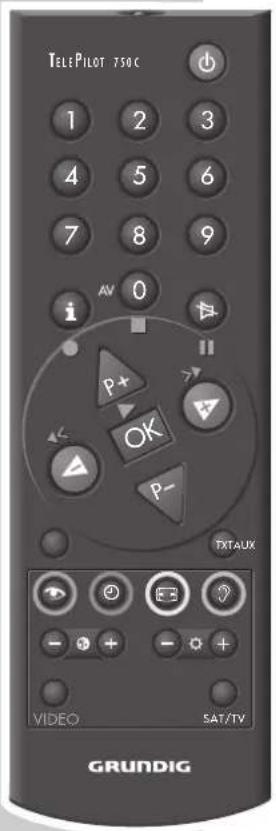

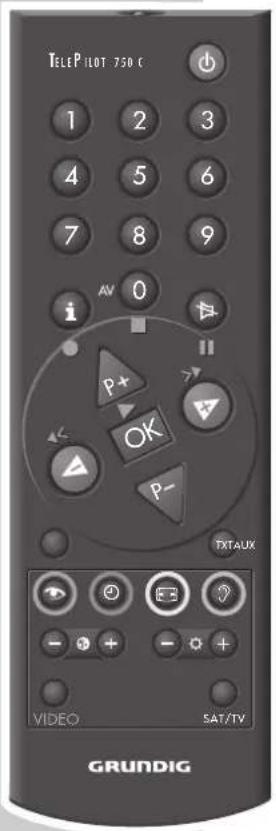

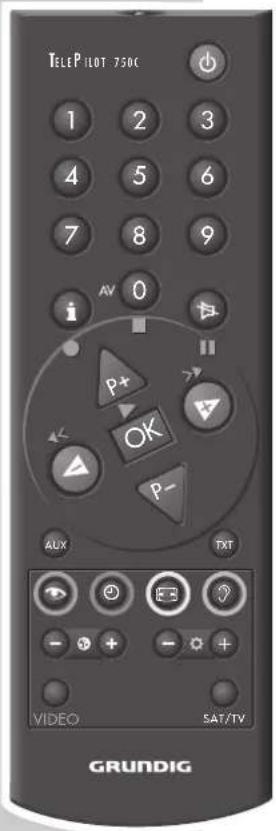

TELEPILOT 750C 1 2 3 4 5 6 7 8 9 i AV 0 P+ OK P- TXTAUX VIDEO 5AT/TV GRUNDIG

Grundfunktionen

Videotext besteht aus einer großen Anzahl von Text-Seiten, zum Beispiel Nachrichten aus Sport und Politik, Börsenkurse, Wetterberichte und vielen anderen Informationen.

Das Videotext-Angebot sowie die Organisation und der Aufbau der einzelnen Seiten ist von Sendeanstalt zu Sendeanstalt unterschiedlich.

Seiten anwählen im Videotext

1 Videotext-Betrieb mit »TXT« einschalten.
- Die Übersichts-Seite 100 oder die zuletzt aufgerufene Videotext-Seite erscheint.
2 Nummer der Videotext-Seite mit »1...0« dreistellig eingeben.
– Die Videotext-Seite erscheint nach kurzer Zeit.
3 Eine Seite zurückblättern mit » « (rot), eine Seite vorblättern mit » (grün).
4 Zur nächsten 10er Seite blättern mit »◀◀ (gelb).
5 Zur nächsten 100er Seite blättern mit » ♂« (blau).

Hinweis:

Zurück zur Übersichts-Seite 100 mit »i«.

6 Videotext mit »TXT« abschalten.

VIDEOTEXT-BETRIEB

TELEPLOT 750C 1 2 3 4 5 6 7 8 9 i AV 0 P+ OK P- AUX TXT VIDEO SAT/TV GRUNDIG

TOP-text (Table Of Pages) oder FLOF-text-Betrieb

Aus der Übersichts-Seite können verschiedene Themen, Kapitel und einzelne Seiten per Tastendruck aufgerufen werden.

1 Videotext-Betrieb mit »TXT« einschalten.

- Die Übersichts-Seite 100 oder die zuletzt aufgerufene Videotext-Seite erscheint.

Hinweis:

Am unteren Bildschirmrand sehen Sie eine Info-Zeile bestehend aus einem roten, grünen, gelben und blauen Schriftfeld.

Analog dazu finden Sie auf der Fernbedienung farblich gekennzeichnete Tasten.

2 Gewünschtes Thema mit »?« (blau) wählen.

– Die blaue Infozeile zeigt das nächste Thema.

3 Gewünschtes Kapitel des Themas mit » (gelb) wählen.

– Die gelbe Infozeile zeigt das nächste Kapitel des gewählten Themas.

4 Hat das gewählte Kapitel mehrere Einzelseiten, können diese abgerufen werden:

Mit »© « (grün) zur nächsten vorhandenen Seite blättern (mit Überlauf zum nächsten Kapitel).

Mit » (rot) Seite zurückblättern.

Hinweise:

Die Videotext-Seiten können auch direkt mit »1...0« angewählt werden.

Zurück zur Übersichts-Seite 100 mit »i«.

5 Videotext mit »TXT« abschalten.

VIDEOTEXT-BETRIEB

TELEPLOT 750 C 1 2 3 4 5 6 7 8 9 i AV 0 P+ OK P- TXTAUX VIDEO 5AT/TV GRUNDIG

Weitere Funktionen mit den Tasten der Fernbedienung

Videotext-Seite vergrößern

1 Videotext-Seite vergrößern, dazu »+« drücken.

Seiten-Stop bei Mehrfachseiten

1 Videotext-Seite anhalten, dazu »- 🔺 drücken.

2 Zurück zum automatischen Zyklus, dazu »- ☐» noch einmal drücken.

Unterseiten direkt aufrufen

1 Unterseite mit »- 🔍« anwählen.

2 Seitennummer der Unterseite mit »1...0« vierstellig eingeben. – Die Unterseite erscheint nach kurzer Zeit.

3 Zurück zum automatischen Zyklus dazu »- Ⓐ« noch einmal drücken.

Antwort-Freigabe

Sie können in bestimmten Videotext-Seiten „verdeckte“ Antworten bzw. Informationen einblenden (freigeben), z.B. um Rätsel zu lösen, oder um die VPS-Zeiten zum Programmieren eines Videorecorders zu kontrollieren

1 „Verdeckte“ Informationen mit » ◎+« aufrufen.

2 Zurück zum automatischen Zyklus, dazu » ◎◀« noch einmal drücken.

VIDEOTEXT-BETRIEB

Weitere Funktionen mit der Dialogzeile

Dialogzeile anwählen

1 Videotext-Betrieb mit »TXT« einschalten.
2 Dialogzeile mit »AUX« wählen.

Hinweis:

Aus dieser Dialogzeile wählen Sie die verschiedenen Funktionen.

Die Bedienung entnehmen Sie den folgenden Kapiteln.

Videotext-Seite vergrößern

1 Anzeige » mit » ◀ oder » ◄ wählen.
2 Videotext-Seite vergrößern, dazu »OK« wiederholt drücken.

Seiten-Stop bei Mehrfachseiten

Unter einer Mehrfachseite können mehrere Unterseiten zusammengefaßt sein, die in einem bestimmten Zyklus automatisch „weitergeblättert“ werden.

Markiert sind Mehrfachseiten durch eine Einblendung, z.B. »3/6« bedeutet, die dritte von insgesamt sechs Unterseiten ist zu sehen.

Wollen Sie eine Unterseite länger betrachten, dann kann die Seite „angehalten“ werden.

1 Anzeige » mit » oder » wählen und Seite mit »OK« „anhalten“.

- Am Bildschirm erscheint »STOP« und die Seite wird nicht mehr weitergeblättert.

2 Zurück zum automatischen Zyklus, dazu »OK« noch einmal drücken.

VIDEOTEXT-BETRIEB

Unterseiten direkt aufrufen

1 Anzeige » mit » ◀ oder » wählen und Unterseite mit »OK« aufrufen.
- In der Symbol-Zeile erscheint die angewählte Videotext-Seitennummer; z.B. »155/0001«.
2 Seitennummer der Unterseite mit »1...0« vierstellig eingeben.
– Die Unterseite erscheint nach kurzer Zeit.
3 Zurück zum automatischen Zyklus mit »OK«.

Antwort-Freigabe

Sie können in bestimmten Videotext-Seiten „verdeckte“ Antworten bzw. Informationen einblenden (freigeben), z.B. um Rätsel zu lösen, oder um die VPS-Zeiten zum Programmieren eines Videorecorders zu kontrollieren

1 Anzeige » mit » oder » wählen und Informationen mit »OK« aufrufen.

- Die „verdeckten“ Informationen werden eingeblendet.

2 Antwort-Freigabe mit »OK« abschalten.

VIDEOTEXT-BETRIEB

Wartezeiten überbrücken

Während eine Seite gesucht wird, können Sie auf das Fernseh-Programm schalten:

1 Nummer der Videotext-Seite mit »1... 0« dreistellig eingeben und mit »OK« bestätigen.
2 Anzeige »☒« mit » ◀« oder »▶« wählen und danach »OK« drücken.
- Sie sehen das Fernsehbild und am oberen Bildrand die Anzeige »«. Erscheint anstelle der Anzeige »« eine Seitennummer, dann wurde die Seite gefunden.
3 Videotext-Seite mit »OK« einblenden.
4 Videotext mit »TXT« abschalten.

Videotext-Seiten direkt anwählen (Page Catching)

Auf vielen Übersichts-Seiten finden Sie dreistellige Seitennummern, diese können Sie direkt anwählen.

1 Videotext-Betrieb mit »TXT« einschalten.
2 Funktion Page Catching mit » △P+ « oder » ▽P- « anwählen.
- Am oberen Bildrand wird »Pagecatching OK« eingeblendet, an der ersten oder letzten Seitennummer steht ein Cursor.
3 Gewünschte Seitennummer mit » P+ « oder » P- « wählen und mit »OK« bestätigen.
– Die Seite erscheint nach kurzer Zeit.

KOMFORTFUNKTIONEN

Komfortfunktionen mit dem Menü »SONDERFUNKTIONEN«

DIALOG CENTER SPRACHAUSWAHL SLEEP TIMER KINDERSICHERUNG SONDERFUNKTIONEN PROGRAMMSORTIERUNG MANUELLE ABSTIMMUNG AUTOMATIC TUNING SYSTEM SERVICE OK TXT

1 »DIALOG CENTER« aufrufen, dazu »i« und danach »OK« drücken.

2 Aus dem »DIALOG CENTER« die Zeile »SONDERFUNKTIONEN« mit »?« oder »« anwählen und mit »OK« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Einschalten mit ...

Wenn Sie das Fernsehgerät häufig als AV-Monitor einsetzen – z.B. bei dem Betrieb mit einem Satellitenreceiver – kann mit dieser Funktion dem Programmplatz »AV« Vorrang eingeräumt werden.

Nach dem Einschalten des Fernsehgerätes mit der Netztaste erscheint anstelle des Programmplatzes »P 1« der Programmplatz »AV«.

SONDERFUNKTIONEN TV einsch. mit AV Bild-/Toneinst. ein Autom. Laufst. aus Decoder P01 aus i TXT

1 Die Zeile »TV einsch. mit« mit » P+ « oder » P- « anwählen und mit » ◀ « oder »▶ « Programmplatz »AV« wählen.

2 Einstellung mit »TXT« beenden.

Bild-/Tonskala aus-/einschalten

Beim Einstellen der Lautstärke, Helligkeit und Farbkontrast wird jeweils eine Skala eingeblendet. Diese Skala kann abgeschaltet werden.

1 Die Zeile »Bild-/Toneinst.« mit » P+ « oder » P- « anwählen und mit » ◀ « oder » ◄ « aus« wählen.

2 Einstellung mit »TXT« beenden.

SONDERFUNKTIONEN TV einsch. mit AV Bild-/Toneinst. Autom. Laufst. Decoder P01 ein aus aus i TXT

KOMFORTFUNKTIONEN

SONDERFUNKTIONEN TV einsch. mit AV Bild-/Toneinst. ein Autom. Lausst. aus Decoder P01 aus i TXT

Lautstärke anpassen

Die Lautstärke zwischen normalen Fernsehsendungen und Werbeeinblendungen kann unterschiedlich laut sein. Dies können Sie ausgleichen.

1 Die Zeile »Autom. Lautst.« mit » ⬆p+ «F oder » ▽ «F anwählen und mit » ◀ «C oder »▶ «E ein« wählen.

Hinweis:

Die Zeile »Autom. Lautst.« erscheint nicht, wenn im »Ton« Menü »Dolby Surround« gewählt wurde.

2 Einstellung mit »TXT« beenden.

Ausschaltzeit eingeben mit dem Menü »Sleep Timer«

Mit dem Menü »SLEEP TIMER« können Sie für ihr Fernsehgerät eine Ausschaltzeit eingeben. Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by).

1 Aus dem »DIALOG CENTER« die Zeile »SLEEP TIMER« mit »P« «P» oder »?« anwählen und mit »OK« bestätigen.
- Das Menü »SLEEP TIMER« wird eingeblendet.

2 Gewünschte Ausschaltzeit (von 01...99 Minuten) mit »1...0« zweistellig eingeben.

Hinweis:

Die Ausschaltzeit kann mit »AUX« gelöscht werden.

3 Einstellung mit »TXT« beenden.

KOMFORTFUNKTIONEN

Komfortfunktionen mit dem Menü »SERVICE«

Hinweis:

Die Funktionen der Zeilen »Service Code« und »IDP2 HP« sind dem Fachhändler vorbehalten.

SERVICE Decoder (P1-99) ← aus Farbe P01 auto Blauer Bildschirm ein Schwarz. Bildschirm aus IDP2 HP Sendername ein SAT aus Service Code ---- i TXT

1 »DIALOG CENTER« aufrufen, dazu »i« und danach »OK« drücken.

2 Aus dem »DIALOG CENTER« die Zeile »SERVICE« mit » P+ «P oder » P «P anwählen und mit »OK« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

SERVICE Decoder (P1-99) aus Farbe P01 auto Blauer Bildschirm ein Schwarz, Bildschirm aus IDP2 HP Sendename ← ein → SAT aus Service Code ---- i TXT

Einblendung des Sendernamens ein-/ausschalten

Von einigen Sendeanstalten wird der Sendername angeboten. Dieser wird beim Wechseln des Programmplatzes kurz am Bildschirm angezeigt. Sie können diese Anzeige abschalten.

1 Die Zeile »Sendername« mit » ⬆+ «oder » ⬆- «anwählen und mit » ⬇« oder »▶«»aus« wählen.

2 Einstellung mit »TXT« beenden.

Farbnorm manuell einstellen

Beim Einstellen der Fernsehprogramme mit dem Programmsuchlauf wird die Farbnorm automatisch zugeordnet. Ist die Farbe der verschiedenen Programme in Ordnung, brauchen Sie diese Einstellung nicht durchführen.

SERVICE Decoder (P1-99) aus Farbe P01 auto Blauer Bildschirm ein Schwarz. Bildschirm aus IDP2 HP Sendername ein SAT aus Service Code ---- i TXT

1 Zeile »Farbe P..« mit » △◀ oder »▼◀ wählen und mit » ◀◀ oder »▶◀ benötigte Farbnorm wählen.

2 Einstellung mit »TXT« beenden.

KOMFORTFUNKTIONEN

SERVICE Decoder (P1-99) aus Farbe P01 auto Blauer Bildschirm ← ein Schwarz. Bildschirm aus IDP2 HP Sondername ein SAT aus Service Code ---- i TXT

Blauer Bildschirm wählen

Mit dieser Einstellung wird bei verrauschtem Bild auf ein blaues Bild umgeschaltet werden.

1 Zeile »Blauer Bildschirm« mit » ⬆ oder » ⬆ wählen und mit » ◀ oder » ◀ ein« wählen.
2 Einstellung mit »TXT« beenden.

Schwarzer Bildschirm wählen

Mit dieser Einstellung wird störendes Programmflimmern während des Umschalten des Programmplatzes vermieden.

SERVICE Decoder (P1-99) aus Farbe P01 auto Blauer Bildschirm Schwarz. Bildschirm IDP2 HP Sendemame SAT Service Code ---- i TXT

1 Zeile »Schwarz. Bildschirm« mit » △«oder » ▽«wählen und mit » ◯«oder »▶«ein« wählen.
2 Einstellung mit »TXT« beenden.

Anpassung für Satellitenreceiver SNR 105

Diese Einstellung ist nur notwendig, wenn ein MicroSAT-Receiver SNR 105 angeschlossen ist.

Drei Einstellungen stehen zur Wahl: »ON 1«, »ON 2«, »aus«.

Welche Einstellungen Sie vornehmen müssen, entnehmen Sie der Bedienungsanleitung des SNR 105.

Ist kein SNR 105 angeschlossen, muß die Einstellung »aus« gewählt werden.

Wurde »ON 1« ohne angeschlossenen SNR 105 gewählt, ist keine Programmplatzwahl möglich, der Bildschirm bleibt dunkel und die Anzeige SAT wird eingebendet.

SERVICE Decoder (P1-99) aus Farbe P01 auto Blauer Bildschirm ein Schwarz. Bildschirm aus IDP2 HP Sendername ein SAT ← aus Service Code ---- i TXT

1 Zeile »SAT« mit » △ «oder » ▽ «wählen und mit » ◀ «oder » ◆ «ON 1«, »ON 2« oder »aus« wählen.
2 Einstellung mit »TXT« beenden.

KINDERSICHERUNG

DIALOG CENTER SPRACHAUSWAHL SLEEP TIMER KINDERSICHERUNG SONDERFUNKTIONEN PROGRAMMSORTIERUNG MANUELLE ABSTIMMUNG AUTOMATIC TUNING SYSTEM SERVICE OK TXT

KINDERSICHERUNG i 0-9 TXT

KINDERSICHERUNG ■ 234 i 0-9 TXT

Kindersicherung aktivieren

1 »DIALOG CENTER« aufrufen, dazu »i« und danach »OK« drücken.
2 Die Zeile »KINDERSICHERUNG« mit » ⬆p+ «oder » √wählen und mit »OK« bestätigen.
3 Geheimzahl mit »1...0« vierstellig eingegeben und mit »OK« speichern. – Der Schlüssel erscheint in „Rot“.
4 Einstellung mit »TXT« beenden. - Nach dem Aus- und Wiedereinschalten des Fernsehgerätes ist die Kindersicherung aktiviert. Es blendet sich die Seite »Kindersicherung« ein, alle Funktionen sind gesperrt.

Kindersicherung kurzzeitig abschalten

1 Fernsehgerät einschalten und Geheimzahl mit »1...0« vierstellig eingeben. - Das Fernsehgerät schaltet auf das Fernsehbild. Nach erneutem Aus- und Wiedereinschalten des Fernsehgeräts ist die Kindersicherung wieder aktiv.

Hinweis:

Falls Sie die Geheimzahl vergessen haben, hilft Ihnen eine Ziffernkombination im Kapitel „STÖRUNGEN SELBST BEHEBEN“ auf Seite 45 weiter.

Kindersicherung abschalten

1 Fernsehgerät einschalten.
2 Geheimzahl mit »1...0« vierstellig eingegeben.
3 Die Zeile »KINDERSICHERUNG« mit » ⚠️« oder » ⚠️« wählen und mit »OK« bestätigen.
4 Geheimzahl mit »1...0« vierstellig eingegeben und mit »AUX« bestätigen. – Die Kindersicherung ist aufgehoben.
5 Einstellung mit »TXT« beenden.

BETRIEB MIT EXTERNEN GERÄTEN

Decoder oder Satellitenreceiver

Wenn das Fernsehgerät verschlüsselte Programme privater Anbieter empfängt, ist dafür ein Decoder notwendig.

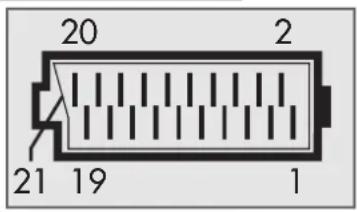

Decoder oder Satellitenreceiver an Buchse »AV 1« (EURO AV) anschließen

1 Buchse »AV1« (EURO AV) des Fernsehgerätes und die entsprechende Buchse des Decoders mit einem EURO/AV-Kabel verbinden.

Hinweis:

An diese Buchse kann alternativ auch ein Satellitenreceiver angeschlossen werden.

Wollen Sie einen Satellitenreceiver und einen Decoder anschließen, muß der Decoder am Satellitenreceiver angeschlossen werden.

BETRIEB MIT EXTERNEN GERÄTEN

Einstellungen für den Betrieb mit Decoder

1 Programmplatz wählen, mit dem das verschlüsselte Programm belegt ist. - Das Fernsehgerät schaltet automatisch auf Programmplatz »AV1«.
2 Dialogcenter aufrufen, dazu »i« und danach »OK« drücken.
3 Die Zeile »SONDERFUNKTIONEN« mit » △◀◀ oder »▼◀◀ anwählen und mit »OK« bestätigen.
4 Die Zeile »Decoder P ..« mit » ⚠️« oder » ⚠️«« anwählen. – »P ..« zeigt den gewählten Programmplatz.
5 Einstellung »ON 1«, »ON 2« oder »ON 3« mit »◀◀ oder »▶◀◀ wählen. - Diese Einstellung ist abhängig vom verwendeten Decoder. - Wenn kein Decoder angeschlossen ist, auf »aus« stellen.
Diese Einstellung kann für alle Programmplätze (1–99) aktiviert werden, siehe Kapitel „Einstellungen für alle Programmplätze“, auf dieser Seite.
6 Einstellung mit »TXT« beenden.

Hinweis:

Einstellungen für alle Programmplätze (1-99)

1 Dialogcenter aufrufen, dazu »i« und danach »OK« drücken.
2 Die Zeile »SERVICE« mit » △ « oder » ▽ « anwählen und mit »OK« bestätigen.
3 Die Zeile »Decoder (P1-99)« mit » _P+ «oder » ^P- «anwählen.
4 Einstellung »aus«, »ON 1«, »ON 2«, »ON 3« oder »manuell« mit » ◀◀◀◀ oder »▶◀◀ sind anwählbar. - Die Einstellungen ON1, ON2, ON3 sind vom verwendeten Decoder abhängig. - Wird der Decoder programmplatzbezogen eingestellt ist automatisch die Einstellung »manuell« gewählt.
5 Einstellung mit »TXT« beenden.

SONDERFUNKTIONEN TV einsch. mit AV Bild-/Toneinst. Autom. Lautst. Decoder P01 Video AV1 ein aus VHS i TXT

SERVICE Decoder (P1-99) ← aus Farbe P01 auto Blauer Bildschirm ein Schwarz. Bildschirm aus IDP2 HP Sendername ein SAT aus Service Code ---- i TXT

BETRIEB MIT EXTERNEN GERÄTEN

Videorecorder oder SET-TOP-Box

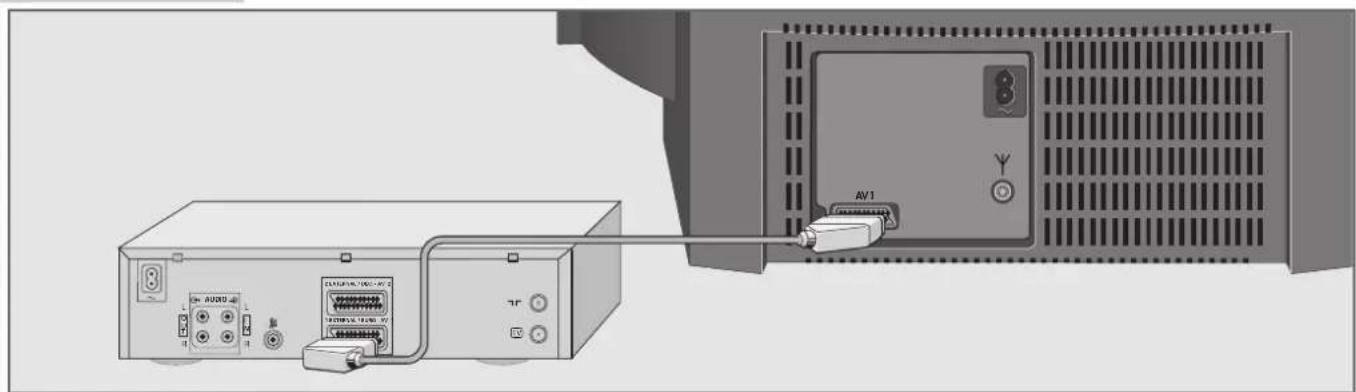

Videorecorder oder SET-TOP-Box an Buchse »AV1« (EURO AV) anschließen

1 Buchse »AV1« (EURO AV) des Fernsehgerätes und die entsprechende Buchse des Video-Recorders oder SET-TOP-Box mit einem EURO/AV (Scart)-Kabel verbinden.

Betrieb mit Videorecorder oder SET-TOP-Box

1 Videorecorder oder SET-TOP-Box einschalten und die gewünschte Funktion wählen. (Hinweis: AV 2/AV 3-Stellung ohne Funktion).
2 Programmplatz »AV 1« mit »0 AV« wählen. - Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Informationen des Videorecorders oder der SET-TOP-Box.

BETRIEB MIT EXTERNEN GERÄTEN

Videostandard (VHS oder SVHS) einstellen

Diese Einstellung ist vom angeschlossenen Videorecorder abhängig.

SONDERFUNKTIONEN TV einsch. mit AV Bild-/Toneinst. ein Autom. Laufst. aus Decoder P01 aus Video AV1 VHS i TXT

1 Programmplatz »AV 1« mit »0 AV« wählen.
2 »DIALOG CENTER« aufrufen, dazu »i« und danach »OK« drücken.
3 Die Zeile »SONDERFUNKTIONEN« mit » P+ « oder » F- « anwählen und mit »OK« bestätigen.
4 Zeile »Video« mit » △ « oder » ▽ « wählen, mit »OK« bestätigen und mit » ◀ « oder » ▶ « VHS« oder »SVHS« wählen.
5 Einstellung mit »TXT« beenden.

Betrieb mit Videorecorder oder SET-TOP-Box

1 Videorecorder oder SET-TOP-Box einschalten und die gewünschte Funktion wählen.
2 Programmplatz »AV1« mit »0 AV« wählen. - Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Informationen des Videorecorders oder der SET-TOP-Box.

BETRIEB MIT EXTERNEN GERÄTEN

Kopfhörer

Kopfhörer anschließen

1 Kopfhörer-Stecker (3,5 mm ø Klinke) in die Kopfhörer-Buchse an der Vorderseite des Fernsehgerätes stecken.

Stereo-/Zweiton, Mono für den Kopfhörer wählen

1 »Ton« Menü mit » 2« aufrufen.
2 Die Zeile »Ω « mit » P+ « oder » P- « anwählen und mit » ◀ « oder » ◄ « gewünschte Tonart wählen; »Mono« oder »Stereo« und bei Zweiton-Sendungen »DUAL A« oder »DUAL B«.
3 Einstellung mit »TXT« beenden.

Lautstärke des Kopfhörers ändern

1 »AUX« drücken und mit »◀« oder »▶« die Lautstärke des Kopfhörers einstellen.

- Der geänderte Wert wird auf einer Skala angezeigt.

SONDEREINSTELLUNGEN

Programmplatzwahl begrenzen

Der Programmsuchlauf hat alle gefundenen Fernseh-Programme gespeichert und „sperrt“ den ersten nichtbelegten Programmplatz automatisch.

Dadurch können bei der schrittweisen Programmplatzwahl mit » P« « oder » « nur die gefundenen Fernseh-Programme angewählt werden.

Sie können diese Begrenzung auch manuell eingeben. Im Beispiel wurde ab Programmplatz 6 „gesperrt“.

MANUELLE ABSTIMMUNG Programm 06 C/S Kanal Kanal C 34 Finetun. 00 i OK Speech. 0-9 TXT

1 »DIALOG CENTER« aufrufen, dazu »i« und danach »OK« drücken. - Am Bildschirm erscheint die Seite »DIALOG CENTER«.
2 Zeile »MANUELLE ABSTIMMUNG« mit » P+ « oder » P- « wählen und mit »OK« bestätigen.
3 Programmplatz (im Beispiel 6) mit » ◀◀◀ oder »▶◀◀ oder »1...0« wählen.
4 Zeile »C/S« mit » △ « oder » ▽ « wählen und mit » ◀ « oder » ◄ « die Anzeige »Kanal« wählen.
5 Zeile »Kanal« mit » △ «oder » ▽ «wählen und mit »1...0« »00« eingeben.
6 Einstellung mit »OK« speichern.

- Jetzt können nur die ersten 5 Programmplätze (und der Programmplatz »AV«) mit » P+ « oder » P- « gewählt werden.

- Alle einstelligen Programmplätze – auch die „gesperrten“ – können weiterhin mit »1...0« gewählt werden.

Wird ab Programmplatz 11 gesperrt, können alle Programmplätze mit »1...0« gewählt werden.

7 Einstellung mit »TXT« beenden.

SONDEREINSTELLUNGEN

Fernseh-Programme einstellen – durch manuelle Eingabe

Diese Einstellung ist nur dann erforderlich, wenn ein neues Fernseh-Programm hinzukommt und Sie Ihre spezielle Reihenfolge der Programmplätze beibehalten wollen (z.B. ARD = 1, ZDF = 2 ... usw.).

MANUELLE ABSTIMMUNG Programm 01 C/S Kanal Kanal C 34 Finetun. 00 i OK Speich. 0-9 TXT

1 »DIALOG CENTER« aufrufen, dazu »i« und danach »OK« drücken. - Am Bildschirm erscheint die Seite »DIALOG CENTER«.
2 Zeile »MANUELLE ABSTIMMUNG« mit » △ «oder » ▽ «wählen und mit »OK« bestätigen.
3 Programmplatz mit » ◀◀◀ oder » ▶◀◀ oder »1...0« wählen.
4 Zeile »C/S« mit » △ « oder » ▽ « wählen und mit » ◀ « oder » ◄ « die Anzeige »Kanal« oder »Sonderkanal« wählen.
5 Zeile »Kanal« mit » △◀◀ oder » ▽◀◀ wählen und mit » ◀◀◀ oder » ◀◀◀ oder mit »1...0« gewünschte Kanalzahl eingeben.
6 Bild feinabstimmen (wenn notwendig), dazu die Zeile »Finetun.« mit » P+ «7» oder »P- «wählen und mit » ◀◀◀◀◀◀◀ Feinabstimmung verändern.
7 Einstellung mit »OK« speichern.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt. 3 bis 8 wiederholen.

8 Einstellung mit »TXT« beenden.

MANUELLE ABSTIMMUNG Programm 01 C/S Kanal Kanal C 34 Finetun. 00 i OK Speich. TXT

SONDEREINSTELLUNGEN

MANUELLE ABSTIMMUNG Programm 01 C/S ← Kanal Kanal C 34 Finetun. 00 i OK Speich. TXT

Fernseh-Programme einstellen – durch den Suchlauf

MANUELLE ABSTIMMUNG Programm 01 C/S Kanal Kanal Finetun. Kanal C 34 00 i OK Speich. 0-9 ■ Suchen TXT

1 »DIALOG CENTER« aufrufen, dazu »i« und danach »OK« drücken. - Am Bildschirm erscheint die Seite »DIALOG CENTER«.
2 Zeile »MANUELLE ABSTIMMUNG« mit » △◀ oder » ▽◀ wählen und mit »OK« bestätigen.
3 Zeile »C/S« mit » △ « oder » ▶ « wählen und mit » ◀ « oder » ◆ « die Anzeige »Kanal« oder »Sonderkanal« wählen.
4 Zeile »Kanal« mit » ⬆P+ «oder » P- « wählen.
5 Suchlauf starten, dazu » 3« drücken.

Hinweis:

Die Farb- und Tonnorm wird automatisch zugeordnet. Ist die Farbe und/oder der Ton nicht in Ordnung, wählen Sie die Zeile »Standard« mit » △« oder »▽« an. Mit » ◀« oder »▶« benötigte Einstellung wählen.

MANUELLE ABSTIMMUNG Programm 01 C/S Kanal Kanal C 34 Finetun. 00 i OK Speich. TXT

6 Zeile »Programm« mit » P+ « oder » F- « wählen und gewünschten Programmplatz mit »1...0« eingeben.

7 Bild feinabstimmen (wenn notwendig), dazu die Zeile »Finetun.« mit » P+ « oder » ▼ « wählen und mit » ◀ « oder » ▶ « Feinabstimmung verändern.

8 Einstellung mit »OK« speichern.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt. 3 bis 8 wiederholen.

9 Einstellung mit »TXT« beenden.

SONDEREINSTELLUNGEN

DIALOG CENTER SPRACHAUSWAHL SLEEP TIMER KINDERSICHERUNG SONDERFUNKTIONEN PROGRAMMSORTIERUNG MANUELLE ABSTIMMUNG AUTOMATIC TUNING SYSTEM SERVICE OK TXT

Alle Fernseh-Programme neu einstellen

Sie können alle Fernsehprogramme (z.B bei einem Wohnortwechsel) neu einstellen.

1 »DIALOG CENTER« aufrufen, dazu »i« und danach »OK« drücken.
2 Die Zeile »AUTOMATIC TUNING SYSTEM« mit » P+ « oder » P- « wählen und mit »OK« bestätigen.
– Die Seite »AUTOMATIC TUNING SYSTEM« blendet sich ein.

3 Suchlauf starten, dazu »OK« drücken.

- Der Suchlauf beginnt.

SORTIER. P 01 P 02 P 03 P 04 P 05 P 06 P 07 P 08 P 09 P 10 OK Sortier. AUX Löschen i Zurück TXT TV

Fernseh-Programme löschen

1 In der Tafel »SORTIER.« das Fernseh-Programm, das gelöscht werden soll mit » △◀ oder » ▽◀ wählen und Fernseh-Programm mit »AUX« löschen.

Hinweis:

Weitere Fernseh-Programme löschen, dazu Pkt. 1 wiederholen.

SORTIER. P01 P02 P03 P04 P05 P06 P07 P08 P09 P10 OK Sortier. AUX Löschen i Zurück TXT TV

Fernseh-Programme sortieren

1 In der Tafel »SORTIER.« das Fernseh-Programm, das umsortiert werden soll, mit » P+ « oder » P- « wählen und mit »OK« markieren.
2 Neuen Programmplatz mit » ⬆p+ «oder » ⬆p- «wählen.
3 Einstellung mit »OK« speichern.
Hinweis:
Weitere Fernseh-Programme sortieren, dazu die Pkt.1 bis 3 wiederholen.
4 Einstellung mit »TXT« beenden.

EXTERNE GERÄTE FERNBEDIENEN

TELEPLOT 750C 1 2 3 4 5 6 7 8 9 i AV 0 P+ OK P- AUX TXT VIDEO SAT/TV GRUNDIG

Bedienen eines GRUNDIG Videorecorders

Zum Bedienen des GRUNDIG-Videorecorders »VIDEO« drücken und gedrückt halten.

Schaltet den Videorecorder ab (Stand-by).

1...0 Schaltet den Videorecorder aus Stand-by ein; direkte Programmwahl.

P- P+ Schrittweise Programmwahl.

- Aufnahme.

Wiedergabe.

II Pause.

■ Stopp.

Bildsuchlauf rückwärts.

Bildsuchlauf vorwärts.

Bedienen eines GRUNDIG Satellitenreceivers

Zum Bedienen des GRUNDIG-Satellitenreceivers »SAT« drücken und gedrückt halten.

Schaltet den Satellitenreceiver ab (Stand-by).

1...0 Schalten den Satellitenreceiver aus Stand-by ein; direkte Programmwahl.

P- P+ Schrittweise Programmwahl.

INFORMATIONEN

Technische Daten

Netzspannung:

220 – 240V, 50/60 Hz, (Regelbereich des Netzteiles 165...265V)

Leistungsaufnahme:

im Betrieb ca. 80 W, in Bereitschaft ca. 6 W

Tonendstufe:

2 x 8 Watt Musik

2 x 4 Watt Sinus

Empfangsbereiche:

C01 ... C99, Sonderkanäle S01 ... S41

Programmplätze:

99 und 1 AV

Nachrüstmöglichkeiten

SAT:

Das Fernsehgerät ist mit einem SAT-Baustein SER 251 nachrüstbar. Fragen Sie Ihren Fachhändler.

INFORMATIONEN

Service-Hinweise für den Fachhandel:

Das Gerät darf nur mit dem beiliegenden Netzkabelset betrieben werden. Es verhindert Störungen aus dem Netz und ist Bestandteil der Gerätezulassung. Für Ersatzzwecke bestellen Sie bitte bei einer Kundendienst-Stelle nur das Netzkabelset mit der Bezeichnung »GWN 9.22/Sachnummer 8290.991-316«.

CE Das Produkt erfüllt die Forderungen folgender EU-Richtlinien: 73/23/EWG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. 89/336/EWG Richtlinie über die elektromagnetische Verträglichkeit.

Das Gerät entspricht den Normen: EN 60065, EN 55013, EN 55020

Das Gerät entspricht der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich. Beschleunigungsspannung max. 27 kV/mittlerer Strahlstrom 1,5 mA. Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

GRUNDIG Kundenberatungszentrum

Grundig Kundenberatungszentrum

Montags bis Freitags

von 8.00 bis 19.00 Uhr

Deutschland: 0180 / 530 21 22*

Österreich: 0800 / 700 600*

*gebührenpflichtig

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 –19.00 Uhr zur Verfügung.

INFORMATIONEN

Kontaktbelegung EURO-AV-Buchse

Wenn Sie an das Fernsehgerät Zusatzgeräte anschließen wollen (z. B. Computer, Verstärkeranlage), dann kann Ihr Fachhändler anhand der folgenden Anschlußtabelle eine normgerechte Verbindung herstellen:

20 2 21 19 1

Stift Signal

1 = Audio Ausgang rechts

2 = Audio Eingang rechts

7 = RGB Blau Eingang

8 = Schaltspannung

9 = Grün Masse

10 = -

11 = RGB Grün Eingang

12 = -

13 = Rot Masse

14 = Masse

15 = RGB Rot Eingang, (S-Video = Chroma)

16 = RGB Schaltspannung

17 = Video Masse

18 = RGB Schaltspannung Masse

19 = Video Ausgang

20 = Video Eingang, (S-Video = Luminanz)

21 = Abschirmung/Masse

STÖRUNGEN SELBST BEHEBEN

Sollten die untenstehenden Hilfestellungen zu keinem befriedigendem Ergebnis führen, so wenden Sie sich an einen autorisierten GRUNDIG-Fachhändler oder rufen Sie die GRUNDIG-Hotline [phone] an.

Bitte ziehen Sie in Betracht, daß Störungen auch durch externe Geräte wie Videorecorder und Satellitenreceiver hervorgerufen werden können.

Störung Mögliche Ursache	Abhilfe
kein Bild, kein Ton keine Netzkabel	angeschlossen ?Netzspannung Netzschalter eingeschaltet ?
	Fernsehgerät in Bereitschaft mit Fernbedienung einschalten
	Fernsehgerät steht auf einem nicht auf anderen Programmplatz belegten AV-Programmplatz schalten
Bild hell (Rauschen oder blau) Antennenkabel Antennenkabel angeschlossen ?aber kein Sender sichtbar Antennenanlage prüfen ?
Bild kontrastarm Bildeinstellungen verstellt Helligkeit-, Kontrast-, bzw.Farb-Einstellung verändern
Bild und/oder Ton gestört	Störungen durch andere Geräte(Haushaltsgeräte, Funktelefone etc.)	Position der Geräte verändern
Geisterbilder, Reflexion	Programmeinstellung	automatische oder manuelleProgrammeinstellung/Feintuning
	Antenne	Antennenkabel oder -anlageüberprüfen lassen
keine Farbe	Farbintensität auf Minimum	Farbe hochregeln
	TV-Normeinstellung (wennEinstellmöglichkeit vorhanden)	richtige Farbnorm wählen
	Problem liegt am Sender	mit anderem Programm testen

STÖRUNGEN SELBST BEHEBEN

Störung Mögliche Ursache	Abhilfe
falsche Farben, Farbflecken starkes	Magnetfeld durch Abstand Lautsprecher zum Lautsprecherboxen o.ä. Fernsehgerät vergrößernbei bleibenden Farbflecken das Fernsehgerät mit Netzschalter ausschalten und nach 10 Minuten wieder einschalten
	Erdmagnetfeldstörung Geräteposition verändern
Bild vorhanden, kein Ton Lautstärke	Minimum oder Laut- Lautstärke hochregeln/einschalten sprecher abgeschaltet
	Tonregelung über Audio- Ausgabe des Tons über Laut-Cinchbuchsen aktiviert (wenn sprecher anwählen diese Möglichkeit vorhanden)
	Problem liegt am Sender mit anderem Programm testen
	SAT-Betrieb AV-Kabel zwischen Fernsehgerät und Receiver prüfen
Ton undeutlich Klangeinstellung Klangeinstellung korrigieren
kein oder gestörter Videotext	Fernsehprogramm (hat keinen VT) oder Antennenanlage	mit anderem Fernsehrogramm prüfen, evtl. Geisterbild oder Reflexion oder Feinabstimmung
	Sendersignal zu schwach (Bild verrauscht)	Antennenanlage überprüfen
Fernbedienung wirkungslos	keine optische Verbindung	Fernbedienung auf Fernsehgerät richten
	Batterien der Fernbedienung	Prüfen bzw. Wechseln der Batterien Polarität beachten
	undefinierter Betriebszustand	Fernsehgerät mit der Netztaste ca. 2 min ausschalten
Nach dem Einschalten erscheint die Tafel Kindersicherung	Kindersicherung wurde aktiviert Geheimzahl oder Ziffernkombination 7038 eingeben
