BEDIENUNGSANLEITUNG Lenaro 72 FLAT MF 72 6510 8 IDTV GRUNDIG

4 Besonderheiten Ihres Digital-Receiver

4 Empfang digitaler Programme

5 Aufstellen und Sicherheit

6 Anschließen/ Vorbereiten

6 Antenne und Netzkabel anschließen

6 Batterien in die Fernbedienung einlegen

7-8 Auf einen Blick

7-8 Die Fernbedienung

8 Die Vorderseite des Fernsehgerätes

9-16 Einstellungen

9 Digitale Fernseh-Programme suchen

10-11 Programmbelegung der digitalen Programme ändern

12-13 DVB-Einstellungen

13 Zeitzone automatisch oder manuell

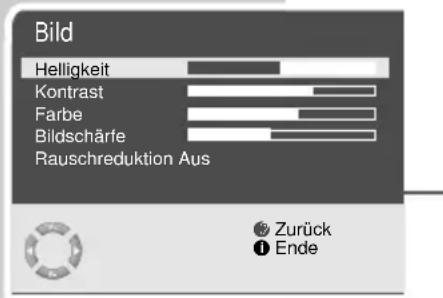

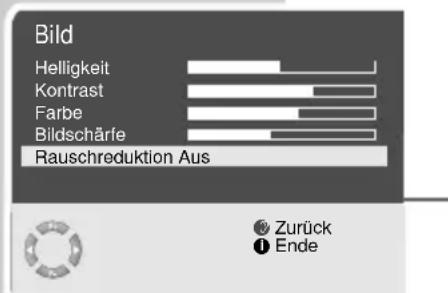

14 Bild-Einstellungen

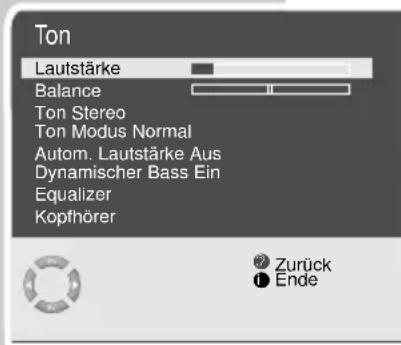

15-16 Toneinstellungen

17-20 Fernseh-Betrieb

17-18 Grundfunktionen

18 Zapp-Funktion

19 Elektronischer Programmführer (TV-Guide)

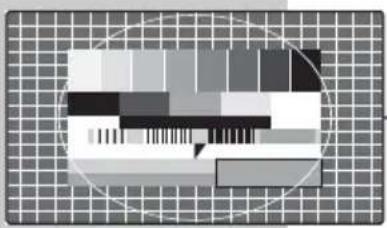

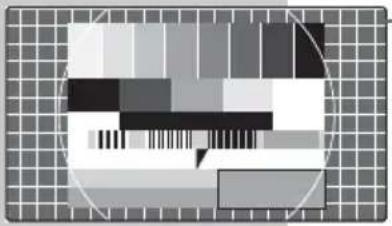

20 Bildformat-Umschaltung

21-22 Videotext-Betrieb

21 TOP-text- oder FLOF-text-Betrieb

21 Normaltext-Betrieb

21-22 Weitere Funktionen

23-25 Komfort-Funktionen

23 Standbild

23 Programmscan

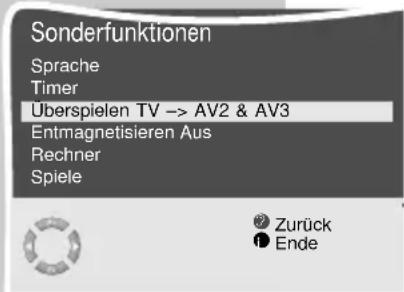

24-25 Komfortfunktionen mit dem Menü »Sonderfunktionen«

26-28 Betrieb mit externen Geräten

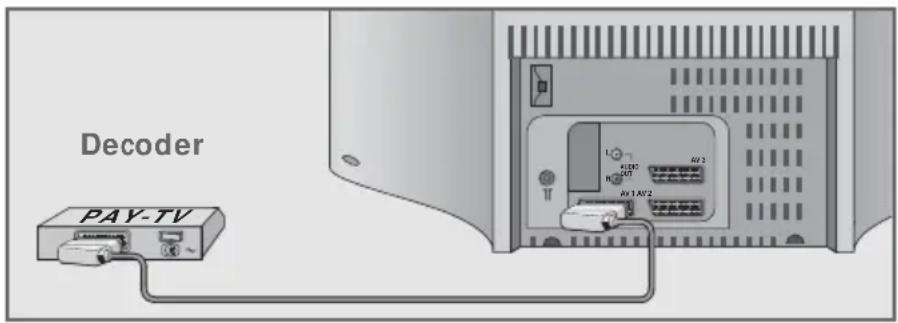

26 Decoder oder Satellitenreceiver

26 Kopfhörer

27 Videorecorder, DVD-Player oder SET-TOP-Box

28 Camera-Recorder

28 HiFi-Anlage

29-35 Sondereinstellungen

29 Analoge Fernseh-Programme einstellen

30 Analoge Fernseh-Programme feinabstimmen

30 Analoge Fernseh-Programme durch Eingabe der Kanalzahlen einstellen

31 Alle analogen Fernseh-Programme neu einstellen

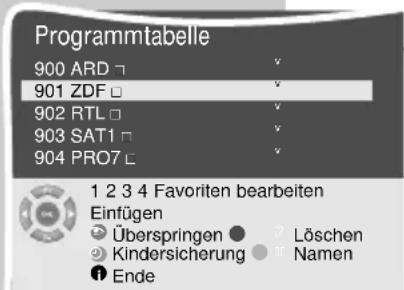

32-33 Programmbelegung der analogen Programme ändern

34-35 Digitale Fernseh-Programme einstellen

35 DVB-Empfangsteil in den Auslieferungszustand zurücksetzen

INHALT

36-39 Informationen

36 Empfangseigenschaften der digitalen Programme einblenden
37 Technische Daten, Service Hinweise für den Fachhandel
38 Umwelthinweis
38 GRUNDIG Service
39 Störungen selbst beheben

Besonderheiten Ihres Digital-Receivers

Mit dem Fernsehgerät können alle „freien“ digitalen und alle analo-gen Programme empfangen und verarbeitet werden. Dieses Fern-sehgerät besitzt ein integriertes digitales und analoges Empfangs-teil. Die digitalen Programme werden über das digitale Empfangs-teil in hervorragender digitaler Ton- und Bildqualität aufbereitet.

Der Elektronische Programmführer TV-Guide (nur bei digitalen Programmen) informiert Sie über kurzfristige Programmänderungen, sowie über das gesamte Programmangebot der verschiedensten Sendeanstalten für die nächsten Tage.

Detaillierte Informationen zu den einzelnen Fernseh-Sendungen sind – falls von der Sendeanstalt angeboten – auf Tastendruck abrufbar.

Das Fernsehgerät ist mit einer sehr umfassenden, benutzerfreundlichen Menüführung ausgestattet.

Diese Benutzerführung wird am Bildschirm des Fernsehgerätes eingeblendet, wobei die entsprechenden Tasten der Fernbedienung erklärt werden.

Empfang digitaler Programme

Für den Empfang digitaler Programme benötigen Sie eine digitaltaugliche Haus- oder Zimmerantenne (passive oder aktive Zimmerantenne mit eigener Spannungsversorgung).

Anders als bei der Übertragung analoger Programme ist nicht jedem einzelnen digitalen Programm eine eigene Sendefrequenz zugeordnet, sondern mehrere Programme sind in einem Bouquet auf regionaler oder nationaler Ebene gebündelt.

Die aktuellen Übertragungsdaten können Sie im Videotext-Angebot verschiedener Sendeanstalten abfragen bzw. einer aktuellen Fernseh-Fachzeitschrift oder dem Internet entnehmen.

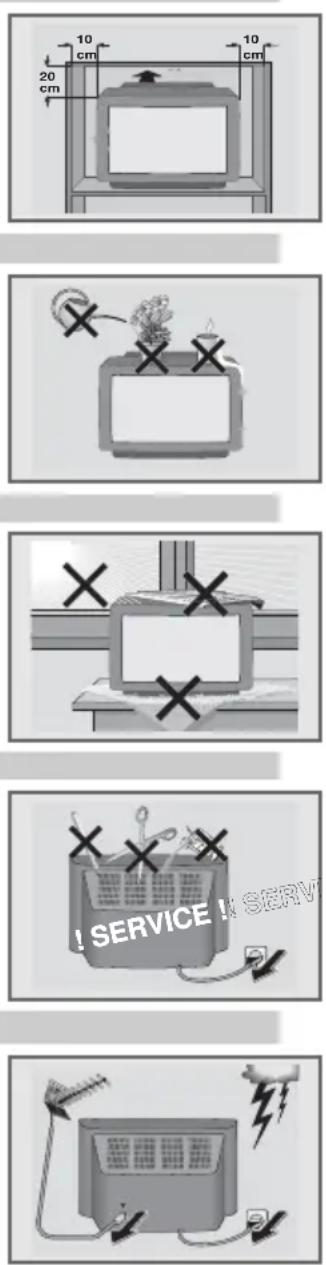

AUFSTELLEN UND SICHERHEIT

Beachten Sie beim Aufstellen des Fernsehgerätes bitte die folgenden Hinweise:

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Der ideale Betrachtungsabstand beträgt 5 mal die Bildschirmdiagonale. Fremdlicht auf dem Bildschirm beeinträchtigt die Bildqualität.

Achten Sie auf genügend große Abstände in der Schrankwand.

Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, dass es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder Ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät und keine Deckchen oder Ähnliches unter das Fernsehgerät.

Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Fernsehgerät vom Fachmann entfernen.

Halten Sie das Fernsehgerät von Magnetfeldern (zum Beispiel Lautsprecherboxen) fern.

Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Achten Sie darauf, dass das Netzkabel nicht beschädigt wird.

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

Hinweis:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Gerät aus!

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

ANSCHLIESSEN / VORBEREITEN

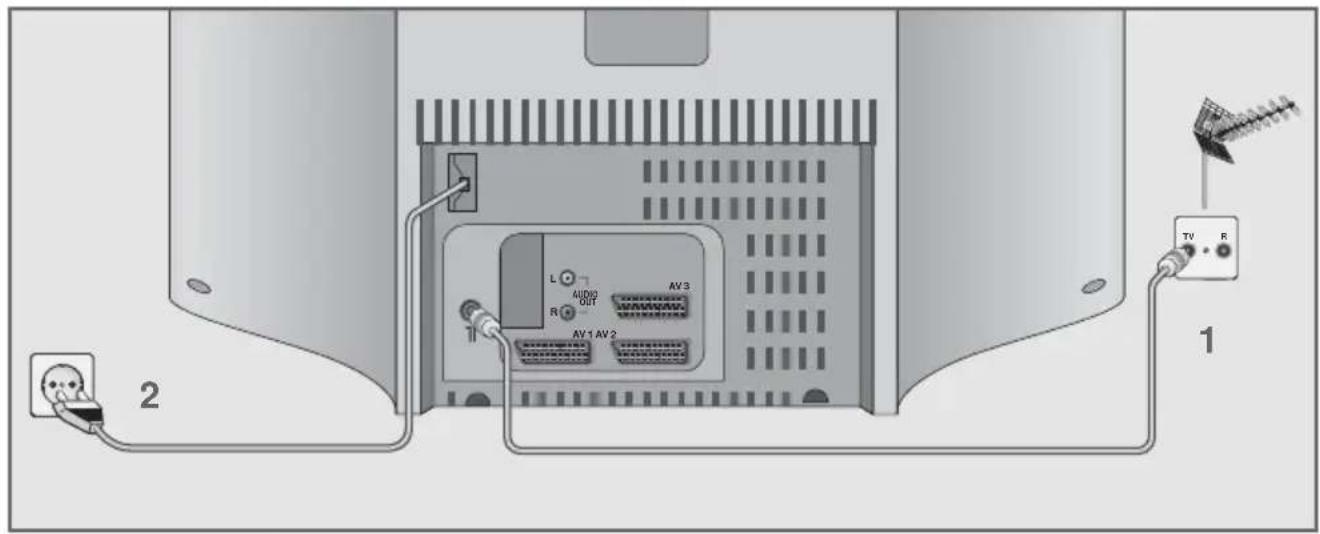

Antenne und Netzkabel anschließen

L AUDIO OUT AV 3 R AV 1 AV 2 TV R 1 2

1 Antennenkabel der Haus- oder Zimmerantenne (passive oder aktive Zimmerantenne mit eigener Spannungsversorgung) in die Antennenbuchse » 『 « des Fernsehgerätes stecken.

Hinweis:

Beim Anschluss einer Zimmerantenne, muss diese evtl. an verschiedenen Orten platziert werden, um einen optimalen Empfang zu erhalten.

2 Stecker des Netzkabels in die Steckdose stecken.

Hinweis:

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

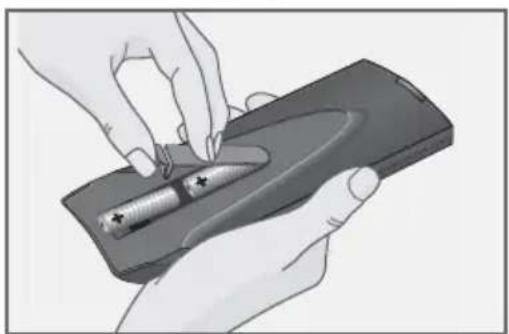

Batterien in die Fernbedienung einlegen

1 Batteriefach öffnen, dazu Deckel abnehmen.

2 Batterien einlegen (Typ Mignon, z.B. UM-3 oder AA, 2x1,5V).

Dabei Polung beachten (im Batteriefachboden markiert).

3 Batteriefach schließen.

Hinweis:

Wenn das Fernsehgerät auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen.

Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Umw elthinweis

Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

AUF EINEN BLICK

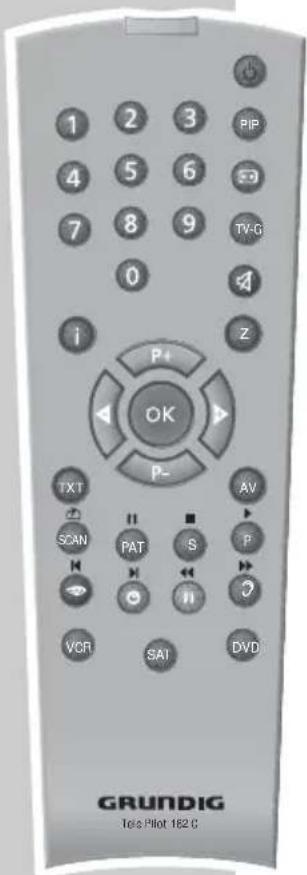

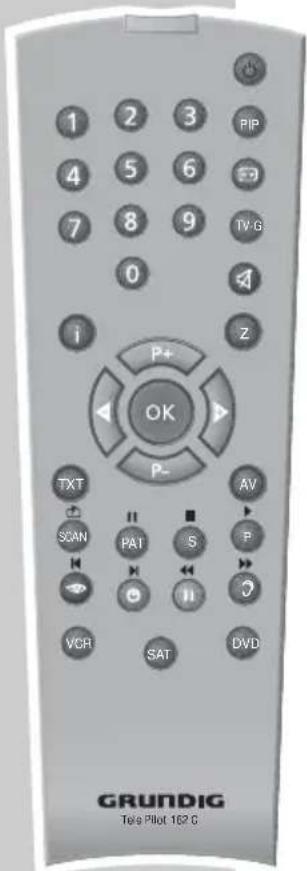

Die Fernbedienung

Schaltet das Fernsehgerät ab (Stand-by).

Schaltet das Bildformat um; Seitenstop im Videotext-Betrieb.

TV-G Ruft den elektronischen Programmführer (TV-Guide) auf.

0...9 Schaltet das Fernsehgerät aus Stand-by ein; wählt Programme direkt.

Ton ein/ aus (stummschalten).

i Ruft das Menü »INFO« auf.

Z Zapp-Funktion.

P+, P- Schalten das Fernsehgerät aus Stand-by ein; wählen Programme schrittweise; bewegen Cursor nach oben/ unten.

Ändern die Lautstärke; bewegen Cursor nach links/ rechts.

OK Ruft die Programmbelegung auf; aktiviert verschiedene Funktionen.

TXT Schaltet um zwischen Videotext-Betrieb und TV-Betrieb.

AV Wählt AV-Programmplätze und das zuletzt gesehene Fernseh-Programm; schaltet auf doppelte Zeichengröße im Videotext-Betrieb.

SCAN Wählt die Funktion Programmscan.

PAT Wählt die Funktion Double Window.

S Wählt Unterseiten im Videotext-Betrieb. Untertitel ein/ aus.

P Aktualisiert eine Seite im Videotext-Betrieb.

AUF EINEN BLICK

1 2 3 PIP 4 5 6 TV G 7 8 9 0 i P+ OK Z P- TXT AV SCAN II ■ PAT S P VCR II SAT DVD GRUNDIG Tele Pilot: 162 C

Wählt verschiedenen Bildeinstellungen an; blättert im Videotext-Betrieb eine Seite zurück.

Ruft die Uhrzeit auf; wählt im Videotext-Betrieb eine Seite.

Standbild; wählt gewünschtes Kapitel im Videotext-Betrieb.

Wählt verschiedenen Toneinstellungen an; wählt gewünschtes Thema im Videotext-Betrieb.

VCR, SAT Schaltet auf die Bedienung eines GRUNDIG Video-DVD recorders, GRUNDIG Satelliten-Receivers oder GRUNDIG DVD-Players.

Entsprechende Taste (»VCR«, »SAT«, »DVD«) gedrückt halten. Anschließend gewünschte Taste drücken.

Hinweis:

Welche Funktionen Sie ausführen können, hängt von der Ausstattung des Gerätes ab.

Probieren Sie es einfach aus.

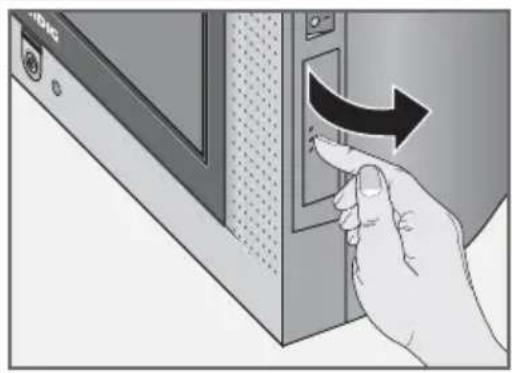

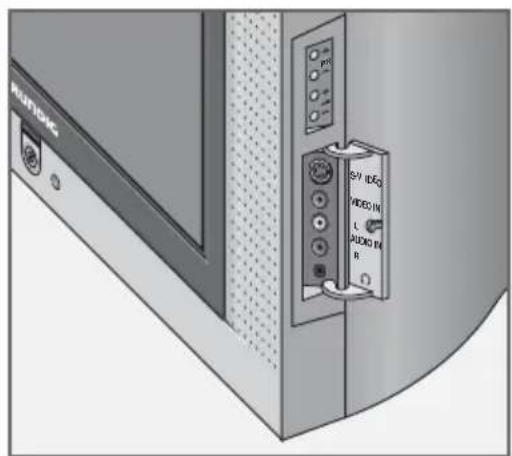

Die Vorderseite des Fernsehgerätes

①Schaltet das Fernsehgerät in Stand-by und wieder aus.

+ PR - Programmwahl; schalten das Fernsehgerät aus Stand- by ein.

+ ↗ Verändern die Lautstärke.

S-VIDEO Bildsignaleingang für S-Video-Camerarecorder.

VIDEO IN Bildsignaleingang für Camera-recorder.

L AUDIO IN R Tonsignaleingang für Camera-recorder.

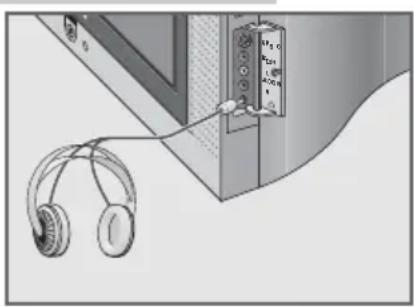

Kopfhöreranschluss (3,5 mm ø Klinke).

RHO/HDAC P2 SUV HDAC VIDEO IN L AUDIO IN R

Digitale Fernseh-Programme suchen

Das Fernsehgerät ist mit einem automatischen Programmsuchlauf ausgestattet.

Sie starten den Suchlauf und können danach die Fernseh-Programme in der Reihenfolge Ihrer Wahl sortieren.

Es stehen 899 Programmplätze für digitale Programme und 100 für analoge Fernseh-Programme zur Verfügung, die mit Fernseh-Programmen von der Antenne oder vom Kabelanschluss (analoge Programme) belegt werden können.

Language

1 Fernsehgerät mit » ①« am Fernsehgerät einschalten, danach »P+« der Fernbedienung drücken.

- Nach der ersten Inbetriebnahme wird das Menü »Language« (Sprache) eingeblendet.

Hilfe:

Wenn am Bildschirm das Menü »Language« (Sprache) nicht erscheint, Einstellung nach dem Kapitel „Fernseh-Programme mit dem Suchlauf einstellen“, auf Seite 34 durchführen.

2 Sprache mit »P+«, »P-«, »◀« oder »▶« wählen und mit »OK« bestätigen.

• Das Menü »Programmsuche - Digital« wird eingeblendet und der Suchlauf beginnt. Er kann – je nach Anzahl der zu empfangenden Fernseh-Programme – einige Minuten dauern.
• Die Suche ist abgeschlossen, wenn die Meldung »Fertig« angezeigt wird.

3 Programmsuche beenden, dazu » ⏻« (grün) drücken.

– Das »DVB-Menü« erscheint.

4 Zeile »Einstellungen« mit »P-« oder »P+« wählen und mit »OK« bestätigen.
– Das Menü »Einstellungen« erscheint.
5 Zeile »Land« mit »P-« oder »P+« wählen.
6 Land mit » ◀◀ oder »▶◀ wählen.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

Hinweis:

Können Sie nur analoge Fernseh-Programme empfangen, Einstellung nach dem Kapitel „Alle analogen Fernseh-Programme neu einstellen“, auf Seite 31 durchführen.

DVB-Menü

Manuell Suchen

Automatisch Suchen

Werkseinstellungen

Einstellungen

Signalinformation

Auswählen

Zurück

i Ende

Programmbelegung der digitalen Programme ändern

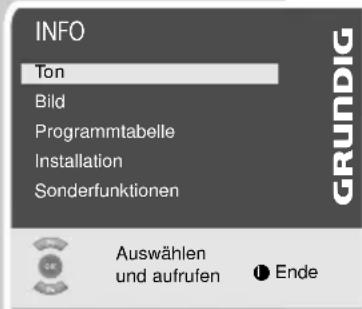

INFO Ton Bild Programmtabelle Installation Sonderfunktionen GRUNDIG Auswählen und aufrufen Ende

Sie können die Reihenfolge der programmierten Programme nach Ihren eigenen Wünschen gestalten, nicht benötigte Programme löschen und Programmplätze sperren (Kindersicherung).

Programme löschen

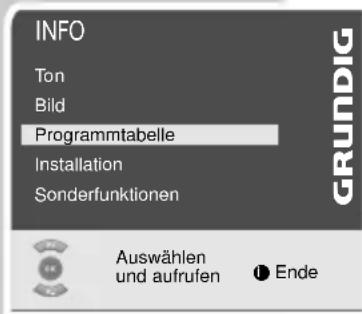

1 Menü »INFO« mit »i« aufrufen.
– Das Menü »INFO« wird eingeblendet.
2 Zeile »Programmtabelle« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
- Das Menü »Programmtabelle dig. - TV« wird eingeblendet.
3 Das zu löschende Fernseh-Programm mit »P+« oder »P-« wählen.
4 Fernseh-Programm mit » 🚫« (blau) zum Löschen vorbereiten und mit » 🔊« (grün) löschen.

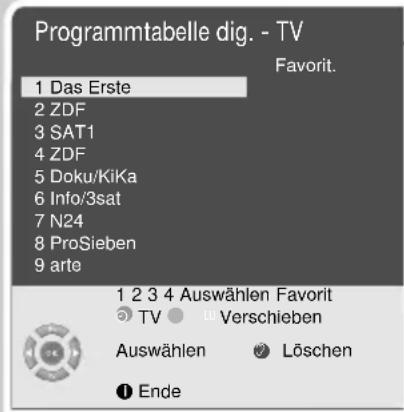

Programmtabelle dig. - TV Favorit. 1 Das Erste 2 ZDF 3 SAT1 4 ZDF 5 Doku/KiKa 6 Info/3sat 7 N24 8 ProSieben 9 arte 1 2 3 4 Auswählen Favorit TV Verschieben Auswählen Löschen Ende

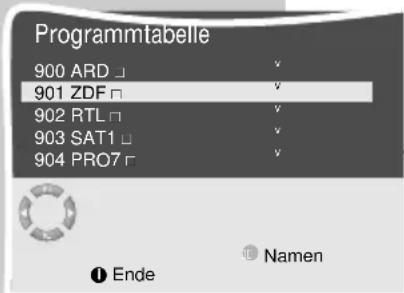

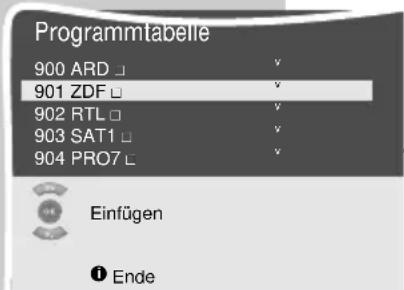

Fernseh-Programme sortieren

1 Im Menü »Programmtabelle« das zu verschiebende Fernseh-Programm mit »P+« oder »P-« wählen.

2 Fernseh-Programm mit » □□«(gelb) markieren.

3 Neuen Programmplatz mit »P+« oder »P-« wählen und mit »□□(gelb) bestätigen.

- Alle folgenden Fernseh-Programme werden um einen Programmplatz verschoben.

Hinweis:

Weitere Fernseh-Programme sortieren, dazu die Pkt.1 bis 3 wiederholen.

Programme mit fester Programmplatzzuordnung (Programme mit LCN-Codierung, z.B. französische Programme) können nicht verschoben werden.

TV-Setup Name arte Frequenz C6 (184 MHz) Kindersicherung Nein Qualität: 68% Auswählen ● Bestätigen ● Zurück

Kindersicherung (Programmpläze sperren)

Sie können Fernseh-Programme, die für Kinder nicht geeignet sind, sperren.

1 Das gewünschte Fernseh-Programm mit »P+« oder »P-« wählen und mit »OK« bestätigen. – Das Menü »TV-Setup« erscheint.
2 Zeile »Kindersicherung« mit »P-« oder »P+« wählen und mit »◀« oder »▶« die Kindersicherung aktivieren.
3 Einstellung mit » ⏻(grün) bestätigen.

– Das gesperrte Fernseh-Programm ist mit einem Schlüssel markiert.

Hinweise:

Kindersicherung abschalten, dazu die Pkt.1 bis 3 wiederholen.

Der Name kann nicht verändert werden.

Die Frequenzangabe dient zu Ihrer Information und sollte nicht verändert werden.

Favoritentabellen erstellen

Sie können Ihre bevorzugten Programme auswählen und in bis zu vier Favoritentabellen speichern.

Programmtabelle dig. - TV 1 Das Erste 1 2 ZDF 3 SAT1 4 ZDF 5 Doku/KiKa 6 Info/3sat 7 N24 8 ProSieben 9 arte 1 2 3 4 Auswählen Favorit TV Verschieben Auswählen Löschen Ende

1 Gewünschtes Programm mit »P+« oder »P-« wählen und mit »1« - »4« in Favoritentabelle 1-4 eintragen.
- Das Entfernen erfolgt durch erneutes Drücken der entsprechenden Zifferntaste.
– Sie können das gewählte Programm in mehreren Favoritentabellen eingetragen.
– Sie können mit »①« (grün) zwischen Programmtabelle und Favoritentabellen wechseln.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

DVB-Einstellungen

Bevorzugte Audiosprache wählen

Sie können die bevorzugte Sprache auswählen, in der Sendungen wiedergegeben werden sollen.

1 Menü »INFO« mit » i« aufrufen.
– Das Menü »INFO« wird eingeblendet.
2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das »DVB-Menü« wird eingeblendet.
3 Zeile »Einstellungen« mit »P-« oder »P+« wählen und mit »OK« bestätigen.
– Das Menü »Einstellungen« erscheint.
4 Zeile »Audio« mit »P-« oder »P+« wählen.
5 Mit » ◀◀ oder »▶◀ gewünschte Sprache wählen.
6 Einstellung beenden, dazu »i« drücken.

Untertitelsprache wählen

Sie können die Sprache der Untertitel auswählen.

1 Menü »INFO« mit » i« aufrufen.
– Das Menü »INFO« wird eingeblendet.
2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das »DVB-Menü« wird eingeblendet.
3 Zeile »Einstellungen« mit »P-« oder »P+« wählen und mit »OK« bestätigen.
– Das Menü »Einstellungen« erscheint.
4 Zeile »Untertitel« mit »P-« oder »P+« wählen.
5 Mit » ◀« oder »+« gewünschte Sprache wählen.
6 Einstellung beenden, dazu »i« drücken.

Bildkonvertierung wählen

Sie können folgende Einstellungen vornehmen:

»Original« das gesendete Bildformat wird nicht verändert.

»PanScan« für eine bildschirmfüllende Breitbild-Wiedergabe ohne schwarze Balken am oberen und unteren Bildschirmrand.

»Letterbox« für eine Breitbild-Wiedergabe, mit schwarzen Balken am oberen und unteren Bildschirmrand des Fernsehgerätes.

1 Menü »INFO« mit » i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

DVB-Menü

Manuell Suchen

Automatisch Suchen

Werkseinstellungen

Einstellungen

Signalinformation

Auswählen

Einstellungen

Audio Deutsch

Untertitel Deutsch

Bildformat Original

Land DEU

Zeitzone wählen Automatisch

Auswählen

Zurück

i Ende

EIN STELLUNGEN

Einstellungen

Audio Deutsch

Untertitel

Deutsch

Bildformat Original

Land DEU

Zeitzone wählen Automatisch

Auswählen

Einstellungen

Audio Deutsch

Untertitel

Deutsch

Bildformat Original

Land DEU

Zeitzone wählen Manuell

Zeitzone (GMT) +01:00 h

Sommerzeit Nein

Auswählen

Einstellungen

Audio Deutsch

Untertitel

Deutsch

Bildformat Original

Land DEU

Zeitzone wählen Manuell

Zeitzone (GMT) +01:00 h

Sommerzeit Nein

Auswählen

2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das »DVB-Menü« wird eingeblendet.

3 Zeile »Einstellungen« mit »P-« oder »P+« wählen und mit »OK« bestätigen.

– Das Menü »Einstellungen« erscheint.

4 Zeile »Bildformat« mit »P-« oder »P+« wählen.

5 Mit » ◀◀ oder »▶◀ gewünschtes Bildformat wählen.

6 Einstellung beenden, dazu »i« drücken.

Zeitzone automatisch oder manuell

Sie können den lokalen Zeitversatz zur Greenwich-Normalzeit automatisch erkennen lassen (Uhrzeit wird vom aktuell gewählten Programm bezogen) oder selbst bestimmen, wenn die Uhrzeit nicht erkannt wird oder nicht Ihrer Ortszeit entspricht.

1 Menü »INFO« mit » i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das »DVB-Menü« wird eingeblendet.

3 Zeile »Einstellungen« mit »P-« oder »P+« wählen und mit »OK« bestätigen.

– Das Menü »Einstellungen« erscheint.

4 Zeile »Zeitzone wählen« mit »P-« oder »P+« wählen.

5 Mit » ◀◀ oder »▶◀ »Automatisch« oder »Manuell« wählen.

Zeitzone einstellen

Die Zeitzone kann nur eingestellt werden, wenn im Menüpunkt »Zeitzone wählen« »Manuell« gewählt wurde.

1 Zeile »Zeitzone« mit »P-« oder »P+« wählen.

Hinweis:

Für Deutschland gilt: + 1.00 Std.

2 Mit » ◀◀ oder »▶◀ die Zeitzone wählen.

Sommerzeit wählen

Die Sommerzeit kann nur eingestellt werden, wenn im Menüpunkt »Zeitzone wählen« »Manuell« gewählt wurde.

1 Zeile »Sommerzeit« mit »P-« oder »P+« wählen.

2 Mit » ◀◀ oder »▶◀ »Ja« oder »Nein« wählen.

Bild-Einstellungen

Bild Helligkeit Kontrast Farbe Bildschärfe Rauschreduktion Aus Zurück Ende

Helligkeit, Farbe, Kontrast, Bildschärfe einstellen

1 Menü »INFO« mit »i« aufrufen.
– Das Menü »INFO« wird eingeblendet.
2 Zeile »Bild« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das Menü »Bild« wird eingeblendet.
3 Zeile »Helligkeit«, »Kontrast«, »Farbe« oder »Bildschärfe« mit »P+« oder »P-« wählen und gewünschten Wert mit »◀« oder »▶« einstellen.

Hinweise:

Nach einem kurzen Moment wird wieder das Menü »Bild« eingeblendet.

Die Einstellungen werden als Bildvoreinstellung »Benutzer« gespeichert.

4 Einstellungen mit » i« beenden.

Bildmerkmale einstellen

Sie können die Rauschunterdrückung des Bildes einstellen.

Für die Rauschunterdrückung stehen Ihnen vier Einstellungen zur Verfügung: »Schwach«, »Normal«, »Stark« und »Aus«.

1 Menü »Info« mit » i« aufrufen.
– Das Menü »Info« wird eingeblendet.
2 Zeile »Bild« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »Rauschreduktion« mit »P+« oder »P-« wählen und gewünschten Wert mit »◀« oder »▶« einstellen.
4 Einstellungen mit » i« beenden.

EIN STELLUNGEN

Ton-Einstellungen

INFO Ton Bild Programmtabelle Installation Sonderfunktionen GRUNDIG Auswählen und aufrufen Ende

1 Menü »INFO« mit »i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

2 Zeile »Ton« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Ton« wird eingeblendet.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Ton Lautstärke Balance Ton Stereo Ton Modus Normal Autom. Lautstärke Aus Dynamischer Bass Ein Equalizer Kopfhörer Zurück Ende

Lautstärke

Hier legen Sie die Standard-Lautstärke fest. Diese Lautstärke wird nach dem Einschalten des Gerätes gewählt.

1 Zeile »Lautstärke« mit »P+« oder »P-« wählen und Einstellung mit »◀« oder »+« verändern.

Balance

1 Zeile »Balance« mit »P+« oder »P-« wählen und Einstellung mit »◀« oder »+« verändern.

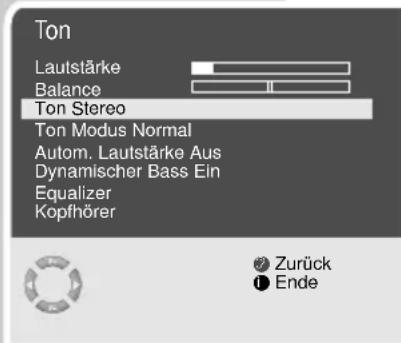

Stereo-/ Zweiton, Mono

Empfängt das Gerät Zweiton-Sendungen – z.B. einen Spielfilm im Originalton auf Tonkanal B (Anzeige: »Dual II«) und die synchronisierte Fassung auf Tonkanal A (Anzeige: »Dual I«) – so können Sie den von Ihnen gewünschten Tonkanal wählen.

Empfängt das Gerät Stereosendungen, schaltet es automatisch auf Stereo-Tonwiedergabe (Anzeige: »Stereo«).

Bei schlechter Stereo-Ton-Empfangsqualität können Sie den Ton auf »Mono« schalten.

1 Zeile »Ton« mit »P+« oder »P-« wählen und mit »◀« oder »▶« verändern.

Ton Lautstärke Balance Ton Stereo Ton Modus Normal Autom. Lautstärke Aus Dynamischer Bass Ein Equalizer Kopfhörer Zurück Ende

Raumklang

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen.

1 Zeile »Ton Modus« mit »P+« oder »P-« wählen.

2 »Raumklang« mit » ◀« oder »▶« wählen.

EIN STELLUNGEN

Automatische Lautstärke

Die Fernsehsender senden in unterschiedlichen Lautstärken. Die Funktion AVL (Automatic Volume Limiting) gewährleistet eine einheitliche Lautstärke, wenn Sie von einem Fernseh-Programm auf ein anderes umschalten.

1 Zeile »Autom. Lautstärke« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »Ein« wählen.

Ton Lautstärke Balance Ton Stereo Ton Modus Normal Autom. Lautstärke Aus Dynamischer Bass Ein Equalizer Kopfhörer Zurück Ende

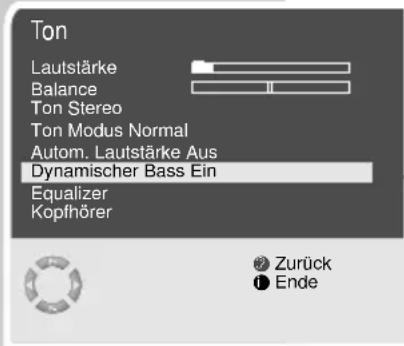

Dynamischer Bass

Mit dieser Einstellung erzielen Sie einen verstärkten Bass-Effekt.

1 Zeile »Dynamischer Bass« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »Ein« wählen.

Equalizer

Der Equalizer bietet Ihnen vier vorprogrammierte Toneinstellungen (Musik, Sport, Cinema und Sprache) und zwei (Benutzer 1 und Benutzer 2), die Sie selbst bestimmen können.

1 Zeile »Equalizer« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das Menü »Equalizer« wird eingeblendet.
2 Gewünschte Toneinstellung »Benutzer 1« oder »Benutzer 2« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das Frequenzband »100 Hz« ist aktiviert.
3 Mit »P+« oder »P-« gewünschten Wert einstellen und mit »◀« oder »▶« das nächste Frequenzband wählen.
4 Einstellung mit »OK« speichern.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

FERN SEH-BETRIEB

Grundfunktionen

Ein-/ ausschalten

1 Fernsehgerät mit »①« am Fernsehgerät einschalten. – Das Gerät befindet sich in Bereitschaft (Stand-by). Fernsehgerät mit »1 ... 0 « oder »P+« oder »P-« einschalten.
2 Fernsehgerät mit » ⏻« in Bereitschaft (Stand-by) schalten. Fernsehgerät mit »1 ... 0 « oder »P+« oder »P-« aus Bereitschaft wieder einschalten.
3 Fernsehgerät mit » ①« am Fernsehgerät vollständig ausschalten. – Sie sparen dadurch Energie.

Programmplätze anwählen

1 Ein- und mehrstellige Programmplatznummern mit »1 ... 0« an der Fernbedienung eingeben. – Nicht belegte Programmplätze werden ignoriert.
2 Programmplätze mit »P+« oder »P-« schrittweise wählen.

AV-Programmplätze anwählen

1 AV-Programmplätze mit »AV« direkt wählen.

Lautstärke ändern

1 Lautstärke mit » ◀« oder »▶« ändern.

Ton ein/ ausschalten

1 Ton mit » « ausschalten (stummschalten) und wieder einschalten.

Uhrzeit einblenden

1 Uhrzeit mit »◀« einblenden.

Programme aus Programmlisten wählen

Sie können Programme aus verschiedenen Listen (z. B. Alle Programme, Favoriten) wählen.

1 Programmliste mit »OK« aufrufen. – Es wird die Programmliste »Alle Programme« eingeblendet.
2 Programmliste wechseln, dazu »P« drücken.
3 Gewünschtes Programm mit »P-« oder »P+« wählen und mit »OK« aufrufen.

1 2 3 4 5 6 7 8 9 0 i P+ OK P- TXT AV SCAN II PAT S VCR V SAT DVD GRUNDIG Tele Pilot 162 C

Bildeinstellungen

1 Mit » 📷« gewünschte Bildeinstellung »Benutzer«, »Natürlich«, »Scharf« oder »Weich« anwählen
– Die Bildeinstellung »Benutzer« kann verändert werden, siehe Kapitel „Bildeinstellungen“, auf Seite 14.

Toneinstellungen

1 Mit » ？« gewünschte Toneinstellung »Benutzer 1«, »Benutzer 2«, »Musik«, »Sport«, »Cinema« oder »Sprache« anwählen
– Die Toneinstellungen »Benutzer 1« und »Benutzer 2« können verändert werden, siehe Kapitel „Equalizer“, auf Seite 16.

Zapp-Funktion

Mit dieser Funktion können Sie sich Ihr Fernseh-Programm, das Sie im Moment ansehen, speichern und zu anderen Fernseh-Programmen schalten (zappen).

1 Mit »1 ...0 « oder »P+« »P-« das Fernseh-Programm wählen, das in den Zappspeicher abgelegt werden soll (z.B. Fernseh-Programm 7, PRO7) und mit »Z« speichern.
- Am Bildschirm erscheint z.B. die Einblendung »z -> 7«.
2 Mit »1...0« oder »P+« »P-« auf ein anderes Fernseh-Programm umschalten.
3 Mit »Z« kann jedesmal auf das gespeicherte Fernseh-Programm (im Beispiel PRO7) und wieder auf das zuletzt gesehene Fernseh-Programm zurückgeschaltet (gezappt) werden.
4 Zapp-Funktion mit » i« beenden. – Die Einblendung erlischt.

Elektronischer Programmführer (TV-Guide)

Der Elektronische Programmführer bietet eine Übersicht aller Sendungen, die in der nächsten Woche ausgestrahlt werden (nur bei digitalen Programmen).

1 Programminformationen mit »TV-G« einblenden.
– Die Informationen über die aktuelle und die nachfolgende Sendung werden eingeblendet.
2 Detailbeschreibung einblenden, dazu »TV-G« erneut drücken.
Hinweise:
Nicht alle Programme bieten einen umfassenden TV-Guide.
Viele Sendeanstalten senden das aktuelle Tagesprogramm, bieten jedoch keine Detailbeschreibung.
Es gibt Sendeanstalten, die keinerlei Informationen anbieten.
3 Mit »P-« oder »P+« in den Programminformationen blättern.
4 Mit » ◀◀ oder »▶◀ die nächsten Sendungen wählen.
5 Übersicht aller Programme einblenden, dazu »TV-G« erneut drücken.
6 Mit »P-«, »P+«, »◀« oder »▶« in den Programminformationen blättern.
7 Übersicht der nächsten Woche einblenden, dazu »OK« drücken.
8 Mit »P-«, »P+«, »◀« oder »▶« in den Programminformationen blättern.
9 Elektronischen Programmführer verlassen, dazu » i« drücken.

FERN SEH-BETRIEB

Bildformat-Umschaltung

Das Fernsehgerät schaltet automatisch auf das Format 16:9 um, wenn an den Euro-AV-Buchsen dieses Format erkannt wird.

1 Bildformat mit » « anwählen, am Bildschirm erscheint das gewählte Bildformat, zum Beispiel »16:9«.

– Sie können zwischen folgenden Bildformaten wählen:

Format »Auto«

Bei 16:9 Sendungen wird automatisch auf das Bildformat »16:9« geschaltet.

Bei 4:3 Sendungen wird das Bild automatisch bildschirmfüllend dargestellt.

Format »16:9« und »14:9«

Bei 4:3 Sendungen – und gewählter Funktion Format »16:9« oder »14:9« – erscheint das Bild horizontal verbreitert.

Die Bildgeometrie wird in horizontaler Richtung linear gedehnt.

Der Letterbox-Betrieb eignet sich besonders für Sendungen im Format 16:9.

Die bisher üblichen schwarzen Streifen oben und unten im Bild werden überschrieben, 4:3 Bilder werden formatfüllend gezeigt.

Die gesendeten Bilder werden vergrößert, dabei geht oben und unten etwas Bildinhalt verloren. Die Bildgeometrie bleibt aber erhalten.

Format »Subtitle 1« und »Subtitle 2«

Wenn Sie den Untertitel, der am unteren Bildrand gezeigt wird, nicht erkennen (insbesondere bei 4:3 Sendungen und gewählten Format »Letterbox«), dann wählen Sie »Subtitle 1«.

Sollte der Untertitel noch nicht erkennbar sein, wählen Sie »Subtitle 2«.

TOP-text- oder FLOF-text-Betrieb

Ihr Fernsehgerät hat einen Videotext-Speicher für 1024 Seiten.

1 Videotext mit »TXT« einschalten.
2 Videotext-Seiten können mit »1 ...0« direkt angewählt werden. Zurück zur Übersichts-Seite 100 mit »i«.

Hinweis:

Am unteren Bildschirmrand ist eine Info-Zeile aus einem roten, grünen und – sendeabhängig – gelben und blauen Schriftfeld zu sehen. Analog dazu verfügt die Fernbedienung über farblich gekennzeichnete Tasten.

3 Mit » (rot) eine Seite zurückblättern.
4 Mit » ⏻(grün) zur nächsten Seite blättern.
5 Mit » (gelb) gewünschtes Kapitel wählen.
6 Mit » ⚡« (blau) gewünschtes Thema wählen.
7 Videotext mit »TXT« abschalten.

Normaltext-Betrieb

1 Videotext mit »TXT« einschalten.
2 Videotext-Seiten können mit »1...0« direkt angewählt werden Zurück zur Übersichts-Seite 100 mit »i«.
3 Mit »P-« eine Seite zurückblättern.
4 Mit »P+« zur nächsten vorhandenen Seite blättern.
5 Videotext mit »TXT« abschalten.

Weitere Funktionen

Wartezeit überbrücken

1 »P« drücken.
- Das Fernsehgerät wechselt in den Fernsehmodus zurück, die Textseitennummer wird in der linken oberen Bildschirmecke angezeigt.
2 Nummer der Videotextseite mit »1 ...0 « eingeben.
– Die Seitennummer wird in roter Schrift dargestellt, sobald die Seite gefunden wurde, wechselt die Schriftfarbe von rot nach grün.
3 Auf die Videotextseite mit »P« umschalten.

VIDEO TEXT-BETRIEB

Zeichenhöhe vergrößern

Wenn Sie Schwierigkeiten haben, den Text auf den Bildschirm zu lesen, können Sie die Zeichenhöhe verdoppeln.

1 Zeichenhöhe einer Videotextseite vergrößern, dazu »AV« wiederholt drücken.

Seitenstopp

Unter einer Mehrfachseite können mehrere Unterseiten zusammengefasst sein, die von der Sendeanstalt automatisch weitergeblättert werden.

1 Unterseite mit » « stoppen.
2 Funktion mit » « beenden.

Unterseite direkt abrufen

Wenn die gewählte Videotextseite weitere Seiten enthält, wird die Nummer der aktuellen Unterseite sowie die Gesamt-Seitenzahl angezeigt.

1 Mit »S« die Funktion Unterseiten aufrufen.
2 Gewünschte Unterseite mit » 📷 « (rot) oder » ⏻ « (grün) wählen.
3 Mit »S« die Funktion Unterseiten beenden.

Double Window

Sie können mit dieser Funktion gleichzeitig das Fernseh-Programm und den Videotext sehen.

1 »PAT« drücken. - Links sehen Sie das Fernseh-Programm, rechts den Videotext des Fernseh-Programmes.
2 Funktion mit »TXT« beenden.

KOMFORT-FUNKTION EN

Standbild

Wollen Sie bestimmte Szenen längere Zeit betrachten, kann das Bild der momentan laufenden Sendung „eingefroren“ werden.

1 » □□□drücken.
2 » erneut drücken beendet die Funktion.

Programmscan

Mit dieser Funktion können 16 Fernseh-Programme als Standbilder dargestellt werden.

1 Programmscan mit »SCAN« starten.
- Das Fernseh-Programm, das Sie gerade ansehen und die Fernseh-Programme der folgenden 15 Programmplätze werden mit Intervallen abgetastet und nacheinander am Bildschirm angezeigt.
2 Wollen Sie aus dem Programm-Angebot eine Sendung gezielt auswählen, dann drücken Sie während das Fernseh-Programm eingeblendet wird auf »OK«.
3 Programmscan mit »SCAN« beenden.

1 2 3 4 5 6 7 8 9 0 i P+ OK P- TXT SCAN II ■ PAT S VCR SAT DVD GRUNDIG Tele Pilot 162 C

KOMFORT-FUNKTIONEN

Komfortfunktionen mit dem Menü »Sonderfunktionen«

Sonderfunktionen

Sprache

Timer

Überspielen

Entmagnetisieren

Rechner

Spiele

TV -> AV2 & AV3

Aus

Auswählen

und aufrufen

Zurück

1

Ende

1 Menü »INFO« aufrufen, dazu »i« drücken.

2 Zeile »Sonderfunktionen« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.

– Das Menü »Sonderfunktionen« wird eingeblendet.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Sprache

Sprache der Benutzerführung ändern

1 Zeile »Sprache« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
– Das Menü »Sprache« wird eingeblendet.
2 Gewünschte Sprache mit »P+«, »P-«, »◀« oder »▶« wählen und mit »OK« bestätigen.
3 Einstellung mit » i« beenden.

Aus- und Einschaltzeit eingeben

Im Menü »Timer« kann für das Fernsehgerät eine Aus- und Einschaltzeit eingegeben werden. Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by) oder aus Bereitschaft ein. In Zeile »Programmnummer« kann das Fernseh-Programm eingegeben werden, mit dem sich das Fernsehgerät einschaltet.

Timer

Datum 08.11.2005

Uhr 11:43

Einschalttimer --:--

Ausschalttimer --:--

Wecker --:--

Prog Nummer P01 ARD

0..9

Zurück

i

Ende

1 Zeile »Timer« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
2 Gewünschte Zeile »Datum«, »Uhr«, »Einschalttimer«, »Ausschalttimer«, »Wecker« oder »Prog Nummer« mit »P+« oder »P-« anwählen.
3 Ein-/ oder Ausschaltzeit und Fernseh-Programm mit »1...0« eingeben.
4 Einstellung mit » i« beenden.

KOMFORT-FUNKTIONEN

Sonderfunktionen Sprache Timer Überspielen TV -> AV2 & AV3 Entmagnetisieren Aus Rechner Spiele Zurück Ende

Überspielen

Sie können wählen, welches Signal an den Euro-AV-Buchsen AV 2 und AV 3 ausgegeben werden soll.

Die folgenden Optionen sind möglich:

– Das Programm, das Sie gerade ansehen (TV → AV2 & AV3).
- Das Programm, das zuletzt gewählt wurde (TUNER1 → AV2 & AV3).
- Das Signal der Geräte, die an den AV-Eingängen angeschlossen sind (AV1, AV2, AV3, AV3-S, AV4, AV4-S → AV2 & AV3).

1 Zeile »Überspielen« mit »P+« oder »P-« anwählen.
2 Gewünschte Option mit » ◀« oder »+« wählen.
3 Einstellung mit » i« beenden.

Sonderfunktionen Sprache Timer Überspielen TV -> AV2 & AV3 Entmagnetisieren Aus Rechner Spiele

Entmagnetisierung einschalten

Wird Ihr Fernsehgerät längere Zeit nicht mit dem Netzschalter ausgeschaltet, kann es durch starke magnetische Felder zur Wolkenbildung kommen. Um dies zu verhindern, können Sie die Entmagnetisierung für kurze Zeit einschalten.

Zurück Ende

1 Zeile »Entmagnetisieren« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »Ein« wählen.
– Der Bildschirm wird für kurze Zeit entmagnetisiert.
2 Einstellung mit » i« beenden.

BETRIEB MIT EXTERNEN GERÄTEN

Hinweis:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Gerät aus!

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

Decoder oder Satellitenreceiver

Wenn das Fernsehgerät verschlüsselte Programme privater Anbieter empfängt, wird dafür ein Decoder benötigt.

Decoder oder Satellitenreceiver anschließen

1 Buchse »AV1« des Fernsehgerätes und die entsprechende Buchse des Decoders mit einem EURO/ AV-Kabel verbinden.

Hinweise:

Sollen ein Satellitenreceiver und ein Decoder betrieben werden, muss der Decoder am Satellitenreceiver angeschlossen werden.

Betrieb mit einem Decoder

1 Decoder und Fernsehgerät einschalten.
2 Programmplatz »AV1« wählen, dazu »AV« so oft drücken, bis am Fernsehgerät »AV1« angezeigt wird.

Kopfhörer

Kopfhörer anschließen

1 Kopfhörer-Stecker (3,5 mm ø Klinke) in die Kopfhörer-Buchse des Fernsehgerätes stecken.

Ton-Einstellungen für den Kopfhörer wählen

1 »INFO« mit »i« aufrufen.
2 Zeile »Ton« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »Kopfhörer« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
4 Zeile »Lautstärke«, »Balance«, »Tiefen«, »Höhen« oder »Ton Modus« mit »P+« oder »P-« anwählen und mit »◀« oder »▶« einstellen.
5 Einstellung mit » i« beenden.

BETRIEB MIT EXTERNEN GERÄTEN

Videorecorder, DVD-Player oder SET-TOP-Box

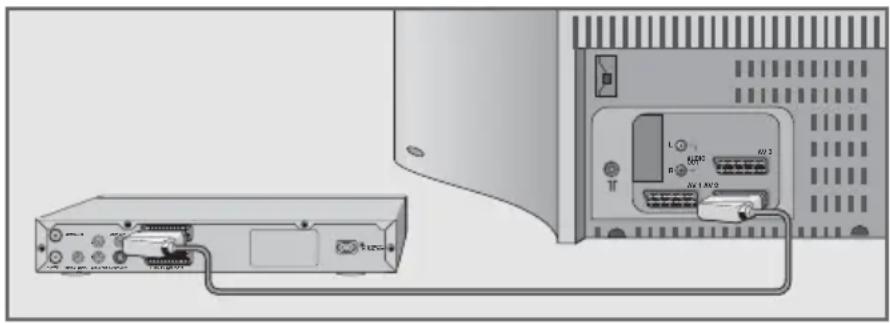

Videorecorder, DVD-Player oder SET-TOP-Box anschließen

1 Buchse »AV1«, »AV2« oder »AV3« des Fernsehgerätes und die entsprechende Buchse des Video-Recorders, DVD-Players oder der SET-TOP-Box mit einem Euro-AV (Scart)-Kabel verbinden.

Betrieb mit Videorecorder, DVD-Player oder SET-TOP-Box

1 Videorecorder, DVD-Player oder SET-TOP-Box einschalten und die gewünschte Funktion wählen.

2 Programmplatz »AV1«, »AV2« oder »AV3« mit »AV« wählen.

- Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Informationen des Videorecorders, DVD-Players oder der SET-TOP-Box.

Hinweise:

Sie können ein externes RGB-Gerät (DVD-Player) an die Euro-AV1-Buchse anschließen. Sie müssen dafür jedoch ein vollständig belegtes Euro-AV-Kabel verwenden.

Sie können Aufnahmen über das Fernsehgerät von einem externen Gerät auf ein anderes überspielen, indem Sie das Wiedergabegerät an Euro-AV1 und das Aufzeichnungsgerät an Euro-AV2 anschließen und Programmplatz »AV1« wählen. Sie können jedoch kein Fernseh-Programm ansehen.

SVHS-Videorecorder anschließen

Wenn Sie einen SVHS-Videorecorder besitzen, können Sie diesen über ein Euro-AV-Kabel an der Buchse AV3 anschließen.

Betrieb mit SVHS-Videorecorder

1 Videorecorder einschalten und die gewünschte Funktion wählen.

2 Programmplatz »AV3-S« mit »AV« wählen.

- Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Informationen des Videorecorders.

BETRIEB MIT EXTERNEN GERÄTEN

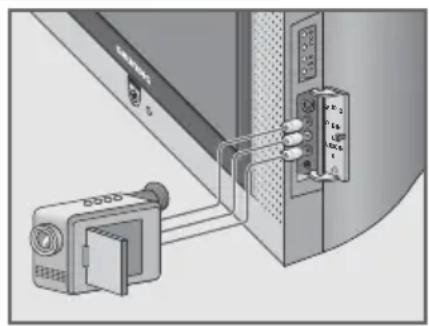

Camera-Recorder

Camera-Recorder anschließen

1 Gelbe Buchse (VIDEO – Bildsignal) des Fernsehgerätes und die entsprechende Buchse des Camera-Recorders (VHS, Video 8) mit Cinch-Kabel verbinden;

oder

S-VIDEO Buchse (S-VIDEO – Bildsignal) des Fernsehgerätes und die entsprechende Buchse des Camera-Recorders (S-VHS, Hi 8) mit Cinch-Kabel verbinden;

2 Weiße und rote Buchsen (L AUDIO R – Tonsignal) des Fernsehgerätes und die entsprechenden Buchsen des Camera-Recorders mit Cinch-Kabel verbinden.

Hinweis:

Wird ein Mono-Camera-Recorder angeschlossen, verbinden Sie die weiße Buchse (L) des Fernsehgerätes und die entsprechende Buchse des Camera-Recorders. Bei Monobetrieb im Menü »Ton« »Mono« anwählen.

Betrieb mit einem Camera-Recorder

1 Camera-Recorder einschalten, Cassette einschieben und Wiedergabe starten.

2 Programmplatz »AV4« (für VHS, Video 8) oder »AV4-S« (für S-VHS, Hi 8) wählen, dazu »AV« so oft drücken, bis am Fernsehgerät »AV4« oder »AV4-S« angezeigt wird.

- Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Informationen des Camera-Recorders.

HiFi-Anlage

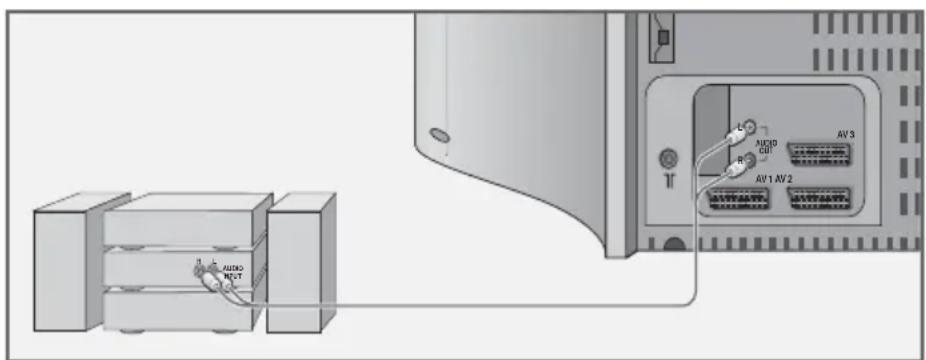

HiFi-Anlage anschließen

1 Weiße und rote Buchsen »L R AUDIO OUT« des Fernsehgerätes und die entsprechenden Buchsen der HiFi-Anlage mit Cinch-Kabel verbinden.

SON DEREIN STELLUNGEN

Analoge Fernseh-Programme einstellen

Diese Einstellung ist nur dann erforderlich, wenn Sie keine digitalen Programme empfangen können. Das Fernseh-Programm kann direkt oder über einen Suchlauf eingestellt werden.

Die analogen Programme können nur auf den Programmplätzen 900 - 999 gespeichert werden.

Programmsuchlauf analog

System BG

Kanal C 06

Suchen < >

Feinabstimmung 00

Programmnummer 900

Speichern

Programmsuchlauf

Programmsuchlauf digital

Zurück

i Ende

Programmsuchlauf analog

System BG

Kanal C 06

Suchen < >

Feinabstimmung 00

Programmnummer 900

Speichern

Programmsuchlauf

Programmsuchlauf digital

Speichern

Zurück

i Ende

Fernseh-Programme mit dem Suchlauf einstellen

1 Mit »0« - »9« Programmplatz 900 wählen.

2 »INFO« mit » i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

3 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Programmsuchlauf analog« wird eingeblendet.

4 Zeile »Programmnummer« mit »P+« oder »P-« wählen und mit »◀« oder »▶« gewünschten Programmplatz einstellen.

5 Zeile »Suchen« mit »P+« oder »P-« wählen und mit »◀« oder »▶« den Suchlauf starten.

- Wird ein ausreichend starkes Sendersignal erfasst, wird der Suchlauf unterbrochen und das Bild erscheint. Suchlauf so oft wiederholen, bis das gewünschte Fernseh-Programmerscheint.

Hinweis:

Das aktuelle System wird automatisch in der Zeile »System« angezeigt. Sind Farbe und/oder Ton nicht in Ordnung, die Zeile »System« mit »P+« oder »P-« wählen. Mit »◀« oder »▶« benötigte Einstellung wählen.

6 Zeile »Speichern« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Die Meldung »Gespeichert« wird angezeigt.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt.3 bis 5 wiederholen.

7 Einstellung mit » i« beenden.

SON DEREIN STELLUNGEN

Programmsuchlauf analog

System BG

Kanal C 06

Suchen < >

Feinabstimmung 00

Programmnummer 900

Speichern

Programmsuchlauf

Programmsuchlauf digital

Zurück Ende

Programmsuchlauf analog

System BG

Kanal C 06

Suchen < >

Feinabstimmung 00

Programmnummer 900

Speichern

Programmsuchlauf

Programmsuchlauf digital

0..9

C/S

Zurück

Ende

Analoge Fernseh-Programme feinabstimmen

Das Fernsehgerät stimmt automatisch auf bestmöglichen Empfang ab. In Gegenden mit schlechterem Empfang kann es erforderlich sein, eine manuelle Feinabstimmung vorzunehmen.

1 »INFO« mit » i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Programmsuchlauf analog« wird eingeblendet.

3 Zeile »Feinabstimmung« mit »P+« oder »P-« wählen und mit »◀« oder »▶« einstellen.

4 Zeile »Speichern« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Die Meldung »Gespeichert« wird angezeigt.

5 Einstellung mit » i« beenden.

Analoge Fernseh-Programme durch Eingabe der Kanalzahlen einstellen

1 Mit »0« - »9« Programmplatz 900 wählen.

2 »INFO« mit » i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

3 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Programmsuchlauf analog« wird eingeblendet.

4 Zeile »Programmnummer« mit »P+« oder »P-« wählen und mit »◀« oder »▶« gewünschten Programmplatz einstellen.

5 Zeile »Kanal« mit »P+« oder »P-« wählen.

6 Mit »OK« zwischen »S« (Sonderkanal) und »C« (Kanal) wählen.

7 Mit » ◀«, »+« oder »1 ...0 « Kanalzahl wählen.

Hinweis:

Das aktuelle System wird automatisch in der Zeile »System« angezeigt. Sind Farbe und/oder Ton nicht in Ordnung, die Zeile »System« mit »P+« oder »P-« wählen. Mit »◀« oder »▶« benötigte Einstellung wählen.

8 Zeile »Speichern« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Die Meldung »Gespeichert« wird angezeigt.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt.3 bis 7 wiederholen.

9 Einstellung mit » i« beenden.

SON DEREIN STELLUNGEN

Alle analogen Fernseh-Programme neu einstellen

Diese Einstellung ist nur dann erforderlich, wenn Sie keine digitalen Programme empfangen können oder wenn Sie alle analogen Fernseh-Programme neu einstellen möchten (z.B bei einem Wohnortwechsel).

Die analogen Programme können nur auf den Programmplätzen 900 - 999 gespeichert werden.

Programmsuchlauf analog

System BG

Kanal C 06

Suchen < >

Feinabstimmung 00

Programmnummer 900

Speichern

Programmsuchlauf

Programmsuchlauf digital

0..9

Zurück

Ende

Programmsuchlauf analog

System BG

Kanal C 06

Suchen < >

Feinabstimmung 00

Programmnummer 900

Speichern

Programmsuchlauf

Programmsuchlauf digital

Auswählen

und aufrufen

Zurück

i Ende

1 Mit »0« - »9« Programmplatz 900 wählen.

2 »INFO« mit » i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

3 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Programmsuchlauf analog« wird eingeblendet.

4 Zeile »Programmnummer« mit »P+« oder »P-« wählen und mit »◀« oder »▶« die Programmnummer eingeben, bei der die Speicherung beginnen soll.

5 Zeile »Programmsuchlauf« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Länderauswahl« wird eingeblendet.

6 Land mit »P+«, »P-«, »◀« oder »▶« wählen und mit »OK« bestätigen.

- Der Suchlauf beginnt, er kann – je nach Anzahl der zu empfangenden Fernseh-Programme – einige Minuten dauern.

Hinweis:

Mit »i« kann der Suchlauf abgebrochen werden.

SON DEREIN STELLUNGEN

Programmbelegung der analogen Programme ändern

Wurden beim Einstellen der Fernseh-Programme mit dem automatischen Programmsuchlauf Fernseh-Programme mehrfach gespeichert, können Sie diese löschen. Sie können auch Fernseh-Programme auf einen anderen Programmplatz legen, einen Programmamen ändern oder neu eingeben sowie Programmplätze überspringen.

Programme löschen

Programmtabelle 900 ARD □ 901 ZDF □ 902 RTL □ 903 SAT1 □ 904 PRO7 □ 1 2 3 4 Favoriten bearbeiten Einfügen Überspringen ● Löschen Kindersicherung ● Namen Ende

1 Menü »INFO« mit »i« aufrufen.
– Das Menü »INFO« wird eingeblendet.
2 Zeile »Programmtabelle« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das Menü »Programmtabelle« wird eingeblendet.
3 Das zu löschende Fernseh-Programm mit »P+« oder »P-« wählen.
4 Fernseh-Programm mit » 2« (blau) zum Löschen vorbereiten und mit »OK« bestätigen.

Fernseh-Programme sortieren

Programmtabelle 900 ARD □ 901 ZDF □ 902 RTL □ 903 SAT1 □ 904 PRO7 □ Einfügen Ende

1 Im Menü »Programmtabelle« das zu verschiebende Fernseh-Programm mit »P+« oder »P-« wählen.
2 Fernseh-Programm mit »OK« markieren.
3 Neuen Programmplatz mit »P+« oder »P-« wählen und mit »OK« bestätigen.

- Alle folgenden Fernseh-Programme werden um einen Programmplatz verschoben.

Hinweis:

Weitere Fernseh-Programme sortieren, dazu die Pkt.1 bis 3 wiederholen.

Programmtabelle 900 ARD □ 901 ZDF □ 902 RTL □ 903 SAT1 □ 904 PRO7 □ Ende Namen

Programmnamen eingeben (max. 5 Stellen)

1 Im Menü »Programmtabelle« das gewünschte Fernseh-Programm mit »P+« oder »P-« wählen.
2 Fernseh-Programm mit » (gelb) markieren.
3 Mit »P+« oder »P-« Buchstaben oder Ziffern auswählen, mit »◀« oder »▶« zur nächsten Position, dort Eingabe wiederholen.
4 Programmamen mit » (gelb) speichern.

Hinweis:

Weitere Programmnamen eingeben, dazu die Pkt.1 bis 4 wiederholen.

901 ZDF □

1 2 3 4 Favoriten bearbeiten

Einfügen

Überspringen

Löschen

Kindersicherung

Namen

i Ende

901 ZDF □

1 2 3 4 Favoriten bearbeiten

Einfügen

Überspringen

Löschen

Kindersicherung

Namen

i Ende

901 ZDF □

1 2 3 4 Favoriten bearbeiten

Einfügen

Überspringen

Löschen

Kindersicherung

Namen

① Ende

Fernseh-Programme überspringen

Sie können Fernseh-Programme markieren, die bei der Anwahl mit »P+« oder »P-« übersprungen werden sollen. Eine Anwahl mit den Zifferntasten ist weiterhin möglich.

1 Im Menü »Programmtabelle« das gewünschte Fernseh-Programm mit »P+« oder »P-« wählen.

2 Fernseh-Programm mit » 🗑 « (rot) markieren.

– Das Fernseh-Programm wird rot hinterlegt dargestellt.
– Die Markierung kann durch erneutes Drücken der roten Taste gelöscht werden.

Kindersicherung (Programmpläze sperren)

Sie können Fernseh-Programme, die für Kinder nicht geeignet sind, sperren.

1 Das gewünschte Fernseh-Programm mit »P+« oder »P-« wählen.

2 Fernsehprogramm mit » ⏻« (grün) sperren.

– Das gesperrte Fernseh-Programm ist mit einem Schlüssel markiert.

Hinweise:

– Die Sperre kann durch erneutes Drücken der grünen Taste gelöscht werden.

Favoritentabellen erstellen

Sie können Ihre bevorzugten Programme auswählen und in bis zu vier Favoritentabellen speichern.

1 Gewünschtes Programm mit »P+« oder »P-« wählen und mit »1« - »4« in Favoritentabelle 1-4 eintragen.

• Das Entfernen erfolgt durch erneutes Drücken der entsprechenden Zifferntaste.
  – Sie können das gewählte Programm in mehreren Favoritentabellen eingetragen.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

SON DEREIN STELLUNGEN

Digitale Fernseh-Programme einstellen

Diese Einstellung ist nur dann erforderlich, wenn ein neues Fernseh-Programm hinzukommt und Sie Ihre spezielle Reihenfolge der Programmplätze beibehalten wollen. Das Fernseh-Programm kann direkt oder über einen Suchlauf eingestellt werden.

Fernseh-Programme mit dem Suchlauf einstellen

1 »INFO« mit »i« aufrufen.
– Das Menü »INFO« wird eingeblendet.
2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das »DVB-Menü« wird eingeblendet.
3 Zeile »Automatisch Suchen« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
- Das Menü »Programmsuche - Digital« wird eingeblendet und der Suchlauf beginnt. Er kann – je nach Anzahl der zu empfangenden Fernseh-Programme – einige Minuten dauern.
- Die Suche ist abgeschlossen, wenn die Meldung »Fertig« angezeigt wird.
- Neue TV- oder RADIO-Programme werden nach Ende des Suchlaufs automatisch am Ende der Programmtabelle angefügt.

4 Programmsuche beenden, dazu » ⏻(grün) drücken.

– Das »DVB-Menü« erscheint.

5 Einstellung mit » i« beenden.

DVB-Menü

Manuell Suchen

Automatisch Suchen

Werkseinstellungen

Einstellungen

Signalinformation

Auswählen

DVB-Menü

Manuell Suchen

Automatisch Suchen

Werkseinstellungen

Einstellungen

Signalinformation

Auswählen

Fernseh-Programme durch Eingabe der Kanalzahlen einstellen

1 »INFO« mit »i« aufrufen.
– Das Menü »INFO« wird eingeblendet.
2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das »DVB-Menü« wird eingeblendet.
3 Zeile »Manuell Suchen« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das Menü »Manuell Suchen« wird eingeblendet.

SON DEREIN STELLUNGEN

4 Mit » ◀◀ oder »▶« Kanalzahl wählen und mit »OK« bestätigen.
– Das Menü »Programmsuche - Digital« wird eingeblendet und der Suchlauf beginnt.
- Die Suche ist abgeschlossen, wenn die Meldung »Fertig« angezeigt wird.
- Neue TV- oder RADIO-Programme werden nach Ende des Suchlaufs automatisch am Ende der Programmtabelle angefügt.
5 Programmsuche beenden, dazu » ⏻« (grün) drücken.
– Das »DVB-Menü« erscheint.
6 Einstellung mit » i« beenden.

DVB-Empfangsteil in den Auslieferungszustand zurücksetzen

Mit dieser Funktion löschen Sie die Programmtabellen und alle persönlichen Einstellungen.

1 »INFO« mit » i« aufrufen.
– Das Menü »INFO« wird eingeblendet.

2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das »DVB-Menü« wird eingeblendet.

3 Zeile »Werkseinstellungen« mit »P-« oder »P+« wählen und mit »OK« bestätigen.

4 Mit »0« - »9« Passwort 1234 eingeben und mit »①« bestätigen.

– Das »DVB-Menü« wird eingeblendet.

5 Zeile »Automatisch Suchen« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

- Das Menü »Programmsuche - Digital« wird eingeblendet und der Suchlauf beginnt. Er kann – je nach Anzahl der zu empfangenden Fernseh-Programme – einige Minuten dauern.

- Die Suche ist abgeschlossen, wenn die Meldung »Fertig« angezeigt wird.

6 Programmsuche beenden, dazu » ⏻« (grün) drücken.

– Das »DVB-Menü« erscheint.

7 Einstellung mit » i« beenden.

DVB-Menü

Manuell Suchen

Automatisch Suchen

Werkseinstellungen

Einstellungen

Signalinformation

Auswählen

Zurück

i Ende

Empfangseigenschaften der digitalen Programme einblenden

DVB-Menü

Manuell Suchen

Automatisch Suchen

Werkseinstellungen

Einstellungen

Signalinformation

Auswählen

Zurück

i Ende

1 »INFO« mit »i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das »DVB-Menü« wird eingeblendet.

3 Zeile »Signalinformation« mit »P-« oder »P+« wählen und mit »OK« bestätigen.

Hinweise:

Im unteren Abschnitt des Menüs werden die Signaleigenschaften dargestellt. Je weiter der Balken bei »Qualität« und »Signalstärke« nach rechts ausschlägt, desto besser ist das empfangene Signal.

Der Signalpegel hängt nicht nur von der Einstellung Ihrer Empfangsanlage, sondern auch von dem gerade aktiven Kanal ab. Beachten Sie dies, wenn Sie anhand der Signalstärkeanzeige die Ausrichtung Ihrer Antenne kontrollieren!

4 Zum Verlassen des Menüs »i« drücken.

IN FORMATION EN

Technische Daten

Netzspannung: 230 V, 50/60 Hz

Leistungsaufnahme: in Bereitschaft 4,5 W im Betrieb 115 W

Tonendstufe: 2 x 25 Watt Musik

Empfangsbereiche: C01 ... C99, Sonderkanäle S01 ... S41, Frequenzen Band 1 ... 4

Programmplätze: 100 analog, 899 digital und 5 AV

Service-Hinweise für den Fachhandel:

Das Produkt erfüllt die Forderungen folgender EU-Richtlinien:

73/ 23/ EWG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. 89/ 336/ EWG Richtlinie über die elektromagnetische Verträglichkeit.

Das Fernsehgerät entspricht den Normen: EN 60065, EN 55013, EN 55020

Das Fernsehgerät entspricht der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich.

Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, dass Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

CE

IN FORMATION EN

Umw elthinweis

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wiederverwendet werden können.

Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nebenstehendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin.

Bitte informieren Sie sich über die örtlichen Sammelstellen bei Ihrer Gemeindever-waltung.

Mit der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

GRUNDIG Kundenberatungszentrum

Montag bis Freitag von 8.00 bis 19.00 Uhr

Deutschland: 0180 / 523 18 80 *

Österreich: 0820 / 220 33 22 **

* gebührenpflichtig (0,12 €/ Min. aus dem Festnetz)

** gebührenpflichtig (0,145 €/ Min. aus dem Festnetz)

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 – 19.00 Uhr zur Verfügung.

Störungen selbst beheben

Sollten die unterstehenden Hilfestellungen zu keinem befriedigendem Ergebnis führen, so wenden Sie sich an einen autorisierten GRUNDIG-Fachhändler. Bitte ziehen Sie in Betracht, dass Störungen auch durch externe Geräte wie Videorecorder und Satellitenreceiver hervorgerufen werden können.

Störung	Mögliche Ursache	Abhilfe
Bild hell (Rauschen), aber kein Sender sichtbar	Antennenkabel	Antennenkabel ange-schlossen ?
	kein Fernseh-Programm programmiert	Programmsuchlauf starten
Bild kontrastarm	Bildeinstellungen verstellt	Helligkeit-, Kontrast-, bzw. Farb-Einstellung verändern
	Problem liegt am Sender	mit anderem Programm testen
Bild und/ oder Ton gestört	Störungen durch andere Geräte	Position der Geräte ver-ändern
Geisterbilder, Reflexion	Programmeinstellung	automatische oder manuelle Programmeinstellung/ Fein-tuning
	Antenne	Antennenkabel oder -anla-ge überprüfen lassen
Keine Farbe	Farbintensität auf Minimum	Farbe hochregeln
	TV-Normeinstellung (wenn Einstellmöglichkeit vorhan-den)	richtige Farbnorm wählen
	Problem liegt am Programm	mit anderem Programm testen
Falsche Farben, Farb-flecken	starkes Magnetfeld durch Lautsprecherboxen o.ä.	Abstand der Lautsprecher zum Fernsehgerät ver-größern bei bleibenden Farbflecken das Fernsehgerät mit Netz-schalter ausschalten und nach 10 Minuten wieder einschalten
Bild vorhanden, kein Ton	Lautstärke Minimum	Lautstärke hochregeln/ ein-schalten
	Problem liegt am Programm	mit anderem Programm testen
kein oder gestörter Video-text	Fernseh-Programm (hat keinen VT) oder Antennen-anlage	mit anderem Programm prüfen, Feinabstimmung, Geitserbilder
	Sendersignal zu schwach	Antennenanlage überprü-fen
Fernbedienung wirkungslos	keine optische Verbindung	Fernbedienung auf Fern-sehgerät richten
	Batterien der Fernbedie-nung	Prüfen bzw. Wechseln der Batterien
	undefinierter Betriebszu-stand	Fernsehgerät mit der Netz-taste ca. 2 min ausschalten
Nach dem Einschalten ist das Bild unkenntlich	Kindersicherung wurde aktiviert	Kindersicherung abschalten
