BEDIENUNGSANLEITUNG M 82 169 PALPLUS GRUNDIG

Hat der Fachhändler das Fernsehgerät bereits auf- und eingestellt, beginnen Sie bei Seite 8 dieser Bedienungsanleitung.

Sicherheit und Aufstellen

Sicherheit und Aufstellen 3

Anschließen und Vorbereiten

Gerät anschließen 4

Batterie in die Fernbedienung einlegen 4

Gerät ein-/ausschalten.... 4

Programmplätze belegen

Das Senderspeicher-System ATS euro plus 5-7

ATS euro plus - Suchlauf Aktualisierung.... 8

Programmplätze manuell belegen.... 8

Feinabstimmen (Finetuning).... 8

Die Fernbedienung

Die Fernbedienung 9

Bild ändern

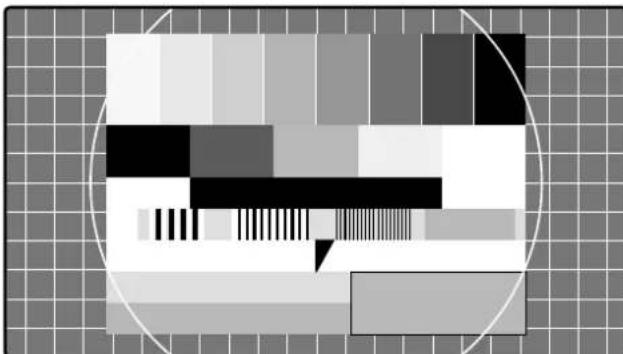

Kontrast, Bildschärfe, Weißbalance, Black stretch und Tint ändern.... 10

Helligkeit und Farbkontrast ändern 10

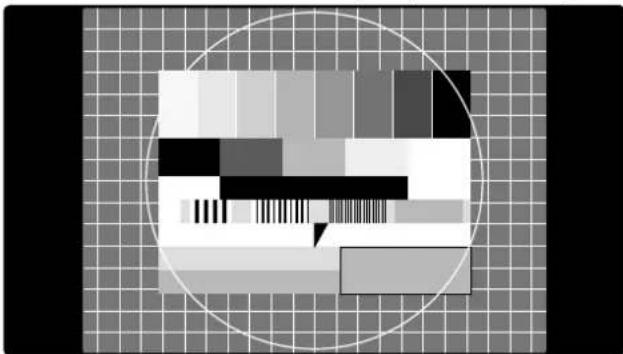

Bildformat-Umschaltung von 4:3 auf 16:9...... 10-11

Ton ändern

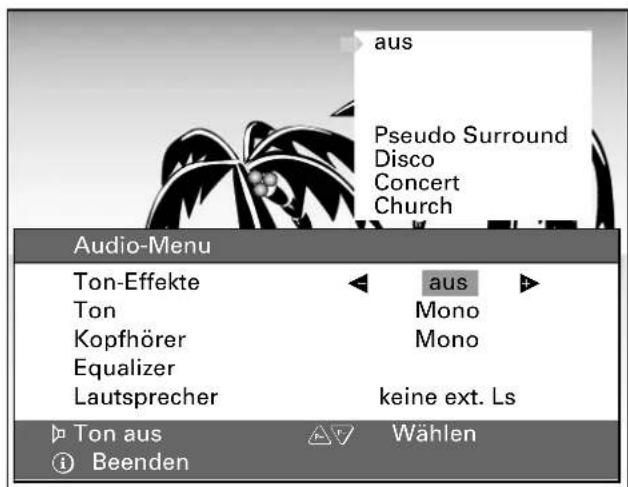

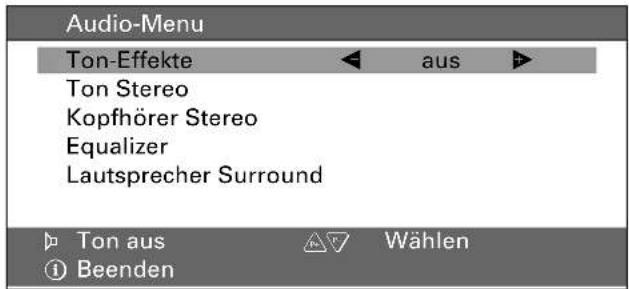

Audio-Menü aufrufen 12

Ton (Stereo, Zweiton, Mono).... 12

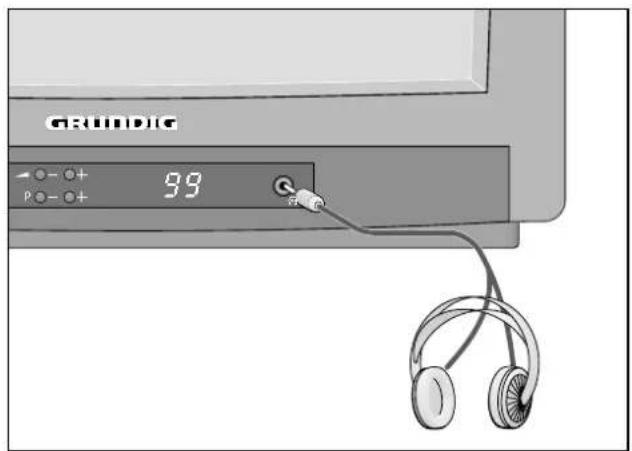

Kopfhörer anschließen und bedienen.... 12

Equalizer.... 12

Dolby Surround Pro Logic

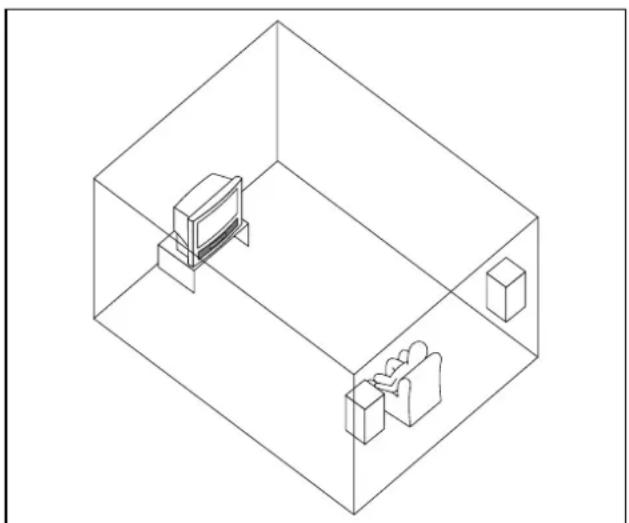

Lautsprecher-Boxen Ausstattung 13

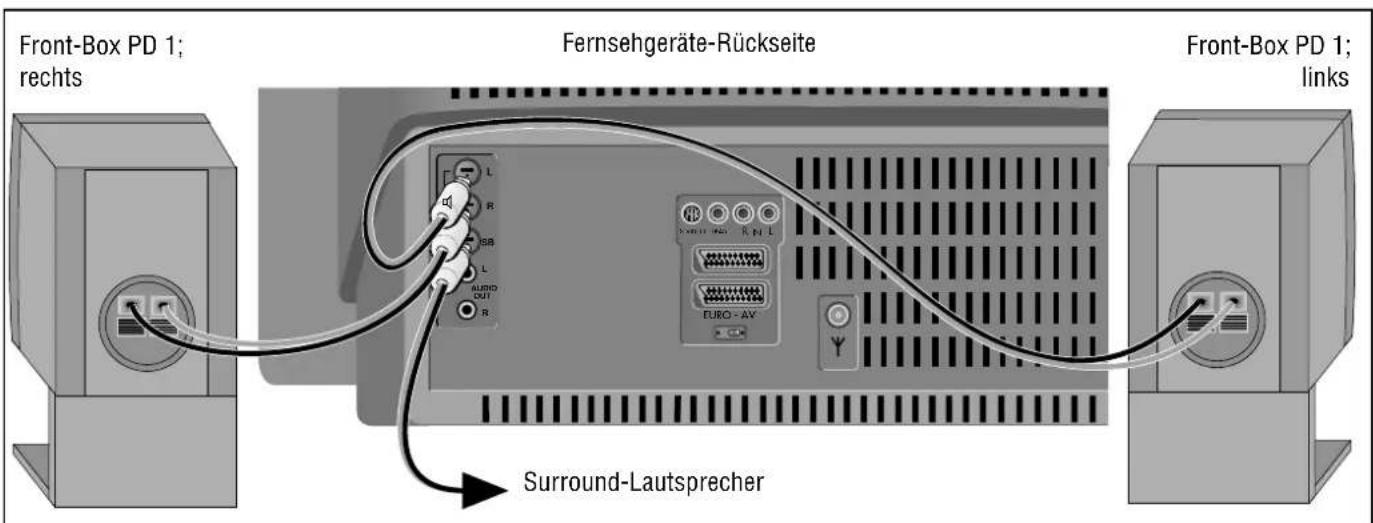

Anschließen der Lautsprecher-Boxen.... 14

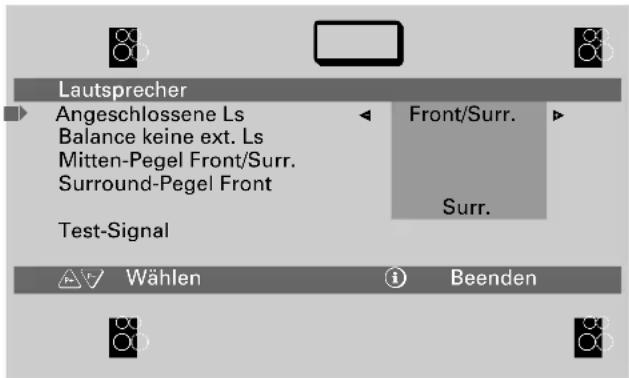

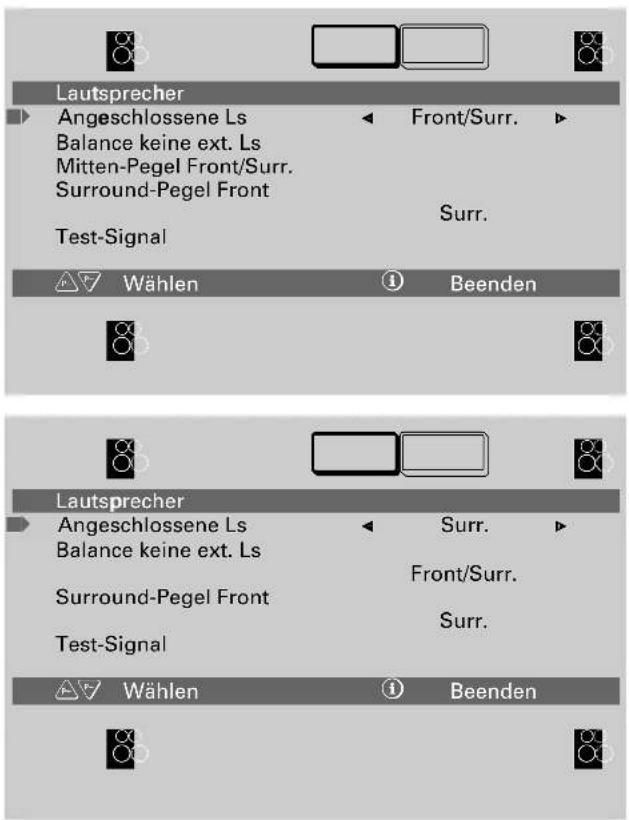

Audio-Menü; Menü-Teil »Lautsprecher« 15

Einstellen (abstimmen, ausbalancieren) der Lautsprecher zueinander.... 15

Balance der Front-Boxen einstellen.... 15

Mittenpegel und Surroundpegel einstellen 16

Ton-Effekte 16

Equalizer im Dolby-Surround-Betrieb.... 16

Videotext/Teletext

TOP-Text-Betrieb 17

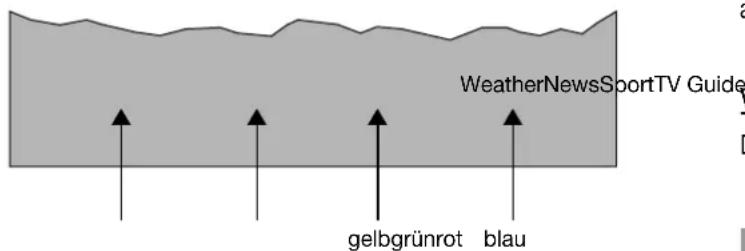

FLOF-Text-Betrieb 18

Videotext ohne TOP und FLOF-Text 18-20

Aktuelles Kleinbild im Videotext/Teletext.... 20

Komfortfunktionen

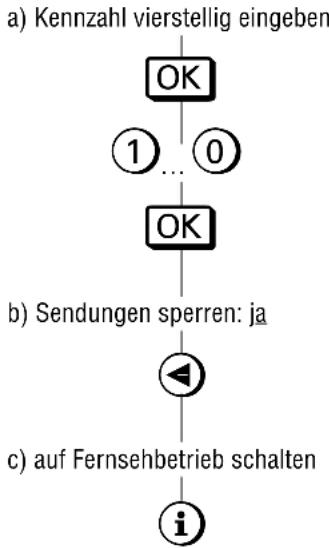

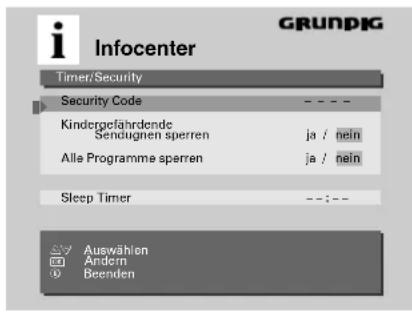

Timer/Security-Funktionen 21-23

Kindergefährdende Sendungen sperren 22

Alle Programme sperren.... 22

Ausschaltzeit eingeben (Sleep Timer).... 23

Sonderfunktionen 24

Sonderfunktionen: Bild im Bild-Betrieb .....25

Sonderfunktionen im TV-Betrieb: Standbild 25

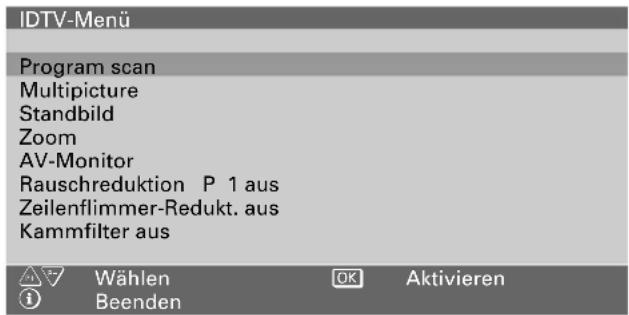

Das IDTV-Menü.... 26-27

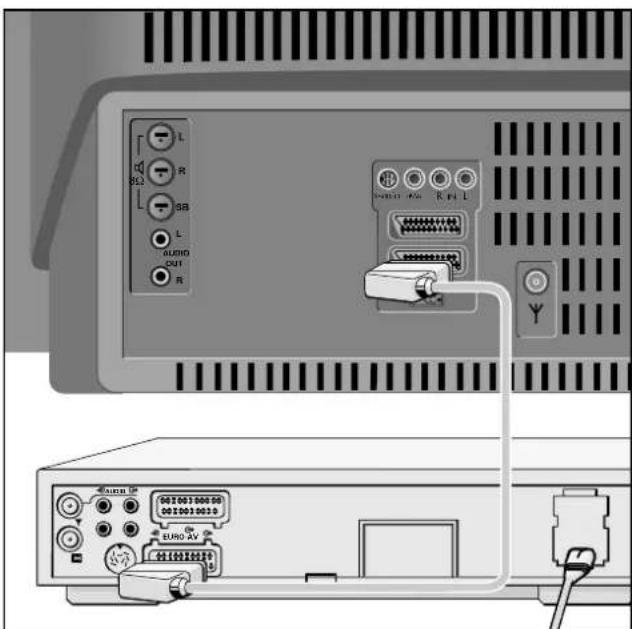

Anschlußmöglichkeiten und Betrieb ...

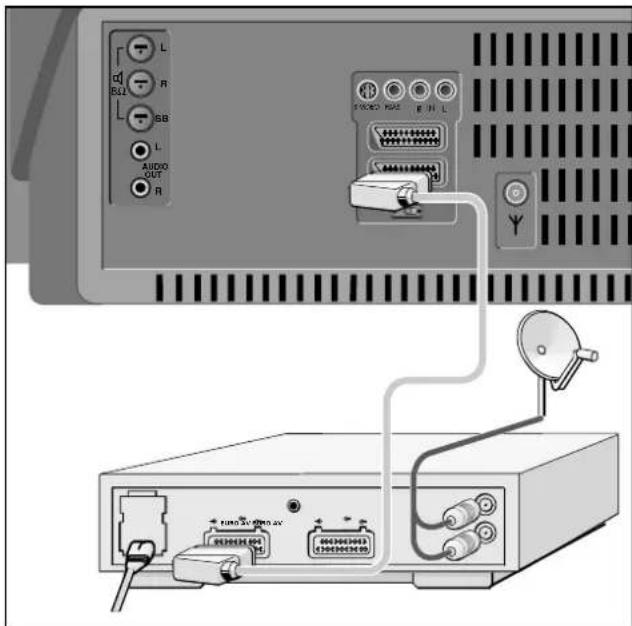

... für Videorecorder, ... für Satelliten Receiver...... 28

... für Camera-Recorder 29

... für S-VHS-Video- oder S-VHS-Camera-Recorder..... 29

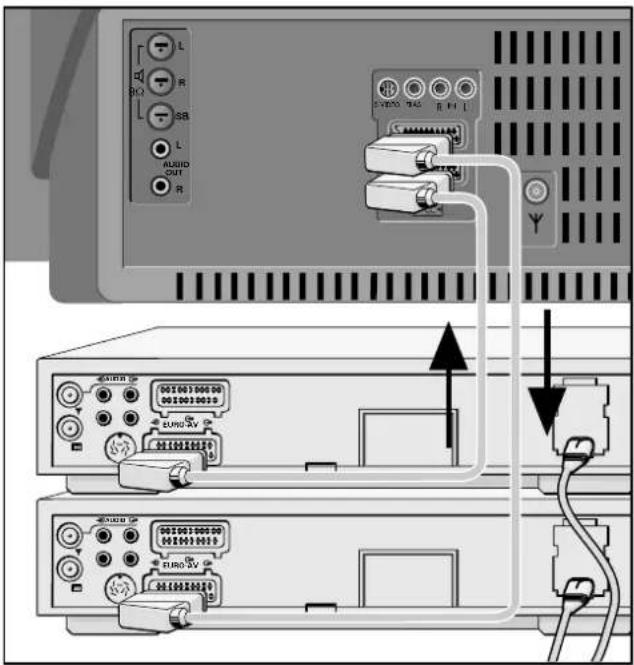

Überspielen von Videoaufzeichnungen über das Fernsehgerät.... 30

... für Descrambler (Decoder) 31

... mit mehreren Zusatzgeräten.... 32

Technische Daten

Technische Daten 33

Sicherheit und Aufstellen

5 x

10 cm 20 cm 20 cm 10 cm X

Stellen Sie das Gerät so auf, daß möglichst wenig Fremdlicht auf den Bildschirm fällt.

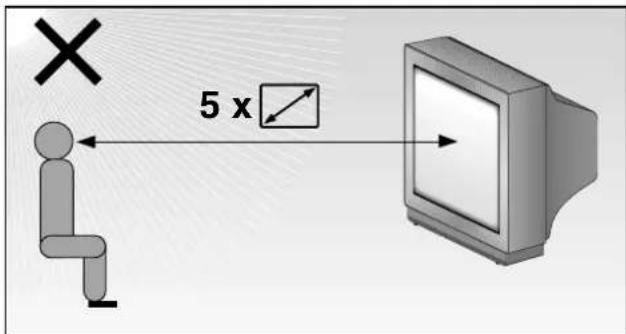

Der ideale Betrachtungsabstand ist das Fünffache der Bildschirmdiagonale.

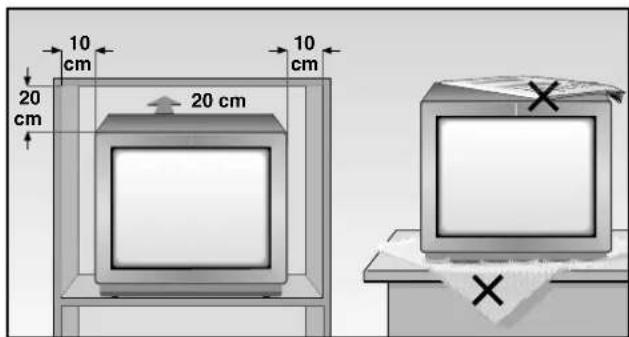

Bei Betrieb im Schrankfach müssen Mindestabstände eingehalten werden.

Beachten Sie, daß die Lüftungsschlitze der Rückwand nicht abgedeckt werden.

Durch Wärmeaustausch im Gerät entsteht eine Luftzirkulation. Dabei werden Staubpartikel (Teppich- und Gardinenfasern sowie Hausstaub) angesaugt. Diese lagern sich u.a. auch in den Lüftungsschlitzen ab, verengen sie im Laufe der Jahre und können dadurch Wärmestaus verursachen.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Gerätes.

Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen vom Fachmann entfernen.

Stellen Sie keine Lautsprecherboxen neben das Gerät.

Bitte achten Sie darauf, daß beim Aufstellen und dem weiteren Betrieb die Netzanschlußleitung frei liegt und nicht eingeklemmt und beschädigt wird.

Stellen Sie das Gerät nicht in die Nähe der Heizung.

Auch wenn das Gerät ausgeschaltet ist, kann es durch Blitzschlag in das Stromnetz und/oder in die Antennenleitung beschädigt werden.

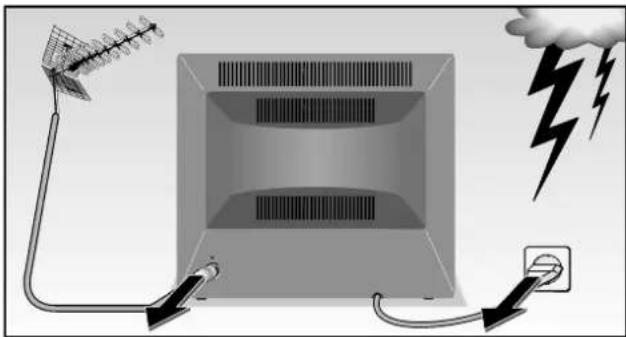

Bei Gewitter sollten Sie deshalb den Netz- und Antennenstecker ziehen.

Schützen Sie das Gerät vor Feuchtigkeit.

Stecken Sie keine Fremdkörper in die Lüftungsschlitze der Rückwand.

Vorsicht Hochspannung!

Das Gerät ist mit der neuen superflachen und oberflächenbeschichteten Megatron-Bildröhre ausgestattet.

Diese Beschichtung wirkt kontraststeigernd und reflexmindernd.

Ein weiterer Vorteil ist die antistatische Wirkung. Statische Aufladungen haben das Anziehen von Staub zur Folge. Bei eingeschaltetem Gerät wird dieser Umstand – durch die spezielle Bildschirmbeschichtung – weitgehend vermieden.

Reinigen Sie den Bildschirm nur mit einem feuchten weichen Tuch.

Verwenden Sie nur klares, sauberes Wasser.

Üben Sie beim Reinigen keinen Druck aus.

(Abrieb, Kratzspuren)

Unterlassen Sie auch das Anbringen von Aufklebern jeglicher Art.

Das Magnetfeld der Erde ist unterschiedlich stark. Je nach Aufstellrichtung kann es die Farbreinheit des Gerätes beeinflussen.

Achten Sie darauf, daß das Gerät im Betrieb möglichst nicht gedreht wird.

Dies kann zu Farbverfälschungen führen.

Transportieren Sie das Gerät nur »kalt« auf einen anderen Platz.

Anschließen und Vorbereiten

Gerät anschließen

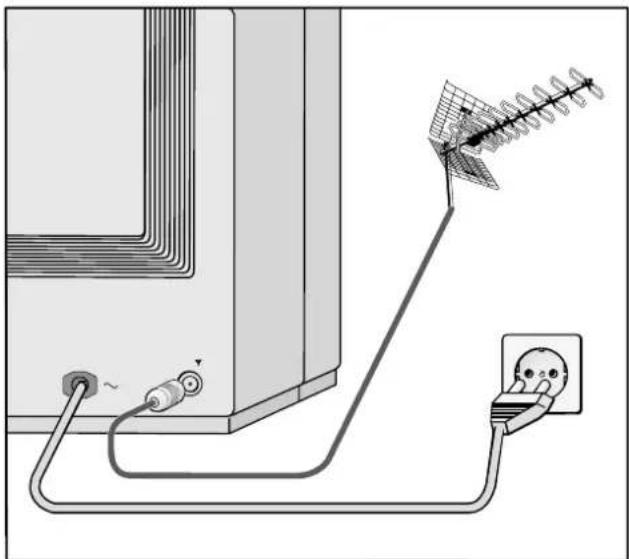

Gerät an die Antenne anschließen

Stecker des Antennenkabels in die Antennenbuchse Ydes Fernsehgerätes stecken.

Dieses hochdigitalisierte Fernsehgerät bietet optimale Bild- und Tonqualität.

Die wesentlichen Voraussetzungen hierfür sind:

Einwandfrei funktionierende Antennenanlagen und Antennenanschlußkabel mit hohem Schirmmaß (85 dB) als Verbindung zwischen Fernsehgerät und Antennensteckdose bzw. zwischen Fernsehgerät und Videorecorder.

Vermeiden Sie auch Kabelschleifen in Gerätenähe.

Gerät an das Stromnetz anschließen

Stecker des Netzkabels in die Steckdose stecken.

Batterie in die Fernbedienung einlegen

Batteriefachdeckel abnehmen, dazu Schnapper drücken und Deckel abnehmen.

Beiliegende Batterie einsetzen, dabei Polung der Batterie beachten (im Batteriefachboden markiert).

Bei verbrauchter Batterie erscheint am Bildschirm die Einblendung: »Battery Telepilot«.

Verbrauchte Batterie unbedingt entfernen.

Für Schäden die durch eine ausgelaufene Batterie entstehen, kann nicht gehaftet werden.

Entsorgen Sie verbrauchte Batterien umweltgerecht.

Gerät ein-/ausschalten

Die Taste © am Gerät drücken.

Wenn Sie das Gerät längere Zeit (zum Beispiel nachts) nicht benützen, so schalten Sie es mit dieser Taste aus. Sie sparen damit Energie.

Das Senderspeicher-System »ATS euro plus«

Nach dem Einschalten des Fernsehgerätes wird die Seite »ATS euro plus« eingeblendet.

Erscheint diese Seite nicht, drücken und halten Sie die Taste (P/C) bis die Einblendung »ATS euro plus« erscheint.

Die Dialogzeile als Wegweiser.

Die Zeile am unteren Bildrand gibt an, mit welchen Tasten der Fernbedienung Veränderungen vorgenommen werden können.

Dieses Gerät ist mit »ATS euro plus« (Auto Tuning System) ausgestattet. Der besondere Komfort dieses neuen Systems ist die automatische Programmplatzbelegung.

Dieses sog. Programmspeicher-System tastet den gesamten Empfangsbereich ab, speichert die gefundenen Programme und trägt Sie mit dem dazugehörigen Sendernamen (Kürzel) in eine Tabelle ein.

Natürlich können Sie diese automatische Belegung der Programmplätze nach Ihren eigenen Wünschen umgestalten und Programmen von Sendern ohne Kennung aus einem eingebendeten Angebot von Kürzeln einen Namen (Sendername) zuordnen.

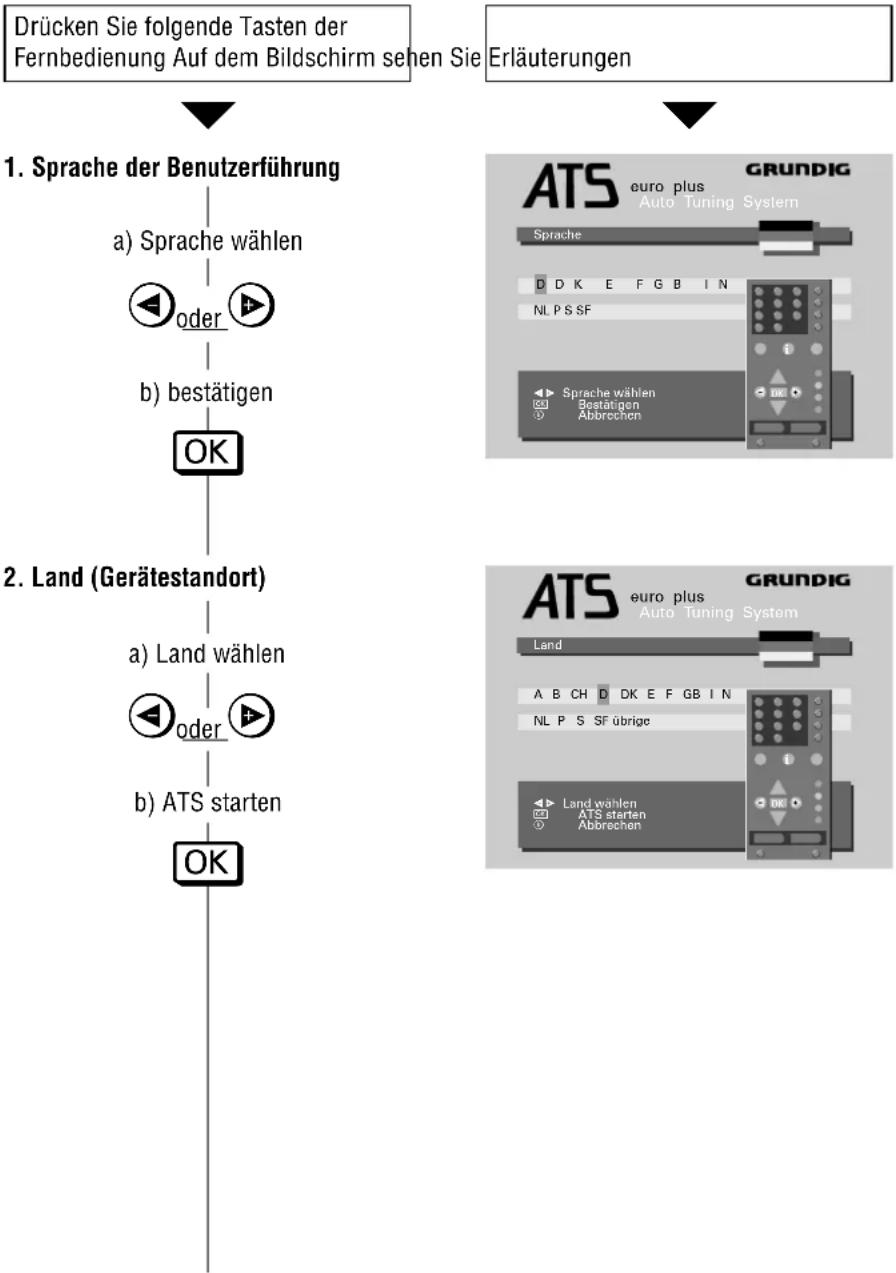


Für den Dialog zwischen Ihnen und dem Fernsehgerät kann aus mehreren Sprachen gewählt werden. Die Einblendungen der Benutzerführung erfolgen in der gewählten Sprache. Ab Werk ist D eingestellt.

Der »ATS euro plus-Suchlauf« wird ge-startet.

Das Fernsehgerät sucht alle Kanalzahlen nach Fernseh-Programmen ab, sortiert und speichert sie.

Der Vorgang kann je nach Anzahl der zu empfangenden Fernseh-Programme eine Minute und länger dauern.

Nach dem Suchvorgang wird die

»TV-Sender-Tabelle« eingeblendet.

Programmplätze belegen

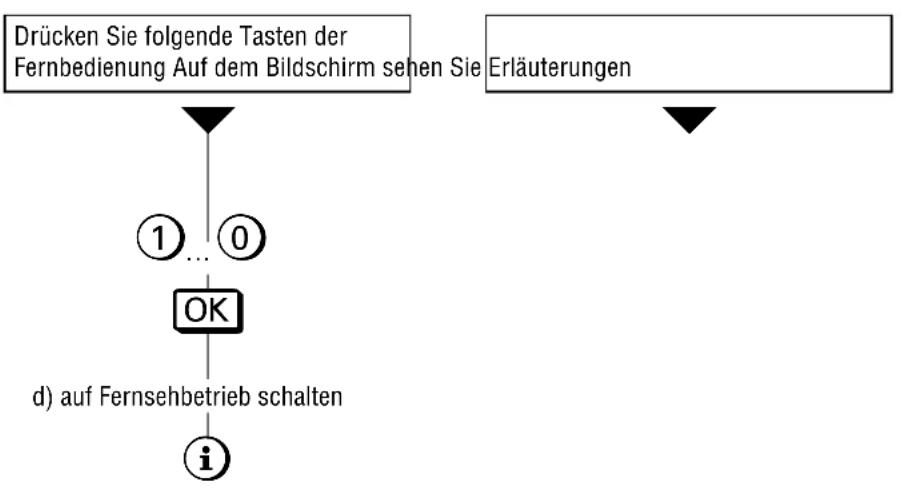

Drücken Sie folgende Tasten der Fernbedienung Erläuterungen

3. Besonderheiten für Frankreich

a) Einstellung für Empfang im üblichen Kanalraster oder

b) Einstellung für Empfang mit anderem Kanalraster

4. Reihenfolge der Fernseh-Programme ändern (verschieben)

a) Programmplatz wählen

b) Programmplatz markieren

c) neuen Programmplatz wählen (verschieben)

Auf dem Bildschirm sehen Sie

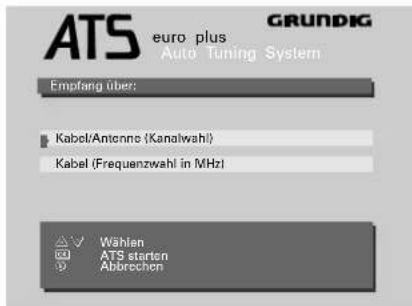

ATS euro plus Auto Tuning System Empfang über: Kabel/Antenna (Kanalwahl) Kabel (Frequenzwahl in MHz) Wählen ATS starten Abbrechen

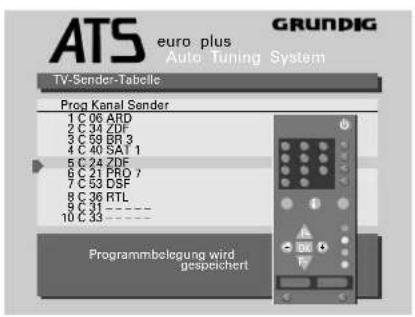

ATS euro plus Auto Tuning System TV-Sender-Tabelle Prog Kanal Sender 3 C 06 ARD 3 C 24 ZDF 3 C 47 BR 3 4 C 40 SAT 1 5 C 36 RTI 6 C 21 PRO 7 7 C 59 BR 3 8 C 63 DSF 9 C 32 ZDF 10 C 34 ZDF Programm wählen kst Sendernamen wählen Vorschieben Löschen Beenden

Nach der Standortwahl »F« wird dieses Menü eingeblendet.

Für den ATS-Suchlauf können Sie zwischen

a) »Kabel/Antenne (Kanalwahl)«

oder

b) »Kabel (Frequenzwahl in MHz)« wählen

Nach Drücken der Taste OK startet der Suchlauf

Währenddessen werden – je nach Wahl (a oder b) – Kanäle oder Frequenzen eingeblendet.

Im Zweifelsfall wenden Sie sich an Ihren Fachhändler

Prüfen Sie die Reihenfolge der Fernseh-Programme in der »TV-Sender-Tabelle«.

Sollte sie Ihnen nicht zusagen, kann die Reihenfolge geändert werden.

Wiederholen Sie diesen Vorgang – wenn nötig – für weitere Fernseh-Programme.

Programmplätze belegen


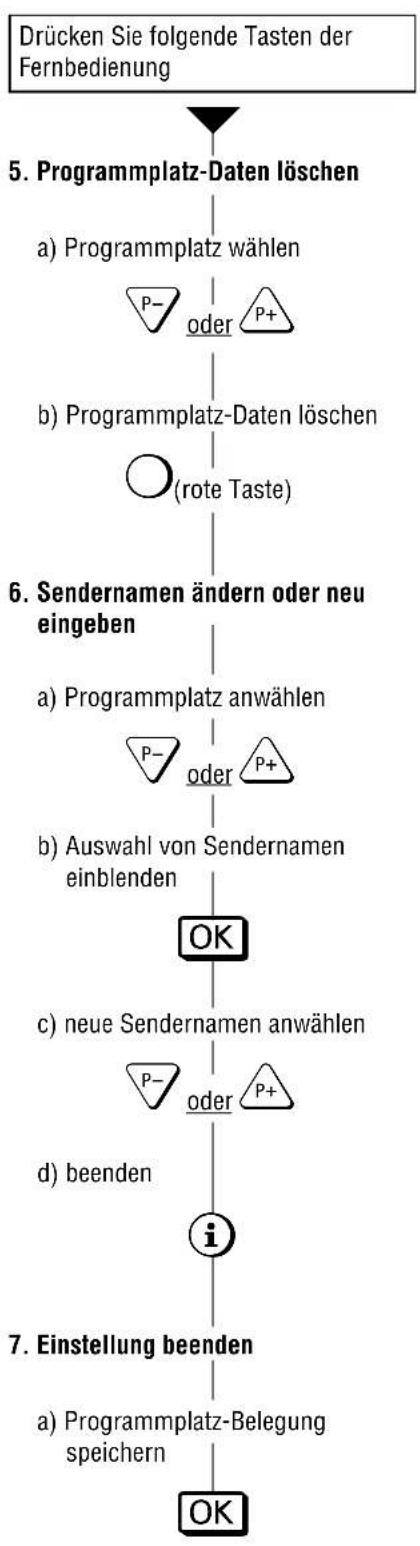

    A["Drücken Sie folgende Tasten der Fernbedienung"] --> B["5. Programmplatz-Daten löschen"]
    B --> C["a) Programmplatz wählen<br>P- oder P+"]
    B --> D["b) Programmplatz-Daten löschen<br>(rote Taste)"]
    D --> E["6. Sendernamen ändern oder neu eingeben"]
    E --> F["a) Programmplatz anwählen<br>P- oder P+"]
    E --> G["b) Auswahl von Sendernamen einblenden<br>OK"]
    G --> H["c) neue Sendernamen anwählen<br>P- oder P+"]
    G --> I["d) beenden<br>i"]
    I --> J["7. Einstellung beenden"]
    J --> K["a) Programmplatz-Belegung speichern<br>OK"]

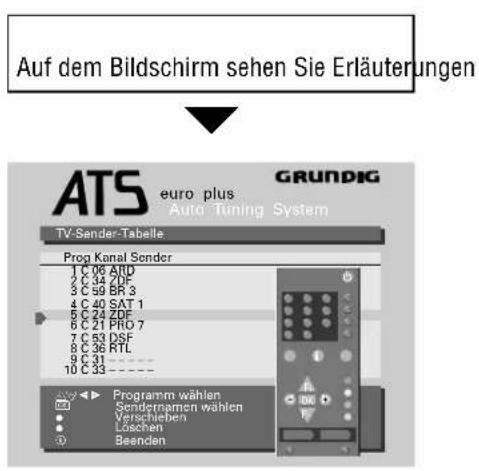

Auf dem Bildschirm sehen Sie Erläuterungen ATS euro plus GRUNDIG Auto Tuning System TV-Sender-Tabelle Prog Kanal Sonder 1 C 06 ATD 2 C 34 ZDF 3 C 59 BR 3 4 C 40 SAT 1 5 C 24 ZDF 6 C 21 PRO 7 7 C 53 DSF 8 C 36 RTL 9 C 31 ---- 10 C 33 ---- Programm wählen Sendernamen wählen Voisschieben Läschen Beenden

BR 3 BRT 1 BRT 2 CAN + CNN FILMNT F 2 F 3 INFO ITB LIFE PROG 3 BR 3 Sendernamen wählen Position wählen Kanslnummer eingeben Seenden

Befindet sich im Angebot kein entsprechendes Kürzel für einen Sender, können Sie ein eigenes zusammensetzen. Dazu Taste ▶ einmal drücken und mit den Tasten ▼ oder ▶ den gewünschten Buchstaben/die gewünschte Ziffer wählen.

Mit Taste ▶ die nächste Stelle wählen. Mit der Taste ⓘ die Eingaben beenden.

ATS euro plus Auto Tuning System TV-Sender-Tabelle Prog Kanal Sender 1 C 06 ARD 2 C 34 ZDF 3 C 59 BR 3 4 C 40 SAI 1 5 C 24 ZDF 6 C 21 PRO 7 7 C 53 DSF 8 C 36 RTL 9 C 31 ---- 10 C 33 ---- Programmebelegung wird gespeichert

ATS euro plus – Suchlauf Aktualisierung

Wenn Sie mit »ATS euro plus« bereits Programme gefunden und gespeichert haben und einen weiteren ATS euro plus Suchlauf starten wollen, – bedingt durch veränderte Empfangsverhältnisse (z.B. Wohnortwechsel, nachträglicher Kabelanschluß) – dann drücken Sie die Taste ^P/C ca. 4 Sek. Folgende Einblendung erscheint:

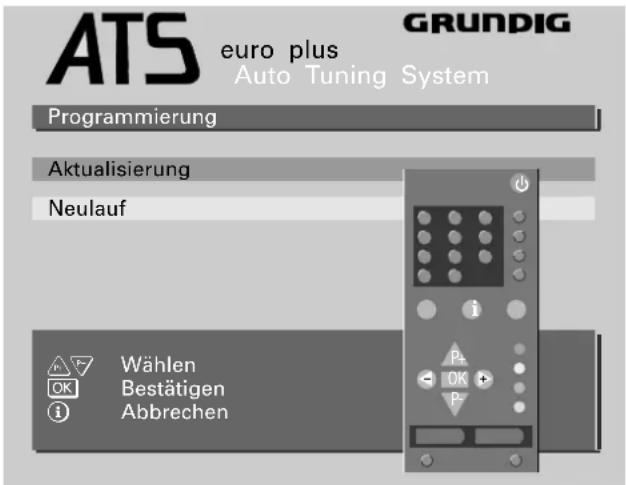

ATS euro plus Auto Tuning System GRUNDIG Programmierung Aktualisierung Neulauf Wählen Bestätigen Abbrehen i P4 - OK + P-

Sie haben die Auswahl zwischen »Aktualisierung« oder »Neu-lauf«.

Bei neuangebotenen Programmen wählen Sie »Aktualisierung«,

bei Wohnortwechsel oder nachträglichem Kabelanschluß wählen Sie »Neulauf«.

Beachten Sie beim weiteren Einstellen die Hinweise der unteren Zeilen (Dialogzeilen).

Wurde »Aktualisierung« gewählt, entfallen die Einblendungen für Sprache und Land.

Die neugefundenen Programme sind in der Sendertabelle rot gekennzeichnet.

Die Programme können durch »Verschieben« auf andere Programmplätze gelegt werden.

Bei »Neulauf«, wird eine Neubelegung vorgenommen.

Die bisher gespeicherten Programmplatz-Daten werden gelöscht. (Siehe auch Seite 7).

Durch Drücken der Taste ① wird der Speichervorgang aufgerufen und mit Taste OK die neue Programmbelegung gespeichert.

Programmplätze manuell belegen

Beispiel:

Auf Programmplatz 15 soll ein Programm gelegt werden das auf Sonderkanal S 08 in Norm NTSC M ausgestrahlt wird.

Vorgehensweise:

Programmplatz 15 wählen.

Taste P/C drücken.

PROG 1 C 06 00 PAL B/G Kanal/Sonderkanal Position wählen Sendernamen wählen Beenden

Verfahren Sie wie in den Dialogzeilen beschrieben.

In der Belegzeile ist C (für Kanal) gelb hinterlegt.

Taste △P+ drücken; C wechselt in S (für Sonderkanal)

Taste ▶ drücken;

die gelbe Schreibmarke springt zur Kanaleingabeposition.

Tasten ⑨ und ⑧ drücken; S 08 steht in der Belegzeile.

Die Kanaleingabe kann auch mit dem manuellen Suchlauf vorgenommen werden.

Hierzu die Taste ☐ oder ☐ drücken, der Suchlauf startet und stoppt bei jedem Programm, das am Ort empfangen werden kann.

Taste ▶ zweimal drücken.

Der bisherigen Einblendung wird eine Liste der Normen hinzugefügt die das Gerät empfangen und wiedergeben kann.

Taste ▼ oder ▶ drücken bis das Kürzel NTSC M (Standart) angewählt ist.

Das Gerät stimmt automatisch auf das beste Bild ab.

Der Vorgang – Programmplatz 15 mit S 08 NTSC M zu belegen – ist beendet.

Auch diesem Programmplatz kann eine Senderkennung (Kürzel) hinzugefügt werden. Hierzu Taste OK drücken. Weiter wie in der Dialogzeile angegeben!

Zurück zum Fernsehbild: Taste ⓘ drücken.

Bei schwierigen Empfangsverhältnissen kann es in Einzelfällen notwendig sein, das Bild durch Feinabstimmen zu verbessern.

Feinabstimmen (Finetuning)

Taste P/C drücken.

Taste ▶ drücken bis in der Belegzeile die gelbe Schreibmarke (Cursor) die Position 00 (Position zum Feinabstimmen) erreicht hat,

mit Taste P+ (63 Schritte)

_und Taste ▼ (64 Schritte)

Bild und Ton optimal einstellen.

Die Fernbedienung

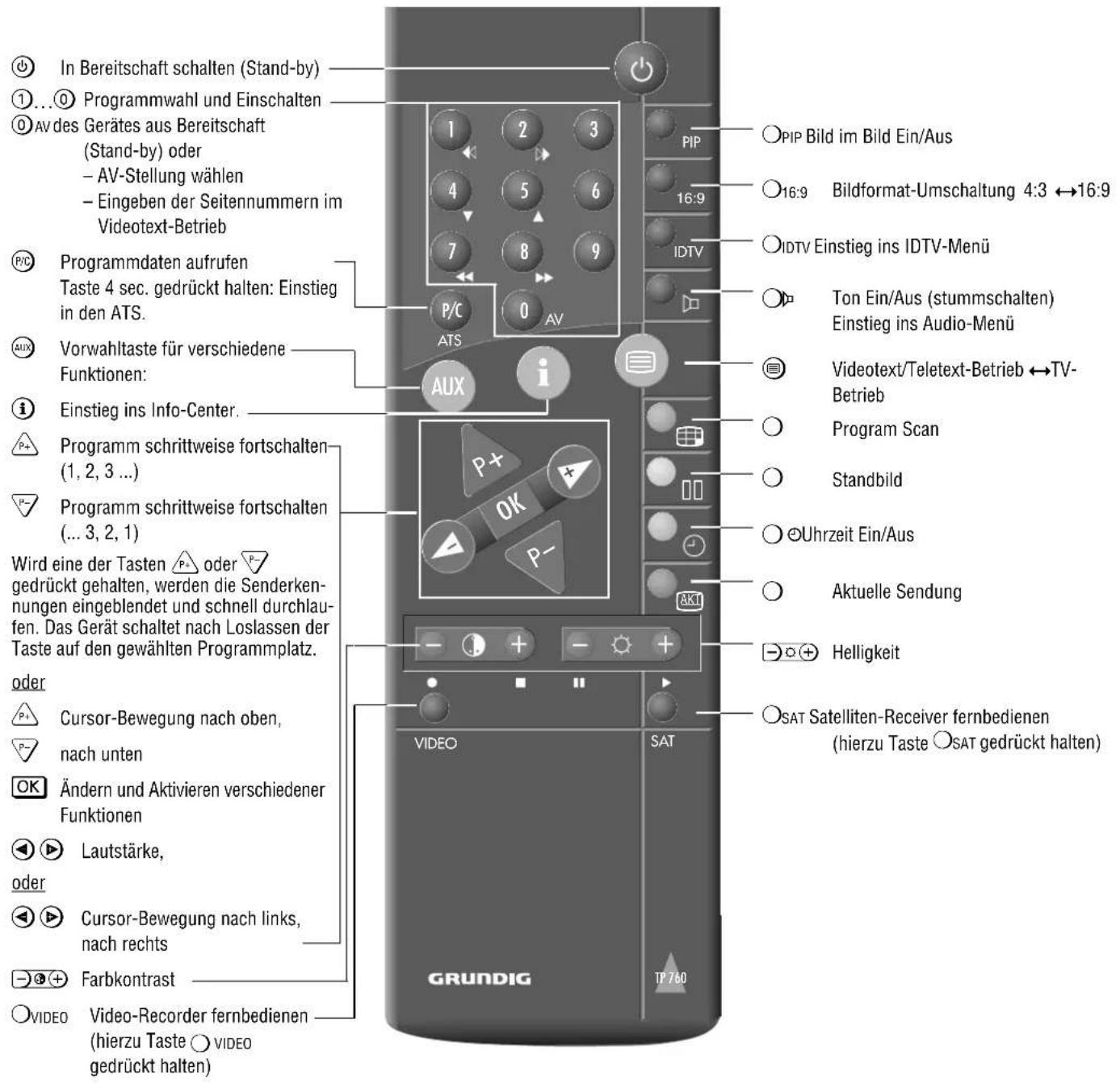

Auf dieser Seite sind die Tasten der Fernbedienung nur kurz erklärt. Ausführliche Beschreibungen entnehmen Sie bitte den jeweiligen Kapiteln.

In Bereitschaft schalten (Stand-by) Programmwahl und Einschalten AV des Gerätes aus Bereitschaft (Stand-by) oder - AV-Stellung wählen - Eingeben der Seitennummern im Videotext-Betrieb Programmdaten aufrufen Taste 4 sec. gedrückt halten: Einstieg in den ATS. Vorwahltaste für verschiedene Funktionen: Einstieg ins Info-Center. Programm schrittweise fortschalten (1, 2, 3 ...) Programm schrittweise fortschalten (... 3, 2, 1) Wird eine der Tasten P+ oder P- gedrückt gehalten, werden die Senderken- nungen eingeblendet und schnell durchlau- fen. Das Gerät schaltet nach Loslassen der Taste auf den gewählten Programmplatz. oder Cursor-Bewegung nach oben, nach unten Ändern und Aktivieren verschiedener Funktionen Lautstärke, oder Cursor-Bewegung nach links, nach rechts Farbkontrast VIDEO Video-Recorder fernbedienen (hierzu Taste ○ VIDEO gedrückt halten) PIP PIP Bild im Bild Ein/Aus 16:9 Bildformat-Umschaltung 4:3 ↔16:9 IDTV Einstieg ins IDTV-Menü Ton Ein/Aus (stummschalten) Einstieg ins Audio-Menü Videotext/Teletext-Betrieb ↔TV- Betrieb Program Scan Standbild O•Uhrzeit Ein/Aus Aktuelle Sendung Helligkeit SAT Satelliten-Receiver fernbedienen (hierzu Taste ○SAT gedrückt halten)

Video-Recorder fernbedienen

Mit der Fernbedienung dieses Fernsehgerätes können Sie auch Grundig-Video-Recorder fernbedienen. Welche hierzu geeignet sind, sagt Ihnen Ihr Fachhändler.

Taste ○VIDEO drücken und gedrückt halten. Damit schalten Sie die Fernbedienung auf Video-Recorder-Betrieb. Anschließend die gewünschte Taste drücken. Entnehmen Sie der folgenden Aufstellung, mit welchen Tasten die Recorderfunktionen ausgelöst werden können.

(Ziffern-Taste 1) = Bildsuchlauf rückwärts
(Ziffern-Taste 2) = Bildsuchlauf vorwärts
● (Taste - Ⓐ) = Aufnahmestart
■ (Taste ⚙ +) = Stop
(Ziffern-Taste 7) = schneller Rücklauf
(Ziffern-Taste 8) = schneller Vorlauf
(Taste - Ⓤ) = Pause
▶(Taste ⭕ +) = Wiedergabestart
(Ziffern-Taste 4) = Programmplatz -
▲ (Ziffern-Taste 5) = Programmplatz +

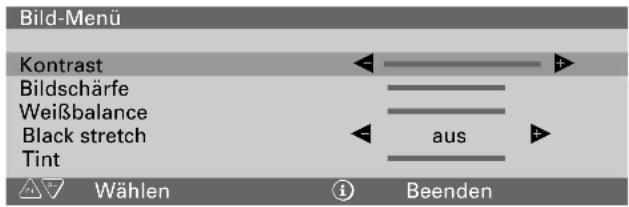

Kontrast, Bildschärfe, Weißbalance, Black stretch und Tint

Mit den Tasten ⓘ, OK das »GRUNDIG Infocenter« aufrufen.

Die Zeile »Bild-Menü« ist farbig hinterlegt.

Die Taste OK drücken.

Das »Bild-Menü« wird eingeblendet.

Bild-Menü Kontrast Bildschärfe Weißbalance Black stretch Tint Aus Wählen Beenden

Mit der Taste ▼ oder ▲»Kontrast«, »Bildschärfe«, »Weißbalance«, »Black stretch« oder »Tint« wählen.

»Tint« wird bei Sendungen in NTSC-Norm eingeblendet und ist nur dann einstellbar.

Ändern mit den Tasten ◀, ►.

Weißbalance

Damit können Sie den Farbton leicht rötlich oder in einen Blauton verändern.

»Weißbalance« anwählen mit ^P- , ^P+ , verändern mit , .

Black stretch

Vergrößert den Kontrastumfang. In dunkleren Bildpartien wird der Kontrast gedehnt, das Bild gewinnt an Tiefe und Zeichnung.

Mit der Taste ▼ oder ▲ die Position »Black stretch« farbig hinterlegen.

Mit den Tasten ◀, ►»ein« bzw. »aus« wählen.

Das Fernsehgerät wurde mit maximalem Kontrast getestet, um die Zuverlässigkeit aller Baugruppen zu prüfen. Abhängig vom Gerätestandort und der Raumhelligkeit (Umgebungslicht) ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjektiv besten Bildeindruck zu erhalten.

Helligkeit und Farbstärke ändern

Dazu – oder + der entsprechenden Wipp-Taste (☐, ☑) solange drücken, bis der gewünschte Wert erreicht ist.

Helligkeit mit ⊖⊕⊕

Farbkontrast mit -⊕⊕

Am Bildschirm wird die entsprechende Skala eingeblendet.

Helligkeit - Farbstärke - +

Der veränderte Wert wird angezeigt.

Bildformat Umschaltung

Allgemein

PALplus ist die – von europäischen Rundfunkanstalten und europäischen Unternehmen der Unterhaltungselektronik verwirklichte – kompatible Weiterentwicklung des seit Jahrzehnten bewährten PAL-Farbfernsehens. Mit PALplus können Programme im Kinoformat ohne störende schwarze Balken und in voller Zeilenzahl gezeigt werden (Seitenverhältnis 16:9). Zugleich werden Farbwiedergabe und Bildschärfe sichtbar verbessert.

Mit Hilfe der Letter Box-Konversion mit Helper-Übertragung in den schwarzen Randbereichen wird beim PALplus-Empfänger die Rückgewinnung eines 16:9-Bildes mit der vollen Zeilenzahl (575 sichtbare Zeilen) möglich. Die Farbco- und decodierung nach dem Colorplus-Verfahren erlaubt eine fehlerfreie Trennung von Helligkeits- und Farbinformation. Dadurch lassen sich Übersprechstörungen (Cross Color und Cross Luminanz) vermeiden. An hochfrequenten Schwarz/Weißübergängen (z.B. Nadelstreifenanzug) treten keine Regenbogenfarben mehr auf. Außerdem wird die Bandbreite des Übertragungskanals optimal ausgenutzt. Ein Fernsehbild mit höchster Schärfe ist das Ergebnis.

In einschlägigen Zeitschriften und im Videotext (ARD, ZDF) wird besonders auf PALplus-Sendungen hingewiesen.

Bedienen

Bei PALplus-Sendungen schaltet das Gerät autom. auf das PALplus-Format.

Im Formate-Menü erscheint »PALplus« farbig hinterlegt. Das Menü ist durch Drücken der Taste ○16:9 einblendbar.

Cinema Standard Format 4 : 3 Format 16 : 9 PAL plus Wählen Beenden

Bild ändern

Bei Sendungen im herkömmlichen Format (4:3) wird das Bildröhren-Format dieses Gerätes (16:9) nicht voll ausgefüllt.

Links und rechts am Bildrand sind schwarze Streifen sichtbar.

Sie können auf ein anderes Format umschalten.

Welches Format nach dem Einschalten und Programmwechsel bei Sendungen herkömmlichen Standards (4:3) Vorrang haben soll, kann im Formate-Menü festgelgt werden.

Werkseitig wird die Funktion »Cinema« voreingestellt.

Cinema Standard Format 4 : 3 Format 16 : 9 Wählen Beenden

Die Betriebsart Cinema gibt 4:3 Bilder formatfüllend wieder. D.h. die gesendeten Bilder werden soweit vergrößert, daß die schwarzen Streifen links und rechts nicht mehr sichtbar sind. Dabei geht oben und unten Bildinhalt verloren. Die Bild-geometrie bleibt aber erhalten.

Jedoch werden bei dieser Betriebsart – die bei Breitwandfilmen (Kinofilmen) bisher üblichen schwarzen Streifen oben und unten im Bild – überschrieben.

Deshalb eignet sich diese Betriebsart besonders für Breitwand-Kinofilme.

Nach einem solchen Film bleibt die Funktion »Cinema« erhalten. Bei einer PALplus-Sendung schaltet das Gerät automatisch – in diesem Beispiel – von »Cinema« auf »PALplus« und danach wieder zurück.

Jede manuell festgelegte Funktion im Formate-Menü wird autom. bei PALplus-Sendungen auf PALplus umgeschaltet und danach das vorgewählte Format wieder eingestellt.

Im Cinema-Betrieb -bei evtl. fehlenden Einblendungen im oberen und unteren Bildteil (zum Beispiel der aktuelle Spielstand beim Tennis)- können Sie auf »Standard Format 4:3« oder »Format 16:9« umschalten.

Cinema Standard Format 4 : 3 Format 16 : 9 Wählen Beenden

Bei 4:3 Sendungen -und gewählter Funktion

»Format 16:9«- erscheint das Bild horizontal verbreitert.

Die Bildgeometrie wird in horizontaler Richtung gedehnt.

Bei tatsächlichen 16:9 Signalquellen – von einem Beistell-Decoder (z. Beispiel Settop-Decoder Digitales Fernseh-system) über die Euro-AV-Buchse zugeführt – ist das Bild voll ausgefüllt und die Bildgeometrie korrekt.

Empfang von PALplus-Sendungen über Satelliten-Receiver

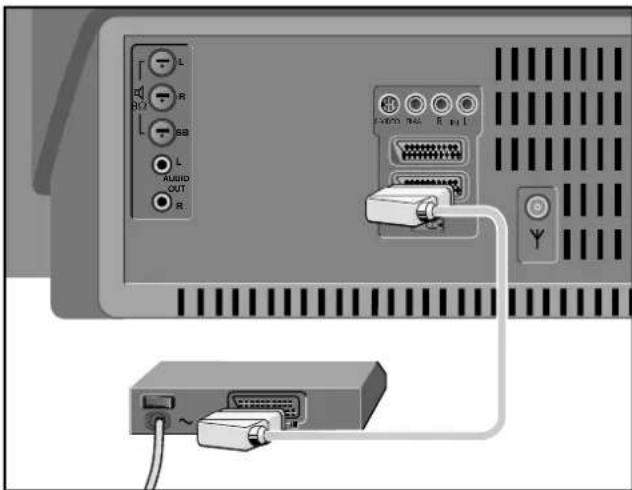

Receiver an der schwarzen EURO-AV-Buchse anschließen. Am Fernsehgerät einen freien Programm-Platz wählen. »Descrabler on Stereo« einstellen (Siehe Seite 31; ....für Descrambler). Auf dem gewählten Programm-Platz sehen Sie die PALplus-Sendung.

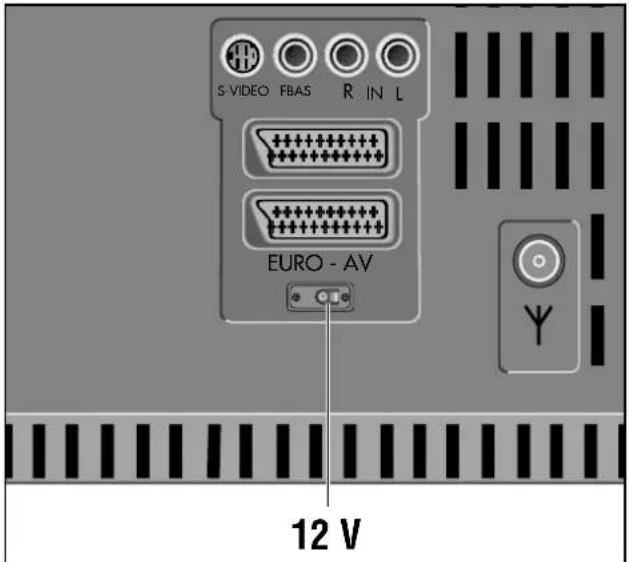

Vorausgesetzt am Pin 8 der EURO-AV-Buchse des Satelliten-Receivers liegen 12V Schaltspannung an.

Die selben Einstellungen und Bedienungen müssen auch beim Einsatz des Kammfilters (siehe Seite 27) vorliegen.

... mit dem Audio-Menü

Audio-Menü aufrufen

Die Taste ◎ drücken.

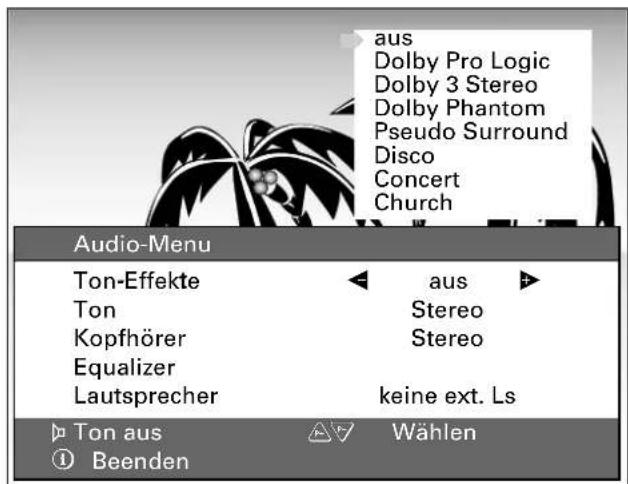

Audio-Menu Ton-Effekte ← aus ► Ton Stereo Kopfhörer Stereo Equalizer Lautsprecher Surround ► Ton aus ▲ Wählen ① Beenden

Menü-Teil »Ton-Effekte« ist auf Seite 16 beschrieben, Menü-Teil »Lautsprecher« auf Seite 15.

Ton (Stereo-/Zweiton, Mono)

Empfängt das Gerät Zweiton-Sendungen – z.B. einen Spielfilm im Originalton auf Tonkanal A2 (Mono B; bzw. NICAM B) und die synchronisierte Fassung auf Tonkanal A1 (Mono A; bzw. NICAM A) – so können Sie den von Ihnen gewünschten Tonkanal (Anzeigen: Mono, bzw. NICAM) wählen.

Empfängt das Gerät Stereo-Sendungen, schaltet es automatisch auf Stereo-Tonwiedergabe (Anzeige: Stereo).

Bei schlechter Stereo-Ton-Empfangsqualität können Sie auf Ton »Mono« schalten (siehe Einstellbeispiel).

Einstellbeispiel: Ton von »Stereo« auf »Mono« schalten; Funktion »Ton« mit Tasten ▼ oder △ farbig hinterlegen.

Mit Taste ▶ Anzeige »Mono« wählen.

Wollen Sie aber die Wiedergabe auf einem Programmplatz ständig in Mono hören, dann geben Sie als Senderkennung ab der vierten Stelle »,MO« ein, zum Beispiel »ARD,MO« (siehe Kapitel »Sendername ändern oder neu eingeben« auf Seite 7).

Der Ton kann auch ohne Aufrufen des »Audio-Menüs« umgeschaltet werden, dazu nacheinander die Tasten 📁 und 🌐 drücken.

Kopfhörer

Anschließen

Kopfhörer-Stecker (3,5 mm ∅Klinke) in die Buchse Ω stecken.

GRASSIC 99

Bei der Tonwahl für Kopfhörer-Betrieb kann ebenso zwischen Stereo, Zwei- oder Mono-Ton gewählt werden.

Unabhängig von der Lautstärke die von den Lautsprechern des Gerätes abgestrahlt wird, ist die Lautstärke für den Kopfhörer einstellbar. Hierzu die Tasten 🚫️ und ◀ bzw. ▶ drücken.

Equalizer

Für die individuelle Klangeinstellung bietet das Gerät einen Siebenband-Equalizer.

Bei Mono-Stereo-Zweiton- und Pseudo Surround-Betrieb können die Frequenzen 0,1 - 0,3 - 0,5 - 1 - 2 - 4 und 12 kHz variiert werden.

Hierzu »Equalizer« aufrufen und einblenden wie im Einstellbeispiel: Ton von »Stereo« auf »Mono« schalten.

Frequenzen mit den Tasten ⬆ oder ⬆ variieren.

Frequenzuen mit Taste AUX auf Grundwerte zurückstellen.

Dolby Surround Pro Logic

* Unter Lizenz von Dolby Laboratories Licensing Corporation. DOLBY und das Doppel-D-Symbol 📄 sind Warenzeichen der Dolby Laboratories Licensing Corporation.

Wissenswertes

Dieses System wurde entwickelt, um den vom Kino bekannten mehrkanaligen Dolby-Ton auch zu Hause genießen zu können.

Das Dolby Surround Pro Logic-Signal beinhaltet:

Stereo-Kanal (rechts/links)

Center Kanal

Surround Kanal

Neben den herkömmlichen Stereo-Kanälen (rechts/links) verbessert bei Dolby Surround der zusätzliche Kanal in der Mitte (Centre Kanal) die präzise Ortung der einzelnen Töne.

Damit sind die Stimmen (Dialoge) im Zentrum (dem Bild entsprechend) fixiert.

Der Surround Kanal (auch Rück-Kanal) ergänzt das Klangsystem. Zwei hinten angeordnete Lautsprecher geben den eigentlichen Surround-Sound – also die Atmosphäre – (räumliche Tiefe, Spezialeffekte) wieder.

Der Zuschauer(-hörer) »sitzt in der Handlung«.

Ton-/Bildquellen in Dolby Surround Pro Logic können Bildplatten (Laserdisc), Video-Cassetten und Fernsehübertragungen sein.

Lautsprecher-Boxen-Ausstattung für Dolby Surround Pro Logic

Um den optimalen Höreindruck von Dolby Surround Pro Logic zu erzielen, sind vier zusätzliche Lautsprecher-Boxen notwendig.

Die beiden Surround-Boxen sind im Lieferumfang enthalten.

Als Front-Boxen empfehlen wir die GRUNDIG PD 1-Boxen.

Sie sind technisch auf dieses Fernsehgerät abgestimmt.

1. Ausstattung bei Dolby Surround Pro Logic

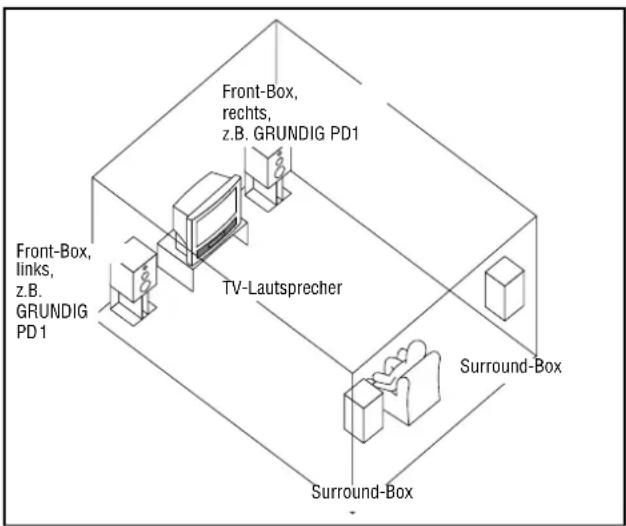

Front-Box, rechts, z.B. GRUNDIG PD1 Front-Box, links, z.B. GRUNDIG PD 1 TV-Lautsprecher Surround-Box Surround-Box

Die Front-Boxen sollten ca. 1,5m vom TV-Gerät entfernt stehen.

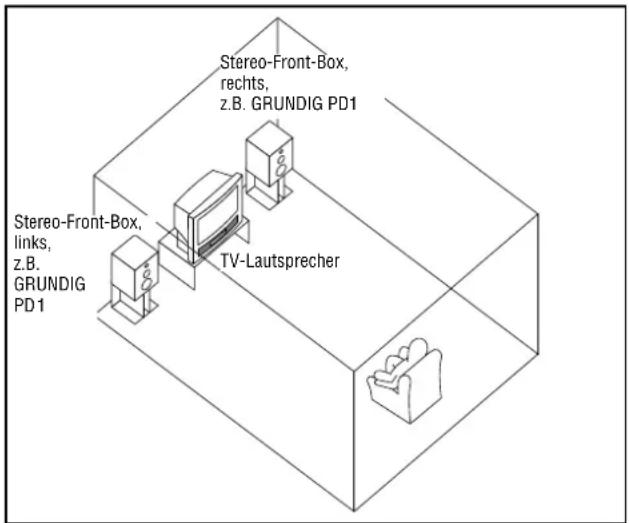

Lautsprecher Boxen-Ausstattung für die weiteren Dolby-Betriebsarten

Wenn Sie nicht vier Lautsprecher-Boxen aufstellen können, dann bedienen Sie sich der Dolby-Surround-Betriebsarten Dolby Phantom oder

Dolby 3 Stereo oder

der Betriebsart

Pseudo Surround.

1. Ausstattung bei Dolby 3 Stereo


Stereo-Front-Box, rechts, z.B. GRUNDIG PD1 Stereo-Front-Box, links, z.B. GRUNDIG PD1 TV-Lautsprecher

1. Ausstattung bei Dolby Phantom und Pseudo-Surround


Mit den Betriebsarten 2. - 3. können Sie allerdings nicht den optimalen Hörreindruck ausschöpfen, wie bei Dolby Surround Pro Logic.

Dolby Surround Pro Logic

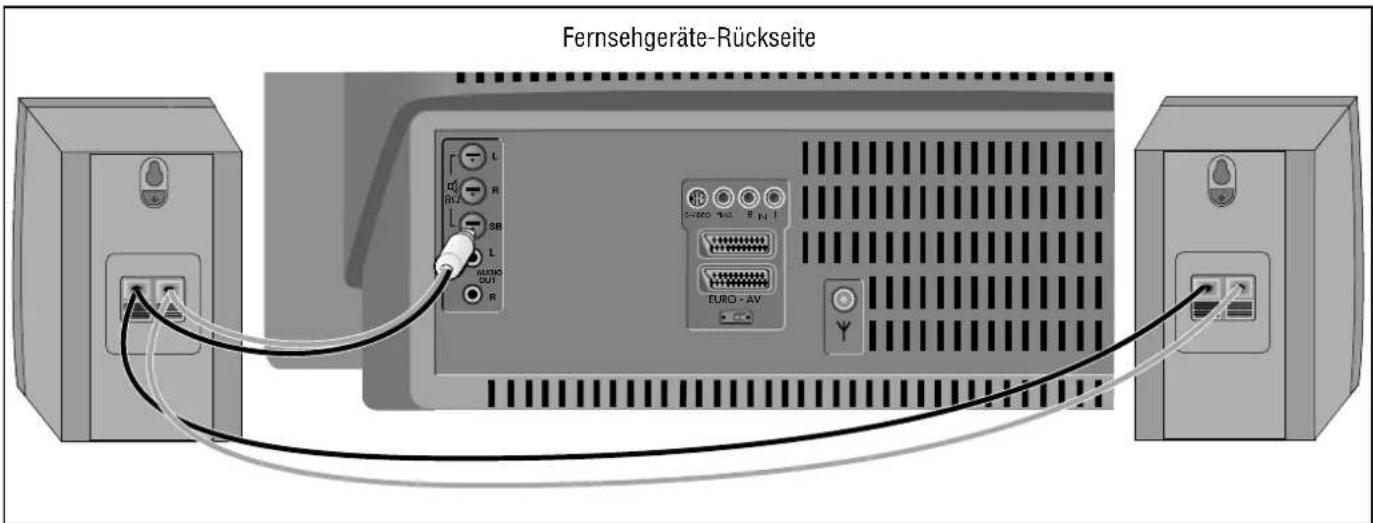

Anschließen der Lautsprecher-Boxen

Anschließen der Surround-Boxen

(zum Lieferumfang gehörend)

Fernsehgeräte-Rückseite

Auf die richtige Polung achten!

Stecken Sie die graumarkierte Ader der beiligenden Zwillingslitze in die roten –, die schwarze Ader in die schwarzen Buchsenklemmen.

Anschließen der Stereo Front-Boxen

z.B. GRUNDIG PD 1 (lieferbares Zubehör)

Front-Box PD 1; rechts Fernsehgeräte-Rückseite Front-Box PD 1; links Surround-Lautsprecher

In der Verpackung der Boxen liegen Kabel mit Steckern versehen.

Eine Ader der Zwillingslitze ist grau markiert.

Stecken Sie diese in die rote –, die schwarze Ader in die schwarze Buchsenklemme der Boxenrückseite.

Schließen Sie den Stecker an der entsprechenden Buchse des Fernsehgerätes an (linke Box in »L«, rechte in »R«).

HiFi-Ausgang »L AUDIO-OUT R«

An diese Cinch-Buchse können Sie eine HiFi-Anlage anschließen und damit den Fernsehton über die HiFi-Anlage wiedergeben.

Audio-Menü

Aufrufen: Taste ○▶ drücken.

Menü-Teil »Lautsprecher«

Im Menü-Teil »Lautsprecher« muß eingegeben werden ob am Gerät externe Lautsprecher angeschlossen sind; wenn ja, welche Lautsprecher-Boxen-Ausstattung es ist.

Hierzu

Menü-Teil »Lautsprecher« anwählen:

Taste ▼ drücken bis der Schriftzug farbig hinterlegt ist.

Lautsprecher-Menü einblenden: Taste ▶ drücken.

Eine beliebige Configuration (graphische Darstellung einer Lautsprecher-Boxen-Anordnung) blendet sich ein.

Lautsprecher-Auswahl einblenden: Taste ▶drücken.

Wählen Sie aus; zwischen:

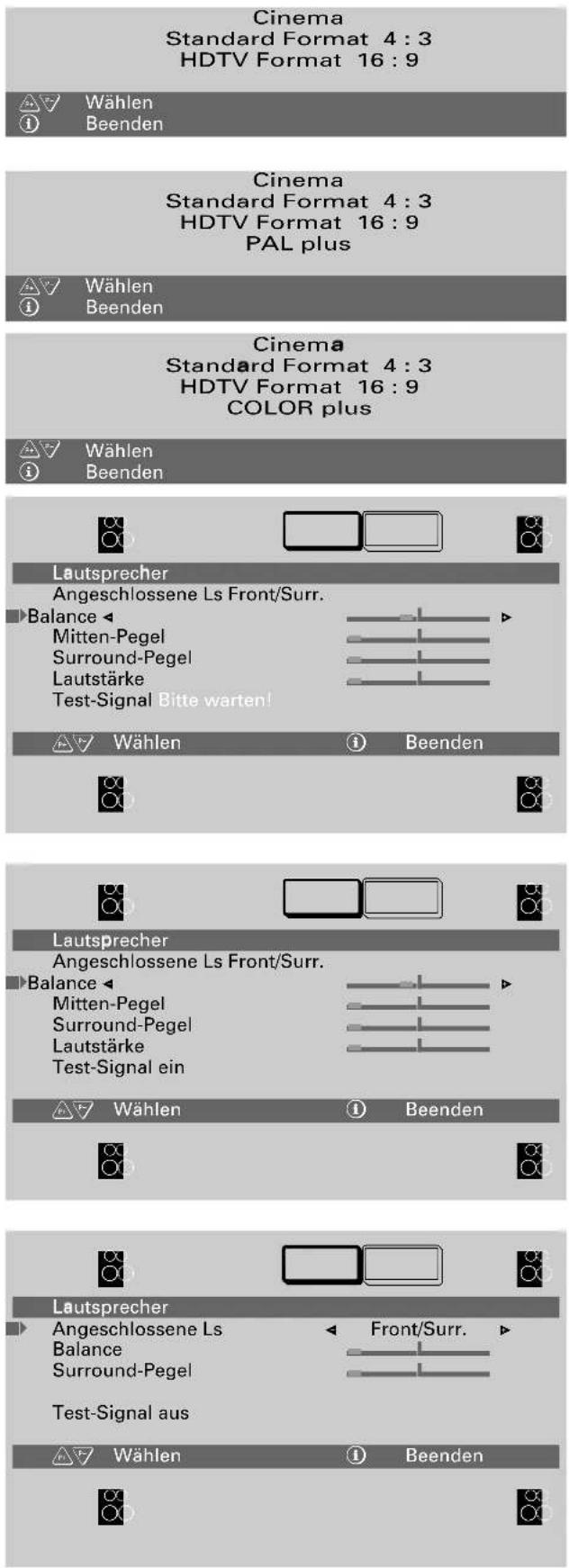

Lautsprecher Angeschlossene Ls Balance keine ext. Ls Mitten-Pegel Front/Surr. Surround-Pegel Front Test-Signal Front/Surr. Surr. Wählen Beenden

• Keinen extern angeschlossenen Lautsprechern;
• Front- und Surround-Lautsprecher-Boxen

(s. Abb. Seite 13; 1. Ausstattung))

– nur Front-Lautsprecher-Boxen;
(s. Abb. Seite 13; 2. Ausstattung ...)
– nur Surround-Lautsprecher-Boxen
(s. Abb. Seite 13; 3. Ausstattung ...).

Hierzu Taste ☑ drücken bis entsprechende Configuration eingeblendet ist.

Anschließend Taste ⓘ drücken.

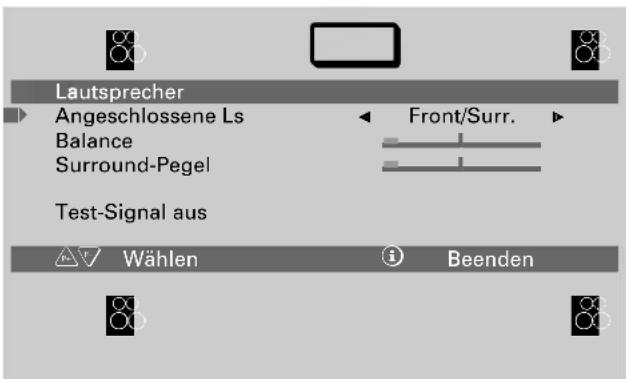

Folgende Einblendung erscheint bei der Wahl »Front/Surr.«.

Lautsprecher Angeschlossene Ls Balance Surround-Pegel Test-Signal aus Wählen Front/Surr. Beenden

Einstellen (abstimmen, ausbalancieren) der TV-Lautsprecher und der angeschlossenen Lautsprecher-Boxen

Nach dem die entsprechende Configuration eingestellt wurde, müssen alle Lautsprecher (Boxen) zueinander abgestimmt werden. Im folgenden Beispiel »Front/Surr.«.

Hierzu dient das Test-Signal im Audio-Menü – Menüteil »Lautsprecher«.

Wählen Sie »Test-Signal« mit Taste ▼ an und schalten es mit Taste ▶ ein.

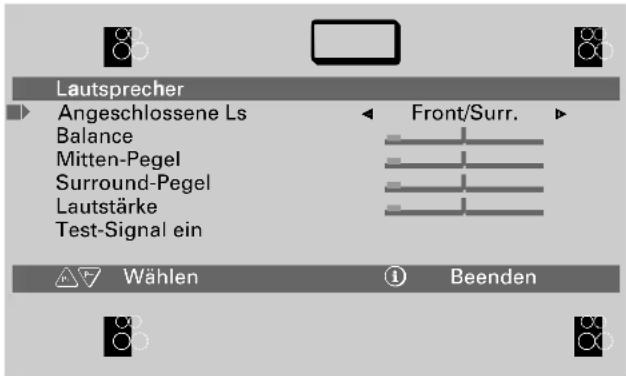

Lautsprecher Angeschlossene Ls Balance Mitten-Pegel Surround-Pegel Lautstärke Test-Signal ein Front/Surr. Wählen Beenden

Aus den Lautsprechern können Sie das Test-Signal (rauschen) wahrnehmen.

Reihenfolge des abstrahlenden Test-Signales:

Balance (rechts/links),

Mittenpegel,

Surroundpegel.

Der Cursor-Balken zeigt immer an, aus welchen Lautsprechern (Boxen) das Test-Signal momentan abgestrahlt wird.

Nur die Lautsprecher-Anordnung kann abgestimmt (ausbalanciert) werden, deren Graphik gerade mit dem Cursor-Balken farbig hinterlegt ist.

Balance der Front-Boxen einstellen

Warten Sie bis »Balance« farbig hinterlegt ist.

Stellen Sie dann mit Taste ☑ bzw. ▶ die Front-Boxen so ein, daß sie den gleichen Pegel haben (gleichmäßig laut abstrahlen).

Während der Abstimmdauer bleibt der Cursor-Balken auf der gewählten Position »Balance« stehen.

Auch das Test-Signal wird währenddessen nur von den Front-Boxen abgestrahlt.

Nach Loslassen der Taste ◀ bzw. ▶springt der Cursor-Balken – im Zyklus des Testtons – auf die nächste Position.

Dolby Surround Pro Logic

Mittenpegel (bei Dolby Surround Pro Logic) Surroundpegel

Stellen Sie nach dem gleichen Schema wie bei »Balance« die Pegel nach Wunsch ein.

Lautstärke

Wenn Sie alle Lautsprecher und Boxen zueinander gleich laut gestellt haben, können Sie mit der Funktion die Gesamtlautstärke dem Raum anpassen.

»Lautstärke« wird nur bei »Test-Signal ein« angezeigt und ist manuell anzuwählen.

Der Cursor-Balken springt nicht automatisch zu dieser Position.

Anwählen mit ⬆ oder ⬆+, ändern mit ⬇ bzw. ⬇.

Haben Sie alle Einstellungen durchgeführt, müssen Sie das Test-Signal abschalten (aus).

Mit Taste ⓘ gelangen Sie wieder in das Audio-Menü.

Erneutes Drücken führt zum Fernseh-Bild.

Audio-Menü

Ton-Effekte

Jeder Configuration (Graphische Darstellung der Lautsprecher-Boxen-Anordnung) kann eine Auswahl von Ton-Effekten zugeordnet werden.

Hierzu

Audio-Menü aufrufen: Taste ○▶ drücken.

Der Cursor-Balken steht auf »Ton-Effekte«.

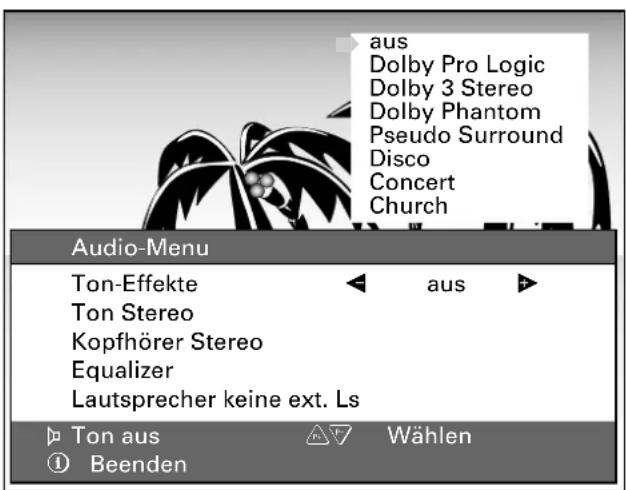

Taste ▶ drücken; die zur Auswahl stehenden Begriffe blenden sich ein.

aus Dolby Pro Logic Dolby 3 Stereo Dolby Phantom Pseudo Surround Disco Concert Church Audio-Menu Ton-Effekte Ton Stereo Kopfhörer Stereo Equalizer Lautsprecher keine ext. Ls Aus Ton aus Wählen ① Beenden

Dolby Pro Logic, Dolby 3 Stereo, Dolby Phantom

Dolby-Surround-Einstellungen sind nur sinnvoll, wenn Stereo-Ton, empfangen wird.

Wenn Sie beispielsweise ein Programm in Stereo-Ton empfangen, wird vom Sender eine entsprechende Kennung ausgestrahlt und das Fernsehgerät schaltet automatisch auf Stereo-Ton.

Für Dolby Surround Pro Logic wird von den Sendeanstalten derzeit noch keine zusätzliche VPS-Kennung ausgestrahlt die automatisches Umschalten auf diese Dolby-Betriebsart bewirkt.

Demzufolge empfehlen wir aus Programmzeitschriften – die auf Dolby Surround hinweisen – angebotene Dolby Surround Sendungen vorzumerken und das Gerät zur ausgedruckten Sendezeit auf diesen besonderen Empfang einzustellen.

Ton-Effekte Disco, Concert, Church (Kirche)

Neben den Dolby-Surround-Betriebsarten und der Betriebsart Pseudo Surround beinhaltet die Auswahl obengenannte Effekte.

Diese Funktionen können bei Dolby Surround-, Stereo- oder Mono-Sendungen eingesetzt werden.

Bei Anwahl einer der Ton-Effekte-Funktionen wird die zuletzt eingestellte Configuration und die damit verbundene Dolby-Betriebsart übernommen.

Equalizer im Dolby-Surround-Betrieb

Bei den Dolby-Surround-Betriebsarten sowie den Ton-Effekten dient die Equalizer-Funktion als Klangwaage.

Das Dolby-Signal ist genormt und linear eingestellt. Siehe Abbildung.

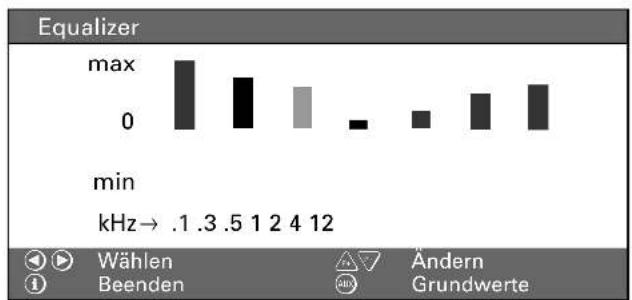

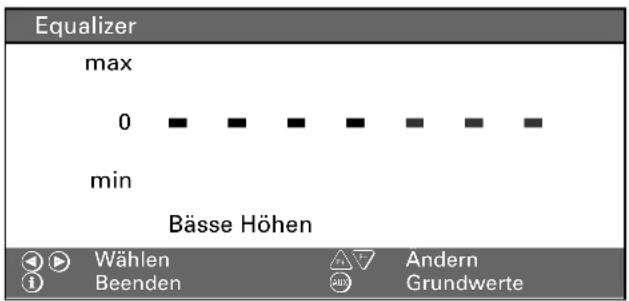

Equalizer max 0 min Bässe Höhen Wählen Beenden Ändern Grundwerte

Im Normalfall bedarf es keiner Korrektur.

Lediglich eventuelle erforderliche akustische Korrekturen der Boxen zum Raum sollten mit der Klangwaage ausgeglichen werden.

Hierzu das Audio-Menü mit Taste ○ aufrufen.

»Equalizer« mit Taste ▼ anwählen.

»Equalizer« mit Taste OK einblenden.

Frequenzen mit Tasten ⚫ oder ⚠ verändern.

Frequenzen mit Taste ☑ auf Grundwerte (linear) zurückstellbar.

Videotext/Teletext

Videotext/Teletext ist ein kostenloser Service der Sendeanstalten, der mit dem Fernsehsignal übertragen und auf dem Bildschirm Ihres Fernsehgerätes in Form von Texten, grafischen Darstellungen und Untertiteln sichtbar gemacht wird. Ihr Fernsehgerät bietet Ihnen – mittels Informations-Seiten und Dialog-Zeilen – eine einfache Form der Bedienung. Die Angaben in den Dialog-Zeilen benennen Funktionen und die dafür vorgesehenen Tasten. Die Sendeanstalten bieten verschiedene Videotext/Teletext-Systeme an (TOP, FLOF) auf die Ihr Fernsehgerät automatisch umschaltet.

Bei nicht einwandfreien Antennen-Anlagen können Videotextseiten unter Umständen fehlerhaft wiedergegeben werden. Bringt das Feinabstimmen am Fernsehgerät keine Abhilfe, dann lassen Sie bitte Ihre Antennen-Anlage überprüfen.

TOP-Text-Betrieb

Was ist TOP-Text?

TOP-Text ist ein neues Verfahren zum vereinfachten und schnellen Anwählen von Videotext-Seiten und heißt: »Table Of Pages«.

Mit TOP können Sie Videotext-Seiten anwählen, ohne daß Ihnen die Seitennummern bekannt sind. Denn alle Videotext-Seiten werden nach Themenkreisen – auch Blöcke genannt –, wie in einem »Karteikasten« geordnet, vom Sender übertragen.

So sind z.B. alle Nachrichten im Block »Aktuelles« zusammengefaßt. Weitere Themenkreise sind z.B. die Blöcke »Sport«, »Fernsehprogramme« und »Service«. Die Blöcke wiederum sind in mehrere Gruppen unterteilt, bei »Aktuelles« in Politik, Wirtschaft, Kultur usw.

Innerhalb der Gruppen befinden sich die Einzelseiten.

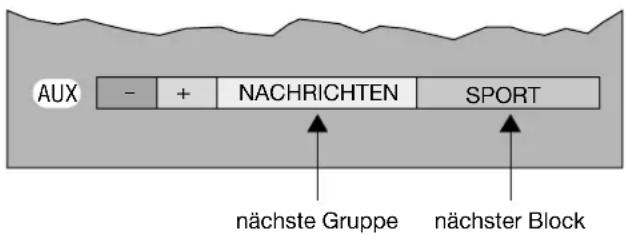

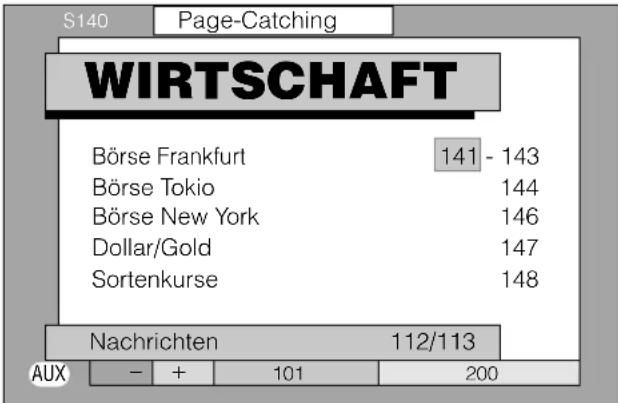

Die Abbildung zeigt die Dialog-Zeile für eine TOP-Videotext-Seite.

AUX - + NACHRICHTEN SPORT nächste Gruppe nächster Block

TOP-Text bringt Sie somit schnell, einfach und sicher ans Ziel – zur gewünschten Videotext-Seite.

Videotext-Seiten abrufen mit TOP-Text

Vorbereiten

Fernsehprogramm wählen, dessen TOP-Text-Angebot Sie sehen wollen.

Videotext anwählen

Die Taste ☑ drücken.

Die Übersichts-Seite 100 oder die zuletzt gesehene Videotext-Seite erscheint.

Ein rotes, grünes, gelbes und ein blaues Schriftfeld sind im Bild unten sichtbar.

Analog dazu finden Sie die farbig gekennzeichneten Tasten auf der Fernbedienung.

Mit der roten Taste schalten Sie eine Seite zurück.

Mit der grünen Taste schalten Sie zur nächsten vorhandenen Seite.

Mit der gelben Taste schalten Sie zur nächsten Gruppe.

Nach der letzten Gruppe des angewählten Blockes gelangen Sie automatisch zum nächsten Block (Überlauf).

Mit der blauen Taste schalten Sie von Block zu Block.

Sie können die gewünschte Videotext-Seite auch direkt abrufen, dazu geben Sie die Seitennummern mit den Ziffern-Tasten ①… ② dreistellig ein. Die Seite erscheint.

Mit der Taste Ⓞ können Sie die zuletzt gesehene Seite anwählen.

FLOF-Text-Betrieb

Was ist FLOF-Text?

Bei FLOF-Text werden Sie durch verschiedene Farben, die in der Info-Zeile am unteren Rand des Bildschirmes erscheinen, geführt.

Diese Farben sind bestimmten Themen oder Seiten zugeordnet, die Sie mit den Farbtasten anwählen können.

Die Abbildung zeigt die Dialog-Zeile für eine FLOF-Videotext-Seite.

WeatherNewsSportTV Guide gelbgrünrot blau

FLOF-Text bringt Sie somit schneller ans Ziel – zur gewünschten Videotext-Seite.

Videotext ohne TOP und FLOF

Die Merkmale

Sie wählen die Videotext-Seiten durch Eingabe der Seitennummer oder mit Hilfe der Farbfelder und der Farbtasten, welche bestimmten Seitennummern zugeordnet sind. Die Abbildung zeigt die Dialogzeile für eine Videotext-Seite ohne TOP/FLOF-Text.

Sortenkurse 148. . . . . . . AUX - + 101 200

Videotext-Seiten abrufen durch Eingeben der Seitennummern

Vorbereiten

Fernsehprogramm wählen, dessen Videotext-Angebot Sie sehen wollen.

Videotext anwählen

Die Taste ☑ drücken.

Die Übersichts-Seite 100 oder die zuletzt gesehene Videotext-Seite erscheint.

Am unteren Bildrand sehen Sie vier farbige Felder.

Mit den Tasten (rot, grün, gelb oder blau) können Sie die angebotenen Seiten abrufen.

Sie können die gewünschte Videotext-Seite auch direkt abrufen, dazu geben Sie die Seitennummern mit den Ziffern-Tasten ①...⑥ dreistellig ein. Die Seite erscheint.

Mit der Taste Ⓞ können Sie die zuletzt gesehene Seite anwählen.

Videotext abschalten

Die Taste 📄 drücken.

Text-Vorwahl

In dem Menü Text-Vorwahl können Sie festlegen, welche Seite beim Aufrufen des Videotextes erscheint (Einstiegsseite) und auf welcher Seite sich das Fernseh-Programmangebot befindet.

Außerdem können Sie zwischen drei Sprachgruppen wählen.

Die Taste AUX drücken.

Mit den Tasten ◀ oder ▶ das Symbol 🔑anwählen.

Die Taste OK drücken.

Das Menü Text-Vorwahl wird eingeblendet.

Mit den Tasten ^F+ oder ^F+ die Zeile »Einstiegsseite« oder »Programm-Vorschau« oder »Sprachgruppe« wählen.

Zum Ändern die Taste OK drücken.

Bitte beachten Sie die Hinweise in der Dialogzeile.

Das Menü ausblenden, hierzu Taste ⓘ drücken.

Page-Catching

Damit wählen Sie Videotext-Seiten ohne die Seitennummer einzutippen.

Sie können gewünschte Videotext-Seiten aus Übersichts-Seiten (Seiten, in denen sich dreistellige Seitennummern befinden) direkt anwählen.

Die Tasten P- oder P+ drücken.

Am oberen Bildrand wird »Page-Catching« eingeblendet.

Die erste bzw. letzte Seitennummer der Übersicht erhält einen Rahmen.

Mit den Tasten ▼ oder △ den Rahmen zur gewünschten Seitennummer bringen.

Taste OK drücken.

Die Seite erscheint im Bildschirm.

Menü-Seite »MEGATEXT«

Die Taste ☎ und danach die Taste ⓘ drücken.

Die Seite »MEGATEXT« erscheint.

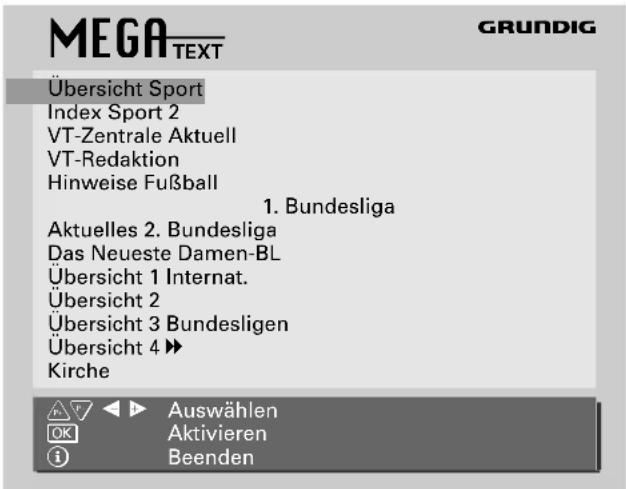

MEGA TEXT Übersicht Sport Index Sport 2 VT-Zentrale Aktuell VT-Redaktion Hinweise Fußball 1. Bundesliga Aktuelles 2. Bundesliga Das Neueste Damen-BL Übersicht 1 Internat. Übersicht 2 Übersicht 3 Bundesligen Übersicht 4 ► Kirche Auswählen Aktivieren Beenden

Sie gibt Ihnen einen Überblick über das Angebot der momentan gesendeten Block- und Gruppenseiten des jeweiligen Videotext-Dienstes. Bei Videotext ohne TOP-Text werden nur die Nummern der gesendeten Seiten angezeigt.

Mit den Tasten ⬆, ⬇, ◀ oder ▶ gewünschte Zeile (Block, Gruppe oder Seite) anwählen und mit der Taste OK aktivieren.

Die gewählte Seite erscheint.

Die Seite »MEGATEXT« ausblenden, hierzu Taste ⓘ drücken.

Aktuelle Sendung

(nur bei Sendern mit Videotext möglich)

Drücken Sie während des Fernsehbetriebes die rote Taste,

wird der Titel der zur Zeit laufenden Sendung und die aktuelle Uhrzeit eingeblendet.

Informationen ausblenden, dazu Taste ⓘ drücken.

Werden zur laufenden Sendung zusätzliche Informationen (Programmbegleitung) angeboten, können Sie mit der Taste OK die entsprechende Videotextseite aufrufen.

Werden Untertitel zur laufenden Sendung angeboten, können Sie diese durch Drücken der gelben Taste einblenden.

Drücken Sie die Taste ☎, gelangen Sie zur Programmübersicht.

Videotext verlassen, Taste ☎ drücken.

Fernsehen während des Videotext-Betriebes

Aktualisieren einer Seite

Die Videotext-Redaktion aktualisiert bestimmte Videotext-Seiten. So werden z.B. die Devisenkurse auf den neuesten Stand gebracht, Sportmeldungen nachgetragen oder eine letzte Meldung nachgereicht.

Angenommen, Sie wollen fernsehen und dennoch informiert werden, dann wählen Sie zuerst die betreffende Seite und drücken Sie danach die Taste ^ALIX .

Mit den Tasten ◀ oder ▶ das Symbol ≡ x anwählen.

Die Taste OK drücken.

Sie sehen das Fernsehbild und am oberen Bildrand das Symbol ☐x eingeblendet.

Erscheint in der Infozeile Neue Meldung, dann

Taste AUX drücken.

Die Videotext-Seite erscheint mit aktuellem Inhalt.

Sie können diese Funktion ebenfalls zur Überbrückung von Wartezeiten verwenden, während Ihr Top-Videotext-Decoder eine Seite sucht oder bei Mehrfachseiten Unterseiten einliest. Ist die Seite gefunden, erscheint in der Infozeile »Abrufbereit«.

Schriftgröße verdoppeln

Die Taste AUX drücken.

Mit den Tasten ◀ oder ▶ das Symbol ≡ anwählen.

Aufeinander folgendes Drücken der Taste OK bewirkt: doppelte Schrifthöhe in der Reihenfolge obere Bildhälfte, untere Bildhälfte, Normalbild.

Die Funktion kann auch – ohne Aufrufen der Dialogzeile – mit der rechten Seite der Wipptaste 📄⊕⊕durchgeführt werden.

Unterseiten

Unter einer Seitennummer können mehrere Unterseiten zusammengefaßt sein, die von der Sendeanstalt in einem bestimmten Zyklus automatisch »weitergeblättert« werden. Erkennbar sind Mehrfachseiten durch die Einblendung dieses Zeichens >> unten rechts oder mit z.B. 2/4 unter der Uhrzeit. Das bedeutet, Sie sehen die 2. von 4 Unterseiten.

Mehrfachseiten einlesen

Eine Mehrfachseite ist angewählt.

Die Taste 📍 drücken.

Mit den Tasten ◀ oder ▶ das Symbol 📋anwählen.

Die Taste OK drücken.

Am unteren Bildrand, zwischen den beiden Tastensymbolen ◀und ▼wird zunächst die Seitennummer der gerade am Bildschirm sichtbaren Unterseite gelb hinterlegt angezeigt. Anschließend werden die restlichen Unterseiten eingelesen.

Mit der Taste ▶ blättern Sie vorwärts von einer Unterseite zur anderen und mit der Taste ◀ zurück. Taste OK drücken, die Funktion ist aufgehoben.

Unterseiten gezielt abrufen (Alarmpage)

Mehrfachseite ist angewählt.

Die Taste 📄 drücken.

Mit den Tasten ◀ oder ▶ das Symbol 📋anwählen.

Die Taste OK drücken.

Mit den Tasten ◀ oder ▶ das Symbol ☑anwählen.

Mit den Zifferntasten die gewünschte Unterseite vierstellig eingeben. Z.B. die zweite Seite, Reihenfolge 0002. Die gewünschte Unterseite wird gesucht und angezeigt.

Am unteren Bildrand erscheint die angewählte Seitennummer 155/0002.

Taste OK drücken, die Funktion ist aufgehoben.

Die Funktion kann auch – ohne Aufruf der Dialogzeile – mit der linken Seite der Wipptaste 📊⊕⊕durchgeführt werden.

Antwort

Freigabe auf bestimmten Videotext-Seiten, z.B. bei Lösungen von Rätseln oder VPS-Zeiten zum Programmieren eines Video-Recorders.

Die Taste AUX drücken.

Mit den Tasten ◀ oder ▶ das Symbol ≡ anwählen.

Die Taste OK drücken, die verdeckten Informationen werden sichtbar.

Die Taste OK drücken, die Funktion »Antwort« ist aufgehoben.

Die Funktion kann auch – ohne Aufruf der Dialogzeile – mit der Taste ▶ durchgeführt werden.

Stop

Das Einlesen und Aktualisieren von Seiten wird gestoppt.

Die Taste AUX drücken.

Mit den Tasten ◀ oder ▶ das Symbol ≡ anwählen.

Die Taste OK drücken,

im Bild oben wird Stop eingeblendet. Der Inhalt der gezeigten Seite wird nun »festgehalten«, nicht mehr aktualisiert, und nicht mehr auf weitere Unterseiten umgeschaltet.

Die Taste OK drücken, die Funktion »Stop« ist aufgehoben.

Die Funktion kann auch – ohne Aufruf der Dialogzeile – mit der Taste ◀ durchgeführt werden.

Aktuelles Kleinbild im Videotext/Teletext

Während Videotext genutzt wird, kann rechts oben ein Kleinbild eingeblendet werden, das den aktuellen Bildinhalt des gewählten Programmplatzes zeigt.

Hierzu die Taste _PIP drücken.

Timer/Security-Funktionen

Zum Eingeben und Speichern

einer Geräte-Ausschaltzeit (Sleep-Timer),

einer Zahlenkombination (Security-Code), mit der – entweder kindergefährdende Sendungen gesperrt – oder alle Funktionen des Gerätes gesperrt werden können.

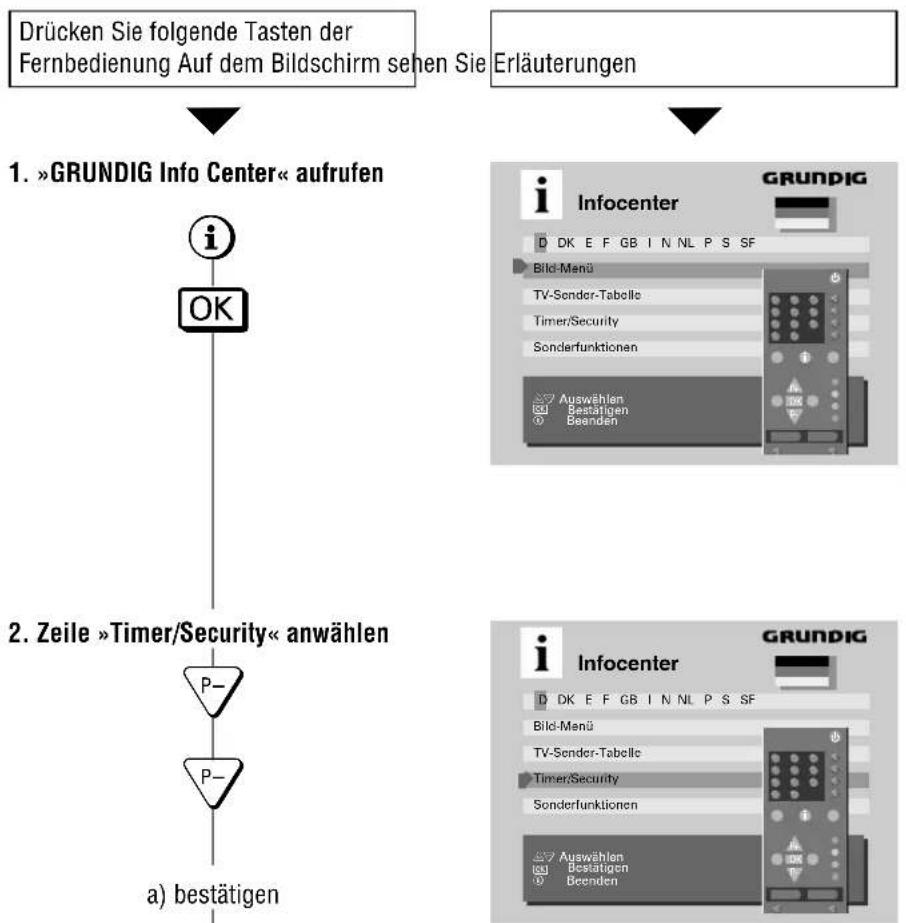

Drücken Sie folgende Tasten der Fernbedienung Auf dem Bildschirm sehen Sie Erläuterungen

Mit der Taste ⓘ können Sie jederzeit auf das aktuelle Fernsehprogramm zurückschalten.

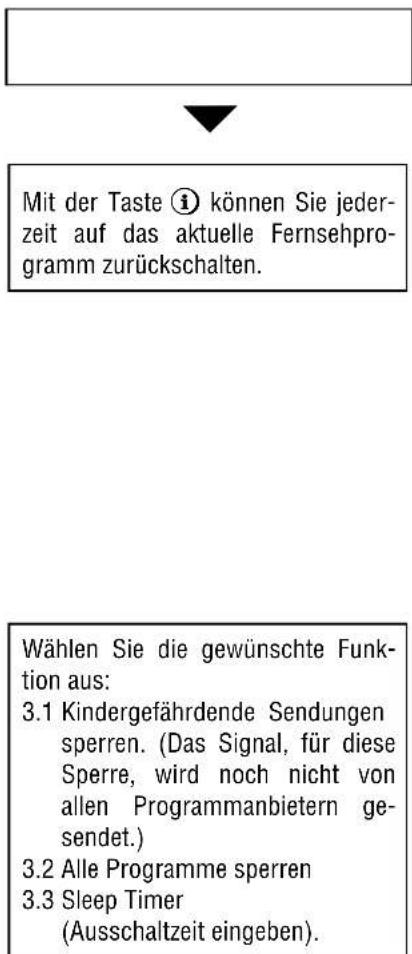

Wählen Sie die gewünschte Funktion aus:

3.1 Kindergefährdende Sendungen sperren. (Das Signal, für diese Sperre, wird noch nicht von allen Programmanbietern gesendet.)
3.2 Alle Programme sperren
3.3 Sleep Timer (Ausschaltzeit eingeben).

Drücken Sie folgende Tasten der Fernbedienung Auf dem Bildschirm sehen Sie Erläuterungen

3.1 Kindergefährdende Sendungen sperren *


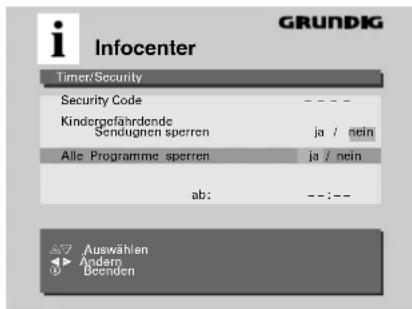

Infocenter Timer/Security Security Code Kindergefährdende Sendugnen sperren ja / nein Alle Programme sperren ja / nein Sleep Timer -- Auswählen Andern Beenden

Die Sperre kann jederzeit vorgenommen werden.

Wird eine kindergefährdende Sendung ausgestrahlt, erscheint eine Tafel mit entsprechendem Hinweis.

Bitte die gespeicherte Kennzahl gut merken!

Falls Sie die Kennzahl vergessen haben, hilft Ihnen ein Schlüssel auf der letzten Seite (Umschlag) weiter.

Zuvor müssen Sie einen nicht gesperrten Programmplatz anwählen.

3.2 Alle Programme sperren *

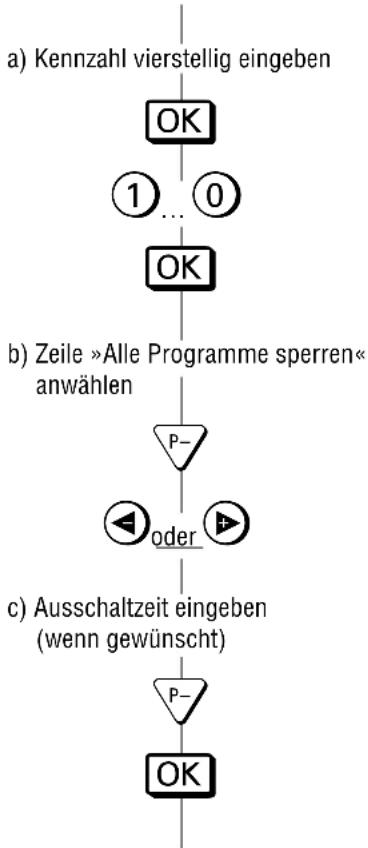


i Infocenter GRUNDIG Timer/Security Security Code Kindergefährdende Sendugnen sperren ja / nein Alle Programme sperren ja / nein ab: --;-- Auswählen Ändern Becinden

Nach dem Ausschalten (automatisch oder mit der Taste ⓞ) kann das Gerät durch Unbefugte nicht benutzt werden.

Bitte die gespeicherte Kennzahl gut merken!

Falls Sie die Kennzahl vergessen haben, hilft Ihnen ein Schlüssel auf der letzten Seite (Umschlag) weiter.

Zuvor müssen Sie einen nicht gesperrten Programmplatz anwählen.

Das Gerät schaltet nach Erreichen der eingegeben Ausschaltzeit automatisch aus und kann nur durch Eingeben der vorher gespeicherten Kennzahl wieder eingeschaltet werden.

* Die Bedienschritte 1 und 2 von Seite 21 müssen durchgeführt sein.

Komfortfunktionen

Das Gerät schaltet zur vorgegebenen Zeit aus und kann nur durch Eingeben der Kennzahl wieder benutzt werden.

3.3 Ausschaltzeit eingeben (Sleep Timer) \*

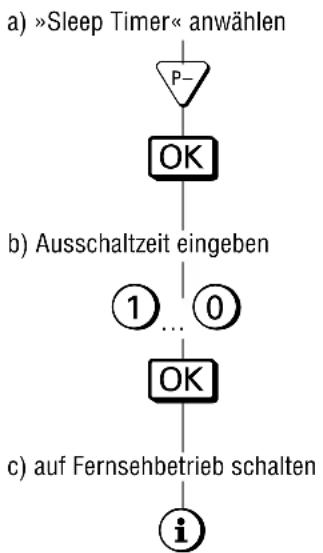

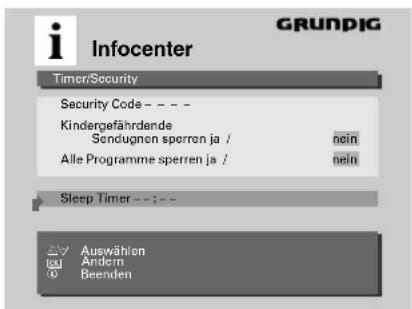

i Infocenter Timer/Security Security Code - - - Kindergefährdende Sendugnen sperren ja / Alle Programme sperren ja / nein nein Sleep Timer - : - Auswählen Andern Beenden

Das Gerät schaltet zur eingestellten Zeit in Bereitschaft (Stand-by).

* Die Bedienschritte 1 und 2 von Seite 21 müssen durchgeführt sein.

Sonderfunktionen

Das Menü »Sonderfunktionen« ist vierteilig. Im Menüteil »Einstellungen« können Sie verschiedene Grundeinstellungen durchführen. »AV-Anschlüsse« werden ab Seite 28 beschrieben. »IR-Dataprogrammer« und »Service« sind nur für den Fachhändler.

Menü »Sonderfunktionen« aufrufen

GRUNDIG Infocenter mit den Tasten ⓘ, OK aufrufen.

Cursor-Taste P- oder P+ sooft drücken, bis »Sonderfunktionen« farbig hinterlegt ist.

Taste OK drücken.

Das Menü »Sonderfunktionen« erscheint.

Menü »Einstellungen« aufrufen

Taste OK drücken.

Programmanwahl ist mit dem blauen Streifen hinterlegt.

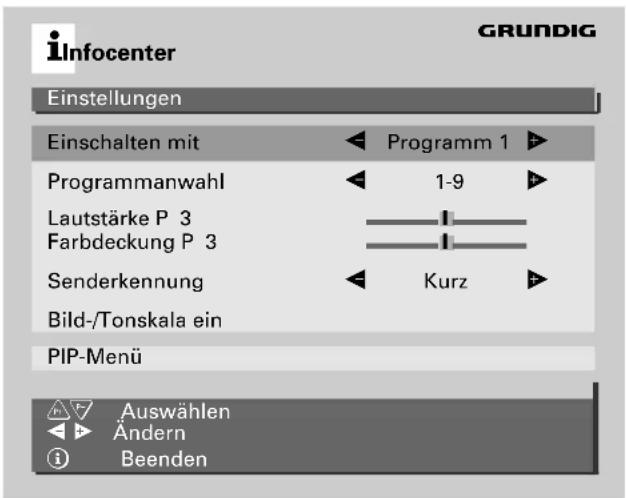

iInfocenter GRUNDIG Einstellungen Einschalten mit Programm 1 Programmanwahl 1-9 Lautstärke P 3 Farbdeckung P 3 Senderkennung Kurz Bild-/Tonskala ein PIP-Menü Auswählen Ändern Beenden

Einschalten mit...

Wenn Sie das Gerät häufig als AV-Monitor einsetzen- z. Beispiel zusammen mit einer Camera als Überwachungsanlage – kann mit dieser Funktion dem AV-Programmplatz Vorrang eingeräumt werden. D.h. nach dem Einschalten kommt anstelle des Programmplatzes P1 der AV-Programmplatz.

Anwählen mit - , ändern mit ◀ oder ▶.

Programmanwahl

Programmplätze anwählen (ein- oder zweistellig)

Wenn Sie weniger als 10 Programmplätze mit Programmen belegt haben, sollten Sie die Programmanwahl auf 1-9 begrenzen.

Mit Taste ◀ oder ▶ die Einstellung ändern.

Das Begrenzen bezieht sich nur auf das Anwählen der Programmplätze mit den Tasten ① - ⑨.

Mit der Taste P+ können weiterhin alle Programmplätze erreicht werden.

Lautstärke

Empfangen Sie ein Programm, dessen Lautstärke gegenüber anderen abweicht (zu laut oder zu leise), können Sie sie anpassen.

Mit der Taste ☑ die Position »Lautstärke« farbig hinterlegen. Mit der Taste ◀ oder ▶ die Lautstärke ändern, es wird nur die Lautstärke des momentan gewählten Programmes verändert.

Farbdeckung

Mit der Taste ▼ die Position »Farbdeckung« anwählen; farbig hinterlegen.

Mit der Taste ◀ oder ▶ die Farbdeckung ändern. Es wird nur die Farbdeckung des momentan gewählten Programmplatzes verändert.

Senderkennung

Mit der Taste ▼ die Position »Senderkennung« farbig hinterlegen.

Mit der Taste ◀ oder ▶ wählen ob die Senderkennung des Programmplatzes (z. B. »ARD«) dauernd, kurz oder nicht eingeblendet werden soll.

Bild/Tonskala

Mit der Taste ▼ die Position »Bild/Ton-Skala« farbig hinterlegen.

Mit der Taste ◀ oder ▶ wählen ob Skaleneinblendungen, wie z. Beispiel

- erwünscht sind.

PIP Menü

Rufen Sie das Menü »Sonderfunktionen« auf – wie auf Seite 24 beschrieben – und wählen Sie daraus das PIP-Menü. Anschließend Taste OK drücken.

PIP-Menu

Rahmen-Farbe weiß Position links unten

Wählen

Beenden

Im PIP-Menü können, Rahmenfarbe und Position des Kleinbildes (s. folgendes Kapitel) verändert werden. Folgen Sie den Hinweisen in der Dialogzeile.

Taste PIP

Damit können Sie in das Programm – daß Sie gerade sehen – zusätzlich ein Kleinbild (Standbild) einblenden. Dieses Standbild wird ständig aktualisiert.

Der Inhalt des Kleinbildes kann zum Beispiel – das Signal von einem Video-Recorder, einem Camera-Recorder oder die direkte Aufnahme einer Video-Camera sein.

Vorgehensweise

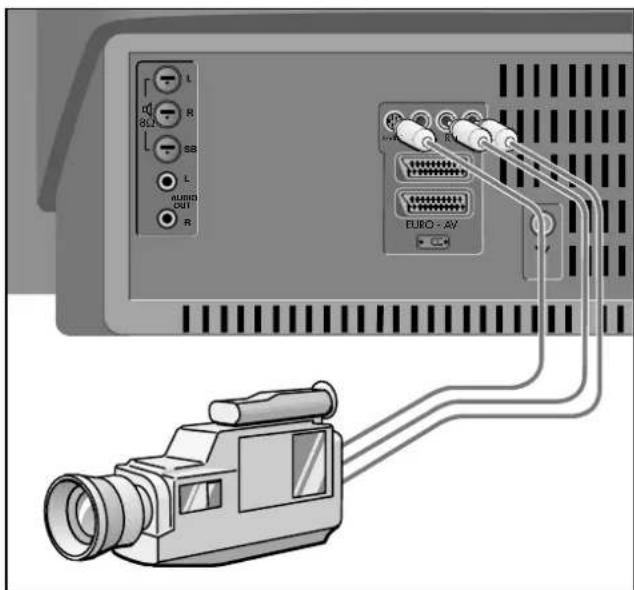

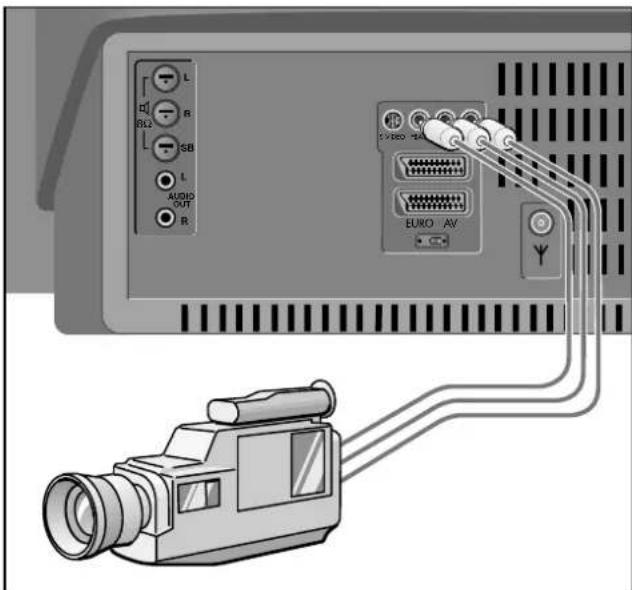

Z. Beispiel Video-Camera an einer der AV-Buchsen anschließen.

Die entsprechende AV-Stellung mit Taste ○AV wählen. Gewünschtes Fernsehprogramm wählen.

Taste OPIP drücken.

Das Bild bzw. die Aufzeichnung blendet sich als Standbild (Kleinbild) ein und wird ständig aktualisiert.

Drücken der Taste ①Av blendet das Fernsehprogramm als Kleinbild ein.

Anstelle der Video-Camera kann auch ein Video-Recorder angeschlossen und dessen Wiedergabe eingeblendet werden. Drücken der Taste ① oder Trennen des Zusatzgerätes von der EURO-AV-Buchse beendet die Funktion.

Siehe hierzu auch Kapitel "Monitor" auf Seite 26.

Sonderfunktion im TV-Betrieb

Standbild

Damit kann ein Bild des gerade laufenden Programmes »eingefroren« werden.

Gelbe Taste drücken.

Erneutes Drücken der gelben Taste oder der Taste ① beendet diese Funktion.

Die Funktion Standbild kann auch im IDTV-Menü angewählt werden.

Das IDTV-Menü

Program Scan

Damit können neun verschiedene Programme als Kleinbild (als Standbild ohne Ton) und die dazugehörigen Sender-Kurzbezeichnungen am Bildschirm eingeblendet werden.

Taste O _IDTV drücken, das IDTV-Menü wird eingeblendet.

IDTV-Menü Program scan Multipicture Standbild Zoom AV-Monitor Rauschreduktion P 1 aus Zeilenflimmer-Redukt. aus Kammfilter aus Wählen Beenden OK Aktivieren

Die Zeile »Program scan« anwählen.

Die Taste OK drücken.

Die Kleinbilder werden in kurzen Zeitabständen nacheinander aktualisiert.

Wenn Sie aus diesem Programmangebot eine bestimmte Sendung auswählen wollen, dann drücken Sie die entsprechenden Zifferntasten ①...⑨.

Drücken der Taste ① oder der Taste ○IDTV beendet diese Funktion.

Die Funktion »Program scan« kann auch ohne Aufruf des IDTV-Menüs – durch Drücken der blauen Taste aufgerufen werden.

Multipicture – Neun Kleinbilder einblenden

Damit können neun Kleinbildfolgen des selben Programmes – acht davon zeitversetzt – als Standbild eingeblendet werden.

Taste OIDTV drücken, das IDTV-Menü wird eingeblendet.

Mit Taste ☐ oder ☐ die Zeile »Multipicture« anwählen und mit Taste OK aktivieren.

Drücken der Taste ⓘ oder der Taste OIDTV beendet diese Funktion.

Standbild

Bedienung hierzu s. Seite 25.

Zoom

Damit können Bildausschnitte vergrößert und bewegt werden (auch bei Standbild).

Taste OIDTV drücken, das IDTV-Menü wird eingeblendet.

Mit der Taste P- oder P+ die Zeile »Zoom« anwählen.

Taste OK drücken.

Mit den Cursor-Tasten ⚫ oder ⚠+, ⬇ oder ⬇ kann der vergrößerte Bildausschnitt bewegt werden.

Drücken auf eine der Tasten ⓘ, OIDTV oder Umschalten auf ein anderes Programm beendet diese Funktion.

AV-Monitor

Das Fernsehgerät als Überwachungsanlage

Beispiel: Sie wollen mit einer Video-Camera ein Kinderzimmer überwachen und gleichzeitig fernsehen.

Vorgehensweise:

1. Video-Camera an der AV-Buchsen anschließen.
2. Die entsprechende AV-Stellung mit Taste ○AV wählen.
3. Gewünschtes Fernsehprogramm wählen.
4. Das IDTV-Menü aufrufen: Taste ○IDTV drücken.
5. Im IDTV-Menü die Position AV-Monitor wählen und mit der Taste OK aktivieren.
   Das Bild aus dem Kinderzimmer blendet sich als Standbild (als Kleinbild) ein und wird ständig aktualisiert.
6. Drücken der Taste ○Av blendet das Fernsehprogramm als Kleinbild ein.
   Wollen Sie das Fernsehprogramm wieder als Großbild sehen, wiederholen Sie die Punkte 2.-5.
   Anstelle der Video-Camera kann auch ein Video-Recorder angeschlossen und dessen Wiedergabe eingeblendet werden.
   Drücken der Taste ⓘ oder Trennen des Zusatzgerätes von der EURO-AV-Buchse beendet die Funktion.

Rauschreduktion

Die Rauschreduktion verbessert bei schlechten TV/Video-Signalquellen die Bildqualität.

Weiterhin werden systembedingte Farbstörungen (Cross-Color), die an feinen senkrechten Schwarz/Weiß-Linien auftreten, vermindert.

Taste _IDTV drücken, das IDTV-Menü wird eingeblendet.

Mit der Taste ☑ oder ☐ die Zeile »Rauschreduktion« anwählen.

Mit der Taste ◀ oder ▶ können Sie wählen zwischen:

aus = bei guter Bildqualität

autom. = bei leicht verrauschtem Bild

stark! = sollte nur bei stark gestörtem Bild benutzt werden, da bei schnellen Bewegungen Nachzieh-Effekte auftreten können

Zeilenflimmer-Reduktion

Fernsehgeräte arbeiten nach dem Zeilensprungverfahren. Hierbei werden zwei Halbbilder ineinander verschachtelt. Dadurch springen üblicherweise waagrechte Kanten in 25Hz-Rhythmus.

Bei diesem 100Hz-Gerät läßt sich dieser systembedingte Effekt reduzieren.

Besonders bei Kinofilmen kommt diese Bildverbesserung zum Tragen. Es geht keine Bewegungsinformation verloren, da Kinofilme mit 24 Bilder/sek. aufgenommen sind und im Fernsehen mit 25 Vollbildern/sek wiedergegeben werden.

Bei Aufnahmen die mit einer elektronischen Camera gemacht werden sollte diese Funktion nur bei Bildern mit geringer Bewegung gewählt werden.

Probieren Sie es bei einem Sender-Testbild aus.

Selbstverständlich kommt die Reduzierung des Kantenflackerns auch beim Wiedergeben von Kinofilmen über Videorecorder zum Tragen. Zusätzlich werden bei der Videorecorder-Funktion Suchlauf (vor- und rückwärts) die systembedingten Streifen verringert.

Taste OIDTV drücken, das IDTV-Menü wird aufgerufen.

Mit der Taste P- oder P+ Zeilenflimmer-Redukt. anwählen.

Mit der Taste ◀ oder ► können Sie zwischen ein/aus wählen.

Taste ⓘ drücken, die Funktion wird beendet.

Kammfilter

Bei seiner Einführung galt das PAL-Farbfernsehen als das optimalste System. Auch heute liefert es noch hochwertige Bildqualität. Einige Unzulänglichkeiten – die als störend empfunden werden – resultieren aus der seinerzeit geforderten Kompatibilität (Eigenschaft sowohl Schwarzweiß – als auch Farbbilder empfangen zu können).

Dadurch ergeben sich folgende Bildstörungen.

Erstens das Farbmoiré. Es tritt als Farbflimmern in feingemusterten Bilddetails (z.B. Fischgrätmuster bei Stoffen) auf.

Man spricht auch vom Krawatteneffekt. Die technische Bezeichnung lautet cross color.

Zweitens eine schwarzweiße Perlschnurstörung an Farbübergängen. Die technische Bezeichnung lautet cross luminanc.

Abhilfe schafft das Kammfilter. Der Krawatteneffekt verschwindet, Farbübergänge werden sauber, das Bild wird schärfer wiedergegeben.

Taste OIDTV drücken, das IDTV-Menü wird aufgerufen.

Mit der Taste P- oder P+ Kammfilter anwählen.

Mit der Taste ◀ oder ▶ können Sie wählen zwischen:

ein = das Kammfilter ist bei PAL-Empfang eingeschaltet.

Bei Videorecorder-Betrieb wird das Kammfilter automatisch ausgeschaltet.

Bei NTSC-Videobetrieb wirkt das Kammfilter ähnlich wie bei PAL-Empfang.

aus = das Kammfilter ist generell ausgeschaltet.

Taste ⓘ drücken, das Menü wird ausgeblendet.

Anschlußmöglichkeiten und Betrieb ...

...für Video-Recorder

Video-Recorder mit AV-Kabel entweder an die schwarze oder blaue AV-Buchse anschließen.

Video-Recorder an schwarzer Euro-AV-Buchse

Taste ① Avsooft drücken, bis A1 angezeigt wird. Wiedergabe des Video-Recorders starten.

Das Bild-/Tonsignal des Video-Recorders, der an der schwarzen EURO-AV-Buchse angeschlossen ist, kann auch auf jeden beliebigen Programmplatz gelegt (geschaltet) werden (siehe »Anschluß für Descrambler« Seite 31).

Video-Recorder an blauer AV-Buchse

Taste ① AV sooft drücken, bis A2 angezeigt wird. Wiedergabe des Video-Recorders starten.

Sie können auch einen S-VHS-Recorder anschließen. Hierzu Taste Ⓐ AV sooft drücken, bis A5 angezeigt wird.

...für Satelliten-Receiver

Satelliten-Receiver mit geeignetem Anschlußkabel an die schwarze oder blaue AV-Buchse anschließen.

Bedienen

Taste ①Av drücken bis A1 bzw. A2 erscheint.

Taste O _SAT drücken und gedrückt halten und gewünschten Programmplatz des Satelliten-Receivers mit den Tasten ①...⑨ eingeben.

... für PALplus-Sendungen über Satelliten-Receiver

Receiver an der schwarzen EURO-AV-Buchse anschließen. Am Fernsehgerät einen freien Programm-Platz wählen. »Descrabler on Stereo« einstellen (Siehe Seite 31; ....für Descrambler). Auf dem gewählten Programm-Platz sehen Sie die PALplus-Sendung. Vorausgesetzt am Pin 8 der EURO-AV-Buchse des Satelliten-Receivers liegen 12V Schaltspannung an. Die selben Einstellungen und Bedienungen müssen auch beim Einsatz des Kammfilters (siehe Seite 27) vorliegen.

Anschlußmöglichkeiten und Betrieb ...

... für Camera-Recorder (VHS, Video 8)

Verbinden Sie die Buchse FBAS mit der entsprechenden Bild-Buchse des Camera-Recorders.

Anschluß des Tonsignales

Verbinden Sie die Buchse L AUDIO IN R mit den Tonbuchsen des Camera-Recorders. Bei Mono-Wiedergabe die Buchse L AUDIO IN mit der entsprechenden Buchse des Camera-Recorders verbinden

Taste ①Avsooft drücken, bis A3 angezeigt wird.

Taste AUX und danach Taste ▶ drücken.

Am Bildschirm erscheint »Mono A«.

Wiedergabe des Camera-Recorders starten.

Am Bildschirm sehen Sie die Camera-Recorder-Wiedergabe.

... für S-VHS-Video-, S-VHS-Camera- oder Hi8-Camera-RecorderVorbereiten

Bildsignal

Verbinden Sie die Buchse S-VIDEO mit der entsprechenden Bild-Buchse des Camera-Recorders (s. Abb. oben rechts).

Anschluß des Tonsignales

Verbinden Sie die Buchse L AUDIO IN R mit den Tonbuchsen des Camera-Recorders. Bei Mono-Wiedergabe die Buchse L AUDIO IN mit der entsprechenden Buchse des Camera-Recorders verbinden

Taste ⒶAV sooft drücken, bis A4 angezeigt wird

Taste AUX und danach Taste ○▶ drücken.

Am Bildschirm erscheint »Mono A«.

Anschluß an der schwarzen EURO-AV-Buchse

Taste ①AV sooft drücken, bis A5 erscheint.

Wiedergabe des Camera-oder Video-Recorders starten. Am Bildschirm sehen Sie die Wiedergabe.

... für S-VHS-Video-Recorder mit PALplus

Vorgehensweise:

GRUNDIG Inforcenter mit den Tasten ⓘ und OK aufrufen. Die Taste ▼ oder △sooft drücken, bis »Sonderfunktionen« mit farbigen Streifen hinterlegt ist.

Die Taste OK drücken.

Das Menü »Sonderfunktionen« erscheint.

Die Taste ☑ drücken; »AV-Einstellungen« farbig hinterlegen.

Die Taste OK drücken, das Menü »AV-Einstellung« wird eingebendet.

Die Taste P- drücken bis AV 4 ist farbig hinterlegt.

Die Taste ▶ drücken so daß »PALplus SVIDEO im Menü steht.

Wiedergabe des Camera-Recorders starten.

Am Bildschirm sehen Sie die Camera-Recorder-Wiedergabe.

Anschlußmöglichkeiten und Betrieb ...

Überspielen von Videoaufzeichnungen über das Fernsehgerät

Sie können überspielen von: Video-Recorder → Video-Recorder; Camera-Recorder → Video-Recorder; S-VHS-Recorder → VHS-Recorder; Hi8-Camera-Recorder → Video-Recorder;

Überspielmöglichkeiten von →nach

A1 (schwarz) → A2 (blau)

A3 (FBAS; Cinch-Buchse) → A2 (blau)

A4 (S-Video; Hosiden-Buchse) → A2 (blau)

Anschlußbeispiel

Wiedergabe-Recorder an die schwarze Euro-AV-Buchse oder Camera-Recorder an die Cinch-Buchsen FBAS, (Ton vom Camera-Recorder an die Buchsen L AUDIO R) anschließen oder S-VHS-Camera- bzw Hi8-Camera-Recorder an die S-VIDEO Buchse, (Ton vom Recorder an die Buchsen L AUDIO R) anschließen. Aufnahme-Recorder an die blaue AV-Buchse anschließen.

Bedienen

Mit Taste ① _AV die Eingangs-Buchse wählen.

A1 = Euro-AV-Buchse (schwarz); Anzeige A1

A2 = Blaue-Buchse; Anzeige A2

A3 = FBAS-Buchse; Anzeige A3.

A3 = S-VIDEO Buchse; Anzeige A4.

Bei Anschluß an den Buchsen mit den Programmplätzen A3, muß der Ton getrennt über die beiden Cinch-Buchsen zugeführt werden.

Taste AUX drücken und danach Taste 0 AV drücken.

Am Bildschirm erscheint »Copy«. Jetzt können Sie mit dem Fernsehgerät jedes Programm sehen, ohne die Aufzeichnung zu stören.

Die Funktion »Copy« wieder aufheben:

Mit Taste ①Av den AV-Platz wählen, von dem die Wiedergabe (Überspielung) ausging.

Taste AUX und danach die Taste ① Av drücken.

Anschlußmöglichkeiten und Betrieb ...

... für Descrambler (Decoder)

Einige Sender verschlüsseln (Scramble) ihre Sendungen. Bild und Ton sind damit unkenntlich. Mit einem Descrambler können Sie derartige Programme entschlüsseln.

Anschließen

Schließen Sie den Descrambler an der schwarzen EURO-AV-Buchse an und schalten Sie ihn ein.

Bedienen

Wird bei der Belegung der Programmplätze mit »ATS euro plus« das Programm des Senders »Premiere« gespeichert, erfolgt die erforderliche Einstellung für diesen Programmplatz automatisch.

Wählen Sie am Fernsehgerät den Programmplatz mit dem verschlüsselten Programm.

Drücken Sie die Tasten AUX und ① AV,

die momentan aktuelle Einblendung erscheint.

Durch wiederholtes Drücken der Taste ① AV können folgende Funktionen angewählt werden:

»Descrambler off« (Schaltspannung wird nicht ausgewertet).

Automatische Umschaltung der Tonwiedergabe Mono-Stereo-Zwei-Tonsendung. Die Umschaltung ist abhängig von der über Antenne empfangenen Fernsehsendung.

»Descrambler on Stereo«

Der Tonkanal links und der Tonkanal rechts werden zu den Lautsprechern durchgeschaltet.

»Descrambler on Mono-L«

Bei Mono-L wird der linke Tonkanal auf beide Lautsprecher geschaltet.

»Descrambler on Mono-R«

Bei Mono-R wird der rechte Tonkanal auf beide Lautsprecher geschaltet.

Die verschlüsselten Programme (Signale) gelangen vom Fernsehgerät zum Descrambler, werden entschlüsselt und wieder an das Fernsehgerät zurückgegeben, wo sie unverschlüsselt betrachtet werden können.

An der blauen AV-Buchse können Sie die Programme auch mit Video-Recordern aufzeichnen. Soll ein Programmplatz anderweitig belegt werden, wozu die Einrichtung mit Descrambler-Betrieb evtl. nicht geeignet ist, dann drücken Sie die Taste ☑ und danach die Taste ☐ Avsooft bis die Einblendung »Descrambler off« erscheint.

Anschlußmöglichkeiten und Betrieb ...

... für Video-Recorder

... für Satelliten-Receiver ... für Descrambler (Decoder)

... für 12 V- Spannungsquelle (zum Beispiel Netzteil)

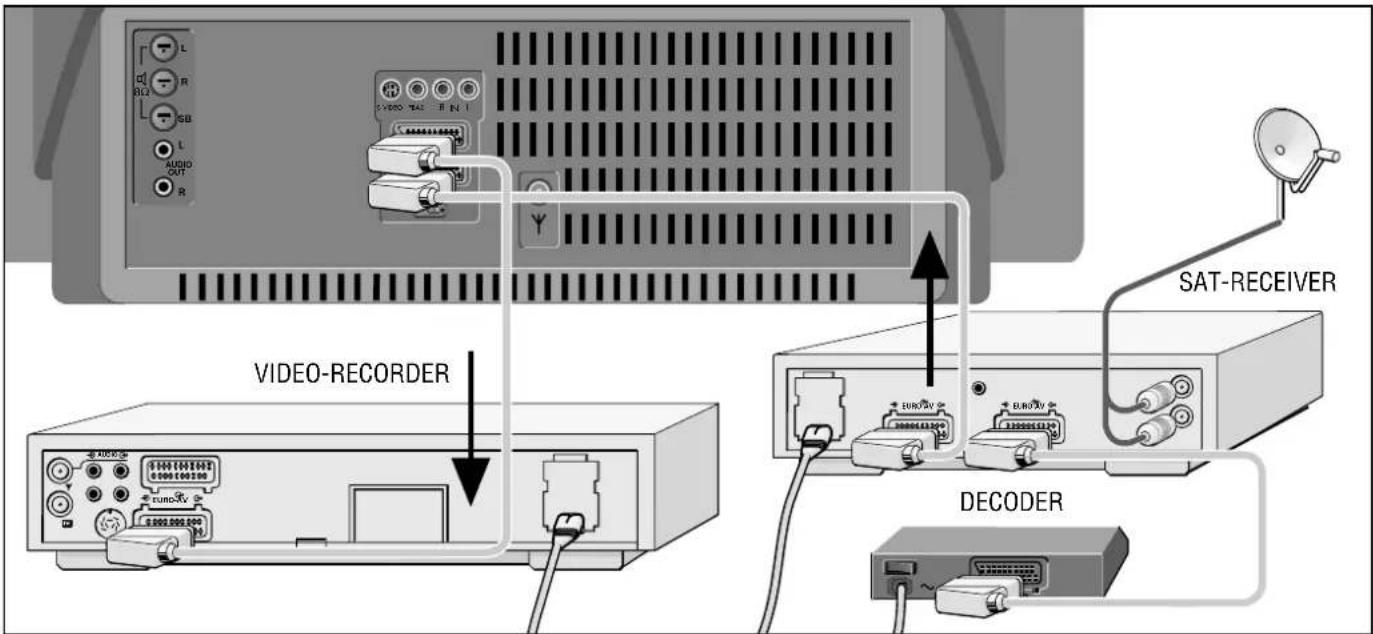

VIDEO-RECORDER SAT-RECEIVER DECODER

...mit mehreren Zusatzgeräten

Haben Sie mehrere Zusatzgeräte anzuschließen – zum Beispiel Descrambler, Satelliten-Receiver, Video-Recorder – dann sollte der Anschluß nach obigem Beispiel erfolgen

Bei Fernseh-Satellitenempfang

Descrambler → Satelliten-Receiver → Fernsehgerät (Buchse A 1). Hierbei den Video-Recorder an Buchse A 2 anschließen.

Bei Fernsehempfang über Kabel

Descrambler → Video-Recorder → Fernsehgerät (Buchse A 1)

Beispiel

Sie wollen ein Satelliten-Programm aufnehmen

Bedienen

Mit Taste ○AV den Programmplatz A1 anwählen. Gewünschtes Satelliten-Programm wählen. Hierzu Taste ○SAT drücken und gedrückt halten, dann den gewünschten Programmplatz des Satelliten-Receivers mit den Ziffern-Tasten ①...⑨ eingeben. Recorder starten.

12 V Eingang

Buchse für den Eingang von 12 V – zum Beispiel von einem handelsüblichen Netzteil.

Erforderlich bei Video-Recorder-Aufnahme – zum Beispiel vom Satelliten-Receiver – im Durchschleifbetrieb bei ausgeschaltetem Gerät.

Einschalten des Fernsehgerätes während der Recorder-Aufnahme unterbricht den Aufnahme-Betrieb.

S-VIDEO FBAS R IN L EURO - AV 12 V

Netzspannung:

220-240V, 50/60Hz

(Regelbereich des Netzteiles 190 ... 264V)

Aufnahme:

ca. 200 W

In Bereitschaft (Stand-by) 5W

Empfangsbereiche:

C01 ... C99

Sonderkanäle S01 ... S41

Tonendstufe:

Ohne Dolby: 80 W aktiv Musikleistung

$$ (6 0 \mathrm{W} \text { Sinus } = 2 \times 1 2, 5 + 3 5) $$

Dolby-Betrieb: 120 W aktiv Musikleistung

(75 W Sinus = 2 × 12,5 W eingebaute

Lautsprecher;

2 ×12,5 W ext. Front-Boxen;

2×12,5 W ext. Surround-Boxen)

Service-Hinweise für den Fachhandel:

Das Netzkabel dieses Fernsehgerätes ist steckbar ausgeführt. Für Ersatzzwecke bestellen Sie es bitte bei einer Kunden-dienststelle, Bestell-Nr.: 8290-991-307.

Das Gerät entspricht den VDE-Sicherheitsbestimmungen und den Vorschriften der Deutschen Bundespost (Zulassungs-Zeichen siehe Typenaufkleber auf der Geräterückseite), ferner der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich. Beschleunigungsspannung max. 34kV/mittlerer Strahlstrom 1,6mA. Das Gerät ist mit einer eigensicheren Kathodenstrahlröhre nach Anlage III der Röntgenverordnung ausgestattet.

Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

Zum Lieferumfang gehören:

2 Surround Boxen mit Kabel und Steckern

Lieferbares Zubehör:

Boxen PD 1 (als Front-Boxen für DOLBY PRO LOGIC-Betrieb).

Aufstellen und anschließen siehe Seite 13 und 14.

Änderungen und Irrtümer vorbehalten!

Kontaktbelegung EURO-AV-Buchse

Wenn Sie an das Fernsehgerät Zusatzgeräte anschließen wollen (z. B. Computer, Verstärkeranlage), dann kann Ihr Fachhändler anhand der folgenden Anschlußtabelle eine normgerechte Verbindung herstellen:

Stift Signal

1 = Audio Ausgang rechts

2 = Audio Eingang rechts

7 = RGB Blau Eingang

8 = Schaltspannung

9 = Grün Masse

10 = -
11 = RGB Grün Eingang
12 = -
13 = Rot Masse
14 = Masse
15 = RGB Rot Eingang
16 = RGB Schaltspannung
17 = Video Masse
18 = RGB Schaltspannung Masse
19 = Video Ausgang
20 = Video Eingang
21 = Abschirmung/Masse

20 2 21 19 1


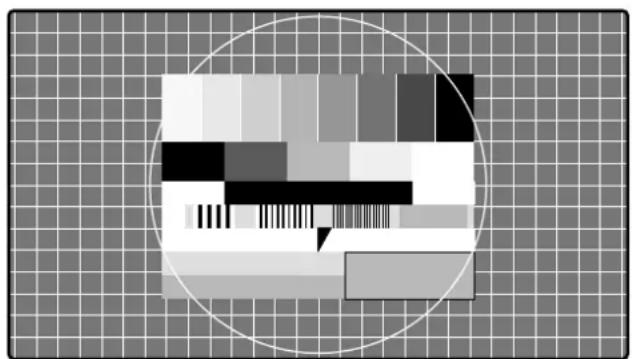

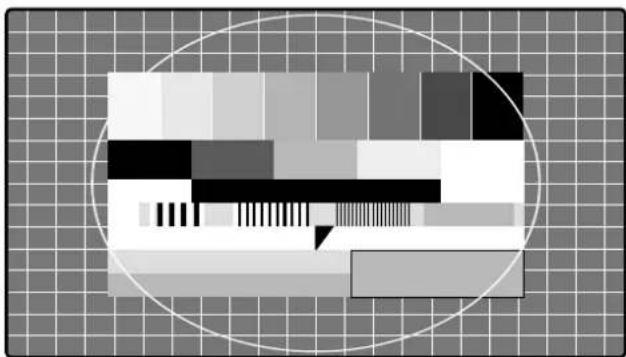

Cinema Standard Format 4 : 3 HDTV Format 16 : 9 Wählen Beenden Cinema Standard Format 4 : 3 HDTV Format 16 : 9 PAL plus Wählen Beenden Cinema Standard Format 4 : 3 HDTV Format 16 : 9 COLOR plus Wählen Beenden Lautsprecher Angeschlossene Ls Front/Surr. Balance ◀ Mitten-Pegel Surround-Pegel Lautstärke Test-Signal Bitte warten! Wählen i Beenden Lautsprecher Angeschlossene Ls Front/Surr. Balance ◀ Mitten-Pegel Surround-Pegel Lautstärke Test-Signal ein Wählen i Beenden Lautsprecher Angeschlossene Ls Front/Surr. Balance ◀ Mitten-Pegel Surround-Pegel Lautstärke Test-Signal aus Wählen i Beenden

Lautsprecher Angeschlossene Ls Balance keine ext. Ls Mitten-Pegel Front/Surr. Surround-Pegel Front Test-Signal Front/Surr. Surr. Wählen Beenden Lautsprecher Angeschlossene Ls Balance keine ext. Ls Surround-Pegel Front Test-Signal Front/Surr. Surr. Wählen Beenden

aus Dolby Pro Logic Dolby 3 Stereo Dolby Phantom Pseudo Surround Disco Concert Church Audio-Menu Ton-Effekte Ton Kopfhörer Equalizer Lautsprecher aus Stereo Stereo keine ext. Ls Ton aus Wählen ① Beenden

aus Pseudo Surround Disco Concert Church Audio-Menu Ton-Effekte Ton Kopfhörer Equalizer Lautsprecher aus Mono Mono keine ext. Ls Ton aus Wählen ① Beenden
